nJoy PSU
Before using this product, carefully read all product documentation and retain it for future reference.

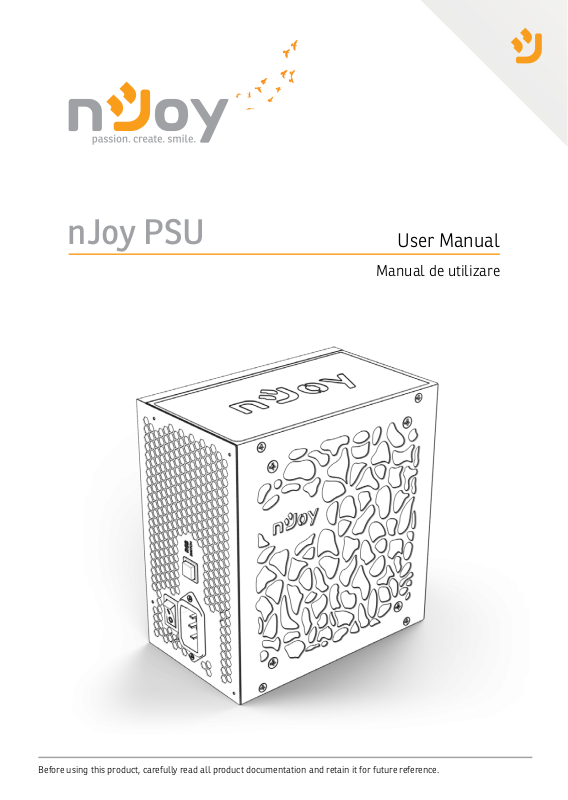

User Manual
Manual de utilizare
Page 2
Thank you for purchasing our products!
Please read this manual before using the product.
Focusing on quality at competitive prices, nJoy
designs consumer products for a better and enjoyable
This is our new line of power supplies controlled by high-eiciency
components for an astonishing electrical performance. If you
want to build your own system for gaming or photo/video editing
this is exactly what you need. The PSU is extremely reliable
because it oers excellent protection for your components
certified in accordance with international safety standards.
Package Contents
1
way into the digital world.
Connectors and cables
2
For complete
information about
the connectors and
specs please see
the package.
Warnings
3
○ PSU should be powered by the source indicated on the
rating label.
Do not place the power supply in a high humidity or
○
temperature environment.
Do not unplug the AC power cord when the power supply is
○
in use.
Do not open the power supply case unless you are an
○
authorized service technician.
EnglishRomână
PSU
1 x Power cord
1 x Pack of screws
Warranty card
User manual
If any of the above package content is missing or is damaged please
NOTE:
contact the shop where you have bought the product from.
ATTENTION!
○ Before starting the installation please make sure your
system is turned OFF and disconnected from the AC
power supply.
○ Use only the original cable set. Using dierent cables
may lead to major defects!
○ You will need a screwdriver for the installation. Use
only the screws provided in the package.
02 03
Page 3
Installation
4
Step A - Removing your existing power supply
If you are building a new system, skip to Step B.
1. Disconnect the AC power cord from your wall outlet or UPS and
from the existing power supply.
2. Disconnect all the power cables from your video card,
motherboard and all other peripherals.
3. Follow the directions in your chassis manual and uninstall your
existing power supply.
4. Proceed to Step B.
Step B - Installing the nJoy power supply
1. Make sure the power supply’s AC power cable is not connected.
2. Follow the directions in your chassis manual and install the
power supply with the screws provided.
3. Connect the main 24-pin power cable. The main 24-pin power
cable has a detachable 4-pin mechanism in order to support
either a 24-pin or a 20-pin socket on the motherboard.
A. If your motherboard has a 24-pin socket, you may connect
the 24-pin main power cable from the power supply directly
to your motherboard.
B. If your motherboard has a 20-pin socket, you must detach
the four-pin cable from the 24-pin connector, and then plug
the 20-pin cable onto your motherboard without connecting
the four-pin connector.
4. Connect the eight-pin +12V (EPS12V) cable to the motherboard.
A. If your motherboard has an eight-pin +12V socket, connect
the eight-pin cable directly to your motherboard.
B. If your motherboard has a four-pin socket, detach the four-
pin from the eight-pin cable, and then plug this four-pin cable
directly to your motherboard.
5. Connect the peripheral cables, PCI-Express cables, and SATA
cables.
A. Connect the peripherals cables to your hard drive and CD-
ROM/DVD-ROM power sockets.
B. Connect the SATA cables to your SATA SSD or hard drive’s
power sockets.
C. Connect the PCI-Express cables to the power sockets of your
PCI-Express video cards if required.
D. Connect the peripheral cables to any peripherals requiring a
small 4-pin connector.
E. Make sure all the cables are tightly connected. Be sure to save
any unused modular cables for future component additions.
6. Connect the AC power cord to the power supply and turn it on by
pushing the switch to the ON position (marked with “I”).
ATTENTION!
The detachable four-pin from the 24-pin main connector
is not a “P4” or “+12V” connector. Serious damage can be
caused if you use it in place of a “P4” or “+12V” connector.
EnglishRomână
04 05
Page 4
Vă mulţumim că aţi ales produsele noastre!
Citiţi acest manual cu atenţie înainte de a folosi produsul.
Concentrându-ne pe calitate la preţuri competitive,
construim produse pentru consumatori în ideea unei
interacţiuni cât mai plăcute cu lumea digitală.
Disposal of Old Electrical & Electronic Equipment
(Applicable in the European Union and other European countries with
separate collection systems)
This symbol on the product or on its packaging indicates that this product shall not be
treated as household waste.
Instead it shall be handed over to the applicable collection point for the recycling of
electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which could otherwise be caused by
inappropriate waste handling of this product.
The recycling of materials will help to conserve natural resources.
Acest produs este noua lansare din categoria de surse realizat din
componente de înaltă eficiență pentru o performanță electrică
maximă. Dacă îți doreai dintotdeauna sistemul perfect de
gaming sau de editare video acum ai ocazia să îl contruiești după
viziunea ta. Această sursă beneficiază de calitate la standarde
internaționale care se traduce prin funcționare silențioasă și
economică.
Conținutul pachetului
1
PSU
1 x Cablu de alimentare
1 x Pachet de șuruburi
Certificat de garanție
Manual de utilizare
În situația în care oricare din articolele incluse în cutie lipsesc sau sunt
NOTĂ:
deteriorate vă rugăm să contactați unitatea de unde ați achiziționat
produsul.
06 07
EnglishRomână
Page 5
Conectori și cabluri
2
4
Instalarea
Pentru informații
complete despre
conectori și
specificații vezi
cutia produsului.
Atenționări speciale
3
○ Sursa trebuie să fie alimentată la parametrii indicaţi pe
eticheta afişată pe produs.
Nu depozitaţi sursa într-un mediu cu temperatură sau
○
umiditate ridicată.
Nu deconectaţi cablul de alimentare atunci când sursa
○
este în uz.
Nu deschideţi sursa de alimentare. Mergeţi la un service
○
autorizat.
ATENŢIE!
○ Înainte de a începe instalarea asiguraţi-vă că sistemul
este oprit şi deconectat de la sursa de curent.
○ Folosește doar setul original de cabluri din pachet.
Daca se utilizează alte cabluri, acestea pot defecta
sursa grav.
Pasul A - Dezinstalarea sursei existente din sistemul tău
Dacă construiești un sistem nou, sari la Pasul B.
1. Deconectează alimentarea de la priză sau de la UPS.
2. Deconectează toate cablurile de la componente (placa de bază,
placa video și alte periferice).
3. Urmărește instrucțiunile din manualul de utilizare al carcasei
tale pentru a demonta sursa din lăcașul ei.
4. Treci la Pasul B.
EnglishRomână
Pasul B - Instalarea sursei nJoy
1. Asigură-te că sursa nu e conectată la curent.
2. Urmărește instrucțiunile din manualul de utilizare al carcasei și
folosește șuruburile primite în pachet pentru a instala sursa.
3. Conectează cablul de 24 de pini. Acest conector are 4 pini
detașabili pentru a se potrivi pe plăci de bază cu 24 de pini sau
20 de pini.
A. Dacă placa de baza suportă conector de 24 de pini, atașează
cablul fără a-i face vreo modificare.
B. Dacă placa de bază suportă conector de 20 de pini, desfă
ultimii 4 pini și apoi conectează cablul.
○ Pentru a instala sursa vei avea nevoie de o
șurubelniță. Foloseste șuruburile primite în cutie.
08 09
Page 6
4. Conectează cablul cu 8 pini de +12V la placa de bază.
A. Dacă placa de bază are intrare pentru 8 pini de +12V atunci
conectează cablul conform fără a-i aduce nicio modificare.
B. Dacă placa de bază are intrare de 4 pini, detașează 4 pini de
pe cablul de 8 pini și conectează-l la placa de bază.
5. Conectează cablurile pentru periferice, cablul PCI-Express și
cablurile SATA la sursă.
A. Conectează cablurile pentru periferice la hard și la intrările
pentru CD-ROM/DVD-ROM.
B. Conectează cablurile SATA la intrările SSD sau hard.
C. Conectează cablurile PCI-E la placa video PCI-E dacă e
necesar.
D. Conectează cablurile pentru periferice la orice alte
componente care necesită un conector de 4pini.
E. Asigură-te că toate cablurile sunt corect conectate.
Depozitează celelalte cabluri pe care nu le folosești în caz de
nevoie.
6. După conectarea cablului de alimentare pornește sursa apăsând
butonul întrerupător pe simbolul „I”.
ATENȚIE!
Cei 4 pini detașabili de la conectorul de 24 de pini nu țin
locul unui conector P4 sau +12V. Sursa se poate defecta
grav dacă îi folosești ca pe un conector P4 sau + 12V.
Dezafectarea echipamentelor electrice și electronice vechi
Se aplică pentru ţările membre ale Uniunii Europene și pentru alte țări
europene cu sisteme de colectare separată.
Acest simbol aplicat pe produs sau pe ambalajul acestuia indică faptul că acest produs nu
trebuie tratat ca pe un deșeu menajer.
El trebuie predat punctelor de reciclare a echipamentelor electrice și electronice.
Asigurându-vă că acest produs este dezafectat în mod corect, veţi ajuta la prevenirea
posibilelor consecințe negative asupra mediului și a sănătății umane, care ar fi putut
surveni dacă produsul ar fi fost dezafectat în mod necorespunzător.
Reciclarea materialelor va ajuta la conservarea resurselor naturale.
10 11
Page 7
