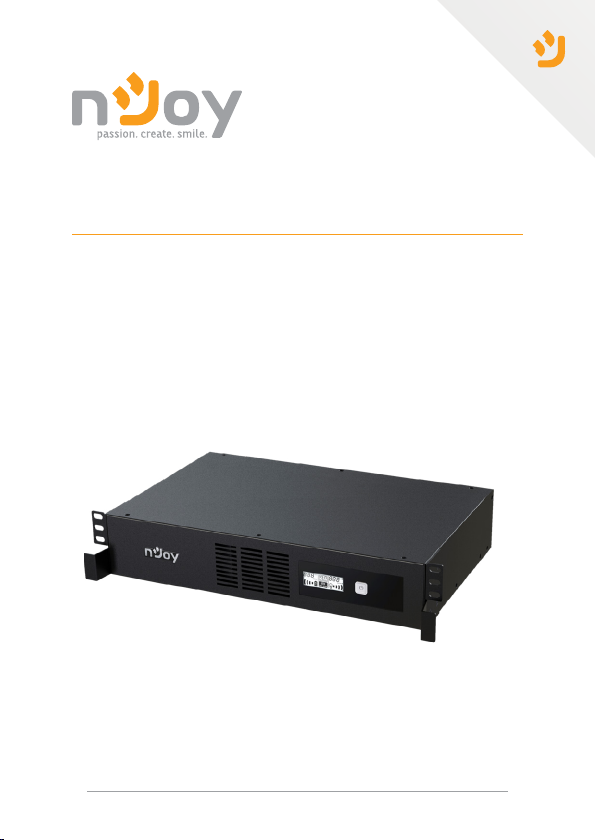

Njoy UPLI-LI080CO-AZ01B, UPLI-LI100CO-AZ01B, UPLI-LI200CO-AZ01B, Code 800, Code 1000 User guide

Code Series

UPLI-LI080CO-AZ01B
UPLI-LI100CO-AZ01B
UPLI-LI200CO-AZ01B

Before using this product, carefully read all product documentation and retain it for future reference.

Manual de utilizare

User Manual

934.38.23.0

Thank you for purchasing our products!

Please read this manual before using the product.

nJoy is a brand of power and backup protection products that
create solutions for multiple levels of environment complexity,

This UPS will protect your electronic equipment from physical
damage and will provide emergency battery backup power to

prevent data loss in the event of power problems.

The following models belong to the Code Series:

800VA

1000VA

2000VA

Package Contents1

residential to industrial.

Code 800

Code 1000

Code 2000

UPS Unit
USB Cable
Rack mounting holders

02

Screws
User Manual
Warranty card

Product Overview2

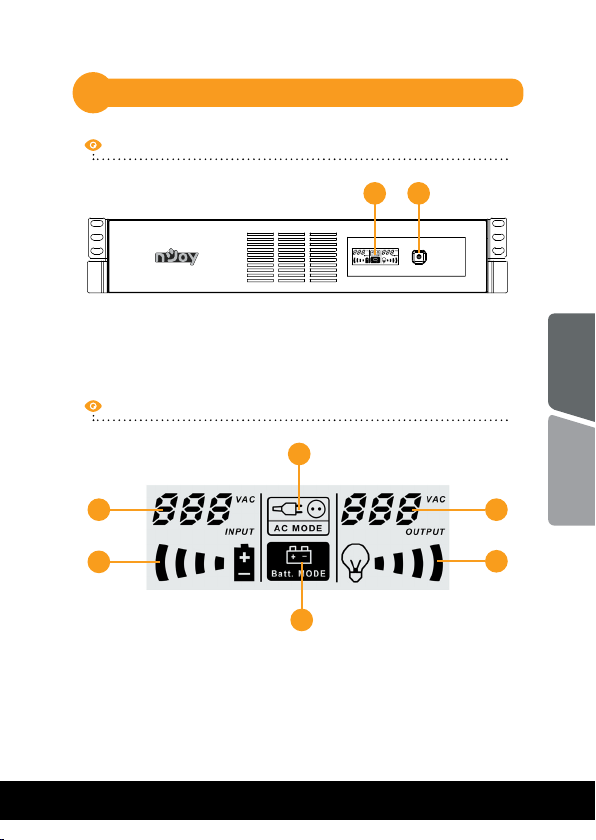

Front View 800/1000/2000

LCD Panel 800/1000/2000

1 2

1. LCD panel

2. Power button

English

3

1

6

1. Input voltage info

2. Output voltage info

3. AC mode indicator

4. Battery mode indicator

4

5. Load level indicator (flashing

indicates overload)

6. Battery capacity indicator

(flashing indicates low battery)

2

Română

5

03

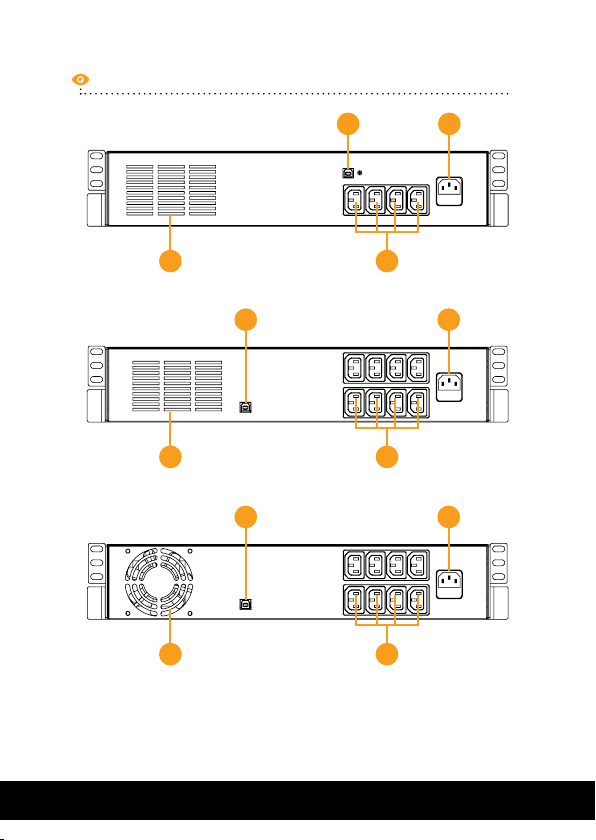

Back View

Code 800

4 1

Code 1000

4 1

Code 2000

4 1

3 2

23

23

1. Output receptacles

2. AC input

04

3. USB communication port

4. Ventilation

Important Safety Warnings3

Please comply with all warnings and operating instructions in this manual
strictly. Save this manual properly and carefully read the following
instructions before installing the unit. Do not operate this unit before
reading through all safety information and operating instructions carefully:

Transportation

• Please transport the UPS system only in the original package to protect

against shock and impact.

Preparation

• Condensation may occur if the UPS system is moved directly from cold

to warm environment. The UPS system must be absolutely dry before
being installed. Please allow at least two hours for the UPS system to
acclimate to the environment.

• Do not install the UPS system near water or in moist environments.

• Do not install the UPS system where it would be exposed to direct

sunlight or near heat sources.

• Do not block ventilation holes in the UPS housing.

Installation

• Do not connect appliances or devices which would overload the UPS

system (e.g. laser printers) to the UPS output sockets.

• Place cables in such a way that no one can step on or trip over them.

• Do not connect domestic appliances such as hair dryers to UPS output

sockets.

• The UPS can be operated by any individuals with no previous experience.

• Connect the UPS system only to an earthed shockproof outlet which

must be easily accessible and close to the UPS system.

• Please use only VDE-tested, CE-marked mains cable (e.g. the mains

cable of your computer) to connect the UPS system to the building
wiring outlet (shockproof outlet).

• Please use only VDE-tested, CE-marked power cables to connect the

loads to the UPS system.

English

Română

05

• When installing the equipment, it should ensure that the sum of the

leakage current of the UPS and the connected devices does not exceed

3.5mA.

Operation

• Do not disconnect the mains cable on the UPS system or the building

wiring outlet (shockproof socket outlet) during operations since this
would cancel the protective earthing of the UPS system and of all
connected loads.

• The UPS system features its own, internal current source (batteries).

The UPS output sockets or output terminals block may be electrically
live even if the UPS system is not connected to the building wiring
outlet.

• In order to fully disconnect the UPS system, first press the OFF/Enter

button to disconnect the mains.

• Prevent fluids or other foreign objects from entering the inside of the

UPS system.

Maintenance, service and faults

• The UPS system operates with hazardous voltages. Repairs may be

carried out only by qualified maintenance personnel.

• Caution - risk of electric shock. Even after the unit is disconnected from

the mains (building wiring outlet), components inside the UPS system
are still connected to the battery and electrically live and dangerous.

• Before carrying out any kind of service and/or maintenance, disconnect

the batteries and verify that no current is present and no hazardous
voltage exists in the terminals of high capability capacitor such as BUS­capacitors.

• Only persons are adequately familiar with batteries and with the

required precautionary measures may replace batteries and supervise
operations. Unauthorized persons must be kept well away from the
batteries.

• Caution - risk of electric shock. The battery circuit is not isolated from

the input voltage. Hazardous voltages may occur between the battery
terminals and the ground. Before touching, please verify that no
voltage is present!

06

• Batteries may cause electric shock and have a high short-circuit

current. Please take the precautionary measures specified in this
manual and any other measures necessary when working with
batteries: remove wristwatches, rings and other metal objects, use only
tools with insulated grips and handles.

• When changing batteries, install the same number and same type of

batteries.

• Do not attempt to dispose of batteries by burning them. This could

cause battery explosion.

• Do not open or destroy batteries. Escaping electrolyte can cause injury

to the skin and eyes. It may be toxic.

• Please replace the fuse only with the same type and amperage in order

to avoid fire hazards.

• Do not dismantle the UPS system.

English

Română

07

Installation4

NOTE: Before installation, please inspect the unit. Be sure that nothing inside

the package is damaged. Please keep the original package in a safe
place for future use.

The UPS can protect your equipment from all power problems such as
surges, spikes, blackouts, brownouts and line noise. When the AC is feeding
the UPS directly from the wall outlet and the UPS is turned ON it charges
the battery while the UPS is functioning normal. The battery gives back-up
power for every task that needs urgent completion, in case of unfortunate
events as blackouts.

The UPS is simple to install and operate. Please read the following steps
before connecting any equipments to this UPS:

Connecting your equipment and first usage4.1

Step 1. Connect the UPS to a grounded AC power outlet.

Step 2. Turn on the UPS: Press the ON button on the front panel for two

seconds to power on the UPS. The battery charges fully during the
first 6 hours of normal operation. Do not expect full battery run
capability during this initial charge period.

Step 3. Plug your PC or peripheral equipment (printer, tv, scanner, fax,

speakers etc.) into the power outlets of the UPS (these will provide

emergency battery backup power during power blackouts as well
as surge protection from surges and spikes).

Step 4. Communication connection: To allow for unattended UPS shutdown/

start-up and status monitoring, connect the communication cable
on one end to the USB port and the other to the communication port
of your PC. With the monitoring software installed, you can schedule
UPS shutdown/start-up and monitor UPS status through PC.

08

Step 5. Install software: For optimal computer system protection, install

the UPS monitoring software from https://www.power-software-

download.com/viewpower.html to fully configure UPS shutdown.

NOTE: The battery charges fully during the first six hours of normal

operation. Do not expect full battery run capability during this initial
charge period.

CAUTION

Do NOT plug LASER
PRINTERS into any of

the outlets.

Do NOT plug any SURGE
STRIPS into any of the
outlets.

English

Română

09

Problem Possible Cause Solutions

No words
display on the
front panel.

The UPS is not
switched on.

Press the power switch
again to turn on the UPS.

Battery voltage
is too low.

Charge the battery at least
6 hours.

Battery fault.

Replace the battery. Contact
authorized personnel.

The UPS is
always on
battery mode.

Power cord
loose or no
mains power.

Check mains power and re­plug the power cord.

The UPS
continuously
beeps.

Overload.

Remove some unnecessary
loads. Before reconnecting
the equipment, please verify
that the load matches the
UPS capability specified in
the specifications.

Backup time
too short.

Battery voltage
is too low.

Charge the battery at least
6 hours.

Overload.

Remove some unnecessary
loads. Before reconnecting
equipment, please verify
that the load matches the
UPS capability specified in
the specs.

Battery fault.

Replace the battery.
Contact authorized
personnel.

Troubleshooting7

10

Disposal of Old Electrical & Electronic Equipment

(Applicable in the European Union and other European countries with
separate collection systems)

This symbol on the product or on its packaging indicates that this product shall not be
treated as household waste.

Instead it shall be handed over to the applicable collection point for the recycling of
electrical and electronic equipment.

By ensuring this product is disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which could otherwise be caused
by inappropriate waste handling of this product.

The recycling of materials will help to conserve natural resources.

English

Română

11

Mulțumim pentru că ați ales produsele noastre!

Vă rugăm citiți cu atenție manualul de utilizare înainte de a pune în

nJoy este un brand de solutii UPS dedicate protectiei si
rezervei de energie din diferite medii de utilizare, de la

UPS-ul va protejează echipamentele electronice de daune fizice
și oferă o baterie de rezervă pentru a preveni pierderile de date

în cazul întreruperilor accidentale ale energiei electrice.

Din seria Code fac parte următoarele modele:

800VA

1000VA

2000VA

Conținutul pachetului1

funcțiune acest produs.

rezidential la industrial.

Code 800

Code 1000

Code 2000

UPS Unit
Cablu USB
Suporți pentru montarea

în rack

12

Șuruburi
Manual de utilizare
Certificat de garanție

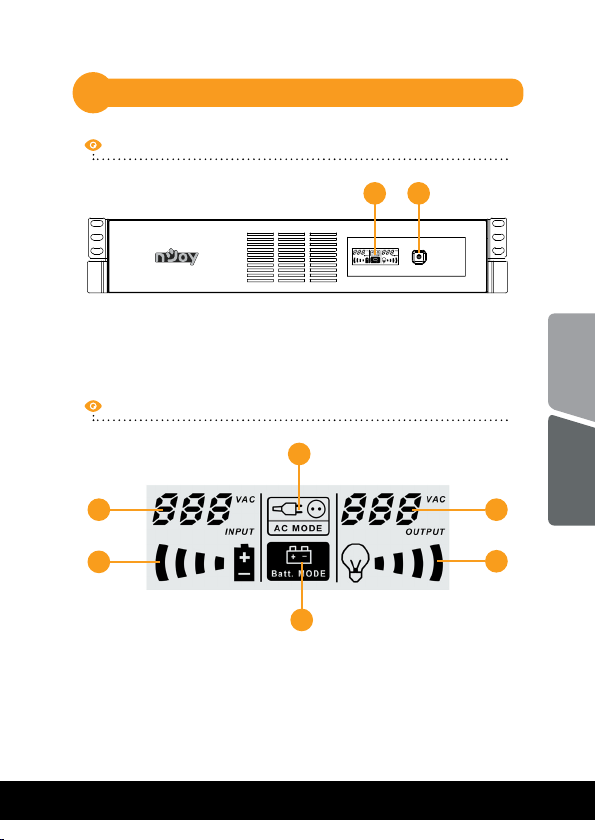

Prezentarea produsului2

Vedere din față 800/1000/2000

Ecran LCD 800/1000/2000

3

1 2

1. Ecran LCD

2. Buton de pornire

English

1

6

1. Informații despre tensiunea la

intrare

2. Informații despre tensiunea la

ieșire

3. Stare UPS

4

4. Indicator stare baterie

5. Nivel încărcare (flashing

indicates overload)

6. Nivel baterie (flashing indicates

low battery)

2

Română

5

13

Vedere din spate

Code 800

4 1

Code 1000

4 1

Code 2000

4 1

3 3

23

23

1. Prize de ieșire

2. Alimentare AC

14

3. Port comunicare USB

4. Ventilație

Avertizări de siguranță3

Vă rugăm să respectați toate avertismentele și instrucțiunile de utilizare
din acest manual. Păstrați acest manual în mod corespunzător și citiți
cu atenție următoarele instrucțiuni înainte de instalarea aparatului. Nu
folosiți această unitate înainte de a citi toate instrucțiunile de siguranță și
de utilizare cu atenție:

Transport

• Vă rugăm să transportați sistemul UPS numai în ambalajul original

pentru a-l proteja împotriva șocurilor.

Pregătire

• Condensul poate apărea dacă sistemul UPS este mutat dintr-un mediu

rece în unul cald. Sistemul UPS trebuie să fie uscat înainte de a fi
instalat. Vă rugăm să alocați cel puțin două ore pentru ca sistemul UPS
să se aclimatizeze cu mediul unde doriți să îl instalați.

• Nu instalați sistemul UPS lângă apă sau în medii umede.

• Nu instalați sistemul UPS acolo unde ar fi expus la lumina directă a

soarelui sau în apropierea surselor de încălzire.

• Nu blocați orificiile de ventilație ale carcasei UPS-ului.

Instalare

• Nu conectați aparate sau dispozitive care ar suprasolicita sistemul UPS

(de exemplu: imprimantele laser) la mufele de ieșire UPS.

• Instalați cablurile în așa fel încât nimeni să nu calce pe ele.

• Nu conectați aparate de uz casnic, cum ar fi uscătoare de păr la prizele

de ieșire UPS.

• UPS-ul poate fi folosit de orice persoană, fără a necesita nicio

experiență anterioară.

• Conectați sistemul UPS numai la o priză cu împământare, care trebuie

să fie ușor accesibilă și aproape de sistemul UPS.

• Vă rugăm să folosiți numai cabluri de alimentare testate VDE și cu

marcaj CE (de exemplu: cablul de alimentare de la computer) pentru a
conecta sistemul UPS la rețeaua electrică a clădirii.

English

Română

15

• Vă rugăm să folosiți numai cabluri de alimentare testate VDE și cu

marcaj CE pentru a conecta sarcinile la sistemul UPS.

• La instalarea echipamentului, trebuie să vă asigurați că totalul

curentului de scurgere al UPS și al dispozitivelor conectate nu
depășește 3,5 mA.

Operare

• Nu deconectați cablul de alimentare de la sistemul UPS sau de la priza

clădirii în timpul utilizării, deoarece acest lucru ar anula împământarea
de protecție a sistemului UPS și a tuturor sarcinilor conectate.

• Sistemul UPS are propria sursă de curent intern (baterii). Prizele de

ieșire sau terminale de ieșire pe categorii pot fi încărcate electric, chiar
dacă sistemul UPS nu este conectat la sistemul electric al clădirii.

• Pentru a deconecta complet sistemul UPS, apăsați întâi butonul OFF/

Enter pentru a deconecta sursa de alimentare.

• Nu lăsați să ajungă în interiorul unității UPS niciun obiect străin sau

lichide.

Întreținere, Service și Defecte

• Sistemul UPS funcționează cu tensiuni periculoase. Reparațiile pot fi

efectuate numai de către personalul de întreținere calificat.

• Atenție - risc de șoc electric. Chiar și după ce aparatul este deconectat

de la rețeaua electrică, componentele din interiorul sistemului UPS
sunt încă conectate la baterie și sunt încărcate electric și periculoase.

• Înainte de a efectua orice fel de service și / sau întreținere, deconectați

bateriile și verificați să nu existe curent sau tensiune periculoasă
în terminalele condensatorului de mare capacitate, cum ar fi
condensatorul BUS.

• Numai persoanele care sunt familiarizate în mod adecvat cu baterii și

cu măsurile de precauție necesare pot înlocui bateriile și supraveghea
operațiunile. Persoane neautorizate trebuie să fie ținute departe de
baterii sistemului UPS.

• Atenție - risc de șoc electric. Circuitul bateriei nu este izolat de tensiunea

de intrare. Tensiuni periculoase pot apărea între bornele bateriei și
pământ. Înainte de a atinge, vă rugăm să verificați că nu există tensiune!

16

• Bateriile pot provoca șoc electric. Vă rugăm să luați măsurile de

precauție specificate mai jos, precum și orice alte măsuri necesare
atunci când se lucrează cu bateriile sistemului: dați-vă jos ceasurile
de mână, inelele și alte obiecte metalice și folosiți doar instrumente cu
mânere izolate.

• La schimbarea bateriilor, instalați același număr și același tip de baterii.

• Nu încercați să distrugeți bateriile prin arderea lor. Acest lucru poate

cauza explozia bateriilor.

• Nu deschideți sau distrugeți bateriile. Scurgerea de electrolit poate

provoca leziuni la nivelul pielii și ochilor, totodată acesta este foarte
toxic.

• Vă rugăm să înlocuiți siguranța numai cu același tip de siguranță și

amperaj pentru a evita pericolele de incendiu.

• Nu dezasamblați sistemul UPS.

English

Română

17

Instalare4

NO TĂ: Înainte de instalare inspectati unitatea. Fiți siguri că nimic din

interiorul pachetului nu este stricat. Țineti pachetul original într-un
loc sigur pentru o utilizare ulterioară.

UPS-ul vă poate proteja echipamentul de toate problemele legate de
tensiunea electrică cum ar fi: supra sarcina, fluctuații de tensiune, căderi
de tensiune și zgomotul de pe rețea. Când curentul este prezent la rețeaua
de alimentare și comutatorul ON este pornit, UPS-ul își încarcă bateria și
asigură echipamentului energia necesară funcționării direct de la rețea.
Bateria poate oferi energia necesară pentru a vă finaliza munca, salva datele
și opri în siguranță sistemul atunci când apar căderi de tensiune.

UPS-ul este simplu de folosit și de instalat. Urmați pașii de mai jos înainte de
a conecta echipamentul la UPS:

Conectarea echipamentelor și prima folosire4.1

Pasul 1. Conectați UPS-ul la o priză cu împământare.

Pasul 2. Conectați echipamentele electronice (calculator, TV, imprimantă,

Pasul 3. Porniți sistemul UPS: Apăsați butonul ON de pe panoul frontal

Pasul 4. Conexiunea de comunicare: pentru a permite oprirea / pornirea

centrale, scanner, fax, boxe etc.) la prizele cu protecție (acestea
vă vor furniza energia necesară pentru funcționarea continuă în
siguranță a echipamentelor).

timp de două secunde pentru a porni UPS-ul. Bateria se încarcă
complet în primele șase ore de funcționare normală. Nu vă
așteptați la capacitatea de funcționare completă a bateriei în
această perioadă de încărcare inițială.

nesupravegheată a UPS-ului și monitorizarea stării acestuia,
conectați un capăt al cablului de comunicare la portul USB și
celălalt la portul de comunicare al PC-ului. Cu software-ul de
monitorizare instalat, puteți programa oprirea și pornirea UPS­ului și să monitorizați starea UPS prin intermediul PC-ului.

18

Pasul 5. Instalați programul de management: pentru o configurare

NOTĂ: Bateria se încarcă complet în decursul primelor șase ore de

completă a UPS-ului este recomandată instalarea programului
de management de la următorul link https://www.power-

software-download.com/viewpower.html

funcționare normală. În această perioadă de încărcare inițială
bateria nu va funcționa la capacitatea maximă.

ATENȚIE

NU conectați
IMPRIMANTE LASER

la nici una din prizele
UPS-ului.

NU conectați alte
ACCESORII CU PROTECȚIE

la niciuna din prize.

English

Română

19

Problema Posibila cauză Soluții

LED-ul nu
este aprins.

UPS-ul nu este
pornit.

Reporniți UPS-ul apăsând
butonul de pornire.

Baterie
descărcată.

Încărcați bateria cel puțin
6 ore.

Baterie defectă.

Contactați personal
autorizat pentru a înlocui
bateria.

UPS-ul
rămâne
permanent
pe modul
baterie.

Cablul de
alimentare este
scos din priză sau
nu este tensiune la
rețea.

Verificați prezența tensiunii
la rețea și conectați cablul
de alimentare la priză.

Alarma UPS­ului sună
continuu.

UPS-ul este în
suprasarcină.

Deconectați echipamentele
de la UPS. Înainte de a
reconecta echipamentele
verificați consumul
acestora astfel încât să
nu depășească maximul
capacității totale a UPS-ului.

Descărcare
rapidă a
bateriei.

Baterie
descărcată.

Încărcați bateria cel puțin
6 ore.

UPS-ul este în
suprasarcină.

Deconectați
echipamentele de la UPS.
Înainte de a reconecta
echipamentele verificați ca
acestea să nu depășească
capacitatea UPS-ului.

Baterie defectă.

Contactați personal
autorizat pentru a înlocui
bateria.

Probleme și soluții7

20

Dezafectarea echipamentelor electrice și electronice vechi

(Se aplică pentru ţările membre ale Uniunii Europene și pentru alte țări
europene cu sisteme de colectare separată).

Acest simbol aplicat pe produs sau pe ambalajul acestuia indică faptul că acest produs nu
trebuie tratat ca pe un deșeu menajer.

El trebuie predat punctelor de reciclare a echipamentelor electrice și electronice.

Asigurându-vă că acest produs este dezafectat în mod corect, veţi ajuta la prevenirea
posibilelor consecințe negative asupra mediului și a sănătații umane, care ar fi putut
surveni daca produsul ar fi fost dezafectat în mod necorespunzător.

Reciclarea materialelor vă ajută la conser varea resurselor naturale.

English

Română

21

EU Declaration of Conformity

We, manufacturer / importer

DAI-TECH SRL
28 Popa Șapcă

300057, Timișoara

Romania

declare that the products

UPLI-LI080CO-AZ01B, UPLI-LI100CO-AZ01B,

Tested with the listed standards, the above mentioned products were found

in compliance with 2015/863 Directive, 2014/30/EC EMC Directive and with

EN 50581: 2012
EN 62321: 2009

EN 62040 – 2: 2006
EN 61000 – 3 – 2: 2014
EN 61000 – 3 – 3: 2013
EN 61000 – 4 – 2: 2009

UPS Code Series:

UPLI-LI200CO-AZ01B

are in conformity with

(EC conformity marking)

2014/35/EC LVD Directive.

EN 61000 – 4 – 3: 2006

+A 1: 2008 + A2 : 2010
EN 61000 – 4 – 4: 2012
EN 61000 – 4 – 5: 2014
EN 61000 – 4 – 6: 2014
EN 61000 – 4 – 8: 2010

EN 61000 – 4 – 11: 2004

EN 61000 – 2 – 2: 2002

IEC 62040 – 1 : 2008 (First

Edition) + Am

1:2013

(RoHS conformity marking) in accordance with European Directive 2011/65/EU.

Stamp

and in conformity with

June 10, 2019

Timișoara

Date and location Signature and name

Tommy Lee

Declarație UE de conformitate

Noi, în calitate de producător / importator

DAI-TECH SRL
28 Popa Șapcă

300057, Timișoara

Romania

declarăm că următoarele produse

UPLI-LI080CO-AZ01B, UPLI-LI100CO-AZ01B,

Testate în standardele acceptate, produsele menționate sunt conforme cu

directivele 2015/863, 2014/30/EC EMC și cu directiva 2014/35/EC LVD.

UPS Code Series:

UPLI-LI200CO-AZ01B

sunt conforme cu

(simbolul de conformitate europeană)

EN 50581: 2012
EN 62321: 2009

EN 62040 – 2: 2006
EN 61000 – 3 – 2: 2014
EN 61000 – 3 – 3: 2013

EN 61000 – 4 – 2: 2009

(simbolul de conformitate RoHS ) în acord cu directiva europeană 2011/65/EU.

Ștampila

EN 61000 – 4 – 3: 2006

+A 1: 2008 + A2 : 2010
EN 61000 – 4 – 4: 2012
EN 61000 – 4 – 5: 2014
EN 61000 – 4 – 6: 2014
EN 61000 – 4 – 8: 2010

și în conformitate cu

Iun. 10, 2019

Timișoara

Data și locația

EN 61000 – 4 – 11: 2004

EN 61000 – 2 – 2: 2002

IEC 62040 – 1 : 2008 (First

Edition) + Am

1:2013

Tommy Lee

Semnătura și nume
