9097293000 Edition 3 2010-03

setting standards

Printed in Hungary

BA 651 - BA 751 BA 851 - BA 751C

BETRIEBSANLEITUNG

ORIGINALANLEITUNG

MANUEL D’UTILISATION

INSTRUCTIONS D’ORIGINE

USER MANUAL

ORIGINAL INSTRUCTION

GEBRUIKSAANWIJZING

ORIGINELE INSTRUCTIES

EC Machinery Directive 2006/42/EC EN ISO 12100-1, EN ISO 12100-2, EN 294, EN 349, EN 982 EC Low Voltage Directive 2006/95/EC EN 60335-1, EN 60335-2-72, EN 50366 EC EMC Directive 2004/108/EC EN 55012, EN 55014-2, EN 61000-6-2

nery D

ve 2006/95

8/EC

Manufacturer: Nilﬁsk-Advance S.p.A.

Authorized signatory: Franco Mazzini, General Mgr

Date: Signature:

Address: Strada Comunale della Braglia, 18, 26862 GUARDAMIGLIO (LO) - ITALY

Tel: +39 (0)377 451124, Fax: +39 (0)377 51443

Technical ﬁle compiled by the manufacturer

Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model :

SCRUBBER-DRYER

Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπος / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ / Typ / Tip / Tip :

BA 651 - BA 751 - BA 851 - BA 751C

Сериен номер / Výrobní číslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / Σειριακός αριθμός / Sorozatszám / Numero di serie / Serijos numeris / Sērijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Număr de serie / Серийный номер / Serienummer / Výrobné číslo / Serijska številka / Seri Numarası :

Година на производство / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / Έτος κατασκευής / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabricaţiei / Год выпуска / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/İmal yılı :

Сертификат за съответствие Osvědčení o shodě Konformitätserklärung Overensstemmelsescertiﬁkat Declaración de conformidad Vastavussertiﬁkaat Déclaration de conformité Yhdenmukaisuustodistus

Conformity certiﬁcate Πιστοποιητικό συμμόρφωσης Megfelelősségi nyilatkozat Dichiarazione di conformità Atitikties deklaracija Atbilstības deklarācija Konformitetssertiﬁsering Conformiteitsverklaring

Declaração de conformidade Deklaracja zgodności Certiﬁcat de conformitate Заявление о соответствии Överensstämmelsecertiﬁkat Certiﬁkát súladu Certiﬁkat o ustreznosti Uyumluluk sertiﬁkası

Долуподписаният потвърждава, че гореспоменатият модел е произведен в съответствие със следните директиви и стандарти.

Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími směrnicemi a normami.

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.

Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder.

El abajo ﬁrmante certiﬁca que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares.

Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega.

Je soussigné certiﬁe que les modèles cidessus sont fabriqués conformément aux directives et normes suivantes.

Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan.

The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards.

Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η παραγωγή του προαναφερθέντος μοντέλου γίνεται σύμφωνα με τις ακόλουθες οδηγίες και πρότυπα.

Alulírottak igazoljuk, hogy a fent említett modellt a következő irányelvek és szabványok alapján hoztuk létre.

Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard.

Toliau pateiktu dokumentu patvirtinama, kad minėtas modelis yra pagamintas laikantis nurodytų direktyvų bei standartų.

Ar šo tiek apliecināts, ka augstākminētais modelis ir izgatavots atbilstoši šādām direktīvām un standartiem.

Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder.

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards.

A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas.

Niżej podpisany zaświadcza, że wymieniony powyżej model produkowany jest zgodnie z następującymi dyrektywami i normami.

Subsemnatul atest că modelul susmenţionat este produs în conformitate cu următoarele directive şi standarde.

Настоящим удостоверяется, что машина вышеуказанной модели изготовлена в соответствии со следующими директивами и стандартами.

Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder.

Dolu podpísaný osvedčuje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami.

Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi.

Aşağıda İmzası olan kişi, yukarıda bahsedilen model cihazın aşağıda verilen direktiﬂere ve standartlara uygunlukta imal edildiğini onaylar.

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

INHALTSVERZEICHNIS

EINLEITUNG .................................................................................................................................................................... 2

ZIEL UND INHALT DER BETRIEBSANLEITUNG ........................................................................................................................... 2

ADRESSATEN ................................................................................................................................................................................. 2

AUFBEWAHRUNG DER BETRIEBSANLEITUNG ..........................................................................................................................2

KONFORMITÄTSERKLÄRUNG ...................................................................................................................................................... 2

IDENTIFIZIERUNGSDATEN ........................................................................................................................................................... 2

ANDERE REFERENZANLEITUNGEN ............................................................................................................................................2

ERSATZTEILE UND WARTUNG ..................................................................................................................................................... 2

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN .......................................................................................................... 3

FUNKTIONSEIGENSCHAFTEN ..................................................................................................................................................... 3

HINWEIS ......................................................................................................................................................................................... 3

AUSPACKEN/LIEFERUNG ............................................................................................................................................. 3

SICHERHEIT .................................................................................................................................................................... 3

BENUTZTE SYMBOLE ................................................................................................................................................................... 3

ALLGEMEINE HINWEISE ............................................................................................................................................................... 4

GERÄTEBESCHREIBUNG ............................................................................................................................................. 6

GERÄTEAUFBAU ........................................................................................................................................................................... 6

SCHALTTAFEL ................................................................................................................................................................................ 8

ZUBEHÖR/SONDERAUSSTATTUNG ............................................................................................................................................. 8

TECHNISCHE DATEN ..................................................................................................................................................................... 9

SCHALTPLAN.................................................................................................................................................................................11

BETRIEB ........................................................................................................................................................................ 12

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN ..................................................................................... 12

BATTERIEEINBAU UND EINSTELLUNG DES BATTERIETYPS (WET ODER GEL) .................................................................. 13

VOR DEM EINSCHALTEN DES GERÄTS .................................................................................................................................... 14

GERÄT EINSCHALTEN UND ABSTELLEN .................................................................................................................................. 18

GERÄT IN BETRIEB (WASCHEN/TROCKNEN) ........................................................................................................................... 18

TANKS ENTLEEREN..................................................................................................................................................................... 21

NACH DER GERÄTEBENUTZUNG .............................................................................................................................................. 21

LANGE STILLLEGUNG DES GERÄTS ......................................................................................................................................... 22

ERSTE BETRIEBSZEIT ................................................................................................................................................................ 22

WARTUNG ..................................................................................................................................................................... 22

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG .................................................................................................................. 22

BETRIEBSSTUNDEN DES GERÄTS ÜBERPRÜFEN .................................................................................................................. 22

BATTERIEN LADEN ...................................................................................................................................................................... 23

SAUGLIPPE REINIGEN ................................................................................................................................................................ 24

SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN ................................................................................................... 24

BÜRSTEN/PADS REINIGEN ......................................................................................................................................................... 25

TANKS UND ANSAUGGITTER MIT SCHWIMMER REINIGEN UND DECKELDICHTUNG ÜBERPRÜFEN ............................... 25

BÜRSTEN-/PADHALTER-/ZYLINDERBÜRSTENKOPF AUSBAUEN/EINBAUEN ....................................................................... 26

FILTER DES ANSAUGANLAGENMOTORS REINIGEN ............................................................................................................... 27

REINIGUNGSLÖSUNGS-/FRISCHWASSERFILTER REINIGEN ................................................................................................. 27

REINIGUNGSMITTELTANKS REINIGEN ..................................................................................................................................... 28

ECOFLEX™-ANLAGE SPÜLEN ................................................................................................................................................... 28

SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN ....................................................................................................................... 29

FEHLERSUCHE ............................................................................................................................................................. 30

VERSCHROTTUNG ....................................................................................................................................................... 30

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

EINLEITUNG

ANMERKUNG

Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellten Bauteile.

ZIEL UND INHALT DER BETRIEBSANLEITUNG

Diese Betriebsanleitung stellt der Bedienperson alle für den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des Geräts erforderlichen Informationen zu Verfügung. Sie enthält Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung, Ersatzteilen und Verschrottung. Vor allen Arbeiten an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zu lesen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilﬁ sk.

ADRESSATEN

Diese Betriebsanleitung richtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausführen. Nilﬁ sk haftet nicht für Schäden, die durch Nichteinhaltung dieses Verbots verursacht werden.

AUFBEWAHRUNG DER BETRIEBSANLEITUNG

Die Betriebsanleitung ist in der Nähe des Geräts in der dafür vorgesehen Mappe, geschützt vor Flüssigkeiten o.Ä., welche die Lesbarkeit beeinträchtigen könnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG

Die mit dem Gerät gelieferte Konformitätserklärung bescheinigt, dass das Gerät den geltenden Rechtsvorschriften entspricht.

ANMERKUNG

Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigefügten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN

Seriennummer und Gerätemodell sind auf dem Schild (34) angegeben. Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts. Diese Informationen sind für die Bestellung von Ersatzteilen erforderlich. Bitte notieren Sie hier die Gerätedaten.

GERÄTEMODELL .............................................................................

GERÄTESERIENNUMMER ..............................................................

ANDERE REFERENZANLEITUNGEN

Handbuch des elektronischen Ladegeräts, das – sofern im Lieferumfang enthalten – als Teil dieser Betriebsanleitung zu – betrachten ist

Weitere verfügbare Handbücher:

Service-Anleitung (beim Nilﬁ sk-Kundendienst einsehbar) – Ersatzteilkatalog (im Lieferumfang enthalten) –

ERSATZTEILE UND WARTUNG

Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilﬁ sk-Kundendienst. Immer originale Ersatzteile und Zubehörteile benutzen. Der Nilﬁ sk-Kundendienst steht Ihnen für technischen Kundendienst und die Bestellung von Ersatz- und Zubehörteilen zur Verfügung. Bitte immer Modell und Seriennummer angeben.

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilﬁ sk entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle für erforderlich gehaltenen Änderungen und Verbesserungen vorzunehmen. Nilﬁ sk ist nicht verpﬂ ichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilﬁ sk ausdrücklich genehmigt und darf nur von Nilﬁ sk vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN

Diese Schrubbautomaten wurden für die Reinigung (Waschen und Trocknen) von glatten und festen Fußböden im privaten und industriellen Bereich und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung gebaut. Schrubbautomaten sind nicht für die Reinigung von Teppichen oder Teppichböden geeignet.

HINWEIS

Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (2).

AUSPACKEN/LIEFERUNG

Beim Auspacken des Geräts sind die auf der Verpackung angegebenen Anweisungen gewissenhaft zu befolgen. Bei der Auslieferung der Maschine aufmerksam prüfen, ob die Verpackung und die Maschine beim Transport beschädigt worden sind. Liegen offensichtliche Beschädigungen vor, Verpackung aufbewahren, damit sie der Spediteur, der die Lieferung durchgeführt hat, in Augenschein nehmen kann. Für Schadenersatzleistungen unverzüglich mit der Transportﬁ rma in Verbindung setzen. Überprüfen, ob der Lieferumfang des Geräts nachstehender Liste entspricht:

Technische Unterlagen:1.

Betriebsanleitung des Schrubbautomaten• Handbuch des elektronischen Ladegeräts (sofern im Lieferumfang enthalten)•

Ersatzteilliste des Schrubbautomaten• 1 Stecker für das Ladegerät (für Geräte ohne eingebautes Ladegerät)2. 2 Flachsicherungen3.

SICHERHEIT

Folgende Symbole weisen auf potentielle Gefahren hin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen. Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle in Betrieben, am Arbeitsplatz oder während des Transports werden durch die Nichtbeachtung der grundlegendsten Vorsichtsmaßnahmen verursacht. Aufmerksame und umsichtige Bedienpersonen sind daher der beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar.

BENUTZTE SYMBOLE

GEFAHR!

Bezeichnet eine, auch potenziell tödliche, Gefahr für die Bedienperson.

ACHTUNG!

Deutet eine hohe Unfallgefahr für Personen oder Schäden an Gegenständen an.

HINWEIS!

Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nützliche Funktionen. Widmen Sie Absätzen, die durch dieses Symbol gekennzeichnet sind, die höchste Aufmerksamkeit.

ANMERKUNG

Bezeichnet einen Anmerkung zu wichtigen oder nützlichen Funktionen.

NACHSCHLAGEN

Weist darauf hin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

ALLGEMEINE HINWEISE

In diesem Abschnitt sind Warnhinweise in Bezug auf die potentielle Gefahr von Geräte- und Personenschäden angeführt.

GEFAHR!

Vor jeglichen Reinigungs- und Wartungsarbeiten, dem Austausch von Bauteilen oder einem – Betriebsartenwechsel Batterie trennen und Zündschlüssel abziehen. Dieses Gerät darf nur von angemessen geschulten Personen verwendet werden. Die Gerätebedienung durch – Kinder und Behinderte ist verboten. Die Batterien weit von Funken, Flammen und heißen Stoffen halten. Während der normalen Benutzung – können explosive Gase austreten. Bei Arbeiten in der Nähe von elektrischen Bauteilen sind sämtliche Schmuckstücke abzulegen. – Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten. – Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive – Pulver, Flüssigkeiten oder Dämpfe beﬁ nden: Dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube geeignet. Durch Laden der Batterien erzeugt sehr explosives Hydrogengas. Während des gesamten – Batterieladenzyklus die Tankeinheit geöffnet lassen. Batterien nur in gut belüfteten Bereichen und in großem Abstand zu offenen Flammen laden.

ACHTUNG!

Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lesen. – Vor der Benutzung des Ladegeräts prüfen, ob Frequenz und Spannung auf dem Gerätetypschild der – Netzspannung entsprechen. Das Kabel des Ladegeräts nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. – Das Kabel des Ladegeräts nicht in Türen einklemmen und nicht über scharfe Kanten oder raue Oberﬂ ächen ziehen. Mit dem Gerät nicht über das Ladegerätkabel fahren. Ladegerätkabel von heißen Oberﬂ ächen fernhalten. – Die Maschine nicht verwenden, wenn das Kabel des Ladegerätes und der Stecker beschädigt sind. – Funktioniert das Gerät nicht einwandfrei, ist es beschädigt, ins Wasser gefallen oder wurde es im Freien abgestellt, Gerät zum Kundendienst bringen. Zur Verringerung der Brand-, Stromschlag- bzw. Verletzungsgefahr das unbeaufsichtigte Gerät nicht ans – Stromnetz angeschlossen lassen. Vor Wartungsbearbeitungen, das Ladegerätkabel vom Stromnetz trennen. Während des Batterieladevorgangs nicht rauchen. – Um zu vermeiden, dass das Gerät von Unbefugten verwendet wird, Zündschlüssel, falls vorhanden, – abziehen. Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern. – Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen – Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den Trockenbetrieb geeignet und darf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden. Vor der Verwendung des Geräts sämtliche Klappen und/oder Deckel schließen. – Das Gerät nicht als Spielzeug verwenden. Wird das Gerät in der Nähe von Kindern verwendet, ist besondere – Aufmerksamkeit erforderlich. Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilﬁ sk empfohlene – Zubehörteile verwenden. Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite – Kleidungsstücke nicht in beweglichen Geräteteilen verfangen können. Das Gerät nicht auf Oberﬂ ächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälle einsetzen. – Das Gerät nicht in stark staubiger Umgebung verwenden. – Bei der Geräteverwendung darauf achten, dass weder Personen- noch Sachschäden entstehen. – Nicht gegen Regale oder Gerüste stoßen, vor allem wenn Gegenstände herunterfallen könnten. – Keine Flüssigkeitsbehälter auf dem Gerät abstellen. Getränkehalter benutzen. – Das Gerät nur bei Temperaturen zwischen 0 °C und +40 °C verwenden. – Die Lagertemperatur des Geräts muss zwischen 0 °C und +40 °C liegen. – Die Luftfeuchtigkeit muss zwischen 30 % und 95 % betragen. –

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

ACHTUNG!

Bei der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung – beachten. Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen. – Das Gerät nicht als Transportmittel verwenden. – Zur Vermeidung von Schäden am Fußboden Besen bei stehendem Gerät nicht in Betrieb lassen. – Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden. – Die Schutzvorrichtungen des Geräts keinesfalls beschädigen. Alle Anweisungen zur ordentlichen Wartung – sind gewissenhaft zu befolgen. Keine Gegenstände durch Öffnungen in das Gerät fallen lassen. Sind Öffnungen verstopft, Gerät nicht – verwenden. Geräteöffnungen frei von Staub, Fasern, Haaren und anderen Fremdkörpern halten, die den Luftstrom verringern können. Die am Gerät angebrachten Hinweisschilder nicht entfernen oder verändern. – Wird das Gerät aus Wartungsgründen geschoben (fehlende Batterien, entladene Batterien etc.), Gerät nie – schneller als 4 km/h schieben. Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen und Wegen zugelassen. – Das Gerät bei Temperaturen unter dem Gefrierpunkt nur mit Vorsicht transportieren. Das im – Schmutzwassertank oder in den Leitungen vorhandene Wasser könnte gefrieren und das Gerät schwer beschädigen. Nur im Lieferumfang enthaltene oder in der Betriebsanleitung angeführte Bürsten und Pads verwenden. Die – Verwendung von anderen Bürsten oder Pads kann die Sicherheit beeinträchtigen. Bei Funktionsstörungen sicherstellen, dass diese nicht auf mangelnde Gerätewartung zurückzuführen sind. – Gegebenenfalls Fachpersonal bzw. autorisierten Kundendienst benachrichtigen. Wenn das Gerät –

nicht richtig funktioniert, • beschädigt ist, • an ungewöhnlichen Stellen Schaum oder Wasser verliert, • im Freien abgestellt und der Witterung ausgesetzt war, •

nass geworden oder ins Wasser gefallen ist, • Gerät sofort abstellen und an einen Nilﬁ sk-Kundendienst oder Fachpersonal wenden. Müssen Bauteile ausgewechselt werden, stets ORIGINALERSATZTEILE beim Kundendienst oder einem – autorisierten Vertragshändler anfordern. Zur Gewährleistung von Gerätesicherheit und -leistung die im entsprechenden Kapitel dieser – Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführen lassen. Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lesen. – Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln – säubern. Das Gerät enthält giftige und schädliche Stoffe (Batterien etc.), für die eine Entsorgung durch entsprechende – Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen!

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

GERÄTEBESCHREIBUNG

GERÄTEAUFBAU

Bedienfeld1. Höhenverstellbarer Schubbügel2. Bedienpult Vorwärts-/Rückwärtsgang3. Geschwindigkeitsregler Vorwärts-/Rückwärtsgang4. Ladegerät (optional)5. Ladegerätkabel (optional)6. Kabelhalter Ladegerät (optional)7. Einfüllstutzen Reinigungslösung/Frischwasser8. Ausziehbarer Wassereinfüllschlauch (optional)9. Hebel Sauglippe anheben/absenken10. Einstellknöpfe Schubbügelneigung11. Batteriestecker (rot). Dieser Verbinder hat auch die 12. Funktion als NOTZUSTANDSKNOPF für einen sofortigen Stillstand von allen Funktionen. Hinterrad lenkbar13. Antriebsräder vorne14. Ansaugrohr Sauglippe15. Schmutzwasserablassrohr16. Füllstandsrohr/Ablassrohr Reinigungslösung/Frischwasser17. Bürstenkopf mit zwei Bürsten/Padhaltern18. Bürstenkopf mit zwei Zylinderbürsten19. Reinigungslösungs-/Frischwassertank20. Schmutzwassertank21. Schmutzwassertankdeckel22. Handschuhfach23. Elektroventil24. Sauglippe25. Sterngriffe Sauglippenbefestigung26. Sterngriff Sauglippeneinstellung27. Sterngriff Bürstenkopf sichern/lösen28. Sicherheitssplint Bürstenkopf29a. Splint Bürstenkopfhebel29b.

Schmutzwassertankdeckel (geöffnet)30. Dichtung Tankdeckel31. Bewegliche Sperrplatte Deckel32. Feste Sperrplatte Deckel (nicht entfernen!)33. Schild Seriennummer/technische Daten/34. Konformitätszeichen Korbﬁ lter für Schmutzwassertank35. Ansauggitter mit automatischem Schwimmerverschluss36. Antriebsanlagenmotor37. Bürsten-/Padhaltermotor38. Zylinderbürstenmotor39. Schmutzwassertank (geöffnet)40. Hebegriff Tank41. Sicherung angehobener Tank42. Deckel Ansauganlagenmotor43. Lärmschutzﬁ lter Ansauganlagenmotor44. Reinigungsmitteltank (*)45. Einfülldeckel Reinigungsmitteltank (*)46. Verschlussdeckel Einfüllstutzen47. Motor zum Anheben/Absenken des Bürstenkopfs48. Wasserpumpe (*)49. Stecker (rot) Bürsten-/Padhalterkopf50. Stecker (weiß) Zylinderbürstenkopf51. Batterien52. Verschlussstopfen Batterie53. Filter Reinigungslösung/Frischwasser54. Reinigungslösungs-/Frischwasserventil55. Referenztabelle Reinigungsmitteldosierung (*)56. Anschlussplan Batterien57. Dokumenthalter (optional)58. Reinigungsmittelpumpe (*)59.

Nur für Geräte mit EcoFlex™ (optional)(*)

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

12358222120

18 14

2838 3829a

28 29a

34 42 57 40

43 44

1939 39

31 33 36 35

26 15 27 26

13 5 37

FRONT

29b 24

23 4

P100172

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

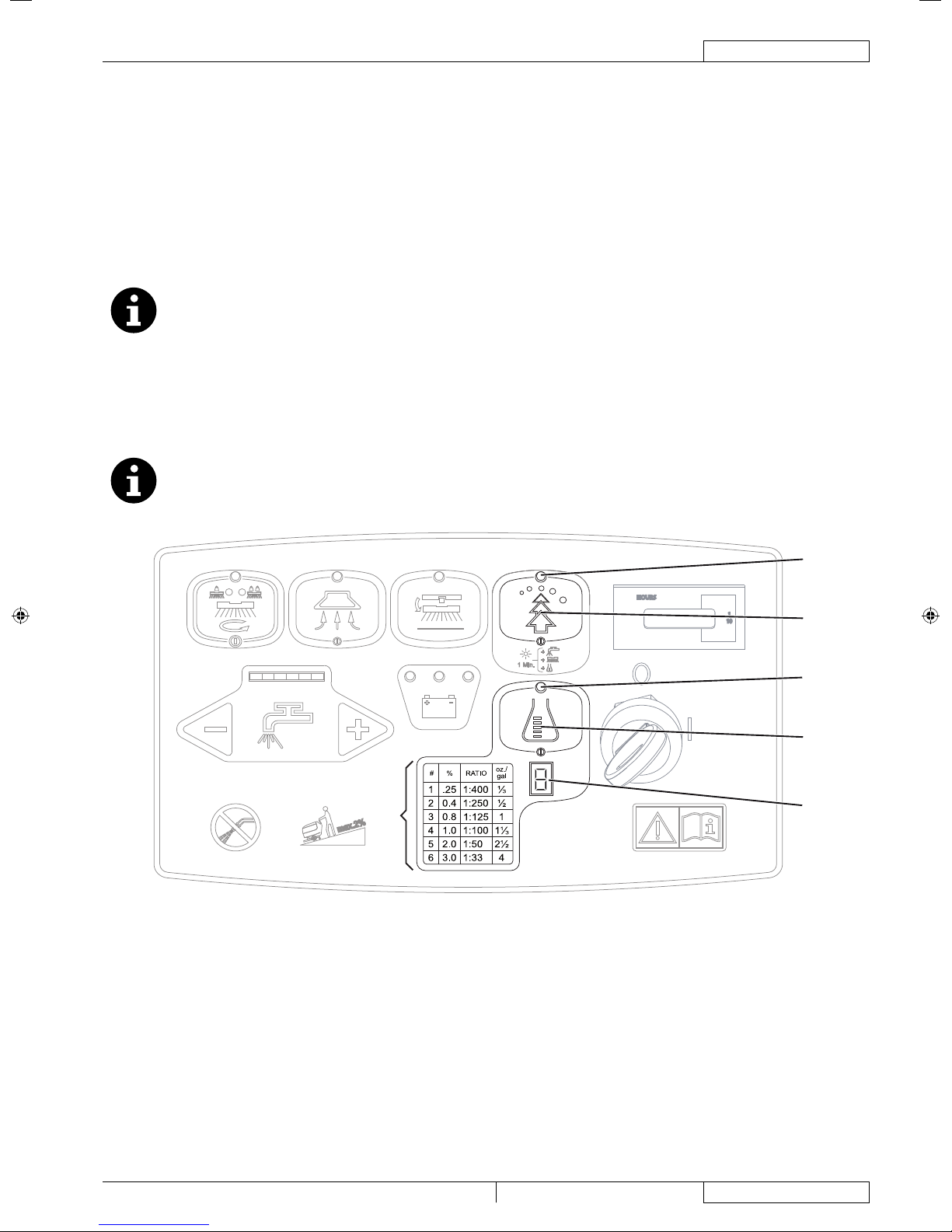

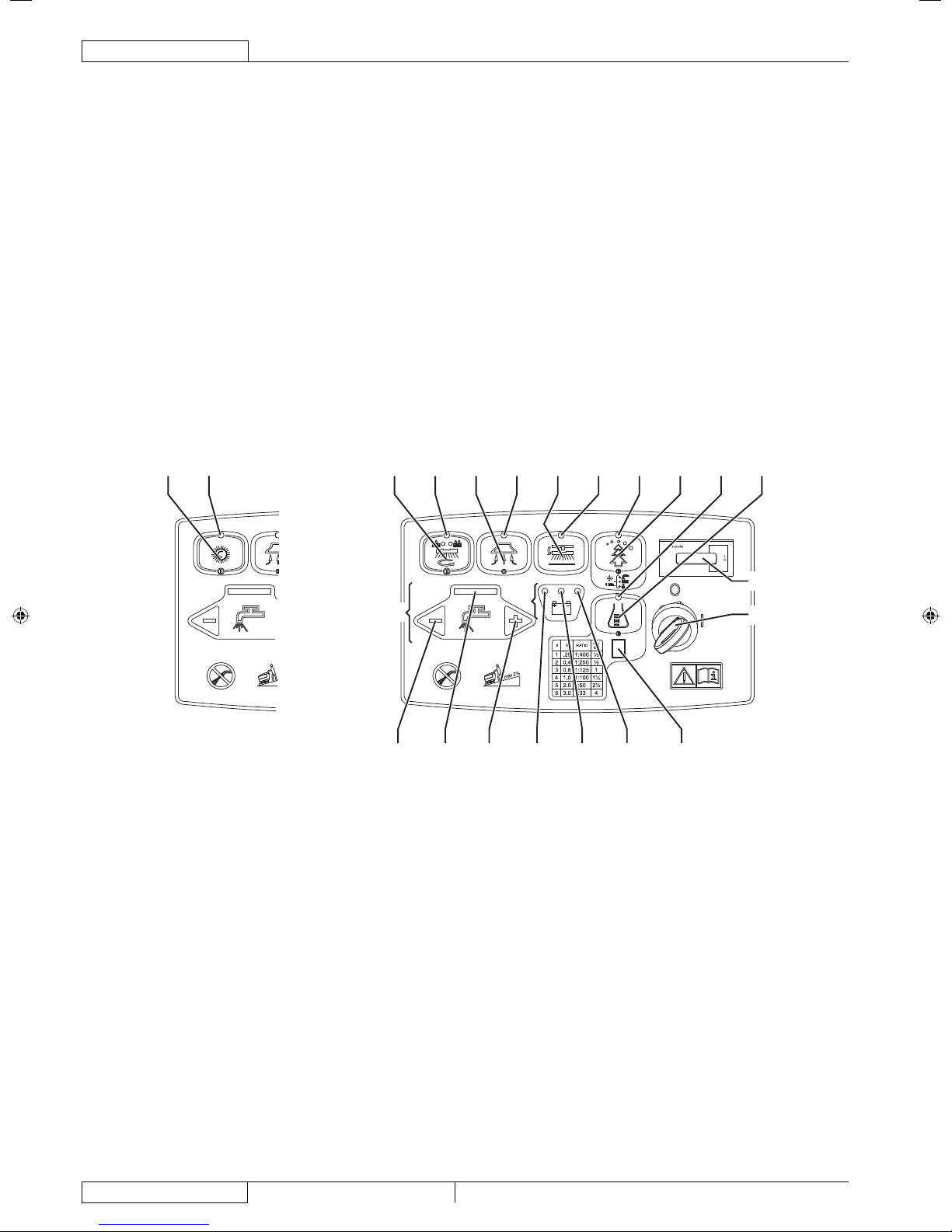

SCHALTTAFEL

Schalter Bürsten-/Padhalter-/Zylinderbürstenkopf anheben/71. absenken Wird der Schalter für 1 Sekunde betätigt, schaltet sich der Extra-Anpressdruck ein (nur für BA 651, BA 751, BA 851) LED Schalter Kopf anheben/absenken:72.

Grüne LED - Bürsten-/Padhalter-/Zylinderbürstenkopf • anheben/absenken Rote LED - Extra-Anpressdruck (nur für • BA 651, BA 751, BA 851)

Schalter Ansauganlage73. Kontrollleuchte Ansauganlagenschalter74. Schalter für die Freigabe Bürsten/Padhalter75. Kontrollleuchte Schalter für die Freigabe Bürsten/Padhalter76. Einstellschalter Reinigungsmittelanteil im Waschwasser (*)77. Kontrollleuchte Einstellschalter Reinigungsmittelanteil im 78. Waschwasser (*) Stundenzähler (optional)79.

Zündschlüssel80. Batteriestatusanzeige81. Kontrollleuchte Batterien geladen (grün)81a. Kontrollleuchte Batterien fast leer (gelb)81b. Kontrollleuchte Batterien leer (rot)81c. Schalter für die Einstellung des Reinigungslösungsﬂ usses82. Schalter Waschwassermenge erhöhen82a. Schalter Waschwassermenge verringern82b. Balkenanzeige Reinigungslösungsﬂ uss82c. Schalter EcoFlex™ (*)83. LED Schalter EcoFlex™ (**):84.

LED leuchtet - EcoFlex™ in Betrieb• LED blinkt - vorübergehender Override•

Anzeige Reinigungsmittelkonzentration eingestellt (**)85.

Nur für Geräte mit EcoFlex™ (optional)(*)

BA 651, BA 751, BA 851BA 751C

71 72 73

81a81b81c82a82c82b

74 75 76 84 83 78 77

71 72

P100173B

ZUBEHÖR/SONDERAUSSTATTUNG

Neben den mit der Grundausführung gelieferten Bauteilen sind je nach speziﬁ scher Verwendung des Gerätes folgende Zubehör und folgende Sonderausstattungen lieferbar:

Batterien GEL1. Elektronisches Ladegerät2. Bürsten und Zylinderbürsten aus anderen Materialien als die Standardbürsten3. Pads aus anderen Materialen hinsichtlich der Standardausrüstung4. Bürstenkopf mit 2 24" Bürsten/Padhaltern und 33" Sauglippe5. Gummis der Sauglippe aus Polyurethan6. EcoFlex™7. Vorder- und Hinterräder aus verschiedenen Werkstoffen8. Betriebsstundenzähler9. Ausziehbarer Schlauch zum Einfüllen von Reinigungslösung/Frischwasser10. Dokumenthalter11.

Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung.

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

TECHNISCHE DATEN

Allgemeine technische Daten

Modell

BA 601(*)

(2 Bürsten/Pad-

halter)

BA 651

(2 Bürsten/Pad-

halter)

BA 751

(2 Bürsten/Pad-

halter)

BA 851

(2 Bürsten/Pad-

halter)

BA 751C

(2 Zylinderbür-

sten)

Gerätehöhe 1.072 mm

Kapazität Reinigungslösungs-/ Frischwassertank

80 Liter

Kapazität Schmutzwassertank 80 Liter

Reinigungsmittelanteil EcoFlex™ 0,25% ÷ 3%

Durchmesser Vorderräder auf feststehender Achse

267 mm

Speziﬁ scher Bodendruck Vorderräder 1,9 N/mm

Speziﬁ scher Bodendruck Hinterräder 1,5 N/mm

Durchmesser lenkbare Hinterräder 100 mm

Motorleistung Ansauganlage 500 W

Motorleistung Antriebssystem 200 W

Fahrgeschwindigkeit (variabel) 0 bis 5,6 km/h

Maximale Steigfähigkeit 2% (1°)

Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871) (LpA)

58 dB(A) ± 3 dB(A)

Vom Gerät emittierter Schallleistungspegel (ISO 3744, ISO 4871) (LwA)

62 dB(A)

Schwingungspegel am Arm der Bedienperson (ISO 5349-1)

< 2,5 m/s

Standardbatterien (4 x 6 V) 180 Ah@5h

Abmessungen Batteriefach (Breite x Länge x Höhe)

375 x 355 x 615 mm

Saugdruck Ansauganlagekreis 0,012 MPa

Optionales Modell(*)

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

Technische Eigenschaften mit Bürsten-/Padhalterkopf

Modell

BA 601(*)

(2 Bürsten/Pad-

halter)

BA 651

(2 Bürsten/Pad-

halter)

BA 751

(2 Bürsten/Pad-

halter)

BA 851

(2 Bürsten/Pad-

halter)

Arbeitsbreite 610 mm 650 mm 710 mm 860 mm

Bürstendurchmesser 305 mm 330 mm 355 mm 430 mm

Rechter/linker Überstand Bürstenkopf 21/21 mm 35/35 mm 75/75 mm 132/132 mm

Bürstenhöhe über dem Boden in Ruhestellung 125 mm

Breite der Sauglippe 838 mm 889 mm 1.067 mm

Gerätelänge (maximal) 1.500 mm 1.574 mm

Gerätebreite ohne Sauglippe 748 mm 860 mm

Gewicht ohne Batterien und mit leeren Tanks 167 kg

Höchstgewicht mit Batterien (Maximalkapazität) und gefüllten Tanks

463 kg

Leistung Bürstenmotor 2 x 400 W

Bürstendrehzahl 220 U/min

Anpressdruck Bürsten/Padhalter mit ausgeschaltetem ExtraAnpressdruck

30,5 kg 32 kg

Anpressdruck Bürsten/Padhalter mit eingeschaltetem ExtraAnpressdruck

48,5 kg 50 kg

Optionales Modell(*)

Technische Daten mit Zylinderbürstenkopf

Modell

BA 751C

(2 Zylinderbürsten)

Arbeitsbreite 710 mm

Maße Zylinderbürsten (Durchmesser x Länge) 145 x 690 mm

Rechter/linker Überstand Bürstenkopf 91/91 mm

Höhe des Zylinderbürstenkopfs über dem Boden in Ruhestellung 60 mm

Breite der Sauglippe 889 mm

Gerätelänge (maximal) 1.472 mm

Gerätebreite ohne Sauglippe 785 mm

Gewicht ohne Batterien und mit leeren Tanks 167 kg

Höchstgewicht mit Batterien (Maximalkapazität) und gefüllten Tanks

468 kg

Leistung Bürstenmotor 2 x 600 W

Drehzahl Zylinderbürsten 613 U/min

Anpressdruck Zylinderbürsten 35 kg

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

SCHALTPLAN

Legende

BAT 24-V-Batterie C1 Batteriestecker C2 Hauptanschluss Ladegerät C3 Sekundäranschluss Ladegerät C4 Anschluss Bürstenkopf CH Ladegerät (optional) CSC Sekundäranschluss Zylinderbürstenkopf EB1 Platine Funktionen EB2 Platine Antriebsanlage ES1 Fernschalter Bürstenmotoren ES2 Relais Ansauganlage EV1 Elektroventil F1 Sicherung Bürstenkopf F2 Sicherung Ansauganlage F3 Sicherung Antriebsanlage F4 Sicherung Signalleitungen F5 Sicherung Bürsten/Padhalter lösen F6 Sicherung Pumpen F7 Sicherung Stellantrieb HM Stundenzähler (optional) K1 Zündschlüssel M1.1,2 Bürsten-/Padhaltermotoren M2 Ansauganlagenmotor M3 Antriebsanlagenmotor M4 Wasserpumpe (optional)

M5 Reinigungsmittelpumpe (optional) M6 Motor Stellantrieb m0 Mikroschalter Stellung 0 Stellantrieb m1 Mikroschalter Stellung 1 Stellantrieb m2 Mikroschalter Stellung 2 Stellantrieb RV1 Potentiometer Geschwindigkeit RV2 Potentiometer Höchstgeschwindigkeit SW1 Mikroschalter Freigabe Bürsten/Antriebsanlage

Nur für Geräte mit Zylinderbürstenkopf(*) Nur für Geräte ohne integriertes Ladegerät(**)

Farbcodes

BK Schwarz BU Hellblau BN Braun GN Grün GY Grau OG Orange PK Rosa RD Rot VT Violett WH Weiß YE Gelb

(**)

(*)

P100174

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

BETRIEB

ACHTUNG!

An einigen Stellen des Geräts sind folgende Aufkleber angebracht:

GEFAHR – ACHTUNG – HINWEIS – NACHSCHLAGEN –

Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole einzuprägen. Die Aufkleber keinesfalls abdecken und bei Beschädigung sofort ersetzen.

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN/VORBEREITEN

ACHTUNG!

Werden die Batterien nicht korrekt eingebaut und angeschlossen, können die elektrischen Gerätebauteile schwer beschädigt werden. Die Batterien dürfen nur von Fachpersonal eingebaut werden. Die Platine Funktionen gemäß dem eingebauten Batterietyp (WET oder GEL) einstellen. Vor dem Einbau Batterien auf Schäden prüfen. Batteriestecker und Netzstecker des Ladegeräts trennen. Batterien äußerst vorsichtig bewegen. Die mit dem Gerät gelieferten Schutzkappen der Batterieklemmen anbringen.

Das Gerät kann ausgerüstet werden mit:

einer 24-V-Batterie – zwei 12-V-Batterien – vier 6-V-Batterien –

die gemäß Abbildung (1) angeschlossen werden.

24 V 12 V 12 V

Abbildung 1

P100175

Das Gerät kann mit einer der folgenden Ausstattungen geliefert werden:

In das Gerät eingebaute und betriebsbereite Batterien (WET oder GEL)

Überprüfen, ob der Batteriestecker (12) an das Gerät angeschlossen ist.1. Zündschlüssel (80) einstecken und in Stellung I drehen.2. Leuchtet die grüne Kontrollleuchte (81a) auf, sind die Batterien betriebsbereit. Leuchtet die gelbe (81b) oder die rote Kontrollleuchte (81c) auf, müssen die Batterien geladen werden (siehe Kapitel „Wartung“).

In das Gerät eingebaute, aber „trockene“ Batterien (WET), d.h. Batterien ohne Elektrolyt

ACHTUNG!

Schwefelsäure ist stark ätzend. Mit größter Vorsicht vorgehen! Bei Kontakt mit der Haut oder den Augen mit reichlich Wasser spülen und einen Arzt konsultieren. Batterien dürfen nur in gut belüfteten Räumen befüllt werden. Schutzhandschuhe verwenden.

Die Batteriezellen gemäß den Anweisungen im Batteriehandbuch mit Schwefelsäure für Batterien (Dichtigkeit von 1,27 bis 4. 1,29 kg bei 25 °C) befüllen. Die korrekte Einfüllmenge der Säurelösung ist im Batteriehandbuch angegeben. Um die zu reinigenden Böden nicht zu beschädigen, nach dem Laden der Batterien Wasser und Säure auf der Oberseite der 5. Batterien mit einem Tuch abtrocknen. Die Batterien einige Minuten ruhen lassen. Danach die Zellen gemäß den Anweisungen im Batteriehandbuch mit der 6. Schwefelsäurelösung befüllen. Batterien laden (siehe Kapitel „Wartung“).7.

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

Batterien nicht im Lieferumfang enthalten

Geeignete Batterien kaufen (siehe Abschnitt „Technische Daten“).1. Setzen Sie sich bitte hinsichtlich Batterieauswahl und -einbau mit einem Fachhändler in Verbindung.2. Das Gerät gemäß dem eingebauten Batterietyp (WET oder GEL), wie im nachfolgenden Abschnitt erläutert, einstellen.3.

BATTERIEEINBAU UND EINSTELLUNG DES BATTERIETYPS (WET ODER GEL)

Batterien einbauen

Batterietyp einstellen

Die Geräteplatine gemäß dem eingebauten Batterietyp (WET oder GEL) folgendermaßen einstellen:

Zündschlüssel (80) in Stellung I drehen und während der ersten Betriebssekunden des Geräts die Blinkimpulse der 1. Kontrollleuchten (81a), (81b) und (81c) zählen. Die momentane Einstellung anhand der nachstehenden Tabelle ermitteln:

EINSTELLUNG ANZEIGE BATTERIETYP LADESTROM

1 4 Blinkimpulse der roten Kontrollleuchte (81c) WET

STANDARD2 4 Blinkimpulse der grünen Kontrollleuchte (81a) GEL-AGM

3 4 Blinkimpulse der gelben Kontrollleuchte (81b) GEL Typ EXIDE

4 2 Blinkimpulse der roten Kontrollleuchte (81c) WET

VERMINDERTER (siehe Hinweis)

5 2 Blinkimpulse der grünen Kontrollleuchte (81a) GEL-AGM

6 2 Blinkimpulse der gelben Kontrollleuchte (81b) GEL Typ EXIDE

Muss die Einstellung geändert werden, wie folgt vorgehen.2. Zündschlüssel (80) in Stellung 0 drehen und Gerät ausschalten.3. Schalter (71) und (73) gleichzeitig betätigen, gedrückt halten und Zündschlüssel (80) in Stellung I drehen.4. Schalter (71) und (73) frühestens 8 Sekunden nach Gerätestart freigeben.5. Innerhalb von 3 Sekunden Schalter (73) erneut kurz betätigen, um die nächste Einstellung zu wählen (von 1 bis 6 in 6. regelmäßiger Abfolge).

ANMERKUNG

Während der Durchführung der Schritte 8 und 9 werden die in der Tabelle angeführten Einstellungen auch von der Balkenanzeige (82c) angezeigt (erstes LED von links leuchtet = Einstellung 1, zweites LED von links leuchtet = Einstellung 2 etc.).

ANMERKUNG

Werden Batterien mit einer Kapazität von unter 160 Ah@5h eingesetzt (im Zweifelsfall Batteriehandbuch konsultieren), VERMINDERTEN Ladestrom mit den in der Tabelle angeführten Einstellungen 4, 5 oder 6, je nach eingebauten Batterietyp, wählen, um zu vermeiden, dass die Batterien während des Ladens überhitzen.

Batterien laden

Batterien laden (siehe Kapitel „Wartung“).1.

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

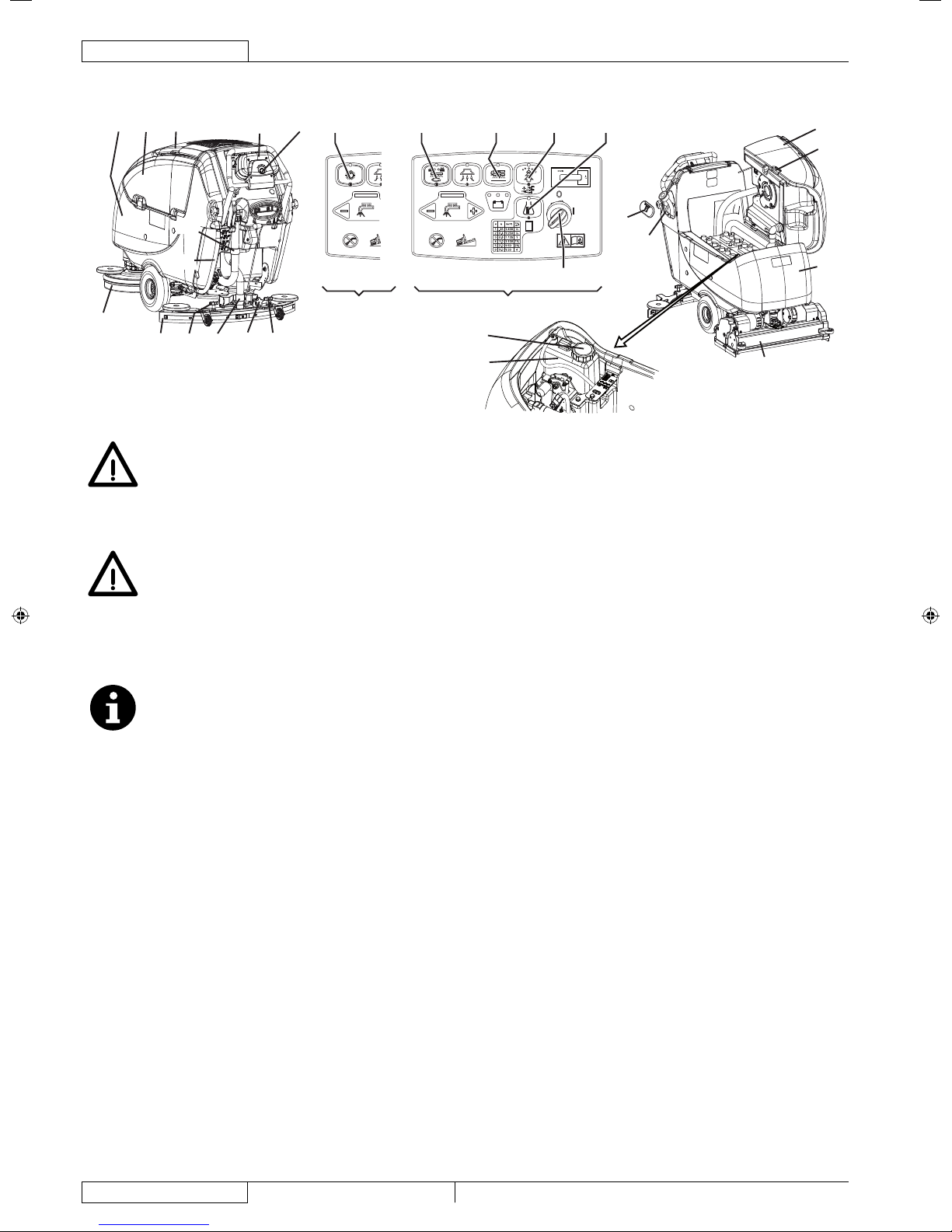

VOR DEM EINSCHALTEN DES GERÄTS

25 26 2615 27

22 3 420 21

71 75 77

71 83

BA 651, BA 751, BA 851BA 751C

P100172B

ACHTUNG!

Vor dem Einschalten des Geräts durch Drehen des Zündschlüssels (80) in Stellung I ist stets zu prüfen, ob sich keine Fremdkörper zwischen dem Bürstenkopf (18 bzw. 19) und der darüberliegenden Tankkonstruktion beﬁ nden, die das Anheben des Bürstenkopfs behindern könnten. Diese Überprüfung ist erforderlich, da der Bürstenkopf bei Einschalten des Geräts – wenn das Gerät ausgeschaltet wurde, ohne dass der Bürstenkopf angehoben worden ist – automatisch angehoben wird.

ACHTUNG!

Vor dem Betätigen des Schalters Bürstenkopf anheben/absenken (71) stets prüfen, ob sich keine Fremdkörper zwischen dem Bürstenkopf (18 bzw. 19) und der darüberliegenden Tankkonstruktion beﬁ nden, die das Anheben des Bürstenkopfs behindern könnten.

Einbau/Ausbau des Bürsten-/Padhalterkopfs und des Zylinderbürstenkopfs

Sowohl der Bürsten-/Padhalterkopf (18) als auch der Zylinderbürstenkopf (19) können einfach ein- und ausgebaut werden. Für Ein-/Ausbau siehe die entsprechenden Arbeitschritte im Kapitel „Wartung“.

ANMERKUNG

Beim Ein-/Ausbau des Kopfs, kann es notwendig sein auch die Sauglippen zu ersetzen, denn sie dürfen die gleiche Breite besitzen. Beziehen Sie sich auf den Abschnitt Installation der Sauglippe für die korrekte Kupplung des Kopfs mit der Sauglippe.

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

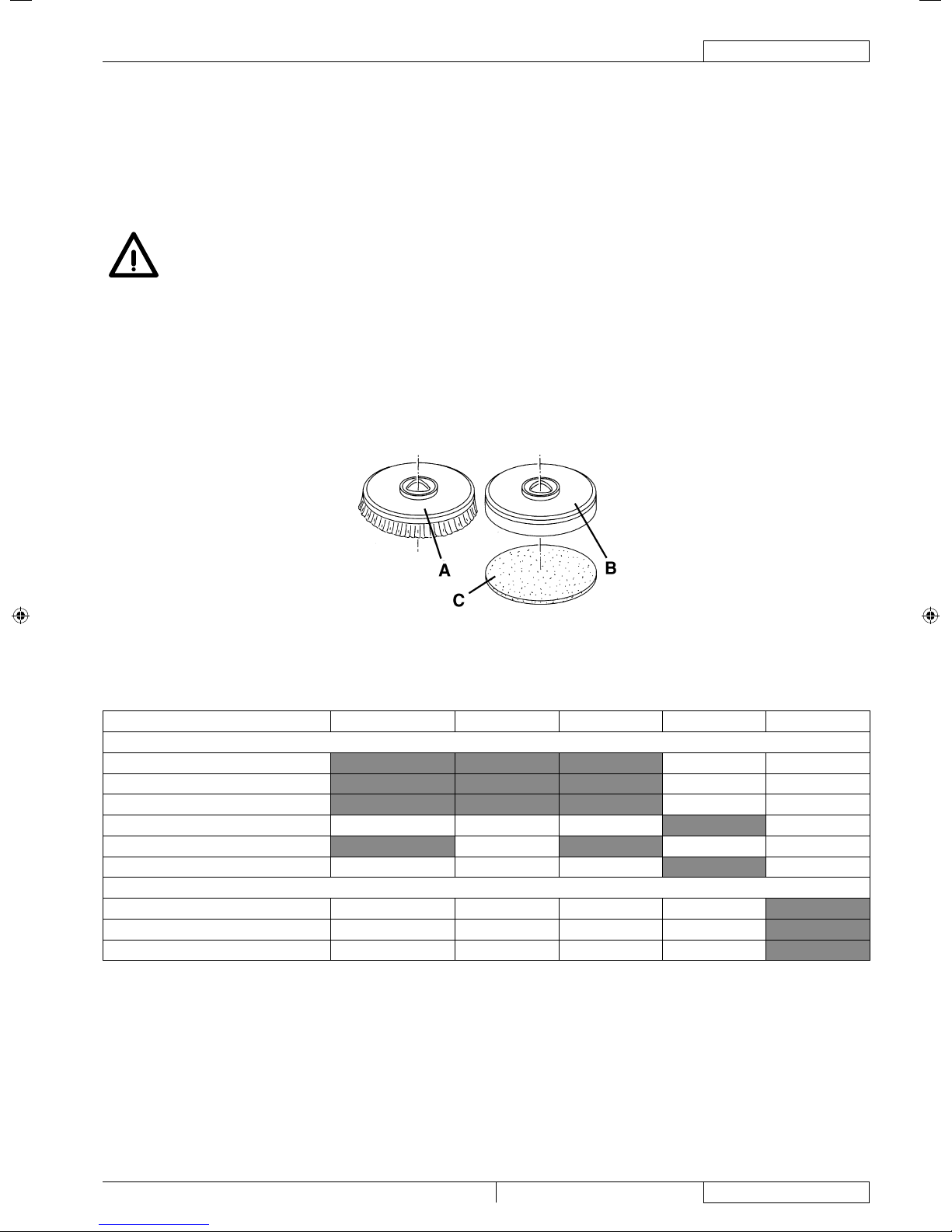

Ein-/Ausbau der Bürsten/Padhalter (nur für BA 601

(*)

, BA 651, BA 751, BA 851)

An dem mit dem geeigneten Bürstenkopf vorgerüsteten Gerät können sowohl Bürsten (A, Abb. 2) als auch Padhalter (B) mit 1. Pad (C) montiert werden, je nach auszuführender Bodenbehandlung. Zündschlüssel (80) einstecken und in Stellung I drehen.2. Geschwindigkeitsregler (4) gegen den Uhrzeigersinn bis zum Anschlag drehen (Mindestgeschwindigkeit).3. Bürsten (A) oder Padhalter (B) unter dem Bürstenkopf (18) positionieren.4. Schalter (71) betätigen und Bürstenkopf auf die Bürsten/Padhalter absenken.5. Zum Ankuppeln der Bürsten/Padhalter Bedienpult (3) nach vorne drücken und wieder loslassen. Falls erforderlich wiederholen, 6. bis die Bürsten/Padhalter angekuppelt sind.

ACHTUNG!

Geschwindigkeitsregler (4) zur Einstellung der Mindestgeschwindigkeit des Geräts gegen den Uhrzeigersinn bis zum Anschlag drehen. Bedienpult (3) nicht bis zum Anschlag nach vorne drücken, da sich das Gerät sonst in Bewegung setzt. Um die Bürsten/Padhalter anzukuppeln, muss das Bedienpult nur leicht nach vorne gedrückt werden, sodass nur der Bürsten-/Padhaltermotor betätigt wird.

Zur Entfernung der Bürsten/Padhalter Schalter (71) betätigen und Bürstenkopf anheben. Danach Schalter (75) betätigen und 7. warten, bis die Bürsten/Padhalter auf den Boden fallen. Zündschlüssel (80) in Stellung 0 drehen.8.

Optionales Modell(*)

Abbildung 2

S311334

Erhältliche Bürstentypen und Leitfaden für ihre Anwendung (Vorschläge)

Modelle MIDLITE GRIT 180 MIDGRIT 240 PROLENE PROLITE UNION MIX

Allgemeine Reinigung:

Beton

Terrassenboden

Keramik-/Steinﬂ iesen

Marmor

Vinylplatten

Gummiplatten

Polieren:

Gummiplatten

Marmor

Vinylplatten

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

Ein-/Ausbau der Zylinderbürsten (nur für BA 751C)

Zündschlüssel (80) in Stellung I drehen.1. Schalter (71) betätigen und Zylinderbürstenkopf anheben.2. Zündschlüssel (80) in Stellung 0 drehen.3. Sterngriffe (A, Abb. 3) aufdrehen. Durch Drücken auf die Sterngriffe Abdeckungen (B) nach unten abnehmen.4. Zylinderbürsten (C) einschieben.5. Die Zylinderbürsten können von beiden Seite eingeschoben werden. Abdeckungen (B) montieren und mit den Sterngriffen (A) ﬁ xieren.6. Zum Ausbau der Zylinderbürsten Schritte 1 bis 6 in umgekehrte Reihenfolge ausführen.7.

Abbildung 3

P100176

Erhältliche Zylinderbürstentypen und Leitfaden für ihre Anwendung (Vorschläge)

Modelle MAGNA GRIT 46 DYNA GRIT 80 MIDLITE GRIT 180 PROLENE PROLITE UNION MIX

Allgemeine Reinigung:

Beton

Terrassenboden

Keramik-/Steinﬂ iesen

Marmor

Vinylplatten

Gummiplatten

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

Sauglippenmontage

Die Sauglippe (25) installieren und sie mit den Handrädern (26) befestigen, schließlich das Ansaugrohr (15) an die Sauglippe 1. verbinden. Mit dem Sterngriff (27) die Sauglippe so einstellen, dass der hintere Gummi in seiner gesamten Länge auf dem Fußboden 2. auﬂ iegt.

Leitfaden für die Kombination von Sauglippen und Bürsten-/Padhalterköpfen

Modell Bürstenkopf Modell Sauglippe

BA 601

(*)

Bürstenkopf mit zwei Bürsten (18), Bürstendurchmesser 305 mm Aluminium, Breite 838 mm

BA 651 Bürstenkopf mit zwei Bürsten (18), Bürstendurchmesser 330 mm Aluminium, Breite 889 mm

BA 751 Bürstenkopf mit zwei Bürsten (18), Bürstendurchmesser 355 mm Aluminium, Breite 889 mm

BA 851 Bürstenkopf mit zwei Bürsten (18), Bürstendurchmesser 430 mm Aluminium, Breite 1.067 mm

BA 751C Bürstenkopf mit zwei Zylinderbürsten (19), Bürstelänge 690 mm Aluminium, Breite 889 mm

Optionales Modell(*)

Befüllen des Reinigungslösungs- bzw. Waschwassertanks

ANMERKUNG

Ist das Gerät mit einer EcoFlex™-Anlage (optional) ausgestattet [Schalter (83 und 77) aktiv], Tank mit Frischwasser befüllen. Anderenfalls Reinigungslösung einfüllen.

Verschlussdeckel (47) vom Einfüllstutzen (8) abnehmen.1. (Für Geräte ohne EcoFlex™)2. Tank (20) mit einer für die auszuführenden Reinigungsarbeiten geeigneten Reinigungslösung befüllen. Den Tank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen. Das Rohr (17) als Bezug benutzen. Bei der Zubereitung der Reinigungslösung stets die auf dem Etikett des verwendeten chemischen Produkts angegebenen Verdünnungshinweise beachten. Die Temperatur der Reinigungslösung darf 40 °C nicht überschreiten.

ACHTUNG!

Nur für das eingesetzte Gerät geeignete ﬂ üssige, schaumarme und nicht brennbare Reinigungsmittel verwenden.

(Für Geräte mit EcoFlex™)

Tank (20) durch den Stutzen (8) mit Frischwasser befüllen. Den Tank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen. Das Rohr (17) als Bezug benutzen. Die Wassertemperatur darf 40 °C nicht überschreiten.

Einfüllen des Reinigungsmitteltanks

(Für Geräte mit EcoFlex™)

Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) 1. entleeren. Tank (40) vorsichtig mit dem Griff (41) anheben.2. Deckel (46) öffnen.3. Tank (45) mit einem für die auszuführenden Reinigungsarbeiten geeigneten Reinigungsmittel befüllen (hochkonzentriertes 4. Reinigungsmittel). Den Reinigungsmitteltank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen.

HINWEIS!

Nur für das eingesetzte Gerät geeignete ﬂ üssige, schaumarme und nicht brennbare Reinigungsmittel verwenden.

ANMERKUNG

Bei einer neuen Anlage oder einer zur Reinigung entleerten Anlage etc. vor Inbetriebnahme abwarten, bis ihre Leitungen vollgelaufen sind. Zur Beschleunigung der Anlagenbefüllung können ein oder mehrere Spülzyklen der EcoFlex™-Anlage durchgeführt werden (siehe Kapitel „Wartung“).

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

GERÄT EINSCHALTEN UND ABSTELLEN

234

25 27

71 72 73

8081c 81b 81a

71 72

BA 651, BA 751, BA 851BA 751C

P100172C

Gerät einschalten

Gerät, wie in vorstehendem Abschnitt erläutert, vorbereiten.1. Zündschlüssel (80) einstecken und in Stellung I drehen.2. Prüfen, ob die grüne Kontrollleuchte (81a) an ist (Batterien geladen). Leuchtet die gelbe (81b) oder die rote Kontrollleuchte (81c) auf, Zündschlüssel wieder in Stellung 0 drehen und Batterien auﬂ aden (siehe Kapitel „Wartung“). Gehen Sie zu dem Ort, an dem Sie mit dem Reinigen beginnen möchten:3.

Gerät mit den Händen am Schubbügel (2) starten und für den Vorwärtsgang Bedienpult (3) nach vorne, für den • Rückwärtsgang Bedienpult nach hinten drücken. Die maximale Vorschubgeschwindigkeit kann mit dem Regler (4) reguliert

werden. Sauglippe (25) mit dem Hebel (10) absenken.4. Schalter (71) betätigen und Bürsten-/Padhalterkopf absenken.5. Schalter (73) der Ansauganlage betätigen.6. Die Schalter für die Dosierung der Reinigungslösung (82) je nach Notwendigkeit und auszuführender Reinigung betätigen.7. Das Gerät wie in Punkt 3 angeben bewegen und mit der Reinigung beginnen. Falls erforderlich, mit dem Regler (4) 8. Höchstgeschwindigkeit einstellen.

Gerät abstellen

Bedienpult loslassen und Gerät (3) abstellen.1. Schalter (73) betätigen und Ansauganlage ausschalten.2. Schalter (71) betätigen und Bürsten-/Padhalterkopf anheben.3. Die Sauglippe (25) mit dem Hebel (10) heben.4. Zündschlüssel (80) in Stellung 0 drehen und Gerät ausschalten.5. Sicherstellen, dass sich das Gerät nicht selbsttätig in Bewegung setzten kann.6.

GERÄT IN BETRIEB (WASCHEN/TROCKNEN)

Gerät, wie in vorstehendem Absatz erläutert, einschalten.1. Falls erforderlich, die Schalter für die Dosierung der Reinigungslösung (82) je nach Notwendigkeit und auszuführender 2. Reinigung betätigen. Falls erforderlich, das Gerät anhalten und den Sterngriff Sauglippeneinstellung (27) so drehen, dass der hintere Gummi (25) in 3. seiner gesamten Länge auf dem Fußboden auﬂ iegt.

HINWEIS!

Um die zu reinigende Bodenﬂ äche nicht zu beschädigen, Bürsten/Padhalter, insbesondere wenn die Funktion Extra-Anpressdruck eingeschaltet ist, bei stehendem Gerät nicht in Betrieb lassen.

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

Reinigungsmittelkonzentration in der Reinigungslösung einstellen

(Für Geräte mit EcoFlex™)

Zum Einschalten der Anlage für die Zumischung von Reinigungsmittel zum Waschwasser Einstellschalter des Reinigungsmittelanteils (A, Abb. 4) betätigen: Leuchtet die LED (B), wird dem Waschwasser Reinigungsmittel zugefügt. Die Anzeige (C) gibt die Reinigungsmittelkonzentration (von 1 bis 6) in der Reinigungslösung an: Für die entsprechenden Prozentwerte siehe Tabelle (D). Um den momentan dem Waschwasser zugesetzten Reinigungsmittelanteil zu verändern, wie folgt vorgehen:

Einstellschalter des Reinigungsmittelanteils (A) deaktivieren [die LED (B) muss aus sein].1.

Einstellschalter Reinigungsmittelanteil (A) gedrückt halten, bis die LED (B) zu blinken beginnt.2.

Schalter (A) loslassen. Schalter erneut kurz betätigen, um zur nächsten auf der Anzeige (C) angegebenen Konzentration zu 3.

gelangen. Schalter sooft betätigen, bis die gewünschte Einstellung erreicht ist.

Warten, bis die LED (B) aufhört zu blinken: Die neue Konzentration ist eingestellt.4.

ANMERKUNG

Der eingestellte Reinigungsmittelanteil bleibt auch nach Abschalten des Geräts gespeichert.

Schalter EcoFlex™

Schalter EcoFlex™ (E, Abb. 4) immer betätigen, wenn kurzfristig eine größere Reinigungskraft benötigt wird. Durch Betätigen des Schalters (E) [LED (F) blinkt] wird mehr Reinigungslösung abgegeben (für Geräte mit EcoFlex™), die Funktion Extra-Anpressdruck Bürsten/Padhalter aktiviert und die Reinigungsmittelkonzentration in der Lösung wird erhöht (ferner wird die Reinigungsmittelzumischung, sofern deaktiviert, automatisch aktiviert). Wird Schalter (E) erneut betätigt, werden die vorherigen Einstellung wieder aktiviert [LED (F) leuchtet].

ANMERKUNG

Wird Schalter (E) kein zweites Mal betätigt, kehrt das Gerät nach 60 Sekunden automatisch wieder zu den vorherigen Einstellungen zurück.

Abbildung 4

P100177

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

Reinigung mit der Funktion Extra-Anpressdruck Bürsten/Padhalter (nur für BA 651, BA 751, BA 851)

Bei sehr schmutzigen Fußböden können die Bürsten/Padhalter zur Reinigung wie folgt stärker auf den Boden gepresst werden:

Wie in Absatz „Gerät einschalten“ erläutert, Schalter (71) zum Absenken des Bürsten-/Padhalterkopfs betätigen.1. Schalter (71) länger als 1 Sekunde gedrückt halten. Die Aktivierung des Extra-Anpressdrucks wird durch die Kontrollleuchte 2. (72) bestätigt, die jetzt rot anstatt grün leuchtet.

Um erneut mit Normaldruck zu reinigen, Schalter (71) erneut länger als 1 Sekunde betätigen. Um den Bürsten-/Padhalterkopf anzuheben, ohne die Funktion Extra-Anpressdruck abzuschalten, Schalter (71) nur kurz betätigen.

HINWEIS!

Bei überlasteten Motoren der Bürsten/Padhalter wegen Fremdkörper, die ihre Bewegung behindern, oder wegen zu schwierigen Böden/harten Bürsten, haltet das Schutzsystem die Bürsten/Padhalter ungefähr nach eine Minute lang dauerhaften Überlast an. Die Überlast wird durch gleichzeitiges Blinken der drei Kontrollleuchten (81a, 81b, 81c) angezeigt. Erfolgt die Überlast während der Reinigung mit der Funktion Extra-Anpressdruck, vermindert das System den Druck auf die Bürsten/Padhalter durch Abschalten der Funktion Extra-Anpressdruck automatisch. Bei andauernden Überlast halten die Bürsten/Padhalter an. Um mit dem Reinigen nach dem durch Überlast bedingten Stoppen der Bürsten/Padhalter fortzufahren, muss der Zündschlüssel (80) in Stellung 0 gedreht und das Gerät abgeschaltet werden. Zündschlüssel (80) wieder in Stellung I drehen und Gerät erneut einschalten.

Entladen der Batterien während des Betriebs

Solange die grüne Kontrollleuchte (81a) an ist, ermöglichen die Batterien den normalen Betrieb des Geräts. Schaltet sich die grüne Kontrollleuchte (81a) aus und geht die gelbe Kontrollleuchte (81b) an, sollten die Batterien geladen werden, da die restliche Betriebszeit des Geräts nur noch wenige Minuten beträgt (variiert je nach Eigenschaften der benutzten Batterie und der auszuführenden Reinigungsarbeiten). Schaltet sich die rote Kontrollleuchte (81c) an, ist die Betriebszeit abgelaufen. Nach einigen Sekunden stoppen die Bürsten/ Padhalter automatisch. Es bleiben lediglich die Ansauganlage und die Antriebsanlage in Betrieb, damit noch feuchte Fußbodenabschnitte gegebenenfalls getrocknet und das Gerät zum Auﬂ aden der Batterien gebracht werden kann.

HINWEIS!

Um die Batterien nicht zu beschädigen und die Lebensdauer der Batterien nicht zu verkürzen, das Gerät nicht mit entladenen Batterien verwenden.

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

TANKS ENTLEEREN

2221

71 73

BA 651, BA 751, BA 851BA 751C

P100172D

Ein automatischer Schwimmerverschluss (36) blockiert die Ansauganlage, wenn der Schmutzwassertank (21) voll ist. Dass die Ansauganlage blockiert ist, bemerken Sie daran, dass der Ansauganlagenmotor plötzlich lauter und der Boden nicht getrocknet wird.

HINWEIS!

Blockiert die Ansauganlage unvorhergesehen (z.B. wenn der Schwimmer aufgrund eines ruckartigen Verschiebens des Geräts vorzeitig eingreift), muss sie, damit sie wieder normal funktioniert, ausgeschaltet werden: Schalter (73) betätigen, Deckel (22) öffnen und sicherstellen, dass der Schwimmer im Ansauggitter (36) bis zum Wasserstand abgesunken ist. Danach Deckel (22) schließen, Schalter (73) betätigen und Ansauganlage wieder einschalten.

Ist der Schmutzwassertank (21) voll, wie folgt entleeren.

Schmutzwassertank entleeren

Schalter (71) betätigen und Bürsten-/Padhalterkopf anheben.1.

Die Sauglippe (25) mit dem Hebel (10) heben.2.

Das Gerät in den Entsorgungsbereich schieben.3.

Zündschlüssel (80) in Stellung 0 drehen und Gerät ausschalten.4.

Schmutzwassertank mit dem Ablassrohr (16) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.5.

Reinigungslösungs-/Frischwassertank entleeren

Schritte 1. bis 4. durchführen.6.

Reinigungslösungstank mit dem Rohr (17) entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen.7.

Abfallbehälter der Zylinderbürsten entleeren (nur für Zylinderbürstenkopf)

Zündschlüssel (80) in Stellung I drehen.8.

Schalter (71) betätigen und Zylinderbürstenkopf absenken.9.

Zündschlüssel (80) in Stellung 0 drehen und Gerät ausschalten.10.

Den Abfallbehälter (D, Abb. 3) bei abgesenktem Zylinderbürstenkopf mit dem Griff (E) zur Seite herausziehen.11.

Abfallbehälter (D) entleeren und reinigen. Behälter durch Einrasten der innenliegenden Haltevorrichtungen einbauen.12.

NACH DER GERÄTEBENUTZUNG

Am Arbeitsende vor dem Abstellen des Geräts:

Bürsten/Padhalter bzw. Zylinderbürsten wie im entsprechenden Abschnitt erläutert ausbauen.1.

Die Tanks (20 und 21) entleeren und wie in den speziﬁ schen angegebenen Abschnitten vorgehen.2.

Nach der Gerätebenutzung die vorgesehenen Wartungsarbeiten (siehe Kapitel „Wartung“) durchführen.3.

Bürsten/Padhalter und Sauglippe anheben oder entfernen und Gerät an einem trockenen und sauberen Ort abstellen.4.

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

LANGE STILLLEGUNG DES GERÄTS

Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgt vorbereiten:

Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen.1. Batteriestecker (12) trennen.2.

ERSTE BETRIEBSZEIT

Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle sichtbaren Teile auf Unversehrtheit und Dichtigkeit prüfen.

WARTUNG

Sorgfältige und regelmäßige Wartung gewährleistet Betriebsdauer und höchste Funktionssicherheit des Geräts. Nachfolgend wird die Übersichtstabelle planmäßige Wartung wiedergegeben. In Abhängigkeit von bestimmten Arbeitsbedingungen können die Wartungsintervalle variieren. Sämtliche Abweichungen sind vom Wartungspersonal festzulegen.

ACHTUNG!

Wartungsbearbeitungen sind bei ausgeschaltetem Gerät und mit getrennten Batterien durchzuführen. Lesen Sie weiterhin sorgfältig alle Anweisungen aus dem Kapitel „Sicherheit“, bevor die Wartungsbearbeitungen auszuführen.

Alle planmäßigen oder außerordentlichen Wartungsarbeiten sind von Fachpersonal bzw. vom autorisierten Kundendienst durchzuführen. In dieser Anleitung sind nach der Übersichtstabelle der planmäßigen Wartung nur die einfachen und meist vorkommenden Wartungsverfahren wieder gegeben. Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle planmäßige Wartung und außerordentliche Wartung vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG

Arbeitsvorgang

Täglich, nach der Gerätebenutzung

Wöchentlich Halbjährlich Jährlich

Batterien laden

Sauglippe reinigen

Bürste/Pads reinigen

Tanks und Korbﬁ lter des Schmutzwassertanks reinigen und Deckeldichtung überprüfen

Anlage EcoFlex™ (optional) reinigen und spülen

Sauglippengummis überprüfen und austauschen

Reinigungslösungsﬁ lter reinigen

Filter Ansauganlagenmotor reinigen

Batterieﬂ üssigkeitsstand (WET) überprüfen

Muttern- und Schraubenspannung überprüfen (1)

Antriebsriemen der Zylinderbürstenmotoren überprüfen und einstellen (nur für BA 751C)

(2)

Prüfung bzw. Ersetzung der Kohlebürsten der Motoren der Bürsten/Padhalter

(2)

Kohlebürsten des Ansauganlagenmotors überprüfen oder austauschen

(2)

Kohlebürsten des Antriebsanlagenmotors überprüfen und austauschen

(2)

Und nach den ersten 8 Betriebsstunden.(1) Von einem autorisierten Nilﬁ sk-Kundendienst durchzuführende Wartungsarbeiten.(2)

BETRIEBSSTUNDEN DES GERÄTS ÜBERPRÜFEN

(Nur wenn das Gerät mit einem Stundenzähler ausgerüstet ist)

Zündschlüssel (80) in Stellung I drehen.1. Schalter (73) betätigen und auf dem Stundenzähler (79) die Gesamtanzahl der Betriebsstunden des Geräts (Waschen/2. Trocknen) ablesen. Den Schalter (73) wieder drücken.3. Zündschlüssel (80) in Stellung 0 drehen.4.

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

BATTERIEN LADEN

ANMERKUNG

Batterien, wenn die gelbe (81b) oder die rote Kontrollleuchte (81c) auﬂ euchtet bzw. immer nach Arbeitsende laden.

HINWEIS!

Halten Sie die Batterien stets aufgeladen, so wird ihre Lebensdauer verlängert.

HINWEIS!

Sind die Batterien leer, möglichst bald auﬂ aden, da sich ihre Lebensdauer ansonsten verkürzt. Den Ladezustand der Batterien mindestens einmal pro Woche überprüfen.

ACHTUNG!

Beim Laden der Batterien WET entsteht hochexplosives Wasserstoffgas. Batterien nur in gut belüfteten Bereichen und nicht in der Nähe von offenen Flammen laden. Während des Batterieladevorgangs nicht rauchen. Während des gesamten Batterieladenzyklus die Tankeinheit geöffnet lassen.

ACHTUNG!

Bei Batterieladung auf den möglichen Austritt von Flüssigkeit beachten. Batteriesäure ist ätzend. Bei Kontakt mit der Haut oder den Augen mit reichlich Wasser spülen und einen Arzt konsultieren.

Vorbereitung

Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) 1.

entleeren.

Das Gerät in Batterieladebereich schieben.2.

Zündschlüssel (80) in Stellung 0 drehen.3.

Tank (40) vorsichtig mit dem Griff (41) anheben.4.

Nur für WET-Batterien:5.

Den Elektrolytstand der Batterien (52) überprüfen. Sofern erforderlich, Elektrolytﬂ üssigkeit durch die Verschlussstopfen • (53) nachfüllen. Alle Verschlussstopfen (53) für den nachfolgenden Ladevorgang geöffnet lassen.•

Sofern erforderlich, die Oberﬂ äche der Batterien reinigen.• Die Batterien wie folgt auﬂ aden. Die entsprechende Methode wählen, je nachdem, ob das Gerät mit einem elektronischen 6. Ladegerät (90) ausgerüstet ist oder nicht.

Batterien mit einem externen Ladegerät auﬂ aden

Anhand des Ladegeräthandbuchs seine Eignung überprüfen. Die Nennspannung des Ladegeräts muss 24 V betragen.1. Den Batteriestecker (12) trennen und an das externe Ladegerät anschließen.2. Das Ladegerät an das Stromnetz anschließen.3. Das Ladegerät nach dem Auﬂ aden vom Stromnetz trennen und Stecker (12) abziehen.4. (Nur für WET-Batterien): Den Elektrolytstand der Batterien überprüfen und alle Verschlussstopfen (53) wieder verschließen.5. Den Batteriestecker (12) an das Gerät anschließen.6. Tank (40) vorsichtig mit dem Griff (41) absenken.7.

Batterien mit dem in das Gerät eingebauten Ladegerät (optional) auﬂ aden

Das Ladegerätkabel (6) an das Stromnetz anschließen [Netzspannung und -frequenz müssen den Ladegerätangaben auf dem 1. Geräteserienschild (34) entsprechen]. Ist das Ladegerät ans Stromnetz angeschlossen, werden alle Gerätefunktionen automatisch gesperrt. Leuchtet die rote Kontrollleuchte (81c), werden die Batterien aufgeladen. Leuchtet die grüne Kontrollleuchte (81a) ist der Batterieladezyklus beendet.2. Ist der Ladezyklus beendet, Ladegerätkabel (6) vom Stromnetz trennen und auf den Halter (7) wickeln.3. Tank (40) vorsichtig mit dem Griff (41) absenken.4.

ANMERKUNG

Für weiter Informationen zum Betrieb des Ladegeräts (5) Ladegeräthandbuch konsultieren.

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

SAUGLIPPE REINIGEN

ANMERKUNG

Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.

HINWEIS!

Aufgrund möglicher Abfälle mit scharfen Kanten empﬁ ehlt es sich, bei der Reinigung der Sauglippe Arbeitshandschuhe zu tragen.

Das Gerät auf ebenem Untergrund abstellen.1. Zündschlüssel (80) in Stellung 0 drehen.2. Sauglippe (25) mit dem Hebel (10) absenken.3. Sterngriffe (26) lösen und Sauglippe (25) abnehmen.4. Ansaugrohr (15) von der Sauglippe abnehmen.5. Die Sauglippe (Abb. 5) waschen und reinigen. Insbesondere die Hohlräume (A, Abb. 5) und die Bohrung (B) reinigen. 6. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitte oder Risse aufweisen, gegebenenfalls austauschen (siehe nachstehender Absatz). Die Sauglippe in der umgekehrten Reihenfolge des Ausbaus einbauen.7.

SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN

Die Sauglippe (Abb. 5) reinigen, und dabei wie angegeben im vorhergehenden Abschnitt vorgehen.1. Überprüfen, ob die Fugenkanten (E) des vorderen (C) und die Fugenkanten (F) des hinteren Gummis (D) gleichzeitig in ihrer 2. gesamten Länge auf dem Fußboden aufsitzen. Andernfalls wie folgt ihre Höhe einstellen:

Zugstange (G) entfernen, Haltevorrichtungen (M) lösen und hinteren Gummi (D) einstellen. Haltevorrichtungen einrasten • und Zugstange einbauen. Sterngriffe (I) lösen und vorderen Gummi (C) einstellen. Sterngriffe wieder festdrehen.•

Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitten oder Risse aufweisen, 3. gegebenenfalls wie folgt austauschen. Überprüfen, ob die Vorderkante (J) des hinteren Gummis verschlissen ist. Gegebenenfalls Gummi umdrehen und eine der drei unversehrten Kanten als Vorderkante verwenden. Sind auch die anderen drei Kanten abgenutzt, Gummi wie folgt austauschen:

Zugstange (G) entfernen, Haltevorrichtungen (M) lösen, Haltestreifen (K) abnehmen und hinteren Gummi (D) umdrehen/• austauschen. Gummi in umgekehrter Reihenfolge einbauen. Sterngriffe (I) aufdrehen, Haltestreifen (L) abnehmen und vorderen Gummi (C) austauschen. Gummi in umgekehrter • Reihenfolge einbauen.

Nach dem Austauschen (oder Umdrehen) der Gummis, Höhe wie im obengenannten Punkt erläutert einstellen. Ansaugrohr (15) an die Sauglippe anschließen.4. Sauglippe (25) montieren und Sterngriffe (26) festdrehen.5. Falls erforderlich, Sterngriff Sauglippenausgleich (27) einstellen.6.

ICD

Abbildung 5

P100178

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

BÜRSTEN/PADS REINIGEN

HINWEIS!

Aufgrund möglicher Abfälle mit scharfen Kanten empﬁ ehlt es sich, bei der Reinigung der Bürsten/Pads Arbeitshandschuhe zu tragen.

Bürsten/Pads wie im Kapitel „Betrieb“ erläutert vom Gerät abnehmen.1. Die Bürsten/Pads mit Wasser und Reinigungsmittel reinigen und spülen.2. Überprüfen, ob die Bürsten/Pads unversehrt und nicht übermäßig abgenutzt sind, gegebenenfalls austauschen.3. Den Abfallbehälter (D, Abb. 3) mit dem Griff (E) seitlich vom Zylinderbürstenkopf abziehen.4. Abfallbehälter (D) entleeren und reinigen. Behälter durch Einrasten der innenliegenden Haltevorrichtungen einbauen.5.

TANKS UND ANSAUGGITTER MIT SCHWIMMER REINIGEN UND DECKELDICHTUNG ÜBERPRÜFEN

Das Gerät in den Entsorgungsbereich schieben.1. Zündschlüssel (80) in Stellung 0 drehen.2. Deckel (A, Abb. 6) öffnen.3. Das Wasser aus den Tanks mit den Röhren (16 und 17) auslassen.4. Den Deckel (A), die Tanks (B und C) und das Ansauggitter mit automatischem Schwimmverschluss (D) mit klarem Wasser 5. reinigen und waschen. Falls nötig, die Befestiger (E) lösen, das Gitter (D) öffnen und den Schwimmer (F) hervorholen, sorgfältig reinigen und wieder installieren. Korbﬁ lter (M) entnehmen und reinigen.6. Die Unversehrtheit der Deckeldichtung (G) des Tanks prüfen.7.

ANMERKUNG

Mit der Dichtung (G) wird der für das Ansaugen des Schmutzwassers erforderliche Unterdruck im Tank aufgebaut.

Falls erforderlich, Dichtung (G) aus ihrem Sitz (H) herausnehmen und auswechseln. Beim Einbau der neuen Dichtung den Dichtungsstoß (I) wie auf der Abbildung in der Mitte der Hinterseite positionieren. Überprüfen, ob die gesamte Auﬂ ageﬂ äche (J) der Dichtung (G) unversehrt ist und die Dichtigkeit gewährleistet.8.

ANMERKUNG

Das Loch (K), erlaubt den Luftausgleich in dem Zwischenraum des Deckels, und trägt zur Bildung des Saugdruckes in dem Tank bei.

Den Deckel (A) schließen.9.

Abbildung 6

P100179

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

BÜRSTEN-/PADHALTER-/ZYLINDERBÜRSTENKOPF AUSBAUEN/EINBAUEN

Sowohl der Bürsten-/Padhalterkopf (18) als auch der Zylinderbürstenkopf (19) können einfach ein- und ausgebaut werden.

ANMERKUNG

Ausbau

Das Gerät auf ebenem Untergrund abstellen.1. Bürsten/Padhalter, wie es im entsprechenden Abschnitt beschrieben ist, ausbauen. Die Zylinderbürsten nicht entfernen.2. Zündschlüssel (80) in Stellung I drehen.3. Schalter (71) betätigen und Bürsten-/Padhalterkopf absenken.4. Zündschlüssel (80) in Stellung 0 drehen.5. Sicherungsstifte (A, Abb. 7) und [nur für Bürsten-/Padhalterkopf (18)] Sicherungssplint (B) entfernen.6. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) 7. entleeren. Den Deckel (22) schließen. Um den Elektroanschluss des Bürstenkopfes zu erreichen, Tank (40) vorsichtig mit dem Griff (41) anheben.8. Den roten Stecker (C) und (nur für Zylinderbürstenkopf) den weißen Stecker (D) trennen.9. Das Verbindungsstück (E) von der Leitung der Reinigungslösung abnehmen.10. Befestigungssterngriff (F) aufdrehen und Bürsten-/Padhalterkopf (G) abnehmen.11.

Einbau

Die Bauteile in der umgekehrten Reiheinfolge einbauen und dabei insbesondere auf Folgendes achten:12.

Wird der Zylinderbürstenkopf (19) eingebaut, muss auch der weiße Stecker (D) angeschlossen werden.• Wird der Bürsten-/Padhalterkopf (18) eingebaut, Hebel mit dem Splint (B) sichern.•

AF GEA

Abbildung 7

P100181

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

FILTER DES ANSAUGANLAGENMOTORS REINIGEN

Das Gerät auf ebenem Untergrund abstellen.1. Zündschlüssel (80) in Stellung 0 drehen.2. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) 3. entleeren. Tank (40) vorsichtig mit dem Griff (41) anheben.4. Überprüfen, ob der Vorﬁ lter sauber ist. Falls erforderlich, Vorﬁ lter mit Wasser und Druckluft reinigen und wieder einbauen.5. Die Schritte 1, 2, 3 und 4 in der umgekehrten Reihenfolge durchführen.6.

REINIGUNGSLÖSUNGS-/FRISCHWASSERFILTER REINIGEN

Das Gerät auf ebenem Untergrund abstellen.1. Zündschlüssel (80) in Stellung 0 drehen.2. Das Reinigungslösungsventil (A, Abb. 8) schließen. Das Ventil beﬁ ndet sich unter dem Gerät hinter dem linken Hinterrad.3. Das Ventil (A) ist geschlossen, wenn es sich gegenüber der Leitung in Stellung (B) beﬁ ndet. In Stellung (C) ist es geöffnet. Den durchsichtigen Deckel (D) mit Dichtung (E) abnehmen und Siebﬁ lter (F) entfernen. Alles reinigen und und in der Halterung 4. (G) anbringen.

ANMERKUNG

Dichtung (E) und Siebﬁ lter (F) in ihrem jeweiligen Sitz im Deckel (D) bzw. in der Halterung (G) einwandfrei positionieren.

Ventil (A) in Stellung (C) drehen und öffnen.5.

Abbildung 8

P100180

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

REINIGUNGSMITTELTANKS REINIGEN

(Für Geräte mit EcoFlex™)

Reinigungsmitteltank (45) wie folgt reinigen:

Das Gerät in den Entsorgungsbereich schieben.1. Deckel (22) öffnen und sicherstellen, dass der Schmutzwassertank (21) leer ist. Gegebenenfalls mit dem Ablassrohr (16) 2. entleeren. Den Deckel (22) schließen. Tank (40) vorsichtig mit dem Griff (41) anheben.3. Deckel (46) abdrehen und Zuleitung vom Tank (45) abnehmen.4. Tank abnehmen.5. Den Tank im Entsorgungsbereich ausspülen und reinigen.6. Tank (45) montieren und Zuleitung anschließen.7. Nach dem Entleeren des Reinigungsmitteltanks ist es möglicherweise erforderlich, die Anlage mit sauberem Wasser zu spülen 8. (siehe nachfolgenden Abschnitt).

ECOFLEX™-ANLAGE SPÜLEN

(Für Geräte mit EcoFlex™)

Den Reinigungsmitteltank reinigen wie im vorhergehenden Abschnitt angedeutet. Wie folgt vorgehen um die Reste des übrig 1. gebliebenen Reinigungsmittels aus den Leitungen und aus der Reinigungsmittelpumpe heraus zu bekommen. Tank (40) vorsichtig mit dem Griff (41) absenken.2. Zündschlüssel (80) in Stellung I drehen und Gerät einschalten.3. Anlage durch Betätigen des Schalters (77) einschalten. Überprüfen, ob die Kontrollleuchte (78) des Schalters auﬂ euchtet.4. Die Schalter (77) und (82a) gleichzeitig betätigen, bis die Kontrollleuchte (78) des Schalters zu blinken beginnt (nach ca. 5 5. Sekunden). Die Schalter loslassen und warten, bis die Kontrollleuchte (78) aufhört zu blinken und die Ansauganlage aktiviert wird.6. Auf dem Fußboden verbliebenen Reinigungsmittelreste aufsaugen.7. Zündschlüssel (80) in Stellung 0 drehen.8. Tank (40) vorsichtig mit dem Griff (41) anheben. Überprüfen, ob das Rohr (48) leer ist, gegebenenfalls Schritte 3 bis 9 9. wiederholen.

ANMERKUNG

Der Spülzyklus, durch den die Reinigungsmittelreste herausgespült werden, dauert ca. 30 Sekunden, an deren Ende automatisch die Ansaugfunktion eingeschaltet wird. Es kann auch gespült werden, wenn der Reinigungsmitteltank (45) mit Wasser befüllt ist. Auf diese Weise wird die Anlage gründlich ausgespült. Die Anlage sollte gespült werden, wenn sie sehr schmutzig/verkrustet ist, lange stillgelegt war oder das Gerät lange nicht gereinigt wurde. Die Spülfunktion kann auch aktiviert werden, um das Befüllen des Reinigungsmittelsrohrs zu beschleunigen, wenn der Tank (45) voll, aber die Anlage noch leer ist. Falls erforderlich, kann mehrmals hintereinander gespült werden.

BETRIEBSANLEITUNG

DEUTSCH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN

Batteriestecker (12) trennen.1. Schmutzwasserablassrohr (16) verschieben.2. Falls erforderlich, das Ladegerätkabel (L, Abb. 9) vom Halter (J) abnehmen.3. Schrauben (A) entfernen, den kleinen Gummi (K) aus dem Sitz der Bedienfeldplatte (B) herausnehmen und Bedienfeldplatte 4. (B) vorsichtig abnehmen. Folgende Sicherungen überprüfen/austauschen:5.

Sicherung F1, Bürstenkopf: (50 A)C)

Sicherung F2, Ansauganlage: (30 A)D)

Sicherung F3, Antriebsanlage: (60 A)E)

Sicherung F4, Signalkreise: (3 A)F)

Sicherung F5, Freigabe Bürsten/Padhalter: (20 A)G)

Sicherung F6, Pumpen: (3 A)H)

Sicherung F7, Stellantrieb: (10 A)I) Schritte 1 bis 4 in umgekehrte Reihenfolge durchführen.6.

GIH

ABA D E

AKJ

Abbildung 9

P100182

DEUTSCH

BETRIEBSANLEITUNG

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

FEHLERSUCHE

Störung Mögliche Ursache Abhilfe

Die Motoren funktionieren nicht und es leuchtet keine Kontrollleuchte auf.

Der Batteriestecker ist nicht angeschlossen. Anschließen.

Die Batterien sind vollständig leer. Die Batterien laden.

Das Gerät bewegt sich nicht. Die Maschine wurde mit dem Zündschlüssel

(80) eingeschaltet unter Betätigung auf der Tafel (3).

Den Zündschlüssel (80) auf “0” stellen, dann das Startverfahren ohne die Tafel (3) zu betätigen wiederholen.

Die Bürsten funktionieren nicht; die rote Leuchtanzeige ist eingeschaltet.

Die Batterien sind leer. Die Batterien laden.

Die Kontrollleuchten (81) blinken gleichzeitig. Überlast der Bürstenmotoren. Weniger harten Bürsten oder andere Bürsten

verwenden bzw. nicht mit eingeschaltetem Extra-Anpressdruck arbeiten.

Es sind Fremdkörper (aufgewickelte Schnüre etc.) vorhanden, die die Bürsten bremsen können.

Bürstennaben reinigen.

Das Schmutzwasser wird nur ungenügend angesaugt.

Der Schmutzwassertank ist voll. Tank entleeren.

Der Schlauch hat sich von der Sauglippe gelöst.

Anschließen.

Das Ansauggitter ist verstopft oder der Schwimmer ist geschlossen.

Das Gitter reinigen und der Schwimmer prüfen.

Der Korbﬁ lter ist verstopft. Reinigen.

Die Sauglippe ist verschmutzt bzw. die Sauglippengummis sind verschlissen oder beschädigt.

Reinigen und Sauglippe prüfen.

Der Tankdeckel ist nicht richtig geschlossen bzw. die Dichtung ist verschlissen.

Den Deckel richtig schließen oder die Dichtung ersetzen.

Den Bürsten wird zu wenig Reinigungsmittel zugeführt.

Reinigungslösungs-/Frischwasserventil geschlossen.

Ventil öffnen.

Der Reinigungslösungs-/Frischwasserﬁ lter ist verschmutzt

Den Filter reinigen.

Tank der EcoFlex™-Anlage (optional) verschmutzt/verkrustet.

Mit Spülzyklus reinigen.

Die Sauglippe verursacht Streifen auf den Boden. Abfälle unter den Sauglippengummis. Abfälle entfernen.

Die Sauglippengummis sind verschlissen, ausgebrochen oder eingerissen.

Gummis austauschen.

Die Sauglippe ist nicht mit dem Sterngriff eingestellt worden.

Einstellen.

ANMERKUNG

Wurde das Gerät mit eingebautem optionalem Ladegerät gekauft, kann es mit ausgebauten Ladegerät nicht betrieben werden. Bei einer Störung des Ladegeräts, setzen Sie sich mit einem autorisierten Kundendienst in Verbindung.

Für weitere Informationen setzen Sie sich bitte mit einem Nilﬁ sk-Kundendienst in Verbindung, bei dem die Service-Anleitung erhältlich ist.

VERSCHROTTUNG

Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen. Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß Umweltschutzvorschriften gesondert zu entsorgen:

Batterien – Bürsten/Pads – Kunststofﬂ eitungen und -teile – Elektrische und elektronische Teile (*) –

Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilﬁ sk-(*) Niederlassung.

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

TABLE DES MATIERES

INTRODUCTION .............................................................................................................................................................. 2

BUT ET CONTENU DU MANUEL ................................................................................................................................................... 2

DESTINATAIRES ............................................................................................................................................................................. 2

CONSERVATION DU MANUEL ....................................................................................................................................................... 2

DECLARATION DE CONFORMITE ................................................................................................................................................ 2

DONNEES D’IDENTIFICATION ...................................................................................................................................................... 2

AUTRES MANUELS DE REFERENCE ........................................................................................................................................... 2

PIECES DE RECHANGE ET ENTRETIEN ..................................................................................................................................... 2

MODIFICATIONS ET AMELIORATIONS ......................................................................................................................................... 3

CAPACITES OPERATIONNELLES ................................................................................................................................................. 3

CONVENTIONS .............................................................................................................................................................................. 3

DEBALLAGE / LIVRAISON ............................................................................................................................................. 3

SECURITE ....................................................................................................................................................................... 3

SYMBOLES UTILISES .................................................................................................................................................................... 3

INSTRUCTIONS GENERALES ....................................................................................................................................................... 4

DESCRIPTION DE LA MACHINE ................................................................................................................................... 6

STRUCTURE DE LA MACHINE ...................................................................................................................................................... 6

TABLEAU DE BORD ....................................................................................................................................................................... 8

ACCESSOIRES / OPTIONS ............................................................................................................................................................ 8

CARACTERISTIQUES TECHNIQUES ............................................................................................................................................ 9

SCHEMA ELECTRIQUE .................................................................................................................................................................11

UTILISATION ................................................................................................................................................................. 12

CONTROLE / PREPARATION DES BATTERIES SUR UNE MACHINE NEUVE ......................................................................... 12

INSTALLATION DES BATTERIES ET CONFIGURATION DU TYPE DE BATTERIES (WET OU GEL) ....................................... 13

AVANT LA MISE EN MARCHE DE LA MACHINE ......................................................................................................................... 14

MISE EN MARCHE ET ARRET DE LA MACHINE ........................................................................................................................ 18

MACHINE AU TRAVAIL (LAVAGE / SECHAGE) ........................................................................................................................... 18

VIDANGE DES RESERVOIRS ...................................................................................................................................................... 21

APRES L’UTILISATION DE LA MACHINE .................................................................................................................................... 21

INACTIVITE PROLONGEE DE LA MACHINE .............................................................................................................................. 22

PREMIERE PERIODE D’UTILISATION ......................................................................................................................................... 22

ENTRETIEN ................................................................................................................................................................... 22

PLAN D’ENTRETIEN PROGRAMME ............................................................................................................................................ 22

CONTROLE DES HEURES DE TRAVAIL DE LA MACHINE ........................................................................................................ 22

CHARGEMENT DES BATTERIES ................................................................................................................................................ 23

NETTOYAGE DE L’EMBOUCHURE .............................................................................................................................................24

CONTROLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE .............................................. 24

NETTOYAGE DES BROSSES / DISQUES ................................................................................................................................... 25

NETTOYAGE DES RESERVOIRS, DE LA GRILLE D’ASPIRATION AVEC FLOTTEUR ET CONTROLE DU JOINT

D’ETANCHEITE DU COUVERCLE ............................................................................................................................................... 25

DEPOSE / REPOSE DE LA TETE PORTE-BROSSES / PLATEAUX SUPPORT DISQUE / PORTE-BROSSES

CYLINDRIQUES ............................................................................................................................................................................ 26

NETTOYAGE DU FILTRE DU MOTEUR DU SYSTEME D’ASPIRATION ..................................................................................... 27

NETTOYAGE DU FILTRE DE LA SOLUTION / DE L’EAU PROPRE ............................................................................................ 27

NETTOYAGE DU RESERVOIR DU DETERGENT .......................................................................................................................28

VIDANGE SYSTEME ECOFLEX™ ............................................................................................................................................... 28

CONTROLE / REMPLACEMENT DES FUSIBLES ....................................................................................................................... 29

DEPISTAGE DES PANNES ........................................................................................................................................... 30

MISE A LA FERRAILLE ................................................................................................................................................. 30

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

INTRODUCTION

REMARQUE

Les nombres entre parenthèses se réfèrent aux composants indiqués au chapitre Description de la machine.

BUT ET CONTENU DU MANUEL

Ce manuel se propose de fournir à l’opérateur toutes les informations nécessaires aﬁ n qu’il puisse utiliser la machine correctement et la gérer de la manière la plus autonome et sûre. Il comprend des informations concernant l’aspect technique, la sécurité, le fonctionnement, l’arrêt de la machine, l’entretien, les pièces de rechange et la mise à la ferraille. Avant d’effectuer toute opération sur la machine, les opérateurs et les techniciens qualiﬁ és doivent lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilﬁ sk pour avoir plus de renseignements.

DESTINATAIRES

Ce manuel s’adresse à l’opérateur aussi bien qu’aux techniciens préposés à l’entretien de la machine. Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualiﬁ és. Nilﬁ sk ne répond pas des dommages dus à l’inobservance de cette interdiction.

CONSERVATION DU MANUEL

Le Manuel opérateur doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui pourrait en compromettre l’état de lisibilité.

DECLARATION DE CONFORMITE

La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.

REMARQUE

La Déclaration de Conformité originelle est contenue en double exemplaire dans la documentation de la machine.

DONNEES D’IDENTIFICATION

Le numéro de série et le modèle de la machine sont indiqués sur la plaque (34). L’année de fabrication de la machine est indiquée dans la Déclaration de Conformité, ainsi que par les deux premiers chiffres du numéro de série de la machine. Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine. Utiliser l’espace suivant pour noter les données d’identiﬁ cation de la machine.

Modèle de la MACHINE ....................................................................

Numéro de série de la MACHINE ......................................................

AUTRES MANUELS DE REFERENCE

Manuel du chargeur de batterie électronique, si équipé, qui constitue une partie intégrante de ce manuel –

Les manuels suivants sont aussi disponibles :

Manuel d’entretien (consultable auprès des Services après-vente Nilﬁ sk) – Catalogue de pièces de rechange (livré avec la machine) –

PIECES DE RECHANGE ET ENTRETIEN

Pour toute nécessité concernant l’emploi, l’entretien et la réparation, s’adresser au personnel qualiﬁ é ou directement aux Services après-vente Nilﬁ sk. N’utiliser que des pièces de rechange et accessoires d’origine. Pour l’assistance ou la commande de pièces de rechange et accessoires, contacter Nilﬁ sk en spéciﬁ ant toujours le modèle et le numéro de série.

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

MODIFICATIONS ET AMELIORATIONS

Nilﬁ sk vise à un constant perfectionnement de ses produits et se réserve le droit d’effectuer des modiﬁ cations et des améliorations lorsqu’elle le considère nécessaire sans l’obligation de modiﬁ er les machines précédemment vendues. Il est entendu que toute modiﬁ cation et / ou addition d’accessoires doit toujours être approuvée et réalisée par Nilﬁ sk.

CAPACITES OPERATIONNELLES

Les autolaveuses sont conçues et fabriquées pour le nettoyage (lavage et séchage) de sols lisses et solides, en milieux civils et industriels, en conditions de complète sécurité, par un opérateur qualiﬁ é. Les autolaveuses ne sont pas adaptées au lavage de tapis ou de moquettes.

CONVENTIONS

Toutes les références à en avant, en arrière, avant, arrière, droite ou gauche indiquées dans ce manuel doivent être considérées comme référées à l’opérateur en position de conduite, les mains sur le guidon (2).

DEBALLAGE / LIVRAISON

Pour déballer la machine, suivre attentivement les instructions sur l’emballage. Lors de la livraison de la machine, contrôler attentivement que l’emballage et la machine n’ont pas été endommagés pendant le transport. Si les dommages sont évidents, garder l’emballage de façon qu’il puisse être examiné par le transporteur qui l’a livré. Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts. Contrôler que le matériel livré avec la machine correspond à la liste suivante :

Documentation technique :1.

Manuel d’utilisation de l’autolaveuse•

Manuel du chargeur de batterie électronique (si équipé)•

Catalogue de pièces de rechange de l’autolaveuse• N°1 connecteur pour chargeur de batterie (sur machines sans chargeur de batterie à bord)2. N° 2 fusibles lamellaires3.

SECURITE

On utilise les symboles suivants pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protéger les personnes et les choses. Pour éviter tout accident, la collaboration de l’opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut résulter efﬁ cace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l’inobservance des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se révèle indispensable pour compléter n’importe quel programme de prévention.

SYMBOLES UTILISES

DANGER !

Indique une situation dangereuse exposant l’opérateur au risque de blessures graves, voire mortelles.

ATTENTION !

Indique un risque potentiel d’accident pour les personnes ou de dommage matériel.

AVERTISSEMENT !

Indique un avertissement ou une remarque sur des fonctions clé ou utiles. Prêter la plus grande attention aux segments de texte marqués par ce symbole.

REMARQUE

Indique une remarque sur des fonctions clé ou utiles.

CONSULTATION

Indique la nécessité de consulter le Manuel opérateur avant toute opération.

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

INSTRUCTIONS GENERALES

Les avertissements et précautions spéciﬁ ques suivants informent sur les potentiels dangers de dommages matériels ou blessures.

DANGER !

Avant d’effectuer toute opération de nettoyage, d’entretien et de remplacement des composants, débrancher – le connecteur de la batterie et enlever la clé de contact. Cette machine doit être utilisée uniquement par le personnel adéquatement formé. L’utilisation de la machine – est interdite aux enfants et aux personnes handicapées. Tenir les étincelles, les ﬂ ammes et les matériaux incandescents éloignés des batteries. Les batteries – produisent des gaz potentiellement explosifs pendant l’utilisation ordinaire. Ne pas porter de bijoux quand on travaille près de composants électriques. – Ne pas travailler sous la machine soulevée, sans des supports ﬁ xes de sécurité convenables. – Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux, – inﬂ ammables et / ou explosifs : la machine ne doit pas être utilisée pour ramasser des matériaux dangereux. Le chargement de batteries produit un gaz hydrogène très explosif. Garder le groupe réservoirs en position – ouverte pendant le cycle de rechargement des batteries et effectuer l’opération exclusivement en milieux bien aérés et loin de ﬂ ammes libres.

ATTENTION !

Avant d’effectuer toute opération d’entretien / réparation, lire attentivement toutes les instructions qui – concernent l’entretien / réparation. Avant d’utiliser le chargeur de batterie, s’assurer que la fréquence et la tension indiquées sur la plaque avec – numéro de série coïncident avec la tension du réseau. Ne pas utiliser le câble du chargeur de batterie pour tirer ou transporter la machine et ne pas utiliser le câble – comme poignée. Ne pas fermer de porte sur le câble du chargeur de batterie, ne pas tirer le câble sur des surfaces ou coins tranchants. Ne pas faire passer la machine sur le câble du chargeur de batterie. Tenir le câble du chargeur de batterie éloigné des surfaces chaudes. – Ne pas utiliser la machine si le câble du chargeur de batterie ou la ﬁ che sont endommagés. Si la machine ne – fonctionne pas correctement, si elle est endommagée, laissée à l’extérieur ou tombée dans l’eau, l’amener auprès d’un Service après-vente agréé. Pour réduire le risque d’incendie, chocs électriques ou blessures, ne pas laisser la machine sans – surveillance lorsqu’elle est branchée au réseau électrique. Débrancher le câble du chargeur de batterie du réseau électrique avant d’effectuer toute opération d’entretien. Ne pas fumer pendant le chargement des batteries. – Pour éviter l’utilisation non autorisée de la machine, enlever la clé de contact, si équipée. – Avant de laisser la machine sans surveillance, veiller à ce que celle-ci ne puisse pas bouger de façon – autonome. Protéger toujours la machine du soleil, de la pluie et d’autres intempéries, pendant le fonctionnement et en – état d’arrêt. Garder la machine dans un endroit couvert et sec : elle a été conçue pour l’utilisation à sec, par conséquent elle ne doit pas être utilisée ou gardée dehors, dans des conditions d’humidité. Avant d’utiliser la machine, fermer tous les portillons et / ou couvercles. – Ne pas laisser que la machine est utilisée comme jouet. Faire attention lorsque la machine est utilisée à – proximité des enfants. Ne pas utiliser à des ﬁ ns autres que celles prévues dans ce manuel. Utiliser seulement les accessoires – recommandés par Nilﬁ sk. Prendre les précautions convenables aﬁ n que les cheveux, les bijoux, les parties non adhérentes des – vêtements ne soient pas capturés par les parties en mouvement de la machine. Ne pas utiliser la machine sur des surfaces ayant une pente supérieure à la valeur indiquée sur la machine – même. Ne pas utiliser la machine dans des endroits très poussiéreux. – Pendant l’utilisation de la machine, faire attention à sauvegarder l’intégrité des personnes et des choses. – Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d’objets. – Ne pas poser de conteneurs de liquides sur la machine, utiliser le porte-boissons prévu a cet effet. – La température de travail de la machine doit être comprise entre 0 °C et 40 °C. – La température de stockage de la machine doit être comprise entre 0 °C et 40 °C. – L’humidité doit être comprise entre 30% et 95%. –

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

ATTENTION !

Pendant l’utilisation de détergents pour le nettoyage des sols, suivre toujours les instructions et les – avertissements indiqués sur les étiquettes des ﬂ acons. Avant la manipulation de détergents pour le nettoyage des sols, mettre les gants et les vêtements de – protection adéquats. Ne pas utiliser la machine comme moyen de transport. – Ne pas faire travailler les brosses lorsque la machine est arrêtée pour ne pas endommager le sol. – En cas d’incendie, il est préférable d’utiliser un extincteur à poudre, plutôt qu’un extincteur à eau. – Ne pas altérer pour aucune raison les protections prévues pour la machine, respecter scrupuleusement les – instructions prévues pour l’entretien ordinaire. Ne pas laisser entrer d’objets dans les ouvertures. Ne pas utiliser la machine si les ouvertures sont – obstruées. Garder les ouvertures de la machine libres de poussière, ﬁ lasse, poils et tout autre corps étranger à même de réduire le ﬂ ux d’air. Ne pas enlever ou altérer les plaques apposées sur la machine. – Si l’on doit déplacer la machine par poussée pour des raisons de service (manque de batteries, batteries – déchargées, etc.), ne jamais dépasser la vitesse de 4 km/h. La machine n’est pas approuvée pour l’utilisation sur la voie publique. – Faire attention pendant les déplacements de la machine en conditions de températures inférieures au point – de congélation. L’eau présente dans le réservoir de l’eau de récupération ou dans les tuyaux pourrait se congeler et endommager sérieusement la machine. Utiliser les brosses et les disques livrés avec la machine et ceux spéciﬁ és dans le Manuel opérateur. – L’utilisation de brosses ou disques différents peut compromettre la sécurité. S’assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque – d’entretien. En cas contraire, demander l’intervention du personnel autorisé ou d’un Service après-vente autorisé. Si la machine –

ne fonctionne pas correctement • est endommagée • présente des pertes anomales de mousse ou d’eau • est restée dans un endroit ouvert, exposée aux intempéries •

est mouillée ou est tombée dans l’eau • l’arrêter immédiatement et contacter un Service après-vente Nilﬁ sk ou demander l’intervention du personnel qualiﬁ é. En cas de remplacement de pièces, demander les pièces de rechange D’ORIGINE à un Concessionnaire ou – Revendeur autorisé. Aﬁ n de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer l’entretien programmé – prévu au chapitre spéciﬁ que de ce manuel par du personnel autorisé ou par un Service après-vente autorisé. Avant d’effectuer toute opération d’entretien / réparation, lire attentivement toutes les instructions qui – concernent l’entretien / réparation. Ne pas laver la machine avec des jets d’eau directs ou sous pression ou avec des substances corrosives. – Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques – (batteries, etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille).

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

DESCRIPTION DE LA MACHINE

STRUCTURE DE LA MACHINE

Tableau de bord1. Guidon réglable en hauteur2. Panneau de commande marche avant / arrière3. Régulateur de vitesse de marche avant / arrière4. Chargeur de batterie (optionnel)5. Câble chargeur de batterie (optionnel)6. Support câble chargeur de batterie (optionnel)7. Goulotte de remplissage solution / eau propre8. Tuyau extractible pour remplissage à l’eau (optionnel)9. Levier de soulèvement / abaissement embouchure10. Poignées de réglage inclinaison guidon11. Connecteur (rouge) de branchement batteries. Ce 12. connecteur a aussi la fonction de bouton-poussoir d’URGENCE, pour l’arrêt immédiat de toutes les fonctions. Roue arrière de direction13. Roues avant de traction14. Tuyau d’aspiration embouchure15. Tuyau de vidange eau de récupération16. Tuyau de niveau et de vidange solution / eau propre17. Tête porte-brosses avec deux brosses / plateaux support 18. disque Tête porte-brosses avec deux brosses cylindriques19. Réservoir solution / eau propre20. Réservoir eau de récupération21. Couvercle réservoir eau de récupération22. Porte-objets23. Electrovanne24. Embouchure25. Boutons de ﬁ xation embouchure26. Bouton de réglage embouchure27. Volant de ﬁ xation / décrochage de la tête28. Goupille de sécurité de la tête29a. Goupille de levier de tête29b.

Couvercle réservoir eau de récupération (ouvert)30. Joint d’étanchéité couvercle réservoir31. Plaque mobile de retenue couvercle32. Plaque ﬁ xe de retenue du couvercle (ne pas retirer !)33. Plaque avec numéro de série / données techniques / 34. marquage de conformité Filtre à cuve pour réservoir à eau de récupération35. Grille d’aspiration avec fermeture automatique à ﬂ otteur36. Moteur système de traction37. Moteur brosse / plateau support disque38. Moteur de brosse cylindrique39. Réservoir eau de récupération (ouvert)40. Poignée de soulèvement réservoir41. Câble de blocage réservoir soulevé42. Couvercle moteur système d’aspiration43. Filtre acoustique moteur système d’aspiration44. Réservoir détergent (*)45. Bouchon de remplissage réservoir détergent (*)46. Bouchon de fermeture du goulot47. Moteur de soulèvement / abaissement de tête48. Pompe eau (*)49. Connecteur (rouge) de connexion de la tête porte-brosses 50. / plateaux support disque Connecteur (blanc) de connexion de la tête porte-brosses 51. cylindriques Batteries52. Bouchons batteries53. Filtre solution / eau propre54. Robinet solution / eau propre55. Table de références dosages détergent (*)56. Schéma de branchement batteries57. Porte-documents (optionnel)58. Pompe détergent (*)59.

Uniquement pour machines avec système EcoFlex™ (*) (optionnel)

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

12358222120

18 14

2838 3829a

28 29a

34 42 57 40

43 44

1939 39

31 33 36 35

26 15 27 26

13 5 37

FRONT

29b 24

23 4

P100172

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

TABLEAU DE BORD

Bouton-poussoir de soulèvement / abaissement de tête 71. porte-brosses / plateaux support disque / tête portebrosses cylindriques Si appuyé pendant 1 seconde, l’extra-pression se met en marche (uniquement pour BA 651, BA 751, BA 851) DEL bouton-poussoir de soulèvement / abaissement tête :72.

DEL vert - soulèvement / abaissement tête porte-• brosses / plateaux support disque / tête porte-brosses cylindriques DEL rouge - extra-pression (uniquement pour • BA 651, BA 751, BA 851)

Interrupteur système d’aspiration73. Témoin lumineux bouton-poussoir système d’aspiration74. Bouton-poussoir de déclenchement brosses / plateaux 75. support disque Témoin lumineux bouton-poussoir de déclenchement 76. brosses / plateaux support disque Bouton-poussoir de réglage pourcentage de détergent à 77. l’eau de lavage (*) Témoin lumineux bouton-poussoir de réglage pourcentage 78. de détergent à l’eau de lavage (*) Compteur horaire (optionnel)79.

Clé de contact80. Indicateur état de charge batteries81. Témoin lumineux batteries chargées (vert)81a. Témoin lumineux batteries presque complètement 81b. déchargées (jaune) Témoin lumineux batteries déchargées (rouge)81c. Boutons-poussoirs de réglage ﬂ ux de solution82. Bouton-poussoir d’augmentation ﬂ ux82a. Bouton-poussoir de réduction ﬂ ux82b. Barre de visualisation ﬂ ux de solution82c. Bouton-poussoir système EcoFlex™ (*)83. DEL bouton-poussoir système EcoFlex™ (**) :84.

DEL allumé - EcoFlex™ en fonction• DEL clignotant - condition temporaire de neutralisation•

Afﬁ cheur niveau conﬁ guré concentration détergent (**)85.

Uniquement pour machines avec système EcoFlex™ (*) (optionnel)

BA 651, BA 751, BA 851BA 751C

71 72 73

81a81b81c82a82c82b

74 75 76 84 83 78 77

71 72

P100173B

ACCESSOIRES / OPTIONS

Outre les composants présents dans le modèle standard, la machine peut être équipée des accessoires optionnels suivants, selon l’emploi spéciﬁ que de la machine :

Batteries GEL1. Chargeur de batterie électronique2. Brosses et brosses cylindriques de matériaux différents par rapport aux brosses standard3. Disques de matériaux différents par rapport aux disques standard4. Tête avec 2 brosses / plateaux support disque de 24" et embouchure 33"5. Lamelles en caoutchouc de l’embouchure en polyuréthane6. EcoFlex™7. Roues avant et arrière de matériaux différents8. Compteur horaire9. Tuyau extractible pour le remplissage à la solution / à l’eau propre10. Porte-documents11.

Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s’adresser au revendeur agréé.

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

CARACTERISTIQUES TECHNIQUES

Caractéristiques techniques générales

Modèle

BA 601 (*)

(2 brosses /

plateaux support

disque)

BA 651

(2 brosses /

plateaux support

disque)

BA 751

(2 brosses /

plateaux support

disque)

BA 851

(2 brosses /

plateaux support

disque)

BA 751C

(2 brosses cylin-

driques)

Hauteur machine 1.072 mm

Capacité réservoir solution / eau propre 80 litres

Capacité réservoir eau de récupération 80 litres

Pourcentage détergent système EcoFlex™ 0,25 % ÷ 3 %

Diamètre roues avant sur essieu ﬁ xe 267 mm

Pression spéciﬁ que au sol roues avant 1,9 N/mm

Pression spéciﬁ que au sol roues arrière 1,5 N/mm

Diamètre roues arrière de direction 100 mm

Puissance moteur système d’aspiration 500 W

Puissance moteur système de traction 200 W

Vitesse de traction (variable) de 0 à 5,6 km/h

Pente maximum franchissable 2 % (1°)

Pression acoustique à l’oreille de l’opérateur (ISO 11201, ISO 4871) (LpA)

58 dB(A) ± 3 dB(A)

Puissance acoustique émise par la machine (ISO 3744, ISO 4871) (LwA)

62 dB(A)

Niveau de vibrations au bras de l’opérateur (ISO 5349-1)

< 2,5 m/s

Batteries standard (4 x 6 V) 180 Ah@5h

Dimensions logement batteries (largeur x longueur x hauteur)

375 x 355 x 615 mm

Dépression système d’aspiration 0,012 MPa

Modèle en option(*)

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

Caractéristiques techniques avec tête porte-brosses / plateaux support disque

Modèle

BA 601 (*)

(2 brosses /

plateaux support

disque)

BA 651

(2 brosses /

plateaux support

disque)

BA 751

(2 brosses /

plateaux support

disque)

BA 851

(2 brosses /

plateaux support

disque)

Largeur de nettoyage 610 mm 650 mm 710 mm 860 mm

Diamètre brosses 305 mm 330 mm 355 mm 430 mm

Décalage droite / gauche tête de brosses 21 / 21 mm 35 / 35 mm 75 / 75 mm 132 / 132 mm

Hauteur par rapport au sol des brosses en position de repos 125 mm

Largeur embouchure 838 mm 889 mm 1.067 mm

Longueur maximum machine 1.500 mm 1.574 mm

Largeur machine sans embouchure 748 mm 860 mm

Poids sans batteries et avec réservoirs vides 167 kg

Poids maximum avec batteries (capacité maximum) et réservoirs pleins

463 kg

Puissance moteur brosses 2 x 400 W

Vitesse de rotation brosses 220 tr/mn

Pression brosses / plateaux support disque avec extra-pression désactivée

30,5 kg 32 kg

Pression brosses / plateaux support disque avec extra-pression activée

48,5 kg 50 kg

Modèle en option(*)

Caractéristiques techniques avec tête porte-brosses cylindriques

Modèle

BA 751C

(2 brosses cylindriques)

Largeur de nettoyage 710 mm

Dimensions brosses cylindriques (diamètre x longueur) 145 x 690 mm

Décalage droite / gauche tête de brosses 91 / 91 mm

Hauteur à partir du sol des têtes porte-brosses cylindriques en position de repos

60 mm

Largeur embouchure 889 mm

Longueur maximum machine 1.472 mm

Largeur machine sans embouchure 785 mm

Poids sans batteries et avec réservoirs vides 167 kg

Poids maximum avec batteries (capacité maximum) et réservoirs pleins

468 kg

Puissance moteur brosses 2 x 600 W

Vitesse de rotation brosses cylindriques 613 tr/mn

Pression brosses cylindriques 35 kg

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

SCHEMA ELECTRIQUE

Légende

BAT Batteries 24 V C1 Connecteur batteries C2 Connecteur principal chargeur de batterie C3 Connecteur secondaire chargeur de batterie C4 Connecteur tête CH Chargeur de batterie (optionnel) CSC Connecteur secondaire tête porte-brosses cylindriques EB1 Carte électronique de fonctions EB2 Carte électronique système de traction ES1 Télérupteurs moteurs brosses ES2 Relais système d’aspiration EV1 Electrovanne F1 Fusible tête F2 Fusible système d’aspiration F3 Fusible système de traction F4 Fusible circuits de signaux F5 Fusible déclenchement brosses / plateaux support disque F6 Fusible pompes F7 Fusible actionneur HM Compteur horaire (optionnel) K1 Clé de contact M1.1,2 Moteurs brosses / plateaux support disque M2 Moteur système d’aspiration M3 Moteur système de traction M4 Pompe eau (optionnelle)

M5 Pompe détergent (optionnelle) M6 Moteur actionneur m0 Microinterrupteur position 0 actionneur m1 Microinterrupteur position 1 actionneur m2 Microinterrupteur position 2 actionneur RV1 Potentiomètre vitesse RV2 Potentiomètre vitesse maximum SW1 Microinterrupteur de validation brosses / système de traction

Seulement pour autolaveuses avec tête porte-brosses (*) cylindriques Uniquement pour autolaveuses sans chargeur de batterie (**) à bord

Codes des couleurs

BK Noir BU Bleu BN Marron GN Vert GY Gris OG Orange PK Rose RD Rouge VT Violet WH Blanc YE Jaune

(**)

(*)

P100174

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

UTILISATION

ATTENTION !

Des plaques adhésives appliquées sur certains points de la machine indiquent :

DANGER – ATTENTION – AVERTISSEMENT – CONSULTATION –

Lors de la lecture de ce manuel, l’opérateur doit bien comprendre le sens des symboles illustrés sur les plaques. Ne pas couvrir les plaques et les remplacer immédiatement en cas d’endommagement.

CONTROLE / PREPARATION DES BATTERIES SUR UNE MACHINE NEUVE

ATTENTION !

Les composants électriques de la machine peuvent être sérieusement endommagés si les batteries ne sont pas installées et branchées correctement. Les batteries doivent être installées par le personnel qualiﬁ é. Conﬁ gurer la carte électronique de fonctions, en fonction du type de batteries choisi (WET ou GEL). Contrôler les batteries avant l’installation pour vériﬁ er qu’elles ne sont pas endommagées. Débrancher le connecteur des batteries et la ﬁ che du chargeur de batterie. Déplacer les batteries avec attention. Installer les protections des bornes des batteries équipées avec la machine.

La machine peut être équipée de :

une batterie de 24 V – deux batterie de 12 V – quatre batterie de 6 V –

branchées en suivant le schéma montré en Fig. 1.

24 V 12 V 12 V

Figure 1

P100175

La machine peut être livrée selon un des modèles suivants :

Batteries (WET ou GEL) installées sur la machine et prêtes à l’utilisation

Vériﬁ er que les batteries sont branchées à la machine au moyen du connecteur (12).1. Introduire la clé de contact de la machine (80) et la tourner en position “I”.2. Si le témoin lumineux vert (81a) s’allume, les batteries sont prêtes à l’utilisation. Si les témoins lumineux jaune (81b) ou rouge (81c) s’allument, il est nécessaire de charger les batteries (voir procédure au chapitre Entretien).

Batteries (WET) installées sur la machine mais sèches, c’est à dire sans l’électrolyte liquide

ATTENTION !

L’acide sulfurique est très corrosif, manier avec beaucoup de précaution. En cas de contact avec les yeux ou la peau, rincer abondamment à l’eau et consulter un médecin. Les batteries doivent être remplies dans un endroit bien aéré. Porter des gants de protection.

Remplir les éléments de las batteries avec de l’acide sulfurique pour batteries (densité de 1,27 à 1,29 kg à 25 °C) selon les 4. instructions spéciﬁ ées dans le Manuel des batteries. La quantité correcte de solution acide à insérer est indiquée dans le manuel des batteries. Aﬁ n d’éviter d’endommager les sols à nettoyer, sécher avec un chiffon l’eau et l’acide qui se trouvent sur la partie supérieure 5. des batteries après le chargement. Laisser reposer les batteries pendant quelques minutes et remplir les éléments avec solution d’acide sulfurique, selon les 6. instructions indiquées dans le manuel des batteries. Charger les batteries (voir la procédure au chapitre Entretien).7.

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

Batteries non équipées

Acheter des batteries adéquates (voir le paragraphe Caractéristiques techniques).1. Pour le choix et l’installation, s’adresser à des revendeurs de batteries qualiﬁ és.2. En fonction du type de batteries choisi (WET ou GEL), conﬁ gurer la machine en suivant les instructions du paragraphe suivant.3.

INSTALLATION DES BATTERIES ET CONFIGURATION DU TYPE DE BATTERIES (WET OU GEL)

Installation des batteries

Conﬁ guration du type de batteries

Selon le type de batteries installé (WET ou GEL), conﬁ gurer la carte électronique de la machine en procédant comme suit :

Tourner la clé de contact (80) sur “I” et remarquer la conﬁ guration en cours en comptant, durant les premières secondes de 1. fonctionnement de la machine, le nombre de clignotements des témoins lumineux (81a), (81b), (81c), comme le montre le tableau ci-dessous :

CONFIGURATION SIGNALISATION TYPE DE BATTERIE COURANT DE CHARGE

1 4 clignotements témoin lumineux rouge (81c) WET

STANDARD2 4 clignotements témoin lumineux vert (81a) GEL-AGM

3 4 clignotements témoin lumineux jaune (81b) GEL type EXIDE

4 2 clignotements témoin lumineux rouge (81c) WET

REDUIT (voir remarque)5 2 clignotements témoin lumineux vert (81a) GEL-AGM

6 2 clignotements témoin lumineux jaune (81b) GEL type EXIDE

S’il est nécessaire de changer la conﬁ guration, procéder comme suit.2. Arrêter le moteur en tournant la clé de contact (80) en position “0”.3. Appuyer en même temps et maintenir enfoncés les interrupteurs (71) et (73), puis tourner la clé de contact (80) en position “I”.4. Relâcher les interrupteurs (71) et (73) après 8 secondes minimum du démarrage de la machine.5. Dans les 3 secondes, appuyer à nouveau rapidement sur l’interrupteur (73) pour passer à la conﬁ guration suivante (de 1 à 6 6. en succession cyclique).

REMARQUE

Durant l’exécution des points 8 et 9, les conﬁ gurations indiquées dans le tableau sont afﬁ chées également par la barre d’afﬁ chage (82c) (1er voyant DEL de gauche allumé = conﬁ guration 1, 2ème DEL de gauche allumé = conﬁ guration 2, etc.).

REMARQUE

Si on utilise des batteries de capacité inférieure à 160 Ah@5h (en cas de doute, consulter la documentation des batteries), pour éviter une surchauffe excessive durant leur remise en charge, utiliser le courant de charge REDUIT par les conﬁ gurations 4, 5 ou 6 indiquées dans le tableau selon le type de batterie installée.

Chargement des batteries

Charger les batteries (voir la procédure au chapitre Entretien).1.

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

AVANT LA MISE EN MARCHE DE LA MACHINE

25 26 2615 27

22 3 420 21

71 75 77

71 83

BA 651, BA 751, BA 851BA 751C

P100172B

ATTENTION !

Lors de l’allumage de la machine, chaque fois que l’on tourne la clé de contact (80) en position “I”, vériﬁ er qu’il n’y ait pas de corps étrangers entre la tête (18 ou 19) et le groupe réservoirs situé au dessus, qui peuvent faire barrage au soulèvement de la tête. Lorsqu’on rallume la machine, ce contrôle est nécessaire parce que la tête se soulève automatiquement, si la machine a été éteinte sans que l’on ait soulevé la tête.

ATTENTION !

Avant d’actionner l’interrupteur d’abaissement / soulèvement de la tête (71), toujours vériﬁ er qu’il n’y ait pas de corps étrangers entre la tête (18 ou 19) et le groupe réservoirs situé au dessus, qui peuvent faire barrage au soulèvement de la tête.

Installation / dépose de la tête de brosses / plateaux support disque ou de la tête porte-brosses cylindriques

Soit la tête porte-brosses / plateaux support disque (18) que la tête porte-brosses cylindriques (19) peuvent être facilement installées dans / déposées de la machine. Pour la procédure d’installation/dépose, voir la procédure relative au chapitre Entretien.

REMARQUE

Lors de l’installation / dépose de la tête, il peut être nécessaire de remplacer aussi l’embouchure, puisque leurs largeurs doivent être corrélées. Pour accoupler correctement la tête et l’embouchure, voir le paragraphe Installation de l’embouchure.

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

Installation / dépose des brosses / plateaux support disque (uniquement pour BA 601

(*)

, BA 651, BA 751, BA 851)

Sur la machine équipée de la tête spéciale, et les brosses (A, Fig. 2) et les plateaux support disque (B) avec disques (C) 1. peuvent être installés, en fonction du traitement à effectuer sur le sol. Introduire la clé de contact de la machine (80) et la tourner en position “I”.2. Porter au minimum le régulateur de vitesse (4), en le tournant dans le sens contraire aux aiguilles d’une montre.3. Positionner les brosses (A) ou le plateaux support disque (B) sous la tête (18).4. Baisser la tête sur les brosses / plateaux support disque en appuyant sur l’interrupteur (71).5. Pour accrocher les brosses / plateaux support disque, appuyer sur le panneau de commande (3), puis le relâcher. Si besoin 6. est, répéter la procédure jusqu’à l’accrochage des brosses / plateaux support disque.

ATTENTION !

Tourner le régulateur de vitesse (4) dans le sens contraire aux aiguilles d’une montre pour ramener au minimum la vitesse de la machine. Ne pas pousser à fond le panneau (3) sans quoi la machine se met en mouvement. Pour accrocher les brosses / plateaux support disque, il sufﬁ t d’appuyer sur le panneau en exerçant une légère pression qui actionne seulement le moteur des brosses / plateaux support disque.

Pour retirer les brosses / plateaux support disque, il est nécessaire de soulever la tête en appuyant sur l’interrupteur (71), puis 7. appuyer sur l’interrupteur (75) et attendre que les brosses / plateaux support disque tombent au sol. Positionner la clé de contact (80) sur “0”.8.

Modèle en option(*)

Figure 2

S311334

Suggestions pour le choix des brosses

Modèles MIDLITE GRIT 180 MIDGRIT 240 PROLENE PROLITE UNION MIX

Nettoyage général :

Béton

Pavage terrasse

Carreaux de céramique / de carrière

Marbre

Carreaux de vinyle

Carreaux de caoutchouc

Polissage :

Carreaux de caoutchouc

Marbre

Carreaux de vinyle

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

Installation / dépose des brosses cylindriques (uniquement pour BA 751C)

Positionner la clé de contact (80) sur “I”.1. Soulever la tête porte-brosses cylindriques en appuyant sur l’interrupteur (71).2. Positionner la clé de contact (80) sur “0”.3. Tourner les volants (A, Fig. 3) et enlever les portillons (B) en les poussant vers le bas tout en exerçant une pression sur les 4. volants. Installer les brosses cylindriques (C).5. Les brosses cylindriques peuvent être installées soit d’un côté soit de l’autre. Installer les portillons (B) et les ﬁ xer avec les boutons (A).6. Pour déposer les brosses cylindriques, exécuter les étapes de 1 à 6 dans l’ordre inverse.7.

Figure 3

P100176

Suggestions pour le choix des brosses cylindriques

Modèles MAGNA GRIT 46 DYNA GRIT 80 MIDLITE GRIT 180 PROLENE PROLITE UNION MIX

Nettoyage général :

Béton

Pavage terrasse

Carreaux de céramique / de carrière

Marbre

Carreaux de vinyle

Carreaux de caoutchouc

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

Installation de l’embouchure

Installer l’embouchure (25) et la ﬁ xer avec les boutons (26), puis connecter le tuyau d’aspiration (15) à l’embouchure.1. Avec le volant (27), régler l’embouchure pour que la lamelle en caoutchouc arrière touche le sol sur toute sa longueur.2.

Accouplement des embouchures avec les têtes porte-brosses / plateaux support disque

Modèle Tête Modèle embouchure

BA 601

(*)

Tête avec deux brosses (18), diamètre brosse 305 mm Aluminium largeur 838 mm

BA 651 Tête avec deux brosses (18), diamètre brosse 330 mm Aluminium largeur 889 mm

BA 751 Tête avec deux brosses (18), diamètre brosse 355 mm Aluminium largeur 889 mm

BA 851 Tête avec deux brosses (18), diamètre brosse 430 mm Aluminium largeur 1.067 mm

BA 751C Tête avec deux brosses cylindriques (19), longueur brosse 690 mm Aluminium largeur 889 mm

Modèle en option(*)

Remplissage du réservoir de solution ou de l’eau de lavage

REMARQUE

Si la machine est équipée avec le système EcoFlex™ (optionnel) [boutons-poussoirs (83 et 77) activés], verser de l’eau propre ou de la solution dans le réservoir.

Enlever le bouchon (47) pour avoir accès au goulot (8).1. (Pour machines sans système EcoFlex™)2. Remplir le réservoir (20) avec une solution adéquate au travail à effectuer. Ne jamais remplir complètement le réservoir, mais laisser toujours quelques centimètres du bord. Utiliser le tuyau (17) comme référence. Suivre toujours les instructions de dilution sur l’étiquette du conteneur du produit chimique utilisé pour la solution. La température de la solution ne doit jamais être supérieure à 40 °C.

ATTENTION !

Utiliser exclusivement des détergents liquides peu mousseux et non inﬂ ammables, adéquats aux machines utilisées.

(Pour machines avec système EcoFlex™)

Remplir le réservoir (20) avec de l’eau propre au moyen de la goulotte (8). Ne jamais remplir complètement le réservoir, mais laisser toujours quelques centimètres du bord. Utiliser le tuyau (17) comme référence. La température de l’eau ne doit jamais être supérieure à 40 °C.

Remplissage du réservoir du détergent

(Pour machines avec système EcoFlex™)

Ouvrir le couvercle (22) et vériﬁ er que le réservoir de l’eau de récupération (21) soit vide. Dans le cas contraire, le vider au 1. moyen du tuyau de vidange (16). Saisir la poignée (41) et soulever le réservoir (40) avec soin.2. Ouvrir le bouchon (46).3. Remplir le réservoir (45) avec un détergent adéquat au travail à effectuer (détergent à haute concentration).4. Ne jamais remplir complètement le réservoir du détergent, mais laisser toujours quelques centimètres du bord.

AVERTISSEMENT !

Utiliser exclusivement des détergents liquides peu mousseux et non inﬂ ammables, adéquats aux machines utilisées.

REMARQUE

En cas de système neuf ou de système vidé pour le nettoyage, etc., attendre que les tuyaux se remplissent avant de le mettre en marche. Pour accélérer le remplissage du système, il peut être utile d’effectuer un ou plusieurs cycles de vidange du système EcoFlex™ (voir la procédure au chapitre Entretien).

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

MISE EN MARCHE ET ARRET DE LA MACHINE

234

25 27

71 72 73

8081c 81b 81a

71 72

BA 651, BA 751, BA 851BA 751C

P100172C

Mise en marche de la machine

Préparer la machine comme indiqué au paragraphe précédent.1. Introduire la clé de contact de la machine (80) et la tourner en position “I”.2. Contrôler que le témoin lumineux vert (81a) s’allume (batteries chargées). Dans le cas où le témoin lumineux jaune (81b) ou rouge (81c) s’allume, repositionner la clé de contact sur “0” et charger les batteries (voir la procédure au chapitre Entretien). Se porter sur le lieu de travail :3.

en démarrant la machine avec les mains sur le guidon (2) et en poussant le panneau (3) en avant pour la marche avant et •

en arrière pour la marche arrière. La vitesse d’avance maximum peut être réglée au moyen du régulateur (4). Baisser l’embouchure (25) au moyen du levier (10).4. Baisser la tête porte-brosses / plateaux support disque en appuyant sur l’interrupteur (71).5. Appuyer sur l’interrupteur du système d’aspiration (73).6. Activer les boutons-poussoirs de réglage du ﬂ ux de la solution (82) selon le besoin et en fonction du lavage à effectuer.7. Commencer le travail de nettoyage, en manœuvrant la machine comme indiqué à l’étape 3. Si besoin est, régler la vitesse 8. maximum au moyen du régulateur (4).

Arrêt de la machine

Arrêter la machine, en relâchant le tableau (3).1. Arrêter le système d’aspiration en appuyant sur l’interrupteur (73).2. Soulever la tête porte-brosses / plateaux support disque en appuyant sur l’interrupteur (71).3. Soulever l’embouchure (25) au moyen du levier (10).4. Arrêter le moteur en tournant la clé de contact (80) en position “0”.5. S’assurer que la machine ne peut pas bouger de façon autonome.6.

MACHINE AU TRAVAIL (LAVAGE / SECHAGE)

Mettre la machine en marche comme prévu au paragraphe précédent.1. Si besoin est, activer les boutons-poussoirs de réglage du ﬂ ux de la solution (82) selon le besoin et en fonction du lavage à 2. effectuer. Le cas échéant, arrêter la machine et tourner le volant de réglage de l’embouchure (27) pour que la lamelle en caoutchouc 3. arrière (25) touche le sol sur toute sa longueur.

AVERTISSEMENT !

Pour ne pas endommager les sols à nettoyer, ne pas tenir en rotation les brosses / plateaux support disque lorsque la machine est arrêtée, en particulier si l’on travaille avec la fonction d’extra-pression activée.

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

Réglage de la concentration de détergent dans la solution

(Pour machines avec système EcoFlex™)

Le système pour le mélange du détergent à l’eau de lavage est activé en appuyant sur le bouton-poussoir de réglage du pourcentage de détergent (A, Fig. 4) : si le DEL (B) est allumé, le détergent est ajouté à l’eau de lavage. L’afﬁ cheur (C) indique le niveau (de 1 à 6) de concentration de détergent dans la solution : pour les valeurs de pourcentage correspondantes, se référer au tableau (D). Pour modiﬁ er le pourcentage actuel de détergent, procéder comme suit :

Désactiver le bouton-poussoir de réglage du pourcentage de détergent (A) [le DEL (B) doit être éteint].1.

Appuyer et maintenir appuyé le bouton-poussoir de réglage du pourcentage de détergent (A) jusqu’à ce que le DEL (B) 2.

clignote.

Relâcher le bouton-poussoir (A). Appuyer à nouveau rapidement sur le bouton-poussoir pour passer au niveau successif 3.

indiqué par l’afﬁ cheur (C) ; répéter la procédure jusqu’à atteindre le niveau désiré.

Attendre jusqu’à ce que le DEL (B) arrête de clignoter : la conﬁ guration du nouveau niveau est terminée.4.

REMARQUE

La conﬁ guration du pourcentage de détergent reste mémorisée même après l’arrêt de la machine.

Bouton-poussoir EcoFlex™

Appuyer sur le bouton-poussoir EcoFlex™ (E, Fig. 4) chaque fois que l’on nécessite temporairement d’une plus grande puissance de lavage. En appuyant sur le bouton-poussoir (E) [DEL (F) clignotant], soit le ﬂ ux de solution (pour machines avec système EcoFlex™) que la concentration de détergent dans la solution augmentent (en outre, si la fonction de mélange détergent est désactivée, elle est automatiquement activée) et la fonction d’extra-pression des brosses / plateaux support disque est activée. En appuyant à nouveau sur le bouton-poussoir (E), les réglages initiaux sont rétablis [DEL (F) allumé].

REMARQUE

Dans le cas où on appuie pas sur le bouton-poussoir (E) pour la deuxième fois, les réglages initiaux sont rétablis automatiquement après 60 secondes.

Figure 4

P100177

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

Travail avec la fonction d’extra-pression des brosses / plateaux support disque (uniquement pour BA 651, BA 751, BA 851)

Si le sol est particulièrement sale, il est possible de travailler avec l’extra-pression des brosses / plateaux support disque sur le sol, comme suit :

Appuyer sur l’interrupteur (71) pour abaisser la tête porte-brosses / plateaux support disque comme indiqué dans le 1. paragraphe Mise en marche de la machine. Maintenir l’interrupteur (71) enfoncé pendant plus d’1 seconde. L’activation de l’extra-pression est conﬁ rmée par le témoin 2. lumineux (72) qui passe de la lumière verte à la rouge.

Pour revenir au travail par pression normale, maintenir l’interrupteur (71) enfoncé durant plus d’1 seconde. Pour soulever la tête porte-brosses / plateaux support disque sans revenir au travail à pression normale, appuyer et relâcher immédiatement l’interrupteur (71).

AVERTISSEMENT !

En cas de surcharge des moteurs des brosses / plateaux support disque, due à des corps étrangers qui empêchent leur mouvement, ou à sols difﬁ ciles / brosses dures, un système de sécurité arrête les brosses après un minute environ de surcharge continue. La condition de surcharge est indiquée par le clignotement simultané des trois témoins lumineux (81a, 81b, 81c). Si la surcharge se vériﬁ e pendant le travail avec la fonction d’extra-pression activée, le système soulage automatiquement la pression sur les brosses / plateaux support disque en désactivant la fonction d’extrapression. Si la surcharge persiste, les brosses / plateaux support disque s’arrêtent. Pour reprendre le travail après l’arrêt des brosses / plateaux support disque à cause de la surcharge, il est nécessaire d’arrêter la machine, en tournant la clé de contact (80) sur “0”. Démarrer à nouveau la machine en tournant la clé de contact (80) sur “I”.

Déchargement des batteries pendant le travail

Tant que le témoin lumineux vert (81a) reste allumé, les batteries permettent le fonctionnement normal de la machine. Lorsque le témoin lumineux vert (81a) s’éteint et le témoin lumineux jaune (81b) s’allume, procéder au rechargement des batteries, parce que l’autonomie résiduelle de fonctionnement de la machine n’est que de quelques minutes (variables en fonction des caractéristiques de la batterie utilisée et du nettoyage à effectuer). Lorsque le témoin lumineux rouge (81c) s’allume, l’autonomie est épuisée. Après quelques secondes, les brosses / plateaux support disque s’arrêtent automatiquement ; seulement le système d’aspiration et le système de traction restent en fonction, pour permettre d’essuyer des endroits éventuels de sol mouillé et d’amener la machine dans le lieu de rechargement.

AVERTISSEMENT !

Ne pas insister à utiliser la machine avec les batteries déchargées, pour ne pas endommager les batteries en réduisant leur vie utile.

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

VIDANGE DES RESERVOIRS

2221

71 73

BA 651, BA 751, BA 851BA 751C

P100172D

Un système de fermeture automatique à ﬂ otteur (36) bloque le système d’aspiration lorsque le réservoir de l’eau de récupération (21) est plein. Le blocage du système d’aspiration peut être détecté grâce à l’augmentation soudaine de la fréquence du bruit du moteur d’aspiration ; en outre, le système d’aspiration ne sèche pas le sol.

AVERTISSEMENT !

Si le système d’aspiration s’arrête pour causes accidentelles (par exemple pour l’intervention prématurée du ﬂ otteur pendant un déplacement soudain de la machine), pour le démarrer, arrêter le système en appuyant sur l’interrupteur (73), puis ouvrir le couvercle (22) et vériﬁ er que le ﬂ otteur dans la grille (36) est au niveau de l’eau ; enﬁ n, fermer le couvercle (22) et appuyer sur l’interrupteur (73).

Lorsque le réservoir de l’eau de récupération (21) est plein, le vider en procédant comme suit.

Vidange du réservoir de l’eau de récupération

Soulever la tête porte-brosses / plateaux support disque en appuyant sur l’interrupteur (71).1.

Soulever l’embouchure (25) au moyen du levier (10).2.

Porter la machine dans la zone destinée à l’écoulement.3.

Arrêter le moteur en tournant la clé de contact (80) en position “0”.4.

Vider le réservoir de l’eau de récupération au moyen du tuyau (16). Le travail effectué, rincer le réservoir à l’eau propre.5.

Vidange du réservoir de solution / de l’eau propre

Exécuter les étapes de 1 à 4.6.

Vider le réservoir de la solution au moyen du tuyau (17). Le travail effectué, rincer le réservoir à l’eau propre.7.

Vidange du conteneur déchets des brosses cylindriques (seulement pour tête porte-brosses cylindriques)

Positionner la clé de contact (80) sur “I”.8.

Baisser la tête porte-brosses cylindriques en appuyant sur l’interrupteur (71).9.

Arrêter le moteur en tournant la clé de contact (80) en position “0”.10.

Avec la tête porte-brosses cylindriques baissée, déposer le conteneur déchets (D, Fig. 3) en le tirant latéralement au moyen 11.

de la poignée (E).

Vider et laver le conteneur déchets (D), puis l’installer en engageant les dispositifs de retenue.12.

APRES L’UTILISATION DE LA MACHINE

Le travail effectué, avant de laisser la machine :

Déposer les brosses / plateaux support disque et les brosses cylindriques en procédant comme indiqué au paragraphe 1.

spéciﬁ que.

Vider les réservoirs (20 et 21) comme indiqué aux paragraphes spéciﬁ ques.2.

Effectuer les opérations d’entretien prévues après l’utilisation de la machine (voir le chapitre Entretien).3.

Garder la machine dans un endroit sec et propre, avec les brosses / plateaux support disque et l’embouchure déposés ou 4.

soulevés.

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

INACTIVITE PROLONGEE DE LA MACHINE

Si on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d’effectuer les opérations suivantes :

Effectuer les opérations prévues au paragraphe Après l’utilisation de la machine.1. Débrancher le connecteur (12) des batteries.2.

PREMIERE PERIODE D’UTILISATION

Après les 8 premières heures d’utilisation, contrôler le serrage des éléments de ﬁ xation et de connexion de la machine et vériﬁ er que les parties visibles sont intactes et sans pertes.

ENTRETIEN

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier. Veuillez trouver ci-dessous le plan d’entretien programmé. Les périodicités indiquées peuvent subir des variations en fonction de conditions de travail particulières, à déﬁ nir par le responsable de l’entretien.

ATTENTION !

Les opérations doivent être effectuées avec la machine arrêtée et avec les batteries débranchées. En outre, lire attentivement toutes les instructions du chapitre Sécurité avant d’effectuer toute opération d’entretien.

Toutes les opérations d’entretien programmé ou extraordinaire doivent être effectuées par du personnel qualiﬁ é ou par un Service après-vente autorisé. Dans ce manuel, après le plan d’entretien programmé, seulement les procédures des opérations d’entretien les plus simples et les plus récurrentes sont indiquées. Pour les procédures des autres opérations d’entretien prévues par le plan récapitulatif d’entretien programmé et extraordinaire, se référer au manuel d’entretien consultable auprès des Services après-vente.

PLAN D’ENTRETIEN PROGRAMME

Procédure

Quotidienne,

après l’utilisation de la

machine

Hebdomadaire Semestrielle Annuelle

Chargement des batteries

Nettoyage de l’embouchure

Nettoyage des brosses / disques

Nettoyage des réservoirs, du ﬁ ltre à cuve du réservoir à eau de récupération et contrôle du joint d’étanchéité du couvercle

Nettoyage et vidange du système EcoFlex™ (optionnel)

Contrôle et remplacement des lamelles en caoutchouc de l’embouchure

Nettoyage du ﬁ ltre de la solution

Nettoyage du ﬁ ltre du moteur du système d’aspiration

Contrôle du niveau du liquide des batteries (WET)

Contrôle du serrage des vis et des écrous (1)

Contrôle et réglage des courroies de transmission des moteurs aux brosses cylindriques (uniquement pour BA 751C)

(2)

Contrôle ou remplacement des charbons des moteurs des brosses / plateaux support disque

(2)

Contrôle ou remplacement des charbons du moteur du système d’aspiration

(2)

Contrôle ou remplacement des charbons du moteur du système de traction

(2)

Et après les 8 premières heures de travail.(1) Opération d’entretien du ressort d’un Service après vente agréé Nilﬁ sk.(2)

CONTROLE DES HEURES DE TRAVAIL DE LA MACHINE

(Uniquement pour machines avec compteur horaire)

Positionner la clé de contact (80) sur “I”.1. Appuyer sur l’interrupteur (73) et lire sur le compteur horaire (79) le numéro total des heures de travail (lavage / séchage) 2. effectuées par la machine. Appuyer à nouveau sur l’interrupteur (73).3. Positionner la clé de contact (80) sur “0”.4.

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

CHARGEMENT DES BATTERIES

REMARQUE

Charger les batteries lorsque le témoin lumineux jaune (81b) ou rouge (81c) s’allume ou à la ﬁ n de chaque cycle de nettoyage.

AVERTISSEMENT !

Garder les batteries chargées prolonge leur vie.

AVERTISSEMENT !

Lorsque les batteries sont déchargées, les recharger dès que possible, aﬁ n de ne pas réduire leur durée de vie utile. Contrôler la charge des batteries au moins une fois par semaine.

ATTENTION !

Le chargement de batteries WET produit un gaz hydrogène très explosif. Charger les batteries dans un endroit bien aéré et loin de ﬂ ammes libres. Ne pas fumer pendant le chargement des batteries. Garder le groupe réservoir ouvert pendant tout le cycle de rechargement des batteries.

ATTENTION !

Pendant le rechargement des batteries, faire attention à d’éventuelles pertes de liquide des batteries. Ce liquide est corrosif. En cas de contact avec les yeux ou la peau, rincer abondamment à l’eau et consulter un médecin.

Opérations préalables

Ouvrir le couvercle (22) et vériﬁ er que le réservoir de l’eau de récupération (21) soit vide. Dans le cas contraire, le vider au 1.

moyen du tuyau de vidange (16).

Porter la machine dans la zone destinée au chargement des batteries.2.

Positionner la clé de contact (80) sur “0”.3.

Saisir la poignée (41) et soulever le réservoir (40) avec soin.4.

Exclusivement pour batteries WET :5.

Contrôler le niveau de l’électrolyte dans les batteries (52) ; si besoin est, faire l’appoint au moyen des bouchons (53).• Laisser tous les bouchons (53) ouverts pour le rechargement successif.•

Si besoin est, nettoyer la surface supérieure des batteries.• Charger les batteries selon une des procédures suivantes, en fonction de la présence ou absence du chargeur de batterie 6. électronique (90) sur la machine.

Chargement des batteries avec chargeur de batterie externe

Contrôler si le chargeur de batterie est adéquat en se référant aux instructions de l’appareil. La tension nominale du chargeur 1. de batterie doit être de 24 V. Débrancher le connecteur (12) des batteries et le brancher au chargeur de batterie externe.2. Brancher le chargeur de batterie au réseau électrique.3. Une fois que le chargement est terminé, débrancher le chargeur de batterie du réseau électrique et du connecteur (12).4. (Uniquement pour batteries WET) : contrôler le niveau de l’électrolyte dans les batteries et fermer tous les bouchons (53).5. Brancher le connecteur (12) des batteries à la machine.6. Saisir la poignée (41) et baisser le réservoir (40) avec soin.7.

Chargement des batteries avec chargeur de batterie (optionnel) installé dans la machine

Brancher le câble (6) du chargeur de batterie au réseau électrique [la tension et la fréquence de réseau doivent coïncider avec 1. les valeurs correspondantes du chargeur de batterie, indiquées sur la plaque avec numéro de série (34) de la machine]. Lorsque le chargeur de batterie est branché au réseau électrique, toutes les fonctions de la machine sont automatiquement exclues. Le témoin lumineux rouge (81c) allumé indique que le chargeur de batteries est en marche. Lorsque le témoin lumineux vert (81a) s’allume, le cycle de chargement des batteries est terminé.2. Le cycle de chargement terminé, débrancher le câble (6) du chargeur de batterie du réseau électrique et l’enrouler autour du 3. logement correspondant (7). Saisir la poignée (41) et baisser le réservoir (40) avec soin.4.

REMARQUE

Pour de plus amples informations relatives au fonctionnement du chargeur de batterie (5), se référer au manuel spéciﬁ que.

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

NETTOYAGE DE L’EMBOUCHURE

REMARQUE

Pour un bon séchage, l’embouchure doit être propre et les lamelles en caoutchouc doivent être en bon état.

AVERTISSEMENT !

Lors du nettoyage de l’embouchure, il est conseillé de porter des gants de protection à cause de la présence éventuelle de débris tranchants.

Porter la machine sur un sol plat.1. Positionner la clé de contact (80) sur “0”.2. Baisser l’embouchure (25) au moyen du levier (10).3. Desserrer les boutons (26) et déposer l’embouchure (25).4. Déconnecter le tuyau d’aspiration (15) de l’embouchure.5. Laver et nettoyer l’embouchure (Fig. 5). Nettoyer en particulier les compartiments (A, Fig. 5) et l’oriﬁ ce (B). Contrôler que 6. la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu’elles ne présentent pas de coupures ou déchirures ; dans le cas contraire, les remplacer (voir la procédure au paragraphe suivant). Pour la repose, procéder dans l’ordre inverse de la dépose.7.

CONTROLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE

Nettoyer l’embouchure (Fig. 5) comme décrit au paragraphe précédent.1. Contrôler que les bords (E) de la lamelle en caoutchouc avant (C) et les bords (F) de la lamelle en caoutchouc arrière (D) se 2. posent simultanément sur un plan, sur toute leur longueur ; dans le cas contraire, régler leur hauteur en procédant comme suit :

Décrocher le tirant (G), décrocher les dispositifs de retenue (M) et régler la lamelle en caoutchouc arrière (D), puis • accrocher les dispositifs de retenue et installer le tirant. Desserrer les boutons (I) et régler la lamelle en caoutchouc avant (C), puis serrer les boutons.•

Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu’elles ne présentent 3. pas de coupures ou déchirures ; en cas contraire, les remplacer en procédant comme suit. Contrôler que l’arête (J) de la lamelle en caoutchouc arrière n’est pas usée ; en cas contraire, tourner la lamelle en caoutchouc, en remplaçant l’arête usée avec l’une des trois arêtes intactes. Si toutes les arêtes sont usées, remplacer la lamelle en caoutchouc en procédant comme suit :

Décrocher le tirant (G), décrocher les dispositifs de retenue (M) et déposer la bande de retenue (K), puis remplacer / • retourner la lamelle en caoutchouc arrière (D). Pour la repose, procéder dans l’ordre inverse de la dépose. Dévisser les boutons (I) et déposer la bande de retenue (L), puis remplacer la lamelle en caoutchouc avant (C). Pour la • repose, procéder dans l’ordre inverse de la dépose.

Après le remplacement (ou renversement) des lamelles en caoutchouc, régler leur hauteur comme décrit au point précédent. Connecter le tuyau d’aspiration (15) à l’embouchure.4. Reposer l’embouchure (25) et serrer les boutons (26).5. Si besoin est, régler le bouton de réglage (27) de l’équilibrage de l’embouchure.6.

ICD

Figure 5

P100178

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

NETTOYAGE DES BROSSES / DISQUES

AVERTISSEMENT !

Lors du nettoyage des brosses / disques, il est conseillé de porter des gants de protection à cause de la présence éventuelle de débris tranchants.

Déposer les brosses / disques de la machine comme prévu au chapitre Utilisation.1. Nettoyer et laver les brosses / disques avec de l’eau et du détergent.2. Contrôler que les brosses / disques sont intacts et non excessivement usés ; dans le cas contraire, les remplacer.3. Sur la tête porte-brosses cylindriques, déposer le conteneur déchets (D, Fig. 3) en le tirant latéralement à l’aide de la poignée 4. (E). Vider et laver le conteneur déchets (D), puis l’installer en engageant les dispositifs de retenue.5.

NETTOYAGE DES RESERVOIRS, DE LA GRILLE D’ASPIRATION AVEC FLOTTEUR ET CONTROLE DU JOINT D’ETANCHEITE DU COUVERCLE

Porter la machine dans la zone destinée à l’écoulement.1. Positionner la clé de contact (80) sur “0”.2. Ouvrir le couvercle (A, Fig. 6).3. Vider l’eau des réservoirs au moyen des tuyaux (16 et 17).4. Nettoyer et laver à l’eau propre le couvercle (A), les réservoirs (B et C) et la grille d’aspiration avec fermeture automatique à 5. ﬂ otteur (D). Si besoin est, dégager les dispositifs de retenue (E), ouvrir la grille (D), récupérer le ﬂ otteur (F) et nettoyer soigneusement ; enﬁ n reposer en place. Retirer et nettoyer le ﬁ ltre à cuve (M).6. Contrôler l’intégrité du joint d’étanchéité (G) du couvercle du réservoir.7.

REMARQUE

Le joint d’étanchéité (G) permet la création d’une dépression dans le réservoir, nécessaire à l’aspiration de l’eau de récupération.

Si besoin est, déposer le joint d’étanchéité (G) de son logement (H) et le remplacer. Lors de la repose du nouveau joint d’étanchéité, positionner le raccord (I) dans la zone centrale arrière indiquée dans la ﬁ gure. Contrôler aussi l’intégrité et l’efﬁ cacité de la surface d’appui (J) du joint d’étanchéité (G).8.

REMARQUE

L’oriﬁ ce (K), en permettant la compensation de l’air dans l’interstice du couvercle, contribue à la création de dépression dans le réservoir.

Fermer le couvercle (A).9.

Figure 6

P100179

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

DEPOSE / REPOSE DE LA TETE PORTE-BROSSES / PLATEAUX SUPPORT DISQUE / PORTEBROSSES CYLINDRIQUES

Soit la tête porte-brosses / plateaux support disque (18) que la tête porte-brosses cylindriques (19) peuvent être facilement installées dans / déposées de la machine.

REMARQUE

Dépose

Porter la machine sur un sol plat.1. Déposer les brosses / plateaux support disque en procédant comme indiqué au paragraphe spéciﬁ que. Ne pas déposer les 2. brosses cylindriques. Positionner la clé de contact (80) sur “I”.3. Baisser la tête porte-brosses / plateaux support disque en appuyant sur l’interrupteur (71).4. Positionner la clé de contact (80) sur “0”.5. Retirer les goupilles de sécurité (A, Fig. 7) et [uniquement pour les têtes porte-brosses / plateaux support disque (18)] la 6. goupille de ﬁ xation (B). Ouvrir le couvercle (22) et vériﬁ er que le réservoir de l’eau de récupération (21) soit vide. Dans le cas contraire, le vider au 7. moyen du tuyau de vidange (16). Fermer le couvercle (22). Saisir la poignée (41) et soulever avec précaution le réservoir (40) pour parvenir au branchement électrique de la tête porte-8. brosses. Débrancher le connecteur rouge (C) et (uniquement pour la tête porte-brosses cylindriques) le connecteur blanc (D).9. Déconnecter le raccord (E) du tuyau de la solution.10. Dévisser le volant de ﬁ xation (F), puis enlever la tête porte-brosses / plateaux support disque (G).11.

Repose

Pour la repose, procéder dans l’ordre inverse de la dépose, en suivant les instructions ci-dessous :12.

Quand on installe la tête porte-brosses cylindriques (19), le connecteur blanc (D) doit également être branché.• Quand on installe la tête porte-brosses / plateaux support disque (18), ﬁ xer le levier avec la goupille (B).•

AF GEA

Figure 7

P100181

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

NETTOYAGE DU FILTRE DU MOTEUR DU SYSTEME D’ASPIRATION

Porter la machine sur un sol plat.1. Positionner la clé de contact (80) sur “0”.2. Ouvrir le couvercle (22) et vériﬁ er que le réservoir de l’eau de récupération (21) soit vide. Dans le cas contraire, le vider au 3. moyen du tuyau de vidange (16). Saisir la poignée (41) et soulever le réservoir (40) avec soin.4. Contrôler que le préﬁ ltre est propre. Si besoin est, le nettoyer à l’eau et à l’air comprimé, puis l’installer à nouveau.5. Exécuter les étapes 1, 2, 3 et 4 dans l’ordre inverse.6.

NETTOYAGE DU FILTRE DE LA SOLUTION / DE L’EAU PROPRE

Porter la machine sur un sol plat.1. Positionner la clé de contact (80) sur “0”.2. Fermer le robinet de la solution (A, Fig. 8) situé dessous la machine, derrière la roue arrière gauche.3. Le robinet (A) est fermé quand il se trouve dans la position (B) par rapport aux tuyaux ; il est ouvert quand il se trouve dans la position (C). Retirer le couvercle transparent (D) avec le joint d’étanchéité (E), puis retirer le ﬁ let ﬁ ltrant (F). Les nettoyer et les reposer sur 4. le support (G).

REMARQUE

Placer correctement le joint d’étanchéité (E) et le ﬁ let ﬁ ltrant (F) dans les logements du couvercle (D) et du support (G).

Ouvrir le robinet (A) en le tournant en position (C).5.

Figure 8

P100180

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

NETTOYAGE DU RESERVOIR DU DETERGENT

(Pour machines avec système EcoFlex™)

Nettoyer le réservoir du détergent (45) en procédant comme suit :

Porter la machine dans la zone destinée à l’écoulement.1. Ouvrir le couvercle (22) et vériﬁ er que le réservoir de l’eau de récupération (21) soit vide. Dans le cas contraire, le vider au 2. moyen du tuyau de vidange (16). Fermer le couvercle (22). Saisir la poignée (41) et soulever le réservoir (40) avec soin.3. Dévisser le bouchon (46) et débrancher le tuyau d’immersion du réservoir (45).4. Retirer le réservoir.5. Laver et nettoyer le réservoir dans la zone destinée à l’écoulement.6. Reposer le réservoir (45) et brancher le tuyau.7. Après la vidange du réservoir du détergent, il pourrait être nécessaire de vidanger le système en le faisant fonctionner 8. seulement avec de l’eau propre (voir la procédure au paragraphe suivant).

VIDANGE SYSTEME ECOFLEX™

(Pour machines avec système EcoFlex™)

Nettoyer le réservoir du détergent en procédant comme indiqué au paragraphe précédent. Pour éliminer toute trace de 1. détergent dans les tuyaux et dans la pompe du détergent, procéder comme suit. Saisir la poignée (41) et baisser le réservoir (40) avec soin.2. Démarrer la machine en tournant la clé de contact (80) en position “I”.3. Activer le système en appuyant sur le bouton-poussoir (77). Contrôler que le témoin lumineux (78) du bouton-poussoir 4. s’allume. Appuyer en même temps sur les boutons-poussoirs (77) et (82a), jusqu’à ce que le témoin lumineux (78) du bouton-poussoir 5. commence à clignoter (après 5 secondes environ). Relâcher les boutons-poussoirs et attendre jusqu’à ce que le témoin lumineux (78) arrête de clignoter et que le système 6. d’aspiration soit activé. Aspirer les traces de détergent sur le sol.7. Positionner la clé de contact (80) sur “0”.8. Saisir la poignée (41) et soulever le réservoir (40) avec soin, puis vériﬁ er que le tuyau (48) est vide ; dans le cas contraire, 9. répéter les étapes de 3 à 9.

REMARQUE

Le cycle de purge, qui permet d’éliminer les traces de détergent, dure 30 secondes environ, ensuite la fonction d’aspiration s’enclenche automatiquement. L’opération de vidange peut être effectuée même avec le réservoir du détergent (45) plein d’eau ; de cette façon on effectue un lavage à fond du système. Il est convenable d’effectuer ce type de vidange lorsque le système est très sale / incrusté après de longues périodes d’inactivité / d’absence de nettoyage de la machine. L’opération de vidange peut être effectuée aussi pour accélérer le remplissage du tuyau d’alimentation du détergent avec le réservoir (45) plein et le système encore vide. L’opération de vidange, en cas de nécessité, peut être effectuée plusieurs fois de suite.

MANUEL OPERATEUR

FRANÇAIS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

CONTROLE / REMPLACEMENT DES FUSIBLES

Débrancher le connecteur (12) des batteries.1. Déplacer le tuyau de vidange de l’eau de récupération (16).2. Si équipé, déposer le câble (L, Fig. 9) du chargeur de batterie du logement (J).3. Déposer les vis (A) et déplacer le tableau (B) avec soin en dégageant la bague en caoutchouc (K) de son logement dans le 4. tableau (B). Contrôler / remplacer les fusibles suivants :5.

Fusible F1, tête porte-brosses : (50 A)C)

Fusible F2, système d’aspiration : (30 A)D)

Fusible F3, système de traction : (60 A)E)

Fusible F4, circuits de signaux : (3 A)F)

Fusible F5, déclenchement brosses / plateaux support disque : (20 A)G)

Fusible F6, pompes : (3 A)H)

Fusible F7, actionneur : (10 A)I) Exécuter les étapes de 1 à 4 dans l’ordre inverse.6.

GIH

ABA D E

AKJ

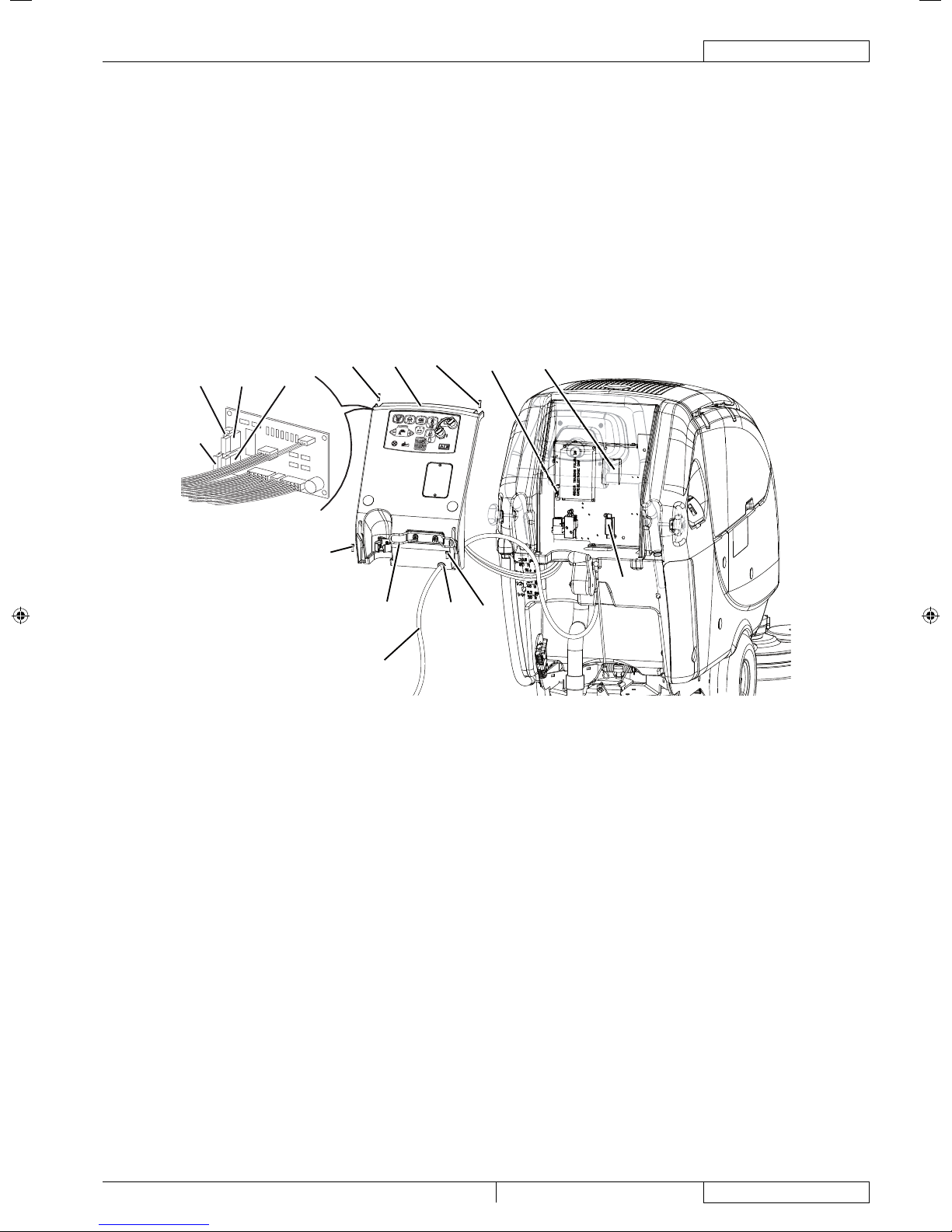

Figure 9

P100182

FRANÇAIS

MANUEL OPERATEUR

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

DEPISTAGE DES PANNES

Problème Cause possible Remède

Les moteurs ne fonctionnent pas ; aucun témoin lumineux ne s’allume.

Le connecteur des batteries est débranché. Connecter.

Les batteries sont complètement déchargées. Charger les batteries.

La machine ne bouge pas. La machine a été démarrée par la clé de

contact (80) en appuyant sur le panneau (3).

Positionner la clé de contact (80) sur “0”, puis répéter la procédure de mise en marche sans appuyer sur le panneau (3).

Les brosses ne tournent pas ; le témoin lumineux rouge est allumé.

Les batteries sont déchargées. Charger les batteries.

Les témoins lumineux (81) clignotent simultanément.

Surcharge des moteurs des brosses. Utiliser des brosses moins dures ou de type

différent, ou ne pas travailler avec la fonction d’extra-pression activée.

Présence de corps étrangers (ﬁ ls entortillés, etc.) qui risquent de freiner la rotation des brosses.

Nettoyer les moyeux de brosses.

L’aspiration de l’eau de récupération est insufﬁ sante.

Le réservoir de l’eau de récupération est plein. Vider le réservoir.

Le tuyau ﬂ exible est débranché de l’embouchure.

Connecter.

La grille d’aspiration est obstruée ou le ﬂ otteur est en position fermée.

Nettoyer la grille ou contrôler le ﬂ otteur.

Le ﬁ ltre à cuve est obstrué. Nettoyer.

L’embouchure est sale ou les lamelles en caoutchouc de l’embouchure sont usées ou endommagées.

Nettoyer et contrôler l’embouchure.

Le couvercle du réservoir n’est pas bien fermé ou le joint d’étanchéité est usé.

Fermer correctement le couvercle ou remplacer le joint.

Le débit de solution aux brosses est insufﬁ sant. Robinet solution / eau propre fermé. Ouvrir le robinet.

Le ﬁ ltre de la solution / eau propre est sale. Nettoyer le ﬁ ltre.

Réservoir système EcoFlex™ (optionnel) sale / incrusté.

Nettoyer avec le cycle de vidange.

L’embouchure laisse des traces au sol. Débris sous les lamelles en caoutchouc de

l’embouchure.

Enlever les débris.

Lamelles en caoutchouc de l’embouchure usées, ébréchées ou déchirées.

Remplacer les lamelles en caoutchouc.

L’embouchure n’a pas été équilibrée au moyen du volant de réglage.

Régler.

REMARQUE

Si la machine a été achetée avec un chargeur de batterie optionnel installé, elle ne peut pas fonctionner sans cet appareil. En cas de panne du chargeur de batterie, s’adresser à un Service après-vente autorisé.

Pour de plus amples informations s’adresser aux Services après-vente Nilﬁ sk, ou consulter le manuel d’entretien.

MISE A LA FERRAILLE

Effectuer la mise à la ferraille de la machine auprès d’un démolisseur autorisé. Avant d’effectuer la mise à la ferraille de la machine il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d’hygiène de l’environnement en vigueur :

Batteries – Brosses / disques – Tuyaux et pièces en matériel plastique – Parties électriques et électroniques (*) –

Notamment pour la mise en décharge des parties électriques et électroniques, s’adresser au centre Nilﬁ sk le plus proche.(*)

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

TABLE OF CONTENTS

INTRODUCTION .............................................................................................................................................................. 2

MANUAL PURPOSE AND CONTENTS ..........................................................................................................................................2

TARGET ........................................................................................................................................................................................... 2

HOW TO KEEP THIS MANUAL ....................................................................................................................................................... 2

DECLARATION OF CONFORMITY ................................................................................................................................................ 2

IDENTIFICATION DATA ................................................................................................................................................................... 2

OTHER REFERENCE MANUALS ................................................................................................................................................... 2

SPARE PARTS AND MAINTENANCE ............................................................................................................................................. 2

CHANGES AND IMPROVEMENTS ................................................................................................................................................ 3

OPERATION CAPABILITIES ........................................................................................................................................................... 3

CONVENTIONS .............................................................................................................................................................................. 3

UNPACKING/DELIVERY ................................................................................................................................................. 3

SAFETY ........................................................................................................................................................................... 3

SYMBOLS ....................................................................................................................................................................................... 3

GENERAL INSTRUCTIONS ............................................................................................................................................................ 4

MACHINE DESCRIPTION ............................................................................................................................................... 6

MACHINE STRUCTURE ................................................................................................................................................................. 6

CONTROL PANEL ........................................................................................................................................................................... 8

ACCESSORIES/OPTIONS .............................................................................................................................................................. 8

TECHNICAL DATA ........................................................................................................................................................................... 9

WIRING DIAGRAM .........................................................................................................................................................................11

USE ................................................................................................................................................................................ 12

BATTERY CHECK/SETTING ON A NEW MACHINE .................................................................................................................... 12

BATTERY INSTALLATION AND BATTERY TYPE SETTING (WET OR GEL) .............................................................................. 13

BEFORE MACHINE START-UP .................................................................................................................................................... 14

MACHINE START AND STOP ....................................................................................................................................................... 18

MACHINE OPERATION (SCRUBBING/DRYING) ......................................................................................................................... 18

TANK EMPTYING .......................................................................................................................................................................... 21

AFTER USING THE MACHINE ..................................................................................................................................................... 21

MACHINE LONG INACTIVITY ...................................................................................................................................................... 22

FIRST PERIOD OF USE ............................................................................................................................................................... 22

MAINTENANCE ............................................................................................................................................................. 22

SCHEDULED MAINTENANCE TABLE ......................................................................................................................................... 22

MACHINE WORKING HOUR CHECK .......................................................................................................................................... 22

BATTERY CHARGING .................................................................................................................................................................. 23

SQUEEGEE CLEANING ............................................................................................................................................................... 24

SQUEEGEE BLADE CHECK AND REPLACEMENT .................................................................................................................... 24

BRUSH/PAD CLEANING ............................................................................................................................................................... 25

TANK AND VACUUM GRID WITH FLOAT CLEANING, AND COVER GASKET CHECK ............................................................. 25

BRUSH/PAD-HOLDER/CYLINDRICAL BRUSH DECK DISASSEMBLY/ASSEMBLY .................................................................. 26

VACUUM SYSTEM MOTOR FILTER CLEANING ......................................................................................................................... 27

SOLUTION/CLEAN WATER FILTER CLEANING ......................................................................................................................... 27

DETERGENT TANK CLEANING ................................................................................................................................................... 28

ECOFLEX™ SYSTEM DRAINING ................................................................................................................................................ 28

FUSE CHECK/REPLACEMENT .................................................................................................................................................... 29

TROUBLESHOOTING ................................................................................................................................................... 30

SCRAPPING .................................................................................................................................................................. 30

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

INTRODUCTION

NOTE

The numbers in brackets refer to the components shown in Machine Description chapter.

MANUAL PURPOSE AND CONTENTS

The purpose of this Manual is to provide the operator with all necessary information to use the machine properly, in a safe and autonomous way. It contains information about technical data, safety, operation, storage, maintenance, spare parts and disposal. Before performing any procedure on the machine, the operators and qualiﬁ ed technicians must read this Manual carefully. Contact Nilﬁ sk in case of doubts regarding the interpretation of the instructions and for any further information.

TARGET

This Manual is intended for operators and technicians qualiﬁ ed to perform the machine maintenance. The operators must not perform procedures reserved for qualiﬁ ed technicians. Nilﬁ sk will not be answerable for damages coming from the non-observance of this prohibition.

HOW TO KEEP THIS MANUAL

The User Manual must be kept near the machine, inside an adequate case, away from liquids and other substances that can cause damage to it.

DECLARATION OF CONFORMITY

The Declaration of Conformity, supplied with the machine, certiﬁ es the machine conformity with the law in force.

NOTE

Two copies of the original declaration of conformity are provided together with the machine documentation.

IDENTIFICATION DATA

The machine model and serial number are marked on the plate (34). The machine production year is written in the declaration of conformity and it is also indicated by the ﬁ rst two ﬁ gures of the machine serial number. This information is useful when requiring machine spare parts. Use the following table to write down the machine identiﬁ cation data.

MACHINE model ...............................................................................

MACHINE serial number ...................................................................

OTHER REFERENCE MANUALS

Electronic Battery Charger Manual (if equipped), to be considered as integral part of this Manual –

Moreover, the following Manuals are available:

Service Manual (that can be consulted at Nilﬁ sk Service Centers) – Spare Parts List (supplied with the machine) –

SPARE PARTS AND MAINTENANCE

All necessary operating, maintenance and repair procedures must be performed by qualiﬁ ed personnel or by Nilﬁ sk Service Centers. Only original spare parts and accessories must be used. Contact Nilﬁ sk for service or to order spare parts and accessories, specifying the machine model and serial number.

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

CHANGES AND IMPROVEMENTS

Nilﬁ sk constantly improves its products and reserves the right to make changes and improvements at its discretion without being obliged to apply such beneﬁ ts to the machines that were previously sold. Any change and/or addition of accessory must be approved and performed by Nilﬁ sk.

OPERATION CAPABILITIES

These scrubber-dryers are used to clean (scrubbing and drying) smooth and solid ﬂ oors, in civil or industrial environment, under safe operation conditions by a qualiﬁ ed operator. The scrubber-dryers cannot be used for ﬁ tted carpet and carpet cleaning.

CONVENTIONS

Forward, backward, front, rear, left or right are intended with reference to the operator’s position, that is to say in driving position with the hands on the handlebar (2).

UNPACKING/DELIVERY

To unpack the machine, carefully follow the instructions on the packing. Upon delivery carefully check that the machine and its packing have not been damaged during transportation. In case of visible damages, keep the packing and have it checked by the carrier that delivered it. Call the carrier immediately to ﬁ ll in a damage claim. Check that the machine is equipped with the following features:

Technical documents:1.

Scrubber-dryer User Manual•

Electronic Battery Charger Manual (if equipped)•

Scrubber-dryer Spare Parts List• No. 1 connector for battery charger (for machines without on board battery charger)2. No. 2 lamellar fuses3.

SAFETY

The following symbols indicate potentially dangerous situations. Always read this information carefully and take all necessary precautions to safeguard people and property. The operator’s cooperation is essential in order to prevent injury. No accident prevention program is effective without the total cooperation of the person responsible for the machine operation. Most of the accidents that may occur in a factory, while working or moving around, are caused by failure to comply with the simplest rules for exercising prudence. A careful and prudent operator is the best guarantee against accidents and is essential for successful completion of any prevention program.

SYMBOLS

DANGER!

It indicates a dangerous situation with risk of death for the operator.

WARNING!

It indicates a potential risk of injury for people or damage to objects.

CAUTION!

It indicates a caution or a remark related to important or useful functions. Pay careful attention to the paragraphs marked by this symbol.

NOTE

It indicates a remark related to important or useful functions.

CONSULTATION

It indicates the necessity to refer to the User Manual before performing any procedure.

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

GENERAL INSTRUCTIONS

Speciﬁ c warnings and cautions to inform about potential damages to people and machine are shown below.

DANGER!

Before performing any maintenance, repair, cleaning or replacement procedure disconnect the battery – connector and remove the ignition key. This machine must be used by properly trained operators only. Children or disabled people cannot use this – machine. Keep the battery away from sparks, ﬂ ames and incandescent material. During the normal operation explosive – gases are released. Do not wear jewels when working near electrical components. – Do not work under the lifted machine without supporting it with safety stands. – Do not operate the machine near toxic, dangerous, ﬂ ammable and/or explosive powders, liquids or vapours: – This machine is not suitable for collecting dangerous powders. Battery charging produces highly explosive hydrogen gas. Keep the tank assembly open during battery – charging and perform this procedure in well-ventilated areas and away from naked ﬂ ames.

WARNING!

Carefully read all the instructions before performing any maintenance/repair procedure. – Before using the battery charger, ensure that frequency and voltage values, indicated on the machine serial – number plate, match the electrical mains voltage. Do not pull or carry the machine by the battery charger cable and never use the battery charger cable as – a handle. Do not close a door on the battery charger cable, or pull the battery charger cable around sharp edges or corners. Do not run the machine on the battery charger cable. Keep the battery charger cable away from heated surfaces. – Do not use the machine if the battery charger cable or plug is damaged. If the machine is not working as it – should, has been damaged, left outdoors or dropped into water, return it to the Service Center. To reduce the risk of ﬁ re, electric shock, or injury, do not leave the machine unattended when it is plugged – in. Before performing any maintenance procedure, disconnect the battery charger cable from the electrical mains. Do not smoke while charging the batteries. – To avoid any unauthorised use of the machine, remove the ignition key (if equipped). – Do not leave the machine unattended without being sure that it cannot move independently. – Always protect the machine against the sun, rain and bad weather, both under operation and inactivity – condition. Store the machine indoors, in a dry place: This machine must be used in dry conditions, it must not be used or kept outdoors in wet conditions. Before using the machine, close all doors and/or covers. – Do not allow to be used as a toy. Close attention is necessary when used near children. – Use only as shown in this Manual. Use only Nilﬁ sk’s recommended accessories. – Take all necessary precautions to prevent hair, jewels and loose clothes from being caught by the machine – moving parts. Do not use the machine on slopes with a gradient exceeding the speciﬁ cations. – Do not use the machine in particularly dusty areas. – While using this machine, take care not to cause damage to people or objects. – Do not bump into shelves or scaffoldings, especially where there is a risk of falling objects. – Do not lean liquid containers on the machine, use the relevant can holder. – The machine working temperature must be between 0 °C and +40 °C. – The machine storage temperature must be between 0 °C and +40 °C. – The humidity must be between 30% and 95%. –

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

WARNING!

When using ﬂ oor cleaning detergents, follow the instructions on the labels of the detergent bottles. – To handle ﬂ oor cleaning detergents, wear suitable gloves and protections. – Do not use the machine as a means of transport. – Do not allow the brushes to operate while the machine is stationary to avoid damaging the ﬂ oor. – In case of ﬁ re, use a powder ﬁ re extinguisher, not a water one. – Do not tamper with the machine safety guards and follow the ordinary maintenance instructions – scrupulously. Do not allow any object to enter into the openings. Do not use the machine if the openings are clogged. – Always keep the openings free from dust, hairs and any other foreign material which could reduce the air ﬂ ow. Do not remove or modify the plates afﬁ xed to the machine. – When the machine is to be pushed for service reasons (missing or discharged batteries, etc.), the speed – must not exceed 4 km/h. This machine cannot be used on roads or public streets. – Pay attention during machine transportation when temperature is below freezing point. The water in the – recovery tank or in the hoses could freeze and seriously damage the machine. Use brushes and pads supplied with the machine and those speciﬁ ed in the User Manual. Using other – brushes or pads could reduce safety. In case of machine malfunctions, ensure that these are not due to lack of maintenance. Otherwise, request – assistance from the authorised personnel or from an authorised Service Center. If the machine –

does not work properly • is damaged • has water or foam leaks • has been left outdoors exposed to bad weather conditions •

is wet or has been dropped into water • turn it off immediately and contact the Nilﬁ sk Service Center or a qualiﬁ ed technician. If parts must be replaced, require ORIGINAL spare parts from an Authorised Dealer or Retailer. – To ensure machine proper and safe operation, the scheduled maintenance shown in the relevant chapter of – this Manual, must be performed by the authorised personnel or by an authorised Service Center. Carefully read all the instructions before performing any maintenance/repair procedure. – Do not wash the machine with direct or pressurised water jets, or with corrosive substances. – The machine must be disposed of properly, because of the presence of toxic-harmful materials (batteries, – etc.), which are subject to standards that require disposal in special centres (see Scrapping chapter).

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

MACHINE DESCRIPTION

MACHINE STRUCTURE

Control panel1. Adjustable handlebar2. Forward/reverse gear paddle3. Forward/reverse speed adjuster4. Battery charger (optional)5. Battery charger cable (optional)6. Battery charger cable holder (optional)7. Solution/clean water ﬁ ller neck8. Water removable ﬁ ller hose (optional)9. Squeegee lifting/lowering lever10. Handlebar inclination adjusting knobs11. Battery connector (red). This connector also works as 12. EMERGENCY push-button, to stop immediately all functions. Rear steering wheel13. Front driving wheels14. Squeegee vacuum hose15. Recovery water drain hose16. Solution/clean water drain and level check hose17. Deck with two brushes/pad-holders18. Deck with two cylindrical brushes19. Solution/clean water tank20. Recovery tank21. Recovery tank cover22. Can holder23. Solenoid valve24. Squeegee25. Squeegee mounting handwheels26. Squeegee adjusting handwheel27. Deck fastening/releasing handwheel28. Deck safety cotter pin29a. Deck lever cotter pin29b.

Recovery tank cover (open)30. Tank cover gasket31. Cover movable retaining plate32. Cover ﬁ xed retaining plate (do not remove!)33. Serial number plate/technical data/conformity certiﬁ cation34. Recovery tank debris tray35. Vacuum grid with automatic shut-off ﬂ oat36. Drive system motor37. Brush/pad-holder motor38. Cylindrical brush motor39. Recovery tank (open)40. Tank lifting handle41. Tank safety cable42. Vacuum system motor cover43. Vacuum system motor sound-deadening ﬁ lter44. Detergent tank (*)45. Detergent tank ﬁ ller plug (*)46. Filler shut-off plug47. Deck lifting/lowering motor48. Water pump (*)49. Brush/pad-holder deck connector (red)50. Cylindrical brush deck connector (white)51. Batteries52. Battery caps53. Solution/clean water ﬁ lter54. Solution/clean water tap55. Reference table for detergent proportioning (*)56. Battery connection diagram57. Pocket (optional)58. Detergent pump (*)59.

Only for machine with EcoFlex™ system (optional)(*)

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

12358222120

18 14

2838 3829a

28 29a

34 42 57 40

43 44

1939 39

31 33 36 35

26 15 27 26

13 5 37

FRONT

29b 24

23 4

P100172

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

CONTROL PANEL

Brush/pad/cylindrical brush-holder deck lifting/lowering 71. switch If held for 1 second, the extra pressure function turns on (only for BA 651, BA 751, BA 851) Deck lifting/lowering switch led:72.

Green led - Brush/pad/cylindrical brush-holder deck • lifting/lowering Red led - Extra pressure (only for • BA 651, BA 751, BA

851)

Vacuum system switch73. Vacuum system switch warning light74. Brush/pad-holder release switch75. Brush/pad-holder release switch warning light76. Washing detergent ﬂ ow control switch (*)77. Washing detergent ﬂ ow control switch warning light (*)78. Hour counter (optional)79.

Ignition key80. Battery charge indicator81. Charged battery warning light (green)81a. Semi-discharged battery warning light (yellow)81b. Discharged battery warning light (red)81c. Solution ﬂ ow control switches82. Flow increase switch82a. Flow decrease switch82b. Solution ﬂ ow indicator82c. EcoFlex™ system switch (*)83. EcoFlex™ system switch led indicator (**):84.

Led ON - EcoFlex™ system ON• Led ﬂ ashing - Temporary override•

Detergent concentration level display (**)85.

Only for machine with EcoFlex™ system (optional)(*)

BA 651, BA 751, BA 851BA 751C

71 72 73

81a81b81c82a82c82b

74 75 76 84 83 78 77

71 72

P100173B

ACCESSORIES/OPTIONS

In addition to the standard components, the machine can be equipped with the following accessories/options, according to the machine speciﬁ c use:

GEL batteries1. Electronic battery charger2. Brushes and cylindrical brushes of different materials3. Pads of different materials4. Deck with two 24"-brushes/pad-holders and 33"-squeegee5. Polyurethane squeegee blades6. EcoFlex™7. Front and rear wheels of different materials8. Hour counter9. Solution/clean water removable ﬁ ller hose10. Pocket11.

For further information concerning the optional accessories, contact an authorised Retailer.

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

TECHNICAL DATA

General technical data

Model

BA 601(*)

(2 brushes/pad-

holders)

BA 651

(2 brushes/pad-

holders)

BA 751

(2 brushes/pad-

holders)

BA 851

(2 brushes/pad-

holders)

BA 751C

(2 cylindrical

brushes)

Machine height 1,072 mm

Solution/clean water tank capacity 80 litres

Recovery tank capacity 80 litres

EcoFlex™ system detergent ﬂ ow 0.25% ÷ 3%

Front wheel diameter 267 mm

Front wheel speciﬁ c pressure on the ﬂ oor 1.9 N/mm

Rear wheel speciﬁ c pressure on the ﬂ oor 1.5 N/mm

Rear wheel diameter 100 mm

Vacuum system motor power 500 W

Drive system motor power 200 W

Drive speed (variable) 0 to 5.6 km/h

Gradeability 2% (1°)

Sound pressure level at workstation (ISO 11201, ISO 4871) (LpA)

58 dB(A) ± 3 dB(A)

Machine sound pressure level (ISO 3744, ISO

4871) (LwA)

62 dB(A)

Vibration level at the operator’s arms (ISO 5349-1)

< 2.5 m/s

Standard batteries (4 x 6 V) 180 Ah@5h

Battery compartment size (width x length x height)

375 x 355 x 615 mm

Vacuum system circuit capacity 0.012 MPa

Optional model(*)

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

Technical data for machines with brush/pad-holder deck

Model

BA 601(*)

(2 brushes/pad-

holders)

BA 651

(2 brushes/pad-

holders)

BA 751

(2 brushes/pad-

holders)

BA 851

(2 brushes/pad-

holders)

Cleaning width 610 mm 650 mm 710 mm 860 mm

Brush diameter 305 mm 330 mm 355 mm 430 mm

Deck right/left offset 21/21 mm 35/35 mm 75/75 mm 132/132 mm

Brush distance from the ﬂ oor (when lifted) 125 mm

Squeegee width 838 mm 889 mm 1,067 mm

Machine maximum length 1,500 mm 1,574 mm

Machine width without squeegee 748 mm 860 mm

Weight without batteries and with empty tanks 167 kg

Maximum weight with batteries (maximum capacity) and full tanks 463 kg

Brush motor power 2 x 400 W

Brush speed 220 rpm

Brush/pad-holder pressure with extra-pressure function turned off 30.5 kg 32 kg

Brush/pad-holder pressure with extra-pressure function turned on 48.5 kg 50 kg

Optional model(*)

Technical data for machines with cylindrical brush deck

Model

BA 751C

(2 cylindrical brushes)

Cleaning width 710 mm

Cylindrical brush size (diameter x length) 145 x 690 mm

Deck right/left offset 91/91 mm

Cylindrical brush deck distance from the ﬂ oor (when lifted) 60 mm

Squeegee width 889 mm

Machine maximum length 1,472 mm

Machine width without squeegee 785 mm

Weight without batteries and with empty tanks 167 kg

Maximum weight with batteries (maximum capacity) and full tanks 468 kg

Brush motor power 2 x 600 W

Cylindrical brush speed 613 rpm

Cylindrical brush pressure 35 kg

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

WIRING DIAGRAM

Key

BAT 24 V batteries C1 Battery connector C2 Battery charger main connector C3 Battery charger sub-connector C4 Deck connector CH Battery charger (optional) CSC Cylindrical brush deck secondary connector EB1 Function electronic board EB2 Drive system electronic board ES1 Brush motor electromagnetic switches ES2 Vacuum system relay EV1 Solenoid valve F1 Deck fuse F2 Vacuum system fuse F3 Drive system fuse F4 Signal circuit fuse F5 Brush/pad-holder release fuse F6 Pump fuse F7 Actuator fuse HM Hour counter (optional) K1 Ignition key M1.1,2 Brush/pad-holder motors M2 Vacuum system motor M3 Drive system motor M4 Water pump (optional)

M5 Detergent pump (optional) M6 Actuator motor m0 Actuator position 0 microswitch m1 Actuator position 1 microswitch m2 Actuator position 2 microswitch RV1 Speed potentiometer RV2 Maximum speed potentiometer SW1 Brush/drive system enabling microswitch

Only for machines with cylindrical brush deck(*) Only for machines without on-board battery charger(**)

Colour codes

BK Black BU Blue BN Brown GN Green GY Grey OG Orange PK Pink RD Red VT Violet WH White YE Yellow

(**)

(*)

P100174

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

USE

WARNING!

On some points of the machine there are some adhesive plates indicating:

DANGER – WARNING – CAUTION – CONSULTATION –

While reading this Manual, the operator must pay particular attention to the symbols shown on the plates. Do not cover these plates for any reason and immediately replace them if damaged.

BATTERY CHECK/SETTING ON A NEW MACHINE

WARNING!

The electric components of the machine can be seriously damaged if the batteries are either improperly installed or connected. The batteries must be installed by qualiﬁ ed personnel only. Set the function electronic board according to the type of batteries installed (WET or GEL). Check the batteries for damage before installation. Disconnect the battery connector and the battery charger plug. Handle the batteries with great care. Install the battery terminal protection caps supplied with the machine.

The machine can be equipped with:

one 24 V battery – two 12 V batteries – four 6 V batteries –

connected according to the diagram shown in Fig. 1.

24 V 12 V 12 V

Figure 1

P100175

The machine can be supplied in one of the following modes:

Batteries (WET or GEL) already installed and ready to be used

Check that the batteries are connected to the machine with the connector (12).1. Insert the ignition key (80) and turn it to “I”.2. If the green warning light (81a) turns on, the batteries are ready to be used. If the yellow or red warning light (81b or 81c) turns on, the batteries must be charged (see the procedure in Maintenance chapter).

Batteries (WET) installed on the machine, but without electrolyte

Open the cover (22) and check that the recovery tank (21) is empty, otherwise empty it with the drain hose (16).1. Grasp the handle (41) and carefully lift the tank (40).2. Remove the caps (53) of the batteries (52).3.

WARNING!

Pay attention when using sulphuric acid, as it is corrosive. If it comes in contact with skin or eyes, rinse thoroughly with water and consult a physician. Batteries have to be ﬁ lled in a well-ventilated area. Wear protective gloves.

Fill up the battery cells with sulphuric acid for batteries (density 1.27 to 1.29 kg at 25 °C) as shown in the Battery Manual. The 4. correct quantity of sulphuric acid is shown in the Battery Manual. To avoid damaging the ﬂ oor, dry with a cloth both acid and water on the top of the batteries after charging.5. Let the batteries rest and ﬁ ll in with sulphuric acid in accordance with the instructions shown in the Battery Manual.6. Charge the batteries (see the procedure in Maintenance chapter).7.

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

Without batteries

Buy appropriate batteries (see the Technical Data paragraph).1. For battery choice and installation, apply to qualiﬁ ed battery Retailers.2. Set the machine according to the type of batteries installed (WET or GEL) as shown in the following paragraph.3.

BATTERY INSTALLATION AND BATTERY TYPE SETTING (WET OR GEL)

Battery installation

Open the cover (22) and check that the recovery tank (21) is empty, otherwise empty it with the drain hose (16).1. Grasp the handle (41) and carefully lift the tank (40).2. Install the batteries.3.

Battery type setting

Set the electronic board of the machine according to the type of batteries installed (WET or GEL) as shown below:

Turn the ignition key (80) to “I” and, in the very ﬁ rst seconds of machine operation, detect the current setting by counting the 1. number of ﬂ ashes of the warning lights (81a), (81b), (81c), as shown in the following table:

SETTING INDICATION BATTERY TYPE CHARGING CURRENT

14 ﬂ ashes of the red warning light (81c) WET

STANDARD24 ﬂ ashes of the green warning light (81a) GEL-AGM

34 ﬂ ashes of the yellow warning light (81b) GEL EXIDE

type

42 ﬂ ashes of the red warning light (81c) WET

REDUCED (see note)52 ﬂ ashes of the green warning light (81a) GEL-AGM

62 ﬂ ashes of the yellow warning light (81b) GEL EXIDE® type

If the setting is to be changed, perform the following procedure.2. Turn off the machine by turning the ignition key (80) to “0”.3. Press and hold the switches (71) and (73) at the same time, then turn the ignition key (80) to “I”.4. Release the switches (71) and (73) at least 8 seconds after starting the machine.5. Within 3 seconds, shortly press the switch (73) to go to the next setting (1 to 6 in cyclic sequence).6.

NOTE

When performing steps 8 and 9, the settings shown in the table are shown also on the ﬂ ow indicator (82c) (1st LED on the left ON = setting 1, 2nd LED on the left ON = setting 2, etc.)

NOTE

When using batteries with a capacity lower than 160Ah@5h (in case of doubt, refer to the battery documents), to avoid battery overheating during charging procedure, use the REDUCED charging current with setting 4, 5 or 6 shown in the table, according to the type of batteries installed.

Battery charging

Charge the batteries (see the procedure in Maintenance chapter).1.

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

BEFORE MACHINE START-UP

25 26 2615 27

22 3 420 21

71 75 77

71 83

BA 651, BA 751, BA 851BA 751C

P100172B

WARNING!

When the machine is to be started by turning the ignition key (80) to “I”, make sure that, between the deck (18 or 19) and the above tank assembly, there is no foreign material which may prevent the deck from lifting. This procedure must be performed because if the machine has been turned off without lifting the deck, the deck would lift automatically at next machine start-up.

WARNING!

Before turning on the deck lifting/lowering switch (71), always check that, between the deck (18 or 19) and the above tank assembly, there is no foreign material which may prevent the deck from lifting.

Brush/pad-holder deck or cylindrical brush deck installation/removal

The machine can be equipped with either the brush/pad-holder deck (18) or the cylindrical brush deck (19). For deck installation/removal see the procedure in Maintenance chapter.

NOTE

When the deck is installed/removed, it may be necessary to change the squeegee too, because they must have the same width. For correct matching of deck and squeegee, see the Squeegee Installation paragraph.

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

Brush/pad-holder installation/removal (only for BA 601

(*)

, BA 651, BA 751, BA 851)

According to the kind of cleaning to be performed, the machine can be equipped either with brushes (A, Fig. 2) or pad-holders 1. (B) with pads (C) together with the appropriate deck. Insert the ignition key (80) and turn it to “I”.2. Turn the speed adjuster (4) to idle by turning it counter-clockwise.3. Place the brushes (A) or the pad-holders (B) under the deck (18).4. Lower the deck on the brushes/pad-holders by pressing the switch (71).5. To engage the brushes/pad-holders, press the drive paddle (3) and then release it. If necessary, repeat the procedure until the 6. brushes/pad-holders are engaged.

WARNING!

Turn the speed adjuster (4) counter-clockwise to run the machine at idle speed. Do not press the paddle (3) completely, otherwise the machine will start moving. A slight pressure on the paddle is enough to engage the brush/pad-holder and to turn on the relevant motor.

To remove the brushes/pad-holders, the deck must be lifted by pressing the switch (71), then press the switch (75) and wait for 7. the brush/pad-holder to fall on the ﬂ oor. Turn the ignition key (80) to “0”.8.

Optional model(*)

Figure 2

S311334

Available brushes and their relevant application guides (suggestions only)

Models MIDLITE GRIT 180 MIDGRIT 240 PROLENE PROLITE UNION MIX

General cleaning:

Concrete

Terrazzo ﬂ oor

Ceramic tiles/quarrystones

Marble

Vinyl tiles

Rubber tiles

Polishing:

Rubber tiles

Marble

Vinyl tiles

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

Cylindrical brush installation/removal (only for BA 751C)

Turn the ignition key (80) to “I”.1. Lift the cylindrical brush deck by pressing the switch (71).2. Turn the ignition key (80) to “0”.3. Remove the handwheels (A, Fig. 3) and the lids (B) by pushing them downwards and pressing on the handwheels.4. Install the cylindrical brushes (C).5. The cylindrical brushes can be installed on either sides. Install the lids (B) and fasten them with the handwheels (A).6. To remove the cylindrical brushes, perform steps 1 to 6 in the reverse order.7.

Figure 3

P100176

Available cylindrical brushes and their relevant application guides (suggestions only)

Models MAGNA GRIT 46 DYNA GRIT 80 MIDLITE GRIT 180 PROLENE PROLITE UNION MIX

General cleaning:

Concrete

Terrazzo ﬂ oor

Ceramic tiles/quarrystones

Marble

Vinyl tiles

Rubber tiles

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

Squeegee installation

Install the squeegee (25) and fasten it with the handwheels (26), then connect the vacuum hose (15) to the squeegee.1. Adjust the squeegee with the handwheel (27) so that the rear blade - in all its length - touches the ﬂ oor.2.

Guide to match squeegees and brush/pad-holder decks

Model Deck Squeegee model

BA 601

(*)

Deck with two brushes (18), brush diameter 305 mm Aluminium width 838 mm

BA 651 Deck with two brushes (18), brush diameter 330 mm Aluminium width 889 mm

BA 751 Deck with two brushes (18), brush diameter 355 mm Aluminium width 889 mm

BA 851 Deck with two brushes (18), brush diameter 430 mm Aluminium width 1,067 mm

BA 751C Deck with two cylindrical brushes (19), brush length 690 mm Aluminium width 889 mm

Optional model(*)

Solution or washing water tank ﬁ lling

NOTE

If the machine is equipped with EcoFlex™ system (optional) (switches (83 and 77) activated) pour clean water in the tank, otherwise pour solution.

Remove the plug (47) to reach the ﬁ ller (8).1. (For machine without EcoFlex™ system)2. Fill the tank (20) with a solution suitable for the work to be performed. Do not ﬁ ll the tank completely, leave a few inches from the edge. Use the removable hose (17) as reference. Always follow the dilution instructions on the label of the chemical product used to prepare the solution. The solution temperature must not exceed 40 °C.

WARNING!

Use only low-foam and non-ﬂ ammable detergents, intended for automatic scrubber applications.

(For machine with EcoFlex™ system)

Fill the tank (20) with clean water by using the ﬁ ller neck (8). Do not ﬁ ll the tank completely, leave a few inches from the edge. Use the removable hose (17) as reference. The water temperature must not exceed 40 °C.

Detergent tank ﬁ lling

(For machine with EcoFlex™ system)

Open the cover (22) and check that the recovery tank (21) is empty, otherwise empty it with the drain hose (16).1. Grasp the handle (41) and carefully lift the tank (40).2. Open the plug (46).3. Fill the tank (45) with a detergent suitable for the work to be performed (highly concentrated detergent).4. Do not ﬁ ll the detergent tank completely, leave a few inches from the edge.

CAUTION!

Use only low-foam and non-ﬂ ammable detergents, intended for automatic scrubber applications.

NOTE

In case of new system, system emptied for cleaning, etc., wait for the hoses to ﬁ ll up completely before turning on. In order to ﬁ ll the system quickly it may be useful to drain the EcoFlex™ system once or several times (see the procedure in Maintenance chapter).

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

MACHINE START AND STOP

234

25 27

71 72 73

8081c 81b 81a

71 72

BA 651, BA 751, BA 851BA 751C

P100172C

Starting the machine

Prepare the machine as shown in the previous paragraph.1. Insert the ignition key (80) and turn it to “I”.2. Check that the green warning light (81a) turns on (charged batteries). If the yellow or red warning light (81b or 81c) turns on, turn the ignition switch back to “0” and charge the batteries (see the procedure in Maintenance chapter). Drive the machine to the working place:3.

By starting it with the hands on the handlebar (2) and pushing the paddle (3) forward to move forward, and backwards to •

move in reverse. The maximum forward speed can be adjusted with the adjuster (4). Lower the squeegee (25) with the lever (10).4. Lower the brush/pad-holder deck by pressing the switch (71).5. Press the vacuum system switch (73).6. Press the solution ﬂ ow control switches (82) as necessary, depending on the type of cleaning to be performed.7. Start cleaning, by moving the machine as shown in step 3. If necessary, adjust the maximum speed with the adjuster (4).8.

Stopping the machine

Stop the machine by releasing the paddle (3).1. Turn off the vacuum system by pressing the switch (73).2. Lift the brush/pad-holder deck by pressing the switch (71).3. Lift the squeegee (25) with the lever (10).4. Turn off the machine by turning the ignition key (80) to “0”.5. Make sure that the machine cannot move independently.6.

MACHINE OPERATION (SCRUBBING/DRYING)

Start the machine as shown in the previous paragraph.1. If necessary, press the solution ﬂ ow control switches (82) as necessary, depending on the type of cleaning to be performed.2. If necessary, stop the machine and turn the squeegee adjusting handwheel (27) so that the rear blade (25) - in all its length - 3. touches the ﬂ oor.

CAUTION!

To avoid any damage to the ﬂ oor surface, turn off the brushes/pad-holders when the machine stops in one place, especially when the extra pressure function is on.

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

Adjustment of the detergent concentration in the solution

(For machine with EcoFlex™ system)

The system used to mix the detergent with the washing water can be activated by pressing the detergent ﬂ ow control switch (A, Fig.

4): when the led indicator (B) is ON, the detergent is added to the washing water. The display (C) shows the detergent concentration level (1 to 6) in the solution: for the related percentage values refer to the table (D). In order to change the actual detergent concentration, proceed as follows:

Turn off the detergent ﬂ ow control switch (A) (the led indicator (B) must be OFF).1.

Press and hold the detergent ﬂ ow control switch (A) until the led indicator (B) ﬂ ashes.2.

Release the switch (A). Press it again shortly to go to the next level shown by the display (C); repeat the operation until the 3.

desired setting is reached.

Wait until the led indicator (B) stops ﬂ ashing: the new level is now set.4.

NOTE

Detergent percentage setting is stored into memory, even if the machine is turned off.

EcoFlex™ switch

Press the EcoFlex™switch (E, Fig. 4) whenever you temporarily need a greater washing power. When you press the switch (E) (the led indicator (F) is ﬂ ashing) the solution ﬂ ow increases (for machine with EcoFlex™ system), the brush/pad-holder extra pressure is activated and the detergent concentration in the solution increases (moreover, if the detergent mixing function is not activated, it is automatically activated). The original settings can be restored by pressing the switch (E) once again (the led indicator (F) is ON).

NOTE

If the switch (E) is not pressed once again, the original settings are restored automatically after 60 seconds.

Figure 4

P100177

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

Working with brush/pad-holder extra pressure function turned on (only for BA 651, BA 751, BA 851)

If the ﬂ oor proves to be particularly difﬁ cult to clean, it is possible to turn on the brush/pad-holder extra pressure function, according to the following procedure:

Press the switch (71) to lower the brush/pad-holder deck as shown in Starting The Machine paragraph.1. Press and hold the switch (71) for more than 1 second. The extra pressure function activation is shown by the warning light 2. (72) which turns from green to red.

To return to normal pressure, press and hold the switch (71) for more than 1 second. To lift the brush/pad-holder deck without returning to the normal pressure, press the switch (71) and release it immediately.

CAUTION!

In case of brush/pad-holder motor overload, due to foreign bodies which prevent them from turning, or to excessively aggressive ﬂ oors/brushes, the safety system stops the brushes/pad-holders after about one minute of continuous overload. The overload is shown by the three warning lights (81a, 81b, 81c) ﬂ ashing simultaneously. If the overload takes place when the extra pressure function is on, the system automatically reduces the pressure on the brushes/pad-holders, thus turning the extra pressure function off. If the overload persists, the brushes/pad-holders stop. To start scrubbing again after a brush/pad-holder stop due to overload, stop the machine by turning the ignition key (80) to “0”. Turn on the machine by turning the ignition key (80) to “I”.

Battery discharge during operation

Until the green warning light (81a) stays on, the batteries allow the machine to work normally. When the green warning light (81a) turns off, and the yellow warning light (81b) turns on, it is advisable to charge the batteries, because the residual autonomy will last for a few minutes (depending on battery characteristics and work to be performed). When the red warning light (81c) turns on, the autonomy is over. After a few seconds the brushes/pad-holders automatically stop; only vacuum and drive systems still operate, just to dry the wet ﬂ oor and move the machine to the appointed charging area.

CAUTION!

Do not use the machine with discharged batteries, to avoid damaging the batteries and reducing the battery life.

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

TANK EMPTYING

2221

71 73

BA 651, BA 751, BA 851BA 751C

P100172D

An automatic ﬂ oat shut-off system (36) turns off the vacuum system when the recovery tank (21) is full. The vacuum system deactivation is signalled by a sudden increase in the vacuum system motor noise frequency, and the ﬂ oor is not dried.

CAUTION!

If the vacuum system turns off accidentally (for example, when the ﬂ oat is activated because of a sudden machine movement), to resume the operation: turn off the vacuum system by pressing the switch (73), then open the cover (22) and check that the ﬂ oat inside the grid (36) has gone down to the water level. Then close the cover (22) and turn on the vacuum system by pressing the switch (73).

When the recovery tank (21) is full, empty it according to the following procedure.

Recovery tank emptying

Lift the brush/pad-holder deck by pressing the switch (71).1.

Lift the squeegee (25) with the lever (10).2.

Drive the machine to the appointed disposal area.3.

Turn off the machine by turning the ignition key (80) to “0”.4.

Empty the recovery tank with the hose (16). Then, rinse the tank with clean water.5.

Solution/clean water tank emptying

Perform steps 1 to 4.6.

Empty the solution tank with the hose (17). Then, rinse the tank with clean water.7.

Cylindrical brush debris container emptying (only for cylindrical brush deck)

Turn the ignition key (80) to “I”.8.

Lower the cylindrical brush deck by pressing the switch (71).9.

Turn off the machine by turning the ignition key (80) to “0”.10.

Lower the cylindrical brush deck and remove the debris container (D, Fig. 3) by pulling it on one side with the handle (E).11.

Empty and wash the debris container (D), and then install it by engaging it on the fasteners.12.

AFTER USING THE MACHINE

After working, before leaving the machine:

Remove the brushes/pad-holders and the cylindrical brushes as shown in the relevant paragraph.1.

Empty the tanks (20 and 21) according to the procedure shown in the relevant paragraphs.2.

Perform the daily maintenance procedures (see the Maintenance chapter).3.

Store the machine in a clean and dry place, with the brushes/pad-holders and the squeegee lifted or removed.4.

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

MACHINE LONG INACTIVITY

If the machine is not going to be used for more than 30 days, proceed as follows:

Perform the procedures shown in After using the machine paragraph.1. Disconnect the battery connector (12).2.

FIRST PERIOD OF USE

After the ﬁ rst 8 hours, check the machine fastening and connecting parts for proper tightening and check the visible parts for integrity and leakage.

MAINTENANCE

The lifespan of the machine and its maximum operating safety are ensured by correct and regular maintenance. The following table provides the scheduled maintenance. The intervals shown may vary according to particular working conditions, which are to be deﬁ ned by the person in charge of the maintenance.

WARNING!

The procedures must be performed with the machine off and the battery disconnected. Moreover, read carefully the instructions in the Safety chapter before performing any maintenance procedure.

All scheduled or extraordinary maintenance procedures must be performed by qualiﬁ ed personnel, or by an authorised Service Center. This Manual describes only the easiest and most common maintenance procedures. For other maintenance procedures shown in the Scheduled Maintenance Table, refer to the Service Manual that can be consulted at any Service Center.

SCHEDULED MAINTENANCE TABLE

Procedure

Daily, after using

the machine

Weekly

Every six

months

Yearly

Battery charging

Squeegee cleaning

Brush/pad cleaning

Recovery tank and debris tray cleaning, and cover gasket check

EcoFlex™ system cleaning and draining (optional)

Squeegee blade check and replacement

Solution ﬁ lter cleaning

Vacuum system motor ﬁ lter cleaning

Battery (WET) ﬂ uid level check

Screw and nut tightening check (1)

Check and adjustment of driving belts between motors and cylindrical brushes (only for BA 751C)

(2)

Brush/pad-holder motor carbon brush check or replacement (2)

Vacuum system motor carbon brush check or replacement (2)

Drive system motor carbon brush check or replacement (2)

And after the ﬁ rst 8 working hours.(1) This maintenance procedure must be performed by an authorised Nilﬁ sk Service Center.(2)

MACHINE WORKING HOUR CHECK

(Only if the machine is equipped with hour counter)

Turn the ignition key (80) to “I”.1. Press the switch (73) and read on the hour counter (79) the total number of working hours (scrubbing/drying) performed by the 2. machine. Press the switch (73) again.3. Turn the ignition key (80) to “0”.4.

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

BATTERY CHARGING

NOTE

Charge the batteries when the yellow or red warning light (81b or 81c) turns on, or at the end of every working cycle.

CAUTION!

Keeping the batteries charged make their life last longer.

CAUTION!

When the batteries are discharged, charge them as soon as possible, as that condition makes their life shorter. Check for battery charge at least once a week.

WARNING!

WET battery charging produces highly explosive hydrogen gas. Charge the batteries in well-ventilated areas and away from naked ﬂ ames. Do not smoke while charging the batteries. While charging the battery, always keep the tank assembly open.

WARNING!

Pay careful attention when charging the batteries as there may be battery ﬂ uid leakages. The battery ﬂ uid is corrosive. If it comes in contact with skin or eyes, rinse thoroughly with water and consult a physician.

Preliminary procedures

Open the cover (22) and check that the recovery tank (21) is empty, otherwise empty it with the drain hose (16).1.

Drive the machine to the appointed recharging area.2.

Turn the ignition key (80) to “0”.3.

Grasp the handle (41) and carefully lift the tank (40).4.

For WET batteries only:5.

Check the level of electrolyte inside the batteries (52); if necessary, top up through the caps (53).• Then leave all the caps (53) open for battery charging.• If necessary, clean the upper surface of the batteries.•

Charge the batteries according to one of the following procedures, depending on the presence of the battery charger (90).6.

Charging the batteries with an external battery charger

Check that the battery charger is suitable by referring to the Battery Charger Manual. The battery charger voltage rating is 24 1.

Disconnect the battery connector (12) and connect it to the external battery charger.2.

Connect the battery charger to the electrical mains.3.

After charging, disconnect the battery charger from the electrical mains and from the battery connector (12).4.

(For WET batteries only): Check the level of electrolyte inside the batteries and close all the caps (53).5.

Connect the battery connector (12) to the machine.6.

Grasp the handle (41) and carefully lower the tank (40).7.

Battery charging with (optional) battery charger installed on the machine

Connect the battery charger cable (6) to the electrical mains (the electrical mains voltage and frequency must be compatible 1.

with the battery charger values shown on the machine serial number plate (34)).

When the battery charger is connected to the electrical mains, all machine functions are automatically cut off.

The red warning light (81c) is on when the battery charger is charging the batteries.

When the green warning light (81a) turns on, the battery charging is completed.2.

When the battery charging is completed, disconnect the battery charger cable (6) from the electrical mains and wind it round 3.

its housing (7).

Grasp the handle (41) and carefully lower the tank (40).4.

NOTE

For further information about the operation of the battery charger (5), see the relevant Manual.

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

SQUEEGEE CLEANING

NOTE

The squeegee must be clean and its blades must be in good conditions in order to get a good drying.

CAUTION!

It is advisable to wear protective gloves when cleaning the squeegee because there may be sharp debris.

Drive the machine on a level ﬂ oor.1. Turn the ignition key (80) to “0”.2. Lower the squeegee (25) with the lever (10).3. Loosen the handwheels (26) and remove the squeegee (25).4. Disconnect the vacuum hose (15) from the squeegee.5. Wash and clean the squeegee (Fig. 5). Clean the compartments (A, Fig. 5) and the hole (B) especially. Check the front 6. blade (C) and the rear blade (D) for integrity, cuts and tears; if necessary replace them (see the procedure in the following paragraph). Install the squeegee in the reverse order of removal.7.

SQUEEGEE BLADE CHECK AND REPLACEMENT

Clean the squeegee (Fig. 5) as shown in the previous paragraph.1. Check that the edges (E) of the front blade (C) and the edges (F) of the rear blade (D) lay down on the same level, along their 2. length; otherwise adjust their height according to the following procedure:

Remove the tie rod (G), disengage the fasteners (M) to adjust the rear blade (D); then engage the fasteners and install the •

tie rod.

Loosen the handwheels (I) and adjust the front blade (C); then tighten the handwheels.• Check the front blade (C) and rear blade (D) for integrity, cuts and tears; if necessary replace them as shown below. Check the 3. front corner (J) of the rear blade for wear; if necessary, overturn the blade to replace the worn corner with an integral one. If the other corners are worn too, replace the blade according to the following procedure:

Disengage the tie rod (G), disengage the fasteners (M), remove the retaining strip (K) and replace/overturn the rear blade •

(D). Install the blade in the reverse order of removal.

Unscrew the handwheels (I) and remove the retaining strip (L), then replace the front blade (C). Install the blade in the •

reverse order of removal. After the blade replacement (or overturning), adjust the height as shown in the previous step. Connect the vacuum hose (15) to the squeegee.4. Install the squeegee (25) and screw down the handwheels (26).5. If necessary, adjust the squeegee balance adjusting handwheel (27).6.

ICD

Figure 5

P100178

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

BRUSH/PAD CLEANING

CAUTION!

It is advisable to wear protective gloves when cleaning the brushes/pads because there may be sharp debris.

Remove the brushes/pads from the machine, as shown in Use chapter.1.

Clean and wash the brushes/pads with water and detergent.2.

Check the brushes/pads for integrity and wear; if necessary replace them.3.

On the machines equipped with the cylindrical brush deck, remove the debris container (D, Fig. 3) by pulling it on one side with 4.

the handle (E).

Empty and wash the debris container (D), and then install it by engaging it on the fasteners.5.

TANK AND VACUUM GRID WITH FLOAT CLEANING, AND COVER GASKET CHECK

Drive the machine to the appointed disposal area.1.

Turn the ignition key (80) to “0”.2.

Open the cover (A, Fig. 6).3.

Drain the water from the tanks with the hoses (16 and 17).4.

Wash with clean water the cover (A), the tanks (B and C) and the vacuum grid with automatic shut-off ﬂ oat (D).5.

If necessary, release the fasteners (E) and open the grid (D), recover the ﬂ oat (F), clean all the components and then reinstall

them.

Remove and clean the debris tray (M).6.

Check the tank cover gasket (G) for integrity.7.

NOTE

The gasket (G) creates vacuum in the tank that is necessary for vacuuming the recovery water.

If necessary replace the gasket (G) by removing it from its housing (H). When assembling the new gasket, install the joint (I) in

the rear central area, as shown in the ﬁ gure.

Check that the seating surface (J) of the gasket (G) is integral and adequate for the gasket itself.8.

NOTE

The hole (K), allowing to compensate the air in the cover air gap, contributes to create vacuum in the tank.

Close the cover (A).9.

Figure 6

P100179

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

BRUSH/PAD-HOLDER/CYLINDRICAL BRUSH DECK DISASSEMBLY/ASSEMBLY

The machine can be equipped with either the brush/pad-holder deck (18) or the cylindrical brush deck (19).

NOTE

Disassembly

Drive the machine on a level ﬂ oor.1. Remove the brushes/pad-holders according to the procedure shown in the relevant paragraph. Do not remove the cylindrical 2. brushes. Turn the ignition key (80) to “I”.3. Lower the brush/pad-holder deck by pressing the switch (71).4. Turn the ignition key (80) to “0”.5. Remove the safety pins (A, Fig. 7) and [for brush/pad-holder deck (18) only] the mounting pin (B).6. Open the cover (22) and check that the recovery tank (21) is empty, otherwise empty it with the drain hose (16). Close the 7. cover (22). Grasp the handle (41) and carefully lift the tank (40) to reach the deck electrical connection.8. Disconnect the red connector (C) and (for cylindrical brush deck only) the white connector (D).9. Disconnect the solution hose union (E).10. Unscrew the mounting handwheel (F), then remove the brush/pad-holder deck (G).11.

Assembly

Assemble the components in the reverse order of disassembly, and note the following:12.

When the cylindrical brush deck (19) is installed, the white connector (D) must be connected.•

When the brush/pad-holder deck (18) is installed, fasten the lever with the pin (B).•

AF GEA

Figure 7

P100181

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

VACUUM SYSTEM MOTOR FILTER CLEANING

Drive the machine on a level ﬂ oor.1.

Turn the ignition key (80) to “0”.2.

Open the cover (22) and check that the recovery tank (21) is empty, otherwise empty it with the drain hose (16).3.

Grasp the handle (41) and carefully lift the tank (40).4.

Check that the pre-ﬁ lter is clean. If necessary clean it with water and compressed air, then install it.5.

Perform steps 1, 2, 3 and 4 in the reverse order.6.

SOLUTION/CLEAN WATER FILTER CLEANING

Drive the machine on a level ﬂ oor.1.

Turn the ignition key (80) to “0”.2.

Close the solution tap (A, Fig. 8) under the machine, behind the left rear wheel.3.

The tap (A) is closed when it is in the position (B) and it is open when it is in the position (C).

Remove the transparent cover (D) and the gasket (E), then remove the ﬁ lter strainer (F). Clean and install them on the support 4.

(G).

NOTE

Install the gasket (E) and the ﬁ lter strainer (F) properly on the cover (D) and on the support (G).

Open the tap (A) by turning it to position (C).5.

Figure 8

P100180

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

DETERGENT TANK CLEANING

(For machine with EcoFlex™ system)

Clean the detergent tank (45) according to the following procedure:

Drive the machine to the appointed disposal area.1. Open the cover (22) and check that the recovery tank (21) is empty, otherwise empty it with the drain hose (16). Close the 2. cover (22). Grasp the handle (41) and carefully lift the tank (40).3. Unscrew the plug (46) and disconnect the hose from the tank (45).4. Remove the tank.5. Wash the tank in the appointed disposal area.6. Install the tank (45) and connect the hose.7. When the detergent tank has been drained, the system must be drained too by running the system with clean water only (see 8. the procedure in the following paragraph).

ECOFLEX™ SYSTEM DRAINING

(For machine with EcoFlex™ system)

Clean the detergent tank according to the procedure shown in the previous paragraph. To remove the detergent remained in 1. the hoses and in the pump, perform the following procedure. Grasp the handle (41) and carefully lower the tank (40).2. Turn on the machine by turning the ignition key (80) to “I”.3. Turn on the system by pressing the switch (77). Check that the switch warning light (78) turns on.4. Press the switches (77) and (82a) at the same time, until the switch warning light (78) starts ﬂ ashing (after about 5 seconds).5. Release the switches and wait for the warning light (78) to stop ﬂ ashing and for the vacuum system to turn on.6. Collect the detergent remained on the ﬂ oor.7. Turn the ignition key (80) to “0”.8. Grasp the handle (41) and carefully lift the tank (40), then check that the hose (48) is empty, otherwise perform steps 3 to 9 9. again.

NOTE

The draining cycle lasts about 30 seconds, then the vacuum function automatically turns on, which allows to remove the detergent remained. The draining cycle can also be performed with the detergent tank (45) full of water, thus cleaning the system thoroughly. It is advisable to perform this type of draining to clean the system from dirt and deposits if the machine has not been used/cleaned for a long time. The draining cycle can be performed also to quickly ﬁ ll the detergent supply hose when the tank (45) is full but the system is still empty. If necessary, the draining cycle can be repeatedly performed.

USER MANUAL

ENGLISH

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

FUSE CHECK/REPLACEMENT

Disconnect the battery connector (12).1.

Move aside the recovery water drain hose (16).2.

Remove the battery charger cable (L, Fig. 9) from the cable holder (J).3.

Remove the screws (A) and carefully move aside the panel (B) by disengaging the grommet (K) from its housing on the panel 4.

(B).

Check/replace the following fuses:5.

Brush deck fuse F1: (50 A)C) Vacuum system fuse F2: (30 A)D) Drive system fuse F3: (60 A)E) Signal circuits fuse F4: (3 A)F) Brush/pad-holder release fuse F5: (20 A)G) Pump fuse F6: (3 A)H) Actuator fuse F7: (10 A)I)

Perform steps 1 to 4 in the reverse order.6.

GIH

ABA D E

AKJ

Figure 9

P100182

ENGLISH

USER MANUAL

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

TROUBLESHOOTING

Trouble Possible Cause Remedy

The motors do not work; no warning light turns on. The battery connector is disconnected. Connect.

The batteries are discharged. Charge the batteries.

The machine does not move. The machine has been turned on by using the

ignition key (80) and by keeping the paddle (3) pressed.

Turn the ignition key (80) to “0”, then try to start the machine without pressing the paddle (3).

The brushes do not work, the red warning light is on.

The batteries are discharged. Charge the batteries.

The warning lights (81) ﬂ ash simultaneously. The brush motors are overloaded. Use less aggressive brushes and/or avoid

working with extra pressure turned on.

There are foreign materials (tangled threads, etc.) preventing the brushes from rotating.

Clean the brush hubs.

The recovery water vacuuming is insufﬁ cient. The recovery tank is full. Empty the tank.

The hose is disconnected from the squeegee. Connect.

The vacuum grid is clogged or the ﬂ oat is closing.

Clean the grid or check the ﬂ oat.

The debris tray is clogged. Clean.

The squeegee is dirty, or the squeegee blades are worn or damaged.

Clean and check the squeegee.

The tank cover is not properly closed, or the gasket is damaged.

Close the cover properly or replace the gasket.

The solution ﬂ ow is insufﬁ cient. The solution/clean water tap is closed. Open the tap.

The solution/clean water ﬁ lter is dirty. Clean the ﬁ lter.

Dirty/encrusted EcoFlex™ system tank (optional).

Drain.

The squeegee leaves marks on the ﬂ oor. There is debris under the squeegee blades. Remove the debris.

The squeegee blades are worn, chipped or torn.

Replace the blades.

The squeegee is not balanced with the handwheel.

Adjust.

NOTE

If the machine has an optional battery charger installed, the machine cannot operate if the charger is not on board. In case of battery charger malfunction, contact an authorised Service Center.

For further information refer to the Service Manual, available at any Nilﬁ sk Service Center.

SCRAPPING

Have the machine scrapped by a qualiﬁ ed scrapper. Before scrapping the machine, remove and separate the following materials, which must be disposed of properly according to the Law in force:

Batteries – Brushes/pads – Plastic hoses and components – Electrical and electronic components (*) –

Refer to the nearest Nilﬁ sk Center especially when scrapping electrical and electronic components.(*)

GEBRUIKSAANWIJZING

NEDERLANDS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

INHOUDSOPGAVE

INLEIDING ....................................................................................................................................................................... 2

DOEL EN INHOUD VAN DEZE HANDLEIDING .............................................................................................................................. 2

BETREFFENDE PERSONEN ......................................................................................................................................................... 2

OPBERGEN VAN DE HANDLEIDING ............................................................................................................................................. 2

CONFORMITEITSVERKLARING .................................................................................................................................................... 2

IDENTIFICATIEGEGEVENS ........................................................................................................................................................... 2

ANDERE GEBRUIKERSHANDLEIDINGEN .................................................................................................................................... 2

VERVANGINGSONDERDELEN EN ONDERHOUD .......................................................................................................................2

MODIFICATIES EN VERBETERINGEN .......................................................................................................................................... 3

BEDRIJFSCAPACITEIT ................................................................................................................................................................... 3

ALGEMENE OPMERKINGEN ......................................................................................................................................................... 3

VERPAKKING VERWIJDEREN/AFLEVERING .............................................................................................................. 3

VEILIGHEID ..................................................................................................................................................................... 3

GEBRUIKTE SYMBOLEN ............................................................................................................................................................... 3

ALGEMENE INSTRUCTIES ............................................................................................................................................................ 4

BESCHRIJVING VAN DE MACHINE .............................................................................................................................. 6

OPBOUW VAN DE MACHINE ......................................................................................................................................................... 6

BEDIENINGSPANEEL ..................................................................................................................................................................... 8

ACCESSOIRES / OPTIES ............................................................................................................................................................... 8

TECHNISCHE EIGENSCHAPPEN ................................................................................................................................................. 9

ELEKTRISCH SCHEMA .................................................................................................................................................................11

GEBRUIK ....................................................................................................................................................................... 12

CONTROLE / VOORBEREIDINGEN VOOR ACCU’S OP EEN NIEUWE MACHINE ...................................................................12

DE ACCU’S MONTEREN EN HET TYPE ACCU INSTELLEN (WET OF GEL) ............................................................................13

VOOR HET STARTEN VAN DE MACHINE ................................................................................................................................... 14

DE MACHINE STARTEN EN STOPPEN ....................................................................................................................................... 18

MACHINE IN GEBRUIK (WASSEN/DROGEN) ............................................................................................................................. 18

DE TANKS LEGEN ........................................................................................................................................................................ 21

NA GEBRUIK VAN DE MACHINE ................................................................................................................................................. 21

LANGE PERIODE VAN STILSTAND ............................................................................................................................................. 22

EERSTE GEBRUIKSPERIODE ..................................................................................................................................................... 22

ONDERHOUD ................................................................................................................................................................ 22

ONDERHOUDSSCHEMA ..............................................................................................................................................................22

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE ........................................................................................................ 22

ACCU’S OPLADEN ....................................................................................................................................................................... 23

REINIGING VAN DE TREKKER .................................................................................................................................................... 24

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER .................................................................................... 24

REINIGING VAN DE BORSTELS/PADS ....................................................................................................................................... 25

REINIGING VAN DE TANKS, VAN HET AANZUIGROOSTER MET VLOTTER EN CONTROLE VAN DE PAKKING

VAN DE AFDEKKING .................................................................................................................................................................... 25

DEMONTAGE/MONTAGE VAN HET SCHROBDEK MET BORSTELHOUDER/PADHOUDER/HOUDER VOOR

CILINDRISCHE BORSTELS ......................................................................................................................................................... 26

REINIGING VAN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM .................................................................... 27

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL/SCHOON WATER .................................................................... 27

REINIGING VAN DE TANK MET REINIGINGSMIDDEL ............................................................................................................... 28

HET ECOFLEX™-SYSTEEM SPOELEN ...................................................................................................................................... 28

CONTROLE / VERVANGING VAN DE ZEKERINGEN .................................................................................................................. 29

STORINGEN LOKALISEREN ....................................................................................................................................... 30

VERWIJDERING ............................................................................................................................................................ 30

NEDERLANDS

GEBRUIKSAANWIJZING

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

INLEIDING

OPMERKING

De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werking, het stoppen, het onderhoud, de vervangingsonderdelen en de verwijdering van de machine. De bedieners en bevoegde technici die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilﬁ sk voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilﬁ sk is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het plaatje (34). Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine. Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identiﬁ catiegegevens van de machine op te schrijven.

Model MACHINE ...............................................................................

Serienummer MACHINE ...................................................................

ANDERE GEBRUIKERSHANDLEIDINGEN

Handleiding van de elektronische acculader, indien aanwezig; wordt beschouwd als integraal onderdeel van deze handleiding –

Daarnaast zijn de volgende handleidingen leverbaar:

Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilﬁ sk) – Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine) –

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij servicecentra van Nilﬁ sk laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilﬁ sk, zorg dan dat u het model en het serienummer altijd bij de hand heeft.

GEBRUIKSAANWIJZING

NEDERLANDS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

MODIFICATIES EN VERBETERINGEN

Nilﬁ sk streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modiﬁ caties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modiﬁ caties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilﬁ sk.

BEDRIJFSCAPACITEIT

Deze schrobmachines zijn ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden en moeten door een bevoegde bediener worden gebruikt. Deze schrobmachines zijn niet geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen naar voorwaarts en achterwaarts, vóór en achter, rechts en links in deze handleiding zijn vanuit de bediener in zijn rijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op. Controleer bij aﬂ evering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. Controleer of de uitrusting van de machine overeenkomt met de volgende lijst:

Technische documentatie:1.

Bedienershandleiding van de schrobmachine• Handleiding van de elektronische acculader (indien aanwezig)•

Catalogus met vervangingsonderdelen van de schrobmachine• 1 stekker voor de acculader (op machines zonder acculader)2. 2 smeltzekeringen3.

VEILIGHEID

De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen. Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbool geeft een gevaar met mogelijk dodelijk aﬂ oop voor de bediener aan.

LET OP!

Dit symbool geeft een mogelijk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of de gebruiksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door.

OPMERKING

Dit symbool geeft een opmerking aan over de werking van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd.

NEDERLANDS

GEBRUIKSAANWIJZING

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en speciﬁ eke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

Als er reinigings- of onderhoudswerkzaamheden moeten worden uitgevoerd, onderdelen moeten worden – vervangen of functies moeten worden omgezet, dan moet de stekker van de accu eerst worden losgekoppeld en moet de contactsleutel worden verwijderd. Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïnstrueerd over het – gebruik ervan. De machine mag niet worden gebruikt door kinderen of mensen met een handicap. Zorg dat er geen vonken, vlammen of brandende materialen bij de accu in de buurt kunnen komen. Bij – normaal gebruik van de machine kunnen er explosieve gassen vrij komen. Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden. – Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door – veiligheidssteunen. Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, – vloeistoffen of dampen aanwezig zijn: deze machine is niet geschikt voor het verzamelen van schadelijke stof. Bij het opladen van de accu’s kan het bijzonder explosieve waterstofgas vrijkomen. Houd de tanks geopend – als de accu wordt opgeladen en voer de handelingen alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur.

LET OP!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig – door. Voordat u de acculader gebruikt, moet u controleren of de frequentie en de spanning op het typeplaatje van – de machine overeenkomen met de spanning van het stroomnet. Gebruik de kabel van de acculader niet om de machine te trekken of te vervoeren en gebruik de kabel niet – als handgreep. Zorg dat de kabel van de acculader niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de kabel van de acculader. Houd de kabel van de acculader uit de buurt van warme oppervlakken. – Gebruik de machine niet als de kabel van de acculader en de stekker beschadigd zijn. Als de machine niet – correct functioneert, beschadigd is, buiten heeft gestaan of in het water is gevallen, moet u de machine naar een servicecentrum brengen. Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, – elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden uitvoert de kabel van de acculader van het stroomnet. Tijdens het opladen van de accu’s mag er niet gerookt worden. – Verwijder de contactsleutel (waar aanwezig) om ongeautoriseerd gebruik van de machine te voorkomen. – Wanneer de machine onbeheerd wordt achtergelaten, moet de machine zodanig worden beveiligd dat hij niet – kan gaan bewegen. Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als – bij stilstand. Plaats de machine op een beschermde, droge plaats: deze machine mag alleen worden gebruik onder droge omstandigheden; hij mag niet onder vochtige omstandigheden worden gebruikt of opgeslagen. Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen. – Laat de machine niet als speelgoed gebruiken. Let bijzonder goed op wanneer u in de buurt van kinderen aan – het werk bent. Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen – accessoires die door Nilﬁ sk worden aanbevolen. Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast – komen te zitten in de bewegende delen van de machine. Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine. – Gebruik de machine niet in bijzonder stofﬁ ge ruimten. – Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de – machine bevinden. Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen. – Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshouder. – De temperatuur moet bij gebruik van de machine tussen de 0 °C en +40 °C liggen. – De temperatuur moet bij opslag van de machine tussen de 0 °C en +40 °C liggen. – De vochtigheidsgraad moet tussen 30% en 95% liggen. –

GEBRUIKSAANWIJZING

NEDERLANDS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

LET OP!

Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen – op de etiketten van de ﬂ essen. Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert. – Gebruik de machine niet als vervoermiddel. – Laat de borstels niet werken als de machine stilstaat om schade aan de vloer te voorkomen. – Gebruik bij brand een poederbrandblusser. Gebruik geen water. – Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies – voor normaal onderhoud. Zorg dat er geen voorwerpen door de openingen komen. Wanneer de openingen zijn verstopt, mag de – machine niet worden gebruikt. Houd de openingen van de machine vrij van stof, draden, haren of andere vreemde stoffen die de luchtstroom kunnen verminderen. Verwijder of verander geen plaatjes van de fabrikant op de machine. – Als de machine tijdens onderhoud wordt geduwd (geen accu’s, accu’s losgekoppeld, etc.), rijd dan nooit – harder dan 4 km/u. Deze machine is niet geschikt voor gebruik op straat of openbare wegen. – Wees voorzichtig als de machine bij vriestemperaturen wordt gebruikt. Het water in de vuilwatertank of de – slangen kan bevriezen en de machine ernstig beschadigen. Gebruik alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandleiding – wordt gespeciﬁ ceerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen. Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt – door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum. Wanneer de machine –

niet goed werkt • beschadigd is • abnormale lekkage van schuim of water vertoont • bloot is gesteld aan de weersomstandigheden terwijl hij was geopend •

nat is geworden of in het water is gevallen • moet u de machine onmiddellijk uitschakelen en contact opnemen met een geautoriseerd servicecentrum van Nilﬁ sk of een gekwaliﬁ ceerde monteur. Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegde leverancier – en/of bevoegde detailhandelaar. Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in – het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd. Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig – door. Was de machine niet met directe waterstralen, een hogedrukspuit of met bijtende materialen. – Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke – materialen (accu, olie, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

NEDERLANDS

GEBRUIKSAANWIJZING

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

BESCHRIJVING VAN DE MACHINE

OPBOUW VAN DE MACHINE

Bedieningspaneel1. In hoogte verstelbaar stuur2. Rijbediening voor voorwaartse/achterwaartse beweging3. Snelheidsregelaar voor voorwaartse/achterwaartse 4. beweging Acculader (optioneel)5. Kabel acculader (optioneel)6. Kabelsteun acculader (optioneel)7. Vulmond voor het bijvullen van het reinigingsmiddel/8. schoon water Uittrekbare slang voor het bijvullen van het water 9. (optioneel) Hendel voor de stand omhoog/omlaag van de trekker10. Knoppen voor instelling van hoek stuurwiel11. Aansluitstekker (rood) voor accu. Deze stekker fungeert 12. ook als elektrische NOODknop om alle functies meteen te stoppen. Sturend achterwiel13. Aangedreven voorwielen14. Aanzuigslang van de trekker15. Uitlaatslang voor vuil water16. Peil- en aftapslang voor reinigingsmiddel/schoon water17. Schrobdek borstelhouder met twee borstels/padhouder18. Schrobdek borstelhouder met twee cilindrische borstels19. Tank voor reinigingsmiddel/schoon water20. Vuilwatertank21. Afdekking vuilwatertank22. Opbergvak23. Magneetklep24. Trekker25. Bevestigingswieltjes trekker26. Stelwieltje van de trekker27. Wieltje voor bevestiging/loskoppelen schrobdek28. Veiligheidssplitpen schrobdek29a. Splitpen voor hendel schrobdek29b.

Afdekking vuilwatertank (geopend)30. Pakking van afdekking tank31. Beweegbaar plaatje voor bevestiging afdekking32. Vast plaatje voor bevestiging afdekking (niet verwijderen!)33. Plaatje met serienummer / technische gegevens / 34. conformiteitsmarkering Bakﬁ lter voor vuilwatertank35. Aanzuigrooster met automatische sluiting (drijvend)36. Motor aandrijfsysteem37. Motor borstel/padhouder38. Motor cilindrische borstel39. Vuilwatertank (geopend)40. Handgreep voor omhoog brengen tank41. Blokkeerkabel voor tank omhoog42. Afdekking motor voor aanzuigsysteem43. Geluidsﬁ lter motor voor aanzuigsysteem44. Reinigingsmiddeltank (*)45. Vuldop voor reinigingsmiddeltank (*)46. Dop voor afsluiten vulmond47. Motor voor het omhoog/omlaag brengen schrobdek48. Waterpomp (*)49. Stekker (rood) voor aansluiting schrobdek borstel-/50. padhouder Stekker (wit) voor aansluiting van houder cilindrische 51. borstel Accu’s52. Accudoppen53. Filter voor reinigingsmiddel/schoon water54. Kraantje voor reinigingsmiddel/schoon water55. Referentietabel voor dosering reinigingsmiddel (*)56. Aansluitschema voor accu’s57. Documentenvakje (optioneel)58. Pomp reinigingsmiddel (*)59.

Alleen voor machines met EcoFlex™-systeem (optioneel)(*)

GEBRUIKSAANWIJZING

NEDERLANDS

BA 651 - BA 751 - BA 851 - BA 751C 9097293000(3)2010-03 A

12358222120

18 14

2838 3829a

28 29a

34 42 57 40

43 44

1939 39

31 33 36 35

26 15 27 26

13 5 37

FRONT

29b 24

23 4

P100172

NEDERLANDS

GEBRUIKSAANWIJZING

9097293000(3)2010-03 A BA 651 - BA 751 - BA 851 - BA 751C

BEDIENINGSPANEEL

Schakelaar voor omhoog/omlaag brengen schrobdek 71. borstelhouder/padhouder/houder cilindrische borstel Als deze 1 seconde wordt ingedrukt, wordt de extra druk ingeschakeld (alleen voor BA 651, BA 751, BA 851) Led voor schakelaar voor schrobdek omhoog/omlaag:72.

Groene led - schrobdek omhoog/omlaag van • borstelhouder/padhouder/houder cilindrische borstel Rode led - extra druk (alleen voor • BA 651, BA 751, BA

851)

Schakelaar aanzuigsysteem73. Lampje van schakelaar voor aanzuigsysteem74. Schakelaar voor loskoppeling borstels/padhouder75. Lampje van schakelaar voor loskoppeling borstels/76. padhouder Schakelaar voor afstelling van percentage reinigingsmiddel 77. in het spoelwater (*) Lampje van schakelaar voor afstelling van percentage 78. reinigingsmiddel in het spoelwater (*) Urenteller (optioneel)79.

Contactsleutel80. Indicator voor de laadstatus van de accu’s81. Lampje voor volle accu’s (groen)81a. Lampje voor bijna lege accu’s (geel)81b. Lampje voor lege accu’s (rood)81c. Schakelaar voor regeling van toevoer reinigingsmiddel82. Schakelaar voor toenemen toevoer82a. Schakelaar voor afnemen toevoer82b. Indicator voor toevoer reinigingsmiddel82c. Schakelaar EcoFlex™-systeem (*)83. Led-lampje schakelaar EcoFlex™-systeem (**):84.

Led brandt - EcoFlex™ in werking•

Led knippert - tijdelijke status override • Display niveau ingestelde concentratie reinigingsmiddel 85. (**)

Alleen voor machines met EcoFlex™-systeem (optioneel)(*)

BA 651, BA 751, BA 851BA 751C

71 72 73

81a81b81c82a82c82b

74 75 76 84 83 78 77

71 72

P100173B

ACCESSOIRES / OPTIES

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine:

GEL-accu’s1. Elektronische acculader2. Borstels en cilindrische borstels van ander materiaal dan het standaardmateriaal3. Pads van ander materiaal dan van de standaardpads4. Schrobdek met 2 borstels/padhouder van 24" en trekker van 33"5. Rubbers van de trekker van polyurethaan6. EcoFlex™7. Voor- en achterwielen van verschillend materiaal8. Urenteller9. Uittrekbare slang voor het bijvullen van het reinigingsmiddel/schoon water10. Documentenvakje11.

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Nilfisk-Advance BA 751, BA 851, BA 751C User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
