SelectSpray™ 1500E

Instructions for use and parts list
Mode d’ emploi et liste de pièces

Kent MODEL 56011781

English
Français

Nilfisk-Advance Select Spray 1500E Operator's Manual 1

5/00 Form Number 56041501

TABLE OF CONTENTS

INTRODUCTION ............................................................................................................................. 3

IMPORTANT SAFETY WARNINGS ................................................................................................ 4-7

ELECTRICAL PRECAUTIONS ............................................................................................ 4

SPRAY PRECAUTIONS ...................................................................................................... 5

DETERGENT CLEANING PRECAUTIONS .......................................................................... 6

MISCELLANEOUS SAFETY PRECAUTIONS ...................................................................... 6

ADJUSTMENT PRECAUTIONS ........................................................................................... 7

SPECIFICATIONS ........................................................................................................................... 7

FEATURES ..................................................................................................................................... 8

SAFETY DECALS ........................................................................................................................... 9

INSTALLATION & PREPARATION ................................................................................................. 10-12

ATTIRE ............................................................................................................................... 10

SET-UP ............................................................................................................................... 10

NOZZLE REVIEW ............................................................................................................... 10

NOZZLE CONNECTION ....................................................................................................... 11

WATER SUPPLY ................................................................................................................ 11

POWER CORD CONNECTION ........................................................................................... 12

HEAT DUMP VALVE ........................................................................................................... 12

PRE-START INSPECTION PROCEDURES ......................................................................... 12

OPERATING INSTRUCTIONS ........................................................................................................ 14-15

PRIMING THE PUMP .......................................................................................................... 14

START-UP .......................................................................................................................... 14

CLEANING WITH DETERGENTS ........................................................................................ 15

SHUTDOWN ....................................................................................................................... 15

STORAGE & MAINTENANCE ......................................................................................................... 16-17

PUMP & NOZZLE MAINTENANCE ...................................................................................... 16

WINTERIZING ..................................................................................................................... 17

START UP AFTER EXTENDED STORAGE ......................................................................... 17

TROUBLESHOOTING .................................................................................................................... 18

NOTES ............................................................................................................................................ 19

PARTS LISTING .............................................................................................................................. 20-29

FRAME ASSEMBLY ........................................................................................................... 20

MOTOR ASSEMBLY ........................................................................................................... 22

PUMP ASSEMBLY .............................................................................................................. 24

GUN AND WAND ASSEMBLY ............................................................................................ 26

DETERGENT INJECTOR .................................................................................................... 28

WIRING DIAGRAM/ WIRING SCHEMATIC ......................................................................... 29

FRENCH ......................................................................................................................................... 30-51

STATEMENT OF WARRANTY........................................................................................................ 52

2 Nilfisk-Advance Select Spray 1500E Operator's Manual

INTRODUCTION

Congratulations on the purchase of your new Nilfisk-Advance pressure washer! You can be assured your pressure washer
was constructed and designed with quality and performance in mind. Each component has been rigorously tested to ensure
the highest level of acceptance.

This operator's manual was compiled for your benefit. By reading and following the simple safety, installation, operation,
maintenance and troubleshooting steps described in this manual, you will receive years of trouble free operation from your
new Nilfisk-Advance pressure washer. The contents of this manual are based on the latest product information available at
the time of publication. Nilfisk-Advance reserves the right to make changes in price, color, materials, equipment, specifications
or models at any time without notice.

! IMPORTANT !

These paragraphs are surrounded by a "SAFETY ALERT BOX". This box is used to designate
and emphasize Safety Warnings that must be followed when operating this pressure washer.
Accompanying the Safety Warnings are "signal words" which designate the degree or level
of hazard seriousness. The "signal words" used in this manual are as follows:

DANGER

WARNING

CAUTION

The symbols set to the left of this paragraph are "Safety Alert Symbols". These symbols are
used to call attention to items or procedures that could be dangerous to you or other persons
using this equipment.

ALWAYS PROVIDE A COPY OF THIS MANUAL TO ANYONE USING THIS EQUIPMENT. READ ALL
INSTRUCTIONS BEFORE OPERATING THIS PRESSURE WASHER AND ESPECIALLY POINT OUT
THE "SAFETY WARNINGS" TO PREVENT THE POSSIBILITY OF PERSONAL INJURY TO THE
OPERATOR.

Once the unit has been uncrated, immediately write in the serial number of your unit in the space provided below.

: Indicates an imminently hazardous situation which, if not avoided, WILL

result in death or serious injury.

: Indicates a potentially hazardous situation which, if not avoided, COULD

result in death or serious injury.

: Indicates a potentially hazardous situation which, if not avoided MAY

result in minor or moderate injury.

SERIAL NUMBER_________________________________

Inspect for signs of obvious or concealed freight damage. If damage does exist, file a claim with the transportation company
immediately. Be sure that all damaged parts are replaced and that the mechanical problems are corrected prior to operation
of the unit. If you require service, contact Nilfisk-Advance Customer Service at our toll-free number for the Sales or Service
Center nearest you:

800-989-2235

Please have the following information available for all service calls:

1. Model Number

2. Serial Number

3. Date and Place of Purchase

Nilfisk-Advance Select Spray 1500E Operator's Manual 3

IMPORTANT SAFETY WARNINGS

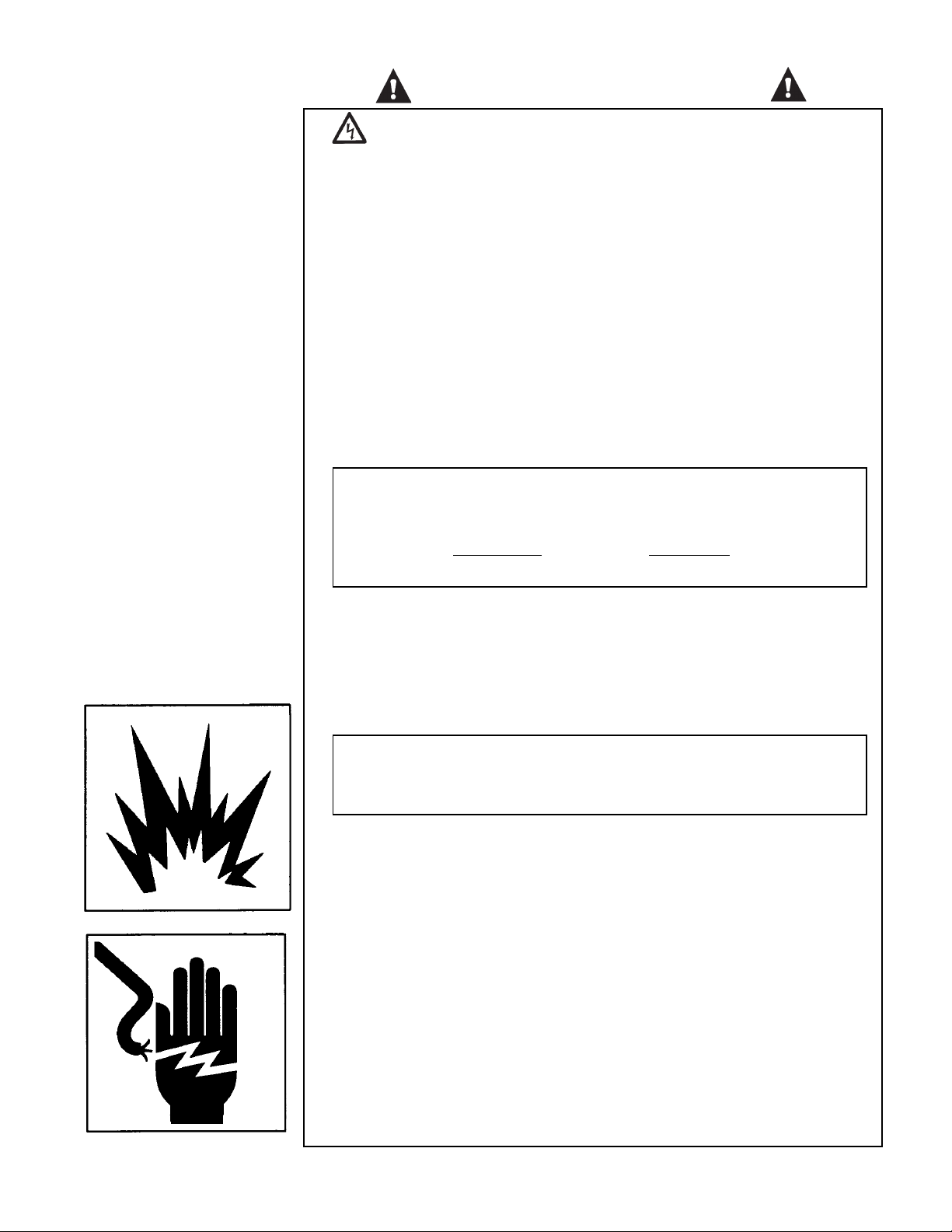

ELECTRICAL PRECAUTIONS:

1. GROUNDING INSTRUCTIONS:

This product must be grounded. If it should malfunction or breakdown,
grounding provides a path of least resistance for electric current to reduce the
risk of electric shock. This product is equipped with a cord having an
equipment-grounding conductor and a grounding plug. The plug must be
plugged into an appropriate outlet that is properly installed and grounded in
accordance with all local codes and ordinances.

2. DANGER:

Improper connection of the equipment-grounding conductor can result in a
risk of electrocution. Check with a qualified electrician or service personnel
if you are in doubt as to whether the outlet is properly grounded. Do not modify
the plug provided with the product - if it will not fit the outlet, have a proper outlet
installed by a qualified electrician. Do not use any type of adaptor with this
product.

3. GROUND FAULT INTERRUPTER PROTECTION:

This pressure washer is provided with a Ground Fault Circuit Interrupter
(GFCI) built into the plug or the power supply cord. This device provides
additional protection from the risk of electric shock. Should replacement of the
cord become necessary, use only identical replacement parts that include
GFCI protection.

4. EXTENSION CORDS:

Nilfisk-Advance DOES NOT RECOMMEND THE USE OF EXTENSION

CORDS! If use of an extension cord is unavoidable, it must be plugged into a

GFCI found in circuit boxes or protected receptacles. When using an
extension cord, observe the following:

Cable Length Wire Gauge
Up to 50 feet 12 AWG
50 to 100 feet 10 AWG

WARNING

Use only 3-wire extension cords that have 3-prong grounding-type plugs and
3-pole cord connectors that accept the plug from the product. Use only
extension cords that are intended for outdoor use. These extension cords are
identified by a marking "Acceptable for use with outdoor appliances; store
indoors while not in use." Use only extension cords having an electrical rating
not less than the rating of the product. Do not use damaged extension cords.
Examine extension cord before using and replace if damaged. Do not abuse
extension cord and do not yank on any cord to disconnect. Keep cord away
from heat and sharp edges. Always disconnect the extension cord from the
receptacle before disconnecting the product from the extension cord.

To reduce the risk of electrocution, keep all connections dry and off the
ground. Do not allow electrical cords to lay in water or in such a position
where water could come in contact with them. Do not touch plug with wet
hands!

5. DO NOT drop the GFCI as damage could result. If the GFCI is accidentally
dropped, be certain to test the GFCI before using to ensure it is working
properly. (Follow instructions on GFCI for test procedures)

6. DO NOT pull on the electrical cord to disconnect from the outlet, OR carry the
unit by the cord.

7. Check power cord for damage before using. There is a hazard of electrical
shock from crushing, cutting or heat damage.

8. Always be certain the unit is receiving proper voltage. Before plugging the
unit into a compatible power source, be certain the switch is in the "OFF"
position. Disconnect when not in use.

9. DO NOT use the unit in an area where flammable gas vapors may be present.
An electric spark could cause an explosion or fire.

10. DO NOT direct water spray on or into electrical installations of any kind. This
includes electrical outlets, light bulbs, fuse boxes, transformers, the unit itself
etc. Severe electrical shock may occur.

11. Nilfisk-Advance does not recommend the owner attempt any electrical repairs to
this unit.

WARNING

4 Nilfisk-Advance Select Spray 1500E Operator's Manual

IMPORTANT SAFETY WARNINGS

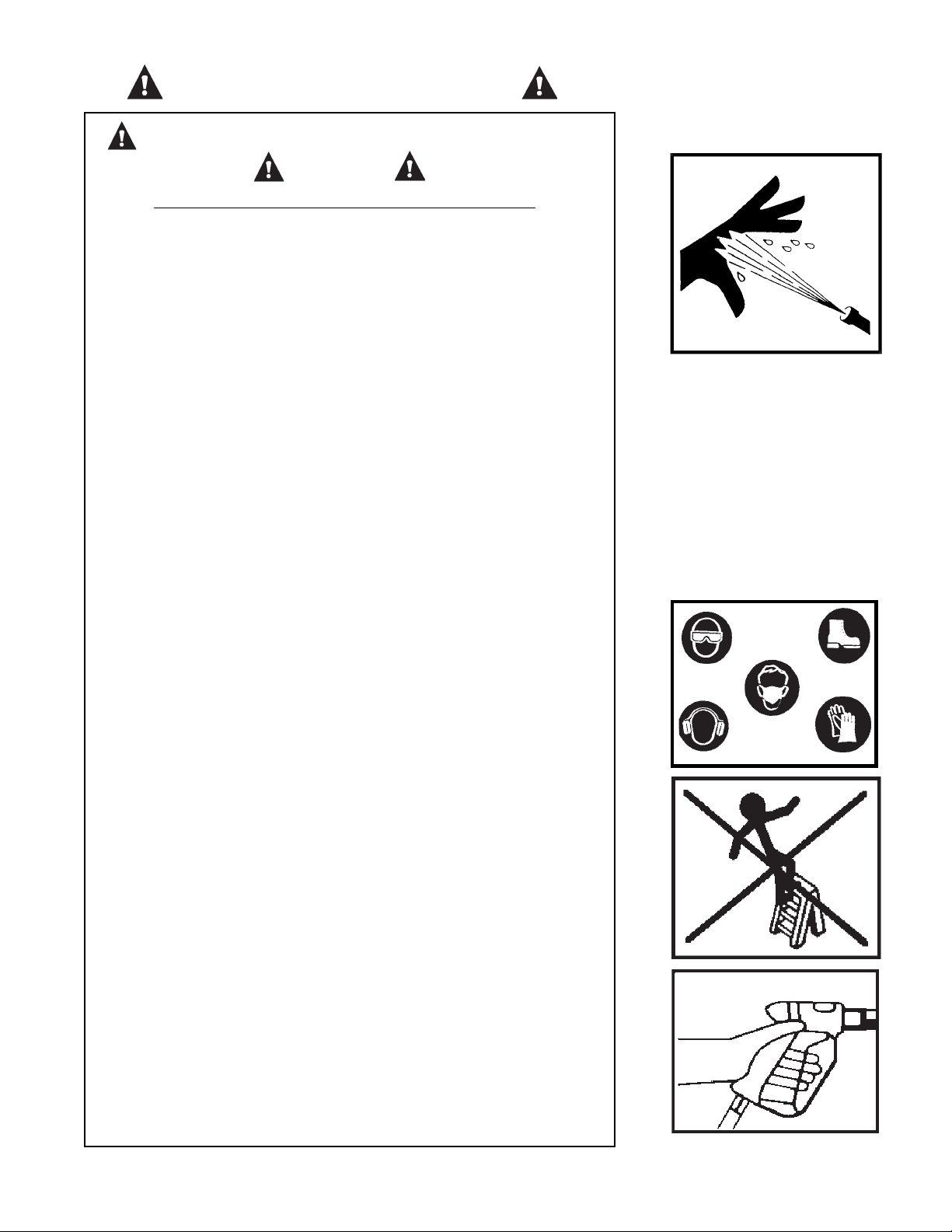

SPRAY PRECAUTIONS:

WARNING

RISK OF INJECTION OR SEVERE CUTTING INJURY

KEEP CLEAR OF NOZZLE
DO NOT DIRECT DISCHARGE STREAM AT PERSONS OR PETS
WHEN USING THIS PRODUCT, BASIC PRECAUTIONS SHOULD

ALWAYS BE OBSERVED, INCLUDING THE FOLLOWING:

1. KEEP AWAY FROM THE SPRAY:

-Because of the high pressure and velocity of the spray, fluids can
penetrate the skin, causing serious injury.

-Never point the gun at yourself or anyone else. Never put your hand,
fingers or body directly over the spray nozzle. Always keep operating area
clear of all persons. Use extreme caution when operating near children.

-If an accident does occur and the spray appears to have penetrated the
skin, SEEK EMERGENCY MEDICAL CARE. DO NOT TREAT AS A
SIMPLE CUT. If you are using cleaning agents, be prepared to tell a
physician exactly what kind.

2. When using hot inlet water, do not touch or direct dishcarge stream at
persons. Pump surface temperature is the same as inlet water temperature.

3. ALWAYS wear protective goggles when operating the unit to shield the eyes
from flying debris and detergents. Other protective equipment such as
rubber suits, gloves and respirators are advisable, especially when using
cleaning detergents. Use extreme caution when operating near children.

4. Stay alert-watch what you are doing. Do not operate the unit when fatigued
or under the influence of alcohol or drugs.

5. NEVER squeeze the trigger unless securely braced. The thrust from the
water traveling through the nozzle may be powerful enough to cause the
operator to lose balance if unprepared. DO NOT overreach or stand on
unstable support. Wet surfaces can be slippery, wear protective foot gear
and keep good footing and balance at all times. NEVER trigger the gun while
on a ladder or roof.

6. Caution should be used when directing spray toward fragile materials such
as glass. Shattering could result in serious injury.

7. ALWAYS hold on firmly to the gun/wand assembly when starting and
operating the unit. Failure to do so can cause the wand to fall and whip
dangerously. NEVER operate the gun with the trigger wired in the open
position. To prevent accidental discharge, the trigger gun should be
securely locked when not in use.

8. Even after you shut off the unit, there is high pressure water left in the pump,
hose and gun until you release it by triggering the gun. Before removing
the spray nozzle or servicing the unit, ALWAYS shut off the unit and trigger
the gun to release trapped pressure.

Nilfisk-Advance Select Spray 1500E Operator's Manual 5

IMPORTANT SAFETY WARNINGS

DETERGENT CLEANING PRECAUTIONS:

1. DO NOT use solvents or highly corrosive detergents or acid type cleaners with
this pressure washer. Use only mild detergents.

2. KNOW YOUR DETERGENTS! Be prepared to tell a physician exactly what
you are using in the event of an emergency. Read the Material Safety Data
Sheet (MSDS) provided with your detergent and all detergent labels. Follow all
appropriate instructions regarding preparation use, safety and transportation.
Keep ALL detergents out of the reach of children.

3. DO NOT use this pressure washer to dispense hazardous detergents.

4. DO NOT alter the detergent injection feature in any manner not prescribed in
this manual. Use only genuine Nilfisk-Advance replacement parts for necessary
repairs.

MISCELLANEOUS SAFETY PRECAUTIONS:

1. NEVER ALLOW CHILDREN OR ADOLESCENTS TO OPERATE THIS UNIT!

2. Read and follow all handling, operations, maintenance and safety instructions
listed in this manual and provide such information to ANYONE who will be
operating this unit.

3. This pressure washer is provided with a Ground Fault Circuit Interrupter (GFCI)
built into the plug or the power supply cord. Should replacement of the cord
or plug become necessary, use only identical replacement parts that include
GFCI protection.

4. In freezing temperatures, the unit must always be warm enough to ensure there
is no ice formation in the pump. DO NOT start this unit if it has been transported
in an open or underheated vehicle without first allowing the pump to thaw.

5. When connecting the water inlet to the water supply mains, local regulations
of your water company must be observed. In some areas the unit must not
be connected directly to the public drinking water supply. This is to ensure
that there is no feedback of the detergents into the water supply. (Direct
connection is permitted if a back flow preventer is installed)

6. High pressure hoses should be inspected daily for signs of wear. If evidence
of failure exists, promptly replace all suspect hoses to prevent the possibility
of injury from the high pressure spray. If a hose or fitting is leaking, NEVER
place your hand directly on the leak.

7. DO NOT operate the unit if you see any pump oil or water leaks from the
machine. DO NOT resume operation until the unit has been inspected and
repaired by a qualified service person.

8. DO NOT operate the unit without all protective covers in place.

9. To reduce the risk of injury, maintain a safe distance from persons while
operating this unit. Close supervision is necessary when operating the unit
near children.

10. DO NOT leave pressurized unit unattended. Shut off the unit and release
trapped pressure before leaving.

11. DO NOT move the unit by pulling on the hose.

6 Nilfisk-Advance Select Spray 1500E Operator's Manual

IMPORTANT SAFETY WARNINGS

ADJUSTMENT PRECAUTIONS:

1. NEVER alter or modify the equipment, be sure any accessory items and
system components being used will withstand the pressure developed.
Use ONLY genuine Nilfisk-Advance parts for repair of your pressure washer.
Failure to do so can cause hazardous operating conditions and will void
warranty.

2. NEVER make adjustments to the machinery while it is connected to the
power source.

3. Know how to stop the pressure washer and bleed pressures quickly. Be
thoroughly familiar with controls.

4. Before servicing the unit: turn the unit off, disconnect from the power source,
relieve the water pressure and allow the unit to cool down. Service in a
clean, dry, flat area.

5. Follow the maintenance instructions specified in this manual.

SAVE THESE INSTRUCTIONS

SPECIFICATIONS

rebmuNledoME0051YARPSTCELES

rewopesroHrotoM0.2

zH/esahP/egatloVgnitarepO06/1/021

egarepmA71

MPRrotoM0543

htgneLdroCrewoPICFG/wtf53

elytSpmuPnotsiPxelpirT

erusserP0051

)mpl/mpg(etaRwolF8/2

)C/F(erutarepmeTretaWtelnImumixaM°88/°091

epyTliOpmuPtnegretéD-noN03EAS

htgneLesoHerusserPteef52

)mc/ni(htgneLecnaL19/63

elgnAelzzoN °51

)mc/ni(HxWxLtinU 5.69x2.34x3.18/83x71x23

)sbl(thgieWtinU98

)sbl(thgieWgnippihS99

Nilfisk-Advance Select Spray 1500E Operator's Manual 7

SELECT SPRAY 1500E FEATURES

NOTE: This drawing is referenced throughout the manual. Locations of
specific items will be noted by listing the REFERENCE # in parenthesis.

Example: Water Inlet (15)

OMCWU188-102998-RD

1. GFCI

2. Hang Tag-Warning: Risk of Electrocution

3. Power Cord

4. Electric Motor

5. On/Off Switch

6. Decal-Warning: Risk of Injection/Explosion

7. Decal-Warning: Risk of Electrocution

8. Decal-Caution Statements

9. Decal-Caution: Hot Water

10. Decal-Warning: Backflow

11. Pump

12. Oil Fill

8 Nilfisk-Advance Select Spray 1500E Operator's Manual

FEATURES LISTING

13. Oil Sight Glass

14. Water Inlet Strainer

15. Water Inlet

16. Decal-Temperature Indicator

17. Heat Dump Valve

18. Unloader

19. Detergent Injector

20. Water Outlet

21. Detergent Hose

22. Detergent Strainer

23. High Pressure Hose

24. Gun Assembly

25. Nozzzle Assembly

SAFETY DECALS & PLACEMENT

FOR SELECT SPRAY 1500E

DO NOT REMOVE SAFETY DECALS FROM UNIT UNLESS REPLACING WITH MOST CURRENT SAFETY DECAL!!

Reference #7: Decal-

Warning-Risk of Electrocution (Part #56623229)

Reference #8: Decal-Caution Statements (Part #56623228)

Ref. #2: Tag-Warning-Risk of Electrocution

(Part #56623223)

Reference #9: Decal-Caution-Hot Water

(Part #56623230)

Reference #6: Decal-Warning-Risk of Injection/Explosion

(Part #56623227)

Nilfisk-Advance Select Spray 1500E Operator's Manual 9

WARNING

RISK OF EXPLOSION!

DO NOT OPERATE UNIT IN AN
AREA WHERE FLAMMABLE GAS
VAPORS MAY BE PRESENT. AN
ELECTRIC SPARK MAY CAUSE
AN EXPLOSION.

RISK OF BURSTING!

DO NOT STORE / OPERATE UNIT
IN A FREEZING ENVIRONMENT.

WARNING

RISK OF INJECTION CAUSING
SEVERE INJURY!

NEVER LOOK DIRECTLY AT THE
NOZZLE ORIFICE UNLESS IT IS
DISCONNECTED FROM THE
GUN/WAND ASSEMBLY!

WHEN USING THE ADJUSTABLE
NOZZLE, NEVER ADJUST THE
SPRAY PATTERN WHILE THE
TRIGGER GUN IS OPEN!

INSTALLATION & PREPARATION

ATTIRE:

1. Proper attire is essential to your safety. It is advised to utilize whatever
means necessary to protect eyes, ears, and skin. Additional safety attire
(such as respiratory mask) may be required when using detergent cleaning
agents with this washer.

SET-UP:

1. This unit should only be placed on a level surface to ensure proper lubrication
for the water pump while operating. NEVER spray water directly on the unit!

2. Do not place unit in an area:

-where there is evidence of oil or gas leaks.

-where flammable gas vapors may be present.

3. Do not allow the unit to be exposed to rain, snow or freezing temperatures. If
any part of the unit becomes frozen: excessive pressure may build up in the
unit which could cause it to burst, resulting in possible serious injury to the
operator or bystanders.

4. Make sure the oil level is in the center of the sight glass. Pump oil level should
be checked before each use. If low, fill with SAE 30W Non-detergent oil. DO
NOT OVERFILL!

NOZZLE REVIEW:

NOTE: Nozzle assembly should NOT be connected to the gun assembly at this

time.

1. Selection of high pressure can be achieved by turning the protective collar
clockwise as shown in Figure 1, left. While in the high pressure mode, water
is directed solely through the 15° spray nozzle creating a concentrated high
pressure "fan" spray.

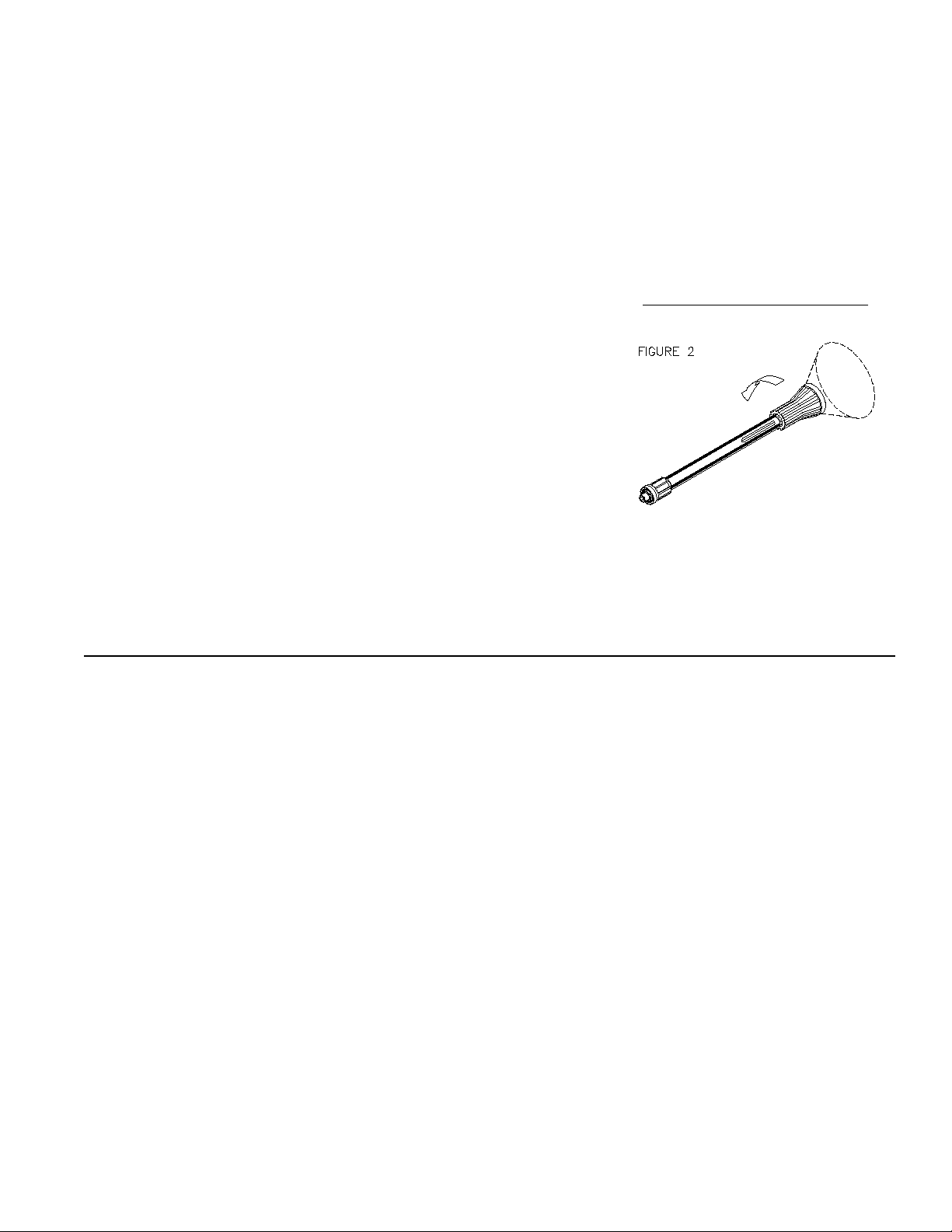

2. Selection of low pressure detergent application can be achieved by turning the
collar counterclockwise as shown in Figure 2, left. Once the pressure is low
enough, the detergent injector on the pressure washer will draw detergent into
the system. As the collar is turned, a water/detergent mixture exits not only from
the spray nozzle, but also around the nozzle. This creates a "fan/cone"
combination spray pattern.

OMGEN224/021696/DCE

10 Nilfisk-Advance Select Spray 1500E Operator's Manual

INSTALLATION & PREPARATION

WARNING

NOZZLE CONNECTION:

Be certain the trigger gun is locked in the "OFF" position. See

1.

WARNING

right.

2. The nozzle assembly should be disconnected from the gun assembly at
this time by unscrewing the nozzle/lance assembly from the gun/lance
assembly.

OMGEN228/031896/JTR

RISK OF SEVERE INJURY!

,

THE TRIGGER GUN SHOULD
ALWAYS BE LOCKED IN THE OFF
POSITION WHEN NOT IN USE!

GUN-LOCK.TIF/D1

WATER SUPPLY:

1. Select a water supply hose which is a quality grade of garden hose
measuring at least 3/4" ID and no longer than 50 feet.

2 Check the water inlet strainer (14) to ensure it is clean and free of any

obstructions. Periodic cleaning of the water strainer will help prevent pump
problems. As a strainer becomes obstructed, it restricts proper flow of
water to the pump. This can result in cavitations which will cause premature
failure of pump packings and valves. Using a screw driver, remove the
screen, clean or replace with Nilfisk-Advance #56632999 if necessary.

3. Connect the hoses:
a. Connect one end of the water supply hose to the water inlet (15) of the

unit.
b. Connect the other end of the hose to your pressurized water supply.
c. Connect the high pressure discharge hose (23) to the water outlet (20)

of the unit.

4. Follow the incoming water requirements listed below:
a. Water pressure must be a minimum of 20 pounds per square

inch (PSI) and a maximum of 125 PSI. (A typical outdoor faucet
will generally supply this PSI if turned completely "ON")

b. Incoming GPM must be approximately one gallon more than the

outgoing GPM stated on the pressure washer nameplate. (You
can check GPM by timing how long it takes to fill a 5 gallon
container)

c. Incoming water temperature must not exceed 190 °F/ 88°C. Excessive

pump damage may result if the water temperature exceeds this
acceptable level.

CHECK WATER INLET STRAINER

IN-STRN.TIF/D1

5. Never allow the unit to operate without the incoming water line attached and
the water supply turned all the way on.

Nilfisk-Advance Select Spray 1500E Operator's Manual 11

INSTALLATION & PREPARATION

WARNING

RISK OF ELECTROCUTION!

This unit must be connected
to a properly grounded outlet.
DO NOT use an adapter OR
remove the third grounding
prong.

FIGURE A FIGURE B

OMGEN228/031296/JTR

POWER CORD CONNECTION:

1. Make certain the motor switch is in the "OFF" position.

2. Ensure electrical supply is 120Volt / 20 Amp / 60 Hertz. (See Figure B, Left)

3. Each time the GFCI is plugged into an outlet, test the GFCI according to the
instructions on the GFCI. Do not use the unit if the test fails!

4. Ensure the area between the pressure washer cord and the outlet is kept dry.

5. Insert the male plug into a grounded AC outlet. DO NOT use an adapter

OR remove the grounding plug!!

HEAT DUMP VALVE:

To ensure the water temperaure does not exceed acceptable levels, never allow
the pressure washer to operate in the bypass mode (with the unit running and the
trigger gun closed) for more than three minutes.

A "heat dump valve" has been added to this unit to protect the pump. It may begin
to open and release water if the water temperature in the pump has exceeded 180°F.
This will allow fresh, cool water to enter the system.

PRE-START INSPECTION PROCEDURES:

1. Before starting the unit, perform the following procedures:
a. Check the oil level in the pump.
b. Inspect the inlet water strainer. Clean or replace if necessary.

See "Water Supply", #2, pg. 11.

c. Check all hose connections to ensure they are securely tightened.

See "Water Supply", #3, pg. 11.

d. Inspect for system water leaks and oil leaks.

Be sure that all damaged parts are replaced and that the
mechanical problems are corrected prior to operation of the unit.
If service is needed, contact a Nilfisk-Advance Authorized Service
Center.

e. Inspect high pressure hose for kinking, cuts or leaks.

If a cut or leak is found, DO NOT USE HOSE!
Replace hose before starting unit.
See "Miscellaneous Safety Precautions" #6, pg. 6.
Be sure that all damaged parts are replaced and that the
mechanical problems are corrected prior to operation of the unit.

f. Inspect electrical cord for cuts.

If a cut is found, DO NOT TOUCH OR USE ELECTRICAL CORD!
Replace cord before starting the unit.

12 Nilfisk-Advance Select Spray 1500E Operator's Manual

WARNING

THE FOLLOWING PAGES CONTAIN

OPERATING AND MAINTENANCE

INSTRUCTIONS

DO NOT ATTEMPT TO OPERATE THIS

PRESSURE WASHER

UNTIL YOU HAVE READ AND UNDERSTOOD

ALL SAFETY PRECAUTIONS AND

INSTRUCTIONS LISTED IN THIS MANUAL.

INCORRECT OPERATION OF THIS UNIT CAN

CAUSE SERIOUS INJURY!!

DO NOT ALTER OR MODIFY THIS

EQUIPMENT IN ANY MANNER!

Nilfisk-Advance Select Spray 1500E Operator's Manual 13

WARNING

RISK OF INJECTION CAUSING
SEVERE INJURY!

KEEP CLEAR OF NOZZLE! NEVER
PLACE HAND OR FINGERS IN
FRONT OF NOZZLE!

DO NOT DIRECT DISCHARGE
STREAM AT PEOPLE OR PETS!

BE CERTAIN THE ADJUSTABLE
NOZZLE ASSY. IS SECURELY
CONNECTED TO THE WAND TO
PREVENT AN ACCIDENTAL
DISCHARGE!

CAUTION

RISK OF DAMAGE.

DO NOT ALLOW SPRAY
PATTERN TO REMAIN ON A FIXED
AREA FOR AN EXTENDED PERIOD
OF TIME. POSSIBLE DAMAGE
MAY OCCUR TO THE AREA.

OPERATING INSTRUCTIONS

PRIMING THE PUMP:

1. It is essential to prime the pump on initial start-up and each time the water
supply is disconnected from the unit after initial use.

2. Lay the high pressure hose out to remove any loops. Water flow will constrict
the hose, creating tight loops if the hose is not straight.

3. Securely connect the gun assembly to the high pressure hose.

NOTE: The nozzle assembly should NOT be connected to the gun assembly at

this time. (See Nozzle Connection" pg. 11)

4. With the trigger gun locked in the "OFF" position, turn the water supply
completely on. Pointing the gun in a safe direction, unlock the trigger gun and
squeeze the trigger.

5. Low pressure water will begin flowing from the hose/gun assembly. This allows
the unit to prime and purge any air from the system. The unit is primed when
water flow is uninterrupted by air.

6. Once the unit is primed, release the trigger and lock the gun in the "OFF"
position. Securely connect the nozzle assy. (See "Nozzle Connection"
pg. 11)

START-UP:

1. Refer to the "Safety Precautions" pgs. 4-7 before starting the unit.

2. Locate the Safety Decals on your unit and heed their warnings. (2,6,7,8,9)

3. With the gun locked in the "OFF" position, point the trigger gun away from
yourself or anyone else. Ensure water supply is turned completely on.

4. Disengage the safety lock-off on the gun and squeeze the trigger. Low
pressure water will begin flowing from the nozzle. Before starting the unit, brace
yourself as the gun will kick-back from the high pressure created by the pump
once the unit has started.

5. Move the On/Off Switch to the "ON" position. This switch includes a circuit
breaker for protection of the motor. In case of excess load, the circuit breaker
will automatically move the switch to the "OFF" position. To restart, move the
On/Off Switch to the "ON" position again.

6. Once the unit is turned on, perform the following procedures with the gun open:
a. Inspect for system water leaks and oil leaks.

If an oil leak is found, TURN UNIT OFF IMMEDIATELY!
Be sure that all damaged parts are replaced and that the
mechanical problems are corrected prior to operation of the unit.
If you require service, contact Nilfisk-Advance Customer Service.

b. Inspect high pressure hose for kinking cuts and leaks.

If a cut or leak is found, DO NOT TOUCH HOSE AT CUT OR
LEAK!!! TURN UNIT OFF IMMEDIATELY!
Replace hose before re-starting the unit. See "Miscellaneous
Safety Precautions #6, pg. 6. Be sure that all damaged parts are
replaced and that the mechanical problems are corrected prior to
operation of the unit. If you require service, contact Nilfisk-Advance Service.

c. Inspect electrical cord for cuts.

If a cut is found, DO NOT TOUCH OR USE ELECTRICAL CORD!
Replace cord before starting the unit.

7. Trigger the gun several times and try adjusting the spray pattern. Be certain
to LOCK the trigger gun in the "OFF" position whenever moving the adjustable
nozzle. NEVER look directly into the nozzle! High pressure water creates a
risk of severe injury!

8. Because your pressure washer delivers a high pressure spray and a variety
of spray patterns, there are many cleaning jobs that can be done without the
use of detergents. If a cleaning agent is required, see "Cleaning With
Detergents" pg. 15 for the correct procedures.

14 Nilfisk-Advance Select Spray 1500E Operator's Manual

OPERATING INSTRUCTIONS

CLEANING WITH DETERGENTS:

1. Refer to "Detergent Cleaning Precautions" pg. 6 before working with
detergents. Be certain to wear protective safety attire as stated on pg. 10.

2. Prepare detergent solution according to label directions. Never pump
acids, alkaline, abrasive fluids or solvents through the unit.

3. Connect the detergent hose (21) to the unit as shown on page 8.

4. Immerse the strainer into the detergent solution to allow detergent to
siphon.

5. Be certain the water supply is completely turned "ON".

6. With the trigger gun locked in the "OFF" position, turn the collar at the end
of the wand counterclockwise for low pressure as shown in figure 2, right.

7. To apply solution, unlock the trigger gun and squeeze the trigger. In a few
moments a detergent/water mixture will exit the low pressure nozzle. Start
spraying the lower portion of the surface being cleaned and move up, using
long overlapping strokes. Applying from the bottom up helps avoid

streaking. Allow to soak briefly. (Avoid working on hot surfaces or in direct
sunlight to minimize the chances of the detergent drying, which may result
in damaging surfaces) Be certain to rinse a small section at a time.

ADJUSTABLE NOZZLE DETERGENT

OMGEN224/021696/DCE

8. To rinse: lock the trigger gun in the "OFF" position, turn the collar at the
end of the wand clockwise. Unlock the trigger gun and spray. It will take
about 30 seconds to purge all detergent from the line. For best rinsing
results, start at the top and work down.

9. Siphon a gallon of water through the low pressure detergent injection
system after each use. This prevents the possibility of corrosion or
detergent residue causing mechanical problems during the next use.

SHUT-DOWN:

1. Move the On/Off switch to the "OFF" position to turn unit off.

2. Turn the water supply "OFF".

3. Pointing the gun in a safe direction, trigger gun momentarily to relieve
any trapped pressure.

4. Once pressure is relieved, disconnect the nozzle assembly.

5. Disconnect the unit from the power source.

6. Disconnect and drain gun, wand and hoses.

7. Wipe unit clean and store with gun, wand and hoses in a safe, non-freezing
area.

Nilfisk-Advance Select Spray 1500E Operator's Manual 15

STORAGE & MAINTENANCE

PUMP MAINTENANCE:

The pump oil must be changed after the first 25 hours of operation. Once the initial
oil change has been completed, it is recommended the oil be changed every 3
months or 250 hour intervals. If oil appears dirty or milky, changes may be required
at a greater frequency. Use SAE 30W Non-Detergent oil and fill only to the center
of the oil sight glass. DO NOT OVERFILL!

NOZZLE MAINTENANCE:

Water flow through the spray nozzle will erode the orifice, making it larger, resulting
in a pressure loss. Nozzles should be replaced whenever pressure is less than
85% of the maximulm. The frequency of replacement will depend upon such
variables as mineral content in the water and number of hours the nozzle is used.

16 Nilfisk-Advance Select Spray 1500E Operator's Manual

WINTERIZING:

STORAGE & MAINTENANCE

1. For storage and transportation purposes in subfreezing ambient temperatures,
it will be necessary to winterize this unit. This unit must be protected to the
lowest incurred temperature for the following reasons:

a. If any part of the pumping system becomes frozen: excessive

pressure may build up in the unit which could cause the unit to burst
resulting in possible serious injury to the operator or bystanders.

b. The pumping system in this unit may be permanently damaged if

frozen. FREEZE DAMAGE IS NOT COVERED BY WARRANTY.

If you must store your unit in an area where the temperature may fall below
32°F, you can protect your unit by following the procedure outlined below.

1. Gather the following items:

a. Two 5 gallon containers.
b. One gallon of antifreeze.(Nilfisk-Advance recommends and

environmentally safe antifreeze)
c. Water supply.
d. Three foot hose, 1/2-3/4 I.D. with a 3/4 inch male garden

hose fitting.

2. Procedure:
a. Shut off the unit and water supply.
b. Relieve system pressure by pointing the trigger gun in a safe

direction and squeezing the trigger until water flow ceases
to exit the nozzle.

c. Lock the trigger gun in an OFF position and remove the

nozzle.

d. In a 5 gallon container, mix the antifreeze and water according

to manufacturer's recommendations for the temperature
you are winterizing to.

NOTE: Proper winterizing is based on the recommended manufacture's instructions

listed on the "Protection Chart" shown on the back label of most antifreeze
containers.

WARNING

RISK OF UNIT BURSTING!

DO NOT STORE OR OPERATE
UNIT IN A FREEZING ENVIRON­MENT!

e. Remove the water supply hose from the unit and attach the

3 foot hose securely to the inlet connection. Submerge the

opposite end into the antifreeze solution.
f. Point the wand into the empty container and start the unit.
g. Trigger the gun until the antifreeze begins to exit the wand.

Release the trigger for 3 seconds, then trigger the gun for 3

seconds. Continue cycling the gun several times until all the

antifreeze mixture is siphoned from the container.
h. Detach the 3 foot hose from the unit and drain any excess

antifreeze back into the 5 gallon container.
i. Disconnect the hose/gun/wand assembly from the unit and

drain any excess antifreeze back into the 5 gallon container.
j. Store the hose, gun and wand with the unit in a safe area.
k. Store antifreeze solution for next use or dispose of according

to state EPA laws.

3. Optional Procedure:
a. Shut the unit off.
b. Relieve system pressure by pointing the trigger gun in a safe

direction and squeezing the trigger until water flow ceases

to exit the nozzle.
c. Disconnect and drain the hose, gun and wand.
d. Start the unit and allow it to run until all the water exits the

unit. Once the water has stopped flowing from the unit, turn

the unit off.

NOTE: When using this procedure, caution should be used as ice

STARTING UNIT AFTER EXTENDED STORAGE:

1. BE CERTAIN the unit is NOT plugged into the power source.

chips can form from drops of water which could cause the
unit to burst if starting before completely thawed.

2. Prior to restarting the unit, thaw out any possible ice from the wand, gun, hose
and unit.

3. After following all "PREPARATION" instructions, start the unit momentarily
and immediately turn "OFF" to ensure all parts are lubricated before operation.

Nilfisk-Advance Select Spray 1500E Operator's Manual 17

TROUBLESHOOTING

SYMPTOM PROBABLE CAUSE REMEDY
Pump motor will not start, or stops GFCI tripped. Turn unit "OFF". Test GFCI by

while operating. pressing reset button.

Tripped circuit breaker or fuse Disconnect all other plugs on the
blown in circuit fuse box. circuit being used and reset circuit

Loose or disconnected plug. Reconnect plug.
Tripped circuit breaker in unit. Allow to cool and restart unit.
Unit is frozen. Allow to thaw. If any part of the unit

breaker OR check and replace fuse.

becomes frozen: excessive
pressure may build up in the unit
which could cause the unit to burst
resulting in possible serious injury to
the operator or bystanders.

Circuit breaker trips or fuse blows Circuit overload. Check that the circuit is rated

Extension cord is too long or wire Use correct electrical requirements
is too small. as listed on pg. 4.

GFCI trips. Incorrect voltage. Ensure electrical supply is

Electrical short to ground. Contact Nilfisk-Advance Service

Motor runs but there is no discharge Inadequate water supply. Ensure hose is 3/4" diameter and
at nozzle when trigger mechanism is incoming water supply is turned on.
squeezed. Kink in water inlet hose. Remove kink.

Kink in high pressure discharge hose. Replace hose.

Low or fluctuating pressure.

Water inlet screen obstructed. Remove screen, clean or replace.
Pump sucking air. (Prime lost) Tighten all water intake connections

Not in high pressure mode. Turn the collar clockwise to engage

Obstructed or worn orifice. Remove and clean, or Replace.
Bypass valve not operating correctly. Repair or replace.

Oil appears milky or foamy. Water in oil. Change pump oil. Fill to proper

1500 PSI/ 20A. Disconnect all plugs
on the circuit. When connecting to
a circuit protected by fuses, use time
delay fuses only.

120 V/ 20 A/ 60 Hz.

Center.

Eliminate leaks in intake line.

in the high pressure mode.

level.

Oil leaking from unit. DO NOT USE!!!!! Contact Nilfisk-Advance Service
Center.

Detergent will not siphon into Detergent strainer is not completely Check; submerge if necessary.
Low Pressure Detergent mode. submerged in detergent solution

Detergent strainer is obstructed. Inspect, clean or replace.
Detergent hose is obstructed, cut Inspect, clean or replace.

or kinked.
Not in Low Pressure mode. Turn collar counter-clockwise.

Nozzle assembly is plugged. Clean or replace.
Too many high pressure hose Use one extension maximum.

extensions attached to the water outlet.
Ball & Spring in Venturi stuck. Remove, clean or replace.

Water flows back into detergent Ball & Spring in Venturi reversed, Remove, clean or replace.
container. missing or corroded.

Water flows from the nozzle when the Gun is malfunctioning. Repair or replace.
trigger gun is in the "OFF" position.

18 Nilfisk-Advance Select Spray 1500E Operator's Manual

NOTES

Nilfisk-Advance Select Spray 1500E Operator's Manual 19

FRAME ASSEMBLY FOR 1500E

cd-1502-1KUC/CC-070299

20 Nilfisk-Advance Select Spray 1500E Operator's Manual

CD-1502-1KCC-040400

FRAME ASSEMBLY FOR 1500E

Ref. # Description Pa rt # Qty.

1 Handle 56648286 1
2 Locknut 56623206 4
3 Bolt 56623177 4
4 Locknut 56633248 2
5 Knob 56623332 1
6 Upper Joint (Adjustable) 56633312 2
7 Lower Joint (Adjustable) 56633311 2
8 Bolt 56623178 2

9 Frame 56648287 1
10 Washer 56633218 2
11 Wheel 56632893 2
12 Hubcap 56633288 2
13 Isolator 56632895 2
14 Washer 56633221 2
15 Screw 56633179 2
16 Bolt 56623179 4
17 Washer 56623194 4
18 Locknut 56623207 4
19 Decal-W arning: Backflow (English/French) 56648288 1
20 Decal-Warning: Hot Water (English) 56623230 1

- Decal-Warning: Hot Water (English/French) 56648289 1

21 Decal-Caution: Important (English) 56623228 1

- Decal-Caution: Important (English/French) 56648290 1

22 Hang Tag-U/L Warning (English) 56623223 1

- Hang Tag-U/L W arning (English/French) 56648291 1
23 Cable Tie 56623217 1
24 Motor Assemby (USA) 56648265 1

- Motor Assemby (Canada) 56648283 1
25 Decal-On/Off 56623226 1
26 Decal-Select Spray 1500E 56623231 2
27 Decal-Warning Statements (English) 56623229 1

- Decal-Warning Statements (English/French) 56648292 1
28 Decal-Warning: Risk of Injection/Explosion (English) 56623227 1

- Decal-Warning: Risk of Injection/Explosion (English/French) 56648293 1
29 Decal-Serial Number N/A 1
30 Decal-U/L Specs N/A 1
31 Decal-U/L Date Code N/A 1
32 Pump 56623202 1
33 Plug 56623155 1
34 Detergent Strainer 56633001 1
35 Detergent Hose 56632898 1
36 Locknut 56623293 1
37 Detergent Injector 56633519 1
38 Quick-Connect Socket 56662972 1
39 O-ring 56633106 1
40 Heat Tape 56623218 1
41 Inlet Filter 56632999 1
42 Inlet Fitting 56648250 1
43 Heat Dump Valve 56648264 1
44 Quick-Connect Plug 56632974 1
45 High Pressure Hose 56632907 1
46 Foam Covering 56633534 1
47 Gun with Screw Lance 56632915 1
48 Nozzle Assembly 56633655 1
49 Lance 56632967 1
50 High-Low Adjusting Nozzle 56632966 1
51 Spray Nozzle 56632980 1

Nilfisk-Advance Select Spray 1500E Operator's Manual 21

MOTOR ASSEMBLY (56648265 & 56648283) FOR 1500E

8510247-091399

22 Nilfisk-Advance Select Spray 1500E Operator's Manual

PD851247N-091399

MOTOR ASSEMBLY (56648265 & 56648283)

REF. # DESCRIPTION PART # QTY.

1 Screw-hex N/A 8
2 Motor Box N/A 1
3 O-ring N/A 1
4 Terminal N/A 1
5 Switch 56633270 1
6Crimp Splice N/A1
7 Starting Capacitor 56623213 1
8 Running Capacitor 56623214 1
9 Terminal N/A 1

10 Strain Relief (USA) 56633284 1

Strain Relief (Canada) 56648284 1

11 GFCI Cord (USA) 56633262 1

GFCI Cord (Canada) 56648285 1
12 Strap for Motor Box N/A 1
13 Motor N/A 1

Nilfisk-Advance Select Spray 1500E Operator's Manual 23

PUMP ASSEMBLY (56623202) FOR 1500E

3-0137

56648316

24 Nilfisk-Advance Select Spray 1500E Operator's Manual

3-0137

REF # DESCRIPTION PART # QTY REF # DESCRIPTION PART # QTY

1 Bolt 56623269 3 36 Discharge Valve (See Kit 56633590) N/A Sep. 3
2 Flatwasher 56623172 3 37 Valve Spring (See Kit 56633590) N/A Sep. 3
3 Cover-Rear 56623256 1 38 Valve Spring Retainer (See Kit 56633590) N/A Sep. 3
4 O-ring 56623162 1 39 Manifold Outlet 56623264 1
5 Oil Seal 56623171 3 40 Bolt 56623266 6
6 Bearing-Inner 56623311 1 41 Hose Barb 56623157 1
7 Connecting Rod 56623257 3 42 By-pass Hose 56633459 1
8 Crankshaft 56623294 1 43 Hose Clamp 56633441 1

9 Snap Ring 56623258 1 44 Hose Barb 56633458 1
10 Bearing-Outer 56623312 1 45 O-ring 56633128 3
11 Flatwasher (See 56623338) N/A Sep. 4 46 O-ring 56623160 1
12 Lockwasher (See 56623338) N/A Sep. 4 47 Valve Seat 56633404 1
13 Bolt (See 56623338) N/A Sep. 4 48 Valve & Ball As sembly 56633405 1
14 Plug 56633338 2 49 Unloader Body N/A 1
15 O-ring 56633127 2 50 Flow Balancer 56633409 1
16 Crankcase 56623259 1 51 Spring 56633440 1
17 Oil Level Gauge 56633041 1 52 Discharge Fitting 56633410 1
18 Gask et 56623170 1 53 Back-up Ring (See 56623341) N/A Sep. 1
19 Piston Rod Pin 56623243 3 54 O-ring (See 56623341) N/A Sep. 1
20 Piston Rod 56623260 3 55 Piston Retainer 56633406 1
21 W as her 56623265 3 56 O-ring (See 56623341) N/A Sep. 1
22 Oil Seal 56633165 3 57 Back-up Ring (See 56623341) N/A Sep. 1
23 Seal Retainer 56633401 3 58 Piston Stem 56633408 1
24 Low Pressure Seal (See Kit 56633592) N/A Sep. 3 59 Spring Retainer 56633407 1
25 Manifold Inlet 56623261 1 60 Unloader Spring 56633498 1
26 Plunger 56633402 3 61 Locknut 56623293 1
27 Valve Inlet 56648282 3 62 Hex Adjusting Cap 56633457 1
28 Spacer 56623262 3 63 Discharge Valve Assembly 56648314 3
29 Spring 56623316 3 64 Valve Seat 56648315 3
30 W as her 56623267 3 Bolt Mount Kit ( 4 each 11-13) 56623338
31 Nut 56623268 3 Seal Kit (3 each 24, 32, 33) 56633592
32 Seal-High Pressure (See Kit 56633592) N/A Sep. 3 Valve Kit (3 each 33, 34, 36-38) 56633590
33 O-ring (See Kit 56633592) N/A Sep. 6 Optional Valve Kit (33, 35, 63, 64) 56648316
34 Disc harge Valve Seat 56623263 3 Unloader O-ring Kit (45, 53, 54, 56, 57) 56623341
35 Valve Assembly (36-38) (See Kit 56633590) N/A Sep. 3 Unloader Assembly (44-62) 56633625

PUMP ASSEMBLY (56623202)

Nilfisk-Advance Select Spray 1500E Operator's Manual 25

GUN (56632915) AND WAND (56632967 & 56632966) ASSEMBLY FOR 1500E

0MGEN206-071596-DCE

26 Nilfisk-Advance Select Spray 1500E Operator's Manual

OMGEN206N-071596-DCE

GUN (56632915) & WAND (56632967 & 56632966) ASSEMBLY

REF. # DESCRIPTION PART # QTY.

1 Screw 56623187 7
2 Plastic Housing (Left side) 56623135 1
3 Housing-Brass 56623153 1
4 Pipe 56633034 1
5 Coupler 56633069 1
6 Trigger Safety Lock 56632921 1
7 Trigger Rest 56623133 1
8 Trigger 56623134 1

9 Trigger Pin 56623244 1
10 Plastic Housing with Warning (Right Side) 56623132 1
11 Plug (See Kit 56633560) N/A Sep. 1
12 O-ring (See Kit 56633560) N/A Sep. 1
13 Spring (See Kit 56633560) N/A Sep. 1
14 Ball (See Kit 56633560) N/A Sep. 1
15 Seat (See Kit 56633560) N/A Sep. 1
16 O-ring (See Kit 56633560) N/A Sep. 1
17 Pin (See Kit 56633560) N/A Sep. 1
18 Washer (See Kit 56633560) N/A Sep. 1
19 O-ring (See Kit 56633560) N/A Sep. 1
20 Back-up Ring (See Kit 56633560) N/A Sep. 1
21 Gun/Wand Connector 56632920 1
22 Pipe 56633033 1
23 Wand Protector 56633530 1
24 Plastic Screw Connector-Male 56632919 1
25 Quick Connect-Female 56632976 1
26 O-ring 56633137 1
27 Quick Connect-Male 56632977 1
28 Plastic Screw Connector-Female 56623131 1
29 Pipe 56632970 1
30 Wand Protector 56623144 1
31 Body N/A 1
32 O-ring 56633152 1
33 Nozzle Cover N/A 1
34 O-ring 56633153 1
35 Nozzle Holder N/A 1

Gun w/Screw Lance (Includes items 1-25) 56632915
Gun Repair Kit (Includes items 11-20) 56633560
Lance Assembly Complete (Inc. 26-30) 56632967
High/Low Adj. Nozzle (Includes 31-35) 56632966
Lance/Nozzle Assembly (Includes 26-35) 56633655

Must order 56632915 & 56633655 for complete Gun & Wand Assembly

Nilfisk-Advance Select Spray 1500E Operator's Manual 27

DETERGENT INJECTOR (56633519) FOR 1500E

OMGEN199-071596-JTR

0MGEN199N-032295

DETERGENT INJECTOR (56633519)

REF. # DESCRIPTION PART # QTY.

1 O-ring 56633128 1
2 Orifice 56648266 1
3 Injector Body N/A 1
4 Valve Spring (See 56648267) N/A Sep. 1
5 Ball-Stainless Steel (See 56648267) N/A Sep. 1
6 O-ring (See 56648267) N/A Sep. 1
7 Injector Barb 56648268 1

Injector Repair Kit (Includes 4-6) 56648267

28 Nilfisk-Advance Select Spray 1500E Operator's Manual

WIRING SCHEMATIC FOR 1500E

OMCWU189S-061295-DCEOMCWU189W-061295-DCE

WIRING DIAGRAM FOR 1500E

Nilfisk-Advance Select Spray 1500E Operator's Manual 29

TABLE DES MATIÈRES

INTRODUCTION .......................................................................................................................................... 31

IMPORTANTES CONSIGNES DE SÉCURITE ............................................................................................. 32-35

MESURES DE PRÉCAUTION -- ÉLECTRICITÉ ........................................................................ 32-33

MESURES DE PRÉCAUTION -- PULVÉRISATION ................................................................... 33-34

MESURES DE PRÉCAUTION -- NETTOYAGE À L’AIDE DE DÉTERSIF .................................. 34

MESURES DE PRÉCAUTION -- DIVERSES ............................................................................. 34-35

MESURES DE PRÉCAUTION -- RÉGLAGE .............................................................................. 35

CARACTÉRISTIQUES ................................................................................................................................. 35

COMPOSANTS ............................................................................................................................................ 36

AUTOCOLLANTS DE SÉCURITÉ ............................................................................................................... 37

INSTALLATION ET PRÉPARATION .................................................................................................... ........ 38-40

TENUE VESTIMENTAIRE .......................................................................................................... 38

MISE EN OEUVRE .................................................................................................................... 38

TÊTE DE LANCE À BUSE RÉGLABLE ..................................................................................... 38

PISTOLET ................................................................................................................................. 39

ALIMENTATION EN EAU ........................................................................................................... 39

BRANCHEMENT DU CORDON D’ALIMENTATION .................................................................... 40

VALVE D'EVACUATION DE CHALEUR ..................................................................................... 40

INSPECTION AVANT MISE EN MARCHE ................................................................................. 40

DIRECTIVES D’UTILISATION ...................................................................................................................... 42-43

AMORÇAGE DE LA POMPE ..................................................................................................... 42

MISE EN MARCHE DE L’APPAREIL ......................................................................................... 42

NETTOYAGE À L’AIDE DE DÉTERSIF ..................................................................................... 43

ARRÊT DE L’APPAREIL ........................................................................................................... 43

ENTREPOSAGE ET ENTRETIEN................................................................................................................ 44-46

ENTRETIEN DE LA POMPE/ LA BUSE ..................................................................................... 44

HIVERNISATION ....................................................................................................................... 45

MISE EN MARCHE APRÈS ENTREPOSAGE PROLONGÉ ........................................................ 46

DÉPANNAGE ............................................................................................................................................... 47-48

NOTE ........................................................................................................................................................... 49-51

GARANTIE ................................................................................................................................................... 52

30 Nilfisk-Advance Select Spray 1500E Operator's Manual

INTRODUCTION

Toutes nos félicitations pour l’achat d’un appareil de lavage Nilfisk-Advance sous pression. Cet appareil a été conçu et
construit dans une optique de qualité et de rendement. Chacun de ses composants a fait l’objet de contrôles de qualité
rigoureux.

Le présent guide d’utilisation est rédigé à votre intention. Si vous suivez les directives simples relatives à la sécurité, à
l’installation, à l’utilisation, à l’entretien et au dépannage qui y sont exposées, votre appareil de lavage sous pression
Nilfisk-Advance vous assurera des années de bons et loyaux services. Le contenu du guide est établi en fonction des
toutes dernières informations sur le produit disponibles au moment de la publication. Nilfisk-Advance se réserve le droit
de modifier sans préavis les prix, couleur, matériaux, équipements, spécifications et modèles.

! IMPORTANT !

Dans le guide, certains paragraphes qui traitent de sécurité sont encadrés. L’encadrement
est destiné à mettre en évidence les consignes de sécurité qui doivent être suivies lors de
l’utilisation de l’appareil de lavage sous pression. Ces consignes sont précédées d’un «mot
d’alerte» qui indique le degré ou le niveau de gravité du danger. Les mots d’alerte utilisés
dans ce manuel sont les suivants :

DANGER :

MISE EN GARDE :

AVERTISSEMENT :

À gauche de certains paragraphes figure un «symbole d’alerte de sécurité» destiné à
attirer l’attention sur les pratiques ou les méthodes dangereuses pour les utilisateurs de
l’appareil.

REMETTRE UNE COPIE DE CE MANUEL À QUICONQUE UTILISE L’APPAREIL. LIRE TOUTES
LES DIRECTIVES AVANT D’UTILISER L’APPAREIL DE LAVAGE SOUS PRESSION ET
ATTIRER TOUT PARTICULIÈREMENT L’ATTENTION SUR LES «CONSIGNES DE SÉCURITÉ»
DESTINÉES À ÉVITER DE SE BLESSER EN UTILISANT L’APPAREIL.

Après avoir déballé l’appareil, en inscrire immédiatement le numéro de série ci-dessous.

NUMÉRO DE SÉRIE : _________________

Veuillez inspecter soigneusement l’appareil pour vous assurer qu’il est intact. En cas d’avarie, adressez immédiatement
une réclamation au transporteur. N’utilisez l’appareil qu’après avoir fait remplacer toute pièce endommagée et fait régler
tous les problèmes d’ordre mécanique. Pour cela, veuillez vous adresser au détaillant qui vous a vendu l’appareil ou au
centre d’entretien Nilfisk-Advance agréé de votre localité.

Signale un risque certain de blessures graves voire mortelles.

Signale un risque de blessures graves voire mortelles.

Signale un risque de blessures légères ou de dommages de
gravité moyenne.

800-989-2235

Avant d’appeler, veuillez disposer des renseignements suivants :

1. Numéro de modèle

2. Numéro de série

3. Date et lieu d’achat

Nilfisk-Advance Select Spray 1500E Operator's Manual 31

IMPORTANTES CONSIGNES DE SÉCURITÉ

MESURES DE PRÉCAUTION -- ÉLECTRICITÉ:

1. DIRECTIVES DE MISE À LA TERRE:

Cet appareil doit être mis à la terre. En cas de défectuosité ou de panne,
le conducteur de mise à la terre offre un trajet de moindre résistance au
courant, ce qui réduit le risque de secousses électriques. L’appareil
comporte un cordon à conducteur et fiche de mise à la terre. Cette fiche
doit être branchée à une prise adéquate, installée et mise à la terre
conformément à tous les codes et règlements locaux.

2. DANGER:

S’il est mal connecté, le conducteur de mise à la terre présente un risque
d’électrocution. En cas de doute quant à la mise à la terre de la prise,
consulter un électricien agréé ou un spécialiste de l’entretien. Ne pas
modifier la fiche de l’appareil; si elle ne s’insère pas dans la prise, faire
poser une prise adéquate par un électricien agréé. N’utiliser aucun
adaptateur pour enficher l’appareil.

3. PROTECTION PAR DISJONCTEUR DE FUITE À LA TERRE:

Cet appareil de lavage sous pression comporte un disjoncteur de fuite à la
terre intégré à la fiche du cordon d’alimentation électrique. Ce dispositif
assure une protection supplémentaire contre le risque de secousses
électriques. Si on doit remplacer le cordon, n’utiliser que des pièces de
rechange identiques protégées par un disjoncteur de fuite à la terre.

4. CORDONS PROLONGATEURS:

MISE EN GARDE

Nilfisk-Advance

Si on doit employer un cordon prolongateur, le brancher à un disjoncteur
de fuite à la terre comme en comportent les boîtes de raccordement ou les
prises protégées. Ce cordon prolongateur doit avoir les caractéristiques
suivantes:

Longueur du cordon Diamètre du fil
Jusqu’à 15 m (50 pi) 14 AWG
De 15 à 30 m (50 à 100 pi) 12 AWG

DÉCONSEILLE L’EMPLOI DE CORDONS

PROLONGATEURS.

N’employer que des cordons prolongateurs trifilaires à fiches de mise à la
terre à trois broches et à connecteurs tripolaires adaptés à la prise de
l’appareil. N’employer que des cordons prolongateurs destinés à l’usage à
l’extérieur. Les cordons de ce type portent la mention «Acceptable for use
with outdoor appliances; store en salle while not in use» (Pour emploi à
l’extérieur; à entreposer à l’intérieur) N’employer que des cordons
prolongateurs dont les caractéristiques électriques sont au moins
équivalentes à celles de l’appareil. Ne pas employer de cordon
prolongateur endommagé. Examiner le cordon avant de s’en servir, et le
remplacer s’il est endommagé. Manipuler délicatement les cordons
prolongateurs et ne pas les tirer d’un coup sec pour les débrancher. Leur
éviter tout contact avec les sources de chaleur et les objets tranchants.
Toujours les débrancher de la prise avant de les débrancher de l’appareil.

MISE EN GARDE

Pour réduire le risque d’électrocution, veiller à ce que tous les
branchements restent secs et leur éviter tout contact avec le sol. NE PAS
laisser les cordons électriques et leurs branchements traîner dans l’eau ni
entrer en contact avec de l’eau. Ne pas toucher à la prise lorsqu’on a les
mains mouillées.

5. NE PAS faire tomber le disjoncteur de fuite à la terre, sous peine de
l’endommager.

6. NE PAS tirer sur le cordon électrique pour le débrancher de la prise, et NE
PAS transporter l’appareil en le tenant par son cordon.

32 Nilfisk-Advance Select Spray 1500E Operator's Manual

IMPORTANTES CONSIGNES DE SÉCURITÉ

7. S’assurer que le cordon d’alimentation est intact avant de s’en servir. S’il
est écrasé, coupé ou endommagé par la chaleur, il présente un risque de
secousses électriques.

8. TOUJOURS s’assurer l’appareil est alimenté en courant de la tension
voulue. Avant de brancher l’appareil à une source d’alimentation adéquate,
s’assurer que son interrupteur est à ARRÊT. Débrancher l’appareil lorsqu’il
n’est pas en service.

9. NE PAS utiliser l’appareil à un endroit susceptible de contenir des vapeurs
inflammables, car une étincelle électrique peut y provoquer une explosion
ou un incendie.

10. Ne JAMAIS diriger le jet d’eau sur ou dans des installations électriques de
quelque type que ce soit, y compris les prises, les ampoules, les boîtes
de fusibles, les transformateurs, l’appareil lui-même, etc. Cela peut
occasionner de graves secousses électriques.

11. Nilfisk-Advance
réparation électrique de son appareil.

MESURES DE PRÉCAUTION -- PULVÉRISATION:

déconseille au propriétaire de procéder lui-même à toute

MISE EN GARDE

RISQUE D’INJECTION OU DE COUPURE GRAVE

NE PAS SE PLACER EN FACE DE LA BUSE.

NE DIRIGER LE JET NI SUR DES PERSONNES NI SUR DES ANIMAUX

DOMESTIQUES.

APPLIQUER SYSTÉMATIQUEMENT LES MESURES DE PRÉCAUTION

ÉLÉMENTAIRES, COMME:

1. SE TENIR À L ’ÉCART DU JET:

- À cause de la pression et de la vitesse élevées du jet, les liquides

peuvent pénétrer sous la peau, et blesser gravement.

- Ne JAMAIS diriger le pistolet ni vers soi ni vers quiconque. Ne JAMAIS

mettre la main, les doigts ou une partie du corps directement sur la
buse de pulvérisation. Éloigner toute personne de la zone d’utilisation
de l’appareil. Prendre des précautions toutes particulières lorsqu’on
utilise l’appareil à proximité d’enfants.

- En cas d’accident, si le jet semble avoir pénétré sous la peau,

OBTENIR DES SOINS MÉDICAUX D’URGENCE. NE PAS TRAITER
LA BLESSURE COMME UNE COUPURE ORDINAIRE. Si on utilise
des agents nettoyants, être en mesure d’en indiquer le type exact au
médecin.

2. Lorsqu' on utrilse de l'eau chaude, prendre garde aux brûlures et ne jamias
diriger le jet vers qui que ce soit. La pmpe est à la même température que
l'eau.

3. TOUJOURS porter des lunettes de protection lorsqu’on utilise l’appareil,
pour s’abriter des projections de débris et de détersif. En outre, il est
conseillé de porter des vêtements de caoutchouc, des gants et un masque
filtrant, en particulier lorsqu’on emploie du détersif. Prendre des
précautions toutes particulières lorsqu’on utilise l’appareil à proximité
d’enfants.

4. Rester vigilant et conscient de chacun de ses gestes. Ne pas utiliser
l’appareil lorsqu’on est fatigué ou qu’on a pris de l’alcool ou des
médicaments.

Nilfisk-Advance Select Spray 1500E Operator's Manual 33

IMPORTANTES CONSIGNES DE SÉCURITÉ

5. Ne JAMAIS actionner la détente sans s’arc-bouter solidement. À la sortie
de la buse, le jet a une force suffisante pour faire perdre l’équilibre si on ne
s’est pas préparé. Se tenir bien d’aplomb, sur une surface stable. Comme
les surfaces mouillées peuvent être glissantes, porter des bottes de
protection et veiller à ne jamais perdre l’équilibre. Ne JAMAIS actionner la
détente lorsqu’on est sur une échelle ou sur un toit.

6. Éviter de diriger le jet sur des substances comme le verre qui, si elles se
brisent, peuvent blesser gravement.

7. TOUJOURS tenir fermement l’ensemble pistolet/lance lors de la mise en
marche et pendant l’utilisation de l’appareil. Sinon, la lance peut
s’échapper et fouetter dangereusement. Ne JAMAIS utiliser le pistolet en
bloquant la détente en position d’ouverture à l’aide d’un fil. Pour éviter toute
décharge accidentelle, verrouiller la détente du pistolet lorsque ce dernier
n’est pas utilisé.

8. Même après arrêt de l’appareil, la pompe, le flexible et le pistolet
contiennent toujours de l’eau sous pression qui n’est libérée que lorsqu’on
appuie sur la détente du pistolet. Avant de déposer la buse de pulvérisation
ou d’entretenir l’appareil, TOUJOURS arrêter l’appareil et actionner la
détente pour libérer la pression.

MESURES DE PRÉCAUTION -- NETTOYAGE AU DÉTERSIF:

1. NE PAS utiliser de solvants, de détersifs hautement corrosifs ou de
produits de nettoyage de type acide avec cet appareil de lavage sous
pression. N’utiliser que des détersifs Nilfisk-Advance.

2. BIEN CONNAÎTRE LES DÉTERSIFS EMPLOYÉS. Être en mesure d’en
indiquer le type exact au médecin consulté en cas d’urgence. Lire la fiche
technique santé-sécurité (FTSS) qui figure sur l’étiquette de tous les
détersifs. Appliquer toutes les directives relatives à la préparation, à
l’utilisation, à la sécurité et au transport. Entreposer les détersifs hors de
portée des enfants.

3. NE PAS utiliser cet appareil de lavage sous pression pour distribuer des
détersifs dangereux.

4. NE PAS modifier le dispositif d’injection de détersif de quelque manière
que ce soit non spécifiée dans ce manuel. N’utiliser que des pièces
d’origine Nilfisk-Advance pour exécuter les réparations nécessaires.

MESURES DE PRÉCAUTION -- DIVERSES:

1. NE JAMAIS LAISSER LES ENFANTS OU LES ADOLESCENTS FAIRE
FONCTIONNER CET APPAREIL.

2. Lire et appliquer toutes les directives de manutention, d’utilisation,
d’entretien et de sécurité énoncées dans ce manuel et les communiquer à
TOUS les utilisateurs de l’appareil.

3. Cet appareil de lavage sous pression comporte un disjoncteur de fuite à la
terre intégré à la fiche du cordon d’alimentation électrique. Si on doit
remplacer le cordon, n’utiliser que des pièces de rechange identiques
protégées par un disjoncteur de fuite à la terre.

4. Si la température ambiante est inférieure au point de congélation,
l’appareil doit toujours être assez chaud pour empêcher la formation de
glace dans la pompe. NE PAS mettre l’appareil en marche s’il a été
transporté dans un véhicule découvert ou dépourvu de chauffage sans
faire dégeler la pompe.

34 Nilfisk-Advance Select Spray 1500E Operator's Manual

IMPORTANTES CONSIGNES DE SÉCURITÉ

5. Pour raccorder l’admission d’eau au réseau public d’alimentation en eau,
se conformer à la réglementation du service des eaux de la localité. Dans
certaines régions, on ne doit pas raccorder directement l’appareil au
réseau public d’alimentation en eau potable. Cela pour éviter d’éviter les
rejets de détersif dans le réseau d’alimentation. (Le raccordement direct
est autorisé si on a installé un clapet antiretour.)

6. Inspecter tous les jours les flexibles haute pression pour y déceler tout
signe d’usure. Remplacer sans délai tous les flexibles suspects pour éviter
toute blessure éventuelle sous l’effet de la pression élevée du jet. Si un
flexible ou un raccord fuit, ne JAMAIS mettre la main directement sur la
fuite.

7. NE PAS utiliser l’appareil si on constate une fuite d’huile ou d’eau en
provenance de la pompe. NE PAS remettre l’appareil en service avant qu’il
ait été inspecté ou réparé par un spécialiste de l’entretien.

8. Ne pas faire fonctionner l' appareil sans que les couvercles de protection
ne soient en place.

9. Pour réduire le risque de blessures, utiliser l’appareil à une distance
sécuritaire des personnes présentes. Exercer une surveillance étroite
lorsqu’on utilise l’appareil à proximité d’enfants.

10. Ne JAMAIS laisser l’appareil sans surveillance lorsqu’il est sous pression.
L’arrêter et libérer la pression avant de s’éloigner.

11. NE PAS déplacer l’appareil en le tirant par son flexible.

MESURES DE PRÉCAUTION -- RÉGLAGE:

1. Ne JAMAIS transformer ou modifier l’appareil, n’utiliser que des
accessoires et des composants aptes à supporter la pression de la
pompe. N’utiliser que des pièces d’origine Nilfisk-Advance pour réparer
l’appareil de lavage sous pression, sinon l’appareil deviendrait dangereux et
la garantie serait annulée.

2. Ne JAMAIS régler l’appareil lorsqu’il est sous tension.

3. Il importe de savoir comment arrêter rapidement l’appareil de lavage sous
pression et en évacuer la pression, et de bien connaître les commandes.

4. Avant d’entretenir l’appareil, l’arrêter, débrancher de la source d'
alimentation, en évacuer l’eau sous pression, et le laisser refroidir.
L’entretenir sur une surface propre, sèche et plane.

5. Appliquer les directives d’entretien énoncées dans ce manuel.

CONSERVER CES DIRECTIVES

CARACTÉRISTIQUES

elédoMedorémuNE0051YARPSTCELES

ruetoMudecnassiuP0,2

zH/esahP/lennoitarepOegatloV06/1/021

erépmA71

ruetoMudMPR0543

euqirtcelÉnodroCudrueugnoL

epmoPedetroSxelpirTnotsiP

noisserP0051

)mpl/mpg(noitalucriCedxuaT812

uae'dmumixaMerutarépmeT

C/Feévirra

epmoPalruoPeliuh'DetroStnegretéD-noN03EAS

noisserPáehcnaMaledrueugnoLsdeiP52

)mc/ni(zttecnaLaledrueugnoL19/63

teJudelgnAsérgeD51

ruetuahxruegralxrueugnolneétinu'L

)mc/ni(

)sbl(étinu'LedsdioPsbl98

)sbl(tnemegrahCedsdioPsbl99

Nilfisk-Advance Select Spray 1500E Operator's Manual 35

edesirPruetpurretnIcevAsdeiP53

tiucriCruoPerreT

sérged88/sérged091

5,69x2,34x3,18/83x71x23

COMPOSANTS

REMARQUE : Des références sont faites à ce dessin tout au long du manuel.

L’emplacement des divers composants est indiqué avec le nº du composant entre

parenthèses (15).

OMCWU188-021497-JTR

LISTE DES COMPOSANTS

1. Disjoncteur de fruite á la terre

2. Étiquette de mise en garde : Risque d’électrocution

3. Cordon d'alimentation

4. Électrique Moteur

5. Interrupteur marche/arrêt

6. Autocollant de mise en garde: Risque d’injection/
Explosion

7. Autocollant de mise en garde: Risque d’électrocution

8. Autocollant d’avertissement

9. Autocollant: Avertissement-Eua chaude

10. Autocollant de mise en garde

11. Pompe

12. Remplissage d'huile

36 Nilfisk-Advance Select Spray 1500E Operator's Manual

13. Voyant d’huile

14. Filtre à tamis de l’admission d’eau

15. Admission d’eau

16. Autocollant de température indicateur

17. Valve d'evacuation de chaleur

18. Clapet de décharge

19. Injecteur de détersif

20. Sortie d'eau

21. Flexible du détersif

22. Filtre à tamis du détersif

23. Flexible de décharge à haute pression

24. Pistolet

25. Tête de lance à buse réglable

AUTOCOLLANTS DE SÉCURITÉ ET EMPLACEMENT

N'ENLEVEZ LES AUTO-COLLANTS DE L'UNITÉ SEULEMENT QUE POUR LES

REMPLACER PAR DES PLUS RÉCENTS

Référence nº 17: Autocollant- Avertissement-

Risque d’électrocution (Pièce nº 56648292)

Référence nº 2: Étiquette-Avertissement-

Risque d’électrocution (Pièce nº 56648291)

Référence nº 8: Autocollant-Attention-

Risque De Blessures (Pièce nº 56648290)

Référence nº6: Autocollant-Avertissement-

Riesque d'injection/ Explosion (Pièce nº 56648293)

Référence nº 9: Autocollant-Attention-

Eua chaude (Pièce nº 56648289)

Référence nº 10: Autocollant-Avertissement-

(Pièce nº 56648288)

Nilfisk-Advance Select Spray 1500E Operator's Manual 37

INSTALLATION ET PRÉPARATION

TENUE VESTIMENTAIRE:

1. Le port d’une tenue vestimentaire appropriée est essentiel à la sécurité
des utilisateurs. Il est conseillé d’employer tous les moyens voulus pour
se protéger les yeux, les oreilles et la peau. Le port d’un équipement de
protection supplémentaire (comme un masque respiratoire) peut être
nécessaire lors de l’emploi d’agents nettoyants détergents dans l’appareil.

MISE EN GARDE

RISQUE D’EXPLOSION OU
D'INCENDIE
NE PAS PLACER L'APPAREIL
À UN ENDROIT SUSCEPTIBLE
DE CONTENIR DES VAPEURS
INFLAMMABLES, CAR UNE
ÉTINCELLE POURRAIT Y
PROVOQUER UNE
EXPLOSION OU UN INCENDIE.

RISQUE D'EXPLOSION DE
L'APPARIEL
NE PAS ENTREPOSER OU
FAIRE FONCTIONNER
L'APPAREIL À TEMPERATURE
INFERIEURE AU POINT DE
CONGELATION DE L'EAU.

MISE EN GARDE

RISQUE D’INJECTION CAUSE
DE BLESSURES GRAVES

NE JAMAIS REGARDER
DIRECTEMENT DANS
L’ORIFICE DE LA BUSE, SAUF
SI ELLE EST DÉMONTÉE DE
L’ENSEMBLE PISTOLET/
LANCE.
LORSQU’ON UTILISE LA
BUSE RÉGLABLE, NE JAMAIS
RÉGLER LA FORME DU JET
LORSQUE LA DÉTENTE DU
PISTOLET EST EN POSITION
D’OUVERTURE.

La buse de la tête de
lance a deux fonctions

MISE EN OEUVRE:

1. N’installer cet appareil qu’à l’horizontale et sur une surface plane, pour
permettre une bonne lubrification de la pompe à eau pendant le
fonctionnement. Ne pas exposer l’appareil à la pluie, à la neige ou au gel.
Ne JAMAIS pulvériser d’eau directement sur l’appareil.

2. Ne pas placer l'appareil à un endriot:

-oú on a décelé des fuites d'essence ou de gaz.

-susceptible de contenir des vapeurs inflammables.

3. Ne pas exposer l'appariel à la pluie, à la neige ou au gel. Si l'une de ses
pièces gèle, la pression peut devenir excessive et faire exploser l'appareil,
en blessant gravement son utilisateur ou les personnes que se trouvent à
proximité.

4. Avant la première utilisation, remplacer le bouchon de transport par le
bouchon à évent livré avec l’appareil. S’assurer que le niveau d’huile est au
centre du voyant. Vérifier le niveau d’huile de la pompe avant chaque
utilisation. Si le niveau est bas, le compléter avec de l’huile pour pompes
(SAE30 Non-Détergent). NE PAS REMPLIR EXCESSIVEMENT.

TÊTE DE LANCE À BUSE RÉGLABLE:

NOTA: Pour le moment, NE PAS vissser la tête de lance au pistolet.

1. Pour régler en mode haute pression, faire pivoter le manchon protecteur
dans le sens horaire voir figure 1, à gauche. En mode haute pression,
l'eau ne sort que par la buse de pulvérisation 15°, sous forme de jet en
évential.

2. Pour régler en mode basse pression/détersif, faire pivoter le manchon
dans le sens antihoraire voir figure 2, à gauche. Dès que la pression est
assez basse, l'injecteur de détersif débite dans le circuit de l'appariel.
Lorsqu' on fait pivoter le manchon, le mélange d'eau et de détersif sort non
seulement par la buse de pulvérisation, mais aussi autour d'elle, ce qui
donne aujet une forme d'éventail/de cône.

OMGEN224/021696/DCE

38 Nilfisk-Advance Select Spray 1500E Operator's Manual

PISTOLET:

INSTALLATION ET PRÉPARATION

MISE EN GARDE

RISQUE DE BLESSURES
GRAVES

1. S’assurer que la détente du pistolet est verrouillée. Voir la MISE EN
GARDE, à droite.

2. Séparer la tête de lance du pistolet en dévissant la tête de lance du corps
de lance monté sur le pistolet.

OMGEN228/031896/JTR

ALIMENTATION EN EAU:

1. Utiliser un flexible d’alimentation en eau de type tuyau d’arrosage, de D.I.
d’au moins 19,05 mm (¾ po) et de moins de 15 m (50 pi).

2. S’assurer que le filtre (14) est propre et non colmaté. Le nettoyage
périodique du filtre à tamis permet d’éviter des pannes de pompe. Lorsqu’il
est colmaté, le filtre réduit le débit d’eau qui alimente la pompe, ce qui
provoque de la cavitation et la défaillance prématurée des joints
d’étanchéité de la pompe. Avec un tournevis, déposer le filtre de l’appareil.
Le nettoyer ou, au besoin, le remplacer par un filtre Nilfisk-Advance nº

56632999.

VERROUILLER LA DÉTENTE
DU PISTOLET LORSQUE CE
DERNIER N’EST PAS UTILISÉ.

:

GUN-LOCK.TIF/D1

VÉRIFICATION DU FILTRE À
TAMIS DE L’ADMISSION D’EAU

3. Raccorder:
a. Flexible d’alimentation en eau à l’admission d’eau de l’appareil.
b. Flexible d’alimentation en eau au réseau d’alimentation en eau sous

pression.

c. Flexible de décharge à haute pression à la sortie d’eau de l’appareil.

4. Se conformer aux exigences relatives à l’alimentation en eau suivantes :
a. Pression d’eau d’au moins 137,9 kPa (20 lb/po²) et d’au plus 861,84

kPa (125 lb/po²). (Lorsqu’il est complètement ouvert, un robinet de
prise d’eau extérieure débite à une pression de cet ordre.)

b. Débit d’alimentation d’environ 3,8 l (1 gal) supérieur à celui indiqué sur

la plaque signalétique de l’appareil de lavage sous pression. (Pour
calculer le débit en l/min (gal/min), on mesure le temps nécessaire
pour remplir un récipient de 19 l (5 gal).

c. Température de l’eau d’alimentation inférieure à 88 ºC (190 ºF). Au-

dessus de cette température, la pompe s’endommage anormalement.

5. Ne JAMAIS faire fonctionner l’appareil sans alimentation en eau (robinet
complètement ouvert).

Nilfisk-Advance Select Spray 1500E Operator's Manual 39

IN-STRN.TIF/D1

INSTALLATION ET PRÉPARATION

MISE EN GARDE!

RISQUE D'ELECTROCUTION!

BRANCHER L'APPARIEL À
UNE PRISE MISE A LA TERRE
N;UTILISER AUCUN
ADAPTATERU ET NE JAMAIS
SUPPRIMER LA FICHE DE
MISE A LA TERRE.

FIGURE A FIGURE B

OMGEN228/031296/JTR

BRANCHEMENT DU CORDON D’ALIMENTATION:

1. S’assurer que le commutateur du moteur est à ARRÊT.

2. S’assurer que l’appareil est alimenté en courant monophasé de 120 V/20
A/60 Hz. (Voir figure B)

3. Chaque fois qu'on branche le disjoncteur de fuite à la terre à une prise,
le tester conformément aux directives figuant sur ce disjoncteur. Ne pas
utiliser l'appareil si le test n'est pas concluant.

4. Veiller à ce que la zone comporise entre la prise et l'appariel (oú se
trove le cordon d'alimentation) soit sèche.

5. Brancher la fiche à une prise de courant alternatif mise à la terre.

N;Utiliser aucun adaptateru et ne jamais supprimer la fiche de mise
a la terre!!

VALVE D'EVACUATION DE CHALEUR:

Pour être certain que la température de l'eau ne soit pas trop élevée, ne faites jamais
fonctionner le nettoyeur en mode by-pass (l'appareil étant en marche et le pistolet
verrouillé) pendant plus de trois minutes.

On a installé une "soupape d'évacuation de la chaleur" sur cette unité afin de
protéger la pompe. Il se peut que la soupape commence á s'ouvrir et á relâcher
de l'eau si la température de l'eau dans la pompe a dépassé les 60°C, ce qui permet
de laisser de l'eau fraîche et froide entrer dans le systéme.

INSPECTION AVANT MISE EN MARCHE:

1. Avant de mettre l’appareil en marche:
a. Vérifier le niveau d’huile de la pompe.
b. Inspecter le filtre de l’admission d’eau. Le nettoyer et, au besoin, le

remplacer. Voir «Alimentation en eau», nº 2, p. 39.

c. S’assurer que tous les raccords des flexibles sont bien serrés. Voir

«Alimentation en eau», nº 3, p. 39.

d. S’assurer de l’absence de fuite d’eau ou d’huile. Avant de faire

fonctionner l’appareil, s’assurer que toutes les pièces endommagées
ont été remplacées et que toutes les pannes mécaniques ont été
corrigées. Pour tout entretien, s’adresser à un centre d’entretien
Nilfisk-Advance

agréé.

e. S’assurer que le flexible haute pression est exempt de pliure, de

coupure ou de fuite. Si on décèle une coupure ou une fuite,
REMPLACER LE FLEXIBLE avant de remettre l’appareil en
marche.Voir «Mesures de précaution diverses» nº 6, p. 35. Avant de
faire fonctionner l’appareil, s’assurer que toutes les pièces
endommagées ont été remplacées et que toutes les pannes
mécaniques ont été corrigées.

f. S’assurer que les cordons électriques pour sont exempts de coupure.

Si on décèle une coupure, NE PAS TOUCHER OU UTILISER LE
CORDON ELECTRIQUE. Le remplacer avant de mettre l’appareil en
marche.

40 Nilfisk-Advance Select Spray 1500E Operator's Manual

MISE EN GARDE

LES PAGES SUIVANTES CONTIENNENT DES

DIRECTIVES RELATIVES AU

FONCTIONNEMENT ET À L’ENTRETIEN DE

L’APPAREIL.

NE PAS TENTER DE FAIRE FONCTIONNER

L’APPAREIL SANS AVOIR LU ET COMPRIS

TOUTES LES MESURES DE PRÉCAUTION ET

TOUTES LES DIRECTIVES INDIQUÉES DANS

CE MANUEL.

MAL UTILISÉ, CET APPAREIL PEUT CAUSER

DE GRAVES BLESSURES.

N’APPORTER AUCUNE TRANSFORMATION

OU MODIFICATION À CET APPAREIL.

Nilfisk-Advance Select Spray 1500E Operator's Manual 41

MISE EN GARDE

RISQUE D’INJECTION CAUSE
DE BLESSURES GRAVES

NE PAS SE PLACER EN FACE
DE LA BUSE. NE JAMAIS
METTRE LA MAIN OU LES
DOIGTS DEVANT LA BUSE.

NE DIRIGER LE JET NI SUR
DES PERSONNES NI SUR DES
ANIMAUX DOMESTIQUES.

POUR ÉVITER TOUTE
DÉCHARGE ACCIDENTELLE,
S’ASSURER QUE LA TÊTE DE
LANCE À BUSE RÉGLABLE
EST BIEN VISSÉE AU CORPS
DE LANCE.

AVERTISSEMENT

RISQUE DE DOMMAGES
MATÉRIELS

NE PAS MAINTENIR
LONGTEMPS LE JET SUR
UNE MÊME SURFACE, CAR IL
POURRAIT L’ENDOMMAGER.

DIRECTIVES D’UTILISATION

AMORÇAGE DE LA POMPE:

1. Il est indispensable d’amorcer la pompe lors de la mise en marche initiale,
puis chaque fois qu’on a débranché l’appareil de l’alimentation en eau.

2. Dérouler le flexible haute pression pour supprimer toutes les boucles. Si
ce flexible comporte des boucles, l’écoulement de l’eau les resserre.

3. Visser à fond l’ensemble pistolet/lance au flexible haute pression .

REMARQUE: Pour le moment, ne pas visser la tête de lance au pistolet.

(Voir «Pistolet», p. 39)

4. Après avoir verrouillé la détente, ouvrir à fond l’alimentation en eau.
Orienter le pistolet dans une direction sécuritaire, déverrouiller la détente et
l’actionner.

5. De l’eau à basse pression s’échappe de l’ensemble flexible/pistolet, ce qui
amorce l’appareil et évacue tout l’air du circuit. L’appareil est amorcé
lorsque l’écoulement d’eau n’est plus interrompu par des arrivées d’air.

6. Lorsque l’appareil est amorcé, lâcher la détente et la verrouiller. Bien visser
la tête de lance à buse réglable. (Voir «Pistolet», p. 39)

MISE EN MARCHE DE L’APPAREIL:

1. Prendre connaissance des «Mesures de précaution», p. 32 à 35, avant de
mettre l’appareil en marche.

2. Trouver les autocollants de sécurité de l’appareil et tenir compte des mises
en garde qui y figurent. (2,6,7,8,9,10)

3. Verrouiller la détente, et diriger le pistolet loin de soi ou de toute autre
personne. S’assurer que l’alimentation en eau est ouverte à fond.

4. Déverrouiller et actionner la détente. De l’eau à basse pression s’échappe
de la buse. Avant de mettre l’appareil en marche, s’arc-bouter solidement
en prévision du recul que la pression créée par la pompe imprime au
pistolet.

5. Mettre l’interrupteur marche/arrêt à MARCHE. Cet interrupteur comporte
un disjoncteur de protection du moteur. En cas de surcharge, ce
disjoncteur met automatiquement l’interrupteur à ARRÊT. Pour remettre
l’appareil en marche, remettre l’interrupteur marche/arrêt à MARCHE.

6. Une fois que l’appareil est en marche, exécuter les opérations suivantes :
a. S’assurer de l’absence de fuite d’eau ou d’huile.Si on décèle une fuite,

ARRÊTER IMMÉDIATEMENT L’APPAREIL. Avant de faire fonctionner
l’appareil, s’assurer que toutes les pièces endommagées ont été
remplacées et que toutes les pannes mécaniques ont été corrigées.
Pour tout entretien, s’adresser au service à la clientèle Nilfisk-Advance
.

b. S’assurer que le flexible haute pression est exempt de pliure, de

coupure ou de fuite. Si on décèle une coupure ou une fuite, NE PAS
TOUCHER LE FLEXIBLE, ET ARRÊTER IMMÉDIATEMENT
L’APPAREIL. Remplace la flexible avant de remettre l’appareil en
marche. Voir «Mesures de précaution diverses, nº 6, p. 35. Avant de
faire fonctionner l’appareil, s’assurer que toutes les pièces
endommagées ont été remplacées et que toutes les pannes
mécaniques ont été corrigées. Pour tout entretien, s’adresser au
service à la clientèle Nilfisk-Advance .

c. S’assurer que les cordons électriques pour sont exempts de coupure.

Si on décèle une coupure, NE PAS TOUCHER OU UTILISER LE
CORDON ELECTRIQUE. Le remplacer avant de mettre l’appareil en
marche.

7. Actionner la détente à plusieurs reprises et essayer de régler la forme du
jet. S’assurer que la détente du pistolet est verrouillée avant de régler la
buse. Ne JAMAIS regarder directement dans la buse. L’eau sous haute
pression présente un risque de blessures graves.

8. Comme l’appareil de lavage sous pression débite à haute pression et avec
diverses formes du jet, il permet d’exécuter de nombreux nettoyages sans
employer de détersif. Si un agent nettoyant est nécessaire, voir

«Nettoyage à l’aide de détersif», p. 43.

42 Nilfisk-Advance Select Spray 1500E Operator's Manual

DIRECTIVES D’UTILISATION

NETTOYAGE À L ’AIDE DE DÉTERSIF:

1. Prendre connaissance des «Mesures de précaution -- Nettoyage à l’aide
de détersif», p. 34. Revêtir la tenue vestimentaire de protection indiquée à
la p. 38.

2. Préparer la solution de détersif conformément aux instructions figurant sur
l’étiquette. Ne JAMAIS faire pomper de liquides ou de solvants acides,
basiques, ou abrasifs par l’appareil.

3. Raccorder le flexible du détersif (21) à l’appareil (voir page 36).

4. Plonger le filtre dans la solution de détersif pour que le détersif puisse être
siphonné.

5. S’assurer l’alimentation en eau est ouverte à fond.

6. Après avoir verrouillé la détente du pistolet, faire pivoter le manchon á
l'extrémité de la lance dans le sens antihoraire pour passer en mode
basse pression (voir figure 2, droite).

7. Pour appliquer la solution, déverrouiller et actionner la détente du pistolet.
Après quelques instants, un mélange d’eau et de détersif sort de la buse.
Commencer par pulvériser à la partie inférieure de la surface à nettoyer, et
remonter en longues passes chevauchantes. En procédant ainsi, on évite
les coulées. Laisser imbiber un moment. (Éviter de traiter les surfaces
peintes si elles sont chaudes ou directement exposée au soleil, afin de
réduire au minimum le dessèchement du détersif et la dégradation de la
peinture.) Rincer une petite partie de la surface à la fois.

MANCHON DE LA BUSE EN
POSITION «DÉTERSIF»

NEW-2.PIC/D1

8. Pour rincer: verrouiller la détente du pistolet et faire pivoter le manchon
dans le sens antihoraire. Des que la pression est assez basse, l'injecteur
de détersif débite dans le circuit de l'appariel. Lorsqu'on fait pivoter le
manchon, le mélange d'eau et de détersif sort non seulement par la buse
de pulvéerisation, mais auussi autour d'elle, ce qui donne au jet une forme
d'éventail/de cône.

9. Après chaque utilisation, siphonner 3,8 l (1 gal) d’eau par le circuit
d’injection basse pression. On évite ainsi la corrosion et les dépôts de
détersif, causes de pannes mécaniques.

ARRÊT DE L’APPAREIL:

1. Mettre l’interrupteur à ARRÊT.

2. Couper l’alimentation en eau.

3. Orienter le pistolet dans une direction sécuritaire, et appuyer brièvement
sur la détente pour libérer la pression.

4. Cela fait, débrancher la tête de lance à buse réglable.

5. Débrancher l’appareil de la prise électrique.

6. Vider le pistolet, la lance et les flexibles. Cela fait, débrancher les
flexibles.

7. Nettoyer et sécher l’appareil et le ranger en lieu sûr avec le pistolet, la
lance et les flexibles.

Nilfisk-Advance Select Spray 1500E Operator's Manual 43

ENTREPOSAGE ET ENTRETIEN

ENTRETIEN DE LA POMPE:

Changer l'huile de la pompe après les 25 premières heures de fonctionnement.
Par la suite, il est conseillé de la changer tous les 3 mois ou toutes les 250
heures. Si l'huile est sale ou laiteuse, la changer plus fréquemment. Utiliser
de l'huile pour pompes SAE30 Non-Détergent et ne remplir que jusqu'à
mihauteur du voyant. NE PAS remplir à plein capacité.

ENTRETIEN DE LA BUSE:

L' écoulement de l'eau élargit l'orifice de la buse de pulvérisation, ce qui réduit
la pression. Remplacer la buse dès que la pression tombe à moins de 85% de
la pression maximale. La fréquence de remplacemnt dépend notamment de la
tencur en minéraux de l'eau et du nombre d'heures d'utilisation de la buse.

44 Nilfisk-Advance Select Spray 1500E Operator's Manual

ENTREPOSAGE ET ENTRETIEN

HIVERNISATION:

1. Pour entreposer et transporter l’appareil à température ambiante inférieure
au point de congélation, on doit l’hiverniser.Pour les raisons suivantes,
l’appareil doit être protégé jusqu’à la température la plus basse qu’il risque
de subir:
a. Si l’une des pièces du circuit de pompage gèle, la pression peut

devenir excessive et faire exploser l’appareil en blessant gravement
son utilisateur ou les personnes qui se trouvent à proximité.

b. Le circuit de pompage de l’appareil peut être irrémédiablement

endommagé par le gel. LES DOMMAGES CAUSÉS PAR LE GEL NE
SONT PAS COUVERTS PAR LA GARANTIE.

Si on doit entreposer l’appareil à un endroit où il y a risque de gel, le protéger
en procédant comme suit:

1. Disposer des articles suivants:
a. Deux récipients de 19 l (5 gal).
b. 3,8 l (1 gal) d’antigel. (Nilfisk-Advance recommande l’emploi d’un

antigel de type écologique.)
c. Alimentation en eau.
d. Flexible de 0, 91 m (3 pi), de 12,7 à 19,05 mm (1/2-¾ po) de D.I., à

raccord mâle de 19,05 mm (¾ po) pour tuyau d’arrosage.

2. Méthode d’hivernisation:
a. Arrêter l'appareil et couper l'alemantation en eau.
b. Évacuer la pression du circuit en orientant le pistolet dans une

direction sécuritaire et en appuyant sur la détente jusqu’à ce que l’eau

cesse de sortir de la buse.
c. Verrouiller la détente et déposer la buse.
d. Dans un récipient de 191 (5 gal), mélanger l'antigel et l'eau dans les

proportions spécifiées par le fabricant pour assurer le degré

d'hivernisaton voulu.
e. Déposer le flexible d'alimentation en eau de l'appaareil et fixer

solidement le flexible de 0, 91 m (3pi) au raccord d'admision. Plonger

l'autere extémeité du flexible dans la solution d'antigel.
f. Diriger la lance dans le récipient vide et mettre l'appareil en marche.

MISE EN GARDE!

RISQUE D'EXPLOSION DE
L'APPARIEL

NE PAS ENTREPOSER OU FAIRE
FONCTIONNER L'APPAREIL À
TEMPERATURE INFERIEURE AU
POINT DE CONGELATION DE
L'EAU.

REMARQUE: Pour bien hiverniser, se conformer aux directives du fabriquant

g. Actionner la détente jusqu’à ce que l’antigel commence à s’échapper

de la lance. Lâcher la détente pendant 3 secondes, puis l’actionner

pendant 3 secondes. Répéter le cycle jusqu’à ce que tout le mélange

antigel ait été siphonné du récipient.
h. Débrancher le flexible de 0, 91 m (3 pi) de l’appareil, et vider l’antigel

en excès dans le récipient de 19 l (5 gal).
i. Débrancher l’ensemble flexible/pistolet/lance de l’appareil, et vider

l’antigel en excès dans le récipient de 19 l (5 gal).
j. Ranger en lieu sûr le flexible, le pistolet et la lance avec l’appareil.
k. Conserver la solution d’antigel pour l’utiliser plus tard, ou s’en

débarrasser conformément à la réglementation de l’E.P.A. en vigueur.

3. Autre méthode d’hivernisation:
a. Arrêter l’appareil.
b. Libérer la pression en orientant le pistolet dans une direction

sécuritaire et en appuyant sur la détente jusqu’à ce que l’eau cesse

de sortir de la buse.
c. Débrancher et vider le flexible, le pistolet et la lance.
d. Mettre l’appareil en marche et le laisser fonctionner jusqu’à ce que

l’eau cesse de s’en écouler. Puis, arrêter l’appareil.

REMARQUE : Si on choisit cette méthode, être prudent car les gouttes

(voir la «Table de protection» qui figure sur l’étiquette arrière
de la plupart des contenants d’antigel).

d’eau transformées en glaçons peuvent faire exploser
l’appareil si on le met en marche avant qu’il soit complètement
dégelé.

Nilfisk-Advance Select Spray 1500E Operator's Manual 45

ENTREPOSAGE ET ENTRETIEN

MISE EN MARCHE DE L’APPAREIL APRÈS ENTREPOSAGE PROLONGÉ:

1. S’ASSURER que l’appareil est DÉBRANCHÉ de la prise de courant.

2. Avant de remettre l’appareil en marche, faire fondre la glace qui pourrait
se trouver dans la lance, le pistolet, le flexible et l’appareil.

3. Après avoir appliqué toutes les directives de «PRÉPARATION», mettre
l’appareil en marche, le laisser fonctionner pendant quelques instants pour
en lubrifier toutes les pièces, et l’arrêter.

46 Nilfisk-Advance Select Spray 1500E Operator's Manual

DÉPANNAGE

SYMPTÔME CAUSE PROBABLE REMÈDE

Le moteur de la pompe ne démarre Déclenchement ou non-réarmement Arrêter l’appareil. Appuyer sur le
pas ou s’arrête en cours de du disjoncteur de fuite à la terre. bouton de réarmement du disjoncteur
fonctionnement. de fuite à la terre après branchement

Déclenchement du disjoncteur ou Débrancher toutes les autres fiches
grillage du fusible dans la boîte de du circuit utilisé et réarmer le
fusibles. disjoncteur ou vérifier et remplacer le

Jeu ou débranchement de la fiche. Rebrancher la fiche.

Déclenchement du disjoncteur Laisser l'appareil refroidir, et le
dans l'appariel. remettre en marche.

à la prise de courant.

fusible.

L'appareil est gelé. Le laisser dégeler. Si l'une des pièces

Le disjoncteur se déclenche ou le Surcharge du circuit. S’assurer que les caractéristiques
fusible grille dans la boîte de fusibles. électriques du circuit sont de

Le cordon prolongateur est trop long Respecter les caractéristiques
ou le fil est de calibre insuffisant. électriques spécifiées à la p. 32.

Le disjoncteur de fuite à la terre se Tension inadéquate. S’assurer que l’appareil est alimenté
déclenche. en courant monophasé de

Court-circuit interne. S’adresser au centre d’entretien

Le moteur tourne mais il ne se Alimentation en eau inadéquate. S’assurer que le flexible a un
produit aucune décharge par la buse diamètre de 19,05 mm (¾ po) et que
lorsqu’on appuie sur la détente. l’alimentation en eau est ouverte.

Pliure du flexible d’admission d’eau. Supprimer la pliure.

de l'appareil est gelée, la pression peut
devenir excessive et faire exploser
l'appareil en blessant gravement son
utilisateur ou les personnes que se
trouvent á proximité.

1500 PSI/20 A. Débrancher toutes les
fiches du circuit. Si le raccordement
se fait à un circuit protégé par fusibles,
utiliser un fusible temporisé marqué D.

120V/20 A/60 Hz for 1500 PSI

Nilfisk-Advance .

Pliure du flexible de décharge à Remplacer le flexible.
haute pression.

La pression est insuffisante ou Colmatage du filtre de l’admission Déposer le filtre, le nettoyer ou le
fluctuante. d’eau. remplacer.

Aspiration d’air dans la pompe. Resserrer tous les raccords de
(Désamorçage) l’admission d’eau. Éliminer les fuites

de la conduite d’admission.

Mode haute pression non enclenché. Tirer le manchon de la buse vers le

Colmatage ou usure de l’orifice de Déposer et nettoyer, ou remplacer.
la buse

Mauvais fonctionnement de la soup Déposer et nettoyer, ou remplacer.
ape de dérivation.

L'huile est laiteuse ou mousseuse. Présence d'eau dans l'huile. Changer l'huile de la pompe. Remplir

Nilfisk-Advance Select Spray 1500E Operator's Manual 47

pistolet pour enclencher le mode
haute pression.

jusqu' au niveau voulu.

DÉPANNAGE

SYMPTÔME CAUSE PROBABLE REMÈDE

L’appareil perd de l’eau ou de l’huile. NE PAS L’UTILISER. S’adresser au centre d'entretien

De l’eau s’écoule de la buse lorsque Fonctionnement défectueux du Déposer ou remplacer.
la détente est verrouillée. pistolet.

Le détersif n’est pas siphonné en Immersion incomplète du filtre du Vérifier et corriger.
mode basse pression/détersif. détersif dans la solution de détersif.

Obstruction ou sectionnement du Inspecter, nettoyer ou remplacer.
flexible du détersif.

Obstruction ou sectionnement du Inspecter, nettoyer ou remplacer.
flexible du détersif.

Mode basse pression non enclenché. Écarter du pistolet le manchon de la

Colmatage de la buse. Nettoyer ou remplacer.
Raccordement d’un nombre excessif N’utiliser qu’une seule rallonge.

de rallonges de flexible haute
pression à la sortie d’eau.

Grippage du clapet à bille du tube Déposer, nettoyer ou remplacer.
venturi.

L’eau reflue dans le récipient de Inversion, absence ou corrosion Déposer, nettoyer ou remplacer.
détersif. du clapet à bille du tube venturi.

Nilfisk-Advance.

buse.

48 Nilfisk-Advance Select Spray 1500E Operator's Manual

NOTE

Nilfisk-Advance Select Spray 1500E Operator's Manual 49

NOTE

50 Nilfisk-Advance Select Spray 1500E Operator's Manual

NOTE

Nilfisk-Advance Select Spray 1500E Operator's Manual 51

THE NILFISK-ADVANCE LIMITED WARRANTY

Your Nilfisk-Advance equipment which has been manufactured, tested and inspected in accordance with carefully specified
engineering requirements, is warranted to be free from defects in material and workmanship. This warranty is, however, subject
to the following qualifications, conditions and limitations which are set forth to provide you and all users of the Nilfisk-Advance
equipment with information concerning the duration, extent, availability and applicability of this Nilfisk-Advance limited
warranty, the procedure to be taken to obtain its performance and other information concerning the Nilfisk-Advance warranty
policy.

The Nilfisk-Advance Limited Warranty is extended to the original end user as follows:
KW Series pressure washers 1 year parts replacement and service labor warranty. Normal wear parts including hoses,
gaskets, pump seals and nozzles guaranteed against defects for a period of 90 days from date of sale. Honda engines are
warranted by American Honda Co., Inc. for a period of 1 year.

Replacement parts guaranteed for 90 days from date of installation against defects in material and workmanship.

The 10 year poly component replacement warranty with 1 year service labor extends for a period of ten (10) years from the
date of the original purchase of the Nilfisk-Advance equipment by the original purchaser. This warranty will not cover damage
attributable to the following:

(1) Improper, unreasonable or negligent use of abuse of the equipment.
(2) Use of equipment with hot water or high temperature above 130 degrees Fahrenheit (54 degrees Centigrade).
(3) "Warpage", "Creepage", or "Distortion: of part so long as the same does not interfere with normal operation.

(4) Abrasions or punctures of the equipment.
The start date of the warranty coverage shall be the purchase date of the original end user or 1 year from the date the machine
was shipped from the factory, whichever come first. Proof of purchase will be required.

PARTS OF Nilfisk-Advance EQUIPMENT NOT COVERED BY WARRANTY
Certain parts of Nilfisk-Advance equipment require replacement in the ordinary course of use due to normal wear by reason
of their characteristics. These are normal wear items such as cords, gaskets, switches, bumpers, carbon brushes, handle
grips, bags, hoses, bearings, etc.

EXCEPTIONS AND EXCLUSIONS FROM WARRANTY
This equipment is required to be used on electric current as indicated on the data plate. Otherwise damage, defects,
malfunctions or other failures of the equipment arising from use on electric current not as indicated are excepted and excluded
from this warranty. Defects, malfunctions, failure or damage of the equipment caused by improper, unreasonable or negligent
use or abuse other than those designated as authorized to perform such work without first having obtained factory instructions,
The Nilfisk-Advance Company, at its sole option, may determine that this warranty will not apply and that reimbursement for
such repair will not be made because of the failure to comply with such factory specified instructions.

PROCEDURE TO BE TAKEN TO OBTAIN PERFORMANCE OF WARRANTY REPAIR
To secure repair of the equipment or any warranted parts under this warranty, the following procedure should be taken. The
inoperative equipment or warranted parts, together with satisfactory evidence of the purchase date, must be delivered, with
shipping and deliver charges prepaid, to one of the following:

(1) The dealer from whom purchased;

(2) Any Nilfisk-Advance distributor's service department in the United States;

(3) Any Nilfisk-Advance authorized service station in the United States.
If you are unable to locate any of the foregoing, you may write or otherwise communicate with The Nilfisk-Advance Company
for instructions before repair service is performed by anyone else. In such event, The Nilfisk-Advance Company will provide
either the location of a closely available Nilfisk-Advance distributor service department or Nilfisk-Advance authorized service
station or other factory instructions. Upon compliance with the above procedure, all warranted defects will be repaired, at no
additional charge or costs to the customer, and the repaired product returned to the customer, with all shipping and delivery
charges prepaid. In following the procedures above set forth, PLEASE MAKE CERTAIN to state the Nilfisk-Advance model,
type and serial number as shown on the data plate of the equipment.

REPLACEMENT
In the event of a defect, malfunction or failure of your Nilfisk-Advance equipment or any warranted part to conform with this
warranty, The Nilfisk-Advance Company may, at its sole option and own expense, replace the equipment or any warranted
part with another new identical or reasonably equivalent model or part in lieu of repairing the defect.

NO REFUND OF PURCHASE PRICE
The Nilfisk-Advance Company will not, as a matter of its warranty policy, refund the customer's purchase price.

WARRANTY REGISTRATION CARD FOR YOUR Nilfisk-Advance EQUIPMENT AND INFORMATION REQUEST
Your Nilfisk-Advance Company distributor from whom you purchased your equipment is responsible for the registration of your
warranty with the factory. We ask that you cooperate with your distributor in supplying the necessary information on the
warranty card so that we may better serve you. Any information or questions you may have concerning your Nilfisk-Advance
equipment or this warranty may likewise be secured from the factory. This warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.

Nilfisk-Advance, Inc.

14600 21st Avenue North

Plymouth, MN 55447-3408

52 Nilfisk-Advance Select Spray 1500E Operator's Manual
