FLOORTEC 350

DEUTSCH

BETRIEBSANLEITUNG

FRANÇAIS

MANUEL D’UTILISATION

ENGLISH

USER MANUAL

NEDERLANDS

GEBRUIKSAANWIJZING

ORIGINALANLEITUNG

INSTRUCTIONS D’ORIGINE

ORIGINAL INSTRUCTION

ORIGINELE INSTRUCTIES

www.nilsk-alto.com

146 3083 000 (2) 2008-11

Сертификат за съответствие Osvědčení o shodě Konformitätserklärung Overensstemmelsescertikat

Declaración de conformidad

Vastavussertikaat

Déclaration de conformité

Yhdenmukaisuustodistus

Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model :

Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπος / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ / Typ / Tip / Tip :

Сериен номер / Výrobní číslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / Σειριακός αριθμός / Sorozatszám / Numero di serie / Serijos numeris / Sērijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Număr de serie / Серийный номер / Serienummer / Výrobné číslo / Serijska številka / Seri Numarası :

Година на производство / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / Έτος κατασκευής / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabricaţiei / Год выпуска / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/İmal yılı :

Conformity certicate Πιστοποιητικό συμμόρφωσης Megfelelősségi nyilatkozat

Dichiarazione di conformità

Atitikties deklaracija Atbilstības deklarācija Konformitetssertisering Conformiteitsverklaring

Declaração de conformidade

Deklaracja zgodności Certicat de conformitate Заявление о соответствии Överensstämmelsecertikat Certikát súladu Certikat o ustreznosti Uyumluluk sertikası

SWEEPER

FLOORTEC 350

Долуподписаният потвърждава, че гореспоменатият модел е произведен в съответствие със следните директиви и стандарти.

Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími směrnicemi a normami.

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß

den folgenden Richtlinien und Normen

hergestellt wurden.

Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder.

El abajo rmante certica que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares.

Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega.

Je soussigné certie que les modèles cidessus sont fabriqués conformément aux directives et normes suivantes.

The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards.

Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η παραγωγή του προαναφερθέντος μοντέλου γίνεται σύμφωνα με τις ακόλουθες οδηγίες και πρότυπα.

Alulírottak igazoljuk, hogy a fent említett modellt a következő irányelvek és szabványok alapján hoztuk létre.

Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard.

Toliau pateiktu dokumentu patvirtinama, kad minėtas modelis yra pagamintas laikantis nurodytų direktyvų bei standartų.

Ar šo tiek apliecināts, ka augstākminētais modelis ir izgatavots atbilstoši šādām direktīvām un standartiem.

Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder.

A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas.

Niżej podpisany zaświadcza, że wymieniony powyżej model produkowany jest zgodnie z następującymi dyrektywami i normami.

Subsemnatul atest că modelul susmenţionat este produs în conformitate cu următoarele directive şi standarde.

Настоящим удостоверяется, что машина вышеуказанной модели изготовлена в соответствии со следующими директивами и стандартами.

Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder.

Dolu podpísaný osvedčuje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami.

Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi.

Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan.

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards.

Aşağıda İmzası olan kişi, yukarıda bahsedilen model cihazın aşağıda verilen direktiere ve standartlara uygunlukta imal edildiğini onaylar.

EC Machinery Directive 2006/42/EC EN ISO 12100-1, EN ISO 12100-2, EN 294, EN 349, EN 982

EC Low Voltage Directive 2006/95/EC EN 60335-1, EN 60335-2-72, EN 50366

EC EMC Directive 2004/108/EC EN 55014-1, EN 55014-2

Manufacturer: Nilsk-Advance S.p.a.

Authorized signatory: Franco Mazzini, General Mgr

Date: Signature:

Address: Strada Comunale della Braglia, 18, 26862 GUARDAMIGLIO (LO) - ITALY

Tel: +39 (0)377 451124, Fax: +39 (0)377 51443

BETRIEBSANLEITUNG

DEUTSCH

INHALTSVERZEICHNIS

EINLEITUNG ....................................................................................................................................................................2

ZIEL UND INHALT DER ANLEITUNG ............................................................................................................................................. 2

ADRESSATEN ................................................................................................................................................................................. 2

AUFBEWAHRUNG DER ANLEITUNG ............................................................................................................................................ 2

KONFORMITÄTSERKLÄRUNG ...................................................................................................................................................... 2

IDENTIFIZIERUNGSDATEN ........................................................................................................................................................... 2

ANDERE REFERENZANLEITUNGEN ............................................................................................................................................ 3

ERSATZTEILE UND WARTUNG ..................................................................................................................................................... 3

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN .......................................................................................................... 3

FUNKTIONSEIGENSCHAFTEN ..................................................................................................................................................... 3

HINWEIS ......................................................................................................................................................................................... 3

AUSP ACKEN/LIEFERUNG ............................................................................................................................................. 3

SICHERHEIT ....................................................................................................................................................................4

BENUTZTE SYMBOLE ................................................................................................................................................................... 4

ALLGEMEINE HINWEISE ............................................................................................................................................................... 4

GERÄTEBESCHREIBUNG .............................................................................................................................................6

AUFBAU UND BEDIENELEMENTE DES GERÄTS ....................................................................................................................... 6

ZUBEHÖR/SONDERAUSSTATTUNG ............................................................................................................................................. 7

TECHNISCHE DATEN ..................................................................................................................................................................... 7

SCHALTPLAN.................................................................................................................................................................................. 8

BETRIEB ..........................................................................................................................................................................9

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN .................................................................................................................. 9

VOR DEM EINSCHALTEN DES GERÄTS ...................................................................................................................................... 9

GERÄT EINSCHALTEN UND ABSTELLEN .................................................................................................................................... 9

GERÄT IM KEHRBETRIEB ........................................................................................................................................................... 10

ABFALLBEHÄLTER ENTLEEREN ................................................................................................................................................ 10

NACH DER GERÄTEBENUTZUNG .............................................................................................................................................. 10

LANGE STILLLEGUNG DES GERÄTS ......................................................................................................................................... 10

ERSTE BETRIEBSZEIT ................................................................................................................................................................ 10

WARTUNG ..................................................................................................................................................................... 11

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG ...................................................................................................................11

LADEGERÄTKABEL ÜBERPRÜFEN .............................................................................................................................................11

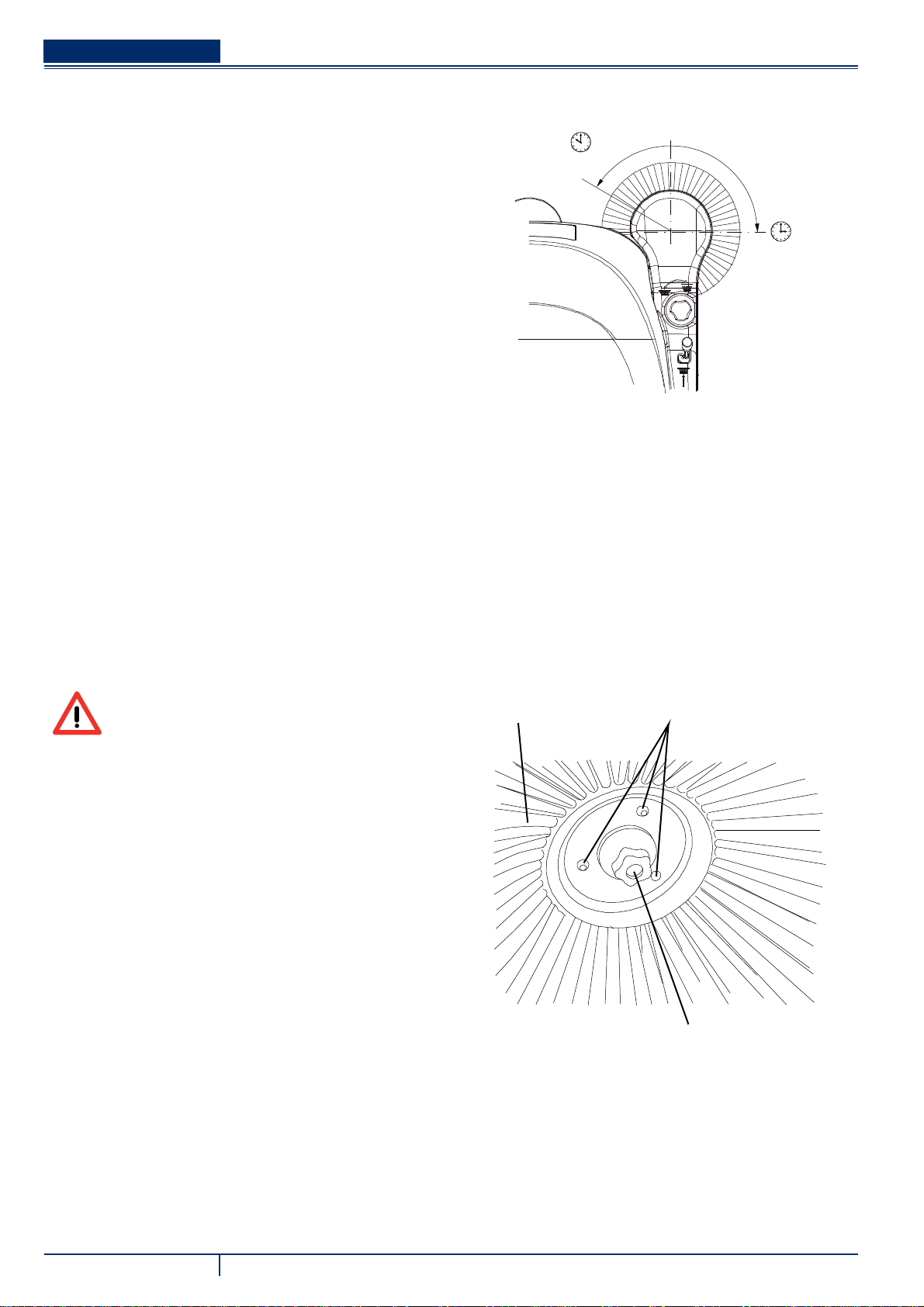

SEITENBESENHÖHE ÜBERPRÜFEN UND EINSTELLEN .......................................................................................................... 12

SEITENBESEN AUSBAUEN/EINBAUEN ...................................................................................................................................... 12

HAUPTKEHRWALZENHÖHE ÜBERPRÜFEN UND EINSTELLEN .............................................................................................. 13

HAUPTKEHRWALZE AUSBAUEN/EINBAUEN ............................................................................................................................ 14

STAUBFILTER REINIGEN UND ÜBERPRÜFEN, ABFALLBEHÄLTERDICHTUNGEN ÜBERPRÜFEN ...................................... 15

HÖHE UND FUNKTIONSFÄHIGKEIT DER SCHMUTZFANGKLAPPEN ÜBERPRÜFEN ............................................................16

BATTERIE LADEN......................................................................................................................................................................... 16

FEHLERSUCHE .............................................................................................................................................................17

VERSCHROTTUNG .......................................................................................................................................................18

146 3083 000(2)2008-11 A FLOORTEC 350 1

DEUTSCH BETRIEBSANLEITUNG

EINLEITUNG

HINWEIS

Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellten Bauteile.

ZIEL UND INHALT DER ANLEITUNG

Diese Betriebsanleitung stellt der Bedienperson alle für den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des Geräts erforderlichen Informationen zu Verfügung. Sie enthält Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung, Ersatzteilen und Verschrottung. Vor allen Arbeiten an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zu lesen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilﬁ sk Alto.

ADRESSATEN

Diese Betriebsanleitung richtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausführen. Nilﬁ sk Alto haftet nicht für Schäden, die durch Nichteinhaltung dieses Verbots verursacht werden.

AUFBEWAHRUNG DER ANLEITUNG

Die Betriebsanleitung ist am Gerät in dem dafür vorgesehen Fach, geschützt vor Flüssigkeiten o.Ä., welche die Lesbarkeit beeinträchtigen könnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG

Die mit dem Gerät gelieferte Konformitätserklärung bescheinigt, dass das Gerät den geltenden Rechtsvorschriften entspricht.

HINWEIS

Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigefügten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN

Seriennummer und Gerätemodell sind auf dem Schild (33) angegeben. Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts. Diese Informationen sind für die Bestellung von Ersatzteilen erforderlich. Bitte notieren Sie hier die Gerätedaten.

GERÄTEMODELL .............................................................................

GERÄTESERIENNUMMER ..............................................................

2 FLOORTEC 350 146 3083 000(2)2008-11 A

BETRIEBSANLEITUNG

DEUTSCH

ANDERE REFERENZANLEITUNGEN

Ersatzteilkatalog (im Lieferumfang enthalten) – Service-Anleitung (beim Nilﬁ sk Alto-Kundendienst einsehbar) –

ERSATZTEILE UND WARTUNG

Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilﬁ sk Alto-Kundendienst. Verwenden Sie immer Originalersatz- und -zubehörteile. Der Nilﬁ sk Alto-Kundendienst steht Ihnen für technischen Kundendienst und die Bestellung von Ersatz- und Zubehörteilen zur Verfügung. Bitte immer Modell und Seriennummer angeben.

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilﬁ sk Alto entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und Verbesserungen vorzunehmen. Nilﬁ sk Alto ist nicht verpﬂ ichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilﬁ sk Alto ausdrücklich genehmigt und darf nur von Nilﬁ sk Alto vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN

Die Kehrmaschine wurde zur Reinigung (Kehren und Saugen) von glatten und festen Böden im privaten und industriellen Bereich sowie zur Aufnahme von Staub und leichten Abfällen und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung gebaut.

HINWEIS

Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (6).

AUSPACKEN/LIEFERUNG

Bei Gerätelieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden. Liegen offensichtlich Beschädigungen vor, Verpackung aufbewahren, damit sie die Transportﬁ rma, welche die Lieferung durchgeführt hat, in Augenschein nehmen kann. Für die Schadenersatzleistung unverzüglich mit der Transportﬁ rma in Verbindung setzen. Überprüfen, ob der Lieferumfang des Geräts nachstehender Liste entspricht:

Technische Unterlagen: –

Betriebsanleitung der Kehrmaschine• Ersatzteilliste der Kehrmaschine• 1 Sicherung des Ansauganlagenmotors•

146 3083 000(2)2008-11 A FLOORTEC 350 3

DEUTSCH BETRIEBSANLEITUNG

SICHERHEIT

Folgende Symbole weisen auf potentielle Gefahren hin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen. Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle in Betrieben, am Arbeitsplatz oder während des Transports werden durch die Nichtbeachtung der grundlegendsten Vorsichtsmaßnahmen verursacht. Aufmerksame und umsichtige Bedienpersonen sind daher der beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar.

BENUTZTE SYMBOLE

GEFAHR!

Bezeichnet eine, auch potenziell tödliche, Gefahr für die Bedienperson.

ACHTUNG!

Weist auf die potentielle Gefahr von Personenunfällen hin.

HINWEIS!

Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nützliche Funktionen. Widmen Sie Absätzen, die durch dieses Symbol gekennzeichnet sind, höchste Aufmerksamkeit.

HINWEIS

Bezeichnet eine Anmerkung zu wichtigen oder nützlichen Funktionen.

NACHSCHLAGEN

Weist darauf hin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.

ALLGEMEINE HINWEISE

In diesem Abschnitt sind Warnhinweise in Bezug auf potentielle Geräte- und Personenschäden angeführt.

GEFAHR!

Vor jeglichen Reinigungs- und Wartungsarbeiten, dem Austausch von Bauteilen, Hauptschalter des Geräts – auf 0 stellen und, falls nötig, die Batterie trennen. Dieses Gerät darf nur von angemessen geschulten Personen verwendet werden. Die Gerätebedienung durch – Kinder und Behinderte ist verboten. Batterien von Funken, Flammen und glühenden Gegenständen fernhalten. – Bei Arbeiten in der Nähe von elektrischen Bauteilen sind sämtliche Schmuckstücke abzulegen. – Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten. – Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive – Pulver, Flüssigkeiten oder Dämpfe beﬁ nden: Dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube geeignet.

4 FLOORTEC 350 146 3083 000(2)2008-11 A

BETRIEBSANLEITUNG

ACHTUNG!

Vor der Benutzung des Ladegeräts prüfen, ob Frequenz und Spannung auf dem Gerätetypschild der – Netzspannung entsprechen. Das Kabel des Ladegeräts nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. – Das Kabel des Ladegeräts nicht in Türen einklemmen und nicht über scharfe Kanten oder Oberﬂ ächen ziehen. Mit dem Gerät nicht über das Ladegerätkabel fahren. Ladegerätkabel von heißen Oberﬂ ächen fernhalten. – Sind Kabel oder Stecker des Ladegeräts beschädigt, Batterien des Geräts nicht auﬂ aden. Wenden Sie sich – bei Schäden am Ladegerätkabel an einen Nilﬁ sk Alto-Kundendienst. Zur Verringerung der Brand-, Stromschlag- oder Verletzungsgefahr das unbeaufsichtigte Gerät nicht ans – Stromnetz angeschlossen lassen. Vor Wartungsbearbeitungen, das Ladegerätkabel vom Stromnetz trennen. Funktioniert das Gerät nicht einwandfrei, wurde es im Freien abgestellt, ist es beschädigt oder ins Wasser – gefallen, Gerät zu einem Nilﬁ sk Alto-Kundendienst bringen. Während des Batterieladevorgangs nicht rauchen. – Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern. – Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen – Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den Trockenbetrieb geeignet und darf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden. Vor der Verwendung des Geräts sämtliche Klappen und/oder Deckel schließen. – Das Gerät nicht in stark staubiger Umgebung verwenden. – Das Gerät nicht als Spielzeug verwenden. Wird das Gerät in der Nähe von Kindern verwendet, ist besondere – Aufmerksamkeit erforderlich. Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilﬁ sk Alto empfohlene – Zubehörteile verwenden. Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite – Kleidungsstücke nicht in beweglichen Geräteteilen verfangen können. Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln – säubern. Für die allgemeine Reinigung dieses Gerätetyps keinen Druckluftstrahl verwenden. Bei der Verwendung dieses Geräts darauf achten, dass weder Personen- noch Sachschäden entstehen. – Achten Sie insbesondere auf Kinder. Keine Flüssigkeitsbehälter auf dem Gerät abstellen. – Die Lagertemperatur des Geräts muss zwischen 0°C und +40°C liegen. – Das Gerät nur bei Temperaturen zwischen 0°C und +40°C verwenden. – Die Luftfeuchtigkeit muss zwischen 30% und 95% betragen. – Das Gerät nicht als Transportmittel verwenden. – Das Gerät nicht auf Oberﬂ ächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälle einsetzen. – Zur Vermeidung von Schäden am Fußboden Besen bei stehendem Gerät nicht in Betrieb lassen. – Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden. – Nicht gegen Regale oder Baugerüste stoßen, vor allem wenn Gegenstände herunterfallen könnten. – Die Fahrgeschwindigkeit an die jeweilige Bodenbeschaffenheit anpassen. – Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen oder Wegen zugelassen. – Die am Gerät angebrachten Hinweisschilder nicht entfernen oder verändern.

–

Die Schutzvorrichtungen des Geräts keinesfalls beschädigen. Alle Anweisungen zur ordentlichen Wartung – sind gewissenhaft zu befolgen. Nur mit dem Gerät gelieferte oder in der Betriebsanleitung angeführte Besen verwenden. Die Verwendung – anderer Besen kann die Sicherheit beeinträchtigen. Bei Funktionsstörungen sicherstellen, dass diese nicht durch mangelnde Gerätewartung verursacht wurden. – Gegebenenfalls Fachpersonal bzw. autorisierten Kundendienst benachrichtigen. Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lesen. – Zur Gewährleistung von Sicherheit und Leistung die im entsprechenden Kapitel dieser Betriebsanleitung – vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführen lassen. Müssen Bauteile ausgewechselt werden, stets beim Kundendienst oder einem autorisierten Vertragshändler – ORIGINALERSATZTEILE anfordern. Das Gerät enthält giftige und schädliche Stoffe (Batterien, Kunststoffe etc.), für die eine Entsorgung durch – entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen!

DEUTSCH

146 3083 000(2)2008-11 A FLOORTEC 350 5

DEUTSCH BETRIEBSANLEITUNG

GERÄTEBESCHREIBUNG

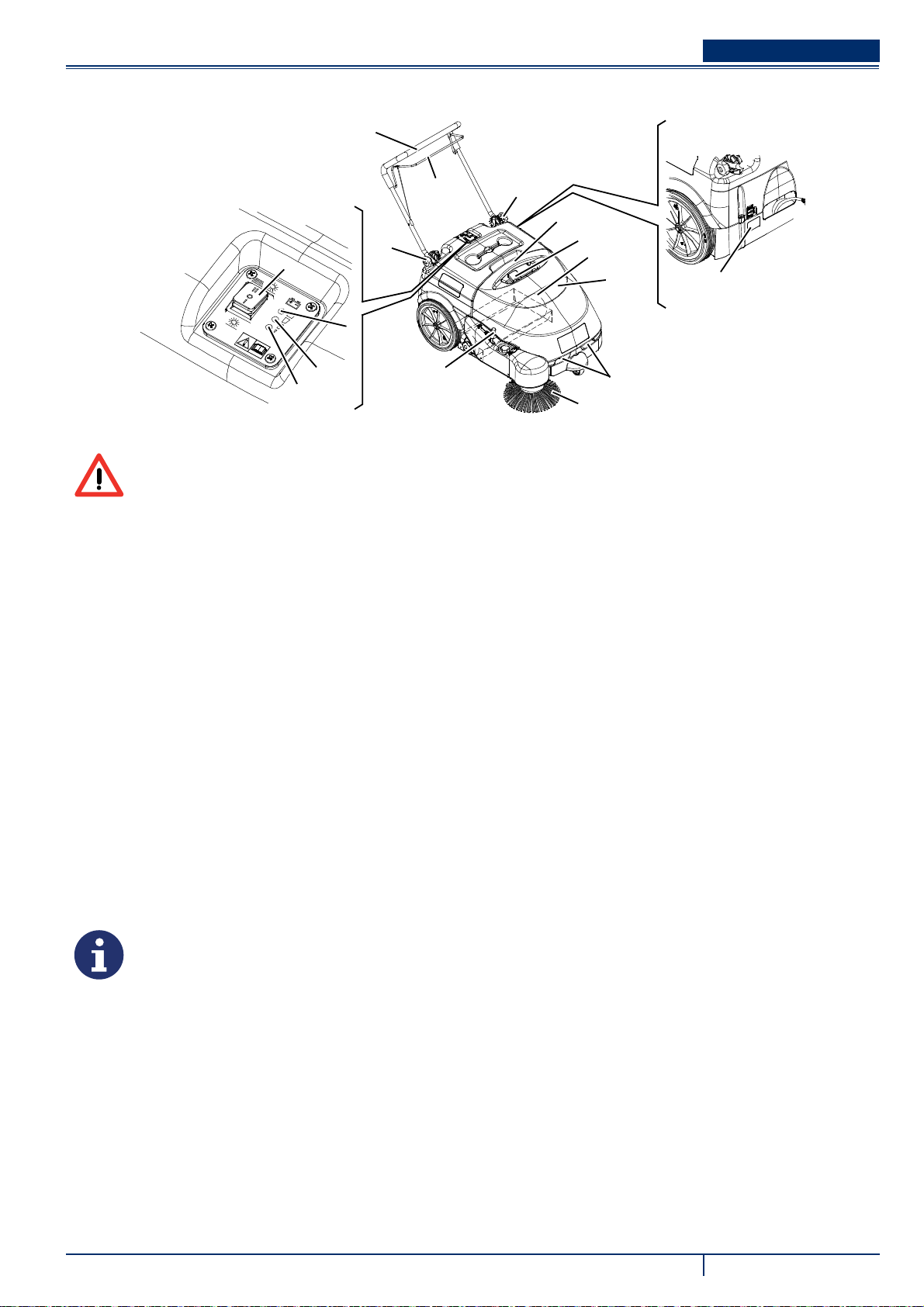

AUFBAU UND BEDIENELEMENTE DES GERÄTS

Hauptschalter:1.

In Stellung I werden die Ansauganlage und die • Hauptkehrwalze eingeschaltet In Stellung II werden die Ansauganlage, die •

Hauptkehrwalze und der Seitenbesen eingeschaltet. Kontrollleuchte Batterien geladen (grün)2. Kontrollleuchte Batterien fast leer (gelb)3. Kontrollleuchte Batterien leer (rot)4. Fahrhebel5. Schubbügel6. Einstellknöpfe Schubbügelneigung7. Drehregler Filterrüttler8. Abfallbehälter9. Vorderrad, lenkbar10. Seitenbesen11. Hebel Seitenbesen anheben/absenken12. Drehregler Höheneinstellung Seitenbesen13. Hauptkehrwalze14. Drehregler Höheneinstellung Hauptkehrwalze15. Hinterräder, angetrieben16. Staufächer17. Ladegerätkabel18. Ladegerätkabelfach19. Rückschaltbare Sicherung Seitenbesenmotor20. Rückschaltbare Sicherung Hauptmotor21. Batterie22. Staubﬁ lter23. Seitenbesenmotor24. Hauptmotor25. Antriebsrad26. Ansauglüfter27. Ladegerät28.

Flachsicherung Motor Ansauganlage (7,5 A)29. Haube30. Oberer Griff Abfallbehälter31. Untere Griffe Abfallbehälter32. Schild Seriennummer/technische Daten/33. Konformitätszeichen Seitlichen Schmutzfangklappen34. Schmutzfangklappe vorn35. Schmutzfangklappe hinten36. Antriebsriemenregler37.

S311348

6 FLOORTEC 350 146 3083 000(2)2008-11 A

BETRIEBSANLEITUNG

DEUTSCH

ZUBEHÖR/SONDERAUSSTATTUNG

Neben den mit der Grundausführung gelieferten Bauteilen sind je nach speziﬁ scher Geräteverwendung folgende Zubehörteile/ Sonderausstattungen lieferbar:

Bürsten aus anderen Materialien als die Standardbürsten1.

80-Ah-Batterie2.

Nicht kreidende Schmutzfangklappe3.

HINWEIS

Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung.

TECHNISCHE DATEN

Allgemein Werte

Arbeitsbreite (ohne Seitenbesen) 500 mm

Arbeitsbreite (mit Seitenbesen) 720 mm

Geräteabmessungen mit nach vorne geklapptem Schubbügel und ohne Seitenbesen (Länge x Breite x Höhe) 998 x 797 x 621 mm

Mindestbodenfreiheit (ohne Schmutzfangklappen) 25 mm

Maße Hauptkehrwalze (Durchmesser x Länge) 200 x 500 mm

Durchmesser Seitenbesen 315 mm

Drehgeschwindigkeit Hauptkehrwalze 335 U/min

Drehgeschwindigkeit Seitenbesen 100 U/min

Maximale Steigfähigkeit 2%

Kapazität Abfallbehälter 60 Liter

Gerätegesamtgewicht (mit Standardbatterie) 68 kg

Maße lenkbares Vorderrad (Durchmesser x Breite) 75 x 32 mm

Maße Hinterräder (Durchmesser x Breite) 300 x 45 mm

Höchstfahrgeschwindigkeit 3,7 km/h

Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871) (LpA) 59,3 ±3 dB(A)

Vom Gerät emittierter Schallleistungspegel (ISO 3744, ISO 4871) (LwA) 78 dB(A)

Schwingungspegel am Arm der Bedienperson (ISO 5349-1) < 2,5 m/s

Elektrische Bauteile Werte

Spannung elektrische Anlage 12 V

Standardbatterie GEL, 12 V, 45 Ah

Optionale Batterie GEL, 12 V, 80 Ah

Ladegerät 6 A

Hauptmotor 200 W, 1.500 U/min

Seitenbesenmotor 40 W

Ansauganlagenmotor 50 W

Staubansaugung und -ﬁ lterung Werte

Staubﬁ lter 5-10 μm (Polyester)

Oberﬂ äche Staubﬁ lter 1 m

Unterdruck Hauptkehrwalzenraum 12 mm H2O

146 3083 000(2)2008-11 A FLOORTEC 350 7

DEUTSCH BETRIEBSANLEITUNG

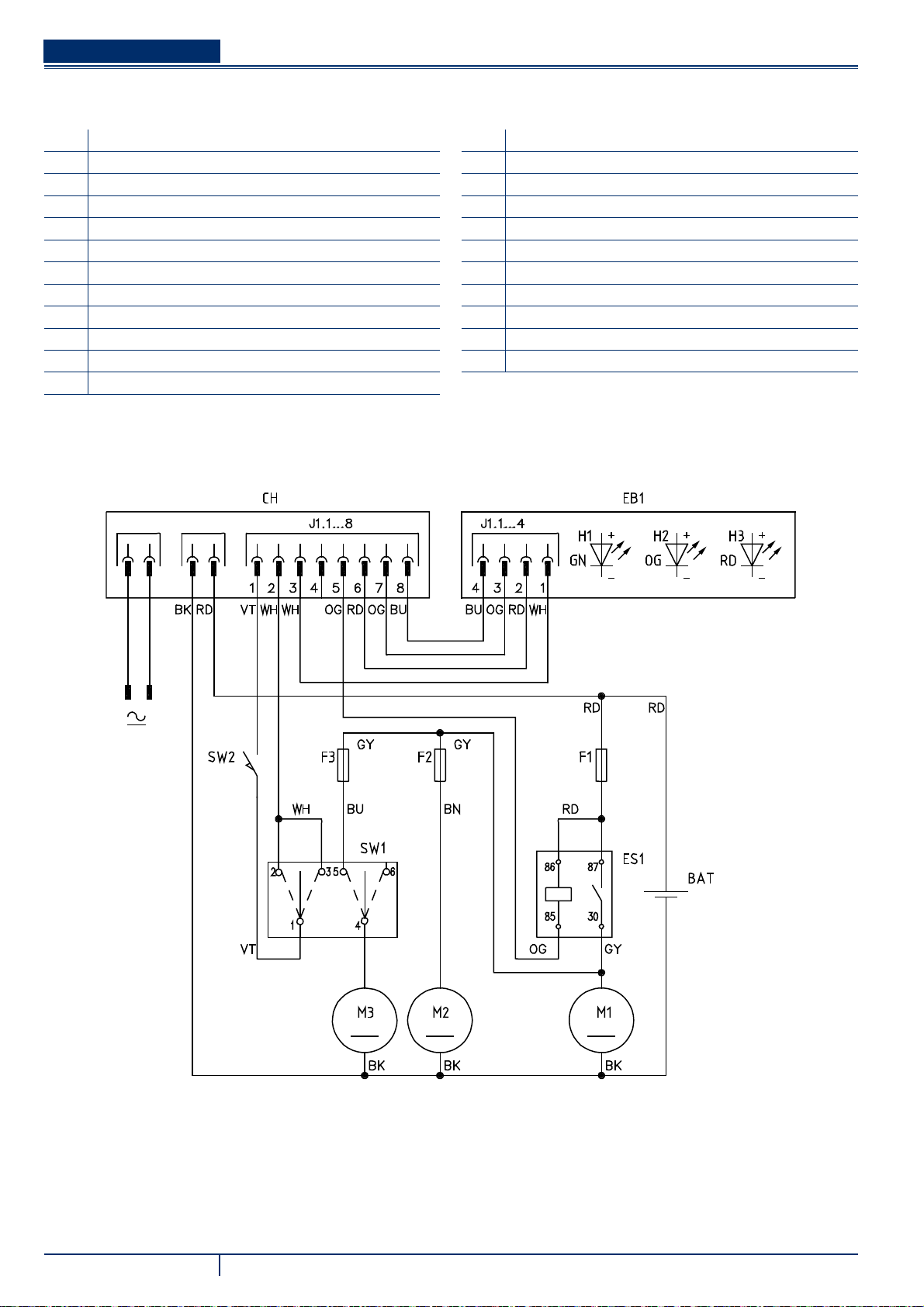

SCHALTPLAN

Legende

BAT Batterien

CH1 Ladegerät

EB1 LED-Platine

ES1 Relais

F1 Hauptsicherung

F2 Sicherung Ansauglüfter

F3 Sicherung Seitenbesen

M1 Hauptmotor

M2 Ansauganlagenmotor

M3 Seitenbesenmotor

SW1 Hauptschalter

SW2 Mikroschalter Abfallbehälter

Farbcodes

BK Schwarz

BU Hellblau

BN Braun

GN Grün

GY Grau

OG Orange

PK Rosa

RD Rot

VT Violett

WH Weiß

YE Gelb

S311349

8 FLOORTEC 350 146 3083 000(2)2008-11 A

BETRIEB

BETRIEBSANLEITUNG

DEUTSCH

S311348AB

ACHTUNG!

An einigen Stellen des Geräts sind folgende Aufkleber angebracht:

GEFAHR – ACHTUNG – HINWEIS – HINWEIS –

Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole einzuprägen. Die Schilder keinesfalls abdecken und bei Beschädigung sofort ersetzen.

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN

Das neue Gerät wird bereits mit einer eingebauten Standard-GEL-Batterie mit 12 V, 45 Ah (wartungsfrei) geliefert.

VOR DEM EINSCHALTEN DES GERÄTS

Prüfen, ob keine Klappen/Hauben am Gerät geöffnet sind und ob normale Betriebsbedingungen vorliegen.1.

Ist das Gerät nach einem Transport noch nicht eingesetzt worden, prüfen, ob alle zum Transport verwendeten 2.

Sicherungsklötze und Arretiervorrichtungen entfernt wurden.

Prüfen, ob der Seitenbesen und die Hauptkehrwalze eingebaut sind, gegebenenfalls montieren (siehe Kapitel „Wartung“).3.

GERÄT EINSCHALTEN UND ABSTELLEN

Gerät einschalten

Einstellknöpfe (7) lösen und gewünschte Schubbügelneigung (6) einstellen.1.

Ist die gewünschte Neigung erreicht, Knöpfe festdrehen.

Soll lediglich die Hauptkehrwalze (14) verwendet werden, Hauptschalter (1) auf I stellen.2.

Soll auch der Seitenbesen (11) eingesetzt werden, Hauptschalter (1) auf II stellen, Hebel (12) ausrasten und Seitenbesen

absenken.

Prüfen, ob die grüne Kontrollleuchte (2) an ist (Batterie geladen).

Leuchtet die gelbe (3) oder die rote Kontrollleuchte (4) auf, Hauptschalter (1) auf 0 stellen und Batterien auﬂ aden (siehe

Kapitel „Wartung“).

HINWEIS

Der Seitenbesen (11) kann auch abgesenkt oder angehoben werden, wenn er in Betrieb ist.

Schubbügel (6) festhalten, Fahrhebel (5) langsam drücken und mit Kehren beginnen.3.

Gerät abstellen

Zum Anhalten des Geräts Fahrhebel (5) loslassen.4.

Hauptschalter (1) auf 0 stellen und Ansauganlage, Seitenbesen und Hauptkehrwalze anhalten.5.

Hebel (12) nach hinten ziehen, in die Halterung einrasten und Seitenbesen (11) anheben.6.

146 3083 000(2)2008-11 A FLOORTEC 350 9

DEUTSCH BETRIEBSANLEITUNG

GERÄT IM KEHRBETRIEB

Seitenbesen und Hauptkehrwalze nicht zu lange bei stehendem Gerät rotieren lassen: Der Fußboden könnte beschädigt 1. werden. Für eine efﬁ ziente Kehrleistung muss der Staubﬁ lter so sauber wie möglich sein. Aus diesem Grund muss der Filterrüttler 2. regelmäßig wie folgt betätigt werden (alle 10 Minuten, je nach Staubigkeit des Bodens).

Gerät anhalten und Hauptschalter (1) auf 0 stellen.•

Zum Rütteln des Staubﬁ lter, Drehregler (8) des Filterrüttlers mehrere Male nach rechts und links drehen.•

Hauptschalter (1) auf I oder II stellen und weiterkehren.•

HINWEIS

Ist der Staubﬁ lter verstopft, kann die Kehrmaschine Staub und Abfälle nicht mehr aufnehmen.

HINWEIS!

Ist es erforderlich nassen Boden zu kehren, Gerät nur für kurze Zeitspannen verwenden.

Am Arbeitsende und bei vollem Abfallbehälter (9), Abfallbehälter entleeren.3.

HINWEIS

Ist der Abfallbehälter voll, kann die Kehrmaschine Staub und Abfälle nicht mehr aufnehmen.

ABFALLBEHÄLTER ENTLEEREN

Gerät anhalten und Hauptschalter (1) auf 0 stellen. Abfallbehälter (9) mit den Griffen (31) und (32) entfernen und in einen Sammelbehälter entleeren. Abfallbehälter wieder anbringen. Das Gerät kann jetzt wieder zum Kehren eingesetzt werden.

HINWEIS

Bei ausgebautem Abfallbehälter sind die Gerätefunktionen blockiert.

NACH DER GERÄTEBENUTZUNG

Am Arbeitsende vor dem Abstellen des Geräts:

Hauptschalter (1) auf 0 stellen.1. Filterrüttler mit dem Drehregler (8) betätigen.2. Abfallbehälter (9) entleeren (siehe vorhergehenden Abschnitt).3. Hebel (12) nach hinten ziehen, in die Halterung einrasten und Seitenbesen (11) anheben.4. Sicherstellen, dass sich das Gerät nicht selbsttätig in Bewegung setzten kann.5. Batterien laden (siehe Kapitel „Wartung“).6.

LANGE STILLLEGUNG DES GERÄTS

Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgt vorbereiten:

Nach der Gerätebenutzung die vorgesehenen Wartungsarbeiten (siehe Kapitel „Wartung“) durchführen.1. Prüfen, ob der für das Gerät vorgesehene Lagerort trocken und sauber ist.2. Gerät leicht anheben, sodass Schmutzfangklappen, Hauptkehrwalze und Räder den Boden nicht berühren.3.

ERSTE BETRIEBSZEIT

Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle sichtbaren Teile auf Unversehrtheit und Dichtigkeit prüfen.

10 FLOORTEC 350 146 3083 000(2)2008-11 A

BETRIEBSANLEITUNG

DEUTSCH

WARTUNG

Sorgfältige und regelmäßige Wartung gewährleistet Betriebsdauer und höchste Funktionssicherheit des Geräts. Nachstehend ist die Übersichtstabelle planmäßige Wartung angeführt. In Abhängigkeit von bestimmten Arbeitsbedingungen können die Wartungsintervalle variieren. Sämtliche Abweichungen sind vom Wartungspersonal festzulegen.

ACHTUNG!

Wartungsarbeiten sind bei ausgeschaltetem Gerät und, falls erforderlich, mit getrennten Batterien durchzuführen. Lesen Sie aufmerksam alle Anweisungen des Abschnitts „Sicherheit“.

Alle planmäßigen und außerordentlichen Wartungsarbeiten dürfen nur von Fachpersonal bzw. einem autorisierten Kundendienst durchgeführt werden. In dieser Anleitung sind nachstehend nur die einfachsten und häuﬁ gsten Wartungsarbeiten angeführt.

HINWEIS

Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle „planmäßige Wartung“ vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG

Arbeitsvorgang Alle 10 Stunden Alle 50 Stunden

Ladegerätkabel überprüfen

Seitenbesen- und Hauptkehrwalzenhöhe überprüfen und einstellen

Höhe und Funktionsfähigkeit der Schmutzfangklappen überprüfen

Staubﬁ lter reinigen und auf Schäden überprüfen

Dichtungen des Abfallbehälters überprüfen

Funktionsfähigkeit des Filterrüttlers überprüfen (*)

Sichtprüfung der Antriebsriemen und der Kupplung (*)

Spannvorrichtung des Antriebsriemens einstellen (*)

Muttern- und Schraubenspannung überprüfen (*) (1)

Kohlebürsten der Motoren überprüfen oder auswechseln (*)

Alle 200

Stunden

Alle 400

Stunden

Für die entsprechenden Arbeitsschritte, siehe Service-Anleitung.(*)

Und nach den ersten 8 Stunden.(1)

LADEGERÄTKABEL ÜBERPRÜFEN

Sorgfältig prüfen, ob das Ladegerätkabel (18) und der entsprechende Stecker Abriebspuren, Schnitte, Risse oder sonstigen Schäden aufweisen. Sind das Kabel des Ladegeräts und den entsprechenden Stecker beschädigt, wenden Sie sich bitte an einen Nilﬁ sk Alto- Kundendienst.

146 3083 000(2)2008-11 A FLOORTEC 350 11

DEUTSCH BETRIEBSANLEITUNG

SEITENBESENHÖHE ÜBERPRÜFEN UND EINSTELLEN

Die korrekte Bodenfreiheit des Seitenbesens überprüfen, 1. folgendermaßen vorgehen:

Gerät auf ebenen Untergrund stellen und Seitenbesen •

absenken.

Bei stehendem Gerät Seitenbesen einige Sekunden •

drehen lassen.

Seitenbesen durch Betätigen des Schalters (1) •

anhalten, Besen anheben und Gerät zur Seite fahren.

Prüfen, ob die Seitenbesenspur hinsichtlich •

Ausdehnung und Ausrichtung der Abbildung (A, Abb. 1)

entspricht: Der Seitenbesen muss den Boden in einem

Kreissegment zwischen „10 Uhr und 3 Uhr“ berühren.

Weicht die Spur ab, Seitenbesenhöhe wie in •

nachstehendem Punkt 2 erläutert einstellen. Zur Höheneinstellung der Seitenbesen Drehregler (13) im 2. oder gegen den Uhrzeigersinn drehen. Arbeitsschritte unter Punkt 1 erneut ausführen, um zu 3. überprüfen, ob die Seitenbesenhöhe korrekt eingestellt ist. Ist die Einstellung wegen übermäßigen Verschleißes des 4. Seitenbesens nicht mehr möglich, Seitenbsen wie im nachstehenden Abschnitt erläutert austauschen.

Abbildung 1

S311350

SEITENBESEN AUSBAUEN/EINBAUEN

HINWEIS!

Es wird empfohlen, beim Auswechseln der Seitenbesen Arbeitshandschuhe zu tragen, da Abfälle mit scharfen Kanten zwischen den Borsten eingeklemmt sein könnten.

Gerät auf ebenem Untergrund abstellen.1. Hauptschalter (1) auf 0 stellen.2. Seitenbesen anheben.3. Knopf (A, Abb. 2) in der Mitte des Seitenbesens 4. herausdrehen. Seitenbesen (B) von den drei Stiften (C) lösen und abnehmen. Den neuen Seitenbesen in die drei Stifte (C) einrasten und 5. am Gerät montieren. Knopf (A) eindrehen. Höhe des neuen Seitenbesens wie im vorstehenden 6. Abschnitt erläutert einstellen.

S311351

Abbildung 2

12 FLOORTEC 350 146 3083 000(2)2008-11 A

HAUPTKEHRWALZENHÖHE ÜBERPRÜFEN UND EINSTELLEN

Bodenfreiheit der Hauptkehrwalze wie folgt überprüfen:1.

Gerät auf ebenem Untergrund abstellen.• Bei stehendem Gerät Hauptkehrwalze einige • Sekunden drehen lassen. Hauptkehrwalze durch Betätigen des Schalters (1) • anhalten und Gerät zur Seite fahren. Überprüfen, ob die Hauptkehrwalzenspur (A, Abb. 3) in • ihrer gesamten Länge 3 bis 5 cm breit ist. Weicht die Spur ab, Hauptkehrwalzenhöhe wie in •

nachstehendem Punkt 2 erläutert einstellen. Hauptschalter (1) auf 0 stellen.2. Knopf (A, Abb. 4) von beiden Seiten des Geräts lösen.3. Halterung (B) an den Punkten (C) greifen, nach außen 4. ziehen und zur Einstellung der Hauptkehrwalzenhöhe anheben oder absenken. Übersicht (D) zeigt an, wie weit die Hauptkehrwalze bewegt werden muss. Knopf (A) von beiden Seiten des Geräts eindrehen und festziehen. Arbeitsschritte unter Punkt 1 erneut ausführen, um 5. die korrekte Einstellung der Hauptkehrwalzenhöhe zu überprüfen. Ist die Einstellung wegen übermäßigen Verschleißes der 6. Hauptkehrwalze nicht mehr möglich, Hauptkehrwalze wie im nachstehenden Abschnitt erläutert austauschen.

HINWEIS!

Ist die Hauptkehrwalzenspurt zu breit (über 5 cm), wird der normale Gerätebetrieb beeinträchtig. Es kann zu einer Überhitzung der beweglichen und elektrischen Bauteile kommen, wodurch die Betriebsdauer stark verkürzt wird. Die vorstehend angeführte Überprüfung besonders sorgfältig vornehmen und das Gerät niemals unter anderen als den angegebenen Bedingungen verwenden.

BETRIEBSANLEITUNG

Abbildung 3

DEUTSCH

S311352

S311353

Abbildung 4

146 3083 000(2)2008-11 A FLOORTEC 350 13

DEUTSCH BETRIEBSANLEITUNG

HAUPTKEHRW ALZE AUSBAUEN/EINBAUEN

HINWEIS!

Es wird empfohlen, beim Auswechseln der Hauptkehrwalze Arbeitshandschuhe zu tragen, da Abfälle mit scharfen Kanten zwischen den Borsten eingeklemmt sein könnten.

Gerät auf ebenem Untergrund abstellen.1. Hauptschalter (1) auf 0 stellen.2. Abfallbehälter (9) abnehmen.3. Handräder (A, Abb. 5) auf der linken Geräteseite 4. vollständig aufdrehen. Klappe (A, Abb. 6) an den Punkten (B) festhalten und 5. entfernen. Hauptkehrwalze (A, Abb. 7) an den Punkte (B) und 6. (C) festhalten, in Pfeilrichtung (E) ziehen und vom Mitnehmerbolzen (D) abnehmen. Hauptkehrwalze in Pfeilrichtung (F) abziehen. Beim Einbau der neuen Hauptkehrwalze die Borsten wie 7. auf der Abbildung ausrichten. Die neue Hauptkehrwalze durch Ausführen der Schritte 3 8. bis 6 in umgekehrter Reihenfolge einbauen. Höhe der neuen Hauptkehrwalze wie im vorstehenden 9. Abschnitt erläutert einstellen.

S311354

Abbildung 5

Abbildung 7

S311355

Abbildung 6

S311356

14 FLOORTEC 350 146 3083 000(2)2008-11 A

STAUBFILTER REINIGEN UND ÜBERPRÜFEN, ABFALLBEHÄLTERDICHTUNGEN ÜBERPRÜFEN

Gerät auf ebenem Untergrund abstellen.1. Hauptschalter (1) auf 0 stellen.2. Abfallbehälter (9) abnehmen.3. Knöpfe (A, Abb. 8) lösen.4. Staubﬁ lter (B) wie auf der Abbildung dargestellt festhalten.5. Staubﬁ lter, um ihn von den Bolzen (B) zu lösen, in 6. Pfeilrichtung (A, Abb. 9) drehen und abnehmen. Filter absenken, um ihn von den Klammen (C) des Filterrüttlers zu lösen. Die 2 Gummibänder (C, Abb. 10) aushängen und Filter (A) 7. vom Rahmen (B) abnehmen. Den Filter in geeigneter Umgebung unter freiem Himmel 8. reinigen: Die der Dichtungsseite (E) gegenüberliegende Seite (D) auf eine ebene und saubere Oberﬂ äche klopfen. Reinigung mit einem senkrechten Druckluftstrahl (F) mit maximal 6 bar abschließen: Druckluftstrahl im Abstand von mindestens 30 cm ausschließlich auf die Dichtungsseite (E) richten. Filterkörper auf Risse prüfen. Gegebenenfalls austauschen. Der Filter kann zur gründlichen Reinigung mit Wasser und gegebenenfalls mit nicht schäumendem Reinigungsmittel gespült werden. Wird der Filter auf diese Weise gereinigt, verringert sich, selbst bei hoher Filterqualität, die Lebensdauer des Filters, der folglich häuﬁ ger ausgewechselt werden muss. Die Verwendung ungeeigneter Reinigungsmittel beeinträchtigt die Funktionseigenschaften des Filters. Die gesamte Auﬂ ageﬂ äche der Gummidichtung (E) 9. des Filters reinigen und prüfen, ob sie unversehrt ist und die Dichtigkeit gewährleistet. Gegebenenfalls Filter austauschen. Die gesamte Auﬂ ageﬂ äche der Abfallbehälterdichtung (D, 10. Abb. 9) reinigen und prüfen, ob sie unversehrt ist und die Dichtigkeit gewährleistet. Gegebenenfalls austauschen. Die ausgebauten Bauteile in der umgekehrten Reihenfolge 11. des Ausbaus wieder einbauen.

HINWEIS

Beim Filtereinbau muss die Dichtung (E, Abb. 10) in die auf der Abbildung gezeigte Richtung weisen.

BETRIEBSANLEITUNG

Abbildung 8

Abbildung 9

DEUTSCH

S311357

S311358

Abbildung 10

146 3083 000(2)2008-11 A FLOORTEC 350 15

S311359

DEUTSCH BETRIEBSANLEITUNG

HÖHE UND FUNKTIONSFÄHIGKEIT DER SCHMUTZFANGKLAPPEN ÜBERPRÜFEN

Gerät auf einen ebenen Untergrund stellen, 1. der als Bezugsﬂ äche für die Überprüfung der Schmutzfangklappenhöhe geeignet ist. Hauptschalter (1) auf 0 stellen.2. Überprüfen, ob die Bodenfreiheit der seitlichen 3. Schmutzfangklappen (A und B, Abb. 11) zwischen 0 und 2 mm beträgt. Prüfen, ob die Schmutzfangklappen unversehrt sind und weder Schnitte noch Risse aufweisen, die die Saugfähigkeit des Geräts beeinträchtigen können. Falls erforderlich, die seitlichen Schmutzfangklappen austauschen (siehe Service-Anleitung). Überprüfen, ob die vordere und die hintere 4. Schmutzfangklappe (C und D, Abb. 11) leicht auf dem Boden schleifen. Prüfen, ob die Schmutzfangklappen unversehrt sind und weder Schnitte noch Risse aufweisen, die die Saugfähigkeit des Geräts beeinträchtigen können. Es ist zu beachten, dass die vordere Schmutzfangklappe charakteristische senkrechte Schnitte (E) aufweist. Falls erforderlich, die vordere und/oder hintere Schmutzfangklappe austauschen (siehe ServiceAnleitung).

BATTERIE LADEN

Das Gerät in den für das Laden der Batterien 1. vorgesehenen Bereich schieben und sicherstellen, dass sich das Gerät nicht selbsttätig in Bewegung setzten kann. Hauptschalter (A, Abb. 12) auf 0 stellen.2. Ladegerätkabel (B) aus dem Fach (C) nehmen und an das 3. Stromnetz anschließen.

HINWEIS!

Vor dem Anschluss des Ladegerätkabels (B) an das Stromnetz ist zu prüfen, ob Frequenz und Spannung auf dem Gerätetypenschild (33) der Netzspannung entsprechen. Im Zweifelfall Stecker nicht an die Netzsteckdose anschließen und an Fachpersonal wenden.

Während des Batterieladevorgangs leuchtet zuerst die rote 4. (D) und dann die gelbe Kontrollleuchte (E). Leuchtet die grüne Kontrollleuchte (F) auf, ist die Batterien geladen. Ladegerätkabel (B) vom Stromnetz trennen und in das 5. entsprechende Fach (C) legen.

HINWEIS

Ist das Ladegerät ans Stromnetz angeschlossen, werden alle Gerätefunktionen automatisch gesperrt.

0-2 mm 0-0.08 in

A-B

Abbildung 11

S311360

S311361

Abbildung 12

16 FLOORTEC 350 146 3083 000(2)2008-11 A

BETRIEBSANLEITUNG

FEHLERSUCHE

Störung Mögliche Ursache Abhilfe

DEUTSCH

Die Sicherung (21) ist unterbrochen

Das Gerät startet nicht, obwohl der Hauptschalter auf I oder II gestellt wird.

Der Seitenbesen funktioniert nicht Die Sicherung (20) ist unterbrochen

Das Gerät funktioniert bei Stillstand, schaltet sich bei Beanspruchung aber aus und die rote Kontrollleuchte blinkt

Die Batterien haben geringe Autonomie

Die Batterien werden nicht geladen: Die rote Kontrollleuchte (4) geht nicht an, wenn der Stecker in die Netzsteckdose gesteckt wird

Das Ladegerätkabel ist an das Stromnetz angeschlossen

Die Batterien sind leer Batterien laden

Die Batterien sind leer

Das Ende der Batterielebensdauer ist erreicht.

Die Netzsteckdose ist nicht mit Strom gespeist

Die Sicherung beim Drücken des entsprechenden Schalters rückstellen

Kabel trennen und in das entsprechende Fach legen

Die Sicherung beim Drücken des entsprechenden Schalters rückstellen

Batterien laden. Besteht das Problem weiterhin, an einen Nilﬁ sk Alto-Kundendienst wenden und Batterien austauschen lassen.

Wenden Sie sich an einen Nilﬁ sk Alto- Kundendienst und lassen Sie die Batterien austauschen.

Steckdose durch Anschließen eines anderen Elektrogeräts überprüfen

Für weitere Informationen setzen Sie sich bitte mit einem Nilﬁ sk Alto-Kundendienst in Verbindung, bei dem die Service-Anleitung erhältlich ist.

146 3083 000(2)2008-11 A FLOORTEC 350 17

DEUTSCH BETRIEBSANLEITUNG

VERSCHROTTUNG

Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen. Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß geltender Umwelthygienevorschriften gesondert zu entsorgen:

Batterie – Bürsten – Kunststofﬂ eitungen und -teile – Elektrische und elektronische Teile (*) –

Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilﬁ sk Alto-(*) Niederlassung.

18 FLOORTEC 350 146 3083 000(2)2008-11 A

MANUEL D’UTILISATION

FRANÇAIS

TABLE DES MATIERES

INTRODUCTION ..............................................................................................................................................................2

BUT ET CONTENU DU MANUEL ................................................................................................................................................... 2

DESTINATAIRES ............................................................................................................................................................................. 2

CONSERVATION DU MANUEL ....................................................................................................................................................... 2

DECLARATION DE CONFORMITE ................................................................................................................................................2

DONNEES D’IDENTIFICATION ......................................................................................................................................................2

AUTRES MANUELS DE REFERENCE ........................................................................................................................................... 3

PIECES DE RECHANGE ET ENTRETIEN ..................................................................................................................................... 3

MODIFICATIONS ET AMELIORATIONS ......................................................................................................................................... 3

CAPACITES OPERATIONNELLES ................................................................................................................................................. 3

CONVENTIONS .............................................................................................................................................................................. 3

DEBALLAGE / LIVRAISON ............................................................................................................................................. 3

SECURITE .......................................................................................................................................................................4

SYMBOLES UTILISES .................................................................................................................................................................... 4

INSTRUCTIONS GENERALES ....................................................................................................................................................... 4

DESCRIPTION DE LA MACHINE ................................................................................................................................... 6

STRUCTURE ET COMMANDES DE LA MACHINE ........................................................................................................................ 6

ACCESSOIRES / OPTIONS ............................................................................................................................................................ 7

CARACTERISTIQUES TECHNIQUES ............................................................................................................................................ 7

SCHEMA ELECTRIQUE .................................................................................................................................................................. 8

UTILISA TION ................................................................................................................................................................... 9

CONTROLE DES BATTERIES SUR UNE MACHINE NEUVE ........................................................................................................ 9

AVANT LA MISE EN MARCHE ........................................................................................................................................................ 9

MISE EN MARCHE ET ARRET DE LA MACHINE .......................................................................................................................... 9

MACHINE AU TRAVAIL ................................................................................................................................................................. 10

VIDANGE DU CONTENEUR DECHETS ...................................................................................................................................... 10

APRES L’UTILISATION DE LA MACHINE .................................................................................................................................... 10

INACTIVITE PROLONGEE DE LA MACHINE .............................................................................................................................. 10

PREMIERE PERIODE D’UTILISATION ......................................................................................................................................... 10

ENTRETIEN ................................................................................................................................................................... 11

PLAN D’ENTRETIEN PROGRAMME .............................................................................................................................................11

CONTROLE DU CABLE DU CHARGEUR DE BATTERIE .............................................................................................................11

CONTROLE ET REGLAGE DE LA HAUTEUR DU BALAI LATERAL ........................................................................................... 12

DEPOSE / REPOSE DU BALAI LATERAL .................................................................................................................................... 12

CONTROLE ET REGLAGE DE LA HAUTEUR DU BALAI CENTRAL .......................................................................................... 13

DEPOSE / REPOSE DU BALAI CENTRAL ................................................................................................................................... 14

NETTOYAGE ET CONTROLE DE L’INTEGRITE DU FILTRE A POUSSIERE, CONTROLE DES JOINTS

D’ETANCHEITE DU CONTENEUR DECHETS ............................................................................................................................. 15

CONTROLE DE LA HAUTEUR ET DU FONCTIONNEMENT DES VOLETS ............................................................................... 16

CHARGEMENT DES BATTERIES ................................................................................................................................................ 16

DEPISTAGE DES PANNES ........................................................................................................................................... 17

MISE A LA FERRAILLE .................................................................................................................................................18

146 3083 000(2)2008-11 A FLOORTEC 350 1

FRANÇAIS MANUEL D’UTILISATION

INTRODUCTION

REMARQUE

Les nombres entre parenthèses se rapportent aux composants indiqués au chapitre Description de la machine.

BUT ET CONTENU DU MANUEL

Ce manuel se propose de fournir à l’opérateur toutes les informations nécessaires aﬁ n qu’il puisse utiliser la machine correctement et la gérer de la manière la plus autonome et sûre. Il comprend des informations relatives à l’aspect technique, la sécurité, le fonctionnement, l’arrêt de la machine, l’entretien, les pièces de rechange et la mise à la ferraille. Avant d’effectuer toute opération sur la machine, les opérateurs et les techniciens qualiﬁ és doivent lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilﬁ sk Alto pour avoir plus de renseignements.

DESTINATAIRES

Ce manuel s’adresse à l’opérateur aussi bien qu’aux techniciens préposés à l’entretien de la machine. Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualiﬁ és. Nilﬁ sk Alto ne répond pas des dommages dus à l’inobservance de cette interdiction.

CONSERVATION DU MANUEL

Le manuel d’utilisation doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui pourrait en compromettre l’état de lisibilité.

DECLARATION DE CONFORMITE

La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.

REMARQUE

La déclaration de conformité originelle est livrée en double exemplaire dans la documentation de la machine.

DONNEES D’IDENTIFICATION

Le numéro de série et le modèle de la machine sont indiqués sur la plaque (33). L’année de fabrication de la machine est indiquée dans la Déclaration de Conformité, ainsi que par les deux premiers chiffres du numéro de série de la machine. Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine. Utiliser l’espace suivant pour y noter les données d’identiﬁ cation de la machine.

Modèle de la MACHINE ....................................................................

Numéro de série de la MACHINE ......................................................

2 FLOORTEC 350 146 3083 000(2)2008-11 A

MANUEL D’UTILISATION

FRANÇAIS

AUTRES MANUELS DE REFERENCE

Catalogue de pièces de rechange (livré avec la machine) – Manuel d’entretien (consultable auprès des Services après-vente Nilﬁ sk Alto) –

PIECES DE RECHANGE ET ENTRETIEN

Pour toute nécessité concernant l’emploi, l’entretien et la réparation, s’adresser au personnel qualiﬁ é ou directement aux Services après-vente Nilﬁ sk Alto. Utiliser toujours des pièces de rechange et des accessoires d’origine. Pour l’assistance ou la commande de pièces de rechange et accessoires, contacter Nilﬁ sk Alto en spéciﬁ ant toujours le modèle et le numéro de série de la machine.

MODIFICATIONS ET AMELIORATIONS

Nilﬁ sk Alto vise à un constant perfectionnement de ses produits et se réserve le droit d’effectuer des modiﬁ cations et des améliorations lorsqu’elle le considère nécessaire sans l’obligation de modiﬁ er les machines précédemment vendues. Il est entendu que toute modiﬁ cation et / ou addition d’accessoires doit toujours être approuvée et réalisée par Nilﬁ sk Alto.

CAPACITES OPERATIONNELLES

Cette balayeuse est conçue et fabriquée pour le nettoyage (balayage et aspiration) de sols lisses et solides, en milieux civils et industriels, et pour le ramassage de poussières et déchets légers, en condition de complète sécurité par un opérateur qualiﬁ é.

CONVENTIONS

Toutes les références à en avant, en arrière, avant, arrière, droite ou gauche indiquées dans ce manuel doivent être considérées comme référées à l’opérateur en position de conduite, les mains sur le guidon (6).

DEBALLAGE / LIVRAISON

Lors de la livraison de la machine, contrôler attentivement que l’emballage et la machine n’ont pas été endommagés pendant le transport. Si les dommages sont évidents, garder l’emballage de façon qu’il puisse être examiné par le transporteur qui l’a livré. Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts. Contrôler que le matériel livré avec la machine correspond à la liste suivante :

Documentation technique : –

Manuel d’utilisation de la balayeuse•

Catalogue de pièces de rechange de la balayeuse•

N° 1 fusible du moteur du système d’aspiration•

146 3083 000(2)2008-11 A FLOORTEC 350 3

FRANÇAIS MANUEL D’UTILISATION

SECURITE

On utilise la symbolique suivante pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protéger les personnes et les choses. Pour éviter tout accident, la collaboration de l’opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut résulter efﬁ cace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l’inobservance des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se révèle indispensable pour compléter n’importe quel programme de prévention.

SYMBOLES UTILISES

DANGER !

Indique une situation dangereuse exposant l’opérateur au risque de blessures graves, voire mortelles.

ATTENTION !

Indique une situation exposant les personnes au risque de blessures.

AVERTISSEMENT !

Indique un avertissement ou une remarque sur des fonctions clé ou utiles. Prêter la plus grande attention aux segments de texte marqués par ce symbole.

REMARQUE

Indique une remarque sur des fonctions clé ou utiles.

CONSULTATION

Indique la nécessité de consulter le manuel d’utilisation avant d’effectuer toute opération.

INSTRUCTIONS GENERALES

Les avertissements et précautions spéciﬁ ques suivants informent sur les potentiels risques de dommages à la machine ou aux personnes.

DANGER !

Avant d’effectuer toute opération de nettoyage, d’entretien ou de remplacement des composants, positionner – l’interrupteur général sur “0” et, si besoin est, débrancher la batterie. Cette machine doit être utilisée uniquement par le personnel adéquatement formé. L’utilisation de la machine – est interdite aux enfants et aux personnes handicapées. Tenir les étincelles, les ﬂ ammes et les matériaux incandescents loin des batteries. – Ne pas porter de bijoux quand on travaille près des composants électriques. – Ne pas travailler sous la machine soulevée, sans des supports ﬁ xes de sécurité convenables. – Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux, – inﬂ ammables et / ou explosifs : la machine ne doit pas être utilisée pour ramasser des matériaux dangereux.

4 FLOORTEC 350 146 3083 000(2)2008-11 A

MANUEL D’UTILISATION

ATTENTION !

Avant d’utiliser le chargeur de batterie, s’assurer que la fréquence et la tension indiquées sur la plaque avec – numéro de série de la machine coïncident avec la tension du réseau. Ne pas utiliser le câble du chargeur de batterie pour tirer ou transporter la machine et ne pas utiliser le câble – comme poignée. Ne pas fermer de porte sur le câble du chargeur de batterie, ne pas tirer le câble sur des surfaces ou coins tranchants. Ne pas faire passer la machine sur le câble du chargeur de batterie. Tenir le câble du chargeur de batterie loin des surfaces chaudes. – Si le câble du chargeur de batterie ou la ﬁ che sont endommagés, ne pas charger les batteries de la machine. – Si le câble du chargeur de batterie est endommagé, contacter un Service après-vente Nilﬁ sk Alto. Pour réduire le risque d’incendie, choc électrique ou blessures, ne pas laisser la machine sans surveillance – lorsqu’elle est branchée au réseau électrique. Débrancher le câble du chargeur de batterie du réseau électrique avant d’effectuer toute opération d’entretien. Si la machine ne fonctionne pas correctement, si elle est endommagée, laissée à l’extérieur ou tombée dans – l’eau, la porter auprès d’un Service après-vente Nilﬁ sk Alto. Ne pas fumer pendant le chargement des batteries. – Avant de laisser la machine sans surveillance, veiller à ce que celle-ci ne puisse pas bouger de façon – autonome. Protéger toujours la machine du soleil, de la pluie et d’autres intempéries, pendant le fonctionnement et en – état d’arrêt. Garder la machine dans un endroit couvert et sec : elle a été conçue pour l’utilisation à sec, par conséquent elle ne doit pas être utilisée ou gardée dehors, dans des conditions d’humidité. Avant d’utiliser la machine, fermer tous les couvercles et / ou portillons. – Ne pas utiliser la machine dans des endroits très poussiéreux. – Ne pas laisser que la machine est utilisée comme jouet. Faire attention lorsque la machine est utilisée à – proximité des enfants. Ne pas utiliser à des ﬁ ns autres que celles prévues dans ce manuel. Utiliser seulement les accessoires – conseillés par Nilﬁ sk Alto. Prendre les précautions convenables aﬁ n que les cheveux, les bijoux, les parties non adhérentes des – vêtements ne soient pas capturés par les parties en mouvement de la machine. Ne pas laver la machine avec des jets d’eau directs ou sous pression ou avec des substances corrosives. Ne – pas utiliser d’air comprimé pour le nettoyage général de la machine. Pendant l’utilisation de cette machine, faire attention à sauvegarder l’intégrité des autres personnes, en – particulier des enfants. Ne pas poser de conteneurs de liquides sur la machine. – La température de stockage de la machine doit être comprise entre 0°C et +40°C. – La température de travail de la machine doit être comprise entre 0°C et +40°C. – L’humidité doit être comprise entre 30 % et 95 %. – Ne pas utiliser la machine comme moyen de transport. – Ne pas utiliser la machine sur des surfaces ayant une pente supérieure à la valeur indiquée sur la machine – même. Ne pas faire travailler les balais lorsque la machine est arrêtée pour ne pas endommager le sol. – En cas d’incendie, il est préférable d’utiliser un extincteur à poudre, plutôt qu’un extincteur à eau. – Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d’objets. – Adapter la vitesse d’utilisation aux conditions d’adhérence. – La machine n’est pas approuvée pour l’utilisation sur la voie publique. – Ne pas enlever ou altérer les plaques installées sur la machine. – Ne pas altérer pour aucune raison les protections prévues pour la machine, respecter scrupuleusement les

–

instructions prévues pour l’entretien ordinaire. Utilisez exclusivement les balais livrées avec la machine et spéciﬁ ées dans le manuel d’utilisation. – L’utilisation de balais différentes peut compromettre la sécurité. S’assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque – d’entretien. En cas contraire demander l’intervention de personnel autorisé ou d’un Service après-vente agréé. Avant d’effectuer toute activité d’entretien / réparation, lire attentivement toutes les instructions qui – concernent l’entretien / réparation. Aﬁ n de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer l’entretien programmé – prévu au chapitre spéciﬁ que de ce manuel par du personnel autorisé ou par un Service après-vente agréé. En cas de remplacement de pièces, demander les pièces de rechange D’ORIGINE à un concessionnaire ou – revendeur agréé. Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques – (batteries, matériaux plastiques, etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille).

FRANÇAIS

146 3083 000(2)2008-11 A FLOORTEC 350 5

FRANÇAIS MANUEL D’UTILISATION

DESCRIPTION DE LA MACHINE

STRUCTURE ET COMMANDES DE LA MACHINE

Interrupteur général :1.

en position “I”, le système d’aspiration et le balai • central sont activés en position “II”, le système d’aspiration, le balai central • et le balai latéral sont activés.

Témoin lumineux batteries chargées (vert)2. Témoin lumineux batteries demi-chargées (jaune)3. Témoin lumineux batteries déchargées (rouge)4. Levier de traction5. Guidon6. Pommeaux de réglage inclinaison guidon7. Poignée secoueur8. Conteneur déchets9. Roue avant de direction10. Balai latéral11. Levier de soulèvement / abaissement balai latéral12. Poignée de réglage hauteur balai latéral13. Balai central14. Poignées de réglage hauteur balai central15. Roues arrière de traction16. Porte-objets17. Câble chargeur de batterie18. Logement câble chargeur de batterie19. Fusible restaurable moteur balai latéral20. Fusible restaurable moteur principal21. Batterie22. Filtre à poussière23. Moteur balai latéral24. Moteur principal25. Roue de transmission traction26. Ventilateur d’aspiration27. Chargeur de batterie28.

Fusible lamellaire moteur système d’aspiration (7,5 A)29. Coffre30. Poignée supérieure conteneur déchets31. Poignées inférieures conteneur déchets32. Plaque avec numéro de série / données techniques / 33. marquage de conformité Volets latéraux34. Volet avant35. Volet arrière36. Mécanisme d’ajustement courroie de traction37.

S311348

6 FLOORTEC 350 146 3083 000(2)2008-11 A

MANUEL D’UTILISATION

FRANÇAIS

ACCESSOIRES / OPTIONS

Outre les composants présents dans le modèle standard, la machine peut être équipée des accessoires optionnels suivants, selon l’emploi spéciﬁ que de la machine :

Balais de matériaux différents par rapport aux balais standard1. Batterie de 80 Ah2. Volet antitraces3.

REMARQUE

Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s’adresser au revendeur agréé.

CARACTERISTIQUES TECHNIQUES

Caractéristiques générales Valeurs

Largeur de nettoyage (sans balai latéral) 500 mm

Largeur de nettoyage (avec balai latéral) 720 mm

Dimensions machine, avec guidon penché en avant et sans balai latéral (longueur x largeur x hauteur) 998 x 797 x 621 mm

Hauteur minimum du sol (volets non compris) 25 mm

Dimensions balai central (diamètre x longueur) 200 x 500 mm

Diamètre balai latéral 315 mm

Vitesse de rotation balai central 335 tr/mn

Vitesse de rotation balai latéral 100 tr/mn

Pente maximum franchissable 2%

Capacité conteneur déchets 60 Litres

Poids total machine (avec batteries standard) 68 kg

Dimensions roue avant de direction (diamètre x largeur) 75 x 32 mm

Dimensions roues arrière (diamètre x largeur) 300 x 45 mm

Vitesse maximum de traction 3,7 km/h

Niveau pression acoustique à l’oreille de l’opérateur (ISO 11201, ISO 4871) (LpA) 59,3 ±3 dB(A)

Puissance acoustique émise par la machine (ISO 3744, ISO 4871) (LwA) 78 dB (A)

Niveau de vibrations au bras de l’opérateur (ISO 5349-1) < 2,5 m/s

Parties électriques Valeurs

Tension système électrique 12 V

Batterie standard Au GEL, 12 V, 45 Ah

Batterie optionnelle Au GEL, 12 V, 80 Ah

Chargeur de batterie 6 A

Moteur principal 200 W, 1.500 tr/mn

Moteur balai latéral 40 W

Moteur système d’aspiration 50 W

Aspiration et ﬁ ltrage poussières Valeurs

Filtre à poussière 5–10 μm (en polyester)

Surface ﬁ ltre à poussière 1 m

Dépression logement balai central 12 mm H2O

146 3083 000(2)2008-11 A FLOORTEC 350 7

FRANÇAIS MANUEL D’UTILISATION

SCHEMA ELECTRIQUE

Légende

BAT Batteries

CH1 Chargeur de batterie

EB1 Carte LED

ES1 Relais

F1 Fusible principal

F2 Fusible ventilateur d’aspiration

F3 Fusible balai latéral

M1 Moteur principal

M2 Moteur système d’aspiration

M3 Moteur balai latéral

SW1 Interrupteur général

SW2 Microinterrupteur conteneur déchets

Codes des couleurs

BK Noir

BU Bleu clair

BN Marron

GN Vert

GY Gris

OG Orange

PK Rose

RD Rouge

VT Violet

WH Blanc

YE Jaune

S311349

8 FLOORTEC 350 146 3083 000(2)2008-11 A

UTILISATION

MANUEL D’UTILISATION

FRANÇAIS

S311348AB

ATTENTION !

Des plaques adhésives appliquées sur certains points de la machine indiquent :

DANGER – ATTENTION – AVERTISSEMENT – REMARQUE –

Lors de la lecture de ce manuel, l’opérateur doit bien comprendre le sens des symboles illustrés sur les plaques. Ne pas couvrir les plaques et les remplacer immédiatement en cas d’endommagement.

CONTROLE DES BATTERIES SUR UNE MACHINE NEUVE

Une batterie standard au GEL de 12 V, 45 Ah (qui ne requiert pas d’entretien) est déjà installée sur la machine neuve lors de la livraison.

AVANT LA MISE EN MARCHE

Contrôler que la machine n’a pas de portillons / coffres ouverts et qu’elle se trouve dans des conditions normales d’utilisation.1. Si la machine n’a pas encore été utilisée après le transport, vériﬁ er que tous les sabots et les moyens de blocage utilisés pour 2. le transport ont été enlevés. Vériﬁ er que le balai latéral et central ont été installés ; dans le cas contraire, les installer (voir les procédures au chapitre 3. Entretien).

MISE EN MARCHE ET ARRET DE LA MACHINE

Mise en marche de la machine

Desserrer les poignées (7) et régler l’inclinaison du guidon (6), selon sa propre commodité.1. Le réglage terminé, serrer les poignées. Pour utiliser seulement le balai central (14), positionner l’interrupteur général (1) sur “I”.2. Pour utiliser aussi le balai latéral (11), positionner l’interrupteur général (1) sur “II” et baisser le balai latéral en dégageant le levier (12). Vériﬁ er que le témoin lumineux vert (2) est allumé (batterie chargée). Dans le cas où le témoin lumineux jaune (3) ou rouge (4) s’allume, positionner l’interrupteur général (1) sur “0”, puis charger les batteries (voir la procédure au chapitre Entretien).

REMARQUE

Le balai latéral (11) peut être baissé et soulevé même pendant sa rotation.

Pour commencer le travail de nettoyage, saisir le guidon (6) et tirer graduellement le levier de traction (5).3.

Arrêt de la machine

Relâcher le levier de traction (5) pour arrêter la traction de la machine.4. Arrêter le système d’aspiration et les balais en positionnant l’interrupteur général (1) sur “0”.5. Tirer le levier (12) en arrière et l’engager au dispositif de retenue pour soulever le balai latéral (11).6.

146 3083 000(2)2008-11 A FLOORTEC 350 9

FRANÇAIS MANUEL D’UTILISATION

MACHINE AU TRAVAIL

Ne pas s’arrêter pendant longtemps dans la même position avec les balais qui tournent : des traces non désirées pourraient 1. rester sur le sol. Pour un bon travail de balayage il faut que le ﬁ ltre à poussière soit le plus propre possible. Par conséquent, il faut activer 2. le secoueur à intervalles réguliers (toutes les 10 minutes pendant le travail, ou selon la quantité de poussière du sol), en procédant comme suit.

Arrêter la machine et positionner l’interrupteur général (1) sur “0”.• Déplacer la poignée secoueur (8) à droite et puis à gauche plusieurs fois pour secouer le ﬁ ltre à poussière.• Positionner l’interrupteur général (1) sur “I” ou sur “II” et reprendre le travail de balayage.•

REMARQUE

Lorsque le ﬁ ltre à poussière est colmaté, la machine n’arrive plus à collecter ni de poussière ni de déchets.

AVERTISSEMENT !

S’il est nécessaire d’opérer sur un sol mouillé, ne pas utiliser la machine longtemps.

Vider le conteneur déchets (9) chaque fois qu’il est plein ainsi qu’à la ﬁ n du travail.3.

REMARQUE

Lorsque le conteneur déchets est plein, la machine n’arrive plus à collecter ni de poussière ni de déchets.

VIDANGE DU CONTENEUR DECHETS

Arrêter la machine et positionner l’interrupteur général (1) sur “0”. Déposer le conteneur déchets (9) à l’aide des poignées (31) et (32), puis le vider dans un centre de collecte des déchets. Enﬁ n, installer le conteneur déchets. La machine est prête pour reprendre le travail de balayage.

REMARQUE

Quand le conteneur déchets est déposé, les fonctions de la machine sont exclues.

APRES L’UTILISATION DE LA MACHINE

Le travail effectué, avant de laisser la machine :

Positionner l’interrupteur général (1) sur “0”.1. Activer le secoueur à l’aide de la poignée (8).2. Vider le conteneur déchets (9) (voir les instructions au paragraphe précédent).3. Tirer le levier (12) en arrière et l’engager au dispositif de retenue pour soulever le balai latéral (11).4. Veiller à ce que la machine ne puisse pas bouger de façon autonome.5. Charger les batteries (voir la procédure au chapitre Entretien).6.

INACTIVITE PROLONGEE DE LA MACHINE

Si l’on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d’effectuer les opérations suivantes :

Effectuer les opérations d’entretien prévues après l’utilisation de la machine (voir le chapitre Entretien).1. S’assurer de garder la machine dans un endroit sec et propre.2. Soulever légèrement la machine de façon que les volets, le balai central et les roues ne touchent pas le sol.3.

PREMIERE PERIODE D’UTILISATION

Après les 8 premières heures d’utilisation, contrôler le serrage des éléments de ﬁ xation et de connexion de la machine et vériﬁ er que les parties visibles sont intactes et sans pertes.

10 FLOORTEC 350 146 3083 000(2)2008-11 A

MANUEL D’UTILISATION

FRANÇAIS

ENTRETIEN

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier. Veuillez trouver ci-dessous le plan récapitulatif d’entretien programmé. Les périodicités indiquées peuvent subir des variations en fonction de conditions de travail particulières, à déﬁ nir par le responsable de l’entretien.

ATTENTION !

Les opérations d’entretien doivent être effectuées avec la machine à l’arrêt et, le cas échéant, avec les batteries débranchées. En outre, lire attentivement toutes les instructions du paragraphe Sécurité.

Toutes les opérations d’entretien programmé ou extraordinaire doivent être effectuées par du personnel qualiﬁ é ou par un Service après-vente agréé. Ce manuel ne contient que les opérations d’entretien les plus simples et les plus récurrentes.

REMARQUE

Pour les procédures des autres opérations d’entretien prévues par le plan récapitulatif d’entretien programmé, se référer au manuel d’entretien consultable auprès des Services après-vente.

PLAN D’ENTRETIEN PROGRAMME

Procédure

Contrôle du câble du chargeur de batterie

Contrôle et réglage de la hauteur des balais latéraux et central

Contrôle de la hauteur et du fonctionnement des volets

Nettoyage et contrôle de l’intégrité du ﬁ ltre à poussière

Contrôle des joints d’étanchéité du conteneur déchets

Contrôle du fonctionnement du secoueur (*)

Contrôle visuel des courroies de transmission et de l’embrayage (*)

Réglage du tensionneur de la courroie de traction (*)

Contrôle du serrage des écrous et des vis (*) (1)

Contrôle ou remplacement des charbons des moteurs (*)

Toutes les 10

heures

Toutes les 50

heures

Toutes les 200

heures

Toutes les 400

heures

Pour la procédure relative, se référer au manuel d’entretien.(*) Et après les 8 premières heures.(1)

CONTROLE DU CABLE DU CHARGEUR DE BATTERIE

Contrôler soigneusement que le câble du chargeur de batterie (18) et la ﬁ che ne présentent pas de traces d’abrasion, de coupures ou de déchirures et vériﬁ er qu’ils ne sont pas endommagés. Si le câble du chargeur de batterie et la ﬁ che sont endommagés, contacter un Service après-vente Nilﬁ sk Alto.

146 3083 000(2)2008-11 A FLOORTEC 350 11

FRANÇAIS MANUEL D’UTILISATION

CONTROLE ET REGLAGE DE LA HAUTEUR DU BALAI LATERAL

Contrôler la hauteur du sol du balai latéral, en procédant 1. comme suit :

Porter la machine sur un sol plat et baisser le balai • latéral. Tout en gardant la machine en position d’arrêt, tourner • le balai latéral pendant quelques secondes. Arrêter le balai latéral en appuyant sur l’interrupteur (1), • puis le soulever et déplacer la machine. Contrôler que la trace laissée par le balai latéral est, en • extension et orientation, comme indiqué dans la ﬁ gure (A, Fig. 1) : le balai latéral doit toucher le sol pour un arc de cercle compris entre les positions “dix heures” et “trois heures” d’une montre. Au cas où la trace résulterait différente, procéder au • réglage de la hauteur du balai, en procédant comme indiqué à partir du point 2.

Tourner la poignée (13) dans le sens des aiguilles d’une 2. montre ou dans le sens contraire pour régler la hauteur du balai du sol. Exécuter à nouveau le point 1 pour vériﬁ er le réglage de la 3. hauteur du balai latéral du sol. Lorsque l’usure excessive du balai n’en permet plus 4. le réglage, le remplacer comme prévu au paragraphe suivant.

S311350

Figure 1

DEPOSE / REPOSE DU BALAI LATERAL

AVERTISSEMENT !

L’utilisation de gants de travail est conseillée pendant le remplacement du balai latéral à cause de la présence éventuelle de débris tranchants parmi les poils.

Amener la machine sur un sol plat.1. Positionner l’interrupteur général (1) sur “0”.2. Soulever le balai latéral.3. Dévisser le pommeau (A, Fig. 2) dans le balai latéral, puis 4. déposer le balai (B) en le dégageant des trois pivots (C). Installer le nouveau balai dans la machine en l’engageant 5. dans les pivots (C), puis visser la poignée (A). Régler la hauteur du nouveau balai en procédant comme 6. indiqué dans le paragraphe précédent.

S311351

Figure 2

12 FLOORTEC 350 146 3083 000(2)2008-11 A

CONTROLE ET REGLAGE DE LA HAUTEUR DU BALAI CENTRAL

Contrôler la hauteur du sol du balai central, en procédant 1. comme suit :

Amener la machine sur un sol plat.•

Tout en gardant la machine en position d’arrêt, tourner •

le balai central pendant quelques secondes.

Arrêter le balai central en appuyant sur l’interrupteur •

(1), puis déplacer la machine.

Contrôler que la largeur de la trace (A, Fig. 3) laissée •

par le balai est comprise entre 3 et 5 cm dans toute sa

longueur.

Au cas où la trace résulterait différente, procéder au •

réglage de la hauteur du balai, en procédant comme

indiqué à partir du point 2. Positionner l’interrupteur général (1) sur “0”.2. Desserrer la poignée (A, Fig. 4) sur les deux côtés de la 3. machine. Saisir le support (B) aux points (C) et le déplacer vers 4. l’extérieur, puis le soulever ou le baisser pour régler la hauteur du balai central. Pour l’ampleur du déplacement, se référer au repère (D). Enﬁ n, visser et serrer la poignée (A) sur les deux côtés de la machine. Exécuter à nouveau le point 1 pour vériﬁ er le réglage de la 5. hauteur du sol du balai central. Lorsque l’usure excessive du balai n’en permet plus 6. le réglage, le remplacer comme prévu au paragraphe suivant.

AVERTISSEMENT !

Une trace excessive (supérieure à 5 cm) du balai central compromet le fonctionnement régulier de la machine et peut provoquer la surchauffe des parties en mouvement et des parties électriques, en réduisant considérablement leur durée. Prêter attention pendant l’opération de contrôle susmentionnée et ne pas faire fonctionner la machine en conditions différentes de celles décrites.

MANUEL D’UTILISATION

Figure 3

Figure 4

FRANÇAIS

S311352

S311353

146 3083 000(2)2008-11 A FLOORTEC 350 13

FRANÇAIS MANUEL D’UTILISATION

DEPOSE / REPOSE DU BALAI CENTRAL

AVERTISSEMENT !

L’utilisation de gants de travail est conseillée pendant le remplacement du balai central à cause de la présence éventuelle de débris tranchants parmi les poils.

Amener la machine sur un sol plat.1. Positionner l’interrupteur général (1) sur “0”.2. Déposer le conteneur déchets (9).3. Dévisser complètement les manivelles (A, Fig. 5) sur le 4. côté gauche de la machine. Enlever le portillon (A, Fig. 6) en le saisissant aux points (B).5. Saisir le balai central (A, Fig. 7) aux points (B) et (C), puis 6. le détacher du moyeu d’entraînement (D) en le tirant dans le sens de la ﬂ èche (E) ; enﬁ n, le tirer dans le sens de la ﬂ èche (F) pour le déposer. Installer le nouveau balai central, en orientant les poils 7. comme indiqué dans la ﬁ gure. Installer le nouveau balai en exécutant les étapes de 3 à 6 8. dans l’ordre inverse. Régler la hauteur du nouveau balai en procédant comme 9. indiqué dans le paragraphe précédent.

S311354

Figure 5

Figure 7

S311355

Figure 6

S311356

14 FLOORTEC 350 146 3083 000(2)2008-11 A

NETTOYAGE ET CONTROLE DE L’INTEGRITE DU FILTRE A POUSSIERE, CONTROLE DES JOINTS D’ETANCHEITE DU CONTENEUR DECHETS

Amener la machine sur un sol plat.1. Positionner l’interrupteur général (1) sur “0”.2. Déposer le conteneur déchets (9).3. Dévisser les pommeaux (A, Fig. 8).4. Saisir le ﬁ ltre à poussière (B) comme indiqué dans la 5. ﬁ gure. Déposer le ﬁ ltre à poussière en le tournant dans la 6. direction de la ﬂ èche (A, Fig. 9) pour le dégager des pivots (B), puis le baisser pour le dégager des peignes (C) du secoueur. Séparer le ﬁ ltre (A, Fig. 10) du cadre (B) en dégageant les 7. 2 élastiques (C). A l’extérieur, dans un endroit approprié, nettoyer le ﬁ ltre 8. en le secouant sur une surface horizontale et propre, en battant le côté (D) opposé à celui du joint (E). Compléter le nettoyage à l’aide d’un jet perpendiculaire d’air comprimé (F) (6 bars maximum), en soufﬂ ant uniquement du côté du joint (E) à une distance minimum de 30 cm. Contrôler que le corps du ﬁ ltre n’a pas de déchirures. Dans le cas contraire, en effectuer le remplacement. Pour un nettoyage plus profond, il est possible de laver le ﬁ ltre avec de l’eau et, éventuellement, avec des détergents non moussants. Ce type de lavage, même s’il est meilleur du point de vue qualitatif, réduit la vie utile du ﬁ ltre, lequel devra être remplacé plus souvent. L’utilisation de détergents pas adéquats peut compromettre les caractéristiques fonctionnelles du ﬁ ltre. Nettoyer le joint en caoutchouc (E) du ﬁ ltre le long du 9. périmètre et en vériﬁ er l’intégrité et l’étanchéité. Dans le cas contraire, remplacer le ﬁ ltre. Nettoyer le joint (D, Fig. 9) du conteneur déchets le long 10. du périmètre et en vériﬁ er l’intégrité et l’étanchéité. Dans le cas contraire, en effectuer le remplacement. Pour la repose, procéder dans l’ordre inverse de la 11. dépose.

REMARQUE

Lors du remontage, le ﬁ ltre doit être orienté avec le joint (E, Fig. 10) positionné comme indiqué dans la ﬁ gure.

MANUEL D’UTILISATION

Figure 8

Figure 9

FRANÇAIS

S311357

S311358

Figure 10

146 3083 000(2)2008-11 A FLOORTEC 350 15

S311359

FRANÇAIS MANUEL D’UTILISATION

CONTROLE DE LA HAUTEUR ET DU FONCTIONNEMENT DES VOLETS

Amener la machine sur un sol plat et adéquat en tant que 1. plan de référence pour le contrôle de la hauteur des volets. Positionner l’interrupteur général (1) sur “0”.2. Contrôler que la hauteur des volets latéraux (A et B, Fig. 3.

11) du sol est comprise entre 0 et 2 mm. En outre, contrôler que les volets sont intacts et qu’ils ne présentent pas de coupures ou de déchirures qui peuvent compromettre la capacité d’aspiration de la machine. Si besoin est, remplacer les volets latéraux (voir la procédure dans le manuel d’entretien). Contrôler que les volets avant et arrière (C et D, Fig. 11) 4. touchent légèrement le sol. En outre, contrôler que les volets sont intacts et qu’ils ne présentent pas de coupures ou de déchirures qui peuvent compromettre la capacité d’aspiration de la machine. Considérer que le volet avant présente des fentes verticales typiques (E). Si besoin est, remplacer les volets avant et arrière (voir la procédure dans le manuel d’entretien).

CHARGEMENT DES BATTERIES

Porter la machine dans la zone destinée au chargement 1. des batteries et veiller à ce qu’elle ne puisse pas bouger de façon autonome. Positionner l’interrupteur général (A, Fig. 12) sur “0”.2. Déposer le câble (B) du chargeur de batterie du logement 3. (C) et le brancher au réseau électrique.

AVERTISSEMENT !

Avant de brancher le câble (B) du chargeur de batterie au réseau électrique, s’assurer que la fréquence et la tension indiquées sur la plaque avec numéro de série (33) coïncident avec la tension du réseau. En cas de doutes, ne pas brancher la ﬁ che à la prise du réseau mais s’adresser au personnel qualiﬁ é.

Pendant le cycle de chargement de la batterie, le témoin 4. lumineux rouge (D) s’allume avant le témoin lumineux jaune (E). Lorsque le témoin lumineux vert (F) s’allume, la batterie est chargée. Débrancher le câble (B) du chargeur de batterie du réseau 5. électrique et le positionner dans son logement (C).

REMARQUE

Lorsque le chargeur de batterie est branché au réseau électrique, toutes les fonctions de la machine sont automatiquement exclues.

0-2 mm 0-0.08 in

A-B

Figure 11

S311360

S311361

Figure 12

16 FLOORTEC 350 146 3083 000(2)2008-11 A

MANUEL D’UTILISATION

DEPISTAGE DES PANNES

Problème Cause probable Remède

FRANÇAIS

Le fusible (21) est interrompu

En positionnant l’interrupteur général sur “I” ou sur “II”, la machine ne démarre pas

Le balai latéral ne fonctionne pas Le fusible (20) est interrompu

La machine ne fonctionne qu’en état d’arrêt, mais, sous effort, elle s’éteint et le témoin lumineux rouge clignote

Les batteries ont peu d’autonomie La durée de vie des batteries est épuisée

On ne réussit pas à charger les batteries : le témoin lumineux rouge (4) ne s’allume pas quand la ﬁ che est insérée dans la prise du réseau

Le câble du chargeur de batterie est branché au réseau électrique

Les batteries sont déchargées Charger les batteries

Les batteries sont déchargées

La prise du réseau n’est pas alimentée

Réarmer le fusible en appuyant sur le boutonpoussoir correspondant

Débrancher et positionner dans le logement correspondant

Réarmer le fusible en appuyant sur le boutonpoussoir correspondant

Charger les batteries. Au cas où le problème persiste, contacter un Service après-vente Nilﬁ sk Alto pour remplacer les batteries

Contacter un Service après-vente Nilﬁ sk Alto pour remplacer les batteries

Vériﬁ er la prise du réseau en y branchant un autre appareil électroménager

Pour de plus amples informations, se référer au Manuel d’entretien consultable auprès des Services après-vente Nilﬁ sk Alto.

146 3083 000(2)2008-11 A FLOORTEC 350 17

FRANÇAIS MANUEL D’UTILISATION

MISE A LA FERRAILLE

Effectuer la mise à la ferraille de la machine auprès d’un démolisseur autorisé. Avant la mise à la ferraille, il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d’hygiène de l’environnement en vigueur :

Batterie – Balais – Tuyaux et pièces en matériel plastique – Parties électriques et électroniques (*) –

Pour la mise en décharge des parties électriques et électroniques, s’adresser auprès du centre Nilﬁ sk Alto le plus proche.(*)

18 FLOORTEC 350 146 3083 000(2)2008-11 A

USER MANUAL

ENGLISH

TABLE OF CONTENTS

INTRODUCTION ..............................................................................................................................................................2

MANUAL PURPOSE AND CONTENTS .......................................................................................................................................... 2

TARGET ........................................................................................................................................................................................... 2

HOW TO KEEP THIS MANUAL ....................................................................................................................................................... 2

DECLARATION OF CONFORMITY ................................................................................................................................................2

IDENTIFICATION DATA ................................................................................................................................................................... 2

OTHER REFERENCE MANUALS ................................................................................................................................................... 3

SPARE PARTS AND MAINTENANCE ............................................................................................................................................. 3

CHANGES AND IMPROVEMENTS ................................................................................................................................................ 3

OPERATION CAPABILITIES ........................................................................................................................................................... 3

CONVENTIONS .............................................................................................................................................................................. 3

UNP ACKING/DELIVERY .................................................................................................................................................3

SAFETY ...........................................................................................................................................................................4

SYMBOLS ....................................................................................................................................................................................... 4

GENERAL INSTRUCTIONS ............................................................................................................................................................ 4

MACHINE DESCRIPTION ............................................................................................................................................... 6

MACHINE STRUCTURE AND CONTROLS .................................................................................................................................... 6

ACCESSORIES/OPTIONS .............................................................................................................................................................. 7

TECHNICAL DATA ........................................................................................................................................................................... 7

WIRING DIAGRAM .......................................................................................................................................................................... 8

USE ..................................................................................................................................................................................9

BATTERY CHECK ON A NEW MACHINE ....................................................................................................................................... 9

BEFORE STARTING THE MACHINE .............................................................................................................................................9

STARTING AND STOPPING THE MACHINE ................................................................................................................................. 9

MACHINE OPERATION ................................................................................................................................................................10

HOPPER EMPTYING .................................................................................................................................................................... 10

AFTER USING THE MACHINE ..................................................................................................................................................... 10

MACHINE LONG INACTIVITY ...................................................................................................................................................... 10

FIRST PERIOD OF USE ............................................................................................................................................................... 10

MAINTENANCE ............................................................................................................................................................. 11

SCHEDULED MAINTENANCE TABLE ..........................................................................................................................................11

BATTERY CHARGER CABLE CHECK ..........................................................................................................................................11

SIDE BROOM HEIGHT CHECK AND ADJUSTMENT .................................................................................................................. 12

SIDE BROOM DISASSEMBLY/ASSEMBLY .................................................................................................................................. 12

MAIN BROOM HEIGHT CHECK AND ADJUSTMENT .................................................................................................................. 13

MAIN BROOM DISASSEMBLY/ASSEMBLY ................................................................................................................................. 14

DUST FILTER CLEANING AND INTEGRITY CHECK, HOPPER GASKET CHECK .................................................................... 15

SKIRT HEIGHT AND OPERATION CHECK .................................................................................................................................. 16

BATTERY CHARGING .................................................................................................................................................................. 16

TROUBLESHOOTING ...................................................................................................................................................17

SCRAPPING ..................................................................................................................................................................18

146 3083 000(2)2008-11 A FLOORTEC 350 1

ENGLISH USER MANUAL

INTRODUCTION

NOTE

The numbers in brackets refer to the components shown in Machine Description chapter.

MANUAL PURPOSE AND CONTENTS

The purpose of this Manual is to provide the operator with all necessary information to use the machine properly in a safe and autonomous way. It contains information about technical data, safety, operation, storage, maintenance, spare parts and disposal. Before performing any procedure on the machine, the operators and qualiﬁ ed technicians must read this Manual carefully. Contact Nilﬁ sk Alto in case of doubts concerning the interpretation of the instructions and for any further information.

TARGET

This Manual is intended for operators and technicians qualiﬁ ed to perform the machine maintenance. The operators must not perform procedures reserved for qualiﬁ ed technicians. Nilﬁ sk Alto will not be answerable for damages coming from the non-observance of this prohibition.

HOW TO KEEP THIS MANUAL

The User Manual must be kept near the machine, inside an adequate case, away from liquids and other substances that can cause damage to it.

DECLARATION OF CONFORMITY

The declaration of conformity, supplied with the machine, certiﬁ es the machine conformity with the law in force.

NOTE

Two copies of the original declaration of conformity are provided together with the machine documentation.

IDENTIFICATION DATA

The machine model and serial number are marked on the plate (33). The machine model year is written in the declaration of conformity and it is also indicated by the ﬁ rst two ﬁ gures of the machine serial number. This information is useful when requiring machine spare parts. Use the following table to write down the machine identiﬁ cation data.

MACHINE model ...............................................................................

MACHINE serial number ...................................................................

2 FLOORTEC 350 146 3083 000(2)2008-11 A

USER MANUAL

ENGLISH

OTHER REFERENCE MANUALS

Spare Parts List (supplied with the machine) – Service Manual (that can be consulted at Nilﬁ sk Alto Service Centers) –

SPARE PARTS AND MAINTENANCE

All necessary operating, maintenance and repair procedures must be carried out by qualiﬁ ed personnel or by Nilﬁ sk Alto Service Centers. Only original spare parts and accessories must be used. Contact Nilﬁ sk Alto for service or to order spare parts and accessories, specifying the machine model and serial number.

CHANGES AND IMPROVEMENTS

Nilﬁ sk Alto constantly improves its products and reserves the right to make changes and improvements at its discretion without being obliged to apply such beneﬁ ts to the machines that were sold previously. Any change and/or addition of accessory must be approved and performed by Nilﬁ sk Alto.

OPERATION CAPABILITIES

This sweeper has been designed and built to clean (by sweeping and vacuuming) smooth and solid ﬂ oors, in civil and industrial environments and to collect dust and light debris under safe operation conditions by a qualiﬁ ed operator.

CONVENTIONS

Forward, backward, front, rear, left or right are intended with reference to the operator’s position, that is to say with the hands on the handlebar (6).

UNPACKING/DELIVERY

When the machine is delivered, check that the packing and the machine were not damaged during transportation. In case of visible damages, keep the packing and have it checked by the carrier that delivered it. Call the carrier immediately to ﬁ ll in a damage claim. Check that the machine is equipped with the following features:

Technical documents: –

Sweeper User Manual•

Sweeper Spare Parts List•

No. 1 vacuum system motor fuse•

146 3083 000(2)2008-11 A FLOORTEC 350 3

ENGLISH USER MANUAL

SAFETY

The following symbols indicate potentially dangerous situations. Always read this information carefully and take all necessary precautions to safeguard people and property. The operator’s cooperation is essential in order to prevent injury. No accident prevention program is effective without the total cooperation of the person responsible for the machine operation. Most of the accidents that may occur in a factory, while working or moving around, are caused by failure to comply with the simplest rules for exercising prudence. A careful and prudent operator is the best guarantee against accidents and is essential for successful completion of any prevention program.

SYMBOLS

DANGER!

It indicates a dangerous situation with risk of death for the operator.

WARNING!

It indicates a potential risk of injury for people.

CAUTION!

It indicates a caution or a remark related to important or useful functions. Pay careful attention to the paragraphs marked by this symbol.

NOTE

It indicates a remark related to important or useful functions.

CONSULTATION

It indicates the necessity to refer to the User Manual before performing any procedure.

GENERAL INSTRUCTIONS

Speciﬁ c warnings and cautions to inform about potential damages to people and machine are shown below.

DANGER!

Before performing any maintenance, cleaning or replacement procedure turn the main switch to “0” and, if – necessary, disconnect the battery. This machine must be used by properly trained operators only. Children or disabled people cannot use this – machine. Keep the battery away from sparks, ﬂ ames and incandescent material. – Do not wear jewels when working near electrical components. – Do not work under the lifted machine without supporting it with safety stands. – Do not operate the machine near toxic, dangerous, ﬂ ammable and/or explosive powders, liquids or vapours. – This machine is not suitable for collecting dangerous powders.

4 FLOORTEC 350 146 3083 000(2)2008-11 A

USER MANUAL

WARNING!

Before using the battery charger, ensure that frequency and voltage values, shown on the machine serial – number plate, match the electrical mains voltage. Do not pull or carry the machine by the battery charger cable and never use the battery charger cable as – a handle. Do not close a door on the battery charger cable, or pull the battery charger cable around sharp edges or corners. Do not run the machine on the battery charger cable. Keep the battery charger cable away from heated surfaces. – Do not charge the batteries if the battery charger cable or the plug are damaged. If the battery charger cable – is damaged, contact Nilﬁ sk Alto Service Center. To reduce the risk of ﬁ re, electric shock, or injury, do not leave the machine unattended when it is plugged – in. Before performing any maintenance procedure, disconnect the battery charger cable from the electrical mains. If the machine is not working as it should, has been damaged, left outdoors or dropped into water, return it to – Nilﬁ sk Alto Service Center. Do not smoke while charging the batteries. – Do not leave the machine unattended without being sure that it cannot move independently. – Always protect the machine against the sun, rain and bad weather, both under operation and inactivity – condition. Store the machine indoors, in a dry place. This machine must be used in dry conditions, it must not be used or kept outdoors in wet conditions. Before using the machine, close all doors and/or covers. – Do not use the machine in excessively dusty areas. – Do not allow to be used as a toy. Close attention is necessary when used near children. – Use only as shown in this Manual. Use only Nilﬁ sk Alto’s recommended accessories. – Take all necessary precautions to prevent hair, jewels and loose clothes from being caught by the machine – moving parts. Do not wash the machine with direct or pressurised water jets, or with corrosive substances. Do not use – compressed air to clean this type of machine. While using this machine, take care not to cause damage to other people, and children especially. – Do not put any can containing ﬂ uids on the machine. – The machine storage temperature must be between 0°C and +40°C. – The machine working temperature must be between 0°C and +40°C. – The humidity must be between 30% and 95%. – Do not use the machine as a means of transport. – Do not use the machine on slopes with a gradient exceeding the speciﬁ cations. – Do not allow the brooms to operate while the machine is stationary to avoid damaging the ﬂ oor. – In case of ﬁ re, possibly use a powder ﬁ re extinguisher, not a water one. – Do not bump into shelves or scaffoldings, especially where there is a risk of falling objects. – Adjust the operation speed to suit the ﬂ oor conditions. – This machine cannot be used on roads or public streets. – Do not remove or modify the plates afﬁ xed to the machine. – Do not tamper with the machine safety guards and follow the ordinary maintenance instructions – scrupulously. Use only brooms supplied with the machine and those speciﬁ ed in the User Manual. Using other brooms – could reduce safety. In case of machine malfunctions, ensure that these are not due to lack of maintenance. Otherwise, request – assistance from the authorised personnel or from an authorised Service Center. Carefully read all the instructions before performing any maintenance/repair procedure. – To ensure machine proper and safe operation, the scheduled maintenance shown in the relevant chapter of – this Manual must be performed by the authorised personnel or by an authorised Service Center. If parts must be replaced, require ORIGINAL spare parts from an Authorised Dealer or Retailer. – The machine must be disposed of properly, because of the presence of toxic-harmful materials (batteries, – plastics, etc.), which are subject to standards that require disposal in special centres (see the Scrapping chapter).

ENGLISH

146 3083 000(2)2008-11 A FLOORTEC 350 5

ENGLISH USER MANUAL

MACHINE DESCRIPTION

MACHINE STRUCTURE AND CONTROLS

Main switch:1.

when turned to “I” the vacuum system and main broom • are turned on; when turned to “II” the vacuum system, main broom • and side broom are turned on.

Charged battery warning light (green)2. Semi-discharged battery warning light (yellow)3. Discharged battery warning light (red)4. Drive control lever5. Handlebar6. Handlebar adjusting knobs7. Filter shaker knob8. Hopper9. Front steering wheel10. Side broom11. Side broom lifting/lowering lever12. Side broom height adjusting knob13. Main broom14. Main broom height adjusting knobs15. Rear driving wheels16. Can holder17. Battery charger cable18. Battery charger cable housing19. Side broom motor circuit breaker20. Main motor circuit breaker21. Battery22. Dust ﬁ lter23. Side broom motor24. Main motor25. Drive system gear26. Vacuum fan27. Battery charger28.

Vacuum system motor lamellar fuse (7.5 A)29. Hood30. Hopper upper handle31. Hopper lower handles32. Serial number plate/technical data/conformity certiﬁ cation33. Side skirts34. Front skirt35. Rear skirt36. Drive belt adjuster37.

S311348

6 FLOORTEC 350 146 3083 000(2)2008-11 A

USER MANUAL

ENGLISH

ACCESSORIES/OPTIONS

In addition to the standard components, the machine can be equipped with the following accessories/options, according to the machine speciﬁ c use:

Brooms of different materials1. 80 Ah battery2. Non-marking skirts3.

NOTE

For further information concerning the optional accessories, contact an authorised Retailer.

TECHNICAL DATA

General Values

Cleaning width (without side broom) 500 mm

Cleaning width (with side broom) 720 mm

Machine size with folded handlebar and without side broom (length x width x height) 998 x 797 x 621 mm

Minimum distance from the ﬂ oor (skirts not included) 25 mm

Main broom size (diameter x length) 200 x 500 mm

Side broom diameter 315 mm

Main broom speed 335 rpm

Side broom speed 100 rpm

Gradeability 2%

Hopper capacity 60 litres

Total machine weight (with standard battery) 68 kg

Front steering wheel size (diameter x length) 75 x 32 mm

Rear wheel size (diameter x length) 300 x 45 mm

Maximum drive speed 3.7 km/h

Sound pressure level at workstation (ISO 11201, ISO 4871) (LpA) 59.3 ±3 dB(A)

Machine output acoustic power (ISO 3744, ISO 4871) (LwA) 78 dB(A)

Vibration level at the operator’s arms (ISO 5349-1) < 2.5 m/s

Electrical components Values

Electrical system voltage 12 V

Standard battery GEL, 12 V, 45 Ah

Optional battery GEL, 12 V, 80 Ah

Battery charger 6 A

Main motor 200 W, 1,500 rpm

Side broom motor 40 W

Vacuum system motor 50 W

Dust vacuuming and ﬁ ltering Values

Dust ﬁ lter 5–10 μm (polyester)

Dust ﬁ lter surface 1 m

Main broom compartment vacuum 12 mm H2O

146 3083 000(2)2008-11 A FLOORTEC 350 7

ENGLISH USER MANUAL

WIRING DIAGRAM

Key

BAT Batteries

CH1 Battery charger

EB1 Electronic board LED

ES1 Relay

F1 Main fuse

F2 Vacuum fan fuse

F3 Side broom fuse

M1 Main motor

M2 Vacuum system motor

M3 Side broom motor

SW1 Main switch

SW2 Hopper microswitch

Colour code

BK Black

BU Blue

BN Brown

GN Green

GY Grey

OG Orange

PK Pink

RD Red

VT Violet

WH White

YE Yellow

S311349

8 FLOORTEC 350 146 3083 000(2)2008-11 A

USE

USER MANUAL

ENGLISH

WARNING!

On some points of the machine there are some adhesive plates indicating:

DANGER – WARNING – CAUTION – NOTE –

While reading this Manual, the operator must pay careful attention to the symbols shown on the plates. Do not cover these plates for any reason and immediately replace them if they are damaged.

BATTERY CHECK ON A NEW MACHINE

The machine is supplied with a standard 12 V, 45 Ah GEL battery (which does not require maintenance).

S311348AB

BEFORE STARTING THE MACHINE

Make sure that there are no open doors/hoods and that the machine is in normal operating conditions.1. If the machine has not been used after being transported, check that all the blocks used for the transportation have been 2. removed. Check that side and main broom are installed, otherwise install them (see the procedure in Maintenance chapter).3.

STARTING AND STOPPING THE MACHINE

Starting the machine

Adjust the handlebar (6) to reach a comfortable position, by loosening the knobs (7).1. When the adjustment is completed, tighten the knobs. To use the main broom only (14), turn the main switch (1) to “I”.2. To use also the side broom (11), turn the main switch (1) to “II”, then lower the side broom by disengaging the lever (12). Check that the green warning light (2) (charged battery) turns on. If the yellow or red warning light (3 or 4) turns on, turn the main switch (1) back to “0” and charge the batteries (see the procedure in Maintenance chapter).

NOTE

The side broom (11) can be lifted and lowered even if it is turned on.

Start sweeping by grasping the handlebar (6) and pulling the drive control lever (5) gradually.3.

Stopping the machine

Release the drive control lever (5) to stop the drive system.4. Turn off the vacuum system and the brooms, by turning the main switch (1) to “0”.5. Lift the side broom (11) by pulling the lever (12) backwards and by engaging it to the fastener.6.

146 3083 000(2)2008-11 A FLOORTEC 350 9

ENGLISH USER MANUAL

MACHINE OPERATION

Avoid stopping for a long time with the machine in the same position and the brooms turning: this could create unwanted 1. marks on the ﬂ oor. For machine proper operation, the dust ﬁ lter must be as clean as possible. Therefore the ﬁ lter shaker must be used at regular 2. intervals (every 10 minutes, but this interval may vary according to the ﬂ oor conditions), according to the following procedure.

Stop the machine and turn the main switch (1) to “0”.• To shake the ﬁ lter, move the ﬁ lter shaker knob (8) to the right and then to the left several times.• Turn the main switch (1) to “I” or to “II” and start sweeping again.•

NOTE

When the dust ﬁ lter is clogged, the machine cannot collect dust and debris anymore.

CAUTION!

If the machine is to be used on wet ﬂ oors, use it only for short intervals.

The hopper (9) should be emptied after each working cycle and whenever it is full.3.

NOTE

When the hopper is full, the machine cannot collect dust and debris anymore.

HOPPER EMPTYING

Stop the machine and turn the main switch (1) to “0”. Remove the hopper (9) by using the handles (31) and (32), then empty it at the waste collection centre. Then install the hopper. The machine is ready to start working again.

NOTE

When the hopper is removed, all machine functions are disabled.

AFTER USING THE MACHINE

After working, before leaving the machine:

Turn the main switch (1) to “0”.1. Turn on the ﬁ lter shaker with the knob (8).2. Empty the hopper (9) (see the procedure in the previous paragraph).3. Lift the side broom (11) by pulling the lever (12) backwards and by engaging it to the fastener.4. Make sure that the machine cannot move independently.5. Charge the batteries (see the procedure in Maintenance chapter).6.

MACHINE LONG INACTIVITY

If the machine is not going to be used for more than 30 days, proceed as follows:

Perform the daily maintenance procedures (see the Maintenance chapter).1. Check that the machine storage area is dry and clean.2. Slightly lift the machine so that the skirts, the main broom and the wheels do not touch the ground.3.

FIRST PERIOD OF USE

After the ﬁ rst 8 hours, check the machine fastening and connecting parts for proper tightening and check the visible parts for integrity and leakage.

10 FLOORTEC 350 146 3083 000(2)2008-11 A

USER MANUAL

ENGLISH

MAINTENANCE

The lifespan of the machine and its maximum operating safety are ensured by proper and regular maintenance. The following table provides the scheduled maintenance. The intervals shown may vary according to particular working conditions, which are to be deﬁ ned by the person in charge of the maintenance.

WARNING!

To perform maintenance procedures, the machine must be off and, if necessary, the batteries must be disconnected. Moreover, carefully read the instructions in Safety paragraph.

All scheduled or extraordinary maintenance procedures must be performed by qualiﬁ ed personnel, or by an authorised Service Center. This Manual describes only the easiest and most common maintenance procedures.

NOTE

For other maintenance procedures shown in the Scheduled Maintenance Table, refer to the Service Manual that can be consulted at any Service Center.

SCHEDULED MAINTENANCE TABLE

Procedure Every 10 hours Every 50 hours Every 200 hours Every 400 hours

Battery charger cable check

Side and main broom height check and adjustment

Skirt height and operation check

Dust ﬁ lter cleaning and integrity check

Hopper gasket check

Filter shaker operation check (*)

Driving belt and clutch visual inspection (*)

Driving belt tensioner adjustment (*)

Nut and screw tightening check (*) (1)

Motor carbon brush check or replacement (*)

For the relevant procedure, see the Service Manual.(*) And after the ﬁ rst 8 hours.(1)

BATTERY CHARGER CABLE CHECK

Carefully check the battery charger cable (18) and the relevant plug for wear, cuts, cracks or other damages. If the battery charger cable or the relevant plug is damaged, contact the Nilﬁ sk Alto Service Center.

146 3083 000(2)2008-11 A FLOORTEC 350 11

ENGLISH USER MANUAL

SIDE BROOM HEIGHT CHECK AND ADJUSTMENT

Check the side broom distance from the ﬂ oor as shown 1. below:

Drive the machine on a level ground and lower the side • broom. Keep the machine stationary and turn on the side • broom for a few seconds. Turn off the side broom by pressing the switch (1), then • lift it and move the machine. Check that the side broom print is as shown in the • ﬁ gure (A, Fig. 1): the side broom must touch the ground along a circle arc ranging from “10 o’clock” position to “3 o’clock” position. If the print is not within speciﬁ cations, adjust the broom • height as shown in step 2.

Turn the knob (13) clockwise and counter-clockwise to 2. adjust the broom height. Perform step 1 again to check the proper adjustment of the 3. side broom height. When the broom is too worn to be adjusted, replace it as 4. shown in the next paragraph.

S311350

Figure 1

SIDE BROOM DISASSEMBLY/ASSEMBLY

CAUTION!

It is advisable to wear protective gloves when replacing the side broom because there can be sharp debris between the bristles.

Drive the machine on a level ﬂ oor.1. Turn the main switch (1) to “0”.2. Lift the side broom.3. Loosen the knob (A, Fig. 2) inside the side broom, then 4. remove the broom (B) by disengaging it from the pins (C). Install the new broom on the machine engaging it on the 5. pins (C), then tighten the knob (A). Adjust the height of the new broom according to the 6. procedure shown in the previous paragraph.

S311351

Figure 2

12 FLOORTEC 350 146 3083 000(2)2008-11 A

MAIN BROOM HEIGHT CHECK AND ADJUSTMENT

Check the main broom distance from the ﬂ oor as shown 1. below:

Drive the machine on a level ﬂ oor.•

Keep the machine stationary and turn on the main •

broom for a few seconds.

Turn off the main broom by pressing the switch (1), •

then move the machine.

Check that the main broom print (A, Fig. 3), along its •

length, is 3-5 cm wide.

If the print is not within speciﬁ cations, adjust the broom •

height as shown in step 2. Turn the main switch (1) to “0”.2. On both sides of the machine, loosen the knob (A, Fig. 4).3. Grasp the support (B) on the points (C) and move it 4. upwards, then lift it or lower it to change the main broom height. For height variation, refer to the indicator (D). Then tighten the knob (A) on both sides of the machine. Perform step 1 again to check the proper adjustment of the 5. main broom height. When the broom is too worn to be adjusted, replace it as 6. shown in the next paragraph.

CAUTION!

If the main broom print is excessive (larger than 5 cm), the machine regular operation is affected and the moving or electrical parts can overheat, thus reducing machine life. Pay careful attention when performing the abovementioned checks, and always use the machine according to the indicated conditions.

USER MANUAL

Figure 3

ENGLISH

S311352

S311353

Figure 4

146 3083 000(2)2008-11 A FLOORTEC 350 13

ENGLISH USER MANUAL

MAIN BROOM DISASSEMBLY/ASSEMBLY

CAUTION!

It is advisable to wear protective gloves when replacing the main broom because there can be sharp debris between the bristles.

Drive the machine on a level ﬂ oor.1. Turn the main switch (1) to “0”.2. Remove the hopper (9).3. Loosen the handwheels (A, Fig. 5) completely on the left 4. side of the machine. Remove the lid (A, Fig. 6) by grasping it on the points (B).5. Grasp the main broom (A, Fig. 7) on the points (B) and 6. (C), then disconnect it from the drive hub (D) by pulling it in the direction shown by the arrow (E); then remove it in the direction shown by the arrow (F). The new main broom must be installed with the bristles 7. rows bent as shown in the ﬁ gure. Install the new broom by performing steps 3 to 6 in the 8. reverse order. Adjust the height of the new broom according to the 9. procedure shown in the previous paragraph.

S311354

Figure 5

Figure 7

S311355

Figure 6

S311356

14 FLOORTEC 350 146 3083 000(2)2008-11 A

DUST FILTER CLEANING AND INTEGRITY CHECK, HOPPER GASKET CHECK

Drive the machine on a level ﬂ oor.1. Turn the main switch (1) to “0”.2. Remove the hopper (9).3. Loosen the knobs (A, Fig. 8).4. Grasp the dust ﬁ lter (B) as shown in the ﬁ gure.5. Remove the dust ﬁ lter by turning it in the direction shown 6. by the arrow (A, Fig. 9) to disengage it from the pins (B), then lower the ﬁ lter to disengage it from the ﬁ lter shaker combs (C). Remove the ﬁ lter (A, Fig. 10) from the frame (B) by 7. disengaging the 2 rubber bands (C). In an appropriate outdoor area, clean the ﬁ lter by shaking it 8. on a level and clean surface, tapping the side (D) opposite to the gasket (E). Complete the cleaning procedure by using compressed air (F) at maximum 6 Bar, blowing only from the side of the gasket (E), at a minimum distance of 30 cm. Check the ﬁ lter body for tears. If necessary, replace it. For a better cleaning, it is allowed to wash the ﬁ lter with water and non-lathering detergents. This provides better quality cleaning but reduces the life of the ﬁ lter, which will have to be replaced more frequently. The use of inadequate detergents can damage the ﬁ lter. Clean the bearing surface of the ﬁ lter rubber gasket 9. (E) and check it for integrity and sealing capabilities. If necessary, replace the ﬁ lter. Clean the bearing surface of the hopper gasket (D, Fig. 10.

9) and check it for integrity and sealing capabilities. If necessary, replace it. Assemble the components in the reverse order of 11. disassembly.

NOTE

Assemble the ﬁ lter with the gasket (E, Fig. 10) positioned as shown in the ﬁ gure.

USER MANUAL

Figure 8

ENGLISH

S311357

Figure 9

Figure 10

S311358

S311359

146 3083 000(2)2008-11 A FLOORTEC 350 15

ENGLISH USER MANUAL

SKIRT HEIGHT AND OPERATION CHECK

Drive the machine on a level ﬂ oor that is suitable for 1. checking the skirt height. Turn the main switch (1) to “0”.2. Check that the distance from the ground of the side skirts 3. (A and B, Fig. 11) is 0 - 2 mm. Check the skirts for integrity, cuts or tears, which can reduce the machine vacuum capabilities. If necessary replace the side skirts (see the procedure in the Service Manual). Check that the front and rear skirts (C and D, Fig. 11) 4. slightly rub on the ground. Check the skirts for integrity, cuts or tears, which can reduce the machine vacuum capabilities. Note that the front skirt has typical vertical cuts (E). If necessary replace the front and rear skirts (see the procedure in the Service Manual).

BATTERY CHARGING

Drive the machine to the appointed recharging area and 1. ensure that it cannot move independently. Turn the main switch (A, Fig. 12) to “0”.2. Remove the battery charger cable (B) from the housing (C) 3. and connect it to the electrical mains.

CAUTION!

Before connecting the battery charger (B), ensure that frequency and voltage values, shown on the machine serial number plate (33), match the electrical mains voltage. In case of doubt, do not connect the plug to the electrical mains, but contact the qualiﬁ ed personnel.

While charging the batteries, the red warning light (D) and 4. the yellow warning light (E) turn on in sequence. When the green warning light (F) turns on, the batteries are charged. Disconnect the battery charger cable (B) from the electrical 5. mains and place it in the housing (C).

NOTE

When the battery charger is connected to the electrical mains, all machine functions are automatically disabled.

A-B

0-2 mm 0-0.08 in

Figure 11

S311360

S311361

Figure 12

16 FLOORTEC 350 146 3083 000(2)2008-11 A

USER MANUAL

TROUBLESHOOTING

Trouble Possible cause Remedy

There is an open in the fuse (21) Reset the fuse by pressing the relevant button

ENGLISH

The machine does not start when turning the main switch to “I” or to “II”

The side broom does not operate There is an open in the fuse (20) Reset the fuse by pressing the relevant button

The machine operates only when stationary, otherwise the red warning light turns on

Battery autonomy is low The batteries are dead

The batteries do not charge: the red warning light (4) does not turn on when the plug is inserted in the electrical mains socket

The battery charger cable is connected to the electrical mains

The batteries are discharged Charge the battery

The batteries are discharged

There is no power supply at the electrical mains socket

Disconnect it and place it in the housing

Charge the batteries. If the trouble persists, have the batteries replaced at Nilﬁ sk Alto Service Center

Have the batteries replaced at Nilﬁ sk Alto Service Center

Check the electrical mains socket by trying to connect another domestic appliance

For further information, refer to the Service Manual, available at any Nilﬁ sk Alto Service Center.

146 3083 000(2)2008-11 A FLOORTEC 350 17

ENGLISH USER MANUAL

SCRAPPING

Have the machine scrapped by a qualiﬁ ed scrapper. Before scrapping the machine, remove and separate the following materials, which must be disposed of properly according to the Law in force:

Battery – Brooms – Plastic hoses and components – Electrical and electronic components (*) –

Refer to the nearest Nilﬁ sk Alto Center especially when scrapping electrical and electronic components.(*)

18 FLOORTEC 350 146 3083 000(2)2008-11 A

GEBRUIKSAANWIJZING

NEDERLANDS

INHOUDSOPGAVE

INLEIDING .......................................................................................................................................................................2

DOEL EN INHOUD VAN DEZE HANDLEIDING .............................................................................................................................. 2

BETREFFENDE PERSONEN ......................................................................................................................................................... 2

OPBERGEN VAN DE HANDLEIDING ............................................................................................................................................. 2

CONFORMITEITSVERKLARING .................................................................................................................................................... 2

IDENTIFICATIEGEGEVENS ........................................................................................................................................................... 2

ANDERE GEBRUIKERSHANDLEIDINGEN .................................................................................................................................... 3

VERVANGINGSONDERDELEN EN ONDERHOUD ....................................................................................................................... 3

MODIFICATIES EN VERBETERINGEN .......................................................................................................................................... 3

BEDRIJFSCAPACITEIT ................................................................................................................................................................... 3

ALGEMENE OPMERKINGEN ......................................................................................................................................................... 3

VERPAKKING VERWIJDEREN/AFLEVERING .............................................................................................................. 3

VEILIGHEID .....................................................................................................................................................................4

GEBRUIKTE SYMBOLEN ............................................................................................................................................................... 4

ALGEMENE INSTRUCTIES ............................................................................................................................................................ 4

BESCHRIJVING VAN DE MACHINE ..............................................................................................................................6

OPBOUW EN BEDIENINGSELEMENTEN VAN DE MACHINE ...................................................................................................... 6

ACCESSOIRES / OPTIES ............................................................................................................................................................... 7

TECHNISCHE EIGENSCHAPPEN ................................................................................................................................................. 7

ELEKTRISCH SCHEMA .................................................................................................................................................................. 8

GEBRUIK .........................................................................................................................................................................9

CONTROLE VAN DE ACCU’S OP EEN NIEUWE MACHINE ......................................................................................................... 9

VOOR HET STARTEN VAN DE MACHINE ..................................................................................................................................... 9

DE MACHINE STARTEN EN STOPPEN ......................................................................................................................................... 9

MACHINE IN BEDRIJF .................................................................................................................................................................. 10

DE AFVALCONTAINER LEGEN .................................................................................................................................................... 10

NA GEBRUIK VAN DE MACHINE ................................................................................................................................................. 10

LANGE PERIODE VAN STILSTAND ............................................................................................................................................. 10

EERSTE GEBRUIKSPERIODE ..................................................................................................................................................... 10

ONDERHOUD ................................................................................................................................................................ 11

ONDERHOUDSSCHEMA ...............................................................................................................................................................11

CONTROLE VAN DE KABEL VAN DE ACCULADER ....................................................................................................................11

DE HOOGTE VAN DE ZIJBORSTEL CONTROLEREN EN AFSTELLEN .................................................................................... 12

DEMONTAGE/MONTAGE VAN DE ZIJBORSTEL ........................................................................................................................ 12

DE HOOGTE VAN DE HOOFDBORSTEL CONTROLEREN EN AFSTELLEN ............................................................................ 13

DEMONTAGE/MONTAGE VAN DE HOOFDBORSTEL ................................................................................................................ 14

REINIGING EN CONTROLE VAN HET STOFFILTER, CONTROLE VAN DE PAKKINGEN VAN DE AFVALCONTAINER ......... 15

CONTROLE VAN DE HOOGTE EN WERKING VAN DE FLAPS ................................................................................................. 16

ACCU OPLADEN .......................................................................................................................................................................... 16

STORINGEN LOKALISEREN ....................................................................................................................................... 17

VERWIJDERING ............................................................................................................................................................18

146 3083 000(2)2008-11 A FLOORTEC 350 1

NEDERLANDS GEBRUIKSAANWIJZING

INLEIDING

OPMERKING

De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

In deze handleiding staat alle informatie die de bediener nodig heeft om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid, de werking, het stoppen, het onderhoud, de vervangingsonderdelen en het verwijderen van de machine. De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilﬁ sk Alto voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilﬁ sk Alto is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in de juiste houder bij de machine worden opgeborgen. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het plaatje (33). Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine. Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identiﬁ catiegegevens van de machine op te schrijven.

Model MACHINE ...............................................................................

Serienummer MACHINE ...................................................................

2 FLOORTEC 350 146 3083 000(2)2008-11 A

GEBRUIKSAANWIJZING

NEDERLANDS

ANDERE GEBRUIKERSHANDLEIDINGEN

Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine) – Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilﬁ sk Alto) –

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of reparatiewerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij de servicecentra van Nilﬁ sk Alto laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilﬁ sk Alto, zorg dan dat u het model en het serienummer altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilﬁ sk Alto streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modiﬁ caties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modiﬁ caties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoeging van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilﬁ sk Alto.

BEDRIJFSCAPACITEIT

Deze veegmachine is ontwikkeld en gebouwd voor de reiniging (door middel van borstelen en aanzuiging) van gladde, solide vloeren in privé- en bedrijfsruimten, en voor het verzamelen van stof en kleine vuildeeltjes en wel onder gecontroleerde veilige omstandigheden door een bevoegde bediener.

ALGEMENE OPMERKINGEN

Alle verwijzingen naar voorwaarts en achterwaarts, vóór en achter, rechts en links in deze handleiding zijn vanuit de bediener met de handen op het stuur (6) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Controleer bij aﬂ evering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. Controleer of de uitrusting van de machine overeenkomt met de volgende lijst:

Technische documentatie: –

Gebruiksaanwijzing van de veegmachine•

Catalogus met vervangingsonderdelen van de veegmachine•

1 zekering voor de motor voor het aanzuigsysteem•

146 3083 000(2)2008-11 A FLOORTEC 350 3

NEDERLANDS GEBRUIKSAANWIJZING

VEILIGHEID

De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen. De medewerking van de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbool geeft een gevaar met mogelijk dodelijk aﬂ oop voor de bediener aan.

LET OP!

Dit symbool geeft een mogelijk risico op persoonlijk letsel aan.

WAARSCHUWING!

Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door.

OPMERKING

Dit symbool geeft een waarschuwing aan over de werking van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en speciﬁ eke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

Als er reinigings- of onderhoudswerkzaamheden aan de machine moeten worden uitgevoerd of als er – onderdelen van de machine moeten worden vervangen, moet u de hoofdschakelaar van de machine op ‘0’ zetten en eventueel de accu loskoppelen. Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïnstrueerd. De – machine mag niet worden gebruikt door kinderen of mensen met een handicap. Zorg dat er geen vonken, vlammen of brandende materialen bij de accu in de buurt kunnen komen. – Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden. – Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door – veiligheidssteunen. Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, – vloeistoffen of dampen aanwezig zijn. Deze machine is niet geschikt voor het opzuigen van stoffen die gevaarlijk voor de gezondheid kunnen zijn.

4 FLOORTEC 350 146 3083 000(2)2008-11 A

GEBRUIKSAANWIJZING

LET OP!

Voordat u de acculader gebruikt, moet u controleren of de frequentie en de spanning op het typeplaatje van – de machine overeenkomen met de spanning van het stroomnet. Gebruik de kabel van de acculader niet om de machine te trekken of te vervoeren en gebruik de kabel niet – als handgreep. Zorg dat de kabel van de acculader niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de kabel van de acculader. Houd de kabel van de acculader uit de buurt van warme oppervlakken. – Laad de accu’s van de machine niet op als de kabel of stekker van de acculader beschadigd is. Wanneer de – kabel van de acculader is beschadigd, neem dan contact op met een servicecentrum van Nilﬁ sk Alto. Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, – elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden uitvoert de kabel van de acculader van het stroomnet. Als de machine niet correct functioneert, is beschadigd, buiten heeft gestaan of in het water is gevallen, – moet u de machine naar een servicecentrum van Nilﬁ sk Alto brengen. Tijdens het opladen van de accu’s mag er niet gerookt worden. – Een machine die onbeheerd wordt achtergelaten, moet worden vastgezet om onverwachte bewegingen te – voorkomen. Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking – als bij stilstand. Plaats de machine op een beschermde, droge plaats. deze machine is alleen voor gebruik onder droge omstandigheden; de machine mag dus niet worden gebruikt of opgeslagen onder vochtige omstandigheden. Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen. – Gebruik de machine niet in bijzonder stofﬁ ge ruimten. – Laat de machine niet als speelgoed gebruiken. Let bijzonder goed op wanneer u in de buurt van kinderen aan – het werk bent. Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen – accessoires die door Nilﬁ sk Alto worden aanbevolen. Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast – komen te zitten in de bewegende delen van de machine.

- Was de machine niet met directe waterstralen, een hogedrukspuit of met bijtende materialen. Gebruik geen – perslucht voor de algemene reiniging van de machine. Let er bij het gebruik van de machine op dat er zich geen mensen, met name kinderen, in het werkgebied van – de machine bevinden. Zet geen ﬂ essen vloeistof op de machine. – De temperatuur moet bij opslag van de machine tussen de 0°C en +40°C liggen. – De temperatuur moet bij gebruik van de machine tussen de 0°C en +40°C liggen. – De vochtigheidsgraad moet tussen 30% en 95% liggen. – Gebruik de machine niet als vervoermiddel. – Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine. – Laat de borstels niet werken als de machine stilstaat om schade aan de vloer te voorkomen. – Gebruik bij brand een poederbrandblusser. Gebruik geen water. – Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen. – Pas de bedrijfssnelheid aan de oppervlakken aan. – Deze machine is niet geschikt voor gebruik op straat of openbare wegen. – Verwijder of verander geen plaatjes van de fabrikant op de machine. – Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies – voor normaal onderhoud. Gebruik alleen de borstels die bij de machine worden geleverd of in de gebruiksaanwijzing worden vermeld. – Het gebruik van andere borstels kan de veiligheid in gevaar brengen. Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt – door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum. Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig – door. Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in – het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd. Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegd leverancier en/ – of bevoegde detailhandelaar. Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke – materialen (accu, kunststof, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

NEDERLANDS

146 3083 000(2)2008-11 A FLOORTEC 350 5

NEDERLANDS GEBRUIKSAANWIJZING

BESCHRIJVING VAN DE MACHINE

OPBOUW EN BEDIENINGSELEMENTEN VAN DE MACHINE

Hoofdschakelaar:1.

in stand ‘I’ worden het aanzuigsysteem en de • hoofdborstel geactiveerd in stand ‘II’ worden het aanzuigsysteem, de • hoofdborstel en de zijborstel geactiveerd.

Lampje voor volle accu’s (groen)2. Controlelampje accu’s bijna leeg (geel)3. Lampje voor lege accu’s (rood)4. Bedieningshendel voor de aandrijving 5. Stuur6. Knoppen voor instelling van hoek stuurwiel7. Knop ﬁ lterschudder8. Afvalcontainer9. Sturend voorwiel10. Zijborstel11. Hendel voor omhoog/omlaag brengen van zijborstel12. Stelknop voor afstelling van hoogte van zijborstel13. Hoofdborstel14. Stelknop voor afstelling van hoogte van hoofdborstel15. Aangedreven achterwielen16. Opbergvak17. Kabel acculader18. Ruimte voor kabel van acculader19. Herbruikbare zekering voor motor zijborstel20. Herbruikbare zekering voor hoofdmotor21. Accu22. Stofﬁ lter23. Motor zijborstel24. Hoofdmotor25. Aandrijfwiel26. Aanzuigventilator27. Acculader28.

Smeltzekering voor motor aanzuigsysteem (7,5 A)29. Motorklep30. Bovenste handgreep voor afvalcontainer31. Onderste handgreep voor afvalcontainer32. Plaatje met serienummer / technische gegevens / 33. conformiteitsmarkering Zijﬂ aps34. Voorﬂ ap35. Achterﬂ ap36. Afstelling aandrijfriem37.

S311348

6 FLOORTEC 350 146 3083 000(2)2008-11 A

GEBRUIKSAANWIJZING

NEDERLANDS

ACCESSOIRES / OPTIES

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine:

Borstels van andere materialen dan van de standaardborstel1. Accu van 80 Ah2. Antigroevenﬂ ap3.

OPMERKING

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

TECHNISCHE EIGENSCHAPPEN

Algemeen Waarden

Breedte van het reinigingsvlak (zonder zijborstel) 500 mm

Breedte van het reinigingsvlak (met zijborstel) 720 mm

Afmetingen machine met stuur naar voren en zonder zijborstel (lengte x breedte x hoogte) 998 x 797 x 621 mm

Minimale hoogte van de grond (zonder ﬂ aps) 25 mm

Afmetingen hoofdborstel (diameter x lengte) 200 x 500 mm

Diameter zijborstel 315 mm

Draaisnelheid hoofdborstel 335 toeren/min.

Draaisnelheid van de zijborstel 100 toeren/min.

Maximale hellingshoek 2%

Inhoud afvalcontainer 60 liter

Totaalgewicht machine met standaardaccu’s 68 kg

Afmetingen sturend voorwiel (diameter x breedte) 75 x 32 mm

Afmetingen achterwielen (diameter x breedte) 300 x 45 mm

Maximale aandrijfsnelheid 3,7 km/h

Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871) (LpA) 59,3 ±3 dB(A)

Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871) (LwA) 78 dB(A)

Trillingsniveau op de arm van de bestuurder (ISO 5349-1) < 2,5 m/s

Elektrische onderdelen Waarden

Spanning elektrisch systeem 12 V

Standaardaccu GEL, 12 V, 45 Ah

Accu, optioneel GEL, 12 V, 80 Ah

Acculader 6 A

Hoofdmotor 200 W, 1.500 omw/min

Motor zijborstel 40 W

Motor aanzuigsysteem 50 W

Aanzuiging en stofﬁ ltering Waarden

Stofﬁ lter 5–10 μm (polyester)

Oppervlakken stofﬁ lter 1 m

Drukverlaging hoofdborstelruimte 12 mm H2O

146 3083 000(2)2008-11 A FLOORTEC 350 7

NEDERLANDS GEBRUIKSAANWIJZING

ELEKTRISCH SCHEMA

Legende

BAT Accu’s

CH1 Acculader

EB1 Schema led

ES1 Relais

F1 Hoofdzekering

F2 Zekering aanzuigventilator

F3 Zekering zijborstel

M1 Hoofdmotor

M2 Motor aanzuigsysteem

M3 Motor zijborstel

SW1 Hoofdschakelaar

SW2 Microschakelaar afvalcontainer

Kleurcodering

BK Zwart

BU Blauw

BN Bruin

GN Groen

GY Grijs

OG Oranje

PK Roze

RD Rood

VT Paars

WH Wit

YE Geel

S311349

8 FLOORTEC 350 146 3083 000(2)2008-11 A

GEBRUIK

GEBRUIKSAANWIJZING

NEDERLANDS

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende woorden:

GEVAAR – LET OP – WAARSCHUWING – OPMERKING –

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen. Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn.

CONTROLE VAN DE ACCU’S OP EEN NIEUWE MACHINE

De nieuwe machine wordt geleverd met een standaardaccu met GEL van 12 V, 45 Ah (onderhoudsvrij).

S311348AB

VOOR HET STARTEN VAN DE MACHINE

Controleer of er geen deurtjes of kleppen open staan op de machine en of de arbeidsomstandigheden normaal zijn.1. Als de machine na het transport nog niet is gebruikt, moet u eerst controleren of alle blokken en blokkeermiddelen die bij het 2. transport zijn gebruikt wel zijn verwijderd. Controleer of de zij- en hoofdborstels zijn gemonteerd; als dat niet het geval is, monteer de borstels (zie de procedure in het 3. hoofdstuk Onderhoud).

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

Stel de hoek van het stuur (6) naar wens af door de knoppen (7) los te draaien.1. Draai hierna de knoppen weer vast. Wanneer u alleen de hoofdborstel (14) wilt gebruiken, zet de hoofdschakelaar (1) dan op ‘I’.2. Wanneer u ook de zijborstel (11) wilt gebruiken, zet de hoofdschakelaar (1) dan op ‘II’ en laat de zijborstel daarna zakken door de hendel (12) los te koppelen. Controleer of het groene lampje (2) brandt (accu opgeladen). Wanneer het gele lampje (3) of het rode lampje (4) gaat branden, zet de hoofdschakelaar (1) dan op ‘0’ en laad de accu’s op (zie de procedure in het hoofdstuk Onderhoud).

OPMERKING

De zijborstel (11) kan ook wanneer hij in werking is omhoog en omlaag worden gebracht.

Begin de werkzaamheden door het stuur (6) vast te pakken en aan de hendel voor de aandrijving (5) te trekken.3.

De machine stoppen

Laat de hendel voor de aandrijving (5) los om het aandrijfsysteem van de machine te stoppen.4. Stop het aanzuigsysteem en de borstels door de hoofdschakelaar (1) op ‘0’ te zetten.5. Breng de zijborstel (11) omhoog door de hendel (12) naar achteren te trekken en deze aan de steun vast te koppelen.6.

146 3083 000(2)2008-11 A FLOORTEC 350 9

NEDERLANDS GEBRUIKSAANWIJZING

MACHINE IN BEDRIJF

Zorg dat u niet te lang op een plaats blijft staan met de machine terwijl de borstels draaien: dan kunnen er markeringen op de 1. vloer achterblijven. Voor een goed veegresultaat moet het stofﬁ lter altijd zo schoon mogelijk zijn. De ﬁ lterschudder moet regelmatig worden 2. geactiveerd (elke 10 minuten tijdens de werkzaamheden, afhankelijk van de hoeveelheid stof op de vloer). Ga daarbij als volgt te werk.

Stop de machine en zet de hoofdschakelaar (1) op ‘0’.• Schud het stofﬁ lter door de knop voor de ﬁ lterschudder (8) enkele malen naar rechts en daarna naar links te zetten.• Zet de hoofdschakelaar (1) op ‘I’ of ‘II’ en ga verder met de veegwerkzaamheden.•

OPMERKING

Als het stofﬁ lter verstopt is, kan de machine geen stof en vuil verzamelen.

WAARSCHUWING!

Wanneer u op een natte vloer werkt, mag u de machine alleen gedurende korte perioden gebruiken.

Als de werkzaamheden zijn voltooid en als de afvalcontainer (9) vol is, moet deze worden geleegd.3.

OPMERKING

Als de afvalcontainer vol is, kan de machine geen stof en vuil verzamelen.

DE AFV ALCONTAINER LEGEN

Stop de machine en zet de hoofdschakelaar (1) op ‘0’. Verwijder de afvalcontainer (9) met de handgrepen (31) en (32) en leeg deze op de afvalverzamelingslocatie. Plaats daarna de afvalcontainer weer terug. De machine is weer klaar voor gebruik.

OPMERKING

Wanneer de afvalcontainer vol is, worden de functies van de machine geblokkeerd.

NA GEBRUIK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen uitvoeren voordat u machine achterlaat:

Zet de hoofdschakelaar (1) op ‘0’.1. Activeer de ﬁ lterschudder met de knop (8).2. Leeg de afvalcontainer (9) (zie de instructies in het vorige deel).3. Breng de zijborstel (11) omhoog door de hendel (12) naar achteren te trekken en deze aan de steun vast te koppelen.4. Controleer of de machine niet uit zichzelf kan bewegen.5. Laad de accu’s op (zie de procedure in het hoofdstuk Onderhoud).6.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

Voer de onderhoudswerkzaamheden uit die na gebruik van de machine moeten worden uitgevoerd (zie het hoofdstuk 1. Onderhoud). Controleer of de opbergruimte van de machine schoon en droog is.2. Zet de machine iets omhoog zodat de ﬂ aps, de hoofdborstel en de wielen de grond niet raken.3.

EERSTE GEBRUIKSPERIODE

Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controleren. Controleer of de zichtbare onderdelen intact zijn en geen lekkage vertonen.

10 FLOORTEC 350 146 3083 000(2)2008-11 A

GEBRUIKSAANWIJZING

NEDERLANDS

ONDERHOUD

De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de speciﬁ eke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

LET OP!

De onderhoudswerkzaamheden moeten worden uitgevoerd op een uitgeschakelde machine en, wanneer hierom wordt gevraagd, met ontkoppelde accu’s. Lees altijd alle instructies in het deel Veiligheid.

Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum. In deze handleiding worden alleen de eenvoudigste en meest voorkomende onderhoudswerkzaamheden beschreven.

OPMERKING

De procedures voor de onderhoudswerkzaamheden die niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure Elke 10 uur Elke 50 uur Elke 200 uur Elke 400 uur

Controle van de kabel van de acculader

Controle en afstelling van de hoogte van de zij- en hoofdborstels

Controle van de hoogte en de werking van de ﬂ aps

Reiniging en controle van de integriteit van het stofﬁ lter

Controle van de pakkingen van de afvalcontainer

Controle van de werking van de ﬁ lterschudder (*)

Visuele controle van de aandrijfriemen en van de koppeling (*)

Afstelling van de koppeling van de aandrijfriem (*)

Controle van de bevestiging van de moeren en schroeven (*) (1)

Controle of vervanging van de koolborstels van de motoren (*)

Zie voor de betreffende procedure de werkplaatshandleiding.(*) En na de eerste 8 uur.(1)

CONTROLE VAN DE KABEL VAN DE ACCULADER

Controleer nauwkeurig of de kabel van de acculader (18) geen schaafplekken, scheuren, barsten of andere schade vertoont. Wanneer de kabel van de acculader is beschadigd, neem dan contact op met een servicecentrum van Nilﬁ sk Alto.

146 3083 000(2)2008-11 A FLOORTEC 350 11

NEDERLANDS GEBRUIKSAANWIJZING

DE HOOGTE VAN DE ZIJBORSTEL CONTROLEREN EN AFSTELLEN

Controleer of de zijborstel de juiste hoogte van de vloer 1. heeft. Ga hierbij als volgt te werk:

Zet de machine op een vlakke ondergrond en laat de • zijborstel zakken. Zet de machine stil en laat de zijborstel enkele • seconden draaien. Zet de zijborstel stil door op de schakelaar (1) te • drukken. Breng daarna de borstel omhoog en verplaats de machine. Controleer of de indruk van de zijborstel, zowel in de • breedte als in de richting, is zoals afgebeeld in de afbeelding (A, Afb. 1): de zijborstel moet de vloer raken in een draaicirkel tussen 10 uur en 3 uur. Als de indruk hiervan afwijkt, kunt u de hoogte van de • borstel afstellen. Ga te werk als in punt 2.

Draai de knop (13) naar rechts of links om de hoogte van 2. de borstel van de grond af te stellen. Voer punt 1 opnieuw uit om te controleren of de zijborstel 3. nu de juiste hoogte van de grond heeft. Als de borstel door overmatige slijtage niet meer kan 4. worden afgesteld, moet de borstel zoals in het volgende deel worden vervangen.

Afbeelding 1

S311350

DEMONTAGE/MONTAGE VAN DE ZIJBORSTEL

WAARSCHUWING!

Wij raden u aan werkhandschoenen te dragen als u de zijborstel vervangt omdat er scherpe deeltjes tussen de haren van de borstel kunnen blijven hangen.

Zet de machine op een vlakke ondergrond.1. Zet de hoofdschakelaar (1) op ‘0’.2. Breng de zijborstel omhoog.3. In de zijborstel draait u de knop (A, Afb. 2) los en verwijdert 4. u de borstel (B) door de drie pennen (C) los te halen. Monteer de nieuwe borstel op de machine door deze aan 5. de pennen (C) te koppelen. Draai daarna de knop (A) weer vast. Stel de hoogte van de nieuwe borstel af, de procedure 6. hiervoor wordt in het vorige deel beschreven.

S311351

Afbeelding 2

12 FLOORTEC 350 146 3083 000(2)2008-11 A

DE HOOGTE VAN DE HOOFDBORSTEL CONTROLEREN EN AFSTELLEN

Controleer of de hoofdborstel de juiste hoogte van de vloer 1. heeft. Ga hierbij als volgt te werk:

Zet de machine op een vlakke ondergrond.•

Zet de machine stil en laat de hoofdborstel enkele •

seconden draaien.

Zet de hoofdborstel stil door op de schakelaar (1) te •

drukken. Verplaats daarna de machine.

Controleer of de indruk (A, Afb. 3) van de hoofdborstel •

over de hele lengte 3-5 cm breed is.

Als de indruk hiervan afwijkt, kunt u de hoogte van de •

borstel afstellen. Ga te werk als in punt 2. Zet de hoofdschakelaar (1) op ‘0’.2. Draai aan beide zijden van de machine de knop (A, Afb. 4) 3. los. Pak de steun (B) op de punten (C) vast en verplaats deze 4. naar buiten. Breng omhoog of omlaag, afhankelijk van de hoogte van de hoofdborstel. Zie voor de verplaatsing de indicator (D). Draai de knop (A) weer vast en vergrendel deze aan beide zijden van de machine. Voer punt 1 opnieuw uit om te controleren of de 5. hoofdborstel nu de juiste hoogte van de grond heeft. Als de borstel door overmatige slijtage niet meer kan 6. worden afgesteld, moet de borstel zoals in het volgende deel worden vervangen.

WAARSCHUWING!

Als de indruk van de hoofdborstel op de grond te groot is (meer dan 5 cm), dan kan dit problemen opleveren voor de werking van de machine en kunnen de bewegende en elektrische delen oververhit raken. Hierdoor kan de levensduur van de machine aanzienlijk afnemen. Wees nauwkeurig bij het uitvoeren van de bovenstaande controle en laat de machine nooit werken als hij niet aan de genoemde voorwaarden voldoet.

GEBRUIKSAANWIJZING

Afbeelding 3

NEDERLANDS

S311352

S311353

Afbeelding 4

146 3083 000(2)2008-11 A FLOORTEC 350 13

NEDERLANDS GEBRUIKSAANWIJZING

DEMONTAGE/MONTAGE VAN DE HOOFDBORSTEL

WAARSCHUWING!

Wij raden u aan werkhandschoenen te dragen als u de borstel vervangt omdat er scherpe deeltjes tussen de haren van de borstel kunnen blijven hangen.

Zet de machine op een vlakke ondergrond.1. Zet de hoofdschakelaar (1) op ‘0’.2. Verwijder de afvalcontainer (9).3. Draai de wieltjes (A, Afb. 5) op de linkerzijde van de 4. machine helemaal los. Verwijder het klepje (A, Afb. 6) door deze op de punten (B) 5. vast te pakken. Pak de hoofdborstel (A, Afb. 7) vast op de punten (B) en 6. (C) en koppel deze los uit de geleider (D) door deze in de richting van de pijl (E) te trekken; verwijder de borstel daarna door deze in de richting van de pijl (F) te trekken. Monteer de nieuwe hoofdborstel en zorg dat de haren in 7. dezelfde richting als in de afbeelding staan. Monteer de nieuwe borstel door de punten 3 tot en met 6 8. in omgekeerde volgorde uit te voeren. Stel de hoogte van de nieuwe borstel af, de procedure 9. hiervoor wordt in het vorige deel beschreven.

S311354

Afbeelding 5

Afbeelding 7

S311355

Afbeelding 6

S311356

14 FLOORTEC 350 146 3083 000(2)2008-11 A

REINIGING EN CONTROLE VAN HET STOFFILTER, CONTROLE VAN DE PAKKINGEN VAN DE AFVALCONTAINER

Zet de machine op een vlakke ondergrond.1. Zet de hoofdschakelaar (1) op ‘0’.2. Verwijder de afvalcontainer (9).3. Draai de knoppen (A, Afb. 8) los.4. Pak het stofﬁ lter (B) vast zoals in de afbeelding.5. Verwijder het stofﬁ lter door het in de richting van de 6. pijl (A, Afb. 9) te draaien om het uit de pennen (B) los te koppelen. Laat het daarna zakken door het uit de bevestigingen van de ﬁ lterschudder (C) te halen. Haal het ﬁ lter (A, Afb. 10) los uit het frame (B) door de 2 7. elastieken (C) los te halen. Reinig het ﬁ lter buiten door het op een vlak en schoon 8. oppervlak uit te schudden, sla met de zijkant (D) die tegenover de zijde met de pakking (E) staat. Voltooi de reiniging door haaks met perslucht (F) van maximaal 6 bar op het ﬁ lter te spuiten, maar alleen vanaf de kant die door de pakking (E) wordt beschermd, op een minimale afstand van 30 cm. Controleer of de ﬁ ltereenheid geen scheuren vertoont. Ga over tot vervanging als dat niet het geval is. Om het ﬁ lter grondig te reinigen kunt u het ﬁ lter met water en eventueel een niet schuimende schoonmaakmiddel reinigen. Hoewel het ﬁ lter hierdoor schoner wordt, wordt de levensduur van het ﬁ lter korter en zal dus vaker moeten worden vervangen. Het gebruik van ongeschikte schoonmaakmiddelen kan de functionele eigenschappen van het ﬁ lter verminderen. Reinig de rubberen pakking (E) van het ﬁ lter over het hele 9. oppervlak langs de rand en controleer of het intact is en goed afdicht. Wanneer dit niet het geval is, moet het ﬁ lter worden vervangen. Reinig de pakking (D, Afb. 9) van de afvalcontainer over 10. het hele oppervlak langs de rand en controleer of het intact is en goed afdicht. Ga over tot vervanging als dat niet het geval is. Monteer de onderdelen weer in de omgekeerde volgorde 11. van demontage.

OPMERKING

Bij de montage moet het ﬁ lter worden gericht met de pakking (E, Afb. 10) zoals aangegeven in de afbeelding.

GEBRUIKSAANWIJZING

Afbeelding 8

Afbeelding 9

NEDERLANDS

S311357

S311358

Afbeelding 10

146 3083 000(2)2008-11 A FLOORTEC 350 15

S311359

NEDERLANDS GEBRUIKSAANWIJZING

CONTROLE VAN DE HOOGTE EN WERKING VAN DE FLAPS

Zet de machine op een vlakke ondergrond die als 1. referentieoppervlak kan dienen om de hoogte van de ﬂ aps te controleren. Zet de hoofdschakelaar (1) op ‘0’.2. Controleer of de zijﬂ aps (A en B, Afb. 11) 0 tot 2 mm van 3. de grond staan. Controleer ook of de ﬂ aps intact zijn en geen insnijdingen of scheuren vertonen die de aanzuigcapaciteit van de machine in gevaar kunnen brengen. Vervang eventueel de zijﬂ aps (zie de procedure in de servicehandleiding). Controleer of de voor- en achterﬂ aps (C en D, Afb. 11) 4. licht over de vloer wrijven. Controleer ook of de ﬂ aps intact zijn en geen insnijdingen of scheuren vertonen die de aanzuigcapaciteit van de machine in gevaar kunnen brengen. Controleer of de voorﬂ ap typische verticale insnijdingen (E) vertoont. Vervang eventueel de voor- en achterﬂ aps (zie de procedure in de servicehandleiding).

ACCU OPLADEN

Zet de machine op de plek die is aangewezen voor het 1. opladen van de accu’s en controleer of de machine niet uit zichzelf kan gaan bewegen. Zet de hoofdschakelaar (A, Afb. 12) op ‘0’.2. Verwijder de kabel van de acculader (B) uit de ruimte (C) 3. en sluit deze aan op het stroomnet.

WAARSCHUWING!

Voordat u de kabel van de acculader (B) op het stroomnet aansluit, moet u controleren of de frequentie en de spanning op het typeplaatje (33) van de machine overeenkomen met de spanning van het stroomnet. Sluit bij twijfel de stekker niet aan, maar raadpleeg gekwaliﬁ ceerd personeel.

Tijdens het opladen van de accu gaat eerst het rode 4. lampje (D) en daarna het gele lampje (E) branden. Wanneer het groene lampje (F) gaat branden, is de accu opgeladen. Koppel de kabel van de acculader (B) los van het 5. stroomnet en plaats deze terug in de hiervoor bestemde ruimte (C).

OPMERKING

Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld.

0-2 mm 0-0.08 in

A-B

Afbeelding 11

S311360

S311361

Afbeelding 12

16 FLOORTEC 350 146 3083 000(2)2008-11 A

GEBRUIKSAANWIJZING

STORINGEN LOKALISEREN

Probleem Waarschijnlijke oorzaak Herstelactie

NEDERLANDS

De zekering (21) is gesprongen

Wanneer u de hoofdschakelaar op ‘I’ of ‘II’ zet, start de machine niet

De zijborstel werkt niet De zekering (20) is gesprongen

De machine werkt alleen in stilstand, maar gaat uit als hij moet bewegen en het rode lampje knippert

De accu’s gaan snel leeg

De accu’s laden niet op: het rode lampje (4) gaat niet branden wanneer de stekker in het stopcontact wordt gestoken

De kabel van de acculader is op het stroomnet aangesloten

De accu’s zijn leeg Laad de accu’s op

De accu’s zijn leeg

De accu’s hebben het einde van hun levensduur bereikt

Het stopcontact wordt niet gevoed

Herstel de zekering door op de betreffende knop te drukken

Koppel deze los en plaats deze in de hiervoor bestemde ruimte

Herstel de zekering door op de betreffende knop te drukken

Laad de accu’s op. Wanneer het probleem niet verdwijnt, vervangt u de accu’s; ga hiervoor naar een servicecentrum van Nilﬁ sk Alto

Vervang de accu’s; ga hiervoor naar een servicecentrum van Nilﬁ sk Alto

Controleer het stopcontact door de stekker van een ander apparaat in het contact te steken

Neem voor meer informatie contact op met de servicecentra van Nilﬁ sk Alto. Zij beschikken over de werkplaatshandleiding.

146 3083 000(2)2008-11 A FLOORTEC 350 17

NEDERLANDS GEBRUIKSAANWIJZING

VERWIJDERING

Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht. Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu – Borstels – Kunststof leidingen en onderdelen – Elektrische en elektronische onderdelen (*) –

Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilﬁ sk Alto-kantoor.(*)

18 FLOORTEC 350 146 3083 000(2)2008-11 A

www.nilﬁsk-alto.com

HEADQUARTERS

DENMARK

Nilﬁsk-Advance Group Sognevej 25 2605 Brøndby Denmark Tel.: (+45) 43 23 81 00 Fax: (+45) 43 43 77 00 E-mail: mail@nilﬁsk-advance.dk

SALES COMPANIES AUSTRALIA

Nilﬁsk-ALTO 48 Egerton St. PO box 6046 Silverwater NSW 2128 Australia Tel.: (+61) 2 8748 5966 Fax: (+61) 2 8748 5960

BELGIUM Nilﬁsk-ALTO Division of Nilﬁsk-Advance n.v-s.a. Dornveld/Sphere Business Park Industrie Asse 3, nr 11 – bus 41 1731 Zellik-Asse Belgium Tel.: (+32) 02 467 60 50 Fax: (+32) 02 466 61 50 E-mail: info.be@nilﬁsk-alto.com

AUSTRIA Nilﬁsk-Advance GmbH. Nilﬁsk-ALTO Metzgerstrasse 68 A-5101 Bergheim bei Salzburg Tel.: (+43) 662 456 400-0 Fax: (+43) 662 456 400-34 E-mail: info@nilﬁsk-alto.at www.nilﬁsk-alto.at

CANADA Clarke Canada Part of the Nilﬁsk-Advance Group 4080 B Sladeview Crescent, Unit 1 Mississauga, Ontario L5L 5Y5 Canada Tel.: (+1) 905 569 0266 Fax: (+1) 905 569 8586

CZECH REPUBLIC

ALTO Ceskà republika s.r.o. Zateckých 9 - 14000 Praha 4 Czech Republic Tel.: (+420) 24 14 08 419 Fax: (+420) 24 14 08 439 E-mail: info@alto-cz.com

DENMARK Nilﬁsk-ALTO Division of Nilﬁsk-Advance A/S Industrivej 1 9560 Hadsund Denmark Tel.: (+45) 72 18 21 00 Fax: (+45) 72 18 21 11 E-mail: salg@nilﬁsk-alto.dk E-mail: service@nilﬁsk-alto.dk www.nilﬁsk-alto.dk

Nilﬁsk-ALTO Food Division Division of Nilﬁsk-Advance A/S Blytækkervej 2, 9000 Aalborg Denmark Tel.: (+45) 72 18 21 00 Fax: (+45) 72 18 20 99 E-mail: scanio.technology@nilﬁsk-alto.dk www.nilﬁsk-alto.com

FRANCE Nilﬁsk-ALTO ALTO France SAS Aéroparc 1 19 rue Icare 67960 Entzheim France Tel.: (+33) 3 88 28 84 00 Fax: (+33) 3 88 30 05 00 E-mail: info@nilﬁsk-alto-fr www.nilﬁsk-alto.com

GERMANY Nilﬁsk-ALTO Division of Nilﬁsk-Advance AG Guido-Oberdorfer-Str. 10 89287 Bellenberg Germany Tel.: (+49) (0) 180 5 37 37 37 Fax: (+49) (0) 180 5 37 37 38 E-mail: info@nilﬁsk-alto.de www.nilﬁsk-alto.de

GREECE Nilﬁsk-Advance SA 8, Thoukididou str. 164 52 Argiroupolis Greece Tel.: (+30) 210 96 33443 Fax: (+30) 210 96 52187 E-mail: nilﬁsk-advance@clean.gr

HOLLAND Nilﬁsk-ALTO Division of Nilﬁsk-Advance BV Camerastraat 9 NL-1322 BB Almere Tel.: (+31) 36 5460 760 Fax: (+31) 36 5460 761 E-mail: info@nilﬁsk-alto.nl www.nilﬁsk-alto.nl

HONG KONG

Nilﬁsk-Advance Ltd. 2001 HK Worsted Mills Ind’l Bldg., 31-39 Wo T ong Tsui St. Kwai Chung, Hong Kong Tel.: (+852) 2427 5951 Fax: (+852) 2487 5828

HUNGARY Nilﬁsk-Advance Kereskedelmi Kft. II. Rákóczi Ferenc út 10 2310 Szigetszentmiklos-Lakihegy Hungary Tel.: (+36) 24 475 550 Fax: (+36) 24 475 551 E-mail: info@nilﬁsk-advance.hu Sales: ertekesites@nilﬁsk-advance.hu Service: service@nilﬁsk-advance.hu www.nilﬁsk-advance.hu

ITALY Nilﬁsk-ALTO Divisione di Nilﬁsk-Advance A/S Strada Comunale della Braglia, 18 26862 Guardamiglio (LO) Italy E-mail: d.puglia@nilﬁsk-advance.it

JAPAN Nilﬁsk-Advance, Inc. 1-6-6 Kita-shinyokohama, Kouhoku-ku, Yokohama, 223-0059 Japan Tel.: (+81) 45 548 2571 Fax: (+81) 45 548 2541

MALAYSIA Nilﬁsk-Advance Sdn Bhd Sd 14, Jalan KIP 11 Taman Perindustrian KIP Sri Damansara 52200 Kuala Lumpur Malaysia Tel.: (+60) 3 603 6275 3120 Fax: (+60) 3 603 6274 6318

NORWAY Nilﬁsk-Advance AS Bjørnerudveien 24 1266 Oslo Norway Tel.: (+47) 22 75 17 70 Fax: (+47) 22 75 17 71 E-mail: info@nilﬁsk-alto.no www.nilﬁsk-alto.no

PEOPLE’S REPUBLIC OF CHINA

Nilﬁsk-Advance (Shenzhen) Ltd Blok 3, Unit 130, 1001 Honghua Road Int. Commercial & Trade Center Fuitian Free Trade Zone 518038 Shenzhen P.R. China Tel.: (+86) 755 8359 7937 Fax: (+86) 755 8359 1063

POLAND

Nilﬁsk-Advance Sp. Z.O.O. 05-800 Pruszków ul. 3-go MAJA 8 Poland Tel.: (+48) 22 738 37 50 Fax: (+48) 22 738 37 51 info@nilﬁsk-alto.pl www.nilﬁsk-alto.pl

PORTUGAL

Nilﬁsk-ALTO Division of Nilﬁsk-Advance Lda. Sintra Business Park Zona Industrial Da Abrunheira Ediﬁcio 1, 1o A P-2710-089 Sintra Tel.: (+35) 808 200 537 Fax: (+35) 121 911 2679 E-mail: mkt@nilﬁsk-advance.es www.nilﬁsk-alto.com

RUSSIA Nilﬁsk-Advance LLC 127015 Moskow Vyatskaya str. 27, bld. 7 Russia Tel.: (+7) 495 783 96 02 Fax: (+7) 495 783 96 03 E-mail: info@nilﬁsk-advance.ru

SINGAPORE

Nilﬁsk-Advance Pte. Ltd. Nilﬁsk-ALTO Division 40 Loyang Drive Singapore 508961 sales@nilﬁsk-advance.com.sg Tel.: (+65) 6 759 9100 Fax: (+65) 6 759 9133

SPAIN

Nilﬁsk-ALTO Division of Nilﬁsk-Advance S.A. Torre DAra Paseo del Rengle, 5 Pl. 10 E-08302 Mataró Tel.: (+34) 902 200 201 Fax: (+34) 93 757 8020 E-mail: mkt@nilﬁsk-advance.es www.nilﬁsk-alto.com

SWEDEN

ALTO Sverige AB Member of Nilﬁsk-Advance Group Aminogatan 18, Box 4029 S-431 04 Mölndal Sweden Tel.: (+46) 31 706 73 00 Fax: (+46) 31 706 73 40 E-mail: info@nilﬁsk-alto.se www.nilﬁsk-alto.se

TAIWAN

Nilﬁsk-Advance T aiwan Branch No. 5, Wan Fang Road Taipei Taiwan, R.O.C. Tel.: (+886) 227 002 268 Fax: (+886) 227 840 843

THAILAND

Nilﬁsk-Advance Co. Ltd. 89 Soi Chokechai-Ruammitr Viphavadee-Rangsit Road Ladyao, Jatuchak, Bangkok 10900 Thailand Tel.: (+66) 2 275 5630 Fax: (+66) 2 691 4079

TURKEY Nilﬁsk-Advance Profesional Temizlik Ekipmanlari Tic. A.S. Necla Cad. Nl.: 48 Yenisahra / Kadiköy Istanbul Turkey Tel.: (+90) 216 470 08 – 60 Fax: (+90) 216 470 08 – 63 www.nilﬁsk-advance.com

UNITED KINGDOM

Nilﬁsk-ALTO Division of Nilﬁsk-Advance Ltd. Bowerbank Way Gilwilly Industrial Estate Penrith Cumbria CA11 9BQ Great Britain Tel.: (+44) (0) 1768 868995 Fax: (+44) (0) 1768 864713 E-mail: sales@nilﬁsk-alto.co.uk www.nilﬁsk-alto.co.uk

VIETNAM Nilﬁsk-Advance Representative Ofﬁce No. 46 Doc Ngu Str. Ba Dinh Dist. Hanoi SR. Vietnam Tel.: (+84) 4 761 5642 Fax: (+84) 4 761 5643 E-mail: nilﬁsk@vnn.vn

USA AL TO

Cleaning Systems Inc. Part of the Nilﬁsk-Advance Group 12249 Nations Ford Road Pineville, NC 28134 USA Tel.: (+1) 704 971 1240 Fax: (+1) 704 971 1241 E-mail: info@altocsi.com

Clarke 2100 Highway 265 Springdale, AR 72764 USA Tel.: (+1) 479 750 8450 Fax: (+1) 479 750 4540 E-mail: customerservice@clarkeus.com www.ClarkeUS.com

Clarke American Sanders

2100 Highway 265 Springdale, AR 72764 USA Tel.: (+1) 479 750 1000 Fax: (+1) 479 750 4540 E-mail: customerservice@americansanders.com www.AmericanSanders.com

American Lincoln

1100 Haskins Road Bowling Green, OH 43402 USA Tel.: (+1) 419 352 7511 option 2 Fax: (+1) 419 373 4221 E-mail: customerservice@americanlincoln.com www.AmericanLincoln.com

Nilfisk ALTO Floortec 350 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
