Käyttöopas
ENCORE
S2426/L2426
LUE TÄMÄ OPAS
VAROITUS: Lue käyttöopas ennen laitteen käyttöä.
Tässä oppaassa on tärkeitä tietoja tämän laitteen turvallisesta käytöstä. Tässä oppaassa olevien
ohjeiden lukematta jättämisestä ennen ALTO-laitteiden käyttöä tai huoltoa voi olla seurauksena
tapaturma itsellesi tai muulle henkilöstölle, laitevahinko tai muu omaisuusvahinko. Tämän laitteen
käyttöohjeisiin täytyy perehtyä ennen laitteen käyttöä. Jos käyttäjä ei osaa lukea suomea, selitä laitteen
käyttö hänelle ensin perusteellisesti.
Kaikki tässä oppaassa annetut ohjeet on annettu käyttäjän näkökulmasta laitteen takaa.
Uusia oppaita on saatavana osoitteesta: ALTO U.S. Inc., 2100 Highway 265, Springdale, Arkansas 72764.
Form No. 70200A-FI 8/05 CLARKE TECHNOLOGY Printed in the U.S.A.
Page 2
Sisältö
Käyttäjän turvaohjeet ........................................................................................................................................ 3
Johdanto ja koneen tekniset tiedot .................................................................................................................. 5
Laitteen kuljetus ............................................................................................................................................... 6
Encore S2426 ja L2426 -laitteissa käytetyt merkit ........................................................................................... 8
Laitteen ohjauspaneeli .................................................................................................................................... 10
Laitteen ohjaustoiminnot ja ominaisuudet...................................................................................................... 11
Laitteen valmistelu käyttöä varten .................................................................................................................... 12
Akun asennus .................................................................................................................................... 12
Akkujen huolto .................................................................................................................................... 13
Akkujen lataaminen ........................................................................................................................... 14
Harjan puhdistusradan säätäminen................................................................................................. 15
Harjojen ja vetoalustojen asentaminen ............................................................................................ 15
Harjojen ja vetoalustojen poistaminen ............................................................................................. 16
Laitteen käyttöohjeet ........................................................................................................................................ 16
Imusuulakkeen käyttö ........................................................................................................................ 16
Puhdasvesisäiliön täyttö....................................................................................................................16
Laitteen käyttö .................................................................................................................................... 17
Erittäin likaisen lattian puhdistus ...................................................................................................... 18
Kunnossapito ................................................................................................................................................... 19
Toimenpiteet ennen työn aloittamista ............................................................................................... 19
Toimenpiteet työn lopuksi .................................................................................................................. 20
Seuraavat huollot täytyy tehdä viikoittain: ........................................................................................... 21
Imusuulakkeen huolto ....................................................................................................................... 22
Imusuulakkeen säätö ........................................................................................................................22
Harjan pään keskittäminen tai asettaminen sivuasentoon .............................................................. 23
Lisävarusteet.................................................................................................................................................... 24
Osa II - Osat ja huolto
Laiteongelmien korjaus ................................................................................................................................... 26
Finland
Tämän tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)
Oheinen merkintä tuotteessa tai tuotteen oheismateriaalissa merkitsee, että tätä tuotetta
ei tule hävittää kotitalousjätteen mukana sen elinkaaren päätyttyä. Hallitsemattomasta
jätteenkäsittelystä ympäristölle ja kanssaihmisten terveydelle aiheutuvien vahinkojen
välttämiseksi tuote tulee käsitellä muista jätteistä erillään. Jäte on hyvä kierrättää raakaaineiksi
kestävän ympäristökehityksen takia.
Kotitalouskäyttäjien tulisi ottaa yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen
ympäristöviranomaiseen, jotka antavat lisätietoja tuotteen turvallisista
kierrätysmahdollisuuksista.
Yrityskäyttäjien tulisi ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen
ehdot. Tätä tuotetta ei tule hävittää muun kaupallisen jätteen seassa.
Page -2- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Page 3
KÄYTTÄJÄN TURVAOHJEET
VAROITUS
VAARA: VAARA-ilmoitusten lukematta jättämisestä ja laiminlyönnistä voi
seurata vakava tapaturma tai kuolema. Lue kaikki käyttöoppaassa
olevat ja laitteisiin kiinnitetyt VAARA-ilmoitukset ja noudata niitä
tarkoin.
VAROITUS: VAROITUS-ilmoitusten lukematta jättämisestä ja laiminlyönnistä
voi seurata vakava tapaturma itsellesi tai muulle henkilöstölle,
laitevahinko tai muu omaisuusvahinko. Lue kaikki käyttöoppaassa
olevat ja laitteisiin kiinnitetyt VAROITUS-ilmoitukset ja noudata
niitä tarkoin.
HUOMIO: HUOMIO-ilmoitusten lukematta jättämisestä ja laiminlyönnistä
voi seurata laitevahinko tai muu omaisuusvahinko. Lue kaikki
käyttöoppaassa olevat ja laitteisiin kiinnitetyt HUOMIO-ilmoitukset
ja noudata niitä tarkoin.
V AARA: Tässä oppaassa olevien ohjeiden lukematta jättämisestä ennen Clarke T echnology-
laitteiden käyttöä tai huoltoa voi olla seurauksena tapaturma itsellesi tai muulle
henkilöstölle, laitevahinko tai muu omaisuusvahinko. Tämän laitteen käyttöohjeisiin
täytyy perehtyä ennen laitteen käyttöä. Jos käyttäjä ei osaa lukea suomea, selitä laitteen
käyttö hänelle ensin perusteellisesti.
V AARA: Osittain kootun laitteen käytöstä voi seurata tapaturma tai omaisuusvahinko. Älä käytä
laitetta ennen kuin se on koottu kokonaan. T arkista laite huolellisesti ennen käyttöä.
V AARA: Laitteet voivat aiheuttaa räjähdyksen, jos niitä käytetään lähellä tulenarkoja aineita ja
höyryjä. Älä käytä tätä laitetta lähellä polttoaineita, jauhopölyä, liuottimia, ohentimia tai
muita tulenarkoja aineita. Tämä laite ei sovi vaarallisen pölyn keräämiseen. Käytä
ainoastaan kaupoista saatavia lattiavahoja, jotka on tarkoitettu koneelliseen käyttöön.
VAARA: Lyijyhappoakut kehittävät kaasuja, joista voi aiheutua räjähdys. Pidä akut loitolla
kipinöistä ja liekeistä. Älä tupakoi laitteen läheisyydessä. Lataa akut vain hyvin
tuuletetussa paikassa. Varmista, että verkkolaitteen pistoke on irti pistorasiasta
ennen kuin yhdistät tasavirtapistokkeen akkupakkaukseen tai irrotat pistokkeen siitä.
VAARA: Akkujen käsittely voi olla vaarallista! Käytä aina silmäsuojaimia ja suojavaatteita,
kun käsittelet akkuja. Älä käytä koruja. Älä aseta työkaluja tai muita
metalliesineitä akun napojen poikki tai akkujen päälle.
VAARA: Latauslaitteen viallinen sähköjohto voi aiheuttaa sähköiskun. Älä käytä
latauslaitetta, jos johto on viallinen.
VAROITUS: Tämän laitteen käyttö muualta kuin sen takaa voi aiheuttaa tapaturman tai muun
vahingon. Käytä tätä laitetta vain sen takaa.
VAROITUS: Tämä laite on painava. Pyydä apua sen kuljettamiseen tai siirtämiseen. Laitteen
siirtämiseen luiskalle tai kaltevalle pinnalle tarvitaan kaksi henkilöä. Tee liikkeet aina
hitaasti. Älä käännä laitetta luiskalla. Älä käytä pinnoilla, joiden kaltevuus ylittää
laitteeseen merkityn kaltevuuden. Ennen kuljetusta lue tässä oppaassa olevat ohjeet
kohdasta "Laitteen kuljetus", koska varmistamattomana laite voi kaatua.
VAROITUS: Laitteet voivat kaatua aiheuttaen vahinkoja ja loukkaantumisia, jos niitä ohjataan
portaiden tai lastauslaitureiden reunoja pitkin. Pysäytä kone ja jätä se ainoastaan
tasaiseen kohtaan. Kun pysäytät laitteen, aseta kaikki kytkimet "POIS"-asentoon.
Aseta avain "POIS"-asentoon ja poista avain.
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -3-
Page 4
VAROITUS: V altuuttamattoman henkilöstön tekemät huollot ja korjaukset voivat aiheuttaa tapaturmia
tai vahinkoja. Huolto ja korjaukset täytyy jättää Clarke T echnologyn valtuuttamien
henkilöiden tehtäväksi.
V AROITUS: Laitteeseen tehdyt muutokset voivat vahingoittaa sitä tai aiheuttaa tapaturman käyttäjälle
tai muille vieressä olijoille. Muutokset, joita valmistaja ei ole valtuuttanut, aiheuttavat
takuun ja kaikkien vastuiden mitätöimisen.
V AROITUS: Tämän laitteen sähkövarusteissa voi tapahtua oikosulku, jos laitteeseen pääsee vettä tai
kosteutta. Pidä laitteen sähkövarusteet kuivina. Pyyhi laite kuivaksi jokaisen käytön
jälkeen. Tämä laite on vain kuivakäyttöä varten, eikä sitä pidä käyttää tai säilyttää ulkona
kosteissa olosuhteissa.
V AROITUS: Laitteen käyttöä koskevien varoitustarrojen ja oppaan ohjeiden laiminlyönnistä voi
aiheutua tapaturmia tai vahinkoja. Lue kaikki laitteeseen kiinnitetyt varoitukset ennen
käyttöä. V armista, että kaikki tarvittavat tarrat ja muut ohjetiedot ovat kiinni laitteessa.
Uusia tarroja ja siirtokuvia on saatavana Clarke T echnologyn jakelupisteistä.
V AROITUS: Märät lattiat voivat olla liukkaita. Tämän tyyppisessä laitteessa käytetyt liuokset tai
pesuaineet voivat jättää lattiaan märkiä kohtia. Nämä alueet ovat vaarallisia käyttäjälle ja
muille. Aset a aina "VARO"-ilmoituksia puhdistettavan alueen ympärille tai läheisyyteen.
V AROITUS: Jäteveden valuttaminen viemäriin voi olla vahingollista ympäristölle ja myös laitonta.
Ympäristönsuojeluviranomaiset ovat antaneet tiettyjä asetuksia jäteveden käsittelystä.
Kaupungilla ja kunnilla voi olla omia määräyksiä asiasta. Ota selville asiaankuuluvat
säännöt ja noudata niitä. Ota myös huomioon käyttämiesi kemikaalien aiheuttamat
ympäristöhaitat.
V AROITUS: Käytä ainoastaan harjoja, jotka toimitetaan laitteen kanssa tai jotka on määritetty
käyttöoppaassa. Muiden harjojen käyttö voi vaarantaa turvallisuutta.
HUOMIO: Tämän laitteen käyttö muiden esineiden siirtämiseen tai kiipeäminen laitteen päälle voi
aiheuttaa tapaturmia tai vahinkoja. Älä käytä tätä laitetta astimena tai huonekaluna. Älä
aja laitteella.
HUOMIO: Laitteen takuu mitätöityy , jos siinä käytetään muita kuin Clarke T echnologyn alkuperäisiä
varaosia. Käytä aina Clarke T echnologyn varaosia.
HUOMIO: Tämä laite sisältää lyijyhappoakkuja. Akut täytyy hävittää ympäristönsuojelulain
vaatimusten mukaisesti.
Page -4- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Page 5
Johdanto ja koneen tekniset tiedot
Johdanto ja koneen tekniset tiedot
Clarke Technologyn juuri kehittämät Encore S2426 ja L2426 automaattiset harjauslaitteet ovat
tehokkaita ja ylivertaisia lattianpuhdistuslaitteita. Encore käyttää kahta harjaa, jotka puhdistavat 61 cm:n
tai 66 cm:n leveydeltä. Imusuulake pyyhkii lattian samalla kun imumoottori poistaa likaisen liuoksen
lattialta - kaikki yhtenä työjaksona.
Encore S2426 toimitetaan täydellisenä joko neljän 6V akun tai kahden 12V akun, yhden latauslaitteen ja
joko kahden harjan tai kahden vetoalustan sekä käyttöoppaan kanssa.
Encore L2426 toimitetaan täydellisenä neljän 6V akun, yhden latauslaitteen ja joko kahden harjan tai
kahden vetoalustan sekä käyttöoppaan kanssa.
TEKNISET TIEDOT:
Malli Encore L2426
Laitteen virtalähde 24V DC 24V DC
(4) 6V 250 AH syväjaksoakkuja tai (2) 6V 195 AH syväjaksoakkuja tai
(4) 6V 330 AH syväjaksoakkuja (4) 6V 250 AH syväjaksoakkuja tai
Alusta tai harja nivelliitos 3-olakkeinen
2 kpl / laite
Veto 0,5 hp (0,4 kW) vetoakseli harjaveto
Vetonopeus eteen vaihteleva 76 m/min ei
Vetonopeus taakse vaihteleva 58 m/min ei
Akun suojaus Matalajännite
Moottorin alipaine 3/4 HP, 3-vaihe, akustinen suurteho tangentiaalipurkauksella
Puhdasvesisäiliöllä 76 l
Puhdasvesisäiliön taso Kalibroitu tason ilmaisin laitteen takaosassa
Likavesisäiliö 76 l
Likavesisäiliö täynnä Sähköinen sammutus
Parabolinen imusuulake Irtoava kääntömalli, ei vaadi työkaluja
81 cm kova leveys ja 86 cm joustava terän leveys
Imusuulakkeen toiminta Vastasuunta lattialla ja 3-asentoinen manuaalinen vipu
Puhdistusleveys 61 tai 66 cm säädettävä pää
Moottori, harja 0,75 HP (0,56 kW) 5,2:1 korkeavääntöinen vaihteisto
Harja-/alustakoko (2) 33 cm
Harjan nopeus 200 rpm
Harjan paine 0-68 kg
Harjan liuospito Kuituharjas
Vetopyörät (2) 20 x 5 cm, neopreenipinta
Tukipyörät Kaksoispyörä 10 x 5 cm
Laturi 24V DC, 25A, 115/60 tai 24V DC, 25A, 230/50
Puhdistuskaltevuus 5 astetta 2 %
Pituus 142 cm
Leveys 71 cm
Korkeus 109 cm
Näkölinja (käyttäjän 2,3 m
korkeudelta): 173 cm
Takuu Laite 3 vuotta, Polydur-säiliöt 8 vuotta
Akut 18 kk, suhteutettu
Melutaso 71 dBA 71 dBA
Värinä < 2,5 m/s
2
Encore S2426
(4) 6V 330 AH syväjaksoakkuja
< 2,5 m/s
2
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -5-
Page 6
Laitteen kuljetus
Laitteen siirtäminen paketti- tai kuorma-autoon
VAROITUS: Tämä laite on painava.
Pyydä apua sen
kuljettamiseen tai
siirtämiseen. Laitteen
siirtämiseen rampille tai
kaltevalle pinnalle tarvitaan
kaksi henkilöä. Tee liikkeet
aina hitaasti. Älä käännä
laitetta rampilla. Älä pysäköi
ja jätä laitetta rampille tai
kaltevalle pinnalle.
Lastausrampin tulee olla
ainakin 80 cm levyinen.
VAROITUS: Laitteet voivat kaatua, kun
niitä ohjataan portaiden
reunoilla tai lastauslaitureilla, jolloin ne voivat
aiheuttaa tapaturmia tai
vahinkoja. Pysäytä kone ja
jätä se ainoastaan tasaiseen
kohtaan. Kun pysäytät
laitteen, aseta kaikki kytkimet
"POIS"-asentoon.
1. Varmista, että lastausramppi on ainakin 2,5 m
pituinen ja 80 cm levyinen ja kylliksi vahva
kannattamaan laite.
2. Varmista, että ramppi on puhdas ja kuiva.
3. Aseta ja ramppi paikoilleen.
4. Poista imusuulake, harjan kotelo ja harja tai
vetoalusta ennen lastausta. ALTO suosittelee
sekä puhdasvesisäiliön, että likavesisäiliön
tyhjentämistä ennen lastaamista.
Kuva 1
5. Käännä virta-avain PÄÄLLE-asentoon (vain L2426).
6. Kohdista laite tasaiselle pinnalle puolitoista
metriä rampin eteen.
7. Aseta vedon nuppi täydelle nopeudelle (vain L2426).
8. L2426-mallissa paina jompaakumpaa eteen/
taakse-kytkimistä samalla kun työnnät sisään
valkoisen peruutuskytkimen. Peruuta laite
ramppia ylös. Katso kuvaa 1.
9. S2426-malli täytyy työntää takaperin ramppia ylös.
10. Käännä virta-avain POIS-asentoon.
Page -6- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Page 7
Laitteen kuljetus (jatkuu)
11. Kiinnitä laite ajoneuvoon. Clarke Technology
suosittelee hihnan käyttöä laitteen päältä ja
toista, joka estää laitetta siirtymästä eteentai taaksepäin. Muutoin laite voi päästä
kaatumaan. Laitteessa on kuljetuksen
varmistusta varten neljä kiinnityskohtaa
(2 rungon kummallakin puolella).
Laitteen ottaminen paketti- tai kuorma-autosta
1. Varmista, ettei alueella ole esteitä.
2. Varmista, että lastausramppi on ainakin 2,5 m
pituinen ja 80 cm levyinen ja kylliksi vahva
kannattamaan laite.
3. Varmista, että ramppi on puhdas ja kuiva.
4. Aseta ja ramppi paikoilleen.
5. Irrota laitteen kiinnitys.
Kuva 2
VAROITUS: Laite on painava. Sen
laskemiseen pois
ajoneuvosta tarvitaan
kaksi henkilöä.
6. S2426-mallin vetämiseen rampilta tarvitaan
kaksi henkilöä. S-malli on parempi ottaa alas
etuosa edellä.
7. Käännä virta-avain PÄÄLLE-asentoon
(vain L2426-malli).
8. Aseta vedon keskinuppi hitaimmalle nopeudelle
etusuuntaan. Aja laite hitaasti ja varovasti
rampin yläkohtaan ja aloita laskeutuminen.
9. Pidä oikean- tai vasemmanpuolista eteen/
taakse-kytkintä alhaalla saadaksesi laitteen
siirtymään eteenpäin. Katso kuvaa 2.
10. Kun laite alkaa liikkua ramppia alas, paina
eteen/taakse-kytkintä sisään ylläpitääksesi
hidas liike alaspäin.
11. Asenna imusuulake, harjan kotelo ja harja tai
vetoalusta takaisin, kun laite on alhaalla ja
valmis käyttöön.
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -7-
Page 8
Encore S2426 ja L2426 -laitteissa käytetyt merkit
Varoitus
(L-luokka ja S-luokka)
Virta
(L-luokka ja S-luokka)
Pesuveden säätö
(L-luokka ja S-luokka)
Harja ylös/alas
(L-luokka ja S-luokka)
Vetonopeuden ohjaus
(L-luokka)
Ohjeet eteenpäin kuljetukseen
(kuljetus ja liuos sekä harjan pyöriminen)
(L-luokka)
Ohjeet taaksepäin kuljetukseen
(kuljetus ja liuos sekä harjan pyöriminen)
(L-luokka)
Page -8- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Page 9
Encore S2426 ja L2426 -laitteissa käytetyt merkit
Varoituslipuke
(L- ja S-luokka,
jarrulla)
Liuos/harjamoottorit
(S-luokka)
Varoituslipuke
(L- ja S-luokka
ilman jarrua)
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -9-
Page 10
Laitteen ohjauspaneeli
Virta-avain (katso kuvaa 3, kohtaa "A")
Virta-avain kytkee virran PÄÄLLE ohjauspaneeliin. "O"
merkitsee POIS ja I merkitsee PÄÄLLÄ.
Eteen/Taakse-kytkin (katso kuvaa 3, kohtaa B)
Vain pyörävedoissa
Eteen-/taakse-kytkin kytkee vetomoottorin päälle
eteenpäin, ja jos harjamoottorit ovat ala-asennossa,
aktivoi harjamoottorit ja puhdasvesiventtiilin.
Kytkimen vapauttamisen jälkeen on kahden sekunnin
viive ennen kuin vetomoottori pysähtyy. Voit käyttää
joko oikean- tai vasemmanpuolista kytkintä. Käytä
jompaakumpaa kytkintä yhdessä valkoisen
peruutuskytkimen kanssa pyörävedon peruuttamiseen.
S-malli - Nämä kytkimet aktivoivat harjamoottorien ja
liuoksen ohjausmoduulin, jos harjamoottorit ovat
ala-asennossa.
Akun varaustilanmittari (katso kuvaa 3, kohtaa C)
Akun varaustilanmittari osoittaa akun suhteellisen
varauksen. Älä jatka koneen käyttöä, kun neula on
punaisella alueella. Tämä lyhentää akkujen ikää.
Harjapaineen mittari (katso kuvaa 3, kohtaa D)
Harjan puristusvoiman mittari osoittaa suhteellisen
voiman, jolla laite painaa harjaa lattiaa vasten. Akkuvirran
säästämiseksi pidä neula vihreän alueen keskellä.
Peruutuskytkin (katso kuvaa 3, kohtaa "E")
Vain pyörävedoissa
Peruutuskytkin käytettynä yhdessä jommankumman
eteen/taakse-kytkimen kanssa saa laitteen vaihtamaan
suuntaa. Peruutusnopeus on 70 % eteenvetonopeudesta.
Käyttötuntimittari (ei näy kuvassa) (lisävaruste)
Käyttötuntimittari osoittaa, kuinka monta tuntia laitetta
on käytetty. Se on käynnissä vain harjamoottorin
ollessa kytkettynä päälle.
E
A
Automaattisulakkeet (katso kuvaa 3, kohtia F,
G, H, I ja J)
Automaattisulakkeiden kuittauspainikkeet sijaitsevat
takakannessa. Ne on merkitty seuraavasti:
Kohta F - Toimilaitteen pää (5A)
Kohta G - imumoottori (30A)
Kohta H& I - harjamoottori (40A)
Kohta J - pyörävetomoottori (25A) (L2426)
Jos sulake laukeaa, katso mikä moottori ei toimi
ja käännä virta-avain POIS-asentoon. Odota viisi
minuuttia ja paina kuittauspainike takaisin sisään.
Jos sulake laukeaa uudelleen, kutsu valtuutettu
huoltohenkilö paikalle.
Ohjauskahvat (katso kuvaa 3, kohtaa K)
Ohjauskahvat sijaitsevat laitteen takaosassa.
Niitä käytetään laitteen ohjaamiseen.
Pesuaineen säätönuppi (katso kuvaa 3, kohtaa L)
Liuoksen säätönupista ohjataan kemikaaliliuoksen
virtaamista lattialle. Lisää virtausta kääntämällä nuppi
myötäpäivään. Vähennä virtausta kääntämällä nuppia
vastapäivään. Kokonaan vastapäivään on POIS
PÄÄLTÄ ja kokonaan myötäpäivään on PÄÄLLÄ.
Vetonopeuden nuppi (katso kuvaa 3, kohtaa M)
Lisää nopeutta kääntämällä nuppia myötäpäivään.
Harjamoottorin kytkin (katso kuvaa 3, kohtaa N)
Aktivoi harjamoottori painamalla harjan asentokytkin
ala-asentoon. Harjamoottori ja puhdasvesiventtiili
aktivoituvat, kun vetopainikkeita painetaan. Kytke
harjamoottori pois päältä pitämällä harjan asentokytkintä
yläasennossa, kunnes toimilaite pysähtyy.
Imumoottorin kytkin (katso kuvia 4 ja 5 sivulta 11)
Kytke imumoottori päälle laskemalla imusuulakkeen
kahva alas. Kahvalla on kaksi asentoa. Alin asento on
käyttöasento ja keskimmäinen asento on imuletkun
tyhjennystä varten.
K
M
K
B
C
N
G
HIJ
G
F
L
H
K
B
D
Kuva 3
Page -10- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Page 11
Laitteen ohjaustoiminnot ja ominaisuudet
Imusuulakkeen nostokahva. Katso kuvia 4 ja 5
Imusuulakkeen nostokahva sijaitsee ohjauskahvojen
alapuolella laitteen keskellä. Sitä käytetään
imusuulakkeen laskemiseen tai nostamiseen.
Imumoottori käynnistyy, kun kahvaa lasketaan joko
ensimmäiseen tai viimeiseen asentoon.
Uimuriventtiili. Katso kuvaa 6
Imumoottorin sulkukytkin sijaitsee likavesisäiliössä. Se
kytkee imumoottorin automaattisesti pois päältä, kun
likavesisäiliö on täynnä. HUOMAA: Jos likavesisäiliössä
on liikaa vaahtoa, lisää vaahdonpoistoainetta.
Vaahto voi vahingoittaa imumoottoria.
Pysäköintijarru (lisävarustevaruste)Katso kuvaa 7
HUOMAA: Pysäköintijarrua tulee käyttää, jos
laitetta käytetään yli 2 % kaltevuustasolla.
Pysäköintijarru estää laitteen liikkumisen.
HUOMIO: Älä kytke jarrua päälle laitteen
liikkuessa.
L-malli - Jarru sijaitsee laitteen oikealla puolella
vetomoottorin päällä. Jarru kiinnittyy, kun
avainkytkin käännetään pois päältä tai akkuvirta
kytketään irti.
Kuva 4
Jarrun päällä on mekaaninen vipu ohitusta varten.
Jarru voidaan vapauttaa manuaalisesti kääntämällä
vipua myötäpäivään. Jarru palautetaan tavalliseen
toimintaan tai kytketään päälle kääntämällä vipua
vastapäivään.
HUOMAA: Jos vipu jätetään ohitusasentoon,
jarru ei toimi avainkytkimellä eikä laite toimi.
S-malli - Jarru sijaitsee laitteen vasemmassa
takaosassa. Jarru aktivoidaan painamalla poljinta
ja irrotetaan vapauttamalla poljin.
Kuva 5
Kuva 7
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -11-
Kuva 6
Page 12

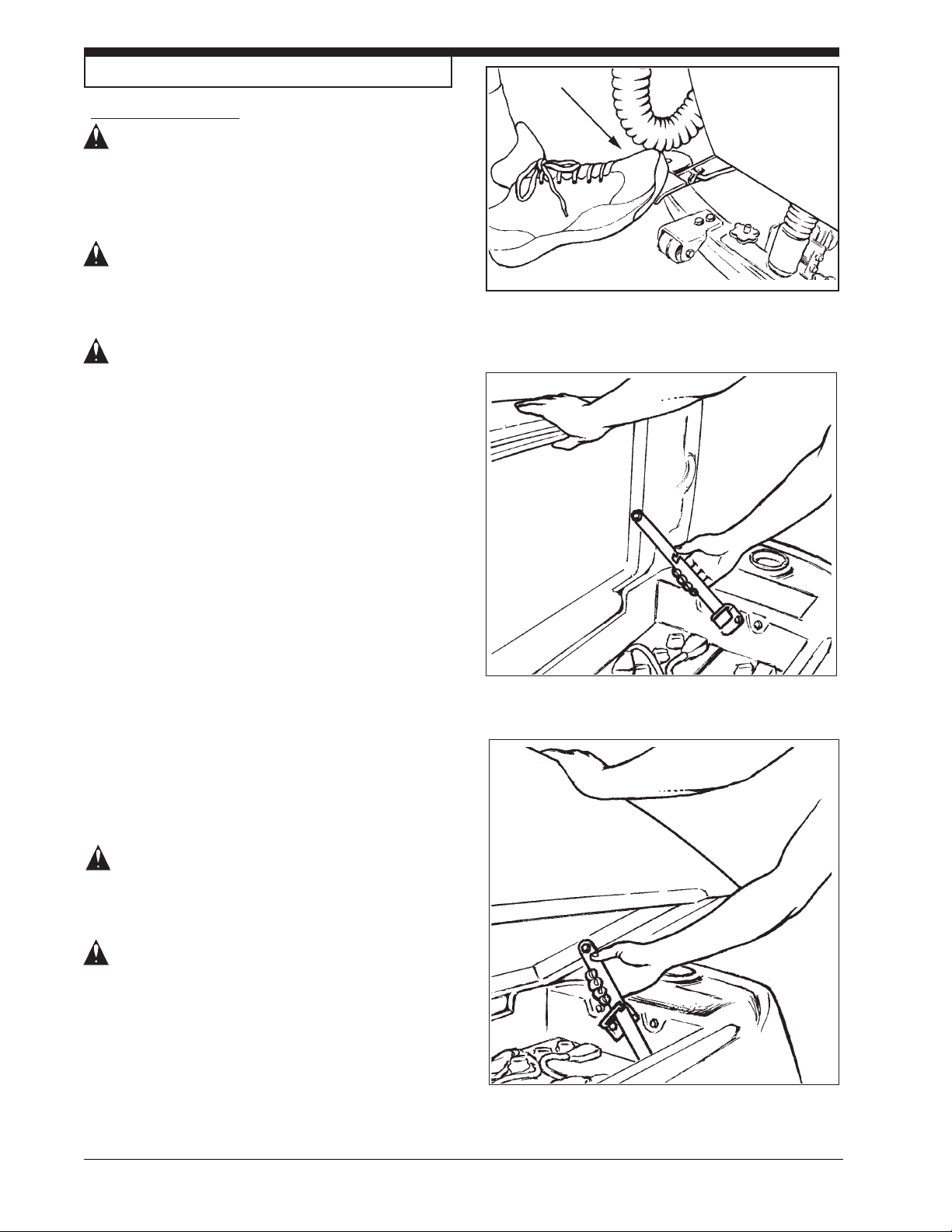

Laitteen valmistelu käyttöä varten
Akun asennus
Encore-laitteet käyttävät joko kahta 12V akkua tai
neljää 6V akkua. Akut sijaitsevat akkulokerossa
likavesisäiliön alapuolella.
Asenna akut seuraavasti:
1. Kytke laite pois päältä. Aseta pysäköintijarru
(jos varusteena).
2. Varmista, että likavesisäiliö on tyhjä.
3. Kallista likavesisäiliötä, kunnes se lukkiutuu
täysin avattuun asentoon. Katso kuvaa 8A.
HUOMIO: Varmista että säiliö on tyhjä,
ennen kuin nostat sitä.
HUOMAA: Likavesisäiliötä voidaan pitää ylhäällä
keskiasennossa akkujen latauksen aikana. Katso
kuvaa 8B.
VAROITUS: Älä käytä tai huolla laitetta,
kun likavesisäiliö on
keskiasennossa. Säiliö voi
saada vahingossa kolauksen
ja pudota alas.
4. Aseta akut lokeroon kuten kuvassa 8C.
VAROITUS: Akut ovat painavia. Akkujen
nostaminen yksin voi
aiheuttaa tapaturman. Pyydä
apua akkujen nostamiseen.
VAROITUS: Akkujen käsittely voi olla
vaarallista! Käytä aina
silmäsuojaimia ja
suojavaatteita, kun käsittelet
akkuja. ÄLÄ TUPAKOI!
5. Yhdistä akkukaapelit akkujen välille ja asenna
pitkä kaapeli kuvan osoittamalla tavalla. Katso
kuvaa 8C.
6. Yhdistä akkupakkauksen liitin ohjauspaneelin
liittimeen. Katso kuvaa 9.
Kuva 8A
Kuva 8B
7. Sulje likavesisäiliö vetämällä ylös salvan varresta
ja laskemalla säiliö hitaasti alas.
HUOMAUTUS: Lataa akut ennen laitteen käyttöä.
6 V 195 AH
VÄLILEVY
AKKU NRO
AKKU NRO
VÄLILEVY P/N
VÄLILEVY
Kuva 9
Page -12- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
AKKULIITÄNNÄT
6 V 250 AH
POLYKUORISET AKUT
AKKU NRO
(MÄRKÄ-NAPAMALLI)
AKKU NRO
(KUIVA-NAPAMALLI)
VÄLILEVY P/N
VÄLILEVY
Kuva 8C
6 V 330 AH
POLYKUORISET AKUT
AKKU NRO
AKKU NRO
(MÄRKÄ)
(KUIVA)
LAITTEEN ETUOSA
Page 13
Laitteen valmistelu käyttöä varten
Akkujen huolto
Laite saa käyttövoimansa ladattavista akuista. Akut
tarvitsevat ennalta ehkäisevää huoltoa.
VAROITUS: Akkujen käsittely voi olla
vaarallista! Käytä aina
silmäsuojaimia ja
suojavaatteita, kun käsittelet
akkuja. ÄLÄ TUPAKOI!
Jotta akut säilyisivät hyvässä kunnossa, noudata
seuraavia ohjeita:
1. Pidä nestepinta oikealla tasolla. Oikea taso on
6 mm putken alapuolella kussakin kennossa,
levyjen yläpuolella. Tarkista akkunesteen taso
joka kerta vaihtaessasi akkuja. Katso kuvaa 10.
HUOMAUTUS: Tarkista elektrolyytin taso ennen
akkujen lataamista. Varmista ennen lataamista, että
laatat ovat elektrolyytin peitossa jokaisessa kennossa.
Älä täytä kennoja kokonaan ennen lataamisen
aloittamista. Akkuneste laajenee ladattaessa ja voi
tulvia kennoista. Täytä kennot tislatulla vedellä
lataamisen jälkeen.
Oikea taso
Kuva 10
HUOMIO: Akut voivat vioittua
käyttökelvottomiksi, jos
nestepinta ei peitä levyjä.
Pidä nestepinta oikealla
tasolla.
HUOMIO: Laite voi vahingoittua ja
purkaus voi tapahtua akkujen
päällä, jos akut täytetään
putken alaosan yli kussakin
kennossa. Älä täytä akkuja
putkien alaosaan asti missään
kennossa. Pyyhi happo pois
laitteesta ja akkujen päältä.
Älä lisää happoa akkuun
asennuksen jälkeen.
HUOMIO: Akkujen täyttämiseen tulee
käyttää ainoastaan tislattua
vettä. Älä käytä vesijohtovettä,
koska siinä voi olla akkuja
vahingoittavia epäpuhtauksia.
2. Pidä akkujen yläpinnat puhtaina ja kuivina. Pidä
navat ja liittimet puhtaina. Puhdista akkujen
yläpinnat kostealla kankaalla käyttäen heikkoa
ammoniakkipesuta tai pesusoodapesuta.
Puhdista navat ja liittimet niitä varten tarkoitetulla
puhdistustyökalulla. Älä päästä ammoniakkitai soodapesuta akkujen kennoihin.
Kuva 11
3. Pidä akut ladattuina.
4. Valuta akkulokero tyhjäksi seuraavasti:
(Katso kuvaa 11)
a. Käytä aina silmäsuojaimia ja suojavaatteita.
b. Lisää heikko liuos ammoniakkia tai
natriumbikarbonaattia akkulokeroon vuotaneen
hapon neutraloimiseksi.
c. Vedä tyhjennysletku ulos vetopyörästön alta.
d. Pane käsi laipan taakse ja avaa venttiili.
e. Säiliön tyhjennyttyä sulje venttiili.
f. Aseta venttiili ja tyhjennysletku takaisin
vetopyörästön päälle.
g. Neutraloi mahdolliset happovuodot
ammoniakilla tai natriumbikarbonaatilla.
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -13-
Page 14
Laitteen valmistelu käyttöä varten
Akkujen lataaminen
VAROITUS: Akkujen lataaminen huonosti
tuuletetussa paikassa voi
aiheuttaa räjähdyksen.
Räjähdysvaaran välttämiseksi
lataa akut ainoastaan hyvin
tuuletetussa paikassa.
VAROITUS: Lyijyhappoakut kehittävät
kaasuja, joista voi aiheutua
räjähdys. Pidä akut loitolla
kipinöistä ja liekeistä. ÄLÄ
TUPAKOI!
VAROITUS: Jos sähköpistoketta ei irroteta
verkkovirrasta ennen kuin
tasavirtaliitin irrotetaan
latauslaitteesta, seurauksena voi
olla räjähdys. Irrota sähköpistoke
aina verkkovirrasta ennen
kuin ydistät tai irrotat
tasavirtaliittimen latauslaitteesta.
Lataa akut seuraavasti:
Kuva 12
(S-malli)
1. Aseta latauslaite tasaiselle alustalle. Varmista,
että sivuilla olevat tuuletusaukot ovat ainakin
5 cm päässä seinistä tai muista kohteista.
Varmista myös, ettei mitään esineitä ole
latauslaitteen alaosan tuuletusaukkojen lähellä.
2. L-malli - kun avain on irti, jarru on päällä. Varmista,
että avain on irti.
S-malli - Aseta pysäköintijarru (jos varusteena)
polkaisemalla se alas. Katso kuvaa 12. Varmista,
että virta-avain on POIS-asennossa.
3. Ennen akkujen lataamista akkulokero täytyy
tuulettaa. Käännä tuuletusta varten likavesisäiliö
ylös, kunnes se lukkiutuu jompaankumpaan
kahdesta auki-asennosta. Katso kuvaa 13A. Sulje
säiliö vetämällä ylös salvan vartta ja laskemalla
säiliö hitaasti alas kiinni-asentoon.
HUOMIO: Varmista että säiliö on tyhjä,
ennen kuin nostat säiliön ylös.
HUOMAA: Likavesisäiliötä voidaan pitää ylhäällä
keskiasennossa akkujen latauksen aikana. Katso kuvaa 13B.
VAROITUS: Älä käytä tai huolla laitetta, kun
likavesisäiliö on keskiasennossa.
Säiliö voi saada vahingossa
kolauksen ja pudota alas.
Kuva 13A
Aseta säiliö keskiasentoon vetämällä salvan varresta ja
nostamalla samalla likavesisäiliötä, kunnes se asettuu
varren kolottuun kohtaan. Vedä salvan vartta ylös ja laske
samalla likavesisäiliötä varovasti alas varmistaen, että säiliö
lukittuu kunnolla paikalleen. Katso kuvaa 13B. Vapauta
Kuva 13B
salvan varsi kallistamalla likavesisäiliötä hieman ylös painaen
samalla salvan vartta alas ja laske säiliö hitaasti alas.
Page -14- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Page 15
Laitteen valmistelu käyttöä varten
4. Irrota akkupakkauksen liitin ohjauskotelon liittimestä.
Katso kuvaa 14A.
5. Yhdistä latauslaitteen tasavirtaliitin akkupakkauksen
liittimeen. Katso kuvaa 14B.
6. Yhdistä latauslaite oikein maadoitettuun yksivaiheiseen
(3-johtoiseen) seinäpistorasiaan, jonka jännite, taajuus ja
ampeerimäärä vastaavat latauslaitteen kilvessä annettuja
arvoja.
Katso lisätietoja latauslaitteen käytöstä sen mukana
toimitetusta oppaasta.
Harjan puhdistusradan säätäminen 61 cm:stä 66 cm:iin
1. Varmista, että harjan pää on yläasennossa.
2. Käännä avainkytkin OFF-asentoon ja ota avain pois.
3. Avaa etukansi.
4. Nosta männän tappi ja käännä harjan päätä. Katso
kuvaa 15.
5. Varmista, että männän tappi on kiinni harjalevyssä.
6. Sulje etukansi.
Harjojen tai vetoalustojen asentaminen
Asenna harjat tai vetoalustat laitteeseen seuraavasti:
1. Käännä avainkytkin ON-asentoon.
2. Nosta harjan päätä painamalla ja pitämällä harjakytkintä
alhaalla, kunnes harjan pää on kokonaan yläasennossa.
3. Käännä avainkytkin OFF-asentoon ja ota avain pois.
4. Siirry laitteen eteen, avaa etukannen salpa ja käännä
kansi auki.
5. Avaa salvat oikean- ja vasemmanpuoleisesta
harjakotelosta ja irrota kotelot. Katso kuvaa 16.
6. Aseta harja tai vetoalusta harjamoottorin laatan päälle.
Katso kuvaa 17.
7. (L-malli) Kohdista moottorin nivelliitoksen olakkeet harjan
nivelliitoksen koloihin.
(S-malli) Kohdista moottorin olakkeet harjan nivelliitoksen
koloihin.
8. (L-malli) Vedä harja ylös, kunnes nivelliitos lukkiutuu.
(S-malli) Vedä harja ylös ja käännä harjan liikesuuntaa
vasten, kunnes olakkeet lukkiutuvat.
9. Toista vaiheet 6, 7 ja 8 toisen harjan tai vetoalustan
asennusta varten.
10. Aseta vasen ja oikea harjakotelo takaisin paikalleen ja
kiinnitä etukannen salpa.
VAARA: Osittain kootun laitteen käytöstä voi
seurata tapaturma tai omaisuusvahinko.
Älä käytä laitetta ennen kuin se on
koottu kokonaan. Tarkista laite
huolellisesti ennen käyttöä.
Kuva 14A
Kuva 14B
Kuva 15
Kuva 16
Kuva 17
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -15-
Page 16
Laitteen valmistelu käyttöä varten
Harjan tai vetoalustan poisto
Poista harja tai vetoalusta laitteesta seuraavasti:
1. Käännä avainkytkin ON-asentoon.
2. Nosta harjan päätä painamalla ja pitämällä
harjakytkintä, kunnes harjan pää on kokonaan
yläasennossa.
3. Käännä avainkytkin OFF-asentoon ja ota avain pois.
4. Siirry laitteen eteen, avaa etukannen salpa ja
käännä kansi auki. Käännä kansi auki ja avaa
harjakoteloiden salvat.
5. (L-malli) Paina harjan tai vetoalustan molemmat
puolet alas, kunnes nivelkytkimet irtoavat.
(S-malli) Käännä harjaa sen kiertosuuntaan nopealla
napsautuksella, kunnes harja irtoaa.
6. Aseta oikea ja vasen harjakotelo paikalleen ja
salpaa etukansi.
VAARA: Osittain kootun laitteen käytöstä
voi seurata tapaturma tai
omaisuusvahinko. Älä käytä
laitetta ennen kuin se on koottu
kokonaan. Tarkista laite
huolellisesti ennen käyttöä.
Laitteen käyttöohjeet
Imusuulakkeen käyttö
Imusuulake pyyhkii lattian samalla kun imumoottori
poistaa likaisen liuoksen lattialta. Laske tai nosta
imusuulakkeen kahva kädellä. Käytä imusuulaketta
seuraavasti:
1. Nosta imusuulake ja käynnistä imumoottori
siirtämällä imusuulakkeen vipua oikealle ja alas.
Katso kuvaa 18.
2. Nosta imusuulake nostamalla sen vipu ylös. Katso
kuvaa 19.
Kuva 18
Kuva 19
HUOMAUTUS: Keskitasossa imumoottori käy edelleen
imusuulakkeen ollessa irti lattiasta, mikä estää
tippumista ja sallii laitteen peruuttamisen.
Puhdasvesisäiliön täyttö
Puhdasvesisäiliön täyttö tehdään edestä tai laitteen
takaosassa olevan kirkkaan poistoletkun kautta (katso
kuvaa 20). Täytä puhdasvesisäiliö seuraavasti:
1. Lisää puhdistusainetta puhdasvesisäiliöön. Katso
oikea määrä pesuaineessa olevassa ohjeista.
2. Täytä puhdasvesisäiliö vedellä. Kun täytät laitteen
edestä letkulla, kohdista letku täyttösiivilän sisään,
kuten kuvassa 20A.
Page -16- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Kuva 20
Kuva 20A
Page 17
Laitteen käyttöohjeet
Kun täytät laitteen takaa, kohdista kirkas poistoletku
kiinnikettä vastaan ja laita letku sisään kuten kuvassa
20B. Liuoksen pintaa voidaan tarkastella koneen
takaosasta.
VAROITUS: Tämäntyyppisen laitteen
kanssa käytetyt liuokset tai
puhdistusaineet voivat jättää lattiaan
märkiä alueita. Nämä alueet voivat
olla vaarallisia käyttäjälle tai
muille. Aseta aina HUOMIO-tauluja
puhdistusalueen lähelle.
VAROITUS: Laitteet voivat sytyttää
tulenarkoja materiaaleja ja
höyryjä tuleen. Älä käytä lähellä
tulenarkoja aineita, kuten
bensiiniä, jauhopölyä, liuottimia
tai ohentimia. Käytä ainoastaan
kemikaalin valmistajan
suosittelemaa sekoitussuhdetta.
VAROITUS: Clarke Technology suosittelee
veden enimmäislämmöksi 49 °C.
Kuva 20B
B
A
C
A
Laitteen käyttö
HUOMAUTUS: Aseta laite hitaimpaan vetonopeuteen.
Käytä laitetta alueella, jossa ei ole huonekaluja tai muita
esineitä, kunnes pystyt tekemään seuraavat liikkeet:
1. Liikuta laitetta suorassa linjassa eteen- ja
taaksepäin.
2. Pysäytä laite turvallisesti.
3. Käännä laitetta sekä vasemmalle että oikealle ja
palauta se suoraan linjaan.
Liikuta laitetta seuraavasti:
1. Vapauta pysäköintijarru (jos varusteena).
2. Käännä virta-avain PÄÄLLE-asentoon.
3. Nosta harja korkeimpaan kohtaan.
4. Nosta imusuulake ylös.
5. Kun pidät joko oikean- tai vasemmanpuolista eteen/
taakse-kytkintä (kuva 21, kohta A) alhaalla, laite
liikkuu eteenpäin.
6. Ohjaa vetonopeutta nopeuden säätönupista. (Kuva
21, kohta C)
7. Pysäytä laite vapauttamalla eteen/taakse-kytkin.
8. Peruuta laitetta painamalla valkoinen peruutuskytkin
sisään (kuva 21, kohta B) ja joko oikean -tai
vasemmanpuolista eteen/taakse-kytkintä (kuva 21,
kohta A) samaan aikaan.
9. Pysäytä laite vapauttamalla eteen/taakse-kytkin.
10. Käännä laitetta työntämällä sen takaosaa
sivullepäin.
11. Kun pysäytät laitteen, käännä avainkytkin
POIS-asentoon, ota avain pois ja aseta
pysäköintijarru (jos varusteena).
Kuva 21
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -17-
Page 18
Laitteen käyttöohjeet (jatkuu)
Lattian puhdistus
- VAROITUS: Tämän tyyppisen laitteen kanssa
käytetyt liuokset tai puhdistusaineet
voivat jättää lattiaan märkiä alueita.
Nämä alueet voivat olla vaarallisia
käyttäjälle tai muille. Aseta aina
HUOMIO-tauluja puhdistusalueen
lähelle.
Puhdista lattia näin:
1. Aseta pysäköintijarru (jos varusteena).
2. Lisää vettä ja puhdistusainetta puhtaaseen
puhdasvesisäiliöön.
3. Vapauta pysäköintijarru (jos varusteena).
4. Käännä virta-avain PÄÄLLE-asentoon.
5. Laske imusuulake alas.
6. Pidä harjakytkintä päällä kunnes oikea paine on
saavutettu.
VAROITUS: Tämän laitteen pääosan paine voi
HUOMAUTUS: Pidä laite liikkeellä harjan pyöriessä lattialla.
Esikasta harja/laikka tai pidä harjassa hieman painetta,
kunnes pesuta virtaa riittävästi estämään harjaa/laikkaa
raapimasta lattiaa.
Harjojen esikastelua varten nopeuden säätönuppi tulee ensin
kääntää alimpaan asetukseen L-mallissa. Sen jälkeen (sekä
S- että L-mallit) harjat lasketaan juuri sen verran alas, että ne
koskettavat lattiaa. Moottori ja liuosvirtaus käynnistetään
tämän jälkeen eteen/taakse-kytkimestä.
7. Aloita pesuaineen virtaus kääntämällä pesunuppia
oikealle. Säädä puhtaan liuoksen virtaus halutuksi.
8. Liikuta laitetta lattian poikki etusuunnassa.
9. Tee 180 asteen käännös.
HUOMAUTUS: Kun kuljetat laitetta lattialla edestakaisin,
anna harjan pyyhkäistä noin 5 cm matkalta edellisen
puhdistusuran päältä.
HUOMAUTUS: Useimmissa puhdistustoimenpiteissä pesu
levitetään ja poistetaan yhtenä työjaksona.
Erittäin likaisen lattian puhdistus
Puhdista erittäin likainen lattia näin:
1. Levitä pesuainepesu lattialle.
2. Älä laske imusuulaketta alas, mikä estää imumoottorin
käynnistymisen.
3. Laske harja tai laikka alas ja harjaa lattiaa.
4. Harjaa lattiaa uudelleen käyttäen lisää pesuainepesuta
ja laske imusuulake alas.
5. Kerää kaikki pesuvesi pois imusuulakella.
nousta maksimiin, kun tyynyt tai
harjat ovat kuluneita. Tämän
ominaisuuden vuoksi on
mahdollista ylittää suositeltu
harjapaine uusille tyynyille tai
harjoille. Siitä voi olla seurauksena
joko toistuva virtapiirin katkeaminen
tai kitkan ja hallinnan menetys.
Harjakytkintä tulee käyttää vain
työhön vaaditun harjapaineen
ylläpitämiseksi. Tämä pidentää
akkujen ikää ja lisää harjojen
kestävyyttä.
Page -18- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Page 19
KUNNOSSAPITO
VAROITUS: Huolto ja korjaukset tulee
jättää ainoastaan valtuutetun
huoltohenkilöstön toimeksi.
VAROITUS: Laitteen likavesisäiliö
ja puhdasvesisäiliö
täytyy tyhjentää ennen
mitään huolto- tai
korjaustoimenpiteitä.
VAROITUS: Pidä kaikki kiinnikkeet
kireällä.
Seuraavat huoltotoimenpiteet on tehtävä joka
päivä.
Pidä laite puhtaana. Se vähentää korjauksia ja
pidentää käyttöikää.
Toimenpiteet ennen työn aloittamista
1 Käännä avainkytkin OFF-asentoon.
2. Kytke verkkovirta pois latauslaitteesta (noudata
latauslaitteen ohjeita).
3. Kytke latauslaitteen pistoke akkupakkauksen
liittimestä.
4. Yhdistä akkuliitin (1) ohjauspaneelin
kaapeliliittimeen. Katso kuvaa 22.
5. Varmista, että imumoottorin päällä oleva
suodatinsiivilä on puhdas ja paikoillaan. Katso
kuvaa 24.
6. Varmista, että likavesisäiliön kansi on kunnolla
kiinni. Katso kuvaa 23 kohta A.
Kuva 22
A
Kuva 23
7. Varmista, että likavesisäiliön tyhjennysletkun
venttiili on puhdas. Sulje venttiili tiukasti.
8. Varmista, että harjat/alustat ovat oikein
paikoillaan.
9. Varmista, että harjan kotelo ja suojus ovat
paikoillaan harjan päässä.
10. Tarkista imusuulakkeen ja imusuulakkeen letkun
asennus.
11. Varmista, että liuoksen tyhjennyksen/
Kuva 24
tason ilmaisinletku on kunnolla kiinni
varastointikiinnikkeessä laitteen takaosassa.
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -19-
Page 20
KUNNOSSAPITO
Toimenpiteet työn lopuksi
1. Valuta puhdasvesisäiliö (kuva 25) ja likavesisäiliö
(kuva 26) tyhjiksi. Tee säiliöiden tyhjennys näin:
a. Käännä virta-avain POIS-asentoon.
b. Irrota tyhjennysletku laitteen takaosasta.
c. Aseta letkun pää viemärin tai ämpärin päälle.
d. Likavesisäiliö:
1.) Käännä venttiilin kahvaa vasemmalle.
Tyhjennyssaukko avautuu kun vedät
kahvan ulos (kuva 27).
HUOMAUTUS: Pysy venttiilin aukon toisella
puolella kun avaat venttiilin.
2.) Avaa venttiili kokonaan kääntämällä sen
kahvaa oikealle. Vedä kahva ulos
venttiilistä (kuva 28).
Puhdasvesisäiliö:
Kun letku lasketaan veden tasolle, vesi alkaa
virrata.
2. Huuhtele säiliöt lisäämällä puhdasta vettä säiliöön
sen päällä olevasta aukosta.
3. Jos säiliössä tai tyhjennysletkussa on tukos,
huuhtele se voimakkaalla vesisuihkulla. Aseta
vesiletku valutusletkuun.
4. Jätä säiliöt ja venttiilit auki kuivumaan.
5. Tarkista imusuulakkeen terä. Pyyhi se
kankaalla puhtaaksi. Jos imusuulakkeen terä on
vahingoittunut tai kulunut, käännä se tai vaihda
se uuteen.
6. Tarkista ja puhdista puhdasvesisäiliön kansi.
Käytä mietoa puhdistuspesuta ja huuhtele osat
puhtaalla vedellä.
Tarkista akut ja lisää tarvittaessa tislattua vettä
latauksen jälkeen. Oikea taso on 5 mm letkun pohjasta
kussakin kennossa.
HUOMIO: Vesijohtovesi voi sisältää
akuille vahingollisia kuonaaineita. Käytä akkujen
täyttämiseen ainoastaan
tislattua vettä.
VAROITUS: Lyijyhappoakut kehittävät
kaasuja, joista voi aiheutua
räjähdys. ÄLÄ TUPAKOI! Käytä
aina silmäsuojaimia ja
suojavaatteita, kun käsittelet
akkuja.
Pyyhi laitteen pinnat puhtaalla kankaalla.
Lataa akut. Katso ohjeita tämän oppaan osasta
"Akkujen lataaminen".
Kuva 25
Kuva 26
Kuva 27
Kuva 28
Page -20- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Page 21
KUNNOSSAPITO
Seuraavat huollot täytyy tehdä viikoittain:
VAROITUS: Huolto ja korjaukset täytyy jättää
valtuutettujen henkilöiden
tehtäväksi. Puhdas- ja
likavesisäiliö täytyy aina
tyhjentää ennen mitään huoltoa.
Pidä kaikki kiinnikkeet tiukalla.
VAROITUS: Käytä aina silmäsuojaimia ja
suojavaatteita, kun käsittelet
akkuja. Älä aseta työkaluja tai
muita metalliesineitä akun
napojen poikki tai akkujen päälle.
HUOMIO: Laite voi vahingoittua ja purkaus
voi tapahtua akkujen päällä, jos
akut täytetään putken alaosan yli
kussakin kennossa. Pyyhi happo
pois laitteesta ja akkujen päältä.
Älä lisää happoa akkuun
asennuksen jälkeen.
HUOMAA: Käännä avainkytkin aina OFF-asentoon ennen
laitteen huoltamista.
VAROITUS: Käytä aina silmäsuojaimia ja
suojavaatteita, kun käsittelet
akkuja. ÄLÄ TUPAKOI!
Kuva 29A
1. Akkujen tarkistamista varten likavesisäiliötä
kallistetaan, kunnes se lukkiutuu täysin avoimeen
asentoon. Katso kuvaa 29A. Tankki suljetaan
vetämällä salvan varsi ylös ja laskemalla säiliö
hitaasti suljettuun asentoon.
HUOMIO: Varmista että säiliö on tyhjä,
ennen kuin nostat säiliön ylös.
HUOMAA: Likavesisäiliötä voidaan pitää ylhäällä
keskiasennossa akkujen latauksen aikana. Katso kuvaa 29B.
VAROITUS: Älä käytä tai huolla laitetta, kun
likavesisäiliö on keskiasennossa.
Säiliö voi saada vahingossa
kolauksen ja pudota alas.
2. Irrota akkukaapelit. Pyyhi akut päältä ammoniakkitai pesusoodaliuokseen kastetulla kankaalla.
Puhdista akun navat. Yhdistä akkukaapelit.
3. Tarkista, ettei letkuissa ole vuotoja, tukoksia tai
muita ongelmia.
4. Käytä rasvapuristinta kaksoispyörien voiteluun. Katso
kuvaa 30.
Kuva 29B
Kuva 30
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -21-
Page 22
KUNNOSSAPITO
Imusuulakkeen huolto
Irrota imusuulake seuraavasti:
1. Irrota imusuulake osineen avaamalla kaksi nuppia,
joilla imusuulake on kiinnitetty laitteeseen. Vedä
imusuulake osineen irti. Katso kuvaa 31.
2. Tarkista imusuulakkeen terä.
3. Jos terä on kulunut, käännä se toisin päin niin että
uusi terä on pyyhkimisasennossa.
4. Asenna imusuulake osineen takaisin laitteeseen.
Imusuulakkeen säätö
Seuraavat säädöt on tehty tehtaalla, mutta ne voivat vaatia
hienosäätöä.
Imusuulakkeen kallistuksen säätö:
Kuva 31
Imusuulakkeen kallistuskulma saa takimmaisen terän
nousemaan joko keskeltä tai päistä, riippuen suunnasta,
johon kallistusta muutetaan. Katso säätövaiheita kuvasta
32. Avaa vasen ja oikea ruuvi "X". Tuo takimmainen terä
alas keskikohdasta kallistamalla "Y" alas. Jos haluat
tuoda molemmat päät alas, kallista "Y" ylös. Tee pieniä
säätöjä ja kokeile, kunnes saat aikaan tasaisen
kaarevuuden.
Imusuulakkeen kumien säätö:
Kun etummainen terä on oikein asennettu, sen pitäisi
olla noin 1,5 mm takimmaisen terän yläpuolella. Katso
kuvaa 33.
VAROITUS: Huolto ja korjaukset täytyy
jättää siihen valtuutettujen
henkilöiden tehtäväksi.
VAROITUS: Sähkölaitteiden korjaukset
täytyy jättää siihen
valtuutettujen henkilöiden
tehtäväksi.
TAKASUULAKE
Kuva 32
0.06 (1.5 mm)
Kuva 33
Page -22- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Page 23
KUNNOSSAPITO (jatkuu)
Pyydä Clarke Technologyn valtuuttamaa huoltohenkilöä
tekemään huollot.
Käytä ainoastaan alkuperäisiä Clarke Technologyn
varaosia.
Harjan pään keskittäminen tai asettaminen
sivuasentoon
Harjan pää voidaan Encore 2426-mallissa keskittää tai
asettaa 25 mm laitteen keskiosan oikealle puolelle. Aseta
harja keskelle tai sivuasentoon seuraavasti:
Tarpeelliset työkalut: 3/8" räikkä, 3" jatkovarsi ja 9/16" holkki.
HUOMIO: Ennen harjan pään asettamista
sivuasentoon täytyy varmistaa,
että likavesisäiliö on tyhjä.
Noudata ohjeita sivulta
20, jossa selitetään likavesisäiliön
tyhjennys.
1. Käännä avainkytkin ON-asentoon.
2. Nosta harjan päätä painamalla ja pitämällä
harjakytkintä alhaalla, kunnes harjan pää on
kokonaan yläasennossa.
3. Käännä avainkytkin OFF-asentoon ja ota avain pois.
4. Kallista likavesisäiliötä, kunnes se lukkiutuu täysin
avattuun asentoon.
1
2
3
4
Kuva 34
5. Siirry laitteen eteen, avaa etukannen salpa ja käännä
kansi auki.
6. Paikanna neljä asennustappia harjan pään telineestä.
Katso kuvaa 34. Kahteen ylempään asennusmutteriin
pääsee käsiksi likavesisäiliön yläosasta. Alempiin
kahteen pääsee käsiksi edestä. Avaa neljää
asennusmutteria 2-3 kierrosta vastapäivään.
HUOMAA: Älä poista asennusmuttereita.
7. Harjan päätä osineen voidaan siirtää oikealle puolelle
25 mm tai se voidaan asettaa takaisin keskelle.
Työnnä harjan pää koko matkan aukon päähän
haluttuun asentoon. Tällä varmistetaan pään
liikkuminen suoraan ylös ja alas.
8. Kun olet asettanut harjan pään haluttuun asentoon,
kiristä mutterit noin 26,7 Nm kireydelle.
9. Sulje etukansi.
10. Sulje likavesisäiliö.
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -23-
Page 24
LISÄVARUSTEET
Kuvaus Part No.
Pesusauvapakkaus 10150A
Clarken huoltopakkaus 14607A
39" (74 cm) imusuulakepakkaus 100 68A
32" (84 cm) imusuulakepakkaus 101 29A
Polydur-suoja-aine 504 7 8A
Rasvapumppupakkaus 55420A
Matalajännitteen katkaisupakkaus 140 97A
Jarrupakkaus L-mallille 1007 2A
Jarrupakkaus S-mallille 10073A
Lisätarvikepussi 3 0 0 7 0 A
Tuntimittarisarja 1 0656A
Pehmeät aluspyörät 51092A
Nivelliitos, Harja "L" 833802
Nivelliitos, Harja "L" 838301
Kaksinkertainen suora kytkinlevy "S" 3003 4A
30034A kytkinlevyn "S" välilevy 1014 3A
Keskuslukon alustan pidin 56941A
Liuottimen tåyttöpakkaus 10177A
Clarke Technology
Encore S2426 and L2426
Accessories - 4/02
Harjat ja alustat:
Koko Kuvaus Osanro Osanro Käyttökohde
(Nivelliitos, L) (Kytkin, S)
13" Polypropyleeni 11438A 10141A Kovien lattioiden yleiseen harjaukseen
13" Vetoalusta 17531A 10140A Laikoille
13" Clean Grit harja 11439A 10152A
13" Super Grit harja 11440A 10153A
13" Pehmeä nailonharja 11437A 10154A
Imusuulakkeet:
Kuvaus 81 cm (32") suulake 99 cm (39") suulake
Takasuulake - kumi 30067A 30069A
Takasuulake - yksiosainen nitriili 30081A 30082A
Takasuulake - rivoitettu oranssi 30085A 30086A
Etusuulake - rivoitettu väritön 30066A 30091A
Etusuulake - lovettu laastisauma 30079A 30080A
Etusuulake - rivoitettu oranssi 30083A 30084A
Page -24- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Page 25
ENCORE
S2426 and L2426
Osa II
Osat ja huolto
(70200A-FI)
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -25-
Page 26
LAITEONGELMIEN KORJAUS
ONGELMA SYY TOIMENPIDE
Liuos ei virtaa.
Liuos ei lakkaa virtaamasta.
Laite ei poista kaikkea vettä lattialta.
Pesuaineventtiili on kiinni.
Letku tai suodatin on tukossa.
Pesuaineventtiili tai sähköjohto on viallinen.
Liuosmoduuli on viallinen.
Pesuaineventtiili on auki tai likainen.
Pesuaineventtiili tai sähköjohto on viallinen.
Pesuaineventtiili on likainen.
Pesuaineventtiilin istukka tai tiiviste on
vahingoittunut.
Liuosmoduuli on viallinen.
Imusuulake on yläasennossa.
Imusuulakkeen kallistus on väärä.
Likavesisäiliö on täynnä.
Siivilän suodatin on likainen.
Imusuulakessa, sen letkussa tai
pystyputkessa on tukos tai vika.
Avaa pesuaineventtiili.
Poista tukos letkusta tai suodattimesta.
Korjaa tai vaihda venttiili ja sähköjohto.
Vaihda liuosmoduuli uuteen.
Sulje tai puhdista venttiili.
Korjaa tai vaihda venttiili tai johto.
Puhdista venttiili.
Vaihda istukka ja tiiviste.
Vaihda liuosmoduuli uuteen.
Laske imusuulake alas.
Katso säätöjä kuvasta 11, sivulta 23.
Valuta säiliö tyhjäksi.
Puhdista siivilän suodatin.
Poista tukos tai korjaa vika.
Akut eivät riitä normaalia käyttöaikaa.
Imumoottori ei ole käynnissä.
Imusuulakkeen letku on irti tai vahingoittunut.
Imusuulaket ovat vahingoittuneet, kuluneet
tai asennettu väärin.
Imusuulakkeen puristuspaine on väärin
säädetty.
Likavesisäiliön kannen tiivisteet ovat
vahingoittuneet.
Likavesisäiliön kansi on väärä.
Akun navat ovat likaiset tai vahingoittuneet.
Nestepintataso on liian alhainen.
Akut eivät ole täysin latautuneet.
Latauslaite on vioittunut.
Akussa on vikaa.
Tarkista lauennut sulake. Korjauta valtuutetulla
huoltohenkilöllä.
Tarkista ja yhdistä letku.
Käännä lastan terä toisinpäin tai vaihda
uuteen.
Asenna lastan terä oikein.
Säädä imusuulakkeen puristusvoimakkuus.
Vaihda tiivisteet.
Käännä kantta 180 astetta ja pane takaisin
paikoilleen.
Puhdista navat ja liittimet. Vaihda vialliset
kaapelit. Lataa akut.
Lisää tislattua vettä jokaiseen kennoon ja lataa akut.
Lataa akkuja täydet 16 tuntia.
Korjauta latauslaite valtuutetulla huoltohenkilöllä.
Tarkista jännite jokaisesta kennosta samalla
kun akku purkautuu.
Akkuja ei ole kytketty.
Harjalle on valittu raskas harjaus.
Page -26- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Yhdistä akut.
Säädä paine.
Page 27
ONGELMA SYY TOIMENPIDE
Puhdistus on epätasaista. Harja tai laikka on kulunut.
Harja, aluspyörä tai liuosventtiili on
vahingoittunut.
Harjamoottori ei ole käynnissä.
Pesuveden taso on alhainen.
Laite ei käy.
Laite ei saa riittävästi virtaa.
Avain tai kytkin on pois päältä.
Akkuja ei ole kytketty.
Akun navat ovat likaiset.
Akut ovat tyhjentyneet.
Vaihda harja tai laikka toiseen.
Teetä tarvittavat korjaukset valtuutetulla
huoltohenkilöllä.
Tarkista, onko sulake lauennut. Palauta.
Tarkista mahdollisesti huonot liitännät.
Täytä puhdasvesisäiliö.
HUOMAUTUS: Jos ongelma jatkuu, ota
yhteys valtuutettuun huoltohenkilöön.
Kytke sulake päälle.
Kytke avain tai kytkin päälle.
Tarkista akun liitännät.
Tarkista akkumittari ja lataa.
HUOMAUTUS: Jos ongelma jatkuu, ota
yhteys valtuutettuun huoltohenkilöön.
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -27-
Page 28
MUISTIINPANOJA
Page 29
AL T O® TUOTETUEN HAARAOSASTOT
Yhdysvalloissa Euroopassa
TUOTANT OLAITOKSET
TUOTANT OLAITOKSET
ALTO U.S. Inc., Springdale, Arkansas
2100 Highway 265
Springdale, Arkansas 72764
(479) 750-1000
Asiakaspalvelu - 1-800-253-0367
Tekninen palvelu - 1-800-356-7274
ALTO U.S. Inc., Bowling Green, Ohio 43402
1100 Haskins Road
MYYNTIPISTEET
ALTO U.S. Inc., Secaucus, New Jersey 07094
74 Henry Street
(201) 864-5503
ALTO U.S. Inc., Elk Grove, Illinois 60007
2280 Elmhurst Road
(847) 956-7900
ALTO U.S. Inc., Denver, Colorado 80204
1955 West 13th Ave.
(303) 623-4367
ALTO U.S. Inc., Houston, Texas 77040
7215 North Gessner Road
ALTO U.S. Inc., Madison Heights, Michigan 48071-0158
29815 John R.
(810) 544-6300
ALTO U.S. Inc., Marietta, Georgia 30066
1455 Canton Road
(770) 973-5225
ALTO Danmark A/S, Aalborg
Blytaekkervej 2
DK-9000 Aalborg
+45 72 18 21 00
ALTO Danmark A/S, Hadsund
Industrikvarteret
DK-9560 Hadsund
+45 72 18 21 00
MYYNTITOIMISTOT
ALTO Canada Ltd., Rexdale Ontario
24 Constellation Ct.
(416) 675-5830
ALTO Overseas Inc., Sydney (Australia)
1B/8 Resolution Drive
Caringbah NSW 2229
+61 2 9524 6122
ALTO Cleaning Systems Asia Pte Ltd., Singapore
271 Bukit Timah Rd.
#04-11 Balmoral Plaza
Singapore 259708
+65 8366 455
ALTO Deutschland GmbH, Bellenberg (Saksa)
Guido-Oberdorfer-Straße 2-8
89287 Bellenberg
+49 0180 5 37 37 37
ALTO Cleaning Systems (UK) Ltd., Penrith
Gilwilly Industrial Estate
Penrith
Cumbria CA11 9BN
+44 1768 868 995
CLARKE TECHNOLOGY
AMERICAN SANDERS TECHNOLOGY
A.L. COOK TECHNOLOGY
Asiakaspalvelun päätoimisto ja tehdas
2100 Highway 265
Springdale, Arkansas 72764
(479) 750-1000
Tekninen palvelu
1-800-356-7274
ALTO France S.A. Strasbourg
B.P. 44, 4 Place d’Ostwald
F-67036 Strasbourg
Cedex 2
+33 3 8828 8400
ALTO Nederland B.V.
Postbus 65
3370 AB Hardinxveld-Giessendam
+31 184 677 200
ALTO Sverige AB, Molndal (Ruotsi)
Aminogatan 18
Box 4029
S-431 04 Molndal
+46 31 706 73 00
ALTO Norge A/S, Oslo (Norja)
Bjornerudveien 24
N-1266
+47 2275 1770
Page 30
CLARKE TECHNOLOGY - RAJOITETTU TAKUU USA
Tämä Clarke T echnologyn teollinen/kaupallinen tuote taat aan virheettömäksi materiaalin ja työn osalta normaalissa käytössä
yhden vuoden ajaksi ostopäivästä, edellyttäen että tuotetta käytetään ja huolletaan Clarke T echnologyn huolto- ja käyttöohjeiden
mukaisesti.
Harjaveto- ja siirtomoottorit taataan virheettömiksi materiaalin ja työn osalta normaalissa käytössä yhden lisävuoden
ajaksi ostopäivästä, yhteensä kahdeksi vuodeksi, edellyttäen että moottoreiden harjojen kuluminen tarkistetaan kuuden
kuukauden välein Clarke Technologyn valtuuttamassa korjaamossa. Jos vaatimusta kuuden kuukauden välein tapahtuvasta
tarkistuksesta ei noudateta tai tarkistuksessa havaittuja kuluneita harjoja ei vaihdeta, moottoreiden yhden lisävuoden takuu
mitätöityy. Kuuden kuukauden välein tapahtuvan tarkistuksen kustannukset ovat ostajan vastuulla. Jos moottoreihin
kohdistetaan takuuvaatimus, on esitettävä todiste moottoreiden tarkistuksesta ja tarvittavien harjojen vaihtamisesta.
Tämä takuu annetaan vain tuotteen alkuperäiselle ostajalle. Takuu ei kata normaalisti kuluvia osia, kuten sähkökaapelia,
kumiosia ja moottorin harjoja.
Clarke Technologyn vastuu tämän takuun ehtojen mukaan rajoittuu tuotteen korjaamiseen ja/tai osien vaihtoon ja se
annetaan ostajalle kaikkien muiden korvaustapojen asemesta, mukaan luettuina SA TTUMANV ARAISET JA SEURAUKSELLISET
VAHINGOT.
MUITA KUIN TÄSSÄ ESITETTYJÄ TAKUIT A EI ANNET A. MITKÄÄN T AKUUT EIVÄT JATKU TÄSSÄ KUVA TTUA PIDEMMÄKSI
AJAKSI. MITÄÄN OLETETTUJA TAKUITA EI ANNETA, MUKAAN LUETTUNA MYYNTIKELPOISUUS MUTTA EI SIIHEN
RAJOITTUEN. Clarke Technology-tuotteen mukana toimitetaan takuukortti. Palauta kortti Clarke T echnologylle, jotta voimme
auttaa Sinua saamaan odottamasi hyöty uudesta lattiakoneestasi.
Jos tuotteessa esiintyy ongelmia, toimi seuraavasti: (a) Ota yhteys lähimpään Clarke T echnologyn valtuuttamaan korjaamoon
tai suoraan osoitteella Clarke Technology Service Operations Department, 2100 Highway 265, Springdale, Arkansas
72764, saadaksesi selville lähin Clarke Technologyn valtuuttama korjaamo. Vain nämä on valtuutettu korjaamaan tämän
takuun kattama tuote. (b) Palauta tuote lähimpään Clarke Technologyn korjauspisteeseen. Kuljetukset korjaamoon ja sieltä
takaisin ovat ostajan vastuulla. Clarke Technology korjaa tuotteen ja/tai vaihtaa vialliset osat ilmaiseksi kohtuullisessa ajassa
tuotteen vastaanottamisen jälkeen.
ALTO U.S. Inc., 2100 Highway 265, Springdale, Arkansas 72764.
AKKUJEN TAKUU
Edellä esitetyn lisäksi (lukuunottamatta yhden vuoden takuuaikaa) kaikki alkuperäisvarusteena toimitetut Clarke
Technology-akut, jotka tulevat käyttökelvottomiksi normaalissa käytössä yhdeksänkymmenen (90) päivän kuluessa
myyntipäivästä alkuperäiselle käyttäjälle, korjataan tai vaihdetaan samanarvoiseen vastaavaan Clarke Technologyn harkinnan
mukaan, toimitettuna mihin tahansa Clarke Technologyn valtuuttamaan myynti- tai huoltopisteeseen, kuljetuskustannuksia
lukuun ottamatta ilmaiseksi. Edellä mainitun yhdeksänkymmenen (90) päivän takuuajan jälkeen normaalissa käytössä vialliseksi
havaittu akku hyvitetään määräsuhteessa vastaavaan uuteen akkuun kahdeksantoista (18) kuukauden pro-rata-perusteella
ostopäivästä. Hyvitys määräytyy senhetkisen hintalistan mukaan, johon lisätään kuljetuskustannukset.
Takuu mitätöityy, jos akkua ei pidetä täytettynä oikealle t asolle TISLATULLA VEDELLÄ.
CLARKE TECHNOLOGY: AUTOMAATTISEN HARJAUSLAITTEEN POLYDUR
®
PESUAINE- JA LIKAVESISÄILIÖN KAHDEKSAN VUODEN TAKUU
KAHDEKSAN VUODEN T AKUU USA:SSA
Hankkimasi Clarke T echnology Encore automaattinen harjauslaite on varustettu Polydur® pesuaine- ja Likavesisäiliöillä. Polydur on
kiertovalettu, matalatiheyksinen, lineaarinen polyetyleeni, joka ei halkea tai kuhmuile, ja joka kestää useimpia syövyttäviä aineita ja
äärimmäisiä lämpötilan vaihteluja. Clarke Technology antaa Polydur-säiliöille kahdeksan vuoden takuun. Jos säiliö rikkoutuu tai
vuotaa normaalissa käytössä kahdeksan vuoden kuluessa ostopäivästä, se vaihdetaan ilmaiseksi.
CLARKE TECHNOLOGYN YKSIOSAISEN RUNGON
KAHDEKSAN VUODEN T AKUU USA:SSA
Clarke Technology takaa Encore 2426 -mallien rungot kahdeksan vuoden aikana virheettömiksi materiaalien ja valmistustavan
osalta normaalissa käytössä.
CLARKE TECHNOLOGY varaa itselleen oikeuden tehdä muutoksia tai parannuksia valmistamiinsa
Käytä korjauksiin ainoastaan alkuperäisiä Clarke Technology-varaosia.
laitteisiin ilmoittamatta siitä ennalta.
CLARKE TECHNOLOGY
2100 Highway 265
Springdale, Arkansas, 72764
Loading...
