BELANGRIJKE INFORMATIE
LET OP: Lees de Operateurshandleiding alvorens het apparaat te gebruiken.
Deze handleiding bevat belangrijke informatie over het gebruik en een veilige bediening van deze machine. Indien u de handleiding niet leest voordat u de machine bedient of onderhoudswerkzaamheden aan de machine verricht, kan dit leiden tot lichamelijk letsel bij uzelf of anderen. Eveneens kan hierdoor schade aan de machine of andere goederen ontstaan. Voordat u de machine gaat gebruiken, moet u bekend zijn met het gebruik ervan. Als de bediener(s) deze handleiding niet kan (kunnen) lezen, dient u deze volledig te laten verklaren alvorens het apparaat te gebruiken.
Bij alle instructies die in deze handleiding worden gegeven wordt ervan uitgegaan dat de bediener achter de machine staat.
Nieuwe ALTO-handleidingen kunnen schriftelijk worden aangevraagd bij ALTO Nederland B.V. te Vianen.
S2426/L2426
Form No. 70200A-NL 8/05 CLARKE TECHNOLOGY Printed in the U.S.A.
INHOUDSOPGAVE
Veiligheidsinstructies voor de bediening..............................................................................................3
Inleiding en technische specificaties ..................................................................................................5
Procedures voor transport ..................................................................................................................6
Pictogrammen op de Encore S2426 en L2426................................................................................................. 8
Bedieningspaneel van de machine.................................................................................................... 10
Bedieningsorganen en functies.........................................................................................................11
Machine klaarmaken voor gebruik ....................................................................................................12
Installeren van de batterijen ........................................................................................................... 12
Onderhoud van de batterijen.......................................................................................................... 13
Opladen van de batterijen.............................................................................................................. 14
Het reinigingspad van de borstel bijstellen ................................................................................................. 15
Een borstel of plaataandrijving installeren .................................................................................................. 15
Een borstel of plaataandrijving verwijderen ................................................................................................. 16
Bediening Van De Machine .............................................................................................................................. 16
Bediening van de zuigmond ......................................................................................................................... 16
Vullen van de schoonwatertank ................................................................................................................... 16
Bediening van de machine ............................................................................................................17
Reinigen van vloeren...................................................................................................................... 18
Onderhoud ....................................................................................................................................................... 19
Procedures voordat u met de onderhoudswerkzaamheden begint ............................................................ 1 9
Procedures na afloop van de onderhoudswerkzaamheden ............................................................. 20
Wekelijks uit te voeren werkzaamheden........................................................................................ 21
Onderhoud van de zuigmond .........................................................................................................22
Afstellen van de zuigmond ............................................................................................................22
De borstelkop centreren of opzij schuiven ................................................................................................... 23
Accessories...................................................................................................................................................... 24
DEEL II - ONDERDELEN EN ONDERHOUD
Storingen opsporen en verhelpen ...................................................................................................... 26
Netherlands
Correcte verwijdering van dit product (elektrische & elektronische
afvalapparatuur)
Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product heb ben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet niet worden gemengd met ander bedrijfsafval voor verwijdering.
Page -2- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
VEILIGHEIDSINSTRUCTIES VOOR DE BEDIENING
GEVAAR: Het niet lezen van de opmerkingen waar GEVAAR voor staat
kan leiden tot ernstig lichamelijk letsel of tot een dodelijk ongeval. Alle opmerkingen waar GEVAAR voor staat in de gebruikershandleiding en op de machine dient u te lezen en in acht te nemen.
WAARSCHUWING: Het niet lezen van de opmerkingen waar WAARSCHUWING voor
staat kan leiden tot lichamelijk letsel bij uzelf en anderen. Eveneens kan hierdoor schade aan goederen ontstaan. Alle opmerkingen waar WAARSCHUWING voor staat in de gebruikershandleiding en op de machine dient u te lezen en in acht te nemen.
LET OP: Het niet lezen van de opmerkingen waar LET OP voor staat kan
leiden tot schade aan de machine of andere goederen. Alle opmerkingen waar LET OP voor staat in de gebruikershandleiding en op de machine dient u te lezen en in acht te nemen.
GEVAAR: Het niet lezen van de gebruikershandleiding voordat u de machine bedient
of onderhoudswerkzaamheden aan de machine verricht, kan leiden tot persoonlijk letsel bij uzelf of anderen. Eveneens kan hierdoor schade aan de machine of andere goederen ontstaan. Voordat u deze machine gaat gebruiken moet u bekend zijn met het gebruik ervan. Als uw bediener(s) deze handleiding niet kan (kunnen) lezen, dient u deze volledig te laten verklaren alvorens het apparaat te gebruiken.
GEVAAR: De bediening van een machine die niet volledig is gemonteerd kan leiden tot
lichamelijk letsel of schade aan goederen. U mag deze machine niet bedienen alvorens deze geheel in elkaar is gezet. Voordat de machine in gebruik wordt genomen moet deze zorgvuldig worden geïnspecteerd.
GEVAAR: Machines kunnen een explosie veroorzaken wanneer deze nabij brandbare
materialen en dampen worden bediend. Gebruik deze machine niet met of nabij brandstoffen, graanstof, oplos- en verdunningsmiddelen of andere brandbare materialen. Deze machine is niet geschikt voor het opnemen van stoffen, die kunnen ontbranden, ontploffen of andere gevaren kunnen opleveren. Gebruik uitsluitend in de handel verkrijgbare reinigingswas voor vloeren, bedoeld voor machinale verwerking.
GEVAAR: Bij batterijen (loodzwavelzuuraccu’s) komen gassen vrij die een explosie
kunnen veroorzaken. Houd vonken en vlammen verwijderd van batterijen. Rook niet in de nabijheid van de machine. Laad de batterijen alleen op in een goed geventileerde ruimte. Zorg ervoor dat de stekker van de batterijlader uit de wandcontactdoos is getrokken voordat u de batterijlader aansluit of deze van de machine loskoppelt.
GEVAAR: Werken met batterijen kan gevaarlijk zijn. Wanneer u nabij batterijen werkt
is het raadzaam beschermingsmiddelen te gebruiken, zoals beschermende kleding en een veiligheidsbril. Draag geen sieraden. Plaats geen gereedschap of andere metalen voorwerpen op de polen of de bovenkant van de batterijen.
GEVAAR: Gebruik van een batterijlader met een beschadigd snoer kan tot elektrocutie
leiden. Gebruik de batterijlader niet als het snoer beschadigd is.
WAARSCHUWING: Als u deze machine bedient vanaf een andere positie dan achter de machine
kan dit leiden tot lichamelijk letsel of schade. Sta of loop altijd achter de machine als u deze bedient.
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -3-
WAARSCHUWING: Deze machine is zwaar. Vraag iemand u te helpen voordat u probeert de machine te
vervoeren of te verplaatsen. Twee personen zijn nodig om de machine op een oprit of een helling te verplaatsen. Verplaats de machine altijd langzaam. Draai de machine niet op een helling. Gebruik het apparaat niet op oppervlakken met een grotere hellingshoek dan die op het apparaat is vermeld. Lees het gedeelte "Transportprocedures" in dit handboek alvorens het apparaat te vervoeren, omdat een niet vastgebonden apparaat kan omvallen.
WAARSCHUWING: Het apparaat kan omvallen en letsel of schade veroorzaken wanneer u het over de rand van
een trap of laadplatform beweegt. Zet de machine alleen stil en laat deze alleen staan op een vlakke ondergrond. Wanneer u de machine stilzet, zet u alle schakelaars in stand “O” (UIT). Zet de sleutelschakelaar in de positie "UIT" en verwijder de sleutel.
WAARSCHUWING: Onderhoudswerkzaamheden en reparaties uitgevoerd door onbevoegd personeel kunnen
schade of letsel tot gevolg hebben. Onderhoudswerkzaamheden en reparaties mogen uitsluitend door een door Alto opgeleide servicemonteur worden uitgevoerd.
WAARSCHUWING: Aanpassingen aan of wijzigingen van deze machine kunnen leiden tot schade aan de
machine of letsel bij de bediener of omstanders. Door het aanbrengen van niet door de fabrikant goedgekeurde aanpassingen of wijzigingen vervalt elke garantie en aansprakelijk­heid.
WAARSCHUWING: In elektrische onderdelen van deze machine kan kortsluiting optreden als deze aan
water of vocht worden blootgesteld. Houd de elektrische onderdelen van de machine droog. Wrijf de machine na gebruik telkens goed droog. Dit apparaat is uitsluitend geschikt voor gebruik in een droge omgeving en mag niet buiten in een vochtige omgeving worden gebruikt of opgeborgen.
WAARSCHUWING: Het bedienen van een machine zonder alle aanwijzingen en instructies in acht te
nemen kan letsel of schade veroorzaken. Lees alle aanwijzingen op de machine voordat u deze gaat bedienen. Zorg ervoor dat alle stickers en plaatjes met aanwijzingen en instructies op de machine bevestigd zijn. Extra exemplaren van deze stickers en plaatjes zijn verkrijgbaar bij uw Alto-dealer.
WAARSCHUWING: Natte vloeren kunnen glad zijn. Oplossingen met water of reinigingsmiddelen die met dit
type machine worden gebruikt, kunnen natte plekken op het vloeroppervlak achterlaten. Deze plekken kunnen gevaar opleveren voor de bediener of andere personen. Zet altijd waarschuwingsborden neer rond of bij het vloeroppervlak dat u aan het reinigen bent.
WAARSCHUWING: Het lozen van afvalwater kan schadelijk zijn voor het milieu en kan illegaal zijn. Zorg
ervoor dat u de in uw land geldende voorschriften opvolgt. Wees u bewust van de gevaren voor het milieu wanneer u chemisch afval weggooit.
WAARSCHUWING: Gebruik uitsluitend borstels die bij het apparaat worden geleverd, of die gespecificeerd
zijn in de bedieningshandleiding. Het gebruik van andere borstels kan de veiligheid in gevaar brengen.
LET OP: Als u deze machine gebruikt om andere voorwerpen te verplaatsen of om op te klim-
men, kan dit tot letsel of schade leiden. Gebruik deze machine niet als een trap of als meubel. Rij niet op deze machine.
LET OP: De garantie op de machine vervalt indien andere onderdelen dan originele
Clarke-technologie-onderdelen worden gebruikt. Vervang oude onderdelen altijd door Clarke-technologie-onderdelen.
LET OP: Dit apparaat bevat lood-zuuraccu's. De accu's dienen te worden afgevoerd op een voor
het milieu acceptabele wijze.
Page -4- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Inleiding En Technische Specificaties
Inleiding En Technische Specificaties
De nieuwe Encore S2426 en L2426 met Clarke-technologie zijn automatische schrob-/zuigmachines waarmee u op zeer efficiënte wijze vloeren grondig kunt reinigen. De Encore schrobt met behulp van twee borstels een pad van 61 of 66 cm breed. Een zuigmond droogt vervolgens de vloer terwijl de zuigmotor het vuile water van de vloer zuigt. En dat alles in één beweging.
De Encore S2426 wordt compleet geleverd met vier 6 volt accu's of twee 12 volt accu's, een accu-laadapparaat, twee borstels of twee plaataandrijvingen, en een bedieningshandleiding.
De Encore L2426 wordt compleet geleverd met vier 6 volt accu's, een accu-laadapparaat, twee borstels of twee plaataandrijvingen, en een bedieningshandleiding.
SPECIFICATIES:
Model Encore L2426
Apparaatvoeding 24 volt gelijkstroom 24 volt gelijkstroom
(4) Deep Cycle accu's, 6V 250 Ah, of (2) Deep Cycle accu's, 6V 195 Ah, of (4) Deep Cycle accu's, 6V 330 Ah (4) Deep Cycle accu's, 6V 250 Ah, of
Plaat of borstel Cardanische uitvoering Uitvoering met 3 aandrijfnokken 2 per apparaat Aandrijving 0,5 pk (0,4 kW) aandrijfbak Met borstelondersteuning Aandrijving vooruit Variabel tot 76 m/min (250 ft/min) Niet van toepassing Aandrijving achteruit Variabel tot 58 m/min (190 ft/min) Niet van toepassing Accubeveiliging Laagspanning Motor, vacuüm 3/4 pk, drietraps, akoestisch zeer efficiënt, tangentieel Vloeistoftank 76 liter Vloeistofniveau Gekalibreerde niveaumeter aan de achterzijde van het apparaat Vergaartank 76 lite Indicator voor volle vergaartank Elektrische uitschakeling Parabolische trekker Zwaaitype met afbreekfunctie, uitvoering zonder gereedschap
81 cm (32 inch) hard blad, en 86 cm (34 inch) flexibele bladbreedte Trekkerwerking Omgekeerde richting op de vloer, en handel met 3 standen voor handmatige bediening Reinigingsbaan 61 of 66 cm (24 of 26 inch) verstelbare kop Motor, borstel 0,75 pk (0,56 kW) versnellingsbak met hoog koppel 5,2:1 Borstel/plaatafmeting (2) 33 cm (13 inch) Borstelsnelheid 200 rpm Borsteldruk 0 - 68 kg Vloeistofretentie borstel Fiber borstels Aandrijfwielen (2) 20 x 5 cm (8 x 2 inch) neopreen loopvlak Zwenkwielen Dubbel 10 x 5 cm (4 x 2 inch) Laadapparaat 24 V gelijkstroom, 25 amp, 115/60, of 24 V gelijkstroom, 25 amp, 230/50 Hellingshoek bij reinigen 5 graden 2% Lengte 142 cm (56 inch) Breedte 71 cm (28 inch) Hoogte 109 cm (43 inch) Zichtlijn van operateur 2,3 m (7,5 ft) (hoogte): 173 cm (68 inch) Garantie 3 jaar op het apparaat, Polydur tanks 8 jaar, accu's 18 maanden naar ratio Geluidsniveau 71 dBA 71 dBA Trilling < 2,5 m/s
2
Encore S2426
(4) Deep Cycle accu's, 6V 330 Ah
< 2,5 m/s
2
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -5-
Procedures Voor Transport
Inladen van de machine in een bestel- of vrachtwagen
WAARSCHUWING: Deze machine is zwaar.
Vraag iemand u te helpen voordat u probeert de machine te vervoeren of te verplaatsen. U wordt geadviseerd de machine op een oprit of een helling met twee personen te verplaatsen. Verplaats de machine altijd langzaam. Draai de machine niet op een helling. Zet de machine niet op een oprit of helling stil en laat hem daar ook niet staan. De oprit of laadklep moet tenminste 820 mm breed zijn.
WAARSCHUWING: Wanneer de machine
langs de rand van een trap of een laadperron wordt verplaatst kan deze kantelen en daardoor letsel of schade veroorzaken. Zet de machine alleen stil en laat deze alleen staan op een vlakke ondergrond. Wanneer u de machine stilzet, zet u alle schakelaars in stand “OFF”.
1. De oprit moet tenminste 2,5 m lang zijn, een minimale breedte hebben van 820 mm en sterk genoeg zijn om de machine te dragen.
2. Zorg ervoor dat de oprit schoon en droog is.
3. Plaats de oprit in de juiste positie.
4. Verwijder de zuigmond, borstelkappen en de borstel of meeneemschijf voordat de machine wordt ingeladen. ALTO beveelt aan zowel de vloeistoftank als de vergaartank te legen voor het inladen.
5. Draai de contactsleutel naar stand “I” (AAN) (alleen bij model L2426).
Afbeelding 1
6. Plaats de machine op een vlak oppervlak, recht voor de oprit op een afstand van 2 meter.
7. Zet de rijsnelheidsschakelaar in de stand voor de maximale snelheid (alleen bij model L2426).
8. Machine L2426: druk één van de ‘vooruit’/‘achteruit’­rijschakelaars in en zet tegelijkertijd de witte schakelaar ‘achteruit’ aan. Rij de machine achteruit de oprit op. Zie afbeelding 1.
9. Machine S2426: duw de machine achteruit de oprit op.
10. Draai de contactsleutel naar stand “O” (UIT).
Page -6- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Procedures Voor Transport
11. Bind de machine goed vast. Het apparaat is voorzien van vier bevestigingspunten (twee aan weerszijden van het frame) voor het vastzetten.
Uitladen van de machine uit een bestel- of vrachtwagen
1. Zorg ervoor dat er geen obstakels in de weg liggen.
2. Zorg ervoor dat de oprit tenminste 2,5 m lang is, een minimale breedte van 820 mm heeft en sterk genoeg is om de machine te dragen.
3. De oprit moet schoon en droog zijn.
4. Plaats de oprit in de juiste positie.
5. Maak de machine los.
WAARSCHUWING: Deze machine is zwaar.
Zorg ervoor dat twee andere personen u helpen wanneer u de machine van de oprit rijdt.
6. Model S2426: de machine moet door twee personen van de oprit gereden worden. Het is raadzaam deze machine voorwaarts van de oprit te rijden.
7. Draai de contactsleutel naar de stand “I” (AAN) (alleen bij model L2426).
8. Zet de rijsnelheidsschakelaar in de langzaamste vooruitrijstand. Rij de machine voorzichtig en langzaam naar de oprit en rij er vervolgens langzaam af.
9. Wanneer u de rechter of linker vooruit-/ achteruitrijschakelaar indrukt, gaat de machine vooruit. Zie afb. 2.
10. Terwijl de machine van de oprit afrijdt, houdt u de vooruit-/achteruitrijschakelaar ingedrukt, waarbij u een constante langzame snelheid aanhoudt.
Afbeelding 2
11. Na het uitladen van de machine monteert u de zuigmond, borstelkappen en de borstel of meeneemschijf waarna de machine klaar is voor gebruik.
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -7-
Pictogrammen op de Encore S2426 en L2426
Waarschuwing ("L" - en "S" klasse)
Voeding ("L" - en "S" klasse)
Schoonwaterknop ("L" - en "S" klasse)
Borstel op/neer ("L" - en "S" klasse)
Rijsnelheidsschakelaar ("L klasse")
Aandrijfrichting vooruit (Aandrijving, vloeistof en borstelrotatie) ("L klasse")
Aandrijfrichting achteruit (Aandrijving, vloeistof en borstelrotatie) ("L klasse")
Page -8- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Pictogrammen op de Encore S2426 en L2426
Waarschuwingslabel ("L klasse" & "S klasse") met rem
Vloeistof/Borstelmotoren ("S klasse")
Waarschuwingslabel ("L klasse" & "S klasse") zonder rem
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -9-
Bedieningspaneel Van De Machine
Contactslot (zie afbeelding 3, onderdeel A)
Met de contactsleutel kunt u de stroomvoorziening van het bedieningspaneel aan- en uitzetten: “O” is “UIT” en “I” is “AAN”.
Vooruit-/achteruitrijschakelaar (zie afbeelding 3, onderdeel B) Alleen bij het ("L") model met een rijmotor - De
schakelaar vooruit/achteruit schakelt de aandrijfmotor "aan". Als hierbij de borstelmotoren zich in de positie omlaag bevinden, wordt de bedieningsmodule voor borstelmotoren/vloeistof geactiveerd. Na het loslaten van de schakelaar wordt de rijmotor na twee seconden uitgeschakeld. U kunt de rechter- of de linkerschakelaar gebruiken. Om de achteruitrijfunctie van de rijmotor in te schakelen moet u de rechter- of linkerschakelaar in combinatie met de witte achteruitrijschakelaar gebruiken.
Model "S" - Deze schakelaars activeren de borstelmotoren, en de vloeistof/bedieningsmodule als de borstelmotoren zich in de positie omlaag bevinden.
Batterijconditiemeter (zie afbeelding 3, onderdeel C)
De batterijconditiemeter geeft de relatieve lading van de batterijen aan. Laat de machine niet draaien wanneer de naald in het “rode” gebied staat. De levensduur van de batterijen kan hierdoor namelijk worden verkort.
Borsteldrukmeter (zie afbeelding 3, onderdeel D)
De borsteldrukmeter geeft de relatieve druk aan van de borstel of meeneemschijf op de vloer. Houd de naald in het midden van het groene gebied om zolang mogelijk te kunnen werken met één batterijlading.
Achteruitrijschakelaar (zie afbeelding 3, onderdeel E) Alleen bij het model met een rijmotor
Wanneer de achteruitrijschakelaar in combinatie met één van de vooruit-/achteruitrijschakelaars wordt gebruikt, rijdt de machine in tegengestelde richting verder. De achteruitrijsnelheid is 70% van de vooruitrijsnelheid.
Urenteller (niet geïllustreerd) (optioneel)
De urenteller geeft aan hoeveel uren de machine is gebruikt. Deze teller loopt alleen wanneer de borstelmotor is ingeschakeld.
E
A
Zekeringen (zie afbeelding 3, onderdeel F, G en H)De reset-knoppen van de zekeringen vindt u op de afdekkap. De volgorde van de zekeringen is als volgt:
F - Aandrijfkop (5 amp) G - zuigmotor (30 Amp.) H & I - borstelmotor (40 Amp.) J - rijmotor (25 Amp.) (alleen bij modelL2426)
Als een zekering uitspringt, stelt u vast welke motor niet werkt en zet u de contactsleutel in stand “O”. U wacht vijf minuten en dan drukt u de resetknop in. Daarna draait u de contactsleutel naar stand “I” en probeert u het opnieuw. Als de zekering weer uitspringt, moet u contact opnemen met uw Alto-dealer of een door Alto opgeleide servicemonteur.
Bedieningshandels (zie afbeelding 3, onderdeel K)
De bedieningshandels vindt u aan de achterzijde van de machine. Met deze handels bepaalt u de richting waarin de machine zich beweegt.
Schoonwaterknop (zie afbeelding 3, onderdeel L)
Met deze knop regelt u de toevoer van de vloeistof uit de schoonwatertank naar de vloer. Als u de toevoer wilt vergroten, draait u de knop naar rechts. Als u de toevoer wilt verminderen, draait u de knop naar links. Volledig linksom is UIT en volledig rechtsom is AAN.
Rijsnelheidsschakelaar (zie afbeelding 3, onderdeel M)
Om de snelheid te verhogen draait u de schakelaar naar rechts.
Borstelmotorschakelaar (zie afbeelding 3, onderdeel N)
U activeert de borstelmotor door de positieschakelaar van de borstel in de stand omlaag te drukken. Wanneer u de rijschakelaars indrukt worden de borstelmotor en de schoonwatertoevoer ingeschakeld. U schakelt de borstelmotor uit door de positieschakelaar in de stand omhoog te houden tot de aandrijver stopt.
Zuigmotorschakelaar (Zie Afbeeldingen 4 en 5 op pagina 11.)
Om de zuigmotor in werking te stellen beweegt u de bedieningshandel van de zuigmond naar beneden. De bedieningshandel heeft twee standen. De laagste stand is de werkstand van de zuigmond en in de middenstand wordt de zuigslang leeggezogen zodat hij niet druppelt tijdens het transport.
K
M
K
B
C
N
G
HIJ
G
F
L
H
K
B
D
Afbeelding 3
Page -10- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Bedieningsorganien En Functies
Bedieningshandel zuigmond (zie afbeelding 4 en 5)
De handel waarmee u de zuigmond omhoog beweegt, vindt u in het midden onder de bedieningshandels. Met deze handel wordt de zuigmond omhoog of omlaag bewogen. De zuigmotor start wanneer de handel naar de eerste of onderste stand wordt geduwd.
Vlottersysteem (zie afbeelding 6)
De zuigmotor is beveiligd door middel van een vlottersysteem dat zich in de vuilwatertank bevindt. Wanneer de vuilwatertank vol is, wordt de zuigmotor automatisch door de vlotter uitgeschakeld. LET OP:
Wanneer er te veel schuim in de vuilwatertank zit, moet u een anti-schuimmiddel in de tank doen. Schuim kan leiden tot schade aan de zuigmotor.
Parkeerrem (optioneel) (zie afbeelding 7) OPMERKING: Gebruik de parkeerrem wanneer u het apparaat gebruikt op hellingen van meer dan 2%.
De parkeerrem zorgt ervoor dat de machine niet verplaatst kan worden.
LET OP: Activeer deze rem NOOIT terwijl de
machine beweegt.
Model "L" - De rem bevindt zich aan de rechterzijde van het apparaat op de aandrijfmotor. Draai de sleutelschakelaar uit, of verbreek de stroom van de accu als u de rem wilt vastzetten.
Er bevindt zich een mechanische handel op de rem. Dit is een veiligheidshandel. Als u de rem met de hand wilt loszetten, draait u de handel rechtsom. Als u de rem wilt terugbrengen naar normaal, of als u de rem wilt vastzetten, draait u de handel omhoog naar links.
OPMERKING: Als de handel in de veiligheidsstand blijft staan, werkt deze niet via de sleutelschakelaar en blijft het apparaat buiten werking.
Model "S" - De rem bevindt zich aan de linkerzijde van
het apparaat. Druk de pedaal in als u de rem wilt vastzetten, en zet de pedaal vrij als u de rem wilt loszetten.
Afbeelding 4
Afbeelding 5
Afbeelding 7
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -11-
Afbeelding 6
De Machine Klaarmaken Voor Gebruik
Installeren van de batterijen
De Encore-apparaten gebruiken twee 12 volt accu's of vier 6 volt accu's. De batterijen bevinden zich in de ruimte onder de vuilwatertank.
Voor het installeren van de batterijen gaat u als volgt te werk:
1. Schakel de machine uit. Trek de rem aan (indien aanwezig).
2. Zorg ervoor dat de vuilwatertank leeg is.
3. Kantel de vergaartank omhoog totdat deze zich in de volledig geopende stand bevindt. Zie Afbeelding 8A.
LET OP: Controleer of de tank leeg is
alvorens deze omhoog te brengen.
OPMERKING: Er is een tussenstand beschikbaar voor het openhouden van de vergaartank bij het vervangen van de accu's.
WAARSCHUWING: Stel het apparaat niet in bedrijf
en pleeg hieraan geen onderhoud als de vergaartank zich in de tussenstand bevindt. Als de tank per ongeluk wordt aangestoten, kan deze dichtslaan.
4. Plaats de batterijen in de houder zoals in afbeelding 8C getoond.
WAARSCHUWING:
De accu's zijn zwaar.
Optillen van de accu's zonder hulp kan letsel tot gevolg hebben. Roep hulp in bij het optillen van de accu's.
WAARSCHUWING: Werken met batterijen kan
gevaarlijk zijn. Wanneer u met batterijen werkt moet u altijd een veiligheidsbril en beschermende kleding dragen. NIET ROKEN!
5. Verbind de batterijen met de kabels en monteer de lange batterijkabels zoals in afbeelding 8C getoond.
6. Sluit de verbindingskabel van de batterijen aan op de contrastekker op het bedieningspaneel. Zie afb. 9.
Afbeelding 8A
Afbeelding 8B
7. Sluit de vergaartank door de steunarm omhoog te trekken en de tank langzaam omlaag te brengen.
LET OP: Laad de batterijen op voordat u de machine
gebruikt.
ACCU-AANSLUITINGEN
6 VOLT 250 AH
POLY CASE-ACCU'S
ACCU NR. 40136A (TYPE NAT-POOL)
ACCU NR. 40137A
(TYPE DROOG-POOL)
AFSTANDHOUDER OND.NR.
70605A
Afbeelding 8C
Afbeelding 9
12 VOLT 196 AH
ACCU NR. 871334 (NAT) ACCU NR. 871335 (DROOG) AFSTANDHOUDER OND.NR. 70605A
Page -12- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
6 VOLT 330 AH
POLY CASE-ACCU'S
ACCU NR. 891384
(NAT)
ACCU NR. 871385
(DROOG)
VOORZIJDE APPARAAT
De Machine Klaarmaken Voor Gebruik
Onderhoud van de batterijen
De voeding van de machine is afkomstig van de batterijen. Deze batterijen hebben preventief onderhoud nodig.
WAARSCHUWING: Werken met batterijen kan
gevaarlijk zijn. Wanneer u met batterijen werkt moet u altijd een veiligheidsbril en beschermende kleding dragen. NIET ROKEN!
Om de batterijen in goede staat te houden moet u de volgende aanwijzingen opvolgen:
1. Zorg ervoor dat u de elektrolyt op het juiste niveau houdt. De juiste niveauhoogte is tussen 1/2 cm onder de onderkant van het buisje in elke cel en boven de bovenkanten van de platen. Controleer altijd het niveau van de elektrolyt wanneer u de batterijen oplaadt. Zie afbeelding 10.
OPMERKING: Controleer het niveau van de elektrolyt voordat u de batterijen oplaadt. Zorg ervoor dat de platen in elke cel bedekt zijn met elektrolyt alvorens op te laden. Vul de cellen niet bij voordat u de batterijen oplaadt. Elektrolyt zet uit tijdens het opladen van de batterijen. Als gevolg hiervan kan de elektrolyt uit de cellen stromen. Vul de cellen altijd bij met gedistilleerd water na het opladen van de batterijen.
Correct niveau
Afbeelding 10
LET OP: De batterijen kunnen onherstelbaar
beschadigd worden als het elektrolytniveau is teruggelopen tot onder de bovenkant van de platen. Zorg ervoor dat het elektrolytniveau altijd correct is.
LET OP: De machine kan beschadigd raken
en de batterijen kunnen ontladen indien u zoveelgedistilleerd water toevoegt dat de cellen overlopen. Verwijder altijd onmiddellijk de overgelopen vloeistof op de batterijen en de machine. Voeg nooit zuur toe aan een batterij nadat u deze hebt geïnstalleerd.
LET OP: Vul de accu's uitsluitend bij met
gedistilleerd water. Gebruik geen tapwater, omdat hierin verontreinigingen zitten die de accu's kunnen beschadigen.
2. Houd de bovenkant van de batterijen schoon en
droog. Houd de polen en aansluitingen schoon. Om de bovenkant van de batterijen te reinigen gebruikt u een vochtige doek met een milde ammoniak- of soda­oplossing. Om de polen en aansluitingen te reinigen gebruikt u een speciaal schoonmaakmiddel. Zorg ervoor dat de ammoniak- of soda-oplossing niet in de batterijen loopt.
Afbeelding 11
3. Zorg ervoor dat de batterijen opgeladen blijven.
4. Om de batterijhouder leeg te laten lopen gaat u als volgt te werk (zie afbeelding 11):
a. Draag altijd een veiligheidsbril en beschermende
kleding.
b. Neutraliseer alle gemorste zuurresten door een
oplossing van ammonia of zuiveringszout aan het accu-compartiment toe te voegen.
c. Trek de afvoerslang weg van onder de
aandrijving.
d. Plaats uw hand achter de rand en open de
afsluiter.
e. Wanneer de batterijhouder leeg is sluit u de
afsluiter.
f. Plaats de klep en de afvoerslang bovenop de
aandrijving.
g. Neutraliseer alle gemorste zuurresten met
ammonia of zuiveringszout.
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -13-
De Machine Klaarmaken Voor Gebruik
Opladen van de batterijen
WAARSCHUWING: Het opladen van batterijen in een
slecht geventileerde ruimte kan leiden tot een explosie. Om explosies te voorkomen dient u de batterijen uitsluitend in een goed geventileerde ruimte op te laden.
WAARSCHUWING: Batterijen
(loodzwavelzuuraccu’s) maken gassen aan die een explosie kunnen veroorzaken. Houd vonken en vlammen verwijderd van de batterijen. NIET ROKEN!
WAARSCHUWING: Wanneer u de stekker nietuit de
wandcontactdoos trekt voordat u de stekker van de batterijlader aansluit of lostrekt, kan dit leiden tot een explosie. Zorg ervoor dat u de stekker uit de wandcontactdoos trekt voordat u de stekker van de batterijlader aansluit of lostrekt.
Om de batterijen op te laden gaat u als volgt te werk:
1. Plaats de batterijlader op een vlakke ondergrond. Zorg ervoor dat de ventilatieopeningen aan weerszijden tenminste 5 cm van wanden of andere voorwerpen verwijderd zijn. Zorg ervoor dat zich geen voorwerpen nabij de ventilatieopeningen aan de onderzijde van de batterijlader bevinden.
2. Model "L" - Als de sleutel zich in de stand uit bevindt, is de rem geactiveerd. Zorg ervoor dat de sleutel uit staat.
Model "S" - Zet de machine op de parkeerrem (indien aanwezig) door het pedaal naar beneden te drukken. Zie Afb. 12. Zorg ervoor dat de contactsleutel in stand “O” staat.
3. Alvorens de accu's te vervangen, dient u het accu­compartiment te ventileren. U doet dit door de vergaartank omhoog te kantelen totdat deze in een van de openingsstanden klikt. Zie Afbeelding 13A. Sluit de vergaartank door de steunarm omhoog te trekken en de tank langzaam omlaag te brengen tot in de gesloten positie.
LET OP: Controleer of de tank leeg is alvorens
deze omhoog te brengen.
OPMERKING: Er is een tussenstand beschikbaar voor het openhouden van de vergaartank bij het vervangen van de accu's. Zie Afbeelding 13B.
WAARSCHUWING: Stel het apparaat niet in bedrijf en
pleeg hieraan geen onderhoud als de vergaartank zich in de tussenstand bevindt. Als de tank per ongeluk wordt aangestoten, kan deze dichtslaan.
U plaatst de vergaartank in de tussenstand door de steunarm omhoog te trekken terwijl u de tank opheft totdat u de uitsparing van de arm bereikt. Terwijl u de steunarm omhoog trekt, laat u de vergaartank voorzichtig zakken en controleert u of de tank goed is vergrendeld. Zie Afbeelding 13B. Zet de steunarm vrij door de vergaartank enigszins omhoog te kantelen terwijl u de steunarm omlaag drukt. Breng vervolgens de tank langzaam omlaag.
Afbeelding 12
("S" Model)
Afbeelding 13A
Afbeelding 13B
Page -14- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
De Machine Klaarmaken Voor Gebruik
4. Koppel de verbindingskabel van de batterijen los van de contrastekker in de behuizing van het bedieningspaneel. Zie afbeelding 14A.
5. Sluit de gelijkstroomstekker van de batterijlader aan op de contrastekker van de batterijen. Zie afbeelding 14B.
6. Sluit de batterijlader aan op een geaarde, éénfasige wandcontactdoos (drie draden) met het voltage, de frequentie en het ampèrevermogen als aangegeven op het plaatje op de batterijlader.
Lees voor meer informatie over het gebruik van de batterijlader de bijgeleverde handleiding.
De reinigingspad van de borstel wijzigen van 61 tot 66 cm
1. Zorg ervoor dat de borstelkop zich in de stand omhoog bevindt.
2. Draai de sleutelschakelaar "UIT" en verwijder de sleutel.
3. Open het voorste deksel.
4. Breng de plunjerpen omhoog en draai de borstelkop. Zie Afbeelding 15.
5. Controleer dat de plunjerpen weer in de borstelplaat is gestoken.
6. Sluit het voorste deksel.
Borstels of plaataandrijvingen installeren
Volg deze procedure voor het installeren van de borstels of plaataandrijvingen aan het apparaat:
1. Draai de sleutelschakelaar naar de stand "AAN"
2. Hef de borstelkop op door de borstelschakelaar ingedrukt te houden totdat de borstelkop zich volledig in de stand omhoog bevindt.
3. Draai de sleutelschakelaar "UIT" en verwijder de sleutel.
4. Ga naar de voorzijde van het apparaat, ontgrendel het voorste deksel en draai dit open.
5. Ontgrendel de rechter en linker borstelhuizen en verwijder deze. Zie Afbeelding 16.
6. Plaats een borstel of plaataandrijving onder de plaat van de borstelmotor. Zie Afbeelding 17.
7. (Model "L") Breng de nokken aan het motorcardan in lijn met de uitsparingen in het borstelcardan.
(Model "S") Breng de nokken aan de motor in lijn met de uitsparingen in het borstelcardan.
8. (Model "L") Trek de borstel omhoog totdat het cardan vergrendelt.
(Model "S") Trek de borstel omhoog en draai in de tegenovergestelde richting van de schrobrichting totdat de nokken vergrendelen.
9. Herhaal de stappen 6, 7 en 8 voor het installeren van de tweede borstel of plaataandrijving.
10. Installeer de rechter en linker borstelhuizen opnieuw en vergrendel het voorste deksel.
GEVAAR: De bediening van een machine die niet
volledig is gemonteerd kan leiden tot lichamelijk letsel of schade aan goederen. U mag deze machine niet bedienen alvorens deze geheel in elkaar is gezet. Voordat de machine in gebruik wordt genomen moet deze zorgvuldig worden geïnspecteerd.
Afbeelding 14A
Afbeelding 14B
Afbeelding 15
Afbeelding 16
Afbeelding 17
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -15-
De Machine Klaarmaken Voor Gebruik
Plaatsen van een borstel of meeneemschijf
Om een borstel of meeneemschijf op de machine te plaatsen, gaat u als volgt te werk:
1. Draai de sleutelschakelaar naar de stand "AAN".
2. Hef de borstelkop op door de borstelschakelaar ingedrukt te houden totdat de borstelkop zich volledig in de stand omhoog bevindt.
3. Draai de sleutelschakelaar "UIT" en verwijder de sleutel.
4. Ga naar de voorzijde van het apparaat, ontgrendel het voorste deksel en draai dit open. Ontgrendel de borstelhuizen.
5. (Model "L") Druk de twee zijden van de borstel of plaataandrijving omlaag totdat de cardanische ophanging vrijkomt.
(Model "S") Draai de borstel met een korte ruk in dezelfde richting als de schrobrichting zodat de borstel vrijkomt.
6. Installeer de rechter en linker borstelhuizen opnieuw en vergrendel het voorste deksel.
GEVAAR: De bediening van een machine die niet
volledig is gemonteerd kan leiden tot lichamelijk letsel of schade aan goederen. U mag deze machine niet bedienen alvorens deze geheel in elkaar is gezet. Voordat de machine in gebruik wordt genomen moet deze zorgvuldig worden geïnspecteerd.
Afbeelding 18
Bediening Van De Machine
Bediening van de zuigmond
Het vuile water wordt verzameld door een beweegbare zuigmond en door middel van een zuigmotor van de vloer gezogen. Breng trekkerhandel met de hand omhoog en omlaag. De zuigmond bedient u als volgt:
1. Om de zuigmond te laten zakken en de zuigmotor te starten beweegt u de handel van de zuigmond naar rechts en naar beneden. Zie afbeelding 18.
2. Om de zuigmond omhoog te brengen, beweegt u de handel van de zuigmond omhoog. Zie afbeelding 19.
OPMERKING: Als u de handel in het midden plaatst blijft de zuigmotor werken terwijl de zuigmond van de vloer is. Hierdoor vallen er geen druppels en kunt u de machine ook achteruitrijden.
Vullen van de schoonwatertank
De vloeistoftank kan aan de voorzijde of via de schone slang aan de achterzijde van de machine (zie afbeelding 20) gevuld wordern. Vul de vloeistoftank via onderstaande procedure:
1. Vul de schoonwatertank met water en een reinigingsmiddel. Volg voor de juiste hoeveelheid de instructies op de verpakking.
Afbeelding 19
Afbeelding 20A
2. Vul de vloeistoftank met water. Als u de machine via een slang aan de voorzijde vult, dient u de slang in de vulzeef te plaatsen zoals aangegeven in afbeelding 20A.
Page -16- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Afbeelding 20
Bediening Van De Machine
Als u de machine via de achterzijde vult, sluit de schone slang dan op de hendel aan en steek de slang in de machine als aangegeven op afbeelding 20B. U kunt het vloeistofniveau controleren aan de achterzijde van het apparaat.
WAARSCHUWING: Oplossingen met water of
reinigingsmiddelen die met dit type machine worden gebruikt, kunnen natte plekken op het vloeroppervlak achterlaten. Deze plekken kunnen gevaar opleveren voor de bediener of andere personen. Zet altijd waarschuwingsborden neer rond of bij het vloeroppervlak dat u aan het reinigen bent.
WAARSCHUWING: Machines kunnen een
explosie veroorzaken wanneer deze nabij brandbare materialen en dampen worden gebruikt. Gebruik deze machine niet met of nabij brandbare stoffen, zoals benzine, graanstof, oplosmiddelen en verdunningsmiddelen. Gebruik uitsluitend een voor dit type machine aanbevolen reinigingsmiddel.
WAARSCHUWING: Clarke Technology beveelt een
maximale watertemperatuur aan van 49°C.
Bediening van de machine OPMERKING: Zet de machine op de laagste rijsnelheid en rij in
een ruimte zonder meubels en obstakels totdat u tot het volgende in staat bent:
1. Het verplaatsen van de machine in een rechte beweging, zowel voorwaarts als achterwaarts.
2. Het op een veilige manier stilzetten van de machine.
3. Het draaien van de machine naar links en naar rechts en vervolgens weer rechtdoor rijden.
Om de machine te verplaatsen gaat u als volgt te werk:
1. Haal de machine van de parkeerrem (indien aanwezig).
2. Draai de contactsleutel naar stand “I”.
3. Zet de borstelpositieschakelaar in de hoogste stand.
4. Beweeg de zuigmond omhoog.
5. Als u de machine vooruit wilt rijden, drukt u de rechter- of linker vooruit-/achteruitrijschakelaars in (zie afbeelding 21, onderdeel A).
6. Door de snelheidsschakelaar te gebruiken kunt u de rijsnelheid bepalen (afbeelding 21, onderdeel C).
7. Om de machine stil te zetten laat u de vooruit-/ achteruitrijschakelaar los.
8. Om de machine achteruit te rijden, drukt u tegelijkertijd de witte achteruitrijschakelaar (afbeelding 21, onderdeel B) en de rechter- of linkervooruit-/achteruitrijschakelaar in. (afbeelding 21, onderdeel A).
9. Om de machine stil te zetten laat u de vooruit-/ achteruitrijschakelaar los.
10. Om de machine te draaien beweegt u de achterzijde van de machine zijwaarts.
11. Als u het apparaat wilt stopzetten, draait u de sleutelschakelaar "UIT", verwijdert u de sleutel en zet u de parkeerrem vast (indien aanwezig).
Afbeelding 20B
B
A
C
A
Afbeelding 21
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -17-
Bediening Van De Machine
Reinigen van vloeren
WAARSCHUWING: Oplossingen van water en
Om een vloer te reinigen gaat u als volgt te werk:
1. Zet de machine op de parkeerrem (indien aanwezig).
2. Vul de schoonwatertank met water en voeg een reinigingsmiddel aan het water toe.
3. Haal de machine van de parkeerrem (indien aanwezig).
4. Draai de contactsleutel naar stand “I”.
5. Laat de zuigmond op de vloer zakken.
6. Activeer de borstelschakelaar totdat de correcte druk is bereikt.
WAARSCHUWING: Dit apparaat kan de maximale kopdruk
OPMERKING: Houd de machine in beweging wanneer de borstel op de vloer draait. Maak de borstel of meeneemschijf vooraf even vochtig of oefen lichte druk uit met de borstel totdat er voldoende toevoer van schoon water is zodat de borstel of meeneemschijf de vloer niet beschadigt.
Voor het vooraf bevochtigen van de borstels dient u de snelheidsknop naar de laagste stand te draaien bij model "L". Vervolgens laat u zowel voor de modellen "S" als "L" de borstels zakken totdat deze de vloer juist raken. Activeer de schakelaar vooruit/achteruit voor het starten van de motor en de vloeistofstroom.
7. Draai de schoonwaterknop naar rechts om de toevoer van vloeistof uit de schoonwatertank naar de vloer te regelen. Pas de toevoer van vloeistof uit de schoonwatertank aan uw eigen wensen aan.
8. Rij met de machine vooruit.
9. Draai de machine 180 graden.
OPMERKING: Wanneer u de vloer in banen schoonmaakt is het raadzaam de borstel ongeveer 5 cm van de reeds gereinigde vloer te laten reinigen (overlappende banen).
OPMERKING: Bij de meeste reinigingsprocedures moet de vloeistof uit de schoonwatertank in één beweging worden aangebracht en verwijderd.
Reinigen van een zeer vuile vloer
Om een zeer vuile vloer te reinigen gaat u als volgt te werk:
1. Breng de reinigingsvloeistof op de vloer aan.
2. Beweeg de zuigmond niet naar beneden, zodat de zuigmotor niet aanslaat.
3. Laat de borstel of meeneemschijf zakken en schrob de vloer.
4. Schrob de vloer nogmaals met extra vloeistof uit de schoonwatertank en met de zuigmond in de laagste stand.
5. Zuig alle vloeistof met behulp van de zuigmond op.
reinigingsmiddelen die met dit type machine worden gebruikt, kunnen natte plekken op het vloeroppervlak achterlaten. Deze plekken kunnen gevaar opleveren voor de bediener of andere personen. Zet altijd waarschuwingsbordjes neer rond of bij het vloeroppervlak dat u aan het reinigen bent.
bereiken met versleten platen of borstels. Hierdoor is het mogelijk de aanbevolen borsteldruk te overschrijden bij nieuwe platen of borstels. Dit kan het herhaaldelijk uitvallen van de zekeringen en het verlies van tractie en controle over het apparaat tot gevolg hebben. Activeer de borstelschakelaar uitsluitend voor voldoende druk die voor de taak benodigd is. Hierdoor verlengt u de levensduur van de accu's en neemt de gebruiksduur toe.
Page -18- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Onderhoud
WAARSCHUWING: Onderhoudswerkzaamheden
en reparaties mogen alleen worden uitgevoerd door een daartoe opgeleide monteur.
WAARSCHUWING: Laat altijd de schoonwatertank en
de vuilwatertank leeglopen voordat u onderhoudswerkzaamheden uitvoert.
WAARSCHUWING: Zorg ervoor dat de kraan en de
afsluiters in de slangen gesloten blijven.
Deze onderhoudswerkzaamheden moeten dagelijks worden uitgevoerd.
Houd de machine schoon. U verlengt hierdoor de levensduur van de machine en zorgt ervoor dat er minder reparaties nodig zijn.
Procedures voordat u met de onderhoudswerkzaamheden begint
1. Zet de sleutelschakelaar uit.
Afbeelding 22
A
2. Ontkoppel de wisselstroom van het accu-laadapparaat (volg de instructies bij het laadapparaat).
3. Ontkoppel de stekker aan het accu-laadapparaat van de aansluitstekker van het accupakket.
4. Sluit de contrastekker van de batterijen aan op de stekker van de kabel naar het bedieningspaneel. Zie afbeelding 22.
5. Zorg ervoor dat het filter boven de zuigmotor schoon is en op de juiste plaats zit. Zie afbeelding 24.
6. Controleer of het deksel goed op de vuilwatertank zit. Zie afbeelding 23 A.
7. Zorg ervoor dat de afsluitklep van de afvoerslag van de vergaartank schoon is. Draai de klep stevig dicht.
8. Zorg ervoor dat de borstels/platen in de juiste stand staan en correct zijn geïnstalleerd.
9. Zorg ervoor dat de borstelkappen juist zijn geplaatst en dat de beschermrubbers op de borstelkappen aanwezig zijn.
10. Controleer of de zuigmond en de slang van de zuigmond goed gemonteerd zijn.
Afbeelding 23
11. Controleer dat de slang van de vloeistofafvoer/ niveauindicator is vastgezet in de opbergvoorziening aan de achterzijde van het apparaat.
Afbeelding 24
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -19-
Onderhoud
Procedures na afloop van de onderhoudswerkzaamheden
1. Laat de schoonwatertank (afbeelding 25) en de vuilwatertank (afbeelding 26) leeglopen. Ga als volgt te werk om de tanks te laten leeglopen:
a. Draai de contactsleutel naar positie “O”.
b. Maak de afvoerslang aan de achterzijde van de
machine los.
c. Plaats het uiteinde van de slang boven een afvoer
of in een emmer.
Vergaartank:
d.
1.) Draai de afsluiter naar links. Trek de afsluiter naar buiten zodat het vuile water kan weglopen. (Afb. 27)
OPMERKING: Wanneer u de afsluiter opent moet de opening aan de zijkant van de afsluiter van u af worden gehouden.
2.) Als u de afsluiter volledig uit de houder wilt halen, draait u deze naar rechts. Trek de afsluiter vervolgens uit de houder. (Afbeelding 28).
Vloeistoftank:
Als u de slang omlaag brengt tot het waterniveau, gaat het water stromen.
2. Spoel de tanks uit. U doet dit door schoon water in de tank te laten lopen door de opening aan de bovenkant van de tank.
3. Als een tank of een afvoerslang verstopt is, gebruikt u de waterdruk om de tank of de slang uit te spoelen. Plaats hiertoe de waterslang in de afvoerslang.
4. Laat de tanks en de afsluiters open staan zodat deze kunnen drogen.
5. Controleer het zuigmondrubber. Gebruik een doek om het zuigmondrubber te reinigen. Als het zuigmondrubber beschadigd of versleten is, draait u het om of vervangt u het.
6. Controleer en reinig de rubberen afdichting van het deksel van de schoonwatertank. Gebruik een zacht reinigingsmiddel en spoel de onderdelen met schoon water af.
Controleer de accu's en voeg zo nodig gedistilleerd water toe na het opladen. Het correcte niveau bevindt zich binnen 0,5 cm vanaf de onderzijde van de buis in elke cel.
LET OP: Kraanwater kan schadelijke stoffen
bevatten die batterijen schade toebrengen. Gebruik alleen gedistilleerd water voor het bijvullen van de batterijen.
WAARSCHUWING: Batterijen (loodzwavelzuuraccu’s)
maken gassen aan die een explosie kunnen veroorzaken. Houd vonken en vlammen verwijderd van de batterijen. NIET ROKEN! Wanneer u met batterijen werkt dient u beschermende kleding en een veiligheidsbril te dragen.
Veeg de buitenkant van de machine met een schone doek af.
Laad de accu's op. Raadpleeg de instructies in dit boek, in het gedeelte "De accu's opladen".
Afbeelding 25
Afbeelding 26
Afbeelding 27
Afbeelding 28
Page -20- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
Onderhoud
Wekelijks uit te voeren werkzaamheden
WAARSCHUWING: Onderhoudswerkzaamheden en
reparaties mogen alleen door een daartoe opgeleide monteur worden uitgevoerd. Laat altijd de schoonwatertank en de vuilwatertank leeglopen voordat onderhoudswerkzaamheden worden uitgevoerd. Zorg ervoor dat de kraan en de afsluiters in de slangen gesloten zijn.
WAARSCHUWING: Wanneer u met batterijen werkt,
dient u beschermende kleding en een veiligheidsbril te dragen. Plaats geen gereedschap of andere metalen voorwerpen op de polen of de bovenkant van de batterijen.
LET OP: De machine kan beschadigd raken en de
batterijen kunnen ontladen indien u zoveel gedistilleerd water toevoegt dat de cellen overlopen. Verwijder altijd onmiddellijk de overgelopen vloeistof op de batterijen en de machine. Voeg nooit zuur toe aan een batterij nadat deze geïnstalleerd is.
OPMERKING: Draai altijd de sleutelschakelaar uit alvorens service te verrichten aan het apparaat.
WAARSCHUWING: Wanneer u met batterijen werkt
dient u beschermende kleding en een veiligheidsbril te dragen. NIET ROKEN!
Afbeelding 29A
1. Voor het inspecteren van de accu's kantelt u de vergaartank totdat deze vergrendelt in de volledig geopende stand. Zie Afbeelding 29A. U sluit de tank door de steunarm op te trekken en de tank langzaam te laten zakken tot in de gesloten stand.
LET OP: Controleer of de tank leeg is alvorens
deze omhoog te brengen.
OPMERKING: Er is een tussenstand beschikbaar voor het openhouden van de vergaartank bij het vervangen van de accu's. Zie Afbeelding 29B.
WAARSCHUWING: Stel het apparaat niet in bedrijf en
pleeg hieraan geen onderhoud als de vergaartank zich in de tussenstand bevindt. Als de tank per ongeluk wordt aangestoten, kan deze dichtslaan.
2. Ontkoppel de batterijen. Gebruik een doek en een ammoniak- of soda-oplossing om de bovenzijde van de batterijen schoon te vegen. Reinig de polen van de batterijen. Sluit de batterijen weer aan.
3. Controleer de slangen op lekkages, verstoppingen en beschadigingen.
4. Smeer de dubbele zwenkwielen met behulp van een vetspuit. Zie Afbeelding 30.
Afbeelding 29B
Afbeelding 30
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -21-
Onderhoud
Onderhoud van de zuigmond
U kunt de zuigmond als volgt verwijderen:
1. Verwijder de zuigmond door de twee moeren waarmee deze aan de machine vastzit los te draaien. Trek de zuigmond van de machine af. Zie afbeelding 31.
2. Controleer het zuigmondrubber.
3. Als het rubber versleten raakt draait u het om, zodat u met de andere kant van het rubber verder kunt werken.
4. Monteer de zuigmond weer op de machine.
Afstellen van de zuigmond
De zuigmond wordt in de fabriek afgesteld. Het kan echter zijn dat deze afstelling enigszins moet worden aangepast.
Hoek van de zuigmond afstellen:
De hoek van de zuigmond zorgt ervoor dat het achterste blad in het midden of aan de uiteinden omhoog wordt bewogen, afhankelijk van de richting waarin de hoek wordt afgesteld. Zie voor het afstellen van de hoek afbeelding 32. Draai de linker- en rechterschroef “X” los. Om het achterste blad in het midden naar beneden te bewegen kantelt u “Y” naar beneden. Om beide uiteinden naar beneden te bewegen kantelt u “Y” omhoog. Breng zeer kleine aanpassingen aan en blijf proberen tot u een gelijkmatige druk heeft. Een wijziging van de hoek kan ertoe leiden dat de zuigmonddruk eveneens moet worden aangepast.
Zuigmondbladen afstellen:
Wanneer de bladen goed zijn geïnstalleerd moet het voorste blad ongeveer 1,5 millimeter boven het achterste blad staan. Zie afbeelding 33.
Afbeelding 31
Afbeelding 32
WAARSCHUWING: Onderhoud en reparaties
mogen uitsluitend door een daartoe opgeleide monteur worden uitgevoerd.
WAARSCHUWING: Reparaties aan de elektrische
onderdelen mogen alleen door een daartoe opgeleide monteur worden uitgevoerd.
Page -22- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
ACHTERBLAD
0.06 (1.5 mm)
Afbeelding 33
Onderhoud
Raadpleeg uw Alto-dealer voor het uitvoeren van onderhoudswerkzaamheden.
Gebruik alleen originele Clarke Technology-onderdelen.

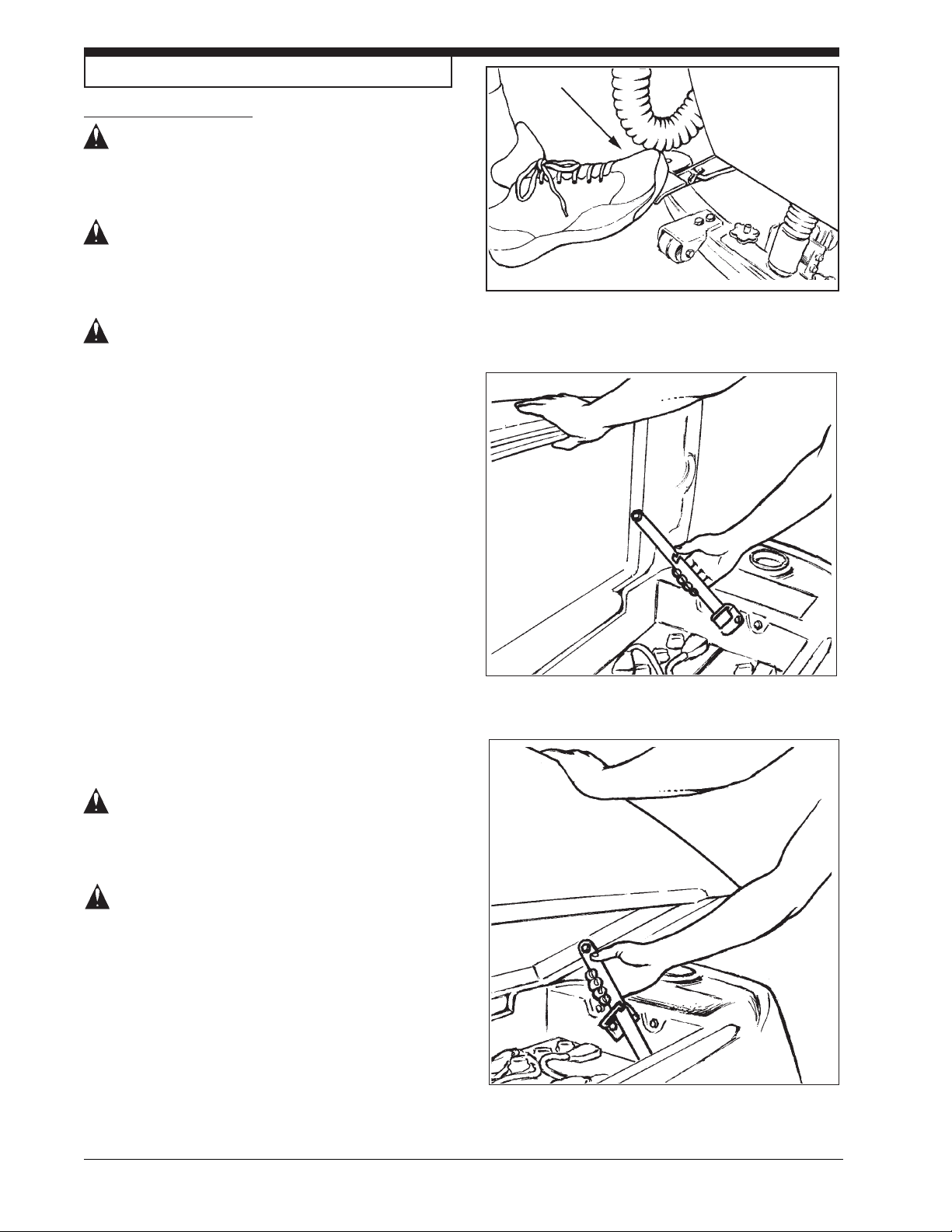

De borstelkop centreren of opzij schuiven
U kunt de borstelkop van de Encore 2426 centreren of 25 mm naar de rechterkant van het apparaat verschuiven. Volg deze procedure als u de borstelkop wilt verschuiven:
Aanbevolen gereedschap: 3/8" ratelsleutel, verlengstuk van 7,5 cm en dop 9/16".
LET OP: Zorg ervoor dat de vloeistof uit de
vergaartank is verwijderd alvorens de borstelkop te verschuiven. Volg de instructies op pagina 20 voor het legen van de vergaartank.
1. Draai de sleutelschakelaar "AAN"
2. Hef de borstelkop op door de borstelschakelaar ingedrukt te houden totdat de borstelkop zich volledig in de stand omhoog bevindt.
3. Draai de sleutelschakelaar "UIT" en verwijder de sleutel.
4. Kantel de vergaartank totdat deze in de volledig geopende stand klikt.
1
2
3
4
Afbeelding 34
5. Ga naar de voorzijde van het apparaat, ontgrendel het voorste deksel en draai dit open.
6. Stel vast waar zich de vier montage-tapeinden bevinden op de steun voor de borstelkop. Zie Afbeelding 34. U kunt de bovenste twee montagemoeren bereiken via de bovenzijde van de vloeistoftank. De twee lager geplaatste bereikt u via de voorzijde. Zet de vier montagemoeren 2 tot 3 slagen linksom los. LET OP: De montagemoeren niet verwijderen.
7. De borstelkopeenheid kan 25 mm naar de rechterzijde worden verschoven, of naar het midden worden teruggeschoven. Schuif de borstelkopeenheid volledig naar het einde van de sleuven in de gewenste positie. Hierdoor bent u ervan verzekerd dat de kop recht op en neer beweegt.
8. Na het opnieuw positioneren van de borstelkop dient u de moeren stevig vast te draaien tot op ongeveer 27 Nm.
9. Sluit het voorste deksel.
10. Sluit de vergaartank.
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -23-
ACCESSORIES
Beschrijving Onderdeelnr.
Elektrische zuigerstang, systeemkit Clarke Care-kit Trekkereenheid, 99 cm Trekkereenheid, 81 cm Polyduur beschermingsmiddel Vetspuit, kit Laagspanningsafsluiter, kit Remeenheid "L", kit Remeenheid "S", kit Zak voor toebehoren Urenteller, kit Zachte-zwenkwieleenheid Kardan, Borstel "L" 833802 Kardan, Veer borstel "L" 838301 Dual Directe koppelschijf "S" 3003 4A Afstandsring voor 30034A koppelschijf "S" 1014 3A Borgveer handvat centraal slot 56941A Pakket met reinigingsmiddel 10177 A
Clarke Technology
Encore S2426 and L2426
Accessories - 8/00
10150A 14607A 10068A 10129A 50478A 55420A 14097A 10072A 10073A 30070A 10656A 51092A
Borstel- en plaateenheden:
Afmeting Beschrijving Onderdeelnr. Onderdeelnr. Gebruik voor
(Cardan "L") (Koppeling "S")
33 cm Polypropyleen 33 cm Plaataandrijfeenheid 33 cm Reinigingsgrit 33 cm Supergrit 33 cm Nylon zacht
Trekkerbladen: Beschrijving Eenheid, 81 cm Eenheid, 99 cm
Achterblad - Gum rubber Achterblad - Nitrile solide Achterblad - Geribd oranje Voorblad - Geribd naturel Voorblad - Ingesneden voegen Voorblad - Geribd oranje
11438A 10141A Algemeen schrobben harde vloeren 17531A 10140A Gebruik voor platen 11439A 10152A 11440A 10153A 11437A 10154A
30067A 30069A 30081A 30082A 30085A 30086A 30066A 30091A 30079A 30080A 30083A 30084A
Page -24- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
ENCORE
S2426 and L2426
Section II
Handleiding onderdelen en service
(70200A-NL)
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -25-
STORINGEN OPSPOREN EN VERHELPEN
PROBLEEM OORZAAK OPLOSSING
Er is geen toevoer van schoon water.
De kraan van de schoonwatertank is gesloten.
Open de kraan van de schoonwatertank.
De toevoer van schoon water stopt niet.
De machine zuigt het water niet of niet geheel van de vloer.
De schoonwaterslang of het schoonwaterfilter is verstopt.
De kraan van de schoonwatertank of de elektrische bedrading is beschadigd.
De schoonwatertank is leeg. De vloeistofmoduul is defect. De kraan van de schoonwatertank staat
open of is vuil. De kraan van de schoonwatertank of de
bedrading is beschadigd. De kraan van de schoonwatertank is vuil.
De zitting en het leertje in de kraan van de schoonwatertank zijn beschadigd.
De zuigmond staat omhoog. De hoek van de zuigmond is niet juist. De vergaartank is vol. Het filter is vuil. De zuigmond, de zuigslang of de
standpijp zijn verstopt of beschadigd. De zuigmotor staat niet aan.
De zuigslang zit los of is beschadigd. Het zuigmondrubber is beschadigd,
versleten of niet juist geïnstalleerd.
De zuigmonddruk is niet juist ingesteld. De rubberen afdichting van het deksel
van de vuilwatertank is beschadigd.
Verwijder de verstopping uit de slang of reinig het filter.
Repareer of vervang de kraan en de elektrische bedrading.
Vul de schoonwatertank. Vervang de vloeistofmoduul. Sluit of reinig de kraan van de
schoonwatertank. Repareer of vervang de kraan en de
bedrading. Reinig de kraan van de schoonwatertank.
Vervang de zitting en het leertje.
Laat de zuigmond zakken. Voor bijstellen, zie Afbeelding 11, pagina 23. Laat de tank leeglopen. Maak het filter schoon. Verwijder de verstopping of repareer de
beschadiging. Controleer of de zekering is uitgesprongen.
Laat een eventuele reparatie uitvoeren door een door Alto opgeleide servicemonteur.
Maak de slang vast en controleer deze. Draai of vervang het zuigmondrubber.
Monteer het zuigmondrubberblad op de juiste wijze.
Stel de druk van de zuigmond bij. Vervang de rubberen afdichting.
Het deksel van de vuilwatertank is niet juist geplaatst.
De batterijen leveren niet het maximale vermogen.
Page -26- CLARKE TECHNOLOGY Operator's Manual -Encore S2426/L2426
De polen van de batterijen zijn vuil of beschadigd.
Het vloeistofniveau in de cellen is te laag.
De batterijen zijn niet geheel opgeladen. De batterijlader is beschadigd.
De batterijen zijn defect.
De batterijen zijn niet aangesloten. De borstel staat in de stand
”grondig schrobben”.
Draai het deksel 180 graden en plaats het weer op de vuilwatertank.
Reinig de polen en aansluitklemmen. Vervang de beschadigde kabels. Laad de batterijen op.
Laad de batterijen op en voeg aan elke cel gedistilleerd water toe.
Laad de batterijen gedurende 16 uren op. Laat de batterijlader door een door Alto
opgeleide servicemonteur repareren. Controleer tijdens het ontladen het voltage
van elke cel. Sluit de batterijen aan. Stel de druk bij.
PROBLEEM OORZAAK OPLOSSING
Het reinigen gebeurt niet gelijkmatig.
De machine werkt niet. De machine heeft geen spanning.
De schrobborstel of meeneemschijf is versleten.
Het borstelhuis, de wielen of de kraan van de schoonwatertank zijn beschadigd.
De borstelmotor werkt niet.
Het vloeistofniveau in de schoonwatertank is te laag.
De contactsleutel staat in stand “O”. De batterijen zijn niet aangesloten.
De polen van de batterijen zijn vuil. De batterijen zijn leeg.
Vervang de schrobborstel of meeneemschijf.
Laat de benodigde reparaties uitvoeren door een door Alto opgeleide servicemonteur.
Controleer of de zekering is uitgesprongen. Druk op de reset-knop. Controleer ook of er losse verbindingen zijn.
Vul de schoonwatertank. OPMERKING: indien het probleem zich blijft
voordoen moet u een door Alto opgeleide servicemonteur raadplegen.
Druk eventueel uitgesprongen zekeringen in.
Draai de contactsleutel naar stand “I”. Controleer de verbindingen van de
batterijen. Controleer het batterijvermogen en laad de
batterijen weer op. OPMERKING: indien het probleem zich blijft voordoen moet u een door Alto opgeleide
servicemonteur raadplegen.
CLARKE TECHNOLOGY Operator's Manual - Encore S2426/L2426 Page -27-
NOTES
ALTO® AFDELINGEN VOOR PRODUCTONDERSTEUNING
Locaties in de V.S. Europese locaties en andere locaties
PRODUCTIEFACILITEITEN
ALTO U.S. Inc., Springdale, Arkansas
2100 Highway 265 Springdale, Arkansas 72764 (479) 750-1000
Klantenservice - 1-800-253-0367 Technische dienst - 1-800-356-7274
ALTO U.S. Inc., Bowling Green, Ohio 43402
1100 Haskins Road
SERVICEFACILITEITEN
ALTO U.S. Inc., Secaucus, New Jersey 07094
74 Henry Street (201) 864-5503
ALTO U.S. Inc., Elk Grove, Illinois 60007
2280 Elmhurst Road (847) 956-7900
ALTO U.S. Inc., Denver, Colorado 80204
1955 West 13th Ave. (303) 623-4367
ALTO U.S. Inc., Houston, Texas 77040
7215 North Gessner Road
PRODUCTIEFACILITEITEN
ALTO Danmark A/S, Aalborg (Denemarken)
Blytaekkervej 2 DK-9000 Aalborg +45 72 18 21 00
ALTO Danmark A/S, Hadsund (Denemarken)
Industrikvarteret DK-9560 Hadsund +45 72 18 21 00
VERKOOPONDERNEMINGEN
ALTO Canada Ltd., Rexdale Ontario
24 Constellation Ct. (416) 675-5830
ALTO Overseas Inc., Sydney (Australië)
1B/8 Resolution Drive Caringbah NSW 2229 +61 2 9524 6122
ALTO Cleaning Systems Asia Pte Ltd., Singapore
271 Bukit Timah Rd. #04-11 Balmoral Plaza Singapore 259708 +65 8366 455
VERKOOP - EN SERVICEFACILITEITEN
ALTO U.S. Inc., Madison Heights, Michigan 48071-0158
29815 John R. (810) 544-6300
ALTO U.S. Inc., Marietta, Georgia 30066
1455 Canton Road (770) 973-5225
CLARKE TECHNOLOGY
AMERICAN SANDERS TECHNOLOGY
A.L. COOK TECHNOLOGY
Hoofdkwartier Klantenservice en Fabriek
2100 Highway 265
Springdale, Arkansas 72764
(479) 750-1000
Technische dienst
1-800-356-7274
ALTO Deutschland GmbH, Bellenberg (Duitsland)
Guido-Oberdorfer-Straße 2-8 89287 Bellenberg +49 0180 5 37 37 37
ALTO Cleaning Systems (UK) Ltd., Penrith (V.K.)
Gilwilly Industrial Estate Penrith Cumbria CA11 9BN +44 1768 868 995
ALTO France S.A. Strasbourg (Frankrijk)
B.P. 44, 4 Place d’Ostwald F-67036 Strasbourg Cedex 2 +33 3 8828 8400
ALTO Nederland B.V.
Postbus 65 3370 AB Hardinxveld-Giessendam +31 184 677 200
ALTO Sverige AB, Molndal (Zweden)
Aminogatan 18 Box 4029 S-431 04 Molndal +46 31 706 73 00
ALTO Norge A/S, Oslo (Noorwegen)
Bjornerudveien 24 N-1266 +47 2275 1770
CLARKE TECHNOLOGY BEPERKTE GARANTIE VOOR DE V.S.
Dit industriële/commerciële product van Clarke Technology is gegarandeerd tegen materiaaldefecten en productiefouten bij normaal gebruik en service gedurende een periode van drie jaar na de datum van aankoop, indien gebruik en onderhoud geschiedt in overeenstemming met de instructies van Clarke Technology voor onderhoud en bediening. De koolstofborstels van motoren dienen om de 6 maanden te worden geïnspecteerd op slijtage door een officieel reparatiestation van Clarke Technology. Bij verzuim van de 6-maandelijkse inspectie, of door het verzuimen de motorborstels te vervangen als dit door de inspectie wordt voorgeschreven, vervalt de garantie op de motoren. De kosten van de 6-maandelijkse inspectie en het vervangen van de koolstof motorborstels komen voor rekening van de koper. Bij een garantieclaim op de motoren dient een bewijs van inspectie en van de eventuele voorgeschreven vervanging van de motorborstels te worden overlegd.
Deze garantie wordt uitsluitend verstrekt aan de eerste koper, voor het gebruik van het product. De garantie geldt niet voor normale slijtage van onderdelen zoals elektrische kabels, rubber onderdelen, slangen en motorborstels.
De aansprakelijkheid van Clarke Technology onder deze garantie is beperkt tot het repareren van het product en/of het vervangen van onderdelen en wordt de koper aangeboden in plaats van alle andere remedies, inclusief die voor DIRECTE EN INDIRECTE SCHADE.
ER ZIJN GEEN ANDERE UITDRUKKELIJKE GARANTIES DAN DE HIERIN VERMELDE. ER ZIJN GEEN GARANTIES DIE DE HIERIN BESCHREVEN GARANTIE TE BOVEN GAAN. ER WORDEN GEEN STILZWIJGENDE GARANTIES GEGEVEN, INCLUSIEF MAAR NIET BEPERKT TOT GARANTIES VOOR VERKOOPBAARHEID. Een registratiekaart voor de garantie wordt bij uw product van Clarke Technology verstrekt. Retourneer de kaart en help Clarke met het verschaffen van de resultaten die u verwacht van uw nieuwe vloerapparaat.
Als u problemen ondervindt met het product: (a) Neem contact op met de dichtstbijzijnde officiële reparatiedienst van Clarke Technology, of met Clarke Technology Service Operations Department, 2100 Highway 265, Springdale, Arkansas 72764, voor de dichtstbijzijnde officiële reparatiedienst van Clarke Technology. Uitsluitend deze locaties zijn bevoegd reparaties uit te voeren die onder deze garantie vallen. (b) Retourneer het product naar de dichtstbijzijnde officiële reparatiedienst van Clarke Technology. Transportkosten naar en van de reparatiedienst dienen vooraf door de klant te worden voldaan. Clarke Technology repareert het product en/of vervangt defecte onderdelen gratis binnen een redelijke termijn na ontvangst van het product.
ALTO U.S. Inc., 2100 Highway 265, Springdale, Arkansas 72764.
GARANTIE OP DE ACCU'S
Als aanvulling op de bovengenoemde items geldt dat originele accu's van Clarke Technology die onklaar raken bij normaal gebruik, binnen een periode van negentig (90) dagen na de datum van aankoop door de eerste gebruiker, naar onze beoordeling zullen worden gerepareerd of vervangen door een exemplaar met gelijke specificaties, ter plaatse van een officieel verkoopkantoor of officiële reparatiedienst van Clarke Technology, zonder kosten voor de gebruiker, behoudens transportkosten. Na verloop van de bovengenoemde periode van negentig (90) dagen geldt een schikking voor accu's die uitvallen bij normaal gebruik. Deze accu's zullen worden vervangen voor de originele gebruiker door een nieuwe accu met gelijke specificaties op basis van een periode van achttien (18) maanden na de datum van aankoop. De schikking is op basis van de op dat tijdstip geldende prijslijst, plus transportkosten.
De garantie vervalt wanneer de accu niet is gevuld tot op het correcte niveau met GEDISTILLEERD WATER.
CLARKE TECHNOLOGY ACHTJARIGE GARANTIE IN DE V.S. OP DE POLYDUR
®
VLOEISTOF- EN VERGAARTANK VAN DE AUTOMATISCHE SCHROBBER
Uw nieuwe Encore 2426 van Clarke Technology is voorzien van Polydur vloeistof- en vergaartanks. Polydur is in de rotatiemal gevormd lineair polyethyleen van lage densiteit, dat niet scheurt of deukt. Het biedt weerstand aan de meeste corroderende stoffen en extreme temperaturen. Clarke Technology garandeert uw Polydur tanks voor een periode van acht jaar. Wanneer een tank breekt of lekt onder normaal gebruik binnen acht jaar na de datum van aankoop, wordt deze gratis vervangen.
CLARKE TECHNOLOGY ACHTJARIGE GARANTIE IN DE V.S.
OP HET UNIBODY-FRAME
Clarke Technology garandeert het frame van de Encore 2426 gedurende een periode van acht jaar tegen materiaaldefecten en productiefouten bij normaal gebruik en service.
CLARKE TECHNOLOGY behoudt zich het recht voor de apparatuur te wijzigen of te verbeteren zonder voorafgaand bericht.
Gebruik altijd originele Clarke-onderdelen voor reparaties.
CLARKE TECHNOLOGY
2100 Highway 265
Springdale, Arkansas, 72764
Loading...
