Nilfi sk E 130.2, E 140.2
Manuale di istruzioni
Indice
1 Misure di sicurezza e avvertenze .............................................3
2 Descrizione...............................................................................4
3 Utilizzo dell’idropulitrice: operazioni preliminari ........................5
4 Funzionamento dell’idropulitrice ...............................................7
5 Campi di applicazione e metodi di funzionamento .................11
6 Utilizzo dell’idropulitrice: operazioni dopo l’uso ......................12
7 Manutenzione .........................................................................13
8 Individuazione dei guasti ........................................................15
9 Informazioni supplementari ....................................................16
10 Dichiarazione di conformità CE ..............................................18
Simboli utilizzati per le istruzioni
Evitare che bambini o persone che non hanno letto il presente manuale di istruzioni utilizzino la macchina.
Prima di avviare la macchina verifi care attentamente che non vi siano difetti. Se vengono riscontrati dei difetti, non avvia­re la macchina e contattare il rivenditore Nilfi sk.
Controlli da eseguire con atten­zione:
È necessario che l’isolamen-
to del cavo elettrico non sia danneggiato, né che presenti delle fessure. Se il cavo elet-
Prima di avviare per la prima volta l’idropulitrice, è necessario legge-
re attentamente il presente manuale di istruzioni. Conservare le istruzioni per un’eventuale consultazione in futuro.
Osservare le istru­zioni di sicurezza contrassegnate
con il presente simbolo per evitare pericoli a persone.
trico è danneggiato, è neces­sario farlo sostituire da un rivenditore autorizzato Nilfi sk.
ATTENZIONE!
I getti ad alta pressione pos-
sono essere pericolosi. Non rivolgere mai il getto d’acqua verso persone, animali, ap­parecchi elettrici in funzione o verso la macchina stessa.
Non cercare di pulire gli indu-
menti o le scarpe dell’opera­tore o di altre persone.
Tenere la lancia saldamente
con entrambe le mani. La lancia ha una propulsione fi no a 16,4 N durante il fun-
Il simbolo è utiliz-
zato per evidenziare
istruzioni di sicu-
rezza che devono
macchina e al relativo funziona­mento.
per facilitare il lavoro e garantire un funzionamento sicuro.
zionamento.
È necessario che l’operatore
e chiunque si trovi nelle im­mediate vicinanze del luogo di pulizia si protegga da eventuali detriti che possono staccarsi durante il funziona­mento. Indossare occhiali di protezione durante il funzio­namento.
Non utilizzare la macchina in
un luogo a rischio di esplo­sioni. Per qualsiasi chiari­mento, contattare gli uffi ci compententi locali.
È vietato pulire con un getto
ad alta pressione superfi ci contenenti amianto.
essere osservate
per evitare danni alla
Questo simbolo indica suggeri­menti e istruzioni
3
Non è possibile utilizzare
l’idropulitrice ad una tempe­ratura inferiore a 0°C.
NON rimanere sotto la mac-
china quando viene sistema­ta a parete.
ATTENZIONE!
Se i cavi non sono suffi ciente­mente lunghi, possono insorge­re dei pericoli. È necessario che i cavi nei tamburi siano sempre svolti completamente per evita­re il surriscaldamento del cavo. I cavi devono essere a tenuta stagna e rispettare i requisiti riportati di seguito riguardanti la lunghezza e le dimensioni del cavo.
1,0 mm² max. 12,5 m 1,5 mm² max. 20 m 2,5 mm² max. 30 m
Le connessioni dei cavi devo-
no rimanere asciutte e lonta­ne da terra.
Collegamento alla rete di ali­mentazione
Osservare le seguenti istruzioni quando si collega l’idropulitrice all’impianto elettrico: Collegare la macchina solo
con una rete elettrica provvi­sta di messa a terra.
La rete di alimentazione deve
essere realizzata da un elet­tricista qualifi cato.
È necessario che l’alimenta-
zione della macchina preve­da un dispositivo di corrente residua (GFCI).
Connessione dell’acqua
Connessione alla rete pubblica, in conformità alle norme.
Questa idropuli­trice deve essere corredata di valvola di non ritorno fl usso se viene alimentata con acqua po­tabile, tipo BA in accordo con la EN 1717. Questa valvola di non ritorno fl usso può essere ordi­nata con il codice 106411177. La lunghezza del tubo di colle­gamento tra la valvola e la mac­china deve essere almeno di 10 metri, al fi ne di assorbire even­tuali picchi di sovra pressione (diametro minimo ½ pollice). Eventuale alimentazione tra­mite prevalenza della pompa da depositi d’acqua (cisterne di acqua piovana) può essere fatta solo senza la valvola di non ritorno. Set per aspirazione consigliato codice 126411387. Quando l’acqua potabile passa attraverso la valvola di non ritor­no diventa “non potabile” per­tanto non può essere bevuta.
IMPORTANTE! Utilizzare solo acqua priva di impurità
esiste il rischio che l’acqua sia contaminata con granelli di sab­bia (cioè acqua proveniente da un pozzo), è necessario monta­re un fi ltro supplementare.
Riparazione e manutenzione
ATTENZIONE! Rimuovere sem-
pre la spina dalla presa prima di eseguire operazioni di manu­tenzionedella macchina.
Dispositivi di sicurezza
Dispositivo di bloccaggio sulla pistola a spruzzo
ghevole alla fi ne del manuale): La pistola a spruzzo è dotata di un dispositivo di bloccaggio. Quando il dente d’arresto è in­serito, non è possibile utilizzare la pistola a spruzzo.
Sensore termico:
Un sensore termico protegge il motore dal sovraccarico. La macchina si riavvia dopo che il sensore termico si è raffred­dato.
Dispositivo di sicurezza della pressione:
Una valvola di sicurezza idrauli­ca integrata protegge il sistema dalla pressione eccessiva.
(7a) (vedi pie-
. Se
2 Descrizione
2.1 Impiego L’idropulitrice è stata realizzata
per uso domestico e in partico­lare per:
- vetture, moto, barche, rou-
lotte, rimorchi, verande/viali/ pavimentazioni, costruzioni in legno e in muratura, barbecue, attrezzatura da giardino, taglia­erba.
Nella sezione 5 viene illustrato
4
l’impiego dell’idropulitrice per vari lavori di pulizia. Utilizzare l’idropulitrice solo per gli scopi descritti nel presente manuale.
È necessario osservare le mi­sure di sicurezza per evitare danni alla macchina e alla su­perfi cie da pulire, o gravi lesioni alle persone.

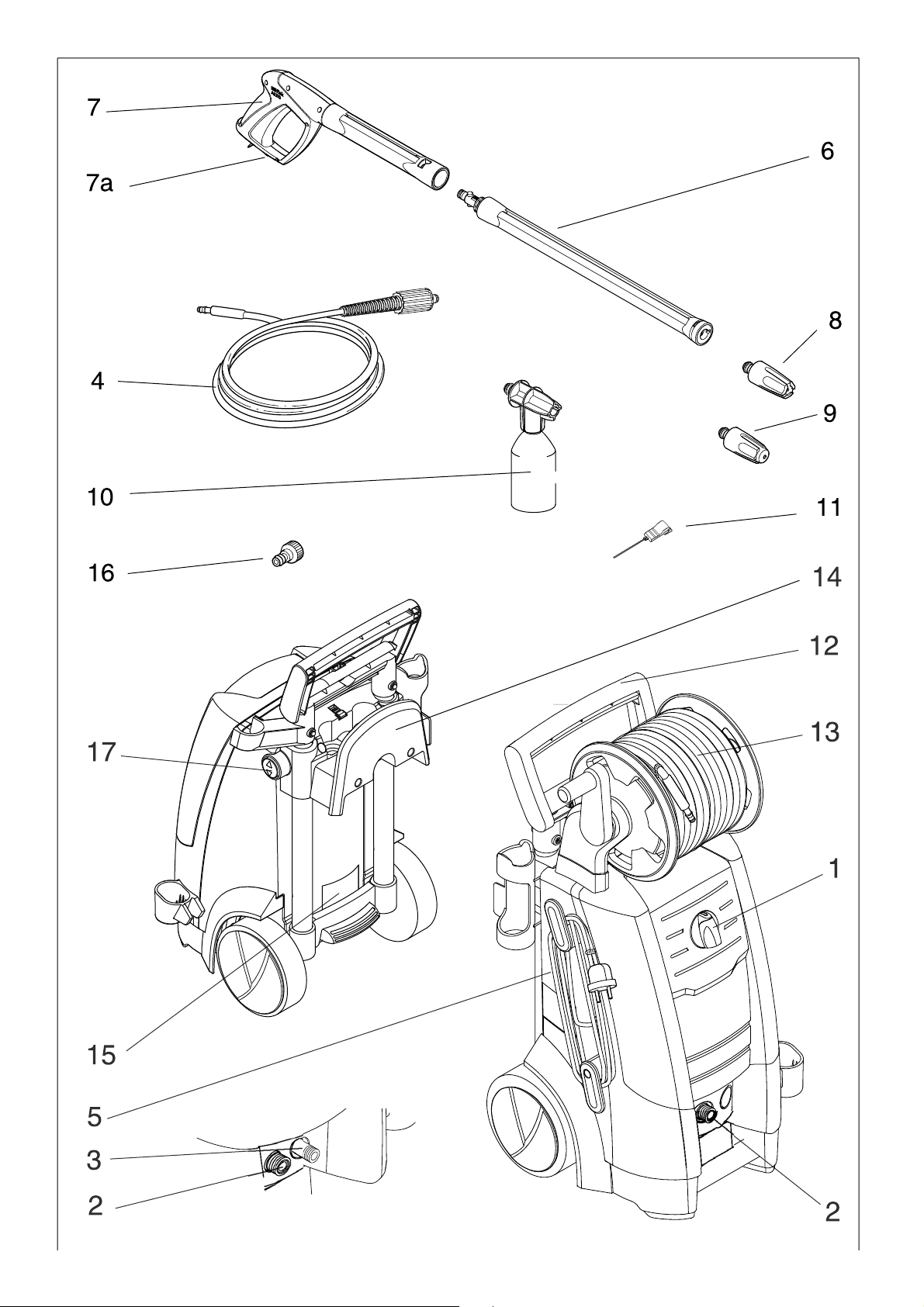

2.2 Elementi per il funziona­mento e descrizione del modello
Vedere la fi gura alla fi ne del presente manuale.
1 Interruttore avvio/arresto
2 Alimentazione acqua (con
fi ltro)
3 Connessione ad alta pres-
sione (solo modelli privi di
avvolgitubo) 4 Tubo ad alta pressione 5 Cavo elettrico 6 Lancia Click & Clean 7 Pistola a spruzzo con di-
spositivo di bloccaggio 8 Ugello Click & Clean Torna-
9 Ugello Click & Clean Po-
10 Nebulizzatore schiuma
11 Utensile di pulizia ad ugello
®
do PR
werspeed
Click & Clean
®
12 Maniglia carrello (maniglia
telescopica) 13 Avvolgitubo (non standard) 14 Gancio per tubo
15 Targhetta modello 16 Attacco rapido 17 Pulsante della maniglia
telescopica 18 Gancio per il cavo ruotabile
Caratteristiche: Vedi targhetta
del modello (15) della macchi­na.
Livello di rumorositá in confor­mità a ISO 3744 Direttiva CEE 2000/14/CEE: L L
= 84 dB(A).
WA
Salvo modifi che tecniche.
= 69,9 dB(A),
pA
3 Utilizzo dell’idropulitrice: operazioni preliminari
3.1 Montaggio della maniglia
carrello e del gancio per il tubo (modelli standard)
1. Montare la maniglia carrello
2. Montare il gancio per il tubo
(12) sulla macchina. Accertar­si che la maniglia carrello sia montata come illustrato nella fi gura. Montare le viti con i dadi (accertarsi che le viti penetrino nella maniglia e nel tubo).
(14) sulla macchina (2 viti).
Nota: è possibile montare il
gancio per il tubo sia nella parte anteriore, che in quella posteriore. È necessario uti­lizzare la parte frontale se il prodotto viene riposto a pare­te con uno speciale gancio a muro.
5
3.2 Montaggio della mani­glia carrello (per i model­li con avvolgitubo)
1. Inserire fi no a a quando non si sente uno scatto che conferma l’inserimento della maniglia dell’avvolgitubo nel­la maniglia carrello (senza viti).
3.3 Montaggio dell’ attacco rapido
3.4 Montaggio del tubo ad alta pressione sulla pi­stola a spruzzo
1. Avvitare l’attacco rapido (16) all’alimentazione dell’acqua (2).

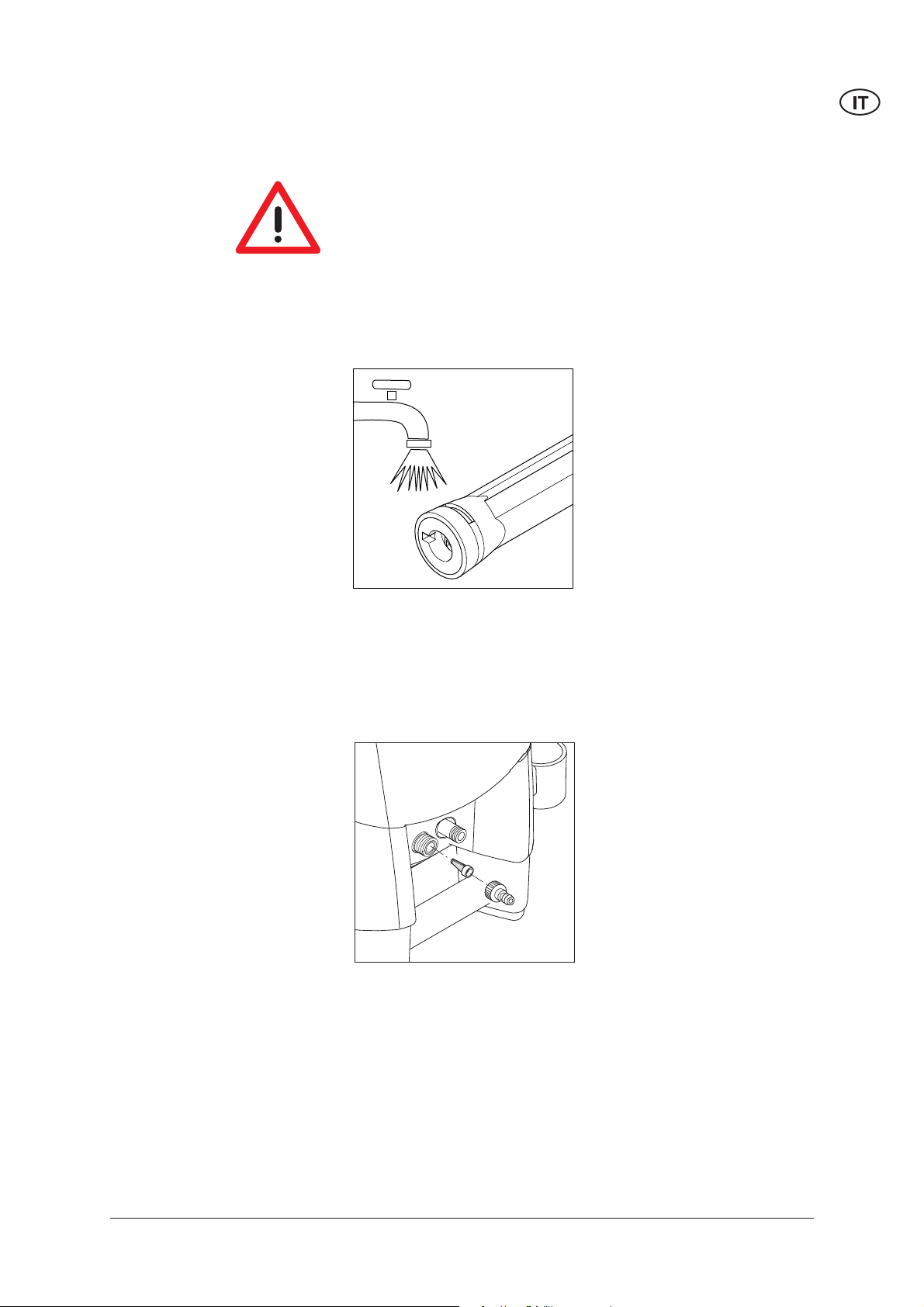

Nota: Il fi ltro di ali-
mentazione deve
essere sempre
sabbia, calcare e altre impurità che possono danneggiare le valvole della pompa.
Attenzione: l’inserimento erra­to del fi ltro annulla la garanzia.
Montare il tubo ad alta pressio­ne (4) sulla pistola a spruzzo (7).
Staccare il tubo fl essibile ad alta pressione premendo il den­te d’arresto (A).
inserito nel tubo
dell’alimentazione
dell’acqua per fi ltrare
6
4 Funzionamento dell’idropulitrice
4.1 Collegamento del tubo ad alta pressione (model­li senza avvolgitubo)
4.2 Montaggio della lancia
e degli ugelli Click & Clean
1. Inserire la lancia (6) nella pistola a spruzzo (7) e avvi­tarla.
1. Montare il tubo ad alta pres­sione sull’uscita (3).
Nota: la lancia (6) ha un ugello a
bassa pressione integrato che può essere utilizzato per rimuovere lo sporco
2. Fissare l’ugello.
Attenzione: quando
vengono fi ssati gli
ugelli Click & Clean,
il dente d’arresto
nella parte laterale
della lancia deve usci-
re nuovamente.

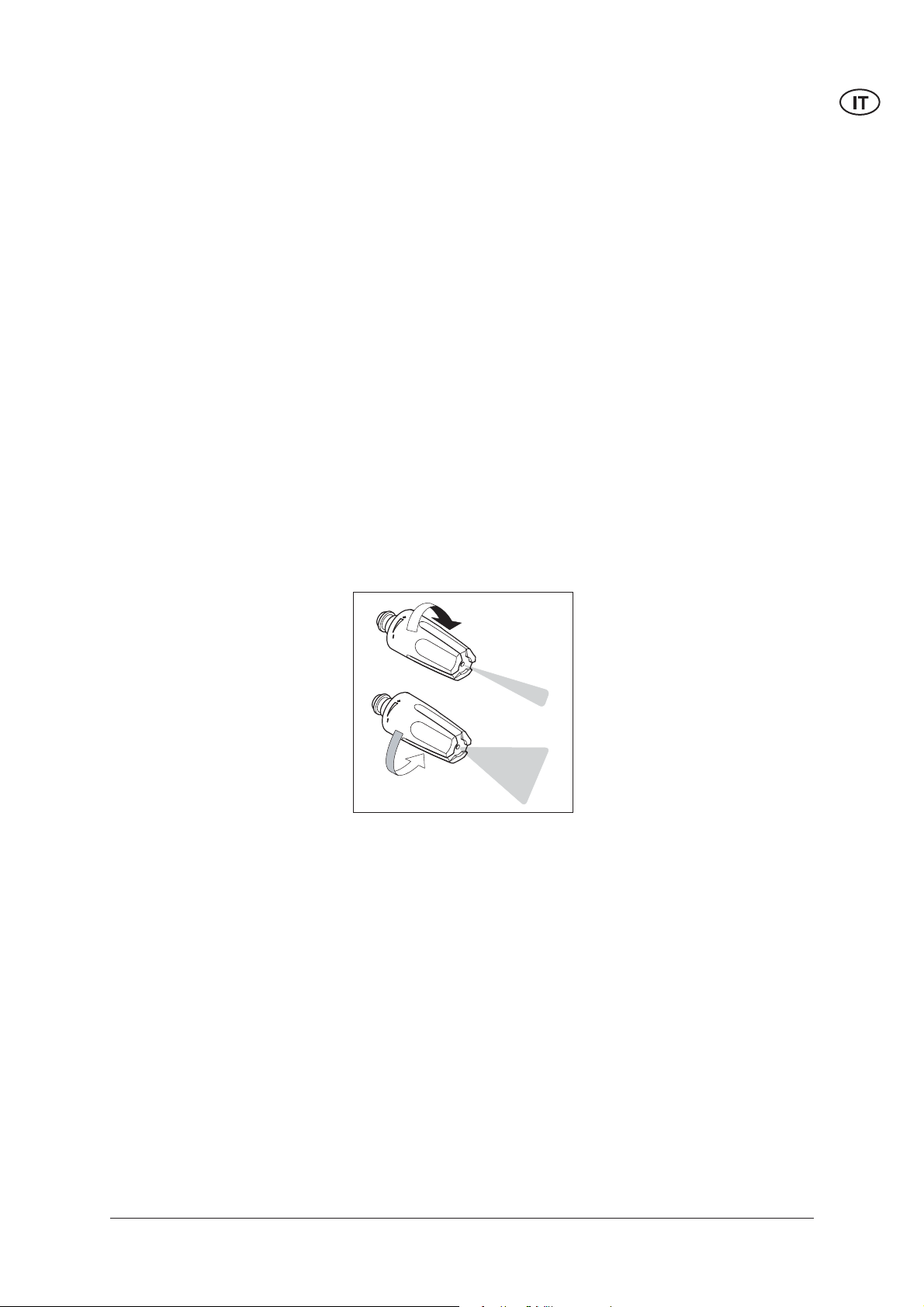

Nota: l’ugello
Tornado PR® e
il nebulizzatore
schiuma sono dotati di bloccag­gio ad avvitamento che deve essere collocato nel foro della lancia Click & Clean.
Premere il dente d’arresto per staccare l’ugello Click & Clean.
7
