NILFISK ATTIX 963 ED XC User Manual

ATTIX 961-01
ATTIX 963-21 ED XC
ATTIX 965-21 SD XC

Operating Instructions

1074001235 B

auto

Sommaire

1 Consignes de sécurité

im por tan tes

ATTIX 9 STD

............................................................................................2

2 Description

3 Avant la mise en

service

4 Commande /

Fonc tion ne ment

2.1 Eléments de commande .......................................................6

2.2 Tableau de commande .........................................................7

3.1 Assemblage de l’appareil .....................................................8

3.1.1 Déballage des accessoires (ATTIX 961-01, ATTIX 963-21

ED XC) .................................................................................8

3.1.2 Fixation du support du tuyau d’aspiration sur le tuyau

1)

(ATTIX 963-21 ED XC , ATTIX 965-21 SD XC) ....................8

3.1.3 Mise en place du sac filtre (ATTIX 961-01) ..........................9

3.1.4 Mise en place du sac d’évacuation

(ATTIX 965-21 SD XC) .......................................................10

3.1.5 Mise en place du sac d’évacuation

(ATTIX 963-21 ED XC) .......................................................11

4.1 Connexions ........................................................................12

4.1.1 Raccordement du tuyau flexible d‘aspiration ......................12

4.1.2 Branchement électrique .....................................................12

4.2 Mise en marche de l‘aspirateur ..........................................12

4.2.1 Commutateur « I-0-II »

4.2.2 Commutateur « auto-0-I »

4.2.3 Réglage de la puissance d’aspiration

4.2.4 Service Auto-On/Off – Position du commutateur « auto »

1) .............................................................................................12

1) .....................................................................................12

1) .....................................................13

1) .13

4.3 Dépoussiérage de l‘élément filtrant ...................................14

4.3.1 Dépoussiérage de l‘élément filtrant

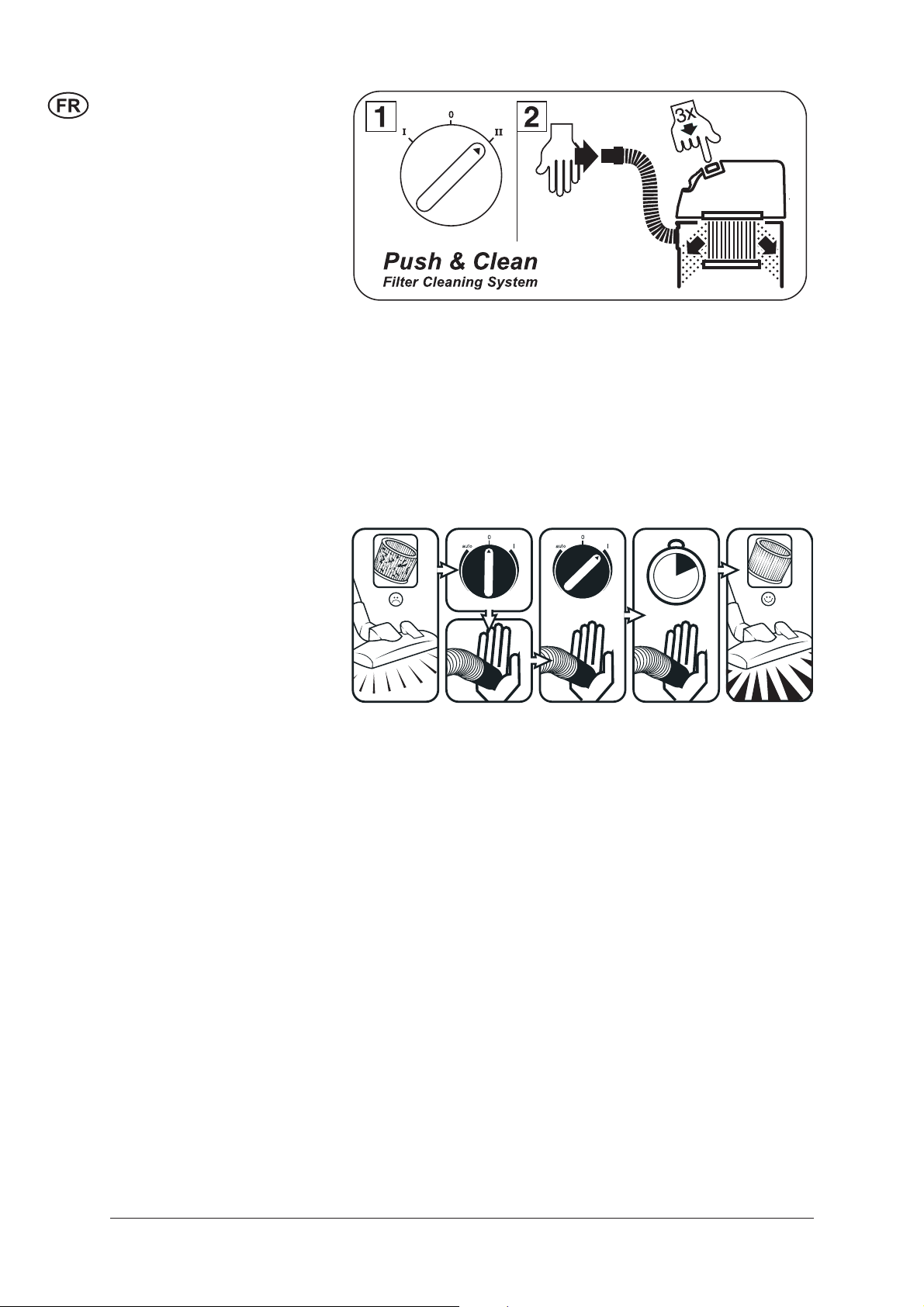

" Push & Clean "

(ATTIX 961-01) ........................................14

4.3.2 Dépoussiérage de l‘élément filtrant " XtremeClean "

(ATTIX 963-21 ED XC, ATTIX 965-21 SD XC) ...................14

5 Domaines d’utilisation

et méthodes de travail

6 Après le travail

7 Maintenance

8 Suppression de

dé ran ge ments

9 Divers

5.1 Techniques de travail ..........................................................15

5.1.1 Aspiration de substances sèches .......................................15

5.1.2 Aspiration de liquides .........................................................15

6.1 Arrêt et rangement de l‘aspirateur ......................................16

7.1 Plan de maintenance .........................................................17

7.2 Travaux de maintenance ....................................................18

7.2.1 Vidage de la cuve à saletés (ATTIX 961-01) ......................18

7.2.2 Vidage de la cuve à saletés (ATTIX 965-21 SD XC) ..........19

7.2.3 Remplacement du sac filtre (ATTIX 961-01) ......................20

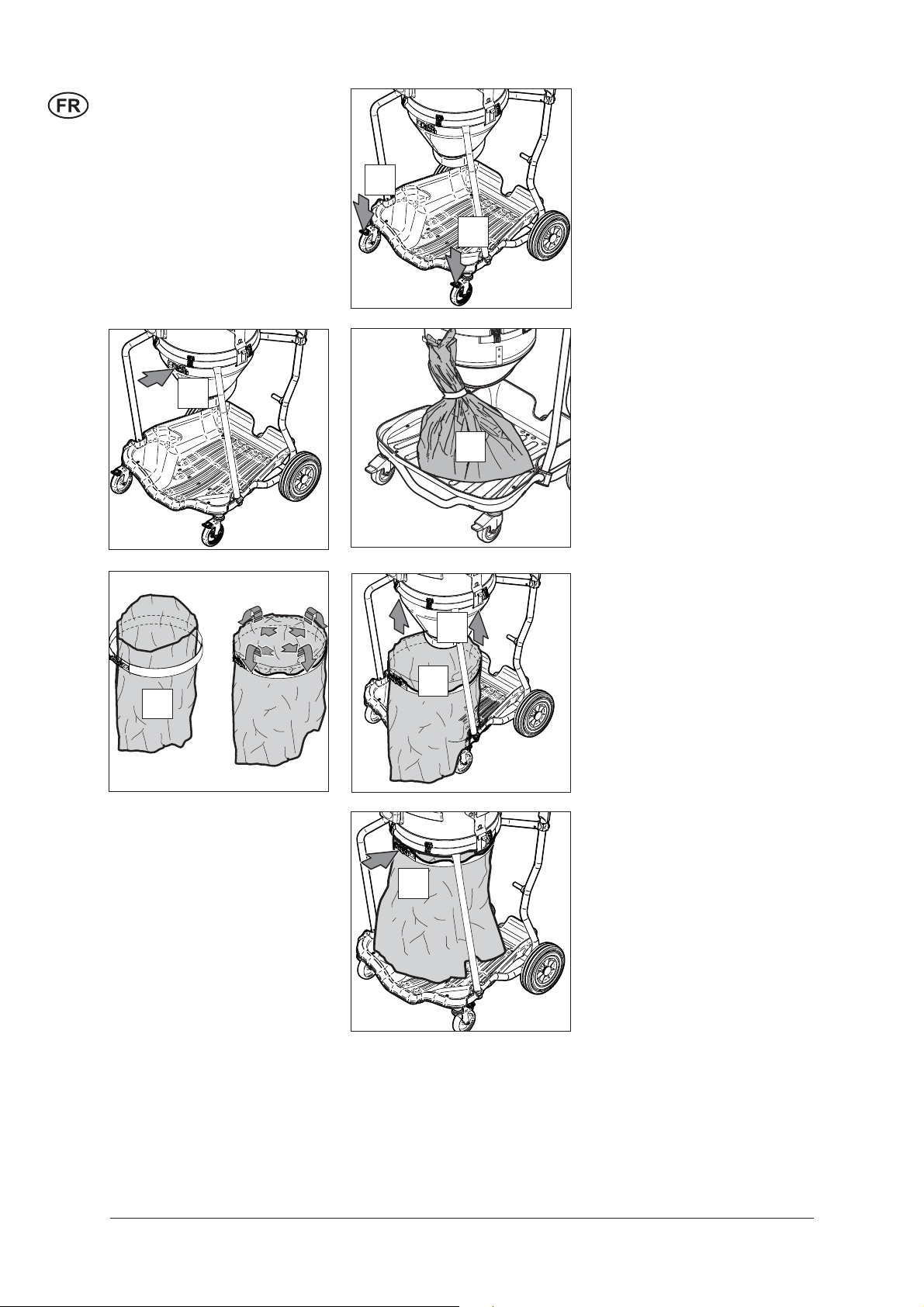

7.2.4 Remplacement du sac d‘évacuation

(ATTIX 965-21 SD XC) .......................................................21

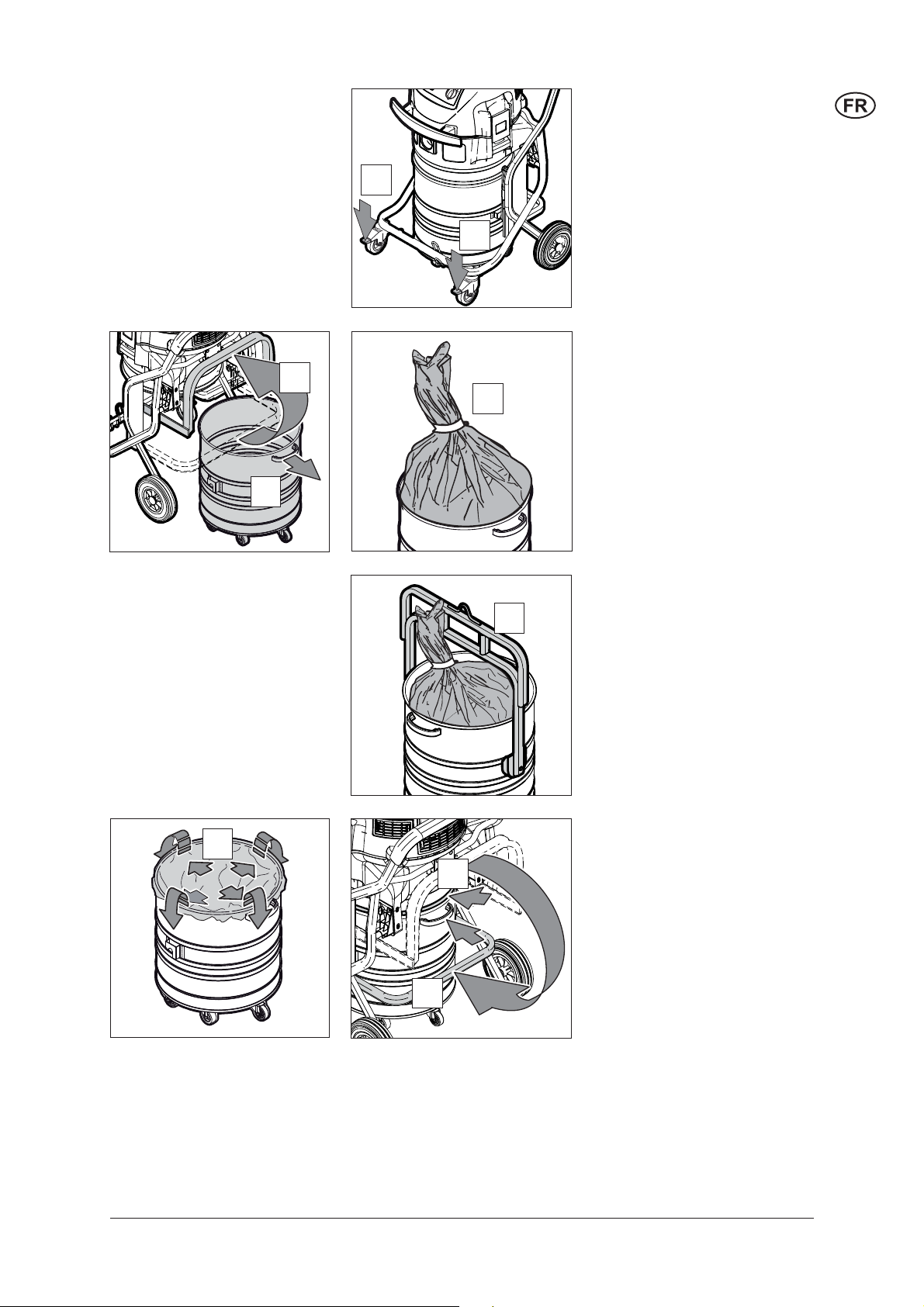

7.2.5 Remplacement du sac d‘évacuation

(ATTIX 963-21 ED XC) .......................................................22

7.2.6 Remplacement de l‘élément filtrant ...................................23

..........................................................................................24

9.1 Affectation de la machine au recyclage ..............................25

9.2 Garantie ..............................................................................25

9.3 Contrôles et homologations ................................................25

9.4 Déclaration de conformité CE ............................................25

9.5 Caractéristiques techniques ...............................................26

9.6 Accessoires optionnel ........................................................26

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

1

ATTIX 9 STD

1 Consignes de sécurité importantes

Symboles de mise en garde

Avant de mettre l’appareil en service, lisez absolument ce
document et conservez-le à portée de la main.

DANGER

Danger susceptible d’entraîner directement des blessures
graves et irréversibles ou la mort

AVERTISSEMENT

Danger susceptible d’entraîner des blessures graves ou la
mort.

ATTEN TION

Danger susceptible d’entraîner des blessures légères ou
des dommages matériels.

L‘appareil ne doit

• être utilisé que par des personnes qui ont été initiées à son manie-

ment et expressément chargées de son utilisation

• être exploité que sous surveillance

• pas être utilisé par des enfants

1. S‘abstenir de toute méthode de travail douteuse quant à la sé-

curité.

2. N’aspirez jamais sans filtre.

3. Dans les situations suivantes, arrêtez l’appareil et débranchez la

fiche de secteur :

- avant le nettoyage et la maintenance.

- avant le remplacement d’éléments.

- en cas de formation de mousse ou d’échappement de liquide.

Affectation

2

Le fonctionnement de l'appareil est soumis aux dispositions natio­nales en vigueur.
Outre la notice d‘utilisation et les règlements obligatoires de préven­tion des accidents en vigueur dans le pays d‘utiisation, il convient
d‘observer les règles techniques reconnues pour des travaux effec­tués en toute sécurité et selon les règles de l‘art.

L’appareil convient à l’aspiration de poussières sèches, non inflam­mables, et de liquides.

Il n’est pas permis d’aspirer des liquides avec
l’ATTIX 963-21 ED XC.

L’appareil convient à l’usage industriel, p. ex. dans
hôtels, écoles, hôpitaux, usines, magasins, bureaux, agences de
location.

Toute utilisation allant au-delà est considérée comme non conforme
à la destination. Le fabricant décline toute responsabilité pour les
dommages qui en résulteraient.

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

L‘utilisation conforme à la destination implique aussi le respect des
conditions de service, de maintenance et d‘entretien prescrites par
le fabricant. Endommagement de revêtements de sol fragiles. Voir
notice d’utilisation.

ATTIX 9 STD

Transport

Entreposage

Raccordement électrique

Câble de rallonge

1. Avant le transport, refermez tous les verrouillages de la cuve à

saletés.

2. Ne basculez pas l’appareil si la cuve à saletés contient encore

du liquide.

3. Ne soulevez pas l’appareil avec des crochets de grue.

1. Entreposez l’appareil au sec et à l’abri du gel.

1. Il est recommandé de raccorder l‘appareil au moyen d‘un dis-

joncteur de protection contre le courant de défaut.

2. Choisissez l‘agencement des composants qui conduisent le cou-

rant (prises, fiches et accouplements) et posez la rallonge de
telle manière que la classe de protection soit conservée.

3. Les fiches et accouplements des cordons de branchement au

secteur et des rallonges doivent être étanches.

1. Utilisez comme câble de rallonge uniquement le modèle indiqué

par le fabricant ou un modèle supérieur. Voir notice d’utilisation.

2. Veillez à ce que le câble ait la section minimale requise :

Longueur du câble

m

< 16 A < 25 A

jusqu’à 20 m 1,5 mm
20 à 50 m 2,5 mm

2

2

Section

2,5 mm
4,0 mm

2

2

Garantie

La garantie et la caution sont réglementées par nos Conditions com­merciales générales.
Toute modification arbitraire sur l’appareil, l’utilisation de pièces
de rechange et accessoires inadéquats ainsi que l’utilisation non
conforme à la destination excluent une responsabilité du fabricant
pour les dommages qui en résulteraient.

Contrôles Des contrôles électrotechniques doivent être effectués conformé-

ment aux règlements de prévention des accidents («BGV A3») et
à DIN VDE 0701, parties 1 et 3. La norme DIN VDE 0702 impose
ces contrôles à intervalles réguliers et après une réparation ou une
modification.

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

3

ATTIX 9 STD

Sources de danger

Electricité

DANGER

Décharge électrique due à un cordon défectueux de rac­cordement au secteur.

Le contact avec un cordon défectueux de raccordement au
secteur peut entraîner des blessures graves ou mortelles.

1. Ne pas endommager le câble d’alimentation électrique
(p. ex. en l’écrasant, en le tirant ou en le serrant).

2. S’assurer régulièrement que le câble d’alimentation
électrique ne présente ni détériorations ni signes d’usu­re.

3. Avant de continuer à vous servir de l’appareil, faites
remplacer le cordon défectueux de raccordement au
secteur par le service après-vente de Nilfisk-Alto ou par
un électricien.

DANGER

Eléments conduisant la tension dans la partie supérieure
de l’aspirateur.

Le contact avec des éléments conduisant la tension en­traîne des blessures graves ou mortelles.

1. Ne pulvérisez jamais de l’eau sur la partie supérieure
de l’aspirateur.

ATTEN TION

Prise intégrée dans l’appareil

1)

La prise intégrée dans l’appareil n’est dimensionnée que
pour les buts indiqués dans la notice d’utilisation. Le rac­cordement d’autres appareils peut entraîner des domma­ges matériels.

1. Avant de brancher un appareil, arrêtez l’aspirateur et
l’appareil à raccorder.

2. Lisez la notice d’utilisation de l’appareil à raccorder et
observez les consignes de sécurité qu’elle contient.

ATTEN TION

Endommagement dû à une tension secteur inadéquate.

L’appareil peut être endommagé s’il est raccordé à une ten­sion secteur inadéquate.

1. S’assurer que la tension indiquée sur la plaque signalé­tique concorde avec celle du réseau local.

1)

4

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

ATTIX 9 STD

Aspiration de liquides

Matériaux dangereux

ATTEN TION

Aspiration de liquides.

ATTIX 965-21 SD XC : En raison de leur construction, les
appareils dotés d’une cuve déposable (SD) ne possèdent
pas de surveillance automatique du niveau de remplissa­ge. Il y a un risque de détérioration de l’appareil due au
surremplissage ou de dommages causés par l’écoulement
du liquide aspiré.

1. N’aspirez jamais plus de 40 litres à la fois.

2. Arrêtez l’aspirateur et videz la cuve à saletés.

AVERTISSEMENT

Matériaux dangereux.

L’aspiration de matériaux dangereux peut entraîner des
blessures graves ou mortelles.

1. Il est interdit d‘aspirer les matières suivantes :

- poussières insalubres

- matières brûlantes (cigarettes incandescentes, cendres
chaudes etc.)

- liquides inflammables, explosifs, agressifs (p. ex. essen­ce, solvants, acides, bases etc.)

- poussières inflammables, explosives (p. ex. poussière
de magnésium, d‘aluminium etc.)

Pièces de rechange et
accessoires

Vidage de la cuve à saletés

ATTEN TION

Pièces de rechange et accessoires.

L’utilisation de pièces de rechange et d’accessoires qui ne
sont pas d’origine peut compromettre la sécurité de l’ap­pareil.

1. N‘utilisez que les brosses fournies avec l‘appareil ou
spécifiées dans la notice d‘utilisation.

2. Employez uniquement des pièces de rechange et ac­cessoires de Nilfisk-Alto.

ATTEN TION

Matériaux aspirés dangereux pour l’environnement.

Des matériaux aspirés peuvent présenter un danger pour
l’environnement.

1. Eliminez les matières aspirées conformément aux dis­positions légales.

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

5

ATTIX 9 STD

2 Description

2.1 Eléments de commande

15

17

10

13
1

19

3

5

18

12

6

16

7

15

14

8

2
4

19
13

18
1

5

12

6

15

14

20

14

1

2
4

5

auto

18

12

19

8

6

11

7

9

8

1)

6

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

ATTIX 9 STD

1 Guidon
2 Prise intégrée
3 Commutateur de l‘appareil "I-0-II"

1)

1)

4 Commutateur de l‘appareil avec réglage de la puissance

d‘aspiration 'auto-0-I"

1)

5 Fixation pour le cordon
6 Raccord d’admission
7 Cuve à saletés
8 Galet de guidage avec frein
9 Arceau inclinable pour la dépose de la cuve à saletés
10 Creux pour saisir et vider la cuve

1)

11 Poignée pour l’enlèvement de la cuve à saletés

1)

1)

12 Crochet de fermeture
13 Support du tuyau flexible d‘aspiration
14 Support pour la buse de sol

1)

1)

15 Fixation pour accessoires
16 Arrêts et charnière basculante pour la cuve à saletés
17 Bouton d’actionnement pour le dépoussiérage de filtre

1)

1)

18 Orifice d’aspiration d’air frais
19 Orifice de soufflage de l’air d’échappement
20 Sac d’évacuation

2.2 Tableau de commande

ATTIX 961-01

ATTIX 963-21 ED XC, ATTIX 965-21 SD XC

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

7

ATTIX 9 STD

3 Avant la mise en service

3.1 Assemblage de
l’appareil

3.1.1 Déballage des
accessoires
(ATTIX 961-01,
ATTIX 963-21 ED XC)

B B

A

A

1. Déballez l’appareil et ses ac­cessoires.

2. La fiche secteur ne doit pas
encore être branchée dans
une prise de courant.

3. Serrez les freins d’immobili­sation (A) sur les deux galets
de direction.

4. Ouvrez les crochets de fer­meture (B) et retirez la partie
supérieure de l’aspirateur.

5. Extrayez les accessoires

1)

de la cuve à saletés et débal­lez-les.

3.1.2 Fixation du support du
tuyau d’aspiration sur
le tuyau

1)

(ATTIX 963-21 ED XC ,
ATTIX 965-21 SD XC)

1. Fixez le support du tuyau
d’aspiration sur le tuyau.

a
uto

Accessoire

Diamètre

mm

Distance (x)

par rapport à

l’articulation

tournante de

x

la buse de

sol cm

38 52

50 47

a
u
t
o

x

1)

8

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

ATTIX 9 STD

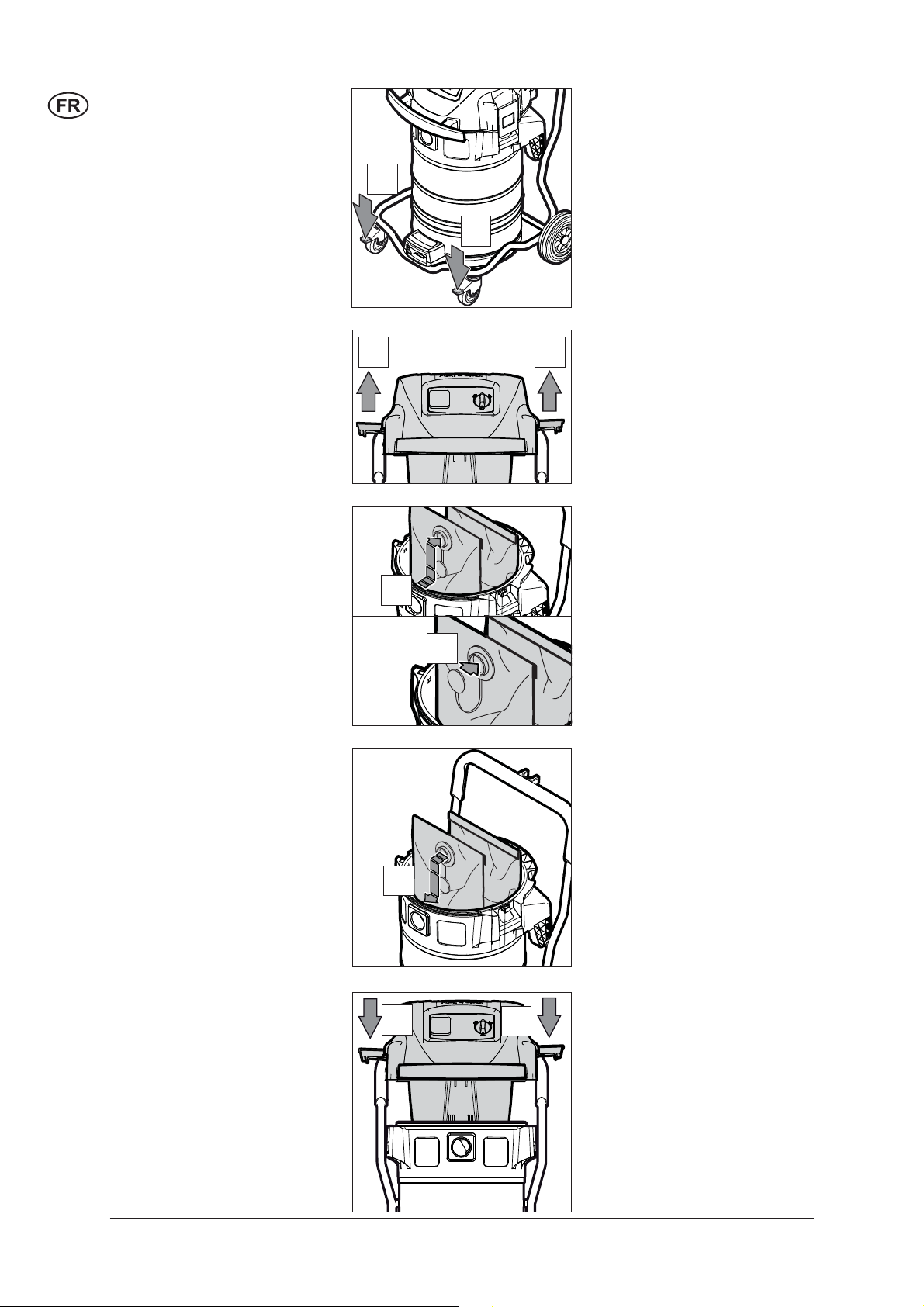

3.1.3 Mise en place du sac
filtre (ATTIX 961-01)

A

A

B B

1. La fiche secteur ne doit pas
encore être branchée dans
une prise de courant.

2. Serrez les freins d’immobili­sation (A) sur les deux galets
de direction.

3. Ouvrez les crochets de fer­meture (B) et retirez la partie
supérieure de l’aspirateur.

4. Extrayez les accessoi-

1)

de la cuve à sa-

res
letés et déballez-les.

B

B

5. Introduisez le sac filtre (C)
dans la cuve à saletés.

6. Remettez la partie supérieu­re de l’aspirateur.

7. Fermez les crochets de fer­meture (B) en veillant à leur
position correcte.

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

9

ATTIX 9 STD

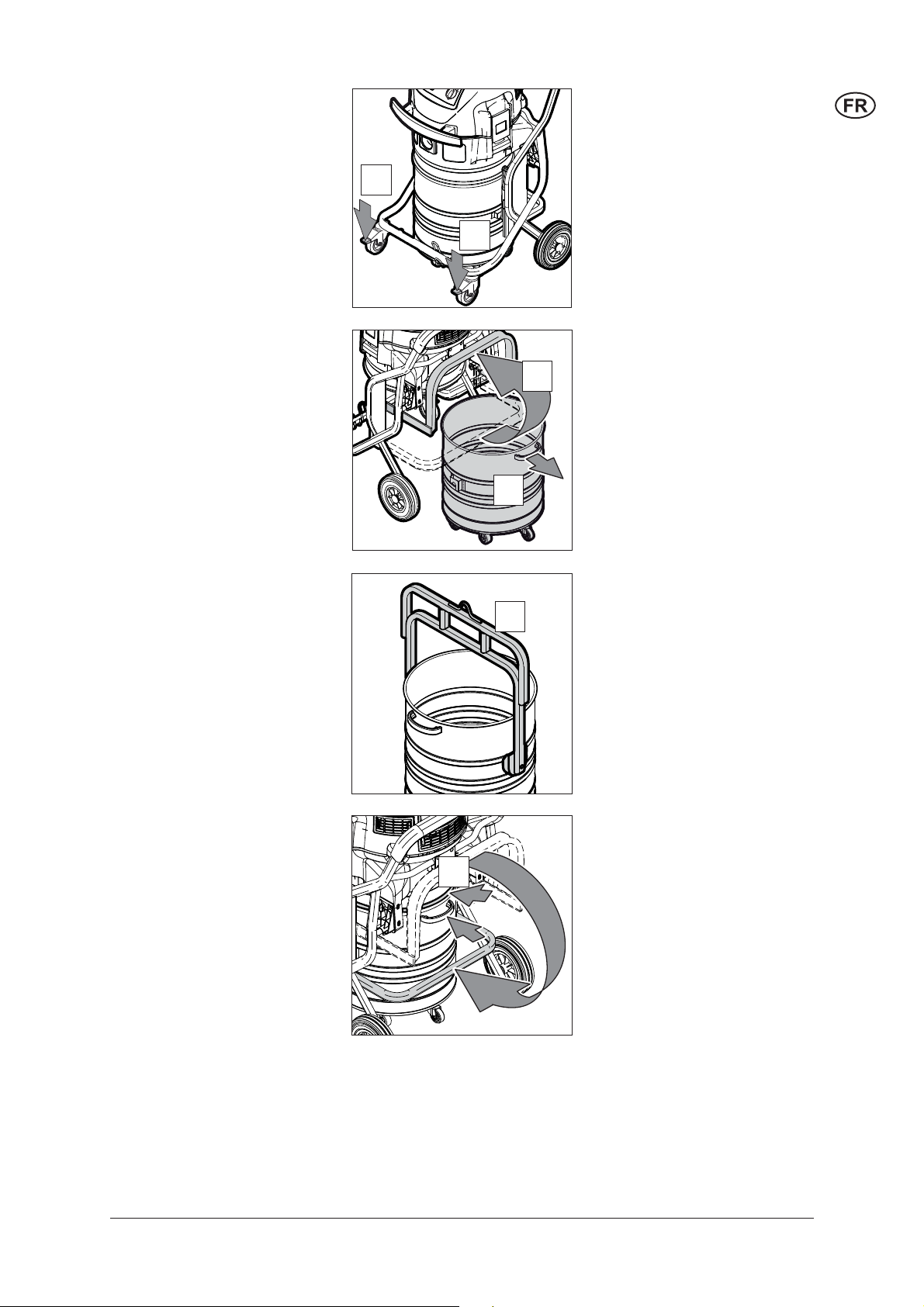

3.1.4 Mise en place du
sac d’évacuation
(ATTIX 965-21 SD XC)

A

A

C

B

1. La fiche secteur ne doit pas
encore être branchée dans
une prise de courant.

2. Serrez les freins d’immobili­sation (A) sur les deux galets
de direction.

3. Relevez l’arceau (B) en haut.

4. Extrayez la cuve à saletés
hors du châssis par la poi­gnée (C).

C

B

D

5. Introduisez le sac d’évacua­tion (D) dans la cuve à sale­tés.

6. Rabattez la bordure supé­rieure du sac d’évacuation
sur le bord de la cuve à sa­letés.

7. Poussez la cuve à saletés
dans le châssis jusqu’à la
butée.

8. Abaissez l’arceau (B) en bas
sans forcer.

10

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

ATTIX 9 STD

3.1.5 Mise en place du
sac d’évacuation
(ATTIX 963-21 ED XC)

A

C

B

1. La fiche secteur ne doit pas
encore être branchée dans
une prise de courant.

2. Serrez les freins d’immobili­sation (A) sur les deux galets
de direction.

3. Ouvrir la bande de serrage (B).

A

4. Introduisez le sac d’évacua­tion (C) dans la bande de
serrage.

5. Rabattez la bordure supérieu­re du sac d’évacuation sur le
bord de la bande de serrage.

C

B

6. Glisser le nouveau sac
d'évacuation (C) sur
le récipient à sac (D).

D

7. Fermer la bande de serrage
(B).

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

11

ATTIX 9 STD

4 Commande / Fonctionnement

4.1 Connexions

4.1.1 Raccordement du tuyau
flexible d‘aspiration

4.1.2 Branchement électrique

La tension de service indiquée sur
la plaque signalétique doit coïncider
avec la tension du réseau de distri­bution.

4.2 Mise en marche de
l‘aspirateur

4.2.1 Commutateur « I-0-II »

1)

1. Raccordez le tuyau flexible
d‘aspiration.

1. Veillez à ce que l‘aspirateur
soit arrêté.

2. Branchez la fiche du cordon
dans une prise de courant de
sécurité installée de façon
réglementaire.

Position du

commutateur

I

0

II

Fonction

régime

réduit

arrêt

régime

maximum

4.2.2 Commutateur
« auto-0-I »

1)

12

Position du

commutateur

I

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

Fonction

régime

maximum

ATTIX 9 STD

4.2.3 Réglage de
la puissance
d’aspiration

1)

4.2.4 Service Auto-On/
Off – Position du
commutateur « auto »

L’aspirateur est mis en marche et ar­rêté avec l’outil électrique raccordé.
La saleté est absorbée directement
à la source de poussière.

Conformément à la destination, il
est permis de raccorder unique­ment des appareils produisant de la
poussière qui ont été contrôlés au
point de vue de la technologie des
poussières.

Puissance absorbée maximale de
l‘appareil électrique à raccorder :
voir paragraphe 9.5 « Caractéristi­ques techniques ».

Avant de tourner le commutateur
sur la position « auto », veillez à ce
que l‘appareil électrique raccordé
soit arrêté.

1)

Position
du com-

Fonction

mutateur

Le réglage de

la puissance

d’aspiration

permet

d’adapter avec

précision le

régime aux

différents

travaux.

1. Arrêtez l’aspirateur.

2. Arrêtez l’outil électrique.

3. Reliez l’outil électrique et
l’aspirateur avec le tuyau
flexible d’aspiration.

4. Branchez la fiche de l’outil
électrique dans la prise de
l’appareil située sur le ta­bleau de commande de l’as­pirateur.

5. Mettez l’aspirateur en mar­che, position du commuta­teur « auto ».

6. Mettez l’outil électrique en
marche. Le moteur d’aspira-

auto

tion démarre lors de la mise
en marche de l’outil électri­que raccordé.
Après l‘arrêt de l‘appareil
électrique, l‘aspirateur mar­che encore un court instant
pour refouler dans le sac fil­tre la poussière qui se trouve
dans le tuyau flexible d‘aspi­ration.

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

13

ATTIX 9 STD

10 sec.

4.3 Dépoussiérage de
l‘élément filtrant

4.3.1 Dépoussiérage de
l‘élément filtrant
" Push & Clean "
(ATTIX 961-01)

Uniquement lors de l’aspiration
sans sac filtre et sans filtre à insérer
en toile.

Si la puissance d‘aspiration diminue:

1. Mettez le commutateur dans la position « II » (régime maxi­mum).

2. Fermez l‘orifice de la buse ou du tuyau flexible d‘aspiration avec
la paume de la main.

3. Appuyez trois fois sur le bouton d‘actionnement du dépoussiéra­ge du filtre. Le courant d‘air ainsi engendré entraîne la poussière
qui s‘est déposée sur les lamelles de l‘élément filtrant.

4.3.2 Dépoussiérage de
l‘élément filtrant
" XtremeClean "
(ATTIX 963-21 ED XC,
ATTIX 965-21 SD XC)

Uniquement lors de l’aspiration
sans filtre à insérer en toile.

Pour garantir une puissance d‘aspiration élevée et régulière, l‘élé­ment filtrant est dépoussiéré automatiquement pendant le service.
S‘il est très colmaté, nous recommandons un dépoussiérage inté­gral .

1. Arrêtez l‘aspirateur.

2. Bouchez l‘orifice de la buse ou du tuyau flexible d‘aspiration avec
la paume de la main.

3. Tournez le commutateur sur la position « I » et laissez marcher
l‘aspirateur env. 10 secondes avec l‘orifice du tuyau flexible bou­chée.

14

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

5 Domaines d‘utilisation et méthodes

de travail

ATTIX 9 STD

5.1 Techniques de travail

5.1.1 Aspiration de
substances sèches

Lorsqu‘ils sont utilisés correctement, les accessoires complémentai­res, les buses d‘aspiration et les tuyaux flexibles peuvent renforcer
l‘effet du nettoyage et diminuer l‘effort.

Vous obtiendrez un nettoyage efficace en observant quelques direc­tives et en faisant appel à votre propre expérience dans des domai­nes spéciaux.

Vous trouverez ici quelques indications fondamentales.

PRUDENCE !

N'aspirez pas de matières inflammables.

Avant d'aspirer des matières sèches, il est conseillé de toujours in­troduire le sac d'élimination des poussières dans la cuve (voir n° de
commande au paragraphe 9.6 "Accessoires"). La matière aspirée
peut ainsi être évacuée facilement et de façon hygiénique.

Après l'aspiration de liquides, la cartouche filtrante est humide. Une
cartouche humide s'encrasse plus facilement lorsque vous aspirez
des matières sèches. C'est pourquoi il faut auparavant rincer la car­touche et la laisser sécher ou la remplacer par une cartouche sè­che.

5.1.2 Aspiration de liquides

Il n’est pas permis d’aspirer des liquides avec
l’ATTIX 963-21 ED XC.

PRUDENCE !

N‘aspirez pas de liquides inflammables.

Avant d‘aspirer des liquides, il faut retirer systématiquement le sac
filtre ou le sac d‘évacuation.

Il est conseillé d‘utiliser un élément filtrant séparé ou un tamis de
filtration.

Si de la mousse se forme, arrêtez immédiatement le travail et videz
la cuve.

Pour réduire la formation de mousse, employez le produit anti­mousse Alto Foam Stop (voir n° de commande au paragraphe 9.6
« Accessoires »).

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

15

ATTIX 9 STD

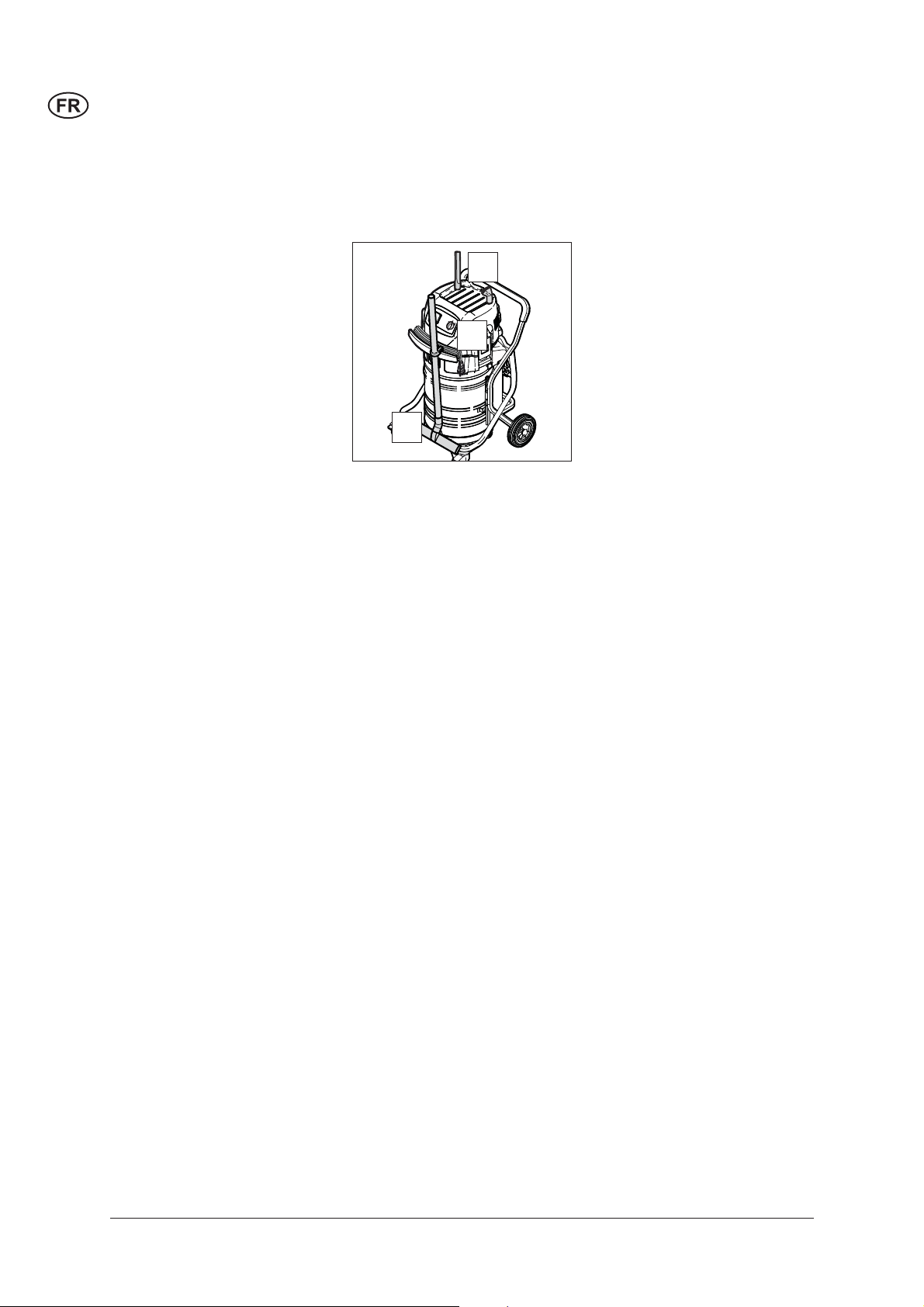

6 Après le travail

6.1 Arrêt et rangement de
l‘aspirateur

B

1. Arrêtez l’appareil et débran-

C

au
to

A

chez la fiche secteur de la
prise de courant.

2. Enroulez le cordon sur la
poignée (A). Commencez
l’enroulement du côté du
châssis et non par l’extrémité
munie de la fiche afin que le
cordon ne se torde pas sur
lui-même.

3. Videz la cuve à saletés, net­toyez l’aspirateur.

4. Après l’aspiration de liqui­des : posez séparément la
partie supérieure de l’aspira­teur afin que l’élément filtrant
puisse sécher.

5. Accrochez le tuyau d’aspira­tion avec la buse de sol (B)
dans les supports et rangez
l’accessoire (C).

6. Rangez l'aspirateur dans
un local sec et protégez-le
contre l'utilisation par des
personnes non autorisées.

16

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

7 Maintenance

7.1 Plan de maintenance

ATTIX 961-01:

7.2.1 Vidage de la cuve à saletés

7.2.3 Remplacement du sac filtre

7.2.6 Remplacement de l‘élément filtrant

ATTIX 965-21 SD XC:

7.2.2 Schmutzbehälter Vidage de la cuve à sa­letés

7.2.4 Remplacement du sac d‘évacuation

7.2.6 Remplacement de l‘élément filtrant

ATTIX 9 STD

Après le travail Au besoin







Après le travail Au besoin







ATTIX 963-21 ED XC:

7.2.5 Remplacement du sac d‘évacuation

7.2.6 Remplacement de l‘élément filtrant

Après le travail Au besoin





1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

17

ATTIX 9 STD

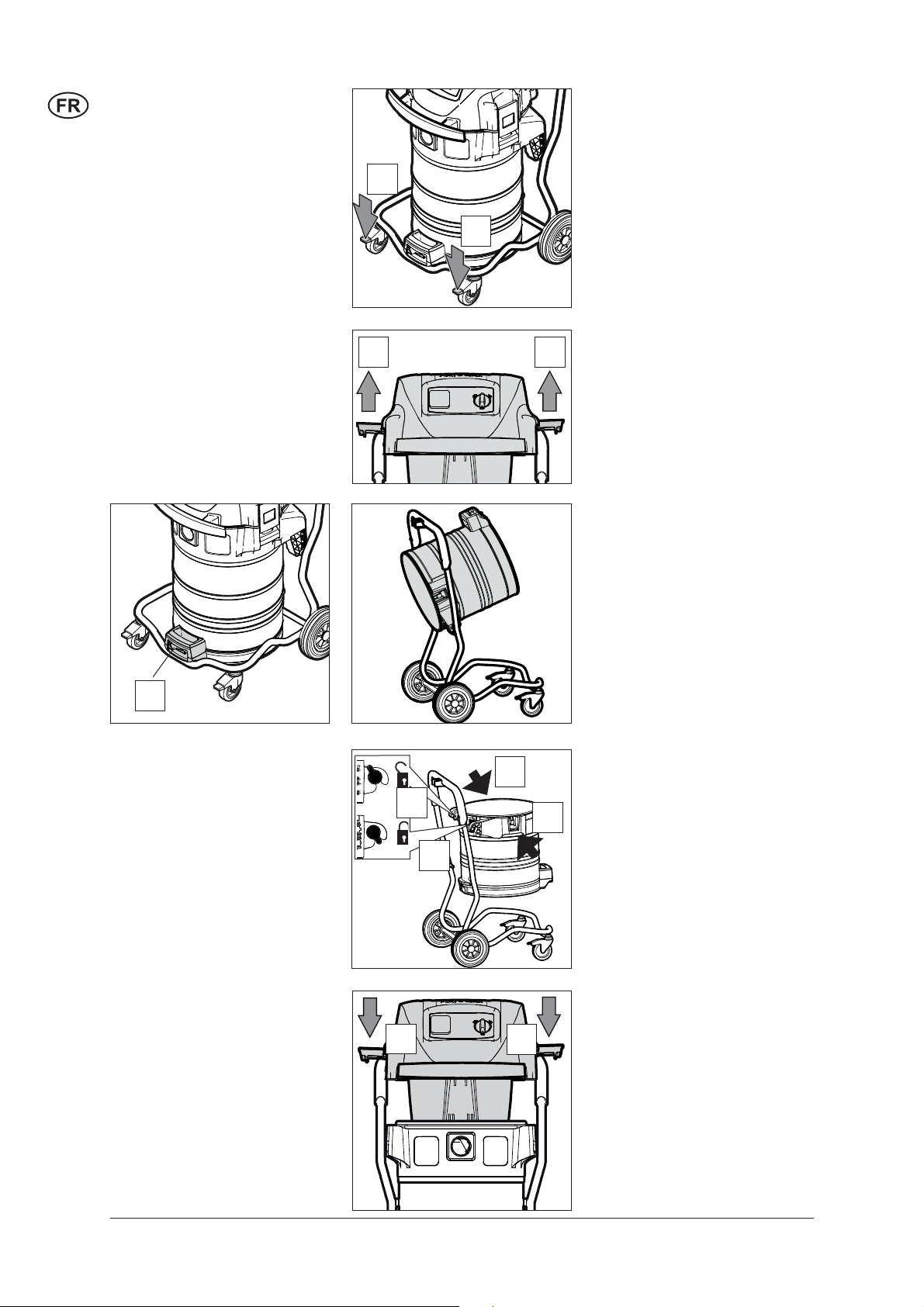

7.2 Travaux de
maintenance

7.2.1 Vidage de la cuve à
saletés (ATTIX 961-01)

Après le vidage : nettoyez le bord
de la cuve et les joints de l’anneau
intermédiaire et de la partie supé­rieure de l’aspirateur avant de re­mettre ceux-ci.
Un joint ou une rainure encrassés
ou endommagés diminuent la puis­sance d’aspiration.
Avant d’emboîter de nouveau le
tuyau flexible d’aspiration : nettoyez
le raccord d’admission et le man­chon du tuyau flexible.

A

A

B B

1. La fiche secteur ne doit pas
encore être branchée dans
une prise de courant.

2. Serrez les freins d’immobili­sation (A) sur les deux galets
de direction.

3. Ouvrez les crochets de fer­meture (B) et retirez la partie
supérieure de l’aspirateur.

Basculement de la cuve à sa­letés :

4. Tirez le levier dans la poi­gnée (C) vers le haut et bas­culez la cuve.

5. 4. Déversez la matière aspi­rée.

6. Eliminez la matière aspirée
conformément aux disposi­tions légales.

C

B

D

D

E

B

E

ou
enlèvement de la cuve à sale­tés :

4. Ouvrez les fixations de la
cuve (D).

5. Retirez la cuve du chariot en
tirant sur les poignées (E).

6. Déversez la matière aspirée.

7. Eliminez la matière aspirée
conformément aux disposi­tions légales.

8. Installez la cuve vide dans le
chariot et verrouillez les fixa­tions (4).

9. Remettez la partie supérieu­re de l’aspirateur.

10. Fermez les crochets de fer­meture (B) en veillant à leur
position correcte.

18

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

ATTIX 9 STD

7.2.2 Vidage de la
cuve à saletés
(ATTIX 965-21 SD XC)

A

A

C

D

B

1. La fiche secteur ne doit pas
encore être branchée dans
une prise de courant.

2. Serrez les freins d’immobili­sation (A) sur les deux galets
de direction.

Enlèvement de la cuve à sale­tés :

3. Relevez l’arceau (B) en haut.

4. Extrayez la cuve à saletés
hors du châssis par la poi­gnée (C).

5. Vidage des matières aspi­rées :

AVERTISSEMENT !

Après avoir aspiré des ma­tières lourdes, ne soulevez
jamais la cuve à saletés tout
seul. Utilisez le FORKLIFT
(D) disponible comme ac­cessoire.

6. Positionnez le FORKLIFT
au-dessus de la cuve à sale­tés à l’aide d’un dispositif de
grue ou d’un gerbeur.

7. Suspendez la cuve dans le
dispositif.

8. Eliminez la matière aspirée
conformément aux disposi­tions légales.

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

E

Mise en place de la cuve à sa­letés :

9. Nettoyez la cuve à saletés.

10. Contrôlez les joints (E) entre
la cuve et la partie supérieu­re de l’aspirateur.

11. Poussez la cuve à saletés
dans le châssis jusqu’à la
butée.

12. Abaissez l’arceau (B) en bas
sans forcer.

19

ATTIX 9 STD

7.2.3 Remplacement du sac
filtre (ATTIX 961-01)

Enlevez le sac filtre contenant des
matières lourdes en basculant la
cuve, voir chapitre 7.2.1.

A

A

B B

C

D

1. La fiche secteur ne doit pas
encore être branchée dans
une prise de courant.

2. Serrez les freins d’immobili­sation (A) sur les deux galets
de direction.

3. Ouvrez les crochets de fer­meture (B) et retirez la partie
supérieure de l’aspirateur.

Enlèvement du sac filtre :

4. Déboîtez avec précaution le
manchon du sac filtre sur le
raccord d‘admission (C).

5. Fermez le manchon du sac
filtre avec le couvercle rabat­tant (D).

6. Eliminez le sac filtre confor­mément aux dispositions lé­gales.

C

B

B

Mise en place du sac filtre :

7. Nettoyez la cuve à saletés.

8. Introduisez un sac filtre neuf
dans la cuve à saletés.

9. Emboîtez vigoureusement le
manchon du sac filtre neuf
sur le raccord d’admission
(C).

10. Remettez la partie supérieu­re de l’aspirateur.

11. Fermez les crochets de fer­meture (B) en veillant à leur
position correcte.

20

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

ATTIX 9 STD

7.2.4 Remplacement du sac
d‘évacuation
(ATTIX 965-21 SD XC)

B

C

A

A

D

E

1. La fiche secteur ne doit pas
encore être branchée dans
une prise de courant.

2. Serrez les freins d’immobili­sation (A) sur les deux galets
de direction.

Enlèvement du sac d’évacua­tion :

3. Relevez l’arceau (B) en haut.

4. Extrayez la cuve à saletés
hors du châssis par la poi­gnée (C).

5. Fermez le sac d’évacuation
avec le cordon (D) et ex­trayez-le de la cuve à sale­tés.

AVERTISSEMENT !

Après avoir aspiré des ma­tières lourdes, ne soulevez
jamais la cuve à saletés tout
seul. Utilisez le FORKLIFT
(E) disponible comme acces­soire.

6. Positionnez le FORKLIFT
(E) au-dessus de la cuve à
saletés à l’aide d’un dispositif
de grue ou d’un gerbeur.

7. Suspendez la cuve dans le
dispositif.

8. Eliminez la matière aspirée
conformément aux disposi­tions légales.

G

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

B

F

Mise en place du sac d’éva­cuation :

9. Nettoyez la cuve à saletés.

10. Contrôlez les joints (F) entre
la cuve et la partie supérieu­re de l’aspirateur.

11. Introduisez le sac d’évacua­tion (G) dans la cuve à sale­tés.

12. Rabattez la bordure supé­rieure du sac d’évacuation
sur le bord de la cuve à sa­letés.

13. Poussez la cuve à saletés
dans le châssis jusqu’à la
butée.

14. Abaissez l’arceau (B) en bas
sans forcer.

21

ATTIX 9 STD

7.2.5 Remplacement du sac
d‘évacuation
(ATTIX 963-21 ED XC)

B

A

A

C

1. La fiche secteur ne doit pas
encore être branchée dans
une prise de courant.

2. Serrez les freins d’immobili­sation (A) sur les deux galets
de direction.

Enlèvement du sac d’évacua­tion :

3. Desserrer la bande de ser­rage (B).

4. Retirer et refermer le sac
d‘évacuation du récipient à
sac (C).

5. Eliminer la matière aspirée
conformément aux disposi­tions légales.

C

B

C

D

Mise en place du sac d’éva­cuation :

1. Introduisez le sac d’évacua-

tion (C) dans la bande de
serrage.

2. Rabattez la bordure supé­rieure du sac d’évacuation
sur le bord de la bande de
serrage.

3. Glisser le nouveau sac d'éva­cuation (C) sur le récipient à
sac (D).

4. Fermer la bande de serrage
(B).

22

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

ATTIX 9 STD

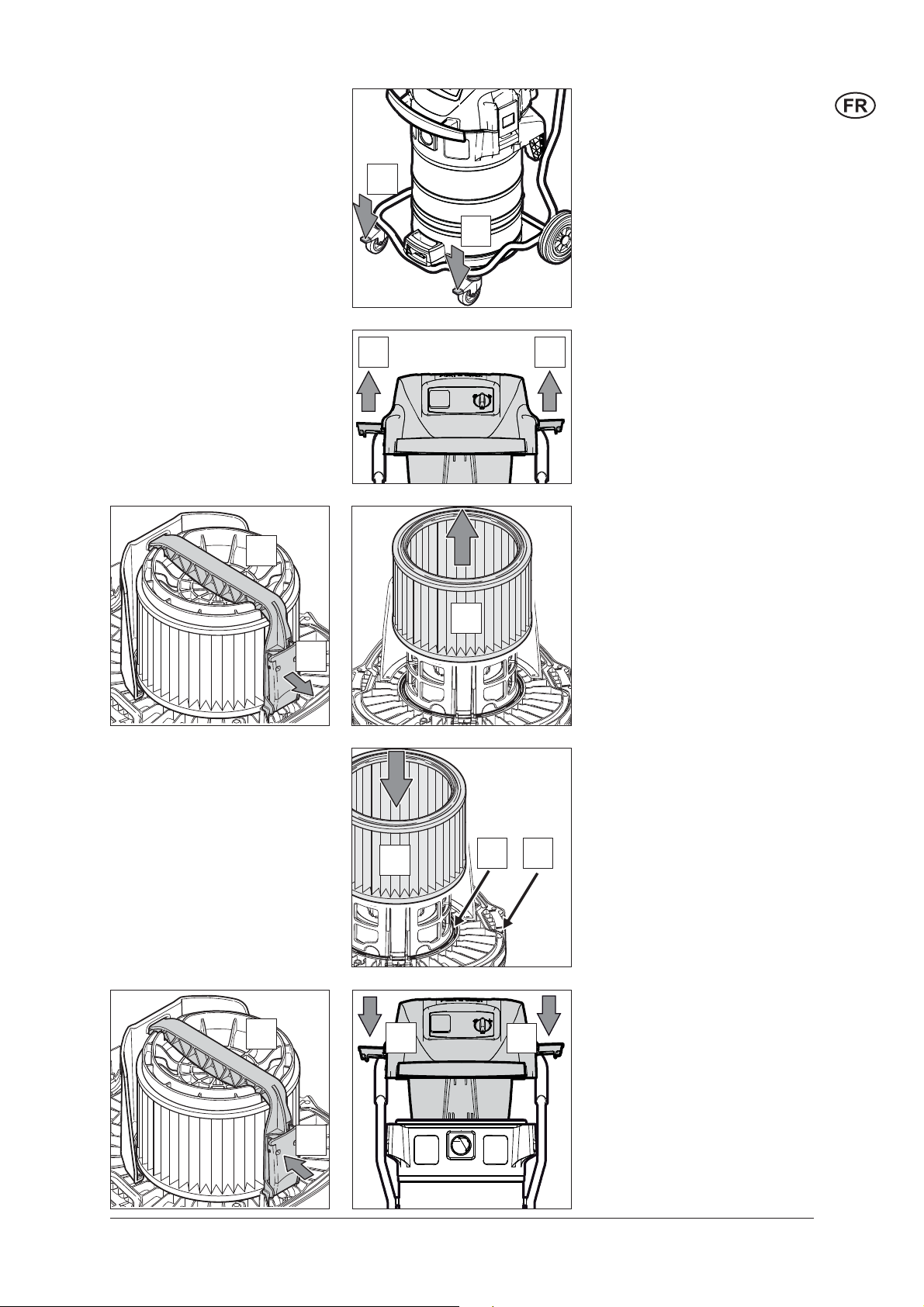

7.2.6 Remplacement de
l‘élément filtrant

N’aspirez jamais sans filtre!

D

C

A

A

B B

E

1. La fiche secteur ne doit pas
encore être branchée dans
une prise de courant.

2. Serrez les freins d’immobili­sation (A) sur les deux galets
de direction.

3. Ouvrez les crochets de fer­meture (B) et retirez la partie
supérieure de l’aspirateur.

Retrait de l’élément filtrant :

4. Déposez par le haut la par­tie supérieure de l’aspirateur
avec l’élément filtrant.

5. Ouvrez la poignée à étrier
(C) et déposez l'étrier.

6. Enlevez le disque de serrage
du filtre (D).

7. Extrayez la cartouche filtran­te (E) avec précaution.

8. Eliminez la cartouche filtran­te usagée conformément aux
dispositions légales.

D

C

E

B

F G

B

Mise en place de l’élément fil­trant :

9. Nettoyez le joint du filtre (F),
vérifiez qu'il n'est pas en­dommagé, remplacez-le si
nécessaire.

10. Contrôlez que la tige antis­tatique (G) n’est pas endom­magée. Faites-la remplacer
par le service après-vente
d’Alto si nécessaire.

11. Emboîtez l’élément filtrant
neuf (E) sur la corbeille de
soutien du filtre.

12. Posez le disque de serrage
du filtre (D).

13. Mettez la poignée à étrier (C)
en place et fermez.

14. Remettez la partie supérieu­re de l’aspirateur.

15. Fermez les crochets de fer­meture (B) en veillant à leur
position correcte.

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

23

ATTIX 9 STD

8 Suppression de dérangements

Dérangement Cause Suppression

‡

Le moteur ne marche pas.

‡

Le moteur ne marche pas
en service automatique 1)

‡

Puissance d’aspiration
réduite

‡

L’aspirateur s’arrête
pendant l’aspiration de
liquides

‡

Fluctuations de tension

(ATTIX 961-01)

>

Le fusible de la prise de
raccordement au secteur a
claqué.

>

La protection contre la
surcharge a réagi.

>

Moteur défectueux.

>

Outil électrique défectueux ou
mal branché

>

Puissance absorbée par l’outil
électrique trop faible

>

Réglage de la puissance
d’aspiration1) réglé sur une
valeur trop basse

>

Tuyau flexible d’aspiration
bouché/buse obstruée

>

Cuve, sac d’évacuation ou
sac filtre pleins.

>

Elément filtrant colmaté

>

Joint entre la cuve et la partie
supérieure de l’aspirateur
défectueux ou absent

>

Mécanisme de
dépoussiérage défectueux

>

Cuve pleine

>

Impédance trop élevée de la
tension d’alimentation

•

Réarmer le fusible secteur

•

Arrêter l’aspirateur et le laisser
refroidir env. 5 minutes. S’il ne
peut pas être remis en marche,
faire appel au service clients
d’Alto.

•

Faire remplacer le moteur
par le service après-vente
d’Nilfisk-Alto.

•

Contrôler le fonctionnement de
l’outil électrique ou brancher
fermement sa fiche.

•

Tenir compte de la puissance
absorbée minimale de P>40 W.

•

Régler la puissance
d’aspiration conformément au
paragraphe « Réglage de la
puissance d’aspiration ».

•

Nettoyer le tuyau flexible
d’aspiration/la buse.

•

Voir paragraphe « Vidage de
la cuve » ou « Remplacement
du sac d’évacuation, du sac
filtre ».

•

Voir paragraphes «
Dépoussiérage de l‘élément
filtrant » et « Remplacement
de l‘élément filtrant ».

•

Changer le joint.

•

Avertir le service après-vente
d’Nilfisk-Alto.

•

Arrêter l’appareil et vider la
cuve.

•

Raccorder l’appareil dans une
autre prise de courant située
plus près du coffret de fusibles.
Il ne faut pas s’attendre à des
fluctuations de tension de plus
de 7% si l’impédance au point
de transmission est ≤ 0.15 Ω .

24

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

9 Divers

9.1 Affectation de la
machine au recyclage

ATTIX 9 STD

1. Rendez immédiatement inutilisable l’appareil qui ne sert plus.

2. Débranchez la fiche secteur et sectionnez le cordon.

3. Ne jetez pas les appareils électriques dans les ordures ména­gères !

D’après la directive européenne 2002/96/CE sur les déchets d’équi­pements électriques et électroniques usés, les appareils électriques
doivent faire l’objet d’une collecte sélective et d’un recyclage écolo­gique.

9.2 Garantie

9.3 Contrôles et
homologations

9.4 Déclaration de
conformité CE

Pour toutes questions, veuillez vous adresser à l’administration de
votre commune ou au revendeur le plus proche.

La garantie et les prestations couvertes sont régies par nos Condi­tions générales. Des modifications impliquées par des innovations
techniques sont réservées.

Des contrôles élec tro tech ni ques doivent être effectués con for ­mé ment aux règlements de pré ven tion des accidents («VBG4») et
à DIN VDE 0701, parties 1 et 3. La norme DIN VDE 0702 impose
ces con trô les à intervalles ré gu liers et après une réparation ou une
modifi cation.

L’aspirateur est homologué con for mé ment à IEC/EN 60335-2-69.

Déclaration de conformité CE

NILFISK-ADVANCE A/S
Sognevej 25
DK-2605 Brøndby

Produit :

Type :

Description :

La construction de l’appareil
est conforme aux dispositions
afférentes suivantes:

Normes harmonisées appliquées:

Normes nationales et spécifi cations
techniques appliquées:

Aspirateur pour liquides et poussières

ATTIX 961-01
ATTIX 963-21 ED XC
ATTIX 965-21 SD XC

110 V / 230 V~, 50 Hz

Directive CE « Machines » 98/37/CE
Directive CE « Basse tension » 73/23/CE
Directive CE « CEM » 89/336/CE

EN 12100-1, EN 12100-2
EN 60335-1
EN 60335-2-69
EN 55014-1, EN 55014-2, EN 61000-3-2

DIN EN 60335-1
DIN EN 60335-2-69

1)

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

Anton Sørensen
General Manager EAPC
Technical Operations

Brøndby, 01.06.2007

25

ATTIX 9 STD

9.5 Caractéristiques
techniques

ATTIX

961-01 965-21 SD XC 963-21 ED XC

Tension V

230 (EU,CH,GB)

110 (GB)

230 (DK,EU)

Fréquence du secteur Hz 50/60

10 (CH)

Protection par fusible A

13 (GB 230V)

16 (EU)

10 (DK)
16 (EU)

32 (GB 110 V)

Puissance absorbée

IEC

Puissance connectée pour la
prise intégrée

W

W

Puissance connectée totale W

Débit volumétrique (Air) l/min

Dépression (max.) mbar/kPa

2x1200 (EU,GB)

2x1000(CH, GB

110V)

2400 (EU,GB)
2000 (CH,GB

110V)

2x3600 (EU,GB)

2x2900 (CH,GB

110V)

2x1200 (EU)

2x1000(DK)

1200 (EU)

300 (DK)

3600 (EU)
2300 (DK)

2x3600 (EU)
2x2900 (DK)

230/23 (EU,GB)

210/21 (DK,CH,GB 110V)

Niveau sonore de la surface
de référence mesuré à une

dB(A) 70 ± 2

distance de 1 m, EN 60704-1

Bruit de travail dB(A) 67 ± 2

Cordon longueur m 10

H07RN-F3G1,0 mm² (CH,DK)

Cordon type

H07RN-F3G1,5 mm² (EU, GB 230 V)

H07BQ-F3G2,5 mm² (GB 110 V)

Classe de protection I

Type de protection IP X4

Antiparasitage EN 55014-1

Volume de la cuve l 70 50 30

Largeur mm 610 640 620

Profondeur mm 645 725 605

Hauteur mm 985 1020 1200

Poids kg 36 42 30

230 (DK,EU)

110 (GB)

10 (DK)
16 (EU)

32 (GB 110 V)

2x1200 (EU)

2x1000(DK,GB)

1200 (EU)

300 (DK)
750 (GB)

3600 (EU)
2300 (DK)

2750 (GB)

2x3600 (EU)

2x2900 (DK,GB)

9.6 Accessoires optionnel

Désignation N° de commande

Sac filtre (5 sacs) 302002892

Sac d’évacuation (5 sacs) ATTIX 965-21 SD XC 302001480

Sac d’évacuation (24 sacs) ATTIX 963-21 ED XC 302003723

Elément filtrant 107400562

Filtre à insérer en toile 302002894

Alto-Foam-Stop (6 x 1 l) 8469

1)

26

Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

http://www.nilfi sk-advance.com

HEAD QUARTER

DENMARK

Nilfi sk-Advance Group
Sognevej 25
DK-2605 Brøndby
Tel.: [phone]
E-mail: mail.com@nilfi sk-advance.com

SALES COMPANIES

ARGENTINA

Nilfi sk-Advance srl.
Edifi cio Central Park
Herrera 1855, Offi ce 604
Ciudad Autónoma de Buenos Aires
Tel.: [phone]

AUSTRALIA

Nilfi sk-Advance
48 Egerton St.
P.O. Box 6046
Silverwater, N.S.W. 2128
Tel.: [phone]
E-mail: info@nilfi sk-advance.com.au

AUSTRIA

Nilfi sk-Advance GmbH
Metzgerstrasse 68
5101 Bergheim bei Salzburg
Tel.: [phone]
E-mail: info.at@nilfi sk-advance.com

BELGIUM

Nilfi sk-Advance n.v-s.a.
Riverside Business Park
Boulevard Internationalelaan 55
Bâtiment C3/C4 Gebouw
Bruxelles 1070
Tel.: [phone]
E-mail: info.be@nilfi sk-advance.com

CANADA

Nilfi sk-Advance
240 Superior Boulevard
Mississauga, Ontario L5T 2L2
Tel.: [phone]
E-mail: [e-mail]

CHILE

Nilfi sk-Advance de Chile
San Alfonso 1462
Santiago
Tel.:[phone]
E-mail: Pablo.Noriega@nilfi sk-advance.com

CHINA

Nilfi sk-Advance (Suzhou)
Building 18, Suchun Industrial Estate
Suzhou Industrial Park
215021 Suzhou
Tel.: [phone]

CZECH REPUBLIC

Nilfi sk-Advance
VGP Park Horní Počernice
Do Čertous 1/2658
193 00 Praha 9
Tel.: [phone]

DENMARK

Nilfi sk-Advance A/S
Industrivej 1
9560 Hadsund
Tel.: [phone]
E-mail: salg.dk@nilfi sk-advance.com

FINLAND

Nilfi sk-Advance Oy Ab
Piispantilankuja 4
02240 Espoo
Tel.: [phone]
E-mail: asiakaspalvelu.fi @nilfi sk.com

FRANCE

Nilfi sk-Advance
26 Avenue de la Baltique
Villebon sur Yvette
91944 Courtabouef Cedex
Tel.: [phone]
E-mail: info.fr@nilfi sk-advance.com

GERMANY

Nilfi sk-ALTO
Geschäftsbereich der Nilfi sk Advance AG
Guido-Oberdorfer-Strasse 10
D-89287 Bellenberg
Tel.: [phone]
E-mail: info.de@nilfi sk-alto.com

GREECE

Nilfi sk-Advance SA
8, Thoukididou str.
164 52 Argiroupolis
Tel.: [phone]
E-mail: nilfi [e-mail]

HOLLAND

Nilfi sk-Advance
Versterkerstraat 5
1322 AN Almere
Tel.: [phone]
E-mail: info.nl@nilfi sk-advance.com

HONG KONG

Nilfi sk-Advance Ltd.
Room 2001 HK Worsted Mills
Industrial Building
31-39 Wo Tong Tsui Street
Kvai Chung
Tel.: [phone]

HUNGARY

Nilfi sk-Advance Kereskedelmi Kft.
II. Rákóczi Ferenc út 10
2310 Szigetszentmiklos-Lakihegy
Tel: [phone]
E-mail: info@nilfi sk-advance.hu

INDIA

Nilfi sk-Advance India Limited
349, Business Point,
No 201,2nd fl oor, above Popular Car World,
Western Express High way, Andheri ( East),
Mumbai - 400 069
Tel.: [phone]

IRELAND

Nilfi sk-Advance
1 Stokes Place
St. Stephen’s Green
Dublin 2
Tel.: [phone]

ITALY

Nilfi sk-Advance SpA
Strada Comunale della Braglia, 18
26862 Guardamiglio (LO)
Tel.: [phone]
E-mail: mercato.italia@nilfi sk-advance.it

JAPAN

Nilfi sk-Advance Inc.
1-6-6 Kita-shinyokohama, Kouhoku-ku
Yokohama, 223-0059
Tel.: [phone]

KOREA

Nilfi sk-Advance
Kumwon B/D 3F, 471-4, Gunja-Dong
Gwangjin-Ku
Tel.: [phone]

MALAYSIA

Nillfi sk-Advance Sdn Bhd
Sd 14, Jalan KIP 11
Taman Perindustrian KIP
Sri Damansara
52200 Kuala Lumpur
Tel.: [phone]

MEXICO

Nilfi sk-Advance de Mexico, S. de R.L. de C.V.
Prol. Paseo de la Reforma 61, 6-A2
Col. Paseo de las Lomas
01330 Mexico, D.F.
Tel: [phone] (switchboard)
E-mail: [e-mail]

NEW ZEALAND

Nilfi sk-Advance
Danish House
6 Rockridge Avenue
Penrose, Auckland 1135
Tel.: [phone]

NORWAY

Nilfi sk-ALTO
Division of Nilfi sk-Advance
Bjørnerudveien 24
1266 Oslo
Tel.: [phone]
E-mail: info.no@nilfi sk-alto.com

POLAND

Nilfi sk-Advance Sp. Z.O.O.

05-800 Pruszków
ul. 3-go MAJA 8
Tel.: [phone]

PORTUGAL

Nilfi sk-Advance
Sintra Business Park
Zona Industrial Da Abrunheira
Edifi cio 1, 1° A
P2710-089 Sintra
Tel.: [phone]
E-mail: mkt.pt@nilfi sk-advance.com

RUSSIA

Нилфиск-Эдванс
127015 Москва

Вятская ул. 27, стр. 7
Россия

Tel.: [phone]
E-mail: info@nilfi sk.ru

SINGAPORE

Nilfi sk-Advance Pte. Ltd.
40 Loyang Drive
Singapore 508961
Tel.: [phone]

SPAIN

Nilfi sk-Advance S.A.
Torre D’Ara
Paseo del Rengle, 5 Pl. 10
08302 Mataró
Tel.: [phone]
E-mail: mkt.es@nilfi sk-dvance.com

SWEDEN

Nilfi sk-ALTO
Division of Nilfi sk-Advance
Aminogatan 18
Box 40 29
431 04 Mölndal
Tel.: [phone]
E-mail: info.se@nilfi sk-alto.com

SWITZERLAND

Nilfi sk-Advance
Ringstrasse 19
Kircheberg/Industri Stelzl
9500 Wil
Tel.: [phone]
E-mail: info.ch@nilfi sk-advance.com

TAIWAN

Nilfi sk-Advance Taiwan Branch
1F, No. 193, sec. 2, Xing Long Rd.
Taipei
Tel.: [phone]

THAILAND

Nilfi sk-Advance Co. Ltd.
89 Soi Chokechai-Ruammitr
Viphavadee-Rangsit Road
Ladyao, Jatuchak, Bangkok 10900
Tel.: [phone]

TURKEY

Nilfi sk-Advance Profesional Temizlik
Ekipmanlari Tic. A/S.
Necla Cad. No. 48
Yenisahra / Kadiköy
Istanbul
Tel.: [phone] - 60
E-mail: info.tr@nilfi sk-advance.com

UNITED KINGDOM

Nilfi sk-Advance Ltd.
Unit 24
Hilllside Business Park
Kempson Way
Bury St. Edmunds
Suffolk IP32 7EA
Tel.: [phone]
E-mail: sales.uk@nilfi sk-advance.com

UNITED ARAB EMIRATES

Nilfi sk-Advance Middle East Branch
SAIF-Zone
P.O. Box 122298
Sharjah
Tel.: [phone]

USA

Nilfi sk-Advance Inc.
14600 21st Avenue North
Plymouth, MN 55447-3408
Tel.: [phone]

VIETNAM

Nilfi sk-Advance Representative Offi ce
No. 51 Doc Ngu Str.
Ba Dinh Dist.
Hanoi
Tel.: [phone]
E-mail: nilfi [e-mail]
