安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される

警告

内容を示しています。

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および

注意

物的損害の発生が想定される内容を示しています。

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例



記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容

（左図の場合は感電注意）が描かれています。

記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容

（左図の場合は分解禁止）が描かれています。

●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容

（左図の場合は電池を取り出す）が描かれています。

分解禁止

接触禁止

すぐに

修理依頼を

電池を取る

すぐに

修理依頼を

水かけ禁止

使用禁止

見ないこと

警告

分解したり、修理や改造をしないこと

感電したり、異常動作をしてケガの原因となります。

落下などによって破損し、内部が露出したときは、露出部に手を触れないこと

感電したり、破損部でケガをする原因となります。カメラの電池を抜いて、販売店またはニコンサービス機関に修理を依頼してください。

熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメラの電池を取り出すこと

そのまま使用すると火災、やけどの原因となります。電池を取り出す際、やけどに充分注意してください。電池を抜いて、販売店またはニコンサービス機関に修理を依頼してください。

水につけたり、水をかけたり、雨にぬらしたりしないこと

発火したり感電の原因となります。

引火、爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用すると、爆発や火災の原因となります。

レンズまたはカメラで直接太陽や強い光を見ないこと

失明や視力障害の原因となります。



注意

ぬれた手でさわらないこと

感電の原因になることがあります。

感電注意

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

放置禁止

逆光撮影では、太陽を画角から充分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因に

使用注意

なることがあります。画角から太陽をわずかに外しても火災の原因になることがあります。

使用しないときは、レンズにキャップをつけるか太陽光のあたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあ

保管注意

ります。

三脚にカメラやレンズを取り付けたまま移動しないこと

転倒したりぶつけたりしてケガの原因になること

移動注意

があります。

窓を閉め切った自動車の中や直射日光が当たる場所など、異常に温度が高くなる場所に放置しないこと

放置禁止

内部の部品に悪い影響を与え、火災の原因となることがあります。

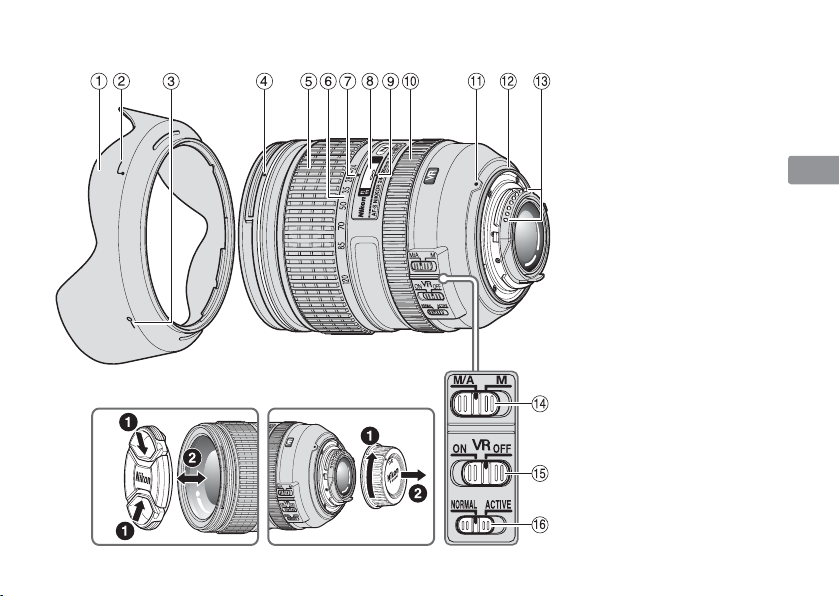

■各部の名称

1フード（P.8） 2フード取り付け指標（P.8） 3フードセット指標（P.8） 4フード着脱指標（P.8） 5ズームリング（P.8） 6焦点距離目盛 7焦点距離目盛指標 8距離目盛（P.8） 9距離目盛基準線 !フォーカスリング（P.6） "レンズ着脱指標 #レンズマウントゴムリング

（P.10）

$CPU 信号接点（P.10） %フォーカスモード切り換え

スイッチ（P.6）

&手ブレ補正スイッチ（P.7） (手ブレ補正モード切り換え

スイッチ（P.7）

（）：参照頁

このたびはニッコールレンズをお買い上げくださいまして、誠にありがとうございます。ご使用の前に、この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。

■主な特長

●

ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施したことにより、強い太陽光が当たる屋外撮影から、スポットライトのある室内撮影まで、クリアーで抜けの良い画像を提供します。

●

手ブレ補正機能（VRⅡ）を使用すると、使わないと

きと比べ約 4 段分撮影できるため、シャッタースピードの選択範囲が広がり、幅広い領域で手持ち撮影が可能です。（※当社測定条件によります。また、手ブレ補正効果は、撮影者や撮影条件によって異なります。）

ご注意

●

DX フォーマットのニコンデジタル一眼レフカメラ（D300 シリーズ、D90 など）に装着すると、対角

線画角は 61°―13°20′となり、35mm 判換算では焦点距離約 36mm―180mm 相当のレンズになります。

※

シャッタースピードを遅くして

■使用できる機能

カメラによって、使用できる機能には制限・制約がありますので、カメラの使用説明書でもご確認ください。

露出（撮影）モード

カメラ

FX フォーマット /DX フォーマットのニコンデジタル一眼レフカメラ、 F6、F5、F100、F80 ニコン

U2、

ニコン

プロネア

600i、

プロネア

シリーズ

、F90X

シリーズ

F90 ニコン

Us、F60D、F50D、

シリーズ

F-401 F-801

シリーズ

F3AF、F-601、F-501、 MF

カメラ

○：

使用可 ×：使用不可

※1：P には AUTO（オート）モード、イメージプログラ

ムモード（シーンモード）を含みます。

※2：M モードの設定はありません。

シリーズ

、F70D

、F-601M × × ○ ○ × ×

（F-601M を除く）

機能

VR AF P※1SAM

○○ ○○○○

シリーズ

、

※2

×○ ○○○○

、

×○ ○○××

×× ○○○○

×× ××××

VR：

手ブレ補正

AF：

オートフォーカス

■ピント合わせの方法

ご使用のカメラや撮影目的によって、下表のようなピ

ント合わせが選択できます。

M/A（マニュアル優先オートフォーカスモード）の使

い方

レンズのフォーカスモード切り換えスイッチを

[M/A] にセットします。

AF（オートフォーカス）撮影時、カメラのシャッター

ボタンを半押ししたまま、あるいはAF作動（AF-ON）ボタンを保持したまま、フォーカスリングを手で回

転させると、瞬時にMF（マニュアルフォーカス）撮影が行えます。

カメラのシャッターボタンの半押しやAF作動

（AF-ON）ボタンを再度操作するとAF（オートフォー

カス）で撮影が可能となります。

FX フォーマット /DX フォーマットのニコンデジタル一眼

レフカメラ、F6、F5、F4 シリーズ、F100、F90X シリーズ、 F90 シリーズ、F80 シリーズ、F70D、ニコン U2、ニコン U、プロネア 600i、プロネア S

ニコン Us、F60D、F50D、F-801 シリーズ、 F-401 シリーズ、F-601M

カメラ

■手ブレ補正機能（VRⅡ）

手ブレ補正機能の概念図

高

周



波



数

低

NORMALモードで対応

手ブレ補正

流し撮りでの手ブレ補正 NORMAL モードで対応激しい揺れでの手ブレ補正 ACTIVE モードで対応

カメラの

フォーカスモード

AF（C/S）

手ブレ

流し撮り（パンニング）

振 幅

ACTIVEモードで対応

NORMAL モードまたは ACTIVE モードで対応

レンズのフォーカスモード

M/A M

マニュアル優先

オートフォーカス

マニュアルフォーカス

（フォーカスエイド可）

マニュアルフォーカス

（F-601M を除きフォーカスエイド可）

マニュアルフォーカス

（フォーカスエイド可）

激しい揺れ

例）乗り物等

での揺れ

大小

手ブレ補正スイッチの使い方

ON：シャッターボタンを半押しする

と、手ブレを補正します。ファインダー像のブレも補正するため、ピント合わせが容易で、フレーミングしやすくなります。

OFF：手ブレを補正しません。

手ブレ補正モード切り換えスイッチの使い方

手ブレ補正スイッチを［ON］にし、手ブレ補正モード切り換えスイッチを設定します。

手ブレ補正使用時のご注意

●

手ブレ補正が使用できないカメラ（P.5）では、必ず、

手ブレ補正スイッチを［OFF］にしてください。特にプロネア 600i では、このスイッチを［ON］にしたままにすると、電池の消耗が早くなることがありますのでご注意ください。

NORMAL：主に、通常の手ブレを補正します。流し撮りでも手ブレを補正します。 ACTIVE：乗り物に乗っている等、揺れの激しい条件でのブレから通常の手ブレまで補正します。このモードでは流し撮り自動検出は行いません。

●

シャッターボタンを半押し後、ファインダー像が安

定してから撮影することをおすすめします。

●

手ブレ補正の原理上、シャッターレリーズ後にファ

インダー像がわずかに動くことがありますが、異常ではありません。

●

流し撮りする場合は、必ず NORMAL モードにして

ください。NORMAL モードでは、流し撮りなどでカメラの向きを大きく変えた場合、流した方向の手ブレ補正は機能しません。例えば、横方向に流し撮りすると、縦方向の手ブレだけが補正されます。

●

手ブレ補正中にカメラの電源を OFF にしたり、レン

ズを取り外したりしないでください。（その状態でレンズを振るとカタカタ音がすることがありますが、故障ではありません。カメラの電源を再度 ON にすれば、音は消えます。）

●

内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充

電中は、手ブレ補正は行いません。

●

三脚を使用するときは、手ブレ補正スイッチを［OFF］

にしてください。ただし、三脚を使っても雲台を固定しないときや、一脚を使用するときには、スイッチを［ON］にすることをおすすめします。

●

AF 作動（AF-ON）ボタンのあるカメラで、AF 作動

ボタンを押しても、手ブレ補正は作動しません。

■ズーミングと被写界深度

撮影を行う場合は、ズームリングを回転させ（焦点距

離が変化します）構図を決めてから、ピント合わせを行ってください。プレビュー（絞り込み）機構を持つ

カメラでは、撮影前にファインダー内で被写界深度を確認できます。

●

このレンズは IF（ニコン内焦）方式を採用しています。

IF 方式は、撮影距離が短くなるにしたがって焦点距

離が短くなります。

●

距離目盛は目安であり、被写体までの距離を保証す

るものではありません。また、遠景撮影でも被写界深度などの影響により∞マークに届かない位置でピ

ントが合う場合があります。

●

詳しい被写界深度は、被写界深度表（P.144）をご覧ください。

■絞り値の設定

絞り値は、カメラ側で設定してください。

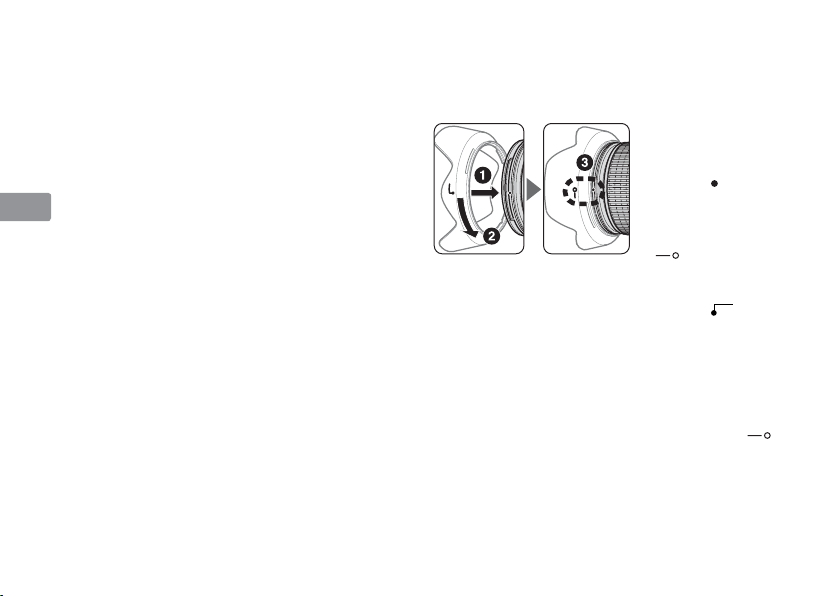

■フードの使い方

画像に悪影響を及ぼす光線をカットし、レンズ面の保護にも役立ちます。

取り付け方

●

フード先端を強くつかむと着脱が困難になります。

着脱の際は、フード取り付け指標（て回転させてください。

●

フードが正しく取り付けられないと撮影画面にケラ

レを生じますのでご注意ください。

●

収納時はフードを逆向きにしてレンズに取り付けら

れます。着脱の際は、フードセット指標（を持って回転させてください。

 ●

フード着脱指標（）

とフードセット指標

（

）が合っていることを確認してください（❸）。

）付近を持っ

）付近

■カメラの内蔵フラッシュ使用時のご注意

● 

撮影距離 0.6m 以上で使用してください。

● 

ケラレを防止するために、レンズのフードは取り外して使用してください。

※カメラの内蔵フラッシュのケラレとは、フラッシュ

の光がレンズの先端でさえぎられて影になり、写真に映り込む現象です。

カメラ

D700（FX フォーマット時）

D300 シリーズ、 D200、D100

D90、D80、 D70 シリーズ、D50

D5000、D3100、 D3000、D60、 D40 シリーズ

F80 シリーズ

F70D

F60D

F50D、 F-401 シリーズ

二コン U、二コン Us

二コン U2

ケラレなく撮影できる焦点距離と撮影距離

●焦点距離 24mm では撮影距離 3m 以上

●焦点距離 35mm 以上では制約なし

●焦点距離 24mm では撮影距離 1m 以上

●焦点距離 35mm 以上では制約なし

●焦点距離 24mm では撮影距離 1.5m 以上

●焦点距離 35mm 以上では制約なし

●焦点距離 24mm では撮影距離 2.5m 以上

●焦点距離 35mm 以上では制約なし

●焦点距離 35mm では撮影距離 1.5m 以上

●焦点距離 50mm 以上では制約なし

●焦点距離 50mm では撮影距離 1m以上

●焦点距離 70mm 以上では制約なし

●焦点距離 50mm では撮影距離 3m以上

●焦点距離 70mm では撮影距離 1.5m以上

●焦点距離 85mm 以上では撮影距離 1m以上

●焦点距離 70mm では撮影距離 2m以上

●焦点距離 85mm では撮影距離 1.5m以上

●焦点距離 120mm では撮影距離 1m以上

●焦点距離 70mm では撮影距離 1.5m以上

●焦点距離 85mm 以上では撮影距離 1m以上

●焦点距離 50mm では撮影距離 1.5m以上

●焦点距離 70mm では撮影距離 1m以上

●焦点距離 85mm 以上では制約なし

■

ファインダースクリーンとの組み合わせ

スクリーン

カメラ

F5+DP-30

F5+DA-30

ABCE

F6 ◎ ◎―◎― ―――◎ ◎

◎ ◎○◎◎ ○ ◎ ◎ ◎

◎◎◎ ◎

（＋ 0.5）

EC-B EC-EG1G2

G3 G4

JLMU

◎

（＋ 0.5）

構図の決定やピント合わせの目的には

◎ ： 好適です。 ○ ：視野の一部が多少見にくくなりますが、撮影結果に

は全く影響がありません。

 ：各カメラに存在しないファインダースクリーンです。

（）：中央部重点測光時の補正値です。F6 カメラの場合、

測光値の補正は、カメラのカスタムメニュー「b6：スクリーン補正」を「BorE 以外」にセットして行います。B 型および E 型以外を使用する場合は、補正量が 0 でも、「BorE 以外」にセットしてください。 F5 カメラの場合は、カスタムセッティング No .18 の設定で測光値の補正を行います。詳しくはカメラの使用説明書をご覧ください。

空欄：使用不適当です。ただし、M スクリーンの場合、撮

影倍率 1/1 倍以上の近接撮影に用いるため、この限りではありません。

ご注意

●

F5カメラの場合、マルチパターン測光は、EC-B、

EC-E、B、E、J、A、L スクリーンのみ可能です。

■

レンズのお手入れと取り扱い上のご注意

●

フードをレンズに装着した状態で、フードだけを持

たないでください。

●

CPU 信号接点は汚さないようにご注意ください。

●

レンズマウントゴムリングが破損した場合は、その

まま使用せず販売店またはニコンサービス機関に修

理を依頼してください。

●

レンズ面の清掃は、ホコリを拭う程度にしてくださ

い。指紋がついたときは、柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販のレン

ズクリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意

して拭いてください。

●

シンナーやベンジンなどの有機溶剤は絶対に使用し

ないでください。

●

レンズ表面の汚れや傷を防ぐためには、NC フィルター

をお使いいただけます。また、レンズのフードも役立ちます。

●

レンズをケースに入れるときは、必ずレンズキャップと裏ぶたを取り付けてください。

●

レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて風通しのよい

場所に保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてく

ださい。

●

レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご注意ください。

●

ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、外観の一部に使用している強化プラスチックが変形することがあります。

■付属アクセサリー

●

77mm スプリング式レンズキャップLC-77

●

裏ぶたLF-4

●

バヨネットフードHB-53

●

ソフトケースCL-1218

■別売アクセサリー

●

77mm ネジ込み式フィルター

■仕様

型式：ニコン F マウント CP U 内蔵 G タイ

プ、AF-S ズームレンズ

焦点距離： 24―120mm 最大口径比： 1：4 レンズ構成： 13群 17枚（EDレンズ 2枚、非

球面レンズ 3 枚、ナノクリスタルコート）

画角： 84°―20°20′（35mm判一眼レフ

カメラ、FXフォーマットのデジタル一眼レフカメラ）

61°―13°20′（DXフォーマット

のデジタル一眼レフカメラ）

71°―16°20′（IX240カメラ）

焦点距離目盛： 24、28、35、50、70、85、

120mm

撮影距離情報：カメラへの撮影距離情報を出力可能ズーミング：ズームリングによる回転式ピント合わせ： IF（ニコン内焦）方式、超音波モーター

によるオートフォーカス、マニュアルフォーカス可能

手ブレ補正：ボイスコイルモーター（VCM）に

よるレンズシフト方式

撮影距離目盛： ∞〜 0.45m（2ft併記）

最短撮影距離： 0.45m（ズーム全域）絞り羽根枚数： 9 枚（円形絞り）絞り方式：自動絞り絞りの範囲： f/4―22 測光方式： CPU 連動方式のカメラでは開放測光アタッチメントサイズ：寸法：約 84mm（最大径）×103.5mm

質量：約 710g

※仕様、外観の一部を、改善のため予告なく変更する

ことがあります。

77mm（P=0.75mm）

（バヨネットマウント基準面からレ

ンズ先端まで）

Notes on Safety Operations

CAUTION

Do not disassemble

Touching the internal parts of the camera or lens could

result in injury. Repairs should be performed only by qualified technicians. Should the camera or lens break

open as the result of a fall or other accident, take the product to a Nikon-authorized service representative for

inspection after unplugging the product and/or removing the battery.

Turn off immediately in the event of

malfunction

Should you notice smoke or an unusual smell coming

from the camera or lens, remove the battery immediately, taking care to avoid burns. Continued operation could

result in injury. After removing or disconnecting the power source, take the product to a Nikon-authorized service representative

for inspection.

Do not use the camera or lens in the presence of flammable gas

Operating electronic equipment in the presence of flammable gas could result in an explosion or fire.

Do not look at the sun through the lens or viewfinder

Viewing the sun or other strong light sources through the lens or viewfinder could cause permanent visual impairment.

Keep out of reach of children

Particular care should be taken to prevent infants from putting the batteries or other small parts into their mouths.

Observe the following precautions when handling the camera and lens

• Keep the camera and lens unit dry. Failure to do so could result in fire or electric shock.

• Do not handle or touch the camera or lens unit with wet hands. Failure to do so could result in electric shock.

• When shooting with back-lighting, do not point the lens at the sun or allow sunlight to pass directly down the lens as this may cause the camera to overheat and possibly cause a fire.

• When the lens will not be used for an extended period of time, attach both front and rear lens caps and store the lens away from direct sunlight. Failure to do so could result in a fire, as the lens may focus sunlight onto a flammable object.

 Nomenclature

1 Lens hood (pg. 18) 2 Lens hood attachment

index (pg. 18)

3 Lens hood setting index

(pg. 18)

4 Lens hood mounting index

(pg. 18)

5 Zoom ring (pg. 18) 6 Focal length scale 7 Focal length scale index 8 Distance scale (pg. 18) 9 Distance index line ! Focus ring (pg. 15) " Mounting index # Lens mount rubber gasket

(pg. 20)

$ CPU contacts (pg. 20) % Focus mode switch (pg. 15) & Vibration reduction ON/OFF

switch (pg. 16)

( Vibration reduction mode

switch (pg. 16)

( ): reference page

Thank you for purchasing the AF-S NIKKOR 24-120mm f/4G ED VR lens. Before using this

lens, please read these instructions and refer to your camera's user's manual.

 Major features

• The Nano Crystal Coat deposited on some of the

lens elements ensures that fine, clear images can be reproduced under various shooting

conditions, from the sunny outdoors to spotlighted interior scenes.

• By enabling vibration reduction (VR

), slower

Ⅱ

shutter speeds (approximately four stops*) can

be used, thus increasing the range of usable shutter speeds and zoom positions, particularly when hand-holding the camera. (*Based on

results achieved under Nikon measurement conditions. The effects of vibration reduction

may vary according to shooting conditions and use.)

Important

• When mounted on Nikon DX format digital SLR

cameras, such as the D300-Series and D90, the lens’ angle of view becomes 61°-13°20’ and its

35mm equivalent focal length is approx. 36-180mm.

 Usable cameras and available

functions

There may be some restrictions or limitation for available functions. Refer to camera’s user’s manual for details.

M/N6000*)

Function

VR AF

3 3 3333

—

——

— — ————

Cameras

Nikon digital SLR (Nikon FX/DX format) cameras, F6, F5, F100, F80-Series/ N80-Series*, F75-Series/N75-Series*, F65-Series/N65-Series*

Pronea 600i/6i*, Pronea S*

F4-Series, F90X/N90s*, F90-Series/N90*, F70-Series/N70*

F60-Series/N60*, F55-Series/N55-Series*, F50-Series/N50*, F-401x/N5005*, F-401s/N4004s*, F-401/N4004*

F-801s/N8008s*, F-801/N8008*, F-601

M/N6000*

F3AF, F-601/N6006*, F-501/N2020**, Nikon MF cameras (except F-601

*Sold exclusively in the USA **Sold exclusively in the USA and Canada *1: P includes AUTO and Vari-Program System (Scene modes). *2: Manual (M) is not available.

3: Possible —: Not possible VR: Vibration reduction AF: Autofocus

Exposure

(shooting) mode P*1SAM

3 3333

333

——

3333

——

 Focusing

Set your camera focus mode according to the chart below:

Autofocus with manual override (M/A mode)

Set the lens focus mode switch to M/A.

Autofocus is enabled, but autofocus operation

can be overridden by rotating the separate focus ring while pressing the shutter-release button halfway, or by pressing the AF-ON button on the camera.

Press the shutter-release button halfway or the

AF-ON button once again to cancel manual focus and resume autofocus.

Cameras

Nikon digital SLR (Nikon FX/DX format) cameras, F6, F5, F4-Series, F100, F90X/N90s*, F90-Series/N90*, F80-Series/ N80-Series*, F75-Series/N75-Series*, F70-Series/N70*, F65-Series/N65-Series*, Pronea 600i/6i*, Pronea S

F60-Series/N60*, F55-Series/N55-Series*, F50-Series/N50*, F-801s/N8008s*, F-801/N8008*, F-601 F-401x/N5005*, F-401s/N4004s*, F-401/N4004*

M/N6000*,

Camera

focus mode

AF (C/S)

Lens focus mode switch

M/A M

Autofocus with

manual override

(Electronic rangefinder can be used.)

(Electronic rangefinder can be used,

Manual focus

except with the F-601

* Sold exclusively in the USA

Manual focus

(Electronic rangefinder

can be used.)

M/N6000*)

 Vibration reduction mode (VRⅡ)

Basic concept of vibration reduction

High

Camera shake

Number of vibrations

Low

Set the vibration reduction mode switch to NORMAL.

When taking pictures

When taking panning

shots When taking pictures

from a moving vehicle

Panning shots

Strength of vibrations

Set the vibration reduction mode switch to ACTIVE.

Set the vibration reduction mode switch to either NORMAL or ACTIVE.

Set the vibration reduction mode switch to NORMAL.

Set the vibration reduction mode switch to ACTIVE.

Strong

camera shake

when taking pictures

from a moving

vehicle

StrongWeak

Setting the vibration reduction ON/OFF switch

ON: The effects of camera shake

are reduced while the shutterrelease button is pressed halfway and also at the instant the shutter is released. Because vibration is reduced in the viewfinder, auto/ manual focusing and exact framing of the subject are easier. OFF: The effects of camera shake are not reduced.

Setting the vibration reduction mode switch

Set the vibration reduction ON/OFF switch to ON and choose a vibration reduction mode with the vibration reduction mode switch.

NORMAL: The vibration reduction mechanism primarily reduces the effects of camera shake. The effects of camera shake are also reduced with horizontal and vertical panning.

ACTIVE: The vibration reduction mechanism reduces the effects of camera shake, such as that which occurs when taking pictures from a moving vehicle, whether it be normal or more intense camera shake. In this mode, camera shake is not automatically distinguished from panning motion.

Notes on using vibration reduction

• If this lens is used with cameras that do not have the vibration reduction function (pg. 14), set the vibration reduction ON/OFF switch to OFF. With the Pronea 600i/6i camera, in particular, battery power may become quickly depleted if this switch is left ON.

• After pressing the shutter-release button halfway, wait until the image in the viewfinder stabilizes before pressing the shutter-release button the rest of the way down.

• Due to the characteristics of the vibration reduction mechanism, the image in the viewfinder may be blurred after the shutter is released. This is not a malfunction.

• When taking panning shots, be sure to set the vibration reduction mode switch to NORMAL. If the camera is panned in a wide arc, compensation for camera shake in the panning direction is not performed. For example, only the effects of vertical camera shake is reduced with horizontal panning.

• Do not turn the camera off or remove the lens from the camera while vibration reduction is operating. Failure to observe this note could result in the lens sounding and feeling as if an internal component is loose or broken when it is shaken. This is not a malfunction. Turn the camera on again to correct this.

• With cameras featuring a built-in flash, vibration reduction does not function while the built-in flash is charging.

• When the camera is mounted on a tripod, set the vibration reduction ON/OFF switch to OFF. However, it is recommended that the switch be set to ON when using the camera on an unsecured tripod head or with monopod.

• With autofocus cameras featuring an AF-ON button, vibration reduction does not function when the AF-ON button is pressed.

 Focusing, zooming, and depth

of field

Before focusing, rotate the zoom ring to adjust the

focal length until the desired composition is framed. If your camera has a depth-of-field

preview (stop-down) button or lever, depth of field can be previewed through the camera viewfinder.

• This lens is equipped with the Internal Focusing (IF) system. As the shooting distance decreases,

the focal length also decreases.

• The distance scale does not indicate the precise

distance between the subject and the camera. Values are approximate and should be used only

as a general guide. When shooting distant landscapes, depth of field may influence

operation and the subject may appear in focus at a position that is closer than infinity.

• For more information, see page 144.

 Setting the aperture

Use the camera to adjust the aperture setting.

 Using the lens hood

Lens hoods minimize stray light and protect the lens.

Attaching the hood

• Be sure that the lens hood mounting index ( ) is aligned with the lens hood setting index ( ) (3).

• To facilitate attachment or removal of the hood, hold it by the base (near the lens hood attachment index (

• If the lens hood is not correctly attached, vignetting may occur.

• To store the lens hood, attach it in the reverse position. To facilitate attachment or removal of the hood, hold it by the base (near the lens hood setting index ( )) rather than its outer edge.

))

rather than its outer edge.

 The built-in flash and vignetting

• The built-in flash cannot be used over distances of less than 0.6 m (2.0 ft.).

•

To prevent vignetting, do not use the lens hood.

Vignetting is the darkening of the corners around the image that occurs when the light emitted by the flash is obstructed by the lens barrel.

Cameras

D700 (FX format)

D300-Series, D200, D100

D90, D80, D70-Series, D50

D5000, D3100, D3000, D60, D40-Series

F80-Series/N80-Series*

F75-Series/N75-Series*

F70-Series/N70*

F65-Series/N65-Series*, F55-Series/N55-Series*

F60-Series/N60*

F50-Series/N50*, F-401/N4004*, F-401x/N5005*, F-401s/N4004s*

Supported focal length/Shooting distance

• 24mm/3 m (9.8 ft.) or greater

• 35mm or longer/No restriction

• 24mm/1 m (3.3 ft.) or greater

• 35mm or longer/No restriction

• 24mm/1.5 m (4.9 ft.) or greater

• 35mm or longer/No restriction

• 24mm/2.5 m (8.2 ft.) or greater

• 35mm or longer/No restriction

• 35mm/1.5 m (4.9 ft.) or greater

• 50mm or longer/No restriction

• 50mm/1.5 m (4.9 ft.) or greater

• 70mm/1 m (3.3 ft.) or greater

• 85mm or longer/No restriction

• 50mm/1 m (3.3 ft.) or greater

• 70mm or longer/No restriction

• 70mm/1.5 m (4.9 ft.) or greater

•

85mm or longer/1 m (3.3 ft.) or greater

• 50mm/3 m (9.8 ft.) or greater

• 70mm/1.5 m (4.9 ft.) or greater

•

85mm or longer/1 m (3.3 ft.) or greater

• 70mm/2 m (6.6 ft.) or greater

• 85mm/1.5 m (4.9 ft.) or greater

• 120mm/1 m (3.3 ft.) or greater

* Sold exclusively in the USA

 Recommended focusing screens

Various interchangeable focusing screens are available for certain Nikon SLR cameras to suit any picture-taking situation. The ones recommended for use with this lens are:

Screen

Camera

F5+DP-30

F5+DA-30

: Excellent focusing

◎

: Acceptable focusing

○

ABCE

◎ ◎―◎――――◎ ◎

◎◎○◎◎ ○ ◎◎ ◎

◎◎◎ ◎

（＋ 0.5）

Slight vignetting or moiré patterns appear in the viewfinder, but not on the film.

—

: Not available

( ) : Indicates degree of exposure compensation

needed (center-weighted metering only). For F6 cameras, compensate by selecting “Other screen“ in Custom Setting “b6: Screen comp.“ and setting the EV level to -2.0 to +2.0 in 0.5 EV steps. When using screens other than type B or E, “Other screen“ must be selected even when the required compensation value is “0“ (no compensation required). For F5 cameras, compensate using Custom Setting #18 on the

EC-B EC-EG1G2

G3 G4

JLMU

◎

（＋ 0.5）

camera body. See user’s manual of the camera

body for more details.

Blank box means not applicable. Since type M

screen can be used for both macro photography at a magnification ratio of 1:1 or above and for

photomicrography, it has different applications than other screens.

Important

• For F5 cameras, only EC-B, EC-E, B, E, J, A, L

focusing screens are usable in Matrix Metering.

 Lens care

• When the lens is mounted on a camera, do not

pick up or hold the camera and lens by the lens hood.

•

Be careful not to allow the CPU contacts to become dirty or damaged.

• If the lens mount rubber gasket is damaged, be

sure to visit the nearest Nikon-authorized service representative for repair.

•

Clean lens surfaces with a blower brush. To remove dirt and smudges, use a soft, clean cotton cloth or

lens tissue moistened with ethanol (alcohol) or lens cleaner. Wipe in a circular motion from the center

to outer edge, taking care not to leave traces or touch other parts of the lens.

• Never use organic solvent such as thinner or benzene to clean the lens.

• NC filters are available to protect the front lens element. The lens hood also helps to protect the front of the lens.

• When storing the lens in its flexible lens pouch, attach both the front and rear lens caps.

• When the lens will not be used for an extended period of time, store it in a cool, dry place to prevent mold and rust. Be sure to store the lens away from direct sunlight or chemicals such as camphor or naphthalene.

• Do not get water on the lens or drop it in water as this will cause it to rust and malfunction.

• Reinforced plastic is used for certain parts of the lens. To avoid damage, never leave the lens in an excessively hot place.

 Standard accessories

• 77mm Snap-on Front Lens Cap LC-77

• Rear Lens Cap LF-4

• Bayonet Hood HB-53

• Flexible Lens Pouch CL-1218

 Optional accessories

• 77mm screw-on filters

 Specifications

Type of lens: G-type AF-S Zoom-NIKKOR lens

Focal length: 24-120mm Maximum

aperture: Lens construction:

Angle of view: 84°-20° 20' with 35mm (135)

Focal length scale: Distance

information: Zoom control: Manually via separate zoom

with built-in CPU and Nikon bayonet mount

f/4

17 elements in 13 groups (2 ED, 3 aspherical and some Nano Crystal Coat-deposited lens elements)

format Nikon film SLR cameras and Nikon FX format digital SLR cameras 61°-13° 20' with Nikon DX format digital SLR cameras 71°-16° 20' with IX240 system cameras

24, 28, 35, 50, 70, 85, 120mm Output to camera

ring

Focusing: Nikon Internal Focusing (IF)

Vibration reduction:

Shooting distance scale:

Closest focusing distance:

No. of diaphragm blades:

Diaphragm: Fully automatic Aperture range: Exposure

measurement:

Attachment size: Dimensions: Approx. 84 mm dia. × 103.5 mm

Weight: Approx. 710 g (25 oz)

Specifications and designs are subject to change without any notice or obligation on the part of the manufacturer.

system, autofocus using a Silent Wave Motor; manually via separate focus ring

Lens-shift method using voice coil motors (VCMs)

Graduated in meters and feet from 0.45 m (2 ft) to infinity (∞)

0.45 m (1.5 ft) at all zoom settings

9 pcs. (rounded)

f/4 to f/22 Via full-aperture method with

cameras with CPU interface system

77mm (P = 0.75 mm)

extension from the camera’s lens-mount flange

Hinweise für sicheren Betrieb

ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv droht

Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen

heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann

an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); dabei vorsichtig vorgehen, denn es besteht Verbrennungsgefahr. Bei

einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei

Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so

droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund nehmen können.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

•

Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.

•

Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.

•

Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten lassen. Dies könnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein.

•

Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

 Nomenklatur

1 Gegenlichtblende (S. 28) 2 Montagemarkierung der

Gegenlichtblende (S. 28)

3 Kontrollmarkierung der

Gegenlichtblende (S. 28)

4 Montagemarkierung für

Gegenlichtblende (S. 28)

5 Zoomring (S. 28) 6 Brennweitenskala 7 Markierung der

Brennweitenskala

8 Entfernungsskala (S. 28) 9 Entfernungsindexlinie 0 Entfernungseinstellring

(S. 25)

! Montagemarkierung @

Dichtungsmanschette (S. 30)

# CPU-Kontakte (S. 30) $ Fokussierschalter (S. 25) % Bildstabilisator-Schalter

ON/OFF (S. 26)

^ Bildstabilisatorschalter

(VR) (S. 26)

( ): Seitennummer

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 24-120mm

1:4G ED VR entgegenbringen. Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch Ihrer Kamera vertraut.

 Die wichtigsten Merkmale

• Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in den unterschiedlichsten

Aufnahmesituationen, von Außenaufnahmen bei hellem Sonnenschein bis hin zu Innenaufnahmen

bei grellem Scheinwerferlicht.

• Bei eingeschaltetem Bildstabilisator (VR können längere Belichtungszeiten (ca. vier

Stufen*) verwendet werden. Auf diese Weise kann mit längeren Belichtungszeiten fotografiert

werden, insbesondere bei Freihandaufnahmen mit längeren Brennweiten. (*Basierend auf

Ergebnissen, die unter Nikon-Messbedingungen erzielt wurden. Die Wirkung des Bildstabilisators

kann je nach Aufnahmebedingungen und Einsatz variieren.)

Wichtige Hinweise

• Bei Verwendung des Objektivs an einer digitalen Nikon-Spiegelreflexkamera mit DX-Format, wie der D300-Serie oder der D90 beträgt der

Bildwinkel 61° bis 13° Brennweitenbereich entspricht 36-180mm beim

Kleinbildformat.

20´

und der

Ⅱ

)

 Verwendbare Kameras und

verfügbare Funktionen

Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie im Benutzerhandbuch Ihrer Kamera.

Belichtungssteuerung

Funktion

Kameras

Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F100, F80-Serie, F75-Serie, F65-Serie

Pronea 600i, Pronea S F4-Serie, F90X, F90-Serie, F70-Serie F60-Serie, F55-Serie, F50-Serie,

F-401x, F-401s, F-401 F-801s, F-801, F-601 F3AF, F-601, F-501,

Nikon MF Kameras (außer F-601

P schließt die Automatik (AUTO) und Motivprogramme mit ein.

*1 : *2 : Manuelle Belichtungssteuerung (M) nicht möglich.

3: Möglich —: Nicht möglich

VR: Bildstabilisator AF: Autofokus

(Aufnahmebereitschaft)

VR AF P

3 3 3333

33333

—

333

—

3333

——

— — ————

SAM

——

 Fokusierung

Stellen Sie den Fokusmodus Ihrer Kamera entsprechend der nachstehenden Tabelle ein.

Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

Stellen Sie den Fokussierschalter am Objektiv auf M/A.

Der Autofokus ist aktiviert, aber Sie können

manuell fokussieren, indem Sie den Auslöser bis zum ersten Druckpunkt bewegen und in dieser Position gedrückt halten und dabei den separaten Entfernungseinstellring drehen. Bei Kameras mit einer AF-ON-Taste drücken Sie die Taste am Kameragehäuse.

Kameras

Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S

F60-Serie, F55-Serie, F50-Serie, F-801s, F-801,

M, F-401x, F-401s, F-401

F-601

Drücken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drücken Sie die AF-ON-Taste erneut, wenn Sie das manuelle Fokussieren beenden und wieder den Autofokus verwenden möchten.

Fokussteuerung

(Kamera)

AF (C/S)

Fokussteuerung (Objektiv)

M/A M

Autofokus mit

Priorität der manuellen

Scharfeinstellung

(Elektronische Einstellhilfe verfügbar.)

Manueller Fokus

(Elektronische Einstellhilfe verfügbar,

außer bei F-601

Manueller Fokus

(Elektronische

Einstellhilfe verfügbar.)

M.)

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

 Bildstabilisator (VRⅡ)

Grundlegende Funktionsweise des Bildstabilisators

Hoch

Kameraverwacklungen

Frequenz der Vibrationen

Se Ru

Niedrig

Cz Sk

Einstellung des VR-Schalters auf NORMAL

Bei normalen

Aufnahmen

Bei Schwenkaufnahmen

Bei Aufnahmen aus einem Fahrzeug in Bewegung

Kameraschwenks

Stärke der Vibrationen StarkSchwach

Den VR-Schalter auf NORMAL oder ACTIVE stellen.

Den VR-Schalter auf NORMAL stellen.

Den VR-Schalter auf ACTIVE stellen.

Ck Ch

Starke

Kameraverwacklung

bei Aufnahmen aus

einem fahrenden

Fahrzeug

Einstellung des VR-Schalters auf ACTIVE

Einstellen des Bildstabilisator-Schalter ON/OFF

Stellungen des Bildstabilisatorschalters (VR)

Stellen Sie den Bildstabilisator-Schalter ON/OFF auf ON ein und wählen Sie mit Hilfe des Bildstabilisatorschalters einen Bildstabilisatormodus.

ACTIVE: Effekte von normalen und stärkeren KameraVerwacklungen, wie sie z.B. bei Aufnahmen aus fahrenden Fahrzeugen auftreten. In diesem Modus werden Kamera-Verwacklungen nicht automatisch von Schwenkbewegungen unterschieden.

ON: Der Effekt von KameraVerwacklungen wird bei Betätigung des Auslösers bis zum ersten Druckpunkt und zum Zeitpunkt des Auslösens verringert. Da die Vibrationen bereits im Sucher verringert werden, gestalten sich automatisches/manuelles Scharfstellen und die exakte Ausrichtung des Motivs einfacher. OFF: Die Effekte von KameraVerwacklungen werden nicht verringert.

NORMAL: mechanismus verringert primär die Effekte von Kamera-Verwacklungen. Die Effekte von KameraVerwacklungen werden auch bei horizontalen und vertikalen Schwenkaufnahmen verringert.

Der Bildstabilisatormechanismus verringert die

Der Bildstabilisator-

Hinweise zur Verwendung des Bildstabilisators

•

Wird dieses Objektiv bei Kameras verwendet, die nicht mit dem Bildstabilisator kompatible sind (S. 24), ist die Funktion des Bildstabilisators zu deaktivieren (Bildstabilisator-Schalter ON/OFF auf OFF). Insbesondere bei der Kamera Pronea 600i wird die Batterie u.U. schnell erschöpft, wenn dieses Schalter auf ON bleibt.

•

Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sucher stabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten.

•

Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus erscheint das Bild im Sucher nach dem Auslösen unter Umständen verschwommen. Dies ist jedoch keine Fehlfunktion.

•

Bei Kameraschwenks muss der Bildstabilisatorschalter auf NORMAL gesetzt sein. Wenn Sie die Kamera bei einem Schwenk in einem weiten Bogen bewegen, so werden Kameravibrationen in Richtung dieser Bewegung nicht ausgeglichen. Bei horizontalen Schwenkbewegungen werden z.B. nur die Effekte der vertikalen Kamera-Verwacklungen verringert.

•

Schalten Sie die Kamera nicht aus und nehmen Sie auch nicht das Objektiv von der Kamera ab, solange der Bildstabilisator arbeitet. Andernfalls kann beim Schütteln des Objektivs ein Geräusch zu hören sein, als seien innere Bauteile lose oder gebrochen. Dies ist jedoch keine Fehlfunktion. Schalten Sie einfach die Kamera wieder ein, um das Problem zu beheben.

•

Bei Kameras mit integriertem Blitzgerät funktioniert der Bildstabilisator nicht, solange das integrierte Blitzgerät geladen wird.

•

Bei Verwendung eines Stativs wird die Verwendung des Bildstabilisators nicht empfohlen. Stellen Sie den Bildstabilisator-Schalter ON/OFF in diesem Fall auf OFF.

Ausnahme: Bei Verwendung eines Einbeinstativs oder

nicht arretierten Stativkopfs sollte der Bildstabilsator aktiviert werden (ON).

•

Bei Autofokus-Kameras, die mit einer AF-ON-Taste ausgestattet sind, bewirkt das Drücken der AF-ONTaste keine Aktivierung des Bildstabilisators.

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

 Fokussierung, Zoom und

Tiefenschärfe

Stellen Sie vor dem Scharfstellen mit dem

Zoomring die Brennweite so ein, dass Sie im Sucher den gewünschten Bildausschnitt sehen. Bei

Kameras, die mit einer Abblendtaste ausgestattet sind, kann die Tiefenschärfe vor dem Auslösen im

Sucher beurteilt werden.

• Diese Objektiv ist mit einer Innenfokussierung

(IF; internal focusing) ausgestattet. Bei niedrigen Entfernungseinstellungen nimmt auch die

Brennweite ab.

• Die Entfernungsskala zeigt nicht die exakte

Entfernung zwischen Objekt und Kamera an. Die Werte dienen lediglich als Anhaltspunkte. Bei

Aufnahmen weite entfernter Motive kann die Tiefenschärfe Einfluss auf die Funktion haben

und das Motiv erscheint scharf, obwohl die Entfernungsskala einen geringeren Wert als

Unendlich zeigt.

• Weitere Informationen finden Sie auf Seite 144.

 Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

Ck Ch



Verwendung der Gegenlichtblende

Die Gegenlichtblende wirkt Streulicht und Kontrastverlust entgegen und schützt die Frontlinse.

Anbringen der Gegenlichtblende

• Das Anbringen bzw. Abnehmen der Gegenlichtblende fällt leichter, wenn Sie diese an der Basis (in der Nähe der Montagemarkierung der Gegenlichtblende ( )) und nicht an den äußeren Kanten fassen.

•

Wenn die Gegenlichtblende nicht richtig angebracht ist, schattet sie u.U. einen Teil des Motivs ab.

• Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden. Das Anbringen bzw. Abnehmen der Gegenlichtblende fällt leichter, wenn Sie diese an der Basis (in der Nähe der Kontrollmarkierung der Gegenlichtblende ( )) und nicht an den äußeren Kanten fassen.

• Achten Sie darauf, die Montagemarkierung für die Gegenlichtblende ( )

und die Kontrollmarkierung der Gegenlichtblende ( )

aneinander

auszurichten

(3)



Eingebauter Blitz und Vignettierung

•

Der eingebaute Blitz kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.

•

Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.

Unter Vignettierung versteht man die Abdunklung der Bildecken, wenn das vom Blitzlicht ausgestrahlte Licht durch den Objektivtubus verdeckt wird.

Kameras

D700 (FX-Format)

D300-Serie, D200, D100

D90, D80, D70-Serie, D50

D5000, D3100, D3000, D60, D40-Serie

F80-Serie

F75-Serie

F70-Serie

F65-Serie, F55-Serie

F60-Serie

Einstellbare Brennweite/

Aufnahmedistanz

•

24 mm/3 m oder weiter

•

35 mm oder länger/keine Einschränkungen 24 mm/1 m oder weiter

•

35 mm oder länger/keine Einschränkungen 24 mm/1,5 m oder weiter

•

35 mm oder länger/keine Einschränkungen

24 mm/2,5 m oder weiter

•

35 mm oder länger/keine Einschränkungen

35 mm/1,5 m oder weiter

•

50 mm oder länger/keine Einschränkungen

•

50 mm/1,5 m oder weiter

•

70 mm/1 m oder weiter

•

85 mm oder länger/keine Einschränkungen

•

50 mm/1 m oder weiter

•

70 mm oder länger/keine Einschränkungen

•

70 mm/1,5 m oder weiter

•

85 mm oder länger/1 m oder weiter

•

50 mm/3 m oder weiter

•

70 mm/1,5 m oder weiter

•

85 mm oder länger/1 m oder weiter

Kameras

F50-Serie, F-401, F-401x, F-401s

Einstellbare Brennweite/

Aufnahmedistanz

70 mm/2 m oder weiter

•

85 mm/1,5 m oder weiter

•

120 mm/1 m oder weiter

 Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt:

Einstellscheibe

Kamera

F5+DP-30

F5+DA-30

◎

○

ABCE

0,5

（＋

）（＋

Hervorragende Scharfeinstellung Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt.

—

: Nicht verfügbar

( ) : Zeigt den Betrag zusätzlich erforderlicher

Belichtungskorrektur ( Nur mittenbetonte Belichtungsmessung). Bei der Nikon F6 korrigieren Sie durch Wahl von ”Andere” in der Individualfunktion “b6: Einstellscheibe” und Einstellen des LW-Werts im

EC-B EC-EG1G2

G3 G4

JLMU

0,5

）

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Bereich zwischen –2,0 und +2,0 in 0,5-LW-Schritten. Bei

Gebrauch von anderen Scheiben als B oder E, ist “Andere” auch dann zu wählen, wenn der erforderliche

Korrekturwert “0” beträgt (keine Korrektur nötig). Zur Einstellung des Korrekturwerts an der F5 dient die

Individualfunktion Nr. 18. Näheres hierzu finden Sie im Benutzerhandbuch des Kameragehäuses.

Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M sowohl für Makrofotografie bis zum Abbildungsmaßstab 1:1 oder höher als auch für Mikrofotografie eingesetzt

werden kann, unterscheidet sich ihr Anwendungsbereich von den anderen Einstellscheiben.

Wichtige Hinweise

•

Bei der F5 können die Einstellscheiben EC-B, EC-E, B, E, J,

A, L nur mit Matrixmessung verwendet werden.

 Pflege des Objektivs

•

Halten oder heben Sie das Objektiv oder die Kamera

nicht an der angesetzten Gegenlichblende.

•

Halten Sie die CPU-Kontakte stets sauber und schützen

Sie sie vor Beschädigung.

•

Bei einer Beschädigung der Dichtungsmanschette sollten

Sie das Objektiv beim nächsten eine autorisierte NikonServicestelle zur Reparatur abgeben.

•

Säubern Sie Glasflächen mit einem Blasepinsel. Staub und

Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit

Ethanol (Alkohol) oder Optikreinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von

der Mitte nach außen, ohne dass Wischspuren zurückbleiben oder Sie andere Teile des Objektivs berühren.

•

Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs.

•

Zum Schutz der Frontlinse kann ein Klarglasfilter (NC) verwendet werden. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.

•

Beim Verstauen des Objektivs in seinem flexiblen Etui müssen der vordere und der hintere Deckel aufgesetzt sein.

•

Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Korrosion zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.

•

Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.

•

Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heißen Orten liegen!

 Im Lieferumfang enthaltenes

Zubehör

•

Vorderer Objektivdeckel mit Schnappverschluss (77mm) LC-77

•

Hinterer Objektivdeckel LF-4

•

Bajonett-Gegenlichtblende HB-53

•

Objektivbeutel CL-1218

 Optionales Zubehör

•

77-mm-Schraubfilter

 Technische Daten

Objektivtyp:

Brennweite: Lichtstärke: Optischer Aufbau:

Bildwinkel:

Brennweitenskala: Entfernungsdaten: Zoomen:

Scharfeinstellung:

AF-S Zoom-NIKKOR-Objektiv Typ G mit integrierter CPU und Nikon-Bajonettfassung

24-120mm 1:4 17 Elemente in 13 Linsengruppen

(2 Linsen aus ED-Glas, 3 asphärische Linsen und einige Linsen mit Nanokristallvergütung)

Analoge Nikon-Spiegelreflexkameras für das Kleinbildformat und digitale Nikon Spiegelreflexkameras mit FX -Format: 84° bis 20°20´ Digitale Nikon-Spiegelreflexkameras mit DX-Format: 61° bis 13°20´ Nikon-Spiegelreflexkameras für das IX240-System: 71° bis 16°20´

24, 28, 35, 50, 70, 85, 120 mm Übermittlung an die Kamera Manuell über separaten

Zoomring Innenfokussierung (IF, Nikon

Internal Focusing System), Autofokus mit Silent Wave Motor, manuell über separaten Entfernungseinstellring

Bildstabilisator:

Entfernungsskala:

Naheinstellgrenze: Blende:

Blendensteuerung: Blendenbereich: Belichtungsmessung:

Filtergewinde: Abmessungen:

Gewicht:

Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendeiner Art vorbehalten.

Optischer Bildstabilisator mit beweglicher Linsengruppe; Antrieb durch Schwingspulenmotoren

Unterteilt in Meter und Fuß; 0,45 m bis Unendlich (∞)

0,45 m bei allen Zoomeinstellungen Irisblende mit 9 gerundeten

Lamellen Vollautomatisch 4 bis 22 Offenblendenmessung bei

Kameras mit elektronischer Blendenübermittlung

77 mm (P = 0,75 mm) ca. 84 mm (Durchm.) x 103,5 mm

(Länge ab Bajonettauflage) ca.

710 g

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Remarques concernant une utilisation en toute sécurité

ATTENTION

Ne pas démonter

Le fait de toucher aux pièces internes de l’appareil ou de

l’objectif pourrait entraîner des blessures. Les réparations doivent être effectuées par des techniciens qualifiés. Si l’appareil ou l’objectif est cassé suite à une chute ou un

autre accident, apportez le produit dans un centre de service agréé Nikon pour le faire vérifier après avoir

débranché le produit et retiré les piles.

En cas de dysfonctionnement, éteignez l’appareil immédiatement

Si vous remarquez de la fumée ou une odeur inhabituelle

se dégageant de l’appareil photo ou de l’objectif, retirez immédiatement les piles, en prenant soin de ne pas vous

brûler. Continuer d’utiliser son matériel peut entraîner des blessures. Après avoir retiré ou débranché la source d’alimentation,

confiez le produit à un centre de service agréé Nikon pour le faire vérifier.

N’utilisez pas l’appareil photo ou

l’objectif en présence de gaz inflammable

L’utilisation de matériel électronique en présence de gaz

inflammable risquerait de provoquer une explosion ou un incendie.

Ne regardez pas le soleil dans l’objectif ou le viseur

Regarder le soleil ou toute autre source lumineuse violente dans l’objectif ou le viseur peut provoquer de graves lésions oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrêmement attention à ce que les enfants ne mettent pas à la bouche les piles ou d’autres petites pièces.

Observez les précautions suivantes lorsque vous manipulez l’appareil et l’objectif

• Maintenez l’appareil photo et l’objectif au sec. Le nonrespect de cette précaution peut provoquer un incendie ou une électrocution.

• Ne manipulez pas et ne touchez pas l’appareil photo ou l’objectif avec les mains humides. Le non-respect de cette précaution peut provoquer une électrocution.

• Lors d’une prise de vue à contre-jour, ne dirigez pas l’objectif vers le soleil et évitez que les rayons du soleil pénètrent dans l’objectif ; l’appareil photo pourrait chauffer à l’excès, ce qui risquerait de provoquer un incendie.

• Lorsque vous n’utilisez pas l’objectif pendant une période prolongée, fixez les bouchons avant et arrière, et rangez l’objectif à l’abri de la lumière directe du soleil. Le non-respect de cette précaution peut provoquer un incendie, car l’objectif peut concentrer la lumière du soleil sur un objet inflammable.

 Nomenclature

Parasoleil (p. 38)

Repère de fixation du parasoleil (p. 38)

Repère de réglage du parasoleil (p. 38)

Repère de montage du parasoleil (p. 38)

5 Bague de zoom (p. 38) 6 Échelle des focales 7

Repère de l’échelle des focales

Échelle des distances (p. 38)

Ligne de repère de la distance

Bague de mise au point (p. 35)

Repère de montage

Joint en caoutchouc de l’objectif (p. 40)

Contacts du microprocesseur (p. 40)

$ Commutateur de mode de

mise au point (p. 35)

Commutateur ON/OFF (marche/arrêt) de réduction de la vibration (p. 36)

Commutateur de mode de réduction de la vibration (p. 36)

( ): Page de référence

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Nous vous remercions d’avoir choisi l’objectif AF-S NIKKOR 24-120mm f/4G ED VR. Avant d’utiliser cet

objectif, veuillez lire ces instructions et vous reporter au manuel d’utilisation de votre appareil photo.

 Principales caractéristiques

• Le traitement nanocrystal sur certaines lentilles

permet d’assurer une image nette dans toutes les conditions de prise de vue, des extérieurs

ensoleillés aux scènes en intérieur sous les spots.

• Lorsque vous activez la réduction de vibration

(VR

), il est possible de prendre des photos à

Ⅱ

des vitesses d’obturation réduites (environ quatre valeurs inférieures à celles normalement

utilisées*). Vous augmentez ainsi la plage des vitesses d’obturation et des positions de zoom

disponibles, notamment lorsque vous tenez l’appareil photo en main. (*Selon les résultats

obtenus dans les conditions de mesure Nikon. Les effets de la réduction de vibration varient

selon les conditions de prise de vue et d’utilisation.)

Important

• Lorsqu’il est monté sur les reflex numériques

Nikon au format DX comme la série D300 et D90, l’angle de champ de l’objectif devient 61°-

13°20´ et la focale équivalente en 24 x 36 mm est d’environ 36-180mm.

 Appareils utilisables et fonctions

disponibles

Il peut y avoir des restrictions et des limites pour les fonctions disponibles. Consultez le manuel d’utilisation de l’appareil pour obtenir les détails.

Mode d’exposition

Appareils

Reflex numériques Nikon (format Nikon FX/DX), F6, F5, F100, série F80, série F75, série F65

Pronea 600i, Pronea S Série F4, F90X, série F90, série F70 Série F60, série F55, série F50,

F-401x, F-401s, F-401 F-801s, F-801, F-601M F3AF, F-601, F-501, appareils MF

Nikon (sauf F-601

*1: P inclut AUTO et le système Vari-programme (modes scène). *2: Manuel (M) n’est pas disponible.

VR: Réduction de la vibration AF: Autofocus

Fonction

VR AF P

— —

——

——————

(mode de prise

333333

33333

333

3333

3: Possible —: Impossible

de vue)

SAM

——

 Mise au point

Réglez le mode de mise au point de l’appareil photo conformément au tableau ci-dessous.

Autofocus avec priorité manuelle (Mode M/A)

Réglez le commutateur de mode de mise au point de l’objectif sur M/A.

L’autofocus est activé, mais il est possible d’utiliser la mise au point manuelle en tournant la bague de mise au point manuelle séparée tout en appuyant sur le déclencheur à mi-course ou en enfonçant la commande AF-ON du boîtier, pour autant que votre appareil en soit équipé.

Appuyez sur le déclencheur à mi-course ou appuyez de nouveau sur la commande AF-ON pour annuler la mise au point manuelle et revenir à l’autofocus.

Appareils

Reflex numériques Nikon (format Nikon FX/DX), F6, F5, série F4, F100, F90X, série F90, série F80, série F75, série F70, série F65, Pronea 600i, Pronea S

Série F60, série F55, série F50, F-801s, F-801,

M, F-401x, F-401s, F-401

F-601

Mode de mise

au point de

l’appareil

AF (C/S)

Mode de mise au point de l’objectif

M/A M

Autofocus avec

priorité manuelle

(Le télémètre électronique peut être utilisé.)

(Le télémètre électronique peut être utilisé,

Mise au point manuelle

(Le télémètre électronique

peut être utilisé.)

Mise au point manuelle

sauf sur le F-601

M.)

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr



Mode réduction de la vibration (VRⅡ)

Concept de base de la réduction de la vibration

ÉlevéNombre de vibrationsFaible

Bougé de l’appareil

l’appareil important

lors de la prise de vue

depuis un véhicule

Panoramiques

Se Ru

Placez le commutateur de mode de réduction de vibration sur NORMAL.

Pendant la prise de vue

Lors de la prise de vue

de panoramiques

Lors de la prise de vue

depuis un véhicule en mouvement

Force des vibrations

Placez le commutateur de mode de réduction de vibration sur ACTIVE.

Réglez le commutateur de mode de réduction de vibration soit sur NORMAL soit sur ACTIVE.

Réglez le commutateur de mode de réduction de vibration sur NORMAL.

Réglez le commutateur de mode de réduction de vibration sur ACTIVE.

Bougé de

en mouvement

ForteFaible

Réglage du commutateur ON/OFF (marche/ arrêt) de réduction de la vibration

ON:

Les effets du bougé de l’appareil photo sont réduits lorsque le déclencheur est enfoncé à mi-course ainsi qu’au moment où il est relâché. Comme la vibration est réduite dans le viseur, cela facilite la mise au point automatique/manuelle et le cadrage précis du sujet. OFF:

Les effets du bougé de

l’appareil photo ne sont pas réduits.

Réglage du commutateur de mode de réduction de la vibration

Placez le commutateur ON/OFF (marche/arrêt) de réduction de la vibration sur ON et sélectionnez un mode de réduction des vibrations avec le commutateur de mode de réduction de vibration.

NORMAL:

Le mécanisme de réduction de vibration réduit principalement les effets du bougé de l’appareil photo. Les effets du bougé de l’appareil sont également réduits en cas de prise de vue panoramique horizontale et verticale.

ACTIVE:

Le mécanisme de réduction de vibration réduit les effets du bougé de l’appareil photo qui surviennent notamment lors de la prise de vue à partir d’un véhicule en mouvement, que le bougé soit normal ou plus intense. Dans ce mode, le bougé de l’appareil photo n’est pas automatiquement différencié du mouvement de panoramique.

Remarques relatives à l’utilisation du mode de réduction de vibration

• Si vous utilisez cet objectif avec des appareils photo non compatibles avec la réduction de la vibration (p. 34), mettez le commutateur ON/OFF (marche/arrêt) de réduction de la vibration sur OFF. Avec le Pronea 600i, en particulier, la batterie peut se vider rapidement si l’interrupteur est sur ON.

• Sollicitez légèrement le déclencheur, puis attendez que l’image affichée dans le viseur se stabilise avant d’appuyer à fond sur le déclencheur.

• En raison des caractéristiques du mécanisme de réduction des vibrations, l’image affichée dans le viseur peut être floue lorsque vous relâchez le déclencheur. Il ne s’agit pas d’un dysfonctionnement.

• Lorsque vous prenez des panoramiques, vérifiez que vous avez bien placé le mode de réduction de la vibration sur NORMAL. Si vous déplacez l’appareil photo en arc de cercle, la correction du bougé de l’appareil ne s’effectue pas dans le sens du panoramique. Par exemple, seuls les effets du bougé vertical de l’appareil photo sont réduits lorsque vous faites un panoramique horizontal.

• N’éteignez pas l’appareil photo ou ne retirez pas l’objectif de l’appareil lorsque le mode de réduction de vibration est actif. Si vous ne respectez pas cette consigne, l’objectif peut émettre un son et donner l’impression qu’un composant interne est détaché ou cassé. Il ne s’agit pas d’un dysfonctionnement. Allumez à nouveau l’appareil pour résoudre cet incident.

• Avec des appareils photo équipés d’un flash intégré, la réduction de vibration ne fonctionne pas lorsque ce dernier se recharge.

• Si l’appareil photo est monté sur un trépied, réglez le commutateur ON/OFF de réduction de vibration sur OFF. Toutefois, nous vous recommandons de régler ce commutateur sur la position ON lorsque vous utilisez l’appareil photo sur un trépied instable ou sur un pied.

• Sur les appareils photo autofocus possédant une commande AF-ON, la réduction de vibration ne fonctionne pas lorsque la commande AF-ON est enfoncée.

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

 Mise au point, zoom et

profondeur de champ

Avant de mettre au point, faites pivoter la bague

de zoom pour régler la longueur focale jusqu’à ce que la composition souhaitée soit cadrée. Si votre

appareil photo est doté d’une commande ou d’un levier d’aperçu de la profondeur de champ (stop-

down), la profondeur de champ peut être prévisualisée à travers le viseur.

• Cet objectif est équipé du système de mise au point interne (IF). Si la distance de prise de vue

diminue, la longueur focale diminue également.

• L’échelle des distances n’indique pas la distance

précise entre le sujet et l’appareil photo. Les valeurs sont approximatives et devraient

uniquement être utilisées comme repères généraux. Lors de la prise de vue de paysages

éloignés, la profondeur de champ peut influencer le fonctionnement de l’appareil et le

sujet peut sembler net dans une position plus proche de l’infini.

• Pour plus d’informations, consultez la page 144.

 Réglage de l’ouverture

Utilisez l’appareil photo pour régler l’ouverture.

 Utilisation du parasoleil

Le parasoleil réduit au minimum la lumière parasite et protège l’objectif.

Fixation du parasoleil

• Vérifiez que le repère de montage du parasoleil ( ) est bien aligné sur le repère de réglage du parasoleil ( (3).

• Pour faciliter le montage ou le retrait du parasoleil, tenez-le par la base (près du repère de fixation du parasoleil ( )) et non par le bord extérieur.

• Si le parasoleil n’est pas correctement fixé, il risque d’entraîner du vignettage.

• Avant de ranger l’objectif, fixez le parasoleil à l’envers. Pour faciliter le montage ou le retrait du parasoleil, tenez-le par la base (près du repère de réglage du parasoleil ( )) et non par le bord extérieur.

)

 Flash intégré et vignettage

• Il est impossible d’utiliser le flash intégré à des distances inférieures à 0,6 m.

• Pour éviter le vignettage, n’utilisez pas le parasoleil.

* Le vignettage est l’assombrissement des coins de

l’image qui se produit lorsque la lumière émise par le flash est retenue par la monture de l’objectif.

Appareils

D700 (format FX)

Série D300, D200, D100

D90, D80, série D70, D50

D5000, D3100, D3000, D60, série D40

Série F80

Série F75

Série F70

Série F65, série F55

Série F60

Longueur focale/Distance de prise de vue prises en charge

• 24mm/3 m ou plus

• 35mm ou plus/Aucune restriction

• 24mm/1 m ou plus

• 35mm ou plus/Aucune restriction

• 24mm/1,5 m ou plus

• 35mm ou plus/Aucune restriction

• 24mm/2,5 m ou plus

• 35mm ou plus/Aucune restriction

• 35mm/1,5 m ou plus

• 50mm ou plus/Aucune restriction

• 50mm/1,5 m ou plus

• 70mm/1 m ou plus

• 85mm ou plus/Aucune restriction

• 50mm/1 m ou plus

• 70mm ou plus/Aucune restriction

• 70mm/1,5 m ou plus

• 85mm ou plus/1 m ou plus

• 50mm/3 m ou plus

• 70mm/1,5 m ou plus

• 85mm ou plus/1 m ou plus

Appareils

Série F50, F-401, F-401x, F-401s

Longueur focale/Distance de prise de vue prises en charge

• 70mm/2 m ou plus

• 85mm/1,5 m ou plus

• 120mm/1 m ou plus

 Verres de visée recommandés

Divers verres de visée sont disponibles pour certains appareils photo reflex Nikon qui s’adaptent à toutes les conditions de prise de vue. Les verres recommandés avec cet objectif sont listés ci-dessous:

Verre

Appareil

F5+DP-30

F5+DA-30

◎

○

ABCE

0,5

（＋

）（＋

Mise au point excellente Mise au point passable Un vignetage ou un effet de moiré affecte l’image de visée. L’image sur le film n’est cependant pas affectée par ces phénomènes.

—

Non disponible.

( ) :

Indique la compensation de l’exposition additionnelle requise (Mesure pondérée centrale uniquement). Pour les appareils F6, corrigez en sélectionnant “Activ.: autre” dans le réglage personnalisé “b6:

EC-B EC-EG1G2

G3 G4

JLMU

0,5

）

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Plage visée” et en réglant le niveau IL de -2,0 à +2,0

par pas de 0,5 IL. Lorsque vous utilisez des verres autres que ceux de type B ou E, il faut sélectionner

“Activ.: autre” même lorsque la valeur de correction est de “0” (pas de correction nécessaire). Pour les

appareils F5, compenser en utilisant le réglage personnalisé n° 18 sur l’appareil. Voyez le manuel

d’utilisation de l’appareil photo pour plus de détails. Un blanc indique aucune application. Étant donné que le verre M peut être utilisé pour la macrophotographie à un rapport

d’agrandissement 1:1 ou plus et pour la photomicrographie, il a des applications différentes de celles des autres verres.

Important

•

Pour les appareils F5, seuls les verres de mise au point

EC-B, EC-E, B, E, J, A, L peuvent être utilisés avec la mesure matricielle.

 Entretien de l’objectif

•

Lorsque l’objectif est installé sur un appareil photo, ne

saisissez et ne tenez pas l’appareil photo ainsi

quel’objectif par le parasoleil.

•

Il est important de nettoyer régulièrement les contacts

du microprocesseur et de ne pas les endommager.

•

Si le joint en caoutchouc de l’objectif est endommagé,

rendez-vous dans un centre de service agréé Nikon le

plus proche pour réaliser les réparations nécessaires.

•

Nettoyer la surface de l’objectif avec une soufflette ou

une brosse de nettoyage. Pour enlever les poussières ou les traces, utiliser de préférence un tissu de coton

doux, ou un tissu optique, légèrement humidifié avec

de l’alcool éthylique (éthanol). Procédez par légers mouvements circulaires en partant du centre vers l’extérieur, en prenant soin de ne pas laisser de traces et de ne pas toucher d’autres zones de l’objectif.

•

N’utilisez jamais de solvants organiques, tels que

diluant ou benzène, pour nettoyer l’objectif.

•

Des filtres NC sont disponibles pour protéger la lentille

de l’objectif avant. Le parasoleil assure également une bonne protection contre les chocs.

•

Lorsque vous rangez l’objectif dans son boîtier, mettez

les bouchons d’objectif avant et arrière en place.

• Si vous n’utilisez pas l’objectif pendant une période prolongée, rangez-le dans un endroit sec et frais afin d’éviter la formation de moisissure ou de rouille. Veillez à tenir le matériel éloigné des sources de lumière et des produits chimiques (camphre, naphtaline, etc.).

•

Éviter les projections d’eau ainsi que l’immersion, qui

peuvent provoquer la formation de rouille et des dommages irréparables.

•

Certaines pièces de l’objectif sont en plastique

renforcé. Pour éviter tout problème, ne pas soumettre l’objectif à de fortes chaleurs.

 Accessoires fournis

•

Bouchon d’objectif avant encliquetable 77mm LC-77

•

Bouchon arrière de l’objectif LF-4

•

Parasoleil à baïonnette HB-53

•

Étui souple pour objectif CL-1218

 Accessoire en option

•

Filtres à visser 77mm

 Caractéristiques

Type d’objectif:

Focale: Ouverture

maximale: Construction

optique:

Angle de champ:

Échelle des focales: Informations de

distance: Commande de

zoom: Mise au point:

Objectif Zoom-NIKKOR AF-S de type G à microprocesseur intégré et monture baïonnette Nikon

24-120mm f/4

17 éléments en 13 groupes (2 lentilles ED, 3 lentilles asphériques et plusieurs lentilles à couche déposée de nanocristal)

84°-20°20´ avec les reflex argentique 24x36 Nikon et reflex numériques Nikon au format FX 61°-13°20´ avec les reflex numériques Nikon au format DX 71°-16°20´ avec les appareils photo IX240

24, 28, 35, 50, 70, 85, 120mm Communiquée à l’appareil photo

Manuellement via une bague de zoom séparée

Système de mise au point interne Nikon (IF), autofocus avec moteur silencieux, manuellement via une bague de mise au point indépendante

Réduction de vibration:

Echelle des distances de prise de vue:

Distance minimale de mise au point:

Nb. de lamelles du diaphragme:

Diaphragme: Plage des

ouvertures: Mesure de

l’exposition:

Diamètre de fixation pour accessoires:

Dimensions:

Poids:

Les caractéristiques et la conception sont susceptibles d’être modifiés sans préavis ni obligation de la part du fabricant.

VR optique utilisant des moteurs à bobine acoustique (VCM)

Graduée en mètres et pieds de 0,45 m à l’infini (∞)

0,45 m à tous les réglages de zoom

9 (circulaires)

Entièrement automatique f/4 à f/22

Via méthode pleine ouverture avec les appareils avec système d’interface de microprocesseur

77mm (P = 0,75 mm)

Env. 84 mm diam. × 103,5 mm (à partir du plan d’appui de la monture d’objectif de l’appareil)

Env. 710 g

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Notas sobre un uso seguro

PRECAUCIÓN

No desarme el equipo

El contacto con las piezas internas de la cámara o del

objetivo puede provocar lesiones. Las reparaciones solamente deben ser ejecutadas por técnicos cualificados.

Si a causa de un golpe u otro tipo de accidente la cámara o el objetivo se rompen y quedan abiertos, desenchufe el producto y/o retire la batería, y a continuación lleve el

producto a un centro de servicio técnico autorizado Nikon para su revisión.

Apague inmediatamente el equipo en

caso de funcionamiento defectuoso

Si observa que sale humo o que la cámara o el objetivo desprenden un olor extraño, retire la batería

inmediatamente, con cuidado de no quemarse. Si sigue utilizando el equipo corre el riesgo de sufrir lesiones.

Una vez extraída o desconectada la fuente de alimentación, lleve el producto a un centro de servicio

técnico autorizado Nikon para su revisión.

No utilice la cámara ni el objetivo en

presencia de gas inflamable

La utilización de equipos electrónicos en presencia de gas

inflamable podría producir una explosión o un incendio.

No mire hacia el sol a través del objetivo ni del visor

Mirar hacia el sol u otra fuente de luz potente a través del objetivo o del visor podría producirle daños permanentes en la vista.

Mantener fuera del alcance de los niños

Se debe tener especial cuidado en evitar que los niños se metan en la boca pilas u otras piezas pequeñas.

Adopte las siguientes precauciones al manipular la cámara y el objetivo

• Mantenga la cámara y el objetivo secos. De no hacer esto podría producirse un incendio o una descarga eléctrica.

• No manipule ni toque la cámara ni el objetivo con las manos húmedas. De lo contrario podría recibir una descarga eléctrica.

• En disparos a contraluz, no apunte el objetivo hacia el sol ni deje que la luz solar pase directamente por él, ya que podría sobrecalentar la cámara y, posiblemente, causar un incendio.

• Cuando el objetivo no vaya a utilizarse por un período de tiempo prolongado, colóquele la tapa frontal y guárdelo alejado de la luz solar directa. De no hacer esto podría producirse un incendio, ya que el objetivo podría enfocar la luz solar directa sobre un objeto inflamable.

 Nomenclatura

Parasol del objetivo (p. 48)

Índice de acoplamiento del parasol del objetivo (p. 48)

Índice de ajuste del parasol del objetivo (p. 48)

Índice de montura del parasol del objetivo (p. 48)

Anillo del zoom (p. 48)

Escala de la distancia focale

Marca de la escala de la distancia focal

Escala de distancias (p. 48)

Línea indicadora de distancias

Anillo de enfoque (p. 45)

Indice de monturas

@ Junta de goma de montaje

del objetivo (p. 50)

Contactos de CPU (p. 50)

Interruptor de modo de enfoque (p. 45)

% Interruptor ON/OFF de

reducción de la vibración (p. 46)

Interruptor de modo de reducción de la vibración (p. 46)

( ): Página de referencia

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Le agradecemos la compra del objetivo AF-S NIKKOR 24-120mm f/4G ED VR. Antes de utilizar

este objetivo, lea estas instrucciones y consulte el manual del usuario de la cámara.

 Principales funciones

• El revestimiento de nanocristales de algunas

lentes garantiza imágenes nítidas en diversas condiciones de disparo, desde exteriores

soleados a escenas de interior con iluminación artificial de gran potencia.

• Si activa la reducción de la vibración (VR podrá utilizar velocidades de obturación más

lentas (aproximadamente cuatro pasos*). De este modo, aumenta el rango de velocidades de obturación y posiciones de zoom posibles,

especialmente si sujeta la cámara con la mano. (*En base a los resultados conseguidos bajo

condiciones de medición Nikon. Los efectos de la reducción de la vibración pueden variar en

función de las condiciones de disparo y del uso.)

Importante

• Cuando se monta en las cámaras SLR digitales con formato DX de Nikon como las de la serie

D300 y la D90, el ángulo de visión del objetivo se vuelve de 61°-13°20’ y su distancia focal

equivalente a 35mm es de aproximadamente 36-180mm.

Ⅱ

 Cámaras que puede utilizar y

funciones disponibles

Puede haber algunas restricciones o limitaciones para las funciones disponibles. Para más detalles, consulte el manual del usuario de la cámara.

Modo de exposición

Función

Cámaras

Cámaras SLR digitales Nikon (formato Nikon FX/DX), F6, F5, F100, serie F80/ serie N80*, serie F75/serie N75*, serie F65/serie N65*

Pronea 600i/6i*, Pronea S Serie F4, F90X/N90s*,

serie F90/N90*, serie F70/N70* Serie F60/N60*, serie F55/serie N55*,

serie F50/N50*, F-401x/N5005*, F-401s/N4004s*, F-401/N4004*

F-801s/N8008s*, F-801/N8008*, F-601M/N6000*

F3AF, F-601/N6006*, F-501/N2020**, Nikon MF cámaras (excepto F-601M/N6000*)

*De venta exclusiva en los EE.UU. **De venta exclusiva en los EE.UU. y Canadá. *1:

P incluye AUTO y sistema de programa variable (modos de escena).

*2: No puede utilizar el manual (M).

VR: Reducción de la vibración AF: Autofoco

(modo de disparo)

VR AF

333333

33333

—

333

—

3333

——

——————

3: Posible —: Imposible

SAM

——

 Enfoque

Ajuste el modo de enfoque de la cámara de acuerdo con el cuadro de abajo.

Enfoque automático con prioridad manual (Modo M/A)

Ajuste el interruptor de modo de enfoque del

objetivo a M/A.

El enfoque automático está habilitado, pero su

funcionamiento puede anularse girando el anillo de enfoque separado mientras se pulsa el botón del disparador a medio recorrido, o pulsando el botón AF-ON del cuerpo de las cámaras que cuenten con este botón.

Pulse el botón del disparador a medio recorrido

o el botón AF-ON una vez más para cancelar el enfoque manual y volver al enfoque automático.

Cámaras

Cámaras SLR digitales Nikon (formato Nikon FX/DX), F6, F5, serie F4, F100, F90X/N90s*, serie F90/N90*, serie F80/serie N80*, serie F75/serie N75*, serie F70/N70*, serie F65/serie N65*, Pronea 600i/6i*, Pronea S

Serie F60/N60*, serie F55/serie N55*, serie F50/N50*, F-801s/N8008s*, F-801/N8008*, F-601 F-401x/N5005*, F-401s/ N4004s*, F-401/N4004*

M/N6000*,

Modo de enfoque

de la cámara

AF (C/S)

Modo de enfoque del objetivo

M/A M

Enfoque

automático con

prioridad manual

(Puede utilizarse un telémetro electrónico.)

(Puede utilizarse un telémetro electrónico,

excepto con la F-601

*De venta exclusiva en los EE.UU.

Enfoque manual

(Puede utilizarse un

telémetro electrónico.)

Enfoque manual

M/N6000*.)

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr



Modo de reducción de la vibración (VRⅡ)

Conceptos básicos sobre la reducción de la vibración

Alto

Vibración de la cámara

Número de vibraciones

Se Ru

Bajo

Cz Sk Ck

Ponga el interruptor de modo de reducción de la vibración en la posición NORMAL.

Cuando se toman fotografías

Cuando se toman fotografías panorámicas

Cuando se toman fotografías desde un vehículo en movimiento

Fotografías panorámicas

Fuerza de las vibraciones

Ponga el interruptor de modo de reducción de la vibración en la posición ACTIVE.

Ponga el interruptor de modo de reducción de la vibración en la posición NORMAL o ACTIVE.

Ponga el interruptor de modo de reducción de la vibración en la posición NORMAL.

Ponga el interruptor de modo de reducción de la vibración en la posición ACTIVE.

Fuertes vibraciones al tomar fotografías desde un

vehículo en movimiento

FuerteLigera

Ajuste del interruptor ON/OFF de reducción de la vibración

ON:

Los efectos de las sacudidas de la cámara se reducen cuando se pulsa el disparador a medio recorrido y también en el momento de soltarlo. Como la vibración se reduce en el visor, el autofoco/manual y el encuadre exacto del sujeto resultan más sencillos. OFF:

No se reducen los efectos de las

sacudidas de la cámara.

Ajuste del interruptor de modo de reducción de la vibración

Ajuste del interruptor ON/OFF de reducción de la vibración a ON y seleccione un modo de reducción de la vibración con el interruptor de modo de reducción de la vibración.

NORMAL:

El mecanismo de reducción de la vibración fundamentalmente reduce los efectos de las sacudidas de la cámara. Los efectos de las sacudidas de la cámara también se reducen con barrido horizontal y vertical.

ACTIVE:

El mecanismo de reducción de la vibración reduce los efectos de las sacudidas de la cámara, como los que se producen al hacer fotografías desde un coche en movimiento, ya sean estas sacudidas más o menos intensas. En este modo, las sacudidas de la cámara no se diferencian automáticamente del movimiento de barrido.

Notas sobre el uso de la reducción de la vibración

• Si se utiliza este objetivo con cámaras no compatibles con reducción de la vibración (p. 44), coloque el interruptor ON/OFF de reducción de la vibración en OFF. En especial con la cámara Pronea 600i/6i, si este interruptor se deja en ON puede agotarse rápidamente la energía de la pila.

• Tras pulsar el disparador a medio recorrido, espere a que se estabilice la imagen que aparece en el visor antes de pulsar por completo el disparador.

• Debido a las características del mecanismo de reducción de la vibración, la imagen del visor puede aparecer borrosa después de soltar el disparador. No se trata de un mal funcionamiento.

• Cuando tome panorámicas, asegúrese de que el interruptor de modo de reducción de la vibración está en posición NORMAL. Si la cámara realiza un barrido formando un arco amplio, no se realiza compensación para las sacudidas de la cámara en la dirección del barrido. Por ejemplo, sólo los efectos de las sacudidas verticales de la cámara se reducen con barrido horizontal.

• No apague la cámara ni retire el objetivo de la cámara mientras esté activado el modo de reducción de la vibración. Si no se adopta esta medida, podría producirse un sonido y tacto en el objetivo similar a cuando un componente interno está suelto o roto al moverse. No se trata de un mal funcionamiento. Vuelva a encender la cámara para corregirlo.

• En cámaras con flash incorporado, la reducción de la vibración no funciona cuando se está cargando el flash incorporado.

• Cuando la cámara esté montada en un trípode, ajuste el interruptor ON/OFF de reducción de la vibración en OFF. No obstante, se recomienda colocar el interruptor en la posición ON si se utiliza la cámara en un cabezal de trípode sin fijar o en un monópode.

• En cámaras con enfoque automático, que cuentan con un botón AF-ON, la reducción de la vibración no funciona cuando se pulsa el botón AF-ON.

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

 Enfoque, zoom y profundidad de

campo

Antes de enfocar, gire el anillo del zoom para

ajustar la distancia focal hasta encuadrar la composición que desee. Si su cámara dispone de

un botón o una palanca de vista previa de profundidad de campo (parada), puede

previsualizar la profundidad de campo a través del visor de la cámara.

• Este objetivo dispone del sistema de enfoque interno (IF). A medida que disminuye la distancia

de disparo, lo hace también la distancia focal.

• La escala de distancias no indica la distancia

exacta entre el sujeto y la cámara. Los valores son aproximados y solo deben emplearse como

orientación general. Cuando se apunta a paisajes lejanos, la profundidad de campo puede

influir en la operación y el sujeto puede aparecer enfocado en una posición más cercana que el

infinito.

• Consulte más información en la página 144.

 Ajuste de abertura

Utilice la cámara para ajustar el diafragma.

Ck Ch

 Utilización del parasol

Las tapas de la lente minimizan la luz directa y protege la lente.

Instalación del parasol

• Para facilitar el montaje y la extracción del parasol, sujételo por la base (cerca del índice de acoplamiento del parasol del objetivo ( )) y no desde el borde exterior.

• Si el parasol del objetivo no está correctamente colocada, podría producirse viñeteo.

• Para guardar el parasol del objetivo, instálelo en la posición inversa. Para facilitar el montaje y la extracción del parasol, sujételo por la base (cerca del índice de ajuste del parasol del objetivo ( )) y no desde el borde exterior.

• Asegúrese de que el índice de montura del parasol del objetivo ( ) está alineado con el índice de ajuste del parasol del objetivo

) (3).

(

 Flash incorporado y viñeteado

•

El flash incorporado no se puede utilizar a distancias inferiores a 0,6 m (2,0 pies).

•

Para evitar el viñeteado, no utilice el parasol del objetivo.

El viñeteado es el oscurecimiento de las esquinas alrededor de la imagen que ocurre cuando la luz emitida por el flash es obstruida por el cilindro del objetivo.

Cámaras

D700 (formato FX)

Serie D300, D200, D100

D90, D80, serie D70, D50

D5000, D3100, D3000, D60, serie D40

Serie F80/serie N80*

Serie F75/serie N75*

Serie F70/N70*

Serie F65/serie N65*, serie F55/serie N55*

Serie F60/N60*

Distancia focal/distancia de

disparo admitida

• 24mm/3 m (9,8 pies) o superior

• 35mm o superior/sin restricciones

• 24mm/1 m (3,3 pies) o superior

• 35mm o superior/sin restricciones

• 24mm/1,5 m (4,9 pies) o superior

• 35mm o superior/sin restricciones

• 24mm/2,5 m (8,2 pies) o superior

• 35mm o superior/sin restricciones

• 35mm/1,5 m (4,9 pies) o superior

• 50mm o superior/sin restricciones

• 50mm/1,5 m (4,9 pies) o superior

• 70mm/1 m (3,3 pies) o superior

• 85mm o superior/sin restricciones

• 50mm/1 m (3,3 pies) o superior

• 70mm o superior/sin restricciones

• 70mm/1,5 m (4,9 pies) o superior

• 85mm o superior/1 m (3,3 pies) o superior

• 50mm/3 m (9,8 pies) o superior

• 70mm/1,5 m (4,9 pies) o superior

• 85mm o superior/1 m (3,3 pies) o superior

Cámaras

Serie F50/N50*, F-401/N4004*, F-401x/N5005*, F-401s/N4004s*



Pantallas de enfoque recomendadas

Distancia focal/distancia de

disparo admitida

• 70mm/2 m (6,6 pies) o superior

• 85mm/1,5 m (4,9 pies) o superior

• 120mm/1 m (3,3 pies) o superior

*De venta exclusiva en los EE.UU.

Hay diferentes pantallas de enfoque intercambiables para algunas cámaras SLR de Nikon apropiados para cualquier situación fotográfica. Las recomendadas para utilizar con este objetivo son las que aparecen en la lista a continuación:

Pantalla

Cámara

F5+DP-30

F5+DA-30

◎

○

ABCE

(+0,5) (+0,5)

Enfoque excelente Enfoque aceptable Ligero viñeteo que afecta la imagen de la pantalla, pero

EC-B EC-EG1G2

G3 G4

JLMU

la imagen de la película no es afectada por esto.

—

No existe.

( ) :

Indica la cantidad de compensación adicional necesaria

En De Fr Es Se Ru Nl It Cz Sk Ck Ch

(Solamente medición ponderada central). Para las cámaras F6, compense seleccionando ”Otra pantalla”

en el ajuste personal del usuario “b6: Compens

pantalla” y ajustando el nivel EV a -2,0 a +2,0 en pasos de 0,5 EV. Cuando se utilice una pantalla que no sea de

tipo B o E, debe seleccionarse “Otra pantalla” incluso cuando el valor de compensación requerido sea “0”

(no se requiere compensación). Para las cámaras F5 compense usando el ajuste personal del usuario No. 18

en el cuerpo de la cámara. Para más detalles, consulte el manual del usuario de la cámara.

Las celdas en blanco significan que no es aplicable. Como la

pantalla de tipo M se usa tanto para macrofotografía a una razón de aumento de 1:1 o más como para microfotografía,

sus aplicaciones son distintas a las de las demás pantallas.

Importante

•

Para las cámaras F5, únicamente pueden utilizarse pantallas de enfoque EC-B, EC-E, B, E, J, A, L en medición

de matriz.

 Forma de cuidar el objetivo

•

Cuando el objetivo esté montado en una cámar a, no

sostenga ni levante la cámara y el objetivo por el parasol del objetivo.

•

Es importante mantener limpios los contactos de CPU y

evitar que se dañen.

•

Si la junta de goma de montaje del objetivo se daña,

asegúrese de ir a un centro de servicio técnico autorizado Nikon para que lo reparen.

•

Limpiar la superficie del objetivo con un cepillo soplador. Para eliminar la suciedad o las huellas, utilizar un trapo

de algodón suave y limpio o papel especial para objetivos

humedecido en etanol (alcohol) o limpiador de objetivos. Limpiar describiendo un movimiento circular del centro hacia fuera, teniendo cuidado de no dejar restos ni tocar otras partes del objetivo.

•

No utilizar nunca productos orgánicos, como disolventes o benceno, para limpiar el objetivo.

•

Se dispone de filtros NC para proteger la parte frontal del objetivo. También un parasol del objetivo contribuirá a proteger la parte frontal del objetivo.

•

Cuando guarde el objetivo en su funda, coloque las tapas frontal y posterior del objetivo.

•

Si no se va a utilizar el objetivo durante un periodo largo de tiempo, guardarlo en un lugar fresco y seco para evitar la formación de moho y óxido. Asegúrese de guardar el objetivo, además, lejos de la luz solar directa o de productos químicos tales como alcanfor o naftalina.

•

No mojar el objetivo ni dejarlo caer al agua, ya que se oxidaría y no funcionaría bien.

•

Algunas partes del objetivo son de plástico reforzado. Para evitar daños, no dejarlo nunca en un lugar excesivamente caliente.

 Accesorios estándar

•

Tapa frontal a presión del objetivo de 77mm LC-77

•

Tapa posteroir del objetivo LF-4

•

Parasol de bayoneta HB-53

•

Bolsa flexible para objetivo CL-1218

 Accesorios opcionales

•

Filtros a rosca de 77mm

 Especificaciones

Tipo de objetivo:

Distancia focal: Abertura

máxima: Estructura del

objetivo:

Ángulo de visión:

Escala de distancias focales:

Información de distancia:

Control de zoom:

Objetivo AF-S NIKKOR zoom tipo G con CPU incorporada y montaje de bayoneta Nikon

24-120mm f/4

17 elementos en 13 grupos (2 lentes ED, 3 lentes asféricas y algunas de cristal con revestimiento de nanocristal depositado) 84°-20°20’ para las cámaras

SLR de película con formato de 35mm (135) de Nikon y para las cámaras SLR digitales con formato FX de Nikon 61°-13°20’ para las cámaras SLR digitales con formato DX de Nikon 71°-16°20’ para las cámaras del sistema IX240

24, 28, 35, 50, 70, 85, 120mm

Salida al cuerpo de la cámara

Manual, a través de anillo de zoom separado

Enfoque:

Reducción de las vibraciones:

Escala de distancias de la toma:

Distancia de enfoque más cercana:

No. de láminas del diafragma:

Diafragma: Gama de aberturas: Medición de

exposición:

Tamaño de accesorios:

Dimensiones:

Peso:

Las especificaciones y los diseños están sujetos a cambio sin previo aviso ni obligación por parte del fabricante.

Sistema de enfoque interno (IF) de Nikon, sistema de autofoco con motor Silent Wave; manualmente mediante anillo de enfoque separado

Método de desplazamiento del objetivo mediante motores de bobina de voz (VCM)

Calibrado en metros y pies desde 0,45 m (2 ft) a infinito (∞)

0,45 m (1,5 pies) en todos los ajustes de zoom

9 piezas (redondeadas)

Totalmente automático f/4 hasta f/22 Método de abertura total con

cámaras con sistema de interfase CPU

77mm (P = 0,75 mm)

Aprox. 84 mm de diám. × 103,5 mm (extensión de la brida de la montura del objetivo de la cámara)

Aprox. 710 g

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Att notera för en säker hantering

SE UPP!

Montera inte isär kameran

Om du rör vid delarna inne i kameran eller objektivet kan

du skada dig. Reparationer ska endast utföras av kvalificerade tekniker. Om kameran eller objektivet skulle

brytas upp efter att de tappats i marken eller stötts till, ska du efter att den kopplats bort från nätströmmen och/eller batteriet lossats, lämna in produkten till ett auktoriserat

Nikonservicecenter för inspektion.

Stäng genast av kameran om den slutar att fungera korrekt

Om det kommer rök eller någon ovanlig lukt från kameran eller objektivet ska du genast ta bort batteriet. Var försiktig så att du inte bränner dig. Fortsatt användning kan

medföra personskada. När du har avlägsnat eller kopplat bort strömkällan bör du ta utrustningen till ett auktoriserat

Nikon-servicecenter för kontroll.

Använd inte kameran eller objektivet i närheten av lättantändlig gas

Hantering av elektrisk utrustning i närheten av lättantändlig gas kan resultera i explosion eller brand.

Titta inte in i solen genom objektivet eller sökaren

Om du tittar in i solen eller någon annan stark ljuskälla genom objektivet eller sökaren kan ögonen skadas

permanent.

Förvara utom räckhåll för barn

Var försiktig och förvara produkten utom räckhåll för barn så att de inte stoppar batterier eller andra smådelar i munnen.

Observera följande försiktighetsåtgärder när du hanterar kameran och objektivet

• Håll kameran och objektivet torra. Underlåtenhet att följa denna anvisning kan resultera i brand eller elektrisk stöt.

• Hantera eller rör inte kameran eller linsen med våta händer. Underlåtenhet att följa dessa anvisningar kan resultera i elektrisk stöt.

• När du fotograferar i motljus ska du tänka på att inte rikta objektivet mot solen och inte heller låta solstrålar gå rakt in i objektivet. Annars kan kameran bli överhettad och kanske orsaka brand.

• När objektivet inte ska användas under en längre tidsperiod ska både främre och bakre objektivlock sättas fast och objektivet placeras på en plats skyddad mot direkt solljus. Underlåtenhet att följa denna anvisning kan orsaka brand, eftersom objektivet kan fokusera solljuset mot ett lättantändligt objekt.

 Terminologi

1 Motljusskydd (s. 58) 2 Motljusskydd fästindex

(s. 58)

3 Motljusskydd

inställningsindex (s. 58)

4 Motljusskydd

monteringsindex (s. 58)

5 Zoomring (s. 58) 6 Brännviddsskala 7 Index för brännviddsskala 8 Avståndsskala (s. 58) 9 Distansindikeringslinje 0 Fokusring (s. 55) ! Monteringsindikering @ Gummipackning för

montering av objektiv (s. 60)

# CPU-kontakter (s. 60) $ Brytare för

fokuslägesväljare (s. 55)

% Brytare för

vibrationsreducering ON/OFF (s. 56)

^ Lägesbrytare för

vibrationsreducering (s. 56)

( ): Referenssida

En De Fr Es Sv Ru Nl It Cz Sk Ck Ch Kr

Tack för att du köpte objektivet AF-S NIKKOR 24-120mm f/4G ED VR. Innan du använder

objektivet ska du läsa de här instruktionerna och kamerans användarhandbok.

 Huvudfunktioner

• Nano Crystal Coating på några av linselementen

garanterar att fina, klara bilder kan reproduceras under alla fotograferingsförhållanden, från

soliga utomhus- till spotlightbelysta inomhusmotiv.

• Med vibrationsreducering (VR

Ⅱ) aktiverad kan

längre slutartider användas (cirka fyra steg*).

Därmed ökar antalet slutartider och zoompositioner som kan användas, särskilt på en handhållen kamera. (*Baserat på resultat under

Nikons mätningsförhållanden. Vibrationsreducering effekt kan variera beroende

på fotograferingsförutsättningarna och användning.)

Viktigt

• När den monteras på en Nikons digitala SLRkameror i DX-format, som D300-serien och D90

blir bildvinkeln 61°-13°20’ och dess motsvarande fokallängd vid 35mm är ungefär 36-180mm.

Ck Ch

 Användbara kameror och

tillgängliga funktioner

Det kan finnas några begränsningar i de tillgängliga funktionerna. Se kameran användarhandbok för mer information.

Kameror

Nikon digital SLR-kamera (Nikon FX/DX-format), F6, F5, F100, F80-serien, F75-serien, F65-serien

Pronea 600i, Pronea S F4-serien, F90X, F90-serien,

F70-serien F60-serien, F55-serien, F50-serien,

F-401x, F-401s, F-401 F-801s, F-801, F-601M F3AF, F-601, F-501,

Nikon MF kameror (utom F-601

*1 : P inkluderar AUTO och Vari-Programsystem

(motivtyper).

*2 : Manuell (M) är inte tillgängligt.

VR: Vibrationsreducering AF: Autofokus

Funktion

VR AF P

333333

33333

—

333

—

——

——————

3: Möjligt —: Ej möjligt

Exponeringsläge

(fotograferingsläge)

SAM

——

3333

——

 Fokusering

Ställ in kamerans fokusläge enligt denna tabell.

Autofokus med möjlighet till manuell styrning (M/A-läge)

Ställ in linsens brytare för fokuslägesväljare på

M/A.

Autofokus har aktiverats, men den automatiska

fokuseringen kan åsidosättas om du roterar den separata fokusringen samtidigt som du trycker in avtryckaren halvvägs, eller om du trycker på AF-ON-knappen på kamerahuset om kameran har en sådan.

Tryck in avtryckaren halvvägs eller tryck på

AF-ON-knappen en gång till om du vill avbryta den manuella fokuseringen och gå tillbaka till autofokus.

Kameror

Nikon digital SLR-kamera (Nikon FX/DX-format), F6, F5, F4-serien, F100, F90X, F90-serien, F80-serien, F75-serien, F70-serien, F65-serien, Pronea 600i, Pronea S

F60-serien, F55-serien, F50-serien, F-801s, F-801, F-601

M, F-401x, F-401s, F-401

Kamerans fokusläge

AF (C/S)

Objektivets fokusläge

M/A M

Autofokus med möjlighet

till manuell styrning

(Elektronisk avståndsmätare kan användas.)

(Elektronisk avståndsmätare kan användas,

Manuell fokusering

utom med F-601

Manuell fokusering

(Elektronisk avståndsmätare

kan användas.)

M.)

En De Fr Es Sv Ru Nl It Cz Sk Ck Ch Kr



Läge för vibrationsreducering (VRⅡ)

Grundläggande koncept bakom vibrationsreducering

HögAntal vibrationerLåg

Kameraskakning

Es Sv Ru

Cz Sk

Ställ in lägesbrytaren för vibrationsreducering

å NORMAL.

Vid fotografering

Vid panoreringsfotografering

Vid fotografering från ett fordon i rörelse

Panoreringsbilder

Vibrationsstyrka

Ställ in lägesbrytaren för vibrationsreducering

å ACTIVE.

Ställ in lägesbrytaren för vibrationsreducering på NORMAL eller ACTIVE.

Ställ in lägesbrytaren för vibrationsreducering på NORMAL.

Ställ in lägesbrytaren för vibrationsreducering på

ACTIVE.

Kraftig

kameraskakning vid

fotografering från

fordon i rörelse

KraftigSvag

Ställ in brytare för vibrationsreducering ON/OFF

Ställa in lägsbrytaren för vibrationsreducering

Ställ in brytare för vibrationsreducering ON/OFF till ON och välj ett vibrationsreduceringsläge med lägesbrytare för vibrationsreducering.

ACTIVE: kameraskakningar vid till exempel fotografering från ett fordon i rörelse. Både normala och kraftigare kameraskakningar reduceras. I det här läget görs ingen automatisk skillnad mellan kameraskakningar och panorering.

ON:

Effekterna av kameraskakning reduceras när du trycker ned avtryckaren halvvägs samt vid det ögonblick då bilden tas. Eftersom vibrationer reduceras i sökaren, underlättas den automatiska eller manuella fokuseringen och själva komponeringen av motivet i sökaren blir lättare. OFF:

Effekterna av kameraskakning

reduceras inte.

NORMAL: reducerar huvudsakligen effekten av kameraskakningar. Effekten av kameraskakningar reduceras också vid horisontella eller vertikala panoreringar.

Vibrationsreducering reducerar effekten av

Vibrationsreducering

Att notera om vibrationsreducering

• Om objektivet ska användas på en kamera som inte är kompatibel med vibrationsreducering (s. 54) ställer du brytare för vibrationsreducering ON/OFF på OFF. I synnerhet när du använder Pronea 600i-kameran kan batteriet snabbt laddas ur om denna omkopplare står kvar i läget ON.

• Tryck först ned avtryckaren halvvägs och vänta sedan tills bilden i sökaren stabiliseras innan du trycker ned avtryckaren helt.

• På grund av vibrationsreduceringens mekaniska egenskaper kan bilden i sökaren bli suddig efter att avtryckaren släppts. Detta är inte något fel.

• När du tar panoreringsbilder ska du tänka på att ställa in lägesbrytaren för vibrationsreducering på NORMAL. Om du flyttar kameran i en vid båge när du panorerar, kompenserar den inte för vibrationer i panoreringsriktningen. Till exempel reduceras endast effekterna av vertikal kameraskakning vid horisontell panorering.

• Stäng inte av kameran och lossa inte objektivet från kameran när vibrationsreduceringen är aktiverad. Om detta inte efterföljs kan det låta och kännas som en invändig del är lös eller trasig i objektivet när du skakar på det. Detta är inte något fel. Starta kameran igen för att korrigera detta.

• För kameror som har inbyggd blixt, fungerar inte vibrationsreduceringen när den inbyggda blixten laddas.

• När kameran är monterad på ett stativ ska brytaren för vibrationsreducering ON/OFF ställas in på OFF. Vi rekommenderar emellertid att omkopplaren ställs in på ON när kameran används med ett olåst stativhuvud eller med ett enbensstativ.

• För kameror med autofokus som har en AF-ONknapp fungerar inte vibrationsreducering när AFON-knappen trycks ner.

En De Fr Es Sv Ru Nl It Cz Sk Ck Ch Kr

 Ställa in fokus, zoom och

skärpedjup

Innan du ställer in fokus roterar du på zoomringen

för att justera brännvidden så att du får med den önskade kompositionen. Om kameran har

funktioner för förhandsgranskning av skärpedjupet kan du förhandsgranska skärpedjupet genom

kamerans sökare.

• Det här objektivet är utrustat med ett inre

fokuseringssystem (IF). Om fotograferingsavståndet minskar, minskar också

brännvidden.

• Avståndsskalan visar inte exakt avstånd mellan

motiv och kamera. Värdena är ungefärliga och ska användas som en allmän vägledning. Vid

fotografering av avlägsna landskap kan skärpedjupet påverka funktionen och motivet

kan vara i fokus på ett avstånd närmare än oändligt.

• För vidare information, se sidan 144.

 Ställa in bländaren

Använd kameran för att justera bländarinställningen.

Ck Ch

 Använda motljusskyddet

Motljusskydd minimerar ströljus och skyddar objektivet.

Att fästa motljusskyddet

• Det är lättare att fästa och ta av motljusskyddet om du håller det vid basen (nära fästningsindikeringen ( )) och inte i ytterkanten.

• Om motljusskyddet inte sitter korrekt kan vinjettering uppstå.

• Ta bort det tvärtom innan du lagrar det. Det är lättare att fästa och ta av motljusskyddet om du håller det vid basen (nära motljusskydd inställningsindex ( )) och inte i ytterkanten.

• Kontrollera att motljusskyddets monteringsindex ( ) är riktat mot motljusskyddets inställningsindex av motljusskyddet

) (3).

(

 Inbyggd blixt och vinjettering

• Den inbyggda blixten kan inte användas för kortare avstånd än 0,6 m.

• För att undvika vinjettering, använd inte motljusskydd.

* Vinjettering är mörka hörn som syns runt bilden

när ljuset från blixten hindras av objektivet.

Kameror Brännvidd/avstånd

•

D700 (FX-Format)

D300-serien, D200, D100

D90, D80, D70-serien, D50

D5000, D3100, D3000, D60, D40-serien

F80-serien

F75-serien

F70-serien

F65-serien, F55-serien

F60-serien

F50-serien, F-401, F-401x, F-401s

24mm/3 m eller större

•

35mm eller större/Ingen begränsning

• 24mm/1 m eller större

•

35mm eller större/Ingen begränsning

•

24mm/1,5 m eller större

•

35mm eller större/Ingen begränsning

•

24mm/2,5 m eller större

•

35mm eller större/Ingen begränsning

•

35mm/1,5 m eller större

•

50mm eller större/Ingen begränsning

•

50mm/1,5 m eller större

•

70mm/1 m eller större

•

85mm eller större/Ingen begränsning

•

50mm/1 m eller större

•

70mm eller större/Ingen begränsning

•

70mm/1,5 m eller större

•

85mm eller större/1 m eller större

•

50mm/3 m eller större

•

70mm/1,5 m eller större

•

85mm eller större/1 m eller större

•

70mm/2 m eller större

•

85mm/1,5 m eller större

•

120mm/1 m eller större

 Rekommenderade mattskivor

Det finns olika utbytbara mattskivor för vissa SLRkameror från Nikon till olika fotograferingssituationer. Till detta objektiv rekommenderas följande:

Skärm

Kamera

F5+DP-30

F5+DA-30

: Utmärkt fokusering

◎

: Acceptabel fokusering

○

ABC E

(+0,5) (+0,5)

En lätt vinjettering eller moirémönster syns i sökaren, men inte på filmen.

—

: Inte tillgängligt

( ) :

Anger graden av exponeringskompensation som krävs (endast centrumvägd mätning). För kompenserar du genom att välja ”Other screen” (Annan skiva) i Custom setting (Anpassad inställning) ”b6: Screen comp.” (Mattskivekomp.) och ställa EV-nivån på –2,0 till +2,0 i steg om 0,5 EV. När du använder en annan mattskiva än typ B eller E måste du välja ”Other screen” (Annan skiva), även om kompensationsvärdet som krävs är ”0” (ingen kompensation krävs). På F5-kameror kompenserar

EC-B EC-EG1G2

G3 G4

JLMU

F6-kameror

En De Fr Es Sv Ru Nl It Cz Sk Ck Ch Kr

du med ”Custom setting #18” (Anpassad inställning

nr 18) på kamerahuset. Mer information finns i användarhandboken för kamerahuset.

En tom ruta innebär att det inte är tillämpligt. Eftersom skärmtyp M kan användas för både

makrofotografering vid en förstoringsgrad på 1:1 och högre och för fotomikrografi, har den andra

tillämpningar än andra skärmar.

Viktigt

• För F5-kameror är endast mattskivorna EC-B, EC-E, B, E, J, A, L tillgängliga i matrismätning.

 Vård av objektivet

• När objektivet är monterat på kameran bör du inte lyfta eller hålla kameran och objektivet i

motljusskydd.

• Var försiktig så att inte CPU-kontakterna blir

smutsiga eller skadas.

•

Om gummipackningen för monteringen av objektivet

skadats, besök hos närmaste auktoriserade återförsäljare eller ditt servicecenter för reparation.

•

Rengör objektivets ytor med en blåsborste. Använd en mjuk, ren bomullsduk eller linsduk fuktad med etanol (alkohol) eller linsrengöringsmedel, för att ta

bort smuts och fettfläckar. Torka i en cirkulär rörelse från mitten och utåt. Lämna inte kvar några

spår av rengöringsmedlet och rör inga andra delar av objektivet.

• Rengör aldrig objektivet med organiska lösningsmedel som thinner eller bensen.

• Det finns NC-filter som skyddar den främre linsen. Linsskyddet hjälper också till att skydda den främre linsen.

• När du förvarar objektivet i dess fodral, fäst både det främre och bakre objektivlocket.

• Om objektivet inte ska användas under en längre tidsperiod ska det förvaras svalt och torrt så att mögel och rost kan undvikas. Förvara det också skyddat mot direkt solljus och kemikalier såsom kamfer och naftalen.

• Se till att det inte kommer vatten på objektivet och tappa det inte i vatten, eftersom det då kommer att rosta och sluta fungera.

• Förstärkt plast används i vissa av objektivets delar. Lämna aldrig objektivet på en alltför varm plats för att undvika skador.

 Standardtillbehör

• 77mm främre objektivlock som knäpps på plats LC-77

• Bakre objektivlock LF-4

• Bajonettskydd HB-53

• Flexibelt objektivfodral CL-1218

 Extra tillbehör

• 77mm skruvfilter

 Specifikationer

Typ av objektiv:

Fokallängd: Maximal bländare: Linskonstruktion:

Bildvinkel:

Brännviddsskala: Avståndsinformation: Zoomkontroll: Fokusering:

G-typ AF-S Zoom-NIKKORobjektiv med inbyggd CPU och Nikons bajonettkoppling

24-120mm f/4 17 element i 13 grupper (2 ED,

3 asfäriska och några linselement med Nano Crystal Coat)

84°-20°20’ med 35mm-format (135) Nikon film SLR-kameror och Nikon FX-format digitalkameror 61°-13°20’ med Nikons digitala SLR-kameror i DX-format 71°-16°20’ med IX240 systemkameror

24, 28, 35, 50, 70, 85, 120mm Visas i kamerahuset Manuellt via separat zoomring Nikon inre fokuseringssystem

(IF), autofokus med en fokuserande Silent Wave-motor, manuellt med separat fokusring

Vibrationsreducering:

Skala för fotograferingsavstånd:

Kortaste fokuseringsavstånd:

Antal slutarblad: Bländarle: Bländarskala: Exponeringsmätning:

Storlek: Mått:

Vikt:

Specifikationer och utförande kan ändras när som helst, utan att tillverkaren meddelar detta och utan någon skyldighet för densamme.

Objektivbyte med VCMmotorer (voice coil)

Graderad i meter och fot från 0,45 m till oändligt avstånd (∞)

0,45 m vid alla zoominställningar

9 st. (rundade) Helautomatisk f/4 till f/22 Full bländaröppning på kameror

med CPU-gränssnitt 77mm (P = 0,75 mm) Ungefär 84 mm diameter ×

103,5 mm (utstick från objektivets monterade fläns)

Ungefär 710 g

En De Fr Es Sv Ru Nl It Cz Sk Ck Ch Kr

Примечания по безопасности использования

ПРЕДУПРЕЖДЕНИЕ

Не разбирайте фотокамеру

Прикосновение к внутренним частям фотокамеры или объектива

может привести к получению травм. Ремонт должен производиться только квалифицированными специалистами. В

случае повреждения корпуса фотокамеры или объектива в результате падения или другого происшествия отключите сетевой блок питания и/или извлеките батарею и доставьте

изделие для проверки в авторизованный сервисный центр Nikon.

В случае неисправности немедленно

выключите фотокамеру

При появлении дыма или необычного запаха, исходящего из

фотокамеры или объектива, немедленно извлеките батареи, стараясь не допустить ожогов. Продолжение работы с

устройством может привести к получению травм. После извлечения батареи или отключения источника питания доставьте изделие для проверки в ближайший

авторизованный сервисный центр компании Nikon.

Не пользуйтесь фотокамерой или

объективом при наличии в воздухе легковоспламеняющихся газов

Работа с электронным оборудованием при наличии в воздухе легковоспламеняющихся газов может привести к взрыву или

пожару.

Не смотрите на солнце через

объектив или видоискатель

Если смотреть на солнце или другие источники яркого света

через объектив или видоискатель, то это может вызвать необратимое ухудшение зрения.

Храните в недоступном для детей месте

Примите особые меры предосторожности во избежание попадания батарей и других небольших предметов детям в рот.

Соблюдайте следующие меры предосторожности во время эксплуатации фотокамеры и объектива

•

Не допускайте попадания воды на фотокамеру и объектив. Несоблюдение этого требования может привести к пожару или поражению электрическим током. Не прикасайтесь к фотокамере или объективу мокрыми руками. Несоблюдение этого требования может привести к поражению электрическим током. При съемке с задним освещением не направляйте объектив на солнце, а также не допускайте попадания солнечного света в объектив, так как это может привести к перегреву фотокамеры и ее возгоранию. Если объектив не будет использоваться в течение длительного времени, прикрепите переднюю и заднюю крышки объектива и не оставляйте объектив под прямыми солнечными лучами. Несоблюдение этого условия может привести к возгоранию, поскольку объектив может сосредоточить солнечные лучи на каком-либо легковоспламеняющемся предмете.

 Компоненты

Бленда (стр. 68)

2 Метка крепления бленды (стр. 68) 3 Метка фиксации бленды (стр. 68) 4 Установочная метка бленды

(стр. 68)

5 Кольцо зуммирования (стр. 68) 6 Шкала фокусного расстояния 7 Метка шкалы фокусного

расстояния

Шкала расстояния (стр. 68)

Указатель расстояния

Фокусировочное кольцо (стр. 65)

Установочная метка

Резиновый уплотнитель крепления объектива (стр. 70)

Контакты микропроцессора (стр. 70)

Переключатель режимов фокусировки (стр. 65)

% Переключатель подавления

вибраций ON/OFF (стр. 66)

Переключатель режимов подавления вибраций (стр. 66)

( ): справочная страница

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Благодарим за приобретение объектива AF-S NIKKOR 24-120мм f/4G ED VR. До использования

этого объектива ознакомьтесь с данными инструкциями и прочитайте pуководство пользователя.

 Основные возможности

• Нанокристаллическое покрытие, нанесенное на

некоторые элементы объектива, гарантирует

получение четких снимков отличного качества в любых условиях – от съемки при солнечном освещении до

съемки в помещениях при свете прожекторов.

• При включении функции подавления вибраций (VRⅡ)

можно использовать более длительные выдержки (приблизительно на три ступени*), тем самым

увеличивая диапазон значений выдержки и зума (особенно при ручной съемке). (*Основано на результатах, полученных в условиях измерений

компании Nikon. Результаты подавления вибраций могут зависеть от ситуации и условий съемки.)

Внимание

•

При присоединении объектива к цифровой зеркальной

фотокамере Nikon формата DX, например, к фотокамере cерия D300 и D90, угол зрения объектива

становится равным 61°-13°20´, а фокусное расстояние (в эквиваленте для 35мм пленочной фотокамеры)

становится приблизительно равным 36-180мм.

Ck Ch

 Совместимые фотокамеры и

доступные функции

Использование доступных функций объектива может быть связано с некоторыми ограничениями. Подробные сведения см. в pуководствe пользователя фотокамеры.

Фотокамеры

Цифровой зеркальной фотокамере Nikon формата

FX/DX, F6, F5, F100, cерия F80, cерия F75, cерия F65

Pronea 600i, Pronea S Серия F4, F90X, cерия F90,

cерия F70 Серия F60, cерия F55,

cерия F50, F-401x, F-401s, F-401

F-801s, F-801, F-601м —— F3AF, F-601, F-501,

камеры Nikon MF (кроме F-601м)

VR:

*1:

Режим P включает в себя режим AUTO и систему с варипрограммой (сюжетные режимы).

*2: Ручной режим (M) недоступен.

Подавление вибраций

Режим экспозиции

Функция

VR AF P*1SAM

—

——

——————

(режим съёмки)

333333

33333

333

3333

Возможно

—:

AF:

Автофокусировка

——

Невозможно

 Фокусировка

Установите селектор режима фокусировки камеры в соответствии с нижеприведённой таблицей.

Автофокусировка с возможностью коррекции вручную (режим M/A)

Установите переключатель режимов фокусировки в положение M/A.

Включенная функция автофокусировки отменяется при вращении специального кольца фокусировки; при этом спусковая кнопка затвора должна быть нажата наполовину или должна быть нажата кнопка AF-ON, если она имеется на корпусе фотокамеры.

Снова нажмите спусковую кнопку затвора наполовину или кнопку AF-ON для отмены ручной фокусировки и возобновления автофокусировки.

Фотокамеры

Цифровой зеркальной фотокамере Nikon формата FX/DX, F6, F5, cерия F4, F100, F90X, cерия F90, cерия F80, cерия F75, cерия F70, cерия F65, Pronea 600i, Pronea S

Серия F60, cерия F55, cерия F50, F-801s, F-801, F-601м, F-401x, F-401s, F-401

фокусировки

фотокамеры

AF (C/S)

Режим

Режим фокусировки объектива

M/A M

Автофокусировка с

возможностью коррекции

вручную

(Может использоваться электронный дальномер.)

(Может использоваться электронный дальномер,

функция недоступна в фотокамере F-601M.)

Ручной фокус

(Может использоваться

электронный дальномер.)

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr



Режим подавления вибраций (VRⅡ)

Основное понятие подавления вибраций

Высокая

Дрожание фотокамеры

Частота вибраций

Панорамные снимки

Низкая

Cz Sk Ck Ch

Установите переключатель режима подавления вибраций в положение NORMAL.

При съемке изображений

При съемке панорамных снимков

При съемке изображений с движущегося автомобиля

Интенсивность вибрацийСлабая Сильная

Уст ан ов ит е переключатель режима подавления вибраций в положение ACTIVE.

Установите переключатель режима подавления вибраций в положение NORMAL или ACTIVE.

Установите переключатель режима подавления вибраций в положение NORMAL.

Установите переключатель режима подавления вибраций в положение ACTIVE.

Сильное

дрожание

фотокамеры при

съемке с

движущегося

автомобиля

Настройка переключатель подавления вибраций ON/OFF

ON (ВКЛ.):

Эффект дрожания фотокамеры уменьшается при нажатии спусковой кнопки затвора наполовину и в момент спуска затвора. Снижение уровня вибраций в видоискателе облегчает выполнение автоматической и ручной фокусировки, а также точного кадрирования объекта съемки.

OFF (ВЫКЛ.):

Эффект дрожания

фотокамеры не уменьшается.

Уст ановка переключателя режима подавления вибраций

Установите переключатель подавления вибраций ON/OFF в положение ON и выберите режим подавления вибрации переключателем режимов подавления вибрации.

NORMAL:

Механизм подавления вибраций уменьшает в основном эффект дрожания фотокамеры. Эффект дрожания фотокамеры уменьшается также при горизонтальном и вертикальном панорамировании.

ACTIVE:

Механизм подавления вибраций уменьшает эффект дрожания фотокамеры, например, при съемке из движущегося автомобиля, и подавляет вибрации обычного или более высокого уровня. В этом режиме фотокамера не может автоматически отличить дрожание фотокамеры от перемещения камеры при панорамировании.

Примечания по использованию подавления вибрации

•

Если этот объектив используется с фотокамерами, не совместимыми с системой подавления вибраций (стр. 64), установите переключатель подавления вибраций ON/OFF в положение OFF. Если этот переключатель находится в положении ON, батарея фотокамеры может очень быстро разряжаться

(особенно это относится к фотокамере Pronea 600i).

• После нажатия спусковой кнопки затвора наполовину

необходимо дождаться стабилизации изображения в видоискателе перед тем, как нажать спусковую кнопку затвора до конца.

• Вследствие особенностей характеристик механизма

подавления вибраций после того, как будет отпущена кнопка спуска затвора, изображение в видоискателе может оказаться смазанным.

• При съемке панорамных снимков не забудьте

установить переключатель режима подавления вибраций в положение NORMAL. При съемке панорамы по широкой траектории подавление вибраций фотокамеры в направлении съемки панорамы не будет выполняться. Например, при горизонтальном панорамировании уменьшается только эффект вертикального дрожания фотокамеры.

• Не выключайте фотокамеру и не снимайте с

фотокамеры объектив при работе в режиме подавления вибраций. Если пренебречь этим примечанием, то при сотрясении объектива может послышаться звук, как при отсоединении или поломке внутренних компонентов. Это не является неисправностью. Для устранения этой ситуации снова включите фотокамеру.

• При использовании моделей фотокамер, оснащенных

встроенной вспышкой, при заряде вспышки функция подавления вибраций не работает.

• Если фотокамера установлена на штатив, установите

переключатель подавления вибраций ON/OFF e в положение OFF. Однако этот переключатель рекомендуется установить в положение ON при использовании фотокамеры на штативе с незакрепленной головкой или на моноподе.

• При использовании фотокамер с автофокусировкой,

оснащенных кнопкой AF-ON, функция подавления вибрации не работает при нажатии кнопки AF-ON.

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

 Фокусировка, зуммирование и

глубина резко изображаемого пространства

Перед фокусировкой поверните кольцо зуммирования для настройки фокусного расстояния, пока не будет

достигнута требуемая компоновка кадра. Если фотокамера оборудована кнопкой или рычагом

предварительного просмотра глубины резко изображаемого пространства, то глубину резко

изображаемого пространства можно проверить через видоискатель фотокамеры.

•

Этот объектив оборудован системой внутренней

фокусировки (IF). По мере уменьшения расстояния

съемки также уменьшается фокусное расстояние.

•

Шкала расстояния не показывает точное расстояние

между объектом и фотокамерой. Значения показываются приблизительно, и их следует

использовать только в качестве общих ориентиров. При съемке удаленных пейзажей, глубина резкости

может влиять на работу, и объект может казаться сфокусированным в положении, которое ближе, чем

бесконечность.

•

Дополнительные сведения см. на странице 144.

 Установка диафрагмы

На фотокамере можно настроить параметры диафрагмы.

 Использование бленды

Бленда минимизирует рассеянный свет и защищает объектив.

Присоединение бленды

•

Для облегчения установки или снятия бленды удерживайте ее за основание (рядом с меткой крепления бленды

•

Если бленда установлена на объектив ненадлежащим образом, может возникнуть эффект виньетирования.

•

Для хранения бленды присоединяйте ее в обратном положении. Для облегчения установки или снятия бленды удерживайте ее за основание (рядом с меткой фиксации бленды

( ))

•

Убедитесь, что установочная метка бленды

( )

совпадает с меткой фиксации бленды

( ) (3).

, а не за внешнюю кромку.

 Встроенная вспышка и

виньетирование

•

Встроенную вспышку нельзя использовать для съемки с расстояний менее 0,6 м.

•

Во избежание виньетирования не используйте бленду

объектива.

Виньетирование - это затемнение углов изображения,

возникающее при перекрытии света от вспышки блендой объектива.

Фотокамеры

D700 (формата FX)

Серия D300, D200, D100

D90, D80, cерия D70, D50

D5000, D3100, D3000, D60, cерия D40

Серия F80

Серия F75

Серия F70

Серия F65, cерия F55

Серия F60

Серия F50, F-401, F-401x,

F-401s

Поддерживаемое фокусное

расстояние/Расстояние съемки

•

24мм/3 м или больше

•

35мм или больше/без ограничений

•

24мм/1 м или больше

•

35мм или больше/без ограничений

•

24мм/1,5 м или больше

•

35мм или больше/без ограничений

•

24мм/2,5 м или больше

•

35мм или больше/без ограничений

•

35мм/1,5 м или больше

•

50мм или больше/без ограничений

•

50мм/1,5 м или больше

•

70мм/1 м или больше

•

85мм или больше/без ограничений

•

50мм/1 м или больше

•

70мм или больше/без ограничений

•

70мм/1,5 м или больше

•

85мм или больше/1 м или больше

•

50мм/3 м или больше

•

70мм/1,5 м или больше

•

85мм или больше/1 м или больше

•

70мм/2 м или больше

•

85мм/1,5 м или больше

•

120мм/1 м или больше

 Рекомендуемые

фокусировочные экраны

Сменные фокусировочные экраны, доступные для определенных зеркальных фотокамер Nikon, помогают осуществлять съемку практически в любых ситуациях. С этим объективом рекомендуется использовать следующие фокусировочные экраны:

Экран

Фотокамера

F5+DP-30

F5+DA-30

◎

○

ABCE

(+0,5) (+0,5)

Исключительное качество фокусировки Приемлемое качество фокусировки Небольшое виньетирование или муар могут иметь место в видоискателе, но не на пленке.

—

Недоступно

( ) :

Обозначает необходимую величину поправки экспозиции (только при использовании центрально-взвешенного

замера). При использовании фотокамер F6 для задания величины поправки экспозиции для пользовательской настройки b6 Screen comp. («Компенсация фокусировочного экрана») выберите вариант Other screen

(«Другой экран») и задайте уровень EV в диапазоне от – 2,0 до +2,0 с шагом 0,5 EV. При использовании фокусировочных экранов с типами, отличными от B или E,

EC-B EC-EG1G2

G3 G4

JLMU

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

вариант Other screen («Другой экран») необходимо

выбирать даже в том случае, когда значение поправки равно 0 (поправка не требуется). При использовании

фотокамер F5 величину поправки экспозиции можно задать с помощью пользовательской настройки #18 (на корпусе фотокамеры). Более подробные сведения см. в

руководстве пользователя фотокамеры.

Пустое поле означает, что фокусировочный экран

использовать нельзя. Поскольку экран типа M может использоваться как для макросъёмки при увеличении 1:1

и выше, так и для микрофотографирования, его применение отличается от применения других экранов.

Внимание

•

Для камер F5 с Матричным экспозамером могут

использоваться только фокусировочные экраны EC-B, EC-E, B, E, J, A, L.

 Уход за объективом

• Не поднимайте и не носите объектив или фотокамеру,

держась за прикрепленную к объективу бленду.

•

Избегайте попадания грязи на контакты

микропроцессора или их повреждения.

• В случае повреждения резинового уплотнителя

крепления объектива обратитесь к авторизованному

сервисному центру Nikon или в сервисный центр для проведения ремонта.

• Выполняйте очистку поверхности объектива продуванием

воздухом. Для удаления грязи и пятен используйте

мягкую, чистую хлопчатобумажная ткань или протирочную ткань для объектива, смоченную этанолом (алкоголем) или жидкостью для чистки линз. Протирайте круговыми

движениями от центра к краям, стараясь не оставлять

следов или дотрагиваться до других частей объектива.

• Никогда не используйте органические растворители

или бензол для чистки объектива.

• Для защиты передней линзы объектива можно

использовать нейтральные светофильтры. Бленда объектива также помогает защитить переднюю линзу объектива.

• В случае хранения объектива в его чехле обязательно

устанавливайте передние и задние крышки объектива.

• Если объектив не будет использоваться в течение

длительного времени, храните его в сухом, прохладном месте для предотвращения образования гибка или коррозии. Никогда не оставляйте объектив под воздействием прямых солнечных лучей и не подвергайте его воздействию химикатов, например камфарных или нафталиновых средств.

• Избегайте попадания на объектив воды и не бросайте

его в воду, так как это может стать причиной возникновения ржавчины или неисправности.

• В некоторых частях объектива используется

пластиковый материал повышенной прочности. Для предотвращения повреждения никогда не оставляйте объектив в местах с повышенной температурой.

 Стандартные принадлежност

•

Передняя крышка объектива LC-77 диаметром 77мм

•

Задняя защитная крышка объектива LF-4

•

Бленда с байонетным креплением HB-53

•

Мягкий чехол для объектива CL-1218



Дополнительная принадлежност

•

Ввинчивающиеся фильтры диаметром 77мм

 Технические характеристики

Тип объектива:

Фокусное расстояние:

Максимальная диафрагма:

Оптическая схема:

Угол зрения:

Шкала фокусного расстояния:

Информация о расстоянии:

Управление зуммированием:

Объектив AF-S Zoom-NIKKOR типа G со встроенным микропроцессором и байонетом Nikon

24-120мм

f/4

17 элементов в 13 группах (2 элементы со сверхнизкой дисперсией (ED), 3 асферические линзы и несколько

линз с нанокристаллическим покрытием)

84°-20°20´ при использовании с 35мм (135) пленочными зеркальными

фотокамерами Nikon и цифровыми зеркальными фотокамерами Nikon формата FX 61°-13°20´ при использовании с цифровыми зеркальными фотокамерами

Nikon формата DX 71°-16°20´ при использовании с

фотокамерами со стандартом фотопленки IX240

24, 28, 35, 50, 70, 85, 120мм

Передается в фотокамеру

Ручное с помощью специального кольца зуммирования

Фокусировка:

Подавление вибраций:

Шкала расстояния съемки:

Минимальное расстояние фокусировки:

Число лепестков диафрагмы:

Диафрагма: Шкала

диафрагмы: Замер

экспозиции:

Установочный размер:

Размеры:

Вес:

Характеристики и дизайн могут быть изменены без предупреждения и каких-либо обязательств со стороны изготовителя.

Система внутренней фокусировки (IF) Nikon, автофокусировка с

использованием бесшумного волнового привода, ручная фокусировка с помощью отдельного кольца фокусировки Метод со сдвигом объектива с помощью моторов с линейной обмоткой (voice coil motor, VCM) Градуированная в метрах и футах, начиная с 0,45 м до бесконечности (∞)

0,45 м при всех настройках зyма

9 (скругленные)

Полностью автоматическая f/4 – f/22

Метод с полностью открытой диафрагмой для фотокамер с интерфейсной системой микропроцессора 77мм (Р = 0,75 мм)

Прибл. 84 мм (диаметр) × 103,5 мм (длина от крепежного фланца объектива на фотокамере) Прибл. 710 г

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Veiligheidsvoorschriften

WAARSCHUWING

Haal het toestel niet uit elkaar

Het aanraken van de inwendige delen van het fototoestel of

van het objectief kan een letsel veroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici.

Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, laat u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het

stopcontact hebt gehaald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddellijk uit bij storingen

Indien u merkt dat er rook of een ongewone geur uit het fototoestel of het objectief komt, moet u de batterij onmiddellijk verwijderen om brandwonden te vermijden.

Verdere bediening van het toestel kan een letsel tot gevolg hebben.

Nadat u de stroombron hebt verwijderd of losgekoppeld, laat u het toestel nakijken door een door Nikon erkende

servicedienst.

Gebruik het fototoestel of het objectief

niet in de buurt van ontvlambare gassen

Het bedienen van elektronische apparatuur in de buurt van

ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk niet naar de zon door het objectief

of de beeldzoeker

Kijken naar de zon of naar ander fel licht door het objectief

of de beeldzoeker kan een blijvend oogletsel veroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor dat kleine kinderen de batterijen of andere kleine onderdelen niet in hun mond kunnen stoppen.

Let op de volgende punten bij het gebruik van het fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze

voorzorgsmaatregel niet in acht neemt, kan dit brand of een elektrische schok tot gevolg hebben.

• Bedien het fototoestel of het objectief niet of raak deze

niet aan met natte handen. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit een elektrische schok tot gevolg hebben.

• Wanneer u opnames maakt bij tegenlicht, mag u het

objectief niet naar de zon richten en moet u vermijden dat zonlicht rechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met mogelijk brand tot gevolg.

• Wanneer u het objectief niet gebruikt gedurende een

langere periode, bevestig dan zowel de voorste als de achterste objectiefdoppen om het objectief te beschermen tegen direct zonlicht. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand tot gevolg hebben, aangezien het objectief het zonlicht kan convergeren op een ontvlambaar voorwerp.

 Terminologie

1 Zonnekap (p. 78) 2 Bevestigings-index voor

zonnekap (p. 78) Instel-index voor zonnekap

(p. 78)

4 Montage-index voor

zonnekap (p. 78)

5 Zoomring (p. 78) 6 Schaal brandpuntsafstand 7 Index schaal

brandpuntsafstand

8 Afstandsschaal (p. 78) 9 Afstandsindexlijn 0 Scherpstelring (p. 75) ! Montage-index @ Rubberen pakking van

objectiefvatting (p. 80)

# CPU-contacten (p. 80) $

Scherpstelmodusschakelaar (p. 75)

% ON/OFF-schakelaar voor

vibratiereductie (p. 76)

^ Vibratiereductiemodus-

schakelaar (p. 76)

( ): Referentiepagina

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Bedankt voor de aankoop van het AF-S NIKKOR 24-120mm f/4G ED VR-objectief. Lees deze instructies

eerst door en raadpleeg de gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.

 Belangrijkste functies

• De Nano Crystal Coat op enkele lenselementen

zorgt onder alle opnameomstandigheden voor scherpe, heldere foto’s, van zonnige

buitenopnamen tot binnenopnamen bij sfeerlicht.

• Door vibratiereductie te activeren (VR langere snelle sluitertijden (circa vier keer

langer*) worden gebruikt waardoor meer snelle sluitertijden en zoomstanden kunnen worden toegepast, vooral wanneer u de camera

vasthoudt om te fotograferen. (*Gebaseerd op resultaten verkregen volgens de

meetvoorwaarden van Nikon. De effecten van vibratiereductie kunnen variëren naargelang de

opnameomstandigheden en het gebruik.)

Belangrijk

• Bij montage op een Nikon DX-formaat digitale

SLR-camera’s, zoals de D300-Serie en de D90, wordt de beeldhoek 61°-13°20´ en bedraagt de

brandpuntsafstand in kleinbeeldequivalent circa 36-180mm.

Ⅱ

) kunnen

 Geschikte camera’s en beschikbare

functies

Er kunnen beperkingen gelden voor de beschikbare functies. Raadpleeg de gebruikshandleiding van de camera voor meer informatie.

Belichtingsstand

Camera’s

Nikon digitale SLR-camera’s (Nikon FX/DX-formaat), F6, F5, F100, F80-Serie, F75-Serie, F65-Serie

Pronea 600i, Pronea S F4-Serie, F90X, F90-Serie,

F70-Serie

F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401

F-801s, F-801, F-601M F3AF, F-601, F-501,

Nikon MF-camera’s (behalve F-601

*1:

P inclusief AUTO en onderwerpsstanden.

*2:

Handmatig (M) is niet beschikbaar.

Functie

VR AF P

—

——

——————

3: Mogelijk —: Niet mogelijk

VR: Vibratiereductie AF: Autofocus

(opnamestand)

SAM

333333

33333

333

——

3333

——

 Scherpstellen

Stel de scherpstelling stand van de camera in overeenkomstig de volgende tabel.

Autofocus handmatige aanpassing (M/A-stand)

Stel de scherpstelmodusschakelaar in op M/A.

Autofocus is ingeschakeld, maar u kunt dit

opheffen door de aparte scherpstelring te draaien terwijl u de ontspanknop half ingedrukt houdt of door te drukken op de AF-ON-knop op fototoestellen die hiermee zijn uitgerust.

Druk de ontspanknop of de AF-ON-knop

opnieuw half in om de handmatige scherpstelling te annuleren en autofocus te hernemen.

Camera’s

Nikon digitale SLR-camera’s (Nikon FX/DXformaat), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S

F60-Serie, F55-Serie, F50-Serie, F-801s, F-801,

M, F-401x, F-401s, F-401

F-601

scherpstelling

stand

AF (C/S)

Scherpstelstand van objectief

M/A M

Handmatige scherpstelling

Autofocus handmatige

aanpassing

(Elektronische afstandsmeter kan worden gebruikt.)

(Elektronische afstandsmeter kan worden gebruikt,

Handmatige scherpstelling

behalve bij de F-601

(Elektronische

afstandsmeter kan worden

gebruikt.)

M.)

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

 Vibratiereductiemodus (VRⅡ)

Basisconcept van vibratiereductie

HoogAantal vibratiesLaag

Cameratrilling

Panoramafoto’s

Se Ru

Cz Sk

Stel de vibratiereductieschakelaar in op NORMAL.

Bij het fotograferen

Bij panoramafotografie

Bij fotografie vanuit een bewegend voertuig

Stel de vibratiereductieschakelaar in op ACTI VE.

Stel de vibratiereductieschakelaar in op NORMAL of ACTIVE.

Stel de vibratiereductieschakelaar in op NORMAL.

Stel de vibratiereductieschakelaar in op ACTIVE.

Ck Ch

Sterke

camerabewegingen

bij het maken van foto

vanuit een rijdend

voertuig

SterkZwak Sterkte van vibraties

Instellen van de ON/OFF-schakelaar voor vibratiereductie

ON:

De effecten van cameratrillingen worden verminderd wanneer de ontspanknop half wordt ingedrukt en

’

ook op het moment dat de sluiter wordt losgelaten. Omdat de vibratie wordt verminderd in de zoeker, is het eenvoudiger om automatisch/ handmatig scherp te stellen en het onderwerp precies te kadreren. OFF:

De effecten van cameratrillingen

worden niet verminderd.

Instellen van de vibratiereductiemodusschakelaar

Zet de ON/OFF-schakelaar voor vibratiereductie op ON en kies een vibratiereductiemodus met de vibratiereductiemodusschakelaar.

NORMAL:

Het vibratiereductiemechanisme vermindert in de eerste plaats de effecten van cameratrillingen. De effecten van cameratrillingen worden ook verminderd tijdens horizontaal en verticaal pannen.

ACTIVE:

Het vibratiereductiemechanisme vermindert effecten van zowel normale als intense cameratrillingen, zoals bij het fotograferen van een bewegend voertuig. In deze stand worden de cameratrillingen niet automatisch onderscheiden van panbewegingen.

Opmerkingen over het gebruik van de vibratiereductie

• Als u dit objectief gebruikt voor een camera die vibratiereductie niet ondersteunt (p. 74), zet u de ON/OFF-schakelaar voor vibratiereductie op OFF. Als u deze schakelaar op ON laat staan, raakt de batterij snel leeg, vooral in combinatie met de Pronea 600i.

• Nadat u de ontspanknop half hebt ingedrukt, wacht u totdat het beeld in de beeldzoeker stabiliseert alvorens u de ontspanknop verder indrukt.

• Als een gevolg van de eigenschappen van vibratiereductie is het mogelijk dat het beeld in de beeldzoeker vaag wordt na het loslaten van de sluiterknop. Dit is geen storing.

• Zet bij panorama-opnamen de vibratiereductiemodusschakelaar op NORMAL. Als het fototoestel gepand wordt in een grote cirkel, wordt er geen compensatie uitgevoerd voor bewegingen van het fototoestel in de panrichting. Zo worden alleen de effecten van verticale cameratrillingen verminderd tijdens horizontaal pannen.

• Schakel het fototoestel niet uit of verwijder het objectief niet van het fototoestel terwijl de vibratiereductie in werking is. Als u deze voorzorgsmaatregel niet in acht neemt, kan het objectief klinken en aanvoelen alsof een interne component is losgekomen of afgebroken wanneer ermee wordt geschud. Dit is geen storing. Schakel het fototoestel opnieuw in om dit te corrigeren.

• Bij fototoestellen met ingebouwde flitser werkt de vibratiereductie niet wanneer de ingebouwde flitser wordt opgeladen.

• Als het fototoestel op een statief met drie poten is geplaatst, stelt u de ON/OFF-schakelaar voor vibratiereductie in op OFF. Het is echter aan te raden de schakelaar op ON in te stellen wanneer u de camera gebruikt met een statief met drie poten zonder het uiteinde van het statief vast te maken of met een statief met één poot.

• Bij fototoestellen met autofocus die zijn uitgerust met een AF-ON-knop, werkt de vibratiereductie niet wanneer de AF-ON-knop wordt ingedrukt.

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

 Scherpstellen, zoomen en

scherptediepte

Voor u scherpstelt, draait u aan de zoomring om

de brandpuntsafstand aan te passen tot de gewenste compositie gekadreerd is. Als uw camera

is uitgerust met een knop of hendel voor een scherptediepte voorbeeld (stop-down), kunt u een

voorbeeld bekijken van de scherptediepte via de zoeker van de camera.

• Dit objectief is uitgerust met een intern scherpstelsysteem (IF). Naarmate de

opnameafstand afneemt, neemt de brandpuntsafstand ook af.

• De afstandsschaal geeft niet de precieze afstand weer tussen het onderwerp en de camera. De

waarden vormen een schatting en dienen alleen als richtlijn te worden beschouwd. Bij het

fotograferen van een verafgelegen landschap kan de scherptediepte de werking beïnvloeden

en kan een onderwerp scherp lijken op een plaats die dichterbij is dan oneindig.

• Zie pagina 144 voor meer informatie.

 De diafragma instellen

Gebruik het fototoestel om de instellingen van de diafragma aan te passen.

 Gebruik van de zonnekap

Zonnekappen verminderen strooilicht en beschermen het objectief.

De zonnekap bevestigen

• Om het vastmaken of verwijderen van de zonnekap te vergemakkelijken, neemt u deze aan de basis vast (bij de bevestigings-index voor zonnekap ( )) in plaats van aan de buitenste rand.

• Als de zonnekap niet correct is bevestigd, kan er vignettering voorkomen.

• Om de zonnekap op te bergen, bevestigt u deze omgekeerd op het objectief. Om het vastmaken of verwijderen van de zonnekap te vergemakkelijken, neemt u deze aan de basis vast (bij de instel-index voor de zonnekap ( )) in plaats van aan de buitenste rand.

• Zorg ervoor dat de montage-index voor zonnekap ( ) wordt uitgelijnd met de instel-index voor zonnekap

) (3).

(



De ingebouwde flitser en vignettering

•

De ingebouwde flitser kan niet worden gebruikt op afstanden van minder dan 0,6 m.

•

Gebruik ter voorkoming van vignettering geen zonnekap.

Vignetteren is het verduisteren van de hoeken rond het beeld, hetgeen gebeurt wanneer het licht dat door de flitser wordt uitgestraald, wordt belemmerd door het objectiefvat.

Camera’s

D700 (FX-formaat)

D300-Serie, D200, D100

D90, D80, D70-Serie, D50

D5000, D3100, D3000, D60, D40-Serie

F80-Serie

F75-Serie

F70-Serie

F65-Serie, F55-Serie

F60-Serie

Ondersteunde brandpuntsafstand/

Opnameafstand

• 24mm/3 m of meer

• 35mm of meer/geen beperking

• 24mm/1 m of meer

• 35mm of meer/geen beperking

• 24mm/1,5 m of meer

• 35mm of meer/geen beperking

• 24mm/2,5 m of meer

• 35mm of meer/geen beperking

• 35mm/1,5 of meer

• 50mm of meer/geen beperking

• 50mm/1,5 m of meer

• 70mm/1 m of meer

• 85mm of meer/geen beperking

• 50mm/1 m of meer

• 70mm of meer/geen beperking

• 70mm/1,5 m of meer

• 85mm of meer/1 m of meer

• 50mm/3 m of meer

• 70mm/1,5 m of meer

• 85mm of meer/1 m of meer

Camera’s

F50-Serie, F-401, F-401x, F-401s

Ondersteunde brandpuntsafstand/

Opnameafstand

• 70mm/2 m of meer

• 85mm/1,5 m of meer

• 120mm/1 m of meer

 Aanbevolen matglazen

Er zijn diverse uitwisselbare matglazen beschikbaar voor bepaalde Nikon SLR-camera’s voor elke fotogelegenheid. De volgende worden voor dit objectief aangeraden:

Matglazen

Camera

F5+DP-30

F5+DA-30

◎

○

ABCE

0,5

（＋

）（＋

Uitstekende scherpstelling Redelijke scherpstelling Lichte vignettering of moiré treedt op in de zoeker maar niet op de foto.

—

Niet beschikbaar

( ) :

Geeft aan hoeveel belichtingscorrectie is vereist (alleen centrumgerichte meting). Bij F6-camera’s kunt u de belichting corrigeren door ‘Ander matglas’ te selecteren voor persoonlijke instelling ‘b6: Compensatie voor matglas’ en het LW-bereik in te stellen op -2,0 tot +2,0 in stappen van 0,5 LW. Wanneer u een ander type matglas gebruikt dan

EC-B

EC-EG1G2

G3 G4

JLMU

0,5

）

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

type B

Jp En De

Een leeg vakje betekent ‘niet van toepassing’. Aangezien

een M-type matglas zowel kan worden gebruikt voor macrofotografie met een vergrotingsfactor van 1:1 of hoger als voor microfotografie, heeft dit matglas andere

toepassingen dan de andere matglazen.

Belangrijk

•

 Onderhoud van het objectief

•

Ck Ch

of E, selecteert u ‘Ander matglas’, zelfs als de gewenste correctie ‘0’ is (geen correctie vereist). Voor de F5 corrigeert u de belichting via persoonlijke instelling 18 op de camera. Raadpleeg de gebruikshandleiding van de camera voor meer informatie.

Voor de F5 kunnen bij matrixmeting alleen de volgende matglazen worden gebruikt: EC-B, EC-E, B, E, J, A en L.

Wanneer het objectief is geïnstalleerd op een fototoestel, mag u het fototoestel en het objectief niet optillen of vasthouden aan de zonnekap. Zorg ervoor dat de CPU-contactpunten niet vuil of beschadigd worden. Als de rubberen pakking van de objectiefvatting is beschadigd, moet u het objectief voor reparatie naar de dichtstbijzijnde door Nikon erkende servicedienst brengen. Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gebruikt u een zachte, zuivere katoenen doek of een objectiefdoekje met ethanol (alcohol) of objectiefreiniger. Maak ronddraaiende bewegingen van het midden naar de buitenkant en let

erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt.

•

Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen.

•

NC-filters zijn beschikbaar om het voorste objectiefelement te beschermen. De zonnekap helpt ook om de voorkant van het objectief te beschermen.

•

Wanneer u het objectief in zijn houder opbergt, beide objectiefdoppen voor en achter aanbrengen.

•

Bewaar het objectief op een koele, droge plaats wanneer u deze gedurende een lange periode niet gebruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschermen tegen rechtstreeks zonlicht of chemicaliën zoals kamfer en naftaleen.

•

Laat geen water op het objectief komen en laat het objectief niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren.

•

Bepaalde onderdelen van het objectief zijn vervaardigd uit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.

 Standaardaccessoires

•

77mm makkelijk te bevestigen voorste objectiefdop LC-77

•

Achterste objectiefdop LF-4

•

Bajonetkap HB-53

•

Flexibel objectiefetui CL-1218

 Optioneel accessoires

• 77mm vastschroefbare filters

 Technische gegevens

Objectief type:

Brandpuntsafstand: Maximaal

diafragma: Objectiefconstructie:

Beeldhoek:

Schaal brandpuntsafstand:

Afstandsinformatie: Zoombediening:

G-type AF-S Zoom-NIKKORobjectief met ingebouwde CPU en Nikon-bajonetsluiting

24-120mm f/4

17 elementen in 13 groepen (2 ED lenselementen, 3 asferische lenselementen en sommige lenselementen met Nano Crystal Coat)

84°-20°20´ bij 35mm (135) formaat Nikon film SLR camera’s en Nikon FX-formaat digitale SLR-camera’s 61°

-13°20´ bij Nikon DX-formaat digitale SLR-camera’s 71°-16°20´ bij camera’s met IX240-systeem

24, 28, 35, 50, 70, 85, 120mm

Doorgeven aan camera body Handmatig via aparte zoomring

Scherpstelling:

Vibratiereductie:

Schaal opnameafstand:

Dichtste scherpstelafstand:

Aantal diafragmalamellen:

Diafragma: Diafragmaschaal: Belichtingsmeting:

Montageafmeting: Afmetingen:

Gewicht: Circa 710 g

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving of verplichting van de zijde van de fabrikant.

Nikon intern scherpstelsysteem (IF), autofocus met Silent Wave Motor; handmatig met scherpstellen met aparte scherpstelring

Lens-shift methode behulp van voice coil-motoren (VCM’s)

Schaalverdeling in meters vanaf 0,45 m tot oneindig (∞)

0,45 m bij alle zoominstellingen

9 stuks (afgerond)

Volledig automatisch f/4 tot f/22 Door middel van volledige

diafragma-methode bij camera’s met CPU-interfacesysteem

77mm (P = 0,75 mm) Circa 84 mm (diameter) ×

103,5 mm (afstand van de objectiefvatting op de camera)

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Note sulle operazioni di sicurezza

ATTENZIONE

Non smontare

Toccando le parti interne della fotocamera o dell’obiettivo

si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora,

in caso di caduta o di qualsiasi altro incidente, la fotocamera o l’obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato

per l’ispezione, dopo averlo disinserito dalla presa e/o rimosso la batteria.

In caso di malfunzionamento, disattivare

immediatamente la fotocamera

Qualora dalla fotocamera o dall’obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente

la batteria, facendo attenzione a non ustionarsi. Continuando a utilizzare la fotocamera, sussiste il rischio

di lesioni. Dopo aver rimosso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di

assistenza Nikon autorizzato per l’ispezione.

Non usare la fotocamera o l’obiettivo in

presenza di gas infiammabili

L’utilizzo di apparecchiature elettroniche in presenza di

gas infiammabili può causare esplosioni o incendi.

Non guardare il sole in modo diretto attraverso l’obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi altra fonte intensa di luce, si è soggetti al rischio di indebolimento permanente della vista.

Tenere lontano dalla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti.

Nell’utilizzo della fotocamera e dell’obiettivo, osservare le seguenti precauzioni

• Mantenere la fotocamera e l’obiettivo asciutti. In caso contrario si potrebbe verificare un incendio o scosse elettriche.

• Non maneggiare né toccare la fotocamera o l’obiettivo con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche. Durante le riprese controluce, non puntare l’obiettivo

• verso il sole ed evitare che la luce solare passi direttamente attraverso di esso, poiché la fotocamera potrebbe surriscaldarsi ed eventualmente provocare un incendio.

• Se si prevede di non utilizzare l’obiettivo per un periodo prolungato di tempo, montare entrambi i tappi di protezione e riporlo lontano dalla luce diretta del sole. Il mancato rispetto di questa istruzione può causare incendi, poiché l’obiettivo potrebbe concentrare la luce del sole su un oggetto infiammabile.

 Denominazione

Paraluce (p. 88)

Indice di collegamento del paraluce (p. 88)

Indice di regolazione del paraluce (p. 88)

Indice di montaggio del paraluce (p. 88)

Anello dello zoom (p. 88)

Scala della lunghezza focale

Riferimento scala lunghezze focali

Scala delle distanze (p. 88)

Contrassegno distanza

Anello di messa a fuoco (p. 85)

Indice di montaggio

Guarnizione in gomma della montatura dell’obiettivo (p. 90)

Contatti CPU (p. 90)

Interruttore del modo di messa a fuoco (p. 85)

Interruttore ON/OFF di riduzione vibrazioni (p. 86)

Interruttore della modalità di riduzione delle vibrazioni (p. 86)

( ): Pagina di riferimento

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Grazie per aver acquistato l’obiettivo AF-S NIKKOR 24-120mm f/4G ED VR. Prima di utilizzare

l’obiettivo, leggere queste istruzioni e consultare il manuale d’uso della fotocamera.

 Caratteristiche principali

• Il rivestimento in nanocristalli su alcuni

componenti dell’obiettivo assicura l’ottenimento di immagini chiare in svariate condizioni di

scatto, dagli esterni assolati agli interni con aree illuminate e aree in ombra.

• Attivando la funzione di riduzione vibrazioni

Ⅱ

), è possibile impostare tempi di posa più

(VR

lunghi (approssimativamente di quattro stop*), pertanto si ha una maggiore gamma di tempi di posa e di posizioni dello zoom a disposizione,

soprattutto quando si utilizza la fotocamera a mano libera. (*In base ai risultati ottenuti alle

condizioni di misurazione Nikon. L’effetto della funzione di riduzione vibrazioni può variare a

seconda delle condizioni di ripresa e delle modalità d’uso.)

Importante

• Qualora installato su fotocamere reflex digitali

Nikon formato DX, quali le serie D300 e D90, l’angolo di campo dell’obiettivo diviene 61°-

13°20’ e la sua lunghezza focale equivalente a quella di un 35mm risulta di circa 36-180mm.

 Fotocamere utilizzabili e funzioni

disponibili

Potrebbero esserci delle restrizioni o delle limitazioni nell’utilizzo delle funzioni disponibili. Per informazioni dettagliate, fare riferimento al manuale d’uso della fotocamera.

Modo di esposizione

Fotocamere

Fotocamere reflex digitali Nikon (formato FX/DX), F6, F5, F100, serie F80, serie F75, serie F65

Pronea 600i, Pronea S Serie F4, F90X, serie F90,

serie F70 Serie F60, serie F55, serie F50,

F-401x, F-401s, F-401 F-801s, F-801, F-601 F3AF, F-601, F-501,

Nikon MF fotocamere (tranne F-601

*1: P include AUTO e il sistema Vari-Program (modi scena). *2: Manuale (M) non è disponibile.

VR: Riduzione vibrazione AF: Autofocus

Funzione

VR AF P

—

——

——————

3: Possibile —: Impossibile

(modo di ripresa)

333333

33333

333

3333

SAM

——

 Messa a fuoco

Impostare il modo di messa a fuoco della fotocamera in conformità alla seguente tabella.

Messa a fuoco automatica con esclusione per il funzionamento in manuale (modalità M/A)

Impostare l’interruttore del modo di messa a

fuoco dell’obiettivo su M/A.

L’autofocus è attivo, ma è possibile escluderlo

ruotando l’anello di messa a fuoco separato e premendo contemporaneamente il pulsante di scatto a metà corsa, oppure premendo il pulsante AF-ON sul corpo macchina, se la fotocamera ne è dotata.

Per disattivare la messa a fuoco manuale e

riattivare l’autofocus, premere il pulsante di scatto a metà corsa, oppure premere nuovamente il pulsante AF-ON.

Fotocamere

Fotocamere reflex digitali Nikon (formato FX/DX), F6, F5, serie F4, F100, F90X, serie F90, serie F80, serie F75, serie F70, serie F65, Pronea 600i, Pronea S

Serie F60, serie F55, serie F50, F-801s, F-801,

M, F-401x, F-401s, F-401

F-601

Modo di messa a fuoco

della fotocamera

AF (C/S)

Modo di messa a fuoco dell’obiettivo

M/A M

Messa a fuoco automatica

con esclusione per il

funzionamento in manuale

Messa a fuoco manuale

(È possibile utilizzare un telemetro elettronico.)

Messa a fuoco manuale

(È possibile utilizzare un telemetro elettronico,

ad eccezione del modello F-601M.)

Messa a fuoco manuale (È possibile utilizzare un

telemetro elettronico.)

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

 Modalità riduzione vibrazioni (VRⅡ)

Principio di funzionamento della riduzione vibrazioni

AltoNumbero di vibrazioniBasso

Movimento della fotocamera

della fotocamera durante

l’acquisizione di immagini

Es Se Ru

Debole

Impostare l’interruttore della modalità di riduzione vibrazioni su NORMAL.

Durante l’acquisizione

di immagini

Durante la ripresa panoramica

Durante l’acquisizioni

di immagini da un veicolo in movimento

Panoramiche

Impostare l’interruttore della modalità di riduzione vibrazioni su ACTI VE.

Impostare l’interruttore della modalità di riduzione vibrazioni su NORMAL o su ACTIVE.

Impostare l’interruttore della modalità di riduzione vibrazioni sul NORMAL.

Impostare l’interruttore della modalità di riduzione vibrazioni su ACTIVE.

Forti movimenti

da un veicolo in

movimento

ForteForza delle vibrazioni

Impostazione dell’interruttore ON/OFF di riduzione vibrazioni

Impostazione dell’interruttore della modalità di riduzione delle vibrazioni

Impostare l’interruttore ON/OFF di riduzione vibrazioni su ON e selezionare una modalità di riduzione vibrazioni con l’interruttore di modalità riduzione vibrazioni.

ACTIVE: effetti del movimento della fotocamera, come quelli che si verificano quando si scatta da un veicolo in movimento, sia nel caso di movimenti normali che di movimenti più intensi. In questo modo, il movimento della fotocamera non viene distinto automaticamente dal panning.

ON:

Gli effetti del movimento della fotocamera vengono ridotti mentre il pulsante di scatto è premuto parzialmente e anche nell’istante dello scatto. Le vibrazioni vengono ridotte nel mirino, pertanto la messa a fuoco automatica/manuale e l’inquadratura esatta del soggetto sono più facili. OFF:

Gli effetti del movimento della

fotocamera non vengono ridotti.

NORMAL: riduzione vibrazioni riduce principalmente gli effetti del movimento della fotocamera. Gli effetti del movimento della fotocamera vengono ridotti anche durante il panning orizzontale e verticale.

Il meccanismo di riduzione vibrazioni riduce gli

Il meccanismo di

Note sulla funzione riduzione vibrazioni

• Se si utilizza questo obiettivo con fotocamere non compatibili con la riduzione vibrazione (p. 84), impostare l’interruttore ON/OFF di riduzione vibrazioni su OFF. Con la fotocamera Pronea 600i, in particolare, se si lascia l’interruttore su ON si potrebbe scaricare rapidamente la batteria.

• Dopo aver premuto il pulsante di scatto a metà corsa, attendere che l’immagine nel mirino si stabilizzi, quindi premere completamente il pulsante di scatto.

• Le caratteristiche del meccanismo di riduzione delle vibrazioni possono rendere sfocata l’immagine nel mirino quando si rilascia il pulsante di scatto. Non si tratta di un malfunzionamento.

• Durante l’acquisizione di immagini panoramiche, regolare l’interruttore di selezione della modalità di riduzione delle vibrazioni su NORMAL. Se si esegue un ampio arco per creare una panoramica, i movimenti della fotocamera nella direzione della panoramica non vengono compensati. Ad esempio, durante il panning orizzontale vengono ridotti soltanto gli effetti del movimento verticale della fotocamera.

• Non disattivare la fotocamera né rimuovere l’obiettivo quando la modalità riduzione vibrazioni è in funzione. In caso contrario, il movimento dell’obiettivo può generare un suono simile a quello di un componente interno lento o rotto. Non si tratta di un malfunzionamento. Per risolvere il problema, riattivare la fotocamera.

• Sulle fotocamere dotate di flash incorporato, la funzione riduzione vibrazioni non può essere utilizzata mentre il flash incorporato si sta ricaricando.

• Quando la fotocamera è sul cavalletto, impostare l’interruttore ON/OFF di riduzione vibrazioni su OFF. Tuttavia, si consiglia di impostare il selettore su ON quando si utilizza la fotocamera su un cavalletto con testa non fissata o con un monopiede.

• Con le fotocamere dotate di autofocus su cui è presente il pulsante AF-ON, la funzione di riduzione delle vibrazioni non può essere utilizzata quando si preme il pulsante AF-ON.

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

 Messa a fuoco, zoom e profondità

di campo

Prima di mettere a fuoco, ruotare l’anello dello

zoom per regolare la lunghezza focale in modo da comporre l’immagine nel modo desiderato. Se la

fotocamera è dotata di pulsante o leva di anteprima della profondità di campo (stop-down),

è possibile verificare l’effettiva profondità di campo nel mirino.

• Questo obiettivo è dotato di sistema IF (Internal Focusing). La lunghezza focale diminuisce

proporzionalmente alla distanza di ripresa.

• La scala delle distanze non indica la distanza

precisa tra il soggetto e la fotocamera. I valori sono approssimativi e servono solo a titolo di

riferimento generale. Durante lo scatto di paesaggi distanti, la profondità di campo

potrebbe influenzare il funzionamento e il soggetto potrebbe apparire a fuoco in una

posizione che è più vicina all’infinito.

• Per ulteriori informazioni, vedere pagina 144.

 Impostazione dell’apertura

Regolare l’apertura utilizzando la fotocamera.

Ck Ch

 Utilizzo del paraluce

I paraluce minimizzano la dispersione di luce e proteggono l’obiettivo.

Collegamento del paraluce

• Per facilitare il fissaggio e la rimozione del paraluce, impugnarlo per la base (vicino all’Indice di collegamento del paraluce ( )) anziché verso il bordo esterno.

• Se il paraluce non è fissato correttamente, si può verificare la vignettatura.

• Riporre il paraluce innestandolo in posizione invertita. Per facilitare il fissaggio e la rimozione del paraluce, impugnarlo per la base (vicino all’indice di regolazione del paraluce ( )) anziché verso il bordo esterno.

• Assicurarsi che l’indice di montaggio del paraluce ( ) sia allineato con l’indice di regolazione del paraluce (

) (3).

 Flash incorporato e vignettatura

•

Il flash incorporato non può essere utilizzato a distanze inferiori a 0,6 m.

•

Per evitare la vignettatura (riduzione della luminosità ai margini dell’immagine), non usare un paraluce.

La vignettatura è la riduzione della luminosità agli angoli dell’immagine che si verifica quando la luce emessa dal flash è ostacolata dal barilotto dell’obiettivo.

Fotocamere

D700 (formato FX)

Serie D300, D200, D100

D90, D80, serie D70, D50

D5000, D3100, D3000, D60, serie D40

Serie F80

Serie F75

Serie F70

Serie F65, serie F55

Serie F60

Lunghezza focale supportata/

distanza di ripresa

24mm/3 m o superiore

•

35mm o superiore/Nessuna restrizione

•

24mm/1 m o superiore

•

35mm o superiore/Nessuna restrizione

•

24mm/1,5 m o superiore

•

35mm o superiore/Nessuna restrizione

•

24mm/2,5 m o superiore

•

35mm o superiore/Nessuna restrizione

•

35mm/1,5 m o superiore

•

50mm o superiore/Nessuna restrizione

•

50mm/1,5 m o superiore

•

70mm/1 m o superiore

•

85mm o superiore/Nessuna restrizione

•

50mm/1 m o superiore

•

70mm o superiore/Nessuna restrizione

•

70mm/1,5 m o superiore

•

85mm o superiore/1 m o superiore

•

50mm/3 m o superiore

•

70mm/1,5 m o superiore

•

85mm o superiore/1 m o superiore

Fotocamere

Serie F50, F-401, F-401x, F-401s



Schermi di messa a fuoco consigliati

Lunghezza focale supportata/

distanza di ripresa

70mm/2 m o superiore

•

85mm/1,5 m o superiore

•

120mm/1 m o superiore

Per alcune fotocamere SLR Nikon sono disponibili vari schermi di messa a fuoco intercambiabili adatti a ogni situazione di ripresa. Gli schermi consigliati per l’uso con questo obiettivo sono elencati sotto.

Schermo

Fotocamera

F5+DP-30

F5+DA-30

◎

○

ABCE

◎ ◎―◎――――◎ ◎ ◎ ◎○◎◎ ○ ◎ ◎ ◎

0,5

（＋

）

Messa a fuoco eccellente Messa a fuoco accettabile L’immagine sullo schermo presenta una riduzione di

EC-B

G3 G4

EC-EG1G2

◎◎◎ ◎

JLMU

◎

（＋

0,5

luminosità o tracce di fenomeno del moiré. Questo però non lascia tracce sulla pellicola.

—

Non disponibile

( ) :

Indica il valore della compensazione di esposizione aggiuntiva richiesto (Solamente misurazione a preferenza centrale). Con le fotocamere F6,

En De Fr Es Se Ru Nl

）

It Cz Sk Ck Ch

compensare selezionando “Otra pantalla” nell’impostazione personalizzata “b6: Compens pantalla”,

quindi impostando il livello EV tra -2.0 e +2.0 ad intervalli

di 0,5 EV. Quando si utilizzano schermate diverse da B o E, è necessario selezionare “Otra pantalla” anche quando il

valore di compensazione richiesto è pari a “0” (nessuna compensazione necessaria). Per la fotocamera F5, compensare utilizzando l’impostazione personalizzata 18

sul corpo della fotocamera. Per ulteriori dettagli, fare riferimento al manuale d’uso della fotocamera.

Il quadrato vuoto non è applicabile. Siccome lo schermo di tipo M può essere utilizzato per macrofotografia con rapporto

di ingrandimento di 1:1 o superiore e fotomicrografia, esso presenta differenti applicazioni rispetto agli altri schermi.

Importante

• Per quanto riguarda le fotocamere F5, in modalità di

misurazione a matrice, è possibile utilizzare solamente gli schermi di messa a fuoco EC-B, EC-E, B, E, J, A, L.

 Cura e manutenzione dell’obiettivo

•

Quando l’obiettivo è montato sulla fotocamera, non

afferrare o reggere la fotocamera e l’obiettivo dal paraluce.

•

Fare attenzione a non sporcare o danneggiare i contatti

CPU.

•

Nel caso in cui la guarnizione in gomma della montatura dell’obiettivo sia danneggiata, provvedere alla relativa

riparazione presso il punto assistenza Nikon autorizzato più vicino.

•

Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie, fare uso di un fazzoletto

di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcool o con un liquido detergente specifico per obiettivi. Strofinare delicatamente

con movimento circolare dal centro verso l’esterno, facendo attenzione a non lasciare tracce o toccare altre parti.

•

Non utilizzare solventi organici come diluenti o benzene per pulire l’obiettivo.

•

Per la protezione dell’elemento anteriore dell’obiettivo sono disponibili appositi filtri NC. Anche il paraluce può essere utilizzato per proteggere la parte anteriore dell’obiettivo.

•

Quando si ritira l’obiettivo nella relativa custodia, fissare entrambi i copriobiettivo anteriore e posteriore.

•

Se si prevede di non utilizzare l’obiettivo per periodi prolungati, riporlo in un ambiente fresco e asciutto per prevenire la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.

•

Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.

•

Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciare mai l’obiettivo in un luogo eccessivamente caldo.

 Accessori in dotazione

•

Copriobiettivo anteriore snap-on da 77mm LC-77

•

Copriobiettivo posteriore LF-4

•

Paraluce a baionetta HB-53

•

Custodia morbida per obiettivo CL-1218

 Accessori opzionale

• Filtri a vite da 77mm

 Caratteristiche tecniche

Tipo di obiettivo:

Lunghezza focale:

Apertura massima:

Costruzione obiettivo:

Angolo di campo:

Scala lunghezze focali:

Dati distanze: Controllo zoom:

Obiettivo AF-S Zoom NIKKOR tipo G con CPU incorporata e attacco a baionetta Nikon

24-120mm

f/4

17 elementi in 13 gruppi (2 ED, 3 elementi asferici e alcune lenti con rivestimento di nanocristalli)

84°-20°20’ con fotocamere reflex a pellicola Nikon formato 35mm (135) e fotocamere reflex digitali Nikon formato FX; 61°-13°20’ con fotocamere reflex digitali Nikon formato DX; 71°-16°20’ con fotocamere sistema IX240

24, 28, 35, 50, 70, 85, 120mm

Uscita alla fotocamera Manuale tramite anello dello

zoom separato

Messa a fuoco:

Riduzione vibrazioni:

Scala delle distanze di ripresa:

Distanza focale minima:

Nr. delle lamelle diaframma:

Diaframma: Gamma di

apertura: Misurazione

dell’esposizione:

Misura dell’accessorio:

Dimensioni:

Peso:

Le specifiche e i disegni sono soggetti a modifica senza preavviso o obblighi da parte del produttore.

Sistema IF (Internal Focusing) Nikon, autofocus con motore Silent Wave; manuale mediante anello di messa a fuoco separata

Metodo di spostamento ottiche con motori voice coil (VCM)

Graduata in metri e piedi da 0,45 m all’infinito (∞)

0,45 m a tutte le impostazioni zoom

9 pz. (arrotondati)

Completamente automatico Da f/4 a f/22

Con metodo ad apertura massima per le fotocamere con sistema di interfaccia CPU

77mm (P = 0,75 mm)

Ca. 84 mm diam. × 103,5 mm (estensione della flangia)

Circa 710 g

En De Fr Es Se Ru Nl It Cz Sk Ck Ch Kr

Poznámky k bezpečnému provozu

UPOZORNĚNÍ

Zařízení nerozebírejte

Nedotýkejte se vnitřních částí fotoaparátu ani

objektivu, může tak dojít k poranění. Opravy by měl provádět pouze kvalifikovaný technik. Pokud by v

důsledku pádu či jiné nehody došlo k otevření

fotoaparátu či objektivu, odpojte produkt a/nebo z něj vyjměte baterii a odneste jej do autorizovaného

servisu Nikon, aby mohl být zkontrolován.

V případě nesprávného fungování zařízení

okamžitě vypněte

Pokud byste zaznamenali, že z fotoaparátu či objektivu

vychází kouř či neobvyklý zápach, vyjměte okamžitě

baterii, ale dbejte, abyste se nepopálili. Další používání by mohlo vést ke zranění.

Po vyjmutí baterie či odpojení zdroje napájení produkt odneste do autorizovaného servisu Nikon, aby mohl

být zkontrolován.

Nepoužívejte fotoaparát ani objektiv v přítomnosti hořlavých plynů

Provozování elektronického zařízení v přítomnosti hořlavých plynů může vést k výbuchu či požáru.

Objektivem ani hledáčkem se nedívejte na slunce

Pohled do slunce či jiného silného zdroje světla objektivem nebo hledáčkem fotoaparátu může způsobit trvalé poškození zraku.

Zařízení uchovávejte mimo dosah dětí

Zejména je třeba zabránit tomu, aby si malé děti vkládaly baterie nebo jiné malé součástky do úst.

Při manipulaci s fotoaparátem a objektivem dodržujte následující opatření

• Fotoaparát a objektiv uchovávejte v suchu. V

případě nedodržení tohoto opatření může dojít k požáru či úrazu elektrickým proudem.

• Nemanipulujte s fotoaparátem ani s objektivem a

nedotýkejte se jich, máte-li mokré ruce. V případě nedodržení tohoto opatření může dojít k úrazu elektrickým proudem.

•

Při fotografování v protisvětle nemiřte objektivem přímo do slunce a nedovolte, aby sluneční světlo procházelo přímo do objektivu, protože by tak mohlo dojít k přehřátí fotoaparátu, případně i k požáru.

• Pokud není objektiv po delší dobu používán,

nasaďte přední i zadní krytku objektivu a uložte objektiv mimo dosah přímého slunečního světla. Pokud byste tak neučinili, může dojít k požáru, protože objektiv může soustředit sluneční světlo na nějaký hořlavý předmět.

 Názvosloví

Sluneční clona (str. 98)

Značka pro upevnění sluneční

clony (str. 98)

Značka aretované polohy sluneční

clony (str. 98)

Montážní značka sluneční clony

(str. 98)

Zoomový kroužek (str. 98)

Stupnice ohniskových vzdáleností

Značka pro odečítání ohniskových

vzdáleností

Stupnice vzdáleností (str. 98)

Značka pro odečítání zaostřené

vzdálenosti

Zaostřovací kroužek (str. 95)

Montážní značka

Gumové těsnění upevňovacího

bajonetu objektivu (str. 100)

Kontakty CPU (str. 100)

Volič zaostřovacích režimů (str. 95)

Vypínač redukce vibrací (str. 96)

Volič režimů redukce vibrací (str. 96)

( ): odkazovaná stránka

Děkujeme vám, že jste si zakoupili objektiv AF-S NIKKOR 24-120mm f/4G ED VR. Před použitím

objektivu si pročtěte tyto pokyny a návod k obsluze fotoaparátu.

 Hlavní funkce

• Antireflexní vrstvy Nano Crystal Coat nanesené na

některé optické členy objektivu zajišťují brilantní obraz vynikající kvality v libovolných světelných

podmínkách – od scén za slunečného dne venku až po osvětlený interiér.

• Aktivací redukce vibrací (VR

Ⅱ

) umožníte použití

delších časů závěrky (o cca 4 EV*) a rozšíříte

využitelný rozsah kombinací časů závěrky a nastavení zoomu pro fotografování z ruky. (*Podle výsledků testů prováděných s využitím metodiky

měření společnosti Nikon. Účinek redukce vibrací se může lišit podle podmínek při pořizování snímku a

způsobu použití.)

Důležité

• Při použití na digitálních jednookých zrcadlovkách

Nikon formátu DX (např. řada D300 a D90) je obrazový úhel objektivu 61°-13°20’ , což odpovídá

ohniskové vzdálenosti 36-180 mm u kinofilmu a formátu FX.

 Použitelné fotoaparáty a dostupné

funkce

Dostupné funkce mohou podléhat určitým omezením. Porobnosti naleznete v návodu k obsluze fotoaparátu.

Fotoaparáty

Digitální jednooké zrcadlovky Nikon formátu FX/DX, F6, F5, F100, řada F80, řada F75, řada F65

Pronea 600i, Pronea S*

Řada F4, F90X, řada F90, řada F70

Řada F60, řada F55, řada F50, F-401x, F-401s, F-401

F-801s, F-801, F-601

F3AF, F-601, F-501, Fotoaparáty Nikon MF (vyjma modelu F-601

*1: Režim P zahrnuje režim AUTO a systém Vari-Program

(Motivové programy).

*2: Manuální režim (M) není k dispozici.

M ——

Funkce VR AF P

333333

—

——

——————

3: Možné

VR: Redukce vibrací AF: Autofokus

Expoziční režim

SAM

33333

333

——

3333

——

—

: Nemožné

 Zaostřování

Na fotoaparátu nastavte zaostřovací režim podle níže uvedené tabulky:

Autofokus s prioritou manuálního zaostření (režim M/A)

Nastavte volič zaostřovacích režimů do polohy M/A.

b Je aktivován autofokus, ale jeho činnost lze potlačit

otočením zaostřovacího kroužku objektivu v okamžiku namáčknutí tlačítka spouště do poloviny resp. v okamžiku stisknutí tlačítka AF-ON na fotoaparátech, které jsou tímto tlačítkem vybaveny.

c Chcete-li zrušit manuální zaostřování a vrátit se k

autofokusu, stiskněte do poloviny tlačítko spouště nebo jednou stiskněte tlačítko AF-ON.

Fotoaparáty

Digitální jednooké zrcadlovky Nikon formátu FX/DX, F6, F5, řada F4, F100, F90X, řada F90, řada F80, řada F75, řada F70, řada F65, Pronea 600i, Pronea S

Řada F60, řada F55, řada F50, F-801s, F-801, F-601

M, F-401x, F-401s, F-401

Zaostřovací

režim

fotoaparátu

AF (C/S)

Volič zaostřovacích režimů objektivu

M/A M

Autofokus s prioritou

manuálního zaostření

Manuální zaostřování

(Lze použít elektronický dálkoměr.)

Manuální zaostření

(Lze použít elektronický dálkoměr,

kromě modelu F-601

Manuální zaostřování

(Lze použít elektronický

dálkoměr.)

M.)

 Režim redukce vibrací (VRⅡ)

Základní koncepce redukce vibrací

Vysoký

Počet vibrací

Nízký

Chvění fotoaparátu

Snímky pořízené panorámováním

Slabá

Nastavte volič režimů redukce vibrací do polohy NORMAL.

Intenzita vibrací

Při pořizování snímků

Při panorámování

Při fotografování z

jedoucího vozidla

Nastavte volič režimů redukce vibrací do polohy NORMAL nebo ACTIVE. Nastavte volič režimů redukce vibrací do polohy NORMAL. Nastavte volič režimů redukce vibrací do polohy ACTIVE.

Silné chvění

fotoaparátu při

pořizování snímků z

jedoucího

automobilu

Silná

Nastavte volič režimů redukce vibrací do polohy ACTIVE.

Nastavení vypínače redukce vibrací

Nastavení voliče režimů redukce vibrací

Nastavte vypínač redukce vibrací do polohy ON a voličem režimů redukce vibrací vyberte požadovaný režim.

ACTIVE (Aktivní): Mechanizmus redukce vibrací omezuje projevy chvění fotoaparátu, k jakým dochází například při pořizování snímků z jedoucího vozidla, ať jde o normální či intenzivnější otřesy. V tomto režimu fotoaparát neodlišuje chvění fotoaparátu od panorámovacích pohybů.

ON (Zap.): Projevy chvění fotoaparátu jsou omezovány při namáčknutí tlačítka spouště do poloviny a v okamžiku expozice snímku. Vzhledem k redukci vibrací obrazu v hledáčku je automatické i manuální zaostřování a přesné vytvoření kompozice snadnější. OFF (Vyp.): Projevy chvění

fotoaparátu nejsou omezovány.

NORMAL (Normální): Mechanizmus redukce vibrací v první řadě omezuje projevy chvění fotoaparátu. Projevy chvění fotoaparátu jsou omezovány také při svislém a vodorovném panorámování.

Poznámky k použití redukce vibrací

• Je-li objektiv použit spolu s fotoaparáty, které nejsou

vybaveny funkcí redukce vibrací (str. 94), nastavte vypínač redukce vibrací do polohy OFF (Vyp.). Zvláště u fotoaparátu Pronea 600i se může baterie rychle vybít, pokud by byl vypínač ponechán v poloze ON (Zap.).

• Po namáčknutí tlačítka spouště do poloviny

vyčkejte, dokud se obraz v hledáčku nestabilizuje a teprve potom tlačítko spouště domáčkněte až na doraz.

• Vzhledem k vlastnostem mechanismu redukce

vibrací může být obraz v hledáčku po uvolnění tlačítka spouště rozmazaný. Nejedná se o závadu.

• Při panorámování snímků nastavte volič režimů

redukce vibrací do polohy NORMAL. Při provádění výrazných panorámovacích pohybů dojde k automatickému vypnutí redukce vibrací ve směru panorámování. Při panorámování ve vodorovném směru je tak například omezováno jen chvění fotoaparátu ve svislém směru.

• Fotoaparát nevypínejte ani objektiv z fotoaparátu

nesnímejte, pokud je redukce vibrací v činnosti. Při nedodržení těchto pokynů může objektiv při zatřesení vydávat zvuky vzbuzující dojem, že došlo k uvolnění nebo poškození nějakých součástek uvnitř objektivu. Nejedná se o závadu. Nápravu lze provést opětovným zapnutím fotoaparátu.

• U fotoaparátů opatřených vestavěným bleskem

redukce vibrací není funkční během nabíjení blesku.

• Pokud je fotoaparát upevněn na stativu, nastavte

vypínač redukce vibrací do polohy OFF. Při použití stativu v kombinaci s nezaaretovanou stativovou hlavou nebo při použití jednoonohého stativu nastavte vypínač do polohy ON.

• Při použití fotoaparátů s autofokusem a tlačítkem

AF-ON nepracuje redukce vibrací při stisknutí tohoto tlačítka.

 Zaostřování, zoomování a hloubka

ostrosti

Před zaostřením otočte zoomovým kroužkem a nastavte ohniskovou vzdálenost, až vytvoříte požadovanou kompozici. Pokud je váš fotoaparát

vybaven tlačítkem či páčkou pro kontrolu hloubky ostrosti (zavření clony na pracovní hodnotu), je možné

hloubku ostrosti zkontrolovat v hledáčku fotoaparátu.

• Tento objektiv je vybaven systémem vnitřního

zaostřování (IF). U tohoto systému dochází se zkracováním zaostřené vzdálenosti současně ke

zmenšování ohniskové vzdálenosti objektivu.

• Stupnice vzdálenosti přesně neindikuje vzdálenost

mezi objektem a fotoaparátem. Hodnoty jsou přibližné a lze je použít pouze jako obecné vodítko.

Při fotografování vzdálených krajin se mohou vlivem hloubky ostrosti jevit jako zaostřené i objekty, které

jsou blíže než v nekonečnu.

• Více informací naleznete na stránce 144.

 Nastavení clony

Pro nastavení clony použijte fotoaparát.

 Použití sluneční clony

Sluneční clony zamezují vnikání parazitního světla do objektivu a chrání objektiv.

Připevnění sluneční clony

• Sluneční clonu lze snadněji připevňovat a snímat,

když ji budete držet za spodní část (blízko značky pro upevnění sluneční clony ( )) a nikoli za vnější okraj.

• Není-li sluneční clona připevněna správně, může

dojít k vinětaci.

• Chcete-li sluneční clonu uložit, připevněte ji v

obrácené poloze. Sluneční clonu lze snadněji připevňovat a snímat, když ji budete držet za spodní část (blízko značky aretované polohy sluneční clony ( )) a nikoli za vnější okraj.

• Ujistěte se, že je montážní značka sluneční clony ( ) vyrovnána se značkou aretované polohy sluneční clony (

) (3).

 Vestavěný blesk a vinětace

• Vestavěný blesk nelze použít pro vzdálenosti kratší

než 0,6 m.

• Chcete-li zabránit vinětaci, nepoužívejte sluneční

clonu.

* Vinětací se nazývá ztmavnutí okrajů obrazového

pole, které se objeví v důsledku zastínění světla záblesku tubusem objektivu.

Fotoaparáty

D700 (formát FX)

Řada D300, D200, D100

D90, D80, řada D70, D50

D5000, D3100, D3000, D60, řada D40

Řada F80

Řada F75

Řada F70

Řada F65, řada F55

Řada F60

Řada F50, F-401, F-401x, F-401s

Podporované ohniskové vzdálenosti/

Zaostřitelné vzdálenosti

• 24 mm/3 m a větší

• 35 mm a větší/bez omezení

• 24 mm/1 m a větší

• 35 mm a větší/bez omezení

• 24 mm/1,5 m a větší

• 35 mm a větší/bez omezení

• 24 mm/2,5 m a větší

• 35 mm a větší/bez omezení

• 35 mm/1,5 m a větší

• 50 mm a větší/bez omezení

• 50 mm/1,5 m a větší

• 70 mm/1 m a větší

• 85 mm a větší/bez omezení

• 50 mm/1 m a větší

• 70 mm a větší/bez omezení

• 70 mm/1,5 m a větší

• 85 mm a větší/1 m a větší

• 50 mm/3 m a větší

• 70 mm/1,5 m a větší

• 85 mm a větší/1 m a větší

• 70 mm/2 m a větší

• 85 mm/1,5 m a větší

• 120 mm/1 m a větší

 Doporučené zaostřovací matnice

Pro určité zrcadlovky Nikon jsou k dispozici výměnné zaostřovací matnice, které jsou vhodné pro různé fotografované scény. Doporučené matnice pro tento objektiv jsou:

Matnice

Fotoaparát

F5+DP-30

F5+DA-30

◎: Vynikající zaostření ○: Přijatelné zaostření

ABCE

(+0,5) (+0,5)

V hledáčku se objeví slabá vinětace nebo moaré, ty se však nezobrazí na filmu.

—

: Není k dispozici

( ) : Indikuje potřebný stupeň korekce expozice (pouze

při použití integrálního měření se zdůrazněným středem). U fotoaparátu F6 provedete korekci expozice pomocí položky „Other screen“ (Jiná matnice) v uživatelské funkci „b6: Screen comp.“ (Korekce matnice) a nastavení hodnoty EV na -2,0 až +2,0 v krocích po 0,5 EV. Pokud používáte jiné matnice než typu B nebo E, je nutné vybrat nastavení „Other screen“ (Jiná matnice), dokonce i když je požadována hodnota korekce „0“ (bez

EC-B EC-EG1G2

G3 G4

JLMU

nutnosti korekce). U fotoaparátů F5 proveďte

korekci pomocí uživatelské funkce č.18 na těle fotoaparátu. Podrobnosti naleznete v Návodu k obsluze fotoaparátu.

Prázdné políčko znamená, že danou kombinaci nelze

použít. Poněvadž matnici typu M lze použít jak pro makrofotografii při měřítku zobrazení 1:1 nebo větším,

tak i pro mikrofotografii, má odlišné použití než jiné matnice.

Důležité

• U fotoaparátů F5 lze použít v kombinaci s měřením

Matrix pouze matnice EC-B, EC-E, B, E, J, A, L.

 Péče o objektiv

• Je-li objektiv nasazen na fotoaparát, nezvedejte ani

nedržte fotoaparát ani objektiv za sluneční clonu.

• Dbejte, aby nedošlo k znečištění či poškození

kontaktů CPU.

• Pokud dojde k poškození gumového těsnění

upevňovacího bajonetu objektivu, je třeba požádat

o opravu nejbližší autorizovaný servis Nikon.

• Povrch čoček čistěte pomocí ofukovacího štětečku.

Je-li třeba odstranit nečistoty či šmouhy, použijte měkký čistý bavlněný hadřík či ubrousek na

objektivy navlhčený v etanolu (alkohol) nebo v čističi na objektivy. Otírejte objektiv kruhovým pohybem od středu směrem k okraji a dbejte, abyste

nezanechali žádné stopy ani se nedotýkali jiných částí objektivu.

100

• Nikdy pro čištění objektivu nepoužívejte organická

rozpouštědla, například ředidlo či benzen, neboť by mohlo dojít k poškození, požáru či ke zdravotním problémům.

• K dispozici jsou filtry NC, které chrání přední čočku

objektivu. Také sluneční clona pomáhá chránit přední část objektivu.

• Při ukládání objektivu do pouzdra nasaďte přední i

zadní krytku objektivu.

• Pokud není objektiv po delší dobu používán, uložte

jej na chladném a suchém místě, kde nedojde k výskytu plísní a koroze. Dbejte na to, abyste uložili objektiv mimo přímé sluneční světlo a mimo přítomnost chemických látek, jako je kafr či naftalín.

• Na objektiv se nesmí dostat voda ani nesmí být

upuštěn do vody, protože to může vést k výskytu koroze a chybné činnosti objektivu.

• Některé části konstrukce objektivu jsou zhotoveny z

technických plastů. Chcete-li zabránit poškození objektivu, neponechávejte jej nikdy na místech s příliš vysokou teplotou.

 Standardní příslušenství

• Zaklapávací přední krytka objektivu o průměru

77 mm LC-77

• Zadní krytka objektivu LF-4

• Bajonetová sluneční clona HB-53

• Měkké pouzdro na objektiv CL-1218

Nikon f-4G, 2193 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
