Nikon f-3.5-5.6G ED VR User Manual

Jp
En
De
Fr

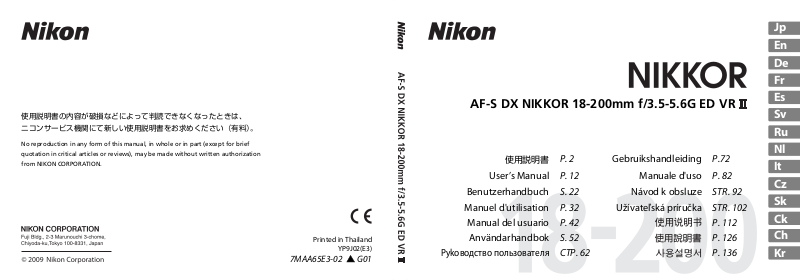

AF-S DX NIKKOR 18-200mm f/3.5-5.6G ED VR

使用説明書

User’s Manual P. 12 Manuale d'uso P. 82

Benutzerhandbuch S. 22 Návod k obsluze STR. 92

Manuel d'utilisation P. 32

Manual del usuario P. 42 P. 112

Användarhandbok S. 52 P. 126

Pykoводство пользoвaтеля

P. 2 Gebruikshandleiding P.72

Užívateľská príručka

CTP. 62 P. 136

STR. 102

Es
Sv

Ru
Nl
It
Cz
Sk
Ck
Ch
Kr

安全上のご注意

Jp

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安
全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記
載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

警告

注意

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を
示しています。

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損
害の発生が想定される内容を示しています。

絵表示の例

記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は

感電注意）が描かれています。

記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容（左図の場

合は分解禁止）が描かれています。

記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の

場合は電池を取り出す）が描かれています。

2

警告

分解したり修理・改造をしないこと

感電したり、異常動作をしてケガの原因となります。

分解禁止

落下などによって破損し、内部が露出したときは、

接触禁止

露出部に手を触れないこと

感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサー

すぐに

ビス機関に修理を依頼してください。

修理依頼を

熱くなる、煙が出る、こげ臭いなどの異常時は、速
やかにカメラの電池を取り出すこと

電池を取る

そのまま使用すると火災、やけどの原因となりま
す。電池を取り出す際、やけどに充分注意してくだ
さい。電池を抜いて、販売店またはニコンサービス

すぐに

機関に修理を依頼してください。

修理依頼を

水につけたり水をかけたり、雨にぬらしたりしな
いこと

水かけ禁止

発火したり感電の原因となります。

引火・爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の
発生する場所で使用すると、爆発や火災の原因と

使用禁止

なります。

レンズまたはカメラで直接太陽や強い光を見ない
こと

見ないこと

失明や視力障害の原因となります。

注意

ぬれた手でさわらないこと

感電の原因になることがあります。

感電注意

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

放置禁止

逆光撮影では、太陽を画角から充分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因に
なることがあります。画角から太陽をわずかに外

使用注意

しても火災の原因になることがあります。

使用しないときは、レンズにキャップをつけるか
太陽光のあたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあ

保管注意

ります。

三脚にカメラやレンズを取り付けたまま移動しな
いこと

転倒したりぶつけたりしてケガの原因になること

移動注意

があります。

窓を閉め切った自動車の中や直射日光が当たる場
所など、異常に温度が高くなる場所に放置しない
こと

内部の部品に悪い影響を与え、火災の原因となる

放置禁止

ことがあります。

Jp

3

■ 各部の名称

Jp

4

1 フード（P. 8）
2 フード取り付け指標（
3 フードセット指標（
4 フード着脱指標（
5 ズームリング（

M

M/A

M

M/A

OFF

ON

LOCK
18

NORMAL

ACTIVE

A

ON

B

NORMAL

C

LOCK

18

6 焦点距離目盛（
7 焦点距離目盛指標
8 距離目盛

OFF

9 距離目盛基準線
0 フォーカスリング（

ACTIVE

a レンズ着脱指標
b レンズマウントゴムリング

（

P. 9）

c

CPU信号接点（P. 9）

d フォーカスモード切り換え

スイッチ（

P. 6）

e 手ブレ補正スイッチ（

M

M/A

OFF

ON

ACTIVE

NORMAL

f 手ブレ補正モード切り換え

スイッチ（

P. 7）

g ズームロックスイッチ（

P. 8）

P. 8）

P. 8）
P. 5）
P. 5）

P. 6）

P. 7）

P. 5）

（ ）：参照頁

このたびはDXニッコールレンズをお買い上げくださいまして、誠にありがとうございます。このレンズは、ニコン

DXフォーマットのニコンデジタル一眼レフカメラ（D300シリーズ、D90など）専用です。

ニコンDXフォーマットでの撮影画角は、
ご使用の前に、この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。

■ 主な特長

･ 手ブレ補正機能（VR II）を使用すると、使わないと

きと比べ約
影できるため、シャッタースピードの選択範囲が広が
り、幅広い領域で手持ち撮影が可能です。（※当社測
定条件によります。また、手ブレ補正効果は、撮影者
や撮影条件によって異なります。）

･ 通常の撮影条件での手ブレを補正する

ドと、乗り物に乗っている等、揺れの激しい撮影条件
での手ブレを補正する
能です。

NORMALモード時は、手ブレか流し撮り（パンニン

グ）かを自動的に識別し、流し撮り時にも手ブレ補正
機能の威力を発揮します。

･ ニコン独自の

の補正とともに、非球面レンズや良好なボケ味が得ら
れる円形絞りの採用によりすぐれた光学性能、描写性
能を発揮します。

※

4段分

シャッタースピードを遅くして撮

ACTIVEモードの切り換えが可

ED（特殊低分散）ガラスによる色収差

35mm

判換算で焦点距離の約

NORMAL モー

1.5

倍の焦点距離に相当する画角になります。

■ ズーミングと被写界深度

撮影を行う場合は、ズームリング5 を回転させ（焦点距
離が変化します）構図を決めてから、ピント合わせを
行ってください。プレビュー（絞り込み）機構を持つカ
メラでは、撮影前に被写界深度を確認できます。
･ このレンズは

IF（ニコン内焦）方式を採用しています。

IF方式は、撮影距離が短くなるにしたがって焦点距離

が短くなります。

･ 距離目盛は目安であり、被写体までの距離を保証する

ものではありません。また、遠景撮影でも被写界深度
などの影響により∞マークに届かない位置でピント
が合う場合があります。

･ 焦点距離を

を［
されます。
で繰り出さないように、ロックしてください。

18mm にして、ズームロックスイッチ g

LOCK］にセットすると、ズームリングがロック

カメラを持ち歩く際は、レンズ自体の重み

■ 絞り値の設定

絞り値は、カメラ側で設定してください。

■ 開放F値の変化

このレンズはズーミングにより、開放F値が最大1
変化します。ただし、露出を決める際に、
はカメラが自動的に補正しますので考慮する必要はあ
りません。

1

/3段

F値の変化量

Jp

5

■ ピント合わせの方法（図A）

Jp

ご使用のカメラや撮影目的によって、下表のようなピン
ト合わせが選択できます。

カメラの

フォーカス

モード

AF（A/S/C

）

レンズのフォーカスモード

M/A M

マニュアル優先

オートフォーカス

マニュアルフォーカス

（フォーカスエイド可）

MF  マニュアルフォーカス（フォーカスエイド可）

カメラのフォーカスモードについては、カメラの使用説
明書をご覧ください。

M/A（マニュアル優先オートフォーカスモード）

の使い方

1 レンズのフォーカスモード切り換えスイッチ d を

［

M/A］にセットします。

AF（オートフォーカス）撮影時、カメラのシャッ

2

ターボタンを半押ししたまま、あるいは

（

AF-ON）ボタンを保持したまま、フォーカスリン

グ0を手で回転させると、瞬時に
フォーカス）撮影が行えます。

3 カメラのシャッターボタンの半押しや

ンを再度操作すると
影が可能となります。

AF（オートフォーカス）で撮

MF（マニュアル

オートフォーカスが苦手な被写体について

「広角・超広角レンズのオートフォーカス撮影について」
（

P. 11）をご覧ください。

6

AF 作動

AF 作動ボタ

■ 手ブレ補正機能（VR II）

手ブレ補正機能の概念図

高

激しい揺れ

周
波
数

低

小

手ブレ

流し撮り（パンニング）

振 幅 大

NORMALモードで対応
ACTIVEモードで対応

手ブレ補正

流し撮りでの手ブレ補正

激しい揺れでの手ブレ補正 ACTIVEモードで対応

NORMALモードまたは
ACTIVEモードで対応

NORMALモードで対応

例）乗り物等

での揺れ

手ブレ補正スイッチの使い方（図B）

ON： シャッターボタンを半押しすると、手ブレ

を補正します。ファインダー像のブレも補
正するため、ピント合わせが容易で、フレー
ミングしやすくなります。

OFF： 手ブレを補正しません。

手ブレ補正モード切り換えスイッチの使い方（図C）

手ブレ補正スイッチを［ON］にし、手ブレ補正モード
切り換えスイッチを設定します。

NORMAL： 主に、通常の手ブレを補正します。流し撮

りでも手ブレを補正します。

ACTIVE： 乗り物に乗っている等、揺れの激しい条件

でのブレから通常の手ブレまで補正しま
す。このモードでは流し撮り自動検出は行
いません。

手ブレ補正使用時のご注意

･ シャッターボタンを半押し後、ファインダー像が安定

してから撮影することをおすすめします。

･ 手ブレ補正の原理上、シャッターレリーズ後にファイ

ンダー像がわずかに動くことがありますが、異常では
ありません。

･ 流し撮りする場合は、必ず

ださい。

NORMALモードでは、流し撮りなどでカメ

ラの向きを大きく変えた場合、流した方向の手ブレ補
正は機能しません。例えば、横方向に流し撮りする
と、縦方向の手ブレだけが補正されます。

･ 手ブレ補正中にカメラの電源を

を取り外したりしないでください。（その状態でレン
ズを振るとカタカタ音がすることがありますが、故障
ではありません。カメラの電源を再度
音は消えます。）

･ 内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充電

中は、手ブレ補正は行いません。

AF作動（AF-ON）ボタンのあるカメラで、AF作動ボ

･

タンを押しても、手ブレ補正は作動しません。

･ 三脚を使用するときは、手ブレ補正スイッチeを

［

OFF］にしてください。ただし、三脚を使っても雲

台を固定しないときや、一脚を使用するときには、
スイッチを［

ON］にすることをおすすめします。

NORMAL モードにしてく

OFFにしたり、レンズ

ONにすれば、

Jp

7

■ カメラの内蔵フラッシュ使用時のご注意

Jp

･ 撮影距離0.6m以上で使用してください。
･ ケラレを防止するために、レンズのフードは取り外し

て使用してください。

※カメラの内蔵フラッシュのケラレとは、フラッシュの

光がレンズのフードや、焦点距離、撮影距離によって
はレンズの先端でさえぎられて影になり、写真に映り
込む現象です。

カメラ

D300シリーズ/
D200/D100

D90/D80

D70シリーズ /
D5000/D3000/
D60/D50/D40

シリーズ

ケラレなく撮影できる焦点距離と撮影距離

･

焦点距離

18mm

･ 焦点距離24mm以上は制約なし。
･ 焦点距離 24mm/35mm では撮影距離

では撮影距離

1.0m以上。

･ 焦点距離

･
･ 焦点距離35mm以上は制約なし。

50mm以上は制約なし。

焦点距離

24mm

では撮影距離

D100 の内蔵フラッシュは、20mm レンズの画角をカ

バーする照射角なので、焦点距離
なります。

18mmでは周辺が暗く

8

1.0m

1.0m

以上。

以上。

■ フードの使い方

画像に悪影響を及ぼす光線をカットし、レンズ面の保護
にも役立ちます。

取り付け方

･ フード脱着指標（C）

とフードセット指標

（B）が合っている

ことを確認してくだ
さい（3）。

･ フードの先端を強くつかむと着脱が困難になります。

着脱の際は、フード取り付け指標（A）付近を持っ
て回転させてください。

･ フードが正しく取り付けられないと撮影画面にケラ

レを生じますのでご注意ください。

･ 収納時はフードを逆向きにしてレンズに取り付けら

れます。

■ レンズのお手入れと取り扱い上のご注意

･ CPU信号接点c は汚さないようにご注意ください。
･ レンズマウントゴムリング b が破損した場合は、そ

のまま使用せず販売店またはニコンサービス機関に
修理を依頼してください。

･ レンズ面の清掃は、ホコリを拭う程度にしてくださ

い。指紋がついたときは、柔らかい清潔な木綿の布に
無水アルコール（エタノール）または市販のレンズク
リーナーを少量湿らせ、レンズの中心から外周へ渦巻
状に、拭きムラ、拭き残りのないように注意して拭い
てください。

･ シンナーやベンジンなどの有機溶剤は絶対に使用し

ないでください。

･

レンズ表面の汚れや傷を防ぐためには、NCフィルター
をお使いいただけます。また、レンズのフードも役立
ちます。

･ レンズをケースに入れるときは、必ずレンズキャップ

と裏ぶたを取り付けてください。

･ フードを持ってカメラを持ち上げたりしないでくだ

さい。

･ レンズを長期間使用しないときは、カビやサビを防ぐ

ために、高温多湿のところを避けて風通しのよい場所
に保管してください。また、直射日光のあたるとこ
ろ、ナフタリンや樟脳のあるところも避けてくださ
い。

･ レンズを水に濡らすと、部品がサビつくなどして故障

の原因となりますのでご注意ください。

･ ストーブの前など、高温になるところに置かないでく

ださい。極端に温度が高くなると、外観の一部に使用
している強化プラスチックが変形することがありま
す。

■ 付属アクセサリー

･ 72mmスプリング式レンズキャップ LC-72
･ 裏ぶた LF-1
･ バヨネットフード HB-35
･ ソフトケース CL-1018

■ 別売アクセサリー

･ 72mmネジ込み式フィルター

Jp

9

■ 仕 様

Jp

型式： ニコン

FマウントCPU内蔵Gタイプ、

AF-S DXニッコールズームレンズ（ニ

コンデジタル一眼レフカメラ［ニコ
ン

焦点距離：
最大口径比： 1：3.5―5.6
レンズ構成： 12群16枚（非球面レンズ3枚、EDレン

画角：
焦点距離目盛：
撮影距離情報： カメラへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ：

手ブレ補正 ボイスコイルモーター（

撮影距離目盛： ∞〜
最短撮影距離：
絞り羽根枚数：
絞り方式： 自動絞り
絞りの範囲： 焦点距離

DXフォーマット］専用）

18 mm―200 mm

ズ

2枚）
76°―8°
18、24 、35、50、70、135、200mm

IF（ニコン内焦）方式、超音波モー

ターによるオートフォーカス、マ
ニュアルフォーカス可能

るレンズシフト方式

0.5 m（3 ft 併記）

0.5 m（ズーム全域）
7枚（円形絞り）

18 mm時 f/3.5―22、

200 mm時 f/5.6―36

測光方式： 開放測光
アタッチメントサイズ

： 72 mm（P=0.75 mm）

10

VCM）によ

寸法： 約77 mm（最大径）×96.5 mm（バヨ

質量： 約

※ 仕様、外観の一部を、改善のため予告なく変更するこ

とがあります。

ネットマウント基準面からレンズ先
端まで）

565 g

■ 広角・超広角レンズのオートフォーカス撮影について

広角・超広角レンズでは、標準クラスのレンズと比べ、下記のような撮影条件になりやすく、オートフォーカス撮影
時には注意が必要です。
以下をお読みになって、オートフォーカス撮影にお役立てください。

D〈人物〉

E〈花畑〉

1. フォーカスフレームに対して主要な被写体が

小さい場合

図Dのように、フォーカスフレーム内に遠くの建物
と近くの人物が混在するような被写体になると、背
景にピントが合い、人物のピント精度が低下する場
合があります。

2. 絵柄がこまかな場合

図Eのように、被写体が小さいか、明暗差が少ない被
写体になると、オートフォーカスにとっては苦手な
被写体になります。

このような時には・・・

1、2のような被写体条件でオートフォーカスが上手く働

かない場合、主要被写体とほぼ同じ距離にある被写体で
フォーカスロックし、構図を元に戻して撮影する方法が
有効です。
また、マニュアルフォーカスに切り換えて、マニュアル
でピントを合わせて撮影する方法もあります。

その他

お手持ちのカメラの使用説明書で「オートフォーカスが
苦手な被写体について」の説明も参照してください。

11

Jp

Notes on Safety Operations

En

En

CAUTION

Do not disassemble

Touching the internal parts of the camera or lens could
result in injury. Repairs should be performed only by
qualified technicians. Should the camera or lens break
open as the result of a fall or other accident, take the
product to a Nikon-authorized service representative for
inspection after unplugging the product and/or removing
the battery.

Turn off immediately in the event of malfunction

Should you notice smoke or an unusual smell coming from
the camera or lens, remove the battery immediately, taking
care to avoid burns. Continued operation could result in
injury.
After removing or disconnecting the power source, take
the product to a Nikon-authorized service representative
for inspection.

Do not use the camera or lens in the presence of
flammable gas

Operating electronic equipment in the presence of
flammable gas could result in an explosion or fire.

Do not look at the sun through the lens or viewfinder

Viewing the sun or other strong light sources through the
lens or viewfinder could cause permanent visual
impairment.

12

Keep out of reach of children

Particular care should be taken to prevent infants from
putting the batteries or other small parts into their mouths.

Observe the following precautions when handling
the camera and lens

• Keep the camera and lens unit dry. Failure to do so could
result in fire or electric shock.

• Do not handle or touch the camera or lens unit with wet
hands. Failure to do so could result in electric shock.

• When shooting with back-lighting, do not point the lens
at the sun or allow sunlight to pass directly down the lens
as this may cause the camera to overheat and possibly
cause a fire.

• When the lens will not be used for an extended period of
time, attach both front and rear lens caps and store the
lens away from direct sunlight. Failure to do so could
result in a fire, as the lens may focus sunlight onto a
flammable object.

■ Nomenclature

1

Lens hood (P. 18)

2 Lens hood attachment index

(P. 18)

3 Lens hood setting index (P. 18)

En

4 Lens hood mounting index

M/A

M

M/A

OFF

ON

LOCK
18

NORMAL

ACTIVE

A

ON

B

NORMAL

C

LOCK

18

5 Zoom ring (P. 15)
6 Focal length scale (P. 15)

OFF

7 Focal length index
8 Distance scale
9 Distance index line

ACTIVE

0 Focus ring (P. 15)
a Mounting index
b Lens mount rubber gasket

(P. 19)

(P. 18)

M

c CPU contacts (P. 19)
d Focus mode switch (P. 15)

M

M/A

OFF

ON

ACTIVE

NORMAL

e Vibration reduction ON/OFF

switch (P. 16)

f Vibration reduction mode

switch (P. 16)

g Zoom lock switch

( ) : reference page

13

Thank you for purchasing the AF-S DX NIKKOR 18-200mm f/3.5-5.6G ED VR II lens. DX NIKKOR lenses are specially
designed for use with Nikon digital-SLR (Nikon DX format) cameras, such as the D300-series and D90. When
mounted on Nikon DX format cameras, the lens picture angle is equivalent to approximately 1.5× the focal length

En

En

in 35mm format. Before using this lens, please read these instructions and refer to your camera’s User’s Manual.

■ Major features

• By enabling vibration reduction (VRII), slower shutter
speeds (approximately four stops*) can be used, thus
increasing the range of usable shutter speeds and
zoom positions, particularly when hand-holding the
camera. (*Based on results achieved under Nikon
measurement conditions. The effects of vibration
reduction may vary according to shooting conditions
and use.)

• It is possible to switch between NORMAL mode,
which reduces effects of camera shake under normal
shooting conditions, and ACTIVE mode, which
reduces effects of more noticeable camera shake
such as that which occurs when taking pictures from
a moving vehicle.
In NORMAL mode, the camera automatically
distinguishes camera shake from panning motion to
reduce the effects of camera shake with horizontal or
vertical panning.

•Superior optical performance and rendering
characteristics are maximized with the use of three
aspherical lens elements and two extra-low
dispersion (ED) glass elements, which ensure
correction of chromatic aberration. In addition, the
rounded aperture produces soft and pleasing blur
characteristics in portions of pictures that are out-of­focus.

14

■

Focusing, zooming, and depth of field

Before focusing, rotate the zoom ring 5 to adjust the
focal length until the desired composition is framed.
If your camera has a depth-of-field preview (stop­down) button or lever, depth of field can be previewed
through the camera viewfinder.

• This lens is equipped with the Nikon Internal
Focusing (IF) system. As the shooting distance
decreases, the focal length also decreases.

• The distance scale does not indicate the precise
distance between the subject and the camera. Values
are approximate and should be used only as a general
guide. When shooting distant landscapes, depth of
field may influence operation so that the camera may
focus at a position that is closer than infinity.

• When the zoom lock switch g is set to LOCK
position at the focal length of 18mm, the zoom ring is
locked. When carrying the camera, lock the zoom ring
to prevent the lens from extending due to its own
weight.

■ Setting the aperture

Use the camera to adjust the aperture setting.

■ Variable maximum apertures

Zooming the lens from 18mm to 200mm decreases the
maximum aperture by 1
However, there is no need to adjust the aperture
setting to achieve correct exposures because the
camera automatically compensates for this variable.

1

/3 stop.

■ Focusing (Fig. A)

Set your camera’s focus mode selector according to the
chart below:

Camera focus

mode

AF (A/S/C)

MF Manual focus (Focus assist is available.)

For more information on camera focus modes, refer to
your camera’s User’s Manual.

Autofocus with manual override (M/A
mode)

1 Set the lens focus mode switch d to M/A.
2 Autofocus is enabled, but autofocus operation can

be overridden by rotating the separate focus ring
0 while pressing the shutter-release button
halfway, or by pressing the AF-ON button on the
camera body of cameras so equipped.

3 Press the shutter-release button halfway or the AF-

ON button once again to cancel manual focus and
resume autofocus.

Getting good results with autofocus

Refer to “Notes on using wide- or super wide-angle AF
NIKKOR lenses” (P. 21).

Lens’ focus mode switch

M/A M

Autofocus with

manual override

Manual focus (Focus

assist is available.)

En

15

■ Vibration reduction mode (VRII)

Basic concept behind vibration reduction

En

En

High Low

Number of

vibrations

Set the vibration reduction mode switch to
NORMAL.
Set the vibration reduction mode switch to

ACTIVE.

When taking pictures

When taking panning
shots

When taking pictures
from a moving vehicle

16

Camera shake

Panning shots

Strength of vibrations HighLow

Set the vibration reduction
mode switch to either
NORMAL or ACTIVE.

Set the vibration reduction
mode switch to NORMAL.

Set the vibration reduction
mode switch to ACTIVE.

Camera shake

when taking

pictures from a

moving
vehicle

Setting the vibration reduction ON/OFF
switch (Fig. B)

ON: The effects of camera shake are reduced

OFF

while the shutter- release button is pressed
halfway and also at the instant the shutter is
released. Because vibration is reduced in
the viewfinder, auto/manual focusing and
exact framing of the subject are easier.

: The effects of camera shake are not reduced.

Setting the vibration reduction mode switch
(Fig. C)

Set the vibration reduction ON/OFF switch to ON and
choose a vibration reduction mode with the vibration
reduction mode switch.

NORMAL: The vibration reduction mechanism

ACTIVE: The vibration reduction mechanism

primarily reduces the effects of camera
shake. The effects of camera shake are also
reduced with horizontal and vertical
panning.

reduces the effects of camera shake, such as
that which occurs when taking pictures
from a moving vehicle, whether it be
normal or more intense camera shake. In
this mode, camera shake is not
automatically distinguished from panning
motion.

Notes on using vibration reduction

• After pressing the shutter-release button halfway,
wait until the image in the viewfinder stabilizes
before pressing the shutter-release button the rest of
the way down.

• Due to the characteristics of the vibration reduction
mechanism, the image in the viewfinder may be
blurred after the shutter is released. This is not a
malfunction.

• When taking panning shots, be sure to set the
vibration reduction mode switch to NORMAL.
If the camera is panned in a wide arc, compensation
for camera shake in the panning direction is not
performed. For example, only the effects of vertical
camera shake is reduced with horizontal panning.

• Do not turn the camera off or remove the lens from
the camera while vibration reduction is operating.
Failure to observe this note could result in the lens
sounding and feeling as if an internal component is
loose or broken when it is shaken. This is not a
malfunction. Turn the camera on again to correct this.

• With cameras featuring a built-in flash, vibration
reduction does not function while the built-in flash is
charging.

• With autofocus cameras featuring an AF-ON button,
vibration reduction does not function even when the
AF-ON button is pressed.

• When the camera is mounted on a tripod, set the
vibration reduction ON/OFF switch e to OFF.
However, set the switch to ON when using a tripod
without securing the tripod head, or when using a
monopod.

En

17

■ The built-in flash and vignetting

• The built-in flash cannot be used over distances of
less than 0.6 m (2.0 ft.).

En

En

• To prevent vignetting, do not use the lens hood.

* Vignetting is the darkening of the corners around the

image that occurs when light emitted by the flash is
obstructed by the lens hood, or by the lens barrel
depending upon the focal length or shooting
distance.

Cameras

D300-series/
D200/D100

D90/D80

D70-series/
D5000/D3000/
D60/D50/
D40-series

The built-in flash on the D100 has an angle of coverage
suited to focal lengths of 20mm and greater.
Vignetting occurs at a focal length of 18mm.

18

Supported focal length/

Shooting distance

• 18mm/1 m (3.3 ft.) or greater

• 24mm or longer/No restriction

• 24mm and 35mm/1 m (3.3 ft.) or greater

• 50mm or longer/No restriction

• 24mm/1 m (3.3 ft.) or greater

• 35mm or longer/No restriction

■ Using the lens hood

The lens hood blocks light rays that have harmful
effects on pictures. It also helps to protect the glass
surface of the lens.

Attaching the hood

• To facilitate attachment or removal of the hood, hold
it by the lens hood attachment index (
than its outer edge.

• If the lens hood is not correctly attached, vignetting
may occur.

• The lens can be stored with the lens hood atta ched in
the reverse position.

• Be sure that the lens
hood mounting
index (

C) is aligned

with the lens hood
setting index (

B)

3.

A) rather

■ Lens care

• Be careful not to allow the CPU contacts c to

become dirty or damaged.

• If the lens mount rubber gasket b is damaged, be

sure to visit the nearest Nikon-authorized service
representative for repair.

• Clean lens surfaces with a blower brush. To remove
dirt and smudges, use a soft, clean cotton cloth or
lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from the center to
the outer edge, taking care not to leave traces or
touch other parts of the lens.

• Never use organic solven t such as thinner or benzene
to clean the lens, as this could cause damage, result in
a fire, or cause health problems.

• NC filters are available to protect the front lens
element. The lens hood also helps to protect the front
of the lens.

• When storing the lens in its flexible lens pouch, attac h
both the front and rear lens caps.

• When the lens is mounted on a camera, do not pick
up or hold the camera and lens by the lens hood.

• When the lens will not be used for an extended
period of time, store it in a cool, dry place to prevent
mold and rust. Be sure to store the lens away from
direct sunlight or chemicals such as camphor or
naphthalene.

• Do not get water on the lens or drop it in water as this
will cause it to rust and malfunction.

• Reinforced plastic is used for certain parts of the lens.
To avoid damage, never leave the lens in an
excessively hot place.

■ Standard accessories

• 72mm snap-on Front Lens Cap LC-72

•Rear Lens CapLF-1

• Bayonet Hood HB-35

• Flexible Lens Pouch CL-1018

■ Optional accessory

• 72mm screw-on filters

En

19

■ Specifications

Type of lens: G-type AF-S DX Zoom-NIKKOR lens

En

En

Focal length: 18mm-200mm
Maximum

aperture:
Lens

construction:

Picture angle: 76º-8º
Focal length

scale:
Distance

information:
Zoom control: Manually via separate zoom ring
Focusing: Nikon Internal Focusing (IF) system,

Vibration
reduction:

Shooting
distance scale:

20

with built-in CPU and Nikon
bayonet mount (specially designed
for use with Nikon digital-SLR—
Nikon DX format—cameras)

f/3.5-5.6

16 elements in 12 groups
(3 aspherical lens and 2 ED lens
elements)

18, 24, 35, 50, 70, 135, 200mm

Output to camera

autofocus using a Silent Wave
Motor, manually via separate focus
ring

Lens-shift method using voice coil
motors (VCMs)

Graduated in meters and feet from

0.5 m (3 ft) to infinity ( )

Closest focusing
distance:

No. of diaphragm
blades:

Diaphragm: Fully automatic
Aperture range: f/3.5 to f/22 (at 18mm),

Exposure
measurement:

Attachment size: 72 mm (P = 0.75 mm)
Dimensions: Approximately 77 mm (dia.) × 96.5

Weight: Approximately 565 g (19.9 oz)

Specifications and designs are subject to change without
notice or obligation on the part of the manufacturer.

0.5 m (1.6 ft.) at all zoom settings

7 pcs. (rounded)

f/5.6 to f/36 (at 200mm)
Via full-aperture method

mm (extension from the camera’s
lens-mounting flange)

■ Notes on using wide- or super wide-angle AF NIKKOR lenses

In the following situations, autofocus may not perform as expected when shooting with wide- or super wide-angle
AF NIKKOR lenses.

D A person standing in front of a

distant background

E A field filled with flowers

1. When the main subject in the focus

brackets is relatively small

When a person standing in front of a distant
background is positioned within the focus brackets,
as show n in F ig. D, th e bac kgr ound may b e in focu s,
while the subject is out of focus.

2. When the main subject is a finely

patterned subject or scene

When the subject is finely patterned or of low
contrast, such as a field filled with flowers, as shown
in Fig. E, focus may be difficult to acquire using
autofocus.

Responses to these types of situations

(1) Focus on a different subject located at the same

distance from the camera, apply focus lock,
recompose, and shoot.

(2) Set the camera’s focus mode to manual focus and

focus manually on the subject.

Refer to “Getting Good Results with Autofocus” in the
camera’s User’s Manual.

En

21

Hinweise für sicheren Betrieb

De

De

ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv
droht Verletzungsgefahr. Überlassen Sie Reparaturen
unbedingt ausschließlich qualifizierten Technikern. Kommt
es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu
einem Bruch von Kamera oder Objektiv, so trennen Sie
zunächst das Produkt vom Stromnetz bzw. entnehmen die
Batterie(n) und geben es dann an eine autorisierte Nikon­Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung
ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch
durch Kamera oder Objektiv entnehmen Sie sofort die
Batterie(n); dabei vorsichtig vorgehen, denn es besteht
Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen
Umständen droht Verletzungsgefahr.
Nach dem Abtrennen von der Stromversorgung geben Sie
das Gerät an eine autorisierte Nikon-Servicestelle zur
Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein
von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben,
so droht u.U. Explosions- oder Brandgefahr.

22

Keinesfalls durch Objektiv oder Sucher in die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker
Lichtquellen durch Objektiv oder Sucher droht eine
permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine
Batterien oder andere Kl einteile in den Mund nehmen können.

Beim Umgang mit Kamera und Objektiv unbedingt
die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor
Feuchtigkeit. Andernfalls droht Brand- oder
Stromschlaggefahr.

• Handhaben oder berühren Sie die Kamera bzw. das
Objektiv keinesfal ls mit nassen Händen. Andernfalls droht
Stromschlaggefahr.

•

Bei Gegenlichtaufnahmen nicht das Objektiv gegen die
Sonne richten oder das Sonnenlicht direkt durch das
Objektiv eintreten lassen. Dies könnte eine Überhitzung der
Kamera verursachen und ein Brand könnte die Folge sein

•

Vor einem längeren Nichtgebrauch des Objektivs bringen
Sie den vorderen und hinteren Deckel an und bewahren
das Objektiv gesch ützt vor direkter Sonnenlich teinwirkung
auf. Andernfalls droht Brandgefahr wegen möglicher
Fokussierung von Sonnenlicht durch das Objektiv auf
brennbare Gegenstände

.

.

■ Nomenklatur

1

Gegenlichtblende (S. 28)

2 Montagemarkierung der

Gegenlichtblende (S. 28)

3 Kontrollmarkierung der

De

Gegenlichtblende (S. 28)

M/A

M

M/A

OFF

ON

LOCK
18

NORMAL

ACTIVE

A

B

ON

NORMAL

ACTIVE

C

LOCK

18

Gegenlichtblende (S. 28)

5 Zoom-Einstellring (S. 25)

OFF

6 Brennweitenskala (S. 25)
7 Markierung der

Brennweitenskala

8 Entfernungsskala
9 Entfernungsindexlinie
0

Entfernungseinstellring

a Montagemarkierung

(S. 25)

4 Montagemarkierung für

M

b Dichtungsmanschette (S. 29)
c CPU-Kontakte (S. 29)

M

M/A

OFF

ON

ACTIVE

NORMAL

d Fokussierschalter (S. 25)
e Bildstabilisatorschalter ON/OFF

(S. 26)

f

Bildstabilisatorschalter (VR) (S. 26)

g Zoom-Sperrschalter

( ): Seitennummer

23

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 18-200mm 1:3,5-5,6G ED VR II
entgegenbringen. DX NIKKOR-Objektive sind speziell für den Gebrauch mit Nikon Digital-Spiegelreflexkameras (Nikon DX­Format) ausgelegt, wie etwa der D300-Serie und der D90. Wird das Objektiv an Kameras im Nikon DX-Format

De

angebracht, so entspricht der Bildwinkel des Objektivs ca. 1,5× der Brennweite im Kleinbildformat (35mm). Machen
Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem

De

Benutzerhandbuch Ihrer Kamera vertraut.

■ Die wichtigsten Merkmale

• Bei eingeschaltetem Bildstabilisator (VRII) können
längere Belichtungszeiten (ca. vier Stufen*)
verwendet werden. Auf diese Weise werden der
Bereich der anwendbaren Belichtungszeiten und die
Zoompositionen erweitert, besonders bei
Freihandaufnahmen. (*Basierend auf Ergebnissen, die
unter Nikon-Messbedingungen erzielt wurden. Die

• Außergewöhnliche optische Performanz und hohe
Wiedergabequalität durch drei asphärische
Linsenelemente und zwei Glaselemente mit extrem
niedriger Dispersion (ED), wodurch eine Korrektur von
chromatischen Abweichungen gewährleistet wird.
Außerdem generiert die gerundete Blende weiche und
ansprechende Unschärfeeffekte in Bildbereichen, die
unscharf sind.

Wirkung des Bildstabilisators kann je nach
Aufnahmebedingungen und Einsatz variieren.)

• Es kann zwischen den Modi NORMAL zur
Verringerung der Effekte von Kamera-Verwacklungen
bei normalen Aufnahmesituationen und ACTIVE zur
Verringerung der Effekte von stärkeren Kamera­Verwacklungen, wie z.B. bei der Bildaufnahme aus
einem fahrenden Fahrzeug, gewählt werden.
Im Modus NORMAL unterscheidet die Kamera
automatisch zwischen Kamera-Verwacklungen und
Schwenkbewegungen, um die Effekte von Kamera­Verwacklungen bei horizontalen oder vertikalen
Schwenkbewegungen zu verringern.

24

■ Scharfeinstellung, Zoomen und

Tiefenschärfe

Vor der Scharfeinstellung durch Drehen des Zoom­Einstellrings 5 die Brennweite so weit verstellen, bis der
gewünschte Bildausschnitt im Sucher zu sehen ist.
Wenn die Kamera mit einer Abblendtaste oder einem
Abblendhebel für die Tiefenschärfevorschau ausgestattet
ist, lässt sich die Tiefenschärfe beim Blick durch den
Kamerasucher beurteilen.

•

Dieses Objektiv ist mit dem Nikon Internal Focusing-System (IF,
interne Scharfeinstellung) ausgestattet. Wenn die
Aufnahmedistanz abnimmt, nimmt die Brennweite ebenfalls ab

• Die Entfernungsskala zeigt nicht die exakte Entfernung
zwischen Objekt und Kamera an. Die Werte dienen lediglich als
Anhaltspunkte. Bei Landschaftsaufnahmen mit großen
Entfernungen, stellt sich die Kamera aufgrund der Tiefenschärfe
u.U. auf einen Punkt scharf, der näher als unendlich ist.

•

Wenn der Zoom-Sperrschalter g bei einer Brennweite von
18mm auf

LOCK

Einstellrings gesperrt. Sperren Sie beim Transport der Kamera
den Zoom-Einstellring, damit das Objektiv aufgrund seines
Eigengewichts nicht ausfährt

gestellt wird, ist die Funktion des Zoom-

.

■ Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

■ Variable maximale Blenden

Durch Zoomen des Objektivs von 18mm auf 200mm wird
die maximale Blende um bis zu 1 1/3 Stufen verringert.
Es ist allerdings nicht notwendig die Blende einzustellen,
um eine korrekte Belichtung zu erhalten, da die Kamera
diese Variable automatisch kompensiert.

■ Fokusierung (Abb. A)

Stellen Sie den Fokusmodus-Schalter Ihrer Kamera
entsprechend der nachstehenden Tabelle ein.

Fokussteuerung

(Kamera)

AF (A/S/C)

MF

Weitere Informationen zum Kamera-Fokusmodus finden

.

Sie im Benutzerhandbuch Ihrer Kamera.

Autofokus mit Priorität der manuellen
Scharfeinstellung (M/A-Modus)

1 Stellen Sie den Fokussierschalter d am Objektiv

auf M/A.

2

Der Autofokus ist aktiviert, aber Sie können manuell
fokussieren, indem Sie den Auslöser bis zum ersten
Druckpunkt bewegen und in dieser Position gedrückt
halten und dabei den separaten Entfernungseinstellring

0

drehen. Bei Kameras mit einer AF-ON-Taste drücken

Sie die Taste am Kameragehäuse.

3

Drücken Sie den Auslöser erneut bis zum ersten
Druckpunkt oder drücken Sie die AF-ON-Taste
erneut, wenn Sie das manuelle Fokussieren beenden
und wieder den Autofokus verwenden möchten.

Gute Ergebnisse mit dem Autofokus

Einzelheiten Sie unter »Hinweise zum Gebrauch von AF
NIKKOR-Weitwinkel- und -Superweitwinkelobjektiven« (S. 31).

Fokussteuerung (Objektiv)

M/A M

Autofokus mit Priorität

der manuellen

Scharfeinstellung

Manueller Fokus

(mit elektronischer Einstellhilfe)

Manueller Fokus

(mit elektronischer

Einstellhilfe)

De

25

■ Bildstabilisatormodus (VRII)

Basiskonzept des Bildstabilisators

De

De

Hoch

Vibrationen

Anzahl der

Niedrig

Niedrig

Stellen Sie den Bildstabilisatorschalter auf NORMAL.
Stellen Sie den Bildstabilisatorschalter auf ACTIVE.

Bei Bildaufnahmen

Bei Schwenkaufnahmen

Bei Bildaufnahmen aus
einem fahrenden
Fahrzeug

26

Kamera-Verwacklung

Schwenkaufnahmen

Stärke der Vibrationen Hoch

Stellen Sie den
Bildstabilisatorschalter auf
NORMAL oder ACTIVE.

Stellen Sie den
Bildstabilisatorschalter auf
NORMAL.

Stellen Sie den
Bildstabilisatorschalter auf

ACTIVE.

Kamera-

Verwacklung bei

Bildaufnahmen aus

einem fahrenden

Fahrzeug

Einstellen des Bildstabilisatorschalters
ON/OFF (Abb. B)

ON: Der Effekt von Kamera-Verwacklungen wird

bei Betätigung des Auslösers bis zum ersten
Druckpunkt und zum Zeitpunkt des Auslösens
verringert. Da die Vibrationen bereits im
Sucher verringert werden, gestalten sich
automatisches/manuelles Scharfstellen und
die exakte Ausrichtung des Motivs einfacher.

OFF: Die Effekte von Kamera-Verwacklungen

werden nicht verringert.

Einstellen des Bildstabilisatorschalters (Abb. C)

Stellen Sie den Bildstabilisatorschalter ON/OFF auf ON und
wählen Sie mit dem Bildstabilisatorschalter einen
Bildstabilisatormodus.

NORMAL: Der Bildstabilisatormechanismus verringert

primär die Effekte von Kamera­Verwacklungen. Die Effekte von Kamera­Verwacklungen werden auch bei horizontalen
und vertikalen Schwenkaufnahmen verringert.

ACTIVE: Der Bildstabilisatormechanismus verringert

die Effekte von normalen und stärkeren
Kamera-Verwacklungen, wie sie z.B. bei
Aufnahmen aus fahrenden Fahrzeugen
auftreten. In diesem Modus werden Kamera­Verwacklungen nicht automatisch von
Schwenkbewegungen unterschieden.

Hinweise zum Bildstabilisator

• Tippen Sie den Auslöser an, warten Sie, bis sich das
Bild im Sucher stabilisiert hat, und drücken Sie erst
dann den Auslöser ganz nach unten.

• Aufgrund der Eigenschaften des
Bildstabilisierungsmechanismus e rscheint das Bild im
Sucher nach dem Auslösen unter Umständen
verschwommen. Dies ist jedoch keine Fehlfunktion.

• Bei Kameraschwenks muss der Vibrationsreduktions­Schalter auf NORMAL gesetzt sein.
Wenn Sie die Kamera bei einem Schwenk in einem
weiten Bogen bewegen, so werden
Kameravibrationen in Richtung dieser Bewegung
nicht ausgeglichen. Bei horizontalen
Schwenkbewegungen werden z.B. nur die Effekte der
vertikalen Kamera-Verwacklungen verringert.

• Schalten Sie die Kamera nicht aus und nehmen Sie
auch nicht das Objektiv von der Kamera ab, solange
der Bildstabilisator arbeitet. Andernfalls kann beim
Schütteln des Objektivs ein Geräusch zu hören sein,
als seien innere Bauteile lose oder gebrochen. Dies ist
jedoch keine Fehlfunktion. Schalten Sie einfach die
Kamera wieder ein, um das Problem zu beheben.

• Bei Kameras mit integriertem Blitzgerät funktioniert
der Bildstabilisator nicht, solange das integrierte
Blitzgerät geladen wird.

• Bei Autofokus-Kameras mit einer Taste AF-ON ist der
Bildstabilisator nicht verfügbar, selbst wenn die Taste
AF-ON betätigt wird.

• Wenn die Kamera auf einem Stativ montiert ist, stellen
Sie den Bildstabilisatorschalter ON/OFF e auf OFF.
Stellen Sie den Schalter jedoch auf ON, wenn Sie ein
Stativ ohne Verriegelung des Stativkopfs oder ein
Einbeinstativ verwenden.

De

27

■ Eingebauter Blitz und Vignettierung

• Der eingebaute Blitz kann nicht für Entfernungen von
unter 0,6 m eingesetzt werden.

De

• Verwenden Sie beim Fotografieren mit Einsatz des
integrierten Blitzgeräts keine Gegenlichtblende.

De

* Unter Vignettierung versteht man die Abdunkelung der

Bildecken, wenn das Blitzlicht von der Gegenlichtblende
oder, je nach Brennweite oder Aufnahmedistanz, vom
Objektivtubus verdeckt wird.

Kameras

D300-Serie/
D200/D100

D90/D80

D70-Serie/
D5000/D3000/
D60/D50/
D40-Serie

Der eingebaute Blitz bei Kameras der Serie D100 eignet sich
für Brennweiten von 20mm oder größer. Bei einer
Brennweite von 18mm kommt es zur Vignettierung.

28

Einstellbare Brennweite/

• 18mm/1 m oder weiter

• 24mm oder länger/keine Einschränkungen

• 24mm und 35mm/1 m oder weiter

• 50mm oder länger/keine Einschränkungen

• 24mm/1 m oder weiter

•

Aufnahmedistanz

35mm oder länger/keine Einschränkungen

■ Verwendung der Gegenlichtblende

Die Gegenlichtblende hemmt Lichtstrahlen, die negative
Effekte auf das Bild ausüben. Gleichzeitig wird die
Glasoberfläche der Linse geschützt.

Anbringen der Gegenlichtblende

• Achten Sie darauf, die
Montagemarkierung
für Gegenlichtblende
(C) und die
Kontrollmarkierung
der Gegenlichtblende
(B) 3 aneinander
auszurichten.

• Um das Anbringen bzw. Abnehmen der
Gegenlichtblende zu erleichtern, diese an der
Montagemarkierung der Gegenlichtblende (A) und
nicht an den äußeren Kanten fassen.

• Wenn die Gegenlichtblende nicht richtig angebracht ist,
wirft sie u.U. einen Schatten ins Motiv.

• Das Objektiv kann mit umgekehrt angebrachter
Gegenlichtblende aufbewahrt werden.

■ Pflege des Objektivs

• Halten Sie die CPU-Kontakte c stets sauber und

schützen Sie sie vor Beschädigung.

• Bei einer Beschädigung der Dichtungsmanschette b

sollten Sie das Objektiv beim nächsten eine autorisierte
Nikon-Servicestelle zur Reparatur abgeben.

• Säubern Sie Glasflächen mit einem Blasepinsel. Staub
und Flecken entfernen Sie mit einem sauberen, weichen
Baumwolltuch oder Optik-Reinigungspapier, das Sie mit
Ethanol (Alkohol) oder Optik-Reinigungsflüssigkeit
anfeuchten. Wischen Sie in kreisförmigen Bewegungen
von der Mitte nach außen, ohne dass Wischspuren
zurückbleiben oder Sie andere Teile des Objektivs
berühren.

• Verwenden Sie niemals organische Lösungsmittel wie
Verdünner oder Benzin zum Reinigen des Objektivs. Dies
könnte das Objektiv beschädigen, einen Brand auslösen
bzw. gesundheitliche Schäden mit sich bringen.

• Zum Schutz der Vorderlinse sind Filter des Typs NC
erhältlich. Die Gegenlichtblende wirkt als zusätzlicher
Frontlinsenschutz.

• Beim Verstauen des Objektivs in seinem flexiblen Etui
müssen vorderer und hinterer Deckel aufgesetzt sein.

• Halten Sie die Kamera und das Objektiv nicht an der
Gegenlichtblende wenn das Objektiv an der Kamera
angebracht ist.

• Bei längerer Nichtbenutzung sollte das Objektiv an
einem kühlen, trockenen Ort aufbewahrt werden, um
Schimmelbildung und Rost zu vermeiden. Halten Sie das
Objektiv von direkter Sonneneinstrahlung oder
Chemikalien wie Kampfer oder Naphthalin fern.

• Halten Sie das Objektiv von Wasser fern, das zur Korrosion
und zu Betriebsstörungen führen kann.

• Einige Teile des Objektivs bestehen aus verstärktem
Kunststoff. Lassen Sie das Objektiv deshalb nie an
übermäßig heißen Orten liegen!

■ Im Lieferumfang enthaltenes

Zubehör

• Vorderer Objektivdeckel mit Schnappverschluss
(72mm) LC-72

• Hinterer Objektivdeckel LF-1

• Bajonett-Gegenlichtblende HB-35

• Objektivbeutel CL-1018

■ Optionales Zubehör

• 72mm-Schraubfilter

De

29

■ Technische Daten

Objektivtyp: G-Objektiv AF-S DX Zoom-NIKKOR

De

De

Brennweite: 18mm-200mm
Lichtstärke: 1:3,5-5,6
Optischer

Aufbau:

Bildwinkel: 76º-8º
Brennweitenskala:
Entfernungsdaten:
Zoomen: Manuell über separaten Zoomring
Scharfeinstellung:

Bildstabilisator:

Aufnahme­Entfernungsskala:

30

Linse mit integrierter CPU und
Nikon-Bayonettfassung (speziell
ausgelegt für den Gebrauch mit
Nikon Digital-SLR-Kameras - Nikon
DX-Format)

16 Linsen in 12 Gruppen
(3 asphärische Linsenelemente und
2 ED-Linsenelemente)

18, 24, 35, 50, 70, 135, 200mm
Übermittlung an die Kamera

Nikon Internal Focusing (IF, interne
Scharfeinstellung) System,
Autofokus mit Silent Wave Motor,
manuell über separaten
Entfernungs-Einstellring

Objektivverschiebung mit VCMs
(Voice Coil Motors ­Schwingspulenmotoren)

Unterteilung in Meter von 0,5 m bis
unendlich ( )

Naheinstellgrenze:
Blende: Irisblende mit 7 gerundeten

Blendensteuerung:
Blendenbereich: 1:3,5 bis 1:22 (bei 18mm),

Belichtungsmessung:
Filtergewinde: 72 mm (P = 0,75 mm)
Abmessungen: Ca. 77 mm (Durchm.) × 96,5 mm

Gewicht: Ca. 565 g

Änderungen von technischen Daten und Design durch den
Hersteller ohne Ankündigung und ohne Verpflichtungen
irgendeiner Art vorbehalten.

0,5 m bei allen Zoomeinstellungen

Lamellen
Vollautomatisch

1:5,6 bis 1:36 (bei 200mm)
Offenblendenmessung

(zum Objektivmontageflansch der
Kamera)
