AF-S DX NIKKOR

18-105mm f/3.5-5.6 ED VR

使用説明書

User’s Manual
Benutzerhandbuch
Manuel de l’utilisateur
Manual del Usuario
Anvädarhandbok
Pykoводство пользoвaтеля
Gebruikshandleiding
Manuale d’uso

P. 2-11
PP. 12-19
S. 20-27
P. 28-35
PP. 36-43
S. 44-51

СТР. 52-59

P. 60-67
PP. 68-75
P. 76-85
P. 86-93
P. 94-103

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安
全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記
載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

警告

Jp

En

De

Fr

Es

Se

Ru

Nl

It

Ck

注意

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を
示しています。

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損
害の発生が想定される内容を示しています。

記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は

感電注意）が描かれています。

記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近くに具体的な禁止内容（左図の場

合は分解禁止）が描かれています。

記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の

場合は電池を取り出す）が描かれています。

Ch

Kr

2

警告

分解したり修理・改造をしないこと

感電したり、異常動作をしてケガの原因となります。

分解禁止

落下などによって破損し、内部が露出したときは、

接触禁止

露出部に手を触れないこと

感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。

すぐに修理

依頼を

熱くなる、煙が出る、こげ臭いなどの異常時は、速
やかにカメラの電池を取り出すこと

電池を取る

そのまま使用すると火災、やけどの原因となりま
す。電池を取り出す際、やけどに十分注意してくだ
さい。電池を抜いて、販売店またはニコンサービス

すぐに修理

機関に修理を依頼してください。

依頼を

水につけたり水をかけたり、雨にぬらしたりしな
いこと

水かけ禁止

発火したり感電の原因となります。

引火・爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の
発生する場所で使用すると、爆発や火災の原因と

使用禁止

なります。

レンズまたはカメラで直接太陽や強い光を見ない
こと

見ないこと

失明や視力障害の原因となります。

注意

ぬれた手でさわらないこと

感電の原因になることがあります。

感電注意

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

放置禁止

逆光撮影では、太陽を画角から十分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因に
なることがあります。画角から太陽をわずかに外

使用注意

しても火災の原因になることがあります。

使用しないときは、レンズにキャップをつけるか
太陽光のあたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあ

保管注意

ります。

三脚にカメラやレンズを取り付けたまま移動しな
いこと

転倒したりぶつけたりしてケガの原因になること

移動注意

があります。

窓を閉め切った自動車の中や直射日光が当たる場
所など、異常に温度が高くなる場所に放置しない
こと

内部の部品に悪い影響を与え、火災の原因となる

放置禁止

ことがあります。

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

3

Jp

En

De

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

4

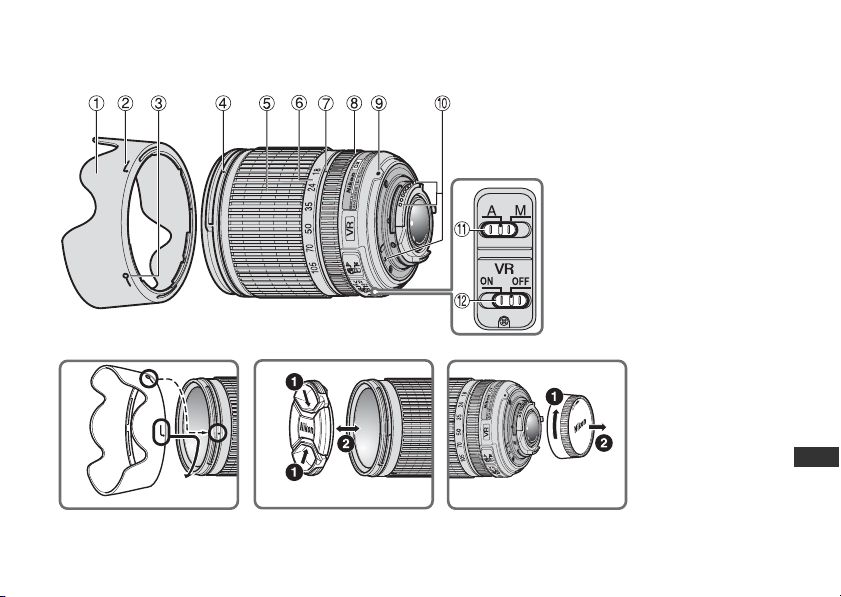

各部の名称

1 フード（P. 6）
2 フード取り付け指標（
3 フードセット指標（
4 フード着脱指標（
5 ズームリング（
6 焦点距離目盛
7 焦点距離目盛指標
8 フォーカスリング（
9 レンズ着脱指標（
0

CPU信号接点（P. 9）

a

A

A-M切り換えスイッチ（P. 7）

b 手ブレ補正スイッチ（

（ ）：参照頁

P. 6）

P. 6）

P. 6）

P. 6）

P. 7）

P. 5）

P. 8）

C DB

このたびはDXニッコールレンズをお買い上げいただきありがとうございます。このレンズは、ニコン DXフォーマッ
トのニコンデジタル一眼レフカメラ（
ニコンDXフォーマットでの撮影画角は、
ご使用の前に、この「使用説明書」をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。

主な特長

･ 手ブレ補正機能（VR）を使用すると、使わないとき

と比べ約
できるため、シャッタースピードの選択範囲が広が
り、幅広い領域で手持ち撮影が可能です。（※当社測
定条件によります。また、手ブレ補正効果は、撮影者
や撮影条件によって異なります。）

･ レンズ内超音波モーター（サイレント・ウェーブ・

モーター）を採用し静かな
影が可能です。また、
り

AF（オートフォーカス）撮影およびMF（マニュア

ルフォーカス）撮影ができます。

･ 被写体までの距離情報をカメラ側に伝達する機能を

備え、
の組み合わせ時には、より的確な露出制御を実現しま
す。

･ ニコン独自の

の補正とともに、非球面レンズや良好なボケ味を再現
する円形絞りの採用によりすぐれた光学性能、描写性
能を発揮します。

※

3段分

シャッタースピードを遅くして撮影

A-M切り換えスイッチa によ

3Dマルチパターン測光機能を持ったカメラと

ED（特殊低分散）ガラスによる色収差

D300、D90など）専用です。

35mm

判換算で焦点距離の約

AF（オートフォーカス）撮

1.5

倍の焦点距離に相当する画角になります。

カメラへの取り付け方

1

カメラの電源スイッチをOFFにします。

2

レンズの裏ぶたを取り外します（図D）

3

レンズとカメラのレンズ着脱指標9を合わせ、反時
計回りにカチッと音がするまでレンズを回します。
このとき、レンズの着脱指標9が真上にきます。

4

レンズキャップを取り外します。（図C）

カメラからレンズの取り外し方

レンズを取り外すには、カメラの電源スイッチをOFFに
し、レンズ取り外しボタンを押しながら時計回りにレン
ズを回します。

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

5

フード

HB-32

1

の取り付け、取り外し

取り付け方

レンズ先端のフード着脱指標4 とフード取り付け指標

（、

2ヶ所のいずれか）2を合わせ、カメラ側から見

て反時計回りにカチッと音がするまでフード1 を回転
させ、確実に取り付けます。（図
･ フード着脱指標とフードセット指標（ ）3が合っ

ていることを確認してください。

･ フードが正しく取り付けられないと撮影画面にケラ

レを生じますのでご注意ください。

･ フード先端を強くつかむと着脱が困難になります。着

Jp

脱の際は、フードの根元（フード取り付け指標部分）

En

De

付近を持って回転させてください。

取り外し方

Fr

フードの根元（フード取り付け指標部分）付近を持ち、

Es

カメラ側から見て時計回りにフードを回転させて取り
外します。

Se

B）

Ru

Nl

It

Ck

Ch

Kr

6

ズーミングと被写界深度

撮影を行う場合は、ズーム
リング5 を回転させ（焦点
距離が変化します）構図を
決めてから、ピント合わせ
を行ってください。プレ
ビュー（絞り込み）機構を
持つカメラでは、撮影前に
被写界深度を確認できま
す。詳しくは、カメラの使用説明書をご覧ください。
･ このレンズは内焦方式を採用しています。ニコン内焦

方式は、通常のレンズと異なるため、至近距離になる
と焦点距離が若干短くなります。

ピント合わせの方法（図

A）

オートフォーカス撮影

カメラのフォーカスモードをAF-A、AF-SまたはAF-Cに
セットし、レンズの
セットしてください。シャッターボタンを半押してピン
トを合わせ撮影します。

A-M切り換えスイッチが［A］の位置でもマニュアルフォー

カス撮影ができます

カメラのフォーカスモードを
フォーカスによりピントが合ったら、シャッターボタンを
半押しのまま、フォーカスリング8を回転させ、ピントを
調整できます。

ご注意： オートフォーカスの作動中には、フォーカスリン

グを回転させないでください。オートフォーカス
が停止したときには、再度、半押ししてください。

A-M切り換えスイッチa を［A］に

AF-S にセットして、オート

マニュアルフォーカス撮影

レンズのA-M切り換えスイッチaを［ M］にセットしま
す。フォーカスリング8を回転させてピントを合わせ撮
影します。このときカメラ側のフォーカスモードは
も

Mでもマニュアルフォーカス撮影ができます。

レンズのA-M

切り換え

スイッチa

A

M

カメラのフォーカスモードについては、カメラの使用説
明書をご覧ください。

カメラのフォーカスモード

AF-A/AF-C AF-S M

オートフォーカス

撮影

マニュアルフォーカス撮影

オートフォーカス

撮影

（マニュアル

フォーカス撮影）

（フォーカスエイド可）

AFで

オートフォーカスが苦手な被写体について

「広角・超広角レンズのオートフォーカス撮影について」
（

P. 11）をご覧ください。

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

7

手ブレ補正機能（

シャッタースピードで約3段分※の手ブレを補正します。
パンニング（流し撮り）にも対応し、流し撮りも行えま
す。（※当社測定条件によります。また、手ブレ補正効
果は、撮影者や撮影条件によって異なります。）

VR）

手ブレ補正機能の使い方

1

手ブレ補正スイッチbを［ON］にセットします。

･ スイッチ b は、指標が合うようにセットしてく

ださい。

2

Jp

En

De

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

シャッターボタンを半押しすると手ブレを補正し
ます。このときファインダー内の画像のブレも補正
するため、ピント合わせが容易で、フレーミングし
やすくなります。

3

手ブレ補正スイッチbを［OFF］にセットすると、
手ブレを補正しません。

手ブレ補正使用時のご注意

･ シャッターボタンを半押し後、ファインダー像が安定

してから撮影することをおすすめします。

･ パンニング（流し撮り）でカメラの向きを大きく変え

た場合、流した方向の手ブレ補正は機能しません。例
えば、流し撮りで横方向にパンニングすると、縦方向
の手ブレだけが補正され、流し撮りが行えます。

･ 手ブレ補正の原理上、シャッターレリーズ後にファイ

ンダー像がわずかに動くことがありますが、異常では
ありません。

8

･ 手ブレ補正中にカメラの電源スイッチを

り、レンズを取り外したりしないでください。（その
状態でレンズを振るとカタカタ音がすることがあり
ますが、故障ではありません。カメラの電源スイッチ
を再度

ONにすれば、音は消えます。）

･ 内蔵フラッシュ搭載のカメラ（

など）で、内蔵フラッシュ充電中には、手ブレ補正は
行いません。

･ 三脚を使用するときは、手ブレ補正スイッチbを［

にしてください。ただし、三脚を使っても雲台を固定
しないときや、一脚を使用するときには、スイッチを

［

ON］にすることをおすすめします。

･

AF 作動ボタンのあるカメラ（D2 シリーズ、D300な

ど）で、

AF作動ボタンを押しても、手ブレ補正は作

動しません。

D300、D40 シリーズ

OFF にした

OFF］

絞り値の設定

絞り値を設定する場合は、カメラで設定してください。

開放F値の変化

このレンズはズーミングにより、開放F値が最大1
変化します。ただし、露出を決める際に、
はカメラが自動的に補正しますので考慮する必要はあ
りません。

1

/3段

F値の変化量

カメラの内蔵フラッシュ使用時のケラレに
ついて

カメラの内蔵フラッシュのケラレとは、フラッシュの光
がレンズのフード1や、焦点距離、撮影距離によっては
レンズの先端でさえぎられて影になり、写真に映り込む
現象です。
･ ケラレを防止するために、レンズのフード 1 は取り

外してください。

･ 撮影距離0.6m未満では使用できません。

デジタル

一眼レフカメラ

D700/D300/
D200/D100/
D80
D90/

シリーズ

D70

D50

D60/

シリーズ

D40

D100/D70の内蔵フラッシュは、20mmレンズの画角を

カバーする照射角なので、焦点距離
くなります。

ケラレなく撮影できる

焦点距離と撮影距離

すべての焦点距離で、ケラレは発生しません。

• 焦点距離 18mmでは撮影距離1.5m以上。

• 焦点距離 24mm以上は制約なし。

•

焦点距離18mmでは撮影距離1.0m以上。

• 焦点距離 24mm以上は制約なし。

• 焦点距離 18mmでは撮影距離2.5m以上。

• 焦点距離 24mmでは撮影距離1.0m以上。

• 焦点距離 35mm以上は制約なし。

18mmでは周辺が暗

レンズのお手入れと取り扱い上のご注意

･ レンズの CPU 信号接点 0 は汚さないようにご注意く

ださい。

･ レンズ面の清掃は、ホコリを拭う程度にしてくださ

い。指紋がついたときは、柔らかい清潔な木綿の布に
無水アルコール（エタノール）または市販のレンズク
リーナーを少量湿らせ、レンズの中心から外周へ渦巻
状に、拭きムラ、拭き残りのないように注意して拭い
てください。

･ シンナーやベンジンなどの有機溶剤は絶対に使用し

ないでください。

･

レンズ表面の汚れや傷を防ぐためには、NCフィルター
をお使いいただけます。また、レンズのフード
立ちます。

･ レンズをソフトケースに入れるときは、必ずレンズ

キャップと裏ぶたを取り付けてください。なお、フー
ド1を逆さ向きにしてレンズに取り付けた状態でも
収納可能です。

･ フード 1 を持ってカメラを持ち上げたりしないでく

ださい。

･ レンズを長期間使用しないときは、カビやサビを防ぐ

ために、高温多湿のところを避けて風通しのよい場所
に保管してください。また、直射日光のあたるところ、
ナフタリンや樟脳のあるところも避けてください。

･ レンズを水に濡らすと、部品がサビつくなどして故障

の原因となりますのでご注意ください。

･

ストーブの前など、高温になるところに置かないでく
ださい。極端に温度が高くなると、外観の一部に使用し
ている強化プラスチックが変形することがあります。

1

も役

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

9

付属アクセサリー

･ 67mmスプリング式レンズキャップ LC-67
･ 裏ぶた LF-1
･ バヨネットフード HB-32
･ ソフトケース CL-1018

別売アクセサリー

･ 67mmネジ込み式フィルター

使用できないアクセサリー

･ テレコンバーター：全種類

Jp

･ オート接写リング：

En

･

Kリング：全種類

･ オートリング

De

･ ベローズアタッチメント：全種類

Fr

･ アタッチメントリング

Es

※その他のアクセサリーでも、使用できない場合があり

Se

ます。アクセサリーの使用説明書をご確認ください。

PKリング全種類

BR-4

SX-1

Ru

Nl

It

Ck

Ch

Kr

10

仕 様

型式 ニコン

焦点距離
最大口径比 1：3.5―5.6
レンズ構成 11群15枚（非球面レンズ1枚、EDレンズ

画角
焦点距離目盛
撮影距離情報 カメラへの撮影距離情報出力可能
ズーミング ズームリングによる回転式
ピント合わせ

手ブレ補正 ボイスコイルモーター（VCM）による

最短撮影距離
絞り羽根枚数
絞り方式 自動絞り
絞りの範囲 焦点距離

測光方式 開放測光
アタッチメントサイズ
大きさ

質量 約420 g

･ 仕様、外観の一部を、改善のため予告なく変更するこ

とがあります。

FマウントCPU内蔵Gタイプ、

AF-S DXニッコールズームレンズ（ニ

コンデジタル一眼レフカメラ［ニコン

DXフォーマット］専用）
18mm―105mm

1枚）
76°―15°20′
18、24、35、50、70、105mm

IF（ニコン内焦）方式、超音波モー

ターによるオートフォーカス、マニュ
アルフォーカス可能

レンズシフト方式

0.45 m（ズーム全域）
7枚（円形絞り）

18mm時 f 3.5―22、

105mm時 f 5.6―38

67 mm（P=0.75 mm）

約

76 mm

（最大径）×

マウント基準面からレンズ先端まで）

89 mm

（バヨネット

広角・超広角レンズのオートフォーカス撮影について

広角・超広角レンズでは、標準クラスのレンズと比べ、下記のような撮影条件になりやすく、オートフォーカス撮影
時には注意が必要です。
以下をお読みになって、オートフォーカス撮影にお役立てください。

E〈人物〉

1. フォーカスフレームに対して主要な被写体が

小さい場合

図Eのように、フォーカスフレーム内に遠くの建物と
近くの人物が混在するような被写体になると、背景
にピントが合い、人物のピント精度が低下する場合
があります。

2. 絵柄がこまかな場合

図Fのように、被写体が小さいか、明暗差が少ない被
写体になると、オートフォーカスにとっては苦手な
被写体になります。

F〈花畑〉

◆このような時には・・・

1、2のような被写体条件でオートフォーカスが上手く働

かない場合、主要被写体とほぼ同じ距離にある被写体で
フォーカスロックし、構図を元に戻して撮影する方法が
有効です。
また、マニュアルフォーカスに切り換えて、マニュアル
でピントを合わせて撮影する方法もあります。

その他

お手持ちのカメラの使用説明書で「オートフォーカスが
苦手な被写体について」の説明も参照してください。

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

11

Notes on Safety Operations

CAUTION

Do not disassemble

Touching the internal parts of the camera or lens could
result in injury. Repairs should be performed only by
qualified technicians. Should the camera or lens break
open as the result of a fall or other accident, take the
product to a Nikon-authorized service representative for
inspection after unplugging the product and/or removing
the battery.

Turn off immediately in the event of malfunction

Jp

Should you notice smoke or an unusual smell coming from

En

the camera or lens, remove the battery immediately, taking

De

care to avoid burns. Continued operation could result in
injury.

Fr

After removing or disconnecting the power source, take

Es

the product to a Nikon-authorized service representative

Se

for inspection.

Ru

Do not use the camera or lens in the presence of

Nl

flammable gas

Operating electronic equipment in the presence of

It

flammable gas could result in an explosion or fire.

Ck

Do not look at the sun through the lens or viewfinder

Ch

Viewing the sun or other strong light sources through the

Kr

lens or viewfinder could cause permanent visual
impairment.

12

Keep out of reach of children

Particular care should be taken to prevent infants from
putting the batteries or other small parts into their mouths.

Observe the following precautions when handling
the camera and lens

• Keep the camera and lens unit dry. Failure to do so could
result in fire or electric shock.

• Do not handle or touch the camera or lens unit with wet
hands. Failure to do so could result in electric shock.

• When shooting with back-lighting, do not point the
lens at the sun or allow sunlight to pass directly down
the lens as this may cause the camera to overheat and
possibly cause a fire.

• When the lens will not be used for an extended period of
time, attach both front and rear lens caps and store the
lens away from direct sunlight. Failure to do so could
result in a fire, as the lens may focus sunlight onto a
flammable object.

Nomenclature

1

( ) : reference page

Lens hood (P. 14)

2

Lens hood attachment index

3 Lens hood setting index (P. 14)
4

Lens hood mounting index

5 Zoom ring (P. 15)
6 Focal length scale
7 Focal length index
8 Focus ring (P. 15)
9 Mounting index (P. 14)
0 CPU contacts (P. 17)

A

a A-M mode switch (P. 15)
b Vibration reduction ON/OFF

switch (P. 16)

(P. 14)

(P. 14)

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck

C DB

Ch
Kr

13

Thank you for purchasing the AF-S DX NIKKOR 18-105mm f/3.5-5.6G ED VR lens. DX Nikkor lenses are specially
designed for use with Nikon digital-SLR (Nikon DX-format) cameras, such as the D300 and D90. When mounted on
Nikon DX-format cameras, the lens picture angle is equivalent to approximately 1.5× the focal length in 35mm
format. Before using this lens, please read these instructions and refer to your camera’s User’s Manual.

Major features

• By enabling vibration reduction (VR), slower shutter
speeds (approximately three stops*) can be used,
thus increasing the range of usable shutter speeds
and zoom positions, particularly when hand-holding
the camera.
(*Based on results achieved under Nikon

Jp

measurement conditions. The effects of vibration
reduction may vary according to shooting conditions

En

and use.)

De

• This lens employs a Silent Wave Motor to drive the
focusing mechanism, making autofocusing smooth,

Fr

silent and almost instantaneous. The A-M mode

Es

switch a is provided for simple selection of

Se

autofocus (A) or manual focus (M) operation.

• More accurate exposure control is possible when this

Ru

is mounted on a Nikon camera with 3D color matrix

Nl

metering capability, because subject distance

It

information is transferred from the lens to the camera.

• Superior optical performance and rendering

Ck

characteristics are maximized with the use of one

Ch

aspherical lens element and one extra-low dispersion

Kr

(ED) glass element, which ensure correction of
chromatic aberration. In addition, the rounded

aperture produces soft and pleasing blur
characteristics in portions of pictures that are out-of­focus.

Mounting the lens
1

Turn the camera off.

2

Remove the rear lens cap (Fig. D).

3

Align the mounting index 9 on the lens with the
mounting mark on the camera, and rotate the lens
counterclockwise until it clicks into place. Be sure
that the lens is in the correct position when the
mounting index 9 is on the top of the lens.

4

Remove the front lens cap (Fig. C).

Removing the lens

Turn the camera off before removing the lens. Press and
hold the lens-release button on the camera while
turning the lens clockwise.

Using the Lens Hood HB-32 1

Attaching the hood

Align the lens hood attachment index ( , either of
two indexes) 2 on the hood with the lens hood
mounting index 4 on the lens, and turn the hood 1
counterclockwise (as viewed when holding the camera

14

with the lens facing away from you) until it clicks into
place (Fig. B).
Be sure that the lens hood mounting index is aligned
with the lens hood setting index ( ) 3.
If the lens hood is not correctly attached, vignetting
may occur.
To facilitate attachment or removal of the hood, hold it
by the base (near the lens hood attachment index)
rather than its outer edge.

Detaching the hood

Hold the lens hood by the base (near the lens hood
att achm ent in dex) and tur n clockwise, as viewed when
ho ld ing th e ca mer a w ith th e le ns fac in g aw ay fro m y ou,
to detach.

Focusing, zooming, and depth of field

Before focusing, rotate the
zoom ring 5 to adjust the
focal length until the desired
composition is framed.
If your camera has a depth-of­field preview (stop-down)
button or lever, depth of field
can be previewed through
the camera viewfinder. For more information, refer to
your camera's User's Manual.

• This lens is equipped with the Internal Focusing (IF)
system. As this focusing system differs from non-IF

lenses, focal length at closer distances decreases
slightly.

Focusing (Fig. A)

Autofocus mode

Set the camera focus mode to AF-A, AF-S or AF-C and
set the A-M mode switch a on the lens to A. Press the
shutter-release button halfway to focus and completely
to shoot.

Manual focusing is possible even when the lens A-M
mode switch is set to A.

Set the camera’s focus mode to AF-S, and press the
shutter-release button halfway to initiate autofocus. Next,
while pressing the shutter-release button halfway,
manually rotate the lens focus ring 8 to fine-tune focus.

Note: Do not attempt to rotate the focus ring while

autofocus is operating. If autofocus stops
operating, release and press the shutter-release
button halfway again.

Manual focus mode

Set the A-M mode switch a on the lens to M. Rotate
the focus ring
when camera focus mode is set to either AF or M.

Lens A-M

mode switch a

8

ma nu al ly t o f oc us. Sh oo tin g i s p oss ib le

AAutofocus

M Manual focus (focus assist is available)

Camera focus mode

AF-A/AF-C AF-S M

Autofocus

(manual focus)

—

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

15

For more information on camera focus modes, refer to
your camera’s User’s Manual.

Getting good results with autofocus

Refer to “Notes on using wide- or super wide-angle AF
Nikkor lenses” (P. 19).

Vibration reduction mode (VR)

By enabling vibration reduction (VR), slower shutter
speeds (approximately three stops*) can be used.
Panning is also supported.
(*Based on results achieved under Nikon measurement
conditions. The effects of vibration reduction may vary
according to shooting conditions and use.)

Jp

Using vibration reduction

En

1

De

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

Set the vibration reduction ON/OFF switch b to
ON.
Note: Be sure to set the switch b so that the
indicator is precisely aligned with ON.

2

Camera shake is reduced when the shutter-release
button is pressed halfway. Autofocus and manual
focusing, as well as precise framing of the subject,
are simplified because camera shake visible
through the viewfinder is also reduced.

3

To disable vibration reduction, set the vibration
reduction ON/OFF switch b to OFF.

Notes on using vibration reduction

• After pressing the shutter-release button halfway,
wait until the image in the viewfinder stabilizes
before pressing the shutter-release button the rest of
the way down.

16

• If the camera is panned in a wide arc, compensation
for camera shake in the panning direction is not
performed. For example, when panning the camera
in a horizontal direction, vertical camera shake is
reduced. This stabilizes the image whilst allowing the
desired panning effect to be realized.

• Due to the characteristics of the vibration reduction
mechanism, the image in the viewfinder may be blurred
after the shutter is released. This is not a malfunction.

• Do not turn the camera off or remove the lens from
the camera while vibration reduction is operating.
Failure to observe this note could result in the lens
sounding and feeling as if an internal component is
loose or broken when it is shaken. This is not a
malfunction. Turn the camera on again to correct this.

• With cameras such as D300 and D40-series models,
featuring a built-in flash, vibration reduction does not
function while the built-in flash is charging.

• When the camera is mounted on a tripod, set the
vibration reduction ON/OFF switch b to OFF.
Ho wev er, it i s re com men ded tha t th e sw itch be s et to
ON when using the camera on an unsecured tripod
head or with monopod.

• With autofocus cameras such as D2-series and D300
models, featuring an AF-ON button, vibration
reduction does not function when the AF-ON button
is pressed.

Setting the aperture

Use the camera to adjust the aperture setting.

Variable maximum apertures

Zooming the lens changes the maximum aperture by

1

up to 1

/3 stop.
However, the camera will compensate for any change
in aperture by adjusting the shutter speed so as to
maintain the correct exposure value.

The built-in flash and vignetting

Vignetting is the darkening of the corners around the
image that occurs when the light emitted by the flash
is obstructed by the lens hood 1, or lens barrel,
depending on the focal length or shooting distance.

• To prevent vignetting, do not use the lens hood 1.

• The built-in flash cannot be used over distances of

less than 0.6 m (2.0 ft.).

Digital-SLR cameras

D700/D300/D200/
D100/D80

D90/D70-series

D50

D60/D40-series

The built-in flash on the D100 and D70 is compatible
with focal lengths of 20mm or greater.
Vignetting occurs at a focal length of 18mm.

Supported focal length/
shooting distance

No vignetting occurs at any focal
length

• 18mm/1.5 m (4.9 ft.) or greater

• 24mm or longer/no restrictions

• 18mm/1 m (3.3 ft.) or greater

• 24mm or longer/no restrictions

• 18mm/2.5 m (8.2 ft.) or greater

• 24mm/1 m (3.3 ft.) or greater

• 35mm or longer/no restrictions

Lens care

• Be careful not to allow the CPU contacts 0 to

become dirty or damaged.

• Clean lens surfaces with a blower brush. To remove
dirt and smudges, use a soft, clean cotton cloth or
lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from the center to
the outer edge, taking care not to leave traces or
touch other parts of the lens.

• Never use organic solvent such as thinner or benzene
to clean the lens.

• NC filters are available to protect the front lens
element. The lens hood 1 also helps to protect the
front of the lens.

• When storing the lens in its flexible lens pouch, attach
both the front and rear lens caps. The lens can also be
stored with the lens hood 1 attached in the reverse
position.

• When the lens is mounted on a camera, do not pick
up or hold the camera and lens by the lens hood 1.

• When the lens will not be used for an extended period
of time, store it in a cool, dry place to prevent mold and
rust. Be sure to store the lens away from direct sunlight
or chemicals such as camphor or naphthalene.

• Do not get water on the lens or drop it in water as this
will cause it to rust and malfunction.

• Reinforced plastic is used for certain parts of the lens.
To avoid damage, never leave the lens in an
excessively hot place.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

17

Standard accessories

• 67mm Snap-on Front Lens Cap LC-67

• Rear Lens Cap LF-1

• Bayonet Hood HB-32

• Flexible Lens Pouch CL-1018

Optional accessory

67mm screw-on filters

Incompatible accessories

• Teleconverters (all models)

• Auto Ring BR-4 and all models of Auto Extension Ring
PK, K Ring and Bellows focusing attachment.

Jp

• Attachment Ring SX-1

En

Other accessories may not be suitable for use with this
lens. For details, refer to the documentation provided

De

with accessories.

Fr

Specifications

Es

Type of lens G-type AF-S DX Zoom-NIKKOR lens

Se

Ru

Nl

It

Focal length 18mm–105mm

Ck

Maximum

Ch

aperture

Kr

Lens
construction

18

with built-in CPU and Nikon bayonet
mount (specially designed for use
with Nikon digital-SLR—Nikon DX­format—cameras)

f/3.5–5.6

15 elements in 11 groups (1 aspherical
lens and 1 ED lens elements)

Picture angle 76º–15º20’
Focal length scale
Distance

information
Zoom control Manually via separate zoom ring
Focusing

Vibration
reduction

Closest focus
distance

No. of diaphragm
blades

Diaphragm Fully automatic
Aperture range f/3.5 to f/22 (at 18mm), f/5.6 to f/38

Exposure
measurement

Attachment size 67 mm (P = 0.75 mm)
Dimensions Approximately 76 mm (dia.) × 89

Weight Approximately 420 g (14.8 oz)

Specifications and designs are subject to change without
notice or obligation on the part of the manufacturer.

18, 24, 35, 50, 70, 105mm
Output to camera

Nikon Internal Focusing (IF) system,
Autofocus using a Silent Wave Motor;
manually via separate focus ring

Lens-shift method using voice coil
motors (VCMs)

0.45 m (1.5 ft.) at all zoom settings

7 pcs. (rounded)

(at 105mm)
Via full-aperture method

mm (extension from the camera’s
lens-mount flange)

Notes on using wide- or super wide-angle AF Nikkor lenses

In the following situations, autofocus may not perform as expected when shooting with wide- or super wide-angle
AF Nikkor lenses.

E A person standing in front of a

distant background

F A field filled with flowers

1. When the main subject in the focus
brackets is relatively small

When a person standing in front of a distant
background is positioned within the focus brackets,
as shown in F ig. E, t he back ground may be in foc us,
while the subject is out of focus.

2. When the main subject is a finely
patterned subject or scene

When the subject is finely patterned or of low
contrast, such as a field filled with flowers, as shown
in Fig. F, focus may be difficult to acquire using
autofocus.

Responses to these types of situations

(1) Focus on a different subject located at the same

distance from the camera, apply focus lock,
recompose, and shoot.

(2) Set the camera’s focus mode to manual focus and

focus manually on the subject.

Refer to “Getting Good Results with Autofocus” in the
camera’s User’s Manual.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

19

Hinweise für sicheren Betrieb

ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv droht
Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt
ausschließlich qualifizierten Technikern. Kommt es durch einen
heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von
Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom
Stromnetz bzw. entnehmen die Batterie(n) und geben es dann
an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung
ausschalten.

Jp

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch
durch Kamera oder Objektiv entnehmen Sie sofort die

De

Batterie(n); dabei vorsichtig vorgehen, denn es besteht
Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen

Fr

Umständen droht Verletzungsgefahr.

Es

Nach dem Abtrennen von der Stromversorgung geben Sie
das Gerät an eine autorisierte Nikon-Servicestelle zur

Se

Überprüfung ab.

Ru

Kamera oder Objektiv keinesfalls bei Vorhandensein

Nl

von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben,

It

so droht u.U. Explosions- oder Brandgefahr.

Ck

Keinesfalls durch Objektiv oder Sucher in die Sonne

Ch

blicken.

Beim Betrachten der Sonne oder anderer starker

Kr

Lichtquellen durch Objektiv oder Sucher droht eine
permanente Schädigung des Sehvermögens.

20

Dem Zugriff von Kindern entziehen.

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine
Batterien oder andere Kleinteile in den Mund nehmen
können.

Beim Umgang mit Kamera und Objektiv unbedingt
die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor

Feuchtigkeit. Andernfalls droht Brand- oder
Stromschlaggefahr.

• Handhaben oder berühren Sie die Kamera bzw. das

Objektiv keinesfal ls mit nassen Händen. Andernfalls droht
Stromschlaggefahr.

• Bei Gegenlichtaufnahmen nicht das Objektiv gegen die

Sonne richten oder das Sonnenlicht direkt durch das
Objektiv eintreten lassen. Dies könnte eine Überhitzung
der Kamera verursachen und ein Brand könnte die Folge
sein.

• Vor einem längeren Nichtgebrauch des Objektivs

bringen Sie den vorderen und hinteren Deckel an und
bewahren das Objektiv geschützt vor direkter
Sonnenlichteinwirkung auf. Andernfalls droht
Brandgefahr wegen möglicher Fokussierung von
Sonnenlicht durch das Objektiv auf brennbare
Gegenstände.

Bezeichnung der Bauteile

1

C DB

( ): Seite mit weiteren Erläuterungen

Gegenlichtblende (S. 22)

2

Gegenlichtblende-Anbringindex

3

Gegenlichtblende-Einstellindex

4

Gegenlichtblende-Montageindex

5 Zoom-Einstellring (S. 23)
6 Brennweitenskala
7

Markierung der Brennweitenskala

8

Entfernungseinstellring (S. 23)

9 Montage-Markierung (S. 22)
0 CPU-Kontakte (S. 25)
a

A

Fokus-Modusschalter (A-M)

b Bildstabilisator-Schalter

ON/OFF (S. 24)

(S. 22)
(S. 22)
(S. 22)

(S. 23)

Jp

De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

21

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 18-105mm 1:3,5-5,6G ED VR entgegenbringen. DX NIKKOR­Objektive sind speziell für den Gebrauch mit Nikon Digital-Spiegelreflexkameras (Nikon DX-Format) ausgelegt, wie etwa die D300 und die D90. Wird das
Objektiv an Kameras im Nikon-DX-Format angebracht, so entspricht der Bildwinkel des Objektivs ca. dem 1,5-Fachen der Brennweite im Kleinbildformat.
Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem

Hauptmerkmale

• Bei eingeschaltetem Bildstabilis ator (VR ) kö nne n lä nge re
Belichtungszeiten (ca. drei Stufen
Auf diese Weise werden der Bereich der anwendbaren
Belichtungszeiten und die Zoompositionen erweitert,
besonders bei Freihandhaufnahmen.

*

Basierend auf Ergebnissen, die unter Nikon-

(
Messbedingungen erzielt wurden. Die Wirkung des

Jp

Bildstabilisators kann je nach Aufnahmebedingungen
und Einsatz variieren.)

De

•

Der Fokussiermechanismus des Objektivs wird von einem
Silent Wave Motor angetrieben, so dass die Scharfeinstellung

Fr

per Autofokus stufenlos, geräuscharm und praktisch

Es

verzögerungsfrei erfolgt. Mit dem Fokus-Modusschalter (A -M)

Se

a

lässt sich mühelos zwischen Autofokus (A) und manueller

Scharfeinstellung (M) wechseln

Ru

Eine besonders präzise Belichtungssteuerung resultiert, wenn das

•

Nl

Objektiv auf eine Nikon-Kamera mit 3D-Color-Matrixmessung

It

montiert wird, da die Motiventfernungsdaten vom Objektiv zur
Kamera übertragen werden

Ck

Außergewöhnliche optische Performanz und hohe

•

Ch

Wiedergabequalität durch ein asphärisches Linsenelement und

Kr

ein Glaselement mit extrem niedriger Dispersion (ED), wodurch
eine Korrektur von chromatischen Aberrationen gewährleistet

*

) verwendet werden.

.

.

wird. Außerdem generiert die gerundete Blende weiche und
ansprechende Unschärfeeffekte in Bildteilen, die unscharf sind

Anbringen des Objektivs
1

Schalten Sie die Stromversorgung der Kamera aus.

2

Nehmen Sie den hinteren Objektivdeckel ab (Abb. D).

3

Fluchten Sie die Montagemarkierungen 9 an Objektiv und
Kamera, und drehen Sie das Objektiv gegen den
Uhrzeigersinn, bis es hörbar einrastet. Stellen Sie sicher, dass
sich das Objektiv in der korrekten Position befindet, wenn sich
die Montagemarkierung 9 oben auf dem Objektiv befindet.

4

Nehmen Sie den vorderen Objektivdeckel ab (Abb. C).

Abnehmen des Objektivs

Vor dem Abnehmen des Objektivs muss die Kamera unbedingt
ausgeschaltet werden. Halten Sie die Objektiv-Freigabetaste
gedrückt und drehen Sie das Objektiv im Uhrzeigersinn.

Verwendung der Gegenlichtblende HB-32

Anbringen der Gegenlichtblende

Richten Sie die Gegenlichtblende-Montagemarkierung ( , eine der beiden
Markierungen)
Montagemarkierung
Gegenlichtblende
aus betrachtet), bis sie mit einem Klicken einrastet (Abb. B).

2

an der Gegenlichtblende und die Gegenlichtblende-

4

1

Benutzerhandbuch

am Objektiv aneinander aus und drehen Sie die

gegen den Uhrzeigersinn (von der Rückseite der Kamera

Ihrer Kamera vertraut.

22

.

1

Achten Sie darauf, die Gegenlichtblende­Montagemarkierung und die Gegenlichtblende­Einstellmarkierung ( ) 3 aneinander auszurichten.
Wenn die Gegenlichtblende nicht richtig angebracht
ist, wirft sie u.U. einen Schatten ins Motiv.
Um das Anbringen bzw. Abnehmen der Gegenlichtblende zu erleichtern,
diese an der Basis (in der Nähe der Blendenbefestigungsmarkierung) und
nicht an den äußeren Kanten fassen.

Abnehmen der Gegenlichtblende

Die Gegenlichtblende zum Lösen an der Basis fassen (in der
Nähe der Blendenbefestigungsmarkierung) und von der
Rückseite der Kamera aus gesehen im Uhrzeigersinn drehen.

Scharfeinstellung, Zoomen und Schärfentiefe

Vor der Scharfeinstellung durch
Drehen des Zoom-Einstellrings
die Brennweite so weit verstellen,
bis der gewünschte Bildausschnitt
im Sucher zu sehen ist.
Wenn die Kamera mit einer
Abblendtaste oder einem
Abblendhebel für die
Tiefenschärfevorschau ausgestattet ist,
lässt sich die Tiefenschärfe beim Blick durch den Kamerasucher beurteilen.
Weitere Informationen finden Sie im

•

Dieses Objektiv ist mit dem System Internal Focusing (interne
Scharfeinstellung) (IF) ausgestattet. Da sich dieses
Scharfeinstellungssystem von nicht-IF Objektiven unterscheidet,
nimmt die Brennweite bei näheren Entfernungen leicht ab

5

Benutzerhandbuch

Ihrer Kamera.

.

Scharfeinstellung (Abb. A)

Autofokus-Modus

Stellen Sie den Kamera-Fokusmodus auf AF-A, AF-S oder AF-C ein und den
Fokus- Modusschalter (A-M)
an, um zu fokussieren und drücken Sie dann zur Aufnahme den Auslöser ganz.

Manuelles Fokussieren ist möglich, auch wenn der
Modusschalter des Objektivs A-M auf A gesetzt ist.

Stellen sie den Kamera-Fokusmodus auf AF-S und tippen Sie
den Auslöser an, um den Autofokus zu starten. Drehen Sie
dann während dem Antippen des Auslösers den Entfernungs­Einstellring manuell 8, um den Fokus abzustimmen.

Hinweis:

Versuchen Sie nicht während des Autofokus den
Entfernungs-Einstellring zu drehen. Wenn der Autofokus
stoppt, den Auslöser freigeben und erneut antippen.

Manuelle Scharfeinstellung

Stellen Sie den Fokus-M odusschalter (A-M) a am Objektiv auf M. Drehen
Sie den Einstellring
möglich, wenn der Kamera-Fokusmodus auf AF oder M eingestellt ist.

A-M-Umschalter

am Objektiv a

A Autofokus

M

a

am Objektiv auf A. Tippen Sie den Auslöser

8

zum Fokussieren mit der Hand. Aufnahmen sind

Kamera-Fokusmodus

AF-A/AF-C AF-S M

Autofokus (manuelle

scharfeinstellung)

Manuelle Scharfeinstellung

(fokussierhilfe vorhanden)

—

Jp

De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

23

Weitere Informationen zum Kamera-Fokusmodus
finden Sie im Benutzerhandbuch Ihrer Kamera.

Gute Ergebnisse mit dem Autofokus

Schlagen Sie bitte unter »Hinweise zum Gebrauch von AF-NIKKOR­Weitwinkel- und -Superweitwinkelobjektiven« (S. 27) nach.

Bildstabilisator (VR)

Bei eingeschaltetem Bildstabilisator (VR) können längere
Belichtungszeiten (ca. drei Stufen
Schwenks sind möglich.

*

Basierend auf Ergebnissen, die unte r Nikon-Messbedingungen

(
erzielt wurden. Die Wirkung des Bildstabilisators kann je nach

Jp

Aufnahmebedingungen und Einsatz variieren.)

Verwenden des Bildstabilisators

De

1

Stellen Sie den Bildstabilisat or-Schalter ON/OFF b auf ON.

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

Hinweis: Stellen Sie den Schalter b so ein, dass die
Markierung genau an ON ausgerichtet ist.

2

Beim Antippen des Auslösers werden Vibrationen der
Kamera nun reduziert. Auch die im Sucher sichtbaren
Vibrationen der Kamera werden reduziert, was die
automatische oder manuelle Scharfeinstellung sowie
die exakte Auswahl des Bildausschnitts erleichtert.

3

Um den Bildstabilisator auszuschalten, stellen Sie
den Bildstabilisator-Schalter ON/OFF b auf OFF.

Hinweise zum Bildstabilisator

•

Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sucher
stabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten

•

Wenn Sie die Kamera bei einem Schwenk in einem weiten Bogen
bewegen, so werden Kameravibrationen in Richtung dieser Bewegung

24

*

) verwendet werden. Auch

nicht ausgeglichen. Wenn Sie z.B. die Kamera horizontal schwenken,
werden Kameravibrationen in vertikaler Richtung reduziert. Dies
stabilisiert das Bild und dabei wird der gewünschte Schwenkeffekt erzielt

•

Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus
erscheint das Bild im Sucher nach dem Auslösen unter
Umständen verschwommen. Dies ist jedoch keine Fehlfunktion

•

Schalten Sie die Kamera nicht aus und nehmen Sie auch nicht
das Objektiv von der Kamera ab, solange der Bildstabilisator
arbeitet. Andernfalls kann beim Schütteln des Objektivs ein
Geräusch zu hören sein, als seien innere Bauteile lose oder
gebrochen. Dies ist jedoch keine Fehlfunktion. Schalten Sie
einfach die Kamera wieder ein, um das Problem zu beheben

•

Bei Kameras mit eingebautem Blitz, beispielsweise aus
den D300 und D40, funktioniert der Bildstabilisator
nicht, solange der eingebaute Blitz geladen wird

•

Wenn die Kamera auf einem Stativ montiert ist, stellen Sie
den Bildstabilisator-Schalter ON/OFF
Sie jedoch die Kamera auf einen unverriegelten
Stativkopf oder ein Einbeinstativ (Monopod)
befestigen, sollte der Schalter auf ON gestellt werden.

• Bei Autofokus-Kameras, wie beispielsweise den Modellen
der D2-und D300-Serie, die mit einer AF-ON-Taste
ausgestattet sind, funktioniert der Bildstabilisator nicht,
wenn die AF-ON-Taste gedrückt wird.

b

auf

Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

Variable maximale Blenden

Durch Zoomen des Objektivs wird die maximale Blende

.

um bis zu 1

1

/3 Stufen geändert.

.

.

.

.

OFF. Wenn

Die Kamera kompensiert jedoch jede
Blendenänderung durch Anpasse n der Belichtungszeit,
damit der korrekte Belichtungswert beibehalten wird.

Eingebauter Blitz und Vignettierung

Unter Vignettierung versteht man die Abdunkelung der Bildecken,
wenn das Blitzlicht von der Gegenlichtblende
Brennweite oder Aufnahmedistanz, vom Objektivtubus verdeckt wird.

• Verwenden Sie keine Gegenlichtblende 1, da diese

einen Schatten ins Motiv werfen könnte.

• Der eingebaute Blitz kann nicht für Entfernungen von
unter 0,6 m eingesetzt werden.

Digitale
Spiegelreflexkameras

D700/D300/
D200/D100/D80

Einstellbare Brennweite/Aufnahmedistanz

Keine Vignettierung, unabhängig von
der Brennweite

• 18mm/1,5 m oder weiter

D90/D70-Serie

• 24mm oder länger/keine
Einschränkungen

• 18mm/1 m oder weiter

D50

• 24mm oder länger/keine
Einschränkungen

• 18mm/2,5 m oder weiter

D60/D40-Serie

• 24mm/1 m oder weiter

• 35mm oder länger/keine
Einschränkungen

1

oder, je nach

Der eingebaute Blitz bei Kameras der Serie D100 und
D70 eignet sich für Brennweiten von 20mm oder größer.
Bei einer Brennweite von 18mm kommt es zur Vignettierung.

Pflege des Objektivs

• Halten Sie die CPU-Kontakte 0 stets sauber und

schützen Sie sie vor Beschädigung.

•

Säubern Sie Glasflächen mit einem Blasepi nsel. Staub und Flecken
entfernen Sie mit einem sauberen, weichen Baumwolltuch oder
Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optik­Reinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen
Bewegungen von der Mitte nach außen, ohne dass Wischspuren
zurückbleiben oder Sie andere Teile des Objektivs berühren

• Verwenden Sie niemals organische Lösungsmittel wie
Verdünner oder Benzin zum Reinigen des Objektivs.

•

Zum Schutz der Vorderlinse sind Filter des Typs NC erhältlich. Die
Gegenlichtblende 1 wirkt als zusätzlicher Frontlinsenschutz

• Beim Verstauen des Obj ektivs in seinem flexiblen Etui müssen
vorderer und hinterer Deckel aufgesetzt sein. Das Objektiv
lässt sich auch dann verstauen, wenn die Gegenlichtblende

1

in der umgekehrten Position angebracht ist.

•

Halten Sie die Kamera und das Objektiv nicht an der Gegenlichtblende

1

, wenn das Objektiv an der Kamera angebracht ist

•

Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen,
trockenen Ort aufbewahrt werden, um Schimmelbildung und Rost zu
vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung
oder Chemikalien wie Kampfer oder Naphthalin fern

• Halten Sie das Objektiv von Wasser fern, das zur Korrosion
und zu Betriebsstörungen führen kann.

•

Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen
Sie das Objektiv deshalb nie an übermäßig heißen Orten liegen

.

.

.

!

Jp

De

.

Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

25

Serienmäßiges Zubehör

• Vorderer Objektivdeckel mit Schnappverschluss
(67mm) LC-67

• Hinterer Objektivdeckel LF-1

• Bajonett-Gegenlichtblende HB-32

• Objektivbeutel CL-1018

Sonderzubehör

67mm-Schraubfilter

Nicht geeignetes Zubehör

• Telekonverter (alle Modelle)

• Auto-Ring BR-4 und alle Modelle von Auto-

Jp

Zwischenring PK, K-Ring und Balgenvorsatz.

•Anschlussring SX-1

De

Auch anderes Zubehör ist möglicherweise nicht für

Fr

dieses Objektiv geeignet. Einzelheiten entnehmen Sie
bitte der Dokumentation zu dem jeweiligen Zubehör.

Es

Technische Daten

Se

Objektivtyp

Ru

Nl

It

Ck

Brennweite 18–105mm

Ch

Maximale
Blendenöffnung

Kr

Objektivaufbau

26

AF-S DX Zoom-NIKKOR-Objektiv Typ G mit
integrierter CPU und Nikon-Bajonettfassung
(speziell ausgelegt für den Gebrauch mit Nikon
Digital-SLR-Kameras - NIKON DX-Format)

1:3,5–5,6

15 Elemente in 11 Linsengruppen (1 asphärisches
Linsenelement und 1 ED-Linsenelemente)

Bildwinkel 76º–15º20’
Brennweitenskala
Entfernungsdaten
Zoomen Manuell über separaten Zoomring
ScharfeinstellungNikon Internal Focusing (interne

Bildstabilisator

Kürzeste
Aufnahmedistanz

Blende
Blendenart Vollautomatisch
Blendenbereich f/3,5 bis f/22 (bei 18mm), f/5,6 bis

Belichtungsmessung
Befestigungsgröße
Abmessungen

Gewicht ca. 420 g

Änderungen von technischen Daten und Design durch
den Hersteller ohne Ankündigung und ohne
Verpflichtungen irgendeiner Art vorbehalten.

18, 24, 35, 50, 70, 105mm
Übertragung zu Kamera

Scharfeinstellung) (IF), Autofokus mit
Silent Wave Motor, manuell über
separaten Entfernungs-Einstellring

Objektivverschiebung mit VCMs (Voice
Coil Motors - Schwingspulenmotoren)

0,45 m bei allen Zoomeinstellungen

Irisblende mit 7 gerundeten Lamellen

f/38 (bei 105mm)
Offenblendenmessung
67 mm (P = 0,75 mm)
ca. 76 mm (Durchm.) × 89 mm (zum

Objektivmontageflansch der Kamera)

Hinweise zum Gebrauch von AF-NIKKOR-Weitwinkel- und -Superweitwinkelobjektiven

In den folgenden Fällen funktioniert der Autofokus bei der Aufnahme von Bildern mit AF-NIKKOR-Weitwinkel- und ­Superweitwinkelobjektiven u.U.nicht erwartungsgemäß.

E Eine Person vor einem weit

entfernten Hintergrund

F Eine Blumenwiese

1. Hauptmotiv in den Fokusklammern
relativ klein

Wenn das Hauptmotiv nur einen geringen Teil des
aktiven Fokusmessfelds abdeckt, wie an den
Fokusmessfeld-Markierungen in Abb. E zu sehen,
stellt die Kamera unter Umständen auf den
Hintergrund, nicht jedoch das Hauptmotiv scharf.

2. Kleinteilig strukturierte Fläche oder
Szene als Hauptmotiv

Bei Motiven mit kleinteiliger Strukturierung oder
geringem Kontrast, zum Beispiel einer Blumenwiese
wie in Abb. F zu sehen, ist eine Scharfeinstellung per
Autofokus u.U.schwierig.

Lösungsmöglichkeiten für solche Fälle

(1) Fokussieren Sie zunächst auf ein anderes Motiv im

selben Abstand von der Kamera, wählen Sie dann
bei Fokussperre erneut den Bildausschnitt und
machen Sie so die Aufnahme.

(2) Stellen Sie die Fokussteuerung auf manuelles

Fokussieren ein und stellen Sie von Hand auf das
Motiv scharf.

Näheres zu diesem Thema finden Sie außerdem unter
»Gute Ergebnisse mit dem Autofokus« in der
Benutzerhandbuch zur Kamera.

Jp

De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

27

Remarques concernant une utilisation en toute sécurité

ATTENTION

Ne pas démonter

Le fait de toucher aux pièces internes de l'appareil ou de
l'objectif pourrait entraîner des blessures. Les réparations
doivent être effectuées par des techniciens qualifiés. Si
l'appareil ou l'objectif est cassé suite à une chute ou un
autre accident, apportez le produit dans un centre de
service agréé Nikon pour le faire vérifier après avoir
débranché le produit et retiré les piles.

En cas de dysfonctionnement, éteignez l'appareil
immédiatement

Jp

Si vous remarquez de la fumée ou une odeur inhabituelle se

En

dégageant de l'appareil photo ou de l'objectif, retirez

De

immédiatement les piles, en prenant soin de ne pas vous brûler.
Continuer d'utiliser son matériel peut entraîner des blessures.

Fr

Après avoir retiré ou débranché la source d'alimentation,

Es

confiez le produit à un centre de service agréé Nikon pour

Se

le faire vérifier.

Ru

N'utilisez pas l'appareil photo ou l'objectif en
présence de gaz inflammable

Nl

L'utilisation de matériel électronique en présence de gaz

It

inflammable risquerait de provoquer une explosion ou un

Ck

incendie.

Ch

Ne regardez pas le soleil dans l'objectif ou le viseur

Kr

Regarder le soleil ou toute autre source lumineuse violente
dans l'objectif ou le viseur peut provoquer de graves
lésions oculaires irréversibles.

28

Tenir hors de portée des enfants

Faites extrêmement attention à ce que les enfants ne
mettent pas à la bouche les piles ou d'autres petites pièces.

Observez les précautions suivantes lorsque vous
manipulez l'appareil et l'objectif

• Maintenez l'appareil photo et l'objectif au sec. Le non-

respect de cette précaution peut provoquer un incendie
ou une électrocution.

• Ne manipulez pas et ne touchez pas l'appareil photo ou

l'objectif avec les mains humides. Le non-respect de
cette précaution peut provoquer une électrocution.

• Lors d'une prise de vue à contre-jour, ne dirigez pas

l'objectif vers le soleil et évitez que les rayons du soleil
pénètrent dans l'objectif ; l'appareil photo pourrait
chauffer à l'excès, ce qui risquerait de provoquer un
incendie.

• Lorsque vous n'utilisez pas l'objectif pendant une

période prolongée, fixez les bouchons avant et arrière, et
rangez l'objectif à l'abri de la lumière directe du soleil. Le
non-respect de cette précaution peut provoquer un
incendie, car l'objectif peut concentrer la lumière du
soleil sur un objet inflammable.

Nomenclature

1

( ) : page de référence

Parasoleil (P. 30)

2

Repère de fixation du parasoleil

3

Repère de réglage du parasoleil

4

Repère de montage du parasoleil

5 Bague de zoom (P. 31)
6 Echelle des focales
7 Repère des focales
8 Bague de mise au point (P. 31)
9 Repère de montage (P. 30)
0 Contacts CPU (P. 33)
a

A

Commutateur de mode A-M

b Commutateur ON/OFF de

réduction de vibration (P. 32)

(P. 30)
(P. 30)
(P. 30)

(P. 31)

Jp

De
Fr
Es
Se
Ru
Nl
It
Ck

C DB

Ch
Kr

29

Nous vous remercions d'avoir choisi l'objectif AF-S DX NIKKOR 18-105mm f/3,5-5,6G ED VR. Les objectifs DX Nikkor sont
spécialement conçus pour les reflex numériques Nikon (format Nikon), notamment ceux des séries D300 et D90. Une fois monté
sur des appareils photo au format Nikon DX, l'angle de champ de l'objectif est environ égal à 1,5× la focale en format 24 × 36 mm.
Avant d'utiliser cet objectif, veuillez lire ces instructions et vous reporter au

Principales caractéristiques

• Lorsque vous activez la réduction de vibration (VR), il est
possible de prendre des photos à des vitesses d'obturation
d'environ trois valeurs inférieures à celles normalement

*

; vous augmentez ainsi la plage des vitesses

utilisées
d'obturation et des positions de zoom disponibles,
notamment lorsque vous tenez l'appareil photo à la main.

*

Selon les résultats obtenus dans les conditions de mesure

(

Jp

Nikon. Les effets de la réduction de vibration varient selon

En

les conditions de prise de vue et d'utilisation.)

•

Cet objectif utilise un moteur silencieux SWM pour entraîner

De

le mécanisme de mise au point, permettant un autofocus

Fr

régulier, silencieux et presque instantané. Le commutateur

Es

de mode A-M
autofocus (A) et mise au point manuelle (M)

Se

Un co ntr ôl e d e l' ex po si tio n plus précis est possible lors

•

Ru

de l'installation de cet objectif sur un appareil photo

Nl

Nikon muni de la fonction de mesure matricielle
couleur 3D, car les informations de distance au sujet

It

sont transférées de l'objectif à l'appareil photo

Ck

• L'utilisation d'une lentille asphérique et d'une lentille

Ch

en verre à dispersion extra-faible (ED), qui permet la
correction de l'aberration chromatique, offre de

Kr

remarquables performances optiques pour un rendu
exceptionnel. En outre, l'ouverture arrondie permet

a

sert à sélectionner facilement les modes

.

.

Manuel d'utilisation

de créer des effets de flou intéressants et de rendre les
zones de l'image non mises au point plus naturelles.

de votre appareil photo.

Fixation de l'objectif
1

Éteignez l'appareil photo.

2

Ôtez le bouchon d'objectif arrière (Fig. D).

3

Alignez le repère de montage 9 de l'objectif avec le
repère de montage de l'appareil photo, puis faites
pivoter l'objectif dans le sens inverse des aiguilles d'une
montre jusqu'à ce qu'il se mette en place. Assurez-vous
que l'objectif est correctement positionné lorsque le
repère de montage 9 se trouve au-dessus de l'objectif.

4

Ôtez le bouchon d'objectif avant (Fig. C).

Retrait de l'objectif

Mettez l'appareil photo hors tension avant de retirer l'objectif.
Maintenez enfoncée la commande de déverrouillage de
l'objectif située sur l'appareil photo tout en faisant pivoter
l'objectif dans le sens des aiguilles d'une montre.

Utilisation du parasoleil HB-32

Fixation du parasoleil

Alignez le repère de fixation du parasoleil ( , l'un des deux
repères)

2

parasoleil
sens inverse des aiguilles d'une montre (vu à partir de l'arrière
de l'appareil photo) jusqu'au déclic de mise en place (Fig. B).

sur le parasoleil avec le repère de montage du

4

sur l'objectif et tournez le parasoleil 1 dans le

1

30

Vérifiez que le repère de montage du parasoleil est bien
aligné sur le repère de réglage du parasoleil ( ) 3.
Si le parasoleil n'est pas correctement fixé, il risque
d'entraîner du vignettage.
Pour faciliter le montage ou le retrait du parasoleil, tenez-le par la base
(près du repère de fixation du parasoleil) et non par le bord extérieur.

Retrait du parasoleil

Tenez le parasoleil par la base (près du repère de fixation du parasoleil)
et faites-le pivoter dans le sens des aiguilles d'une montre pour le
retirer (l'objectif de l'appareil photo ne doit pas être dirigé vers vous).

Mise au point, cadrage au zoom et
profondeur de champ

Avant d'effectuer la mise au
point, faites pivoter la bague de

5

af in de r ég le r la fo ca le

zoom
jusqu'à ce que la composition
souhaitée soit cadrée.
Si votre appareil possède un
levier ou une commande
d'aperçu de la profondeur de
champ (diaphragme), vous
pouvez en obtenir l'aperçu dans le viseur de l'appareil
photo. Pour obtenir de plus amples informations,
consultez le

•

Cet objectif est doté du système de mise au point interne
(IF). Étant donné que ce système de mise au point est
différent de celui des objectifs non munis de la technologie
IF, la focale diminue sensiblement à des courtes distances

Manuel d'utilisation

de votre appareil photo.

.

Mise au point (Fig. A)

Mode autofocus

Réglez le mode de mise au point de l'appareil sur AF-A, AF-S ou AF-C, et le
commutateur de mode A -M
à mi-course pour effectuer la mise au point et à fond pour prendre la photo.

La mise au point manuelle est possible même si le
commutateur de mode A-M de l'objectif est réglé sur A.

Réglez le mode de mise au point de l'appareil photo sur AF-S, puis appuyez
à mi-course sur le déclencheur pour activer l'autofocus. Ensuite, tout en
appuyant à mi-course sur le déclencheur, faites pivoter manuellement la
bague de mise au point de l'objectif 8 pour ajuster la mise au point.

Remarque :

Mode de mise au point manuelle

Réglez le commutateur de mode A-M a de l'objectif sur M. Tournez manuellement
la bague de mise au point
lorsque le mode de mise au point de l'appareil est réglé soit sur AF soit sur M.

Commutateur de mo de

A-M de l'objectif

A Autofocus

M

a

de l 'ob ject if su r A. Appuyez sur le dé clencheur

n'essayez pas de faire pivoter la bague de mise au

point lorsque l'autofocus est activé. Si l'autofocus
cesse de fonctionner, relâchez le déclencheur, puis
appuyez de nouveau dessus à mi-course.

8

pour mettre au point. La prise de vue est possible

Mode de mise au point de l'appareil

a

AF-A/AF-C AF-S M

Autofocus (mise

au point manuelle)

Mise au point manuelle

(assistance à la mise au point disponible)

—

Jp

De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

31

Pour plus de détails concernant le mode de mise au point de
l'appareil, reportez-vous au

Manuel d'utilisation

de l'appareil photo.

Optimisation des résultats avec l'autofocus

Reportez-vous à la section « Remarques sur l'emploi des
objectifs AF Nikkor grand-angle ou super grand-angle » (P. 35).

Mode de réduction de vibration (VR)

Lorsque vous activez la réduction de vibration (VR), vous pouvez
prendre des photos à des vitesses d'obturation d'environ trois
valeurs inférieurs à celles normalement utilisées
panoramique est également prise en charge.

*

Selon les résultats obtenus dans les conditions de mesure

(

Jp

Nikon. Les effets de la réduction de vibration varient selon les
conditions de prise de vue et d'utilisation.)

En

Utilisation de la réduction de vibration

De

1

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

Réglez le commutateur ON/OFF b de réduction de
vibration sur ON.
Remarque : veillez à régler le commutateur b de sorte
que l'indicateur soit aligné précisément sur ON.

2

Le bougé de l'appareil est réduit lorsque le déclencheur est
légèrement sollicité. La mise au point automatique ou manuelle,
ainsi que le cadrage précis du sujet sont simplifiés, car le bougé
de l'appareil visible dans le viseur est également réduit.

3

Pour désactiver la fonction de réduction de vibration, réglez le
commutateur ON/OFF b de réduction de vibration sur

Remarques relatives à l'utilisation du mode
de réduction de vibration

•

Sollicitez légèrement le décle ncheur, puis attendez que l'image affichée
dans le viseur se stabilise avant d'appuyer à fond sur le déclencheur

32

*

. La fonction

OFF

Si vous déplacez l'appareil photo en arc de cercle, la correction du

•
bougé de l'appareil ne s'effectue pas dans le sens du panoramique.
Par exemple, lorsque vous tournez l'appareil photo horizontalement,
seul le bougé d'appareil vertical est réduit. Ceci permet de stabiliser
l'image et d'obtenir l'effet de panoramique souhaité

•

En raison des caractéristiques du mécanisme de réduction des
vibrations, l'image affichée dans le viseur peut êt re floue lorsque vous
relâchez le déclencheur. Il ne s'agit pas d'un dysfonctionnement

•

N'éteignez pas l'appareil photo ou ne retirez pas l'objectif de
l'appareil lorsque le mode de réduction de vibration est actif. Si
vous ne respectez pas cette consigne, l'objectif peut émettre
un son et donner l'impression qu'un composant interne est
détaché ou cassé. Il ne s'agit pas d'un dysfonctionnement.
Allumez à nouveau l'appareil pour résoudre cet incident

• Avec des appareils photo tels que les modèles D300 et D40
ayant un flash intégré, la réduction des vibrations ne
fonctionne pas lorsque ce dernier se recharge.

• Si l'appareil photo est monté sur un trépied, réglez le
commutateur ON/OFF

OFF

. Toutefois, nous vous recommandons de régler ce
commutateur sur la position
l'appareil photo sur un trépied instable ou sur un pied.

•

Sur les appareils phot o auto focus , not ammen t ceux de la série D 2 et le s
modèles D300 possédant une commande AF-ON, la réduction de
vibration ne fonctionne pas lorsque la commande AF-ON est enfoncée

Réglage de l'ouverture

.

Utilisez l'appareil photo pour régler l'ouverture.

b

de réduction de vibration sur

ON

lorsque vous utilisez

Ouvertures maximales variables

Le fait de zoomer avec l'objectif change l'ouverture
maximale par incréments d'1

.

1

/3 valeur maximum.

.

.

.

.

L'appareil photo compense néanmoins les changements
d'ouverture en réglant la vitesse d'obturation afin de
maintenir la valeur d'exposition correcte.

Flash intégré et vignettage

Le vignettage est l'assombrissement des coins de l'image
qui se produit lorsque la lumière émise par le flash est
retenue par le parasoleil
fonction de la focale ou de la distance de prise de vue.

• Pour éviter le vignettage, n'utilisez pas le parasoleil 1.

• Il est impossible d'utiliser le flash intégré à des
distances inférieures à 0,6 m.

Reflex
numériques

D700/D300/
D200/D100/D80

Séries D90/D70

D50

Séries D60/D40

Le flash intégré des appareils photos D100 et D70 est
compatible avec des focales de 20mm ou supérieures.
Le vignettage se produit à une focale de 18mm.

1

ou la monture de l'ob jectif en

Focale/distance de prise de vue prises
en charge

Aucun vignettage ne se produit quelle
que soit la focale

• 18mm/1,5 m ou plus

• 24mm ou plus/pas de limite

• 18mm/1 m ou plus

• 24mm ou plus/pas de limite

• 18mm/2,5 m ou plus

• 24mm/1 m ou plus

• 35mm ou plus/pas de limite

Soin de l'objectif

• Il est important de nettoyer régulièrement les contacts

électriques CPU 0 et de ne pas les endommager.

•

Nettoyer la surface de l'objectif avec une soufflette ou une
brosse de nettoyage. Pour enlever les poussières ou les traces,
utiliser de préférence un tissu de coton doux, ou un tissu
optique, légèrement humidifié avec de l'alcool éthylique
(éthanol). Procédez par légers mouvements circulaires en
partant du centre vers l'extérieur, en prenant soin de ne pas
laisser de traces et de ne pas toucher d'autres zones de l'objectif

• N'utilisez jamais de solvants organiques, tels que diluant
ou benzène, pour nettoyer l'objectif.

• Des filtres NC sont disponibles pour protéger la lentille de
l'objectif avant. Le parasoleil 1 assure également une
bonne protection contre les chocs.

• Lorsque vous rangez l'objectif dans son étui souple, fixez
les deux bouchons avant et arrière de l'objectif. L'objectif
peut aussi être rangé lorsque le parasoleil 1 est fixé en
position inversée.

• Lorsque l'objectif est installé sur un appareil photo, ne
saisissez et ne tenez pas l'appareil photo ainsi que
l'objectif par le parasoleil 1.

• Si vous n'utilisez pas l'objectif pendant une période
prolongée, rangez-le dans un endroit sec et frais afin
d'éviter la formation de moisissure ou de rouille. Veillez à
tenir le matériel éloigné des sources de lumière et des
produits chimiques (camphre, naphtaline, etc.).

•

Éviter les projections d'eau ainsi que l'immersion, qui peuvent
provoquer la formation de rouille et des dommages irréparables

•

Cer tain es piè ces de l'obj ecti f sont en pla stiq ue ren forcé . Pou r évit er
tout problème, ne pas soumettre l'objectif à de fortes chaleurs

.

.

Jp

De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

.

33

Accessoires fournis

• Bouchon d'objectif avant encliquetable 67mm LC-67

• Bouchon arrière de l'objectif LF-1

• Parasoleil à baïonnette HB-32

• Étui souple pour objectif CL-1018

Accessoire en option

Filtres à visser 67mm

Accessoires incompatibles

• Téléconvertisseur (tous les modèles)

• La bague auto BR-4 et tous les modèles de bague

Jp

allonge auto PK, les bagues K et les soufflets.

En

• Bague de fixation SX-1
D'autres accessoires peuvent ne pas être conçus pour

De

être utilisés avec cet objectif. Pour plus d'informations,

Fr

reportez-vous à la documentation qui les accompagne.

Es

Caractéristiques

Se

Type d'objectif Zoom-NIKKOR DX AF-S de type G

Ru

Nl

It

Ck

Focale 18mm–105mm

Ch

Ouverture maximale

Kr

Construction
optique

34

avec CPU et monture baïonnette
Nikon (spécialement conçus pour
être utilisés sur des SLR Nikon
numériques au format Nikon DX)

f/3,5–5,6
15 éléments dans 11 groupes

(1 lentille asphérique et 1 lentille ED)

Champ angulaire
Focales
Informations de

distance
Commande de zoom
Mise au point

Réduction de
vibration

Distance de mise au
point minimale

Nb. de lamelles du
diaphragme

Diaphragme Entièrement automatique
Plage des

ouvertures
Mesure de

l'exposition
Taille des accessoires
Dimensions

Poids Environ 420 g

Les caractéristiques et la conception sont susceptibles d'être
modifiés sans préavis ni obligation de la part du fabricant.

76º–15º20’
18, 24, 35, 50, 70, 105mm
Sortie vers appareil photo

Manuel avec bague de zoom indépendante
Système de mise au point interne de Nikon (IF),

autofocus avec moteur silencieux ; manuellement
via une bague de mise au point indépendante

VR optique utilisant des moteurs à
bobine acoustique (VCM)

0,45 m à tous les réglages zoom

7 (circulaires)

f/3,5 à f/22 (à 18mm), f/5,6 à f/38
(à 105mm)

Par la méthode à pleine ouverture

67 mm (P = 0,75 mm)
Environ 76 mm (dia.) × 89 mm (à partir du plan

d'appui de la monture d'objectif de l

'

appareil)

Remarques sur l'emploi des objectifs AF Nikkor grand-angle ou super grand-angle

Dans les situations suivantes, l'autofocus risque de ne pas fonctionner correctement lors de la prise de vue avec des
objectifs AF Nikkor grand-angle ou super grand-angle.

E Une personne debout sur un fond

éloigné

F Un champ couvert de fleurs

1. Quand le sujet principal dans les

collimateurs de mise au point est
relativement petit

Quand une personne debout sur un arrière-plan
éloigné est placée dans le collimateur de mise au
point, comme illustré à la Fig. E, l'arrière-plan peut
être net, alors que le sujet est flou.

2. Quand le sujet principal est une scène ou

un sujet possédant des motifs précis

Quand le sujet a des motifs précis ou est à faible
contraste, par exemple un champ couvert de fleurs,
comme indiqué sur la Fig. F, la mise au point
automatique peut être difficile à obtenir.

Solutions face à ces types de situations

(1) Mettez au point sur un autre sujet équidistant de

l'appareil, appliquez la mémorisation de la mise au
point, recomposez et déclenchez.

(2) Réglez le mode de mise au point de l'appareil photo

sur la mise au point manuelle et effectuez

manuellement la mise au point sur le sujet.
Reportez-vous à la section « Optimisation des résultats avec
l'autofocus » du

Manuel d'utilisation

de l'appareil photo.

Jp

De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

35

Notas sobre un uso seguro

PRECAUCIÓN

No desarme el equipo

El contacto con las piezas internas de la cámara o del
objetivo puede provocar lesiones. Las reparaciones
solamente deben ser ejecutadas por técnicos cualificados.
Si a causa de un golpe u otro tipo de accidente la cámara o
el objetivo se rompen y quedan abiertos, desenchufe el
producto y/o retire la batería, y a continuación lleve el
producto a un centro de servicio técnico autorizado Nikon
para su revisión.

Apague inmediatamente el equipo en caso de

Jp

funcionamiento defectuoso

En

Si observa que sale humo o que la cámara o el objetivo

De

desprenden un olor extraño, retire la batería
inmediatamente, con cuidado de no quemarse. Si sigue

Fr

utilizando el equipo corre el riesgo de sufrir lesiones.

Es

Una vez extraída o desconectada la fuente de alimentación,
lleve el producto a un centro de servicio técnico autorizado

Se

Nikon para su revisión.

Ru

No utilice la cámara ni el objetivo en presencia de gas

Nl

inflamable

It

La utilización de equipos electrónicos en presencia de gas
inflamable podría producir una explosión o un incendio.

Ck

No mire hacia el sol a través del objetivo ni del visor

Ch

Mirar hacia el sol u otra fuente de luz potente a través del

Kr

objetivo o del visor podría producirle daños permanentes
en la vista.

36

Mantener fuera del alcance de los niños

Se debe tener especial cuidado en evitar que los niños se
metan en la boca pilas u otras piezas pequeñas.

Adopte las siguientes precauciones al manipular la
cámara y el objetivo

• Mantenga la cámara y el objetivo secos. De no hacer esto

podría producirse un incendio o una descarga eléctrica.

• No manipule ni toque la cámara ni el objetivo con las

manos húmedas. De lo contrario podría recibir una
descarga eléctrica.

• En disparos a contraluz, no apunte el objetivo hacia el sol

ni deje que la luz solar pase directamente por él, ya que
podría sobrecalentar la cámara y, posiblemente, causar
un incendio.

• Cuando el objetivo no vaya a utilizarse por un período de

tiempo prolongado, colóquele la tapa frontal y guárdelo
alejado de la luz solar directa. De no hacer esto podría
producirse un incendio, ya que el objetivo podría enfocar
la luz solar directa sobre un objeto inflamable.

Nomenclatura

1

( ): página de referencia

Visera del objetivo (P. 38)

2 Marca de acoplamiento de la

visera del objetivo (P. 38)
Mar ca de ajus te de la v iser a del ob jeti vo

3

Ma rca d e mon tur a de l a vis era del o bje tivo

4
5 Anillo del zoom (P. 39)
6 Escala de distancias focales
7 Marca de distancia focal
8 Anillo de enfoque (P. 39)
9 Marca de montaje (P. 38)
0 Contactos CPU (P. 41)

Interruptor de modo A-M

A

a
b Interruptor ON/OFF de

reducción de vibración (P. 40)

(P. 38)
(P. 38)

(P. 39)

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck

C DB

Ch
Kr

37

Le agradecemos la compra del objetivo AF-S DX NIKKOR 18-105mm f/3,5-5,6G ED VR. Los objetivos DX Nikkor están especialmente
diseñados para utilizarse con cámaras Nikon digital-SLR (formato Nikon DX), como por ejemplo la D300 y la D90. Cuando se
montan en las cámaras de formato Nikon DX, el ángulo de imagen del objetivo equivale aproximadamente a 1,5× de la distancia
focal en formato 35mm. Antes de utilizar este objetivo, lea estas instrucciones y consulte el

Principales funciones

• Si activa la reducción de la vibración (VR), podrá utilizar
velocidades de obturación más lentas (aproximadamente
tres pasos*). De este modo, aumenta el rango de
velocidades de obturación y posiciones de zoom
posibles, especialmente si sujeta la cámara con la mano.
(*En base a los resultados conseguidos bajo condiciones
de medición Nikon. Los efectos de la reducción de la

Jp

vibración pueden variar en función de las condiciones de

En

disparo y del uso.)

De

•

Este objetivo utiliza un motor Silent Wave para accionar el
mecanismo de enfoque, en consecuencia, el enfoque automático

Fr

es suave, silencioso y prácticamente instantáneo. El interruptor de

Es

Se

Ru

Nl

Ck

Ch

Kr

•

It

•

a

modo A-M
del enfoque automático (A) o el enfoque manual (M)
Es posible controlar la exposición de forma más precisa si
se monta en una cámara Nikon con función de medición
matricial en color 3D, ya que la información de la
distancia al sujeto se transfiere del objetivo a la cámara
Se aprovecha al máximo el rendimiento óptico superior y las
características de procesado gracias al uso de un objetivo
aesférico y un cristal de dispersión ultrabaja (ED) que
garantizan la corrección de los errores cromáticos. Además,
el diafragma redondeado genera características de
difuminación suave en las zonas de imágenes desenfocadas

ofrece una selección sencilla del funcionamiento

.

Instalación del objetivo
1

Apague la cámara.

2

Retire la tapa trasera del objetivo (Fig. D).

3

Alinee la marca de montaje 9 del objetivo con la
marca de montaje de la cámara y gire el objetivo en
sentido contrario al de las agujas del reloj hasta que
quede fijo (escuchará un chasquido). Asegúrese de
que el objetivo se encuentra en la posición correcta
cuando la marca de montaje 9 está sobre el objetivo.

4

Retire la tapa frontal del objetivo (Fig. C).

Desmontaje del objetivo

Apague la cámara antes de desmontar el objetivo. Presione
el botón de liberación del objetivo de la cámara y, sin
soltarlo, gire el objetivo en el sentido de las agujas del reloj.

Utilización del parasol HB-32 1

Instalación de la visera

Alinee la marca de conexión del parasol de objetivo ( ,

.

cualquiera de las dos marcas)
montaje de parasol de objetivo

1

hacia la izquierda (vista con el objetivo mirando en dirección
opuesta a la suya) hasta que encaje en su posición (Fig. B).
Asegúrese de que la marca de montaje del parasol esté alineada
con la marca de ajuste del parasol del objetivo ( )

.

Manual del usuario

2

del parasol con la marca de

4

del objetivo, y gire el parasol

de la cámara.

38

3

.

Si el parasol del objetivo no está correctamente
colocado, podría producirse viñeteo.
Para facilitar el montaje y la extracción del parasol,
sujételo por la base (cerca de la marca de montaje del
parasol) y no desde el borde exterior.

Desmontaje de la visera

Sujete el parasol por su base (cerca de la marca de montaje del
parasol) y gírelo en el sentido de las agujas del reloj (con el
objetivo de la cámara sin apuntar hacia usted) para desmontarlo.

Enfoque, zoom y profundidad de campo

Antes de enfocar, gire el
anillo del zoom 5 para
ajustar la distancia focal
hasta encuadrar la
composición que desee.
Si su cámara cuenta con un
botón o palanca de
previsualización de profundidad de campo (reducción de
apertura), podrá obtener la previsualización de la profun didad
de campo a través del visor de la cámara. Para obtener más
información, consulte el

•

Este objetivo está equipado con el sistema de enfoque
interno (IF). Dado que este sistema de enfoque no es
el mismo que el de los objetivos no IF, la distancia focal
en las distancias cortas se reduce sensiblemente

Manual del usuario

de la cámara.

.

Enfoque (Fig. A)

Modo de enfoque automático

Ajuste el modo de enfoque de la cámara en AF-A, AF-S o AF-C y ajuste el
interruptor del modo A-M del objetivo
hasta la mitad para enfocar o hasta el fondo para tomar la fotografía.

Es posible enfocar manualmente incluso si el
interruptor A-M del objetivo está en la posición A.

Establezca el modo de enfoque de la cámara en AF-S y presione el
disparador hasta la mitad para iniciar el enfoque automático. A continuación,
con el disparador presionado hasta la mitad, gire manualmente el anillo de
enfoque del objetivo 8 para enfocar con precisión.

Nota:

no intente girar el anillo de enfoque mientras esté activa la función

de enfoque automático. Si se detiene el enfoque automático, suelte
y vuelva a presionar el disparador hasta la mitad.

Modo de enfoque manual

Ajuste el interruptor de modo de enfoque A-M del objetivo a en M. Gire
manualmente el anillo de enfoque
po sibl e cu ando el m odo d e en foqu e de la cá mar a est á ajust ado en AF o M.

Interruptor de modo
A-M del objetivo

a

AF-A/AF-C AF-S M

A

M

automático

a

en A. Presione el disparador

8

para enfocar. El fotografiado es

Modo de enfoque de la cámara

Enfoque

Enfoque automático

(enfoque manual)

Enfoque manual

(ayuda de enfoque disponible)

—

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

39

Para más detalles sobre el modo de en enfoque de la
cámara, consulte el

Manual del Usuario

de su cámara.

Cómo obtener buenos resultados con el autofoco

Consulte “Notas sobre la utilización de objetivos Nikkor
AF de gran angular o súper gran angular” (P. 43).

Modo de reducción de la vibración (VR)

Si activa la reducción de la vibración (VR), podrá utilizar
velocidades de obturación más lentas (aproximadamente tres

*

). También es posible realizar barridos.

pasos

*

En base a los resultados conseguidos bajo condiciones de

(
medición Nikon. Los efectos de la reducción de la vibración

Jp

pueden variar en función de las condiciones de disparo y del uso.)

En

Uso de la reducción de la vibración

1

De

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

Ajuste el interruptor ON/OFF de reducción de
vibración b en ON.
Nota: asegúrese de ajustar el interruptor b de forma que
el indicador quede alineado con precisión en ON.

2

Las sacudidas de la cámara se reducen cuando se pulsa
el disparador a medio recorrido. El enfoque automático
y manual, así como el encuadre preciso del sujeto se
ven simplificados gracias a que también se reducen las
sacudidas de la cámara visibles a través del visor.

3

Para desactivar la reducción de la vibración, ajuste el
interruptor de reducción de la vibración ON/OFF b en

Notas sobre el uso de la reducción de vibración

• Tras pulsar el disparador a medio recorrido, espere a
que se estabilice la imagen que aparece en el visor
antes de pulsar por completo el disparador.

40

• Si la cámara realiza un barrido formando un arco amplio, no
se realiza compensación para las sacudidas de la cámara en
la dirección del barrido. Por ejemplo, si coloca la cámara en
dirección horizontal, se reducen las sacudidas verticales de
la cámara. Así, se estabiliza la imagen al tiempo que se
permite utilizar el efecto horizontal o vertical deseado.

• Debido a las características del mecanismo de
reducción de la vibración, la imagen del visor puede
aparecer borrosa después de soltar el disparador. No
se trata de un mal funcionamiento.

• No apague la cámara ni retire el objetivo de la cámara
mientras esté activado el modo de reducción de la vibración.
Si no se adopta esta medida, podría producirse un sonido y
tacto en el objetivo similar a cuando un componente interno
está suelto o roto al moverse. No se trata de un mal
funcionamiento. Vuelva a encender la cámara para corregirlo.

• Con cámaras como la D300 y D40 con flash
incorporado, la reducci ón de la vibración no funciona
cuando se está cargando el flash incorporado.

• C uan do l a cám ara est é mo nta da e n un trí pod e, a jus te
el interruptor ON/OFF de reducción de vibración b
en OFF. No obstante, se recomienda colocar el
interruptor en la posición ON si se utiliza la cámara en
un cabezal de trípode sin fijar o en un monópode.

• En cámaras con enfoque automático, como por

OFF

ejemplo la serie D2 y los modelos D300, que cuentan

.

con un botón AF-ON, la reducción de la vibración no
funciona cuando se pulsa el botón AF-ON.

Ajuste del diafragma

Utilice la cámara para ajustar el diafragma.

Aperturas variables máximas

Al ha cer zoo m, el obj eti vo cam bi a el di afr agm a m áxi mo
hasta en pasos de 1
Sin embargo, la cámara compensará cualquier cambio
de diafragma ajustando la velocidad de obturación
para que el valor de la exposición sea el adecuado.

1

/3.

Flash incorporado y viñeteado

El viñeteado es el oscurecimiento de las esquinas alrededor de
la imagen que ocurre cuando la luz emitida por el flash es
obstruida por la visera del objetivo
dependiendo de la distancia focal o de la distancia de disparo.

• Para evitar el viñeteado, no use la visera del objetivo 1.

• El flash incorporado no se puede utilizar a distancias
inferiores a 0,6 m.

Cámaras SLR digitales Distancia de disparo/longitud focal admitida
D700/D300/

D200/D100/D80

Serie D90/D70

D50

No ocurre viñeteado a ninguna
distancia focal

• 18mm/1,5 m o superior

• 24mm o superior/sin restricciones

• 18mm/1 m o superior

• 24mm o superior/sin restricciones

• 18mm/2,5 m o superior

Serie D60/D40

• 24mm/1 m o superior

• 35mm o superior/sin restricciones

El flash incorporado de las cámaras D100 y D70 es
compatible con distancias focales de 20mm o más.

1

, o el cilindro del objetivo,

Con una distancia focal de 18mm produce viñeteado.

Cuidados del objetivo

• Es importante mantener limpios los contactos de CPU 0

y evitar que se dañen.

•

Limpiar la superficie del objetivo con un cepillo soplador. Para
eliminar la suciedad o las huellas, utilizar un trapo de algodón
suave y limpio o papel especial para objetivos humedecido en
etanol (alcohol) o limpiador de objetivos. Limpiar desc ribiendo
un movimiento circular del centro hacia fuera, teniendo
cuidado de no dejar restos ni tocar otras partes del objetivo

• No utilizar nunca productos orgánicos, como disolventes
o benceno, para limpiar el objetivo.

• Se dispone de filtros NC para proteger la parte frontal del
objetivo. También una visera del objetivo 1 contribuirá
a proteger la parte frontal del objetivo.

• Al guardar el objetivo en su bolsa flexible, coloque las
tapas delantera y trasera del objetivo. El objetivo también
puede guardarse cuando la visera del objetivo 1 está
acoplada en la posición inversa.

•

Cuando el objetivo esté montado en una cámara, no sostenga
ni levante la cámara y el objetivo por la visera del objetivo

• Si no se va a utilizar el objetivo durante un periodo largo
de tiempo, guardarlo en un lugar fresco y seco para evitar
la formación de moho y óxido. Asegúrese de guardar el
objetivo, además, lejos de la luz solar directa o de
productos químicos tales como alcanfor o naftalina.

• No mojar el objetivo ni dejarlo caer al agua, ya que se
oxidaría y no funcionaría bien.

•

Algunas partes del objetivo son de plástico reforzado. Para ev itar
daños, no dejarlo nunca en un lugar excesivamente caliente

1.

.

.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

41

Accesorios estándar

• Tapa frontal a presión del objetivo de 67mm LC-67

• Tapa trasera del objetivo LF-1

• Parasol de bayoneta HB-32

• Bolsa flexible para objetivo CL-1018

Accesorio opcional

Filtros con rosca de 67mm

Accesorios no compatibles

• Teleconvertidores (todos los modelos)

• Anillo auto BR-4 y todos los modelos de anillo de

Jp

autoextensión PK, anillo K y accesorios de enfoque de fuelle.

• Anillo de fijación SX-1

En

Puede que haya otros accesorios no adecuados para

De

este objetivo. Si desea más información, consulte la

Fr

documentación facilitada junto con los accesorios.

Es

Especificaciones

Se

Tipo de objetivo

Ru

Nl

It

Ck

Distancia focal 18mm–105mm

Ch

Apertura máxima

Kr

Estructura del
objetivo

42

Objetivo AF-S DX Zoom-NIKKOR tipo G con
CPU incorporada y montaje de bayoneta
Nikon (diseñado especialmente para
utilizarse con cámaras digitales SLR de
NIKON- cámaras con formato Nikon DX)

f/3,5–5,6
15 elementos en 11 grupos (1 objetivo

aesférico y 1 elemento de objetivo ED)

Angulo de imagen
Escala de

distancias focales
Información de distancia
Zoom Manual mediante anillo de zoom

Enfoque

Reducción de
vibraciones

Distancia de enfoque
más cercana

Nº de láminas del
diafragma

Diafragma Totalmente automático
Gama de

aperturas
Medición de la

exposición
Tamaño de accesorios
Dimensiones

Peso Aproximadamente 420 g

Las especificaciones y los diseños están sujetos a cambios
sin previo aviso ni obligación por parte del fabricante.

76º–15º20’
18, 24, 35, 50, 70, 105mm

Salida a la cámara

independiente
Sistema de enf oque interno de Nikon (IF), enfoque

automático con motor Silent Wave; manualmente
mediante anillo de enfoque separado

Método de desplazamiento del objetivo
mediante motores de bobina de voz (VCM)

0,45 m en todos los ajustes del zoom

7 piezas (redondeadas)

f/3,5 hasta f/22 (a 18mm), f/5,6 hasta
f/38 (a 105mm)

Por el método de plena apertura

67 mm (P = 0,75 mm)
Aproximadamente 76 mm (diá.) × 89 mm

(extensión de la brida de la montura del
objetivo de la cámara)

Notas sobre la utilización de objetivos Nikkor AF de gran angular o súper gran angular

En la situaciones siguientes, el enfoque automático podría no funcionar como se espera al fotografiar con objetivos
Nikkor AF de gran angular o súper gran angular.

E Una persona se encuentra delante

de un fondo distante

F Un campo lleno de flores

1. Cuando el sujeto en los corchetes de

enfoque es relativamente pequeño

Cuando una persona situada delante de un fondo
distante está colocada dentro del marco de
enfoque, tal y como se muestra en la Fig. E, el fondo
podría aparecer enfocado, mientras que el sujeto
podría aparecer desenfocado.

2. Cuando el sujeto principal es una escena o

sujeto muy preciso con patrones repetidos

Cuando el sujeto tiene patrones muy precisos o
tiene poco contraste, como un campo cubierto de
flores, como se muestra en la Fig. F, el enfoque
automático pudiera ser difícil de obtener.

Respuestas a estos tipos de situaciones

(1) Enfoque un sujeto diferente situado a la misma

distancia respecto a la cámara, aplique el bloqueo
del enfoque, recomponga, y haga la toma.

(2) Ajuste el modo de enfoque de la cámara en

enfoque manual y enfoque al sujeto de forma

manual.
Consulte “Cómo obtener buenos resultados con el
autofoco” en el Manual del usuario de la cámara.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

43

Att notera för en säker hantering

SE UPP!

Montera inte isär kameran

Om du rör vid delarna inne i kameran eller objektivet kan du
skada dig. Reparationer ska endast utföras av kvalificerade
tekniker. Om kameran eller objektivet skulle brytas upp
efter att de tappats i marken eller stötts till, ska du efter att
den kopplats bort från nätströmmen och/eller batteriet
lossats, lämna in produkten till ett auktoriserat Nikon­servicecenter för inspektion.

Stäng genast av kameran om den slutar att fungera
korrekt

Jp

Om det kommer rök eller någon ovanlig lukt från kameran

En

eller objektivet ska du genast ta bort batteriet. Var försiktig

De

så att du inte bränner dig. Fortsatt användning kan medföra
personskada.

Fr

När du har avlägsnat eller kopplat bort strömkällan bör du

Es

ta utrustningen till ett auktoriserat Nikon-servicecenter för

Se

kontroll.

Ru

Använd inte kameran eller objektivet i närheten av
lättantändlig gas

Nl

Hantering av elektrisk utrustning i närheten av

It

lättantändlig gas kan resultera i explosion eller brand.

Ck

Titta inte in i solen genom objektivet eller sökaren

Ch

Om du tittar in i solen eller någon annan stark ljuskälla
genom objektivet eller sökaren kan ögonen skadas

Kr

permanent.

44

Förvara utom räckhåll för barn

Var försiktig och förvara produkten utom räckhåll för barn
så att de inte stoppar batterier eller andra smådelar i
munnen.

Observera följande försiktighetsåtgärder när du
hanterar kameran och objektivet

• Håll kameran och objektivet torra. Underlåtenhet att följa

denna anvisning kan resultera i brand eller elektrisk stöt.

• Hantera eller rör inte kameran eller linsen med våta

händer. Underlåtenhet att följa dessa anvisningar kan
resultera i elektrisk stöt.

• När du fotograferar i motljus ska du tänka på att inte rikta

objektivet mot solen och inte heller låta solstrålar gå rakt
in i objektivet. Annars kan kameran bli överhettad och
kanske orsaka brand.

• När objektivet inte ska användas under en längre

tidsperiod ska både främre och bakre objektivlock sättas
fast och objektivet placeras på en plats skyddad mot
direkt solljus. Underlåtenhet att följa denna anvisning kan
orsaka brand, eftersom objektivet kan fokusera solljuset
mot ett lättantändligt objekt.

Nomenklatur

( ) : referenssida

1 Linsskydd (S. 46)
2 Indikator för montering av

linsskyddet (S. 46)

3 Indikator för inställning av

linsskyddet (S. 46)
Indikator för fäste av linsskyddet (S. 46)

4
5 Zoomring (S. 47)
6 Brännviddsskala
7 Brännviddsindikering
8 Fokusring (S. 47)
9 Monteringsindikator (S. 46)
0 CPU-kontakter (S. 49)

A

a A-M-lägesbrytare (S. 47)

Brytare för vibrationsreducering

b

ON/OFF (S. 48)

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck

C DB

Ch
Kr

45

Tack för att du köpte objektivet AF-S DX NIKKOR 18-105mm f/3,5-5,6G ED VR. DX Nikkor-objektiv är särskilt
utformade för användning med Nikon digitala systemkameror (Nikon DX-format), till exempel D300 och D90. När
objektivet är monterat på kameror med Nikon DX-format, motsvarar objektivets bildvinkel cirka 1,5× brännvidden i
formatet 35mm. Innan du använder objektivet ska du läsa de här instruktionerna och kamerans Användarhandbok.

Huvudfunktioner

• Med vibrationsreduktionen aktiverad (VR) kan längre
slutartider användas (cirka tre steg*). Därmed ökar
antalet slutartider och zoomlägen som kan användas,
särskilt på en handhållen kamera.
(*Baserat på resultat under Nikons
mätningsförhållanden. Vibrationsreduktionens effekt

Jp

kan variera beroende på
fotograferingsförutsättningarna och användning.)

En

• Detta objektiv använder en Silent Wave Motor för drivning

De

av fokuseringsmekanismen, vilket gör autofokuseringen

Fr

smidig, tyst och nästan omedelbar. A-M-lägesbrytaren
finns tillgänglig för att du lätt ska kunna välja

Es

autofokusering (A) eller manuell fokusering (M).

Se

•

Mer exakt exponeringskontroll när objektivet är

Ru

monterat på en Nikon-kamera med funktioner för 3D­färgmatrixmätning eftersom information om avståndet

Nl

till motivet överförs från objektivet till kameran

It

• Ett asfäriskt linselement ger överlägsna optiska

Ck

prestanda och bästa möjliga återgivni ngsegenskaper,
och ett glaselement med extra låg dispersion (ED) ser

Ch

till att kromatisk aberration korrigeras. Dessutom ger

Kr

den rundade bländaren en mjuk och fin oskärpa i de
delar av bilden som inte är i fokus.

.

Montering av objektivet
1

Stäng av kameran.

2

Ta bort det bakre objektivlocket (bild D).

3

Rikta in objektivets monteringsindikering 9 mot
monteringsmarkeringen på kameran, och vrid sedan
objektivet moturs tills det klickar på plats. Kontrollera
att objektivet sitter rätt; moneringsindikeringen 9
ska vara högst upp på objektivet.

4

Ta bort det främre objektivlocket (bild C).

Demontering av objektivet

Stäng av kameran innan du tar av objektivet. Tryck och

a

håll ner objektivlåsknappen på kameran och vrid
samtidigt objektivt medurs.

Använda motljusskyddet HB-32 1

Montera skyddet

Rikta in indikeringen för fäste av motljusskyddet ( , en
av de två indikeringarna)
indikeringen för fäste av motljusskyddet
och vrid skyddet
objektivet bort från dig) tills det klickar på plats (bild B).
Kontrollera att indikeringen för fäste av motljusskyddet är riktad
mot indikeringen för inställning av motljusskyddet ( )

2

mot skyddet med

1

moturs (när du håller kameran med

46

4

på objektivet

3

.

Om motljusskyddet inte sitter korrekt kan vinjettering uppstå.
Det är lättare att fästa och ta av motljusskyddet om du
håller det vid basen (nära fästningsindikeringen) och
inte i ytterkanten.

Ta bort skyddet

Ta av motljusskyddet genom att hålla i det vid basen
(nära fästningsindikeringen) och vrida det medurs, om
du håller kameran med objektivet riktat ifrån dig.

Fokusering, zoomning och skärpedjup

Vrid på zoomringen 5 och
justera brännvidden tills du
är nöjd med kompositionen
innan du fokuserar.
Om din kamera har en knapp
eller spak för
förhandsgranskning av
skärpedjupet (manuella mätningar) kan du
förhandsgranska skärpedjupet genom sökaren. Mer
information hittar du i kamerans Användarhandbok.

• Det här objektivet är utrustat med
innerfokuseringssystemet (Internal Focusing, IF).
Brännvidden vid kortare avstånd kan minska något
eftersom det här fokuseringssystemet skiljer sig från
det på icke-IF-objektiv.

Fokusering (bild A)

Autofokusläge

Ställ in kamerans fokusläge på AF-A, AF-S eller AF-C och ställ in A-M­lägesbrytaren
ner avtryckaren halvvägs och tar en bild genom att trycka ner den helt.

Det är möjligt att fokusera manuellt även om
objektivets A-M-lägesväljare är inställd på A.

Ställ kamerans fokusläge på AF-S och tryck ner avtryckaren
halvvägs för att autofokusera. Håll sedan avtryckaren
halvvägs nedtryckt och vrid samtidigt manuellt på
objektivets fokusring 8 och finjustera fokus.

Obs! Försök inte vrida på fokusringen medan autofokus

Manuellt fokusläge

Ställ in objektivets A-M-lägesbrytare a på M. Vrid
fokusringen
är möjlig när kamerans fokusläge är inställt på AF eller M.

A-M-lägesväljare

för objektiv a

a

på objektivet till A. Du fokuserar genom att trycka

arbetar. Om autofokus slutar arbeta släpper du upp och
trycker sedan ner avtryckaren halvvägs igen.

8

manuellt för att fokusera. Fotografering

Kamerans fokusläge

AF-A/AF-C AF-S M

A Autofokus

M

Autofokus (manuell

fokusering)

Manuell fokusering

(fokushjälp finns tillgänglig)

—

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

47

Mer information om kamerans fokuslägen finns i
kamerans Användarhandbok.

Så får du bra bilder med autofokus

Läs "Information om att använda vidvinkel- eller
supervidvinkel-AF-Nikkor-objektiv" (S. 51).

Läget för vibrationsreducering (VR)

Med vibrationsreduktionen aktiverad (VR) kan längre
slutartider användas (cirka tre steg*). Panorering kan
också utföras.
(*Baserat på resultat under Nikon:s mätningsförhållanden.
Vibrationsreduktionens effekt kan variera beroende på

Jp

fotograferingsförutsättningarna och användning.)

En

Använda vibrationsreduktion

De

1

Ställ in bryt

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

b på ON.
OBS! Var noga med att ställa in brytaren b så att
indikatorn befinner sig exakt i linje med ON.

2

Vibrationerna reduceras när avtryckaren trycks ned
halvvägs. Autofokusering och manuell fokusering samt
en exakt komponering av motivet förenklas eftersom
vibrationerna som syns i sökaren också reduceras.

3

Ställ in vibrationsreduceringens ON/OFF-brytare b
på OFF för att avaktivera vibrationsreduceringen.

Att notera om vibrationsreducering

•

Tryck först ned avtryckaren halvvägs och vänta sedan tills bilden
i sökaren stabiliseras innan du trycker ned avtryckaren helt

•

Om du flyttar kameran i en vid båge när du panorerar,
kompenserar den inte för vibrationer i panoreringsriktningen.

48

aren för vibrationsreducering (ON/OFF)

Vertikal kameraskakning reduceras till exempel om du
panorerar kameran horisontellt. Bilden stabiliseras samtidigt
som den önskade panoreringen kan genomföras

• På grund av vibrationsreduceringens mekaniska
egenskaper kan bilden i sökaren bli suddig efter att
avtryckaren släppts. Detta är inte något fel.

•

Stäng inte av kameran och lossa inte objektivet från
kameran när vibrationsreduceringen är aktiverad. Om detta
inte efterföljs kan det låta och kännas som en invändig del
är lös eller trasig i objektivet när du skakar på det. Detta är
inte något fel. Starta kameran igen för att korrigera detta

•

För kameror som D300 och D40-seriens modeller, som
har inbyggd blixt, fungerar inte vibrationsreduceringen
under tiden den inbyggda blixten laddas

• När kameran är monterad på ett stativ ska
vibrationsreduceringens ON/OFF-brytare b ställas in
på OFF. Vi rekommenderar emellertid att
omkopplaren ställs in på ON när kameran används
med ett olåst stativhuvud eller med ett enbensstativ.

•

För kameror med autofokus, till exempel D2-serien och
D300-modeller, och en AF-ON-knapp, fungerar inte
vibrationsreduktion när AF-ON-knappen trycks ned

Ställa in bländaren

Använd kameran för att justera bländarinställningen.

Variabel maximal bländare

Om du zoomar in med objektivet ändras maxbländaren
med upp till 1

.

Men kameran kompenserar alla ändrin gar av bländaren
genom att justera slutartiden så att rätt
exponeringsvärde uppnås.

1

/3 steg.

.

.

.

.

Inbyggd blixt och vinjettering

Vinjettering är de mörka hörn som dyker upp runt
bilden när ljuset som blixten sänder ut hindras av
linsskyddet 1 eller objektivhuset, beroende på
brännvidden eller fotograferingsavståndet.

• Använd inte linsskyddet om du vill undvika

vinjettering 1.

• Den inbyggda blixten kan inte användas för kortare
avstånd än 0,6 m.

Digitala
systemkameror

D700/D300/D200/
D100/D80

D90/D70-serien

D50

D60/D40-serien

Den inbyggda blixten på D100 och D70 är kompatibel
med brännvidder på 20mm eller mer.
Vinjettering uppstår vid brännvidden 18mm.

Brännvidd/bildtagningsavstånd
som stöds

Ingen vinjettering uppstår vid
någon brännvidd

• 18mm/1,5 m eller mer

• 24mm eller mer/inga begränsningar

• 18mm/1 m eller mer

• 24mm eller mer/inga begränsningar

• 18mm/2,5 m eller mer

• 24mm/1 m eller mer

• 35mm eller mer/inga begränsningar

Vård av objektivet

• Var försiktig så att inte CPU-kontakterna 0 blir smutsiga

eller skadas.

• Rengör objektivets ytor med en blåsborste. Använd en
mjuk, ren bomullsduk eller linsduk fuktad med etanol
(alkohol) eller linsrengöringsmedel, för att ta bort smuts
och fettfläckar. Torka i en cirkulär rörelse från mitten och
utåt. Lämna inte kvar några spår av rengöringsmedlet
och rör inga andra delar av objektivet.

• Rengör aldrig objektivet med organiska lösningsmedel
som thinner eller bensen.

• Det finns NC-filter som skyddar den främre linsen.
Linsskyddet 1 hjälper också till att skydda den främre
linsen.

• När objektivet förvaras i sin flexibla objektivpåse ska både
främre och bakre linsskydd vara monterade. Objektivet
kan även förvaras med linsskyddet 1 monterat i omvänt
läge.

• När objektivet är monterat på kameran bör du inte lyfta
eller hålla kameran och objektivet i linsskyddet 1.

• Om objektivet inte ska användas under en längre
tidsperiod ska det förvaras svalt och torrt så att mögel och
rost kan undvikas. Förvara det också skyddat mot direkt
solljus och kemikalier såsom kamfer och naftalen.

• Se till att det inte kommer vatten på objektivet och tappa
det inte i vatten, eftersom det då kommer att rosta och
sluta fungera.

• Förstärkt plast anvä nds i vissa av objektivets delar. Lämna
aldrig objektivet på en alltför varm plats för att undvika
skador.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

49

Standardtillbehör

•67mm främre objektivlock som knäpps på plats LC-67

•Bakre objektivlock LF-1

• Bajonettskydd HB-32

• Flexibelt objektivfodral CL-1018

Extra tillbehör

67mm skruvfilter

Tillbehör som inte passar

• Telekonvertrar (alla modeller)

• Fokuseringsutrustning som autoring BR-4 och alla
modeller av autoförlängningsring PK, K-ring och bälgar.

Jp

•Monteringsring SX-1

En

Andra tillbehör kanske inte passar för användning med

De

det här objektivet. Mer information finns i
dokumentationen som medföljer tillbehören.

Fr

Es

Specifikationer

Se

Typ av objektiv NIKKOR zoomobjektiv av G-typ AF-S

Ru

Nl

It

Ck

Brännvidd 18mm–105mm

Ch

Maximal
bländare

Kr

Objektivkonstruktion

50

DX med inbyggd CPU och Nikons
bajonettkoppling (speciellt
utvecklad för användning med
Nikon SLR-Nikon DX digitalkameror)

f/3,5–5,6

15 element i 11 grupper (1 asfäriskt
linselement och 1 ED-linselement)

Bildvinkel 76º–15º20’
Brännviddsskala
Avståndsinformation
Zoomreglage Manuellt via separat zoomring
Fokusering

Vibrationsreducering

Kortaste
fokuseringsavstånd

Antal lamellblad
Irisbländare Helautomatisk
Bländarintervall f/3,5 till f/22 (vid 18mm), f/5,6 till f/38

Exponeringsmätning
Tillbehörsstorlek 67 mm (P = 0,75 mm)
Storlek Ungefär 76 mm (diam.) × 89 mm

Vikt Ungefär 420 g

Specifikationer och utförande kan ändras när som helst,
utan att tillverkaren meddelar detta och utan någon
skyldighet för densamme.

18, 24, 35, 50, 70, 105mm
Skickas till kameran

Nikon innerfokuseringssystem (IF),
autofokus med Silent Wave Motor;
manuell fokus via separat fokusring

Objektivbyte med VCM-motorer
(voice coil)

0,45 m vid alla zoominställningar

7 st (rundade)

(vid 105mm)
Via metod med full bländare

(utanför kamerans objektivfäste)

Information om att använda vidvinkel- eller supervidvinkel-AF-Nikkor-objektiv

I följande situationer kanske autofokus inte fungerar som förväntat vid bildtagning med vidvinkel- och
supervidvinkel-AF-Nikkor-objektiv.

E En person som står framför en

avlägset belägen bakgrund

F Ett fält fullt av blommor

1. När huvudmotivet i fokuseringsramarna
är förhållandevis litet

När en person som står framför en avlägsen
bakgrund placeras inom fokusmarkeringarna, enligt
bilden E, kan bakgrunden vara i fokus, medan
motivet är suddigt.

2. När huvudmotivet är ett litet mönstrat
objekt eller en vy

Som bilden F visar kan det vara svårt att använda
autofokuseringen när motivet är starkt mönstrat
eller har låg kontrast, som exempelvis ett fält med
blommor.

Lösning på dessa typer av situationer

(1) Fokusera på ett annat motiv som befinner sig på

samma avstånd från kameran. Lås fokuseringen där,
komponera bilden på nytt och tryck av.

(2) Ställ in kamerans fokusläge till manuell fokusering

och fokusera manuellt på motivet.

Se "Erhålla bra resultat med autofokus" i kamerans
Användarhandbok.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

51

Примечания по безопасности использования

ПРЕДОСТЕРЕЖЕНИЕ

Не разбирайте фотокамеру

Прикосновение к внутренним частям фотокамеры
или объектива может привести к получению травм.
Ремонт должен производиться только
квалифицированными специалистами. В случае
повреждения корпуса фотокамеры или объектива в
результате падения или другого происшествия
отключите сетевой блок питания и/или извлеките
батарею и доставьте изделие для проверки в
авторизованный сервисный центр Nikon.

В случае неисправности немедленно

Jp

выключите фотокамеру

En

При появлении дыма или необычного запаха, исходящего
из фотокамеры или объектива, немедленно извлеките

De

батареи, стараясь не допустить ожогов. Продолжение

Fr

работы с устройством может привести к получению травм.
После извлечения батареи или отключения источника

Es

питания доставьте изделие для проверки в ближайший

Se

авторизованный сервисный центр компании Nikon.

Не пользуйтесь фотокамерой или объективом при

Ru

наличии в воздухе легковоспламеняющихся газов

Nl

Работа с электронным оборудованием при наличии в
воздухе легковоспламеняющихся газов может

It

привести к взрыву или пожару.

Ck

Не смотрите на солнце через объектив или

Ch

видоискатель

Если смотреть на солнце или другие источники яркого

Kr

света через объектив или видоискатель, то это может
вызвать необратимое ухудшение зрения.

52

Храните в недоступном для детей месте

Примите особые меры предосторожности во
избежание попадания батарей и других небольших
предметов детям в рот.

Соблюдайте следующие меры
предосторожности во время эксплуатации
фотокамеры и объектива

• Не допускайте попадания воды на фотокамеру и

объектив. Несоблюдение этого требования может
привести к пожару или поражению электрическим
током.

• Не прикасайтесь к фотокамере или объективу

мокрыми руками. Несоблюдение этого требования
может привести к поражению электрическим током.

• При съемке с задним освещением не направляйте

объектив на солнце, а также не
попадания солнечного света в объектив, так как это
может привести к перегреву фотокамеры и ее
возгоранию.

• Если объектив не будет использоваться в течение

длительного времени, прикрепите переднюю и
заднюю крышки объектива и не оставляйте
объектив под прямыми солнечными лучами.
Несоблюдение этого условия может привести к
возгоранию, поскольку объектив может
сосредоточить солнечные лучи на каком-либо
легковоспламеняющемся предмете.

допускайте

Обозначения на иллюстрации

C DB

( ): ссылочная страница

1

Бленда объектива (CTP. 54)

2

Указатель прикрепления
бленды объектива (

3

Указатель регулировки
бленды объектива (

4

Указатель крепления бленды
объектива (

5

Кольцо увеличения (

6

Шкала фокусного расстояния

7

Указатель фокусного расстояния

8

Фокусирующее кольцо

9

Указатель крепления (CTP. 54)

0 Контакты CPU (CTP. 57)
a

A

Переключатель режимов A-M (CTP. 55)

b

Переключатель подавления
вибраций ON/OFF (CTP. 56)

CTP. 54

CTP. 54

CTP. 54

)

CTP. 55

(CTP. 55)

)

)

)

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

53

Благодарим за приобретение объектива AF-S DX NIKKOR 18-105мм f/3,5-5,6G ED VR. Объективы DX Nikkor разработаны специально для
использования с цифровыми зеркальными фотокамерами Nikon (формат Nikon DX), например с моделями D300 и D90. При использовании
с фотокамерами формата Nikon DX угол изображения объектива эквивалентен фокусному расстоянию приблизительно 1,5× в формате
35мм. До использования этого объектива ознакомьтесь с данными инструкциями и прочитайте

Основные возможности

• При включении функции подавления вибраций (VR)
можно использовать более длительные выдержки
(приблизительно на три ступени*), тем самым
увеличивая диапазон значений выдержки и зума

(особенно при ручной съемке).
(*Основано на результатах, полученных в условиях

измерений компании Nikon. Результаты подавления
вибраций могут зависеть от ситуации и условий съемки.)

Jp

•

Данный объектив использует бесшумный волновой

En

привод Silent Wave Motor для управления механизмом
фокусировки, что делает процесс автофокусировки

De

плавным, бесшумным и практически мгновенным.

Fr

Переключатель режимов A-M a используется для

Es

удобного переключения между автоматическим (A) и
ручным (M) режимами фокусировки

Se

•

При использовании объектива с фотокамерами Nikon с

Ru

функцией 3D цветового матричного замера обеспечивается
более точный контроль экспозиции, так как данные о расстоянии

Nl

до объекта передаются с объектива на фотокамеру

It

•

Благодаря использованию одной асферической линзы и

Ck

одной линзы со сверхнизкой дисперсией (ED), которые
обеспечивают коррекцию хроматических аберраций,

Ch

улучшаются превосходные оптические характеристики и

Kr

возможности передачи. Кроме того, скругленная диафрагма
обеспечивает более красивые мягкие и неясные очертания
тех частей снимка, которые находятся вне фокуса

.

.

.

Установка объектива

1
2
3

4

Снятие объектива

Перед снятием объектива выключите фотокамеру.
Нажмите и удерживайте кнопку отсоединения объектива
на фотокамере и поверните объектив по часовой стрелке.

Использование бленды HB-32 1
Установка бленды

Совместив установочную метку (, любая из двух меток)

2

на бленде с указателем крепления 4 на объективе,
поворачивайте бленду 1 против часовой стрелки (держа
фотокамеру объективом от себя) до полной фиксации (рис. B).
Убедитесь, что установочная метка объектива
совпадает с указателем крепления бленды () 3.
Если бленда установлена на объектив ненадлежащим
образом, может возникнуть эффект виньетирования.
Для облегчения установки или снятия бленды
удерживайте ее за основание (рядом с установочной
меткой бленды), а не за внешнюю кромку.

Выключите фотокамеру.
Снимите заднюю крышку объектива (Рис. D).
Совместите установочную метку 9 на объективе с
установочной меткой на фотокамере и поверните объектив
против часовой стрелки до щелчка. Убедитесь, что
объектив установлен правильно, при этом установочная

9

метка
Снимите переднюю крышку объектива (Рис. C).

Руководство пользователя

должна находиться в верхнем положении.

54

.

Снятие бленды

Чтобы отсоединить бленду, удерживайте ее за основание
(рядом с установочной меткой бленды) и поверните по
часовой стрелке, удерживая фотокамеру объективом от себя.

Фокусировка, увеличение и глубина резкости

Перед выполнением фокусировки
поверните кольцо зуммирования 5
для настройки фокусного
расстояния, пока не будет выделена
необходимая композиция.
Если фотокамера оснащена
кнопкой или рычажком
просмотра глубины резкости
(затемнение), то глубину
резкости можно проверить через видоискатель
фотокамеры. Для получения дополнительных
сведений см.

•

В этом объективе применена система внутренней
фокусировки (IF). Так как эта система фокусировки
отличается от объективов, не имеющих функцию
IF, то фокусное расстояние при съемке с близких
расстояний немного уменьшается

Руководство пользователя

.

фотокамеры.

Фокусировка (Рис. A)
Режим автофокусировки

Установите на фотокамере режим фокусировки AF-A, AF-S
или AF-C и установите переключатель режимов A-M a на
объективе в положение A. Нажмите спусковую кнопку затвора
наполовину для фокусировки и полностью для съемки.

Ручную фокусировку можно выполнить даже в том случае,
если для режима объектива A-M установлено значение A.

Установите на фотокамере режим фокусировки AF-S и нажмите
спусковую кнопку затвора наполовину, чтобы выполнить
автофокусировку. Затем удерживая спусковую кнопку затвора
нажатой наполовину, вручную поверните кольцо фокусировки

8

объектива

Примечание.

для точной настройки фокуса.

Не пытайтесь поворачивать кольцо фокусировки во
время работы функции автофокуса. По завершении
работы функции автофокуса отпустите и снова
нажмите спусковую кнопку затвора наполовину.

Ручной режим фокусировки

Установите переключатель режимов A-M a на объективе в
положение M. Для выполнения фокусировки вращайте
фокусирующее кольцо 8 вручную. Съемку можно выполнять,
если установлен режим фокусировки фотокамеры AF или M.

Переключатель

режимов

объектива A-M

A

M

Для получения дополнительных сведений о
режимах фокусировки фотокамеры см.
Руководство пользoвaтеля фотокамеры.

Режим фокусировки фотокамеры

AF-A/AF-C

a

Авто-

фокусировка

Ручная фокусировка

(доступна функция focus assist)

AF-S M

Авто-фокусировка

(ручная

фокусировка)

—

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

55

Получение хороших результатов съемки
с использованием автофокусировки

См. «Примечания по использованию
широкоугольных объективов AF Nikkor» (CTP. 59).

Режим подавления вибраций (VR)

При включении функции подавления вибраций (VR) можно
использовать более длительные выдержки (приблизительно
на три ступени*). Панорамная съемка также доступна.
(*Основано на результатах, полученных в условиях
измерений компании Nikon. Результаты подавления
вибраций могут зависеть от ситуации и условий съемки.)

Jp

Использование функции подавления вибраций

1

En

De

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

Установите переключатель подавления
вибрации ON/OFF
Примечание. Обязательно установите переключатель

b

так, чтобы индикатор точно совпал с меткой ON.

2

Подавление вибраций фотокамеры выполняется при
нажатии спусковой кнопки затвора наполовину.
Автоматическая и ручная фокусировка, а также
точное кадрирование объекта съемки, выполняются
просто, так как вибрации фотокамеры, наблюдаемые
в видоискателе, также подавляются.

3

Для отключения режима подавления вибраций
установите переключатель подавления вибраций

b

ON/OFF

b

в положение ON.

в положение OFF.

Примечания по использованию подавления вибрации

•

После нажатия спусковой кнопки затвора наполовину необходимо
дождаться стабилизации изображения в видоискателе перед тем,
как нажать спусковую кнопку затвора до конца

.

56

•

При съемке панорамы по широкой траектории подавление
вибраций фотокамеры в направлении съемки панорамы не будет
выполняться. Например, при панорамировании фотокамеры в
горизонтальном направлении подавляются ее вибрации по
вертикали. Это позволяет стабилизировать изображение, а
также достичь нужного эффекта панорамирования

•

Вследствие особенностей характеристик механизма подавления
вибраций после того, как будет отпущена кнопка спуска затвора,
изображение в видоискателе может оказаться смазанным

•

Не выключайте фотокамеру и не снимайте с фотокамеры
объектив при работе в режиме подавления вибраций. Если
пренебречь этим примечанием, то при сотрясении объектива
может послышаться звук, как при отсоединении или поломке
внутренних компонентов. Это не является неисправностью.
Для устранения этой ситуации снова включите фотокамеру

•

При использовании моделей фотокамер D300 и D40,
оснащенных встроенной вспышкой, при заряде
вспышки функция подавления вибрации не работает

•

Если фотокамера установлена на штатив, установите
переключатель подавления вибрации ON/OFF b в
положение
установить в положение ON при использовании фотокамеры
на штативе с незакрепленной головкой или на моноподе

•

При использовании таких фотокамер с автофокусировкой, как
модели серии D2 и D300, оснащенных кнопкой AF-ON, функция
подавления вибрации не будет работать при нажатии кнопки AF-ON

OFF

. Однако этот переключатель рекомендуется

.

.

.

.

Установка диафрагмы

На фотокамере можно настроить параметры диафрагмы.

Изменение максимального значения диафрагмы

При зуммировании объектива максимальное
значение диафрагмы изменяется на

11/3 ступени.

.

.

Однако фотокамера компенсирует любые изменения
значений диафрагмы путем регулирования выдержки,
чтобы обеспечить правильное значение экспозиции.

Встроенная вспышка и
виньетирование

Виньетирование - это затемнение углов изображения,
возникающее при заграждении света вспышки
блендой объектива 1 или его оправой в зависимости
от фокусного расстояния и расстояния съемки.

• Для предотвращения этого явления не

используйте бленду объектива 1.

• Встроенную вспышку нельзя использовать для
съемки с расстояний менее 0,6 m.

Цифровые
фотокамеры SLR

D700/D300/D200/
D100/D80

D90/серия D70

D50

D60/серия D40

Встроенная вспышка фотокамер D100 и D70
поддерживают фокусное расстояние 20мм или более.
Виньетирование возникает при съемке с
фокусным расстоянием 18мм.

Поддерживаемые значения фокусного
расстояния/расстояния съемки

Виньетирование не возникает при
использовании любого фокусного расстояния

•18мм/1,5

•24мм или более/без ограничений

•18мм/1

•24мм или более/без ограничений

•18мм/2,5

•24мм/1

•35мм или более/без ограничений

m или более

m или более

m или более

m или более

Уход за объективом

• Избегайте попадания грязи на контакты CPU 0

или их повреждения.

•

Выполняйте очистку поверхности объектива продуванием воздухом.
Для удаления грязи и пятен используйте мягкую, чистую
хлопчатобумажная ткань или протирочную ткань для объектива,
смоченную этанолом (алкоголем) или жидкостью для чистки линз.
Протирайте круговыми движениями от центра к краям, стараясь не
оставлять следов или дотрагиваться до других частей объектива

• Никогда не используйте органические
растворители или бензол для чистки объектива.

•

Для защиты передней линзы объектива можно использовать
нейтральные светофильтры. Бленда объектива 1 также
помогает защитить переднюю линзу объектива

•

При хранении объектива в мягком чехле следует прикрепить
переднюю и заднюю крышки объектива. Объектив также можно
хранить, прикрепив к нему бленду 1 обратной стороной

•

Не поднимайте и не носите объектив или фотокамеру,
держась за прикрепленную к объективу бленду

•

Если объектив не будет использоваться в течение
длительного времени, храните его в сухом, прохладном
месте для предотвращения образования гибка или
коррозии. Никогда не оставляйте объектив под
воздействием прямых солнечных лучей и не
подвергайте его воздействию химикатов, например
камфарных или нафталиновых средств

•

Избегайте попадания на объектив воды и не бросайте
его в воду, так как это может стать причиной
возникновения ржавчины или неисправности

•

В некоторых частях объектива используется
пластиковый материал повышенной прочности. Для
предотвращения повреждения никогда не оставляйте
объектив в местах с повышенной температурой

.

.

.

.

1.

.

.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

57

Стандартные принадлежности

• Передняя крышка объектива LC-67 диаметром 67мм

• Задняя защитная крышка объектива LF-1

• Бленда с байонетным креплением HB-32

• Мягкий чехол для объектива CL-1018

Дополнительные принадлежности

Ввинчивающиеся фильтры диаметром 67мм

Несовместимые принадлежности

• Телеконвертеры (все модели)

• Автоматическое кольцо BR-4 и все модели
автоматического кольца увеличения PK, кольцо
K и фокусировочный мех.

Jp

• Закрепляющее кольцо SX-1

En

Другие принадлежности могут не подходить для
использования с данным объективом.

De

Дополнительные сведения см. в документации,

Fr

прилагаемой к принадлежностям.

Es

Технические характеристики

Se

Тип объектива

Ru

Nl

It

Ck

Фокусное
расстояние

Ch

Максимальное

Kr

значение диафрагмы
Структура

объектива

ТипG AF-S DX зум-объектив NIKKOR
со встроенным CPU и байонетной
оправой Nikon (разработана
специально для использования с
цифровыми фотокамерами Nikon

SLR формата Nikon DX)
18мм–105мм

f/3,5–5,6

15 элементов в 11 группах
(1 асферическая линза и 1 линза ED)

58

Угол
изображения

Шкала фокусного
расстояния

Информация о
расстоянии до
объекта

Управление
зумом

Фокусировка

Подавление
вибрации

Наиболее близкое
расстояние для
фокусировки

Число лепестков
диафрагмы

Диафрагма Полностью автоматическая
Шкала

диафрагмы
Измерение

зкспозиции
Размер насадки
Размеры Прибл. диаметр 76 мм × 89 мм

Масса Прибл. 420 г

Характеристики и дизайн могут быть изменены без предупреждения и
каких-либо обязательств со стороны изготовителя.

76°–15°20’

18, 24, 35, 50, 70, 105мм

Выход до фотокамеры

Ручное, с помощью отдельного
кольца увеличения

Система внутренней фокусировки Nikon (IF),
автофокус с использованием бесшумного
волнового привода; ручная фокусировка с
помощью отдельного кольца фокусировки

Метод перемещения линз с помощью
электродвигателей с линейной обмоткой (VCM)

0,45 m при всех параметрах зума

7 лепестков (округлая)

от f/3,5 до f/22 (при 18мм), от f/5,6 до
f/38 (при 105мм)

С помощью метода полной
диафрагмы

67 мм (P = 0,75 мм)

(выдвижение из оправы объектива)

Примечания по использованию широкоугольных объективов AF Nikkor

В следующих ситуациях автофокусировка может работать ненадлежащим образом при съемке с
помощью широкоугольных объективов AF Nikkor.

1.

E Человек, стоящий перед фоном,

находящимся на большом расстоянии

Если главный объект съемки, находящийся в
рамках фокуса, относительно малого
размера на изображении

Как показано на рис. E, при наведении рамки фокуса на
человека, позади которого имеется обширный задний
фон, фокусировка может быть выполнена не на человеке,
а на этом фоне.

2.

Если основной объект съемки
является ярким, узорчатым
объектом или экспозицией

Если объект имеет яркие узоры или отличается
низким уровнем контрастности, например поле
цветов, как показано на рис. F, возможно,

F Поле, покрытое цветами

автофокусировку будет сложно выполнить.

Способы действий в подобных ситуациях

(1)

Выполните фокусировку на другом объекте,
расположенном на том же расстоянии от фотокамеры,
затем используйте блокировку фокусировки, повторно
скомпонуйте кадр и сделайте снимок.

(2)

Установите ручной режим фокусировки
фотокамеры и выполните фокусировку на объекте

съемки вручную.
См. «Получение хороших результатов съемки с
использованием автофокусировки» в

пользователя

фотокамеры.

Руководство

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

59

Veiligheidsvoorschriften

WAARSCHUWING

Haal het toestel niet uit elkaar

Het aanraken van de inwendige delen van het fototoestel of
van het objectief kan een letsel veroorzaken. Herstellingen
mogen alleen worden uitgevoerd door bevoegde technici.
Indien het fototoestel of het objectief breekt na een val of een
ander ongeluk, laat u het product door een door Nikon
erkende servicedienst nakijken nadat u de stekker uit het
stopcontact hebt gehaald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddellijk uit bij storingen

Jp

Indien u merkt dat er rook of een ongewone geur uit het

En

fototoestel of het objectief komt, moet u de batterij

De

onmiddellijk verwijderen om brandwonden te vermijden.
Verdere bediening van het toestel kan een letsel tot gevolg

Fr

hebben.

Es

Nadat u de stroombron hebt verwijderd of losgekoppeld,

Se

laat u het toestel nakijken door een door Nikon erkende

Ru

servicedienst.

Nl

Gebruik het fototoestel of het objectief niet in de
buurt van ontvlambare gassen

It

Het bedienen van elektronische apparatuur in de buurt van

Ck

ontvlambare gassen kan leiden tot een ontploffing of brand.

Ch

Kijk niet naar de zon door het objectief of de beeldzoeker

Kr

Kijken naar de zon of naar ander fel licht door het objectief
of de beeldzoeker kan een blijvend oogletsel veroorzaken.

60

Buiten het bereik van kinderen houden

Zorg ervoor dat kleine kinderen de batterijen of andere
kleine onderdelen niet in hun mond kunnen stoppen.

Let op de volgende punten bij het gebruik van het
fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze

voorzorgsmaatregel niet in acht neemt, kan dit brand of
een elektrische schok tot gevolg hebben.

• Bedien het fototoestel of het objectief niet of raak deze

niet aan met natte handen. Indien u deze
voorzorgsmaatregel niet in acht neemt, kan dit een
elektrische schok tot gevolg hebben.

• Wanneer u opnames maakt bij tegenlicht, mag u het

objectief niet naar de zon richten en moet u vermijden
dat zonlicht rechtstreeks in het objectief valt. Dit kan
namelijk leiden tot oververhitting van de camera met
mogelijk brand tot gevolg.

• Wanneer u het objectief niet gebruikt gedurende een

langere periode, bevestig dan zowel de voorste als de
achterste objectiefdoppen om het objectief te
beschermen tegen direct zonlicht. Indien u deze
voorzorgsmaatregel niet in acht neemt, kan dit brand tot
gevolg hebben, aangezien het objectief het zonlicht kan
convergeren op een ontvlambaar voorwerp.

Benamingen

( ): referentiepagina

1 Zonnekap (P. 62)
2

Koppelingswijzer zonnekap

3 Vergrendelingswijzer

zonnekap (P. 62)

4

Bevestigingswijzer zonnekap

5 Zoomring (P. 63)
6 Schaal brandpuntsafstand
7 Index brandpuntsafstand
8 Scherpstelring (P. 63)
9 Wijzer bevestiging (P. 62)
0 CPU-aansluitpunten (P. 65)
a A-M-modusschakelaar (P. 63)

A

b Vibratiereductie ON/OFF-

schakelaar (P. 64)

(P. 62)

(P. 62)

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch

C DB

Kr

61

Bedankt voor de aankoop van het AF-S DX NIKKOR 18-105mm f/3,5-5,6G ED VR-objectief. DX Nikkor-objectieven zijn speciaal
ontworpen voor Nikon digitale SLR (Nikon DX-formaat)-camera's, zoals de D300 en D90. Wanneer het objectief is geplaatst op
fototoestellen van Nikon DX-formaat, is de beeldhoek van het objectief gelijk aan circa 1,5× de brandpuntsafstand in 35mm­formaat. Lees deze instructies eerst door en raadpleeg de

Belangrijke functies

• Door vibratiereductie te activeren (VR) kunnen
langere sluitertijden (circa drie keer langer*) worden
gebruikt waardoor meer sluitersnelheden en
zoomposities kunnen worden toegepast, vooral
wanneer u de camera vasthoudt om te fotograferen.
(*Gebaseerd op resultaten verkregen volgens de
meetvoorwaarden van Nikon. De effecten van

Jp

vibratiereductie kunnen variëren naargelang de

En

opnameomstandigheden en het gebruik.)
Dit objectief maakt gebruik van een Silent Wave-motor om

•

De

het scherpstellingsmechanisme aan te drijven, waardoor

Fr

de autofocus vloeiend, stil en bijna onmiddellijk gebeurt.

Es

De A-M-modusschakelaar
kiezen tussen autofocus (A) of manueel scherpstellen (M)

Se

Een nauwkeurigere belichtingsregeling is mogelijk wanneer deze

•

Ru

gemonteerd is op een Nikon-camera met 3D-kleurenmatrixmeting,

Nl

omdat de afstandgegevens van het onderwerp worden
overgedragen van het objectief naar de camera

It

De superieure optische prestaties en de weergavekenmerken

•

Ck

worden gemaximaliseerd door het gebruik van een asferisch

Ch

objectiefelement en een glaselement met extra-lage dispersie (ED),
die zorgen voor de correctie van chromatische aberratie. Daarnaast

Kr

produceert het afgeronde diafragma een zachte en aangename
beeldwaas in delen van het beeld waarop niet is scherpgesteld

a

is voorzien om eenvoudig te

.

Gebruikshandleiding

van uw camera alvorens u dit objectief gebruikt.

Het objectief bevestigen
1

Schakel het fototoestel uit.

2

Verwijder de achterste objectiefdop (fig. D).

3

Breng de bevestigingsmarkering 9 op het objectief in
een lijn met de bevestigingsmarkering op de camera en
draai het objectief linksom totdat deze op de juiste plaats
klikt. Zorg ervoor dat het objectief correct gericht is met
de bevestigingsmarkering 9 bovenop het objectief.

4

Verwijder de voorste objectiefdop (fig. C).

Het objectief verwijderen

Schakel de camera uit voordat u het objectief verwijdert.
Houd de objectiefontgrendeling op de camera
ingedrukt terwijl u het objectief rechtsom draait.

De zonnekap HB-32 1 gebruiken

.

Het kapje bevestigen

Lijn de koppelingswijzer van de zonnekap ( , een van
beide indexen)
bevestigingsmarkering van de zonnekap
en draai de kap
van het fototoestel van u wegricht) tot hij vastklikt (fig. B).
Zorg ervoor dat de bevestigingsmarkering van de
zonnekap wordt uitgelijnd met de

.

vergrendelingsmarkering van de zonnekap ( ) 3.

2

op de kap uit met de

4

1

tegen de klok in (wanneer u het objectief

62

op het objectief

Als de zonnekap niet correct is bevestigd, kan er vignettering voorkomen.
Om het vastmaken of verwijderen van de zonnekap te vergemakkelijken,
neemt u deze aan de basis vast (bij het verbindingsstuk van de zonnekap)
in plaats van aan de buitenste rand.

De kap losmaken

Houdt de zonnekap vast bij de basis (bij het verbindingsstuk van de
zonnekap) en draai rechtsom, gezien vanuit het standpunt wanneer u de
camera vasthoudt met het objectief weg van u gericht, om los te maken.

Scherpstellen, zoomen en scherptediepte

Voordat u scherpstelt, draait u aan de

5

zoomring
brandpuntsafstand aan te passen
totdat de gewenste compositie wordt
weergegeven in de beeldzoeker.
Indien uw camera beschikt over
een voorbeeldknop of -hendel
(stop-beneden), kunt u de
scherptediepte zien door de zoeker van de camera. Raadpleeg
de

•

om de

Gebruikshandleiding

Dit objectief is uitgerust met het Internal Focusing-systeem (IF).
Aangezien dit scherpstelsysteem verschilt van niet-IF-objectieven,
wordt de brandpuntsafstand iets kleiner bij kleinere afstanden

van uw camera voor meer informatie.

.

Scherpstellen (fig. A)

Automatische scherpstelmodus

Stel de scherpstelmodus van het fototoestel in op AF-A,
AF-S of AF-C en stel de A-M-modusschakelaar
het objectief in op
scherp te stellen en volledig om een opname te maken.

A

. Druk de ontspanknop half in om

a

van

Handmatige scherpstelling is mog elijk zelfs wanneer de schakelaar
voor de A-M-selectie van het objectief is ingesteld op A.

Zet de scherpstelstand van de camera op AF-S en druk de
ontspanknop half in om de autofocus te activeren. Terwijl u de
ontspanknop half indrukt, draait u handmatig aan de scherpstelring
van het objectief 8 om de scherpstelling nauwkeurig te regelen.

Opmerking:

probeer niet aan de scherpstelring te draaien
terwijl autofocus actief is. Indien autofocus
stopt met werken, laat dan de ontspanknop
los en druk deze opnieuw half in.

Manuele scherpstelmodus

Stel de A-M-modusschakelaar a op het objectief in op

M

. Draai manueel aan de scherpstelring 8 om scherp te
stellen. U kunt fotograferen wanneer de scherpstelmodus
van het fototoestel is ingesteld op AF of op M.

Schakelaar A-M-

selectie objectief a

A Autofocus

M

Raadpleeg uw Gebruikshandleiding voor meer
informatie over de scherpstelmodi van het fototoestel.

Scherpstelmodus van het fototoestel

AF-A/AF-C AF-S M

Autofocus (manueel

scherpstellen)

Manueel scherpstellen

(AF-hulpverlichting is beschikbaar)

—

Goede resultaten met autofocus

Zie “Opmerkingen over het gebruik van de groothoek of
de supergroothoek van de AF Nikkor-objectieven” (P. 67).

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

63

Vibratiereductiemodus (VR)

Door vibratiereductie (VR) te activ eren, kunnen langere sluitertijden (circa
drie keer langer
(*Gebaseerd op resultaten verkregen volgens de meetvoorwaarden
van Nikon. De effecten van vibratiereductie kunnen variëren
naargelang de opnameomstandigheden en het gebruik.

Vibratiereductie gebruiken

1

2

Jp

En

De

Fr

3

Es

Opmerkingen over het gebruik van de vibratiereductie

Se

• Nadat u de ontspanknop half hebt ingedrukt, wacht u

Ru

totdat het beeld in de beeldzoeker stabiliseert

Nl

alvorens u de ontspanknop verder indrukt.

It

Als het fototoestel gepand wordt in een grote cirkel, wordt

•
er geen compensatie uitgevoerd voor bewegingen van het

Ck

fototoestel in de panrichting. Wanneer u bijvoorbeeld de

Ch

camera horizontaal beweegt, worden verticale

Kr

cameratrillingen onderdrukt. Dit stabiliseert het beeld terwijl
het gewenste bewegingseffect kan worden gerealiseerd

64

*

) worden gebruikt. Pannen wordt ook ondersteund.

Stel de ON/OFF-schakelaar van de vibratiereductie b in op ON.
Opmerking: Zorg ervoor dat u de schakelaar b zo instelt
dat de aanduiding precies op één lijn ligt met ON.
Trillingen van het fototoestel worden verminderd
wanneer de ontspanknop half wordt ingedrukt.
Autofocus en manueel scherpstellen, net als het
precies kadreren van het onderwerp, zijn eenvoudiger
geworden omdat trillingen van het fototoestel
zichtbaar door de beeldzoeker worden verminderd.
Om vibratiereductie uit te schakelen, stelt u de
vibratiereductie ON/OFF-schakelaar b in op OFF.

Als een gevolg van de eigenschappen van vibratiereductie

•
is het mogelijk dat het beeld in de beeldzoeker vaag wordt
na het loslaten van de sluiterknop. Dit is geen storing
Schakel het fototoestel niet uit of verwijder het objectief niet van

•
het fototoestel terwijl de vibratiereductie in werking is. Als u deze
voorzorgsmaatregel niet in acht neemt, kan het objectief klinken
en aanvoelen alsof een interne component is losgekomen of
afgebroken wanneer ermee wordt geschud. Dit is geen storing.
Schakel het fototoestel opnieuw in om dit te corrigeren

• Bij fototoestellen uit de D300 en de D40-serie met
een ingebouwde flitser, werkt de vibrat iereductie niet
wanneer de ingebouwde flitser wordt opgeladen.
Als het fototoestel op een statief met drie poten is geplaatst,

•
stelt u de ON/OFF-schakelaar

OFF

. Het is echter aan te raden de schakelaar op ON in te

op
stellen wanneer u de camera gebruikt met een statief met
drie poten zonder het uiteinde van het statief vast te maken
of met een statief met één poot

•

Bij fototoestellen met autofocus, zoals de D2-serie en de D300­modellen, die zijn uitgerust met een AF-ON-knop, werkt
vibratiereductie niet wann eer de AF-ON-knop wordt ingedrukt

b

van de vibratiereductie in

.

De diafragma instellen

Gebruik het fototoestel om de instellingen van de
diafragma aan te passen.

Variabele maximale diafragma's

Door te zoomen met het objectief wijzigt het maximale
diafragma tot 1

.

De camera compenseert echter diafragmawijzigingen door de sluitertijd
aan te passen en zo de correcte belichtingswaarde te behouden.

1

/3.

.

.

.

De ingebouwde flitser en vignettering

Vignetteren is het verduisteren van de hoeken rond
een beeld, wat voorkomt wanneer het licht dat door de
flitser wordt weergegeven, wordt belemmerd door de
zonnekap 1 of door het objectiefvat afhankelijk van de
brandpunts- of opname-afstand.

• Om vignetteren te voorkomen maakt u geen gebruik

van de zonnekap 1.

• De ingebouwde flitser kan niet worden gebruikt op
afstanden van minder dan 0,6 m.

Digitale SLR­fototoestellen

D700/D300/D200/
D100/D80

D90/D70-serie

D50

D60/D40-serie

De ingebouwde flitser van de D100 en D70 is compatibel
met brandpuntsafstanden van 20mm en groter.
Vignettering komt voor op een brandpuntsafstand van
18mm.

Ondersteunde brandpuntsafstand/
opnameafstand

Er is geen vignettering op geen
enkele brandpuntsafstand

• 18mm/1,5 m of hoger

• 24mm of langer/geen beperkingen

• 18mm/1 m of hoger

• 24mm of langer/geen beperkingen

• 18mm/2,5 m of hoger

• 24mm/1 m of hoger

• 35mm of langer/geen beperkingen

Onderhoud van het objectief

• Zorg ervoor dat de CPU-contactpunten 0 niet vuil of

beschadigd worden.

•

Reinig het objectief met een blaasbalgje. Om vuil en vlekken
te verwijderen, gebruikt u een zachte, zuivere katoenen
doek of een objectiefdoekje met ethanol (alcohol) of
objectiefreiniger. Maak ronddraaiende bewegingen van het
midden naar de buitenkant en let erop dat u geen strepen
maakt of andere onderdelen van het objectief aanraakt

• Gebruik nooit organische oplosmiddelen zoals thinner of
benzeen om het objectief te reinigen.

• NC-filters zijn beschikbaar om het voorste
objectiefelement te beschermen. De zonnekap 1 helpt
ook om de voorkant van het objectief te beschermen.

• Wanneer u het objectief in het fl exibele objectiefetui opbergt,
maakt u zowel de voorste als de achterste objectiefdoppen
vast. Het objectief kan ook worden opgeborgen terwijl de
zonnekap 1 in de omgekeerde positie is bevestigd.

• Wanneer het objectief is geïnstalleerd op een fototoestel,
mag u het fototoestel en het objectief niet optillen of
vasthouden aan de zonnekap 1.

•

Bewaar het objectief op een koele, droge plaats wanneer u
deze gedurende een lange periode niet gebruikt om
schimmel- en roestvorming te voorkomen. Berg het
objectief ook op om deze te beschermen tegen rechtstreeks
zonlicht of chemicaliën zoals kamfer en naftaleen

•

Laat geen water op het objectief komen en laat het objectief niet in
water vallen. Hierdoor zal het objectief roesten en slecht functioneren

• Bepaalde onderdelen van het objectief zijn vervaardigd
uit versterkt plastic. Zet het objectief nooit in een
overmatig hete ruimte om schade te voorkomen.

.

.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch

.

Kr

65

Standaardaccessoires

• 67mm makkelijk te bevestigen voorste objectiefdop LC-67

• Achterste objectiefdop LF-1

• Bajonetkap HB-32

• Flexibel objectiefetui CL-1018

Optioneel accessoire

67mm vastschroefbare filters

Niet-compatibele accessoires

• Teleconvertoren (alle modellen)

•

Autoring BR-4 en alle modellen van de automatische
verlengingsring PK, K-ring en bevestiging voor blaasbalg

Jp

•Verbindingsring SX-1

En

Andere accessoires zijn mogelijk niet geschikt voor

De

gebruik met dit objectief. Raadpleeg de bijgeleverde

Fr

documentatie bij de accessoires voor meer informatie.

Es

Technische gegevens

Se

Objectieftype

Ru

Nl

It

Ck

Brandpuntsafstand

Ch

Maximaal
diafragma

Kr

Objectiefopbouw

66

G-type AF-S DX Zoom-NIKKOR-objectief
met ingebouwde CPU en Nikon­bajonetsluiting (speciaal ontworpen
voor gebruik met Nikon digitale SLR­Nikon DX-formaat fototoestellen)

18mm–105mm
f/3,5–5,6

15 elementen in 11 groepen (1 asferisch
objectief en 1 ED-objectiefelement)

Beeldhoek
Schaal

brandpuntsafstand
Afstandgegevens
Zoombediening
Scherpstellen

Vibratiereductie

.

Dichtste
scherpstelafstand

Aantal
diafragmabladen

Diafragma
Bereik diafragma f/3,5 tot f/22 (bij 18mm), f/5,6 tot f/38

Meting belichting
Grootte hulpstuk
Afmetingen

Gewicht

Wijzigingen in ontwerp en technische gegevens
voorbehouden zonder voorafgaande kennisgeving of
verplichting vanwege de fabrikant.

76º–15º20’
18, 24, 35, 50, 70, 105mm

Uitvoer naar camera
Manueel via aparte zoomring
Nikon Internal Focusing-systeem (IF),

autofocus met Silent Wave-motor; handmatig
scherpstellen met aparte scherpstelring

Lens-shiftmethode met behulp van
voice coil-motoren (VCM's)

0,45 m bij alle zoominstellingen

7 stuks (afgerond)

Volledig automatisch

(bij 105mm)
Met de volledige diafragmamethode
67 mm (P = 0,75 mm)
Circa 76 mm (dia.) × 89 mm (verlenging van de

objectiefbevestigingsrand van het fototoestel)
Circa 420 g

Opmerkingen over het gebruik van de groothoek of de supergroothoek van de AF Nikkor-objectieven

In de onderstaande situaties is het mogelijk dat autofocus niet functioneert zoals verwacht wanneer u foto's neemt
met de groothoek of de supergroothoek van de AF Nikkor-objectieven.

E Een persoon die voor een

achtergrond in de verte staat

F Een bloemenveld

1. Wanneer het hoofdonderwerp in de

scherpstelhaakjes betrekkelijk klein is

Wanneer een persoon die voor een achtergrond in
de verte staat, binnen de scherpstelhaakjes wordt
geplaatst, zoals getoond in fig. E, is het mogelijk dat
wordt scherpgesteld op de achtergrond en niet op
het onderwerp.

2.

Wanneer het hoofdonderwerp een fijn
onderwerp of fijne scène is, met een patroon

Wanneer het onderwerp fijn is en voorzien is van
een patroon of een laag contrast heeft, zoals een
bloemenveld, zoals getoond in fig. F, kan het
moeilijk zijn om scherp te stellen zonder autofocus
te gebruiken.

Oplossingen voor deze soorten situaties

(1) Stel scherp op een ander onderwerp op dezelfde

afstand van het fototoestel, gebruik vervolgens de
scherpstelvergrendeling, stel het beeld opnieuw
samen en neem de foto.

(2) Stel de scherpstelstand van de camera in op

handmatige scherpstelling en stel handmatig
scherp op het onderwerp.

Raadpleeg “Goede resultaten met autofocus” in de
Gebruikershandleiding van het fototoestel.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

67

Note sulle operazioni di sicurezza

ATTENZIONE

Non smontare

Toccando le parti interne della fotocamera o dell'obiettivo si
potrebbero causare dei guasti. Le riparazioni devono essere
eseguite solamente da tecnici qualificati. Qualora, in caso di
caduta o di qualsiasi altro incidente, la fotocamera o
l'obiettivo dovessero rompersi, portare il prodotto presso un
punto di assistenza Nikon autorizzato per l'ispezione, dopo
averlo disinserito dalla presa e/o rimosso la batteria.

In caso di malfunzionamento, disattivare

Jp

immediatamente la fotocamera

Qualora dalla fotocamera o dall'obiettivo dovesse uscire del

En

fumo o un odore insolito, rimuovere immediatamente la

De

batteria, facendo attenzione a non ustionarsi. Continuando a

Fr

utilizzare la fotocamera, sussiste il rischio di lesioni.
Dopo aver rimosso o scollegato la fonte di alimentazione,

Es

portare il prodotto presso un punto di assistenza Nikon

Se

autorizzato per l'ispezione.

Ru

Non usare la fotocamera o l'obiettivo in presenza di
gas infiammabili

Nl

L'utilizzo di apparecchiature elettroniche in presenza di gas

It

infiammabili può causare esplosioni o incendi.

Ck

Non guardare il sole in modo diretto attraverso

Ch

l'obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi altra fonte

Kr

intensa di luce, si è soggetti al rischio di indebolimento
permanente della vista.

68

Tenere lontano dalla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le
batterie o altre piccole parti.

Nell'utilizzo della fotocamera e dell'obiettivo,
osservare le seguenti precauzioni

• Mantenere la fotocamera e l'obiettivo asciutti. In caso
contrario si potrebbe verificare un incendio o scosse
elettriche.

• Non maneggiare né toccare la fotocamera o l'obiettivo
con le mani bagnate. In caso contrario, si potrebbero
verificare scosse elettriche.

• Durante le riprese controluce, non puntare l'obiettivo
verso il sole ed evitare che la luce solare passi
direttamente attraverso di esso, poiché la fotocamera
potrebbe surriscaldarsi ed eventualmente provocare un
incendio.

• Se si prevede di non utilizzare l'obiettivo per un periodo
prolungato di tempo, montare entrambi i tappi di
protezione e riporlo lontano dalla luce diretta del sole. Il
mancato rispetto di questa istruzione può causare
incendi, poiché l'obiettivo potrebbe concentrare la luce
del sole su un oggetto infiammabile.

Denominazione

1

( ): pagina di riferimento

Paraluce (P. 70)

2 Indice di collegamento del

paraluce (P. 70)

3

Indice di regolazione del paraluc e

4

A

Indice di montaggio del paraluce

5 Anello dello zoom (P. 71)
6 Scala della lunghezza focale
7 Riferimento lunghezze focali
8 Anello di messa a fuoco (P. 71)
9 Tacca di montaggio (P. 70)
0 Contatti CPU (P. 73)
a

Interruttore modalità A-M

b Interruttore ON/OFF di

riduzione vibrazioni (P. 72)

(P. 70)
(P. 70)

(P. 71)

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch

C DB

Kr

69

Grazie per aver acquistato l'obiettivo AF-S DX NIKKOR 18-105mm f/3,5-5,6G ED VR. Gli obiettivi DX Nikkor sono appositamente
concepiti per l'utilizzo con le fotocamere SLR digitali Nikon (formato Nikon DX), come la D300 e la D90. Quando vengono montati
su fotocamere Nikon formato DX, l'angolo d'immagine dell'obiettivo è approssimativamente pari a 1,5 volte la lunghezza focale
nel formato 35mm. Prima di utilizzare l'obiettivo, leggere queste istruzioni e consultare il

Caratteristiche principali

• Attivando la funzione di riduzione vibrazioni (VR), è possibile
impostare tempi più lunghi (di circa tre stop
gamma di tempi di posa e di posizioni di zoom utilizzabili,
soprattutto quando si utilizza la fotocamera a mano libera.

*

In base ai risultati ottenuti alle condizioni di misurazione

(
Nikon. L'effetto della funzione di riduzione vibrazioni può variare
a seconda delle condizioni di ripresa e delle modalità d'uso.)

Jp

•

Questo obiettivo si avvale di un motore Silent Wave che aziona

En

il meccanismo di messa a fuoco, pertanto la messa a fuoco

De

automatica risulta agevole, silenziosa e quasi immediata.
L'interruttore di modalità A-M

Fr

facilmente la messa a fuoco automatica (A) o manuale (M)

Es

Montando l'obiettivo su una fotocamera Nikon in grado

•

Se

di eseguire la misurazione Color matrix 3D, è possibile
controllare l'esposizione con maggiore precisione, in

Ru

quanto le informazioni relative alla distanza dal soggetto

Nl

vengono trasferite dall'obiettivo alla fotocamera

It

La soluzione costruttiva adottata, comprendente un

•
elemento asferico e un elemento in vetro ED (extra-low

Ck

dispersion), offre prestazioni ottiche e di riproduzione

Ch

eccezionali, garantendo la correzione delle aberrazioni

Kr

cromatiche. Inoltre, l'apertura arrotondata del
diaframma consente di ottenere un effetto mosso più
morbido e piacevole nelle zone sfuocate dell'immagine

a

consente di selezionare

*

), aumentando la

.

Montaggio dell'obiettivo
1

Disattivare la fotocamera.

2

Rimuovere il tappo posteriore dell'obiettivo (Fig. D).

3

Allineare il riferimento di innesto 9 sull'obiettivo con la
tacca di innesto sulla fotocamera e ruotare l'obiettivo in
senso antiorario finché non scatterà in posizione. Accertarsi
che l'obiettivo sia in posizione corretta quando il riferimento
di innesto 9 è sulla parte superiore dell'obiettivo.

4

Rimuovere il coperchio anteriore dell'obiettivo (Fig. C).

Smontaggio dell'obiettivo

Prima di smontare l'obiettivo, spegnere la fotocamera.
Tenere premuto il pulsante di sblocco obiettivo sulla

.

fotocamera e ruotare l'obiettivo in senso orario.

Uso del paraluce HB-32 1

Fissaggio del paraluce

Allineare il riferimento di fissaggio paraluce ( , uno dei due
riferimenti)

2

sull'obiettivo, quindi ruotare il paraluce
(guardato impugnando la fotocamera con l'obiettivo rivolto in
direzione opposta a sé) fino a quando non scatterà in posizione (Fig. B).
Assicurarsi che il riferimento di innesto paraluce sia allineato
con il riferimento di inserimento paraluce ( )
Se il paraluce non è fissato correttamente, si può verificare la vignettatura.

.

Manuale d'uso

sul paraluce con il riferimento di innesto paraluce 4

della fotocamera.

1

in senso antiorario

70

3

.

Per facilitare il fissag gio e la rimozione del paraluce, impugnarlo per la base
(vicino al riferimento di fissaggio paraluce) anziché verso il bordo esterno.

Smontaggio del paraluce

Per smontare il paraluce, impugnarlo per la base (vicino al riferimento
di fissaggio paraluce) e ruotare in senso orario (impugnando la
fotocamera con l'obiettivo rivolto in direzione opposta a sé).

Messa a fuoco, zoom e profondità di campo

Prima di mettere a fuoco,
ruotare l'anello zoom 5 per
regolare la lunghezza focale
in modo da comporre
l'immagine nel modo
desiderato.
Se la fotocamera è dotata di
pulsante o leva di anteprima della
profondità di campo (stop-down), è possibile verificare l'effettiva
profondità di campo nel mirino della fotocamera. Per ulteriori
informazioni, consultare il

•

Questo obiettivo è dotato di sistema IF (Internal Focusing).
Questo sistema di messa a fuoco differisce da quello degli
obiettivi non dotati del sistema IF, per cui la lunghezza
focale a distanza ravvicinata diminuisce leggermente

Manuale d'uso

della fotocamera.

.

Messa a fuoco (Fig. A)

Modalità autofocus

Impostare la modalità di messa a fuoco della fotocamera su
AF-A, AF-S o AF-C quindi impostare l'interruttore di modalità

A-M

a

dell'obiettivo su A. Premere il pulsante di scatto a

metà corsa per mettere a fuoco e a fondo corsa per scattare.

La messa a fuoco manuale è possibile anche quando il
commutatore modo A-M è impostato su A.

Impostare il modo messa a fuoco della fotocamera su AF-S,
quindi premere a metà corsa il pulsante di scatto per attivare
l'autofocus. Quindi, tenendo premuto a metà corsa il pulsante
di scatto, ruotare manualmente l'anello di messa a fuoco
dell'obiettivo 8 per eseguire una regolazione di precisione.

Nota: non cercare di ruotare l'anello di messa a fuoco

mentre l'autofocus è attivo. Se il funzionamento
dell'autofocus viene interrotto, rilasciare e premere
nuovamente il pulsante di scatto a metà corsa.

Modalità di messa a fuoco manuale

Impostare l'interruttore di modalità A-M a dell'obiettivo

M

. Per mettere a fuoco, ruotare manualmente l'apposito

su

8

. È possibile scattare quando la modalità di messa

anello
a fuoco della fotocamera è impostata su AF o M.

Interruttore modo

A-M obiettivo

A Autofocus

M

Per ulteriori informazioni sulle moda lità di messa a fuoco,
fare riferimento al

Modalità di messa a fuoco della fotocamera

a

AF-A/AF-C AF-S M

Autofocus (messa

a fuoco manuale)

Messa a fuoco manuale

(è disponibile l'illuminatore ausiliario)

Manuale d'uso

della fotocamera.

—

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

71

Ottenere buoni risultati con l'autofocus

Fare riferimento a “Note sull'utilizzo degli obiettivi
grandangolo e supergrandangolo AF Nikkor” (P. 75).

Modalità Riduzione vibrazioni (VR)

Attivando la funzione di riduzione vibrazioni (VR), è possibile
utilizzare tempi di posa più lunghi (di circa tre stop*). È inoltre
possibile eseguire panoramiche.

*

In base ai risultati ottenuti alle condizioni di misurazione

(
Nikon. L'effetto della funzione di riduzione vibrazioni può variare
a seconda delle condizioni di ripresa e delle modalità d'uso.)

Uso della funzione di riduzione vibrazioni

Jp

1

Impostare l'interruttore ON/OFF di riduzione vibrazioni b su ON.

En

De

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

Nota: accertarsi di impostare l'interruttore b in modo che
l'indicatore sia allineato perfettamente con l'indicazione ON.

2

I movimenti della fotocamera vengono ridotti quando si
preme il pulsante di scatto a metà corsa. Poiché vengono
ridotti anche i movimenti della fotocamera visibili attraverso
il mirino, la messa a fuoco automatica e manuale, nonché
l'esatta inquadratura del soggetto risultano più facili.

3

Per disattivare la modalità Riduzione vibrazioni, impostare
l'interruttore ON/OFF di riduzione vibrazioni b su

Note sulla funzione Riduzione vibrazioni

• Dopo aver premuto il pulsante di scatto a metà corsa,
attendere che l'immagine nel mirino si stabilizzi,
quindi premere completamente il pulsante di scatto.

• Se si esegue un ampio arco per creare una panoramica, i
movimenti della fotocamera nella direzione della
panoramica non vengono compensati. Ad esempio,
quando si esegue un movimento di “pannin g” in orizzontale,

72

OFF

vengono ridotte le vibrazioni in senso verticale. In questo
modo, l'immagine viene stabilizzata, consentendo tuttavia
di ottenere l'effetto di “panning” desiderato.

• Le caratteristiche del meccanismo di riduzione delle
vibrazioni possono rendere sfocata l'immagine nel
mirino quando si rilascia il pulsante di scatto. Non si
tratta di un malfunzionamento.

•

Non disattivare la fotocamera né rimuovere l'obiettivo
quando la modalità Riduzione vibrazioni è in funzione. In
caso contrario, il movimento dell'obiettivo può generare
un suono simile a quello di un componente interno
lento o rotto. Non si tratta di un malfunzionamento. Per
risolvere il problema, riattivare la fotocamera

• Con fotocamere come i modelli delle serie D300 e D40
dotate di flash incorporato, la funzione Riduzione
vibrazioni non funziona quanto il flash è in fase di ricarica.

• Quando la fotocamera è sul cavalletto, impostare
l'interruttore ON/OFF di riduzione vibrazioni b su

OFF. Tuttavia, si consiglia di impostare il selettore su
ON quando si utilizza la fotocamera su un cavalletto

con testa non fissata o con un monopiede.

• Con le fotocamere dotate di autofocus, quali ad esempio

.

i modelli delle serie D2 e D300, su cui è presente il
pulsante AF-ON, la funzione di riduzione vibrazioni non
può essere utilizzata quando si preme il pulsante AF-ON.

Impostazione dell'apertura

Regolare l'apertura utilizzando la fotocamera.

Apertura massima variabile

Quando si utilizza lo zoom, l'apertura massima del
diaframma varia fino a 1

1

/3 f/stop.

.

Tuttavia, la fotocamera compensa le variazioni di
apertura regolando il tempo di posa, in modo da
garantire un'esposizione corretta.

Flash incorporato e vignettatura

La vignettatura è la riduzione della luminosità ai margini
dell'immagine che si verifica quando la luce emessa dal
flash è ostacolata dal paraluce
alla lunghezza focale o alla distanza di ripresa.

• Per evitare l'effetto vignettatura, non utilizzare il

paraluce 1.

• Il flash incorporato non può essere utilizzato a
distanze inferiori a 0,6 m.

Fotocamere SLR
digitali

D700/D300/
D200/D100/D80

serie D90/D70

D50

Lunghezza focale supportata/distanza
di scatto

Nessuna lunghezza focale causa
l'effetto vignettatura

• 18mm/1,5 m o superiore

• 24mm o superiore/nessuna restrizione

• 18mm/1 m o superiore

• 24mm o superiore/nessuna restrizione

• 18mm/2,5 m o superiore

serie D60/D40

• 24mm/1 m o superiore

• 35mm o superiore/nessuna restrizione

Il flash incorporato della D100 e della D70 è compatibile
con lunghezze focali di 20mm o superiori.
La vignettatura si verifica con una lunghezza focale di 18mm.

1

o dal barilotto, in base

Cura e manutenzione dell'obiettivo

• Fare attenzione a non sporcare o danneggiare i contatti

CPU 0.

• Pulire la superficie delle lenti con un pennello a pompetta.
Per rimuovere impronte e macchie, fare uso di un fazzoletto
di cotone, soffice e pulito, o di una cartina ottica
leggermente imbevuti con alcool o con un liquido
detergente specifico per obiettivi. Strofinare delicatamente
con movimento circolare dal centro verso l'esterno, facendo
attenzione a non lasciare tracce o toccare altre parti.

• Non utilizzare solventi organici o benzene per pulire
l'obiettivo.

•

Per la protezione dell'elemento anteriore dell'obiettivo sono
disponibili appositi filtri NC. Anche il paraluce 1 può essere
utilizzato per proteggere la parte anteriore dell'obiettivo

• Prima di riporre l'obiettivo nella relativa custodia
flessibile, montare entrambi i coperchi anteriore e
posteriore. L'obiettivo può inoltre essere riposto con il
paraluce 1 montato al contrario.

•

Quando l'obiettivo è montato sulla fotocamera, non afferrare
o reggere la fotocamera e l'obiettivo dal paraluce

•

Se si prevede di non utilizzare l'obiettivo per periodi
prolungati, riporlo in un ambiente fresco e asciutto per
prevenire la formazione di muffe e ruggine. Tenerlo inoltre
lontano dal sole o da agenti chimici come canfora o naftalina

• Non bagnarlo e fare attenzione che non cada in acqua. La
formazione di ruggine potrebbe danneggiarlo in modo
irreparabile.

• Alcune parti della montatura sono realizzate in materiale
plastico rinforzato. Per evitare danni non lasciare mai
l'obiettivo in un luogo eccessivamente caldo.

.

1.

Jp
En
De
Fr
Es
Se
Ru
Nl
It

.

Ck
Ch
Kr

73

Accessori in dotazione

• Copriobiettivo anteriore snap-on da 67mm LC-67

• Copriobiettivo posteriore LF-1

• Paraluce a baionetta HB-32

• Custodia morbida per obiettivo CL-1018

Accessori opzionali

Filtri a vite da 67mm

Accessori non utilizzabili

• Teleconvertitore (tutti i modelli)
Anello automatico BR-4 e tutti i modelli di anelli di prolunga

•

Jp

ottiche PK, anelli K e i dispositivi di messa a fuoco a soffietto

• Anello di fissaggio SX-1

En

Eventuali altre accessori potrebbero non essere adatti per

De

l'uso con questo obiettivo. Per informazioni dettagliate,
consultare la documentazione fornita con gli accessori.

Fr

Es

Caratteristiche tecniche

Se

Tipo di obiettivo

Ru

Nl

It

Lunghezza focale

Ck

Apertura

Ch

massima

Kr

Costruzione
obiettivo

74

Obiettivo AF-S DX Zoom-NIKKOR tipo G
con CPU incorporata e attacco a baionetta
Nikon (appositamente progettato per
essere utilizzato con le fotocamere digitali
Nikon SLR - formato Nikon DX)

18mm–105mm
f/3,5–5,6

15 elementi in 11 gruppi (1 lente
asferica e 1elemento ED)

Angolo di campo
Scala della

lunghezza focale
Dati distanze Trasmesse alla fotocamera
Zoom
Messa a fuoco

Riduzione
vibrazioni

Distanza focale

.

minima
Nr. delle lamelle

diaframma
Diaframma Completamente automatico
Gamma di

apertura
Misurazione

dell'esposizione
Misura

dell'accessorio
Dimensioni

Peso Circa 420 g

Le specifiche e i disegni sono soggetti a modifica senza
preavviso od obblighi da parte del produttore.

76º–15º20’
18, 24, 35, 50, 70, 105mm

Manuale mediante anello dello zoom separato
Sistema IF (Internal Focusing) Nikon,

autofocus con motore Silent Wave; manuale
mediante anello di messa a fuoco separato

Metodo di spostamento ottiche con
motori voice coil (VCM)

0,45 m in tutte le impostazioni di
zoom

7 pz. (arrotondati)

Da f/3,5 a f/22 (a 18mm), da f/5,6 a
f/38 (a 105mm)

Attraverso il metodo di apertura
massima

67 mm (P = 0,75 mm)

Circa 76 mm (dia.) × 89 mm (sporgenza dalla
flangia di montaggio della fotocamera)

Note sull'utilizzo degli obiettivi grandangolo e supergrandangolo AF Nikkor

Nelle seguenti situazioni, quando si scattano fotografie con gli obiettivi grandangolo e supergrandangolo AF Nikkor,
l'autofocus potrebbe non funzionare come previsto.

E Una persona ferma davanti ad uno

sfondo distante

F Un prato fiorito

1. Il soggetto principale nella cornice di
messa a fuoco è di dimensioni
abbastanza ridotte

Se il soggetto è posizionato in primo piano con uno
sfondo distante, e sia lo sfondo che il soggetto sono
all'interno delle cornici di messa a fuoco, come
mostrato nella Fig. E, è possibile che lo sfondo sia a
fuoco e che il soggetto risulti sfocato.

2. Il soggetto principale è un soggetto o una
scena con sfondo finemente decorato

Se il soggetto è finemente decorato o a basso
contrasto, ad esempio un campo di fiori come
illustrato nella Fig. F, potrebbe essere difficile
ottenere la messa a fuoco automatica.

Operazioni da effettuare in queste
situazioni

(1) Mettere a fuoco un altro soggetto collocato alla

stessa distanza dalla fotocamera, quindi utilizzare il
blocco della messa a fuoco, ricomporre e scattare.

(2) Impostare il modo di messa a fuoco manuale della

fotocamera e mettere a fuoco manualmente il
soggetto.

Fare riferimento a “Ottenere buoni risultati con
l'autofocus” nel Manuale d'uso della fotocamera.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

75

安全操作注意事项

警告

勿自行拆卸

触动相机或镜头的内部零件可能会导致受伤。 修理只
能由有资格的维修技师进行。 如果由于掉落或其它事
故导致相机或镜头开裂，在切断产品电源和（或）取
出电池后，请将产品送至尼康授权的维修服务中心进
行检查。

发生故障时立刻关闭电源

如果您发现相机或镜头冒烟或发出异味时，请立刻取
出电池，注意勿被灼伤。 继续使用可能导致受伤。

Jp

取出电池或切断电源后，请将产品送到尼康授权的维

En

修服务中心进行检查。

De

勿在易燃气体环境中使用相机或镜头

Fr

在易燃气体中使用电子设备可能会导致爆炸或火灾。

Es

勿通过镜头或取景器观看太阳

通过镜头或取景器观看太阳或其它强光，可能会导致

Se

永久性的视觉损伤。

Ru

Nl

It

Ck

Ch

Kr

76

请勿在儿童伸手可及之处保管本产品

请特别注意避免婴幼儿将电池或其它小部件放入口
中。

使用相机和镜头时应注意以下事项

• 保持相机和镜头干燥。 否则可能导致火灾或导致触

电。

• 请勿以湿手操作或触摸相机或镜头。 否则可能会导

致触电。

• 逆光拍摄时，切勿将镜头对着太阳或者让阳光直接

穿过镜头，否则会造成相机过热并可能导致火灾。

• 当镜头长时间不用时，请盖上镜头的前盖和后盖，

并且存放镜头时应避免阳光直射。否则可能会导致
火灾，因为镜头可能会使阳光聚焦于易燃物。

术语

( ): 参考页

1 镜头遮光罩 (P. 78)
2 镜头遮光罩接头标志 (P. 78)
3 镜头遮光罩设定标志 (P. 78)
4 镜头遮光罩安装标志 (P. 78)
5 变焦环 (P. 79)
6 焦距刻度
7 焦距标记
8 对焦环 (P. 79)
9 安装标志 (P. 78)
0 CPU 接口(P. 81)

A

a A-M 模式切换器(P. 79)
b 减震ON/OFF 开关(P. 80)

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch

C DB

Kr

77

感谢您购买AF-S DX 尼克尔 18-105mm f/3.5-5.6G ED VR镜头。 DX尼克尔镜头是配合D300 和D90等尼康数码
单镜反光 （尼康DX格式）相机使用的专用镜头。如果安装在尼康 DX格式相机上，则镜头画角与35mm
格式相机的1.5倍焦距处的画角大致相等。使用本镜头之前，请先阅读这些说明并参阅相机的

主要特色

• 通过启用减震 （VR）功能，可以采用更低的快
门速度 （约三档*），从而扩大可用快门速度和
变焦的范围，尤其在手握相机时。
(*根据在尼康测量条件下获得的结果。 减震的效
果可能会因为拍摄条件和使用而异。）

• 本镜头采用宁静波动马达以驱动对焦装置，使自
动对焦变得顺畅、宁静和快捷。 A-M 模式切换器

Jp

a可以方便地选择自动对焦 （A）或手动对焦

En

（M）操作。

De

• 当本镜头安装到具有3D彩色矩阵测光功能的尼
康相机时，由于主体距离信息会从镜头传送到相

Fr

机，可以实现更为精确的曝光控制。

Es

•

通过采用一个非球面镜片和一个超低色散 （ED）

Se

镜片，可以有效地纠正色差，最大程度地表现镜
头的卓越光学性能和表现力。另外，圆形光圈可

Ru

以在照片的虚焦部分产生柔和而愉悦的朦胧感。

Nl

安装镜头

It

1

Ck

Ch

Kr

关闭相机。

2

移除后镜盖 （图D）。

3

将镜头上的安装标记9与相机上的安装标记对准，
逆时针旋转镜头，直到听到 “卡嗒”声。确保镜
头的位置正确，此时安装标记9位于镜头顶部。

4

移除前镜盖 （图C）。

取下镜头

取下镜头前先关闭相机。按住相机上的镜头释放
按钮，顺时针旋转镜头。

使用HB-32 1镜头遮光罩

安装遮光罩

将遮光罩上的镜头遮光罩安装标记 （ ，两个标
记中的任何一个标记）
安装标记
头朝外握住相机），直至遮光罩卡入位置 （图
必须确保镜头遮光罩安装标记与镜头遮光罩设置
标记对准 （ ） 3。
如果镜头遮光罩安装不当，则可能产生渐晕。
为了方便安装或拆下遮光罩，请握住底座 （镜头
遮光罩安装标记附近），请勿握住外缘。

4

，然后逆时针方向转动遮光罩1（如镜

拆除镜头罩

请握住镜头遮光罩底座 （镜头遮光罩安装标记附
近）并顺时针 （此时的视角为握持相机时镜头背
向使用者）转动，将其拆下。

2

对准镜头上的镜头遮光罩

78

用户手册

B

）。

。

对焦、变焦与景深

对焦前，请先转动变
焦环5调节焦距，直
至获得需要的构图。
如果相机具有景深预
览 （收缩光圈）按钮
或控制杆，则可以通
过相机取景器预览景
深。 有关更多信息，请参阅相机的

•

本镜头配有内部对焦 （IF）系统。因为本对焦系统
与非

IF

镜头不同，较近距离处的焦距会稍有减少。

用户手册

。

对焦 （图A）

自动对焦模式

将相机的对焦模式设定为AF-A、 AF-S或AF-C，并
将镜头的A-M 模式切换器a设定为A。半按快门释
放按钮进行对焦，完全按下进行拍摄。

即使镜头的A-M模式切换器设定为A也可以进行手动
对焦。

将相机的对焦模式设定为单次对焦，并半按快门释
放按钮启动自动对焦。然后，在半按快门释放按钮
时，手动转动镜头对焦环8微调对焦。

注意：

切勿在自动对焦时转动对焦环。如果自动对焦
停止工作，请释放快门释放按钮并重新半按。

手动对焦模式

将镜头的A-M 模式切换器a设定为M。手动转动
对焦环8进行对焦。 当相机的对焦模式设定为 AF
或M时，都可以进行拍摄。

镜头

A-M

模式切换器 a

A

M

有关相机对焦模式的更多信息，请参阅相机的

AF-A/AF-C AF-S M

自动对焦

相机对焦模式

自动对焦

（手动对焦）

手动对焦

（有对焦辅助）

—

用户手册

以自动对焦获得满意效果

请参阅 “关于使用广角或超广角 AF 尼克尔镜头的
注意事项” (P. 83)。

Jp

。

En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

79

减震模式 （VR）

通过启用减震 （VR）功能，可以采用更低的快门
速度 （约三档*）。 也支持摇摄。

（*根据在尼康测量条件下获得的结果。减震的效

果可能会因为拍摄条件和使用而异。）

使用减震

1

将减震ON/OFF开关b设定为ON。
注：必须设定开关b，使指示与ON精确对齐。

2

半按快门释放按钮时，可以减弱相机震动。因为
通过取景器可以察觉的相机震动也会减弱，所以

Jp

En

De

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

自动对焦、手动对焦和精确构图将会变得更加容
易。

3

若要禁用减震功能，请将减震ON/OFF开关b设
定为OFF。

使用减震的注意事项

• 半按快门释放按钮以后，请等到取景器中的影像
稳定以后再完全按下快门释放按钮。

• 如果您在摇摄时大范围地移动相机，将不会对摇
摄方向的相机震动进行补偿。例如，当水平转动
相机时，会对垂直方向的相机震动进行修正。这
样既可实现需要的摇摄结果，又可获得稳定的图
像。

• 由于减震结构的特性，释放快门后取景器中的影
像可能会变得模糊。 这不是故障。

80

• 请勿在减震正在运行时关闭相机或从相机上取下
镜头。否则在晃动镜头时可能会造成镜头发出声
音，会让人觉得好像内部组件松脱或损坏。这不
是故障。请重新打开相机消除这种情况。

• D300和D40系列等配备内置闪光灯的相机，当内
置闪光灯正在充电时减震不起作用。

• 当相机安装在三脚架上时，请将减震ON/OFF开

b设定为OFF。 不过，当在不固定的三脚架云

关
台或单脚架上使用相机时，建议将开关设定为
ON。

• 对于D2系列和D300机型等具有AF-ON按钮的自动
对焦相机，当按下AF-ON按钮时，减震功能无
效。

光圈设定

用相机调整光圈设定。

可变最大光圈

调节镜头焦距将最大光圈最多改变11/3档。
不过，相机会通过调节快门速度以补偿光圈变化，
以便维持正确的曝光值。

内置闪光灯和渐晕

渐晕是指闪光灯发出的灯光因焦距或拍摄距离的
差异被镜头遮光罩1 或镜筒遮住时，图像的周边
出现的变黑现象。

• 为了防止渐晕现象，请不要使用镜头遮光罩1。

•

对于距离不到

数码

SLR
D700/D300/D200/
D100/D80

D90/D70系列

D50

D60/D40系列

D100和D70
焦距为18mm时出现渐晕现象。

0.6 m

相机

支持的焦距/拍摄距离

任何焦距均不会出现渐晕现象

• 18mm/1.5 m以上

• 24mm 以上/无限制

• 18mm/1 m以上

• 24mm 以上/无限制

• 18mm/2.5 m以上

• 24mm/1 m以上

• 35mm 以上/无限制

的内置闪光灯与

的情况，无法使用内置闪光灯。

20mm

或更大的焦距兼容。

镜头的维护保养

• 注意不要让CPU接口0变脏或受损。

• 使用吹风刷清扫镜头表面。如想清除镜头上的污

垢时，请用柔软干净的棉布或镜头清洁纸沾点酒
精或镜头清洁液擦拭。在擦拭镜头时，请绕着圆
圈自中心向周围擦拭，注意不要在镜片上留下痕
迹或碰撞外部的部件。

• 切勿使用稀释剂或苯等有机溶剂清洁镜头。

• NC滤镜可以保护镜头前面的组件。镜头遮光罩

1也有助于保护镜头的正面。

• 当把镜头保存在半软镜头袋中时，请盖好前镜头

盖和后镜头盖。 也可以反向安装镜头遮光罩1
来存放镜头。

• 当镜头安装在相机上时，切勿通过镜头遮光罩

1拎起或握持相机和镜头。

• 当镜头长时间不用时，请将其保存在凉爽干燥的
地方以防生霉和生锈。请勿放在阳光直射或樟脑
球/卫生丸等化学品附近。

• 注意不要溅水于镜头上或使其落到水中，因为这
会使镜头生锈而发生故障。

• 镜头的一部分部件采用了强化塑料。不要把镜头
放置在高温的地方，以免损坏。

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

81

标准配件

• 67mm LC-67搭扣式前镜头盖

• LF-1镜头后盖

• HB-32 Bayonet遮光罩

• CL-1018半软镜头袋

选购配件

67mm 旋入式滤色镜

不兼容的配件

• 望远转换镜 （所有型号）

• 自动环BR-4及各式自动延伸环PK， K环和伸缩对

Jp

焦镜腔。

En

• 附件环SX-1

De

其它附件可能不适合本镜头使用。详细说明，请

Fr

参阅随附件提供的文字资料。

Es

规格

Se

镜头类型 G型AF-S DX变焦尼克尔镜头，带

Ru

Nl

It

焦距 18mm到105mm

Ck

最大光圈

Ch

镜头构造 11组15片

Kr

画角

82

内置CPU和尼康卡口座 （专用于
尼康数码单镜反光-尼康 DX格式 ­相机）

f/3.5-f/5.6

（1个非球面镜头和1个ED镜片）

°-15°20'

76

焦距刻度
距离信息 输出到相机
变焦控制 通过独立变焦环进行手控
对焦

减震 采用音圈马达 （VCM）的镜头位

最短拍摄距离 所有变焦设置下均为 0.45 m
光圈叶片数
光圈 全自动
光圈范围 f/3.5至f/22 (在18mm时), f/5.6至

曝光计测方式 全开光圈测光
安装尺寸
尺寸 约76 mm （直径）× 89 mm

重量 约420 g

18、 24、 35、 50、 70、 105mm

尼康内部对焦 （IF）系统，采用
宁静波动马达自动对焦；手动则
采用独立对焦环

移式

7片 （圆形）

f/38 (在105mm时)

67 mm (P = 0.75 mm)

（自相机的镜头安装边缘算起）

设计和规格若有变更，制造商恕无义务另行通知。

关于使用广角或超广角AF 尼克尔镜头的注意事项

下列情况中，当使用广角或超广角AF 尼克尔镜头拍摄时，自动对焦可能无法获得预期效果。

E 遥远背景前方站立的人物

F 花团锦簇的田野

1. 对焦框内的拍摄对象较小时

如图E所示，当站在远景前的人物处于对焦框
内，则可能会背景清晰而人物模糊。

2.

当拍摄对象是拥有精细图案的对象或景色时

如图F所示，当拍摄对象拥有精细图案或者对
比度不高时，例如花团锦簇的田野，自动对焦
可能难以实现。

对于这些情况

(1) 对与相机距离相同的其它拍摄对象进行对焦，

然后使用对焦锁定重新构图和拍摄。

(2) 将相机对焦模式设定为手动对焦，并手动对拍

摄对象进行对焦。
请参阅相机
效果”。

用户手册

中的 “以自动对焦获得满意

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

83

相机及相关产品中有毒有害物质或元素的名称、含量及环保使用期限说明

环保使用

期限

相机外壳和镜筒 （金属制） ✕

1

相机外壳和镜筒 （塑料制）

2

机械元件 ✕

3

Jp

En

De

注：

Fr

有毒有害物质或元素标识说明

Es

Se

✕ 表示该有毒有害物质或元素至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。但是，

Ru

Nl

It

环保使用期限

Ck

此标志的数字是基于中华人民共和国电子信息产品污染控制管理办法及相关标准，表示该产品的环保使用期限的年数。
请遵守产品的安全及使用注意事项，并在产品使用后根据各地的法律、规定以适当的方法回收再利用或废弃处理本产

Ch

品。

Kr

光学镜头、棱镜、滤镜玻璃

4

电子表面装配元件 （包括电子元件）

5

机械元件，包括螺钉、包括螺母和垫圈等

表示该有毒有害物质或元素在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。

以现有的技术条件要使相机相关产品完全不含有上述有毒有害物质极为困难，并且上述产品都包含在 《关于电气电
子设备中特定有害物质使用限制指令 2002/95/EC》的豁免范围之内。

部件名称

铅 (Pb)汞(Hg)镉(Cd)

✕

84

有毒有害物质或元素

六价铬

(Cr (VI))

多溴联苯

(PBB)

多溴二

苯醚

(PBDE)

85

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

安全操作注意事項

警告

勿自行拆除

觸摸相機或鏡頭的內部零件可能會導致受傷。 僅能由
合格維修技師修理。 如果由於掉落或其它事故導致相
機或鏡頭拆散，在切斷產品電源和（或）取出電池後，
請將產品送至尼康授權的維修中心進行檢查。

發生故障時立刻關閉電源

如果您發現相機或鏡頭冒煙或發出異味，請立刻取出
電池，注意避免燙傷。 若繼續使用可能導致受傷。
取出電池或切斷電源後，請將產品送到尼康授權的維

Jp

修中心進行檢查。

En

勿在易燃氣體環境中使用相機或鏡頭

De

在易燃氣體中使用電子設備可能會導致爆炸或火災。

Fr

勿通過鏡頭或取景器觀看太陽

Es

通過鏡頭或取景器觀看太陽或其它強光，可能會導致
永久性的視覺損傷。

Se

Ru

Nl

It

Ck

Ch

Kr

86

請勿在兒童伸手可及之處保管本產品

請特別注意避免嬰幼兒將電池或其它小部件放入口
中。

使用相機和鏡頭時應注意以下事項

• 保持相機和鏡頭乾燥。否則可能導致火災或引起電

擊。

• 請勿以濕手操作或觸摸相機或鏡頭。 否則可能會導

致電擊。

• 背光拍攝時，請勿使鏡頭朝向太陽，或者使陽光直接

通過鏡頭，因為這可能導致相機過熱，引起火災。

• 當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後蓋，並

且存放鏡頭時應避免陽光直射。否則可能會導致火
災，因為鏡頭可能會使陽光聚焦於易燃物。

術語

( )：參考頁

1 鏡頭遮光罩 (P. 88)
2 鏡頭遮光罩接頭標誌 (P. 88)
3 鏡頭遮光罩設定標誌 (P. 88)
4 鏡頭遮光罩安裝標誌 (P. 88)
5 變焦環 (P. 89)
6 焦距刻度
7 焦距標記
8 對焦環 (P. 89)
9 安裝標誌 (P. 88)
0 CPU 接點 (P. 91)

A

a A-M 模式切換器 (P. 89)
b 減震ON/OFF開關 (P. 90)

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch

C DB

Kr

87

感謝您購買

（尼康DX格式）相機使用的專用鏡頭。如果安裝在尼康

1.5

倍焦距大致相等。使用本鏡頭之前，請先閱讀這些說明並參閱相機的

AF-S DX

尼克爾

18-105mm f/3.5-5.6G ED VR

主要特色

• 啟用減震 （VR）可以使用較慢的快門速度 （約
三檔*），因此會擴大可用快門速度及變焦位置
的範圍，尤其是手持相機時。
(*根據在尼康測量條件下獲得的結果。 減震的效
果可能會因拍攝條件和使用方式而異。）

• 本鏡頭採用無聲波導馬達以驅動對焦機構，使自
動對焦變得順暢、靜音和快捷。 A-M 模式切換器

Jp

a可以方便地選擇自動對焦 （A）或手動對焦

En

（M）操作。

• 因為主體距離資訊會從鏡頭傳送到相機，所以安

De

裝到具 3D 彩色矩陣測光功能的尼康相機，曝光

Fr

控制更加精準。

Es

• 所應用的一片非球面鏡組件和一片超低色散

（ED）鏡片組件，可使優越的光學效能和著色特

Se

性發揮到極限，確保色像差的校正。另外，圓形

Ru

光圈可以使虛化物體產生柔和舒適的模糊美感。

Nl

安裝鏡頭

It

1

Ck

Ch

Kr

關閉相機。

2

移除後鏡蓋 （圖D）。

3

對齊鏡頭上的接環標記 9 與相機上的安裝標示，
逆時針旋轉鏡頭，直到聽到其 “卡嗒”。接環標
記 9 在鏡頭上邊時，確認鏡頭位在正確位置。

4

移除前鏡蓋 （圖C）。

88

鏡頭。DX尼克爾鏡頭是配合

DX

格式相機上，則鏡頭畫角與

D300和D90

使用說明書

。

35mm

等尼康數位

格式相機的

取下鏡頭

取下鏡頭以前，請先關閉相機。按住相機上的鏡
頭釋放按鍵，順時針旋轉鏡頭。

使用HB-32 1遮光罩

安裝遮光罩

將遮光罩上的遮光罩安裝標記 （ ，兩個標記之
一） 2對準鏡頭上的遮光罩安裝標記4，然後逆
時針方向轉動遮光罩1 （如鏡頭朝外握住相
機），直至遮光罩卡入位置 （圖B）。
必須確保遮光罩安裝標記與遮光罩設置標記對準

（）3。

如果遮光罩安裝不當，則可能產生邊暈。
為了方便安裝或取下遮光罩，請握持底座 （靠近
鏡頭遮光罩附件標誌的地方），不要握持周圍。

拆除鏡頭罩

透過底座 （靠近鏡頭遮光罩附件標誌的地方）握
持鏡頭遮光罩，然後根據握住相機時鏡頭轉離您
的方向，順時針旋轉鏡頭將其取下。

SLR

對焦、變焦與景深

對焦前，請先轉動變焦環
5 調整焦距，直至獲得滿
意的構圖。
如果相機具有景深預覽

（縮小光圈）按鈕或控制

桿，則可以通過相機觀景
器預覽景深。有關更多資
訊，請參閱相機的

明書

。

• 這個鏡頭配備內對焦 （IF）系統。因為這個對焦
系統與非IF鏡頭不同，因此近距離的焦距會稍微
縮短。

使用說

對焦 （圖A）

自動對焦模式

將相機的對焦模式設定為AF-A、AF-S或AF-C，並
將鏡頭的A-M 模式切換器a設定為A。半按快門釋
放按鍵對焦，再完全按下拍攝。

即使鏡頭 A-M 模式切換器設定為 A，仍可使用手動
對焦。

將相機的對焦模式設定為單次自動對焦，半按快門
釋放按鍵自動對焦。然後，半按快門釋放按鍵時，
手動旋轉鏡頭對焦環 8 以微調對焦。

註：

執行自動對焦時，請勿嘗試旋轉對焦環。如果停
止執行自動對焦，請放開快門釋放按鍵再半按。

手動對焦模式

將鏡頭的A-M 模式切換器a設定為M。手動轉動
對焦環8進行對焦。當相機的對焦模式設定為AF
或M時，可以進行拍攝。

鏡頭

A-M 模式

切換器 a

A

M

有關相機對焦模式的更多資訊，請參閱相機的

用說明書

AF-A/AF-C AF-S M

自動對焦

。

相機對焦模式

自動對焦

（手動對焦）

手動對焦 （有對焦輔助）

—

使

以自動對焦獲得滿意效果

請參閱 “關於使用廣角或超廣角 AF 尼克爾鏡頭注
意事項” (P. 93)。

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

89

減震模式 （VR）

啟用減震 （VR），可以使用較慢的快門速度 （約
三檔*）。也支援搖攝。

（*根據在尼康測量條件下獲得的結果。減震的效

果可能會因拍攝條件和使用方式而異。）

使用減震

1

將減震ON/OFF開關b設定為 ON。
註：必須設定b開關，以便指示與ON精確對

齊。

2

半按快門釋放按鈕時，可以減弱相機震動。因為

Jp

En

De

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

透過取景器可以察覺的相機震動也會減弱，所以
自動對焦、手動對焦和精確構圖將會更加容易。

3

若要禁用減震功能，請將減震ON/OFF開關b設
定為OFF。

使用減震的注意事項

• 半按快門釋放按鈕以後，請等到取景器中的影像
穩定以後再完全按下快門釋放按鈕。

• 如果您在搖攝時大範圍地移動相機，將不會對移
動方向的相機震動進行補償。例如，水平搖鏡
時，將對垂直方向的相機震動進行減弱。這樣能
夠穩定影像，同時實現所需的搖鏡效果。

• 由於減震結構的特性，釋放快門後取景器中的影
像可能會變得模糊。 這不是故障。

90

• 請勿在減震正在運行時關閉相機或從相機上取下
鏡頭。否則出現震動時可能會造成鏡頭發出聲
音，會讓人覺得彷彿內部組件鬆脫或損壞。這不
是故障。請重新打開相機消除這種情況。

• 由於D300和D40系列的相機型號提供內置閃光
燈，當內置閃光燈正在充電時減震不起作用。

• 當相機安裝在三腳架上時，請將減震ON/OFF開
關b設定為OFF。 不過，在未固定的三腳架或單
腳架上使用相機時，建議將開關設定為 ON。

•對於D2

系列和

D300

對焦相機，當按下

機型等具有

AF-ON

AF-ON

按鈕時，減震功能無效。

按鈕的自動

光圈設定

用相機調整光圈設定。

可變最大光圈

鏡頭變焦時，最大光圈可變動最多 11/3 檔。
不過，相機會藉由調整快門速度補償光圈的變動，
以便維持正確的曝光值。

內置閃光燈和邊暈現象

邊暈是指閃光燈發出的燈光因焦距或拍攝距離的
差異被鏡頭遮光罩1 或鏡筒遮住時，圖像的周邊
出現的變黑現象。

• 為了防止邊暈現象，請不要使用鏡頭遮光罩1。

• 距離不到 0.6 m 時無法使用內置閃光燈。

數位

SLR

相機

D700/D300/D200/
D100/D80

D90/D70系列

D50

D60/D40系列

D100 和 D70 內置閃光燈與 20mm 或以上的焦距相

容。
焦距為18mm時出現邊暈現象。

支援的焦距/拍攝距離

任何焦距均不會出現邊暈現象

• 18mm/1.5 m以上

• 24mm以上/無限制

• 18mm/1 m以上

• 24mm以上/無限制

• 18mm/2.5 m以上

• 24mm/1 m以上

• 35mm以上/無限制

鏡頭的維護保養

• 小心不要讓 CPU 接點 0 弄髒或弄壞。

• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污

垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒
精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞著圓
圈自中心向周圍擦拭，注意不要在鏡片上留下痕
跡或碰撞外部的部件。

• 切勿使用稀釋劑或苯等有機溶劑清潔鏡頭。

• NC濾鏡可以保護鏡頭前面的組件。 鏡頭遮光罩

1也有助於保護鏡頭的正面。

• 當把鏡頭保存在柔性鏡頭袋中時，請蓋好前鏡頭
蓋和後鏡頭蓋。 也可以反向安裝鏡頭遮光罩1
來存放鏡頭。

• 當鏡頭安裝在相機上時，切勿透過鏡頭遮光罩
1拎起或握持相機和鏡頭。

• 當鏡頭長時間不用時，請將其保存在涼爽乾燥的
地方以防發霉和生鏽。請勿放在陽光直射或樟腦
丸/衛生丸等化學品附近。

• 注意不要濺水於鏡頭上或落到水中，因為將會生
鏽而發生故障。

• 鏡頭的一部分部件採用了強化塑料。不要把鏡頭
放置在高溫的地方，以免損壞。

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

91

標準配件

• 67mm LC-67扣入式前鏡頭蓋

• LF-1鏡頭後蓋

• HB-32 Bayonet遮光罩

• CL-1018軟鏡袋

另購的配件

67mm 螺絲固定式濾鏡

不兼容的配件

• 望遠倍率鏡 （所有型號）

• 自動環BR-4及各式自動延伸環PK，K環和風箱式

Jp

對焦附件。

En

• 附件環SX-1

De

其他附件可能不適合本鏡頭使用。詳細說明，請

Fr

參閱隨附件提供的文字資料。

Es

規格

Se

鏡頭類型 G型AF-S DX變焦尼克爾鏡頭內裝

Ru

Nl

It

焦距

Ck

最大光圈

Ch

鏡頭構造 11 組 15 片（1 片非球面鏡和 1 片

Kr

92

有CPU中央處理器和尼康刺刀式
接環 （專用於尼康單鏡反光數碼
相機尼康 DX型）

18mm-105mm
f/3.5-f/5.6

ED 鏡頭組件）

°-15°20'

畫角
焦距刻度
距離信息 輸出到相機
變焦 經由獨立變焦環手動
對焦

減震 採用音圈馬達 （VCM）的鏡頭位

最短拍攝距離 所有變焦設置時均為

光圈葉片數 7片 （圓形）
光圈 全自動
光圈範圍 f/3.5至f/22 （在 18mm時），f/5.6

曝光計測方式 全開光圈測光
安裝
尺寸 約76 mm （直徑）× 89 mm （自

重量 約420 g

76
18、24、35、50、70、105mm

尼康內對焦 （IF）系統，採用寧
靜波動馬達自動對焦，手經由獨
立對焦環手動

移式

0.45 m

至f/38 （在 105mm時）

67 mm (P = 0.75 mm)

相機的鏡頭安裝盤算起）

設計和規格若有變更，製造商恕無義務另行通知。

關於使用廣角或超廣角AF 尼克爾鏡頭注意事項

下列情況中，當使用廣角或超廣角AF 尼克爾鏡頭拍攝時，自動對焦可能無法獲得預期效果。

E 人物站立在遙遠背景的前方

F 充滿著鮮花田野

1. 對焦框內的主體較小時

如圖 E 中所示，當站在遠景前的人物處於對焦
框內，則可能會背景清晰而人物模糊。

2. 當主體是具有精細圖案的物體或景色時

如圖F所示，當主體具有精細圖案或者對比度
不高時，例如充滿著鮮花田野，自動對焦可能
難以實現。

對於這些情況

(1) 對與相機距離相同的其它物體對焦，然後採用

對焦鎖定重新構圖和拍攝。

(2) 將相機對焦模式設定為手動對焦，並手動對焦

人物。
請參閱相機
意效果”。

使用說明書

中的 “以自動對焦獲得滿

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

93

안전상의 주의 사항

사용하기 전에 '안전상의 주의 사항'을 자세히 읽고 올바르게 사용하십시오. 이 '안전상의 주의 사항'에
는 제품을 안전하고 올바르게 사용하게 함으로써 사용자와 다른 사람들의 부상 또는 재산상의 손해를
사전에 방지하기 위한 중요한 내용이 기재되어 있습니다. 읽은 후에는 반드시 사용하시는 분이 언제라
도 쉽게 찾아볼 수 있는 장소에 보관해 주십시오 .

표시에 관하여

각 표시의 의미는 다음과 같습니다.

Jp

경고

En

De

Fr

Es

Se

주의

준수해야 될 사항의 종류를 다음의 그림표시로 구분하여 설명하고 있습니다.

그림 표시 예

Ru

Nl

It

Ck

Ch

Kr

94

이 표시를 무시하고 잘못된 방법으로 취급을 하면 사람이 사망 또는 부상을 입을 위험이
있는 내용을 표시하고 있습니다.

이 표시를 무시하고 잘못된 방법으로 취급을 하면 사람이 부상을 입을 위험이 있는 내용
및 물적 손해가 발생할 위험이 있는 내용을 표시하고 있습니다.

기호는 주의(경고 포함)를 알리는 표시입니다 . 그림 내부, 또는 주변에 구체적인 주의 내용(좌

측 그림의 경우에는 감전 주의)이 표시되어 있습니다.

기호는 금지(해서는 안 되는 행위) 행위를 알리는 표시입니다. 그림 내부 , 또는 주변에 구체적

인 금지 내용(좌측 그림의 경우에는 분해 금지)이 표시되어 있습니다 .

기호는 엄수 사항(반드시 준수해야 하는 사항)을 알리는 표시입니다 . 그림 내부, 또는 주변에

구체적인 엄수사항(좌측 그림의 경우에는 건전지 분리)이 표시되어 있습니다.

경고

분해하거나 수리·개조하지 마십시오.

감전되거나 이상 작동에 의한 부상의 원인이 됩니다.

분해 금지

낙하 등으로 인한 파손으로 내부가 노출된 경
우에는 노출된 부분에 손을 대지 마십시오.

접촉 금지

감전되거나 파손된 부분에 의한 부상의 원인
이 됩니다.
카메라 전지를 분리하고 판매점 또는 니콘 서

즉시 수리 의뢰

비스 센터에 수리 요청을 하십시오.

를 하십시오.

뜨거워지거나, 연기가 나거나, 타는 냄새가
나는 등의 이상 현상시에는 즉시 카메라 전지

전지를 분리

를 분리하십시오.

하십시오.

그대로 사용을 계속하면 화재 및 화상의 원인이 됩
니다. 전지를 분리할 때에는 화상을 입지 않도록 충
분히 주의해 주십시오. 전지를 분리하고 판매점 또

즉시 수리 요청

는 니콘 서비스 센터에 수리를 요청하십시오.

을 하십시오.

물에 담그거나 물을 뿌리거나 비에 적시지 마
십시오.

액체접촉

발화하거나 감전의 원인이 됩니다.

금지

인화·폭발의 위험이 있는 장소에서는 사용하
지 마십시오.

프로판 가스·가솔린 등의 인화성 가스 또는 분진이 발생하

사용 금지

는 장소에서 사용하면 폭발 또는 화재의 원인이 됩니다.

렌즈 또는 카메라로 직접 태양이나 강한 빛을
보지 마십시오.

사용 금지

실명 또는 시력 장애의 원인이 됩니다.

주의

젖은 손으로 만지지 마십시오.

감전의 원인이 될 수 있습니다.

감전 주의

제품은 유아의 손이 닿지 않는 곳에 두십시오.

부상의 원인이 될 수 있습니다.

보관 주의

역광 촬영의 경우에는 태양이 화각에서 충분히
벗어나게 하십시오.

태양광이 카메라 내부에서 초점을 형성하여
화재의 원인이 될 수 있습니다.

사용 주의

화각으로부터 태양을 살짝 벗어나게 하더라
도 화재의 원인이 될 수 있습니다.

사용하지 않을 경우에는 렌즈에 캡을 씌우거나
태양광이 닿지 않는 장소에 보관하십시오.

태양광이 초점을 형성하여 화재의 원인이 될

보관 주의

수 있습니다.

삼각대에 카메라 또는 렌즈를 장착한 상태로
이동하지 마십시오.

넘어지거나 부딪쳐서 부상의 원인이 될 수 있

이동 주의

습니다.

창문을 완전히 닫은 자동차 실내 또는 직사광
선이 닿는 장소 등의 온도가 매우 높아지는 장
소에 방치하지 마십시오.

내부 부품에 나쁜 영향을 미치며, 화재의 원

방치금지

인이 될 수 있습니다.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

95

각부의 명칭

Jp

En

De

Fr

Es

Se

Ru

Nl

It

Ck

Ch

Kr

96

( ) : 참조 페이지

1 렌즈 후드 (P. 97)
2

렌즈 후드 부착 인덱스

3

렌즈 후드 세팅 인덱스

4

렌즈 후드 마운팅 인덱스

5 줌 링 (P. 98)
6 초점 거리계
7 초점 거리 인덱스
8 초점 링 (P. 98)
9 마운팅 인덱스 (P. 97)
0 CPU 접점(P. 100)

A

a A-M 모드 스위치(P. 98)
b 손떨림 보정 ON /OFF 스위치

(P. 99)

(P. 97)
(P. 97)

(P. 97)

C DB

AF-S DX NIKKOR 18-105mm f/3.5-5.6G ED VR 렌즈를 구입해 주셔서 감사합니다. DX Nikkor 렌즈는 D300
및 D90과 같은 Nikon 디지털 SLR(Nikon DX 포맷) 카메라에 사용하기 위해 설계된 렌즈입니다. Nikon DX 규격
카메라에 장착하는 경우 렌즈의 사진 화각이 35mm 규격의 약 1.5× 초점 길이와 동일합니다. 본 렌즈를 사용하
기 전에 아래의 사항을 읽고 카메라의

주요 기능

•

손떨림 보정(VR)을 사용하면 저속 셔터 스피드(약
를 사용할 수 있으므로 특히 카메라를 손으로 잡고 있을 때 유
효 셔터 속도와 줌 위치의 범위가 늘어납니다.

*

Nikon 측정 조건에 따라 도출된 결과 기준. 손떨림 보정 효

(
과는 촬영 조건 및 사용 환경에 따라 다를 수 있습니다.)

•

본 렌즈에는 초음파 모터(SWM)가 탑재되어 있어서 빠
르고 조용한 자동 초점 방식으로 빠르고 조용하게 초점
을 잡습니다. A-M 모드 스위치
는 수동 초점(M)을 간편하게 조작할 수 있습니다.

•

3D-RGB 멀티 패턴 측광 기능이 있는 Nikon 카메라
에 장착하면 렌즈와 피사체 사이의 거리 정보가 카메라
로 전달되므로 더욱 정확한 노출 제어가 가능합니다.

•

색수차를 보정하는 단일 비구면 렌즈와 단일 ED( 초저분산)
유리를 사용함으로써 탁월한 광학 성능을 나타내고 렌더링
특성을 극대화합니다. 또한 원형 조리개를 통해 초점이 맞지
않는 사진의 부분을 부드럽고 보기 좋게 마무리합니다.

렌즈 부착하기

1

카메라 전원을 끕니다.

2

뒤쪽 렌즈 캡을 떼어 냅니다(그림 D).

3

렌즈의 마운팅 인덱스 9를 카메라의 마운팅 마크에
맞추고 찰칵하는 소리가 날 때까지 시계 반대 방향
으로 렌즈를 돌립니다 . 마운팅 인 덱스 9가 렌즈 맨
위쪽에 있을 때 렌즈 위치가 정확한지 확인합니다.

4

앞쪽 렌즈 캡을 떼어 냅니다 (그림 C).

사용설명서

3Step*

a

로 자동 초점(A) 또

를 참조하여 주시기 바랍니다.

렌즈 탈착하기

렌즈를 제거하기 전에 카메라를 끄십시오. 렌즈를

)

시계 방향으로 돌리는 동안 카메라의 렌즈 분리 버
튼을 누르고 계십시오.

렌즈 후드 HB-32 1 사용하기
후드 부착하기

후드의 렌즈 후드 부착 인덱스( , 두 인덱스 중
하나) 2를 렌즈의 렌즈 후드 마운팅 인덱스4에
맞추고 찰칵하는 소리가 날 때까지 후드1를 시계
반대 방향으로 돌립니다(렌즈를 바깥으로 돌려 잡
고 봤을 때)(그림 B).
렌즈 후드 마운팅 인덱스를 렌즈 후드 세팅 인덱
스( )3에 맞추십시오.
렌즈 후드가 올바로 장착되지 않으면 비네팅이 발
생할 수 있습니다.
후드를 손쉽게 부착하거나 제거하려면 바깥쪽을
잡지 말고 렌즈 후드 부착 인덱스 근처의 베이스
를 잡으십시오.

후드 탈착하기

렌즈 후드 부착 인덱스 근처의 렌즈 후드 베이스
부분을 잡고, 렌즈를 마주보지 않도록 카메라를
잡은 뒤 시계 방향으로 돌려 분리하십시오.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

97

초점, 줌 및 심도 조절하기

초점을 맞추기 전에 원하
는 구도가 잡힐 때까지 줌
링 5을 돌려 초점 거리를
조절하십시오.
카메라에 심도 미리보기
(심도 프리뷰) 버튼으로
카메라 뷰파인더로 심도를
미리 볼 수 있습니다. 자세
한 내용은 카메라의

•

이 렌즈에는 내부 초점 조절(IF) 시스템이 장착되어
있습니다. 이 초점 조절 시스템은 비-IF 렌즈와는 달

Jp

리 거리가 가까울수록 초점 거리가 약간 줄어듭니다.

En

초점 맞추기(그림 A)

De

자동 초점 모드

Fr

카메라 초점 모드를 AF-A, AF-S 또는 AF-C로 설정하고
렌즈의 A-M 모드 스위치

Es

맞춰 완벽하게 촬영하려면 셔터 버튼을 반누름하십시오.

Se

렌즈 A-M 모드 스위치가 A로 설정된 경우에도 수

Ru

동 초점 조절이 가능합니다.

Nl

자동 초점 조절 기능을 사용하려면 카메라의 초점 모

It

드를 AF-S로 설정하고 셔터 버튼을 반누름하십시오.
그런 다음 셔터 버튼을 반누름한 상태에서 수동으로

Ck

렌즈 초점 링 8을 돌려 초점을 미세조정 하십시오.

Ch

주:

Kr

자동 초점 조절 기능이 작동하는 동안 초점 링을 돌
리지 마십시오. 자동 초점 조절 기능이 작동을 멈추
면 셔터 버튼을 놓았다가 다시 반누름하십시오 .

98

사용설명서

a를 A

를 참조하십시오.

로 설정하십시오. 초점을

수동 초점 모드

렌즈의 A-M 모드 스위치a를 M으로 설정하십시
오. 초점 링 8을 수동으로 돌려 초점을 맞추십시
오. 카메라 초점 모드가 AF 또는 M 으로 설정되어
있으면 촬영이 가능합니다.

렌즈 A-M

모드 스위치 a

A 자동 초점

M

카메라 초점 모드에 대한 자세한 내용은 카메라의

사용설명서

를 참조하십시오.

카메라 초점 모드

AF-A/

AF-C

(초점 어시스트 사용 가능)

AF-S M

자동 초점

(수동 초점)

수동 초점

-

자동 초점으로 만족스러운 결과물 얻기

"광각 또는 초-광각 AF Nikkor 렌즈 사용에 관한 주
의사항"(P. 102)을 참조하십시오.

손떨림 보정 모드(VR)

손떨림 보정(VR)을 사용하면 더 저속 셔터 스피드
(약 3Step*)를 사용할 수 있습니다. 패닝도 지원
됩니다.
(*Nikon 측정 조건에 따라 도출된 결과 기준. 손
떨림 보정 효과는 촬영 조건 및 사용 환경에 따라
다를 수 있습니다.)

손떨림 보정 사용

1

손떨림 보정 ON/OFF 스위치b를 ON 으로 설정
합니다.
주의: ON 표시에 정확히 오도록 스위치b 를 설
정하십시오.

2

셔터 버튼을 반누름하면 카메라 흔들림이 줄어
듭니다. 뷰파인더를 통해 보이는 카메라 흔들림
도 줄어들므로 피사체 구도를 정밀하게 잡을 때
외에도 자동 초점과 수동 초점도 손쉽게 맞출 수
있습니다.

3

손떨림 보정을 사용하지 않으려면 손떨림 보정
ON/OFF 스위치b를 OFF로 설정합니다.

손떨림 보정 사용에 관한 주의사항

• 셔터 버튼을 반누름한 후 나머지 셔터 버튼을 끝

까지 누르기 전에 뷰파인더의 화상이 안정될 때
까지 기다리십시오.

• 넓은 궤적으로 카메라를 사용하여 패닝촬영을

하면 패닝하는 방향의 카메라 흔들림은 보정되
지 않습니다. 예를 들어 , 카메라를 수평 방향으
로 패닝하면 수직 카메라 흔들림이 줄어듭니다.
이렇게 하면 화상이 안정되고 원하는 패닝 효과
를 얻을 수 있습니다.

• 손떨림 보정의 특성상 뷰파인더의 화상은 셔터

가 해제된 후 흔들릴 수 있습니다. 이것은 고장
이 아닙니다.

• 손떨림 보정 모드가 작동 중일 때에는 카메라를

끄거나 렌즈를 카메라에서 탈착하지 마십시오.
이 주의사항을 준수하지 않으면 렌즈가 흔들릴
때 내부 부품이 헐거워지거나 망가진 것처럼 소
리가 날 수 있습니다. 이것은 고장이 아닙니다.
카메라를 다시 켜서 바로잡으십시오.

•

내장 플래시가 탑재된 D300 및 D40 시리즈 모델
과 같은 카메라를 사용하면 내장 플래시가 충전
중일 때 손떨림 보정이 작동되지 않습니다.

• 카메라를 삼각대에 장착하는 경우 손떨림 보정

ON/OFF 스위치
단, 삼각대 헤드를 고정하지 않고 카메라를 사용
하거나, 모노포드를 사용하는 경우에는 스위치
를 ON으로 설정하십시오.

• D2 시리즈 및 D300 모델과 같은 AF-ON 버튼

이 있는 자동 초점 카메라를 사용하면 AF-ON
버튼을 누른 경우 손떨림 보정이 작동되지 않습
니다.

b를 OFF로 설정하십시오.

조리개 설정하기

카메라를 사용하여 조리개 설정을 조정하십시오.

다양한 최대 조리개

렌즈를 줌하면 최대 조리개가 최고 11/3 스톱까지
변동됩니다.
그러나 카메라는 적정 노출 값을 유지하기 위해 셔
터 속도를 조정하는 방식으로 조리개의 변동 사항
을 보정합니다.

Jp
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr

99

내장 플래시 및 비네팅

비네팅 현상은 초점 거리나 촬영 거리에 따른 렌
즈 배럴 또는 렌즈 후드1 에 의해 플래시가 가려
져서 광량이 줄어드는 경우 나타나는 현상으로 화
상 주변부 모서리가 어두워집니다.

• 비네팅 현상을 방지하려면 렌즈 후드1를 사용

하지 마십시오.

• 내장 플래시는 0.6 m 미만의 거리에서는 사용할

수 없습니다.

디지털 SLR 카메

Jp

라

En

D700/D300/
D200/D100/D80

De

Fr

D90/D70 시리즈

Es

Se

D50

Ru

Nl

D60/D40 시리즈

It

Ck

D100 및 D70의 내장 플래시는 20mm 이상의 초

Ch

점 거리와 호환됩니다.
초점 거리 18mm에서 비네팅 현상이 발생합니다.

Kr

100

지원되는 초점 거리/촬영 거리

어떠한 초점 거리에서도 비네팅
현상이 발생하지 않음

• 18mm/1.5 m 이상

• 24mm 이상/무제한

• 18mm/1 m 이상

• 24mm 이상/무제한

• 18mm/2.5 m 이상

• 24mm/1 m 이상

• 35mm 이상/무제한

렌즈 관리

• CPU 접점 0이 더러워지거나 손상되지 않도록 주

의하십시오.

•

블로어 브러시로 렌즈 표면을 청소하십시오. 먼지나
얼룩을 제거하려면 면 소재의 부드럽고 깨끗한 헝겊
을 사용하거나 렌즈 티슈에 에탄올(알코올)이나 렌
즈 클리너를 적셔서 사용하십시오. 흔적을 남기거나
렌즈의 다른 부분을 건드리지 않게 조심하면서 가운
데에서 바깥쪽으로 원을 그리듯이 닦으십시오.

• 시너나 벤젠과 같은 유기 용제를 사용하여 렌즈를

닦지 마십시오.

• 렌즈 앞쪽을 보호하기 위해 NC 필터를 사용할 수

있습니다. 렌즈 후드1도 렌즈 앞쪽을 보호합니다.

• 렌즈를 신축성이 있는 렌즈 파우치에 보관하는 경

우 앞뒤 양쪽 렌즈 캡을 부착하십시오. 렌즈를 보관
할 때 렌즈 후드1를 거꾸로 부착해도 됩니다.

• 렌즈를 카메라에 장착할 때 렌즈 후드1쪽을 잡고

카메라와 렌즈를 들어 올리거나 붙잡지 마십시오.

• 렌즈를 장기간 사용하지 않을 경우 곰팡이 발생이

나 부식을 방지하기 위해 건조하고 서늘한 장소에
보관하십시오. 또한 렌즈는 직사광선이나 장뇌 또
는 나프탈렌 등의 화학물질을 피해 보관해 주십시
오.

• 렌즈에 물을 적시거나 물 속에 렌즈를 넣지 마십시

오. 부식 또는 고장의 원인이 됩니다.

•

렌즈에는 강화 플라스틱이 사용된 부분이 있습니다.
손상 방지를 위해 절대로 뜨거운 장소에 렌즈를 방치
하지 마십시오.
