AF-S DX NIKKOR 55-300mm f/4.5-5.6G ED VR

使用説明書

User’s Manual

Benutzerhandbuch

Manuel d'utilisation

Manual del usuario

Användarhandbok

Pykoводство пользoвaтеля

Gebruikshandleiding

Manuale d'uso

Návod k obsluze

Užívateľská príručka

Manualul utilizatorului

Посібник користувача

P.2
Pg. 12
S. 20
P. 28
Pág. 36
S. 44
Стр. 52
P. 60
Pag. 68
Str. 76
Str. 84
Pag. 92
Стор.

100

ᎁ

ᲃ

108

Ὦ

ㅪ

120

####

㛣⪿ⴋ

128

AF-S DX NIKKOR 55-300mm f/4.5-5.6G ED VR

2

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■

安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使い
ください。この「安全上のご注意」は製品を安全に正しく使用してい
ただき、あなたや他の人々への危害や財産への損害を未然に防止する
ために、重要な内容を記載しています。お読みになった後は、お使い
になる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例

A

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または
重傷を負う可能性が想定される内容を示しています。

A

注意

この表示を無視して、誤った取り扱いをすると、人が傷害を負う
可能性が想定される内容および物的損害の発生が想定される内
容を示しています。

L

記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近

くに具体的な注意内容（左図の場合は感電注意）が描かれています。

F

記号は、禁止の行為（してはいけないこと）を告げるものです。図の中

や近くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。

D

記号は、行為を強制すること（必ずすること）を告げるものです。図の
中や近くに具体的な強制内容（左図の場合は電池を取り出す）が描かれて
います。

A

警告

E

分解禁止

分解したり修理・改造をしないこと

感電したり、異常動作をしてケガの原因となります。

G
C

接触禁止

すぐに
修理依頼を

落下などによって破損し、内部が露出したときは、露出部に手
を触れないこと

感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサービス機関
に修理を依頼してください。

I

E

K

3

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

K
C

電池を取る

すぐに
修理依頼を

熱くなる、煙が出る、こげ臭いなどの異常時は、速やか
にカメラの電池を取り出すこと

そのまま使用すると火災、やけどの原因となります。
電池を取り出す際、やけどに充分注意してください。
電池を抜いて、販売店またはニコンサービス機関に修理を
依頼してください。

J

水かけ禁止

水につけたり水をかけたり、雨にぬらしたりしないこと

発火したり感電の原因となります。

F

使用禁止

引火・爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の発生する
場所で使用すると、爆発や火災の原因となります。

F

見ないこと

レンズまたはカメラで直接太陽や強い光を見ないこと

失明や視力障害の原因となります。

A

注意

I

感電注意

ぬれた手でさわらないこと

感電の原因になることがあります。

F

放置禁止

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

A

使用注意

逆光撮影では、太陽を画角から充分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因になること
があります。画角から太陽をわずかに外しても火災の原因
になることがあります。

A

保管注意

使用しないときは、レンズにキャップをつけるか太陽光の
あたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあります。

A

移動注意

三脚にカメラやレンズを取り付けたまま移動しないこと

転倒したりぶつけたりしてケガの原因になることがあります。

F

放置禁止

窓を閉め切った自動車の中や直射日光が当たる場所など、
異常に温度が高くなる場所に放置しないこと

内部の部品に悪い影響を与え、火災の原因となることがあ
ります。

A

警告

4

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

このたびは

DX

ニッコールレンズをお買い上げくださいまして、誠に
ありがとうございます。ご使用の前に、この使用説明書をよくお読み
の上、正しくお使いください。また、カメラの使用説明書もご覧くだ
さい。

• このレンズは、

DX

フォーマットのニコンデジタル一眼レフカメラ

（

D300

シリーズ、

D90

など）専用です。

DX

フォーマットでの撮影

画角は、

35 mm

判換算で焦点距離の約

1.5

倍の焦点距離に相当する

画角になります。

■

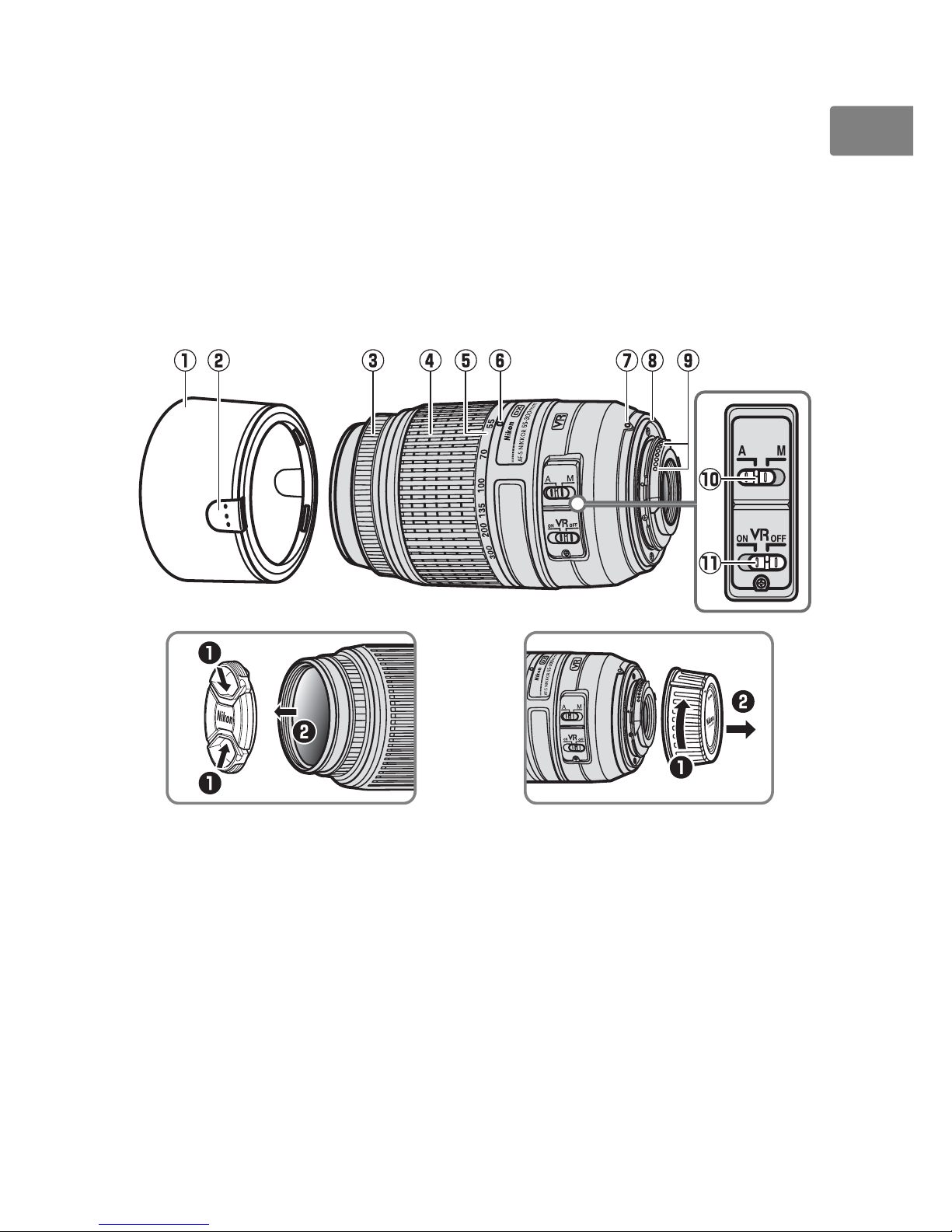

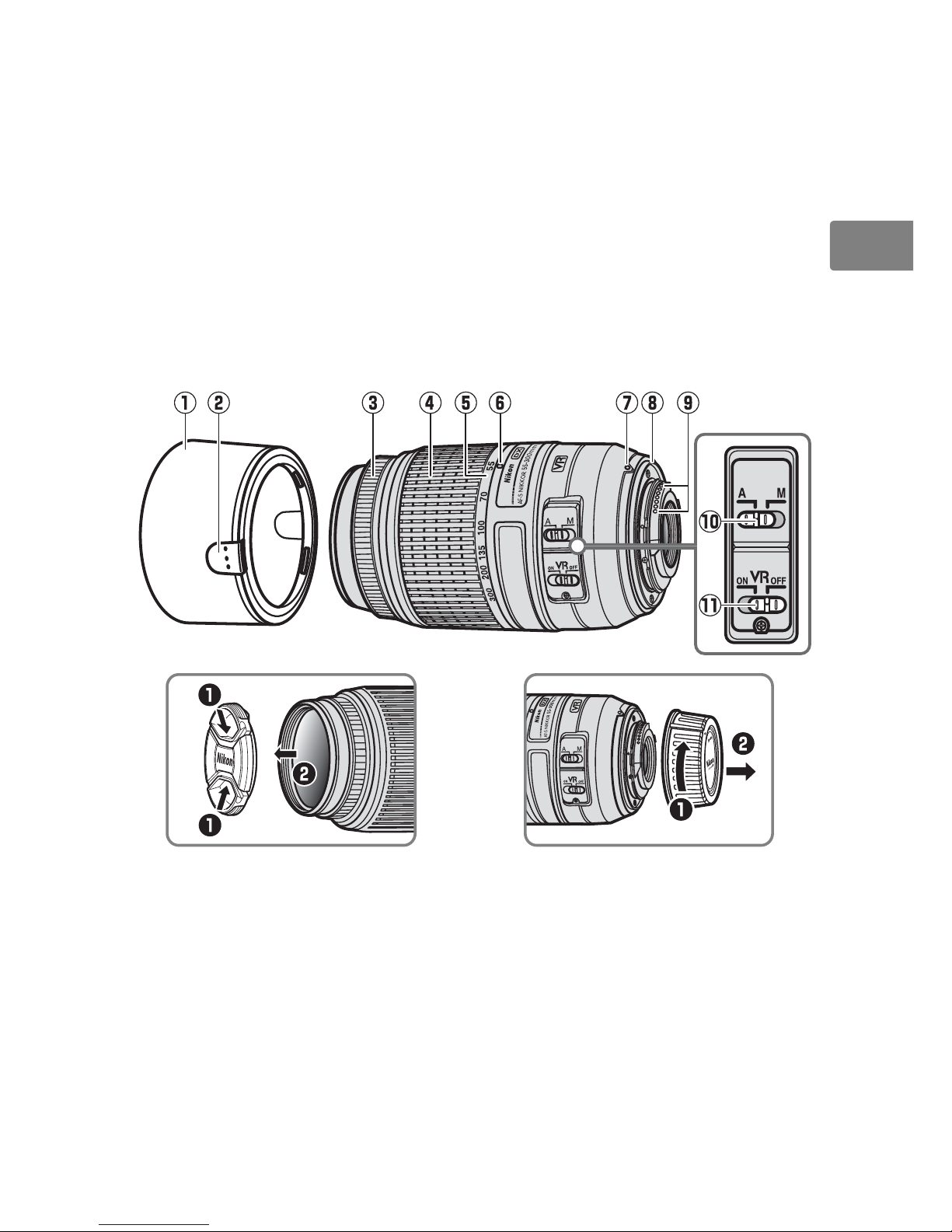

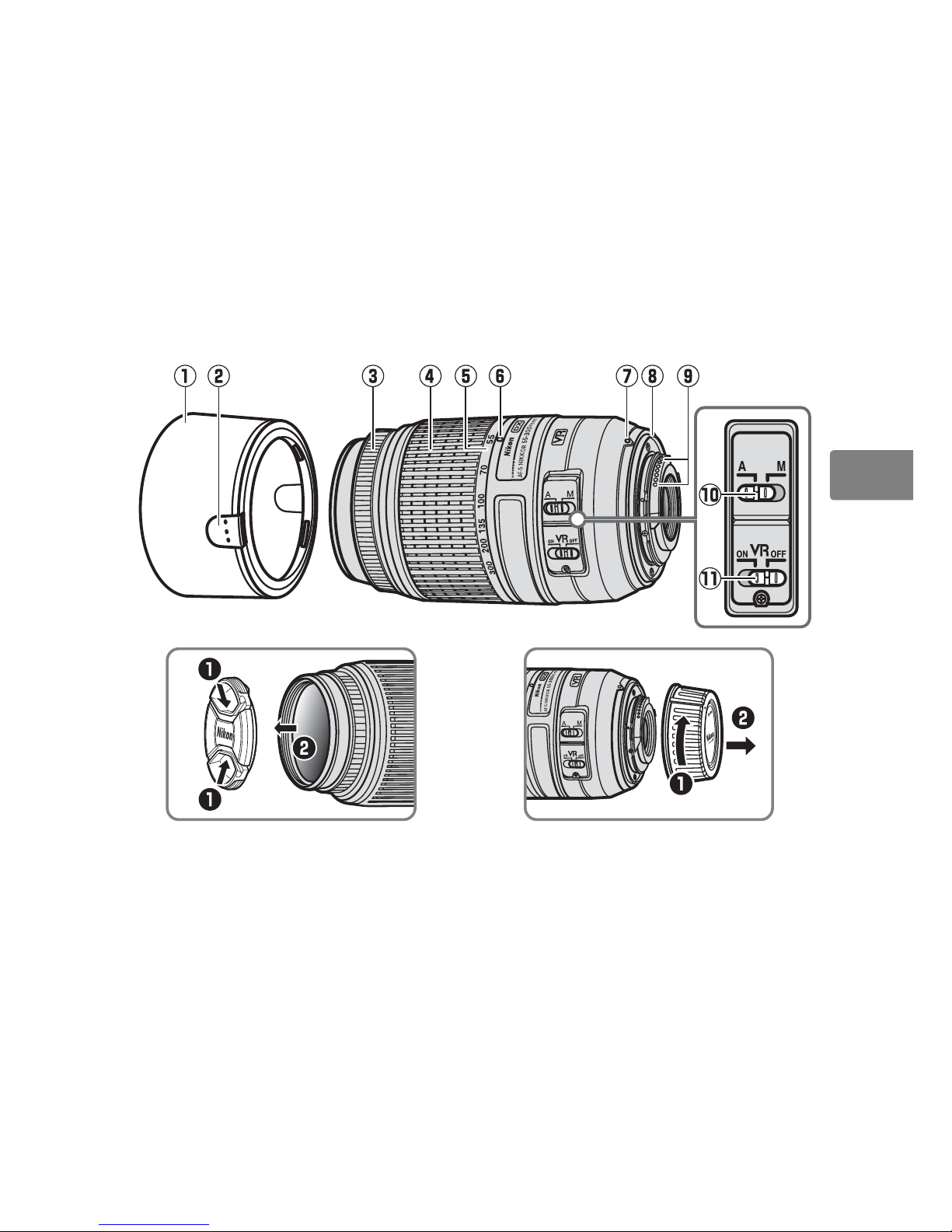

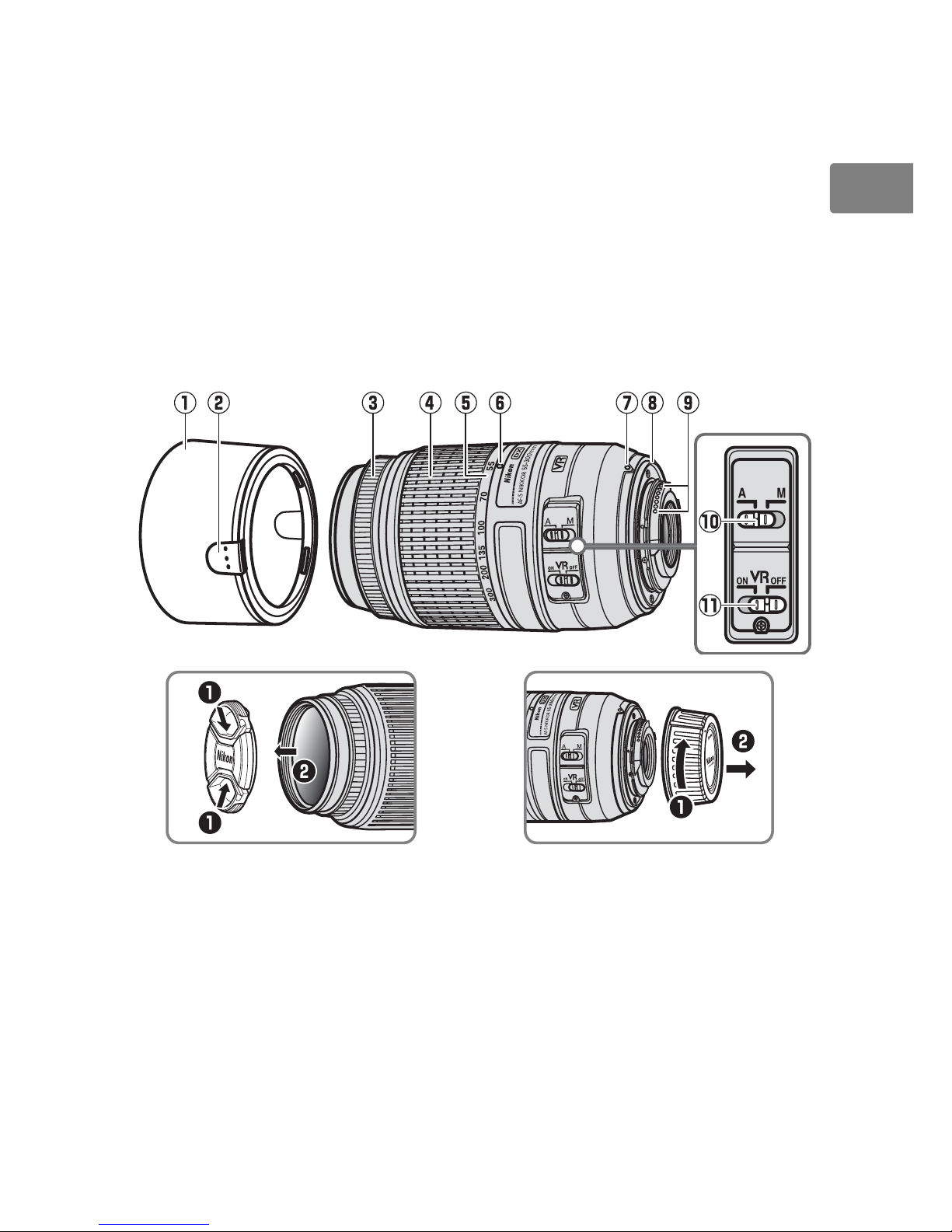

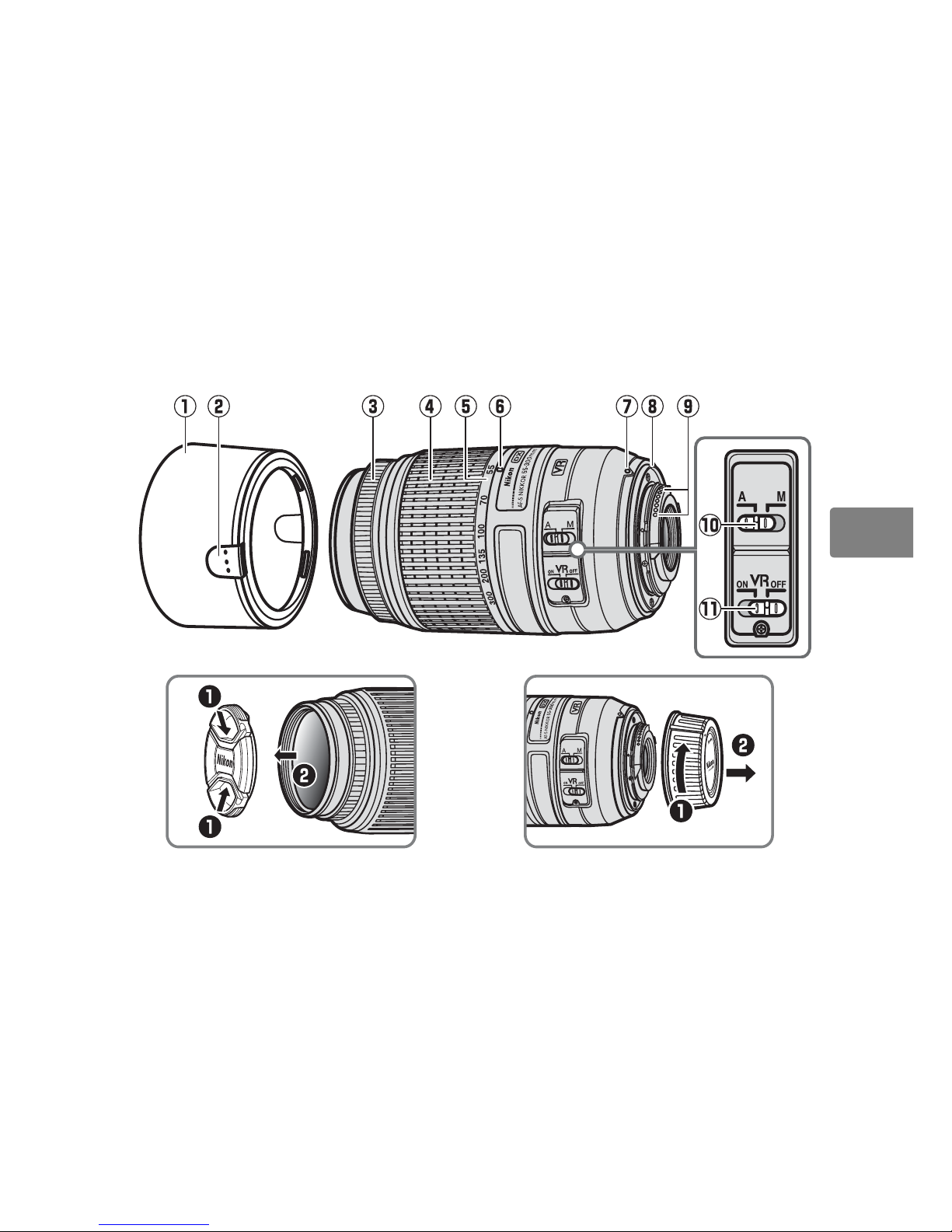

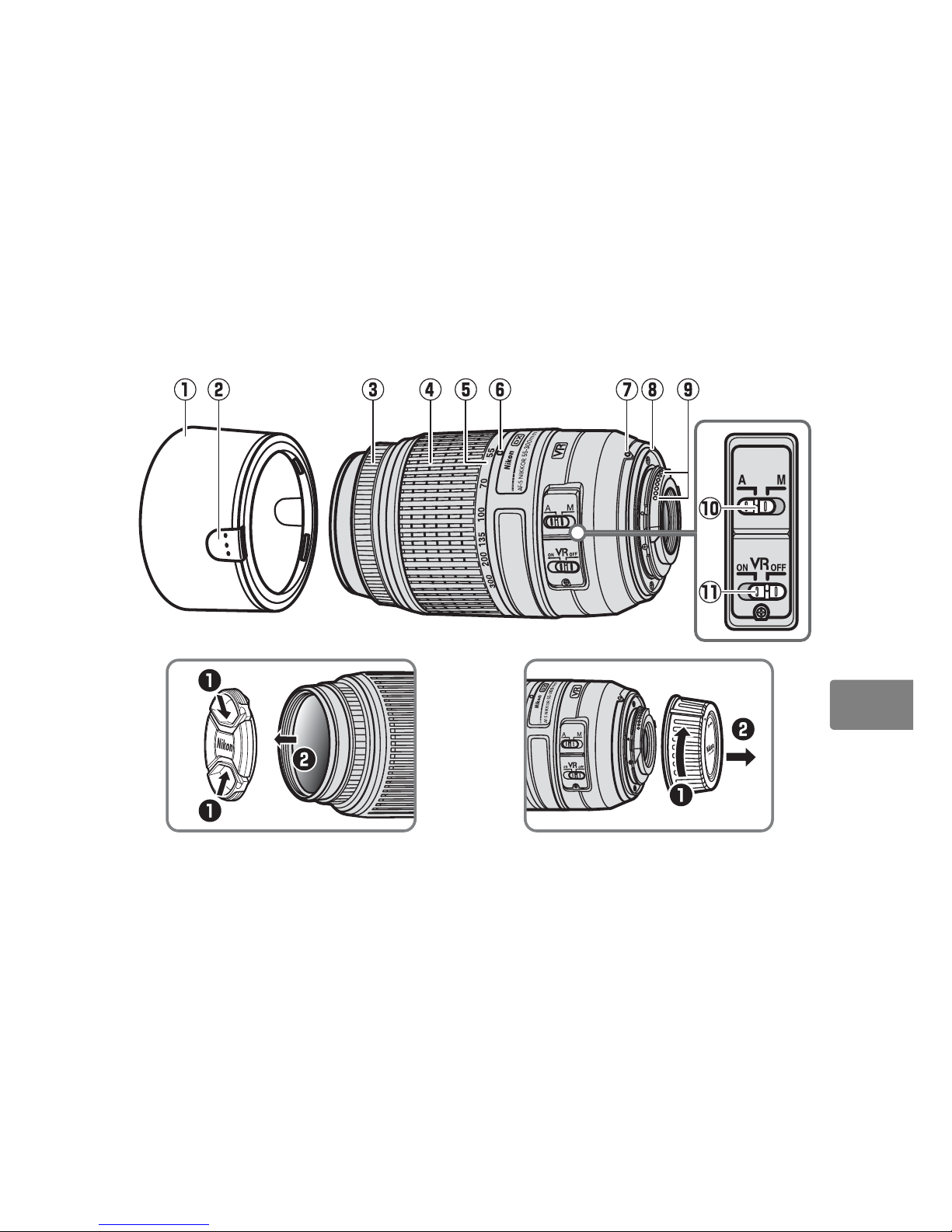

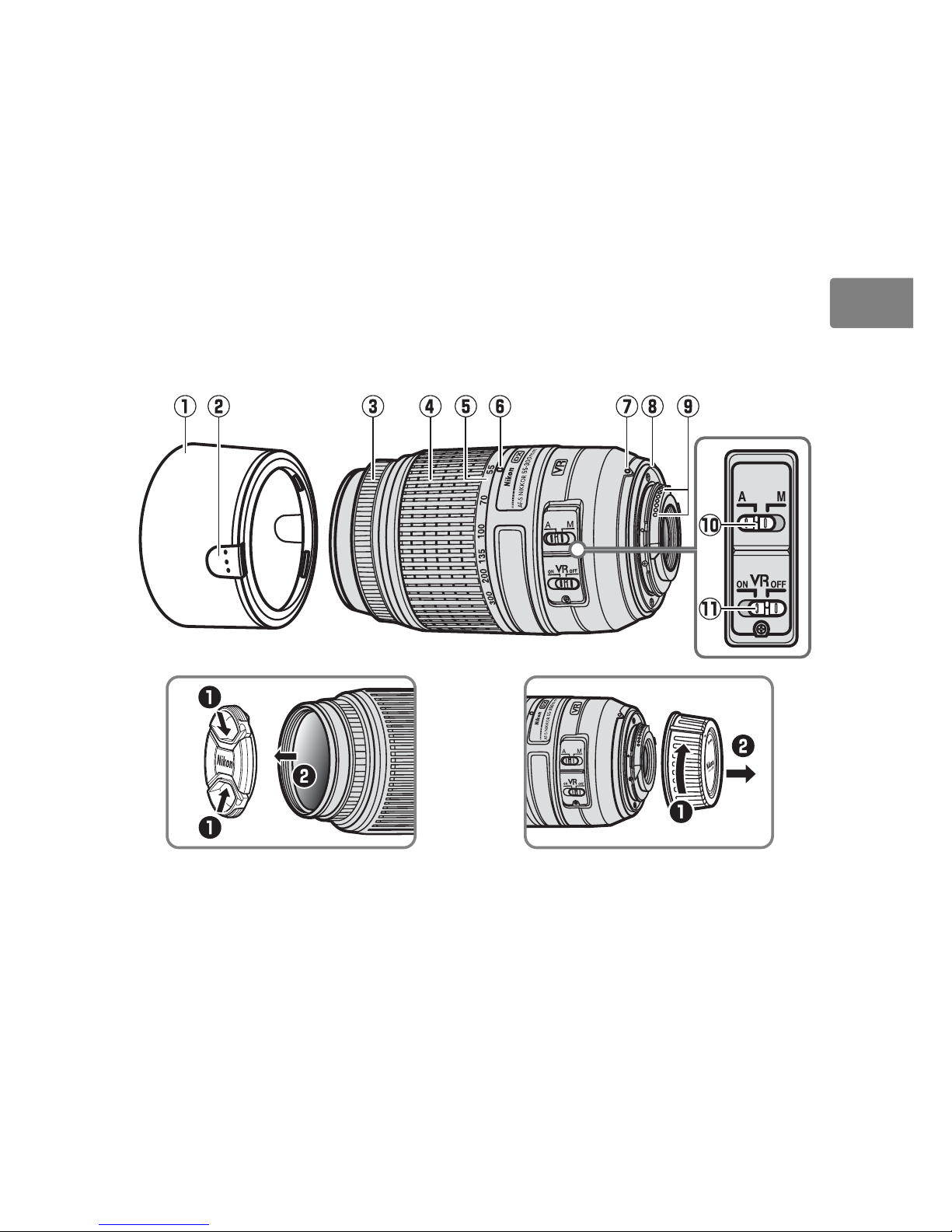

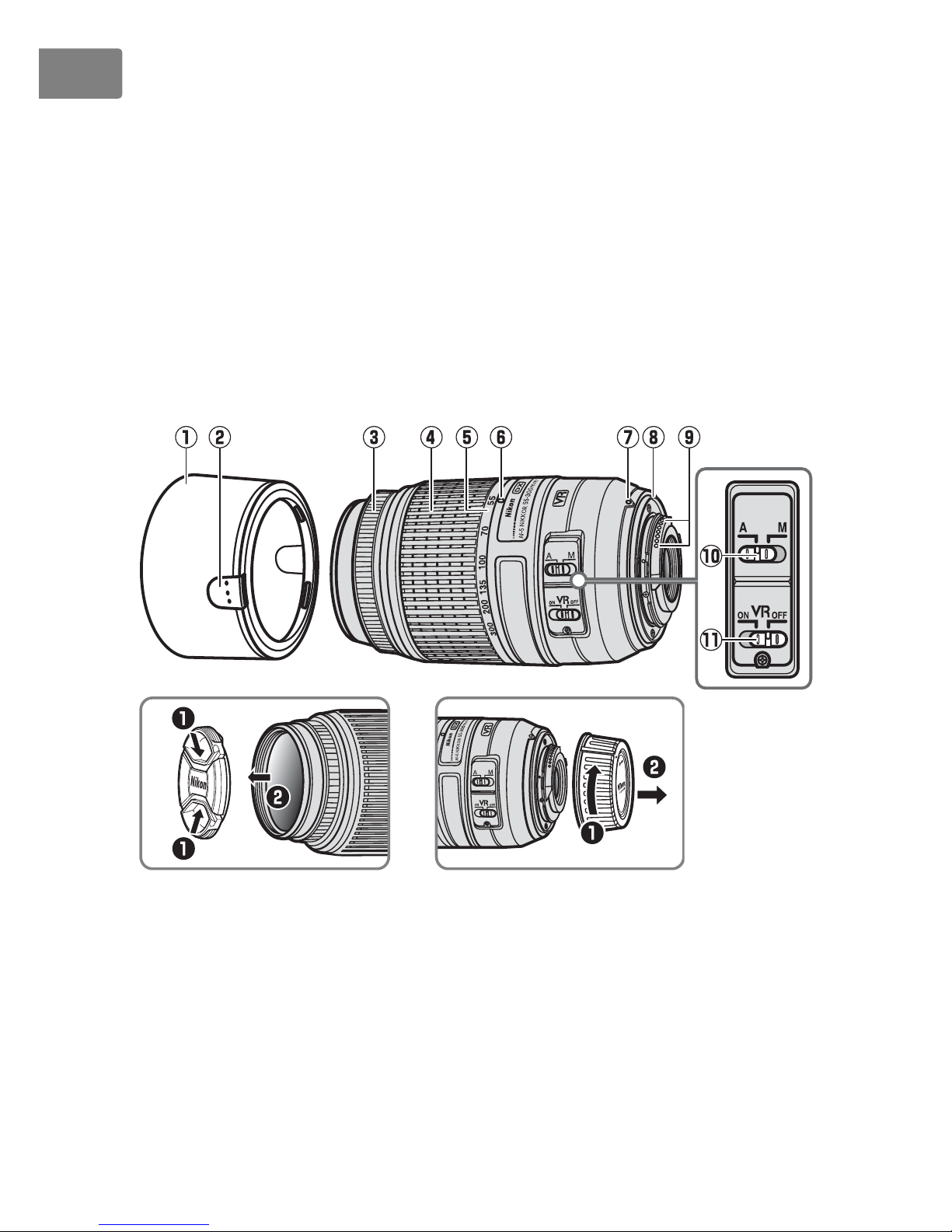

各部の名称

q

フード

........................................ P. 5

w

フード着脱ボタン

................ P. 5

e

フォーカスリング

................ P. 6

r

ズームリング

.......................... P. 6

t

焦点距離目盛

....................... P. 11

y

焦点距離目盛指標

u

レンズ着脱指標

..................... P. 5

i

レンズマウント

ゴムリング

...................... P. 10

o

CPU

信号接点

...................... P. 10

!0

A-M

切り換えスイッチ

...... P. 6

!1

手ブレ補正スイッチ

........... P. 7

5

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■

カメラへの取り付け方・取り外し方

取り付け方

z カメラの電源を

OFF

にしてボディーキャップを外す

x レンズの裏ぶたを取り外す

c カメラとレンズのレンズ着脱指標を合わせ、反時計回りにカチッ

と音がするまでレンズを回す

• このとき、レンズのレンズ着脱指標が真上にきます。

取り外し方

z カメラの電源を

OFF

にする

x レンズ取り外しボタンを押しながら、時計回りにレンズを回して

取り外す

■

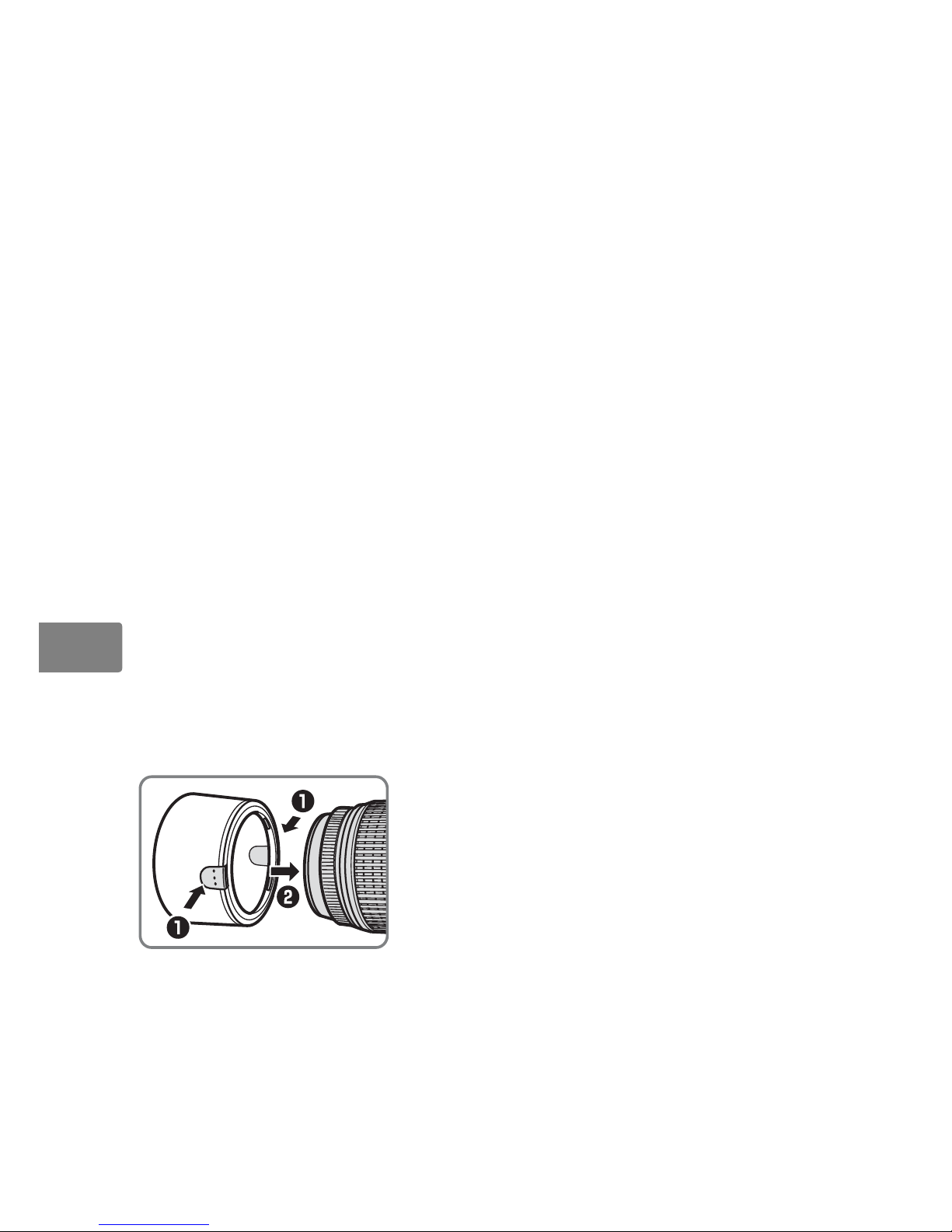

フードの使い方

画像に悪影響を及ぼす光線をカットし、レンズ面の保護にも役立ちます。

取り付け方

収納時はフードを逆向きにしてレンズに
取り付けられます。

6

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■

ズーミングと被写界深度

■

ピント合わせの方法

カメラのフォーカスモードとレンズの

A-M

切り換えスイッチの位置

を変えることにより、ピント合わせの方法を選べます。

• カメラのフォーカスモードについては、カメラの使用説明書をご覧ください。

オートフォーカス撮影

z カメラのフォーカスモードを

AF

（オートフォーカス）にセット

する

x レンズの

A-M

切り換えスイッチを［A］にセットする

c シャッターボタンを半押ししてピントを合わせて撮影する

• オートフォーカス撮影ではフォーカスリングが回転しますの
で、フォーカスリングに触れないように注意してください。

マニュアルフォーカス撮影

z レンズの

A-M

切り換えスイッチを［M］にセットする

x フォーカスリングを回転させてピントを合わせて撮影する

• カメラ側のフォーカスモードがオートフォーカスでもマニュア
ルフォーカスでもマニュアルフォーカス撮影ができます。

撮影を行う場合は、ズームリングを回転さ
せ（焦点距離が変化します）、構図を決め
てからピント合わせを行ってください。プ
レビュー（絞り込み）機構を持つカメラで
は、撮影前にファインダー内で被写界深度
を確認できます。

• このレンズは、撮影距離が短くなるにし
たがって焦点距離が短くなります。

カメラの

フォーカスモード

レンズのフォーカスモード

A

M

AF

  オートフォーカス マニュアルフォーカス

（フォーカスエイド可）

MF

7

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■

手ブレ補正機能（

VR

Ⅱ）

手ブレ補正機能（VRⅡ）を使用すると、使わないときと比べ約4 段
分※シャッタースピードを遅くして撮影できるため、シャッタース
ピードの選択範囲が広がり、幅広い領域で手持ち撮影が可能です。

（※当社測定条件によります。また、手ブレ補正効果は、撮影者や撮影条件に

よって異なります。）

手ブレ補正スイッチの使い方

ON

： シャッターボタンを半押しすると、手ブレ

を補正します。ファインダー像のブレも補
正するため、ピント合わせが容易で、フレー
ミングしやすくなります。

OFF

：手ブレを補正しません。

8

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

手ブレ補正使用時のご注意

• シャッターボタンを半押し後、ファインダー像が安定してから撮影
することをおすすめします。

• 流し撮り（パンニング）でカメラの向きを大きく変えた場合、流し
た方向の手ブレ補正は機能しません。例えば、横方向に流し撮りす
ると、縦方向の手ブレだけが補正されます。

• 手ブレ補正の原理上、シャッターレリーズ後にファインダー像がわ
ずかに動くことがありますが、異常ではありません。

• 手ブレ補正中にカメラの電源スイッチを

OFF

にしたり、レンズを取
り外したりしないでください。（その状態でレンズを振るとカタカ
タ音がすることがありますが、故障ではありません。カメラの電源
スイッチを再度

ON

にすれば、音は消えます。）

• 内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充電中には、手ブ
レ補正は行いません。

• 三脚を使用するときは、手ブレ補正スイッチを［

OFF

］にしてくだ
さい。ただし、三脚を使っても雲台を固定しないときや、一脚を使
用するときには、スイッチを［

ON

］にすることをおすすめします。

•

AF

作動（

AF-ON

）ボタンのあるカメラで、AF作動（

AF-ON

）ボタ

ンを押しても、手ブレ補正は作動しません。

9

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■

絞り値の設定

絞り値は、カメラ側で設定してください。

開放F値の変化

このレンズはズーミングにより、開放F値が最大

2/3

段変化します。た
だし、露出を決める際に、F値の変化量はカメラが自動的に補正しま
すので考慮する必要はありません。

■

カメラの内蔵フラッシュ使用時のご注意

ケラレを防止するために、レンズのフードは取り外して使用してくだ
さい。

※ カメラの内蔵フラッシュのケラレとは、フラッシュの光がレンズの先端でさ

えぎられて影になり、画像に映り込む現象です。

10

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■

レンズのお手入れと取り扱い上のご注意

• フードをレンズに装着した状態で、フードだけを持たないでくだ
さい。

•

CPU

信号接点は汚さないようにご注意ください。

• レンズマウントゴムリングが破損した場合は、そのまま使用せず販
売店またはニコンサービス機関に修理を依頼してください。

• レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がつい
たときは、柔らかい清潔な木綿の布に無水アルコール（エタノー
ル）または市販のレンズクリーナーを少量湿らせ、レンズの中心か
ら外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭い
てください。

•

シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。

• レンズ表面の汚れや傷を防ぐためには、

NC

フィルターをお使いい

ただけます。また、レンズのフードも役立ちます。

• レンズをケースに入れるときは、必ずレンズキャップと裏ぶたを取
り付けてください。

• レンズを長期間使用しないときは、カビやサビを防ぐために、高温
多湿のところを避けて風通しのよい場所に保管してください。ま
た、直射日光のあたるところ、ナフタリンや樟脳のあるところも避
けてください。

• レンズを水に濡らすと、部品がサビつくなどして故障の原因となり
ますのでご注意ください。

• ストーブの前など、高温になるところに置かないでください。極端
に温度が高くなると、外観の一部に使用している強化プラスチック
が変形することがあります。

■

付属アクセサリー

•

58 mm

スプリング式レンズキャップ

LC-58

• 裏ぶた

LF-4

• フード

HB-57

• ソフトケース

CL-1020

11

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■

使用できるアクセサリー

•

58 mm

ネジ込み式フィルター

■

仕様

※ 仕様、外観の一部を、改善のため予告なく変更することがあります。

型式

ニコンFマウント

CPU

内蔵Gタイプ、

AF-S DX

レンズ

焦点距離

55 mm―300 mm

最大口径比

1：4.5―5.6

レンズ構成

11群17

枚（

ED

レンズ2枚、高屈折率レンズ

1

枚）

画角

28°50'

―5°

20'

焦点距離目盛

55、70、100、135、200、300 mm

撮影距離情報 カメラへの撮影距離情報を出力可能
ズーミング ズームリングによる回転式

ピント合わせ

超音波モーターによるオートフォーカス、
マニュアルフォーカス可能

手ブレ補正

ボイスコイルモーター（

VCM

）によるレンズ

シフト方式

最短撮影距離

1.4 m

（ズーム全域）

絞り羽根枚数

9

枚（円形絞り）

絞り方式 自動絞り

絞りの範囲

• 焦点距離

55 mm

時：

f/4.5―22

• 焦点距離

300 mm

時：

f/5.6―29

測光方式 開放測光
アタッチメントサイズ

58 mm（P=0.75 mm

）

寸法

約

76.5 mm

（最大径）×

123 mm

（レンズマ

ウント基準面からレンズ先端まで）

質量 約

530 g

12

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

For Your Safety

CAUTIONS

• Do not disassemble. Touching the internal parts of the camera or lens could

result in injury. In the event of malfunction, the product should be repaired
only by a qualified technician. Should the product break open as the result
of a fall or other accident, remove the camera battery and/or disconnect the
AC adapter and then take the product to a Nikon-authorized service center
for inspection.

• Turn the camera off immediately in the event of malfunction. Should you notice

smoke or an unusual smell coming from the equipment, immediately
unplug the AC adapter and remove the camera battery, taking care to avoid
burns. Continued operation could result in fire or injury. After removing the
battery, take the equipment to a Nikon-authorized service center for
inspection.

• Do not use in the presence of flammable gas. Operating electronic equipment in

the presence of flammable gas could result in explosion or fire.

• Do not look at the sun through the lens or the camera viewfinder. Viewing the sun or

other bright light source through the lens or viewfinder could cause
permanent visual impairment.

• Keep out of reach of children. Failure to observe this precaution could result in

injury.

• Observe the following precautions when handling the lens and camera:

- Keep the lens and camera dry. Failure to observe this precaution could
result in fire or electric shock.

- Do not handle the lens or camera with wet hands. Failure to observe this
precaution could result in electric shock.

- Keep the sun well out of the frame when shooting backlit subjects.
Sunlight focused into the camera when the sun is in or close to the frame
could cause a fire.

- If the lens will not be used for an extended period, attach the front and rear
lens caps and store the lens out of direct sunlight. If left in direct sunlight,
the lens could focus the sun’s rays onto flammable objects, causing fire.

• Do not carry tripods with a lens or camera attached. You could trip or accidentally

strike others, resulting in injury.

• Do not leave the lens where it will be exposed to extremely high temperatures, such as
in an enclosed automobile or in direct sunlight. Failure to observe this precaution
could adversely affect the lens’ internal parts, causing fire.

13

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

Thank you for your purchase of an AF-S DX NIKKOR 55–300mm
f/4.5–5.6G ED VR lens. Before using this product, please
carefully read both these instructions and the camera manual.

Note: DX lenses are for use only with DX-format digital single-lens reflex
cameras such as the D90 or D300 series.

The angle of view of a lens on a

DX-format camera is equivalent to that of a lens with a focal length about

1.5 × longer mounted on a 35 mm format camera.

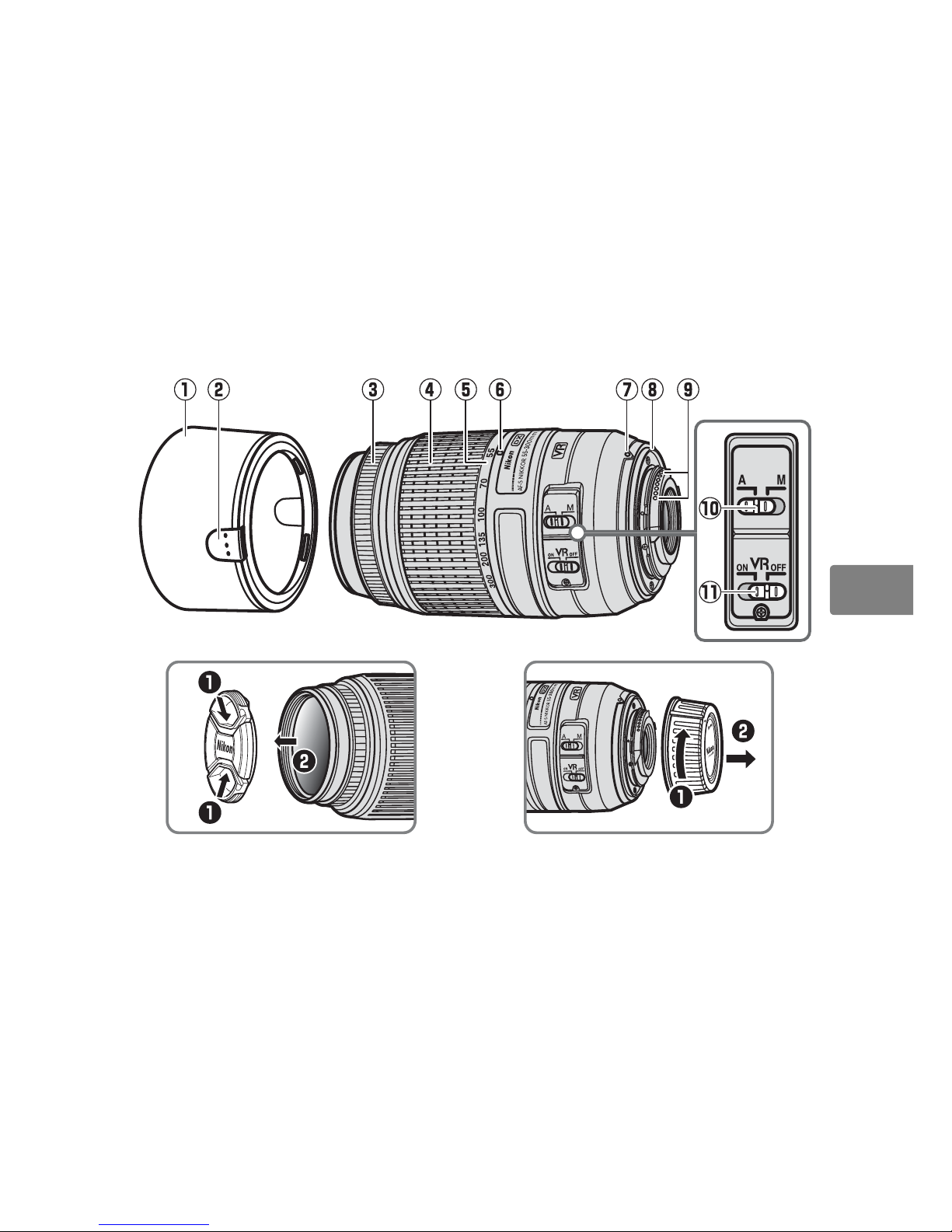

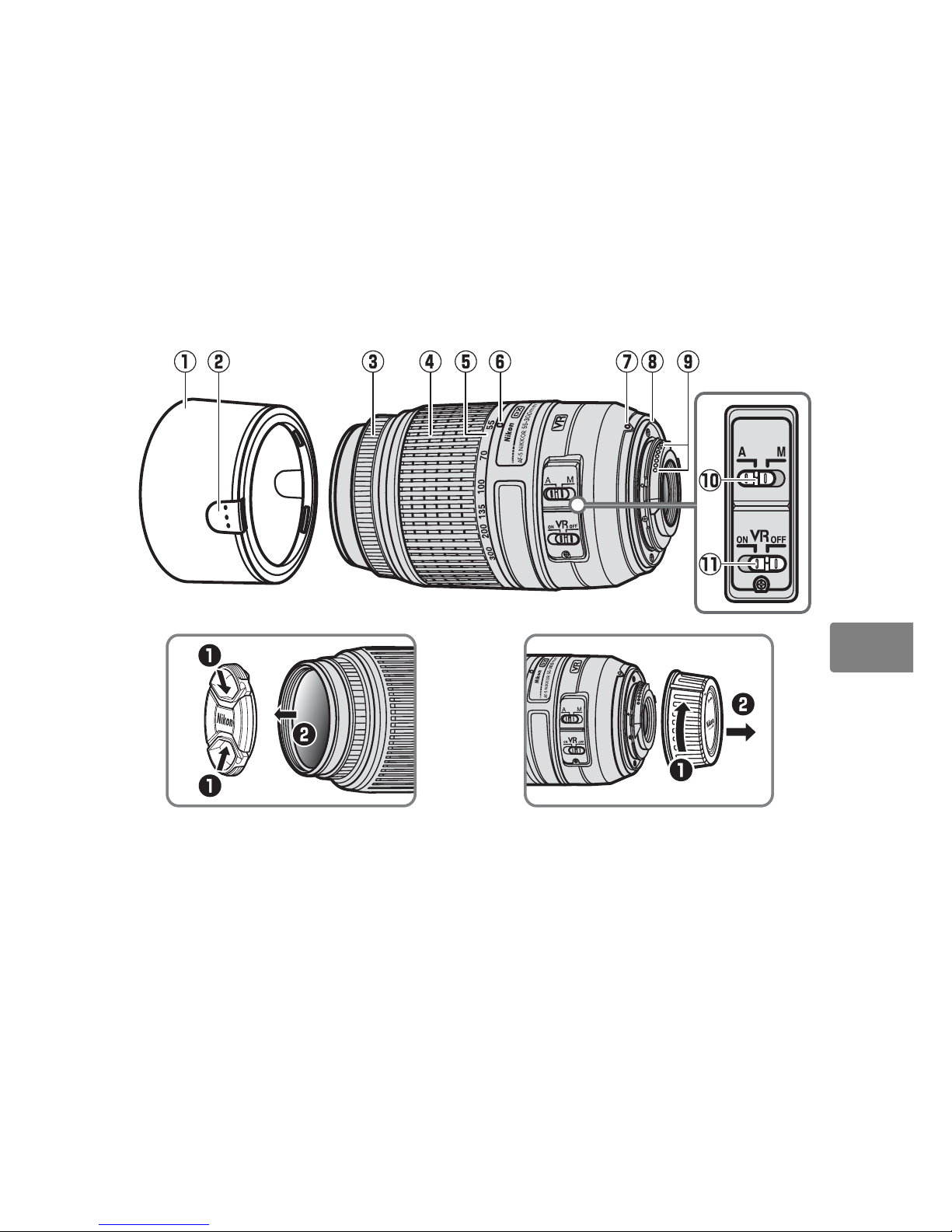

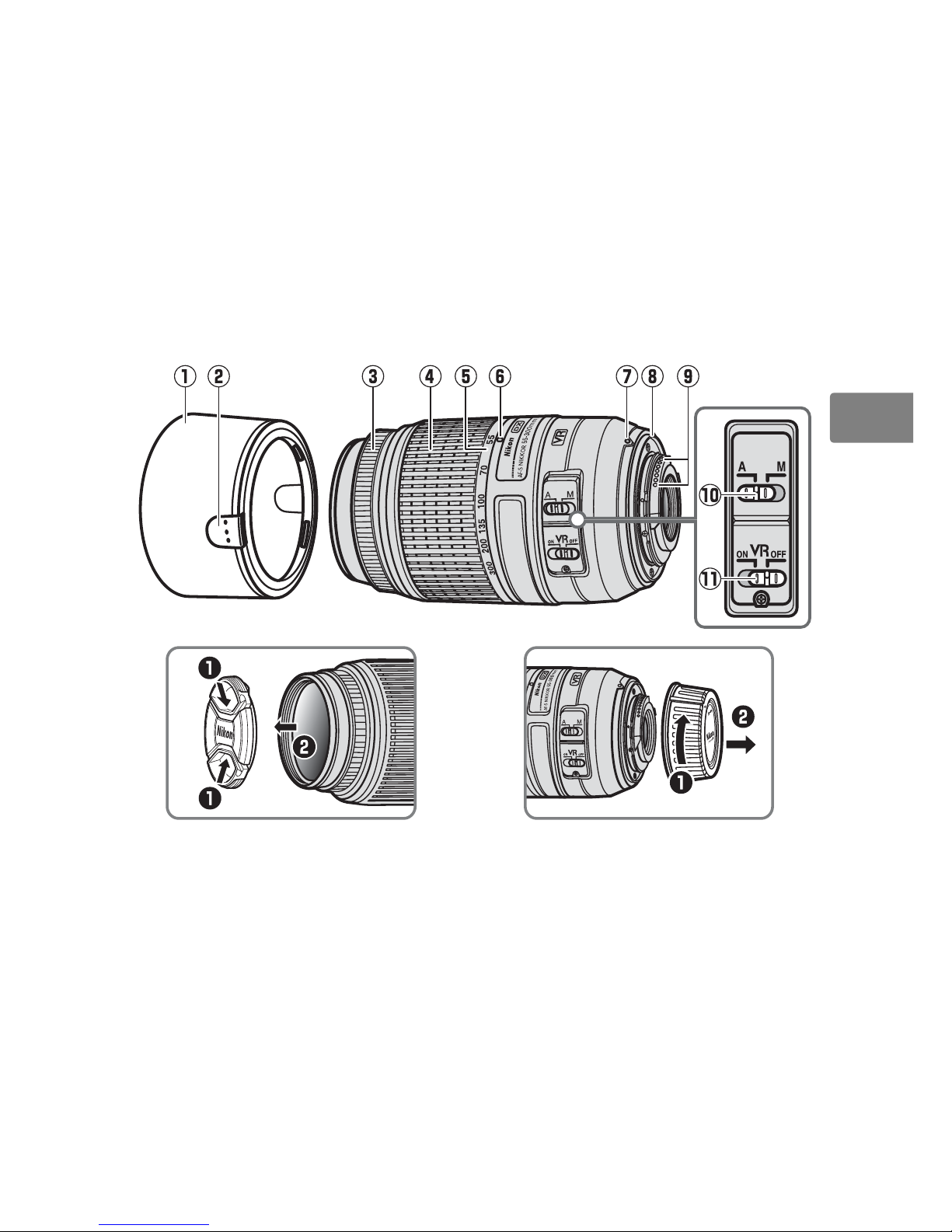

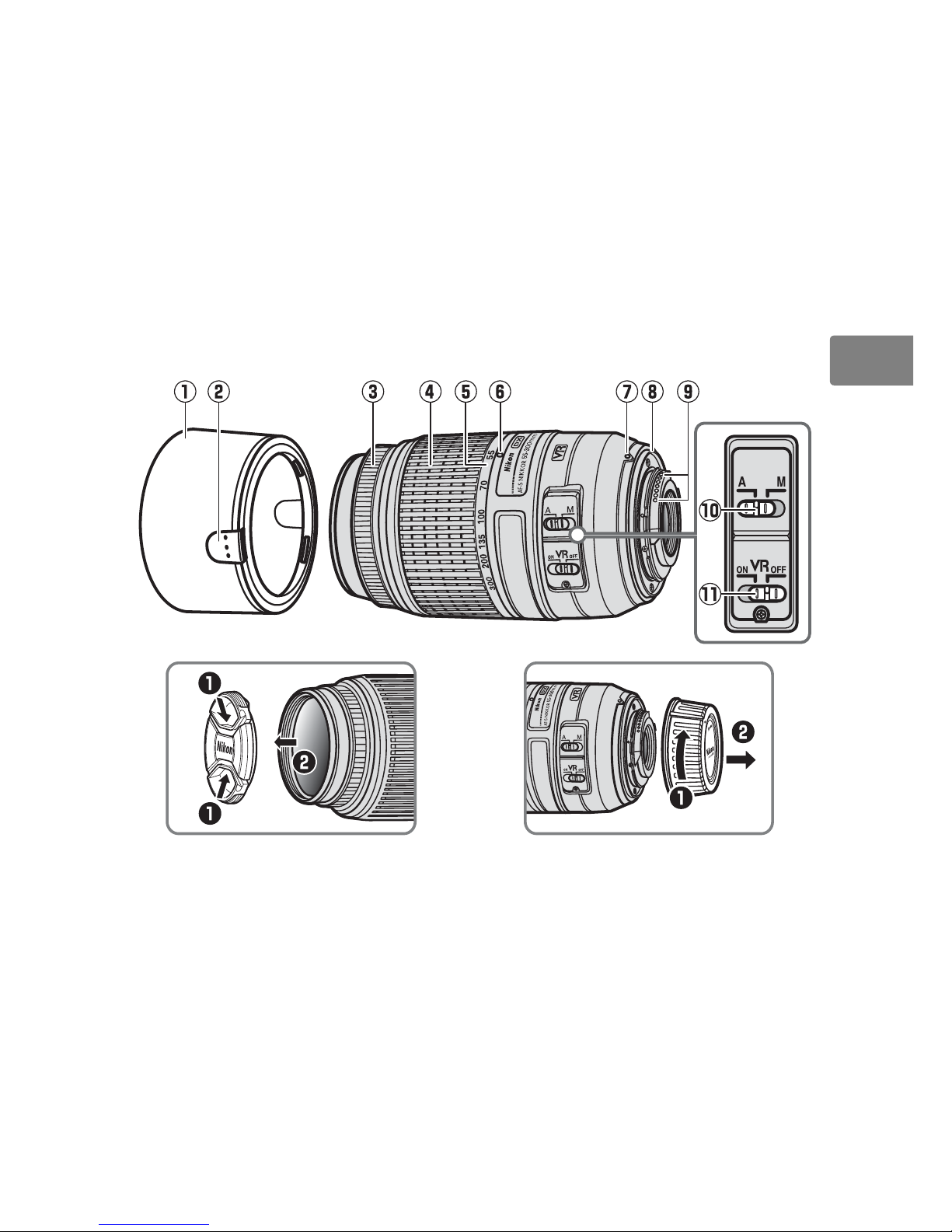

■ Parts of the Lens

q Lens hood.........................................14

w

Latch

.....................................................14

e Focus ring.........................................15

r Zoom ring.........................................15

t Focal length scale........................19

y Focal length mark

u Lens mounting mark................. 14

i Rubber lens-mount gasket ... 18

o CPU contacts.................................. 18

!0 A-M mode switch........................ 15

!1 Vibration reduction ON/OFF

switch............................................ 16

14

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Attaching and Removing the Lens

Attaching the Lens

Removing the Lens

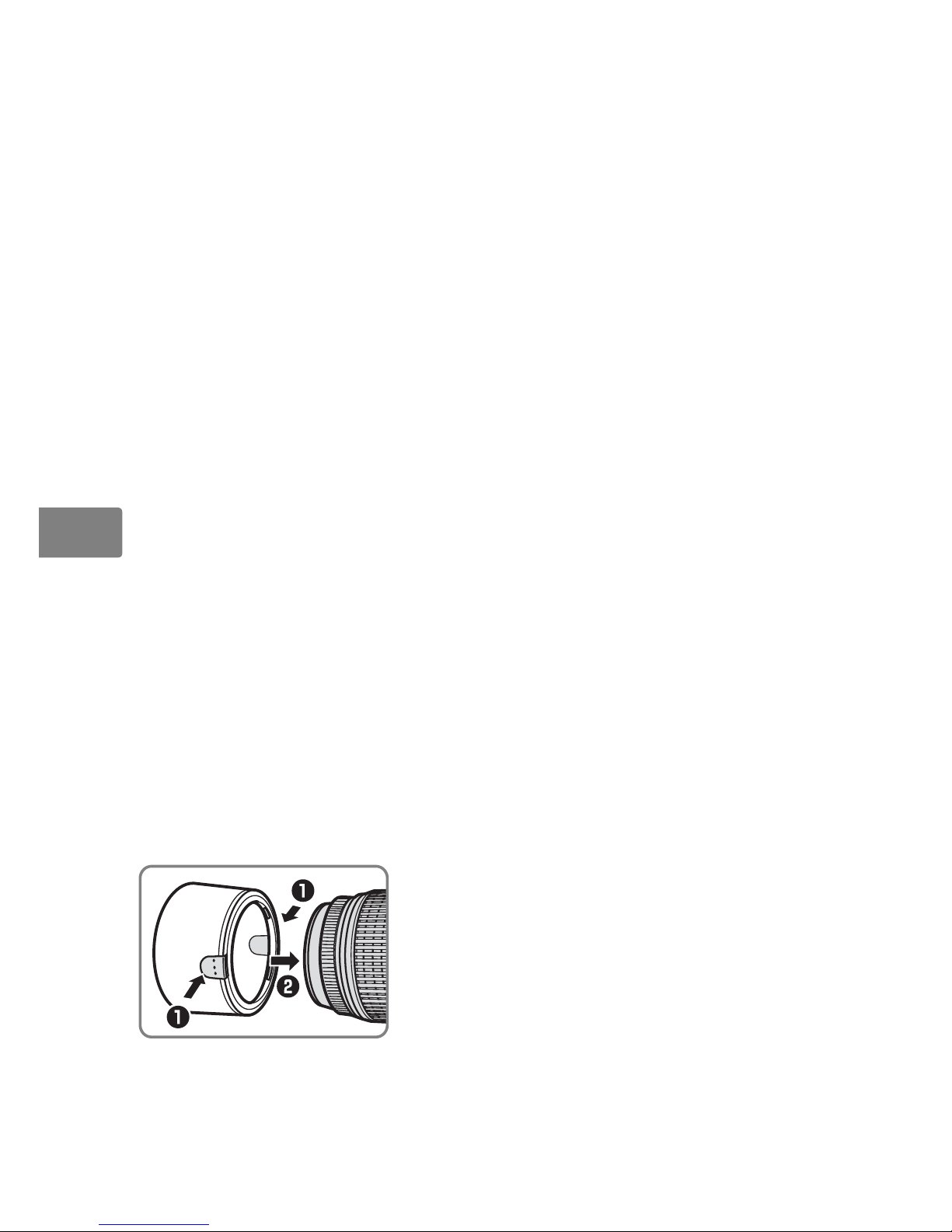

■ The Lens Hood

The lens hood protects the lens and blocks stray light that
would otherwise cause flare or ghosting.

Attaching the Hood

z

Turn the camera off and remove the camera body cap.

x

Remove the lens cap.

c

Attach the lens.

Keeping the lens mounting mark aligned with the
mounting mark on the camera body, position the lens in
the camera’s bayonet mount and then rotate the lens
counter-clockwise until it clicks into place with the lens
mounting mark at the top.

z

Turn the camera off.

x

Remove the lens.

To remove the lens, press the lens release button while
turning the lens clockwise.

The hood can be reversed and
mounted on the lens when not in
use.

15

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Zoom and Depth of Field

■ Focus

Focus mode is determined by the camera focus mode and the
position of the lens A-M mode switch. See the camera manual
for information on camera focus mode selection.

Autofocus

Manual Focus

Before focusing, rotate the zoom ring
to adjust the focal length and frame
the photograph.

If the camera offers
depth-of-field preview (stop down),
depth of field can be previewed in
the viewfinder.

Note: The focal length of this lens decreases
as the focus distance shortens.

Camera focus mode

Lens focus mode

A M

AF Autofocus

Manual focus with

electronic rangefinder

MF —

z

Set the camera to AF (autofocus).

x

Slide the lens A-M mode switch to A.

c

Focus.

Press the shutter-release button halfway to focus. Be careful
not to touch the focus ring while the camera focuses.

z

Slide the lens A-M mode switch to M.

x

Focus.

Focus manually using the lens focus ring. Manual focus
can be used regardless of the focus mode selected with
the camera.

16

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Vibration Reduction (VRII)

Vibration reduction (VRII) reduces blur caused by camera
shake, allowing shutter speeds up to four stops slower than
would otherwise be the case (Nikon measurements; effects
vary with the photographer and shooting conditions). This
increases the range of shutter speeds available and permits
hand-held, tripod-free photography in a wide range of
situations.

Using the Vibration Reduction ON/OFF Switch

Using Vibration Reduction: Notes

• When using vibration reduction, press the shutter-release
button halfway and wait for the image in the viewfinder to
stabilize before pressing the shutter-release button the rest
of the way down.

• When the camera is panned, vibration reduction applies only
to motion that is not part of the pan (if the camera is panned
horizontally, for example, vibration reduction will be applied
only to vertical shake), making it much easier to pan the
camera smoothly in a wide arc.

• When vibration reduction is active, the image in the
viewfinder may be blurred after the shutter is released. This
does not indicate a malfunction.

Select ON to enable vibration reduction. Vibration
reduction is activated when the shutter-release
button is pressed halfway, reducing the effects
of camera shake for improved framing and focus.

Select OFF to turn vibration reduction off.

17

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

• Do not turn the camera off or remove the lens while
vibration reduction is in effect. If power to the lens is cut
while vibration reduction is on, the lens may rattle when
shaken. This is not a malfunction, and can be corrected by
reattaching the lens and turning the camera on.

• If the camera is equipped with a built-in flash, vibration
reduction will be disabled while the flash charges.

• Turn vibration reduction off when the camera is securely
mounted on a tripod, but leave it on if the tripod head is not
secured or when using a monopod.

• If the camera is equipped with an AF-ON button, pressing
the AF-ON button will not activate vibration reduction.

■ Aperture

Aperture is adjusted using camera controls.

Zoom and Maximum Aperture

Changes to zoom can alter the maximum aperture by up to

2

/3 EV. The camera however automatically takes this into
account when setting exposure, and no modifications to
camera settings are required following adjustments to zoom.

■ Built-in Flash Units

When using the built-in flash on cameras equipped with a
built-in flash unit, remove lens hoods to prevent vignetting
(shadows created where the end of the lens obscures the
built-in flash).

18

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Lens Care

• Do not pick up or hold the lens or camera using only the lens
hood.

• Keep the CPU contacts clean.

• Should the rubber lens-mount gasket be damaged, cease
use immediately and take the lens to a Nikon-authorized
service center for repair.

• Use a blower to remove dust and lint from the lens surfaces.
To remove smudges and fingerprints, apply a small amount
of ethanol or lens cleaner to a soft, clean cotton cloth or lens­cleaning tissue and clean from the center outwards using a
circular motion, taking care not to leave smears or touch the
glass with your fingers.

• Never use organic solvents such as paint thinner or benzene
to clean the lens.

• The lens hood or NC filters can be used to protect the front
lens element.

• Attach the front and rear caps before placing the lens in its
flexible pouch.

• If the lens will not be used for an extended period, store it in
a cool, dry location to prevent mold and rust. Do not store in
direct sunlight or with naphtha or camphor moth balls.

• Keep the lens dry. Rusting of the internal mechanism can
cause irreparable damage.

• Leaving the lens in extremely hot locations could damage or
warp parts made from reinforced plastic.

■ Supplied Accessories

• 58 mm snap-on Front Lens Cap LC-58

• Rear Lens Cap LF-4

• Bayonet Hood HB-57

• Flexible Lens Pouch CL-1020

19

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Compatible Accessories

58 mm screw-on filters

■ Specifications

Nikon reserves the right to change the specifications of the hardware
described in this manual at any time and without prior notice.

Type Type G AF-S DX lens with built-in CPU and Nikon

F mount

Focal length 55–300 mm
Maximum aperture f/4.5–5.6
Lens construction 17 elements in 11 groups (including 2 ED lens elements

and one HRI lens element)

Angle of view 28° 50 ′–5° 20 ′
Focal length scale Graduated in millimeters (55, 70, 100, 135, 200, 300)
Distance information Output to camera
Zoom Manual zoom using independent zoom ring
Focusing Autofocus controlled by Silent Wave Motor,

manual focus

Vibration reduction Lens shift using voice coil motors (VCMs)
Minimum focus distance 1.4 m/4.59 ft. at all zoom positions
Diaphragm blades 9 (rounded diaphragm opening)
Diaphragm Fully automatic
Aperture range • 55 mm focal length: f/4.5 to f/22

• 300 mm focal length: f/5.6 to f/29
Metering Full aperture
Filter-attachment size 58 mm (P=0.75 mm)
Dimensions Approx. 76.5 mm diameter × 123 mm (distance from

camera lens-mount flange)

Weight Approx. 530 g/18.7 oz.

20

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

Für Ihre Sicherheit

SICHERHEITSHINWEISE

• Nicht auseinanderbauen. Das Berühren der Innenteile von Kamera oder Objektiv

könnte zu Verletzungen führen. Im Falle einer Fehlfunktion sollte das Produkt
auschließlich von einem qualifizierten Fachmann repariert werden. Sollte das
Produkt aufgrund eines Herunterfallens oder eines Unfalles aufbrechen,
entfernen Sie den Kamera-Akku und/oder trennen Sie den Netzadapter vom
Netz und bringen Sie das Produkt zur Inspektion zum Nikon-Kundendienst.

• Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich ab. Wenn Sie Rauch

oder einen ungewöhnlichen Geruch aus Ihrer Ausrüstung wahrnehmen,
trennen Sie sofort den Netzadapter vom Netz und entfernen Sie den Kamera­Akku. Geben Sie dabei acht, dass Sie sich nicht verbrennen. Ein weiterer Betrieb
könnte zu einem Brand oder zu Verletzungen führen. Nach Entfernen des Akkus
bringen Sie die Ausrüstung zur Inspektion zum Nikon-Kundendienst.

• Nicht in Gegenwart von entflammbarem Gas verwenden. Der Betrieb von

Elektrogeräten in Gegenwart von entflammbarem Gas könnte zu einer
Explosion oder zu einem Brand führen.

• Blicken Sie nicht durch das Objektiv oder den Kamerasucher in die Sonne. Das Betrachten

der Sonne oder einer anderen hellen Lichtquelle durch das Objektiv oder den
Sucher kann zu permanenten Sehstörungen führen.

• Außerhalb der Reichweite von Kindern aufbewahren. Ein Nichtbeachten dieser

Vorsichtsmaßnahme kann zu Verletzungen führen.

•

Beachten Sie die folgenden Vorsichtsmaßnahmen beim Umgang mit Kamera und Objektiv

:

- Halten Sie Objektiv und Kamera stets trocken. Ein Nichtbeachten dieser
Vorsichtsmaßnahme kann zu Feuer oder Stromschlägen führen.

- Bedienen Sie die Kamera oder das Objektiv nicht mit nassen Händen. Ein
Nichtbeachten dieser Vorsichtsmaßnahme kann zu Stromschlägen führen.

- Halten Sie die Sonne sicher außerhalb des Bildbereiches, wenn Sie Motive im
Gegenlicht aufnehmen. Sonnenlicht, das in der Kamera fokussiert wird, wenn sich die
Kamera im oder nah beim Bildmotiv befindet, kann zu einem Brand führen.

- Wird das Objektiv für längere Zeit nicht verwendet, bringen Sie den vorderen
und hinteren Objektivdeckel an und lagern Sie das Objektiv an einem Ort
ohne direkte Sonneneinstrahlung. Wird es in direktem Sonnenlicht gelagert,
könnte das Objektiv die Sonnenstrahlen auf entflammbare Objekte
fokussieren und Sie so entzünden.

•

Tragen Sie Stative nicht mit aufgesetzter Kamera oder aufgesetztem Objektiv

. Es besteht die
Gefahr zu stolpern oder versehentlich andere Personen zu stoßen, was zu
Verletzungen führen kann.

• Lagern Sie das Objektiv nicht an Orten, an denen es extrem hohen Temperaturen
ausgesetzt ist, wie beispielsweise in einem geschlossenen Auto oder direkt in der Sonne.
Andernfalls können die internen Teile des Objektivs nachteilig beeinflusst
werden und es könnte zu einem Brand kommen.

21

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

Vielen Dank, dass Sie sich für ein AF-S DX NIKKOR 55–300 mm
1:4,5–5,6G ED VR Objektiv entschieden haben. Bitte lesen Sie vor
der Verwendung dieses Produktes sowohl diese Anleitung als
auch das Handbuch der Kamera sorgfältig.

Hinweis: DX-Objektive können nur mit digitalen Spiegelreflexkameras mit DX­Format wie der D90 oder einer Kamera der D300-Serie verwendet werden.
Der Blickwinkel eines Objektives auf einer Kamera mit DX-Format entspricht
dem eines Objektives mit einer etwa 1,5 × längeren Brennweite auf einer
Kamera mit 35 mm Kleinbildformat.

■ Objektivkomponenten

q

Gegenlichtblende............................22

w

Verriegelung........................................22

e

Fokussierring.......................................23

r

Zoomring...............................................23

t

Brennweitenskala.............................27

y

Markierung für Brennweitenskala

u

Markierung für die Ausrichtung

des Objektivs.................................22

i

Dichtungsmanschette..................26

o

CPU-Kontakte .....................................26

!0

A-M-Umschalter................................23

!1

Bildstabilisator

AN/AUS-Schalter ........................24

22

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Ansetzen und Abnehmen des Objektivs

Ansetzen des Objektivs

Abnehmen des Objektivs

■ Die Gegenlichtblende

Die Gegenlichtblende schützt das Objektiv und verhindert das
Eindringen von Streulicht, das ansonsten zu Streulicht oder
Geisterbildern führen würde.

Ansetzen der Gegenlichtblende

z

Schalten Sie die Kamera ab und entfernen Sie den
Gehäusedeckel der Kamera.

x

Entfernen Sie den Objektivdeckel.

c

Setzen Sie das Objektiv an.

Richten Sie die Markierung für die Ausrichtung des Objektivs
mit der Markierung am Kameragehäuse aus, setzen Sie das
Objektiv in den Bajonettanschluss der Kamera ein und
drehen es dann gegen den Uhrzeigersinn, bis es mit einem
Klicken einrastet und die Markierung für die Ausrichtung des
Objektivs nach oben zeigt.

z

Schalten Sie die Kamera ab.

x

Nehmen Sie das Objektiv ab.

Um das Objektiv abzunehmen, drücken Sie die
Objektiventriegelungstaste, während Sie das Objektiv im
Uhrzeigersinn drehen.

Die Gegenlichtblende kann umgekehrt
auf dem Objektiv angebracht werden,
wenn sie nicht verwendet wird.

23

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Zoom und Tiefenschärfe

■ Scharfeinstellung

Der Fokusmodus wird durch den Fokusmodus der Kamera und
die Position des Objektiv-A-M-Umschalters bestimmt. Beachten
Sie das Handbuch der Kamera für weitere Informationen zur Wahl
des Fokusmodus an der Kamera.

Autofokus

Manuelle Fokussierung

Drehen Sie, bevor Sie fokussieren, den
Zoomring, um die Brennweite
einzustellen und einen Bildausschnitt zu
wählen. Verfügt die Kamera über eine
Abblendtaste, kann die Tiefenschärfe im
Sucher im Voraus bewertet werden.

Hinweis: Die Brennweite dieses Objektivs nimmt
bei der Fokussierung auf nahe Motive ab.

Kamera-Fokusmodus

Objektiv-Fokusmodus

A M

AF Autofokus

Manueller Fokus mit

elektronischer Einstellhilfe

MF —

z

Versetzen Sie die Kamera in den AF (Autofokus)-Modus.

x

Stellen Sie den Objektiv-A-M-Umschalter auf A.

c

Fokussieren Sie.

Drücken Sie den Auslöser bis zum ersten Druckpunkt, um zu
fokussieren. Berühren Sie nicht den Fokussierring, während
die Kamera fokussiert.

z

Stellen Sie den Objektiv-A-M-Umschalter auf M.

x

Fokussieren Sie.

Fokussieren Sie manuell mit Hilfe des Fokussierrings am
Objektiv. Die manuelle Fokussierung kann unabhängig vom
an der Kamera gewählten Fokusmodus verwendet werden.

24

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Bildstabilisator (VRII)

Der Bildstabilisator (VRII) reduziert die Bewegungsunschärfe, die
durch Kamera-Verwacklung entsteht und erlaubt so eine bis zu
vier Stufen längere Belichtungszeit, als es ansonsten der Fall wäre
(Nikon-Messungen; die Effekte können je nach Fotograf und
Aufnahmesituation variieren). Dies vergrößert die Auswahl
verfügbarer Belichtungszeiten und erlaubt Fotografien aus der
Hand ohne Stativ in einer Vielzahl von Situationen.

Verwendung des Bildstabilisator AN/AUS-Schalters

Verwendung des Bildstabilisators: Hinweise

• Drücken Sie bei Verwendung des Bildstabilitsators den Auslöser
bis zum ersten Druckpunkt und warten Sie, bis sich das Bild im
Sucher stabilisiert, bevor Sie den Auslöser vollständig drücken.

• Wird die Kamera geschwenkt, gleicht der Bildstabilisator nur die
Bewegung aus, die sich nicht im Schwenkbereich befindet
(wenn die Kamera beispielsweise horizontal geschenkt wird,
wird der Bildstabilisator nur auf vertikale Verwacklungen
angewendet), so dass ein sauberes Verschwenken der Kamera in
einem weiten Bogen um ein Vielfaches erleichtert wird.

• Wenn der Bildstabilisator aktiv ist, ist das Bild im Sucher
möglicherweise verschwommen, wenn der Auslöser gedrückt
wurde. Dies stellt keine Fehlfunktion dar.

Wählen Sie ON (EIN), um den Bildstabilisator zu aktivieren.
Der Bildstabilisator wird aktiviert, wenn der
Auslöser bis zum ersten Druckpunkt gedrückt wird;
er verringert die Effekte einer Kamera-Verwacklung
für verbesserte Motivwahl und Scharfstellung.

Wählen Sie OFF (AUS), um den Bildstabilisator
auszuschalten.

25

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

• Schalten Sie die Kamera nicht ab und entfernen Sie nicht das
Objektiv, solange der Bildstabilisator aktiv ist. Wenn die
Stromversorgung des Objektivs unterbrochen wird, solange der
Bildstabilisator aktiv ist, könnte das Objektiv klappern, wenn es
geschüttelt wird. Dies stellt keine Fehlfunktion dar und kann
dadurch beseitigt werden, dass das Objektiv wieder angesetzt
und die Kamera eingeschaltet wird.

• Verfügt die Kamera über ein eingebautes Blitzgerät, wird der
Bildstabilisator deaktiviert, solange das Blitzgerät sich auflädt.

• Schalten Sie den Bildstabilisator ab, wenn die Kamera fest auf
einem Stativ aufsitzt, lassen Sie ihn jedoch angeschaltet, wenn
der Stativkopf nicht feststehend ist oder wenn Sie ein Einbein
verwenden.

• Wenn die Kamera über eine AF-ON-Taste verfügt, schaltet ein
Drücken der AF-ON-Taste den Bildstabilisator nicht ein.

■ Blende

Die Blende wird mit den Bedienelementen der Kamera
eingestellt.

Zoom und maximale Blende

Änderungen am Zoom können die maximale Blende um bis zu

2

/3 LW verändern. Die Kamera berücksichtigt dies allerdings
automatisch beim Einstellen der Belichtung und Sie müssen
nach Anpassung des Zooms keine Veränderungen an den
Kameraeinstellungen vornehmen.

■ Integrierte Blitzgeräte

Entfernen Sie die Gegenlichtblende, wenn Sie das integrierte
Blitzgerät der Kamera verwenden (insofern vorhanden), da die
Gegenlichtblende sonst einen Schatten ins Motiv würfe.

26

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Pflege des Objektivs

• Halten oder heben Sie das Objektiv oder die Kamera nicht an
der angesetzten Gegenlichtblende.

• Halten Sie die CPU-Kontakte sauber.

• Sollte die Dichtungsmanschette beschädigt werden, setzen Sie
den Gebrauch sofort aus und bringen Sie das Objektiv zum
Nikon-Kundendienst zur Reparatur.

• Verwenden Sie zum Entfernen von Staub und Verunreinigungen
vom Objektiv einen Blasebalg. Um Schmierflecke und
Fingerabdrücke zu entfernen, bringen Sie eine kleine Menge
Ethanol oder Objektivreiniger auf ein weiches, sauberes
Baumwolltuch oder ein Objektivreinigungstuch auf und reinigen
Sie das Objektiv mit Kreisbewegungen von der Mitte nach
außen. Achten Sie dabei darauf, dass keine Schmierflecke
verbleiben, und dass sie das Glas nicht mit den Fingern berühren.

• Verwenden Sie niemals organische Lösungsmittel wie
Verdünner oder Waschbenzin zur Reinigung des Objektivs.

• Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein
Klarglasfilter (NC) verwendet werden.

• Bringen Sie den vorderen und den hinteren Objektivdeckel auf
dem Objektiv an, bevor sie es in seiner Tasche verstauen.

• Wenn das Objektiv für längere Zeit nicht verwendet wird, lagern
Sie es an einem kühlen, trockenen Ort, um Schimmel und
Korrosion zu vermeiden. Lagern sie das Objektiv nicht direkt in
der Sonne oder mit Mottenkugeln aus Naphtha oder Kampfer.

• Halten Sie das Objektiv stets trocken. Eindringendes Wasser
kann zur Korrosion innenliegender Teile und irreparablen
Schäden führen.

• Das Lagern des Objektiv an sehr heißen Orten kann Teile aus
verstärktem Plastik beschädigen oder verformen.

■ Im Lieferumfang enthaltenes Zubehör

• 58 mm aufschnappender vorderer Objektivdeckel LC-58

• Hinterer Objektivdeckel LF-4

• Bajonett-Gegenlichtblende HB-57

• Objektivbeutel CL-1020

27

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Kompatibles Zubehör

58-mm-Schraubfilter

■ Technische Daten

Änderungen und Irrtümer vorbehalten.

Typ AF-S DX-Objektiv vom Typ G mit integrierter CPU

und Nikon F-Bajonettanschluss

Brennweite 55–300 mm
Lichtstärke 1:4,5–5,6
Optischer Aufbau 17 Linsen in 11 Gruppen (enthält 2 ED-Linsen und eine HRI-

Linse)

Bildwinkel 28 ° 50 ′–5 ° 20 ′
Brennweitenskala Unterteilt im Millimeter (55, 70, 100, 135, 200, 300)
Entfernungsinformation Übermittlung an die Kamera
Zoom Manueller Zoom mit unabhängigem Zoomring
Fokussierung Autofokus mit Silent-Wave-Motor, manueller Fokus
Bildstabilisator Bewegliche Linsengruppe mit Voice-Coil-Motoren

(VCMs)

Naheinstellgrenze 1,4 m bei allen Zoomeinstellungen
Blendenlamellen 9 (Blendenöffnung mit abgerundeten Lamellen)
Blendensteuerung Vollautomatisch
Blendenbereich • 55 mm Brennweite: 4,5 bis 22

• 300 mm Brennweite: 5,6 bis 29
Belichtungsmessung Offenblende
Filtergewinde 58 mm (P = 0,75 mm)
Abmessungen Durchmesser ca. 76,5 mm × 123 mm (Länge ab

Bajonettauflage)

Gewicht ca. 530 g

28

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

Pour votre sécurité

ATTENTION

• Ne pas démonter. Toucher les parties internes de l’appareil photo ou de l’objectif

peut causer des blessures. En cas de dysfonctionnement, le produit devra être
réparé par un technicien qualifié uniquement. Si le produit s’ouvre à cause
d’une chute ou de tout autre accident, retirez l’accumulateur de l’appareil
photo et/ou débranchez l’adaptateur secteur et amenez le produit à un centre
Nikon agréé pour le faire vérifier.

•

Mettre immédiatement l’appareil hors tension en cas de dysfonctionnement

. Si vous détectez
de la fumée ou une odeur inhabituelle provenant de l’équipement, débranchez
immédiatement l’adaptateur secteur et retirez l’accumulateur de l’appareil photo,
tout en prenant soin à ne pas vous brûler. Poursuivre son utilisation peut causer un
incendie ou des blessures. Après avoir retiré l’accumulateur, apportez l’équipement
à un centre Nikon agréé pour le faire vérifier.

• Ne pas utiliser en présence de gaz inflammable. L’utilisation d’équipement

électronique en présence d’un gaz inflammable peut causer une explosion ou
un incendie.

• Ne p as rega rder le sol eil ave c l’object if ou l e viseu r de l’appa reil photo . Regarder le soleil

ou toute autre source lumineuse intense avec l’objectif ou le viseur peut
causer des troubles de la vision irréversibles.

• Tenir éloigné des enfants. Le non-respect de cette précaution peut causer des

blessures.

•

Suivre les précautions ci-dessous lors de la manipulation de l’objectif et de l’appareil photo

:

- Tenir l’objectif et l’appareil photo au sec. Le non-respect de cette précaution

peut causer un incendie ou un choc électrique.

- Ne pas manipuler l’objectif ou l’appareil photo avec des mains mouillées. Le

non-respect de cette précaution peut causer un choc électrique.

- Ne pas inclure le soleil dans le cadrage lors de la prise de vue de sujets en contre-

jour. La concentration de la lumière du soleil dans l’appareil photo lorsque le
soleil est dans ou à proximité du champ de l’image peut causer un incendie.

- Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période

prolongée, fixez les bouchons avant et arrière et rangez l’objectif hors de la
lumière directe du soleil. Si l’objectif est laissé en contact direct avec la
lumière du soleil, les rayons peuvent toucher des objets inflammables,
causant ainsi un incendie.

• Ne pas porter un trépied sur lequel un objectif ou l’appareil photo est fixé. Vous

risqueriez de trébucher ou de frapper accidentellement des personnes,
causant ainsi des blessures.

• Ne pas laisser l’objectif là où il serait exposé à des températures élevées, comme une
voiture fermée ou à la lumière directe du soleil. Le non-respect de cette précaution
peut avoir des répercussions sur les parties internes de l’objectif, pouvant
causer un incendie.

29

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

Nous vous remercions d’avoir acheté l’objectif AF-S DX NIKKOR
55–300 mm f/4.5–5.6G ED VR. Avant d’utiliser ce produit, veuillez
lire attentivement ces instructions et le manuel de l’appareil
photo.

Remarque : les objectifs DX ne doivent être utilisés qu’avec des appareils photo
numériques reflex de format DX tels que la gamme D90 ou D300. L’angle de
champ d’un objectif sur un appareil photo au format DX est équivalent à celui
d’un objectif avec une focale environ 1,5 × plus longue montée sur un
appareil photo au format 24×36 mm.

■ Parties de l’objectif

q

Parasoleil................................................30

w

Repère .....................................................30

e

Bague de mise au point...............31

r

Bague de zoom..................................31

t

Échelle des focales...........................35

y

Repère de l'échelle des focales

u

Repère de montage de

l’objectif............................................30

i

Joint en caoutchouc de la

monture d’objectif ....................34

o

Contacts du

microprocesseur.........................34

!0

Commutateur de mode A-M.... 31

!1

Commutateur MARCHE / ARRÊT

pour la réduction de

vibration...........................................32

30

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Fixer et retirer l’objectif

Fixer l’objectif

Retirer l’objectif

■ Parasoleil

Le parasoleil protège l’objectif et bloque la lumière diffusée
pouvant causer de la lumière parasite ou une image fantôme.

Fixer le parasoleil

z

Mettez l’appareil photo hors tension et retirez le bouchon
de boîtier de l’appareil.

x

Retirez le bouchon d'objectif.

c

Fixez l’objectif.

En maintenant le repère de montage de l’objectif aligné avec
le repère de montage sur le boîtier de l'appareil photo,
positionnez l’objectif dans la monture à baïonnette de
l’appareil puis faites tourner l’objectif dans le sens opposé
des aiguilles d’une montre jusqu’à ce qu’il s'emboîte, le
repère de montage de l’objectif vers le haut.

z

Mettez l’appareil photo hors tension.

x

Retirez l’objectif.

Pour retirer l'objectif, appuyez sur la commande de
déverrouillage de l'objectif tout en tournant l'objectif dans le
sens des aiguilles d'une montre.

Le parasoleil peut être retourné et
monté sur l’objectif lorsqu’il n’est pas
utilisé.

31

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Zoom et Profondeur de champ

■ Mise au point

Le mode de mise au point est déterminé par le mode de mise au
point de l'appareil photo et la position du commutateur de mode
A-M de l'objectif. Reportez-vous au manuel de l'appareil photo
pour plus d'informations sur la sélection du mode de mise au
point de l'appareil photo.

Autofocus

Mise au point manuelle

Avant de faire la mise au point, tournez
la bague de zoom pour régler la focale
et cadrer la photographie. Si l’appareil
photo offre un aperçu de la profondeur
de champ (fermeture du diaphragme),
il est possible d’avoir un aperçu de la
profondeur de champ dans le viseur.

Remarque : La focale de cet objectif diminue
lorsque la distance de mise au point se réduit.

Mode de mise au point de

l’appareil photo

Mode de mise au point de l'objectif

A M

AF Autofocus

Mise au point manuelle avec

télémètre électronique

MF —

z

Réglez l'appareil photo sur AF (autofocus).

x

Positionnez le commutateur de mode A-M de l'objectif sur A.

c

Effectuez la mise au point.

Appuyez sur le déclencheur à mi-course pour faire la mise au
point. Veillez à ne pas toucher la bague de mise au point
lorsque l’appareil photo effectue la mise au point.

z

Positionnez le commutateur de mode A-M de l'objectif sur M.

x

Effectuez la mise au point.

Effectuez la mise au point manuellement en utilisant la
bague de mise au point de l’objectif. La mise au point
manuelle peut être utilisée quel que soit le mode de mise au
point sélectionné avec l’appareil photo.

32

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Réduction de vibration (VRII)

La réduction de vibration (VRII) réduit le flou causé par les
mouvements de l'appareil, permettant de choisir des vitesses
d'obturation jusqu'à quatre fois plus lentes que celles
normalement utilisées (mesures Nikon ; les effets varient en
fonction du photographe et des conditions de prise de vue). Cela
augmente la plage des vitesses d’obturation disponibles et
permet de prendre des photos à main levée, sans pied, dans une
vaste gamme de situation.

Utilisation du commutateur MARCHE /ARRÊT pour
la réduction de vibration

Utiliser la réduction de vibration : Remarques

• Lorsque vous utilisez la réduction de vibration, appuyez sur le
déclencheur à mi-course et attendez que l’image se stabilise
dans le viseur avant d’appuyer sur le déclencheur jusqu’en fin
de course.

• Lorsque l’appareil photo est en mode panoramique, la
réduction de vibration s’applique uniquement au mouvement
ne faisant pas partie du panoramique (si l’appareil photo est en
mode panoramique horizontal par exemple, la réduction de
vibration s'applique uniquement au mouvement vertical), ce
qui est plus facile pour faire un panoramique régulier en un arc
large.

• Lorsque la réduction de vibration est activée, l’image dans le
viseur peut être floue une fois le déclencheur relâché. Cela
n’indique pas un dysfonctionnement.

Sélectionnez ON (ACTIVÉ) pour activer la réduction de
vibration. La réduction de vibration est activée

lorsque vous appuyez à mi-course sur le
déclencheur, réduisant ainsi les effets du bougé
d'appareil pour vous permettre d’améliorer le
cadrage et la mise au point.

Sélectionnez OFF (DÉSACTIVÉ) pour désactiver la réduction de
vibration.

33

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

• Ne mettez pas l’appareil photo hors tension et ne retirez pas
l’objectif pendant que la réduction de vibration est activée. Si
l’alimentation de l’objectif est coupée alors que la réduction de
vibration est activée, l’objectif peut vibrer s’il est secoué. Il ne
s’agit pas d’un dysfonctionnement et cela peut être corrigé en
refixant l’objectif et en mettant l’appareil photo sous tension.

• Si l’appareil photo est équipé d’un flash intégré, la réduction de
vibration est désactivée pendant que le flash charge.

• Désactivez la réduction de vibration lorsque l’appareil photo est
monté sur un pied, mais maintenez-la si la tête du pied n’est pas
stabilisée ou si vous utilisez un monopode.

• Si l’appareil photo est équipé d’un bouton AF-ON, appuyer sur
le bouton AF-ON n’active pas la réduction de vibration.

■ Ouverture

Pour régler l’ouverture, utilisez les commandes de l’appareil
photo.

Zoom et ouverture maximum

Modifier le zoom peut altérer l’ouverture maximum jusqu’à

2

/3 IL. L’appareil photo prend cela automatiquement en compte
lors du réglage de l’exposition et aucune modification des
réglages de l’appareil photo n’est nécessaire après les
ajustements du zoom.

■ Flash intégré

Lors de l’utilisation d’un flash intégré sur les appareils photo
équipés d’un flash intégré, enlevez le parasoleil pour éviter l’effet
de vignettage (ombres créées lorsque l’extrémité de l’objectif
obscurcit le flash intégré).

34

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Entretien de l’objectif

• Ne prenez pas ou ne tenez pas l’objectif ou l’appareil photo en
saisissant uniquement le parasoleil.

• Maintenez les contacts du microprocesseur propres.

• Si le joint en caoutchouc de la monture d’objectif est
endommagé, cessez immédiatement l’utilisation et amenez
l’objectif à un centre Nikon agréé pour le faire réparer.

• Utilisez une soufflette pour enlever la poussière et les peluches
sur la surface de l’objectif. Pour effacer les taches et les traces de
doigt, imprégnez un morceau de tissu propre en coton avec une
petite quantité d’éthanol ou de nettoyant pour objectif ou
utilisez une lingette de nettoyage d’objectif, et nettoyez avec un
mouvement circulaire à partir du centre vers l’extérieur, tout en
prenant soin de ne pas laisser de taches et de ne pas toucher le
verre avec vos doigts.

• N’utilisez jamais de solvants organiques comme un diluant à
peinture ou du benzène pour nettoyer l’objectif.

• Le parasoleil ou les filtres NC peuvent être utilisés pour protéger
l'élément de lentille frontale.

• Fixez les bouchons avant et arrière avant de placer l’objectif
dans son étui.

• Si vous n’avez pas l’intention d’utiliser l’objectif pendant une
période prolongée, rangez-le dans un endroit frais et sec pour
éviter la moisissure et la rouille. Ne pas ranger à la lumière
directe du soleil ou avec des boules antimites de naphtaline ou
de camphre.

• Tenez l’objectif au sec. La formation de rouille sur le mécanisme
interne peut causer des dégâts irréparables.

• Laisser l’objectif dans des endroits extrêmement chauds peut
endommager ou déformer les éléments composés de plastique
renforcé.

■ Accessoires fournis

• Bouchon avant d'objectif encliquetable LC-58 58 mm

• Bouchon arrière d'objectif LF-4

• Parasoleil à baïonnette HB-57

• Etui souple pour objectif CL-1020

35

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Accessoires compatibles

Filtres à visser 58 mm

■ Caractéristiques

Nikon se réserve le droit de modifier les caractéristiques du matériel décrit dans ce
manuel à tout moment et sans préavis.

Type Objectif AF-S DX type G avec microprocesseur

intégré et monture F Nikon

Focale 55–300 mm
Ouverture maximale f/4.5–5.6
Construction optique 17 éléments en 11 groupes (comprenant 2 éléments

de lentille ED et un élément de lentille HRI)

Angle de champ 28 ° 50 ′–5 ° 20 ′
Échelle des focales Graduée en millimètres (55, 70, 100, 135, 200, 300)
Informations de distance Communiquée au boîtier de l’appareil photo
Zoom Zoom manuel utilisant une bague de zoom

indépendante

Mise au point Autofocus commandé par un moteur

ondulatoire silencieux, mise au point manuelle

Réduction de vibration Décentrement avec voice coil motors (VCMs)
Distance minimale de mise au

point

1,4 m à toutes les positions de zoom

Lamelles de diaphragme 9 (diaphragme circulaire)
Diaphragme Intégralement automatique
Plage des ouvertures • Focale 55 mm : f/4.5 à f/22

• Focale 300 mm : f/5.6 à f/29
Mesure Pleine ouverture
Diamètre de fixation pour filtre 58 mm (P=0,75 mm)
Dimensions Approx. 76,5 mm de diamètre × 123 mm

(distance à partir du plan d’appui de la monture d’objectif de
l’appareil photo)

Poids Approx. 530 g

36

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

Por su seguridad

PRECAUCIONES

• No desarmar. Tocar las piezas internas de la cámara o el objetivo podría

resultar en lesiones. En caso de mal funcionamiento, el producto debe ser
reparado solamente por un técnico cualificado. Si el producto llegara a
romperse debido a una caída o accidente, quite la batería de la cámara y/o
desconecte el adaptador de CA y después lleve el producto a un servicio
técnico autorizado de Nikon para inspeccionarlo.

• Apague inmediatamente la cámara en caso de mal funcionamiento. Si llegara a notar

humo o un olor inusual proveniente del equipo, desconecte
inmediatamente el adaptador de CA y quite la batería de la cámara,
procurando evitar quemaduras. Si continúa operando el equipo podría
causar fuego o lesiones. Después de quitar la batería, lleve el equipo a un
servicio técnico autorizado de Nikon para inspeccionarlo.

• No lo use en presencia de gas inflamable. Operar equipo electrónico en la

presencia de gas inflamable podría resultar en una explosión o incendio.

• No mire hacia el sol a través del objetivo o del visor de la cámara. Ver el sol u otra

fuente de luz brillante a través del objetivo o del visor podría ocasionar
daños oculares permanentes.

• Manténgalo lejos del alcance de los niños. De no tener en cuenta esta precaución

podría resultar en lesiones.

• Tenga presentes las siguientes precauciones al manipular el objetivo y la cámara:

- Mantenga seco el objetivo y la cámara. De no tener en cuenta esta
precaución podría resultar en un incendio o descarga eléctrica.

- No manipule el objetivo ni la cámara con las manos mojadas. De no tener
en cuenta esta precaución podría resultar en descargas eléctricas.

- Mantenga el sol fuera del fotograma al disparar a sujetos a contraluz. La luz
del sol enfocada en la cámara cuando el sol se encuentra en o cerca del
fotograma podría ocasionar un incendio.

- Si el objetivo no se va a usar por un periodo largo de tiempo, coloque la
tapa del objetivo delantera y trasera y mantenga el objetivo lejos de la luz
solar directa. Si lo deja a la luz solar directa, el objetivo podría enfocar los
rayos del sol sobre objetos inflamables, ocasionando un incendio.

• No transporte el trípode con un objetivo o con la cámara instalada. Podría caerse o

golpear accidentalmente a otros, ocasionando lesiones.

• No deje el objetivo donde esté expuesto a temperaturas extremadamente altas, como
en un automóvil cerrado o a la luz solar directa. De no tener presente esta
precaución podría afectar adversamente las piezas internas del objetivo,
ocasionando un incendio.

37

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

Le agradecemos haber adquirido el objetivo AF-S DX NIKKOR 55–
300 mm f/4,5–5,6G ED VR. Antes de usar este producto, lea
cuidadosamente tanto estas instrucciones como las del manual de
la cámara.

Nota: los objetivos DX son para usarse solamente con las cámaras digitales
réflex de objetivo único de formato DX como las de la serie D90 o D300. El
ángulo de visualización de un objetivo en una cámara de formato DX es
equivalente al de un objetivo con una distancia focal de aproximadamente
1,5 × mayor montado en una cámara de formato de 35 mm.

■ Partes del objetivo

q

Parasol de objetivo..........................38

w

Pestillo.....................................................38

e

Anillo de enfoque.............................39

r

Anillo del zoom..................................39

t

Escala de la distancia focal..........43

y

Marca de la distancia focal

u

Marca de montaje de

objetivo............................................38

i

Junta de goma de montaje del

objetivo............................................42

o

Contactos de CPU............................42

!0

Interruptor de modo A-M...........39

!1

Interruptor ON/OFF de reducción

de la vibración..............................40

38

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Montaje y desmontaje del objetivo

Montaje del objetivo

Desmontaje del objetivo

■ Parasol del objetivo

El parasol protege al objetivo y bloquea la luz directa que podría
ocasionar destello o el efecto fantasma.

Montaje del parasol

z

Apague la cámara y quite la tapa del cuerpo de la cámara.

x

Quite la tapa del objetivo.

c

Monte el objetivo.

Alinee la marca de montaje del objetivo con la marca de
montaje en el cuerpo de la cámara, posicione el objetivo en la
bayoneta de la cámara y después gire el objetivo en el sentido
contrario al de las manecillas del reloj hasta que haga clic con
la marca de montaje del objetivo en la parte superior.

z

Apague la cámara.

x

Desmonte el objetivo.

Para desmontar el objetivo, pulse el botón de liberación del
objetivo mientras lo gira en el sentido de las manecillas del
reloj.

El parasol se puede invertir y montar
sobre el objetivo cuando no esté en
uso.

39

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Zoom y Profundidad de campo

■ Enfoque

El modo de enfoque es determinado por el modo de enfoque de
la cámara y la posición del interruptor de modo A-M del objetivo.
Consulte el manual de la cámara para obtener información sobre
la selección del modo de enfoque de la cámara.

Autofoco

Enfoque manual

Antes de enfocar, gire el anillo del zoom
para ajustar la distancia focal y encuadre
la fotografía. Si la cámara cuenta con
vista previa de la profundidad de campo
(reducción de apertura de diafragma), la
profundidad de campo también puede
visualizarse previamente en el visor.

Nota:

La distancia focal de este objetivo disminuye

conforme se acorta la distancia de enfoque

.

Modo de enfoque de cámara

Modo de enfoque del objetivo

A M

AF Autofoco

Enfoque manual con

telémetro electrónico

MF —

z

Establezca la cámara en AF (autofoco).

x

Deslice el interruptor de modo A-M del objetivo hacia A.

c

Enfoque.

Pulse el disparador hasta la mitad para enfocar. Tenga
cuidado de no tocar el anillo de enfoque cuando la cámara
esté enfocando.

z

Deslice el interruptor de modo A-M del objetivo hacia M.

x

Enfoque.

Enfoque manualmente usando el anillo de enfoque del objetivo.
El enfoque manual se puede usar independientemente del
modo de enfoque seleccionado con la cámara.

40

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Reducción de la vibración (VRII)

La reducción de la vibración (VRII) disminuye la difuminación
ocasionada por las sacudidas de la cámara, permitiendo que la
velocidad de obturación sea hasta cuatro paradas más lenta de lo
que sería en caso contrario (Mediciones de Nikon; los efectos
varían dependiendo del fotógrafo y de las condiciones de
disparo). Esto incrementa el rango de velocidad de obturación
disponible y permite realizar la fotografía a pulso y sin trípode en
una amplia gama de situaciones.

Uso del interruptor ON/OFF de reducción de la
vibración

Uso de la reducción de la vibración: Notas

• Al usar la reducción de la vibración, pulse el disparador hasta la
mitad y espere a que se estabilice la imagen en el visor antes de
pulsar totalmente el disparador.

• Al barrer la cámara, la reducción de la vibración se aplica
solamente al movimiento que no forma parte del barrido (si se
barre la cámara horizontalmente, por ejemplo, la reducción de
vibración se aplicará solamente a las sacudidas en dirección
vertical), facilitando más el barrido de la cámara en un arco
amplio sin problemas.

• Al activar la reducción de la vibración, la imagen en el visor
podría difuminarse después de haber soltado el obturador.

Seleccione ON para activar la reducción de la vibración.
La reducción de la vibración se activa cuando se
pulsa el disparador hasta la mitad, reduciendo los
efectos de las sacudidas de la cámara para mejorar
el encuadre y el enfoque.

Seleccione OFF para desactivar la reducción de la vibración.

41

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

• No apague la cámara ni desmonte el objetivo cuando se
encuentre en efecto la reducción de vibración. Si se corta la
alimentación del objetivo cuando se encuentre activa la
reducción de la vibración, el objetivo podría producir un ruido al
sacudirlo. Esto no es un mal funcionamiento, y se puede corregir
volviendo a montar el objetivo y encendiendo la cámara.

• Si la cámara está equipada con un flash incorporado, la
reducción de la vibración se desactivará mientras esté cargando
el flash.

• Desactive la reducción de la vibración cuando la cámara esté
firmemente montada en un trípode, pero déjela activa si el
cabezal del trípode no está asegurado o al usar un monópodo.

• Si la cámara está equipada con un botón AF-ON, al pulsar el
botón AF-ON no se activará la reducción de la vibración.

■ Diafragma

El diafragma se ajusta usando los controles de la cámara.

Zoom y Diafragma máximo

Los cambios en el zoom pueden alterar el diafragma máximo
hasta a

2

/3 EV. La cámara sin embargo toma esto en cuenta
automáticamente al ajustar la exposición, y no se requiere
ningún tipo de modificación en los ajustes de la cámara después
de ajustar el zoom.

■ Unidades de flash incorporado

Al usar el flash incorporado en cámaras equipadas con una
unidad de flash incorporada, quite el parasol del objetivo para
evitar el viñeteado (sombras creadas donde el extremo del
objetivo oscurece el flash incorporado).

42

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Cuidado del objetivo

• No recoja o sujete el objetivo o la cámara usando solamente el
parasol de objetivo.

• Mantenga los contactos de CPU limpios.

• Si se daña la junta de goma de montaje del objetivo, deje de
usarlo inmediatamente y lleve el objetivo al centro de servicio
técnico autorizado de Nikon para repararlo.

• Use un soplador para quitar el polvo y la pelusa de la superficie
del objetivo. Para quitar tizna y las huellas dactilares, aplique
una pequeña cantidad de etanol o limpiador para objetivo en
un paño de algodón limpio y suave o en un papel de limpieza de
objetivo y limpie del centro hacia afuera en movimientos
circulares, teniendo cuidado de no dejar manchas ni de tocar el
cristal con sus dedos.

• Nunca use solventes orgánicos como el disolvente de pintura o
benceno para limpiar el objetivo.

• El parasol del objetivo o los filtros NC se pueden usar para
proteger el elemento delantero del objetivo.

• Coloque la tapa delantera y trasera antes de colocar el objetivo
en su bolsa flexible.

• Si el objetivo no se va a usar durante un periodo prolongado de
tiempo, guárdelo en un lugar frío y seco para evitar la formación
de moho y corrosión. No lo guarde a la luz solar directa o con
bolas para polilla de alcanfor o de naftalina.

• Mantenga el objetivo seco. La oxidación del mecanismo interno
puede ocasionar daños irreparables.

• Dejar el objetivo en lugares extremadamente calientes podría
averiar o deformar las piezas hechas de plástico reforzado.

■ Accesorios suministrados

• Tapa delantera del objetivo LC-58 de broche a presión de 58 mm

• Tapa trasera del objetivo LF-4

• Parasol de bayoneta HB-57

• Bolsa flexible para objetivo CL-1020

43

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Accesorios compatibles

Filtros de atornillado de 58 mm

■ Especificaciones

Nikon se reserva el derecho de cambiar las especificaciones del hardware descritas
en este manual en cualquier momento y sin previo aviso.

Tipo Objetivo tipo G AF-S DX con CPU incorporado y

montura F Nikon

Distancia focal 55–300 mm
Diafragma máximo f/4,5–5,6
Construcción de objetivo 17 elementos en 11 grupos (incluyendo 2 elementos de

objetivo ED y uno HRI)

Ángulo de visión 28 ° 50 ′–5 ° 20 ′
Escala de la distancia focal Graduado en milímetros (55, 70, 100, 135, 200, 300)
Información de distancia Salida a cámara
Zoom Zoom manual usando el anillo del zoom

independiente

Enfoque Autofoco controlado por Motor Silent Wave,

enfoque manual

Reducción de la vibración Desplazamiento de lente usando voice coil

motors (VCMs)

Distancia de enfoque mínima 1,4 m/4,59 pie en todas las posiciones de zoom
Cuchillas del diafragma 9 (apertura de diafragma redondeada)
Diafragma Completamente automático
Alcance de apertura • Distancia focal de 55 mm: f/4,5 a f/22

• Distancia focal de 300 mm: f/5,6 a f/29
Medición Apertura total
Tamaño de accesorio del filtro 58 mm (P = 0,75 mm)
Dimensiones Aprox. 76,5 mm de diámetro × 123 mm (distancia a

partir de la brida de montura del objetivo)

Peso Aprox. 530 g/18,7 onzas

44

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

För din säkerhet

FÖRSIKTIGHETSÅTGÄRDER

• Plocka inte isär. Att röra vid de interna delarna i kameran eller objektivet

kan leda till skador. Vid fel ska produkten endast repareras av en
kvalificerad tekniker. Skulle produkten öppnas upp p.g.a. ett fall eller
annan olycka, ta bort kamerabatteriet och/eller koppla bort
nätadaptern och ta sedan med produkten till en Nikon-auktoriserad
serviceverkstad för inspektion.

• Stäng omedelbart av kameran om något fel uppstår. Om rök eller en onormal

lukt kommer från utrustningen, koppla omedelbart ur nätadaptern och
ta bort kamerabatteriet. Var försiktig så att du inte bränner dig. Fortsatt
användning kan leda till brand eller skador. Efter att du tagit ur batteriet,
ta med utrustningen till en Nikon-auktoriserad serviceverkstad för
inspektion.

• Använd inte i närheten av lättantändlig gas. Att använda elektronisk

utrustning i närheten av lättantändlig gas kan leda till explosion eller
brand.

• Titta inte mot solen genom objektivet eller kamerans sökare. Att titta mot

solen eller annan stark ljuskälla genom objektivet eller sökaren kan leda
till permanenta synskador.

• Håll utom räckhåll för barn. Om denna försiktighetsåtgärd inte följs kan det

leda till skador.

• Observera följande försiktighetsåtgärder när objektivet och kameran hanteras:

- Håll objektivet och kameran torr. Om denna försiktighetsåtgärd inte
följs kan det leda till brand eller elektriska stötar.

- Hantera inte objektivet eller kameran med våta händer. Om denna
försiktighetsåtgärd inte följs kan det leda till elektriska stötar.

- Håll solen långt utanför bilden när motiv fotograferas i motljus. Solljus som
fokuseras in i kameran när solen är i eller nära bilden kan orsaka brand.

- Om objektivet inte ska användas under en längre tid, sätt fast det
främre och bakre objektivlocket och förvara objektivet skyddat från
direkt solljus. Om det lämnas i direkt solljus kan objektivet fokusera
solens strålar på brännbara föremål och orsaka brand.

• Bär inte stativ med ett objektiv eller kamera monterade. Du kan orsaka skador

om du ramlar eller oavsiktligt slår i någon.

• Lämna inte objektivet där det kan utsättas för extremt höga temperaturer, så
som i en stängd bil eller i direkt solljus. Om denna försiktighetsåtgärd inte
följs kan det skada objektivets inre delar och orsaka brand.

45

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

Tack för att du köpt ett AF-S DX NIKKOR 55–300 mm f/4.5–5.6G
ED VR-objektiv. Innan produkten används, var god läs både
dessa instruktioner och kamerans handbok noggrant.

Observera: DX-objektiv är endast till för användning med digitala
spegelreflexkameror i DX-format såsom D90 eller D300-serien.
Objektivets bildvinkel hos en kamera med DX-format motsvarar ett
objektiv med en brännvidd ungefär 1,5 × längre monterad på en kamera
med 35 mm-format.

■ Objektivets delar

q Motljusskydd.................................... 46

w Spärr...................................................... 46

e Fokusring ........................................... 47

r Zoomring........................................... 47

t Brännviddsskala ............................. 51

y Markering för brännviddsskala

u Objektivets

monteringsmarkering..............46

i Objektivfästets

gummimonteringspackning

...50

o CPU-kontakter.................................50

!0 A-M-väljare ........................................47

!1 Vibrationsreducering PÅ/AV-

knapp .................................................48

46

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Montera och demontera objektivet

Montera objektivet

Ta bort objektivet

■ Motljusskyddet

Motljusskyddet skyddar objektivet och blockerar ljus som
annars kan orsaka linsöverstrålning eller ghost-effekt.

Montera motljusskyddet

z

Stäng av kameran och ta bort kamerahuslocket.

x

Ta bort objektivlocket.

c

Montera objektivet.

Håll objektivets monteringsmarkering uppriktat mot
monteringsmarkeringen på kamerahuset, placera
objektivet i kamerans bajonettfattning och vrid objektivet
motsols tills det klickar på plats med objektivets
monteringsmarkering längst upp.

z

Stäng av kameran.

x

Ta bort objektivet.

Ta bort objektivet genom att trycka på
objektivlåsknappen och samtidigt vrida objektivet
medsols.

Skyddet kan vändas och monteras på
objektivet när det inte används.

47

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Zoom och skärpedjup

■ Fokusering

Fokusläget bestäms av kamerans fokusläge och positionen på
objektivets A-M-väljare. Se kamerans handbok för information
om att välja fokusläge för kameran.

Autofokus

Manuell fokusering

Innan du fokuserar, vrid zoomringen för
att ställa in brännvidden och komponera
bilden. Om kameran har möjlighet till
förhandsgranskning av skärpedjupet
(stop down) kan skärpedjupet
förhandsgranskas i sökaren.

Observera: Detta objektivs brännvidd minskar
när fokusavståndet blir kortare.

Kamerafokusläge

Objektivfokusläge

A M

AF Autofokus

Manuell fokusering med

elektronisk avståndsmätare

MF —

z

Ställ in kameran på AF (autofokus).

x

Vrid objektivets A-M-väljare till A.

c

Fokusera.

Fokusera genom att trycka in avtryckaren halvvägs. Var
försiktig så du inte rör vid fokusringen medan kameran
fokuserar.

z

Vrid objektivets A-M-väljare till M.

x

Fokusera.

Fokusera manuellt med objektivets fokusring. Manuell
fokusering kan användas oavsett vilket fokusläge som
valts med kameran.

48

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Vibrationsreducering (VRII)

Vibrationsreducering (VRII) minskar oskärpa orsakad av
kameraskakningar, och möjliggör slutartider upp till fyra steg
längre än vad som annars skulle vara möjligt
(Nikonmätningar; effekterna varierar med fotografen och
fotograferingsförhållandena). Detta ökar området för de
tillgängliga slutartiderna och möjliggör handhållen
fotografering utan stativ i en mängd olika situationer.

Använda Vibrationsreducering PÅ/AV-knappen

Använda vibrationsreducering: Noteringar

• När du använder vibrationsreducering, tryck in avtryckaren
halvvägs och vänta tills bilden i sökaren stabiliserats innan
du trycker ner avtryckaren hela vägen.

• När kameran panoreras tillämpas vibrationsreducering
endast på rörelser som inte ingår i panoreringen (om
kameran till exempel panoreras horisontellt tillämpas
vibrationsreducering enbart på vertikala skakningar), vilket
gör det mycket enklare att panorera kameran jämnt i en vid
båge.

• När vibrationsreducering är aktiverat kan bilden i sökaren
vara oskarp efter att slutaren utlösts. Detta innebär inte att
något är fel.

Välj ON (PÅ) för att aktivera vibrationsreducering.
Vibrationsreducering aktiveras när avtryckaren
trycks in halvvägs, och minskar effekterna av
kameraskakningar för att förbättra komposition
och fokusering.

Välj OFF (AV) för att stänga av vibrationsreducering.

49

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

• Stäng inte av kameran och ta inte bort objektivet medan
vibrationsreducering är aktiverat. Om strömmen till
objektivet bryts medan vibrationsreducering är på kan
objektivet skallra när det skakas. Detta betyder inte att något
är fel, och det kan åtgärdas genom att montera tillbaka
objektivet och slå på kameran.

• Om kameran är utrustad med en inbyggd blixt inaktiveras
vibrationsreducering medan blixten laddas.

• Stäng av vibrationsreducering när kameran är fast monterad
på ett stativ, men låt den vara på om stativhuvudet inte sitter
fast eller om ett stativ med ett ben används.

• Om kameran är utrustad med en AF-ON-knapp kommer
vibrationsreducering inte aktiveras när AF-ON-knappen
trycks in.

■ Bländare

Bländaren justeras med kamerakontrollerna.

Zoom och största bländare

Zoomjusteringar kan ändra den maximala bländaren med
upp till 2/3 EV. Kameran tar automatiskt hänsyn till detta när
exponeringen ställs in, och kamerainställningarna behöver
inte justeras efter att zoomen har ändrats.

■ Inbyggda blixtenheter

När den inbyggda blixten används på kameror som är
utrustade med en inbyggd blixtenhet, ta bort motljusskydden
för att förhindra vinjettering (skuggor som uppstår där den
främre delen av objektivet skymmer den inbyggda blixten).

50

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Objektivskötsel

• Lyft inte upp eller håll i objektivet eller kameran bara med
hjälp av motljusskyddet.

• Håll CPU-kontakterna rena.

• Om objektivfästets gummimonteringspackning skulle
skadas, sluta omedelbart använda utrustningen och ta med
objektivet till en Nikon-auktoriserad serviceverkstad för
reparation.

• Använd en blåspensel för att ta bort damm och ludd från
objektivets ytor. För att ta bort smuts och fingeravtryck,
använd en liten mängd etanol eller linsrengöringsmedel på
en mjuk, ren bomullstrasa eller linsrengöringsduk och rengör
från mitten och utåt med en cirkelrörelse. Var försiktig så att
du inte lämnar fläckar eller rör vid glaset med fingrarna.

• Använd aldrig organiska lösningsmedel som thinner eller
bensen för att rengöra objektivet.

• Motljusskyddet eller NC-filter kan användas för att skydda
objektivets främre element.

• Sätt fast det främre och bakre locket innan objektivet
placeras i sin mjuka påse.

• Om objektivet inte ska användas under en längre tid, förvara
det på en sval, torr plats för att förhindra mögel och rost.
Förvara inte i direkt solljus eller med malkulor av nafta eller
kamfer.

• Håll objektivet torrt. Om den interna mekanismen rostar kan
det leda till skador som inte kan repareras.

• Om objektivet lämnas på extremt varma platser kan detta
skada eller förvrida delar gjorda av armerad plast.

■ Medföljande tillbehör

• 58 mm främre objektivlock LC-58 med snabbfäste

•Bakre objektivlock LF-4

• Bajonettskydd HB-57

• Mjuk objektivpåse CL-1020

51

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Kompatibla tillbehör

58 mm påskruvningsfilter

■ Specifikationer

Nikon förbehåller sig rätten att ändra specifikationerna för hårdvaran som
beskrivs i denna handbok när som helst och utan föregående meddelande.

Typ Typ G AF-S DX-objektiv med inbyggd CPU och

Nikon F-fattning

Brännvidd 55–300 mm
Största bländare f/4,5–5,6
Objektivets

konstruktion

17 element i 11 grupper (inklusive 2 ED-objektivelement
och ett HRI-objektivelement)

Bildvinkel 28 ° 50 ′–5 ° 20 ′
Brännviddsskala Graderad i millimeter (55, 70, 100, 135, 200, 300)
Avståndsinformation Skickas till kameran
Zoom Manuell zoom med oberoende zoomring
Fokusering Autofokus kontrollerad av Silent Wave-motor,

manuell fokusering

Vibrationsreducering Linsförskjutning med voice coil motors (VCMs)
Minsta fokusavstånd 1,4 m vid alla zoompositioner
Diafragmablad 9 (rundad diafragmaöppning)
Diafragma Helautomatisk
Bländarområde • 55 mm brännvidd: f/4,5 till f/22

• 300 mm brännvidd: f/5,6 to f/29
Mätning Full bländare
Filterstorlek 58 mm (P = 0,75 mm)
Dimensioner Ungefär 76,5 mm diameter × 123 mm (avstånd från

kamerans objektivmonteringsfläns)

Vikt Ungefär 530 g

52

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

Для Вашей безопасности

ВНИМАНИЕ

• Не разбирайте. Если Вы дотронетесь до внутренних частей фотокамеры или

объектива, это может привести к их повреждению. В случае неисправности
изделие должно быть отремонтировано только квалифицированным
специалистом. Если изделие разломилось в результате падения или другого
несчастного случая, снимите батарею с фотокамеры и/или отсоедините
сетевой блок питания, а после этого отнесите изделие в официальный
сервисный центр Nikon для проверки.

• Немедленно выключите фотокамеру во избежание неисправности. Как только Вы

заметили, что от оборудования исходит дым или необычный запах,
немедленно отсоедините сетевой блок питания и снимите батарею с
фотокамеры, чтобы избежать возгорания. Если изделие продолжит работать,
это может привести к пожару или травмам. После снятия батареи, отнесите
оборудование в официальный сервисный центр Nikon для проверки.

• Не используйте вблизи легковоспламеняющегося газа. Использование

электронного оборудования вблизи легковоспламеняющегося газа может
привести к взрыву или пожару.

• Не смотрите на солнце через объектив или видоискатель фотокамеры. Просмотр

солнца или другого источника яркого света через объектив или
видоискатель может вызвать продолжительное ухудшение зрения.

• Храните в недоступном для детей месте. Несоблюдение этой меры

предосторожности может стать результатом травм.

•

Обратите внимание на следующие меры предосторожности при работе с объективом и фотокамерой

:

- Сохраняйте объектив и фотокамеру сухими. Несоблюдение этой меры
предосторожности может стать результатом пожара или поражения
электрическим током.

- Не трогайте объектив или фотокамеру мокрыми руками. Несоблюдение
этой меры предосторожности может стать результатом поражения
электрическим током.

- Не допускайте попадания солнца в кадр при съемке освещенных сзади
объектов. Солнечный свет, сфокусированный в фотокамере, когда солнце
внутри или близко к кадру, может вызвать возгорание.

- Если объектив не будет использоваться в течение длительного времени,
закройте переднюю и заднюю крышки объектива, и храните объектив
подальше от прямого солнечного света. Если оставить объектив под
воздействием прямого солнечного света, он может сфокусировать солнечные
лучи на легковоспламеняющихся объектах и стать причиной возгорания.

• Не переносите штативы вместе с объективом или фотокамерой. Вы можете

споткнуться или нечаянно ударить других, что приведет к травме.

• Не оставляйте объектив не защищенным от крайне высоких температур, таких как в
закрытом автомобиле или под прямым солнечным светом. Несоблюдение этой
меры предосторожности может неблагоприятно сказаться на внутренних
частях объектива и стать причиной возгорания.

53

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

Благодарим Вас за приобретение объектива AF-S DX NIKKOR 55–
300 мм f/4,5–5,6G ED VR. Перед использованием данного продукта
внимательно прочтите эти инструкции и руководство
фотокамеры.

Примечание: Объективы DX можно использовать только с цифровыми
зеркальными фотокамерами формата DX серии D90 или D300. Угол зрения
объектива, установленного на фотокамере формата DX, равнозначен углу
зрения объектива с фокусным расстоянием в 1,5 × длиннее, установленного на
фотокамере формата 35 мм.

■ Детали объектива

q

Бленда..........................................................54

w

Защелка.......................................................54

e

Кольцо фокусировки.........................55

r

Кольцо зуммирования .....................55

t

Шкала фокусного расстояния ....59

y

Метка фокусного расстояния

u

Метка крепления объектива .......54

i

Резиновая прокладка крепления

объектива............................................58

o

Контакты микропроцессора........58

!0

Переключатель режимов А-М....55

!1

Переключатель подавления

вибраций ВКЛ./ВЫКЛ...................56

54

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Установка и снятие объектива

Установка объектива

Снятие объектива

■ Бленда

Бленда защищает объектив и препятствует проникновению
прямых лучей, которые могут стать причиной появления бликов
или двоения изображения.

Установка бленды

z

Выключите фотокамеру и снимите защитную крышку.

x

Снимите крышку объектива.

c

Установите объектив.

Удерживая метку крепления объектива на одной линии с
меткой крепления на корпусе фотокамеры, установите
объектив в байонет фотокамеры, затем поворачивайте
объектив против часовой стрелки до щелчка, при этом метка
крепления объектива должна находиться сверху.

z

Выключите фотокамеру.

x

Снимите объектив.

Чтобы снять объектив, нажмите на кнопку отсоединения
объектива и поворачивайте его по часовой стрелке.

Бленду можно переворачивать и
устанавливать на объектив тогда, когда
он не используется.

55

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Масштаб и глубина резко
изображаемого пространства

■ Фокусировка

Режим фокусировки определяется режимом фокусировки
фотокамеры и положением переключателя режимов А-М
объектива. Для получения дополнительной информации о
выборе режима фокусировки см. руководство к фотокамере.

Автофокусировка

Ручная фокусировка

Перед фокусировкой, поверните
кольцо зуммирования, чтобы
настроить фокусное расстояние и
навести кадр. Если фотокамера
предлагает предварительный
просмотр (затемняется), глубину резко
изображаемого пространства можно
просмотреть через видоискатель.

Примечание: Фокусное расстояние данного
объектива уменьшается по мере уменьшения
расстояния фокусировки.

Режим фокусировки

фотокамеры

Режим фокусировки объектива

A M

АФ Автофокусировка

Ручная фокусировка с

электронным дальномером

MF —

z

Установите фотокамеру в режим АФ (автофокусировки).

x

Установите переключатель режимов объектива А-М на A.

c

Фокусировка.

Для фокусировки нажмите спусковую кнопку затвора
наполовину. Будьте осторожны, не дотрагивайтесь до кольца
фокусировки пока фокусируется фотокамера.

z

Установите переключатель режимов объектива А-М на M.

x

Фокусировка.

Сфокусируйте фотокамеру вручную, используя кольцо
фокусировки объектива. Ручную фокусировку можно
использовать независимо от режима фокусировки,
выбранного на фотокамере.

56

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Подавление вибраций (VRII)

Подавление вибраций (VRII) уменьшает смазывание, вызванное
дрожанием фотокамеры, позволяя сократить выдержку на
четыре ступени (измерения Nikon; результаты зависят от
фотографа и условий съемки). Это увеличивает диапазон
доступной выдержки и позволяет использовать ручную
фотосъемку без штатива в различных ситуациях.

Использование переключателя подавления
вибраций ВКЛ./ВЫКЛ.

Использование подавления вибраций: Примечания

• При использовании подавления вибраций нажмите спусковую
кнопку затвора наполовину и перед тем как нажать спусковую
кнопку затвора полностью, дождитесь, пока изображение в
видоискателе стабилизируется.

• Во время панорамирования фотокамерой подавление
вибраций применяется только к движению, которое не является
частью панорамирования (например, при горизонтальном
панорамировании, подавление вибраций будет применено
только к вертикальному дрожанию), при этом упрощается
мягкое панорамирование фотокамерой по широкой дуге.

• Если подавление вибраций активно, изображение в
видоискателе может смазаться после опускания затвора. Это не
является неисправностью.

Выберите ON (ВКЛ.) чтобы включить подавление вибраций.
Подавление вибраций включается, когда спусковая
кнопка затвора нажата наполовину, уменьшает
эффект дрожания фотокамеры, что улучшает
кадрирование и фокусировку.

Выберите OFF (ВЫКЛ.) чтобы выключить подавление
вибраций.

57

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

• Не выключайте фотокамеру и не снимайте объектив во время
работы подавления вибраций. Если отсоединить питание
объектива во время работы подавления вибраций, во время
тряски объектив может дребезжать. Это не является
неисправностью, для устранения дребезжания следует
повторно подсоединить объектив и включить фотокамеру.

• Если фотокамера оборудована встроенной вспышкой,
подавление вибраций будет заблокировано во время зарядки
вспышки.

• Выключите подавление вибраций если фотокамера надежно
установлена на штативе, но оставьте его включенным, если
головка штатива закреплена ненадежно или используется
монопод.

• Если фотокамера оснащена кнопкой «AF-ON», нажатие этой
кнопки не активирует подавление вибраций.

■ Диафрагма

Диафрагма настраивается с помощью кнопок управления
фотокамерой.

Масштаб и максимальная диафрагма

Изменение масштаба может изменить максимальную диафрагму
до

2

/3 EV. Фотокамера автоматически принимает это во
внимание во время настройки экспозиции, и для последующей
настройки масштаба дальнейшее изменение настроек
фотокамеры не требуется.

■ Встроенные вспышки

При использовании встроенной вспышки на фотокамерах,
оборудованных такой вспышкой, снимите бленду объектива,
чтобы избежать виньетирования (теней, образующихся там, где
край объектива затемняет вспышку).

58

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Уход за объективом

• Не поднимайте и не держите объектив или фотокамеру только
за бленду.

• Содержите контакты микропроцессора в чистоте.

• Если резиновая прокладка крепления объектива повреждена,
немедленно прекратите использование объектива и отнесите
его в официальный сервисный центр Nikon для ремонта.

• Для удаления пыли и ворсинок с поверхности объектива
используйте грушу. Чтобы удалить пятна и отпечатки пальцев,
добавьте небольшое количество этилового спирта или
очистителя для объектива на мягкую, чистую хлопковую ткань
или на салфетку для очистки объектива и, начиная от центра,
очистите его круговыми движениями, стараясь при этом не
оставлять пятен и не касаться пальцами стекла.

• Никогда не используйте для очистки объектива органические
растворители, такие как разбавитель для красок или бензин.

• Бленду или фильтры NC можно использовать для защиты
переднего элемента объектива.

• Закройте переднюю и заднюю крышки объектива перед тем, как
положить объектив в мягкий чехол.

• Если объектив не будет использоваться в течение
продолжительного времени, храните его в прохладном, сухом
месте, чтобы предотвратить появление плесени и ржавчины. Не
храните под воздействием прямых солнечных лучей или вместе
с нафталиновыми или камфарными шариками против моли.

• Храните объектив сухим. Ржавление внутреннего механизма
может привести к неисправимому повреждению.

• Если оставить объектив в очень жарком месте, это может
привести к повреждению или деформации частей, сделанных из
усиленного пластика.

■ Входящие в комплект принадлежности

• 58 мм пристегивающаяся передняя крышка объектива LC-58

• Задняя защитная крышка объектива LF-4

• Бленда с байонетным креплением HB-57

• Мягкий чехол для объектива CL-1020

59

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Совместимые принадлежности

58 мм прикручиваемые фильтры

■ Спецификации

Nikon оставляет за собой право изменять технические характеристики
изделия, описанного в данном руководстве, в любое время и без
предварительного предупреждения.

Тип Объектив типа G AF-S DX со встроенным

микропроцессором и байонетом F Nikon

Фокусное расстояние 55-300 мм
Максимальная диафрагма f/4,5-5,6
Устройство объектива 17 элементов в 11 группах (включая 2 ED элемента

объектива и один HRI элемент объектива)

Угол зрения 28 ° 50 ′ –5 ° 20 ′
Шкала фокусного расстояния Градуирование в миллиметрах (55, 70, 100, 135, 200, 300)
Информация о расстоянии Выход на фотокамеру
Масштаб Ручное масштабирование, используя

независимое кольцо зуммирования

Фокусировка Автофокусировка контролируется бесшумным

ультразвуковым мотором (SWM), ручная
фокусировка

Подавление вибраций Использование смещения объектива voice coil

motors (VCMs) (мотор звуковой катушки)

Минимальное расстояние
фокусировки

1,4 м при любом положении зума

Лепестки диафрагмы 9 (скругленное отверстие диафрагмы)
Диафрагма Полностью автоматическая
Шкала диафрагм • 55 мм фокусное расстояние : f/4,5 до f/22

• 300 мм фокусное расстояние : f/5,6 до f/29
Замер экспозиции При полностью открытой диафрагме
Установочный размер фильтра 58 мм (P=0,75 мм)
Размеры Приблиз. 76,5 мм диаметр × 123 мм (расстояние от

крепежного фланца объектива фотокамеры)

Вес Приблиз. 530 г

60

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

Voor uw veiligheid

WAARSCHUWINGEN

• Niet demonteren. Het aanraken van de interne onderdelen van de camera of

objectief kan letsel veroorzaken. In het geval van een defect moet het
product alleen door een gekwalificeerd technicus worden gerepareerd.
Mocht het product openbreken als gevolg van een val of ander ongeluk,
verwijder de camerabatterij en/of ontkoppel de lichtnetadapter en breng
het product naar een Nikon geautoriseerd servicecenter.

•

Zet de camera in het geval van een defect onmiddellijk uit

. Bemerkt u dat er rook of een
andere ongebruikelijke geur uit het apparaat komt, haal dan onmiddellijk de
lichtnetadapter uit het stopcontact en verwijder de camerabatterij en zorg dat u
geen brandwonden oploopt. Het voortzetten van de werking van het apparaat
kan brand of letsel tot gevolg hebben. Breng na het verwijderen van de batterij
het apparaat voor inspectie naar een Nikon geautoriseerd servicecenter.

• Niet gebruiken in de aanwezigheid van brandbaar gas. Het bedienen van

elektronische apparatuur in de aanwezigheid van brandbaar gas kan een
explosie of brand tot gevolg hebben.

• Kijk niet via het objectief of de camerazoeker naar de zon. Kijken naar de zon of

andere heldere lichtbron via het objectief of de zoeker kan permanent
visueel letsel veroorzaken.

• Houd buiten bereik van kinderen. Het niet in acht nemen van deze

voorzorgsmaatregel kan letsel tot gevolg hebben.

• Neem tijdens het hanteren van het objectief en de camera de volgende
voorzorgsmaatregelen in acht:

- Zorg dat het objectief en de camera droog blijven. Het niet in acht nemen van

deze voorzorgsmaatregel kan brand of een elektrische schok tot gevolg hebben.

- Hanteer het objectief of de camera niet met natte handen. Het niet in acht nemen

van deze voorzorgsmaatregel kan een elektrische schok tot gevolg hebben.

- Houd de zon goed uit het beeld tijdens het opnemen van onderwerpen

met tegenlicht. Zonlicht dat wordt scherpgesteld in de camera terwijl de
zon zich in of nabij het beeld bevindt kan brand veroorzaken.

- Bevestig de achter- en voorlensdop als het objectief voor langere tijd niet

wordt gebruikt en bewaar het objectief niet in direct zonlicht. Als u het in
direct zonlicht laat liggen, kan het objectief de zonnestralen op brandbare
objecten scherpstellen en brand veroorzaken.

• Draag geen statieven met het objectief of de camera eraan bevestigd. U kunt
struikelen of per ongeluk anderen raken, met letsel als gevolg.

• Laat het objectief niet achter waar het wordt blootgesteld aan extreem hoge
temperaturen, zoals in een afgesloten auto of in direct zonlicht. Het niet in acht
nemen van deze voorzorgsmaatregel kan de interne onderdelen van het
objectief nadelig beïnvloeden en brand veroorzaken.

61

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

Dank u voor het aanschaffen van een AF-S DX NIKKOR 55–300 mm
f/4,5–5,6G ED VR-objectief. Lees voor het gebruik van dit product
zowel deze instructies als de camerahandleiding aandachtig door.

Opmerking: DX-objectieven kunnen alleen voor digitale reflexcamera's in DX­formaat worden gebruikt, zoals de D90 of D300 serie. De beeldhoek van een
objectief op een camera in DX-formaat is gelijkwaardig aan een objectief met
een brandpuntsafstand van 1,5 of langer, gemonteerd op een 35 mm formaat
camera.

■ Onderdelen van het objectief

q

Zonnekap.................................................62

w

Vergrendeling........................................62

e

Scherpstelring........................................63

r

Zoomring .................................................63

t

Schaal brandpuntsafstand.............67

y

Markering brandpuntsafstand

u

Objectiefbevestigingsmarkering

...62

i

Rubberen afdichting voor

objectiefbevestiging...................66

o

CPU-contacten.....................................66

!0

Schakelaar A-M-stand.......................63

!1

Vibratiereductie AAN/UIT-

schakelaar..........................................64

62

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Het objectief bevestigen en verwijderen

Het objectief bevestigen

Het verwijderen van het objectief

■ De zonnekap

De zonnekap beschermt het objectief en blokkeert dwaallicht dat
anders lichtvlekken of beeldschaduwen veroorzaakt.

De kap bevestigen

z

Zet de camera uit en verwijder de bodydop van de camera.

x

Verwijder de objectiefdop.

c

Bevestig het objectief.

Positioneer het objectief in de bajonetvatting van de camera,
waarbij de objectiefbevestigingsmarkering op één lijn ligt
met de montagemarkering op de camerabody en draai
vervolgens het objectief met de wijzers van de klok mee,
totdat deze met de objectiefbevestigingsmarkering
bovenaan op zijn plaats klikt.

z

Zet de camera uit.

x

Verwijder het objectief.

Druk, tijdens het met de klok mee draaien van het objectief,
op de objectiefontgrendeling om het objectief te
verwijderen.

Wanneer niet in gebruik, kan de kap
worden omgedraaid en gemonteerd
op het objectief.

63

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Zoom en scherptediepte

■ Scherpstellen

Scherpstelstand wordt bepaald door de scherpstelstand van de
camera en de schakelaarpositie van de A-M-stand van het
objectief. Zie de camerahandleiding voor informatie over de
scherpstelmodusselectie van de camera.

Autofocus

Handmatige scherpstelling

Draai aan de zoomring voordat u
scherpstelt om de brandpuntsafstand
aan te passen en de foto te kadreren.
Als de camera over voorbeeld
scherptediepte beschikt (stop omlaag),
kan scherptediepte ook als voorbeeld
in de zoeker worden bekeken.

Opmerking: De brandpuntsafstand van dit
objectief neemt af als de scherpstelafstand
wordt verkort.

Camerascherpstelstand

Objectiefscherpstelstand

A M

AF Autofocus

Handmatige scherpstelling met

elektronische afstandsmeter

MF —

z

Stel de camera in op AF (autofocus).

x

Schuif de objectiefschakelaar voor de A-M-stand naar A.

c

Scherpstellen.

Druk de ontspanknop half in om scherp te stellen. Raak de
scherpstelring niet aan terwijl de camera scherpstelt.

z

Schuif de objectiefschakelaar voor de A-M-stand naar M.

x

Scherpstellen.

Stel handmatig scherp met behulp van de scherpstelring.
Handmatige scherpstelling kan worden gebruikt, ongeacht
de geselecteerde scherpstelstand voor de camera.

64

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Vibratiereductie (VRII)

Vibratiereductie (VRII) vermindert onscherpte veroorzaakt door
cameratrilling, waardoor sluitertijden tot vier stops langer duren
dan anders het geval zal zijn (Nikon metingen; effecten variëren
afhankelijk van fotograaf en opnameomstandigheden). Dit
vermindert het beschikbare aantal sluitertijden en wordt
handfotografie en statiefvrije fotografie in vele verschillende
situaties toegestaan.

De vibratiereductie AAN/UIT-schakelaar gebruiken

Vibratiereductie gebruiken: opmerkingen

• Druk bij het gebruik van vibratiereductie de ontspanknop half in
en wacht totdat de afbeelding in de zoeker is gestabiliseerd,
voordat de ontspanknop in zijn geheel wordt ingedrukt.

• Wanneer de camera wordt gepand, past vibratiereductie alleen
de beweging toe dat geen deel uitmaakt van de pan (als de
camera bijvoorbeeld horizontaal wordt gepand, wordt alleen
vibratiereductie voor verticale trilling toegepast), waardoor het
veel eenvoudiger is de camera gelijkmatig in een brede boog te
pannen.

• Wanneer vibratiereductie actief is, kan de afbeelding in de
zoeker onscherp worden nadat de sluiter wordt vrijgegeven. Dit
duidt niet op een defect.

Selecteer ON om vibratiereductie in te schakelen.
Vibratiereductie wordt geactiveerd wanneer de
ontspanknop half wordt ingedrukt, waarbij de
effecten van cameratrilling voor verbeterde
kadrering en scherpstelling worden verminderd.

Selecteer OFF om vibratiereductie uit te schakelen.

65

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

• Zet de camera niet uit of verwijder het objectief niet wanneer
vibratiereductie in werking is. Indien de voeding naar het
objectief wordt afgekoppeld wanneer vibratiereductie actief is,
kan het objectief rammelen wanneer deze schudt. Dit duidt niet
op een defect en kan met behulp van het herbevestigen van het
objectief en het inschakelen van de camera worden verholpen.

• Als de camera is voorzien van een ingebouwde flitser, wordt
vibratiereductie uitgeschakeld wanneer de flitser laadt.

• Schakel vibratiereductie uit wanneer de camera stevig op een
statief wordt gemonteerd, maar laat de camera ingeschakeld
wanneer de statiefknop niet vastzit of wanneer een monopod
wordt gebruikt.

• Als de camera is uitgerust met een AF-ON knop, wordt met
behulp van het indrukken van de AF-ON knop vibratiereductie
niet geactiveerd.

■ Diafragma

Diafragma wordt met behulp van de camerabesturingen
aangepast.

Zoom en maximale diafragma

Wijzigt zodat zoom het maximale diafragma tot maximaal

2

/3 LW aan kan passen. De camera houdt er bij het instellen van
de belichting echter automatisch rekening mee en zijn er geen
modificaties van de camera-instellingen vereist voor de
volgende zoomaanpassingen.

■ Ingebouwde flitser

Verwijder bij het gebruik van de ingebouwde flitser op camera’s
uitgerust met een ingebouwde flitser, de zonnekappen om
vignettering te voorkomen (schaduwen aangemaakt waar het
uiteinde van het objectief de ingebouwde flitser verduisterd).

66

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Onderhoud objectief

• Pak of houd het objectief of de camera niet alleen met behulp
van de zonnekap vast.

• Houd de CPU-contacten schoon.

• Mocht de rubberen afdichting voor objectiefbevestiging
beschadigt zijn, staak onmiddellijk het gebruik en breng het
objectief voor reparatie naar een Nikon geautoriseerd
servicecenter.

• Gebruik een blaasbalgje om stof en pluizen van de
objectiefoppervlakken te verwijderen. Voor het verwijderen van
vlekken en vingerafdrukken moet u een kleine hoeveelheid ethanol
of objectiefreiniger op een zachte, schone katoenen doek of
objectief reinigingsdoekje aanbrengen en reinig met een draaiende
beweging vanuit het midden naar buiten toe. Zorg dat er geen
vegen achterblijven en raak het glas niet met uw vingers aan.

• Gebruik voor het reinigen van het objectief nooit organische
oplosmiddelen zoals verfthinner of benzeen.

• De zonnekap of NC filters kunnen worden gebruikt ter
bescherming van het voorste objectiefelement.

• Bevestig de voor- en achterlensdoppen voordat u het objectief
in het flexibele tasje plaatst.

• Als het objectief voor langere tijd niet wordt gebruikt, moet u
het op een koele en droge plaats bewaren. Zo voorkomt u
schimmel en roest. Bewaar niet in direct zonlicht of in
combinatie met mottenballen van nafta of kamfer.

• Zorg dat het object droog blijft. Het roesten van het interne
mechanisme kan onherstelbare schade veroorzaken.

• Het objectief achterlaten op extreem hete locaties kan schade
veroorzaken of onderdelen gemaakt van versterkt plastic
kunnen kromtrekken.

■ Meegeleverde accessoires

• 58 mm snap-on voorlensdop LC-58

• Achterste objectiefdop LF-4

• Bajonetkap HB-57

• Flexibel objectiefetui CL-1020

67

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Compatibele accessoires

58 mm met opschroefbare filters

■ Specificaties

Nikon behoudt zich het recht de specificaties van de hardware, zoals beschreven in
deze handleiding, te allen tijde zonder voorafgaande kennisgeving te wijzigen.

Type Type G AF-S DX-objectief met ingebouwde CPU en

Nikon F-vatting

Brandpuntsafstand 55–300 mm
Maximaal diafragma f/4,5–5,6
Objectiefconstructie 17 elementen in 11 groepen (inclusief 2 ED-

objectiefelementen en een HRI-objectiefelement)

Weergavehoek 28 ° 50 ′–5 ° 20 ′
Schaal brandpuntsafstand Gegradeerd in millimeters (55, 70, 100, 135, 200, 300)
Afstandsinformatie Uitvoer naar camera
Zoom Handmatige zoom met behulp van zoomring
Scherpstellen Autofocus geregeld met behulp van Silent Wave

Motor, handmatige scherpstelling

Vibratiereductie Lens-shift met behulp van voice coil motors (VCMs)
Kortste scherpstelafstand 1,4 m bij alle zoomposities
Diafragmabladen 9 (ronde diafragmaopeningen)
Diafragma Volledig automatisch
Diafragmabereik

• 55 mm brandpuntsafstand: f/4,5 tot f/22

• 300 mm brandpuntsafstand: f/5,6 tot f/29

Lichtmeting Volledig diafragma
Maat voor filters/

voorzetlenzen

58 mm (P = 0,75 mm)

Afmetingen Ca. 76,5 mm diameter × 123 mm (afstand vanaf

objectiefbevestigingsvak van camera)

Gewicht Ca. 530 g

68

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

Per la vostra sicurezza

PRECAUZIONI

• Non disassemblare. Toccare le parti interne della fotocamera o dell’obiettivo

può provocare ferimenti. In caso di malfunzionamento, il prodotto deve
essere riparato esclusivamente da un tecnico qualificato. In caso di apertura
del prodotto in seguito a cadute o altri incidenti, rimuovere la batteria della
fotocamera e/o disconnettere l’adattatore CA, quindi portare il prodotto ad
un centro di assistenza autorizzato Nikon, per un controllo.

• Spegnere la fotocamera immediatamente in caso di malfunzionamento. Qualora si

noti fumo o strani odori provenire dall’attrezzatura, disconnettere
immediatamente l’adattatore CA e rimuovere la batteria della fotocamera,
facendo attenzione a non scottarsi. Un uso senza pause può dare luogo a
incendi o ferimenti. Dopo aver rimosso la batteria, portare l’attrezzatura ad
un centro di assistenza autorizzato Nikon, per un controllo.

• Non usare in presenza di gas infiammabili. L’utilizzo di apparecchi elettronici in

presenza di gas infiammabili può dare luogo ad esplosioni o incendi.

• Non osservare il sole attraverso l’obiettivo o il mirino della fotocamera. Osservare il

sole o altre fonti di luce intensa, attraverso l’obiettivo o il mirino, può causare
disabilità visive permanenti.

• Tenere al di fuori della portata dei bambini. L'inadempienza di questa

precauzione può dare luogo a ferimenti.

• Osservare le seguenti precauzioni quando si maneggiano l’obiettivo e la fotocamera:

- Tenere asciutti l’obiettivo e la fotocamera. L'inadempienza di questa
precauzione può dare luogo a incendi o scosse elettriche.

- Non maneggiare l’obiettivo o la fotocamera con le mani bagnate.
L'inadempienza di questa precauzione può dare luogo a scosse elettriche.

- Tenere il sole al di fuori dell’inquadratura quando si scattano foto di
soggetti controluce. La luce solare messa a fuoco nella fotocamera,
quando il sole è all’interno o nelle vicinanze dell’inquadratura, potrebbe
causare un incendio.

- Se l’obiettivo non viene usato per un periodo prolungato, attaccare i tappi
anteriore e posteriore dell'obiettivo e conservarlo in un luogo al di fuori
della luce solare diretta. Qualora venga lasciato sotto la luce solare diretta,
l’obiettivo potrebbe far convergere i raggi solari su di un oggetto
infiammabile, causando un incendio.

• Non trasportare treppiedi con un obiettivo o fotocamera attaccati. Potrebbe capitare

di inciampare o colpire altre persone accidentalmente, causando ferimenti.

• Non lasciare l’obiettivo in luoghi dove potrebbe essere esposto a temperature

estremamente alte, come, ad esempio, all’interno di un’automobile chiusa o alla luce
solare diretta. L'inadempienza di questa precauzione può causare danni alle

parti interne dell’obiettivo, causando incendi.

69

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

Grazie per avere acquistato un obiettivo AF-S DX NIKKOR 55–300
mm f/4,5–5,6G ED VR. Prima di utilizzare questo prodotto, si prega
di leggere accuratamente sia queste istruzioni sia il manuale della
fotocamera.

Nota: è possibile usare obiettivi DX solo con fotocamere reflex digitali con
obiettivo singolo in formato DX, come le serie D90 e D300. L’angolo di campo
di un obiettivo montato su una fotocamera in formato DX è equivalente a
quello di un obiettivo con una lunghezza focale maggiore di circa 1,5 ×
montato su una fotocamera in formato 35 mm.

■ Componenti dell’obiettivo

q

Paraluce..................................................70

w

Blocco......................................................70

e

Anello di messa a fuoco...............71

r

Anello zoom ........................................71

t

Scala delle lunghezze focali.......75

y

Riferimento scala lunghezze

focali

u

Riferimento di innesto

obiettivo...........................................70

i

Guarnizione in gomma di innesto

obiettivo...........................................74

o

Contatti CPU........................................74

!0

Commutatore modo A-M...........71

!1

Selettore ON/OFF riduzione

vibrazioni.........................................72

70

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Attacco e rimozione dell’obiettivo

Attacco dell’obiettivo

Rimozione dell’obiettivo

■ Il paraluce

Il paraluce protegge l’obiettivo e blocca la luce diretta che
altrimenti potrebbe causare effetti di luce parassita o immagini
fantasma.

Attacco del paraluce

z

Spegnere la fotocamera e rimuovere il tappo corpo
macchina della fotocamera.

x

Rimuovere il tappo dell'obiettivo.

c

Attaccare l’obiettivo.

Mantenendo il riferimento di innesto obiettivo allineato con
il riferimento di innesto sul corpo macchina, posizionare
l’obiettivo nell’innesto a baionetta della fotocamera, quindi
ruotare l’obiettivo in senso antiorario fino ad avvertire uno
scatto quando il riferimento di innesto obiettivo si trova in
alto.

z

Spegnere la fotocamera.

x

Rimuovere l’obiettivo.

Per rimuovere l'obiettivo, premere il pulsante di sblocco
obiettivo mentre si ruota l'obiettivo in senso orario.

Il paraluce può essere girato su se
stesso e montato sull’obiettivo quando
non utilizzato.

71

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Zoom e profondità di campo

■ Messa a fuoco

Il modo di messa a fuoco è determinato dal modo messa a fuoco
della fotocamera e dalla posizione del commutatore modo A-M
dell'obiettivo. Vedere il manuale della fotocamera per informazioni
sulla selezione del modo di messa a fuoco della fotocamera

.

Autofocus

Messa a fuoco manuale

Prima di mettere a fuoco, ruotare
l’anello zoom per regolare la lunghezza
focale e inquadrare la fotografia. Se la
fotocamera è dotata di anteprima di
profondità di campo (stop down), è
possibile visualizzare l’anteprima di
profondità di campo nel mirino.

Nota: La lunghezza focale dell'obiettivo
diminuisce all'accorciarsi della distanza di
messa a fuoco.

Modo messa a fuoco

fotocamera

Modo messa a fuoco obiettivo

A M

AF Autofocus

Messa a fuoco manuale con

telemetro elettronico

MF —

z

Impostare la fotocamera a AF (autofocus).

x

Far scorrere il commutatore modo A-M dell'obiettivo su A.

c

Messa a fuoco.

Premere il pulsante di scatto a metà corsa per mettere a
fuoco. Far attenzione a non toccare l’anello di messa a fuoco
mentre la fotocamera mette a fuoco.

z

Far scorrere il commutatore modo A-M dell'obiettivo su M.

x

Messa a fuoco.

Mettere a fuoco manualmente usando l’anello di messa a
fuoco dell’obiettivo. La messa a fuoco manuale può essere
usata con qualsiasi modo messa a fuoco selezionato dalla
fotocamera.

72

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Riduzione vibrazioni (VRII)

La Riduzione vibrazioni (VRII) riduce le sfocature dovute al
movimento della fotocamera, permettendo l'uso di tempi di posa
fino a quattro stop più lenti rispetto a quelli che si dovrebbero
usare nelle stesse condizioni (misurazioni Nikon; gli effetti
possono variare in base al fotografo e alle condizioni di ripresa).
Ciò amplia la gamma dei tempi di posa disponibili e permette di
scattare fotografie a mano, senza l’utilizzo di treppiedi, nelle più
svariate situazioni.

Utilizzando il selettore ON/OFF riduzione vibrazioni

Uso della riduzione vibrazioni: note

• Quando si usa la riduzione vibrazioni, premere il pulsante di
scatto a metà corsa e attendere che l’immagine nel mirino si
stabilizzi, prima di premere del tutto il pulsante di scatto.

• Quando si esegue un panning con la fotocamera, la riduzione
vibrazioni viene applicata solo al movimento che non fa parte
del panning (ad esempio, se la fotocamera esegue un panning
orizzontale, la riduzione vibrazioni viene applicata solo ai
movimenti verticali), rendendo molto più semplice effettuare
un ampio movimento di rotazione della fotocamera.

• Quando è attiva la riduzione vibrazioni, l’immagine nel mirino
potrebbe risultare sfocata dopo lo scatto. Ciò non indica un
malfunzionamento.

Selezionare ON per abilitare la riduzione vibrazioni.
La riduzione vibrazioni viene attivata quando il
pulsante di scatto è premuto a metà corsa,
riducendo gli effetti del movimento della
fotocamera per ottenere un’inquadratura e una
messa a fuoco migliori.

Selezionare OFF per disattivare la riduzione vibrazioni.

73

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

• Non spegnere la fotocamera e non rimuovere l’obiettivo mentre
la riduzione vibrazioni è attiva. Se viene interrotta
l’alimentazione all’obiettivo mentre la riduzione vibrazioni è
attiva, l’obiettivo potrebbe tintinnare quando viene scosso. Ciò
non rappresenta un malfunzionamento e può essere corretto
attaccando nuovamente l’obiettivo e riaccendendo la
fotocamera.

• Se la fotocamera è dotata di un flash incorporato, la riduzione
vibrazioni verrà disattivata mentre il flash sta caricando.

• Disattivare la riduzione vibrazioni quando la fotocamera è
montata saldamente su un treppiedi ma lasciarla attiva se la
testa del treppiedi non è salda o quando si usa un monopiede.

• Se la fotocamera è dotata di un pulsante AF-ON, la pressione del
pulsante AF-ON non attiverà la riduzione vibrazioni.

■ Diaframma

L’apertura del diaframma è regolata tramite i controlli della
fotocamera.

Zoom e apertura massima

Modifiche dello zoom possono alterare l’apertura massima fino
a

2

/3 EV. La fotocamera tiene comunque conto di ciò quando
imposta l’esposizione e non è necessaria alcuna modifica alle
impostazioni della fotocamera in seguito a modifiche allo zoom.

■ Unità flash incorporate

Quando si usa il flash incorporato con fotocamere dotate di unità
flash incorporate, rimuovere l’eventuale paraluce dall’obiettivo
per prevenire vignettature (effetti dovuti all'ombra del margine
del paraluce quando si utilizza il flash incorporato).

74

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Cura dell’obiettivo

• Non afferrare o mantenere l’obiettivo o la fotocamera usando
solo il paraluce.

• Mantenere puliti i contatti CPU.

• Nel caso in cui la guarnizione in gomma di innesto obiettivo sia
danneggiata, interrompere immediatamente l’utilizzo e portare
l’obiettivo ad un centro assistenza autorizzata Nikon per la
riparazione.

• Usare una pompetta per rimuovere polvere e pelucchi dalla
superficie della lente dell’obiettivo. Per rimuovere macchie e
impronte digitali, applicare una piccola quantità di etanolo o di
pulitore per lenti su un tessuto in cotone o in micro-fibra e pulire
la lente con un movimento circolare dal centro verso l'esterno,
avendo cura di non lasciare macchie e di non toccare il vetro con
le dita.

• Per la pulizia della lente non usare mai solventi organici, come
solventi per vernici o benzene.

• Il paraluce o filtri NC possono essere usati per proteggere
l'elemento frontale dell’obiettivo.

• Attaccare i tappi anteriore e posteriore prima di riporre
l’obiettivo nella sua borsa flessibile.

• Se si prevede di non utilizzare l’obiettivo per un periodo
prolungato, conservarlo in un luogo fresco e asciutto, onde evitare
che si creino muffa e ruggine. Non conservare in luoghi esposti
alla luce diretta del sole o in presenza di naftalina o canfora.

• Tenere asciutto l’obiettivo. La presenza di ruggine nel
meccanismo interno potrebbe causare un danno irreparabile.

• Lasciare l’obiettivo in luoghi estremamente caldi può
danneggiare o deformare le parti realizzate in plastica rinforzata.

■ Accessori in dotazione

• Tappo dell'obiettivo anteriore LC-58, a scatto, 58 mm

• Copriobiettivo posteriore LF-4

• Paraluce a baionetta HB-57

• Portaobiettivo flessibile CL-1020

75

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Accessori compatibili

Filtri a vite 58 mm

■ Specifiche

Nikon si riserva il diritto di cambiare le specifiche hardware descritte in questo
manuale in qualsiasi momento e senza previa notifica.

Tipo Obiettivo DX di tipo G AF-S con CPU incorporata ed

innesto a baionetta Nikon F-mount

Lunghezza focale 55–300 mm
Apertura massima f/4,5–5,6
Costruzione obiettivo 17 elementi in 11 gruppi (inclusi 2 elementi obiettivo ED ed un

elemento obiettivo HRI)

Angolo di campo 28 ° 50 ′–5 ° 20 ′
Scala delle lunghezze focali Graduata in millimetri (55, 70, 100, 135, 200, 300)
Informazioni sulla distanza Inviate alla fotocamera
Zoom Zoom manuale con anello zoom indipendente
Messa a fuoco Autofocus controllato da Motore Silent Wave,

messa a fuoco manuale

Riduzione vibrazioni Decentramento ottico con motori voice coil (VCMs)
Distanza minima di messa a

fuoco

1,4 m in tutte le posizioni di zoom

Lamelle del diaframma 9 (apertura circolare del diaframma)
Diaframma Completamente automatico
Gamma del diaframma • Lunghezza focale 55 mm: da f/4,5 a f/22

• Lunghezza focale 300 mm: da f/5,6 a f/29
Misurazione esposimetrica Apertura massima
Dimensione attacco filtro 58 mm (P = 0,75 mm)
Dimensioni Circa 76,5 mm di diametro × 123 mm (distanza dalla

flangia di innesto dell’obiettivo della fotocamera)

Peso Circa 530 g

76

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

Pro Vaši bezpečnost

UPOZORNĚNÍ

• Přístroj nerozebírejte. Vzájemný dotyk nechráněných částí těla a vnitřních částí

fotoaparátu nebo objektivu může způsobit poranění elektrickým proudem.
V případě poruchy smí přístroj opravovat pouze kvalifikovaný technik.
Dojde-li k otevření těla přístroje v důsledku nárazu nebo jiné nehody,
vyjměte z fotoaparátu baterii a/nebo odpojte síťový zdroj a nechte přístroj
zkontrolovat v autorizovaném servisu společnosti Nikon.

• V případě výskytu závady fotoaparát ihned vypněte. Zaznamenáte-li, že z přístroje

vychází neobvyklý zápach či kouř, ihned odpojte síťový zdroj a vyjměte
z přístroje baterii (dejte pozor, abyste se přitom nepopálili). Další používání
přístroje může vést ke vzplanutí či poranění. Po vyjmutí baterie odneste
přístroj na přezkoušení do autorizovaného servisu Nikon.

• Nepoužívejte přístroj v blízkosti hořlavých plynů. Používání elektronického zařízení

v blízkosti hořlavých plynů může způsobit výbuch nebo požár.

• Nedívejte se objektivem ani hledáčkem fotoaparátu přímo do slunce. Pozorování

slunce nebo jiného jasného světelného zdroje objektivem nebo hledáčkem
může způsobit trvalé poškození zraku.

• Zařízení uchovávejte mimo dosah dětí. Nebudete-li dbát tohoto upozornění,

může dojít k poranění.

• Při manipulaci s objektivem a fotoaparátem dodržujte následující bezpečnostní
pravidla:

- Udržujte objektiv a fotoaparát v suchu. Nebudete-li dbát tohoto

upozornění, může dojít k požáru nebo úrazu elektrickým proudem.

- Nedotýkejte se objektivu ani fotoaparátu mokrýma rukama. Nebudete-li

dbát tohoto upozornění, může dojít k úrazu elektrickým proudem.

- Při fotografování v protisvětle nenechte dopadat přímé sluneční světlo do

objektivu fotoaparátu. Pokud se slunce nachází blízko nebo přímo
v záběru, pak může sluneční světlo, zaostřené optickou soustavou
objektivu, způsobit požár.

- Pokud nebude objektiv po delší dobu používán, nasaďte přední i zadní

krytku objektivu a uschovejte objektiv mimo dosah přímého slunečního
světla. Objektiv ponechaný na přímém slunečním světle může zaostřit
sluneční paprsky na hořlavé objekty a způsobit požár.

• Nepřenášejte stativy s připevněnými objektivy či fotoaparáty. Mohli byste
klopýtnout nebo nedopatřením někoho uhodit a způsobit zranění.

• Objektiv nenechávejte na místech, kde by mohl být vystaven příliš vysokým teplotám,
jako například v uzavřeném automobilu nebo na přímém slunci. Nedodržíte-li toto
upozornění, může dojít k nepříznivému ovlivnění vnitřních částí objektivu
a vzniku požáru.

77

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

Děkujeme vám za zakoupení objektivu AF-S DX NIKKOR
55–300 mm f/4,5 – 5,6G ED VR. Před tím, než začnete výrobek
používat, si prosím přečtěte tyto instrukce i návod k použití
fotoaparátu.

Poznámka: objektivy DX lze používat pouze s digitálními jednookými
zrcadlovkami formátu DX, jako jsou například fotoaparáty řady D90 nebo
D300. Obrazový úhel objektivu na fotoaparátu formátu DX je stejný jako
obrazový úhel objektivu s 1,5 × delší ohniskovovu vzdáleností na
kinofilmovém fotoaparátu.

■ Části objektivu

q

Sluneční clona....................................78

w

Západka..................................................78

e

Zaostřovací kroužek........................79

r

Zoomový kroužek ............................79

t

Stupnice ohniskových

vzdáleností......................................83

y

Značka pro odečítání ohniskové

vzdálenosti

u

Montážní značka objektivu........78

i

Gumové těsnění bajonetu.........82

o

Kontakty CPU......................................82

!0

Volič zaostřovacích režimů

A-M......................................................79

!1

Vypínač redukce vibrací...............80

78

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Nasazování a snímání objektivu

Nasazení objektivu

Sejmutí objektivu

■ Sluneční clona

Sluneční clona chrání objektiv a blokuje rušivé postranní světlo,
které by jinak vedlo ke vzniku reflexů a závoje.

Připevnění sluneční clony

z

Vypněte fotoaparát a sejměte krytku těla fotoaparátu.

x

Sejměte krytku objektivu.

c

Nasaďte objektiv.

Srovnejte montážní značku objektivu s montážní značkou na
těle fotoaparátu, přiložte objektiv k bajonetu fotoaparátu
a pak objektivem otáčejte proti směru hodinových ručiček,
dokud nezaklapne do aretované polohy - montážní značka se
pak musí nacházet nahoře.

z

Vypněte fotoaparát.

x

Sejměte objektiv.

Pro sejmutí objektivu stiskněte tlačítko pro uvolnění
objektivu a otáčejte objektivem ve směru hodinových
ručiček.

V případě, že není sluneční clona
používána, lze ji otočit a nasadit na
objektiv v obrácené poloze.

79

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Zoom a hloubka ostrosti

■ Zaostření

Zaostřovací režim je určen zaostřovacím režimem fotoaparátu
a volbou režimů A-M na objektivu. Volba zaostřovacích režimů
fotoaparátu viz návod k použití fotoaparátu.

Autofokus

Manuální zaostřování

Před zaostřením otočte zoomovým
kroužkem, upravte ohniskovou vzdálenost
a zkomponujte snímek. Pokud fotoaparát
nabízí kontrolu hloubky ostrosti (zavření
clony na pracovní hodnotu), hloubku
ostrosti lze zkontrolovat v hledáčku.

Poznámka: Ohnisková vzdálenost tohoto
objektivu se zkracuje v závislosti na snižování
zaostřené vzdálenosti.

Zaostřovací režim

fotoaparátu

Zaostřovací režim objektivu

A

M

AF Autofokus

Manuální zaostřování

s elektronickým dálkoměrem

Manuální zaostřování —

z

Nastavte na fotoaparátu režim AF (autofokus).

x

Posuňte volič zaostřovacích režimů A-M na objektivu do
polohy A.

c

Zaostřete.

Zaostřete stisknutím tlačítka spouště do poloviny. V průběhu
zaostřování fotoaparátu dávejte pozor, abyste se nedotkli
zaostřovacího kroužku objektivu.

z

Posuňte volič zaostřovacích režimů A-M na objektivu do
polohy M.

x

Zaostřete.

Zaostřete manuálně pomocí zaostřovacího kroužku.
Manuální zaostřování lze použít bez ohledu na zaostřovací
režim zvolený fotoaparátem.

80

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Redukce vibrací (VRII)

Redukce vibrací (VRII) eliminuje možné rozmazání snímků vlivem
chvění fotoaparátu a umožňuje použít až o 4 EV delší čas závěrky
než při práci bez redukce vibrací (podle testovacích podmínek
společnosti Nikon; účinnost redukce vibrací se liší v závislosti na
fotografovi a snímacích podmínkách). Výsledkem je širší
využitelný rozsah časů závěrky a možnost pracovat z ruky
v širokém spektru situací.

Používání spínače redukce vibrací

Použití redukce vibrací: Poznámky

• Pracujete-li s redukcí vibrací, nejprve namáčkněte tlačítko
spouště do poloviny a dříve, než je stisknete až na doraz pro
expozici snímku, vyčkejte několik sekund na stabilizování
obrazu v hledáčku.

• Při panorámování se redukce vibrací vztahuje pouze na pohyb,
který není součástí panorámování (například, pokud fotoaparát
panorámuje horizontálně, redukce vibrací potlačuje pouze
vertikální chvění), tím se umožní plynulé panorámování
fotoaparátu v širokém oblouku.

• Pokud je aktivní redukce vibrací, obraz v hledáčku může být po
spuštění závěrky rozmazaný. Neznamená to poruchu.

Systém redukce vibrací se zapne použitím možnosti ON.
Vlastní redukce vibrací se aktivuje namáčknutím
tlačítka spouště do poloviny a snižuje účinky chvění
fotoaparátu pro snazší tvorbu kompozice snímků
a přesnější zaostření.

Systém redukce vibrací se vypne použitím možnosti OFF.

81

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

• V průběhu aktivní redukce vibrací fotoaparát nevypínejte ani
nesnímejte objektiv. Pokud je v průběhu činnosti redukce
vibrací přerušen přívod energie do objektivu, může objektiv při
pohybu vydávat klapavý zvuk. Neznamená to poruchu; věc lze
napravit sejmutím a opětovným nasazením objektivu
a zapnutím fotoaparátu.

• Pokud má fotoaparát vestavěný blesk, bude redukce vibrací
v průběhu nabíjení blesku vyřazena.

• V případě, že je fotoaparát upevněn na stativu, vypněte redukci
vibrací; nevypínejte ji však, pokud fotoaparát na stativu není
dostatečně stabilní, nebo pokud používáte monopod.

• Pokud je fotoaparát vybaven tlačítkem AF-ON, stisknutí tlačítka
AF-ON nebude mít za následek aktivaci redukce vibrací.

■ Clona

Clonu lze nastavovat pomocí ovládacích prvků fotoaparátu.

Zoom a světelnost

Změny nastavení ohniskové vzdálenosti mohou vést ke
změnám světelnosti až o

2

/3 EV. Fotoaparát to však automaticky
zohledňuje při nastavování expozice a po změně nastavení
ohniskové vzdálenosti není třeba měnit nastavení fotoaparátu.

■ Vestavěné blesky

Při používání vestavěného blesku u fotoaparátů vybavených
takovýmto bleskem sejměte sluneční clonu, abyste zabránili
vinětaci (tvorbě stínů v místech obrazového pole, na která
nedopadne světlo záblesku blokované sluneční clonou).

82

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Manipulace s objektivem

• Nezvedejte ani nedržte objektiv nebo fotoaparát pouze za
sluneční clonu.

• Kontakty CPU udržujte čisté.

• Pokud by se gumové těsnění bajonetu poškodilo, přestaňte
přístroj používat a nechte objektiv opravit v autorizovaném
servisním středisku Nikon.

• Pro odstranění prachu a jiných nečistot z objektivu používejte
ofukovací balónek. Pro odstranění skvrn a otisků prstů naneste
malé množství etanolu nebo tekutiny k čistění objektivů na
měkkou čistou bavlněnou látku nebo tkaninu, určenou k čistění
objektivů, a optické plochy čistěte kruhovým pohybem směrem
od středu ke krajům a dávejte pozor, abyste nezanechávali
skvrny nebo se nedotkli čoček prsty.

• Pro čistění objektivu nepoužívejte organická rozpouštědla jako
ředidlo nebo benzen.

• Sluneční clonu anebo NC filtry lze použít k ochraně předního
členu objektivu.

• Před přenášením objektivu v měkkém pouzdře nasaďte na
objektiv přední a zadní krytku.

• Pokud nebude objektiv po delší dobu používán, uschovejte ho
na chladném suchém místě, abyste zabránili vzniku plísně nebo
koroze. Objektiv neponechávejte na přímém slunci nebo
v blízkosti naftalínových či kafrových kuliček.

• Udržujte objektiv suchý. Koroze vnitřního mechanizmu může
způsobit nenapravitelné škody.

• Ponechání objektivu na místě s příliš vysokou teplotou by
mohlo poškodit plastové části.

■ Dodávané příslušenství

• Zaklapávací přední krytka objektivu LC-58 o průměru 58 mm

• Zadní krytka objektivu LF-4

• Bajonetová sluneční clona HB-57

• Měkké pouzdro na objektiv CL-1020

83

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Kompatibilní příslušenství

Šroubovací filtry o průměru 58 mm

■ Specifikace

Společnost Nikon si vyhrazuje právo kdykoli a bez předchozího upozornění
měnit specifikace hardwaru popsaného v tomto návodu k použití.

Typ

Objektiv AF-S DX typu G s vestavěným CPU
a bajonetem Nikon F

Ohnisková vzdálenost

55 – 300 mm

Světelnost

f/4,5 – 5,6

Konstrukce objektivu

17 čoček/11 členů (včetně 2 ED členů a jednoho HRI členu)

Obrazový úhel

28 ° 50 ′–5 ° 20 ′

Stupnice ohniskových
vzdáleností

Odstupňovaná v milimetrech (55, 70, 100, 135, 200, 300)

Informace o vzdálenosti

Přenášená do fotoaparátu

Zoom

Manuální nastavení zoomu pomocí samostatného
zoomového kroužku

Zaostřování

Autofokus řízený ultrazvukovým zaostřovacím
motorem, manuální zaostřování

Redukce vibrací

Optická s využitím motorů VCM (motory s indukční
cívkou)

Nejkratší zaostřitelná
vzdálenost

1,4 m při jakékoli pozici zoomu

Počet lamel clony

9 (kruhový otvor clony)

Clona

Plně automatická

Rozsah clon

• Ohnisková vzdálenost 55 mm: f/4,5 až f/22

• Ohnisková vzdálenost 300 mm: f/5,6 až f/29

Měření expozice

Při plně otevřené cloně

Průměr filtrového závitu

58 mm (P = 0,75 mm)

Rozměry

Průměr přibl. 76,5 mm × 123 mm (vzdálenost od dosedací
plochy bajonetu)

Hmotnost

Přibl. 530 g

84

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

Pre vašu bezpečnosť

UPOZORNENIA

• Nerozoberajte. Dotýkaním sa vnútorných častí fotoaparátu alebo objektívu si

môžete spôsobiť zranenia. V prípade poruchy by mal byť výrobok opravený
len kvalifikovaným technikom. Pokiaľ dôjde dôsledkom pádu alebo inej
nehody k otvoreniu fotoaparátu, odstráňte batériu fotoaparátu a/alebo
odpojte sieťový zdroj a až potom vezmite fotoaparát do autorizovaného
servisu Nikon na kontrolu.

• V prípade poruchy fotoaparát okamžite vypnite. Ak by ste zaznamenali dym alebo

nezvyčajný zápach vychádzajúci z prístroja, okamžite odpojte sieťový zdroj
a odstráňte batériu fotoaparátu, vyvarujúc sa popálenia. Pokračovanie
v činnosti môže spôsobiť požiar alebo zranenie. Po odstránení batérie
vezmite prístroj do autorizovaného servisu Nikon na kontrolu.

• Nepoužívajte v prítomnosti horľavého plynu. Používanie elektronického prístroja

v prítomnosti horľavých plynov môže spôsobiť výbuch alebo požiar.

• Nepozerajte do slnka cez objektív alebo hľadáčik fotoaparátu. Pozeranie do slnka

alebo iného zdroja silného svetla cez objektív alebo hľadáčik môže spôsobiť
trvalé zhoršenie zraku.

• Držte mimo dosahu detí. Nedodržanie tohto upozornenia môže spôsobiť

zranenie.

• Dodržujte nasledujúce upozornenia pri manipulácii s objektívom a fotoaparátom:

- Udržujte objektív aj fotoaparát suchý. Nedodržanie tohto upozornenia
môže spôsobiť požiar alebo elektrický šok.

- Nemanipulujte s objektívom alebo fotoaparátom mokrými rukami.
Nedodržanie tohto upozornenia môže spôsobiť elektrický šok.

- Udržujte slnko mimo obrazového poľa, keď snímate subjekty v protisvetle.
Slnečné svetlo zaostrené do fotoaparátu môže spôsobiť požiar, keď je
slnko v obrazovom poli alebo blízko neho.

- Ak nebudete objektív používať dlhšiu dobu, nasaďte predný aj zadný kryt
objektívu a držte objektív mimo priameho slnečného svetla. Pri priamom
slnečnom svetle môže objektív zaostriť slnečné lúče na horľavé predmety
a spôsobiť požiar.

• Nenoste statív s pripevneným objektívom alebo fotoaparátom. Môžete náhodne

zakopnúť alebo naraziť do iných a spôsobiť zranenie.

• Nenechávajte objektív na mieste, kde bude vystavený extrémne vysokej teplote, ako sú
uzatvorené autá, alebo na priamom slnečnom svetle. Nedodržanie tohto
upozornenia môže mať nepriaznivý vplyv na vnútorné časti objektívu
a spôsobiť požiar.

85

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

Ďakujeme, že ste si kúpili objektív AF-S DX NIKKOR 55–300 mm
f/4,5–5,6G ED VR. Pred použitím tohto výrobku si pozorne
prečítajte tieto inštrukcie a príručku k fotoaparátu.

Poznámka: Objektívy DX používajte len s digitálnymi jednookými zrkadlovkami
formátu DX, ako sú série D90 alebo D300. Obrazový uhol objektívu na
fotoaparáte formátu DX je ekvivalentný obrazovému uhlu objektívu
s ohniskovou vzdialenosťou približne 1,5 × väčšou, upevneného na
fotoaparáte 35 mm formátu.

■ Časti objektívu

q

Slnečná clona objektívu...............86

w

Západka..................................................86

e

Zaostrovací krúžok...........................87

r

Krúžok transfokátora.......................87

t

Stupnica ohniskových

vzdialeností....................................91

y

Značka na stupnici ohniskových

vzdialeností

u

Upevňovacia značka

objektívu..........................................86

i

Gumené tesnenie bajonetu

objektívu..........................................90

o

Kontakty procesora.........................90

!0

Prepínač režimu A-M......................87

!1

Prepínač stabilizácie obrazu

ZAP/VYP...........................................88

86

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Pripevnenie a odstránenie objektívu

Pripevnenie objektívu

Odstránenie objektívu

■ Slnečná clona objektívu

Slnečná clona chráni objektív a blokuje rozptýlené svetlo, ktoré
by inak mohlo spôsobiť závoj alebo reflexy.

Pripevnenie slnečnej clony objektívu

z

Vypnite fotoaparát a odstráňte kryt bajonetu.

x

Odstráňte kryt objektívu.

c

Pripevnite objektív.

Zarovnajte upevňovaciu značku objektívu s upevňovacou
značkou na fotoaparáte, nasaďte objektív na bajonetovú
objímku fotoaparátu a otáčajte objektívom proti smeru
hodinových ručičiek, kým nezapadne na miesto
s upevňovacou značkou objektívu navrchu.

z

Vypnite fotoaparát.

x

Odstráňte objektív.

Stlačte tlačidlo aretácie bajonetu a otáčajte objektívom
v smere hodinových ručičiek, ak ho chcete odstrániť.

Slnečnú clonu možno otočiť a upevniť
na objektív, keď sa nepoužíva.

87

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Priblíženie a hĺbka ostrosti

■ Zaostrenie

Režim zaostrovania určuje režim zaostrovania fotoaparátu
a pozícia prepínača režimu A-M objektívu. Pozrite si príručku
fotoaparátu pre ďalšie informácie o výbere režimu zaostrovania
fotoaparátu.

Automatické zaostrovanie

Manuálne zaostrovanie

Pred zaostrením otočte krúžkom
transfokátora, nastavte ohniskovú
vzdialenosť a určite výrez fotografie.
Ak fotoaparát ponúka kontrolu hĺbky
ostrosti (zacloniť), hĺbku ostrosti
môžete kontrolovať aj v hľadáčiku.

Poznámka: Ohnisková vzdialenosť objektívu sa
zmenšuje skracovaním zaostrenej vzdialenosti.

Režim zaostrovania

fotoaparátu

Režim zaostrovania objektívu

A

M

Automatické zaostrovanie

Automatické
zaostrovanie

Manuálne zaostrovanie

s elektronickým

diaľkomerom

MF —

z

Nastavte fotoaparát na AF (automatické zaostrovanie).

x

Posuňte prepínač režimu A-M objektívu do pozície A.

c

Zaostrite.

Stlačte tlačidlo spúšte do polovice, ak chcete zaostriť. Dbajte
na to, aby ste sa nedotkli zaostrovacieho krúžku, kým
fotoaparát zaostruje.

z

Posuňte prepínač režimu A-M objektívu do pozície M.

x

Zaostrite.

Zaostrite manuálne pomocou zaostrovacieho krúžku
objektívu. Manuálne zaostrovanie možno použiť bez ohľadu
na režim zaostrovania zvolený na fotoaparáte.

88

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Stabilizácia obrazu (VRII)

Stabilizácia obrazu (VRII ) redukuje rozmazanie spôsobené
chvením fotoaparátu, umožňujúc predĺženie času uzávierky až
o 4 EV oproti prípadu bez použitia stabilizácie obrazu (podĺa
testovania spoločnosti Nikon; účinky sa líšia v závislosti od
fotografa a podmienok snímania). Toto zvyšuje rozsah časov
uzávierky, ktoré sú k dispozícii, a umožňuje fotografovanie z ruky,
bez statívu, v širokej škále situácií.

Použitie prepínača stabilizácie obrazu ZAP/VYP

Použitie stabilizácie obrazu: Poznámky

• Ak chcete použiť stabilizáciu obrazu, stlačte tlačidlo spúšte do
polovice a počkajte, kým sa obrázok v hľadáčiku stabilizuje, než
tlačidlo spúšte stlačíte úplne nadol.

• Ak fotoaparátom panorámujete, stabilizácia obrazu sa aplikuje
len na pohyb, ktorý nie je súčasťou panorámovania (napríklad,
ak fotoaparát panorámuje horizontálne, stabilizácia obrazu sa
aplikuje len na vertikálne chvenie), na uľahčenie panorámujte
fotoaparátom plynule v širokom oblúku.

• Ak je stabilizácia obrazu aktívna, obrázok v hľadáčiku môže byť
po uvoľnení spúšte rozmazaný. To neznamená poruchu.

Vyberte ON na aktiváciu stabilizácie obrazu. Ak je tlačidlo
spúšte stlačené do polovice, aktivuje sa stabilizácia
obrazu, čím sa redukujú účinky chvenia
fotoaparátu a zlepšuje sa zaostrovanie.

Vyberte OFF na vypnutie stabilizácie obrazu.

89

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

• Ak je stabilizácia obrazu aktívna, nevypínajte fotoaparát, ani
neodstraňujte objektív. Ak sa preruší napájanie objektívu pri
zapnutej stabilizácii obrazu, objektív môže pri pohybe hrkať.
To neznamená poruchu, odstránite to opätovným pripevnením
objektívu a zapnutím fotoaparátu.

• Ak má fotoaparát vstavaný blesk, stabilizácia obrazu sa
deaktivuje, kým sa blesk nabíja.

• Vypnite stabilizáciu obrazu, keď je fotoaparát upevnený na
statíve, ale nechajte ju zapnutú, keď hlava statívu nie je
zaaretovaná, alebo keď používate monopod.

• Ak má fotoaparát tlačidlo AF-ON, stlačením tlačidla AF-ON sa
stabilizácia obrazu nezapne.

■ Clona

Clona sa reguluje pomocou ovládania fotoaparátu.

Priblíženie a svetelnosť

Zmena priblíženia môže meniť svetelnosť až do 2/3 kroku EV.
Fotoaparát to berie do úvahy automaticky pri nastavovaní
expozície a nie je potrebná žiadna zmena nastavenia
fotoaparátu v súvislosti so zmenou priblíženia.

■ Vstavané zábleskové jednotky

Pri použití vstavaného blesku odstráňte slnečnú clonu
z objektívu, aby ste zabránili vinetácii (tiene vznikajúce
zatienením záblesku vstavaného blesku okrajom slnečnej clony
objektívu).

90

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Ošetrovanie objektívu

• Nedvíhajte alebo nedržte objektív alebo fotoaparát len za
slnečnú clonu objektívu.

• Udržujte kontakty procesora čisté.

• Ak by sa gumené tesnenie bajonetu objektívu poškodilo,
okamžite prestaňte objektív používať a nechajte ho opraviť
v autorizovanom servise Nikon.

• Použite ofukovací balónik na odstránenie prachu z povrchu
objektívu. Na odstránenie špiny a odtlačkov prstov použite
trochu etanolu alebo čističa na jemnú bavlnenú handričku,
alebo čistiaci obrúsok na objektív a čistite ho krúživým
pohybom smerom zo stredu k okrajom, dbajúc na to, aby ste
nezanechali šmuhy alebo sa nedotkli skla prstami.

• Nikdy nepoužívajte na čistenie objektívu organické rozpúšťadlá,
ako sú riedidlá na farby alebo benzén.

• Slnečnú clonu objektívu alebo neutrálne šedé filtre možno
použiť na ochranu predného prvku objektívu.

• Pred vložením objektívu do mäkkého puzdra nasaďte predný
azadný kryt.

• Ak sa objektív nebude používať dlhšiu dobu, skladujte ho
na chladnom a suchom mieste, aby ste zabránili usádzaniu
plesní a hrdzi. Neskladujte ho na priamom slnečnom svetle
alebo spolu s naftalínovými alebo gáfrovými guličkami proti
moliam.

• Udržujte objektív suchý. Hrdzavenie vnútorného mechanizmu
môže spôsobiť trvalé poškodenie.

• Ponechanie objektívu na miestach s mimoriadne vysokou
teplotou by mohlo spôsobiť poškodenie alebo zošúverenie
plastových častí.

■ Dodané príslušenstvo

• 58 mm predný kryt objektívu LC-58, na zacvaknutie

• Zadný kryt objektívu LF-4

• Bajonetové tienidlo HB-57

• Mäkké puzdro na objektív CL-1020

91

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Kompatibilní příslušenství

58 mm skrutkovacie filtre

■ Špecifikácie

Nikon si vyhradzuje právo meniť špecifikácie hardvéru popísanom v tejto
príručke kedykoľvek a bez predchádzajúceho upozornenia.

Typ

Typ objektívu G AF-S DX so zabudovaným
procesorom a bajonetom Nikon F

Ohnisková vzdialenosť

55 – 300 mm

Svetelnosť

f/4,5 – 5,6

Konštrukcia objektívu

17 prvkov v 11 skupinách (

vrátane 2 ED prvkov a jedného prvku HRI

)

Obrazový uhol

28 ° 50 ′–5 ° 20 ′

Stupnica ohniskových
vzdialeností

Stupňované v milimetroch (55, 70, 100, 135, 200, 300)

Informácia o
vzdialenosti

Prenášaná do fotoaparátu

Priblíženie

Manuálne priblíženie pomocou nezávislého krúžku
transfokátora

Zaostrovanie

Automatické zaostrovanie riadené ultrazvukovým
zaostrovacím motorom (SWM), manuálne zaostrovanie

Stabilizácia obrazu

Optická s použitím voice coil motors (VCMs)

Najkratšia zaostriteľná
vzdialenosť

1,4 m pri každom nastavení priblíženia

Clonové segmenty

9 (okrúhly otvor clony)

Clona

Plne automatická

Clonový rozsah

• 55 mm ohnisková vzdialenosť : f/4,5 po f/22

• 300 mm ohnisková vzdialenosť : f/5,6 po f/29

Meranie

Pri plne otvorenej clone

Priemer filtrového
závitu

58 mm (P=0,75 mm)

Rozmery

Približne 76,5 mm priemer × 123 mm (vzdialenosť od príruby
bajonetu objektívu)

Hmotnosť

Približne 530 g

92

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

Pentru siguranţa dumneavoastră

ATENŢIE

• Nu dezasamblaţi. Atingerea părţilor interioare ale aparatului foto sau ale

obiectivului poate provoca accidentări. În caz de defecţiune, produsul ar
trebui depanat doar de către un tehnician calificat. Dacă produsul s-a spart
ca urmare a căderii sau a unui alt accident, îndepărtaţi bateria aparatului foto
şi/sau deconectaţi adaptorul CA şi duceţi apoi produsul la un service
autorizat Nikon pentru a fi verificat.

• În cazul funcţionării anormale închideţi imediat aparatul foto. În cazul în care

observaţi fum sau un miros neobişnuit provenind din aparat, deconectaţi
imediat adaptorul CA şi îndepărtaţi bateria aparatului foto, având grijă să
evitaţi arsurile. Continuarea utilizării aparatului poate duce la incendiu sau
accidente. După îndepărtarea bateriei, duceţi aparatul la un service autorizat
Nikon pentru a fi verificat.

• Nu utilizaţi aparatul în prezenţa gazelor inflamabile. Utilizarea aparatelor

electronice în prezenţa gazelor inflamabile poate provoca explozie sau
incendiu.

• Nu priviţi spre soare prin obiectiv sau prin vizorul aparatului foto. Privirea soarelui

sau a altei surse de lumină puternice prin obiectiv sau prin vizor poate
determina afecţiuni permanente ale vederii.

• A nu se lăsa la îndemâna copiilor. Nerespectarea acestei precauţii poate

determina accidente.

• Respectaţi următoarele precauţii când mânuiţi obiectivul sau aparatul foto:

- Menţineţi obiectivul şi aparatul foto uscate. Nerespectarea acestei
precauţii poate duce la incendiu sau la şocuri electrice.

- Nu mânuiţi obiectivul sau aparatul foto cu mâinile ude. Nerespectarea
acestei precauţii poate duce la şocuri electrice.

- Nu prindeţi soarele în cadru când fotografiaţi un subiect pe un fundal
iluminat. Lumina soarelui focalizată în aparatul foto când soarele se află în
cadru sau în apropierea acestuia poate duce la incendiu.

- Dacă obiectivul nu va fi utilizat pentru o perioadă mai lungă, ataşaţi
capacul frontal şi pe cel posterior şi depozitaţi obiectivul astfel încât să nu
fie expus luminii directe a soarelui. Dacă este lăsat la soare, obiectivul poate
focaliza razele soarelui asupra obiectelor inflamabile dând naştere la
incendii.

• Nu transportaţi trepiedul cu obiectivul sau aparatul foto ataşate. Vă puteţi împiedica

sau îi puteţi lovi accidental pe alţii, provocând răniri.

• Nu lăsaţi obiectivul în locuri în care să fie expus temperaturilor extreme, cum ar fi
autoturisme închise sau la lumina directă a soarelui. Nerespectarea acestei
precauţii poate afecta nefavorabil componentele interne ale obiectivului,
dând naştere la incendii.

93

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

Vă mulţumim că aţi achiziţionat obiectivul AF-S DX NIKKOR
55-300 mm f/4.5-5.6G ED VR. Înainte de a folosi acest produs, vă
rugăm să citiţi cu atenţie aceste instrucţiuni, precum şi manualul
aparatului foto.

Notă: Obiectivele DX sunt destinate utilizării numai cu aparate foto digitale
format DX cu vizare prin obiectiv cum sunt cele din seriile D90 şi D300.
Unghiul de câmp al unui obiectiv pe un aparat foto format DX este echivalent
cu cel al unui obiectiv cu o distanţă focală cu până la 1,5 × mai mare montat
pe un aparat foto format 35 mm.

■ Componentele obiectivului

q

Parasolar obiectiv.............................94

w

Declic........................................................94

e

Inel focalizare ......................................95

r

Inel zoom...............................................95

t

Scală lungime focală.......................99

y

Marcaj lungime focală

u

Marcaj montură obiectiv.............94

i

Garnitură cauciuc montură

obiectiv.............................................98

o

Contacte CPU.....................................98

!0

Comutator mod A-M.....................95

!1

Comutator ON/OFF pentru

reducerea vibraţiiilor................96

94

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Ataşarea şi scoaterea obiectivului

Ataşarea obiectivului

Scoaterea obiectivului

■ Parasolar obiectiv

Parasolarul obiectivului protejează obiectivul şi blochează lumina
difuză care altfel ar duce la apariţia petelor luminoase sau a
imaginilor dublate.

Ataşarea parasolarului

z

Închideţi aparatul foto şi scoateţi capacul corpului
aparatului foto.

x

Scoateţi capacul obiectivului.

c

Ataşaţi obiectivul.

Păstrând marcajul de montură al obiectivului aliniat cu
marcajul de montare de pe corpul aparatului foto, poziţionaţi
obiectivul în montura tip baionetă a aparatului foto şi apoi
rotiţi obiectivul în sens invers acelor de ceasornic până când
face declic în locul său cu marcajul de montură al obiectivului
la partea superioară.

z

Închideţi aparatul foto.

x

Scoateţi obiectivul.

Pentru a scoate obiectivul, apăsaţi butonul de eliberare a
obiectivului în timp ce întoarceţi obiectivul în sensul acelor
de ceasornic.

Parasolarul poate fi întors şi montat pe
obiectiv când acesta nu este folosit.

95

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Zoom şi profunzime de câmp

■ Focalizare

Modul de focalizare este determinat de modul de focalizare al
aparatului foto şi de poziţia comutatorului A-M al obiectivului.
Consultaţi manualul aparatului foto pentru informaţii despre
selectarea modului de focalizare al aparatului foto.

Focalizare automată

Focalizare manuală

Înainte de a focaliza, rotiţi inelul zoom­ului pentru reglarea distanţei focale şi
încadrarea fotografiei. În cazul în care
aparatul foto permite previzualizarea
profunzimii de câmp (diafragmare),
profunzimea de câmp poate fi
previzualizată în vizor.

Notă

: Distanţa focală a acestui obiectiv descreşte

pe măsură ce distanţa de focalizare se scurtează.

Modul de focalizare al

aparatului foto

Modul de focalizare al obiectivului

A M

AF Focalizare automată Focalizare manuală cu

stabilirea electronică a

distanţei

MF —

z

Setaţi aparatul foto pe modul AF (focalizare automată).

x

Deplasaţi comutatorul modului A-M al obiectivului pe
poziţia A.

c

Focalizaţi.

Apăsaţi butonul de declanşare la jumătate pentru a focaliza.
Fiţi atenţi să nu atingeţi inelul de focalizare în timp ce
aparatul foto focalizează.

z

Deplasaţi comutatorul modului A-M al obiectivului pe
poziţia M.

x

Focalizaţi.

Focalizaţi manual utilizând inelul de focalizare al obiectivului.
Focalizarea manuală poate fi folosită indiferent de modul de
focalizare selectat pentru aparatul foto.

96

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Reducerea vibraţiei (VRII)

Reducerea vibraţiei (VRII) reduce ceaţa provocată de tremuratul
aparatului foto, permiţând viteze de declanşare cu până la patru
cadre mai puţin decât în alte cazuri (măsurători Nikon; efectele
variază în funcţie de fotograf şi de condiţiile de fotografiere).
Acest lucru creşte gama vitezelor de declanşare disponibile şi
permite fotografierea în modul ţinut în mână, fără trepied, într-o
gamă largă de situaţii.

Utilizarea comutatorului ON/OFF pentru reducerea
vibraţiilor

Utilizarea reducerii vibraţiei: Note

• La utilizarea reducerii vibraţiei, apăsaţi butonul de declanşare la
jumătate şi aşteptaţi ca imaginea din vizor să se stabilizeze
înainte de a apăsa butonul de declanşare până la capăt.

• Când aparatul foto este înclinat, reducerea vibraţiei se aplică
numai la mişcarea care nu face parte din înclinare (dacă aparatul
foto este înclinat orizontal, spre exemplu, reducerea vibraţiilor
va fi aplicată numai mişcărilor verticale), făcând astfel mai
uşoară înclinarea lină a aparatului foto într-un arc larg.

• Când reducerea vibraţiei este activă, imaginea din vizor poate fi
înceţoşată după ce declanşatorul este eliberat. Acest lucru nu
indică o defecţiune.

Selectaţi ON (ACTIVAT) pentru a activa reducerea vibraţiei.
Reducerea vibraţiei este activată când butonul de
declanşare este apăsat la jumătate, reducând
efectele de tremurat ale aparatului foto pentru o
încadrare şi o focalizare îmbunătăţite.

Selectaţi OFF (DEZACTIVAT) pentru a dezactiva reducerea
vibraţiei.

97

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

• Nu închideţi aparatul foto sau nu îndepărtaţi obiectivul în timp
ce reducerea vibraţiei este activă. Dacă este întreruptă
alimentarea obiectivului în timp ce reducerea vibraţiei este
activată, obiectivul poate face zgomot când este mişcat. Acest
lucru nu este o defecţiune şi poate fi corectat prin reataşarea
obiectivului şi pornirea aparatului foto.

• Dacă aparatul foto este echipat cu un bliţ încorporat, reducerea
vibraţiei va fi dezactivată în timp ce bliţul se încarcă.

• Opriţi reducerea vibraţiei când aparatul foto este montat în mod
sigur pe un trepied, dar lăsaţi-l pornit dacă partea superioară a
trepiedului nu este asigurată sau la folosirea unui monopod.

• Dacă aparatul foto este echipat cu un buton AF-ON, apăsarea
butonul AF-ON nu va activa reducerea vibraţiei.

■ Diafragmă

Diafragma se ajustează folosind comenzile aparatului foto.

Zoom şi diafragmă maximă

Schimbările aduse zoom-ului pot modifica diafragma maximă
prin valori de până la

2

/3 EV. Totuşi, aparatul foto ia în
considerare în mod automat acest lucru la setarea expunerii şi
nu este necesară nicio modificare a setărilor aparatului foto
ulterior reglajelor zoom-ului.

■ Unităţi bliţ încorporat

Când se foloseşte bliţul încorporat la aparate foto echipate cu o
unitate de bliţ încorporat, îndepărtaţi parasolarele obiectivelor
pentru a preveni vignetarea (umbre care apar acolo unde capătul
obiectivului obturează bliţul încorporat).

98

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

■ Îngrijirea obiectivului

• Nu apucaţi sau ţineţi obiectivul sau aparatul foto doar de
parasolarul obiectivului.

• Menţineţi contactele CPU curate.

• Dacă garnitura de cauciuc pentru montura obiectivului s-a
deteriorat, încetaţi imediat să mai utilizaţi aparatul şi duceţi
obiectivul la un service autorizat Nikon pentru a fi reparat.

• Utilizaţi o suflantă pentru a îndepărta praful şi scamele de pe
suprafeţele obiectivului. Pentru îndepărtarea petelor şi a
urmelor de degete, aplicaţi o cantitate mică de etanol sau de
soluţie pentru curăţarea obiectivului pe o lavetă moale şi curată
din bumbac sau pe un şerveţel pentru curăţarea obiectivului şi
curăţaţi dinspre centru spre exterior folosind o mişcare circulară,
având grijă să nu lăsaţi urme sau să atingeţi sticla cu degetele.

• Nu folosiţi niciodată solvenţi organici, cum sunt diluantul
pentru vopsea sau benzenul, pentru a curăţa obiectivul.

• Parasolarul obiectivului sau filtrele NC pot fi folosite pentru a
proteja elementul frontal al obiectivului.

• Ataşaţi capacul frontal şi pe cel posterior înainte de a pune
obiectivul în săculeţul său.

• Dacă obiectivul nu va fi folosit o perioadă îndelungată,
depozitaţi-l într-un loc răcoros şi uscat pentru a preveni apariţia
mucegaiului şi a ruginii. Nu depozitaţi obiectivul în lumina
directă a soarelui sau împreună cu naftalină sau biluţe de camfor
împotriva moliilor.

• Menţineţi obiectivul uscat. Ruginirea mecanismului intern
poate determina defecţiuni ireparabile.

• Lăsarea obiectivului în locuri extrem de calde ar putea deteriora
sau deforma componentele realizate din plastic ranforsat.

■ Accesorii furnizate

• Capac frontal obiectiv cuplabil tip LC-58 de 58 mm

• Capac posterior pentru obiectiv LF-4

• Parasolar tip baionetă HB-57

• Săculeţ flexibil pentru obiectiv CL-1020

99

Jp
En
De
Fr
Es
Sv
Ru
Nl
It
Cz
Sk
Ro
Ua
Ck
Ch
Kr

■ Accesorii compatibile

Filtre înfiletate de 58 mm

■ Specificaţii

Nikon îşi rezervă dreptul de a modifica, oricând şi fără notificare prealabilă,
specificaţiile echipamentului descris în acest manual.

Tip

Obiectiv AF-S DX tip G cu CPU încorporat şi
montură F Nikon

Distanţă focală

55–300 mm

Diafragma maximă

f/4,5–5,6

Construcţia obiectivului

17 elemente în 11 grupuri (incluzând 2 elemente ED şi un
element HRI pentru obiectiv)

Unghi de câmp

28 ° 50 ′–5 ° 20 ′

Scală lungime focală

Gradată în milimetri (55, 70, 100, 135, 200, 300)

Informaţii despre distanţă

Trimitere către aparatul foto

Zoom

Zoom manual utilizând un inel zoom
independent

Focalizare

Focalizare automată controlată de motorul
SWM (Silent Wave Motor), focalizare manuală

Reducere vibraţie

Schimbare obiectiv utilizând motoare cu
bobină mobilă (VCM)

Distanţa minimă de
focalizare

1,4 m la toate poziţiile de zoom

Lamele diafragmă

9 (deschidere diafragmă circulară)

Diafragmă

Total automată

Deschiderea diafragmei

• Distanţă focală 55 mm: f/4,5 până la f/22

• Distanţă focală 300 mm: f/5,6 până la f/29

Măsurare

Diafragmă maximă

Dimensiunea filtrului ataşat

58 mm (P = 0,75 mm)

Dimensiuni

Aprox. 76,5 mm în diametru × 123 mm (distanţa de
la flanşa de montare a obiectivului aparatului foto)

Greutate

Aprox. 530 g.

100

Jp

En

De

Fr

Es

Sv

Ru

Nl

It
Cz
Sk

Ro

Ua

Ck

Ch

Kr

Правила безпеки

ПОПЕРЕДЖЕННЯ

• Не розбирайте. Не торкайтеся внутрішніх частин фотокамери або об’єктива,

це може призвести до травмування. У випадку несправності, ремонт має
проводити тільки кваліфікований персонал. Якщо пристрій розпався на
частини в разі падіння або іншого випадку, вийміть елемент живлення і/
або відключіть адаптер змінного струму та віднесіть фотокамеру до
авторизованого сервісного центру компанії Nikon для обстеження.

• У випадку несправності відразу вимикайте фотокамеру. Якщо помітили дим або

нетиповий запах з фотокамери, негайно вимкніть адаптер змінного струму
з мережі та вийміть елемент живлення, щоб уникнути займання.
Продовження роботи може призвести до пожежі або травмування.
Вийміть елемент живлення та віднесіть фотокамеру до авторизованого
сервісного центру компанії Nikon для обстеження.

• Не користуйтеся пристроєм в місцях, де знаходиться вогненебезпечний газ. Робота

електронних пристроїв при наявності вогненебезпечного газу може
привести до вибуху або пожежі.

• Не дивіться на сонце крізь об’єктив або видошукач фотокамери. Якщо дивитися

на сонце або інші джерела яскравого світла крізь об’єктив або видошукач,
можна пошкодити зір.

• Зберігайте пристрій подалі від дітей. Невиконання цього правила може

призвести до травмування.

• Дотримуйтесь таких правил, коли користуєтесь об’єктивом та фотокамерою:

- Об’єктив і фотокамера повинні бути сухими. Якщо не дотримуватися
цього правила, це може спричинити пожежу або ураження електричним
струмом.

- Не торкайтеся фотокамери та об’єктиву вологими руками. Це може
призвести до ураження електричним струмом.

- Коли фотографуєте проти сонця, слідкуйте, щоб сонце не попадало до
кадру. Якщо сонце знаходиться в кадрі або поблизу, сонячне світло
фокусується всередину фотокамери, це може спричинити пожежу.

- Якщо об’єктив довгий час не використовується, закрийте його
передньою та задньою кришками і зберігайте таким чином, щоб на нього
не потрапляло пряме сонячне світло. Якщо залишити об’єктив під
прямим сонячним світлом, лінзи об’єктиву можуть сфокусувати сонячне
проміння на вогненебезпечні речі, спричинивши пожежу.

• Не переносьте штатив, коли на ньому встановлено об’єктив або фотокамеру. В разі

падіння або випадкового удару це може призвести до травмування.

• Не залишайте об’єктив у місцях, де дуже висока температура, наприклад, в
закритому автомобілі або на освітленому прямим сонячним промінням місці. Такі
умови можуть несприятливо вплинути на внутрішні компоненти об’єктиву
і стати причиною пожежі.
