使用説明書

P. 2 Gebruikshandleiding P.72

User’s Manual P. 12 Manuale d'uso P. 82

Benutzerhandbuch S. 22 Návod k obsluze STR. 92

Manuel d'utilisation P. 32

Užívateľská príručka

STR. 102

Manual del usuario P. 42 P. 112

Användarhandbok S. 52 P. 126

Pykoводство пользoвaтеля

CTP. 62 P. 136

AF-S DX NIKKOR 18-200mm f/3.5-5.6G ED VR

2

Jp

安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安
全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記
載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を
示しています。

注意

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損
害の発生が想定される内容を示しています。

記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は

感電注意）が描かれています。

記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容（左図の場

合は分解禁止）が描かれています。

記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の

場合は電池を取り出す）が描かれています。

3

Jp

警告

分解禁止

分解したり修理・改造をしないこと

感電したり、異常動作をしてケガの原因となります。

接触禁止

すぐに

修理依頼を

落下などによって破損し、内部が露出したときは、
露出部に手を触れないこと

感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。

電池を取る

すぐに

修理依頼を

熱くなる、煙が出る、こげ臭いなどの異常時は、速
やかにカメラの電池を取り出すこと

そのまま使用すると火災、やけどの原因となりま
す。電池を取り出す際、やけどに充分注意してくだ
さい。電池を抜いて、販売店またはニコンサービス
機関に修理を依頼してください。

水かけ禁止

水につけたり水をかけたり、雨にぬらしたりしな
いこと

発火したり感電の原因となります。

使用禁止

引火・爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の
発生する場所で使用すると、爆発や火災の原因と
なります。

見ないこと

レンズまたはカメラで直接太陽や強い光を見ない
こと

失明や視力障害の原因となります。

注意

感電注意

ぬれた手でさわらないこと

感電の原因になることがあります。

放置禁止

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

使用注意

逆光撮影では、太陽を画角から充分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因に
なることがあります。画角から太陽をわずかに外
しても火災の原因になることがあります。

保管注意

使用しないときは、レンズにキャップをつけるか
太陽光のあたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあ
ります。

移動注意

三脚にカメラやレンズを取り付けたまま移動しな
いこと

転倒したりぶつけたりしてケガの原因になること
があります。

放置禁止

窓を閉め切った自動車の中や直射日光が当たる場
所など、異常に温度が高くなる場所に放置しない
こと

内部の部品に悪い影響を与え、火災の原因となる
ことがあります。

4

Jp

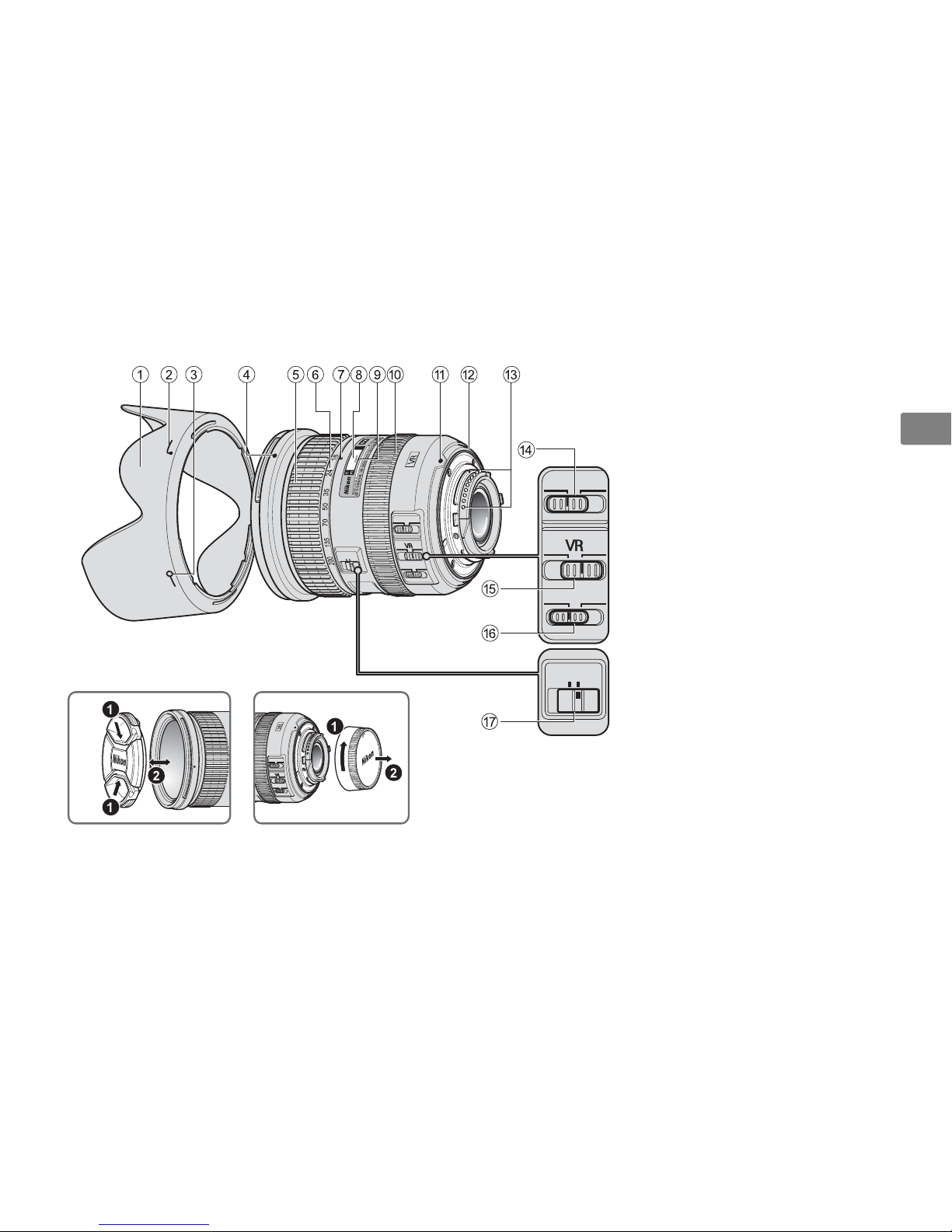

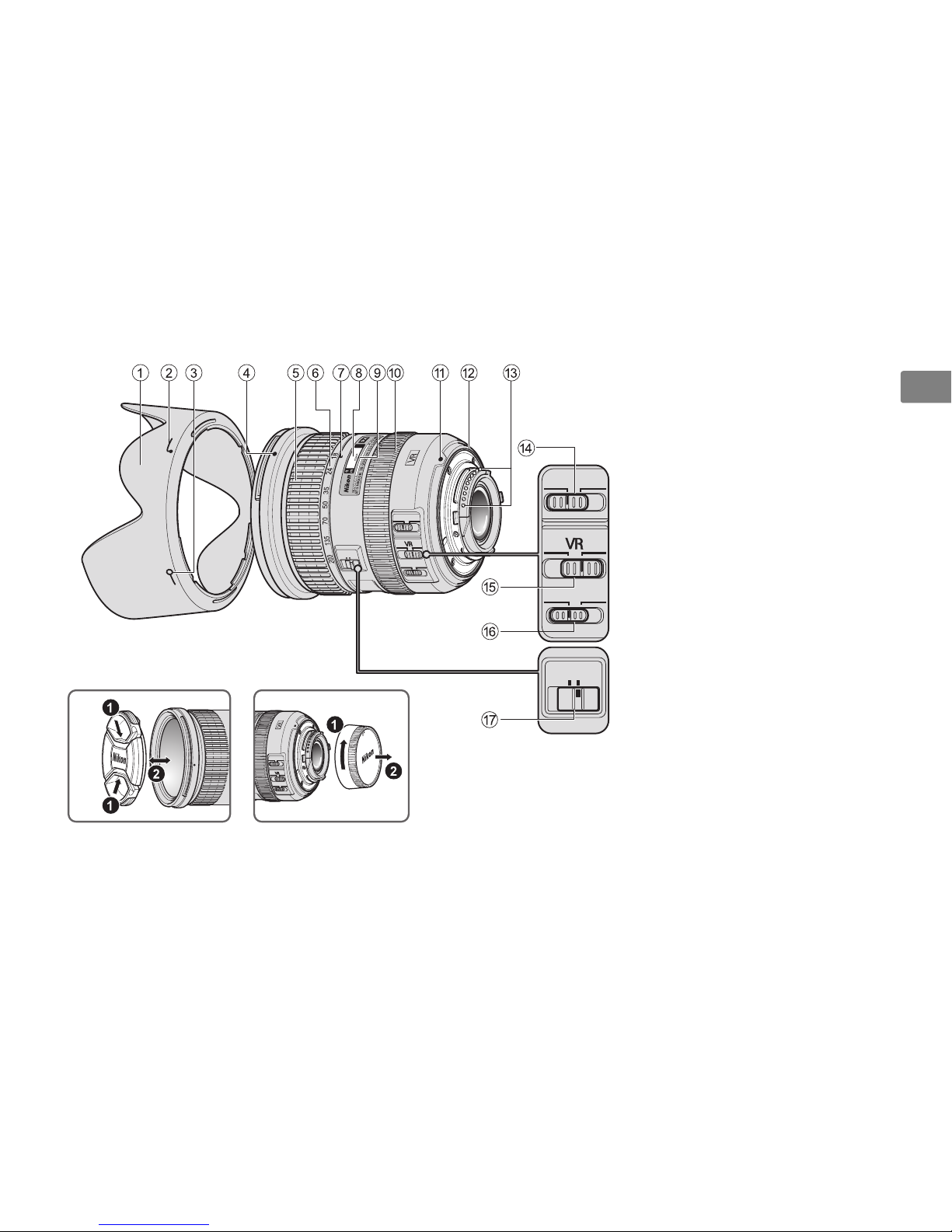

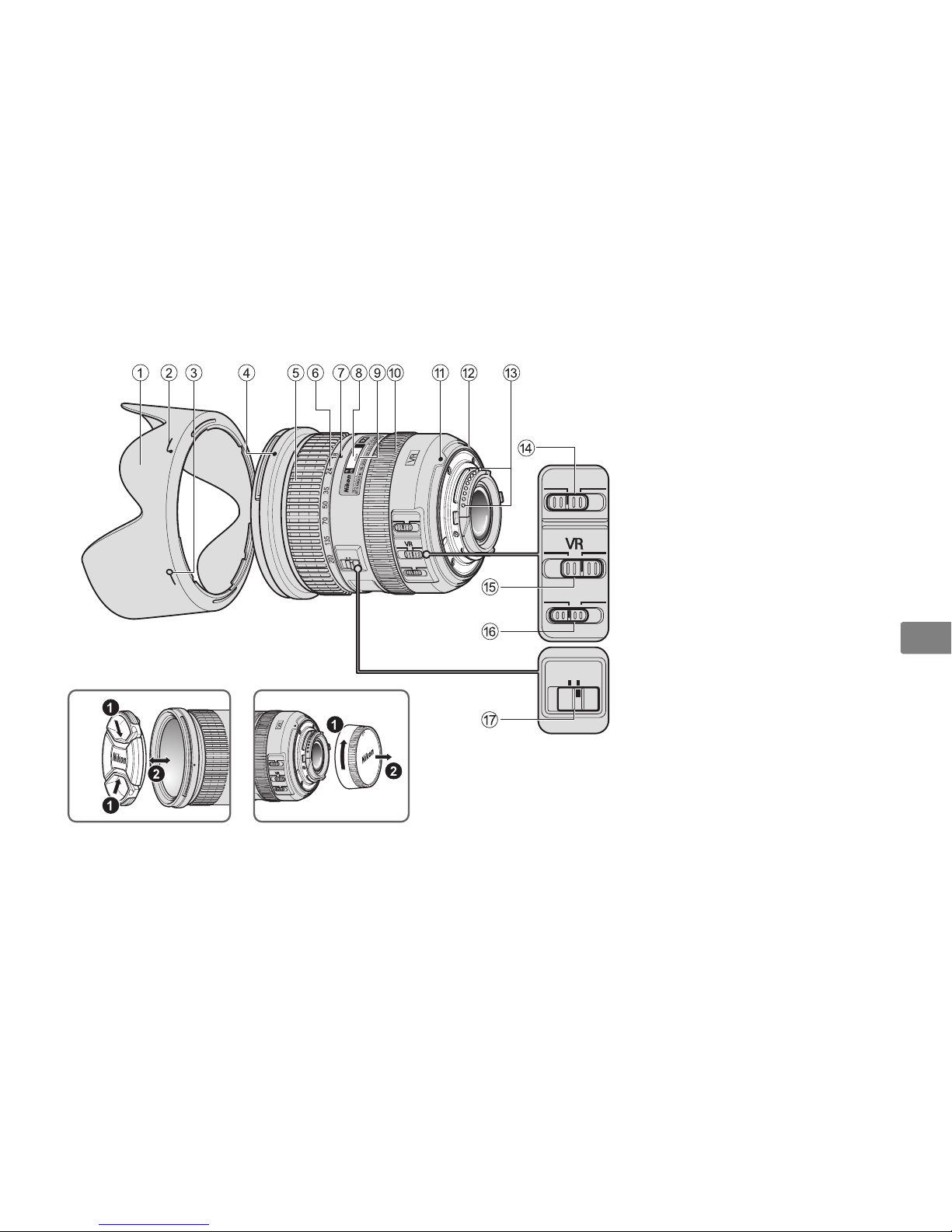

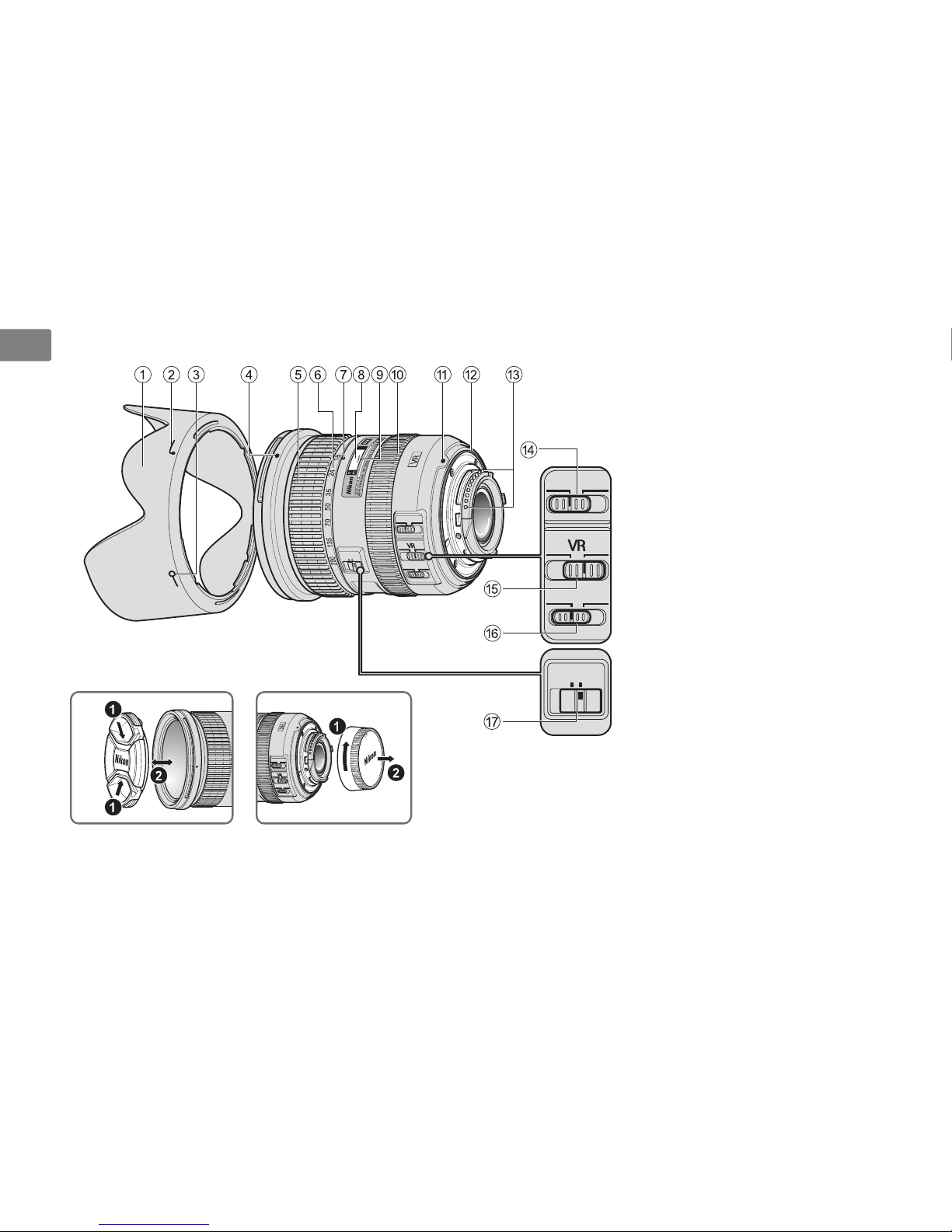

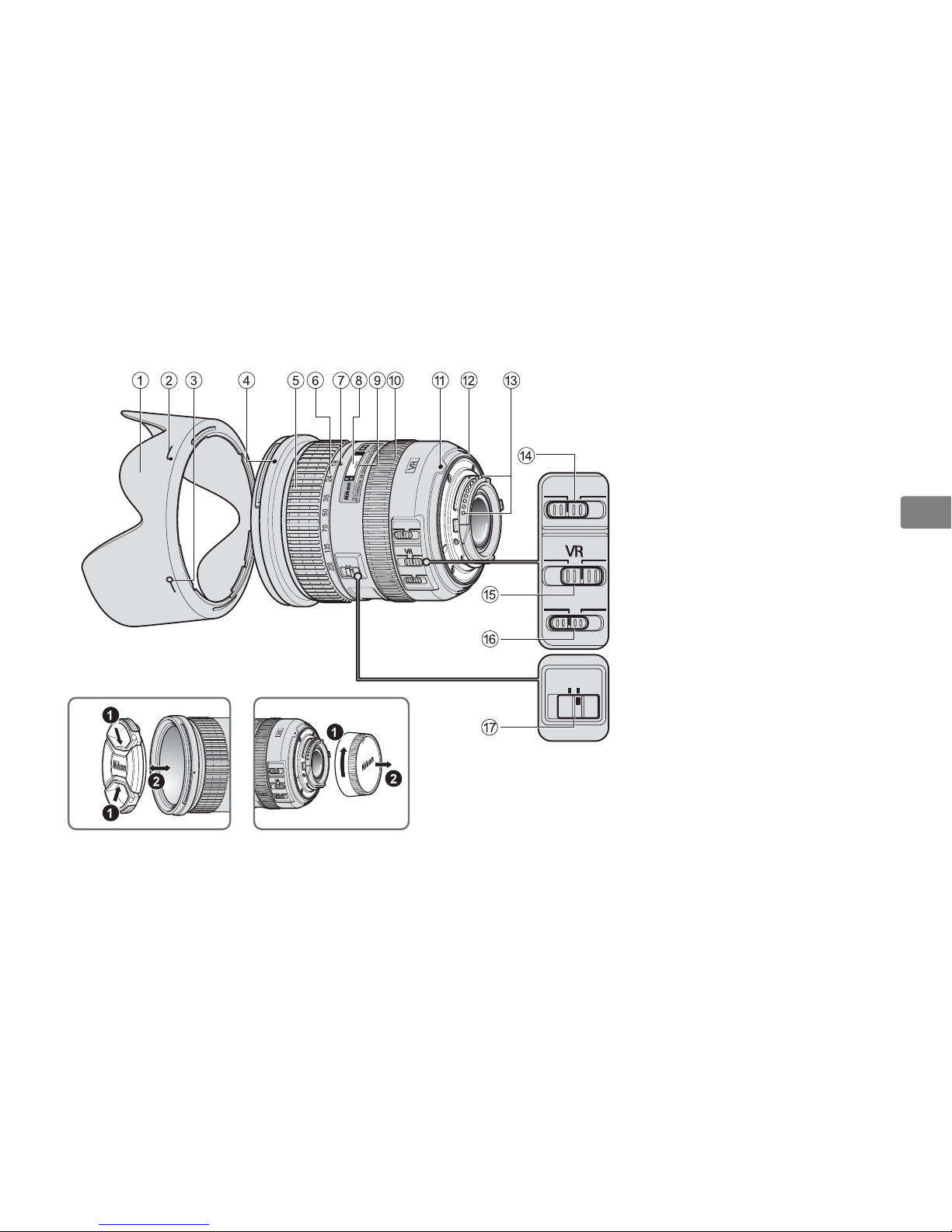

■ 各部の名称

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

LOCK

18

LOCK

18

C

B

A

1 フード（P. 8）
2 フード取り付け指標（

P. 8）

3 フードセット指標（

P. 8）

4 フード着脱指標（

P. 8）

5 ズームリング（

P. 5）

6 焦点距離目盛（

P. 5）

7 焦点距離目盛指標
8 距離目盛
9 距離目盛基準線
0 フォーカスリング（

P. 6）

a レンズ着脱指標
b レンズマウントゴムリング

（

P. 9）

c

CPU信号接点（P. 9）

d フォーカスモード切り換え

スイッチ（

P. 6）

e 手ブレ補正スイッチ（

P. 7）

f 手ブレ補正モード切り換え

スイッチ（

P. 7）

g ズームロックスイッチ（

P. 5）

（ ）：参照頁

5

Jp

このたびはDX ニッコールレンズをお買い上げくださいまして、誠にありがとうございます。このレンズは、ニコン

DXフォーマットのニコンデジタル一眼レフカメラ（D300シリーズ、D90など）専用です。

ニコンDXフォーマットでの撮影画角は、

35mm

判換算で焦点距離の約

1.5

倍の焦点距離に相当する画角になります。

ご使用の前に、この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。

■ 主な特長

･ 手ブレ補正機能（VR II）を使用すると、使わないと

きと比べ約

4段分

※

シャッタースピードを遅くして撮
影できるため、シャッタースピードの選択範囲が広が
り、幅広い領域で手持ち撮影が可能です。（※当社測
定条件によります。また、手ブレ補正効果は、撮影者
や撮影条件によって異なります。）

･ 通常の撮影条件での手ブレを補正する

NORMAL モー

ドと、乗り物に乗っている等、揺れの激しい撮影条件
での手ブレを補正する

ACTIVEモードの切り換えが可

能です。

NORMALモード時は、手ブレか流し撮り（パンニン

グ）かを自動的に識別し、流し撮り時にも手ブレ補正
機能の威力を発揮します。

･ ニコン独自の

ED（特殊低分散）ガラスによる色収差

の補正とともに、非球面レンズや良好なボケ味が得ら
れる円形絞りの採用によりすぐれた光学性能、描写性
能を発揮します。

■ ズーミングと被写界深度

撮影を行う場合は、ズームリング5を回転させ（焦点距
離が変化します）構図を決めてから、ピント合わせを
行ってください。プレビュー（絞り込み）機構を持つカ
メラでは、撮影前に被写界深度を確認できます。
･ このレンズは

IF（ニコン内焦）方式を採用しています。

IF方式は、撮影距離が短くなるにしたがって焦点距離

が短くなります。

･ 距離目盛は目安であり、被写体までの距離を保証する

ものではありません。また、遠景撮影でも被写界深度
などの影響により∞マークに届かない位置でピント
が合う場合があります。

･ 焦点距離を

18mm にして、ズームロックスイッチ g

を［

LOCK］にセットすると、ズームリングがロック

されます。

カメラを持ち歩く際は、レンズ自体の重み

で繰り出さないように、ロックしてください。

■ 絞り値の設定

絞り値は、カメラ側で設定してください。

■ 開放F値の変化

このレンズはズーミングにより、開放F値が最大1

1

/3段

変化します。ただし、露出を決める際に、

F値の変化量

はカメラが自動的に補正しますので考慮する必要はあ
りません。

6

Jp

■ ピント合わせの方法（図A）

ご使用のカメラや撮影目的によって、下表のようなピン
ト合わせが選択できます。

カメラのフォーカスモードについては、カメラの使用説
明書をご覧ください。

M/A（マニュアル優先オートフォーカスモード）

の使い方

1 レンズのフォーカスモード切り換えスイッチ d を

［

M/A］にセットします。

2

AF（オートフォーカス）撮影時、カメラのシャッ

ターボタンを半押ししたまま、あるいは

AF 作動

（

AF-ON）ボタンを保持したまま、フォーカスリン

グ0を手で回転させると、瞬時に

MF（マニュアル

フォーカス）撮影が行えます。

3 カメラのシャッターボタンの半押しや

AF 作動ボタ

ンを再度操作すると

AF（オートフォーカス）で撮

影が可能となります。

オートフォーカスが苦手な被写体について

「広角・超広角レンズのオートフォーカス撮影について」
（

P. 11）をご覧ください。

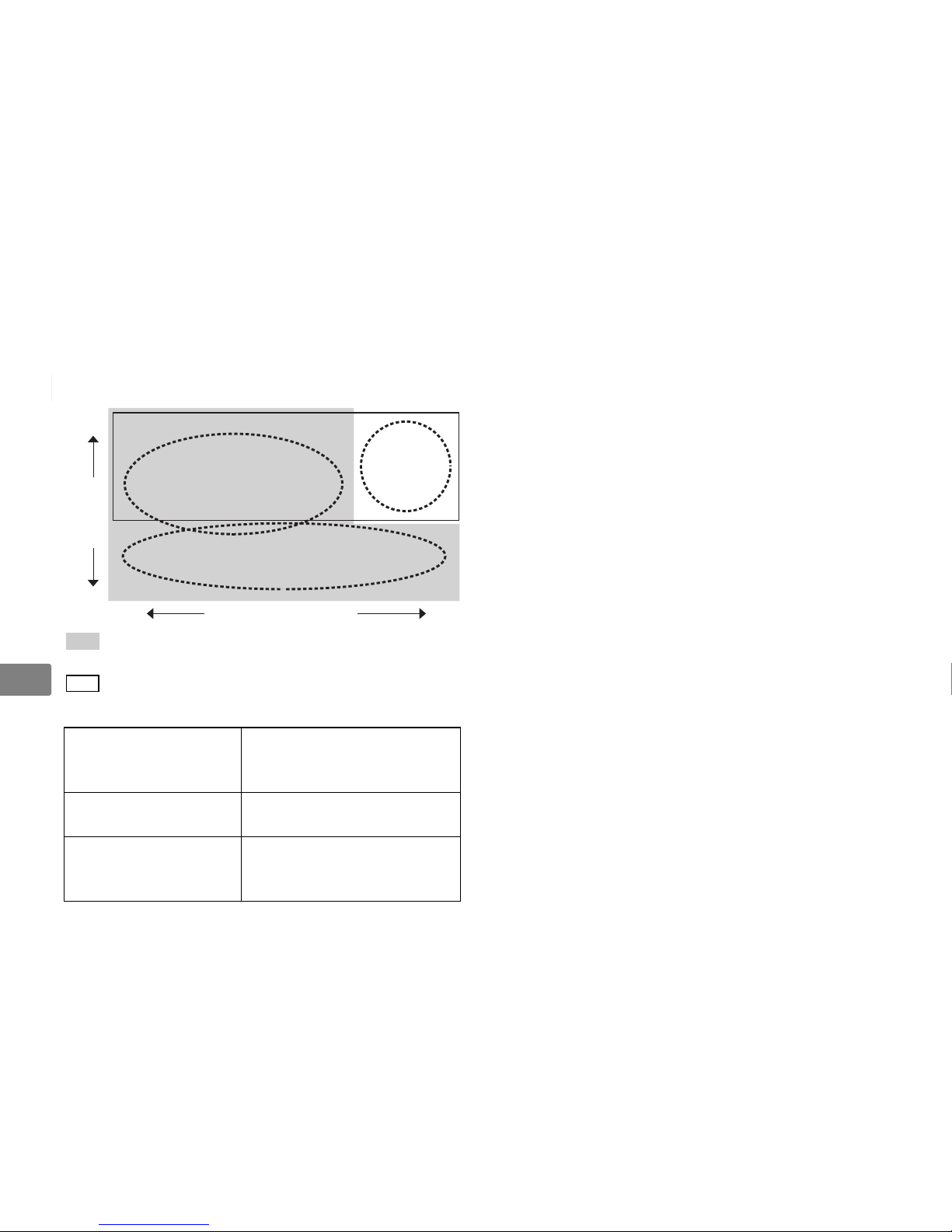

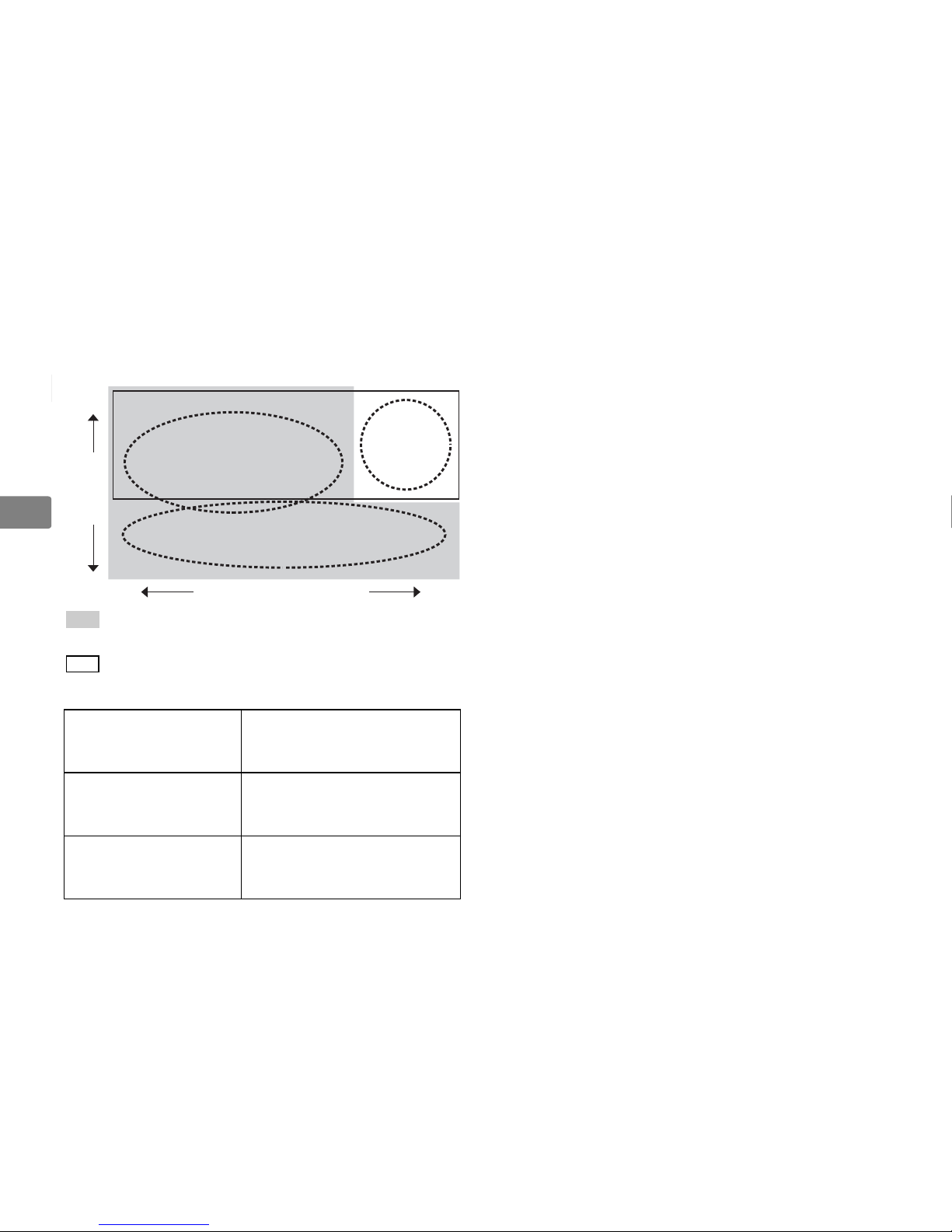

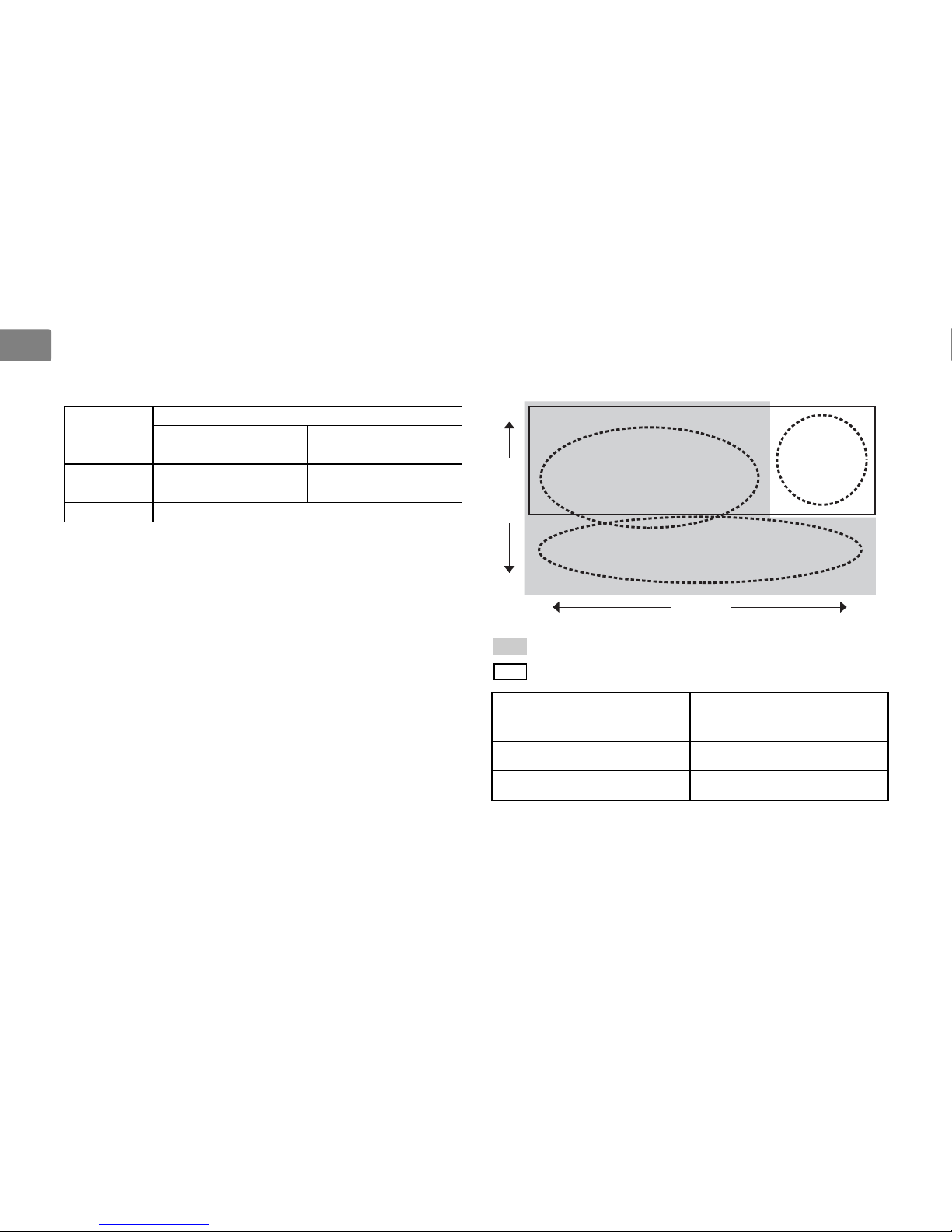

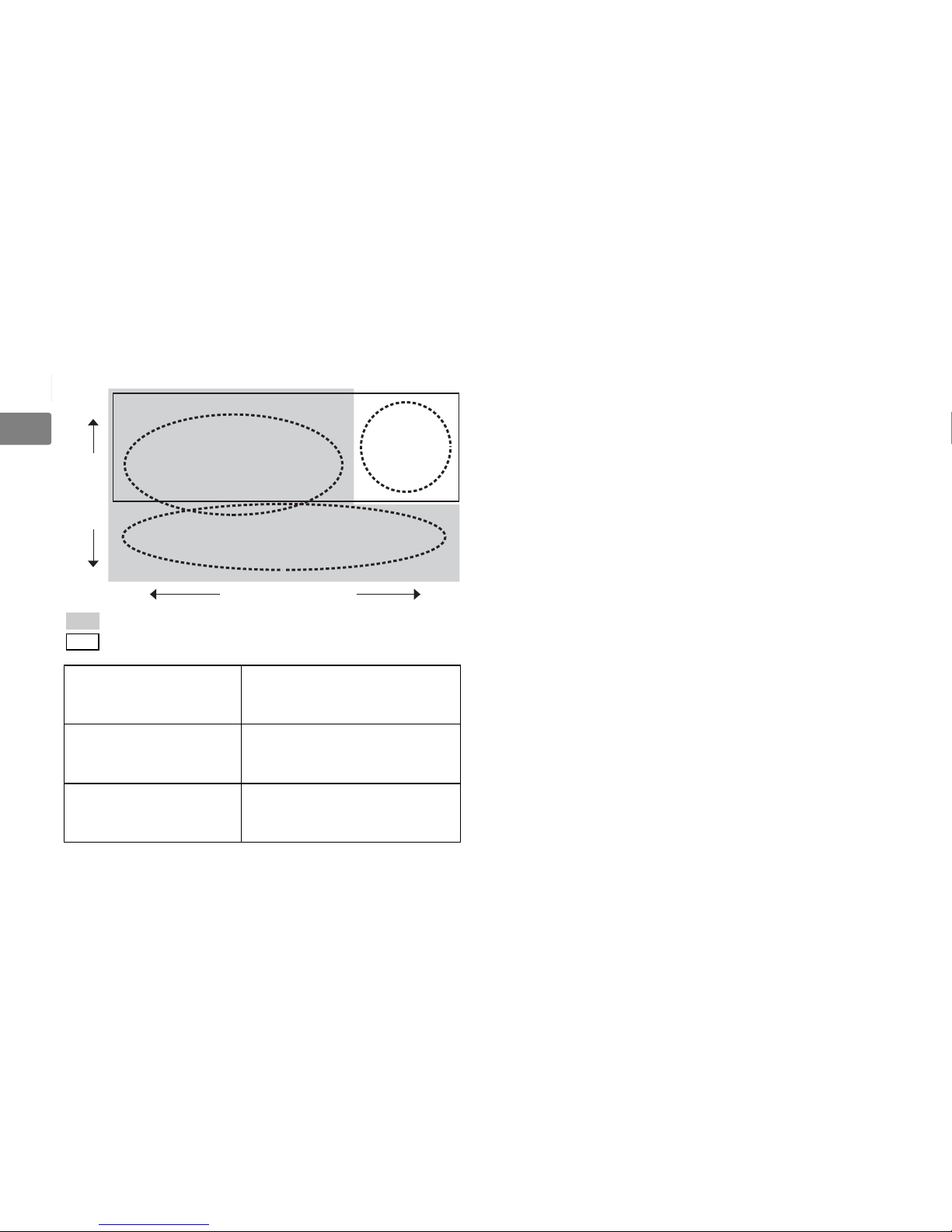

■ 手ブレ補正機能（VR II）

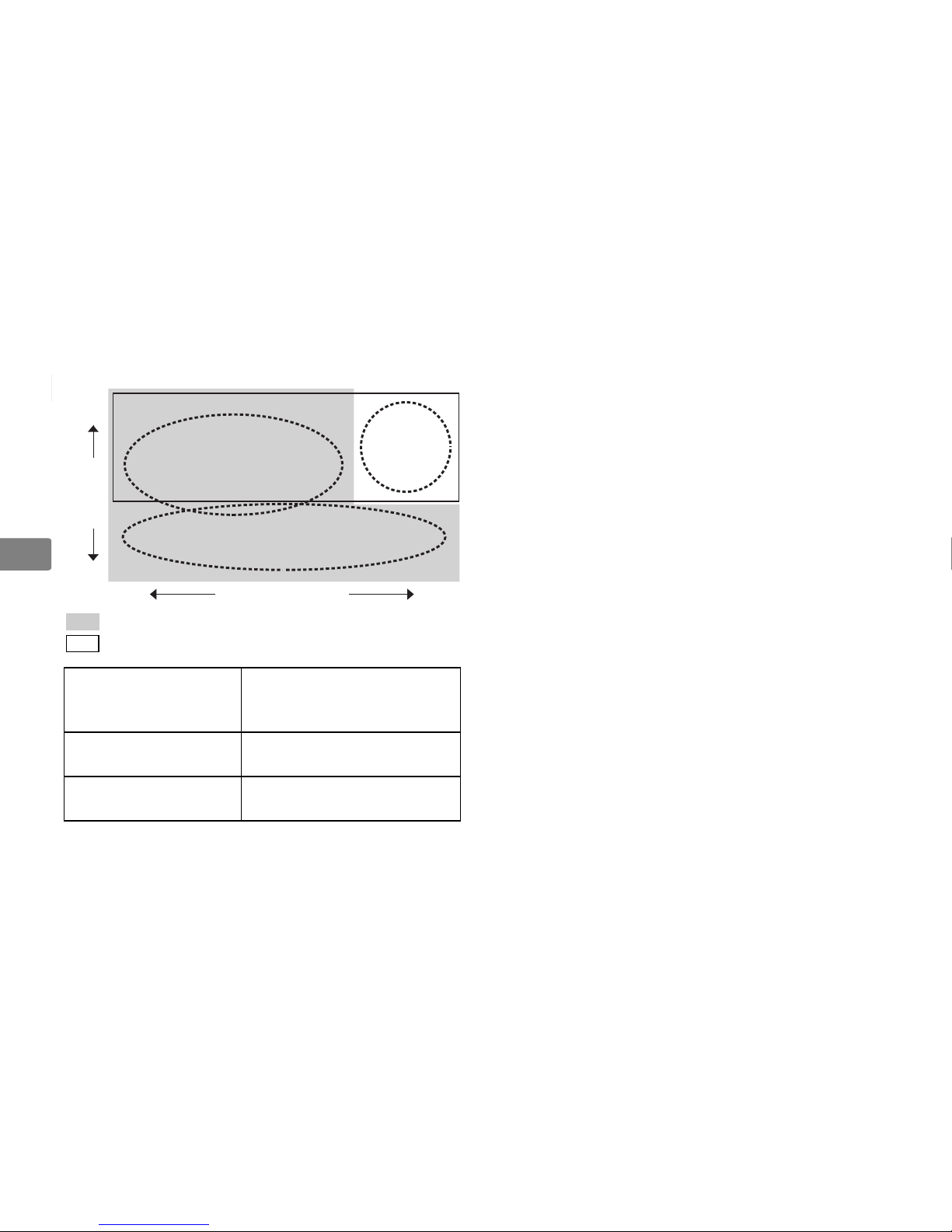

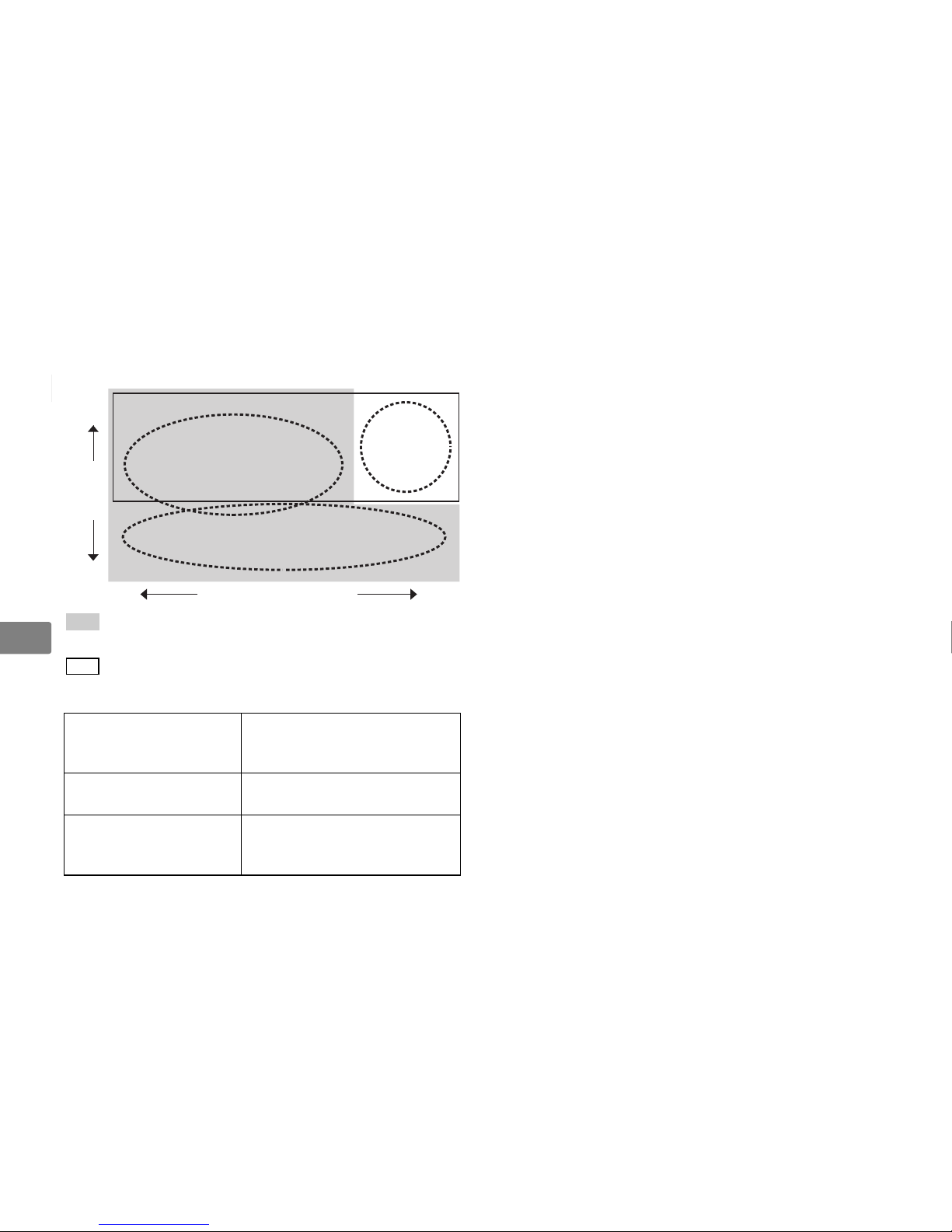

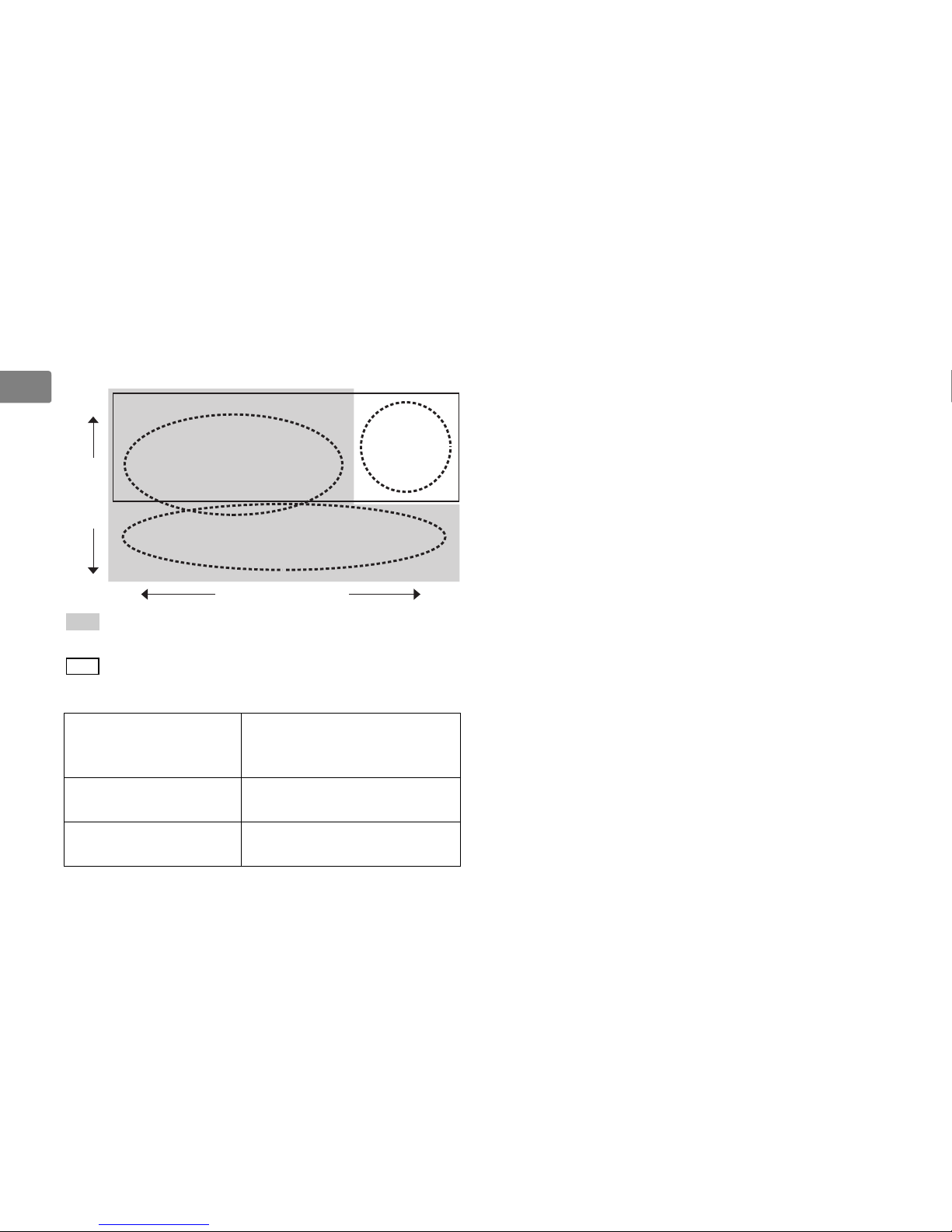

手ブレ補正機能の概念図

NORMALモードで対応
ACTIVEモードで対応

カメラの

フォーカス

モード

レンズのフォーカスモード

M/A M

AF（A/S/C

）

マニュアル優先

オートフォーカス

マニュアルフォーカス

（フォーカスエイド可）

MF  マニュアルフォーカス（フォーカスエイド可）

手ブレ補正

NORMALモードまたは
ACTIVEモードで対応

流し撮りでの手ブレ補正

NORMALモードで対応

激しい揺れでの手ブレ補正 ACTIVEモードで対応

周
波
数

手ブレ

流し撮り（パンニング）

激しい揺れ

例）乗り物等

での揺れ

高

振 幅 大

低

小

7

Jp

手ブレ補正スイッチの使い方（図B）

ON： シャッターボタンを半押しすると、手ブレ

を補正します。ファインダー像のブレも補
正するため、ピント合わせが容易で、フレー
ミングしやすくなります。

OFF： 手ブレを補正しません。

手ブレ補正モード切り換えスイッチの使い方（図C）

手ブレ補正スイッチを［ON］にし、手ブレ補正モード
切り換えスイッチを設定します。

NORMAL： 主に、通常の手ブレを補正します。流し撮

りでも手ブレを補正します。

ACTIVE： 乗り物に乗っている等、揺れの激しい条件

でのブレから通常の手ブレまで補正しま
す。このモードでは流し撮り自動検出は行
いません。

手ブレ補正使用時のご注意

･ シャッターボタンを半押し後、ファインダー像が安定

してから撮影することをおすすめします。

･ 手ブレ補正の原理上、シャッターレリーズ後にファイ

ンダー像がわずかに動くことがありますが、異常では
ありません。

･ 流し撮りする場合は、必ず

NORMAL モードにしてく

ださい。

NORMALモードでは、流し撮りなどでカメ

ラの向きを大きく変えた場合、流した方向の手ブレ補
正は機能しません。例えば、横方向に流し撮りする
と、縦方向の手ブレだけが補正されます。

･ 手ブレ補正中にカメラの電源を

OFFにしたり、レンズ

を取り外したりしないでください。（その状態でレン
ズを振るとカタカタ音がすることがありますが、故障
ではありません。カメラの電源を再度

ONにすれば、

音は消えます。）

･ 内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充電

中は、手ブレ補正は行いません。

･

AF作動（AF-ON）ボタンのあるカメラで、AF作動ボ

タンを押しても、手ブレ補正は作動しません。

･ 三脚を使用するときは、手ブレ補正スイッチeを

［

OFF］にしてください。ただし、三脚を使っても雲

台を固定しないときや、一脚を使用するときには、
スイッチを［

ON］にすることをおすすめします。

8

Jp

■ カメラの内蔵フラッシュ使用時のご注意

･ 撮影距離0.6m以上で使用してください。
･ ケラレを防止するために、レンズのフードは取り外し

て使用してください。

※カメラの内蔵フラッシュのケラレとは、フラッシュの

光がレンズのフードや、焦点距離、撮影距離によって
はレンズの先端でさえぎられて影になり、写真に映り
込む現象です。

D100 の内蔵フラッシュは、20mmレンズの画角をカ

バーする照射角なので、焦点距離

18mmでは周辺が暗く

なります。

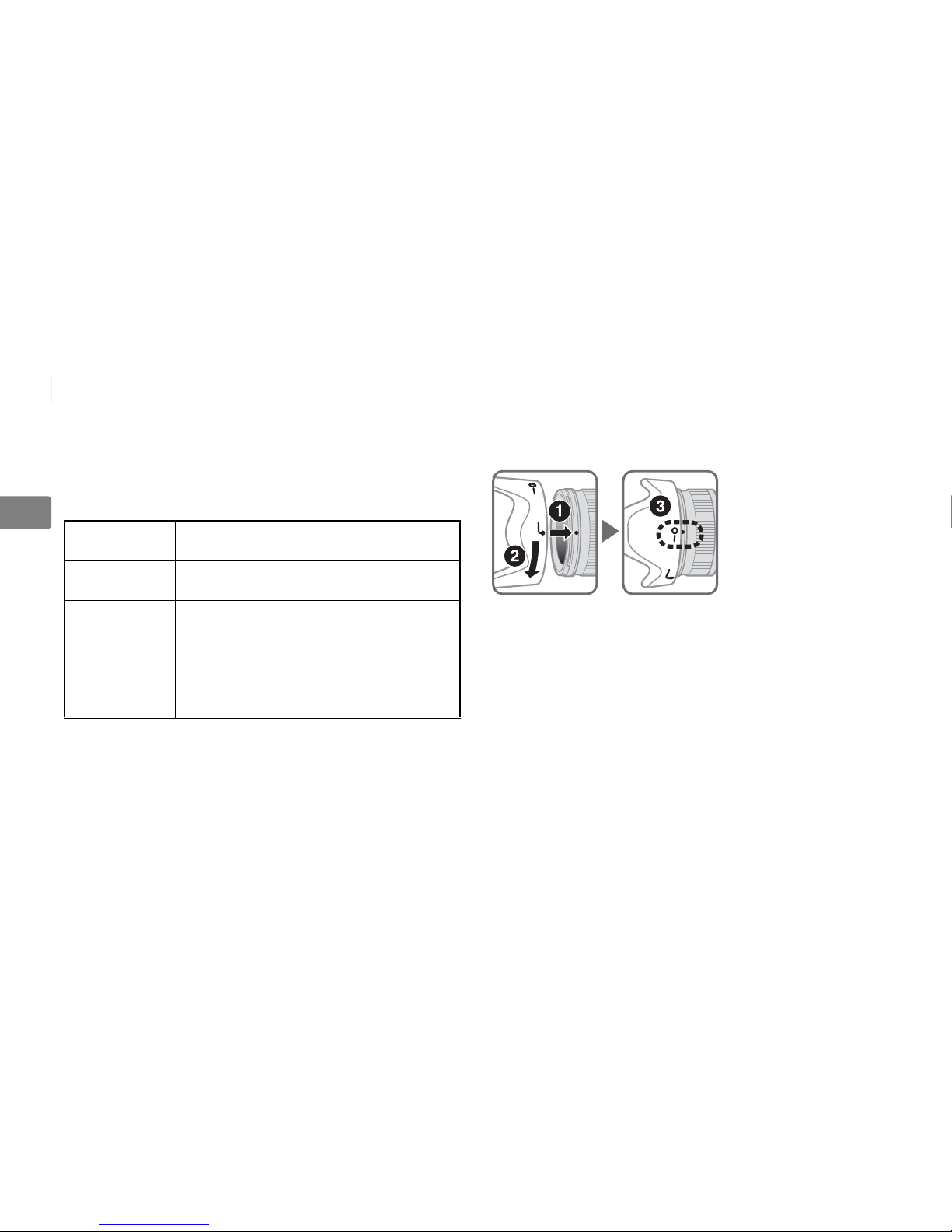

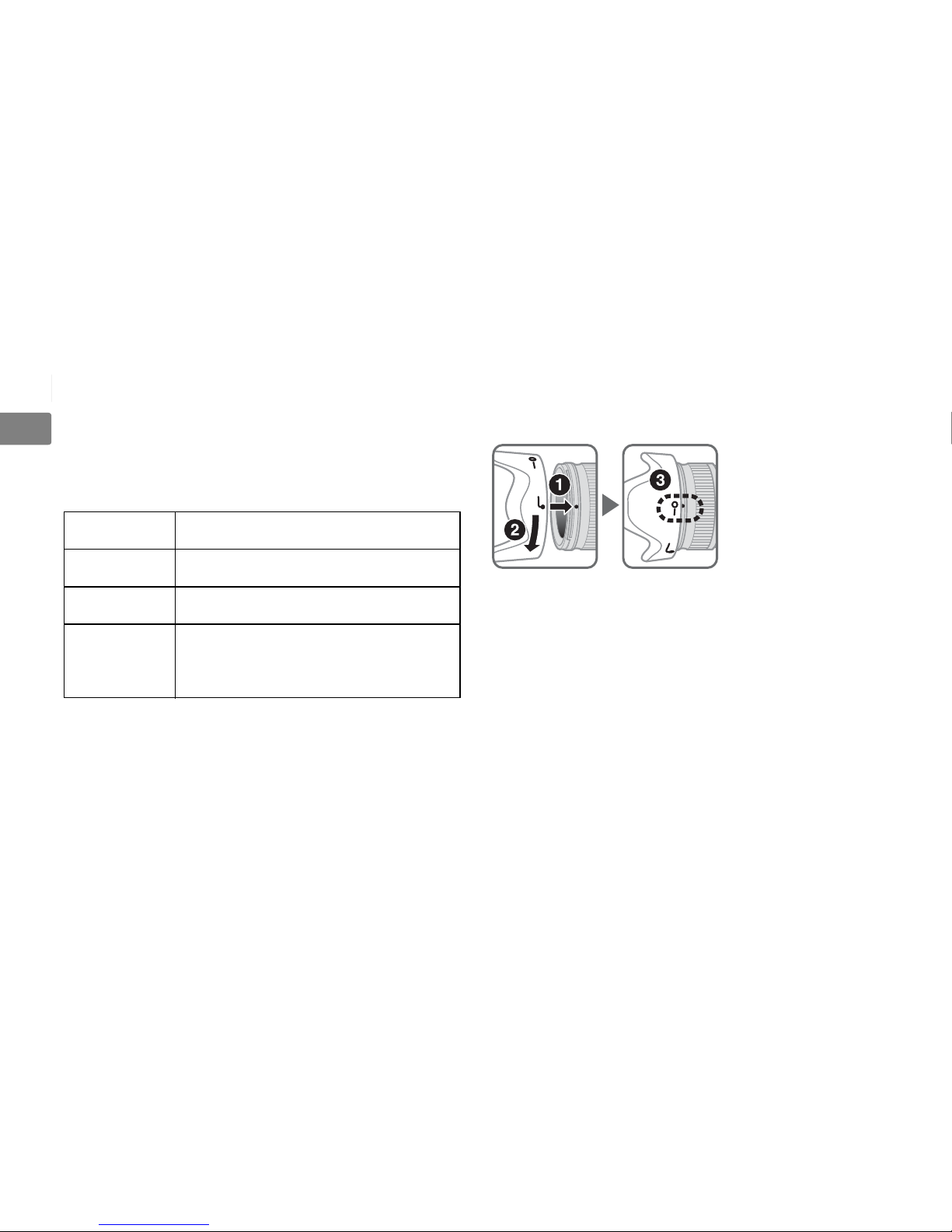

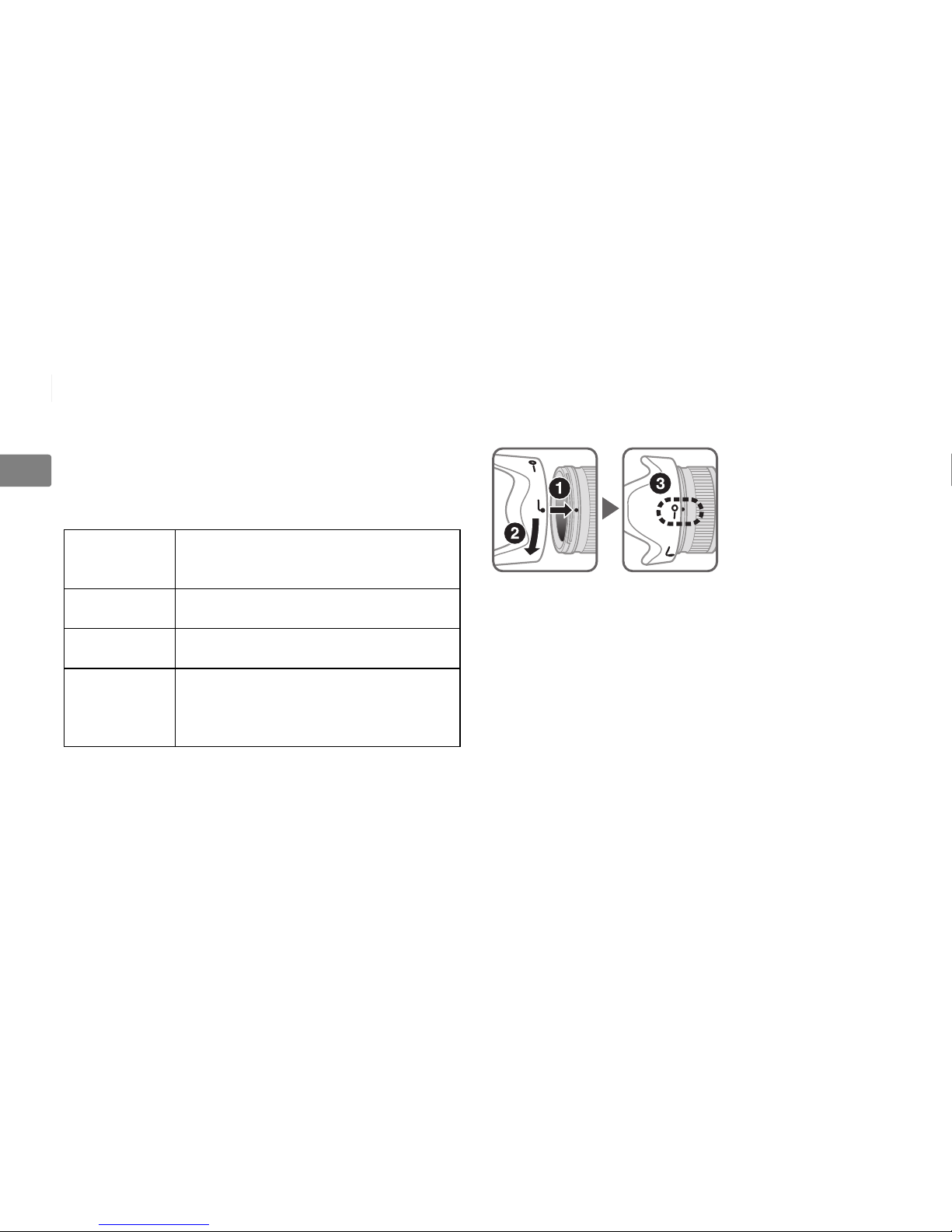

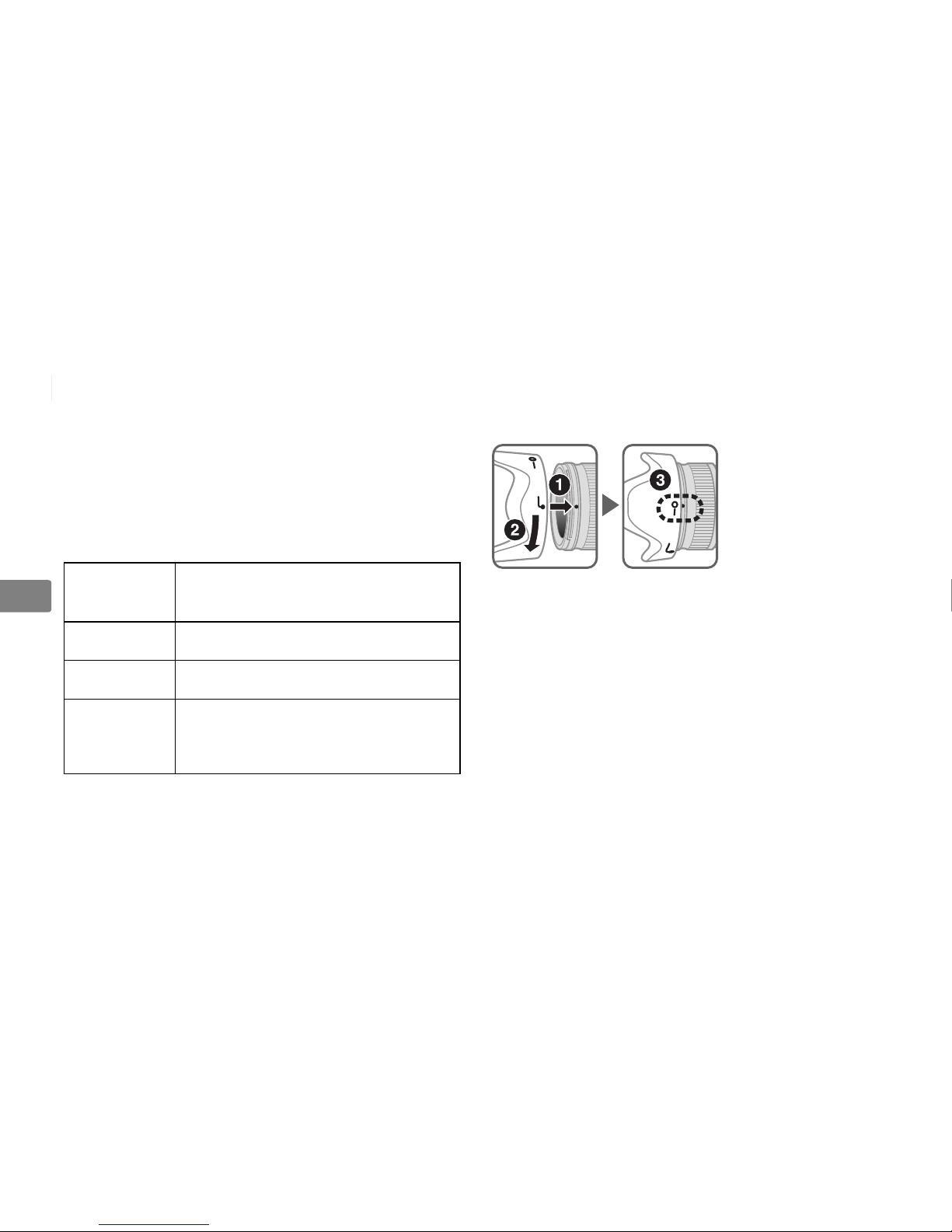

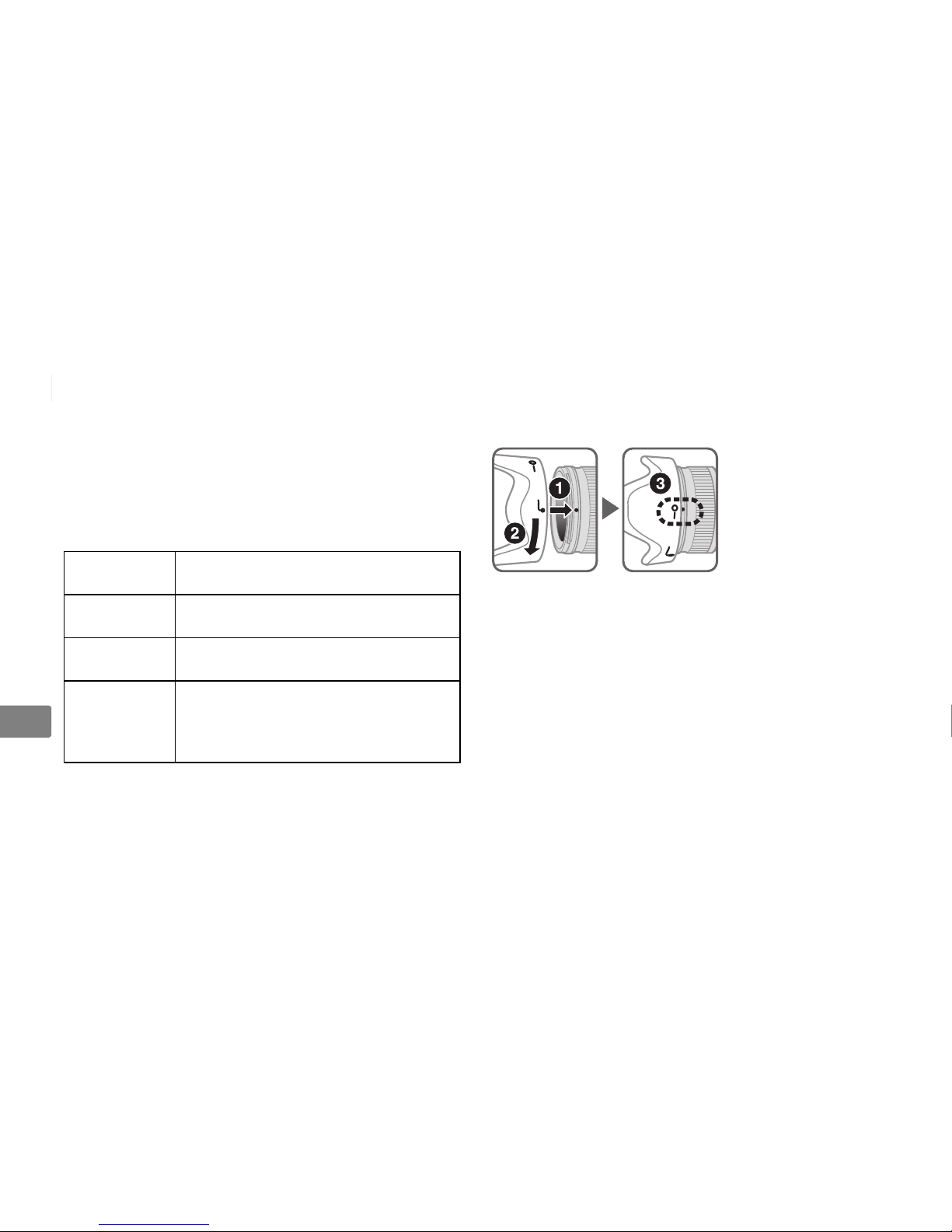

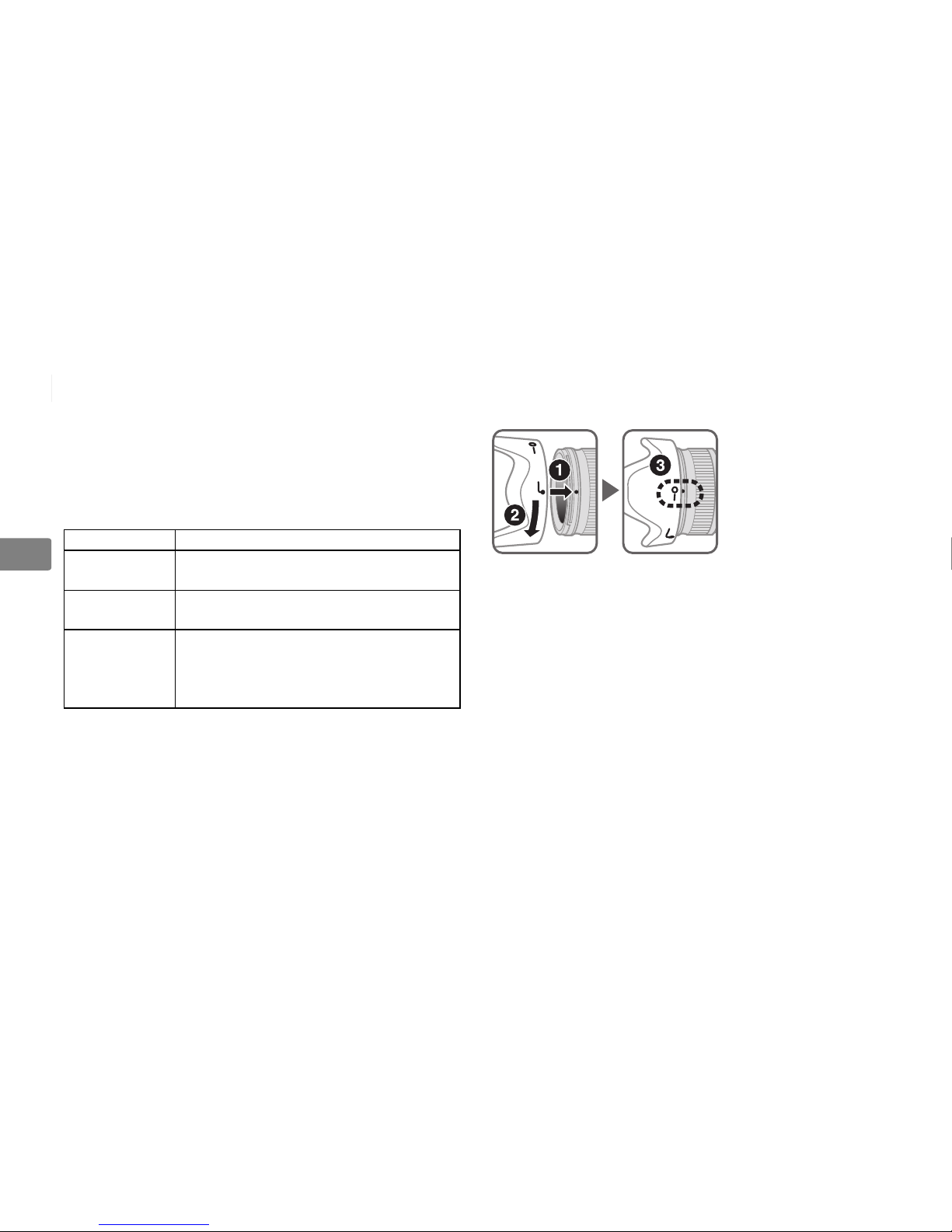

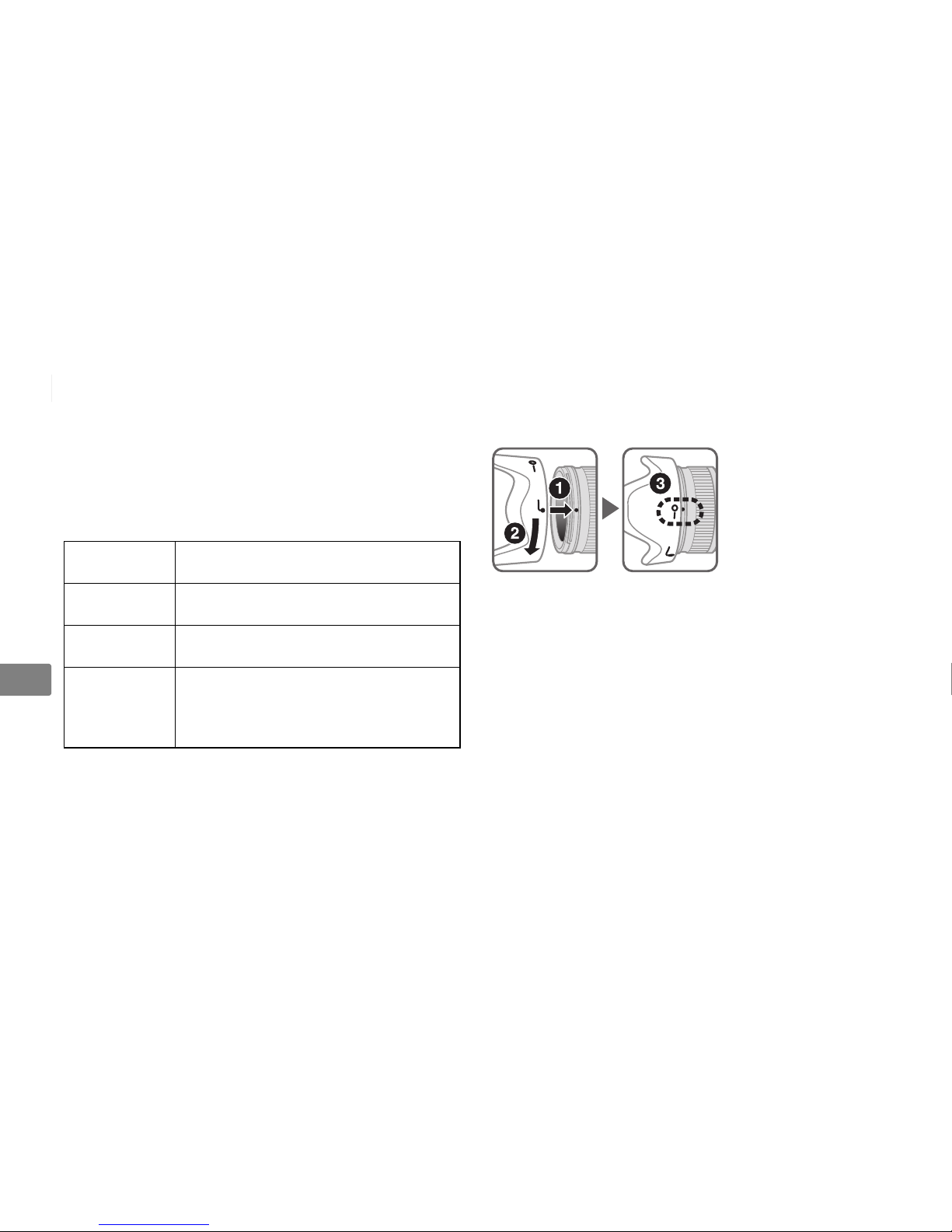

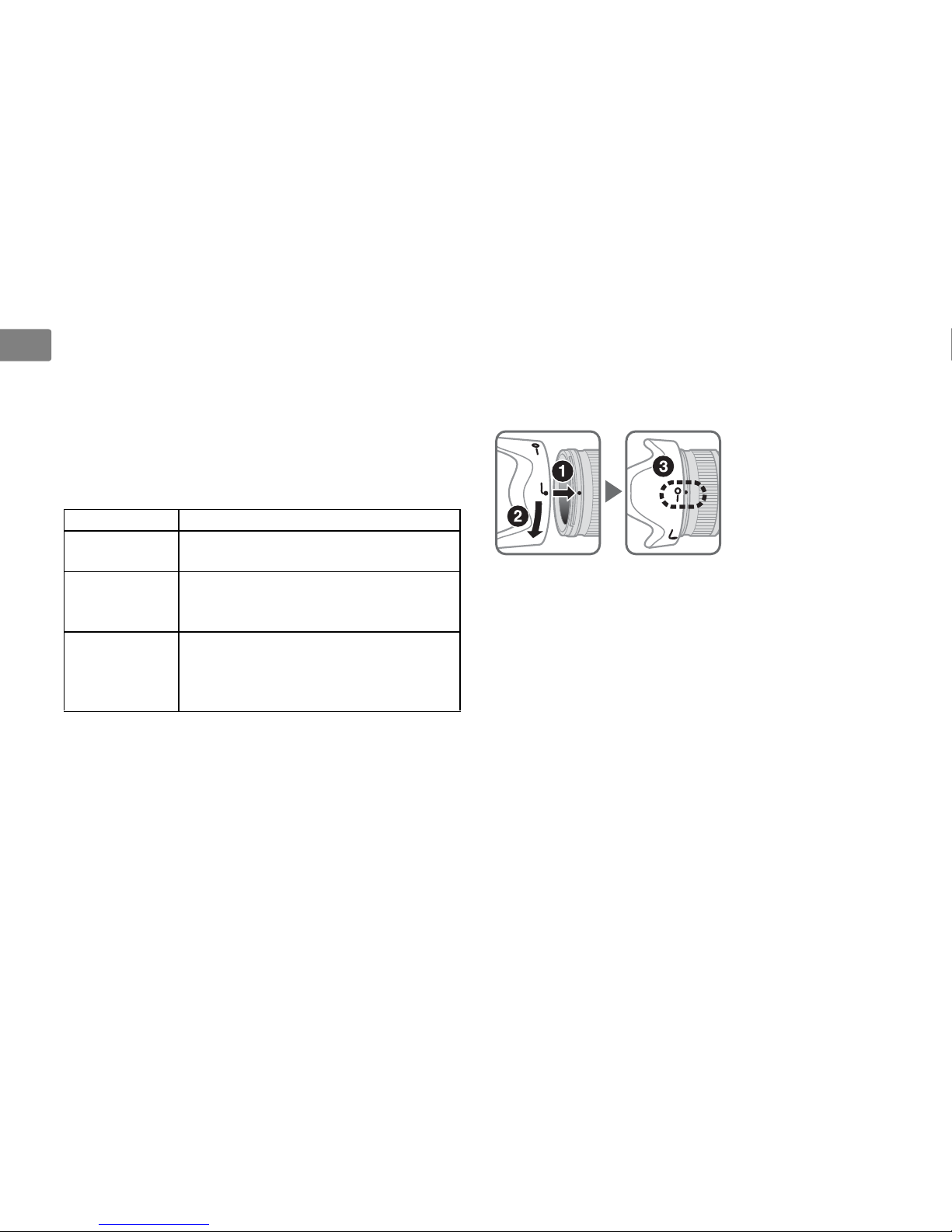

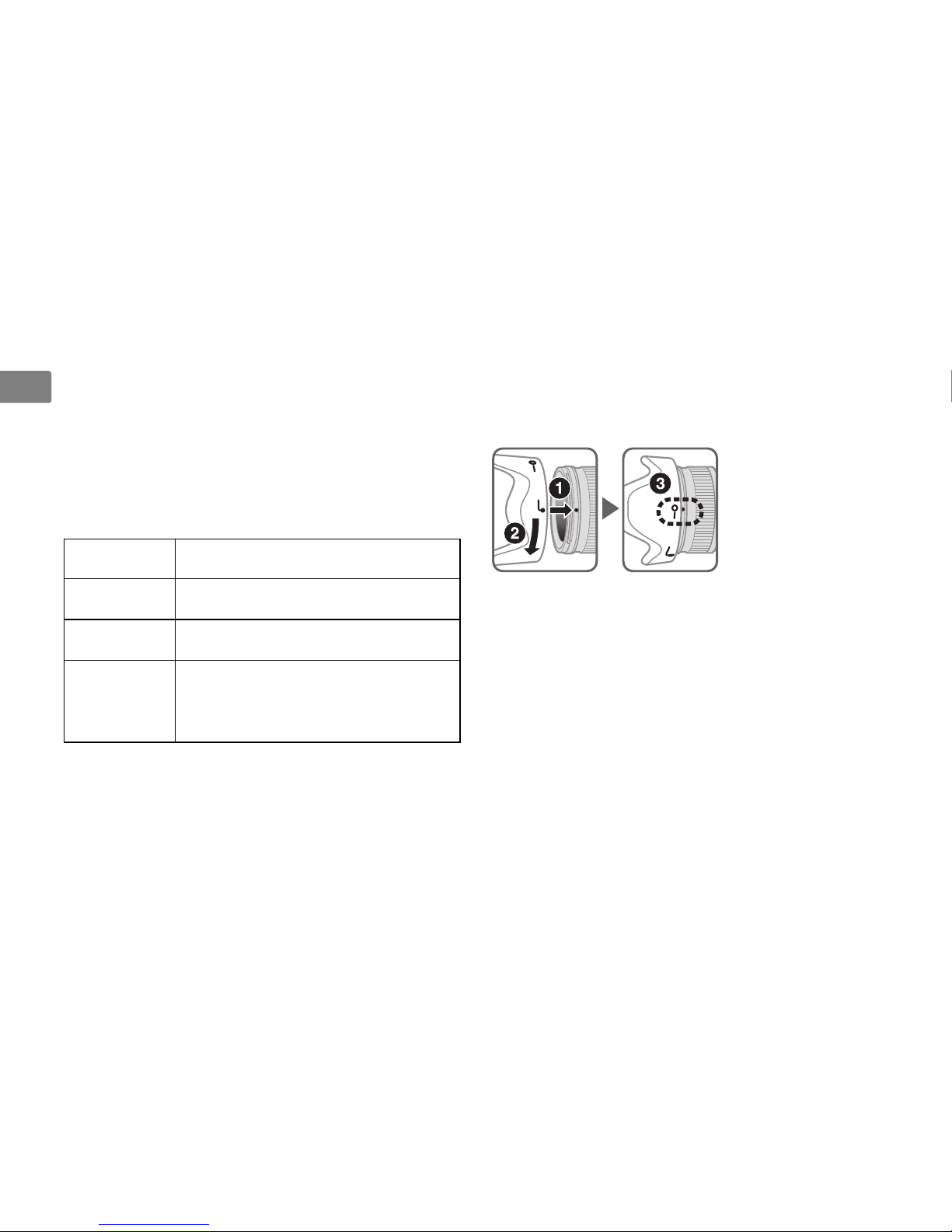

■ フードの使い方

画像に悪影響を及ぼす光線をカットし、レンズ面の保護
にも役立ちます。

取り付け方

･ フードの先端を強くつかむと着脱が困難になります。

着脱の際は、フード取り付け指標（A）付近を持っ
て回転させてください。

･ フードが正しく取り付けられないと撮影画面にケラ

レを生じますのでご注意ください。

･ 収納時はフードを逆向きにしてレンズに取り付けら

れます。

カメラ

ケラレなく撮影できる焦点距離と撮影距離

D300シリーズ/
D200/D100

･

焦点距離

18mm

では撮影距離

1.0m

以上。

･ 焦点距離24mm以上は制約なし。

D90/D80

･ 焦点距離 24mm/35mm では撮影距離

1.0m以上。

･ 焦点距離

50mm以上は制約なし。

D70シリーズ/
D5000/D3000/

D60/D50/D40

シリーズ

･

焦点距離

24mm

では撮影距離

1.0m

以上。

･ 焦点距離35mm以上は制約なし。

･ フード脱着指標（C）

とフードセット指標

（B）が合っている

ことを確認してくだ
さい（3）。

9

Jp

■ レンズのお手入れと取り扱い上のご注意

･ CPU信号接点cは汚さないようにご注意ください。
･ レンズマウントゴムリング b が破損した場合は、そ

のまま使用せず販売店またはニコンサービス機関に
修理を依頼してください。

･ レンズ面の清掃は、ホコリを拭う程度にしてくださ

い。指紋がついたときは、柔らかい清潔な木綿の布に
無水アルコール（エタノール）または市販のレンズク
リーナーを少量湿らせ、レンズの中心から外周へ渦巻
状に、拭きムラ、拭き残りのないように注意して拭い
てください。

･ シンナーやベンジンなどの有機溶剤は絶対に使用し

ないでください。

･

レンズ表面の汚れや傷を防ぐためには、NCフィルター
をお使いいただけます。また、レンズのフードも役立
ちます。

･ レンズをケースに入れるときは、必ずレンズキャップ

と裏ぶたを取り付けてください。

･ フードを持ってカメラを持ち上げたりしないでくだ

さい。

･ レンズを長期間使用しないときは、カビやサビを防ぐ

ために、高温多湿のところを避けて風通しのよい場所
に保管してください。また、直射日光のあたるとこ
ろ、ナフタリンや樟脳のあるところも避けてくださ
い。

･ レンズを水に濡らすと、部品がサビつくなどして故障

の原因となりますのでご注意ください。

･ ストーブの前など、高温になるところに置かないでく

ださい。極端に温度が高くなると、外観の一部に使用
している強化プラスチックが変形することがありま
す。

■ 付属アクセサリー

･ 72mmスプリング式レンズキャップ LC-72
･ 裏ぶた LF-1
･ バヨネットフード HB-35
･ ソフトケース CL-1018

■ 別売アクセサリー

･ 72mmネジ込み式フィルター

10

Jp

■ 仕 様

※ 仕様、外観の一部を、改善のため予告なく変更するこ

とがあります。

型式： ニコン

FマウントCPU内蔵Gタイプ、

AF-S DXニッコールズームレンズ（ニ

コンデジタル一眼レフカメラ［ニコ
ン

DXフォーマット］専用）

焦点距離：

18 mm―200 mm

最大口径比： 1：3.5―5.6
レンズ構成： 12群16枚（非球面レンズ3枚、EDレン

ズ

2枚）

画角：

76°―8°

焦点距離目盛：

18、24 、35、50、70、135、200mm

撮影距離情報： カメラへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ：

IF（ニコン内焦）方式、超音波モー

ターによるオートフォーカス、マ
ニュアルフォーカス可能

手ブレ補正 ボイスコイルモーター（

VCM）によ

るレンズシフト方式

撮影距離目盛： ∞〜

0.5 m（3 ft 併記）

最短撮影距離：

0.5 m（ズーム全域）

絞り羽根枚数：

7枚（円形絞り）

絞り方式： 自動絞り
絞りの範囲： 焦点距離

18 mm時 f/3.5―22、

200 mm時 f/5.6―36

測光方式： 開放測光
アタッチメントサイズ

： 72 mm（P=0.75 mm）

寸法： 約77 mm（最大径）×96.5 mm（バヨ

ネットマウント基準面からレンズ先
端まで）

質量： 約

565 g

11

Jp

■ 広角・超広角レンズのオートフォーカス撮影について

広角・超広角レンズでは、標準クラスのレンズと比べ、下記のような撮影条件になりやすく、オートフォーカス撮影
時には注意が必要です。
以下をお読みになって、オートフォーカス撮影にお役立てください。

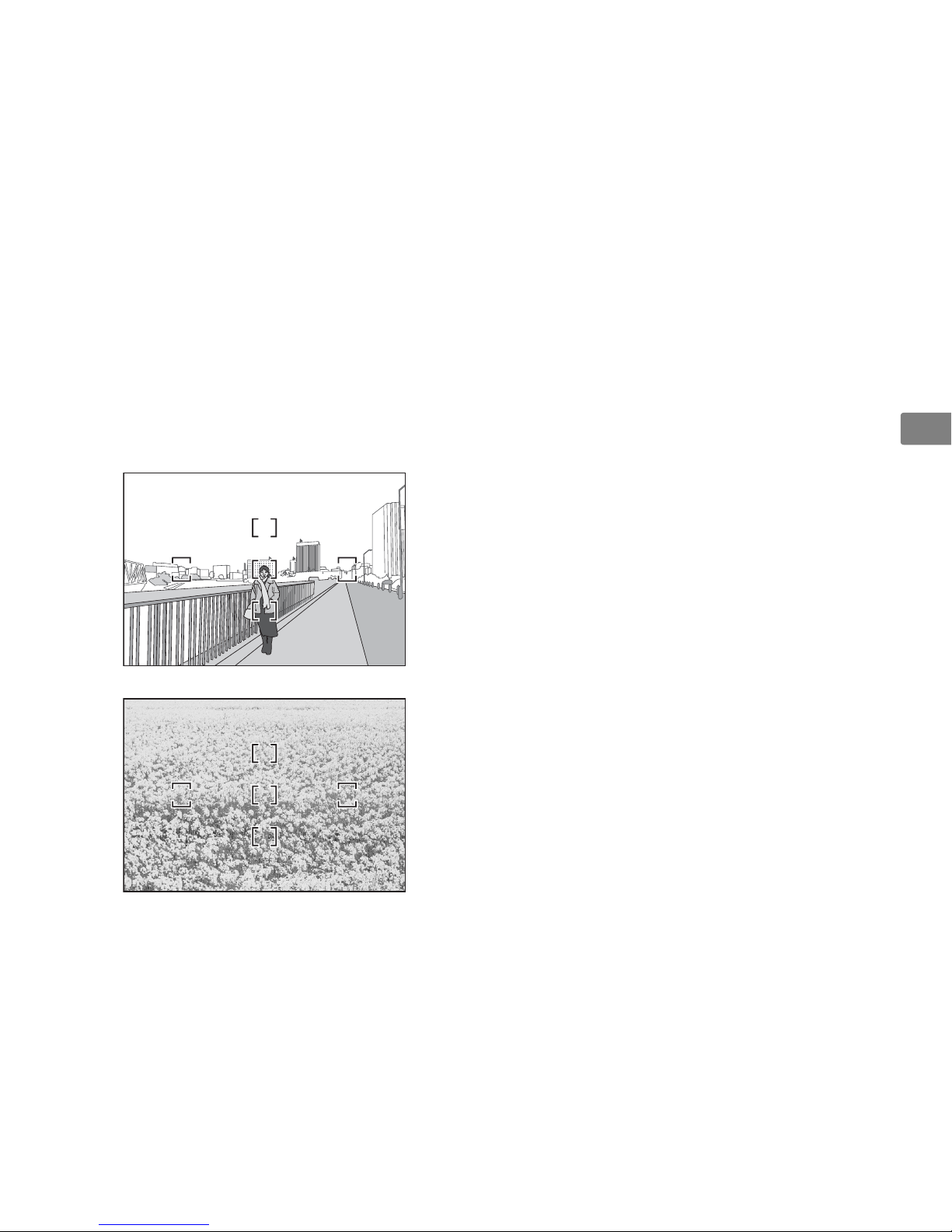

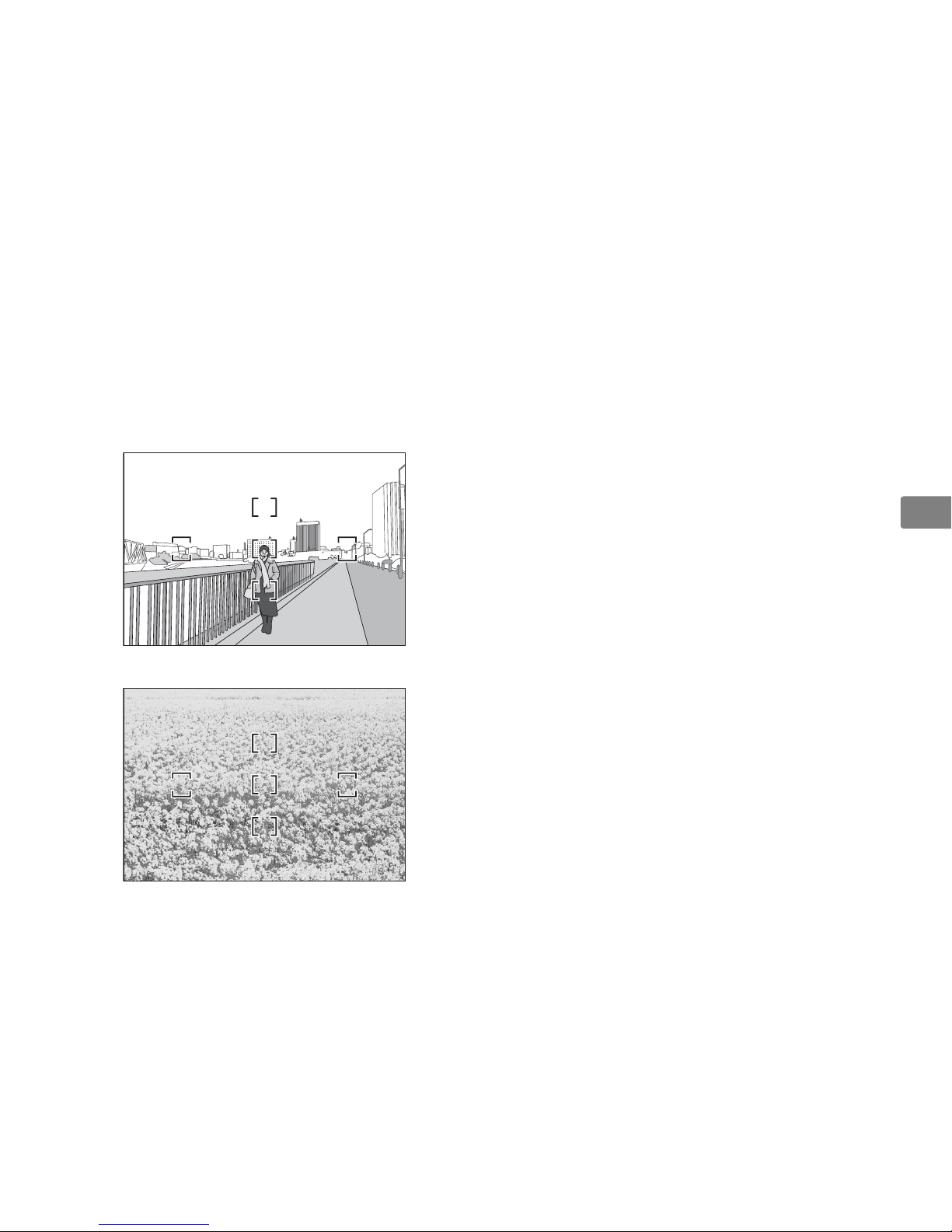

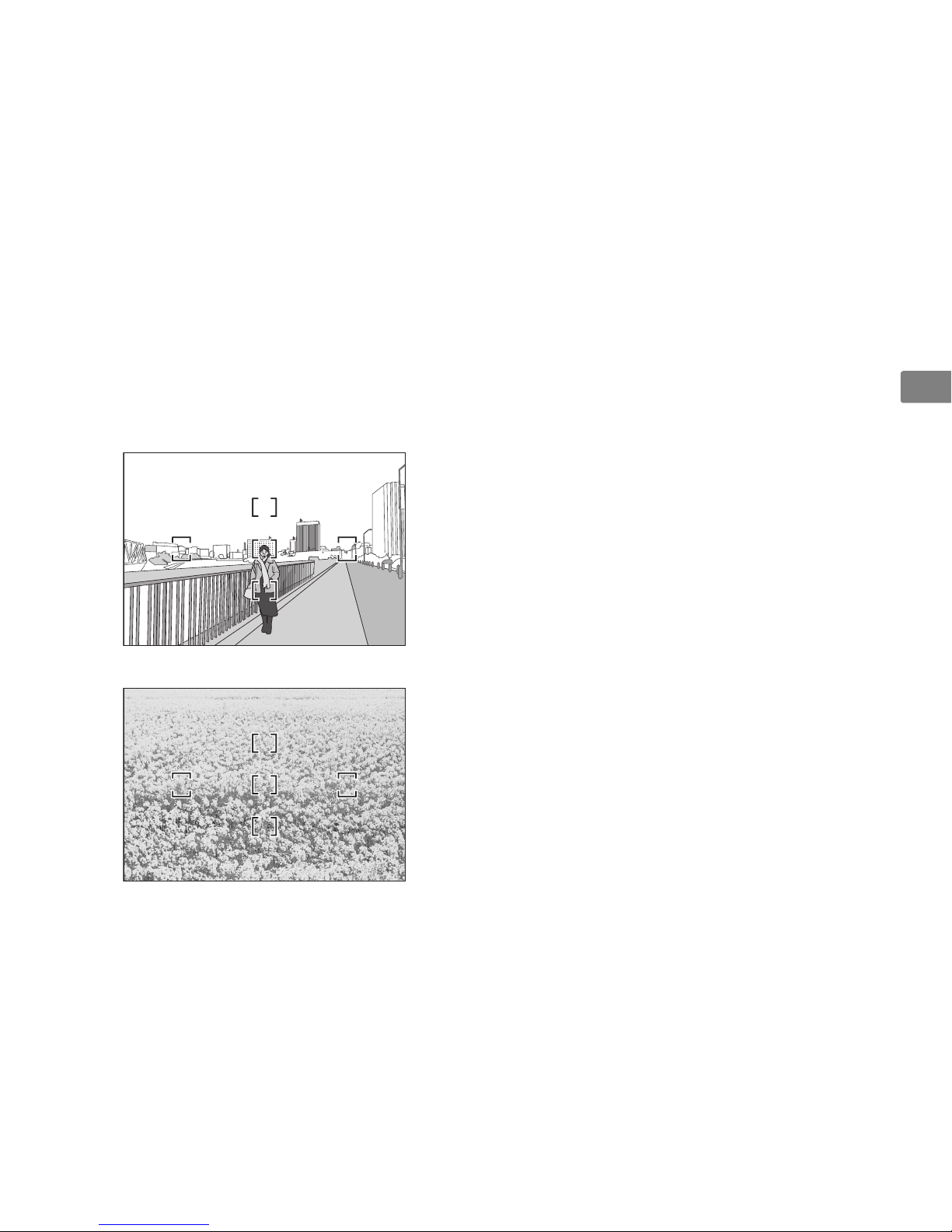

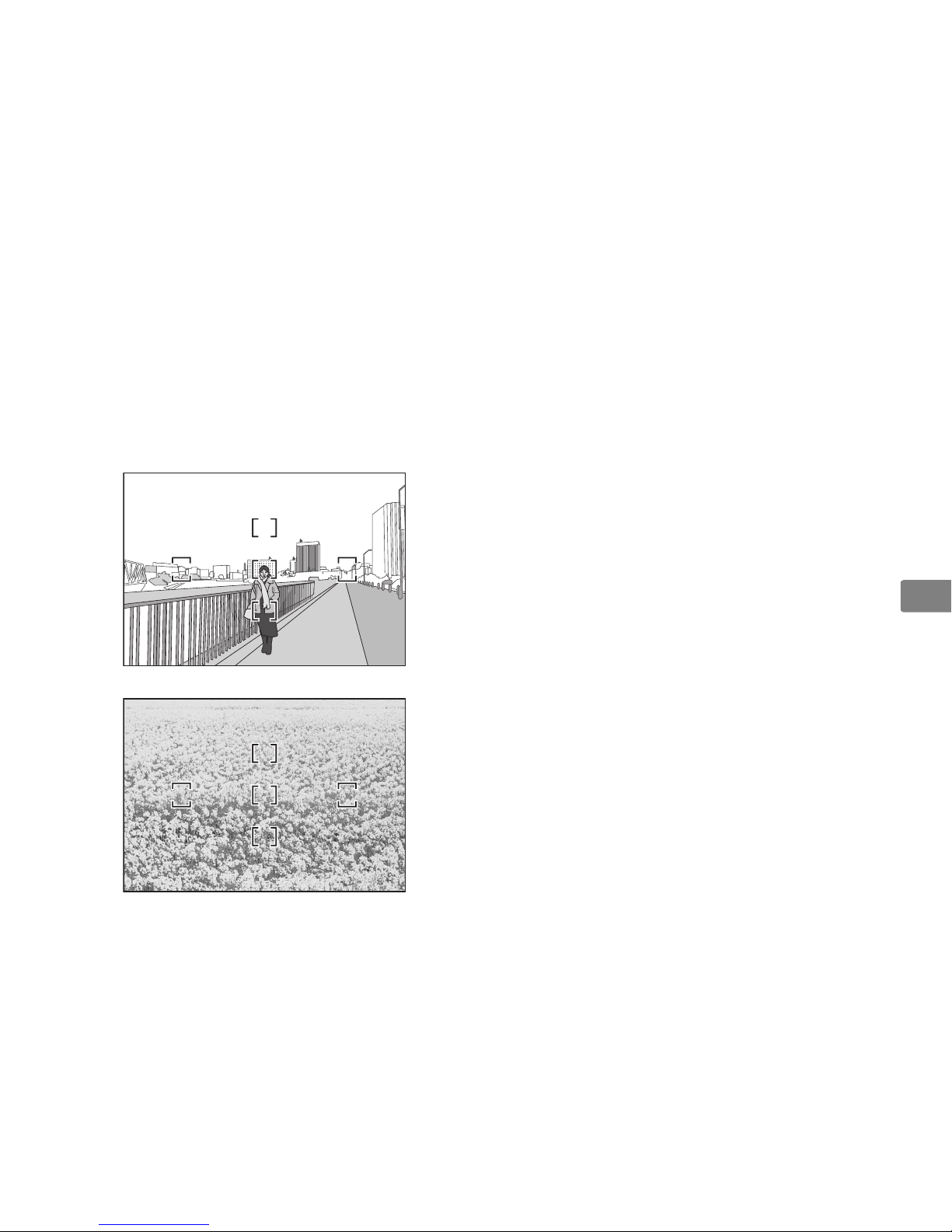

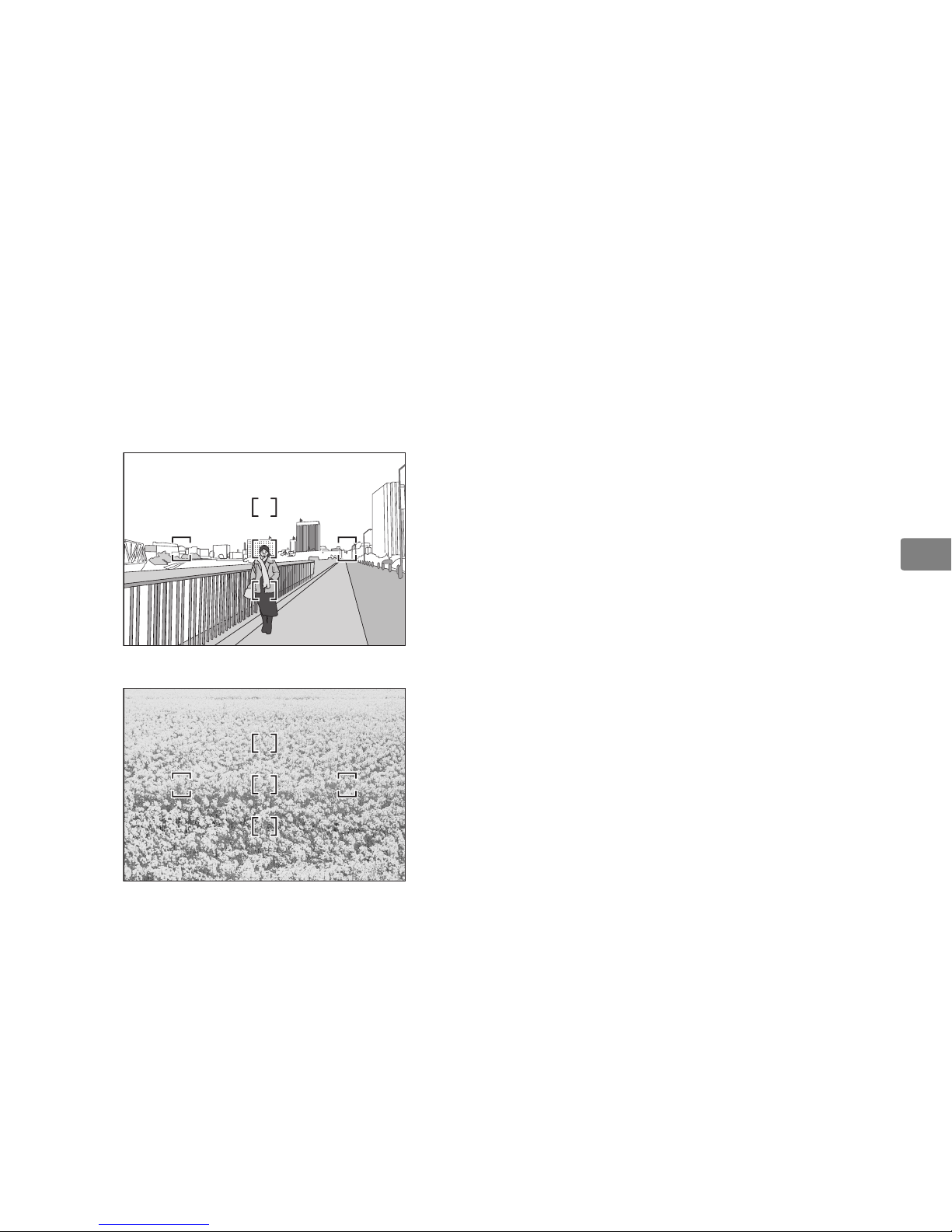

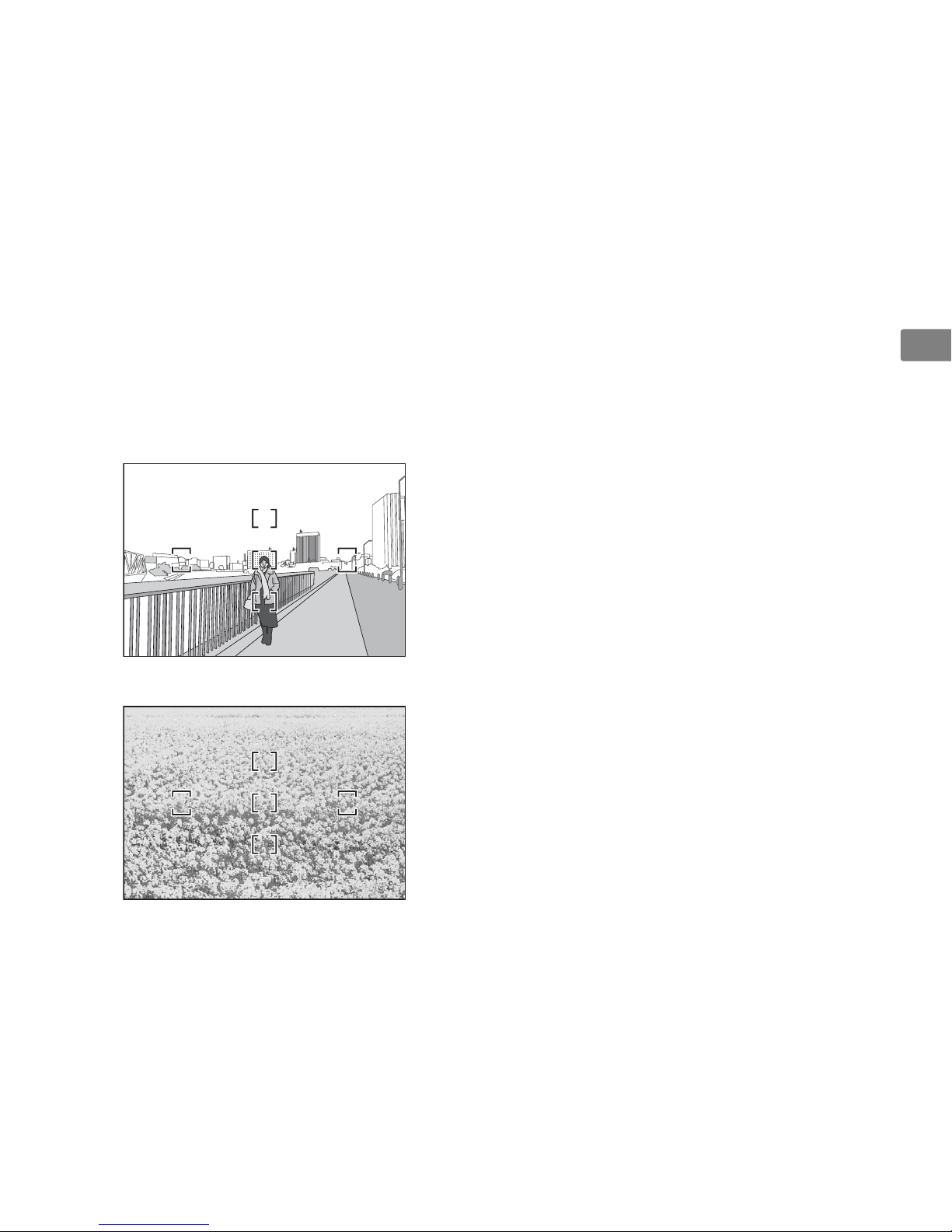

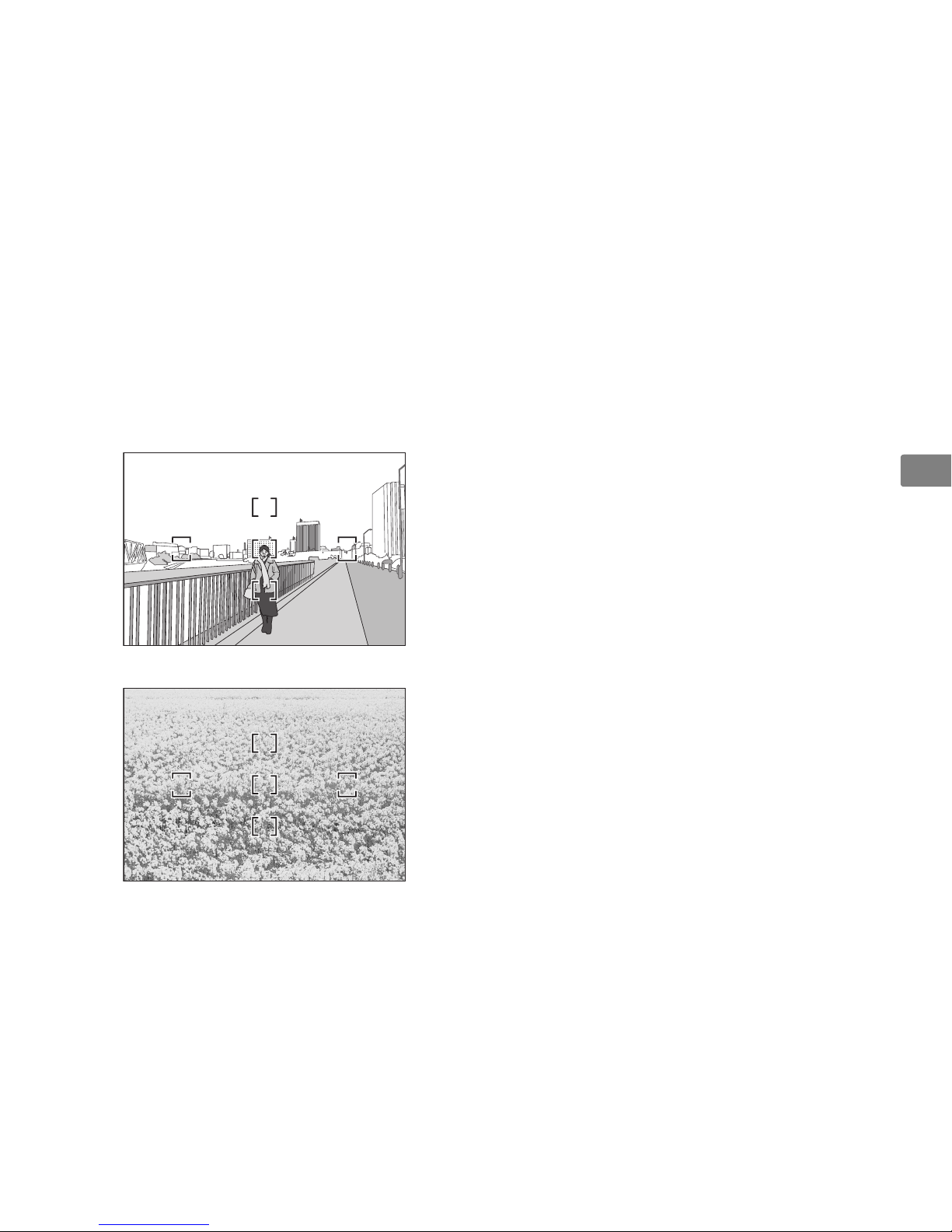

1. フォーカスフレームに対して主要な被写体が

小さい場合

図D のように、フォーカスフレーム内に遠くの建物
と近くの人物が混在するような被写体になると、背
景にピントが合い、人物のピント精度が低下する場
合があります。

2. 絵柄がこまかな場合

図Eのように、被写体が小さいか、明暗差が少ない被
写体になると、オートフォーカスにとっては苦手な
被写体になります。

このような時には・・・

1、2のような被写体条件でオートフォーカスが上手く働

かない場合、主要被写体とほぼ同じ距離にある被写体で
フォーカスロックし、構図を元に戻して撮影する方法が
有効です。
また、マニュアルフォーカスに切り換えて、マニュアル
でピントを合わせて撮影する方法もあります。

その他

お手持ちのカメラの使用説明書で「オートフォーカスが
苦手な被写体について」の説明も参照してください。

D〈人物〉

E〈花畑〉

12

En

En

Notes on Safety Operations

CAUTION

Do not disassemble

Touching the internal parts of the camera or lens could
result in injury. Repairs should be performed only by
qualified technicians. Should the camera or lens break
open as the result of a fall or other accident, take the
product to a Nikon-authorized service representative for
inspection after unplugging the product and/or removing
the battery.

Turn off immediately in the event of malfunction

Should you notice smoke or an unusual smell coming from
the camera or lens, remove the battery immediately, taking
care to avoid burns. Continued operation could result in
injury.
After removing or disconnecting the power source, take
the product to a Nikon-authorized service representative
for inspection.

Do not use the camera or lens in the presence of
flammable gas

Operating electronic equipment in the presence of
flammable gas could result in an explosion or fire.

Do not look at the sun through the lens or viewfinder

Viewing the sun or other strong light sources through the
lens or viewfinder could cause permanent visual
impairment.

Keep out of reach of children

Particular care should be taken to prevent infants from
putting the batteries or other small parts into their mouths.

Observe the following precautions when handling
the camera and lens

• Keep the camera and lens unit dry. Failure to do so could
result in fire or electric shock.

• Do not handle or touch the camera or lens unit with wet
hands. Failure to do so could result in electric shock.

• When shooting with back-lighting, do not point the lens
at the sun or allow sunlight to pass directly down the lens
as this may cause the camera to overheat and possibly
cause a fire.

• When the lens will not be used for an extended period of
time, attach both front and rear lens caps and store the
lens away from direct sunlight. Failure to do so could
result in a fire, as the lens may focus sunlight onto a
flammable object.

13

En

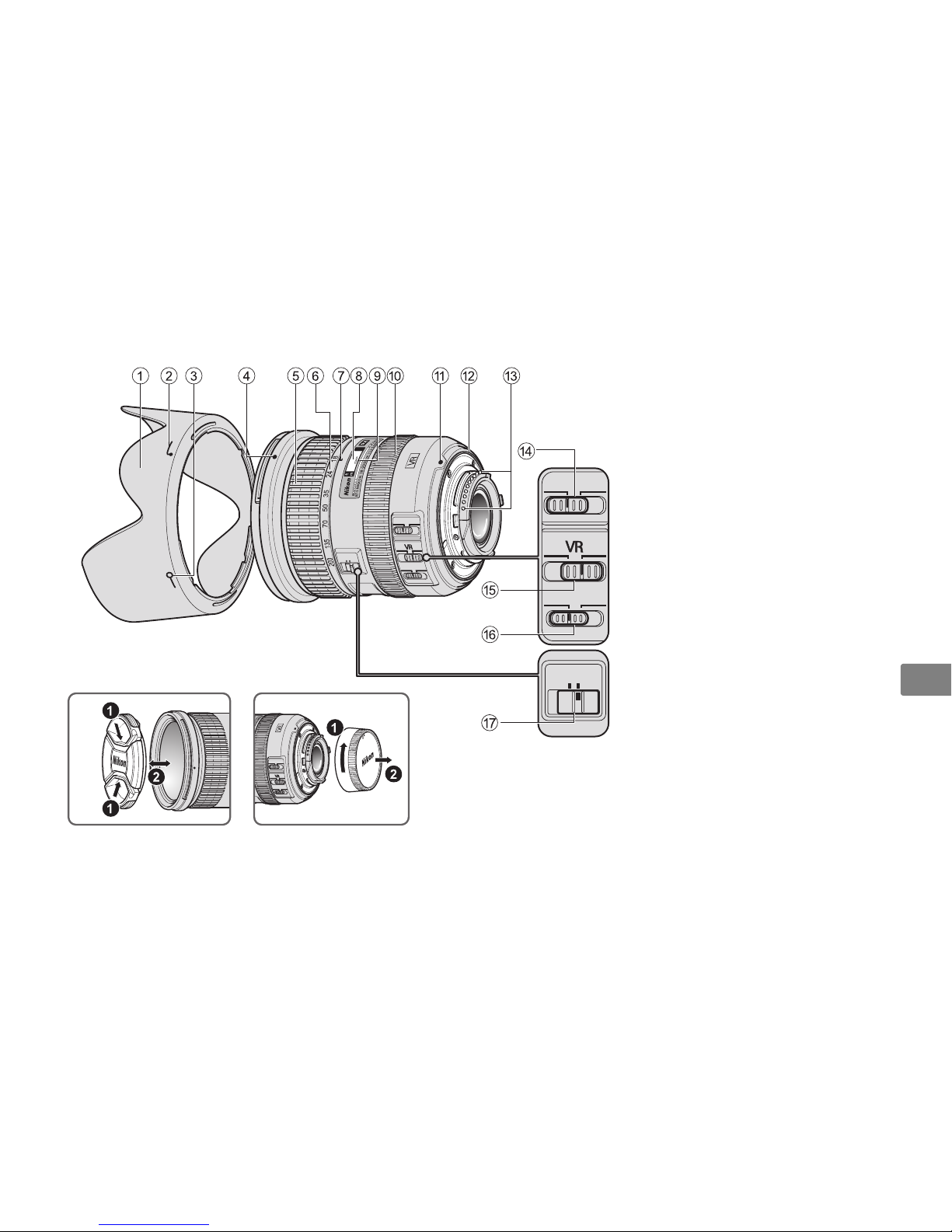

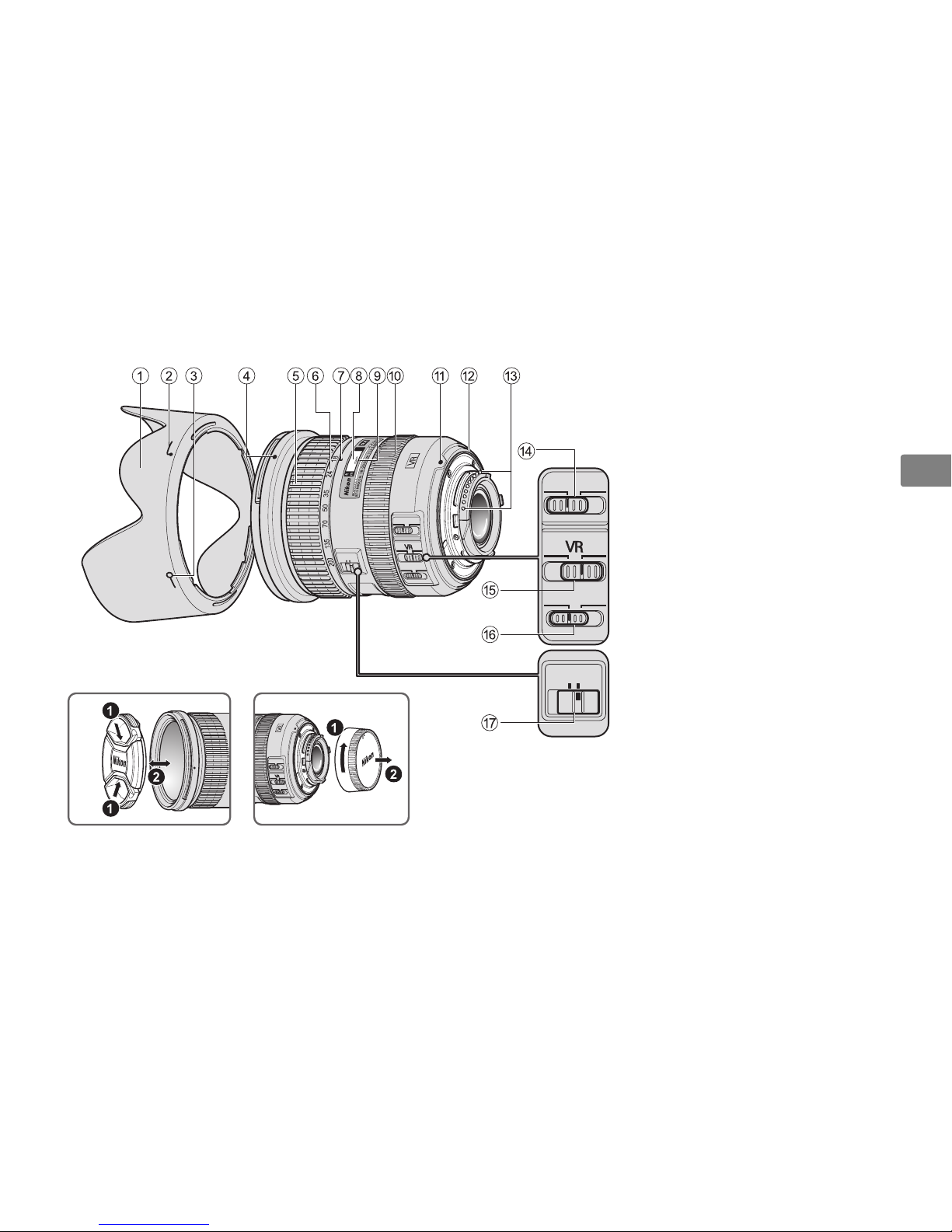

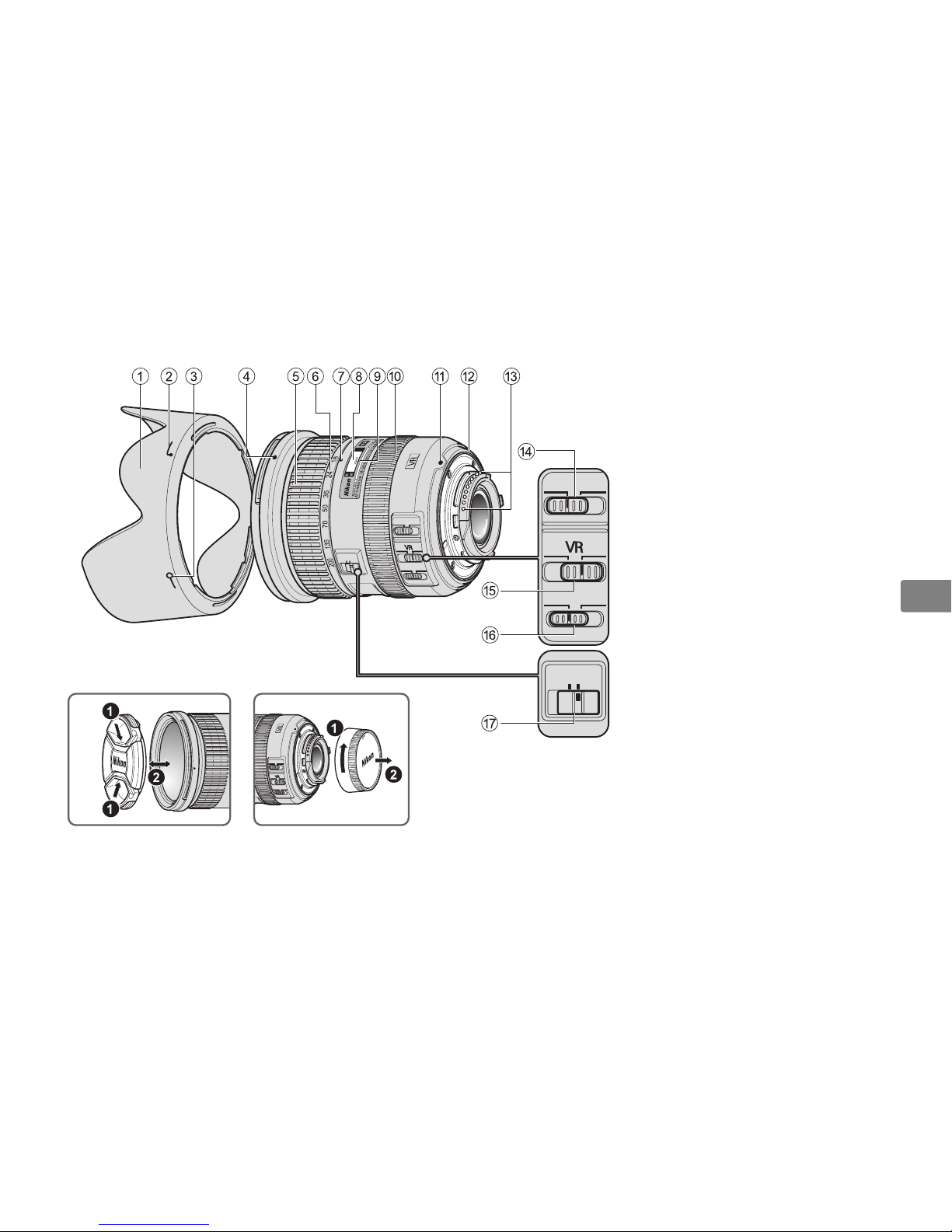

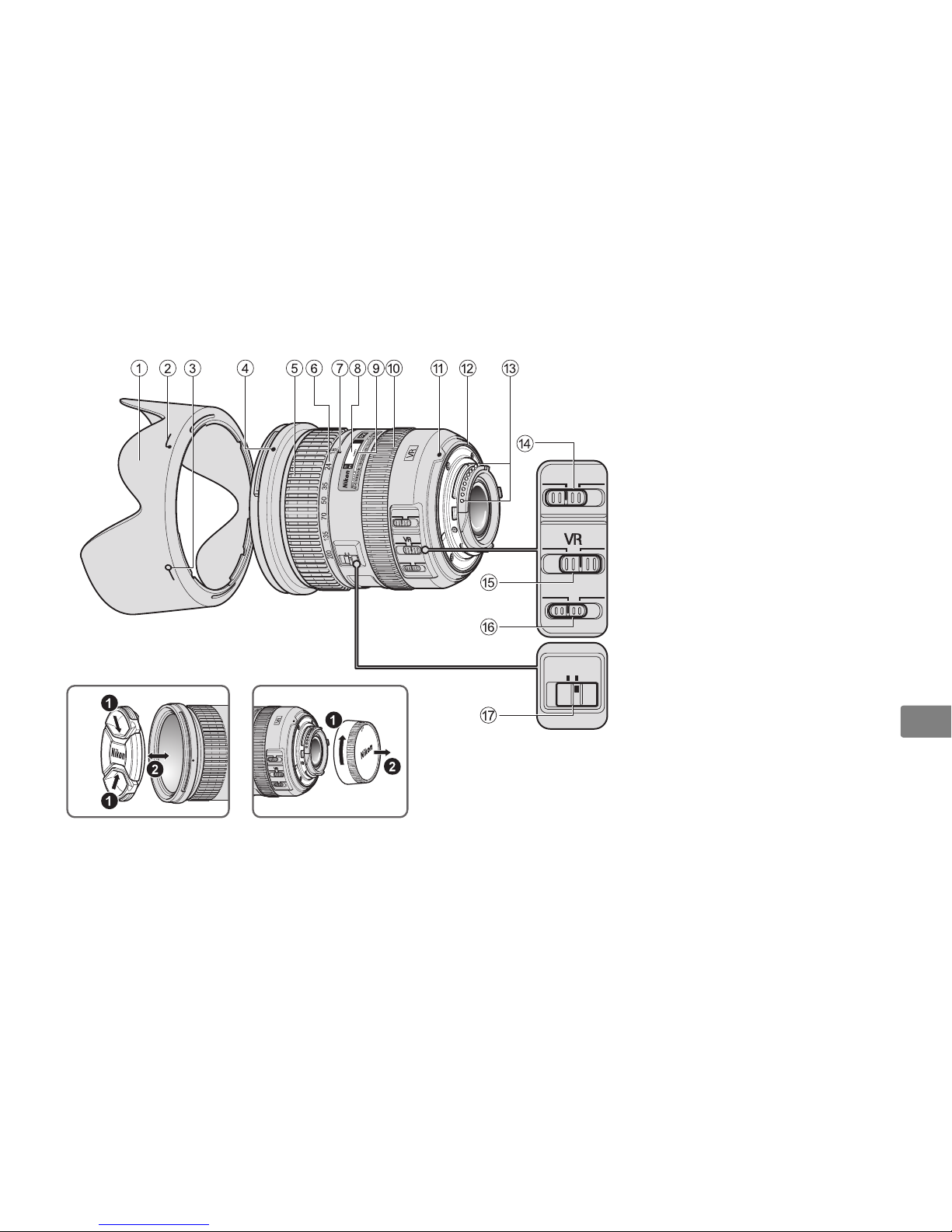

■ Nomenclature

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

LOCK

18

LOCK

18

C

B

A

1

Lens hood (P. 18)

2 Lens hood attachment index

(P. 18)

3 Lens hood setting index (P. 18)
4 Lens hood mounting index

(P. 18)

5 Zoom ring (P. 15)
6 Focal length scale (P. 15)
7 Focal length index
8 Distance scale
9 Distance index line
0 Focus ring (P. 15)
a Mounting index
b Lens mount rubber gasket

(P. 19)

c CPU contacts (P. 19)
d Focus mode switch (P. 15)
e Vibration reduction ON/OFF

switch (P. 16)

f Vibration reduction mode

switch (P. 16)

g Zoom lock switch

( ) : reference page

14

En

En

Thank you for purchasing the AF-S DX NIKKOR 18-200mm f/3.5-5.6G ED VR II lens. DX NIKKOR lenses are specially
designed for use with Nikon digital-SLR (Nikon DX format) cameras, such as the D300-series and D90. When
mounted on Nikon DX format cameras, the lens picture angle is equivalent to approximately 1.5× the focal length
in 35mm format. Before using this lens, please read these instructions and refer to your camera’s User’s Manual.

■ Major features

• By enabling vibration reduction (VRII), slower shutter
speeds (approximately four stops*) can be used, thus
increasing the range of usable shutter speeds and
zoom positions, particularly when hand-holding the
camera. (*Based on results achieved under Nikon
measurement conditions. The effects of vibration
reduction may vary according to shooting conditions
and use.)

• It is possible to switch between NORMAL mode,
which reduces effects of camera shake under normal
shooting conditions, and ACTIVE mode, which
reduces effects of more noticeable camera shake
such as that which occurs when taking pictures from
a moving vehicle.
In NORMAL mode, the camera automatically
distinguishes camera shake from panning motion to
reduce the effects of camera shake with horizontal or
vertical panning.

•Superior optical performance and rendering
characteristics are maximized with the use of three
aspherical lens elements and two extra-low
dispersion (ED) glass elements, which ensure
correction of chromatic aberration. In addition, the
rounded aperture produces soft and pleasing blur
characteristics in portions of pictures that are out-of­focus.

15

En

■

Focusing, zooming, and depth of field

Before focusing, rotate the zoom ring 5 to adjust the
focal length until the desired composition is framed.
If your camera has a depth-of-field preview (stop­down) button or lever, depth of field can be previewed
through the camera viewfinder.

• This lens is equipped with the Nikon Internal
Focusing (IF) system. As the shooting distance
decreases, the focal length also decreases.

• The distance scale does not indicate the precise
distance between the subject and the camera. Values
are approximate and should be used only as a general
guide. When shooting distant landscapes, depth of
field may influence operation so that the camera may
focus at a position that is closer than infinity.

• When the zoom lock switch g is set to LOCK
position at the focal length of 18mm, the zoom ring is
locked. When carrying the camera, lock the zoom ring
to prevent the lens from extending due to its own
weight.

■ Setting the aperture

Use the camera to adjust the aperture setting.

■ Variable maximum apertures

Zooming the lens from 18mm to 200mm decreases the
maximum aperture by 1

1

/3 stop.
However, there is no need to adjust the aperture
setting to achieve correct exposures because the
camera automatically compensates for this variable.

■ Focusing (Fig. A)

Set your camera’s focus mode selector according to the
chart below:

For more information on camera focus modes, refer to
your camera’s User’s Manual.

Autofocus with manual override (M/A
mode)

1 Set the lens focus mode switch d to M/A.
2 Autofocus is enabled, but autofocus operation can

be overridden by rotating the separate focus ring
0 while pressing the shutter-release button
halfway, or by pressing the AF-ON button on the
camera body of cameras so equipped.

3 Press the shutter-release button halfway or the AF-

ON button once again to cancel manual focus and
resume autofocus.

Getting good results with autofocus

Refer to “Notes on using wide- or super wide-angle AF
NIKKOR lenses” (P. 21).

Camera focus

mode

Lens’ focus mode switch

M/A M

AF (A/S/C)

Autofocus with

manual override

Manual focus (Focus

assist is available.)

MF Manual focus (Focus assist is available.)

16

En

En

■ Vibration reduction mode (VRII)

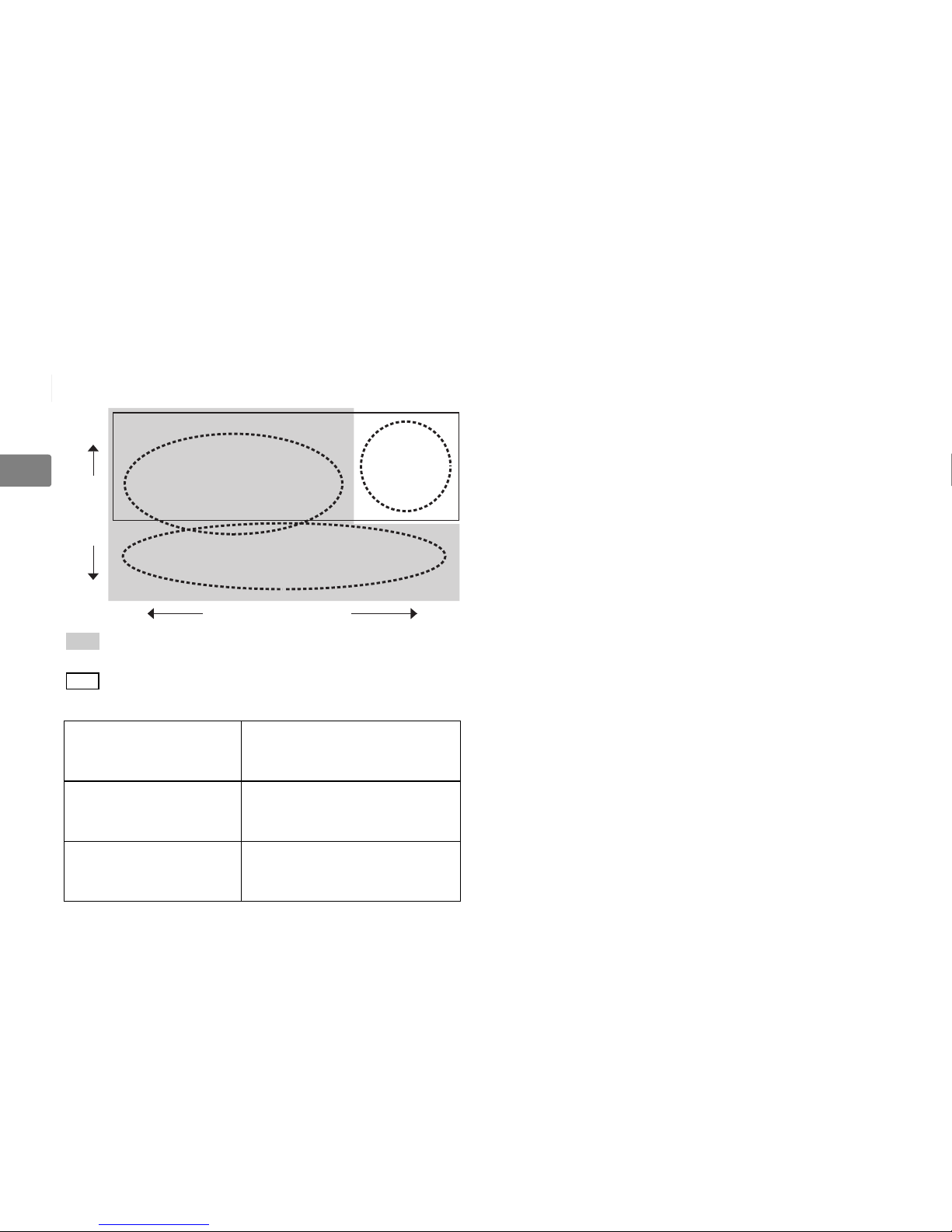

Basic concept behind vibration reduction

Set the vibration reduction mode switch to
NORMAL.
Set the vibration reduction mode switch to
ACTIVE.

Setting the vibration reduction ON/OFF
switch (Fig. B)

ON: The effects of camera shake are reduced

while the shutter- release button is pressed
halfway and also at the instant the shutter is
released. Because vibration is reduced in
the viewfinder, auto/manual focusing and
exact framing of the subject are easier.

OFF

: The effects of camera shake are not reduced.

Setting the vibration reduction mode switch
(Fig. C)

Set the vibration reduction ON/OFF switch to ON and
choose a vibration reduction mode with the vibration
reduction mode switch.

NORMAL: The vibration reduction mechanism

primarily reduces the effects of camera
shake. The effects of camera shake are also
reduced with horizontal and vertical
panning.

ACTIVE: The vibration reduction mechanism

reduces the effects of camera shake, such as
that which occurs when taking pictures
from a moving vehicle, whether it be
normal or more intense camera shake. In
this mode, camera shake is not
automatically distinguished from panning
motion.

When taking pictures

Set the vibration reduction
mode switch to either

NORMAL or ACTIVE.

When taking panning
shots

Set the vibration reduction
mode switch to NORMAL.

When taking pictures
from a moving vehicle

Set the vibration reduction
mode switch to ACTIVE.

Number of

vibrations

Camera shake

Panning shots

Camera shake

when taking

pictures from a

moving

vehicle

Strength of vibrations HighLow

High Low

17

En

Notes on using vibration reduction

• After pressing the shutter-release button halfway,

wait until the image in the viewfinder stabilizes
before pressing the shutter-release button the rest of
the way down.

• Due to the characteristics of the vibration reduction

mechanism, the image in the viewfinder may be
blurred after the shutter is released. This is not a
malfunction.

• When taking panning shots, be sure to set the

vibration reduction mode switch to NORMAL.
If the camera is panned in a wide arc, compensation
for camera shake in the panning direction is not
performed. For example, only the effects of vertical
camera shake is reduced with horizontal panning.

• Do not turn the camera off or remove the lens from

the camera while vibration reduction is operating.
Failure to observe this note could result in the lens
sounding and feeling as if an internal component is
loose or broken when it is shaken. This is not a
malfunction. Turn the camera on again to correct this.

• With cameras featuring a built-in flash, vibration

reduction does not function while the built-in flash is
charging.

• With autofocus cameras featuring an AF-ON button,
vibration reduction does not function even when the
AF-ON button is pressed.

• When the camera is mounted on a tripod, set the
vibration reduction ON/OFF switch e to OFF.
However, set the switch to ON when using a tripod
without securing the tripod head, or when using a
monopod.

18

En

En

■ The built-in flash and vignetting

• The built-in flash cannot be used over distances of
less than 0.6 m (2.0 ft.).

• To prevent vignetting, do not use the lens hood.

* Vignetting is the darkening of the corners around the

image that occurs when light emitted by the flash is
obstructed by the lens hood, or by the lens barrel
depending upon the focal length or shooting
distance.

The built-in flash on the D100 has an angle of coverage
suited to focal lengths of 20mm and greater.
Vignetting occurs at a focal length of 18mm.

■ Using the lens hood

The lens hood blocks light rays that have harmful
effects on pictures. It also helps to protect the glass
surface of the lens.

Attaching the hood

• To facilitate attachment or removal of the hood, hold
it by the lens hood attachment index (

A) rather

than its outer edge.

• If the lens hood is not correctly attached, vignetting
may occur.

• The lens can be stored with the lens hood attached in
the reverse position.

Cameras

Supported focal length/

Shooting distance

D300-series/
D200/D100

• 18mm/1 m (3.3 ft.) or greater

• 24mm or longer/No restriction

D90/D80

• 24mm and 35mm/1 m (3.3 ft.) or greater

• 50mm or longer/No restriction
D70-series/
D5000/D3000/
D60/D50/
D40-series

• 24mm/1 m (3.3 ft.) or greater

• 35mm or longer/No restriction

• Be sure that the lens
hood mounting
index (

C) is aligned

with the lens hood
setting index (

B)

3.

19

En

■ Lens care

• Be careful not to allow the CPU contacts c to

become dirty or damaged.

• If the lens mount rubber gasket b is damaged, be

sure to visit the nearest Nikon-authorized service
representative for repair.

• Clean lens surfaces with a blower brush. To remove
dirt and smudges, use a soft, clean cotton cloth or
lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from the center to
the outer edge, taking care not to leave traces or
touch other parts of the lens.

• Never use organic solvent such as thinner or benzene
to clean the lens, as this could cause damage, result in
a fire, or cause health problems.

• NC filters are available to protect the front lens
element. The lens hood also helps to protect the front
of the lens.

• When storing the lens in its flexible lens pouch, attach
both the front and rear lens caps.

• When the lens is mounted on a camera, do not pick
up or hold the camera and lens by the lens hood.

• When the lens will not be used for an extended
period of time, store it in a cool, dry place to prevent
mold and rust. Be sure to store the lens away from
direct sunlight or chemicals such as camphor or
naphthalene.

• Do not get water on the lens or drop it in water as this
will cause it to rust and malfunction.

• Reinforced plastic is used for certain parts of the lens.
To avoid damage, never leave the lens in an
excessively hot place.

■ Standard accessories

• 72mm snap-on Front Lens Cap LC-72

•Rear Lens CapLF-1

• Bayonet Hood HB-35

• Flexible Lens Pouch CL-1018

■ Optional accessory

• 72mm screw-on filters

20

En

En

■ Specifications

Specifications and designs are subject to change without
notice or obligation on the part of the manufacturer.

Type of lens: G-type AF-S DX Zoom-NIKKOR lens

with built-in CPU and Nikon
bayonet mount (specially designed
for use with Nikon digital-SLR—
Nikon DX format—cameras)

Focal length: 18mm-200mm
Maximum

aperture:

f/3.5-5.6

Lens
construction:

16 elements in 12 groups
(3 aspherical lens and 2 ED lens
elements)

Picture angle: 76º-8º
Focal length

scale:

18, 24, 35, 50, 70, 135, 200mm

Distance
information:

Output to camera

Zoom control: Manually via separate zoom ring
Focusing: Nikon Internal Focusing (IF) system,

autofocus using a Silent Wave
Motor, manually via separate focus
ring

Vibration
reduction:

Lens-shift method using voice coil
motors (VCMs)

Shooting
distance scale:

Graduated in meters and feet from

0.5 m (3 ft) to infinity ( )

Closest focusing
distance:

0.5 m (1.6 ft.) at all zoom settings

No. of diaphragm
blades:

7 pcs. (rounded)

Diaphragm: Fully automatic
Aperture range: f/3.5 to f/22 (at 18mm),

f/5.6 to f/36 (at 200mm)

Exposure
measurement:

Via full-aperture method

Attachment size: 72 mm (P = 0.75 mm)
Dimensions: Approximately 77 mm (dia.) × 96.5

mm (extension from the camera’s
lens-mounting flange)

Weight: Approximately 565 g (19.9 oz)

21

En

■ Notes on using wide- or super wide-angle AF NIKKOR lenses

In the following situations, autofocus may not perform as expected when shooting with wide- or super wide-angle
AF NIKKOR lenses.

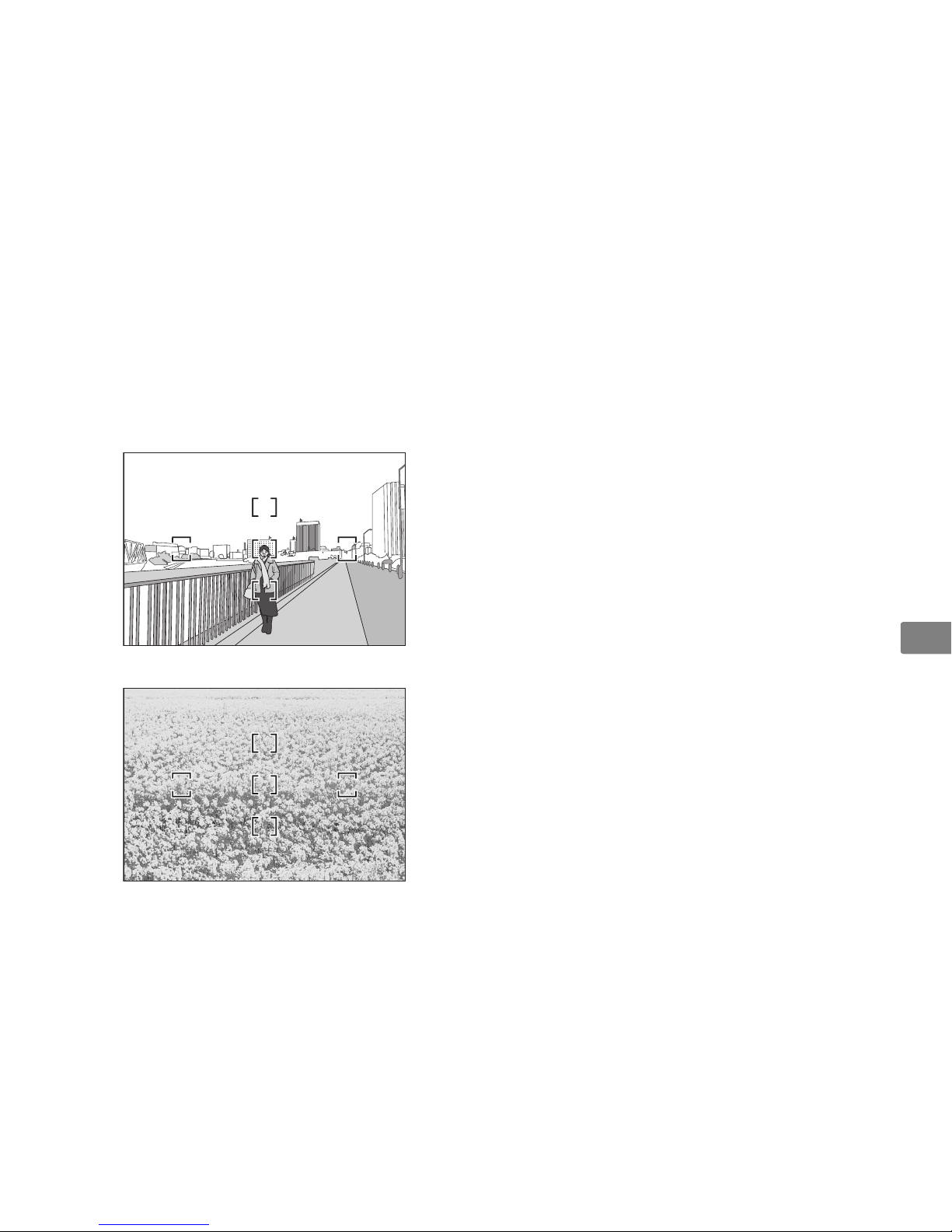

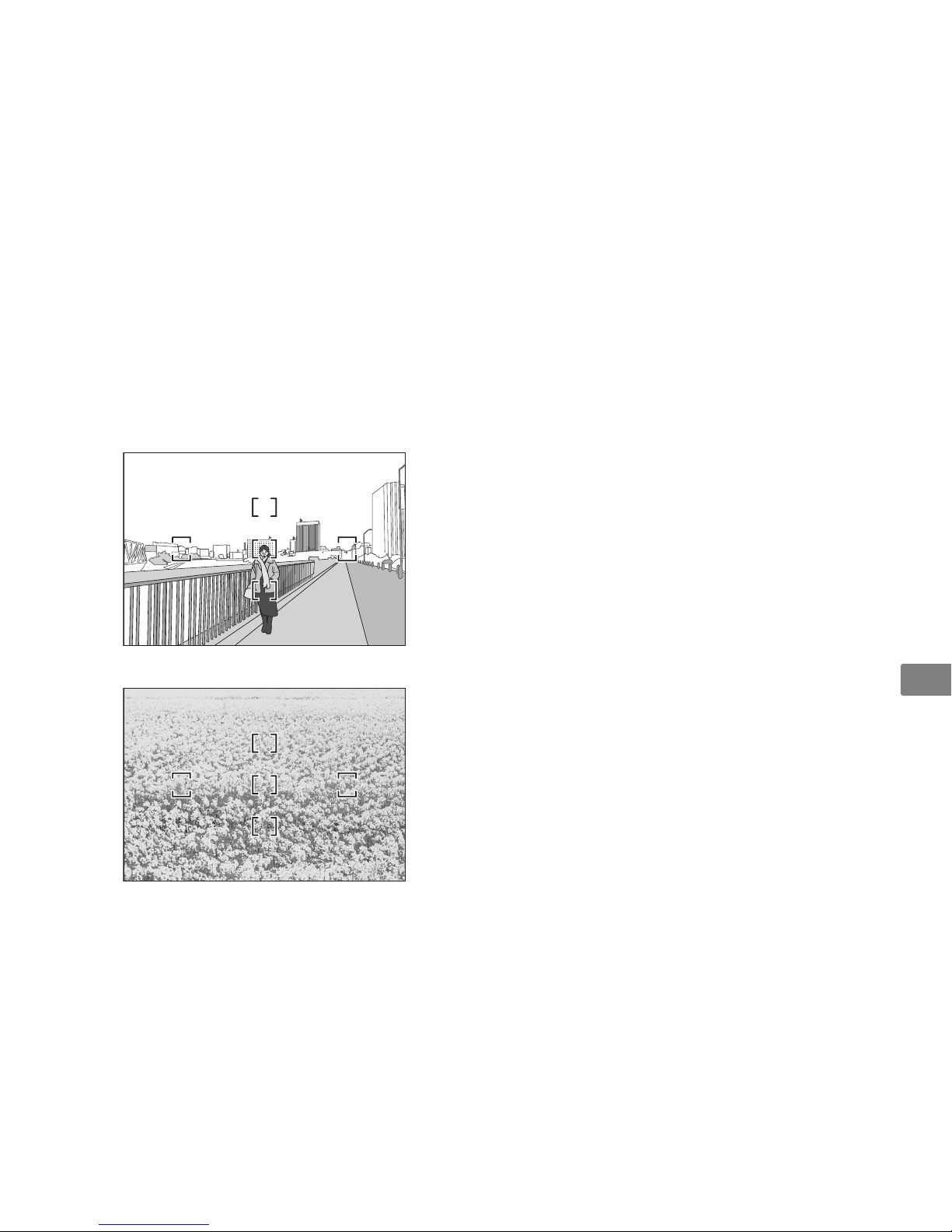

1. When the main subject in the focus

brackets is relatively small

When a person standing in front of a distant
background is positioned within the focus brackets,
as shown in Fig. D, the background may be in focus,
while the subject is out of focus.

2. When the main subject is a finely

patterned subject or scene

When the subject is finely patterned or of low
contrast, such as a field filled with flowers, as shown
in Fig. E, focus may be difficult to acquire using
autofocus.

Responses to these types of situations

(1) Focus on a different subject located at the same

distance from the camera, apply focus lock,
recompose, and shoot.

(2) Set the camera’s focus mode to manual focus and

focus manually on the subject.

Refer to “Getting Good Results with Autofocus” in the
camera’s User’s Manual.

D A person standing in front of a

distant background

E A field filled with flowers

22

De

De

Hinweise für sicheren Betrieb

ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv
droht Verletzungsgefahr. Überlassen Sie Reparaturen
unbedingt ausschließlich qualifizierten Technikern. Kommt
es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu
einem Bruch von Kamera oder Objektiv, so trennen Sie
zunächst das Produkt vom Stromnetz bzw. entnehmen die
Batterie(n) und geben es dann an eine autorisierte Nikon­Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung
ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch
durch Kamera oder Objektiv entnehmen Sie sofort die
Batterie(n); dabei vorsichtig vorgehen, denn es besteht
Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen
Umständen droht Verletzungsgefahr.
Nach dem Abtrennen von der Stromversorgung geben Sie
das Gerät an eine autorisierte Nikon-Servicestelle zur
Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein
von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben,
so droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker
Lichtquellen durch Objektiv oder Sucher droht eine
permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine
Batterien oder andere Kleinteile in den Mund nehmen können.

Beim Umgang mit Kamera und Objektiv unbedingt
die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor
Feuchtigkeit. Andernfalls droht Brand- oder
Stromschlaggefahr.

• Handhaben oder berühren Sie die Kamera bzw. das
Objektiv keinesfalls mit nassen Händen. Andernfalls droht
Stromschlaggefahr.

•

Bei Gegenlichtaufnahmen nicht das Objektiv gegen die
Sonne richten oder das Sonnenlicht direkt durch das
Objektiv eintreten lassen. Dies könnte eine Überhitzung der
Kamera verursachen und ein Brand könnte die Folge sein

.

•

Vor einem längeren Nichtgebrauch des Objektivs bringen
Sie den vorderen und hinteren Deckel an und bewahren
das Objektiv geschützt vor direkter Sonnenlichteinwirkung
auf. Andernfalls droht Brandgefahr wegen möglicher
Fokussierung von Sonnenlicht durch das Objektiv auf
brennbare Gegenstände

.

23

De

■ Nomenklatur

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

LOCK

18

LOCK

18

C

B

A

1

Gegenlichtblende (S. 28)

2 Montagemarkierung der

Gegenlichtblende (S. 28)

3 Kontrollmarkierung der

Gegenlichtblende (S. 28)

4 Montagemarkierung für

Gegenlichtblende (S. 28)

5 Zoom-Einstellring (S. 25)
6 Brennweitenskala (S. 25)
7 Markierung der

Brennweitenskala

8 Entfernungsskala
9 Entfernungsindexlinie
0

Entfernungseinstellring

(S. 25)

a Montagemarkierung
b Dichtungsmanschette (S. 29)
c CPU-Kontakte (S. 29)
d Fokussierschalter (S. 25)
e Bildstabilisatorschalter ON/OFF

(S. 26)

f

Bildstabilisatorschalter (VR) (S. 26)

g Zoom-Sperrschalter

( ): Seitennummer

24

De

De

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 18-200mm 1:3,5-5,6G ED VR II
entgegenbringen. DX NIKKOR-Objektive sind speziell für den Gebrauch mit Nikon Digital-Spiegelreflexkameras (Nikon DX­Format) ausgelegt, wie etwa der D300-Serie und der D90. Wird das Objektiv an Kameras im Nikon DX-Format

angebracht, so entspricht der Bildwinkel des Objektivs ca. 1,5× der Brennweite im Kleinbildformat (35mm). Machen
Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem
Benutzerhandbuch Ihrer Kamera vertraut.

■ Die wichtigsten Merkmale

• Bei eingeschaltetem Bildstabilisator (VRII) können
längere Belichtungszeiten (ca. vier Stufen*)
verwendet werden. Auf diese Weise werden der
Bereich der anwendbaren Belichtungszeiten und die
Zoompositionen erweitert, besonders bei
Freihandaufnahmen. (*Basierend auf Ergebnissen, die
unter Nikon-Messbedingungen erzielt wurden. Die
Wirkung des Bildstabilisators kann je nach
Aufnahmebedingungen und Einsatz variieren.)

• Es kann zwischen den Modi NORMAL zur
Verringerung der Effekte von Kamera-Verwacklungen
bei normalen Aufnahmesituationen und ACTIVE zur
Verringerung der Effekte von stärkeren Kamera­Verwacklungen, wie z.B. bei der Bildaufnahme aus
einem fahrenden Fahrzeug, gewählt werden.
Im Modus NORMAL unterscheidet die Kamera
automatisch zwischen Kamera-Verwacklungen und
Schwenkbewegungen, um die Effekte von Kamera­Verwacklungen bei horizontalen oder vertikalen
Schwenkbewegungen zu verringern.

• Außergewöhnliche optische Performanz und hohe
Wiedergabequalität durch drei asphärische
Linsenelemente und zwei Glaselemente mit extrem
niedriger Dispersion (ED), wodurch eine Korrektur von
chromatischen Abweichungen gewährleistet wird.
Außerdem generiert die gerundete Blende weiche und
ansprechende Unschärfeeffekte in Bildbereichen, die
unscharf sind.

25

De

■ Scharfeinstellung, Zoomen und
Tiefenschärfe

Vor der Scharfeinstellung durch Drehen des Zoom­Einstellrings 5 die Brennweite so weit verstellen, bis der
gewünschte Bildausschnitt im Sucher zu sehen ist.
Wenn die Kamera mit einer Abblendtaste oder einem
Abblendhebel für die Tiefenschärfevorschau ausgestattet
ist, lässt sich die Tiefenschärfe beim Blick durch den
Kamerasucher beurteilen.

•

Dieses Objektiv ist mit dem Nikon Internal Focusing-System (IF,
interne Scharfeinstellung) ausgestattet. Wenn die
Aufnahmedistanz abnimmt, nimmt die Brennweite ebenfalls ab

.

• Die Entfernungsskala zeigt nicht die exakte Entfernung

zwischen Objekt und Kamera an. Die Werte dienen lediglich als
Anhaltspunkte. Bei Landschaftsaufnahmen mit großen
Entfernungen, stellt sich die Kamera aufgrund der Tiefenschärfe
u.U. auf einen Punkt scharf, der näher als unendlich ist.

•

Wenn der Zoom-Sperrschalter g bei einer Brennweite von
18mm auf

LOCK

gestellt wird, ist die Funktion des Zoom­Einstellrings gesperrt. Sperren Sie beim Transport der Kamera
den Zoom-Einstellring, damit das Objektiv aufgrund seines
Eigengewichts nicht ausfährt

.

■ Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

■ Variable maximale Blenden

Durch Zoomen des Objektivs von 18mm auf 200mm wird
die maximale Blende um bis zu 1 1/3 Stufen verringert.
Es ist allerdings nicht notwendig die Blende einzustellen,
um eine korrekte Belichtung zu erhalten, da die Kamera
diese Variable automatisch kompensiert.

■ Fokusierung (Abb. A)

Stellen Sie den Fokusmodus-Schalter Ihrer Kamera
entsprechend der nachstehenden Tabelle ein.

Weitere Informationen zum Kamera-Fokusmodus finden
Sie im Benutzerhandbuch Ihrer Kamera.

Autofokus mit Priorität der manuellen
Scharfeinstellung (M/A-Modus)

1 Stellen Sie den Fokussierschalter d am Objektiv

auf M/A.

2

Der Autofokus ist aktiviert, aber Sie können manuell
fokussieren, indem Sie den Auslöser bis zum ersten
Druckpunkt bewegen und in dieser Position gedrückt
halten und dabei den separaten Entfernungseinstellring

0

drehen. Bei Kameras mit einer AF-ON-Taste drücken

Sie die Taste am Kameragehäuse.

3

Drücken Sie den Auslöser erneut bis zum ersten
Druckpunkt oder drücken Sie die AF-ON-Taste
erneut, wenn Sie das manuelle Fokussieren beenden
und wieder den Autofokus verwenden möchten.

Gute Ergebnisse mit dem Autofokus

Einzelheiten Sie unter »Hinweise zum Gebrauch von AF
NIKKOR-Weitwinkel- und -Superweitwinkelobjektiven« (S. 31).

Fokussteuerung

(Kamera)

Fokussteuerung (Objektiv)

M/A M

AF (A/S/C)

Autofokus mit Priorität

der manuellen

Scharfeinstellung

Manueller Fokus

(mit elektronischer

Einstellhilfe)

MF

Manueller Fokus

(mit elektronischer Einstellhilfe)

26

De

De

■ Bildstabilisatormodus (VRII)

Basiskonzept des Bildstabilisators

Stellen Sie den Bildstabilisatorschalter auf NORMAL.
Stellen Sie den Bildstabilisatorschalter auf ACTIVE.

Einstellen des Bildstabilisatorschalters
ON/OFF (Abb. B)

ON: Der Effekt von Kamera-Verwacklungen wird

bei Betätigung des Auslösers bis zum ersten
Druckpunkt und zum Zeitpunkt des Auslösens
verringert. Da die Vibrationen bereits im
Sucher verringert werden, gestalten sich
automatisches/manuelles Scharfstellen und
die exakte Ausrichtung des Motivs einfacher.

OFF: Die Effekte von Kamera-Verwacklungen

werden nicht verringert.

Einstellen des Bildstabilisatorschalters (Abb. C)

Stellen Sie den Bildstabilisatorschalter ON/OFF auf ON und
wählen Sie mit dem Bildstabilisatorschalter einen
Bildstabilisatormodus.

NORMAL: Der Bildstabilisatormechanismus verringert

primär die Effekte von Kamera­Verwacklungen. Die Effekte von Kamera­Verwacklungen werden auch bei horizontalen
und vertikalen Schwenkaufnahmen verringert.

ACTIVE: Der Bildstabilisatormechanismus verringert

die Effekte von normalen und stärkeren
Kamera-Verwacklungen, wie sie z.B. bei
Aufnahmen aus fahrenden Fahrzeugen
auftreten. In diesem Modus werden Kamera­Verwacklungen nicht automatisch von
Schwenkbewegungen unterschieden.

Bei Bildaufnahmen

Stellen Sie den
Bildstabilisatorschalter auf

NORMAL oder ACTIVE.

Bei Schwenkaufnahmen

Stellen Sie den
Bildstabilisatorschalter auf

NORMAL.

Bei Bildaufnahmen aus
einem fahrenden
Fahrzeug

Stellen Sie den
Bildstabilisatorschalter auf
ACTIVE.

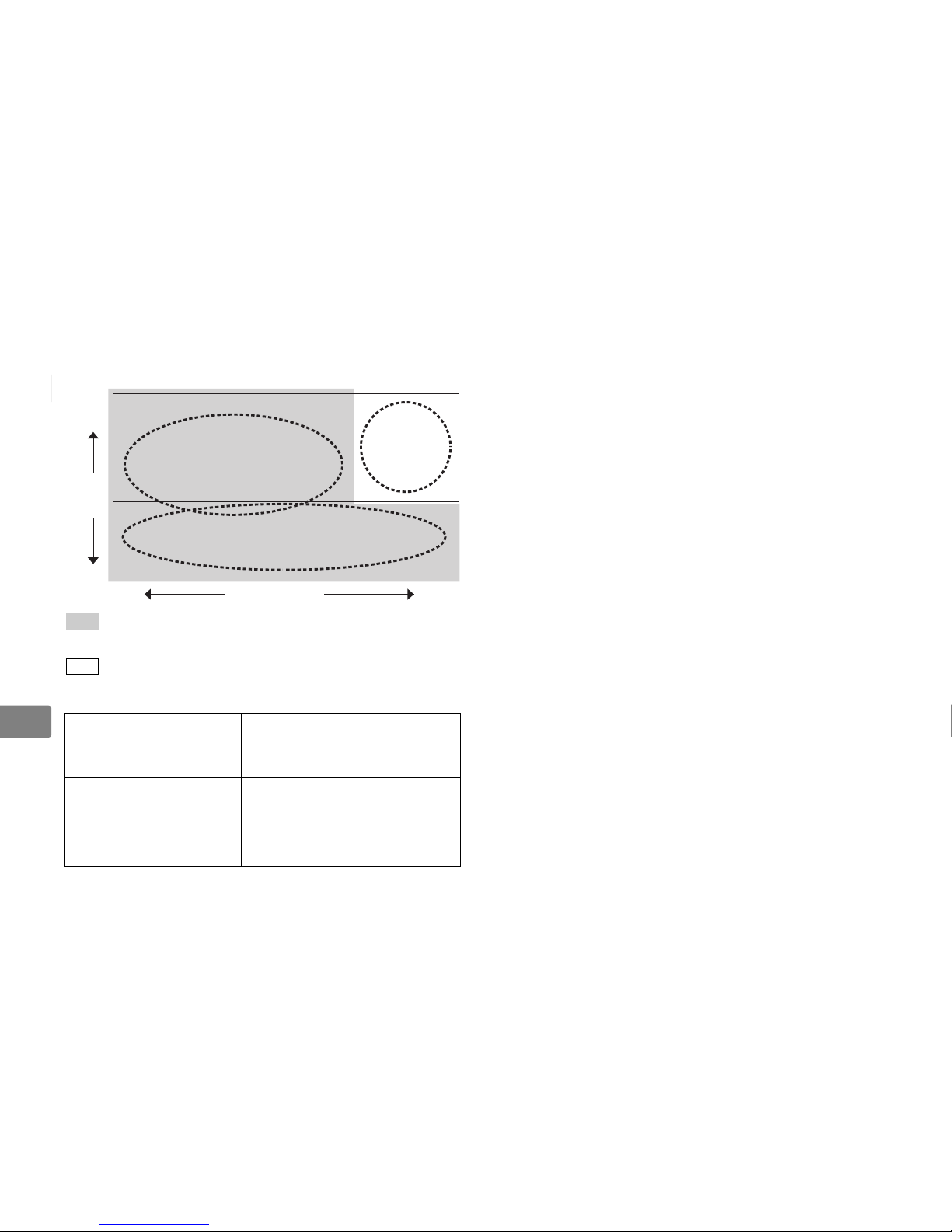

Anzahl der

Vibrationen

Kamera-Verwacklung

Schwenkaufnahmen

Kamera-

Verwacklung bei

Bildaufnahmen aus

einem fahrenden

Fahrzeug

Stärke der Vibrationen Hoch

Niedrig

Hoch

Niedrig

27

De

Hinweise zum Bildstabilisator

• Tippen Sie den Auslöser an, warten Sie, bis sich das
Bild im Sucher stabilisiert hat, und drücken Sie erst
dann den Auslöser ganz nach unten.

• Aufgrund der Eigenschaften des
Bildstabilisierungsmechanismus erscheint das Bild im
Sucher nach dem Auslösen unter Umständen
verschwommen. Dies ist jedoch keine Fehlfunktion.

• Bei Kameraschwenks muss der Vibrationsreduktions­Schalter auf NORMAL gesetzt sein.
Wenn Sie die Kamera bei einem Schwenk in einem
weiten Bogen bewegen, so werden
Kameravibrationen in Richtung dieser Bewegung
nicht ausgeglichen. Bei horizontalen
Schwenkbewegungen werden z.B. nur die Effekte der
vertikalen Kamera-Verwacklungen verringert.

• Schalten Sie die Kamera nicht aus und nehmen Sie
auch nicht das Objektiv von der Kamera ab, solange
der Bildstabilisator arbeitet. Andernfalls kann beim
Schütteln des Objektivs ein Geräusch zu hören sein,
als seien innere Bauteile lose oder gebrochen. Dies ist
jedoch keine Fehlfunktion. Schalten Sie einfach die
Kamera wieder ein, um das Problem zu beheben.

• Bei Kameras mit integriertem Blitzgerät funktioniert
der Bildstabilisator nicht, solange das integrierte
Blitzgerät geladen wird.

• Bei Autofokus-Kameras mit einer Taste AF-ON ist der
Bildstabilisator nicht verfügbar, selbst wenn die Taste
AF-ON betätigt wird.

• Wenn die Kamera auf einem Stativ montiert ist, stellen
Sie den Bildstabilisatorschalter ON/OFF e auf OFF.
Stellen Sie den Schalter jedoch auf ON, wenn Sie ein
Stativ ohne Verriegelung des Stativkopfs oder ein
Einbeinstativ verwenden.

28

De

De

■ Eingebauter Blitz und Vignettierung

• Der eingebaute Blitz kann nicht für Entfernungen von
unter 0,6 m eingesetzt werden.

• Verwenden Sie beim Fotografieren mit Einsatz des
integrierten Blitzgeräts keine Gegenlichtblende.

* Unter Vignettierung versteht man die Abdunkelung der

Bildecken, wenn das Blitzlicht von der Gegenlichtblende
oder, je nach Brennweite oder Aufnahmedistanz, vom
Objektivtubus verdeckt wird.

Der eingebaute Blitz bei Kameras der Serie D100 eignet sich
für Brennweiten von 20mm oder größer. Bei einer
Brennweite von 18mm kommt es zur Vignettierung.

■ Verwendung der Gegenlichtblende

Die Gegenlichtblende hemmt Lichtstrahlen, die negative
Effekte auf das Bild ausüben. Gleichzeitig wird die
Glasoberfläche der Linse geschützt.

Anbringen der Gegenlichtblende

• Um das Anbringen bzw. Abnehmen der
Gegenlichtblende zu erleichtern, diese an der
Montagemarkierung der Gegenlichtblende (A) und
nicht an den äußeren Kanten fassen.

• Wenn die Gegenlichtblende nicht richtig angebracht ist,
wirft sie u.U. einen Schatten ins Motiv.

• Das Objektiv kann mit umgekehrt angebrachter
Gegenlichtblende aufbewahrt werden.

Kameras

Einstellbare Brennweite/

Aufnahmedistanz

D300-Serie/
D200/D100

• 18mm/1 m oder weiter

• 24mm oder länger/keine Einschränkungen

D90/D80

• 24mm und 35mm/1 m oder weiter

• 50mm oder länger/keine Einschränkungen
D70-Serie/
D5000/D3000/
D60/D50/
D40-Serie

• 24mm/1 m oder weiter

•

35mm oder länger/keine Einschränkungen

• Achten Sie darauf, die
Montagemarkierung
für Gegenlichtblende
(C) und die
Kontrollmarkierung
der Gegenlichtblende
(B) 3 aneinander
auszurichten.

29

De

■ Pflege des Objektivs

• Halten Sie die CPU-Kontakte c stets sauber und

schützen Sie sie vor Beschädigung.

• Bei einer Beschädigung der Dichtungsmanschette b

sollten Sie das Objektiv beim nächsten eine autorisierte
Nikon-Servicestelle zur Reparatur abgeben.

• Säubern Sie Glasflächen mit einem Blasepinsel. Staub
und Flecken entfernen Sie mit einem sauberen, weichen
Baumwolltuch oder Optik-Reinigungspapier, das Sie mit
Ethanol (Alkohol) oder Optik-Reinigungsflüssigkeit
anfeuchten. Wischen Sie in kreisförmigen Bewegungen
von der Mitte nach außen, ohne dass Wischspuren
zurückbleiben oder Sie andere Teile des Objektivs
berühren.

• Verwenden Sie niemals organische Lösungsmittel wie
Verdünner oder Benzin zum Reinigen des Objektivs. Dies
könnte das Objektiv beschädigen, einen Brand auslösen
bzw. gesundheitliche Schäden mit sich bringen.

• Zum Schutz der Vorderlinse sind Filter des Typs NC
erhältlich. Die Gegenlichtblende wirkt als zusätzlicher
Frontlinsenschutz.

• Beim Verstauen des Objektivs in seinem flexiblen Etui
müssen vorderer und hinterer Deckel aufgesetzt sein.

• Halten Sie die Kamera und das Objektiv nicht an der
Gegenlichtblende wenn das Objektiv an der Kamera
angebracht ist.

• Bei längerer Nichtbenutzung sollte das Objektiv an
einem kühlen, trockenen Ort aufbewahrt werden, um
Schimmelbildung und Rost zu vermeiden. Halten Sie das
Objektiv von direkter Sonneneinstrahlung oder
Chemikalien wie Kampfer oder Naphthalin fern.

• Halten Sie das Objektiv von Wasser fern, das zur Korrosion
und zu Betriebsstörungen führen kann.

• Einige Teile des Objektivs bestehen aus verstärktem
Kunststoff. Lassen Sie das Objektiv deshalb nie an
übermäßig heißen Orten liegen!

■ Im Lieferumfang enthaltenes

Zubehör

• Vorderer Objektivdeckel mit Schnappverschluss
(72mm) LC-72

• Hinterer Objektivdeckel LF-1

• Bajonett-Gegenlichtblende HB-35

• Objektivbeutel CL-1018

■ Optionales Zubehör

• 72mm-Schraubfilter

30

De

De

■ Technische Daten

Änderungen von technischen Daten und Design durch den
Hersteller ohne Ankündigung und ohne Verpflichtungen
irgendeiner Art vorbehalten.

Objektivtyp: G-Objektiv AF-S DX Zoom-NIKKOR

Linse mit integrierter CPU und
Nikon-Bayonettfassung (speziell
ausgelegt für den Gebrauch mit
Nikon Digital-SLR-Kameras - Nikon
DX-Format)

Brennweite: 18mm-200mm
Lichtstärke: 1:3,5-5,6
Optischer

Aufbau:

16 Linsen in 12 Gruppen
(3 asphärische Linsenelemente und
2 ED-Linsenelemente)

Bildwinkel: 76º-8º
Brennweitenskala:

18, 24, 35, 50, 70, 135, 200mm

Entfernungsdaten:

Übermittlung an die Kamera

Zoomen: Manuell über separaten Zoomring
Scharfeinstellung:

Nikon Internal Focusing (IF, interne
Scharfeinstellung) System,
Autofokus mit Silent Wave Motor,
manuell über separaten
Entfernungs-Einstellring

Bildstabilisator:

Objektivverschiebung mit VCMs
(Voice Coil Motors ­Schwingspulenmotoren)

Aufnahme­Entfernungsskala:

Unterteilung in Meter von 0,5 m bis
unendlich ( )

Naheinstellgrenze:

0,5 m bei allen Zoomeinstellungen

Blende: Irisblende mit 7 gerundeten

Lamellen

Blendensteuerung:

Vollautomatisch

Blendenbereich: 1:3,5 bis 1:22 (bei 18mm),

1:5,6 bis 1:36 (bei 200mm)

Belichtungsmessung:

Offenblendenmessung

Filtergewinde: 72 mm (P = 0,75 mm)
Abmessungen: Ca. 77 mm (Durchm.) × 96,5 mm

(zum Objektivmontageflansch der
Kamera)

Gewicht: Ca. 565 g

31

De

■ Hinweise zum Gebrauch von AF NIKKOR-Weitwinkel- und ­Superweitwinkelobjektiven

In den folgenden Fällen funktioniert der Autofokus bei der Aufnahme von Bildern mit AF-NIKKOR-Weitwinkel- und ­Superweitwinkelobjektiven u.U.nicht erwartungsgemäß.

1. Hauptmotiv in den Fokusklammern
relativ klein

Wenn das Hauptmotiv nur einen geringen Teil des
aktiven Fokusmessfelds abdeckt, wie an den
Fokusmessfeld-Markierungen in Abb. D zu sehen, stellt
die Kamera unter Umständen auf den Hintergrund,
nicht jedoch auf das Hauptmotiv scharf.

2. Kleinteilig strukturierte Fläche oder
Szene als Hauptmotiv

Bei Motiven mit kleinteiliger Strukturierung oder
geringem Kontrast, zum Beispiel einer Blumenwiese
wie in Abb. E zu sehen, ist eine Scharfeinstellung per
Autofokus u.U. schwierig.

Abhilfe für solche Fälle

(1) Stellen Sie zunächst auf ein anderes Motiv im selben Abstand

von der Kamera scharf, wählen Sie dann bei Fokussperre
erneut den Bildausschnitt und machen Sie so die Aufnahme.

(2) Stellen Sie die Fokussteuerung auf manuelles Scharfstellen

ein und stellen Sie von Hand auf das Motiv scharf.

Einzelheiten dazu finden Sie außerdem unter »Gute Ergebnisse
mit dem Autofokus« im

Benutzerhandbuch

zur Kamera.

D Eine Person vor einem weit

entfernten Hintergrund

E Eine Blumenwiese

32

Fr

Fr

Remarques concernant une utilisation en toute sécurité

ATTENTION

Ne pas démonter

Le fait de toucher aux pièces internes de l'appareil ou de
l'objectif pourrait entraîner des blessures. Les réparations
doivent être effectuées par des techniciens qualifiés. Si
l'appareil ou l'objectif est cassé suite à une chute ou un
autre accident, apportez le produit dans un centre de
service agréé Nikon pour le faire vérifier après avoir
débranché le produit et retiré les piles.

En cas de dysfonctionnement, éteignez l'appareil
immédiatement

Si vous remarquez de la fumée ou une odeur inhabituelle se
dégageant de l'appareil photo ou de l'objectif, retirez
immédiatement les piles, en prenant soin de ne pas vous brûler.
Continuer d'utiliser son matériel peut entraîner des blessures.
Après avoir retiré ou débranché la source d'alimentation, confiez
le produit à un centre de service agréé Nikon pour le faire vérifier.

N'utilisez pas l'appareil photo ou l'objectif en
présence de gaz inflammable

L'utilisation de matériel électronique en présence de gaz
inflammable risquerait de provoquer une explosion ou un incendie.

Ne regardez pas le soleil dans l'objectif ou le viseur

Regarder le soleil ou toute autre source lumineuse violente
dans l'objectif ou le viseur peut provoquer de graves
lésions oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrêmement attention à ce que les enfants ne
mettent pas à la bouche les piles ou d'autres petites pièces.

Observez les précautions suivantes lorsque vous
manipulez l'appareil et l'objectif

• Maintenez l'appareil photo et l'objectif au sec. Le non-

respect de cette précaution peut provoquer un incendie
ou une électrocution.

• Ne manipulez pas et ne touchez pas l'appareil photo ou

l'objectif avec les mains humides. Le non-respect de
cette précaution peut provoquer une électrocution.

•

Lors d'une prise de vue à contre-jour, ne dirigez pas
l'objectif vers le soleil et évitez que les rayons du soleil
pénètrent dans l'objectif ; l'appareil photo pourrait chauffer
à l'excès, ce qui risquerait de provoquer un incendie

.

• Lorsque vous n'utilisez pas l'objectif pendant une

période prolongée, fixez les bouchons avant et arrière, et
rangez l'objectif à l'abri de la lumière directe du soleil. Le
non-respect de cette précaution peut provoquer un
incendie, car l'objectif peut concentrer la lumière du
soleil sur un objet inflammable.

33

Fr

■ Nomenclature

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

LOCK

18

LOCK

18

C

B

A

1

Parasoleil (P. 38)

2 Repère de fixation du parasoleil

(P. 38)

3 Repère de réglage du parasoleil

(P. 38)

4

Repère de montage du
parasoleil

(P. 38)

5 Bague de zoom (P. 35)
6 Échelle des focales (P. 35)
7 Repère des focales
8 Échelle des distances
9 Ligne de repère de la distance
0 Bague de mise au point (P. 35)
a Repère de montage
b Joint en caoutchouc de

l'objectif (P. 39)

c

Contacts électriques CPU

(P. 39)

d Commutateur de mode de

mise au point (P. 35)

e Commutateur ON/OFF

(MARCHE/ARRET) de réduction
de vibration (P. 36)

f Commutateur de mode de

réduction de vibration (P. 36)

g Commutateur de verrouillage

du zoom

( ) : Page de référence

34

Fr

Fr

Nous vous remercions d'avoir choisi l'objectif AF-S DX NIKKOR 18-200mm f/3,5-5,6G ED VR II. Les objectifs DX
NIKKOR sont spécialement conçus pour l'utilisation avec des appareils photo numériques Nikon SLR (format Nikon
DX), tels que ceux des séries D300 et D90. Une fois monté sur des appareils photo au format Nikon DX, l'angle de
champ de l'objectif équivaut à environ 1,5× la focale en format 24 × 36 mm. Avant d'utiliser cet objectif, veuillez lire
ces instructions et vous reporter au Manuel d'utilisation de votre appareil photo.

■ Principales caractéristiques

• Lorsque vous activez la réduction de vibration (VRII),
il est possible de prendre des photos à des vitesses
d'obturation réduites (environ quatre valeurs
inférieures à celles normalement utilisées*). Vous
augmentez ainsi la plage des vitesses d'obturation et
des positions de zoom disponibles, notamment
lorsque vous tenez l'appareil photo en main. (*Selon
les résultats obtenus dans les conditions de mesure
Nikon. Les effets de la réduction de vibration varient
selon les conditions de prise de vue et d'utilisation.)

• Il est possible de basculer entre le mode NORMAL,
qui réduit les effets du bougé de l'appareil dans des
conditions de prise de vue normales, et le mode
ACTIVE, qui réduit les effets d'un bougé plus
perceptible de l'appareil photo notamment lors de la
prise de vue à partir d'un véhicule en mouvement.
En mode NORMAL, l'appareil photo différencie
automatiquement le bougé du mouvement de
panoramique afin de réduire les effets du bougé
lorsque vous effectuez un panoramique horizontal ou
vertical.

• L'utilisation de trois lentilles asphériques et de deux
lentilles en verre (ED) à très faible dispersion, qui
garantissent une correction de l'aberration
chromatique, offre de remarquables performances
optiques pour un rendu exceptionnel. En outre,
l'ouverture arrondie permet de créer des effets de flou
doux et intéressants dans des zones de l'image non
mises au point.

35

Fr

■

Mise au point, zoom et profondeur de champ

Avant de mettre au point, faites pivoter la bague de
zoom 5 pour régler la longueur focale jusqu'à ce que
la composition souhaitée soit cadrée.
Si votre appareil photo est doté d'une commande ou d'un
levier d'aperçu de la profondeur de champ (stop-down), la
profondeur de champ peut être prévisualisée à travers le viseur.

• Cet objectif est équipé du système de mise au point
interne Nikon (IF). Si la distance de prise de vue
diminue, la longueur focale diminue également.

• L'échelle des distances n'indique pas la distance précise
entre le sujet et l'appareil photo. Les valeurs sont
approximatives et devraient uniquement être utilisées
comme repères généraux. Lorsque vous photographiez des
paysages lointains, la profondeur de champ peut influencer
le fonctionnement, de sorte que l'appareil photo peut mettre
au point sur une position qui est plus proche que l'infini.

• Lorsque le commutateur de verrouillage du zoom g est
réglé sur la position

LOCK

à la focale de 18mm, la bague
de zoom est verrouillée. Lorsque vous transportez
l'appareil photo, verrouillez la bague de zoom pour
éviter que celui-ci sorte sous l'effet de son propre poids.

■ Réglage de l'ouverture

Utilisez l'appareil photo pour régler l'ouverture.

■ Ouvertures maximales variables

Effectuer un zoom de 18mm à 200mm réduit
l'ouverture maximale de 1 1/3.
Toutefois, il n'est pas nécessaire d'ajuster le réglage
d'ouverture pour obtenir des expositions correctes, car
l'appareil photo compense automatiquement cette variable.

■ Mise au point (Fig. A)

Réglez le sélecteur de mise au point de l'appareil photo
conformément au tableau ci-dessous.

Pour plus de détails concernant le mode de mise au point de
l'appareil, reportez-vous au

Manuel d'utilisation

de l'appareil photo.

Autofocus avec priorité manuelle (Mode M/A)

1 Réglez le commutateur de mode de mise au point

d de l'objectif sur M/A.

2

L'autofocus est activé, mais il est possible d'utiliser la
mi se a u po int man uel le e n to urn ant la b agu e de mis e
au point 0 manuelle séparée tout en appuyant sur le
déclencheur à mi-course ou en enfonçant la
commande AF-ON du boîtier, pour autant que votre
appareil en soit équipé.

3

Appuyez sur le déclencheur à mi-course ou appuyez
de nouveau sur la commande AF-ON pour annuler la
mise au point manuelle et revenir à l'autofocus.

Obtention de bons résultats avec l'autofocus

Référez-vous à « Remarques sur l'utilisation d'objectifs
grand-angle ou très grand-angle AF NIKKOR » (P. 41).

Mode de mise au

point de l'appareil

Mode de mise au point de l'objectif

M/A M

AF (A/S/C)

Autofocus avec

priorité manuelle

Mise au point manuelle

(assistance à la mise au

point disponible)

MF

Mise au point manuelle

(assistance à la mise au point disponible)

36

Fr

Fr

■

Mode de réduction de vibration (VRII)

Concept de base sous-tendant la réduction
de vibration

Réglez le commutateur de mode de réduction
de vibration sur NORMAL.
Réglez le commutateur de mode de réduction
de vibration sur ACTIVE.

Réglage du commutateur ON/OFF de
réduction de vibration (Fig. B)

ON :

Les effets du bougé de l'appareil photo sont
réduits lorsque le déclencheur est enfoncé à
mi-course ainsi qu'au moment où il est relâché.
Comme la vibration est réduite dans le viseur,
cela facilite la mise au point automatique/
manuelle et le cadrage précis du sujet

.

OFF : Les effets du bougé de l'appareil photo ne

sont pas réduits.

Réglage du commutateur de mode de
réduction de vibration (Fig. C)

Réglez le commutateur ON/OFF de réduction de vibration
sur

ON

et choisissez un mode de réduction de vibration à

l'aide du commutateur de mode de réduction de vibration.
NORMAL :

Le mécanisme de réduction de vibration réduit
principalement les effets du bougé de l'appareil
photo. Les effets du bougé de l'appareil sont
également réduits en cas de prise de vue
panoramique horizontale et verticale.

ACTIVE :

Le mécanisme de réduction de vibration
réduit les effets du bougé de l'appareil photo
qui surviennent notamment lors de la prise de
vue à partir d'un véhicule en mouvement, que
le bougé soit normal ou plus intense. Dans ce
mode, le bougé de l'appareil photo n'est pas
automatiquement différencié du mouvement
de panoramique

.

Lors de la prise de vue

Réglez le commutateur de
mode de réduction de vibration
sur

NORMAL

ou

ACTIVE

.

Lors de la prise de vue
panoramique

Réglez le commutateur de
mode de réduction de
vibration sur NORMAL.

Lors de la prise de vue
à partir d'un véhicule
en mouvement

Réglez le commutateur de
mode de réduction de
vibration sur ACTIVE.

Nombre de

vibrations

Bougé de l'appareil photo

Prises de vue panoramique

Bougé de
l'appareil photo en cas
de prise de vue à partir

d'un véhicule en

mouvement

Intensité des vibrations ÉlevéeFaible

Élevé Faible

37

Fr

Remarques relatives à l'utilisation du mode
de réduction de vibration

• Sollicitez légèrement le déclencheur, puis attendez
que l'image affichée dans le viseur se stabilise avant
d'appuyer à fond sur le déclencheur.

• En raison des caractéristiques du mécanisme de
réduction des vibrations, l'image affichée dans le
viseur peut être floue lorsque vous relâchez le
déclencheur. Il ne s'agit pas d'un dysfonctionnement.

• Lorsque vous prenez des panoramiques, vérifiez que
vous avez bien placé le mode de réduction de la
vibration sur NORMAL.
Si vous déplacez l'appareil photo en arc de cercle, la
correction du bougé de l'appareil ne s'effectue pas
dans le sens du panoramique. Par exemple, seuls les
effets du bougé vertical de l'appareil photo sont
réduits lorsque vous faites un panoramique
horizontal.

• N'éteignez pas l'appareil photo ou ne retirez pas
l'objectif de l'appareil lorsque le mode de réduction
de vibration est actif. Si vous ne respectez pas cette
consigne, l'objectif peut émettre un son et donner
l'impression qu'un composant interne est détaché ou
cassé. Il ne s'agit pas d'un dysfonctionnement.
Allumez à nouveau l'appareil pour résoudre cet
incident.

• Avec des appareils photo équipés d'un flash intégré,
la réduction de vibration ne fonctionne pas lorsque
ce dernier se recharge.

• Dans le cas des appareils photo autofocus équipés
d'une commande AF-ON, la réduction de vibration
n'opère pas, même si vous appuyez sur la commande
AF-ON.

• Si l'appareil photo est monté sur un trépied, réglez le
commutateur ON/OFF de réduction de vibration e
sur OFF. Toutefois, réglez le commutateur sur ON
lorsque vous utilisez un pied ou un trépied dont vous
ne fixez pas la tête.

38

Fr

Fr

■ Flash intégré et vignettage

• Il est impossible d'utiliser le flash intégré à des
distances inférieures à 0,6 m.

• Pour éviter le vignetage, n'utilisez pas le parasoleil.

* Le vignettage est l'assombrissement des coins de

l'image qui se produit lorsque la lumière émise par le
flash est retenue par le parasoleil ou la monture de
l'objectif, en fonction de la longueur focale ou de la
distance de prise de vue.

Le flash intégré sur le D100 possède un angle de
couverture adapté à des longueurs focales de 20mm et
plus. Le vignettage se produit à une longueur focale de
18mm.

■ Utilisation du parasoleil

Le parasoleil bloque les rayons lumineux qui ont des
effets indésirables sur les photos. Il aide également à
protéger la surface du verre de l'objectif.

Fixation du parasoleil

• Pour faciliter le montage ou le retrait du parasoleil,
tenez-le par son repère de fixation

(A)

et non par

son bord extérieur.

• Si le parasoleil n'est pas correctement fixé, il risque
d'entraîner du vignettage.

• L'objectif peut être rangé en fixant le parasoleil à
l'envers.

Appareils


Longueur focale/

Distance de prise de vue prises en

charge

Série D300/
D200/D100

• 18mm/1 m minimum

• 24mm minimum/Aucune restriction

D90/D80

• 24mm et 35mm/1 m minimum

• 50mm minimum/Aucune restriction
Série D70/
D5000/D3000/
D60/D50/
Série D40

• 24mm/1 m minimum

• 35mm minimum/Aucune restriction

• Vérifiez que le repère
de montage du
parasoleil (

C

) est
bien aligné sur le
repère de réglage du
parasoleil

(B) 3

.

39

Fr

■ Entretien de l'objectif

•

Il est important de nettoyer régulièrement les contacts
électriques CPU

c

et de ne pas les endommager

.

• Si le joint en caoutchouc de l'objectif b est

endommagé, rendez-vous dans un centre de service
agréé Nikon le plus proche pour réaliser les
réparations nécessaires.

• Nettoyer la surface de l'objectif avec une soufflette ou
une brosse de nettoyage. Pour enlever les poussières
ou les traces, utiliser de préférence un tissu de coton
doux, ou un tissu optique, légèrement humidifié avec
de l'alcool éthylique (éthanol). Procédez par légers
mouvements circulaires en partant du centre vers
l'extérieur, en prenant soin de ne pas laisser de traces
et de ne pas toucher d'autres zones de l'objectif.

• N'utilisez jamais de solvants organiques, tels que
diluant ou benzène, pour nettoyer l'objectif, car vous
risqueriez d'endommager le produit, de provoquer
un incendie ou de vous blesser.

• Des filtres NC sont disponibles pour protéger la
lentille de l'objectif avant. Le parasoleil assure
également une bonne protection contre les chocs.

• Lorsque vous rangez l'objectif dans son étui souple,
fixez les deux bouchons avant et arrière de l'objectif.

• Lorsque l'objectif est installé sur un appareil photo, ne
saisissez et ne tenez pas l'appareil photo ainsi que
l'objectif par le parasoleil.

• Si vous n'utilisez pas l'objectif pendant une période
prolongée, rangez-le dans un endroit sec et frais afin
d'éviter la formation de moisissure ou de rouille.
Veillez à tenir le matériel éloigné des sources de
lumière et des produits chimiques (camphre,
naphtaline, etc.).

• Éviter les projections d'eau ainsi que l'immersion, qui
peuvent provoquer la formation de rouille et des
dommages irréparables.

• Certaines pièces de l'objectif sont en plastique
renforcé. Pour éviter tout problème, ne pas soumettre
l'objectif à de fortes chaleurs.

■ Accessoires fournis

• Bouchon d'objectif avant encliquetable 72mm LC-72

• Bouchon arrière d'objectif LF-1

• Parasoleil à baïonnette HB-35

• Étui souple pour objectif CL-1018

■ Accessoire en option

• Filtres à visser 72mm

40

Fr

Fr

■ Caractéristiques

Les caractéristiques et la conception sont susceptibles
d'être modifiées sans préavis ni obligation de la part du
fabricant.

Type d'objectif : Objectif à zoom NIKKOR DX AF-S de

type G avec CPU intégré et
monture à baïonnette Nikon
(spécialement conçu pour être
utilisé sur des SLR Nikon
numériques au format Nikon DX)

Focale : 18mm-200mm
Ouverture

maximale :

f/3,5-5,6

Construction
optique :

16 éléments dans 12 groupes
(3 lentilles asphériques et 2 lentilles
ED)

Angle de champ : 76º-8º
Échelle des

focales :

18, 24, 35, 50, 70, 135, 200mm

Informations de
distance :

Communiquée à l'appareil photo

Commande de
zoom :

Manuellement via une bague de
zoom séparée

Mise au point : Système de mise au point interne

Nikon (IF), autofocus avec moteur
silencieux, manuellement via une
bague de mise au point
indépendante

Réduction de
vibration :

VR optique utilisant des moteurs à
bobine acoustique (VCM)

Échelle de
distance de prise
de vue :

Graduées en mètres et pieds de
0,5 m à l'infini ( )

Distance
minimale de mise
au point :

0,5 m à tous les réglages de zoom

Nb. de lamelles
du diaphragme :

7 (circulaires)

Diaphragme : Entièrement automatique
Plage des

ouvertures :

f/3,5 à f/22 (à 18mm),
f/5,6 à f/36 (à 200mm)

Mesure de
l'exposition :

Via méthode pleine ouverture

Diamètre de
fixation pour
accessoires :

72 mm (P = 0,75 mm)

Dimensions :

Env. 77 mm diam. × 96,5 mm

(à partir du plan d'appui de la
monture d'objectif de l'appareil)

Poids :

Env. 565 g

41

Fr

■

Remarques sur l'utilisation d'objectifs grand-angle ou très grand-angle AF NIKKOR

Dans les situations suivantes, l'autofocus peut ne pas fonctionner comme prévu lors de prises de vue avec un
objectif grand-angle ou très grand-angle AF NIKKOR.

1. Lorsque le sujet principal dans le collimateur

de mise au point est relativement petit

Lorsqu'une personne se trouvant devant un arrière­plan distant est positionnée à l'intérieur du
collimateur de mise au point, comme illustré par la
Fig. D, la mise au point risque d'être effectuée sur
l'arrière-plan, plutôt que sur le sujet.

2. Lorsque le sujet principal est un sujet ou

une scène comportant des motifs fins

Lorsque le sujet présente des motifs fins ou un
faible contraste, par exemple un champ rempli de
fleurs, comme illustré par la Fig. E, la mise au point
peut être difficile à obtenir à l'aide de l'autofocus.

Solutions à ces types de situations

(1) Mettez au point sur un autre sujet situé à la même

distance de l'appareil photo, mémorisez la mise au
point, recomposez et photographiez.

(2) Réglez le mode de mise au point de l'appareil photo

sur la mise au point manuelle et mettez au point

manuellement sur le sujet.
Reportez-vous à la section « Obtenir de bons résultats
avec l'autofocus » dans le Manuel d'utilisation de
l'appareil photo.

D Une personne se trouvant devant

un arrière-plan distant

E Un champ rempli de fleurs

42

Es

Es

Notas sobre un uso seguro

PRECAUCIÓN

No desarme el equipo

El contacto con las piezas internas de la cámara o del
objetivo puede provocar lesiones. Las reparaciones
solamente deben ser ejecutadas por técnicos cualificados.
Si a causa de un golpe u otro tipo de accidente la cámara o
el objetivo se rompen y quedan abiertos, desenchufe el
producto y/o retire la batería, y a continuación lleve el
producto a un centro de servicio técnico autorizado Nikon
para su revisión.

Apague inmediatamente el equipo en caso de
funcionamiento defectuoso

Si observa que sale humo o que la cámara o el objetivo
desprenden un olor extraño, retire la batería
inmediatamente, con cuidado de no quemarse. Si sigue
utilizando el equipo corre el riesgo de sufrir lesiones.
Una vez extraída o desconectada la fuente de alimentación,
lleve el producto a un centro de servicio técnico autorizado
Nikon para su revisión.

No utilice la cámara ni el objetivo en presencia de gas
inflamable

La utilización de equipos electrónicos en presencia de gas
inflamable podría producir una explosión o un incendio.

No mire hacia el sol a través del objetivo ni del visor

Mirar hacia el sol u otra fuente de luz potente a través del
objetivo o del visor podría producirle daños permanentes
en la vista.

Mantener fuera del alcance de los niños

Se debe tener especial cuidado en evitar que los niños se
metan en la boca pilas u otras piezas pequeñas.

Adopte las siguientes precauciones al manipular la
cámara y el objetivo

• Mantenga la cámara y el objetivo secos. De no hacer esto

podría producirse un incendio o una descarga eléctrica.

• No manipule ni toque la cámara ni el objetivo con las

manos húmedas. De lo contrario podría recibir una
descarga eléctrica.

• En disparos a contraluz, no apunte el objetivo hacia el sol

ni deje que la luz solar pase directamente por él, ya que
podría sobrecalentar la cámara y, posiblemente, causar
un incendio.

• Cuando el objetivo no vaya a utilizarse por un período de

tiempo prolongado, colóquele la tapa frontal y guárdelo
alejado de la luz solar directa. De no hacer esto podría
producirse un incendio, ya que el objetivo podría enfocar
la luz solar directa sobre un objeto inflamable.

43

Es

■ Nomenclatura

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

LOCK

18

LOCK

18

C

B

A

1

Visera del objetivo (P. 48)

2 Marca de acoplamiento de la

visera del objetivo (P. 48)

3 Marca de ajuste de la visera del

objetivo (P. 48)

4 Marca de montaje de la visera

del objetivo (P. 48)

5 Anillo del zoom (P. 45)
6

Escala de la distancia focal

(P. 45)

7 Índice de la distancia focal
8 Escala de la distancia
9 Línea de índice de distancia
0 Anillo de enfoque (P. 45)
a Indice de monturas
b Junta de goma de montaje del

objetivo (P. 49)

c Contactos CPU (P. 49)
d

Interruptor de modo de enfoque
(P. 45)

e Interruptor ON/OFF de

reducción de vibración (P. 46)

f Interruptor de modo de

reducción de vibración (P. 46)

g

Interruptor de bloqueo del zoom

( ): Página de referencia

44

Es

Es

Gracias por adquirir el objetivo AF-S DX NIKKOR 18-200mm f/3,5-5,6G ED VR II. Los objetivos DX de NIKKOR están
especialmente diseñados para su uso con cámaras digitales SLR de Nikon (formato Nikon DX), como las de la serie
D300 y la D90. Cuando se montan en las cámaras de formato DX de Nikon, el ángulo de imagen del objetivo
equivale aproximadamente a 1,5× de la distancia focal en formato 35mm. Antes de utilizar este objetivo, lea estas
instrucciones y consulte el Manual del usuario de la cámara.

■ Principales funciones

• Si activa la reducción de la vibración (VRII), podrá
utilizar velocidades de obturación más lentas
(aproximadamente cuatro pasos*). De este modo,
aumenta el rango de velocidades de obturación y
posiciones de zoom posibles, especialmente si sujeta
la cámara con la mano. (*En base a los resultados
conseguidos bajo condiciones de medición Nikon. Los
efectos de la reducción de la vibración pueden variar
en función de las condiciones de disparo y del uso.)

• Es posible cambiar entre el modo NORMAL, que
reduce los efectos de las sacudidas de la cámara en
condiciones normales de disparo, y el modo ACTIVE,
que reduce los efectos más evidentes de las
sacudidas de la cámara, como los que se pueden
producir al hacer fotografías desde un coche en
movimiento.
En el modo NORMAL, la cámara distingue
automáticamente las sacudidas de la cámara del
movimiento de barrido para reducir los efectos de las
sacudidas de la cámara con barrido horizontal o
vertical.

• Para obtener el máximo rendimiento óptico y las
mejores características de visualización, se utilizan
tres lentes de objetivo esférico y dos elementos de
cristal de dispersión ultrabaja (ED), que garantizan la
mejor corrección de la aberración cromática. Además,
el diafragma redondeado genera características de
difuminación suave en las zonas de la imagen
desenfocadas.

45

Es

■

Enfoque, zoom y profundidad de campo

Antes de enfocar, gire el anillo del zoom 5 para ajustar la
distancia focal hasta encuadrar la composición que desee.
Si su cámara dispone de un botón o una palanca de vista
previa de profundidad de campo (parada), puede
previsualizar la profundidad de campo a través del visor de
la cámara.

• Este objetivo dispone del sistema de enfoque interno
(IF) de Nikon. A medida que disminuye la distancia de
disparo, lo hace también la distancia focal.

• La escala de la distancia no indica la distancia exacta
entre el sujeto y la cámara. Los valores son aproximados
y solo deben emplearse como orientación general. Al
tomar fotografías de paisajes lejanos, la profundidad de
campo puede condicionar la operación y provocar que
la cámara enfoque a una posición más cercana al infinito.

• Si el interruptor de bloqueo del zoom g está en la
posición LOCK a una distancia focal de 18mm, el
anillo del zoom se bloquea. Cuando lleve la cámara
en la mano, bloquee el anillo del zoom para impedir
que el objetivo se despliegue por su propio peso.

■ Ajuste de abertura

Utilice la cámara para ajustar el diafragma.

■ Aberturas máximas variables

Si con el objetivo se aplica un zoom de 18mm a 200mm
se reduce la abertura máxima en 1

1

/3 de parada.
No obstante, no es necesario ajustar el diafragma para
obtener una exposición correcta, ya que la cámara
compensa automáticamente esta variable.

■ Enfoque (Fig. A)

Ajuste el modo de enfoque de la cámara de acuerdo
con el cuadro de abajo.

Para más detalles sobre el modo de en enfoque de la
cámara, consulte el Manual del usuario de su cámara.

Enfoque automático con prioridad manual
(Modo M/A)

1 Ajuste el interruptor de modo de enfoque d del

objetivo a M/A.

2

El enfoque automático está habilitado, pero su
funcionamiento puede anularse girando el anillo de
enfoque 0 separado mientras se pulsa el botón del
disparador a medio recorrido, o pulsando el botón AF-ON
del cuerpo de las cámaras que cuenten con este botón.

3 Pulse el botón del disparador a medio recorrido o el

botón AF-ON una vez más para cancelar el enfoque
manual y volver al enfoque automático.

Optimización del enfoque automático

Consulte “Notas sobre el uso de objetivos gran angular
o súper gran angular AF NIKKOR” (P. 51).

Modo de enfoque

de la cámara

Modo de enfoque del objetivo

M/A M

AF (A/S/C)

Enfoque automático

con prioridad manual

Enfoque manual (Con

ayuda de enfoque)

MF

Enfoque manual

(Con ayuda de enfoque)

46

Es

Es

■

Modo de reducción de la vibración (VRII)

Conceptos básicos de la reducción de la vibración

Ponga el interruptor del modo de reducción de
la vibración en la posición NORMAL.
Ponga el interruptor del modo de reducción de
la vibración en la posición ACTIVE.

Ajuste del interruptor ON/OFF de reducción
de la vibración (Fig. B)

ON:

Los efectos de las sacudidas de la cámara se
reducen cuando se pulsa el disparador a medio
recorrido y también en el momento de soltarlo.
Como la vibración se reduce en el visor, el
enfoque automático/manual y el encuadre
exacto del sujeto resultan más sencillos

.

OFF: No se reducen los efectos de las sacudidas

de la cámara.

Ajuste del interruptor del modo de
reducción de la vibración (Fig. C)

Ponga el interruptor ON/OFF de reducción de la vibración en
la posición

ON

y elija un modo de reducción de la vibración

con el interruptor del modo de reducción de la vibración.
NORMAL: El mecanismo de reducción de la vibración

fundamentalmente reduce los efectos de
las sacudidas de la cámara. Los efectos de
las sacudidas de la cámara también se
reducen con barrido horizontal y vertical.

ACTIVE: El mecanismo de reducción de la vibración

reduce los efectos de las sacudidas de la
cámara, como los que se producen al hacer
fotografías desde un coche en movimiento,
ya sean estas sacudidas más o menos
intensas. En este modo, las sacudidas de la
cámara no se diferencian automáticamente
del movimiento de barrido.

Cuando haga
fotografías

Ponga el interruptor del modo
de reducción de la vibración en
la posición

NORMAL

o

ACTIVE

.

Cuando haga tomas
con barrido

Ponga el interruptor del modo
de reducción de la vibración en
la posición NORMAL.

Cuando haga
fotografías desde un
coche en movimiento

Ponga el interruptor del modo
de reducción de la vibración en
la posición ACTIVE.

Número de

vibraciones

Sacudidas de la cámara

Tomas con barrido

Sacudidas de la
cámara al hacer

fotografías desde

un coche en

movimiento

Intensidad de las vibraciones AltaBaja

Alta Baja

47

Es

Notas sobre el uso de la reducción de vibración

• Tras pulsar el disparador a medio recorrido, espere a

que se estabilice la imagen que aparece en el visor
antes de pulsar por completo el disparador.

• Debido a las características del mecanismo de

reducción de la vibración, la imagen del visor puede
aparecer borrosa después de soltar el disparador. No
se trata de un mal funcionamiento.

• Cuando tome panorámicas, asegúrese de que el

interruptor de modo de reducción de vibración está
en posición NORMAL.
Si la cámara realiza un barrido formando un arco
amplio, no se realiza compensación para las
sacudidas de la cámara en la dirección del barrido. Por
ejemplo, sólo los efectos de las sacudidas verticales
de la cámara se reducen con barrido horizontal.

• No apague la cámara ni retire el objetivo de la cámara

mientras esté activado el modo de reducción de la
vibración. Si no se adopta esta medida, podría
producirse un sonido y tacto en el objetivo similar a
cuando un componente interno está suelto o roto al
moverse. No se trata de un mal funcionamiento.
Vuelva a encender la cámara para corregirlo.

• En cámaras con flash incorporado, la reducción de la
vibración no funciona cuando se está cargando el
flash incorporado.

• En las cámaras con enfoque automático que
dispongan de botón AF-ON, la reducción de la
vibración no funciona incluso si se pulsa el botón
AF-ON.

• Cuando la cámara esté mont ada en un trípod e, ajuste
el interruptor ON/OFF de reducción de vibración e
en OFF. Sin embargo, ponga el interruptor en la
posición ON cuando utilice un trípode sin fijarle la
rótula o si utiliza un monopié.

48

Es

Es

■ Flash incorporado y viñeteado

• El flash incorporado no se puede utilizar a distancias
inferiores a 0,6 m.

• Para evitar el viñeteado, no use el parasol del objetivo.

* El viñeteado es el oscurecimiento de las esquinas

alrededor de la imagen que ocurre cuando la luz
emitida por el flash es obstruida por el parasol del
objetivo, o el cilindro del objetivo, dependiendo de la
distancia de disparo o la distancia focal.

El flash incorporado en la D100 dispone de un ángulo
de cobertura adaptado a distancias focales de 20mm o
superiores. El viñeteado se produce a una distancia
focal de 18mm.

■ Utilización del visera del objetivo

La visera del objetivo bloquea los rayos de luz que
generan efectos no deseados en las fotografías.
También ayuda a proteger la superficie de vidrio del
objetivo.

Instalación de la visera

• Para facilitar la fijación o la extracción de la visera,
sujételo por la marca de acoplamiento de la visera del
objetivo (

A) y no por el borde exterior.

•Si la visera del objetivo no está correctamente
colocada, podría producirse viñeteado.

• El objetivo se puede guardar con la visera colocada
en posición inversa.

Cámaras

Distancia focal/

distancia de disparo admitida

Serie D300/
D200/D100

• 18mm/1 m o superior

• 24mm o más/sin restricciones

D90/D80

• 24mm y 35mm/1 m o más

• 50mm o más/sin restricciones
Serie D70/
D5000/D3000/
D60/D50/
Serie D40

• 24mm/1 m o superior

• 35mm o más/sin restricciones

•Es importante que la
marca de montaje
de la visera del
objetivo (

C) esté

alineada con la
marca de ajuste de
la visera del objetivo
(

B) 3.

49

Es

■ Forma de cuidar el objetivo

•

Es importante mantener limpios los contactos CPU c
y evitar que se dañen

.

• Si la junta de goma de montaje del objetivo b se

daña, asegúrese de ir a un centro de servicio técnico
autorizado Nikon para que lo reparen.

• Limpiar la superficie del objetivo con un cepillo
soplador. Para eliminar la suciedad o las huellas,
utilizar un trapo de algodón suave y limpio o papel
especial para objetivos humedecido en etanol
(alcohol) o limpiador de objetivos. Limpiar
describiendo un movimiento circular del centro hacia
fuera, teniendo cuidado de no dejar restos ni tocar
otras partes del objetivo.

• No usar en ningún caso productos orgánicos, como
disolvente ni benceno para limpiar el objetivo ya que
podría provocar daños, un incendio o problemas de
la salud.

• Se dispone de filtros NC para proteger la parte frontal
del objetivo. También una visera del objetivo
contribuirá a proteger la parte frontal del objetivo.

• Al guardar el objetivo en su bolsa flexible, coloque las
tapas delantera y trasera del objetivo.

• Cuando el objetivo esté montado en una cámara, no
sostenga ni levante la cámara y el objetivo por la
visera del objetivo.

• Si no se va a utilizar el objetivo durante un periodo
largo de tiempo, guardarlo en un lugar fresco y seco
para evitar la formación de moho y óxido. Asegúrese
de guardar el objetivo, además, lejos de la luz solar
directa o de productos químicos tales como alcanfor
o naftalina.

• No mojar el objetivo ni dejarlo caer al agua, ya que se
oxidaría y no funcionaría bien.

• Algunas partes del objetivo son de plástico reforzado.
Para evitar daños, no dejarlo nunca en un lugar
excesivamente caliente.

■ Accesorios estándar

• Tapa frontal a presión del objetivo de 72mm LC-72

• Tapa trasera del objetivo LF-1

• Parasol de bayoneta HB-35

• Bolsa flexible para objetivo CL-1018

■ Accesorio opcional

• Filtros con rosca de 72mm

50

Es

Es

■ Especificaciones

Las especificaciones y los diseños están sujetos a cambios
sin previo aviso ni obligación por parte del fabricante.

Tipo de objetivo: Objetivo de tipo G AF-S DX con

zoom NIKKOR con montaje de CPU
y bayoneta de Nikon integrada
(diseñado especialmente para su
uso con cámaras digitales SLR de
Nikon formato DX de Nikon)

Distancia focal: 18mm-200mm
Apertura

máxima:

f/3,5-5,6

Estructura del
objetivo:

16 elementos en 12 grupos
(3 lentes de objetivo esférico y
2 lentes ED)

Ángulo de
imagen:

76º-8º

Escala de
distancia focal:

18, 24, 35, 50, 70, 135, 200mm

Información de
distancia:

Salida a la cámara

Control de zoom: Manual, a través de anillo de zoom

separado

Enfoque: Sistema de enfoque interno (IF) de

Nikon, sistema de enfoque
automático con motor Silent Wave;
manualmente mediante anillo de
enfoque separado

Reducción de
vibraciones:

Método de desplazamiento del
objetivo mediante motores de
bobina de voz (VCM)

Escala de
distancia de
disparo:

Graduada en metros a partir de
0,5 m y hasta el infinito ( )

Distancia de
enfoque mínima:

0,5 m en todas las posiciones del
zoom

Núm. de láminas
del diafragma:

7 piezas (redondeadas)

Diafragma: Totalmente automático
Gama de

aberturas:

f/3,5 hasta f/22 (a 18mm),
f/5,6 a f/36 (a 200mm)

Medición de
exposición:

Método de abertura total

Tamaño de
accesorios:

72 mm (P = 0,75 mm)

Dimensiones: Aprox. 77 mm de diám. × 96,5 mm

(extensión de la brida de la
montura del objetivo de la cámara)

Peso: Aprox. 565 g

51

Es

■ Notas sobre el uso de objetivos gran angular o súper gran angular AF NIKKOR

En las situaciones siguientes, es posible que el enfoque automático no funcione correctamente con objetivos
NIKKOR AF gran angular o súper gran angular.

1. Si el sujeto principal de las horquillas de

enfoque es relativamente pequeño

Si la persona en pie con un fondo distante detrás
queda dentro de las horquillas de enfoque, tal y
como muestra la Fig. D, es posible que el fondo
quede enfocado y el sujeto desenfocado.

2. Si el sujeto principal es un sujeto o una

escena con unos contornos muy
perfilados

Si el sujeto está muy bien perfilado o presenta poco
contraste, como en el caso de un campo repleto de
flores (Fig. E), es posible que resulte complicado
enfocar con el enfoque automático.

Posibles soluciones

(1) Enfocar sobre un sujeto diferente situado a la

misma distancia de la cámara, aplicar bloqueo de
enfoque, volver a realizar la composición y disparar.

(2) Seleccionar el enfoque manual y enfocar el sujeto

manualmente.

Consulte “Optimización del enfoque automático” en el
Manual del usuario de la cámara.

D Persona en pie con un fondo

distante detrás

E Un campo repleto de flores

52

Se

Sv

Att notera för en säker hantering

SE UPP!

Montera inte isär kameran

Om du rör vid delarna Om du rör vid delarna inne i kameran
eller objektivet kan du skada dig. Reparationer ska endast
utföras av kvalificerade tekniker. Om kameran eller
objektivet skulle brytas upp efter att de tappats i marken
eller stötts till, ska du efter att den kopplats bort från
nätströmmen och/eller batteriet lossats, lämna in
produkten till ett auktoriserat Nikon-servicecenter för
inspektion.

Stäng genast av kameran om den slutar att fungera
korrekt

Om det kommer rök eller någon ovanlig lukt från kameran
eller objektivet ska du genast ta bort batteriet. Var försiktig
så att du inte bränner dig. Fortsatt användning kan medföra
personskada.
När du har avlägsnat eller kopplat bort strömkällan bör du
ta utrustningen till ett auktoriserat Nikon-servicecenter för
kontroll.

Använd inte kameran eller objektivet i närheten av
lättantändlig gas

Hantering av elektrisk utrustning i närheten av
lättantändlig gas kan resultera i explosion eller brand.

Titta inte in i solen genom objektivet eller sökaren

Om du tittar in i solen eller någon annan stark ljuskälla
genom objektivet eller sökaren kan ögonen skadas
permanent.

Förvara utom räckhåll för barn

Var försiktig och förvara produkten utom räckhåll för barn
så att de inte stoppar batterier eller andra smådelar i
munnen.

Observera följande försiktighetsåtgärder när du
hanterar kameran och objektivet

• Håll kameran och objektivet torra. Underlåtenhet att följa
denna anvisning kan resultera i brand eller elektrisk stöt.

• Hantera eller rör inte kameran eller linsen med våta
händer. Underlåtenhet att följa dessa anvisningar kan
resultera i elektrisk stöt.

• När du fotograferar i motljus ska du tänka på att inte rikta
objektivet mot solen och inte heller låta solstrålar gå rakt
in i objektivet. Annars kan kameran bli överhettad och
kanske orsaka brand.

• När objektivet inte ska användas under en längre
tidsperiod ska både främre och bakre objektivlock sättas
fast och objektivet placeras på en plats skyddad mot
direkt solljus. Underlåtenhet att följa denna anvisning kan
orsaka brand, eftersom objektivet kan fokusera solljuset
mot ett lättantändligt objekt.

53

Sv

■ Terminologi

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

LOCK

18

LOCK

18

C

B

A

1

Motljusskydd (S. 58)

2 Motljusskydd fästindex (S. 58)
3 Motljusskydd inställningsindex

(S. 58)

4 Motljusskydd monteringsindex

(S. 58)

5 Zoomring (S. 55)
6 Brännviddsskala (S. 55)
7 Brännviddsindex
8 Avståndsskala
9 Avståndsindex
0 Fokusring (S. 55)
a Monteringsindikering
b Gummipackning för montering

av objektiv (S. 59)

c CPU-kontakter (S. 59)
d Brytare för fokuslägesväljare

(S. 55)

e Vibrationsreduceringens

ON/OFF-brytare (S. 56)

f Lägesbrytare för

vibrationsreducering (S. 56)

g Zoomlåsknapp

( ): Referenssida

54

Se

Sv

Tack för att du har köpt objektivet AF-S DX NIKKOR 18-200mm f/3,5-5,6G ED VR II. DX NIKKOR-objektiv är särskilt
utformade för att användas med Nikon digitala systemkameror (Nikon DX-format), till exempel D300-serien och
D90. Vid montering på kameror i Nikon DX-format motsvarar objektivets bildvinkel ungefär 1,5× brännvidden i
35mm format. Innan du använder objektivet ska du läsa de här instruktionerna och kamerans Användarhandbok.

■ Huvudfunktioner

• Med vibrationsreduktionen (VRII) aktiverad kan
längre slutartider användas (cirka fyra steg*). Därmed
ökar antalet slutartider och zoompositioner som kan
användas, särskilt på en handhållen kamera. (*Baserat
på resultat under Nikons mätningsförhållanden.
Vibrationsreduktionens effekt kan variera beroende
på fotograferingsförutsättningarna och användning.)

• Det är möjligt att växla läge mellan NORMAL, som
reducerar kameraskakningar under normala
fotograferingsförhållanden, och ACTIVE, som
reducerar kraftigare kameraskakningar, till exempel
vid fotografering från ett fordon i rörelse.
I läget NORMAL känner kameran automatiskt av
kameraskakningar vid en panorerande rörelse
(horisontell eller vertikal) och reducerar effekten av
kameraskakningen.

• Tre asfäriska linselement och två glaselement (ED) för
extra låg färgspridning ger överlägsna optiska
prestanda och återgivningsegenskaper och en bättre
reducering av kromatisk aberration. Dessutom ger
den rundade bländaren en mjuk och behaglig
oskärpa till de delar av bilden som inte är i fokus.

55

Sv

■ Ställa in fokus, zoom och skärpedjup

Innan du ställer in fokus roterar du på zoomringen 5
för att justera brännvidden så att du får med den
önskade kompositionen.
Om kameran har funktioner för förhandsgranskning av
skärpedjupet kan du förhandsgranska skärpedjupet
genom kamerans sökare.

• Det här objektivet är utrustat med Nikons system för
innerfokusering (IF). Om fotograferingsavståndet
minskar, minskar också brännvidden.

• Avståndsskalan visar inte det exakta avståndet mellan
motivet och kameran. Dessa värden är ungefärliga
och bör endast ses som en allmän vägledning. När du
fotograferar ett landskap på långt avstånd kan
skärpedjupet påverka bilden så att kameran fokuserar
på en position som är närmare än oändligheten.

• När zoomlåsknappen g är inställd på LOCK med
brännvidden 18mm är zoomringen låst. Lås
zoomringen när du bär kameran för att förhindra att
objektivet dras ut av sin egen vikt.

■ Ställa in bländaren

Använd kameran för att justera bländarinställningen.

■ Variabel maximal bländarstorlek

Om du zoomar från 18mm till 200mm minskas den
maximala bländarstorleken med 1

1

/3 steg.
Men du behöver inte justera bländarinställningen för
att få rätt exponering eftersom kameran automatiskt
kompenserar för den här variabeln.

■ Fokusering (bild A)

Ställ in kamerans fokuslägesväljare enligt denna tabell.

Mer information om kamerans fokuslägen finns i
kamerans Användarhandbok.

Autofokus med möjlighet till manuell
styrning (M/A-läge)

1

Ställ in linsens brytare för fokuslägesväljare d på

M/A

.

2

Autofokus har aktiverats, men den automatiska
fokuseringen kan åsidosättas om du roterar den
separata fokusringen 0 samtidigt som du trycker in
avtryckaren halvvägs, eller om du trycker på AF-ON­knappen på kamerahuset om kameran har en sådan.

3

Tryck in avtryckaren halvvägs eller tryck på AF-ON­knappen en gång till om du vill avbryta den manuella
fokuseringen och gå tillbaka till autofokus.

Få bra resultat med autofokus

Se ”Om att använda AF NIKKOR vidvinkel- eller super
vidvinkel-objektiv” (S. 61).

Kamerans
fokusläge

Objektivets fokusläge

M/A M

AF (A/S/C)

Autofokus med

möjlighet till

manuell styrning

Manuell fokusering

(Möjlighet till

fokuseringshjälp.)

MF

Manuell fokusering

(Möjlighet till fokuseringshjälp.)

56

Se

Sv

■ Vibrationsreduktion (VRII)

Beskrivning av läget vibrationsreduktion

Ställ in vibrationsreduktionen till läget NORMAL.
Ställ in vibrationsreduktionen till läget ACTIVE.

Ställa in vibrationsreduktionens ON/OFF­knapp (bild B)

ON: Effekterna av kameraskakning reduceras när

du trycker ned avtryckaren halvvägs samt
vid det ögonblick då bilden tas. Eftersom
vibrationer reduceras i sökaren, underlättas
den automatiska eller manuella
fokuseringen och själva komponeringen av
motivet i sökaren blir lättare.

OFF: Effekterna av kameraskakning reduceras

inte.

Ställa in vibrationsreduktionen (bild C)

Ställ in vibrationsreduktionens ON/OFF-knapp till ON
och välj ett läge för vibrationsreduktionen med
lägesväljaren.

NORMAL: Vibrationsreduktionen reducerar

huvudsakligen effekten av
kameraskakningar. Effekten av
kameraskakningar reduceras också vid
horisontella eller vertikala panoreringar.

ACTIVE: Vibrationsreduktionen reducerar effekten

av kameraskakningar vid till exempel
fotografering från ett fordon i rörelse. Både
normala och kraftigare kameraskakningar
reduceras. I det här läget görs ingen
automatisk skillnad mellan
kameraskakningar och panorering.

Vid fotografering

Ställ in vibrationsreduktionen
till läget NORMAL eller

ACTIVE.

Vid fotografering med
panoreringar

Ställ in vibrationsreduktionen
till läget NORMAL.

Vid fotografering från
ett fordon i rörelse

Ställ in vibrationsreduktionen
till läget ACTIVE.

Antal

vibrationer

Kameraskakning

Panoreringar

Kameraskakning
vid fotografering

från ett fordon i

rörelse

Vibrationernas styrka HögtLågt

Högt Lågt

57

Sv

Att notera om vibrationsreducering

• Tryck först ned avtryckaren halvvägs och vänta sedan

tills bilden i sökaren stabiliseras innan du trycker ned
avtryckaren helt.

• På grund av vibrationsreduceringens mekaniska

egenskaper kan bilden i sökaren bli suddig efter att
avtryckaren släppts. Detta är inte något fel.

•

När du tar panoreringsbilder ska du tänka på att ställa
in lägesbrytaren för vibrationsreducering på

NORMAL

.
Om du flyttar kameran i en vid båge när du panorerar,
kompenserar den inte för vibrationer i
panoreringsriktningen. Till exempel reduceras endast
effekterna av vertikal kameraskakning vid horisontell
panorering.

• Stäng inte av kameran och lossa inte objektivet från
kameran när vibrationsreduceringen är aktiverad. Om
detta inte efterföljs kan det låta och kännas som en
invändig del är lös eller trasig i objektivet när du skakar
på det. Detta är inte något fel. Starta kameran igen för
att korrigera detta.

• För kameror som har inbyggd blixt, fungerar inte
vibrationsreduceringen när den inbyggda blixten
laddas.

• I kameror med autofokus med en AF-ON-knapp
fungerar inte vibrationsreduktion även om knappen
AF-ON trycks ned.

• När kameran är monterad på ett stativ ska
vibrationsreduceringens ON/OFF-brytare e ställas in
på OFF. Ställ dock in knappen på ON när du använder
ett trebent stativ utan att fixera stativhuvudet eller när
du använder ett enbent stativ.

58

Se

Sv

■ Inbyggd blixt och vinjettering

• Den inbyggda blixten kan inte användas för kortare
avstånd än 0,6 m.

• För att undvika vinjettering, använd inte
motljusskydd.

* Vinjettering är mörka hörn som syns runt bilden när

ljuset från blixten hindras av motljusskyddet eller av
objektivhuset, beroende på brännvidd eller
fotograferingsavstånd.

Den inbyggda blixten på D100 har en täckningsvinkel
som är lämplig för en brännvidd på 20mm eller större.
Vinjettering sker vid en brännvidd på 18mm.

■ Använda motljusskyddet

Motljusskyddet skyddar bilderna från ljusstålar. Det
hjälper även till att skydda objektivets glasyta.

Att fästa motljusskyddet

• Det är lättare att fästa och ta av motljusskyddet om du
håller det vid fästindex

(A)

i stället för i ytterkanten.

• Om motljusskyddet inte sitter korrekt kan vinjettering
uppstå.

• Objektivet kan förvaras med motljusskyddet på i
omvänt läge.

Kameror Brännvidd/avstånd

D300-serien/
D200/D100

• 18mm/1 m eller större

• 24mm eller längre/Ingen begränsning

D90/D80

• 24mm och 35mm/1 m eller större

• 50mm eller längre/Ingen begränsning
D70-serien/
D5000/D3000/
D60/D50/
D40-serien

• 24mm/1 m eller större

• 35mm eller längre/Ingen begränsning

• Kontrollera att
motljusskyddets
monteringsindex (

C)

är riktat mot
motljusskyddets
inställningsindex
(

B) 3.

59

Sv

■ Vård av objektivet

• Var försiktig så att inte CPU-kontakterna c blir

smutsiga eller skadas.

• Om gummipackningen för monteringen av

objektivet b skadats, besök hos närmaste
auktoriserade återförsäljare eller ditt servicecenter för
reparation.

• Rengör objektivets ytor med en blåsborste. Använd
en mjuk, ren bomullsduk eller linsduk fuktad med
etanol (alkohol) eller linsrengöringsmedel, för att ta
bort smuts och fettfläckar. Torka i en cirkulär rörelse
från mitten och utåt. Lämna inte kvar några spår av
rengöringsmedlet och rör inga andra delar av
objektivet.

• Använd aldrig organiska lösningsmedel som t ex
thinner eller bensen för rengöring av objektivet,
eftersom det kan skada det och orsaka brand eller
hälsoproblem.

• Det finns NC-filter som skyddar den främre linsen.
Linsskyddet hjälper också till att skydda den främre
linsen.

• När objektivet förvaras i sin flexibla objektivpåse ska
både främre och bakre linsskydd vara monterade.

• När objektivet är monterat på kameran bör du inte
lyfta eller hålla kameran och objektivet i linsskyddet.

• Om objektivet inte ska användas under en längre
tidsperiod ska det förvaras svalt och torrt så att mögel
och rost kan undvikas. Förvara det också skyddat mot
direkt solljus och kemikalier såsom kamfer och
naftalen.

• Se till att det inte kommer vatten på objektivet och
tappa det inte i vatten, eftersom det då kommer att
rosta och sluta fungera.

• Förstärkt plast används i vissa av objektivets delar.
Lämna aldrig objektivet på en alltför varm plats för att
undvika skador.

■ Standardtillbehör

• 72mm främre objektivlock som knäpps på plats
LC-72

•Bakre objektivlockLF-1

• Bajonettskydd HB-35

• Flexibelt objektivfodral CL-1018

■ Extra tillbehör

• 72mm skruvfilter

60

Se

Sv

■ Specifikationer

Specifikationer och utförande kan ändras när som helst,
utan att tillverkaren meddelar detta och utan någon
skyldighet för densamme.

Objektivtyp: G-typ AF-S DX NIKKOR

zoomobjektiv med inbyggd CPU
och Nikon-bajonettfattning
(speciellt konstruerat för
användning tillsammans med
kameror i Nikon digital-SLR—Nikon
DX-format)

Fokallängd: 18mm–200mm

Maximal
bländare:

f/3,5–5,6

Linskonstruktion:

16 element i 12 grupper
(3 asfäriska linser och 2
ED-linselement)

Bildvinkel: 76º–8º
Brännviddsskala: 18, 24, 35, 50, 70, 135, 200mm
Avståndsinformation:

Visas i kamerahuset

Zoomkontroll: Manuellt med separat zoomring
Fokusering: Nikon-system för innerfokusering

(IF), autofokus med en fokuserande
Silent Wave-motor, manuellt med
separat fokusring

Vibrationsreducering:

Objektivbyte med VCM-motorer
(voice coil)

Avståndsskala: Anges i meter från 0,5 m till

oändlighet ( )

Minsta
fokusavstånd:

0,5 m för alla zoominställningar

Antal slutarblad: 7 st. (rundade)
Bländare: Helautomatisk
Bländarskala: f/3,5 till f/22 (vid 18mm),

f/5,6 till f/36 (vid 200mm)

Exponeringsmätning:

Via fullbländare

Storlek: 72 mm (P = 0,75 mm)
Mått:

Ungefär 77 mm diameter × 96,5 mm
(utstick från objektivets monterade
fläns)

Vikt: Cirka 565 g

61

Sv

■ Om att använda AF NIKKOR vidvinkel- eller super vidvinkel-objektiv

I följande situationer kanske inte autofokus fungerar som förväntat när du använder AF NIKKOR vidvinkel- eller super
vidvinkel-objektiv.

1. När det huvudsakliga motivet i

fokusområdet är relativt litet

När en person som står framför en bakgrund på
långt avstånd befinner sig utanför
fokusmarkeringen, som visas i bild D, kan
bakgrunden komma i fokus medan motivet hamnar
utanför fokus.

2. När det huvudsakliga motivet är ett

detaljerat mönster eller landskap

När motivet består av ett detaljerat mönster eller har
låg kontrast, till exempel ett fält med blommor, som
visas i bild E kan det vara svårt att fokusera med
hjälp av autofokus.

Lösningar på den här typen av problem

(1) Fokusera med hjälp av ett annat motiv på samma avstånd

från kameran och lås fokus där. Rikta sedan kameran mot
motivet som du vill fotografera och ta bilden.

(2) Ställ in kamerans fokusläge till manuell fokusering

och ställ in fokus manuellt på motivet.

Se ”Få bra resultat med autofokus” i kamerans
Användarhandbok.

D En person som står framför en

bakgrund med långt avstånd

E Ett fält med blommor

62

Ru

Ru

Примечания по безопасности использования

ПРЕДУПРЕЖДЕНИЕ

Не разбирайте фотокамеру

Прикосновение к внутренним частям фотокамеры или
объектива может привести к получению травм. Ремонт
должен производиться только квалифицированными
специалистами. В случае повреждения корпуса фотокамеры
или объектива в результате падения или другого
происшествия отключите сетевой блок питания и/или
извлеките батарею и доставьте изделие для проверки в
авторизованный сервисный центр Nikon.

В случае неисправности немедленно выключите
фотокамеру

При появлении дыма или необычного запаха, исходящего из
фотокамеры или объектива, немедленно извлеките батареи,
стараясь не допустить ожогов. Продолжение работы с
устройством может привести к получению травм.
После извлечения батареи или отключения источника
питания доставьте изделие для проверки в ближайший
авторизованный сервисный центр компании Nikon.

Не пользуйтесь фотокамерой или объективом
при наличии в воздухе легковоспламеняющихся
газов

Работа с электронным оборудованием при наличии в
воздухе легковоспламеняющихся газов может привести к
взрыву или пожару.

Не смотрите на солнце через объектив или
видоискатель

Если смотреть на солнце или другие источники яркого
света через объектив или видоискатель, то это может
вызвать необратимое ухудшение зрения.

Храните в недоступном для детей месте

Примите особые меры предосторожности во избежание
попадания батарей и других небольших предметов детям в рот.

Соблюдайте следующие меры предосторожности
во время эксплуатации фотокамеры и объектива

•

Не допускайте попадания воды на фотокамеру и объектив.
Несоблюдение этого требования может привести к пожару
или поражению электрическим током

.

• Не прикасайтесь к фотокамере или объективу
мокрыми руками. Несоблюдение этого требования
может привести к поражению электрическим током.

•

При съемке с задним освещением не направляйте
объектив на солнце, а также не допускайте попадания
солнечного света в объектив, так как это может
привести к перегреву фотокамеры и ее возгоранию

.

• Если объектив не будет использоваться в течение
длительного времени, прикрепите переднюю и
заднюю крышки объектива и не оставляйте объектив
под прямыми солнечными лучами. Несоблюдение
этого условия может привести к возгоранию,
поскольку объектив может сфокусировать солнечные
лучи на каком-либо легковоспламеняющемся
предмете.

63

Ru

■ Компоненты

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

LOCK

18

LOCK

18

C

B

A

1 Бленда (стр. 68)
2

Метка крепления бленды (стр. 68)

3

Метка фиксации бленды

(стр. 68)

4 Установочная метка бленды

(стр. 68)

5

Кольцо зуммирования (стр. 65)

6 Шкала фокусного расстояния

(стр. 65)

7 Метка фокусного расстояния
8 Шкала расстояния
9 Деление расстояния
0

Фокусировочное кольцо (стр. 65)

a Установочная метка
b Резиновый уплотнитель

крепления объектива (стр. 69)

c

Контакты микропроцессора
(стр. 69)

d Переключатель режимов

фокусировки (стр. 65)

e Переключатель подавления

вибраций ON/OFF (стр. 66)

f

Переключатель режимa
подавления вибраций (стр. 66)

g Переключатель блокировки

зуммирования

( ): справочная страница

64

Ru

Ru

Благодарим за приобретение объектива AF-S DX NIKKOR 18-200мм f/3,5-5,6G ED VR II. Объективы серии DX NIKKOR
разработаны специально для использования с цифровыми зеркальными фотокамерами Nikon (формат Nikon DX),
например, с фотокамерами серий D300 и D90. При использовании с фотокамерами формата Nikon DX угол
изображения объектива эквивалентен фокусному расстоянию приблизительно 1,5× в формате 35мм. До
использования этого объектива ознакомьтесь с данными инструкциями и прочитайте Руководство пользователя.

■ Основные возможности

• При включении функции подавления вибраций (VRII)
можно использовать более длительные выдержки
(приблизительно на три ступени*), тем самым
увеличивая диапазон значений выдержки и зума
(особенно при ручной съемке). (*Основано на
результатах, полученных в условиях измерений
компании Nikon. Результаты подавления вибраций
могут зависеть от ситуации и условий съемки.)

• Можно использовать режим NORMAL, который
уменьшает эффект дрожания фотокамеры при
обычных условиях съемки, а также режим ACTIVE,
который уменьшает эффект более заметного
дрожания фотокамеры, например, при съемке из
движущегося автомобиля.
В режиме NORMAL фотокамера автоматически
отличает дрожание фотокамеры от перемещения
камеры при панорамировании, благодаря чему
уменьшается эффект дрожания фотокамеры при
горизонтальном или вертикальном
панорамировании.

• Благодаря использованию трем асферическим
линзам и двум элементам со сверхнизкой дисперсией
(ED), которые обеспечивают коррекцию
хроматической аберрации, улучшаются
превосходные оптические характеристики и
возможности передачи. Кроме того, скругленная
диафрагма обеспечивает более красивые мягкие и
неясные очертания тех частей снимка, которые
находятся вне фокуса.

65

Ru

■

Фокусировка, зуммирование и глубина
резко изображаемого пространства

Перед фокусировкой поверните кольцо зуммирования 5 для настройки
фокусного расстояния, пока не будет достигнута требуемая компоновка кадра.
Если фотокамера оборудована кнопкой или рычагом
предварительного просмотра глубины резко изображаемого
пространства, то глубину резко изображаемого пространства
можно проверить через видоискатель фотокамеры.

• Этот объектив оборудован системой внутренней
фокусировки (IF) Nikon. По мере уменьшения расстояния
съемки также уменьшается фокусное расстояние.

•

Шкала расстояния не отражает точного расстояния между объектом
и фотокамерой. Значения приблизительные и их следует
использовать только для общего руководства. При съемке удаленных
пейзажей значение глубины резко изображаемого пространства
может повлиять на работу фотокамеры таким образом, что она
сфокусируется на более близкий объект, а не на бесконечность

.

•

Если переключатель блокировки зуммирования g установить
в положение

LOCK

при фокусном расстоянии 18мм, кольцо
зуммирования будет заблокировано. При переноске
фотокамеры блокируйте кольцо зуммирования, чтобы объектив
не выдвигался под влиянием собственного веса.

■ Установка диафрагмы

На фотокамере можно настроить параметры диафрагмы.

■ Изменение значений
максимальной диафрагмы

При зуммировании объектива с 18мм до 200мм
максимальная диафрагма уменьшается на 1 1/3 единицы.
Однако при этом не требуется регулировать параметры диафрагмы
для достижения правильной экспозиции, так как фотокамера
выполняет автоматическую компенсацию этой переменной.

■ Фокусировка (рис. A)

Установите селектор режима фокусировки камеры в
соответствии с нижеприведённой таблицей.

Для получения дополнительных сведений о режимах фокусировки
фотокамеры см.

Руководство пользователя

фотокамеры.

Автофокусировка с возможностью
коррекции вручную (режим M/A)

1 Установите переключатель режимов

фокусировки d в положение M/A.

2

Включенная функция автофокусировки отменяется при
вращении специального фокусировочного кольца 0;
при этом спусковая кнопка затвора должна быть нажата
наполовину или должна быть нажата кнопка AF-ON, если
она имеется на корпусе фотокамеры.

3

Снова нажмите спусковую кнопку затвора
наполовину или кнопку AF-ON для отмены ручной
фокусировки и возобновления автофокусировки.

Успешное использование функции автофокуса

См. «Примечания относительно использования широкоугольных и
сверхширокоугольных объективов AF NIKKOR» (стр. 71).

Режим

фокусировки

фотокамеры

Режим фокусировки объектива

M/A M

AF (A/S/C)

Автофокусировка с

возможностью

коррекции вручную

Ручной фокус (можно

использовать функцию

помощи при фокусировке.)

MF

Ручной фокус (можно использовать

функцию помощи при фокусировке.)

66

Ru

Ru

■

Режим подавления вибраций

(VRII)

Основное понятие подавления вибраций

Установите переключатель режима подавления
вибраций в положение NORMAL.
Установите переключатель режима подавления
вибраций в положение ACTIVE.

Установка переключателя подавления
вибраций ON/OFF (рис. B)

ON: Эффект дрожания фотокамеры уменьшается

при нажатии спусковой кнопки затвора
наполовину и в момент спуска затвора.
Снижение уровня вибраций в видоискателе
облегчает выполнение автоматической и
ручной фокусировки, а также точного
кадрирования объекта съемки.

OFF: Эффект дрожания фотокамеры не

уменьшается.

Установка переключателя режима
подавления вибраций (рис. C)

Установите переключатель подавления вибраций ON/OFF
в положение ON и выберите режим подавления вибраций
с помощью переключателя режима подавления вибраций.

NORMAL: Механизм подавления вибраций уменьшает

в основном эффект дрожания фотокамеры.
Эффект дрожания фотокамеры уменьшается
также при горизонтальном и вертикальном
панорамировании.

ACTIVE: Механизм подавления вибраций уменьшает

эффект дрожания фотокамеры, например,
при съемке из движущегося автомобиля, и
подавляет вибрации обычного или более
высокого уровня. В этом режиме фотокамера
не может автоматически отличить дрожание
фотокамеры от перемещения камеры при
панорамировании.

При фотосъемке

Установите переключатель
режима подавления вибраций в
положение

NORMAL

или

ACTIVE

.

При выполнении
панорамных
снимков

Установите переключатель
режима подавления вибраций в
положение NORMAL.

При фотосъемке
из движущегося
автомобиля

Установите переключатель
режима подавления вибраций в
положение ACTIVE.

Количество

вибраций

Дрожание фотокамеры

Панорамные снимки

Дрожание

фотокамеры
при съемке из
движущегося

автомобиля

Сила вибраций

БольшеМеньше

Больше Меньше

67

Ru

Примечания по использованию
подавления вибрации

• После нажатия спусковой кнопки затвора наполовину
необходимо дождаться стабилизации изображения в
видоискателе перед тем, как нажать спусковую кнопку
затвора до конца.

• Вследствие особенностей характеристик механизма
подавления вибраций после того, как будет отпущена
кнопка спуска затвора, изображение в видоискателе
может оказаться смазанным.

• При съемке панорамных снимков не забудьте
установить переключатель режима подавления
вибраций в положение NORMAL.
При съемке панорамы по широкой траектории
подавление вибраций фотокамеры в направлении
съемки панорамы не будет выполняться. Например,
при горизонтальном панорамировании уменьшается
только эффект вертикального дрожания фотокамеры.

• Не выключайте фотокамеру и не снимайте с
фотокамеры объектив при работе в режиме
подавления вибраций. Если пренебречь этим
примечанием, то при сотрясении объектива может
послышаться звук, как при отсоединении или поломке
внутренних компонентов. Это не является
неисправностью. Для устранения этой ситуации снова
включите фотокамеру.

• При использовании моделей фотокамер, оснащенных
встроенной вспышкой, при заряде вспышки функция
подавления вибраций не работает.

• При использовании фотокамер с автофокусировкой,
оснащенных кнопкой AF-ON, функция подавления
вибраций не будет работать даже при нажатии кнопки
AF-ON.

• Если фотокамера установлена на штатив, установите
переключатель подавления вибраций ON/OFF e в
положение OFF. Однако переместите этот
переключатель в положение ON, если при
использовании штатива его головка не закрепляется,
а также при использовании монопода.

68

Ru

Ru

■ Встроенная вспышка и
виньетирование

• Встроенную вспышку нельзя использовать для съемки

с расстояний менее 0,6 м.

• Во избежание виньетирования не используйте бленду

объектива.

* Виньетирование – это затемнение углов

изображения, возникающее при заграждении света
вспышки блендой объектива или его оправой, в
зависимости от фокусного расстояния или
съемочного расстояния.

Встроенная вспышка на D100 имеет угол покрытия,
подходящий для значений фокусного расстояния 20мм
или более. Эффект виньетирования происходит при
значении фокусного расстояния 18мм.

■ Использование бленды

Бленда блокирует световые лучи, которые ухудшают
изображение. Она также помогает защитить стеклянную
поверхность объектива.

Присоединение бленды

• Для облегчения установки или снятия бленды
держите ее в области метки крепления бленды

(A), а не за внешнюю кромку.

• Неправильная установка бленды может привести к
виньетированию.

• Объектив также можно хранить, прикрепив к нему
бленду обратной стороной.

Фотокамеры

Поддерживаемое фокусное

расстояние/

Расстояние съемки

Серия D300/
D200/D100

• 18мм/1 м или более

• 24мм или более/без ограничений

D90/D80

• 24мм и 35мм/1 м или более

• 50мм или более/без ограничений

Серия D70/
D5000/D3000/
D60/D50/
Серия D40

• 24мм/1 м или более

• 35мм или более/без ограничений

• Убедитесь, что
установочная метка
бленды (C)
совпадает с меткой
фиксации бленды
(B) 3.

69

Ru

■ Уход за объективом

• Не допускайте попадания грязи на контакты

микропроцессора c или их повреждения.

• В случае повреждения резинового уплотнителя
крепления объектива b обратитесь к
авторизованному сервисному центру Nikon или в
сервисный центр для проведения ремонта.

• Выполняйте очистку поверхности объектива
продуванием воздухом. Для удаления грязи и пятен
используйте мягкую, чистую хлопчатобумажная ткань
или протирочную ткань для объектива, смоченную
этанолом (алкоголем) или жидкостью для чистки линз.
Протирайте круговыми движениями от центра к
краям, стараясь не оставлять следов или
дотрагиваться до других частей объектива.

• Никогда не используйте органические растворители
или бензол для чистки объектива, так как это может
привести к его повреждению, пожару или проблемам
со здоровьем.

• Для защиты передней линзы объектива можно
использовать нейтральные светофильтры. Бленда
объектива также помогает защитить переднюю линзу
объектива.

• При хранении объектива в мягком чехле следует
прикрепить переднюю и заднюю крышки объектива.

• Не поднимайте и не носите объектив или фотокамеру,
держась за прикрепленную к объективу бленду.

• Если объектив не будет использоваться в течение
длительного времени, храните его в сухом,
прохладном месте для предотвращения образования
гибка или коррозии. Никогда не оставляйте объектив
под воздействием прямых солнечных лучей и не
подвергайте его воздействию химикатов, например
камфарных или нафталиновых средств.

• Избегайте попадания на объектив воды и не бросайте
его в воду, так как это может стать причиной
возникновения ржавчины или неисправности.

• В некоторых частях объектива используется
пластиковый материал повышенной прочности. Для
предотвращения повреждения никогда не оставляйте
объектив в местах с повышенной температурой.

■ Стандартные принадлежности

• Передняя крышка объектива LC-72 диаметром 72мм

• Задняя защитная крышка объектива LF-1

• Бленда с байонетным креплением HB-35

• Мягкий чехол для объектива CL-1018

■ Дополнительная принадлежность

• Ввинчивающиеся фильтры диаметром 72мм

70

Ru

Ru

■ Технические характеристики

Характеристики и дизайн могут быть изменены без
предупреждения и каких-либо обязательств со стороны
изготовителя.

Тип объектива:

Объектив с переменным фокусным
расстоянием AF-S DX NIKKOR типа G
со встроенным микропроце ссором
и байонетной оправой Nikon
(разработана специально для
использования с цифровыми
фотокамерами Nikon SLR формата
Nikon DX)

Фокусное
расстояние:

18мм-200мм

Максимальная
диафрагма:

f/3,5-5,6

Оптическая
схема:

16 элементов в 12 группах
(3 асферические линзы и 2 элемента ED)

Угол зрения: 76º-8º
Шкала фокусного

расстояния:

18, 24, 35, 50, 70, 135, 200мм

Информация о
расстоянии:

Передается в фотокамеру

Управление
зуммированием:

Ручное с помощью специального
кольца зуммирования

Фокусировка:

Система внутренней фокусировки (IF)
Nikon, автофокусировка с
использованием бесшумного
волнового привода, ручная
фокусировка с помощью отдельного
кольца фокусировки

Подавление
вибрации:

Метод перемещения линз с
помощью электродвигателей с
линейной обмоткой (VCM)

Шкала
расстояния
съемки:

Градуирована в метрах и футах от
0,5 м до бесконечности ( )

Минимальное
расстояние
съемки:

0,5 м при всех настройках зума

Число лепестков
диафрагмы:

7 (скругленные)

Диафрагма: Полностью автоматическая
Шкала

диафрагмы:

f/3,5 - f/22 (при 18мм),
f/5,6 - f/36 (при 200мм)

Замер
экспозиции:

Методом с полностью открытой
диафрагмой

Установочный
размер:

72 мм (P = 0,75 мм)

Размеры: Прибл. 77 мм (диаметр) × 96,5 мм

(длина от крепежного фланца
объектива на фотокамере)

Вес: Прибл. 565 г

71

Ru

■ Примечания относительно использования широкоугольных и
сверхширокоугольных объективов AF NIKKOR

В следующий условиях функция автофокуса может работать ненадлежащим образом при съемке с помощью
широкоугольных или сверхширокоугольных объективов AF NIKKOR.

1. Когда основной объект в фокусировочной
рамке относительно мал

Когда объект, находящийся на фоне удаленных
объектов заднего плана, расположен в
фокусировочной рамке, как показано на рис. D, в
фокусе может оказаться фон, а не сам объект.

2. Когда основной объект имеет
множество мелких деталей

Когда основной объект имеет множество мелких деталей
или низкую контрастность, например поле с множеством
цветов, как показано на рис. E, фокусировка с помощью
функции автофокуса может быть затруднена.

Рекомендуемые действия в подобных
ситуациях

(1) Сфокусируйтесь на другом объекте,

расположенном на том же расстоянии от
фотокамеры, используйте блокировку фокуса,
измените экспозицию и сделайте снимок.

(2) Установите ручной режим фокуса фотокамеры и

вручную сфокусируйтесь на объекте.

См. раздел «Успешное использование функции
автофокуса» в Руководстве пользователя фотокамеры.

D Объект находится на фоне

удаленных объектов заднего плана

E Поле с большим количеством

72

Nl

Nl

Veiligheidsvoorschriften

WAARSCHUWING

Haal het toestel niet uit elkaar

Het aanraken van de inwendige delen van het fototoestel of
van het objectief kan een letsel veroorzaken. Herstellingen
mogen alleen worden uitgevoerd door bevoegde technici.
Indien het fototoestel of het objectief breekt na een val of een
ander ongeluk, laat u het product door een door Nikon
erkende servicedienst nakijken nadat u de stekker uit het
stopcontact hebt gehaald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddellijk uit bij storingen

Indien u merkt dat er rook of een ongewone geur uit het
fototoestel of het objectief komt, moet u de batterij onmiddellijk
verwijderen om brandwonden te vermijden. Verdere bediening
van het toestel kan een letsel tot gevolg hebben.
Nadat u de stroombron hebt verwijderd of losgekoppeld, laat u
het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief niet in de
buurt van ontvlambare gassen

Het bedienen van elektronische apparatuur in de buurt van
ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk niet naar de zon door het objectief of de
beeldzoeker

Kijken naar de zon of naar ander fel licht door het objectief
of de beeldzoeker kan een blijvend oogletsel veroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor dat kleine kinderen de batterijen of andere
kleine onderdelen niet in hun mond kunnen stoppen.

Let op de volgende punten bij het gebruik van het
fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze

voorzorgsmaatregel niet in acht neemt, kan dit brand of
een elektrische schok tot gevolg hebben.

• Bedien het fototoestel of het objectief niet of raak deze

niet aan met natte handen. Indien u deze
voorzorgsmaatregel niet in acht neemt, kan dit een
elektrische schok tot gevolg hebben.

• Wanneer u opnames maakt bij tegenlicht, mag u het

objectief niet naar de zon richten en moet u vermijden
dat zonlicht rechtstreeks in het objectief valt. Dit kan
namelijk leiden tot oververhitting van de camera met
mogelijk brand tot gevolg.

• Wanneer u het objectief niet gebruikt gedurende een

langere periode, bevestig dan zowel de voorste als de
achterste objectiefdoppen om het objectief te
beschermen tegen direct zonlicht. Indien u deze
voorzorgsmaatregel niet in acht neemt, kan dit brand tot
gevolg hebben, aangezien het objectief het zonlicht kan
convergeren op een ontvlambaar voorwerp.

73

Nl

■ Terminologie

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

LOCK

18

LOCK

18

C

B

A

1

Zonnekap (P. 78)

2 Bevestigings-index voor

zonnekap (P. 78)

3

Instel-index voor zonnekap (P. 78)

4 Montage-index voor zonnekap

(P. 78)

5 Zoomring (P. 75)
6

Schaal brandpuntsafstand (P. 75)

7 Index brandpuntsafstand
8 Afstandschaal
9 Afstandsindexlijn
0 Scherpstelring (P. 75)
a Montage-index
b Rubberen pakking van

objectiefvatting (P. 79)

c CPU-contacten (P. 79)
d

Scherpstelstandschakelaar (P. 75)

e ON/OFF-schakelaar voor

vibratiereductie (P. 76)

f Vibratiereductiemodus-

schakelaar (P. 76)

g Schakelaar zoomvergrendeling

( ): Referentiepagina

74

Nl

Nl

Gefeliciteerd met de aanschaf van een AF-S DX NIKKOR 18-200mm f/3,5-5,6G ED VR II-objectief. DX NIKKOR­objectieven werden speciaal ontwikkeld voor gebruik met digitale Nikon SLR-camera's (Nikon DX-formaat), zoals de
D300-reeks en de D90. Wanneer het objectief is geplaatst op camera's van Nikon DX-formaat, is de beeldhoek van
het objectief gelijk aan circa 1,5× de brandpuntsafstand in 35mm-formaat. Lees deze instructies eerst door en
raadpleeg de Gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.

■ Belangrijkste functies

• Door vibratiereductie te activeren (VRII) kunnen
langere snelle sluitertijden (circa vier keer langer*)
worden gebruikt waardoor meer snelle sluitertijden
en zoomstanden kunnen worden toegepast, vooral
wanneer u de camera vasthoudt om te fotograferen.
(*Gebaseerd op resultaten verkregen volgens de
meetvoorwaarden van Nikon. De effecten van
vibratiereductie kunnen variëren naargelang de
opnameomstandigheden en het gebruik.)

• U kunt schakelen tussen de stand NORMAL,
waarmee de effecten van cameratrillingen worden
verminderd bij normale opnameomstandigheden,
en de stand ACTIVE, waarmee de effecten van
ruwere camerabewegingen worden verminderd,
zoals bij het fotograferen van een bewegend
voertuig.
In de stand NORMAL onderscheidt de camera
automatisch cameratrillingen van panbewegingen
om de effecten van cameratrillingen tijdens
horizontaal of verticaal pannen te kunnen
verminderen.

• De superieure optische prestaties en de
weergavekenmerken worden gemaximaliseerd door
het gebruik van drie asferische objectiefelementen
en twee ED-glaselementen (extra-low dispersion) die
zorgen voor een correctie van de chromatische
aberratie. Daarnaast produceert het afgeronde
diafragma een zachte en aangename beeldwaas in
delen van het beeld waarop niet is scherpgesteld.

75

Nl

■

Scherpstellen, zoomen en scherptediepte

Voor u scherpstelt, draait u aan de zoomring 5 om de
brandpuntsafstand aan te passen tot de gewenste
compositie gekadreerd is.
Als uw camera is uitgerust met een knop of hendel voor een
scherptedieptevoorbeeld (stop-down), kunt u een voorbeeld
bekijken van de scherptediepte via de zoeker van de camera.

• Dit objectief is uitgerust met het Nikon Internal
Focusing-systeem (IF). Naarmate de opnameafstand
afneemt, neemt de brandpuntsafstand ook af.

• De afstandschaal geeft niet de precieze afstand weer tussen
het onderwerp en de camera. De waarden vormen een
schatting en dienen alleen als richtlijn te worden gebruikt.
Bij het fotograferen van verafgelegen landschappen, kan de
scherptediepte de bediening beïnvloeden zodat de camera
scherpstelt op een positie dichter dan oneindig.

• Wanneer de schakelaar voor zoomvergrendeling

g

ingesteld is op de stand

LOCK

bij een brandpuntsafstand
van 18mm, is de zoomring vergrendeld. Vergrendel tijdens
het dragen van de camera de zoomring om te verhinderen
dat het objectief verlengt door zijn eigen gewicht.

■ De diafragma instellen

Gebruik het fototoestel om de instellingen van de
diafragma aan te passen.

■ Variabele maximale diafragma's

Wanneer u het objectief zoomt van 18mm naar 200mm,
vermindert het maximale diafragma met 1

1

/3 stop.
Het is echter niet nodig de instellingen van het diafragma
aan te passen om een juiste belichting te verkrijgen, omdat
de camera deze variabele automatisch compenseert.

■ Scherpstellen (fig. A)

Stel de scherpstelfunctieschakelaar van de camera in
overeenkomstig de volgende tabel.

Raadpleeg de

Gebruikshandleiding

van de camera voor

meer informatie over de scherpstelmodi van de camera.

Autofocus handmatige aanpassing
(M/A-stand)

1 Stel de scherpstelmodusschakelaar d in op M/A.
2 Autofocus is ingeschakeld, maar u kunt dit

opheffen door de aparte scherpstelring 0 te
draaien terwijl u de ontspanknop half ingedrukt
houdt of door te drukken op de AF-ON-knop op
fototoestellen die hiermee zijn uitgerust.

3

Druk de ontspanknop of de AF-ON-knop opnieuw half in
om de handmatige scherpstelling te annuleren en
autofocus te hernemen.

Goede resultaten behalen met autofocus

Zie “Opmerkingen bij het gebruik van groothoek of
ultragroothoek AF NIKKOR-objectieven” (P. 81).

Camera's

scherpstelling stand

Scherpstelstand van objectief

M/A M

AF (A/S/C)

Autofocus

handmatige

aanpassing

Handmatige

scherpstelling

(hulpverlichting is

beschikbaar.)

MF

Handmatige scherpstelling

(hulpverlichting is beschikbaar.)

76

Nl

Nl

■ Vibratiereductiestand (VRII)

Het basisconcept van vibratiereductie

Zet de Vibratiereductiemodus-schakelaar op
NORMAL.
Zet de Vibratiereductiemodus-schakelaar op
ACTIVE.

De ON/OFF-schakelaar voor
vibratiereductie instellen (fig. B)

ON: De effecten van cameratrillingen worden

verminderd wanneer de ontspanknop half
wordt ingedrukt en ook op het moment dat
de sluiter wordt losgelaten. Omdat de
vibratie wordt verminderd in de zoeker, is
het eenvoudiger om automatisch/
handmatig scherp te stellen en het
onderwerp precies te kadreren.

OFF: De effecten van cameratrillingen worden

niet verminderd.

De Vibratiereductiemodus-schakelaar
instellen (fig. C)

Zet de ON/OFF-schakelaar voor vibratiereductie op ON
en kies een vibratiereductiestand met de
Vibratiereductiemodus-schakelaar.

NORMAL: Het vibratiereductiemechanisme

vermindert in de eerste plaats de effecten
van cameratrillingen. De effecten van
cameratrillingen worden ook verminderd
tijdens horizontaal en verticaal pannen.

ACTIVE

: Het vibratiereductiemechanisme vermindert

effecten van zowel normale als intense
cameratrillingen, zoals bij het fotograferen
van een bewegend voertuig. In deze stand
worden de cameratrillingen niet automatisch
onderscheiden van panbewegingen.

Bij het maken van
foto's

Zet de Vibratiereductiemodus­schakelaar op NORMAL of

ACTIVE.

Bij het maken van
panopnames

Zet de Vibratiereductiemodus­schakelaar op NORMAL.

Bij het fotograferen
van een bewegend
voertuig

Zet de Vibratiereductiemodus­schakelaar op ACTIVE.

Aantal

vibraties

Cameratrilling

Panopnames

Cameratrillingen

bij het

fotograferen van

een bewegend

voertuig

Intensiteit van de vibraties

HoogLaag

Hoog Laag

77

Nl

Opmerkingen over het gebruik van de
vibratiereductie

• Nadat u de ontspanknop half hebt ingedrukt, wacht u

totdat het beeld in de beeldzoeker stabiliseert
alvorens u de ontspanknop verder indrukt.

• Als een gevolg van de eigenschappen van

vibratiereductie is het mogelijk dat het beeld in de
beeldzoeker vaag wordt na het loslaten van de
sluiterknop. Dit is geen storing.

• Zet bij panorama-opnamen de

vibratiereductiemodusschakelaar op NORMAL.
Als het fototoestel gepand wordt in een grote cirkel,
wordt er geen compensatie uitgevoerd voor
bewegingen van het fototoestel in de panrichting. Zo
worden alleen de effecten van verticale
cameratrillingen verminderd tijdens horizontaal
pannen.

• Schakel het fototoestel niet uit of verwijder het

objectief niet van het fototoestel terwijl de
vibratiereductie in werking is. Als u deze
voorzorgsmaatregel niet in acht neemt, kan het
objectief klinken en aanvoelen alsof een interne
component is losgekomen of afgebroken wanneer
ermee wordt geschud. Dit is geen storing. Schakel het
fototoestel opnieuw in om dit te corrigeren.

• Bij fototoestellen met ingebouwde flitser werkt de
vibratiereductie niet wanneer de ingebouwde flitser
wordt opgeladen.

• Bij autofocuscamera's die uitgerust zijn met een AF­ON-knop, werkt de vibratiereductie niet wanneer u
de AF-ON-knop indrukt.

• Als het fototoestel op een statief met drie poten is
geplaatst, stelt u de ON/OFF-schakelaar voor
vibratiereductie e in op OFF. Wanneer u echter een
statief (met een of drie poten) gebruikt zonder het
statiefhoofd vas t te maken, zet u de s cha kelaar op ON.

78

Nl

Nl

■ De ingebouwde flitser en
vignettering

• De ingebouwde flitser kan niet worden gebruikt op

afstanden van minder dan 0,6 m.

• Gebruik ter voorkoming van vignettering geen

zonnekap.

* Vignetteren is het verduisteren van de hoeken rond

een beeld, wat voorkomt wanneer het licht dat door
de flitser wordt weergegeven, wordt belemmerd
door de zonnekap of door het objectiefvat,
afhankelijk van de brandpuntsafstand of de
opnameafstand.

De ingebouwde flitser van de D100 heeft een bereik
dat geschikt is voor brandpuntsafstanden van 20mm
en meer. Vignetteren doet zich voor bij een
brandpuntsafstand van 18mm.

■ Gebruik van de zonnekap

De zonnekap blokkeert lichtstralen die een negatief
effect hebben op de beelden. De kap beschermt
eveneens het glazen oppervlak van het objectief.

De zonnekap bevestigen

• Om het vastmaken of verwijderen van de zonnekap
te vergemakkelijken, neemt u deze vast aan de
bevestigings-index voor zonnekap (

A) in plaats van

aan de buitenste rand.

• Als de zonnekap niet correct is bevestigd, kan er
vignettering voorkomen.

• U kunt het objectief opbergen met de zonnekap in
omgekeerde positie vastgemaakt.

Camera's

Ondersteunde brandpuntsafstand/

Opnameafstand

D300-reeks/
D200/D100

• 18mm/1 m of meer

• 24mm of langer/Geen beperking

D90/D80

• 24mm en 35mm/1 m of meer

• 50mm of langer/Geen beperking
D70-reeks/
D5000/D3000/
D60/D50/
D40-reeks

• 24mm/1 m of meer

• 35mm of langer/Geen beperking

• Zorg ervoor dat de
montage-index
voor zonnekap (

C)

wordt uitgelijnd met
de instel-index voor
zonnekap (

B) 3.

79

Nl

■ Onderhoud van het objectief

• Zorg ervoor dat de CPU-contacten c niet vuil of

beschadigd worden.

• Als de rubberen pakking van de objectiefvatting b is

beschadigd, moet u het objectief voor reparatie naar
de dichtstbijzijnde door Nikon erkende servicedienst
brengen.

• Reinig het objectief met een blaasbalgje. Om vuil en
vlekken te verwijderen, gebruikt u een zachte, zuivere
katoenen doek of een objectiefdoekje met ethanol
(alcohol) of objectiefreiniger. Maak ronddraaiende
bewegingen van het midden naar de buitenkant en
let erop dat u geen strepen maakt of andere
onderdelen van het objectief aanraakt.

• Gebruik nooit organische oplosmiddelen zoals
thinner of benzeen om het objectief te reinigen. Deze
kunnen namelijk schade, brand of
gezondheidsproblemen veroorzaken.

• NC-filters zijn beschikbaar om het voorste
objectiefelement te beschermen. De zonnekap helpt
ook om de voorkant van het objectief te beschermen.

• Wanneer u het objectief in het flexibele objectiefetui
opbergt, maakt u zowel de voorste als de achterste
objectiefdoppen vast.

• Wanneer het objectief is geïnstalleerd op een
fototoestel, mag u het fototoestel en het objectief
niet optillen of vasthouden aan de zonnekap.

• Bewaar het objectief op een koele, droge plaats
wanneer u deze gedurende een lange periode niet
gebruikt om schimmel- en roestvorming te
voorkomen. Berg het objectief ook op om deze te
beschermen tegen rechtstreeks zonlicht of
chemicaliën zoals kamfer en naftaleen.

• Laat geen water op het objectief komen en laat het
objectief niet in water vallen. Hierdoor zal het objectief
roesten en slecht functioneren.

• Bepaalde onderdelen van het objectief zijn
vervaardigd uit versterkt plastic. Zet het objectief
nooit in een overmatig hete ruimte om schade te
voorkomen.

■ Standaardaccessoires

• 72mm makkelijk te bevestigen voorste
objectiefdop LC-72

• Achterste objectiefdop LF-1

•BajonetkapHB-35

• Flexibel objectiefetui CL-1018

■ Optioneel accessoire

• 72mm vastschroefbare filters

80

Nl

Nl

■ Specificaties

Wijzigingen in ontwerp en technische gegevens
voorbehouden zonder voorafgaande kennisgeving of
verplichting vanwege de fabrikant.

Type objectief: G-type AF-S DX Zoom-NIKKOR-

objectief met ingebouwde CPU en
Nikon-bajonetvatting (speciaal
ontworpen voor gebruik met Nikon
digitale SLR—Nikon DX-formaat—
camera's)

Brandpuntsafstand:

18mm-200mm

Maximaal
diafragma:

f/3,5-5,6

Objectiefconstructie:

16 elementen in 12 groepen
(3 asferische objectieven en 2
ED-objectiefelementen)

Beeldhoek: 76º-8º
Schaal

brandpuntsafstand:

18, 24, 35, 50, 70, 135, 200mm

Afstandsinformatie:

Doorgeven aan camerabody

Zoombediening: Handmatig via aparte zoomring
Scherpstelling: Nikon Internal Focusing-systeem

(IF), autofocus met Silent Wave
Motor; handmatig scherpstellen
met aparte scherpstelring

Vibratiereductie:

Objectief-shiftmethode met behulp
van voice coil-motoren (VCM's)

Opnameafstand­schaal:

Gradueel in meter van 0,5 m tot
oneindig ( )

Kortste
scherpstelafstand:

0,5 m bij alle zoominstellingen

Aantal
diafragmalamellen:

7 stuks (afgerond)

Diafragma: Volledig automatisch
Diafragmaschaal: f/3,5 tot f/22 (bij 18mm),

f/5,6 tot f/36 (bij 200mm)

Belichtingsmeting:

Door middel van de volledige
diafragmamethode

Montageafmeting:

72 mm (P = 0,75 mm)

Afmetingen: Circa 77 mm (diameter) × 96,5 mm

(afstand van de objectiefvatting op
de camera)

Gewicht: Circa 565 g

81

Nl

■

Opmerkingen bij het gebruik van groothoek of ultragroothoek AF NIKKOR-objectieven

In de volgende situaties is het mogelijk dat de autofocus niet werkt zoals verwacht bij het fotograferen met
groothoek of ultragroothoek AF NIKKOR-objectieven.

1. Wanneer het hoofdonderwerp binnen de

scherpstelhaakjes relatief klein is

Wanneer een persoon die voor een verafgelegen
achtergrond staat binnen de scherpstelhaakjes
wordt geplaatst zoals weergegeven in fig. D, is het
mogelijk dat er wordt scherpgesteld op de
achtergrond terwijl het onderwerp wazig blijft.

2. Wanneer het hoofdonderwerp een

complex patroon heeft

Wanneer het onderwerp een complex patroon of
weinig contrast heeft, bv. een bloemenveld zoals
weergegeven in fig. E, kan het moeilijk zijn om
scherp te stellen met autofocus.

Oplossing voor dergelijke situaties

(1) Stel scherp op een ander onderwerp dat zich op

dezelfde afstand van de camera bevindt, activeer de
scherpstelvergrendeling, pas de kadrering aan en
maak de foto.

(2) Stel de scherpstelstand van de camera in op

handmatige scherpstelling en stel handmatig
scherp op het onderwerp.

Zie “Goede resultaten behalen met autofocus” in de
Gebruikshandleiding van de camera.

D Een persoon die voor een

verafgelegen achtergrond staat

E Een bloemenveld

82

It

It

Note sulle operazioni di sicurezza

ATTENZIONE

Non smontare

Toccando le parti interne della fotocamera o dell'obiettivo
si potrebbero causare dei guasti. Le riparazioni devono
essere eseguite solamente da tecnici qualificati. Qualora, in
caso di caduta o di qualsiasi altro incidente, la fotocamera
o l'obiettivo dovessero rompersi, portare il prodotto presso
un punto di assistenza Nikon autorizzato per l'ispezione,
dopo averlo disinserito dalla presa e/o rimosso la batteria.

In caso di malfunzionamento, disattivare
immediatamente la fotocamera

Qualora dalla fotocamera o dall'obiettivo dovesse uscire del
fumo o un odore insolito, rimuovere immediatamente la
batteria, facendo attenzione a non ustionarsi. Continuando a
utilizzare la fotocamera, sussiste il rischio di lesioni.
Dopo aver rimosso o scollegato la fonte di alimentazione, portare il
prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione.

Non usare la fotocamera o l'obiettivo in presenza di
gas infiammabili

L'utilizzo di apparecchiature elettroniche in presenza di gas
infiammabili può causare esplosioni o incendi.

Non guardare il sole in modo diretto attraverso
l'obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi altra fonte
intensa di luce, si è soggetti al rischio di indebolimento
permanente della vista.

Tenere lontano dalla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le
batterie o altre piccole parti.

Nell'utilizzo della fotocamera e dell'obiettivo,
osservare le seguenti precauzioni

• Mantenere la fotocamera e l'obiettivo asciutti. In caso
contrario si potrebbe verificare un incendio o scosse
elettriche.

• Non maneggiare né toccare la fotocamera o l'obiettivo
con le mani bagnate. In caso contrario, si potrebbero
verificare scosse elettriche.

•

Durante le riprese in controluce, non puntare l'obiettivo
verso il sole ed evitare che la luce solare passi direttamente
attraverso di esso, poiché la fotocamera potrebbe
surriscaldarsi ed eventualmente provocare un incendio

.

• Se si prevede di non utilizzare l'obiettivo per un periodo
prolungato di tempo, montare entrambi i tappi di
protezione e riporlo lontano dalla luce diretta del sole. Il
mancato rispetto di questa istruzione può causare
incendi, poiché l'obiettivo potrebbe concentrare la luce
del sole su un oggetto infiammabile.

83

It

■ Denominazione

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

LOCK

18

LOCK

18

C

B

A

1

Paraluce (p. 88)

2 Indice di collegamento del

paraluce (p. 88)

3 Indice di regolazione del

paraluce (p. 88)

4 Indice di montaggio del

paraluce (p. 88)

5 Anello zoom (p. 85)
6 Scala lunghezze focali (p. 85)
7 Riferimento delle lunghezze

focali

8 Scala delle distanze
9 Linea di riferimento distanza
0 Anello di messa a fuoco (p. 85)
a Indice di montaggio
b Guarnizione in gomma della

montatura dell'obiettivo (p. 89)

c Contatti CPU (p. 89)
d Interruttore del modo di messa

a fuoco (p. 85)

e Interruttore ON/OFF di

riduzione vibrazioni (p. 86)

f Interruttore della modalità di

riduzione vibrazioni (p. 86)

g Dispositivo di blocco zoom

( ) : Pagina di riferimento

84

It

It

Grazie per aver acquistato l'obiettivo AF-S DX NIKKOR 18-200mm f/3,5-5,6G ED VR II. Gli obiettivi DX NIKKOR sono
appositamente studiati per essere impiegati con le fotocamere SLR digitali Nikon (formato Nikon DX), come la serie
D300 e la D90. Quando è montato su fotocamere formato Nikon DX, l'angolo d'immagine dell'obiettivo è
approssimativamente pari a 1,5× la lunghezza focale nel formato 35mm. Prima di utilizzare l'obiettivo, leggere
queste istruzioni e consultare il Manuale d'uso della fotocamera.

■ Caratteristiche principali

• Attivando la funzione di riduzione vibrazioni (VRII), è
possibile impostare tempi di posa più lunghi
(approssimativamente di quattro stop*), pertanto si
ha una maggiore gamma di tempi di posa e di
posizioni dello zoom a disposizione, soprattutto
quando si utilizza la fotocamera a mano libera. (*In
base ai risultati ottenuti alle condizioni di misurazione
Nikon. L'effetto della funzione di riduzione vibrazioni
può variare a seconda delle condizioni di ripresa e
delle modalità d'uso.)

• È possibile scegliere tra il modo NORMAL, che riduce
gli effetti del movimento della fotocamera in
condizioni di ripresa normali, e il modo ACTIVE, che
riduce gli effetti più evidenti del movimento della
fotocamera, ad esempio durante lo scatto da un
veicolo in movimento.
Nel modo NORMAL, la fotocamera distingue
automaticamente il movimento della fotocamera dal
panning per ridurre gli effetti del movimento della
fotocamera durante il panning orizzontale o verticale.

• La soluzione costruttiva adottata, comprendente tre
elementi asferici e due elementi in vetro ED (extra­low dispersion), offre prestazioni ottiche e di
riproduzione eccezionali, garantendo la correzione
delle aberrazioni cromatiche. Inoltre, l'apertura
arrotondata del diaframma consente di ottenere un
effetto mosso più morbido e piacevole nelle zone
sfuocate dell'immagine.

85

It

■

Messa a fuoco, zoom e profondità di campo

Prima di mettere a fuoco, ruotare l'anello zoom 5 per
regolare la lunghezza focale in modo da comporre
l'immagine nel modo desiderato.
Se la fotocamera è dotata di pulsante o leva di anteprima
della profondità di campo (stop-down), è possibile
verificare l'effettiva profondità di campo nel mirino.

• Questo obiettivo è dotato del sistema di messa a fuoco
interna Nikon (IF). La lunghezza focale diminuisce
proporzionalmente alla distanza di ripresa.

•

La scala delle distanze non indica la distanza precisa tra il
soggetto e la fotocamera. I valori sono approssimativi e
servono solo a titolo di riferimento generale. Durante le
riprese di paesaggi distanti, la profondità di campo può
influire sul funzionamento della fotocamera, che potrebbe
mettere a fuoco su un punto più vicino dell'infinito

.

• Quando il dispositivo di blocco zoom g è in
posizione LOCK con lunghezza focale di 18mm,
l'anello zoom è bloccato. Durante il trasporto della
fotocamera, bloccare l'anello zoom per evitare che
l'obiettivo si estenda a causa del proprio peso.

■ Impostazione dell'apertura

Regolare l'apertura utilizzando la fotocamera.

■ Apertura massima variabile

Variando l'impostazione dello zoom dell'obiettivo da 18mm
a 200mm l'apertura massima diminuisce di 1

1

/3 di stop.
Tuttavia, non è necessario regolare l'impostazione
dell'apertura per ottenere un'esposizione corretta, poiché la
fotocamera compensa automaticamente questa variabile.

■ Messa a fuoco (Fig. A)

Impostare il selettore di modo di messa a fuoco della
fotocamera in conformità alla seguente tabella.

Per ulteriori informazioni sui modi di messa a fuoco della
fotocamera, consultare il

Manuale d'uso

della fotocamera.

Messa a fuoco automatica con esclusione per il
funzionamento in manuale (modo M/A)

1 Impostare l'interruttore del modo di messa a fuoco

d dell'obiettivo su M/A.

2

L'autofocus è attivo, ma è possibile escluderlo
ruotando l'anello di messa a fuoco 0 separato e
premendo contemporaneamente il pulsante di scatto
a metà corsa, oppure premendo il pulsante AF-ON sul
corpo macchina, se la fotocamera ne è dotata.

3

Per disattivare la messa a fuoco manuale e riattivare
l'autofocus, premere il pulsante di scatto a metà corsa,
oppure premere nuovamente il pulsante AF-ON.

Ottenere buoni risultati con l'autofocus

Fare riferimento a "Note sull'utilizzo degli obiettivi
grandangolo e supergrandangolo AF NIKKOR" (p. 91).

Modo di messa

a fuoco della

fotocamera

Modo di messa a fuoco dell'obiettivo

M/A M

AF (A/S/C)

Messa a fuoco automatica

con esclusione per il

funzionamento in manuale

Messa a fuoco manuale

(Aiuto per la messa fuoco

dispobibile)

MF

Messa a fuoco manuale

(Aiuto per la messa fuoco dispobibile)

86

It

It

■ Modo riduzione vibrazioni (VRII)

Principio di funzionamento della riduzione
vibrazioni

Impostare il interruttore del modo riduzione
vibrazioni su NORMAL.
Impostare il interruttore del modo riduzione
vibrazioni su ACTIVE.

Interruttore ON/OFF di riduzione vibrazioni (Fig. B)

ON:

Gli effetti del movimento della fotocamera
vengono ridotti mentre il pulsante di scatto è
premuto parzialmente e anche nell'istante dello
scatto. Le vibrazioni vengono ridotte nel mirino,
pertanto la messa a fuoco automatica/manuale e
l'inquadratura esatta del soggetto sono più facili

.

OFF: Gli effetti del movimento della fotocamera

non vengono ridotti.

Impostazione del interruttore del modo
riduzione vibrazioni (Fig. C)

Impostare il interruttore ON/OFF di riduzione vibrazioni
su ON e scegliere il modo di riduzione vibrazioni con
l'apposito interruttore.

NORMAL:

Il meccanismo di riduzione vibrazioni riduce
principalmente gli effetti del movimento della
fotocamera. Gli effetti del movimento della
fotocamera vengono ridotti anche durante il
panning orizzontale e verticale

.

ACTIVE:

Il meccanismo di riduzione vibrazioni riduce gli
effetti del movimento della fotocamera, come
quelli che si verificano quando si scatta da un
veicolo in movimento, sia nel caso di movimenti
normali che di movimenti più intensi. In questo
modo, il movimento della fotocamera non
viene distinto automaticamente dal panning

.

Durante lo scatto di
foto

Impostare il interruttore del
modo riduzione vibrazioni su

NORMAL o ACTIVE.

Durante lo scatto di
foto con panning

Impostare il interruttore del modo
riduzione vibrazioni su

NORMAL

.

Durante lo scatto di
foto da un veicolo in
movimento

Impostare il interruttore del
modo riduzione vibrazioni su
ACTIVE.

Numero di

vibrazioni

Movimento fotocamera

Scatti con panning

Movimento della

fotocamera durante

lo scatto di foto da un

veicolo in

movimento

Intensità delle vibrazioni AltaBassa

Alto Basso

87

It

Note sulla funzione riduzione vibrazioni

• Dopo aver premuto il pulsante di scatto a metà corsa,

attendere che l'immagine nel mirino si stabilizzi,
quindi premere completamente il pulsante di scatto.

• Le caratteristiche del meccanismo di riduzione delle

vibrazioni possono rendere sfocata l'immagine nel
mirino quando si rilascia il pulsante di scatto. Non si
tratta di un malfunzionamento.

• Durante l'acquisizione di immagini panoramiche,

regolare l'interruttore di selezione della modalità di
riduzione delle vibrazioni su NORMAL.
Se si esegue un ampio arco per creare una
panoramica, i movimenti della fotocamera nella
direzione della panoramica non vengono
compensati. Ad esempio, durante il panning
orizzontale vengono ridotti soltanto gli effetti del
movimento verticale della fotocamera.

• Non disattivare la fotocamera né rimuovere

l'obiettivo quando la modalità riduzione vibrazioni è
in funzione. In caso contrario, il movimento
dell'obiettivo può generare un suono simile a quello
di un componente interno lento o rotto. Non si tratta
di un malfunzionamento. Per risolvere il problema,
riattivare la fotocamera.

• Sulle fotocamere dotate di flash incorporato, la
funzione riduzione vibrazioni non può essere
utilizzata mentre il flash incorporato si sta ricaricando.

• Nel caso di fotocamere con autofocus dotate di
pulsante AF-ON, la riduzione vibrazioni non funziona
nemmeno premendo AF-ON.

• Quando la fotocamera è sul cavalletto, impostare
l'interruttore ON/OFF di riduzione vibrazioni e su
OFF. Tuttavia, occorre impostare il selettore su ON
quando si utilizza un cavalletto senza fissarne la testa,
o quando si utilizza un monopiede.

88

It

It

■ Flash incorporato e vignettatura

• Il flash incorporato non può essere utilizzato a
distanze inferiori a 0,6 m.

• Per evitare la vignettatura (riduzione della luminosità
ai margini dell'immagine), non usare un paraluce.

* La vignettatura è la riduzione della luminosità agli

angoli dell'immagine che si verifica quando la luce
emessa dal flash è ostacolata dal paraluce o dal
barilotto dell'obiettivo, a seconda della lunghezza
focale e della distanza di ripresa.

Il flash incorporato della D100 ha un angolo di
copertura adatto a lunghezze focali di 20mm o
superiori. La vignettatura si verifica con una lunghezza
focale di 18mm.

■ Utilizzo del paraluce

Il paraluce blocca i raggi di luce che hanno effetti
dannosi sull'immagine, e protegge la superficie in vetro
dell'obiettivo.

Collegamento del paraluce

• Per facilitare il fissaggio e la rimozione del paraluce,
impugnarlo per la base vicino all'indice di
collegamento del paraluce (

A) anziché verso il

bordo esterno.

• Se il paraluce non è fissato correttamente, si può
verificare la vignettatura.

• L'obiettivo può essere riposto con il paraluce
montato al contrario.

Fotocamere

Lunghezza focale supportata/

distanza di ripresa

Serie D300/
D200/D100

• 18mm/1 m o superiore

• 24mm o maggiore/Nessuna restrizione

D90/D80

• 24mm e 35mm/1 m o superiore

• 50mm o maggiore/Nessuna restrizione

Serie D70/
D5000/D3000/
D60/D50/
Serie D40

• 24mm/1 m o superiore

• 35mm o maggiore/Nessuna restrizione

• Assicurarsi che il
l'indice di
montaggio del
paraluce (

C) sia

allineato con l'indice
di regolazione del
paraluce (

B) 3.

89

It

■ Cura e manutenzione dell'obiettivo

• Fare attenzione a non sporcare o danneggiare i

contatti CPU c.

• Nel caso in cui la guarnizione in gomma della

montatura dell'obiettivo b sia danneggiata,
provvedere alla relativa riparazione presso il punto
assistenza Nikon autorizzato più vicino.

• Pulire la superficie delle lenti con un pennello a
pompetta. Per rimuovere impronte e macchie, fare
uso di un fazzoletto di cotone, soffice e pulito, o di
una cartina ottica leggermente imbevuti con alcool o
con un liquido detergente specifico per obiettivi.
Strofinare delicatamente con movimento circolare
dal centro verso l'esterno, facendo attenzione a non
lasciare tracce o toccare altre parti.

• Non utilizzare solventi organici o benzene per pulire
l'obiettivo, in quanto potrebbero danneggiare
l'obiettivo, causare incendi o problemi di salute.

• Per la protezione dell'elemento anteriore
dell'obiettivo sono disponibili appositi filtri NC. Anche
il paraluce può essere utilizzato per proteggere la
parte anteriore dell'obiettivo.

• Prima di riporre l'obiettivo nella relativa custodia
flessibile, montare entrambi i coperchi anteriore e
posteriore.

• Quando l'obiettivo è montato sulla fotocamera, non
afferrare o reggere la fotocamera e l'obiettivo dal
paraluce.

• Se si prevede di non utilizzare l'obiettivo per periodi
prolungati, riporlo in un ambiente fresco e asciutto
per prevenire la formazione di muffe e ruggine.
Tenerlo inoltre lontano dal sole o da agenti chimici
come canfora o naftalina.

• Non bagnarlo e fare attenzione che non cada in
acqua. La formazione di ruggine potrebbe
danneggiarlo in modo irreparabile.

• Alcune parti della montatura sono realizzate in
materiale plastico rinforzato. Per evitare danni non
lasciare mai l'obiettivo in un luogo eccessivamente
caldo.

■ Accessori in dotazione

• Copriobiettivo anteriore snap-on 72mm LC-72

• Copriobiettivo posteriore LF-1

• Paraluce a baionetta HB-35

• Custodia morbida per obiettivo CL-1018

■ Accessori opzionale

• Filtri a vite da 72mm

90

It

It

■ Caratteristiche tecniche

Le specifiche e i disegni sono soggetti a modifica senza
preavviso od obblighi da parte del produttore.

Tipo di obiettivo: Obiettivo zoom AF-S DX NIKKOR

tipo G con CPU incorporata e
attacco a baionetta Nikon
(appositamente studiato per
l'utilizzo con fotocamere digitali
SRL Nikon DX)

Lunghezza
focale:

18mm-200mm

Apertura
massima:

f/3,5-5,6

Costruzione
obiettivo:

16 elementi in 12 gruppi
(3 lenti asferiche e 2 elementi ED)

Angolo di campo: 76º-8º

Scala lunghezze
focali:

18, 24, 35, 50, 70, 135, 200mm

Dati distanze: Misurati sul riferimento del piano

focale fotocamera

Controllo zoom: Manuale tramite anello zoom

separato

Messa a fuoco: Sistema IF (Internal Focusing)

Nikon, autofocus con motore Silent
Wave; manuale mediante ghiera di
messa a fuoco separata

Riduzione
vibrazioni:

Metodo di spostamento ottiche
con motori voice coil (VCM)

Scala distanze di
ripresa:

Graduata in metri e piedi, da 0,5 m
all'infinito ( )

Distanza di messa
a fuoco minima:

0,5 m con tutte le impostazioni di
zoom

Nr. delle lamelle
diaframma:

7 pz. (arrotondati)

Diaframma: Completamente automatico
Gamma di

apertura:

Da f/3,5 a f/22 (18mm),
da f/5,6 a f/36 (200mm)

Misurazione
dell'esposizione:

Con metodo a tutta apertura

Misura
dell'accessorio:

72 mm (P= 0,75 mm)

Dimensioni:

Ca. 77 mm diam. × 96,5 mm

(

estensione della flangia)

Peso:

Ca. 565 g

91

It

■ Note sull'utilizzo degli obiettivi grandangolo e supergrandangolo AF NIKKOR

Nelle seguenti situazioni, quando si scattano fotografie con gli obiettivi grandangolo e supergrandangolo AF
NIKKOR, l'autofocus potrebbe non funzionare come previsto.

1. Il soggetto principale nella cornice di

messa a fuoco è di dimensioni
abbastanza ridotte

Quando un soggetto posizionato di fronte a uno
sfondo distante viene inquadrato all'interno della
cornice di messa a fuoco, come mostrato nella
Fig. D, è probabile che solamente lo sfondo sia a
fuoco, mentre il soggetto sia sfocato.

2. Il soggetto principale è un soggetto o una

scena con una texture o un decoro molto fini

Se il soggetto presenta un motivo molto fitto o a
basso contrasto, ad esempio un campo di fiori
come illustrato nella Fig. E, la messa a fuoco con
l'autofocus potrebbe risultare difficoltosa.

Operazioni da effettuare in queste
situazioni

(1) Mettere a fuoco un altro soggetto posto alla stessa

distanza dalla fotocamera, quindi utilizzare il blocco
della messa a fuoco, ricomporre e scattare.

(2) Impostare la fotocamera in modo di messa a fuoco

manuale e mettere a fuoco manualmente il soggetto.
Consultare il paragrafo "Come ottenere buoni risultati
con l'autofocus" nel Manuale d'uso della fotocamera.

D Presenza di una persona ferma con

uno sfondo distante

E Prato fiorito

92

Cs

Cz

Poznámky k bezpečnému provozu

UPOZORNĚNÍ

Zařízení nerozebírejte

Nedotýkejte se vnitřních částí fotoaparátu ani objektivu,
může tak dojít k poranění. Opravy by měl provádět pouze
kvalifikovaný technik. Pokud by v důsledku pádu či jiné
nehody došlo k otevření fotoaparátu či objektivu, odpojte
produkt a/nebo z něj vyjměte baterii a odneste jej do
autorizovaného servisu Nikon, aby mohl být zkontrolován.

V případě nesprávného fungování zařízení okamžitě
vypněte

Pokud byste zaznamenali, že z fotoaparátu či objektivu
vychází kouř či neobvyklý zápach, vyjměte okamžitě baterii,
ale dbejte, abyste se nepopálili. Další používání by mohlo
vést ke zranění.
Po vyjmutí baterie či odpojení zdroje napájení produkt
odneste do autorizovaného servisu Nikon, aby mohl být
zkontrolován.

Nepoužívejte fotoaparát ani objektiv v přítomnosti
hořlavých plynů

Provozování elektronického zařízení v přítomnosti
hořlavých plynů může vést k výbuchu či požáru.

Objektivem ani hledáčkem se nedívejte na slunce

Pohled do slunce či jiného silného zdroje světla objektivem
nebo hledáčkem fotoaparátu může způsobit trvalé
poškození zraku.

Uchovávejte mimo dosah dětí

Zejména je třeba zabránit tomu, aby si malé děti vkládaly
baterie nebo jiné malé součástky do úst.

Při manipulaci s fotoaparátem a objektivem
dodržujte následující opatření

• Fotoaparát a objektiv uchovávejte v suchu. V případě

nedodržení tohoto opatření může dojít k požáru či úrazu
elektrickým proudem.

• Nemanipulujte s fotoaparátem ani s objektivem

a nedotýkejte se jich, máte-li mokré ruce. V případě
nedodržení tohoto opatření může dojít k úrazu
elektrickým proudem.

• Při fotografování v protisvětle nemiřte objektivem přímo

do slunce a nedovolte, aby sluneční světlo procházelo
přímo do objektivu, protože by tak mohlo dojít k přehřátí
fotoaparátu, případně i k požáru.

• Pokud není objektiv po delší dobu používán, nasaďte

přední i zadní krytku objektivu a uložte objektiv mimo
dosah přímého slunečního světla. Pokud byste tak
neučinili, může dojít k požáru, protože objektiv může
soustředit sluneční světlo na nějaký hořlavý předmět.

93

Cz

■ Názvosloví

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

M/A

M

ON

OFF

NORMAL

ACTIVE

LOCK

18

LOCK

18

C

B

A

1

Sluneční clona (str. 98)

2 Značka pro upevnění sluneční

clony (str. 98)

3 Značka aretované polohy

sluneční clony (str. 98)

4 Montážní značka sluneční clony

(str. 98)

5 Zoomový kroužek (str. 95)
6 Stupnice ohniskových

vzdáleností (str. 95)

7 Značka pro odečítání ohniskové

vzdálenosti

8 Stupnice vzdáleností
9 Značka pro odečítání

vzdáleností

0 Zaostřovací kroužek (str. 95)
a Montážní značka
b Gumové těsnění upevňovacího

bajonetu objektivu (str. 99)

c Kontakty CPU (str. 99)
d

Volič zaostřovacího režimu

(str. 95)

e Spínač redukce vibrací (str. 96)
f

Volič režimu redukce vibrací

(str. 96)

g Spínač aretace zoomu

( ) : odkazovaná stránka

94

Cs

Cz

Děkujme vám, že jste si zakoupili objektiv AF-S DX NIKKOR 18-200mm f/3,5-5,6G ED VR II. Objektivy NIKKOR DX jsou
určeny speciálně pro digitální jednooké zrcadlovky Nikon (formát Nikon DX), například pro fotoaparáty řady D300
nebo D90. Při upevnění objektivu na fotoaparát formátu Nikon DX je obrazový úhel objektivu ekvivalentní objektivu
s 1,5 násobkem ohniskové vzdálenosti na kinofilmovém fotoaparátu resp. fotoaparátu formátu FX. Před použitím
objektivu si pročtěte tyto pokyny a Návod k obsluze fotoaparátu.

■ Hlavní funkce

• Aktivací redukce vibrací (VRII) umožníte použití
delších časů závěrky (o cca 4 EV*) a rozšíříte využitelný
rozsah kombinací časů závěrky a nastavení zoomu
pro fotografování z ruky. (*Podle výsledků testů
prováděných s využitím metodiky měření společnosti
Nikon. Účinek redukce vibrací se může lišit podle
podmínek při pořizování snímku a způsobu použití.)

• Máte na výběr mezi režimem NORMAL, který snižuje
projevy chvění fotoaparátu za obvyklých podmínek
při pořizování snímku, a režimem ACTIVE, který
odstraňuje projevy výraznějšího chvění fotoaparátu,
k jakému dochází například při fotografování
zjedoucího vozidla.
Vrežimu NORMAL fotoaparát automaticky rozezná
chvění fotoaparátu od panorámování ve
vodorovném nebo svislém směru.

• Skvělá optická výkonnost a charakteristiky reprodukce
jsou maximalizovány díky použití tří asférických
optických členů a dvou optických členů s extrémně
nízkým rozptylem světla (ED) zajišťujících korekci
barevných vad. Irisová clona s kruhovým otvorem
navíc zajišťuje příjemně měkkou reprodukci
neostrých míst obrazu mimo rovinu ostrosti.

95

Cz

■

Zaostřování, zoomování a hloubka ostrosti

Před zaostřováním otočte zoomovým kroužkem 5 anastavte
ohniskovou vzdálenost, až vytvoříte požadovanou kompozici.
Pokud je váš fotoaparát vybaven tlačítkem či páčkou
pro kontrolu hloubky ostrosti (zavření clony na pracovní
hodnotu), je možné hloubku ostrosti zkontrolovat
v hledáčku fotoaparátu.

• Tento objektiv je vybaven systémem vnitřního
zaostřování Nikon (Internal Focusing, IF). U tohoto
systému se současně se zmenšováním zaostřené
vzdálenosti zkracuje ohnisková vzdálenost objektivu.

• Stupnice vzdáleností neuvádí přesnou vzdálenost mezi
objektem a fotoaparátem. Hodnoty jsou přibližné a měly
by se používat pouze jako obecné vodítko. Při
fotografování vzdálených krajin může hloubka ostrosti
ovlivnit činnost autofokusu. Fotoaparát v takovém případě
může zaostřit na kratší vzdálenost než nekonečno.

• Při nastavení spínače aretace zoomu g do polohy

LOCK

v okamžiku nastavení ohniskové vzdálenosti 18mm dojde
k zaaretování zoomového kroužku objektivu. Zoomový
kroužek můžete zaaretovat při přenášení fotoaparátu, aby
nedocházelo k vysouvání objektivu jeho vlastní vahou.

■ Nastavení clony

Pro úpravu nastavení clony použijte fotoaparát.

■ Proměnlivá světelnost

Zoomováním objektivu z 18mm na 200mm se sníží
světelnost objektivu o 1

1

/3 clonového čísla.
Avšak není třeba upravovat nastavení clony, aby bylo
možné dosáhnout správné expozice, protože
fotoaparát automaticky tuto změnu kompenzuje.

■ Zaostřování (obr. A)

Na fotoaparátu nastavte volič zaostřovacích režimů
podle níže uvedené tabulky:

Více informací o zaostřovacích režimech fotoaparátu
naleznete v Návodu k obsluze fotoaparátu.

Autofokus s prioritou manuálního zaostření
(režim M/A)

1

Nastavte volič zaostřovacích režimů d do polohy

M/A

.

2

Je aktivován autofokus, ale jeho činnost lze potlačit
otočením zaostřovacího kroužku 0 objektivu
v okamžiku namáčknutí tlačítka spouště do poloviny
resp. v okamžiku stisknutí tlačítka AF-ON na
fotoaparátech, které jsou tímto tlačítkem vybaveny.

3 Chcete-li zrušit manuální zaostřování a vrátit se

k autofokusu, stiskněte do poloviny tlačítko
spouště nebo jednou stiskněte tlačítko AF-ON.

Dosažení dobrých výsledků pomocí
autofokusu

Viz „Poznámky ohledně použití širokoúhlých nebo
extrémně širokoúhlých objektivů NIKKOR AF“ (str. 101).

Zaostřovací režim

fotoaparátu

Volič zaostřovacích režimů objektivu

M/A M

AF (A/S/C)

Autofokus s prioritou

manuálního zaostření

Manuální zaostřování

(s možností asistence)

MF

Manuální zaostřování

(s možností asistence)

96

Cs

Cz

■ Režim redukce vibrací (VRII)

Základní princip redukce vibrací

Nastavte volič režimu redukce vibrací do polohy
NORMAL.
Nastavte volič režimu redukce vibrací do polohy
ACTIVE.

Nastavení spínače redukce vibrací (obr. B)

ON: Projevy chvění fotoaparátu jsou

omezovány při namáčknutí tlačítka spouště
do poloviny a v okamžiku expozice snímku.
Vzhledem k redukci vibrací obrazu
v hledáčku je automatické i manuální
zaostřování a přesné vytvoření kompozice
snadnější.

OFF: Projevy chvění fotoaparátu nejsou

omezovány.

Nastavení voliče režimu redukce vibrací (obr. C)

Nastavte spínač redukce vibrací do polohy ON
a spínačem režimu redukce vibrací vyberte
požadovaný režim.

NORMAL:Mechanizmus redukce vibrací v první řadě

omezuje projevy chvění fotoaparátu. Projevy
chvění fotoaparátu jsou omezovány také při
svislém a vodorovném panorámování.

ACTIVE: Mechanizmus redukce vibrací omezuje

projevy chvění fotoaparátu, k jakým
dochází například při pořizování snímků
z jedoucího vozidla, ať jde o normální či
intenzivnější otřesy. V tomto režimu
fotoaparát neodlišuje chvění fotoaparátu
od panorámovacích pohybů.

Při pořizování snímků

Nastavte volič režimu redukce

vibrací na hodnotu NORMAL

nebo ACTIVE.

Při panorámování

Nastavte volič režimu redukce

vibrací do polohy

NORMAL

.

Při pořizování snímků
z jedoucího vozidla

Nastavte volič režimu redukce

vibrací do polohy

ACTIVE

.

Počet

vibrací

Chvění fotoaparátu

Panorámovací pohyby fotoaparátu

Chvění

fotoaparátu při

fotografování

z jedoucího

vozidla

Intenzita vibrací VysokáNízká

Vysoký

Nízký

97

Cz

Poznámky k použití redukce vibrací

• Po namáčknutí tlačítka spouště do poloviny počkejte,

než se obraz v hledáčku ustálí. Teprve poté můžete
tlačítko spouště stisknout úplně.

• Vzhledem k vlastnostem mechanizmu redukce

vibrací může být obraz v hledáčku po expozici snímku
rozmazaný. Nejde o závadu.

• Při panorámování snímků nastavte volič režimu

redukce vibrací do polohy NORMAL.
Při provádění výrazných panorámovacích pohybů
dojde k automatickému vypnutí redukce vibrací ve
směru panorámování. Při panorámování ve
vodorovném směru je tak například omezováno jen
chvění fotoaparátu ve svislém směru.

• Nevypínejte fotoaparát ani nesnímejte objektiv,

pokud je redukce vibrací v provozu. Nebudete-li se
tímto pokynem řídit, můžete mít při manipulaci
s objektivem dojem, že došlo k uvolnění nebo
ulomení nějaké součástky uvnitř objektivu. Nejde
o závadu. K odstranění jevu dojde po opětovném
zapnutí fotoaparátu.

• U fotoaparátů s vestavěným bleskem nepracuje

redukce vibrací po dobu dobíjení blesku.

• Při použití fotoaparátů s autofokusem a tlačítkem
AF-ON nepracuje redukce vibrací při stisknutí tohoto
tlačítka.

• Pokud je fotoaparát upevněn na stativu, nastavte
spínač redukce vibrací e do polohy OFF. Při použití
stativu v kombinaci s nezaaretovanou stativovou
hlavou nebo při použití jednoonohého stativu
nastavte spínač do polohy ON.

98

Cs

Cz

■ Vestavěný blesk a vinětace

• Vestavěný blesk nelze použít pro vzdálenosti kratší
než 0,6 m.

• Chcete-li zabránit vinětaci, nepoužívejte sluneční
clonu.

* Vinětací se nazývá ztmavnutí okrajů obrazového pole,

ke kterému dochází v závislosti na aktuální zaostřené
vzdálenosti a ohniskové vzdálenosti objektivu
v důsledku odstínění světla záblesku sluneční clonou
nebo tubusem objektivu.

Vestavěný blesk v modelu D100 má vyzařovací úhly
vhodné pro ohniskové vzdálenosti 20mm a větší.
K vinětaci dochází při ohniskové vzdálenosti 18mm.

■ Použití sluneční clony

Sluneční clona odstiňuje světelné paprsky se škodlivým
vlivem na kvalitu snímků. Pomáhá také chránit skleněný
povrch čočky.

Připevnění sluneční clony

• Sluneční clonu lze snadněji připevňovat a snímat,
budete-li ji držet u značky pro upevnění sluneční
clony (

A) a nikoli za vnější okraj.

• Není-li sluneční clona správně připevněna, může dojít
k vinětaci.

• Objektiv je možné skladovat se sluneční clonou
v obrácené poloze.

Fotoaparáty

Podporovaná ohnisková vzdálenost/

Vzdálenost objektu

Série D300/
D200/D100

• 18mm/1 m či vyšší

• 24mm nebo více/bez omezení

D90/D80

• 24mm a 35mm/1 m a vyšší

• 50mm nebo více/bez omezení

Série D70/
D5000/D3000/
D60/D50/
Série D40

• 24mm/1 m či vyšší

• 35mm nebo více/bez omezení

• Ujistěte se, že je
montážní značka
sluneční clony (

C)

vyrovnána se
značkou aretované
polohy sluneční
clony (

B) 3.

99

Cz

■ Péče o objektiv

• Dbejte, aby nedošlo ke zašpinění či poškození

kontaktů CPU c.

• Pokud dojde k poškození gumového těsnění

upevňovacího bajonetu objektivu b, je třeba
požádat o opravu nejbližší autorizovaný servis Nikon.

• Povrch čoček čistěte pomocí ofukovacího štětečku.
Je-li třeba odstranit nečistoty či šmouhy, použijte
měkký čistý bavlněný hadřík či ubrousek na objektivy
navlhčený v etanolu (alkohol) nebo v čističi na
objektivy. Otírejte objektiv kruhovým pohybem od
středu směrem k okraji a dbejte, abyste nezanechali
žádné stopy ani se nedotýkali jiných částí objektivu.

• Nikdy pro čištění objektivu nepoužívejte organická
rozpouštědla, například ředidlo či benzen, neboť by
mohlo dojít k poškození, požáru či ke zdravotním
problémům.

• K dispozici jsou filtry NC, které chrání přední čočku
objektivu. Také sluneční clona pomáhá chránit přední
část objektivu.

• Při ukládání objektivu do měkkého pouzdra uzavřete
objektiv přední i zadní krytkou.

• Je-li objektiv namontován na fotoaparátu, nezvedejte
ani nedržte fotoaparát ani objektiv za sluneční clonu.

• Pokud není objektiv po delší dobu používán, uložte jej
na chladném a suchém místě, kde nedojde k výskytu
plísní a koroze. Dbejte na to, abyste uložili objektiv
mimo přímé sluneční světlo a mimo přítomnost
chemických látek, jako je kafr či naftalín.

• Na objektiv se nesmí dostat voda ani nesmí být
upuštěn do vody, protože to může vést k výskytu
koroze a chybné činnosti objektivu.

• Některé části konstrukce objektivu jsou zhotoveny
z technických plastů. Chcete-li zabránit poškození,
nenechávejte objektiv nikdy na příliš horkém místě.

■ Standardní příslušenství

• Zaklapávací přední krytka objektivu 72mm LC-72

• Zadní krytka objektivu LF-1

• Bajonetová sluneční clona HB-35

• Měkké pouzdro na objektiv CL-1018

■ Volitelné příslušenství

• Šroubovací filtry 72mm

100

Cs

Cz

■ Specifikace

Výrobce může provést změny specifikace i designu, aniž by
je předem oznámil, a nevzniká mu žádný závazek.

Typ objektivu: Objektiv NIKKOR AF-S DX typu G

s vestavěným CPU a bajonetem
Nikon (speciálně navržen pro
použití s digitálními jednookými
zrcadlovkami Nikon formátu Nikon
DX)

Ohnisková
vzdálenost:

18mm-200mm

Světelnost: f/3,5-5,6
Konstrukce

objektivu:

16 čoček/12 členů (3 asférické
optické členy a 2 optické členy ze
skel ED)

Obrazový úhel: 76°-8°
Stupnice

ohniskových
vzdáleností:

18, 24, 35, 50, 70, 135, 200mm

Informace o
vzdálenosti:

Přenášená do fotoaparátu

Ovládání zoomu: Manuálně pomocí samostatného

zoomového kroužku

Zaostřování: Systém vnitřního zaostřování

(Internal Focusing), autofokus
využívající ultrazvukový zaostřovací
motor (SWM), manuální pomocí
samostatného zaostřovacího
kroužku

Redukce vibrací: Optická s využitím motorů VCM

(motory s indukční cívkou)

Stupnice
vzdáleností:

Značená v metrech a stopách, od
0,5 m do nekonečna ( )

Nejkratší
zaostřitelná
vzdálenost:

0,5 m při všech nastaveních zoomu

Počet lamel
clony:

7 (s optimalizovaným tvarem)

Clona: Plně automatická
Rozsah clon: f/3,5 až f/22 (při 18mm),

f/5,6 až f/36 (při 200mm)

Měření expozice: Při plně otevřené cloně
Průměr filtrového

závitu:

72 mm (P = 0,75 mm)

Rozměry:

Přibližně 77 mm (průměr) × 96,5 mm
(od dosedací plochy bajonetu
fotoaparátu)

Hmotnost: Přibližně 565 g
