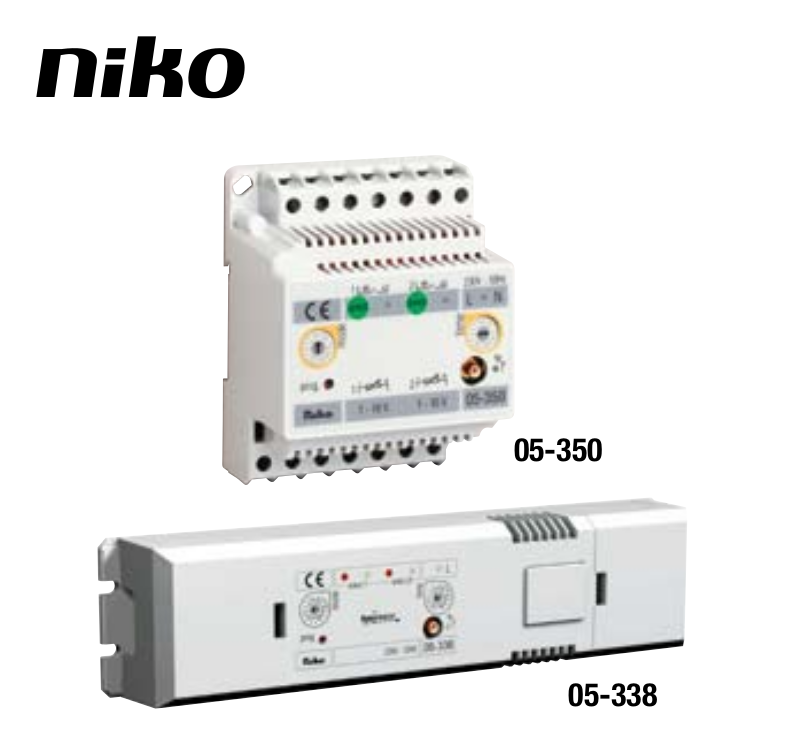

Niko 05-350, 05-338 User Manual [en, fr, es, de, sk +1]

05-350

05-338

05-350 / 05-338

Lees de volledige handleiding vóór installatie en ingebruikname.

1. BESCHRIJVING

Deze Easywave-ontvanger maakt deel uit van het Niko RF (Radio Frequentie)-systeem, een
installatietechniek zonder bedrading tussen de bedieningspunten (drukknoppen) en de te
bedienen verbruikers. We spreken hier over een ‘bediening op afstand’ of ‘draadloze bediening’.
De overdracht gebeurt door radiogolven op de frequentie 868,3MHz. Op deze frequentie zijn
enkel producten toegelaten die niet continu uitzenden (1% per uur = 36s), waardoor de kans
op storing minimaal is. Het systeem leent zich dan ook uitermate voor specifieke toepassingen
zoals bv. renovatie van geklasseerde interieurs, uitbreidingen in bestaande elektrische instal­laties waar kapwerk uitgesloten is, bureaus met verplaatsbare wanden... of om ingewikkelde
bekabelingen te vermijden. Het systeem is modulair opgebouwd door middel van zenders en
ontvangers. De wandzenders hebben de vorm van een schakelaar die tegen de wand kan
gemonteerd worden. De handzenders hebben de vorm van een klassieke afstandsbediening.
Elke zender kan een onbeperkt aantal ontvangers tegelijkertijd sturen. Elke ontvanger kan
door maximaal 32 zenders aangestuurd worden.
LET OP! Bij montage van de ontvanger in een metalen verdeelkast is gebruik van de externe
antenne 05-309 noodzakelijk. De antenne zorgt niet voor extra reikwijdte. Doorvoeropening
voor de connector ± 15mm.
Deze producten zijn conform de EU-reglementering en voldoen aan de essentiële eisen van
de R&TTE richtlijn: 1999/5/EC. De conformiteitsverklaring kan u opvragen bij de Niko-sup­portdienst.

NL

3

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

4

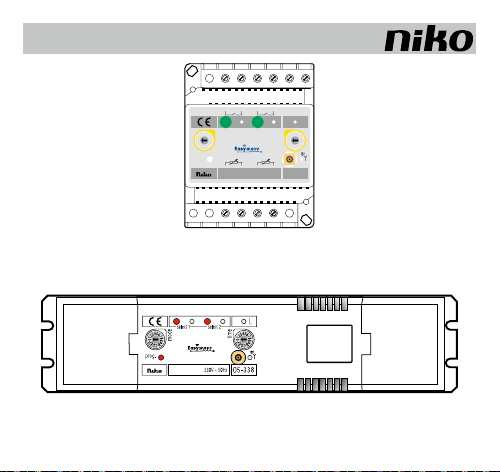

05-350

dimcontroller

05-338

ballastvormige dimcontroller

NL

05-350 / 05-338

2. WERKING EN GEBRUIK

Reikwijdte tussen Easywave-zenders en -ontvangers

Toestellen met afstandsbediening zoals tv, video en audio worden niet gestoord door de Easy­wave- zenders. De Easywave-zenders moeten optisch niet gericht worden naar de ontvanger.
De reikwijdte binnenshuis bedraagt ±30m. In open ruimte worden reikwijdtes van 100m bereikt.
Het zendbereik is afhankelijk van de in de woning gebruikte materialen.
U kan eventueel gebruik maken van het diagnosetoestel 05-370 om in een bepaalde omgeving
de RF-signaalsterkte te bepalen. Het toestel herkent alle 868,3Mhz-signalen. 9 LED’s geven
de ontvangstkwaliteit van het zendsignaal of de sterkte van de aanwezige stoorsignalen weer.
Zo kan u vaststellen of het bereik van de RF-zender toereikend is.

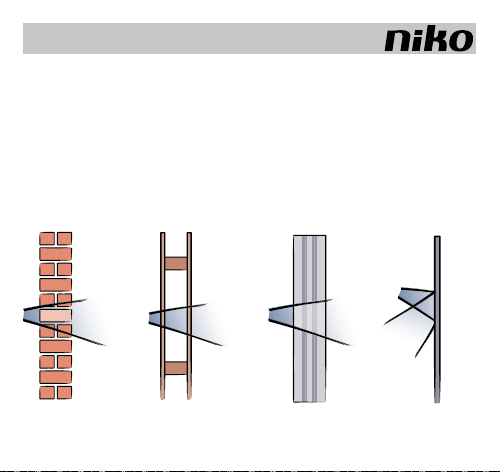

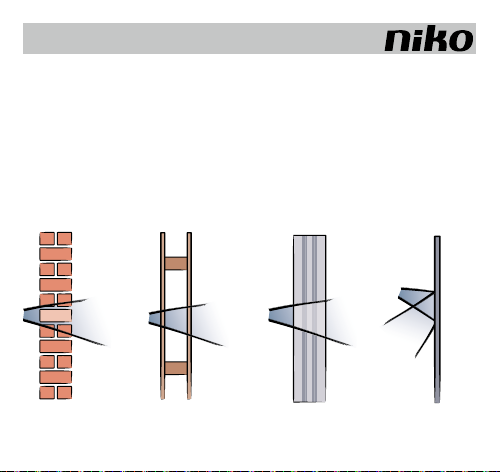

baksteen, beton hout, gipsen wanden gewapend beton gesloten metalen ruimt e
verlies: 20 à 4 0% verlies: 5 à 20% verlies: 40 à 90% verlies: 90 à 100%

NL

5

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

3. PROGRAMMEREN

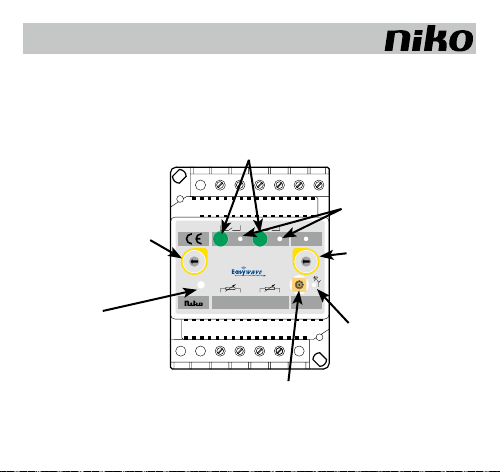

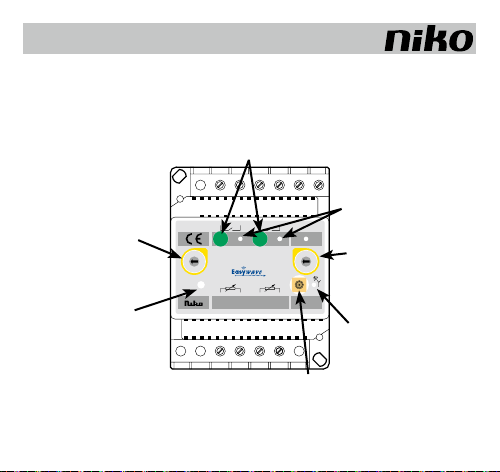

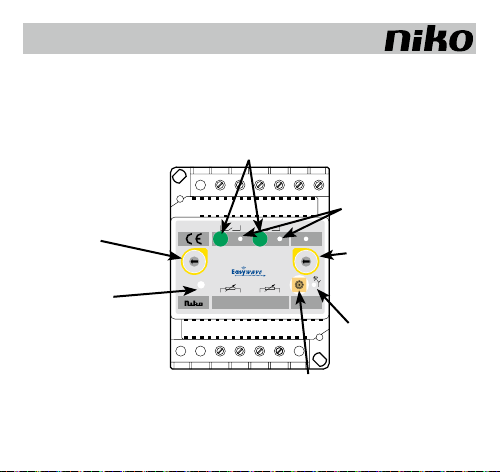

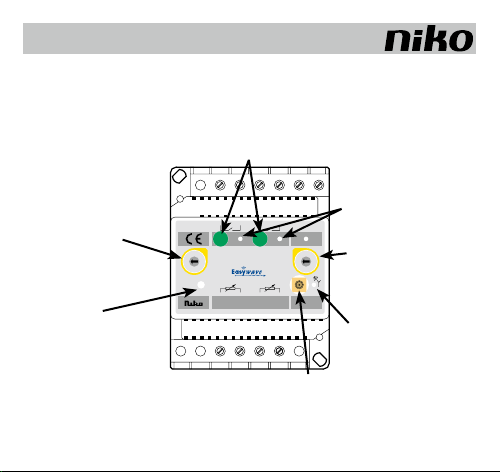

3.1. Bedienelementen

Een ontvanger functioneert slechts indien het adres van een zender in de ontvanger wordt
geprogrammeerd.

Selectie van kanaal 1 of kanaal 2

Indien uitgang geselecteerd
LED = AAN

Instellen van de modes
Instellen van de tijden:
uitvaltijd, bedientijd
of werkingstijd

Programmeertoets
LED knippert bij ontvangst

Connector voor externe antenne 05-309

De programmering is analoog voor alle ontvangers in deze handleiding.
6

NL

05-350 / 05-338

prog.

mode

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

time

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

prog.

prog.

3.2. Programmeren, aanleren van een zender

1. 1 x kort (<1,6s) drukken op

2. Met de

-toets het gewenste kanaal op de ontvanger AANschakelen.

3. Keuze van de functie (zie functietabel) via de draaischakelaar

4. Keuze van de bijhorende tijden (zie tabel met tijdsfuncties) via de draaischakelaar

5. Indrukken van de te programmeren drukknop op handzender of wandzender. Er klinkt een
kort beepsignaal als bevestiging. Er kunnen verschillende zenders geprogrammeerd worden.
Indien het geheugen vol is, hoort u een lange toon (2s).

6. Indien via ‘mode’ een functie gekozen wordt met 2-knops- of 4-knopsbediening moet u
slechts één van de knoppen indrukken. Bv. voor mode 1 moet u enkel boven- of onderaan
drukken om de programmering uit te voeren.

7. Kort (<1,6s) drukken op

NOOT: u kan steeds bijkomende zenders (max. 32) op een ontvanger bijprogrammeren: herhaal
‘PROGRAMMEREN’. Indien het geheugen vol is, hoort u een lange toon (2s).
Bij langdurige stroomonderbreking blijft de programmering behouden.

3.3. Alles wissen

1. 1 x lang (>1,6s) drukken op

2. Nogmaals lang (>1,6s) drukken en alles is gewist.

, u hoort een beepsignaal.

.

.

om de programmering te beëindigen.

tot het speciale repititieve beepsignaal weerklinkt.

NL

7

05-350 / 05-338

prog.

prog.

3.4. Selectief wissen, één zender wissen

1. 1 x lang (>1,6s) drukken op

2. Met de

3. Indrukken van de te wissen drukknop op handzender of wandzender. Er klinkt een kort

4. Kort (<1,6s) drukken op

3.5. Manueel bedienen

Met de druktoets ‘select’ vooraan op het toestel kan u de uitgang in- of uitschakelen. Bij de
2-kanaalsontvanger kan u in rolluikmode de uitgang voor onbeperkte tijd schakelen. Tijden
worden niet in rekening genomen.
Druktoets ‘select’ lang (>1,6s) indrukken = uitgang AAN of UIT.

-toets het gewenste kanaal op de ontvanger AANschakelen.

beepsignaal als bevestiging.

, u hoort het repetitieve beepsignaal.

om de programmering te beëindigen.

8

NL

05-350 / 05-338

3.6. Functietabellen

1. 05-350 2-kanaalsontvanger, modulair

De schakelfunctie wordt vastgelegd met de draaischakelaar ‘mode’

Instelling modes

Mode Uitvoering

M1 2-knops

M2 4-knops

M3 1-knops Preset oproepen

M4 1-knops

M5 1-knops T2* Dim aan naar laatste waarde
M6 1-knops T2* Dim uit

M7 1-knops Dim uit, 3min looptijd

MA 1-knops

MB 1-knops

* zie tabel met tijdsfuncties

Waar

Hoe lang

bedienen?

bedienen?*

kort (<400ms) Dim aan naar laatste waarde

boven

lang (>400ms) Stijgen van huidige waarde naar max.waarde
kort (<400ms) Dim uit

onder

lang (>400ms) Dalen van huidige waarde naar min.waarde
linksboven Dim aan naar laatste waarde
rechtsboven Stijgen van huidige waarde naar max.waarde
linksonder Dim uit
rechtsonder Dalen van huidige waarde naar min.waarde

kort (<1,6s) Sfeer oproepen

lang (>3s) Opslaan van nieuwe sfeer

kort Dim aan / Dim uit / Dim aan / enz

lang

kort Dim aan naar laatste waarde / Dim uit / enz

lang

Functie?

Stijgen naar max. waarde - Dalen naar
min. waarde – blijft 2s op min. waarde

Stijgen naar max. waarde - Dalen naar
min. waarde – blijft 2s op min. waarde

Werkings­tijd*

tijdens
bediening

Uitval­tijd*

T

NL

9

05-350 / 05-338

mode 3: Preset (lichtsfeer). Met één drukknop die in mode 3 geprogrammeerd wordt, kan

een vroeger geprogrammeerde lichtwaarde opgeroepen worden.

Werkwijze: het gewenste kanaal wordt door reeds geprogrammeerde drukknoppen

ingeschakeld en op de gewenste lichtwaarde ingesteld. Nu kan mode 3 ingesteld
worden voor het kanaal en door de programmering kan de lichtwaarde toegewezen
worden aan een drukknop. Daarna wordt de programmering beëindigd.

mode 4: Lichtsfeer. Met één drukknop die in mode 4 geprogrammeerd wordt, kan een

lichtwaarde opgeroepen én opgeslagen worden.

Lang drukken (>1,6s.) = opslaan van een lichtwaarde. De vorige waarde wordt

overschreven.
Kort drukken (<1,6s.) = oproepen van de lichtwaarde.
Werkwijze: het gewenste kanaal wordt door reeds geprogrammeerde drukknoppen

ingeschakeld en op de gewenste lichtwaarde ingesteld. Nu kan mode 4 ingesteld

worden voor het kanaal en door de programmering kan de lichtwaarde toegewezen

worden aan een drukknop. Daarna wordt de programmering beëindigd.
Wanneer u de sfeer wenst te wijzigen is het niet nodig de programmering opnieuw

uit te voeren. Stel de sfeer in met de drukknoppen, druk lang op de drukknop (in

m4) en de nieuwe sfeer wordt opgeslagen.

mode 7: Dim uit met minimum 3min uitvaltijd. Tijd kan verlengd worden door het instellen

van tijd T (zie tabel met tijdsfuncties).
vb. T = 30s; de uitvaltijd wordt 3min + 30s = 3’30”

10

NL

05-350 / 05-338

2. 05-338 2 kanaalsontvanger, ballastvormig
De schakelfunctie wordt vastgelegd met de draaischakelaar ‘mode’. De modes zijn identiek
aan 05-350.

3. Tabel met tijdsfuncties
De tijdsfunctie wordt bepaald met de draaischakelaar ‘time’.

Instelling tijden:

Tijden: Uitvaltijd T Bedientijd T2

0 0 0
1 0,5’’ 1,5’’
2 2’’ 3’’
3 4’’ 0
4 6’’ 0
5 10’’ 0
6 20’’ 0
7 30’’ 0
8 1’ 0
9 3’ 0
A 5’ 0
B 7’ 0
C 9’ 0
D 15’ 0
E 45’ 0
F 120’ 0

NL

11

05-350 / 05-338

4. TECHNISCHE GEGEVENS

4.1. Easywave modulaire ontvanger 2-kanaals dimcontroller 05-350

- 2 potentiaalvrije relaiscontacten, enkelpolig N.O., 4A, 230V 50Hz, enkel geschikt voor

monofasige configuraties, niet voor kringen in ZLVS

- 2 stuuruitgangen 1/10VDC – 45mA (EN60929) voor EVSA (elektronische voorschakelapparatuur)

- 2 uitgangen zijn onafhankelijk bedienbaar

- voedingsspanning 230V 50Hz

- enkel DIN-railmontage, breedte: 72mm, 4 DIN

- beschermingsgraad IP20

- te gebruiken met alle Easywave-zenders

- LED en lokale druktoets (select) met functie aan/uit

- Er kunnen tot 32 zenders aangeleerd worden aan 1 ontvanger.

- Aan elke zender kan een andere functie toegekend worden.

Belastingtabel voor 05-350

2 potentiaalvrije relaiscontacten, enkelpolig N.O., enkel voor monofasige voeding 4A, 230V
50Hz, voor het N.O.-contact. Het N.G.-contact mag max. 4A, 230V 50Hz, onderbreken.
De relaiscontacten mogen niet gebruikt worden in kringen met ZLVS.
Inschakelstroom: max. 30A/5ms. ±4 EVSA onmiddellijk schakelbaar (type afhankelijk).
Hou rekening met de inschakelstroompiek van de EVSA. Bij grotere aantallen moet er een
vermogenrelais gebruikt worden.

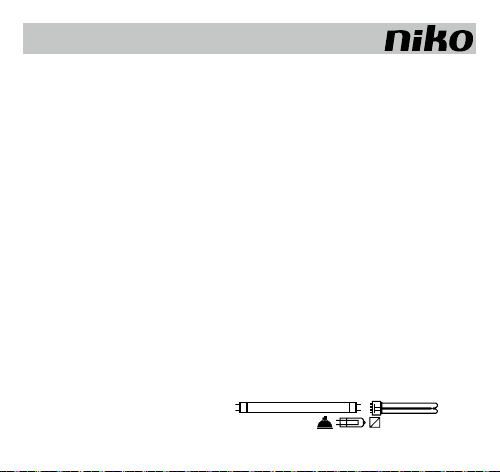

Type belasting: EVSA: elektronische voorschakelapparatuur (HF-fluorescentieballasten,
elektronische transformatoren …).
Maximumbelasting: 4A / 920VA

12

NL

05-350 / 05-338

4.2. Easywave ballastvormige ontvanger 2-kanaals 05-338

Technische gegevens gelijk aan 05-350, echter:

- ballastvormige behuizing: L 232mm x B 54mm x H 34mm

- beschermingsgraad: IP20

- Opgelet: bij inbouw in metalen armaturen vermindert het ontvangstbereik

- Voorzie voldoende ruimte voor de afkoeling.

- BELASTINGTABEL: identiek aan 05-350

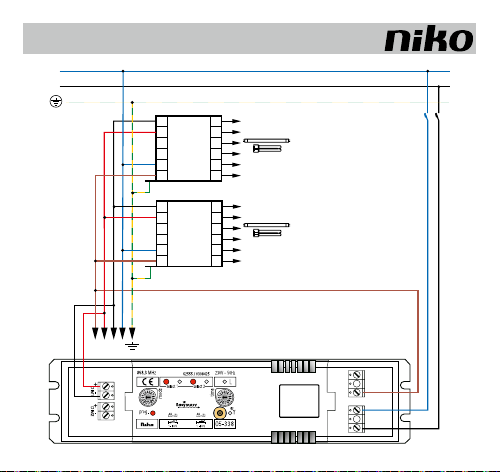

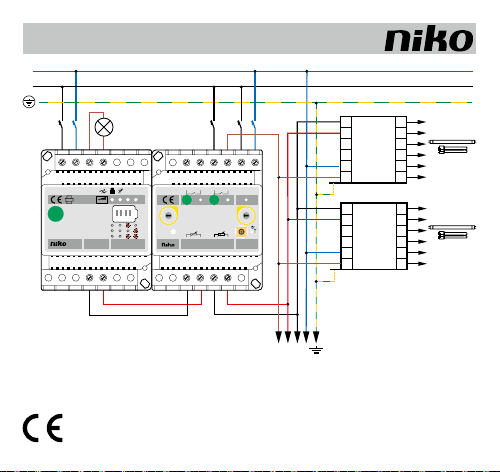

4.3. Aansluitschema’s zie pagina 75-76

5. WETTELIJKE WAARSCHUWINGEN

- De installatie dient te worden uitgevoerd door een erkend installateur en met inachtname

van de geldende voorschriften.

- Deze handleiding dient aan de gebruiker te worden overhandigd. Zij moet bij het dossier van de

elektrische installatie worden gevoegd en dient te worden overgedragen aan eventuele nieuwe
eigenaars. Bijkomende exemplaren zijn verkrijgbaar via de Niko-website of -supportdienst.

- Bij de installatie dient rekening gehouden te worden met (lijst is niet limitatief):

- de geldende wetten, normen en reglementen;

- de stand van de techniek op het ogenblik van de installatie;

- het feit dat een handleiding alleen algemene bepalingen vermeldt en dient gelezen te

worden binnen het kader van elke specifieke installatie;

- de regels van goed vakmanschap.

- Bij twijfel kan u de supportdienst van Niko raadplegen of contact opnemen met een erkend

controleorganisme.

NL

13

05-350 / 05-338

Support België: Support Nederland:
tel. + 32 3 778 90 80 tel. + 31 183 64 06 60
website: http://www.niko.be website: http://www.niko.nl
e-mail: [email protected] e-mail: [email protected]
In geval van defect kan u uw product terugbezorgen aan een erkende Niko-groothandel
samen met een duidelijke omschrijving van uw klacht (manier van gebruik, vastgestelde
afwijking…).

6. GARANTIEBEPALINGEN

- Garantietermijn: twee jaar vanaf leveringsdatum. Als leveringsdatum geldt de factuurdatum

van aankoop van het goed door de consument. Indien geen factuur voorhanden is, geldt de
productiedatum.

- De consument is verplicht Niko schriftelijk over het gebrek aan overeenstemming te informeren,

uiterlijk binnen de twee maanden na vaststelling.

- In geval van een gebrek aan overeenstemming van het goed heeft de consument recht op

een kosteloze herstelling of vervanging, wat door Niko bepaald wordt.

- Niko is niet verantwoordelijk voor een gebrek of schade als gevolg van een foutieve installatie,

oneigenlijk of onachtzaam gebruik of verkeerde bediening of transformatie van het goed.

- De dwingende bepalingen van de nationale wetgevingen betreffende de verkoop van

consumptiegoederen en de bescherming van de consumenten van de landen waarin Niko
rechtstreeks of via zuster/dochtervennootschappen, filialen, distributeurs, agenten of vaste
vertegenwoordigers verkoopt, hebben voorrang op bovenstaande bepalingen.

14

NL

05-350 / 05-338

Lisez entièrement le mode d’emploi avant toute installation et mise en service.

1. DESCRIPTION

Ce récepteur Easywave fait partie de la gamme des systèmes R.F. Niko (Fréquence radio),
une technique d’installation totalement exempte de câblage entre les points de commande
(boutons-poussoirs) et les appareils à commander. Il s’agit d’un système de ‘commande à
distance’. La transmission s’effectue via des ondes radio d’une fréquence de 868,3MHz. (A
cette fréquence, seuls les produits qui n’émettent que durant 1% d’une heure sont autorisés,
ce qui minimise les risques d’interférence.) Le système se prête particulièrement bien aux
applications spécifiques comme la rénovation d’intérieurs classés, l’extension d’installations
électriques existantes pour lesquelles des travaux de perçage sont exclus, les bureaux à cloisons
mobiles, etc. ou pour éviter des travaux de câblage complexes. Le système se construit de
façon modulaire au moyen d’émetteurs et de récepteurs. Les émetteurs muraux ont la forme
d’un interrupteur à installer sur un mur. Les émetteurs portables ont la forme d’une commande
à distance classique. Chaque émetteur peut commander un nombre illimité de récepteurs en
même temps. Chaque récepteur peut être contrôlé par un maximum de 32 émetteurs.
Attention! Lors du montage du récepteur dans un coffret métallique, il est nécessaire d’utiliser
l’antenne extérieure 05-309. Cette antenne n’entraîne pas une plus grande portée. Ouverture
pour le connecteur: ±15mm.
Ces produits sont conformes à la réglementation UE et satisfaisent aux exigences essentielles
de la directive R&TTE: 1999/5/CE. La déclaration de conformité peut être obtenue auprès
du service ‘support’ Niko.

FR

15

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

16

05-350

commande de variateur

05-338

commande de variateur sous forme de ballast

FR

05-350 / 05-338

2. FONCTIONNEMENT ET UTILISATION

Portée entre émetteurs et récepteurs Easywave

Des appareils avec commande à distance, tels que télévision, vidéo et audio, ne sont pas
parasités par des émetteurs Easywave. Les émetteurs Easywave ne doivent pas nécessairement
être orientés vers le récepteur. La portée s’élève à ±30m à l’intérieur et à ±100m en champ
libre. La distance d’émission dépend des matériaux utilisés dans la maison.
Vous pouvez éventuellement utiliser l’appareil diagnostic 05-370 afin de déterminer l’intensité
de réception RF dans un lieu. L’appareil reconnaît tous les signaux 868,3MHz. 9 LED vous
informent sur la qualité de réception du signal émetteur ou de l’intensité des signaux parasites.
Cela vous permet de déterminer si la portée de l’émetteur RF suffit.

briques, bé ton bois, parois en plât re béton armé espace e n métal fermé
perte: 20 à 40 % perte: 5 à 20 % per te: 40 à 90 % perte: 90 à 10 0 %

FR

17

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

3. PROGRAMMATION

3.1. Eléments de commande

Un récepteur fonctionne uniquement si l’adresse d’un émetteur est programmée dans le
récepteur.

Sélection de canal 1 ou de canal 2

Sortie sélectionnée,
LED s’allume

Programmation des modes
Programmation des temps:
durée avant extinction, durée
de commande, durée de
fonctionnement.
Touche de programmation
LED clignote lors de la réception

Connecteur pour antenne externe 05-309

La programmation est analogue pour tous les récepteurs mentionnés dans ce manuel.
18

FR

05-350 / 05-338

prog.

mode

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

time

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

prog.

3.2. Programmation d’un émetteur

1. Enfoncez brièvement (<1,6s) la touche

2. Enclenchez le canal souhaité sur le récepteur ‘action photo’ à l’aide de la touche

3. Sélectionnez la fonction souhaitée (voir tableau fonctions) à l’aide de l’interrupteur rotatif

4. Enfoncez les temps correspondants (voir tableau temporisations) à l’aide de l’interrupteur

rotatif

5. Enfoncez le bouton-poussoir à programmer de l’émetteur portable ou de l’émetteur mural.

La programmation est confirmée par un bip sonore court. Différents émetteurs peuvent
être programmés. Si la mémoire est pleine, vous entendez un signal long ‘2 sec. bip’.

6. Si vous sélectionnez une fonction par ‘mode’ avec une commande à 2 ou à 4 boutons, il

faut enfoncer seulement 1 des boutons. P.ex. pour programmer mode 1, il faut seulement
enfoncer le bouton en haut ou en bas.

7. Pour terminer la programmation, enfoncez brièvement (<1,6s) la touche

REMARQUE: Vous pouvez toujours programmer des émetteurs supplémentaires (max. 32)
sur un récepteur: répétez ‘PROGRAMMER’. Si la mémoire est pleine, vous entendez un
signal long ‘2 sec. bip’. En cas de coupure de courant de longue durée, la programmation
sera maintenue.

, vous entendez un bip sonore.

.

.

FR

19

05-350 / 05-338

prog.

prog.

prog.

prog.

3.3. Effacement total

1. Enfoncez 1 x longuement (>1,6s) la touche

signal bip sonore répétitif.

2. Pour tout effacer, enfoncez à nouveau longuement la touche

3.4. Effacement sélectif, effacer un seul émetteur

1. Enfoncez 1 x longuement la touche

bip sonore répétitif.

2. Enclenchez le canal souhaité sur le récepteur au moyen de la touche

3. Enfoncez le bouton-poussoir à effacer de l’émetteur portable ou de l’émetteur mural. La

programmation est confirmée par un bip sonore court.

4. Pour terminer la programmation, enfoncez brièvement (<1,6s) la touche

3.5. Commande manuelle

Au moyen de la touche ‘select’ en tête de l’appareil, vous pouvez enclencher ou déclencher
l’appareil. Dans le cas d’un récepteur à 2 canaux, vous pouvez, dans le mode volets, enclencher
et déclencher la sortie pendant un temps illimité.
Les temps ne sont pas pris en considération.
Enfoncez longuement la touche ‘select’ (>1,6s) = ENclencher ou DEclencher

jusqu’ à ce que vous entendiez un

jusqu’ à ce que vous entendiez un signal

.

.

20

FR

05-350 / 05-338

3.6. Aperçu des fonctions

1. 05-350 récepteur à 2 canaux, modulaire
La fonction d’enclenchement est programmée au moyen de l’interrupteur rotatif ‘mode’.

Réglages des modes

Exécu-

Où com-

Mode

tion

2

M1

boutons

4

M2

boutons

M3 1 bouton Appeler preset
M4 1 bouton
M5 1 bouton T2* Variation montante jusqu’à la dernière valeur

M6 1 bouton T2* Variation descendante

M7 1 bouton Variation descendante, 3’ de temps de charge

MA 1 bouton

MB 1 bouton

* voir tableau avec fonctions de temps

Durée de com-

mander?

mande?*

Courte (<400ms) Variation montante jusqu’à la dernière valeur
Longue

au-dessus

(>400ms)
Courte (<400ms) Variation descendante

en des-

Longue

sous

(>400ms)
en haut à gauche Variation montante jusqu’à la dernière valeur
en haut à droite Montée de la valeur actuelle vers la valeur max.
en bas à gauche Variation descendante
en bas à droite Baisse de la valeur actuelle vers la valeur min.

Courte (<1,6s) Appeler ambiance

Longue (>3s) Sauvegarder la nouvelle ambiance

Courte Montante / descendante / montante / etc.

Longue

Courte

Longue

Fonction?

Montée de la valeur actuelle vers la valeur max.

Baisse de la valeur actuelle vers la valeur min.

Montée vers la valeur max. – descente vers la
valeur min. – reste 2s. à la valeur min.
Appeler le dernier niveau d’éclairage/descen­dante/etc.
Montée vers la valeur max. – descente vers la
valeur min. – reste 2s. à la valeur min.

FR

Temps de
fonction­nement*

Pendant la
com­mande

Durée
sans
fontion*

T

21

05-350 / 05-338

mode 3: Preset (ambiance). A l’aide d’un bouton-poussoir, qui est programmé dans mode

3, vous pouvez activer le niveau lumineux précédent.

Mode d’emploi: à l’aide de boutons-poussoirs déjà programmés, vous pouvez

enclencher le canal souhaité et programmer le niveau lumineux préféré. Puis le
mode 3 peut être programmé pour ce canal et le niveau lumineux peut être attribué
à un bouton-poussoir. Terminez la programmation.

mode 4: Ambiance. Par un seul bouton-poussoir, programmé dans mode 4, un niveau

lumineux peut être activé et mémorisé.
Pression longue (>1,6 s) = mémorisation du niveau lumineux
Pression courte (<1,6 s) = rappel du niveau lumineux
Mode d’emploi: à l’aide de boutons-poussoirs déjà programmés, vous pouvez

enclencher le canal souhaité et programmer le niveau lumineux préféré. Puis le

mode 4 peut être programmé pour ce canal et le niveau lumineux peut être attribué

à un bouton-poussoir. Terminez la programmation.
Si vous souhaitez changer l’ambiance, il n’est pas nécessaire de reprogrammer.
Programmez l’ambiance en moyen des boutons-poussoirs, poussez longuement

sur le bouton-poussoir (en M4) et la nouvelle ambiance est sauvegardée.

mode 7: variateur OFF avec une durée d’extinction d’au minimum 3 min. Cette durée peut

être prolongée en programmant le temps T (voir tableau avec les fonctions de

temps).
P.ex. T = 30s; la durée d’extinction s’élève à 3 min. + 30s = 3’30”.

22

FR

05-350 / 05-338

2. 05-338 récepteur à 2 canaux, sous forme de ballast
La fonction d’enclenchement est programmée au moyen de l’interrupteur rotatif ‘mode’.
Modes identiques à 05-350.

3. Aperçu avec temps de fonction
Les fonctions de temps sont programmés au moyen de l’interrupteur rotatif ‘time’.

Réglages des temporisations:

Temps Temporisation T Durée de comm. T2

0 0 0

1 0,5’’ 1,5’’

2 2’’ 3’’

3 4’’ 0

4 6’’ 0

5 10’’ 0

6 20’’ 0

7 30’’ 0

8 1’ 0

9 3’ 0

A 5’ 0

B 7’ 0

C 9’ 0

D 15’ 0

E 45’ 0

F 120’ 0

FR

23

05-350 / 05-338

4. CARACTERISTIQUES TECHNIQUES

4.1. Récepteur modulaire Easywave - commande de variateur à 2 canaux 05-350

- 2 contacts relais libres de potentiel, unipolaires NO, 4A, 230V 50Hz. Uniquement destiné à des

configurations monophasées. Les contacts ne peuvent pas être utilisés pour les circuits en TBTS.

- 2 sorties de commande 1/10VCD – 45mA (EN60929) pour des BER (ballasts électroniques réglables)

- 2 sorties peuvent être commandées séparément

- Tension d’alimentation: 230V 50Hz

- Uniquement montage sur rail DIN, largeur 72mm, 4 DIN

- Niveau de protection IP20

- compatible avec tous les émetteurs Easywave

- LED et bouton-poussoir local (select) avec fonction marche/arrêt

- Chaque récepteur peut être commandé par un maximum de 32 émetteurs.

- A chaque émetteur peut être attribué une autre fonction.

TABLEAU DES CHARGES pour 05-350

2 contacts relais libres de potentiel, unipolaires NO, uniquement pour alimentation monophasée
4A, 230V 50Hz, pour le contact de travail.
Les contacts relais ne peuvent pas être utilisés pour les circuits en TBTS.
Courant de commutation: max. 30A/5ms. ± 4 BER peuvent être enclenchés immédiatement
avec ce relais (dépend du type). Tenez compte du courant de commutation des BER. En cas
d’emploi de plus de 4 BER, Il faut utiliser un relais de puissance.
Type de charge: BER: ballast électronique réglable (ballasts fluorescents HF, transformateurs
électroniques ...).
Charge Maximum: 4A / 920VA

24

FR

05-350 / 05-338

4.2. Récepteur Easywave sous forme de ballast à 2 canaux 05-338

Caractéristiques techniques égales à 05-350, mais:

- avec un boîtier sous forme de ballast. L 232mm x l 54mm x H 34mm

- niveau de proctection: IP20

- Attention: en cas d’encastrement dans des armatures en métal la portée de réception

réduit.

- Réservez assez de place pour le refroidissement.

- TABLEAU DES CHARGES identique à 05-350

4.3. Schémas de raccordement voir page 75-76

5. PRESCRIPTIONS LEGALES

- L’installation doit être effectuée par un installateur agréé et dans le respect des prescriptions

en vigueur.

- Ce mode d’emploi doit être remis à l’utilisateur. Il doit être joint au dossier de l’installation

électrique et être remis à d’éventuels autres propriétaires. Des exemplaires supplémentaires
peuvent être obtenus sur le site web ou auprès du service ‘support Niko’.

- Il y a lieu de tenir compte des points suivants avant l’installation (liste non limitative):

- les lois, normes et réglementations en vigueur;

- l’état de la technique au moment de l’installation;

- ce mode d’emploi qui doit être lu dans le cadre de toute installation spécifique;

- les règles de l’art.

- En cas de doute, vous pouvez appeler le service ‘support Niko’ ou vous adresser à un

organisme de contrôle reconnu.

FR

25

05-350 / 05-338

Support Belgique: Support France:
+ 32 3 778 90 80 + 33 820 20 66 25
site web: http://www.niko.be site web: http://www.niko.fr
e-mail: [email protected] e-mail: [email protected]
En cas de défaut de votre appareil, vous pouvez le retourner à un grossiste Niko agréé,
accompagné d’une description détaillée de votre plainte (manière d’utilisation, divergence
constatée…).

6. DISPOSITIONS DE GARANTIE

- Délai de garantie: 2 ans à partir de la date de livraison. La date de la facture d’achat par le

consommateur fait office de date de livraison. Sans facture disponible, la date de fabrication
est seule valable.

- Le consommateur est tenu de prévenir Niko par écrit de tout manquement à la concordance

des produits dans un délai max. de 2 mois après constatation.

- Au cas ou pareil manquement serait constaté, le consommateur a droit à une réparation

gratuite ou à un remplacement gratuit selon l’avis de Niko.

- Niko ne peut être tenu pour responsable pour un défaut ou des dégâts suite à une installation

fautive, à une utilisation contraire ou inadaptée ou à une transformation du produit.

- Les dispositions contraignantes des législations nationales ayant trait à la vente de biens de

consommation et la protection des consommateurs des différents pays où Niko procède à la
vente directe ou par entreprises interposées, filiales, distributeurs, agents ou représentants
fixes, prévalent sur les dispositions susmentionnées.

26

FR

05-350 / 05-338

Lesen Sie vor der Montage und Inbetriebnahme die vollständige Gebrauchsanleitung.

1. BESCHREIBUNG

Diese Easywave-Empfänger gehören zum Niko-Funk-System, einer Installationstechnik die ohne jede
Verdrahtung zwischen den Bedienungspunkten (Tastern und Handsendern) und den zu steuernden
Geräten auskommt. Wir sprechen hier von einer ‘Fernbedienung’. Die Übertragung erfolgt auf
der Europäisch harmonisierten Frequenz von 868,3MHz. Auf dieser Frequenz sind nur Produkte
zugelassen, die lediglich 1% = 36s pro Stunde senden. Hierdurch wird das Störungsrisiko auf ein
Minimum reduziert. Das System eignet sich daher auch besonders gut für spezielle Einsatzfälle wie
z.B. die Renovierung denkmalgeschützter Innenräume oder die Erweiterung bereits vorhandener
Installationen, wo Stemmarbeiten ausgeschlossen sind, in Büros mit mobilen Wänden usw., um
hier die Kabelinstallation zu vermeiden. Das System von Sendern und Empfängern ist modular
aufgebaut. Die Handsender haben die Form einer klassischen Funkfernbedienung. Jeder Sender
kann eine unbegrenzte Anzahl von Empfängern gleichzeitig steuern. Jeder Empfänger kann von
maximal 32 Sendern angesteuert werden.
Achtung!: Bei der Montage des Empfängers in einem Metall-Verteilergehäuse, ist die externe Antenne
05-309 vorzusehen. Die Antenne erhöht jedoch nicht die Reichweite. Die Durchführungsöffnung
für den Anschluss der Antenne ist ca. 15mm.
Diese Produkte entsprechen den EU-Vorschriften und erfüllen die wesentlichen Anforderungen
der R&TTE-Richtlinie: 1999/5/EC. Die Konformitätsbescheinigung erhalten Sie bei der Niko­Hotline.

DE

27

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

28

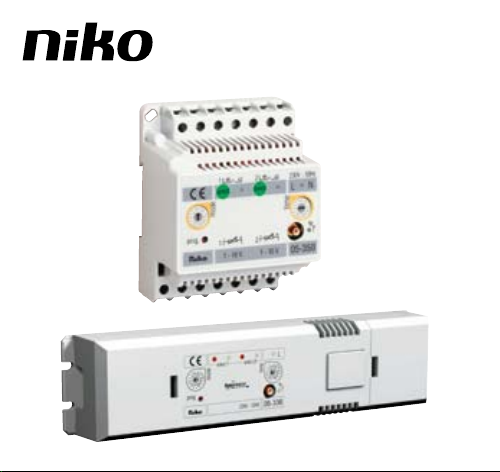

05-350

REG-Dimcontroller-Empfänger

05-338

Einbau-Dimcontroller-Empfänger

DE

05-350 / 05-338

2. FUKTIONSWEISE UND ANWENDUNG

Sendebereich zwischen Easywave-Sender und -Empfänger

Geräte mit Fernbedienungen wie Fernseh-, Video- und Audiogeräte werden nicht durch
Easywave-Sender gestört. Die Easywave-Sender müssen nicht optisch zum Empfänger
ausgerichtet werden. Der Sendebereich beläuft sich auf ±30m im Haus und auf 100m im
Freien. Der Sendebereich ist von den im Gebäude benutzten Materialien abhängig. Sie kön­nen eventuell das Diagnosegerät 05-370 verwenden, um die Stärke des Funksignals in der
Umgebung zu bestimmen. Das Gerät erkennt alle 868,3MHz-Signale. Durch die 9 LEDs wird
die Stärke des Sendesignals bzw. die der Störsignale wiedergegeben. Die LEDs ermöglichen
die Bestimmung des Sendebereichs der Sender.

Backste in, Beton Holz, Gi pswände Stahlb eton Geschl ossene Metal lwände
Verlu st: 20 bis 40 % Verlust: 5 bis 2 0 % Ve rlust: 40 bis 9 0 % Verlust: 90 bi s 100 %

DE

29

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

3. PROGRAMMIEREN

3.1. Bedienungselemente

Ein Empfänger funktioniert nur wenn die Adresse eines Senders in den Empfänger einpro­grammiert wurde.

Zur Auswahl des Kanals 1 oder 2

Ausgang selektiert,
LED = AN

Zum Programmieren der Modi
Zum Programmieren der
Zeit: Abfallverzögerung,
Bedienungszeit, Laufzeit

Programmiertaste
LED blinkt beim Empfäng

Die Programmierung ist entsprechend für alle Empfänger in dieser Gebrauchsanweisung
vorzunehmen.

30

Anschlussstecker für Zusatzantenne 05-309

DE

05-350 / 05-338

prog.

mode

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

time

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

prog.

prog.

prog.

3.2. Einen Sender programmieren

1. 1 x kurz die

2. Mit der

3. Wählen der Funktion (s. Funktionstabelle) mit dem Mode-Drehschalter

4. Wählen der zugehörigen Zeiten (s. Zeittabelle) mit dem Time-Drehschalter

5. Betätigen der zu programmierenden Taste auf dem Hand- oder Wandsender. Sie hören einen

Bestätigungssignal. Es können unterschiedliche Sender programmiert werden. Wenn der
Speicherplatz voll ist, hören Sie einen langen Signalton ‘2s bip’.

6. Falls mit ‘Mode’ eine Funktion mit 2 oder 4 Tastpunkten gewählt wird, braucht nur eine der

Tasten betätigt zu werden.

7. Kurz

Anmerkung: Sie können immer zusätzliche Sender (max. 32) bei dem Empfänger hinzupro­grammieren: wiederholen Sie ‚PROGRAMMIEREN‘. Wenn der Speicherplatz voll ist, hören Sie
einen langen Signalton ‘2s bip’.
Auch bei langen Stromunterbrechungen bleibt die Programmierung erhalten.

3.3. Alles löschen

1. 1 x lange (>1,6s) die

hören.

2. Nochmals lange die (>1,6s)

-Taste betätigen, Sie hören dann ein Bestätigungssignal.

-Taste den gewünschten Kanal am Empfänger EINschalten.
.

.

Taste betätigen zur Beendigung der Programmierung.

-Taste betätigen bis Sie das wiederkehrende ‘bip’-Signal

-Taste betätigen und alles ist gelöscht.

DE

31

05-350 / 05-338

prog.

prog.

3.4. Selektiv löschen, einen Sender löschen

1. 1 x lange die (>1,6s)

2. Mit der

3. Betätigen der zu löschenden Taste auf dem Hand- oder Wansender. Sie hören ein kurzes

4. Kurz (<1,6s) die

3.5. Manuell bedienen

Mit der ‘select’-Taste, vorne auf dem Gerät, kann man den Ausgang ein- oder ausschalten.
Zeiteinstellungen werden nicht ausgeführt.
‘Select’-Taste (>1,6s) betätigen = Ausgang EIN oder AUS.

-Taste den gewünschten Kanal am Empfänger EINschalten.

Bestätigungssignal.

-Taste betätigen, Sie hören ein Bestätigungssignal.

-Taste betätigen zur Beendigung des Löschvorgangs.

32

DE

05-350 / 05-338

3.6. Funktionstabellen

1. 05-350 2-Kanal-Empfänger, REG
Die Schaltfunktion wird mit dem Drehschalter ‘mode’ programmiert.

Einstellungsmodi

Wo

Mode Ausführung

M1 2-Tastpunkte

M2 4-Tastpunkte

M3 1-Tastpunkt Preset aufrufen
M4 1-Tastpunkt
M5 1-Tastpunkt T2* Dimmer zurück zum letzten wert

M6 1-Tastpunkt T2* Dimmer aus

M7 1-Tastpunkt Dimmer aus, 3Min Laufzeit

MA 1-Tastpunkt

MB 1-Tastpunkt

* S. Tabelle mit Zeitfunktionen

Wie lange

bedienen?

bedienen?*

Kurz (<400ms) Dimmer an, auf dem letzten Wert

Oben

Lang (>400ms) Vom aktuellen bis zum Maximalwert ansteigend
Kurz (<400ms) Dimmer aus

Unten

Lang (>400ms) vom aktuellen bis zum Mindestwert absinkend
Links oben Dimmer an, auf den letzten Wert
Rechts oben Vom aktuellen bis zum Maximalwert ansteigend
Links unten Dimmer aus
Rechts unten Vom aktuellen bis zum Mindestwert absinkend

Kurz (<1,6s) Lichtszene aufrufen

Lang (>3s) Neue Lichtszene speichern

Kurz Dimmer an/Dimmer aus/Dimmer an usw

Lang

Kurz Dimmer zurück zum letzten wert/Dimmer aus/usw.

Lang

Funktion?

Bis zum Maximalwert ansteigend bis zum Mindest­wert absinkend bleibt 2S auf Mindestwert

Bis zum Maximalwert ansteigend bis zum Mindest­wert absinkend bleibt 2S auf Mindestwert

Einschalt­zeit*

während
der Bedie­nung

Ab­fall­zeit*

T

DE

33

05-350 / 05-338

mode 3: Preset (Lichtszene). Mit einer Taste, die im Modus 3 programmiert wurde, kann ein

abgespeicherter Lichtwert wieder aufgerufen werden. Ablauf: der gewünschte Kanal
wird anhand bereits programmierter Tasten eingeschaltet und auf dem gewünschten
Lichtwert eingestellt. Nun kann Modus 3 für diesen Kanal programmiert werden und
durch die Programmierung kann der Lichtwert einer Taste zugewiesen werden. Die
Programmierung wird danach beendet.

mode 4: Lichtszene. Mit einer Taste, die im Modus 4 programmiert wurde, kann ein Lichtwert

aufgerufen und gespeichert werden.

Lang drücken (>1,6s) = Lichtwert abspeichern. Der vorige Wert wird überschrie-

ben.

Kurz drücken (<1,6s) = Lichtwert aufrufen. Ablauf: der gewünschte Kanal wird

anhand schon programmierter Tasten eingeschaltet und auf den gewünschten
Lichtwert eingestellt. Nun kann Modus 4 für diesen Kanal programmiert werden
und durch die Programmierung kann der Lichtwert einer Taste zugewiesen werden.
Die Programmierung wird danach beendet.

Möchten Sie die Szene ändern, dann brauchen Sie die Programmierung nicht aufs

neue auszuführen. Die Szene mit den Tastern programmieren, lange auf den Taster
(in m4) drücken und die neue Szene wird abgespeichert.

mode 7: Ausdimmen mit min. 3Min Abfallverzögerung. Die Zeitdauer kann verlängert werden,

indem Zeit T eingestellt wird (s. Tabelle mit Zeiteinstellungen).

z.B. T=30S.; die Abfallverzögerung beträgt dann 3Min + 30S = 330.
34

DE

05-350 / 05-338

2. 05-338 2-Kanal-Einbau-Empfänger
Die Dim-Funktion wird mit dem Drehschalter ‘mode’ programmiert. Modi wie 05-350.

3. Tabelle mit Zeitfunktionen
Die Zeitfunktion wird mit dem Drehschalter eingestellt.

Einstellungszeiten:

Zeiten: Abfallzeit T Bedienzeit T2

0 0 0
1 0,5’’ 1,5’’
2 2’’ 3’’
3 4’’ 0
4 6’’ 0
5 10’’ 0
6 20’’ 0
7 30’’ 0
8 1’ 0
9 3’ 0
A 5’ 0
B 7’ 0
C 9’ 0
D 15’ 0
E 45’ 0
F 120’ 0

DE

35

05-350 / 05-338

4. TECHNISCHE DATEN

4.1. Easywave REG-Empfänger, 2-Kanal-Dimcontroller 05-350

- 2 potentialfreie Relaiskontakte, einpolige Schließer, 4A, 230V~ 50Hz. Nur geeignet für 1­phasige Versorgung. Die Relaiskontakte dürfen nicht für Schaltkreise mit Schutzkleinspannung
verwendet werden.

- 2 Steuerausgänge 1/10VDC - 45mA (EN60929) für EVGs

- 2 unabhängig voneinander programmierbare Ausgänge

- Versorgungsspannung 230V~ 50Hz

- Für DIN-Schienenmontage, Breite: 4 TE (72mm)

- Schutzart IP20

- Kompatibel zu allen Easywave-Sendern

- LED und lokaler Taster (select) mit ON/OFF-Funktion

- max. 32 Sender können in einem Empfänger programmiert werden.

- Jedem Sender kann eine andere Funktion zugewiesen werden.

Belastungstabelle für 05-350

2 potentialfreie Relaiskontakte, einpolige Schließer. Nur geeignet für 1-phasige Versorgung
4A, 230V 50Hz, für den Schließkontakt. Die Relaiskontakte dürfen nicht für Schaltkreise mit
Schutzkleinspannung verwendet werden.
Einschaltstrom: max. 30A/5ms. Ca. 4 EVG´s unmittelbar schaltbar (hängt ab vom Typ).
Beachten Sie die Einschaltstromspitzen der EVG´s. Falls Sie mehr als 4 EVG´s einsetzen,
brauchen Sie ein Leistungsrelais.

Leistungstyp: EVG: elektronische Vorschaltgeräte (HF Leuchtstoffballaste, elektronische Trafos…)
Max. Leistung: 4A / 920VA

36

DE

05-350 / 05-338

4.2. Easywave 2-Kanal-Einbau-Dimcontroller-Empfänger 05-338

Technische Daten wie 05-350, jedoch

- Einbau-Gehäuse: L 232mm x B 54mm x T 34mm

- Schutzart IP20

- Achtung: Einbau in Metallarmaturen, verkleinert den Empfängbereich.

- Sehen Sie genügend Platz für die Abkühlung vor.

- BELASTUNGSTABELLE wie 05-350

4.3. Anschlussbild s. Seite 75-76

5. GESETZLICHE BESTIMMUNGEN

- Die Installation darf ausschließlich von einem Fachmann des Elektrohandwerks unter
Berücksichtigung der geltenden Vorschriften vorgenommen werden.

- Übergeben Sie dem Benutzer diese Gebrauchsanleitung. Sie ist den Unterlagen der elektri­schen Anlage beizufügen und muss auch eventuellen neuen Besitzern übergeben werden.
Zusätzliche Exemplare erhalten Sie über unsere Website oder unseren Servicedienst.

- Bei der Installation müssen Sie u.a. Folgendes berücksichtigen:

- die geltenden Gesetze, Normen und Vorschriften;

- den Stand der Technik zum Zeitpunkt der Installation;

- diese Gebrauchsanleitung die im Zusammenhang mit jeder spezifischen Anlage gesehen

werden muss;

- die Regeln fachmännischen Könnens.

- Sollten Sie Fragen haben, können Sie sich an die Niko-Hotline oder an eine anerkannte
Kontrollstelle wenden:

Web-site: http://www.niko.be; E-Mail: [email protected];
Hotline Belgien: [phone]

DE

37

05-350 / 05-338

Hotline Moeller Deutschland:
Berlin: [phone] Hamburg: [phone]
Düsseldorf: [phone] Frankfurt a.M.: [phone]
Stuttgart: [phone] München: [phone]
Mail: [email protected]
Österreich: Moeller Gebäudeautomation UG Schrems 0043-2853-702-0
Hotline Slowakei: [phone] – E-mail: [email protected]
Im Falle eines Defektes an Ihrem Niko-Produkt, können Sie dieses mit einer genauen
Fehlerbeschreibung (Anwendungsproblem, festgestellter Fehler, usw.) an Ihren Moeller- oder
Niko-EGH zurückbringen.

6. GARANTIEBESTIMMUNGEN

- Garantiezeitraum: Zwei Jahre ab Lieferdatum. Als Lieferdatum gilt das Rechnungsdatum zu
dem der Endkunde das Produkt gekauft hat. Falls keine Rechnung mehr vorhanden ist, gilt
das Produktionsdatum.

- Der Endkunde ist verpflichtet, Niko über den festgestellten Mangel innerhalb von zwei
Monaten zu informieren.

- Im Falle eines Mangels an dem Produkt hat der Endkunde das Recht auf eine kostenlose
Reparatur oder Ersatz. Dies wird von Niko entschieden.

- Niko ist nicht für einen Mangel oder Schaden verantwortlich, der durch unsachgemäße Installation, nicht
bestimmungsgemäßen oder unvorsichtigen Gebrauch oder falsche Bedienung oder Anpassen/Ändern
des Produktes entsteht.

- Die zwingenden Vorschriften der nationalen Gesetzgebung bezüglich des Verkaufs von
Konsumgütern und der Schutz des Kunden in den Ländern in denen Niko direkt oder über
seine Tochtergesellschaften, Filialen, Distributoren, Handelsvertretungen oder Vertretern
verkauft, haben Vorrang vor den obigen Bestimmungen.

38

DE

05-350 / 05-338

Read the complete manual before attempting installation and activating the system.

1. DESCRIPTION

This Easywave receiver is part of the Niko RF (Radio Frequency) system, an installation
technique that does not use any wiring between the control points (push buttons) and the
consumers to be operated. This technique is known as ‘remote control’ or ‘wireless control’.
Transmission occurs by means of radio waves at the 868.3 MHz frequency. This frequency is
reserved for products that do not transmit continuously (1% per hour = 36s), so that there is
only a minimal risk of interference. The system is therefore ideally suited for use in specific
applications such as renovation of interiors, extensions in existing electrical installations where
drilling or channeling work is excluded, offices with movable walls… or to avoid the use of
complex cabling configurations. It is a modular system built around transmitters and receivers.
The wall-mount transmitters take the form of an ordinary switch suited for wall mounting. The
hand-held transmitters take the form of a conventional remote control unit. Each transmitter
can control an unlimited number of receivers simultaneously. Each receiver can be controlled
by up to 32 transmitters.
ATTENTION! When mounting the receiver in a metal distribution box, external antenna 05-309
has to be used. The antenna does not extend the available range. Through-feed opening for
the connector: approx. 15mm.
The products conform to the EC regulations and comply with the essential requirements
of the R&TTE directive: 1999/5/EC. The certificate of conformity can be obtained from the
Niko support service.

EN

39

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

40

05-350

dim controller

05-338

load-type dim controller

EN

05-350 / 05-338

2. INSTALLATION AND USE

Range between Easywave transmitters and receivers

Equipment using a remote control, such as TV, video and audio, does not suffer interference from
the Easywave transmitters. The Easywave transmitters need not be pointed at the receiver. The
range in buildings amounts to approx. 30m. In open fields ranges of up to 100m are possible.
The transmitter range depends upon the materials used in the building.
You may also use diagnostic unit 05-370 to determine the RF signal strength in a given
environment. The device detects all 868,3MHz signals. The reception quality of the transmitter
signal or the strength of the interfering signals present is indicated by 9 LEDs, allowing you to
determine whether the RF transmitter’s range is sufficient.

brick, concrete wood, plaster walls reinforced concrete enclosure in metal
loss: 20 to 40 % loss: 5 to 20 % loss: 4 0 to 90 % loss: 90 to 10 0 %

EN

41

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

3. PROGRAMMING

3.1. Control elements

A receiver only functions after the address of a transmitter has been programmed in it.

To select channel 1 or channel 2

Output selected
LED = ON

To set the modes
To set the times: release time,
control time or operating time

Programming button

Reception of signal,
LED blinks

connector for external antenna 05-309

Programming is identical for all receivers included in these operating instructions.
42

EN

05-350 / 05-338

prog.

mode

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

time

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

prog.

prog.

3.2. Programming, teach a transmitter

1. Apply 1 brief (<1.6s) press to the

2. Use the

button to switch ON the desired channel on the receiver.

3. Select the function (see function table) using the

4. Select the relevant times (see time table) using the

5. Press the push button to be programmed on the hand-held transmitter or wall-mounted

transmitter. This is acknowledged by a short bleep signal. Different transmitters can be
programmed. If the memory is full, you will hear a long 2s bleep tone.

6. If you select a function with 2-button or 4-button control via ‘mode’, you only need to press

one of the buttons. E.g. for mode 1 you only need to press the button at the top or bottom
to carry out the programming.

7. Apply a brief (<1.6s) press to

NOTE: Additional transmitters (max. 32) can at any time be programmed on a receiver: repeat
‘PROGRAMMING’. If the memory is full, you will hear a long 2s bleep tone.
The programming is retained in case of prolonged power failures.

3.3. Global reset

1. Apply 1 long (>1.6s) press to the

sounds.

2. Apply a second long (>1.6s) press to erase the complete memory.

button, a bleep signal sounds.

rotary switch.

rotary switch.

to end the programming.

button until the special repetitive bleep signal

EN

43

05-350 / 05-338

prog.

prog.

3.4. Selective erase, resetting one transmitter

1. Apply 1 long (>1.6s) press on

2. Use the

3. Press the push button to be erased on the hand held transmitter or wall-mount transmitter.

4. Apply a brief (<1.6s) press to the

3.5. Manual operation

The ‘select’ push button at the front of the device can be used to switch the output on or off.
With the 2-channel receiver the output can be switched for an indefinite period of time in
shutter mode. Times are not taken into account.
Apply a long (>1.6s) press to the ‘select’ button = output ON or OFF.

button to switch ON the required channel on the receiver.

This is acknowledged by a short bleep signal.

button, a bleep signal sounds.

button to end the programming.

44

EN

05-350 / 05-338

3.6. Function tables

1. 05-350 2-channel receiver, modular

The switching function is defined with the ‘mode’ rotary switch

Mode settings

Mode Execution

M1 2-key

M2 4-key

M3 1-key Recall preset

M4 1-key

M5 1-key T2* Dim to last value
M6 1-key T2* Dimmer off

M7 1-key Dimmer off, 3min decay

MA 1-key

MB 1-key

* see table with time functions

EN

Location

Time of

of the

control

Short (<400ms) Dim to last value

Top

Long (>400ms) Increase from current value to max. value
Short (<400ms) Dimmer off

Bottom

Long (>400ms) Decrease from current value to min. value
Top left Dim to last value
Top right Increase from current value to max. value
Bottom left Dimmer off
Bottom left Decrease from current value to min. value

Short (<1,6s) Recall licht scene

long (>3s) Save new light scene

Short Dimmer On/Dimmer Off /Dimmer On/etc

Long

Short Dim to last value/Dimmer Off / etc.

Long

Function?

control*

Increase to max. value – Decrease to min. value
Remain 2s at min. value

Increase to max. value – Decrease to min. value
Remain 2s at min. value

Operating
time*

During
actuation

Switch­off time*

T

45

05-350 / 05-338

mode 3: Preset (light scene). With one push button programmed in mode 3 you can call a

previously programmed light value. Method: The desired channel is switched on
by previously programmed push buttons and set to the desired light value. You can
now set mode 3 for the channel and allocate the light value to a push button by
programming. The programming is subsequently ended.

mode 4: Light scene. With one push button programmed in mode 4 you can call and save

a light value.
Long press (>1.6s) = to save a light value. The previous value is overwritten.
Brief press (<1.6s) = to call a light value.
Method: The desired channel is switched on by previously programmed push but-

tons and set to the desired light value. You can now set mode 4 for the channel

and allocate the light value to a push button by programming. The programming is

subsequently ended.
If you want to change the scene settings, reprogramming is not necessary.
Program the scene with the push buttons, press long on the push button (in m4)

and the new scene will be saved.

mode 7: Dim off with minimum 3min release time. The time can be extended by setting time

T (see table of time functions).
E.g. T=30s; the release time then becomes 3min + 30s = 3’30”.

46

EN

05-350 / 05-338

2. 05-338 2-channel receiver, ballast-type
The switching function is defined with the ‘mode’ rotary switch. Modes identical to 05-350.

3. Table of time functions
The time function is defined with the ‘time’ rotary switch.

Time settings

Times: Switch-off

0 0 0
1 0,5’’ 1,5’’
2 2’’ 3’’
3 4’’ 0
4 6’’ 0
5 10’’ 0
6 20’’ 0
7 30’’ 0
8 1’ 0
9 3’ 0
A 5’ 0
B 7’ 0
C 9’ 0
D 15’ 0
E 45’ 0
F 120’ 0

time T

Control
time T2

EN

47

05-350 / 05-338

4 TECHNICAL DATA

4.1. Easywave modular receiver 2-channel dim controller 05-350

- 2 potentialfree relay contacts, unipolar N.O., 4A, 230V 50Hz, suited only for monophase

configurations, not for SELV circuits

- 2 control outputs 1/10VDC – 45mA (EN60929) for SELV

- 2 outputs can be switched independently of each other

- supply voltage 230V 50Hz

- DIN rail mounting only, width 72mm, 4 DIN

- Degree of protection IP20

- Can be used with all Easywave transmitters

- LED and local push button (select) with on/off function

- Up to 32 transmitters can be allocated to 1 receiver

- Each transmitter can be allocated a different function

Load table for 05-350

2 potentialfree relay contacts, single pole N.O., only for monophase power supply 4A, 230V
50Hz, for the make contact. The relay contacts may not be used in SELV circuits.
Switch-on current: max. 30A/5ms. Approx. 4 ECGs can be switched immediately (type
dependent). Make allowance for the switch-on current peak of the ECG. For switching larger
numbers a power relay has to be used.

Type of charge: ECG: electronic control gear (HF fluorescentballast, electronic transformers…)
Maximum load: 4A / 920VA

48

EN

05-350 / 05-338

4.2. Easywave ballast-type receiver 2 channels 05-338

Technical data identical to 05-350, except for

- Ballast-type housing: L 232mm x W 54mm x H 34mm

- Degree of protection IP20

- Attention: integrated in metal armatures, the range reduces.

- Reserve enough space for cooling

- LOAD TABLE identical to 05-350

4.3. Wiring diagrams see page 75-76

5. LEGAL WARNINGS

- The installation has to be carried out by a registered installer and in compliance with the

statutory regulations.

- This user manual has to be handed over to the user. It has to be included in the electrical

installation file and has to be passed on to any new owners. Additional copies are available
on the Niko website or via the support service.

- During installation, the following has to be taken into account (not limited to list below):

- The statutory laws, standards and regulations;

- The state of the art technique at the moment of installation;

- This user manual, which must be read within the scope of each specific installation, only

states general regulations;

- The rules of proper workmanship

- In case of questions, you can consult Niko’s support service or contact a registered control

organisation.

EN

49

05-350 / 05-338

Support Belgium: Support UK:
[phone] [phone]
website : http://www.niko.be http://www.nikouk.com
e-mail: [email protected] [email protected]
In case of a defect, you can return your product to a registered Niko wholesaler, together with
a clear description of your complaint (Conditions of use, stated defect…).

6. GUARANTEE PROVISIONS

- Period of guarantee: 2 years from date of delivery. The delivery date is the invoice date

of purchase of the product by the consumer. If there is no invoice, the date of production
applies.

- The consumer is obliged to inform Niko in writing about the defect, within two months after

stating the defect.

- In case of a failure to conform, the consumer has the right to a repair or replacement (decided

by Niko) free of charge.

- Niko cannot be held liable for a defect or damage as a result of an incorrect installation,

improper or careless use or wrong usage or transformation of the goods.

- The compulsory regulations of the national legislation concerning the sales of consumer

goods and the protection of the consumers in the countries where Niko sells, directly or
via sister or daughter companies, chain stores, distributors, agents or permanent sales
representatives, take priority over the rules and regulations mentioned above.

50

EN

05-350 / 05-338

Lea atentamente estas instrucciones antes de instalar o poner en servicio el producto.

1. DESCRIPCIÓN

Este receptor Easywave forma parte de la gama de sistema R.F. Niko (Radio Frecuencia), una
técnica de instalación totalmente exenta de cableado entre los puntos de mando (botones
pulsadores) y los aparatos que se controlan. Se trata de un sistema de ‘mando a distancia’.
La transmisión se efectúa a través de ondas de radio de una frecuencia de 868,3MHz. (A esta
frecuencia, sólo se admiten los productos que emiten como máximo durante un 1% de una
hora, lo que minimiza los riesgos de interferencia.) El sistema se adapta especialmente bien
a las aplicaciones específicas, tales como la reforma de interiores clasificados, la ampliación
de instalaciones eléctricas existentes para las cuales no se permiten trabajos de perforación,
las oficinas con tabique móviles, etc. o para evitar trabajos complejos de cableado. El sistema
se construye de forma modular por medio de emisores y receptores. Los emisores murales
tienen la forma de un interruptor para instalar en una pared. Los emisores portátiles tienen
la forma de un mando a distancia clásico. Cada emisor puede controlar al mismo tiempo
un número ilimitado de receptores. Cada receptor puede ser controlado por un máximo de
32 emisores.
¡Atención! Cuando se vaya a montar el receptor en una caja metálica, será necesario
utilizar la antena exterior 05-309. Esta antena no implica un mayor alcance. Apertura para
el conector. ±15mm.
Estos productos son de conformidad con la normativa UE y cumplen con los requisitos esen­ciales de la Directiva R&TTE: 1999/5/CE. La declaración de conformidad se puede obtener
en el servicio de ‘soporte’ de Niko.
ES

51

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

52

05-350

control de regulador

05-338

control de regulador con forma de balastro

ES

05-350 / 05-338

2. FUNCIONAMIENTO Y UTILIZACIÓN

Alcance entre emisores y receptores Easywave

Los aparatos con mando a distancia, tales como de televisión, vídeo y audio, no se ven
perturbados por los emisores Easywave. Los emisores Easywave no deben estar apuntando
necesariamente hacia el receptor. El alcance se eleva a ±30m en el interior y a ±100m en
campo libre. La distancia de emisión depende de los materiales utilizados en la casa.
Eventualmente, podrá utilizar el aparato de diagnóstico 05-370 para determinar la intensidad
de recepción RF en un lugar. El aparato reconoce todas las señales de 868,3 MHz. 9 LED le
informan sobre la calidad de recepción de la señal del emisor o de la intensidad de las señales
parásitas. De este modo, podrá determinar si el alcance del emisor RF es suficiente.

Ladrillo, hormigón Madera, paredes de yeso Hormigón armado Espacio cerrado de metal
Pérdida: 20 a 40% Pérdida: 5 a 20% Pérdida: 40 a 90% Pérdida: 90 a 100%

ES

53

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

3. PROGRAMACIÓN

3.1. Elementos de control

Un receptor funciona únicamente cuando la dirección de un emisor ha sido programada
en el receptor.

Selección de canal 1 o de canal 2

Salida seleccionada,
LED se enciende

Programación de los modos
Programación de los tiempos:
duración antes del apagado,
duración de control, duración
de funcionamiento
Tecla de programación
LED parpadea en el momento
de la recepción

Conector para antena externa 05-309

La programación es análoga para todos los receptores mencionados en este manual.
54

ES

05-350 / 05-338

prog.

mode

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

time

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

prog.

prog.

3.2. Programación de un emisor

1. Pulse brevemente (<1,6s) la tecla

2. Accione el canal deseado en el receptor ‘acción foto’ utilizando la tecla

3. Seleccione la función deseada (ver cuadro de funciones) utilizando el interruptor rotativo

.

4. Pulse los tiempos correspondientes (ver cuadro de temporizaciones) utilizando el interruptor

rotativo

5. Pulse el botón-pulsador de programar del emisor portátil o del emisor mural. La progra-

.

mación se confirma por un bip sonoro corto. Se pueden programar diferentes emisores. Si
la memoria está llena, oirá una señal larga ‘2 seg. bip’.

6. Si selecciona una función por ‘modo’ con un mando de 2 ó 4 botones, hay que pulsar

solamente 1 de los botones. Por ejemplo, para programar modo 1, sólo hay que pulsar el
botón de arriba o el de abajo.

7. Para finalizar la programación, pulse brevemente (<1,6s) la tecla

OBSERVACIÓN: Siempre podrá seguir programando emisores suplementarios (máximo 32) en
un receptor. repita ‘PROGRAMAR’. Si la memoria está llena, oirá una señal larga ‘2 seg. bip’.
En caso de corte de corriente de larga duración, se mantendrá la programación.

3.3. Borrado total

1. Pulse 1 x durante un tiempo largo (>1,6s) la tecla

sonoro repetitivo.

2. Para borrar todo, pulse de nuevo durante un tiempo largo la tecla.

ES

, oirá un bip sonoro.

.

.

hasta que oiga una señal bip

55

05-350 / 05-338

prog.

prog.

3.4. Borrado selectivo, borrar un solo emisor

1. Pulse 1 x durante un tiempo largo la tecla

repetitivo.

2. Accione el canal deseado en el receptor utilizando la tecla

3. Pulse el botón-pulsador de borrar del emisor portátil o del emisor mural. La programación

se confirma por un bip sonoro corto.

4. Para finalizar la programación, pulse brevemente (<1,6s) la tecla

3.5. Control manual

Por medio de la tecla ‘select’ en la parte superior del aparato, podrá conectar o desconectar
el aparato. En el caso de un receptor con 2 canales, estando en el modo persianas podrá
conectar y desconectar la salida durante un tiempo ilimitado.
Los tiempos no son tomados en consideración.
Pulse durante un tiempo largo la tecla ‘select’ (<1,6s) = COnectar o DESconectar.

hasta que oiga una señal bip sonoro

.

.

56

ES

05-350 / 05-338

3.6. Para una idea general de las funciones

1. 05-350 receptor de 2 canales modular
La función de conexión se programa por medio del interruptor rotativo ‘modo’.

Ajustes de los modos

Modo

M1

M2

M3 1 botón Acceder a preset

M4 1 botón

M5 1 botón T2* Regulación ascendente hasta el último valor
M6 1 botón T2* Regulación descendiente

M7 1 botón

MA 1 botón

MB 1 botón

* ver cuadro con funciones de tiempos

ES

¿Dónde

Ejecu­ción

2
botones

4
botones

¿Duración de

ejecutar el

control?*

control?

Corta (<400ms) Regulación ascendente hasta el último valor

arriba

Larga (>400ms) Aumento del valor actual hacia el valor máx.
Corta (<400ms) Regulación descendiente

abajo

Larga (>400ms) Descenso del valor actual hacia el valor mín.
arriba a la izquierda Regulación ascendente hasta el último valor
arriba a la derecha Aumento del valor actual hacia el valor máx.
abajo a la izquierda Regulación descendiente
abajo a la derecha Descenso del valor actual hacia el valor mín.

Corta (<1,6s) Acceder a ambiente

Larga (>3s) Guardar el nuevo ambiente

Corta Ascendiente / descendiente / ascendiente etc.

Larga

Corta

Larga

¿Función?

Regulación descendiente, 3’ de tiempo
de carga

Aumento hacia el valor máx. - descenso hacia
el valor mín. - quedan 2s. al valor mín.
Acceder al último nivel de iluminación/des­cendiente/etc.
Aumento hacia el valor máx. - descenso hacia
el valor mín. - quedan 2s. al valor mín.

Tiempo de
funciona­miento*

Durante el
control

Duración
sin
función*

T

57

05-350 / 05-338

modo 3: Preset (ambiente). Utilizando un botón-pulsador, que está programado en modo 3,

podrá activar el nivel luminoso anterior.

Modo de empleo: utilizando botones-pulsadores ya programados, podrá accionar

el canal deseado y programar el nivel luminoso que prefiera. Además, el modo 3
puede ser programado para ese canal y el nivel luminoso puede ser atribuido a un
botón-pulsador. Finalice la programación.

modo 4: Ambiente. Con un solo botón-pulsador, programado en modo 4, podrá activar y

memorizar un nivel luminoso.
Presión larga (>1,6 s) = memorización del nivel luminoso
Presión corta (<1,6 s) = acceso al nivel luminoso memorizado
Modo de empleo: utilizando botones-pulsadores ya programados, podrá accionar

el canal deseado y programar el nivel luminoso que prefiera. Además, el modo 4

puede ser programado para ese canal y el nivel luminoso puede ser atribuido a un

botón-pulsador. Finalice la programación.
Si desea cambiar el ambiente, no será necesario reprogramar.
Programe el ambiente por medio de los botones-pulsadores, pulse durante un

tiempo largo el botón-pulsador (en M4) y el nuevo ambiente será guardado.

modo 7: regulador OFF con una duración de apagado de 3 min. como mínimo. Esta duración

se puede prolongar programando el tiempo T (ver cuadro con las funciones de

tiempos).
Por ejemplo, T = 30s; la duración de apagado se eleva a 3 min. + 30s = 3’30”.

58

ES

05-350 / 05-338

2. 05-338 receptor de 2 canales en forma de balastro
La función de conexión se programa por medio del interruptor rotativo ‘modo’. Modos
idénticos a 05-350.

3. Para una idea general con tiempos de función
Las funciones de tiempos se programan por medio del interruptor rotativo ‘time’.

Ajustes de las temporizaciones:

Tiempos Temporización T Duración de com. T2

0 0 0
1 0,5’’ 1,5’’
2 2’’ 3’’
3 4’’ 0
4 6’’ 0
5 10’’ 0
6 20’’ 0
7 30’’ 0
8 1’ 0
9 3’ 0
A 5’ 0
B 7’ 0
C 9’ 0
D 15’ 0
E 45’ 0

F 120’ 0

ES

59

05-350 / 05-338

4. CARACTERÍSTICAS TÉCNICAS

4.1. Receptor modular Easywave – control con regulador de 2 canales 05-350

- 2 contactos relés libres de potencial, unipolares NA, 4A, 230V 50Hz. Únicamente destinado a

configuraciones monofásicas. Los contactos no se pueden utilizar para los circuitos en MBTS.

- 2 salidas de control 1/10VCD – 45mA (EN60929) para BER (balastos electrónicos regulables)

- Se pueden controlar 2 salidas por separado

- Tensión de alimentación: 230V 50Hz

- Únicamente montaje en carril DIN, anchura 72mm, 4 DIN

- Nivel de protección IP20

- compatible con todos los emisores Easywave

- LED y botón-pulsador local (select) con función marcha/parada

- Cada receptor puede ser controlado por un máximo de 32 emisores.

- A cada emisor se le puede atribuir otra función.

CUADRO DE CARGAS para 05-350

2 contactos relés libres de potencial, unipolares NA, únicamente para alimentación monofásica
4A, 230V 50Hz, para el contacto de trabajo.
Los contactos relés no se pueden utilizar para los circuitos en MBTS.
Corriente de conmutación: máximo 30A/5ms. ± 4 BER se pueden conectar inmediatamente
con este relé (dependiendo del tipo). Tenga en cuenta la corriente de conmutación de los BER.
En caso de emplear más de 4 BER, habrá que utilizar un relé de potencia.
Tipo de carga: BER: balasto electrónico regulable (balastos fluorescentes AF, transformadores
electrónicos).
Carga Máxima: 4A / 920VA

60

ES

05-350 / 05-338

4.2. Receptor Easywave en forma de balastro de 2 canales 05-338

Características técnicas iguales a 05-350, pero:

- con una caja en forma de balastro. Largo 232mm x ancho 54mm x alto 34mm

- nivel de protección: IP20

- Atención: en caso de empotramiento en armazones de metal, el alcance de recepción se

reduce.

- Reserve bastante espacio para la refrigeración.

- CUADRO DE CARGAS idéntico a 05-350

4.3. Esquemas de conexión, ver páginas 75-76

5. PRESCRIPCIONES LEGALES

- La instalación debe ser realizada por una instalador credenciado, con arreglo a la normativa

en vigor.

- Estas instrucciones deben entregarse al usuario. Deben adjuntarse al expediente de la

instalación eléctrica, y transmitirse a cualquier eventual nuevo propietario. Se pueden obtener
ejemplares adicionales en el sitio web o en el servicio de asistencia de Niko.

- Antes de proceder a la instalación, se debe tener en cuenta lo siguiente (lista no exhaustiva):

- las leyes, normas y reglamentos en vigor;

- el progreso tecnológico en el momento de la instalación;

- las presentes instrucciones, que deben leerse antes de proceder a cualquier instalación

específica;

- las prácticas del sector.

- En caso de duda, puede ponerse en contacto con el servicio de asistencia de post-venta

Niko o dirigirse a un organismo de control reconocido.

ES

61

05-350 / 05-338

Asistencia en Bélgica:
+ 32 3 778 90 80
sitio web: http://www.niko.be
correo electrónico: [email protected]
En el caso de un defecto de su producto, puede devolverlo a un distribuidor de Niko, acompañado
de una descripción detallada de su queja (modo de utilización, defecto constatado, etc.).

6. CONDICIONES DE GARANTÍA

- Validez de la garantía: 2 años a partir de la fecha de entrega. La fecha de la factura de

compra por el usuario sirve de fecha de entrega. Sin factura disponible, la validez de la
garantía será de 2 años a partir de la fecha de fabricación.

- El usuario deberá comunicar a Niko por escrito cualquier disconformidad en los productos

en un plazo máximo de 2 meses a partir del momento en que la detecte.

- En caso de que la disconformidad se constate, el usuario se beneficia de una reparación

gratuita o sustitución gratuita, según criterio de Niko.

- Niko declina toda responsabilidad por defectos o daños derivados de una instalación incorrecta,

de una utilización contraria o inadecuada, o de una transformación del producto.

- Las disposiciones vigentes de las legislaciones nacionales que afectan a la venta de bienes

consumo y a la protección de los consumidores de los distintos países donde Niko procede a
la venta directa o mediante empresas intermediarias, filiales, distribuidores o representantes
fijos, prevalecen sobre las disposiciones anteriores.

62

ES

05-350 / 05-338

Pred inštaláciou a spustením systému si prečítajte celú príručku.

1. POPIS

Tento prijímač Easywave je súčasťou systému Niko RF (rádiofrekvenčného). RF systém
na prevádzku nepoužíva žiadne prepojenie vodičmi medzi ovládacími bodmi (tlačidlami) a
spotrebiteľmi. Táto technika je známa ako ‘riadenie na diaľku’ alebo ‘bezdrôtové ovládanie’.
Prenos sa vykonáva prostredníctvom rádiových vĺn s frekvenciou 868,3 MHz. Táto frekvencia
je vyhradená pre produkty, ktoré nemajú spojitý prenos (1% na hodinu = 36s), takže existuje
len minimálne riziko interferencie. Systém sa preto ideálne hodí na použitie v špecifických
aplikáciách, ako je renovácia interiérov, rozšírenie existujúcich elektrických inštalácií, kde sú
vylúčené vŕtacie práce alebo práce na združovaní kanálov, kancelárie, v ktorých sa dajú presúvať
priečky, ... alebo kvôli tomu, aby sme sa vyhli použitiu komplexných káblovacích konfigurácií.
Je to modulový systém, vybudovaný okolo vysielačov a prijímačov. Vysielače namontované
na stenu preberajú podobu obyčajného vypínača vhodného na montáž na stenu. Prenosné
vysielače budú mať podobu tradičného diaľkového ovládania. Každý vysielač môže súčasne
ovládať neobmedzený počet prijímačov. Každý prijímač sa dá ovládať až 32 vysielačmi.
POZOR! Pri montáži prijímača na kovovú rozvodnú skriňu sa musí použiť vonkajšia anténa
05-309. Táto anténa nerozširuje rozsah, ktorý je k dispozícii. Pripájací otvor pre konektor:
asi 15 mm.
Tieto produkty spĺňajú predpisy ES a vyhovujú základným požiadavkám smernice R&TTE
1999/5/ES. Prehlásenie o zhode je možné obdržať od centra podpory Niko.

SK

63

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

64

ovládač stmievania

ovládač stmievania záťažového typu

05-350

05-338

SK

05-350 / 05-338

2. INŠTALÁCIA A POUŽITIE

Dosah medzi vysielačmi a prijímačmi Easywave

Zariadenie používajúce diaľkové ovládanie, ako je napr. TV, video a audio, nie je ovplyvnené
interferenciou z vysielačov Easywave. Vysielače Easywave nemusia byť nasmerované na prijímač.
Dosah v budovách je asi 30m. Na otvorených priestranstvách sú možné dosahy až do 100m.
Dosah vysielača v budove závisí aj od materiálov použitých na stavbu budovy.
Na určenie sily RF signálu v danom prostredí môžete použiť diagnostické zariadenie 05-370.
Toto zariadenie zistí všetky signály 868,3MHz. Kvalitu príjmu signálu vysielača alebo sila
interferujúcich prítomných signálov udáva 9 LED diód, ktoré umožňujú určiť, či je dosah RF
vysielača dostačujúci.

tehla, betón drevo, sadrokar tónové st eny, železobet ón, oceľová s tena
strat a: 20 až 40% strata: 5 až 20% strat a: 40 až 90% strata: 90 až 100%

SK

65

05-350 / 05-338

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

4A

1 - 10 V

2

+

-

2

4A

0

1

2

3

4

5

6

7

8

9

A

B

C

0

1

2

3

4

5

6

7

8

9

A

B

C

3. PROGRAMOVANIE

3.1. Riadiace prvky

Prijímač funguje iba vtedy, ak bola v ňom naprogramovaná adresa vysielača.

Pre výber kanálu 1 alebo kanálu 2

Vybratý výstup
LED = ZAP (zapnutá)

Pre nastavenie režimov

Programovacie tlačidlo
Príjem signálu LED bliká

konektor pre vonkajšiu anténu 05-309

Programovanie zahrnuté v týchto prevádzkových pokynoch je rovnaké pre všetky prijímače.
66

Pre nastavenie časov intervalu
medzi jednotlivými snímaniami
signálu, doby regulácie alebo
prevádzkovej doby

SK

05-350 / 05-338

prog.

mode

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

time

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

prog.

prog.

3.2. Programovanie, “výcvik” vysielača

1. Zatlačte na tlačidlo 1 – krát krátko (<1,6s), počuť signál pípania

2. Tlačidlom zapnite požadovaný kanál na prijímači

.

3. Pomocou otočného prepínača si vyberte funkciu (pozri tabuľku funkcií)

4. Pomocou otočného prepínača si vyberte vhodné časy (pozri tabuľku časov)

5. Zatlačte tlačidlo, aby sa naprogramovalo na prenosný vysielač alebo na vysielač namontovaný

na stenu. Toto sa potvrdí krátkym signálom pípnutia. Môžu sa naprogramovať rôzne vysielače.
Ak bude pamäť plná, budete počuť dlhý 2-sekundový pípavý tón.

6. Ak si vyberiete funkciu s 2-tlačidlovým alebo 3-tlačidlovým ovládaním pomocou ‘režimu’,

budete musieť stlačiť len jedno z tlačidiel. Napr. pre režim 1 budete musieť stlačiť tlačidlo
navrchu alebo naspodku a týmto sa vykonáva programovanie.

7. Programovanie ukončíte tým, že zatlačíte krátko (<1,6s) na tlačidlo

UPOZORNENIE: Na prijímači môžu byť kedykoľvek naprogramované ďalšie vysielače (max.

32): zopakovaním ‘PROGRAMOVANIA’. Ak bude pamäť plná, budete počuť dlhý 2-sekundový
pípavý tón.
V prípade dlhších výpadkov napätia sa programovanie uchová.

3.3. Celkové vynulovanie (reset)

1. Zatlačte na tlačidlo 1 – krát dlho (>1,6s), až kým nebude počuť osobitný opakovaný signál

pípania

.

2. Zatlačte na tlačidlo druhý raz dlho (>1,6s), a tým celú pamäť vymažete.

SK

.

.

.

.

67

05-350 / 05-338

prog.

prog.

3.4. Výberové vymazanie, vynulovanie (reset) jedného vysielača

1. Zatlačte na tlačidlo 1 – krát dlho (>1,6s), počuť signál pípania

2. Tlačidlom zapnite požadovaný kanál na prijímači

3. Zatlačte tlačidlo, aby sa odstránilo naprogramovanie na prenosný vysielač alebo na vysielač

namontovaný na stenu. Toto sa potvrdí krátkym signálom pípnutia.

4. Programovanie ukončíte tým, že zatlačíte na tlačidlo krátko (<1,6s)

3.5. Manuálna prevádzka

Tlačidlo „vybrať“ na prednej strane zariadenia sa dá použiť na zapnutie alebo na vypnutie.
S 2-kanálovým prijímačom sa výstup môže prepnúť na neurčitú dobu v uzáverovom režime.
Časy sa neberú do úvahy.
Zatlačte 1 – krát dlho (>1,6s) na tlačidlo „vybrať“ = výstup sa zapne alebo vypne.

.

.

.

68

SK

05-350 / 05-338

3.6. Tabuľky funkcií

1. 05-350 2-kanálový prijímač, modulárny
Funkcia prepínania sa definuje otočným prepínačom „režim“.

Nastavenia režimu

Režim

M1 2-tlačidlový

M2 4-tlačidlový

M3 1-tlačidlový Opätovné vyvolanie vopred nastavenej hodnoty
M4 1-tlačidlový
M5 1-tlačidlový T2* Stmievanie na poslednú hodnotu

M6 1-tlačidlový T2* Stmievač vypnúť
M7 1-tlačidlový Stmievač vypnúť, 3min dosvit

MA 1-tlačidlový

MB 1-tlačidlový

* pozri tabuľku s časovými funkciami

SK

Umiestnenie

Vykonanie

Čas ovládania* Funkcia?

ovládania

Krátky (<400ms) Stmievanie na poslednú hodnotu

Hore

Dlhý (>400ms)
Krátky (<400ms) Stmievač vypnúť

Dolu

Dlhý (>400ms)
Vľavo hore Stmievanie na poslednú hodnotu
Vpravo hore
Vľavo dole Stmievač vypnúť
Vpravo dole

Krátky (<1,6s) Opätovné vyvolanie svetelnej scény

Dlhý (>3s) Uloženie novej svetelnej scény

Krátky

Dlhý

Krátky Stmievanie na poslednú hodnotu /Stmievač vypnúť

Dlhý

Zvyšovanie intenzity z aktuálnej hodnoty na
maximálnu hodnotu

Znižovanie intenzity z aktuálnej hodnoty na
minimálnu hodnotu

Zvyšovanie intenzity z aktuálnej hodnoty na
maximálnu hodnotu

Znižovanie intenzity z aktuálnej hodnoty na
minimálnu hodnotu

Stmievač zapnúť/Stmievač vypnúť/Stmievač
zapnúť/atď.
Zvyšovanie intenzity na maximálnu hodnotu

- Znižovanie intenzity na minimálnu hodnotu
2 s zostane na minimálnej hodnote

Zvyšovanie intenzity na maximálnu hodnotu

- Znižovanie intenzity na minimálnu hodnotu
2 s zostane na minimálnej hodnote

Prevádz­ková
doba*

Počas
aktivácie

Čas
vyp­nutia*

T

69

05-350 / 05-338

Režim 3: Predbežné nastavenie (svetelnej scény). Jedným tlačidlom naprogramovaným v

režime 3 môžete vyvolať predtým naprogramovanú hodnotu osvetlenia. Metóda:
Požadovaný kanál sa zapne predtým naprogramovanými tlačidlami a nastaví na
potrebnú hodnotu osvetlenia. Teraz môžete pre tento kanál zadať režim 3 a pomocou
programovania prideliť k tlačidlu hodnotu osvetlenia. Programovanie sa následne
ukončí.

Režim 4: Svetelná scéna. Jedným tlačidlom naprogramovaným v režime 4 môžete vyvolať a

uložiť predtým naprogramovanú hodnotu osvetlenia.

Dlhým stlačením (>1,6s) = sa hodnota osvetlenia uloží. Predchádzajúca hodnota

sa prepíše.
Krátkym stlačením (<1,6s) = sa hodnota osvetlenia vyvolá.
Metóda: Požadovaný kanál sa zapne predtým naprogramovanými tlačidlami a nastaví

na potrebnú hodnotu osvetlenia. Pomocou programovania teraz môžete pre kanál zadať

režim 4 a prideliť hodnotu osvetlenia k tlačidlu. Programovanie sa následne ukončí.
Ak chcete nastavené hodnoty scény zmeniť, nové programovanie nie je potrebné.
Pomocou tlačidiel naprogramujte túto scénu, dlho zatlačte na tlačidlo (v rež.4) a

nová scéna sa uloží.

Režim 7: Vypnutie stmievania s min. 3-minútovým časom uvoľnenia. Tento čas sa môže

predĺžiť nastavením času T (pozri tabuľku časových funkcií).
Napr. T=30s; interval medzi jednotlivými snímaniami signálu sa potom stáva: 3min

70

+ 30s = 3’30”.

SK

05-350 / 05-338

2. 05-338 2-kanálový prijímač, záťažového typu
Funkcia prepínania sa definuje otočným prepínačom „režim“. Režimy sú identické ako pri
05-350.

3. Tabuľka časových funkcií
Časová funkcia sa definuje otočným prepínačom „režim“.

Časové nastavenia

Časy: Čas vypnutia T Čas ovládania

0 0 0
1 0,5’’ 1,5’’
2 2’’ 3’’
3 4’’ 0
4 6’’ 0
5 10’’ 0
6 20’’ 0
7 30’’ 0
8 1’ 0
9 3’ 0
A 5’ 0
B 7’ 0
C 9’ 0
D 15’ 0

E 45’ 0
F 120’ 0

SK

T2

71

05-350 / 05-338

4. TECHNICKÉ ÚDAJE

4.1. Modulový prijímač Easywave, 2-kanálový, ovládač stmievania, 05-350

- 2 beznapäťové kontakty relé, jednopolárne, N.O., 4A, 230V 50Hz, vhodné len pre jednofázové

konfigurácie, nie pre obvody SELV.

- 2 výstupy ovládania 1/10V DC (jednosmer. prúd) – 45mA (EN60929) pre SELV

- 2 výstupy sa dajú prepínať nezávisle jeden od druhého

- napájacie napätie 230V 50Hz

- montáž len na koľajničku DIN, šírka 72mm, 4 DIN

- Stupeň ochrany IP20

- Môže sa použiť so všetkými vysielačmi Easywave

- LED a lokálne tlačidlo (vybrať) s funkciou zapnutia/ vypnutia

- K 1 prijímaču sa môže prideliť až 32 vysielačov.

- Ku každému vysielaču sa môže prideliť rôzna funkcia

Záťažová tabuľka pre 05-350

2 beznapäťové kontakty relé, jednopolárne, N.O., len pre jednofázové napájanie 4A, 230V 50Hz,
na vytvorenie kontaktu Tieto kontakty relé sa nesmú použiť v obvodoch SELV.
Zapínací prúd: max. 30A/5ms. Okamžite sa dajú zapnúť asi 4 elektronické predradníky (ECG)
(v závislosti od typu). Nechajte prípustnú odchýlku pre maximum zapínacieho prúdu ECG. Na
zapínanie väčšieho počtu sa musí použiť napäťové relé.
Typ záťaže: ECG: elektronický predradník (HF fluorescentná záťaž, elektronické
transformátory...)
Maximálna záťaž: 4A / 920VA

72

SK

05-350 / 05-338

4.2. Prijímač záťažového typu Easywave, 2 kanálový, 05-338

Technické údaje identické ako pre 05-350, s výnimkou:

- Puzdro záťažového typu: D 232mm x Š 54mm x V 34mm

- Stupeň ochrany IP20

- Pozor: pri zabudovaní do kovových armatúr sa dosah znižuje.

- Nechajte si dostatok miesta na chladenie

- ZÁŤAŽOVÁ TABUĽKA identická ako pre 05-350

4.3. Schémy zapojenia, pozri strany 75-76

5. PRÁVNE UPOZORNENIA

- Inštaláciu musí vykonať autorizovaný oprávnený pracovník a musí byť v súlade so zákonnými

predpismi a normami.

- Táto užívateľská príručka musí byť odovzdaná používateľovi. Musí byť súčasťou súboru

dokumentácie k elektrickej inštalácii a musí prejsť na každého ďalšieho vlastníka. Ďalšie
kópie sú k dispozícii na webovej stránke Niko alebo prostredníctvom služby podpory.

- Počas inštalácie treba brať ohľad na nasledovné (nie len body uvedené v tomto zozname):

- Zákonné predpisy, štandardy a regulácie;

- Technológia v danom stave v momente inštalácie;

- Táto užívateľská príručka, ktorá musí byť naštudovaná v rozsahu potrebnom k danej

inštalácii, uvádza iba všeobecné predpisy;

- Pravidlá správneho vypracovania

- V prípade otázok môžete kontaktovať službu podpory firmy Niko.

SK

73

05-350 / 05-338

Podpora Belgicko: Podpora Slovensko:
[phone] [phone]
webová stránka: http://www.niko.be http://www.niko.sk
e-mail: [email protected] e-mail: [email protected]

V prípade poruchy môžete výrobok vrátiť oficiálnemu predajcovi Niko, spolu s jasne popísanou
reklamáciou (podmienky používania, podrobný popis poruchy...).

6. USTANOVENIA ZÁRUKY

- Záručná lehota: 2 roky od dátumu dodania. Dátum dodania je dátum nákupu výrobku

zákazníkom, uvedený na faktúre. V prípade neexistencie faktúry platí dátum výroby.

- Zákazník je povinný písomne informovať spoločnosť Niko o vade do dvoch mesiacov od

zistenia poruchy.

- V prípade nesplnenia funkčnosti má zákazník právo na bezplatnú opravu alebo náhradu

(rozhodne firma Niko).

- Spoločnosť Niko nezodpovedá za poruchu alebo poškodenie v dôsledku nesprávnej inštalácie,

nevhodného alebo nedbalého používania, alebo nesprávneho zaobchádzania alebo dopravy
tovaru.

- Záväzné predpisy národnej legislatívy, týkajúcej sa predaja tovaru zákazníkom a ich ochrany

v krajinách, kde spoločnosť Niko predáva, priamo alebo prostredníctvom partnerských alebo
dcérskych spoločností, obchodných reťazcov, distribútorov, agentov alebo stálych obchodných
zástupcov, majú prednosť pred pravidlami a predpismi, uvedenými vyššie.

74

SK

05-350 / 05-338

21NL

N

L

230V~

+

N
L

-

+

+

N

N

L

-

-

L

1/10V

1/10V

75

05-350 / 05-338

IU

reset

LNN

05-707

-+

overcurrent
overvoltage

DC protection

600 W (

ta = 35C)

230V ~ 50Hz

1 2 3 4

ON DIP

14

CEBEC

R,L,C

N
L

230V~

+

N
L

-

+

+

N

N

L

-

-

L

1/10V

1/10V

prog.

mode

time

230V ~ 50Hz

L

N

selectselect

05-350

1 - 10 V

1

+

-

1

8A

1 - 10 V

2

+

-

2

8A

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

76

Industriepark West 40, BE-9100 Sint-Niklaas, Belgium

tel.: + 32 3 778 90 00 — fax: + 32 3 777 71 20

e-mail: [email protected] — www.niko.be

nv Niko sa

PM005-35000R08171
