Инструкция по работе со световым прибором
GC004
GC006
Прожектор следящего света
Page 2
ПРЕДУП РЕЖДЕНИЕ:
• Блок пи тания
Перед включением убедитесь, что напряжение питания в
сети соответствует указанному на блоке питания.
Отключайте аппарат от сети, если долго его не
используете.
• Коммутация электропитания
Коммута ция электропитания должна осуществляться
высококвалифицированным специалистом. Использ уйте
только готовые к работе шнуры фабричног о изготовления.
• Не снимайте никаких защитных к рышек
Внутри п рибора п рименяется высокое напряжение, во
избежан ие удара электрическим током не снимайте
никаких крышек при подключенном блоке питания. Крышку
может снимать только квалифицированный специалист.
Внутри п рибора н ет элеме нтов, которые пользователь
может заменить самостоятельно.
• Плавки й предохранитель (Fuse)
Во избежание загорания, убедитесь, что используются
предохранители с указанным стандартным номиналом (ток,
напряже ние, тип) Не используйте предохра нители другого
типа и не ставьте "жучков".
Перед заменой предохранителя выключите электропитание
и отсоедините адаптер питания от розетки.
• Заземление
Обязательно заземлите аппарат перед включением
питания во избежание удара
Электрическим током. Никогда не снимайте заземление и
не обрезайте провод, ведущий
к шине заземления внympu помещения.
Page 3
• Условия эксплуатации
Данный прибор нельзя подвергать воздействию влаги,
ставить на него п редметы с жидкостями, например, вазы.
Во избежание возгорания или удара электрическим током
не
ставьте аппарат под дождём и не использу йте рядом с
водой.
Устанавливайте аппарат в соответствии и с инструкциями
производителя. Н е закрывайте вентиляционные отв ерстия.
Не ставь те на прибор источники открытого огня, например,
свечи.
ВАЖНЫЕ ИНСТР УКЦИИ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
• Прочти те данные инстру кции.
• Следуй те всем указаниям инструкции.
• Сохран ите данную инструкцию на весь срок эксплуатации
прибора.
• Соблюдайте меры предосторожности.
• Исполь зуйте только те аксессуар ы, которые
рекомендованы производителем.
• Вилка и шнур электропитания
Но пренебрегайте защитн ыми особенностями
электрических ви лок с полярностью или заземлением.
Вилка с полярнос тью оборудована двумя контактам и
разной величины. Вилка с заземле нием оборудована
третьим контактом для за земления. Все это сделано для
вашей безопасности. Если такие вилки не влезают в пашу
розетку, проконсультируйтесь со специалистом на п редмет
Page 4
замены розетки. Защитите шнур от изломов и пережимов
рядом с розеткой или в точке, где он выходит из гне зда на
задней п анели аппарата.
• Чистка
Если нужно почистить аппарат, сдуйте или сотрите пыль
мягкой сухой тряпочкой.
Не используйте д ля очистки корпуса реагенты типа
бензола, алкоголя и других летучих и горючих жидкостей.
• Техническое об служивание и ремонт
Ремонт и обслуживание может осуществлять тольк о
квалифи цированный персонал. Во избежание удара
электрическим током не п роизводите никакие операции, не
описанные в руководство по экспл уатации, если не имеется
для этого соответствующей квалификации.
Обслуживание потребуется, если аппарат некорректно
работает или если он был поломан, например, вследствие
обрыва шнура или вилки питания, попадания внутрь
жидкости или твёрдых тел, попада ния аппа рата под дождь,
падения и т. д.
Page 5
Описание.
Прожектор следящего света световая пушка Мощный
световой поток, делают этот прибор привлекательн ым для
работы на концертных площадках, театре, и на других
массовых мероприятиях
Технические хара ктеристики.
Лампа: PHILIPS MSI 575W, OSRAM HMI575W для GC006
PHILIPS MSI 1200W, OSRAM HMI1200W для GC004
Колесо цвета 5 цветов + белый.
Строб эффект: 5 Гц
Диммер: 0-100% механиче ский
Ирисовая шторка : 0-100%
Управление: панель управления и DMX512
Питание: 230В, 50-60Гц
Потребляемая мощность: 216Вт/1500Вт
Комплектность: прожекто р, лира, с тойка.
Предупреждени я.
Перед началом работы пр оверьте:
1. Наличие механических повреждений на упаковке и
приборе. В случае обнаружения, каких либо механических
поврежд ений, не включая прибор, обратите сь к продавцу.
2. При тр анспортировке прибора в холодное время г ода,
после ра спаковки не включайте прибор о течение одного
часа.
3. Проверьте целостность сетевого кабеля. В случае не
исправности кабеля не подключайте
Page 6
им прибор, во изб ежание выхода из строя прибора и
поражен ия током .
Прибор питается от электросети высокого напряжения,
опасного для Вашего здоровья.
4. Строго следуйте указан иям инструкции. Доверяйт е
работу с прибором только профессионалам.
Порядок работы.
Установите прибор при помощи ли ры насто йку .
Перед началом работы по дключите трёх ко нтактный
разъём питания для сети 230В. С р абочим т оком не менее
10А для GC006 и 16А для GC004
Подключение производится по ста ндарту жёлто-зелёный
провод - заземление, сини й или голубой - не йтральный,
чёрный, коричневый или к расный - фаза.
Перед включением проверьте правильност ь подключения.
Данные работы д олжны производиться только
специалистами. Не допуск айте к работам не обученных
людей.
Установка и заме на лампы.
Внимани е!
В приборе используются линейные, газоразрядные лампы с
использованием ртутных паров. Будьте предельно
внимательны при установке и замене лампы.
Не производите работы при включ енном в электрос еть,
приборе.
Убедитесь, что прибор полностью отключён от электросети.
При работе с лам пой пользуйтесь специаль ными
перчатками или с алфетками. Не производите замен у лампы
сразу после отключения е ё.
Page 7
Рабочая темпера тура колбы около 300*С. Замена лампы
производится через 25-30 минут после её отключения.
В случаи разгерметизации колбы лампы, покиньте
помещение и проветрите его. После обработайте
помещение водно-хлорным раствором и заново проветрите.

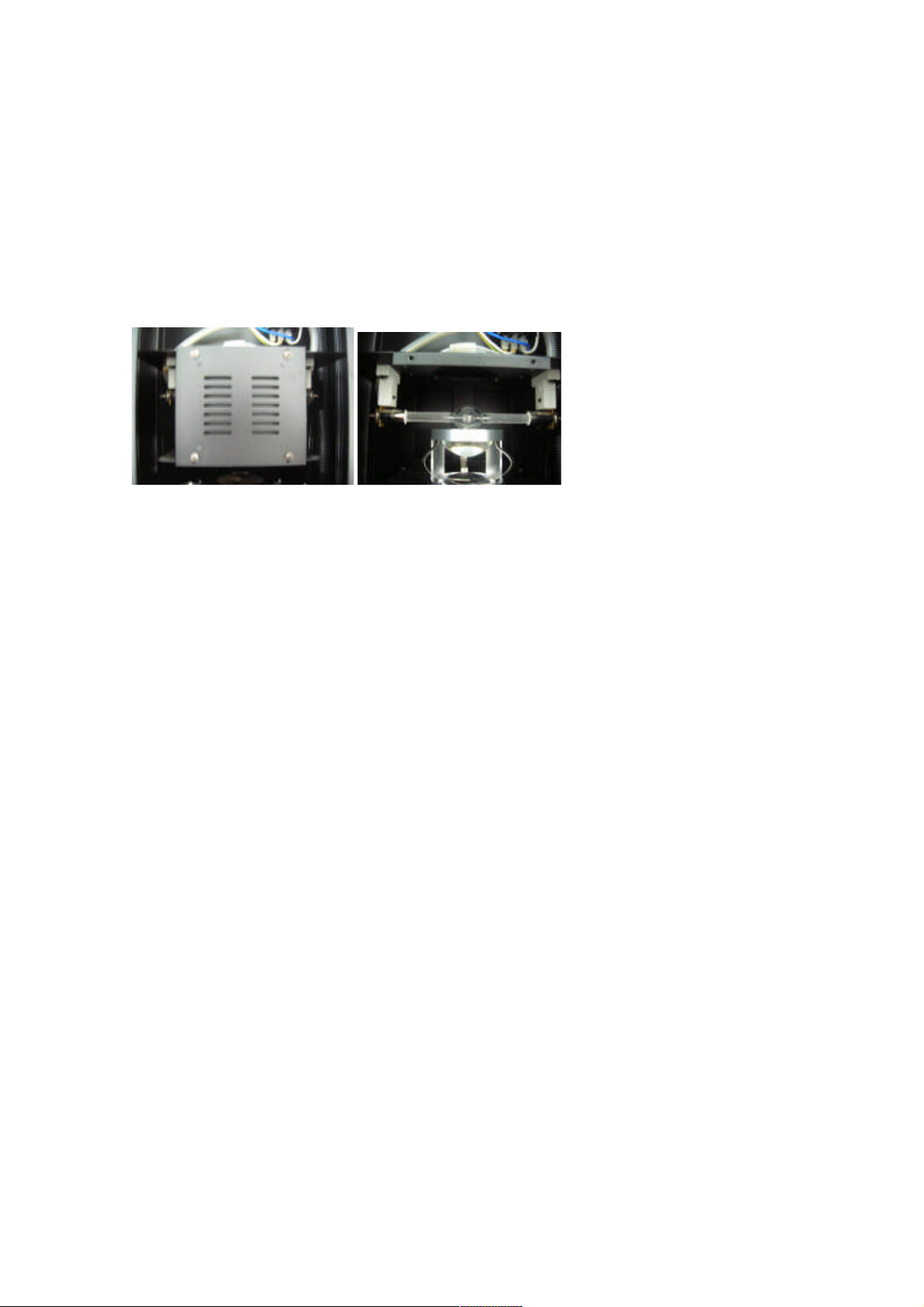

1. Открутите четыре винта на крышке прибора
2. Сдвиньте защё лку в сто рону пульта управления и
снимите крышку.
3. Открутите фиксирующи е гайки лампы и снимите ее
4. Вставьте в токоприемники новую лампу и закрутите
фиксирующие гайки лампы
Page 8
Порядок работы.
1. Включите прибор
2. Подождите 5-10 минут, пока лампа разогреется до
рабочей температуры
3. При помощи клавиши Open на пульте откройте шт орку
прибора, чтобы увидеть луч света.
4. Кнопками цвета изменяйте цвет луча
5. Фейдером Iris изменяйте диаметр луча
6. Фейдером Flash изменяйте частоту стробирования
7. Кнопкой Close закрывайте световой луч
Управление.
l Настройка кода адреса DMX
Каждый из светильников должен быть настроен на код
адреса DMX при исп ользовании контроллера для
управления множеством светильников. Он предназначен
для прие ма сигнала контроллера. Устройство использует
DIP-переключатель для настройки адресного кода.
Соответствующее значение DIP-переключателя таков о:
DIP-переключатель
1 2 3 4 5 6 7 8 9
Значение,
соответствующее коду
адреса
1 2 4 8 16
32
64
128
256
Чтобы прожектор был способен принимать сигнал DMX512,
подсоедините вилку сигнального кабеля к разъему с
маркировкой «IN» (вход), а затем соедините его со
следующим прибором. Затем подсоедините кабель к
разъему «IN» следующего прибора от разъе ма «OUT»
(выход) предыдущего. Рекомендуется установить
оконечную нагрузку сигна ла DMX при проклад ке цепи
Page 9
сигнала. Это позволит предотвратить сниж ение качества
сигнала, вызываемое шумами. Око нечная н агрузка DMX —
это разъем типа XLR, контакты 2 и 3 ко торого соединены
между собой через резистор номиналом 120 Ом.
Подсоедините его к после дней выходной розетке OUT
последнего прожектора (см. рис.):
l Значения канала DMX
Выполни в все вышеописанные операции, включите прибор
и убедитесь, что все работает надлежащим образом.
DMX канал
Значение
DMX
Действие
1. Flash
0 ~ 255
Вкл. стробирования
2. Iris
0 ~ 255
Изменен ие разме ра луча
3. Цветовое
колесо
0 ~ 255
Белый/цвет1/цвет2/цвет3/цвет4
/ цвет5
4.Температура
цвета
0 ~ 255
Белый/3200К/6000К
Устранение неполадок.
Известная неполадка
Меры по устранению
Прибор не работает
1.Проверьте, не перегорел ли
предохранитель
2.Убедит есь в том, что
электропитание подведен о
правильно
3.Проверьте нали чие короткого
замыкания цепей +24В или +5 В
Page 10
на печатной плат е
Прибор работает, но не
управляется контроллером
1.Проверьте прав ильность
установки кода адреса DMX
2.Проверьте обмен сигнал ами по
проводам
Не работает лампа
1.Убедит есь в исправности
лампы
ГАРАНТИЯ.
1. Гарантийное обслуживание продукции Nightsun
выполняет компа ния Slami &C
2. Гарантия действительна при условии соблюдения
правил э ксплуата ции изделия
2. ГАРАНТИЙНОМУ РЕМОНТУ НЕ ПОДЛЕЖАТ:
• приборы, имеющие любые механические повреждения
(как внешние, так и внутренние),
• приборы, имеющие наличие следов вскрытия и
самостоятельного ремонта.
• приборы с любыми изменениями в схемотехнике
• приборы, имеющие признаки неправильной эксплу атации,
аварийного воздействия электропитания, эксплуата ция с
отклонениями от режимов, указанных в экс плуатационной
документации, злонамеренной поломки, попадание внутрь
прибора воды и п осторонних предметов).__
3. ОТПРАВКА В РЕМОНТ
3.1. При отправке в ремонт, убедитесь, что устройство
хорошо упаковано в оригинальную коробку, что она
защищает устрой ство от любых др угих дополнитель ных
поломок
3.2. Пожалуйста, предоста вьте копию чека или другой
документ, подтверждающ ий покупку, а также
обратный адрес, номер контактног о телефона и/или
ПОЧТОВЫЙ элек тронный адрес
Page 11
3.3. Кратко опишите выявленные Вами неисправности
