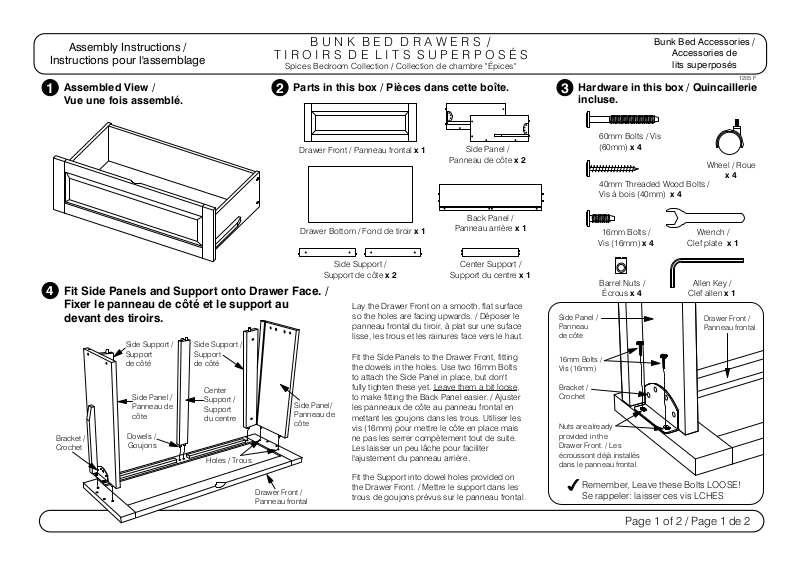

Night & Day Cinnamon Drawers Assembly Instruction

Assembly Instructions /

Instructions pour l'assemblage

Assembled View /
Vue une fois assemblé.

B U N K B E D D R A W E R S /

T I R O I R S D E L I T S S U P E R P O S É S

Spices Bedroom Collection / Collection de chambre "Épices"

Parts in this box / Pièces dans cette boîte.

21

Drawer Front / Panneau frontal x 1

Drawer Bottom / Fond de tiroir x 1

Side Panel /

Panneau de côte x 2

Back Panel /

Panneau arrière x 1

Bunk Bed Accessories /

Accessories de
lits superposés

Hardware in this box / Quincaillerie

3

incluse.

60mm Bolts / Vis
(60mm) x 4

Wheel / Roue

40mm Threaded Wood Bolts /
Vis à bois (40mm) x 4

16mm Bolts /

Vis (16mm) x 4

Wrench /

Clef plate x 1

1205 F

x 4

Fit Side Panels and Support onto Drawer Face. /

4

Fixer le panneau de côté et le support au
devant des tiroirs.

Side Support /
Support
de côté

Center
Support /
Support
du centre

Holes / Trous

Drawer Front /
Panneau frontal

Bracket /
Crochet

Side Support /
Support
de côté

Side Panel /
Panneau de
côte

Dowels /

Goujons

Support de côte x 2

Side Panel/
Panneau de
côte

Side Support /

Lay the Drawer Front on a smooth, flat surface
so the holes are facing upwards. / Déposer le
panneau frontal du tiroir, à plat sur une suface
lisse, les trous et les rainures face vers le haut.

Fit the Side Panels to the Drawer Front, fitting
the dowels in the holes. Use two 16mm Bolts
to attach the Side Panel in place, but don't
fully tighten these yet. Leave
to make fitting the Back Panel easier. / Ajuster
les panneaux de côte au panneau frontal en
mettant les goujons dans les trous. Utiliser les
vis (16mm) pour mettre le côte en place mais
ne pas les serrer compètement tout de suite.
Les laisser un peu lâche pour faciliter
l'ajustement du panneau arrière.

Fit the Support into dowel holes provided on
the Drawer Front. / Mettre le support dans les
trous de goujons prévus sur le panneau frontal.

Center Support /

Support du centre x 1

them a bit loose,

Barrel Nuts /

Écrous x 4

Side Panel /
Panneau
de côte

16mm Bolts /
Vis (16mm)

Bracket /
Crochet

Nuts are already
provided in the
Drawer Front. / Les
écroussont déjà installés
dans le panneau frontal.

Remember, Leave these Bolts LOOSE!
Se rappeler: laisser ces vis LCHES

Page 1 of 2 / Page 1 de 2

Allen Key /

Clef allen x 1

Drawer Front /
Panneau frontal

Assembly Instructions /

Instructions pour l'assemblage

Fit in the Plywood Panel. /

5

Fixer au panneau de centreplaqué.

Guide the Plywood Panel in carefully so that
it won't jump out of its grooves. / Diriger le
fond du tiroir avec précaution pour
qu'il ne sorte
pas des
rainures.

Side Panel /
Panneau
de côte

Drawer Bottom

Fond de tiroir

B U N K B E D D R A W E R S /

T I R O I R S D E L I T S S U P E R P O S É S

Spices Bedroom Collection / Collection de chambre "Épices"

Fit the Back Panel. /

6

Assembler le panneau arrière.

Side Panel /
Panneau de
côte

Side Panel /
Panneau
de côte

Gently spread the Side Panels apart a bit to fit
the dowels. Afterwards, tighten the bolts on the
Brackets./ Étendre document et séparé les
panneau de côté pour mettre les goujons.
Ensuite, serrer les vis aux crochets.

Dowels /
Goujons

Holes /
Trous

Back Panel /

Panneau

arrière

Bunk Bed Accessories /

Accessories de
lits superposés

Bolt the Side Supports. /

7

Visser le support de côté.

Bolt the Side Supports with 40mm Threaded
Wood Bolts. / Visser le support de côté
avec des vis à bois filées 40mm.

Side Panel /

40mm
Threaded
Wood Bolts
/ Vis à bois
(40mm)

Panneau de

côte

1008 F

Bolt Back Panel in Place. /

8

Mettre en place le panneau arrière.

Carefully turn the assembled Drawer down.
Using the 60mm Bolts and Barrel Nuts,
secure the Back Panel in place. /
Delicatement, retourner le tiroir assemblé.
En utilisant les vis (60mm) et
les écrous, sécuriser
le panneau
arrière.

60mm
Bolts /
Vis (60mm)

Back

Panneau

/
ère

Panel

arri

Barrel Nuts /
Écrous

Drawer Front /
Panneau frontal

60mm Bolt /
Vis (60mm)

Drawer Front /
Panneau frontal

Bolt / Vis

Allen Key /
Clef allen

Barrel
Nuts /
Écrous

Screwdriver /
Tournevis

Drawer Front /
Panneau frontal

Fit the Wheels. / Fixer les roues.

9

Turn the Drawer upside down.Fix the Wheels into
the holes provided on the bottom with
the wrench. / Tourner les tiroirs face
en bas. Fixer les roues, avec une clé
plate, dans les trous du fond.

Drawer Front /
Panneau frontal

Roues

Roue

Roue

Drawer Front /
Panneau frontal

Page 2 of 2 / Page 2 de 2
