SEPTEMBRE 2021

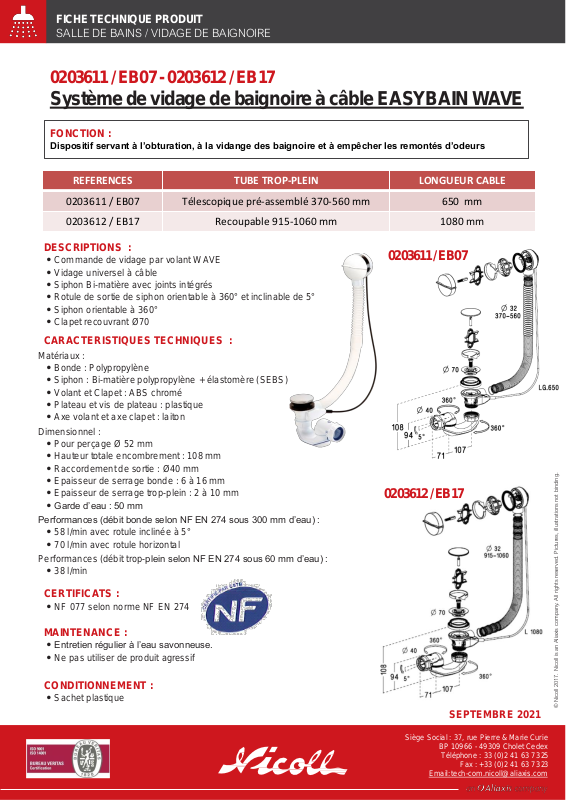

FICHE TECHNIQUE PRODUIT
SALLE DE BAINS / VIDAGE DE BAIGNOIRE
0203611 / EB07 -0203612 / EB17
Système de vidage de baignoire à câble EASYBAIN WAVE
FONCTION :
Dispositif servant à l’obturation, à la vidange des baignoire et à empêcher les remontés d’odeurs
CARACTERISTIQUES TECHNIQUES :
Matériaux :
• Bonde : Polypropylène
• Siphon : Bi-matière polypropylène + élastomère (SEBS)
• Volant et Clapet : ABS chromé
• Plateau et vis de plateau : plastique
• Axe volant et axe clapet : laiton
Dimensionnel :
• Pour perçage Ø 52 mm
• Hauteur totale encombrement : 108 mm
• Raccordement de sortie : Ø40 mm
• Epaisseur de serrage bonde : 6 à 16 mm
• Epaisseur de serrage trop-plein : 2 à 10 mm
• Garde d’eau : 50 mm
Performances (débit bonde selon NF EN 274 sous 300 mm d’eau) :
• 58 l/min avec rotule inclinée à 5°
• 70 l/min avec rotule horizontal
Performances (débit trop-plein selon NF EN 274 sous 60 mm d’eau) :
• 38 l/min
REFERENCES TUBE TROP-PLEIN LONGUEUR CABLE
0203611 / EB07 Télescopique pré-assemblé 370-560 mm 650 mm
0203612 / EB17 Recoupable 915-1060 mm 1080 mm
DESCRIPTIONS :
• Commande de vidage par volant WAVE
• Vidage universel à câble
• Siphon Bi-matière avec joints intégrés
• Rotule de sortie de siphon orientable à 360° et inclinable de 5°
• Siphon orientable à 360°
• Clapet recouvrant Ø70
CERTIFICATS :
• NF 077 selon norme NF EN 274
MAINTENANCE :
• Entretien régulier à l’eau savonneuse.
• Ne pas utiliser de produit agressif
0203611 / EB07
0203612 / EB17
CONDITIONNEMENT :
• Sachet plastique
