Swing gate opener

4024 Kit 5024 Kit 4000 Kit 5000 Kit

English – 1

ENGLISH

Safety warnings

• CAUTION! - This manual contains important instructions and warnings for personal safety. Wrong installation can cause serious injuries. Before

starting work read all the manual carefully. If in doubt, stop installation and ask the Nice Assistance Department for clarifications.

• CAUTION! – According to the most recent European legislation, the realisation of an automatic door or gate must comply with the regula

tions of Directive 98/37/CE (Machine Directive)

and in particular, standards EN 12445; EN 12543; EN 12635 and EN 13214-1, which declare the presumed conformity of the automation. In consideration of this, all the installation, connection, inspection and maintenance operations of the product must be performed exclusively by a qualified and competent technician!

• CAUTION! – Important instructions: keep this manual for any possible future requirement for maintenance and disposal of the product.

Warnings for installation

• Before installing check if this product is suited to automating your gate or door (see chapter 3 and “Technical features of the product”). If unsuitable, DO NOT proceed with the installation.

• Include a disconnection device in the power supply system with an opening distance between the contacts to permit full disconnection in the conditions dictated by the category of surcharge III.

• All the installation and maintenance operations must occur with the automation disconnected from the electrical power supply. If the disconnection device of the power supply is not visible from the area where the automatism is located, before starting the work it is necessary to attach a sign with the text “CAUTION! MAINTENANCE IN PROGRESS” on the disconnection device.

• During installation handle the automatism with care avoiding crushing, knocks, falls or contact with liquids of any kind. Do not place the product near sources of heat, or expose it to naked flames. All these activities can damage and cause malfunctions or dangerous situations. If this occurs, stop the installation immediately and contact the Nice Assistance Department.

• Do not make alterations to any part of the product. Operations which are not permitted will cause only malfunctions. The manufacturer declines any liability for damage caused by arbitrary alterations to the product.

• If the gate or the door to be automated is fitted with a pedestrian door it is necessary to include a control system in the installation to prevent the operation of the motor when the pedestrian door is open.

• Check there are no trapping points towards fixed parts when the leaf of the gate is in the maximum Open position, if necessary protect these parts.

• The push button control on the wall must be positioned in sight of the automation, away from the moving parts, at a minimum height of 1.5 m from the ground and it must not be accessible to the public.

• The product packaging material must be disposed of respecting the local regulations in force.

GENERAL SAFETY WARNINGS AND PRECAUTIONS

This product is intended to be used for automating swing gates or doors in an exclusively residential context. CAUTION! – Any other use different to that

described and in ambient conditions different to those set out in this manual is to be considered improper and forbidden!

The product is an electromechanical gear motor, equipped with a 24 v continuous current or 230V (depending on the model) alternate current motor and an endless screw reduction gear. The gear motor is powered by the external control unit to which it is connected. In the event of a black out, it is possible to move the gate leaves by hand, unblocking the gear motor manually.

Fig. 1 shows all the components provided in the package (according to the model chosen):

[a] - electromechanical gear motor [b] - front bracket (for fixing the gear motor to the gate leaf) [c] - rear bracket and plate (for fixing the gear motor to the wall) [d] - metal parts (screws, washers, etc.) [e] - keys to manually unlock the gear motor

DESCRIPTION OF THE PRODUCT AND ENVISAGED USE

3.1 - Checks before installation

Before installation, check the integrity of the components, suitability of the model chosen and suitability of the environment chosen for the installation.

IMPORTANT – The gear motor cannot automate a manual gate which does not have a safe and efficient mechanical structure. Furthermore, it cannot solve the faults caused by wrong installation or bad maintenance of the gate itself.

3.2 - Suitability of the gate to being automated and the surrounding environment

• Check the mechanical structure of the gate is suited to being automated and

conforms to the national laws in force (if necessary make reference to the data on the gate label).

• Moving the gate leaf manually in Open and Close position, check the move-

ment occurs with equal and constant attrition at each point of the stroke (there must be no moments of greater effort).

• Check the gate leaf remains balanced, that it does not move if brought man-

ually to any position and left stopped.

• Check the space around the gear motor allows to manually unblock the gate

leaf, easily and safely.

• Check the surfaces chosen for installing the product are solid and can guar-

antee stable fixing.

• Check the fixing zone of the gear motor is compatible with the size of the lat-

ter, see fig. 2: the correct Opening movement of the gate and the force the motor exerts to perform it, depend on the position in which the rear fixing bracket is secured. Therefore, before installing it is necessary to make reference to graph 2 to define the maximum Opening angle of the leaf and the force of the motor, suited to the individual system.

3.3 - Limits of use of the product

Before installing the product, check the gate leaf is the right size and weight and falls within the limits shown in graph 1.

3.4 - Preparing for installation

Fig. 3 shows an example of an automation system designed with Nice components. These components are positioned according to a typical and usual scheme. Making reference to fig. 3, decide the approximate position in which to install each component envisaged by the system and the most appropriate connection diagram.

Useful components for producing a complete system (fig. 3): A - Electromechanical gear motors

B - Couple of photocells C - Couple of stop blocks (in Opening) D - Columns for photocells E - Flashing signalling device with incorporated antenna F - Key selector switch or digital keypad G - Control unit

3.5 - Installation of fixing brackets and gear motor

3.5.1 – Installation of rear fixing bracket

Calculate the position of the rear bracket using graph 2.

INSTALLATION

2 – English

This graph serves to establish dimensions A and B and the value of the maximum opening angle of the leaf. Important – The values of A and B must be similar to allow linear movement of the automation.

01. Measure dimension C (fig. 4) on the fixing side;

02. On graph 2, identify dimension C found and trace a horizontal line that

determines the value of dimension B (*) as shown in the example of fig. 5; the meeting point with line “r.i.l” (installation line recommended) determines the value of the angle of maximum opening. From this point, trace a vertical line as shown in the example of fig. 5 to determine the value of dimen- sion A.

If the angle found does not correspond to the requirements, adapt dimension A and if necessary dimension B, so they are similar.

03. Before being fixed to the wall the bracket must be sealed to the specific fix-

ing plate (fig. 6); if necessary the bracket can be cut adapting values of dimensions A and B.

Note – The rear bracket provided with the gearmotor has a length of 150 mm; in the case of special applications or an outward opening gate (fig. 7) the bracket model PLA6 (optional accessory) may be used.

CAUTION! – Before securing the rear bracket, check the fixing zone of the front bracket is in a solid part of the leaf, as this bracket must be fixed at a different height of the rear bracket (fig. 8).

04. At this point, fix the bracket using dowels, screws and washers required (not supplied).

3.5.2 – Installation of front fixing bracket

The front bracket must be fixed to the gate leaf respecting the values of dimensions D and E (Fig. 4).

Note – The front bracket provided with the gearmotor must be welded directly onto the gate leaf. If this is not possible, use the bracket model PLA8 (optional accessory)

01. Establish the value of dimension E using Table 1;

02. Establish the height in which to position the front bracket, referring to fig. 8;

03. Fix the bracket to the solid part of the gate leaf.

3.5.3 – Installation of the gear motor on the fixing brackets

• Installing the gear motor on the rear bracket:

01. Fix the gear motor to the bracket as shown in fig. 9 using the screw,

washer and nut supplied;

02. Tighten the nut to the end and then loosen by 1/10 of a turn to allow minimum clearance between the parts.

• Installing the gear motor

on the front bracket:

01. Fix the gear motor to the bracket as shown in fig. 10 using the screw,

washer and nut supplied;

02. Tighten the screw to the end.

03. Fix the label provided in the package, dealing with the unblocking and

blocking operations of the gear motor, permanently close to the gear motor

Model: WG4024-WG4000-WG4000/V1 WG5024-WG5000-WG5000/V1

D (mm): 700 850

A (mm) E (mm)

100 600 750 110 590 740 120 580 730 130 570 720 140 560 710 150 550 700 160 540 690 170 530 680 180 520 670 190 510 660 200 500 650 210 490 640 220 480 630 230 470 620 240 610 250 600 260 590 270 580 280 570

TABLE 1

CAUTION!

– A wrong connection can cause faults or danger; therefore follow scrupulously the connections set out.

– Perform the connection operations when the electricity is off. To connect the gear motor to the control unit, proceed as follows:

01. Remove the lid of the gear motor as shown in fig. 12;

02. Slacken the gearmotor cable clamp, thread the connecting cable through

the hole and connect the three electric wires as shown in fig. 13;

03. Replace lid on gear motor.

To check the connections, direction of rotation of the motor, phase shift in the movement of the leaves and setting the limit switch, refer to the instructions manual of the control unit.

IMPORTANT – With a gate configured with opening towards the outside invert the power supply wires with respect to the standard installation.

3.6 - Setting the mechanical limit switch

The mechanical limit switch allows to set the stop position of the gate leaf, in this way, it is not necessary to use the stop blocks and the leaf does not hit against these at the end of the manoeuvre.

WARNING – In the event of applications with a gate equipped with opening towards the outside (fig. 7) it is necessary to invert the power supply wires. Set the limit switch in Opening of the gear motor as follows:

01. Unblock the gear motor as shown in fig. 14;

02. Loosen the mechanical stop screw;

03. Bring the gate leaf manually to the Open position required;

04. Then, bring the mechanical stop to the end of the pin and block the screw

(fig. 11).

05. Bring the leaf manually to the Close position and block the gear motor.

ELECTRICAL CONNECTIONS

This is the most important phase in realising the automation to guarantee maximum safety. The inspection can be used also to periodically check the devices which make up the automatism.

The inspection of the entire system must be performed by expert and qualified staff who must take responsibility of the tests requested, depending

on the risk involved and to check compliance of what is set out by laws, rules and regulations and in particular all the requirements of regulation EN 12445 which establishes the testing methods to verify gate automatisms.

Inspection

Each single component of the automatism, for example sensitive edges, photocells, emergency shutdowns, etc. requires a specific inspection phase; for these devices follow the procedures shown in the respective instruction manuals. For inspection of the gear motor follow the operations below:

01. Check that everything in this manual and in particular in chapter 1 has been rigorously complied with;

02. Unblock the gear motor as shown in fig. 14;

03. Check it is possible to manually move the leaf when opening and closing

with a force no greater than 390N (approx. 40 kg);

04. Block the gear motor and connect the electrical power supply;

05. Using the control or shutdown devices envisaged (key selector switch,

control buttons or radio transmitters), perform a number of opening, closing and stopping tests of the gate and check it behaves as it should;

06. Check the correct operation of all the safety devices one by one in the system (photocells, sensitive edges, emergency shutdown, etc.) and check the gate behaves as it should;

07. Command a closing manoeuvre and check the force of the impact of the leaf against the end of the mechanical limit switch. If necessary, try to unload the pressure, finding a setting which gives better results;

08. If the dangerous situations caused by the movement of the leaf have been protected by limiting the force of impact the force must be measured as required by regulation EN 12445;

Note – The gear motor is not provided with torque setting devices, such regulations are done by the Control unit.

INSPECTING THE AUTOMATION

English – 3

Putting into operation

This can occur only after having performed, with positive results, all the inspection phases of the gear motor and other devices present. To put it into operation refer to the instructions manual of the control unit.

IMPORTANT – It is forbidden to put into partial or provisional operation.

DISPOSAL OF THE PRODUCT

This product is an integral part of the automation, and therefore, they must be disposed of together.

As for the installation operations, at the end of the life of this product, the dismantling operations must be performed by qualified personnel.

This product is made from different types of materials: some can be recycled, others must be disposed of. Please inform yourselves on the recycling or disposal systems provided for by the laws in force in your area, for this category of product.

CAUTION! – some parts of the product can contain polluting or dangerous substances which, if dispersed in the environment, may cause serious harm to the environment and human health.

As indicated by the symbol at the side, it is forbidden to throw this product into domestic refuse. Therefore, follow the “separated collection” instructions for disposal, according to the methods provided for by local regulations in force, or redeliver the product to the retailer at the moment of purchase of a new, equivalent product.

CAUTION! – the regulations in force at local level may envisage heavy sanctions in case of abusive disposal of this product.

To keep the level of safety consistent and to guarantee maximum life of the entire automation it is necessary to maintain it regularly. The maintenance must be performed in line with the safety instructions of this manual and according to what is set out by the laws and regulations in force. For the gear motor a programmed maintenance within no more than 6 months is required.

Maintenance operations:

01. Disconnect any sources of electricity.

02. Check the status of deterioration of all the materials which make up the

automation with particular attention to signs of erosion or oxidation of the structural parts: replace the parts which do not provide sufficient guarantees.

03. Check the screw connections are sufficiently tight.

04. Check the bolt and endless screw are suitably greased.

05. Check the wear of the moving parts and, if necessary, replace used parts.

06. Reconnect the sources of electrical power and perform all the tests and

checks envisaged in chapter 5.

For the other devices present in the system refer to the individual instruction manuals.

PRODUCT MAINTENANCE

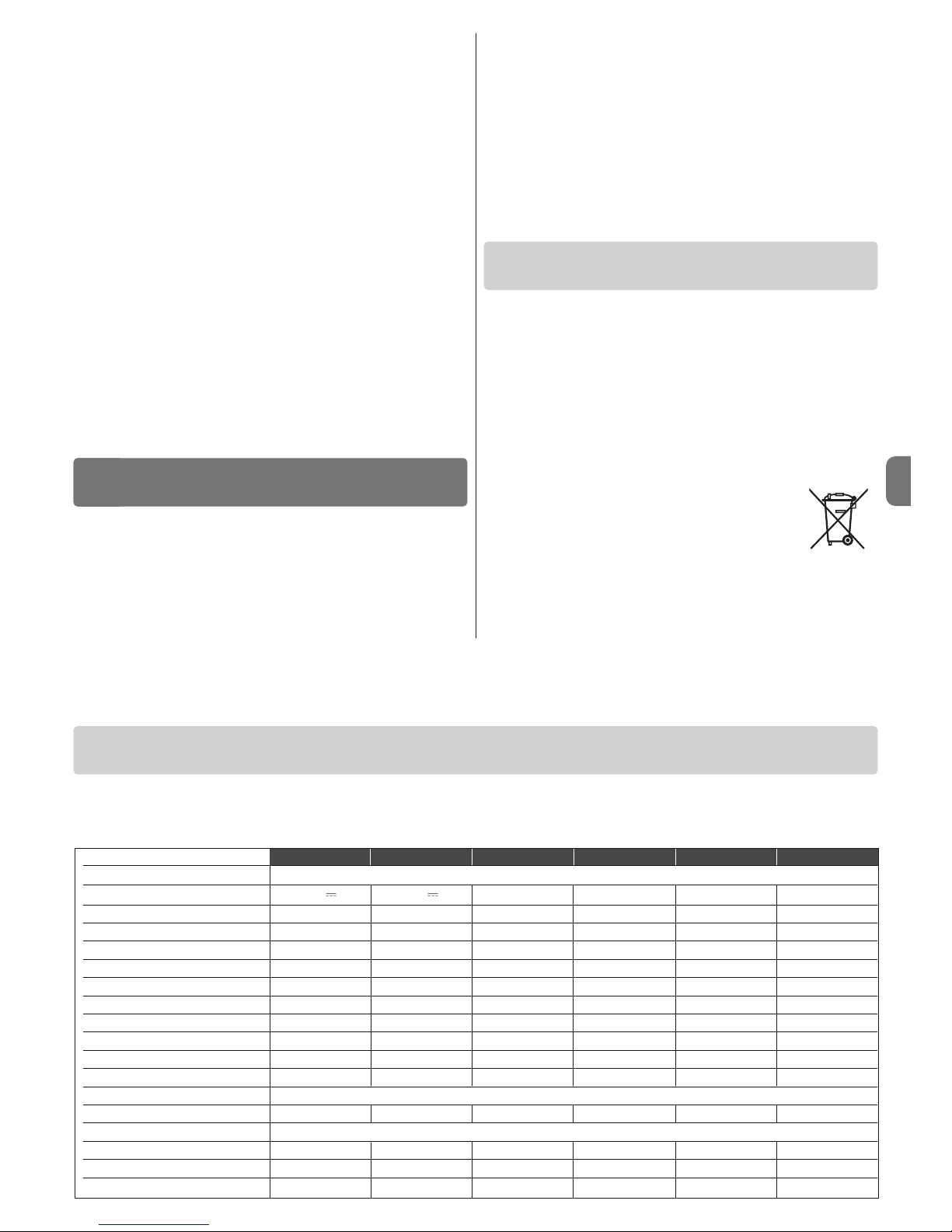

Type electromechanical gear motor for gates or doors with leaf opening Power input 24 V 24 V 230 V~ 50 Hz 120 V~ 60 Hz 230 V~ 50 Hz 120 V~ 60 Hz

Maximum absorption 3,5 A 3,5 A 1,5 A 1,5 A 1,5 A 2,5 A Nominal absorption 2 A 2 A 0,5 A 0,5 A 0,5 A 1 A Maximum absorbed power 85 W 85 W 200 W 200 W 200 W 200 W Nominal absorbed power 50 W 50 W 130 W 130 W 130 W 130 W Protection grade IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 Travel 320 mm 460 mm 320 mm 320 mm 460 mm 460 mm Speed loadless 0,018 m/s 0,016 m/s 0,016 m/s 0,020 m/s 0,013 m/s 0,016 m/s Speed loaded 0,013 m/s 0,012 m/s 0,012 m/s 0,015 m/s 0,010 m/s 0,012 m/s Maximum thrust 1500 N 1500 N 1500 N 1500 N 1700 N 1700 N Nominal thrust 500 N 500 N 500 N 500 N 600 N 600 N Operating temperature -20 °C to +50 °C Cycles h at nominal torque 40 40 30 30 30 30 Durability estimated between 80,000 and 250,000 cycles of manoeuvres according to the conditions set out in Table 2 Insulation class AAFF FF Dimensions (mm) 770 x 98 x 95 h 920 x 98 x 95 h 770 x 98 x 95 h 770 x 98 x 95 h 920 x 98 x 95 h 920 x 98 x 95 h Weight (kg) 666666

TECHNICAL FEATURES OF THE PRODUCT

WG4024 WG5024 WG4000 WG4000/V1 WG5000 WG5000/V1

CAUTIONS: • The technical features set out refer to an ambient temperature of 20°C (± 5°C). • Nice S.p.a. reserves the right to make alterations to the product any time it deems it necessary, keeping the same functionality and destination of use.

4 – English

25.000

50.000

75.000

100.000

125.000

10 20 30405060708090100

GRAPH A

Demand index (%)

Durability of the product

Durability is the average economic life of the product. The value of durability is strongly influenced by the demand index of the manoeuvres performed by the automatism: that is the sum of all the factors which contribute to the wear of the product (see Table 2).

To establish the probable durability of your automatism proceed as follows:

01. Calculate the demand index summing the values in percentage of the entries present in Table 2 to each other;

02. In Graph A, from the value just found, trace a vertical line until you intersect the curve; from this point trace a horizontal line to cross the line of “cycles of manoeuvres”. The value established is the estimated durability

of your product.

The estimate of durability is performed on the basis of the design calculations and the results of tests carried out on prototypes. In fact, being an estimate, it does not give any guarantee on the actual duration of the product.

Example of calculation of durability of a Wingo WG5024 gear motor (refer to Table 2 and Graph A):

- leaf weight = 200 Kg (demand index= 10%)

- leaf length = 2.5 m (demand index = 20%)

- no other stress elements present

Total demand index

= 20%

Durability estimate

= 80.000 cycles of manoeuvre

CE DECLARATION OF CONFORMITY

Note - The content of the present declaration corresponds to the latest available revision, before the printing of the present manual, of the document registered at the head ofﬁces of Nice S.p.a. The present text has been readapted for publishing reasons.

Number: 143/WINGO Revision: 4

The undersigned Lauro Buoro, managing director, declares under his sole responsibility that the following product:

Manufacturer’s name: NICE s.p.a. Address: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italy Type: Electromechanical operator “WINGO” for swing gates Models: WG4000, WG4000/V1, WG5000, WG5000/V1, WG4024, WG5024 Accessory: No accessory

conforms with the requirements of the following EC directives:

• 98/37/EC (89/392/EEC amended); DIRECTIVE 98/37/EC OF THE EUROPEAN PARLIAMENT AND COUNCIL of 22 June 1998 regarding the approximation of member state legislation relating to machinery

As established in directive 98/37/EC, the above-mentioned product may not be started up unless the machine in which the product is incorporated has been identiﬁed and declared as conforming to directive 98/37/EC.

Satisﬁes the essential requirements of the following Directives, as amended by the directive 93/68/EEC of the European Council of 22nd July 1993:

• 2006/95/EEC (ex directive 73/23/EEC); DIRECTIVE 2006/95/EEC OF THE EUROPEAN PARLIAMENT AND COUNCIL of 12 December 2006 regarding the approximation of member state legislation relating to electrical material intended for use within speciﬁc voltage limits According to the following harmonised standards: EN 60335-1:1994+A11:1995+A1:1996+A12:1996+A13:1998+A14:1998+A15:2000+A2:2000+A16:2001

• 2004/108/EEC (ex directive 89/336/EEC); DIRECTIVE 2004/108/EEC OF THE EUROPEAN PARLIAMENT AND COUNCIL of 15 December 2004 regarding the approximation of member state legislation relating to electromagnetic compatibility, repealing directive 89/336/EEC According to the following harmonised standards: EN 61000-6-2:2005; EN 61000-6-3:2001+A11:2004

The product also complies with the applicable parts of the following standards:

EN 60335-1:2002+A1:2004+A11:2004+A12:2006+ A2:2006, EN 60335-2-103:2003, EN 13241-1:2003; EN 12453:2002; EN 12445:2002; EN 12978:2003

Oderzo, 24 November 2008 Lauro Buoro (Managing Director)

cycles of manoeuvres

WG4024 WG5024 WG4000 WG5000

WG4000/V1 WG5000/V1

Demand index

> 100 Kg 10 % 0 %

Leaf weight:

> 200 Kg 20 % 10 %

> 300 Kg 30 % 20 %

> 400 Kg - 30 %

1 - 2 m 20 % 0 %

Leaf length: 2 - 3 m - 10 %

3 - 3,5 m - 20 %

Operating temperature: 20 % 20 %

Blind leaf: 15 % 15 %

Installation in windy area: 15 % 15 %

TABLE 2

ITALIANO

Avvertenze per la sicurezza

• ATTENZIONE! – Il presente manuale contiene importanti istruzioni e avvertenze per la sicurezza delle persone. Un’installazione errata può cau-

sare gravi ferite. Prima di iniziare il lavoro è necessario leggere attentamente tutte le parti del manuale. In caso di dubbi, sospendere l’installazione e richiedere chiarimenti al Servizio Assistenza Nice.

• ATTENZIONE! – Secondo la più recente legislazione europea, la realizzazione di una porta o di un cancello automatico deve rispettare le nor

me previste dalla Direttiva 98/37/CE (Direttiva Macchine)

e in particolare, le norme EN 12445; EN 12453; EN 12635 e EN 13241-1, che consentono di dichiarare la presunta conformità dell’automazione. In conside- razione di ciò, tutte le operazioni di installazione, di collegamento, di col laudo e di manutenzione del prodotto devono es sere effettuate es clusivamente da un tecnico qualiﬁcato e competente!

• ATTENZIONE! – Istruzioni importanti: conservare questo manuale per eventuali interventi futuri di manutenzione e di smaltimento del prodotto.

Avvertenze per l’installazione

• Prima di iniziare l’installazione veriﬁcare se il presente prodotto è adatto ad automatizzare il vostro cancello o portone (vedere capitolo 3 e le “Caratteristiche tecniche del prodotto”). Se non è adatto, NON procedere all’istallazione.

• Prevedere nella rete di alimentazione dell'impianto un dispositivo di disconnessione con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni dettate dalla categoria di sovratensione III.

• Tutte le operazioni di installazione e di manutenzione devono avvenire con l’automazione scollegata dall’alimentazione elettrica. Se il dispositivo di sconnessione dell’alimentazione non è visibile dal luogo dove è posizionato l’automatismo, prima di iniziare il lavoro è necessario attaccare sul dispositivo di sconnessione un cartello con la scritta “ATTENZIONE! MANUTENZIONE IN CORSO”.

• Durante l’installazione maneggiare con cura l’automatismo evitando schiacciamenti, urti, cadute o contatto con liquidi di qualsiasi natura. Non mettere il prodotto vicino a fonti di calore, né esporlo a ﬁamme libere. Tutte queste azioni possono danneggiarlo ed essere causa di malfunzionamenti o situazioni di pericolo. Se questo accade, sospendere immediatamente l’installazione e rivolgersi al Servizio Assistenza Nice.

• Non eseguire modiﬁche su nessuna parte del prodotto. Operazioni non permesse possono causare solo malfunzionamenti. Il costruttore declina ogni responsabilità per danni derivanti da modiﬁche arbitrarie al prodotto.

• Se il cancello o il portone da automatizzare è dotato di una porta pedonale occorre predisporre l’impianto con un sistema di controllo che inibisca il funzionamento del motore quando la porta pedonale è aperta.

• Veriﬁcare che non vi siano punti d’intrappolamento verso parti ﬁsse quando l’anta del cancello si trova nella posizione di massima Apertura; eventualmente proteggere tali parti.

• La pulsantiera di comando a parete deve essere posizionata in vista dell’automazione, lontano dalle sue parti in movimento, ad un’altezza minima di 1,5 m da terra e non accessibile al pubblico.

• Il materiale dell’imballo del prodotto deve essere smaltito nel pieno rispetto della normativa locale.

AVVERTENZE E PRECAUZIONI GE NERALI PER LA SICUREZZA

Il presente prodotto è destinato ad essere utilizzato per automatizzare cancelli o portoni ad ante battenti, in ambito esclusivamente residenziale. ATTENZIO-

NE! – Qualsiasi altro uso diverso da quello descritto e in condizioni am bientali diverse da quelle riportate in questo manuale è da considerarsi improprio e vietato!

Il prodotto è un motoriduttore elettromeccanico, provvisto di un motore in corrente continua a 24 V o in corrente alternata a 230 V (secondo il modello scelto) e di un riduttore con vite senza fine. Il motoriduttore viene alimentato dalla Centrale di comando esterna a cui deve essere collegato. In caso d’interruzione dell’energia elettrica (black-out), è possibile muovere ‘a mano’ le ante del cancello sbloccando ma nualmente il motoriduttore.

La ﬁg. 1 mostra tutti i componenti presenti nella confezione (secondo il modello scelto):

[a] - motoriduttore elettromeccanico [b] - staffa anteriore (per ﬁssaggio del motoriduttore all’anta del cancello) [c] - staffa posteriore e piastra (per ﬁssaggio del motoriduttore al muro) [d] - minuteria metallica (viti, rondelle, ecc.) [e] - chiavi per lo sblocco manuale del motoriduttore

DESCRIZIONE DEL PRODOTTO E DESTINAZIONE D’USO

3.1 - Veriﬁche preliminari all’installazione

Prima di procedere all’installazione, è necessario veriﬁcare l’integrità dei componenti del prodotto, l’adeguatezza del modello scelto e l’idoneità dell’ambiente destinato all’installazione.

IMPORTANTE – Il motoriduttore non può automatizzare un cancello ma nuale che non abbia una struttura meccanica efﬁciente e sicura. Inoltre, non può risolvere i difetti causati da una sbagliata installazione o da una cattiva manutenzione del cancello stesso.

3.2 - Idoneità del cancello da automatizzare e dell’ambiente circostante

• Veriﬁcare che la struttura meccanica del cancello sia adatta ad essere auto-

matizzata e conforme alle norme vigenti sul territorio (eventualmente fare riferi- manto ai dati riportati sull’etichetta del cancello).

• Muovendo manualmente l’anta del cancello in Apertura e in Chiusura, veriﬁ-

care che il movimento avvenga con attrito uguale e costante in ogni punto della corsa (non devono esserci momenti di maggiore sforzo).

• Veriﬁcare che l’anta del cancello resti in equilibrio, cioè che non si muova se

portata manualmente in una qualsiasi posizione e lasciata ferma.

• Veriﬁcare che lo spazio intorno al motoriduttore consenta di sbloccare ma -

nualmente le ante del cancello, in modo facile e sicuro.

• Veriﬁcare che le superﬁci scelte per l’installazione del prodotto siano solide e

possano garantire un ﬁssaggio stabile.

• Veriﬁcare che la zona di ﬁssaggio del motoriduttore sia compatibile con l’in-

gombro di quest’ultimo, vedere ﬁg. 2: il corretto movimento di Apertura del cancello e la forza che il motore esercita per eseguirlo, dipendono dalla posizione nella quale viene ﬁssata la staffa di ﬁssaggio posteriore. Quindi, prima di procedere all’installazione è necessario fare riferimento al graﬁco 2 per deﬁnire l’angolo di Apertura massima dell’anta e la forza del motore, adatta al proprio impianto.

3.3 - Limiti d’impiego del prodotto

Prima di eseguire l’installazione del prodotto, veriﬁcare che l’anta del cancello abbia dimensioni e peso rientranti nei limiti riportati nel graﬁco 1.

3.4 - Lavori di predisposizione all’installazione

La ﬁg. 3 mostra un esempio di impianto di automatizzazione realizzato con componenti Nice. Questi componenti sono posizionati se condo uno schema tipico ed usuale. Facendo riferimento alla ﬁg. 3, stabilire la posizione approssimativa in cui verrà installato ciascun componente previsto nell’impianto e, lo schema di collegamento più appropriato.

Componenti utili per realizzare un impianto completo (ﬁg. 3): A - Motoriduttori elettromeccanici

B - Coppia di fotocellule C - Coppia di fermi di arresto (in Apertura) D - Colonne per fotocellule E - Segnalatore lampeggiante con antenna incorporata F - Selettore a chiave o tastiera digitale G - Centrale di comando

INSTALLAZIONE

Italiano – 1

3.5 - Installazione delle staffe di ﬁssaggio e del motoriduttore

3.5.1 – Installazione della staffa di ﬁssaggio posteriore

Calcolare la posizione della staffa posteriore utilizzando il Graﬁco 2. Questo graﬁco serve per determinare le quote A e B e il valore dell’angolo di

apertura massima dell’anta. Importante – I valori di A e B devono essere simili tra loro per consentire un movimento lineare dell’automazione.

01. Misurare sulla parete di ﬁssaggio il valore della quota C (ﬁg. 4);

02. Sul graﬁco 2, individuare la quota C trovata e, tracciare una linea oriz-

zontale, che determina il valore della quota B(*), come mostrato nell’esempio di ﬁg. 5; il punto d’incrocio con la linea “r.i.l.” (linea d’installa- zione consigliata) determina il valore dell’angolo di apertura massima. Da questo punto, tracciare una linea verticale come mostrato nell’esempio di ﬁg. 5 per determinare il valore della quota A.

Se l’angolo trovato non corrisponde alle proprie esigenze, occorre adeguare la quota A ed eventualmente la quota B, in modo che siano simili tra loro.

03. La staffa, prima di essere ﬁssata al muro, deve essere saldata all’apposita

piastra di ﬁssaggio (ﬁg. 6); se occorre, la staffa può essere tagliata ade- guando di conseguenza i valori delle quote A e B.

Nota – La staffa posteriore in dotazione al motoriduttore, misura 150 mm di lunghezza; nel caso di applicazioni particolari oppure nel caso di un cancello dotato di apertura verso l’esterno (ﬁg. 7) è possibile utilizzare la staffa mod. PLA6 (accessorio opzionale).

ATTENZIONE! – Prima di ﬁssare la staffa posteriore, veriﬁcare che la zona di ﬁssaggio della staffa anteriore capiti in una zona solida dell’anta, in quanto questa staffa dovrà essere ﬁssata ad una altezza diversa dalla staffa posteriore (ﬁg. 8).

04. A questo punto, ﬁssare la staffa utilizzando tasselli, viti e rondelle opportu-

ne (non in dotazione).

3.5.2 – Installazione della staffa di ﬁssaggio anteriore

La staffa anteriore deve essere ﬁssata all’anta del cancello rispettando i valori delle quote D ed E (ﬁg. 4).

Nota – La staffa anteriore in dotazione al motoriduttore, deve essere saldata direttamente sull’anta del cancello. Se questo non è possibile, utilizzare la staffa mod. PLA8 (accessorio opzionale).

01. Determinare il valore della quota E utilizzando la Tabella 1;

02. Stabilire l’altezza in cui posizionare la staffa anteriore, facendo riferimento alla

ﬁg. 8;

03. Quindi, ﬁssare la staffa alla parte solida dell’anta del cancello.

3.5.3 – Installazione del motoriduttore sulle staffe di ﬁssaggio

• Installare il motoriduttore sulla staffa posteriore:

01. Fissare il motoriduttore alla staffa come mostrato in ﬁg. 9 utilizzando la

vite, la rondella e il dado in dotazione;

02. Avvitare completamente il dado e poi svitarlo di circa 1/10 di giro per permettere un minimo gioco tra le parti.

• Installare il motoriduttore sulla

staffa anteriore:

01. Fissare il motoriduttore alla staffa come mostrato in ﬁg. 10 utilizzando la

vite e la rondella in dotazione;

02. Avvitare la vite completamente;

03. Fissare permanentemente, vicino al motoriduttore, l’etichetta presente

ATTENZIONE!

– Un collegamento errato può provocare guasti o si tuazioni di pericolo; quindi, rispettare scrupolosamente i collegamenti indicati.

– Eseguire le operazioni di collegamento con l’alimentazione elettrica scollegata.

Per collegare il motoriduttore alla Centrale di comando, procedere nel modo seguente:

01. Togliere il coperchio al motoriduttore come mostrato in ﬁg. 12;

02. Allentare il passacavo del motoriduttore, inserire nel suo foro il cavo di col-

legamento e collegare i tre ﬁli elettrici come mostrato in ﬁg. 13;

03. Rimettere il coperchio al motoriduttore.

Per eseguire le veriﬁche dei collegamenti, del senso di rotazione del motore, dello sfasamento del movimento delle ante e della regolazione del ﬁnecorsa, fare riferimento al manuale istruzioni della Centrale di comando.

IMPORTANTE – In presenza di un cancello conﬁgurato con apertura verso l’esterno è necessario invertire i ﬁli di alimentazione rispetto all’installazione standard.

nella confezione, riguardante le operazioni di sblocco e blocco manuale del motoriduttore.

3.6 - Regolazione del ﬁnecorsa meccanico

Il ﬁnecorsa meccanico, permette di regolare la posizione di arresto dell’anta del cancello; in questo modo, non è necessario utilizzare i fermi d’arresto e si evita che l’anta alla ﬁne della manovra sbatta su quest’ultimi.

ATTENZIONE – Nel caso di applicazioni con un cancello dotato di apertura verso l’esterno (ﬁg. 7) è necessario invertire i ﬁli di alimentazione. Regolare il ﬁnecorsa in Apertura del motoriduttore nel modo seguente:

01. Sbloccare il motoriduttore come mostrato nella ﬁg. 14;

02. Allentare la vite del fermo meccanico;

03. Portare manualmente l’anta del cancello nella posizione desiderata in

Apertura;

04. Quindi, portare il fermo meccanico in battuta del perno e bloccare la vite

(ﬁg. 11);

05. Portare manualmente l’anta nella posizione di Chiusura e bloccare il motoriduttore.

COLLEGAMENTI ELETTRICI

Questa è la fase più importante nella realizzazione dell'automazione al ﬁne di garantire la massima sicurezza. Il collaudo può essere usato anche come veriﬁca periodica dei dispositivi che compongono l'automatismo.

Il collaudo dell'intero impianto deve essere eseguito da personale esperto e qualiﬁcato che deve farsi carico delle prove richieste, in funzione del

rischio presente e di veriﬁcare il rispetto di quanto previsto da leggi, normative e regolamenti, ed in particolare tutti i requisiti della norma EN12445 che stabilisce i metodi di prova per la veriﬁca degli automatismi per cancelli.

Collaudo

Ogni singolo componente dell'automatismo, ad esempio bordi sensibili, fotocellule, arresto di emergenza, ecc. richiede una speciﬁca fase di collaudo; per questi dispositivi si dovranno eseguire le procedure riportate nei rispettivi manuali istruzioni. Per il collaudo del motoriduttore eseguire le seguenti operazioni:

01. Veriﬁcare che sia stato rispettato rigorosamente tutto quanto previsto nel presente manuale ed in particolare nel capitolo 1;

02. Sbloccare il motoriduttore come mostrato nella ﬁg. 14;

03. Veriﬁcare che sia possibile muovere manualmente l'anta in apertura e in

chiusura con una forza non superiore a 390 N (circa 40 kg);

04. Bloccare il motoriduttore e collegare l’alimentazione elettrica;

05. Utilizzando i dispositivi di comando o arresto previsti (selettore a chiave,

pulsanti di comando o trasmettitori radio), effettuare delle prove di apertura, chiusura ed arresto del cancello e veriﬁcare che il comportamento corrisponda a quanto previsto;

COLLAUDO DELL’AUTOMAZIONE

Modello: WG4024-WG4000-WG4000/V1 WG5024-WG5000-WG5000/V1

D (mm): 700 850

A (mm) E (mm)

TABELLA 1

2 – Italiano

06. Veriﬁcare uno ad uno il corretto funzionamento di tutti i dispositivi di sicurezza presenti nell'impianto (fotocellule, bordi sensibili, arresto di emergenza, ecc.); e, veriﬁcare che il comportamento del cancello corrisponda a quanto previsto;

07. Comandare una manovra di chiusura e veriﬁcare la forza dell’impatto dell’anta contro la battuta del ﬁnecorsa meccanico. Se necessario, provare a scaricare la pressione, trovando una regolazione che dia risultati migliori;

08. Se le situazioni pericolose, provocate dal movimento dell'anta, sono state salvaguardate mediante la limitazione della forza d'impatto, si deve eseguire la misura della forza secondo quanto previsto dalla norma EN 12445;

Nota – Il motoriduttore è sprovvisto di dispositivi di regolazione di coppia, quindi, tale regolazione è afﬁdata alla Centrale di comando.

Messa in servizio

La messa in servizio può avvenire solo dopo aver eseguito con esito positivo tutte le fasi di collaudo del motoriduttore e degli altri dispositivi presenti. Per eseguire la messa in servizio fare riferimento al manuale istruzioni della Centrale di comando.

IMPORTANTE – È vietata la messa in servizio parziale o in situazioni “provvisorie”.

SMALTIMENTO DEL PRODOTTO

Questo prodotto è parte integrante dell'automazione, e dunque, deve essere smaltito insieme con essa.

Come per le operazioni d'installazione, anche al termine della vita di questo prodotto, le operazioni di smantellamento devono essere eseguite da personale qualiﬁcato.

Questo prodotto è costituito da vari tipi di materiali: alcuni possono essere riciclati, altri devono essere smaltiti. Informatevi sui sistemi di riciclaggio o smaltimento previsti dai regolamenti vigenti sul vostro territorio, per questa categoria di prodotto.

Attenzione! – alcune parti del prodotto possono contenere sostanze inquinanti o pericolose che, se disperse nell’ambiente, potrebbero provocare effetti dannosi sull'ambiente stesso e sulla salute umana.

Come indicato dal simbolo a lato, è vietato gettare questo prodotto nei riﬁuti domestici. Eseguire quindi la “raccolta separata” per lo smaltimento, secondo i metodi previsti dai regolamenti vigenti sul vostro territorio, oppure riconsegnare il prodotto al venditore nel momento dell'acquisto di un nuovo prodotto equivalente.

Attenzione! – i regolamenti vigenti a livello locale possono prevedere pesanti sanzioni in caso di smaltimento abusivo di questo prodotto.

Per mantenere costante il livello di sicurezza e per garantire la massima durata dell'intera automazione è necessaria una manutenzione regolare. La manutenzione deve essere effettuata nel pieno rispetto delle prescrizioni sulla sicurezza del presente manuale e secondo quanto previsto dalle leggi e normative vigenti. Per il motoriduttore è necessaria una manutenzione programmata al massimo entro 6 mesi.

Operazioni di manutenzione:

01. Scollegare qualsiasi sorgente di alimentazione elettrica.

02. Veriﬁcare lo stato di deterioramento di tutti i materiali che compongono

l'automazione con particolare attenzione a fenomeni di erosione o di ossidazione delle parti strutturali; sostituire le parti che non forniscono sufﬁcienti garanzie.

03. Verificare che i collegamenti a vite siano stretti adeguatamente.

04. Verificare che la chiocciola e la vite senza fine siano ingrassate adeguata-

mente.

05. Veriﬁcare lo stato di usura delle parti in movimento ed eventualmente sostituire le parti usurate.

06. Ricollegare le sorgenti di alimentazione elettrica ed eseguire tutte le prove e le veriﬁche previste nel capitolo 5.

Per gli altri dispositivi presenti nell’impianto fare riferimento ai propri ma nuali d’istruzioni.

MANUTENZIONE DEL PRODOTTO

Italiano – 3

Tipologia motoriduttore elettromeccanico per cancelli o portoni ad ante battenti Alimentazione 24 V 24 V 230 V~ 50 Hz 120 V~ 60 Hz 230 V~ 50 Hz 120 V~ 60 Hz

Assorbimento massimo 3,5 A 3,5 A 1,5 A 1,5 A 1,5 A 2,5 A Assorbimento nominale 2 A 2 A 0,5 A 0,5 A 0,5 A 1 A Potenza massima assorbita 85 W 85 W 200 W 200 W 200 W 200 W Potenza nominale assorbita 50 W 50 W 130 W 130 W 130 W 130 W Grado di protezione IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 Corsa 320 mm 460 mm 320 mm 320 mm 460 mm 460 mm Velocità a vuoto 0,018 m/s 0,016 m/s 0,016 m/s 0,020 m/s 0,013 m/s 0,016 m/s Velocità a carico 0,013 m/s 0,012 m/s 0,012 m/s 0,015 m/s 0,010 m/s 0,012 m/s Spinta massima 1500 N 1500 N 1500 N 1500 N 1700 N 1700 N Spinta nominale 500 N 500 N 500 N 500 N 600 N 600 N Temperatura di funzionamento da -20 °C a +50 °C Cicli h alla coppia nominale 40 40 30 30 30 30 Durabilità stimata tra circa 80.000 e 250.000 cicli di manovre, secondo le condizioni riportate nella Tabella 2 Classe di isolamento AAFF FF Dimensioni (mm) 770 x 98 x 95 h 920 x 98 x 95 h 770 x 98 x 95 h 770 x 98 x 95 h 920 x 98 x 95 h 920 x 98 x 95 h Peso (kg) 666666

CARATTERISTICHE TECNICHE DEL PRODOTTO

WG4024 WG5024 WG4000 WG4000/V1 WG5000 WG5000/V1

AVVERTENZE: • Tutte le caratteristiche tecniche riportate, sono riferite ad una temperatura ambientale di 20°C (± 5°C). • Nice S.p.a. si riserva il diritto di apportare modifiche al prodotto in qualsiasi momento lo riterrà necessario, mantenendone comunque la stessa funzionalità e destinazione d’uso.

4 – Italiano

25.000

50.000

75.000

100.000

125.000

10 20 30405060708090100

GRAFICO A

Indice di gravosità (%)

WG4024 WG5024 WG4000 WG5000

WG4000/V1 WG5000/V1

Durabilità del prodotto

La durabilità è la vita economica media del prodotto. Il valore della durabilità è fortemente inﬂuenzato dall’indice di gravosità delle manovre eseguite dall’automatismo: cioè la somma di tutti i fattori che contribuiscono all’usura del prodotto (vedere Tabella 2).

Per stabilire la durabilità probabile del vostro automatismo procedere nel modo seguente:

01. Calcolare l’indice di gravosità

sommmando tra loro i valori in percentuale

delle voci presenti nella Tabella 2;

02. Nel Graﬁco A dal valore appena trovato, tracciare una linea verticale ﬁno ad incrociare la curva; da questo punto tracciare una linea orizzontale ﬁno ad incrociare la linea dei “cicli di manovre”. Il valore determinato è la durabilità sti

mata del vostro prodotto.

La stima di durabilità viene effettuata sulla base dei calcoli progettuali e dei risultati di prove effettuate su prototipi. Infatti, essendo una stima, non rappresenta alcuna garanzia sull’effettiva durata del prodotto.

Esempio del calcolo di durabilità di un motoriduttore Wingo WG5024 (fare riferimento alla Tabella 2 e al Graﬁco A):

- peso dell’anta = 200 Kg (indice di gravosità = 10%)

- lunghezza dell’anta = 2,5 m (indice di gravosità = 10%)

- non presenti altri elementi di affaticamento

Indice di gravosità totale

= 20%

Durabilità stimata

= 80.000 cicli di manovra

Indice di gravosità

> 100 Kg 10 % 0 %

Peso dell’anta:

> 200 Kg 20 % 10 %

> 300 Kg 30 % 20 %

> 400 Kg - 30 %

1 - 2 m 20 % 0 %

Lunghezza

2 - 3 m - 10 %

dell’anta:

3 - 3,5 m - 20 %

Temperatura d’impiego: 20 % 20 %

Anta cieca: 15 % 15 %

Installazione in zona ventosa: 15 % 15 %

TABELLA 2

DICHIARAZIONE CE DI CONFORMITÀ

Nota - Il contenuto di questa dichiarazione corrisponde a quanto dichiarato nell’ultima revisione disponibile, prima della stampa di questo manuale, del documento ufﬁciale depositato presso la sede di Nice Spa. Il presente testo è stato riadattato per motivi editoriali.

Numero: 143/WINGO Revisione: 4

Il sottoscritto Lauro Buoro in qualità di Amministratore Delegato, dichiara sotto la propria responsabilità che il prodotto:

Nome produttore: NICE s.p.a. Indirizzo: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italia Tipo: Attuatore elettromeccanico “WINGO” per cancelli a battenti Modelli: WG4000, WG4000/V1, WG5000, WG5000/V1, WG4024, WG5024 Accessori: Nessun accessorio

Risulta conforme a quanto previsto dalle seguenti direttive comunitarie:

• 98/37/CE (89/392/CEE modiﬁcata) DIRETTIVA 98/37/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 22 giugno 1998 concernente il ravvicinamento delle legislazioni degli Stati membri relative alle macchine

Come previsto dalla direttiva 98/37/CE si avverte che non è consentita la messa in servizio del prodotto sopra indicato ﬁnché la macchina, in cui il prodotto è incorporato, non sia stata identiﬁcata e dichiarata conforme alla direttiva 98/37/CE.

Inoltre il prodotto risulta conforme a quanto previsto dalle seguenti direttive comunitarie, così come modiﬁcate dalla Direttiva 93/68/CEE del consiglio del 22 Luglio 1993:

• 2006/95/CEE(ex direttiva 73/23/CE) DIRETTIVA 2006/95/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione Secondo le seguenti norme armonizzate: EN 60335-1:1994+A11:1995+A1:1996+A12:1996+A13:1998+A14:1998+A15:2000+A2:2000+A16:2001

• 2004/108/CEE(ex direttiva 89/336/CEE) DIRETTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica e che abroga la direttiva 89/336/CEE Secondo le seguenti norme armonizzate: EN 61000-6-2:2005; EN 61000-6-3:2001+A11:2004

Inoltre risulta conforme, limitatamente per le parti applicabili, alle se guenti norme:

EN 60335-1:2002+A1:2004+A11:2004+A12:2006+ A2:2006, EN 60335-2-103:2003, EN 13241-1:2003; EN 12453:2002; EN 12445:2002; EN 12978:2003

Oderzo, 24 Novenbre 2008 Lauro Buoro (Amministratore Delegato)

cicli di manovre

Français – 1

FRANÇAIS

Consignes de sécurité

• ATTENTION! – La présente notice contient des instructions et con signes importantes concernant la sécurité des personnes. Une installa-

tion erronée peut être à l’origine de graves blessures. Avant de commencer le travail, veuillez lire attentivement l’intégralité de cette notice. En cas de dou tes, interrompez l’installation et demandez plus d’informations au Service d’Assistance Nice.

• ATTENTION! – Selon la toute dernière législation européenne, la réalisation d’une porte ou d’un portail automatique doit respecter les nor mes prévues par la Directive 98/37/C (Directive Machines) et en particulier les normes EN 12445, EN 12453, EN 12635 et EN 13241-1 qui permettent de déclarer la conformité présumée de l’automation. Ceci ét a nt, toutes les opérations d’installation, raccordement, essai et entretien du produit doivent être confiées uniquement à un technicien qualifié et compétent!

• ATTENTION! - Instructions importantes: conservez cette notice en vue d’éventuelles interventions d’entretien futures et de l’élimination du produit.

Conseils pour l’installation

• Avant de procéder à l’installation, vérifiez si ce produit est apte à automatiser votre grille ou portail (voir chapitre 3 et les “Caractéristiques techniques du produit”). S’il n’est pas approprié, NE PAS procéder à l’installation.

• Prévoir dans le réseau d’alimentation de l’installation un dispositif de déconnexion avec une distance d’ouverture des contacts qui permette la déconnexion complète dans les conditions dictées par la catégorie de surtension III.

• Toutes les opérations d’installation et d’entretien doivent être accom- plies avec l’automation débranchée de l’alimentation électrique. Si le dispositif de déconnexion de l’alimentation n’est pas visible depuis le lieu où se trouve l’automatisme, avant de commencer à travailler veuillez accrocher sur le dispositif de déconnexion un panneau portant l’indication “ATTENTION! ENTRETIEN EN COURS”.

• Pendant l’installation, manipulez avec précaution l’automatisme en évitant les écrasements, chocs, chutes ou contacts avec des liquides de quelque nature que ce soit. Ne pas mettre le produit à proximité de sources de chaleur ni l’exposer aux flammes nues. Toutes ces actions pourraient l’endommager et être à l’origine de dysfonctionnements ou de situations de danger. Si ceci se produit, interrompez immédiatement l’installation et contactez le Service d’Assistance Nice.

• N’effectuez aucune modification sur quelque partie du produit que ce soit. Les opérations non autorisées ne peuvent qu’être à l’origine de dysfonctionnements. Le constructeur décline toute responsabilité pour les dommages dérivant de modifications arbitraires apportées au produit.

• Si la grille ou le portail à automatiser est équipé d’une porte pour piétons, il est nécessaire d’équiper l’installation avec un système de contrôle qui désactive le fonctionnement du moteur lorsque la porte pour piétons est ouverte.

• Vérifiez qu’il n’y ait pas de points de piégeage vers les parties fixes lorsque la porte de la grille se trouve dans la position d’Ouverture maximum: le cas éché ant, protégez ces parties.

• Le pupitre de commande mural doit être positionné à la vue de l’automation, loin de ses parties en mouvement, à une hauteur minimum de 1,5 m du sol et non accessible du public.

• Le matériau de l’emballage du produit doit être éliminé conformément aux normes locales en vigueur.

CONSIGNES ET PRÉCAUTIONS GÉNÉRALES DE SÉCURITÉ

Le présent produit est destiné à être utilisé pour l’automatisation de portails pou de portes battantes dans un cadre exclusivement résidentiel. ATTEN-

TION! - Toute autre utilisation que celle indiquée ou dans des conditions ambiantes différentes de celles signalées dans cette notice sera considérée comme inadéquate et de ce fait interdite!

Le produit est un motoréducteur électromécanique, équipé d’un moteur à courant continu à 24 V ou à courant alternatif à 230 V (en fonction du modèle choisi) et d’un réducteur muni de vis sans fin. Le motoréducteur est alimenté par la Centrale de commande externe à laquelle il doit être relié. En cas de coupure de l’alimentation électrique (black-out), il est possible de manœuvrer “à la main” les vantaux du portail en déverrouillant manuellement le motoréducteur.

La fig. 1 montre toutes les composantes présentes dans l’emballage (en fonc- tion du modèle choisi):

[a] - motoréducteur électromécanique [b] - étrier avant (pour la fixation du motoréducteur sur le vantail du portail) [c] - étrier arrière et plaque (pour la fixation du motoréducteur au mur) [d] - menuiserie métallique (vis, rondelles, etc.) [e] - clés pour le déverrouillage manuel du motoréducteur

DESCRIPTION DU PRODUIT ET UTILISATION

3.1 - Vérifications préliminaires avant l’installation

Avant de procéder à l’installation, veuillez vérifier l’intégrité des composantes du produit et contrôlez que le modèle choisi soit approprié et que le lieu d’installation soit adéquat.

IMPORTANT – Le motoréducteur ne peut automatiser un portail manuel qui ne possède pas une structure mécanique efficace et sûre. En outre, il ne saurait résoudre les défauts dus à une erreur d’installation ou à un mauvais entretien du portail même.

3.2 - Adéquation du portail à automatiser et du milieu ambiant

• Vérifier que la structure mécanique du portail soit apte à être automatisée et

qu’elle est conforme aux normes en vigueur sur le territoire (le cas échéant, se référer aux données présentes sur l’étiquette du portail).

• En actionnant manuellement le vantail du portail en Ouverture et en Ferme-

ture, vérifiez que le mouvement se fasse avec un frottement identique et constant en tout point de la course (il ne doit pas y avoir de moments avec un effort majeur).

• Vérifier que le vantail du portail reste en équilibre, c’est-à-dire qu’il ne bouge

pas s’il est déplacé manuellement en une position quelconque et laissé à l’arrêt.

• Vérifier qu’il y ait suffisamment d’espace autour du motoréducteur pour pou-

voir déverrouiller manuellement les vantaux du portail de façon simple et sûre.

• Vérifier que les surfaces choisies pour l’installation du produit soient solides et

à même de garantir une fixation stable.

• Vérifier que la zone de fixation du motoréducteur soit compatible avec les

dimensions de celui-ci (voir fig. 2): Le mouvement d’Ouverture correct du por-

tail et la force que le moteur exerce pour l’accomplir dépendent de la position où est installé l’étrier de fixation arrière. Par conséquent, avant de procéder au

montage, veuillez consulter le graphique 2 afin de définir l’angle d’Ouverture maximum du vantail et la force de moteur appropriés pour l’installation en question.

3.3 - Limites d’utilisation du produit

Avant d’installer le produit, vérifiez que le vantail du portail présente des dimensions et un poids conformes aux limites indiquées au graphique 1.

3.4 - Travaux préparatifs pour l’installation

La fig. 3 montre un exemple d’installation d’automation réalisée avec des com- posantes Nice. Ces composantes sont positionnées selon un schéma typique et habituel. En se référant à la fig. 3, établir la position approximative où sera installée chaque composante de l’installation et le schéma de raccordement le mieux approprié.

Composantes nécessaires pour réaliser une installation complète (fig. 3): A - Motoréducteurs électromécaniques

B - Paire de cellules photoélectriques C - Paire d’arrêts de blocage (en Ouverture) D - Colonnes pour les cellules photoélectriques

INSTALLATION

2 – Français

E - Indicateur clignotant avec antenne incorporée F - Sélecteur à clé ou pavé numérique G - Centrale de commande

3.5 - Installation des étriers de fixation et du motoréducteur

3.5.1 – Installation de l’étrier de fixation arrière

Calculer la position de l’étrier arrière à l’aide du graphique 2. Ce graphique permet de déterminer les hauteurs A et B et la valeur de l’angle

d’ouverture maximum du vantail. Important – Les valeurs de A et B doivent être semblables afin d’assurer un mouvement linéaire de l’automation.

01. Mesurer sur la paroi de fixation, la valeur de la hauteur C (fig. 4);

02. Sur le graphique 2, relevez la hauteur C trouvée et tracez une ligne hori-

zontale qui détermine la valeur de la hauteur B(*), comme le montre l’exe m ple de la fig. 5; le point d’intersection avec la ligne “r.i.l.” (ligne d’installation recommandée) détermine la valeur de l’angle d’ouverture maximum. À partir de ce point, tracer une ligne verticale comme cela est montré dans l’exemple de la fig. 5 afin de déterminer la valeur de la hauteur A.

Si l’angle trouvé ne correspond pas à vos exigences, veuillez adapter la hauteur A et, le cas échéant, la hauteur B, de façon à ce qu’elles soient semblables entre elles.

03. Avant d’être fixé au mur l’étrier doit être soudée à la plaque de fixation (voir

fig. 6); si cela est nécessaire, l’étrier peut être coupé en adaptant en conséquence les valeurs des hauteurs A et B.

Remarque – La patte arrière fournie avec l’opérateur mesure 150 mm de longueur ; pour certaines applications particulières ou dans le cas d’un portail avec ouverture vers l’extérieur (fig. 7) on peut utiliser la patte mod. PLA6 (accessoire en option)

ATTENTION! – Avant de fixer l’étrier arrière, vérifiez que la zone de fixation de l’étrier avant se trouve dans une zone solide du vantail car cet étrier devra être fixé à une hauteur différente de celle de l’étrier arrière (fig. 8).

04. Fixez alors l’étrier à l’aide de chevilles, vis et rondelles ad hoc (non fournies).

3.5.2 – Installation de l’étrier de fixation avant

L’étrier avant doit être fixé au vantail du portail en respectant les valeurs des hauteurs D et E (fig. 4).

Remarque – La patte avant fournie avec l’opérateur, doit être soudée directement sur le vantail du portail. Si ce n’est pas possible, utiliser la patte mod. PLA8 (accessoire en option).

01. Déterminez la valeur de la hauteur E à l’aide du Tableau 1;

02. Établir la hauteur où doit être placé l’étrier avant voir fig. 8;

03. Fixez ensuite l’étrier à la partie solide du vantail du portail.

3.5.3 – Installation du motoréducteur sur les étriers de fixation

• Installation du motoréducteur sur l’étrier arrière:

01. Fixez le motoréducteur à l’étrier voir fig. 9 en utilisant la vis, la rondelle et l’écrou fournis:

02. Vissez complètement l’écrou puis dévissez-le d’environ 1/10ede tour afin d’assurer un minimum de jeu entre les parties.

ATTENTION!

– Une erreur de branchement peut provoquer des pannes et des situations dangereuses: veillez donc à respecter scrupuleusement les branchements indiqués.

– Effectuez les opérations de branchement avec l’alimentation électrique hors tension.

Pour connecter le motoréducteur à la Centrale de commande, veuillez procéder de la façon suivante:

01. Enlevez le couvercle du motoréducteur (voir fig. 12);

02. Desserrer le passe-câble de l’opérateur, introduire le câble de connexion

dans le trou et connecter les trois fils électriques comme indiqué fig. 13;

04. Remettez le couvercle du motoréducteur en place.

Pour effectuer les contrôles des branchements, du sens de rotation du moteur, du déphasage du mouvement des vantaux et du réglage de la fin de course, consultez pour cela la notice d’utilisation de la Centrale de commande.

IMPORTANT – En présence d’un portail avec ouverture vers l’extérieur, il est nécessaire d’inverser les fils d’alimentation par rapport à une installation standard.

• Installation du motoréducteur sur l’étrier avant

01. Fixez le motoréducteur à l’étrier voir fig. 10 en utilisant la vis et la rondelle fournies:

02. Vissez complètement la vis.

03. Fixez de façon permanent à côté du motoréducteur l’étiquette présente

dans l’emballage concernant les opérations de déverrouillage et de verrouillage manuel du motoréducteur.

3.6 - Réglage de la fin de course mécanique

La fin de course mécanique permet de régler la position d’arrêt du vantail du portail; de cette façon il n’est pas nécessaire d’utiliser les éléments d’arrêt et cela permet d’éviter que le vantail ne batte sur ceux-ci en fin de manœuvre.

ATTENTION – Dans le cas d’applications avec un portail avec ouverture vers l’extérieur (fig. 7), il est nécessaire d’inverser les fils d’alimentation. Régler la fin de course en Ouverture du motoréducteur de la façon suivante:

01. Déverrouillez le motoréducteur voir fig. 14;

02. Desserrez la vis de l’arrêt mécanique;

03. Placez manuellement le vantail du portail dans la position désirée en

Ouverture;

04. Placez ensuite l’arrêt mécanique en butée contre le pivot et bloquez les vis

(fig. 11);

05. Placez manuellement le vantail du portail dans la position de Fermeture puis bloquez le motoréducteur.

BRANCHEMENTS ÉLECTRIQUES

Il s’agit là de la phase la plus importante dans la réalisation de l’automation afin de garantir une sécurité maximale. L’essai peut être réalisé également comme vérification périodique des dispositifs composant l’automatisme.

L’essai de l’ensemble de l’installation doit être effectué par un personnel expert et qualifié qui devra prendre en charge les essais demandés, en fonc-

tion du risque présente et vérifier le respect de ce qui est prévu par les lois, normes et règlements et, en particulier, toutes les recommandations de la norme EN12445 qui définit les méthodes d’essai pour la vérification des automatismes de portails.

Essai

Chaque composante de l’automatisme, tels que bords sensibles, cellules photoélectriques, arrêt d’urgence, etc., nécessite une phase d’essai spécifique; pour ces dispositifs, il faudra exécuter les procédures indiquées dans les notices d’utilisation respectives. Pour l’essai du motoréducteur, effectuez les opérations suivantes:

01. Vérifiez que tout ce qui est prévu par la présente notice et en particulier le chapitre 1 a été rigoureusement respecté;

02. Déverrouillez le motoréducteur voir fig. 14;

03. Vérifiez qu’il soit possible de déplacer manuellement le vantail en ouverture

et en fermeture en exerçant une force non supérieure à 390 N (environ 40kg);

04. Bloquez le motoréducteur et branchez l’alimentation électrique;

05. En utilisant les dispositifs de commande ou d’arrêt prévus (sélecteur à clé,

boutons de commande ou émetteurs radio), effectuez des essais d’ouver-

ESSAI DE L’AUTOMATION

Modèle : WG4024-WG4000-WG4000/V1 WG5024-WG5000-WG5000/V1

D (mm): 700 850

A (mm) E (mm)

TABLEAU 1

Français – 3

ture, fermeture et arrêt du portail et vérifiez que le comportement est bien conforme aux attentes prévues;

06. Vérifiez un après l’autre le bon fonctionnement de tous les dispositifs de sécurité présents dans l’installation (cellules photoélectriques, bords sensibles, arrêt d’urgence, etc.) et vérifiez que le comportement du portail soit conforme aux attentes prévues;

07. Commandez une manœuvre de fermeture et vérifiez la force de l’impact du vantail contre la buté de la fin de course mécanique. Si cela est nécessaire, essayez de décharger la pression en trouvant un réglage qui apporte de meilleurs résultats;

08. Si les situations de danger provoquées par le mouvement du vantail ont été évitées en limitant la force d’impact, il est nécessaire d’effectuer la mesure de la force conformément à ce qui est prévu par la norme EN 12445;

Remarque – Le motoréducteur n’est pas équipé de dispositifs de réglage de couple, par conséquent ce réglage est confié à la Centrale de commande.

Mise en service

La mise en service ne peut avoir lieu qu’après avoir exécuté avec succès toutes les phases d’essai du motoréducteur et des autres dispositifs présents. Pour procéder à la mise en service, voir la notice d’instructions de la Centrale de commande.

IMPORTANT – Il est interdit de procéder à une mise en service partielle ou dans des situations “provisoires”.

ÉLIMINATION DU PRODUIT

Ce produit fait partie intégrante de l’automatisme et comme tel doit être éliminé avec celui-ci.

Comme pour les opérations d’installation, à la fin de la vie de ce produit, les opérations de démantèlement doivent elles aussi être accomplies par un personnel qualifié.

Ce produit est composé de différents types de matériaux: certains peuvent être recyclés alors que d’autres doivent être éliminés. Informez-vous à propos des systèmes de recyclage ou d’élimination prévus par les règlements en vigueur sur votre territoire pour cette catégorie de produit.

Attention! – certaines parties du produit peuvent présenter des substances polluantes ou dangereuses qui, si elles sont jetées dans la nature, pourraient avoir des effets nuisibles sur l’environnement et la santé humaine.

Comme cela est indiqué par le symbole ci-contre, il est interdit de jeter ce produit avec les déchets ménagers. Procédez donc à un “tri sélectif” en vue de son élimination en respectant les méthodes prévues par les règlements en vigueur sur votre territoire ou bien remettre le produit au vendeur lors de l’achat d’un nouveau produit équivalent.

Attention! – les règlements en vigueur au niveau local peuvent prévoir de lourdes sanctions en cas d’élimination abusive de ce produit.

Pour maintenir sans cesse le niveau de sécurité et garantir la durabilité maximale de tout l’automatisme, il est primordiale de procéder à un entretien régulier. L’entretien doit être réalisé en respectant les recommandations de sécurité de cette notice et en se conformant à ce que prévoient les lois et normes en vigueur. Pour le motoréducteur, il est nécessaire de procéder à un entretien programmé au maximum tous les 6 mois.

Opérations d’entretien:

01. Débranchez toutes les sources d’alimentation électrique.

02. Vérifiez l’état de détérioration de tous les matériaux composant l’automa-

tisme, en accordant une attention toute particulière aux phénomènes d’érosion ou d’oxydation des parties structurelles; remplacez les parties

qui ne fournissent pas les garanties suffisantes.

03. Vérifiez que les branchements à vis soient bien serrés.

04. Vérifiez que l’écrou et la vis-mère soient bien graissés.

05. Vérifiez l’état d’usure des parties en mouvement et, le cas échéant, rem-

placez les parties usées.

06. Rebranchez les sources d’alimentation électrique et exécutez tous les essais et les vérifications prévues au chapitre 5.

Pour les autres dispositifs présents dans l’installation, voir les notices correspondantes.

ENTRETIEN DU PRODUIT

Typologie motoréducteur électromécanique pour grilles ou portails avec vantaux à battants Alimentation 24 V 24 V 230 V~ 50 Hz 120 V~ 60 Hz 230 V~ 50 Hz 120 V~ 60 Hz

Absorption maximum 3,5 A 3,5 A 1,5 A 1,5 A 1,5 A 2,5 A Absorption nominale 2 A 2 A 0,5 A 0,5 A 0,5 A 1 A Puissance maximum absorbée 85 W 85 W 200 W 200 W 200 W 200 W Puissance nominale absorbée 50 W 50 W 130 W 130 W 130 W 130 W Indice de protection IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 Course 320 mm 460 mm 320 mm 320 mm 460 mm 460 mm Vitesse à vide 0,018 m/s 0,016 m/s 0,016 m/s 0,020 m/s 0,013 m/s 0,016 m/s Vitesse en charge 0,013 m/s 0,012 m/s 0,012 m/s 0,015 m/s 0,010 m/s 0,012 m/s Poussée maximum 1500 N 1500 N 1500 N 1500 N 1700 N 1700 N Poussée nominale 500 N 500 N 500 N 500 N 600 N 600 N Température de fonctionnement de -20 °C à +50 °C Cycles h au couple nominal 40 40 30 30 30 30 Durabilité estimée entre environ 80 000 et 250 000 cycles de manœuvres, en fonction des conditions indiquées au Tableau 2 Classe d’isolation AAFF FF Dimensions (mm) 770 x 98 x 95 h 920 x 98 x 95 h 770 x 98 x 95 h 770 x 98 x 95 h 920 x 98 x 95 h 920 x 98 x 95 h Poids (kg) 666666

CARACTÉRISTIQUES TECHNIQUES DU PRODUIT

WG4024 WG5024 WG4000 WG4000/V1 WG5000 WG5000/V1

AVERTISSEMENT: • Toutes les caractéristiques techniques indiquées se réfèrent à une température ambiante de 20°C (± 5°C). • Nice S.p.a. se réserve le droit d’apporter des modifications à ce produit à tout moment dès lors qu’elle le jugera nécessaire, à condition que sa fonctionnalité et sa finalité d’utilisation restent inchangées.

4 – Français

25.000

50.000

75.000

100.000

125.000

10 20 30405060708090100

GRAPHIQUE A

Durabilité du produit

La durabilité est la vie économique moyenne du produit. La valeur de la durabilité est fortement influencée par l’indice d’usure des manœuvres effectuées par l’automatisme: à savoir la somme de tous les facteurs qui contribuent à l’usure du produit (voir Tableau 2).

Pour déterminer la durabilité probable de votre automatisme, procédez de la façon suivante:

01. Calculez l’indice d’usure en faisant la somme entre les valeurs en pourcentage des postes présents au Tableau 2.

02. Dans le Graphique A, à partir de la valeur qui a été trouvée, tracez une ligne verticale jusqu’à ce qu’elle croise la courbe; à partir de ce point, tracez une ligne horizontale jusqu’à ce qu’elle croise la ligne de “cycles de manœuvres”. La valeur déterminée est la durabilité estimée

de votre produit.

L’estimation de durabilité est effectuée sur la base des calculs de projet et des résultats des essais effectués sur les prototypes. En effet, s’agissant d’une estimation, celle-ci ne saurait représenter une quelconque garantie quant à la durée effective du produit.

Exemple du calcul de durabilité d’un motoréducteur Wingo WG5024 (voir Tableau 2 et Graphique A):

- poids du vantail = 200 kg (indice d’usure = 10%)

- longueur du vantail = 2,5 n (indice d’usure = 10%)

- aucune autre élément de fatigue présent

Indice d’usure total

= 20%

Durabilité estimée

= 80.000 cycles de manœuvre

DÉCLARATION CE DE CONFORMITÉ

Note - Le contenu de cette déclaration de conformité correspond à ce qui est déclaré dans la dernière révision disponible, avant l’impression de cette notice technique, du document ofﬁciel, déposé au siège de Nice S.p.a. Le texte ici présent a été réadapté pour des raisons d’édition.

Numéro : 143/WINGO Révision : 4

Je soussigné Lauro Buoro en qualité d’Administrateur Délégué, déclare sous mon entière responsabilité que le produit :

Nom du producteur : NICE s.p.a. Adresse : Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italie Type : Opérateur électromécanique “WINGO” pour portails battants Modèles : WG4000, WG4000/V1, WG5000, WG5000/V1, WG4024, WG5024 Accessoires : Aucun accessoire

Est conforme à ce qui est prévu par les directives communautaires suivantes :

• 98/37/CE (89/392/CEE modiﬁée) DIRECTIVE 98/37/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL du 22 juin 1998 concernant le rapprochement des législations des États membres relatives aux machines

Comme le prévoit la directive 98/37/CE, nous avertissons que la mise en service du produit susmentionné n’est pas autorisée tant que la machine dans laquelle le produit est incorporé n’a pas été identiﬁée et déclarée conforme à la directive 98/37/CE.

En outre, le produit résulte conforme à ce qui est prévu par les directives communautaires suivantes, modiﬁées par la Directive 93/68/CEE du conseil du 22 juillet 1993 :

• 2006/95/CEE (ex directive 73/23/CE), DIRECTIVE 2006/95/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension. Selon les normes harmonisées suivantes : EN 60335-1:1994+A11:1995+A1:1996+A12:1996+A13:1998+A14:1998+A15:2000+A2:2000+A16:2001

• 2004/108/CEE (ex directive 89/336/CEE), DIRECTIVE 2004/108/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL du 15 décembre 2004 concernant le rapprochement des législations des États membres relatives à la compatibilité électromagnétique et abrogeant la directive 89/336/CEE Selon les normes harmonisées suivantes : EN 61000-6-2:2005; EN 61000-6-3:2001+A11:2004

Il résulte également conforme, pour ce qui est des parties applicables, aux normes suivantes :

EN 60335-1:2002+A1:2004+A11:2004+A12:2006+ A2:2006, EN 60335-2-103:2003, EN 13241-1:2003; EN 12453:2002; EN 12445:2002; EN 12978:2003

Oderzo, le 24 Novembre 2008 Lauro Buoro (Administrateur Délégué)

Indice d’usure (%)

cycles de manœuvres

WG4024 WG5024 WG4000 WG5000

WG4000/V1 WG5000/V1

Indice d’usure

> 100 Kg 10 % 0 %

Poids du vantail :

> 200 Kg 20 % 10 %

> 300 Kg 30 % 20 %

> 400 Kg - 30 %

1 - 2 m 20 % 0 %

Longueur

2 - 3 m - 10 %

du vantail :

3 - 3,5 m - 20 %

Température d’utilisation : 20 % 20 %

Vantail borgne : 15 % 15 %

nstallation dans zone ventouse : 15 % 15 %

TABLEAU 2

Español – 1

ESPAÑOL

Advertencias para la seguridad

• ¡ATENCIÓN! – Este manual contiene importantes instrucciones y ad ver tencias para la seguridad de las personas. Una instalación equivocada

puede causar graves heridas. Antes de comenzar el trabajo es necesario leer atentamente todas las partes del manual. En caso de duda, suspenda la instalación y solicite aclaraciones al Servicio de Asistencia Nice.

• ¡ATENCIÓN! – Según la más reciente legislación europea, la realización de una puerta o de un portón automático debe respetar las normas pre

vistas por la Directiva 98/37/CE (Directiva de maquinaria)

y en especial, las normas EN 12445; EN 12453; EN 12635 y EN 13241-1, que permiten de clarar la presunta conformidad del automatismo. ¡Teniendo en cue - n ta todo ello, todas las operaciones de instalación, conexión, en sayo y mantenimiento del producto deben ser realizadas exclusivamente por un técnico calificado y competente!

• ¡ATENCIÓN! – Instrucciones importantes: conserve este manual para poder consultarlo en el futuro en caso de mantenimiento y de eliminación del producto.

Advertencias para la instalación

• Antes de comenzar la instalación compruebe si este producto es adecuado para automatizar su puerta o portón (véase el capítulo 3 y las “Características técnicas del producto”). Si no es adecuado, NO efectúe la instalación.

• Prevea en la red de alimentación de la instalación un dispositivo de desconexión con una distancia de apertura de los contactos que permita la desconexión completa en las condiciones dictadas por la categoría de sobretensión III.

• Todas las operaciones de instalación y de mantenimiento deben reali- zarse con el automatismo desconectado de la alimentación eléctrica. Si el dispositivo de desconexión de la alimentación no se puede ver desde el lugar donde se ha colocado el automatismo, es necesario colocar en el dispositivo de desconexión un cartel con el mensaje “¡ATENCIÓN!” MANTENIMIENTO EN CURSO”.

• Durante la instalación maneje con cuidado el automatismo evitando aplastamientos, golpes, caídas o contacto con líquidos de cualquier tipo. No sitúe el producto cerca de fuentes de calor, ni lo exponga a llamas libres. Todas estas acciones pueden dañarlo y ser causa de mal funcionamiento o situaciones de peligro. Si se produce esta circunstancia, suspenda inmediatamente la instalación y diríjase al servicio de asistencia Nice.

• No efectúe modificaciones en ninguna parte del producto. Cualquier operación no permitida puede solo causar un mal funcionamiento. El fabricante declina cualquier responsabilidad por daños derivados de modificaciones arbitrarias del producto.

• Si la puerta o el portón en el que se deben colocar al automatismo están dotados de una puerta peatonal es necesario preparar la instalación con un sistema de control que inhiba el funcionamiento del motor cuando la puerta peatonal está abierta.

• Compruebe que no hay puntos de atrapamiento hacia partes fijas cuando la hoja de la puerta está en posición de máxima Apertura; si es necesario proteja estas partes.

• El tablero de pulsadores de mando de pared debe colocarse cerca del automatismo, lejos de sus partes en movimiento, a una altura mínima de 1,5 m desde el suelo y en un lugar no accesible al público.

• El material del embalaje del producto debe eliminarse respetando la normativa local.

ADVERTENCIAS Y PRECAUCIONES GENERALES PARA LA SEGURIDAD

Este producto está destinado a ser utilizado para automatizar cancelas o portones de batiente exclusivamente en ámbito residencial. ¡ATENCIÓN! – ¡Cual-

quier otro uso diferente del descrito y en condiciones ambientales diferentes de las indicadas en este manual debe considerarse impropio y prohibido!

El producto es un motorreductor electromecánico, provisto de un motor de corriente continua de 24 V o de corriente alterna de 230 V (según el modelo elegido) y de un reductor con tornillo sin fin. El motorreductor está alimentado por la central de mando exterior a la que debe conectarse. En caso de interrupción de la energía eléctrica (corte), se puede mover “a mano” las hojas de la puerta desbloqueando manualmente el motorreductor.

La Fig. 1 muestra todos los componentes presentes en el paquete (según el modelo elegido):

[a] - motorreductor electromecánico [b] - brida anterior (para la fijación del motorreductor a la hoja de la puerta) [c] - brida posterior y placa (para la fijación del motorreductor a la pared) [d] - elementos metálicos (tornillos, arandelas, etc.) [e] - llaves para el desbloqueo manual del motorreductor

DESCRIPCIÓN DEL PRODUCTO Y DESTINO DE USO

3.1 - Comprobaciones preliminares en la instalación

Antes de efectuar la instalación, es necesario comprobar la integridad de los componentes del producto, que el modelo elegido sea adecuado y que el ambiente destinado a la instalación sea idóneo.

IMPORTANTE – El motorreductor no puede usarse como automatismo de una puerta manual que no tenga una estructura mecánica eficiente y segura. Además, no puede resolver los defectos causados por una mala instalación o por un mal mantenimiento de la puerta.

3.2 - Idoneidad de la puerta en la que se tiene que instalar el automatismo y del ambiente que lo rodea

• Compruebe que la estructura mecánica de la puerta sea adecuada para ins-

talar un automatismo y conforme con las normas vigentes en el territorio (even- tualmente consulte los datos incluidos en la etiqueta de la puerta).

• Moviendo manualmente la hoja de la puerta en Apertura y en Cierre, com-

pruebe que el movimiento se produzca con un roce igual y constante en cualquier punto del recorrido (no deben existir momentos de mayor esfuerzo).

• Compruebe que la hoja de la puerta quede en equilibrio, esto es, que no se

mueva si se pone manualmente en cualquier posición y se deja quieta.

• Compruebe que el espacio alrededor del motorreductor permita desbloquear

manualmente las hojas de la puerta, de una manera fácil y segura.

• Compruebe que las superficies elegidas para la instalación del producto sean

sólidas y puedan garantizar una fijación estable.

• Compruebe que la zona de fijación del motorreductor sea compatible con las

dimensiones de éste último, véase Fig. 2: el correcto movimiento de Apertura de la puerta y la fuerza que el motor ejerce para efectuarlo depende de la posición en la cual se coloca la brida de fijación posterior. Entonces, antes de efectuar la instalación es necesario consultar el gráfico 2 para definir el ángulo de Apertura máxima de la hoja y la fuerza del motor adecuada para la instalación.

3.3 - Límites de empleo del producto

Antes de efectuar la instalación del producto, compruebe que la hoja de la puerta tenga unas dimensiones y un peso que respeten los límites indicados en el gráfico 1.

3.4 - Trabajos de preparación para la instalación

La Fig. 3 muestra un ejemplo de instalación del automatismo realizado con componentes Nice. Estos componentes están colocados según un esquema típico y usual. Consultando la Fig. 3, establezca la posición aproximada en la que se instalará cada componente previsto en la instalación y, el esquema de conexión más adecuado.

Componentes útiles para realizar una instalación completa (Fig. 3): A - Motorreductores electromecánicos

B - Par de fotocélulas C - Par de retenes de paro (en apertura) D - Columnas para fotocélulas E - Señalador parpadeante con antena incorporada F - Selector de llave o teclado digital G - Central de mando

INSTALACIÓN

2 – Español

3.5 - Instalación de las bridas de fijación y del motorreductor

3.5.1 – Instalación de la brida de fijación posterior

Calcule la posición de la brida posterior utilizando el gráfico 2. Este gráfico sirve para determinar las alturas A y B y el valor del ángulo de

apertura máxima de la hoja. Importante – Los valores de A y B deben ser parecidos entre ellos para permitir un movimiento lineal del automatismo.

01. Mida en la pared de fijación el valor de la altura C (Fig. 4);

02. En el gráfico 2, busque la altura C encontrada y trace una línea horizon

tal, que determina el valor de la altura B (*), como se muestra en el ejem- plo de la Fig. 5; el punto de cruce con la línea “r.i.l.” (línea de instalación aconsejada) determina el valor del ángulo de apertura máxima. Desde este punto, trace una línea vertical como se muestra en el ejemplo de la Fig. 5 para determinare el valor de la altura A.

Si el ángulo no corresponde con las necesidades propias, es necesario adecuar la altura A y si es necesario la altura B, para que sean parecidas entre ellas.

03. La brida, antes de fijarse a la pared, debe soldarse en la relativa placa de

fijación (Fig. 6); si es necesario puede cortarse la brida adecuando en con- secuencia los valores de las alturas A y B.

Nota – El soporte trasero, entregado con el motorreductor, mide 150 mm de longitud; en el caso de aplicaciones especiales o bien si la cancela se abre hacia fuera (fig. 7) se puede utilizar el soporte mod. PLA6 (accesorio opcional).

¡ATENCIÓN! – Antes de fijar la brida posterior, compruebe que la zona de fijación de la brida anterior esté en una zona sólida de la hoja, ya que esta brida deberá fijarse a una altura diferente de la brida posterior (Fig. 8).

04. En este momento, fije la brida utilizando tacos, tornillos y arandelas adecuados (no incluidos).

3.5.2 – Instalación de la brida de fijación anterior

La brida anterior debe fijarse en la hoja de la puerta respetando los valores de las alturas D y E (Fig. 4).

Nota – El soporte delantero, entregado con el motorreductor, debe soldarse directamente en la hoja de la cancela. En el caso de que no fuera posible soldarlo, utilice el soporte mod. PLA8 (accesorio opcional)

01. Determine el valor de la altura E utilizando la Tabla 1;

02. Establezca la altura en la que colocar la brida anterior, consultando la Fig. 8;

03. Entonces, fije la brida a la parte sólida de la hoja de la puerta.

3.5.3 – Instalación del motorreductor en las bridas de fijación

• Instale el motorreductor en la brida posterior:

01. Fije el motorreductor a la brida como se muestra en la Fig. 9 utilizando el

tornillo, la arandela y la tuerca incluidos;

02. Enrosque completamente la tuerca y después desenrósquela aproximadamente 1/20 de giro para permitir un mínimo juego entre las partes.

• Instale el motorreductor en la brida anterior:

01. Fije el motorreductor a la brida como se muestra en la Fig. 10 utilizando el tornillo y la arandela incluidos;

02. Enrosque completamente el tornillo;

03. Fije permanentemente, cerca del motorreductor, la etiqueta presente en

¡ATENCIÓN!

– Una conexión equivocada puede provocar averías o situaciones de peligro; por lo tanto, respete escrupulosamente las conexiones indicadas.

– Efectúe las operaciones de conexión con la alimentación eléctrica desconectada.

Para conectar el motorreductor a la central de mando, siga los siguientes pasos:

01. Quite la tapa del motorreductor como se muestra en la Fig. 12;

02. Aﬂoje el prensaestopas del motorreductor, pase por el oriﬁcio el cable y

conecte los tres hilos eléctricos como muestra la Fig. 13;

03. Vuelva a poner la tapa en el motorreductor.

Para efectuar las comprobaciones de las conexiones, del sentido de rotación del motor, del desfase del movimiento de las hojas y de la regulación del tope de recorrido, consulte el manual de instrucciones de la central de mando.

IMPORTANTE – En presencia de una puerta configurada hacia fuera es necesario invertir los hilos de alimentación respecto a la instalación estándar.

el paquete, relativa a las operaciones de desbloqueo y bloqueo manual de motorreductor.

3.6 - Regulación del tope de recorrido mecánico

El tope de recorrido mecánico permite regular la posición de paro de la hoja de la puerta; de esta manera, no es necesario utilizar los topes de paro y se evita que la hoja al final de la maniobra choque contra éstos.

ATENCIÓN – En caso de aplicaciones con una puerta dotada de apertura hacia el exterior (Fig. 6) es necesario invertir los hilos de alimentación.

Regule el tope de recorrido en Apertura del motorreductor de la siguiente manera:

01. Desbloquee el motorreductor como se muestra en la Fig. 14;

02. Afloje el tornillo del tope mecánico;

03. Ponga manualmente la hoja de la puerta en la posición deseada en

Apertura;

04. Entonces, ponga el tope mecánico en tope del perno y bloquee el tornillo

(Fig. 11);

05. Ponga manualmente la hoja en la posición de Cierre y bloquee el motorre- ductor.

CONEXIONES ELÉCTRICAS

Esta es la fase más importante en la realización del automatismo para garantizar la máxima seguridad. El ensayo puede usarse también como comprobación periódica de los dispositivos que componen el automatismo.

El ensayo de toda la instalación debe ser realizado por personal experto y cualificado que debe hacerse cargo de las pruebas necesarias, en función del

riesgo presente y de comprobar el respeto de cuanto previsto por las leyes, normativas y reglamentos, y en especial todos los requisitos de la norma EN12445 que establece los métodos de prueba para la comprobación de los automatismos para puertas.

Ensayo

Todos los componentes del automatismo, por ejemplo bordes sensibles, fotocélulas, paro de emergencia, etc. requieren una fase de ensayo específica; para estos dispositivos se deberán efectuar los procedimientos indicados en los respectivos manuales de instrucciones. Para el ensayo del motorreductor efectúe las siguientes operaciones:

01. Compruebe que se respeten rigurosamente todos los puntos previstos en este manual y en especial en el capítulo 1;

02. Desbloquee el motorreductor como se muestra en la Fig. 14;

03. Compruebe que sea posible mover manualmente la hoja en apertura y en

cierre con una fuerza no superior a 390 N (aproximadamente 40 Kg);

04. Bloquee el motorreductor y conecte la alimentación eléctrica;

05. Utilizando los dispositivos de mando o paro previstos (selector de llave,

pulsadores de mando o transmisores de radio), efectúe pruebas de apertura, cierre y paro de la puerta y compruebe que el comportamiento corresponda a cuanto previsto;

06. Compruebe uno a uno el correcto funcionamiento de todos los dispositivos de seguridad presentes en la instalación (fotocélulas, bordes sensi-

ENSAYO DEL AUTOMATISMO

Modelo: WG4024-WG4000-WG4000/V1 WG5024-WG5000-WG5000/V1

D (mm): 700 850

A (mm) E (mm)

TABLA 1

Español – 3

bles, paro de emergencia, etc.); y, comprobar que el comportamiento de la puerta corresponde con cuanto previsto;

07. Ordene una maniobra de cierre y compruebe la fuerza del impacto de la hoja contra el límite del tope de recorrido mecánico. Si es necesario, intente descargar la presión, buscando una regulación que dé mejores resultados;

08. Si se evitan las situaciones peligrosas provocadas por el movimiento de la hoja mediante la limitación de la fuerza de impacto se debe efectuar la medición de la fuerza según cuanto previsto por la norma EN 12445;

Nota – El motorreductor no tiene dispositivos de regulación de par, por lo tanto, dicha regulación es realizada por la central de mando.

Puesta en servicio

La puesta en servicio puede realizarse solo después de haber realizado con resultado positivo todas las fases de ensayo del motorreductor y de los otros dispositivos presentes. Para efectuar la puesta en servicio consulte el manual de instrucciones de la central de mando.

IMPORTANTE – Se prohíbe la puesta en servicio parcial o en situaciones “provisionales”.

ELIMINACIÓN DEL PRODUCTO

Este producto es parte integrante del automatismo, y por lo tanto, debe eliminarse junto con éste.

Como para las operaciones de instalaciones, también al final de la vida de este producto, las operaciones de eliminación deben ser efectuadas por personal calificado.

Este producto está formado por varios tipos de materiales: algunos pueden reciclarse, otros deben eliminarse. Infórmese sobre los sistemas de reciclaje o eliminación previstos por los reglamentos vigentes en el territorio, para esta categoría de producto.

¡ATENCIÓN! – Algunas partes del producto pueden contener sustancias contaminantes o peligrosas que, si se abandonan en el medio ambiente, podrían provocar efectos dañinos en el mismo medio ambiente y en la salud humana.

Como se indica en el símbolo de al lado, se prohíbe echar este productos en los residuos domésticos. Efectúe por lo tanto la “recogida separada” para la eliminación según los métodos previstos por los reglamentos vigentes en su territorio, o entregue de nuevo el producto al vendedor en el momento de la compra de un nuevo producto equivalente.

¡ATENCIÓN! – las reglas vigentes a nivel local pueden prever importantes sanciones en caso de eliminación abusiva de este producto.

Para mantener constante el nivel de seguridad y para garantizar la máxima duración de todo el automatismo es necesario un mantenimiento regular. El mantenimiento debe ser efectuado respetando plenamente las prescripciones sobre la seguridad de este manual y según cuanto previsto por las leyes y normativas vigentes. Para el motorreductor es necesario un mantenimiento programado como máximo en 6 meses.

Operaciones de mantenimiento:

01. Desconecte cualquier fuente de alimentación eléctrica.

02. Compruebe el estado de deterioro de todos los materiales que componen

el automatismo con especial atención a fenómenos de erosión u oxidación de las partes estructurales; sustituya las partes que no ofrecen suficientes garantías.

03. Compruebe que las conexiones de tornillo estén adecuadamente sujetas;

04. Compruebe que el caracol y el tornillo sin fin estén adecuadamente engra-

sados.

05. Compruebe el estado de desgaste de las partes en movimiento y eventualmente sustituya las partes gastadas.

06. Vuelva a conectar las fuentes de alimentación eléctrica y efectúe todas las pruebas y las comprobaciones previstas en el capítulo 5.

Para los otros dispositivos presentes en la instalación, consulte el manual de instrucciones.

MANTENIMIENTO DEL PRODUCTO

Tipo motorreductor electromecánico para puertas o portones de hojas batientes Alimentación 24 V 24 V 230 V~ 50 Hz 120 V~ 60 Hz 230 V~ 50 Hz 120 V~ 60 Hz

Absorción máxima 3,5 A 3,5 A 1,5 A 1,5 A 1,5 A 2,5 A Absorción nominal 2 A 2 A 0,5 A 0,5 A 0,5 A 1 A Potencia máxima absorbida 85 W 85 W 200 W 200 W 200 W 200 W Potencia nominal absorbida 50 W 50 W 130 W 130 W 130 W 130 W Grado de protección IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 Recorrido 320 mm 460 mm 320 mm 320 mm 460 mm 460 mm Velocidad en vacío 0,018 m/s 0,016 m/s 0,016 m/s 0,020 m/s 0,013 m/s 0,016 m/s Velocidad con carga 0,013 m/s 0,012 m/s 0,012 m/s 0,015 m/s 0,010 m/s 0,012 m/s Empuje máximo 1500 N 1500 N 1500 N 1500 N 1700 N 1700 N Empuje nominal 500 N 500 N 500 N 500 N 600 N 600 N Temperatura de funcionamiento desde -20 °C a +50 °C Ciclos h en el par nominal 40 40 30 30 30 30 Duración estimada entre 80.000 y 250.000 aproximadamente ciclos de maniobras según las condiciones indicadas en la Tabla 2 Clase de aislamiento AAFF FF Dimensiones (mm) 770 x 98 x 95 h 920 x 98 x 95 h 770 x 98 x 95 h 770 x 98 x 95 h 920 x 98 x 95 h 920 x 98 x 95 h Peso (kg) 666666

CARACTERÍSTICAS TÉCNICAS DEL PRODUCTO

WG4024 WG5024 WG4000 WG4000/V1 WG5000 WG5000/V1

ADVERTENCIAS: • Todas las características técnicas indicadas se refieren a una temperatura ambiental de 20°C (± 5°C). • Nice s.p.a. se reserva el derecho de aportar modificaciones al producto en cualquier momento que considere necesario, manteniendo las mismas funciones y destino de uso.

4 – Español

25.000

50.000

75.000

100.000

125.000

10 20 30405060708090100

GRÁFICO A

Índice de desgaste (%)

Duración del producto

La duración es la vida económica media del producto. El valor de duración está muy influido por el índice de desgaste de las maniobras efectuadas por el automatismo: esto es, la suma de todos los factores que contribuyen al desgaste del producto (véase Tabla 2).

Para establecer la duración probable de su automatismo, siga los siguientes pasos:

01. Calcule el índice de desgaste sumando entre ellos los valores en porcentajes de las voces presentes en la Tabla 2;

02. En el GRÁFICO A con el valor que se acaba de calcular, trace una línea vertical hasta cruzar la curva; desde este punto trace una línea horizontal hasta cruzar la línea de los “ciclos de maniobras”. El valor determinado es la duración estimada de su producto.

La estimación de duración se realiza según cálculos de diseño y de los resultados de pruebas efectuadas en prototipos. De hecho, dado que es una estimación, no representa ninguna garantía sobre la efectiva duración del producto.

DECLARACIÓN DE CONFORMIDAD CE

Nota - el contenido de esta declaración corresponde a aquello declarado en la última revisión disponible, antes de la impresión de este manual, del documento oﬁcial, depositado en la sede de Nice S.p.a. El presente texto ha sido readaptado por motivos de impresión.

Número: 143/WINGO Revisión: 4

El suscrito Lauro Buoro, en su carácter de Administrador Delegado, declara bajo su responsabilidad que el producto:

Nombre fabricante: NICE s.p.a. Dirección: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italia Tipo: Actuador electromecánico “WINGO” para cancelas de batiente Modelos: WG4000, WG4000/V1, WG5000, WG5000/V1, WG4024, WG5024 Accesorios: Ningún accesorio

Responde a las prescripciones de la directiva comunitaria:

• 98/37/CE (89/393/CEE modiﬁcada); DIRECTIVA 98/37/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 22 de junio de 1998 acerca de la aproximación de las legislaciones de los Estados miembros relativas a las máquinas

Tal como previsto por la directiva 98/37/CE se advierte que está prohibido poner en servicio el producto antedicho hasta que la máquina en la que está incorporado no sea identiﬁcada y declarada conforme a la directiva 98/37/CE.

También satisface los requisitos previstos por las siguientes directivas comunitarias, modiﬁcadas por la Directiva 93/68/CEE del consejo del 22 de julio de 1993:

• 2006/95/CEE (ex Directiva 73/23/CE) DIRECTIVA 2006/95/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 12 de diciembre de 2006 acerca de la aproximación de las legislaciones de los Estados miembros relativas al material eléctrico destinado a ser utilizado dentro de dichos límites de tensión Según las siguientes normas armonizadas: EN 60335-1:1994+A11:1995+A1:1996+A12:1996+A13:1998+A14:1998+A15:2000+A2:2000+A16:2001

• 2004/108/CEE (ex Directiva 89/336/CEE) DIRECTIVA 2004/108/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 15 de diciembre de 2004 acerca de la aproximación de las legislaciones de los Estados miembros relativas a la compatibilidad electromagnética y que abroga la Directiva 89/336/CEE Según las siguientes normas armonizadas: EN 61000-6-2:2005; EN 61000-6-3:2001+A11:2004

También es conforme, sólo para las piezas aplicables, a las siguientes normas:

EN 60335-1:2002+A1:2004+A11:2004+A12:2006+ A2:2006, EN 60335-2-103:2003, EN 13241-1:2003; EN 12453:2002; EN 12445:2002; EN 12978:2003

Oderzo, 24 de Noviembre 2008 Lauro Buoro (Administrador delegado)

Ejemplo de cálculo de duración de un motorreductor Wingo WG5024 (consulte la Tabla 2 y el Gráﬁco A):

- peso de la hoja = 200 Kg. (índice de desgaste = 10%)

- longitud de la hoja = 2,5 m (índice de desgaste = 10%)

- no presentes otros elementos de fatiga Índice de desgaste total

= 20%

Duración estimada

= 80.000 ciclos de maniobra

ciclos de maniobras

WG4024 WG5024 WG4000 WG5000

WG4000/V1 WG5000/V1

Índice de desgaste

> 100 Kg 10 % 0 %

Peso de la hoja:

> 200 Kg 20 % 10 %

> 300 Kg 30 % 20 %

> 400 Kg - 30 %

1 - 2 m 20 % 0 %

Longitud

2 - 3 m - 10 %

de la hoja:

3 - 3,5 m - 20 %

Temperatura de empleo: 20 % 20 %

Hoja ciega: 15 % 15 %

Instalación en zona ventosa: 15 % 15 %

TABLA 2

Deutsch – 1

DEUTSCH

Sicherheitshinweise

• ACHTUNG! – Dieses Handbuch enthält wichtige Anweisungen und Warnhinweise zur Sicherheit der Personen. Eine falsche Installation kann

schwere Verletzungen verursachen. Vor Beginn der Arbeit sind alle Teile des Handbuchs aufmerksam durchzulesen. In Zweifelsfällen die Installation unterbrechen und vom Nice-Kundendienst Klärungen verlangen.

• ACHTUNG! – Nach der neusten europäischen Gesetzgebung muss die Herstellung einer/s automatischen Tür/Tors die in der EG-Richtlinie 98/37 (Maschinenrichtlinie) vorgesehenen Normen beachten, im Besonderen die Normen EN 12445; EN 12453; EN 12635 und EN 13241-1, die es gestatten, die mutmaßliche Konformität der Automatik zu erklären. In Anbetracht dessen dürfen alle Verfahren zu Installation, Anschluss, Prüfung und Wartung des Produkts ausschließlich von einem qualifizierten und kompetenten Techniker ausgeführt werden!

• ACHTUNG! – Wichtige Anweisungen: Dieses Handbuch für eventuelle künftige Verfahren zur Wartung und zur Entsorgung des Produkts aufbewahren.

Hinweise zur Installation

• Vor Beginn der Installation überprüfen, ob das vorliegende Produkt dazu ge eignet ist, Ihr Tor zu automatisieren (siehe Kapitel 3 und die “Technischen Merkmale des Produkts”). Wenn es nicht dazu geeignet ist, die Installation NICHT vornehmen.

• Im Versorgungsnetz der Anlage eine Ausschaltvorrichtung mit einem Kontak töffnungsabstand vorsehen, der die vollständige Ausschaltung unter den in der Kategorie Überspannung III vorgeschriebenen Bedingungen ermöglicht.

• Alle Installations- und Wartungsarbeiten müssen bei von der Stromver- sorgung getrenntem Antrieb erfolgen. Wenn die Vorrichtung zur Trennung von der Stromversorgung vom Ort, an dem der Antrieb angebracht ist, aus nicht sichtbar ist, ist vor Arbeitsbeginn an der Ausschaltvorrichtung ein Schild mit der Aufschrift “ACHTUNG! WARTUNG IN GANG” anzubringen.

• Bei der Installation den Antrieb sorgfältig handhaben, um Quetschen, Stöße, Fall oder Kontakt mit Flüssigkeiten jeglicher Art zu vermeiden. Das Produkt weder in die Nähe von Wärmequellen bringen noch offenen Flammen aussetzen. Alle diese Handlungen können es beschädigen und Betriebsstörungen oder Gefahrensituationen herbeiführen. Sollte dies geschehen, sofort die Installation unterbrechen und den Nice-Kundendienst kontaktieren.

• An keinem Teil des Produkts Abänderungen vornehmen. Unerlaubte Verfahren können nur Betriebsstörungen hervorrufen. Der Hersteller lehnt jede Haftung für Schäden ab, die aus eigenmächtigen Abänderungen des Produkts entstehen.

• Wenn das Tor, das mit einer Automatik versehen werden soll, eine Fußgängertür besitzt, ist die Anlage mit einem Kontrollsystem auszustatten, das den Motorbetrieb verhindert, wenn die Fußgängertür offen ist.

• Überprüfen, dass keine Verfangstellen mit festen Teilen vorhanden sind, wenn sich der Torflügel in der maximalen Öffnungsposition befindet, und gegebenenfalls diese Teile schützen.

• Die Wandsteuertafel ist in Sicht des Antriebs anzubringen, und zwar entfernt von seinen beweglichen Teilen und in einer Mindesthöhe von 1,5 m vom Bo den und für die Öffentlichkeit nicht zugänglich.

• Das Verpackungsmaterial des Produkts ist unter vollständiger Beachtung der örtlichen Bestimmungen zu entsorgen.

ALLGEMEINE SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN

Dieses Produkt ist zur Automatisierung von Drehtoren oder -türen in Wohnanlagen bestimmt. ACHTUNG! – Jede andere Verwendung als die beschriebe-

ne oder unter anderen Um ge bungsbedingungen als die in diesem Handbuch angegebenen gilt als missbräuchliche Verwendung und ist verboten!

Bei dem Produkt handelt es sich um einen elektromechanischen Getriebemotor, der mit einem 24-V-Gleichstrommotor oder 230-V-Wechselstrommotor (je nach gewähltem Modell) und einem Untersetzungsgetriebe mit Schnecke ausgestattet ist. Der Getriebemotor wird von der äußeren Steuereinheit gespeist, an die er anzuschließen ist. Im Falle von Stromausfall (Black-out), können die Torflügel “von Hand” bewegt werden, wobei der Antrieb manuell freizugeben ist.

Abb. 1 zeigt alle in der Verpackung enthaltenen Bauteile (je nach gewähltem Modell):

[a] - elektromechanischer Getriebemotor [b] - vorderer Bügel (zur Befestigung des Antriebs am Torflügel) [c] - hinterer Bügel und Befestigungsplatte (zur Befestigung des Antriebs an

der Wand)

[d] - Metallkleinteile (Schrauben, U-Scheiben usw.) [e] - Schlüssel zur manuellen Freigabe des Antriebs

BESCHREIBUNG DES PRODUKTS UND BESTIMMUNGSZWECK

3.1 - Der Installation vorhergehende Prüfungen

Vor Beginn der Installation sind die Unversehrtheit der Bauteile des Produkts, die Angemessenheit des gewählten Modells und die Eignung der zur Installation bestimmten Umgebung zu überprüfen.

WICHTIG – Der Getriebemotor kann nicht als Antriebsautomatik für ein manuelles Tor dienen, das keinen effizienten und sicheren mechanischen Aufbau besitzt. Außerdem kann er keine Defekte lösen, die durch eine falsche Montage oder eine schlechte Instandhaltung des Tors verursacht wurden.

3.2 -Eignung des Tors, das automatisiert werden soll, und der Umgebung

• Überprüfen, dass der mechanische Aufbau des Tors zur Automatisierung

geeignet ist und den im Gebiet geltenden Bestimmungen entspricht (gegebe-

nenfalls auf die Daten Bezug nehmen, die auf dem Etikett des Tors wiedergegeben sind).

• Den Torflügel zum Öffnen und zum Schließen von Hand bewegen und kon-

trollieren, dass die Bewegung mit gleicher und konstanter Reibung an jedem Punkt des Laufs erfolgt (es dürfen keine Momente größerer Beanspruchung vorhanden sein).

• Überprüfen, dass das Tor im Gleichgewicht bleibt, d.h. sich nicht bewegt,

wenn es von Hand in eine beliebige Position gebracht und dort gelassen wird.

• Überprüfen, dass der Raum rings um den Antrieb es ermöglicht, die Torflügel

leicht und sicher von Hand freizugeben.

• Überprüfen, dass die zur Installation des Produkts gewählten Oberflächen

fest sind und eine stabile Befestigung gewährleisten.

• Überprüfen, dass der Bereich zur Befestigung des Antriebs mit dessen Aus-

maßen vereinbar ist, siehe Abb 2: Die richtige Bewegung zum Öffnen des Tors und die Kraft, die der Antrieb ausübt, um sie auszuführen, hängen von der Position ab, in der der hintere Befestigungsbügel angebracht wird. Vor der Montage ist daher auf das Schaubild 2 Bezug zu nehmen, um den maximalen Öffnungswinkel des Torflügels und die für die Anlage geeignete Kraft des Antriebs zu bestimmen.

3.3 - Verwendungsgrenzen des Produkts

Vor der Montage des Produkts ist zu überprüfen, dass die Abmessungen und das Gewicht des Torflügels innerhalb der in Schaubild 1 angegebenen Grenzen liegen.

3.4 - Vorbereitungsarbeiten für die Installation

Abb. 3 zeigt das Beispiel einer mit Nice-Bauteilen geschaffenen automatischen Anlage. Diese Bauteile sind nach einem typischen und üblichen Schema positioniert. Unter Bezugnahme auf Abb. 3 die ungefähre Position, in der jedes Bauteil montiert werden soll, und das am besten geeignete Anschlussschema bestimmen.

Zur Herstellung einer vollständigen Anlage dienende Bauteile (Abb. 3): A - Elektromechanische Getriebemotoren

B - Fotozellenpaar C - Feststellerpaar (bei Öffnung)

INSTALLATION

2 – Deutsch

D - Säulen für Fotozellen E - Blinkgerät mit eingebauter Antenne F - Schlüsselwählschalter oder Digitaltastatur G - Steuergerät

3.5 - Montage der Befestigungsbügel und des Getriebemotors

3.5.1 – Installation des hinteren Befestigungsbügels

Die Position des hinteren Bügels mithilfe von Schaubild 2 berechnen. Dieses Schaubild dient zur Bestimmung der Positioniermaße A und B sowie des Werts des maximalen Öffnungswinkels des Torflügels. Wichtig – die

Werte A und B müssen einander ähnlich sein, um eine lineare Bewegung der Antriebsautomatik zu gestatten.

01. An der Befestigungswand den Wert des Positioniermaßes C messen (Abb. 4);

02. Auf dem Schaubild 2 das gefundene Positioniermaß C messen und eine waagrechte Linie

ziehen, die den Wert des Positioniermaßes B(*) be stim -

mt, wie im Beispiel von Abb. 5 gezeigt. Der Kreuzpunkt mit der Linie “r.i.l.” (empfohlene Montagelinie) bestimmt den Wert des maximalen Öffnungswinkels. Von diesem Punkt aus eine senkrechte Linie

ziehen, wie im Beispiel

von Abb. 5 gezeigt, um den Wert des Positioniermaßes A zu bestimmen. Wenn der gefundene Winkel nicht Ihren Erfordernissen entspricht, müssen

Sie das Positioniermaß A und eventuell das Positioniermaß B anpassen, damit sie einander ähnlich sind.

03. Bevor der Bügel an der Wand befestigt wird, ist er an die spezielle Befestigungsplatte anzuschweißen (Abb. 6). Falls erforderlich, kann der Bügel geschnitten werden, wobei dann die Werte der Positioniermaße A und B anzupassen sind.

Anmerkung – Der hintere Befestigungsbügel des Untersetzungsgetriebes ist 150 mm lang; bei besonderen Anwendungen oder im Falle eines Tors mit Öffnung nach außen (Abb. 7) ist es möglich, den Befestigungsbügel Mod. PLA6 zu verwenden (zusätzliches Zubehörteil).

ACHTUNG! – Vor der Befestigung des hinteren Bügels überprüfen, dass der Bereich zur Befestigung des vorderen Bügels in einen festen Bereich des Torflügels fällt, da dieser Bügel in einer anderen Höhe als der hintere Bügel zu befestigen ist (Abb. 8).

04. Nun den Bügel mit Dübeln, Schrauben und geeigneten U-Scheiben (nicht mitgeliefert) befestigen.

3.5.2 – Montage des vorderen Befestigungsbügels

Der vordere Bügel ist unter Beachtung der Werte der Positioniermaße D und E am Torflügel zu befestigen (Abb. 4).

Anmerkung – Der vordere Befestigungsbügel des Untersetzungsgetriebes muss direkt an den Torflügel geschweißt werden. Wenn das nicht möglich ist, den Befestigungsbügel Mod. PLA8 verwenden (zusätzliches Zubehörteil).

01. Den Wert des Positioniermaßes E unter Benutzung der Tabelle 1 be - stimmen;

02. Die Höhe bestimmen, in der der vordere Bügel anzubringen ist, dabei auf Abb. 8 Bezug nehmen;

03. Danach den Bügel am festen Teil des Torflügels befestigen.

ACHTUNG!

– Ein falscher Anschluss kann Störungen oder Gefahrensituationen herbeiführen, daher sind die angegebenen Anschlüsse gewissenhaft zu befolgen.

– Die Anschlussverfahren bei getrennter Stromversorgung ausführen. Zum Anschluss des Antriebs an das Steuergerät ist folgendermaßen vorzuge-

hen:

01. Die Abdeckung des Antriebs entfernen, wie in Abb. 12 gezeigt;

02. Den Kabelhalter des Untersetzungsgetriebes lockern und das Anschluss-

kabel in seine Öffnung stecken, dann die drei Stromkabel wie gezeigt anschließen Abb. 13;

03. Die Abdeckung wieder am Antrieb anbringen.

Zur Überprüfung der Anschlüsse, des Drehsinns des Motors, der Phasenverschiebung der Torflügelbewegung und der Einstellung des Anschlags ist auf die Betriebsanleitung des Steuergeräts Bezug zu nehmen.

WICHTIG – Bei einem mit Öffnung nach außen konfigurierten Tor sind die Zuführungsdrähte in Bezug auf die Standardinstallation umzukehren.

3.5.3 – Montage des Antriebs an den Befestigungsbügeln

• Montage des Antriebs am hinteren Bügel:

01. Den Antrieb am Bügel befestigen, wie in Abb. 9 gezeigt, dabei die mitge-

lieferte Schraube, U-Scheibe und Mutter benutzen;

02. Die Mutter vollständig anziehen und danach um ca. 1/10 Schraubendrehung lockern, um ein Mindestspiel zwischen den Teilen zu ermöglichen.

• Montage des Antriebs am vorderen

Bügel:

01. Den Antrieb am Bügel befestigen, wie in Abb. 10 gezeigt, dabei die mit-

gelieferte Schraube und U-Scheibe benutzen;

02. Die Schraube vollständig anziehen;

03. In der Nähe des Antriebs das in der Verpackung enthaltene Etikett, das

die Verfahren zur manuellen Freigabe und Blockierung des Antriebs betrifft, dauerhaft befestigen.

3.6 - Einstellung des mechanischen Anschlags

Der mechanische Anschlag ermöglicht die Regulierung der Feststellposition des Torflügels. Auf diese Weise ist die Benutzung der Feststeller nicht erforderlich, und es wird vermieden, dass der Torflügel am Ende des Manövers gegen diese schlägt.

ACHTUNG – Im Falle von Anwendungen bei einem Tor, das sich nach außen öffnet (Abb. 6), sind die Zuführungsdrähte umzukehren. Den Öffnungsanschlag des Antriebs wie folgt einstellen:

01. Den Antrieb freigeben, wie in Abb. 14 gezeigt;

02. Die Schrauben des mechanischen Feststellers lockern;

03. Den Torflügel von Hand in die gewünschte Öffnungsposition bringen;

04. Danach den mechanischen Feststeller zum Zapfenanschlag bringen und

die Schraube spannen (Abb. 11);

05. Den Torflügel von Hand in die Schließposition bringen und den Antrieb blo- ckieren.

ELEKTRISCHE ANSCHLÜSSE

Dies ist die wichtigste Phase bei der Herstellung der Antriebsautomatik, um maximale Sicherheit zu gewährleisten. Die Endprüfung kann auch zur periodischen Kontrolle der Vorrichtungen, aus denen die Automatik besteht, dienen.

Die Endprüfung der gesamten Anlage muss durch qualifiziertes Fachpersonal erfolgen, das die verlangten Prüfungen in Funktion des vorhandenen

Risikos übernehmen und die Beachtung der Vorschriften von Gesetzen, Be stimmungen und Regelungen - im Besonderen aller Anforderungen der Norm, die die Prüfmethoden zur Überprüfung der Antriebsautomatiken für Tore festlegt - kontrollieren.

Endprüfung

Jedes einzelne Element der Antriebsautomatik, z.B. sensible Ränder, Fotozellen, Notstopp usw. erfordern eine spezielle Prüfphase. Für diese Vorrichtungen sind die in den entsprechenden Betriebsanleitungen angegebenen Verfahren auszuführen. Zur Endprüfung des Antriebs sind folgende Vorgänge zu befolgen:

01. Kontrollieren, dass alle in diesem Handbuch und insbesondere in Kapitel 1 enthaltenen Angaben streng beachtet wurden;

02. Den Antrieb freigeben, wie in Abb. 14 gezeigt;

ENDPRÜFUNG DER ANTRIEBSAUTOMATIK

Modell: WG4024-WG4000-WG4000/V1 WG5024-WG5000-WG5000/V1

D (mm): 700 850

A (mm) E (mm)

TABELLE 1

Deutsch – 3

03. Kontrollieren, dass der Torflügel beim Öffnen und Schließen mit einer Kraft

von nicht mehr als 390 N (ca. 40 kg) von Hand bewegt werden kann;

04. Den Antrieb blockieren und die Stromversorgung anschließen;

05. Mithilfe der vorgesehenen Steuer- und Stoppvorrichtungen (Schlüsselwä -

hlschalter, Bedienungsknöpfe oder Funksender) Tests zum Öffnen, Sch ließen und Stoppen des Tors vornehmen und kontrollieren, ob das Verhalten dem vorgesehenen entspricht;

06. Eins nach dem anderen den einwandfreien Betrieb aller in der Anlage vorhandenen Sicherheitsvorrichtungen überprüfen (Fotozellen, sensible Ränder, Notstopp usw.) und kontrollieren, ob das Verhalten dem vorgesehenen entspricht;

07. Einen Schließvorgang steuern und die Aufprallkraft des Tors gegen den me chanischen Anschlag überprüfen. Bei Bedarf den Druck prüfen und ablassen, um eine Einstellung zu finden, die bessere Ergebnisse erzielt;

08. Wenn die durch die Torflügelbewegung herbeigeführten Gefahrensituationen durch Begrenzung der Aufprallkraft geschützt wurden, ist Kraftmessung gemäß den Vorschriften der Norm EN 12445 vorzunehmen;

Anmerkung – Der Antrieb ist nicht mit Vorrichtungen zur Drehmomentregulierung ausgestattet, daher ist diese Regulierung dem Steuergerät anvertraut.

Inbetriebsetzung

Die Inbetriebsetzung darf erst erfolgen, nachdem alle Phasen der Antriebsprüfung mit positivem Ergebnis ausgeführt wurden. Zur Inbetriebsetzung ist auf die Betriebsanleitung des Steuergeräts Bezug zu nehmen.

WICHTIG – Die teilweise oder in “provisorischen” Situationen erfolgende Inbetriebsetzung ist verboten.

ENTSORGUNG DES PRODUKTS

Dieses Produkt ist Teil der Antriebsautomatik und ist daher mit dieser zu entsorgen.

Wie die Installationsverfahren ist auch die Verschrottung am Lebensende dieses Produkts von Fachpersonal vorzunehmen.

Dieses Produkt besteht aus verschiedenen Materialtypen: Einige können recycelt werden, andere sind zu entsorgen. Informieren Sie sich bitte über die Re cycling- oder Entsorgungssysteme, die von den in Ihrem Land geltenden Bestimmungen für diese Produktkategorie vorgesehen sind.

ACHTUNG! – Einige Teile des Produkts können Schad- oder Gefahrenstoffe enthalten, die bei Zerstreuung in der Umwelt schädliche Auswirkungen auf die Umwelt und auf die menschliche Gesundheit haben könnten.

Wie vom seitlichen Symbol angezeigt, ist es verboten, dieses Produkt in den Hausmüll zu werfen. Zur Entsorgung ist daher die “getrennte Müllsammlung” nach den Methoden vorzunehmen, die von den in Ihrem Land geltenden Bestimmungen vorgesehen sind. Das Produkt kann beim Kauf eines neuen gleichwertigen Produkts auch an den Händler zurückgegeben werden.

ACHTUNG! – Die auf örtlicher Ebene geltenden Bestimmungen können im Fall einer rechtswidrigen Entsorgung dieses Produkts schwere Strafen vorsehen.

Um das Sicherheitsniveau konstant zu halten und eine maximale Dauer der gesamten Antriebsautomatik zu garantieren, ist eine regelmäßige Wartung erforderlich. Die Wartung muss unter vollständiger Beachtung der Sicherheitsvorschriften dieses Handbuchs und gemäß den Vorschriften der geltenden Gesetze und Bestimmungen erfolgen. Für den Getriebemotor ist eine programmierte Wartung innerhalb von max. 6 Monaten erforderlich.

Wartungsverfahren:

01. Alle Stromversorgungsquellen trennen.

02. Den Verschleißzustand aller Materialien, aus denen die Antriebsautomatik

besteht, überprüfen, mit besonderem Augenmerk auf Erosions- oder Oxidationserscheinungen an den strukturellen Teilen. Die Teile, die keine aus-

reichende Sicherheit bieten, sind auszuwechseln.

03. Überprüfen, dass die Schraubanschlüsse angemessen festgeschraubt sind.

04. Überprüfen, dass das Mutterschloss und die Schnecke angemessen ge -

sc hmiert sind.

05. Den Abnutzungszustand aller beweglichen Teile überprüfen und gegebenenfalls die verschlissenen Teile auswechseln.

06. Die Stromversorgungsquellen wieder anschließen und alle Tests und Prüfungen vornehmen, die in Kapitel 5 vorgesehen sind.

Für die weiteren in der Anlage vorhandenen Vorrichtungen ist auf deren Be triebsanleitungen Bezug zu nehmen.

WARTUNG DES PRODUKTS

TECHNISCHE MERKMALE DES PRODUKTS

HINWEISE: • Alle hier wiedergegebenen technischen Merkmale beziehen sind auf eine Umgebungstemperatur von 20°C (± 5°C). • Die Firma Nice S.p.a. behält sich das Recht vor, jederzeit Änderungen am Produkt vorzunehmen, falls sie es für notwendig hält, wobei jedoch dieselbe Funktionstüchtigkeit und derselben Bestimmungszweck beibehalten wird.

Typologie Elektromechanischer Antrieb mit Untersetzungsgetriebe für Flügeltore Speisung 24 V 24 V 230 V~ 50 Hz 120 V~ 60 Hz 230 V~ 50 Hz 120 V~ 60 Hz

Bedarfsspitze 3,5 A 3,5 A 1,5 A 1,5 A 1,5 A 2,5 A Nennaufnahme 2 A 2 A 0,5 A 0,5 A 0,5 A 1 A Max. Leistungsaufnahme 85 W 85 W 200 W 200 W 200 W 200 W Nominale Leistungsaufnahme 50 W 50 W 130 W 130 W 130 W 130 W Schutzgrad IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 Lauf 320 mm 460 mm 320 mm 320 mm 460 mm 460 mm Leergeschwindigkeit 0,018 m/s 0,016 m/s 0,016 m/s 0,020 m/s 0,013 m/s 0,016 m/s Belastungsgeschwindigkeit 0,013 m/s 0,012 m/s 0,012 m/s 0,015 m/s 0,010 m/s 0,012 m/s Voller Schub 1500 N 1500 N 1500 N 1500 N 1700 N 1700 N Nennschub 500 N 500 N 500 N 500 N 600 N 600 N Betriebstemperatur -20 °C bis +50 °C Zyklen h bei Nenndrehmoment 40 40 30 30 30 30 Beständigkeit geschätzt zwischen ca. 80.000 und 250.000 Betätigungszyklen gemäß den in Tabelle 2 angeführten Bedingungen Isolierklasse AAFFFF Abmessungen (mm) 770 x 98 x 95 h 920 x 98 x 95 h 770 x 98 x 95 h 770 x 98 x 95 h 920 x 98 x 95 h 920 x 98 x 95 h Gewicht (kg) 666666

WG4024 WG5024 WG4000 WG4000/V1 WG5000 WG5000/V1

4 – Deutsch

25.000

50.000

75.000

100.000

125.000

10 20 30405060708090100

Belastungsindex (%)

Beständigkeit des Produkts

Die Beständigkeit ist die durchschnittliche Brauchbarkeitsdauer des Produkts. Der Beständigkeitswert wird stark durch den Belastungsindex der von der Antriebsautomatik ausgeführten Manöver, d.h. die Summe aller zum Verschleiß des Produkts beitragenden Faktoren, beeinflusst (siehe Tabelle 2).

Um die wahrscheinliche Lebensdauer Ihrer Antriebsautomatik zu bestimmen, gehen Sie folgendermaßen vor:

01. Den Belastungsindex

berechnen, indem Sie die Prozentwerte der in Tabel-

le 2 enthaltenen Posten summieren;

02. In Schaubild A vom eben gefundenen Wert eine senkrechte Linie ziehen,

bis Sie auf die Kurve treffen, danach eine waagrechte Linie ziehen, bis Sie auf die Linie der “Betätigungszyklen” treffen. Der bestimmte Wert stellt die geschätzte Lebensdauer Ihres Produkts dar.

Die Lebensdauerschätzung erfolgt auf der Grundlage der Entwurfsberechnungen und der an Prototypen durchgeführten Tests. Da es sich um eine Schätzung handelt, stellt sie natürlich keine Garantie für die tatsächliche Lebensdauer des Produkts dar.

Beispiel für die Berechnung der Beständigkeit eines Antriebs Wingo WG5024 (auf Tabelle 2 und Schaubild A Bezug nehmen):

- Torflügelgewicht = 200 Kg (Belastungsindex = 10%)

- Torflügellänge = 2,5 m (Belastungsindex = 10%)

- keine weiteren Belastungselemente vorhanden

Belastungsindex insgesamt

= 20%

Geschätzte Beständigkeit

= 80.000 Betätigungszyklen

CE-KONFORMITÄTSERKLÄRUNG

Anmerkung - Der Inhalt dieser Konformitätserklärung entspricht dem der letzten verfügbaren Revision der ofﬁziellen Unterlagen, die sich im Firmensitz der Nice S.p.a. beﬁnden.. Der hier vorliegende Text wurde aus Herausgebergründen angepasst.

Nr. 143/WINGO Revision: 4

Der Unterzeichnete Lauro Buoro erklärt als Geschäftsführer unter seiner Haftung, dass das Produkt:

Herstellername: NICE s.p.a. Adresse: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italien Typ: Elektromechanischer Antrieb “WINGO” für Drehtore Modelle: WG4000, WG4000/V1, WG5000, WG5000/V1, WG4024, WG5024 Zubehör: Kein Zubehör

mit den Vorschriften der folgenden gemeinschaftlichen Richtlinien konform ist:

• 998/37/EG (89/392/EWG geändert) RICHTLINIE 98/37/EG DES EUROPAPARLAMENTS UND DES EUROPARATES vom 22. Juni 1998 für die Annäherung der Gesetzgebung der Mitgliedstaaten bezüglich Maschinen.

Wie von der Richtlinie 98/37/EG vorgesehen, wird darauf hingewiesen, dass die Inbetriebsetzung des oben genannten Produktes erst gestattet ist, nachdem die Maschine, in die das Produkt eingegliedert ist, als konform mit der Richtlinie 98/37/EG gekennzeichnet und erklärt worden ist.

Weiterhin ist das Produkt mit den Vorschriften der folgenden gemeinschaftlichen Richtlinien sowie den Änderungen durch die Richtlinie 93/68/EWG des Rates vom 22. Juli 1993 konform:

• 2006/95/EWG (ehemalige Richtlinie 73/23/EG) RICHTLINIE 2006/95/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen Gemäß der folgenden harmonisierten Normen: EN 60335-1:1994+A11:1995+A1:1996+A12:1996+A13:1998+A14:1998+A15:2000+A2:2000+A16:2001

• 2004/108/EWG (ehemalige Richtlinie 89/336/EWG) RICHTLINIE 2004/108/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit und zur Aufhebung der Richtlini89 336e//EWG Gemäß der folgenden harmonisierten Normen: EN 61000-6-2:2005; EN 61000-6-3:2001+A11:2004

Ist außerdem, nur was die anwendbaren Teile betrifft, mit folgenden Normen konform:

EN 60335-1:2002+A1:2004+A11:2004+A12:2006+ A2:2006, EN 60335-2-103:2003, EN 13241-1:2003; EN 12453:2002; EN 12445:2002; EN 12978:2003

Oderzo, 24. November 2008 Lauro Buoro (Geschäftsführer)

SCHAUBILD A

Betätigungszyklen

WG4024 WG5024 WG4000 WG5000

WG4000/V1 WG5000/V1

Belastungsindex

> 100 Kg 10 % 0 %

Torflügelgewicht :

> 200 Kg 20 % 10 %

> 300 Kg 30 % 20 %

> 400 Kg - 30 %

1 - 2 m 20 % 0 %

Torflügellänge: 2 - 3 m - 10 %

3 - 3,5 m - 20 %

Verwendungstemperatur: 20 % 20 %

Blinder Torflügel: 15 % 15 %

Installation in windigem Gebiet: 15 % 15 %

TABELLE 2

Polski – 1

POLSKI

Uwagi dotyczące bezpieczeństwa

• UWAGA! – Niniejsza instrukcja zawiera ważne wskazówki i ostrzeżenia

dla bezpieczeństwa osób.

Niepoprawny montaż może powodować poważne zranienia. Przed rozpoczęciem pracy należy dokładnie przeczytać wszystkie rozdziały instrukcji obsługi. W przypadku wątpliwości, przerwać montaż i zwrócić się po wyjaśnienia do Serwisu Obsługi Klienta Nice.

• UWAGA! – Zgodnie z najnowszymi przepisami europejskimi, wykonanie

drzwi lub bramy automatycznej musi być zgodne z normami Dyrektywy 98/37/WE (Dyrektywa Maszynowa) a w szczególności, z normami EN 12445; EN 12453; EN 12635 i EN 13241-1, które pozwalają na deklarację założonej zgodności automatyzacji. W związku z tym, wszystkie czynności montażowe, podłączeniowe, testujące i konserwacyjne produktu muszą być wykonane przez wykwalifikowanego technika!

• UWAGA! – Ważne Wskazania: Instrukcję należy przechowywać dla

ewentualnych działań w przyszłości, konserwacji i likwidacji produktu.

Ostrzeżenia do montażu

• Przed rozpoczęciem montażu, sprawdzić czy produkt nadaje się do automatyzacji waszej bramy lub drzwi (patrz rozdział 3 i “Cechy techniczne produktu”). Jeżeli nie nadaje się, NIE instalować.

• Przygotować w sieci zasilającej instalacji, urządzenie wyłączające z odległością otwarcia kontaktów, która pozwoli na całkowite wyłączenie w warunkach przewidzianych przez kategorię nadmiernego napięcia III.

• wszystkie czynności montażowe i konserwacyjne muszą być wykony- wane z automatem odłączonym od zasilania elektrycznego. Jeżeli urządzenie odcinające zasilanie nie jest widoczne z miejsca, gdzie znajduje się automat, przed rozpoczęciem pracy należy umieścić na urządzeniu odcinającym kartkę z napisem “UWAGA! TRWA KONSERWACJA”.

• Podczas montażu należy delikatnie obchodzić się z automatem unikając przygniecenia go, uderzeń, upadków lub kontaktu z jakimikolwiek płynami. Nie zostawiać produktu w pobliżu źródeł ciepła i nie narażać na działanie ognia . Wszystkie te czynności mogą go uszkodzić i spowodować złe działanie lub zagrożenie. Gdy to nastąpi, natychmiast zaprzestać montowanie i zwrócić się do Serwisu Nice.

• Nie wykonywać modyfikacji na żadnej części produktu. Niedozwolone czynności mogą spowodować złe funkcjonowanie. Producent nie ponosi żadnej odpowiedzialności za szkody wynikające z modyfikacji produktu.

• Jeżeli brama lub drzwi do automatyzacji są wyposażone w drzwi przejściowe (dla pieszych), należy wyposażyć instalację w system kontroli, który zahamuje działalność silnika, gdy drzwi przejściowe będą otwarte.

• Sprawdzić, czy nie istnieją miejsca-pułapki w kierunku części stałych, gdy skrzydło bramy znajduje się w pozycji maksymalnego Otwarcia; ewentualnie osłonić takie części.

• Ścienny panel przyciskowy sterowania, musi być umieszczony tak, aby był widoczny automat, daleko od części w ruchu, na wysokości minimalnej 1,5 m od podłoża i niedostępny dla osób postronnych.

• Materiał, w który był zapakowany produkt musi być usunięty zgodnie z lokalnym prawem.

OGULNE OSTRZEŻENIA I ŚRODKI BEZPIECZEŃSTWA

Niniejsze urządzenie jest przeznaczone do użytku w automatyce bram lub drzwi skrzydłowych, wykorzystywanych wyłącznie dla celów prywatnych.

UWAGA! – Jakiekolwiek użycie inne od wskazanego i w warunkach innych od przedstawionych w tej instrukcji jest niewłaściwe i zabronione!

Produkt to motoreduktor elektromechaniczny, wyposażony w silnik na prąd stały 24 V lub prąd przemienny 230 V (w zależności od wybranego modelu) i w reduktor ze ślimakiem. Motoreduktor jest zasilany z zewnętrznej Centrali sterowania, do której musi być podłączony. W przypadku odcięcia energii elektrycznej (black-out), możliwe jest przesunięcie ‘ręczne’ skrzydeł bramy odblokowując ręcznie motoreduktor.

rys. 1 przedstawia wszystkie elementy obecne w wyposażeniu (w zależności od wybranego modelu):

[a] - motoreduktor elektromechaniczny [b] - przednia listwa (do zamocowania motoreduktora na skrzydle bramy) [c] - tylna listwa i płyta (do zamocowania motoreduktor na ścianie) [d] - drobne wyroby metalowe (śruby, podkładki, itd.) [e] - klucze do ręcznego odblokowania motoreduktora.

OPIS PRODUKTU I PRZEZNACZONE UŻYCIE

3.1 - Weryfikacja przed montażem

Przed rozpoczęciem montażu, należy sprawdzić całość elementów produktu, zgodność wybranego modelu i odpowiednie do montażu warunki przestrzenne.

WAŻNE – Motoreduktor nie może automatyzować ręcznej bramy, nie posiadającej pewnej i bezpiecznej konstrukcji mechanicznej. Nie może rozwiązać usterek spowodowanych niepoprawnym montażem bramy lub jej nieodpowiednią konserwacją.

3.2 - Zgodność bramy do automatyzacji i środowiska otaczającego

• Sprawdzić czy struktura mechaniczna bramy nadaje się do automatyzacji

zgodnie z prawem obowiązującym na terytorium (ewentualnie odnieść się do danych umieszczonych na etykiecie bramy).

• Poruszając ręcznie skrzydło bramy podczas Otwarcia i Zamknięcia, spraw-

dzić, czy ruch przebiega z jednakowym tarciem i jednostajnie w każdym punkcie przebiegu (nie mogą istnieć punkty większego nacisku).

• Sprawdzić, czy skrzydło bramy pozostaje w równowadze, czyli nie chwieje

się, gdy jest ręcznie poruszane w różny sposób lub pozostawione nieruchomo.

• Sprawdzić, czy wokół motoreduktora znajduje się wystarczająco dużo miej-

sca na ręczne odblokowanie skrzydeł bramy, w łatwy i bezpieczny sposób.

• Sprawdzić, czy powierzchnie wybrane do montażu produktu są wytrzymałe i

gwarantują stabilne zamocowanie.

• Sprawdzić, czy strefa zamocowania motoreduktora odpowiada jego rozmia-

rom, patrz rys. 2: poprawny ruch Otwarcia bramy i siła, którą silnik wykonuje do otwarcia, zależą od pozycji, w której jest zamontowana tylna listwa mocująca. Następnie, przed kontynuacją montażu należy odnieść się do wykresu 2, aby określić maksymalny kąt Otwarcia skrzydła i siłę silnika, odpowiadające instalacji.

3.3 - Ograniczenia w zastosowaniu produktu

Przed wykonaniem montażu produktu sprawdzić, czy skrzydło bramy posiada rozmiary i ciężar mieszczące się w limitach przedstawionych na wykresie 1.

3.4 - Prace przygotowania do montażu

Rys. 3 przedstawia przykład instalacji automatyzacji zrealizowanej przy pomocy elementów Nice. Elementy są umieszczone na podstawie typowego sche- matu. Odnosząc się do rys. 3, ustalić pozycję, w której zostanie zamontowany każdy z komponentów przewidzianych w instalacji i schemat podłączenia.

Elementy do realizacji kompletnej instalacji (rys. 3): A - Motoreduktory elektromechaniczne

B - Dwie fotokomórki C - Dwa ograniczniki ruchu (w Otwarciu) D - Kolumny na fotokomórki E - Migający wskaźnik z wbudowaną anteną F - Przełącznik na klucz lub klawiatura cyfrowa G - Centrala sterownicza

3.5 - Montaż listew mocujących i motoreduktora

3.5.1 – Montaż tylniej listwy mocującej

Obliczyć pozycję tylnej listwy używając schematu 2.

MONTAŻ

2 – Polski

Schemat służy do określenia wysokości A i B oraz wartości maksymalnego kąta otwarcia skrzydła. Ważne – Wartości A i B muszą być podobne, aby pozwolić na linearny ruch automatu.

01. Zmierzyć na ścianie mocowania wartość wysokości C (rys. 4);

02. Na schemacie 2, wyznaczyć znalezioną wysokość C i, zaznaczyć pozio-

mą linię, która wskazuje wartość wysokości B(*), jak w przykładzie na rys. 5; punkt skrzyżowania z linią “z.l.m.” (zalecana linia montażu) wyznaczy

wartość maksymalnego kąta otwarcia. Z tego punktu zaznaczyć pionową linię jak w przykładzie na rys. 5, aby wyznaczyć wartość wysokości A.

Jeżeli znaleziony kąt nie odpowiada wymaganiom, należy dostosować wysokość A i ewentualnie wysokość B, tak aby były podobne.

03. Listwa, przed umocowaniem na murze musi być przyspawana do konkret-

nej płyty mocującej (rys. 7); Jeżeli wystąpi konieczność listwę można uciąć przystosowując ją do wartości wysokości A i B.

Adnotacja – Długość tylnego uchwytu, znajdującego się na wyposażeniu motoreduktora wynosi 150 mm; w przypadku szczególnych zastosowań lub też w przypadku bramy otwieranej na zewnątrz (rys. 6) jest możliwe wykorzystanie uchwytu mod. PLA6 (urządzenie opcjonalne).

UWAGA! – przed zamocowaniem tylniej listwy, sprawdzić, czy strefa mocowania przedniej listwy znajduje się w solidnej części skrzydła, ponieważ ta listwa będzie musiała być zamontowana na innej wysokości od tylnej listwy (rys. 7).

04. W tym momencie, zamocować listwę za pomocą kołków, śrub i podkładek

(nie w wyposażeniu).

3.5.2 – Montaż przedniej listwy mocującej

Przednia listwa musi być zamocowana na skrzydle bramy przestrzegając wartości wysokości D i E (rys. 4).

Adnotacja – Uchwyt przedni, znajdujący się na wyposażeniu motoreduktora musi być przyspawany bezpośrednio do skrzydła bramy. Jeżeli to nie jest możliwe należy wykorzystać uchwyt mod. PLA8 (urządzenie opcjonalne).

01. Określić wartość wysokości E za pomocą Tabeli 1;

02. Określić wysokość, na której zostanie umieszczona przednia listwa, odno-

sząc się do rys. 7;

03. Następnie zamocować listwę na solidnej części skrzydła bramy.

3.5.3 –Montaż motoreduktora na listwach mocujących

• Montaż reduktora na tylnej listwie:

01. Zamocować motoreduktor na listwie jak wskazano na rys. 8 używając

śruby, podkładki i nakrętki znajdujących się w wyposażeniu;

02. Całkowicie dokręcić nakrętkę, a następnie rozkręcić na około 1/10 obrotu pozwalając na minimalny luz pomiędzy elementami.

• Montaż motoreduktora na przedniej listwie:

01. Zamocować motoreduktor na listwie jak wskazano na rys. 9 używając śruby, podkładki i nakrętki znajdujących się w wyposażeniu;

02. Całkowicie dokręcić nakrętkę;

03. Przymocować na stałe w pobliżu motoreduktora tabliczkę, znajdującą się

w opakowaniu odnoszącą się do czynności ręcznego zablokowania i odblokowania motoreduktora.

UWAGA!

– Niepoprawne podłączenie elektryczne może prowokować usterki lub zagrożenia; dlatego, należy dokładnie śledzić wskazania przy wykonywaniu tych podłączeń.

– Czynności podłączeń elektrycznych należy wykonywać przy odciętym zasilaniu elektrycznym.

Aby podłączyć motoreduktor do Centralki sterowniczej, postępować następująco:

01. Zdjąć pokrywę z motoreduktora jak przedstawiono na rys. 11;

02. Poluzować przepust przewodów motoreduktora i następnie przeprowa-

dzić przez niego przewód zasilający, następnie podłączyć do zacisków trzy żyły elektryczne, jak pokazano na rys. 12;

03. Nałożyć pokrywę na motoreduktor.

Aby dokonać kontroli podłączeń, kierunku obrotu silnika, Przesunięcia fazowego ruchu skrzydeł i regulacji wyłącznika krańcowego, odnieść się do instrukcji obsługi Centralki sterowniczej.

WAŻNE – W przypadku bramy ustawionej na otwarcie na zewnątrz, należy zamienić przewody zasilające w stosunku d instalacji standardowej.

3.6 - Regulacja mechanicznego wyłącznika krańcowego

Mechaniczny wyłącznik krańcowy, pozwala na regulację pozycji zatrzymania skrzydła bramy; w ten sposób, nie ma konieczności użycia ograniczników zatrzymania i skrzydło na końcu manewru w nie uderza w nie.

UWAGA – W przypadku aplikacji na bramie wyposażonej w skrzydła ot wierające się na zewnątrz (rys. 6) należy zamienić przewody zasilające.

Wyregulować Wyłącznik krańcowy Otwarcia motoreduktora w następujący sposób:

01. Odblokować motoreduktor jak na rys. 13;

02. Poluzować śrubę ogranicznika mechanicznego;

03. Przesunąć ręcznie skrzydło bramy do żądanej pozycji Otwarcia;

04. Następnie, przesunąć mechaniczny ogranicznik dotykając sworzeń i za -

blokować śrubę (rys. 10);

05. Ręcznie przesunąć skrzydło do pozycji Zamknięcia i zablokować motore-

duktor.

PODŁĄCZENIA ELEKTRYCZNE

Jest to najważniejsza faza w realizacji automatyzacji wykonywana w celu zagwarantowania maksymalnego bezpieczeństwa. Próba techniczna może być również wykonywana jako periodyczne sprawdzenie urządzeń, które wchodzą w skład automatu.

Próba techniczna całej instalacji musi być wykonywana przez wykwalifikowany personel, który musi wykonać żądane próby, pod względem ryzyka i

sprawdzić przestrzeganie obowiązujących praw, normatyw i regulacji, a w szczególności wszystkich wymogów normatywy EN12445, która ustala metody próby do sprawdzenia automatów do bram.

Próba techniczna

Każdy element automatu, np. “czułe krawędzie”, fotokomórki, zatrzymanie aw a ryjne, itd. wymaga specyficznej fazy próby technicznej; dla tych urządzeń należy przeprowadzić procedury wskazane w odpowiadających instrukcjach obsługi. Do przeprowadzenia próby technicznej motoreduktora należy wykonać następujące czynności:

01. Sprawdzić, czy przestrzegano wszystkich zasad wymienionych w instruk-

cji obsługi a szczególnie tych z rozdziału 1;

02. Odblokować motoreduktor jak na rys. 13;

03. Sprawdzić, czy jest możliwe ręczne przesunięcie skrzydła w otwarcie i w

zamknięcie z siłą wyższą niż 390 N (około 40 kg);

04. Zablokować motoreduktor i podłączyć zasilanie elektryczne;

05. Używając urządzeń sterujących lub zatrzymujących (przełącznik na klucz,

przyciski sterujące lub przekaźniki radiowe), wykonać próbę otwarcia, zamknięcia i zatrzymania bramy i sprawdzić czy funkcjonowanie odpowiada przewidzianemu;

06. Sprawdzić po kolei poprawne działanie wszystkich urządzeń bezpieczeń-

stwa obecnych w instalacji (fotokomórki, “czułe brzegi”, zatrzymanie awa ryj ne, itp.); oraz sprawdzić, czy funkcjonowanie bramy odpowiada prze wi dzianemu;

07. Zlecić manewr zamknięcia i sprawdzić siłę uderzenia skrzydła w ogranicznik

mechanicznego wyłącznika krańcowego. Jeżeli wystąpi konieczność, spró-

PRÓBA TECHNICZNA AUTOMATU

Model: WG4024-WG4000-WG4000/V1 WG5024-WG5000-WG5000/V1

D (mm): 700 850

A (mm) E (mm)

TABELA 1

Polski – 3

bować rozładować nacisk, i znaleźć regulację, która da lepsze rezultaty;

08. Jeżeli niebezpieczne sytuacje powodowane ruchem skrzydła zostały wyeli-

minowane za pomocą ograniczenia siły uderzenia należy dokonać pomiaru siły według normatywy EN 12445;

Adnotacja – Motoreduktor nie jest wyposażony w urządzenia regulacyjne momentu, czyli takie regulacje są powierzone Centralce sterowniczej.

Wprowadzenie do użytku

Wprowadzenie do użytku może nastąpić tylko po wykonaniu wszystkich faz próby technicznej motoreduktora, zakończonych pozytywnie i innych obecnych urządzeń. Aby wykonać wprowadzenie do użytku odnieść się do instrukcji obsługi Centralki sterowniczej.

WAŻNE – Zabrania się częściowego uruchamiania lub w sytuacjach “prowizorycznych”.

LIKWIDACJA PRODUKTU

Ten produkt jest częścią integracyjną automatu i dlatego, musi być zlikwidowany razem z nim.

Tak jak przy czynnościach montażowych, zarówno po zużyciu produktu, czynności eliminacji muszą być wykonane przez wykwalifikowany personel.

Produkt składa się z różnych materiałów: niektóre mogą być odzyskiwane, inne muszą być zlikwidowane. Dowiedzcie się o systemach odzyskiwania lub likwidacji przewidzianych w prawie obowiązującym na waszym terytorium, dla tej kategorii produktu.

Uwaga! – niektóre części produktu mogą zawierać substancje zanieczyszczające lub niebezpieczne, które rozproszone, mogłyby zagrażać środowisku naturalnemu i ludzkiemu zdrowiu.

Jak wskazuje symbol obok, zabrania się wyrzucania produktu do odpadów domowych. Należy wykonać “selektywną zbiórkę odpadów” dla likwidacji, zgodnie z metodami przewidzianymi przepisami obowiązującymi na waszym terytorium lub oddać produkt sprzedawcy w momencie zakupu nowego równoważnego produktu.

Uwaga! – przepisy obowiązujące na poziomie lokalnym mogą przewidywać poważne kary w przypadku nielegalnej likwidacji tego produktu.

Aby zachować stały poziom bezpieczeństwa i zagwarantować maksymalną trwałość automatu należy wykonywać regularną konserwację. Konserwacja musi być wykonywana zgodnie z zaleceniami instrukcji obsługi dotyczącymi bezpieczeństwa i na podstawie obowiązujących przepisów i normatyw. Dla motoreduktora konieczna jest konserwacja zaprogramowana na maksymalny okres do 6 miesięcy.

Czynności konserwacyjne:

01. Odciąć wszystkie źródła zasilania elektrycznego.

02. Sprawdzić stan zużycia wszystkich materiałów wchodzących w skład

automatu ze szczególną uwagą na erozję lub utlenienie części konstrukcji; zastąpić elementy nie przedstawiające wystarczającej gwarancji.

03. Sprawdzić czy połączenia na śruby są odpowiednio dociśnięte.

04. Sprawdzić czy spirala i ślimak są odpowiednio nasmarowane.

05. Sprawdzić stan zużycia ruchomych części i ewentualnie zastąpić zużyte.

06. Ponownie podłączyć źródła zasilania elektrycznego i wykonać wszystkie

próby przedstawione w rozdziale 5.

Dla innych urządzeń obecnych w instalacji odnieść się do konkretnych instrukcji obsługi.

KONSERWACJA PRODUKTU

CECHY TECHNICZNE PRODUKTU

OSTRZEŻENIE: • Wszystkie przytoczone cechy techniczne, odnoszą się do temperatury otoczenia 20°C (± 5°C). • Nice S.p.a. zastrzega sobie prawo do wprowadzenia zmian w każdym momencie, gdy uzna za konieczne, zachowując tą sama funkcjonalność i użycie.

Ty p motoreduktor elektromechaniczny do bram i drzwi skrzydłowych Zasilanie 24 V 24 V 230 V~ 50 Hz 120 V~ 60 Hz 230 V~ 50 Hz 120 V~ 60 Hz

Pobór maksymalny 3,5 A 3,5 A 1,5 A 1,5 A 1,5 A 2,5 A Pobór znamionowy 2 A 2 A 0,5 A 0,5 A 0,5 A 1 A Moc maks. pobrana 85 W 85 W 200 W 200 W 200 W 200 W Moc znamionowa pobrana 50 W 50 W 130 W 130 W 130 W 130 W Stopień ochrony IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 Przebieg 320 mm 460 mm 320 mm 320 mm 460 mm 460 mm Prędkość bez obciążenia 0,018 m/s 0,016 m/s 0,016 m/s 0,020 m/s 0,013 m/s 0,016 m/s Prędkość z obciążeniem 0,013 m/s 0,012 m/s 0,012 m/s 0,015 m/s 0,010 m/s 0,012 m/s Siła maksymalny 1500 N 1500 N 1500 N 1500 N 1700 N 1700 N Siła znamionowa 500 N 500 N 500 N 500 N 600 N 600 N Temperatura funkcjonowania od -20 °C do +50 °C Cykle h - moment znamionowy 40 40 30 30 30 30 Trwałość szacowana na ok 80.000 i 250.000 cykli manewrów, według warunków przedst. W Tabeli 2 Klasa izolacji AAF F F F Rozmiary (mm) 770 x 98 x 95 h 920 x 98 x 95 h 770 x 98 x 95 h 770 x 98 x 95 h 920 x 98 x 95 h 920 x 98 x 95 h Ciężar (kg) 666666

WG4024 WG5024 WG4000 WG4000/V1 WG5000 WG5000/V1

4 – Polski

25.000

50.000

75.000

100.000

125.000

10 20 30405060708090100

SCHEMAT A

Trwałość produktu

Trwałość to średni okres żywotności produktu. Wartość trwałości jest zależna od wskaźnika uciążliwości manewrów wykonanych przez automat: czyli sumą wszystkich faktorów składających się na zużycie produktu (patrz Tabela 2).

Aby ustalić możliwą trwałość waszego automatu należy postępować w następujący sposób:

01. Obliczyć wskaźnik uciążliwości dodając wartości w procentach znajdujące się w Tabeli 2;

02. W Schemacie A od otrzymanej wartości, zaznaczyć pionowa linię , aż do skrzyżowania krzywej; z tego punktu zaznaczyć linię pionową, aż do skrzyżowania linii “cykle manewrów”. Otrzymana wartość jest szacowaną trwałością waszego produktu.

Szacowanie trwałości jest wykonywane na podstawie obliczeń projektowych i wyników prób przeprowadzonych na prototypach. Będąc wartością szacunkową, nie gwarantuje rzeczywistej trwałości produktu.

Przykład obliczania trwałości motreduktora TWingo WG5024 (Odnieść się do Tabeli 2 i do schematu A):

- ciężar skrzydła = 200 Kg (wskaźnik uciążliwości = 10%)

- długość skrzydła = 2,5 m (wskaźnik uciążliwości = 10%)

- brak innych elementów zużycia

Całkowity wskaźnik uciążliwości

= 20%

Szacowana twałość

= 80.000 cykli manewru

DEKLARACJA ZGODNOŚCI CE

Nota - Zawartość niniejszej deklaracji odpowiada oświadczeniom znajdującym się w dokumencie urzędowym, złożonym w siedzibie ﬁrmy Nice S.p.a., a w szczególności w ostat- niej korekcie dostępnej przed wydrukowaniem tej instrukcji. Tekst w niej zawarty został dostosowany w celach wydawniczych.

Numer: 143/WINGO Wydanie: 4

Niżej podpisany Lauro Buoro w charakterze Członka Zarządu Spółki, oświadcza na własną odpowiedzialność, że urządzenie:

Nazwa producenta: NICE s.p.a. Adres: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Włochy Typ: Siłownik elektromechaniczny “WINGO” do bram skrzydłowych Modele: WG4000, WG4000/V1, WG5000, WG5000/V1, WG4024, WG5024 Akcesoria: Brak akcesoriów

Jest zgodne z założeniami następujących dyrektyw unijnych:

• 98/37/WE (zmodyﬁkowana 89/392/EWG) DYREKTYWA 98/37/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 22 grudnia 1998 roku, w sprawie zbliżenia legislacyjnego krajów członkowskich dotycząca maszyn

Jak przewidziano w dyrektywie 98/37/WE ostrzega się, że nie jest dozwolone wprowadzanie urządzenia wymienionego wyżej do eksploatacji, dopóki producent maszyny, w której zostanie ono wbudowane, nie wykona identyﬁkacji i deklaracji zgodnie z dyrektywą 98/37/WE.

Ponadto urządzenie to jest zgodne z założeniami następujących dyrektyw unijnych, a co zostało zmienione przez dyrektywę 93/68/EWG Rady z dnia 22 lipca 1993 roku:

• 2006/95/EWG(ex dyrektywa 73/23/WE) DYREKTYWA 2006/95/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 12 grudnia 2006 roku dotycząca zbliżenia legislacyjnego krajów członkowskich, w odniesieniu do materiałów elektrycznych przeznaczonych do pracy w niektórych ograniczeniach napięciowych Zgodnie z następującymi normami zharmonizowanymi: EN 60335-1:1994+A11:1995+A1:1996+A12:1996+A13:1998+A14:1998+A15:2000+A2:2000+A16:2001

• 2004/108/EWG(ex dyrektywa 89/336/EWG) DYREKTYWA 2004/108/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 15 grudnia 2004 roku, dotycząca zbliżenia legislacyjnego krajów członkowskich dotycząca kompatybilności elektromagnetycznej i która uchyla dyrektywę 89/336/EWG Zgodnie z następującymi normami zharmonizowanymi: EN 61000-6-2:2005; EN 61000-6-3:2001+A11:2004

Ponadto jest zgodne w odniesieniu do dotyczących go fragmentów, z następującymi normami:

EN 60335-1:2002+A1:2004+A11:2004+A12:2006+ A2:2006, EN 60335-2-103:2003, EN 13241-1:2003; EN 12453:2002; EN 12445:2002; EN 12978:2003

Oderzo, dnia 24 Listopad 2008 roku Lauro Buoro (Członek Zarządu)

Wskaźnik uciążliwości (%)

Cykle manewrów

WG4024 WG5024 WG4000 WG5000

WG4000/V1 WG5000/V1

Wskaźnik uciążliwości

> 100 Kg 10 % 0 %

Ciężar skrzydła:

> 200 Kg 20 % 10 %

> 300 Kg 30 % 20 %

> 400 Kg - 30 %

1 - 2 m 20 % 0 %

Długość skrzydła: 2 - 3 m - 10 %

3 - 2,5 m - 20 %

Temperatura pracy: 20 % 20 %

Ślepe skrzydło: 15 % 15 %

Montaż w strefie wietrznej: 15 % 15 %

TABELA 2

Nederlands – 1

NEDERLANDS

Aanwijzigen voor de veiligheid

• OPGEPAST! – De onderhavige handleiding bevat belangrijke instructies en aanwijzigen voor de veiligheid van de personen. Een verkeerde instal-

latie kan zware letsels veroorzaken. Alvorens met het werk te beginnen is het noodzakelijk aandachtig de volledige handleiding te lezen. In geval van twijfels, moeten de installatiewerkzaamheden onderbroken worden en moet aan de Technische Dienst van de firma Nice verduidelijkingen gevraagd worden.

• OPGEPAST! – Volgens de meest recente Europese wetgeving, moeten voor de realisatie van een automatische deur of hekwerk de normen in acht genomen worden, voorzien door de Richtlijn 98/37/CE (Machinerichtlijn

) en in het bijzonder, de normen EN 12445; EN 12453; EN 12635 en EN 13241-1, die de verklaring van de vermoedelijke conformiteit van de automatisering toelaten. Dit beschouwend, mogen alle installatieen onderhoudswerkzaamheden, aansluiting- en testwerkzaamheden van het product enkel uitgevoerd worden door een bevoegd en opgeleid technicus!

• OPGEPAST! – Belangrijke instructies: deze handleiding moet bewaard worden voor eventuele toekomstige onderhoudsingrepen en verwijdering van het product.

Aanwijzingen voor de installatie

• Alvorens met de installatie te beginnen, moet gecontroleerd worden of het onderhavige product geschikt is om uw hekwerk of poort te automatiseren (zie hoofdstuk 3 en de “Technische kenmerken van het product”). Indien het ni et geschikt is, mag u het NIET installeren.

• Voorzie in het voedingsnet van de installatie een inrichting voor ontkoppeling, met een openingsafstand van de contacten die een volledige ontkoppeling toelaat, in de condities voorgeschreven door de categorie overspanning III.

• Alle installatie- en onderhoudswerkzaamheden moeten uitgevoerd wor-

den met de automatisering ontkoppeld van het elektrisch voedingsnet.

Indien de inrichting voor ontkoppeling van de voeding niet zichtbaar is vanuit de plaats waar de automatisering werd geplaatst, is het noodzakelijk vooraleer met het werk te beginnen, op de inrichting een bord te hangen met het opschrift “OPGEPAST! ONDERHOUD IN UITVOERING”.

• Gedurende de installatie moet de automatisering met zorg behandeld worden. Verplettering, botsingen, vallen of contact met vloeistoffen van om het even welke aard, moeten vermeden worden. Plaats het product niet in de nabijheid van warmtebronnen, stel het niet bloot aan vrije vlammen. Deze handelingen zouden tot schade kunnen leiden en de oorzaak kunnen zijn van defecten of gevaarlijke situaties. Zou een van deze omstandigheden zich toch voordoen, moet de installatie onmiddellijk onderbroken worden en moet u zich wenden tot de Technische Dienst van de firma Nice.

• Voer op geen enkel deel van het product wijzigingen uit. Niet toegestane handelingen kunnen enkel defecten veroorzaken. De fabrikant slaat elke verantwoordelijkheid af voor schade afgeleid uit willekeurige wijzigingen van het product.

• Indien het hek of de poort, die dient geautomatiseerd te worden, voorzien is van een loopdeur, moet de installatie voorzien worden van een controlesysteem dat de werking van de motor belet wanneer de loopdeur open is.

• Controleer, wanneer de loopdeur van het hek zich in de maximale Openings- stand bevindt, of er geen mogelijke vastklemmingspunten met vaste onderdelen zijn; bescherm eventueel deze delen.

• Het wandtoetsenbord voor de besturing moet op een plaats geïnstalleerd worden waar de automatisering kan gezien worden, op een goede afstand van de bewegende onderdelen, op een minimum hoogte van 1,5 m van de grond en niet toegankelijk voor het publiek.

• Het materiaal van de productverpakking moet verwijderd worden met inachtneming van de plaatselijke normen.

ALGEMENE AANWIJZINGEN EN VOORZORGSMAATREGELEN VOOR DE VEILIGHEID

Dit product is bestemd voor het automatiseren van hekken of poorten met draaivleugels, uitsluitend voor woonomgevingen. OPGEPAST! – Elk ander-

soortig gebruik en in omgevingscondities verschillend van de omstandigheden beschreven in deze handleiding, moet als oneigen en verboden beschouwd worden!

Het product is een elektromechanische reductiemotor, voorzien van een motor met continustroom van 24 V of met wisselstroom van 230 V (naargelang het gekozen model) en een reductor met wormschroef. De reductiemotor wordt gevoed door de externe besturingseenheid waarmee hij moet verbonden zijn. In geval van onderbreking van de elektrische energie (black-out), is het mogelijk ‘met de hand’ de deurpanelen van het hek te verplaatsen door de reductiemotor manueel te deblokkeren.

De afb. 1 duidt alle componenten aan aanwezig in de verpakking (naargelang het gekozen model):

[a] - elektromechanische reductiemotor [b] - voorste beugel (voor bevestiging van de reductiemotor aan de draaivleugel

van het hekwerk)

[c] - achterste beugel en plaat (voor bevestiging van de reductiemotor aan de muur) [d] - metalen schroeven, afdichtingringen enz. [e] - sleutels voor de manuele blokkering van de reductiemotor

BESCHRIJVING VAN HET PRODUCT EN BESTEMD GEBRUIK

Alvorens met de installatie te beginnen, is het noodzakelijk te controleren of de onderdelen van het product intact zijn, of het gekozen model geschikt is en of de omgeving waarin het product moet geïnstalleerd worden gepast is.

BELANGRIJK – De reductiemotor kan geen manueel hekwerk automatiseren, dat niet over een functionele en veilige mechanische structuur beschikt. Bovendien kan hij de defecten niet oplossen, veroorzaakt door een verkeerde installatie of een slecht onderhoud van het hek.

3.2 - Geschiktheid van het te automatiseren hekwerk en van de omliggende omgeving.

• Controleer of de mechanische structuur van het hekwerk geschikt is om

geautomatiseerd te worden en conform is met de van kracht zijnde normen van het land van gebruik (raadpleeg eventueel de gegevens op de label van het hekwerk).

• Door de draaivleugel van het hek manueel te Openen en te Sluiten, kunt u

controleren of de verplaatsing met gelijke en constante wrijving gebeurt in elk punt van de slag (er mogen geen momenten van grotere inspanning zijn).

• Controleer of de draaivleugel van het hekwerk in evenwicht blijft, m.a.w. dat

het niet beweegt wanneer het handmatig in om het even welke stand wordt geplaatst en los gelaten wordt.

• Controleer of de ruimte rond de reductiemotor toelaat de draaivleugel van het

hek manueel op eenvoudige en veilige wijze te deblokkeren.

• Controleer of de oppervlakken gekozen voor de installatie van het product

bestendig zijn en een stabiele bevestiging garanderen.

• Controleer of de zone voor bevestiging van de reductiemotor overeenkomstig

is met zijn ruimtebeslag, zie afb. 2: de correcte verplaatsing voor de Opening van het hekwerk en de kracht die de motor uitoefent om de verplaatsing uit te voeren, zijn afhankelijk van de stand waarin de achterste bevestigingsbeugel wordt bevestigd. Vooraleer de installatie uit te voeren, is het dus noodzakelijk de grafiek 2 raad te plegen om de maximale openingshoek van de draaivleugel en de motorkracht te bepalen, geschikt voor uw installatie.

3.3 - Gebruikslimieten van het product

Alvorens de installatie van het product uit te voeren, moet gecontroleerd worden of de afmetingen en het gewicht van de draaivleugel van het hekwerk binnen de limieten vallen, aangeduid in de grafiek 1.

3.4 - Voorbereidingswerkzaamheden voor de installatie

De afb. 3 laat een voorbeeld zien van een automatiseringsinstallatie gereali- seerd met Nice componenten. Deze componenten zijn geplaatst volgens een typisch en gebruikelijk schema. Raadpleeg afb. 3 om de approximatieve stand te bepalen waarin elke component van de installatie zal geïnstalleerd worden en vind het meest gepaste verbindingschema.

Componenten voor de realisatie van een volledige installatie (afb. 3): A - Elektromechanische reductiemotors

B - Koppel fotocellen

INSTALLATIE

2 – Nederlands

C - Koppel hekstoppers (in Opening) D - Kolommen voor fotocellen E - Flitslamp met ingebouwde antenne F - Sleutelschakelaar of digitaal toetsenbord G - Besturingseenheid

3.5 - Installatie van de bevestigingsbeugels en van de reductiemotor

3.5.1 – Installatie van de achterste bevestigingsbeugel

Bereken de stand van de achterste bevestigingsbeugel d.m.v. de grafiek 2. Deze grafiek dient om de afmetingen A en B te bepalen en de waarde van de

maximale openingshoek van het paneel. Belangrijk – De waarden A en B moeten gelijkwaardig zijn om een lineaire verplaatsing van de automatisering toe te laten.

01. Meet op de bevestigingswand de waarde van de afmeting C (afb. 4);

02. Zoek op de grafiek 2, de afmeting C en trek een horizontale lijn

, die de

waarde van de afmeting B(*) bepaalt, zoals getoond in het voorbeeld van afb. 5; het kruispunt met de lijn “r.i.l.” (aangeraden installatielijn) bepaalt de waarde van de maximale openingshoek. Trek vanuit dit punt een verticale lijn, zoals aangeduid in het voorbeeld in afb. 5 om de waarde van de afme- ting A te bepalen.

Indien de gevonden hoek niet in overeenstemming is met uw vereisten, moet de afmeting A en eventueel de afmeting B aangepast worden, zodat ze gelijkwaardig zijn.

03. De beugel moet, voor dat hij aan de muur bevestigd wordt, aan de daar-

voor bestemde bevestigingsplaat gelast worden (afb. 6); indien nodig kan de beugel ingekort worden, bijgevolg moeten de waarden van de afmetingen A en B dan aangepast worden.

Opmerking – De bij de reductiemotor geleverde achterste beugel heeft een lengte van 150 mm; bij speciale toepassingen of in het geval van een naar buiten toe openende poort (afb. 7) is het mogelijk gebruik te maken van de beugel mod. PLA6 (optioneel accessoire).

OPGEPAST! – Alvorens de achterste beugel te bevestigen, controleer of de bevestigingszone voor de voorste beugel in een stevige zone van de vleugel valt, daar hij op een verschillende hoogte moet bevestigd worden t.o.v. de achterste beugel (afb. 8).

04. Bevestig nu de beugel met behulp van de pluggen, schroeven en afdich-

tingsringen (bijgeleverd).

3.5.2 – Installatie van de voorste bevestigingsbeugel

De voorste bevestigingsbeugel moet aan de vleugel van het hekwerk bevestigd worden met inachtneming van de waarden van de afmetingen D en E (afb. 4).

Opmerking – De bij de reductiemotor geleverde voorste beugel moet direct op de vleugel van de poort worden gelast. Als dit niet mogelijk is, gebruikt u de beugel mod. PLA8 (optioneel accessoire).

01. Bepaal de waarde van de afmeting E aan de hand van de Tabel 1;

02. Bepaal de hoogte waarin de voorste beugel moet geplaatst worden, raad-

pleeg hiervoor afb. 8;

03. Bevestig vervolgens de beugel aan het stevige deel van de vleugel van het

hekwerk.

OPGEPAST!

– Een verkeerde aansluiting kan defecten of gevaarlijke situaties veroorzaken; neem dus strikt de aangeduide verbindingen in acht.

– Voer de aansluitingwerkzaamheden uit met afgesloten elektrische voeding.

Om de reductiemotor met de Besturingseenheid te verbinden, moet u als volgt te werk gaan:

01. Verwijder het deksel van de reductiemotor zoals aangeduid in afb. 12;

02. Maak de kabeldoorvoer van de reductiemotor los, plaats de verbindings-

kabel in de opening en sluit de drie elektriciteitsdraden aan zoals getoond op afb. 13;

03. Zet het deksel van de reductiemotor opnieuw op zijn plaats.

Om de verbindingen, de draairichting van de motor, de faseverschuiving van de verplaatsing van de draaivleugels en de afstelling van de eindloop te controleren, moet u de instructiehandleiding van de Besturingseenheid raadplegen.

BELANGRIJK – In aanwezigheid van een hek met opening naar buiten is het noodzakelijk de voedingsdraden om te keren (t.o.v. een standaardinstallatie).

3.5.3 – Installatie van de reductiemotor op de bevestigingsbeugels

• Installeer de reductiemotor op de achterste beugel:

01. Bevestig de reductiemotor aan de beugel, zoals getoond in afb. 9 met

behulp van de bijgeleverde schroef, de afdichtingsring en de moer;

02. Schroef volledig de moer dicht en draai hem vervolgens ong. 1/10 van een draai los, om een kleine speling tussen de delen toe te laten.

• Installeer de reductiemotor op de

voorste beugel:

01. Bevestig de reductiemotor aan de beugel, zoals getoond in afb. 10, met

behulp van de bijgeleverde schroef en afdichtingsring;

02. Draai de schroef volledig dicht.

03. Bevestig duurzaam de label die u in de verpakking vindt, in de nabijheid

van de reductiemotor. De label geeft informatie betreffende de manuele blokkering en deblokkering van de reductiemotor.

3.6 - Afstelling van de mechanische eindloop

De mechanische eindloop, laat toe de stilstand van de vleugel van het hek af te stellen; op deze wijze is het gebruik van de hekstoppers niet nodig en wordt vermeden dat de vleugel op het einde van de verplaatsing er tegenaan botst.

OPGEPAST – Bij toepassing van een hekwerk met naar buitendraaiende vleugel (afb. 6) is het noodzakelijk de draden van de voeding om te keren. Stel op de volgende wijze de eindloop in de Opening van de reductiemotor af:

01. Deblokkeer de reductiemotor, zoals aangeduid in afb. 14;

02. Draai de schroef van de mechanische stop los;

03. Breng manueel de vleugel van het hekwerk in de gewenste Openings-

stand;

04. Breng vervolgens de mechanische stop in aanslag met de as en blokkeer

de schroef (afb. 11).

05. Breng manueel de vleugel in de Sluitstand en blokkeer de reductiemotor.

ELEKTRISCHE AANSLUITINGEN

Dit is de belangrijkste fase bij het realiseren van een automatisering. Deze fase heeft tot doel een maximale veiligheid te garanderen. De test kan ook gebruikt worden als periodieke controle van de inrichtingen die de automatisering samenstellen.

De test van de volledige installatie moet uitgevoerd worden door bevoegd en ervaren personeel. Dit personeel is belast met de vereiste testen in functie

van het aanwezige risico. Tevens is het belast met de controle op het naleven van de voorgeschreven normen en verordeningen en in het bijzonder de voorschriften van de norm EN12445, die de testmethodes bepaalt voor de controle van mechanisch aangedreven poorten en hekken.

Test

Elke afzonderlijke component van de automatisering, bv. de gevoelige boorden, de fotocellen, de noodstop enz., vereist een specifieke testfase: voor deze inrichtingen zullen de procedures uitgevoerd moeten worden, aangeduid in de respectievelijke instructiehandleidingen. Voor de test van de reductiemotor moeten de volgende handelingen uitgevoerd worden:

01. Controleer of alles wat in de onderhavige handleiding werd voorzien, strikt werd nageleven en in het bijzonder in het hoofdstuk 1;

TESTEN VAN DE AUTOMATISERING

Model: WG4024-WG4000-WG4000/V1 WG5024-WG5000-WG5000/V1

D (mm): 700 850

A (mm) E (mm)

TABEL 1

Nederlands – 3

02. Deblokkeer de reductiemotor zoals aangeduid in afb. 14;

03. Controleer of het mogelijk is manueel de vleugel te openen en te sluiten

met een kracht die de 390 N (ong. 40 kg) niet overschrijdt;

04. Blokkeer de reductiemotor en verbind de elektrische voeding;

05. Voer opening-, sluiting- en stoptesten van het hekwerk uit met behulp van

de besturingsinrichtingen (sleutelschakelaar, besturingsdrukknoppen of radiozenders). Controleer of het hek zich zoals voorzien gedraagt;

06. Controleer een voor een de correcte werking van alle veiligheidsinrichtingen aanwezig op de installatie (fotocellen, gevoelige boorden, noodstoppen, enz.). Controleer of het hek zich zoals voorzien gedraagt;

07. Geef het bevel voor een sluitingsmanoeuvre en controleer de stootkracht van de vleugel tegen de aanslag van de mechanische eindloop. Indien noodzakelijk, kan de druk ontlast worden tot een afstelling wordt gevonden die de beste resultaten oplevert;

08. Indien de gevaarlijke omstandigheden, veroorzaakt door de verplaatsing van de vleugel, door de beperking van de stootkracht werden beschermd, moet de veiligheidsmeting uitgevoerd worden in overeenkomst met de norm EN 12445;

Nota – De reductiemotor is niet voorzien van een inrichting voor afstelling van het koppel. Deze afstelling is dus toevertrouwd aan de Besturingseenheid.

Inbedrijfstelling

De inbedrijfstelling kan enkel gebeuren nadat alle testfases van de reductiemotor en van de andere aanwezige inrichtingen met positief resultaat werden uitgevoerd. Om de inbedrijfstelling uit te voeren moet de instructiehandleiding van de Besturingseenheid geraadpleegd worden.

BELANGRIJK – Een gedeeltelijke inbedrijfstelling of inbedrijfstelling in “voorlopige” situaties is verboden.

VERWIJDERING VAN HET PRODUCT

Dit product is een integrerend deel van de automatisering en ze moeten dus samen verwijderd worden.

Zoals voor de installatiewerkzaamheden moeten, op het einde van de levensduur van dit product, de ontmantelingswerkzaamheden door bevoegd personeel uitgevoerd worden.

Dit product bestaat uit verschillende soorten materiaal: sommige kunnen gerecycleerd worden, andere moeten verwijderd of verwerkt worden. Informeer u over de recyclagesystemen en de verwijdering voorzien voor deze productcategorie door de van kracht zijnde normen in het land van gebruik.

Opgepast! – sommige delen van het product kunnen vervuilende of gevaarlijke stoffen bevatten die indien verspreid in de omgeving de oorzaak kunnen zijn van schadelijke gevolgen op het milieu en de gezondheid.

Zoals aangeduid door het symbool hiernaast, het is verboden dit product in de huisafval te werpen. Voor de verwijdering moet de “gescheiden inzameling” uit gevoerd worden, volgens de methodes voorzien door de van kracht zijnde voorschriften in het land van gebruik. Het product kan ook aan de verkoper terugbezorgd worden wanneer een nieuw gelijkaardig product wordt aangekocht.

Opgepast! – de van kracht zijnde voorschriften op lokaal gebied kunnen zware boetes voorzien indien het product niet op correcte wijze wordt verwijderd.

Voor een constant veiligheidsniveau en om een maximale levensduur van de automatisering te garanderen is een regelmatig onderhoud noodzakelijk. Het onderhoud moet uitgevoerd worden met complete inachtneming van de veiligheidsvoorschriften, aanwezig in de onderhavige handleiding en overeenkomstig met de van kracht zijnde normen en wetten. Voor de reductiemotor is een geprogrammeerd onderhoud noodzakelijk, maximum binnen de 6 maanden.

Onderhoudswerkzaamheden:

01. Sluit alle elektrische voedingsbronnen af.

02. Controleer de staat van alle materialen die de automatisering samenstellen

met bijzondere aandacht voor erosie of oxidatie van de structurele onderdelen; vervang de onderdelen die geen voldoende garantie bieden.

03. Controleer of de schroefaansluitingen op correcte wijze zijn aangespannen.

04. Controleer of de schroefmoer en de wormschroef op gepaste wijze ge -

sme erd zijn.

05. Controleer de slijtage van de bewegende onderdelen en vervang eventueel de versleten delen.

06. Sluit opnieuw de elektrische voedingsbronnen aan en voer alle testen en controles uit voorzien in het hoofdstuk 5.

Voor de andere inrichtingen die in de installatie aanwezig zijn, moeten hun eigen instructiehandleidingen geraadpleegd worden.

ONDERHOUD VAN HET PRODUCT

TECHNISCHE EIGENSCHAPPEN VAN HET PRODUCT

AANWIJZINGEN: • Alle vermelde technische eigenschappen hebben betrekking op het product bij een omgevingstemperatuur van 20°C (± 5°C). • De firma Nice S.p.a. behoudt zich het recht voor, op om het even welk ogenblik dat zij het nodig acht, wijzigingen aan te brengen, terwijl dezelfde functionaliteit en gebruiksbestemming wordt behouden.

ypologie elektromechanische reductiemotor voor hekwerken en poorten met draaivleugels Voeding 24 V 24 V 230 V~ 50 Hz 120 V~ 60 Hz 230 V~ 50 Hz 120 V~ 60 Hz

Maximum opname 3,5 A 3,5 A 1,5 A 1,5 A 1,5 A 2,5 A Nominale opname 2 A 2 A 0,5 A 0,5 A 0,5 A 1 A Maximum opgenomen vermogen 85 W 85 W 200 W 200 W 200 W 200 W Nominaal opgenomen vermogen 50 W 50 W 130 W 130 W 130 W 130 W Beschermingsgraad IP 44 IP 44 IP 44 IP 44 IP 44 IP 44 Slag 320 mm 460 mm 320 mm 320 mm 460 mm 460 mm Onbelaste snelheid 0,018 m/s 0,016 m/s 0,016 m/s 0,020 m/s 0,013 m/s 0,016 m/s Belaste snelheid 0,013 m/s 0,012 m/s 0,012 m/s 0,015 m/s 0,010 m/s 0,012 m/s Maximum stuwkracht 1500 N 1500 N 1500 N 1500 N 1700 N 1700 N Nominale stuwkracht 500 N 500 N 500 N 500 N 600 N 600 N Werkingstemperatuur van -20 °C tot +50 °C h-cycli bij nominaal koppel 40 40 30 30 30 30 Duurzaamheid geschat tussen 80.000 en 250.000 verplaatsingcycli, volgens de condities vermeld in Tabel 2 Isolatieklasse AAF F FF Afmetingen (mm) 770 x 98 x 95 h 920 x 98 x 95 h 770 x 98 x 95 h 770 x 98 x 95 h 920 x 98 x 95 h 920 x 98 x 95 h Gewicht (kg) 666666

WG4024 WG5024 WG4000 WG4000/V1 WG5000 WG5000/V1

4 – Nederlands

25.000

50.000

75.000

100.000

125.000

10 20 30405060708090100

GRAFIEK A

Duurzaamheid van het product

De duurzaamheid is het gemiddelde economische leven van het product. De waarde van de duurzaamheid wordt sterk beïnvloed door de belastingsgraad van de verplaatsingen, uitgevoerd door de automatisering: m.a.w. de som van alle factoren die bijdragen tot de slijtage van het product (zie Tabel 2).

Om de vermoedelijke duurzaamheid te bepalen van uw automatisering, moet u als volgt te werk gaan:

01. Bereken de belastingsgraad door de som te maken van de in percentage uitgedrukte waarden van de items aanwezig in de Tabel 2;

02. In de Grafiek A moet u vanaf de gevonden waarde een verticale lijn trekken tot de kromme wordt gekruist. Trek vanuit dit punt een horizontale lijn tot u de lijn “verplaatsingscycli” kruist. De bepaalde waarde is de geschatte duurzaam

heid van uw product. De schatting van de duurzaamheid wordt uitgevoerd op de basis van de ont-

werpberekeningen en testresultaten, uitgevoerd op de prototypes. Daar het hier over een schatting gaat, kan dit geen garantie zijn voor de effectieve duurzaamheid van het product.

Voorbeeld van een berekening voor de duurzaamheid van een reductiemotor Wingo WG5024 (raadpleeg de Tabel 2 en de Graﬁek A):

- gewicht vleugel = 200 Kg (belastingsgraad = 10%)

- lengte vleugel = 2,5 m (belastingsgraad = 10%)

- er zijn geen andere vermoeidheidselementen aanwezig

Totale belastingsgraad

= 20%

Geschatte duurzaamheid = 80.000 verplaatsingscycli

EG-VERKLARING VAN OVEREENSTEMMING

Nota - De inhoud van deze verklaring stemt overeen met hetgeen verklaard is in de laatste revisie die beschikbaar was voor het ter perse gaan van deze handleiding, van het ofﬁciële document dat is neergelegd bij de vestiging van Nice Spa. Deze tekst werd om uitgeversredenen heraangepast.

Nummer: 143/WINGO Revisie: 4

Ondergetekende Lauro Buoro, in diens hoedanigheid van Gedelegeerd Bestuurder, verklaart onder eigen verantwoordelijkheid dat het product:

Naam fabrikant: NICE s.p.a. Adres: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italië Type: Elektromechanische aandrijver “WINGO” voor draaipoorten Modellen: WG4000, WG4000/V1, WG5000, WG5000/V1, WG4024, WG5024 Accessoires: Geen accessoires

Voldoet aan hetgeen voorzien wordt door de volgende communautaire richtlijnen:

• 98/37/EG (gewijzigde 89/392/EEG) RICHTLIJN 98/37/EG VAN HET EUROPESE PARLEMENT EN VAN DE RAAD d.d. 22 juni 1998 betreffende harmonisering in de wetgeving van de Lidstaten met betrekking tot machines

Zoals voorzien in de richtlijn 98/37/EG waarschuwt men dat het niet toegestaan is bovenstaand product in bedrijf te stellen wanneer de machine waarin dit product is ingebouwd niet geïdentiﬁceerd is en conform de richtlijn 98/37/EG verklaard is.

Bovendien is het product conform aan de voorschriften vervat in onderstaande Europese richtlijnen, zoals die gewijzigd zijn bij de Richtlijn 93/68/EEG van de Raad d.d. 22 juli 1993:

• 2006/95/EEG (ex richtlijn 73/23/EG) RICHTLIJN 2006/95/EG VAN HET EUROPESE PARLEMENT EN DE RAAD van 12 december 2006 met betrekking tot de onderlinge aanpassing van de wetgevingen van de Lidstaten met betrekking tot elektrisch materiaal dat bestemd is om binnen bepaalde spanningslimieten gebruikt te worden Volgens de volgende geharmoniseerde normen: EN 60335-1:1994+A11:1995+A1:1996+A12:1996+A13:1998+A14:1998+A15:2000+A2:2000+A16:2001

• 2004/108/EEG(ex richtlijn 89/336/EEG) RICHTLIJN 2004/108/EG VAN HET EUROPESE PARLEMENT EN DE RAAD van 15 december 2004 met betrekking tot de onderlinge aanpassing van de wetgevingen van de Lidstaten met betrekking tot de elektromagnetische compatibiliteit waarmee de richtlijn 89/336/EEG wordt afgeschaft Volgens de volgende geharmoniseerde normen: EN 61000-6-2:2005; EN 61000-6-3:2001+A11:2004

En daarnaast, beperkt tot de van toepassing zijnde onderdelen, voldoet aan de volgende normen:

EN 60335-1:2002+A1:2004+A11:2004+A12:2006+ A2:2006, EN 60335-2-103:2003, EN 13241-1:2003; EN 12453:2002; EN 12445:2002; EN 12978:2003

Oderzo, 24 November 2008 Lauro Buoro (Gedelegeerd Bestuurder)

Belastingscyclus (%)

verplaatsingscycli

WG4024 WG5024 WG4000 WG5000

WG4000/V1 WG5000/V1

Belastingsgraad

> 100 Kg 10 % 0 %

Gewicht van

> 200 Kg 20 % 10 %

de vleugel: > 300 Kg 30 % 20 %

> 400 Kg - 30 %

1 - 2 m 20 % 0 %

Lengte van

2 - 3 m - 10 %

de vleugel:

3 - 3,5 m - 20 %

Gebruikstemperatuur: 20 % 20 %

Blinde vleugel: 15 % 15 %

Installatie in winderige zone: 15 % 15 %

TABEL 2

EN - OPERATION MANUAL

IT - MANUALE D’USO

FR - GUIDE DE L’UTILISATEUR

ES - MANUAL DE USO

DE - GEBRAUCHSANLEITUNG

PL - INSTRUKCJA OBSŁUGI

NL - GEBRUIKSHANDLEIDING

PL DE ES

II – English

Instructions and cautions for the user of the

WG4024-WG5024-WG4000-WG4000/V1-WG5000-WG5000/V1 gear motor

Before using the automation for the first time, have the fitter explain the origin of the residual risks, and dedicate a few minutes of your time to reading the instructions manual and cautions for the user provided by the fitter. Keep the manual for any future doubt and deliver it to any new proprietor of the automation.

CAUTION! –Your automation is a machine which faithfully performs your commands; a wrong or improper use will make it dangerous:

– Do not command the movement of the automation if people, animals or things are within its range of action.

– It is totally forbidden to touch parts of the automation while the gate or door is moving!

– Transit is allowed only if the gate or door is completely open with the leaves stopped!

• Children: an automation system guarantees a high level of safety, preventing the movement in the presence of people or things with its detection systems, and guaranteeing an always predictable and safe activation. It is any case prudent to forbid children to play close to the automation and, to avoid accidental activations, do not leave the remote control within their reach: it is not a toy!

• The product is not designed to be used by people (including children) whose physical, sensorial, or mental abilities are reduced, or those without experience or knowledge, unless they have been able to benefit, through intermediation of a person responsible for their safety, of supervision or instructions regarding the use of the product.

• Anomalies: As soon as you notice some anomalous behaviour by the automation, cut off the power to the system and unblock it manually. Do not attempt to perform any repair work, but ask the assistance of your trusted fitter: meanwhile the system can work as an unautomated opening, once the gear motor has been unblocked as described below.

• Maintenance: As with each machine your automation needs periodic maintenance so that it can function as long as possible and in complete safety. Agree a periodic maintenance plan with your fitter; Nice recommends maintenance every 6 months for normal domestic use, but this period may vary depending on the intensity of use: Any control, maintenance or repair work must be performed by qualified personnel.

• Even if you consider yourself able to perform the work, do not modify the system and the programming parameters or adjust the automation: it is the responsibility of the fitter.

• The inspection, periodic maintenance work and any repairs must be documented by the person who performs them and these documents must be kept by the owner of the system. The only work you can perform and which we recommend doing periodically is cleaning of the glass of the photocells and the removal of any leaves or stones which may obstruct the automatism. To prevent someone activating the gate, before proceeding, remember to unblock the automatism (as described below) and to clean it only with a sponge slightly dampened in water.

• Disposal: At the end of the life of the automation, ensure it is dismantled by qualified personnel and that the materials are recycled or disposed of according to local regulations in force.

• In the event of breakage or black out: As you await for the fitter to perform the work or for the electricity to return if the system is not equipped with buffer batteries, the automation can still be used. It is necessary to manually unblock the gear motor (see “Unblocking or blocking the gear motor”) and move the gate leaf manually as required.

The gear motor is equipped with a mechanical system which allows to open and close the gate manually. These operations must be performed during electrical black outs or operating anomalies.

IMPORTANT! – The gear motor must only be blocked or unblocked when the leaf is stopped.

If there is an electric lock on the automation ensure the electric lock is unlocked before moving the leaf.

UNBLOCKING AND BLOCKING THE GEAR MOTOR MANUALLY

UNBLOCKING the gear motor manually (fig. A):

01. Slide the protection membrane and insert the key turning it clockwise:

02. Pull the handle upwards, accompanying it:

03. At this point, manually move the gate leaf in the position desired.

BLOCKING the gear motor manually;

01. Close the handle and turn the key anti-clockwise;

02. Remove the key and close the protection membrane.

Italiano – III

Istruzioni ed avvertenze destinate all’utilizzatore

del motoriduttore WG4024-WG5024-WG4000-WG4000/V1-WG5000-WG5000/V1

Prima di usare per la prima volta l’automazione, fatevi spiegare dall’installatore l’origine dei rischi residui, e dedicate qualche minuto alla lettura del manuale di istruzioni ed avvertenze per l’utilizzatore consegnatovi dall’installatore. Conservate il manuale per ogni dubbio futuro e consegnatelo ad un eventuale nuovo proprietario dell’automazione.

ATTENZIONE! – La vostra automazione è un macchinario che esegue fedelmente i vostri comandi; un uso incosciente ed improprio può farlo diventare pericoloso:

– Non comandate il movimento dell’automazione se nel suo raggio di azione si trovano persone, animali o cose.

– È assolutamente vietato toccare parti dell’automazione mentre il cancello o il portone è in movimento!

– Il transito è consentito solo se il cancello o il portone è completamente aperto con le ante ferme!

• Bambini: un impianto di automazione garantisce un alto grado di sicurezza, impedendo con i suoi sistemi di rilevazione il movimento in presenza di persone o cose, e garantendo un’attivazione sempre prevedibile e sicura. È comunque prudente vietare ai bambini di giocare in prossimità dell’automazione e per evitare attivazioni involontarie non lasciare i telecomandi alla loro portata: non è un gioco!

• Il prodotto non è destinato ad essere utilizzato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso del prodotto.

• Anomalie: Non appena notate qualunque comportamento anomalo da parte dell’automazione, togliete alimentazione elettrica all’impianto ed eseguite lo sblocco manuale. Non tentate da soli alcuna riparazione, ma richiedete l’intervento del vostro installatore di ﬁducia: nel frattempo l’impianto può funzionare come un’apertura non automatizzata, una volta sbloccato il motoriduttore come descritto più avanti.

• Manutenzione: Come ogni macchinario la vostra automazione ha bisogno di una manutenzione periodica afﬁnché possa funzionare più a lungo possibile ed in completa sicurezza. Concordate con il vostro installatore un piano di manutenzione con frequenza periodica; Nice consiglia un intervento ogni 6 mesi per un normale utilizzo domestico, ma questo periodo può variare in funzione dell’intensità d’uso. Qualunque intervento di controllo, manutenzione o riparazione deve essere eseguito solo da personale qualiﬁcato.

• Anche se ritenete di saperlo fare, non modiﬁcate l’impianto ed i parametri di programmazione e di regolazione dell’automazione: la responsabilità è del vostro installatore.

• Il collaudo, le manutenzioni periodiche e le eventuali riparazioni devono essere documentate da chi le esegue e i documenti conservati dal proprietario dell’impianto. Gli unici interventi che vi sono possibili e vi consigliamo di effettuare periodicamente sono la pulizia dei vetrini delle fotocellule e la rimozione di eventuali foglie o sassi che potrebbero ostacolare l’automatismo. Per impedire che qualcuno possa azionare il cancello, prima di procedere, ricordatevi di sbloccare l’automatismo (come descritto più avanti) e di utilizzare per la pulizia solamente un panno leggermente inumidito con acqua.

• Smaltimento: Al termine della vita dell'automazione, assicuratevi che lo smantellamento sia eseguito da personale qualiﬁcato e che i materiali vengano riciclati o smaltiti secondo le norme valide a livello locale.

• In caso di rotture o assenza di alimentazione: In attesa dell’intervento del vostro installatore o del ritorno dell’energia elettrica, se l’impianto non è dotato di batterie tampone, l’automazione può essere ugualmente utilizzata. Occorre eseguire lo sblocco manuale del motoriduttore (vedere “Sbloccare e bloccare il motoriduttore”) e muovere l’anta del cancello manualmente come si desidera.

Il motoriduttore è dotato di un sistema meccanico che consente di aprire e chiudere il cancello manualmente. Queste operazioni devono essere eseguite nei casi di black-out elettrico o di anomalie di funzionamento.

IMPORTANTE! – L’operazione di sblocco e blocco del motoriduttore deve avvenire solo quando l’anta è ferma.

Se nell’automazione è presente l’elettroserratura, prima di muovere l’anta, occorre accertarsi che l’elettroserratura sia sbloccata.

SBLOCCARE E BLOCCARE MANUALMENTE IL MOTORIDUTTORE

SBLOCCARE manualmente il motoriduttore (Fig. A):

01. Far scorrere la membrana di protezione e inserire la chiave facendola ruotare in

senso orario;

02. Tirare verso l’alto la maniglia, accompagnandola;

03. A questo punto, muovere manualmente l’anta del cancello nella posizione desi-

derata.

BLOCCARE manualmente il motoriduttore:

01. Richiudere la maniglia e girare la chiave in senso antiorario;

02. Togliere la chiave e richiudere la membrana di protezione.

IV – Français

Instructions et conseils à l’attention de l’utilisateur

du motoréducteur WG4024-WG5024-WG4000-WG4000/V1-WG5000-WG5000/V1

Avant d’utiliser pour la première fois l’automatisme, faites-vous expliquer par l’installateur la nature des risques résiduels et consacrez quelques minutes à la lecture de la notice d’utilisation et des conseils pour l’utilisateur qui vous ont été remis par l’installateur. Conservez la notice en cas de doute futur et remettez-la à tout nouveau propriétaire éventuel de l’automatisme.

ATTENTION! – Votre automatisme est une machine qui exécute fidèlement vos commandes; tout usage inconscient et inapproprié peut le rendre dangereux:

– Ne commandez pas le mouvement de l’automatisme en présence de personnes, animaux ou choses dans son rayon d’action.

– Il est absolument interdit de toucher des parties de l’automatisme lorsque la grille ou le portail est en mouvement!

– Le transit n’est autorisé que si la grille ou le portail est complètement ouvert et si les vantaux sont à l’arrêt!

• Enfants: une installation d’automation assure un haut niveau de sécurité, en empêchant avec ses systèmes de détection tout mouvement en présence de personnes ou choses et en assurant une activation toujours prévisible et sûre. Il est toutefois prudent d’interdire aux enfants de jouer à proximité de l’automation et, pour éviter toute activation involontaire, de ne pas laisser les télécommandes à leur portée: ce n’est pas un jeu!

• Le produit ne doit pas être utilisé par des personnes (enfants y compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou bien ne présentant le niveau d’expérience ou de connaissances requis, à moins qu’ils n’aient reçu, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions ad hoc concernant l’utilisation du produit.

• Anomalies: Dès que vous notez un comportement anormal de l’automation, mettez l’installation hors tension et effectuez le déverrouillage manuel. N’essayez pas de réaliser vous-même une réparation, mais demandez l’intervention de votre installateur de confiance: entre-temps l’installation peut fonctionner comme une ouverture

non automatisée, après avoir déverrouillé le motoréducteur comme cela est décrit plus loin.

• Entretien: comme n’importe quelle autre machine, votre automatisme a besoin d’un entretien régulier afin qu’il fonctionne le plus longtemps possible et en totale sécurité. Stipulez avec votre installateur un plan d’entretien périodique; Nice préconise une intervention tous les 6 mois dans le cadre d’un usage résidentiel, mais cette période peut varier en fonction de l’intensité d’utilisation. Toute intervention de contrôle, entretien ou réparation ne doit être effectuée que par un personnel qualifié.

• Même si estimez être en mesure de le faire, ne modifiez pas l’installation et les paramètres de programmation et de réglage de l’automatisme: la responsabilité est de votre installateur.

• L’essai, les entretiens périodiques et les réparations éventuelles doivent être documentées par ceux qui les réalisent et les documents doivent être conservés par le propriétaire de l’installation. Les seules interventions que vous pouvez réaliser et que nous vous invitons à effectuer régulièrement sont le nettoyage des vitres des cellules photoélectriques et l’enlèvement des feuilles ou des cailloux éventuels qui pourraient gêner l’automatisme. Pour empêcher que quelqu’un ne puisse actionner le portail, avant de procéder, rappelez-vous de déverrouiller l’automatisme (comme cela est décrit plus loin) et d’utiliser pour le nettoyage uniquement un chiffon légèrement imbibé d’eau.

• Élimination: À la fin de la vie de l’automatisme, assurez-vous que son élimination soit réalisée par un personnel qualifié et que les matériaux soient recyclés ou éliminés conformément aux normes locales en vigueur.

• En cas de ruptures ou de coupure de l’alimentation: En l’attente de l’intervention de votre installateur ou du rétablissement de l’alimentation électrique, si l’installation n’est pas équipée de batteries-tampon, l’automatisme peut quand même être utilisé. Il faut pour cela procéder au déverrouillage manuel du motoréducteur (voir “Déverrouillage et verrouillage du motoréducteur”) puis bouger le vantail du portail manuellement en fonction des besoins.

Le motoréducteur est équipé d’un système mécanique qui permet d’ouvrir et de fermer manuellement le portail. Ces opérations doivent être effectuées en cas de coupure de l’alimentation ou de dysfonctionnements.

IMPORTANT! – L’opération de déverrouillage et verrouillage du motoréducteur ne doit être effectuée que lorsque le vantail est à l’arrêt.

Si l’automatisme est équipé d’une serrure électrique, avant de bouger le vantail, assurez-vous que la serrure électrique soit déverrouillée.

DÉVERROUILLAGE ET VERROUILLAGE MANUEL DU MOTORÉDUCTEUR

DÉVERROUILLEZ manuellement le motoréducteur (Fig. A):

01. Faites coulisser la membrane de protection et introduisez la clé en la faisant

tourner dans le sens horaire;

02. Tirez la poignée vers le haut en l’accompagnant;

03. Déplacez ensuite manuellement le vantail du portail dans la position désirée.

VERROUILLEZ le motoréducteur manuellement:

01. Refermez la poignée et tournez la clé dans le sens antihoraire;

02. Enlevez la clé puis refermez la membrane de protection.

Español – V

Instrucciones y advertencias destinadas al utilizador del motorreductor

WG4024-WG5024-WG4000-WG4000/V1-WG5000-WG5000/V1

Antes de usar por primera vez el automatismo, haga que el instalador le explique el origen de los riesgos restantes y dedique unos minutos a la lectura del manual de instrucciones y advertencias para el utilizador que el instalador les entregará. Conserve el manual para cualquier duda que pueda surgir en el futuro y entréguelo, en caso de venta, al nuevo propietario del automatismo.

¡ATENCIÓN! – Su automatismo es una maquinaria que efectúa fielmente sus órdenes; un uso inconsciente e impropio puede hacer que sea peligroso:

– No ordene el movimiento del automatismo si en su radio de acción hay personas, animales o cosas.

– ¡Se prohíbe tajantemente tocar partes del automatismo mientras la puerta o el portón está en movimiento!

- ¡Se permite el tránsito solo si la puerta o el portón está completamente abierto con las hojas paradas!

• Niños: una instalación de automatismo garantiza un alto grado de seguridad, impidiendo con sus sistemas de detección el movimiento en presencia de personas o cosas, y garantizando una activación siempre previsible y segura. En cualquier caso es prudente prohibir a los niños que jueguen cerca del automatismo y para evitar activaciones involuntarias no dejar los mandos a distancia a su alcance: ¡no es un juego!

• El producto no está destinado a ser utilizado por personas (niños incluidos) cuyas capacidades físicas, sensoriales o mentales sean reducidas o con falta de conocimiento o experiencia, a menos que éstas hayan podido gozar, a través de la intermediación de una persona responsable de su seguridad, de una vigilancia o de instrucciones relativas al uso del producto.

• Anomalías: En cuanto note un comportamiento anómalo por parte del automatismo, quite la alimentación eléctrica a la instalación y efectúe el desbloqueo manual. No intente realizar solo ninguna reparación, solicite la intervención de su instalador de confianza: mientras tanto la instalación puede funcionar como apertura no auto-

matizada, una vez desbloqueado el motorreductor como se describe más adelante.

• Mantenimiento: Como cualquier maquinaria, su automatismo necesita un mantenimiento periódico para que pueda funcionar el máximo tiempo posible y en condiciones de completa seguridad. Acuerde con su instalador un plan de mantenimiento con una frecuencia periódica; Nice aconseja una intervención cada 6 meses para una normal utilización domestica, pero este periodo puede variar en función de la intensidad de uso. Cualquier intervención de control, mantenimiento o reparación debe ser efectuada solo por personal calificado.

• Incluso si considera que lo puede hacer, no modifique la instalación y los parámetros de programación y de regulación del automatismo: la responsabilidad es de su instalador.

• El ensayo, las operaciones de mantenimiento periódicas y las eventuales reparaciones deben quedar documentadas por quien las efectúa y los documentos deben ser conservados por el propietario de la instalación. Las únicas intervenciones que son posibles y que aconsejamos que se efectúen periódicamente son la limpieza de las mirillas de las fotocélulas y la eliminación de hojas o piedras que podrían obstaculizar el automatismo. Para impedir que nadie pueda accionar la puerta, antes de seguir adelante, recuerde que es necesario desbloquear el automatismo (como se describe más adelante) y utilizar para la limpieza solo un paño ligeramente humedecido en agua.

• Eliminación: Al final de la vida del automatismo, asegúrese de que la eliminación sea efectuada por personal cualificado y que los materiales sean reciclados o eliminados según las normas válidas a nivel local.

• En caso de roturas o ausencia de alimentación: Mientras espera la intervención de su instalador o la vuelta de la energía eléctrica, si la instalación no está dotada de baterías tampón, el automatismo puede utilizarse igualmente. Es necesario efectuar el desbloqueo manual del motorreductor (véase “Desbloquear y bloquear el motorreductor”) y mover la hoja de la puerta manualmente como se desee.

El motorreductor está dotado de un sistema mecánico que permite abrir y cerrar la puerta manualmente. Estas operaciones deben ser realizadas en caso de corte de alimentación eléctrico o anomalías de funcionamiento.

¡IMPORTANTE! – La operación de desbloqueo y bloqueo del motorreductor debe realizarse solo cuando la hoja está parada.

Si en el automatismo tiene un electrocierre, antes de mover la hoja, es necesario asegurarse de que el electrocierre esté desbloqueado.

DESBLOQUEAR Y BLOQUEAR MANUALMENTE EL MOTORREDUCTOR

DESBLOQUEAR manualmente el motorreductor (Fig. A):

01. Desplace la membrana de protección e introduzca la llave haciéndola girar en

sentido horario;

02. Tire hacia arriba el mando, acompañándolo;

03. En este momento, mueva manualmente la hoja de la puerta a la posición

deseada.

BLOQUEAR manualmente el motorreductor:

01. Vuelva a cerrar el mando y gire la llave en sentido anti-horario;

02. Quite la llave y vuelva a cerrar la membrana de protección.

VI – Deutsch

Anweisungen und Warnhinweise für den Benutzer des Antriebs mit

Untersetzungsgetriebe WG4024-WG5024-WG4000-WG4000/V1-WG5000-WG5000/V1

Bevor Sie die Antriebsautomatik zum ersten Mal benutzen, lassen Sie sich bitte vom Installateur die Quelle der Restrisiken erklären und nehmen Sie sich ein paar Minuten Zeit, um das Bedienungshandbuch für den Benutzer zu lesen, das Ihnen vom Installateur ausgehändigt wurde. Bewahren Sie das Handbuch für alle späteren Zweifelsfälle auf und übergeben Sie es einem eventuellen neuen Eigentümer der Antriebsautomatik.

ACHTUNG! – Ihre Antriebsautomatik ist ein Gerät, das Ihre Steuerungen getreu ausführt. Ein leichtsinniger und unsachgemäßer Gebrauch kann gefährlich werden:

– Betätigen Sie die Antriebsautomatik nicht, wenn sich in ihrem Aktionsradius Personen, Tiere oder Dinge befinden.

– Es ist streng verboten, Teile der Antriebsautomatik zu berühren, während das Tor in Bewegung ist!

– Der Durchgang ist nur gestattet, wenn das Tor vollkommen offen ist und die Torflügel stillstehen!

• Kinder: Ein automatischer Antrieb garantiert einen hohen Grad an Sicherheit, da er mit seinen Erkennungssystemen die Bewegung in Anwesenheit von Personen oder Sachen verhindert und eine stets voraussehbare und sichere Betätigung gewährleistet. Vorsichtshalber sollte jedoch Kindern verboten werden, in der Nähe der Antriebsautomatik zu spielen, und die Fernbedienung sollte nicht in ihrer Reichweite gelassen werden, um eine versehentliche Betätigung zu verhindern: Sie ist kein Spielzeug!

• Das Produkt ist nicht dafür bestimmt, von Personen (einschließlich Kindern) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit Mangel an Erfahrung oder Kenntnis benutzt zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder zur Benutzung des Produkts angeleitet.

• Störungen: Sobald Sie irgendein anormales Verhalten der Antriebsautomatik bemerken, schalten Sie die Stromversorgung der Anlage ab und führen Sie die manuelle Freigabe aus. Versuchen Sie nicht, irgendeine Reparatur selbst vorzunehmen, sondern rufen Sie bitte Ihren Installateur. In der Zwischenzeit kann die Anlage

wie eine nicht automatische Öffnung funktionieren, nachdem der Antrieb wie später beschrieben freigegeben wurde.

• Wartung: Wie jede Maschine erfordert Ihre Antriebsautomatik eine periodische Wartung, damit sie so lange wie möglich und vollkommen sicher funktionieren kann. Vereinbaren Sie mit Ihrem Installateur einen Wartungsplan mit regelmäßigen Abständen. Nice empfiehlt bei normalem Hausgebrauch einen Wartungseingriff alle 6 Monate, aber dieser Abstand kann je nach der Gebrauchsintensität variieren. Alle Kontroll-, Wartungs- oder Reparatureingriffe dürfen nur von Fachpersonal vorgenommen werden.

• Auch wenn Sie glauben, dazu in der Lage zu sein, ändern Sie die Anlage und die Programmierungs- und Einstellungsparameter der Antriebsautomatik nicht ab: Die Verantwortung liegt bei Ihrem Installateur.

• Die Abnahmeprüfung, die periodischen Wartungsverfahren und die eventuellen Reparaturen sind vom Ausführenden zu belegen, und die Unterlagen sind vom Eigentümer der Anlage aufzubewahren. Die einzigen Eingriffe, die Sie vornehmen können und zu denen wir Ihnen raten, ist die periodische Reinigung des Glases der Fotozellen und die Beseitigung eventueller Blätter oder Steine, die die Automatik behindern könnten. Um zu verhindern, dass jemand das Tor betätigen könnte, denken Sie bitte vor Beginn der Arbeit daran, die Automatik freizugeben (wie später beschrieben), Verwenden Sie zur Reinigung nur ein leicht mit Wasser angefeuchtetes Tuch.

• Entsorgung: Stellen Sie am Ende der Lebensdauer der Antriebsautomatik sicher, dass die Verschrottung von Fachpersonal vorgenommen wird und dass die Materialien gemäß den auf örtlicher Ebene geltenden Bestimmungen recycelt oder entsorgt werden.

• Im Fall von Bruch oder Strommangel: In Erwartung des Eingriffs Ihres Installateurs oder der Rückkehr der Stromversorgung, falls die Anlage nicht mit einer Notstrombatterie ausgestattet ist, kann die Antriebsautomatik trotzdem benutzt werden. Dazu ist die manuelle Freigabe des Antriebs auszuführen (siehe “Freigabe und Blockierung des Antriebs”) und der Torflügel von Hand zu bewegen, wie gewünscht wird.

Der Antrieb mit Untersetzungsgetriebe ist mit einem mechanischen System ausgestattet, das es ermöglicht, das Tor von Hand zu öffnen und zu schließen. Diese Verfahren sind im Falle von Stromausfall oder Betriebsstörungen auszuführen.

WICHTIG! – Das Verfahren zur Freigabe und Blockierung des Antriebs darf nur bei stillstehendem Torflügel erfolgen.

Wenn in der Automatik ein Elektroschloss vorhanden ist, ist vor dem Bewegen des Torflügels sicherzustellen, dass das Elektroschloss freigegeben ist.

MANUELLE FREIGABE UND BLOCKIERUNG DES ANTRIEBS MIT UNTERSETZUNGSGETRIEBE

Manuelle FREIGABE des Antriebs (Abb. A):

01. Die Schutzmembran öffnen, den Schlüssel einstecken und im Uhrzeigersinn

drehen;

02. Den Griff langsam nach oben ziehen;

03. Den Torflügel von Hand in die gewünschte Position bewegen.

Manuelle BLOCKIERUNG des Antriebs:

01. Den Griff wieder schließen, den Schlüssel gegen den Uhrzeigersinn drehen;

02. Den Schlüssel abziehen und die Schutzmembran wieder schließen.

Polski – VII

Instrukcje i ostrzeżenia przeznaczone dla użytkownika motoreduktora

WG4024-WG5024-WG4000-WG4000/V1-WG5000-WG5000/V1

Przed pierwszym użyciem automatu, zapytajcie montażystę o pochodzenie ryzyka szczątkowego i poświęćcie kilka minut na przeczytanie instrukcji obsługi i ostrzeżeń otrzymanych od montażysty. Zachowajcie instrukcję na przyszłość, do wglądu przy każdej ewentualnej niepewności, w razie potrzeby przekażcie ją nowemu właścicielowi automatu.

UWAGA! – Wasz automat jest mechanizmem, który dokładnie wykonuje wasze po lecenia; przy niepoprawnym i nieodpowiedzialnym użyciu może być niebezpieczny:

– Nie zlecać ruchów gdy w zasięgu działania znajdują się osoby, zwierzęta lub rzeczy.

– Jest surowo zabronione dotykanie części automatu podczas gdy brama lub drzwi są w ruchu!

– Przejście jest dozwolony tylko gdy brama lub drzwi są całkowicie otwarte z zatrzymanymi skrzydłami!

• Dzieci: instalacja automatu zapewnia wysoki stopień bezpieczeństwa, zabraniając, dzięki czujnikom, jakichkolwiek ruchów w obecności osób lub rzeczy i gwarantując przewidywalną i bezpieczna aktywację. Należy jednak zabronić dzieciom zabaw w pobliżu automatu, aby zapobiegać uaktywnieniu automatu, nie pozostawiać pilota w ich zasięgu: nie jest zabawą!

• Produkt nie jest przeznaczony do użycia przez osoby (również dzieci) których możliwości fizyczne, zmysłowe i psychiczne są ograniczone, lub przez osoby z brakiem doświadczenia oraz znajomości, chyba że za pośrednictwem osoby odpowiedzialnej za ich bezpieczeństwo, pod jej nadzorem lub po otrzymaniu instrukcji dotyczących używania produktu.

• Nieprawidłowości: Jak tylko zauważycie jakąkolwiek nieprawidłową działalność automatu, odetnijcie zasilanie automatyczne instalacji i wykonajcie ręczne odblokowanie. Nie próbujcie wykonywać napraw, zwróćcie się o pomoc do technika, który zamontował automat: w między czasie instalacja może działać jako nieautomatyczne otwarcie, po odblokowaniu motoreduktor jak opisano dalej.

• Konserwacja: Jak każda maszyna wasz automat wymaga okresowej konserwacji dla jak najdłuższego okresu żywotności i całkowitego bezpieczeństwa. Uzgodnijcie z technikiem montującym plan okresowej konserwacji; Nice zaleca czynności konserwacyjne co 6 miesięcy przy prywatnym użyciu, ten okres może się zmieniać w zależności od częstotliwości użycia. Jakakolwiek czynność kontrolna, konserwacji lub naprawy musi być wykonana przez wykwalifikowany personel.

• Nawet jeżeli waszym zdaniem jesteście w stanie, nie zmieniajcie instalacji i parametrów zaprogramowania oraz regulacji automatu: odpowiedzialny jest technik montujący.

• Próba techniczna, okresowa konserwacja i ewentualne naprawy muszą być udokumentowane przez osobę, która ich dokonuje i takie dokumenty są przechowywane przez właściciela instalacji. Jedyne czynności które możecie wykonywać i zalecamy ich okresowe wykonywanie, to czyszczenie szkiełek fotokomórki i usunięcie ewentualnych liści lub kamieni, które mogą blokować automat. Aby zabronić uruchomienia bramy przez inne osoby, podczas wykonywania tych czynności, pamiętajcie o odblokowaniu automatu (jak opisano poniżej) i używajcie do czyszczenia tyko szmatki zwilżonej wodą .

• Likwidacja: Po okresie żywotności automatu, upewnijcie się, czy likwidacja została wykonana przez wykwalifikowane osoby i, że materiały zostaną odzyskane lub zlikwidowane zgodnie z lokalnie obowiązującym prawem.

• W przypadku zaniku lub braku zasilania: W oczekiwaniu na zadziałanie waszego montażysty lub przywrócenie energii elektrycznej, jeżeli instalacja nie jest wyposażona w baterię buforową, automat może być używany. Należy ręcznie odblokować motoreduktor (patrz “Odblokowanie i zablokowanie motoreduktora”) i ręcznie przesunąć skrzydło bramy do żądanej pozycji.

Motoreduktor jest wyposażony w mechaniczny system, który pozwala na ręczne otwarcie i zamknięcie bramy. Takie czynności muszą być wykonywane w przypadkach black-out elektrycznego lub nieprawidłowości funkcjonowania.

WAŻNE! – Czynność odblokowania i zablokowania motoreduktora musi być wykonywana tylko gdy skrzydło jest nieruchome.

Jeżeli w automacie jest obecny elektrozamek, przed poruszeniem skrzydła, należy upewnić się, czy jest on odblokowany.

RĘCZNE ODBLOKOWANIE I ZABLOKOWANIE MOTOREDUKTORA

ODBLOKOWANIE ręczne motoreduktora (rys. A):

01. Przesunąć membranę ochronną i włożyć klucz przekręcając go w kierunku

zegarowym;

02. Pociągnąć uchwyt do góry, towarzysząc mu;

03. W tym momencie, przesunąć ręcznie skrzydło bramy do żądanej pozycji.

ZABLOKOWANIE ręczne motoreduktora:

01. Zamknąć uchwyt i przekręcić klucz w kierunku przeciwnym do zegarowego

02. Wyjąć klucz i zamknąć membranę ochronną.

VIII – Nederlands

Instructies en aanwijzingen bestemd voor de gebruiker van

de reductiemotor WG4024-WG5024-WG4000-WG4000/V1-WG5000-WG5000/V1

Alvorens voor de eerste keer de automatisering te gebruiken, moet de installatietechnicus de oorsprong van de overblijvende risico’s uitleggen. Wijd enkele minuten aan het lezen van de instructiehandleiding en de aanwijzingen voor de klant. De installatietechnicus zal u de handleiding leveren. Bewaar de handleiding voor elke toekomstige twijfel en overhandig hem aan de eventuele nieuwe eigenaar van de automatisering.

OPGEPAST! – Uw automatisering is een machine die op betrouwbare wijze uw be velen uitvoert. Een onverantwoordelijk en oneigen gebruik kan de installatie ge vaarlijk maken:

– Beveel de verplaatsing van de automatisering niet indien in zijn werkingsveld personen, dieren of zaken aanwezig zijn. – Het is strikt verboden delen van de automatisering aan te raken terwijl het hekwerk of de poort in beweging is! – De doorgang is enkel toegelaten wanneer het hek of de poort volledig open is, met stilstaande vleugels!

• Kinderen: een automatisering garandeert een hoge veiligheidsgraad. De detecteersystemen beletten de verplaatsing in aanwezigheid van personen of zaken. Een veilige en steeds voorzienbare activering is gegarandeerd. Hoe dan ook is het aa n ge raden de kinderen te verbieden in de nabijheid van de automatisering te spelen. Om ongewenste activeringen te vermijden adviseren we de afstandsbediening niet binnen hun bereik te laten. Het is geen spel!

• Het gebruik van het product is niet bestemd voor fysisch, sensorieel, of mentaal ge handicapten (met inbegrip van kinderen) of personen zonder ervaring of kennis, behalve indien ze door bemiddeling van een persoon, verantwoordelijk voor hun zekerheid, in aanmerking komen voor een begeleiding of instructies i.v.m. het ge bruik van het product.

• Afwijking: Zodra een afwijking in de automatisering wordt opgemerkt, moet de elektrische voeding van de installatie afgesloten worden en een handmatige deblokkering uitgevoerd worden. Probeer niet reparaties uit te voeren, maar neem contact op met uw installatietechnicus. Ondertussen kan de installatie werken met niet geau-

tomatiseerde opening, eens de reductiemotor gedeblokkeerd werd, zoals verder wordt beschreven.

• Onderhoud: Zoals elke machine heeft uw automatisering een regelmatig onderhoud nodig, zodat hij zo lang mogelijk meegaat en in perfecte veiligheid werkt. Bespreek met uw installatietechnicus een onderhoudsplan met regelmatige frequentie. De firma Nice raadt aan bij een normaal gebruik om de 6 maanden een ingreep uit te voeren. Deze periode kan variëren in functie van de gebruiksintensiteit. Om het even welke controle-, onderhoud- of herstellingsingreep mag enkel uitgevoerd worden door bevoegd personeel.

• Ook al denkt u hiervoor bevoegd te zijn, mag u nooit de installatie, de programmaen afstellingsparameters van de automatisering wijzigen: de installatietechnicus is hiervoor verantwoordelijk.

• De testen, het regelmatig onderhoud en de eventuele reparaties moeten gedocumenteerd worden door de uitvoerders en de documenten moeten door de eigenaar van de installatie bewaard worden. De enige ingrepen die u wel kunt uitvoeren en die we sterk aanbevelen regelmatig uit te voeren, is het schoonmaken van het glas van de fotocellen en het verwijderen van eventuele bladeren of stenen die de automatisering zouden kunnen belemmeren. Om te beletten dat iemand het hekwerk zou kunnen op gang brengen, moet u alvorens te werk te gaan, de automatisering deblokkeren (zoals verder beschreven). Gebruik voor het schoonmaken enkel een doek, een weinig bevochtigd met water.

• Verwijdering: Op het einde van de levensduur van de automatisering moet u zich ervan verzekeren dat de ontmanteling uitgevoerd wordt door bevoegd personeel en dat de materialen gerecycleerd of verwijderd worden volgens de van kracht zijnde normen in het land van gebruik.

• Bij stukgaan of bij afwezigheid van voeding: In afwachting van een ingreep van uw installatietechnicus of tot de elektrische stroom terugkeert en indien de installatie niet van een batterij is voorzien, kan de automatisering toch worden gebruikt. De manuele deblokkering van de reductiemotor moet worden uitgevoerd (zie “deblokkeren en blokkeren van de reductiemotor”) en de vleugel van het hekwerk kan handmatig naar wens bewogen worden.

De reductiemotor is voorzien van een mechanisch systeem dat toelaat het hek manueel te openen en te sluiten. Deze handelingen moeten uitgevoerd worden bij een elektrische black-out of afwijkingen in de werking.

BELANGRIJK! – De deblokkering en blokkering van de reductiemotor mag slechts uitgevoerd worden wanneer de vleugels stil staan.

Indien in de automatisering een elektrisch slot aanwezig is, moet u alvorens de vleugel te verplaatsen, u ervan verzekeren dat het elektrische slot gedeblokkeerd is.

MANUEEL DEBLOKKEREN EN BLOKKEREN VAN DE REDUCTIEMOTOR

DEBLOKKEER manueel de reductiemotor (afb. A):

01. Verschuif het beschermende membraan en voeg de sleutel in. Draai hem met

de wijzers van de klok mee.

02. Trek de handgreep naar boven, zonder hem los te laten.

03. Verplaats nu manueel de vleugel van het hek in de gewenste stand.

BLOKKEER manueel de reductiemotor:

01. Sluit de handgreep en draai de sleutel tegen de wijzers van de klok in.

02. Verwijder de sleutel en sluit het beschermend membraan.

ESDEPL

EN - Images

IT - Immagini

FR - Images

ES - Imágenes

DE - Bilder

PL - Zdjęcia

NL - Afbeeldingen

ES FR IT EN

• EN - GRAPH 1 “Limits of use of the product” • IT - GRAFICO 1 “Limiti d’impiego del prodotto”

• FR - GRAPHIQUE 1 “Limites d’utilisation du produit” • ES - GRÁFICO 1 “Límites de empleo del producto”

• DE - GRAPHIK 1 “Verwendungsgrenzen des Produkts” • PL - SCHEMAT 1 “Ograniczenia używania produktu”

• NL - GRAFIEK 1 “Gebruiksbeperkingen van het product”

0,5

400

350

300

250

200

150

100

1 1,5 2

WG4024 - WG4000 - WG4000/V1

0,5

500

450

400

350

300

250

200

150

100

1 1,5 2

2,5 3 3,5

kg:

EN - Maximum weight of the gate leaf IT - Peso massimo dell’anta del cancello FR - Poids maximum du vantail du portail ES - Peso máximo de la hoja de la puerta DE - Höchstgewicht des Torflügels PL - Ciężar maksymalny skrzydła bramy NL - Maximum gewicht van de vleugel van het hekwerk

EN - Maximum length of the gate leaf IT - Lunghezza massima dell’anta del cancello FR - Longueur maximum du vantail du portail ES - Longitud máxima de la hoja de la puerta DE - Höchstlänge des Torflügels PL - Długość maksymalna skrzydła bramy NL - Maximum lengte van de vleugel van het hekwerk

WG5024 - WG5000 - WG5000/V1

ESDEPL

• EN - GRAPH 2 • IT - GRAFICO 2 • FR - GRAPHIQUE 2 • ES - GRÁFICO 2

• DE - GRAPHIK 2 • PL - SCHEMAT 2 • NL - GRAFIEK 2

A (mm)

90° ÷ 100°

100° ÷ 110°

110° ÷ 120°

120° ÷ 130°

WG4024 - WG4000 - WG4000/V1

(mm)

...° ÷ 90°

91° ÷ 100°

101° ÷ 110°

111° ÷ 120°

A (mm)

WG5024 - WG5000 - WG5000/V1

(mm)

r.i.l.

r.i.l. = recommended

installation line

r.i.l. = recommended

installation line

XII

bc d

WG4024 - WG4000

- WG4000/V1

98 mm

770 mm

320 mm

WG5024 - WG5000

- WG5000/V1

98 mm

920 mm

470 mm

95 mm

XIII

XIV

A (mm)

90° ÷ 100°

100° ÷ 110°

110° ÷ 120°

120° ÷ 130°

90° ÷

0°

0° ÷

0°

° ÷12

0°

20° ÷

110° ÷ 120°

160

140

WG4025 - WG4000 - WG4000/V1: F = 30 mm WG5025 - WG5000 - WG5000/V1: F = 30 mm

XVI

90 mm max

XVII

12 13

Nice Turkey

Kadikoy Istanbul Turkey Ph. +90.216.456.34.97 Fax +90.216.455.78.29 info@tr.niceforyou.com

Nice UK

Sutton in Ashﬁeld United Kingdom Ph. +44.16.23.55.80.86 Fax +44.16.23.55.05.49 info@uk.niceforyou.com

Nice Australia

Wetherill Park Australia Ph. +61.(0)2.96.04.25.70 Fax +61.(0)2.96.04.25.73 info@au.niceforyou.com

Nice China

Shanghai P. R. China Ph. +86.21.575.701.46/45 Fax +86.21.575.701.44 info@cn.niceforyou.com

Nice USA

Jacksonville Florida USA Ph. +1.904.786.7133 Fax +1.904.786.7640 info@us.niceforyou.com

www.niceforyou.com

Headquarters

Nice SpA

Oderzo TV Italia Ph. +39.0422.85.38.38 Fax +39.0422.85.35.85 info@niceforyou.com

Nice in Italy

Nice Padova

Sarmeola di Rubano PD Italia Ph. +39.049.89.78.93.2 Fax +39.049.89.73.85.2 infopd@niceforyou.com

Nice Roma

Roma RM Italia Ph. +39.06.72.67.17.61 Fax +39.06.72.67.55.20 inforoma@niceforyou.com

Nice Worldwide

Nice France

Buchelay France Ph. +33.(0)1.30.33.95.95 Fax +33.(0)1.30.33.95.96 info@fr.niceforyou.com

Nice France Sud

Aubagne France Ph. +33.(0)4.42.62.42.52 Fax. +33.(0)4.42.62.42.50 infomarseille@fr.niceforyou.com

Nice France Rhône Alpes

Decines Charpieu France Ph. +33.(0)4.78.26.56.53 Fax +33.(0)4.78.26.57.53 infolyon@fr.niceforyou.com

Nice Belgium

Leuven (Heverlee) Belgium Ph. +32.(0)16.38.69.00 Fax +32.(0)16.38.69.01 info@be.niceforyou.com

Nice Deutschland

Gelnhausen Deutschland Ph. +49.(0)6051.91.520 Fax +49.(0)6051.91.52.119 info@de.niceforyou.com

Nice España Madrid

Mostoles Madrid España Ph. +34.(0)9.16.16.33.00 Fax +34.(0)9.16.16.30.10 info@es.niceforyou.com

Nice España Barcelona

Sant Quirze del Valles Barcelona España Ph. +34.(0)9.37.84.77.75 Fax +34.(0)9.37.84.77.72 info@es.niceforyou.com

Nice Polska

Pruszków Polska Ph. +48.(022).759.40.00 Fax +48.(022).759.40.22 info@pl.niceforyou.com

Nice Portugal

Mem Martins Portugal Ph. +351.21.922.82.10 Fax +351.21.922.82.19 info@pt.niceforyou.com

Nice Romania

Cluj Napoca Romania Ph./Fax +40.(0)264.453.127 info@ro.niceforyou.com

Codice: ISTWINGO.4865 – Rev. 01 del 15 – 12 – 2008

Nice wingo 4024, wingo 5024, wingo 4000, wingo 5000 Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
