NSAR522 光电转换器
用户手册
1
一、概述
为了您能更充分了解 NSAR522 光电转换器产品的功能特点，
正确、有效、安全地使用本产品，请您注意以下事项：
1. 认真阅读本手册，按照手册的说明进行安装、使用。
2. 设备出厂时，所有参数已调好，请勿自行更改设置。
二、 功能与特点
NSAR522 光电转换器是广泛应用于五类、超五类及六类双绞
线与光缆之间的数据通讯。采用优质光电一体化模块提供良好
的光特性和电气特性，保证数据、传输的可靠性，而且工作寿
命长。支持外接电源及内部电池工作，方便用户携带。符合电
信级运营标准，平均无故障工作时间 10 万小时以上。完备的售
后服务体系，提供三年的质量保证和终生维修的优质服务。
具备以下特点：
1. 采用独特的交换机芯片设计，具有512KB SDRAM缓冲器、
2K MAC地址表。
2. 广播过滤功能、地址自动学习和自动更新功能及存储
转发的运行机制。
3. 工作波长 850nm、 1310nm、1550nm 可选。
4. 支持 IEEE 802.3 、IEEE 802.3U 、IEEE 802.3X 、IEEE
2
802.1d 标准。
5. 支持全双工流量控制或半双工背压流量控制工作，并带有
自动协商（Auto Negotiation）能力。
6. 接口通用，更方便用户使用：
a) RJ-45 连接端口可自动识别直通线和交叉线；
b) 光纤接口可同时支持 ST、SC、FC 接口；
7. 内置大容量锂电池，更方便用户携带使用：
a) 处于正常工作状态电池使用时间>3 小时；
8. 支持多种接口供电及充电：
a) 支持专用电源适配器供电及充电；
b) 支持 USB 供电及充电；
9. 内置充电电路和过度放电保护电路，以保证电池再充电的
可靠性。
10. 提供远程链路丢失诊断、电口链路与光口链路连接诊断、
动态数据传输、全双工/半双工、速率指示灯。
11. 功耗小：最大功耗小于2.0W（10/100M）。
12. 重量：小于1.0Kg 。
三、安装与准备
1. 当您按步骤做好了安装前的准备工作后，请关掉设备的电
源，按照确定的连接结构进行光纤收发器与以太网设备的
3
连接。
2. 打开光纤收发器的电源开关。
3. 光纤收发器之间进行连接时，双纤设备本端光纤接口
的收（RX）接对端光纤接口的发（TX）， 此时本端设
备的 FRX 灯亮。本端光纤接口的发（TX）接对端光纤
接口的收（RX），此时二者的 FLINK、FRX 灯亮。若是
单纤光口设备直接连上光纤即可；电口 RJ45 端口可与
电脑网卡或者交换机等设备相连。
4. 打开网络设备的电源开关。
5. 安装完成。
四、外观及操作说明
前端丝印面板如下：
双纤TX为光口发出端，RX为光口接收端，RJ45为五类双绞线接口
4

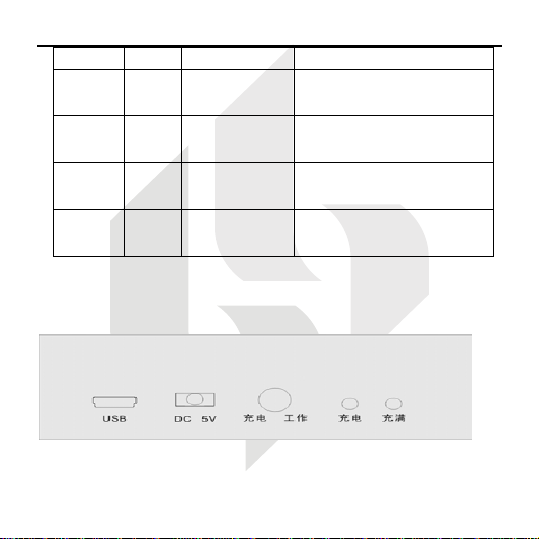

指示灯 颜色 功 能 描 述
FRX 绿
FLINK 绿
FDX 绿
光纤连接
接收指示
光纤连接
状态指示
通迅方式
指示
PWR 绿 电源指示
RJ45 带指示灯表示电口的工作状态
后面板丝印说明如下：
光纤数据交换时闪烁
光纤连接状态正常时亮
全双工状态时亮
半双工状态时灭
接通电源后常亮
1、充电 工作 开关 左拨动 关机
右拨动 开机
5
2、充电灯 亮 表示电池正在充电，充满灯灭
3、充满灯 亮 表示电池已充满，充电灯灭
4、充满灯 闪 错误状态，即无电池
5 USB DC5V 电源接口 外接电源接口
充电说明：
a. 将充电器的变压器端插头接入交流电源，将 DC 电源接头插入
转换模块右侧下方的外接电源插孔。
b. 将 mini-USB 线接入到转换模块右侧的 mini-USB 插孔，另一
侧接入电脑 USB 插孔。
c. 接入电源后，转换模块的充电指示灯（红灯）会点亮，当充
6
电完成或充电电源断开时，充电指示灯熄灭。
五、环境要求
工作温度： 工业级：-20℃ ～70℃；
相对湿度： 5%-95%无冷凝
保存温度: -40℃ ～85℃
六、常见故障解答
您如果在安装和使用收发器过程中遇到问题，请试着通过如下
建议去解决。否则请联系销售商以获得技术支持。
（1）PWR 灯灭
电源故障，请检查电源线连接是否正确。
（2）光口链接（FLINK）灯灭
§检测光纤是否断路。
§检测光纤损耗是否过大。
§光纤接口是否正常：本方的收（RX）连接对方的发（TX），
本方的发（TX）连接对方的收（RX）。
（3）电口链接（RJ45）灯灭
§检测网线是否断路。
§检测链接类型是否匹配：详见链接表
§检测速率是否匹配：详见配置表格
7
（4）网络丢包严重
§收发器的电端口与网络设备电端口，或网络设备两
端的双工模式不匹配
§双绞线与RJ-45 头连接有问题。
§光路连接问题（光纤跳线的对准有问题）。
深圳市国电南思系统控制有限公司
公司地址:深圳市南山区科技
园威新软件园 2 号楼 3 层南翼
电 话:0755-26716869
025-52766220
传 真:0755-26716960
邮 编:518057
售后服务电话：025-83343889
技术支持：26716878
Http:∥www.nice-china.com
