Nemo

Climatic sensor

0682

SCT WSCT

EN - Instructions and warnings for installation and use

IT - Istruzioni ed avvertenze per l’installazione e l’uso

FR - Instructions et avertissements pour l’installation et l’utilisation

ES - Instrucciones y advertencias para la instalación y el uso

DE - Installierungs-und Gebrauchsanleitungen und Hinweise

PL - Instrukcje i ostrzeżenia do instalacji i użytkowania

NL - Aanwijzingen en aanbevelingen voor installatie en gebruik

ENGLISH

GENERAL WARNINGS

Safety warnings

• During device installation, always strictly ob serve all instructions in this manual. If in any doubt re garding installation, do not proceed and contact the Nice Technical Assistance for clarifications.

• CAUTION! – Important instructions: keep these instructions in a safe place to ena ble future product maintenance and disposal procedures.

• CAUTION! – All installation, connection, programming and maintenance operations must be performed exclusively by a qualified technician!

• CAUTION! – Nemo is not to be considered a sa fety device that eliminates faults on the aw ning caused by strong winds (in fact a simple power failure would make automatic retraction of the awning impossible). Nemo should be con si de red part of an automation used to safeguard the awning and to facilitate use.

• Nice declines all liability for material damage cau sed by atmospheric agents not detected by the device sensors.

• Do not open the device protection housing as it contains electrical circuits that do not require maintenance.

• Never apply modifications to any part of the de vice. Operations other than as specified can only cause malfunctions. The manufacturer de clines all liability for da mage caused by makeshift modifications to the product.

• Never place devices near to sources of heat and never expose to naked flames. This may damage the unit and cause malfunctions.

Other warnings

• The device is powered by a photovoltaic cell which must be exposed to sunlight. Therefore ensure that the

surface of this cell is kept clean and free of leaves, snow or other elements: clean the surface with a soft damp cloth, avoiding the use of substances containing alcohol, benzene, solvents or similar.

• The product packaging material must be disposed of in full observance of current local legislation governing waste disposal.

1 – PRODUCT DESCRIPTION AND INTEND-

ED USE

This product is part of the series of Nemo climatic sensors. These are equipped with a built-in radio transmitter with “TTS” encoding and independent solar power supplied by a built-in photovoltaic cell; during the night Nemo uses the residual power accumulated during the day, thus eliminating the need for connection to the mains power supply. Nemo is designed for systems used to automate sun awnings, shutters, skylights and similar, which implement Nice tubular motors with “TTS” radio encoding. Any oth-

er use is to be considered improper and is strictly prohibited! The manufacturer declines all liability for damage resulting from improper use of the product and other than as specified in this manual.

2 – UNIT OPERATION

Operation of Nemo is based on the detection of variations in wind speed (function present on Nemo SCT only) or variations in the intensity of sunlight. When the reading value exceeds the trip threshold (mo difiable parameter), Nemo transmits a “radio signal” to the automation. This, in turn, activates the set ma noeuvre according to the type of signal received.

• “Sun” sensor (fig. 8)

When the intensity of sunlight, measured by the sensor (b - fig. 6) exceeds the threshold, after 2 minutes Nemo transmits the Descent command to the automation. Otherwise, when the sunlight intensity falls below the threshold value, after 15 minutes Nemo transmits the retraction command to the automation. The delay intervals described above are implemented to avoid continuous and repetitive movements of the au tomation in the presence of transitory clouds. As regards the thresholds, there is a difference (hysteresis) of approx.

70% between the threshold that activates descent and the threshold that activates retraction. For example, if the threshold is set at 20Klux descent is activated when this brightness value is reached, while the awning is retracted when the value reaches approx. 14Klux.

• “Wind” sensor (fig. 7)

When the wind speed, measured by the sensor (a - fig.

6), exceeds the threshold, Nemo immediately transmits

the Up command to the automation. At the same time it also sends a command that blocks execution of any other command sent to the automation, to protect the awning from the wind. When the wind speed falls below the threshold value, after 4 minutes Nemo unblocks the awning protection to enable other automation commands. After the system is unblocked, if the sun threshold is exceeded, after 15 minutes Nemo sends the command for awning descent.

Note - During normal operation of the product, the led remains permanently off, even when Nemo sends commands.

3 – PRELIMINARY INSTALLATION CHECKS

AND PRODUCT APPLICATION LIMITS

• Read the technical specifications provided in the chapter “Product technical specifications” to check the application limits of Nemo.

• Ensure that the automation receiver on which Ne mo is to be memorised uses “TTS” encoding (refer to the automation receiver instruction manual).

• Nemo may not be compatible with older motors produced before June 2004 or TT0 control unit models.

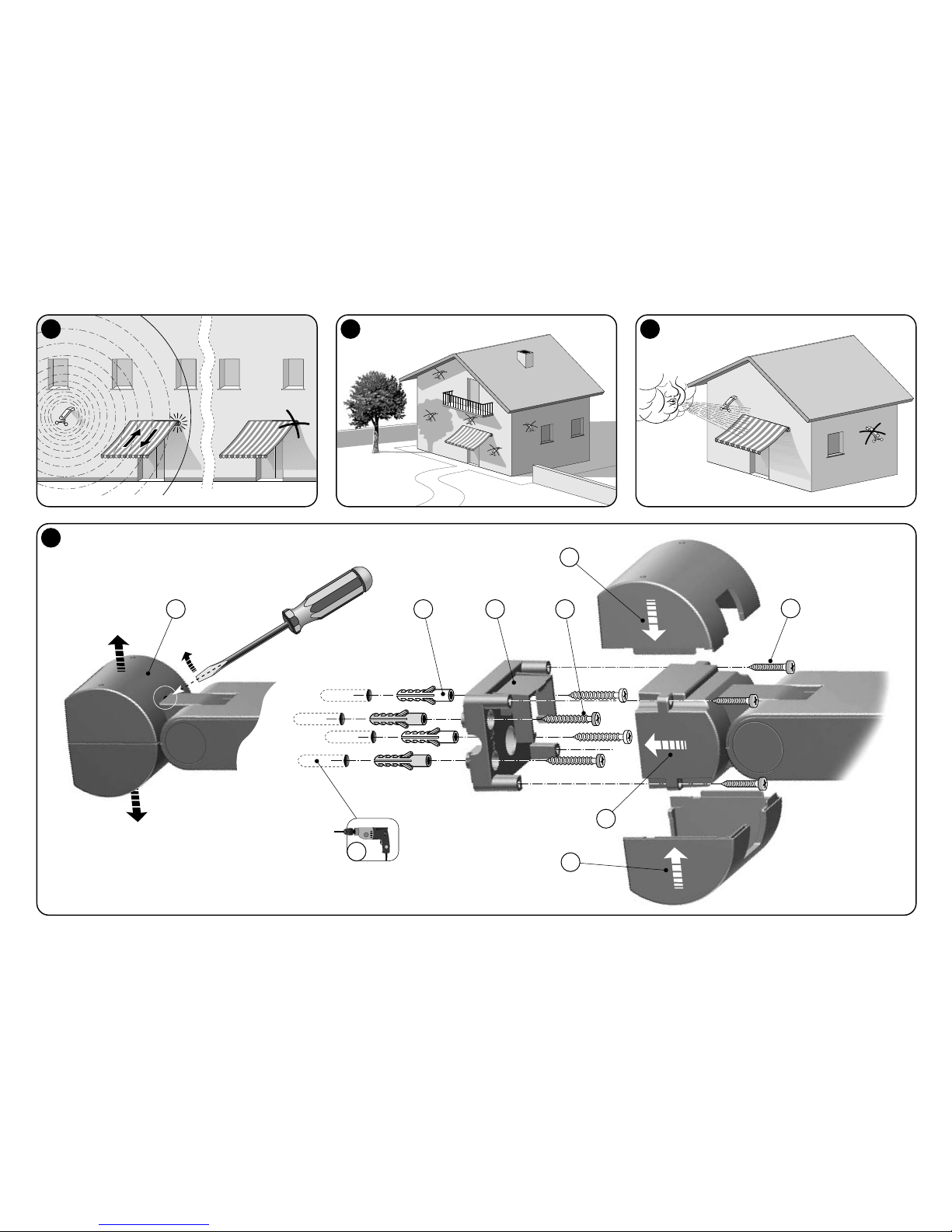

• (fig. 1) Ensure that the selected installation site for Nemo is within the range with respect to the automation to be controlled. Although the range in favourable conditions (open field) can reach 100m, as Nemo represents a protection for the awning, a maximum range of 10-20 m is recommended. It is also recommended to check that there are no other radio devices in the zone operating at the same frequency, such as alarms, radio headphones etc.: these may reduce the range further or even block communication between Nemo and the automation.

• Ensure that the selected installation site for Nemo meets the following requirements:

– (fig. 2) must enable direct sun exposure of the sun sensor surface, at least at the time of day in which the sun protection of the automation must be efficient; never install the product in shaded areas caused by awnings, trees, balconies etc.; – (fig. 3) the area must ensure exposure of the wind sensor blades to the same ventilation as that applied on the sun awning to be automated.

•(fig. 4) Select the type of configuration for the Nemo structure according to the angle of the surface selected for installation. Caution! – the wind sensor blades

must be positioned horizontally facing downwards with respect to the body.

• Ensure that the selected surfaces for installation are solid and guarantee a stable fixture.

• Ensure that Nemo is placed in a position protected against accidental impact with other objects.

4 – PRODUCT INSTALLATION

For installation, fix the various parts of the product in numerical order as shown in fig. 5. Then rotate the body of Nemo until the wind sensor blades are positioned on a horizontal plane as shown in fig. 4.

In general, up to 3 Nemo units can be memorised on the same automation; this enables control of different points of the environment.

5 – MEMORISING THE PRODUCT ON THE

AUTOMATION RECEIVER

As with any transmitter, Nemo also requires memorisation of its radio code on the receiver of the automation to be controlled, so that Nemo can send the data of its climatic sensors To memorise Nemo follow the procedure “Mode I” described in the manual of the associated receiver.

Note – key ■ (= Stop) on the transmitter specified in this manual is equivalent to the Nemo key “P1” as shown in fig. 6.

If the original automation instructions are not available (all Nice product manuals are available on the site www.niceservice.com) the following memorisation procedure can be used.

• PROCEDURE “A” – memorising the first transmitter

Note – Use this procedure when no radio code has yet

been memorised on the tubular motor.

01. Disconnect the tubular motor from the power supply and re-connect; the motor emits 2 long

beeps (or

performs 2 long

movements). Caution! - On pow-

er-up, if the motor emits 2 short

beeps (or per-

forms 2 short

movements, or no movement at all), this means that other transmitters have been memorised. In this case, interrupt the procedure and follow “Procedure B”.

02. Within 5 seconds

, press and hold the key “P1” on Nemo and release once the motor has emitted the first

of the 3 short beeps (or the first of the 3 short movements) to confirm memorisation. Caution! - If the key is not pressed within 5 seconds the motor emits 1 short

beep (or performs 2 short movements).

This indicates memorisation failure.

• PROCEDURE “B” – memorising other transmitters

Note – Use this procedure when other devices are

already memorised on the tubular motor

01. (on the Nemo to be memorised) Press and hold the

key “P1”, until the motor emits 1 long

beep;

02. (on a previously memorised transmitter) Press the

key ■ 3 times (slowly) or key “P1” in the case of a previously memorised Nemo).

03. (on the Nemo unit to be memorised) Press “P1” again.

04. The motor emits 3 short

beeps (or performs 3 long

movements) to confirm memorisation.

Note – If the motor emits 6 short beeps (or performs 6 long

movements) this means that the memory is full.

6 – PRODUCT CHECK BY “TEST” MODE

At the end of the memorisation procedure, perform the following tests to ensure correct memorisation and operation of the Nemo sensors.

In TEST mode the system sets the sensor thresholds to minimum, so that they can be exceeded with small variations in light and wind. This enables a rapid check of system behaviour, and avoids long waits. In this way Nemo responds in real time, without observing the envisaged pause times for normal operation.

• Sun sensor test:

01. Turn the knob “Sun” (fig. 6) ANTICLOCKWISE to the position “Test”. Set the system so that the sun sensor is illuminated with at least 1Klux (outdoor daylight. even if partially cloudy, should be sufficient; otherwise use a lamp).

02. Ensure that the green Led emits a series of short flashes (= threshold exceeded) and that Nemo activates a Descent command.

03. Obscure the sensor with the hand (as the threshold is minimum in TEST mode, if the weather is mild and in full sunlight, the hand may not be sufficient to darken the sensor; in this case use a black cloth) and check that the led emits a series of short flashes (= end of exceeding threshold; alternating red and green flashes) and that Nemo activates an UP command.

04. Then turn the “Sun” knob outside the “TEST” zone.

• Wind sensor test:

01. Turn the knob “Wind” (fig. 6) ANTICLOCKWISE to the position “Test”.

02. Move the wind sensor blades and ensure that: a) Nemo sends the awning UP command to the automation; b) Nemo blocks the possibility of activating any other command on the automation (protection of awning against wind); c) the Led emits a series of brief red flashes (= threshold exceeded).

03. At this point stop the blades and ensure that: a) Nemo unblocks the awning wind protection and that awning commands are possible; b) the Led emits a series of brief alternating red and green flashes (=

end of exceeding threshold).

04. Then turn the “Wind” knob outside the “TEST” zone.

Caution!

During the “Test” on the “sun” or “wind” sensors, Nemo transmits the commands corresponding to values ex ceeding the sun or wind thresholds to the control unit. These commands, on the control unit, activate the aw ning Down and Up manoeuvres, as well as the activation of any blocks or activation of priority status, as shown in the following examples.

• First example: values exceeding the wind threshold

causes both upward movement of the awning and a block

(on the control unit) of all commands for 15 minutes.

• Second example: after descent of the awning caused by values exceeding the sun threshold, if the user sends an Up command via a transmitter, the control unit activates the “manual priority” status. From this moment onwards, the control unit ignores all subsequent commands sent by Nemo, caused by values “exceeding the sun threshold” and normal operation is restored when Nemo sends the command “end of values exceeding sun threshold”.

To cancel blocks

generated during the test phase, sim-

ply switch off the control unit (or motor)

controlled by

Nemo for a few seconds

On completion of the checks in TEST mode, the Sun and Wind sensor knobs can be set to the required values, using the graduated scale next to the knobs as a reference.

• “Sun” knob

As a guideline, this knob should be set to between 15 and 30Klux. If the automation needs to be activated in the case of very intense sunlight, set the knob to a higher value. Otherwise, the “real time” mode can also be used to set the Sun knob. To use this mode, turn the Sun knob through small sections and each time wait for a few seconds, to that Nemo can compare the set threshold with the light value measured at that time, and then transmit the envisaged command to the automation. In this case the led emits one of the following signals: green flashing =

threshold exceeded; alternating red and green flashes = threshold not exceeded.

• “Wind” knob

As a guideline, this knob should be set to between 15 and 30Km/h; it can only be set to higher values in the case of small and very sturdy awnings.

7 – DIAGNOSTICS

It is possible to check at any time whether the intensity of the atmospheric phenomena at the time is below or above the set threshold by activating “DIAGNOSTIC” mode. To activate diagnostics, briefly press “P1” (fig. 6) and wait for approx. 1 second when the red led stops flashing,

then check the led signal and compare this with the description in Tabla A.

Caution! - “Diagnostic” mode only generates the led signal and not an awning command.

8 – DISABLING THE SUN SENSOR

To disable the sun sensor, for example in the winter, turn the “Sun” knob (fig. 6) clockwise to the maximum setting. To enable the sensor, turn the knob to the required setting and briefly press “P1”

(fig. 6).

Caution! - The wind sensor cannot be disabled.

9 – TROUBLESHOOTING...

If the wind or sun exceeds the set threshold but the automation seems not to perform the ma noeuvre correctly: • ensure that Nemo is correctly memorised in

the receiver of the automation to be controlled, as follows: Send a command to the automation by means of another transmitter, then press P1 on Nemo to ensure that the manoeuvre is stopped. • Check correct operation of the sensors by running the diagnostics function described in chapter 7. • Then perform the TEST de scribed in chapter 6.

Table A

• Led off

No threshold has been exceeded and there is no prealarm.

• Red Led lit (for 3 seconds) The set wind threshold has been exceeded

• Green Led lit (for 3 seconds) The set sun threshold has been exceeded

• Red flashing Led (for 3 seconds) Pre-alarm: fault on “wind” sensor this has not detected wind action in the last 24 hours

• Green flashing Led (for 3 seconds) Pre-alarm: fault on “sun” sensor this has not detected any variation in sunlight intensity in the last 24 hours

PRODUCT DISPOSAL

This product is an integral part of the automation, and therefore must be disposed of together with the latter.

As in installation, also at the end of product lifetime, the disassembly and scrapping operations must be performed by qualified personnel. This product comprises various types of materials: some may be recycled and others must be disposed of. Seek information on the recycling and disposal systems envisaged by the local regulations in your area for this product category. Caution! - some parts of the product may contain pollutant or hazardous substances which, if disposed of into the environment, may cause serious damage to the environment or physical health

As indicated by the symbol alongside, disposal of this product in domestic wa ste is strictly prohibited. Separate the wa ste into categories for disposal, according to the

methods envisaged by current legislation in your area, or return the product to the retailer when purchasing a new version. Caution! – Local legislation may envisage serious fines in the event of abusive disposal of this product.

Battery disposal

Caution! – The product contains a battery that must be removed prior to disposal. The discharged battery contains pollutant substances and therefore must not be disposed of as common household waste. Dispose of according to separate waste collection procedures as envisaged by local current standards.

EC DECLARATION OF

CONFORMITY

Note - The contents of this declaration correspond to those of the last revision available of the official document, deposited at the registered offices of Nice S.p.a., before printing of this manual. The text herein has been re-edited for editorial purposes.

Number: 286/WSCT Revision: 1

The undersigned Luigi Paro, in the role of Managing Director, declares under his sole responsibility that the product:

Manufacturer’s name: Nice S.p.a. Address: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italy

Type: Climatic sensor Models: Nemo WSCT; Nemo SCT Accessories: –––

conform with the requirements of the EC directive:

• 1999/5/EC; DIRECTIVE 1999/5/EC OF THE EUROPEAN PARLIAMENT AND COUNCIL of 9 March 1999 regarding radio equipment and telecommunications terminal equipment and the mutual recognition of their conformity, according to the following harmonised standards: – Health protection: EN 50371:2002; – Electrical safety: EN 60950-1:2006; – Electromagnetic compatibility : EN 301 4891V1.8.1:2008; EN 301 489-3V1.4.1:2002 – Radio range: EN 300220-2V2.1.2:2007

In accordance with the directive 1999/5/EC (appendix V), the product is class 1 and marked:

Oderzo, 2 September 2009

Luigi Paro

(Managing director)

0682

TECHNICAL SPECIFICATIONS OF PRODUCT

■ Power supply: Completely autonomous comprising photovoltaic cell (64 mWp)

■ Transmission Frequency: 433,92 Mhz with built-in antenna

■ Radio encoding: TTS (compatible with receivers controlled with transmitters in the series Ergo, Plano, NiceWay)

■ Radiated power: approx. 1 mW (erp). In optimal con- ditions this corresponds to a range of approx. 100 m in open field or 20 m inside buildings

■ Protection rating: IP 34

■ Impact resistance: up to 0,5J, according to standard

EN 60068-2-75; hail: H3-H4 Torro scale

■ Operating temperature: from - 20°C to + 55°C

■ Dimensions (mm.): (volume) 125 x 250 x 100 (H)

■ Weight: 250 g

Wind sensor

■ Measurement range: from 0 to 125 Km/h

■ Resolution: 1 km/h

■ Accuracy: ± 2% F.S

■ Conversion constant: 0,26 rev/s - km/h

■ Threshold adjustment: from 5 to 60 Km/h

■ Pre-alarm: after 24 h without wind

Sun sensor

■ Measurement range: from 3 to 80 Klux

■ Resolution: 1 Klux

■ Accuracy: ± 5% F.S

■ Threshold adjustment: from 5 to 60 Klux

■ Pre-alarm: after 24 h without variations in sunlight

–––––––

Note: –(*) The range of the transmitters can be influenced by other

devices operating in the vicinity at the same frequency as the transmitter (for example radio headphones, alarm systems etc.) causing interference with the receiver. In the event of strong interference, Nice cannot provide any guarantee as regards the effective capacity of its radio devices.

– All technical characteristics refer to an ambient temperature of

20°C (± 5°C).

– Nice S.p.a. reserves the right to apply modifications to the product

at any time when deemed necessary, while maintaining the same functionalities and intended use.

ITALIANO

AVVERTENZE GENERALI

Avvertenze per la sicurezza

• Durante l’installazione del dispositivo è importante

seguire attentamente tutte le istruzioni riportate in questo manuale. Non procedere con l’installazione se si hanno dubbi di qualunque natura e richiedere eventuali chiarimenti al Servizio Assistenza Nice.

• ATTENZIONE! – Istruzioni importanti: conser-

vare queste istruzioni per eventuali in terventi futuri di manutenzione o di smaltimento del dispositivo.

• ATTENZIONE! – Tutte le operazioni di in stal -

lazione, di collegamento, di programmazione e di manutenzione del dis positivo devono es sere effettuate esclusivamente da un tecnico qualificato!

• ATTENZIONE! – Nemo non è da considerarsi un

dispositivo di sicurezza che elimina i guasti alla tenda per effetto del vento forte (di fatto, un banale blackout elettrico renderebbe impossibile il ritiro automatico della tenda). Nemo va considerato parte di un automatismo utile alla salvaguardia della tenda e al confort per il suo uso.

• Nice declina ogni responsabilità per danni materiali veri-

ficatisi a causa di eventi atmosferici non rilevati dai sensori del dispositivo.

• Non aprire il guscio di protezione del dispositivo perchè

contiene circuiti elettrici non soggetti a manutenzione.

• Non eseguire modifiche su nessuna parte del dispositi-

vo. Operazioni non permesse possono causare solo malfunzionamenti. Il costruttore de clina ogni responsabilità per danni derivanti da modifiche arbitrarie al prodotto.

• Non mettere il dispositivo vicino a fonti di calore né

esporlo a fiamme libere. Tali azioni possono danneggiarlo ed essere causa di malfunzionamenti.

Altre avvertenze

• Il dispositivo è alimentato da una cella fotovoltaica che deve essere esposta alla luce solare. Quindi, assicurarsi che la superficie di questa cella sia sempre pulita e libera da foglie, neve o altro: pulire la superficie con un panno morbido e umido, evitando sostanze contenenti alcool, benzene, di luenti o similari.

• Il materiale dell’imballaggio del prodotto deve es sere smaltito nel pieno rispetto della normativa presente a livello locale.

1 – DESCRIZIONE DEL PRODOTTO E

DESTINAZIONE D’USO

Il presente prodotto fa parte della serie di sensori climatici Nemo. Questi sono dotati di un trasmettitore radio integrato, con codifica “TTS”, e di un’alimentazione autonoma a energia solare fornita da una cella fotovoltaica integrata; durante la notte Nemo sfrutta l’energia residua accumulata di giorno, senza la necessita, quindi, di essere collegato alla rete elettrica. Nemo è destinato agli impianti di automatizzazione per tende da sole, tapparelle, lucernari e similari, che adottano motori tubolari Nice con codifica radio “TTS”.

Ogni altro uso è da considerarsi improprio e vietato! Il costruttore non risponde dei danni risultanti da un uso improprio del prodotto, diverso da quanto previsto nel presente manuale.

2 – FUNZIONAMENTO DEL PRODOTTO

Il funzionamento di Nemo si basa sul rilevamento delle variazioni di velocità del vento (funzione presente solo nel Nemo SCT) o delle variazioni d’intensità della luce solare. Quando il valore rilevato supera la soglia d’intervento (parametro regolabile) Nemo trasmette un “segnale radio” all’automatismo. Questo, a sua volta, co manda la manovra prestabilita, in base al tipo di segnale ricevuto.

• Sensore “Sole” (fig. 8)

Quando l’intensità della luce solare misurata dal sensore (b - fig. 6) supera il valore di soglia, dopo 2 minuti Nemo trasmette all’automatismo il comando che provoca la discesa. Quando invece l’intensità della luce scende sotto il valore di soglia, dopo 15 minuti Nemo trasmette all’automatismo il comando che provoca la risalita.

I tempi di ritardo descritti sopra, hanno lo scopo di evitare continui e ripetuti movimenti dell'automatismo in presenza di nuvole passeggere. Riguardo le soglie, esiste una differenza (isteresi) di circa il 70% tra la soglia che provoca la discesa e quella che provoca la salita. Ad esempio, se la soglia è regolata a 20Klux la discesa viene comandata in corrispondenza di questo valore di luminosità, mentre la risalita viene comandata quando il valore è di circa 14Klux.

• Sensore “Vento” (fig. 7)

Quando la velocità del vento misurata dal sensore (a - fig.

6), supera il valore di soglia, Nemo trasmette immediata-

mente all’automatismo il comando che provoca la salita della tenda. Contemporaneamente invia anche un co mando che blocca l’esecuzione di qualsiasi altro co mando diretto all’automatismo, in modo da proteggere la tenda dal vento. Quando la velocità del vento scende sotto il valore di soglia, dopo 4 minuti Nemo sblocca la protezione della tenda rendendo di nuovo possibile il comando dell’automatismo. Dopo questo sblocco, se il valore della soglia sole è superato, Nemo trasmette dopo 15 minuti il co mando che provoca la discesa della tenda.

Nota - Durante il normale funzionamento del prodotto il led rimane sempre spento, anche quando Nemo trasmette i comandi.

3 – VERIFICHE PRELIMINARI ALL’INSTAL-

LAZIONE E LIMITI D’IMPIEGO DEL PRODOTTO

• Leggere i dati tecnici riportati nel capitolo “Caratteristiche tecniche del prodotto” per valutare i limiti d’impiego

di Nemo.

• Verificare che il ricevitore dell’automatismo in cui Nemo deve essere memorizzato, adotti la codifica “TTS” (fare riferimento al manuale istruzioni del ricevitore o dell’automatismo).

• Nemo potrebbe non essere compatibile con i vecchi motori prodotti prima del giugno 2004 e con le centrali di comando, modello TT0.

• (fig. 1) Verificare che il luogo prescelto per l’installazione di Nemo sia all’interno del raggio di portata rispetto all’automatismo da comandare. Benché la portata in condizioni favorevoli (in campo aperto) possa essere di

Istruzioni originali

100 m, considerando che Nemo rappresenta una protezione per la tenda, si consiglia di non superare i 10-20 m. Si consiglia inoltre, di verificare che non vi siano in zona altri dispositivi radio che operano alla stessa frequenza, come allarmi, radiocuffie, ecc.: questi potrebbero ridurre ulteriormente la portata o addirittura bloccare la comunicazione tra Nemo e l'automatismo.

• Verificare che il luogo prescelto per l’installazione di Nemo abbia i seguenti requisiti: – (fig. 2) deve permettere l’insolazione diretta della superficie del sensore sole, almeno nella parte della giornata in cui deve essere efficace la protezione solare prodotta dall'automatismo; non installare il prodotto nelle zone d’ombra prodotte da tende, alberi, balconi ecc.; – (fig. 3) deve permettere l’esposizione delle pale del sensore vento alla stessa ventilazione a cui è soggetta la tenda da sole che si vuole automatizzare.

• (fig. 4) Scegliere il tipo di configurazione che deve assumere la struttura di Nemo, in relazione all’inclinazione della superficie prescelta per l’installazione. Attenzio-

ne! – le pale del sensore vento devono essere posizionate in orizzontale e rivolte verso il basso rispetto al corpo.

• Verificare che la superficie prescelta per l’installazione

sia di materiale solido e possa garantire un fissaggio stabile.

• Verificare che Nemo sia collocato in una posizione protetta da urti accidentali con altri oggetti.

4 – INSTALLAZIONE DEL PRODOTTO

Per eseguire l’installazione, fissare le varie parti del prodotto seguendo l’ordine numerico riportato in fig. 5. Infine, ruotare il corpo di Nemo fino a portare le pale del sensore vento sul piano orizzontale come mostrato in fig. 4.

In genere, sullo stesso automatismo possono essere memorizzati fino a 3 Nemo; questo consente di controllare diversi punti dell’ambiente.

5 – MEMORIZZAZIONE DEL PRODOTTO

NEL RICEVITORE DELL’AUTOMATISMO

Come per qualsiasi trasmettitore, anche per Nemo è necessario memorizzare il suo codice radio nel ricevitore dell’automatismo da comandare, in modo che Nemo possa comunicare “via radio” i dati dei suoi sensori clima-

tici. Per me morizzare Nemo occorre utilizzare la procedura “Modo I” descritta nel manuale del ricevitore abbinato.

Nota – il tasto ■ (= Stop) del trasmettitore citato in questi manuali equivale su Nemo al tasto “P1” di fig. 6.

Se non sono disponibili le istruzioni originali dell'automatismo (tutti i manuali dei prodotti Nice sono disponibili su www.nice-service.com) è possibile usare anche una delle seguenti procedure di memorizzazione.

• PROCEDURA “A” - memorizzazione del primo trasmettitore

Nota – Utilizzare questa procedura quando nel motore

tubolare non è memorizzato ancora nessun codice radio.

01. Scollegare e ricollegare il motore tubolare all’alimen-

tazione: il motore emette 2 suoni lunghi (oppure 2 movimenti lunghi

). Attenzione! - Se all’accensio-

ne il motore emette 2 suoni brevi

(oppure 2 movi-

menti corti

, oppure nessun movimento) vuol dire che sono memorizzati altri trasmettitori. Quindi interrompere la procedura e utilizzare la “Procedura B”.

02. Entro 5 secondi

, mantenere premuto il tasto “P1” di Nemo e rilasciarlo dopo che il motore ha emesso il primo dei 3 suoni brevi (oppure il primo dei 3 movimenti corti

) che segnalano l’avvenuta memorizzazione. Attenzione! - Se il tasto non viene premuto entro 5 secondi il motore emette 1 suono corto

(o 2 movi-

menti corti

). Questi segnalano che la memorizzazione non è avvenuta.

• PROCEDURA “B” - memorizzazione di ulteriori trasmettitori

Nota – Utilizzare questa procedura quando nel motore

tubolare sono già memorizzati altri dispositivi.

01. (sul Nemo da memorizzare) Mantenere premuto il

tasto “P1” fino a quando il motore emette 1 suono lungo

02. (su un trasmettitore già memorizzato) Premere per 3

volte (lentamente) il tasto ■ (o il tasto “P1” se si tratta di un altro Nemo già memorizzato).

03. (sul Nemo da memorizzare) Premere di nuovo il tasto

“P1”.

04. Il motore emette 3 suoni brevi

(oppure 3 movimenti

lunghi

) per segnalare l’avvenuta memorizzazione.

Nota – Se il motore emette 6 suoni brevi (oppure 6 movimenti lunghi

) vuol dire che la memoria è piena.

6 – VERIFICA DEL PRODOTTO TRAMITE LA

MODALITÀ “TEST”

Al termine della procedura di memorizzazione effettuare le seguenti prove per verificare la corretta memorizzazione ed il funzionameto dei sensori di Nemo.

Nella modalità TEST il sistema posiziona le soglie dei sensori al minimo, affinché queste possano essere superate da piccole variazioni di luce e di vento. Ciò permette di verificare velocemente il comportamento del sistema, evitando lunghe attese. In questa modalità Nemo reagisce in tempo reale, senza rispettare i tempi di attesa previsti per il funzionamento normale.

• Test del sensore sole:

01. Ruotare la manopola “Sun” (fig. 6) in senso ANTIO- RARIO fino a raggiungere la posizione “Test”. Fare in modo che il sensore sole sia illuminato con almeno 1Klux (la luce esterna diurna di un giorno, anche se parzialmente nuvoloso, dovrebbe essere sufficiente; altrimenti usare una lampada).

02. Verificare se il Led verde emette una serie di lam- peggi brevi (= superamento della soglia) e se Nemo invia un comando di Discesa.

03. Oscurare il sensore sole con una mano (poiché in modalità TEST il valore della soglia è minimo, se il tempo è sereno e ci si trova in pieno sole, potrebbe non essere sufficiente coprire il sensore con una mano; eventualmente usare un telo nero) e verificare se il Led esegue una serie di lampeggi brevi (= fine superamento soglia; lampeggi di colore rosso e verde alternati) e se Nemo invia un comando di Salita.

04. Infine, ruotare la manopola “Sun” fuori dalla zona di “TEST”.

• Test del sensore vento:

01. Ruotare la manopola “Wind” (fig. 6) in senso ANTIO- RARIO fino a raggiungere la posizione “Test”.

02. Mettere in movimento le pale del sensore vento e accertarsi che: a) Nemo invii all’automatismo il co mando di salita della tenda; b) Nemo blocchi la possibilità di comandare l’automatismo con qualsiasi altro comando (protezione della tenda dal vento); c) il

Led emetta una serie di lampeggi brevi di colore rosso (= superamento della soglia).

03. A questo punto fermare le pale e accertarsi che: a) Nemo sblocchi la protezione della tenda dal vento e che la tenda possa essere comandata di nuovo; b) il Led emetta una serie di lampeggi brevi di colore rosso e verde alternati (= fine superamento soglia).

04. Infine, ruotare la manopola “Wind” fuori dalla zona di “TEST”.

Attenzione!

Durante il “Test” dei sensori “sole” o “vento”, Nemo trasmette alla centrale i comandi corrispondenti al superamento delle soglie sole o vento. Questi comandi provocano nella centrale sia le manovre di discesa e salita della tenda, sia l’attivazione di eventuali blocchi

o l’attiva-

zione di stati di priorità

, come nei seguenti esempi.

• Primo esempio: il superamento della soglia vento pro-

voca sia la salita della tenda sia il blocco, nella centrale, di qualsiasi comando per 15 minuti.

• Secondo esempio: se dopo la discesa della tenda cau-

sata dal superamento della soglia sole, l’utente invia un comando di salita tramite un trasmettitore, nella centrale si attiva lo stato di “priorità manuale”. Da questo momento la centrale ignora tutti i comandi successivi inviati da Nemo, provocati dal “superamento della soglia sole” e il normale funzionamento viene ripristinato quando Nemo invia il comando di “fine superamento soglia sole”.

Per annullare qualsiasi blocco

provocato durante la

fase di test, è sufficiente spegnere per alcuni istanti

centrale (o il motore) comandato da Nemo.

Terminate le verifiche in modalità TEST è possibile procedere alla regolazione delle manopole “Sun” e “Wind” sui valori desiderati, utilizzando come riferimento la scala graduata riportata accanto alle manopole.

• Manopola “Sun”

Indicativamente questa manopola andrebbe regolata tra 15 e 30Klux. Se si desidera che l'automatismo intervenga in presenza di sole molto intenso, regolare la manopola su valori maggiori. In alternativa, per regolare la manopola “Sun” è possibile usare anche la modalità “in tempo reale”. Per usare questa modalità ruotare la manopola “Sun” per piccoli tratti ed attendere ogni volta qualche secondo, in modo che

Nemo possa confrontare il valore di soglia appena regolato con il valore di luminosità misurato in quell’istante e, infine, possa trasmettere il comando previsto all’automatismo. Nell’occasione il Led emette uno dei seguenti segnali: lampeggio di colore verde = soglia superata; lampeggio di colore rosso e verde alternati = soglia non superata.

• Manopola “Wind”

Indicativamente questa manopola andrebbe regolata tra 15 e 30Km/h; può essere regolata su valori maggiori soltanto in presenza di tende piccole e molto robuste.

7 – DIAGNOSTICA

In qualsiasi momento è possibile attivare la “modalità DIAGNOSTICA” per verificare se l’intensità del fenomeno atmosferico che si manifesta in quell’istante è al di sotto o al di sopra della soglia impostata. Per attivare la diagnosi premere brevemente il tasto “P1” (fig. 6) ed attendere circa 1 secondo che il Led rosso smetta di lampeggiare, poi osservare la segnalazione successiva sul Led e confrontarla con la descrizione in Tabella A.

Attenzione! - La modalità “diagnostica” provoca solo la segnalazione sul Led e non il comando della tenda.

8 – COME DISABILITARE IL SENSORE SOLE

Se si desidera disabilitare il sensore sole, ad esempio d'inverno, è possibile farlo portando la manopola “Sun” (fig. 6) nella posizione massima, ruotandola in senso ora- rio. Per ripristinare il sensore, portare la stessa manopola in una posizione desiderata e premere brevemente il tasto “P1” (fig. 6).

Attenzione! - Non è possibile disabilitare il sensore vento.

9 – COSA FARE SE...

Se il vento o il sole sono superiori alla soglia impostata ma l’automatismo sembra non eseguire le manovre come dovrebbe: • verificare che Ne mo sia memoriz-

zato correttamente nel ricevitore dell’automatismo da comandare nel modo seguente. Inviare un comando all’automatismo con un altro trasmettitore; quindi premere su Nemo il tasto P1 per accertarsi che la manovra si fermi. • Controllare il corretto funzionamento dei sensori eseguendo la diagnosi riportata nel capitolo 7. • Per ultimo eseguire il TEST riportato nel capitolo 6.

Tabella A

• Led spento

Non è superata nessuna soglia e non c’è nessun preallarme

• Led rosso acceso (per 3 secondi) È superata la soglia d’intervento vento

• Led verde acceso (per 3 secondi) È superata la soglia d’intervento sole

• Led rosso lampeggiante (per 3 secondi) Preallarme: guasto al sensore “vento”: questo non ha rilevato azioni del vento nelle ultime 24 ore

• Led verde lampeggiante (per 3 secondi) Preallarme: guasto al sensore “sole”: questo non ha rilevato nessuna variazione dell’intesità della luce solare durante le ultime 24 ore

DICHIARAZIONE CE DI

CONFORMITÀ

Nota - Il contenuto di questa dichiarazione corrisponde a quanto dichiarato nell’ultima revisione disponibile, prima della stampa di questo manuale, del documento ufficiale depositato presso la sede di Nice Spa. Il presente testo è stato riadattato per motivi editoriali.

Numero: 286/WSCT Revisione: 1

Il sottoscritto Luigi Paro, in qualità di Amministratore Delegato, dichiara sotto la propria responsabilità che il prodotto:

Nome produttore: NICE s.p.a. Indirizzo: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italia

Tipo: Sensore climatico Modelli: Nemo WSCT; Nemo SCT Accessori: –––

risulta conforme a quanto previsto dalla seguente direttiva comunitaria:

• 1999/5/CE DIRETTIVA 1999/5/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 9 marzo 1999 riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità, secondo le seguenti norme armonizzate: – protezione della salute: EN 50371:2002; – sicurezza elettrica: EN 60950-1:2006; – compatibilità elettromagnetica: EN 301 4891V1.8.1:2008; EN 301 489-3V1.4.1:2002 – spettro radio: EN 300220-2V2.1.2:2007

In accordo alla direttiva 1999/5/CE (allegato V), il prodotto risulta di classe 1 e marcato:

Oderzo, 2 Settembre 2009

Luigi Paro

(Amministratore Delegato)

0682

CARATTERISTICHE TECNICHE DEL PRODOTTO

■ Alimentazione: Completamente autonoma: costituito da cella fotovoltaica (64 mWp)

■ Frequenza di trasmissione: 433,92 Mhz con anten- na integrata

■ Codifica radio: TTS (compatibile con i ricevitori comandati con trasmettitori Ergo, Plano, NiceWay)

■ Potenza irradiata: circa 1 mW (erp). In condizioni ottimali corrisponde ad una portata di circa 100 m in campo aperto o 20 m all’interno di edifici

■ Grado di protezione: IP 34

■ Resistenza agli urti: fino a 0,5J, secondo la norma

EN 60068-2-75; grandine: H3-H4 scala Torro

■ Temperatura di utilizzo: da - 20°C a + 55°C

■ Dimensioni mm: (volume) 125 x 250 x 100 (H)

■ Peso: 250 g

Sensore “vento”

■ Gamma di misura: da 0 a 125 Km/h

■ Risoluzione: 1 km/h

■ Accuratezza: ± 2% F.S.

■ Costante di conversione: 0,26 giri/s - km/h

■ Regolazione soglia: da 5 a 60 Km/h

■ Preallarme: dopo 24 h senza vento

Sensore “sole”

■ Gamma di misura: da 3 a 80 Klux

■ Risoluzione: 1 Klux

■ Accuratezza: ± 5% F.S.

■ Regolazione soglia: da 5 a 60 Klux

■ Preallarme: dopo 24 h senza variazione della luce

–––––––

Note: –(*) La portata dei trasmettitori può essere influenzata da altri dispo-

sitivi che operano nelle vicinanze alla stessa frequenza del trasmettitore (ad esempio radiocuffie, sistemi di allarme, ecc.), provocando interferenze con il ricevitore. Nei casi di forti interferenze, Nice non può offrire nessuna garanzia circa la reale portata dei propri dispositivi radio.

– Tutte le caratteristiche tecniche riportate, sono riferite ad una tem-

peratura ambientale di 20°C (± 5°C).

– Nice S.p.a. si riserva il diritto di apportare modifiche al prodotto, in

qualsiasi momento lo riterrà necessario, mantenendone la stessa destinazione d’uso e le funzionalità.

SMALTIMENTO DEL PRODOTTO

Questo prodotto è parte integrante dell'automazione, e dunque, deve essere smaltito insieme con essa.

Come per le operazioni d’installazione, anche al termine della vita di questo prodotto, le operazioni di smantellamento devono essere eseguite da personale qualificato. Questo prodotto è costituito da vari tipi di materiali: alcuni possono essere riciclati, altri devono essere smaltiti. Informatevi sui sistemi di riciclaggio o smaltimento previsti dai regolamenti vigenti sul vostro territorio, per questa categoria di prodotto. Attenzione! – alcune parti del prodotto possono contenere sostanze inquinanti o pericolose che, se disperse nell’ambiente, potrebbero provocare effetti dannosi sull’ambiente stesso e sulla salute umana.

Come indicato dal simbolo a lato, è vietato gettare questo prodotto nei rifiuti domestici. Eseguire quindi la “raccolta separata” per lo smaltimento, secondo i metodi previsti dai

regolamenti vigenti sul vostro territorio, op pure riconsegnare il prodotto al venditore nel momento dell’acquisto di un nuovo prodotto equivalente. Attenzione! – i regolamenti vigenti a livello locale possono prevedere pesanti sanzioni in caso di smaltimento abusivo di questo prodotto.

Smaltimento della pila

Attenzione! – Il prodotto contiene una pila che deve essere rimossa prima dello smaltimento. La pila scarica contiene sostanze inquinanti e quindi, non deve essere buttata nei rifiuti comuni. Occorre smaltirla utilizzando i metodi di raccolta ‘separata’, previsti dalle normative vigenti nel vostro territorio.

FRANÇAIS

RECOMMANDATIONS GÉNÉRALES

Recommandations pour la sécurité

• Au cours de l’installation du dispositif, il est impor-

tant de suivre attentivement toutes les instructions figurant dans ce guide. Ne pas effectuer l’installation si le moindre doute persiste et demander les éclaircissements nécessaires au Service aprèsvente Nice.

• ATTENTION ! – Instructions importantes : con -

server ces instructions pour les éventuelles in terventions futures de maintenance ou de mi se au rebut du dispositif.

• ATTENTION ! – Toutes les opérations d’installa-

tion, de connexion, de programmation et de maintenance du dispositif doivent être effectuées exclusivement par un technicien qualifié !

• ATTENTION ! – Nemo ne doit pas être considéré

comme un dispositif de sécurité qui élimine les dommages causés au store par un vent fort (de fait, une banale coupure de courant rendrait impossible la rentrée automatique du store). Nemo doit être considéré comme partie d’une automatisation utile à la protection du store et à son confort d’utilisation.

• Nice décline toute responsabilité pour les dommages

matériels dus à des évènements atmosphériques non détectés par les capteurs du dispositif.

• Ne pas ouvrir le carter de protection du dispositif car il

contient des circuits électriques qui ne sont pas sujets à maintenance.

• Ne pas effectuer de modifications sur une partie quel-

conque du dispositif. Des opérations non au torisées ne peuvent que provoquer des problèmes de fonctionnement. Le constructeur décline toute responsabilité pour les dommages dérivant de modifications arbitraires au produit.

• Ne pas mettre le dispositif à proximité de fortes sources

de chaleur ni l’exposer à des flammes vives. Ces actions peuvent l’endommager et être cause de mauvais fonctionnement.

Autres recommandations

• Le dispositif est alimenté par une cellule photovoltaïque qui doit être exposée à la lumière solaire. S’assurer par conséquent que la surface de cette cellule est toujours propre et dépourvue de feuilles, neige ou autre : nettoyer la surface avec un chiffon doux et humide, en évitant les substances contenant de l’alcool, du benzène, des diluants ou similaires.

• Les matériaux de l’emballage du produit doivent être mis au rebut dans le plein respect des normes locales en vigueur.

1 – DESCRIPTION DU PRODUIT ET TYPE

D’UTILISATION

Le produit fait partie de la série de capteurs climatiques Nemo. Ces capteurs sont munis d’un émetteur radio intégré, avec codage « TTS », et d’une alimentation autonome à énergie solaire fournie par une cellule photovoltaïque intégrée ; pendant la nuit, Nemo utilise l’énergie résiduelle accumulée le jour, sans avoir besoin, par con séquent, d’être branché au secteur électrique. Nemo est destiné aux installations d’automatisation pour stores, volets roulants, lanterneaux et similaires, qui adop tent des moteurs tubulaires Nice avec codage radio « TTS ». Toute autre utilisation doit être considérée

comme impropre et interdite ! Le constructeur ne répond pas des dommages résultant d’une utilisation impropre du produit, différente de ce qui est prévu dans ce guide.

2 – FONCTIONNEMENT DU PRODUIT

Le fonctionnement de Nemo se base sur la détection des variations de vitesse du vent (fonction qui n’est présente que sur Nemo SCT) ou des variations d’intensité de la lumière solaire. Quand la valeur détectée dépasse le seuil d’intervention (paramètre réglable), Nemo transmet un « signal radio » à l’automatisme. Celui-ci, à son tour, commande la ma nœuvre préétablie, suivant le type de signal reçu.

• Capteur « Soleil » (fig. 8)

Quand l’intensité de la lumière solaire, mesurée par le capteur (b - fig. 6), dépasse la valeur de seuil, au bout de 2 minutes Nemo transmet à l’automatisme la commande qui provoque la descente. Tandis que quand l’intensité de la lumière descend en dessous de la valeur de seuil, au bout de 15 minutes Nemo transmet à l’automatisme la commande qui provoque la remontée. Les temps de retard décrits plus haut, ont pour but d’éviter des mouvements continus et répétés de l’automatisme en présence de nuages passagers. Concernant les seuils, il existe une différence (hystérésis) d’environ 70 % entre le seuil qui provoque la descente et celle qui provoque la montée. Par exemple, si le seuil est réglé à 20 kLux la descente est commandée en présence de cette valeur de luminosité, tandis que la remontée est commandée quand la valeur est d’environ 14 kLux.

• Capteur « Vent » (fig. 7)

Quand la vitesse du vent, mesurée par le capteur (a - fig.

6), dépasse la valeur de seuil, Nemo transmet immédiate-

ment à l’automatisme la commande qui provoque la montée du store. Simultanément, il envoie aussi une com mande qui bloque l’exécution de n’importe quelle autre commande destinée à l’automatisme, de manière à protéger le store de l’action du vent. Quand la vitesse du vent descend en dessous de la valeur de seuil, au bout de 4 minutes Nemo débloque la protection du store en rendant de nouveau possible la commande de l’automatisme. Après ce déblocage, si le valeur du seuil soleil est dépassée, Nemo transmet au bout de 15 minutes la commande qui provoque la descente du store.

Note - Durant le fonctionnement normal du produit, la led reste toujours éteinte, même quand Nemo transmet les commandes.

3 – VÉRIFICATIONS AVANT L’INSTALLATION

ET LIMITES D’UTILISATION DU PRODUI

• Lire les données techniques figurant dans le chapitre « Caractéristiques techniques du produit » pour évaluer les limites d’utilisation de Nemo.

• Vérifier que le récepteur de l’automatisme dans lequel Nemo doit être mémorisé adopte le codage « TTS » (se

référer au manuel d’instructions du récepteur ou de l’automatisme).

• Nemo pourrait ne pas être compatible avec les anciens moteurs produits avant juin 2004 et avec les logiques de commande, modèle TTO.

• (fig. 1) Vérifier que le lieu choisi pour l’installation de Nemo se trouve à l’intérieur du rayon de portée par rapport à l’automatisme à commander. Même si la portée dans des conditions favorables (en es pace libre) peut être de 100 m, considérant que Nemo représente une protection pour le store, il est conseillé de ne pas dépasser 10-20 m. Il est conseillé, en outre, de vérifier qu’il n’y a pas, à proximité, d’autres dispositifs radio opérant à la même fréquence, tels que des alarmes, écouteurs radio, etc. : ces dispositifs pourraient réduire ultérieurement la portée ou même bloquer la communication entre Nemo et l’automatisme.

• vérifier que le lieu choisi pour l’installation de Ne mo remplit les conditions suivantes : – il doit permettre un ensoleillement total et direct de la surface du capteur soleil, au moins dans les moments de la journée où la protection solaire produite par l’automatisme doit être efficace ; ne pas installer le produit dans les zones d’ombre produites par des stores, des arbres, balcons etc. ; – (fig. 3) il doit permettre l’exposition des pales du capteur vent à la même ventilation à laquelle est soumis le store que l’on souhaite automatiser.

• (fig. 4) Choisir le type de configuration que doit prendre la structure de Nemo, suivant l’inclinaison de la surface choisie pour l’installation. Attention ! – les pales du

capteur vent doivent être positionnées à l’horizontale et tournées vers le bas par rapport au corps.

• Vérifier que la surface choisie pour l’installation est d’un matériau solide et peut garantir une fixation stable.

• Vérifier que Nemo se trouve dans une position protégée des chocs accidentels contre d’autres objets.

4 – INSTALLATION DU PRODUIT

Pour effectuer l’installation, fixer les différentes parties du produit en suivant l’ordre numérique indiqué sur la fig. 5. Ensuite, tourner le corps de Nemo de manière à mettre les pales du capteur vent sur le plan horizontal comme indiqué sur la fig. 4.

En général, sur le même automatisme on peut mémoriser

jusqu’à 3 Nemo ; cela permet de contrôler différents points de l’environnement.

5 – MÉMORISATION DU PRODUIT DANS LE

RÉCEPTEUR DE L’AUTOMATISME

Comme pour n’importe quel émetteur, pour Nemo aussi, il faut mémoriser son code radio dans le récepteur de l’automatisme à commander, de manière que Nemo puisse communiquer « par radio » les données de ses capteurs climatiques. Pour mémoriser Nemo, il faut suivre la procédure « Mode I » décrite dans le guide du récepteur associé.

Note – la touche ■ (= Stop) de l’émetteur cité dans ces manuels équivaut sur Nemo à la touche « P1 » de la fig. 6.

Si les instructions originales de l’automatisme ne sont pas disponibles (tous les guides des produits Nice peuvent être téléchargés sur www.nice-service.com) il est possible d’utiliser aussi l’une des procédures de mémorisation ci-après.

• PROCÉDURE « A » - mémorisation du premier émetteur

Note – Utiliser cette procédure quand aucun code radio

n’a encore été mémorisé dans le moteur tu bulaire.

01. Débrancher et rebrancher le moteur tubulaire à l’ali-

mentation : le moteur émet 2 sons longs

(ou 2 mou-

ve ments longs

). Attention ! - Si à l’allumage le mo -

teur émet 2 sons brefs

(ou deux mouvements

courts

, ou aucun mouvement) cela veut dire que d’autres émetteurs ont été mémorisés. Par con séquent, interrompre la procédure et utiliser la « Pro cédure B ».

02. Dans les 5 secondes qui suivent

, garder la touche « P1 » de Nemo enfoncée et la relâcher après l’émission du premier

des 3 sons brefs du moteur (ou bien

du premier

des 3 mouvements courts) qui signalent que la mémorisation a eu lieu. Attention ! - Si la touche n’est pas pressée dans les 5 secondes, le moteur émet 1 son court

(ou 2 mouvements courts).

Ils signalent que la mémorisation n’a pas eu lieu.

• PROCÉDURE « B » - mémorisation d’autres émetteurs

Note – Utiliser cette procédure quand d’autres dispositifs

ont déjà été mémorisés dans le moteur tubulaire.

01. (sur le Nemo à mémoriser) Maintenir enfoncée la touche « P1 » jusqu’à ce que le moteur émette 1 son long

;

02. (sur un émetteur déjà mémorisé) Appuyer 3 fois (lentement) sur la touche ■ (ou la touche « P1 » s’il s’agit d’un autre Nemo déjà mémorisé).

03. (sur le Nemo à mémoriser) Appuyer de nouveau sur la touche « P1 ».

04. Le moteur émet 3 sons brefs

(ou 3 mouvements

longs

) pour signaler que la mémorisation a eu lieu.

Note – Si le moteur émet 6 sons brefs (ou 6 mouvements longs) cela indique que la mémoire est pleine.

6 – VÉRIFICATION DU PRODUIT AVEC LA

MODALITÉ « TEST »

À la fin de la procédure de mémorisation, effectuer les tests suivants pour vérifier si la mémorisation a été effectuée correctement et si les capteurs de Nemo fonctionnent.

Dans la modalité TEST, le système positionne les seuils des capteurs au minimum, pour qu’ils puissent être franchis par de petites variations de lumière et de vent. Cela permet de vérifier rapidement le comportement du système, en évitant de longues attentes. Dans cette modalité, Nemo réagit en temps réel, sans respecter les temps d’attente prévus pour le fonctionnement normal.

• Test du capteur soleil :

01. Tourner le bouton « Sun » (fig. 6) dans le sens ANTI- HORAIRE jusqu’à la position « Test ». Faire en sorte que le capteur soleil soit éclairé avec au moins 1 kLux (la lumière extérieure diurne d’une journée, même si partiellement nuageuse, devrait être suffisante ; en cas contraire utiliser une lampe).

02. Vérifier si la Led verte émet une série de clignote- ments brefs (= dépassement du seuil) et si Nemo envoie une commande de Descente.

03. Masquer le capteur soleil avec une main (vu qu’en modalité TEST la valeur du seuil est minime, si le temps est serein et qu’on se trouve en plein soleil, couvrir le capteur avec une main pourrait ne pas suffire ; utiliser éventuellement un tissu noir) puis vérifier si la led effectue une série de clignotements brefs (= fin de dépassement du seuil ; clignotements alterné

rouge/vert) et si Nemo envoie une commande de montée.

04. Pour finir, tourner le bouton « Sun » hors de la zone de « TEST ».

• Test du capteur vent :

01. Tourner le bouton « Wind » (fig. 6) dans le sens ANTIHORAIRE jusqu’à la position « Test ».

02. Mettre en mouvement les pales du capteur vent et contrôler que : a) Nemo envoie à l’automatisme la commande de montée du store ; b) Nemo bloque la possibilité de commander l’automatisme avec n’importe quelle autre commande (protection du store contre le vent) ; c) la led émet une série de clignotements brefs de couleur rouge (= dépassement du seuil).

03. Arrêter alors les pales et contrôler que : a) Nemo débloque la protection du store contre le vent et que le store peut être commandé de nouveau ; b) la led émet une série de clignotements brefs alternés rouge/vert (= fin de dépassement du seuil).

04. Pour finir, tourner le bouton « Wind » hors de la zone de « TEST ».

Attention !

Durant le « Test » des capteurs « soleil » ou « vent », Ne mo transmet à la logique les commandes correspondant au dépassement des seuils soleil ou vent. Ces commandes provoquent dans la logique à la fois les manœuvres de descente et de montée du store, et l’activation

d’éventuels blocages ou l’activation d’états de priorité

, comme dans les exemples suivants.

• Premier exemple : le dépassement du seuil vent pro-

voque à la fois la montée du store et le blocage, dans la logique, de n’importe quelle commande pendant 15 minutes.

• Deuxième exemple : si après la descente du store cau-

sée par le dépassement du seuil soleil, l’utilisateur envoie une commande de montée à l’aide d’un émetteur, l’état de « priorité manuelle » s’active dans la logique. À partir de ce moment, la logique ignore toutes les commandes successives envoyées par Nemo, provoquées par le « dépassement du seuil soleil » et le fonctionnement normal est rétabli quand Nemo envoie la commande de « fin du dépassement du seuil soleil ».

Pour annuler n’importe quel blocage

provoqué durant la phase de test, il suffit d’éteindre pendant quelques instants la logique (ou le moteur) commandé(e) par Nemo.

Après avoir terminé les contrôles en modalité TEST, il est possible de procéder au réglage des boutons « Sun » et « Wind » sur les valeurs désirées en utilisant comme référence l’échelle graduée à côté des boutons.

• Bouton « Sun »

Indicativement, ce bouton doit être réglé entre 15 et 30 kLux. Si l’on souhaite que l’automatisme intervienne en présence de soleil très intense, régler le bouton sur des valeurs plus élevées.

En alternative, pour régler le bouton « Sun » il est possible d’utiliser aussi la modalité « en temps réel ». Pour utiliser cette modalité, tourner le bouton « Sun » par petites étapes et attendre à chaque fois quelques secondes, de manière que Nemo puisse comparer la valeur de seuil qui vient d’être sélectionnée avec la valeur de luminosité mesurée au même instant et enfin, puisse transmettre la commande prévue à l’automatisme. À cette occasion, la led émet l’un des signaux suivants : clignotement de cou-

leur verte = seuil dépassé ; clignotement alterné rouge/vert = seuil non dépassé.

• Bouton « Wind »

Indicativement ce bouton devrait être réglé entre 15 et 30 km/h ; il peut être réglé sur des valeurs plus élevées uniquement en présence de stores de petite taille et très robustes.

7 – DIAGNOSTIC

La « modalité DIAGNOSTIC » peut être activée à tout moment, pour vérifier si l’intensité du phénomène atmosphérique qui se manifeste à cet instant est en dessous ou au-dessus du seuil programmé. Pour activer le diagnostic, appuyer brièvement sur la touche « P1 » (fig. 6) attendre environ 1 seconde que la led rouge arrête de clignoter, puis observer la signalisation émise ensuite par la led et la comparer à la description du Tableau A.

Attention ! - La modalité « diagnostic » provoque uniquement la signalisation sur la led et pas la commande du store.

8 – COMMENT DÉSACTIVER LE CAPTEUR

SOLEIL

Si l’on souhaite désactiver le capteur soleil, par exemple en hiver, il est possible de le faire en mettant le bouton « Sun » (fig. 6) dans la position maximum, en le tournant dans le sens horaire. Pour réactiver le capteur, amener ce même bouton dans la position souhaitée et appuyer briè

vement sur la touche « P1 »

(fig. 6).

Attention ! - Le capteur vent ne peut pas être désactivé.

9 – QUE FAIRE SI…

Si le vent ou le soleil dépassent le seuil programmé mais que l’automatisme semble ne pas exécuter les manœuvres comme il devrait: • vérifier que Nemo est

mémorisé correctement dans le récepteur de l’automatisme à commander en procédant comme suit. Envoyer une commande à l’automatisme avec un autre émetteur ; puis presser sur Nemo la touche P1 pour vérifier que la manœuvre s’arrête. • Contrôler le fonctionnement correct des capteurs en effectuant le diagnostic indiqué au chapitre 7. • En dernier, effectuer le TEST indiqué au chapitre 6.

Tableau A

• Led éteinte

Aucun seuil n’est franchi et il n’y a aucune préalarme

• Led rouge allumée (pendant 3 secondes) Le seuil d’intervention vent est dépassé

• Led verte allumée (pendant 3 secondes) Le seuil d’intervention soleil est dépassé

• Led rouge clignotante (pendant 3 secondes) Préalarme : panne du capteur « vent » : il n’a pas détecté d’actions du vent au cours des dernières 24 heures

• Led verte clignotante (pendant 3 secondes) Préalarme : panne du capteur « soleil » : il n’a détecté aucune variation de l’intensité de la lumière solaire au cours des dernières 24 heures

DÉCLARATION CE DE

CONFORMITÉ

Note - Le contenu de cette déclaration de conformité correspond à ce qui est déclaré dans la dernière révision disponible du document officiel, déposé au siège de Nice S.p.a., avant l'impression de ce guide. Le texte ici présent a été réadapté pour des raisons d’édition.

Numéro : 286/WSCT Révision : 1

Je soussigné Luigi Paro, en qualité d’Administrateur Délégué, déclare sous mon entière responsabilité que le produit :

Nom du producteur : NICE s.p.a. Adresse : Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italie

Type : Capteur climatique Modèles : Nemo WSCT ; Nemo SCT Accessoires : –––

est conforme à ce qui est prévu par la directive communautaire suivante :

• 1999/5/CE DIRECTIVE 1999/5/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL du 9 mars 1999 concernant les équipements hertziens et les équipements terminaux de télécommunication et la reconnaissance mutuelle de leur conformité, selon les normes harmonisées suivantes : – protection de la santé : EN 50371:2002 ; – sécurité électrique : EN 60950-1:2006 ; – compatibilité électromagnétique : EN 301 4891V1.8.1:2008; EN 301 489-3V1.4.1:2002 – spectre radio : EN 300220-2V2.1.2:2007

Conformément à la directive 1999/5/CE (annexe V), le produit résulte de classe 1 et est marqué :

Oderzo, le 2 Septembre 2009

Luigi Paro

(Administrateur Délégué)

0682

CARACTÉRISTIQUES TECHNIQUES DU PRODUIT

■ Alimentation : Complètement autonome : constituée

d’une cellule photovoltaïque (64 mWp)

■ Fréquence de transmission : 433,92 Mhz avec

antenne intégrée

■ Codage radio : TTS (compatible avec les récepteurs

commandés par les émetteurs Ergo, Plano, NiceWay)

■ Puissance rayonnée : environ 1 mW (PAR). Dans

des conditions optimales, cela correspond à une portée d’environ 100 m en espace libre ou à 20 m à l’intérieur d’édifices

■ Indice de protection : IP 34

■ Résistance aux chocs : jusqu’à 0,5 J, selon la norme

EN 60068-2-75 ; grêle : H3-H4 échelle TORRO

■ Température d’utilisation : de - 20°C à 55°C

■ Dimensions mm : (volume) 125 x 250 x h 100

■ Poids : 250 g

Capteur « vent »

■ Plage de mesure : de 0 à 125 km/h

■ Résolution : 1 km/h

■ Précision : ± 2% fin d’échelle

■ Constante de conversion : 0,26 tours/s - km/h

■ Réglage seuil : de 5 à 60 km/h

■ Préalarme : au bout de 24 h sans vent

Capteur « soleil »

■ Plage de mesure : de 3 à 80 kLux

■ Résolution : 1 kLux

■ Précision : ± 5% fin d’échelle

■ Réglage seuil : de 5 à 60 kLux

■ Préalarme : au bout de 24 h sans variation de lumière

–––––––

Notes : –(*) La portée des émetteurs peut être influencée par d’autres dis-

positifs fonctionnant à proximité à la même fréquence que l’émetteur (par exemple écouteurs radio, systèmes d’alarme, etc.), provoquant des interférences avec le récepteur. En cas de fortes interférences, Nice ne peut offrir aucune garantie sur la portée réelle de ses dispositifs radio.

– Toutes les caractéristiques techniques indiquées se réfèrent à une

température ambiante de 20 °C (± 5 °C).

– NICE s.p.a. se réserve le droit d’apporter des modifications au

produit à tout moment si elle le jugera nécessaire, en garantissant dans tous les cas le même bon fonctionnement et le type d’utilisation prévus.

MISE AU REBUT DU PRODUIT

Ce produit est partie intégrante de l’automatisme et doit donc être mis au rebut avec ce dernier.

Comme pour l’installation, à la fin de la durée de vie de ce produit, les opérations de démantèlement doivent être effectuées par du personnel qualifié. Ce produit est constitué de différents types de ma tériaux : certains peuvent être recyclés, d’autres doivent être mis au rebut. Informez-vous sur les systèmes de recyclage ou de mise au rebut prévus par les règlements, en vigueur dans votre pays, pour cette catégorie de produit. Attention ! – certains composants du produit peuvent contenir des substances polluantes ou dangereuses qui pourraient avoir des effets nuisibles sur l’environnement et sur la santé des personnes s’ils étaient jetés dans la nature.

Comme l’indique le symbole ci-contre, il est interdit de jeter ce produit avec les ordures ménagères. Par conséquent, utiliser la mé thode de la « collecte sélective » pour la

mise au rebut des composants conformément aux prescriptions des normes en vigueur dans le pays d’utilisation ou restituer le produit au vendeur lors de l’achat d’un nouveau produit équivalent. Attention ! – les règlements locaux en vigueur peuvent appliquer de lourdes sanctions en cas d’élimination illicite de ce produit.

Mise au rebut de la pile

Attention ! – Le produit contient une pile qui doit être enlevée avant la mise au rebut. La pile usagée contient des substances polluantes et ne doit donc pas être jetée avec les ordures ménagères. Il faut la mettre au rebut en adoptant les méthodes de collecte sélective prévues par les normes en vigueur dans le pays d’utilisation.

ESPAÑOL

ADVERTENCIAS GENERALES

Advertencias de seguridad

• Durante la instalación es importante respetar escru -

pulosamente todas las instrucciones mencionadas en este manual. No proceda con la instalación si tuviera alguna duda y solicite aclaraciones al Servicio de Asistencia Nice.

• ¡ATENCIÓN! – Instrucciones importantes: guar-

de estas instrucciones para cuando deba llevar a cabo los trabajos de mantenimiento o para cuando deba eliminar el dispositivo.

• ¡ATENCIÓN! – Todas las operaciones de instala-

ción, conexión, programación y mantenimiento del dispositivo deben ser llevadas a cabo ex clusivamente por un técnico cualificado!

• ¡ATENCIÓN! – Nemo no debe considerarse un

dispositivo de seguridad que elimina las averías del toldo por efecto del viento fuerte (en efecto, un banal corte de energía eléctrica ha ría imposible la recogida automática del toldo). Nemo debe considerarse parte de una automatización útil para la protección del toldo y para que su uso sea más cómodo.

• Nice no se asume ninguna responsabilidad por daños

materiales provocados por eventos atmosféricos no detectados por los sensores del dispositivo.

• No abra la cubierta de protección del dispositivo porque

contiene circuitos eléctricos libres de mantenimiento.

• No modifique ninguna pieza del dispositivo. Las opera-

ciones no permitidas pueden provocar desperfectos de funcionamiento. El fabricante no se asumirá ninguna responsabilidad por daños originados por modificaciones arbitrarias hechas al producto.

• No coloque el dispositivo cerca de fuentes de ca lor ni lo

exponga al fuego. Esto podría averiarlo y provocar desperfectos de funcionamiento.

Otras advertencias

• El dispositivo es alimentado por una célula fotovoltaica que debe estar expuesta a la luz del sol. Por consiguiente, controle que la superficie de esta célula siempre esté limpia y no tenga hojas, nieve o cualquier otro elemento: limpie la superficie con un paño suave y hú medo, y no utilice alcohol, benceno, disolventes u otras sustancias similares.

• El material de embalaje del producto debe ser eliminado respetando las normativas locales.

1 – DESCRIPCIÓN DEL PRODUCTO Y USO

PREVISTO

Este producto forma parte de la serie de los sensores climáticos Nemo. Dichos sensores incorporan un radiotransmisor integrado con codificación “TTS”, y una alimentación autónoma de energía solar suministrada por una célula fotovoltaica integrada; durante la noche Nemo aprovecha la energía residual acumulada durante el día, sin la necesidad de estar conectado a la red eléctrica. Nemo debe ser utilizado en las instalaciones de automatización de toldos, persianas, lumbreras y similares, que utilicen motores tubulares Nice con codificación radio “TTS”.

¡Cualquier otro empleo debe considerarse ina decuado y está prohibido! El fabricante no responde de los daños que pudieran surgir por un uso inadecuado del producto y diferente de aquel previsto en este ma nual.

2 – FUNCIONAMIENTO DEL PRODUCTO

El funcionamiento de Nemo se basa sobre la detección de las variaciones de velocidad del viento (función pre- sente sólo en Nemo SCT) o de las variaciones de intensidad de la luz solar. Cuando el valor detectado supera el umbral de activa- ción (parámetro regulable) Nemo transmite una “señal de radio” al automatismo. A su vez, éste acciona el movimiento predeterminado según el tipo de señal recibido.

• Sensor “Sole” (fig. 8)

Cuando la intensidad de la luz solar medida por el sensor (b - fig. 6) supera el valor de umbral, transcurridos 2 minutos, Nemo transmite al automatismo el mando de bajada. Por el contrario, cuando la intensidad de la luz está por debajo del valor de umbral, transcurridos 15 minutos,

Nemo transmite al automatismo el mando de recogida. Los tiempos de retardo antedichos tienen la finalidad de evitar movimientos continuos y repetitivos del automatismo ante la presencia de nubes pasajeras. En los umbrales hay una diferencia (histéresis) del 70% aproximadamente entre el umbral que provoca la bajada y aquel que provoca la recogida. Por ejemplo, si el umbral está regulado en 20Klux, la bajada se accionará en correspondencia de este valor de luminosidad, mientras que la recogida se accionará cuando el valor sea de 14Klux aproximadamente.

• Sensor “Vento” (fig. 7)

Cuando la velocidad del viento, medida por el sensor (a fig. 6), supera el valor de umbral, Nemo transmite inme-

diatamente al automatismo el mando de recogida del toldo. Simultáneamente, envía un mando que bloquea la ejecución de cualquier otro mando dirigido al automatismo a fin de proteger el toldo del viento. Cuando la velocidad del viento está por debajo del valor del umbral, transcurridos 4 minutos Nemo desbloquea la protección del toldo, pudiendo accionar nuevamente el automatismo. Después de este desbloqueo, si se superara el valor del umbral del sol, Nemo transmitirá después de 15 minutos el mando de bajada del toldo.

Nota - Durante el funcionamiento normal del producto, el led quedará siempre apagado, incluso cuando Nemo transmite los mandos.

3 – CONTROLES PRELIMINARES A LA INS-

TALACIÓN Y LÍMITES DE UTILIZACIÓN DEL PRODUCTO

• Lea los datos técnicos mencionados en el capítulo “Características técnicas del producto” para evaluar los límites de utilización de Nemo.

• Controle que el receptor del automatismo donde haya que memorizar Nemo utilice la codificación “TTS” (consulte el manual de instrucciones del receptor o del automatismo).

• Es probable que Nemo no sea compatible con los viejos motores producidos antes de junio de 2004 o con las centrales de mando TT0.

• (fig. 1) Controle que el lugar escogido para la instalación de Nemo esté dentro del radio de alcance del

automatismo que deba accionar. Si bien el alcance en condiciones favorables (en campo abierto) puede su perar 100 m, teniendo en cuenta que Nemo es una pro tección para el toldo, se aconseja no su perar la distancia de 10-20 m. También se aconseja controlar que en la zona no haya otros dispositivos radio que trabajen con la misma frecuencia, tales como alarmas, auriculares de radio, etc., porque podrían disminuir aún más el alcance o bloquear la comunicación entre Nemo y el automatismo.

• Controle que el lugar escogido para instalar Ne mo respete los siguientes requisitos: – (fig. 2) debe permitir la insolación directa de la super- ficie del sensor sol, al menos en la parte del día en que la protección solar del automatismo debe ser eficiente; no instale el producto en las zonas de sombras producidas por toldos, árboles, balcones, etc.; – (fig. 3) debe permitir la exposición de las paletas del sensor viento a la misma ventilación que recibe el toldo que se desea automatizar.

• (fig. 4) Elija el tipo de configuración que debe te ner la estructura de Nemo en función de la inclinación de la superficie escogida para la instalación. ¡Atención! –

las paletas del sensor viento de ben estar colocadas en posición horizontal y dirigidas hacia abajo respecto del cuerpo.

• Controle que la superficie escogida para la instalación sea

de material sólido y que garantice una fijación estable.

• Controle que Nemo quede colocado en una po sición que no pueda ser golpeado por otros objetos.

4 – INSTALACIÓN DEL PRODUCTO

Para realizar la instalación, fije las piezas del producto siguiendo el orden numérico indicado en la fig. 5. Por último, gire el cuerpo de Nemo hasta colocar las paletas del sensor viento en posición horizontal, tal como se muestra en la fig. 4.

Por lo general, en el mismo automatismo se pueden memorizar hasta 3 dispositivos Nemo, lo que permite controlar diferentes puntos del entorno.

5 – MEMORIZACIÓN DEL PRODUCTO EN

EL RECEPTOR DEL AUTOMATISMO

Al igual que para cualquier transmisor, también para

Nemo es necesario memorizar su código de radio en el receptor del automatismo a accionar, a fin de que Nemo pueda enviar “vía radio” los datos de sus sensores climáticos. Para memorizar Nemo hay que seguir el procedimiento “Modo I” descrito en el manual del receptor combinado.

Nota – el botón ■ (Stop) del transmisor citado en estos manuales equivale al botón “P1” de Nemo que se muestra en la fig. 6.

Si no estuvieran presentes las instrucciones originales del automatismo (todos los manuales de los productos Nice están disponibles en www.nice-service.com) se podrá utilizar uno de los siguientes procedimientos de memorización.

• PROCEDIMIENTO “A” – memorización del primer transmisor

Nota – Utilice este procedimiento cuando el motor tubu-

lar todavía no tenga memorizado ningún código de radio.

01. Desconecte y reconecte el motor tubular a la alimen-

tación: el motor emitirá 2 sonidos prolongados

(o 2

movimientos largos

). ¡Atención! - Si durante el

encendido el motor emitiera 2 sonidos breves

2 movimientos cortos

, o ningún movimiento) significa que se han memorizado otros transmisores. Por consiguiente, interrumpa el proce di mien to y utilice el “Procedimiento B”.

02. Antes de 5 segundos

, mantenga pulsado el pulsador “P1” de Nemo y suéltelo después de que el motor haya emitido el primero

de los 3 sonidos bre-

ves

(o el primero de los 3 movimientos cortos) que indica que la memorización se ha ejecutado. ¡Aten- ción! - Si no se pulsara el pulsador antes de 5 se gundos, el motor emitirá 1 sonido corto

(o 2 movi-

mientos cortos

). Estos señalan que la memorización

no se ha ejecutado.

• PROCEDIMIENTO “B” – memorización de otros transmisores

Nota – Utilice este procedimiento cuando en el motor

tubular haya otros dispositivos memorizados.

01. (en el Nemo a memorizar) Mantenga pulsado el pul-

sador “P1” hasta que el motor emita 1 sonido prolongado.

02. (en un transmisor memorizado) Pulse 3 veces (lentamente) el pulsador ■ (o el pulsador “P1” si se trata de otro Nemo memorizado).

03. (en el Nemo a memorizar) Pulse de nuevo el pulsador “P1”;

04. El motor emitirá 3 sonidos breves

(o 3 movimientos

prolongados

) para señalar que se ha ejecutado la

memorización.

Nota – Si el motor emitiera 6 sonidos breves (o 6 movimientos prolongados

) significa que la memoria está llena.

6 – CONTROL DEL PRODUCTO MEDIANTE

EL MODO “TEST”

Al concluir el procedimiento de memorización, lleve a cabo las siguientes pruebas para comprobar si la memorización y el funcionamiento de los sensores de Nemo son correctos.

En el modo TEST el sistema coloca los umbrales de los sensores al mínimo, a fin de que puedan ser superadas por pequeñas variaciones de luz y de viento, lo cual permite comprobar rápidamente el comportamiento del sistema, evitando esperas largas. En este modo Nemo reacciona en tiempo real sin respetar los tiempos de espera previstos para el funcionamiento normal.

• Test del sensor sol:

01. Gire el regulador “Sun” (fig. 6) en el sentido ANTIHO- RARIO hasta llegar a la posición “Test”. Procure que el sensor sol esté iluminado con al menos 1Klux (la luz exterior diurna de un día, aunque esté parcialmente nublado, debería ser suficiente; en caso contrario, utilice una lámpara).

02. Controle que el Led verde emita una serie de deste- llos cortos (superación del umbral) y si Nemo envía un mando de Bajada.

03. Cubra el sensor sol con una mano (puesto que en modo TEST el valor del umbral está al mínimo, si el tiempo está sereno y estuviera a pleno sol, podría ser insuficiente cubrir el sensor con una mano; en este caso utilice una tela negra) y controle que el Led ejecute una serie de destellos cortos (fin superación del umbral; destellos de color rojo y verde alternados) y si Nemo envía un mando de Recogida.

04. Por último, gire el regulador “Sun” fuera de la zona de “TEST”.

• Test del sensor viento:

01. Gire el regulador “Wind” (fig. 6) en el sentido ANTI- HORARIO hasta llegar a la posición “Test”.

02. Mueva las paletas del sensor viento y controle que: a) Nemo envíe al automatismo el mando de recogida del toldo; b) Nemo bloquee la posibilidad de accionar el automatismo con cualquier otro mando (protección del toldo del viento); c) el Led emita una serie de destellos cortos de color rojo (= superación del umbral).

03. Entonces, detenga las paletas y controle que: a) Ne mo desbloquee la protección del toldo del viento y que el toldo pueda ser accionado de nuevo; b) el Led emita una serie de destellos cortos de color rojo y verde alternados (= fin de la superación del umbral).

04. Por último, gire el regulador “Wind” fuera de la zona de “TEST”.

¡Atención!

Durante el “Test” de los sensores “sole” o “vento”, Nemo transmite a la central los mandos que corresponden a la superación de los umbrales sol o viento. Tales mandos provocan en la central las maniobras de apertura y cierre del toldo, y la activación de posibles bloqueos

o la activación de estados de prioridad, como en los siguientes ejemplos.

• Primer ejemplo: la superación del umbral viento provo- ca la recogida del toldo y el bloqueo, en la central, de cualquier mando durante 15 minutos.

• Segundo ejemplo: si tras la apertura del toldo, accionada por la superación del umbral sol, el usuario envía un mando de recogida mediante un transmisor, en la cental se activa el estado de “prioridad manual”. Desde ese mo mento la central ignora todos los mandos posteriores enviados por Nemo, activados por la “superación del umbral sol” y el funcionamiento normal se restablece cuando Nemo envía el mando de “fin de superación umbral sol”.

Para anular cualquier bloqueo

provocado durante el

test, es suficiente con apagar durante algunos instan

tes

la central (o el motor) accionado por Nemo.

Al concluir los controles en modo TEST se podrán regular los reguladores “Sun” y “Wind” en los valores deseados, utilizando como referencia la escala graduada indicada al lado de cada regulador.

• Regulador “Sun”

Por lo general este regulador debería estar regulado entre 15 y 30Klux. Si se desea que el automatismo se accione ante la presencia de luz de sol intensa, regule el regulador en los valores más grandes. Como alternativa, para regular el regulador “Sun” también es posible utilizar el modo “en tiempo real”. Para utilizar este modo, gire un poco a la vez el regulador “Sun” y espere algunos segundos para que Nemo pueda comparar el valor de umbral apenas regulado con el valor de luminosidad medido en ese instante y, por último, pueda transmitir el mando previsto al automatismo. En esta ocasión el Led emitirá una de las siguientes señales: destello de color verde = umbral superado; destello de color rojo y verde alternados = umbral no superado.

• Regulador “Wind”

Indicativamente, este regulador debería estar regulado entre 15 y 30Km/h; se puede regular en valores mayores únicamente con toldos pequeños y muy robustos.

7 – DIAGNÓSTICO

En cualquier momento es posible activar la “modo DIAGNÓSTICO” a fin de comprobar si la intensidad del fenómeno atmosférico que se manifiesta en ese instante está por encima o por debajo del umbral regulado. Para activar el diagnóstico, pulse el pulsador “P1” (fig. 6) y espere alrededor de un segundo hasta que el Led rojo comience a destellar; posteriormente, observe la señal siguiente en el Led y compárela con la descripción de la Tabla A.

¡Atención! - El modo “diagnóstico” provoca sólo la señal en el Led y no el accionamiento del toldo.

8 – CÓMO DESHABILITAR EL SENSOR SOLE

Si se deseara deshabilitar el sensor sol, por ejemplo en invierno, es posible hacerlo colocando el regulador “Sun” (fig. 6) en la posición máxima, girándolo en el sentido horario. Para restablecer el sensor, coloque el regulador en una posición deseada y pulse brevemente el pulsador “P1” (fig. 6).

¡Atención! - No es posible deshabilitar el sensor vento.

9 – QUÉ HACER SI…

Si la intensidad del viento o del sol superara el umbral configurado pero el automatismo no re alizara los movimientos que debe realizar: • controle que

Nemo esté memorizado correctamente en el receptor del automatismo a accionar de la siguiente manera. Envíe un mando al automatismo con otro transmisor; posteriormente pulse en Nemo el pulsador P1 para controlar que el movimiento se detenga. • Controle que los sensores funcion correctamente llevando a cabo el diagnóstico indicado en el capítulo 7. • Por último, lleve a cabo el TEST indicado en el capítulo 6.

Tabla A

• Led apagado

No se ha superado ningún umbral y no hay ninguna prealarma

• Led rojo encendido (durante 3 segundos) Se ha superado el umbral de accionamiento viento

• Led verde encendido (durante 3 segundos) Se ha superado el umbral de accionamiento sol

• Led rojo intermitente (durante 3 segundos) Prealarma: avería en el sensor “viento” porque no ha detectado las acciones del viento en las últimas 24 horas

• Led verde intermitente (durante 3 segundos) Prealarma: avería en el sensor “sol” porque no ha detectado ninguna variación de la intensidad de la luz solar durante las últimas 24 horas

DECLARACIÓN DE

CONFORMIDAD CE

Nota - El contenido de esta declaración corresponde a aquello declarado en la última revisión disponible, antes de la impresión de este manual, en el documento oficial, depositado en la sede de Nice S.p.a. En este manual, el texto ha sido readaptado por motivos de impresión.

Número: 286/WSCT Revisión: 1

El suscrito Luigi Paro, en su carácter de Administrador Delegado, declara bajo su responsabilidad que el producto:

Nombre del fabricante: NICE s.p.a. Dirección: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italia

Tipo: Sensor climático Modelos: Nemo WSCT; Nemo SCT Accesorios: –––

responde a las prescripciones de la siguiente directiva comunitaria:

• 1999/5/CE DIRECTIVA 1999/5/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 9 de marzo de 1999 relativa a los equipos radioeléctricos y equipos terminales de telecomunicación y el recíproco reconocimiento de su conformidad, según las siguientes normas armonizadas: – protección de la salud: EN 50371:2002; – seguridad eléctrica: EN 60950-1:2006; – compatibilidad electromagnética: EN 301 489-

1V1.8.1:2008; EN 301 489-3V1.4.1:2002

– espectro radioeléctrico: EN 300220-

2V2.1.2:2007

De acuerdo con la directiva 1999/5/CE (anexo V), el producto es de clase 1 y está marcado:

Oderzo, 2 de Septiembre 2009

Luigi Paro

(Administrador delegado)

0682

CARACTERÍSTICAS TÉCNICAS DEL PRODUCTO

■ Alimentación: Completamente autónoma: constitui- do por una célula fotovoltaica (64 mWp)

■ Frecuencia de transmisión: 433,92 Mhz con antena integrada

■ Codificación radio: TTS (compatible con los recep- tores accionados con transmisores Ergo, Plano, NiceWay)

■ Potencia irradiada: alrededor de 1 mW (e.r.p.) En con- diciones ideales corresponde a un alcance de unos 100 m en campo abierto o 20 m en el interior de edificios

■ Clase de protección: IP 34

■ Resistencia a los golpes: hasta 0,5J, según la nor-

ma EN 60068-2-75; granizo: H3-H4 escala Torro

■ Temperatura de funcionamiento: de - 20°C a + 55°C

■ Dimensiones mm: (volumen) 125 x 250 x 100 (H)

■ Peso: 250 g

Sensor “viento”

■ Gama de medición: de 0 a 125 Km/h

■ Resolución: 1 km/h

■ Precisión: ± 2% F.E.

■ Constante de conversión: 0,26 revoluciones/s - km/h

■ Regulación umbral: de 5 a 60 Km/h

■ Prealarma: después de 24 hs sin viento

Sensor “sol”

■ Gama de medición: da 3 a 80 Klux

■ Resolución: 1 Klux

■ Precisión: ± 5% F.S.

■ Regulación umbral: de 5 a 60 Klux

■ Prealarma: después de 24 hs sin variación de la luz

–––––––

Notas: –(*) El alcance de los transmisores puede verse influenciado por

otros dispositivos que funcionan en las cercanías con la misma frecuencia del transmisor (por ejemplo auriculares con radio, sistemas de alarma, etc.), provocando interferencias con el receptor. En casos de interferencias fuertes, Nice no puede ofrecer ninguna garantía sobre el alcance real de sus dispositivos radio.

– Todas las características técnicas indicadas se refieren a una tem-

peratura ambiental de 20°C (± 5°C).

– Nice S.p.a. se reserva el derecho de modificar el producto en cual-

quier momento, manteniendo las mismas funcionalidades y el mismo uso previsto.

ELIMINACIÓN DEL PRODUCTO

Este producto forma parte integrante del automatismo y, por consiguiente, deberá ser eliminado junto con éste.

Al igual que para las operaciones de instalación, también al final de la vida útil de este producto las operaciones de desguace deben ser llevadas a ca bo por personal experto. Este producto está formado de varios tipos de materiales: algunos podrán ser reciclados y otros deberán ser eliminados. Infórmese sobre los sistemas de reciclaje o de eliminación previstos por las normativas vigentes locales para esta categoría de producto. ¡Atención! – algunas piezas del producto pueden contener sustancias contaminantes o peligrosas que, si se las abandonara en el medio ambiente, podrían provocar efectos perjudiciales para el mismo medio ambiente y para la salud humana.

Tal como indicado por el símbolo de aquí al lado, está prohibido arrojar este producto en los residuos urbanos. Realice la “recogida selectiva” para la eliminación, según los

métodos previstos por las normativas vi gentes locales, o bien entregue el producto al vendedor cuando compre un nuevo producto equivalente. ¡Atención! – las normas locales vigentes pueden prever sanciones importantes en el caso de eliminación abusiva de este producto.

Eliminación de la pila

¡Atención! – El producto contiene una pila que debe quitarse antes de eliminarlo. La pila agotada contiene sustancias contaminantes y, por dicho motivo, no debe arrojarse en los residuos normales. Hay que eliminarla utilizando los métodos de recogida selectiva previstos por las normativas vigentes locales.

DEUTSCH

ALLGEMEINE HINWEISE

Sicherheitshinweise

• Während der Installierung der Vorrichtung ist es

wichtig, alle in diesem Handbuch aufgeführten An leitungen aufmerksam zu befolgen. Nicht mit der Installierung fortschreiten, wenn Zweifel jeglicher Art vorliegen und eventuelle Fragen mit dem Kundenservice Nice klären.

• ACHTUNG! – Wichtige Anleitungen: Diese An -

leitungen für eventuelle zukünftige Wartungsarbeiten oder zur Entsorgung der Vorrichtung aufbewahren.

• ACHTUNG! – Alle Installierungen, Anschlüsse,

Programmierungen und Wartungen der Vorrichtung dürfen nur durch qualifiziertes Personal ausgeführt werden!

• ACHTUNG! – Nemo ist nicht als Sicherheitsvor-

richtung zu betrachten, die die Defekte der Markise durch die Einwirkung von starkem Wind beseitigt (ein banaler Stromausfall würde das automatische Aufwickeln der Markise un mö gli ch machen). Nemo ist als Teil der Automatisierung zu betrachten, die für die Schonung der Mar kise und die bequeme Anwendung nützlich ist.

• Nice lehnt jede Verantwortung für Materialschäden auf-

grund von Wettereinflüssen ab, die nicht durch die Sensoren der Vorrichtung erfasst wurden.

• Die Schutzhülle der Vorrichtung nicht öffnen, da sie Schalt-

kreise enthält, die keiner Instandhaltung unterliegen.

• Keine Änderungen an den Teilen der Vorrichtung aus-

führen. Nicht erlaubte Vorgänge können mangelhafte Funktionen hervorrufen. Der Hersteller lehnt jede Verantwortung für Schäden durch willkürlich ausgeführte Änderungen des Produkts ab.

• Die Vorrichtung nicht in die Nähe von Wärmequellen

bringen oder offenen Flammen aussetzen. Dies könnte sie beschädigen und zu einer mangelhaften Funktion führen.

Weitere Hinweise

• Die Vorrichtung wird durch eine Photovoltaikzelle ge speist, die dem Sonnenlicht ausgesetzt werden muss. Somit sicherstellen, dass die Oberfläche dieser Zelle immer sauber und frei von Blättern, Schnee oder anderem ist: Die Oberfläche mit einem weichen und feuchten Tuch reinigen und Al kohol, Benzol, Verdünnungen oder ähnliche Substanzen enthaltende Reinigungsmittel vermeiden.

• Das Verpackungsmaterial des Produkts muss bei vollständiger Einhaltung der örtlich geltenden Vorschriften entsorgt werden.

1 – BESCHREIBUNG DES PRODUKTS UND

VERWENDUNGSZWECK

Dieses Produkt gehört zur Serie der Klimasensoren Nemo. Sie sind mit einem integrierten Funksender, mit Codierung “TTS” und einer autonomen Sonnenenergiespeisung ausgestattet, die durch eine integrierte Photovoltaikzelle gegeben wird. Nachts nützt Nemo die tagsüber gespeicherte Restenergie, ohne an das Stromnetz angeschlossen werden zu müssen. Nemo ist für Automatisierungsanlagen für Markisen, Rollläden, Dachfenstern und ähnliches bestimmt, die Rohrmotoren Nice mit Funkcodierung “TTS” verwenden. Jede

andere Verwendung ist als falsch anzusehen und somit verboten! Der Hersteller ist nicht für Schäden durch eine falsche Anwendung des Produkts verantwortlich, die nicht den Vorschriften dieses Handbuchs entspricht.

2 – FUNKTION DES PRODUKTES

Die Funktionsweise von Nemo basiert auf der Erfassung der Geschwindigkeitsänderungen des Windes (die Funk- tion ist nur in Nemo SCT vorhanden) oder der Änderungen der Stärke des Sonnenlichts. Wenn der erfasste Wert den Eingriffsgrenzwert (einstell- barer Parameter) überschreitet, überträgt Nemo ein “Funksignal” an die Automatisierung. Diese steuert aufgrund des empfangenen Signaltyps eine festgesetzte Bewegung.

• Sonnenwächter (Abb. 8)

Wenn die durch den Sensor (b - Abb. 6) gemessene Stärke des Sonnenlichts den Grenzwert überschreitet, überträgt Nemo nach 2 Minuten die Senksteuerung an die Automatisierung.

Wenn die Stärke des Sonnenlichts dagegen unter den Grenzwert sinkt, überträgt Nemo nach 15 Minuten die Anstiegssteuerung an die Automatisierung. Die oben beschriebenen Verzögerungszeiten haben das Ziel, bei Anwesenheit von vorüber ziehenden Wolken kontinuierliche und wiederholte Bewegungen zu vermeiden. Hinsichtlich der Grenzwerte besteht eine Differenz (Hysterese) von etwa 70% zwischen dem Grenzwert der Senk- und dem Grenzwert der Anstiegssteuerung. Ist der Grenzwert z. b. auf 20Klux eingestellt, erfolgt die Senksteuerung gemäß diesem Helligkeitswert, während die Anstiegssteuerung gesteuert wird, wenn der Wert bei etwa 14 Klux liegt.

• Windwächter (Abb. 7)

Wenn die durch den Sensor (a - Abb. 6), gemessene Windgeschwindigkeit den Grenzwert überschreitet, überträgt Nemo sofort die Anstiegssteuerung an die Automatisierung. Gleichzeitig sendet Nemo auch eine Steuerung, die die Ausführung aller anderen Steuerungen sperrt, die an die Automatisierung gerichtet sind, um die Markise vor Wind zu schützen. Wenn die Windgeschwindigkeit unter den Grenzwert absinkt, entriegelt Nemo nach 4 Minuten den Markisenschutz, sodass die Steuerung der Automatisierung wieder ermöglicht wird. Falls der Grenzwert nach dieser Entriegelung überschritten wird, überträgt Nemo nach 15 Minuten die Senksteuerung der Markise.

Hinweis - Während des normalen Betriebs des Produkts bleibt die Led immer ausgeschaltet, auch wenn Nemo die Steuerungen überträgt.

3 – PRÜFUNGEN VOR DER INSTALLIERUNG

UND PRODUKTANWENDUNGSLIMITS

• Die technischen Daten im Kapitel “Technische Eigenschaften des Produkts” lesen, um die An wendungslimits

von Nemo zu bewerten.

• Prüfen, ob der Empfänger der Automatisierung, in dem Nemo gespeichert werden muss, die Codierung “TTS” annimmt (Bezugnahme auf Gebrauchsanleitung des Empfängers oder der Automatisierung).

• Nemo könnte mit den alten Motoren, die vor dem Juni 2004 hergestellt wurden, und mit den Steuerungen, Modell TTO, nicht kompatibel sein.

• (Abb. 1) Prüfen, ob sich der gewählte Ort für die Installation von Nemo in der Reichweite der zu steuernden

Automatisierung befindet. Auch wenn die Reichweite unter günstigen Bedingungen (freies Feld) 100 m betragen kann, Nemo jedoch ein Schutz für die Markise darstellt, empfehlen wir, 10-20 m nicht zu überschreiten. Es wird außerdem empfohlen zu überprüfen, ob sich andere Funkeinrichtungen im Bereich befinden, die auf derselben Frequenz funktionieren wie Alarmanlagen, Kopfhörer usw.: Diese können weiterhin die Reichweite reduzieren oder sogar die Kommunikation zwischen Nemo und der Automatisierung sperren.

• Prüfen, ob der zur Installierung von Nemo gewählte Ort die folgenden Eigenschaften aufweist: – (Abb. 2) muss eine direkte Sonneinstrahlung der Oberfläche des Sonnenwächters ermöglichen, mindestens in der Tageszeit, in der der durch die Automatisierung erzeugte Sonnenschutz wirksam sein soll, das Produkt nicht in Schattenbereichen, die durch Markisen, Bäume, Balkone usw. erzeugt werden, installieren; – (Abb. 3) Er muss die Aussetzung der Flügel des Wind- sensors bei derselben Belüftungsstärke er möglichen, der die zu automatisierende Markise unterliegt.

• (Abb. 4) Die Konfigurationsart wählen, die die NemoStruktur aufgrund der Neigung der zur Installierung gewählten Oberfläche haben muss. Achtung! – die Flü-

gel des Windsensors müssen waagrecht positioniert sein und gegenüber dem Körper nach unten zeigen.

• Prüfen, ob die zur Installierung gewählte Oberfläche ein

solides Material aufweist und eine stabile Befestigung gewährleistet.

• Prüfen, ob Nemo in einer vor plötzlichen Stößen mit anderen Gegenständen geschützten Position montiert ist.

4 – INSTALLIERUNG DES PRODUKTS

Zur Installierung die verschiedenen Teile des Produkts nach der in Abb. 5 aufgeführten Reihenfolge befestigen. Dann den Körper des Nemo drehen, bis die Flügel des Windsensors auf die waagrechte Ebene gebracht werden, wie in Abb. 4 gezeigt wird.

Normalerweise können auf derselben Automatisierung bis 3 Nemo gespeichert werden; das ermöglicht die Kontrolle verschiedener Punkte der Umgebung.

5 – SPEICHERUNG DES PRODUKTS IM

EMPFÄNGER DER AUTOMATISIERUNG

Wie bei jedem Sender ist es auch bei Nemo notwendig,

den Funkcode im Empfänger der zu steuernden Automatisierung zu speichern, damit er “über Funk” die Daten seiner Wetterwächter mitteilen kann. Zum Speichern von Ne mo ist das Verfahren “Modus 1”, das im Handbuch des kombinierten Empfängers beschrieben wird, zu verwenden.

Hinweis – Die Taste ■ (= Stop) des Senders, die in die- sen Handbüchern ge nannt wird, entspricht im Nemo der Taste “P1” der Abb. 6.

Falls die Originalanweisungen der Automatisierung nicht verfügbar sind (alle Handbücher der Produkte Nice sind auf www.nice-service.com verfügbar), ist es auch möglich, eins der folgenden Speicherverfahren zu verwenden.

• VERFAHREN “A” – Speicherung des ersten Senders

Hinweis – Dieses Verfahren ausführen, wenn im Rohrmo-

tor noch kein Funkcode gespeichert ist.

01. Den Rohrmotor von der Speisung trennen und wie-

der anschließen: Der Motor gibt 2 lange

Töne ab

(oder 2 lange

Bewegungen). Achtung! - Wenn der

Motor beim Einschalten 2 kurze

Töne abgibt

(oder 2 kurze

Bewegungen oder keine Bewegung ausführt), bedeutet dies, dass andere Sender gespeichert sind. Das Verfahren somit unterbrechen und das “Verfahren B” ausführen.

02. Binnen 5 Sekunden

, die Taste “P1” von Nemo ge drückt halten und erst freigeben, nachdem der Mo tor den ersten

der 3 kurzen Töne abgegeben hat

(oder die erste der 3 kurzen

Bewegungen ausgeführt

hat), was die erfolgte Speicherung anzeigt. Achtung!

- Wenn die Taste nicht binnen 5 Sekunden gedrückt wird, gibt der Motor 1 kurzen

Ton ab (oder 2 kurze Bewegungen). Diese zeigen an, dass die Speicherung nicht erfolgt ist.

• VERFAHREN “B” – Speicherung weiterer Sender

Hinweis – Dieses Verfahren verwenden, wenn im Rohr-

motor schon andere Vorrichtungen gespeichert sind.

01. (auf dem zu speichernden Nemo) Die Taste “P1” gedrückt halten, bis der Motor 1 langen

Ton abgibt.

02. (in einem schon gespeicherten Sender) – Dreimal (langsam) die Taste n drücken (oder die Taste „P1“, wenn es sich um einen anderen schon gespeicherten Nemo handelt).

03. (im zu speichernden Nemo) – Erneut die Taste „P1“ drücken.

04. Der Motor gibt 3 kurze

Töne ab (oder 3 lange Bewe-

gungen), um die erfolgte Speicherung an zuzeigen.

Anmerkung – Wenn der Motor 6 kurze

Töne abgibt (oder

6 lange

Bewegungen), bedeutet dies, dass der Speicher

voll ist.

6 – PRÜFUNG DES PRODUKTS DURCH

DEN “TESTMODUS”

Am Ende des Speicherverfahrens die folgenden Versuche ausführen, um die korrekte Speicherung und die Funktionsweise der Wächter von Nemo zu prüfen.

Im TESTMODUS positioniert das System die Grenzwerte der Wächter auf dem kleinsten Wert, damit diese durch geringe Licht- und Windänderungen überschritten werden können. Das ermöglicht, schnell das Verhalten des Systems zu überprüfen und lange Wartezeiten zu vermeiden. In diesem Modus reagiert Nemo in Echtzeit, ohne die vorgesehenen Wartezeiten für den normalen Betrieb zu beachten.

• Test des Sonnenwächters:

01. Den Drehknopf “Sun” (Abb. 6) GEGEN den Uhrzei- gersinn drehen, bis die Position “Test” er reicht wird. Richten Sie es so ein, dass der Sonnenwächter mit mindestens 1Klux beleuchtet wird (das Außenlicht eines Tages, auch wenn dieser teilweise bewölkt ist, müsste ausreichen; anderenfalls ist eine Lampe zu verwenden).

02. Prüfen, ob die grüne Led mehrere Male kurz blinkt (= Überschreiten des Grenzwerts) und ob Nemo eine Senksteuerung überträgt.

03. Den Sonnenwächter mit einer Hand verdunkeln (denn im TESTMODUS ist der Grenzwert minimal, wenn das Wetter heiter ist und er sich im vollen Sonnenlicht befindet, könnte es nicht ausreichen, den Wächter mit einer Hand abzudecken; ggf. ein sch war zes Tuch verwenden) und prüfen, ob die Led meh rere kurze Blinkvorgänge ausführt (= Ende Überschreitung Grenzwert; abwechselndes rotes und grünes Blinkzeichen) und ob Nemo eine Anstiegssteuerung überträgt.

04. Zum Schluss den Drehknopf “Sun” außerhalb des Bereichs “TEST” drehen.

• Test des Windwächters:

01. Den Drehknopf “Wind” (Abb. 6) GEGEN den Uhrzei-

gersinn drehen, bis die Position “Test” erreicht wird.

02. Die Flügel des Windsensors in Bewegung setzen und sicherstellen, dass: a) Nemo die Anstiegssteuerung der Markise an die Automatisierung überträgt; b) Nemo die Möglichkeit sperrt, die Automatisierung mit allen anderen Steuerungen zu steuern (Windschutz der Markise); c) die Led mehrere kurze rote Blinkzeichen abgibt (= Überschreitung des Grenz- werts).

03. Jetzt die Flügel anhalten und sicherstellen, dass: a) Nemo den Windschutz der Markise entriegelt und dass die Markise erneut gesteuert werden kann; b) die Led abwechselnd mehrere kurze rote und grüne Blinkzeichen abgibt (= Ende Überschreitung des

Grenzwerts).

04. Zum Schluss den Drehknopf “Wind” außerhalb des Bereichs “TEST” drehen.

Achtung!

Während des “Tests” der “Sonnen”- oder “Wind”-Wächters, überträgt Nemo der Steuerung die Befehle bezüglich der Überschreitung der Sonnen- oder Windgrenzwerte. Diese Befehle rufen in der Steuerung die Senkung und das Anheben der Markise, wie auch die Aktivierung

eventueller Sperren oder die Aktivierung der Prioritätszustände,

wie in den folgenden Beispielen gezeigt,

hervor.

• Erstes Beispiel: Die Überschreitung des Windgrenz-

werts ruft das Anheben der Markise wie auch die Sperre in der Steuerung eines beliebigen Befehls 15 Minuten lang hervor.

• Zweites Beispiel: Wenn der Benutzer nach dem Senken

der Markise aufgrund der Überschreitung des Sonnengrenzwerts einen Anstiegsbefehl über den Sender gibt, wird in der Steuerung der Zustand “manuelle Priorität” aktiviert. Ab diesem Moment ignoriert die Steuerung alle folgenden durch Nemo übersendeten Befehle, die durch die “Überschreitung des Sonnengrenzwerts” hervorgerufen werden und der normale Betrieb wird erst wieder hergestellt, wenn Nemo den Befehl “Ende Überschreitung Sonnengrenzwert” übersendet.

Zum Löschen aller Sperren

aufgrund des Tests ist es ausreichend, die durch Nemo gesteuerte Steuerung (oder Motor) einige Sekunden

auszuschalten.

Nach Beendigung der Prüfungen im TESTMODUS ist es möglich, die Drehknöpfe “Sun” und “Wind” auf die ge -

wünschten Werte einzustellen, wobei als Bezug die Maßskala zu verwenden ist, die neben den Drehknöpfen an gegeben ist.

• Drehknopf “Sun”

Dieser Drehknopf sollte ungefähr zwischen 15 und 30Klux eingestellt werden. Wenn Sie wünschen, dass die Automatisierung bei sehr starker Sonne einschreitet, ist der Drehknopf auf die höheren Werte einzustellen.

Alternativ dazu ist es für die Einstellung des Drehknopfes “Sun” auch möglich, den Modus “Echtzeit” zu verwenden. Zur Verwendung dieses Modus den Drehknopf “Sun” in kurzen Abschnitten drehen und jedes Mal etwas warten, sodass Nemo den soeben eingestellten Grenzwert mit dem Helligkeitswert vergleichen kann, der in dem Moment gemessen wird, und schließlich die vorgesehene Steuerung an die Automatisierung übertragen kann. Bei der Gelegenheit gibt die Led eins der folgenden Signale ab: Grünes Blinkzeichen = Grenzwert überschrit-

ten; abwechselndes rotes und grünes Blinkzeichen = Grenzwert nicht überschritten.

• Drehknopf “Wind”

Dieser Drehknopf sollte ungefähr zwischen 15 und 30Km/h eingestellt werden; er kann nur bei Anwesenheit

von kleinen und sehr robusten Markisen auf die höheren Werte eingestellt werden.

7 – DIAGNOSTIK

In jedem Moment ist es möglicht, den “Modus DIAGNOSTIK” zu aktivieren, um zu prüfen, ob die Stärke des vorliegenden Wettereinflusses unter oder über dem eingestellten Grenzwert liegt. Um die Diagnose zu aktivieren, kurz die Taste “P1” (Abb.

6) drücken und etwa 1 Sekunde abwarten, bis die rote Led nicht mehr blinkt, dann die nächste Anzeige auf der Led beobachten und diese mit der Beschreibung in Table A vergleichen.

Achtung! - Der Modus “Diagnostik” löst nur die An zeige auf der Led und nicht die Steuerung der Markise aus.

8 – WIE DER SONNENWÄCHTER DEAKTI-

VIERT WIRD

Wenn der Sonnenwächter deaktiviert werden soll, zum Beispiel im Winter, ist es durch Drehen des Drehknopfes “Sun” (Abb. 6) im Uhrzeigersinn auf die max. Position möglich. Zur Rückstellung des Sensors, diesen Knopf in eine gewünschte Position bringen und kurz die Taste “P1” drücken (Abb. 6).

Achtung! - Es ist nicht möglich, den Windwächter zu deaktivieren.

9 – WAS ZU TUN IST, WENN...

Wenn der Wind oder die Sonne über dem eingestellten Grenzwert liegen, aber die Automatisierung die Bewegungen nicht korrekt ausführt: • Prüfen Sie auf

folgende Weise, ob Nemo korrekt im Empfänger der zu steuernden Automatisierung gespeichert ist. Senden Sie mit einem anderen Sender eine Steuerung an die Automatisierung, dann drücken Sie die Taste P1 auf Nemo, um sicherzustellen, dass die Bewegung anhält. • Kontrollieren Sie den korrekten Betrieb der Wächter, indem Sie die im Kapitel 7 angegebene Diagnose ausführen. • Führen Sie zuletzt den im Kapitel 6 angegebenen TEST aus.

Tabelle A

• Ausgeschaltete Led

Es wird kein Grenzwert überschritten, und es ist kein Voralarm vorhanden

• Eingeschaltete rote Led (3 Sekunden lang) Der Einschrittsgrenzwert des Windes wurde überschritten

• Eingeschaltete grüne Led (3 Sekunden lang) Der Einschrittsgrenzwert der Sonne wurde überschritten

• Blinkende rote Led (3 Sekunden lang) Vorwarnung: Störung des “Wind”-Sensors: Dieser hat in den letzten 24 Stunden keine Windeinwirkung erfasst

• Blinkende grüne Led (3 Sekunden lang) Vorwarnung: Störung des “Sonnen”-Sensors: Dieser hat in den letzten 24 Stunden keine Änderung der Sonnenlichtstärke erfasst

EG-KONFORMITÄTSERKLÄRUNG

Anmerkung - Der Inhalt dieser Erklärung entspricht dem in der vor dem Druck dieser Anleitung verfügbaren, letzten Revision, der offiziellen Unterlage, die sich im Firmensitz der Nice S.p.a. befindet. Dieser Text wurde aus Herausgebergründen überarbeitet.

Nr.: 286/WSCT Revision: 1

Der Unterzeichnende Geschäftsführer Luigi Paro, erklärt unter eigener Verantwortung, dass das Produkt:

Herstellername: NICE s.p.a. Adresse: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italien

Ty p: Klimasensor Modelle: Nemo WSCT; Nemo SCT Zubehörteile: –––

dem Inhalt der folgenden europäischen Richtlinien entspricht:

• 1999/5/EG RICHTLINIE 1999/5/EG DES EUROPÄISCHEN PARLAMENTS UND DES EUROPARATS vom 9. März 1999 bezüglich der Funkgeräte und der Fernkommunikationseinrichtungen sowie der gegenseitigen Anerkennung ihrer Konformität, Gemäß den übereinstimmenden Vorschriften: – Gesundheitsschutz: EN 50371:2002; – Elektrische Sicherheit: EN 60950-1:2006; – Elektromagnetische Kompatibilität: EN 301 4891V1.8.1:2008; EN 301 489-3V1.4.1:2002 – Funkspektrum: EN 300220-2V2.1.2:2007

Gemäß der Richtlinie 1999/5/EG (Anlage V) entspricht das Produkt der Klasse 1 und ist wie folgt markiert:

Oderzo, 2. September 2009

Luigi Paro

(Geschäftsführer)

0682

TECHNISCHE EIGENSCHAFTEN DES PRODUKTS

■ Speisung: Vollständig autonom: Bestehend aus Pho- tovoltaik-Zelle (64 mWp)

■ Übertragungsfrequenz: 433,92 Mhz mit integrierter Antenne

■ Funkcode: TTS (mit den Empfängern kompatibel, die mit Sendern Ergo, Plano, NiceWay gesteuert werden)

■ Abgegebene Leistung: zirka 1 mW (erp). Unter opti- malen Bedingungen entspricht dies einer Leistung von zirka 100 m im freien Feld oder 20 m innerhalb Gebäuden.

■ Schutzgrad: IP 34

■ Stoßfestigkeit: Bis 0,5J, gemäß der Norm

EN 60068-2-75; Hagel: H3-H4 Torro-Skala

■ Betriebstemperatur: - 20°C bis + 55°C

■ Abmessungen mm: (Volumen) 125 x 250 x 100 (H)

■ Gewicht: 250 gr

“Wind”-Sensor

■ Messbereich: 0 bis 125 Km/h

■ Auflösung: 1 km/h

■ Präzision: ± 2% E.S.

■ Umwandlungskonstante: 0,26 Drehungen/Sek. - km/h

■ Grenzwerteinstellung: 5 bis 60 Km/h

■ Vorwarnung: nach 24 h ohne Wind

“Sonnen”-Sensor

■ Messbereich: 3 bis 80 Klux

■ Auflösung: 1 Klux

■ Präzision: ± 5% E.S.

■ Grenzwerteinstellung: 5 bis 60 Klux

■ Vorwarnung: nach 24 h ohne Lichtveränderung

–––––––

Anmerkungen:

–(*) Die Reichweite der Sender kann von anderen Vorrichtungen

beeinträchtigt werden, die mit derselben Frequenz in der Nähe in Betrieb sind (zum Beispiel Kopfhörer, Alarmsysteme usw.), wodurch Störungen mit dem Empfänger hervorgerufen werden. Im Falle starker Störungen kann Nice keine Garantie über die reelle Reichweite ihrer Funkgeräte bieten.

– Alle angegebenen technischen Merkmale beziehen sich auf eine

Temperatur von 20°C (±5°C).

– Nice S.p.a. behält sich das Recht vor, jederzeit als nötig betrachte-

te Änderungen am Produkt vorzunehmen, wobei Funktionalitäten und Einsatzzweck beibehalten werden.

ENTSORGUNG DES PRODUKTS

Dieses Produkt ist ein vervollständigender Teil der Automatisierung und muss somit gemeinsam mit dieser entsorgt werden.

Wie bei den Installierungsarbeiten müssen die Abrüstarbeiten am Ende der Lebensdauer dieses Produkts ebenso durch qualifiziertes Personal ausgeführt werden. Dieses Produkt besteht aus verschiedenen Werkstoffen: Einige können recycelt, andere müssen entsorgt werden. Informieren Sie sich über die Re cycel- oder Entsorgungssysteme, die in Ihrem Land für diese Produktkategorie vorgesehen sind. Achtung! – Einige Teile des Produkts können Um welt verschmutzende oder gefährliche Substanzen enthalten, die die Umwelt oder die Gesundheit der Menschen schädigen könnten, wenn sie ohne Einhaltung der Vorschriften weggeworfen werden.

Wie durch das seitliche Symbol angegeben wird, ist es untersagt, dieses Produkt in den Hausabfall zu werfen. Somit den Müll ge mäß den Vorschriften trennen, die von den

in Ihrem Land geltenden Gesetzen vorgesehen sind oder das Produkt an den Verkäufer aushändigen, wenn ein neues gleichwertiges Produkt gekauft wird. Achtung! – Die örtlich geltenden Vorschriften können im Falle einer gesetzeswidrigen Entsorgung dieses Produkts schwere Strafen vorsehen.

Entsorgung der Batterie

Achtung! – Das Produkt enthält eine Batterie, die vor der Entsorgung entfernt werden muss. Die leere Batterie enthält Umwelt verschmutzende Substanzen und darf somit nicht in den normalen Müll ge worfen werden. Sie muss bei Anwendung des Mülltrennungsprinzips gemäß den in Ihrem Land geltenden Vorschriften entsorgt werden.

POLSKI

OGÓLNE ZALECENIA

Zalecenia dotyczące bezpieczeństwa

• Podczas instalowania urządzenia ważne jest, aby

uważnie śledzić zalecenia zamieszczone w tej in strukcji obsługi. Nie przystępować do instalowania urządzenia w przypadku wątpliwości jakiegokolwiek charakteru, zwrócić się o ewentualne wyjaśnienia do Serwisu Technicznego Nice.

• UWAGA! – Ważna informacja: przechowywać tę

instrukcję obsługi w celu ułatwienia ewentualnych przyszłych operacji konserwacji i utylizacji urządzenia.

• UWAGA! – Wszystkie operacje instalacji, podłą-

czania, programowania i konserwacji urządzenia muszą być wykonywane wyłącznie przez wykwalifikowanego technika!

• UWAGA! – Nie uwzględniaj Nemo, jako urządze-

nia zabezpieczającego, które całkowicie zapobiega uszkodzeniu markizy w wyniku silnego wiatru (w rzeczywistości zwykła awaria zasilania elektrycznego uniemożliwiłaby automatyczne zwinięcie markizy). Nemo jest uwzględniany jako część automatyki, użytecznej dla zabezpieczenia markizy oraz dla zapewnienia komfortu podczas jej używania.

• Firma Nice zrzeka się wszelkiej odpowiedzialności za

szkody materialne, poniesione w wyniku wystąpienia zjawisk atmosferycznych nierozpoznanych przez czujniki urządzenia.

• Nie otwierać pokrywy ochronnej urządzenia, ponieważ

znajdują się w niej obwody elektryczne niepodlegające konserwacji.

• Nie wykonywać modyfikacji żadnej części urządzenia.

Operacje niedozwolone mogą wyłącznie powodować nieprawidłowe funkcjonowanie urządzenia. Producent zrzeka się wszelkiej odpowiedzialności za szkody, wynikające z samowolnie wy konywanych modyfikacji urządzenia.

• Nie umieszczać urządzenia w pobliżu źródeł ciepła i nie narażać go na działanie otwartego ognia. Te działania mogą uszkodzić urządzenie i stać się przyczyną nieprawidłowego funkcjonowania.

Inne zalecenia

• Urządzenie jest zasilane za pomocą ogniwa fotoelektrycznego, które musi być wystawione na działanie światła słonecznego. Należy więc upewnić się, czy po wierzchnia ogniwa jest zawsze czysta i wolna od liści, śniegu i innych przedmiotów: czyścić powierzchnię miękką wilgotną ściereczką, nie stosować substancji zawierających alkohol, benzen, rozpuszczalniki lub inne tego typu substancje.

• Materiał opakowania urządzenia musi być zlikwidowany zgodnie z odpowiednimi przepisami obowiązującymi na danym terytorium.

1 – OPIS URZĄDZENIA I PRZEZNACZENIE

Niniejsze urządzenie należy do serii czujników klimatycznych Nemo. Urządzenia te są wyposażone we wbudowany nadajnik radiowy, z kodowaniem “TTS” oraz w autonomiczny zasilacz wykorzystujący energię słoneczną, dostarczaną przez wbudowane ogniwo fotoelektryczne; w nocnych warunkach Nemo wykorzystuje zapas energii nagromadzonej w ciągu dnia, nie jest więc ko nieczne podłączanie go do sieci elektrycznej. Nemo przeznaczony jest do instalacji w automatach markiz, żaluzji, świetlików i do innych podobnych zastosowań, w których wykorzystywane są silniki rurowe Nice z kodowaniem radiowym “TTS”. Każde inne zastosowa-

nie jest niewłaściwe i zabronione! Producent nie od powiada za szkody wynikające z niewłaściwego używania urządzenia, odmiennego od przewidzianego w niniejszej instrukcji.

2 – FUKCJONOWANIE URZĄDZENIA

Funkcjonowanie Nemo opiera się na wykrywaniu zmian prędkości wiatru, (funkcja występująca tylko w Nemo SCT) lub zmian natężenia światła słonecznego. Kiedy odczytana wartość przekracza próg zadziałania ten parametr może być regulowany), Nemo przesyła sygnał radiowy do automatyki. Ten sygnał z kolei steruje wcześniej zaprogramowanym manewrem, w zależności od rodzaju odebranego sygnału.

• Czujnik “Słońca” (rys. 8)

Kiedy natężenie światła słonecznego, zmierzone przez czujnik (b - rys. 6) przekracza wartość progową, po upłynięciu 2 minut Nemo przesyła do automatyki polecenie, które powoduje ruch opuszczenia. Kiedy natomiast natężenie światła spada poniżej wartości progowej, po 15 minutach Nemo przesyła do automatyki polecenie, które powoduje jej podniesienie. Celem wyżej podanego czasu opóźnienia jest zapobieże- nie ciągłym i powtarzającym się ruchom automatyki w obecności przejściowego zachmurzenia. W przypadku progów, istnieje pewna różnica (histereza) około 70% pomiędzy progiem, który powoduje opuszczenie a progiem, który powoduje podniesienie. Na przykład, jeżeli próg jest ustawiony na 20 Klux, opuszczenie jest wykonane w pobliżu tej wartości natężenia światła słonecznego, natomiast ponowne podniesienie jest wykonane, kiedy ta wartość wynosi około 14 Klux.

• Czujnik “Wiatru” (rys. 7)

Kiedy prędkość wiatru, zmierzona przez czujnik (a - rys.

6), przekracza wartość progową, Nemo natychmiast

przesyła do automatyki polecenie, które powoduje podniesienie markizy. Jednocześnie wysyła do automatyki polecenie, które powoduje zablokowanie jakiegokolwiek innego, bezpośredniego polecenia, zabezpieczając w ten sposób markizę przed wiatrem. Kiedy prędkość wiatru spada poniżej wartości progowej, po upłynięciu 4 minut Nemo odblokowuje zabezpieczenie markizy, umożliwiając ponownie sterowanie automatyką. Po tym odblokowaniu, jeżeli wartość progowa słońca zostanie przekroczona, Nemo prześle po upłynięciu 15 minut polecenie, które spowoduje opuszczenie markizy.

Uwaga - Podczas zwykłego funkcjonowania urządzenia, dioda będzie pozostawać zawsze zgaszona, również w przypadku, kiedy Nemo przesyła polecenia.

3 – WERYFIKACJE WSTĘPNE INSTALACJI I

OGRANICZENIA ZASTOSOWANIA URZĄDZENIA

• Aby ocenić ograniczenia zastosowania Nemo na leży przeczytać dane techniczne zawarte w rozdziale “Para- metry techniczne urządzenia”.

• Sprawdzić, czy odbiornik automatu, do którego Nemo mu si zostać wczytany wykorzystuje kodowanie “TTS” (odwołać się do instrukcji obsługi od biornika lub automatu).

• Nemo może nie być kompatybilny ze starymi modelami silników, wyprodukowanymi przed czerwcem 2004 roku oraz z centralami sterującymi, model TT0.

• (rys. 1) Sprawdź, czy miejsce wybrane wstępnie do zainstalowania Nemo znajduje się w zasięgu radiowym sterowanej automatyki.Pomimo, iż zasięg urządzenia

może w sprzyjających warunkach (otwarta przestrzeń) wy nosić 100 m, uwzględniając, że Nemo reprezentuje zabezpieczenie dla markizy zaleca się, aby nie przekraczać 10-20 m. Zaleca się ponadto sprawdzenie, czy w

tej strefie nie występują inne urządzenia radiowe, które funkcjonują z tą samą częstotliwością, takie jak alarmy, słuchawki radiowe, itp.: mogą one dodatkowo redukować zasięg lub nawet zablokować połączenie pomię- dzy Nemo i automatyką.

• Sprawdzić, czy miejsce wybrane wstępnie do in stalacji Nemo spełnia następujące wymogi:

– (rys. 2) musi umożliwiać bezpośrednie nasłonecznie- nie powierzchni czujnika słońca, co najmniej w tej czę- ści dnia, w której musi być skuteczne zabezpieczenie słoneczne stwarzane przez automatykę; nie instaluj urządzenia w strefach cienia wytwarzanego przez markizy, drzewa, balkony, itp.;

– (rys. 3) musi umożliwiać wystawianie łopatek czujnika wiatru na tę samą wentylację, której podlega automatyzowana markiza.

• (rys. 4) Wybrać rodzaj konfiguracji, którą musi przyjąć struktura Nemo, w zależności od nachylenia po wierz

ch ni wybranej wstępnie do instalacji. Uwaga! – łopatki

czujnika wiatru muszą być ustawione poziomo i muszą być skierowane w dół w stosunku do obudowy.

• Sprawdzić, czy wybrana wstępnie powierzchnia, prze-

znaczona do instalacji urządzenia jest trwała i może zagwarantować stabilne przymocowanie.

• Sprawdzić, czy Nemo został zamontowany w po ło że niu zabezpieczonym przed przypadkowymi zderzeniami z innymi przedmiotami.

4 – INSTALOWANIE URZĄDZENIA

Aby wykonać instalację należy przymocować różne elementy urządzenia śledząc kolejność numeryczną wskazaną na rys. 5. Obracać obudowę Nemo, dopóki łopatki czujnika wiatru nie zostaną ustawione w płaszczyźnie poziomej, jak pokazano na rys. 4.

Do tej samej automatyki można wczytywać do 3 Nemo;

umożliwia to kontrolowanie różnych miejsc w pomieszczeniu.

5 – WCZYTYWANIE URZĄDZENIA DO

ODBIORNIKA AUTOMATYKI

Tak jak w przypadku każdego nadajnika, tak również w przypadku Nemo należy wczytać jego kod radiowy do odbiornika sterowanej automatyki, w taki sposób, aby Nemo mógł przekazywać drogą radiową dane swoich czujników klimatycznych. Aby wczytać Nemo należy zastosować procedurę "Tryb I", opisaną w instrukcji ob sługi współpracującego z nim odbiornika.

Uwaga – klawisz ■ (= Stop) nadajnika, opisany w tych in strukcjach obsługi odpowiada klawiszowi “P1” z rys. 6.

Jeżeli nie są dostępne oryginalne instrukcje obsługi automatyki, (wszystkie instrukcje obsługi urządzeń produko- wanych przez firmę Nice są dostępne na stronie internetowej www.nice-service.com) jest możliwe wykorzystanie również jednej z następujących procedur wczytywania:

• PROCEDURA “A” – wczytywanie pierwszego nadajnika

Uwaga – Zastosować tę procedurę w przypadku, kiedy

do silnika rurowego nie został jeszcze wczytany żaden kod radiowy.

01. Odłącz i ponownie podłącz silnik rurowy do zasilania:

silnik wykona 2 długie

dźwięki (lub 2 długie ruchy).

Uwaga! - Jeżeli podczas włączania silnik wykona 2 krótkie

dźwięki (2 krótkie ruchy lub też nie wykona żadnego ruchu), oznacza to, że zostały już do niego wczytane inne nadajniki. Dlatego też przerwij procedurę i wykorzystaj “Procedurę B”.

02. W ciągu 5 sekund

, przytrzymaj wciśnięty przycisk “P1” na Nemo i następnie zwolnij, po wy konaniu przez silnik pierwszego

z 3 krótkich dźwięków (lub

pierwszego

z 3 krótkich ru chów), które sygnalizują

wczytanie wykonane prawidłowo. Uwaga! - Jeżeli przycisk nie zostanie wciśnięty w ciągu 5 sekund, silnik wykona 1 krótki

dźwięk (lub 2 krótkie ruchy). Sygnalizują one, że wczytanie nie zostało wykonane prawidłowo.

• PROCEDURA “B” – wczytywanie dodatkowych nadajników

Uwaga – Wykorzystaj tę procedurę w przypadku, kiedy w

silniku rurowym zostały już wczytane inne urządzenia.

01. (na wczytywanym Nemo) Przytrzymaj wciśnięty przyci sk "P1", dopóki silnik nie wykona 1 długiego dźwięku

02. (na nadajniku już wczytanym) Wciśnij 3 razy (powoli) przycisk ■ (lub przycisk “P1”, w przypadku kolejnego Nemo już wczytanego).

03. (na wczytywanym Nemo) Ponownie wciśnij przycisk “P1”.

04. Silnik wykona 3 krótkie

dźwięki (lub 3 długie ruchy),

aby zasygnalizować prawidłowe wczytanie.

Uwaga – Jeżeli silnik wykona 6 krótkich dźwięków (lub 6 długich

ruchów) oznacza to, że pamięć jest pełna.

6 – WERYFIKACJA URZĄDZENIA Z ZASTO-

SOWANIEM TRYBU “TEST”

Po zakończeniu procedury wczytywania wykonaj następujące testy, umożliwiające sprawdzenie prawidłowego wczytania urządzenia oraz funkcjonowania czujników Nemo.

W trybie TEST system ustawia progi czujników na najniższe wartości, aby mogły one być przekraczane przez niewielkie zmiany natężenia światła lub siły wiatru. Umożliwia to szybkie sprawdzenie zachowania systemu i uniknięcie długiego oczekiwania. W tym trybie Nemo reaguje w czasie rzeczywistym (natychmiast), nie przestrzegając czasów oczekiwania, przewidzianych podczas zwykłego funkcjonowania.

• Test czujnika słońca:

01. Obrócić pokrętło “Sun” (rys. 6) w kierunku PRZE- CIWNYM DO RUCHU WSKAZÓWEK ZE GARA, dopóki nie zostanie uzyskana pozycja “Test”. Ustaw czujnik słońca w taki sposób, aby poziom nasłonecznienia wynosił co najmniej 1Klux (naturalne światło zewnętrzne w ciągu dnia, również w przypadku częściowego zachmurzenia, powinno być wystarczające; w przeciwnym przypadku zastosuj lampę).

02. Sprawdzić, czy zielona dioda wyda serię krótkich błysków (= przekroczenie progu) oraz czy Nemo wyśle polecenie Opuszczenia.

03. Zasłoń czujnik słońca ręką, (ponieważ w trybie TEST wartość progowa jest najniższa, jeżeli pogoda jest ładna i czujnik znajduje się w pełnym słońcu, może nie wystarczyć jego zasłonięcie ręką; ewentualnie zastosuj czarne płótno) i sprawdź, czy dioda wykona serię krótkich błysków (= koniec przekroczenia pro-

gu; błyski w kolorze czerwonym i zielonym występujące na przemian) oraz czy Nemo wysyła polecenie Podnoszenia.

04. Wreszcie obróć pokrętło “Sun” poza strefę “TEST”.

• Test czujnika wiatru:

01. Obrócić pokrętło “Wind” (rys. 6) w kierunku PRZE-

CIWNYM DO RUCHU WSKAZÓWEK ZE GARA, dopóki nie zostanie uzyskane położenie “Test”.

02. Uruchom łopatki czujnika wiatru i upewnij się, czy: a) Nemo wyśle do automatyki polecenie podniesienia markizy; b) Nemo zablokuje możliwość sterowania automatyką z pomocą każdego innego polecenia (zabezpieczenie markizy przed wiatrem); c) dioda wykona serię krótkich błysków koloru czerwonego (= przekroczenie progu).

03. Teraz zatrzymaj łopatki i upewnij się, czy: a) Nemo odblokuje zabezpieczenie markizy przed wiatrem oraz czy markiza może być sterowana ponownie; b) dioda wykona serię krótkich błysków koloru czerwonego i zielonego na przemian (= koniec przekro-

czenia progu).

04. Wreszcie obróć pokrętło “Wind” poza strefę “TEST”.

Uwaga!

Podczas przeprowadzania “Testu” czujników “słońca” lub “wiatru”, Nemo przekazuje do centrali polecenia, odpowiadające przekroczeniu ustawionych progów słońca lub wiatru. Te polecenia powodują w centrali zarówno wykonanie manewrów opuszczania jak i podnoszenia markizy, oraz uaktywnienie ewentualnych blokad

lub uaktyw-

nienie stanów priorytetowych

, jak pokazano na

zamieszczonych niżej przykładach.

• Pierwszy przykład: przekroczenie progu wiatru powo-

duje zarówno podniesienie markizy jak i zablokowanie w centrali każdego polecenia na 15 minut.

• Drugi przykład: jeżeli po opuszczeniu markizy, spowo-

dowanym przez przekroczenie progu słońca, użytkownik wyśle z nadajnika polecenie podniesienia, w centrali uaktywni się stan “priorytetu w trybie ręcznym”. Od tego momentu centrala pomija każde następne polecenie wysłane przez Nemo, spowodowane przez “przekroczenie progu słońca”; zwykłe funkcjonowanie urządzenia zostanie przywrócone, kiedy Nemo wyśle polecenie “zakończenia przekroczenia progu słońca”.

Aby anulować każdą blokadę

spowodowaną podczas

fazy test, wystarczy wyłączyć na kilka sekund

centralę

(lub silnik) sterowany przez Nemo.

Po zakończeniu weryfikacji w trybie TEST jest możliwe przystąpienie do ustawienia pokręteł “Sun” i “Wind” na wy brane wartości, wykorzystując jako odniesienie pod ziałkę skalowaną, zamieszczoną obok pokręteł.

• Pokrętło “Sun”

Orientacyjnie to pokrętło należy ustawić na wartość znajdującą się w zakresie od 15 do 30 Klux. Jeżeli wymagane jest, aby automatyka zadziałała w obecności bardzo in tensywnego słońca, ustaw pokrętło na większe wartości.

Alternatywnie, aby wyregulować pokrętło “Sun” jest możliwe również wykorzystanie trybu “w czasie rzeczywistym”. Aby wykorzystać ten tryb, obracaj pokrętłem “Sun” bardzo powoli i odczekaj za każdym razem kilka sekund, aby w ten sposób Nemo mógł porównać wartość progową właśnie ustawioną z wartością natężenia światła słonecznego, zmierzoną w tej chwili i wreszcie, aby mógł wysłać odpowiednie polecenie do automatyki. Podczas wykonywania tej operacji dioda wyśle jeden z następujących sygnałów: błysk w kolorze zielonym = przekroczony próg; błysk w kolorze czerwonym i zielonym na przemian = próg nieprzekroczony.

• Pokrętło “Wind”

Orientacyjnie to pokrętło należy ustawić na wartość znajdującą się w zakresie od 15 do 30 Km/h; może być ustawiane na większe wartości jedynie w obecności markiz małych i bardzo masywnych.

7 – DIAGNOSTYKA

W każdej chwili jest możliwe uaktywnienie “tryb DIAGNOSTYKA”, aby sprawdzić, czy natężenie zjawiska at mo sferycznego, które występuje w danej chwili znajduje się poniżej lub powyżej ustawionego progu.

Aby uaktywnić diagnozę wciśnij na krótko przycisk “P1” (rys. 6) i odczekaj około 1 sekundę, dopóki dioda nie przestanie migotać, następnie obserwuj kolejną sygnalizację diody i porównaj ją z opisem w Tabelli A.

Uwaga! - Tryb “diagnostyka” powoduje wyłącznie sy gnalizację diody i nie powoduje sterowania markizą.

8 – JAK WYŁĄCZYĆ CZUJNIK SŁOŃCA

Jeżeli zamierza się wyłączyć czujnik słońca, na przykład podczas zimy, jest to możliwe po ustawieniu pokrętła “Sun” (rys. 6) na największą wartość, obracając je w kierunku zgodnym z ruchem wskazówek zegara. Aby zrese-

tować czujnik ustaw to samo pokrętło w wybranym położeniu, następnie wciśnij i krótko przytrzymaj przycisk “P1” (rys. 6).

Uwaga! - Nie jest możliwa dezaktywacja czujnika wiatru.

9 – CO ZROBIC JEŻELI…

Jeżeli wiatr lub słońce są silniejsze od ustawionego progu, jednakże automatyka wydaje się nie wykonywać manewrów tak jak powinna: • sprawdź, czy Nemo

został wczytany prawidłowo do odbiornika sterowanej automatyki w następujący sposób: Wyślij polecenie do automatyki z innego nadajnika, następnie wciśnij na Nemo przycisk P1, aby upewnić się, że manewr zostanie przerwany. • Sprawdź prawidłowe funkcjonowanie czujników, wykonując diagnozę opisaną w rozdziale 7. • Na zakończenie wykonaj TEST opisany w rozdziale 6.

Tabela A

• Dioda nie świeci się

Nie został przekroczony żaden próg zadziałania i żaden prealarm nie znajduje się w toku

• Świecąca się czerwona dioda (na 3 sekundy) Został przekroczony próg zadziałania wiatru

• Świecąca się zielona dioda (na 3 sekundy) Został przekroczony próg zadziałania słońca

• Dioda czerwona migająca (na 3 sekundy)

Sygnalizacja awarii: uszkodzenie czujnika “wiatru”: czujnik nie wykrył działania wiatru w ciągu ostatnich 24 godzin

• Dioda zielona migająca (na 3 sekundy)

Sygnalizacja awarii: uszkodzenie czujnika “słońca”: czujnik nie odczytał żadnej zmiany natężenia światła słonecznego w ciągu ostatnich 24 godzin

DEKLARACJA ZGODNOŚCI CE

Uwaga - Zawartość niniejszej deklaracji odpowiada oświadczeniom znajdującym się w dokumencie urzędowym, złożonym w siedzibie firmy Nice S.p.a., a w szczególności w ostatniej korekcie dostępnej przed wydrukowaniem tej instrukcji. Tekst w niej zawarty został dostosowany w celach wydawniczych.

Numer: 286/WSCT Wersja: 1

Niżej podpisany Luigi Paro, w charakterze Członka Zarządu Spółki, oświadcza na własną odpowiedzialność, że produkt:

Nazwa producenta: NICE s.p.a. Adres: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Włochy

Ty p: Czujnik klimatyczny Modele: Nemo WSCT; Nemo SCT Akcesoria: –––

jest zgodny z zaleceniami następującej dyrektywy europejskiej:

• 1999/5/WE DYREKTYWA 1999/5/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 9 marca 1999 roku w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych oraz wzajemnego uznawania ich zgodności, zgodnie z następującymi normami zharmonizowanymi: – zabezpieczenie zdrowia: EN 50371:2002; – bezpieczeństwo elektryczne: EN 60950-1:2006; – kompatybilność elektromagnetyczna: EN 301

489-1V1.8.1:2008; EN 301 489-3V1.4.1:2002

– widmo radiowe: EN 300220-2V2.1.2:2007 Zgodnie z dyrektywą 1999/5/WE (załącznik V), pro-

dukt jest klasy 1 i jest oznaczony następującym symbolem:

Oderzo, dnia 2 Wrzesień 2009 roku

Luigi Paro

(Członek Zarządu)

0682

DANE TECHNICZNE PRODUKTU

■ Zasilanie: Całkowicie autonomiczne: składające się z

ogniwa fotoelektrycznego (64 mWp)

■ Częstotliwość: 433,92 MHz z wbudowaną anteną

transmisja

■ Kodowanie radiowe: TTS (kompatybilne z odbiorni-

kami sterowanymi przeznadajniki Ergo, Plano, NiceWay)

■ Moc promieniowania: około 1 mW (erp). W optymal-

nych warunkach odpowiada zasięgowi około 100 m w otwartym terenie lub 20 m wewnątrz budynków

■ Stopień zabezpieczenia: IP 34

■ Odporność na uderzenia: do 0,5J, zgodnie z normą

EN 60068-2-75; grad: H3-H4 skala Torro

■ Temperatura eksploatacji: od - 20°C do + 55°C

■ Wymiary mm: 125 x 250 x 100 (H)

■ Waga: 250 g

Czujnik “wiatru”

■ Zakres pomiarowy: od 0 do 125 km/h

■ Rozdzielczość: 1 km/h

■ Dokładność: ± 2% F.S.

■ Stała konwersji: 0,26 obrotów/s - 1km/h

■ Regulacja progu: od 5 do 60 km/h

■ Informacja o awarii: po upływie 24 h bez wiatru

Czujnik “słońca”

■ Zakres pomiarowy: od 3 do 80 klux

■ Rozdzielczość: 1 klux

■ Dokładność: ± 5% F.S.

■ Regulacja progu: od 5 do 60 klux

■ Informacja o awarii: po upływie 24 h bez zmiany

oświetlenia

–––––––

Uwagi:

–(*) Zasięg nadajników może być uzależniony od innych urządzeń,

które funkcjonują w jego pobliżu na tej samej częstotliwości (na przykład słuchawki radiowe, systemy alarmowe, itp.), powodując zakłócenia z nadajnikiem. W tym przypadku Nice nie może udzielić żadnej gwarancji na rzeczywisty zasięg własnych urządzeń radiowych.

– Wszystkie przytoczone dane techniczne dotyczą temperatury oto-

czenia 20°C (± 5°C).

– Nice S.p.a. zastrzega sobie prawo do wprowadzania zmian w

produkcie, kiedykolwiek to będzie konieczne, z zachowaniem tego samego przeznaczenia oraz funkcjonalności.

UTYLIZACJA URZĄDZENIA

Ten produkt jest integralną częścią automatyki, dlatego też powinien zostać zlikwidowany razem z nią.

Zarówno w przypadku operacji instalowania jak również po zakończeniu eksploatacji niniejszego urządzenia, operacje demontażu powinny być wykonywane przez personel wykwalifikowany. Niniejsze urządzenie składa się z różnych rodzajów materiałów: niektóre z nich mogą być ponownie używane, inne nadają się do wyrzucenia. Zgromadzić niezbędne informacje dotyczące placówek zajmujących się recyrkulacją lub likwidacją materiałów, zgodnie z przepisami obowiązującymi dla tej kategorii urządzenia na Waszym terytorium. Uwaga! – niektóre części urządzenia mogą zawierać substancje zanieczyszczające lub niebezpieczne, które jeżeli zostaną rozrzucone w otoczeniu, mogą wywierać szkodliwy wpływ na środowisko i zdrowie ludzkie.

Jak wskazuje symbol zamieszczony obok, zabrania się wyrzucania urządzenia razem z odpadami domowymi. Należy więc przeprowadzić “selektywną zbiórkę odpadów”,

zgodnie z metodami przewidzianymi przez przepisy obowiązujące na Waszym terytorium lub oddać urządzenie do sprzedawcy podczas dokonywania zakupu nowego ekwiwalentnego urządzenia. Uwaga! – lokalne przepisy mogą przewidywać wy sokie kary za nielegalną likwidację niniejszego ur ządzenia.

Utylizacja baterii

Uwaga! – Urządzenie zawiera baterię, którą należy wyjąć przed jego zlikwidowaniem. Rozładowana bateria zawiera substancje zanieczyszczające, nie należy jej więc wyr zucać razem z odpadami domowymi. Należy wyrzucić ją stosując metody ‘selektywnej zbiórki odpadów’, przewidziane przez przepisy obowiązujące na Waszym terytorium.

NEDERLANDS

ALGEMENE AANBEVELINGEN

Aanbevelingen voor de veiligheid

• Het is belangrijk dat gedurende de installatie van de

inrichting alle aanwijzingen uit deze handleiding nauwgezet worden opgevolgd. Als u twijfels van wel ke aard dan ook koestert, het product niet in stalleren en u voor eventuele toelichtingen tot de Klantenservice van Nice wenden.

• LET OP! – Belangrijke aanwijzingen: be waar

deze aanwijzingen voor eventuele toekomstige onderhoudswerkzaamheden of de verwerking als afval van de afgedankte inrichting.

• LET OP! – Alle werkzaamheden in verband met

de installatie, de aansluiting, de programmering en het onderhoud van de in richting mogen uitsluitend worden uitgevoerd door een gekwalificeerde technicus!

• LET OP! – Nemo moet niet beschouwd worden

als een veiligheidsinrichting die schade aan de zonwering als gevolg van sterke wind kan voorkomen (het is bijvoorbeeld al genoeg dat de stroom uitvalt om het automatisch optrekken van de zonwering onmogelijk te maken). Nemo dient beschouwd te worden als deel van de automatisering dat bijdraagt aan het gebruikscomfort en dat nuttig is ter bescherming van de zonwering.

• Nice aanvaardt geen aansprakelijkheid voor materiële

schade die optreedt als gevolg van niet door de sensoren van de inrichting gedetecteerde we ersom standi gheden.

• Maak de beschermende omhulling van de inrichting

niet open, deze bevat elektrische circuits die niet onderhouden kunnen worden.

• Voer geen wijzigingen uit op onderdelen van de inrich-

ting. Niet-toegestane handelingen zullen sle chts storingen in de werking veroorzaken. De fa brikant aanvaardt geen aansprakelijkheid voor schade die het gevolg is van op willekeurige wijze gewijzigde inrichtingen.

• Plaats de inrichting niet in de buurt van warmtebronnen en stel hem niet bloot aan open vuur. Dit kan leiden tot beschadigingen en storingen in de werking.

Andere aanbevelingen

• De inrichting wordt van stroom voorzien door een zonnecel die aan het zonlicht moet zijn blootgesteld. Zorg ervoor dat het oppervlak van deze cel altijd schoon is en vrij van bladeren, sneeuw en dergelijke: maak het oppervlak schoon met een zachte, vochtige doek en gebruik geen substanties die alcohol, benzeen, oplosmiddelen en dergelijke bevatten.

• Het verpakkingsmateriaal van het product moet overeenkomstig de plaatselijk van kracht zijnde voorschriften als afval worden verwerkt.

1 – BESCHRIJVING VAN HET PRODUCT EN

GEBRUIKSBESTEMMING

Dit product maakt deel uit van de serie klimaatsensoren Nemo. Deze sensoren zijn uitgerust met een ingebouwde radiozender, met codering “TTS”, en beschikken over een autonome voeding op zonne-energie, die geleverd wordt door een ingebouwde zonnecel; gedurende de nacht gebruikt Nemo de overdag verzamelde restenergie, zonder dat de in richting op het elektriciteitsnet hoeft te zijn aangesloten. Nemo is bestemd voor automatiseringsinstallaties voor zonnewering, rolluiken, daklichten en dergelijke, die buismotoren van Nice met radiocodering “TTS” gebruiken.

Leder ander gebruik dient als oneigenlijk en dus als verboden te worden be schouwd! De fabrikant is niet aansprakelijk voor schade die het gevolg is van een oneigenlijk ge bruik van het product, anders dan in deze handleiding is voorzien.

2 – WERKING VAN HET PRODUCT

De werking van Nemo is gebaseerd op de detectie van veranderingen in de windsnelheid (deze functie is alleen aanwezig op de Nemo SCT) of van veranderingen in de intensiteit van het zonlicht. Wanneer de gemeten waarde de activeringsdrempel (instelbare parameter) overschrijdt, zal Nemo na zekere tijd een "radiosignaal” naar de automatisering sturen. Deze zal op zijn beurt de vooringestelde manoeuvre aansturen, op basis van het ontvangen signaaltype.

• “Zon”sensor (afb. 8)

Wanneer de intensiteit van het zonlicht, gemeten door de sensor (b - afb. 6), de drempelwaarde overschrijdt, zal Nemo na 2 minuten een instructie aan de automatisering sturen die de daalbeweging bewerkstelligt. Wanneer de lichtintensiteit daarentegen onder de drempelwaarde zakt, zal Nemo na 15 minuten een instructie aan de automatisering sturen die de stijgbeweging be werkstelligt. De hierboven beschreven vertragingstijden hebben het doel continue en herhaaldelijke bewegingen van de automatisering bij snel voorbijtrekkende wolken te vermijden. Met betrekking tot de drempels bestaat er een verschil (hysterese) van circa 70% tussen de drempel die de daalbeweging veroorzaakt en de drempel die de stijgbeweging veroorzaakt. Als de drempel bijvoorbeeld is ingesteld op 20Klux, wordt bij het bereiken van deze lichtwaarde de daalbeweging aangestuurd, terwijl de stijgbeweging wordt aangestuurd wanneer de waarde circa 14Klux bedraagt.

• “Wind”sensor (afb. 7)

Wanneer de windsnelheid, gemeten door de sensor (a afb. 6), de drempelwaarde overschrijdt, zal Nemo onmid-

dellijk een instructie aan de automatisering sturen die de stijgbeweging van de zonwering bewerkstelligt. Tegelijkertijd wordt ook een instructie verzonden die de uitvoering van alle andere instructies aan de automatisering blokkeert, om de zonwering tegen de wind te beschermen. Wanneer de windsnelheid onder de drempelwaarde zakt, zal Nemo de beveiliging van de zonwering na 4 minuten blokkeren, zodat de automatisering opnieuw aangestuurd kan worden. Na deze deblokkering zal Nemo, indien de zondrempelwaarde wordt overschreden, na 15 minuten de instructie voor het neerlaten van de zonwering versturen.

Opmerking - Gedurende de normale werking van het product, blijft de led altijd uit, ook wanneer Nemo instructies verstuurt.

3 – CONTROLES VOORAFGAAND AAN DE

INSTALLATIE EN GEBRUIKSLIMIETEN VAN HET PRODUCT

• Lees de technische gegevens uit het hoofdstuk “Technische kenmerken van het product” door om de ge -

bruik slimieten van Nemo te kennen.

• Controleer of de ontvanger van de automatisering waa rin Nemo moet worden opgeslagen gebruikmaakt van de codering “TTS” (zie de instructiehandleiding van de ontvanger of de automatisering).

• Nemo is mogelijk niet compatibel met de motoren die eerder dan juni 2004 geproduceerd werden en met de besturingseenheden model TT0.

• (afb. 1) Controleer of de plaats die gekozen is voor de installatie van Nemo binnen het bereik van de te besturen automatisering ligt. Hoewel het bereik bij gunstige condities (in open veld) 100 m kan bedragen, wordt, ervan uitgaande dat Nemo een beveiliging van de zonnewering vormt, aanbevolen een afstand van maximaal 10-20 m aan te houden. Daarnaast wordt aangeraden om te controleren of er zich in de betreffende zone geen andere, op dezelfde frequentie werkende radiosystemen bevinden, zoals bijvoorbeeld alarmen, hoofdtelefoons met radiobesturing etc., dergelijke inrichtingen kun nen het bereik nog verder verkleinen of de communicatie tussen Nemo en de automatisering zelfs volledig blokkeren.

• Controleer of de plaats die gekozen is voor de installatie van Nemo aan de volgende vereisten voldoet: – (afb. 2) moet toelaten dat het oppervlak van de zon- sensor direct aan het zonlicht wordt blootgesteld, in elk geval gedurende het deel van de dag waarin de door de automatisering gegeven bescherming tegen de zon effectief moet zijn; installeer het product niet in schaduwzones geproduceerd door gordijnen, bomen, balkons etc.; – (afb. 3) de plaats van installatie moet de blootstelling van de bladen van de windsensor toestaan aan dezelfde windbeweging als de zonnewering die geautomatiseerd moet worden.

• (afb. 4) Kies het configuratietype dat de structuur van Nemo moet aannemen, afhankelijk van de helling van het voor de installatie gekozen vlak. Let op! – de bla-

den van de windsensor moeten horizontaal gepla atst worden en naar beneden toe gericht zijn ten opzichte van de romp).

• Controleer of het voor de installatie gekozen vlak van

stevig materiaal is dat een stabiele bevestiging kan verzekeren.

• Controleer of Nemo wordt opgesteld op een pla ats waar de inrichting beschermd is tegen stoten en botsingen met andere voorwerpen.

4 – INSTALLATIE VAN HET PRODUCT

Om het product te installeren, dient u de verschillende onderdelen ervan te bevestigen volgens de nummervolgorde die is weergegeven in afb. 5. Draai tot slot aan de romp van Nemo tot de bladen van de windsensor in horizontale stand staan, zoals te zien is op afb. 4.

Over het algemeen kunnen op dezelfde automatisering tot 3 Nemo's worden opgeslagen; dit maakt het mogelijk verschillende punten van de omgeving te controleren.

5 – OPSLAG VAN HET PRODUCT IN DE

ONTVANGER VAN DE AUTOMATISERING

Net als voor willekeurige andere ontvangers is het ook voor Nemo noodzakelijk de radiocode ervan op te slaan in de ontvanger van de automatisering die moet worden aangestuurd, zodat Nemo de gegevens van zijn klimaatsensoren “via radio” door kan geven. Om Nemo op te slaan dient u de procedure “Modus I”, beschreven in de handleiding van de bijbehorende ontvanger, te volgen.

Opmerking – de toets ■ (= Stop) van de ontvanger die in deze handleidingen wordt genoemd komt op Nemo overeen met de toets “P1” van afb. 6.

Als de originele bedieningsinstructies van de automatisering niet beschikbaar zijn (alle handleidingen van Nice producten zijn beschikbaar op www.nice-service.com) is het ook mogelijk één van de volgende opslagprocedures te volgen.

• PROCEDURE “A” – opslag van de eerste zender

Opmerking – Gebruik deze methode wanneer er geen

enkele radiocode in de buismotor is opgeslagen.

01. Koppel de buismotor van de voeding en sluit hem weer aan: de motor laat 2 lange

tonen ho ren (of

maakt 2 lange

bewegingen). Let op! - Als de motor

bij inschakeling 2 korte

tonen laat horen (of 2

korte

bewegingen of helemaal geen beweging maakt) betekent dit dat er andere zenders zijn opgeslagen. Onderbreek de procedure en ge bruik de “Procedure B”.

02. Houd binnen 5 seconden

de toets “P1” van Nemo ingedrukt en laat hem los nadat de motor de eerste van 3 korte pieptonen heeft laten ho ren (of de eerste van 3 korte bewegingen heeft gemaakt) ten teken dat de opslag in het geheugen heeft plaatsgevon-

den. Let op! - Als de to ets niet binnen 5 seconden wordt ingedrukt, laat de motor 1 korte

pieptoon ho -

ren (of 2 korte

be wegingen). Dit betekent dat er geen

opslag in het geheugen heeft plaatsgevonden.

• PROCEDURE “B” – opslag van nog andere zenders

Opmerking – Gebruik deze methode wanneer er reeds

andere inrichtingen in de buismotor zijn opgeslagen.

01. (op de Nemo die moet worden opgeslagen) Houd de

toets “P1” ingedrukt tot de motor 1 lange

pieptoon

laat horen.

02. (op een reeds opgeslagen zender) Druk 3 maal

(langzaam) op de toets ■ (of de toets “P1” als het een andere reeds opgeslagen Nemo betreft).

03. (op de Nemo die in het geheugen moet worden

opgeslagen) Druk opnieuw op de toets “P1”.

04. De motor laat 3 korte

pieptonen horen (of ma akt 3

lange

bewegingen) om aan te gegeven dat de

opslag in het geheugen heeft plaatsgevonden.

Opmerking – Als de motor 6 korte tonen laat horen (of 6 lan

bewegingen maakt) betekent dit dat het geheugen vol is.

6 – CONTROLE VAN HET PRODUCT VIA DE

“TEST”-MODUS

Na afloop van de opslagprocedure de volgende tests uitvoeren om te controleren of de opslag correct is verlopen en de sensoren van Nemo correct werken.

In de TEST-modus zet het systeem de drempels van de sensoren op het minimum, zodat deze bij kleine veranderingen van licht en wind overschreden zullen worden. Zo kan het gedrag van het systeem snel gecontroleerd worden, zonder lange wachttijden. In deze modus reageert Nemo in real-time, zonder de voor de normale werking voorziene wachttijden aan te houden.

• Test van de zonsensor:

01. Draai aan knop “Sun” (afb. 6) LINKSOM tot aan de

“Test” stand. Zorg ervoor dat de zonsensor met minimaal 1Klux wordt verlicht (het daglicht buiten zou voldoende moeten zijn, ook bij gedeeltelijk bewolkt weer, ge bruik anders een lamp).

02. Controleer of de groene led een aantal maal kort

knippert (= overschrijding van de drempel) en of de Nemo een ‘omlaag’-instructie verstu urt.

03. Dek de zonsensor met af met uw hand (aangezien in de TEST-modus de drempelwaarde op het minimum is ingesteld is het, bij mooi weer en in de volle zon, mogelijk niet voldoende om de sensor met uw hand te bedekken, gebruik eventueel een zwarte doek) en controleer of de Led een aantal maal achtereen kort knippert (= einde overschrijding drempel; afwisselend rood en groen knipperen) en of Nemo een 'omhoog'-instructie verstuurt.

04. Draai de knop “Sun” tot slot tot buiten de “TEST” zone.

• Test van de windsensor:

01. Draai de knop “Wind” (afb. 6) LINKSOM tot aan de “Test” stand.

02. Breng de bladen van de windsensor aan het draaien en verzeker u ervan dat: a) Nemo de instructie 'zonwering omhoog' aan de automatisering stuurt; b) Nemo alle andere instructies naar de automatisering blokkeert (om de zonwering tegen de wind te be schermen); c) de Led een aantal maal kort knippert, met rood licht (= overschrijding van de drempel).

03. Stop op dit punt de bladen en verzeker u ervan dat a) Nemo de beveiliging van de zonwering deblokkeert en de zonwering weer bestuurd kan worden; b) de Led een aantal maal achtereen kort knippert, rood en groen (= einde overschrijding drempel).

04. Draai de knop “Wind” tot slot tot buiten de “TEST” zone.

Let op!

Gedurende de “Test” van de “zon” of “wind” sensoren, geeft Nemo de bedieningsinstructies die corresponderen met overschrijding van de drempelwaarden voor zon of wind door aan de besturingseenheid. Deze bedieningsinstructies bewerkstelligen in de besturingseenheid zowel de manoeuvres omhoog en omlaag van de zonwering als de active

ring van eventuele blokkeringen

of de activering van

prioriteitsstatussen, zoals in de volgende voorbeelden.

• Eerste voorbeeld: de overschrijding van de drempel-

waarde voor de wind bewerkstelligt zowel de beweging omhoog van de zonwering als de blokkering, in de besturingseenheid, van iedere willekeurige bedieningsinstructie voor15 minuten.

• Tweede voorbeeld: indien na het neerlaten van de zon-

wering als gevolg van het overschrijden van de drempel-

waarde voor de zon de gebruiker een bedieningsinstructie ‘omhoog’ verstuurt via een zender, wordt in de besturingseenheid de status “prioriteit handbediening” geactiveerd. Vanaf dat moment negeert de besturingseenheid alle volgende door Nemo verstuurde bedieningsinstructies, veroorzaakt door de “overschrijding van de drempelwaarde voor de zon” en de normale werking wordt hersteld wanneer Nemo de bedieningsinstructie “einde overschrijding drempelwaarde voor zon” verstuurt.

Om willekeurige blokkeringen

, die gedurende de testfase werden veroorzaakt, te annuleren, is het voldoende om de door Nemo aangestuurde besturingseenheid (of motor) enige ogenblikken uit te schakelen

Na afloop van de controles in de TEST-modus is het mogelijk de knoppen “Sun” en “Wind” op de gewenste waarden in te stellen, hierbij gebruikt u de schaalverdeling naast de knoppen als referentie.

• Knop “Sun”

Deze knop hoort tussen 15 en 30Klux te staan (indicatieve waarde). Als u wilt dat de automatisering pas bij zeer felle zon in werking treedt, de knop op een hogere waarde instellen.

Als alternatief kan de knop “Sun” ook in de modus “real-

time” worden gebruikt. Om deze modus te gebruiken, draait u de knop “Sun” met kleine beetjes tegelijk en wacht u steeds een paar seconden, zodat Nemo de zojuist ingestelde drempelwaarde kan vergelijken met de op dat moment gemeten lichtwaarde en tot slot de voorziene instructie aan de automatisering kan sturen. Bij die gelegenheid geeft de Led één van de volgende signalen: knipperen met groen licht = drempel overschreden; knip- peren met afwisselend rood en groen licht = drempel niet overschreden.

• Knop “Wind”

Deze knop hoort tussen 15 en 30 km/u te staan (indicatieve waarde); hij mag alleen op hogere waarden worden ingesteld in het geval van kleine en zeer stevige zonweringen.

7 – DIAGNOSTIEK

Het is op elk willekeurig moment mogelijk om de “DIAGNOSE-modus” te activeren om te controleren of de intensiteit van de weerscondities van dat moment onder of boven de ingestelde drempel ligt. Om de diagnose te activeren, drukt u kort op de toets “P1” (afb. 6) en wacht u circa 1 seconde tot de rode Led stopt met knipperen, vervolgens observeert u de volgende signalering van de Led en vergelijkt u deze met de beschrijving in Tabel A.

Let op! - De “diagnose”-modus bewerkstelligt alleen de signalering via de Led, er wordt geen instructie aan de zonwering gegeven.

8 – HOE DEACTIVEERT U DE ZONSENSOR

Het is mogelijk om de zonsensor te deactiveren, bijvoorbeeld in de winter, hiervoor draait u de knop “Sun” (afb.

6) met de klok mee in de maximumstand. Om de sensor terug te zetten, draait u dezelfde knop op de gewenste stand en drukt u kort op de toets “P1”

(afb. 6).

Let op! - Het is niet mogelijk de windsensor te deactiveren.

9 – WAT TE DOEN ALS...

Als de wind of de zon de ingestelde drempel overschrijden maar de automatisering de juiste manoeuvres niet lijkt uit te voeren: • controleer als volgt of Nemo

correct werd opgeslagen in de ontvanger van de te besturen automatisering. Stuur een instructie aan de automati-

Tabel A

• Led uit

Er werd geen enkele drempel overschreden en er is geen enkel vooralarm

• Rode led aan (gedurende 3 seconden) De activeringsdrempel van de wind werd overschreden

• Groene led aan (gedurende 3 seconden) De activeringsdrempel van de zon werd overschreden

• Knipperende rode led (gedurende 3 seconden) Vooralarm: storing van de “wind” sensor: deze heeft

de afgelopen 24 uur de effecten van de wind niet gedetecteerd

• Knipperende groene led (gedurende 3 seconden) Vooralarm: storing van de “zon” sensor: deze heeft de

afgelopen 24 uur geen enkele variatie in de intensiteit van het zonlicht gedetecteerd

sering met een andere zender; druk vervolgens op de toets P1 op Nemo om te zien of de manoeuvre stopt. • Controleer of de sensoren correct werken aan de hand van de diagnoseprocedure die beschreven is in hoofdstuk

7. • Voer tot slot de in hoofdstuk 6 beschreven TEST uit.

AFDANKEN VAN HET PRODUCT

Dit product maakt integraal deel uit van de automatisering en moet dan ook samen met de automatisering worden afgedankt.

De ontmantelingwerkzaamheden aan het eind van de le ven sduur van dit product moeten, net als de installatiewerkzaamheden, worden uitgevoerd door gekwalificeerd personeel. Dit product is opgebouwd uit verschillende soorten materiaal: sommigen hiervan kunnen gerecycled worden, anderen moeten als afval worden verwerkt. Win informatie in over de recycling- of afvalverwerkingsystemen die voor deze productcategorie zijn voorzien door de in uw land geldende voorschriften. Let op! – Sommige delen van het product kunnen vervuilende of gevaarlijke substanties bevatten die, indien ze in het milieu terechtkomen, schadelijke effecten kunnen hebben op de omgeving of op de gezondheid van personen.

Zoals aangegeven door het symbool hiernaast, is het verboden dit product met het gewone huisvuil weg te gooien. Volg een “gescheiden afvalverwerking” volgens de

methodes die voorzien zijn door de in uw land geldende voorschriften, of lever het product weer in bij de verkoper op het moment dat u een nieuw gelijksoortig product aanschaft. Let op! – De plaatselijk geldende voorschriften kunnen zware sancties voorzien in het geval u de voorschriften voor afvalverwerking van dit product niet opvolgt.

Afdanken van de batterij

Let op! – Het product bevat een batterij die voor het afdanken moet worden verwijderd. – De lege batterij be vat vervuilende substanties en mag niet met het gewone huisvuil worden weggegooid. De batterij dient als afval te worden verwerkt volgens gescheiden afvalverzamelingsmethoden, zoals voorzien do or de voorschriften die van kracht zijn in uw land.

EG-VERKLARING VAN

OVEREENSTEMMING

Opmerking - de inhoud van deze verklaring stemt overeen met hetgeen verklaard is in de laatste revisie die beschikbaar was voor het ter perse gaan van deze handleiding, van het officiële document dat is neergelegd bij de vestiging van Nice Spa. Deze tekst werd om uitgeversredenen heraangepast.

Nummer: 286/WSCT Herziening: 1

Ondergetekende, Luigi Paro, in de hoedanigheid van Gedelegeerd Bestuurder, verklaart onder zijn eigen verantwoordelijkheid dat het product:

Naam fabrikant: NICE s.p.a. Adres: Via Pezza Alta 13, Z.I. Rustignè, 31046

Oderzo (TV) Italië

Type: Klimaatsensor Modellen: Nemo WSCT; Nemo SCT Accessoires: –––

voldoet aan de volgende communautaire richtlijnen:

• 1999/5/EG RICHTLIJN 1999/5/EG VAN HET EUROPESE PARLEMENT EN VAN DE RAAD van 9 maart 1999 met betrekking tot radioapparatuur en eindtelecommunicatieapparatuur en de wederzijdse erkenning van hun conformiteit, volgens de volgende geharmoniseerde normen: – bescherming van de gezondheid: EN

50371:2002; – elektrische veiligheid: EN 60950-1:2006; – elektromagnetische compatibiliteit: EN 301 489-

1V1.8.1:2008; EN 301 489-3V1.4.1:2002 – radiospectrum: EN 300220-2V2.1.2:2007

Overeenkomstig de richtlijn 1999/5/EG (bijlage V), behoort het product tot de klasse 1 en draagt het de markering:

Oderzo, 2 september 2009

Luigi Paro

(Gedelegeerd Bestuurder)

TECHNISCHE GEGEVENS VAN HET PRODUCT

■ Stroomtoevoer: Geheel autonoom: bestaande uit zonnecel (64 mWp)

■ Zendfrequentie: 433,92 Mhz met geïntegreerde antenne

■ Radiocodering: TTS (compatibel met de ontvangers die worden aangestuurd met zenders Ergo, Plano, NiceWay)

■ Uitgestraald vermogen: circa 1 mW (erp). Bij optimale condities komt dit overeen met een bereik van ongeveer 100 m in open veld of 20 m binnen gebouwen

■ Beschermingsklasse: IP 34

■ Stootvastheid: tot 0,5J, volgens de norm EN 60068-

2-75; hagel: H3-H4 schaal Torro

■ Bedrijfstemperatuur: van - 20°C tot + 55°C

■ Afmetingen mm: (volume) 125 x 250 x 100 (H)

■ Gewicht: 250 g

“Wind”sensor

■ Meetbereik: van 0 tot 125 km/u

■ Resolutie: 1 km/u

■ Nauwkeurigheid: ± 2% e.s.

■ Omzettingsconstante: 0,26 toeren/s - km/u

■ Afstelling drempel: van 5 tot 60 km/u

■ Vooralarm: na 24 uur zonder wind

“Zon”sensor

■ Meetbereik: van 3 tot 80 Klux

■ Resolutie: 1 Klux

■ Nauwkeurigheid: ± 5% e.s.

■ Afstelling drempel: da 5 a 60 Klux

■ Vooralarm: na 24 uur zonder lichtvariaties

–––––––

Opmerkingen: –(*) Het bereik van de zenders kan worden beïnvloed door andere

inrichtingen die in de omgeving daarvan op dezelfde frequentie werken als de zender (bijvoorbeeld koptelefoons, alarmsystemen e.d.) waardoor er interferentie met de ontvanger ontstaat. In geval van sterke interferentie kan Nice ten aanzien van het daadwerkelijke bereik van haar radio-grafische inrichtingen geen enkele zekerheid bieden.

- Alle technische gegevens hebben betrekking op een omgevings-

temperatuur van 20°C (± 5°C).

- Nice S.p.a. behoudt zich het recht voor op elk gewenst moment en

zonder voorbericht wijzigingen in haar producten aan te brengen, waarbij gebruiksbestemming en functionaliteit echter gehandhaafd blijven.

0682

31 4 5

2 3

“P1”

Sun

Wind

Led

4 min.

3 sec.

15 min.

2 min.

15 min.

4 6

7 8

IST255R01.4862 – Rev. 00 – 27-10-2009

Nice South Africa

Johannesburg South Africa info@co.za.niceforyou.com

Nice Polska

Pruszków Polska Ph. +48.(022).759.40.00 Fax +48.(022).759.40.22 info@pl.niceforyou.com

Nice Portugal

Mem Martins Portugal Ph. +351.21.922.82.10 Fax +351.21.922.82.19 info@pt.niceforyou.com

Nice Romania

Cluj Napoca Romania Ph./Fax +40.(0)264.453.127 info@ro.niceforyou.com

Nice Turkey

Kadikoy Istanbul Turkey Ph. +90.216.456.34.97 Fax +90.216.455.78.29 info@tr.niceforyou.com

Nice UK

Sutton in Ashﬁeld United Kingdom Ph. +44.16.23.55.80.86 Fax +44.16.23.55.05.49 info@uk.niceforyou.com

www.niceforyou.com

Headquarters

Nice SpA

Oderzo TV Italia Ph. +39.0422.85.38.38 Fax +39.0422.85.35.85 info@niceforyou.com

Nice in Italy

Nice Padova

Padova Italia Ph. +39.049.87.01.05.1 Fax +39.049.87.07.63.8 infopd@niceforyou.com

Nice Roma

Roma Italia Ph. +39.06.72.67.17.61 Fax +39.06.72.67.55.20 inforoma@niceforyou.com

Nice Worldwide

Nice France

Buchelay France Ph. +33.(0)1.30.33.95.95 Fax +33.(0)1.30.33.95.96 info@fr.niceforyou.com

Nice France Sud

Aubagne France Ph. +33.(0)4.42.62.42.52 Fax. +33.(0)4.42.62.42.50 infomarseille@fr.niceforyou.com

Nice France Rhône Alpes

Decines Charpieu France Ph. +33.(0)4.78.26.56.53 Fax +33.(0)4.78.26.57.53 infolyon@fr.niceforyou.com

Nice Belgium

Leuven (Heverlee) Belgium Ph. +32.(0)16.38.69.00 Fax +32.(0)16.38.69.01 info@be.niceforyou.com

Nice Deutschland

Gelnhausen Deutschland Ph. +49.(0)6051.91.520 Fax +49.(0)6051.91.52.119 info@de.niceforyou.com

Nice España Madrid

Mostoles Madrid España Ph. +34.(0)9.16.16.33.00 Fax +34.(0)9.16.16.30.10 info@es.niceforyou.com

Nice España Barcelona

Sant Quirze del Valles Barcelona España Ph. +34.(0)9.37.84.77.75 Fax +34.(0)9.37.84.77.72 info@es.niceforyou.com

Nice Australia

Wetherill Park Australia Ph. +61.(0)2.96.04.25.70 Fax +61.(0)2.96.04.25.73 info@au.niceforyou.com

Nice China

Shanghai P. R. China Ph. +86.21.575.701.46 Fax +86.21.575.701.44 info@niceforyou.com.cn

Nice USA

San Antonio Texas USA info@us.niceforyou.com

Nice Russia

Odintsovo Moscow Region Russia Ph. +7.495.739.97.02 Fax +7.495.739.97.02 info@ru.niceforyou.com

Nice Nemo WSCT, Nemo SCT Instructions And Warnings For Installation And Use

Specifications and Main Features

Frequently Asked Questions

User Manual
