Nextbase 202 LITE User Manual [de]
Bedienungsanleitung
INHALT
SICHERHEITSHINWEISE
HINWEISE ZUR VERWENDUNG DIESES PRODUKTS
PRODUKTSPEZIFIKATIONEN
LIEFERUMFANG
LEISTUNGSMERKMALE
KOMPONENTEN UND BEDIENELEMENTE

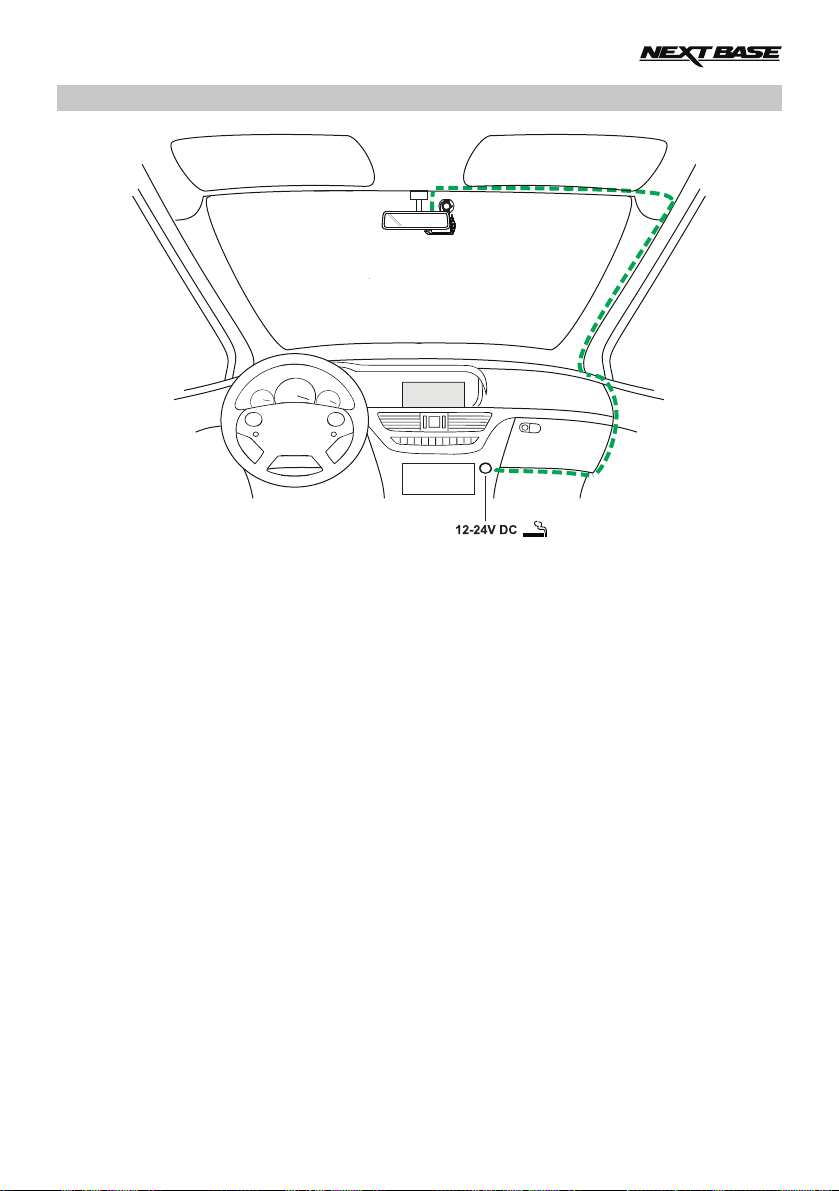

INSTALLATION IM FAHRZEUG
VIDEOMODUS
FOTOMODUS
WIEDERGABEMODUS
VIDEOWIEDERGABE
WIEDERGABE VON FOTOS
ENÜS UND EINSTELLUNGENM
VIDEOMODUS
FOTOMODUS
WIEDERGABEMODUS
EINSTELLUNGSMENÜ
PC VERBINDUNG
............................................................................................................
...............................................................................................................
.................................................................................................................
...........................................................................................................
............................................................................................................
..........................................................................................................
............................................................................................
.......................................................................................
...............................................................................................
.................................................................
.....................................................................................
................................................................................................
.....................................................................................
..............................................................................................
..............................................................................................
................................................
04
04
05
06
06
07
09
11
12
13
14
15
16
17
17
19
VIDEO & AUDIO-AUSGANG
HD-AUSGANG
AUSGABE MIT STANDARDAUFLÖSUNG
FEHLERBEHEBUNG
...........................................................................................................
......................................................................................................
.................................................................
03
19
19
20
SICHERHEITSHINWEISE
Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch und bewahren Sie
sie für zukünftiges Nachschlagen auf. Sie wird Ihnen hilfreich sein, falls Sie Probleme bezüglich des
Gebrauchs haben sollten.
WARNUNG:
ACHTUNG:
LCD:
WEEE:
Setzen Sie dieses Gerät unter keinen Umständen Regen, Feuchtigkeit oder Wasser aus.
Andernfalls besteht die Gefahr eines Stromschlages oder Brandes.
Um die Gefahr eines Stromschlags zu vermeiden, dürfen nur die in dieser Anleitung
dargestellten Pflegearbeiten durchgeführt werden, es sei denn, Sie sind ein Fachmann.
Lassen Sie das Gerät von einem qualifizierten Techniker warten, wenn:
Das Gerät Regen oder Feuchtigkeit ausgesetzt war.
Das Gerät nicht ordnungsgemäß funktioniert.
Das Gerät eine deutliche Änderung in der Leistung aufweist.
Ein Flüssigkristall-Bildschirm (LCD) ist ein mehrschichtiges kompliziertes Bauteil und
enthält 230.400 Pixel. Pixel können jedoch während des normalen Produktlebenszyklus
Fehler aufweisen. 1 Pixel hat eine Ausfallrate von 0,0004% und ein Pixelfehler pro
Betriebsjahr wird als normal erachtet und stellt keinen Grund zur Besorgnis dar.
Entsorgung von Elektro- und Elektronik-Altgeräten und/oder Batterien durch Benutzer
in privaten Haushalten in der Europäischen Union.
Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass das Produkt nicht
mit dem Hausmüll entsorgt werden darf. Sie müssen Ihre Altgeräte und/oder Batterien durch
Übergabe an das geltende Rücknahme-System für das Recycling von elektronischen Geräten
und/oder Batterien entsorgen. Für weitere Informationen kontaktieren Sie bitte das Büro Ihres
lokalen Entsorgungsunternehmens.
REPARIEREN SIE DAS GERÄT NICHT SELBST!
HINWEISE ZUR VERWENDUNG DIESES PRODUKTS
1. Stellen Sie sicher, dass die Windschutzscheibe frei von Schmutz oder Fett ist, bevor Sie die
Halterung darauf platzieren.
2. Verdecken Sie nicht den Blick auf die Straße und behindern Sie nicht das Auslösen von Airbags
im Falle eines Unfalls.
3. Trennen Sie bei Nichtgebrauch bitte den Fahrzeugadapter sowohl von dem 12/24 V DC Ausgang
in Ihrem Fahrzeug als auch von dem Gerät selbst.
4. Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Für hartnäckigen Schmutz,
verdünnen Sie etwas neutrales Reinigungsmittel in 5 bis 6 Teilen Wasser und geben die Lösung
auf ein weiches Tuch.
Bitte beachten Sie, dass Alkohol, Verdünner, Reinigungsbenzin und dergleichen zu Schäden am
Gerätegehäuse führen kann.
5. Vermeiden Sie Kontakt mit dem Objektiv, da dies Schäden verursachen kann.
6. Bei Bedarf, reinigen Sie das Glas des Objektivs vorsichtig mit Brillenglas-Reinigungsflüssigkeit,
die auf eine weiches Tuch aufgebracht wurde.
7. Die mit der iN-CAR CAM erstellten Videoaufnahmen sind nur für den persönlichen Gebrauch
bestimmt.
8. Veröffentlichung der Aufnahmen auf YouTube, im Internet oder mittels andere Methoden
unterliegen dem Datenschutzgesetz und dessen Anforderungen müssen eingehalten werden.
Wird die iN-CAR CAM in einer gewerblichen Umgebung (wie LKW) verwendet, so greifen neben
den Datenschutzbestimmungen auch die Bestimmungen für Fernsehüberwachungsanlagen. Dazu
gehören eine Kennzeichnungspflicht zur Identifizierung, dass eine Fernsehüberwachungsanlage
verwendet wird, das Unterlassen von Audio-Aufzeichnungen und die Unterrichtung der
zuständigen Behörden, die die Daten kontrolliert.
9. Video-Wiedergabe auf einem Gerät, das für den Fahrer sichtbar ist, ist in einigen Ländern oder
Staaten verboten oder eingeschränkt.
Bitte halten Sie sich an diese Gesetze.
10. Nehmen Sie bitte während der Fahrt keine Einstellung an den Bedienelementen des Geräts vor,
da dies eine Ablenkung vom Fahren darstellt.
04
PRODUKTSPEZIFIKATIONEN
Modellnummer / Name
Leistungsbedarf
Stromversorgung
Sensorauflösung
Objektivtyp / Winkel / Blende
Aufnahmeauflösung (Max.)
Aufnahmeauflösung (Standard)
Aufnahmeformat
Bildschirmgröße / Bildformat
Bildschirmauflösung
Kartenleser
SD-Karte
(empfohlener Typ)
SD-Karte
Aufnahmekapazität
(mit Standardeinstellungen)
Videoausgang
NBDVR202 / NEXTBASE iN-CAR CAM 202 Lite
5V / 200mA
12 - 24 V DC Fahrzeug-Stromkabel (im Lieferumfang enthalten)
Sicherung: 20 mm Flinke 2 A Sicherung
Ausgang: 5 V DC
1M Pixel (1,000,000 Pixel)
4G / 120° / F2.0
1920 x 1080 @ 25fps
1280 x 720 @ 30fps
AVI
2.7" / 16:9
960 (W) X 240 (H) pixels x RGB
Originalgröße SDHC, Klasse 6 - 10, <= 32 GB
8 - 32 GB Klasse 10 (30 Mbit/s) Markenware
(nicht im Lieferumfang enthalten)
8 GB = 50 Minuten Aufnahme
16 GB = 100 Minuten Aufnahme
32 GB = 200 Minuten Aufnahme
HD: Mini-Buchse (Video/Audio)
Standardauflösung: 3,5 mm Klinke (Video/Audio)
Integrierter Akku
Geräteabmessungen / Gewicht
Lithium-Ionen 3,7 V/200 mAh (ca. 20 Minuten Aufnahmezeit) Das
Design des Akkus erlaubt den Betrieb der „Auto Power Off“Funktion im Falle eines Stromverlustes im Fahrzeug. Dies ist nicht
als alternative Stromquelle zur Versorgung über den mitgelieferten
Fahrzeugadapter gedacht.
105.5 x 54.4 x 26.1mm / 71g
05
LIEFERUMFANG
Bitte überprüfen Sie den Inhalt Ihres iN-CAR CAM Produktpakets.
iN-CAR CAM
Montagehalterung
Zigarettenanzünder
-Kabel
USB-Kabel
CD mit
Handbüchern
Das Gerät kann leicht von der obigen Abbildung abweichen.
Kurzanleitung
LEISTUNGSMERKMALE
Vielen Dank für den Kauf dieses NEXTBASE iN-CAR CAM Produkts. In diesem Abschnitt werden wir
einige der Merkmale dieses Gerätes skizzieren.
2,7" 16:9 LCD Farb-Bildschirm
Großer Bildschirm für einfache Bedienung und zur Betrachtung der Wiedergabe von Videos und Fotos.
1,0 M PIXEL CMOS-Sensor
Bietet hochwertige Aufzeichnung von bis zu 1920 x 1080 p Full HD.
Weitwinkelobjektiv 120°
Das Weitwinkelobjektiv ermöglicht bestmögliche Aufnahmen des Ausblicks nach vorne.
G-Sensor / Dateischutz
Im Falle eines Aufpralls wird das Gerät automatisch die Aufnahme stoppen und die Datei vor dem
Überschreiben schützen.
Einzelne Dateien können auch geschützt werden, wenn sie innerhalb des Wiedergabemodus
betrachtet werden.
Standbildkamera
Nimmt Standbilder mit einer Vielzahl von verfügbaren Optionen/Einstellungen auf.
Timer zur Selbstabschaltung
Sie können vorwählen wie lange das Gerät die Aufnahme fortsetzten soll, nachdem die
Stromversorgung unterbrochen wurde.
Eingebautes Mikrofon und Eingebauter Lautsprecher
Aufnahme von Audio, um die Videoaufnahmen zu ergänzen
Automatische Start / Stopp-Technologie
Die iN-CAR CAM erkennt die Stromversorgung zu der Zigarettenanzünderbuchse, sobald die
Zündung des Fahrzeugs eingeschaltet wird und beginnt automatisch mit der Aufnahme.
Wird die Zündung ausgeschaltet, so fährt die iN-CAR CAM ebenfalls automatisch herunter.
Bewegungserkennung
Das Gerät erkennt Bewegung und startet die Aufnahme automatisch, nützlich für die
Parkraumüberwachung.
Hinweis: Die iN-CAR CAM benötigt eine permanente Spannungsversorgung, damit diese Funktion
verfügbar ist.
Diese Funktion muss NICHT zur normalen Aufzeichnung während Fahrten eingeschaltet werden.
HD-Ausgang
Dateien können direkt vom Gerät über ein HD-Kabel (einzeln erhältlich) auf einem externen Bildschirm
angezeigt werden.
06
KOMPONENTEN UND BEDIENELEMENTE
Im Folgenden sehen Sie eine Anleitung für die Komponenten und Bedienelemente Ihrer iN-CAR CAM.
6 7 8
1
3
4
2
5
16
ON CHARGE RESET
17
18
NBDVR202
AV HD OUT
15
1. OK
Drücken Sie, um die Auswahl zu bestätigen oder zum Starten/Stoppen einer Aufnahme.
2. POWER
Drücken und für 2 Sekunden halten, um EIN/AUS zu schalten.
3. IR LEDs
Aktivierung/Deaktivierung der verbesserten Nachtsicht mit kurzer Reichweite im
Einstellungsmenü.
4. OBJEKTIV
5. LAUTSPRECHER
6. MONTAGEPUNKT
Mitgelieferte Montagehalterung hier befestigen.
7. MINI USB 2.0 BUCHSE
Schließen Sie das Zigarettenanzünderkabel/USB-Kabel hier an.
10
1
12
13
14
9
1
8. SPEICHERKARTEN-STECKPLATZ
Setzen Sie die Speicherkarte hier ein. Kompatibel mit SDHC < = 32 GB, Klasse 6 - 10.
Hinweis:
- Es wird eine normalformatige SD-Karte empfohlen.
9. MODE
Drücken Sie diese Taste, um den Video/Foto Wiedergabemodus auszuwählen.
10. AUFWÄRTS
Drücken Sie diese Taste zur Vergrößerung, wenn Sie sich im Video- und Fotomodus
befinden und zur Navigation innerhalb der Menüs.
07
KOMPONENTEN UND BEDIENELEMENTE (FORTSETZUNG)
6 7 8
1
3
4
2
5
10
1
12
9
1
13
14
16
ON CHARGE RESET
17
18
NBDVR202
AV HD OUT
15
11. ABWÄRTS
Drücken Sie diese Taste zur Vergrößerung, wenn Sie sich im Video- und Fotomodus befinden
und zur Navigation innerhalb der Menüs.
12. MENÜ
Drücken, um das Menü im aktuellen Modus zu öffnen.
Drücken Sie die Taste zweimal, um das Einstellungsmenü aufzurufen (Menüs stehen während
der Aufnahme nicht zur Verfügung).
Hinweis:
- Drücken und halten Sie diese Taste während einer Aufnahme kurz gedrückt, um die
„Datei zu schützen“.
13. MIKROFON
Aktivieren/Deaktivieren Sie diese Option im Einstellungsmenü, um Audioaufnahmen zu
ermöglichen.
14. BILDSCHIRM
15. AV OUT BUCHSE (befindet sich unter dem Staubschutz)
Für den Einsatz mit AV-Kabel (separat erhältlich).
16. HD-AUSGANG (befindet sich unter dem Staubschutz)
Zum Anschluss eines HD-Kabels (nicht mitgeliefert).
17. LED-ANZEIGEN
Grün = Akku wird geladen, LED schaltet aus, sobald die Batterie voll aufgeladen ist.
Rot = Stromzufuhr ein.
18. RÜCKSTELLUNG
Drücken, um die iN-CAR CAM zurückzusetzen.
08
