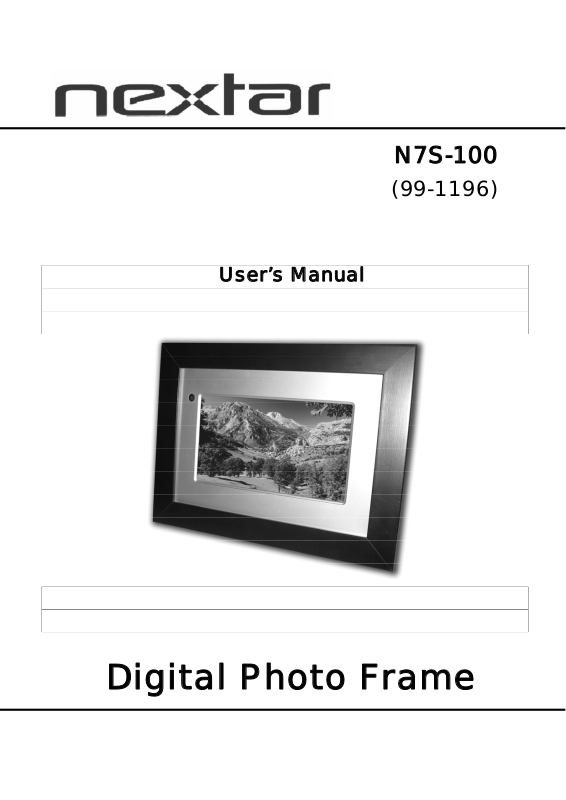

Nextar N7S-100 User Manual

N7S-100

(99-1196)

User’s Manual

Digital Photo Frame

Introduction

Thank you very much for choosing our Digital Photo Frame.

Before you begin to use this device, please read this manual thoroughly and keep it
available for future reference. This manual will present you the exciting features
provided by our Digital Photo Frame, which allows you to enjoy unbelievably amazing
visual & audio experience.

With our Digital Photo Frame, you can easily and quickly view photos directly from
your digital camera’s memory card. You can even create a slideshow with multiple
transition effects. No computer, digital camera, or Internet connection is required.

Our Digital Photo Frame is compatible with the following memory cards and ports: SD,
MultiMedia Card, Memory Stick, and Memory Stick PRO and USB.

Main Features

★ This device can display digital pictures (JPEG) and play MP3 music or supported

video files without connecting a computer (memory card not included).

★ Compatible with Secure Digital Card (SD), MultiMedia Card (MMC), Memory Stick

and Memory Stick Pro.

★ Compatible with USB 2.0
★ The device can play MP3 files with high-quality integrated speakers.
★ The device can instantly play MEPG-1 and AVI* file(s) stored on supported

memory cards.

★ Handy Remote Control
★ Automatic slide show with multiple transition effects and display times.
★ The device can play a slide show with MP3 background music.
★ User-friendly on-screen display allows you to access all functions easily.

* Video files may not play properly if stored on a low-speed card.
* Not all AVI format video files will be supported.

1

Safety Precautions and Maintenance

★ For indoor use only.
★ To reduce the risk of fire or electric shock, do not expose this appliance to rain or

moisture.

★ To prevent overheating, never block any vents on the back of the digital photo

frame.

★ Keep your Digital Photo Frame out of direct sunlight. Direct sunlight may cause

damage.

★ Always use the buttons built in to the memory card slots to remove memory cards

from the device.

★ Do not disassemble the Digital Photo Frame, otherwise it may result in electric

shock and void your warranty. No user-serviceable parts inside.

★ Protect the device from condensation; otherwise it may result in device damage.

How to clean LCD Screen

★ Wipe the screen gently. The screen is made of glass and may be easily

scratched or broken.

★ To clean fingerprints and dust from the LCD screen, a soft, non-abrasiv e

cloth such as camera lens cleaning cloth is recommended.

★ Do not apply cleaning liquid directly to the LCD screen if using LCD Screen

Cleaning Kits available at retail outlets. Moisten the cleaning cloth with the
cleansing solution, then wipe the LCD screen with the damp cloth.

Screen Saver

★ Without a memory card or USB connection, or when the appliance is in 「STOP」
or 「PAUSE」 mode, a screen saver program will start automatically in 10 minutes.
Pressing any button will return the appliance back to main functions.

Please STOP the device before you insert or remove any memory card or USB
device. Otherwise, it may cause damage to the card / USB and the device.

WARNING:

2

Preparation

1. Install the support bracket for
the device. Plug the Digital
Photo Frame power adaptor
into a working electrical outlet.

2. Turn on the power switch on the back of the

Digital Photo Frame. Then press the「POWER」
button on the remote control or on the top of the
Digital Photo Frame.

How to insert Memory Cards

Your Digital Photo Frame is compatible with the following memory cards:

★ Secure Digital Card (SD)
★ Multimedia Card (MMC)
★ Memory Stick and Memory Stick Pro

Insert the memory card with its label facing up. Do not try to force a memory card
into the slot. If it is a bit difficult to insert the card, you may be inserting the card
incorrectly.

Note: Only JPEG-format

digital image files can be read
by the Digital Photo Frame.
The device may fail to read
image files in other formats.

3

Key Features and Remote Control
Key functions:

1. POWER: Turn the device on / off.

2. ENTER: Press this button once to play the selected file. Press the button one
more time, the display will return to the Root Menu.

3. PHOTO: Press this button to select the「PHOTO」 Mode available on the
Main Menu.

4. MOVIE: Press this button to enter the 「VIDEO」Mode.

5. MUSIC: Press this button to enter the 「MUSIC」Mode.

6. A/V OUT: AV output Interface to connect to a 2-channel audio amplifier or a
TV set.

7. USB: USB interface to connect to U disc/MP3 Player.

8. SD/MMC/MS CARD: Slots for SD/MMC/MS card insertion

9. DC IN: DC power Input

10. RESET

4

Remote Control

(Note: before you use the Remote

MOVIE: Press this button to enter

「VIDEO」Mode.

REPEAT: Press this button to activate all
modes of the Repeat feature (chapter
repeat, title repeat, folder repeat, etc.)

16:9/4:3: Press this button to choose the
TFT LCD aspect ratios between 4:3 and
16:9.

ROTATE: Press this button to adjust the
viewing angle of the pictures.

ZOOM: Press this button to enlarge the
picture in increments of 1.2. 1.3, 1.5, 2,

2.5, 3, 3.5, 4, 1/2, 1/3, 1/4, OFF.
VIEW: Press this button to turn on the
6-picture-view function, displaying 6
small pictures for navigation.

SETUP: Press this button to display the
device’s setup menu.

MENU: Press this button to display the

Control, please remove all plastic
strips.)
POWER: Press this button to turn
the device on/off.
MUTE: Press this button to turn the
sound on/off.
PHOTO: Press this button to enter
Slide Show Mode available on the
Main Menu.
MUSIC: Press this button to enter
the Music Playback Mode.

main menu.
BACK MUSIC: Press this button to play
background MP3 music while displaying
slide shows or pictures.

SLIDE SHOW: Press this button to view
the pictures one by one automatically.
STEP SHOW: Press this button to view
the pictures one by one manually.

: Press “ ” buttons to select

the menu you want.

5

ENTER: Press “ENTER” for the settings menu.

EXIT: Press” EXIT” to return to the previous menu.

VOLUME +/-: Press” VOLUME +/-” to adjust the player’s volume.

: Press this button once to freeze the playback picture.

: Press this button once to halt playback (pre-stop). Press the button one more time

to terminate playback function and return to the Main Menu.

: Press “ ” to return to the previous title/chapter/track/picture.

: Press “ ” to skip ahead to the next title/chapter/track/picture.

How to install and replace Remote Control Battery

1. Hold the Remote Control with the buttons facing downward.

2. Hold the Remote Control cover with one hand and use the other hand to pull the
battery tray out of the remote control cover.

3. Put a “CR2025” lithium battery into the battery tray with the positive “+” side facing
up.

4. Push the battery tray back in.

6

Main Menu

The screen will display as follows if the memory card has been correctly inserted.
Make sure you have stored a song, photo, or video file on your memory card.

PHOTO Enter the Photo display mode directly
MUSIC Enter the music play mode directly
VIDEO Enter the video play mode directly
SETUP Enter the setup mode directly

Viewing your Pictures

1. Press the buttons either on the remote control or on the screen to operate the
Digital Photo Frame.

2. Press the arrow keys on the remote control to navigate through the menu items
displayed on the screen and select PHOTO. Press the Enter button to confirm the
selection or simply press the PHOTO button to select the function.

3. Place the cursor on one picture and press the ENTER button to view the picture.

4. Press the SLIDE SHOW button on the remote control to enter Slide Show Mode.

5. Press the VIEW button while reviewing the photo list menu to enter a
6-picture-view and use the arrow keys to choose the picture you would like to see
in a full-screen view.

6. Press the MENU button to return to the main menu and select SETUP to enter the
Setup Mode.

7. Move the cursor to “Video Setup” by pressing the Right Arrow Key.

8. Press the Down Arrow Key and select “Time”. Press the Right Arrow to adjust the
time interval for viewing each picture in the Slide Show, and then press the ENTER
button to confirm the setting. Press the SETUP button again to exit the Setup
Menu.

7

How to play MP3 files

Please ensure that there are MP3 music files on your memory card (please read the
Q&A section for more information).

Note: While the pictures displaying, press the BACK MUSIC button once to hear the
MP3 files as background music.

1. Press the Right and Left Arrow Keys on the Remote Control to select “Music” and
then press the ENTER or MUSIC button on the remote control.

2. Press the directional keys to select the music file you want. Then press the
ENTER button to confirm your selection.

3. Press the VOL+ or VOL- keys to adjust the volume.

4. Press the FWD and REV keys on the Remote Control to fast forward or fast
reverse the track.

5. Press the Up Arrow key or Down Arrow key or PREV/NEXT key to select the
previous or next music file, respectively.

How to play Video files

The Digital Photo Frame is compatible with MPEG-1 and A V I*. Make sure these files
are stored in your memory card (please read the Q&A section for more information).

1. Press the Right and Left arrow keys to select "VIDEO", then press the ENTER
button, or simply press the MOVIE button on the Remote Control to confirm the
selection.

*Not all AVI format video files will be supported.

8

2. Press the arrow keys to select the video file you want to play, then press the
ENTER button to confirm your selection.

3. Press the VOL+ or VOL- keys to adjust the volume.

4. Press the FWD and REV keys on the Remote Control to fast forward or fast
reverse the track.

5. Press the Up Arrow key or Down Arrow key or PREV/NEXT key to select the
previous or next video file, respectively.

How to Connect the Digital Photo Frame to Your TV

You may insert the included TV Cable into TV’s AV interfaces (usually yellow, red and
white) to connect the Digital Photo Frame to your TV. Turn off both the frame and TV
before connecting them to each other. Once connected, make sure that your TV
settings are correct (usually labeled AV, Video or AUX).

SETUP:

Main menu:

z SYSTEM SETUP Parameter settings
z LANGUAGE SETUP OSD language settings
z VIDEO SETUP Video display settings
z SPEAKER SETUP Speaker settings

9

System Setup

Press the Right and Left Arrow keys to navigate through the Setup Categories. Press
Up and Down Arrow keys to navigate through setup function items. Press the Right
and Left Arrow keys to modify settings and then press ENTER to confirm the settings.

Operation:

SCREEN SAVER: turn on / off screen saver program

TV TYPE: If you view pictures or videos by connecting the device to a TV, use this

function to adjust the aspect ratio among 4:3 PS, 4:3 LB and 16:9 (please refer to your
TV’s manual for further information).

DEFAULT: Select this button to restore your Digital Photo Frame back to the default
settings made by the manufacturer.

EXIT SETUP: Exit setting return to main menu.

LANGUAGE SETUP:

OSD LANGUAGE: ENGLISH/GERMAN/SPANISH/FRENCH/ITALIAN.

AUDIO LANG: CHINESE/ENGLISH/JAPANESE/FRENCH/SPANISH

/PORTUGUESE/LATIN/GERMAN.

EXIT SETUP: Exit settings and return to the main menu.

10

VIDEO SETUP

Operation:

Press the Up and Down Arrow keys to select functions. Press the Right and Left
Arrow keys to adjust the settings. Press the Enter button to confirm your settings.

Function:

BRIGHTNESS: Level of light
CONTRAST: Color contrast
HUE: Color tone
SATURATION: Color saturation
TIME: Interval time (5 SEC / 10SEC / 15SEC)
EXIT SETUP：Exit settings and return to main menu.

SPEAKER SETUP

Operation:

Press the Up and Down Arrow keys to select functions.
Press the Right and Left Arrow keys to select desired settings.
Press the ENTER key to confirm settings.

Function:

DOWNMIX: LT / RT/STEREO / VSS

BASS MODE: ALL LG SPK
/ ALL SM SPK / MIXED SPK

EXIT SETUP：Exit setting return to main menu.

Q&A

This chapter presents some troubleshooting problems you may encounter while using
the device. Even if the following guide fails to solve your problem, please do not
disassemble the device, but leave the repairs to professional staff.
*Not all AVI format video files will be supported

11

Question Answer

The Digital Photo Frame is compatible with
photo, music, and video files in which formats?

What kinds of memory cards are compatible with
the Digital Frame?

How can I get MP3 music files? Use your personal computer and audio editing

Is the Digital Photo Frame equipped with built-in
memory?

Photo: JPEG
Music: MP3
Video: MPEG-1 and AVI*.

Secure Digital Card (SD), Multimedia Card
(MMC), SmartMedia Card, Memory Stick.

software to covert your music to MP3 format.

Transfer the MP3 file to the memory card by
using a Memory Card Reader.

NO. There is no built-in memory in the Digital
Photo Frame. All files must be stored on and
read from Memory Card or U Disc.

Can I insert several memory cards into the Digital
Photo Frame?

Does it play all types of AVI video files? Not all AVI format video files will be supported.
What is the optimal resolution of the display? 480 X 234 (RGB).

Can the device play MPEG-1 files stored on a
memory card?

Can I rotate the picture displaying on the screen
for better viewing?

Can I adjust the color of the pictures? No. Most color settings are preset by

No. You can only insert one memory card into
the Digital Photo Frame at a time.

The device can play MPEG-1 video files stored
on a compatible memory card.

Yes, press the directional buttons on the remote
control to rotate a picture to certain angles.
Note: The rotated picture will return to its
original status once you turn off the digital frame
device.

manufacturer. You can only adjust brightness
and contrast.

12

Specifications

Display: 7” TFT LCD 480 X 234 (RGB)
I/O: A/V Out Interface
Speakers (stereo)
Power: AC Adapter; Input 100-240V; Output 9-12V 1.5A

Environmental Requirements
Operation: 0~35℃, Humidity 0~85%
Storage: -20~60℃, Humidity 10~90%

Accessories:

AV Adapter
Remote Control
Warranty Card
Registration Card
Return Card
AV Cable
USB Cable
Manual

13

N7S-100

(99-1196)

Manuel de l’utilisateur

Cadre photo numérique

Introduction

Merci d’avoir choisi notre Cadre photo numérique.

Avant d’utiliser cet appareil, veuillez lire ce manuel attentivement et le garder à
disposition pour toute consultation ultérieure. Ce manuel vous fera découvrir les
nombreuses fonctions offertes par notre Cadre photo numérique, qui vous permet de
profiter d’une incroyable expérience audiovisuelle.
Avec notre Cadre photo numérique, vous pouvez visionner vos photos rapidement et
facilement, en accès direct depuis la carte mémoire de votre appareil photo
numérique. Vous pouvez également créer un diaporama avec de nombreux effets de
transition. Vous n’avez besoin ni d’ordinateur, ni d’appareil photo numérique, ni de
connexion Internet.
Notre Cadre photo numérique accepte les cartes mémoire et ports suivants : cartes
SD, MultiMedia Card, Memory Stick et Memory Stick PRO et port USB.

Principales fonctions

★ Cet appareil permet l’affichage de photos numériques (JPEG) et la lecture de

musique MP3 ou de fichiers vidéo pris en charge sans connexion à un ordinateur
(carte mémoire non incluse).

★ Accepte les cartes Secure Digital Card (SD), MultiMedia Card (MMC), Memory

Stick et Memory Stick Pro.

★ Compatible avec les ports USB 2.0.
★ Cet appareil permet la lecture de fichiers MP3 grâce à ses haut-parleurs de qualité

intégrés.

★ Cet appareil permet la lecture instantanée des fichiers MEPG-1 et AVI* stockés

sur une carte de mémoire prise en charge.

★ Télécommande ergonomique.
★ Diaporama automatique avec divers effets de transition et temps d’affichage.
★ Cet appareil permet la création de diaporamas avec musique de fond au format

MP3.

★ Affichage à l’écran simple d’utilisation permettant un accès facile à toutes les

fonctions.

* Il se peut que les fichiers vidéo ne puissent pas être lus correctement s’ils sont
stockés sur une carte à basse vitesse.
* Tous les formats fichiers vidéo AVI ne sont pas pris en charge.

1

Précautions d’emploi et entretien

★ Utilisation en intérieur uniquement.
★ Afin de réduire les risques d’incendie ou de choc électrique, ne pas exposer cet

appareil à la pluie ou à l’humidité.

★ Afin d’éviter la surchauffe, ne jamais obstruer les ventilations situées à l’arrière du

Cadre photo numérique.

★ Laissez votre Cadre photo numérique à l’abri de la lumière directe du soleil ;

celle-ci peut endommager l’appareil.

★ Utilisez toujours les boutons situés aux emplacements réservés aux cartes

mémoire pour retirer la carte mémoire de l’appareil.

★ Ne désassemblez pas le Cadre photo numérique au risque de provoquer un choc

électrique ou sous peine d’annulation de votre garantie. Ne contient pas de
pièces réparables par l’utilisateur.

★ Protégez l’appareil de la condensation pour éviter de l’endommager.

Nettoyage de l’écran LCD

★ Frottez délicatement l’écran. Celui-ci est en verre et risque de se rayer ou de se

casser facilement.

★ Pour enlever les traces de doigts et la poussière de l’écran LCD, utilisez de

préférence un chiffon doux et non abrasif comme ceux utilisés pour nettoyer les
lentilles d’appareil photo.

★ En cas d’utilisation du kit de nettoyage pour écrans LCD disponible en magasins,

n’appliquez pas le liquide directement sur l’écran LCD. Humidifiez le chiffon avec
la solution de nettoyage et frottez l’écran LCD avec le chiffon imbibé.

Économiseur d’écran

★ Lorsqu’il n’y a pas de carte mémoire ou de connexion USB, ou que l’appareil
est en mode「STOP」ou「PAUSE」, un programme d’économiseur d’écran
démarre automatiquement après 10 minutes. Appuyez sur n’importe quelle touche
pour retourner aux fonctions principales.

ARRÊTEZ l’appareil avant l’insertion ou le retrait d’une carte mémoire ou d’une
clé USB afin de ne pas endommager la carte, la clé ou encore l’appareil.

ATTENTION :

2

Préparation

1. Installez le support de
l’appareil. Branchez
l’adaptateur du Cadre photo
numérique dans une prise
électrique.

2. Mettez le bouton situé à l’arrière du Cadre photo
numérique en position marche. Puis appuyez sur la
touche 「POWER」 de la télécommande ou située
sur le dessus du Cadre photo numérique.

Insertion d’une carte mémoire

Votre Cadre photo numérique est compatible avec les cartes mémoire suivantes :

★ Secure Digital Card (SD)
★ Multimedia Card (MMC)
★ Cartes Memory Stick et Memory Stick Pro

Insérez la carte mémoire avec son étiquette placée sur le dessus. Ne forcez pas
la carte mémoire dans l’emplacement. S’il s’avère difficile d’insérer la carte, il se
peut que vous ne l’insériez pas correctement.

NB : Seuls les fichiers d’images

numériques au format JPEG peuvent
être lus sur le Cadre photo
numérique. Il se peut que l’appareil
ne soit pas en mesure de lire des
fichiers d’images aux autres formats.

3

Fonctions des touches et télécommande
Fonctions des touches :

1. POWER : Met l’appareil sous / hors tension.

2. ENTER : Appuyez sur cette touche une fois pour lire le fichier sélectionné.
Appuyez à nouveau pour que l’affichage retourne au Menu d’accueil.

3. PHOTO : Appuyez sur cette touche pour sélectionner le mode「PHOTO」
disponible dans le Menu principal.

4. MOVIE : Appuyez sur cette touche pour entrer en mode「VIDEO」.

5. MUSIC : Appuyez sur cette touche pour entrer en mode「AUDIO」.

6. A/V OUT : Interface de sortie AV pour la connexion à un ampli audio 2-
canaux ou un poste de TV.

7. USB : Interface USB pour la connexion d’un U disc/lecteur MP3.

8. SD/MMC/MS CARD : Emplacements pour l’insertion de la carte
SD/MMC/MS

9. DC IN : Entrée de mise sous tension CC

10. RESET

4

”

Télécommande

MOVIE : Appuyez sur cette touche pour
entrer en mode「VIDEO」.
REPEAT : Appuyez sur cette touche
pour activer tous les modes de la
fonction Repeat (répétition de chapitre,
de titre, de dossier, etc.)

16/9-4/3 : Appuyez sur cette touche pour
sélectionner le format TFT LCD 4/3 ou
16/9.

ROTATE : Appuyez sur cette touche
pour régler l’angle de visualisation des
images.

ZOOM : Appuyez sur cette touche pour
agrandir l’image par augmentations de
1,2 ; 1,3 ; 1,5 ; 2 ; 2,5 ; 3 ; 3,5 ; 4 ; 1/2 ;
1/3 ; 1/4 ; AUCUN.

VIEW : Appuyez sur cette touche pour

(NB : retirez toutes les protections

plastiques avant d’utiliser votre
télécommande.)
POWER : Appuyez sur cette touche
pour mettre l’appareil sous/hors
tension.
MUTE : Appuyez sur cette touche
pour mettre le son on/off.
PHOTO : Appuyez sur cette touche
pour entrer en mode Diaporama
disponible dans le Menu principal.
MUSIC : Appuyez sur cette touche
pour entrer en mode Lecture de
musique.

activer la fonction 6-photos, qui affiche 6
photos en format réduit pour la
navigation.

SETUP : Appuyez sur cette touche pour
que le menu de configuration s’affiche.

MENU : Appuyez sur cette touche pour
afficher le menu principal.
BACK MUSIC : Appuyez sur cette
touche pour jouer de la musique de fond
en format MP3 pendant le diaporama ou
l’affichage de photos.

SLIDE SHOW : Appuyez sur cette
touche pour faire défiler les photos
automatiquement.
STEP SHOW : Appuyez sur cette touche
pour faire défiler les photos
manuellement.

: Appuyez sur les touches “

pour sélectionner le menu souhaité.

5

ENTER: Appuyez sur “ENTER” pour le menu Paramètres.

EXIT: Appuyez sur ”EXIT” pour retourner au menu précédent.

VOLUME +/-: Appuyez sur ”VOLUME +/-” pour régler le volume du lecteur.

: Appuyez une fois sur cette touche pour figer l’image en cours de lecture.

: Appuyez une fois sur cette touche pour arrêter la lecture (pré-arrêt). Appuyez à

nouveau sur la touche pour arrêter la fonction lecture et retourner au Menu principal.

: Appuyez sur “ ” pour retourner au titre/chapitre ou à la piste/photo précédent(e).

: Appuyez sur “ ” pour passer au titre/chapitre ou à la piste/photo suivant(e).

Installation et remplacement de la batterie de la télécommande

1. Maintenez la télécommande touches vers le bas.

2. Maintenez le boîtier de la télécommande dans une main et utilisez votre main
libre pour sortir le plateau de batterie du boîtier de la télécommande.

3. Placez une batterie lithium “CR2025” dans le plateau, signe positif “+” vers le haut.

4. Replacez le plateau à l’intérieur du boîtier.

6

Menu principal

Si la carte mémoire a été correctement insérée, l’écran affiche les indications ci­dessous. Assurez-vous qu’il y ait une chanson, une photo ou un fichier vidéo sur
votre carte mémoire.

PHOTO Entrez directement en mode Affichage photo
MUSIC Entrez directement en mode Lecture audio
VIDEO Entrez directement en mode Lecture vidéo
SETUP Entrez directement en mode Configuration

Visionnage de photos

1. Appuyez sur les touches de la télécommande ou de l’écran pour faire fonctionner
le Cadre photo numérique.

2. Appuyez sur les touches fléchées de la télécommande pour naviguer dans les
options du menu affichées à l’écran et sélectionnez PHOTO. Appuyez sur la
touche Enter pour confirmer la sélection ou appuyez à nouveau sur la touche
PHOTO pour sélectionner cette fonction.

3. Placez le curseur sur la photo choisie et appuyez sur la touche ENTER pour la
visualiser.

4. Appuyez sur la touche SLIDE SHOW de la télécommande pour entrer en mode
Diaporama.

5. Appuyez sur la touche VIEW lors du défilement du menu présentant la liste de
photos pour afficher 6 photos et choisissez celle à afficher en plein écran à l’aide
des touches fléchées.

6. Appuyez sur la touche MENU pour retourner au menu principal et sélectionnez
SETUP pour entrer en mode Configuration.

7. Déplacez le curseur sur “Video Setup” en pressant la touche Flèche droite.

8. Appuyez sur la touche Flèche bas et sélectionnez “Time”. Appuyez sur la touche
Flèche droite pour régler le temps d’affichage de chacune des photos du
diaporama, puis appuyez sur la touche ENTER pour confirmer ce paramétrage.
Appuyez à nouveau sur la touche SETUP pour sortir du menu Configuration.

7

Lecture de fichiers MP3

Assurez-vous qu’il y ait des fichiers audio MP3 sur votre carte mémoire (veuillez lire
la section Q&R pour plus de détails).

NB : Durant l’affichage d’images, appuyez une fois sur la touche BACK MUSIC pour
écouter les fichiers MP3 en musique de fond.

1. Appuyez sur les touches Flèche droite et gauche de la télécommande pour
sélectionner “Music”, puis appuyez sur la touche ENTER ou MUSIC de la
télécommande.

2. Appuyez sur les touches fléchées pour sélectionner le fichier audio souhaité. Puis
appuyez sur la touche ENTER pour confirmer votre choix.

3. Appuyez sur la touche VOL+ ou VOL- pour régler le volume.

4. Appuyez sur les touches FWD et REV de la télécommande pour faire avance
rapide ou retour rapide.

5. Appuyez sur la flèche haut ou la flèche bas ou sur la touche PREV/NEXT pour
sélectionner le fichier audio précédent ou suivant, respectivement.

Lecture de fichiers vidéo

Le Cadre photo numérique est compatible MPEG-1 et AVI*. Assurez-vous qu’il y ait
des fichiers vidéo sur votre carte mémoire (veuillez lire la section Q&R pour plus de
détails).

1. Appuyez sur les flèches droite et gauche pour sélectionner "VIDEO", puis
appuyez sur la touche ENTER, ou appuyez simplement sur la touche MOVIE de
la télécommande pour confirmer votre choix.

* Tous les formats fichiers vidéo AVI ne sont pas pris en charge.

8

2. Appuyez sur les flèches pour sélectionner le fichier vidéo souhaité, puis appuyez
sur la touche ENTER pour confirmer votre choix.

3. Appuyez sur la touche VOL+ ou VOL- pour régler le volume.

4. Appuyez sur les touches FWD et REV de la télécommande pour faire avance
rapide ou retour rapide.

5. Appuyez sur la flèche haut ou la flèche bas ou sur la touche PREV/NEXT pour
sélectionner le fichier vidéo précédent ou suivant, respectivement.

Connexion du Cadre photo numérique à votre TV

Pour connecter le Cadre photo numérique à votre TV, il vous suffit d’insérer le câble
TV inclus dans les interfaces AV de votre TV (normalement jaune, rouge et blanc).
Éteignez le cadre et la TV avant de les connecter. Une fois la connexion établie,
assurez-vous que la TV est correctement paramétrée (normalement appelé AV,
Vidéo ou AUX).

Configuration :

Menu principal :

z SYSTEM SETUP Paramétrage système
z LANGUAGE SETUP Paramétrage de la langue du menu à l’écran
z VIDEO SETUP Paramétrage de l’affichage vidéo
z SPEAKER SETUP Paramétrage haut-parleurs

9

System Setup

Appuyez sur les flèches droite et gauche pour naviguer dans les Catégories de
configuration. Appuyez sur les flèches haut et bas pour naviguer dans les options de
fonctions de configuration. Appuyez sur les flèches droite et gauche pour modifier
les paramètres, puis appuyez sur ENTER pour confirmer votre choix.

Fonctionnement :

SCREEN SAVER : programme d’économiseur d’écran on / off

TV TYPE : Si vous visionnez vos images et vidéos en connectant l’appareil à votre

TV, utilisez cette fonction pour régler le format de l’image parmi 4/3 PS, 4/3 LB et
16/9 (veuillez consulter le manuel de votre TV pour plus de détails).

DEFAULT : Sélectionnez ce bouton pour restaurer votre Cadre photo numérique au
paramétrage par défaut réalisé par le fabricant.

EXIT SETUP : Pour quitter le paramétrage et retourner au menu principal.

LANGUAGE SETUP :

OSD LANGUAGE : ANGLAIS/ALLEMAND/ESP AGNOL/FRANÇAIS/ITALIEN.

AUDIO LANG: CHINOIS/ANGLAIS/JAPONAIS/FRANÇAIS/ESPAGNOL

/PORTUGAIS/LATIN/ALLEMAND.

EXIT SETUP : Pour quitter le paramétrage et retourner au menu principal.

10

VIDEO SETUP

Fonctionnement :

Appuyez sur les flèches haut et bas pour sélectionner les fonctions. Appuyez sur les
flèches droite et gauche pour modifier les paramètres. Appuyez sur la touche Enter
pour confirmer votre choix.

Fonction :

BRIGHTNESS : Niveau de luminosité
CONTRAST : Contraste des couleurs
HUE : Teinte des couleurs
SATURATION : Saturation des couleurs
TIME : Temps d’affichage (5 SEC / 10 SEC / 15 SEC)
EXIT SETUP ：Pour quitter le paramétrage et retourner au menu principal.

SPEAKER SETUP

Fonctionnement :

Appuyez sur les flèches haut et bas pour sélectionner les fonctions. Appuyez sur les
flèches droite et gauche pour sélectionner les paramètres souhaités.
Appuyez sur la touche Enter pour confirmer
votre choix.

Fonction :

DOWNMIX : Réglage du flux audio

LT / RT / STEREO / VSS
BASS MODE : Configuration haut-parleurs
ALL LG SPK / ALL SM SPK / MIXED SPK

EXIT SETUP : Pour quitter le paramétrage et retourner au menu principal.

Q&R

Ce chapitre propose des questions/réponses afin de vous aider à résoudre les
problèmes que vous pourriez rencontrer lors de l’utilisation de l’appareil. Même si ce
guide ne vous permet pas de résoudre vos problèmes, ne désassemblez pas
l’appareil, laissez le travail de réparation à des professionnels expérimentés.
* Tous les fichiers au format vidéo AVI ne sont pas pris en charge.

11

Question Réponse

Avec quels formats de fichiers photo, audio et
vidéo le Cadre photo numérique est-il
compatible ?

Quels types de carte mémoire sont compatibles
avec le Cadre photo numérique ?

Comment puis-je obtenir des fichiers audio
MP3 ?

Le Cadre photo numérique est-il équipé d’une
mémoire interne ?

: JPEG

Audio : MP3
Vidéo : MPEG-1 et AVI*.

Secure Digital Card (SD), Multimedia Card
(MMC), SmartMedia Card, carte Memory Stick.

Convertissez votre musique au format MP3 à
l’aide de votre ordinateur ou d’un logiciel
d’édition audio.

Transférez le fichier MP3 sur votre carte
mémoire en utilisant un Lecteur de carte
mémoire.

NON. Le Cadre photo numérique ne contient
pas de mémoire interne. Tous les fichiers
doivent être stockés et lus depuis une carte
mémoire ou un U Disc.

Puis-je insérer plusieurs cartes mémoire dans le
Cadre photo numérique ?

Le Cadre photo numérique lit-il tous les types de
fichiers vidéo AV I ?

Quelle est la meilleure résolution de l’affichage ? 480 X 234 (RVB).
L’appareil peut-il lire des fichiers MPEG-1

stockés sur une carte mémoire ?

Puis-je faire pivoter l’image affichée sur l’écran
pour une meilleure visualisation ?

Puis-je régler les couleurs des images ? Non. La plupart des options de couleurs sont

Non. Vous ne pouvez insérer dans le Cadre
photo numérique qu’une seule carte mémoire à
la fois.

Tous les fichiers au format vidéo AVI ne sont
pas pris en charge.

L’appareil peut lire des fichiers vidéo MPEG-1
stockés sur une carte mémoire compatible.

Oui, appuyez sur les touches fléchées de la
télécommande pour faire pivoter l’image à
certains angles.
NB : L’image qu’on aura fait pivoter retournera
à son état d’origine à l’arrêt du Cadre photo
numérique.

paramétrées par le fabricant. Vous pouvez
uniquement régler la luminosité et le contraste.

12

Fiche technique

Affichage : 7” TFT LCD 480 X 234 (RVB)
E/S : Interface de sortie A/V
Haut-parleurs (stéréo)
Alimentation : Adaptateur CA ; Entrée 100-240 V ; Sortie 9-12 V 1,5 A

Conditions d’utilisation
Appareil en fonctionnement : 0~35℃, Humidité 0~85%
Appareil stocké : -20~60℃, Humidité 10~90%

Accessoires :

Adaptateur AV
Télécommande
Carte de garantie
Carte d’enregistrement
Carte de retour
Câble AV
Câble USB
Manuel

13
