NEXT TWC-30XOP User manual [fi, sv]

Webbkamera

Webb-kamera

Modell/Malli:

TWC-30XOP

Nr/Nro: 38-1504

KÄYTTÖOHJE • BRUKSANVISNING

Ver. 001-200503

2

SE

Beskrivning

3 funktioner: Videokonferens, Videomail, Chattning
Bildsensor: CMOS sensor
Upplösning: 300K pixlar (640x480 VGA)
Lux: 8 Lux
Storlek: 57/39/26 mm (utan fot)
Bildfångst: CIF 30 bilder/sek

VGA 15-20 bilder/sek
Avst

ånd: Justerbart

Systemkrav

Operativsystem: Windows 98SE/2000/ME/XP
Processor: 300 MHz eller mer (helst 333 MHz)
Utrymme på hårddisk: 500MB eller mer (helst 1 GB)
Minne: 32 MB RAM eller mer (helst 64 MB)
Ljudkort: Standard PCI Ljudkort
Modem: 33,6 K eller mer
Färgskärm: 640x480 24 bits eller mer
USB-ingång
CD-ROM
Mikrofon
Högtalare

3

2.

3.

4.

5.

6.

Kamerans delar

Hur man använder fästet

4. Fot

5. F

äste

6. USB-kabel

1. Fokuseringsratt

2. Slutarknapp

3. Lins

4

Att installera drivrutinerna

Viktigt: Se till att du har all nödvändig mjukvara installerad på datorn innan du
ansluter webbkameran.

• Avsluta alla program du har ig

ång innan du installerar drivrutinerna.

• S

ätt cd-skivan i cd-spelaren på din dator.

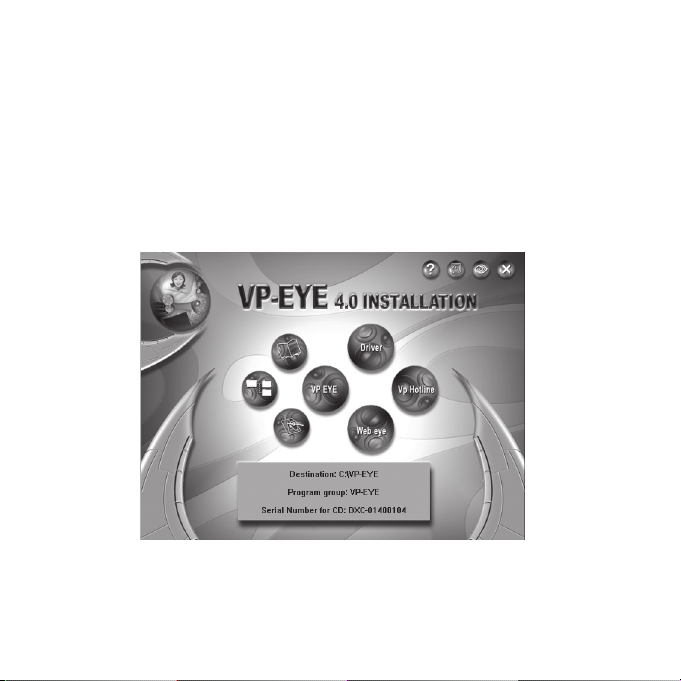

• CD:n s

ätts igång automatiskt och startbilden syns på skärmen.

Klicka på ikonen ”Driver”.

5

Installationsprogrammet sätts
igång automatiskt. Välj ”Next”.

Vilka drivrutiner du ska v

älja framgår av märk­ningen i bruksanvisningen, på cd-skivan eller
cd-fodralet.

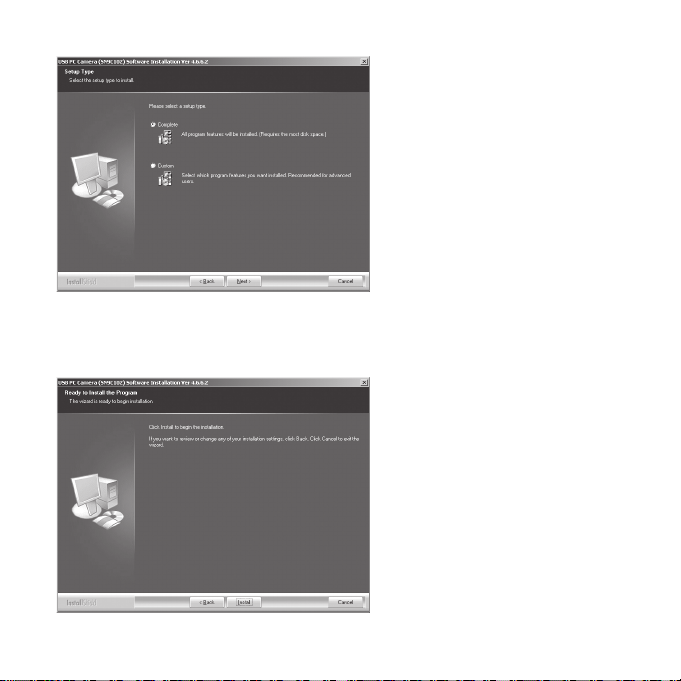

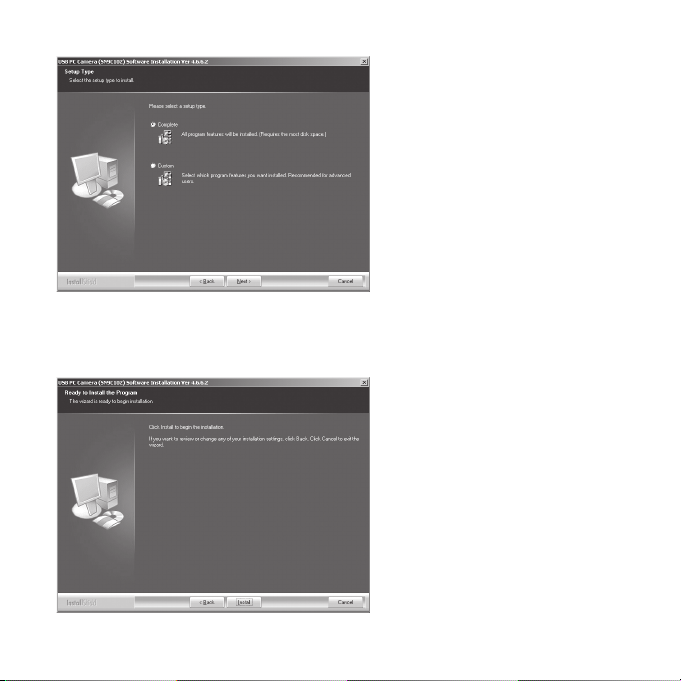

Välj sedan lämpliga drivrutiner och klicka ”OK”.6Välj ”Complete” och klicka

”Next”. Alternativet ”Custom”
rekommenderas endast för
avancerade användare.

Klicka på ”Install”.

7

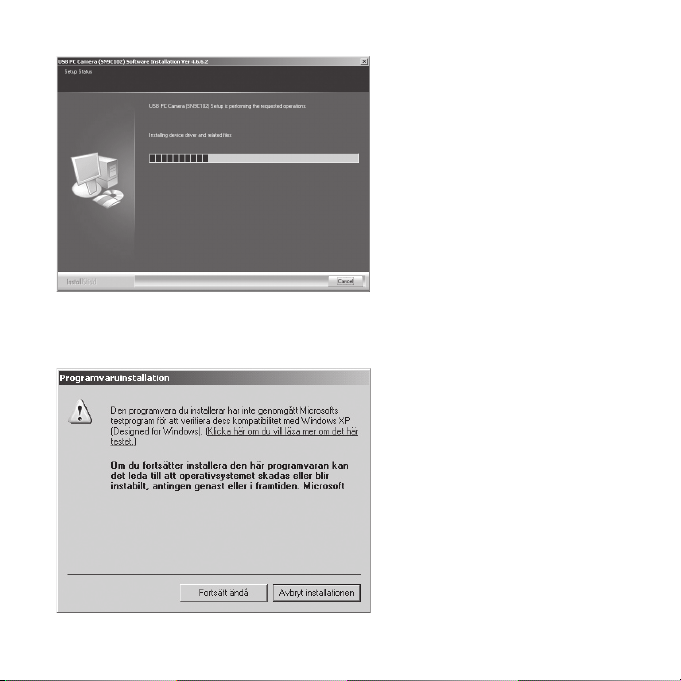

Hur installationen fortskrider
framgår av bilden.

Eventuellt syns denna bild på
skärmen. Klicka i så fall på
”Fortsätt ändå”.

8

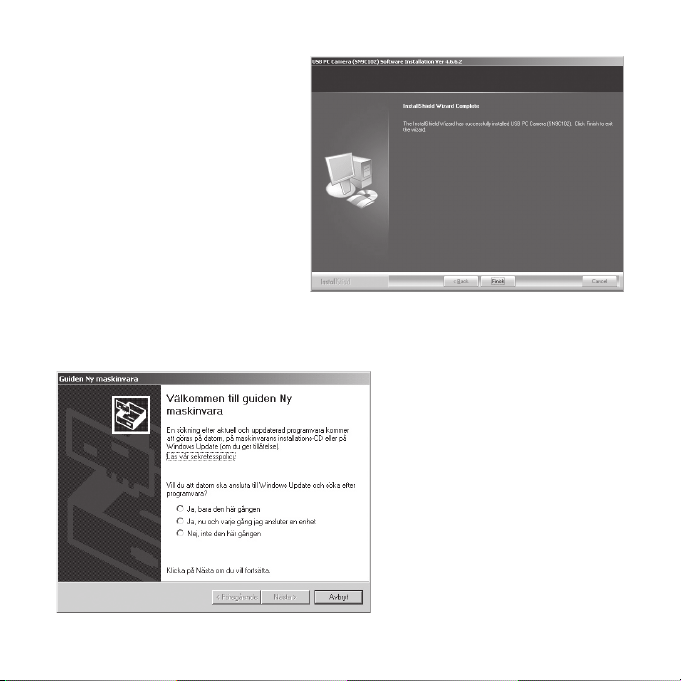

”Guiden Ny maskinvara” startar.

Välj ”Ja, bara den här gången”
och klicka på ”Nästa”.

Klicka på ”Finish” för att av­sluta installationsprogrammet.

När installationen är avklarad
visas följande bild:

När installationen av drivrutiner är avklarad, anslut kameran till datorn med
USB-kabeln.

9

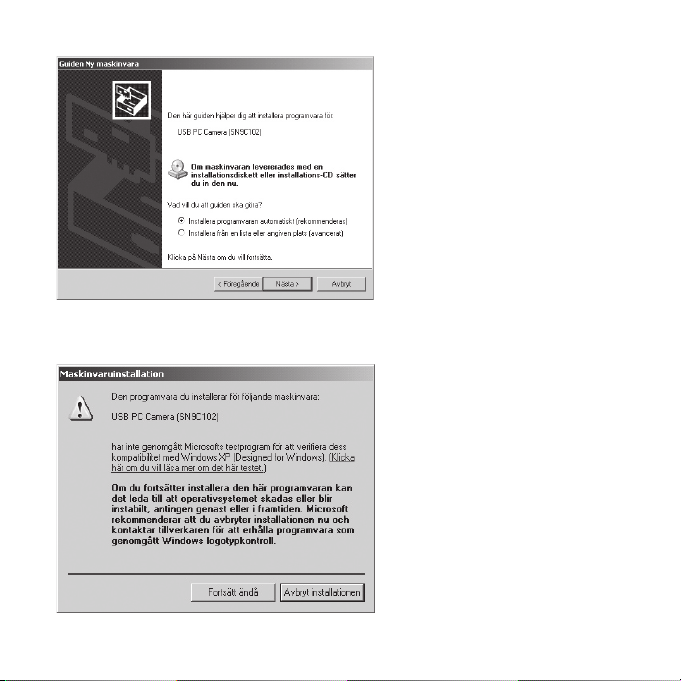

Välj ”Installera programvara

automatiskt (rekommende­ras)” och klicka på ”Nästa”.

Eventuellt kommer denna bild
upp. Välj i så fall ”Fortsätt

ändå”

10

Klicka på ”Slutför” för att
avsluta installationen.

Hur installationen fortskrider
framgår av bilden.

11

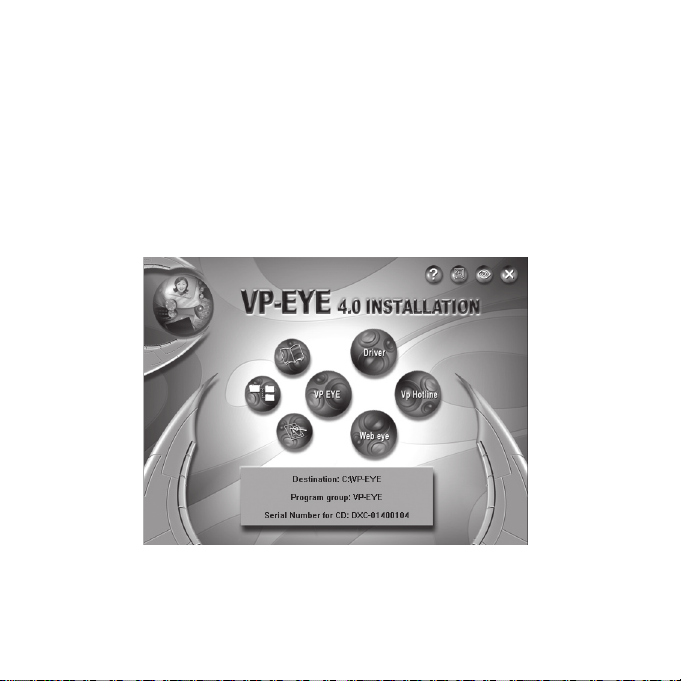

• Installera VP-EYE-programmet genom att klicka på ikonen för VP-EYE.

• N

är du får instruktioner om att skriva in serienumret, skriv in numret som
finns på baksidan av cd-skivans fodral och klicka på ”OK”. VP-EYE instal­leras.

• Klicka p

å ”Finish” för att avsluta installationsprogrammet.

Att komma igång

• Anslut webkameran till datorn med USB-kabeln.

• Dubbelklicka p

å VP-EYE-ikonen på skrivbordet för att starta programmet.

• Justera sk

ärpan med fokuseringsratten på kameran.

OBS! Se till att drivrutinerna är installerade innan du ansluter webkameran och
använder alla funktioner.

12

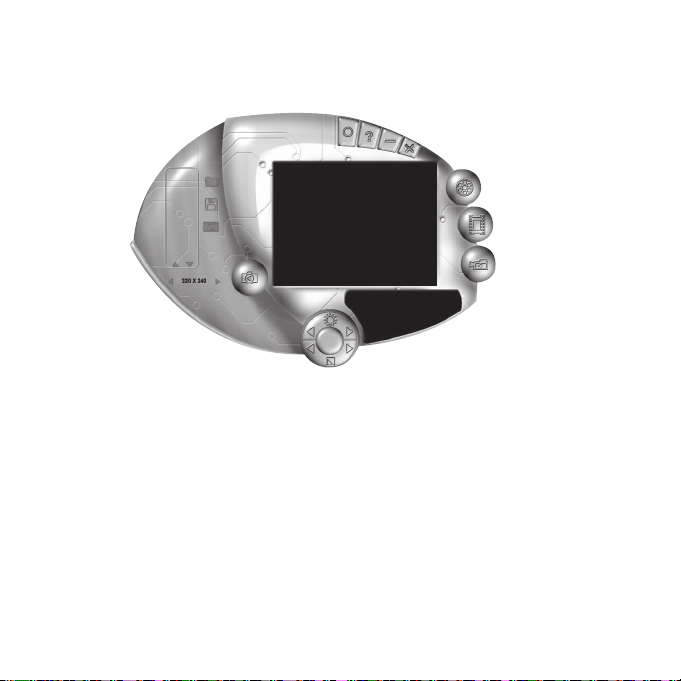

VP-EYE-programmets funktioner

För fullständiga instruktioner, se hjälpavsnittet i VP-EYE-programmet.

1. Inst

ällningar

2. Videofunktion

3. Fotofunktion

4. Video bank

5. Kontrast

6. Ljus

7. Photo bank

13

I. Videofunktion

1. Spel – tre inbyggda spel.

2. Videomail – Redigera och e-posta videoinspelningar, bilder och fotografier

direkt efter att de har komprimerats.

3. Nätverk – Träffa och chatta med andra öga mot öga via Internet och kom­municera direkt med ord, ljud och bild.

4. Bildskärm – Bildskärmen kan användas på många sätt, såsom övervak­ning, inspelning och uppspelning.

14

II. Fotofunktion

1. Specialeffekter för foto – 20 funktioner för bildbehandling.

2. Albumskapare

.

3. Digital filmredigerare.

4. Skapare för gratulationskort – fler än 100 vackra kort att använda som

bakgrund eller för att klistra in ovanpå bilder eller foton. Du kan göra egna
gratulationskort som du sedan kan skriva ut eller e-posta.

15

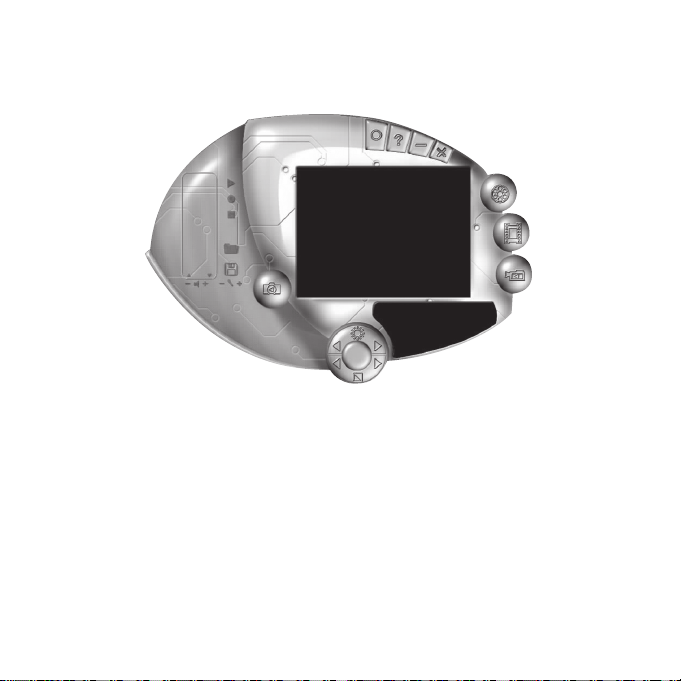

III. Video Bank

Spela in videosekvenser och spela upp när som helst.

16

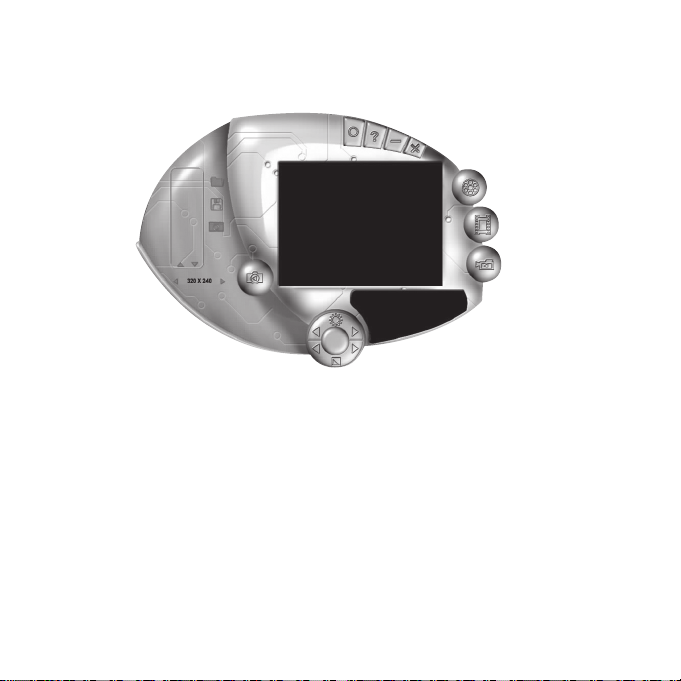

IV. Photo Bank

Fotografera och spara bilder.

Att fotografera

• Sikta och ställ in skärpan med fokuseringsratten.

• Tryck p

å slutarknappen – bilden visas sedan på skärmen.

OBS!

• F

ör att undvika skador på sensorn, rikta ej kameran mot direkt solljus.

• Utsätt inte kameran för olja, ånga, damm eller vatten.

• Anv

änd inte starka rengöringsmedel eller lösningsmedel för att göra ren

linsen. Anv

änd i stället vid behov en mjuk trasa.

17

Felsökningsschema

Beskrivning Problem Åtgärd

Datorn kan inte hitta
webbkameran, eller
ingen startbild syns
på bildskärmen.

Drivrutinerna är inte
korrekt installerade.

Installera om
drivrutinerna.

Webbkameran

är inte

korrekt ansluten.

Kontrollera USB­anslutningen.

Starta om datorn.

Bilden är för ljus eller
för mörk.

Ljus och kontrast är
inte riktigt inställt.

Justera ljus och
kontrast.

Rullande parallella
ränder syns på
skärmen.

Kraftfrekvensen är
inte korrekt inställd.

Välj rätt frekvens
på huvudmenyn på
VP-EYE. Setting/
video/…

Färgerna på bilden
är förvrängda.

Bildinställningen är
för mörk.

Justera/öka ljuset på
bilden.

18

Kuvaus

3 toimintoa: Videoneuvottelu, Videoposti, Chat-keskustelu
Kuvakenno: CMOS-sensori
Erotuskyky: 640x480 VGA
Valoteho: 8 luxia
Mitat: 57/39/26 mm (ilman jalkaa)
Kuvanopeus: CIF 30 kuvaa sekunnissa

VGA 15-20 kuvaa sekunnissa
Etäisyys: Säädettävissä

Järjestelmävaatimukset

Käyttöjärjestelmä: Windows 98SE/ME/2000/XP
Prosessori: 300 MHz tai enemmän (suosituksena 333 MHz)
Kovalevyn tila: 500 Mt tai enemmän (suosituksena 1 Gt)
Muisti: 32 Mt RAM tai enemmän (suosituksena 64 Mt)
Äänikortti Tavallinen PCI-äänikortti
Modeemi: 33,6 K tai enemmän
Värinäyttö: 640x480 24 bittiä tai enemmän
USB-liitäntä
CD-ROM
Mikrofoni
Kaiutin

19

2.

3.

4.

5.

6.

Kameran osat

1. Tarkennusnuppi

2. Suljinpainike

3. Linssi

4. Jalusta

5. Kiinnike

6. USB-kaapeli

Kiinnikkeen käyttö

20

Ajureiden asentaminen

Tärkeää: Varmista, että tietokoneeseesi on asennettu tarpeelliset ohjelmat
ennen web-kameran asentamista.

• Käynnistä kaikki päällä olevat ohjelmat ennen ajureiden asentamista.

• Laita CD-levy asemaan.

• CD käynnistyy automaattisesti ja näytölle ilmestyy käynnistyskuva.

Napsauta kuvaketta ”Driver”.

21

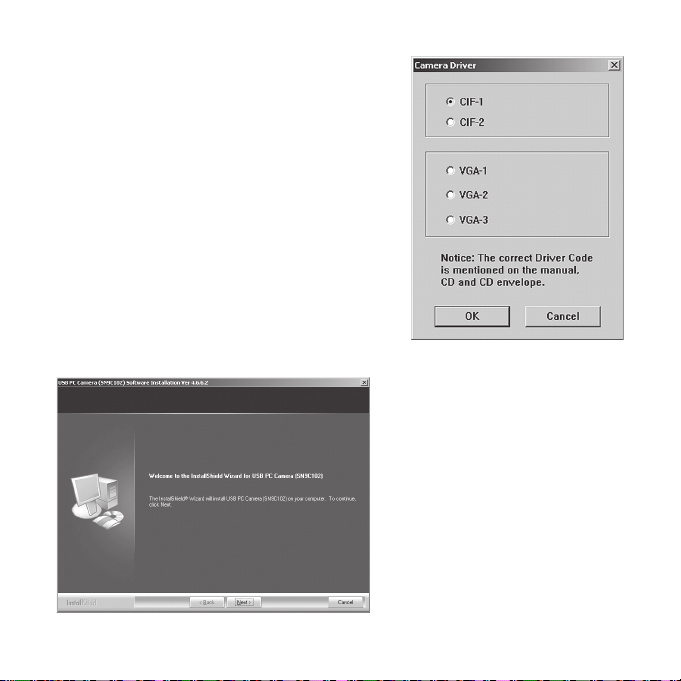

Valitse sopivat ajurit ja napsauta ”OK”.

Katso käyttöohjeesta, CD-levyltä tai CD-levyn
kotelosta, mitkä ajurit sinun tulee asentaa.

Asennusohjelma käynnistyy
automaattisesti. Valitse ”Next”.

22

Valitse ”Complete” ja napsauta
”Next”. ”Custom”-vaihtoehtoa
suositellaan ainoastaan koke­neille käyttäjille.

Napsauta ”Install”.

23

Kuvasta näkyy, kuinka asennus
etenee.

Näytölle ilmestyy mahdollisesti
seuraava kuva. Napsauta siinä
tapauksessa ”Jatka asenta-
mista”.

24

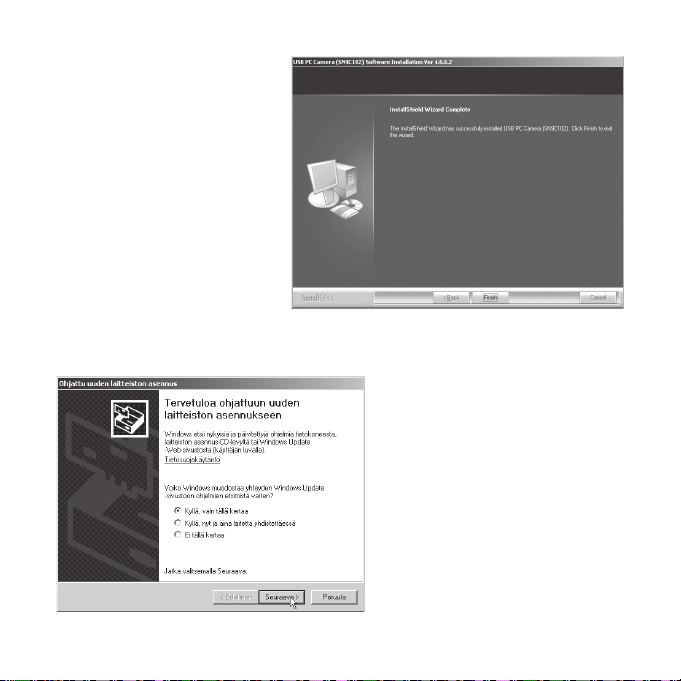

Seuraa kuva ilmestyy asen­nuksen valmistuttua:

Viimeistele asennus
napsauttamalla ”Finish”.

Liitä kamera tietokoneeseen USB-kaapelilla asennuksen valmistuttua.

”Ohjattu uuden laitteen asennus”
käynnistyy.

Valitse ”Kyllä vain tällä kertaa”
ja napsauta ”Seuraava”.

25

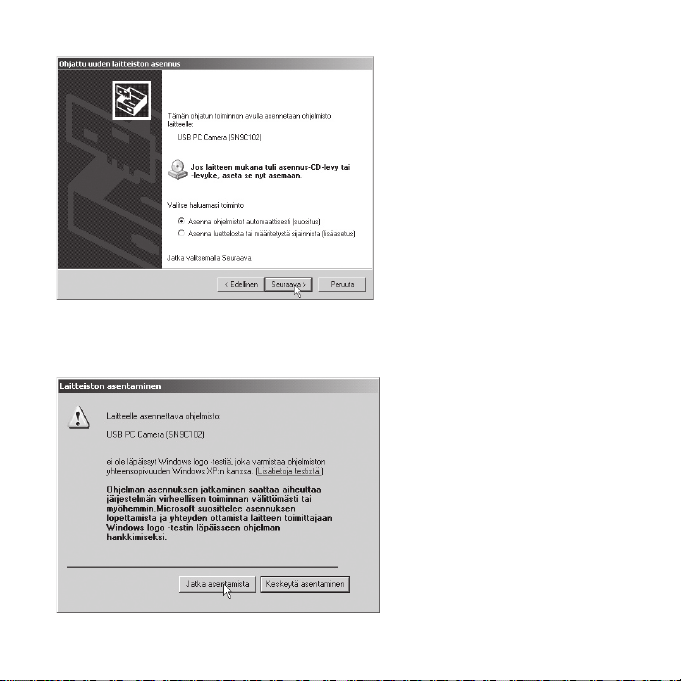

Valitse ”Asenna ohjelmistot
automaattisesti (suositus)” ja
napsauta ”Seuraava”.

Näytölle saattaa ilmestyä
seuraava kuva. Napsauta siinä
tapauksessa ”Jatka asenta-
mista”.

26

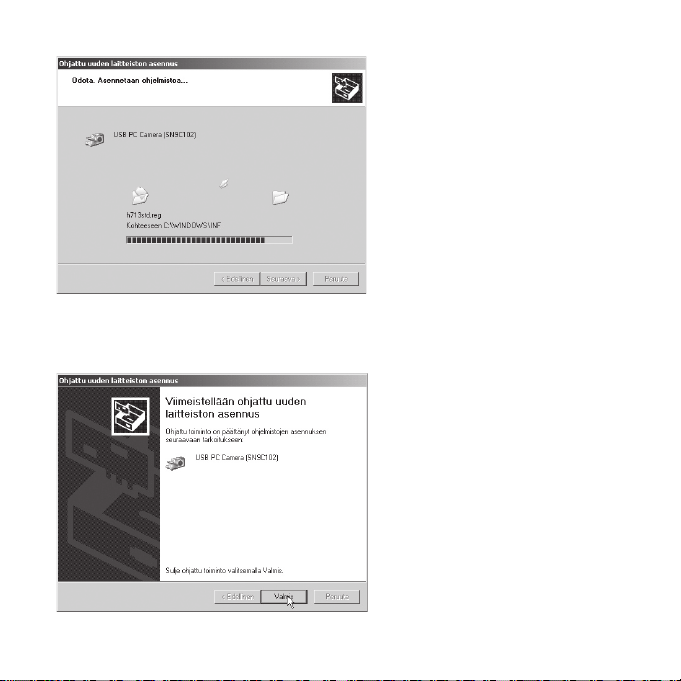

Kuvasta näkyy, kuinka asennus
etenee.

Viimeistele asennus napsaut­tamalla ”Valmis”.

27

• Asenna VP-EYE-ohjelma napsauttamalla kuvaketta VP-EYE.

• Sinua pyydetään ilmoittamaan sarjanumero, kirjoita CD-kotelon takapuolella
oleva numero ja napsauta ”OK”. VP-EYE asentuu.

• Viimeistele asennus napsauttamalla ”

Finish”.

Käytön aloittaminen

1. Liitä web-kamera tietokoneeseen USB-kaapelilla.

2. Kaksoisnapsauta työpöydällä olevaa VP-EYE-kuvaketta käynnistääksesi
ohjelman.

3. Säädä tarkkuus kameran tarkennusnupilla.

HUOM.! varmista, että kaikki ajurit on asennettu ennen web-kameran ja sen
toimintojen liittämistä.

28

VP-EYE-ohjelman toiminnot

Täydeeliset ohjeet löytyvät VP-EYE-ohjelman ohjeista.

1. Asetukset

2. Videokuvaus

3. Valokuvaus

4. Videopankki

5. Kontrasti

6. Valo

7. Valokuvapankki

29

I. Videokuvaus

1. Pelit – kolme valmista peliä.

2. Videoposti – Videonauhoitusten, kuvien ja valokuvien muokkaus ja

lähettäminen sähköpostitse pakkauksen jälkeen.

3. Verkko

– Chattaile muiden kanssa Internetissä tekstin, äänen ja kuvien

avulla.

4. Näyttö – Näyttöä voidaan käyttää monin eri tavoin, kuten valvontaan,
nauhoitukseen ja toistoon.

30

II. Valokuvaus

1. Erikoisefektit – 20 erilaista kuvankäsittelytoimintoa.

2. Albumin luominen.

3. Digitaalinen filmin muokkaus.

4. Onnittelukorttien luominen – yli 100 kaunista korttia, joita voidaan käyttää

taustakuvina tai liimata kuvien tai valokuvien päälle. Voit tehdä omia onnit­telukortteja, jotka voit tulostaa tai lähettää sähköpostitse.

31

III. Videopankki

Nauhoita videokuvaa ja toista halutessasi.

32

IV. Valokuvapankki

Valokuvaa ja tallenna kuvia.

Valokuvaaminen

1. Kohdista ja aseta tarkkuus tarkennusnupilla.

2. Paina suljinpainiketta – kuva näkyy näytöllä.

HUOM.!

1. Vältä sensorin vaurioita, äläkä suuntaa kameraa suoraan aurinkoon.

2. Älä altista kameraa öljylle, höyrylle, pölylle tai vedelle.

3. Älä käytä voimakkaita puhdistusaineita tai liuotusaineita linssin
puhdistamiseen. Käytä tarvittaessa pehmeää liinaa.

33

Vianhakutaulukko

Kuvaus Ongelma Toimenpiteet

Tietokone ei l

öydä
web-kameraa, tai
näytöllä ei näy
aloituskuvaa.

Ajureita ei ole
asennettu oikein.

Asenna rutiinit
uudelleen.

Web-kameraa ei ole
liitetty oikein.

Tarkasta USB­liitäntä.

Käynnistä tietokone
uudelleen.

Kuva on liian valoisa
tai tumma.

Valoa ja kontrastia ei
ole säädetty oikein.

Säädä valoisuus ja
kontrasti.

Näytöllä rullaavia
rinnakkaisia raitoja.

Voimafrekvenssi

ä ei

ole säädetty oikein.

Valitse oikea
frekvenssi VP-EYE:n
päävalikosta. Setting/
video/…

Kuvan värit ovat
vääristyneet.

Kuva-asetus on liian
pimeä.

Säädä/lisää kuvan
valoisuutta.

34
