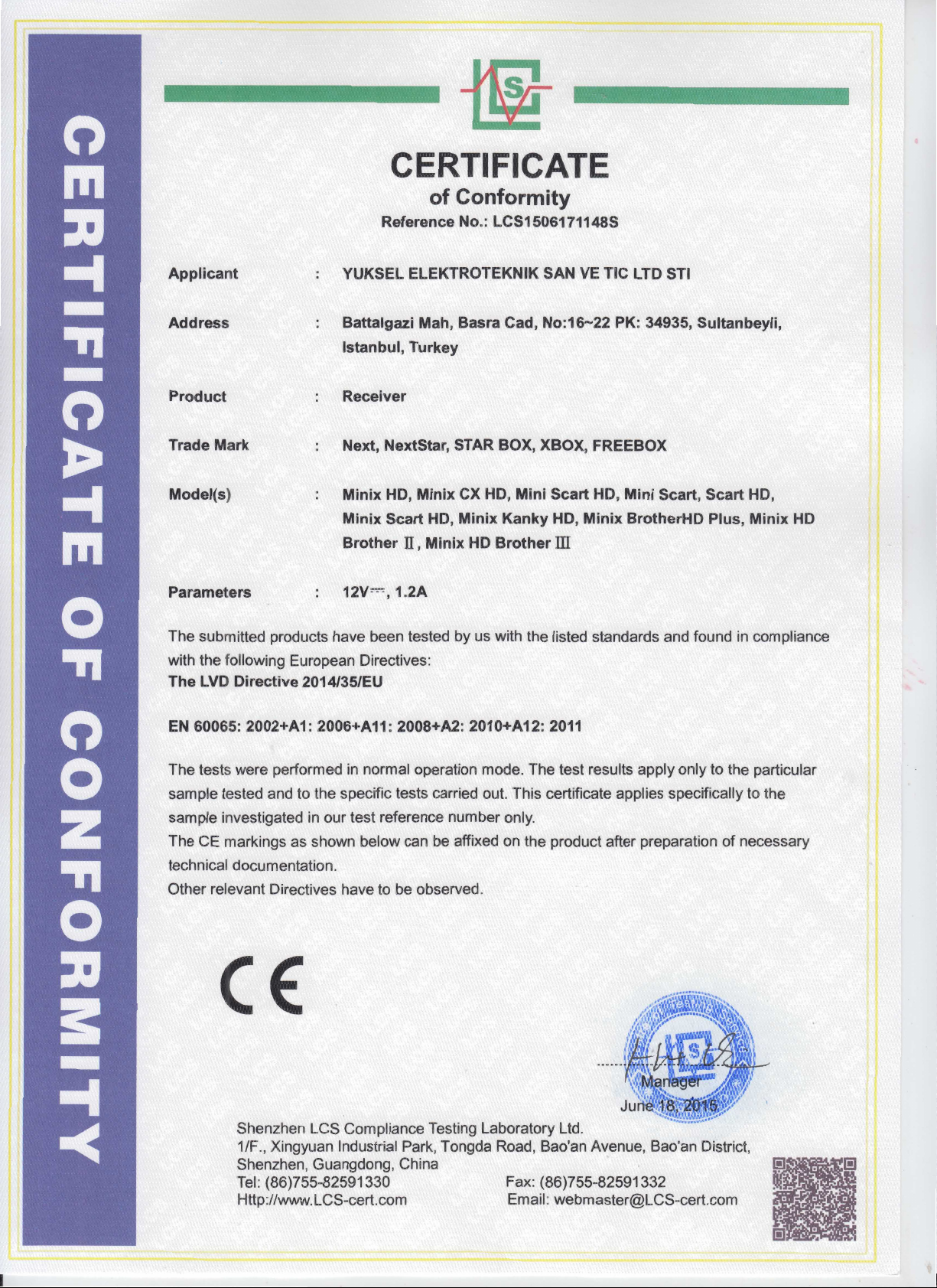

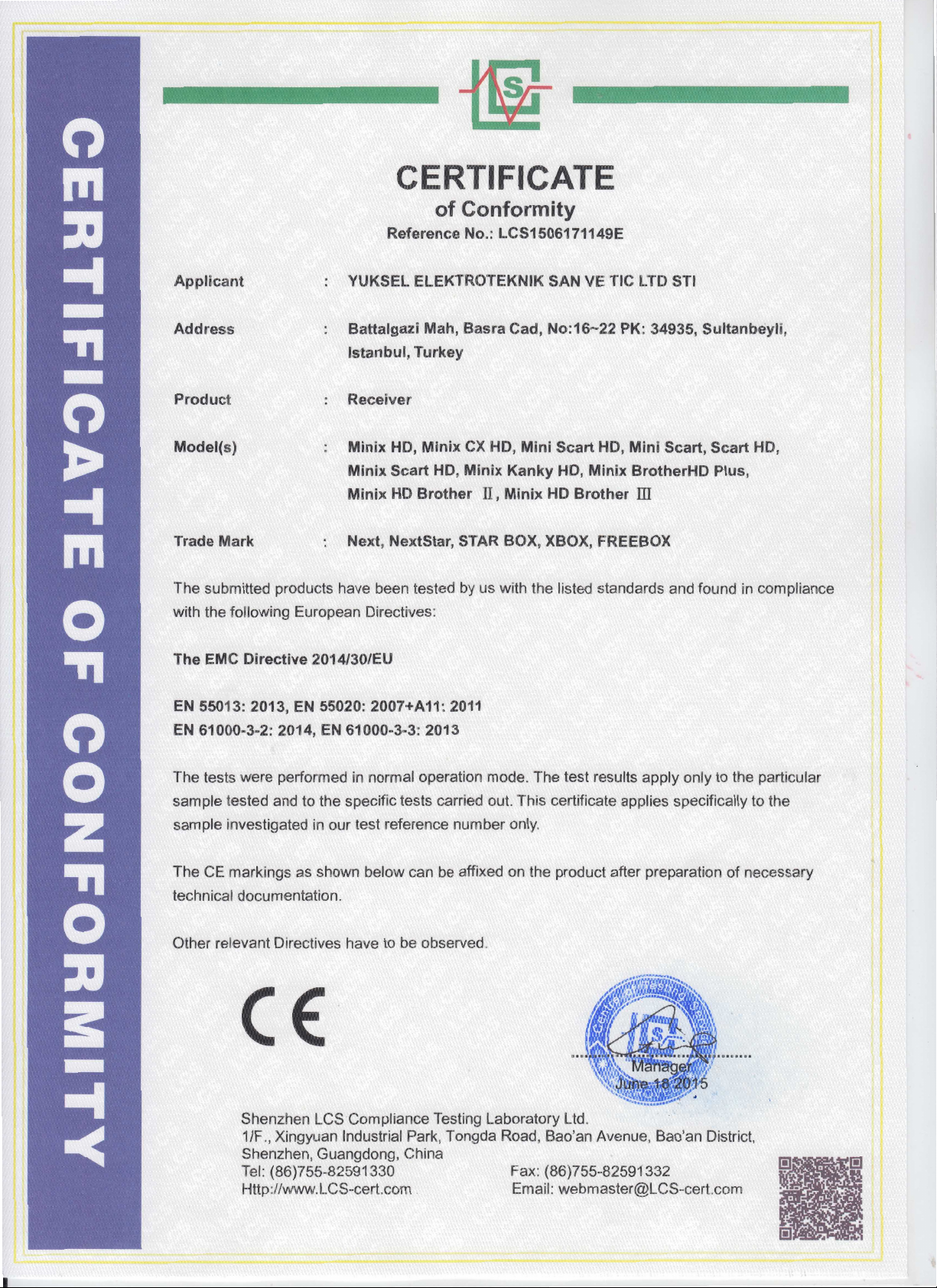

Kullanım Kılavuzu
1
Güvenlik

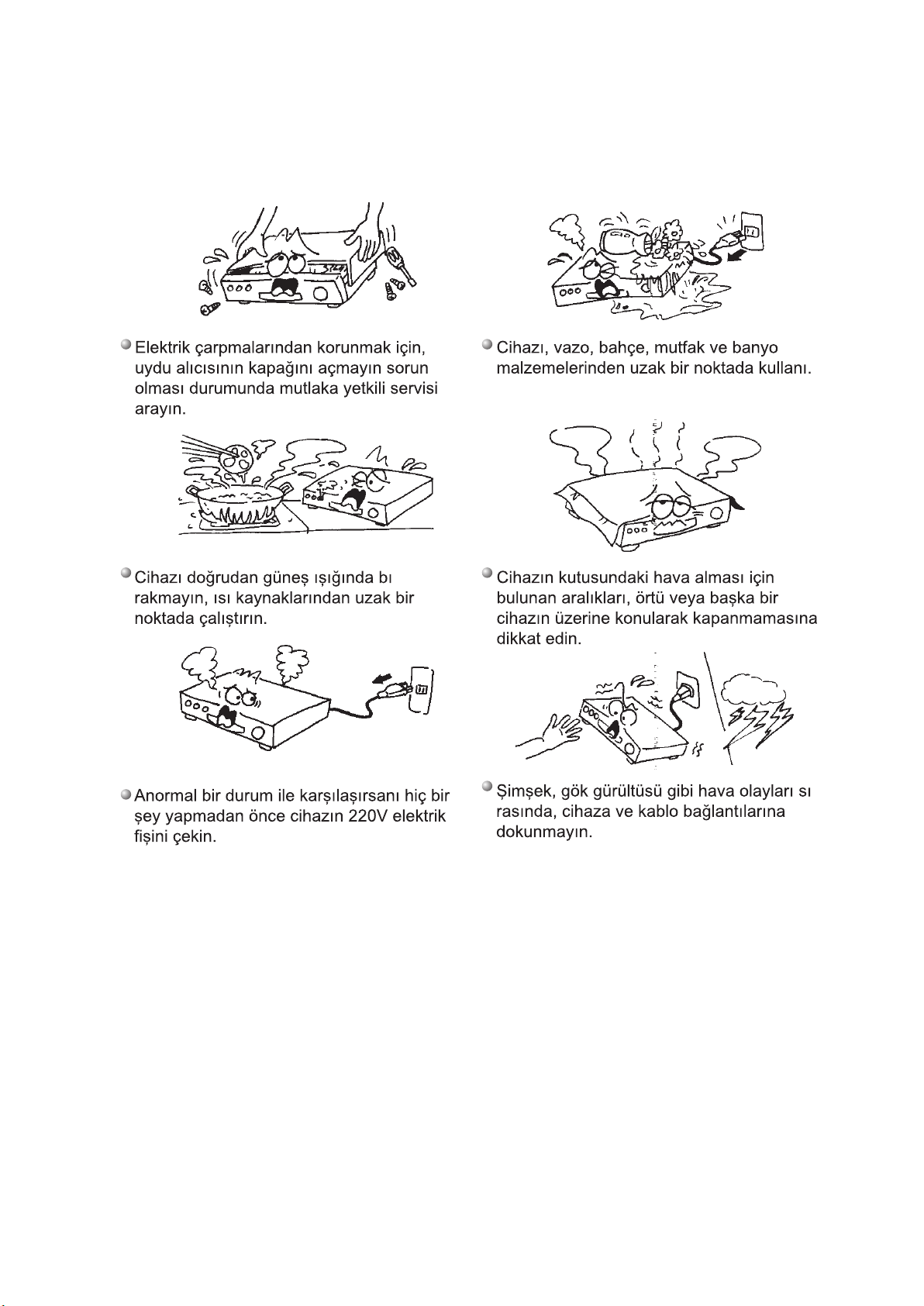

Cihazınızı kullanmaya başlamadan önce lütfen bu güvenlik önerilerini dikkatlice okuyunuz.
Kullanım Kılavuzu
2
Temel Özellikler
FullHD 1080P
DVB-S2/MPEG-4/H264 Uyumlu.
5000 Kanal Hafıza (TV+Radyo)
8bit Renk Grafik Menü
USB ile Yazılım G-ncelleyebilme
950-2150MHz Frekans Aralığı
Ses sistemleri için S/PDIF Çıkışı (Koaksiyel)
2×USB2.0 Portu
DiSEqC1.0/1.1/1.2 ve USALS Desteği
Medya Oynatıcı Özelliği.
MPEG-1, MPEG-2, MPEG-4 ve H.264 Uyumlu
MPEG-1&MPEG-2 Layer I ve II, MP3
Film Oynatıcı: MPEG-2,TS, AVI, MKV, MPEG-4 Video Codec1
Tüm TV'lere Uyum Sağlamak için HD OUT ve SCART Konnektörler
Müzik Oynatıcı: WAV, MP3
Resim Oynatıcı: JPEG BMP PNG GIF
Paket İçeriği
Aşağıda listelenen bileşenlerin paketten çıktığına emin olunuz.
1 x Uydu Alıcısı
1 x Uzaktan Kumanda
1 x HD Kablosu
1 x Kullanım Kılavuzu
3

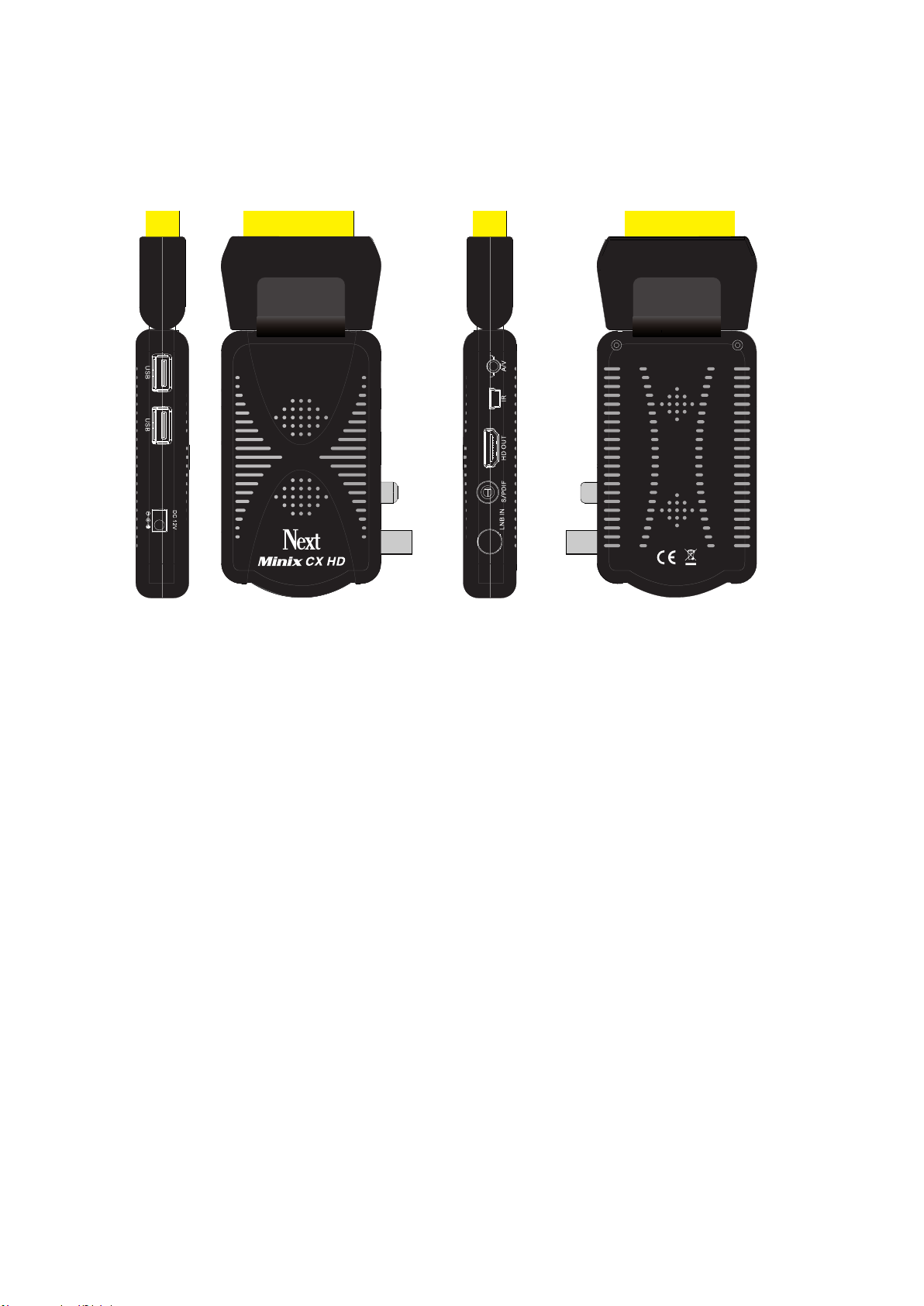

Cihaz Görünümü
LNB IN：
RS232:
Power :
Kullanım Kılavuzu
HD OUT: HD OUT kablosu ile TV'ye bağlantı
Çanak anten LNB bağlantı noktası
Servis amaçlı PC bağlantı noktası
DC 12V～
Adaptör girişi
Kullanım Kılavuzu
4

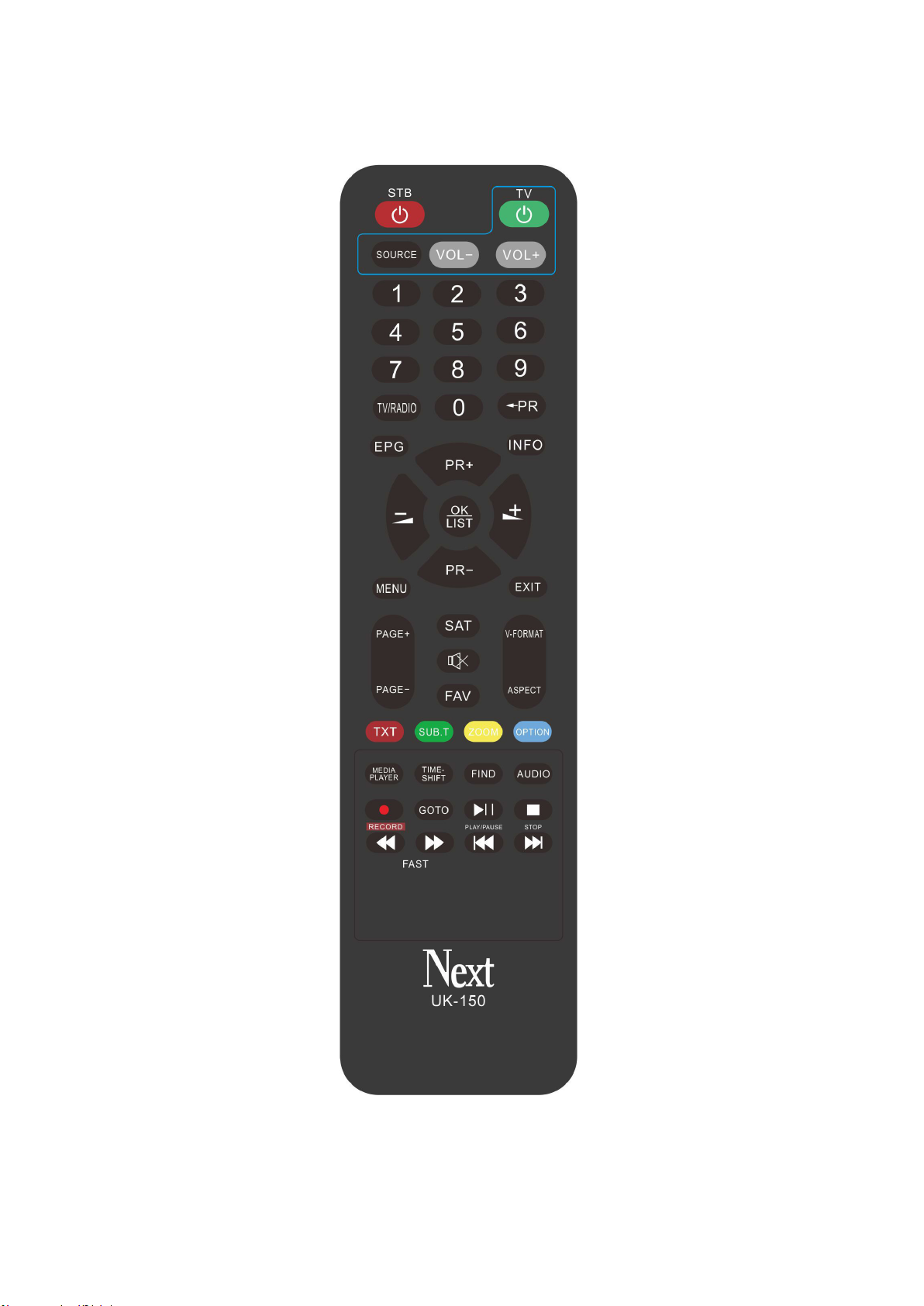

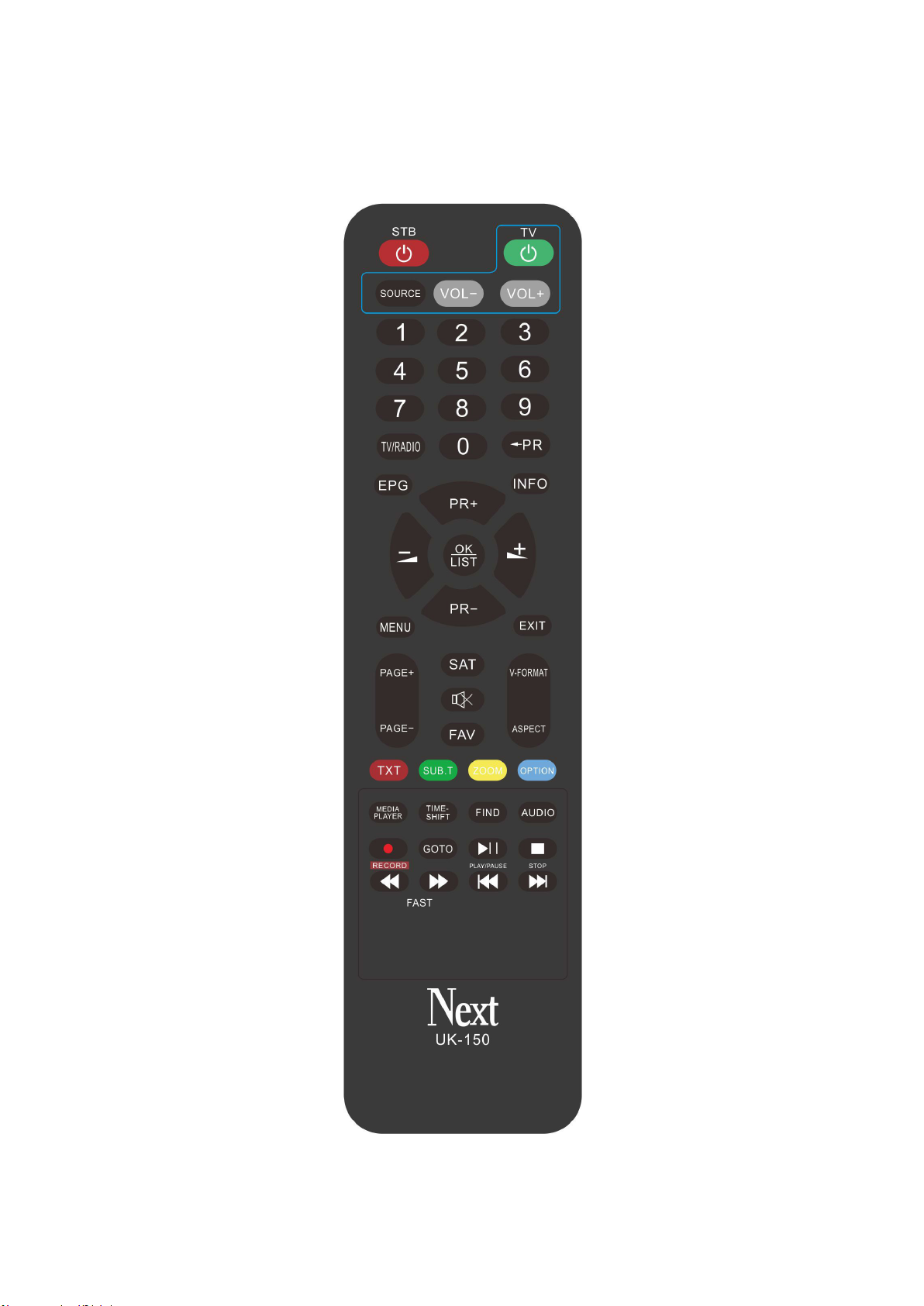

Uzaktan Kumanda
5
Kumanda Tuşları ve Fonksiyonları
No.
1
2
3
4
TV/RADIO
5
←PR
6
EPG
7
INFO
8
OK
9
10
PR+/PR-
11
MENU
12
EXIT
13
PAGE+/-
14
SAT
15
FAV
16
V-FORMAT
17
ASPECT
18
Tuş Tanım
Cihazı açmak/kapatmak için kullanılır
Ses seviyesini tamamen kapatır ve geri açar
Kullanım Kılavuzu
Numara Tuşları
Sol/Sağ
Nümerik girişler için kullanılır
TV ve Radyo modları arasında geçiş yapmak için kullanılır
Son izlenen kanalı geri açar
EPG Sayfasını açar
İzlenilen kanala ait bilgileri gösterir
EPG sayfasında iken seçili programa ait bilgileri gösterir
Medya oynatıcıdayken oynatılmakta olan içeriğe ait detaylı
bilgileri görüntüler
Kayıt durumundayken yapılan kayda ait bilgiler gösterir
Seçimleri onaylamak için kullanılır
Sol/Sağ yön tuşları menüşerde hareket için kullanılır
Ses seviyesini yükseltir / alçaltır
Yukarı/Aşağı yön tuşları menüşerde hareket için kullanılır
Kanal değiştirmek için kullanılır
Menüye giriş ve menüden çıkış için kullanılır
Menülerden çıkış için kullanılır
Listelerde sayfalar halinde yukarı/aşağı yönde hareket eder
Uydu seçimi için kullanılır
Favori listelerini açar
Doğrudan A/V ayarları menüsüne erişmek için kullanılır
Her basıldığında ekran çözünürlüğünü değiştirir
Teletext'i açar
EPG modunda günlük / haftalık epg arasında geçiş yapar
Kanal düzenleme menüsünde seçili kanalı kiltlemek ya da ki-
lidini açmak için kullanılır
Rezervasyon menüsünde iken önceden ayarlanmış tüm re-
Kullanım Kılavuzu
6
No.
19
20
21
22
MEDIA PLAYER
23
TIMESHIFT
24
FIND
25
AUDIO
26
REC
27
GOTO
28
29
STOP
31
Tuş Tanım
zervasyonları silmek için kullanılır
İzlenilen kanala ait altyazıları açar (Eğer yayında var ise)
EPG'den rezervasyon yapmak için kullanılır
Kanal düzenleme menüsünde seçili kanalı silmek için
kullanılır
ezervasyon menüsünde iken önceden rezerve edilmiş
seçili kanalın rezervasyonunu iptal etmek için kullanılır
Ekranı yakınlaştırır (zoom)
EPG modunda önceki güne gider
Kanal düzenleme menüsünde seçili kanalı atlamak için
kullanılır
ezervasyon menüsünde rezervasyon düzenleme ekranını
açar
PLAY / PAUSE
Takılı USB bellekleri listeler
EPG modunda sonraki güne gider
Kanal düzenleme menüsünde seçili kanalın ismini değiştir-
mek için kullanılır
Doğrudan medya oynatıcı için kısa yol tuşu
Zaman kaydırma yapmak için kullanılır
Kanalı bulmak için arama penceresini açar
Ses ayarları menüsünü açar
Kaydı başlatır
Medya oynatıcıda içeriği oynatırken istenilen süreye
atlamak için kullanılır
Medya oynatıcıda içeriği oynatırken duraklatmak ve
oynatmak için kullanılır
Medya oynatıcıda oynatılan içeriği durdurmak için kullanılır
30 F.R & F.F
PREV & NEXT
Kaydı durdurur
Resimleri izlerken resmi büyütmek/küçültmek için kullanılır
Medya oynatıcıda içeriği hızlı ileri ve hızlı geri sarmak için
kullanılır
Medya oynatıcıda sonraki veya nceki içeriğe gitmek için
kullanılır
7
No.
Tuş Tanım
32
Kullanım Kılavuzu
TV Kontrol Tuşları
TV'yi kontrol etmek için kullanılır
(SOURCE,V
OL-,VOL+)
Universal Uzaktan Kumanda Kullanım Kılavuzu
1- Next Uydu Alıcısı Kontrol bölümü: TV kullanımı için mavi hat ile sınırlandırılmış alan dışında kalan tüm
tuşlar uydu alıcısı fonksiyonlarına yöneliktir.
2- TV kontrolü için ayrılmış tuşlar mavi cizgili hattın içinde kalan Açma /Kapama, VOL+ ve VOL- (Ses Arttırma/
Azaltma) ve Source (Kaynak seçimi) içindir. Bu özellik ve amaçlanan, Uydu Alıcısı Kumandasına bir katma
değer ekleyerek, hiç olmassa Next Uydu Alıcısı kullanırken Televizyon Alıcısının Uzaktan Kumandasını da
yanınızda bulundurmanızı gerektirmeyecek şekilde çok gerekli bir kaç TV Kumanda fonksiyonunu uydu alıcısı
kumandası ile gerçekleştirebilmektir.
3- Next Uzaktan Kumandanız içine piyasada satılmakta olan 130 ‘dan fazla en popular LED, LCD, Plasma ve
CRT Televizyonun modelinin kod sistemi gömülmüştür. Fakat buna rağmen elbette desteklenemeyen TV
alıcıları bulunmaktadır.
4- TV kontrolü için, Next Uzaktan Kumandanıza, kullanacağınız TV’nin Uzaktan Kumanda kod sisteminin
öğretilmesi
arama moduna girecektir.
gerekmektedir. Bu işlem adım adım şu şekilde gerçekleşir;
a) “VOL+” ve “ VOL-“ tuşlarına anyı anda 3 saniye süreyle basın, böylece Uzaktan kumanda TV kod
b) Kumandanın sadece “VOL+”tuşuna basın, kumanda 3 grup kod değeri gönderimine başlayacaktır
ve arama VOL+ tuşu basılı tutularak devam ettirilecek. Bu işlem sırasında TV alıcısı ekranında VOLUME (ses
ayar çubuğu) göstergesi veya sembolü göründüğü anda VOL+ tuşuna basmayı durdurun ve bu defa VOLtuşuna basın. Ekranda VOLUME ( ses ayar çubuğu) görüntülenir.
c) Source ve Açma/Kapama tuşları için bu işlemin devamına gerek duymayacaksınız. Uzaktan
Kumanda bu tuşların komutlarını da yerine getirecektir.
5- Pek çok marka ve model uzaktan kumanda kodu Next uydu alıcısı kumandası içinde bulunmasına ragmen,
pazardaki satılmış ürünlerin tamamını kapsayacak bir universal kumanda desteği amaçlanmamıştır.
Dolayısıyla, desteklenemeyen marka ve modellerden, kontrolü bu kumanda üzerinde bulunmayan diğer TV
fonksiyonlarının kullanılamamasından, tüketicinin kumanda kod öğretme işlemindeki beceri ve başarısından
Uydu Alıcısı üretici ve satıcı firma sorumlu değildir.
Kullanım Kılavuzu
8
1.
2.
3.
Cihazın Kullanımı
Bu kılavuzda cihazın günlük kullanımına ilişkin kullanıcı dostu arayüz menüsü tanıtılacaktır. Bu menü
adımları ile cihazın kurulum, kanal düzenleme, izleme ve diğer tüm fonksiyonlarına erişebilirsiniz.
Uzaktan kumanda üzerinde de bazı fonksiyonlara hızlı erişim için kısayol tuşları tanımlanmıştır. Yeni
yazılımlar ile menü fonksiyonlarında ve menü ağacında değişiklikler yapılabileceğini lütfen unutmayın.
Cihazın kullanımı ile ilgili herhangi bir sorun yaşadığınızda bu kullanım kılavuzunun ilgili bölümünü
gözden geçirebilir ya da teknik servisi arayarak yardım alabilirsiniz.
NOT:
Yeni yazılımlar ile menü fonksiyonlarında ve menü ağacında değişiklikler yapılabilir. Bu kılavuzda
kullanılan resimler ve anlatılan işlemler referans olarak verilmiştir.
KURULUM
Bu bölümde cihazın ilk kurulumu anlatılmaktadır. Bundan önce dış elemanların (çanak anten, lnb, kablo
gibi) bağlantılarının yapılması gerekmektedir.
İLK ADIMLAR
Anten kablosunu LNB IN girişine bağlayın. Cihazı TV' ye bağlamak için kullanacağınız HD OUT ya
da SCART bağlantısını yapın. Tüm bağlantılar yapıldıktan sonra cihazın fişini prize takın.
Televizyonunuzdan bağlantınıza göre HD ya da SCART girişlerinden uygun olanı seçin
Cihazınız hafızasında önceden yüklü kanal listesi ile gönderilmiştir. Eğer cihazda kanal yüklü değil
ise KURULUM menüsünden kanal taraması yapılması gerekir.
Dikkat!
Cihazın tüm bağlantılarını yapmadan elektrik fişini prize takmayın.
9
Çalışma Modları & Menü Ağacı
Çalışma Modları
Bu cihaz bir uydu alıcısı ve bir medya oynatıcı olarak kullanılabilir. Uydu Alıcısı modunda,
uydu yayınları izlenebilir ve bu yayınlarla ilgili işlmeler yapılabilir. Medya Oynatıcı modu ise,
cihaza bağlanan harici USB belleklerdeki medya içeriklerini ve bu belleklere yapılacak kayıtları
oynatabilir.
Cihaz açıldığında Uydu Alıcısı modunda açılacaktır.
Menü Ağacı
Cihazın ana menüsü için menü ağacı aşağıdaki gibidir.
Kullanım Kılavuzu
Kurulum
Uydu Alıcısı Modu
Medya Oynatıcı Modu
Kurulum Menüsü
Ana Menü
Ana Menü Ağacı
Anten Ayarları
Kanal Düzenleme
Tercihler
Ayarlar
Medya Oynatıcı
Uydu listesi
Kurulum
Transponder Listesi
Motor Ayarları
Limit Ayarları
Kurulum Menüsü
1
0
Kullanım Kılavuzu
Kanal Düzenleme
Kanal Düzenleme
Kanal Düzenleme
Favori Listesi
Kanal Ayarları
Tüm Kanalları Sil
Kanal Düzenleme Menüsü
Tercihler
Tercihler
OSD Lisanı
OSD Şeffaflık
1. Altyazı Lisanı
2. Altyazı Lisanı
1. Ses Lisanı
2. Ses Lisanı
PVR Ayarları
Tercihler Menüsü
1
1
Ayarlar
Kullanım Kılavuzu
Zamanlayıcı
Ebeveyn Kilidi
Tarih ve Saat
Ağ Ayarları
Fabrika Ayarları
Medya Oynatıcı
Ayarlar
Yazılım Güncelleme
Bilgi
Otomatik Stand-by
TKGS Ayarları (Ops)
A/V Ayarları
Ayarlar Menüsü
Medya Oynatıcı
Medya Oynatıcı
Ayarlar
Medya Oynatıcı Menüsü 1
Kullanım Kılavuzu
1
2
Film
Müzik
Resim
Medya Oynatıcı
Kayıt Yöneticisi
Disk Yöneticisi
E-Kitap
Medya Oynatıcı Menüsü 2
USER’S MANUAL
1
SAFETY INSTRUCTIONS

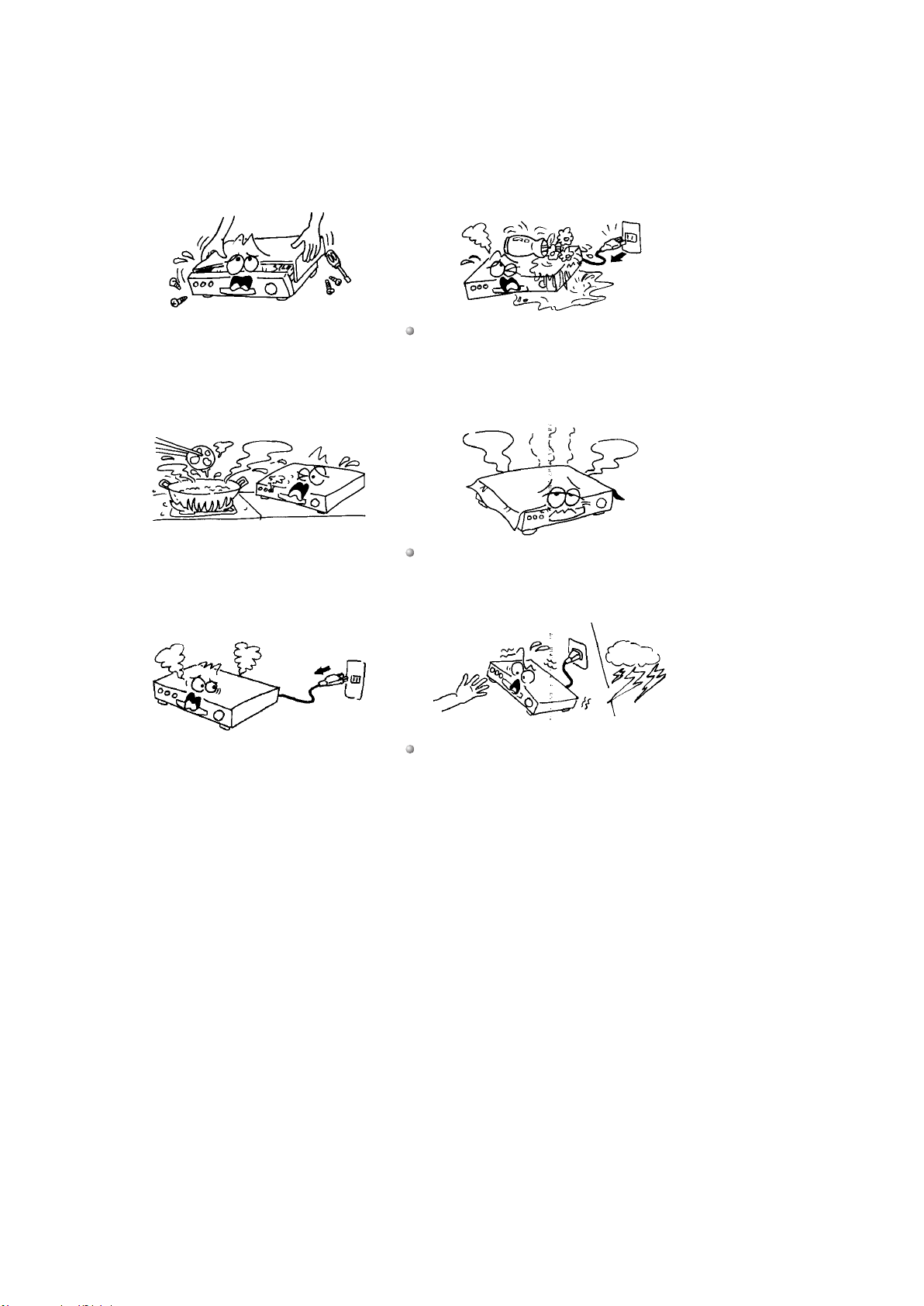

Please read these safety instructions through carefully, before operating the receiver.
To avoid electric-shock hazards, do
not open the cabinet, refer servicing
to qualified personnel only.
Do not expose the receiver un-der the
sunlight. And keep it away from the
heat source.
When the abnormal phenomenon
occur, you should cut off the power
immediately.
Keep the receiver away from flower
vases, tubs, sinks, etc., in order to
avoid damaging the equipment.
Do not block ventilation holes of the
Receiver so that air can circulate
freely.
Do not touch the receiver during
thunder, since that might create
electric-shock hazards.
USER’S MANUAL
2
Main Features
Full HD 1080P
Fully DVB-S2/MPEG-4/H264 Decoder.
5000 Channels memory space (TV+Radio)
8bit colors on screen display supported
Support SW Upgrade via USB
Frequency Range 950-2150MHz
S/PDIF Interface for digital stream out(AC-3)
2×USB2.0 for Multimedia
Supports DiSEqC1.0/1.1/1.2 and USALS
Multimedia play back.
Video Comperssion MPEG-2 and MPEG-1 compatible,MPEG-4,H.264 Videotexe Decoder
Letterbox for 4:3 TV-Device
Audio compression MPEG-1&MPEG-2 Layer Iand II,MP3 Audio Mode Dual (main/sub),stereo
Support Movie format: MPEG-2,TS steam, AVI, MKV, MPEG-4 Video Codev1
Support Music format:WAV MP3,
Support Photo format:JPEG BMP PNG GIF
Unpacking
Unpack the receiver and check to make sure that all of the following items are
included in the packaging.
1 x Digital Set Top Box
1 x Remote
1 x HD Out Line
1 x User’s Guide
USER’S MANUAL
3

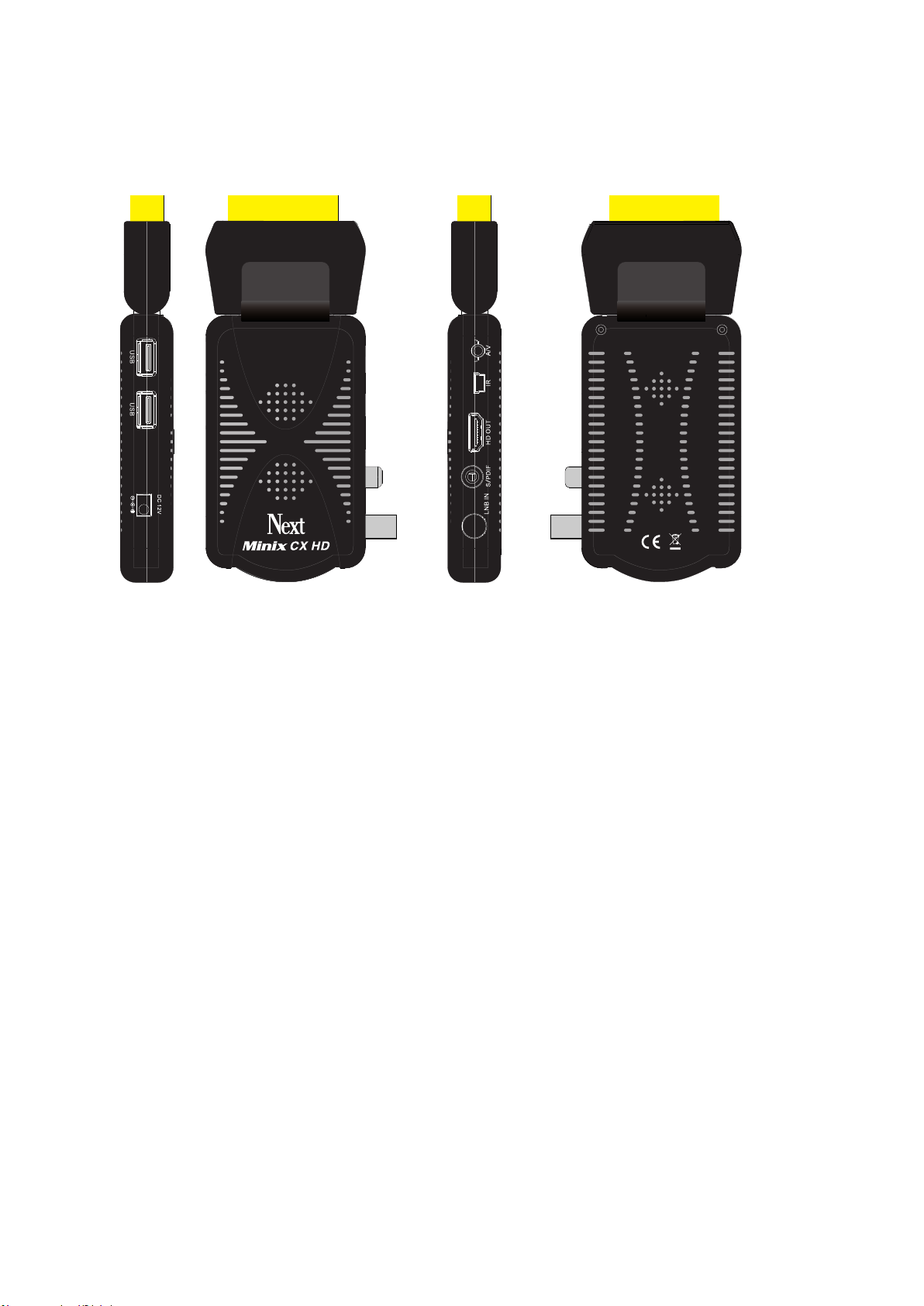

OVERVIEW OF THE EQUIPMENT
LNB IN： Connect to satellite dish (IF input from LNB to digital tuner)
RS232: Connect to PC or the other box
Power : DC 12V～ Power supply
HD OUT:
Connect to the TV using HD OUT Line
USER’S MANUAL
4
Remote Controler
USER’S MANUAL
5
Key Definition
No.
Key
Description
1
POWER
Switch of power supply.
2
MUTE
Mute control.
3
NUMBER
Number keys.
4
TV/RADIO
Switch of TV mode and radio mode.
5
←PR
Recall to the previous channel.
6
EPG
Enter or exit EPG page.
7
INFO
Show or hide program info.
Show the information of the selected item while in EPG
state.
Show the detailed information of the being played media file
while in multimedia playback state.
Show the record information or record list while in record
mode.
8OKEnter menu.
9
LEFT/RIGHT
Left/right direction keys.
Volume up/down.
10
PR+/PR-
Up/down direction keyw
Next/previous channel.
11
MENU
Enter or exit the main menu.
12
EXIT
Exit the current menu.
13
PAGE+/-
Page up/down used in list state.
14
SAT
Switch satellite
15
FAV
Favorite program list.
16
V-FORMAT
Enter in the Setting /AV menu directly
17
ASPECT
Switch video resolution as 1080i_25,1080P_60….
18
Red function key.
TTX
Enter in the teletext menu
Switch Daily and Weekly modes while in EPG state.
Lock or unlock the selected program while in program
management state.
Delete all the scheduled programs while in the scheduled
USER’S MANUAL
6
No.
Key
Description
program list.
19
Green function
key
SUB.T
Enter the program subtitle selection menu
Schedule or record the current program while in EPG state.
Delete the selected program while in program management
state.
Delete the selected scheduled program while in the
scheduled program list.
20
Yellow function
key
zoom
Enter the zoom state
Go to the previous day while in the Weekly mode of EPG.
Ignore the selected program while in program management
state.
Edit the selected scheduled program while in the scheduled
program list.
21
Blue function key
Option
Enter in the Device list
Go to the next day while in the Weekly mode of EPG.
Rename the selected program while in program
management state.
22
MEDIA PLAYER
Enter in the multimedia menu directly
23
TIMESHIFT
Set a method to start the timeshift function
24
FIND
Enter in the find menu directly
25
AUDIO
Enter audio menu to change audio language, channel, etc.
26
REC
Record the current program while in full screen playing state.
27
GOTO
Jump somewhere on the playing movie by inputting a value
28
PLAY/PAUSE
Play/pause multimedia playback.
Start the Timeshift function while in the record state or the
Timeshift function is in Pause mode.
29
STOP
Stop multimedia playback.
Stop recording.
Enter in the timeshift
30
F.R & F.F
Zoom in or out images when viewing images.
Fast Rewind or Fast Forward while in multimedia playback
state.
31
PREV & NEXT
Go to the previous or next media file to play while in
USER’S MANUAL
7
No.
Key
Description
multimedia playback state.
32
TV
keys(SOURCE,V
OL-,VOL+)
Remote for television
Remote Control Operating Instruction
1- Set top box control section: press any key out of the blue border of the remote controller top side.
RCU will control your STB.
2- TV section search functions:
a) Press both keys “VOL+” and “VOL-” at the same time, for around 4~5 seconds, in order to
enter the RCU into the TV search status (learning status)
b) Then keep pressing the “VOL+” key as long as you are seeing the TV Sets’ "volume"
symbol appears on the screen. Then as soon as you see the "volume" symbol stop pressing the
volume + key, then press Volume – key, to see the volume bar decreasing the volume level. (RCU
sends out 3 groups of code values and goes forward to search the correct code that can control your
TV set)
c) STB manufacturer has tried including most popular more than 130 LED, LCD, Plasma and
CRT TV’s remote controller codes. Due to the limitation it is not possible to include whole models.
Function is restricted by On/Off, Volume +/- and Source TV functions. STB manufacturer will not be
responsible for missing some TV model codes, excluding other TV function keys, end user code
teaching performance or ability. This feature has been added to STB Remote controller as an added
value and preventing the necessity of keeping the TV RCU at near while watching TV with Next brand
STB source.
USER’S MANUAL
8
General Operation of STB
Throughout this manual you will notice that the everyday operation of your STB is based on a series of
user friendly on screen display and menus. These menus will help you get the most from your STB,
guiding you through installation, channel organizing, viewing and many other functions. All functions
can be carried out using the buttons on the Remote.Please be aware that new software may change
the functionality of the receiver. Should you experience any difficulties with the operation of your unit,
please consult the relevant section of this manual, including the Problem Shooting,or alternatively call
your dealer or a customer service adviser.
NOTE:
Please be aware that new software may change the functionality of the receiver. The photo and the
function explanation involved in this specification is for reference only. If there is any mistake, please
refer to the entity.
Installation of STB
This section explains the installation of the receiver. Refer to the manuals supplied With the equipment
for the installation of outdoor equipment such as the dish antenna. When adding new equipment, be
sure to refer to the related parts of the manual for the installation.
FIRST STEPS
1. Insert the plugs of the receiver’s and the auxiliary equipments in the power socket and switch
them on.
2.
3. The receiver is delivered with pre-programmed TV channels and can be used immediately. If
there no pre-programmed TV, please in the installation menu to search channels.
Caution!
Check the connections of all equipment and antenna are in working order before connecting the
receiver to the power source.
Select the HD mode on the TV set
USER’S MANUAL
9
Working Modes & Menu Structure
Working Modes
At present the system has three working modes: DTV Mode, Multimedia Mode. In DTV mode
you can watch digital TV programs. In Multimedia mode you can play multimedia files and
games, record files, manage disks, and so on.
After power on, the system will auto enter the DTV mode.
Menu Structure
The figure below shows the structure of the system’s main menu:
Main Menu
DTV Mode
Multimedia Mode
Installation
Channel
Preference
Setting
Multi Media
Main Menu Structure
Installation Menu
Installation
Antenna Setting
Satellite List
Transponder List
Motor Setting
Limit Setup
Installation Menu
USER’S MANUAL
10
Channel Menu
Channel
Channel Manager
Favorite List
Channel Setup
Delete All Channel
Channel Menu
Preference Menu
Preference
OSD Language
OSD Transparency
1stPreferred Subtitle
2ndPreferred Subtitle
Hard Hearing
1stPreferred Audio
2ndPreferred Audio
PVR Config
Preference Menu
USER’S MANUAL
1
1
Setting Menu
Setting
Timers
Child Lock
Date Time
Ethernet Config
Factory Reset
Upgrade
Version
Auto Standby
AV
Setting Menu
MultiMedia Menu
Multi Media
Multimedia Setting
Multi Media
Multi Media Menu 1
TKGS Setting (Opt)
USER’S MANUAL
12
Multi Media
Movie
Music
Record Manager
Disk Manager
EBook
MultiMedia Menu 2
Loading...
