Kablo TV alıcısı size kablo şebekesi üzerinden bir çok kanalı izleme olanağı verir. Bu
kullanım kılavuzu , kurulum ve cihazın özelliklerini kullanabilmeniz için ihtiyaç duyacağınız
bilgileri kapsamaktadır. Bu kılavuzda yer alan bilgilerin, cihaz özelliklerinin, tasarımı ve
performansının teknolojik ve mühendislik alanlarında olabilecek değişimler sebebiyle servis
sağlayan operatör tarafından, önceden bilgi verilmeksizin değiştirilebilmesi hakkı saklıdır.
MPEG2 SD, MPEG2 HD, H.264/AVC SD, H.264/AVC HD
Yerleşik Conax Modül
Otomatik PAL/NTSC Çevirme
1000 TV ve Radyo Kanalı hafızası
32 Farklı Favori grubu belirleyebilme olanağı
Değişik Favori Kanal Düzenleme Seçenekleri ( Kanalları Listede Taşıyabilme, Atlatma,
Kilitleme )
Çoklu OSD Dil Desteği
7 Günlük Elektronik Program Rehberi desteği
USB Aygıta Kayıt yapabilme ve Timeshifting özelliği
MP3 Müzik Dosyalarını Çalabilme, Resim Albümleriniz için slayt show olanağı
Grafik OSD Ekranda Canlı Yayın İzleyebilme
Kanallar İçin Yaş Sınırlaması olanağı
Kolay Kullanımlı OSD Menü
8 Timer programı yapabilme olanağı.
Altyazı desteği DVB EN300743 ve EBU
VBI ve OSD üzerinden Teletext desteği DVB ETS300472,
Son Kanal Hafızası
Otomatik Kanal Listesi ve Güncelleme Özelliği
FAT16/FAT32/FAT12 ve NTFS disk format desteği
JPEG/BMP/ Muzik/ Video/ Kayıt Dosyalarını tarayıcıda görüntüler ve destekler
Hızlı İleri/Hızlı Geri 2/4/8/16/24,Yavaş İleri/Yavaş Geri 1/2, 1/4, 1/8, Ayraç Oluşturma /
Ayraça Atlama
Ethernet Bağlantısı
480i/p, 576i/p, 720p, 1080i
Oyunlar

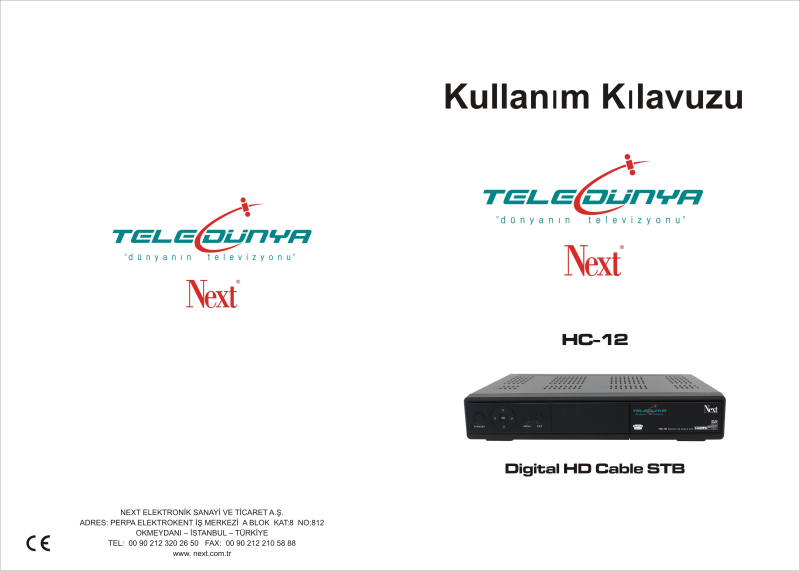

HC-12
Digital HD Cable STB
Scart - Scart Kablo
HDMI Kablo
RF IEC Kablo
PR+,PR-
İzleme mod unda kana l de ğiştirm ek için,
Bir kanalı izlerken sonraki/önceki kanallara ilişkin bilgi çubuğunun
ve EGP bilgisinin görüntülenmesi için, menü modunda imleçi yukarı
ve aşağı yönde hareket ettirmek için, OK Kanal Listesi açıkken
listedeyukarı/aşağı hareket için.
İzlenmekte olan kanalın Önceki/Sonraki program bilgilerini
görüntüler, menü modunda imleçi sol ve sağ yönde hareket
ettirmek için, Kanal Listesi açıkken sayfa düzeninde (+/-10 kanal)
ilerlemek için.
İzlenmiş son 10 kanalı liste olarak görüntüler ve ve
Kanal Listesi açıkken Teledünya ve Favori Kanallar
Listeleri arasında geçiş sağlar.
SUB
VOL+,VOL-
Altyazı des teği seçe ne klerini g örüntüler
İzleme mod unda ses se vi yesini ay arlamak içi n,
DİJİTAL SES AMP LIFIER BAĞL ANTISI
MODEM veya ETHERNET SWITCH BAĞLANTISI
TV 'Yİ HDMI GİRİŞE BAĞLAYIN
RF IN: RF SİNYAL KAB LO BAĞLANTI SI
LOOP OUT: KABLO MODE M VEYA ANAL OG TV BA ĞLANTISI
GÜÇ AÇMA/KAPAMA
SKART KABLO İLE TV 'YE BAĞLANTI
DİJİTAL SES ÇEVİRİCİSİ
VEYA AMPLIFIER
veya
SPD IF
HOPARLÖR
Kurulum sırasında OK tuşu bir seçimi onaylar, tuşlarıyla listelenen menü alt bileşenlerini
bir sütun boyunca görebilirsiniz.OK ile bunlardan her hangi birine girilebilir.
tuşlarıyla ana menü içindeki alt-menü seçeneklerine ulaşabilirsiniz. Her hangi bir alt
menü seçeneğine gelince OK tuşlayıp beyaz imleçi istediğiniz fonksiyonu gerçekleştirmek
üzere hareket ettirebilirsiniz. MENU veya EXIT tuşlarıyla menü katmanlarında geri gidip ana
menüden çıkabilirsiniz.
Kablo TV Alıcınızın tüm bağlantılarının doğru ve uygun yapıldığından emin olun. Cihaz
fabrikadan her hangi bir kanal yüklenmemiş olarak çıkar. Dolayısıyla başlatıldığında , yüklü
kanal olmadığını belirten bir mesaj görüntülenir bu durumda Ana Menüden, MENU veya EXIT
tuşlayarak çıkamazsınız. Sistem kanal olmadığını “Kanal Yok” diye bildirecek. Kanal
olmadığında bazı Alt-Menü seçenekleri de etkin olmayacaktır gri olarak görüntülenecektir.
Kanal Yüklü olmadığında “TV Kanal Listesi ”, “Radyo Kanal Listesi”, “Tümünü Sil”
gibi alt menü seçenek leri etkinleşmez.
Menü yapısı aşağıda ki gibidir;
Otomatik Arama
Manuel Arama
Timer Ayarı
Conax CA
Posta Kutusu
Yerel Network Ayarları
Hava Durumu
RSS Okuyucusu
Tetris
USB
USB 'yi Güvenle Çıkar ın
1. “TV Kanal Listesi” düzenlenmesi için bu menü seçeneği
üzerinde OK tuşlayın.
2. tuşları ile listede düzenlemek istediğiniz programı
seçin. Listede yukarı ve aşağı yönde hareket sırasında
imleçin üzerinde olduğu kanal PIG ( küçük ekran) ekranında
izlenebilir.
A- “Teledüny a Kan al Listesi ” ve Fa vor i Liste ler i 'nd e yapıl abi lec ek Kana l
Düze nle me fo nksiy onl arı .
1- FAV (FAV tuşu) : Favori kanal listelerinizi bu menü adımında
oluşturabilirsiniz. Uzaktan kumanda üzerindeki FAV tuşuna basın.
Fav Listesi 1.Fav Listesi 32 arasında istediğiniz bir grup ismini seçin.
Favori Listenizde olmasını istediğiniz kanalları, imleçi, yukarı ve
aşağı hareket tuşlarını kullanarak taşıyıp OK ile seçebilirsiniz.
Seçilen kanal favori ikonu ile işaretlenecek. İşaretlemeyi iptal etmek
isterseniz kanal üzerinde tekrar OK tuşlayın. Favori Listenizde
olmasını istediğiniz tüm kanalları bu şekilde işaretleyin ve EXIT tuşu
ile çıkın. Bir başka Favori listesi oluşturmak için aynı yöntemi
kullanabilirsiniz. Bir veya daha fazla Favori Listesi oluşturulduktan
sonra kanal düzenleme menüsünde tuşlarıyla “Teledünya
Kanal Listesi” ve favori listeleri arasında düzenleme yapmak
istediğiniz listeyi seçebilirsiniz..
2- Kilitle (KIRMIZI renk tuşu) : “Teledünya Kan al
Listesi” ve Favori Listesi 'nde bazı kanalları
kilitleyerek izlenme s i n i şifre girişine z o r u n l u
kılabilirsiniz. tuşlarıyla “Teledü nya Kanal
Listesi” ve favori listeleri arasında kanal kilitleme
yapılacak liste se çilebilir. KIRMIZI renk tuşuna
basarak kilitleme fonksiyonunu aktif edi n. Seçilen
Listede kilitlenmesini istediğiniz kanalları, imleçi
yukarı ve aşağı hareket tuşlarını kullan arak
taşıyıp OK ile seçebilirsiniz. Seç ilen kanal Kilit
ikonu i le işaretlenecek. İş aretlemeyi iptal etmek isterseniz kanal üze rinde tekrar OK
tuşlayın. Şi fre girilerek erişilmesini istediğiniz tüm kanalları bu şekilde işaretley in ve
EXIT tuşu ile çık ın. Seçil en bu kanallar izleme modunda şifre girilmeden izlenemez.
Varsayılan şifre “0000”dır.
3- Atla (YEŞİL renk tuşu) : “Teledünya Channel List”
ve/veya Favori Kanal Listesinde izleme modunda PR+
ve PR- tuşlarıyla kanal değiştirirken bazı kanalların
görüntülenmeden otomatik olarak atlanmasını tercih
edebilirsizi. tuşlarıyla “Teledünya Kanal Listesi”
ve/veya favori listeleri arasında kanal atlama işlemi
yapılacak liste seçilebilir. YEŞİL renk tuşuna basarak
Atlama fonksiyonunu aktif edin. Seçilen Listede
atlanmasını istediğiniz kanalları, imleçi yukarı ve aşağı
hareket tuşlarını kullanarak taşıyıp OK ile
seçebilirsiniz. Seçilen kanal, listede kanal değiştirirken
Atla 'nacağını ifade eden bir ikon ile işaretlenecek.
İşaretlemeyi iptal etmek isterseniz kanal üzerinde tekrar
OK tuşlayın. Listede Atlanmasını istediğiniz tüm
kanalları bu şekilde işaretleyin ve EXIT tuşu ile çıkın..
B- Sadece Favori Listesi'de uygulanabilecek Kanal Düzenleme fonksiyonları:
Teledünya TV /Radyo Kanal Listeleri kanal Sıralama, kanal Silme ve kanal Taşıma
fonksiyonlarına kapalıdır. Fakat Favori Listeleri için, yukarıda detaylı anlatılan düzenleme
fonksiyonlarının yanı sıra kanal Sıralama, kanal Silme ve kanal Taşıma fonksiyonları
kullanılabilmektedir.
KİLİT
1- Taşı: (SARI renk tuşu)
Kanal sıralamasını yeniden oluşturmak istediğ iniz
Favori Listesini tuşlar ı ile seçin. SARI renk
tuşu ile kanal Taşıma fonksiyonunu aktif edin.
Listede yeri değişecek ola n kanalı veya aynı
lo kasyo na yerle ştiri lmek ist enen bir den fazl a
kanalı tuşlarını kullanarak listede imleçi kanal
üzerine getirip OK tuşlayarak seçin. Seçilen her
kanalın yanında taşınacağını ifade eden bir ikon
görünür. Aynı lokasyona birlikte taşınacak kanal
veya kanallar seçildikten sonra, imleçi listede
taşıma yapmak isted iğiniz ye re getirin ve SARI
renk t uşuna tekrar basar ak taşıma işlemini bitirin.
Seçilen kanallar imleçin üzerinde olduğu kanalın
üzerindek i liste pozisyonuna taşınır. K anal lar
taşındıkları yeni lokasyonda kendi aralarındaki
sırası, listede taşım a işlemi öncesindeki s ıra
düzeninde olacaktır. ( OK ile işaretlenme sırasının
önemi yoktur.) Yeniden bir veya birden çok kanalı
taşımak iste rsen iz tekrar SAR I tuşa basarak
devam edili r ve y u k arda a n latıla n işle m l e r
uygulanır.
2- Sil: (MAVİ renk tuşu)
Kanal Si lme işl emi yapmak is tediğiniz Favori
Listesini tuşları ile seçin. MAVİ re nk tuşu ile
ka nal Silme fon ksiyon u nu aktif edi n . L istede
Silinecek olan kanalı veya kanalları tuşlarını
kullanarak ve listede imleçi kanal üzerine getirip
OK tuşlayarak seçin. S eçilen her kanal ın yanında
Silineceğini ifade eden bir ikon görün ür. Silme
işleminden vazgeçmek istediğiniz k analın üzerinde
t ek r a r O K t uş l a y ı n v e s i l m e i k o n u nu n
kaybolduğunu gözleyin. Silme işlemini b itirmek için
EXIT tuşuna bastığınızda "Kaydetmek istiyor
musunuz?" mesajı ile son kez onay istenir. “Evet”
seçe n e ğini seçi p ( s e çili düğm e “kı r m ızı”
renkligörünür.!) OK tuşlarsanız silme işleminiz
kaydedilir, vey a “Hayır” seçerek OK tuşlayarak
silme işlemini gerç ekleşmeden iptal edersiniz.
1.2 Radyo Kanal Listesi
1.1 TV Kanal Listesi, paragrafında anlatı lanların tamamı Radyo Kanal Listesi için de
aynı şekilde uygula nır. Bu yüzden tekrar anlatılmayacaktır.
1.3 Tümünü Sil
Bu menü adımı , Tüm Teledünya TV ve Radyo
Kanal Listelerini v e Favori Listelerini siler.
İmleç Tümünü Sil alt-menü a dımı üzer ine taşınır
ve O K tuşlanı r . "Uyar ı ! Kanal l a r Silin e c e k
Onaylıyor musunuz?" m esajı ile onay istenir.
“Evet” seçeneğini seçip ( kırmızı renk li düğme
seçili düğmeyi ifade eder.!) OK tuşlarsanız silme
işlemi kaydedilip çıkılı r, veya “Hayı r” seçip OK
tuşlayarak silme işlemini gerçekleşmeden ipta l
edilip çıkılır.
2.1 Otomatik Arama
“O t omatik A rama” menü adımı üze r inde OK
tuşlarsanız tüm “Teledünya TV ve Radyo Kana lları
otomatik olarak bulunur ve listelenir. Herh angi bir
par a m etr e gi r i şi v e ya a y ara ger e k y o k tur.
Aramanın sonlandığı “Arama Bitti” mesajı ile
bildirilir. Çıkmak i çin OK ile onaylayın.
2.2 Manuel Arama
1. Frekans: Sayı tuşları ile kHz olara k değer girilir.
2. Sembol Hızı: Sayı tuşları ile KS/s olarak değer
girilir.
3. QAM: tuşları ile bir değer belirlen ir
4. Sadece FTA: Tüm FTA ve Şifreli kanalların
bulunması için tuşlarıyla Hayır se çilir.
5. Ara ma: OK ile girilen frekans ve değerler için
arama başlatılır.
6. Aramanın sonland ığı “Arama Bitti” mesajı ile
bildirilir. Çıkmak i çin OK ile onaylayın.
1. OK tuşlayarak veya hareket tuşları ile
il e r leyerek Sistem Ayarı ana menü adımına
erişirsiniz.
2. İmleçi Yukarı veya Aşağı yönde tuşları ile
ilerleterek Sist em Ayarı alt men ü adımların a
erişebilirsiniz .
1. ve OK ile dil seçimi menüsüne girin.
Dil : OS D li s a n s e çimi d ir. tuş l arı i le
değiştirilebili r.
İlk Ses: Çoklu dil seçeneği olan kanallarda tercih
edilecek ilk dil seçe neğini belirtir.
İkinci Se s: Çoklu dil seçeneği olan kanallarda t ercih
edilecek ikinci dil s eçeneğini belirtir.
Teleteks: Tercih edilecek Teleteks dil seçeneğini
belirtir.
2. MENU veya EXIT ile kaydedip çıkabil irsiniz.
3. Türkçe seçenek leri yukarıdakilerin tümü için
cihazların fabrik a çıkışında var sayılan dildir.
Tuşları ile imleçi Sistem Ayarı ana menüsünün
alt menü adımlarından “TV Sistemi” 'ne ilerletin. Bu
menü ad ımında seçene kler t uşlandı kça et kisini
hemen göreceksini z.
1. Video Çözünürlük: 480i, 480p, 576i, 576p,
720p_50, 720p_60, 1080i_5 0 ve 1080i_60. ( Video
Çıkış: RGB olarak seçilmişse, “PAL M”, “PAL N” ve
“Kaynaktan Kontro l” diğer seçeneklerdir.
2. G ö r üntü O r anı: 4 : 3LB ( L etterB o x ) , 4: 3 P S
(PanScan), 16:9LB (LetterBox), 16:9FULL ve Oto
olarak seçilebili r.
3. Video Çık ış: YUV veya RGB olarak seçilebilir. YUV tercih edilmesi g ereken
seçenektir. Fakat Scart kullanıldığı zaman Altyazı görüntülenmez. RGB seçim
durumunda, Scart çıkış kullanıldığın da altyazı görüntülenebilir, fakat LCD ve
Plazma TV kullanımı durum unda RGB çıkış YUV çıkışa oranla daha düşük ekran
çözünürlüğü anlam ına gelecekti r. Cihaz Ana İşlemc isinin özelliğinden dolayı söz
konusu olan bu durum dan dolayı seçimi n LCD ve Plazma TV'lerde kesinlikle YUV
olarak bırakılmas ı önerilir.
4.Digital Ses Çıkışı: LPCM Çıkı ş, programda d estekleniyorsa Dolby s es çıkışı
alınabilecek olan seçenektir. BS Çıkış, ses sinyalinin, h arici bir başka sayısal
amplifikatörü veya konvertör ile işlenece ği durumlarda çevrim içi g eçişle bu ayg ıtlara
by-pass edilebile ceğinden tercih edilen seçenektir.
1. Parlaklık: 0-100 a rasında bir değer girebilirsiniz.
2. Kontrast: 0-100 arasında bir değer girebilirsiniz.
3. Renk Doyumu: 0-100 arasında bir d e ğ e r
girebilirsiniz.
KI R M I Z I r e n k tu ş u ile başlang ı ç değ e r l e r ine
dönebilirsiniz.
Teledünya şebekesinden yayınla birlikte doğru saat
bi lgisini alac aksın ız. A şağıd aki bilgiler re feran s
olarak verilmişti r.
1. GMT Kullanımı: Açık ve Kapalı ola rak seçim
yapılabilir.
"Kapalı" saat ayarlarının manue l olarak girilebileceği
durumu tem sil eder ve menüde Tarih, Zaman girişi
etkin olur. Eğer Açık seçilirse , saat ve zaman bilgisi,
seçilen GMT Farkı dikkate alınarak yayın akışından
alınan bilgiler doğ rultusunda ortaya çıkar.
2. GMT Farkı: GMT Kullanımı “Açık” olarak beli rlendiğinde sistem otomatik olarak
servis sağlayıcı tarafından belirlenen tarih ve zaman bilgisi ni a lır. Bu durumda Tarih
ve Zaman değerl eri manuel giriş için aktif olmayacaktır. GMT Farkı doğru olarak
girilmiş olmalıdı r. Varsayılan GMT Farkı Türkiye için GMT+2 dir.
3. Yaz Saati: Varsayılan değer “Kapalı” dır. “Açık” seçilmesi durumunda GMT fark ını
tekrar gözden geçir in.
3.Tarih, Zaman: GMT Kullanımı "Kapalı" seçilmesi durumunda etkinleşir. Bu durumda
da GMT Farkı artık manuel olarak değiştirilemez. Tarih bilgisi yıl/ay/gün ol arak girilir.
Ayarlar tamamlandıkt an sonra MENU veya EXIT tuşlarıyla ayarlar kaydedili p çıkılır.
Eğer girilen değerlerden her hangi biri geçerli değilse "Geçersi z giriş! Düzelt mek için
devam edecek mis iniz?" mesajı “Evet” olarak seçilip OK tuşlanarak tekrar doğru
değer girmek üzere me nüye dönülür.
“Hayır” seçilmesi h alinde değişiklik kaydedilmeden çıkılır.
3.5 Timer Ayarı
Cihazda yüklü kana l yoksa bu özellik kullanılamaz. 8
Farklı Timer programı yapılabilir. Yukarı ve A şağı
yönde imleç ilerletilip timer programı örneğin “1
Kap a l ı” ü z erin d e OK tuş l a nar a k a y a rlan m a ya
ba ş lan ı r. Tim e r M o du : A çı k o l ara k s e çi l er e k
aşağıdaki bilgile r ihtiyaca göre ayarlanır.
1. Timer mode: Varsayılan değer “Kapalı” dır. “Açık”
konumuna getirin.
Ve Bir Kere için mi yoksa Günlük, Haftalık veya Aylık
olarak tekrar eden bir programlama mı ya pmak
istediğiniz belir leyin.
2. Timer Servisi: “Uya ndırma” veya “K ayıt” uygulamalarından birini seçin.
3. Kayıt veya Uyandırma “Tar ih”, “Zaman” ve “Süre” Ayarı: Sayı tuşlarını kullanarak
geçerli değerler gi rilir.
Süre: Kayıt süresini ifade eder. Belirtilen süre s onunda Kayıt biter ve cihaz otomatik
olarak stadby k onumuna geçer. MENU veya EXIT tuşları ile Kayıt veya Uyandırma
programı tamamlanır, kaydedil ir ve menüden çıkılır. Menüde giriş yapmadan önce
Ebeveyn Kilidinde, M enü Kilidi: “Kapalı” olduğu kontrol edilmelidir. Varsayılan şifre
“0000” dır.
3.6 Ebeveyn Kilidi
Ebeveyn Kilidi menü süne girmek için şifre girilmesi gerekir.
Varsayılan şifre “0000” dır.
1. M e nü K ilid i : “ K a palı ” se ç i lmes i du r u mun d a
menülere g irişte şifre s orulmaz. “Aç ık” seçilmes i
durmunda Menülere ş ifre girilerek erişilir.
2. Kan al Kilidi: “Açık” olara k seçilirse kilitlenmiş
kanallara şifre giriler ek erişilebilir. “Kapalı” seçilmesi
durumunda bazı kana llar kilitlenmiş bile olsa izl emek
için şifre girmeye ge rek yoktur.
3. Yeni Şifre: (0- 9) sayı tuşları ile yeni b ir şifre
belirlenebilir.
4. Şifre Onayı: Yeni belirl enen şif re tekra r girilir. Şifre
Onayı için girilen değer “Yeni Şifre” ile ay nı olmalıdır.
D o ğ r u g i r i ş y a p ı l m a s ı s o n u c u n d a “ Ş i f r e
Değiştirilmişti r!” mesajı görüntülenir.
3.7 OSD Ayarı
1. OSD Süresi: Ekranda görüntülenen bilgi bandı,
bilgi penceresi gibi OSD mesajların görüntüleme
süresi saniye olarak seçilebilir. 2 sn. Görüntülem e
va rsayı lan değe rdir. 1sn ...10 sn. Arasın da değer
seçilebilir.
2. OSD Saydamlık : Ekranda görüntülenen kanal
listesi, kanal bilgi bandı gibi pencereleri n şeffaflığını
ayarlayabilirsi niz. Kapalı d urum saydamlığın en az (
yani en mat) durumdur. Saydamlık arttı kça arka
planda oyn ayan içerik o d erece daha fazla fark
edilebilir fakat OSD pencere içeriklerini okumak
zorlaşabilir.
Seç i m K a p alı , 10% , 20 % , 3 0 % , 4 0 % . o l arak
yapılabilir. Varsayılan değer “Kapalı” dır. MENU veya
EX IT tuşla rı ile ayar ta mamla nır, kayde dilir ve
menüden çıkılır.
3.8 Favori Listeleri
Cihaz, 32 farklı favori listesi kullanıma açıktır. Bunlardan
ku l la nd ı kl ar ı nı z ı b u m e nü a dı mı n da y en id e n
isimlendirebilirsiniz. Açılan pencerede bir ekran kılavyesi
görülecektir. Bu pencere içerisinde SARI renk tuşu, Büyük
Harf – Küçük Harf seçimi için kullanılır. KIRMIZI renk tuşu
imleçin üzerindeki karakteri siler. Kılavye üzerinde hareket
tuşlarını ilerleterek ve seçilen karakter üzerinde OK
tuşlayarak istenilen karakterler ve isim yazılır. Kılavyedeki
← tuşu ile imleç sola doğru karakterleri silerek ilerletilebilir.
SP: Boşluk bırakmak için kullanılır. MAVİ tuş veya
kılavyedeki OK ile değişikliği onaylayıp çıkabilirsiniz.
3.9 Diğer Ayarlar
1. Kanal Gösterimi: Tümü olarak seçildiğinde hem FTA
hem de şifreli kanallar filtre edilmeden gösterilir.
2. Kanal Geçişleri: Kanal geçişlerinde yeni kanal açılana
kadar ki 1-2 saniyelik bekleme süresinde “Donarak
Geçiş” olarak seçim yapılırsa son kanal donmuş olarak
görüntülenir veya “Siyah Ekran” görünecek şekşlde
seçim yapılabilir. HD kanallar arası geçişte siyah ekran
görünmesi teknik olarak normaldir.
3. Standby 'da Saat: Cihaz standby konumundayken ön panel LED ekranda saat
gösterilsin istiyorsanız “Açık” olarak seçim yapılır. “Kapalı” iken saat görünmez.
NOT: Standby 'da Saat: “Kapalı” olarak seçildiğinde Standby konumunda cihaz tamamen
kapanır ve 1W civarında enerji tüketir. Fakat bu durumda, genel bir elektrik kesintisi olursa
( veya arka panel anahtarı “Kapalı” ve sonra “Açık” konumuna açılırsa) , cihaz
kendiliğinden “Standby” konumunda “Açık” çalışır konuma geçecektir. Bunu sebebi,
cihazın, enerji kesintisinden önce tamamen kapalı mı yoksa standby konumunda mı
olduğunu ayrıt etme olanağının olmamasındandır.
Uzun süre cihaz kullanılmayacaksa arka panel anahtarından kapatmak önerilir.
4. Oto Standby: Cihaz uzaktan kumandası veya ön panelinden hiç bir komut almazsa,
varsayılan değer 180 dakika sonra otomatik olarak standby konumuna geçer. Bu fonksiyon
cihazın açık unutulduğu durumda otomatik olarak kapanmasını ve enerji sarfiyatını
önlemesi açısından önemlidir. Süre 180dk., 150dk., 120dk., 90dk. Olarak seçilebilir veya
kullanıma “kapatılabilir”.
4. Gereçler
1. OK tuşlayarak veya hareket tuşları ile ilerleyerek
Gereçler ana menü adımına erişirsiniz.
2. İmleçi Yukarı veya Aşağı yönde tuşları ile
ilerleterek Gereçler alt menü adımlarına erişebilirsiniz.
4.1 Sistem Bilgisi
Cihazla ilgili yazılım versiyon ve ürün kimlikleri görüntülenir.
4.2 Fabrika Ayarları
OK t uşla nara k cihaz ın fabrika ay arla rına ge ri
döneceği, yapmış olduğunuz Favori Listelerinin,
diğer liste düzenlemelerinin silineceği bir uyarı
penceresi ile bildirilir. “Evet” ile ilerleyebilir veya
“Hayır” ile işlem yapmadan menüden çıkabil irsiniz.
Cihaz fabrika ayar larına döndükten sonra otomatik
olarak kanal araması yapar tüm “Teledünya TV ve
Radyo Kanallar ı ot om a t i k olarak b u l u n u r ve
listelenir.
4,3 Conax CA
Smart Kartı çip kontakları altta kala cak şekilde
alıcınızın kart girişi slotuna yer leştirin.
Bi r k a ç s an i ye iç i nd e k ar t c i ha z t a ra f ın d an
tanınacaktır.
Sm art Kar t ü zerin den, Abonelik, İçe rik ,Öde me
Dur u m u h a k kınd a se r v is s ağla y ı cı t a raf ı n dan
tanımlanan bazı bil giler burada görüntülenebilir.
4.4 Posta Kutusu
Se rvis Sağla yıcı taraf ından abon eye iletil mek
is tenen me sajlar ön ce ekran da belli bi r s üre
görüntülenir daha sonra Posta Kutusuna kaydedilip
daha sonra tekrar okunabilir. Burada başta ödeme
ve borç bilgileri olmak üzere a bone ye kişisel
mesajlar depolanı r.
4.5 Yerel Network Ayarları
HDCP: “Açık” ve “Kapalı”olarak s eçilebilir, Açık olarak
seçilirse
IP Adresi, Subnet Mask, Gateway, Birincil DNS ve
ikincil
DNS parametrele r i etkin değildir. C i h a z DHCP
sunucudan bu değerleri otomatik olarak alır. “Kapalı”
olarak seçilirse 0-9 sayı tuşlarıyla bu değerler manuel
ol ar a k gi r il eb i li r. D HC P “ Aç ı k” ko n um un d ay ke n
istenildiğinde YEŞ İL tuş “IP Al” ile ciha zın sunucudan
tekrar IP alması sağlanabilir.
CA Slot
4.6 Hava Durumu
YEŞİL renk tuşu i le yeni bir şehir eklenebilir,
SARI renk tuşu ile şehi r silebilir,
KIRMIZI renk tuşu ile bilgiyi güncelleyebilirsiniz.
Toplam beş şehir için hav a durumu bilgisi güncel
olarak alınabilir.
4.7 RSS Okuyucu
RSS Kanal Listesi ekr anın sol tarafındadır.
Seçilen RSS Kanalı için RSS Haber Listesi ekranın
sağ tarafında listelenir.
İstenilen RSS Kanal ü zerinde OK tuşlayın.
KI R M I ZI G ü n celle renk t uşu i l e R S S Ka n a l ları
güncelleyebilir siniz.
YEŞİL renk tuşu ile yen i RSS kanal ekleyebilir,
SARI renk tuşu ile RSS Ka nalı silebilir,
MAV İ re n k t uş u i l e R SS K a na l d ü ze n le m es i
yapabilirsiniz. Kumanda üzerindeki 0-9 sayı tuşlarını
ardışıl tuşlayar ak Kanal Adı, Kanal URL bilgisi
düzenle m e s i yapı l a b i li r. B u penc e r e içer i s i n d e
KIRMIZI CAPS renk tuşu, Büyük Harf – Küçük Har f
seçimi için kullanıl ır. YEŞİL Sil renk tuşu imleçin
üzerindeki karakter i siler. SARI OK tuşu ile değişikliği
onaylayıp ç ıkabilirsiniz veya MAVİ İptal renk tuşu ile
kaydetmeden menüd en çıkabilirsiniz.
Sayısal Tuşları kullanarak harf karakterlerinin yazılma kuralı:
1 .,*?!@1
2 ABC2
3 DEF3
4 GHI4
5 JKL5
6 MNO6
7 PQRS7
8 TUV8
9 WXYZ9
0 [boşluk]_-0
1. Oyun ana menü adımında OK tuşlayın.
2. i le bir oyun seçin ve OK tuşlayarak başlatın.
3. EXIT veya MENU tuşu ile oyundan ve bu menü adımından
çıkabilirsiniz
6.USB
US B Aygıtl a r pe k ço k uyg u l amada tatmin edici
perfo rmans ser gileyeb ilmesin e rağm an, Alıcını zda
yüksek veri hızında görüntüyü depolarken veya kayıt
ed i le n i çe r iğ i n s ey r i s ır a sı n da ke s in t il e re v e
donmalara neden olabilmektedir. Bu yüzden USB
Bellek seçimi yaparken USB HDD tercih edilmesine,
yüksek hızlı olmasına ve kap asitesinin Video Kayıtları
alabilecek büyüklükte olmasına özen gösterin. Kayıt
e d il en i çe ri kl er S ma r t K a rt k ul la nı lm ak s ı z ın
seyredilemez veya bir başka medya oynatıcısında
izlenemez. USB Aygıtın, USB menü adımında bulunan
“USB 'yi Güvenle Çıkarın” OK ile tuşlandıktan sonra
yuvasından çıkarılması tavsiye e dilir.
NOT: Cihaz Fabrika Çıkış şifresi “0000 ” dır.
6.1 Medya Oynatıcı
Cihaza herhangi bir USB Aygıt takılı değilse bu menü adımı etkin olmayacak ve Gri olarak
görünecektir. USB Aygıt takılır. [uda 1], [uda 2], ...olarak disk üzerindeki “Bölümler”
görüntülenir. Bir bölüm üzerinde OK tuşlanırsa o bölüm için ROOT Directory görüntülenir.
Her bir klasör ( alt directory) üzerinde OK ile klasör içine girebilirsiniz. Burada, Resim, Müzik,
Video veya Kayıt dosyalarının listelendiği görüntülenir. “I” Medya ( yani kumandada INFO)
tuşu veya “0” sayı tuşu ile hangi tip dosyaların görüntüleneceğini ve oynatılacağını “INFO”
veya “0” tuşuna ardışıl olarak basıp seçim yapabilirsiniz. Seçimi yapılan medya tipi Sarı
renkle pence üzerindeki başlık bölümünde ayrıt edilebilir. Liste penceresinin altında geçerli
dosya konumu belirtilmektedir.
Renk tuşlarının kullanımı:
1.YEŞİL tuş: YEŞİL renk tuşu ile seçilen dosya favori
olarak belirlenir, ve bu dosya Oynatma Listesine eklenir.
2.SARI tuş: Tüm Resim ve Müzik dosyaları Favori olarak
işaretlenir ve Oynatma Listesine eklenir.
3.KIRMIZI tuş: Oynatma Listesini görüntüler.
4.MAVİ tuş: MAVİ tuş ile Düzenleme penceresi açılır.
Fonksiyon Tuşlarının kullanımı:
“INFO” veya “0” sayı tuşu ile Müzik, Resim, Video ve Kayıt dosya listelerine ( Medya Dosyası
Tipi Seçimi) geçiş yapabilirsiniz.
“1” sayı tuşu ile dosya sıralama seçeneklerini gösteren pencere açılır.
İsim, Zaman ( Kayıt Tarihi), Boyut ve Favori kriterlerine göre dosyalar sıralanabilir.
“2” sayı tuşu ile çalma veya görüntüleme düzeni seçilir. Bir kere, Sırayla Sürekli, Rastgele (R)
Sürekli olmak üzere üç mod vardır.
“3” sayı tuşu ile resimler çoklu mozaik ekran biçiminde görüntülenebilir.
Düzenleme Pencere si:
MAVİ renk tuşu ile etkileşir.
KIRMIZI renk tuşu: Do syaya yeniden isim vermek
için kull anılır. Kumandanın 0-9 sayı tuşlarıyla seçi len
dosyaya isim veril ebilir. İsim değiş ikliği yapılan
pencerede, Kırmız ı renk tuşu ile büyük harf- küçük
harf seçimi, Yeşil renk tuşuyla imleç üzerindeki
karakter in silinm esi işlemi yapılıp SARI tuş ile
onaylayıp, MAVİ tuş ile iptal edilerek çıkılabilir.
YEŞİL renk tuşu: Başka klasör iç ine veya ROOT directory'e kopyalanacak dosya
üz e ri n e i mle ç t aş ı n ır YE Ş İL t u ş i le ko p ya l am a e k ra n ı a çı l ır, d os y ay ı
kopyalayacağını z klasör ( directory) içine imleç taşınır ve YEŞİL tuşa tekrar
basılarak kopyala ma işlemi başlatılır.
SARI renk tuşu: Silinmesi istenen dosya üzerine imleç taşınır SARI renk tuşuna
basılır dosya yanında silineceğini ifade eden bir ikon eklenir. Tekrar SARI tuşa
basılırsa işaret kalkar dosya silinmesi iptal edilir. İşaretli dosyalar OK ile s ilinmek
üzere uyarı mes ajı görünür. : " Simek istiy or musunuz ?" EVET ile silme işlemini
tamamlar veya HAYIR ile iptal e dip çıkabilirsiniz. Veya EXIT ile silme işlemin i iptal
edip çıkabilirsin iz.
MAVİ renk tuşu: MAVİ tuş ile yeni bir Klasör yaratabilirsiniz. Kumandanın 0-9 sayı
tuşlarıyla yaratılan Klasöre isim verilebilir. İsim değişikliği yapılan pencerede,
Kırmızı renk tuşu ile büyük harf- küçük harf seçimi, Yeşil renk tuşuyla im leç
üzerindeki karak terin silinmesi işlemi yapılıp Sarı tuş ile onaylayıp, Mavi tuş ile iptal
edilerek çıkılabi lir.
Müzik Listesinde;
“1” ile dosya sıralam a ekranı açılır.
“2” ile tekrar moduna girilir ve tekrar seçimi yapılır.
Müzik Listesi, Sadece Bir Dosya, Sürekli ve D osya
Sırasında, Sürekli v e Rastgele olarak içeriği nin
çalınması düzenle nebilir.
Renk tuşlarının işl evi yukarıda anlatılanla aynıdır.
Video Listesinde;
“1” ile dosya sıralama e kranı açılır.
Renk tuşlarının işl evi yukarıda anlatılanla aynıdır.
Kayıt Listesinde;
KIRMIZI renk tuşu: Kumandanın 0-9 sayı tuşlar ıyla
yaratıla n kayıt d o s ya sı na isi m verilebi l i r. İ s i m
değişikliği yapılan pence rede, Kırmızı renk tuşu ile
büyük harf- küçük harf seçimi, Yeşil renk tuşuyla imleç
üzerindeki karakterin silinme si işlemi yapı lıp SARI tuş
ile onaylayıp, MAVİ tuş ile iptal edilerek çık ılabilir.
YEŞİL renk tuşu: Seçilen Kayıt Dosyasını kilitler ve
ancak şifre sorgusu i le oynatır.
SARI renk tuşu: Seçilen Kayıt Dosyas ını siler.
6.2 Kayıt Hafızası Bilgisi
SARI renk tuşu: Disk Formatlanması için kullanılır.
NTFS veya FAT olarak format tipi seçilebilir.
MAVİ renk tuşu: Eğer kullandığınız USB HDD birden
fazla BÖLÜME ( partition) sahipse tuşlarıyla bu
bölümler seçilebilir. Seçilen bölüm USB HDD Bellek
Bilgi Çubuğunda Mavi renkle görüntülenir. DVR Ayarı
her bölüm için ayrı yapılabilir. Örneğin [ uda 1]
Timeshift için etkin kılınabilir fakat [uda 2] için
sadece Kayıt izni verilebilir. Kayıt, Timeshift ve Ka yıt
& TMS( Timeshift) olmak üzere 3 seçenek vardır.
6.3 DVR Biçimlendirme
1.Timeshift : Bu fonksiyon “A çık” seçilirse. İzleme
modunda Timeshift daima çalışır durumda olacak.
Yani b i r kanal ı açtığınız a nd an itiba r e n kanal
değiştirene kadar geçen sürede her bu kanalı açıldığı
andaki görüntüsünden itibaren geçici k aydedilecek.
Her ne zaman yeni bir k anala geçtiğinizde, yeni ka nal
için d e ay n ı işl e m otom a t i k ol a r a k yap ı l a cak.
Dolayısıyla Medya Player ile ilgili ileri geri ve play
tuşlarıyla izlemekte olduğun uz kanalı geriye dönüp
başt a n t e k rar t e krar izle y e bili r s iniz . Bu k anal
değiştirdiğiniz de yeni kanal için de böyle olacaktır.
Timeshift açık olması, bellek ve cihaz ar asında sürekli bir haberleşme ve kayıt süreci
anlamı taşıdığından ka nal değişim hızı ve Uzaktan Kumandanın tepki süresi “Kapalı”
olması durumuna göre bir miktar yavaş olacaktır. Cihazı hızlı kullanmak isteğinde
iseniz Timeshift: Ka palı seçimini yapın.
2. Kayıt & Timeshift: “Açık” olarak seçilirse, ka yıt sırasın da da Timeshift yapabilirsiniz.
Yani kayıt yaparken diğer taraftan kaydedil en içeriğin başlangıcına dönerek veya
arada bir konumdan te krar tekrar izlemeyi sürdürebilirsiniz.
3. İlerleme Adımı: 30 sn., 1 dk., 5 dk., 10 dk.
ve 30 dk. Olarak seçile bilir. Kayıt Oyn atılırken, seçilecek adım süresi kadar hızlı
tuşlarıyla ileri ge ri seçilen adımlar büyüklüğünde hizla ilerleye bilirsiniz.
6.4 USB 'yi Güvenle Çıkarın
Bu adım üzerinde OK tuşlandıktan sonra USB Aygıt güvenle çıkarılabilir.
7, Uzaktan Kumanda Kısayol Tuşları
INFO tuşuna basıldığında Kanal Bilgi Bandı ekrana gelir.
Bilgi bandı ekrandayken tekrar INFO tuşuna basıldığında
izlenmekte olan kanal için EPG içerik detay bilgisi
görüntülenir tuşları ile takip eden 24 saatlik aralık
için içerik detayı görüntülenebilir.
SARI renk tuşu ile EPG detay bilgi yazısını büyütmek ve
küçültmek mümkündür.
FIND tuşuna (Kırmızı Tuş) basıldığı zaman, listedeki bir
kanalı çabuk bulmak amacıyla bir pencere açılır.
Ekran kılavyesi üzerindeki karakterlere basarak aradığınız
kanal ismini veya ilk bir kaç harfini girip o kanalı bulup
EXIT ile kılavyeyi kapatıp imleçi Kanal listesinde bulmak
istediğiniz kanal üzerine taşıyıp OK ile açabilirsiniz. Kırmızı
renk tuşları ile ekran kılavyesinde karakter silme, sarı renk
tuşu ile Büyük Harf – Küçük Harf seçimi, Mavi renk tuşu
OK ile onay ve çıkış işlemleri yapılabilir.
7.4 Sayı Tuşları 0-9:
(0 -9) Sayı tuşlarıyla bir kanal sıra numarası girilerek o kanal doğrudan görüntülenebilir.
Geçersiz bir sıra numarası yazıldığında. “Kanal Yok!” mesajı alınacaktır. Girilen kanal
numarası ekranın sol üst köşesinde görüntülenir.
İzleme modunda TV ve Radyo kanal listeleri ( çalışma modları) arasında geçiş yapar.
7.6 PR+ ve PR-
Teledünya Kanal liste sinde veya Favori Listesinde Kanal değiştirmek i çin kullanılır.
7.7 VOL+ ve VOL-
Ses seviyesini ayarlamak için kullanılır.
İzmele modunda MUTE tuşuna basıldı ğında ses tamamen kesilir. Tekrar
MUTU veya VOL+ tuşuna basılırsa ses ay nı düzeyde tekrar gelir.
İzleme modunda resm i duraklatır. Ses devam eder. PAUSE tekrar tuşlanırsa resim
oynamaya devam eder.
1. TV İzleme veya Radyo Dinleme modunda OK
tuşlanarak kanal listesi açılır. İmleçin üzerinde olduğu
kanal üzerinde OK tuşlanarak seçilen program
görüntülenir. MENU ve EXIT tuşlarıyla veya tekrar OK
tuşlayarak liste ekrandan kaldırılabilir.
2. tuşları ile sıralamada ileride ve geride bulunan
kanalların EPG pr ogram akışını gösteren Bilgi
Çubuğunu görüntüleyebilir ve OK ile bilgi çubuğu
ekranda görünen kanalı izleyebilirsiniz.
3. OK tuşu menu işlemlerinde seçimi veya yapılan girişi
onaylamak için kullanılır.
7.11 AUDIO
1. Audi o tuşuna basarak (Mavi tuş) Ses b ilgi
penceresi görüntü lenir.
2. tuşlar ı ile Sol , Sağ Kanal , Mono veya
Stereo seçimi yapıl ır.
3. Değişiklik sadece izlenmekte olduğunuz kanal
için geçerlidir tüm k anallar için değil!.
4. Ses seviyesi Normal, Düşük ve Yüksek olaral
seçilebilir.
5. MENU ve EXIT ile pencere kapatılabi lir.
← PR tuşuna basarak izlemiş olduğunuz bir önceki kanala dönebilirsiniz.
Eğer Favori Listes i düzenlediyse niz, FAV t uşu ile bu
listeler ekrana gelir. Toplam 32 farklı favori grubu
yapılabilir. ile birin i seçip OK tuşlarsa nız bu
grup içindeki kanal lar görüntülenir.
1 . F AV t u şu n a b as ı n f av or i k a na l l ar ı nı z ı
belirlediğiniz Fa vori Listeleri ekrana gelir.
2. ile bir grup seçin ve OK tuşlayın. Seçilen
gruba ilişkin kanal l istesi açılır.
3 . F a v o r i k a n a l l a r i l e b i r g r u p h e n ü z
olu ş tur m a dıy s anı z , FAV tu ş u na b ast ı ğ ını z da
“Favori Kanal Yok!” Uya rısı alırsınız.
7.14 TXT (Teleteks- Sarı tuş)
TX T t uşuna bas arsanı z, bulund u ğunuz ka n alın vars a t eletek s a na sayfas ı
açılacaktır. Bu servis verilmiyorsa “Teleteks Bilgileri Yok!” Uyarısını alacaksınız.
EXIT ile sayfa kapatı labilir. ile sayfa değiştirilebilir.
7.15 ZOOM
1. ZOOM tuşuna ardı ardına bası ldığında Zoom x1, Zoom x2, Zoom x3, Zoom x4,
Zoom x5, Zoom x6, Zoom x8, Zoom x12, Zoom x16. Oranlarınd a resim büyültülebilir.
2. Resim üzeri nde odaklanmak istediğiniz noktaya ve tuşları yla
ilerleyebilirsi niz. Bulunduğunuz noktayı sağ alttaki temsili ek randan takip edin.
3. EXIT veya MENU tuşları ile ZOOM uygulaması ndan çıkabilirsiniz.
7.16 ← 10 (İzlenen son 10 Kanal Listesi)
← 10 İzlenmiş son 10 kanalı liste olarak görüntüler ve v e Kanal Listesi açıkken
Teledünya ve Favori Kan allar Listeleri arasında geçiş sağlar.
7.17 SUB (Alt yazı)
Altyazı desteği seçeneklerini görüntüler
7.18 PICTURE ( Görüntü Ayarı )
Görüntü ayarları menüsüne kısa yol erişim tuşudur.
1. Parlaklık: 0-100 arasında bir değer girebilirsiniz.
2. Kontrast: 0-100 arasında bir değer girebilirsiniz.
3. Renk Doyumu: 0-100 arasında bir değer girebilirsiniz.
KIRMIZI renk tuşu ile başlangıç değerlerine dönebilirsiniz.
7.19 Sol/ Sağ Hareket Tuşları
Tuşları: İzlenmekte olan kanalın Önceki/Sonraki program bilgilerini görüntüler, menü modunda
imleçi sol ve sağ yönde hareket ettirmek için, Kanal Listesi açıkken sayfa düzeninde (+/-10
kanal) ilerlemek için kullanılır.
7.20 Yukarı/Aşağı Hareket Tuşları
izlerken sonraki/önceki kanallara ilişkin bilgi çubuğunun ve EGP bilgisinin görüntülenmesi için,
menü modunda imleçi yukarı ve aşağı yönde hareket ettirmek için, OK Kanal Listesi açıkken
listedeyukarı/aşağı hareket için kullanılır.
26
HC-12
Digital HD Cable STB
GE N E R A L I NFORM AT I O N
Main Features
For your Safety
Unpacking
General Operation
RCU
Front Panel
Rear Panel
IN S TA L L ATION
Connecting to TV& VCR using SCART and HDMI support
Connecting to Digit al Amplifier
ME N U I N F O RMATIO N
Main Menu
1. Edit Channel
1.1 TV Channel List
1.2 Radio Channel List
1.3 Delete All
2. Installation
2.1 Auto Search
2.2 Manual Search
3. System Setup
3.1 Language
3.2 TV System
Display Setting
3.3
3.4 Local Time setting
3.5 Timer Setting
3.6 Parental Control
3.7 OSD Setting
3.8 Favorite Lists
3.9 Other
3
3
4
5
5
6
7
7
8
8
8
9
9
10
10
12
12
12
12
13
13
13
13
14
14
14
15
15
15
16
4. Tools
4.1 Information
4.2 Factory Setting
4.3 Conax Conditional Access
4.4 Mail Box
4.5 Network Local Setting
4.6 Weather Forecast
4.7 RSS Reader
5. Game
6. USB
6.1 Media Player
6.2 Storage Info
6.3 DVR Configuration
6.4 Remove USB device safely
7. Hot key
7.1 Info
7.2 EPG
7.3 Find
7.4 Number
7.5 TV/Radio
7.6 Up/Down
7.7 Left/Right
7.8 Mute
7.9 Pause
7.10 OK
7.11 Audio
7.12 Recall
7.13 Fav
7.14 Teletext
7.15 Zoom
7.16 <-10 ( Last 10 watched channels lis t)
7.17 SUB (Subtitle)
7.18 PICTURE
7.19 Left/ Right Navigation
7.20 Up/Down Navigation
16
16
16
17
17
17
17
17
18
18
18
19
20
20
21
21
21
22
22
22
22
22
22
22
22
23
23
23
23
23
23
24
24
24
24
25
A Digital CABLE Receiver is a convenient product that allows you to view a variety
of programs provided through Cable Network. This user's guide covers the installation of
the DSR and the necessary steps to implement various features. This also explains
special features available only in this DSR in detail, which will allow you to make full
use of these feature.
Information confirmed in this document is subject to change. We reserves the right,
without notice, to make change in product design or performances as progress in
engineering or technology.
Main F eatur es
MPEG2 SD, MPEG2 HD, H.264/AVC SD, H.264/AVC HD
Embedded Conax
Automatic PAL/NTSC conversion
1000 TV and Radio Channel Programmable
32 different favorite groups selection
Multi-language OSD
Fully support to 7 days Electronic Program Guide(EPG)
Recording to USB Device and TimeShifting feature
Playing MP3 Music files and Slide Show for your photo albums
Picture in Graphics(PIG) support
Parental control for channels
Easy to use Menu System
8 Timer Reservations, automatically switch to a specific channel
Subtitle support DVB EN300743 and EBU
Teletext support DVB ETS300472 by VBI and OSD
Automatic save for last channel
Support Logic Channel Number(LCN)
Supports FAT16/FAT32/FAT12 and NTFS Disk Formats
List JPEG/BMP/ Music/ Video/ Recorded files and supports
Fast Forward/Fast Backward 2/4/8/16/24,Slow Forward/Slow Backward 1/2,
1/4, 1/8, Bookmark set / Bookmark jump
Ethernet Port
480i/p, 576i/p, 720p, 1080i
Games
For Your Safety
To avoid electric-shock hazards, do not
open the cabinet, refer servicing to qualified
personnel only.
Do not expose the receiver un-der the
sunlight. And keep it away from the heat
source.
When the abnormal phenomenon occur,
you should cut off the power immediately.
Keep the receiver away from flower vases,
tubs, sinks, etc., in order to avoid damaging
the equipment.
Do not block ventilation holes of the
Receiver so that air can circulate freely.
Do not touch the receiver during thunder,
since that might create electric-shock
hazards.
Switch the receiver off whenever it remains
out of service for an extended period.
Be sure to turn the Receiver off and
disconnect the AC power cord before
cleaning the Receiver surface. If the
surface is dirty, wipe clean with a cloth
which has been dipped in a weak soap-andwater solution and wrung out thoroughly,
and then wipe again with a dry cloth.
2
HC-1
Digital HD Cable STB
Remote Control
Scart to Scart Cable
Batteries
HDMI Cable
RF IEC Cable
Guide
Gener al Operat ion
Throughout this manu al you will notice that the everyday oper ation of the receiver is
based on a series of user friendly on screen display and menus. These menus will
help you get the most from your receiver, guiding you through installation, channel
organizing, viewi ng and many other functions.
All functions can be carried out using the buttons on the RCU, and some of the
functions can also be c arried out using the buttons on the front panel.
The receiver is easy to use, always at your command and adaptable for future
advances.
Please be aware that ne w software may change the functionality of the receiver.
Should you experi ence any difficult ies with the operatio n of your receiver, please
consult the relevant section of this manual, including the Problem Shootin g, or
alternatively cal l your dealer or a customer service adviser.
RCU
Key
0~9
TV/RAD IO
PR
FAV
SHIFT
FIND
INFO
MENU
PR+,PR-
OK, LIST
EXIT
EPG
L
R
TV/AV
TXT
ZOOM
PAUS E
SLEEP
RECORD
,
SUB
VOL+,VOL-
Funct ion
Turns p ower ON/O FF
When wat ching a cha nnel, mute th e sound
Enter nu mber of the required men u item or
select a c hannel nu mber to watch
Switch es betwee n TV and R adio mode
Switch es back to previous chan nel
Displa ys the favo rite group li st
Times hift func tion key
Displa y the Find wi ndow
Show inf ormation of the curren t channel
Press th is key one time to run menu on screen
When watching a channel, change channels
Executes the selected item in the menu screen
or enters the desired value in any input mode
Used for displaying the next/previus channels' bar and
EPG information while watching the a channel or
moving to the next higher or lower item in the menu,
or moving to up or down channels in the OK Channel List.
Used for moving to the current channel's Previous/Next
event information or moving to the left or right item in the
menu, returning to the previous menu on the menu or
moving in page order (+/-10 channels) in the OK
Channel List
Return to the previous menu on the menu
screen or escape from the menu
Call up th e EPG (Electronic Prog ram Guide )
Displa y the Audio wi ndow.
Switch b etween TV and AV modes
Switch t o teletext or subtitle m ode
Enter in to the zoom in mode
Press on ce to pause the screen pic ture, pre ss
once aga in to go to the n ormal mode
Enter in to the sleep in mode
Displa ys the last watched 10 cha nnels wit hin the lis t
Record t he progra m
Play and s top the program
Press to f ast forward o r fast back ward
Press to s low forwa rd or slow ba ckward
Open the D isplay Setting, adju st Bright ness，
Contra st and Saturation
Shows the Subtitle options to be selected
Adjust the volume
Rear Pa nelFront P anel
Rear Pa nelRear Pa nel
CONNEC T TO A DIGITAL AMPLIFIER
CONNEC T TO TV
USING A SCART CABL E
CONNECT TO THE INTERNET
CONNECT TO TV SET DV-OUT INPUT
RF IN: CONNE CT TO CABLE SIGN AL RF
LOOP OUT: CONNECT TO TV ANTE NN A OUTPUT
POWER ON/O FF
Conne cting to TV u sin g SCART and H DMI suppo rt
Conne cting to Di git al Amplifie r
DIGITAL AUDIO
CONVERTOR OR
AMPLIFIER
SPEAKER
DIG ITAL AUDIO
L R
Main M enu
Make sure that you have properly install ed and connected t he cables of the receiver
. If the receiver is the factory status or there is no program list, when power on, the
Main Menu window will b e displayed on the screen.
During the normal TV/Radio mode, press M ENU key on the RCU to enter into the
Main M enu window.
This menu consists of 6 major main menus
as follow.
- Edit C han nel
- Inst all ati on
- Syst em Se tup
- Tools
- Game
- USB
During the installatio n the OK key confirms a selec tion and L IST key shows Down
List Box if the column has mark. You can also use the numeric keys on the RCU
to enter numeric valu e.
Use the k ey to move upwards and downwards from one line to another line
and use key to move from main menu to sub men u and move from left side to
right side or versa.
Meantime, you want to escape the menu system, please press MENU or EXIT key
on the RCU.
Some of the Sub-menu items such as “TV Channel List”, “Radio Channel List”, “Delete All”,
Turn grey when there is no program
The menu structure is as following;
Sub-menu Turn grey when th ere is no program
Edit Channel
TV Channel List
Radio Channel List
Delete All
Installation
System Setup
Tools
Game
USB
1. Edi t Cha nne l
1. Press OK key or key to pop up the "Input
Password" dialogue, you can not enter into the
menu unless the correct password is inputted.
The default passwor d is "0 000 ".
2. Press keys to move the curs or u p or
down.
1.1 TV C han nel L ist
A. In Turksat ch ann el list
1. Press keys to select satellite.
2. Press keys to select the program that you
want to play, and then press OK key to view it in
the small window. If move the ye llow cursor to
select up or down, you will see a gray line which
indic ates the playing prog ram in t he sma ll
window.
Auto Search Mnaul S earch
Language TV System
Local Time Setting
Parental Lock OSD Setting
Other
Timer Setting
Information Factory Setting
Conax Conditional Ac cess
Mail Box
Weather Forecast RSS Reader
Tetris Othello Sudoku
Storage Info DVR Configuration
Media Player
Remove USB device saf ely
Display Setting
Favorite Lists
Network Local Setti ng
3. Press FAV key to move the FAV button upwa rd.
Select the program and press OK key t o pop up the
favourite group list. In the list, select the group that
you want to add into and press O K key, and then
you will fi nd the favourite mark is displaye d at the
right side of the selec ted program.
Press FAV key again to exit from the fav mode, and
you will find the FAV button return to the origin
position.
4. Press red colour key to move the Lock button
upward. Select the program and press OK key to
mark this program with the Lock mark. You can
cancel this mark by pre ssing OK key once more.
Press re d colour key agai n to exit from the lock
mode, and you will find the Lock button return to the
origin position.
5. Pre ss gr een colour key to move the Skip button
upward. Select the program and press OK key to
mark this program with the skip mark. You can
cancel this mark by pre ssing OK key once more.
Press green colour key again to exit from the skip
mode, and you will find the Skip button return to the
origin position.
B. In Fa vot ite l ist 1-3 2
When you press FAV key to pop up favori te list s
window and se lect favorite list 1 to favorite 32, the
TV Channel List windo w will changed as besides.
i . Move (ye llo w colou r key )
Press yell ow colour key to move the Move button
upward. Select the program and press OK key to
mark this program wit h the move mark. Pr ess
keys to move the cursor to the position where you
want to locate and pres s OK key to confirm .
Press yellow colour key again to exit from the
yellow mode, and you will find the yellow button
return to the origin po sition.
ii. De let e (bl ue colo ur ke y)
In Del ete window, pre ss blue colour key to move
the Delete butt on upward. Select the p rogram and
press OK key to mark this progr am w ith the
de leti on mark. You can ca ncel th is mark by
pressing OK key again .
Press EX IT key to pop up the dialogue "Are you
sure to save?". Select Yes button and pr ess OK key
to save, or select NO but ton and press OK key to
exit without saving .
iii. L ock ( gre en colo ur ke y)
Press gree n colour key to move the Lock button
upward. Select the program and press OK key to
mark this program with the Lock mark. You can
cancel this mark by pre ssing OK key once more.
Press g ree n colour key again to exit from the lock
mode, and you will find the Lock button return to the
origin position.
1.2 Ra dio C han nel Lis t
The same operation as 1 .1 TV C han nel Lis t, here we don't explain any more.
1.3 De let e All
Move cursor to the Delete All item, and press OK Key
to pop up the dialogue "Warning! Do you really want to
delete all channel?".Press EXIT key to pop up the
dialogue "Are you sure to save?". Select Yes button
and press OK key to save, or select NO button and
press OK key to exit without saving.
2. Ins tal lat ion
1. Press OK key or key to pop up the "Input
Password" dialogue, you can not enter into the menu
unless the correct password is inputted. The default
password is "0000".
2. Press keys to move the cursor up or down.
2.1 Auto S earch
Press OK key to start searching progra m quickly.
2.2 Ma nua l Sea rch
1. Frequency: Press number key to input certain
value or press key to select in circle.
2. Symbol Rate: Press number key to input certain
value or press key to select in circle.
3. QAM: Press key to select in circle.
4. FTA Only: Select between Yes and No.
5. Search: Press OK key to start searching.
3. Sys tem S etu p
1. Pres s OK key or key to move the cursor to
the right menu.
2. Press keys to m ove the cursor up or
down.
3.1 La ngu age
1. Press OK key t o ente r into the La nguage
window. Press keys to select the language
in circle, while press keys to move the
cursor up or down in circ le.
2. Press ME NU key or EXIT key to save and exit .
3. The t ypes of the language, pleaser refer to the
configuration of th e customer.
3.2 TV S yst em
Press PR+, PR- key to move the cursor up or down,
while press keys to change the setting and the
setting will take effect immediately.
1. Video Resolution: Select among 480i, 576i,
480p,576p, 720p, by Native TV, by Source, 1080p
and 1080i.
2. Aspect Mode: Select among 4:3LetterBox,
4:3PanScan, 16:9 and Auto.
3. Video Output: Select between RGB and YUV.
4.Digital Audio Out: Select among LPCM Out, Auto and BS Out.
3.3 Di spl ay Se tting
1. Brightness: Press key to select from 0-100.
2. Contrast: Press key to select from 0-100.
3. Saturation: Press key to select from 0-100.
Press red key to return to default value.
3.4 Lo cal Tim e Set tin g
1. Su mmer Tim e: Select between ON and OFF.
"OFF" delegates the normal time. If select ON,
time will add one hour.
2. GMT Of fse t: When select "O N" in GMT Usage
ite m , s y stem wi l l g e t t h e d a te a n d t i me
information from the screen automatically. Date
and Tim e two items will turn grey. Select the
proper option in the GMT Offset item. The default
setting is GMT ON.
3.Da te, Time: When select "OFF" in GMT Usage, Date and Time two items take
effect, while GMT Usage turns grey. Use num eric keys t o input the desired value.5.
After settin g, press ME NU key or E XIT key to exit and save. If the v alue is invalid,
system will inform "Invalid input! Continue to edit?". Press OK key at the Yes button
to continue the modif ication, or press OK key at the No button to exit without saving.
3.5 Timer Setting
If there is no program, you can not enter into this
window. There are 8 timers that can be set. Select
Timer up or down, and press OK key to enter into the
setting window.
1. Timer mode: The default mode is off. You can set
the timer once, daily, weekly and monthly .
2. Timer Service: Select between Wakeup or Record.
3. Date, Time: Use numeric keys to input the valid date.
Duration: Set the gap time. After waking up, system will power off automatically after the
duration time. Press MENU or EXIT key to save and exit. Before entering into the Parental
Lock window, you need input the correct password. The default password is 0000.
3.6 Pa ren tal L ock
Before entering into the Pare ntal Lock window,
you nee d input the correct pas sword. The
default password is 0 000 .
1. Menu L ock: Press keys to sele ct
between Off and On. If select "On" , you can not
enter int o the window befo re ente ring th e
password.
2. C han nel Lock : Pre ss keys to select
between Off and On. The default value is Off.
If select "On", you can n ot view the locked channel set in Chanel L ist Edi t window
until you have inputt ed the correct password.
3. New P ass wor d: User n ume ric k ey (0-9 ) to input the new password.
4. Co nfirm Passw ord : Input the new passw ord on ce aga in. Confirm password
must be t he same as the New password. System will inform you "Change password
successfully!" while they are the same, or inform you to input the password of
Confirm password on ce again when they are not the same.
3.7 OS D Set tin g
1. OSD Timeout: Press keys to select
from 1 to 10 by step1. The default values is 2.
2. OSD Transparency: Press keys to
select among Off, 10%, 20%, 30%, 40%. The
default option is Off.
Press MENU or EXIT key to save and exit.
3.8 Fa vor ite L ists
There are 32 favorites group listed in this window.
Press keys to select one and press OK key to the
Rename window. Since the same operation as the
above the Add Satellite window, here we don't explain
any more.
3.9 Ot her
1. Channel Play Type: Select among All, Free,
Scramble.
2. Channel Change: Select between Freeze and
Black screen.
3. Clock In Standby: Select between Off and On.
4. Auto Standby: Select between On and Off.
4. Tools
1. Press OK key or key to pop up th e "Input
Password" dialogue, you c an not enter into the
menu unless the correct passw ord is inputted.
The default passwor d is 00 00.
2. Press keys to move the cursor up or
down.
4.1 In for mat ion
Press OK key to the Information window.
4.2 Fa cto ry Se tting
Press OK key to enter into the Fact ory Sett ing
window.
Select Yes button and press OK key to return to
the factory setting . A ll searched channels and set
information will be e rased.
Select No button and press OK key to cancel this
operation, or press MENU or EXIT key to cancel
and exit.
4.3 Co nax C ond ition al Access
Insert the smart card with the golden chip facing down.
Push the smart card into the CA slot. Only a few millimetres
of the card should be visible outside the slot.
Select Conditional Access item and press OK key, then you
will enter into its sub-menu which consists four items of About
CA Info, Change PIN, Change Signature PIN, Maturity Level.
CA Slot
4.4 Ma il Bo x
In Tools menu, move cursor to mailbox item and press
OK key to enter into mail list window.
All E-mails from the operator are listed in this window.
Press PR+,PR- keys or keys to look up the Emails. Once OK key is pressed at the selected E-mail,
system will pop up a window where you can know it in
detail.
4.5 Ne two rk Lo cal Set tin g
HDCP: Select between ON and OFF, when it On, the
IP Address, Subnet Mask, Gateway, DNS Primary and
DNS Secondary item will turn gray, you can not edit
them, you can press green key to get IP.
When HDCP is off, you can press number 0-9 the input
the address.
4.6 Weather F ore cas t
Press green key to add city
Press yellow key to delete city
Press red key to update
4.7 RS S Rea der
RSS Channel list is on the left side of window
RSS News list is on the right side of window
Press key to select channel you wanted
Press red key to update
Press green key to add channel
Press yellow key to delete channel
Press blue key to edit channel
Numeric keys Press numeric key repeatedly, display in circle :
1 .,*?!@1
2 ABC2
3 DEF3
4 GHI4
5 JKL5
6 MNO6
7 PQRS7
8 TUV8
9 WXYZ9
0 [boşluk]_-0
5. Gam e
1. Press OK key or key to enter into the game.
2. Press keys to move the cursor up or down.
3. Select the game that you want to play and press
OK key to enter into the window.
6. USB
Although USB Devices can successfully be used for
many different applications, same USB devices may
cause interruption and freezing on the picture while
you are recoding some contents or playing some
records. Please consider buying USB HDD units with
high quality by means of performing high speed data
handling besides having sufficient memory size.
6.1 Me dia P lay er
This menu will be disabled when no USB devi ce is
plugged. Media Play List will not be saved when
USB plug out or standby o r power off.
Move scroll bar when press up/down key, pag e up
or down by page key. Go into sub -directory when
press ok key in the file directory, play the selected
file when scroll bar is on the file, automatic return
USB menu after play is ov er.
Color key operation:
1.Green key: Press green key to add the favorite symbol on your selected files, and put
the file selected by scroll bar to play list .
2.Yellow Key: Press yellow key to mark all the image and music with favorite symbol.
3.Red Key: Show the Play List.
4.Blue Key: Press blue key to enter the edit window.
Function key:
Press number key 0 to switch among music, image,
video and record list.
In image list
Press number key 1 to display the Sort window.
Press number key 2 to display the Setup window.
Press number key 3 to enter multi view mode.
In edit windo w:
Red key: Press red key to enter the rename window,
you can rename the file by press number 0-9 on RCU.
Green key: Press green key to enter the copy window,
press key to select the place you want to copy
to, and press green key to begin copying.
Yellow key: Press yellow key to add the delete symbol
on your selected file, press yellow key again
the symbol will disappeared. P ress OK key on the file with delete symbol, it wil l pop
up a dialogue: " Are you sure to delete ?" Select YES to dele te an d sel ect N O to quit
without delete the fi le. and press EXIT key to qu it without delete the file.
Blue ke y: Press blue key to enter the New Folder window, you can press number 09 to edit.
In music list
Press number key 1 to display the Sort window.
Press number key 2 to select the repeat mode.
The function of colour key is the same as Color key
operation
In vid eo li st
Press number key 1 to dis play the S ort window.
The function of colour is the same as Co lor ke y
oper ati on
In record list
Red key: Press red key to enter the rename window,
you can rename the file by press number 0-9 on RCU
Green key: Press green key to lock the file you selected
Yellow key: Press yellow key to delete the file you
selected.
6.2 St ora ge In forma tio n
Yellow key: Press yellow key to format the disk
Blue key: Press blue key to pop up DVR Set window.
6.3 DV R Con fig urati on
1.Time shift: Select between Off and On.
2. Timeshift to Record: Select between On and Off.
3. Jump: Select among 30 sec, 1 min, 5 min, 10 min
and 30 min.
6.4 Remove USB Device Safely
7. Hot K ey
7.1 In fo
Press INF O key to pop up the Info bar.
Press INF O key again to pop up th e program guide
of the current progra m.
7.2 EP G
Press EPG key to enter into the EPG window.
1. Press keys to select up or down,
left or right.
2. Press red col our key to pop up the Time Bar
window. Press keys to select up or down,
while press k eys t o select l eft o r right in t he
time bar.
: Press OK key at this butto n to return to the
EPG window.
: Pres s OK key at this button to move the
cursor to the current time line.
: Press OK key to push the time forward or
backward by half an hou r.
: Press OK key to push the time forward or
backward by half an hou r.
: Pre ss O K key to push the time forward or
backward by a day.
3. Detai l Info rma tion: In the E PG w indow, press keys to select the
channel and program, and press OK key to know the detail informat ion of the
current program.
4. Press gre en colour key to enter into the Time r window. You ca n add the curr ent
program to the Timer. If 8 timers are already yet, system will in form you "Timer is
full!'.
7.3 Fi nd
Press FIND key on to pop up the Find window.
Use numeric keys to enter into th e character and
use the colour keys to real ized the correspo nding
operation.
7.4 Nu mbe r
Use the numeri c ke ys (0- 9) to inpu t the number of the desired channel. If the
inputted number is beyond the val id channel number, system will "No such a
channel" and press OK k ey to close this message.
7.5 TV /RA DIO
In normal mode, press T V/R ADI O key to sw itch between TV mode and R adio mode.
7.6 PR + and P R-
Press PR+, PR- keys to change the ch annel up or down in th e Teledünya Channel
List or in the Favorit Li sts.
7.7 VO L+ an d VOL -
Press keys to change the volume. Press keys to decrease the volume, while press
keys to increase the vo lume.
7.8 Mu te
Press key to turn off the volume. You can press key once again to restore
the volume, or press keys to increase the volume.
7.9 Pa use
During th e vie wing, you can press PAU SE key to stop the picture while the volume
continues. You can play the picture by pressing PAUSE key once again.
7.10 O K
1. During the viewing or listening, press OK key to
pop up the TV program list or the Radio program list.
2. Press keys to select the channel up or down,
and then press OK key to play this channel in fullscreen.
3. Press MENU or EXIT key to close this window.
7.11 Audi o
1. Press keys to enter into the Audio windo w.
2. Pr ess keys to select among Left, Right,
Stereo and Mono.
3. Changin g the audio mode is only connec ted with
the current channel , not all the channels.
4. Select level among N ormal, High and Low.
5. Press ME NU or E XIT key to close this wind ow.
7.12 R eca ll
Press key to switch the current channe l to the previous channel.
7.13 FAV
1. Press FAV key to po p up the favourite group
window.
2. Press keys to select the Favorite list.
Press OK key at the selected list to view the
channels in the favorite list, select the program
and press OK key to view the program in fullscreen. Press MENU or E XIT key to exit.
3. If there is no favorite channel, system will
inform " No FAV Channel!" when you press FAV
key.
7.14 Teletex t
Press T XT key to open th e teletext on the screen. If there is no telete xt, system will
inform "No Teletext Data". Press EX IT key to exit.
7.15 Z oom
1. Press ZO OM key to switch among Zoom*1, Zoom*2, Zoom*3, Zo om*4, Zoom*5,
Zoom*6, Zoom*8, Zoom*12, Zoom*16.
2. In zoom mode, press P R+, PR- keys to move the cursor up, left, right,
down.
3. Press ME NU or E XIT key to exit
7.16 ← 10 (Last 10 watched channels list)
← 10 Displays the last wa tched 10 channels within the list. And start watching by
confirming OK key.
7.17 SUB (Subtitle)
Shows the Subtitle options to be selected
7.18 PICTURE
Opens the Display Set ting screen
1. Brightness: Press key to select fro m 0-100.
2. Contrast: Press key to select from 0- 100.
3. Saturation: Press key to select fro m 0-100.
Press red key to return to default value .
7.19 Left/ Right Navigation
he current channel' s Previous/Next event information or moving to the left or right
item in the menu, returning to the previ ous menu on the menu or moving in page
order (+/-10 channe ls) in the OK Channel List
7.20 Up/Down Navigation
the next/previus ch annels' bar and EPG information while watching the a channel or
moving to the next high er or lower item in the menu, or moving to up or down
channels in the OK Chan nel List.
Probl em Possi ble cause s What to d o
The display on the front
panel does not light up.
Main cable is not connected.
Check that the main cable is plugged in to
the power socket. Or check th e po we r
switch if turned to ON.
No sound or picture, but the
front panel shows red light.
No sound and picture.
Bad picture / blocking error.
The RCU is not working.
The receiver is in standby mode.
The connecting between the cable an d
the set top box is not well or the si ng le
is weak.
Battery exhausted.
RCU is incorrectly aimed.
Press the standby button.
Make sure the connecting betwee n th e
cable and the Receiver well. Adjust th e
strength of single.
Change the batteries.
Aim RCU at the , or check that no th in g
blocks the front panel receiver
Note : If you have tried all of the actions suggested above, without solving the
problem, please con tact your dealer or service provider.
Loading...
