Page 1
NLS-HR2280
系列无线条码阅读器
用户手册
HR2280_UM_CN_V1.1.1
Page 2
注意事项
请仔细阅读以下注意事项，以便确保条码阅读器按设计指标安全使用。并请仔细保管好说明书，以便今后
随时查用。
1. 随阅读器提供给用户的所有软件（含固件），都受到软件著作权和版权的保护。
2. 制造商保留为提高阅读器的稳定性或其它性能,而对软件（含固件）做出修改的权利。
3. 本手册的内容如有修改，恕不另行通知。
4. 制造商对由第三方使用本说明书而引起的任何损失或权利要求不负责任。
5. 每套阅读器标准配置包括：手持终端一个、基座一个（配 PS2、或 USB、或 RS232 电缆线一条）、天线
一条、5V 交流/直流电源适配器一个（供手持终端的电池充电使用）、合格证一份和 CD 光盘一个（含
软件和电子档使用手册）。配件包括：5V 交流/直流电源适配器一个（供 RS232 电缆线使用）。
6. 不得投掷或掉落条码阅读器，或使其受到强烈的冲击。否则会损坏部件、中止程序的执行、使存储器
内容丢失或干扰阅读器的正常使用。
7. 只能用指尖或钝器去操作开关按键。使用带尖物体会损坏按键和导致内部电路的短路。
8. 未仔细阅读相关指引前，切勿从条码阅读器中取出电池。
9. 温度突然变化时可能在条码阅读器的外壳上冷凝结霜。如果此时运行条码阅读器可能影响正常的工
作。因此，应注意避免可能引起冷凝的环境。如果冷凝结霜，应等待完全干燥后再使用阅读器。
nlscan.com
i
Page 3
安全注意事项–危险!
在第一次使用本产品之前，请仔细阅读以下安全注意事项。并请仔细保管好说明书，以便今后随时查用。
危险!
此符号表示：如果忽视规定的要求或使用不当，有造成人员死亡或者严重伤害的危险。
锂离子电池
z 切勿弄湿电池。水可能引起电池发热、爆炸和着火。
z 切勿在明火、火炉附近或其它暴露于高温下的场所使用或者放置电池。否则可能引起电池发热、爆炸
和着火。
z 切勿将本电池用于本装置以外的其它设备。否则可能引起电池发热、爆炸和着火。
z 将电池装入条码阅读器时，不得将电池的正（+）、负（-）极接反。否则可能引起电池体内液体泄露、
发热、爆炸和着火。
z 切勿将废电池焚烧处理或使之受热。否则可能引起电池发热、爆炸和着火。
z 切勿使电池的正（+）、负（-）极通过金属连接（短路）。否则会引起电池发热、爆炸和着火
z 切勿将电池与项链、发夹或其它金属物品一起运输或保管。否则，可能使电池正、负极短路，引起电
池发热、爆炸和着火。运输或保管时，务必将电池置于电池盒内。
z 切勿抛掷电池或使其受到强烈撞击。否则可能引起电池发热、爆炸和着火。
z 切勿用钉刺穿或用锤锤击电池，或用脚踩踏。否则可能引起电池发热、爆炸和着火。
z 切勿以任何方式拆卸电池。否则，可能引起电池发热、爆炸和着火。
z 本电池只能使用指定的充电器充电。使用其它充电器可能引起电池发热、爆炸和着火。
nlscan.com
ii
Page 4
安全注意事项–警告!
警告!
此符号表示：如果忽视规定的要求或使用不当，有造成人员死亡或者严重伤害的可能性。
拆卸和改装
切勿以任何方式拆卸或改装装置。内部的高电压可能引起触电的危险。
内部元件和部件
切勿触碰内部的高压元件或者部件。否则可能引起触电的危险。
异常情况
如果装置发热或开始冒烟或发出异味，应立即关闭电源，并与原经销商联系。若继续使用，可能引起着
火和触电的危险。
异物
如果有异物进入装置，应立即关闭电源，并与原经销商联系。继续使用可能引起着火和触电的危险。
跌落和损伤
如果装置跌落并受到损伤，应立即关闭电源，并与原经销商联系。继续使用可能引起着火和触电的危险。
激光束
切勿直视激光束。否则会导致严重的眼睛损伤。
锂离子电池
z 不得将电池放入微波炉或压力炊具中。否则，可能导致电池发热、爆炸或燃烧。
z 不得使用发出异味、过热、颜色异常或形状异常的电池。否则，可能导致电池发热、爆炸或燃烧。
z 如果电池在正常充电后，只能维持极短的使用时间，请立即停止使用。电池发生异常而继续充电，会
导致其发热、燃烧或者破裂。
z 充电时，如果超过推荐时间，即使充电尚未结束，也应停止充电。如果继续充电，可能导致电池爆炸
或燃烧。
z 如果电池漏液或发出异味，应立即将其从附近的热源或火源移开。高热可能使电池爆炸或燃烧。
z 如果从电池流出的液体不慎进入眼睛，有失明的危险，不得揉擦眼睛，应立即用清洁的自来水冲洗后
就医。
RS232 基座和电源适配器
z 本基座只能使用与在电源适配器上标示的电压相匹配的电源插座。
z 避免损坏或折断电源线。不得在电源线上放置重物。使电源线远离热源。否则，其中任何一种情况都
有可能损伤电源线，从而引起着火和触电的危险。
z 切勿改装、急剧弯曲、拧绞或拉拽电源线。否则，可能引起着火和触电的危险。
z 只能使用说明书中指定的交流/直流适配器。使用其它类型的交流/直流适配器可能引起着火和触电的
危险。
z 如果电源线受到严重的损伤（以至金属线外露或折断），与原经销商联系。使用损坏的电源线可能引
起着火和触电的危险。
湿度
使装置远离花瓶、花盆、瓷杯、玻璃杯和其它盛水容器，以及金属。水和金属进入装置可能引起着火和
触电的危险。
nlscan.com
iii
Page 5
安全注意事项–注意!
注意!
此符号表示：如果忽视规定的要求或使用不当，有造成人身伤害或者财产损失的可能。
异物
注意保证无金属或易燃物进入装置的开口处。这些异物可能引起着火和触电的危险。
摆放的位置
z 不得将本装置放在不稳定或不平整的表面上。否则，可能有使装置掉落的危险，从而造成人员受伤。
z 不得将本装置放在湿度大或者有大量灰尘的地方。否则，可能引起着火和触电的危险。
z 不得将本装置长时间置于阳光直射下的汽车内。
重物
切勿将重物放在装置的上面。否则有失去平衡，使物体掉落的危险，从而造成人员受伤。
防尘镜
z 切勿给防尘镜片施加强大压力或使其受到强烈冲击。否则，可能使镜片碎裂，从而造成人员受伤。
z 如果防尘镜片碎裂，切勿用手触碰。否则可能引起人员受伤。
锂离子电池
z 切勿将电池置于阳光直射的地方、阳光直射的汽车内或其它很热的地方。否则可能引起发热和着火的
危险,而且使电池性能下降并缩短其使用寿命。
z 不得在产生静电的场所使用电池。否则可能引起电池发热、爆炸和着火。
z 使用、充电和贮存电池时的温度范围规定如下。温度超出此范围会使电池性能下降并缩短其使用寿命，
导致漏液和发热。
z 操作温度：-20℃ 到 60℃
z 充电温度：0℃ 到 45℃
z 贮存温度：-20℃ 到 45℃
z 如果从电池流出的液体沾到皮肤或衣物上，应立即用清洁的自来水清洗。与电池中流出的液体长时间
接触会灼伤皮肤。
z 将电池放在儿童够不着的地方。不得使儿童在通电状态下从充电器中取出电池。
RS232 基座和适配器
z 使电源线远离火炉和其它温度很高的热源。热量会熔化电源线的绝缘层并引起着火和触电的危险。
z 在拔出电源插头时，切勿拉拽电源线。否则会损坏电源线并造成人员受伤，引起着火和触电的危险。
z 切勿用湿手触碰插头，否则有触电的危险。
z 在移动基座之前，务必从墙上的插座中拔下插头。否则，由于拉拽会损坏电源线，从而引起着火和触
电的危险。
z 在清洁基座之前，务必从墙上的插座中拔下插头。
z 在使用后，务必切断电源，拔下插头。
z 至少每年一次从墙上的插座中拔下电源线，对插头的周围进行清洁。如果交流/直流适配器上积尘或
潮湿，可能使绝缘失效，从而引起着火。
nlscan.com
iv
Page 6
目 录
注意事项 .................................................................................................................................................i
安全注意事项–危险! ..........................................................................................................................ii
安全注意事项–警告! .........................................................................................................................iii
安全注意事项–注意! .........................................................................................................................iv
技术参数–手持终端 ............................................................................................................................ 1
技术参数– 基座及交流/直流适配器 ................................................................................................ 2
条码预设参数 ........................................................................................................................................3
外观尺寸 ................................................................................................................................................4
外观尺寸 ................................................................................................................................................4
外观图 ....................................................................................................................................................5
开启和关闭手持终端的电源、给电池充电 ........................................................................................ 6
基座安装方法 ........................................................................................................................................7

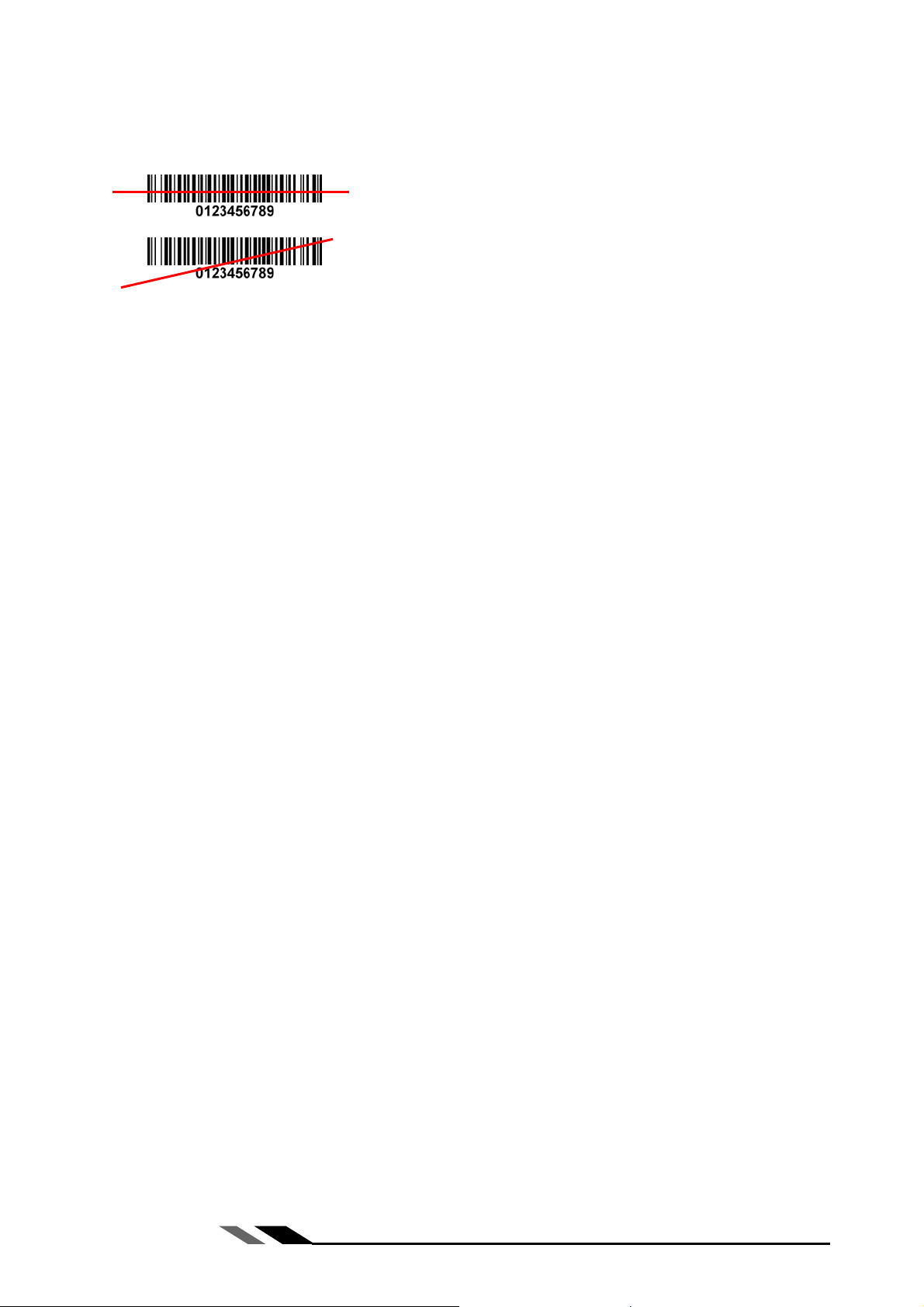

扫描方式 ................................................................................................................................................8

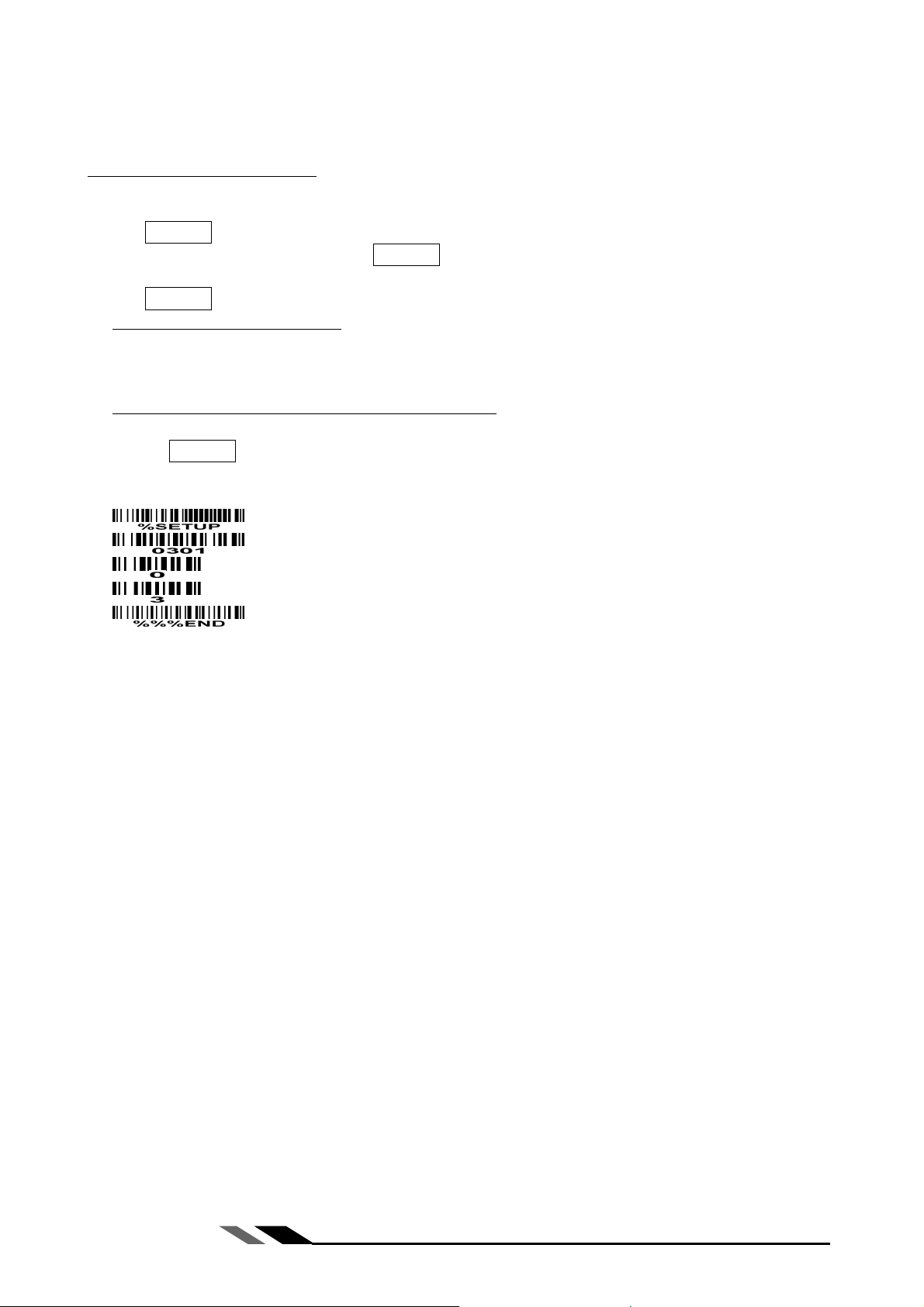

参数设置流程 ........................................................................................................................................9
基座的键盘接口 ..................................................................................................................................10
基座的 RS-232 接口 ............................................................................................................................ 12
基座的 USB 接口 .................................................................................................................................. 14
手动扫描触发方式和部分全局设置 .................................................................................................. 15
手持终端的声光指示 .......................................................................................................................... 17

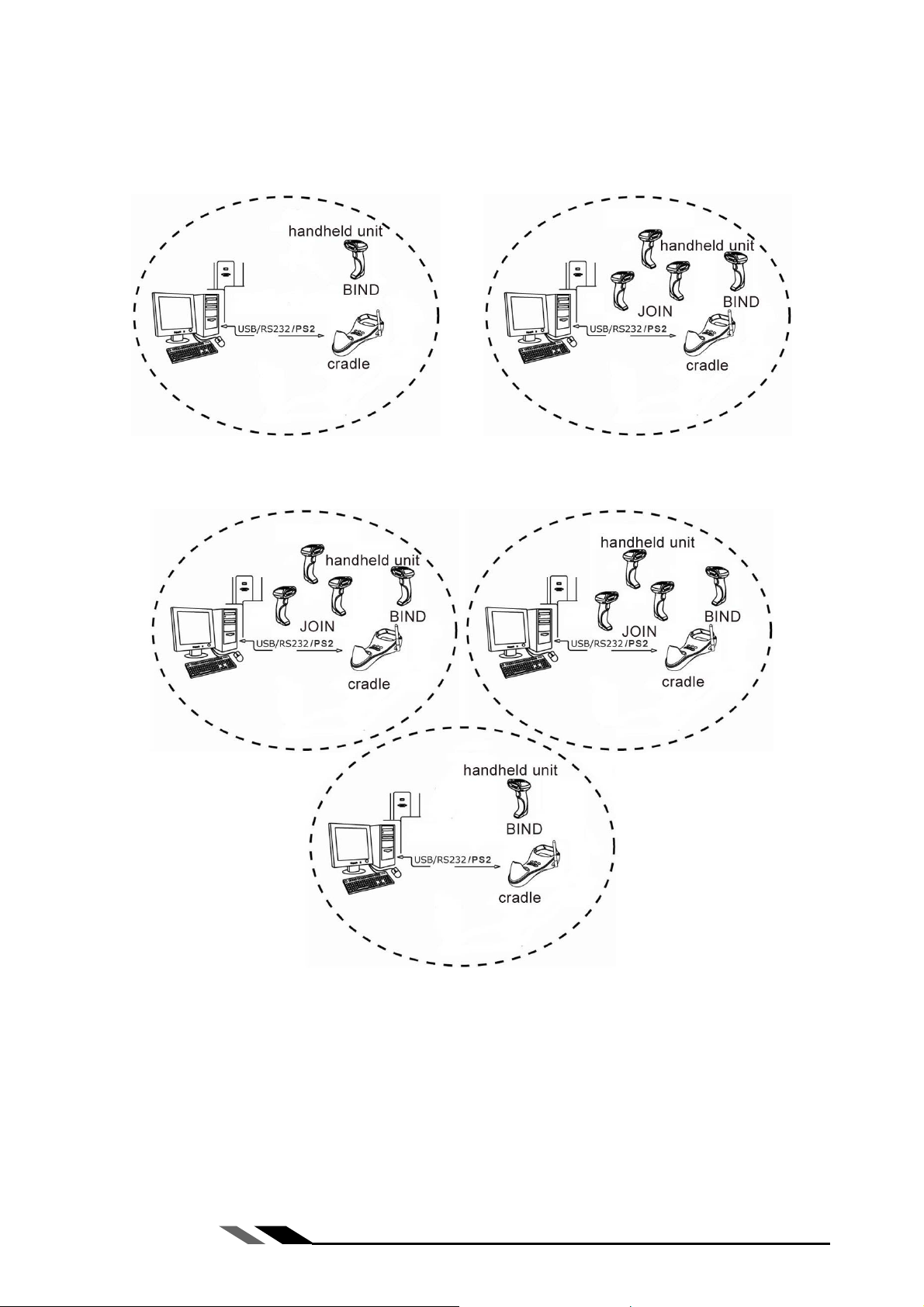

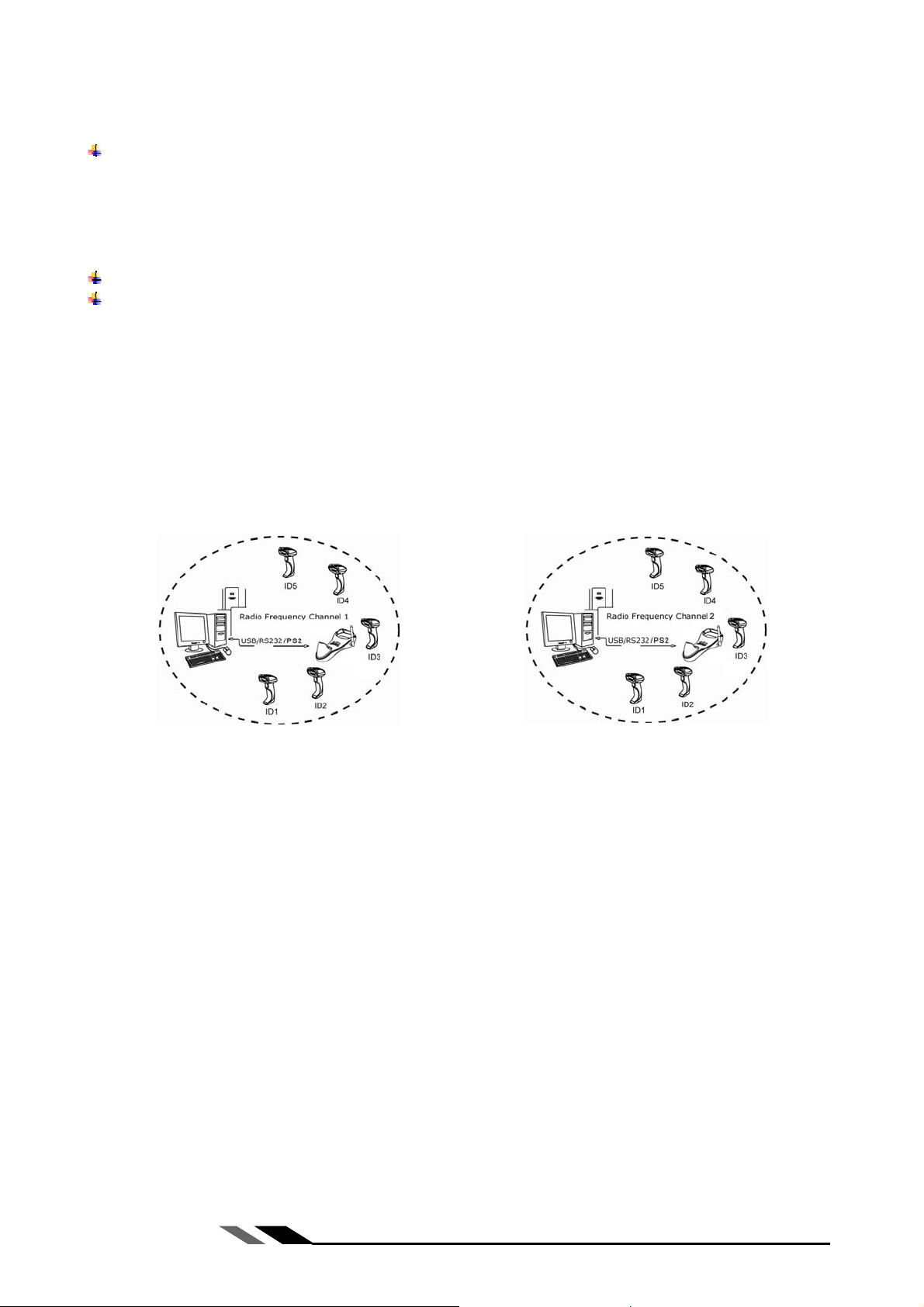

点协调和分布式协调方式的无线网络说明 ...................................................................................... 18
1. 点协调方式群组工作示意图 ................................................................................................ 18
2. 分布式协调方式群组工作示意图 ........................................................................................ 19
点协调方式无线通信设置 .................................................................................................................. 20

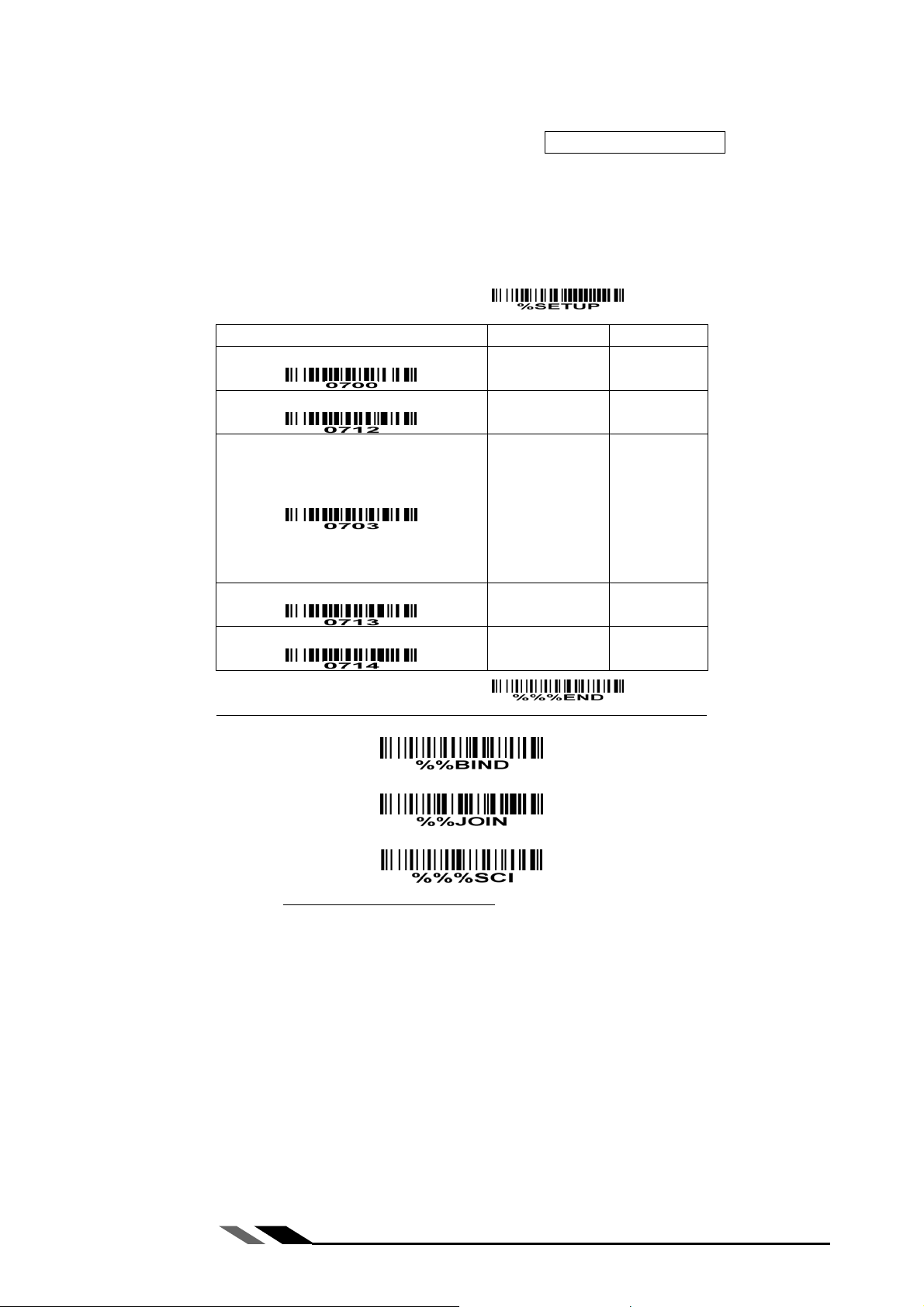

1. 点协调方式手持终端无线通信设置..................................................................................... 20

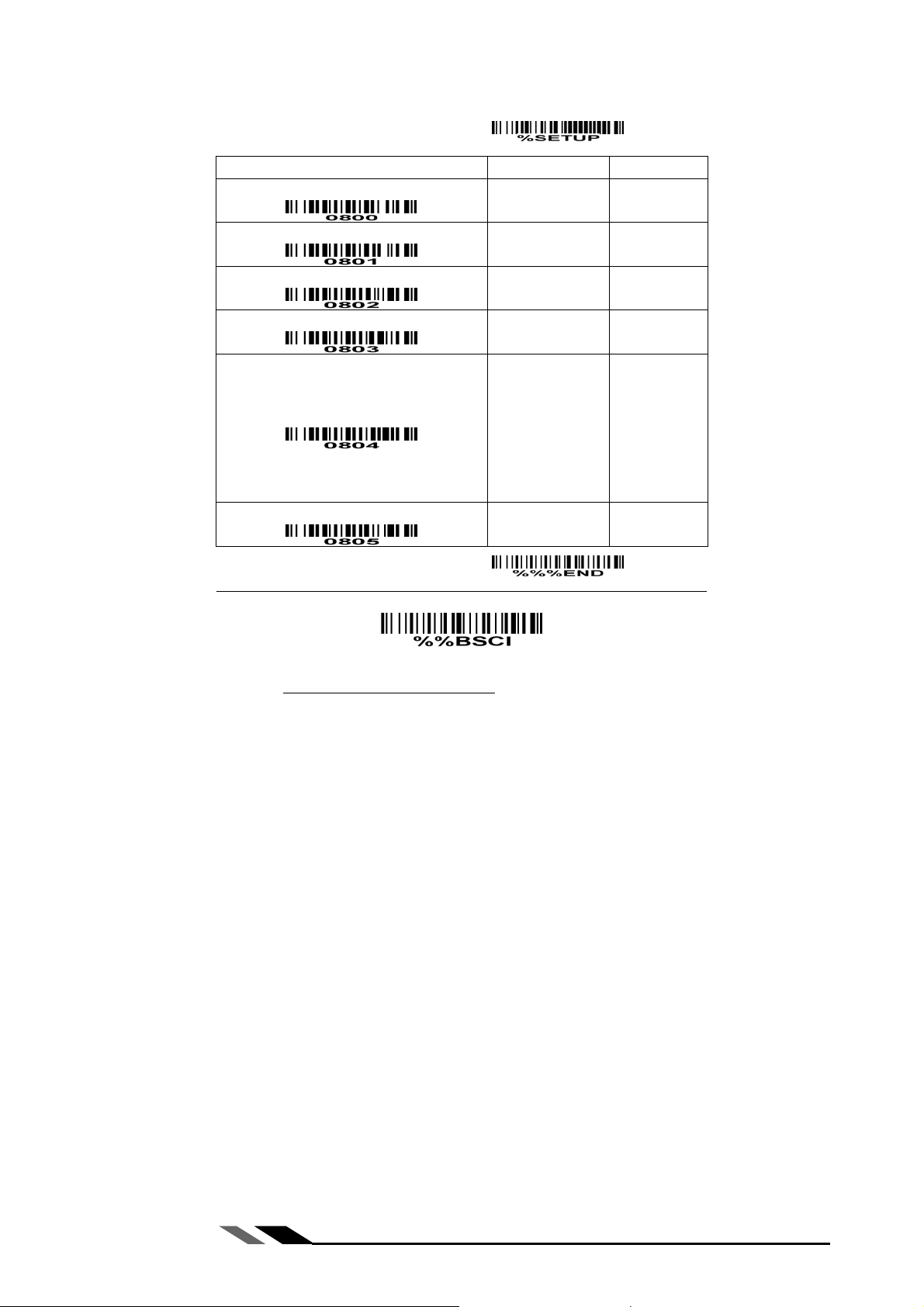

2. 点协调方式基座无线通信设置 ............................................................................................ 23
分布式协调方式无线通信设置 .......................................................................................................... 25
1. 群组建立示例 ........................................................................................................................ 25
2. 分布式协调方式手持终端无线通信设置............................................................................. 27
3. 分布式协调方式基座无线通信设置..................................................................................... 28
UPC-E 码 ............................................................................................................................................... 30
EAN-13 和 ISBN/ISSN 转换设置 ......................................................................................................... 31
EAN-8 ....................................................................................................................................................33
39 码 ..................................................................................................................................................... 34
交叉 25 码 ............................................................................................................................................ 36
工业 25 码 ............................................................................................................................................ 37
矩阵 25 码 ............................................................................................................................................ 38
nlscan.com
v
Page 7
库德巴码 ..............................................................................................................................................39
128 码 ................................................................................................................................................... 40
93 码 ..................................................................................................................................................... 41
11 码 ..................................................................................................................................................... 42
MSI/Plessey ........................................................................................................................................43
UK/Plessey ..........................................................................................................................................44
UCC/EAN 128 ........................................................................................................................................45
中国邮政码 ..........................................................................................................................................46
GS1 DataBar (GS1 DataBar Truncated)......................................................................................... 47
GS1 DataBar Limited ........................................................................................................................ 48
GS1 DataBar Expanded ...................................................................................................................... 49
PDF417 ..................................................................................................................................................50
MicroPDF417 ........................................................................................................................................51
中国财政码 ..........................................................................................................................................52
QR 码 ..................................................................................................................................................54
Aztec....................................................................................................................................................55
DataMatrix........................................................................................................................................... 56
汉信码 ..................................................................................................................................................57
G1-G4 字符串插入位置和码制识别符位置 ....................................................................................... 61
字符串传送 ..........................................................................................................................................62

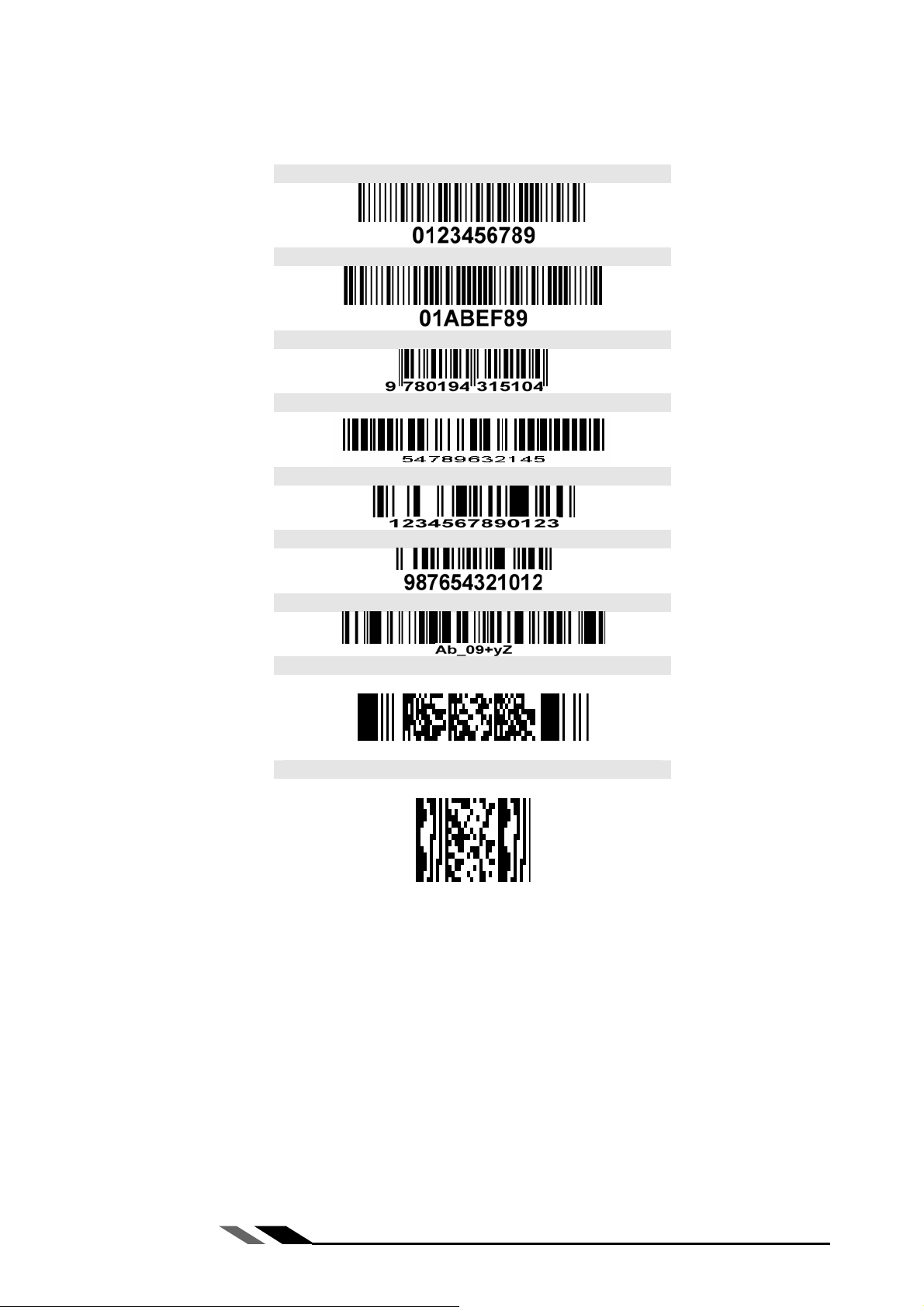

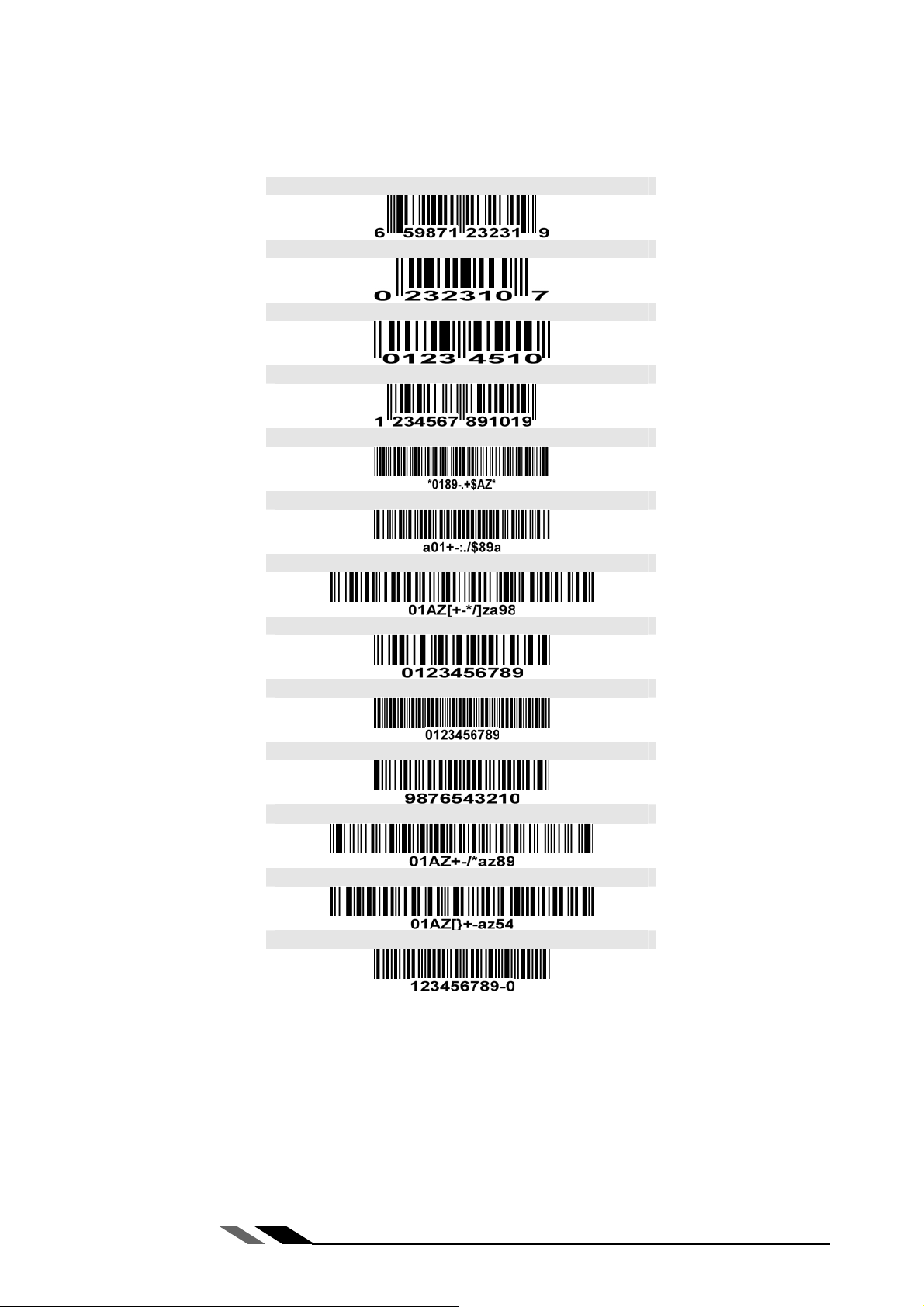

测试图样 ..............................................................................................................................................63
测试图样（续） ..................................................................................................................................64
测试图样（续） ..................................................................................................................................65
常见问题及解决方法 .......................................................................................................................... 66
简易保养方法 ......................................................................................................................................67
ASCII 表 ............................................................................................................................................... 68

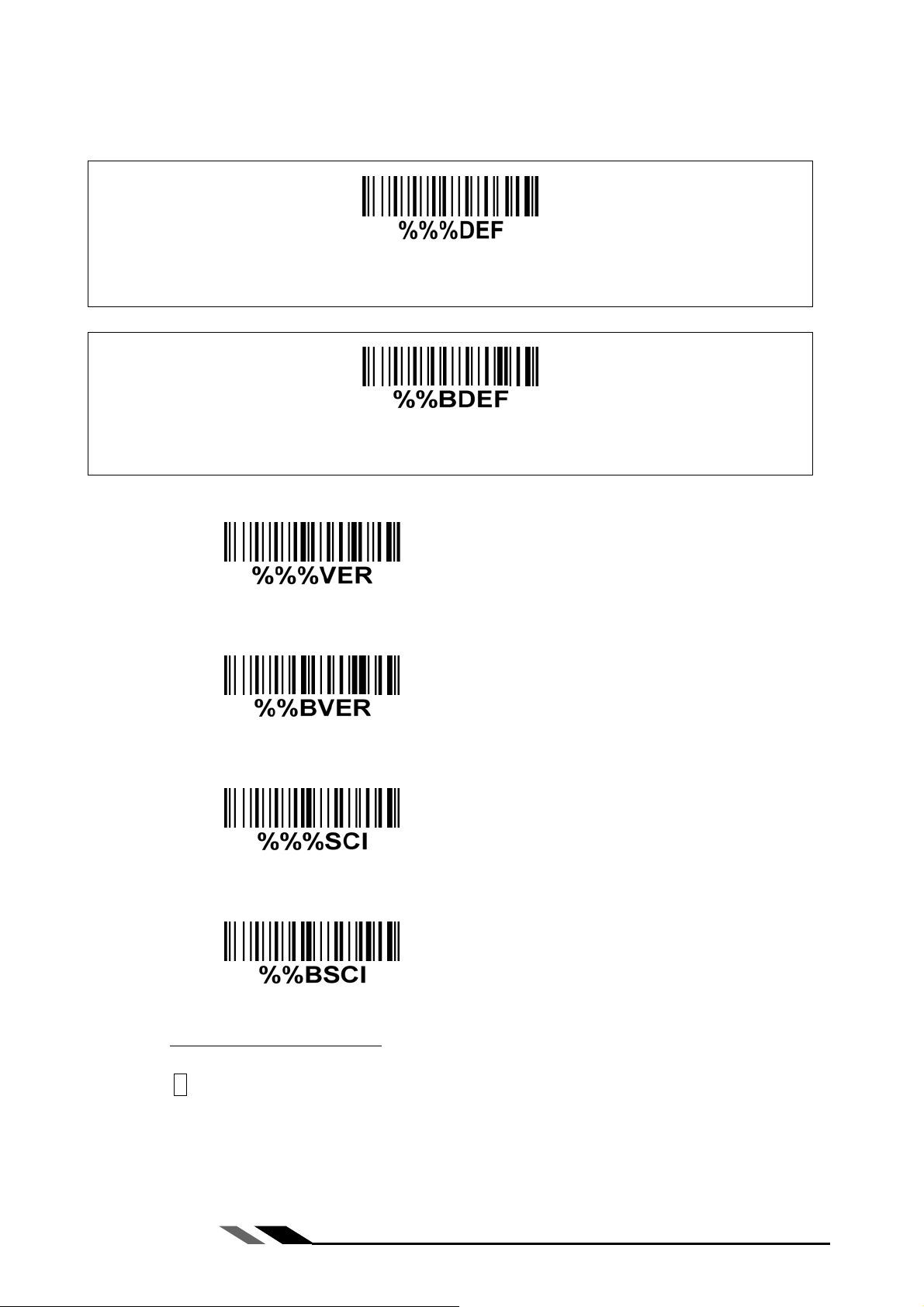

恢复出厂设置、版本信息、无线通信信息 ...................................................................................... 69

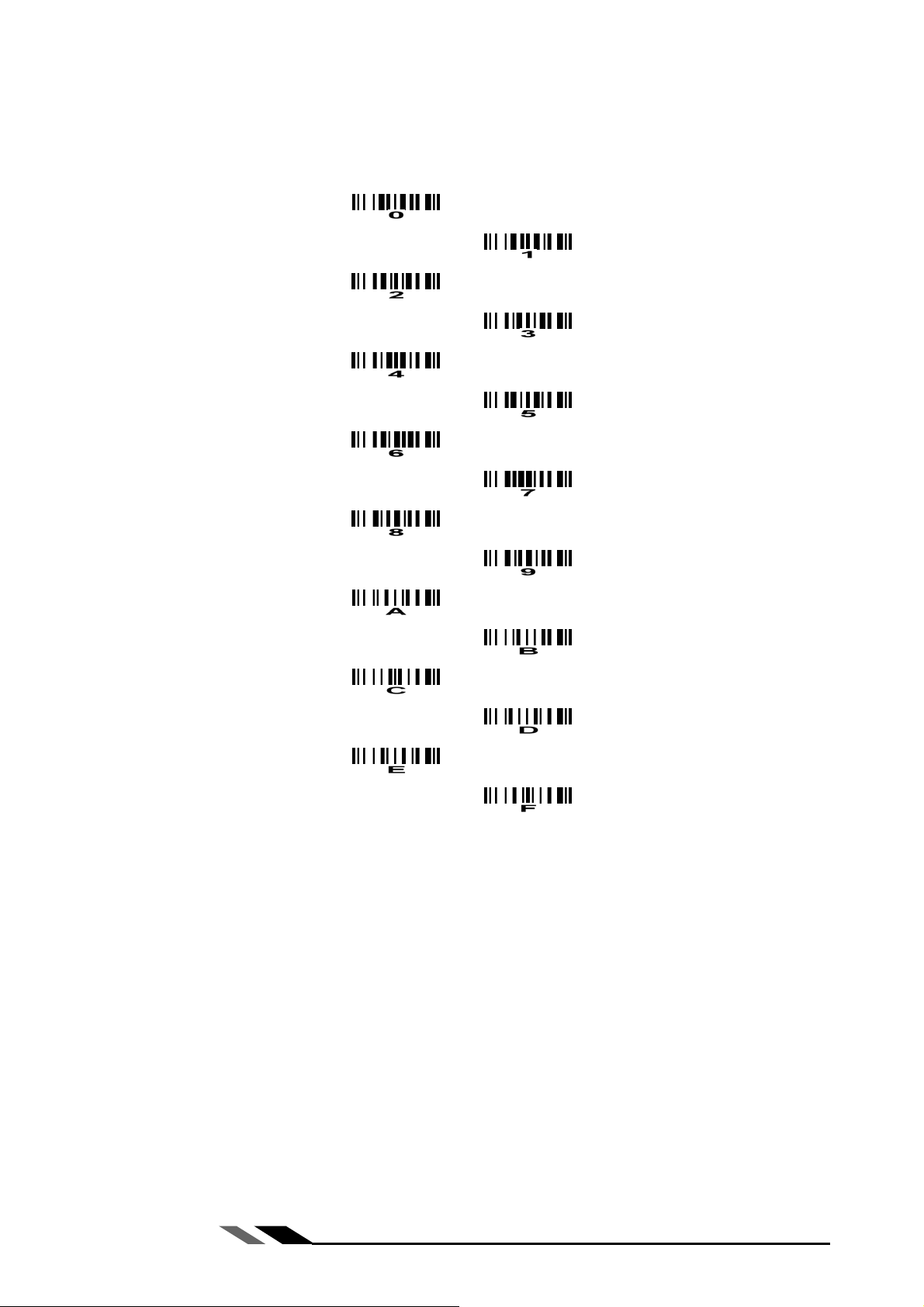

用于设置的字符条码 .......................................................................................................................... 70
nlscan.com
vi
Page 8
技术参数–手持终端
外观尺寸： 长×宽×高：17.0×7.0×8.3 厘米
重量： 201 克
颜色： 灰色
电池：
电池充电时间：
外壳材质： ABS + PC
光源： 622-628 纳米可视发光二极管
扫描角度 45°, 45°, 360°（左右、前后、转动）
最小分辨率： 0.076 毫米（3mil）高密度系列
解码能力:
提示方式： 蜂鸣器，LED 指示灯
触发方式： 手动
设置方式： 手动依次扫描设置条码
程序更新： 通过基座，使用 RSM 电脑软件无线更新
工作温度： 0°C 至 50°C (32°F 至 120°F)
存储温度： -40°C 至 60°C (-40°F 至 140°F)
湿 度 5%至 95%（无冷凝）
1300毫安时锂离子电池
完全充满（>80%电池容量）需要 9 小时
UPC-A，UPC-E，EAN-13，ISBN/ISSN ，EAN-8，39 码，39 码（ASCII 全
码），交叉 25 码，库德巴码（NW7），128 码，93 码，UCC/EAN 128，中国
邮政码，PDF417，QR 码，Aztec 码，DataMatrix，汉信码
抗震能力 多次 1.2 米高度跌落到水泥地面的冲击
输入电压： 4.75 伏到 6.5 伏直流
工作电流: 12 毫安(待机); 90 毫安(扫描); 150 毫安 （数据传送）
待机时间: 超过 7 天
一次充电可读条码: 大于 22,000 次
可视通信距离： 大于 100 米1 （自由空间）
无线频段： 430.5～432.0MHz、433.05～434.79MHz 工用频段，采用智能跳频技术
注：1指在天气晴朗，温度 27℃，能见度 5 公里以上的条件下。设备所处的环境对通信距离影响十分明
显。已知可能造成显著影响的情况包括：雨天、潮湿和尘埃天气；手持终端与基座间有墙或铁质障碍物；
周围有无线电干扰；群组工作，间距较近时。
nlscan.com
1
Page 9
技术参数– 基座及交流/直流适配器
基座
输入电压： 5 伏±0.25 伏
连接电缆：
外观尺寸： 长×宽×高：21.3×9.7×7.5 厘米
重量： 189 克（不含电缆线）
指示方式： LED 灯
外壳材质： ABS + PC
设置方式： 手动依次扫描设置条码
程序更新： 通过 RSM 软件在线更新
工作温度： 0°C 至 50°C (32°F 至 120°F)
存储温度： -40°C 至 60°C (-40°F 至 140°F)
湿 度： 5%至 95%（无冷凝）
抗震能力： 多次 1.2 米高度跌落到水泥地面的冲击
交流/直流适配器
输入电源: 100-240V AC, 0.3A, 50-60Hz
USB 电缆线，直线 1.5 米 / RS232 电缆线，直线 2 米/PS2 电流线，直
线2米
输出电源: +5V DC, 1-1.4A
工作温度： 0°C 至 50°C (32°F 至 120°F)
存储温度： -40°C 至 60°C (-40°F 至 140°F)
湿 度： 5%至 95%（无冷凝）
nlscan.com
2
Page 10
条码预设参数
条码类型 识读确认 校验符确认 校验符传送 最小码字长度 自定义识别符 AIM 识别符
UPC-A √ - √ (12)2 A ]Em
UPC-E √ - √ (8)2 D ]Em
EAN-13
EAN-8 √ - √ (8)2 C ]Em
ISBN/ISSN1 √ - - (13)2 A ]Em
39 码 √ - √ 1 M ]Am
交叉 25 码 √ - √ 6 I ]Im
工业 25 码 - - - 4 H ]Im
矩阵 25 码 - - - 6 X ]Im
库德巴码 √ - - 4 N ]Fm
128 码 √ - - 1 K ]Cm
93 码 √ - - 1 L ]Gm
√ - √ (13)
2
A ]Em
11 码 - - - 4 V -
MSI/Plessey - - - 4 O ]Mm
UK/Plessey - - - 1 U ]Mm
UCC/EAN 128 √ - - 1 K ]Cm
中国邮政码 √ - - (11)2 T ]Im
中国财政码 - - - (10)2 Y -
GS1 DataBar - - - (16)2 R ]em
GS1 DataBar Truncated3 - - - (16)2 R ]em
GS1 DataBar Limited - - - (16)2 R ]em
GS1 DataBar Expanded - - - 1 R ]em
PDF417 √ - - 1 P ]Lm
MicroPDF417 - - - 1 P ]Lm
QR Code √ - - 1 E ]Qm
Aztec √ - - 1 F ]zm
DataMatrix √ - - 1 W ]dm
汉信码 √ - - 1 J -
注 1：ISBN/ISSN 的设置参数与 EAN-13 的设置参数总是相同。
注 2：定长码。
注 3：GS1 DataBar Truncated 的设置参数与 GS1 DataBar 的设置参数总是相同。
nlscan.com
3
Page 11

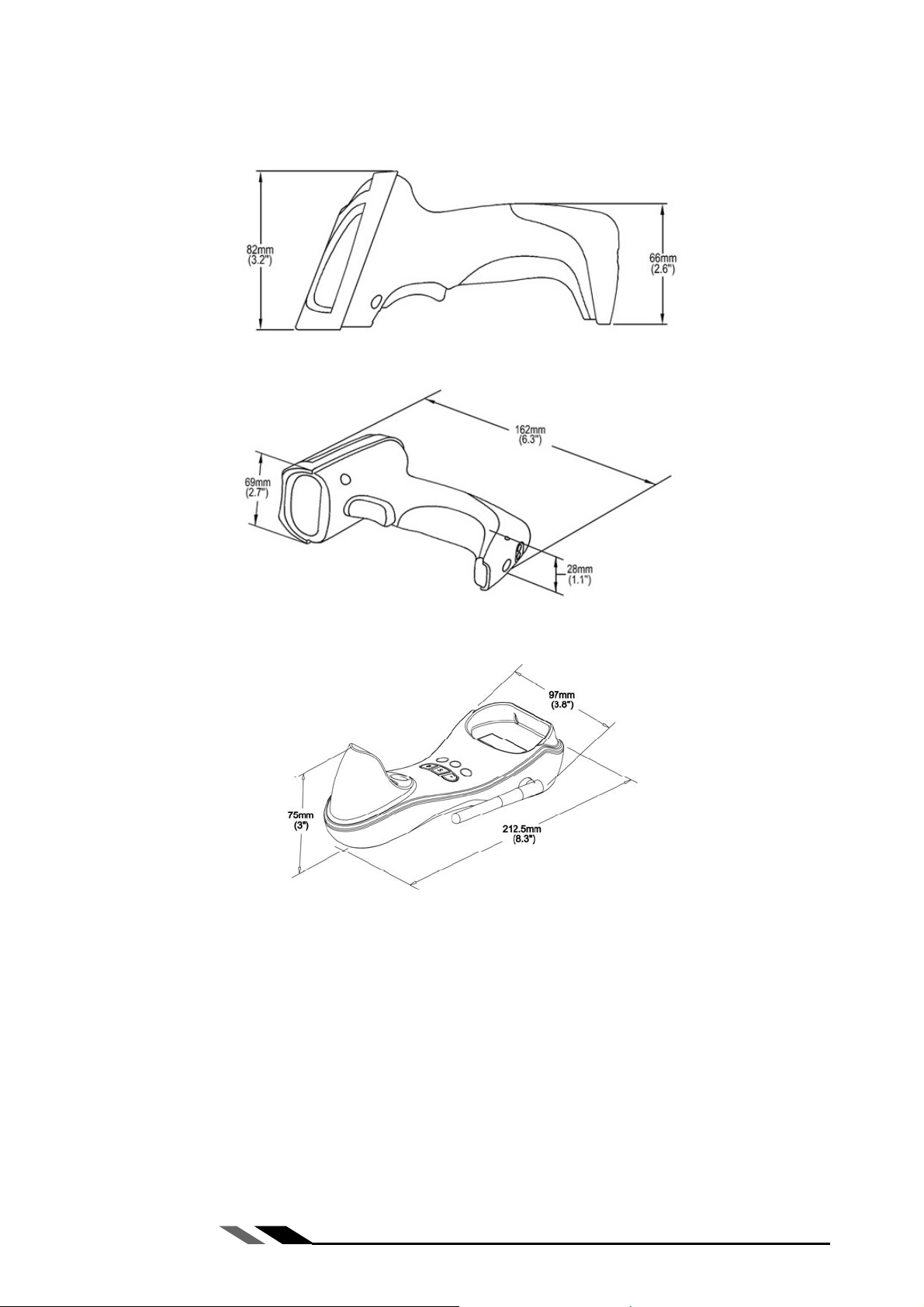

外观尺寸
nlscan.com
4
Page 12

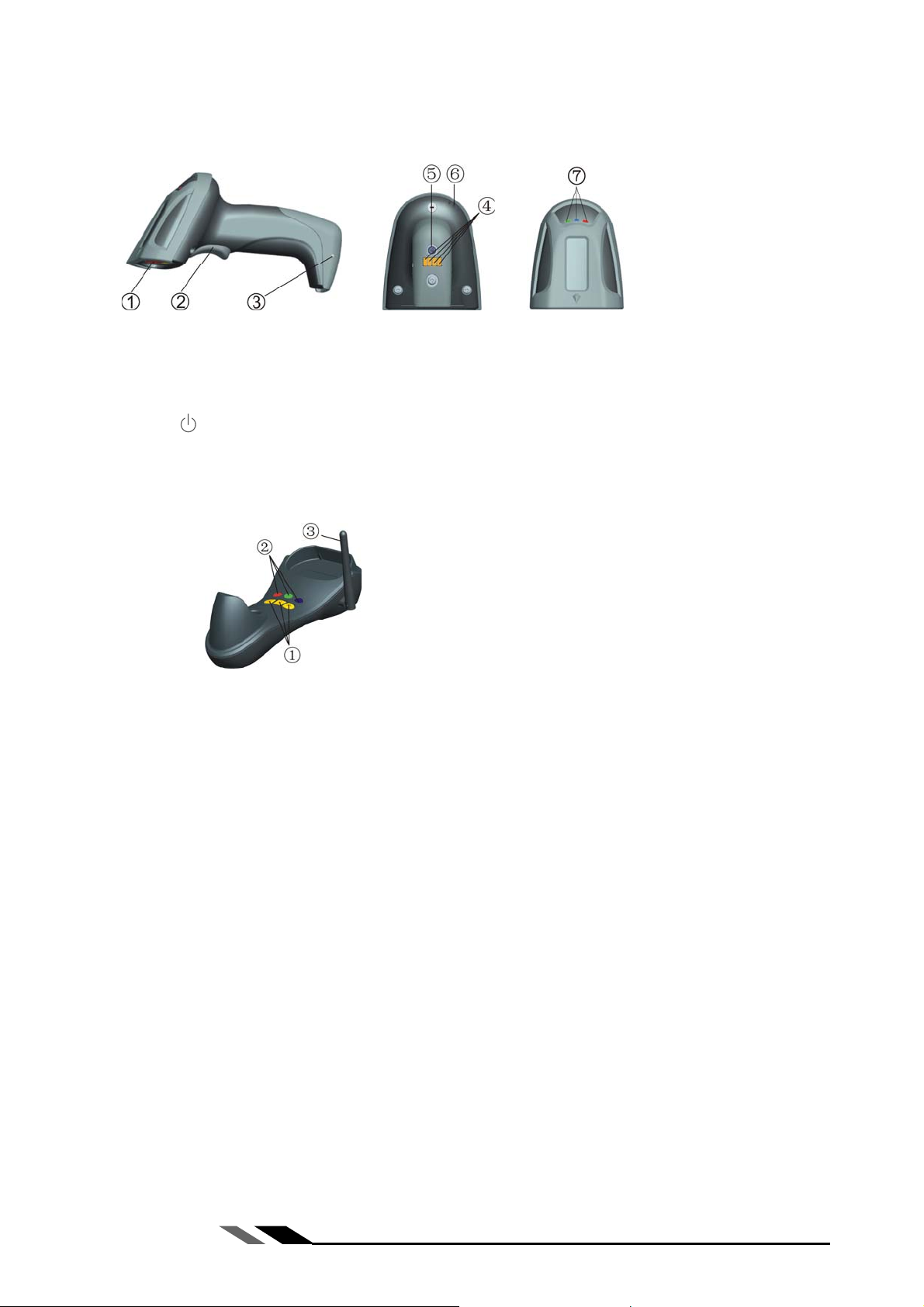

外观图
手持终端
① 扫描窗
② 扳机
③ 充电指示灯（红色）
④ 通信/充电口
⑤ 电源开关
⑥ 出声口
⑦ 红色 LED 灯(无线数据传送失败); 蓝色 LED (电源); 绿色 LED (设置)
基座
①
B 按键（预留）；□S 按键（在线更新/重启）；□P 按键（USB 枚举控制）
□
② 红色 LED (初始化失败); 蓝色 LED (电源); 绿色 LED (数据接收/无线变频指示)
③ 天线
nlscan.com
5
Page 13
开启和关闭手持终端的电源、给电池充电
开启手持终端的电源:
按住电源开关按键
关闭手持终端的电源:
按住电源开关按键

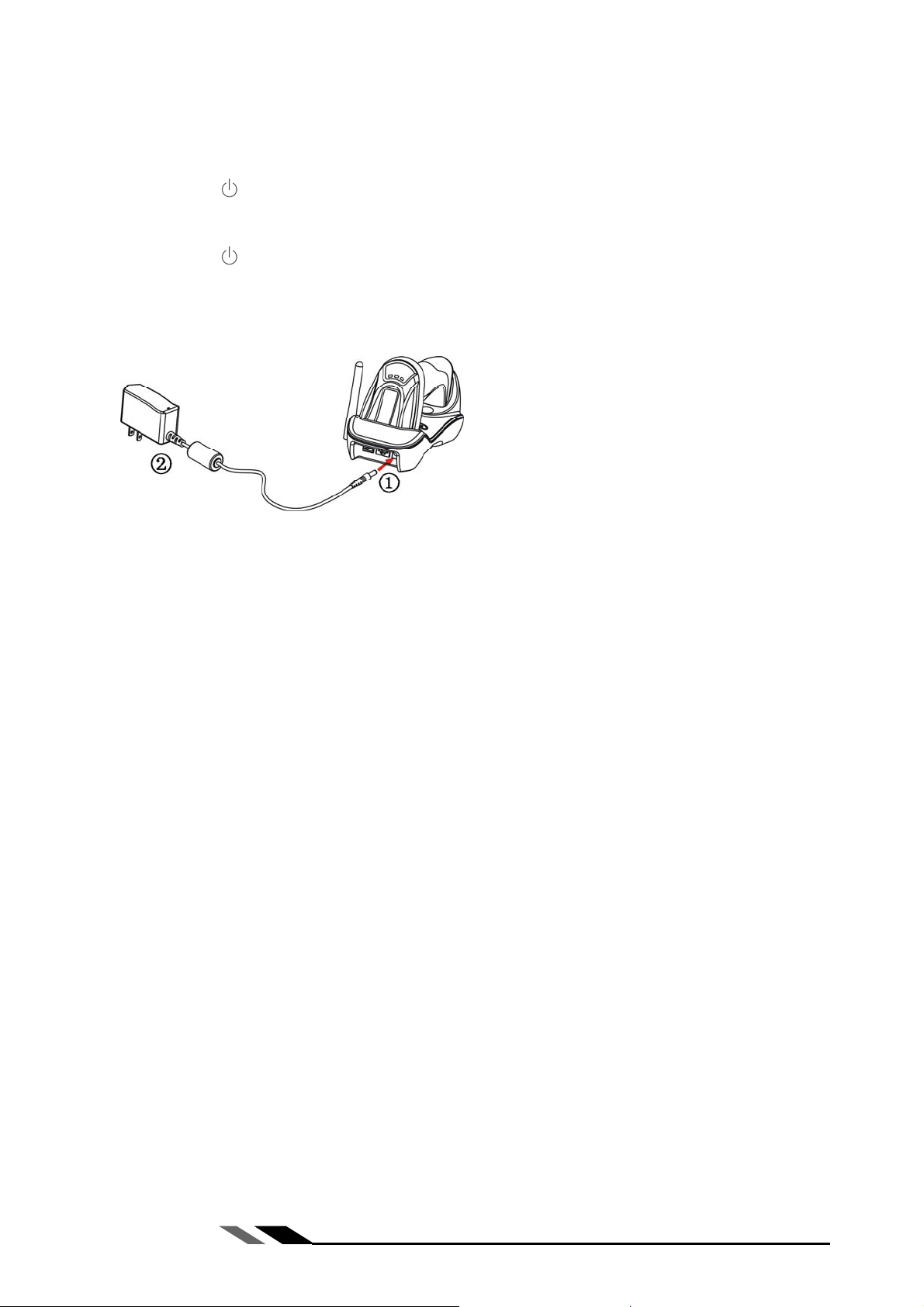

电池充电:
1. ①将交流/直流电源适配器一头插入基座的电源接口，②另外一头插入电源插座。
2. 充电过程中，手持终端的充电指示灯会亮，充电完成时充电指示灯会熄灭。基座有过充保护电路。
（参考外观图）2 秒，听见“哔”一声后松手。
（参考外观图）2 秒。
nlscan.com
6
Page 14

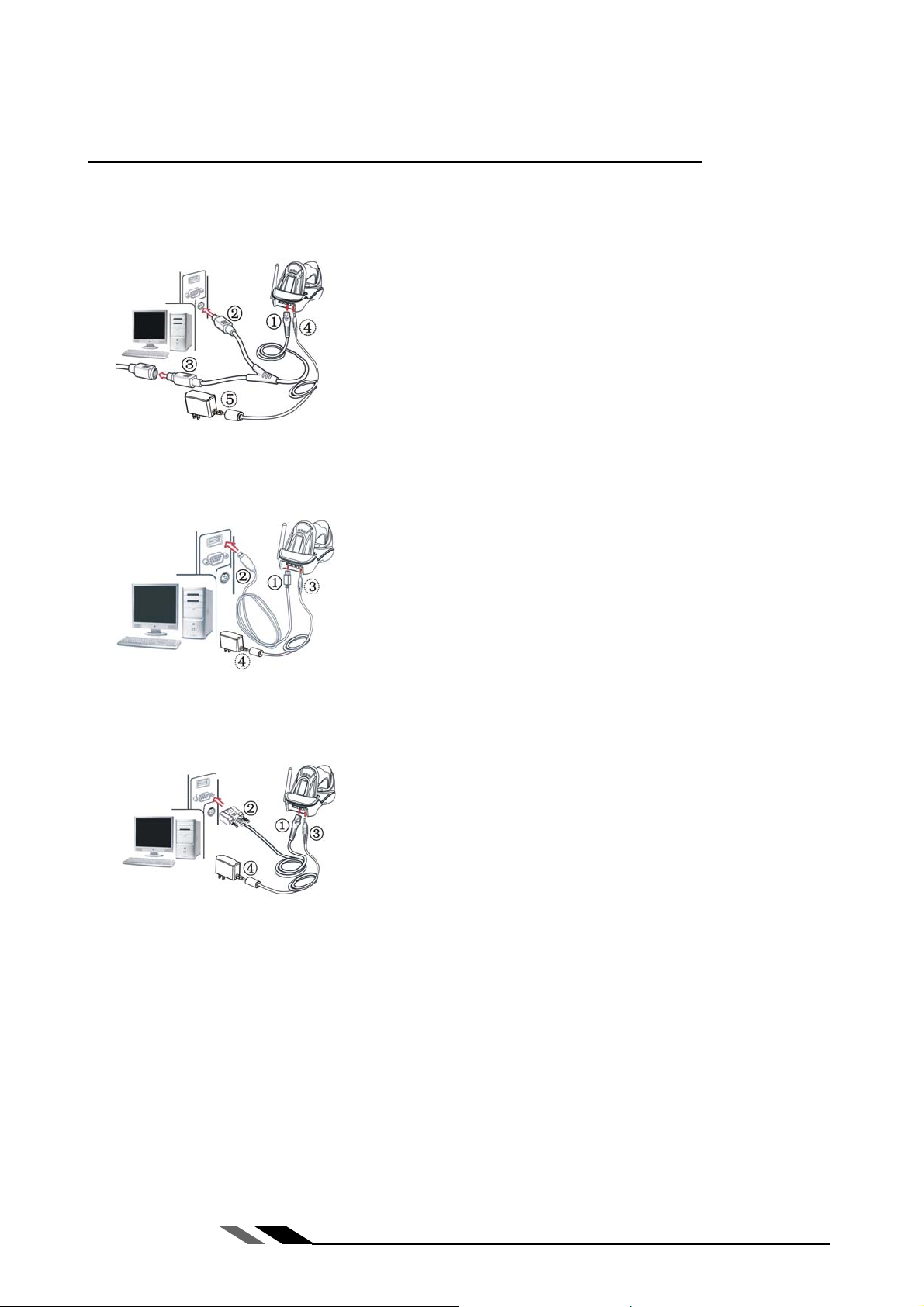

基座安装方法
注意：操作中有任何异常现象发生，可关闭电源后，按相应步骤重新开始。
带 PS2 电缆线基座的安装步骤如下：
1. 将 PS2 电缆线的一头插入基座 RJ45 接口，另外两头分别接计算机的键盘口和键盘。
2. 将交流/直流电源适配器一头插入基座的电源接口，另外一头插入电源插座。
带 USB 电缆线基座的安装步骤如下：
1. 将 USB 电缆线的一头插入基座 USB 接口，另外一头插入计算机 USB 接口。
2. 将交流/直流电源适配器一头插入基座的电源接口，另外一头插入电源插座。
带 RS232 电缆线基座的安装步骤如下：
1. 将 RS232 电缆线的一头插入基座 RJ45 接口，另外一头插入计算机 COM 口。
2. 将交流/直流电源适配器一头插入基座的电源接口，另外一头插入电源插座。
nlscan.com
7
Page 15
扫描方式
使用时，应使激光线完整覆盖被识读条码（可倾斜覆盖）。
正确
错误
nlscan.com
8
Page 16
参数设置流程
如果需要修改阅读器的设置参数，可通过扫描一系列特定的条码来实现。
注意：必须是按正确的顺序扫描
参考下页的图示，参数设置流程如下：
1、扫描开始设置条码。
2、选择要修改的参数模式，扫描相应的选项条码。
3、确定选定模式对应的阿拉伯数字（一般是两个 0-9 的数字）。依次扫描封底折页的相应条码。
4、扫描结束设置条码。
5、注意：每次只能修改一个参数。
6、进入设置流程后，阅读器的 LED 灯会一直亮着，标志目前设置在正确进行中。如果设置有误，LED 灯会
关闭，同时蜂鸣器会发出提示信号。
7、如设置成功结束，阅读器会关闭 LED 灯，同时蜂鸣器会发出提示信号。
8、本手册中，参数模式的出厂设置是用星号（*）标志。
示例：设置流量控制模式为 XON/XOFF。
步骤：依次扫描以下设置条码。
。
nlscan.com
9
Page 17
基座的键盘接口
键盘类型：阅读器支持大多数 PC 机和 IBM 主机键盘接口。
键盘布局：可支持多个国家键盘布局模式。
时钟周期：根据 PS2 协议，时钟是由设备（比如键盘或条码扫描器）提供，周期为 60－100 微秒。
组合键时延：在某些和使用低速 PS2 通信口的机器进行通讯的场合，传送的字符如果包括组合键（Shift，
Ctrl，Alt），那么在组合键按下和释放之间需插入时延。
数字键：
字母键－阅读器输出字母和数字时，将传送字母键盘对应的键码。
数字键盘－阅读器输出数字时，将传送数字小键盘对应的键码（仅输出‘0’,‘1’,‘2’,‘3’,‘4’,
‘5’,‘6’,‘7’,‘8’,‘9’,‘.’,‘+’,‘-’,‘/’,‘*’）。通常数字小键盘在键盘的右侧，Num
Lock 也在那上面。
Alt+ 数字键盘－阅读器输出字母和数字时，将模拟 Alt＋数字键的方式。注意：Num Lock 键必须被按下。
这个设置可用于适应不同国家键盘布局。
上电检测：兼容 PC 机在上电的时候，需要检测键盘状态。如使能，阅读器可以模拟成键盘，通过检测。
如 PC 机使用的是 USB 口的键盘，而阅读器使用的是 PS/2 电缆线，应设置此项参数为使能。
相邻字符时延：指每个数据字符传送后的时延。
相邻字节时延：指每个字节（byte）传送后的时延。一般一个字符是由 3 个或 3 个以上的字节组成。
键盘大写锁定：阅读器能够根据此项参数的设置改变输出数据字符中的英文字符的大小写状态。
Caps Lock 忽略：如使能，键盘的 Caps Lock 键的状态（按下与否），对阅读器输出英文字符的大小写不改
变。
nlscan.com
10
Page 18

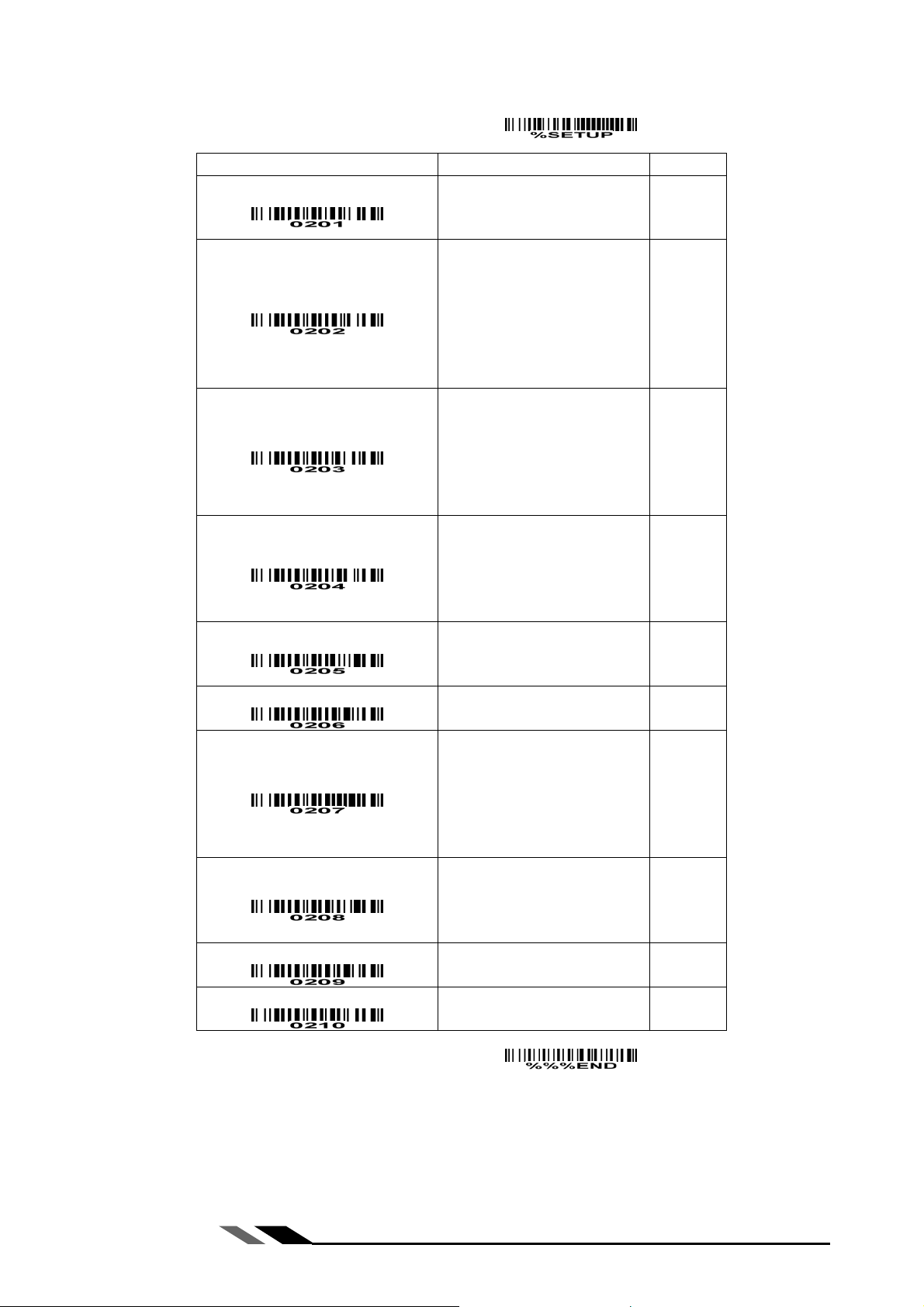

开始设置
选项条码 选 项 参数值
键盘类型
键盘布局
时钟周期
组合键时延
数字键
上电检测
相邻字符时延
相邻字节时延
键盘大写锁定
Caps Lock 忽略
IBM AT，PS/2
Apple Mac 及兼容
预留
USA
Turkish F
Turkish Q
French
Italian
Spanish
Slovak
60 微秒
70 微秒
80 微秒
90 微秒
100 微秒
200 微秒
0毫秒
10 毫秒
20 毫秒
40 毫秒
80 毫秒
字母键盘
数字键盘
Alt+ 数字键盘
禁止
使能
0毫秒
5毫秒
10 毫秒
20 毫秒
40 毫秒
80 毫秒
1毫秒
2毫秒
4毫秒
8毫秒
Caps Lock“关”
Caps Lock“开”
禁止
使能
00*
01
02
00*
01
02
03
04
05
06
00
01
02*
03
04
05
00*
01
02
03
04
00*
01
02
00*
01
00*
01
02
03
04
05
00*
01
02
03
00*
01
00*
01
nlscan.com
结束设置
11
Page 19
基座的 RS-232 接口
CTS：允许传送（硬件信号）
RTS：请求传送（硬件信号）
Xon：传送 ON（ASCII 编码 11
Xoff：传送 OFF（ASCII 编码 13
流程控制：
无-只使用 TxD 和 RxD 信号进行通信而不使用任何硬件或软件握手协议。
RTS/CTS-当阅读器准备向主机传送条码数据时，它必须先发送 RTS 信号，等待主机发出 CTS 信号，然后进
行正常数据通信。如超时或主机没有反馈 CTS 信号，阅读器蜂鸣器将发出特殊鸣叫警告。根据主机空闲时，
提供 RTS 的电平高低，做相应设置（主机空闲：RTS 低电平）或（主机空闲：RTS 高电平）。
XON/XOFF-当主机不能接受数据时，它会发送一个 XOFF 字符通知阅读器暂停传送；直到阅读器收到一个 XON
字符时，传送继续。
ACK/NAK-数据传输完毕后，阅读器将等待主机反馈一个 ACK（应答）或者 NAK（无应答）信号。当收到一
个 NAK 信号，阅读器会重新发送数据并等待一个 ACK 或者 NAK 信号。当连续收到三次 NAK 信号时，阅读器
将不再尝试发送当前数据，同时蜂鸣器和 LED 灯会发出提示信号。
相邻字符时延：参照“键盘接口”的相邻字符时延。
反馈时延：指在串口通讯时，阅读器等待主机握手应答信号的时间。
16
）
16
）
nlscan.com
12
Page 20

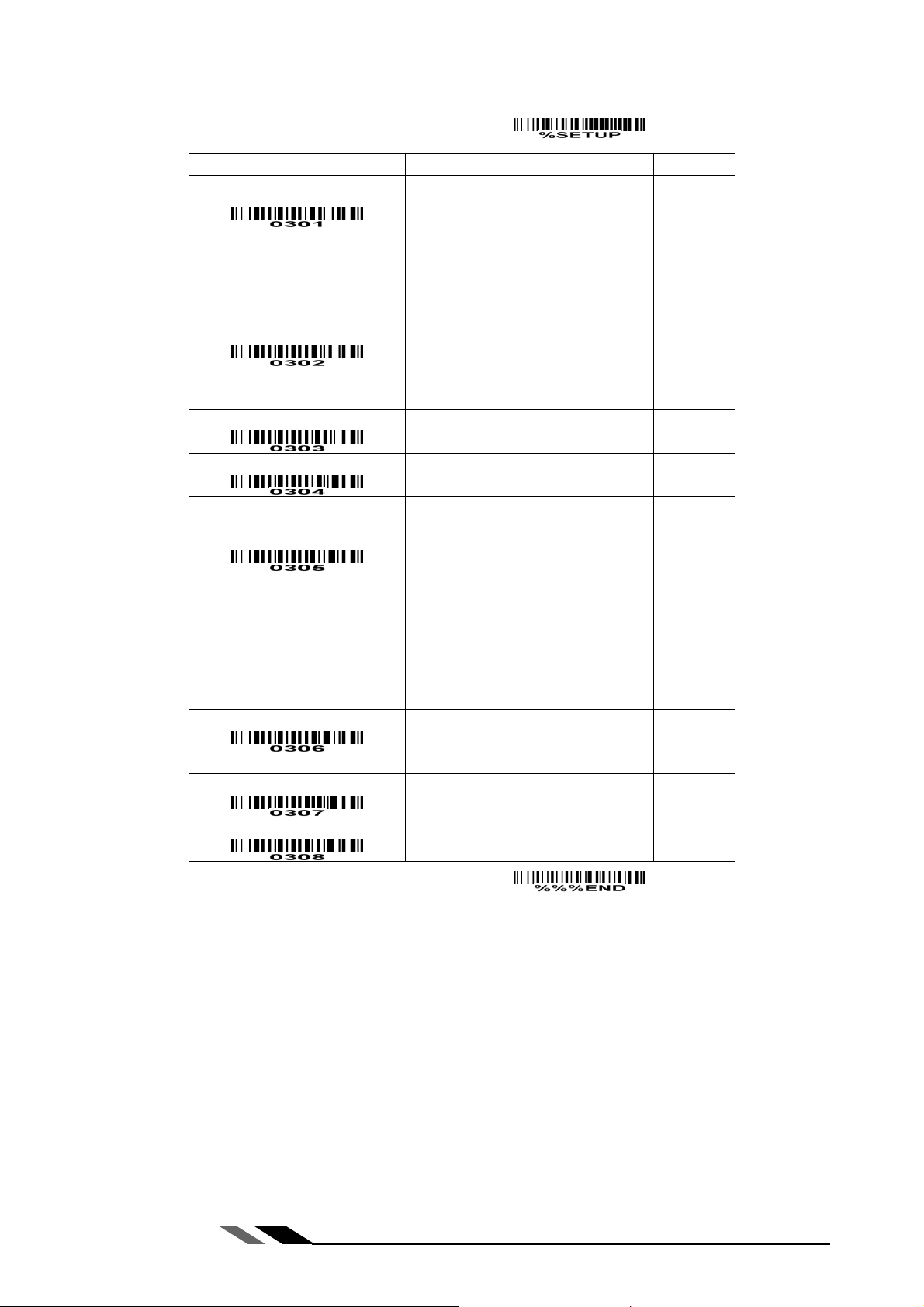

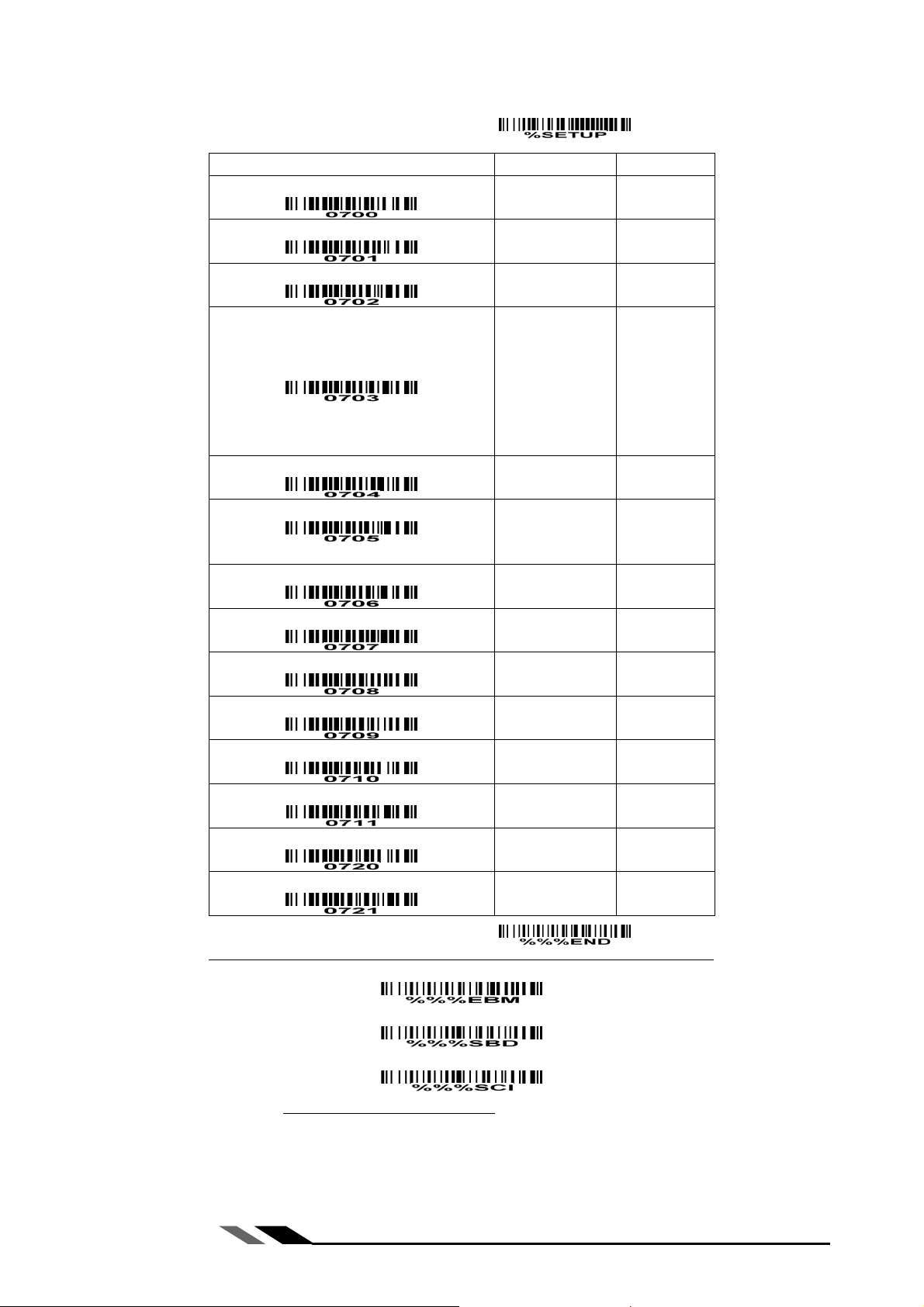

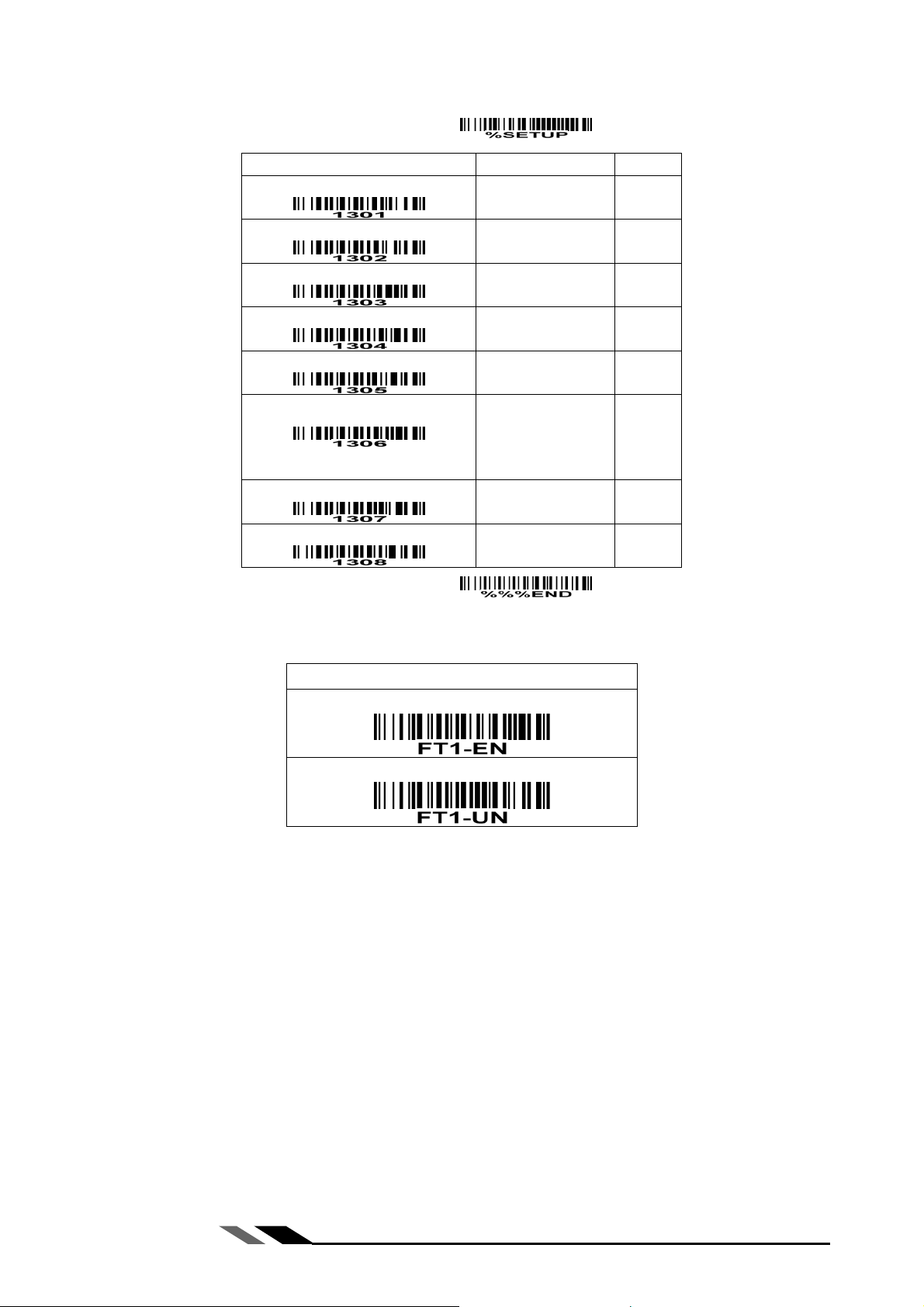

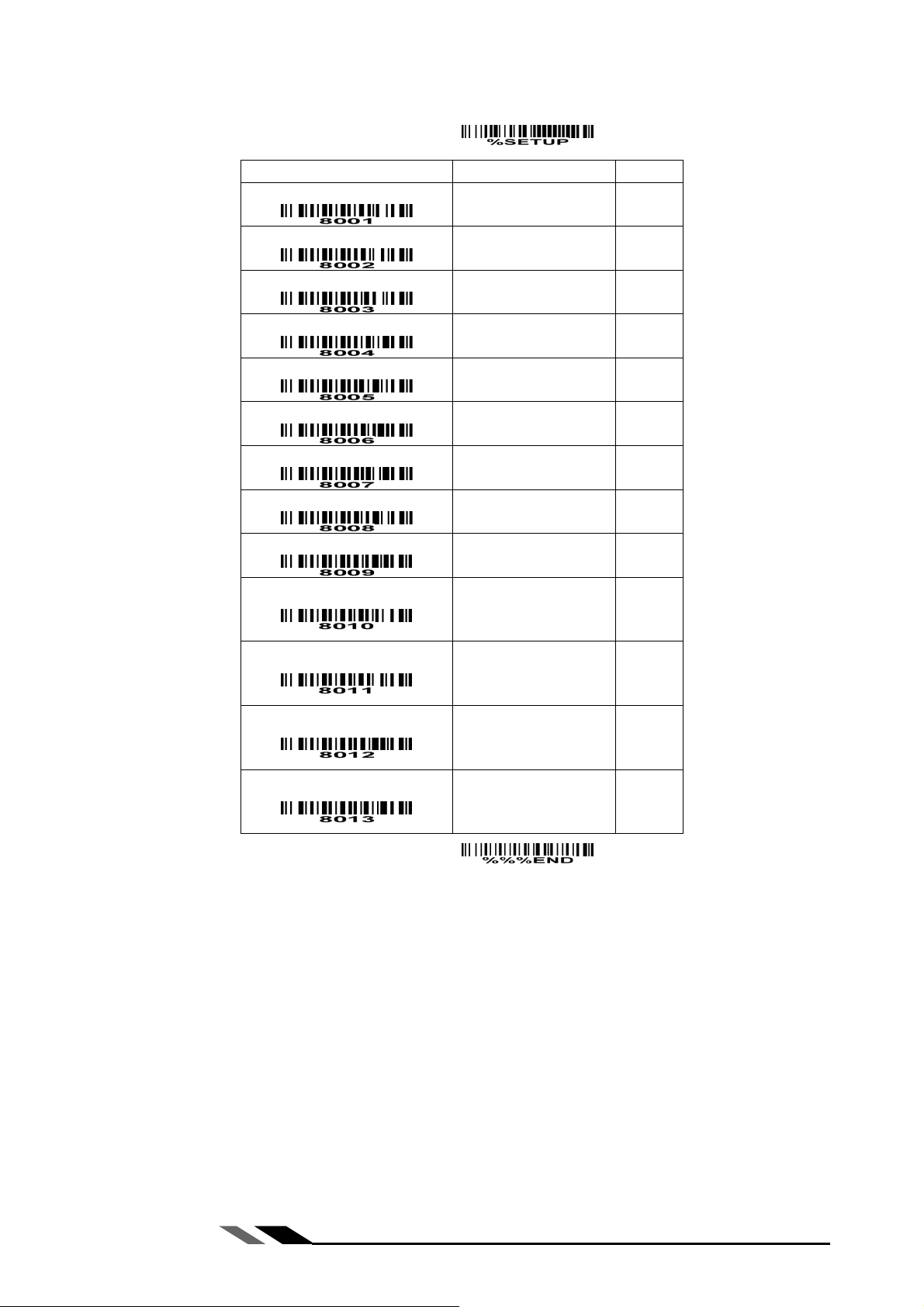

开始设置
选项条码 选项 参数值
流量控制
相邻字符时延
预留
反馈时延
波特率
奇偶校验
数据位
停止位
无（None）
RTS/CTS（主机空闲：RTS 低电平）
RTS/CTS（主机空闲：RTS 高电平）
XON/XOFF
ACK/NAK
0毫秒
5毫秒
10 毫秒
20 毫秒
40 毫秒
80 毫秒
00-99（100 毫秒）
300
600
1200
2400
4800
9600
19200
38400
57600
115200
无（None）
奇校验（Odd）
偶校验（Even）
8 比特（8 bits）
7 比特（7 bits）
1 比特（1 bit）
2 比特（2 bits
00*
01
02
03
04
00*
01
02
03
04
05
00-99
00*
00
01
02
03
04
05*
06
07
08
09
00*
01
02
00*
01
00*
01
nlscan.com
结束设置
13
Page 21

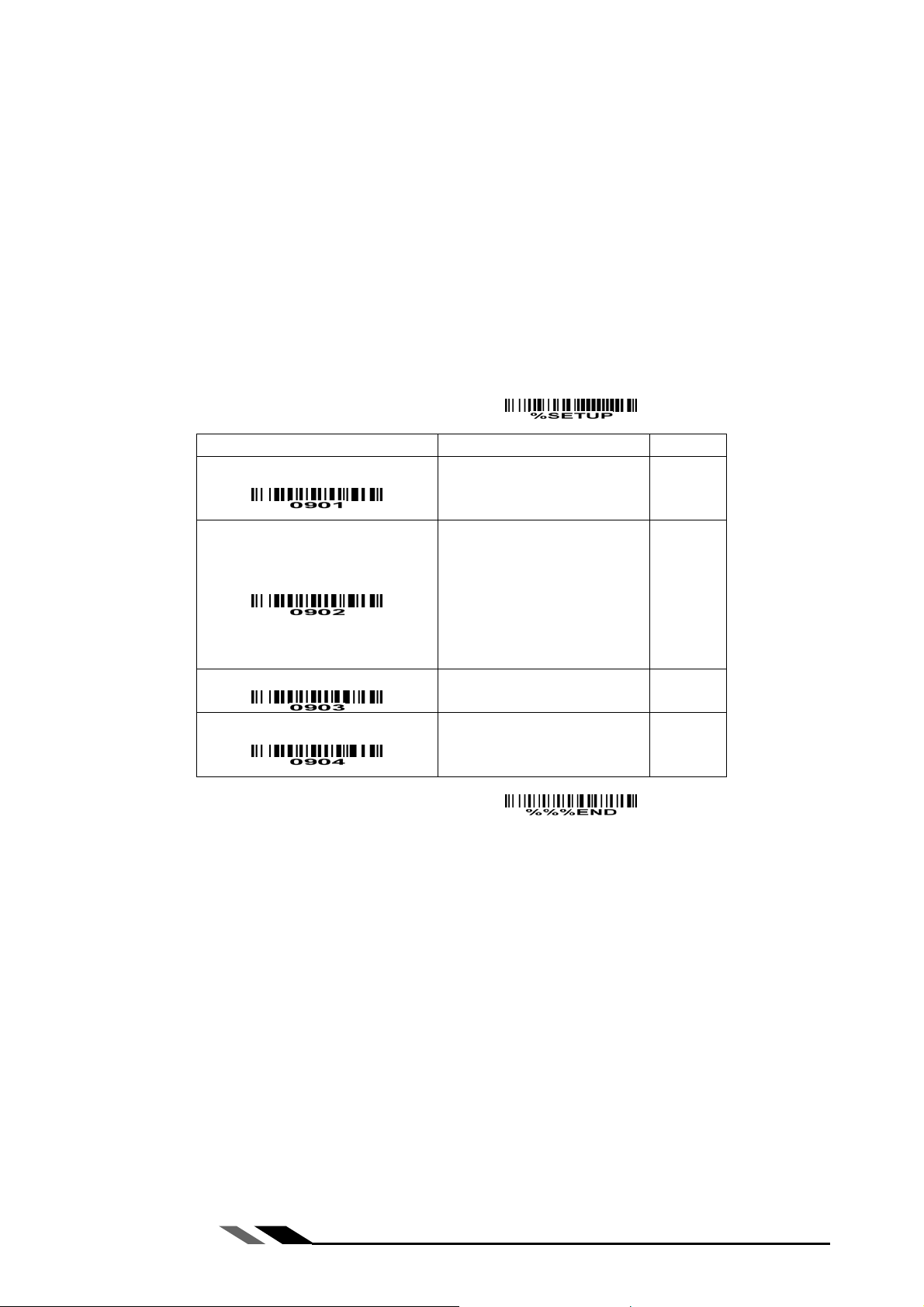

基座的 USB 接口
USB 设备类型：支持 HID 键盘，USB 虚拟串口（可支持显示中文）
键盘布局：可支持多个国家键盘布局模式。
主机通讯端口速度：可以通过此项设置，改变阅读器字符输出速度以适应电脑主机要求。通常，设置成 00
或者 01 工作在高速模式下。如果输出字符出现丢失现象，您可能需要设置成 07 或者 08 的低速模式以适
应主机。
数字键：
字母键－阅读器输出字母和数字时，将传送字母键盘对应的键码。
数字键盘－阅读器输出数字时，将传送数字小键盘对应的键码（仅输出‘0’, ‘1’, ‘2’, ‘3’, ‘4’, ‘5’, ‘6’, ‘7’, ‘8’, ‘9’,
‘.’, ‘+’, ‘-‘, ‘/’, ‘*’）。通常数字小键盘在键盘的右侧，Num Lock 也在那上面。
Alt+ 数字键盘－阅读器输出字母和数字时，将模拟 Alt＋数字键的方式。注意：Num Lock 键必须被按下。
这个设置可用于适应不同国家键盘布局。
开始设置
选项条码 选 项 参数值
USB 设备类型
键盘布局
主机通讯端口速度
数字键
HID 键盘
预留
USB 虚拟串口
USA
Turkish F
Turkish Q
French
Italian
Spanish
Slovak
0-8
（0：最高速；8：最低速）
字母键盘
数字键盘
Alt+ 数字键盘
00*
01
02
00*
01
02
03
04
05
06
00-08
02*
00*
01
02
nlscan.com
结束设置
14
Page 22
手动扫描触发方式和部分全局设置
手动扫描模式：
单次按键触发-按下按键一次，启动扫描。当解码成功或者超过保持时长时，阅读器激光线关闭。
按键保持-按键按下时启动扫描，释放按键时停止扫描。当解码成功或超过保持时长时，阅读器激光线关
闭。
开关持续-按键表现为切换开关作用，按下时开启持续扫描，再次按下时，停止扫描。阅读器开启期间，
不受保持时长的影响。
持续-阅读器常开，不受保持时长的影响。
单次按键保持-按下按键一次，启动扫描。当没有成功解码超过保持时长时，阅读器激光线关闭。
重码有效时延：在连续扫描模式，激光线必须离开同一条码一定设置时间后，才可以输出同样的数据。当
设置时间为 00 时，阅读器将连续扫描，不需移离条码。当设置为 FF 时，设置时间是无限长，也就是输出
的相邻两个数据一定不相同。
多重确认：多次解码结果相同，数据才被确认为有效。
单次按键触发-按下按键一次，启动扫描。当解码成功或者超过保持时长时，阅读器激光线关闭。
全局最大/最小码字长度：此长度是指被识读条码的数据字符长度的有效范围。必须确保最小码字长度不
超过最大码字长度，否则相关的条码类型将无法被识读。特例下，最大/最小码制长度可以设置成同一个
值，以强制识读固定码字长度的条码。备注：
1.可针对具体的条码类型进行最大/最小码字长度设置。有些码制不含校验符，其最小码字长度的出厂设
置为 3。
2.码字长度指的输出字符长度。
3.UPC-A、UPC-E、EAN-13 和 EAN-8 是定长码，不受此项设置约束。
全局插入字符串组 G1－G6：阅读器输出条码数据字符时，允许插入最多两个字符串组。可通过设置一个两
位数值来表示全局插入的字符串组的一个或两个。可以参考“字符串设置”一节和“字符串插入位置设置”
一节的内容。示例：
组 G1→设置 01 或者 10。组 G2 和 G4→设置 24 或 42。
有效设置包括：00, 01, 02, 03, 04, 05, 06, 10, 11, 12, 13, 14, 15, 16, 20, 21, 22, 23, 24, 25,
26, 30, 31, 32, 33, 34, 35, 36, 40, 41, 42, 43, 44, 45, 46, 50, 51, 52, 53, 54, 55, 56, 60, 61,
62, 63, 64, 65 and 66。
条码宽度校正：如使能，可校正条和空使用不同宽度比例的条码。
仅输出可打印字符：如使能，条码数据仅保留可打印字符。
纠错优化解码功能：如使能，阅读器会使用纠错算法优化解码。本功能并不是对所有的解码种类都有效。
nlscan.com
15
Page 23

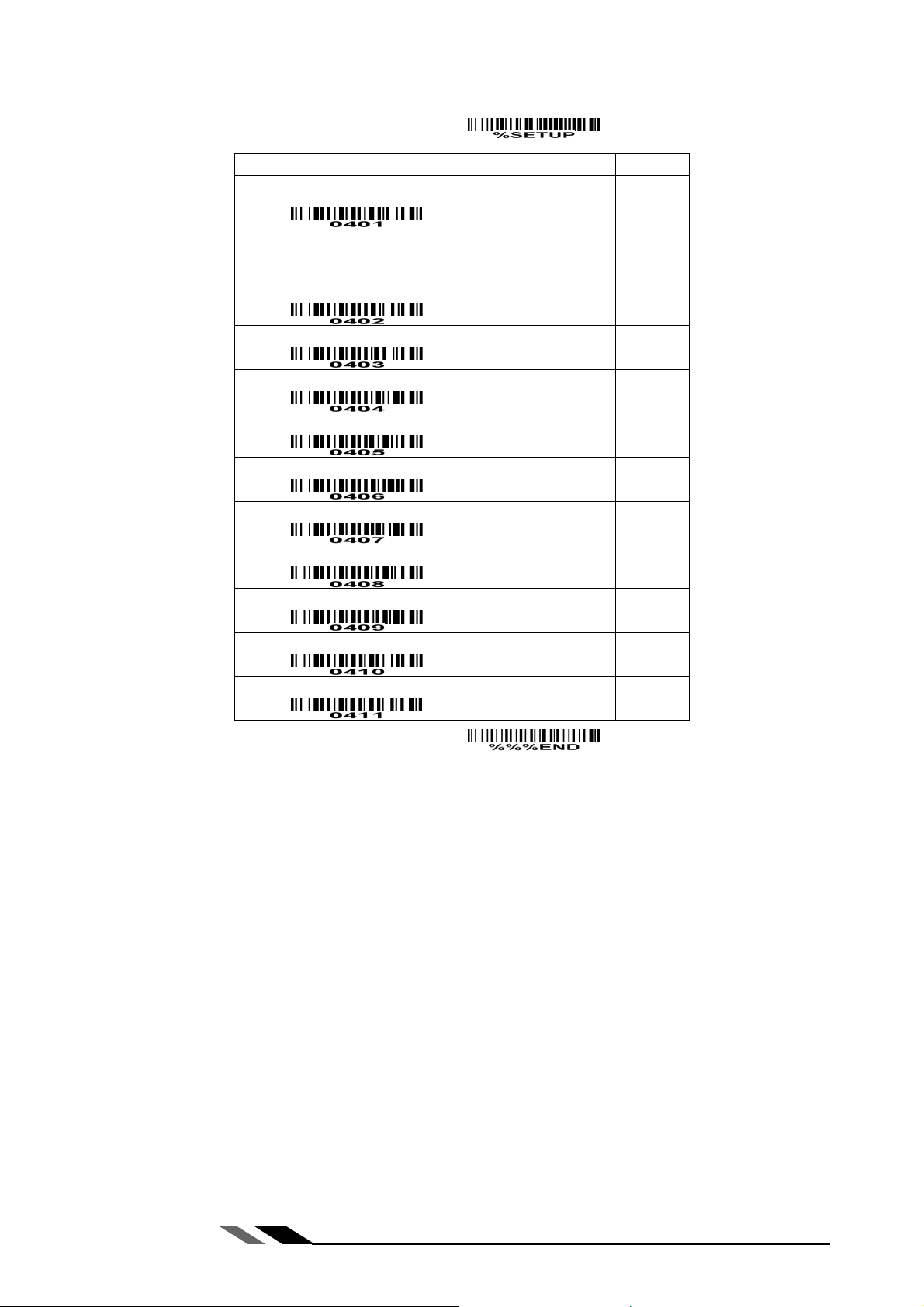

开始设置
选项条码 选项 参数值
手动扫描模式
保持时长
重码有效时延
多重确认
全局最大码字长度
全局最小码字长度
全局插入字符串组
条码宽度校正
仅输出可打印字符
纠错优化解码功能
预留
单次按键触发
按键保持
开关持续
持续
单次按键保持
01-99（秒）
00-FF（50 毫秒） 00-FF
00-09
（00：无）
04-99
01-99
00-66
禁止
使能
禁止
使能
禁止
使能
00
01*
02
03
04
01-99
04*
16
01*
00-09
00*
04-99
99*
01-99
01*
00-66
00*
00
01*
00*
01
00
01*
结束设置
nlscan.com
16
Page 24

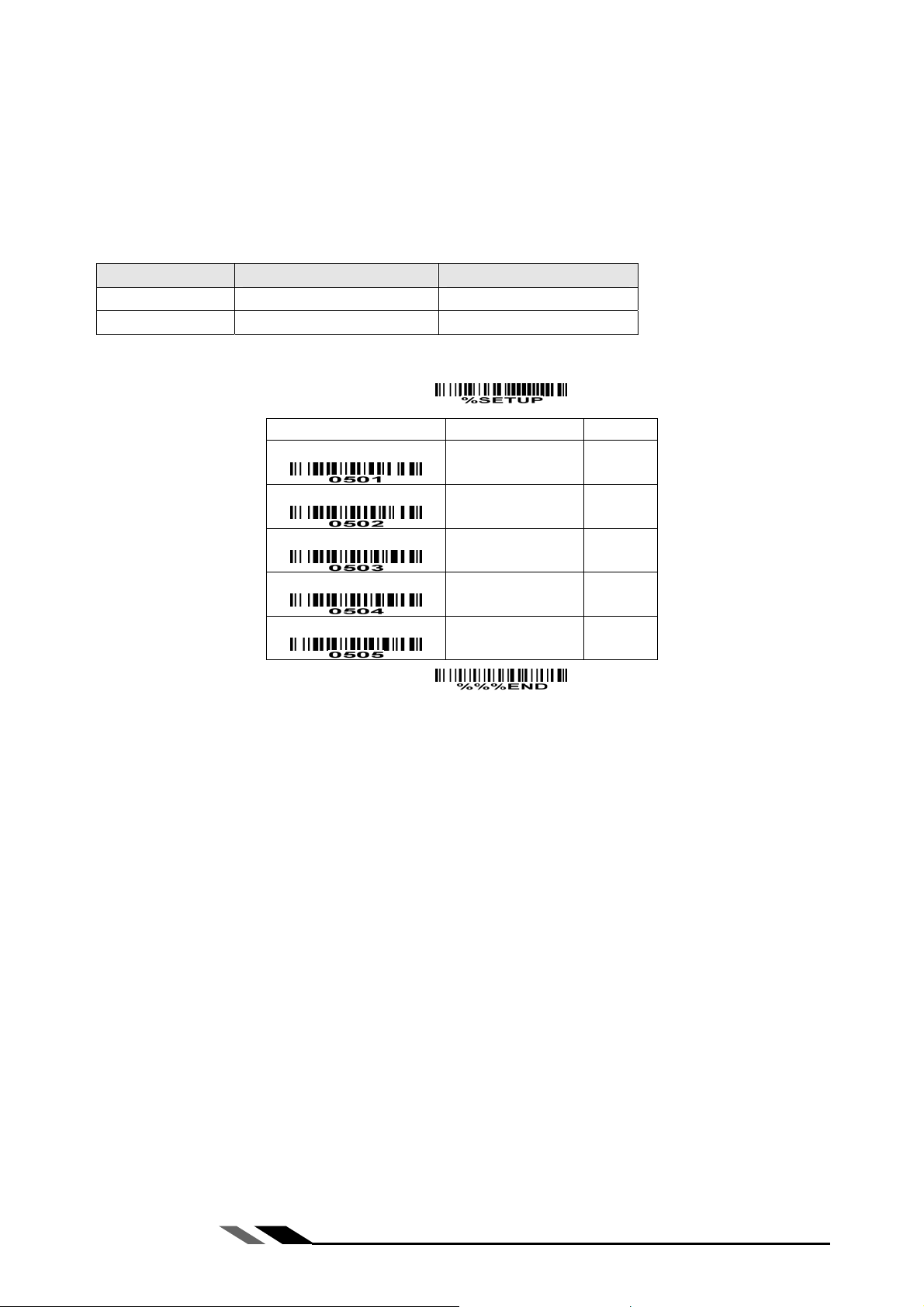

手持终端的声光指示
上电指示：如使能，电源接通并且阅读器自启成功后，阅读器的蜂鸣器和 LED 灯会发出提示信号。
LED 灯指示：如使能，每次解码成功后，LED 灯会闪烁一下。
蜂鸣器指示：如使能，每次解码成功后，蜂鸣器会鸣叫一下。
鸣叫时长：可通过改变此项参数的设置，调整蜂鸣器一次鸣叫时间的长短。
示例：数据传送的声光提示
数据传送成功 声音（蜂鸣器） 红色 LED（手持终端上）
是 无 灭
否 “哔哔哔”三声 亮
开始设置
选项条码 选项 参数值
上电指示
LED 灯指示
蜂鸣器指示
鸣叫时长
预留
禁止
使能
禁止
使能
禁止
使能
01-09（10 毫秒） 01-09
00
01*
00
01*
00
01*
05*
结束设置
nlscan.com
17
Page 25
点协调和分布式协调方式的无线网络说明
本扫描器提供两种无线网络协调方式：分布式协调方式和点协调方式。
点协调方式：采用了时分复用/频分复用（TDM/FDM）混合复用技术。不同的群组工作在不同的频段，
适合在无线数据传送较密集的场合使用。单个群组可支持的最大手持终端一般不超过 16 个。具有提
示超出无线通讯范围等功能。
分布式协调方式：采用了时分复用（TDM）技术。不同群组工作在相同的频段。单个群组可支持的最
大手持终端数量为 16 个。但同一工作区域，可支持多个群组，最多 2000 个手持终端。
两种网络协调方式的转换可通过读取条码设置进行。要注意，必须对基座和手持终端都进行相应设置。
手持终端需在基座上进行充电，一个基座可以同时跟多个手持终端进行通信时，应考虑配置用于充电
的基座。
1. 点协调方式群组工作示意图
本系列无线条码阅读器工作在 430MHz～432MHz、433.05MHz～434.79MHz 工用频段。使用了 LR-433-WPAN
专利无线通信协议。该协议采用了智能跳频技术，可以通过判别通信信道质量，自动选择较好质量的信道
进行通信，从而提高了数据传送的有效性，具有较强的抗干扰能力。该协议在同一空间可支持 16 个手持
终端／基座×16 个基座＝2568 手持终端同时工作。1 个基座对 16 个手持终端组成 1 个群组工作时，每个
手持终端的响应时间少于 1 秒；1 个基座对 1 个手持终端时的响应时间少于 0.1 秒。
群组 1
群组 2
nlscan.com
18
Page 26
2. 分布式协调方式群组工作示意图
本系列无线条码阅读器工作在 430MHz～432MHz、433.05MHz～434.79MHz 工用频段。使用了 LR-433-WPAN
专利无线通信协议。
单群组－单手持终端 单群组－多手持终端
nlscan.com
多群组
19
Page 27
点协调方式无线通信设置
1. 点协调方式手持终端无线通信设置
手持终端的网络协调方式: 通过改变这个选项，阅读器可选择两种不同的无线通信协调方式：点协调和分
布式协调。
手持终端的通信信道: 通过改变这个选项来选择不同的信道。阅读器提供 16 组不同的无线信道供手持终
端和基座进行通信。
手持终端的 ID 号: 阅读器提供 16 个不同的手持终端 ID 号。

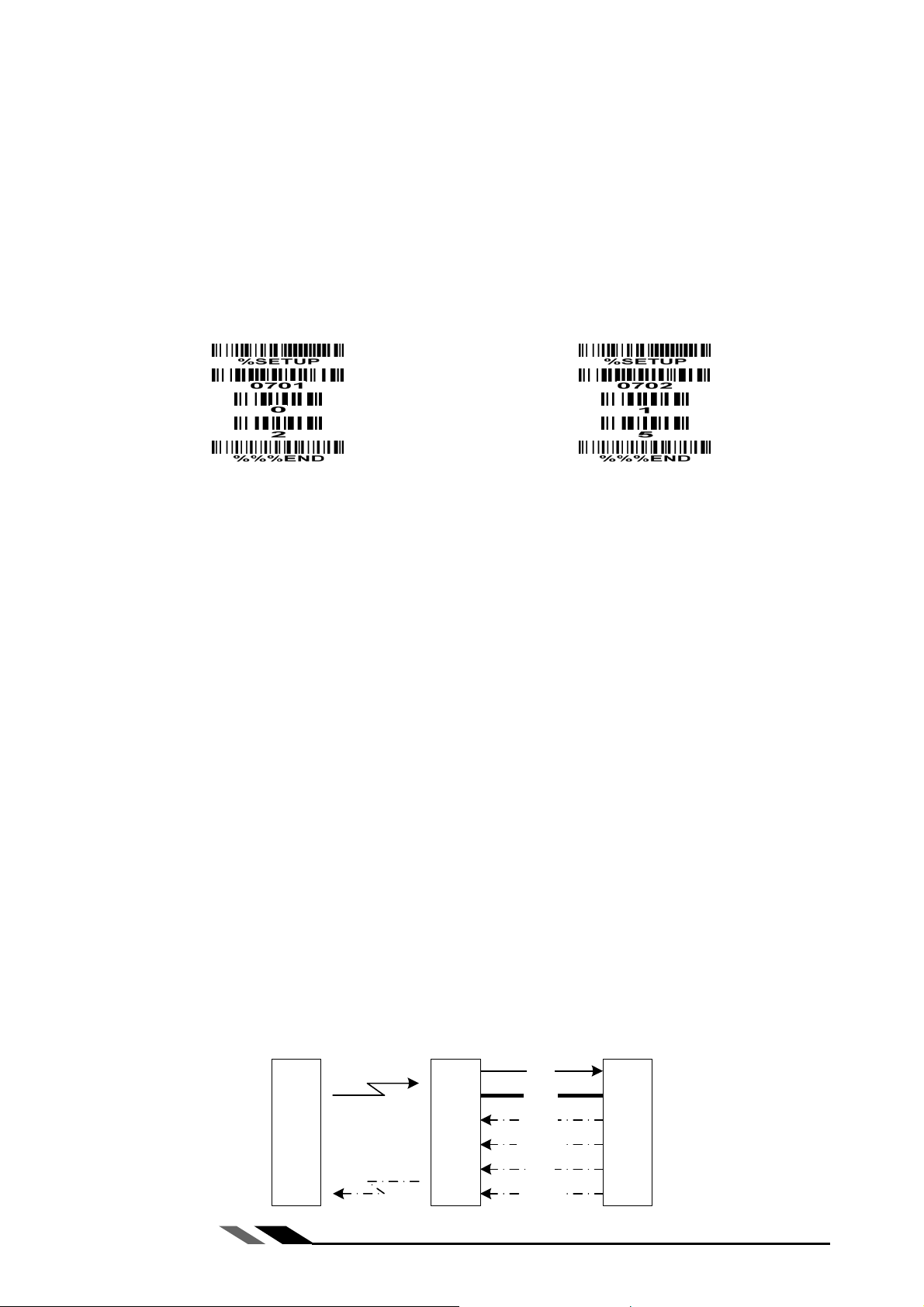

示例: 设置一个手持终端工作在通信信道 2，ID 号为 15.
步骤：依次扫描以下设置条码。
无线功率水平: 通过改变此设置，可为手持终端设定不同的射频功率输出。
跳频: 如设置使能，手持终端工作在无线跳频方式。作用是在一组特定信道中选取通信质量最佳的信道。
无线电工作模式:
一般－ 不储存数据。手持终端每次解码成功后，都会尝试传送数据。如果传送失败，数据不保留。
区外存储－ 如果无线传送数据失败，手持终端会存储数据（比如，用户手握手持终端离开了有效无线通
信区间）。当无线连接重新建立时，手持终端会发送数据（比如，用户手握手持终端进入了有效无线通信
区间）。
标准存储－ 扫描“%%%EBM” （开始标准存储）条码后，手持终端只存储数据，不传送数据。扫描“%%%SBD”
（发送存储数据）条码后，手持终端会开始传送数据，直到传送成功。
工作在“区外存储”和“‘标准存储”模式时，计算条码存储条数的公式如下：
可存储条码条数 = 16,384 字节内存 / (一个条码包含的字节数 + 3)。
重复尝试连接时鸣叫: 此选项只在“区外存储”模式下工作。如使能，蜂鸣器每 5 秒会发出 4 短声鸣叫，
表示手持终端正在重复尝试无线连接。
无线连接检测时间间隔: 此选项只在“区外存储”模式下工作。手持终端会在设置的时间间隔内，进行一
次无线连接检测。
低电量或关机时保存数据: 如使能，手持终端会在低电量或关闭电源时，将数据保存到内存。
低电量提示: 如使能，当手持终端的电源是低电量时，每 10 分钟或 200 次扫描，电源指示 LED 会闪 5 下，
蜂鸣器会鸣叫 5 声。如已处于低电量状态，每次按键按下时，电源 LED 会闪 2 下。
进入休眠模式时间间隔: 如使能，在超出设置的时间间隔后，手持终端会进入休眠模式。按下按键后，会
进入正常模式。
进入发送状态时间间隔：控制手持终端进入条码发送状态前没有扫描动作持续的时间间隔。在超出范围后，
如果缓存中有待发送的条码，在默认情况下，手持终端会在没有扫描动作 5 秒后开始自动尝试把条码发送
给基座，这样可以避免尝试发送条码与用户扫描条码发生冲突。
VALID/INVALID/LOCK/UNLOCK 协议：如使能，当基座向所连接的主机（Host）发送数据包时，主机会校验
数据的有效性。根据数据的有效性的不同，主机会发送 VLD/INVALID/LOCK(有效/无效/锁定)指令包给基座，
基座会将这些指令发送给手持终端。手持终端会有不同的声光提示。手持终端收到 LOCK（锁定）指令时，
将不再解码，直到接收到 UNLOCK（解除锁定）的指令。示意图如下：
data
cable
VALID
INVALID
LOCK
UNLOCK
Host基座
手持
终端
data
VALID
INVALID
LOCK
UNLOCK
nlscan.com
20
Page 28
1）基座发送给主机（Host）的数据包格式
字节
字段 包长度 保留 手持终端 ID 0x22 数据长度 数据 和校验1
注 1：字节 1 到倒数第二个字节加起来，最后两位，就是和校验的值。
2）主机发送给基座的指令包的包格式及意义解析
指令包 包格式 意义解析
VALID 单字节，0x33 确认收到的数据有效
INVALID 单字节，0x66 确认收到的数据无效
LOCK 单字节，0x77 特殊数据，锁定手持终端的解码功能
UNLOCK 单字节，0x88 解除锁定，手持终端恢复解码功能
3）基座接收到主机的指令包后的相应操作
接收到主机的
指令包内容
VALID 将 VALID 包发给手持终端 红灯闪一下，绿灯亮
INVALID 将 INVALID 包发给手持终端 红灯闪一下，绿灯灭
LOCK 将 LOCK 包发给手持终端，等待 PC 机发送 UNLCOK包 红灯闪一下，绿灯长闪
0
1 2 3 4 5～(包长度-1) 最后 1 个字节
基座相应的操作 LED 提示
UNLOCK 将 UNLOCK 包发送给手持终端 红灯闪三下，绿灯灭
等待指令。如等待超时，进入锁定状态。此时必须
通过按 Reset（R）键重启，才可以解除锁定。
4）手持终端收到基座的指令包后的相应操作
接收到基座的
指令包内容
VALID 恢复默认工作状态 两声短响（50ms） 红灯灭，绿灯亮
INVALID 恢复默认工作状态 两声长响（200ms） 红灯亮，绿灯亮
LOCK 等待基座发送 UNLCOK 包，不再进
UNLOCK 恢复默认工作状态 两声短响（50ms） 红灯灭，绿灯灭
等待指令。如等待超时，进入锁
等待指令时延 设置为持续等待时，手持终端在向基座发送条码数据包后，会持续等待直至接收到基座的
指令包；基座在向主机（Host）发送条码数据包后，会持续等待直至接收到主机的指令包。如设置的时延
已到，基座或手持终端仍未收到相应的指令包，手持终端和基座将进入锁定状态，LED 灯会长闪提示。
手持终端相应的操作 蜂鸣器提示 LED 提示
两声长响（200ms） 红灯亮，绿灯长闪
行任何操作，如解码。
五声短响（50ms） 红灯和绿灯长闪
定状态。此时必须通过关闭和再
开启电源后，才可以解除锁定。
红灯和绿灯长闪
nlscan.com
21
Page 29
开始设置
选项条码 选项 参数值
手持终端的网络协调方式
手持终端的通信信道
手持终端的 ID 号
无线功率水平
跳频
无线电工作模式
重复尝试连接时鸣叫
无线连接检测时间间隔
低电量或关机时保存数据
低电量提示
进入休眠模式时间间隔
进入发送状态时间间隔
VALID/INVALID/LOCK/UNLOCK 协议
等待指令时延
点协调
分布式协调
01-08
01-16
10dbm
7dbm
5dbm
0dbm
-5dbm
-10dbm
-15dbm
禁止
使能
一般
区外存储
标准存储
禁止
使能
00-FF
(秒) 00-FF16
16
禁止
使能
禁止
使能
00-FF
00-FF
(分) 00-FF16
16
(分) 00-FF16
16
禁止
使能
持续等待
01-99(100 毫秒)
00*
01
01-08
06*
01-16
01*
01*
02
03
04
05
06
07
00
01*
00*
01
02
00*
01
03*
00*
01
00
01*
0F*
0F*
00*
01
00*
01-99
结束设置
开始标准存储
发送存储数据
手持终端无线通信信息显示※
注※：带※标志的功能需要使基座进入软件升级就绪状态，设置才生效。
使基座进入软件升级就绪状态
按住基座的 S 按键，看见蓝色 LED 开始闪烁即可松开。稍后会看到三个 LED 灯全部亮起，表示基座已进入
软件升级就绪状态。
nlscan.com
22
Page 30
2. 点协调方式基座无线通信设置
基座的网络协调方式: 参照“点协调方式无线通信设置”的手持终端的网络协调方式。
基座的通信信道: 通过改变这个选项来选择不同的信道。阅读器提供 16 组不同的无线信道供手持终端和
基座进行通信。
绑定第一个手持终端的 ID 号: 阅读器提供 16 个不同的手持终端 ID 号。
增加一个手持终端的 ID 号：阅读器提供 16 个不同的手持终端 ID 号。

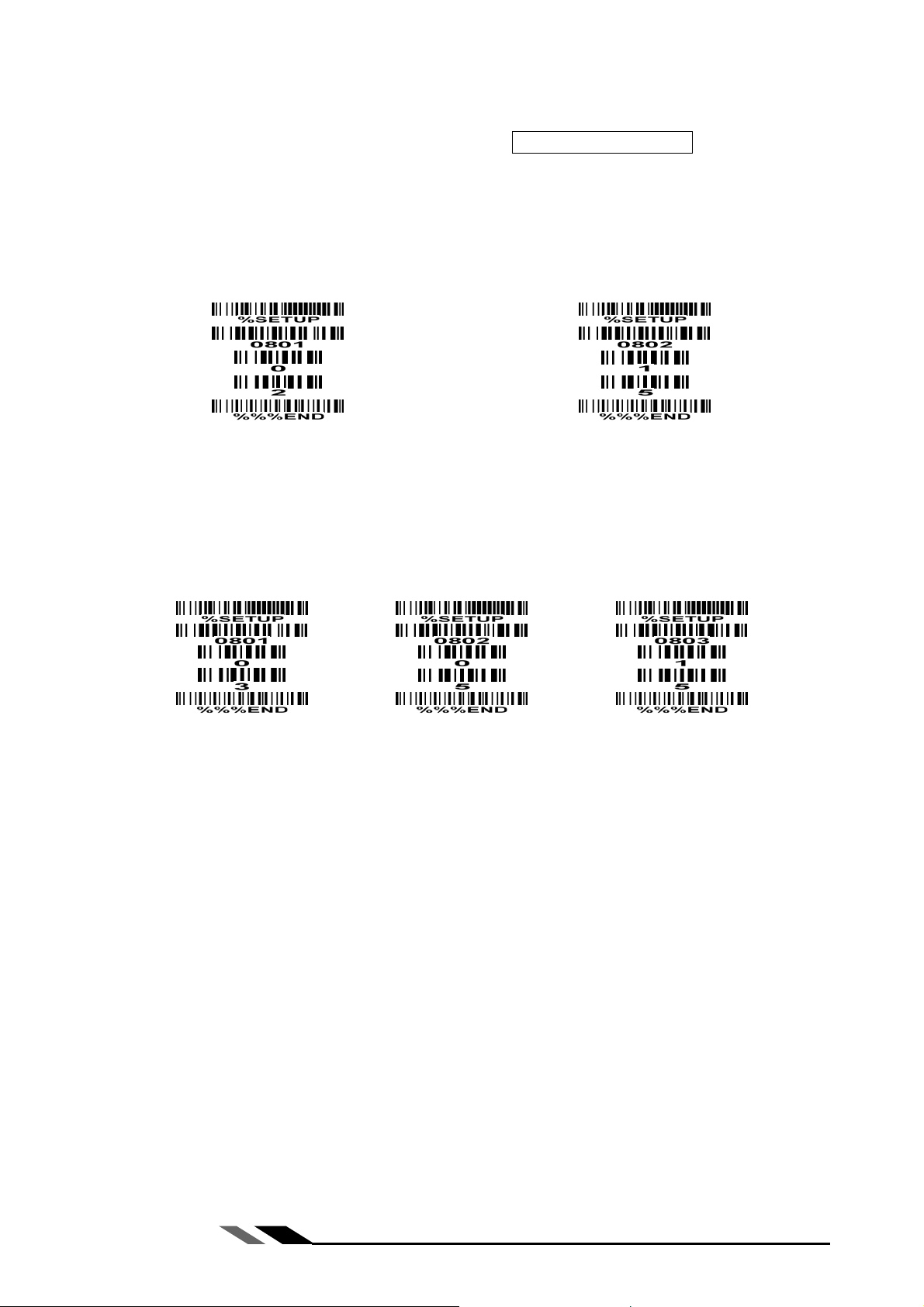

示例 1: 设置一个基座工作在通信信道 2，绑定 ID 号为 15 的手持终端.
步骤：依次扫描以下设置条码。
示例 2: 设置一个基座工作在通信信道 3，和 ID 号为 5 和 15 的手持终端通信，步骤为先绑定 ID 号为 5 的
手持终端，增加一个 ID 号为 15 的手持终端.
步骤：
1) 按住基座的
已进入软件升级就绪状态。
2) 手持终端依次扫描以下设置条码。
S 按键，看见蓝色 LED 开始闪烁即可松开。稍后会看到三个 LED 灯全部亮起，表示基座
□
无线功率水平: 通过改变此设置，可为基座设定不同的射频功率输出。
跳频: 如设置使能，基座工作在无线跳频方式。作用是在一组特定信道中选取通信质量最佳的信道。
nlscan.com
23
Page 31
开始设置
选项条码 选项 参数值
基座的网络协调方式※
基座的通信信道※
绑定第一个手持终端的 ID 号※
点协调
分布式协调
01-08
01-16 01-16
00*
01
01-16
06*
增加一个手持终端的 ID 号※
01-16 01-16
01*
02
03
04
05
06
07
00*
01
无线功率水平※
跳频※
10dbm
7dbm
5dbm
0dbm
-5dbm
-10dbm
-15dbm
禁止
使能
结束设置
基座无线通信信息显示※
注※：带※标志的功能需要使基座进入软件升级就绪状态
，设置才生效。
使基座进入软件升级就绪状态
按住基座的 S 按键，看见蓝色 LED 开始闪烁即可松开。稍后会看到三个 LED 灯全部亮起，表示基座已进入
软件升级就绪状态。
nlscan.com
24
Page 32
分布式协调方式无线通信设置

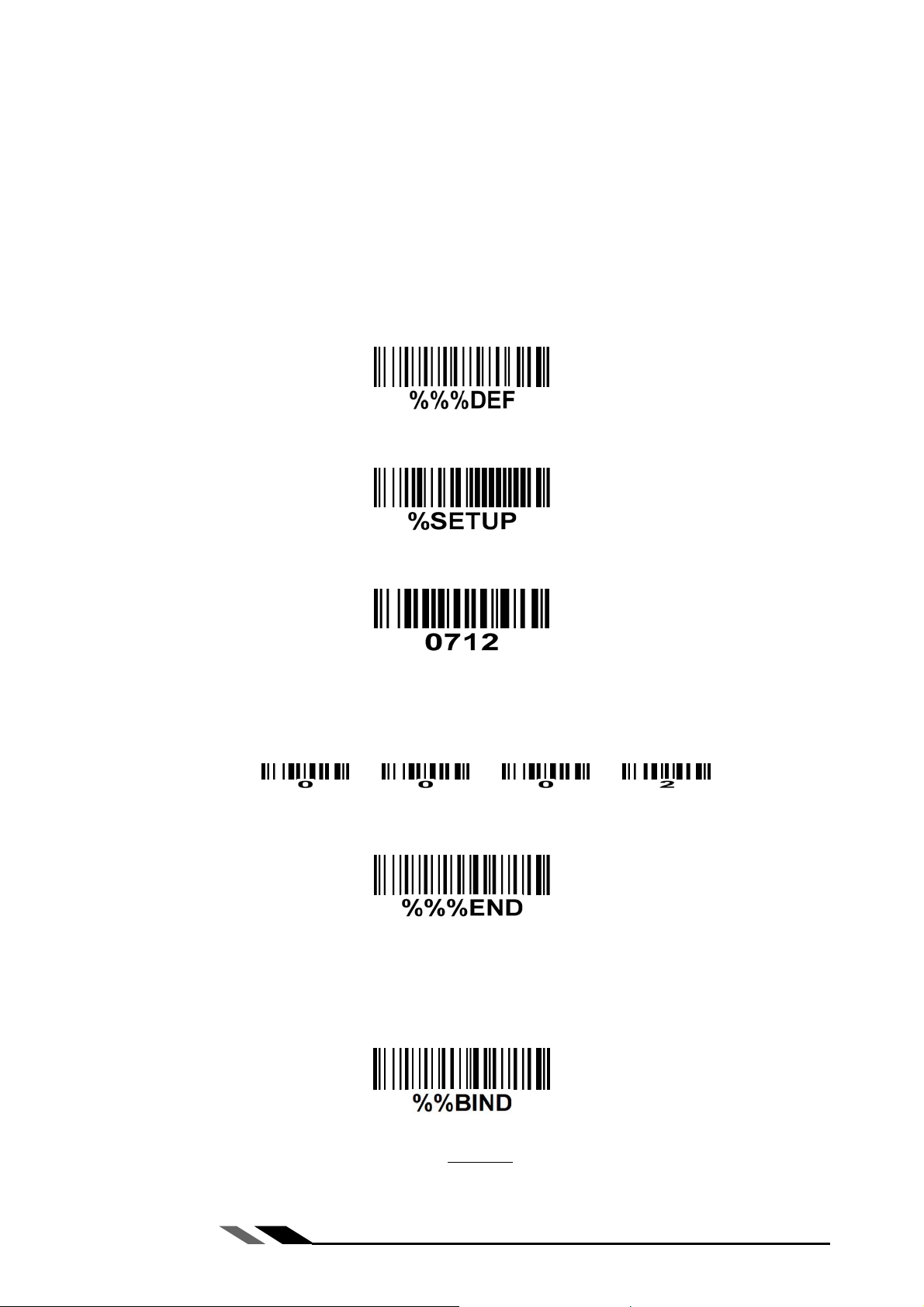

1. 群组建立示例
1.1 建立首个手持终端与基座的无线连接
步骤 1.0 参考附录的《恢复出厂设置、版本信息、无线通信信息》一节的内容，检查网络协调方式
是否为分布式协调方式（distributed coordination）。如果是点协调方式（point coordination），
可通过分别扫描设置条码 0700 和 0800 条码修改手持终端和基座的网络协调方式。
步骤 2.0 扫描以下条码恢复默认设置。
)不是必须步骤。
恢复默认设置
步骤 3.1 扫描以下条码开始对手持终端的设置。
进入设置
步骤 3.2 扫描以下条码进行手持终端的地址分配。
分配手持终端地址
步骤 3.3 扫描四个用于设置的字符条码确定相应地址。
)同一工作区域内的手持终端的地址必须不同。
+
4 位手持终端地址（从 0000 到 1999）
例如：
步骤 3.4 扫描以下条码结束对手持终端的设置。
步骤 4.1 手持终端扫描以下条码开始与基座建立绑定关系。
)手持终端的蓝色 LED 开始闪，表示：手持终端已准备好被放入基座。
)读 BIND 条码配对手持终端和基座，基座将被该手持终端独自占有，任何之前关联的手持终端将被
排除。
)默认的基座地址是一个随机数。未与手持终端绑定前，可能会与邻近其它基座的地址冲突。
结束设置
步骤 4.2 在 10 秒内将手持终端放入基座上并保证牢固，蜂鸣器将发出两声鸣叫，表示绑定成功。如
果蜂鸣器发出三声鸣叫，表示绑定失败，请回到步骤 4.1
重新开始。
nlscan.com
25
Page 33
1.2 建立多个手持终端与一个基座的无线连接
步骤 5.0 按照 1.1 节的指引，绑定第一个手持终端和基座。
步骤 6.0 重复步骤 3.1～3.4

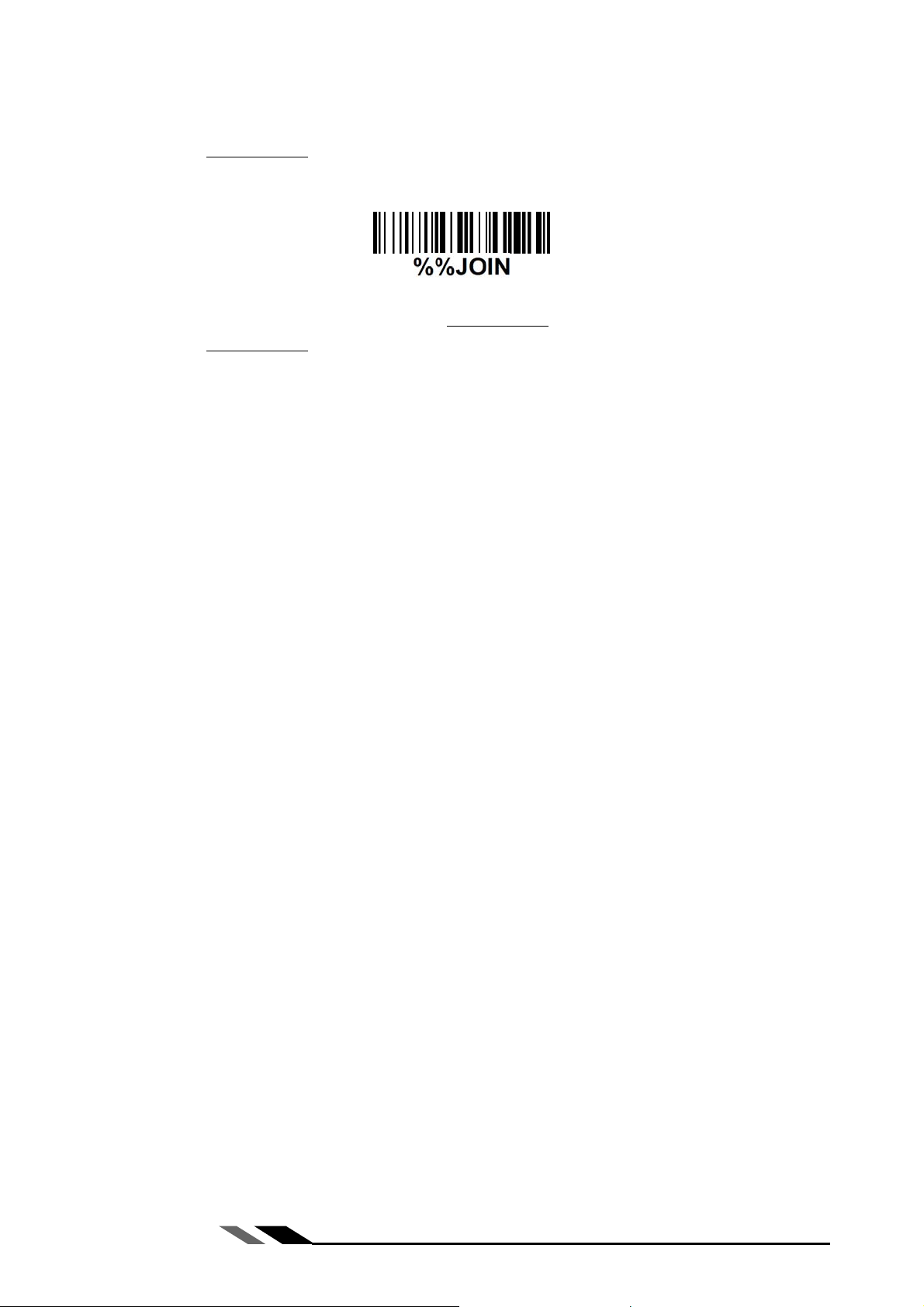

步骤 7.1 第二个手持终端扫描以下条码开始与基座建立加入关系。
)手持终端的蓝色 LED 开始闪，表示：手持终端已准备好被放入基座。
步骤 7.2 在 10 秒内将手持终端放入基座上并保证牢固，如蜂鸣器发出两声鸣叫，表示加入成功；如
果蜂鸣器发出三声鸣叫，表示加入失败，请重复步骤 7.1～7.2
步骤 8.0 重复步骤 6.0～7.2
)单个群组最多可绑定 16 个手持终端。
1.3 设置检查
可参考附录的《恢复出厂设置、版本信息、无线通信信息》一节的内容，检查设置是否成功。
，设置第二个手持终端的地址。
。
，绑定第三个、第四个、…手持终端。
nlscan.com
26
Page 34
2. 分布式协调方式手持终端无线通信设置
手持终端的网络协调方式: 参照“点协调方式无线通信设置”的手持终端的网络协调方式。
手持终端的地址：阅读器提供 2000 个不同的地址。注意：同一工作区域内的手持终端的地址必须不同。
手持终端的无线功率水平: 通过改变此设置，可为手持终端设定不同的射频功率输出。
射频协议超时时间：手持终端认为传送失败前需要等待的时间，使用 RS232 接口时至少设置成大于或者等
于 RS232 反馈时延。
手持终端的有线传送结果通知：如果使能，基座发送数据给主机的结果将会通知手持终端。
开始设置
选项条码 选项 参数值
手持终端的网络协调方式
手持终端的地址
手持终端的无线功率水平
射频协议超时时间
手持终端的有线传送结果通知
点协调
分布式协调
0000-1999
10dbm
7dbm
5dbm
0dbm
-5dbm
-10dbm
-15dbm
02-20（秒）
禁止
使能
00*
01
0000-1999
0000*
01*
02
03
04
05
06
07
02-20
02*
00*
01
结束设置
绑定
加入
手持终端无线通信信息显示※
注※：带※标志的功能需要使基座进入软件升级就绪状态
，设置才生效。
使基座进入软件升级就绪状态
按住基座的 S 按键，看见蓝色 LED 开始闪烁即可松开。稍后会看到三个 LED 灯全部亮起，表示基座已进入
软件升级就绪状态。
nlscan.com
27
Page 35

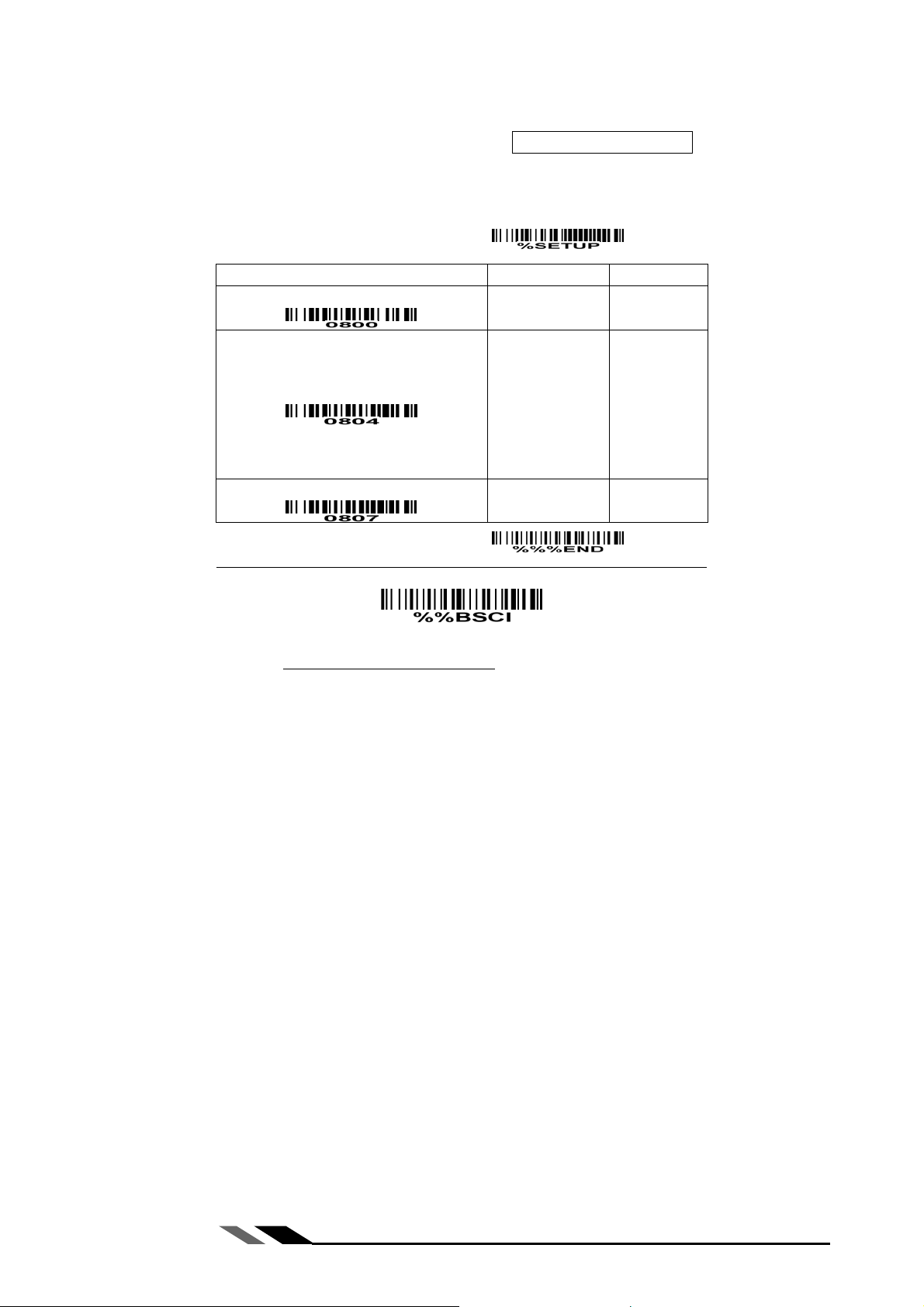

3. 分布式协调方式基座无线通信设置
基座的网络协调方式: 参照“点协调方式无线通信设置”的手持终端的网络协调方式。
基座的网络协调方式：参考手持终端的网络协调方式。
基座的有线传送结果通知：参考手持终端的有线传送结果通知。
开始设置
选项条码 选项 参数值
基座的网络协调方式※
基座的无线功率水平※
基座的有线传送结果通知※
点协调
分布式协调
10dbm
7dbm
5dbm
0dbm
-5dbm
-10dbm
-15dbm
禁止
使能
00*
01
01*
02
03
04
05
06
07
00*
01
结束设置
基座无线通信信息显示※
注※：带※标志的功能需要使基座进入软件升级就绪状态
使基座进入软件升级就绪状态
按住基座的 S 按键，看见蓝色 LED 开始闪烁即可松开。稍后会看到三个 LED 灯全部亮起，表示基座已进入
软件升级就绪状态。
，设置才生效。
nlscan.com
28
Page 36

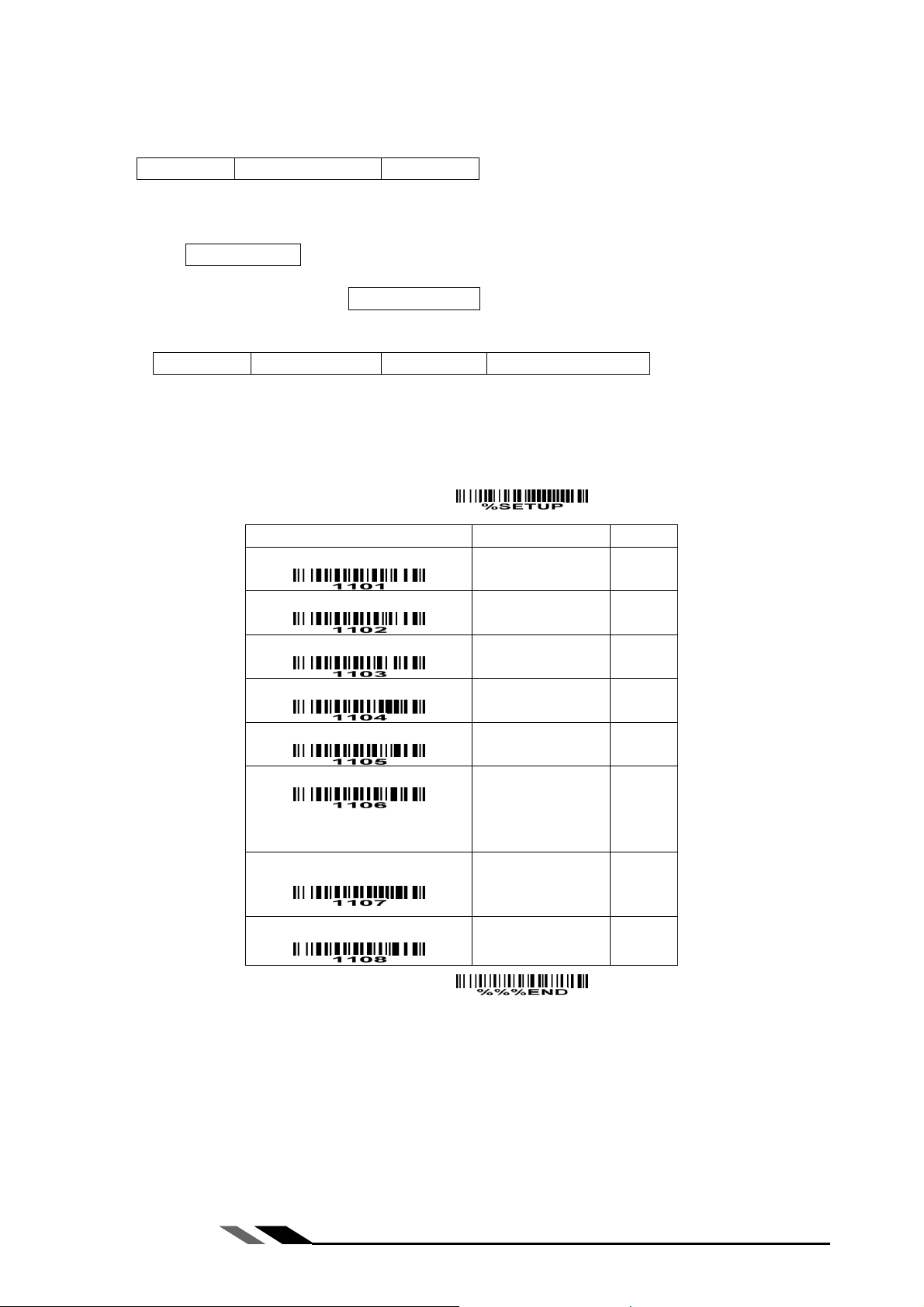

UPC-A 码
识读：格式
1 位前导 0 11 位字符信息 1 位校验符
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
自定义码制识别符：可通过修改此项参数，设置不同的 1 位自定义码制识别符。使用时，需参考“字符串
传送”一节的码制识别符传送。
插入字符串组：设置一个两位数值来表示在输出 UPC-A 码数据字符时，需插入的字符串组。可以参照“手
动扫描触发方式和部分全局设置”的全局插入字符串组。
附加码：附加码是指附加 2 位或 5 位字符。
格式：
1 位前导 0 11 位字符信息 1 位校验符 2 位或 5 位附加字符
截去/扩展：
截去前导 0-此功能被选中时，UPC-A 数据字符的前导一位或多位 0 将被截去。
扩展成 EAN-13-此功能被选中时，输出数据扩展成 13 位的 EAN-13 码。
例如：条码“123456789180”，输出：“0123456789180”。
开始设置

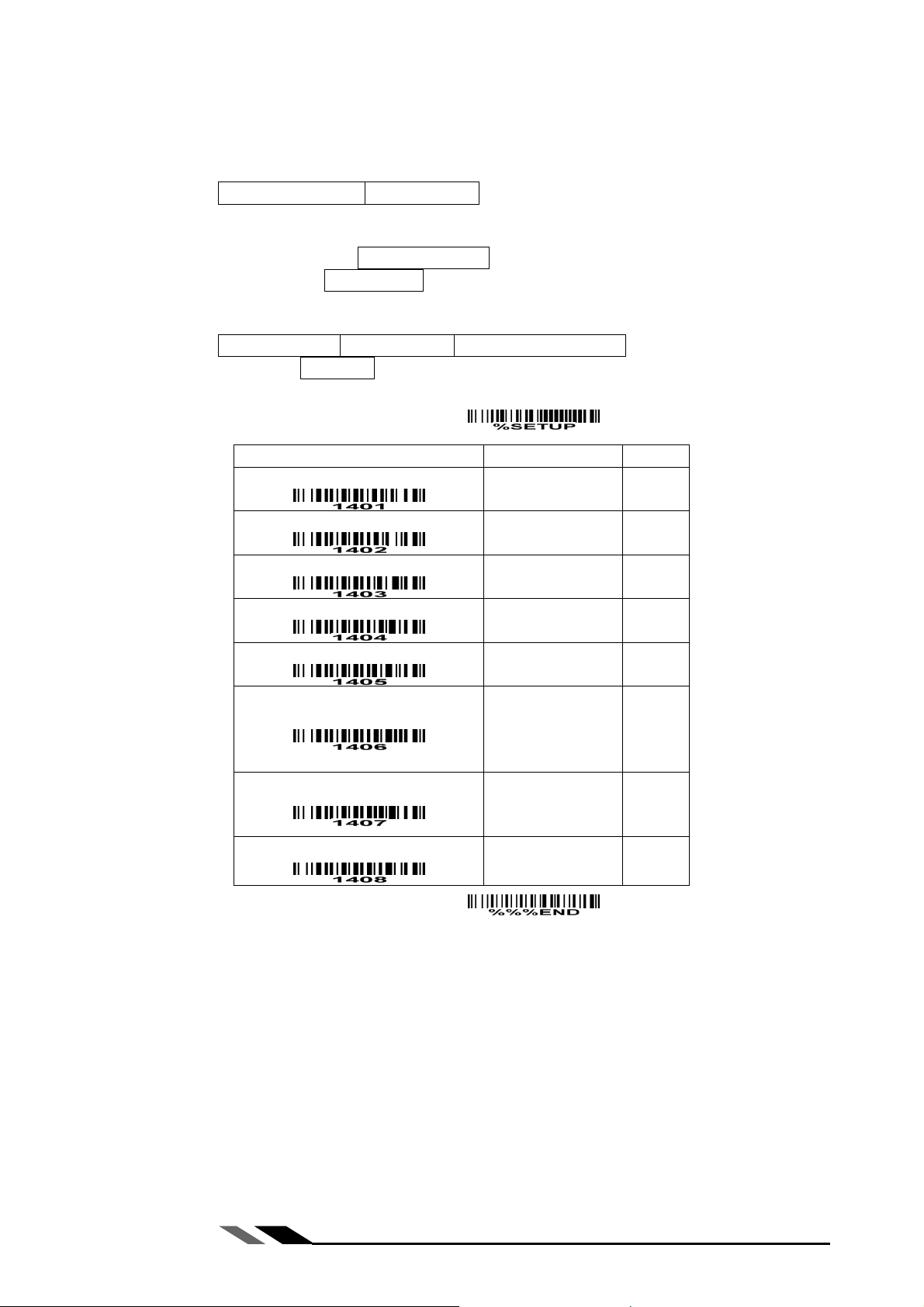

选项条码 选项 参数值
识读
校验符确认
校验符传送
自定义码制识别符
插入字符串组
附加码
截去/扩展
预留
禁止
使能
禁止
使能
禁止
使能
00-FF
16
（ASCII）
00-66
无
2位
5位
2位或5位
无
截去前导 0
扩展成 EAN-13
00
01*
00
01*
00
01*
00-FF16
<A>*
00-66
00*
00*
01
02
03
00*
01
02
nlscan.com
结束设置
29
Page 37

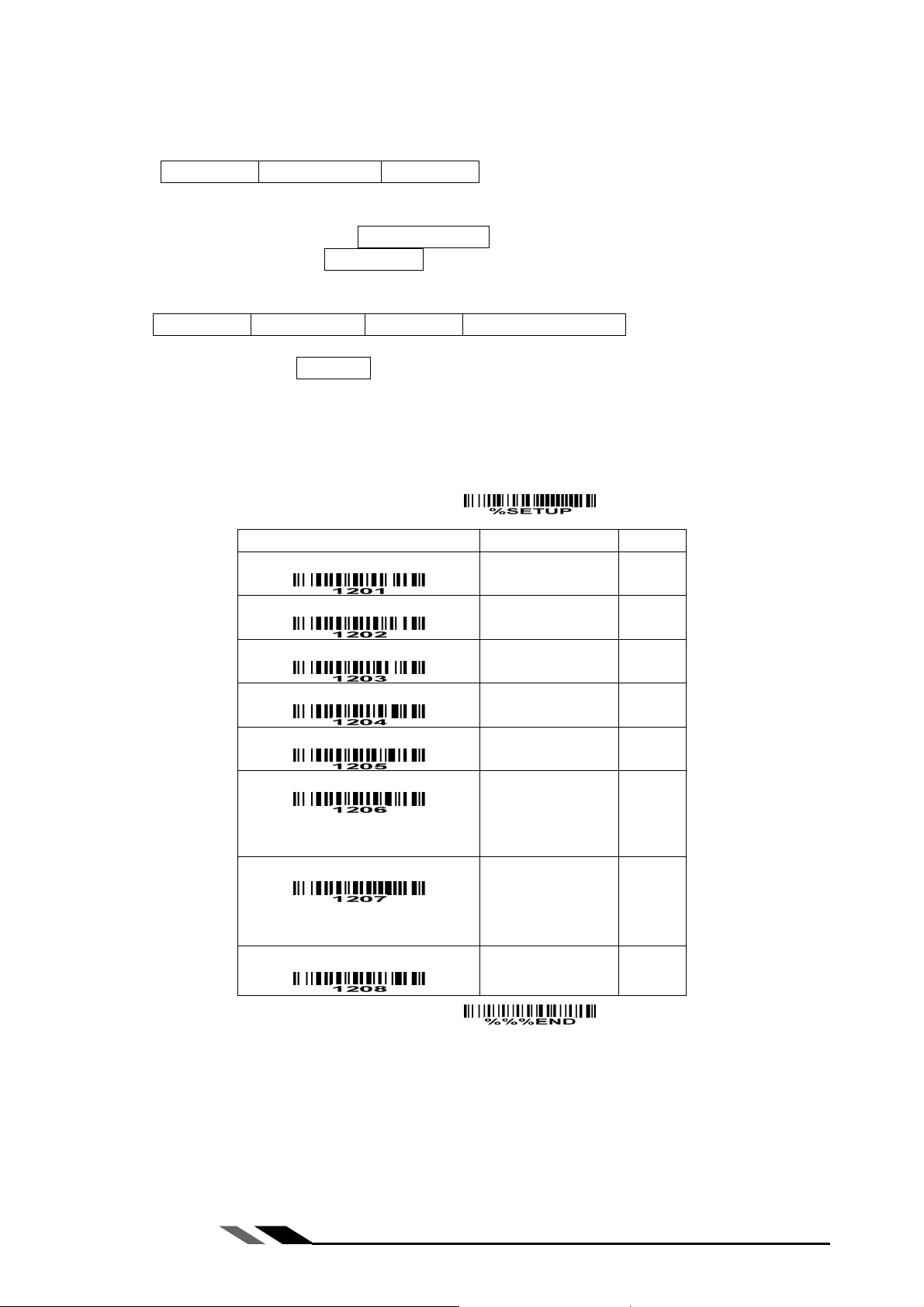

UPC-E 码
识读：格式
1 位前导 0 6 位字符信息 1 位校验符
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。。
附加码：附加码是指附加 2 位或 5 位字符。
格式
1 位前导 0 6 位字符信息 1 位校验符 2 位或 5 位附加字符
截去/扩展：
截去前导 0-参照“UPC-A”的截去/扩展。
扩展成 EAN-13-此功能被选中时，输出数据扩展成 13 位的 EAN-13 码。
例如：条码“0123654”，输出：“0012360000057”。
扩展到 UPC-A-此功能被选中时，输出数据扩展成 12 位的 UPC-A 码。
例如：条码“0123654”，输出：“012360000057”。
选项条码 选项 参数值
识读
校验符确认
校验符传送
自定义码制识别符
插入字符串组
附加码
截去/扩展
预留
禁止
使能
禁止
使能
禁止
使能
00-FF
（ASCII）
00-66
无
2位
5位
2位或5位
无
截去前导 0
扩展成 EAN-13
扩展成 UPC-A
16
开始设置
00
01*
00
01*
00
01*
00-FF16
<D>*
00-66
00*
00*
01
02
03
00*
01
02
03
nlscan.com
结束设置
30
Page 38
EAN-13 和 ISBN/ISSN 转换设置
识读：
格式
12 位字符信息 1 位校验符
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
附加码：附加码是指附加 2 位或 5 位字符。
格式
12 位字符信息 1 位校验符 2 位或 5 位附加字符
ISBN/ISSN：ISBN（国际标准图书码 International Standard Book Number）和 ISSN（国际标准系列码
International Standard Serial Number）是提供给书或杂志使用的具有识别作用且通行国际间的统一编
号。ISBN 是对前导码为“978”的 EAN-13 码进行转换得到 10 位字符数据；ISSN 是对前导码为“977”的
EAN-13 码进行转换得到的 8 位字符数据。
例如：条码“9780194315104”,输出：“019431510X”。
例如：条码“9771005180004”,输出：“10051805”。
nlscan.com
31
Page 39
开始设置
选项条码 选项 参数值
识读
校验符确认
校验符传送
自定义码制识别符
插入字符串组
附加码
ISBN/ISSN 转换
预留
禁止
使能
禁止
使能
禁止
使能
00-FF
（ASCII）
00-66
无
2位
5位
2位或5位
禁止
使能
16
00
01*
00
01*
00
01*
00-FF
<A>*
00-66
00*
00*
01
02
03
00*
01
16
结束设置
ISBN/ISSN 转换快速设置
使能
禁止
nlscan.com
32
Page 40
EAN-8
识读：
格式
7 位字符信息 1 位校验符
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
附加码：附加码是指附加 2 位或 5 位字符。
格式
7 位字符信息 1 位校验符 2 位或 5 位附加字符
截去/扩展：参照“UPC-A”的截去/扩展。
选项条码 选项 参数值
识读
校验符确认
校验符传送
自定义码制识别符
插入字符串组
附加码
截去/扩展
预留
禁止
使能
禁止
使能
禁止
使能
00-FF
（ASCII）
00-66
无
2位
5位
2位或5位
无
截去前导 0
扩展成 EAN-13
开始设置
00
01*
00
01*
00
01*
16
00-FF16
<A>*
00-66
00*
00*
01
02
03
00*
01
02
nlscan.com
结束设置
33
Page 41
39 码
识读：
格式
1 位起始符（＊） 多位字符信息（可变的） 1 位检验符（可选项） 1 位结束符（＊）
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
最大/最小码字长度：此长度是指被识读条码的数据字符长度的有效范围。可以参照“手动扫描触发方式
和部分全局设置”的全局最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
数据传输格式：
标准－输出 ASCII 码的一一对应的字面翻译字符。
全 ASCII 码－输出字符串组合后的 ASCII 码字符串。组合方式是将每两个字符编码成一个 ASCII 码，两个
字符由特殊字符（$,+,%,/）中的一个和 26 个英文字母（A－Z）中的一个构成。
起始符/终止符传送：39 码的起始符和终止符是“＊”。如使能，输出字符数据包含两个“＊”。
“＊”可作数据字符：如使能，数据字符可包含“＊”。
39 码转换成 32 码：32 码是 39 码的一个变种，应用于意大利医药业。注意 39 码的解码必须是使能，本选
项才有效。
32 码格式
“A” (前缀，可选项) 8 位数字信息 校验符
32 码的前缀“A”传送：如使能，所有 32 码的输出将带有前缀“A”。
Trioptic 39 码识读：Trioptic 39 码是 39 码的一个变种，应用于磁带和计算机耗材的标记。Trioptic 39
码是定长码，包含 1 个起始符、6 个数据字符和 1 个终止符。
Trioptic 39 码格式
1 位起始符（$） 6 位数字信息 1 位结束符（$）
Trioptic 39 码起始符/终止符传送：Trioptic 39 码的起始符和终止符是“＊”。如使能，输出字符数据
包含两个“$”。
nlscan.com
34
Page 42

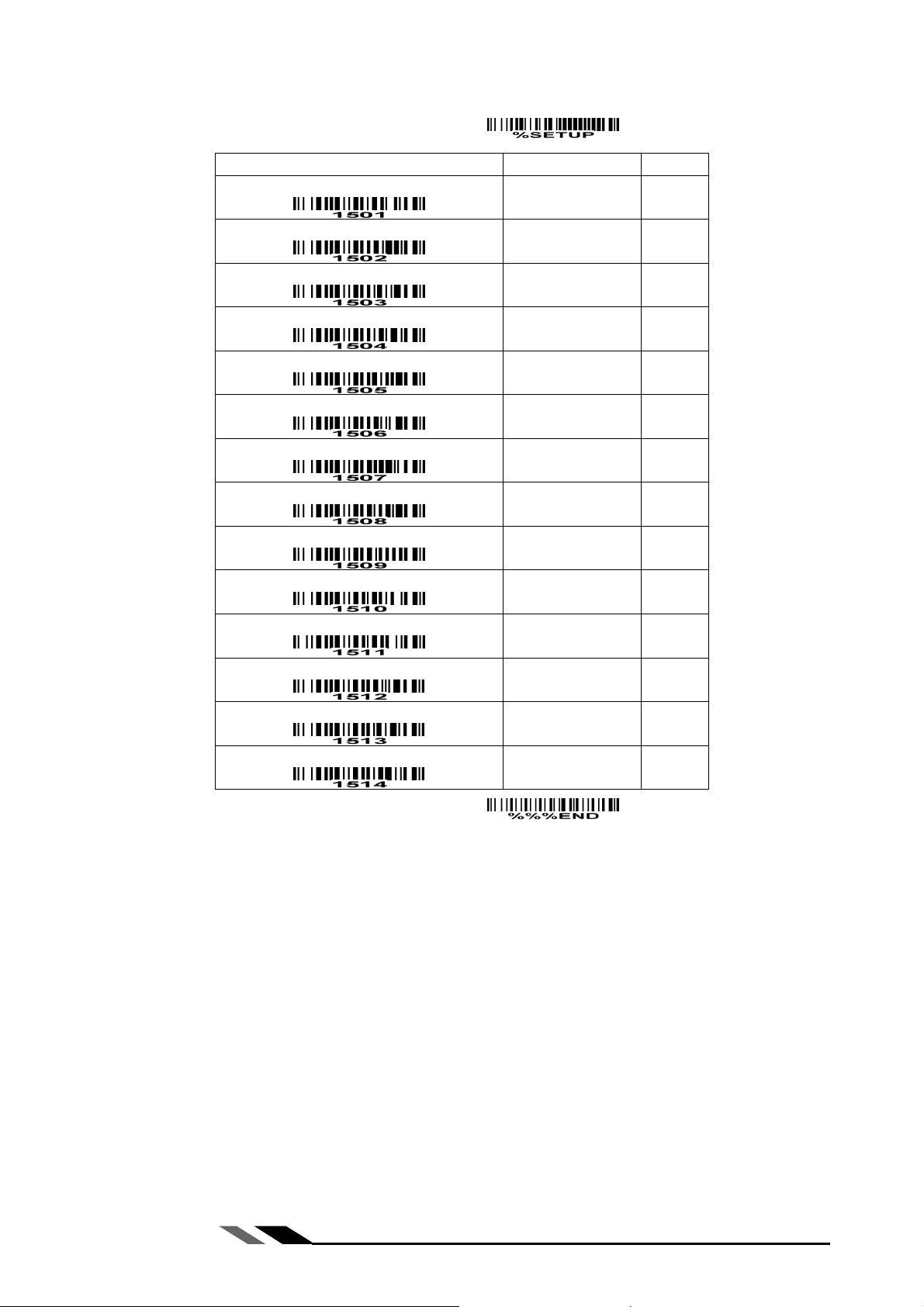

开始设置
选项条码 选项 参数值
识读
校验符确认
校验符传送
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
数据传输格式
起始符/终止符传送
“＊”可作数据字符
39 码转换成 32 码
32 码的前缀“A”传送
Trioptic 39 码识读
Trioptic 39 码起始符/终止符传送
禁止
使能
禁止
使能
禁止
使能
00-99
00-99
00-FF
16
（ASCII）
00-66
标准
全 ASCII 码
禁止
使能
禁止
使能
禁止
使能
禁止
使能
禁止
使能
禁止
使能
00
01*
00*
01
00*
01
00-99
00*
00-99
01*
00-FF16
<M>*
00-66
00*
00*
01
00*
01
00*
01
00*
01
00*
01
00
01*
00*
01
nlscan.com
结束设置
35
Page 43

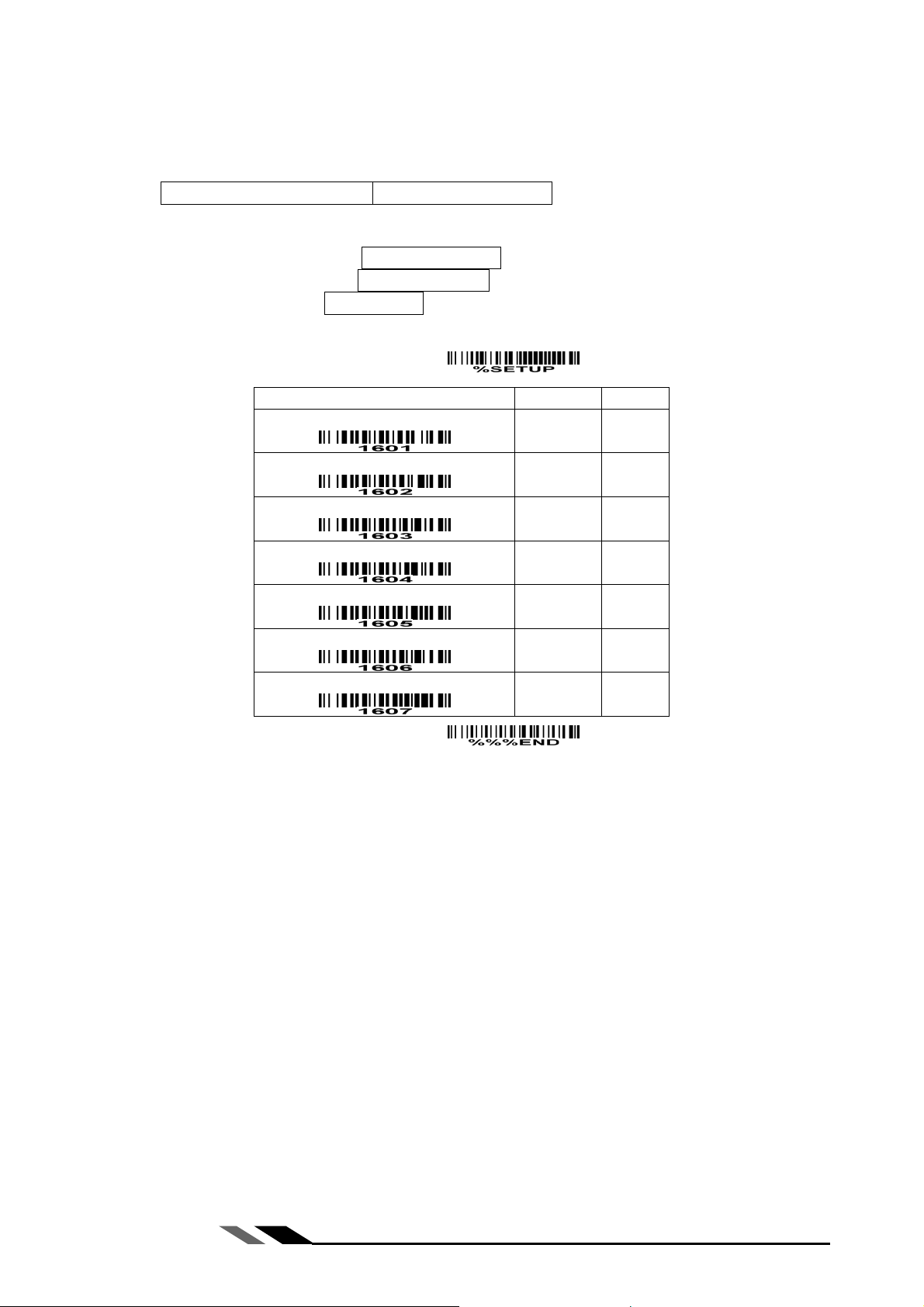

交叉 25 码
识读：
格式
多位字符信息（可变的） 1 位检验符（可选项）
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
选项条码 选项 参数值
识读
校验符确认
校验符传送
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
开始设置
禁止
使能
禁止
使能
禁止
使能
00-99
00-99
00-FF
（ASCII）
00-66
16
00
01*
00*
01
00*
01
00-99
99*
00-99
06*
00-FF16
<I>*
00-66
00*
结束设置
nlscan.com
36
Page 44
工业 25 码
识读：
格式
多位字符信息（可变的） 1 位检验符（可选项）
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
选项条码 选项 参数值
识读
校验符确认
校验符传送
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
禁止
使能
禁止
使能
禁止
使能
00-99
00-99
00-FF
（ASCII）
00-66
开始设置
00
01*
00*
01
00*
01
00-99
00*
00-99
00*
16
00-FF16
<H>*
00-66
00*
结束设置
nlscan.com
37
Page 45

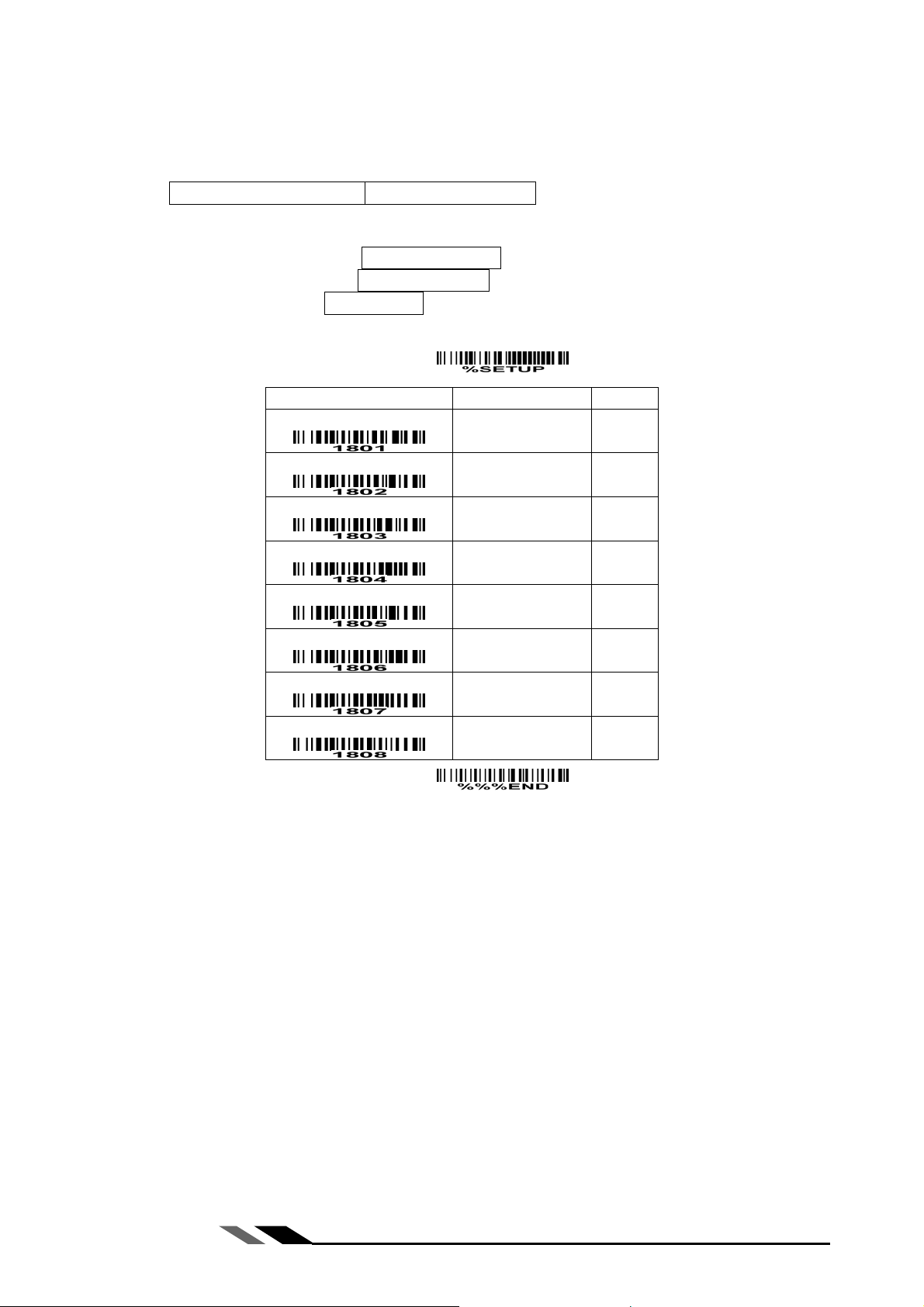

矩阵 25 码
识读：
格式
多位字符信息（可变的） 1 位检验符（可选项）
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
选项条码 选项 参数值
识读
校验符确认
校验符传送
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
预留
禁止
使能
禁止
使能
禁止
使能
00-99
00-99
00-FF
16
（ASCII）
00-66
开始设置
00
01*
00*
01
00*
01
00-99
00*
00-99
06*
00-FF
16
<X>*
00-66
00*
nlscan.com
结束设置
38
Page 46

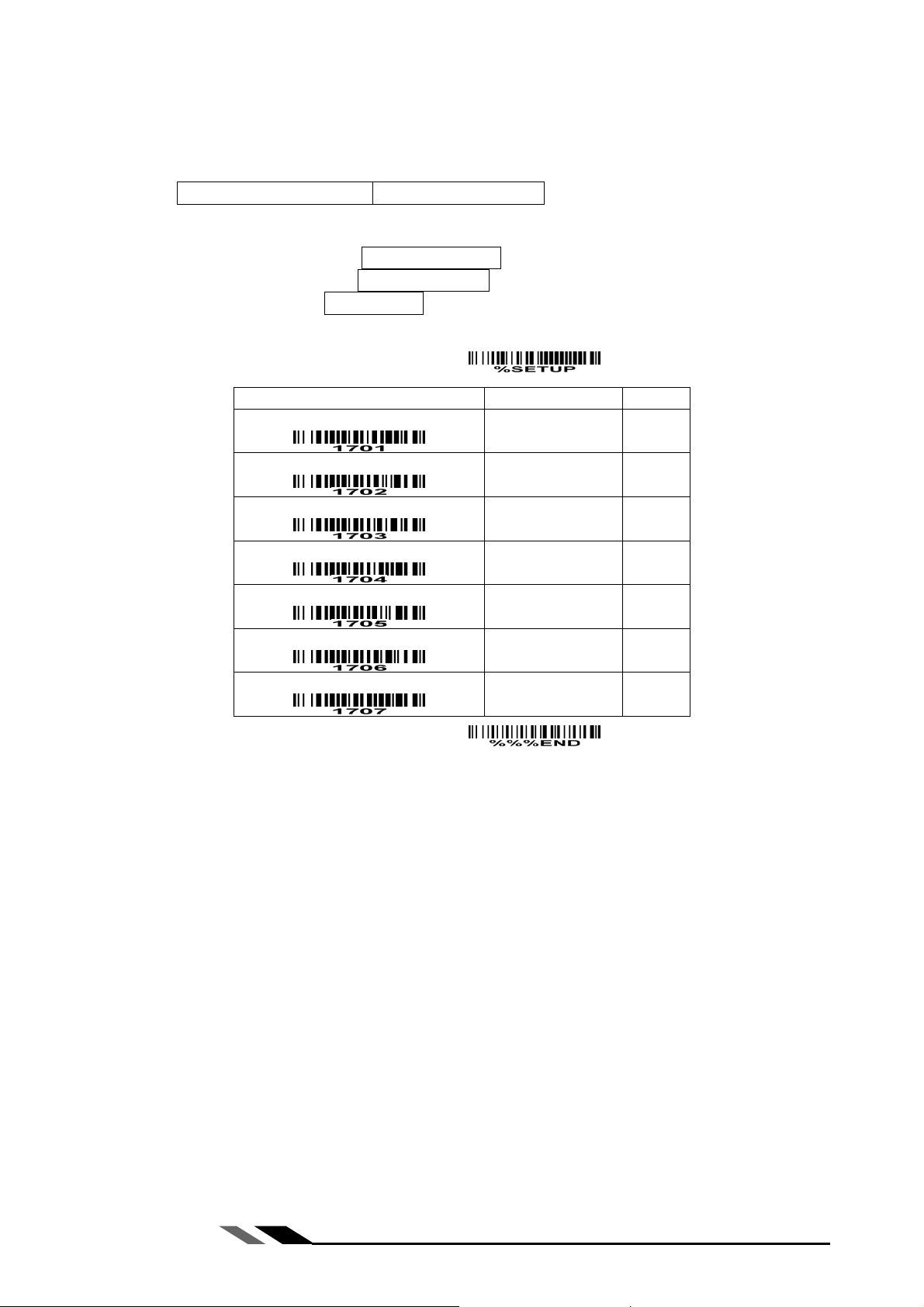

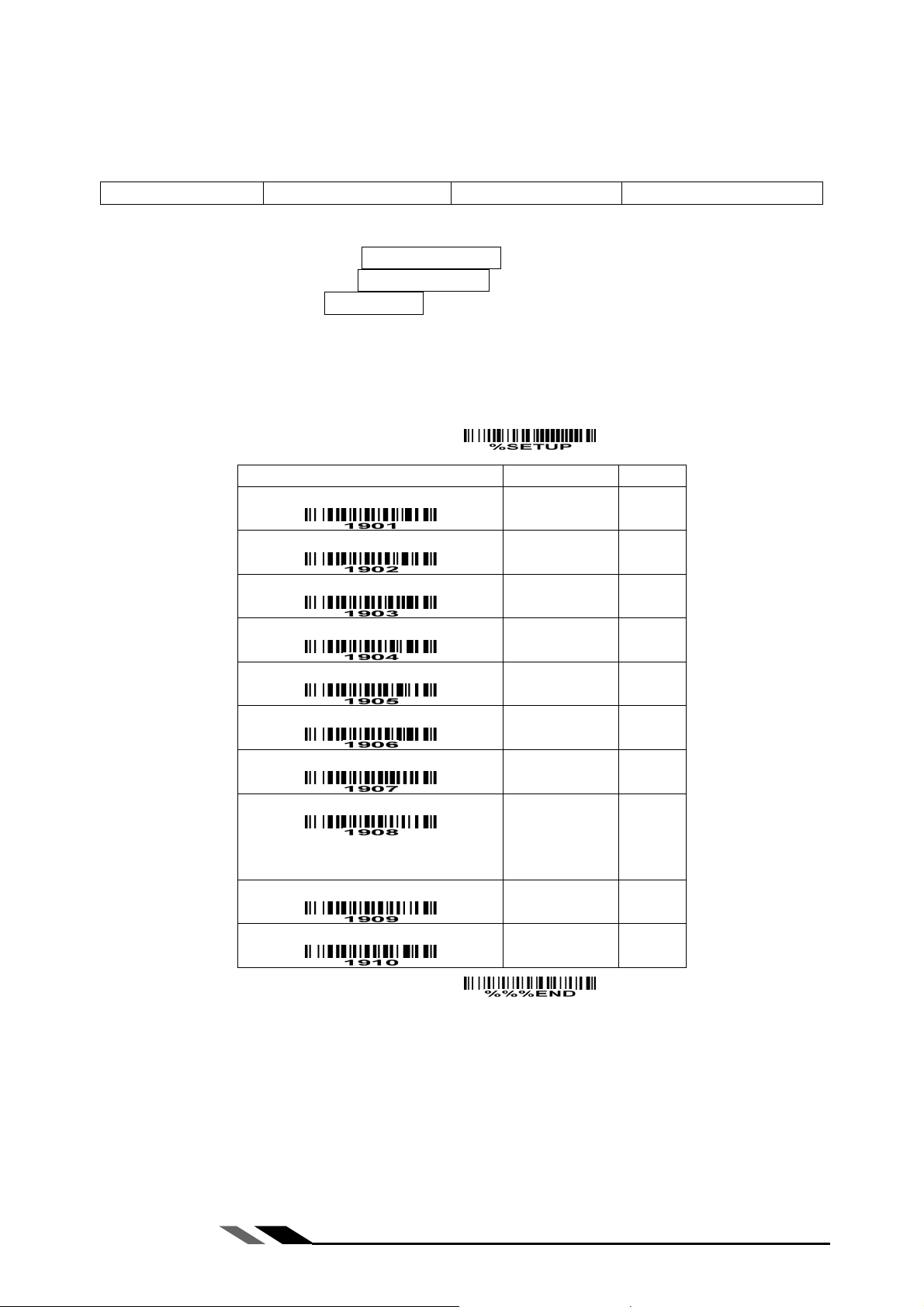

库德巴码
识读：
格式
1 位起始符（ABCD） 多位字符信息（可变的） 1 位检验符（可选项） 1 位终止符（ABCDTN*E）
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
起始符/终止符类型：A、B、C、D 只用作起始符和终止符，其选择可任意组合。当 A、B、C、D 用作终止符
时，亦可分别用 T、N、*、E 来代替。
起始符/结束符传送：如使能，输出数据包含起始符/终止符。
起始符与结束符相同：如使能，条码的起始符与终止符必须相同才是有效条码。
开始设置
选项条码 选项 参数值
识读
校验符确认
校验符传送
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
起始符/终止符类型
起始符/终止符传送
起始符与终止符相同
禁止
使能
禁止
使能
禁止
使能
00-99
00-99
00-FF
（ASCII）
00-66
ABCD/ABCD
abcd/abcd
ABCD/TN*E
abcd/tn*e
禁止
使能
禁止
使能
16
00
01*
00*
01
00*
01
00-99
00*
00-99
00*
00-FF16
<N>*
00-66
00*
00*
01
02
03
00*
01
00*
01
nlscan.com
结束设置
39
Page 47

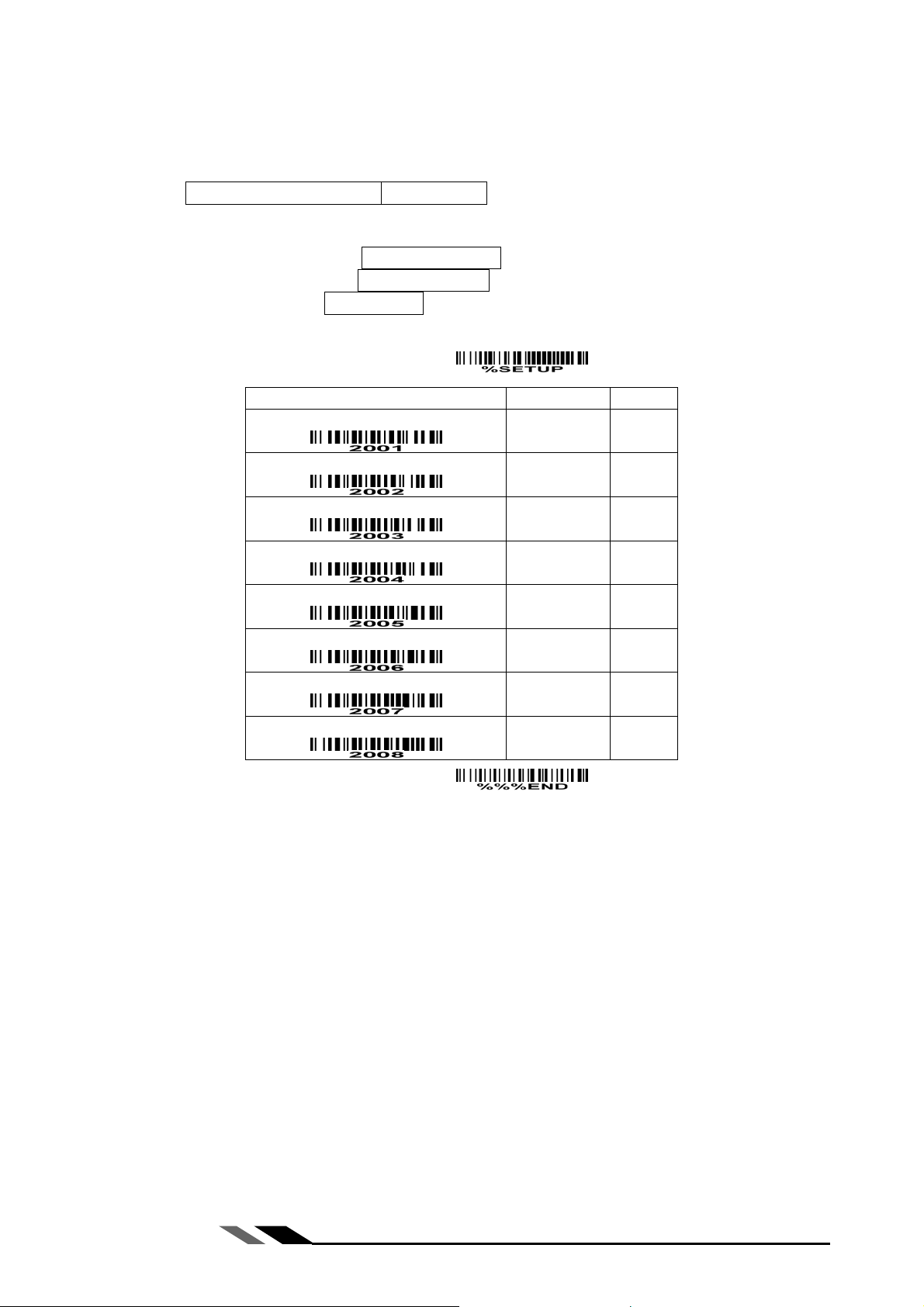

128 码
识读：
格式
多位字符信息（可变的） 1 位检验符
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
选项条码 选项 参数值
识读
校验符确认
校验符传送
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
预留
开始设置
禁止
使能
禁止
使能
禁止
使能
00-99
00-99
00-FF
（ASCII）
00-66
16
00
01*
00
01*
00*
01
00-99
00*
00-99
01*
00-FF16
<K>*
00-66
00*
nlscan.com
结束设置
40
Page 48

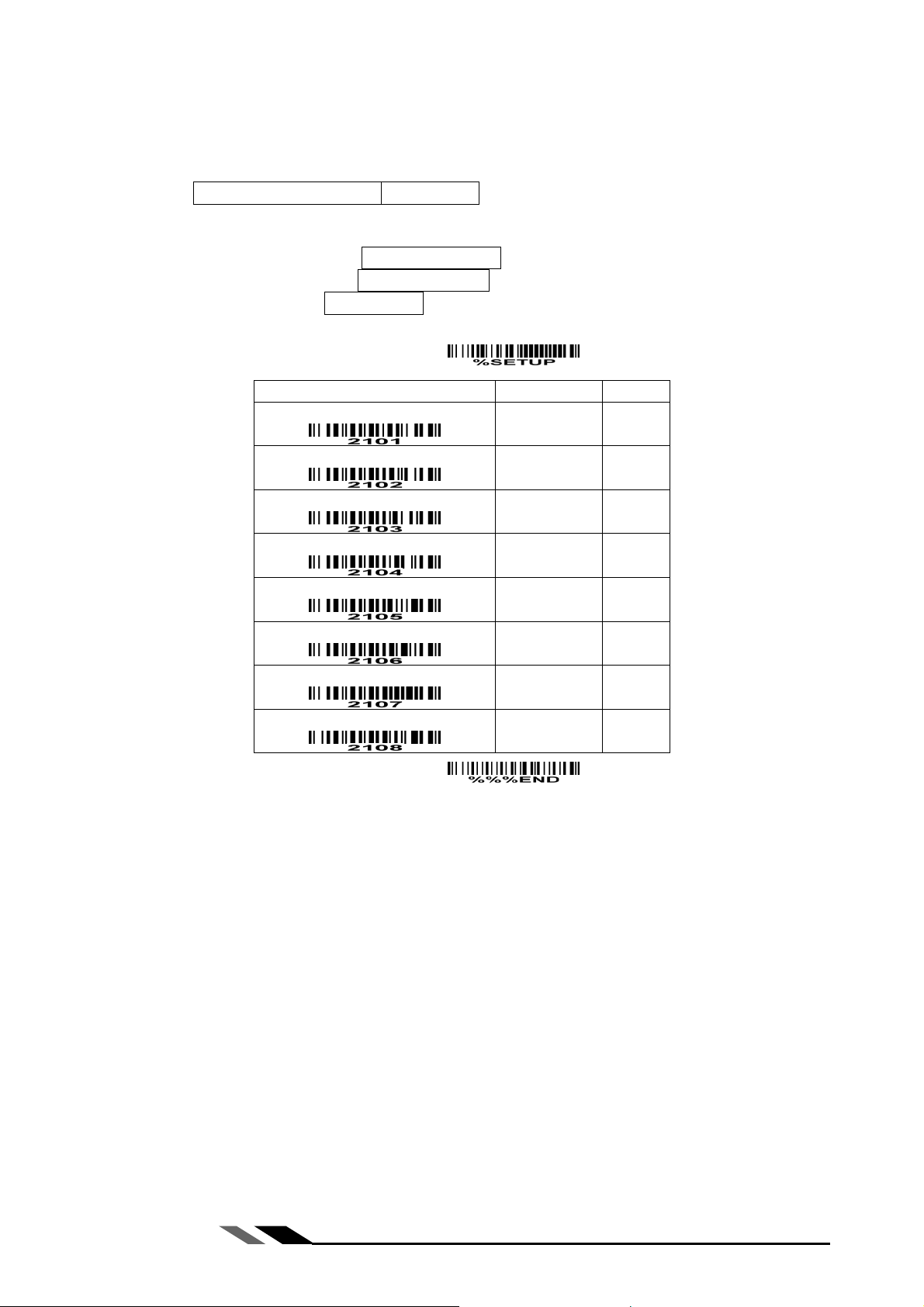

93 码
识读：
格式
多位字符信息（可变的） 2 位检验符
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
选项条码 选项 参数值
识读
校验符确认
校验符传送
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
预留
禁止
使能
禁止
使能
禁止
使能
00-99
00-99
00-FF
（ASCII）
00-66
开始设置
00
01*
00
01*
00*
01
00-99
00*
00-99
01*
16
00-FF16
<L>*
00-66
00*
结束设置
nlscan.com
41
Page 49
11 码
识读：
格式
多位字符信息（可变的） 1 位或 2 位检验符（可选项）
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
选项条码 选项 参数值
识读
校验符确认
校验符传送
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
禁止
使能
无
1位
2位
禁止
使能
00-99
00-99
00-FF
（ASCII）
00-66
开始设置
16
00
01*
00
01*
02
00*
01
00-99
00*
00-99
00*
00-FF16
<V>*
00-66
00*
结束设置
nlscan.com
42
Page 50

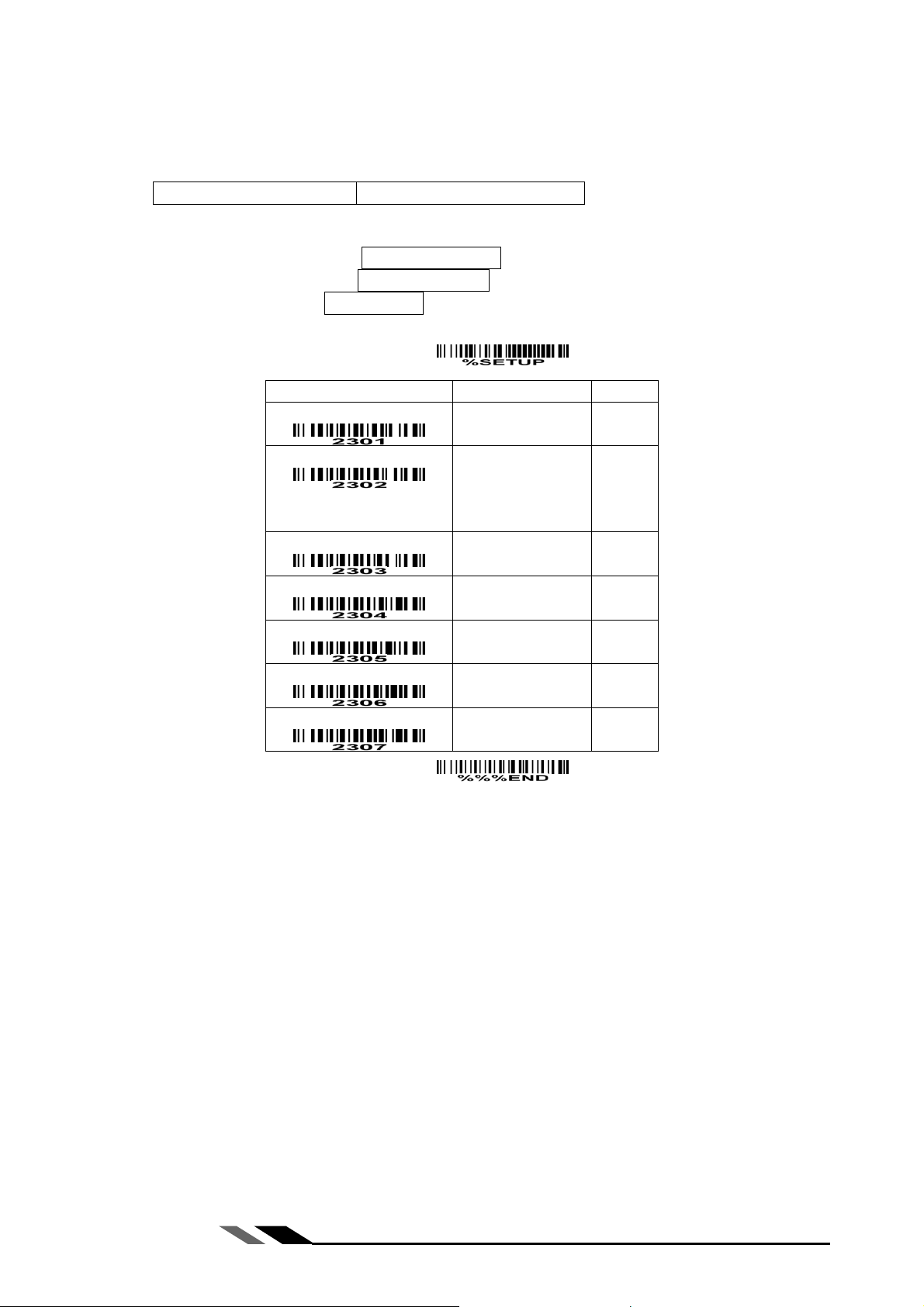

MSI/Plessey
识读：
格式
多位字符信息（可变的） 1 位或 2 位检验符（可选项）
校验符确认：MSI/Plessey 有 1 位或者 2 位校验符选项。有三种校验模式：Mod10、Mod10/10 和 Mod11/10。
校验符传送：如使能，传送校验符。
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
开始设置
选项条码 选项 参数值
识读
校验符确认
校验符传送
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
禁止
使能
无
1 位（Mod10）
2 位（Mod10/10）
2 位（Mod11/10）
禁止
使能
00-99
00-99
00-FF
16
（ASCII）
00-66
00*
01
00*
01
02
03
00*
01
00-99
00*
00-99
00*
00-FF
16
<O>*
00-66
00*
结束设置
nlscan.com
43
Page 51
UK/Plessey
识读：
格式
多位字符信息（可变的） 2 位检验符
校验符确认：UK/Plessey 有 2 位校验符。校验符采用循环冗余编码（Cyclic Check Code，简称 CRC）。
校验符传送：如使能，传送校验符。
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
开始设置
选项条码 选项 参数值
识读
校验符确认
校验符传送
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
预留
禁止
使能
禁止
使能
禁止
使能
00-99
00-99
00-FF
16
（ASCII）
00-66
00*
01
00
01*
00*
01
00-99
00*
00-99
01*
00-FF
<U>*
00-66
00*
16
结束设置
nlscan.com
44
Page 52
UCC/EAN 128
识读：
格式
多位字符信息（可变的） 1 位检验符
校验符确认：如使能，检测校验符。
校验符传送：如使能，传送校验符。
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
选项条码 选项 参数值
识读
校验符确认
校验符传送
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
预留
禁止
使能
禁止
使能
禁止
使能
00-99
00-99
00-FF
（ASCII）
00-66
开始设置
00
01*
00
01*
00*
01
00-99
00*
00-99
01*
16
00-FF16
<K>*
00-66
00*
结束设置
nlscan.com
45
Page 53
中国邮政码
识读：
格式
11 位字符信息
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
选项条码 选项 参数值
识读
预留
预留
预留
预留
自定义码制识别符
插入字符串组
开始设置
禁止
使能
00-FF
（ASCII）
00-66
16
00
01*
00-FF16
<T>*
00-66
00*
结束设置
nlscan.com
46
Page 54
GS1 DataBar (GS1 DataBar Truncated)
GS1 DataBar Truncated 条码的结构和编码方式与标准的 GS1 DataBar 完全一致，只是条码的高度缩减到
最小是 13 个模块高；而标准 GS1 DataBar 条码高度是大于或等于 33 个模块高。
识读：
格式
16 位字符信息
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
码制转换:
UCC/EAN 128- 参照“字符串传送”的码制识别符传送，转化后 AIM 识别符定义为]Cm。
UPC-A 或 EAN-13- 起始条码字符为“010”，然后接着是一个“0”的条码，将会转换成 EAN-13。起始条码
字符为“0100”，然后接着是两个或多个“0”，但不能是 6 个“0”，的条码，将会转换成 UPC-A。
开始设置
选项条码 选项 参数值
识读
自定义码制识别符
插入字符串组
码制转换
预留
禁止
使能
00-FF
（ASCII）
00-66
无
UCC/EAN 128
UPC-A 或 EAN-13
16
00
01*
00-FF16
<R>*
00-66
00*
00*
01
02
结束设置
nlscan.com
47
Page 55

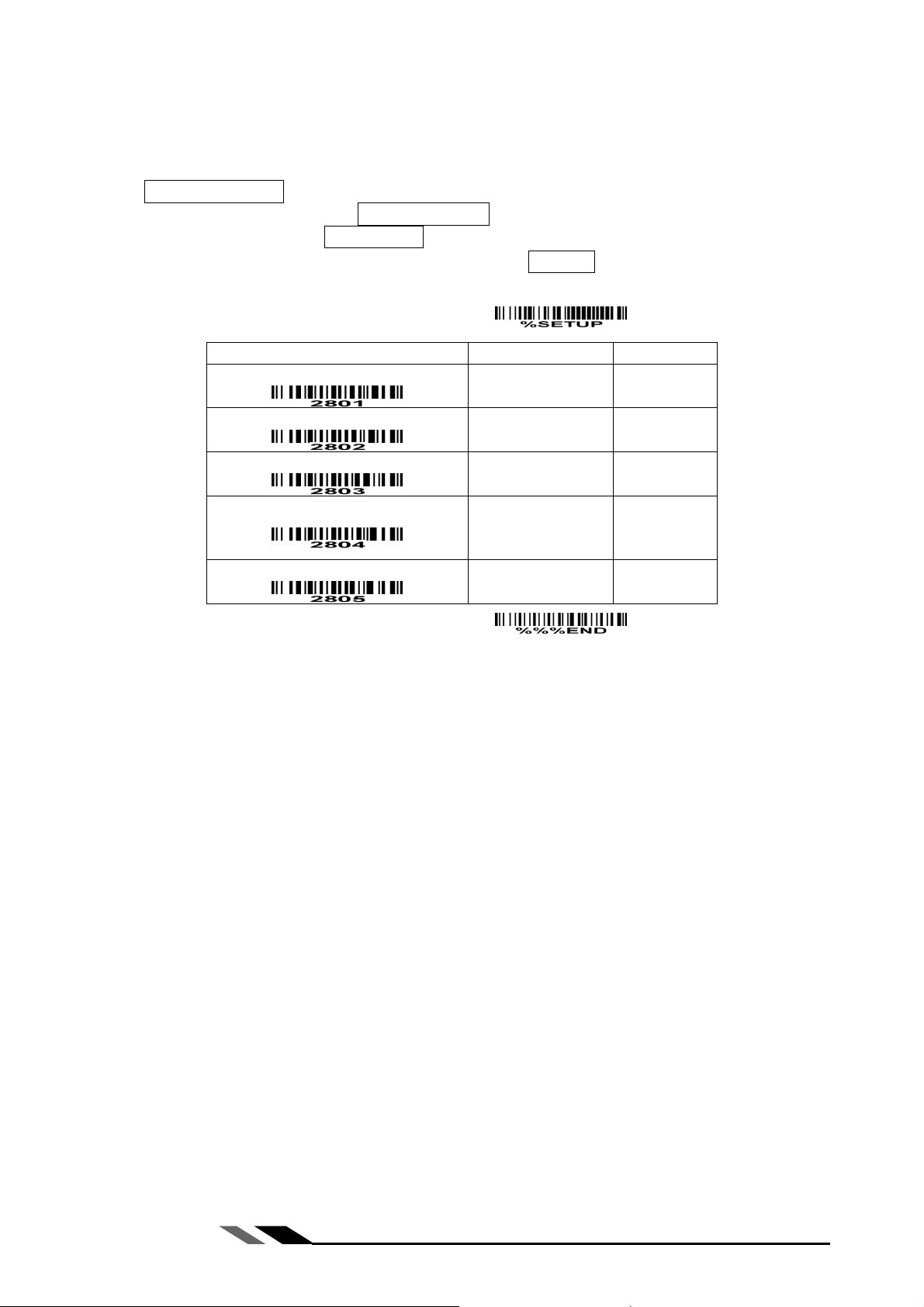

GS1 DataBar Limited
识读：
格式
16 位字符信息
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
码制转换:参照“GS1 DataBar (GS1 DataBar Truncated)”的码制转换 。
选项条码 选项 参数值
识读
自定义码制识别符
插入字符串组
码制转换
预留
禁止
使能
00-FF
16
（ASCII）
00-66
无
UCC/EAN 128
UPC-A 或 EAN-13
开始设置
00
01*
00-FF16
<R>*
00-66
00*
00*
01
02
结束设置
nlscan.com
48
Page 56
GS1 DataBar Expanded
识读：
格式
多位字符信息（可变的）
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
码制转换:
UCC/EAN 128- 参照“字符串传送”的码制识别符传送，转化后 AIM 识别符定义为]Cm。
开始设置
选项条码 选项 参数值
识读
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
码制转换
预留
禁止
使能
00-99
00-99
00-FF
（ASCII）
00-66
无
UCC/EAN 128
16
00
01*
00-99
00*
00-99
01*
00-FF16
<R>*
00-66
00*
00*
01
结束设置
nlscan.com
49
Page 57
PDF417
本解码程式只在特定的固件版本中开放。
PDF417 条码标准约定，条码图样的行数是：3-90，列数是：1-30。本解码程式支持的行数是：3-40，列数
是：1-20。
PDF417 条码标准约定，错误的纠错等级是：0-8。本解码程式支持的纠错等级是：0-6。
识读：
格式
多位字符信息（可变的）
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
开始设置
选项条码 选项 参数值
识读
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
预留
禁止
使能
00-99
00-99
00-FF
16
（ASCII）
00-66
00*
01
00-99
00*
00-99
01*
00-FF16
<P>*
00-66
00*
结束设置
nlscan.com
50
Page 58

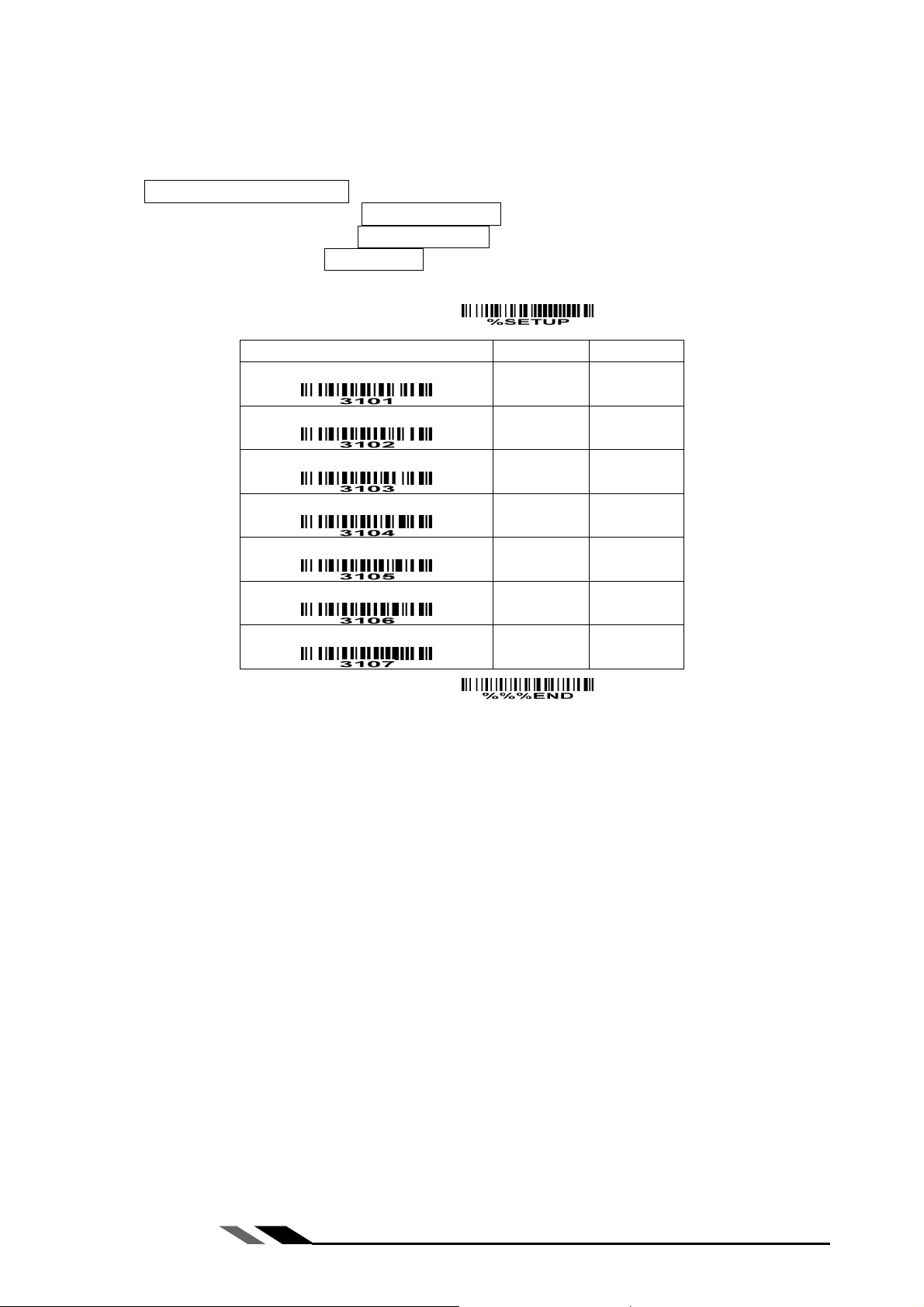

MicroPDF417
识读：
格式
多位字符信息（可变的）
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
选项条码 选项 参数值
识读
最大码字长度
最小码字长度
自定义码制识别符
插入字符串组
预留
预留
禁止
使能
00-99
00-99
00-FF
（ASCII）
00-66
开始设置
00*
01
00-99
00*
00-99
01*
16
00-FF16
<P>*
00-66
00*
结束设置
nlscan.com
51
Page 59
中国财政码
不支持双向解码。原因：一是无起始符/结束符；二是包含的字符集为 0～9，其中 0 与 2，4 与 9，5 与 8，
6 与 7 的条码图案是对称的，1 和 3 的条码图案是自对称的。
识读：
格式
10 位字符信息
最大/最小码字长度：参照“39 码”的最大/最小码字长度。
校验符确认：如使能，检测校验符。
首字符 5/6/7/8/9 转换成 A/B/C/D/E：如使能，当首个字符为 5/6/7/8/9 时，输出字符串相应地转换成
A/B/C/D/E。
首字符指定：如使能，首字符与指定首字符不同的条码将被禁止输出。
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
插入字符串组：参照“UPC-A”的插入字符串组。
nlscan.com
52
Page 60
开始设置
选项条码 选项 参数值
识读
最大码字长度
最小码字长度
校验符确认
首字符 5/6/7/8/9
转换成 A/B/C/D/E
首字符指定
自定义码制识别符
插入字符串组
禁止
使能
00-99
00-99
禁止
保留
禁止
使能
仅 5 转换成 A
仅 6 转换成 B
仅 7 转换成 C
仅 8 转换成 D
仅 9 转换成 E
禁止
指定为 0
指定为 5（A）
指定为 6（B）
指定为 7（C）
指定为 8（D）
指定为 9（E）
指定为 1
指定为 2
指定为 3
指定为 4
00-FF
16
（ASCII）
00-66
00*
01
00-99
10*
00-99
10*
00*
01
00*
01
02
03
04
05
06
00*
01
02
03
04
05
06
07
08
09
10
00-FF16
<Y>*
00-66
00*
nlscan.com
结束设置

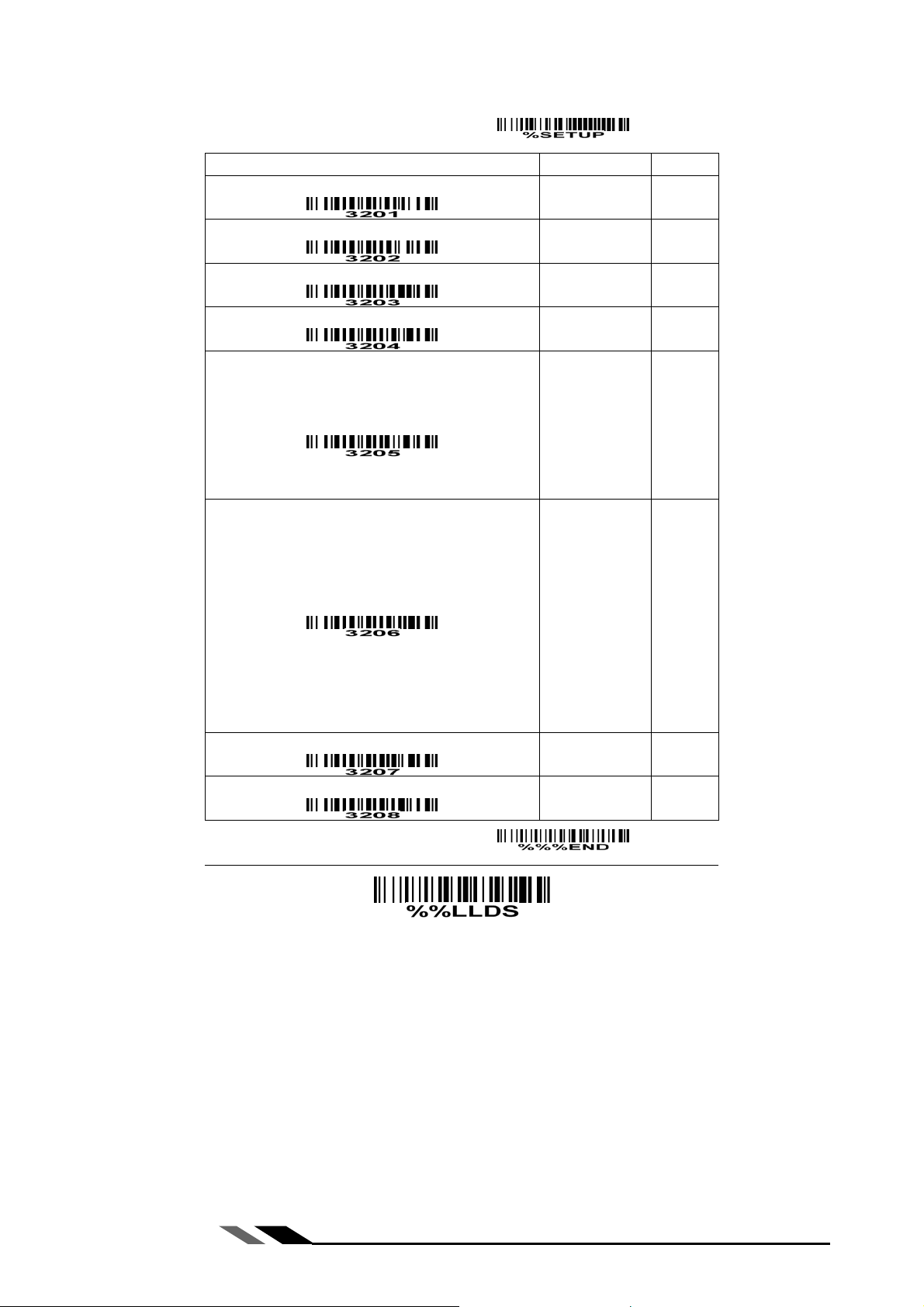

激光扫描方向设置（Laser Light Direction Setting）：正向扫描此条
码，将使扫描器确认默认的激光扫描方向为：从左至右。倒置此设置条
码后进行同样操作，激光扫描方向将被确认为：从右至左。
53
Page 61

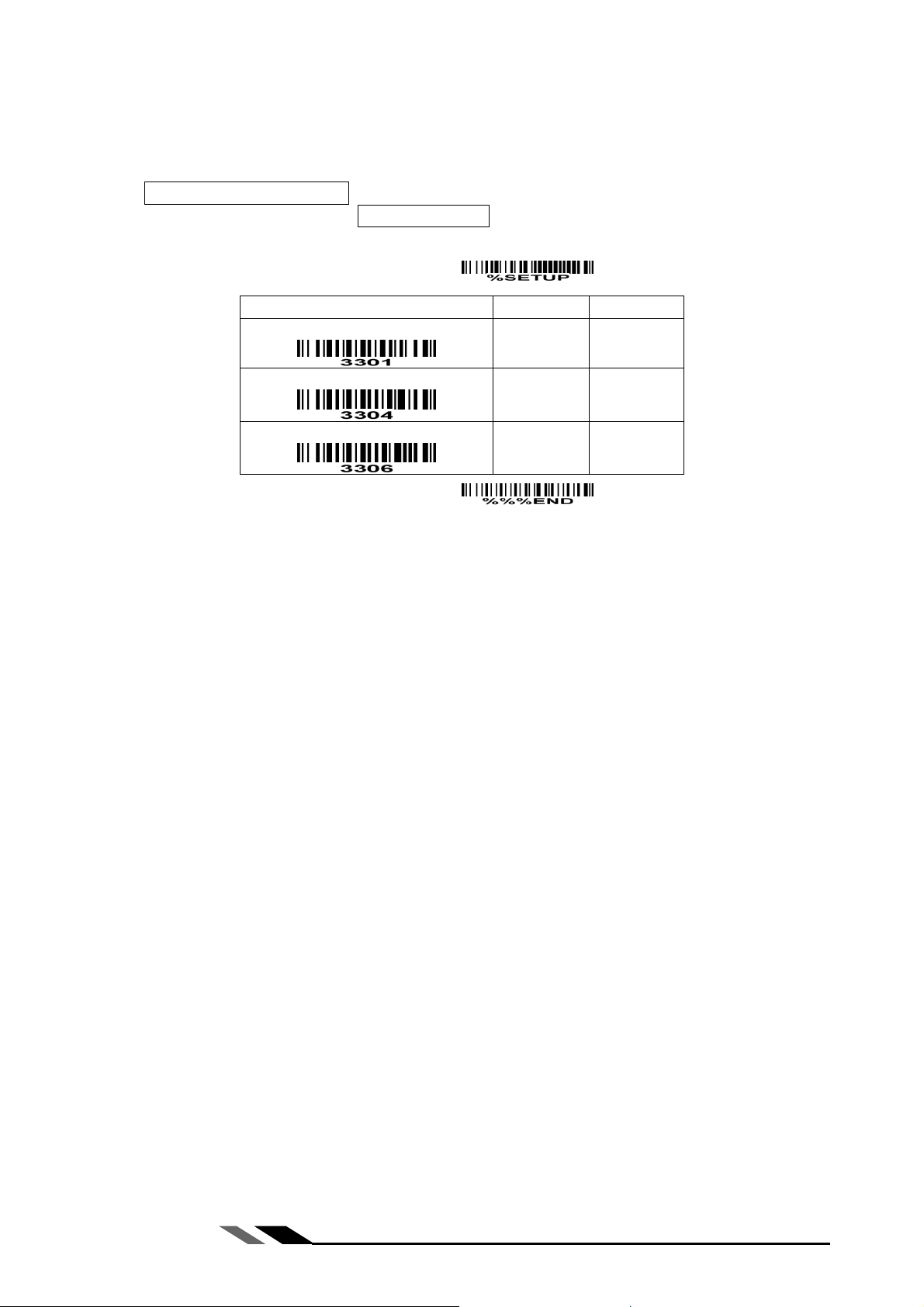

QR 码
识读：
格式
多位字符信息（可变的）
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
选项条码 选项 参数值
识读
自定义码制识别符
预留
开始设置
禁止
使能
00-FF
16
（ASCII）
00
01*
00-FF16
<
E >*
结束设置
nlscan.com
54
Page 62
Aztec
识读：
格式
多位字符信息（可变的）
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
选项条码 选项 参数值
识读
自定义码制识别符
预留
开始设置
禁止
使能
00-FF
16
（ASCII）
00
01*
00-FF16
<F>*
结束设置
nlscan.com
55
Page 63
DataMatrix
识读：
格式
多位字符信息（可变的）
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
选项条码 选项 参数值
识读
自定义码制识别符
预留
开始设置
禁止
使能
00-FF
16
（ASCII）
00
01*
00-FF16
<W>*
结束设置
nlscan.com
56
Page 64
汉信码
识读：
格式
多位字符信息（可变的）
自定义码制识别符：参照“UPC-A”的自定义码制识别符。
选项条码 选项 参数值
识读
自定义码制识别符
预留
开始设置
禁止
使能
00-FF
16
（ASCII）
00
01*
00-FF16
<J>*
结束设置
nlscan.com
57
Page 65

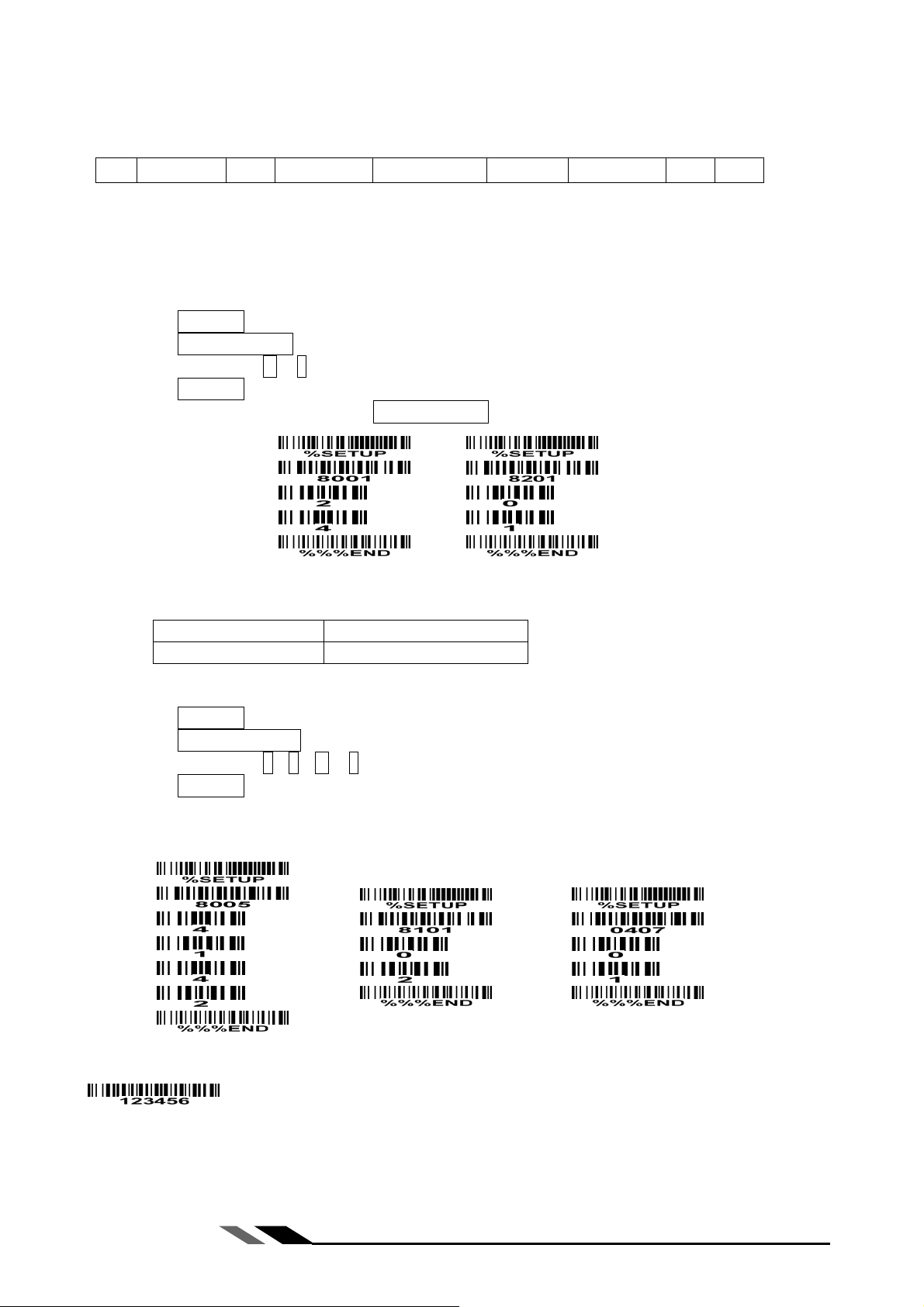

G1-G6 和 FN1 替换字符串设置
条码数据字符传送的格式
前缀 条码类型名 前置 码制识别符 数据字符长度 数据字符 码制识别符 后置 后缀
前缀/后缀字符串设置：
前置/后置字符串设置：
数据输出时，上述字符串可以被添加在数据字符中。
例如：设置符号“$”为前缀。
步骤：
1）从 ASCII 表中，找出$对应的十六进制数值$→24。
2）扫描条码开始设置。
3）扫描条码前缀字符串设置。
3）扫描封底折页的条码 2 和 4。
4）扫描条码结束设置。
5）参考“字符串传送”一节内容，设置前缀字符串传送为使能。
字符串组 G1/G2/G3/G4 设置：阅读器提供 4 个特别的字符串组，可插入数据字符中。
例如：设置字符串组 G1 为 AB。
原始数据字符 “1 2 3 4 5 6”
插入字符串组后 “1 2 A B 3 4 5 6”
步骤：
1）从 ASCII 表中，找出 A→41，B→42。
2）扫描条码开始设置。
3）扫描条码字符串组 G1 设置。
4）扫描封底折页的条码 4、1、4 和 2。
5）扫描条码结束设置。
6）如何完成字符组串的插入到数据字符中，参考“G1－G4 字符串插入位置和码制识别符位置”一节和“手
动扫描触发方式和部分全局设置”一节。
测试条码：
FN1 替换字符串设置：在一个 UCC/EAN128，或 Code 128，或 GS1 DataBar 条码中，会使用到 FN1(0x1D)这
个特殊字符。通过设置，可将 FN1 替换为任意指定的字符串，字符串长度可设为 1－4。
截去前导字符串 G5 设置：通过设置，可截去指定的前导字符或字符串。单一字符也可以是非指定的。
单字符 G5 重复：当 G5 被设定为单个指定/非指定字符, G5 也可以被设置为可重复的。如果设置删除的字
nlscan.com
58
Page 66

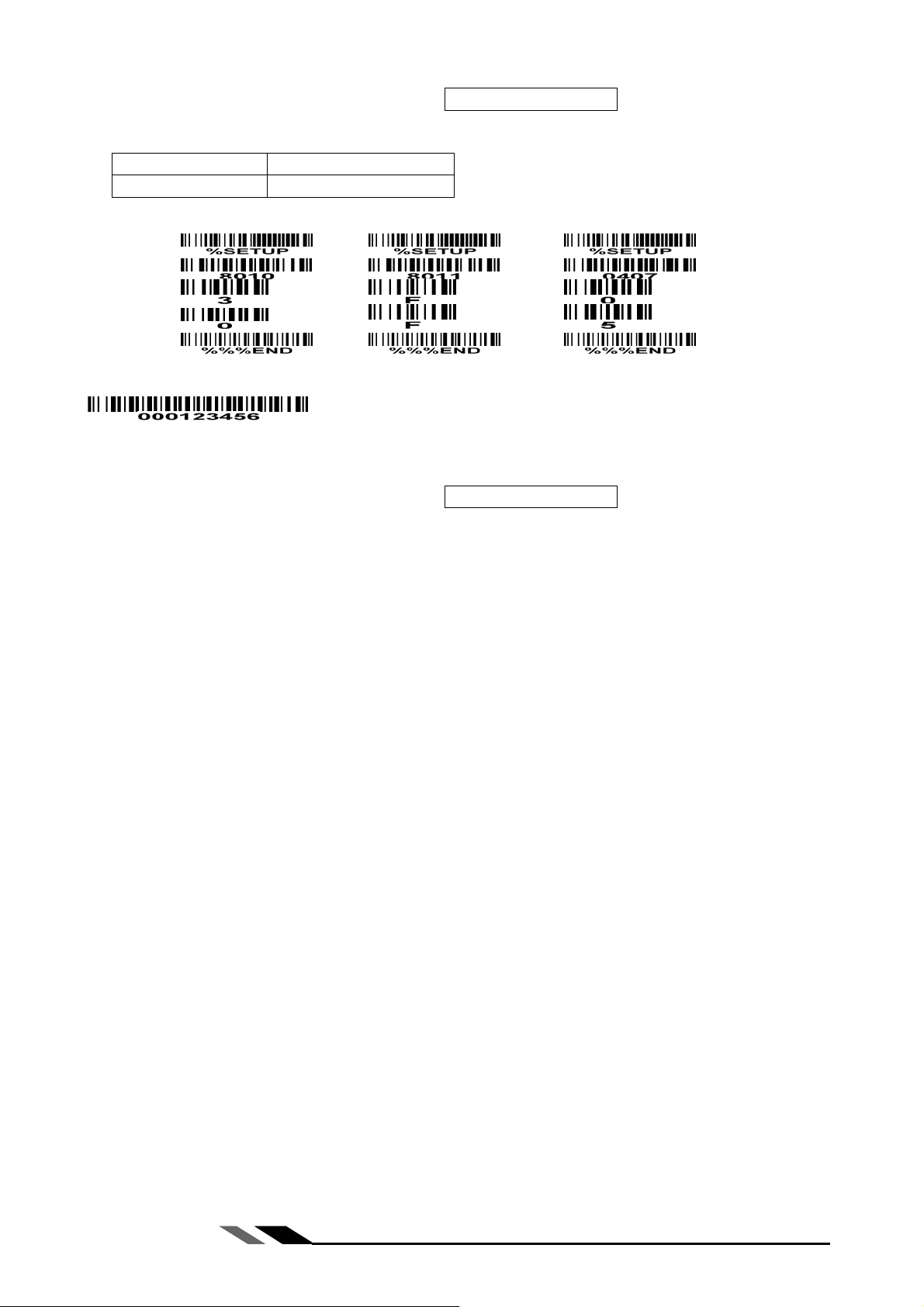

符位数大于条码字符个数，本设置将被忽略。如果截去前导字符串 G5 设置的选项是“00”，本设置的选项
“FF”将是无效的。
步骤：截去所有的引导零。
原始数据字符 “0001 2 3 4 5 6”
输出数据字符 “1 2 3 4 5 6”
步骤：
测试条码：
截去末尾字符串 G6 设置：通过设置，可截去指定的末尾字符或字符串。单一字符也可以是非指定的。
单字符 G6 重复：当 G6 被设定为单个指定/非指定字符, G6 也可以被设置为可重复的。如果设置删除的字
符位数大于条码字符个数，本设置将被忽略。如果截去末尾字符串 G6 设置的选项是“00”，本设置的选项
“FF”将是无效的。
nlscan.com
59
Page 67
开始设置
选项条码 选项 参数值
前缀字符串设置
后缀字符串设置
前置字符串设置
后置字符串设置
字符串组 G1 设置
字符串组 G2 设置
字符串组 G3 设置
字符串组 G4 设置
FN1 替换字符串设置
截去前导字符串组 G5 设置
单字符 G5 重复
截去末尾字符串组 G6 设置
单字符 G6 重复
0-22 个字符
无
0-22 个字符
<回车键>
0-22 个字符
无
0-22 个字符
无
0-22 个字符
无
0-22 个字符
无
0-22 个字符
无
0-22 个字符
无
0-4 个字符
<SP>
任意单一字符
1-22 个指定字符
<0>
一次
指定次数
非指定次数（所有）
任意单一字符
1-22 个指定字符
<0>
一次
指定次数
非指定次数（所有）
00-FF
00*
00-FF
0A0D*
00-FF
00*
00-FF
00*
00-FF
00*
00-FF
00*
00-FF
00*
00-FF
00*
00-FF
20*
00
00-FF
30*
01*
01-22
FF
00
00-FF
30*
01*
01-22
FF
16
16
16
16
16
16
16
16
16
16
16
nlscan.com
结束设置
60
Page 68

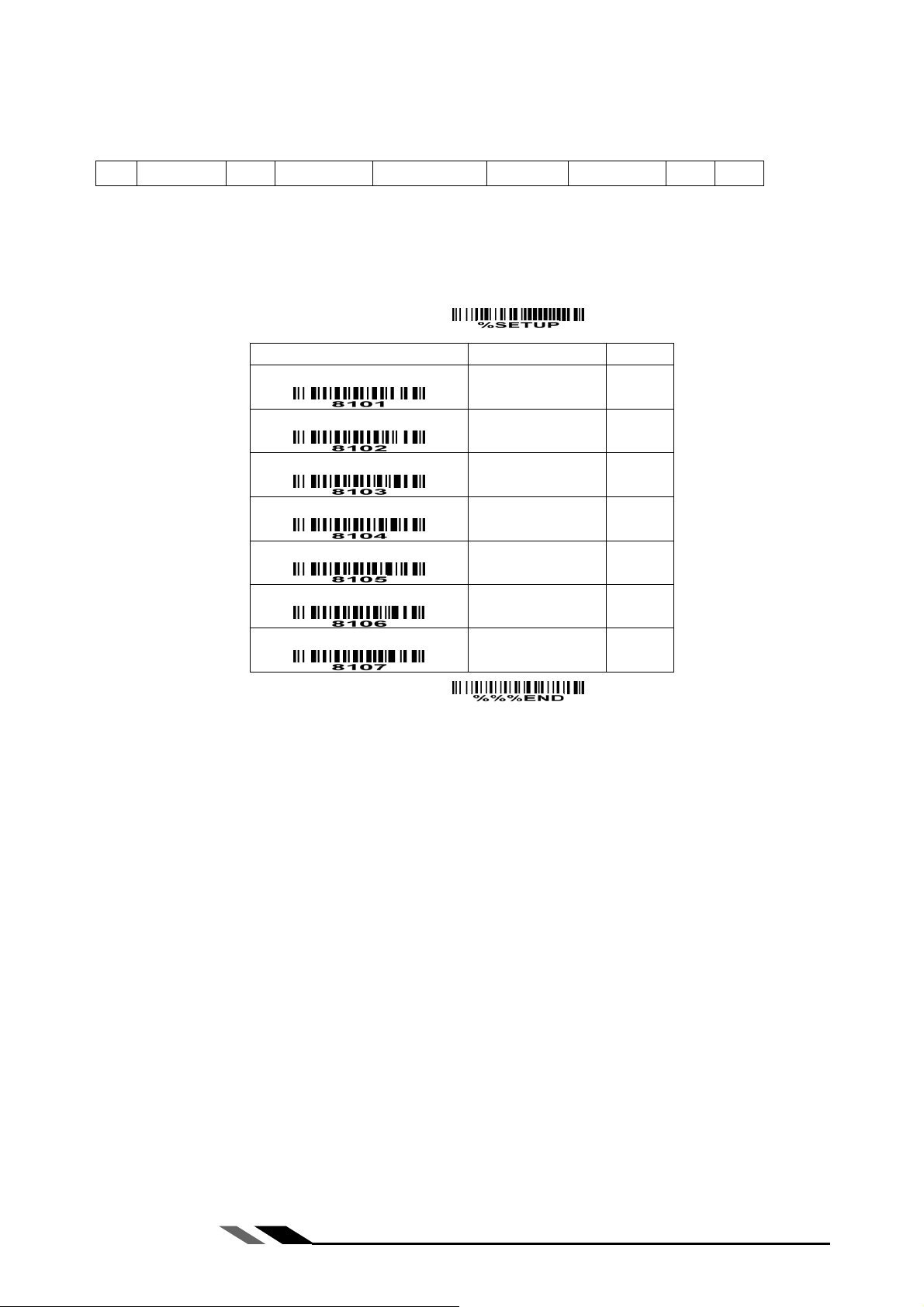

G1-G4 字符串插入位置和码制识别符位置
条码数据字符传送的格式
前缀 条码类型名 前置 码制识别符 数据字符长度 数据字符 码制识别符 后置 后缀
字符串组 G1/G2/G3/G4 插入位置：阅读器提供 4 个特别的字符串组，可插入数据字符中。4 个字符串组分
别对应 4 个插入位置。“00”是位置的默认设置，表示未设置插入位置。假如插入位置比数据字符长度要
大，字符串插入位置的设置没有任何作用。
码制识别符位置：有两个放置码制识别符的位置供选择。
开始设置
选项条码 选项 参数值
字符串组 G1 插入位置
字符串组 G2 插入位置
字符串组 G3 插入位置
字符串组 G4 插入位置
码制识别符位置
预留
预留
00-99
00-99
00-99
00-99
条码数据字符前
条码数据字符后
00-99
00*
00-99
00*
00-99
00*
00-99
00*
00*
01
结束设置
nlscan.com
61
Page 69
字符串传送
条码数据字符传送的格式
前缀 条码类型名 前置 码制识别符 数据字符长度 数据字符 码制识别符 后置 后缀
前缀字符串传送：如使能，前缀将被添加在数据字符前。
后缀字符串传送：如使能，后缀将被添加在数据字符后。
条码类型名传送：如使能，条码类型名，如 EAN-13、code 39 等，将被添加在数据字符前。
码制识别符传送：如选择传送码制识别符，可以选择自定义识别符或 AIM 识别符中的一种格式。可参考“条
码预设参数”一节的表二。
前置字符串传送：如使能，前缀将被添加在数据字符前。
后置字符串传送：如使能，后缀将被添加在数据字符后。
数据字符长度传送：当使能，码字长度将被添加在数据字符前。数据串的长度可以先于解码数据被传送。
这长度由两个字符的数字体现出来。
大小写转换：可通过设置改变数据字符的大小写格式。
FN1 替换字符串传送: 通过设置，阅读器可以针对键盘，或 USB，或 RS232 电缆线，提供 FN1 替换字符串
传送功能。FN1 替换字符串的设置可以参考“G1-G6 和 FN1 替换字符串设置”一节。
开始设置
选项条码 选项 参数值
前缀字符串传送
后缀字符串传送
条码类型名传送
前置字符串传送
后置字符串传送
码制识别符传送
数据字符长度传送
大小写转换
FN1 替换字符串传送
预留
禁止
使能
禁止
使能
禁止
使能
禁止
使能
禁止
使能
禁止
自定义识别符
AIM 识别符
禁止
使能
禁止
大写（仅条码数据）
小写（仅条码数据）
大写（整个字符串）
小写（整个字符串）
禁止
键盘/USB
RS-232
键盘/USB/RS-232
00*
01
00
01*
00*
01
00*
01
00*
01
00*
01
02
00*
01
00*
01
02
03
04
00*
01
02
03
nlscan.com
结束设置
62
Page 70
测试图样
UPC-A
UPC-E
EAN-8
EAN-13
Code 39
Codabar
Code 128
Interleaved 2 of 5
Industrial 2 of 5
Matrix 2 of 5
Code 93
UCC/EAN 128
Code 11
nlscan.com
63
Page 71
测试图样（续）
MSI/Plessey
UK/Plessey
ISBN/ISSN
China Post
GS1 DataBar (GS1 DataBar Truncated)
GS1 DataBar Limited
GS1 DataBar Expanded
PDF417
01Az+-=
MicroPDF417
23+-mdo
nlscan.com
64
Page 72
测试图样（续）
QR 码
0123456789
Aztec
01AZ[+-*/]za98
DataMatrix
0123456789
汉信码
百度百科
nlscan.com
65
Page 73
常见问题及解决方法
问 题： 阅读器不工作。
可能原因： 一、阅读器未通电，检查设备电源。
二、使用了不正确的电缆线，请使用原厂配备的电缆线。
三、电缆线接口松动，重新连接。
问 题： 阅读器扫描正常，但基座数据输出不正确。
可能原因： 一、电缆线接口松动，重新连接。
二、设备的键盘输入方式设置不正确，请更正设置为允许英文字母输入。
三、检查无线通讯设置是否正确。
问 题： 阅读器对有些条码无法解码。
可能原因： 一、条码有缺陷，尝试扫描同类型测试条码，看是否能解读。
二、阅读器与条码之间的距离不合适，请移近或移远条码。
三、对于印刷质量较差的条码，较佳的识读距离是 5-10 厘米。
问 题： 其它情况无法解码。
解决方法： 一、关闭设备电源；正确连接好设备与阅读器；开启设备电源，并测试。
二、如问题仍无法解决，请联系经销商或厂家。
nlscan.com
66
Page 74
简易保养方法
1、 扫描窗上的污渍和灰尘有时会影响阅读器的正常工作。清洁时，应使用品质好
然后用吹气球（摄影器材店有售）吹干净。
如长期使用纸品不佳的纸进行擦拭，会损坏扫描窗表面光洁度，影响阅读器的识读效果。
2、 阅读器的外壳可使用清洁软布进行擦拭。需要的话，可用少量的洗洁精加入水中，用软布蘸水后擦
拭。
的面巾纸，轻轻擦拭。
nlscan.com
67
Page 75
ASCII 表
H
L
键盘线/USB 使用 RS-232 使用
0 1 0 1
0 Null NUL DLE
1 Up F1 SOH DC1
2 Down F2 STX DC2
3 Left F3 ETX DC3
4 Right F4 EOT DC4
5 PgUp F5 ENQ NAK
6 PgDn F6 ACK SYN
7 F7 BEL ETB
8 Bs F8 BS CAN
9 Tab F9 HT EM
A F10 LF SUB
B Home Esc VT ESC
C End F11 FF FS
D Enter F12 CR GS
E Insert Ctrl+ SO RS
F Delete Alt+ SI US
注意：上表中的第 2 和第 3 列仅供键盘线和 USB 接口使用。
H
L
2 3 4 5 6 7
0 SP 0 @ P ` p
1 ! 1 A Q a q
2 “ 2 B R b r
3 # 3 C S c s
4 $ 4 D T d t
5 % 5 E U e u
6 & 6 F V f v
7 ‘ 7 G W g w
8 （ 8 H X h x
9 ） 9 I Y i y
A * ： J Z j z
B + ; K [ k {
C , < L \ l |
D - = M ] m }
E . > N ^ n ~
F / ? O _ o DEL
示例：ASCII “A” = “41”。
nlscan.com
68
Page 76
恢复出厂设置、版本信息、无线通信信息
警告： 将手持终端的所有参数将恢复出厂设置
如希望恢复手持终端的参数为出厂设置，请扫描以上条码。此设置对部分无线通信的设置参数无效。
警告： 将基座的所有参数将恢复出厂设置※
如希望恢复基座的参数为出厂设置，请扫描以上条码。此设置对部分无线通信的设置参数无效。
手持终端版本信息显示
如希望显示手持终端的固件版本信息，请扫描以上条码。
基座版本信息显示
如希望显示基座的固件版本信息，请扫描以上条码。
手持终端无线通信信息显示※
如希望显示手持终端的固件版本信息，请扫描以上条码。
基座无线通信信息显示※
如希望显示基座的固件版本信息，请扫描以上条码。
注※：需要使基座进入软件升级就绪状态
使基座进入软件升级就绪状态
按住基座的 S 按键，看见蓝色 LED 开始闪烁即可松开。稍后会看到三个 LED 灯全部亮起，表示基座已进
入软件升级就绪状态。
，本设置才生效。
nlscan.com
69
Page 77
用于设置的字符条码
nlscan.com
70
Page 78
东莞市宏山自动识别技术有限公司
地 址：东莞市南城区南城车站路优信通信大厦二层
电 话：０７６９－２２０２２３３５ （２０线）
传 真：０７６９－２２０２２３６０
邮箱：ｘｌｑ＠ｇｍｂａｒｃｏｄｅ．ｃｎ ｔｚｆ＠ｇｍｂａｒｃｏｄｅ．ｃｎ
ｄｇｈｏｎｇｓｈａｎ＠１６３．ｃｏｍ
ＱＱ：１４８７７４０９８８（宏山条码）
ＭＳＮ：ｄｇｈｏｎｇｓｈａｎ＠１６３．ｃｏｍ
阿里旺旺：ｄｇｈｏｎｇｓｈａｎ
网址：ｈｔｔｐ：／／ｗｗｗ．ｇｍｂａｒｃｏｄｅ．ｃｎ／
ｈｔｔｐ：／／ｗｗｗ．ｎｉｃｅｌａｂｅｌ．ｎｅｔ／
ｈｔｔｐ：／／ｄｇｈｏｎｇｓｈａｎ．ｃｎ．ａｌｉｂａｂａ．ｃｏｍ
Loading...
