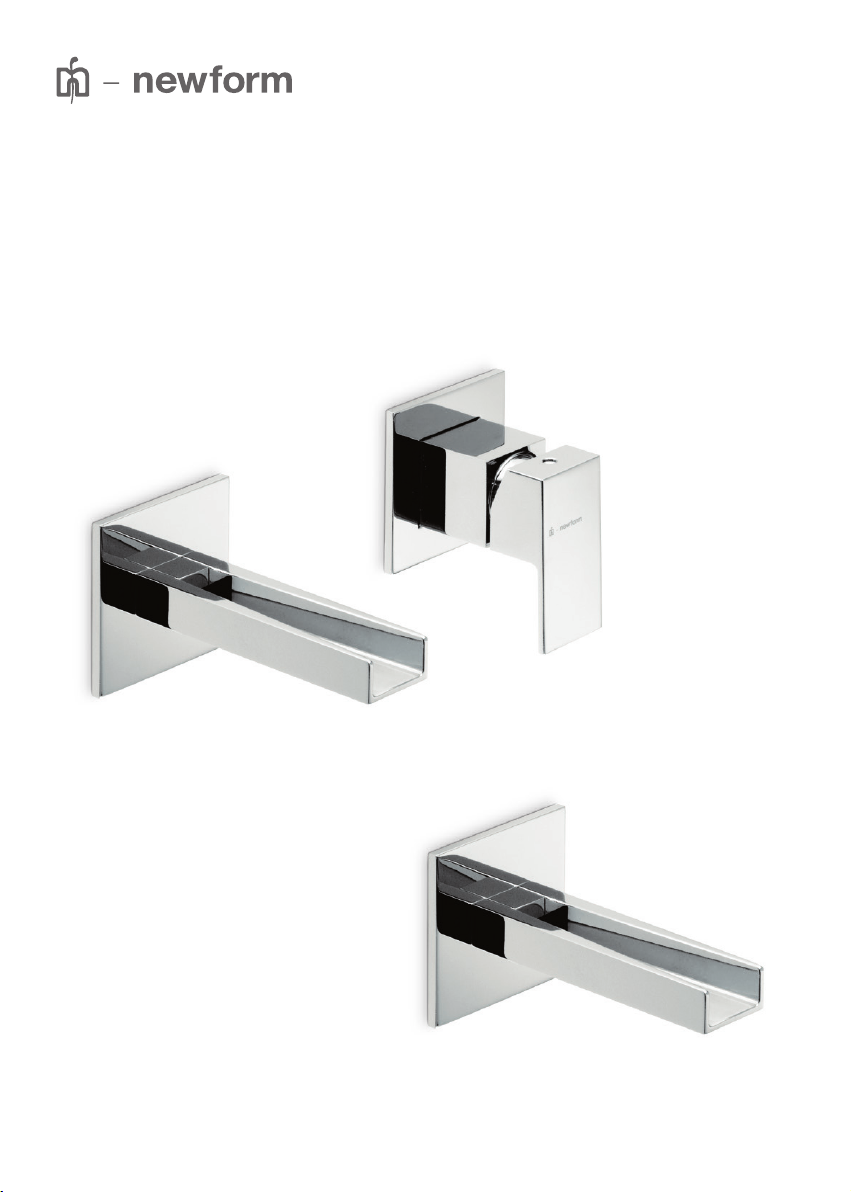

newform ERGO-OPEN, ERGO-OPEN 66538, ERGO-OPEN 66530 Instructions Manual [de, it, fr, es]

istruzioni

ERGO-OPEN

instructions
instructions de montage
Bedienungsanleitung
instrucciones

66530

66538

AVVERTENZE PER L’ USO E LA MANUTENZIONE

I

• Il presente manuale è parte integrante del prodotto.

• E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto.

• Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto.

•

•

• Non disperdere resti di imballaggio nell’ambiente.

• Non creare ostacoli al passaggio dell’acqua.

• Evitare, in ogni caso, l’utilizzo di spugne metalliche o abrasive o di detergenti o prodotti abrasivi che potrebbero danneggiare

• Soprattutto nel caso di nuove installazioni, onde evita re che impurità o detriti possano giungere all’interno della rubinetteria

dando origine a problemi di funzio namento, spurgare l’impianto prima di mettere in eser cizio i prodotti.

• Pulire esclusivamente con acqua e sapone. Risciacquare abbondantemente e asciugare con un panno morbido.

• Si consiglia, per una più lunga

WARNINGS FOR THE USE AND MAINTENANCE

GB

• This manual is an integral part of the product.

• Keep it in good conditions and at hand throughout product’s life.

• We recommend reading carefully this manual and all the instructions contained before using and installing the product.

•

• The manufacturer is not liable in case of use of the product with purposes other than those provided for.

• Do not leave the residues of the packaging in the home environment.

•

• Totally avoid using metallic or abrasive sponges and detergents or abrasive products in order not to damage the surfaces.

• Especially with new installations, in order to prevent impurities or debris penetrating into the tap and cau sing working

problems, purge the system before acti vating the mixer.

• Clean only with water and soap. Carefully rinse and dry with a soft cloth.

•

AVERTISSEMENTS POUR L’UTILISATION ET ENTRETIEN

F

• Ce manuel est une partie intégrante du produit.

• Il faut le conserver en bon état et à portée pendant tout le cycle de vie du produit.

• Nous conseillons de lire attentivement ce manuel et toutes les consignes qui s’y trouvent avant d’utiliser et d’installer le

produit.

•

• Le constructeur décline toute responsabilité en cas d’utilisation du produit dans des buts différents de ceux prévus.

• Ne pas abandonner les résidus de l’emballage dans l’environnement domestique.

• Ne pas faire obstacle au passage de l’eau.

• Éviter absolument d’utiliser

abîmer les surfaces.

•

causer des problèmes de fon ctionnement, purger le système avant d’activer les produits.

• Nettoyer uniquement à l’eau et au savon. Rincer soigneusement et sécher avec un chiffon doux.

• On conseille, pour

de raccordement.

HINWEISE FÜR DIE VERWENDUNG UND REINIGUNG

D

• Das vorliegende Handbuch ist Bestandteil des Produktes.

• Es soll im Handbereich und in perfektem Zustand während des ganzen Lebenszyklus des Produktes aufbewahrt werden.

• Es ist empfehlenswert, das vorliegende Handbuch und alle darin enthaltenen Informationen sorgfältig zu lesen, bevor das

Produkt zu montieren und anzuwenden.

• Die Montage soll von Fachpersonal unter Beachtung der gültigen Vorschriften durchgeführt werden.

• Der Hersteller lehnt jegliche Verantwortung für die unsachgemässe Verwendung des produktes ab.

• Keine Rückstände der Verpackung im haushaltsbereich unbewacht lassen.

• Die Wasserdurchgänge nicht verstopfen.

• Keine Metall- bzw. Abrasive schwammen, Reinigungsmittel und Schleifmittel verwenden, um zu vermeiden, dass die

• Vorallem, wenn es sich um neue Installationen handelt sollte man, bevor man die neuen Produkte in Betrieb nim mt, die

Anlage reinigen, um zu verhindern, dass Verunrei nigungen und Ablagerungen in die Armaturen gelangen, welche
Funktionsstörungen verursachen könnten.

• Nur mit Wasser und Seife reinigen, sorgfältig ausspülen und mit einem weichen Tuch austrocknen.

• Zu einer längeren Dauer des Mischers und der Kartusche, wird es empfohlen, Untertisch-Filterhähne zu installieren.

ADVERTENCIAS PARA EL USO Y MANUTENCIÓN

E

• El presente manual es parte integrante del producto.

• Es necesario guardar el manual en buen estado y durante todo el ciclo de vida del producto.

• Les aconsejamos que lean con cuidado el presente manual y todas las disposiciones contenidas antes de utilizar e instalar

el producto.

•

•

aquellas previstas.

• No tiren los restos de los embalajes al medio ambiente. No creen obstáculos de ninguna forma el pasaje de agua.

• Eviten, de todas formas, la utilización de esponjas metálicas o abrasivas o detergentes o productos abrasivos que podrían

• Sobre todo en caso de nuevas instalaciones, para evitar que impurezas o residuos puedan alcanzar el interior del grifo

causando problemas de funciona miento, purgar la instalación antes de poner en fun cionamiento el producto.

• Limpien exclusivamente con agua y jabón. Enjuaguen abundantemente y sequen con un trapo limpio.

•

2

ERGO-OPEN

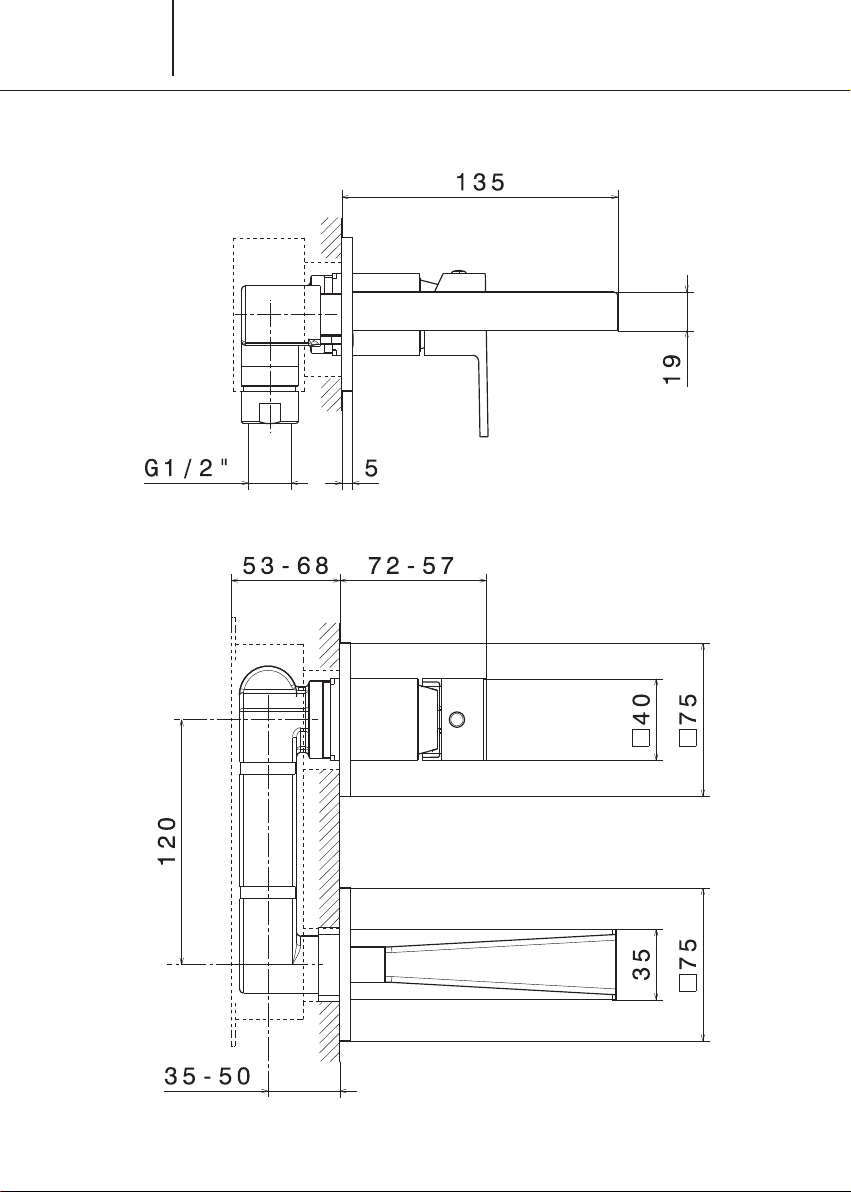

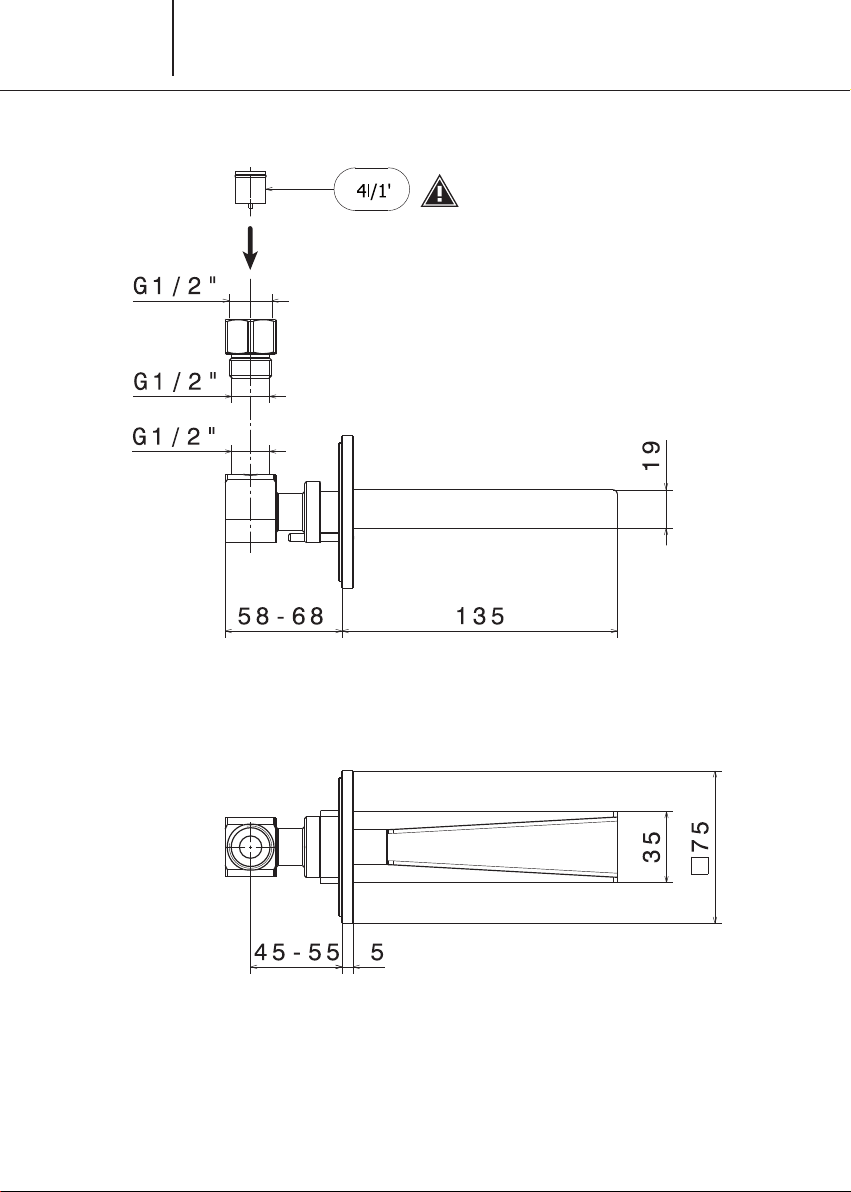

DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA

66530

3

ERGO-OPEN

DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA

66538

*

*

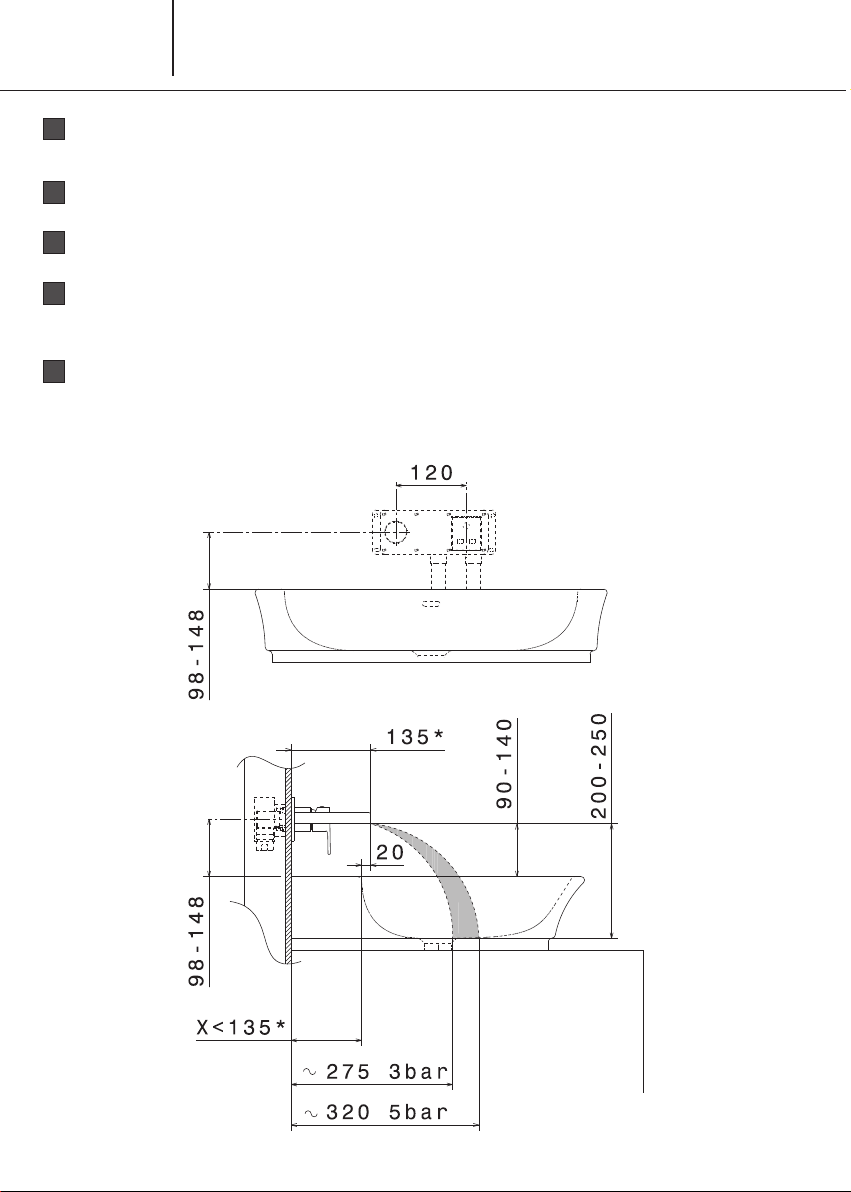

Per un corretto funzionamento, si consiglia di utilizzare con riduttore di portata da 4l/1’ (raccordo in dotazione)*.

I

For a correct functioning, we suggest to use with ow reducer 4l/1’ (tting included)*.

GB

Pour un fonctionnement correct, on conseille d’utiliser avec réducteur de portée de 4l/1’ (jonction fournis)*.

F

Zu einer einwandfreien Funktion, wird es empfohlen, des Auslauf mit einem 4l/1’ (Fitting inbegriffen)*.

D

Para un correcto funcionamiento, sugerimos de utilizar un reductor de caudal de 4l/1’ (unión incluidas)*.

E

4

PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_

ERGO-OPEN

ATTENZIONE: Leggere attentamente le istruzioni prima di procedere all’installazione del prodotto. In fase

I

d’installazione il rispetto delle quote indicate garantisce l’assenza di eventuali schizzi d’acqua al di fuori della
ceramica.
Newform Spa non risponderà a fronte di eventuali reclami dovuti all’inosservanza di tali indicazioni.

WARNING: Please read carefully the instructions before proceeding to the installation of the product. A wrong walling of

GB

the concealed part won’t allow the correct installation of the external parts of the tap.
Newform S.p.A. won’t be responsible in case of possible errors during the walling phase.

ATTENTION: Merci de lire attentivement les instructions avant de procéder à l’installation du produit. Le respect des parts

F

indiquées pendant l’installation garantit l’absence d’éventuelles éclaboussures d’eau hors la céramique
Newform Spa ne répondra pas de réclamations éventuelles dû à l’inobservance de ces indications.

HINWEIS: Die Bedienungsanleitungen aufmerksam durchlesen bevor man den Produkt installiert. Die Einhaltung

D

der angegebenen Werte bei der Installation gewährt die Freiheit von eventuellen Wasserskizzen außerhalb der
Keramikware.
Newform S.p.a. wird nicht für eventuelle Reklamationen verantwortich sein, die zur Nichteinhaltung der
obengenannten Hinweise zurückzuführen sind.

CUIDADO: Leer atentamente las instrucciones antes de proceder a la instalación del producto. En fase de

E

instalación, es fundamental respetar los rangos indicados para evitar las salpicaduras de agua fuera de la
cerámica.
Newform S.p.A. no responderá por eventuales reclamaciones debidas al incumplimiento de estas indicaciones.

INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE

5

ERGO-OPEN

PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE

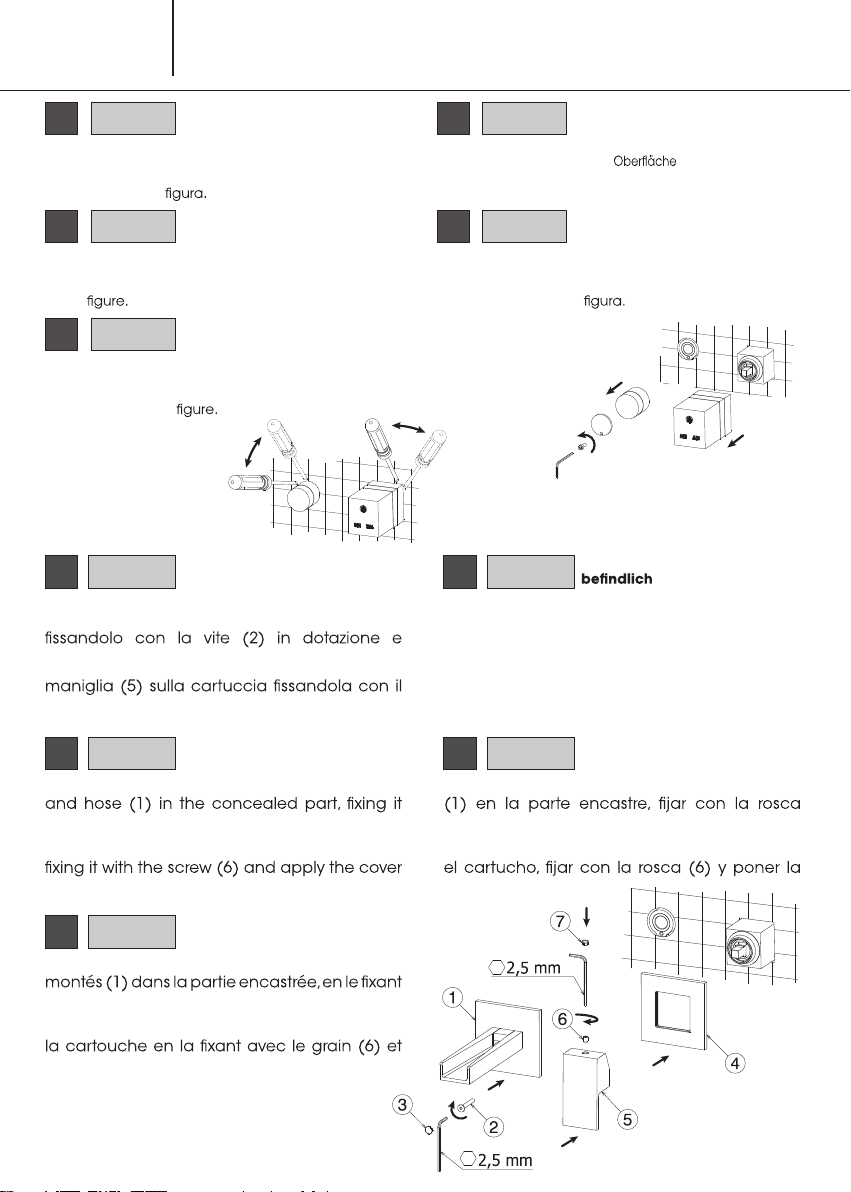

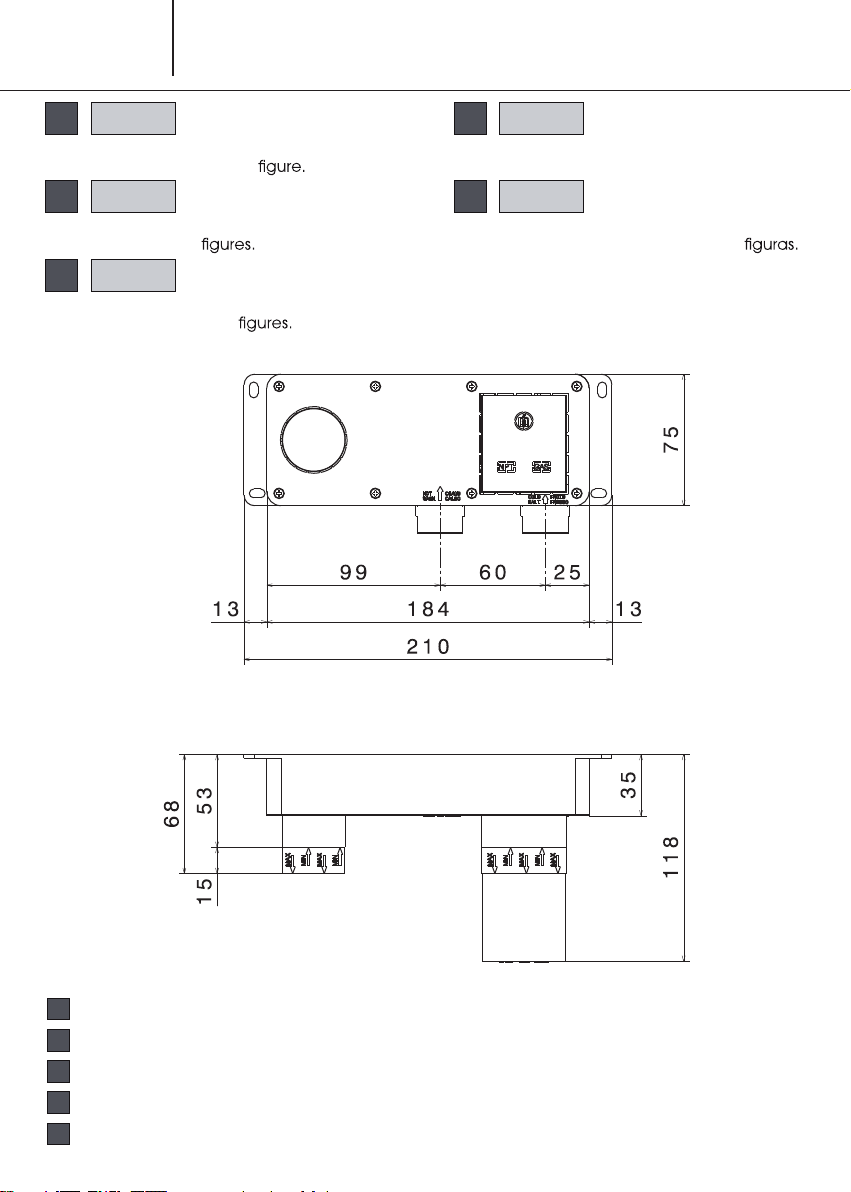

FASE

I

1 - Installare il miscelatore dotato di protezione
In-box come indicato nelle

PHASE

GB

1 - Install the mixer equipped with In-box protec­tion as shown in the

ÉTAPE

F

1 - Installer le mitigeur muni de protection In-box
ainsi qu’indiqué dans les

Fissaggio e connessione

1

miscelatore

Mixer fastening

1

and connection

Fixation et connexion

1

mitigeur

SCHRITT

D

1 -

Den Mischer mit In-box Schutz wie abgebildet mon-

tieren.

FASE

E

1 - Instalen el mezclador equipado con la pro­tección In-box como indicado en las

Montage und Verbindung

1

des Mischers

Fijación y conexión

1

mezclador

ATTENZIONE: Rispettare i limiti d’incasso (minimo e massimo) in riferimento al filo rivestimento parete e livellare.

I

WARNING: Comply with built-in restrictions (minimum and maximum) with reference to the wall coating line and level.

GB

ATTENTION: Respecter les limites d’encastrement (minimum et maximum) avec référence à la ligne revêtement mur et niveler.

F

HINWEIS: Die Einbaugrenzen (min. und max.) gegenüber der Wandumhüllung einhalten und danach ausrichten.

D

CUIDADO: Respeten los limites de empotre (mínimo y máximo) con referencia al hilo del revestimiento y nivelen.

E

6

ERGO-OPEN

PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE

FASE

I

2 - Piastrellare avendo cura di mettere in sicurezza l’im­pianto chiudendo l’acqua.
3 - Togliere la protezione in plastica del miscelatore
come indicato in

PHASE

GB

2 - Tile paying attention to guarantee system safety
shutting water off.
3 - Remove the plastic protection of the mixer as shown
in the

ÉTAPE

F

2 ne emètsys el étirucés ne erttem à tnalliev relerraC -
fermant l’eau.
3 - Enlever la protection en plastique du mitigeur ainsi
qu’indiqué dans la

FASE

I D

Inserire il decoro con bocca e raccordo
premontato (1) nella parte incassata,

applicare il tappino di copertura (3). Montare
in sequenza il decoro (4) sulla boccola, la

grano (6) e mettere il tappino di copertura (7).

Fissaggio e connessione

2

miscelatore

Mixer fastening

2

and connection

Fixation et connexion

2

mitigeur

Fissaggio parti esterne

3 3

SCHRITT

D

2 -

Die Wasserversorgung stoppen, um die Sicherheit bei der Anlage
zu garantieren, und danach die mit Fliesen belegen.
3 -

Der Plastikschutz vom Mischer wegnehmen, wie es im Bild dar-

gestellt ist.

FASE

E

2 - Antes de colocar las baldosas, pongan el sistema
en seguridad, cerrando el agua.
3 - Quiten la protección de plástico del mezclador,
como indicado en la

SCHRITT

Die Dekorplatte mit vormontiertem Auslauf und
Verbindung (1) in den UP-Teil hineinstecken, indem
man sie mittels der vorhandenen Schraube (2)
befestigt und die Abdeckungskappe (3) anbringen.
Montieren Sie in Reihenfolge die Dekorplatte (4) auf
die Buchse, den Hebel (5) auf die Kartusche, indem
man diesen mit der Schraube (6) befestigt und
dann die Abdeckungskappe (7) anbringen.

Montage und Verbindung

2

des Mischers

Fijación y conexión

2

mezclador

Befestigung außerhalb

Stücke

PHASE FASE

GB

Insert the cover plate with pre mounted spout

with its own screw (2) and apply the cover cup
(3). In sequence mount the cover plate (4)
on the bush, the handle (5) on the cartridge

cup (7).

ÉTAPE

F

Placer l’embase avec bec et raccord déjà

avec la vis (2) en dotation; placer le bouchon
de couverture (3). Monter en séquence
l’embase (4) sur la boucle, la poignée (5) sur

placer le bouchon de couverture (7).

Fastening external parts Fijación partes exteriores

3 3

Fixation pièces extérieures

3

E

Instalar base cuadra, caño y racor premontado

(2) incluida y poner la tapita cubre-rosca
(3). Montar en secuencia el embellecedor
(4) sobre el casquillo, la maneta (5) sobre

tapita cubre-rosca (7).

7

ERGO-OPEN

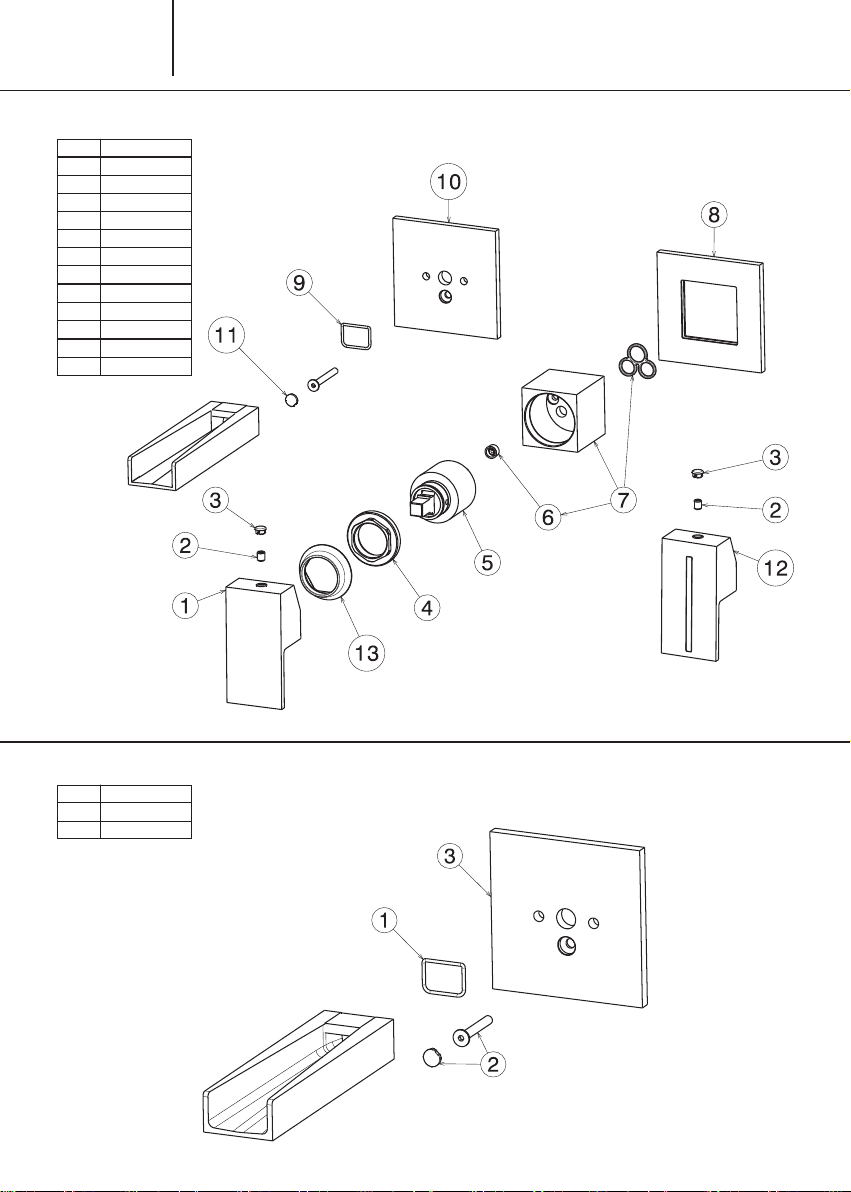

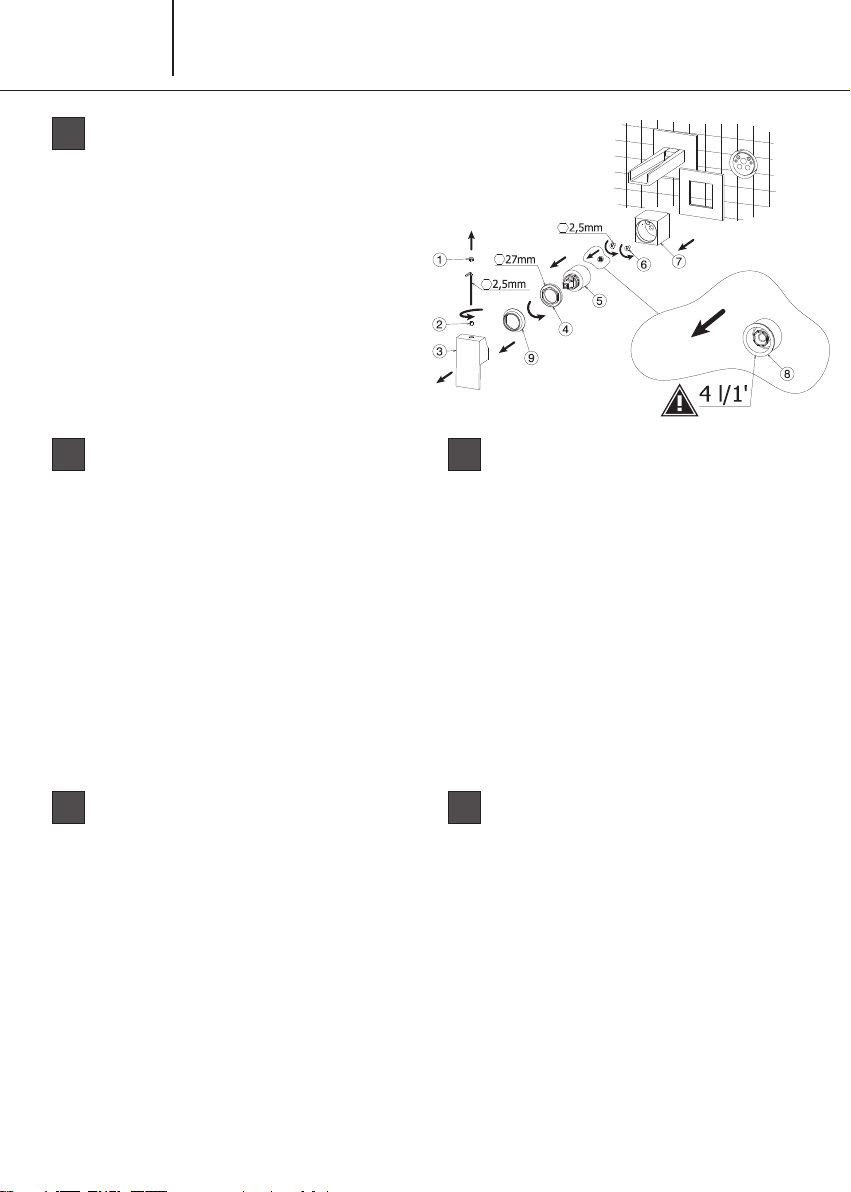

INTERVENTI DI MANUTENZIONE

I

SOSTITUZIONE DELLA CARTUCCIA

Togliere il tappino (1), svitare la vite ssaggio (2) e estrarre la
maniglia (3). Togliere il cappuccio (9), svitare la ghiera di
ssaggio (4) e togliere la cartuccia (5).

PULIZIA E/0 SOSTITUZIONE DEL RIDUTTORE DI PORTATA

Togliere il tappino (1), svitare la vite ssaggio (2) e estrarre la
maniglia (3). Togliere il cappuccio (9), svitare la ghiera di
ssaggio (4) e togliere la cartuccia (5). Svitare le due viti (6),
rimuovere la boccola (7) e togliere a questo punto ll riduttore di
portata (8), sofarlo per eliminare eventuali residui di sporco ed
eventualmente provvedere alla sua sostituzione.

MANTENIMENTO

Si raccomanda inoltre di eseguire la pulizia dei rubinetti
esclusivamente con acqua e sapone, evitando l'impiego di
detersivi abrasivi (in polvere o liquidi), spugne abrasive o altri
prodotti contenenti alcool, acidi od altre sostanze aggressive.
La Newforrn s.p.a. non risponderà dei danni causati dall'inos­servanza di tali regole.

INSTANDHALTUNG_ MANTENIMIENTO

INTERVENTI DI MANUTENZIONE_ MAINTENANCE_ INTERVENTIONS D’ENTRETIEN

MAINTENANCE

GB

CARTRIDGE REPLACEMENT

Remove the plug (1), unscrew the fastening screw (2) and
remove the handle (3). Remove the cap (9), unscrew the
fastening ring nut (4) and remove the cartridge (5).
MAINTEINANCE AND REPLACEMENT OF THE FLOW REGULATOR
Remove the plug (1), unscrew the fastening screw (2) and
remove the handle (3). Remove the cap (9), unscrew the
fastening ring nut (4) and remove the cartridge (5). Unscrew
the 2 crews (6), remove the bush(7) and remove the ow
regulator (8), blow inside in order to remove the dirty and, in
case, provide to replace the same.

MAINTENANCE

In addition we recommend cleaning the taps exclusively with
water and soap, avoiding using abrasive detergents (in powder
or liquid), abrasive sponges or other products containing
alcohol, acids or other aggressive substances. Newform s.p.a.
will not respond to any damages caused by failure to observe
the above rules.

INTERVENTIONS D’ENTRETIEN

F

REMPLACEMENT CARTOUCHE

Enlever le bouchon (1), dévisser la vis de xation (2) et extraire
la poignée (3). Enlever le bouchon (9), dévisser la virole de
xation (4) et enlever la cartouche (5).

NETTOYAGE ET/OU REMPLACEMENT DU RÉDUCTEUR DE DÉBIT

Enlever le bouchon (1), desserrer la vis de xation (2) et extraire
la poignée (3). Enlever le bouchon (9), dévisser la virole de
xation (4) et enlever la cartouche (5). Desserrer les deux vis
(6), enlever la boucle (7) et maintenant enlever le réducteur de
débit (8), le soufer pour expulser des impureté et éventuellem­ent le remplacer.

ENTRETIEN

On recommande en plus d'effectuer le nettoyage des robinets
exclusivement avec de l'eau et du savon, évitant l'emploi de
détergents abrasifs (en poudre ou liquides), d'éponges
abrasives ou d'autres produits contenant de l'alcool, des
acides ou d'autres substances agressives. La Maison Newform
s.p.a. ne répond pas des dommages causés par l'inobserva­tion de ces règles.

INSTANDHALTUNG

D

WECHSEL DER KARTUSCHE

Den Stopten (1) entternen, die Befestigungsschraube (2)
abschrauben und den Handgriff (3) herausnehmen. Die Kappe
(9) entfernen, den Befestigungsring (4) abschrauben und die
Kartusche (5) entternen.

REINIGUNG UND ERSETZUNG DES DURCHFLUSSREDUZIERERS

Den Stopten (1) entternen, die Befestigungsschraube (2)
abschrauben und den Handgriff (3) herausnehmen. Die Kappe
(9) entfernen, den Befestigungsring (4) abschrauben und die
Kartusche (5) entternen. Die zwei Schrauben (6) abschrauben,
die Buchse (7) wegnehmen und danach den Durchijussredu­zierer (8) herausnehmen, blasen Sie diesen, um eventuelle
Schmutriickstande zu beseitigen und falls natig ersetzen Sie
diesen Teil.

INSTANDSETZUNG

Es ist iiberdies rotsom, die Hdhne nur mit Wasser und Seife zu
reinigen, und keine abrasive Reinigungsmittel (in Pulver bzw.
FICJssigkeit), schleifende Schwamme oder weitere Produkte,
die Alkohol, Sauren oder aggressive Stoffe enthalten, zu
verwenden. Die Firrna Newforrn S.p.A. haftet nicht fr Schaden,
die durch Nichtbeachtung solcherVorschriften ve.rsacht
werden.

MANTENIMIENTO

E

REEMPLAZO DEL CARTUCHO

Quiten el tapón (1), destornillen el tornillo de jación (2) y
extraigan la maneta (3). Quiten la tapita (9), destornillen la
virola de jación (4) y remuevan el cartucho (5).

LIMPIADURA Y/0 SUSTITUCIÓN DEL REDUCTOR DE CAUDAL

Quitar la tapita cubre-rosca(1), destornillar la rosca de jación
(2) y extraer la maneta (3). Quiten la tapita (9), destornillen la
virola de jación (4) y quitar el cartucho (5). Destornillar las dos
roscas (6), quitar el cuerpo cuadrado (7) y luego quitar el
reductio de caudal (8), soplar para eliminar cualquier resto de
suciedad y si necesario sostituirlo.

MANTENIMIENTO

Les recomendamos, además, que limpien los gritos utilizando
exclusivamente agua y jabón, evitando el empleo de
detergentes abrasivos (en polvo o líquidos), esponjas
abrasivas u otros productos que contienen alcohol, ácidos u
otras sustancias agresivas. La Newform s.p.a. no responderá de
los daños causados por el incumplimiento de tales reglas.

8

ERGO-OPEN

RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO

66530

1

26172

2

10698

3

15652

4

25227

5

14720

6

15717

7

26271

8

18438

9

12773

10

26212

11

18938

12

26173

13

25228

66538

1

12773

2

13517

3 26212

9

ERGO-OPEN

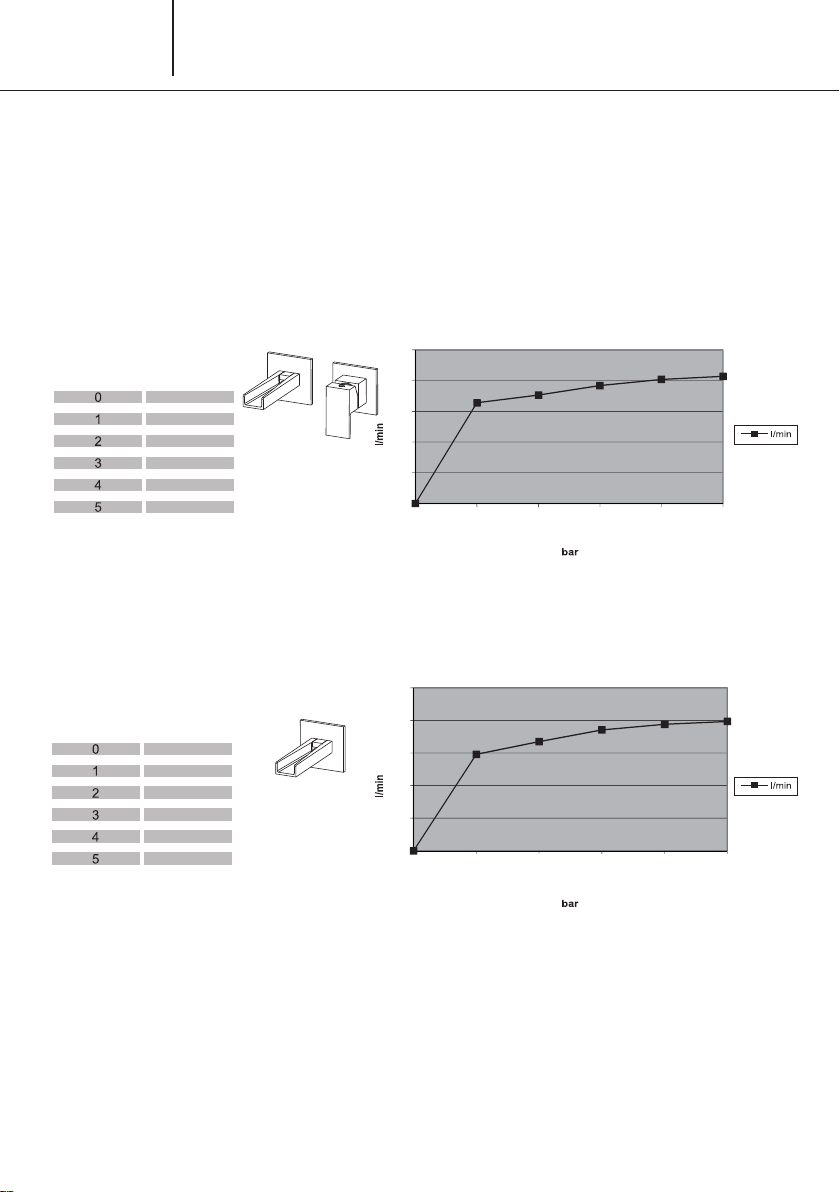

PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_

pressione

pressure
pression

Druck

presión

(bar)

pressione

pressure

pression

Druck

presión

(bar)

portata

flow rate

débit

Wasserströmung

caudal

(l/min)

0

3,28

3,53

3,84

4,04

4,14

portata

flow rate

débit

Wasserströmung

caudal

(l/min)

0

2,96

3,35

3,71

3,88

3,97

66530 (4L)

5

4

3

2

1

0

0 1 2345

66538 (4L)

5

4

3

2

1

0

012 345

10

SMALTIMENTO DELL’IMBALLAGGIO

I

Gli imballaggi dei nostri prodotti non contengono materiali inquinanti: tutte le materie utilizzate rispettano
l’ambiente e sono riciclabili. Vi preghiamo di collaborare con noi e di smaltire correttamente l’imballaggio.
Non disperdere gli imballaggi, o parte di essi, nell’ambiente. I sacchetti di plastica, in particolare, possono
essere fonte d’asssia per i bambini. Separare i diversi materiali dell’imballaggio e conferirli al centro di
smaltimento più vicino.
Uno smaltimento corretto permette un riciclo intelligente dei materiali preziosi.

Si certica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009), sono stati accurata­mente controllati e collaudati nei nostri stabilimenti.

PACKAGING DISPOSAL

GB

The packaging of our products does not contain polluting material, the materials used are environmen­tal-friendly and recyclable. Please be helpful and properly dispose of the packaging.
Do not leave it, or parts of it, in the environment. In fact it could, particularly concerning the plastic bags,
constitute a danger of asphyxiation for children.
Sort out the materials of the packaging and deliver them to the nearest waste separate collection centres.
Proper disposal allows the recycling of precious materials.

ÉLIMINATION DE L’EMBALLAGE

F

Les emballages de nos produits ne contiennent pas de matériaux polluants, les matériaux utilisés respectent
l’environnement et sont recyclables.
Nous vous prions de collaborer et d’éliminer correctement l’emballage. Ne pas abandonner l’emballage ou
des parties de celui-ci dans l’environement.
Celles-ci, notamment les sachets en plastique, peuvent constituer un danger d’asphyxie pour les enfants.
Séparer les différents matériaux de l’emballage et les déposer auprès du centre de tri le plus proche. Une
élimination correcte permet une récupération intelligente de matériaux précieux.

ENTSORGUNG DER VERPACKUNG

D

Die Verpackungen unserer Produkte werden völlig aus umweltfreundlichen und wieder verwertbaren Materia­len hergestellt. Bitte entsorgen Sie die Verpackungen ordnungsgemäß. Lassen Sie nicht die Verpackung bzw.
einige Bestandteile davon unbewacht. Das Verlassen eines solchen Hinweises könnte zur Gefahr von bei
Kindern Erstickung führen, insbesondere wegen des Vorhandenseins von Plastiktüten. Die Ausschussmateria­lien aus der Verpackung aussondern und sie ins nahesten Zentrum für Mülltrennung bringen. Eine korrekte
Entsorgung ermöglicht die intelligente Wiederverwertung von wertvollen Materialien.

ELIMINACIÓN DEL EMBALAJE

E

Los embalajes de nuestros productos no contienen materiales contaminantes: todos los materiales utilizados
respetan el medio ambiente y pueden ser reciclados. Les rogamos que colaboren con nosotros para la
eliminación correcta del embalaje. No tiren los embalajes o parte de ellos al medio ambiente. Las bolsas de
plásticos, particularmente, pueden ser causa de asxia para los niños. Separen los diferentes tipos de
materiales de embalaje y llévenlos al centro de recolección más cercano. Una eliminación correcta permite
un reciclado correcto de los materiales preciosos.

via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle

NEWFORM S.p.A.

Tel. [phone] (r.a.) Fax Amministrativo +39/0163458983 – Fax

www.newform.it [email protected]

Sesia – (VC) Italy

Commerciale +39/0163459745

IS0038/1
