Page 1
park
istruzioni
instructions
instructions de montage
Bedienungsanleitung
instrucciones
67540
67555
67540C
Page 2
AVVERTENZE PER L’ USO E LA MANUTENZIONE
I
• Il presente manuale è parte integrante del prodotto.
• E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto.
• Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto.
• L’installazione dovrà essere effettuata da personale qualicato, conformemente ai regolamenti in vigore.
• Il costruttore declina ogni responsabilità in caso di utilizzazione del prodotto con nalità diverse da quelle previste.
• Non disperdere resti di imballaggio nell’ambiente.
• Non creare ostacoli al passaggio dell’acqua.
• Evitare, in ogni caso, l’utilizzo di spugne metalliche o abrasive o di detergenti o prodotti abrasivi che potrebbero danneggiare
le superci.
• Soprattutto nel caso di nuove installazioni, onde evita re che impurità o detriti possano giungere all’interno della rubinetteria
dando origine a problemi di funzio namento, spurgare l’impianto prima di mettere in eser cizio i prodotti.
• Pulire esclusivamente con acqua e sapone. Risciacquare abbondantemente e asciugare con un panno morbido.
• Si consiglia, per una più lunga durata del miscelatore e della cartuccia, l’installazione di rubinetti ltro a monte del miscelatore.
WARNINGS FOR THE USE AND MAINTENANCE
GB
• This manual is an integral part of the product.
• Keep it in good conditions and at hand throughout product’s life.
• We recommend reading carefully this manual and all the instructions contained before using and installing the product.
• The installation should be made by qualied staff in compliance with regulations in force.
• The manufacturer is not liable in case of use of the product with purposes other than those provided for.
• Do not leave the residues of the packaging in the home environment.
• Do not hinder the water ow.
• Totally avoid using metallic or abrasive sponges and detergents or abrasive products in order not to damage the surfaces.
• Especially with new installations, in order to prevent impurities or debris penetrating into the tap and cau sing working problems,
purge the system before acti vating the mixer.
• Clean only with water and soap. Carefully rinse and dry with a soft cloth.
• In order to maintain the mixer and its cartridge in the best and long-lasting conditions, we suggest to t under-top valves with lter.
AVERTISSEMENTS POUR L’UTILISATION ET ENTRETIEN
F
• Ce manuel est une partie intégrante du produit.
• Il faut le conserver en bon état et à portée pendant tout le cycle de vie du produit.
• Nous conseillons de lire attentivement ce manuel et toutes les consignes qui s’y trouvent avant d’utiliser et d’installer le produit.
• L’installation devra être effectuée par du personnel qualié et conformément aux réglementations en vigueur.
• Le constructeur décline toute responsabilité en cas d’utilisation du produit dans des buts différents de ceux prévus.
• Ne pas abandonner les résidus de l’emballage dans l’environnement domestique.
• Ne pas faire obstacle au passage de l’eau.
• Éviter absolument d’utiliser des éponges métalliques ou abrasives et des détergents ou produits abrasifs an de ne pas abîmer
les surfaces.
• Surtout en cas de nouvelles installations, et an d’éviter que des impuretés ou des débris arrivent à l’intérieur du robinet et causer
des problèmes de fon ctionnement, purger le système avant d’activer les produits.
• Nettoyer uniquement à l’eau et au savon. Rincer soigneusement et sécher avec un chiffon doux.
• On conseille, pour une plus longue durée du mitigeur et de la cartouche, l’installation de robinets ltre sur les exibles/tuyaux
de raccordement.
HINWEISE FÜR DIE VERWENDUNG UND REINIGUNG
D
• Das vorliegende Handbuch ist Bestandteil des Produktes.
• Es soll im Handbereich und in perfektem Zustand während des ganzen Lebenszyklus des Produktes aufbewahrt werden.
• Es ist empfehlenswert, das vorliegende Handbuch und alle darin enthaltenen Informationen sorgfältig zu lesen, bevor das
Produkt zu montieren und anzuwenden.
• Die Montage soll von Fachpersonal unter Beachtung der gültigen Vorschriften durchgeführt werden.
• Der Hersteller lehnt jegliche Verantwortung für die unsachgemässe Verwendung des produktes ab.
• Keine Rückstände der Verpackung im haushaltsbereich unbewacht lassen.
• Die Wasserdurchgänge nicht verstopfen.
• Keine Metall- bzw. Abrasive schwammen, Reinigungsmittel und Schleifmittel verwenden, um zu vermeiden, dass die Oberäche
beschädigt wird.
• Vorallem, wenn es sich um neue Installationen handelt sollte man, bevor man die neuen Produkte in Betrieb nim mt, die Anlage
reinigen, um zu verhindern, dass Verunrei nigungen und Ablagerungen in die Armaturen gelangen, welche Funktionsstörungen
verursachen könnten.
• Nur mit Wasser und Seife reinigen, sorgfältig ausspülen und mit einem weichen Tuch austrocknen.
• Zu einer längeren Dauer des Mischers und der Kartusche, wird es empfohlen, Untertisch-Filterhähne zu installieren.
ADVERTENCIAS PARA EL USO Y MANUTENCIÓN
E
• El presente manual es parte integrante del producto.
• Es necesario guardar el manual en buen estado y durante todo el ciclo de vida del producto.
• Les aconsejamos que lean con cuidado el presente manual y todas las disposiciones contenidas antes de utilizar e instalar el
producto.
• La instalación tendrá que ser efectuada por personal calicado conformemente a los reglamentos en vigor.
• El constructor declina todo tipo de responsabilidad en caso de utilización del producto con nalidades diferentes de aquellas
previstas.
• No tiren los restos de los embalajes al medio ambiente. No creen obstáculos de ninguna forma el pasaje de agua.
• Eviten, de todas formas, la utilización de esponjas metálicas o abrasivas o detergentes o productos abrasivos que podrían
perjudicar las supercies.
• Sobre todo en caso de nuevas instalaciones, para evitar que impurezas o residuos puedan alcanzar el interior del grifo
causando problemas de funciona miento, purgar la instalación antes de poner en fun cionamiento el producto.
• Limpien exclusivamente con agua y jabón. Enjuaguen abundantemente y sequen con un trapo limpio.
• Se recomienda, para una mayor duración del mezclador y su cartucho, la instalación de ltros agua arriba del mezclador.
2
Page 3
DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
park
REFERENZANGABEN_ DATOS DE REFERENCIA
67540 67555
67540C
3
Page 4
park
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
FASE
I
Installare gli eccentrici come indicato negli schemi, rispettando i range di incasso e le posizioni, un
errata istallazione potrebbe portare problemi nel montaggio del corpo.
PHASE
GB
Install the cam as indicated in the designs. Make sure to adhere to the built-in and position ranger.
If incorrectly installed, problems could occur with the assembly of the base.
ÉTAPE
F
Installer les excentriques comme indiqué sur les schémas en respectant les range d’encastrement
et les positions, une mauvaise installation pourrait générer des problèmes dans le montage du
corps.
SCHRITT
D
Die nocken entsprechend der angabe auf den plänen montieren und hierbei die einbauspanne sowie die
positionen einhalten. Ein fehlerhaf ter einsatz könnte zu problemen bei der montage des körpers führen.
FASE
E
Instalar los excèntricos como se indica en los esque mas, respetando los espacios de
empotramiento y las posiciones, una instalaciòn errada podrìa comportar luego problemas en el
montaje del cuerpo.
1
1
1
1
1
1
4
Page 5
park
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
FASE
I

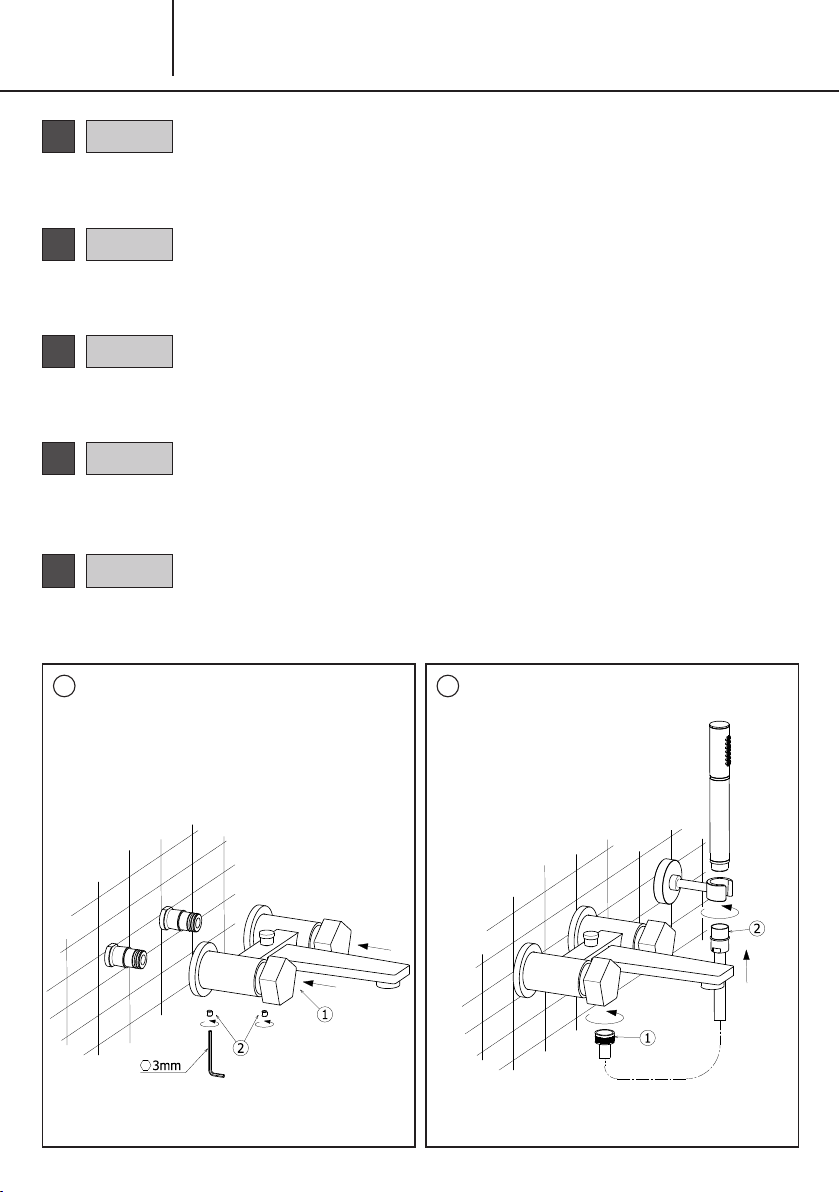

2 - Istallare il corpo sugli eccentrici come indicato da schema, fissare il corpo agli eccentrici tramite
i grani di fissaggio.
3 - Fissare il essibile al corpo e al doccino.
PHASE
GB
2 - Install the base to the cam as indicated in the design, fix the base to the cam with the hexagon
screws.
3 - Fix the exible hose to the base and shower.
ÉTAPE
F
2 - Installer le corps sur les excentriques comme indiqué sur le schéma, xer le corps aux excentriques
avec les grains de xation.
3 - Fixer le exible au corps et à la douchette.
SCHRITT
D
2 -
Den körper entsprechend der angaben auf dem plan auf den nocken montieren, den körper durch
befestigungsstifte auf den nocken befestigen.
3 - Den schlauch am körper und am brausekopf befestigen.
FASE
E
2 - Colocar el cuerpo sobre los excèntricos como se indica en el esquema, jar el cuerpo a los
excèntricos con los prisioneros de jaciòn.
3 - Fijar el exible al cuerpo y a la lluvia.
2 3
2
2
2
2
2
5
Page 6

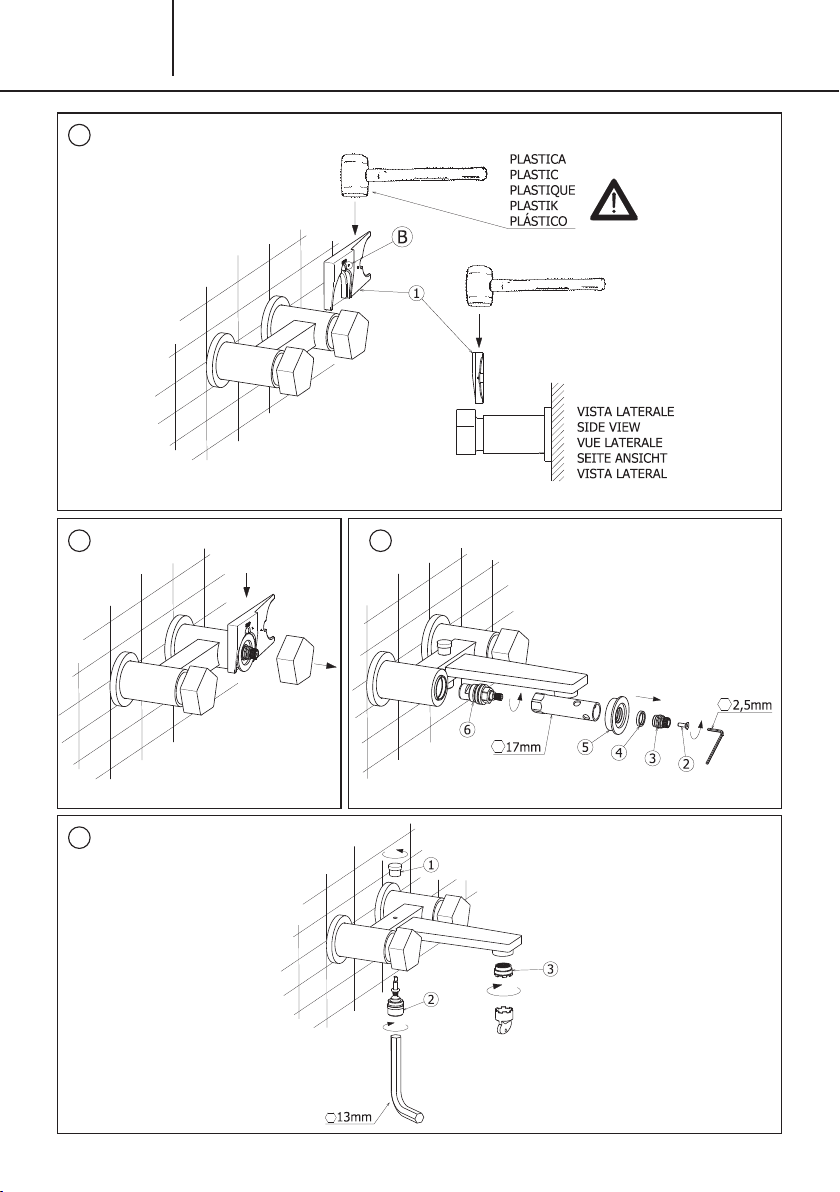

INTERVENTI DI MANUTENZIONE_ MAINTENANCE_ INTERVENTIONS D’ENTRETIEN
park
INTERVENTI DI MANUTENZIONE
I
SOSTITUZIONE VITONE
Rimuovere la maniglia utilizzando l’estrattore (1) in dotazione, come segue: inserire l’estrattore dal lato “B” tra il corpo del rubinetto e la maniglia
(come indicato in gura a) ed agire con forza (utilizzando anche una mazzetta in plastica), no a che si liberi (gura b). Tolta la maniglia, svitare la
vite (2), rimuovere l’adattatore (3), il distanziale (4) e la calotta di copertura (5). Quindi, utilizzando una chiave a tubo, svitare il vitone (6) (gura c).
PULIZIA DEL FILTRO AEREATORE
Svitare il ltro aeratore (3) e sofarlo per eliminare eventuali residui di sporco. Si consiglia di pulire dopo il primo utilizzo e di ripetere periodicamente
tale operazione onde evitare riduzioni di portata (gura d).
SOSTITUZIONE DEVIATORE
Svitare il pomolo del deviatore (1), svitare il deviatore (2) (gura d).
MANTENIMENTO
Si raccomanda inoltre di eseguire la pulizia dei rubinetti esclusivamente con acqua e sapone, evitando l’impiego di detersivi abrasivi (in polvere o
liquidi), spugne abrasive o altri prodotti contenenti alcool, acidi od altre sostanze aggressive. La Newform s.p.a. non risponderà dei danni causati
dall’inosservanza di tali regole.
MAINTENANCE
GB
HEAD VALVE REPLACEMENT
Remove the handle using the puller (1) supplied, as follows: insert the puller from side “B” between the faucet body and the handle (as shown in
gure a) and move powerfully (using also a plastic hammer), until it is released (gure b). After removing the handle, loosen the screw (2), remove
the adapter (3), the spacer (4) and the cover cap (5). Then using a socket spanner, loosen the head valve (6) (gure c).
AERATOR FILTER CLEANING
Unscrew the aerator lter (3) and blow into it to remove any dirt residues. We recommend cleaning after the rst use and periodically repeating this
operation in order to avoid ow rate reductions (gure d).
SUBSTITION OF BUILT-IN CISTERN DEFLECTOR WITH SHOWER
Unscrew the knob of the deector (1), unscrew the deector (2) (gure d).
MAINTENANCE
In addition we recommend cleaning the taps exclusively with water and soap, avoiding using abrasive detergents (in powder or liquid), abrasive
sponges or other products containing alcohol, acids or other aggressive substances. Newform s.p.a. will not respond to any damages caused by
failure to observe the above rules.
INTERVENTIONS D’ENTRETIEN
F
REMPLACEMENT DE TÊTE
Enlever la poignée utilisant l’extracteur (1) fourni, illustré ci-dessous: insérer l’extracteur du côté “B” entre le corps du robinet et la poignée (ainsi
qu’indiqué dans la gure a) et agir avec force (utilisant également une massette en plastique), jusqu’à la dégager (gure b). Après avoir enlevé
la poignée, desserrer la vis (2) et enlever l’adaptateur (3), la rondelle d’épaisseur (4) et le capuchon de couverture (5). Ensuite, utilisant une clé
en tube, desserrer la tête (6) (gure c).
NETTOYAGE DU FILTRE AERATEUR
Dévisser le ltre aérateur (3) et le soufer pour éliminer les éventuels résidus de saleté. On conseille de nettoyer après le premier emploi et de répéter
périodiquement cette opération an d’éviter des réductions de débit (gure d).
REMPLACEMENT DU COMMUTATEUR
Dévisser le pommeau du commutateur (1), dévisser le commutateur (2) (gure d).
ENTRETIEN
On recommande en plus d’effectuer le nettoyage des robinets exclusivement avec de l’eau et du savon, évitant l’emploi de détergents abrasifs
(en poudre ou liquides), d’éponges abrasives ou d’autres produits contenant de l’alcool, des acides ou d’autres substances agressives. La Maison
Newform s.p.a. ne répond pas des dommages causés par l’inobservation de ces règles.
INSTANDHALTUNG
D
AUSWECHSELN VOM OBERTEIL
Den Griff unter Verwendung der, in der Ausstattung bendlichen Ausziehvorrichtung (1), wie folgt entfernen: Die Ausziehvorrichtung von der Seite
“B” zwischen dem Armaturenkörper und dem Griff einführen (wie auf Abbildung a dargestellt) einführen und so lange kräftig darauf einwirken
(auch unter Zuhilfenahme eines Kunststoffhammers), bis sich dieser herauslöst (Abbildung b). Sobald man den Griff entfernt hat, schraubt man
die Schraube (2) ab, dreht den Adapter (3) heraus und entfernt das Distanzstück (4) und die Abdeckkalotte (5). Dann, unter Verwendung eines
Aufsteckschlüssels, das Oberteil (6) abschrauben (Abbildung c).
REINIGUNG DES LUFTFILTERS
Den Luftlter (3) herausschrauben und ihn blasen, um die evtl. Rückstände von Verschmutzung zu entfernen. Es ist ratsam, den Filter nach dem
ersten Einsatz zu reinigen und danach die Reinigungsoperationen regelmäßig durchzuführen, um eine Minderung der Strömung zu vermeiden
(Abbildung d).
ERSETZEN DES EINGEBAUTEN TANKABLENKERS MIT DUSCHE
Den Knauf des Ablenkers lockern (1), die Leiste entfernen, den Ablenker abschrauben (2) (Abbildung d).
INSTANDSETZUNG
Es ist überdies ratsam, die Hähne nur mit Wasser und Seife zu reinigen, und keine abrasive Reinigungsmittel (in Pulver bzw. Flüssigkeit), schleifende
Schwämme oder weitere Produkte, die Alkohol,
Säuren oder aggressive Stoffe enthalten, zu verwenden. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher
Vorschriften verursacht werden.
MANTENIMIENTO
E
SUSTITUCIÓN MONTURA
Remover la maneta con el auxilio del extractor (1) incluido en el suministro, como indicado a continuación: introducir el extractor del lado “B” entre
el cuerpo del grifo y la maneta (como indicado en la gura a) y obrar con fuerza (incluso utilizando una maceta de plástico), hasta liberarla
(gura b). Removida la maneta, destornillar el tornillo (2), remover el adaptador (3), el distanciador (4) y la tapa de cobertura (5). Finalmente,
utilizando una llave de tubo, destornillar la montura (6) (gura c).
LIMPIEZA DEL FILTRO AIREADOR
Destornillen el ltro aireador (3) y soplen en ello para eliminar los eventuales residuos de suciedad. Les aconsejamos que limpien el ltro después
de la primera utilización y que repitan periódicamente la operación para evitar una reducción del caudal (gura d).
REEMPLAZO DESVIADOR
Destornillar el pomo del desviador (1), desatornillar el desviador (2) (gura d).
MANTENIMIENTO
Les recomendamos, además, que limpien los grifos utilizando exclusivamente agua y jabón, evitando el empleo de detergentes abrasivos
(en polvo o líquidos), esponjas abrasivas u otros productos que contienen alcohol, ácidos u otras sustancias agresivas. La Newform s.p.a. no
responderà de los daños causados por el incumplimiento de tales reglas.
6
INSTANDHALTUNG_ MANTENIMIENTO
Page 7
INTERVENTI DI MANUTENZIONE_ MAINTENANCE_ INTERVENTIONS D’ENTRETIEN
park
a
b c
INSTANDHALTUNG_ MANTENIMIENTO
d
7
Page 8
park
67540
67540C
1 27570
2 13528
3 17410
4 27541
5 18334
6 17945
7 11559SX
8 27551
9 27550
10 11559
11 38
12 13302
13 24307
14 22034
15 23129
16 355
RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO
67555
8
1 27570
2 13528
3 17410
4 27541
5 18334
6 17945
7 11559SX
8 27551
9 11559
10 22034
Page 9
park
PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES
pressione
pressure
pression
Druck
presión
(bar)
pressione
pressure
pression
Druck
presión
(bar)
portata
ow rate
débit
Wasserströmung
caudal
(l/min)
0
11,29
15,99
19,68
22,75
25,48
portata
ow rate
débit
Wasserströmung
caudal
(l/min)
0
10,00
14,26
17,61
20,38
22,83
30
25
20
l/min
15
10
5
0
01234 5
bar
67540C
25
20
15
l/min
10
5
0
67540
012 345
bar
l/min
l/min
pressione
pressure
pression
Druck
presión
(bar)
portata
ow rate
débit
Wasserströmung
caudal
(l/min)
0
26,91
38,14
46,75
54,01
60,13
70
67555
60
50
40
l/min
30
20
10
0
0123 4 5
bar
l/min
9
Page 10
SMALTIMENTO DELL’IMBALLAGGIO
I
Gli imballaggi dei nostri prodotti non contengono materiali inquinanti: tutte le materie utilizzate rispettano
l’ambiente e sono riciclabili. Vi preghiamo di collaborare con noi e di smaltire correttamente l’imballaggio.
Non disperdere gli imballaggi, o parte di essi, nell’ambiente. I sacchetti di plastica, in particolare, possono
essere fonte d’asssia per i bambini. Separare i diversi materiali dell’imballaggio e conferirli al centro di smaltimento più vicino.
Uno smaltimento corretto permette un riciclo intelligente dei materiali preziosi.
Si certica che tutte le parti e componenti di origine nazionale ed estera, contenute in questo prodotto
(L.166/2009) sono state accuratamente controllate e collaudate nei nostri stabilimenti.
PACKAGING DISPOSAL
GB
The packaging of our products does not contain polluting material, the materials used are environmental-friendly and recyclable. Please be helpful and properly dispose of the packaging.
Do not leave it, or parts of it, in the environment. In fact it could, particularly concerning the plastic bags, constitute a danger of asphyxiation for children.
Sort out the materials of the packaging and deliver them to the nearest waste separate collection centres.
Proper disposal allows the recycling of precious materials.
ÉLIMINATION DE L’EMBALLAGE
F
Les emballages de nos produits ne contiennent pas de matériaux polluants, les matériaux utilisés respectent
l’environnement et sont recyclables.
Nous vous prions de collaborer et d’éliminer correctement l’emballage. Ne pas abandonner l’emballage ou
des parties de celui-ci dans l’environement.
Celles-ci, notamment les sachets en plastique, peuvent constituer un danger d’asphyxie pour les enfants.
Séparer les différents matériaux de l’emballage et les déposer auprès du centre de tri le plus proche. Une
élimination correcte permet une récupération intelligente de matériaux précieux.
ENTSORGUNG DER VERPACKUNG
D
Die Verpackungen unserer Produkte werden völlig aus umweltfreundlichen und wieder verwertbaren Materialen hergestellt. Bitte entsorgen Sie die Verpackungen ordnungsgemäß. Lassen Sie nicht die Verpackung bzw. einige Bestandteile davon unbewacht. Das Verlassen eines solchen Hinweises könnte zur Gefahr von bei Kindern
Erstickung führen, insbesondere wegen des Vorhandenseins von Plastiktüten. Die Ausschussmaterialien aus
der Verpackung aussondern und sie ins nahesten Zentrum für Mülltrennung bringen. Eine korrekte Entsorgung
ermöglicht die intelligente Wiederverwertung von wertvollen Materialien.
ELIMINACIÓN DEL EMBALAJE
E
Los embalajes de nuestros productos no contienen materiales contaminantes: todos los materiales utilizados
respetan el medio ambiente y pueden ser reciclados. Les rogamos que colaboren con nosotros para la eliminación correcta del embalaje. No tiren los embalajes o parte de ellos al medio ambiente. Las bolsas de plásticos, particularmente, pueden ser causa de asxia para los niños. Separen los diferentes tipos de materiales
de embalaje y llévenlos al centro de recolección más cercano. Una eliminación correcta permite un reciclado
correcto de los materiales preciosos.
10
Page 11
NOTE
11
Page 12
NEWFORM S.p.A.
via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy
Tel. +39/0163452011 (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745
www.newform.it [email protected]
L 898/1
Loading...
