newform 63420, 63421 Instructions Manual [it, de, fr, es]

istruzioni
instructions
instructions de montage
Bedienungsanleitung
instrucciones

63420

63421

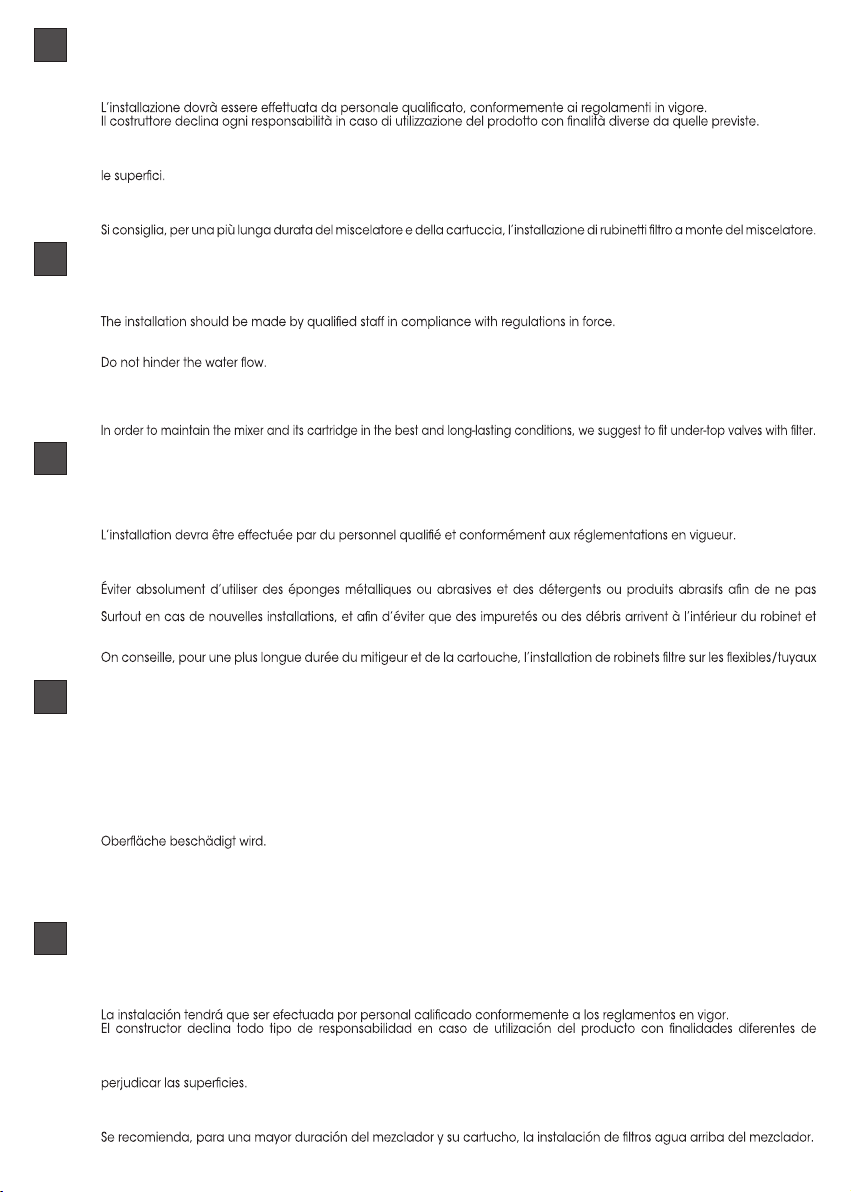

AVVERTENZE PER L’ USO E LA MANUTENZIONE

I

• Il presente manuale è parte integrante del prodotto.

• E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto.

• Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto.

•

•

• Non disperdere resti di imballaggio nell’ambiente.

• Non creare ostacoli al passaggio dell’acqua.

• Evitare, in ogni caso, l’utilizzo di spugne metalliche o abrasive o di detergenti o prodotti abrasivi che potrebbero danneggiare

• Soprattutto nel caso di nuove installazioni, onde evita re che impurità o detriti possano giungere all’interno della rubinetteria
dando origine a problemi di funzio namento, spurgare l’impianto prima di mettere in eser cizio i prodotti.

• Pulire esclusivamente con acqua e sapone. Risciacquare abbondantemente e asciugare con un panno morbido.

•

WARNINGS FOR THE USE AND MAINTENANCE

GB

• This manual is an integral part of the product.

• Keep it in good conditions and at hand throughout product’s life.

• We recommend reading carefully this manual and all the instructions contained before using and installing the product.

•

• The manufacturer is not liable in case of use of the product with purposes other than those provided for.

• Do not leave the residues of the packaging in the home environment.

•

• Totally avoid using metallic or abrasive sponges and detergents or abrasive products in order not to damage the surfaces.

• Especially with new installations, in order to prevent impurities or debris penetrating into the tap and cau sing working
problems, purge the system before acti vating the mixer.

• Clean only with water and soap. Carefully rinse and dry with a soft cloth.

•

AVERTISSEMENTS POUR L’UTILISATION ET ENTRETIEN

F

• Ce manuel est une partie intégrante du produit.

• Il faut le conserver en bon état et à portée pendant tout le cycle de vie du produit.

• Nous conseillons de lire attentivement ce manuel et toutes les consignes qui s’y trouvent avant d’utiliser et d’installer le
produit.

•

• Le constructeur décline toute responsabilité en cas d’utilisation du produit dans des buts différents de ceux prévus.

• Ne pas abandonner les résidus de l’emballage dans l’environnement domestique.

• Ne pas faire obstacle au passage de l’eau.

•
abîmer les surfaces.

•
causer des problèmes de fon ctionnement, purger le système avant d’activer les produits.

• Nettoyer uniquement à l’eau et au savon. Rincer soigneusement et sécher avec un chiffon doux.

•
de raccordement.

HINWEISE FÜR DIE VERWENDUNG UND REINIGUNG

D

• Das vorliegende Handbuch ist Bestandteil des Produktes.

• Es soll im Handbereich und in perfektem Zustand während des ganzen Lebenszyklus des Produktes aufbewahrt werden.

• Es ist empfehlenswert, das vorliegende Handbuch und alle darin enthaltenen Informationen sorgfältig zu lesen, bevor das
Produkt zu montieren und anzuwenden.

• Die Montage soll von Fachpersonal unter Beachtung der gültigen Vorschriften durchgeführt werden.

• Der Hersteller lehnt jegliche Verantwortung für die unsachgemässe Verwendung des produktes ab.

• Keine Rückstände der Verpackung im haushaltsbereich unbewacht lassen.

• Die Wasserdurchgänge nicht verstopfen.

• Keine Metall- bzw. Abrasive schwammen, Reinigungsmittel und Schleifmittel verwenden, um zu vermeiden, dass die

• Vorallem, wenn es sich um neue Installationen handelt sollte man, bevor man die neuen Produkte in Betrieb nim mt, die
Anlage reinigen, um zu verhindern, dass Verunrei nigungen und Ablagerungen in die Armaturen gelangen, welche
Funktionsstörungen verursachen könnten.

• Nur mit Wasser und Seife reinigen, sorgfältig ausspülen und mit einem weichen Tuch austrocknen.

• Zu einer längeren Dauer des Mischers und der Kartusche, wird es empfohlen, Untertisch-Filterhähne zu installieren.

ADVERTENCIAS PARA EL USO Y MANUTENCIÓN

E

• El presente manual es parte integrante del producto.

• Es necesario guardar el manual en buen estado y durante todo el ciclo de vida del producto.

• Les aconsejamos que lean con cuidado el presente manual y todas las disposiciones contenidas antes de utilizar e instalar
el producto.

•

•
aquellas previstas.

• No tiren los restos de los embalajes al medio ambiente. No creen obstáculos de ninguna forma el pasaje de agua.

• Eviten, de todas formas, la utilización de esponjas metálicas o abrasivas o detergentes o productos abrasivos que podrían

• Sobre todo en caso de nuevas instalaciones, para evitar que impurezas o residuos puedan alcanzar el interior del grifo
causando problemas de funciona miento, purgar la instalación antes de poner en fun cionamiento el producto.

• Limpien exclusivamente con agua y jabón. Enjuaguen abundantemente y sequen con un trapo limpio.

•

2

63420

63421

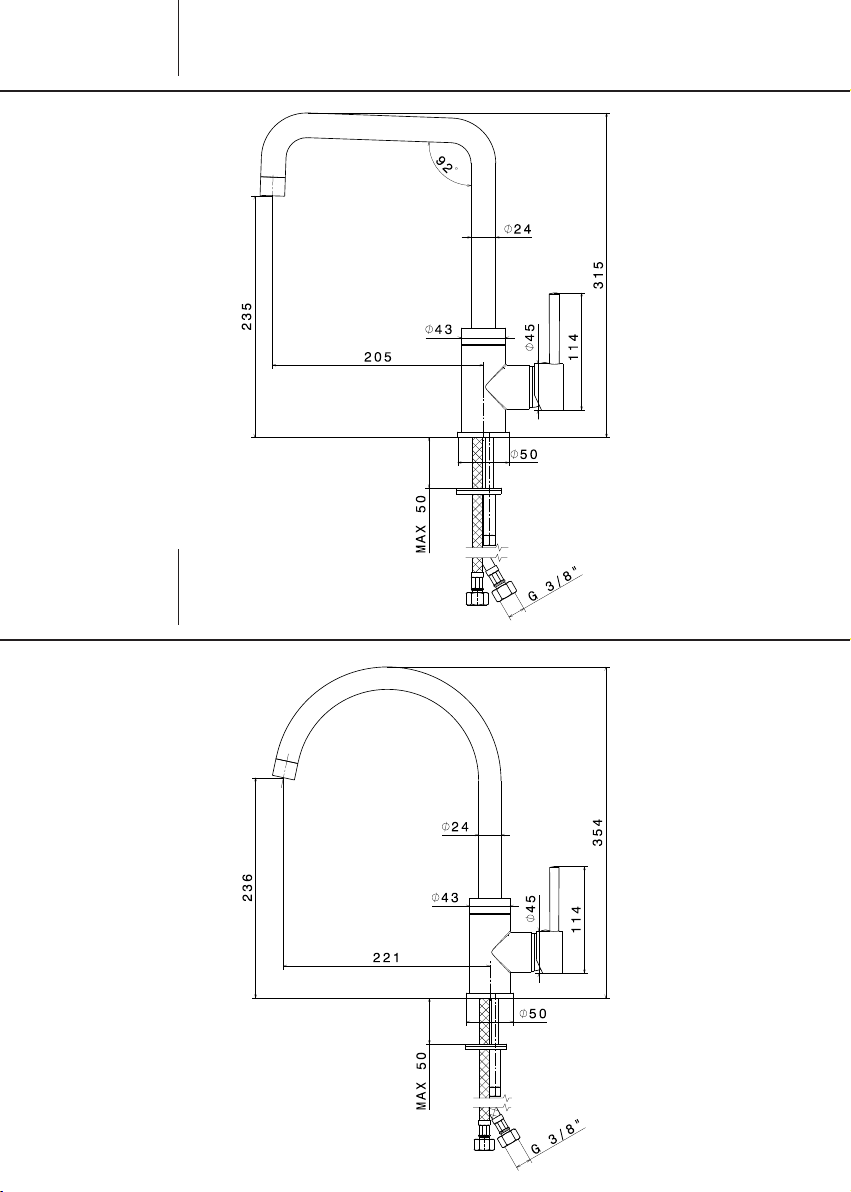

DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA

3

63420
63421

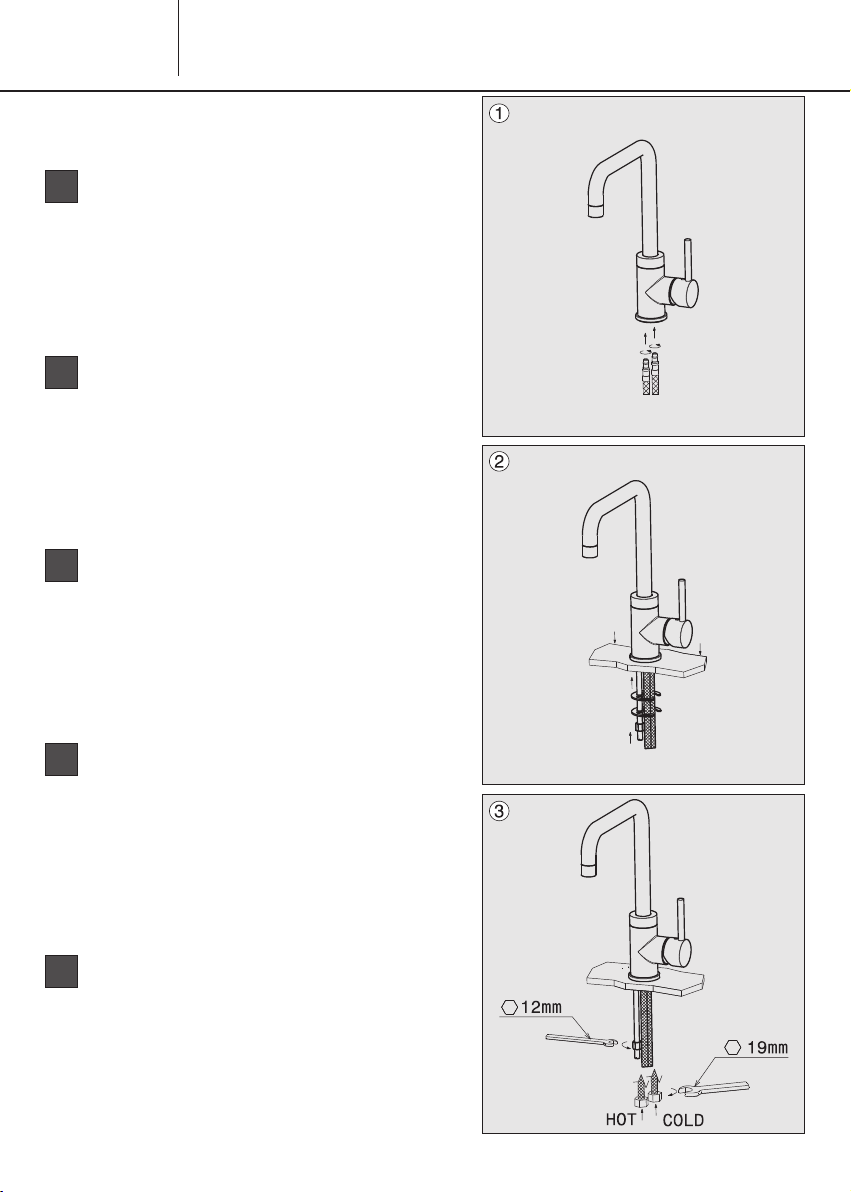

PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE

I

1 - Avvitare i flessibili.
2 - Collocare il rubinetto sul piano del lavello e

posizionare inferiormente il set di fissaggio.
3 - Serrare i dadi di fissaggio e collegare
correttamente i flessibili alla rete di alimentazione.
ATTENZIONE: Durante l’allacciamento alla rete idrica,
tenere fermo il flessibile per evitare che si sviti dal
corpo del rubinetto.

GB

1 - Screw on the flexible hose.
2 - Place the tap on the surface of the sink laying and

position the fixing set below.
3 - Tighten the fastening nut and correctly connect the
flexible hoses to the water supply.
WARNING: During the connection to the water
network, keep the hose steady to prevent it
from unscrewing from tap’s body.

F

1 - Visser les flexibles.
2 - Placer le robinet sur la surface de l’évier et placer

dessous le kit de fixation.
3 - Serrer les écrous de fixation et raccorder
correctement les flexibles à l’installation d’eau.
ATTENTION: Pendant la connexion au réseau hydrique,
tenir le flexible immobile pour éviter qu’il se dévisse du
corps du robinet.

D

1 - Die Schläuche festschrauben.
2 - Den Wasserhahn auf dem Spültischs und den

Befestigungssatz darunter positionieren.
3 - Die Befestigungsmuttern anziehen und die
Schläuche korrekt an das Versorgungsnetz anschließen.
ACHTUNG: Während des Anschließens dem
elektrischen Netz soll der flexible Schlauch fest
gehalten werden, um zu vermeiden, dass er sich von
dem Mischerkörper herausschraubt.

E

1 - Atornillar los flexibles
2 - Apoyar el grifo sobre el plano del fregadero y por

debajo del mismo colocar el set de fijaciòn.
3 - Cerrar fuertemente las tuercas de fijaciòn y
conectar correctamente los flexibles a la red de
alimentaciòn.
CUIDADO: Durante la conexión a la red hídrica
mantengan firme el flexo para evitar que se destornille
del cuerpo del grifo.

4

63420
63421

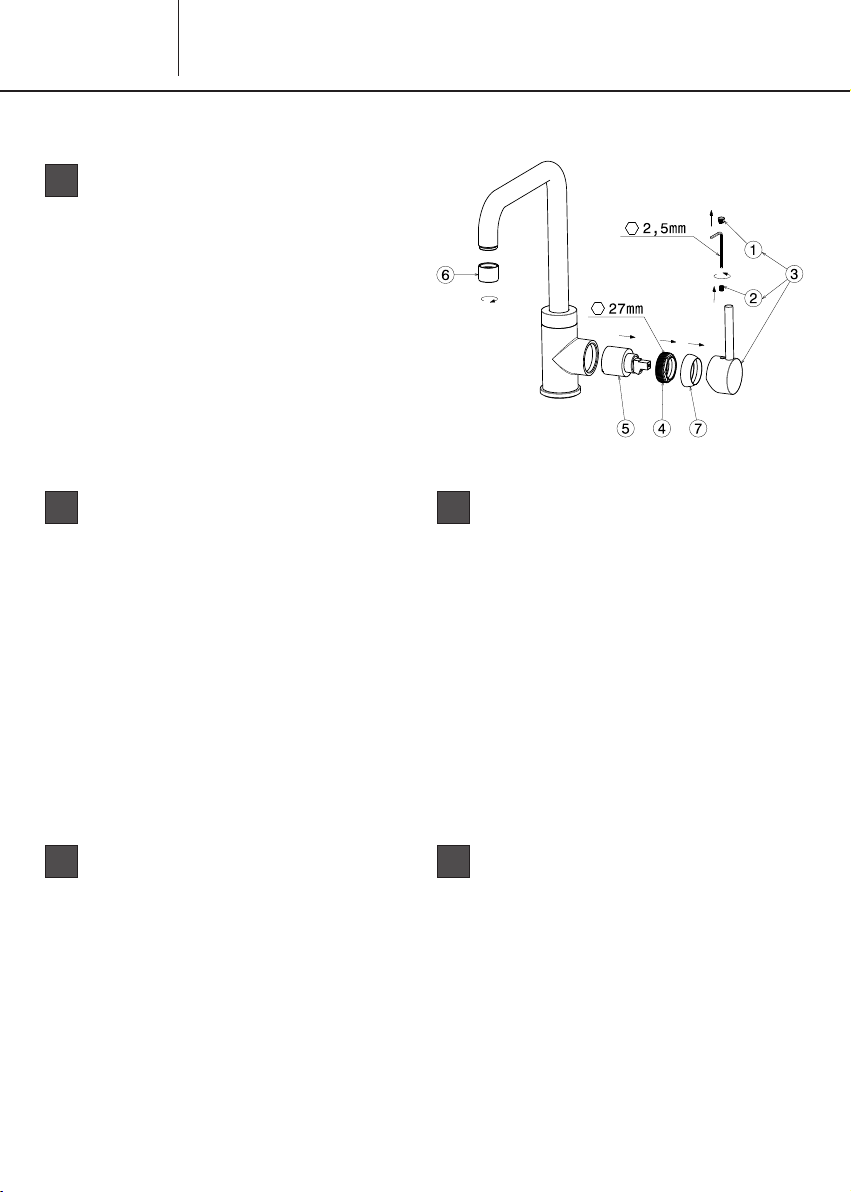

INTERVENTI DI MANUTENZIONE

I

SOSTITUZIONE DELLA CARTUCCIA

Togliere il tappino (1), svitare la vite fissaggio (2) e
estrarre la maniglia (3). Togliere il cappuccio cromato
(7), svitare la ghiera di fissaggio (4) e togliere la
cartuccia (5).

PULIZIA DEL FILTRO AERATORE

Svitare il filtro aeratore (6) e soffiarlo per eliminare
eventuali residui di sporco. Si consiglia di pulire dopo
il primo utilizzo e di ripetere periodicamente tale
operazione onde evitare riduzioni di portata.

MANTENIMENTO

Si raccomanda inoltre di eseguire la pulizia dei rubinetti
esclusivamente con acqua e sapone, evitando
l’impiego di detersivi abrasivi (in polvere o liquidi),
spugne abrasive o altri prodotti contenenti alcool,
acidi od altre sostanze aggressive. La Newform s.p.a.
non risponderà dei danni causati dall’inosservanza di
tali regole.

INTERVENTI DI MANUTENZIONE_ MAINTENANCE_ INTERVENTIONS D’ENTRETIEN
INSTANDHALTUNG_ MANTENIMIENTO

MAINTENANCE

GB

CARTRIDGE REPLACEMENT

Remove the plug (1), unscrew the fastening screw (2)
and remove the handle (3). Remove the cromed cap
(7), uns crew the fastening ring nu t (4) and remove the
cartridge (5).

AERATOR FILTER CLEANING

Unscrew the aerator filter (6) and blow into it to remove
any dirt residues. We recommend cleaning after the
first use and periodically repeating this operation in
order to avoid flow rate reductions.

MAINTENANCE

In addition we recommend cleaning the taps
exclusively with water and soap, avoiding using
abrasive detergents (in powder or liquid), abrasive
sponges or other products containing alcohol, acids
or other aggressive substances. Newform s.p.a. will not
respond to any damages caused by failure to observe
the above rules.

INTERVENTIONS D’ENTRETIEN

F

REMPLACEMENT CARTOUCHE

Enlever le bouchon (1), dévisser la vis de fixation (2) et
extraire la poignée (3). Enlever le bouchon chromé (7),
dévisser la virole de fixation (4) et enlever la cartouche (5).

NETTOYAGE DU FILTRE AERATEUR

Dévisser le filtre aérateur (6) et le souffler pour éliminer
les éventuels résidus de saleté. On conseille de nettoyer
après le premier emploi et de répéter périodiquement
cette opération afin d’éviter des réductions de débit.

ENTRETIEN

On recommande en plus d’effectuer le nettoyage
des robinets exclusivement avec de l’eau et du
savon, évitant l’emploi de détergents abrasifs (en
poudre ou liquides), d’éponges abrasives ou d’autres
produits contenant de l’alcool, des acides ou d’autres
substances agressives. La Maison Newform s.p.a. ne
répond pas des dommages causés par l’inobservation
de ces règles.

INSTANDHALTUNG

D

WECHSEL DER KARTUSCHE

Den Stopfen (1) entfernen, die Befestigungsschraube (2)
abschrauben und den Handgriff (3) herausnehmen. Die
verchromte Kappe (7) entfernen, den Befestigungsring der
Kartusche (4) abschrauben und die Kartusche (5) entfernen.

REINIGUNG DES LUFTFILTERS

Den Luftfilter (6) herausschrauben und ihn blasen, um
die evtl. Rückstände von Verschmutzung zu entfernen.
Es ist ratsam, den Filter nach dem ersten Einsatz zu
reinigen und danach die Reinigungsoperationen
regelmäßig durchzuführen, um eine Minderung der
Strömung zu vermeiden.

INSTANDSETZUNG

Es ist überdies ratsam, die Hähne nur mit Wasser und
Seife zu reinigen, und keine abrasive Reinigungsmittel
(in Pulver bzw. Flüssigkeit), schleifende Schwämme oder
weitere Produkte, die Alkohol, Säuren oder aggressive
Stoffe enthalten, zu verwenden. Die Firma Newform S.p.A.
haftet nicht für Schäden, die durch Nichtbeachtung
solcher Vorschriften verursacht werden.

E

REEMPLAZO DEL CARTUCHO

Quiten el tapón (1), destornillen el tornillo de fijación (2)
y extraigan la maneta (3). Quiten la tapita cromada (7),
destornillen la virola de fijación (4) y remuevan el cartucho (5).

LIMPIEZA DEL FILTRO AIREADOR

Destornillen el filtro aireador (6) y soplen en ello
para eliminar los eventuales residuos de suciedad.
Les aconsejamos que limpien el filtro después de la
primera utilización y que repitan periódicamente la
operación para evitar una reducción del caudal.

MANTENIMIENTO

Les recomendamos, además, que limpien los grifos
utilizando exclusivamente agua y jabón, evitando el
empleo de detergentes abrasivos (en polvo o líquidos),
esponjas abrasivas u otros productos que contienen
alcohol, ácidos u otras sustancias agresivas. La
Newform s.p.a. no responderà de los daños causados
por el incumplimiento de tales reglas.

5

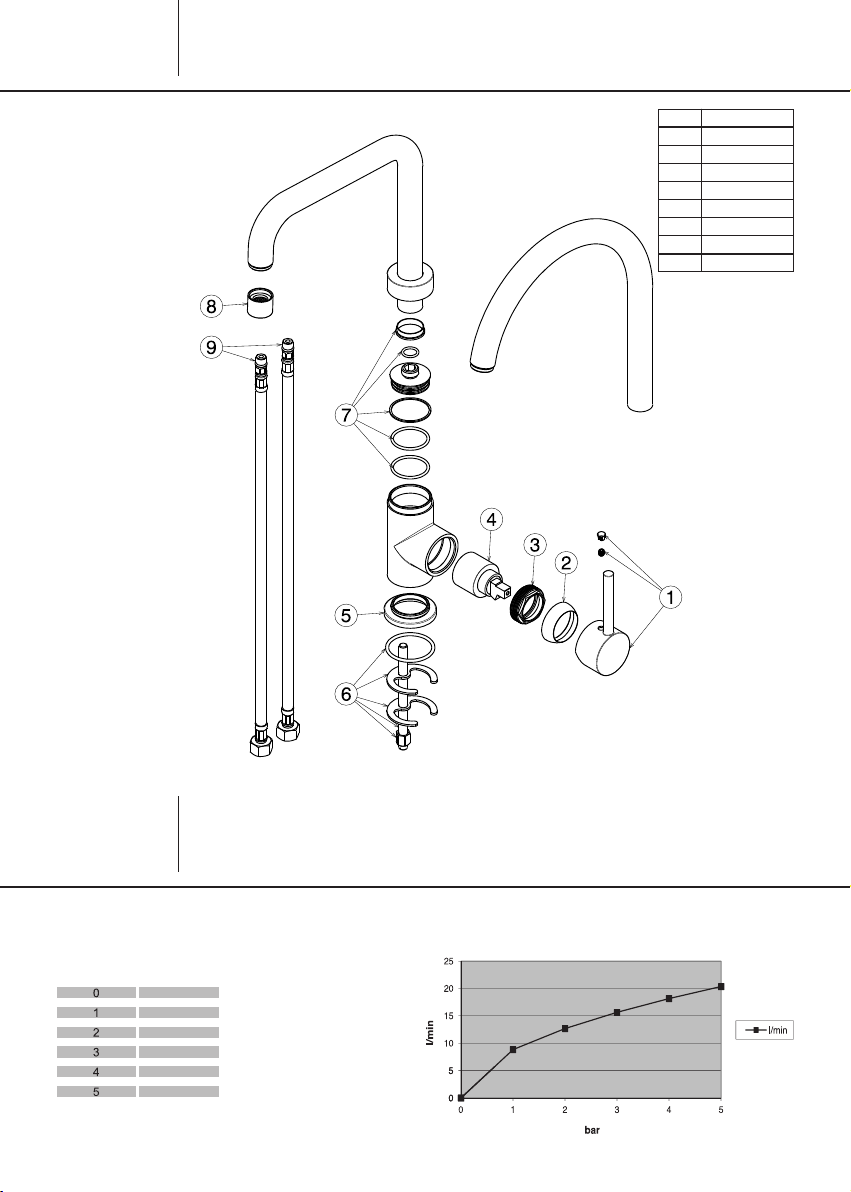

RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO

63420
63421

1

24611

2

24612

3

24613

4

11596

5

24614

6

12217

7

13379

8

26811

9

15013

PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_

pressione

pressure
pression

Druck

presión

(bar)

6

portata

flow rate

débit

Wasserströmung

caudal

(l/min)

0

8,85

12,69

15,64

18,17

20,36

63420 - 63421

Smaltimento dell’imballaggio

correcto de los materiales preciosos.

I

Gli imballaggi dei nostri prodotti non contengono materiali inquinanti: tutte le materie utilizzate rispettano
l’ambiente e sono riciclabili. Vi preghiamo di collaborare con noi e di smaltire correttamente l’imballaggio.
Non disperdere gli imballaggi, o parte di essi, nell’ambiente. I sacchetti di plastica, in particolare, possono
essere fonte d’asssia per i bambini. Separare i diversi materiali dell’imballaggio e conferirli al centro di smal­timento più vicino.
Uno smaltimento corretto permette un riciclo intelligente dei materiali preziosi.

Si certica che tutte le parti e componenti di origine nazionale ed estera, contenute in questo prodotto
(L.166/2009) sono state accuratamente controllate e collaudate nei nostri stabilimenti.

packaging diSpoSal

GB

The packaging of our products does not contain polluting material, the materials used are environmental-frien­dly and recyclable. Please be helpful and properly dispose of the packaging.
Do not leave it, or parts of it, in the environment. In fact it could, particularly concerning the plastic bags, con­stitute a danger of asphyxiation for children.
Sort out the materials of the packaging and deliver them to the nearest waste separate collection centres.
Proper disposal allows the recycling of precious materials.

Élimination de l’emballage

F

Les emballages de nos produits ne contiennent pas de matériaux polluants, les matériaux utilisés respectent
l’environnement et sont recyclables.
Nous vous prions de collaborer et d’éliminer correctement l’emballage. Ne pas abandonner l’emballage ou
des parties de celui-ci dans l’environement.
Celles-ci, notamment les sachets en plastique, peuvent constituer un danger d’asphyxie pour les enfants.
Séparer les différents matériaux de l’emballage et les déposer auprès du centre de tri le plus proche. Une
élimination correcte permet une récupération intelligente de matériaux précieux.

entSorgung der Verpackung

D

Die Verpackungen unserer Produkte werden völlig aus umweltfreundlichen und wieder verwertbaren Materia­len hergestellt. Bitte entsorgen Sie die Verpackungen ordnungsgemäß. Lassen Sie nicht die Verpackung bzw. ei­nige Bestandteile davon unbewacht. Das Verlassen eines solchen Hinweises könnte zur Gefahr von bei Kindern
Erstickung führen, insbesondere wegen des Vorhandenseins von Plastiktüten. Die Ausschussmaterialien aus
der Verpackung aussondern und sie ins nahesten Zentrum für Mülltrennung bringen. Eine korrekte Entsorgung
ermöglicht die intelligente Wiederverwertung von wertvollen Materialien.

eliminación del embalaje

E

Los embalajes de nuestros productos no contienen materiales contaminantes: todos los materiales utilizados
respetan el medio ambiente y pueden ser reciclados. Les rogamos que colaboren con nosotros para la elimi­nación correcta del embalaje. No tiren los embalajes o parte de ellos al medio ambiente. Las bolsas de plás­ticos, particularmente, pueden ser causa de asxia para los niños. Separen los diferentes tipos de materiales
de embalaje y llévenlos al centro de recolección más cercano. Una eliminación correcta permite un reciclado

7

via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy

NEWFORM S.p.A.

Tel. [phone] (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745

www.newform.it [email protected]

L 971
