NewAge Products NOD12921 Installation & Assembly

PRO3.INSTALL.REV.04

STOP

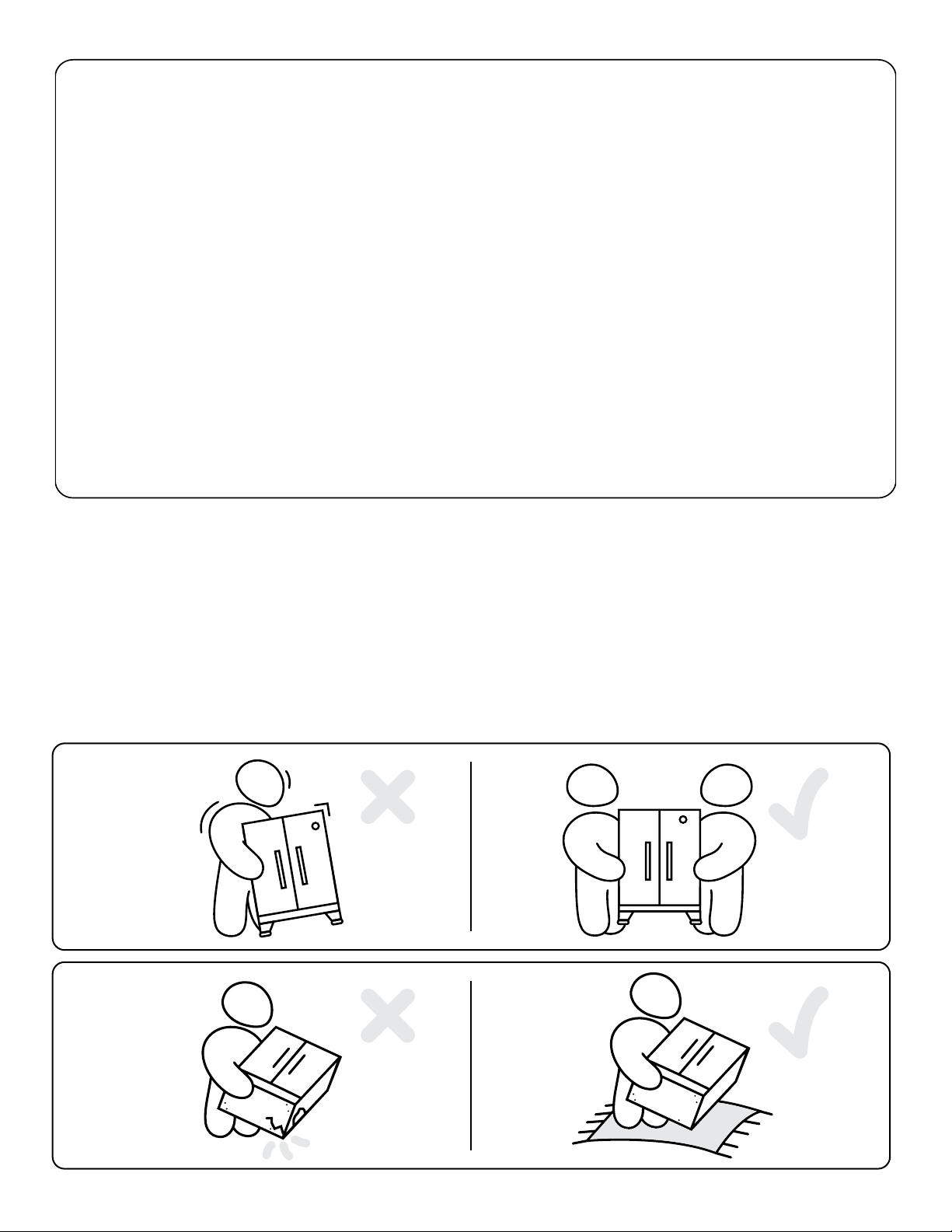

WARNING: Excessive weight hazard!

Use two or more people to move, assemble, or install cabinets and
locker to avoid back injury. Do not leave children unattended near
cabinets. High risk of tipping if cabinets are installed incorrectly:
securely attach cabinets to the wall to avoid serious injury.
For assistance, call 1.877.306.8930; for U.K 0800.031.4069; e-mail at
[email protected].

ATTENTION:

Is your cabinet damaged?
Need help or spare parts? For fastest service, contact
NewAge Products at 1-877-306-8930; for U.K 0800-031-4069
or [email protected].
Do not return to the retailer.

INDEX

Index - 2

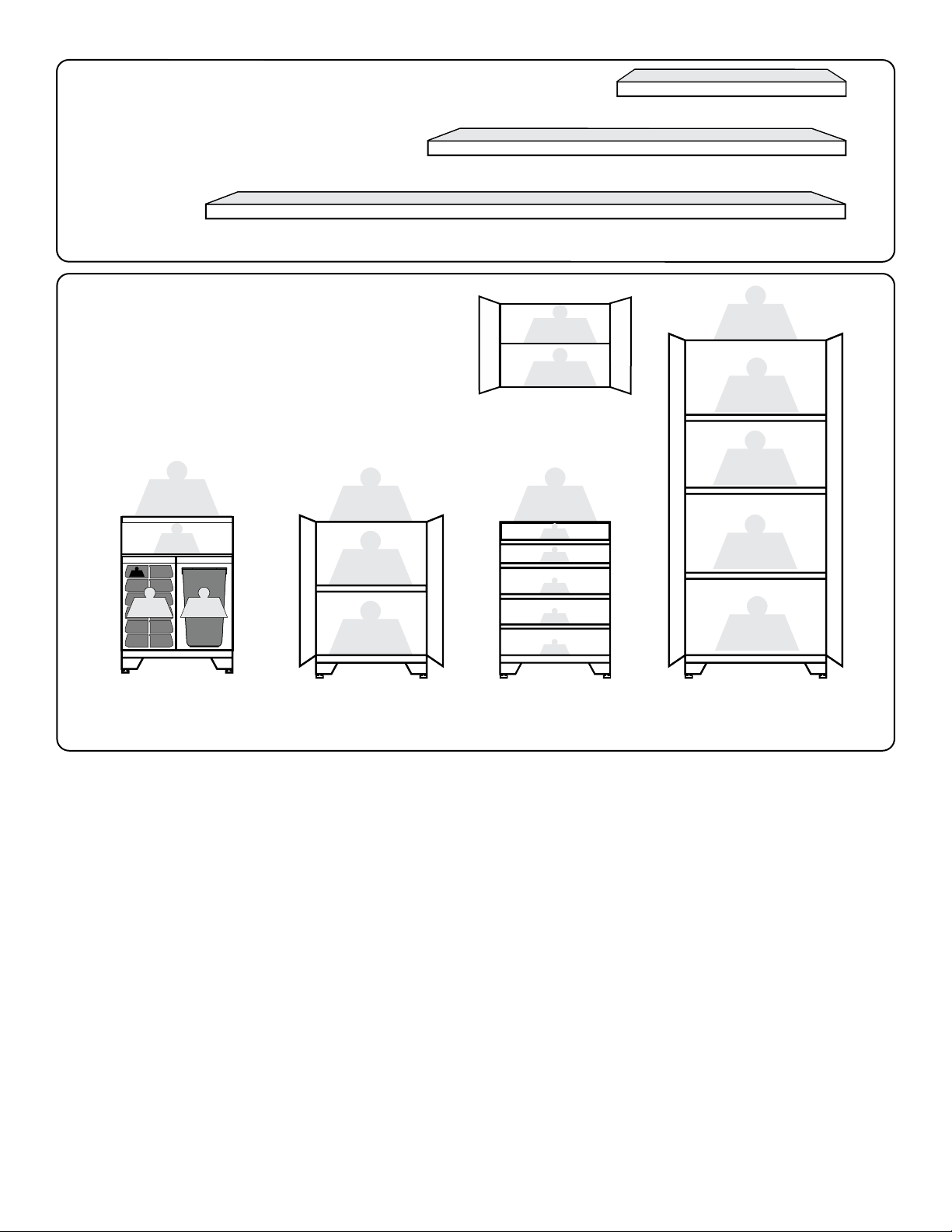

Guidelines and weight capacity - 2-3
Parts list - 4
Tools needed - 5
Warranty - 5
Attaching feet - 6
Attaching casters - 7
Removing and inserting drawers - 8
Installing corner cabinet - 9
Stacking cabinets - 10

Installing worktop support bracket - 11
Attaching worktop( on 2 cabinets) - 12
Installing closet rod -13
Installing shelves - 14
Securing cabinets to drywall/stud wall -15
Hanging cabinets on stud wall - 16-19
Hanging cabinets on slatwall - 20-21
Fastening cabinets together - 22

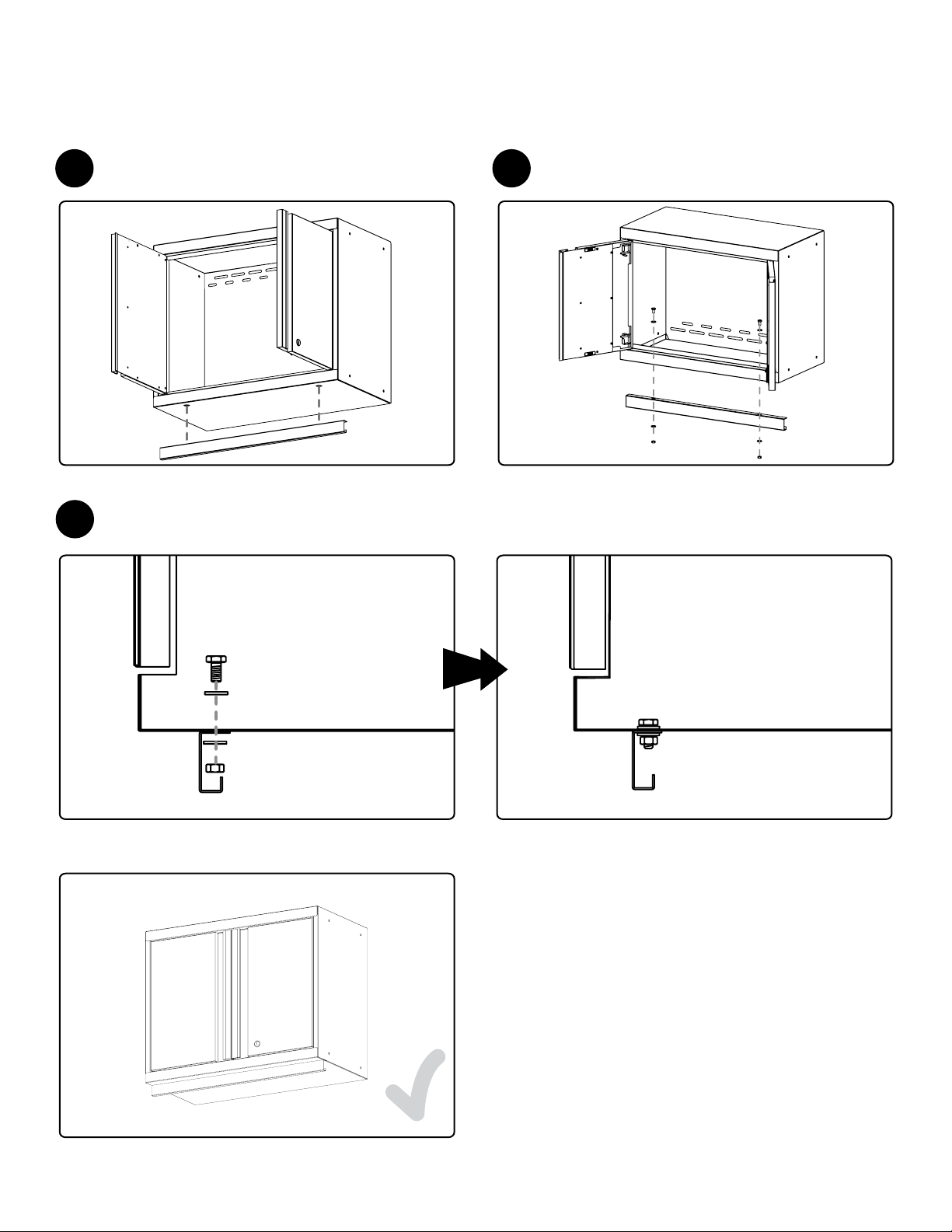

Attaching light valance - 23

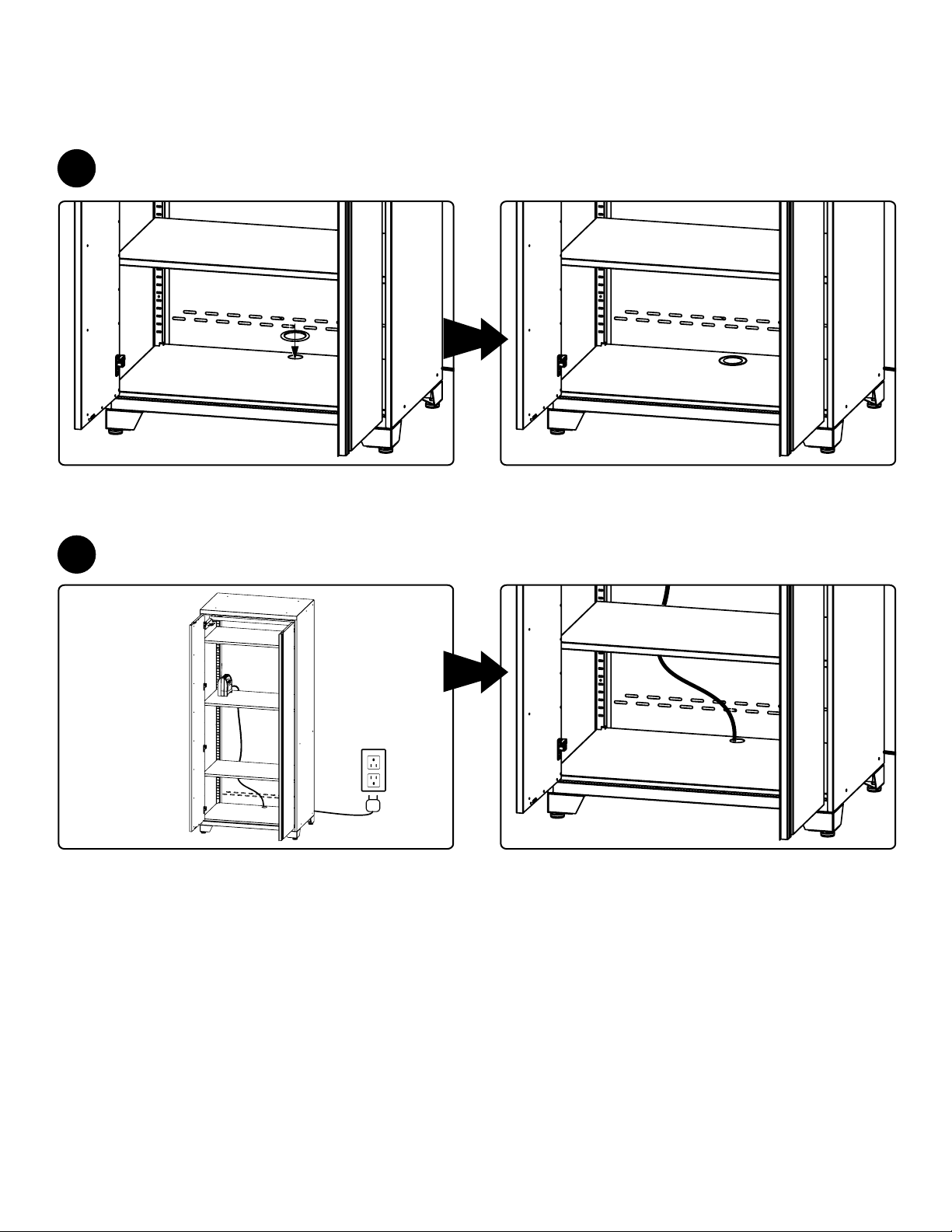

Utility hole - 24

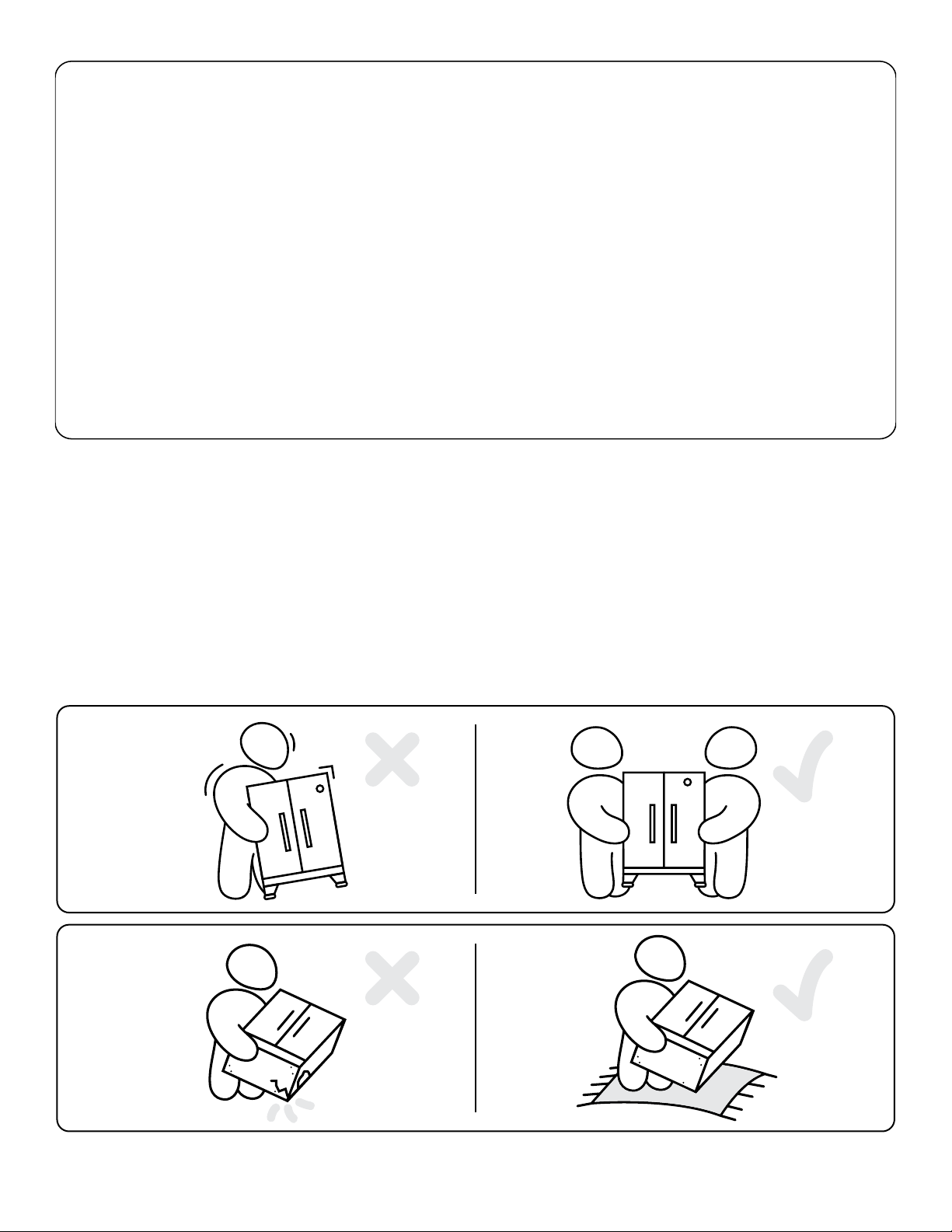

Unpacking

• Begin by placing the package on a covered at surface.

• Remove all cardboard, foam packaging material and clear plastic bags.

• Dispose / recycle all packaging materials.

• Verify all the contents in the box and gather the required tools. See “Parts Supplied” and “Tools Needed” on pages 4 and 5

2

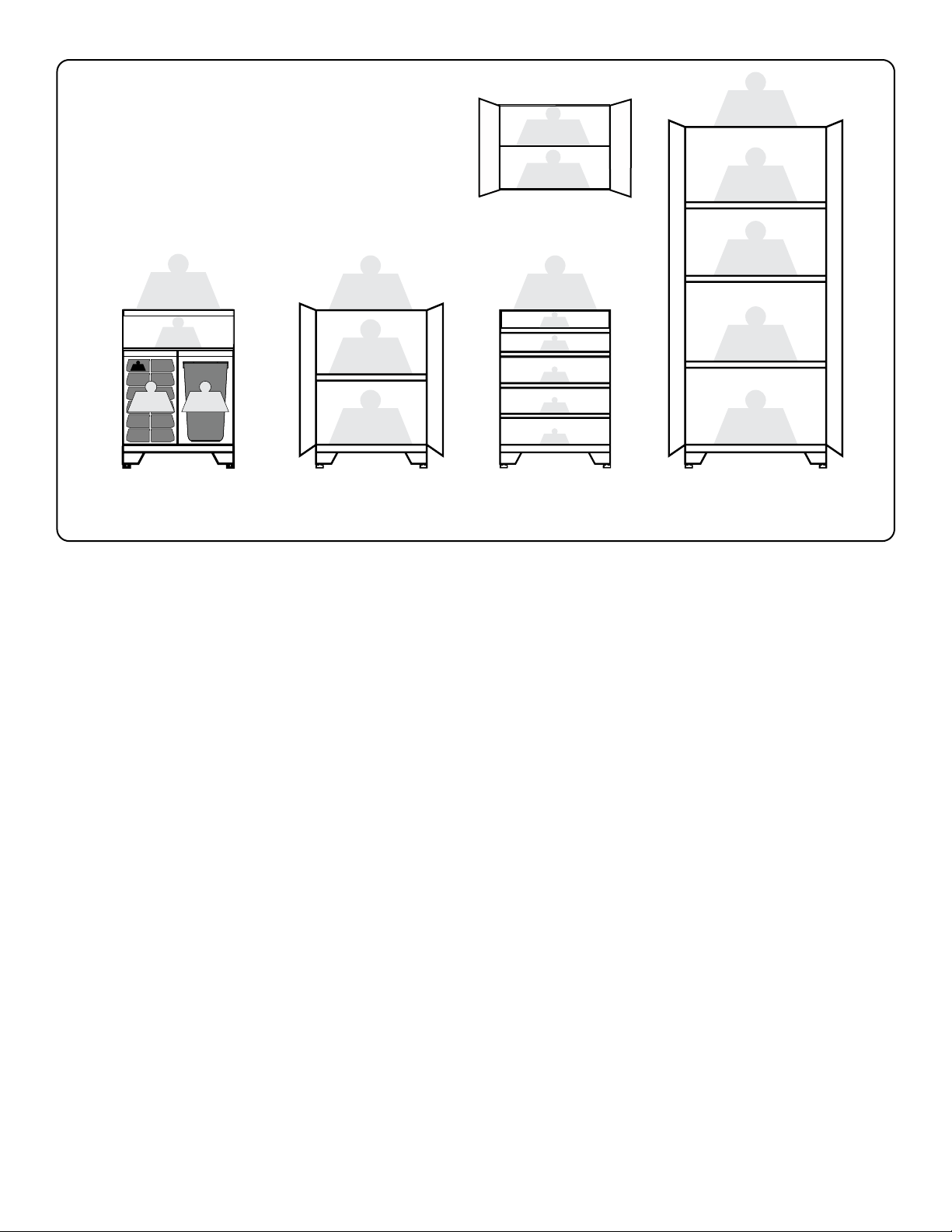

500 lbs.

100 lbs.

100 lbs.

300 lbs.

200 lbs.

Lockers

Max 1000 lbs.

Tool Cabinets
Max 1000 lbs.

Wall Cabinets

Max 200 lbs.

100 lbs.

600 lbs.

300 lbs.

84” Worktop. Fits over 3 Cabinets

56” Worktop. Fits over 2 Cabinets

24” Corner Worktop

Worktop

Weight
Capacity

Base Cabinets

Max 1000 lbs.

100 lbs.

100

lbs.

100

lbs.

100

lbs.

100

lbs.

200

lbs.

Split Cabinets

Max 1000 lbs.

600 lbs.

100

lbs.

100

lbs.

200

lbs.

5

lbs.

300 lbs.

300 lbs.

300 lbs.

3

Easy Wall Hanging Brackets 2 2 2 2 2 2 3

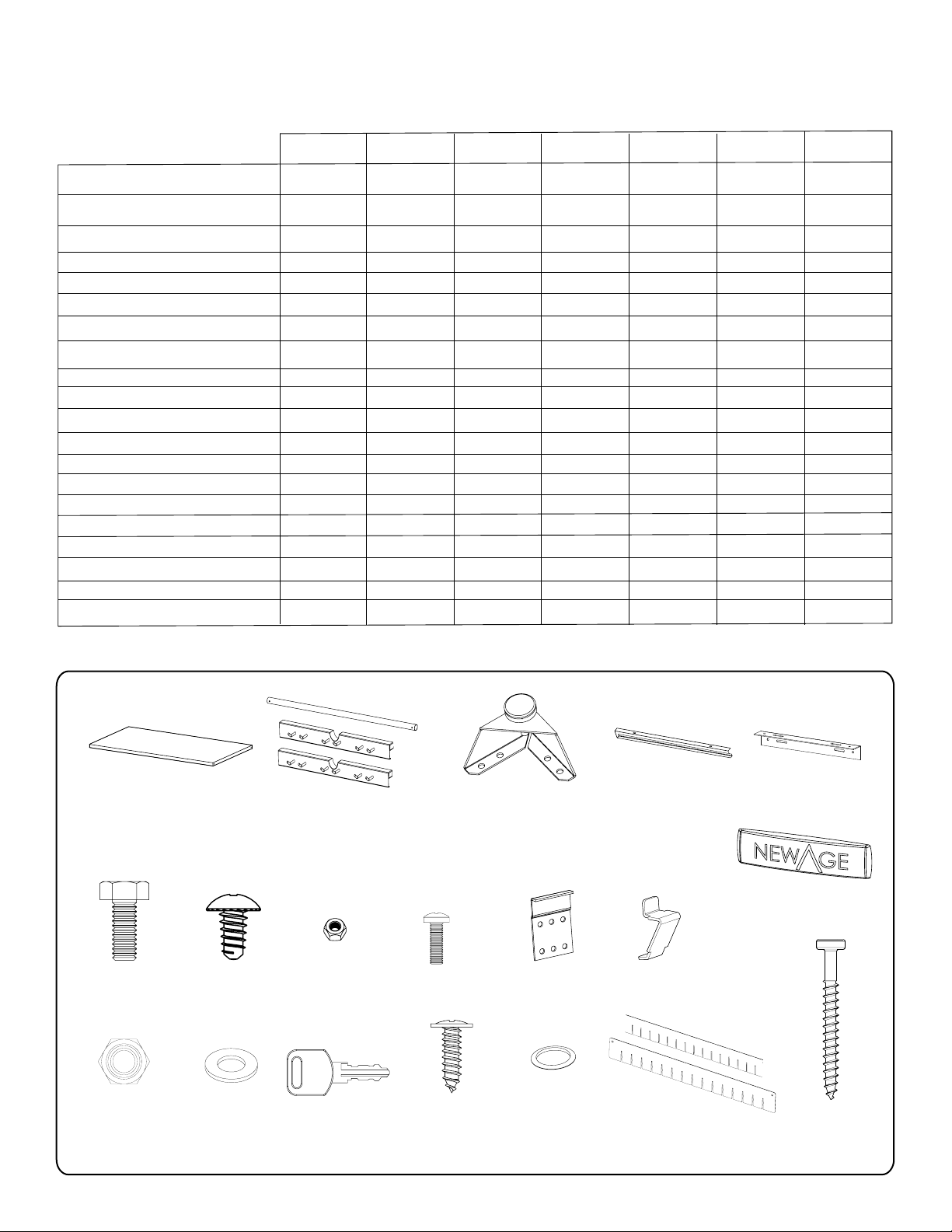

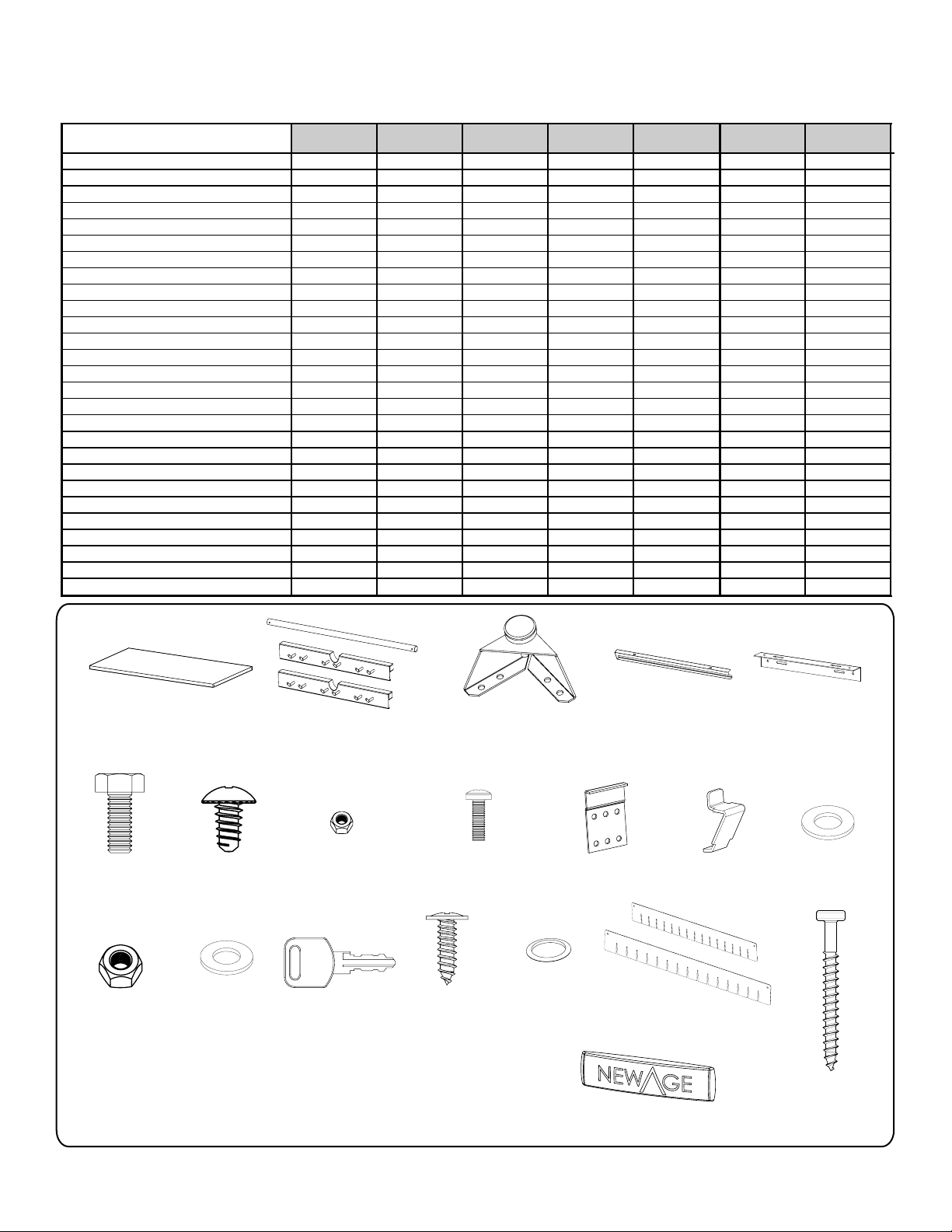

Parts Supplied

Muli-use Locker Sports Locker Two-Door Base Five-Drawer Tool Mulifuncion Wall Corner Wall

Hardware Box 1 1 1 1 1 1 1

#8 x 5/8" Wood Screw 2 2 4 4 4 0 4

1/4" x 0.9" Fender Washer 4 4 4 4 4 4 6

1/4" ID x 1/2" OD Washer 26 26 12 12 12 12 22

1/4" Lock Nut 10 10 4 4 4 4 4

1/4" x 2.5" Wall Screw 8 8 8 8 8 8 12

1/4"-20 x 5/8" Hex Bolts 10 10 4 4 4 4 8

Light Valence Bolts 0 0 0 0 0 2 2

Light Valence Nuts 0 0 0 0 0 2 2

Plasic Hole Caps 16 16 0 0 0 8 0

Power Cord Hole Rubber Grommet 1 1 1 0 0 0 0

She

lf Clips 24 24 0 0 0 6 0

Keys 2 2 2 2 2 2 2

Foot Atachment Screws 16 16 16 16 16 0 0

Adjustable Leveling Legs 4 4 4 4 4 0 0

Adjustable Steel Shelves 4 4 0 0 0

Closet Rod 1 1 0 0 0 0 0

Closet Rod Brackets with Rubber Coated Hooks 2 2 0 0 0 0 0

EVA Foam Drawer Liners 0 0 1 5 3 0 0

Garbage Bin 0 0 0 0 1 0 0

Parts Bins 0 0 0 0 24 0 0

Light Valence 0 0 0 0 0 1 1

Long Drawer Dividers 0 0 0 4 0 0 0

Short Drawer Dividers 0 0 0 8 0 0 0

Side Support Brackets 1 1 0 0 0 0 2

1 0

NewAge Logo 1 1 0 0 0 0 0

Full Width

Adjustable

Shelves

Hex Bolt

(1/4” x 5/8”)

Foot

Attachment

Clothes

Rod and

Hooks

Light Valence

Nut (M5)

Height-Adjustable

Steel Leveling Legs

Light Valence

Bolt (M5 x 12mm)

Support BracketLight Valance

Wall Bracket Shelf Clips

Fender Washer

(1/4”x0.9-in)

Screws

Lock Nut

(1/4”)

Washer

(1/4”x1/2”)

Key

Wood Screw

(#8 x 5/8”)

Rubber

Grommet

Drawer Dividers

Wall Screw

NewAge Logo

(1/4” x 2.5”)

4

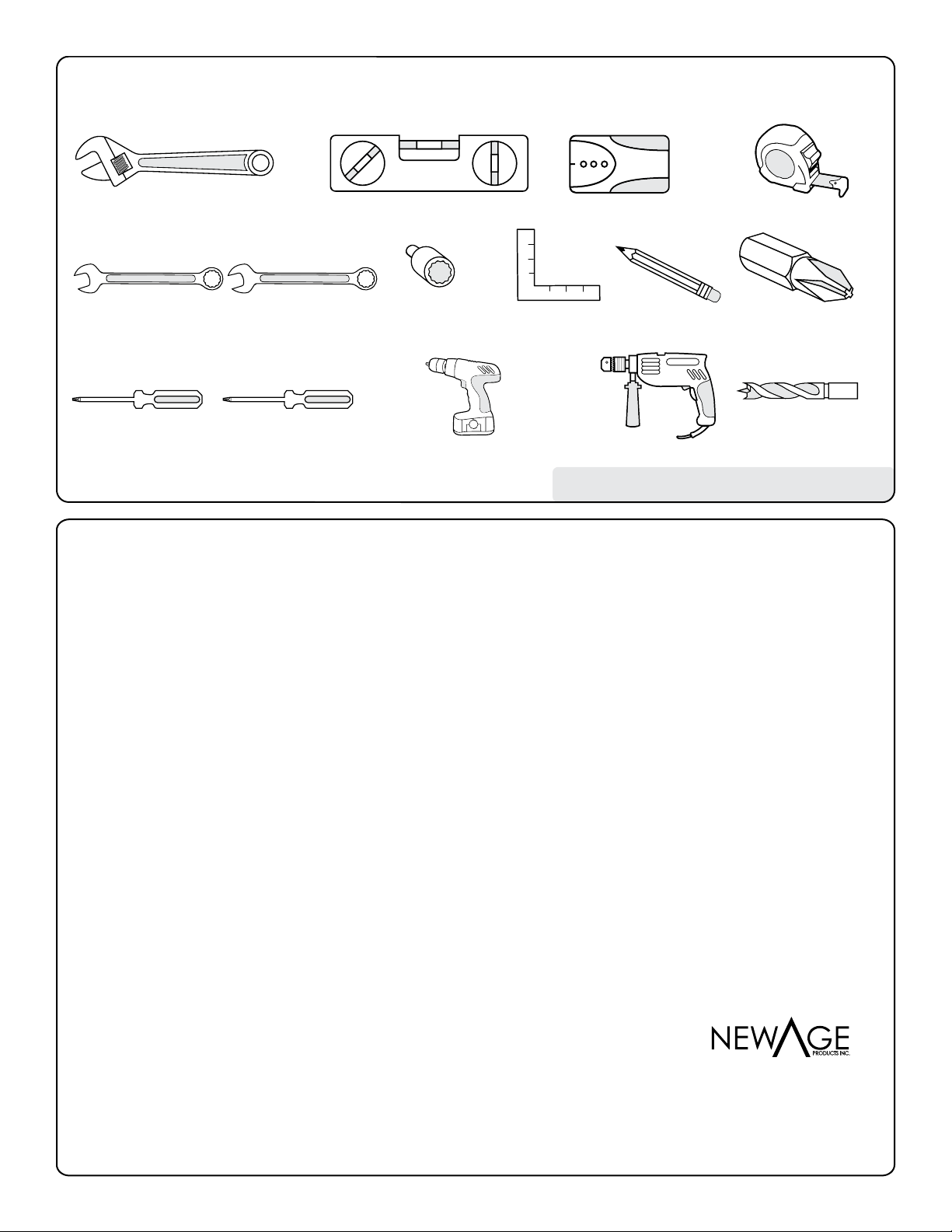

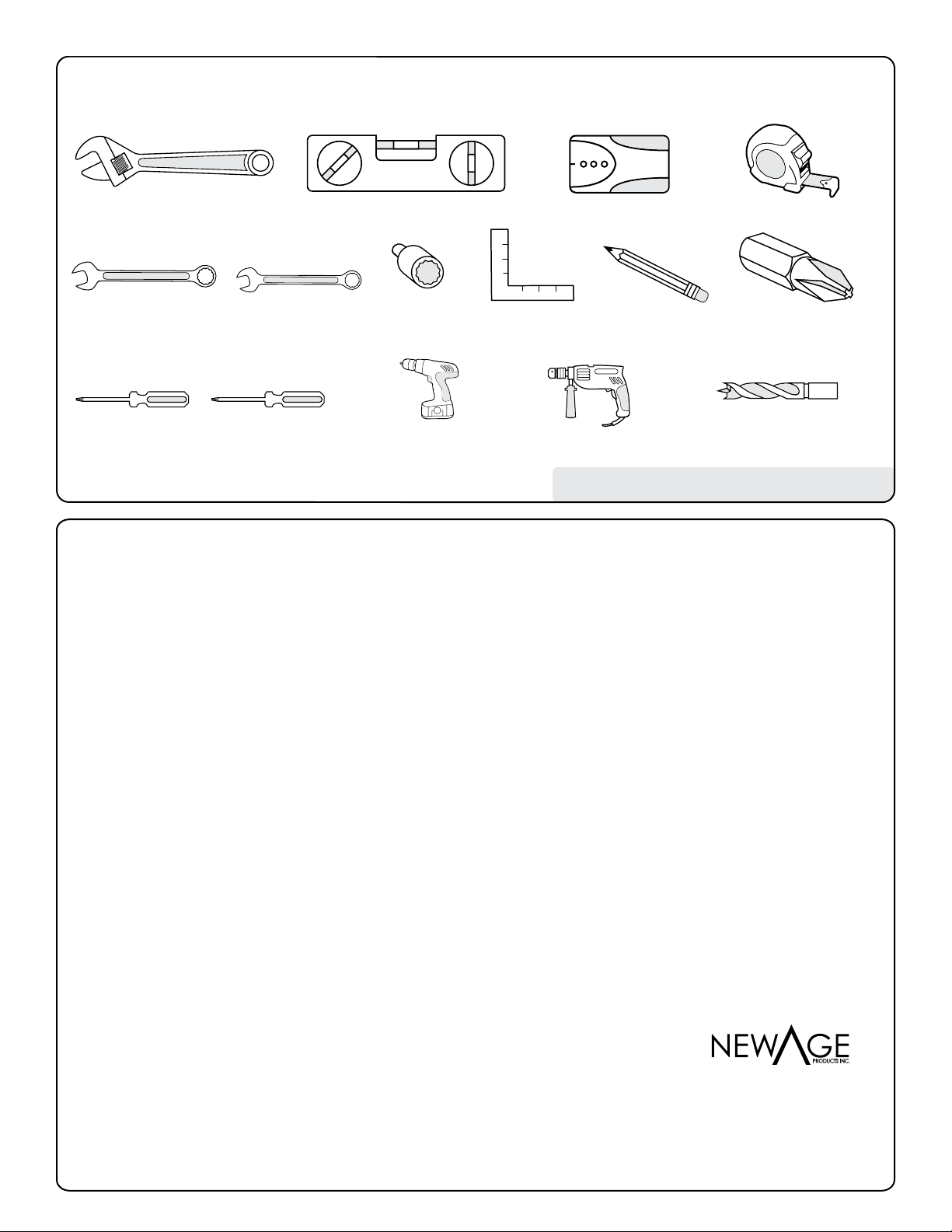

Tools Needed

1 x Adjustable wrench

1 x 7/16” Socket driver

wrench

1 x #2 Phillips
head screw driver

1 x 8mm” Socket driver

1 x #3 Phillips

head screw driver

wrench

1 x 12” Magnetic Leveler

1 x 7/16” socket

1 x Cordless Power Drill

1 x Stud Finder

3

2

1

1 2 3

Square

1 x Hammer Drill 1 x Masonry Bit

1 x Tape Measure

1 x Pencil1 x Set

1 x #2 Phillips Bit

[optional for masonry]

Manufacturer Warranty Limited Lifetime

When this product is installed, operated and maintained according to the instructions attached to or furnished with the product,
NewAge Products Inc. will replace the defective product or parts if the part fails as a result of defective materials or workmanship
for the Lifetime of the product.

NEWAGE PRODUCTS INC. WILL NOT PAY FOR:

1. Service calls to correct the installation of any NewAge products or to instruct you how to use or install them.

2. Damage resulting from improper handling or shipping of products, or products damaged by accident, misuse, abuse, re,
ood, improper installation, acts of God, neglect, corrosion, modication or mishandling.

3. Products damaged by improperly loading beyond the specied maximum weight capacity outlined in the instructions provided
with the product.

4. Repairs or replacement when your product is used in other than normal, single-family household use, such as a commercial
environment, or handled in anyway inconsistent with the installation instructions included with the product.

5. Cosmetic damage, including scratches, dings, dents or cracks in paint that do not aect the structural or functional capability
of the product.

6. Surfaces damaged due to chemical interaction resulting in corrosion of paint or metal.

7. Replacement parts for NewAge products outside Canada and the United States.

8. Replacement keys or locking mechanisms.

9. Loss of product contents due to theft, re, ood, accident or acts of God.

10. Shipping or freight fees to deliver replacement products or to return defective products.

11. Any labor costs during the limited warranty period.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

IMPLIED WARRANTIES, INCLUDING TO THE EXTENT APPLICABLE WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR
PURPOSE, ARE EXCLUDED TO THE EXTENT LEGALLY PERMISSIBLE. ANY IMPLIED WARRANTIES THAT MAY BE IMPOSED BY LAW ARE LIMITED
TO ONE YEAR, OR THE SHORTEST PERIOD ALLOWED BY LAW. SOME STATES AND PROVINCES DO NOT ALLOW LIMITATIONS OR EXCLUSIONS
ON HOW LONG AN IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS LASTS, SO THE ABOVE LIMITATIONS OR EXCLUSIONS MAY NOT
APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE
TO STATE OR PROVINCE TO PROVINCE

5

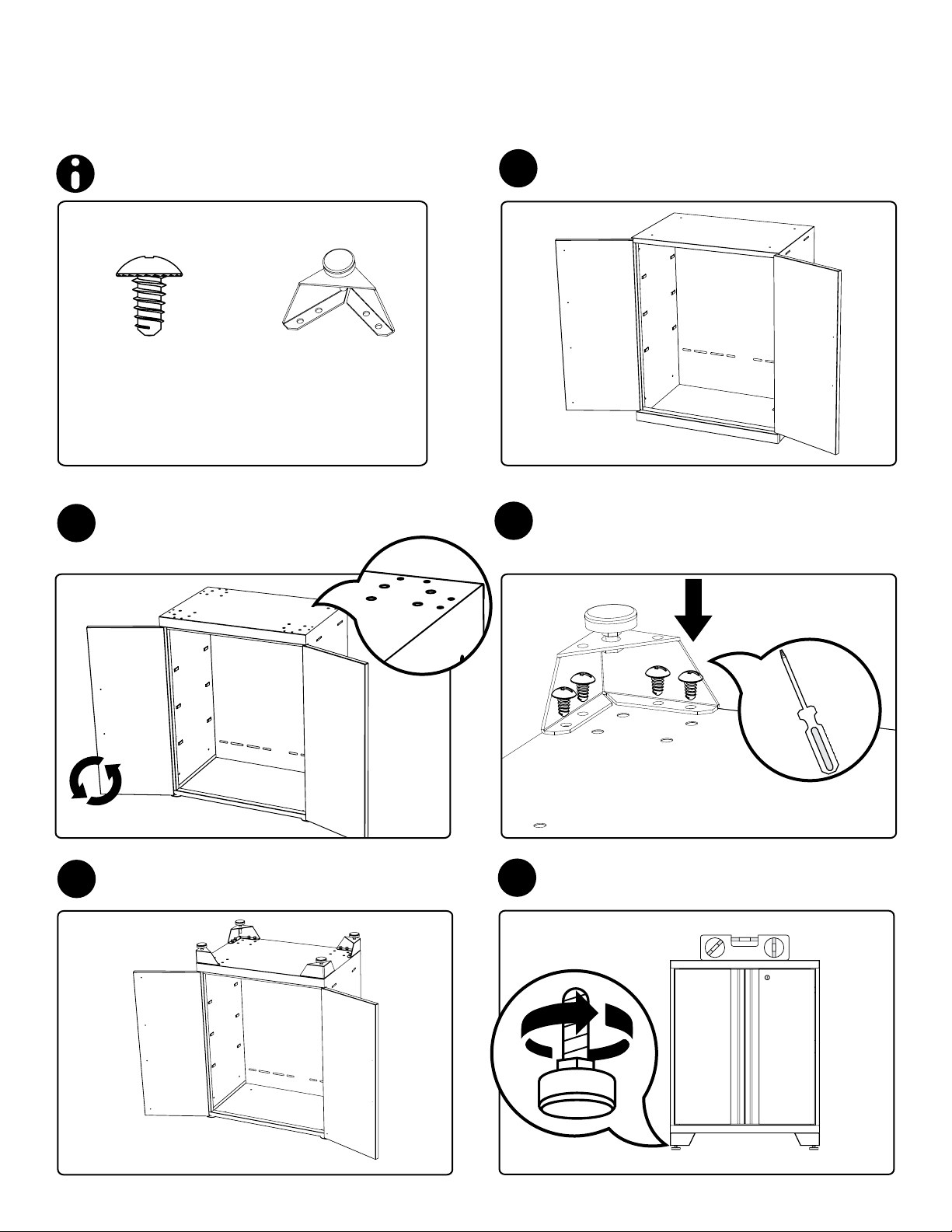

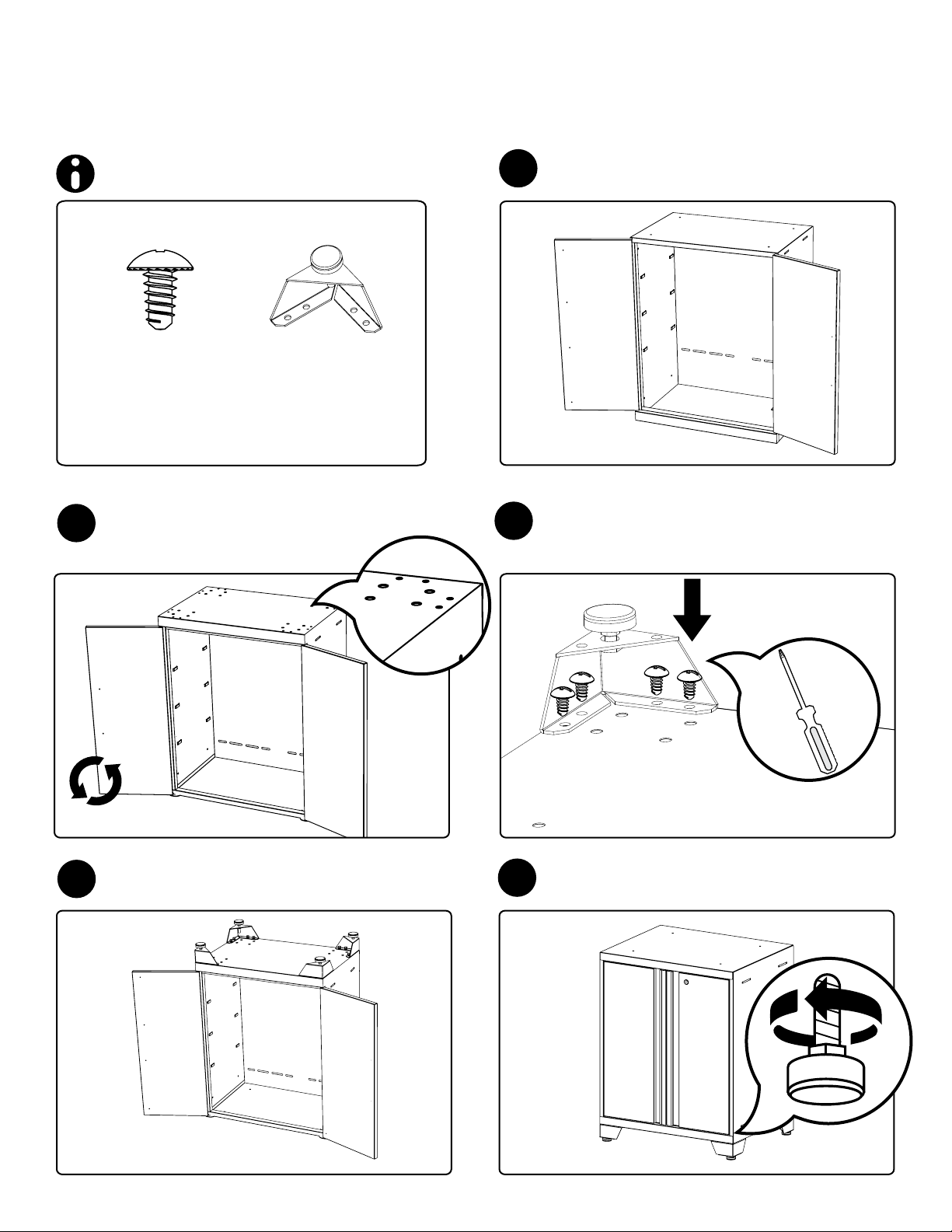

Installing the Feet

Parts Needed.

16 X Foot

Attachment Screws

Flip cabinet upside down,

2

locate holes at corners.

Height-Adjustable

Steel Leveling Legs

Open cabinet, remove any shelves

1

or loose items.

Align foot with edge of cabinet. Screw

3

in 4 x foot attachment screws using #3
Phillips Bit

Repeat step 3 for each corner.

4

6

Stand & level feet.

5

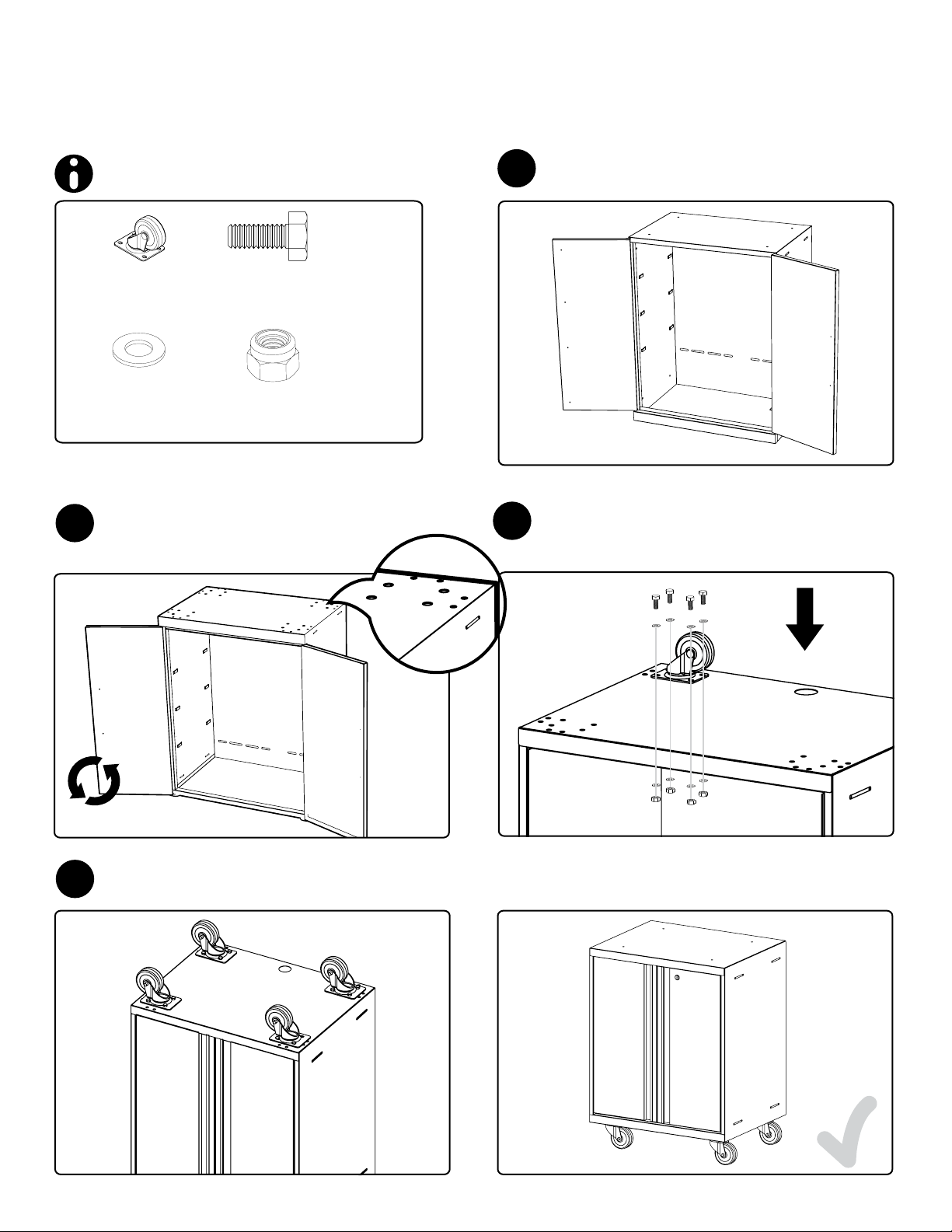

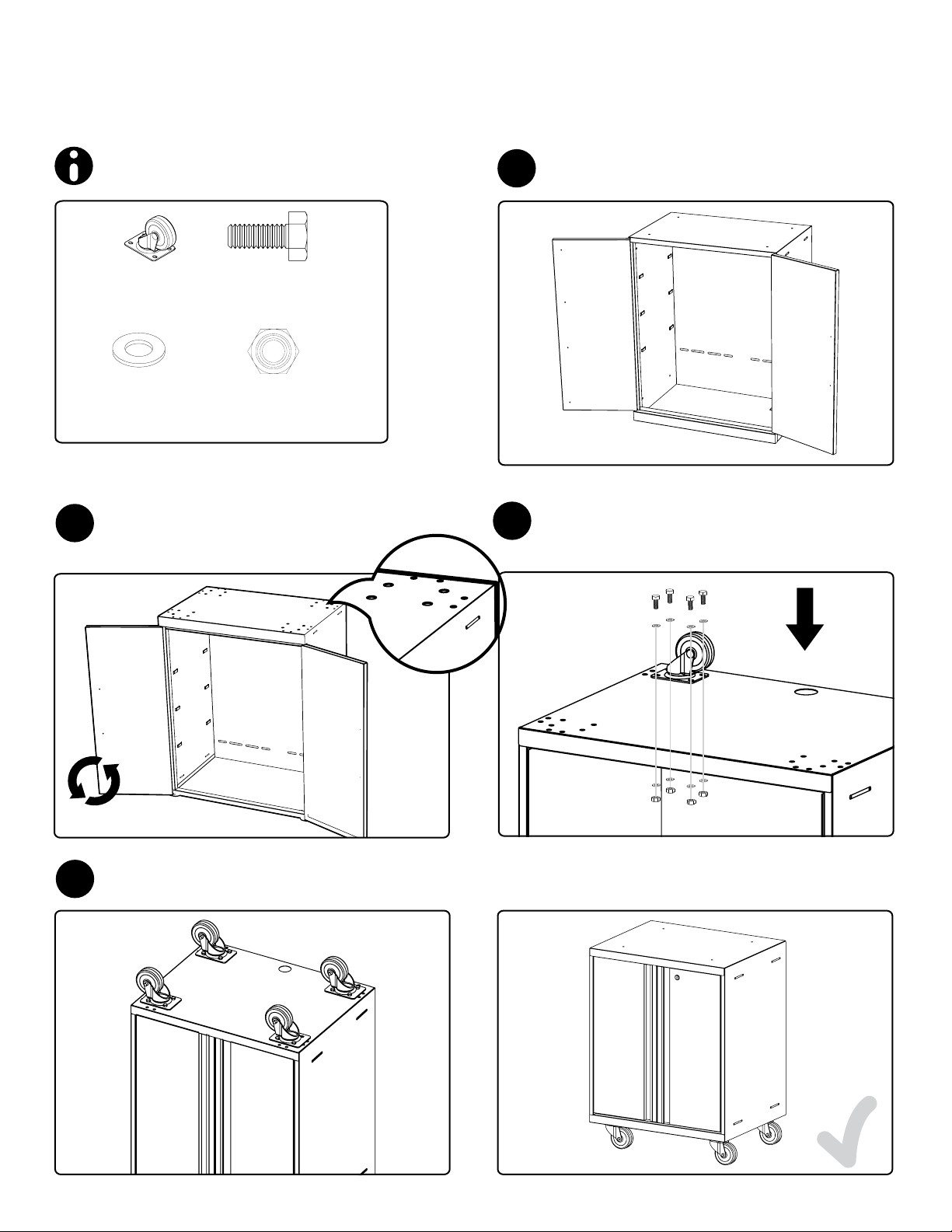

Installing Casters

Note: Caster kits sold separately.

shopnewage.com

Parts Needed.

4 x Casters

Washer

16 X

(1/4”)

Flip cabinet upside down,

2

locate holes forming a square.

16 X Hex Bolt

(1/4” x 5/8”)

16 X Lock Nut

(1/4”)

Open cabinet, remove any shelves

1

or loose items.

Align foot with holes. Attach with 4 hex

3

bolts, washers, and nuts.

Repeat step 3 for each corner.

4

7

Right Side

Left Side

Slide In

Slide Out

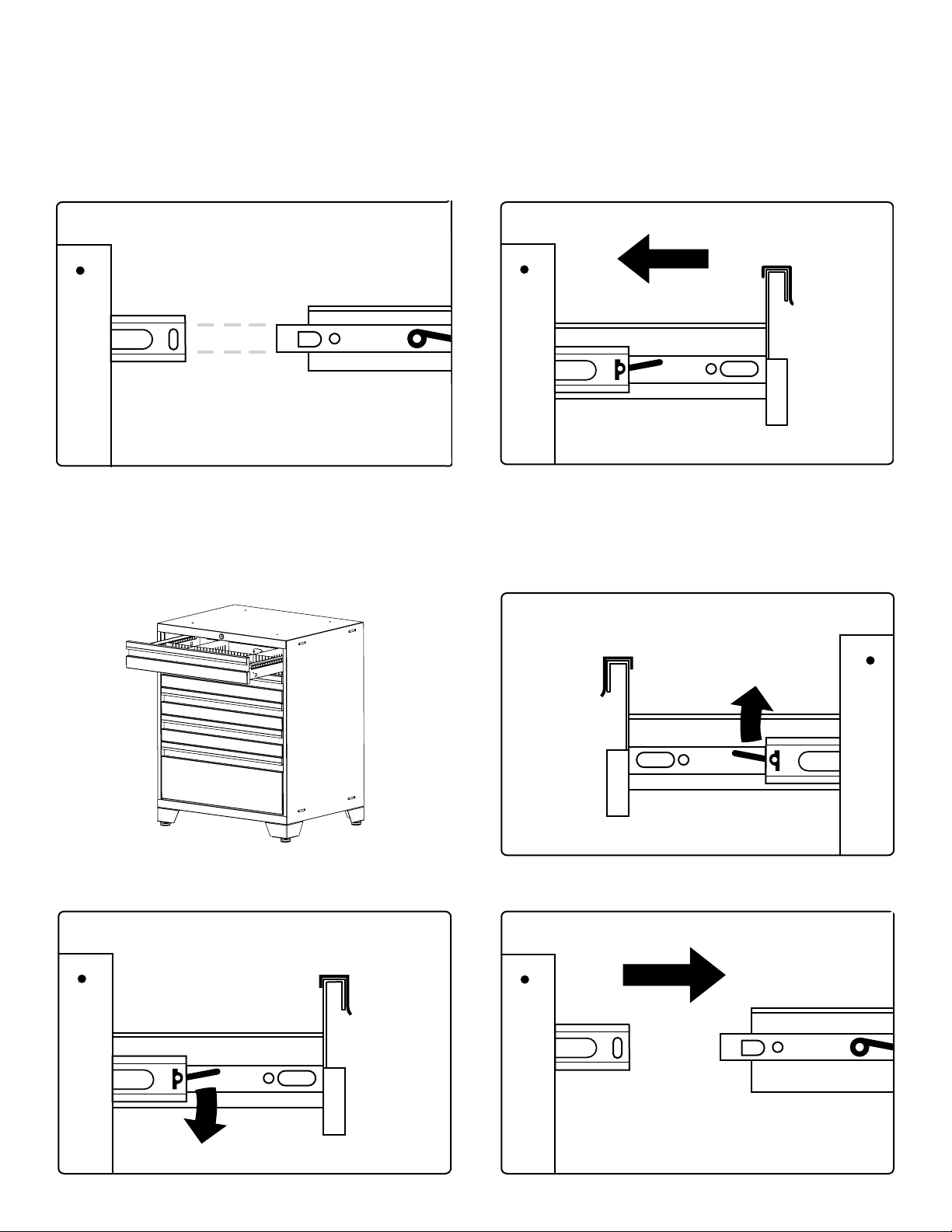

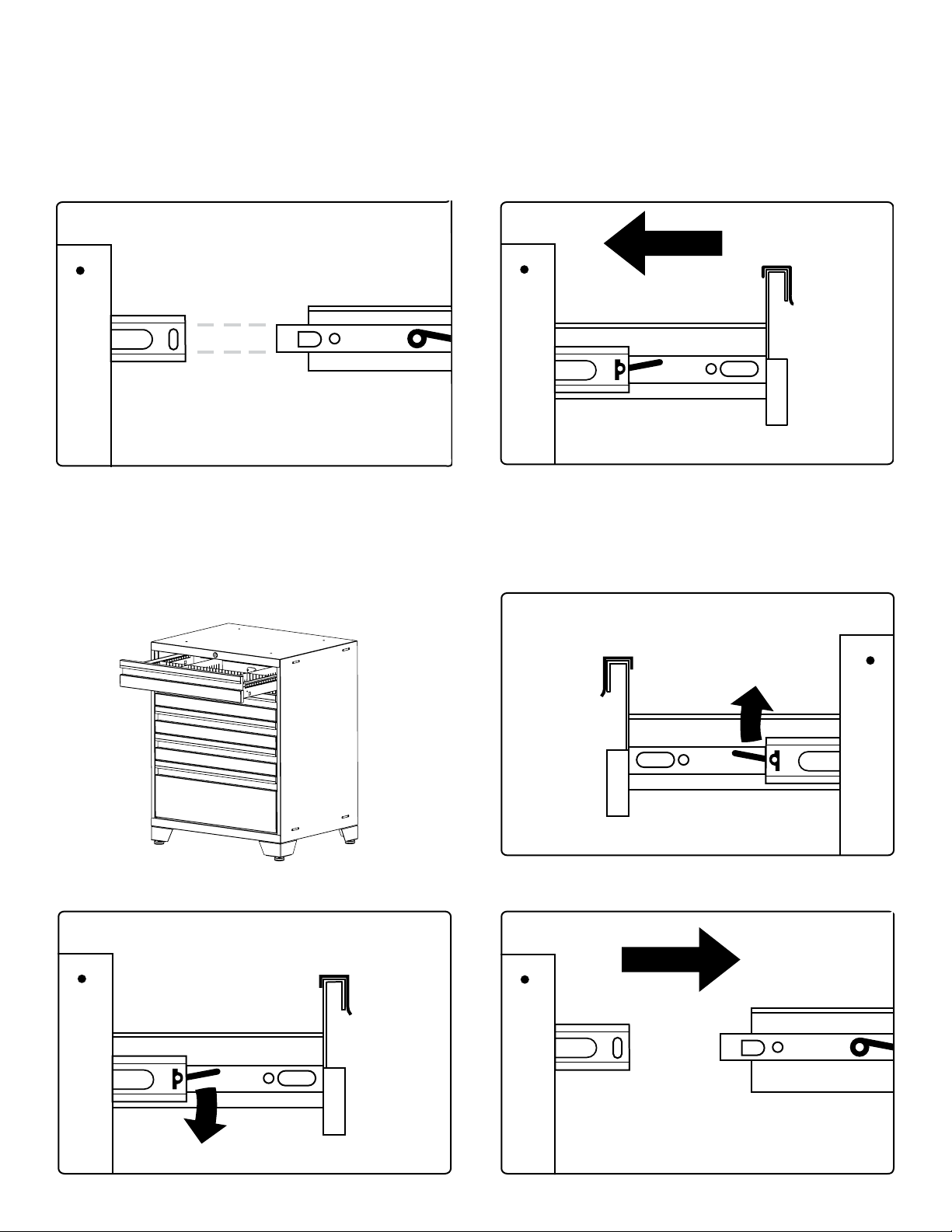

Installing the Drawers

Inserting Drawers.

Align Rails

Removing Drawers.

Slide drawer out completely

8

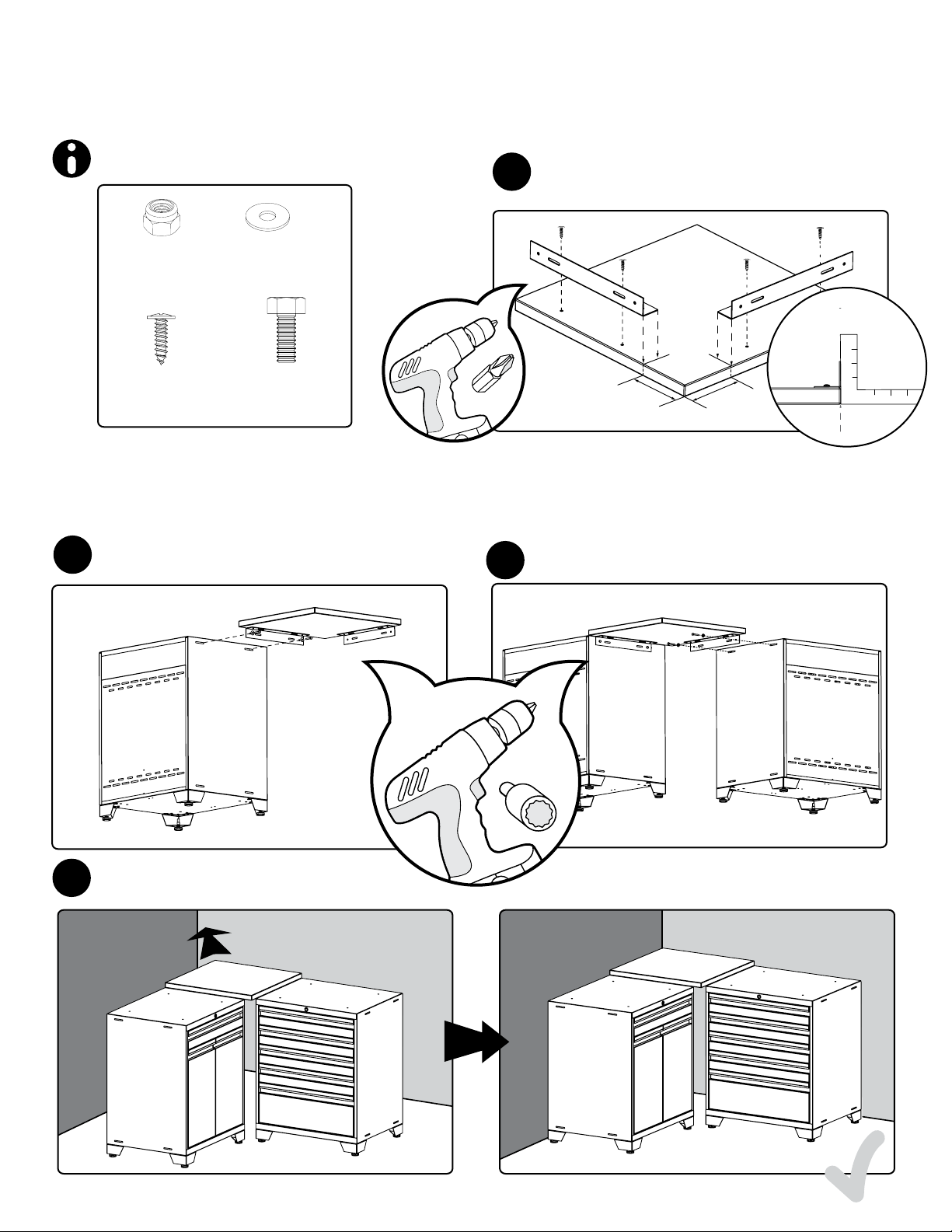

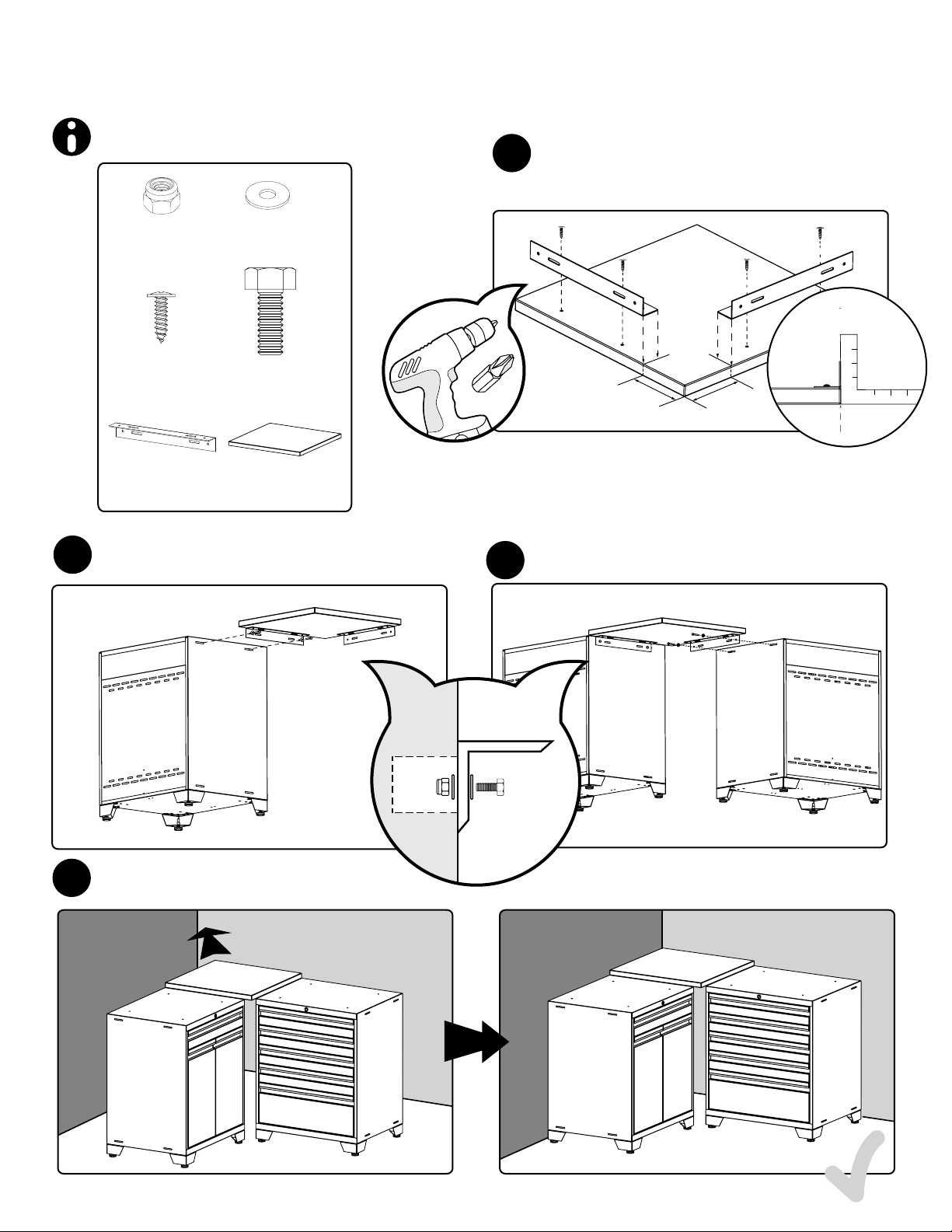

Installing Corner Worktop

1

1 2 3

2

3

X2

Note: Ensure there is enough assembly
room. Cabinets must be assembled away
from corner to access backs of cabinets.

Parts Needed.

4x Lock Nut

(1/4”)

4x # 8 x 5/8”

screw

2x Support

Bracket

Attach top to one cabinet using 1/4” x

2

5/8 hex bolts, nuts, and washers.

4x Washer

(1/4”)

4x 1/4” x 5/8

hex bolt

1x Corner

Worktop

On adjacent edges attach 2 support
brackets to underside of corner top

1

using the supplied (4) 38 x 5/8” screws.

6”
or

4”

Important: For mounting top ush with back of
cabinet measure 6” in from corner, for mounting
top ush with front of cabinet measure 4” in from
corner and ush with edge.

Attach second cabinet to top.

3

6”
or

4”

Slide in corner and attach

4

remaining cabinets.

9

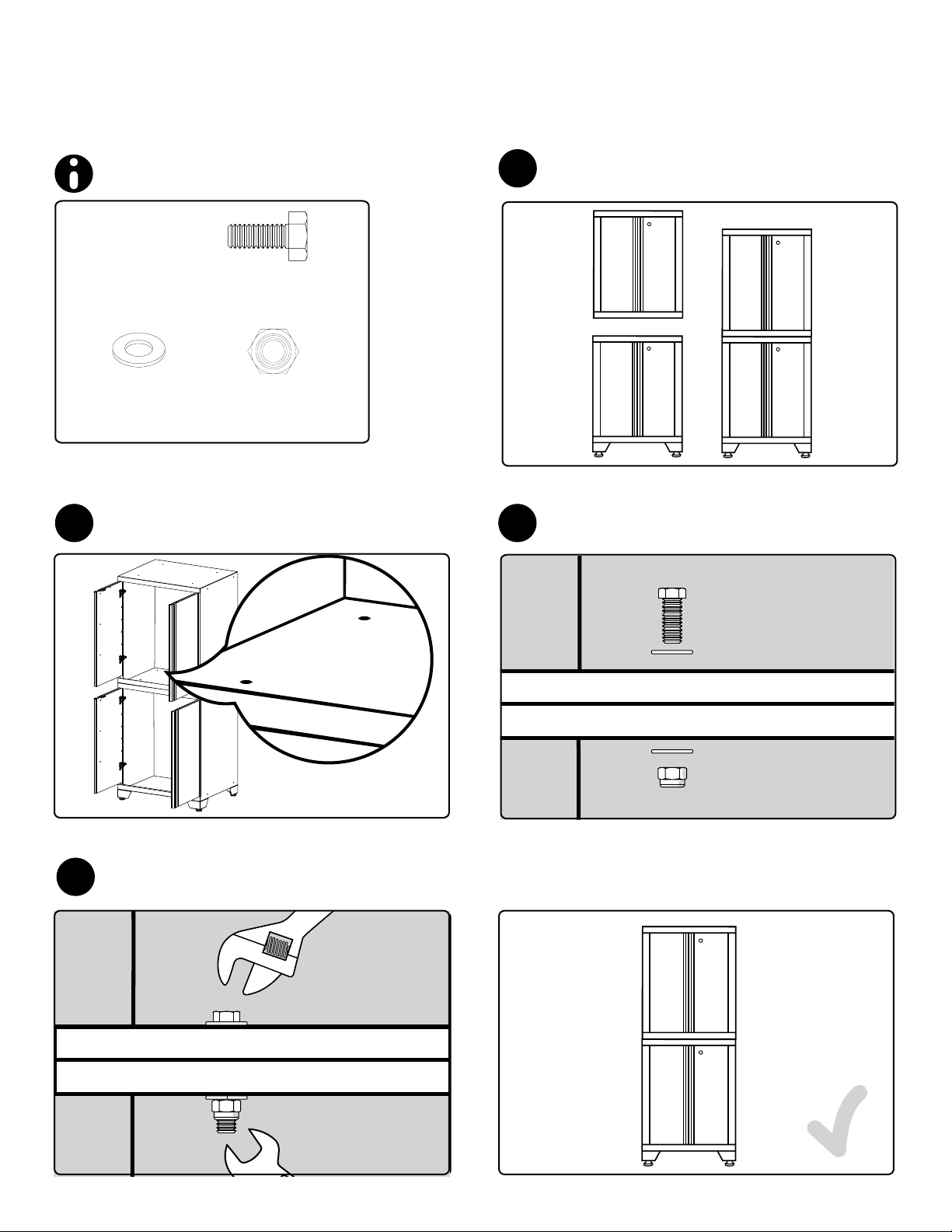

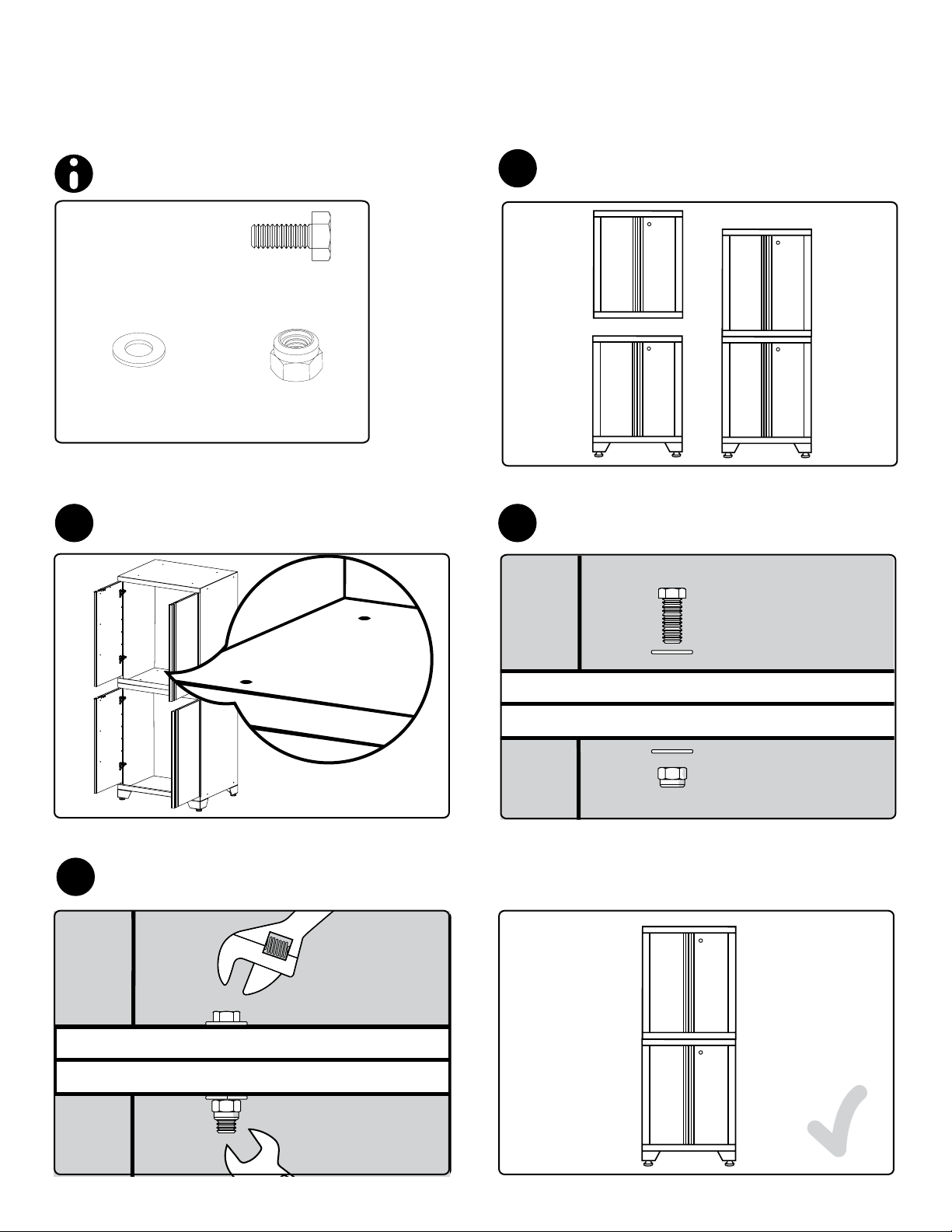

Stacking Cabinets

Parts Needed.

4 X Hex Bolt

(1/4” x 5/8”)

8 X Washer

(1/4”)

Locate punch holes on adjoining

2

surface and insert bolts.

4 X Lock Nut

(1/4”)

Position a second base cabinet on

1

top of an existing base cabinet.

I

Attach cabinets using the supplied
1/4” x 5/8” hex bolts, washers, and

3

nuts.

10

Tighten all bolts

4

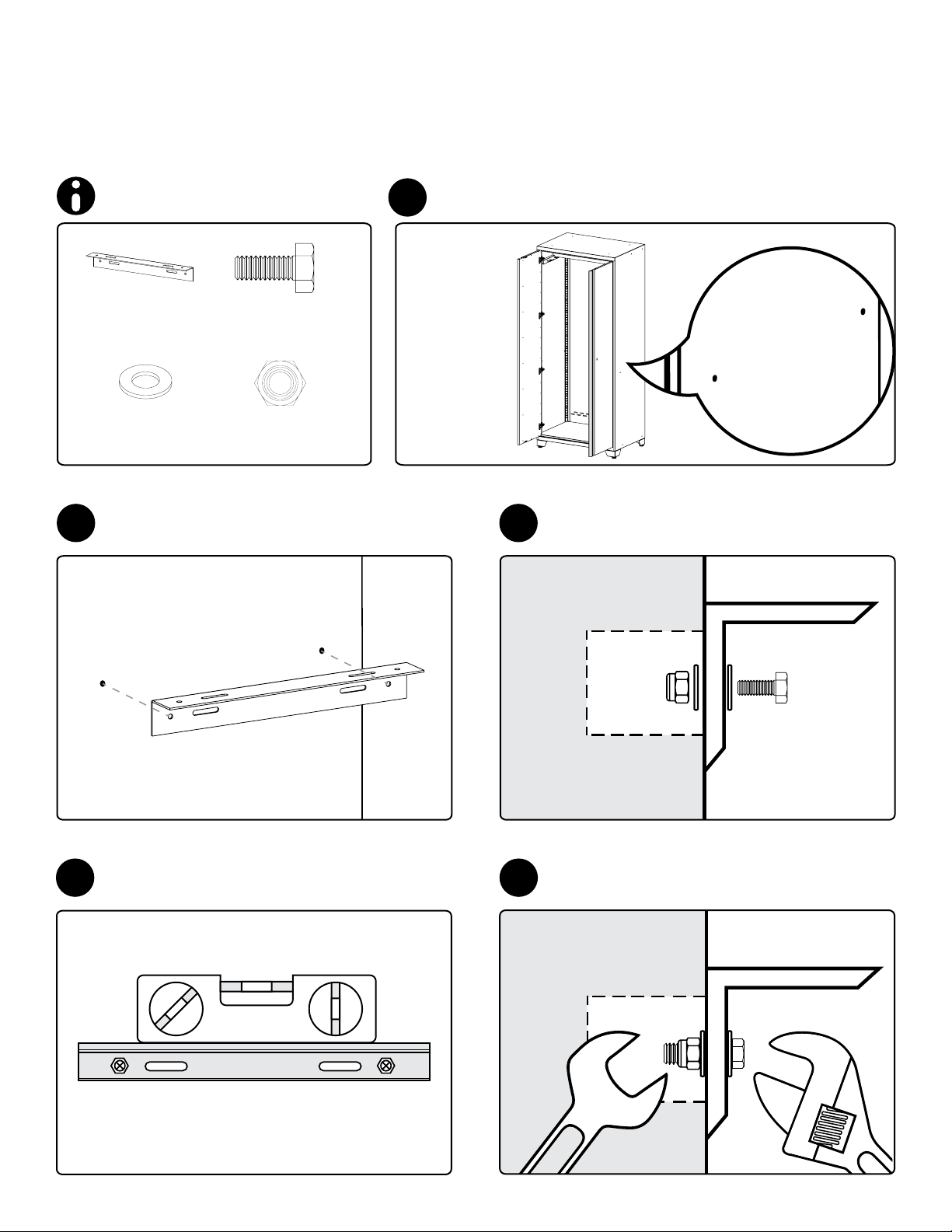

Installing Worktop

X2

Side Support Bracket

Note: Support bracket included with locker.

Parts Needed.

1x Support

Bracket

Washer

4 X

(1/4”)

Align bracket.

2

2 X Hex Bolt

(1/4” x 5/8”)

2 X Lock Nut

(1/4”)

Open locker and locate holes on either side.

1

Fasten nuts, bolts, and lock washers.

3

Level bracket and ensure it is at the

5

same height as the base cabinet.

Tighten nuts & bolts.

4

11

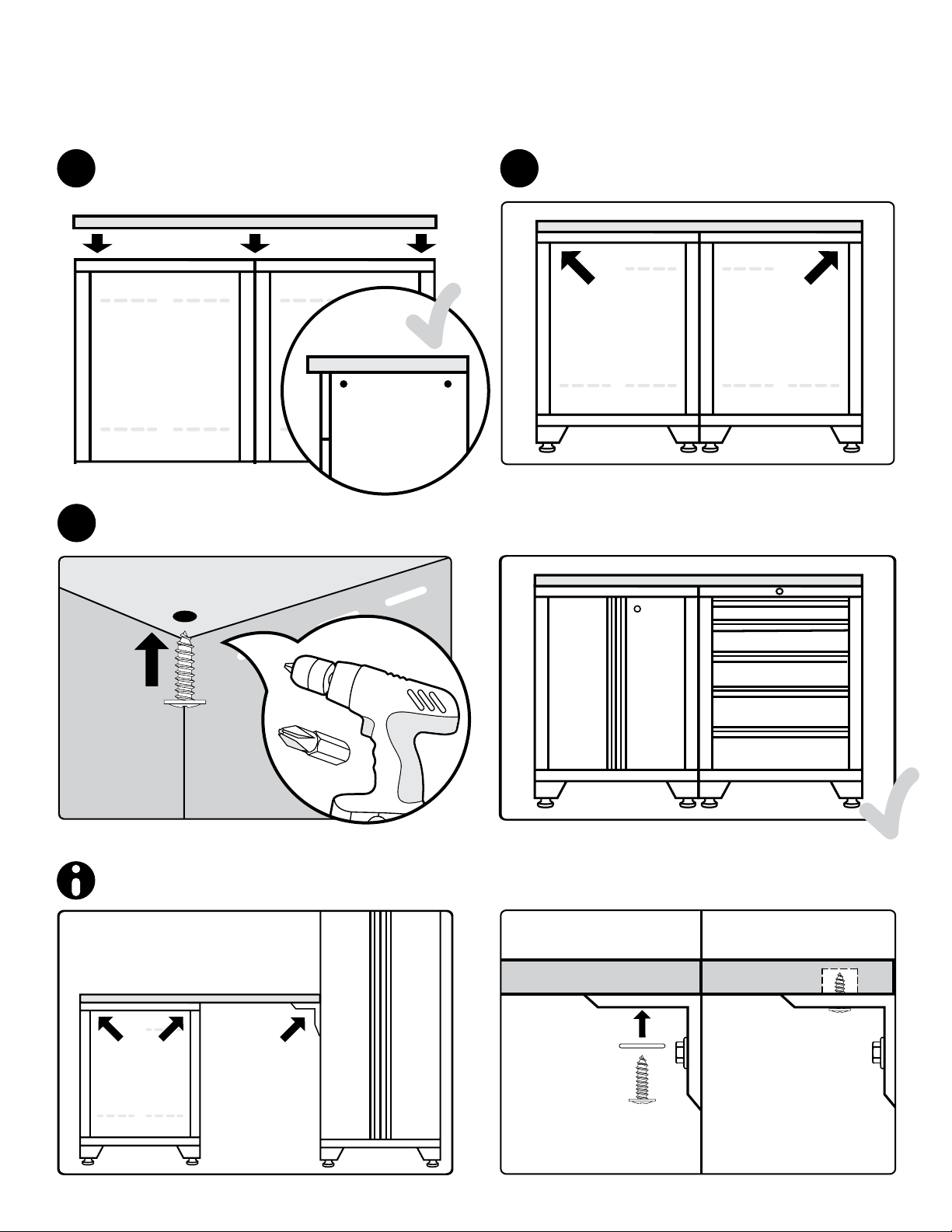

Mounting the Worktop (On 2 Cabinets)

X4 X2

X2

X2

X2

Place worktop on cabinets.

1

I

Drill into the worktop using the #8 x 5/8” wood screwes.

3

Locate 2 punch holes both sides.

2

Optional: For locker support bracket.

12

Use 2 washers & #8 x 5/8” wood screws.
Provided in the locker packaging.

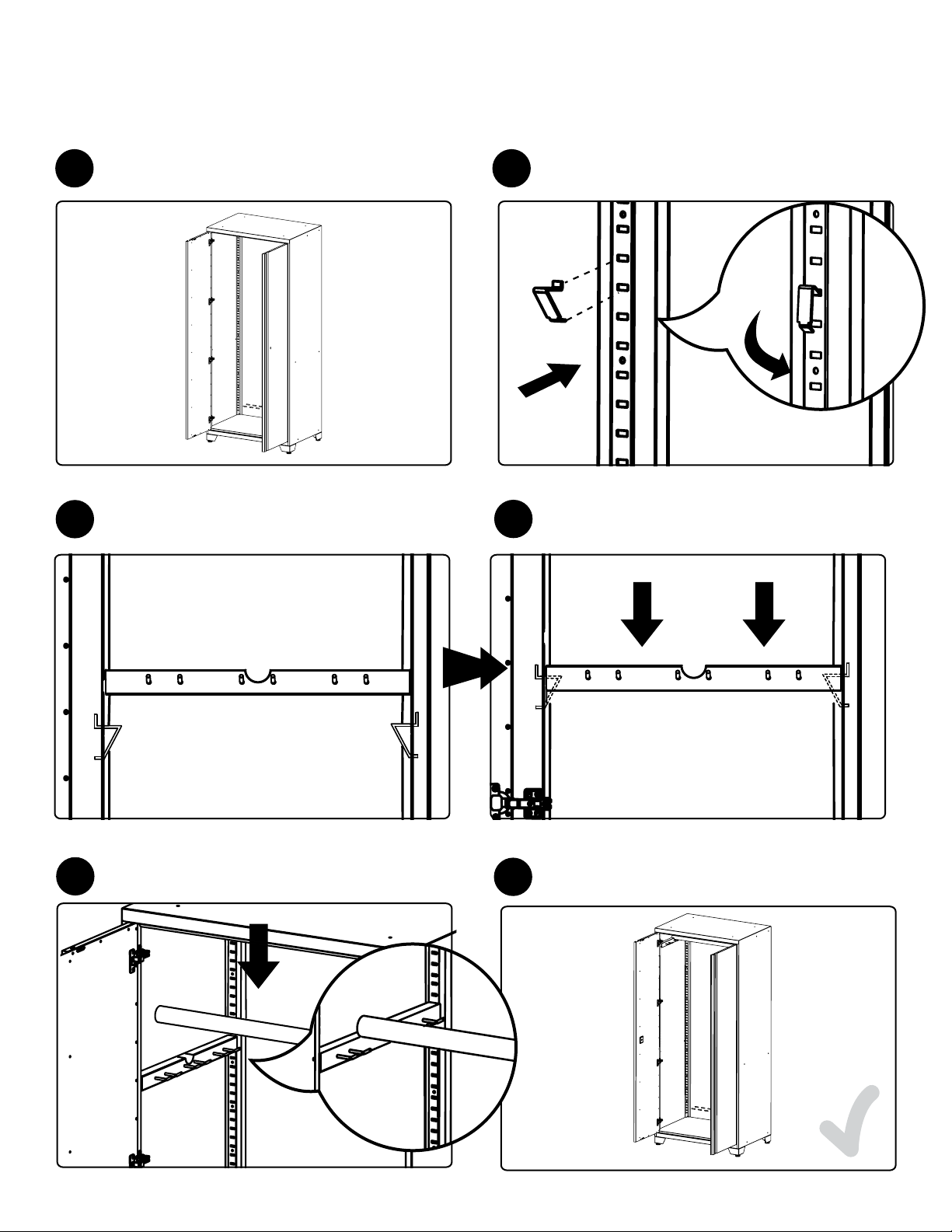

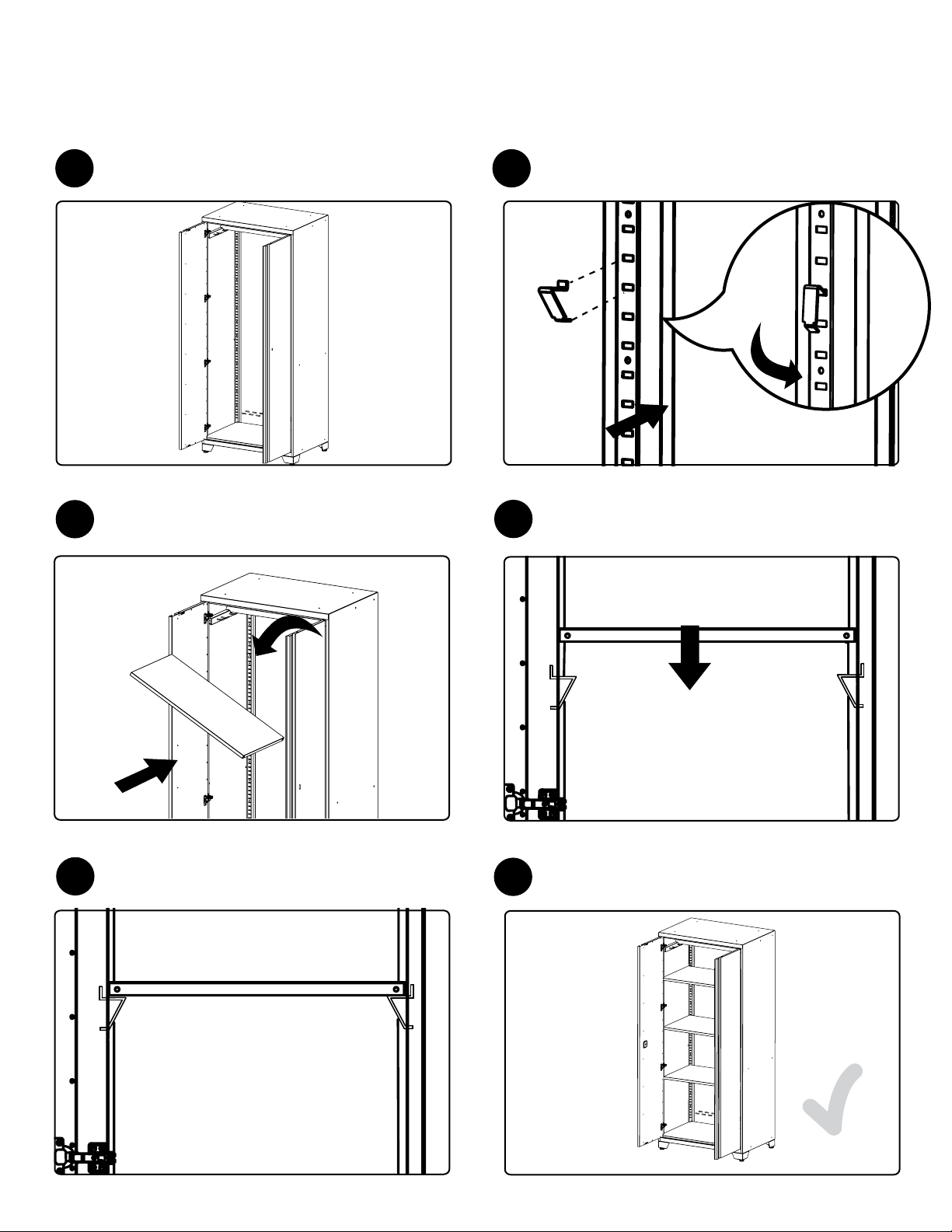

Inserting Locker Utility Rod and Hangars

Open cabinet Doors. Insert clips into slots in corners.

1

2

Rotate to engage.

Place hangar against locker wall

3

above supports.

Interior
Side View

Lower rod into cradle.

5

Ensure rear ange slides down behind

4

clips and that the bracket is secure.

Interior
Side View

6

13

Inserting Cabinet Shelves

Stand cabinet up.

1

3

to level position.

Insert shelf clip on slight angle

2

and rotate to level position.

Lower shelf onto supports.Insert shelf on a angle and rotate

4

Interior
Side View

14

Rest shelf on supports.

5

Interior
Side View

Insert remaining shelves.

6

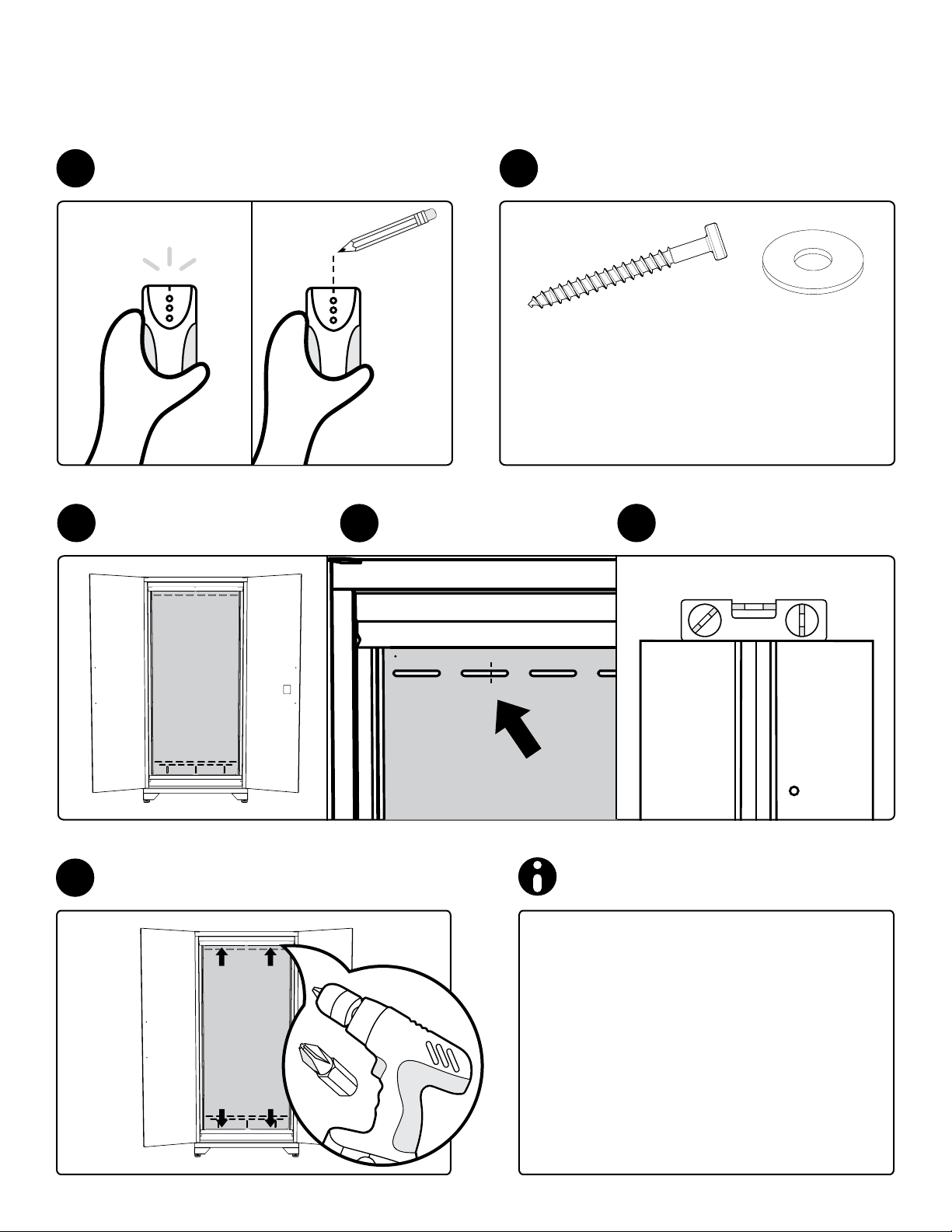

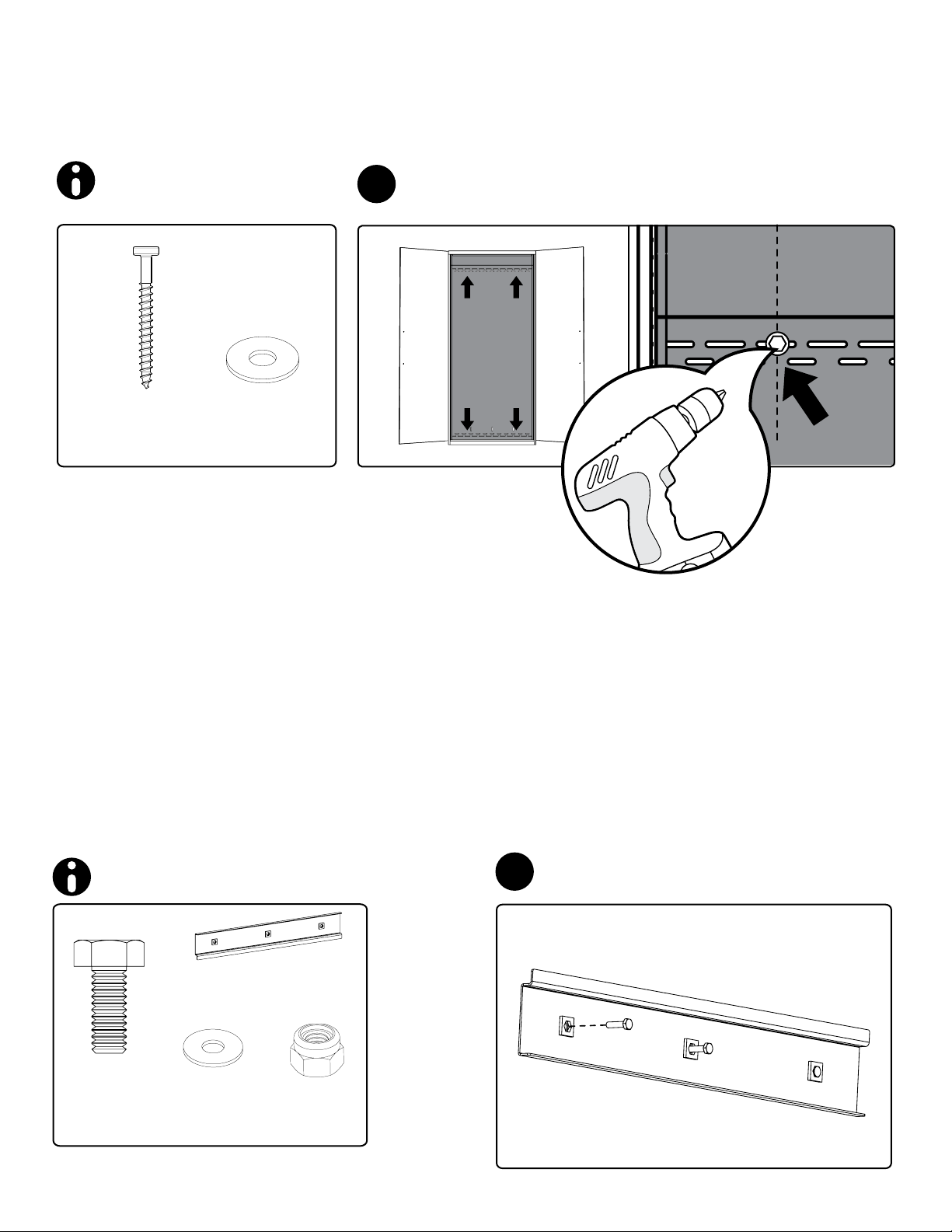

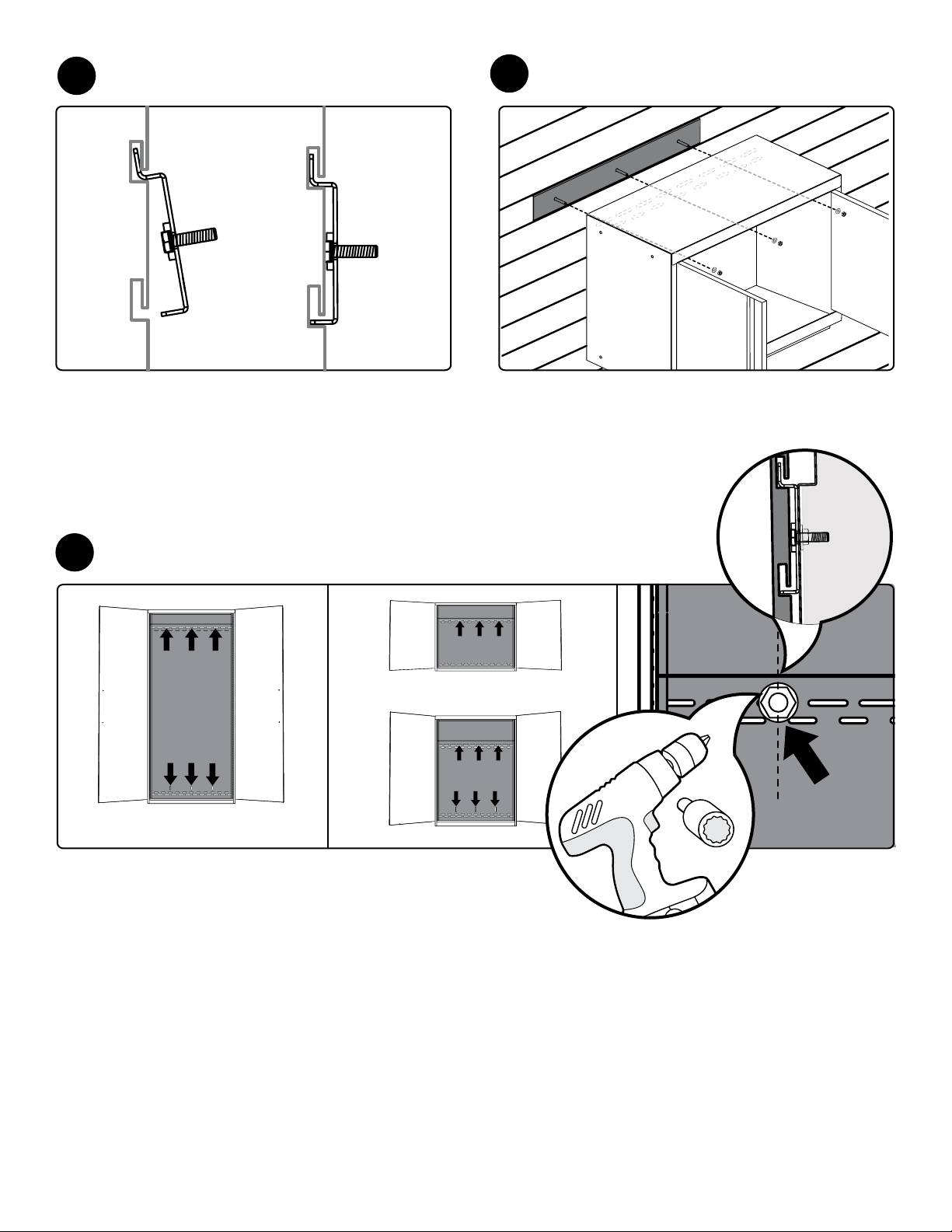

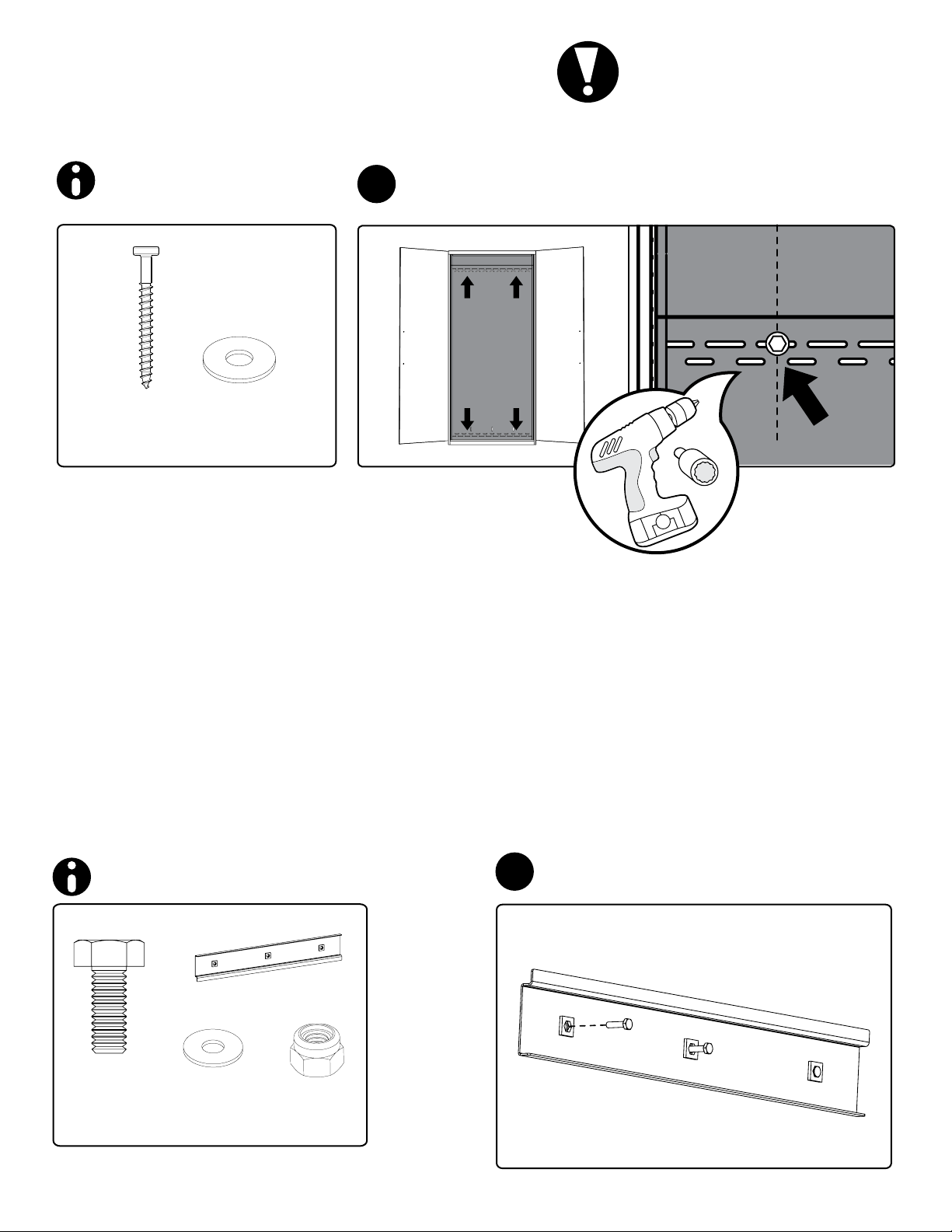

Mounting Cabinets (Drywall/Studded Wall)

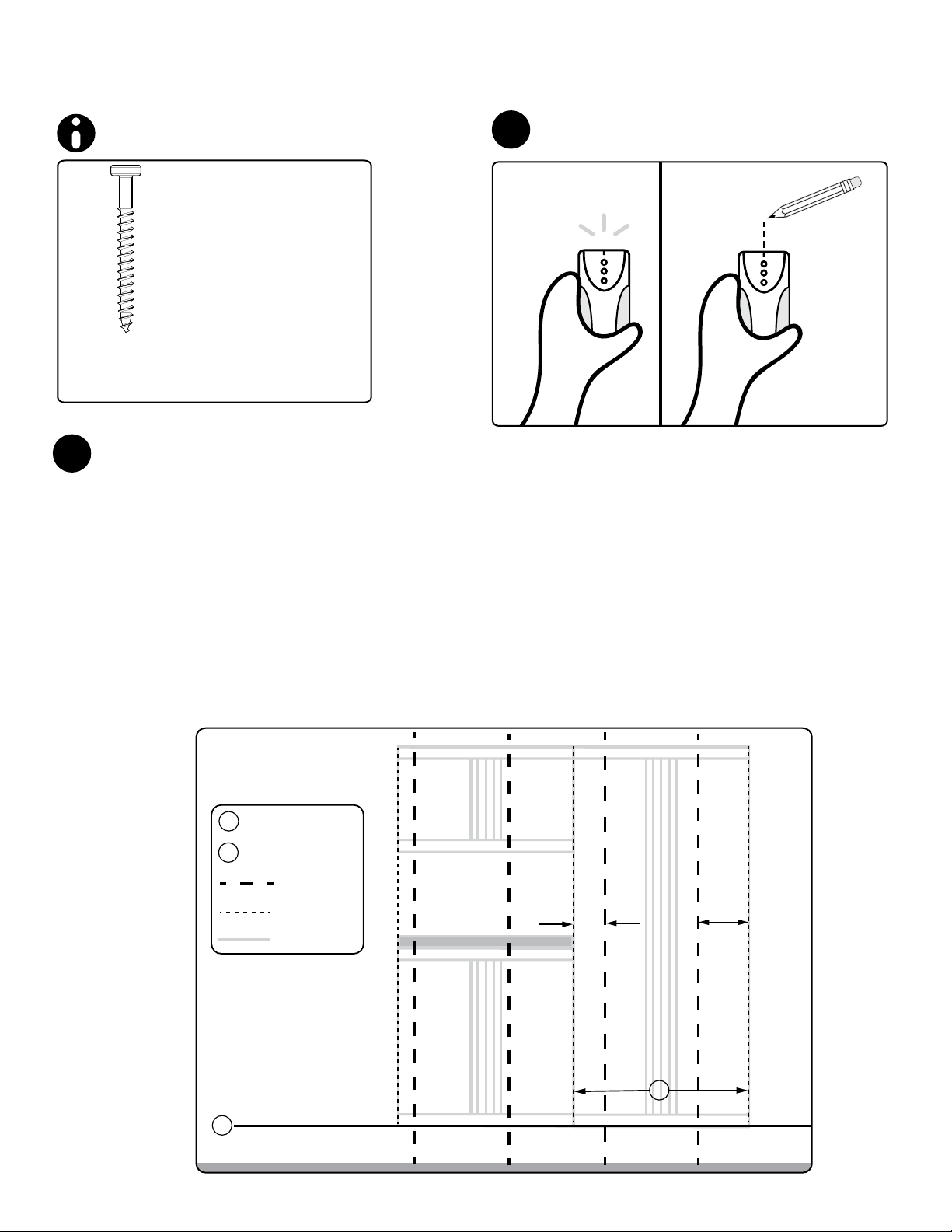

Use stud nder to locate the studs

1

and mark the wall with a pencil.

Place cabinet tight

3

against the wall.

Align cabinet

4

to stud marks.

Gather parts.

2

Wall Screw

(1/4” x 2.5”)

Wall & Locker: 4 wall screws and 4 washers

Corner Wall: 6 wall screws and 6 washers

Base & Tool Cabinet: 2 wall Screws and 2 washers

5

Level cabinet

Wall Washer

(1/4”)

Drill 4 wall screws and washers

6

through perforated holes into studs.

X4

Masonry.

• Follow steps 3 to 5.

• Drill 4 pilot holes through the
perforated strip with hammer drill &

masonry bit.

• Use 4 x (

Anchor into wall. (Not Included)

• OR 4 x (#10 x 2” )Screw with 3/16”
masonry plug into wall. (Not Included)

• Follow Step 6.

2 ¼” x ¼” )Tapcon Concrete

15

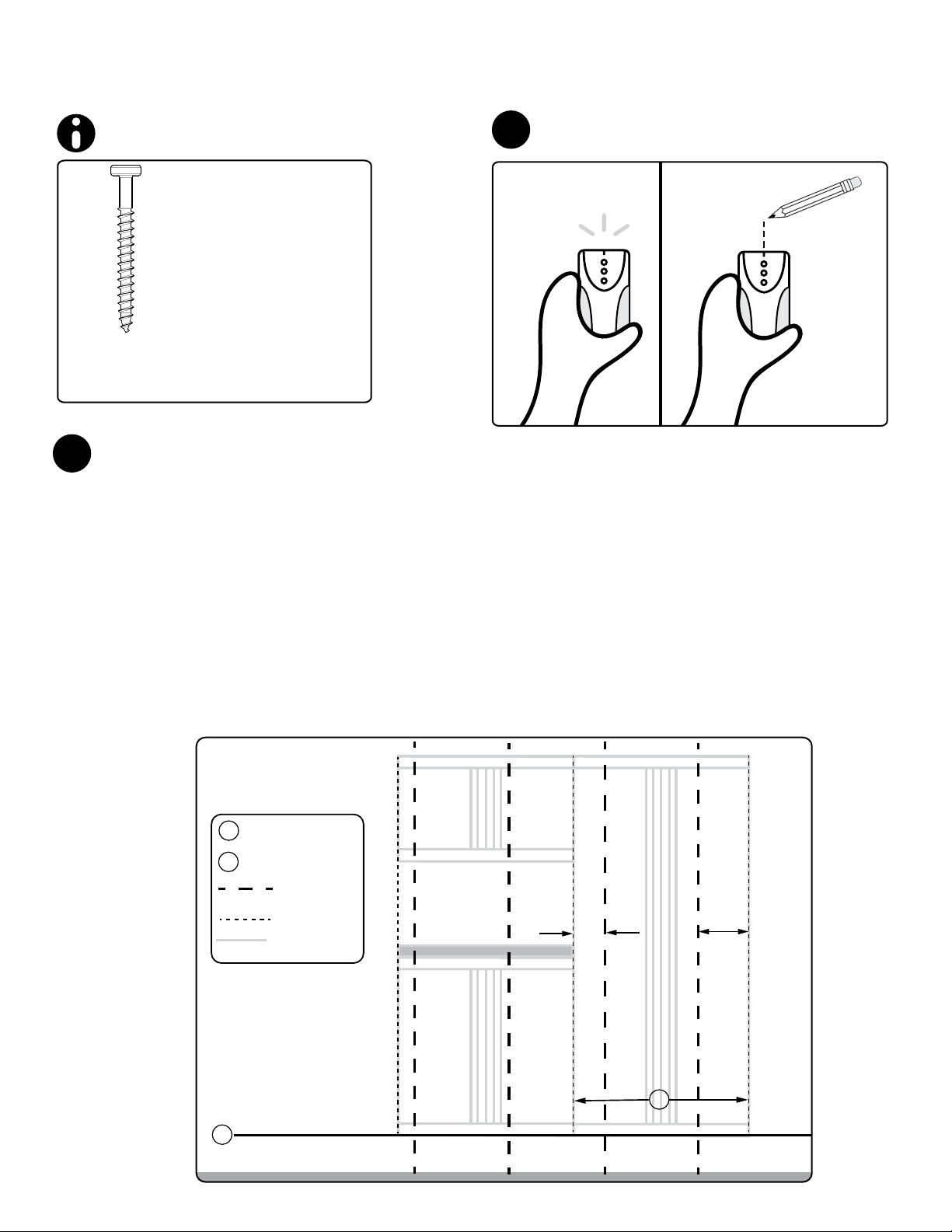

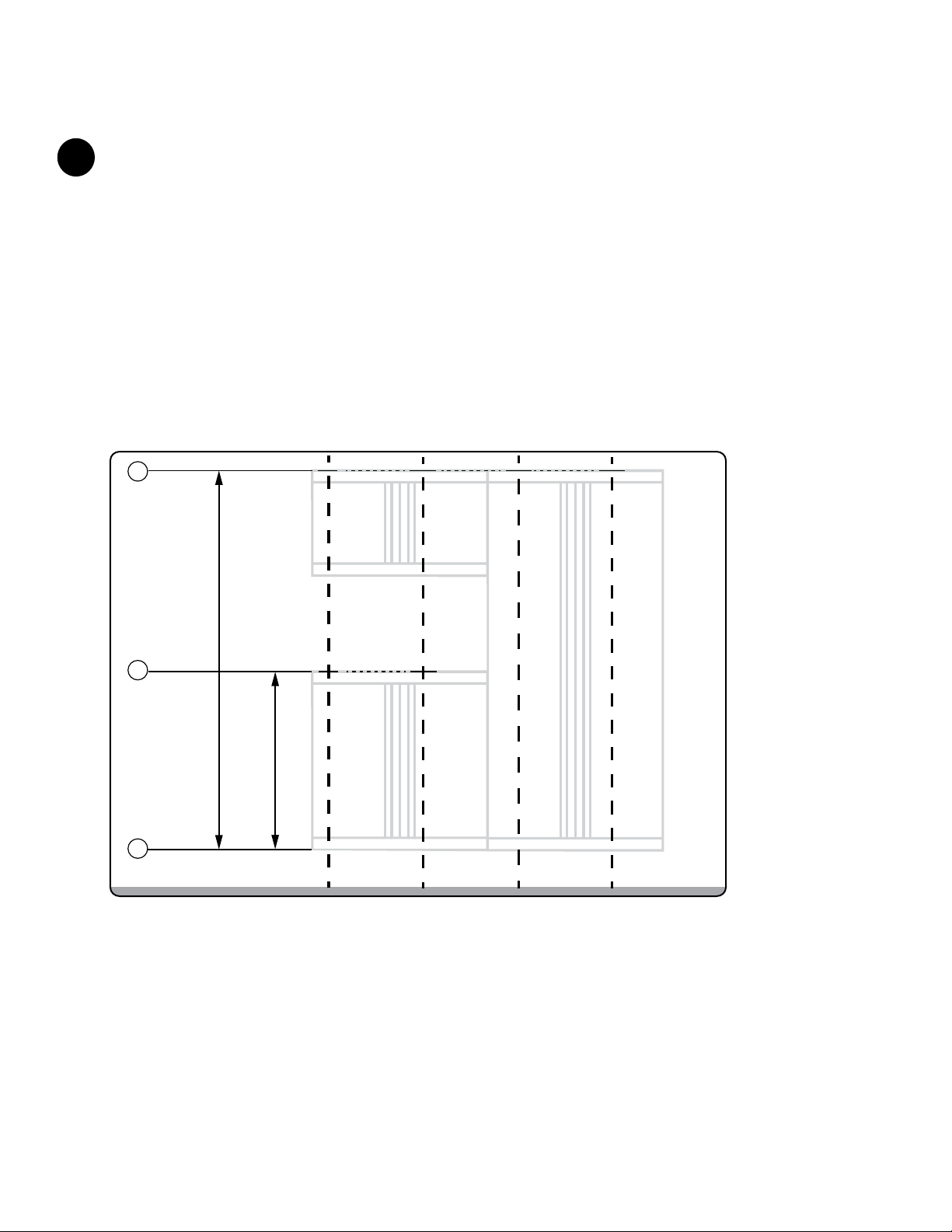

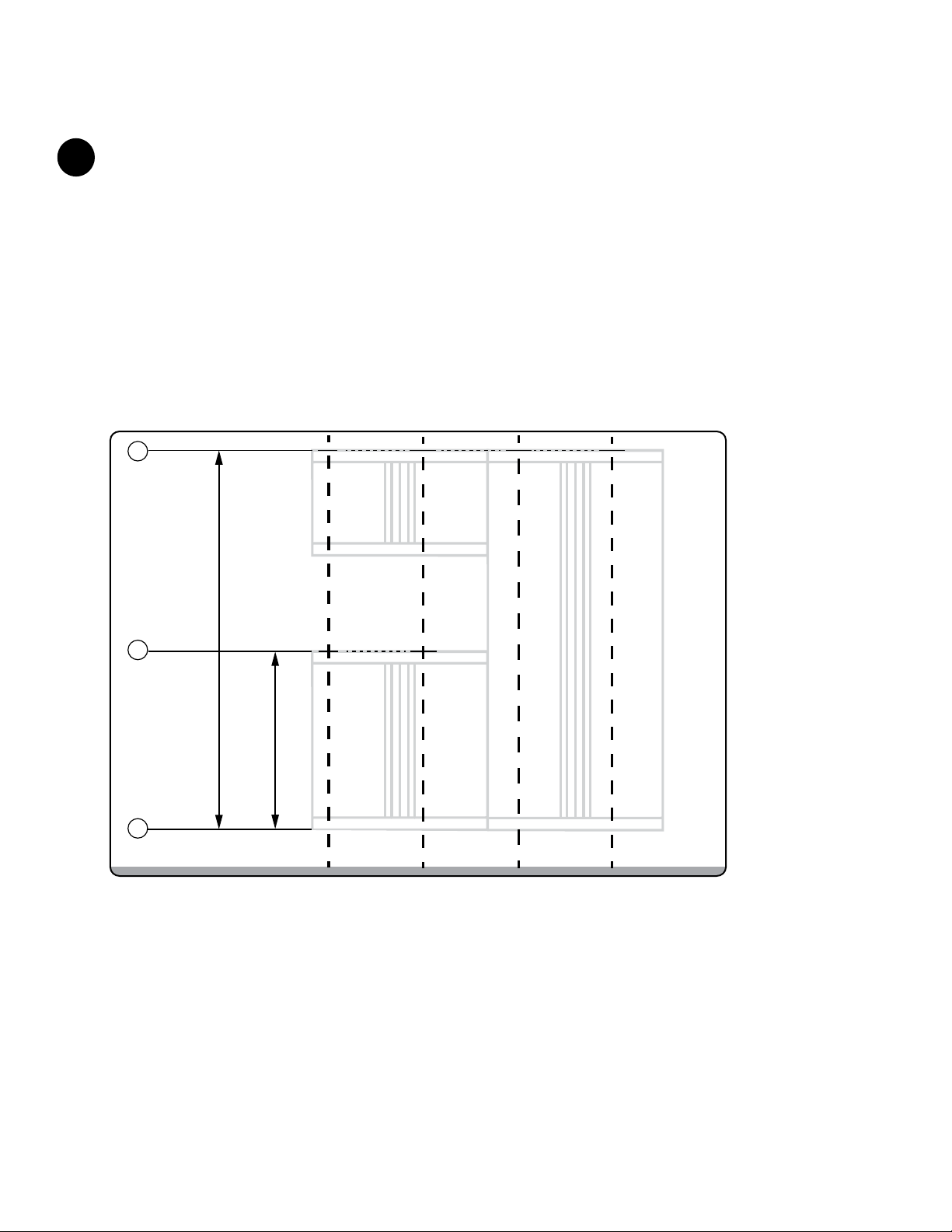

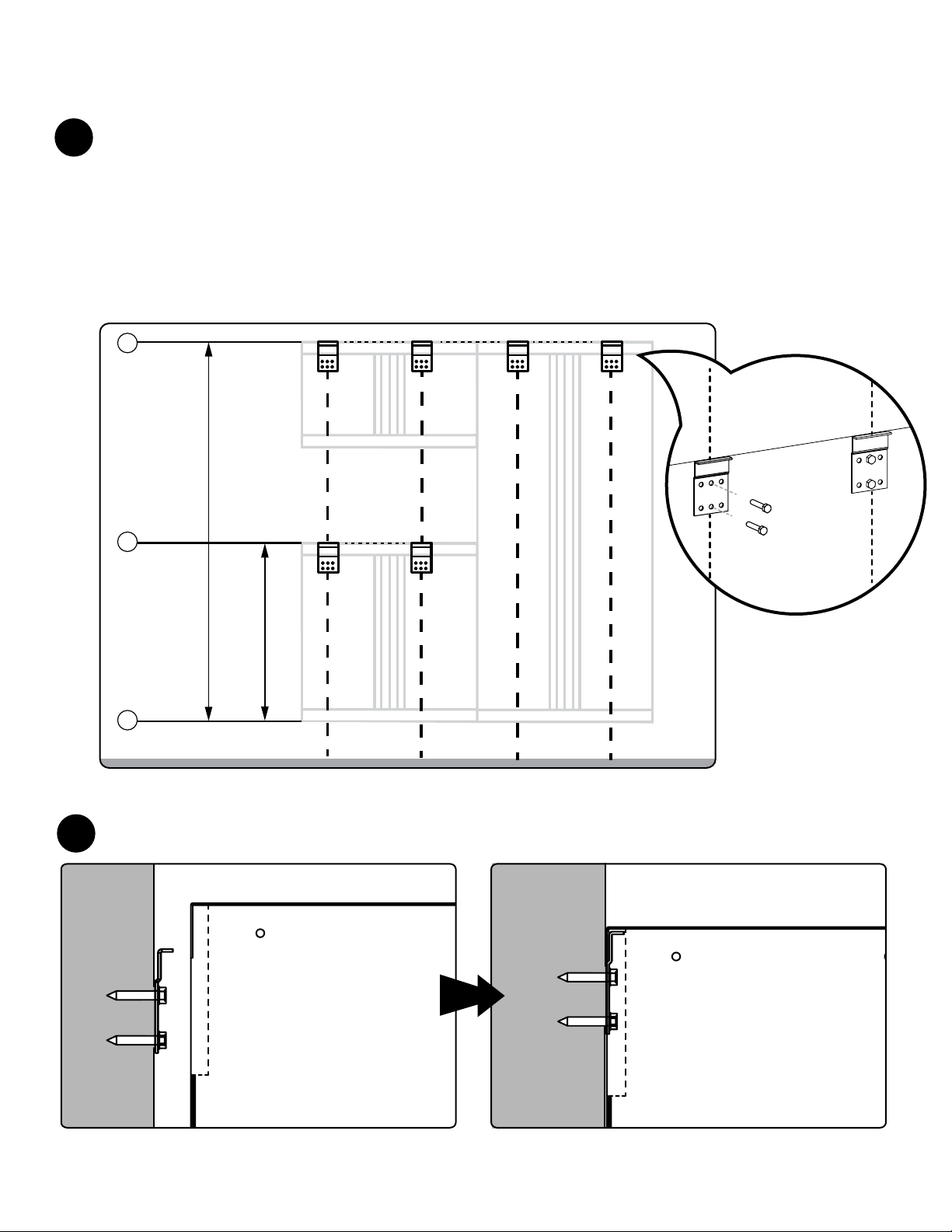

Hanging Cabinets on Wall (optional)

Height from Floor

Floor

Wall
studs
must fall

1.25” or
more
from
sides of
cabinet

Wall
studs
must fall

1.25” or
more
from
sides of
cabinet

A

A

B

B

Width of Cabinets

Wall Stud

Cabinet Width

Cabinet Layout

Parts Needed.

Use stud nder to locate the studs

1

and mark the wall with a pencil.

Lag Screw

(1/4” x 2.5”)

Planning the general position of cabinets.

2

Step A. Determine the height o the ground you would like the base and locker
cabinets to be and make a horizontal mark at this position.

Step B. Next mark the width of each cabinet in the intended position and ensure
the wall studs fall at least 1.25” in from the edge of the cabinets. This will
ensure there is no interference with the edges of the cabinet and the
wall bracket when hanging the cabinet on the wall.

Note: Ensure there are two studs for the locker to be mounted on as it is easiest to
start the installation with the locker rst. Due to the spacing of the wall studs it is
possible that some base or wall cabinets will only have one stud they will attach
to; This is acceptable as long as the cabinet is bolted to another securely mounted
cabinet.

16

Height from Floor

Floor

Locker & Wall 80”

Base Cabinets 32.25”

A

C

C

Hanging Cabinets on Wall (cont.)

Planning the general position of cabinets. (cont.)

3

Step C. Measuring up from the line marked in Step A, make a horizontal mark
at the following heights where they intersect the wall stud marks to
determine where the top of the cabinet will be (and where the
hanging bracket will be installed).

1. Locker: Measure 80” vertically from base line and mark at stud locations.

2. Base: Measure 32.25” vertically from base line and mark at stud locations.

3. Wall cabinets: Measure 80” vertically from base line and mark at stud
locations (if installing ush with top of locker).

Step D. Ensure the cabinets will be at a suitable working height and that your
wall cabinets are not out of reach.

Note: The working surface of the base cabinets will be 1.25” higher than

the cabinet with the top installed.

17

Hanging Cabinets on Wall (cont.)

Height from Floor

Floor

Locker & Wall 80”

Base Cabinets 32.25”

A

C

C

WALL

WALL

Hanging cabinets on wall.

4

Align the top of the wall hanging brackets with the lines marked for

the position of the top of the cabinets(Step C) and attach
the brackets securely into the studs using the supplied
lag bolts and washers.

Note: It is possible to oset the bracket to one side or the other if the bracket
is positioned close to the edge of the intended cabinet position by using the
secondary hole positions on the bracket.

5

18

Lift cabinet into place over the brackets and
ush with the wall, and lower into place.

Hanging Cabinets on Wall (cont.)

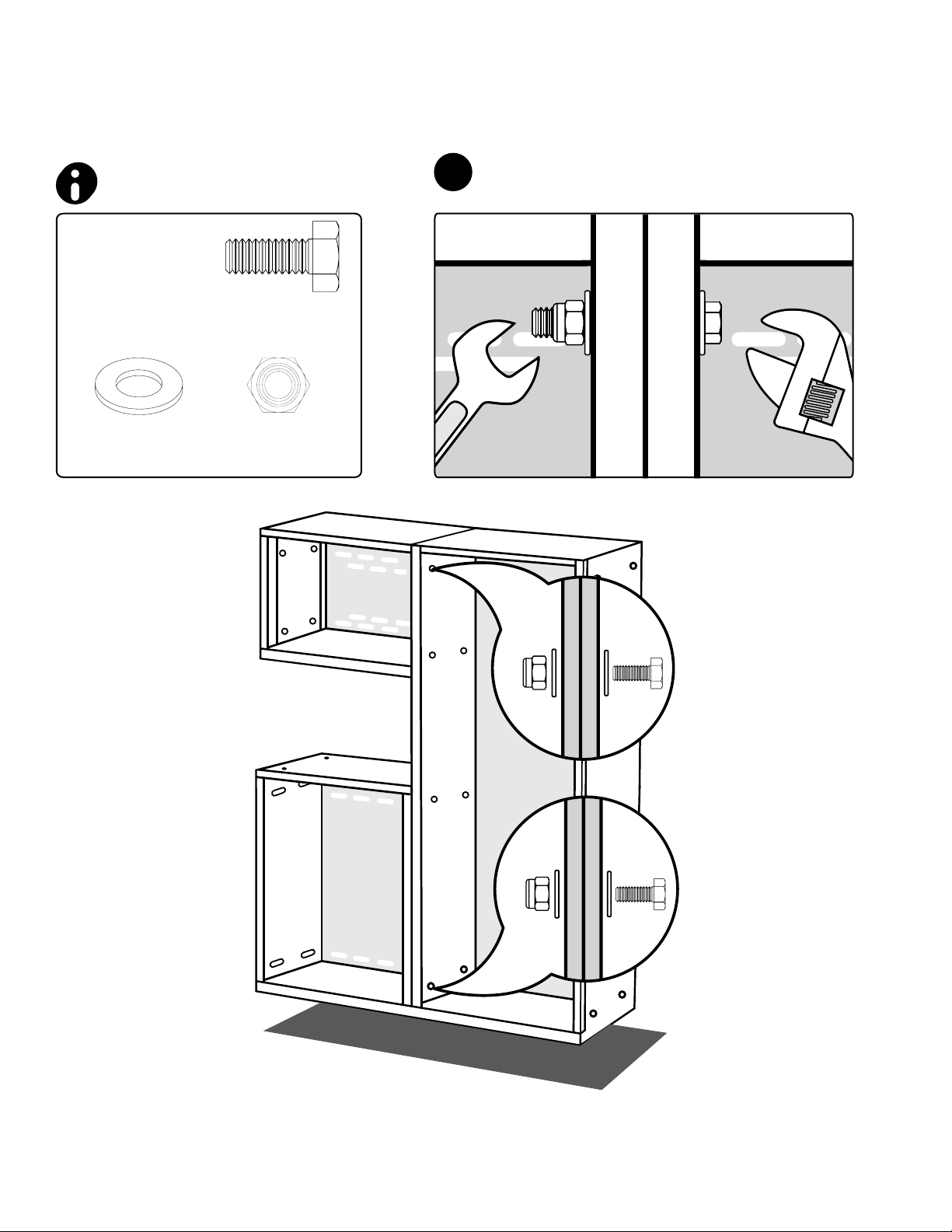

Bolt each subsequent cabinet to the
previous one using the supplied ¼” x 5/8”

6

Parts Needed.

6

Hex Bolt

(1/4” x 5/8”)

hex bolts and lock nuts provided in each
base and wall cabinet.

Washer

(1/4”)

Lock Nut

(1/4”)

X4

X4

WARNING: Wall backets are not designed to support the weight of a loaded cabinet.
Cabinets must be secured to the wall using supplied 1/4” x 2.5” lag screws.

19

Note:

Securing to Wall

Note: Brackets are not designed to support the weight of a loaded cabinet. Cabinets
must be secured to the wall using supplied 1/4” x 2.5” lag screws.

Do not load cabinet without rst
securing to the wall.

Parts Needed.

Bolt

(1/4” x 2.5”)

Wall Washer

(1/4”)

Using (4) 1/4” x 2.5” lag screws and washers secure

7

each cabinet to wall stud from inside cabinet.

WALL STUD

LOCKER

X4

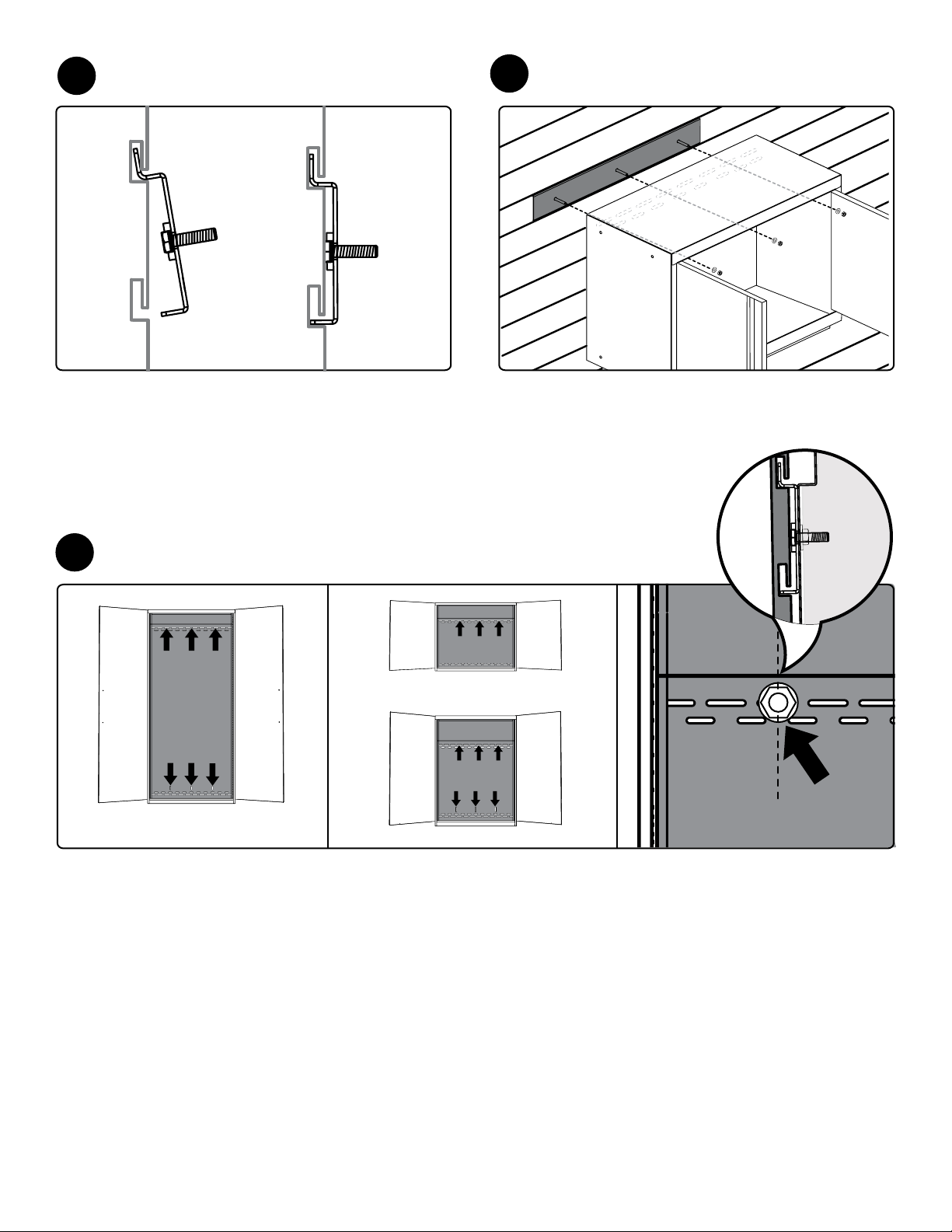

Hanging Cabinets on Slatwall

Note: Slatwall Brackets for use with standard 3” slatwall Sold Separately. Check with your
slatwall supplier to determine the rated capacity of your slatwall. DO NOT OVERLOAD.

NewAge Slatwall Brackets are only compatible with standard 3” on center Slatwall.

Parts Needed.

Wall Bolt

(1/4” x 5/8”)

20

Slatwall Bracket

Wall Washer

(1/4”)

Lock Nut

(1/4”)

Insert bolts through slatwall bracket.

1

Attach bracket to slatwall at desired

2

height.

Note:For Locker cabinet attach second
bracket 66” below rst bracket.For Base
cabinet attach second bracket 18” below
rst bracket.

Align bolt with slots on back of cabinet

3

and hang cabinet .

Using 7/16” drill socket or 7/16” wrench securely tighten

4

lock nuts to each wall bracket from inside cabinet .

LOCKER

WALL CABINET

BASE CABINETS

WALL STUD

21

Fastening Cabinets

Note:

Fasten additional cabinets to
initial securely mounted cabinet.

Parts Needed.

Hex Bolt

(1/4 x 5/8”)

Washer

(1/4”)

Note:

Remove all drawers before
fastening cabinets.

Lock Nut

(1/4”)

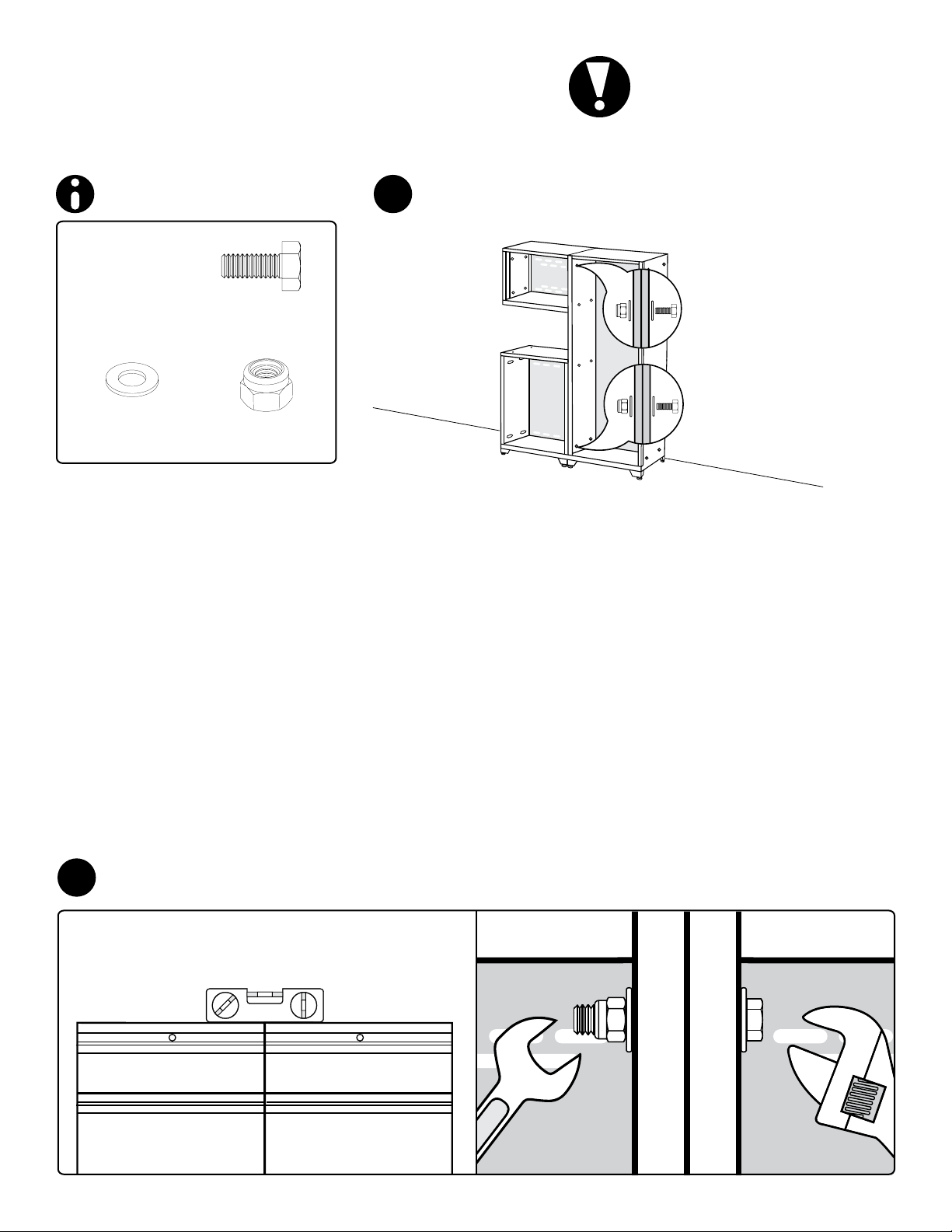

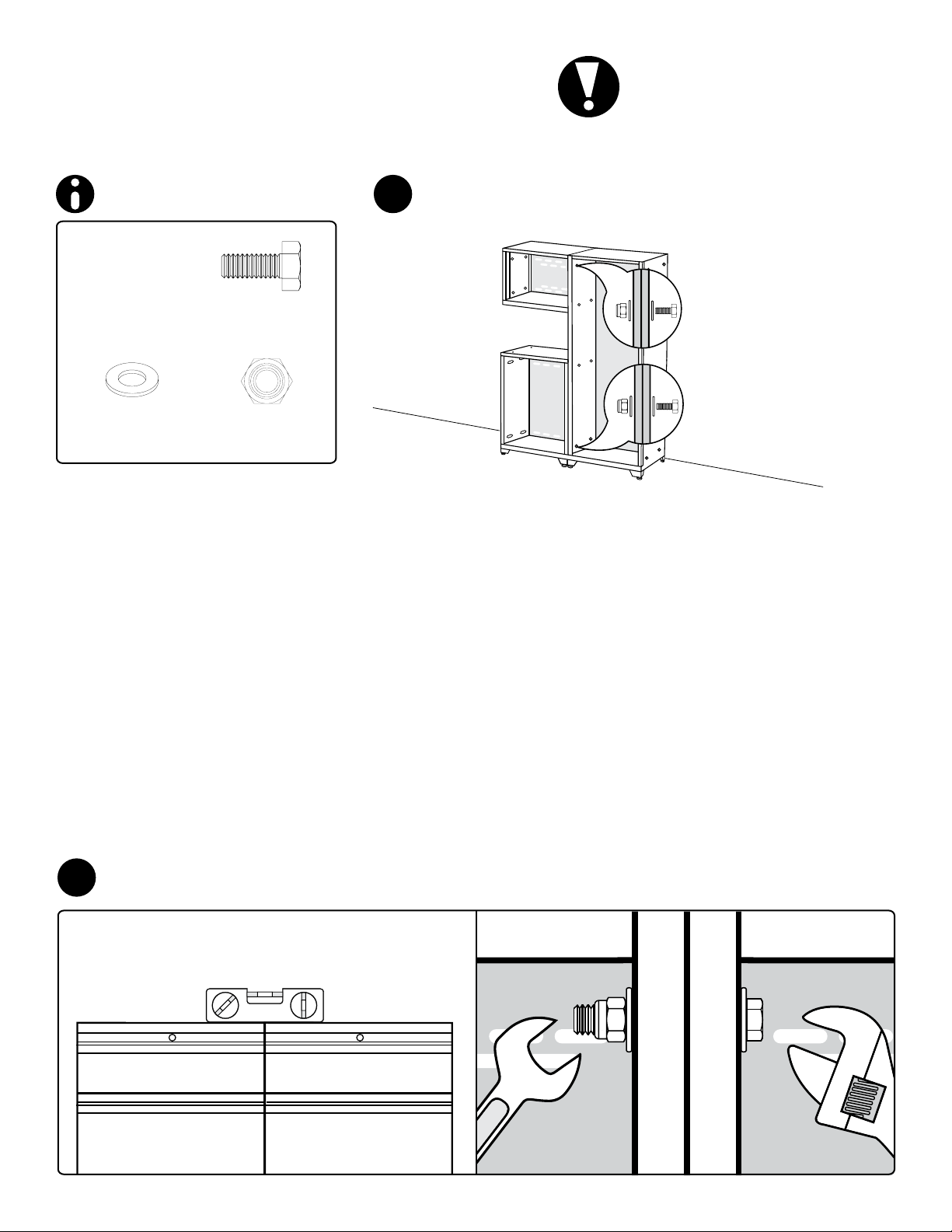

Align bolts, tighten lightly.

1

X4

X4

22

Level cabinets and tighten all bolts.

2

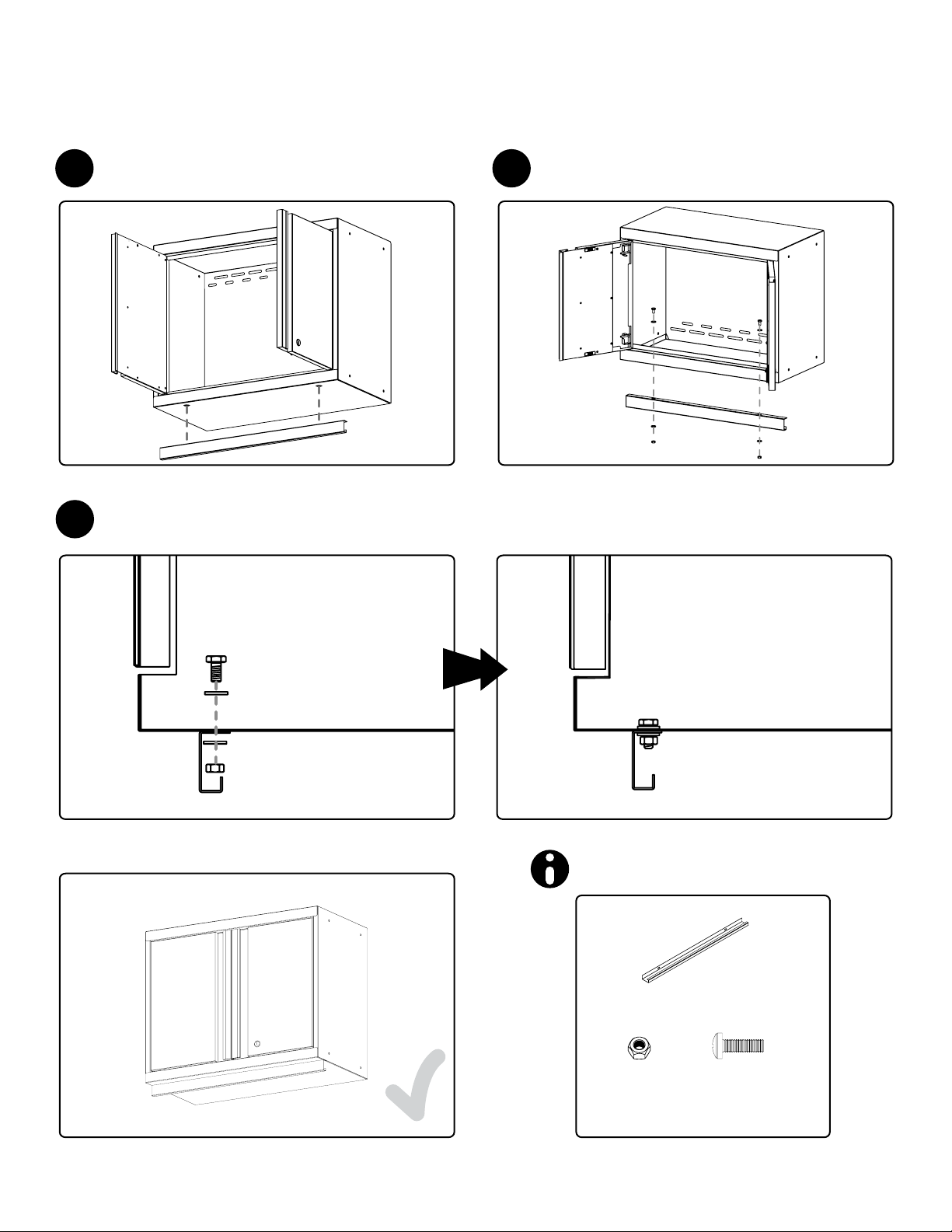

Attaching Light Valance to Wall Cabinet

Align holes of valance with cabinet.

1

Cross Section View

3

Insert and tighten bolt and nuts.

2

Parts Needed.

Light Valance

Nut

(M5)

(M5 x 12mm)

Bolt

23

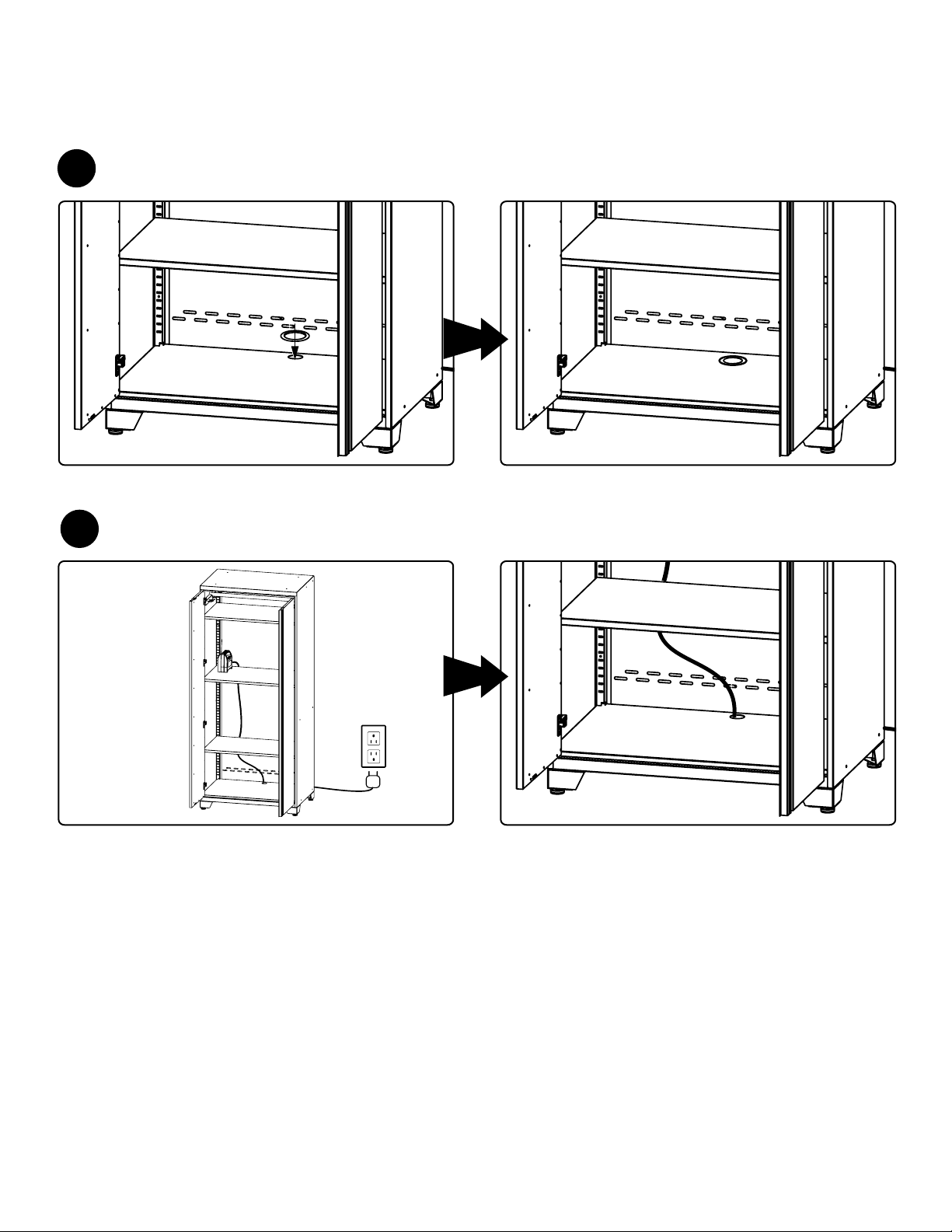

Utility Access

Insert rubber grommet into cut-out

1

hole in bottom panel.

Utility hole allows easy access to

2

electrical outlet

Thank you for purchasing a NewAge Product!

Please give us a call or visit online if you have any questions.
Call 1.877.306.8930; for UK 0800.031.4069; e-mail at [email protected]

24

Série Pro 3.0

AVERTISSEMENT:
RISQUE DE POIDS EXCESSIF!

Déplacer, assembler ou installer les armoires et armoires-vestiaires
avec l’aide de deux personnes ou plus. Dans le cas contraire, il pourrait
en découler des blessures au dos ou autre. Ne pas laisser les enfants
sans surveillance près des armoires. Risque élevé de basculement si
les armoires ne sont pas installées correctement : Fixer solidement les
armoires au mur pour éviter des blessures graves.Pour obtenir de l’aide,
composer le 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou
envoyer un courriel à l’adresse [email protected].

ATTENTION:

Est votre armoire endommagée?

ARRÊT

Avez vous besoin d’aide ou de pièces de rechange? Contactez
NewAge Products a 1-877-306-8930; ou
[email protected].
Ne pas retourner au détaillant.

INDEX

Index - 2
Capacités poids - 3
Pièces fournies- 4
Outils nécessaires - 5
Garantie- 5
Installation des pieds - 6
Installation des roulettes- 7
Installation des tiroirs - 8
Installation d’armoire de coin- 9
Emboîtement des armoires - 10
Installation du palier de
support latéral du plan de
travaill - 11

Montage du plan de travail
(sur 2 armoires) - 12
Installation de triangles de vêtements -13
Insertion des étagères d’armoires - 14
Assemblage des armoires (cloison sèche
et cloison creuse a colombage) -15
Fixation des armoires sur mur
(Facultatif) - 16-19
Fixation des armoires sur une paroi à
lattes- 20-21
Raccord des armoires - 22
Fixer le cache-néon à l’armoire murale - 23
Trous d’accès - 24

Déballage

• Commencer par placer la boîte sur une surface plate recouverte.

• Retirer tout le carton, le matériel d’emballage en mousse et les sacs en plastique transparent.

• Mettre au rebus ou recycler tous les matériaux d’emballage.

• Vérier tout le contenu de la boîte et rassembler les outils nécessaires. Voir Pièces fournies et Outils nécessaires ci-dessous.

26

Capacité de poids

90kg (200 lb)

45kg (100 lb)

272kg (600 lb)

45kg (100 lb)

5 lbs.

200 lbs.

Armoires séparée

Max. 453,6kg 1000lb

100

lbs.

272kg (600 lb)

45kg (100 lb)

136kg (300 lb)

Armoires sur plancher

45kg (100 lb)

Armoires murales

Max. 90kg 200lb)

227kg (500 lb)

45kg (100 lb)

45kg (100 lb)

45kg (100 lb)

45kg (100 lb)

90kg (200 lb)

Armoires à outils

100 lbs.

136kg (300 lb)

136kg (300 lb)

136kg (300 lb)

136kg (300 lb)

Armoires-vestiares

Max. 453,6kg 1000lbMax. 453,6kg 1000lbMax. 453,6kg 1000lb

27

Pièces fournies

Pattes de mise à niveau en acier ajustables en
hauteur

Boulon a tete hexagonale(1/4 po x 5/8 po) tete
hexagonale de 7/16 po

Contre- écrous hexagonaux(1/4 po) boulon à tête
hexagonale de 7/16 po

Vis pour les pieds

Rondelle (1/4”)

Vis à bois (#8 x 5/8 po)

Vis murale (1/4 po x 2,5 po)- vis à tête hexagonale
de 7/16 po

Support du plan de travail

Boulons pour cache-neon

Passe cable caoutchouc

Tringles à vêtements

Support de tringles à vêtements

Support murale

Support d’etagère

Separateurs de tiroirs long

Separateurs de tiroirs court

Tablettes ajustables sur toutes la largeur

Clès

Cache-neon

Ecrous pour cache-neon

Armoire sur

plancher

4 4

4 4 10 410

4 4 10

16 16 16 0 16 16

12

4

8 8

0 0 1

1

2 2 2 2 2 2 2

0 0 0

0 0 0

0 0 0

1

0 0

0 0

2 2 2

0 0 0 0 2

0 0 0 0 0 0

0 0 0 0 0 0

Tiroir à outils

4 4 4 00

12 12 12

4 42 20 0

0 3 30 0 0

0

4

8

26 26

0

0

0

1

1

2

1 1

Armoire muraleArmoire-vestiare

4 4

4 10 4 4

0 1

1

2

2

0

0

0

2 2 2 3

Armoire-vestiare

étroite

0

0

0

1

1

2

Armoire séparée

88 88 12

0 2

0 0

0 0

0 0

Mur de coin

0

10

1

2

2

Tablettes ajustables

sur toute la largeur

Vis à tête

hexagonale

1/4 po x 5/8 po)

(

Contre

écrou

(1/4 po)

28

Tringle à vêtements

Vis pour

pieds

Rondelle

(1/4 po)

et crochets

Écrous

(M5)

Clé

Pattes de mise à niveau

en acier ajustables

en hauteur

Boulon

Support murale Support

(M5 x 12mm)

Vis à bois

(#8 x 5/8 po)

Passe cable

caoutchouc

Cache-néon

d’étagère

Séparateur
pour tiroirs

Support

d’etagère

Logo NewAge

Vis murale

(1/4 po x 2,5 po)

Outils nécessaires

1 x clé ajustable

1 x cle a douilles

de 7/16 po

1 x tournevis
cruciforme
Philips #2

1 x cle a douilles
de 8mm

1 x tournevis
cruciforme
Philips #3

1 x vérin magnétique de 12 po

3

2

1

1 2 3

1 x douille de
7/16 po

à dessin

1 x perceuse
mecanique
sans l

1 x localisateur de
montants

1 x crayon1 x équerre

1 x marteau

perforateur

[facultatif pour la maçonnerie]

1 x ruban à mesurer

1 x tournevis

Phillips #2

1 x meche à maçonnerie

Garantie à vie limitée du fabricant

Lorsque ce produit est installé, utilisé et entretenu conformément aux instructions ci-jointes ou fournies avec le produit, NewAge
Products Inc. remplacera les pièces ou le produit défectueux advenant que ceux-ci découlent d’un défaut de matériel ou de
fabrication pendant la durée de vie du produit.

NEWAGE PRODUCTS INC. N’ASSUMERA PAS LES COÛTS SUIVANTS :

1. Les appels de service pour corriger l’installation de tout produit NewAge ou pour vous montrer comment les utiliser ou les installer.

2. Les dommages causés par une manutention ou une expédition inadéquate du produit, ou des produits endommagés par un accident,

une mauvaise utilisation, un abus, un incendie, une inondation, une installation inadéquate, un cas fortuit, une négligence, la

corrosion, une modication ou une mauvaise manipulation.

3. Les produits endommagés en raison d’une charge supérieure au poids maximum précisé dans les instructions fournies avec le produit.

4. Les réparations ou le remplacement lorsque votre produit est utilisé pour un autre usage que celui d’un ménage unifamilial normal,

comme un milieu commercial ou d’une façon non conforme aux directives d’installation incluses avec le produit.

5. Les dommages cosmétiques, y compris les éraures, les marques, les entailles ou les ssures dans la peinture qui n’aectent pas la

capacité fonctionnelle ou structurelle du produit.

6. Les surfaces endommagées en raison d’une interaction chimique entraînant la corrosion de la peinture ou du métal.

7. Les pièces de rechange pour des produits NewAge à l’extérieur du Canada et des États-Unis.

8. Les clés ou mécanismes de verrouillage de rechange.

9. La perte des produits y étant contenus en raison d’un vol, d’un incendie, d’une inondation, d’un accident ou de cas fortuits.

10. Les frais d’expédition ou de transport pour livrer les produits de rechange ou pour retourner des produits défectueux.

11. Tout coût de main-d’œuvre pendant la période de garantie limitée.

EXONÉRATION DE GARANTIES IMPLICITES; LIMITATION DE RECOURS

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU DE CONVENANCE PRÉCISE, SONT EXCLUES DANS
LA LIMITE OÙ LA LOI LE PERMET. TOUTE GARANTIE IMPLICITE QUI POURRAIT ÊTRE IMPOSÉE PAR LA LOI DOIT SE LIMITER À UN AN, OU À LA PÉRIODE LA
PLUS COURTE PERMISE PAR LA LOI. CERTAINS ÉTATS AINSI QUE CERTAINES PROVINCES NE PERMETTENT PAS LES LIMITATIONS OU LES EXCLUSIONS SUR LA
DURÉE D’UNE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU DE CONVENANCE PRÉCISE. PAR CONSÉQUENT, IL EST POSSIBLE QUE LES LIMITATIONS OU
EXCLUSIONS PRÉCITÉES NE S’APPLIQUENT PAS À VOUS. CETTE GARANTIE VOUS DONNE DES DROITS LÉGAUX PARTICULIERS ET VOUS POURRIEZ ÉGALEMENT
DISPOSER D’AUTRES DROITS VARIANT SELON L’ÉTAT OU LA PROVINCE.

29

Installation des pieds

Pièces nécessaires.

16 X Vis à sécurités

Retourner l’armoire et

2

repérer les trous dans les coins.

Pattes de mise à niveau

en acier ajustables

en hauteur

Ouvrir l’armoire et retirer les étagères ou

1

les objets épars.

Aligner le pied sur le bord de l’armoire. Visser
4 vis à sécurités dans les trous.

3

30

Répéter l’étape 3 pour chaque coin.

4

Remettre à l’endroit et niveler.

5

Installation des roulettes

Remarque : Les roulettes sont
vendues séparément.

Pièces nécessaires.

4 x roulettes

16 X rondelles

(1/4 po)

Retourner l’armoire et repérer les trous

2

formant un carré.

16 X boulons à
tête hexagonale

(1/4” x 5/8”)

16 X

contre-écrous

(1/4 po)

shopnewage

Ouvrir l’armoire et retirer les étagères ou

1

les objets épars.

Aligner le pied sur les trous. Fixer avec les
4 boulons à tête hexagonale, rondelles,

3

rondelles de sécurité et écrous.

.com

Répéter l’étape 3 pour chaque coin.

4

31

Côté droit

Côté gauche

Glisser les tiroirs vers l’intérieur

Glisser les tiroirs vers l’extérieur

Installation des tiroirs

Insertion des tiroirs.

Aligner les glissières

Enlèvement des tiroirs.

32

Installation des armoires de coin

1

1 2 3

2

3

Remarque : S’assurer d’avoir susamment de

place pour l’assemblage. Les armoires ne doivent pas
être assemblées près des coins d’armoire pour avoir
accès à l’arrière des armoires.

Pièces nécessaires.

Contre-écrou

(1/4 po)

Rondelle

murale (1/4 po)

Boulon à tête

Vis # 8 de 5/8

po

hexagonale de

1/4 po x 5/8 po

Fixer le dessus à une armoire en utilisant les
boulons à tête hexagonale de 1/4 po x 5/8 po,

2

les écrous et les rondelles.

Sur les bords adjacents, xer 2 supports à la face
intérieure du dessus des coins d’armoire

1

en utilisant les 4 vis #8 de 5/8 po fournies.

6”
or

4”

6”
or

4”

Important : Pour installer le dessus à niveau avec l’arrière

de l’armoire, suivre l’étape A; pour l’installer à niveau avec
l’avant de l’armoire, suivre l’étape B; et pour l’installer à
niveau avec le bord, suivre l’étape C.

Fixer la deuxième armoire à ce dessus.

3

Faire glisser vers le coin et

4

joindre le reste des armoires.

33

Emboîtement des armoires

Positionner une deuxième armoire sur

Pièces nécessaires.

4 X boulons à

tête hexagonale

(1/4 po x 5/8 po)

plancher sur le dessus de l’armoire sur

1

plancher existante.

I

8 X rondelles

(1/4 po)

Repérer les trous prépercés sur la

2

surface adjacente et insérer les boulons.

4 X

contre-écrous

(1/4 po)

Fixer les armoires à l’aide des boulons à
tête hexagonale de 1/4 po x 5/9 po, des

3

rondelles et des écrous fournis.

34

Serrer tous les boulons.

4

Installation du palier de support latéral
du plan de travail

Pièces nécessaires.

2 X boulons à

tête hexagonale

(1/4 po x 5/8 po)

4 X rondelles

(1/4 po)

Aligner le support.

2

2 X

contre-écrous

(1/4 po)

Remarque : Le palier de support est inclus

avec l’armoire-vestiaire.

Ouvrir l’armoire-vestiaire et repérer les trous

1

de chaque côté de l’armoire.

Serrer les écrous, boulons et

3

rondelles de sécurité.

Mettre à niveau le support et
s’assurer qu’il est à la même hauteur que

5

l’armoire sur plancher.

Serrer les écrous et boulons.

4

35

Montage du plan de travail (sur 2 armoires)

X4 X2

X2

X2

X2

Placer le plan de travail sur les armoires.

1

I

Percer le plan de travail à l’aide des vis à bois #8 x 5/8 po.

3

Repérer les 2 trous de xation des deux

2

côtés des armoires.

Facultatif : Pour le palier de support de
l’armoire-vestiaire.

36

Utiliser 2 rondelles et vis à bois #8 de 5/8 po
fournies dans l’emballage de l’armoire-vestiaire.

Insertion de la tringle et du portemanteau
de l’armoire

Ouvrir les portes de l’armoire.

1

Placer le portemanteau contre le mur

3

au-dessus des supports.

Insérer les agrafes dans les fentes situées

2

dans les coins. Faire tourner pour enclencher.

S’assurer que le rebord arrière glisse derrière

4

les agrafes et que le support est bien xé.

Intérieur

Vue latérale

Abaisser la tringle et la mettre dans l’étrier.

5

Intérieur

Vue latérale

6

37

Insertion des étagères d’armoire

Insérer l’agrafe de l’étagère légèrement en

Relever l’armoire.

1

biais et faire pivoter jusqu’à ce qu’elle soit

2

à niveau.

Insérer l’étagère en biais et faire pivoter

3

jusqu’à ce qu’elle soit à niveau.

Appuyer l’étagère sur des supports.

5

Intérieur

Vue latérale

Abaisser l’étagère sur des supports.

4

Intérieur

Vue latérale

Insérer le reste des étagères.

6

38

Assemblage des armoires
(cloison sèche et cloison creuse à colombage)

Utiliser le localisateur de montants pour
repérer les montants et tracer une ligne

1

sur la cloison avec un crayon.

Rassembler les pièces.

2

Bien appuyer

3

l’armoire contre le mur.

Aligner l’armoire sur les

4

marques des montants.

Vis murale

(1/4 po x 2,5 po)

Armoire murale et armoire-vestiaire : 4 vis
murales et 4 rondelles
Armoire sur plancher et armoire à outils :
2 vis murales et 2 rondelles

Mettre l’armoire à niveau.

5

Rondelle

murale (1/4 po)

Percer 4 vis murales et rondelles dans les

6

trous perforés des montants.

X4

Maçonnerie.

• Suivre les étapes 1 à 5.

• Percer 4 avant-trous dans la bande perforée
avec le marteau perforateur et la mèche à
maçonnerie.

• Fixer 4 x (2 ¼ po x 1/4 po) ancrages pour
béton Tapcon (2 ¼ po x 1/4 po) dans le mur.
(Non inclus)

• OU 4 x (#10 x 2 po) vis nº 10 x 2 po avec
cheville de maçonnerie de 3/16 po. (Non
inclus)

• Suivre l’étape 6.

39

Fixation des armoires au mur (facultatif)

Distance par rapport
au sol

Plancher

Les
poteaux
muraux
doivent
être à une
distance
d’au
moins
1,25 po
des côtés
de
l’armoire

Les
poteaux
muraux
doivent
être à une
distance
d’au
moins
1,25 po
des côtés
de
l’armoire

A

A

B

B

Largeur des armoires

Largeur de
l’armoire

Poteau mural

Conguration
de l’armoire

Utiliser le localisateur de montants pour

Pièces nécessaires.

Tire-fond

(1/4 po x 2,5 po)

Planication de la position générale des armoires.

2

Étape A. Déterminer la hauteur à laquelle vous aimeriez installer les armoires sur plancher et

armoires-vestiaires et tracer une ligne horizontale à cet endroit.

repérer les montants et faire une ligne sur

1

le mur avec un crayon.

Étape B. Indiquer ensuite la largeur de chaque armoire dans la position voulue en veillant à ce

que les poteaux muraux soient au moins à une distance minimale de 1,25 po du bord
des armoires. Ce faisant, il n’y aura pas d’impact avec les bords de l’armoire et le
support mural lors de l’installation de l’armoire sur le mur.

Remarque : S’assurer d’avoir deux poteaux pour l’armoire-vestiaire à installer puisqu’il est plus
facile de commencer d’abord par installer l’armoire-vestiaire. En raison de l’espacement des
poteaux muraux, il est possible que certaines armoires sur plancher ou armoires murales n’aient
qu’un poteau auquel les xer. Cela ne pose pas problème à condition que l’armoire soit xée à
une armoire solidement installée.

40

Distance à partir du plancher

Plancher

Armoire- vestiares et

armoire murale :80 po

Armoires sur plancher:

32,25 po

A

C

C

Fixation des armoires au mur (suite)

Planication de la position générale des armoires (suite)

3

Étape C. En mesurant à partir de la ligne faite à l’étape A, faire une marque horizontale à

la hauteur à laquelle elle croise les marques du panneau mural pour déterminer la
hauteur de l’armoire voulue (et l’endroit où installer le support).

1. Armoire-vestiaire : Mesurer une distance de 80 po à partir de la ligne de référence et faire
une marque aux emplacements des montants.

2. Armoire sur plancher : Mesurer une distance de 32,25 po à partir de la ligne de référence et
faire une marque aux emplacements des montants.

3. Armoires murales : Mesurer une distance verticale de 80 po à partir de la ligne de référence
et faire une marque aux emplacements des montants (si à niveau avec
le dessus de l’armoire-vestiaire).

Étape D. S’assurer que les armoires seront installées à une hauteur où il vous sera possible

de travailler et que vos armoires murales ne sont pas hors de votre portée.

Remarque : La surface de travail des armoires sur plancher sera 1,25 po

plus élevée que l’armoire avec le dessus installé.

41

Fixation des armoires au mur (suite)

A

C

C

Distance à partir du plancher

Plancher

Armoire- vestiares et

armoire murale :80 po

Armoires sur plancher:

32,25 po

MUR

MUR

Fixation des armoires au mur.

4

Aligner le dessus des supports d’accrochage sur les lignes identiées pour la
position du dessus des armoires (étape C) et xer solidement les supports dans les
montants à l’aide des tirefonds et des rondelles fournis.

Remarque : Il est possible de contrebalancer le support vers un côté ou l’autre si
celui-ci est installé près du bord de la position désirée pour l’armoire
en utilisant les positions secondaires des trous sur le support.

Soulever l’armoire au-dessus des supports et mettre à niveau

5

par rapport au mur, puis abaisser pour la mettre en place.

42

Fixation des armoires au mur (suite)

Visser chaque armoire subséquente à la précédente
en utilisant les boulons à tête hexagonale de

6

Pièces nécessaires.

6

1/4 po x 5/8 po et les contre-écrous fournis avec
chaque armoire sur plancher et murale.

Rondelle de

sécurité (1/4 po)

Rondelle

(1/4 po)

Boulon à tête

hexagonale

(1/4 po x 5/8 po)

Contre-écrou

(1/4 po)

X4

X4

Remarque : Les supports ne sont pas conçus pour supporter le poids d’une armoire
remplie. Les armoires doivent être xées au mur à l’aide de tirefonds de 1/4 po x 2,5 po.

43

Fixation au mur

Remarque : Les supports ne sont pas conçus pour supporter le poids d’une armoire
remplie. Les armoires doivent être xées au mur à l’aide de tirefonds de 1/4 po x 2,5 po.

Pièces nécessaires.

Boulon

(1/4 po x 2,5 po)

Rondelle

murale (1/4 po)

En utilisant des tirefonds et des rondelles (4) de

7

1/4 po x 2,5 po, xer chaque armoire au poteau mural
depuis l’intérieur de l’armoire.

Armoire-vestiaire

X4

WALL STUD

Fixation des armoires sur une paroi à lattes

Remarque : Les supports pour les parois à lattes du 3 pouces standard sont vendus
séparément. Vérier auprès de votre fournisseur de parois à lattes pour déterminer la
capacité nominale de votre paroi à lattes. NE PAS SURCHARGER. Les supports pour les
parois à lattes sont compatibles seulement pour les parois à lattes 3 pouces standard.

Pièces nécessaires.

Boulon

(1/4 po x 5 po)

44

Supports pour la

paroi à lattes

Rondelle

murale

(1/4 po)

Contre-écrou

(1/4 po)

Insérer les boulons dans le support

1

de la cloison sèche.

Fixer le support à la paroi à lattes à la

2

hauteur voulue.

Remarque : Pour l’armoire-vestiaire, xer
le deuxième support à 66 po au-dessous
du premier support. Pour l’armoire sur
plancher, xer le deuxième support à 18 po
au-dessous du premier support.

Aligner le boulon sur les fentes à l’arrière de

3

l’armoire et suspendre l’armoire.

En utilisant une douille pour foret de 7/16 po ou une clé de 7/16 po,
xer solidement les contre-écrous à chaque support mural depuis

4

l’intérieur de l’armoire.

ARMOIRE-VESTIAIRE

ARMOIRE MURALE

ARMOIRES SUR PLANCHER

WALL STUD

45

Raccord des armoires

Remarque :

Raccorder les autres armoires à
la première armoire solidement
assemblée.

Pièces nécessaires.

Boulon à tête

hexagonale

(1/4 po x 5/8 po)

Rondelle

(1/4 po)

Remarque :

Retirer tous les tiroirs avant de
raccorder les armoires ensemble.

Contre-écrou

(1/4 po)

Aligner les boulons, serrer légèrement.

1

X4

X4

46

Mettre à niveau les armoires et serrer tous les boulons.

2

Fixer le cache-néon à l’armoire murale

Aligner les trous du cache-néon sur ceux

1

de l’armoire.

Vue transversale.

3

Insérer et serrer les boulons et écrous.

2

47

Trous d’accès

Insèrer le passe cable caoutchouc dans

1

le trous d’accès.

Le trou d’accès permet un branchement

2

facile à la prise de courant.

Merci d’avoir acheté un produit NewAge!

Si vous avez des questions, veuillez nous appeler ou visiter notre site Web.
Appeler au 1.877.306.8930; pour le R.-U., composer le 0800.031.4069; envoyer un
courriel à [email protected].

48
