Newage Bold 3.0 Assembly Manual [fr, en]

Bold 3.0

BOLD3.INSTALL.REV.04

WARNING: Excessive weight hazard!

Use two or more people to move, assemble, or install cabinets and
locker to avoid back injury. Do not leave children unattended near
cabinets. High risk of tipping if cabinets are installed incorrectly:
securely attach cabinets to the wall to avoid serious injury.
For assistance, call 1.877.306.8930; for U.K 0800.031.4069; e-mail at
[email protected].

ATTENTION:

Is your cabinet damaged?
Need help or spare parts? For fastest service, contact

STOP

NewAge Products at 1-877-306-8930; for U.K 0800-031-4069
or [email protected].
Do not return to the retailer.

Index

Index 2
Guidelines and Weight Capacity 3
Parts List 3
Tools Needed 5
Warranty 5
Attaching Feet 6
Attaching Casters 7
Removing and Inserting Drawers 8
Installing Corner Cabinet 9
Stacking Cabinets 10
Installing Worktop Support Bracket 11
Attaching Worktop to Cabinets 12
Installing Shelves 13
Securing Cabinets to Drywall/Stud Wall 14
Hanging Cabinets on Slatwall 15
Fastening Cabinets Together 16
Attaching Light Valance 18
Utility Hole Grommet 19

2

Worktop

21” Corner Worktop

48” Worktop. Fits over 2 Cabinets

72” Worktop. Fits over 3 Cabinets

Weight
Capacity

100 lbs.

Wall Cabinets

Max 100 lbs.

200 lbs.

200 lbs.

200 lbs.

Base Cabinets

Max 600 lbs.

200 lbs.

100 lbs.
100 lbs.

100 lbs.

100 lbs.

Tool Cabinets

Max 600 lbs.

150 lbs.

150 lbs.

150 lbs.

150 lbs.

200 lbs.

Lockers

Max 800lbs.

3

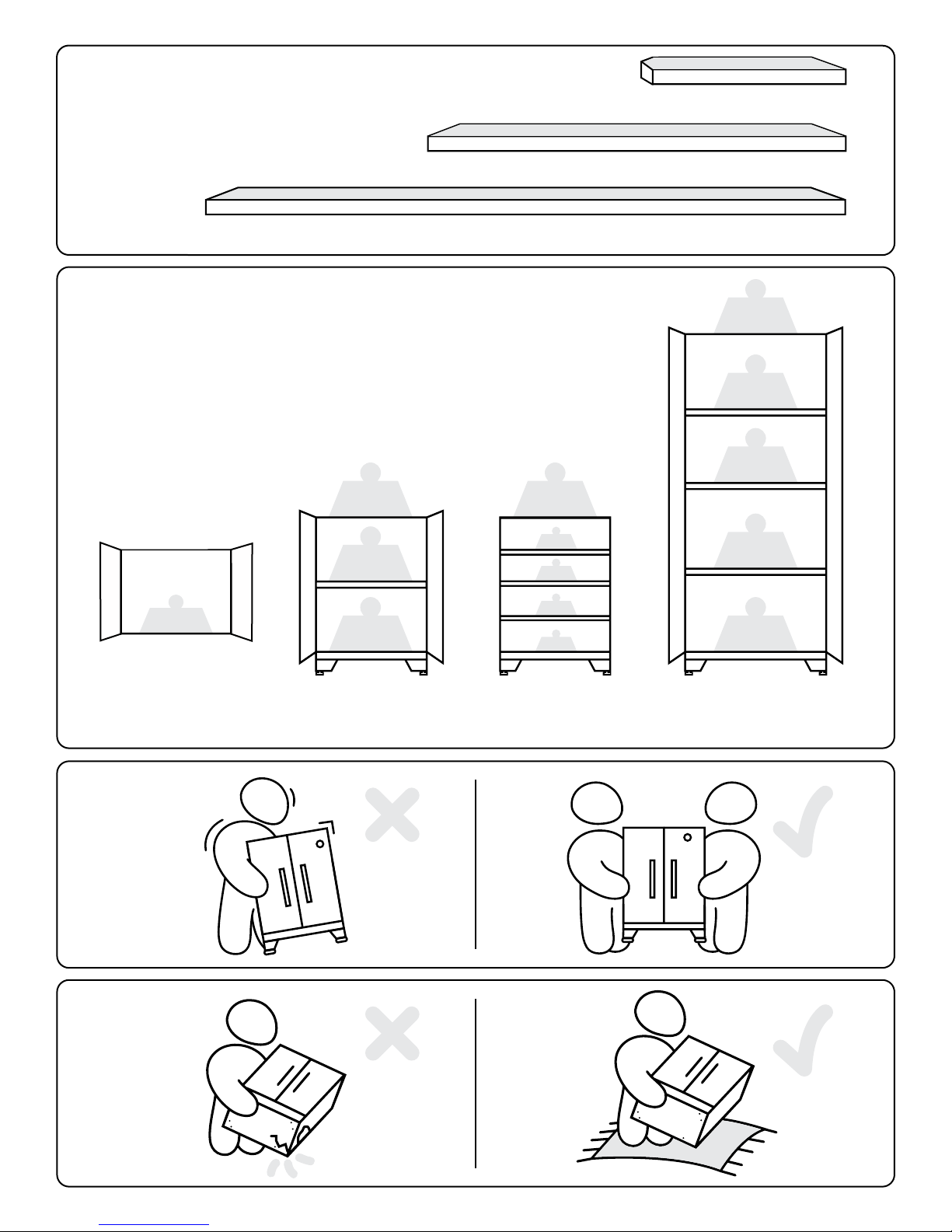

Unpacking

• Begin by placing the package on a covered at surface.

• Remove all cardboard, foam packaging material and clear plastic bags.

• Dispose / recycle all packaging materials.

• Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below.

Parts Supplied

Height-Adjustable Steel Leveling Legs

Hex Bolt ( 1/4” x 5/8 “)

Hex Lock Nuts (1/4”) - 7/16” Hex Head

Washer (1/4”)

Wall Washer (1/4”)
(1 ” Diameter)

Wall Screw (1/4” x 2.5”) - 7/16” Hex Head

Foot Attachment Screws

Full Width Adjustable Shelves

Keys

Light Valence

Light Valence Bolts

Light Valence Nuts

7/16” Hex Head

(#8 x 5/8”)Wood Screw

Tool Drawer

4 4

4 4 10

4 4 10

8 8 22

4 4 2 2

4 4 4 4

4 4 4 44

16 16 16 160 0

1 0 3 30

2 2 2 22

0 0 0 01 1

0 0 0 02 2

0 0 0 02 2

30” Locker2-Door Cabinet

4 40

10 4 4

Wall Cabinet

4

8

0

4

15”
Narrow Locker

10

22

Corner
Cabinet

0

0

4

0

6

6

0

2

Power Cord Hole Grommet

Closet Rod

Worktop Side Bracket

NewAge Logo

Full Width

Adjustable

Shelves

Hex Bolt

(1/4” x 5/8”)

Foot

Attachment

Screws

1 0 1 10 0

0 0 1 10 0

0 0 1 10 2

0 0 1 10 0

Clothes

Rod

Bolt

(M5 x 12mm)

Height-Adjustable

Steel Leveling Legs

Nut

(M5)

Wood Screw

Light Valance Rubber Grommet

(#8 x 5/8”)

Wall Washer

(1/4”)

Lock Nut

(1/4”)

Washer

(1/4”)

4

Key

NewAge Logo

Wall Screw

(1/4” x 2.5”)

Support Bracket

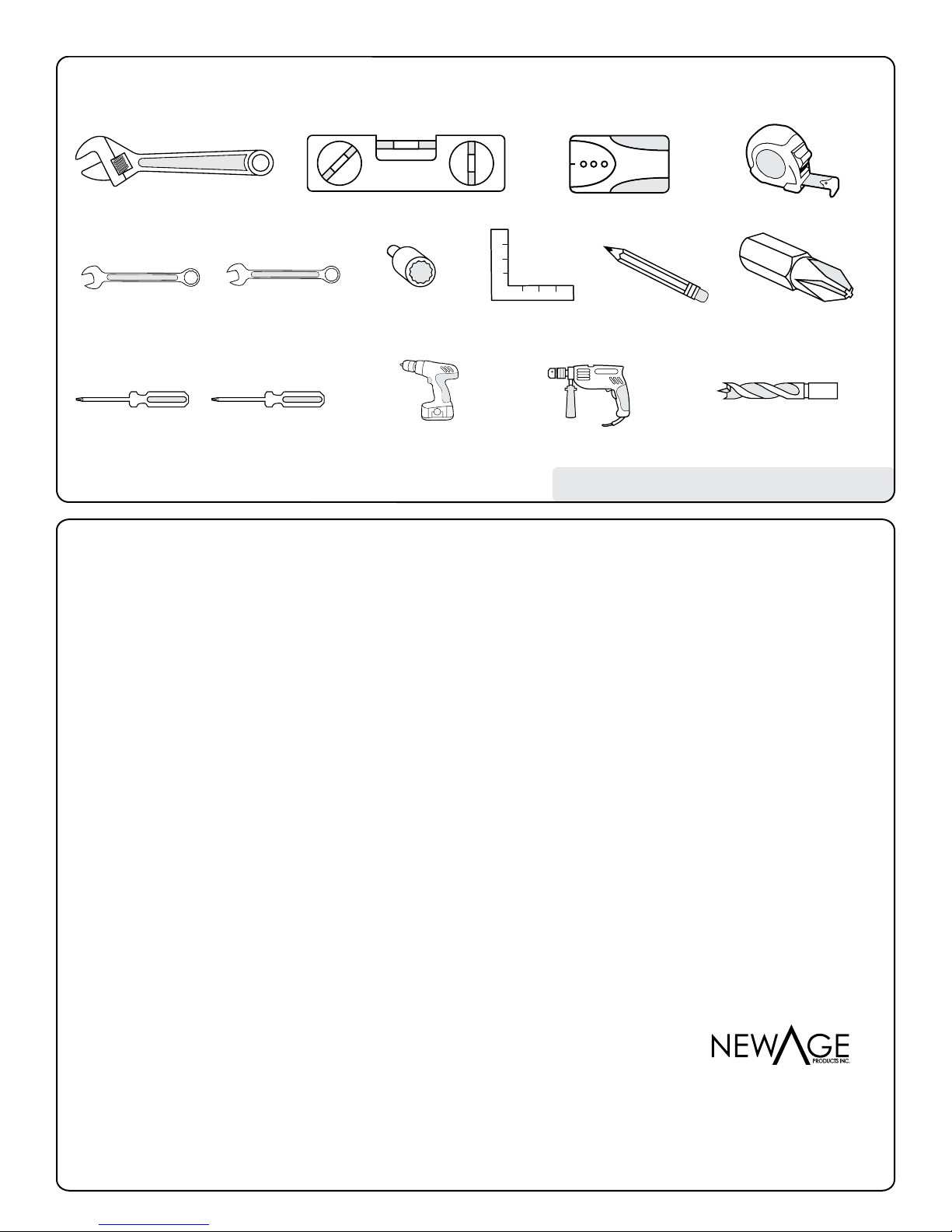

Tools Needed

1 x Adjustable wrench

1 x 7/16” Socket driver

wrench

1 x #2 Phillips
head screw driver

1 x 8mm” Socket driver

1 x #3 Phillips

head screw driver

wrench

1 x 12” Magnetic Leveler

1 x 7/16” socket

1 x Cordless Power Drill

1 x Stud Finder

3

2

1

1 2 3

Square

1 x Hammer Drill 1 x Masonry Bit

1 x Tape Measure

1 x Pencil1 x Set

1 x #2 Phillips Bit

[optional for masonry]

Manufacturer Warranty Limited Lifetime

When this product is installed, operated and maintained according to the instructions attached to or furnished with the product,
NewAge Products Inc. will replace the defective product or parts if the part fails as a result of defective materials or workmanship
for the Lifetime of the product.

NEWAGE PRODUCTS INC. WILL NOT PAY FOR:

1. Service calls to correct the installation of any NewAge products or to instruct you how to use or install them.

2. Damage resulting from improper handling or shipping of products, or products damaged by accident, misuse, abuse, re,
ood, improper installation, acts of God, neglect, corrosion, modication or mishandling.

3. Products damaged by improperly loading beyond the specied maximum weight capacity outlined in the instructions provided
with the product.

4. Repairs or replacement when your product is used in other than normal, single-family household use, such as a commercial
environment, or handled in anyway inconsistent with the installation instructions included with the product.

5. Cosmetic damage, including scratches, dings, dents or cracks in paint that do not aect the structural or functional capability
of the product.

6. Surfaces damaged due to chemical interaction resulting in corrosion of paint or metal.

7. Replacement parts for NewAge products outside Canada and the United States.

8. Replacement keys or locking mechanisms.

9. Loss of product contents due to theft, re, ood, accident or acts of God.

10. Shipping or freight fees to deliver replacement products or to return defective products.

11. Any labor costs during the limited warranty period.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

IMPLIED WARRANTIES, INCLUDING TO THE EXTENT APPLICABLE WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR
PURPOSE, ARE EXCLUDED TO THE EXTENT LEGALLY PERMISSIBLE. ANY IMPLIED WARRANTIES THAT MAY BE IMPOSED BY LAW ARE LIMITED
TO ONE YEAR, OR THE SHORTEST PERIOD ALLOWED BY LAW. SOME STATES AND PROVINCES DO NOT ALLOW LIMITATIONS OR EXCLUSIONS
ON HOW LONG AN IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS LASTS, SO THE ABOVE LIMITATIONS OR EXCLUSIONS MAY NOT
APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE
TO STATE OR PROVINCE TO PROVINCE

5

Installing the Feet

Parts Needed.

16 X Foot

Attachment Screws

Flip cabinet upside down,

2

locate holes at corners.

4 X Foot

Open cabinet, remove any shelves

1

or loose items.

Align foot with edge of cabinet. Screw in

3

4 x foot attachment screws using
#3 philips screwdriver.

Repeat step 3 for each corner.

4

6

Stand & level feet.

5

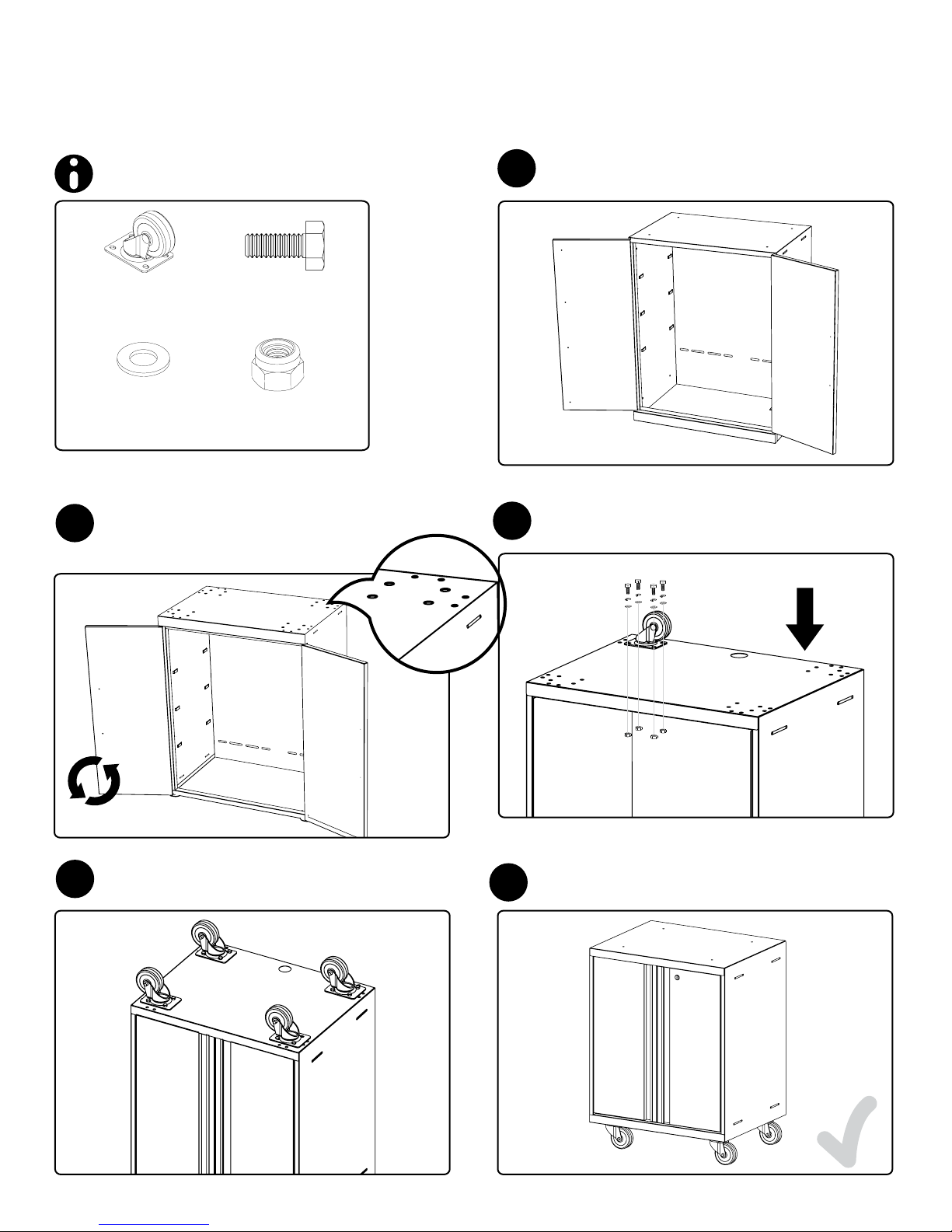

Installing Casters

Note:

Casters sold seperately.

Parts Needed.

4 x Casters

Washer

32 X

(1/4”)

Flip cabinet upside down,

2

locate holes forming a square.

16 X Hex Bolt

(1/4” x 5/8”)

16 X Lock Nut

(1/4”)

Open cabinet, remove any shelves

1

or loose items.

Align caster holes and bolt to cabinet using

3

4 Hex bolts and Lock nuts with 8 washers

Repeat steps 3 for each corner.

4

5

7

Right Side

Left Side

Slide In

Slide Out

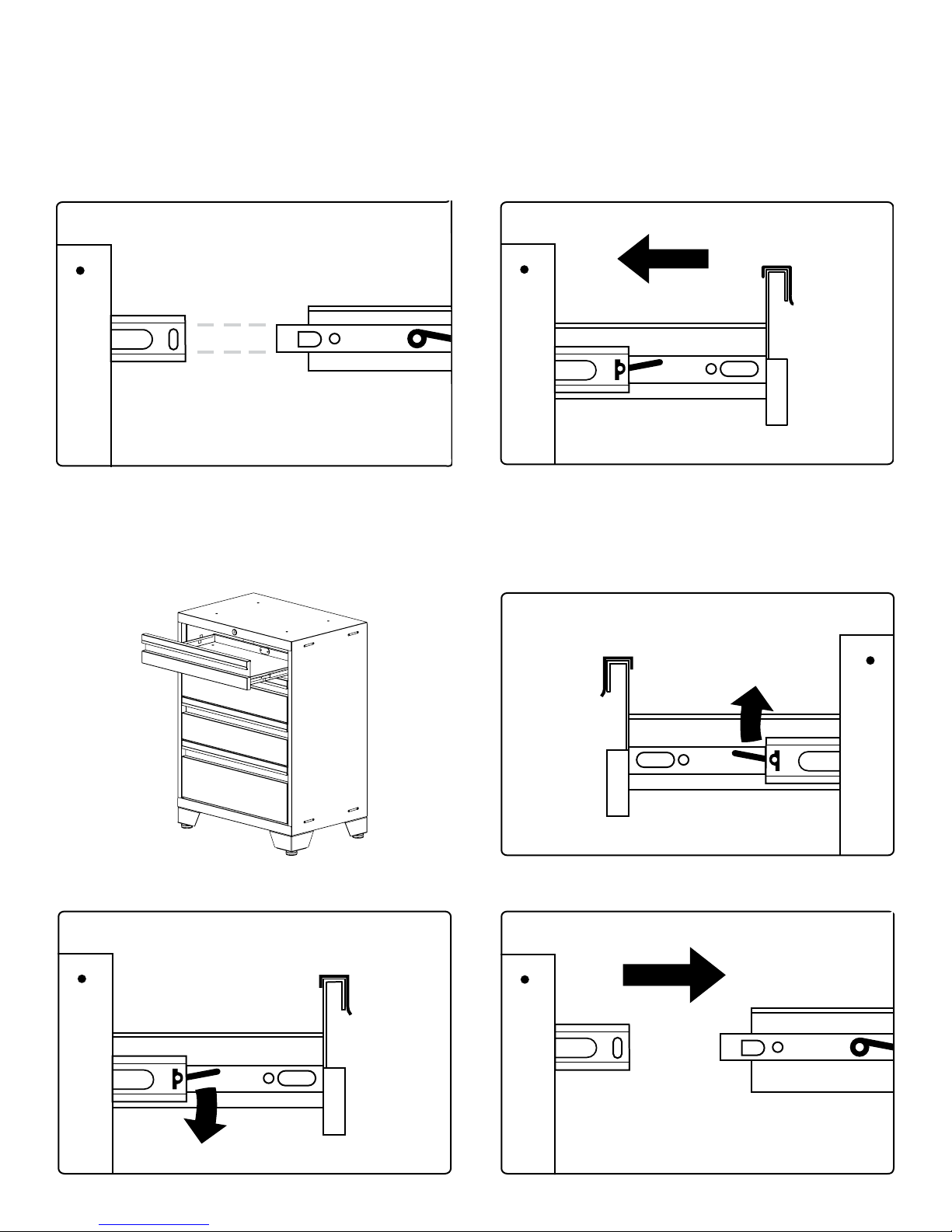

Installing the Drawers

Inserting Drawers.

Align Rails

Removing Drawers.

8

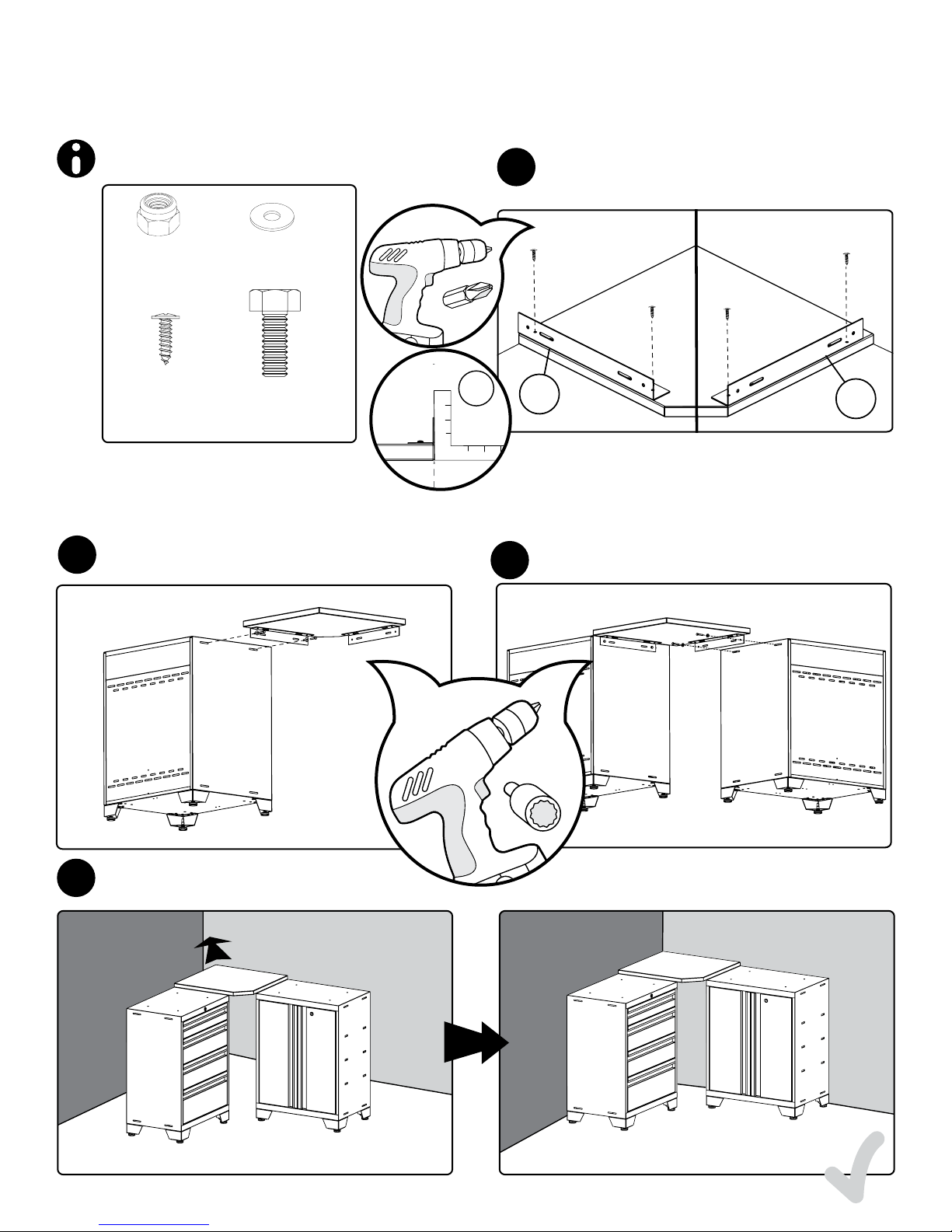

Installing Corner Cabinet

1

1 2 3

2

3

On adjacent edges attach 2 support

Parts Needed.

brackets to underside of corner top using

1

the supplied (4) #8 x 5/8” screws.

Note: Ensure there is enough assembly
room. Cabinets must be assembled away
from corner to access backs of cabinets.

Lock Nut

(1/4”)

# 8 x 5/8”

Screw

Attach top to one cabinet using 1/4” x

2

5/8 hex bolts, nuts, and washers.

Wall Washer

(1/4”)

1/4” x 5/8

Hex Bolt

A

Important:For mounting top ush with back of
cabinet follow step A, for mounting top ush wtih
front follow step B and ush with edge step C.

Attach second cabinet to top.

3

B

Slide in corner and attach

4

remaining cabinets.

9

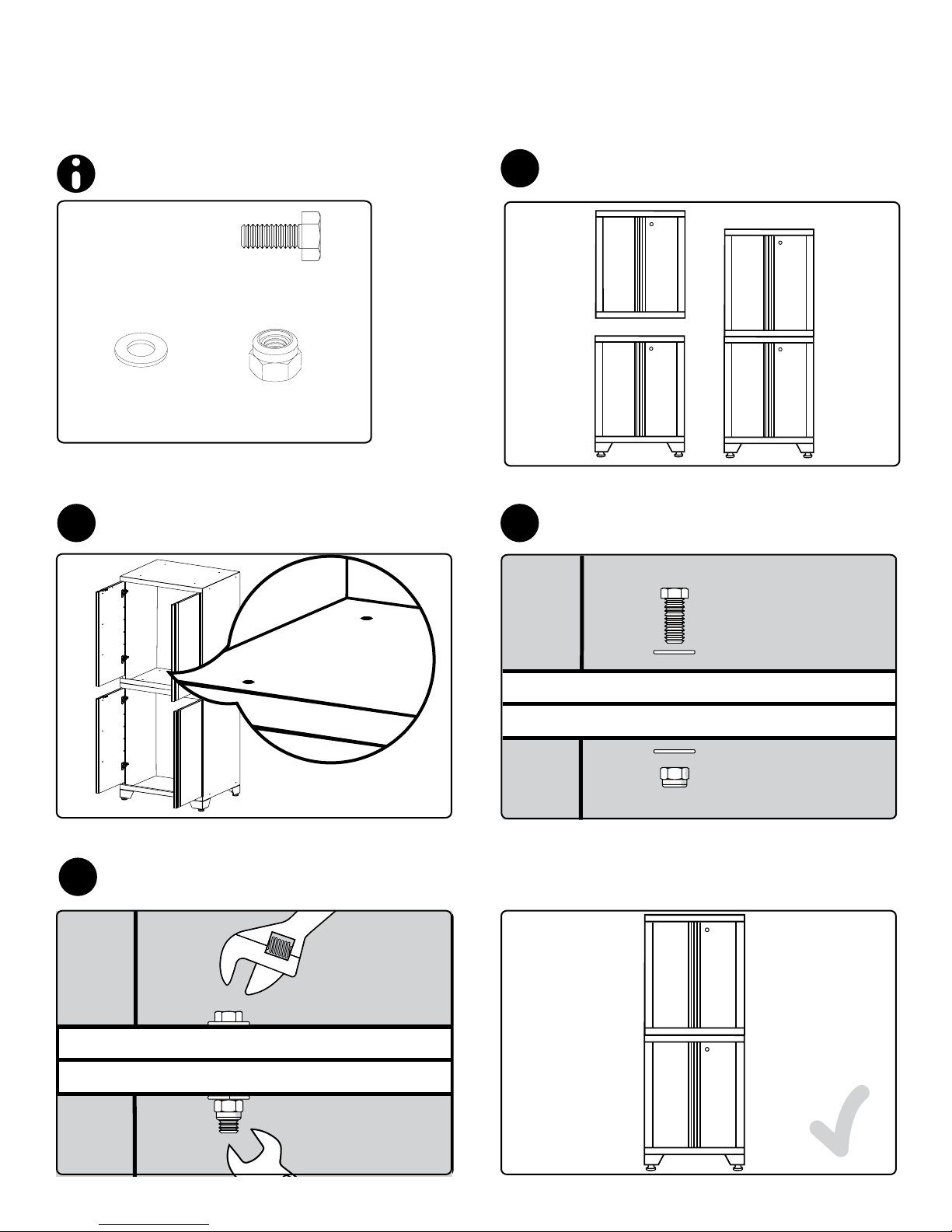

Stacking Cabinets

Parts Needed.

4 X Hex Bolt

(1/4” x 5/8”)

Washer

8 X

(1/4”)

Locate punch holes on adjoining

2

surface and insert bolts.

4 X Lock Nut

(1/4”)

Position a second base cabinet on

1

top of an existing base cabinet.

I

Attach cabinets using the supplied
1/4” x 5/8” hex bolts, washers, and

3

nuts.

Tighten all bolts

4

10

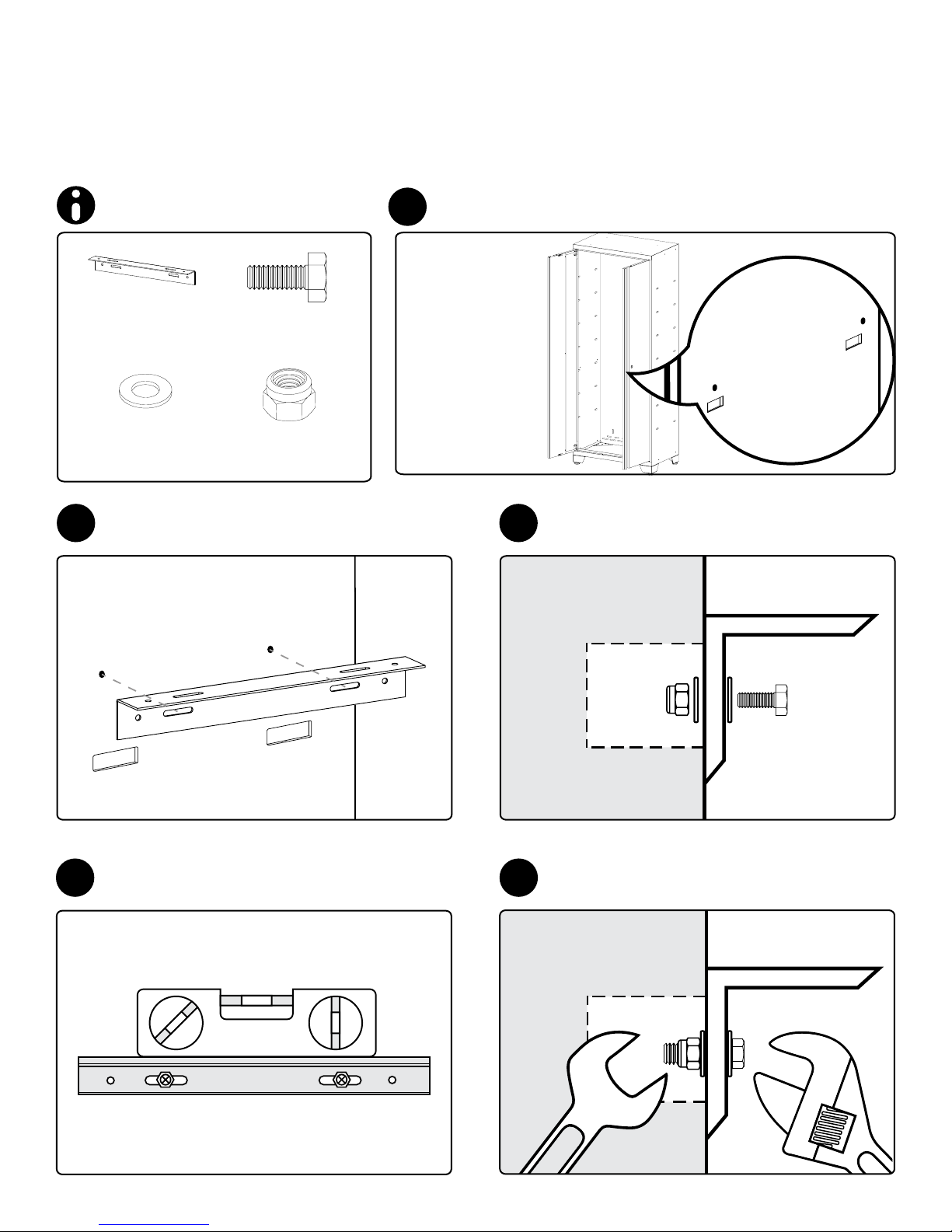

Installing Worktop

X2

Side Support Bracket

Note: Support Bracket Sold Separately

A support bracket is to be used if the worktop is
added to the set without a secondary supporting
base/tool cabinet.

Parts Needed.

Support

Bracket

Washer

4 X

(1/4”)

Align bracket.

2

2 X Hex Bolt

(1/4” x 5/8”)

2 X Lock Nut

(1/4”)

Open locker and locate holes on either side.

1

Fasten nuts, bolts, and lock washers.

3

Level bracket and ensure it is at the

5

same height as the base cabinet.

Tighten nuts & bolts.

4

11

Mounting the Worktop (On 2 Cabinets)

X4 X2

X2

X2

X2

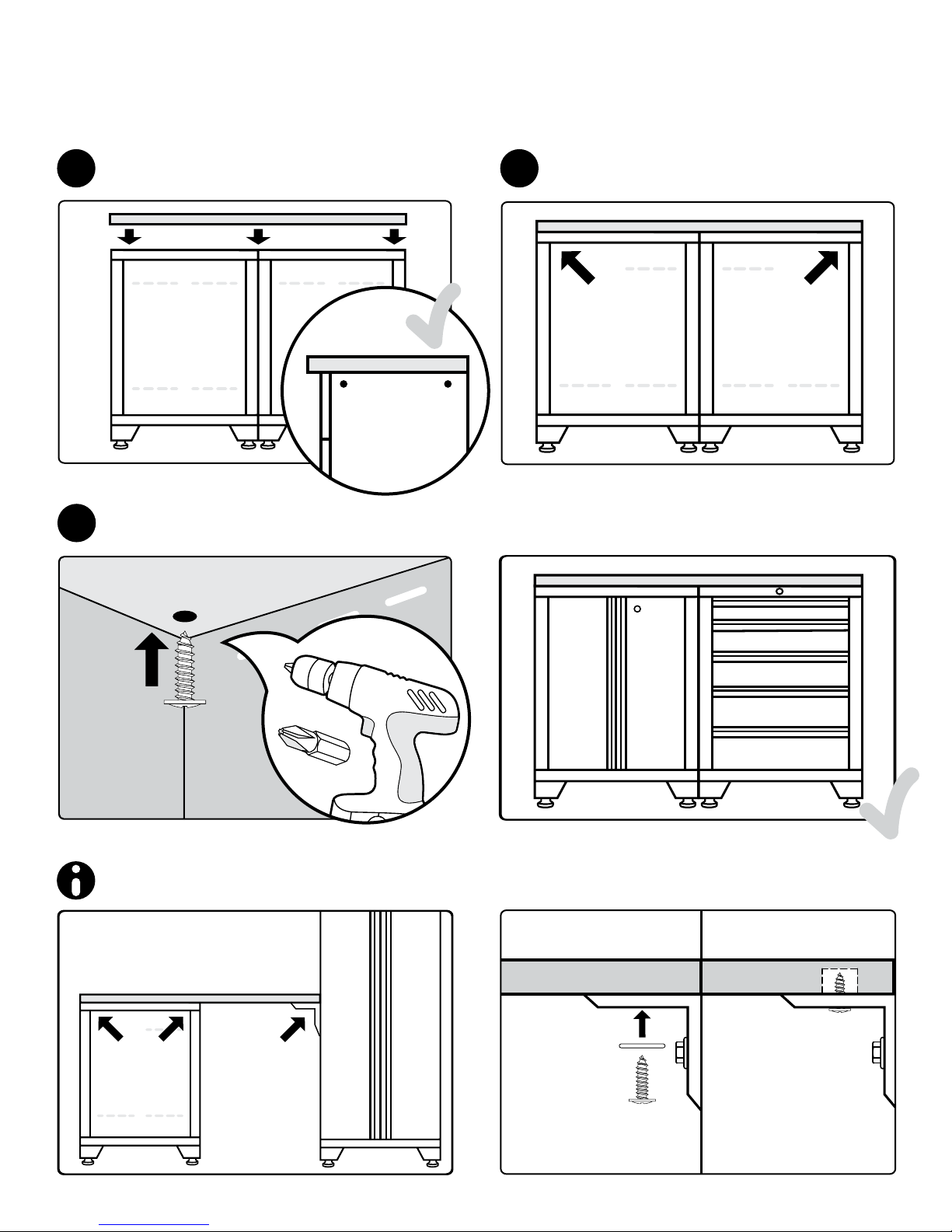

Place worktop on cabinets.

1

I

Drill into the worktop using the #8 x 5/8” wood screwes.

3

Locate 2 punch holes both sides.

2

Optional: For locker support bracket.

12

Use 2 washers & #8 x 5/8” wood screws.
Provided in the locker packaging.

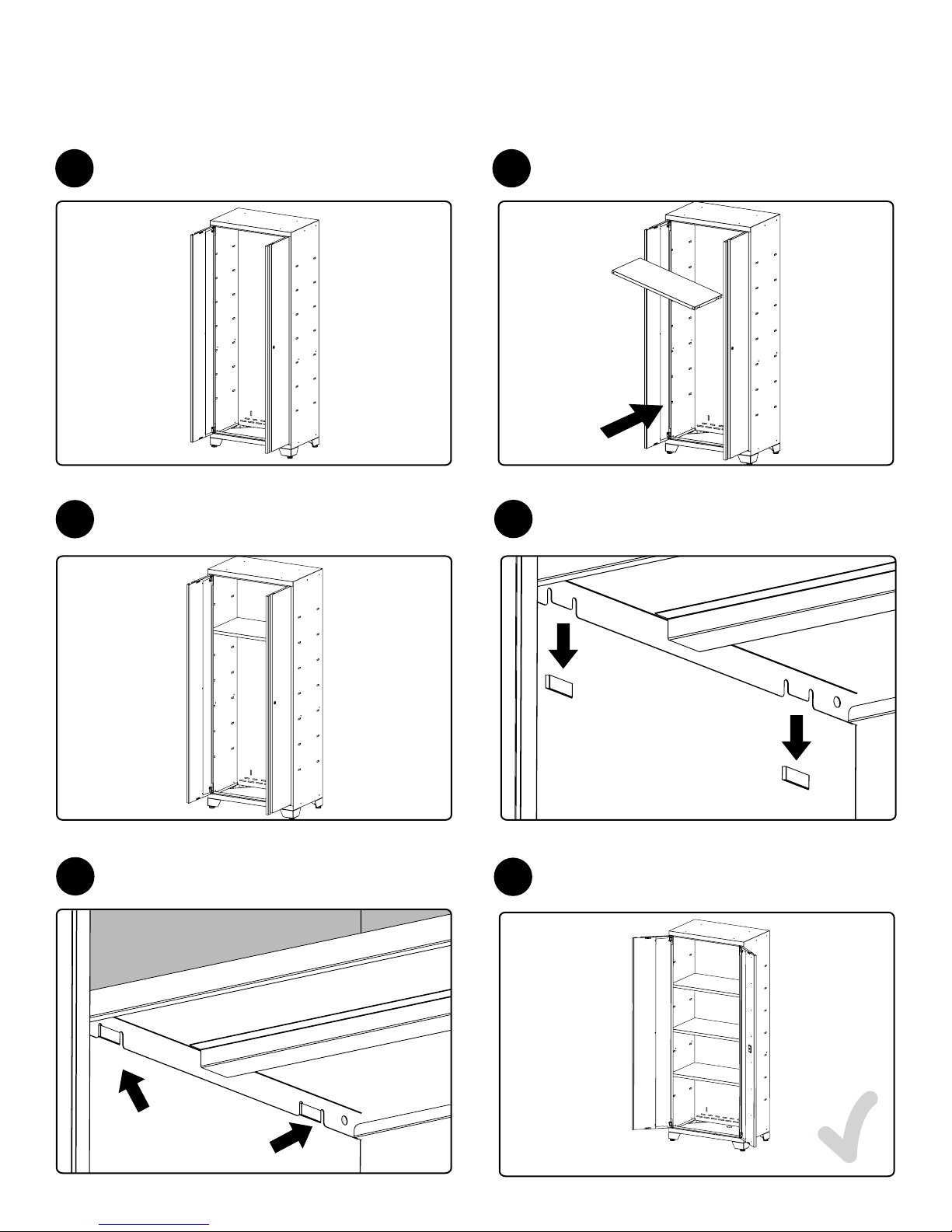

Inserting Cabinet Shelves

Stand cabinet up. Insert shelf at a slight angle.

1

3

Level shelf.

2

Lower shelf onto brackets by sliding

4

tabs into slots.

Ensure shelf is clipped in position.

5

Insert remaining shelves.

6

13

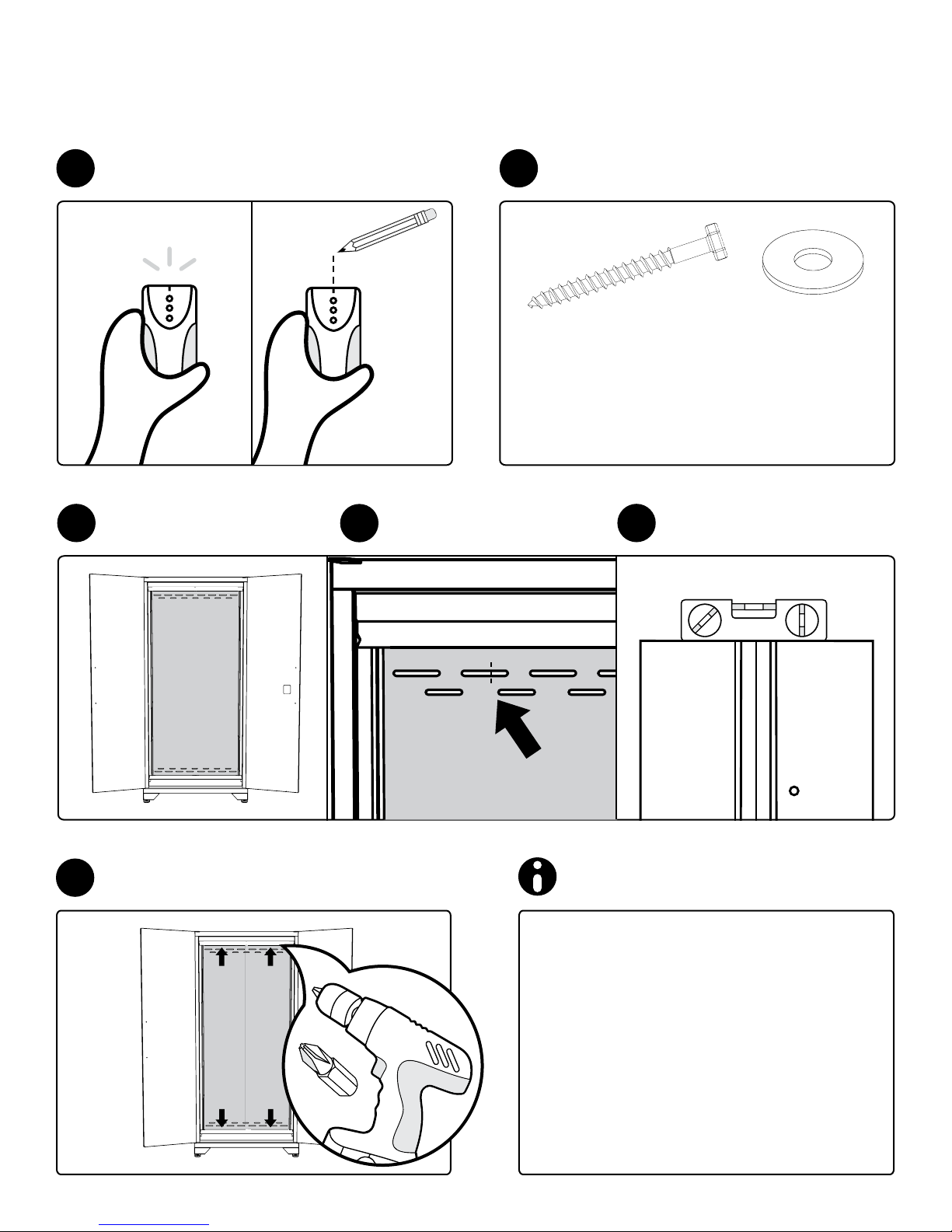

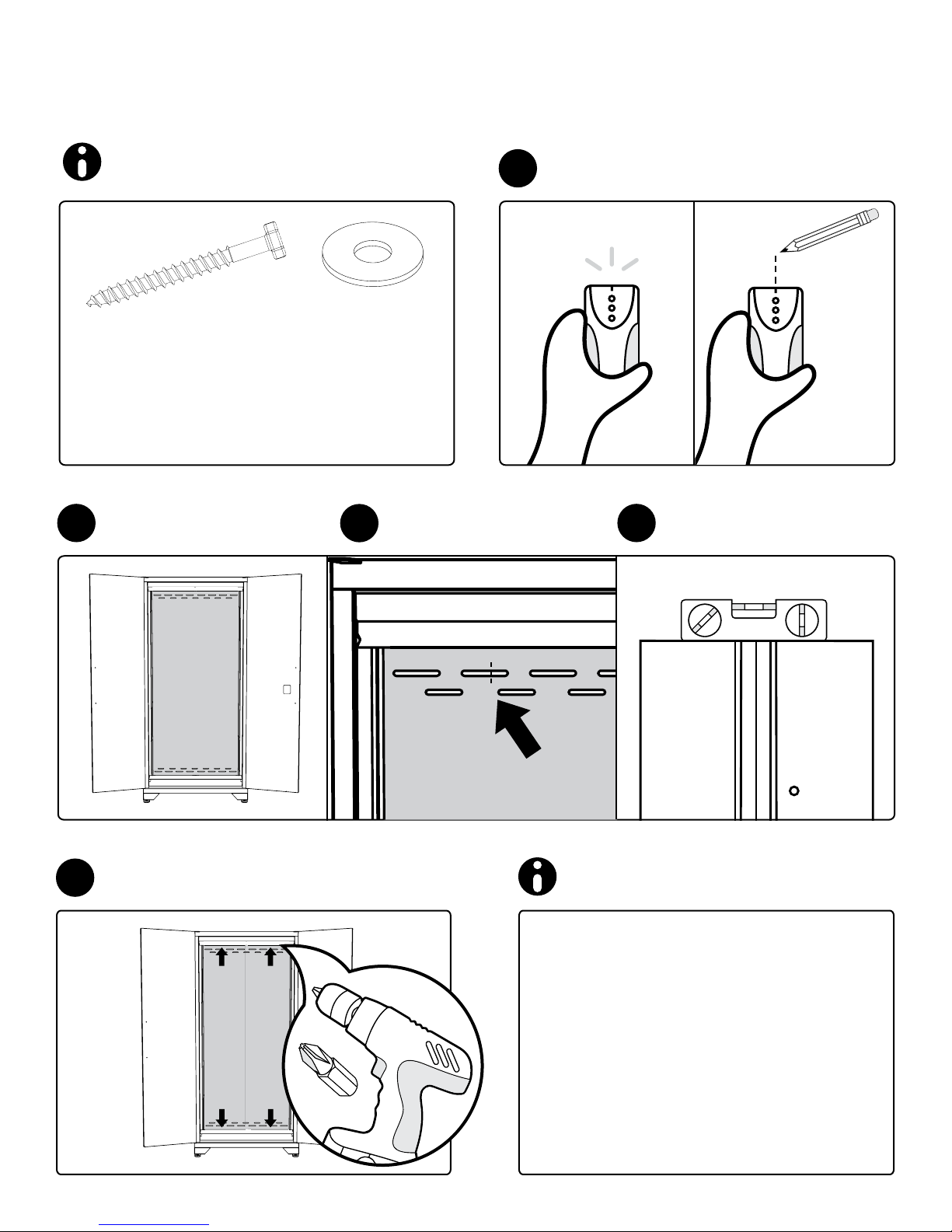

Mounting Cabinets (Drywall/Studded Wall)

Parts Required

Wall Screw

(1/4” x 2.5”)

Wall & Locker: 4 wall screws and 4 washers

Corner Wall: 6 wall screws and 6 washers

Base & Tool Cabinet: 2 wall Screws and 2 washers

Place cabinet tight

2

against the wall.

Wall Washer

(1/4”)

Align cabinet

3

to stud marks.

Use stud nder to locate the studs

1

and mark the wall with a pencil.

4

Level cabinet by
adjusting feet

Drill 4 wall screws and washers

5

through perforated holes into studs.

14

X4

Masonry.

• Follow steps 2 to 4.

•

Drill 4 pilot holes thr
perforated strip with hammer drill &

masonry bit.

• Follow Step 5 using:

•

Use 4 x (

Anchor into wall. (Not Included)

• OR 4 x (#10 x 2” )Screw with 3/16”

masonry plug into wall. (Not Included)

2 ¼” x ¼” )Tapcon Concrete

ough the

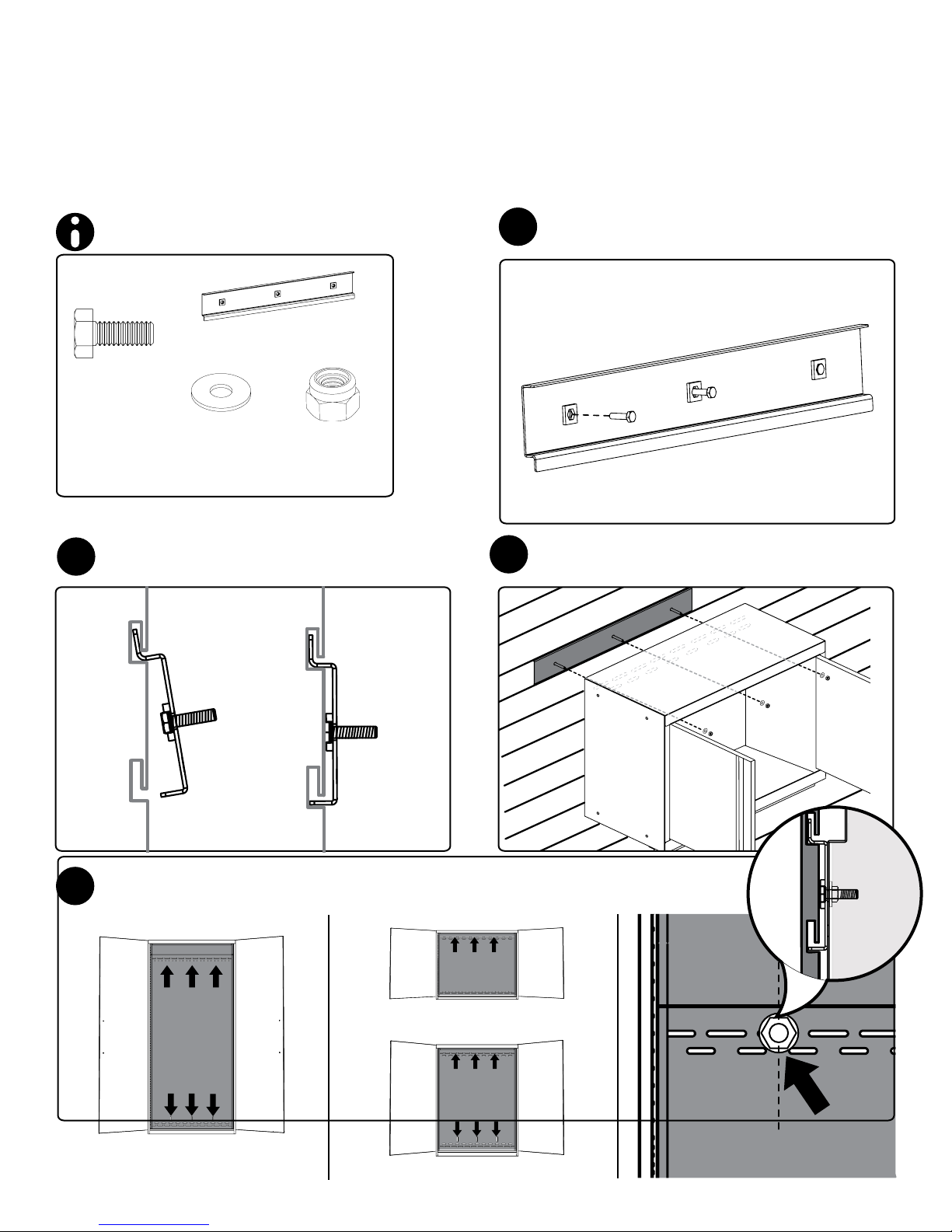

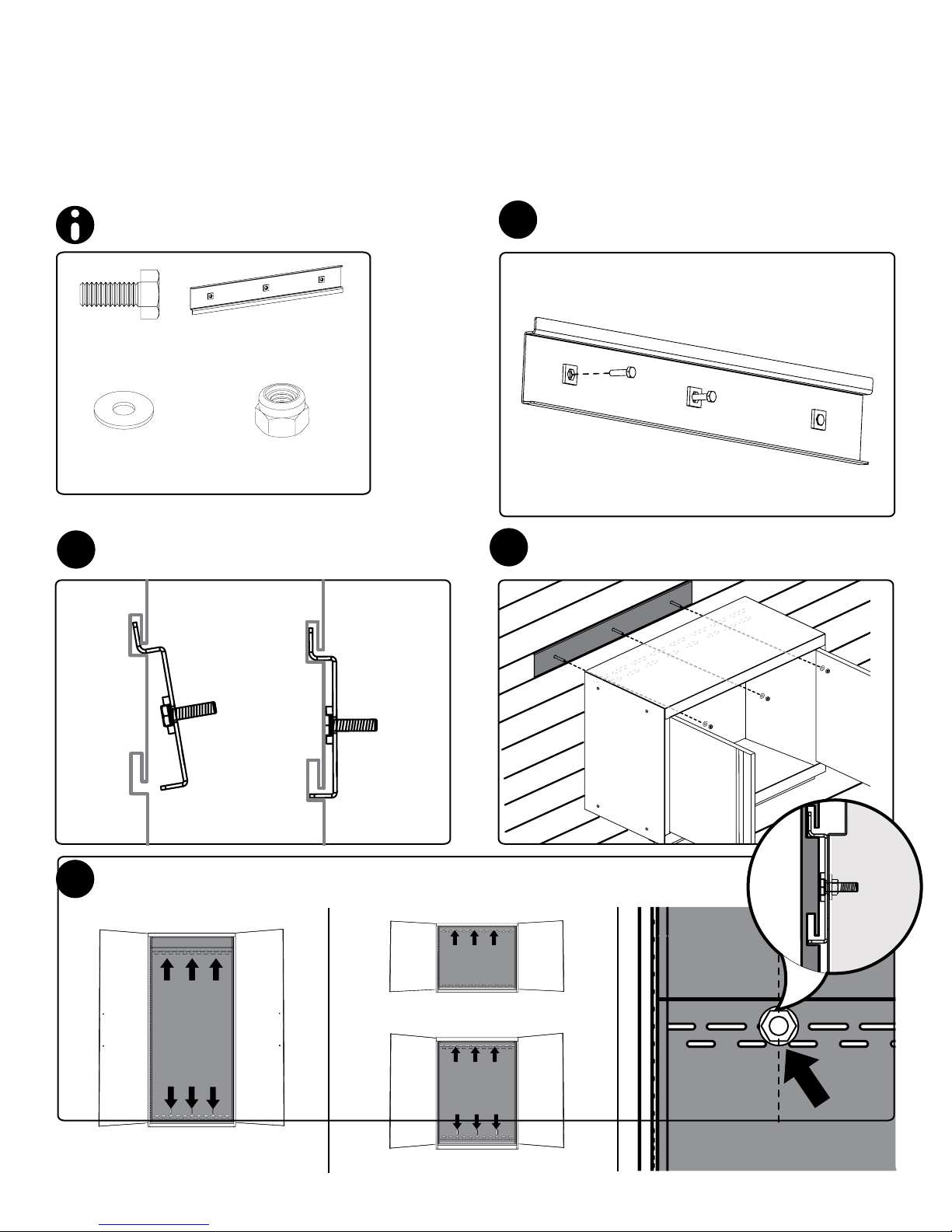

Hanging Cabinets on Slatwall

Note: Slatwall Brackets for use with standard 3” slatwall Sold Separately. Check with your
slatwall supplier to determine the rated capacity of your slatwall. DO NOT OVERLOAD.

NewAge Slatwall Brackets are only compatible with standard 3” on center Slatwall.

Parts Needed.

3 X Hex Bolt

(1/4” x 5/8”)

3x Wall Washer

(1/4”)

Attach braket to slatwall at desired
height. For Locker cabinet attach

2

second bracket 65” below rst bracket.

Slatwall Bracket

3x Lock Nut

(1/4”)

Insert bolts through slatwall bracket.

1

Align bolt with slots on back of cabinet

3

and hang cabinet.

Using 1/4” drill socket or 1/4” wrench securely tighten lock

4

nuts to each wall bracket from inside cabinet .

LOCKER

WALL STUD

WALL CABINET

BASE CABINETS

15

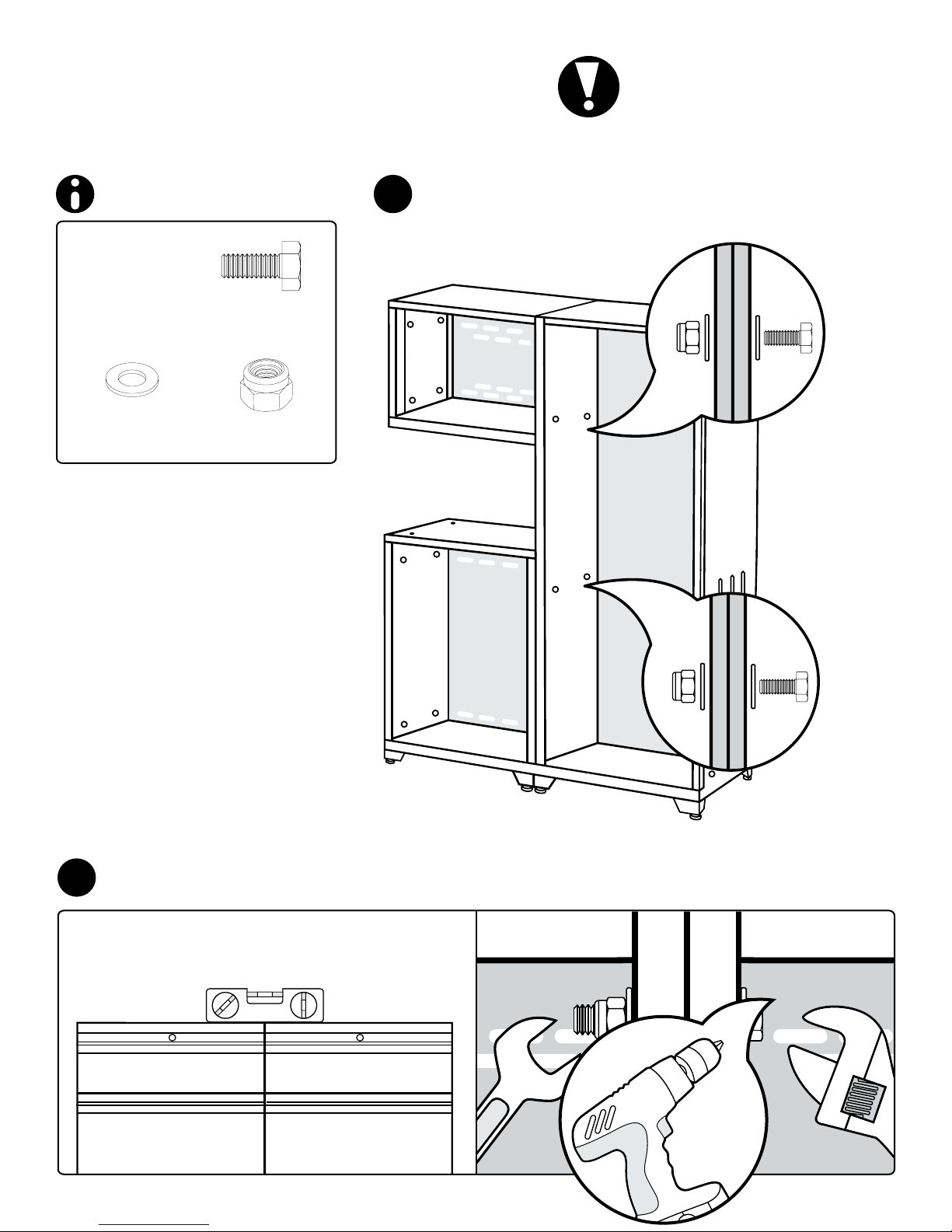

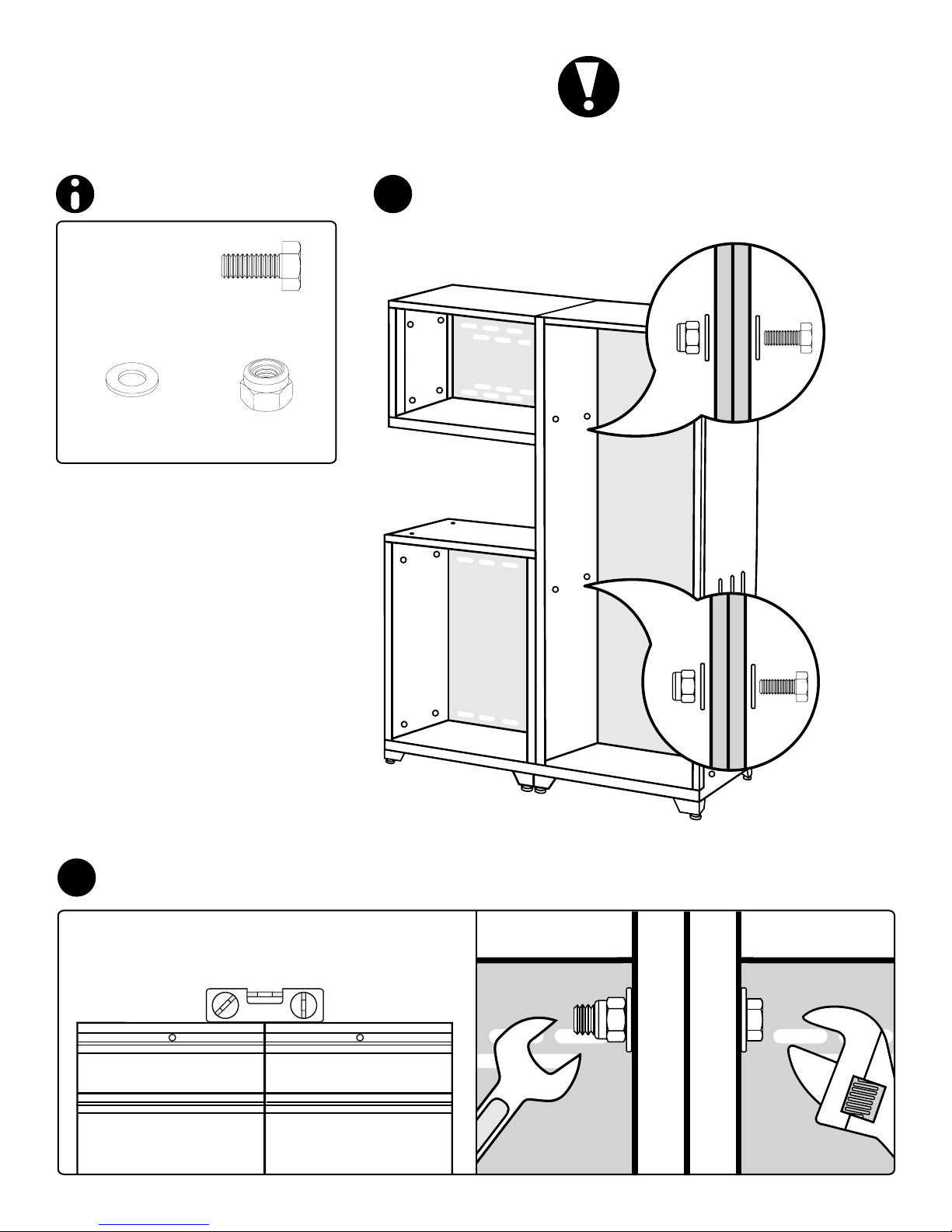

Fastening Cabinets

Note:

Fasten additional cabinets to
initial securely mounted cabinet.

Parts Needed.

(1/4” x 5/8”)

Washer

(1/4”)

Hex Bolt

Lock Nut

(1/4”)

Align bolts, tighten lightly.

1

X4

Note:

Remove all drawers before
fastening cabinets

Level cabinets and tighten all bolts.

2

X4

16

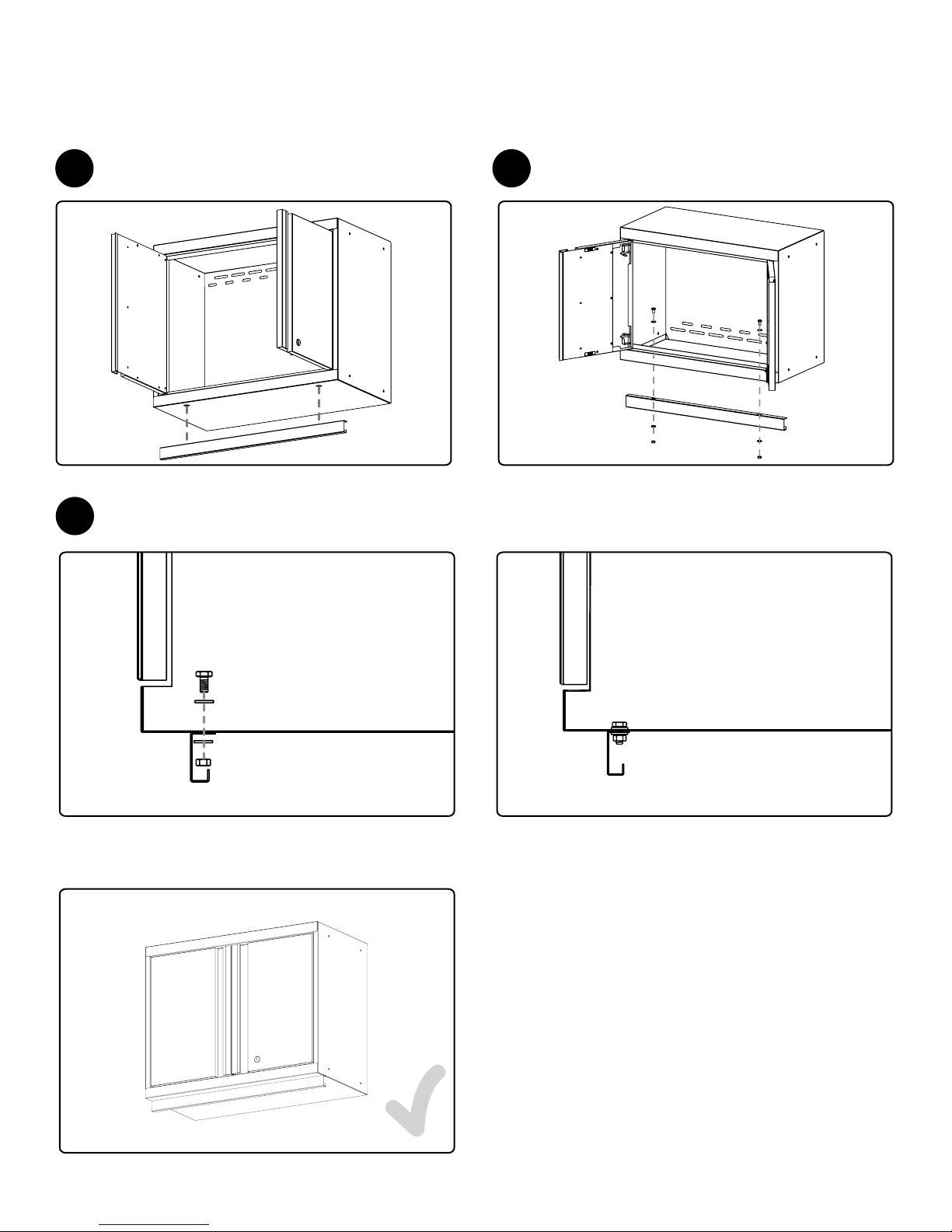

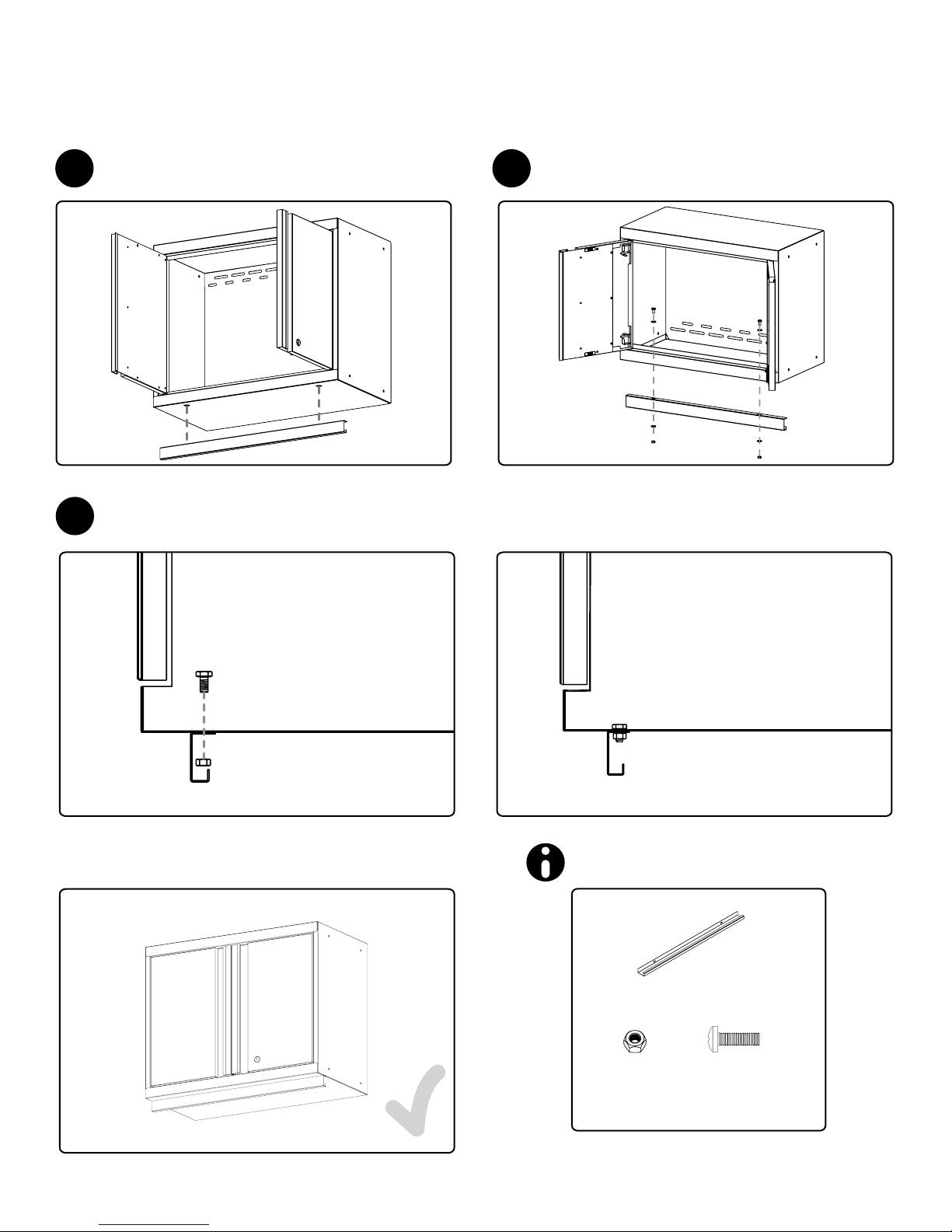

Attaching Light Valance to Wall Cabinet

Align holes of valance with cabinet.

1

Cross Section View

3

2

Insert and tighten bolt and nuts.

Parts Needed.

Light Valance

Nut

(M5)

(M5 x 12mm)

Bolt

17

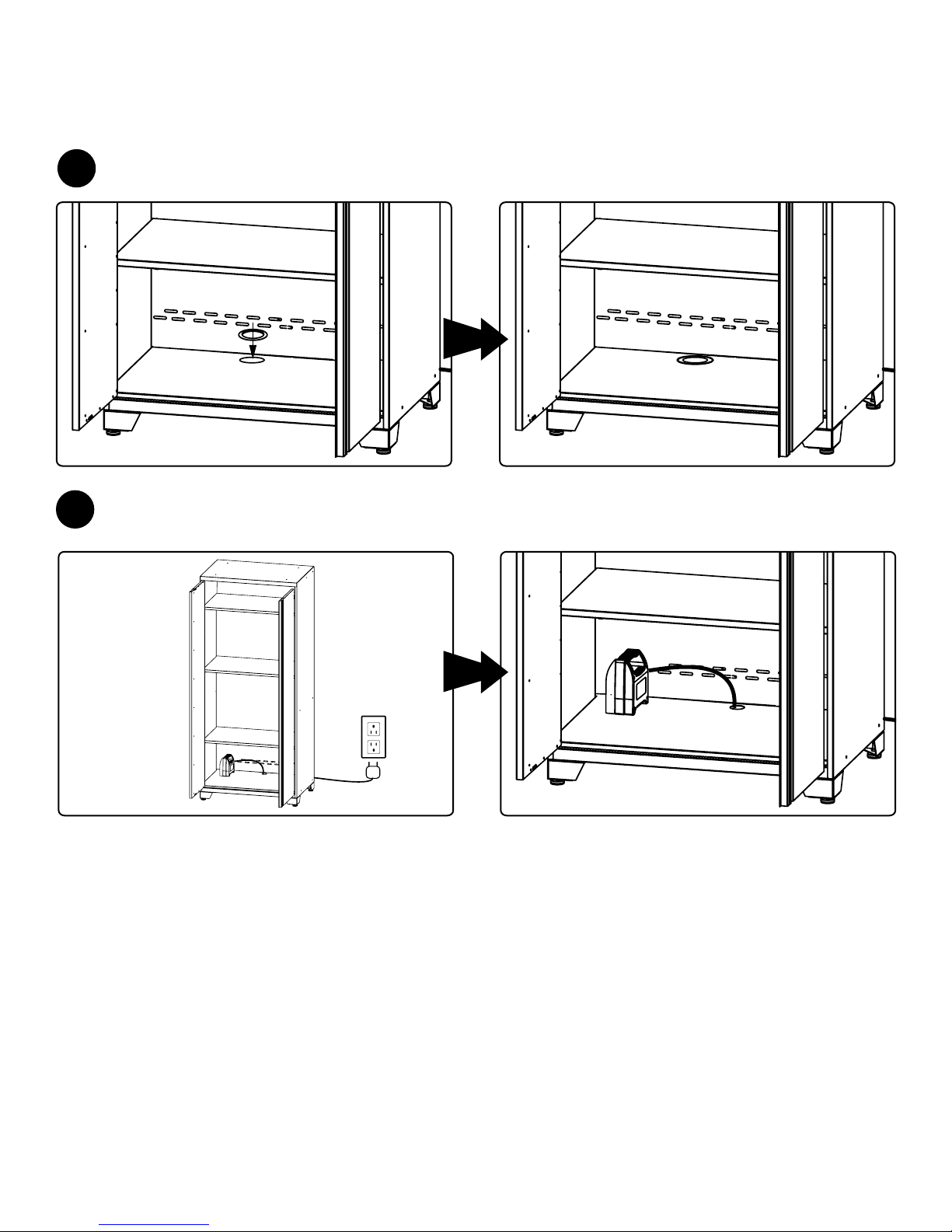

Utility Access

Insert rubber grommet into cut-out

1

hole in bottom panel.

The utility access hole allows easy

2

connection to power outlet.

Thank you for purchasing a NewAge Product!

Please give us a call or visit online if you have any questions.
Call 1.877.306.8930; for UK 0800.031.4069; e-mail at [email protected]

18

Série

Bold 3.0

ARRÊT

AVERTISSEMENT:
RISQUE DE POIDS EXCESSIF!

Déplacer, assembler ou installer les armoires et armoires-vestiaires avec l’aide de
deux personnes ou plus. Dans le cas contraire, il pourrait en découler des blessures
au dos ou autre. Ne pas laisser les enfants sans surveillance près des armoires.
Risque élevé de basculement si les armoires ne sont pas installées correctement :
Fixer solidement les armoires au mur pour éviter des blessures graves.Pour obtenir
de l’aide, composer le 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou
envoyer un courriel à l’adresse [email protected].

ATTENTION:

Est votre armoire endommagée?
Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a
1-877-306-8930; ou [email protected].
Ne pas retourner au détaillant.

Index

Index 2
Capacités poids 3
Pièces fournies 4
Outils nécessaires 5
Garantie 5
Installation des pieds 6
Installation des roulettes 7
Instalation des tiroirs 8
Installation des armoires 9
Emboîtement des armoires de coin 10
Installation du palier de support latéral du plan de travail 11
Montage du plan de travail( sur 2 armoires) 12
Insertion des étagères d”armoire 13
Assemblage des armoires( cloison seche et cloison creuse a colombage) 14
Fixation des armoires sur une paroi a lattes 15
Raccord des armoires 16
Fixer le cache-néon a l’armoire murale 17
Trous d’accès 18

2

Plan de travail

Plan de travail d’angle de 21 po

Plan de travail de 48 po. Convient à 2 armoires

Plan de travail de 72 po. Convient à 3 armoires

Capacité de poides

45kg (100 lb)

Armoires murales

90 kg (200 lb)

90 kg (200 lb)

90 kg (200 lb)

Armoires de plancher

Max. 272 kg (600lb)Max. 43 kg (100lb)

90 kg (200 lb)

45kg (100 lb)

45kg (100 lb)

45kg (100 lb)

45kg (100 lb)

Armoires à outils

68kg (150 lb)

68kg (150 lb)

68kg (150 lb)

68kg (150 lb)

90kg (200 lb)

Armoires-vestiares

Max. 363 kg (800lb)Max. 272 kg (600lb)

3

Déballage

• Commencer par placer la boîte sur une surface plate recouverte.

• Retirer tout le carton, le matériel d’emballage en mousse et les sacs en plastique transparent.

• Mettre au rebus ou recycler tous les matériaux d’emballage.

• Vérier tout le contenu de la boîte et rassembler les outils nécessaires. Voir Pièces fournies et Outils nécessaires ci-dessous.

Pièces fournies

deux portes

Pattes de mise à niveau en acier ajustables en hauteur

Boulon a tete hexagonale(1/4 po x 5/8 po) tete hexagonale
de 7/16 po

Contre- écrous hexagonaux(1/4 po) boulon à tête
hexagonalede 7/16 po

Rondelle (1/4 po)

Vis à bois (#8 x 5/8 po)

Rondelle murale (1/4 po)

Rondelle murale (1/4 po)
(diametre de 1 1/2 po avec trou de 1/4 po au milieu)

Vis pour les pieds

Tablettes ajustables sur toutes la largeur

Clès

Cache-neon

Boulons pour cache-neon

Ecrous pour cache-neon

Passe cable caoutchouc

Tringles à vêtements

Armoire à

4 4

4 4 10

4 4 10

8 8 22

4 4 2 2

4 4 4 4

4 4 4 44

16 16 16 160 0

1 0 3 30

2 2 2 22

0 0 0 01 1

0 0 0 02 2

0 0 0 02 2

1 0 1 10 0

0 0 1 10 0

Tiroir à outils

Casier de 30 po

4 40

10 4 4

Armoire murale Casier étroite

4

8

0

4

de 15 po

10

22

Mur de coin

0

0

4

0

6

6

0

2

Tablettes ajustables

sur toute la largeur

Boulon à tête

Boulons pour

hexagonale

les pieds

Tringles à

vêtements

(M5 x 12mm)

(1/4 po x 5/8 po)

Contre

Rondelle(1/4”)

Écrous

ecrou(1/4”)

4

Boulon

(M5)

Pattes de mise à niveau

en acier ajustables

en hauteur

Vis a bois

(#8 x 5/8”)

Clé

Cache-néon Passe cable

caoutchouc

Rondelle

murale (1/4 po)

Support du

plan de

travail

Vis murale

(1/4” x 2.5”)

Logo NewAge

Outils nécessaires

1 x clé ajustable

1 x cle a doiulles de

7/16 po

1 x tournevis
cruciforme
Philips #2

1 x cle a douilles de
8mm

1 x tournevis
cruciforme
Philips #3

1 x vérin magnétique de 12 po

3

2

1

1 2 3

1 x douille de
7/16 po

à dessin

1 x perceuse
mecanique
sans l

1 x localisateur de
montants

1 x crayon1 x équerre

1 x marteau

perforateur

[facultatif pour la maçonnerie]

1 x ruban à mesurer

1 x tournevis

Phillips #2

1 x meche à maçonnerie

Garantie à vie limitée du fabricant

Lorsque ce produit est installé, utilisé et entretenu conformément aux instructions ci-jointes ou fournies avec le produit, NewAge
Products Inc. remplacera les pièces ou le produit défectueux advenant que ceux-ci découlent d’un défaut de matériel ou de
fabrication pendant la durée de vie du produit.

NEWAGE PRODUCTS INC. N’ASSUMERA PAS LES COÛTS SUIVANTS :

1. Les appels de service pour corriger l’installation de tout produit NewAge ou pour vous montrer comment les utiliser ou les installer.

2. Les dommages causés par une manutention ou une expédition inadéquate du produit, ou des produits endommagés par un accident,

une mauvaise utilisation, un abus, un incendie, une inondation, une installation inadéquate, un cas fortuit, une négligence, la

corrosion, une modication ou une mauvaise manipulation.

3. Les produits endommagés en raison d’une charge supérieure au poids maximum précisé dans les instructions fournies avec le produit.

4. Les réparations ou le remplacement lorsque votre produit est utilisé pour un autre usage que celui d’un ménage unifamilial normal,

comme un milieu commercial ou d’une façon non conforme aux directives d’installation incluses avec le produit.

5. Les dommages cosmétiques, y compris les éraures, les marques, les entailles ou les ssures dans la peinture qui n’aectent pas la

capacité fonctionnelle ou structurelle du produit.

6. Les surfaces endommagées en raison d’une interaction chimique entraînant la corrosion de la peinture ou du métal.

7. Les pièces de rechange pour des produits NewAge à l’extérieur du Canada et des États-Unis.

8. Les clés ou mécanismes de verrouillage de rechange.

9. La perte des produits y étant contenus en raison d’un vol, d’un incendie, d’une inondation, d’un accident ou de cas fortuits.

10. Les frais d’expédition ou de transport pour livrer les produits de rechange ou pour retourner des produits défectueux.

11. Tout coût de main-d’œuvre pendant la période de garantie limitée.

EXONÉRATION DE GARANTIES IMPLICITES; LIMITATION DE RECOURS

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU DE CONVENANCE PRÉCISE, SONT EXCLUES DANS
LA LIMITE OÙ LA LOI LE PERMET. TOUTE GARANTIE IMPLICITE QUI POURRAIT ÊTRE IMPOSÉE PAR LA LOI DOIT SE LIMITER À UN AN, OU À LA PÉRIODE LA
PLUS COURTE PERMISE PAR LA LOI. CERTAINS ÉTATS AINSI QUE CERTAINES PROVINCES NE PERMETTENT PAS LES LIMITATIONS OU LES EXCLUSIONS SUR LA
DURÉE D’UNE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU DE CONVENANCE PRÉCISE. PAR CONSÉQUENT, IL EST POSSIBLE QUE LES LIMITATIONS OU
EXCLUSIONS PRÉCITÉES NE S’APPLIQUENT PAS À VOUS. CETTE GARANTIE VOUS DONNE DES DROITS LÉGAUX PARTICULIERS ET VOUS POURRIEZ ÉGALEMENT
DISPOSER D’AUTRES DROITS VARIANT SELON L’ÉTAT OU LA PROVINCE.

5

Installation des pieds

Pièces nécessaires.

16 X Foot

Vis à sécurite

Retourner l’armoire et repérer les trous

2

dans les coins.

4 x pieds

Ouvrir l’armoire et retirer les étagères ou

1

les objets épars.

Aligner le pied sur le bord de l’armoire. Visser
4 vis à sécurités dans les trous.

3

Répéter l’étape 3 pour chaque coin.

4

6

Remettre à l’endroit et niveler.

5

Installation des roulettes

Remarque :

Les rondelles sont vendues
séparément.

Pièces nécessaires.

4 x roulettes

16 X rondelles

(1/4 po)

Retourner l’armoire et repérer les trous

2

formant un carré.

16 X boulons à
tête hexagonale
(1/4 po x 5/8 po)

16 X

contre-écrous

(1/4 po)

Ouvrir l’armoire et retirer les étagères ou

1

les objets épars.

Aligner le pied sur les trous. Fixer avec les 4
boulons à tête hexagonale de 1/4 po X 5/8 po,

3

les rondelles.

Répéter l’étape 3 pour chaque coin.

4

5

7

Côté droit

Côté gauche

Glisser les tiroirs vers l’intérieur

Glisser les tiroirs vers l’extérieur

Installation des tiroirs

Insertion des tiroirs.

Aligner les glissières

Enlèvement des tiroirs.

8

Installation des armoires

1

1 2 3

2

3

C

de coin

Remarque : S’assurer d’avoir susamment de
place pour l’assemblage. Les armoires ne doivent
pas être assemblées près des coins d’armoire
pour avoir accès à l’arrière des armoires.

Pièces nécessaires.

Contre écrou

(1/4 po)

Vis # 8 de

5/8 po

Fixer le dessus à une armoire en utilisant les
boulons à tête hexagonale de 1/4 po x 5/8 po,

2

les écrous et les rondelles.

Rondelle

(1/4 po)

Boulon à tête

hexagonale

(1/4 po x 5/8 po)

Sur les bords adjacents, xer 2 supports à la

1

face intérieure du dessus des coins d’armoire
en utilisant les 4 vis #8 de 5/8 po fournies.

A

Important : Pour installer le dessus à niveau
avec l’arrière de l’armoire, suivre l’étape A; pour
l’installer à niveau avec l’avant de l’armoire, suivre
l’étape B; et pour l’installer à niveau avec le bord,
suivre l’étape C.

Fixer la deuxième armoire à ce dessus.

3

B

Faire glisser vers le coin et joindre le

4

reste des armoires.

9

Emboîtement des armoires

Positionner une deuxième armoire sur

Pièces nécessaires.

4 X boulons à

tête hexagonale

(1/4 po x 5/8 po)

plancher sur le dessus de l’armoire sur

1

plancher existante.

I

8 X rondelles

(1/4 po)

Repérer les trous prépercés sur la

2

surface adjacente et insérer les boulons.

4 X

contre-écrous

(1/4 po)

Fixer les armoires à l’aide des boulons à
tête hexagonale de 1/4 po x 5/8 po, des

3

rondelles et des écrous fournis.

Serrer tous les boulons.

4

10

Installation du palier de

X2

support latéral du plan
de travail

Remarque : Le palier de support est vendu
séparément. Un palier de support doit être utilisé si le

plan de travail est ajouté à l’ensemble en l’absence d’une
deuxième armoire sur plancher/à outils.

Pièces nécessaires.

Support du

plan de travail

3 X

rondelles

(1/4 po)

Aligner le support.

2

3 X boulons à

tête hexagonale

(1/4 po x 5/8 po)

3 X

contre-écrous

(1/4 po)

Ouvrir l’armoire-vestiaire et repérer les trous de

1

chaque côté.

Serrer les écrous, boulons et rondelles

3

de sécurité.

Mettre à niveau le support et s’assurer
qu’il est à la même hauteur que l’armoire

5

sur plancher.

Serrer les écrous et boulons.

4

11

Montage du plan de travail (sur 2 armoires)

X4 X2

X2

X2

X2

Placer le plan de travail sur les armoires.

1

I

Percer le plan de travail à l’aide des vis à bois #8 de 5/8 po.

3

Repérer les 2 trous de xation des deux

2

côtés des armoires.

Facultatif : Pour le palier de support de
l’armoire-vestiaire.

12

Utiliser 2 rondelles et vis à bois #8 de 5/8 po
fournies dans l’emballage de l’armoire-vestiaire.

Insertion des étagères d’armoire

Relever l’armoire. Insérer l’étagère légèrement en biais.

1

2

Mettre à niveau l’étagère.

3

S’assurer que l’étagère est bien mise

5

en place.

Abaisser l’étagère sur des supports en

4

faisant glisser les languettes dans les fentes.

Insérer le reste des étagères.

6

13

Assemblage des armoires
(cloison sèche et cloison creuse à colombage)

Utiliser le localisateur de montants pour
repérer les montants et faire une ligne sur

1

le mur avec un crayon.

Rassembler les pièces.

2

Bien appuyer l’armoire

3

contre le mur.

Aligner l’armoire sur les

4

marques des montants.

Vis murale

(1/4 po x 2,5 po)

Armoire murale et armoire-vestiaire : 4 vis
murales et 4 rondelles
Armoire sur plancher et à outils : 2 vis murales et
2 rondelles

Mettre l’armoire à niveau.

5

Rondelle

murale (1/4 po)

Percer 4 vis murales et rondelles dans les

6

trous perforés des montants.

14

X4

Maçonnerie.

• Suivre les étapes 1 à 5.

• Percer 4 avant-trous dans la bande perforée
avec le marteau perforateur et la mèche à
maçonnerie.

• Fixer 4 x (2 ¼ po x 1/4 po) ancrages pour
béton Tapcon (2 ¼ po x 1/4 po) dans le mur.
(Non inclus)

• OU 4 x (#10 x 2 po) vis nº 10 x 2 po avec
cheville de maçonnerie de 3/16 po. (Non
inclus)

• Suivre l’étape 6.

Fixation des armoires sur une paroi à lattes

Remarque: Les supports pour les parois à lattes du 3 pouces standard sont vendus
séparément. Vérier auprès de votre fournisseur de parois à lattes pour déterminer la
capacité nominale de votre paroi à lattes. NE PAS SURCHARGER. Les supports pour les
parois à lattes sont compatibles seulement pour les parois à lattes 3 pouces standard.

Pièces nécessaires.

Boulon à tête

hexagonale

(1/4 po x 5/8 po)

Fixer le support à la paroi à lattes à la hauteur
voulue. Pour l’armoire-vestiaire, xer le
deuxième support à 66 po au-dessous du

2

premier support.

Supports pour la

paroi à lattes

Rondelle

murale

(1/4 po)

Contre-écrou

(1/4 po)

Insérer les boulons dans le support de la

1

paroi à lattes.

Aligner le boulon sur les fentes à l’arrière de

3

l’armoire et suspendre l’armoire.

En utilisant une douille pour foret de 1/4 po ou une clé de 1/4 po,
xer solidement les contre-écrous à chaque support mural depuis

4

l’intérieur de l’armoire.

Armoire-vestiaire

WALL STUD

ARMOIRE MURALE

ARMOIRES SUR PLANCHER

15

Raccord des
armoires

Remarque :

Raccorder les autres armoires à
la première armoire solidement
assemblée.

Pièces nécessaires.

Boulon à tête

hexagonale

(1/4 po x 5/8 po)

Rondelle

(1/4 po)

Remarque :

Retirer tous les tiroirs avant de
raccorder les armoires ensemble.

Contre-écrou

(1/4 po)

Aligner les boulons, serrer légèrement.

1

X4

X4

Mettre à niveau les armoires et serrer tous les boulons.

2

16

Fixer le cache-néon à l’armoire murale

Aligner les trous du cache-néon sur ceux

1

de l’armoire.

Vue transversale.

3

2

Insérer et serrer les boulons et écrous.

17

Trous d’accès

Insérer le passe cable caoutchouc dans

1

le trous a l’interieur de l’armoire.

Le trou d’accès permet un branchement facile

2

à la prise de courant.

Merci d’avoir acheté un produit NewAge!

Si vous avez des questions, veuillez nous appeler ou visiter notre site Web.
Appeler au 1.877.306.8930; pour le R.-U., composer le 0800.031.4069; envoyer un
courriel à [email protected].

18
