Table of Contents
1. The Small Diaphragm Condenser
Microphone MC49
Inhaltsverzeichnis
1. Description
2. Powering Technik
3. Technical Specifications
4. Frequency Range
The MC49 has a design peculiarity:
its electrode is divided into two electrically
isolated parts. Each part of the transducer
operates for its respective amplifier. This
doubles the microphone sensitivity up to 20
mV/Pa, while the sound pressure handling
capability remains 140 dB.
The transducer's head is mounted on an
elastic suspension to cut off vibrational and
handling noise.
The MC49 is used for a wide range of
instruments, speech, vocal, film and radio
broadcast. As matched stereopair it is an
excellent microphone for recordings of
orchestra.
Through its high sensibility and with its
uncoloured sound, it is also a perfect
microphone for samples and live ambient noise
recordings.
Through the excellent impulse response the
finest details of music and speech can be
recorded without coloration. The capsule has a
flat frequency response and a dynamic range
of more than 120 dB.
All components of the capsula, including the
24-mm ultra-thin and gold-sputtered
membrane, have passed a special artificial
ageing process to guarantee the stability of
their parameters over many years.
As in all other Nevaton microphones the
amplifier is built to the class-A
transformerless standard.
All used input transistors pass a special selection to guarantee minimal self-noise levels.
A gold-plated XLR-connector is used as
output-connector.
The microphone`s body is made of brass.
It has a blue-grey non-reflective paint finish
on an epoxy base. This makes it inherently
immune to mechanical and atmospheric influences.
A multi-layered fine metallic grill effectively
protects the capsula from mech-anical
impacts and other influences.
The transducer's head is mounted on an elastic suspension to cut off vibrational and
handling noise.
The microphone was designed to keep parameter stability in adverse climatic conditions.
This makes the microphone also a good
choice for off-studio applications.
The mirophone is supplied in a fine wooden
box.
The MC 49 is designed for phantom
powering technique.
It has a balanced output and operates on
9-52V phantom power.
The possible connection diagrams are
shown at fig. 1.2. (see next page)
2. Powering Technique
1. Beschreibung
2. Stromversorgung
3. Technische Daten
4. Frequenzgänge
1. Das Kleinmembran Kondensator
Mikrofon MC49
Das MC 49 hat ein spezielles Design Die Membran ist in zwei elektrisch isolierte
Teile geteilt. Jeder Teil "arbeitet" für seinen
jeweils eigenen Verstärker. Dadurch wird
die Empfindlichkeit verdoppelt (20mV-Pa),
wobei das Mikrophon trotzdem Schalldruckpegel von bis zu 140 dB unverzerrt
übertragen kann.
Alle inneren Komponenten des MC 49 sind
durch eine elastische Aufhängung von
Vibrationen und Körperschallübertragung
geschützt.
Das MC 49 kann insgesamt für eine große
Anzahl von Anwendungen in der
Rundfunk-, Fernseh-, Film- und TonträgerAufnahmetechnik in gleicher Weise gut
verwendet werden. Als Stereopaar ist es
ein exzellentes Mikrofon für Orchesteraufnahmen.
Durch die hohe Empfindlich-keit und einen
natürlich, klaren und unver-fälschten Klang
ist es außerdem ein perfektes Mikrofon für
Samples oder Ambient-aufnahmen.
Das Impulsverhalten des MC 49 ist
ausgezeichnet und es überträgt feinste
Details aus Musik, Sprache sowie
Geräuschen ohne hörbare Klangfärbung.
Das MC 49 besticht durch einen äußerst
linearer Frequenzgang und einen SignalRausch-Abstand von mehr als 120 dB.
Sämtliche Komponenten der Kapsel mit
ihren extrem dünnen, goldbeschichteten
24mm Membranen wurde einem künstlichen Alterungsprozess unterzogen um die
Stabilität sämtlicher Mikrofonparameter
über lange Jahre hinweg zu gewährleisten.
Wie alle Nevaton Mikrofone profitiert auch
das MC 401 von einem transformatorlosen
Schaltungsdesign (Class A). Sämtliche
verwendeten Bauteile werden handselektiert
um das geringe Eigenrauschen des Mikrofons
zu garantieren.
Als Ausgangsstecker dient eine goldbeschichtete 3-pin XLR-Steckverbindung.
Das Mikrofongehäuse ist aus Metall.
Es ist mit einer blaugrauen nicht reflektierenden Lackierung auf Epoxybasis versehen,
welche einen ausgezeichneten Schutz vor
mechanischen und athmosphärischen Einflüssen gewährleistet.
Ein mehrschichtiger Grill aus übereinander
gelagerten feinstmaschigen Metallnetzen
schützt die Mikrofonkapsel effektiv vor mechanischen Schäden und anderen Einflüssen.
Die Kapsel ist elastisch gelagert und macht
das MC 49 unempfindlich gegen Vibrationen
und Körperschall.
Alle Parameter des MC 49 bleiben auch bei
schwierigen und wechselhaften klimatischen
Bedingungen stabil. Deshalb ist das MC49
auch für Anwendungen außerhalb des
Studios bestens geeignet.
Das Mikrofon wird in einem feinen Rotholzetui ausgeliefert.
2. Stromversorgung
Das MC 49 wurde für den Betrieb mit
Phantomspannung entworfen
Es hat einen symmetrischen Ausgang und
arbeitet mit 9 - 52V Phantomspannung.
Fig. 1.2 zeigt mögliche Anschlussvarianten
(siehe nächste Seite)
Page 3
5
4
3. Technical Specifications

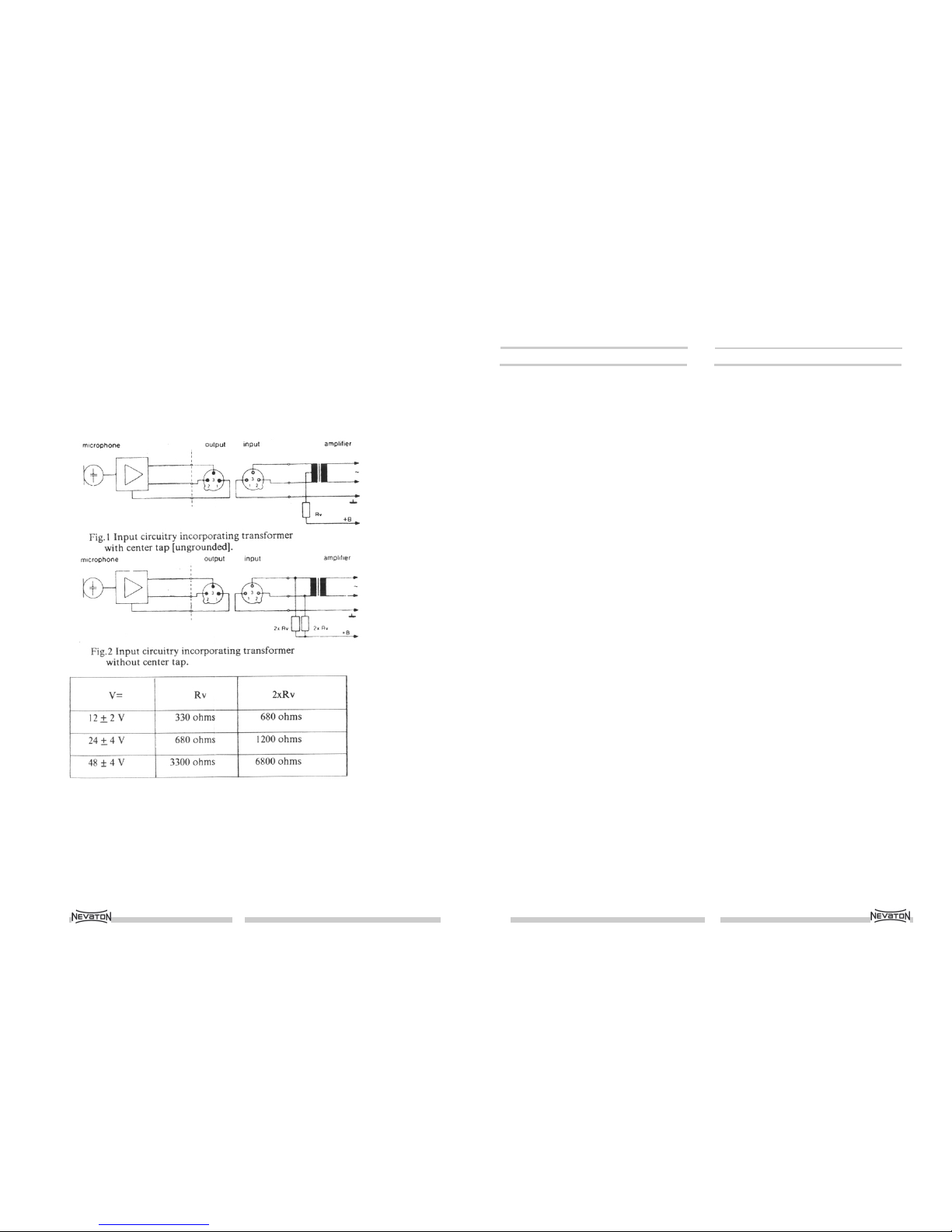

Fig. 1.2
3. Technische Daten
Acoustical operating principle Pressure-gradient transducer
Directional pattern, cardoid
Frequency range 20 - 20000 Hz
Sensitivity at 1 kHz 10/20 ±2 mV/Pa
Equivalent SPL DIN/IEC 651 17 dB-A
Recommended load impedance 1000 ohms
Nominal Impedance 50 ohms
Maximum SPL for THD 0.5% 140 dB
Dynamic range 123 dB
Supply voltage 9V - 52 V
Current Consumption 10 mA
Weight 200 g
Diameter 23 mm
Length 195 mm
Climatic Conditions:
temperature range - 20°C + 45°C
relative humidity 90% (at + 20°C)
Connector Type 3 - pin standard
XLR - type (male)
Page 4
6

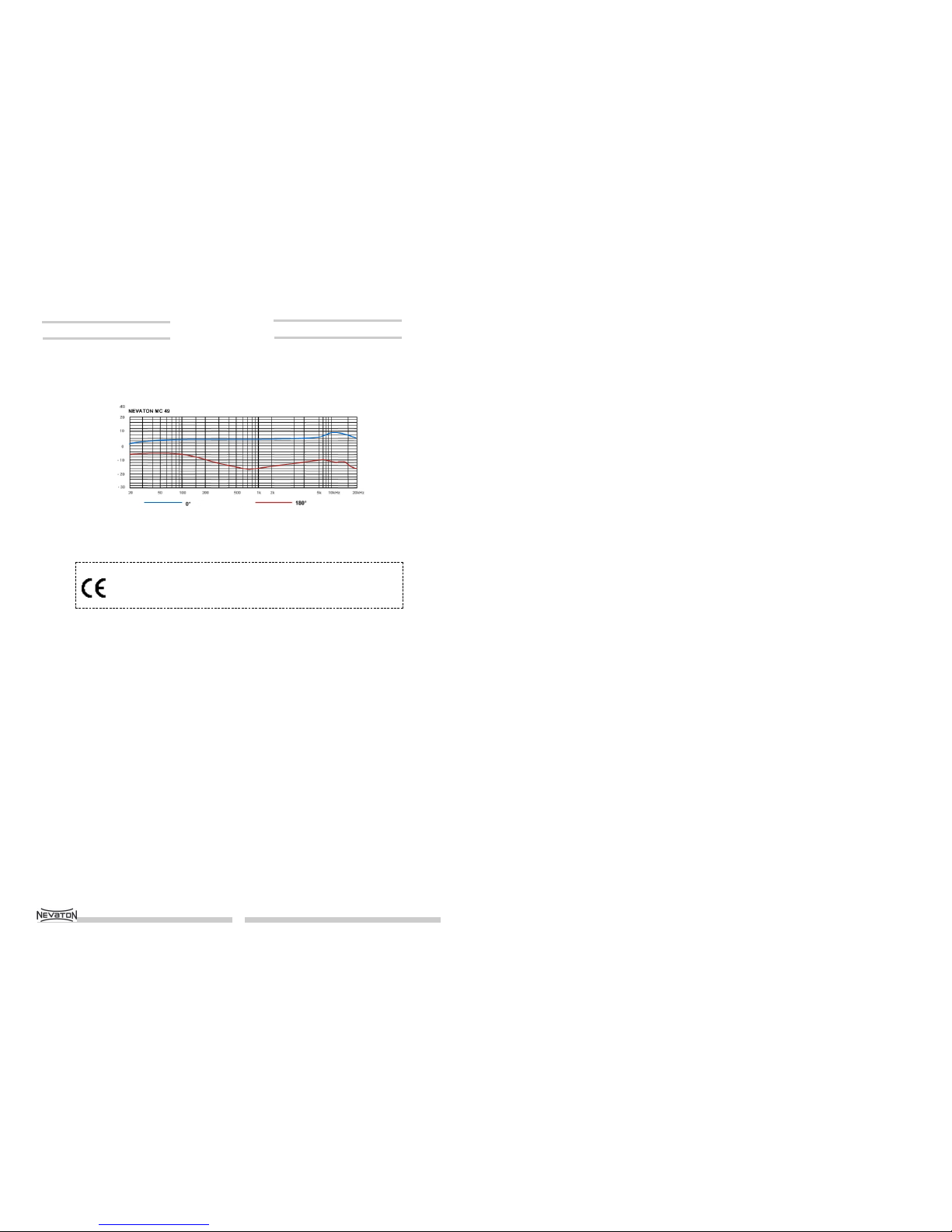

4. Frequency Range
Nevaton-Europe, 2006,
All rights reserved, Alle Rechte vorbehalten
Irrtümer und technische Änderungen vorbehalten
Errors excepted and subject to change
4. Frequenzgänge
