Neutrik Produkt Linie .................................................. 35
2
setting standards
Page 3

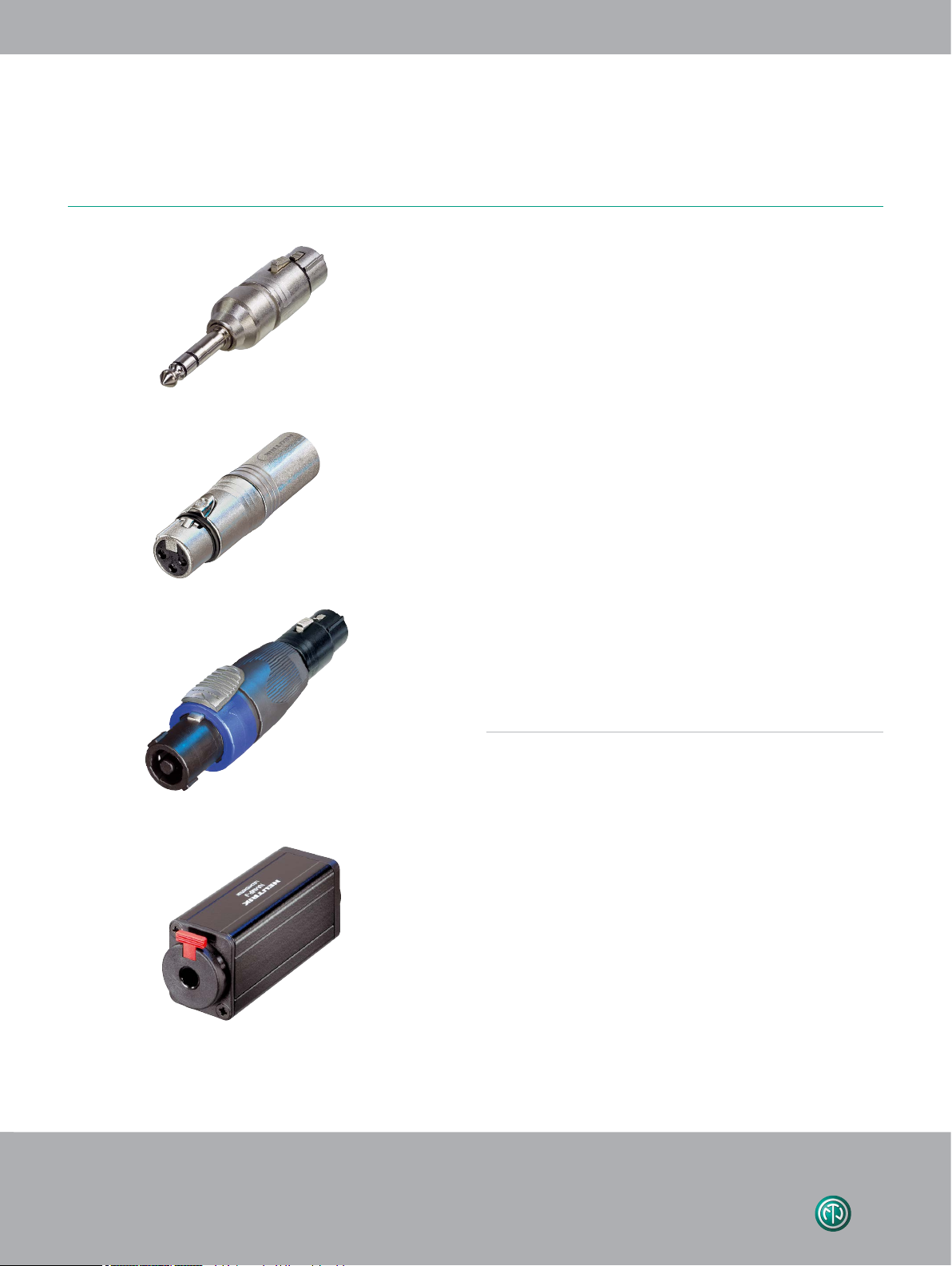

NEUTRIK® Zubehör
Verschiedene Steckerstandards in der professionellen und
semi-professionellen Audio und Video Welt führen unweigerlich zu Verbindungsproblemen.
Neutrik hat sich den Maßstab gesetzt, Kundenbedürfnisse in
allen Verbindungsangelegenheiten zu erfüllen und bietet eine
Reihe von Problemlösungen an.
Mit unserem Adapter Sortiment und den Modulen der
gebräuchlichsten Verbindertypen bieten wir Lösungen für die
bekanntesten Verbindungsprobleme an.

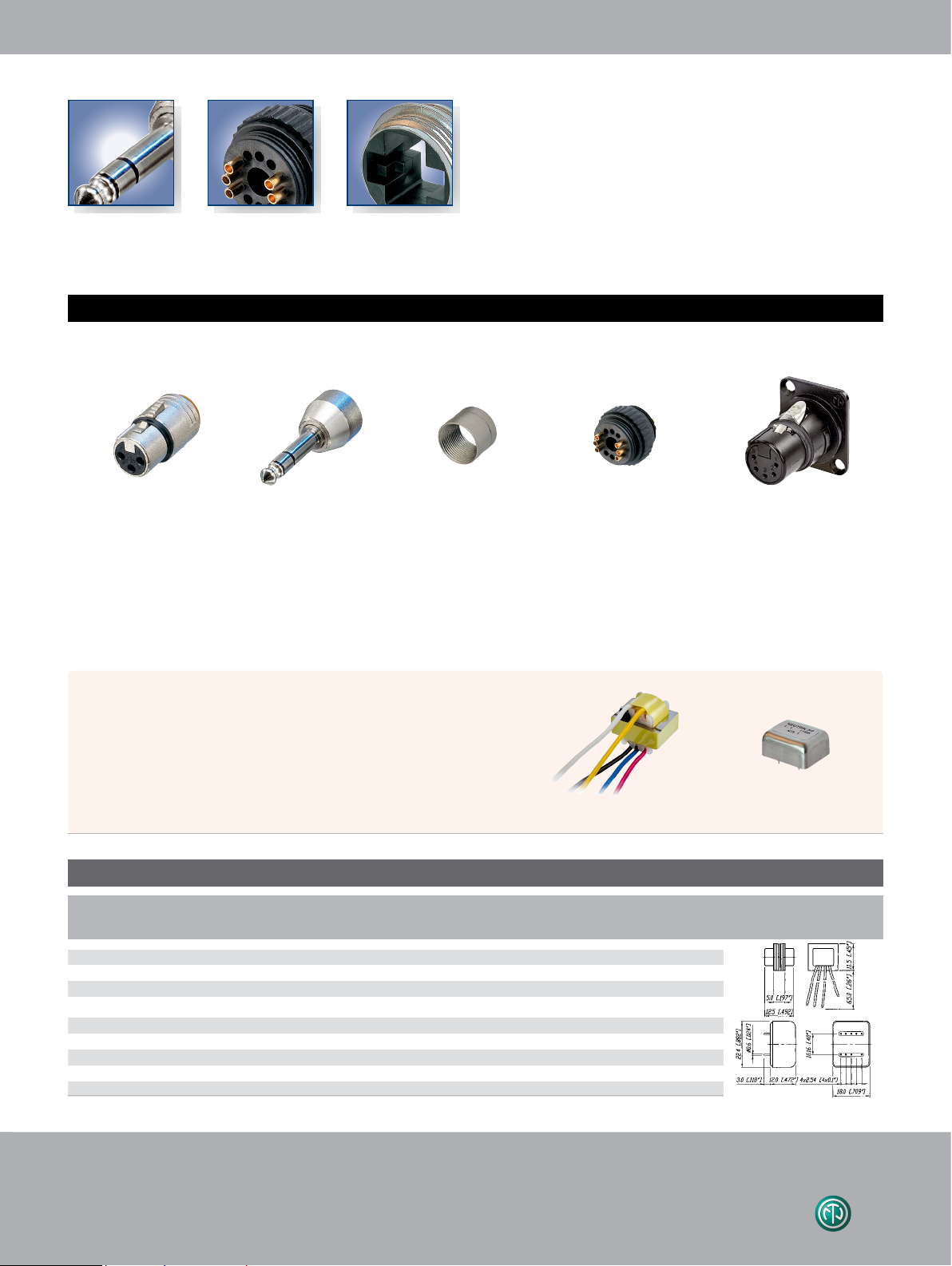

Miniatur-Symmetrie-Adapter sind die Antwort für die bekannten Störgeräusch- und Erdungsprobleme. Für ein kundenindividuelles Design empfehlen wir unsere bewährten AudioTransformer in Kombination mit unseren Steckermodulen.
Alle unsere Adapter und Steckverbinder sind mit bleifreiem,
ROHS konformem Lot gelötet.
Neutrik ist stolz darauf, mit allen Produkten den ROHSVorschriften zu entsprechen und zudem schon 2003 "Sony
Green Partner" geworden zu sein.
www.neutrik.com3
Page 4

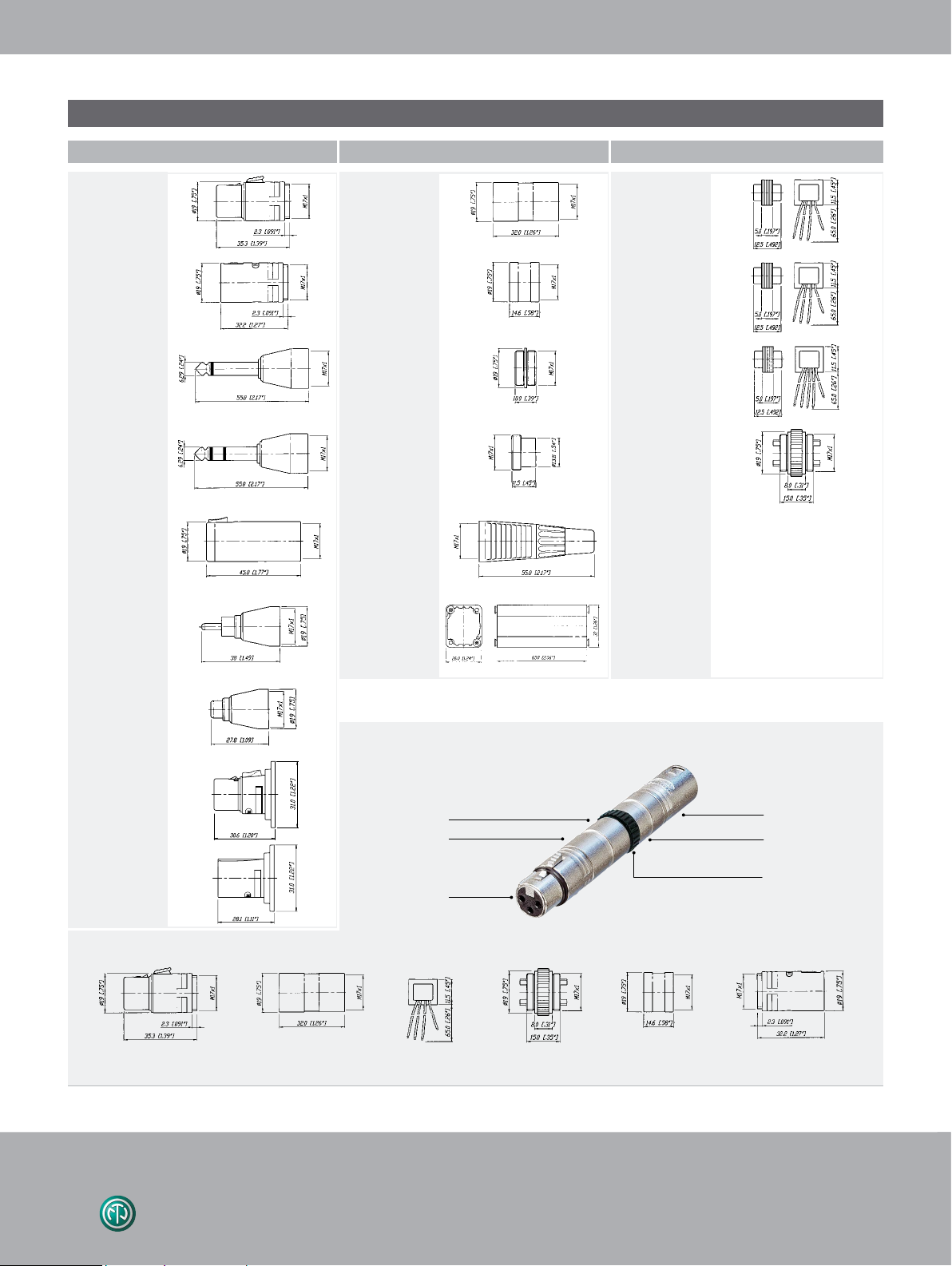

Ø 26.0 [1.024“]
110.5 [4.350“]

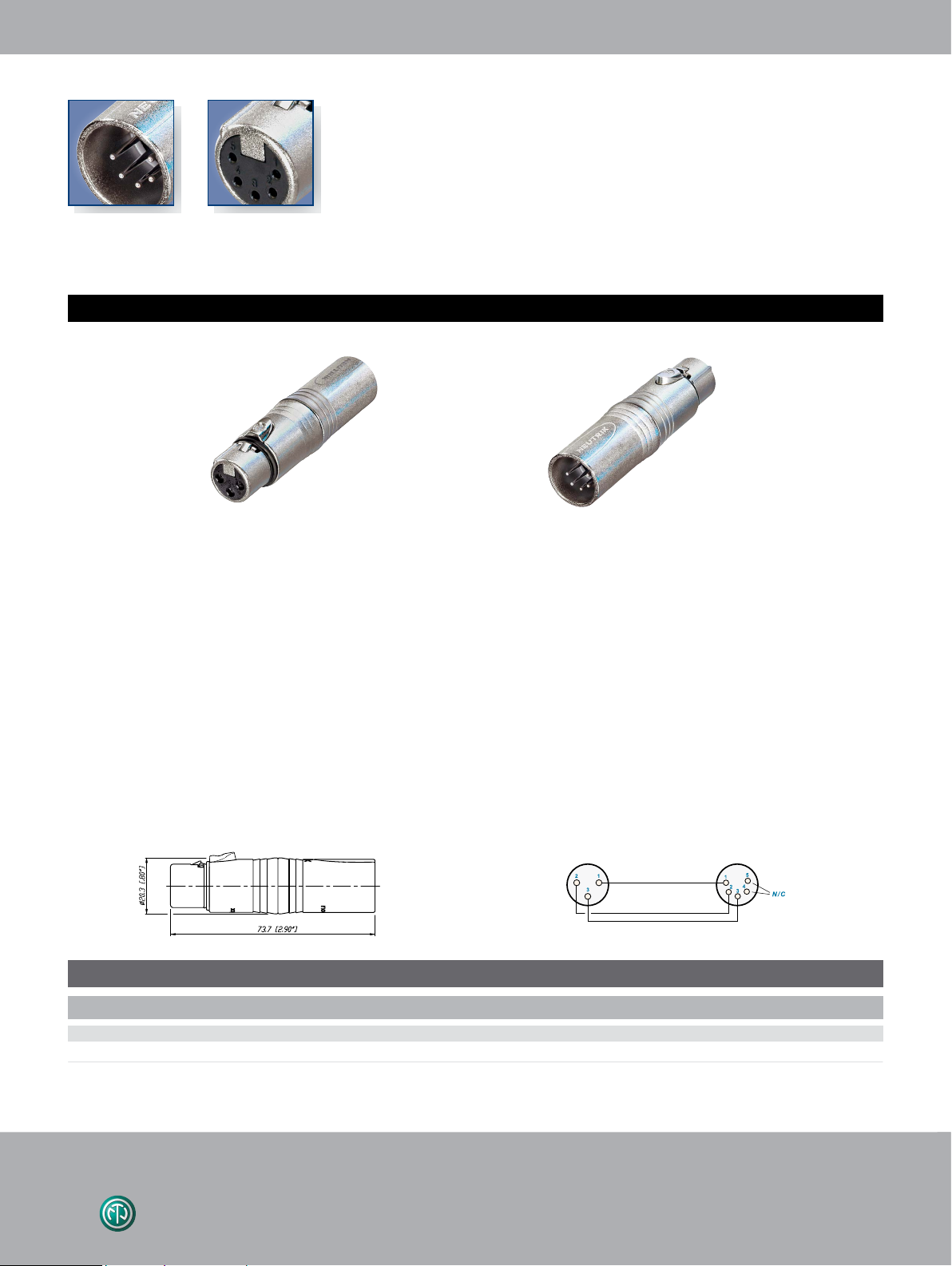

Adapter Adapter
XLR KabelbuchseKlinkenbuchse mit
Cinch BuchseBNC Buchse
Verriegelung
Rundadapter
NA2FPNA2MPMMNA3MJ
• Vielseitig, bereits verdrahtet und sofort einsatzbereit, um verschiedene Stecksysteme zuverlässig zu verbinden
• Professionelles Aussehen und kompaktes Design
• Robustes Druckgussgehäuse sorgt für absolute Zuverlässigkeit
• Basierend auf dem weltweit akzeptieren XLR Standard
NA4FX-F
4
NA3FP
NA3FJ
Beispielzeichnung, mehr Informationen auf www.neutrik.com
setting standards
NA4FX-F
Ø 26.0 [1.024“]
110.5 [4.350“]
NA2FBNC

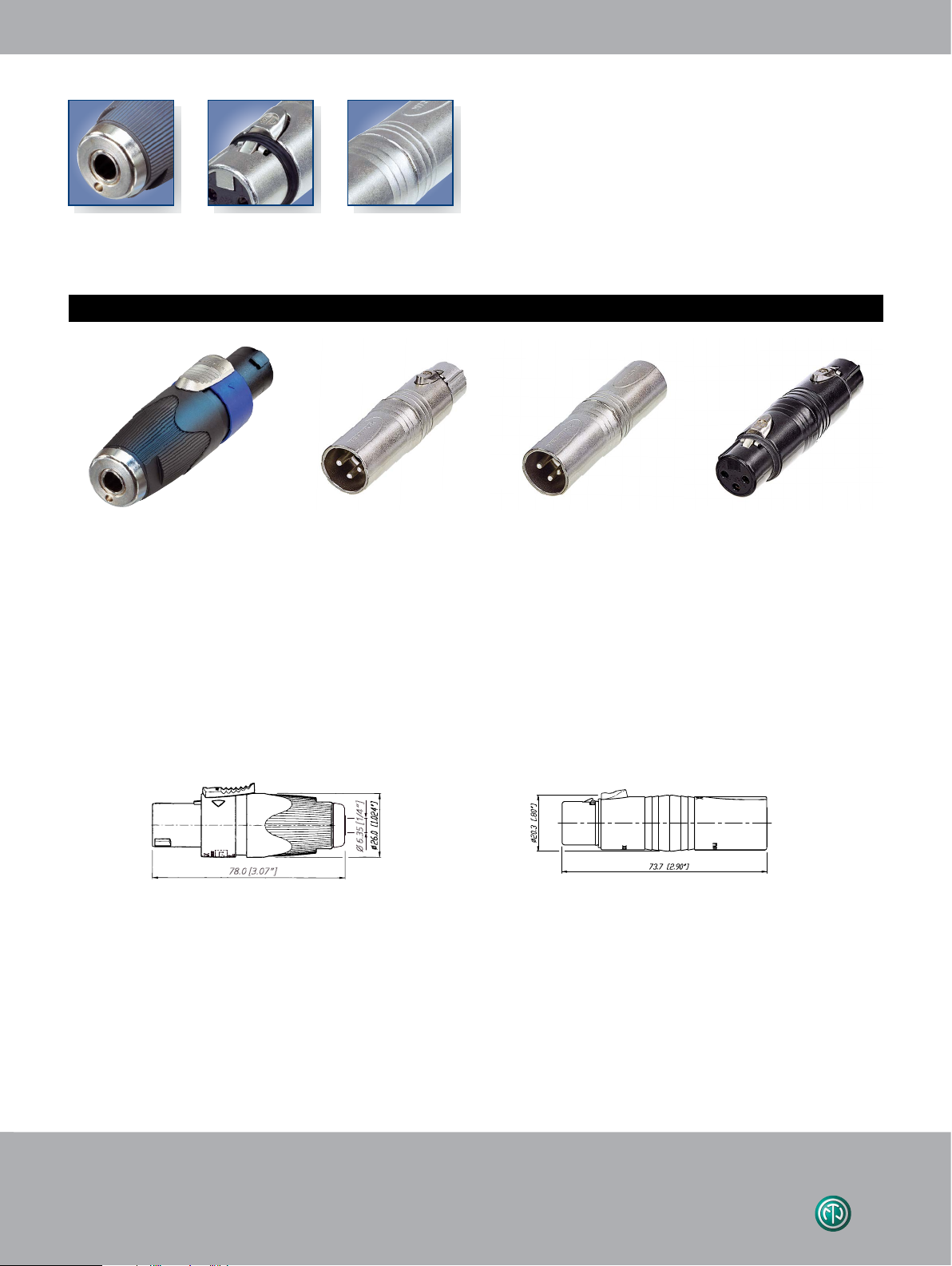

Page 5

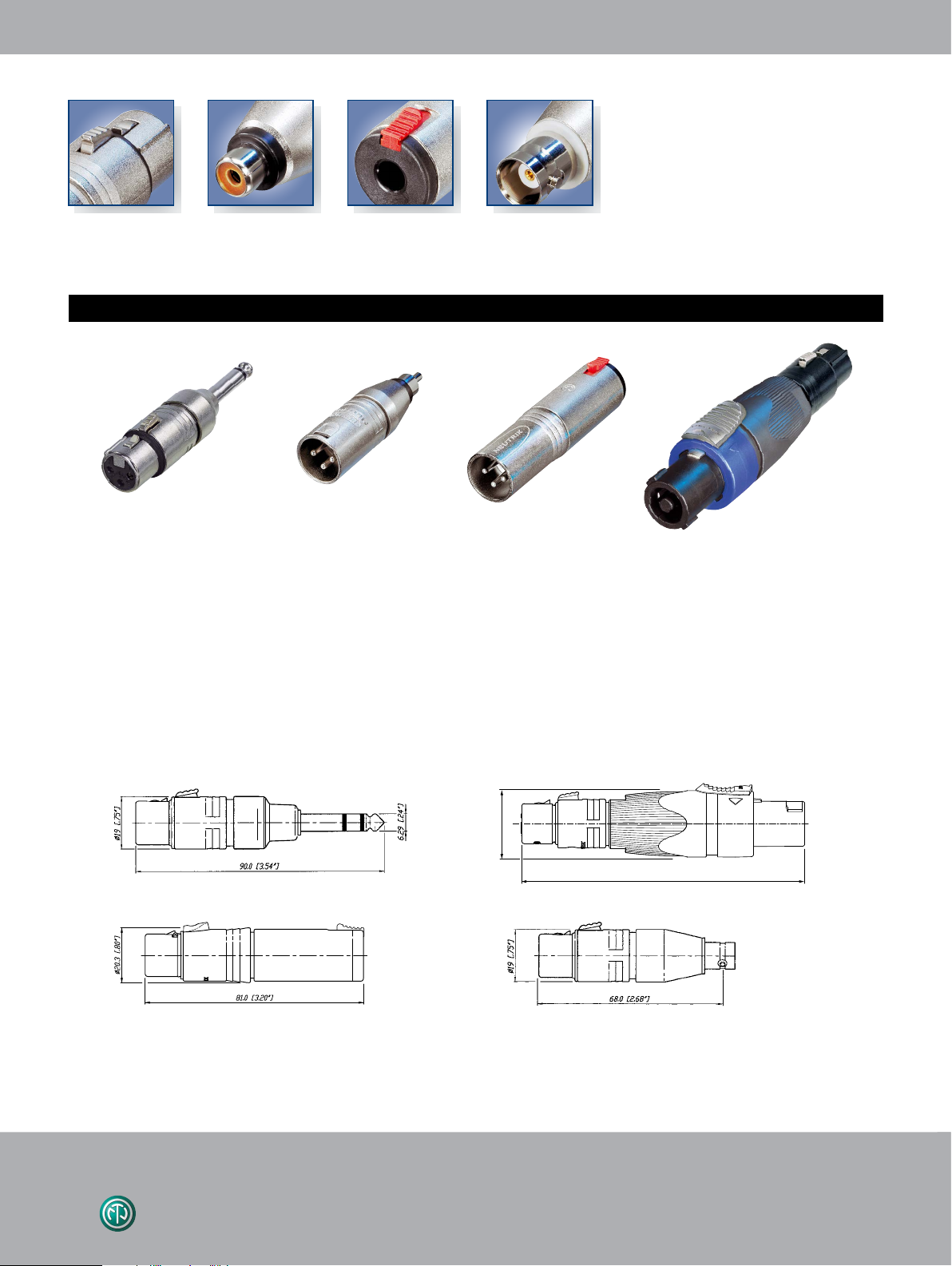

1/4" KlinkenbuchseRobustes
Ergonomisches
Klinkendesign
Druckgussgehäuse
Rundadapter
NA4LJX
NA3FMNA3MMNA3FF-B
• Neutrik speakON NL4FC mit 1/4'' Mono Kabelbuchse (Wiring: +1 zu TIP und -1 zu SLEEVE)
• Neutrik Adapter sind vielseitig, bereits verdrahtet und sofort einsatzbereit um verschiedene Stecksysteme zuverlässig zu
verbinden.
• Design basiert auf der XX Serie
NA4LJXNA3FM
[1/4“]
Ø 6.35
78.0 [3.07“]
www.neutrik.com5
Page 6

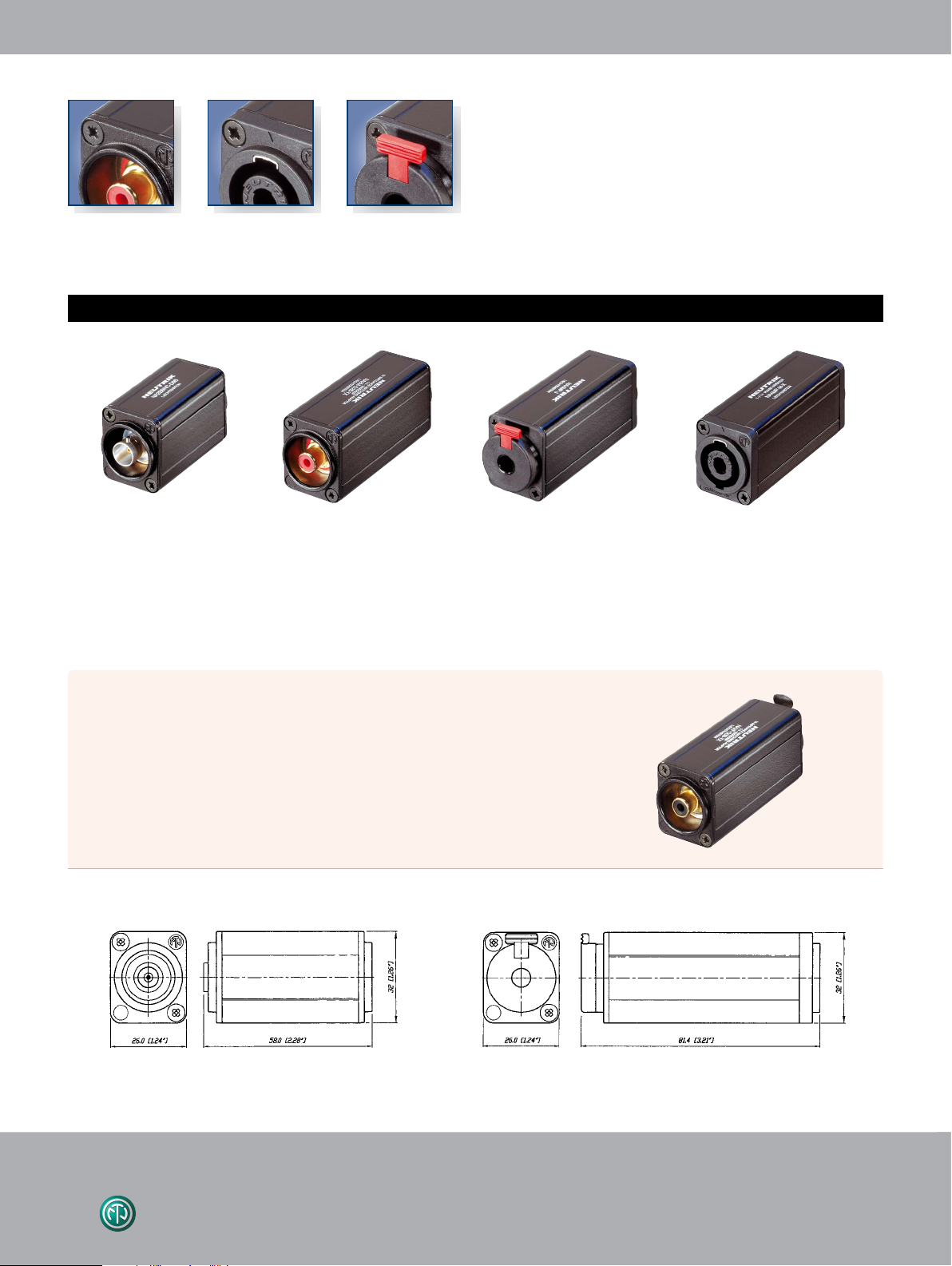

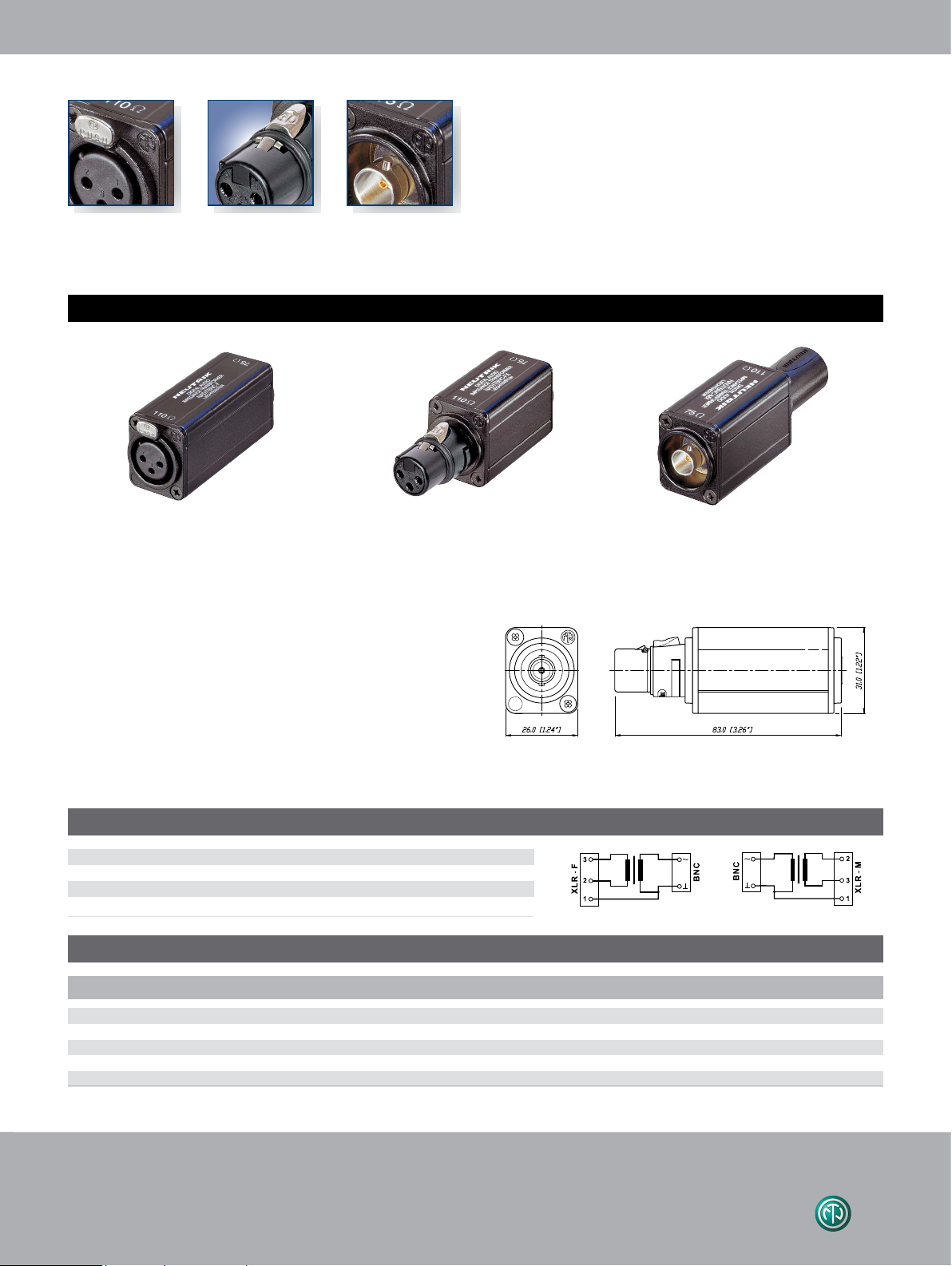

Adapter Adapter
Cinch BuchsespeakON NL4MPKlinkenbuchse mit
Verriegelung

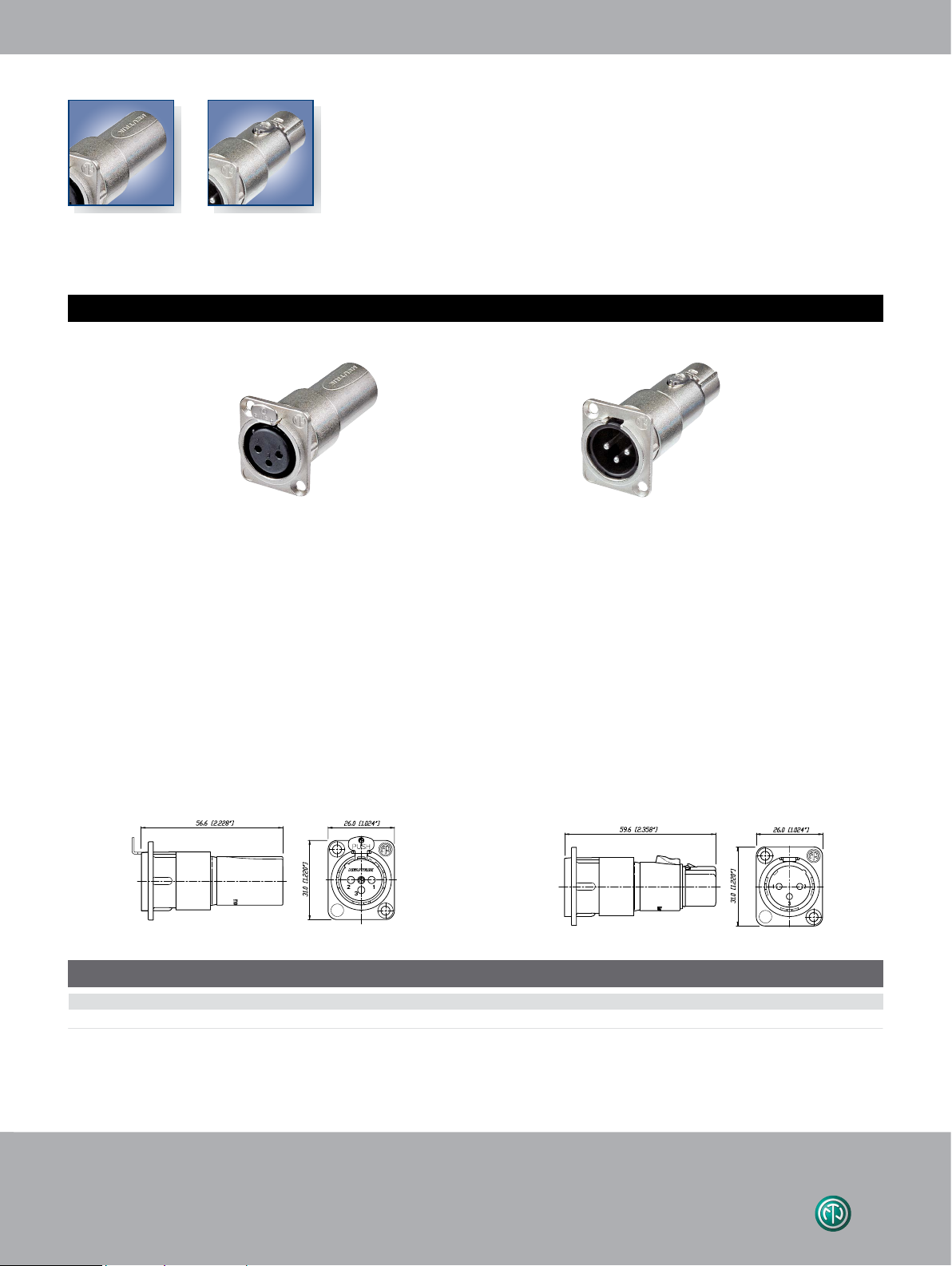

D-Form Adapter
NA2BBNC-D9BNA2M-D2B-TXNA4MP-JNA4MP-M-X
• Lösung für Verbindungsprobleme bei professionellen und semi-professionellen Anlagen
... Kombination mit allen D-Form Steckverbindern möglich. z.B. NC3FD-LX, NF2D,
NBB75DSI usw.
Beispiel:
NTE1
KM
NM3FXI
(innen)
SM2/2NTE1
KMXNM3MXI
NM3MXI
KMX
SM2/2
14
setting standards
Page 15

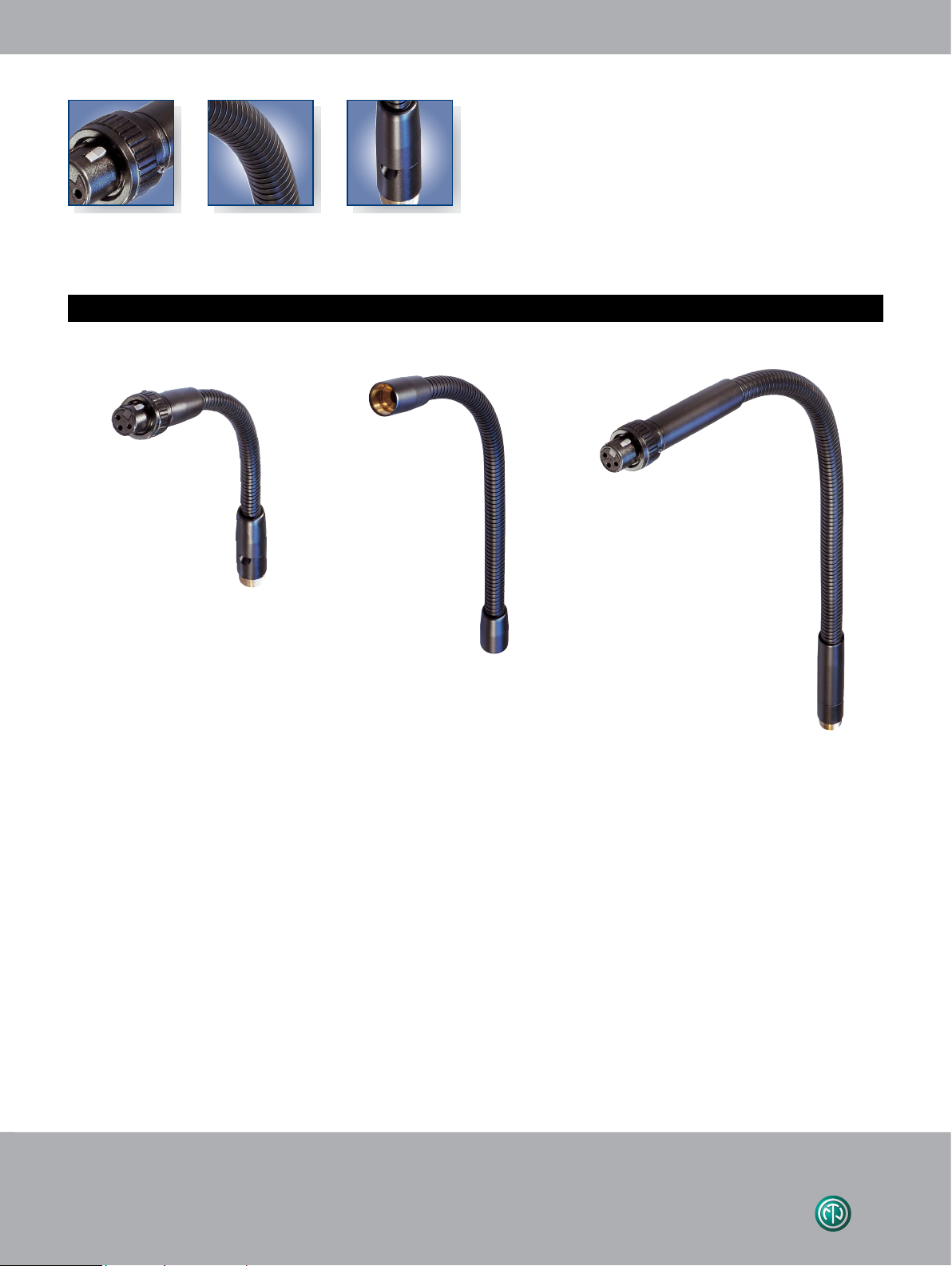

Schwanenhälse
3-poliger XLR mit
Überwurfmutter
Flexible SpiraleIntegrierter
Kabelauslass
Schwanenhälse
GNS18GNS50GN36
• Für flexible und sichere Montage von Mikrofonen, Lampen etc.
• Vielseitiges, modulares System erlaubt alle vorstellbaren Kombinationen
• Dauerhafte Spirale aus rostfreiem Stahl, matte schwarze Beschichtung
• Diebstahlsichere Mikrofonverbindung bei den GNS-* Versionen (Überwurfmutter und Gewindestift)
www.neutrik.com15
Page 16

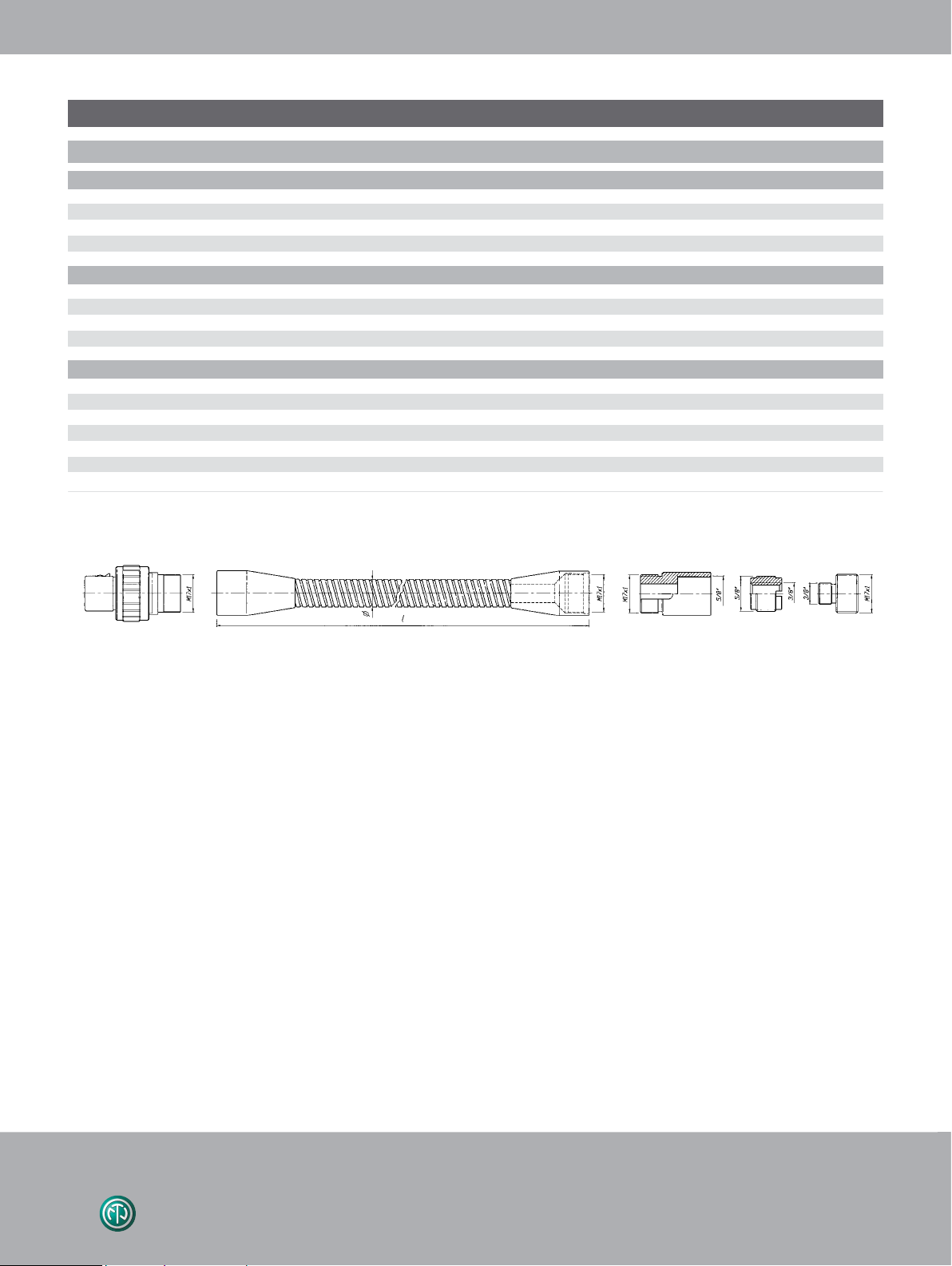

Bestellinformation
Bestellinformation - Schwanenhälse & Zubehör
Artikelnummer Beschreibung
Schwanenhals:
GN18 M17 x 1 Innengewinde auf beiden Seiten (∅ 12 mm, 230 mm Länge)
GN36 M17 x 1 Innengewinde auf beiden Seiten (∅ 13 mm, 360 mm Länge)
GN50 M17 x 1 Innengewinde auf beiden Seiten (∅ 15 mm, 500 mm Länge)
NAM4 M17 x 1 Aussengewinde, 5/8" 27 UNS Innengewinde
NAM6 3/8" Innengewinde, 5/8" 27 UNS Aussengewinde
GF1 Montage-Kit: Flansch ∅ 63.5 mm inkl. Montagebolzen M17x1, 13 mm lang
MSG Montagebolzen M17 x 1, 30 mm lang
Neutrik Produkt Linie .................................................. 35
Patch Panels
Einleitung
Patch Panels sind zentrale Schaltungseinheiten zwischen
Audio-Anlagen. Sie werden zum Umschalten und Umleiten
von analogen und digitalen Audiosignalen von und zu
Anlagen in Ton- oder Fernsehstudios, Übertragungswagen,
Kirchen, Theatern, Stadien, Bühnen, etc. verwendet.
Die Neutrik Patch Panels sind mit verschiedenen
Klinkenbuchsentypen, Anschluss- und Erdungsmöglichkeiten erhältlich. Gebräuchliche Versionen für
Bantam TT, 1/4" A-Gauge und Longframe B-Gauge Jacks
an der Frontseite sind im Programm enthalten.
Alle Patch Panels passen in eine Höheneinheit (1U) eines
19" Standard Racks und bieten gängige Normalling
Möglichkeiten zwischen der oberen und unteren Reihe.
Alle Neutrik Patch Panels können digitale Audio Signale
gemäss AES3, 48 kHz Abtastfrequenz übertragen.
18
setting standards
Page 19
S
S
R
R
T
T
RT
S
RT
S
S
T
R
SRT

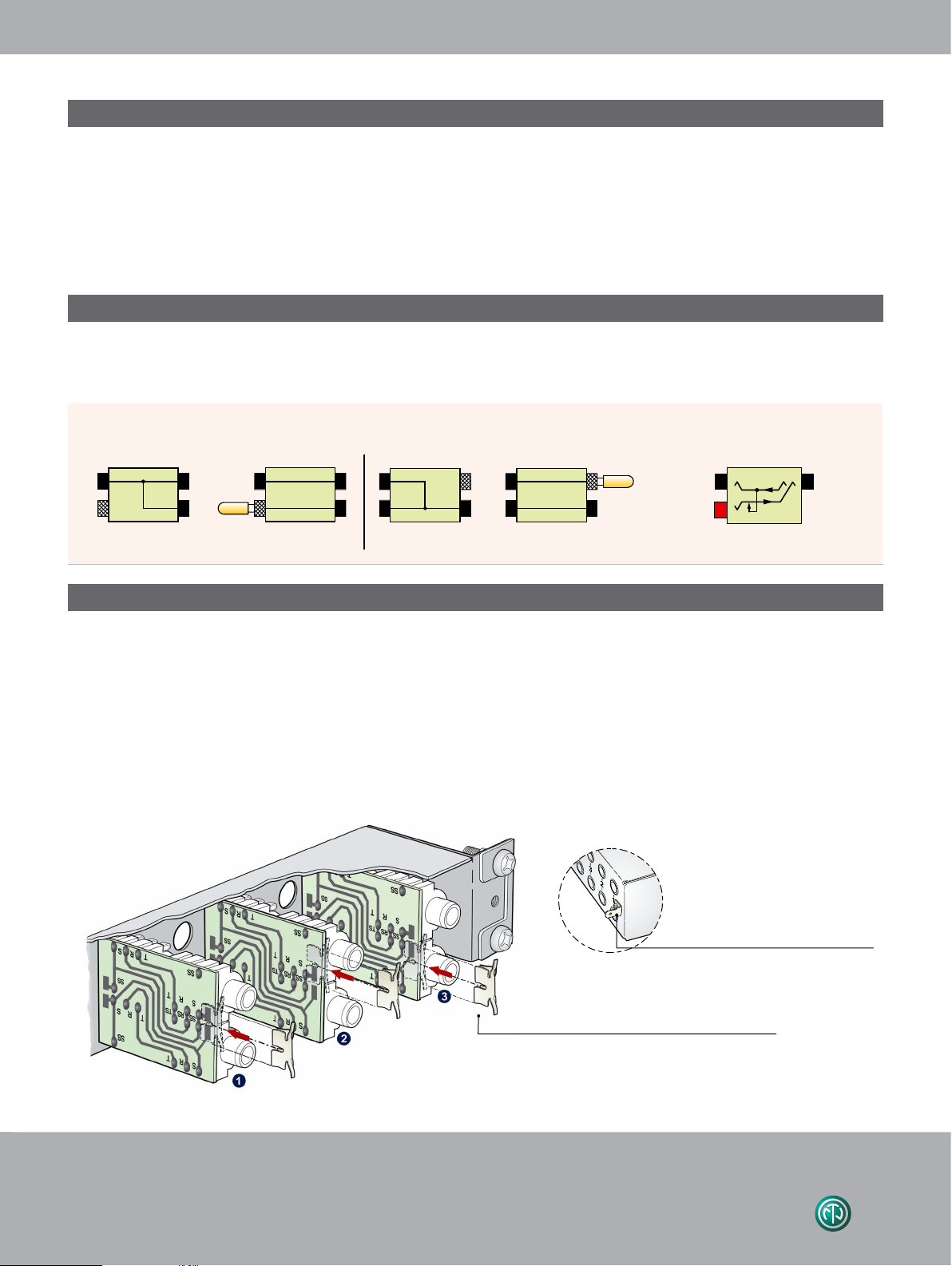

Audio Normalling
Audio Normalling wird gewöhnlich bei Audio Patch Panels
verwendet und ist ein Verdrahtungsschema in dem eine
Leiterbahn von einem Audio Gerät zu einem anderen ohne
Patchkabel hergestellt wird. Dieses Schema wird dann als
die "normale" Leiterbahn betrachtet, welche die meiste
Zeit gewünscht ist. Wenn ein Patchkabel eingesteckt
wird, wird die "normale" Leiterbahn unterbrochen und
auf eine andere Leiterbahn umgeleitet.
"Normalled" Patch Panels bestehen meistens aus
vertikalen Buchsenpaaren: die obere Buchse ist als Quelle
festgelegt, die untere als Ziel.
Normalling Beispiel: HALF NORMALLED BOTTOM ROW
Dies ist die gebräuchlichste
Konfiguration und wird oft als
HALF NORMALLED bezeichnet. In
dieser Konfiguration verbinden
die internen Normalling Kontakte
den oberen Buchsenkontakt mit
dem entsprechenden unteren
Buchsenkontakt. Wird ein
Stecker in die untere Buchse eingesteckt, unterbricht dies
die interne Normalling Verbindung. Beim Einstecken eines
Patchkabels in die obere Buchse bleibt diese Verbindung
erhalten. (Kann verwendet werden, um die Normalling
Verbindung abzuhören)
Andere Normalling Versionen sind Half Normalled Top
Row, Full Normalled, Parallel und Isolated.
Die Standard Version des NPPA Panels ist Half Normalled
Bottom Row bei allen Buchsenpaaren. Weitere Versionen sind:
• Full Normalled
• Half Normalled
• Isolated
• Parallel
Für individuelles Normalling werden einzeln konfigurierte
Buchsenpaare angeboten.

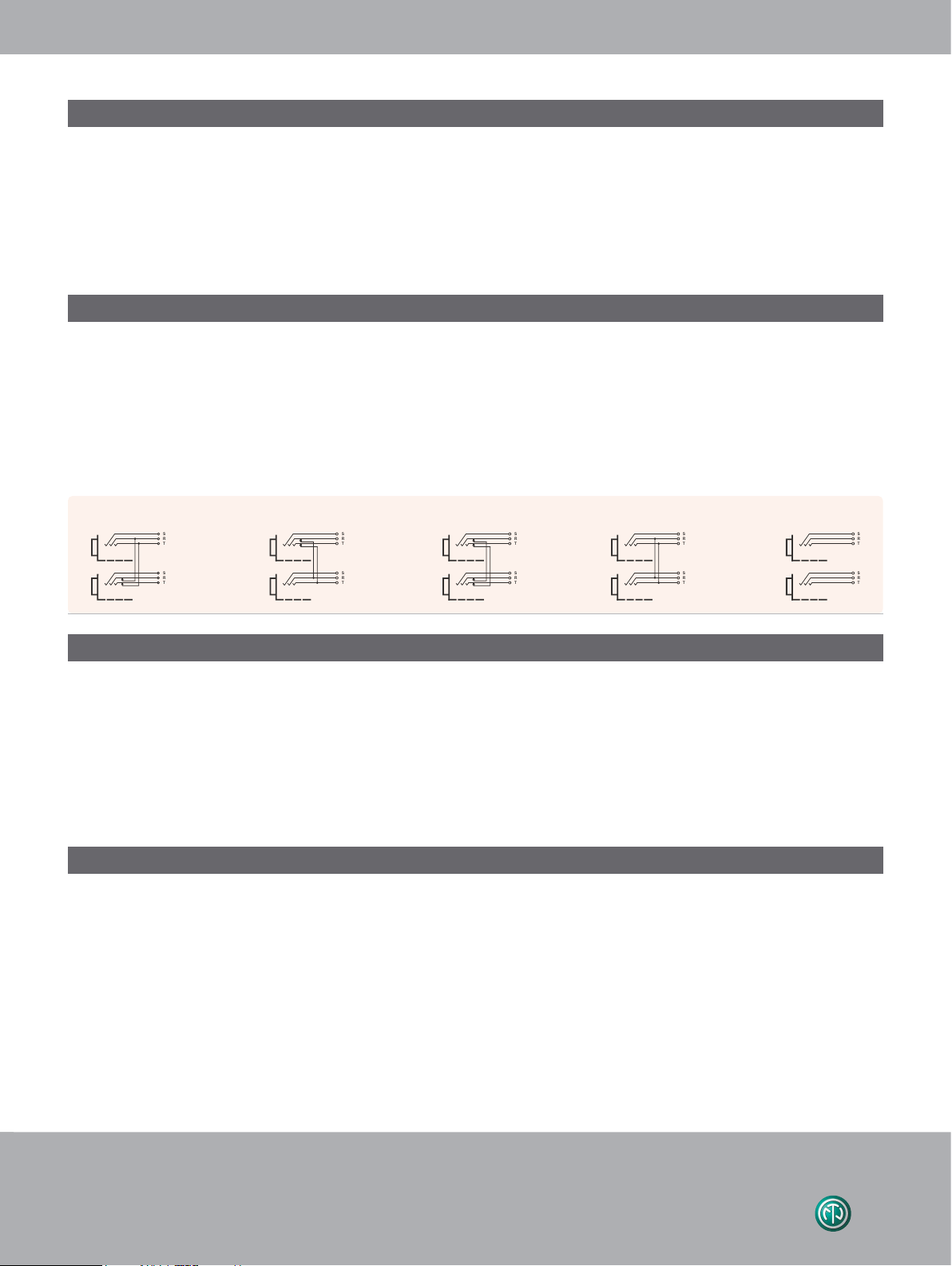

Half Normalled Bottom Half Normalled Top Full Normalled Parallel Isolated

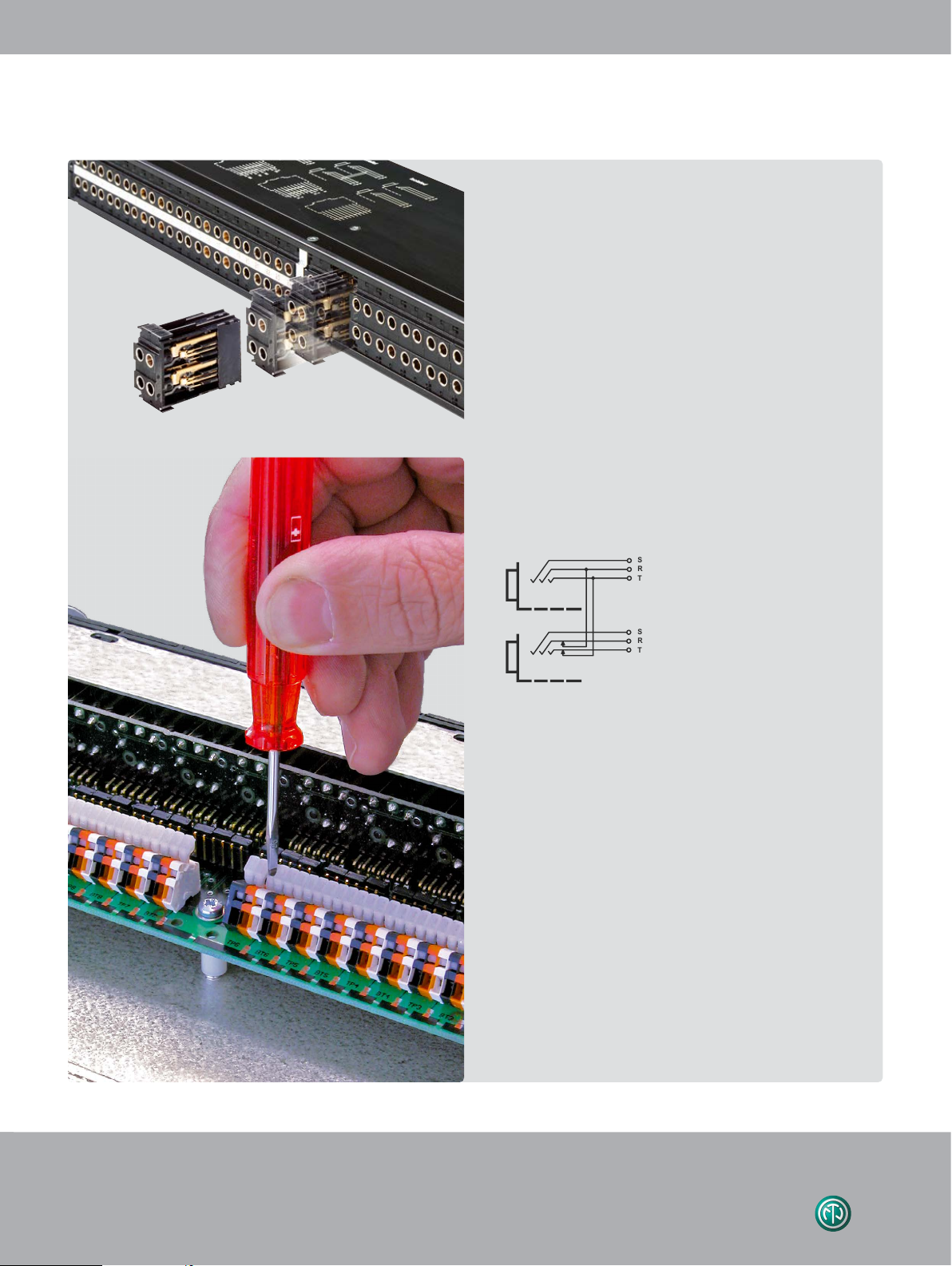

Das NPPA-TT-IDC wird mit Jumper Blocks zur individuellen Schaltungskonfiguration der einzelnen Buchsenkanäle
geliefert.
ACHTUNG: Seien Sie vorsichtig beim Umgang mit digitalen
Signalen. Verwenden Sie nicht die Parallel-Konfiguration
und vermeiden Sie andere parallele Bahnen wenn Sie Half
Normalled Konfigurationen verwenden. Parallele Pfade
könnten zu Fehlanpassungen führen.
Masseverbindung
Das flexible Masseverbindungssystem bietet folgende Möglichkeiten:
• Individuell: Jeder Kanal hat eine individuelle Masseverbindung (Standard Konfiguration).
• Gruppierung: Es ist möglich, Massekontakt-Gruppen zu bilden. Diese werden über das Masse-Bus-System mittels Lötbrücken
und Leiterbahntrennungen definiert. Solche Gruppen können dann auf eine gemeinsame Masse gelegt werden.
• Zentral: Alle Massekontakte (obere und untere Reihe individuell) werden mit Lötbrücken über das Masse-Bus-System auf der
Leiterplatte auf eine gemeinsame Masse verbunden.
• Gehäuse-Verbindung: Dasselbe wie bei der zentralen Masseverbindung, zusätzlich wird hier das gemeinsame Masse-Bus-
System (obere und/oder untere Reihe) mittels Jumper noch mit dem Patch Panel Gehäuse verbunden.
Anschlüsse
TT Patch Panels mit verschiedenen Anschlüssen:
• Gefederte Push Anschlüsse
• 56 Pin Elco/Edac Stecker
• 90 Pin Elco/Edac Stecker
• 50 Pin D-SUB Stecker
• 25 Pin D-SUB Stecker
• IDC-Krone Anschlüsse
• Lötanschlüsse
Infos zur Pin Anordnung der ELCO / EDAC und D-SUB Stecker finden Sie auf den Strichzeichnungen auf www.neutrik.com
Die gefederten Blöcke ermöglichen eine schnelle und einfache Verkabelung. Kein Löten und Schrauben ist nötig.
Legen Sie die abisolierte Litze nach Drücken des weissen
Knopfs ein. Die Anschlüsse sind für Litzen bis AWG 20 (0.5
2
mm
) und Drähte bis AWG 18 (0.75 mm2). Push Anschlüsse

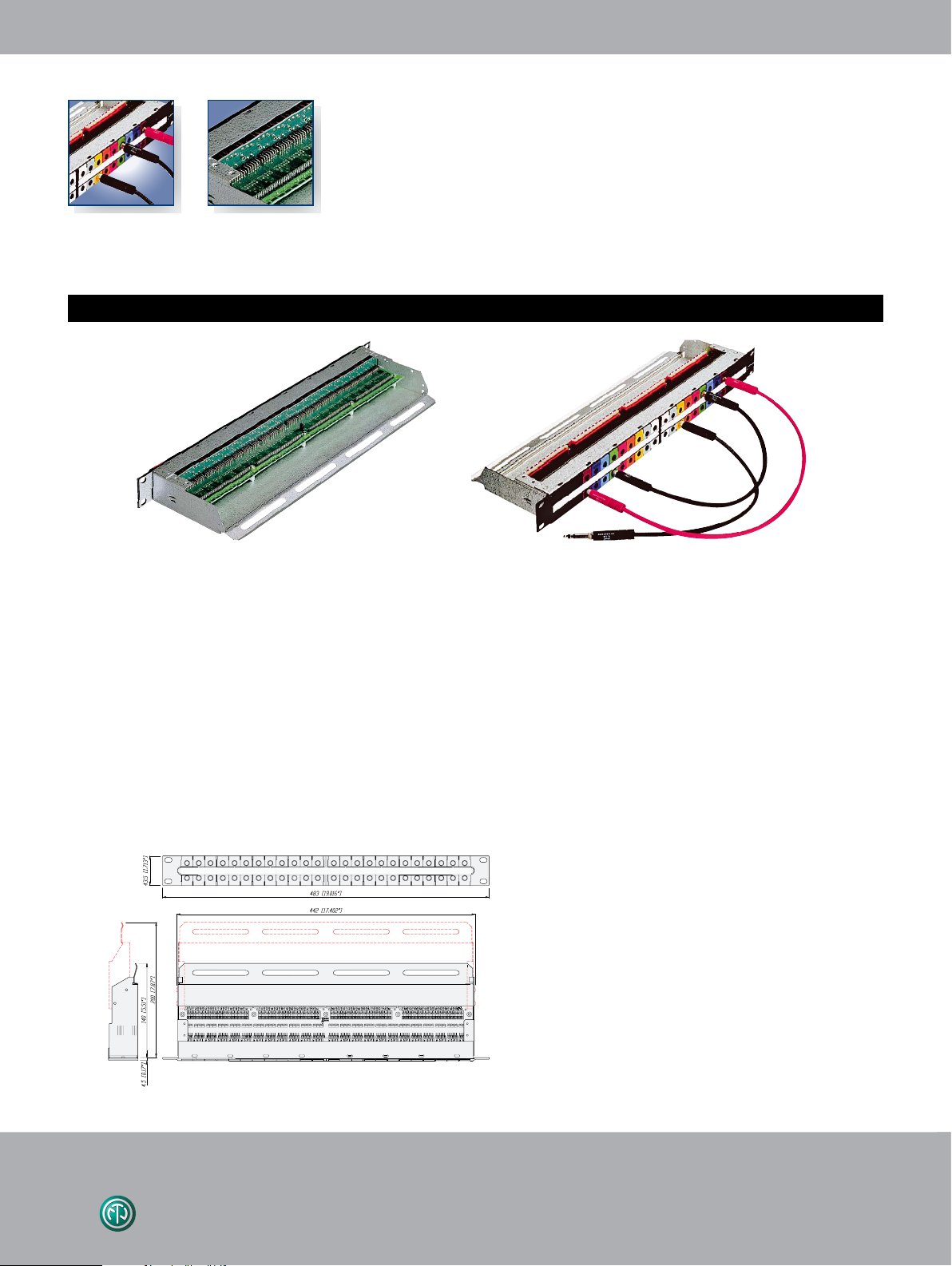

Sehr robustes und kompaktes, galvanisiertes Metallgehäuse
•
Kanalidentifikation durch farbige Aufschnapp-Plättchen
•
6 einfach zu programmierende Schaltkonfigurationen (Normalling) mittels Jumper
•
Für analoge und digitale Signale gemäss AES3, 48 kHz Sample-Rage geeignet
•
Mit hoch qualitativen, langlebigen, goldbeschichteten Neutrik Klinkenbuchsen bestückt
Einfache
Programmierung
-
48 B-Gauge Jacks
Strichzeichnung
NPP- S
22
NPP- S (Accessories)
setting standards

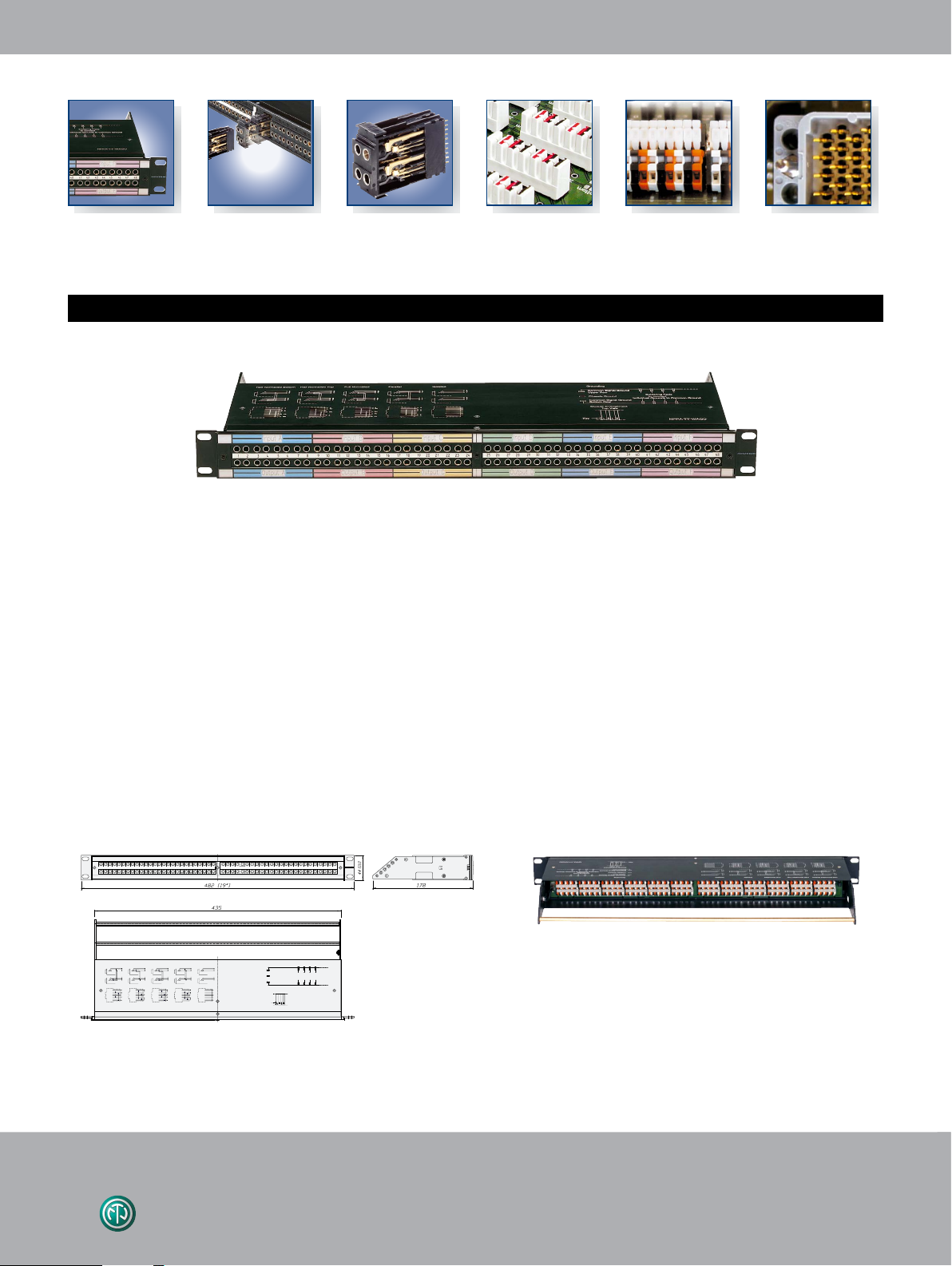

Page 23
Bauform
Die NPP-TB Patch Panels sind mit den hoch-qualitativen,
langlebigen, vergoldeten Neutrik NJ6TB-V Klinkenbuchsen
für BPO / MIL Plugs ausgestattet. Die Panels können
ganz einfach für sechs Schaltkonfigurationen und
Masseverbindungen umprogrammiert werden.
Eine zusätzliche Verlängerungsschiene (NPP-S) ist
verfügbar. Auf der Frontseite befindet sich eine zusätzliche
Beschriftungsmöglichkeit für jedes Kanalpaar mit
Markierungsstrip und individuellen, farbigen AufschnappPlättchen.
Die robusten und kompakten NPP-TB Patch Panels für
19" Racks (1 Rack Höheneinheit hoch) im galvanischverzinkten Metallgehäuse verfügen über eine eingebaute
Kabelzugentlastung zur Kabelsicherung auf der Rückseite.
Konfiguration
Durch die Jumper Blocks kann die Konfiguration pro
Klinkenbuchsenkanal festgelegt werden:
• Half Normalled Bottom Row
• Full Normalled
• Parallel
• Isolated

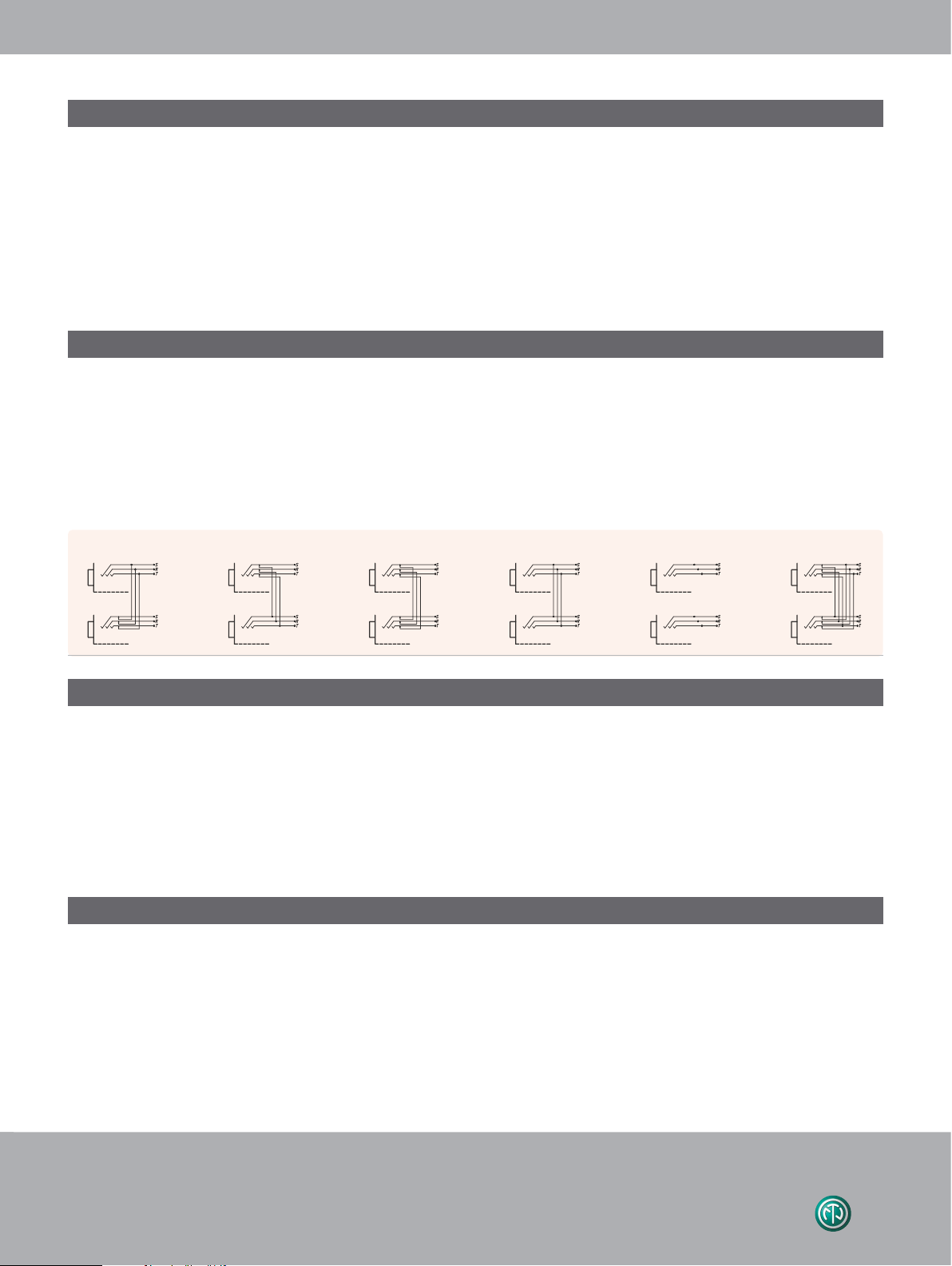

Half Normalled Bottom Half Normalled Top Full Normalled Parallel Isolated Double Normalled
Das TB Panel wird mit der Konfiguration Full Normalled
geliefert. Auch eine nicht konfigurierbare Half Normalled
Bottom Row (-HN) mit Lötanschlüssen wird angeboten.
ACHTUNG: Seien Sie vorsichtig beim Umgang mit digitalen
Signalen. Verwenden Sie nicht die Parallel-Konfiguration
und vermeiden Sie andere parallele Bahnen wenn Sie Half
Normalled Konfigurationen verwenden. Parallele Pfade
könnten zu Fehlanpassungen führen.
Grounding
Das flexible Masseverbindungssystem bietet folgende Möglichkeiten:
• Individuell: Jeder Kanal hat eine individuelle Masseverbindung (Standard Konfiguration).
• Gruppierung: Es ist möglich Massekontakt-Gruppen zu bilden. Diese werden über das Masse-Bus-System mittels Lötbrücken
und Leiterbahntrennungen definiert. Solche Gruppen können dann auf eine gemeinsame Masse gelegt werden.
• Zentral: Alle Massekontakte (obere und untere Reihe individuell) werden mit Lötbrücken über das Masse-Bus-System auf der
Leiterplatte auf eine gemeinsame Masse verbunden.
• Gehäuse-Verbindung: Dasselbe wie bei der zentralen Masseverbindung, zusätzlich wird hier das gemeinsame Masse-Bus-
System (obere und / oder untere Reihe) mittels Jumper noch mit dem Patch Panel Gehäuse verbunden.
Anschlüsse
TB Patch Panels sind verfügbar mit:
• Gefederte Push Anschlüsse (NPP-TB)
• Lötanschlüsse (NPP-TB-HN)
Die gefederten Blöcke ermöglichen eine schnelle und einfache Verkabelung. Kein Löten und Schrauben ist nötig. Legen Sie
die abisolierte Litze nach Drücken des weissen Knopfs ein. Die Anschlüsse sind für Litzen bis AWG 20 (0.5 mm
bis AWG 18 (0.75 mm
2
). Push Anschlüsse sind gasdichte Verbindungen.
2
) und Drähte
www.neutrik.com23
Page 24

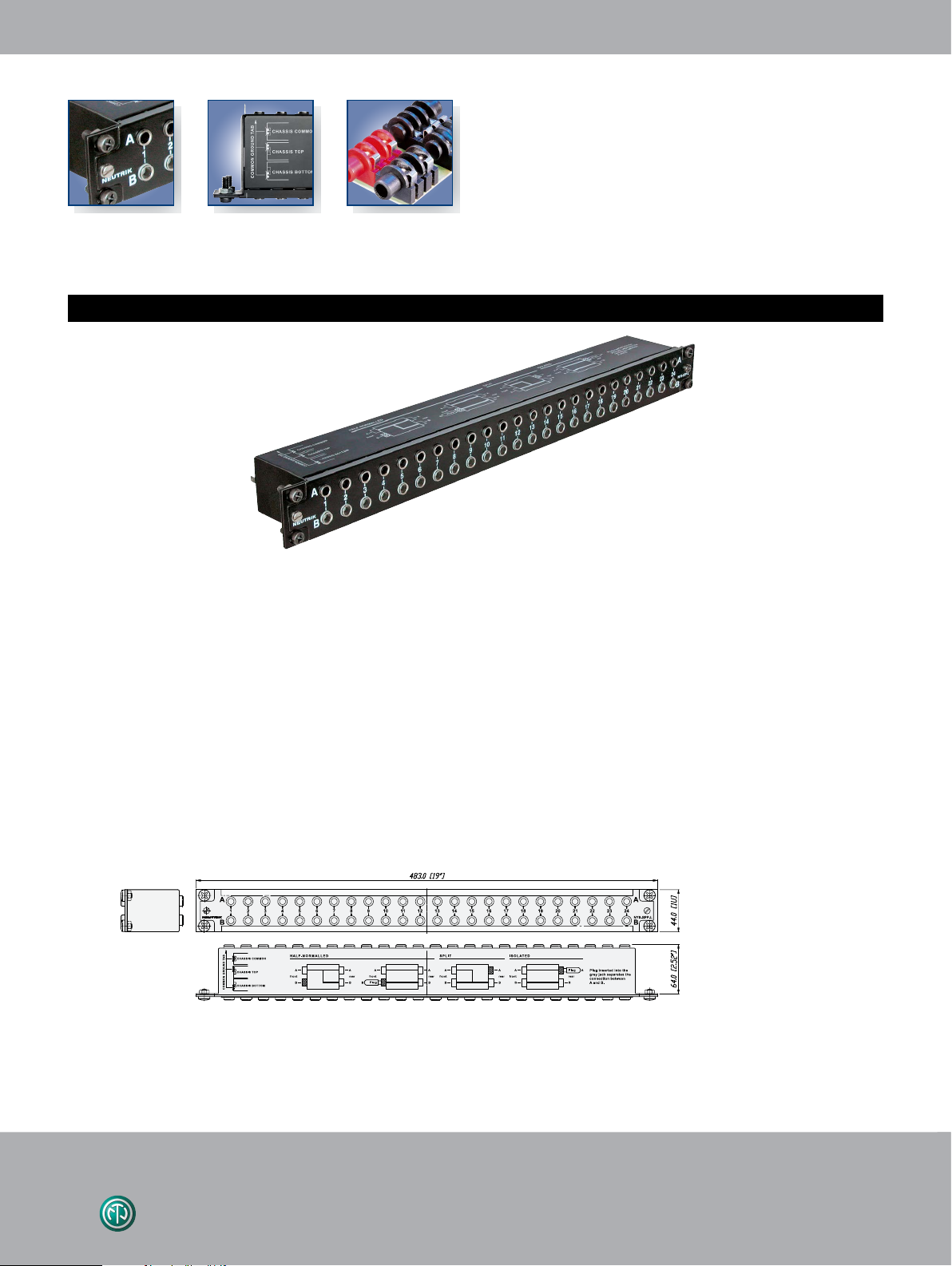

NYS Serie NYS Serie
Robustes
Metallgehäuse
Aufgedruckte
Erdungsanleitung
Modul
NYS-SPCR1
1/4" Patch Panel
NYS-SPP-L1
• Individuelle Masseverbindungen separat für jeden Kanal
• Verbessertes Kontaktdesign minimiert die Abnutzung der eingesteckten Stecker
• Preiswertes, vielseitiges und modulares 1/4'' Patch Panel mit 2 Reihen Klinkenbuchsen und robustem Metallgehäuse
• 48 symmetrische Kanäle mit leiterplattenmontierten Klinkenbuchsen (24 vertikale Leiterplatten), 24 Paare vorne und 24
entsprechende Paare auf der Rückseite
• Jede Leiterplattenkarte umfasst 4 symmetrische 1/4'' Klinkenbuchsen mit nicht anlaufenden Kontakten, die sicher ohne
Befestigungsmutter zwischen Front- und Rearpanel steckt. Kleine Einzelteile wie z. B. Muttern können nicht verloren gehen.
• Einfache Änderung der Konfiguration durch das Umdrehen der Leiterplatte
• Zur einfachen Identifikation ist der Normalling Jack grau
• 4 Beschriftungsstreifen für vorne und hinten inklusive
Strichzeichnung
24
setting standards

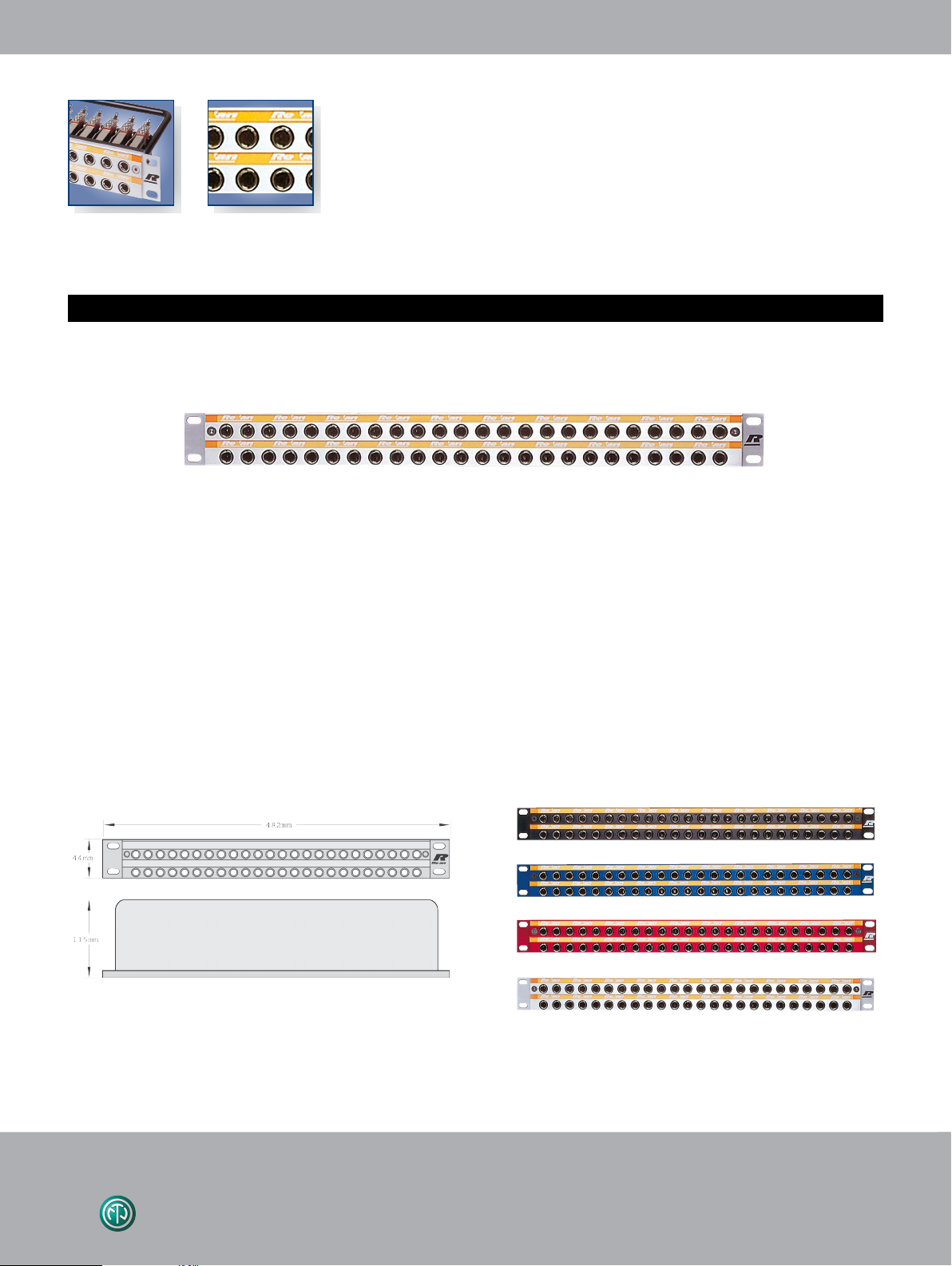

Page 25
Bauform
Das NYS-SPP-L1 ist ein preiswertes, modulares 1/4" Patch
Panel im robusten Metallgehäuse zur Montage in 19" Racks
(1 Rackhöheneinheit hoch). Für jeden der 48 symmetrischen
Kanäle (24 Frontpaare und 24 entsprechende Paare auf
der Rückseite) kann die Masseverbindung separat oder in
das Front- und das Rearpanel geklemmt, was eine einfache
Rekonfiguration gewährleistet, bei der keine kleinen
Einzelteile wie z. B. Muttern verloren gehen können.
Die graue Klinkenbuchse ermöglicht eine einfach erkenntliche
Normalling Identifikation.
Gruppen festgelegt werden (Details siehe unten).
Für einen sicheren Halt werden die Leiterplatten zwischen
Konfiguration
Die Standard Konfiguration ist Half Normalled Bottom
Row. Diese kann einfach durch Umdrehen der Leiterplatte
geändert werden. Wird ein Klinkenstecker in die graue Buchse
Folgende Konfigurationen sind möglich:
Standard Gedreht Split Print
vornehintenvornehintenvornehintenvornehinten
A
B
Vordere Buchse A zum
"Mithören"
A
B
A
Plug
B
Graue B Buchse für Signal
Eingang
ABA
B
Erlaubt 1 Ausgang mit 2
Eingängen
eingesteckt, werden die obere und untere Reihe gegeneinander
isoliert. Als Lösung für Send / Return Anwendungen kann das
NYS-SPCR1 Modul verwendet werden.
Mit Schaltkontakten
ABA
B
Oberer (A) und unterer (B)
Kanal getrennt
Plug
A
B
A vorne
Mono - Send
B vorne
Mono - Return
(Red Jack)
NYS-SPCR1
T
T
Lösung für Eingangsbuchsen von
Mischpulten, Teilungsprint statt speziell
angeschlossenem Y-Kabel.
Masseverbindung
RT
hinten
Send - Return
(Stereo Buchse)
Indem die mitgelieferten Masseclips auf dem Massefeld des entsprechenden Kanals angebracht werden, kann die
Masseverbindung flexibel und für jeden Kanal separat festgelegt werden. Folgende Varianten sind möglich:
• Individuell (ohne Masseclip): Die Masse des Kanals (Sleeve Kontakt) ist nur mit der Masse des entsprechenden,
eingesteckten 1/4'' Klinkensteckers verbunden. (Standard Konfiguration).
• Gehäuse gemeinsam : Die relevanten Massen der Kanäle (Sleeve Kontakte; obere und untere Reihe) sind durch den
Masseclip und das Gehäuse mit dem Ground Flat Tab verbunden.
• Gehäuse oben : Die entsprechende obere Kanalmasse (Sleeve Kontakt) ist über den Masseclip und das Gehäuse mit
dem Ground Flat Tab verbunden.
• Gehäuse unten : Die entsprechende untere Kanalmasse (Sleeve Kontakt) ist über den Masseclip und das Gehäuse mit
dem Ground Flat Tab verbunden.
Detail Rückseite:
Ground flat tab zum Anschluss
mit FASTON® Flachsteckzungen
oder zum Anlöten.
Masseklip (auf den Print schieben)
www.neutrik.com25
Page 26

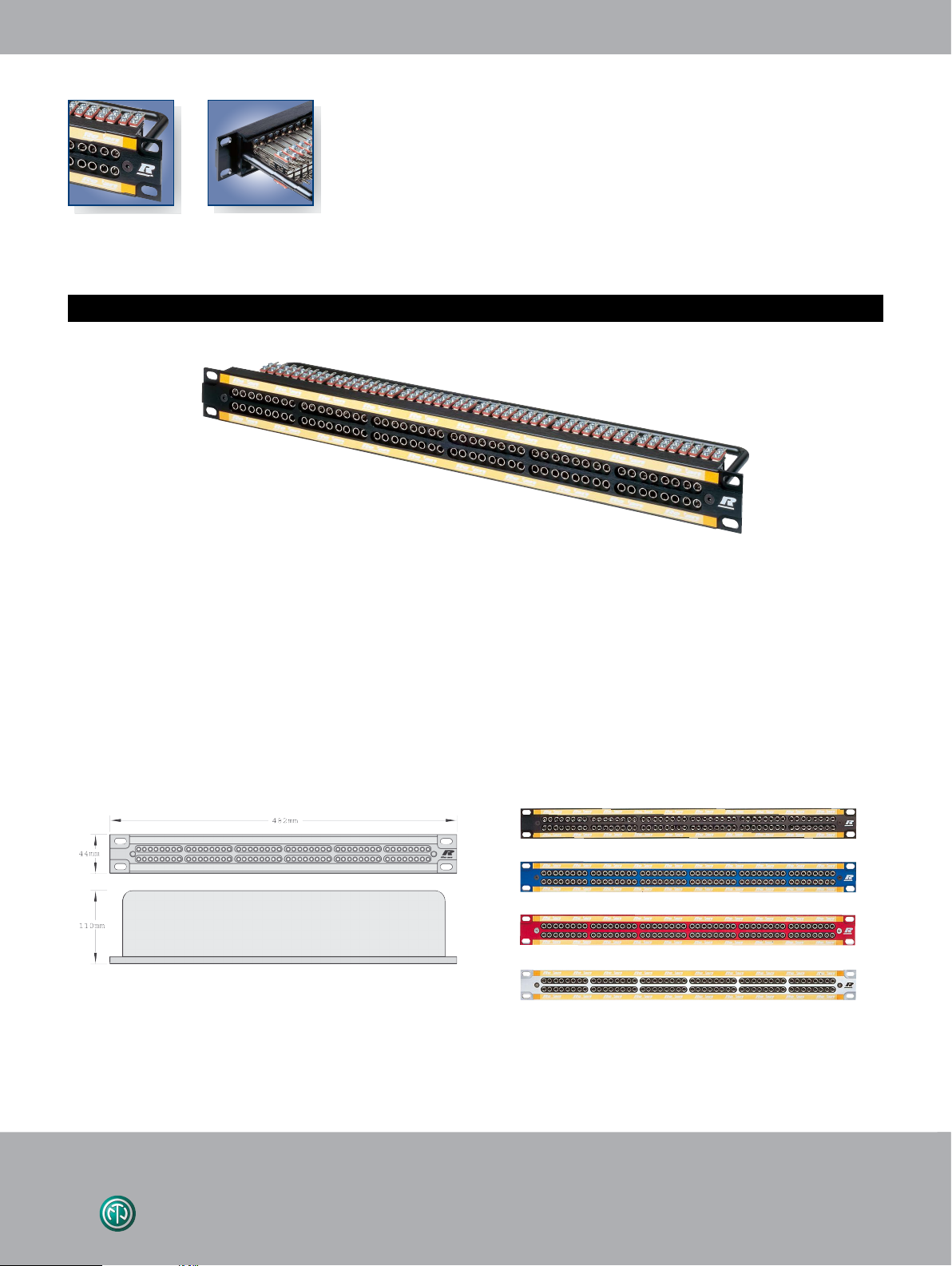

Bantam Patch Panels Bantam Patch Panels
Standard 4.4 mm
bantam Buchse
Long frame Buchse
MA 96 und XPM 96 Bantam Patch Panels
• Robust konstruiertes Patchbay für Standard Bantam Klinkenbuchsen gemäss MIL-P-642/13
• Mit 96 Druckguss Bantam Klinkenbuchsen bestückt
• Stranggepresste Aluminium Frontplatte mit 2 Führungsschlitzen für Beschriftungsstreifen
• 96 Kanäle gruppiert in zwei Reihen 12 x 8 Stereo Jacks
• XPM96 Kanäle traditionell in zwei Reihen 4 x 24 Stereo Jacks gruppiert
• Verfügbar in 4 Farben: schwarz, silber, rot oder blau
• XPM96 ist passend für Audio, Broadcast, Daten- und Industrieanwendungen
Strichzeichnung
26
setting standards
Page 27
DruckgussrahmenVerzinnte Lötfahnen

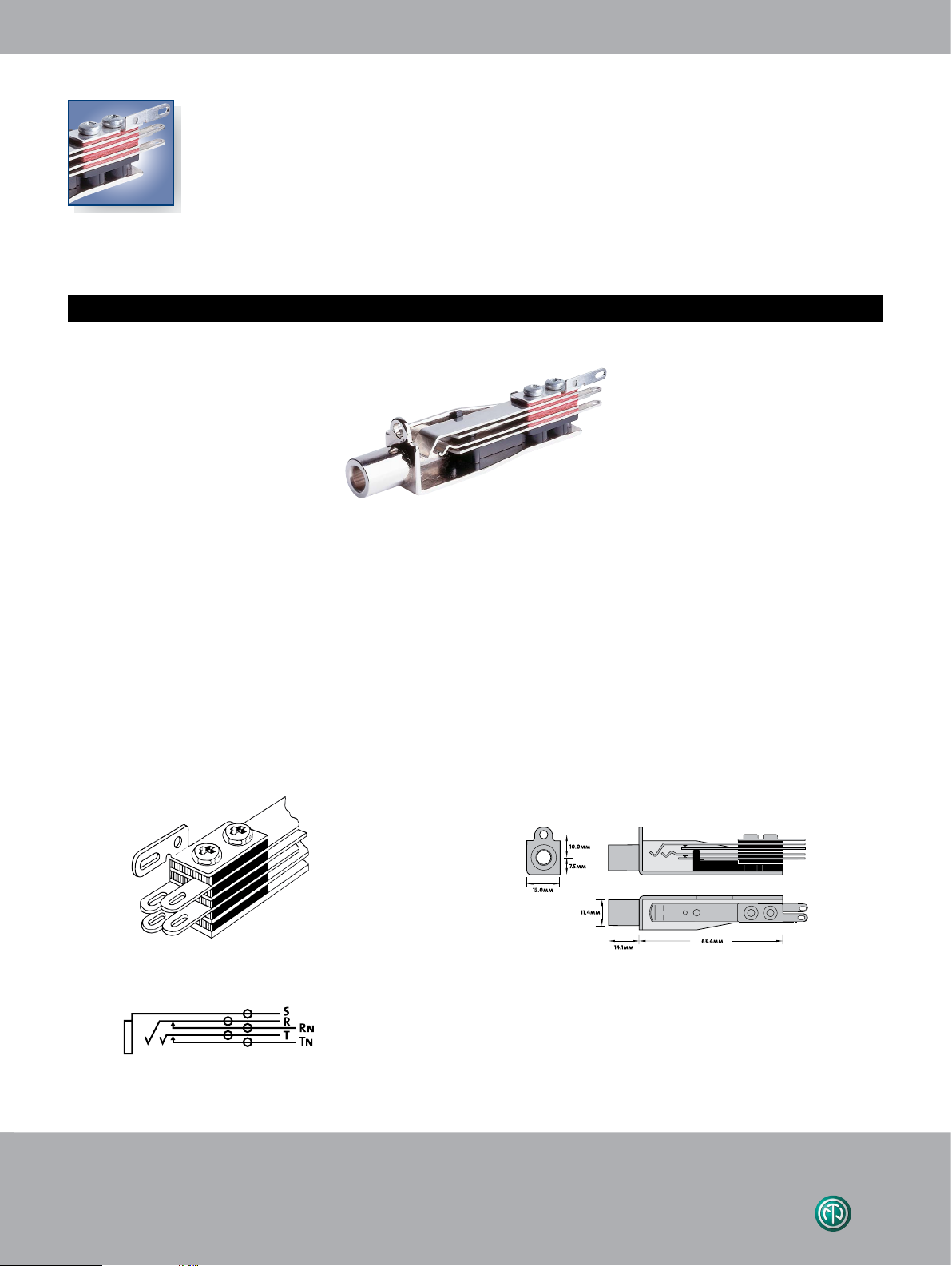

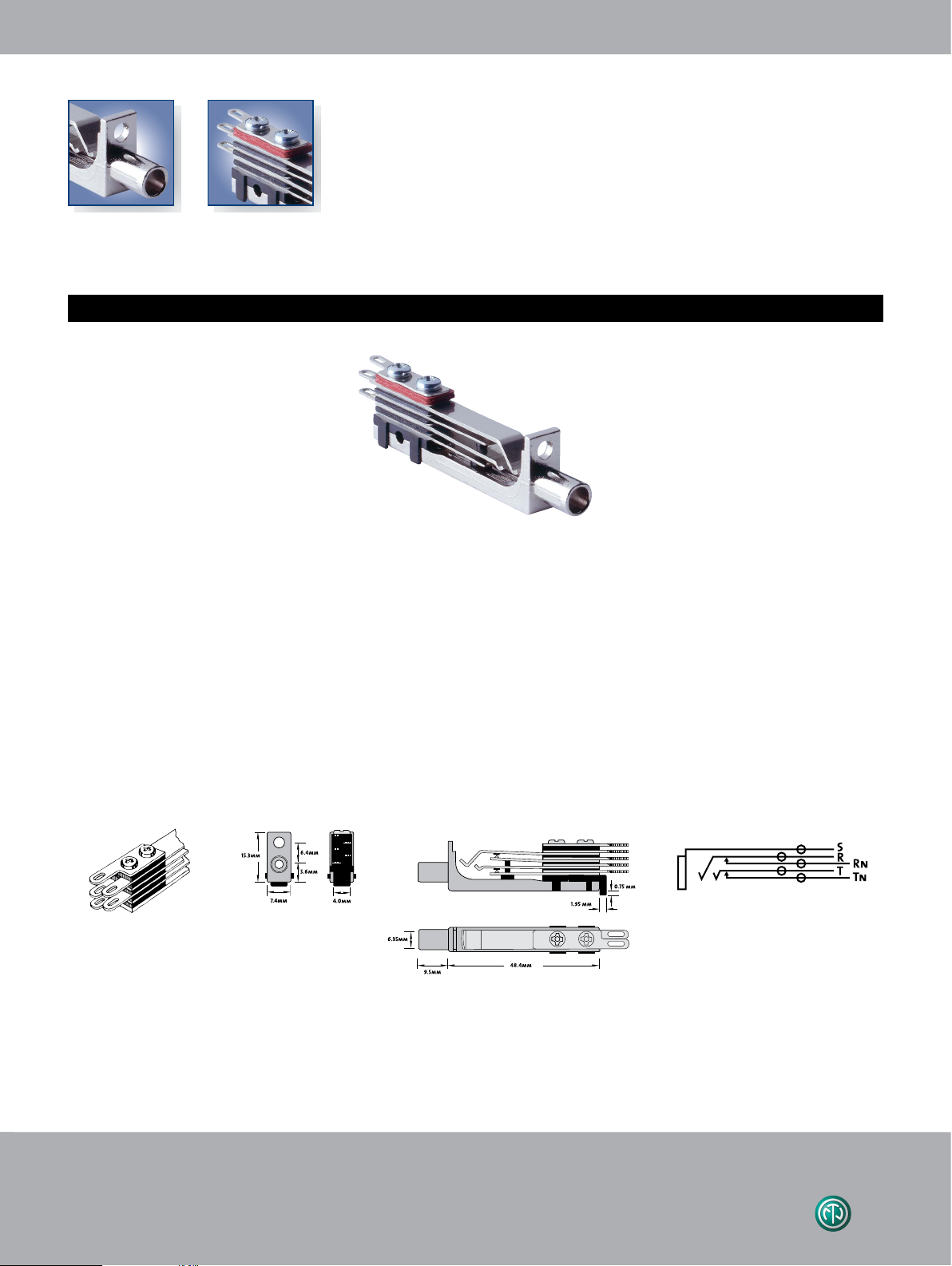

MAJ 501 Bantam Klinkenbuchse
• Bantam Klinkenbuchse mit 5 Kontakten (Tip, Ring, Sleeve, Tip Normal, Ring Normal)
• Starker, stabiler, nickelbeschichteter Druckguss-Rahmen, der sich beim Einstecken eines Klinkensteckers nicht verformt
Passend für AES / EBU Signal (digital)
Phantom Speisung möglich
Mechanisch
Lebensdauer
Einsteckkraft
Aussteckkraft
Abmessungen482 x 44 mm (19" x 1U)
Tiefe 178 mm (7") 140 mm (5.5") 64 mm (2.52") 110 mm (4.33") 115 mm (4.53")
Abmessungen Patch Box168 x 77 x 77 mm (6.0 x 3 x 3")
Temperaturbereich
Gegenstecker4.4 mm (0.173") B-Gauge 1/4" Plug A-Gauge 1/4" Plug 4.4 mm (0.173") Longframe
GehäuseStahl Stahl Stahl eloxiertes Al eloxiertes Al
Front Paneleloxiertes Al Pocan B 3225 Stahl eloxiertes Al eloxiertes Al
SchlussleisteMessing Stahl N / A Stahl, beschichtet Stahl, beschichtet
BuchsengehäusePA 66 Gemisch PA 6.6 30% GR ABS Druckgusslegierung Druckguss Al
BuchsenkontakteBronze (CuSn6) Bronze (CuSn6) Bronze (CuSn6) Nickel-Silber Nickel-Silber
Mit dem Patchlabel Programm können die Beschriftungsstreifen ausgedruckt werden.
Gratis Download des Patchlabel Programms (ZIP – 347 KB) auf www.neutrik.com
30
setting standards
Page 31
Artikelnummer Beschreibung
NPPA Serie Konfiguration* Anschluss Erdung
NPPA-TT-PT** 2 x 48 Jacks half normalled bottom 288 Push Anschlüsse individuell
NPPA-TT-PT-FN** 2 x 48 Jacks full normalled 288 Push Anschlüsse individuell
NPPA-TT-PT-HNT** 2 x 48 Jacks half normalled top row 288 Push Anschlüsse individuell
NPPA-TT-PT-I** 2 x 48 Jacks isolated 288 Push Anschlüsse individuell
NPPA-TT-PT-P** 2 x 48 Jacks parallel 288 Push Anschlüsse individuell
NPPA-TT-S** 2 x 48 Jacks half normalled bottom 288 Lötanschlüsse individuell
NPPA-TT-S-FN** 2 x 48 Jacks full normalled 288 Lötanschlüsse individuell
NPPA-TT-S-HNT** 2 x 48 Jacks half normalled top row 288 Lötanschlüsse individuell
NPPA-TT-S-I** 2 x 48 Jacks isolated 288 Lötanschlüsse individuell
NPPA-TT-S-P** 2 x 48 Jacks parallel 288 Lötanschlüsse individuell
NPPA-TT-PT-PH 2 x 48 Jacks half normalled bottom 288 Phoenix Push Anschlüsse individuell
NPPA-TT-SD50 2 x 48 Jacks half normalled bottom 4 x 50-polig D-SUB Gruppen zu 12 Kanälen
NPPA-TT-SD25 2 x 48 Jacks half normalled bottom 12 x 25-polig D-SUB Gruppen zu 12 Kanälen
NPPA-TT-E56 2 x 48 Jacks half normalled bottom 6 x 56-polig ELCO Stecker individuell
NPPA-TT-E90 2 x 48 Jacks half normalled bottom 4 x 90-polig ELCO Stecker individuell
NPPA-TT-IDC 2 x 48 Jacks Programmierbar mit Jumpern 288 IDC Anschlüsse (KRONE-Typ) individuell
* Voll bestückte Buchsenpaare, für gemischt konfigurierte Patch Panels verwenden Sie vorkonfigurierte Buchsenpaare (siehe unten)
** Im Notfall können die beiliegenden Normalling Baars zur Umkonfiguration von 4 Buchsenpaaren verwendet werden.
NPPA-S Zugentlastungsschiene
NKTT* Patchkabel mit NP3TT-1 Klinkenstecker, in schwarz, glau, grün, rot und gelb. Längen: 30, 40, 60, 90, 120 cm
NPP-TB Serie Konfigurations Anschluss
NPP-TB2 x 24 TB (BP0316/MIL-P-642/2) Buchsen Programmierbar auf alle gebräuchlichen Konfigurationen Push Anschlüsse
NPP-TB-HN2 x 24 TB (BP0316/MIL-P-642/2) Buchsen Half Normalled Bottom Row Lötfahnen
Zubehör
NPP-LB-**
Kunststoffplatten für Kanalidentifikation, Grossverpackung zu 100 Stück pro Farbe, 9 verschiedene Farben
NPP-CStaubschutzabdeckung aus Metall
NPP-SZweite Verlängerungsschiene um sehr lange Kabel zu fixieren
NKTB*Patchkabel mit NP3TB Klinkensteckern, in schwarz und rot, Längen: 30, 40, 60, 90 cm
2,54 cm 1 Zoll
1 Foot30,48 Zentimeter (cm)0,305 Meter (m)
6 Foot 1,828 Meter (m)
50 Foot 15,24 Meter (m)
100 Foot 30,48 Meter (m)
1000 Foot 304,8 Meter (m)
METRISCHE IN ENGLISCHE UMWANDLUNG
1 Zentimeter 0.3937 Zoll
1 Meter 39.37 Zoll
3,281 Meter 10 Fuss
10 Meter 32.808 Fuss
50 Meter 164.041 Fuss
100 Meter 328.084 Fuss
ANDERE ABKÜRZUNGEN
®
UL
Unabhängige Organisation, die Produkte
hinsichtlich ihrer Sicherheit untersucht
und zertifiziert
IP RatingSchutzgrad gegen Berührung, Fremdkörper und Wasser, ACC IEC529/EN60529
IECInternationale ElektrontechnischeKommunikation ist eine internationale
Normungsorganisation für die Normen im
Zeichen für UL anerkannte Komponenten
ENEC – European norms electrical
certification, zeigt Einhaltung europäischer
Sicherheitsstandards.
VDE – Verband der Elektrotechnik,
Elektronik und Informationstechnik e.V.
AWGAmerican Wire Gauge - amerikanische Norm für Leiterquerschnitt
TRUE1, Profi®, rearTWIST®, silentPLUG®, speakON®, TOP®, DiWA®, XIRIUM®, sind eingetragene
Warenzeichen der Neutrik AG.
www.neutrik.com33
Page 34
Artikelnummer Guide
Neutrik® Artikelnummer Guide
NC3FAH1-B-0-D
Verpackung: D Kabelstecker: Grossverpackung
Montage: D Einbaubuchse: Nicht montierte Push-Verriegelung
Verriegelung: w/o Push-Verriegelung
-0Verriegelung über Rückhaltefeder
-DA Asymetrische Verriegelungstaste - PUSH
Gehäuse: B Schwarzes Gehäuse, Goldkontakte
BAG Schwarzes Gehäuse, Silberkontakte
Erdung: 0 Separater Massekontakt verbunden mit Gehäuse, nur male Version
1 Gehäuse des Gegensteckers mit Pin 1 und Frontpanel verbunden
2 Separater Massekontakt mit Gehäuse des Gegensteckers und
Frontpanel verbunden
E Zusätzliche Massekontakte
w/o number Kein Masse-/ Gehäuse-Kontakt (ausgenommen 4-/ 5-pol Version)
nur female Version
Anschlüsse: H Horizontale Leiterplattenmontage, abgewinkelte Pins
HL Seitliche Leiterplattenmontage, links
HR Seitliche Leiterplattenmontage, rechts
L Lötanschlüsse
V Vertikale Leiterplattenmontage, gerade Pins
Y IDC-Anschlüsse (keine Masse)
M3 Montagelöcher mit M
M25 Montagelöcher mit M
– Nicht anwendbar
Serien: A, AA, B, D, DL, DLX, MPR, P, PX, RX, X, XX
Geschlecht: F Buchse (female)
M Stecker (male)
Kontaktanzahl: 2, 3, 4, 5, 6, 7, 8, 12
Steckertyp: A Adapter
AC powerCON
B BNC
C XLRD dummyPLUG
E etherCON
F RCA / CINCHJ (MJ, RJ, SJ) Klinkenbuchse (Jack)
K Kabel
L speakON
M Module
O opticalCON
P Klinkenstecker (Plug)
PP Patch Panel
R Rundsteckverbinder
T Transformer
TOP True Outdoor Protection
Definitionen, Abkürzungen & nützliche Informationen finden Sie auf Seite 33.
®
®
- RJ45
®
- Lautsprecher
®
- Lichtwellenleiter
3 Gewinde
2.5 Gewinde
34
setting standards
Page 35
NA2-IO-DPRO
Digital Audio Netzwerk
NA2-IO-DLINE
NPS-30W

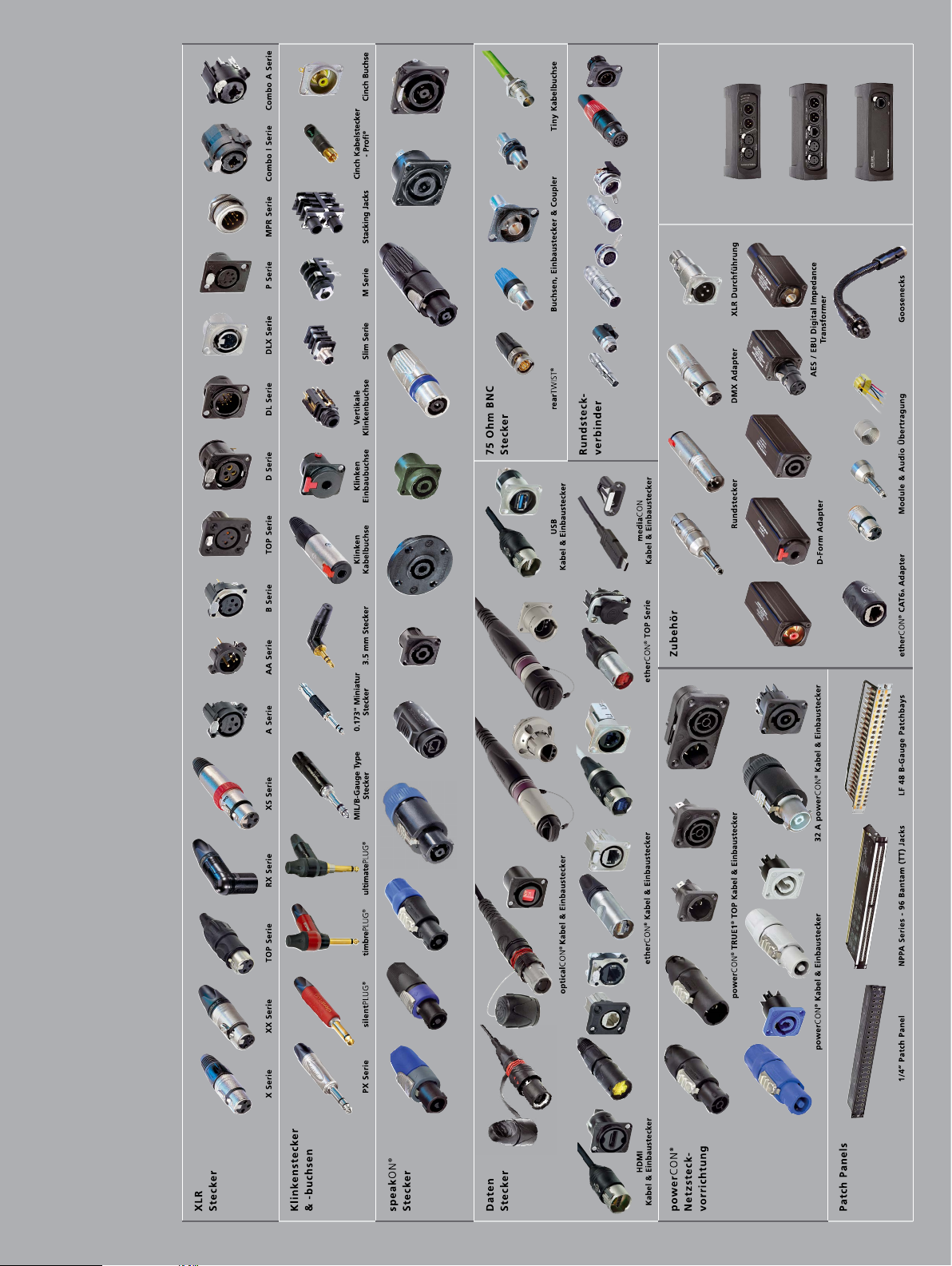

Produktlinie
®
Neutrik
Page 36
The premium brand of the Neutrik Group
LIECHTENSTEIN (HEADQUARTERS)
Neutrik AG, Im alten Riet 143, 9494 Schaan
T +423 237 24 24, F +423 232 53 93, neutrik@neutrikgroup.com
