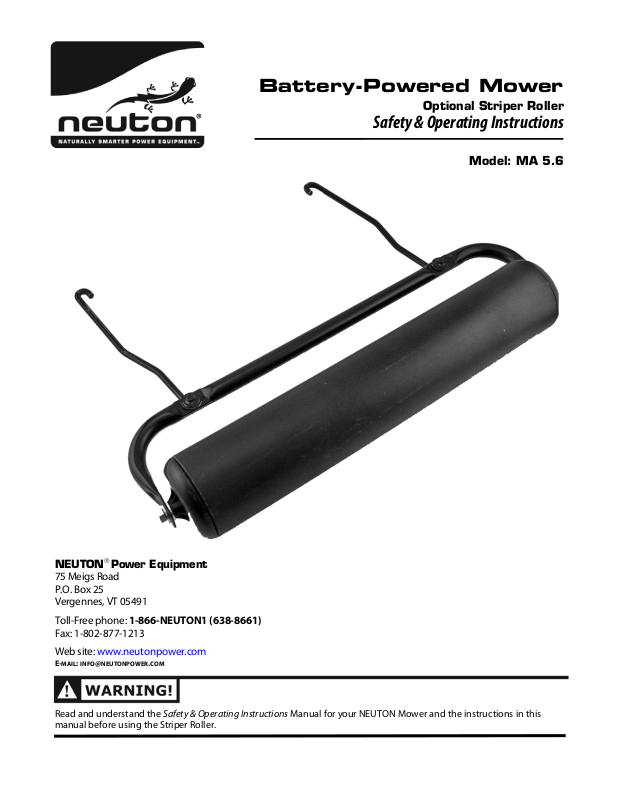

Battery-Powered Mower
Safety & Operating Instructions
Optional Striper Roller
Model: MA 5.6
®
NEUTON
Power Equipment
75 Meigs Road
P.O. Box 25
Vergennes, VT 05491
Toll-Free phone: 1-866-NEUTON1 (638-8661)
Fax: 1-802-877-1213
Web site: www.neutonpower.com
E-MAIL: INFO@NEUTONPOWER.COM
Read and understand the Safety & Operating Instructions Manual for your NEUTON Mower and the instructions in this
manual before using the Striper Roller.
Page 2
Conventions used in this Manual
This indicates a hazardous situation, which, if not avoided, could result in death or serious injury.
TIP
Tools and Supplies Needed: This indicates you will need a special tool and supplies to set up your Striper Roller.
Neuton Inc. reserves the right to discontinue, change, and improve its products at any time without notice or obligation to the
purchaser. The descriptions and specifications contained in this manual were in effect at printing. Some illustrations may not be
applicable to your Striper Roller.
This is a helpful hint to guide you in setting up and getting the most out of your NEUTON Striper Roller.
Attaching and using the NEUTON MA 5.6 Striper Roller
The Striper Roller allows you to stripe your lawn (roll patterns) to give your lawn that professional manicured look of a golf
fairway or baseball diamond!
Always remove the Safety Key before attaching or removing the Striper Roller.

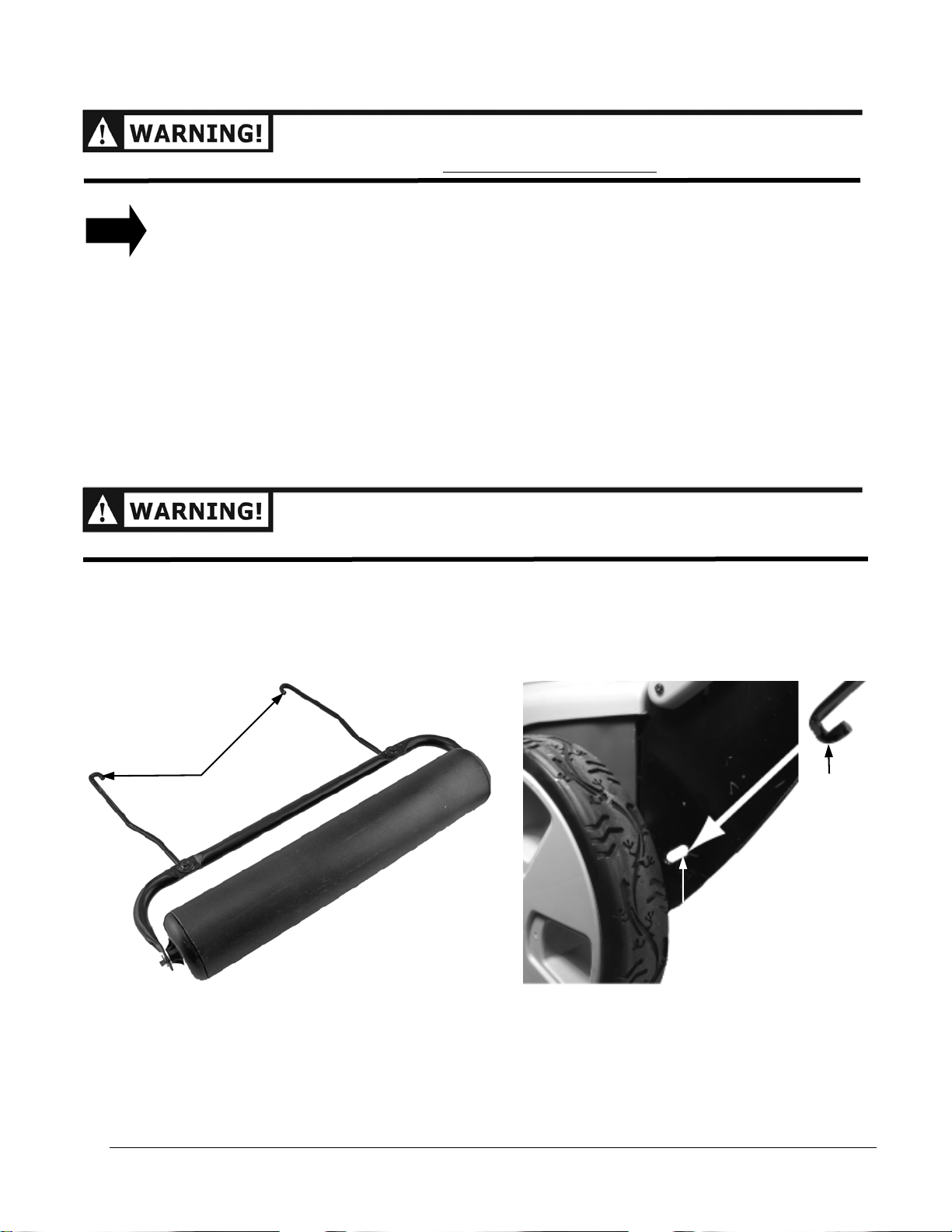

The Striper Roller (Figure 1) easily attaches with Hooks into pre-formed Slots (one each side) at the rear of the
NEUTON Mower (Figure 2). You can use either the Bagger attachment (recommended) or the Mulching Plug (but not
the Side Discharge Chute) with the Striper Roller.
Figure 1 Figure 2
Hooks
Slot
Hook
2 www.neutonpower.com
Page 3
Tool and Supplies Needed:
• Bag of fine sand
• Funnel
• Hammer (optional)
1. Install one (1) of the two (2) End Caps (found in a plastic bag stapled around a Hook Arm) in one end of the Striper
Roller (Figure 3).
TIP
TIP
TIP
The End Cap fits snugly so you may have to gently tap it in with a Hammer.

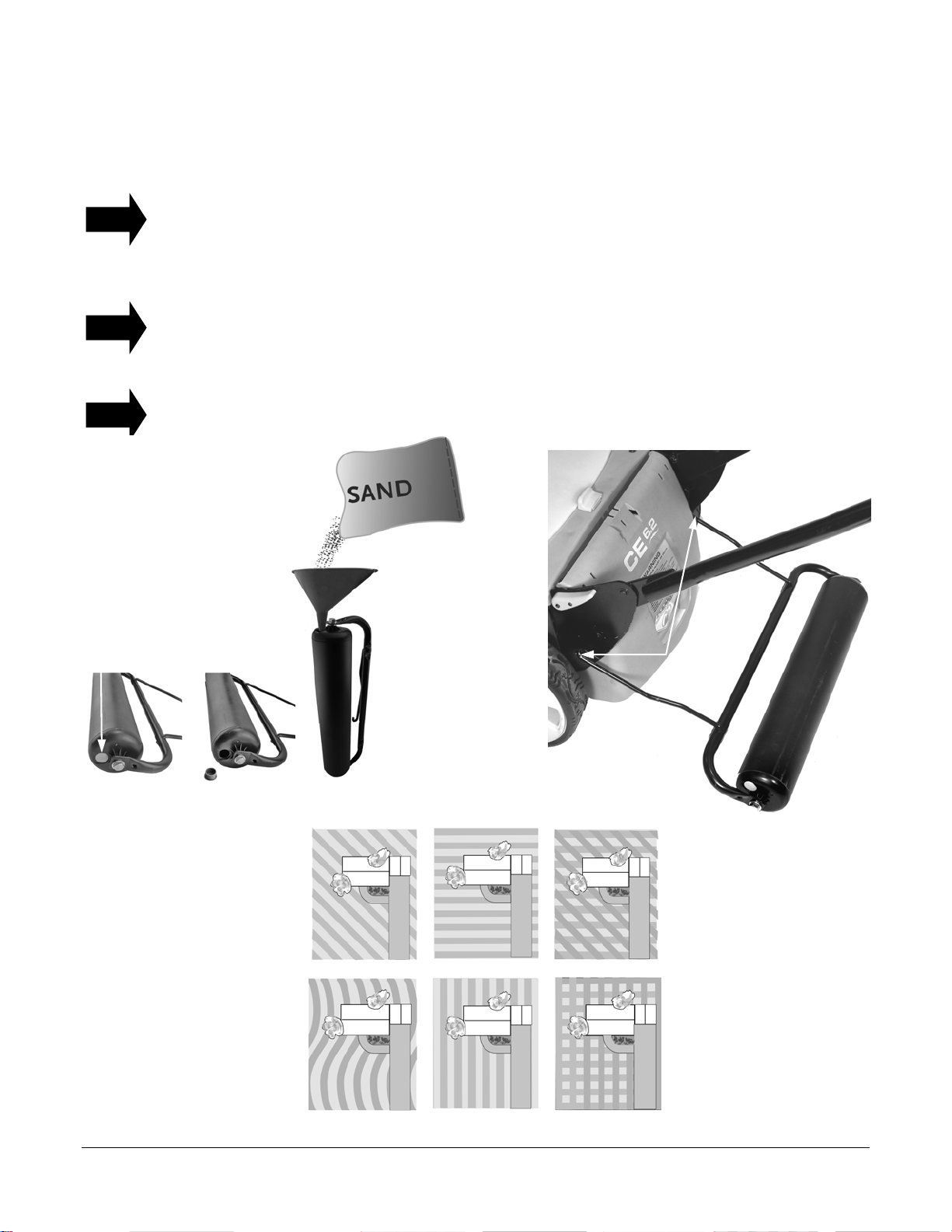

2. Stand the Roller on the end with the End Cap installed and fill the Roller through the opposite hole in the Roller with
fine sand using a Funnel and then install the second End Cap.
3. Insert the Hooks into the Slots provided at the rear of the Mower (Figure 2 on the previous page).
For ease of inserting the Hooks, hold the Roller Arms up against the Handlebars.
4. After inserting the Hooks, lower the Striper Roller to the ground (Figure 4), attach the Bagger or insert the Mulching
Plug, and simply create the lawn pattern of your choice as you mow!
See Figure 5 for some examples of lawn patterns you can create with your new Striper Roller.
End Cap installed
Hooks
in Slots
Figure 3
NEUTON MA 5.6 Striper Roller -
Figure 4
Figure 5
Safety & Operating Instructions
3
Page 4
Parts List - NEUTON MA 5.6 Striper Roller
NOTE: Part numbers listed are available through Neuton Inc.
Ref# Part# Description
E4 238881 Cap, Side
E5 241011 Cap, End
E6 238871 Roller
E7 176321 Washer, Flat, D22 x d10.2 x t2mm
E8 241001 Rivet of Steel Tube
E9 176411 Nut, Connect
E10 240891 Washer, Flat, d8.7 x D16 x t0.5mm
E11 238891 Tube, Steel
E12 240991 Hook, Steel, Right
E13 238901 Hook, Steel, Left

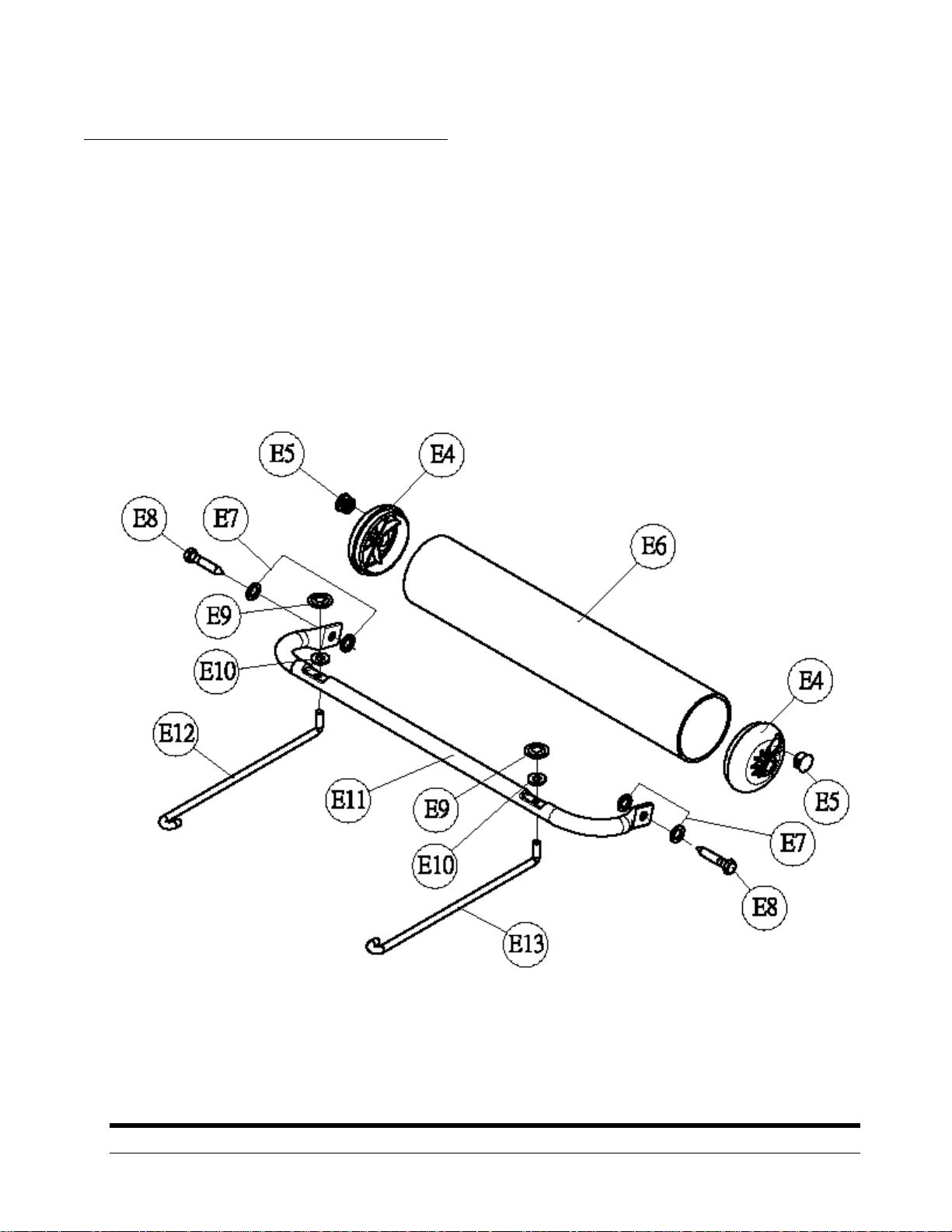

Schematic Diagram - NEUTON MA 5.6 Striper Roller
Copyrights and Trademarks
©2009 Neuton Inc.
NEUTON and NEUTON logo are trademarks of Neuton Inc.
All rights reserved.
Documentation
Produced in Taiwan R.O.C. exclusively for Neuton Inc.
Neuton Inc.
75 MEIGS ROAD, P.O. BOX 25, VERGENNES, VERMONT 05491
www.neutonpower.com ©2009 Neuton Inc. 256341
