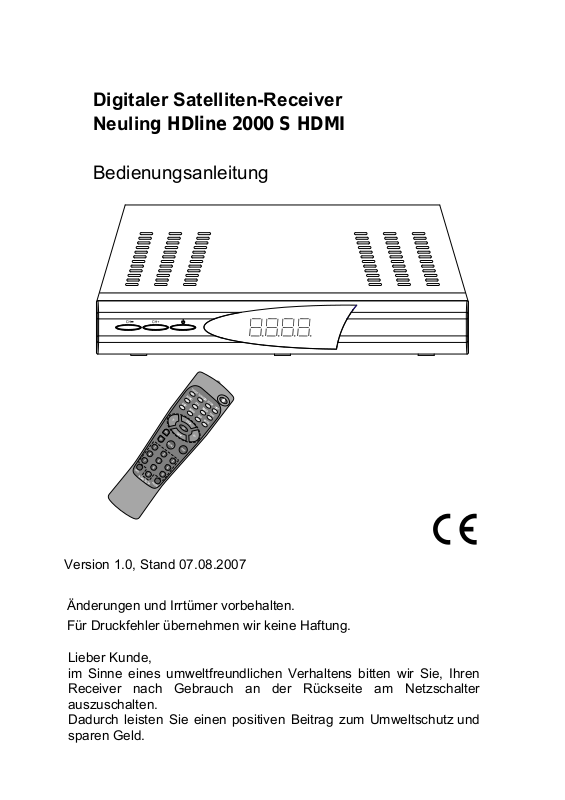

Digitaler Satelliten-Receiver
Neuling HDline 2000 S HDMI
Bedienungsanleitung
RG405 DS4
Version 1.0, Stand 07.08.2007
Änderunge
Für
Druckfehler übernehmen wir keine Haftung.
Lieber Kunde,
im Sinne eines umweltfreundlichen Verhaltens bitten wir Sie, Ihren
Receiver nach Gebrauch an der Rückseite am Netzschalter
auszuschalten.
Dadurch leisten Sie einen positiven Beitrag zum Umweltschutz und
sparen Geld.
n und Irrtümer vorbehalten.
Page 2
Geräteübersicht HDline 2000 S HDMI
Receiver Vorderseite
5 34
SL 45 HDMI
Receiver Rückseite
LNB
IN
+13/+18V
300mA Max
RS232
HDMI
IF OUT
L
R
COAXIAL
AUDIO
VCR
TV
50/60Hz 20W
100~240V
Internal F1 :
T2AL 250V
Consumption : 20W MAX
Fernbedienung
5*'64
Page 3
Geräteübersicht
Die Receiver Vorderseite
1
– Infrarotempfänger für die Signale der
Fernbedienung
2
LED Display Zeigt aktuellen Programmplatz oder Uhrzeit
an.
3
Taste StdBy Einschalten und auf Standby-Betrieb
schalten Halten Sie diese Taste länger als 10
Sekunden gedrückt, werden die Werks- einstellungen
wieder hergestellt. Achtung! Dadurch gehen Ihre
persönlichen Einstellungen verloren.
4
Taste CH+ Wechsel zum nächst höheren
Programmplatz
Cursor-Bewegung aufwärts
5
Taste CH– Wechsel zum nächst niedrigeren
Programmplatz
Cursor-Bewegung abwärts
Die Receiver Rückseite
1
LNB-IN LNB-Anschluss für Antennen-Kabel
2
IF-OUT LNB-Anschluss für einen zweiten
3
VCR(Eingang
und Ausgang)
4
TV (Ausgang) SCART-Anschluss TV-Gerät
5
100–240 V~
50/60 Hz, 20 W
6
0/1 Netz-Schalter
7
RS 232 Serielle Schnittstelle
8
COAXIAL Digitaler koaxialer Audio-Ausgang
9
AUDIO L Stereo Audio-Anschluss Links
10
AUDIO R Stereo Audio-Anschluss Rechts
11
HDMI
Schnittstelle
Satelliten-Receiver
SCART-Anschluss Video-Gerät
Netz-Anschluss
Anschluss zur digitalen Übertragung von
Audio und Video Signal.
Page 4
Die Fernbedienung
1 Standby Einschalten und Standby-Betrieb
2 ZOOM Bild vergrößern
3 LIST TV-Programmliste aufrufen
4 TIMER Timer aufrufen
5 TEXT Teletext aufrufen
6 MUTE Ton-Stummschaltung
7 M/P Multi-Picture-Funktion, Bildvorschau aufrufen
8 V+ Lautstärke anheben/Cursor-Bewegung rechts
9 OK Im Normalbetrieb: aktuelle Programmliste aufrufen.
Im Menü: Menüpunkt bestätigen.
10 CH
11 FAV Eigene Favoritenliste aufrufen.
12 RECALL Wechsel auf das zuvor gewählte Programm
13 PAUSE Standbild
14 INFO Anzeige der Empfangsdaten des aktuellen
15 0–9 Programm direkt auswählen, Zifferneingabe
16 P– Im Normalbetrieb: Programmgruppen-Wechsel
17 P+ Im Normalbetrieb: Programmgruppen-Wechsel
18 V– Lautstärke senken/Cursor-Bewegung links
19 CH
20 MENU Hauptmenü aufrufen
21 EXIT Menü oder Menüpunkt verlassen
22 AUDIO Audio-Modus ändern
23 EPG Elektronische Programm-Zeitschrift (wenn vom
24 TV/SAT Wechsel zwischen Haus- und Satellitenantenne
25 TV/RADIO Wechsel zwischen TV-Modus und Radio-Modus
Wechsel zum nächst niedrigeren Programmplatz/
Cursor-Bewegung abwärts
Programms (Satfinder-Funktion)
In TV-Programmliste: Zehnerblock-Umschaltung
In TV-Programmliste: Zehnerblock-Umschaltung
Wechsel zum nächst höheren Programmplatz/
Cursor-Bewegung aufwärts
Sender angeboten)
,
Page 5
Vorwort
Diese Bedienungsanleitung hilft Ihnen beim
• bestimmungsgemäßen
• sicheren
• vorteilhaften
Gebrauch des digitalen Satelliten-Receivers, kurz
Receiver genannt.
Wir setzen voraus, dass der Bediener des Receivers
allgemeine Kenntnisse im Umgang mit Geräten der
Unterhaltungselektronik hat.
Jede Person, die diesen Receiver
• montiert
• anschließt
• bedient
• reinigt
• entsorgt
muss den vollständigen Inhalt dieser
Bedienungsanleitung zur Kenntnis genommen haben.
Bewahren Sie diese Bedienungsanleitung immer in der
Nähe des Receivers auf.
Gestaltungsmerkmale
Verschiedene Elemente der Bedienungsanleitung sind
mit festgelegten Gestaltungsmerkmalen versehen. So
können Sie leicht unterscheiden, ob es sich um
normalen Text,
• Aufzählungen
oder
Handlungsschritte
handelt.
Page 6
Inhaltsverzeichnis
Geräteübersicht ..................................................................................3
Die Fernbedienung .............................................................................4
Vorwort ..............................................................................................5
Gestaltungsmerkmale ...................................................................... 5
Inhaltsverzeichnis............................................................................. 6
Sicherheitshinweise .........................................................................8
Grundlegende Sicherheitshinweise............................................ 8
Erläuterung der Sicherheitshinweise ................................................ 12
Bestimmungsgemäßer Gebrauch..................................................... 12
Lieferumfang ................................................................................... 13
Beschreibung.................................................................................. 14
Receiver anschließen ..................................................................... 18
Das LNB-Kabel montieren ................................................................ 19
Anschluss mit HDMI-Kabel............................................................... 22
Anschluss-Schema........................................................................... 23
Anschluss mit SCART-Kabel............................................................ 24
Audio-Anschluss mit Cinch-Kabel ....................................................26
Anschluss eines Audio-Digital-Receivers ......................................... 28
Die Antenne anschließen und grob ausrichten ................................30
In Betrieb nehmen ..........................................................................36
Fernbedienung..................................................................................36
Der Receiver..................................................................................... 38
Bedienen.......................................................................................... 39
Bildschirm-Einblendungen bei einem Programm-Wechsel .............. 39
Benutzer-Oberfläche auf dem TV-Bildschirm................................... 41
Menü-Aufbau ....................................................................................41
Menü-Aufbau ....................................................................................42
In den Menüs navigieren ..................................................................44
Programm (Symbol: Fernseher) .......................................................45
Installation (Symbol: Sat-Antenne) ................................................... 51
Systemeinstellungen (Symbol: Receiver)......................................... 56
Einstellung (Symbol: Werkzeugkoffer) ............................................. 62
6
Page 7
Software-Update via Satellit .............................................................64
Tasten mit Sonderfunktionen........................................................ 65
Umschalten TV/SAT .........................................................................65
Umschalten TV/Radio....................................................................... 65
ZOOM ............................................................................................... 65
LIST ..................................................................................................66
AUDIO............................................................................................... 66
EPG ..................................................................................................66
TEXT.................................................................................................67
M/P - Multipicture.............................................................................. 67
MUTE................................................................................................68
FAV................................................................................................... 68
RECALL............................................................................................ 69
INFO - Akustisches Signal zum Ausrichten der Satelliten-Antenne .69
0 - Sleeptimer ................................................................................... 69
PAUSE..............................................................................................70
Demontieren.................................................................................... 71
Reinigen........................................................................................... 71
Tipps und Tricks/Probleme lösen ................................................. 72
Entsorgen ........................................................................................ 76
Technische Daten ........................................................................... 77
Hersteller .........................................................................................79
Garantie ...........................................................................................80
Konformitätserklärung...................................................................81
Glossar............................................................................................. 82
7
Page 8
Sicherheitshinweise
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor
Sie den Receiver in Betrieb nehmen.
Beachten Sie alle Warnungen und Hinweise auf dem
Gerät und in der Bedienungsanleitung.
Grundlegende Sicherheitshinweise
Elektrischer Anschluss
• Trennen Sie bei Betriebsstörungen den Receiver von
der Stromquelle. Hinweis: trotz Ausschaltens am
rückseitigen Netzschalter ist der Receiver noch unter
Spannung.
• Um Feuergefahr und die Gefahr eines elektrischen
Schlags zu vermeiden, setzen Sie den Receiver weder
Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht
die Gefahr eines elektrischen Stromschlags.
• Schließen Sie den Receiver nur an eine fachgerecht
installierte Netz-Steckdose von 100–240 V, 50–60 Hz
an.
• Die Gesamt-Stromaufnahme am Antennen-Anschluss
des Receivers „LNB IN“ darf 300 mA nicht
überschreiten.
• Ziehen Sie den Netzstecker aus der Steckdose, falls
Sie das Gerät über einen längeren Zeitraum nicht
benutzen. Ziehen Sie nur am Netzstecker, nicht am
Kabel.
• Ziehen Sie bei Gewitter den Netzstecker des
Receivers aus der Steckdose.
8
Page 9
• Schrauben Sie bei Gewitter das LNB-Kabel vom
Receiver ab.
• Sollten Fremdkörper oder Flüssigkeit in den Receiver
gelangen, ziehen Sie sofort den Netzstecker aus der
Steckdose. Lassen Sie das Gerät von qualifiziertem
Fachpersonal überprüfen, bevor Sie es wieder in
Betrieb nehmen. Andernfalls besteht die Gefahr eines
elektrischen Stromschlags.
• Beachten Sie bitte, dass die Stromquelle (Steckdose)
leicht zugänglich ist.
• Knicken oder quetschen Sie das Netzkabel nicht.
• Wenn das Netzkabel beschädigt ist, müssen Sie den
Receiver von Fachpersonal reparieren lassen bevor
Sie ihn erneut verwenden. Es besteht sonst die Gefahr
eines Stromschlags.
• Lassen Sie Kinder niemals unbeaufsichtigt den
Receiver benutzen, oder mit der Antennen-Anlage
spielen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem
Fachpersonal. Andernfalls gefährden Sie sich und
andere.
• Trennen Sie bei Betriebsstörungen den Receiver von
der Stromquelle.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der
Verantwortung des Herstellers.
• Schutzfolien entfernen.
9
Page 10
Richtiger Standort
• Stellen Sie den Receiver auf eine feste, ebene
Unterlage.
• Vermeiden Sie die Nähe von:
- Wärmequellen, wie z. B. Heizkörpern,
- offenem Feuer, wie z. B. Kerzen,
- Geräten mit starken Magnetfeldern, wie z. B.
Lautsprechern.
- Stellen Sie keine Gefäße mit Flüssigkeit (zum
Beispiel Vasen) auf den Receiver.
• Vermeiden Sie direkte Sonneneinstrahlungen und Orte
mit außergewöhnlich viel Staub.
• Decken Sie niemals die Lüftungsschlitze ab. Sorgen
Sie für ausreichende Belüftung des Receivers.
• Stellen Sie keine schweren Gegenstände auf den
Receiver.
• Wenn Sie den Receiver von einer kalten in eine warme
Umgebung bringen, kann sich im Inneren des
Receivers Feuchtigkeit niederschlagen. Warten Sie in
diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb
nehmen.
• Verlegen Sie das Netzkabel und das Antennenkabel
so, dass niemand darauf treten oder darüber stolpern
kann.
10
Page 11
Der richtige Umgang mit Batterien
• Batterien können Giftstoffe enthalten. Achten Sie
darauf, dass Batterien nicht in die Hände von Kindern
gelangen. Kinder könnten Batterien in den Mund
nehmen und verschlucken.
• Auslaufende Batterien können Beschädigungen an der
Fernbedienung verursachen. Wenn der Receiver
längere Zeit nicht benutzt wird, nehmen Sie die
Batterien aus der Fernbedienung.
• Batterien können Giftstoffe enthalten. Entsorgen Sie
die Batterien deshalb unbedingt entsprechend der
geltenden gesetzlichen Bestimmungen/umweltgerecht.
Werfen Sie die Batterien niemals in den normalen
Hausmüll.
• Setzen Sie die Batterien nie offenem Feuer oder
starker Hitze aus, da sonst Explosionsgefahr besteht.
• Ersetzen Sie die Batterien immer durch denselben
Typ.
11
Page 12
Erläuterung der Sicherheitshinweise
In der Bedienungsanleitung finden Sie folgende
Kategorien von Sicherheitshinweisen:
Gefahr!
Hinweise mit dem Wort GEFAHR warnen vor
möglichen Personenschäden.
Achtung!
Hinweise mit dem Wort ACHTUNG warnen vor
möglichen Sach- oder Umweltschäden.
Diese Hinweise enthalten besondere Angaben
zum wirtschaftlichen Gebrauch des Receivers.
Bestimmungsgemäßer Gebrauch
Der Receiver dient dem Empfang von unverschlüsselten
digitalen Satelliten-Programmen (free-to-air) im privaten
Bereich. Er ist ausschließlich für diesen Zweck bestimmt
und darf nur dafür verwendet werden. Dazu gehört auch
die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise.
Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu
Personenschäden führen. Sie bedeutet zudem den
sofortigen Garantieverlust.
Der Hersteller übernimmt keine Haftung für Schäden, die
durch nicht bestimmungsgemäßen Gebrauch entstehen.
12
Page 13
Lieferumfang
Kontrollieren Sie nach dem Kauf den Lieferumfang. Der
Lieferumfang kann je nach Modell variieren, beachten Sie
die Angaben auf der Verpackung.
1
Nr. Anzahl Erklärung
1 1 Receiver
2 1 Fernbedienung
3 2 Batterien Typ LR 03/AAA/1,5 V
4 1 Bedienungsanleitung (nicht abgebildet)
13
Page 14
Beschreibung
Mit dem Receiver können Sie unverschlüsselte digitale
Satelliten-Programme (free-to-air) über eine SatellitenAntenne empfangen.
Sie brauchen den Receiver vorerst nicht zu
programmieren.
Die wichtigsten Sender und Satelliten sind
vorprogrammiert.
Die Satelliten-Antenne muss auf den gewünschten
Satelliten ausgerichtet sein.
Der Receiver sucht weitere neue Programme, sobald Sie
den automatischen Sender-Suchlauf für diesen Satelliten
starten. Nicht vorprogrammierte Satelliten können
hinzugefügt werden.
Alle Receiver-Einstellungen können Sie leicht über die
Benutzer-Oberfläche (Menü) auf dem TV-Bildschirm
vornehmen.
Die mehrsprachige Benutzer-Oberfläche unterstützt
folgende Sprachen:
• deutsch
• griechisch
• kroatisch
• tschechisch
• dänisch
• holländisch
• ungarisch
14
Page 15
• norwegisch
• polnisch
• slowakisch
• schwedisch
• slowenisch
• englisch
• französisch
• türkisch
• spanisch
• italienisch
• portugiesisch
Ab Werk sind folgende Satelliten vorprogrammiert:
• ASTRA1 19,2°E
• Hotbird 13,0°E
• Türksat 42°E
• ASTRA2 28,2°E
• Sirius2 4,8°E
• Amos/Atlantic 4-5°W
• HispaSat 30°W
• Eutel W2 16°E
• HellasSat 39°E
Weitere Ausstattungsmerkmale:
• Software-Update via Satellit ASTRA1 19,2°E, oder
über den RS232-Anschluss auf der Geräterückseite.
15
Page 16
• Kurze Umschaltdauer, schneller Bootvorgang beim
Einschalten
• Speichern des zuletzt gesehenen Programms (Last
Station Memory)
• LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe
für LNB 300 mA
• Symbolrate 1–35 Mb/s und Frequenzeingang 950–
2150 MHz
• Manuelle PID Eingabe möglich
• 3 Tasten an der Frontblende
• plug and play
• Leistungsaufnahme im Standby-Betrieb
sensationelle ca. 2 Watt.
• Netzanschluss 100–240 V, 50/60 Hz
• 4500 Programmspeicherplätze
• Kindersicherung (voreingestelltes Passwort: 0000)
• 1 Favoritenliste und 8 Programmgruppen
• Automatischer Sender-Suchlauf
• Sender-Listeneditor
• Analoger Tonausgang über Cinch-Stecker (Stereo),
Lautstärkeregelung über Fernbedienung möglich
• AC3 koaxialer Ausgang (Digital-Audio)
• 2 Euro-SCART-Anschlüsse, für TV- und Videogerät
(VCR)
• Im Standby-Betrieb Durchschleif-Funktion zum
Anschluss eines Analog-Receivers (loop through)
• Super-Fast-Videotext mit einem Speicher von 800
Seiten
16
Page 17
• Digitaler Radio-Empfang, Radio-Hintergrundbild
(Background-Display)
• Beim Programmwechsel erhalten Sie in einer Anzeige
weitere Programminformationen.
• DiSEqC 1.0, 1.2, USALS, wird unterstützt, wenn
entsprechende Antennen-Anlage angeschlossen wird
• SWAP-Funktion (über Recall-Taste)
• Bildschirm-Formate einstellbar auf 4:3, 16:9 und
automatisch (letterbox)
• 8-fach Multi-Funktionstimer an EPG gekoppelt, SleepTimer
• Elektronische Programmzeitschrift EPG (bis zu 14
Tage im Voraus, programmabhängig)
• SCPC/MCPC-Empfangsnorm C/Ku-Band–Satelliten
• Automatische Wahl der Fernseh-Norm mit
Videoumwandler
• Digitaler Sat-Finder optisch + akustisch zum
Ausrichten der Satelliten-Antenne.
Zusätzlich können Sie über unsere Hotline einen
passenden Programm-Editor erhalten. Mit Ihrem
Computer können Sie dann die Programmlisten
des Receivers bearbeiten. Bitte beachten Sie
hierzu die Informationen auf unserer Homepage.
17
Page 18
Receiver anschließen
Der Receiver wird über ein Koaxial-Kabel mit Ihrer
Satelliten-Antenne verbunden. Bevor Sie den Receiver
anschließen können, müssen Sie gegebenenfalls ein
Koaxial-Kabel anfertigen.
Das Koaxial-Kabel gehört nicht zum Lieferumfang.
Achtung!
Verbinden Sie den Receiver erst mit dem Stromnetz,
wenn Sie ihn ordnungsgemäß an alle Geräte und die
Antenne angeschlossen haben. Andernfalls kann der
Receiver beschädigt werden.
Das Drahtgeflecht und der innere Leiter des KoaxialKabels führen während des Betriebs Strom.
18
Page 19
Das LNB-Kabel montieren
(vgl. Montage-Schema auf der nachfolgenden Seite)
Zur Montage der F-Stecker auf das Koaxial-Kabel
benötigen Sie ein Messer (ideal: Abisolierzange) und
einen Seitenschneider.
Beim Abisolieren dürfen weder der innere Leiter,
die Folie noch das Drahtgeflecht beschädigt
werden.
Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis
auf den inneren Leiter ab.
Trennen Sie vorsichtig 10 mm der äußeren Isolierung
ab, so dass das Drahtgeflecht frei liegt.
Stülpen Sie das Drahtgeflecht nach hinten und drehen
Sie es über die äußere Isolierung, so dass es den
inneren Leiter nicht berührt.
Entfernen Sie die innere Isolierung mit der sich
darüber befindenden Folie bis 2 mm vor dem
Drahtgeflecht.
Achtung!
Das Drahtgeflecht und die Folie dürfen den inneren
Leiter nicht berühren. Die Folie muss die
Innenisolierung umschließen und darf nicht beschädigt
werden.
Drehen Sie den F-Stecker auf das zurück gestülpte
Drahtgeflecht, bis der Stecker an die innere Isolierung
anstößt.
19
Page 20
Es darf kein Drahtgeflecht hinten am SteckerEnde überstehen.
Kürzen Sie den Innenleiter mit einem Seitenschneider,
so dass er maximal 1 mm aus dem Stecker ragt.
20
Page 21
Montage-Schema
Schrauben Sie den F-Stecker des Koaxial-Kabels auf
den Antennen-Anschluss „LNB IN“ am Receiver. Das
andere Ende des Koaxial-Kabels schrauben Sie am
LNB fest.
21
Page 22
Anschluss mit HDMI-Kabel
Stecken Sie das HDMI-Kabel in die HDMI-Buchse
„HDMI“ am Receiver.
Verbinden Sie das HDMI-Kabel mit dem TV-Gerät.
Bitte beachten Sie die Bedienungsanleitung des TVGeräts.
Wenn Sie ein Video-Gerät anschließen möchten,
stecken Sie ein Scart-Kabel in die Scart-Buchse
„VCR “ am Receiver.
Verbinden Sie das Scart-Kabel mit dem Video-Gerät.
Beachten Sie die Bedienungsanleitung des VideoGeräts.
Wenn Sie eine Stereo-Anlage anschließen möchten,
stecken Sie die Cinch-Stecker des Cinch-Kabels in die
Buchsen „AUDIO R“ und „AUDIO L“ des Receivers.
22
Beachten Sie, dass das Scart- und das HDMI-Kabel
nicht zum Lieferumfang gehören.
Page 23

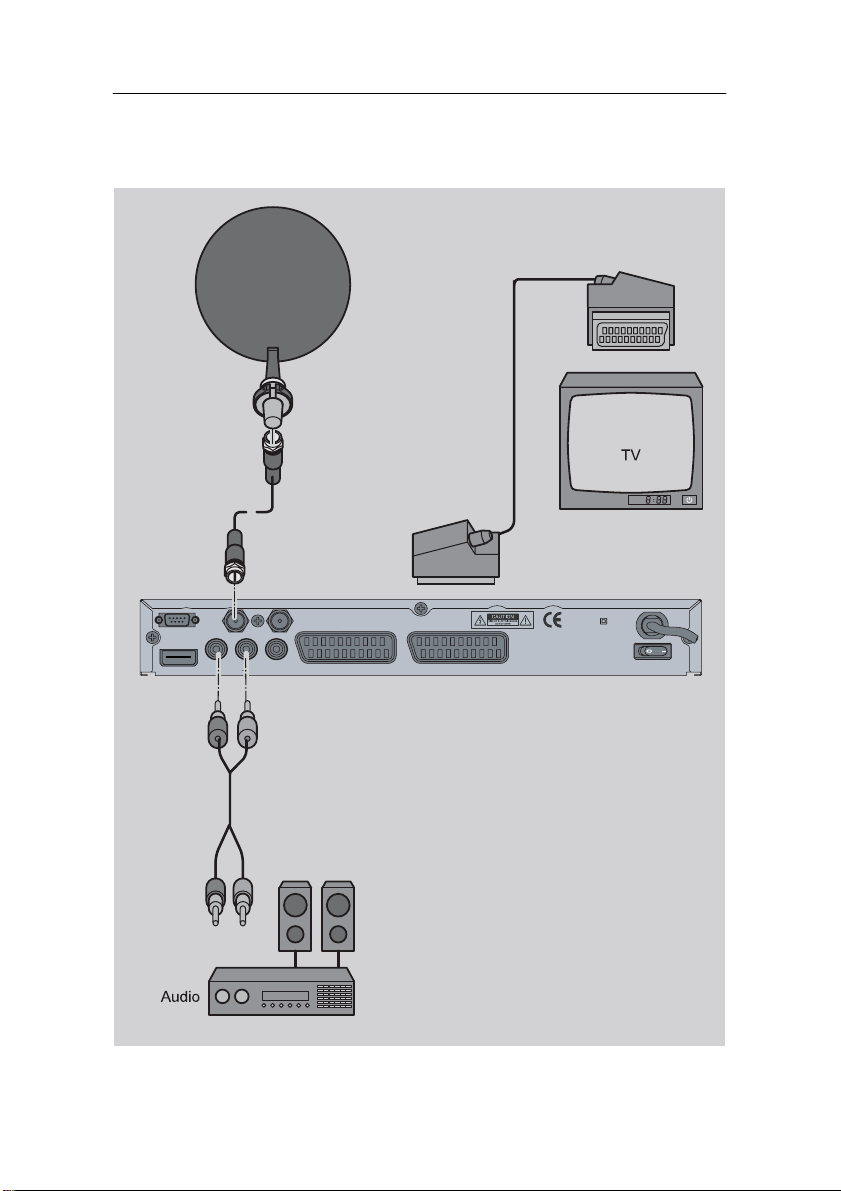

Anschluss-Schema
HDMI CABLE
LNB
IN
+13/+18V
300mA Max
RS232
R
AUDIO
HDMI
IF OUT
L
COAXIAL
VCR
100~240V
50/60Hz 20W
Internal F1 :
TV
T2AL 250V
Consumption : 20W MAX
23
Page 24
Anschluss mit SCART-Kabel
Stecken Sie das SCART-Kabel in die SCART-Buchse
„TV“ am Receiver.
Verbinden Sie das SCART-Kabel mit dem TV-Gerät.
Beachten Sie die Bedienungsanleitung des TV-Geräts.
Wenn Sie ein Video-Gerät anschließen möchten,
stecken Sie ein Scart-Kabel in die Scart-Buchse
„VCR “ am Receiver.
Verbinden Sie das Scart-Kabel mit dem Video-Gerät.
Beachten Sie die Bedienungsanleitung des VideoGeräts.
Wenn Sie eine Stereo-Anlage anschließen möchten,
stecken Sie die Cinch-Stecker des Cinch-Kabels in die
Buchsen „AUDIO R“ und „AUDIO L“ des Receivers.
24
Beachten Sie, dass das Scart-Kabel nicht zum
Lieferumfang gehört.
Page 25
Anschluss-Schema
Consumption : 20W MAX
LNB
IN
+13/+18V
300mA Max
RS232
R
AUDIO
HDMI
IF OUT
L
COAXIAL
100~240V
50/60Hz 20W
Internal F1 :
VCR
TV
T2AL 250V
25
Page 26
Audio-Anschluss mit Cinch-Kabel
Um den Ton über Ihre Stereo-Anlage wiederzugeben,
verbinden Sie diese mit einem Cinchkabel mit dem
Receiver.
Verbinden Sie die Anschlüsse „AUDIO-R“ und
„AUDIO-L“ des Receivers mit den Audio-Eingängen
der Stereo-Anlage.
Achtung!
Verbinden Sie niemals den Phono-Eingang Ihrer
Stereo-Anlage mit dem Receiver, das kann Ihre
Stereo-Anlage zerstören.
Beachten Sie unbedingt die Angaben zum Anschluss
eines Cinch-Kabels in der Bedienungsanleitung Ihrer
Stereo-Anlage.
26
Das Cinch-Kabel gehört nicht zum Lieferumfang.
Wenn Sie die digitale Radiofunktion Ihres
Receivers nutzen, brauchen Sie Ihr TV-Gerät
nicht einzuschalten. Die Tonausgabe erfolgt über
die angeschlossene Stereo-Anlage. Lediglich für
die Auswahl der Radiostation benötigen Sie Ihr
TV-Gerät zur Orientierung.
Page 27
Anschluss-Schema
LNB
IN
+13/+18V
300mA Max
RS232
R
AUDIO
HDMI
IF OUT
L
COAXIAL
100~240V
50/60Hz 20W
Internal F1 :
VCR
TV
T2AL 250V
Consumption : 20W MAX
27
Page 28

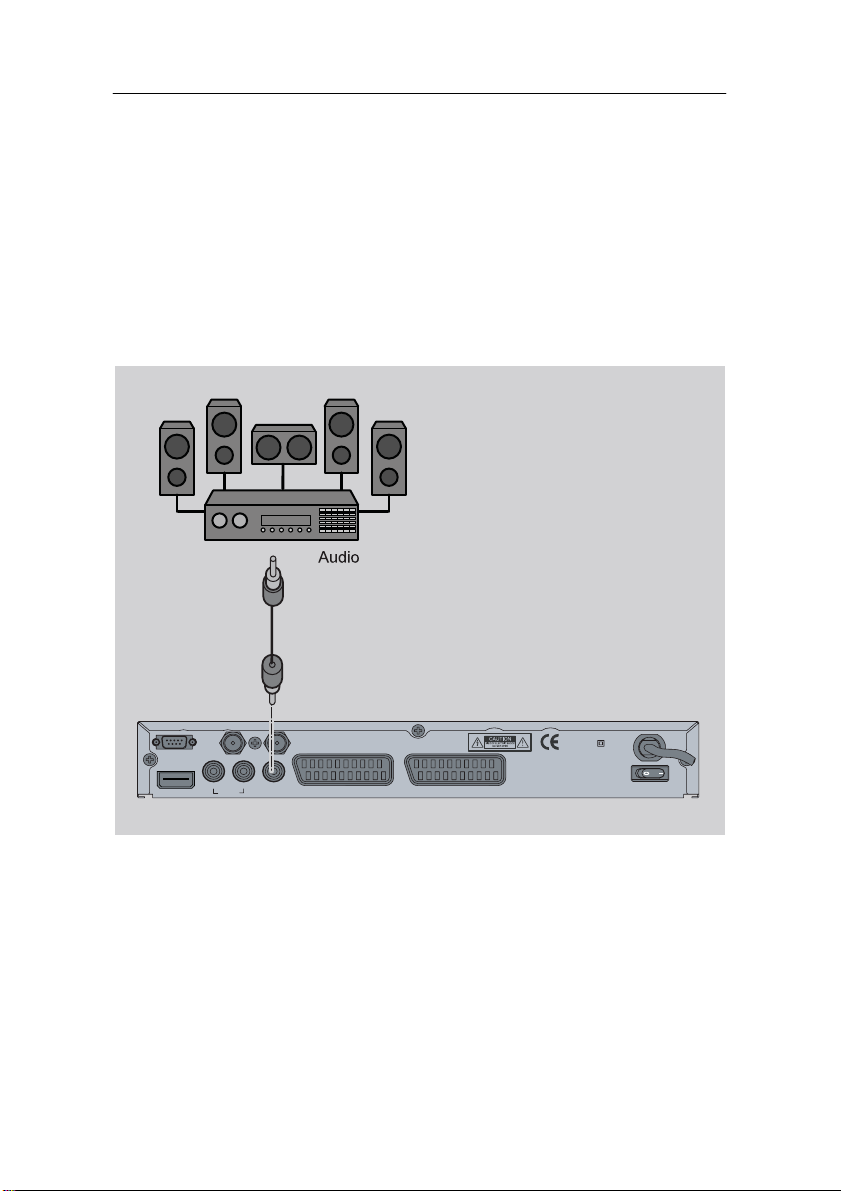

Anschluss eines Audio-Digital-Receivers
Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital
Klang/AC3) nutzen wollen, müssen Sie Ihren AudioDigital Receiver mit dem koaxialen Ausgang des
Receivers verbinden.
Achtung!
Verbinden Sie niemals den Phono-Eingang Ihrer
Stereo-Anlage mit dem Receiver, das kann Ihre
Stereo-Anlage zerstören.
Beachten Sie unbedingt die Angaben zum Anschluss
eines
Cinch-Kabels in der Bedienungsanleitung Ihrer StereoAnlage.
Achtung!
Beachten Sie unbedingt die Angaben zum Anschluss
in der Bedienungsanleitung Ihres Audio-DigitalReceivers.
28
Das Koaxial-Kabel gehört nicht zum Lieferumfang.
Zum Radio-Empfang muss Ihr TV-Gerät nicht
eingeschaltet sein.
Wenn Sie den TV-Ton über Ihre Stereo-Anlage
empfangen möchten, müssen Sie das TV-Gerät
einschalten.
Page 29
Anschluss koaxialer Digitalausgang
Stecken Sie das Koaxial-Kabel in den Anschluss
„COAXIAL“ am Receiver.
Verbinden Sie das Koaxial-Kabel mit dem AudioDigital-Receiver.
Anschluss-Schema
LNB
IN
+13/+18V
300mA Max
RS232
R
AUDIO
HDMI
IF OUT
L
COAXIAL
VCR
TV
50/60Hz 20W
100~240V
Internal F1 :
T2AL 250V
Consumption : 20W MAX
29
Page 30
Die Antenne anschließen und grob ausrichten
Bevor Sie die Antenne ausrichten, müssen Sie das
Antennenkabel an den LNB anschließen.
Beachten Sie auch die Bedienungsanleitung Ihrer
Satelliten-Antenne.
Achtung!
Der Receiver darf erst an die Stromversorgung
angeschlossen sein, wenn Sie das Antennenkabel an
den Receiver angeschlossen haben.
Schrauben Sie den F-Stecker an den Anschluss des
LNB.
Wenn Sie Ihre Satelliten-Anlage noch nicht montiert und
ausgerichtet haben, müssen Sie zunächst einen
geeigneten Standort für die Montage der Antenne
suchen. Hierbei ist zu beachten, dass die Antenne
südöstlich ausgerichtet werden muss. Das heißt, wenn
Sie hinter Ihrer Antenne stehen, müssen Sie freie Sicht in
Richtung Südosten haben. Bitte beachten Sie, dass die
Antenne nie hinter einer Balkonbrüstung, Hausbrüstung
oder sonstigen Hindernissen (z. B. Bäume) montiert
werden darf.
30
Bei der Suche nach der südlichen Richtung hilft
Ihnen der Stand der Sonne. Die Sonne steht
während der Sommerzeit um 12 Uhr und
während der Winterzeit um 13 Uhr genau im
Süden.
Page 31
Süden Süden
Osten
Dieses Blickfeld müssen Sie haben, wenn Sie hinter der
Antenne stehen.
In diesem 90 ° Winkel liegen fast alle gängigen
Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat
Hotbird 13 °E, Türksat 42 °E.
Je nachdem, welchen Satelliten Sie empfangen wollen,
muss in diesem Winkel freie Sicht ohne Hindernisse sein.
Dies muss vor allem bei der Montage an einer Wand
beachtet werden. Vergewissern Sie sich, bevor Sie eine
entsprechende Wandhalterung (nicht unbedingt im
Lieferumfang enthalten) an Ihrer Hauswand befestigen,
ob Sie Ihre Antenne auch so weit drehen können, ohne
an die Hauswand anzustoßen.
Nachdem Sie alle Verbindungen hergestellt haben,
können Sie nun beginnen, die Antenne einzurichten. Bitte
überprüfen Sie nochmals, ob der Receiver mit dem LNB
an der Antenne verbunden ist und der Receiver mit Ihrem
TV-Gerät verbunden ist. Wenn diese Kabelverbindungen
31
Page 32
korrekt hergestellt wurden, können Sie die Geräte
einschalten.
Erster Schritt:
Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass
Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei ScartVerbindung muss das TV-Gerät auf dem richtigen AVKanal sein.
Zweiter Schritt:
Schalten Sie nun den Receiver ein. Bitte beachten Sie
hierbei, dass der Receiver für die gängigsten Satelliten
und deren Programme vorprogrammiert ist und Sie die
Programmplätze nur über die Nummerntastatur der
Receiver-Fernbedienung eingeben müssen:
Beispiel:
Wenn Sie den Satellit ASTRA1 19,2°E empfangen
möchten, müssen Sie zum Ausrichten der Antenne Ihren
Receiver auf Programmplatz 1 stellen. Dasselbe gilt auch
für andere Satelliten wie z.B. Hotbird. Wenn Sie Ihre
Antenne auf Hotbird ausrichten möchten, müssen Sie
ein vorprogrammiertes Programm von Hotbird an Ihrem
Receiver aufrufen.
Dritter Schritt:
Richten Sie nun Ihre Antenne auf den von Ihnen
ausgesuchten Satelliten aus. Hierzu gibt es mehrere
Möglichkeiten. Die einfachste und kostengünstigste
Lösung ist wie folgt:
32
Page 33

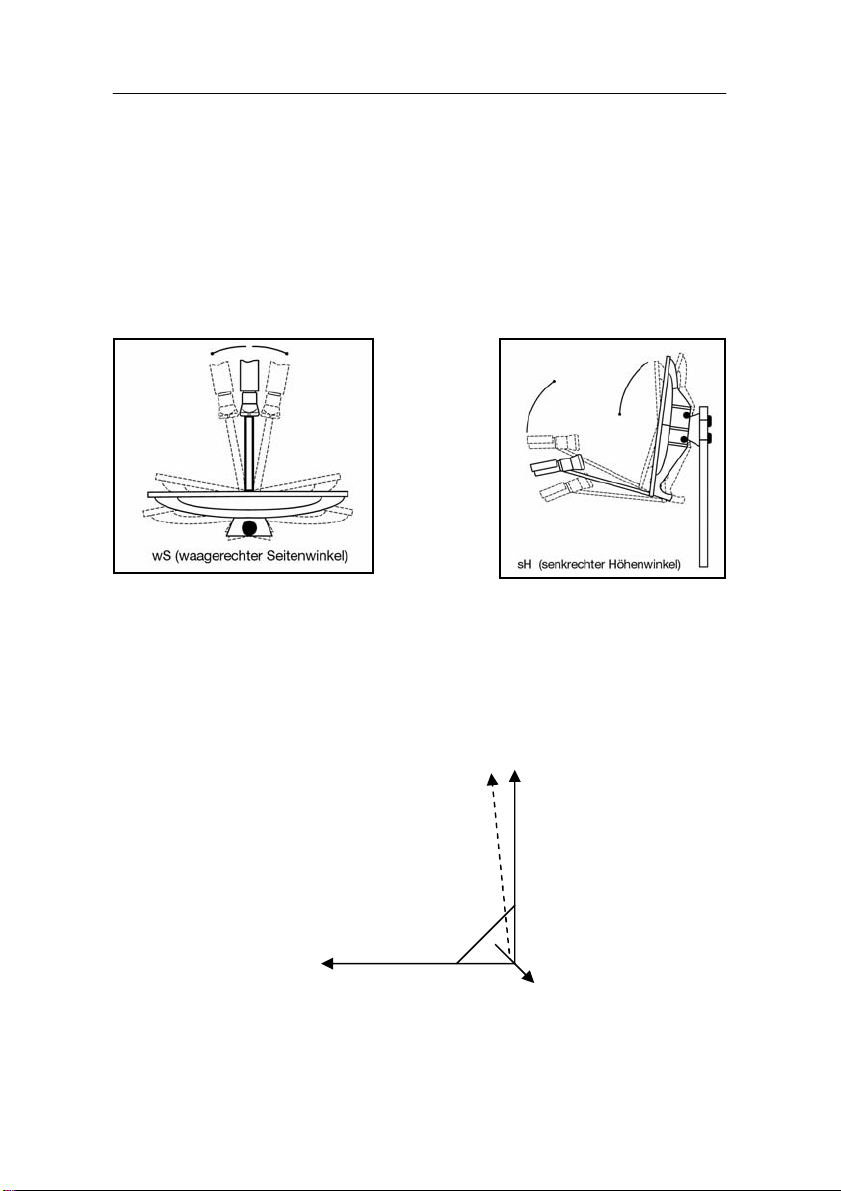

Stellen Sie sich hinter Ihre Antenne und stellen Sie die
Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie
darauf, dass das Empfangsteil der Antenne nach Süden
zeigt (siehe Zeichnung A).
Süden
Zeichnung A Zeichnung B

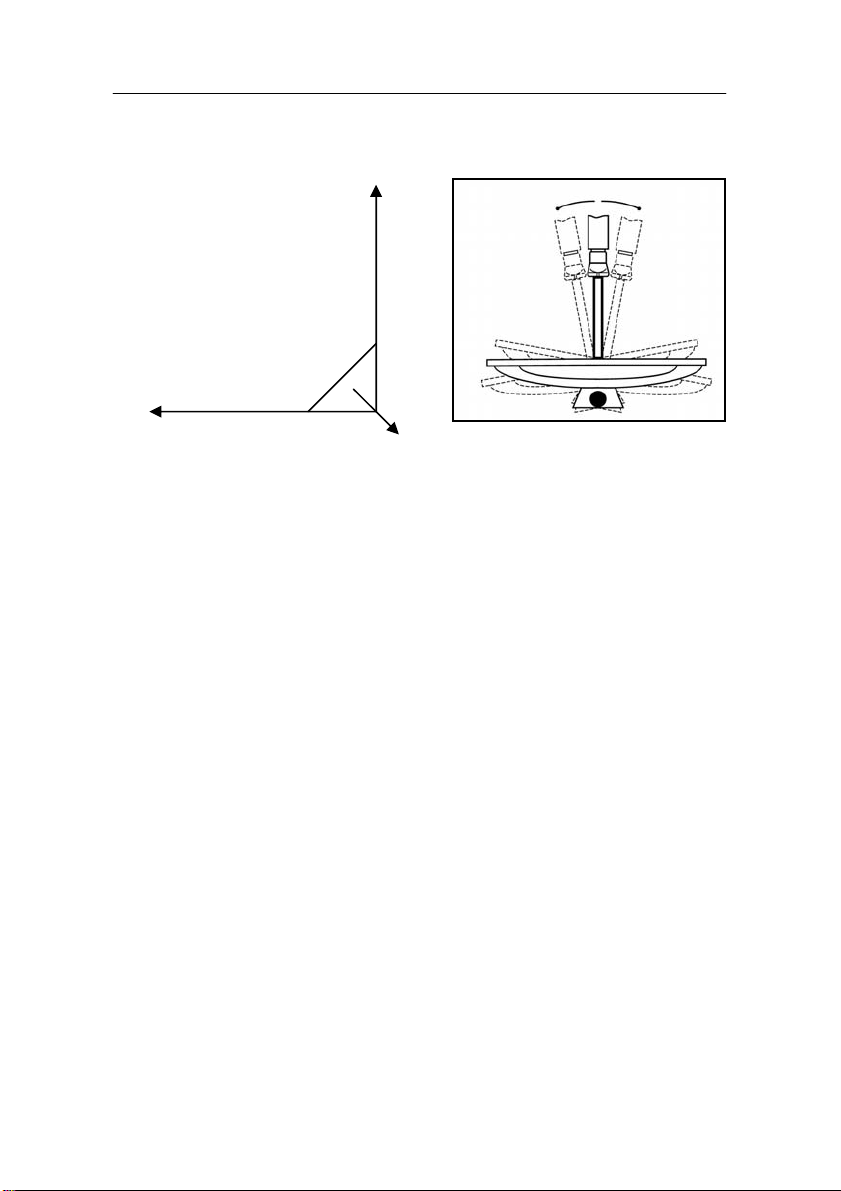

Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes
langsam nach Osten (links), bis das Empfangsteil genau nach Osten
zeigt, also um 90 ° drehen. Siehe Zeichnung C
Süden
Osten
33
Page 34
Bei digitalem Sat-Empfang empfängt der
Receiver das Sendesignal etwas zeitversetzt.
Drehen Sie deshalb die Antenne sehr langsam
und warten Sie bei jeder Position einige
Sekunden, bis der Receiver im Bildschirmmenü
die Signalstärke anzeigt.
Stellen Sie nun Ihre Antenne um 1 ° steiler. Ziehen Sie
hierfür oben an der Antenne. Nun führen Sie die Antenne
langsam wieder zurück bis zum Ausgangspunkt in
Richtung Süden. Stellen Sie nun die Antenne wieder 1 °
steiler und führen Sie die Antenne wieder nach links
Richtung Osten. Diese Schritte wiederholen Sie so lange,
bis sich der Höhenwinkel und Seitenwinkel z.B. für
ASTRA1 bei 19,2 ° Ost kreuzt und Sie auf Ihrem TVGerät das eingestellte Programm empfangen.
Bitte überprüfen Sie jetzt nochmals, ob Sie das am
Receiver eingestellte Programm empfangen und schalten
Sie mit der Fernbedienung mit der CH CH Taste am
Receiver die Programme weiter.
Haben Sie den gewünschten Satelliten, so optimieren Sie
die Ausrichtung der Antenne so lange, bis Sie auf allen
Kanälen ein sauberes Bild haben. Dies erreichen Sie
durch optimale Einstellung des Höhen- und
Seitenwinkels. (siehe Zeichnung A und B). Bitte
verwenden Sie ferner die Anzeige der Signalstärke und
Signalqualität, welche Sie durch Drücken der INFO-Taste
erhalten.
34
Page 35
Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit
sich die Einstellung Ihrer Antenne nicht mehr verändern
kann.
35
Page 36
In Betrieb nehmen
Fernbedienung

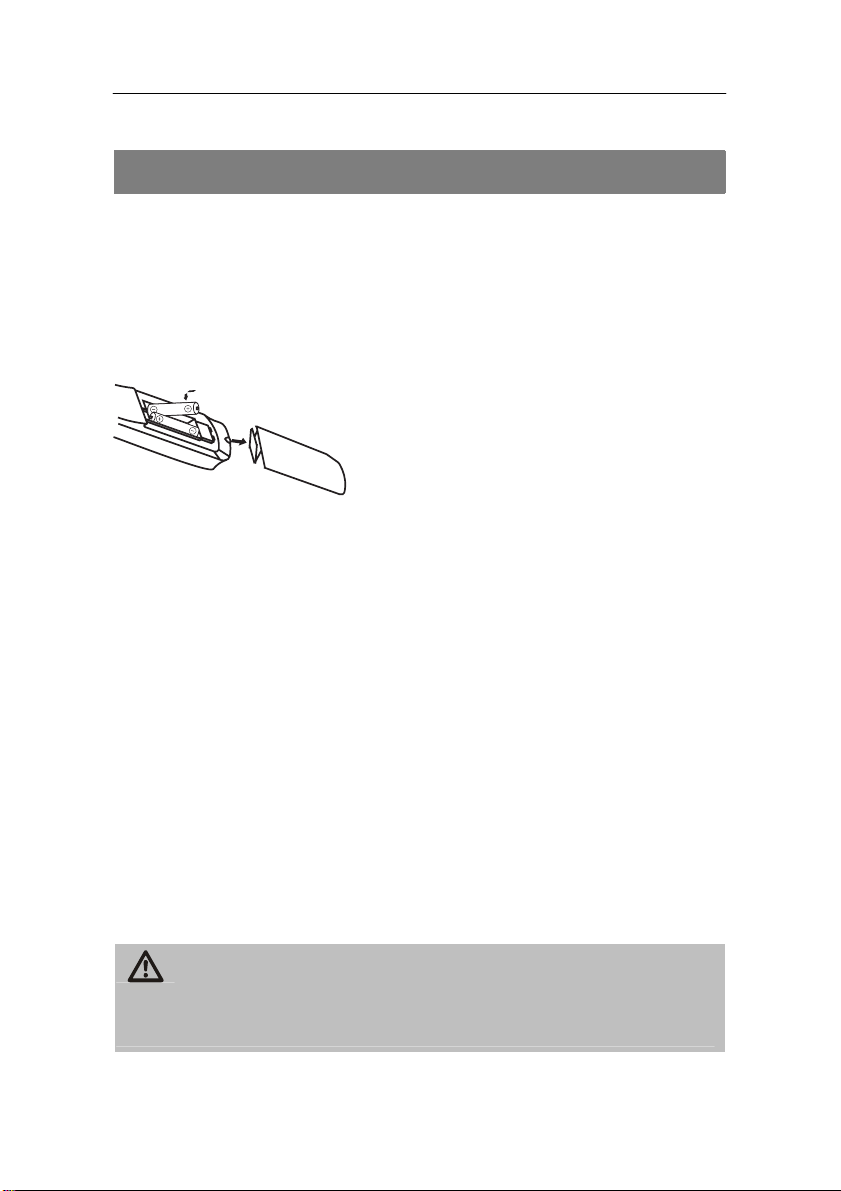

Für die Fernbedienung benötigen Sie zwei Batterien vom
Typ Micro:
LR 03/AAA/1,5 V
Öffnen Sie das Batteriefach.
Legen Sie zwei Batterien unter Beachtung der
vorgegebenen Polarität in das Batteriefach ein und
schließen Sie den Batteriefachdeckel wieder sorgfältig,
bis der Deckel einrastet.
Tauschen Sie schwächer werdende Batterien rechtzeitig aus, ansonsten ist die Sendeleistung der
Fernbedienung zu schwach.
Tauschen Sie immer beide Batterien gleichzeitig aus
und verwenden Sie Batterien des gleichen Typs.
Prüfen Sie bitte mindestens einmal jährlich die
Batterien Ihrer Fernbedienung.
Wenn eine Batterie ausgelaufen ist, ziehen Sie
Schutzhandschuhe an und reinigen Sie das
Batteriefach mit einem trockenen Tuch.
Achtung!
Batterien können Giftstoffe enthalten, die die
Gesundheit und die Umwelt schädigen. Entsorgen Sie
36
Page 37
die Batterien deshalb unbedingt entsprechend den
geltenden gesetzlichen Bestimmungen. Werfen Sie die
Batterien niemals in den normalen Hausmüll.
Die Fernbedienung übermittelt Infrarot-Signale an den
Receiver. Die Funktion der Tasten entnehmen Sie bitte
der Übersicht der Fernbedienung.
Richten Sie die Fernbedienung auf die Vorderseite des
Receivers und drücken Sie einmal kurz die
entsprechende Taste.
37
Page 38
Der Receiver
Achtung!
Kontrollieren Sie den ordnungsgemäßen Anschluss
aller Geräte und der Antenne, bevor Sie den Receiver
mit dem Stromnetz verbinden.
Stecken Sie die Netz-Stecker der angeschlossenen
Geräte in die Netz-Steckdose und schalten Sie die
angeschlossenen Geräte ein.
Schalten Sie den AV-Kanal am TV-Gerät ein. Sofern
das TV-Gerät die vom Receiver ausgegebene
Schaltspannung erkennt, schaltet es automatisch in
den AV-Betrieb.
Stecken Sie den Netz-Stecker des Receivers in die
Netz-Steckdose. Schalten Sie an der ReceiverRückseite den Netz-Schalter ein. Das Gerät befindet
sich im Normal-Modus. Der aktuelle Programmplatz
wird an der Frontblende angezeigt.
Der Receiver wird mit vorprogrammierten FernsehProgrammen ausgeliefert und kann direkt benutzt
werden. Wenn Sie feststellen möchten, ob es neue
Programme gibt, aktivieren Sie einen ProgrammSuchlauf. Lesen Sie dazu die Informationen weiter unten.
38
Um in den Standby-Modus zu gelangen, drücken
Sie die rote Taste oben rechts auf der
Fernbedienung. Die aktuelle Uhrzeit wird am
Gerät angezeigt. Das Gerät verbraucht dabei nur
ca. 2 Watt. Dies ist ein aktuell sehr niedriger
Stromverbrauchs-Wert.
Page 39
Bedienen
Bildschirm-Einblendungen bei einem ProgrammWechsel
Bei einem Programm-Wechsel wird am Bildschirm eine
Informationsleiste eingeblendet.
In dieser Informationsleiste finden Sie folgende Hinweise:
Programm–Name
Empfangener Satellit
Aktuelles Datum
Aktuelle Uhrzeit (Entsprechend der Voreinstellung
im Menüpunkt „Zeit“)
Speicherplatz
TXTSymbol
Wird angezeigt, wenn der gewählte Sender Teletext
anbietet.
EPGSymbol
Wird angezeigt, wenn der gewählte Sender die
Programm-Zeitschrift anbietet.
HerzSymbol
Das Herz-Symbol wird angezeigt, wenn Sie das
Programm in Ihre Favoritenliste aufgenommen
haben.
ProgrammGruppenSymbol
Das entsprechende Programm-Gruppen-Symbol
wird angezeigt, wenn Sie das Programm in Ihre
Programmliste aufgenommen haben. Eine
39
Page 40
Übersicht über die Programmgruppensymbole
finden Sie nachfolgend.
Info Für aktuelle „Jetzt“ und nachfolgende Sendung
„Danach“.
Info Über gerade aktive Programmliste.

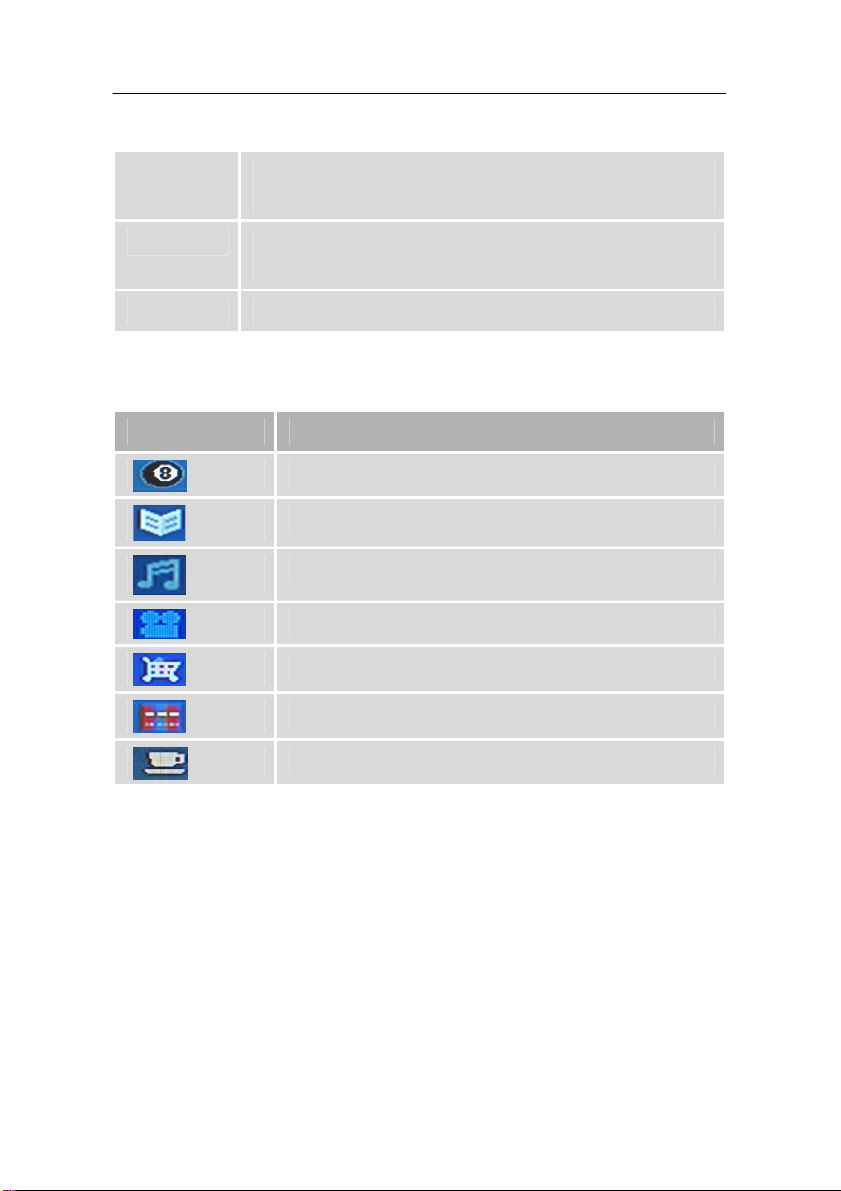

Programmgruppen-Symbole
Symbol Programmgruppe
Sport
Nachrichten
Musik
Film
Shopping
Erziehung
Freizeit
Sollte das aktuelle Programm der allgemeinen
Programmgruppe angehören, so wird kein
Symbol eingeblendet.
40
Page 41
Benutzer-Oberfläche auf dem TV-Bildschirm
Über die Menüs der Benutzer-Oberfläche können Sie
individuelle Einstellungen Ihres Receivers vornehmen.
Dazu müssen Receiver und TV-Gerät eingeschaltet und
mit einem Kabel (SCART oder CINCH) verbunden sein.
Drücken Sie die „MENU“-Taste. Das Hauptmenü wird
angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken
auf die „MENU“-Taste können Sie dieses wieder
verlassen.
So können Sie sich in den Menüs orientieren

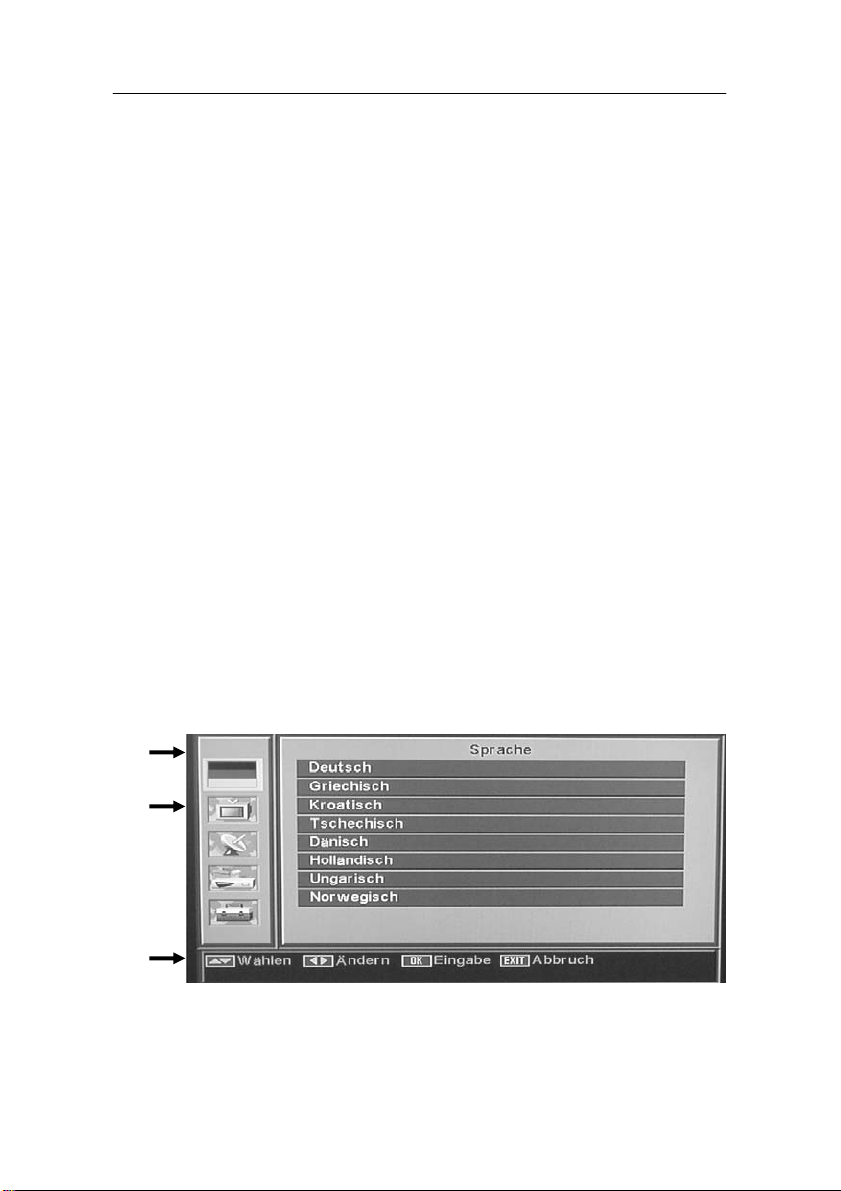

Oben (Pfeil 1): Menü-Name
(dazu werden unten Funktions-
Symbole angezeigt)
Nachfolgend (Pfeil 2): Untermenü oder Menüpunkte
Unten (Pfeil 3): Die Informationsleiste zeigt Ihnen
die Tasten, mit denen Sie sich im
aktuellen Menü bewegen können.
1
2
3
41
Page 42
Menü-Aufbau
Hauptmenü Untermenü Erläuterung
Sprache
(Symbol:
zugehörige
Landesflagge)
Programm
(Symbol:
Fernseher)
Installation
(Symbol: SatAntenne)
Systemeinstellungen
(Symbol:
Receiver)
Sprachauswahl Auswahl der Sprache,
in der das OSD-Menü
dargestellt werden
soll.
TV-Programmliste siehe folgenden Text
Radio-Programmliste siehe folgenden Text
Alle löschen siehe folgenden Text
Antenneneinstellung siehe folgenden Text
Transponder-Suche siehe folgenden Text
Suchen-
siehe folgenden Text
Voreinstellung
Automatischer
siehe folgenden Text
Suchlauf
Audiokanäle siehe folgenden Text
TV-System siehe folgenden Text
Sendereinstellungen siehe folgenden Text
Zeit- & Timer-
siehe folgenden Text
Einstellung
Einstellung
42
OSD Einstellung siehe folgenden Text
PIN siehe folgenden Text
LNB-
siehe folgenden Text
Stromversorgung
Werkseinstellung siehe folgenden Text
Software-Update siehe folgenden Text
Page 43
Werkzeugkoffer)
Spiele siehe folgenden Text (Symbol:
Information siehe folgenden Text
43
Page 44
In den Menüs navigieren
In den Menüs navigieren Sie mit den Tasten CH▲,
CH▼, V+, V-. Gewählte Menüpunkte werden markiert.
Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste
können Sie das Menü verlassen. Änderungen müssen
zusätzlich bestätigt werden. Zusätzlich werden in
weiteren Untermenüs die Zahlentasten benötigt.
In jedem Menü wird Ihnen unten eine HinweisZeile angezeigt, die auch alle AuswahlMöglichkeiten bietet.
Beispiel: Receiver auf Sommerzeit einstellen.
Taste MENU, Systemeinstellungen auswählen, Taste
OK, Zeit- & Timer-Einstellung auswählen, Taste OK, Zeit
auswählen, Taste OK. Im Punkt GMT Differenz
„GMT+02:00“ einstellen. Mit Taste EXIT das Menü
verlassen.
Einstellung für Mitteleuropa:
Sommerzeit: GMT+02:00
Winterzeit: GMT+01:00
44
Page 45
Programm (Symbol: Fernseher)
Untermenü Beschreibung
TVProgrammliste
1 Favorit, 2 Verschie, 3 Finden, 4 ABC, 5
Ändern, 6 Typ, ▲▼Wählen, V- V+ Gruppe,
OK Eingabe, EXIT Abbruch
Radio-
wie oben
Programmliste
Alle löschen Löschung der kompletten Programmliste.
Dazu: Passworteingabe (Werkseinstellung
0000) und Warnmeldungabfrage mit Ja
bestätigen.
1 Favorit
Durch Drücken der 1-Taste legen Sie Ihre Favoriten fest.
Neben den Programmen erscheint jeweils ein HerzSymbol.
2 Verschie(ben)
Nach Drücken der 2-Taste erscheint hinter dem
markierten Programm das Verschieben-Symbol. Mit den
CH▲ und CH▼ Tasten wird das Programm an den
gewünschten Platz geschoben. Der Vorgang muss mit
OK bestätigt werden.
3 Finden
Programm-Suchfunktion. Durch Eingabe von Buchstaben
auf der sich öffnenden Tastatur ist ein gefiltertes
Auffinden von Sendern möglich. Mit den CH▲, CH▼, V-
und V+ Tasten können Sie den gewünschten Buchstaben
45
Page 46
markieren. Den markierten Buchstaben durch Drücken
der OK-Taste bestätigen.
4 ABC
Sortieren der kompletten Programmliste nach den
angebotenen Möglichkeiten. Die Liste muss mit OK
bestätigt werden. Solange die bestehende Liste nicht
überschrieben wurde, kann mit „Neuberechnun(g)“ der
letzte Zustand vor der Bestätigung zurückgeholt werden.
5 Ändern
Diese Auswahl steht Ihnen in der Favoritenliste
oder in einer Programm-Gruppe nicht zur
Verfügung.
Nach Passworteingabe (Werkseinstellung 0000)
erscheinen neue Auswahlmöglichkeiten.
Untermenü Beschreibung
Ändern 1 Löschen, 2 Überspri, 3 Sperren,
4 Erstellen, 5 Ändern, 6 Alle lös,
▲▼Wählen, V- V+ Gruppe, P+P- Seite,
EXIT Abbruch
1 Löschen
Durch Markierung über die 1-Taste lassen sich
ausgewählte Sender zum Löschen markieren. Bitte
Auswahl und Sicherheitsabfrage mit OK-Taste
bestätigen.
46
Page 47
2 Überspri(ngen)
Durch Markierung über die 2-Taste lassen sich
ausgewählte Sender zum Überspringen markieren. Bitte
Auswahl und Sicherheitsabfrage mit OK-Taste
bestätigen. Ausgewählte Sender werden dann beim
Zappen (Durchschalten der Programme) übersprungen.
Eine Direkteingabe ist weiterhin möglich.
3 Sperren
Durch Markierung über die 3-Taste lassen sich
ausgewählte Sender zum Sperren markieren. Bitte
Auswahl und Sicherheitsabfrage mit OK-Taste
bestätigen. Ausgewählte Sender verlangen dann ein
Passwort (Kinderschutz).
4 Erstellen
Durch Drücken der 4-Taste öffnet sich das Neuanlage-
Menü. Hier kann ein neues Programm angelegt werden.
Auswahl Beschreibung
Satellit Satelliten-Auswahl, (Beispiel: Astra1 19,2° Ost)
TP Index Angelegten Transponder auf dem
ausgewählten Satelliten auswählen.
TP Frequenz Daten entsprechend der Auswahl des
angelegten Transponders.
Symbolrate Daten entsprechend der Auswahl des
angelegten Transponders.
Polarisation Daten entsprechend der Auswahl des
angelegten Transponders.
47
Page 48
Name Festlegen des Programmnamens.
Durch Drücken der OK-Taste öffnet sich die
Editier-Maske. Mit den CH▼, CH▲, V- und V+
Tasten wird der Cursor in der Tastatur bewegt.
Das gewählte Feld ist gelb markiert. Zur
Auswahl OK-Taste drücken. Der Cursor springt
zur nächsten Stelle.
Mit den Tasten 1, 2 und 3 auf der
Fernbedienung die Symbolgruppe wählen.
Zum Löschen eines Symbols das Feld „del“
markieren und die OK-Taste drücken.
Wenn der Programmname fertig gestellt ist, das
Feld „ok“ wählen und die OK-Taste drücken.
Der geänderte Programmname wird
übernommen.
Zum unveränderten Verlassen der Tastatur die
EXIT-Taste drücken oder das Feld „exit“
markieren und die OK-Taste drücken.
Video PID Video PID-Eingabe mit den Tasten 0-9 auf der
Fernbedienung
Audio PID Audio PID-Eingabe mit den Tasten 0-9 auf der
Fernbedienung
PCR PID PCR PID-Eingabe mit den Tasten 0-9 auf der
Fernbedienung
Speichern Zum Verlassen mit Übernahme der
Änderungen auswählen und mit der OK-Taste
bestätigen.
Abbruch Zum Verlassen ohne Übernahme der
Änderungen auswählen und mit der OK-Taste
bestätigen.
48
Page 49
5 Ändern
Durch Drücken der 5-Taste öffnet sich das Editier-Menü.
Hier können Sie die einzelnen Parameter nach Wunsch
verändern.
Auswahl Beschreibung
Name Änderung des Namens des aktuell gewählten
Programms.
Durch Drücken der OK-Taste öffnet sich die
Editier-Maske. Mit den CH▼, CH▲, V- und V+
Tasten wird der Cursor in der Tastatur bewegt.
Das gewählte Feld ist gelb markiert. Zur
Auswahl OK-Taste drücken. Der Cursor springt
zur nächsten Stelle.
Mit den Tasten 1, 2 und 3 auf der
Fernbedienung die Symbolgruppe wählen.
Zum Löschen eines Symbols das Feld „del“
markieren und die OK-Taste drücken. Wenn
der Programmname fertig gestellt ist, das Feld
„ok“ wählen und die OK-Taste drücken. Der
geänderte Programmname wird übernommen.
Zum unveränderten Verlassen der Tastatur die
EXIT-Taste drücken oder das Feld „exit“
markieren und die OK-Taste drücken.
Video PID Video PID-Eingabe mit den Tasten 0-9 auf der
Fernbedienung
Audio PID Audio PID-Eingabe mit den Tasten 0-9 auf der
Fernbedienung
PCR PID PCR PID-Eingabe mit den Tasten 0-9 auf der
Fernbedienung
49
Page 50
Speichern Zum Verlassen mit Übernahme der
Änderungen auswählen und mit der OK-Taste
bestätigen.
Abbruch Zum Verlassen ohne Übernahme der
Änderungen auswählen und mit der OK-Taste
bestätigen.
6 Alle lös(chen)
Über die 6-Taste können Sie alle Programme zum
Löschen markieren. Danach lassen sich über die 1-Taste
einzelne Programme wieder aus der Auswahl
zurücknehmen. Bitte Auswahl und Sicherheitsabfrage mit
OK-Taste bestätigen.
6 Typ (Programmgruppe)
Hier können Sie ausgewählte Programme bestimmten
Programmgruppen (Typen) nach Wunsch zuordnen. Bitte
Auswahl und Sicherheitsabfrage mit OK bestätigen. Das
Menü verlassen Sie mit EXIT.
50
Page 51
Installation (Symbol: Sat-Antenne)
Untermenü Beschreibung
Antenneneinstellung
Satellit Satelliten-Auswahl,
(Beispiel: Astra1 19,2° Ost)
LNB Typ LNB-Typ auswählen
(Standardeinstellung ist
Universal)
22K 22KHz-Aktivierung,
(Hinweis: bei LNB-Typ
Universal erfolgt die
Aktivierung automatisch)
DiSEqC DiSEqC-Ebene auswählen
DiSEqC
Schalter
DiSEqC-Befehl auswählen
Beispiel:
Astra und Hotbird Doppel-
Empfang
Astra = 1 / 4
Hotbird = 2 / 4
Für Steuerung des Motors
deaktivieren: Nicht aktiv
Motor-
Steuerung
Über die OK-Taste erreichen
Sie das DiSEqC-
Motorsteuerungsmenü. Bitte
ziehen Sie die
Bedienungsanleitung Ihres
DiSEqC-Motors zu Hilfe.
Polarisation Horizontal, Vertikal, H/V
(Automatik)
51
Page 52
TransponderSuche
(manueller
Kanalsuchlauf)
Über diese Suchfunktion können Sie die
voreingestellten Frequenzen (Transponder)
einzeln durchsuchen. Die Transponder-Daten
lassen sich manuell ändern.
Der Vorgang wird über „Suche“ gestartet.
Satellit Auswahl des zu
durchsuchenden Satelliten
TP Index
Frequenzauswahl
Es erscheinen die
Auswahlmöglichkeiten
1 Neu, 2 Löschen, 3 Alle
löschen
Siehe nachfolgende Tabelle
zu TP Index.
TP
Einstellung der Frequenz
Frequenz
Symbolrate Einstellung der Symbolrate
Polarisation H = horizontal, V = vertikal
Suchmodus Komplett = verschlüsselte und
unverschlüsselte Programme
FTA = nur unverschlüsselte
Programme
Suche Durch Drücken der OK-Taste
Suchvorgang starten.
Gefundene Programme und
Frequenz werden hinzugefügt.
SuchenVoreinstellung
52
Vorprogrammierte Frequenzen (Transponder)
durchsuchen. (Normaler Automatik-Suchlauf)
Page 53
Automatischer
Suchlauf
(Einzigartige
Funktion ohne
Vorkenntnisse
durchführbar),
Satellit Auswahl des zu
durchsuchenden Satelliten
Suchmodus Komplett = verschlüsselte und
unverschlüsselte Programme
FTA = nur unverschlüsselte
Programme
Gesuchte
Kanäle
Auswahl zwischen TV und
Radio, nur TV oder nur Radio
Suche Durch Drücken der OK-Taste
Suchvorgang starten.
Hier können Sie einen ausgewählten Satelliten
(Beispiel: Astra1 19,2° Ost) vollständig auf
neue Programme durchsuchen. Dazu sind
keine besonderen Angaben notwendig. Sie
haben die Wahl nach freien oder allen TV- und
Radioprogrammen zu suchen.
Der Vorgang wird über „Suche“ gestartet.
Die Anzeige der Signalstärke und –qualität wird
Ihnen ständig angezeigt.
Satellit Auswahl des zu
durchsuchenden Satelliten
Suchmodus Komplett = verschlüsselte und
unverschlüsselte Programme
FTA = nur unverschlüsselte
Programme
Gesuchte
Kanäle
Auswahl zwischen TV und
Radio, nur TV oder nur Radio
53
Page 54
Suche Durch Drücken der OK-Taste
Suchvorgang starten.
Gefundene Programme
werden hinzugefügt.
54
Page 55
Tabelle zu TP Index
Nummer
Untermenü
Beschreibung
1 Neu Neue Frequenz (Transponder) anlegen:
Menüpunkt TP Frequenz: Frequenz
gewünschte Frequenz einstellen
Menüpunkt Symbolrate: entsprechende
Symbolrate einstellen
Menüpunkt Polarisation: entsprechende
Polarisation einstellen
Nach Ausführung wird neue Frequenz
(Transponder) angelegt.
Bei Verlassen des Menüs die
Sicherheitsabfrage mit OK-Taste
bestätigen. Erst bei Bestätigung wird die
neue Frequenz angelegt.
Um die neu angelegte Frequenz zu
durchsuchen, bitte den Menüpunkt Suche
ausführen.
2 Löschen Ausgewählten Transponder löschen. Bei
Bestätigung der Sicherheitsabfrage wird
der Transponder und alle darauf
liegenden Programme gelöscht.
3 Alle
lös(chen)
Bei Bestätigung der Sicherheitsabfrage
werden alle Transponder und alle darauf
liegenden Programme gelöscht.
55
Page 56
Systemeinstellungen (Symbol: Receiver)
Untermenü Beschreibung
Audiokanäle
TV-System
Sendereinstellungen
Erster
Audiokanal
Zweiter
Audiokanal
AnzeigeModus
Vorauswahl der Audio-Sprache
(wenn vom Sender angeboten)
Vorauswahl der Audio-Sprache
(wenn vom Sender angeboten)
Auswahl des
Übertragunssystems
Standardauswahl: 576I
BildschirmFormat
Auswahl des Bildformats
Voreingestellt: 4:3 Letterbox
Video-Signal CVBS
Dolby Digital Aktivieren / Deaktivieren
Startkanal: Festlegung des gewünschten TV-
oder Radio-Programms beim Einschalten des
Receivers
Start mit
Aktivieren / Deaktivieren
Kanal
Modus TV = Startkanal ist ein TV-
Programm
Radio = Startkanal ist ein
Radioprogramm
56
Startkanal Durch Drücken der OK-Taste
erscheint die Programmliste
zur Auswahl des Startkanals.
Das ausgewählte Programm
mit der OK-Taste bestätigen.
Page 57
Zeit- & TimerEinstellung
OSD
Einstellung
PIN
(PasswortEinstellungen)
Zeit Möglichkeit der Zeit- und
Zeitzonen-Eingabe.
Siehe nachfolgende Tabelle
zur Zeit-Einstellung.
Timer Siehe nachfolgende Tabelle
zur Timer-Einstellung.
Untertitel-
Aktivieren / Deaktivieren
anzeige
OSD
Verzögerung
OSD
Menü-Einblendungszeit (OSD
Zeitsperre)
Menü-Transparenz
Transparenz
OSD
Werksein-
OSD-Werkseinstellung kann
wiederhergestellt werden
stellung
Werkseitiges Passwort ist 0000
Installations-
sperre
Programm-
sperre
Abschalten der Passwort-
Eingabe im Installations-Menü
Abschalten der Passwort-
Eingabe für gesperrte
Programme (Kindersicherung)
Neues
Passwort
Passwort
bestätigen
Festlegung eines neuen
Passworts. (Neues Passwort
unbedingt merken)
Neues Passwort bestätigen.
57
Page 58
LNB-Stromversorgung
LNB-Stromversorgung ein- und ausschalten.
Voreingestellt ist Ein.
58
Page 59
Tabelle zur Zeit-Einstellung
Untermenü Beschreibung
GMT
Aktivieren / Deaktivieren
verwenden
GMT Differenz Einstellung der standortabhängigen
Abweichung zur Greenwich Mean Time
Datum Aktiv, falls Untermenü „GMT verwenden“
deaktiviert ist:
Uhrzeit-Eingabe mit den Tasten 0-9 auf der
Fernbedienung
Zeit Aktiv, falls Untermenü „GMT verwenden“
deaktiviert ist:
Uhrzeit-Eingabe mit den Tasten 0-9 auf der
Fernbedienung
Zeit Anzeige Aktivieren / Deaktivieren der Uhrzeitanzeige im
Fernsehbild.
Falls die GMT-Verwendung aktiviert ist, stellt sich
die Uhrzeit im Standby-Modus auf dem Front
Panel des Receivers automatisch.
59
Page 60
Tabelle zur Timer-Einstellung
Untermenü Beschreibung
Timer-
Auswahl der Timernummer 1-8.
Nummer
Timer-Modus Art der Wiederholung (einmalig, täglich,
wöchentlich, monatlich, jährlich, aus). Bei der
Einstellung „aus“ wird der Timer deaktiviert.
Timer-Service Umschalten zwischen Programm-Timer (TV-
Programme oder Radio-Programme) und
Erinnerungs-Funktion (Meldung).
Start-Kanal Bei Timer-Service-Einstellung „Meldung“.
Wahlmöglichkeiten sind: Geburtstag, Jahrestag,
Generell
Bei Timer-Service-Einstellung „TVProgramme“ oder „Radio-Programme“:
Programm-Auswahl
Start-Datum Datums-Eingabe mit den Tasten 0-9 auf der
Fernbedienung
Einschaltzeit Uhrzeit-Eingabe mit den Tasten 0-9 auf der
Fernbedienung
Dauer Dauer des Ereignisses mit den Tasten 0-9 auf
der Fernbedienung eingeben
Der Timer kann aber auch über den EPGModus programmiert werden. Beispiel:
EPG-Taste drücken, über die 1-Taste erhalten
Sie dann eine Ereignisliste, mit den CH▲ und
60
Page 61
CH▼ Tasten können Sie das gewünschte
Ereignis auswählen. Nach Aufrufen der Details
über die OK-Taste kann mit der 2-Taste das
Ereignis direkt zum Timer übernommen werden.
61
Page 62
Einstellung (Symbol: Werkzeugkoffer)
Untermenü Beschreibung
Werkseinstellung
(erfordert
Passworteingabe)
SoftwareUpdate
Receiver auf die Werkseinstellung zurückstellen.
Alle Änderungen werden rückgängig gemacht.
Wird der Receiver über das OSD-Menü auf die
Werkseinstellungen zurückgesetzt, erscheint
nach Abschluss des Vorgangs die
Sprachauswahl im Hauptmenü. Schalten Sie
nun den Receiver am Netzschalter aus und
nach 5 Sekunden wieder ein. Der Receiver
startet im Normal-Modus im Auslieferungszustand.
Hinweis:
Halten Sie die Standby-Taste an der
Vorderseite Ihres Receivers länger als 10
Sekunden gedrückt, werden die
Werkseinstellungen ebenfalls wieder
hergestellt.
Hinweis:
Ein Software-Update hat mit dem Suchen
nach neuen Fernsehprogrammen NICHTS zu
tun. Bitte starten Sie dazu einen
automatischen Sendersuchlauf.
Über Software-Update können Sie im Servicefall
eine neue Betriebssoftware laden. Ein Update
über Satellit oder RS232 ist möglich.
Spiele Hier stehen die drei Spiele Tetris, Snake und
Othello zur Verfügung.
62
Page 63
Information
Technische Informationen
63
Page 64
Software-Update via Satellit
Das Update hat nichts mit dem Speichern von
neuen Fernsehkanälen zu tun, sondern dient
lediglich zum Erneuern der Betriebssoftware des
Receivers.
Das Update ist im Normalfall nicht zum
ordentlichen Betrieb des Receivers notwendig.
Sie müssen Ihre Satelliten-Anlage auf den
Satelliten ASTRA1 19,2°E ausrichten, um die
Software-Aktualisierung durchführen zu können.
Die Software-Aktualisierung kann bis zu einer
Stunde dauern.
Es wird empfohlen, vor und nach der Aktualisierung
zusätzlich die Werkseinstellung zu laden. Bitte beachten
Sie, dass dabei Ihre eigenerstellte Kanalliste verloren
geht.
64
Page 65
Tasten mit Sonderfunktionen
Umschalten TV/SAT
Mit der „TV/SAT“-Taste können Sie zwischen Fernseherund Satelliten-Funktion hin- und herschalten. (Diese
Funktion muss von Ihrem Fernseher zur Verfügung
gestellt werden).
Drücken Sie so oft auf die „TV/SAT“-Taste, bis Sie die
gewünschte Funktion eingestellt haben.
Umschalten TV/Radio
Mit der TV/Radio-Taste können Sie zwischen Fernseherund der Radio-Funktion hin- und herschalten.
Der Receiver überträgt jetzt ein Radioprogramm und
zeigt ein Hintergrundbild an.
Um zum Fernsehprogramm zurückzuschalten,
drücken Sie auf der Fernbedienung die TV/RadioTaste.
ZOOM
Mit der Zoom-Funktion können Sie einen Bildausschnitt
vergrößern.
Drücken Sie die ZOOM-Taste. Mit jedem Druck auf die
ZOOM-Taste wird der Bildausschnitt stufenweise
vergrößert.
Wählen Sie mit den CH▼, CH▲, V- und V+ Tasten
den Bildausschnitt.
Mit der EXIT-Taste können Sie diesen Modus verlassen.
65
Page 66
LIST
Drücken Sie einmal auf die LIST-Taste.
Wie schon weiter oben unter Menüpunkt „Programm“
beschrieben, erhalten Sie hier die Möglichkeit, die
Programmliste zu bearbeiten.
AUDIO
Mit der Audio-Taste können Sie die Ton-Spur auswählen,
falls ein Sender Mehrkanalton anbietet. Des Weiteren
können Sie hier den DolbyDigital-Modus aktivieren
(hierzu benötigen Sie zusätzlich eine DolbyDigitalAnlage, der Anschluss erfolgt hinten am Gerät über die
COAXIAL-Buchse).
EPG
Elektronische Programmzeitschrift (Electronic Program
Guide). Um die Funktion zu aktivieren, drücken Sie bitte
die EPG-Taste. Die Programmliste erscheint.
Mit den CH▲ und CH▼ Tasten können Sie ein
Programm auswählen. Mit den P+ und P- Tasten können
Sie in 10er-Schritten die Programme wechseln. Auf der
rechten Seite werden das aktuelle und das nachfolgende
Ereignis angezeigt.
Für die Anzeige der Detailinformationen des aktuellen
Ereignisses die 2-Taste drücken. Für die Anzeige der
kompletten Ereignisliste des gewählten Senders die 1Taste drücken. Mit den V+ und V- Tasten können Sie
zwischen den Tagen blättern. Mit den CH▲ und CH▼
Tasten können Sie die Ereignisse vor- und
zurückblättern.
66
Page 67
Detaillierte Informationen über ein ausgewähltes Ereignis
erhalten Sie durch Drücken der OK-Taste. Eine direkte
Übernahme eines ausgewählten Ereignisses eines
Senders in den Timer erfolgt durch Drücken der 2-Taste.
TEXT
Teletext ist ein Informationssystem, das Teletext auf
Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang
muss der gewählte Sender diese Funktion unterstützen.
Beim Programm-Wechsel wird Ihnen das TXT-Symbol
angezeigt. Beim Vergleich mit anderen Receivern werden
Sie feststellen, dass unser Teletext außergewöhnlich
schnell ist.
Um den Teletext einzuschalten, drücken Sie die
TEXT-Taste.
Wenn Sie den Teletext wieder ausschalten möchten,
drücken Sie die EXIT- oder TEXT-Taste.
Fasttext-Funktionen benutzen
Die farbigen Tasten auf der Fernbedienung sind für den
Fasttext bestimmt und werden nach Aufruf einer weiteren
Teletext-Seite aktiv. Sie können direkt über die kleinen
farbigen Tasten auf der Fernbedienung dorthin gelangen.
Drücken Sie die gewünschte Taste.
M/P - Multipicture
Drücken Sie die M/P-Taste, um in den MultipictureModus zu gelangen. Auf Ihrem Bildschirm erscheinen
nun 9 Programme parallel, beginnend mit dem aktuellen
Programm.
67
Page 68
Mit den CH, CH, V- und V+ Tasten können Sie die
gelbe Markierung navigieren. Das markierte Programm
ist in Echtzeit, die nichtmarkierten Programme sind
Standbilder.
Um das gewünschte Programm zu aktivieren, markieren
Sie dieses und drücken anschließend die OK-Taste oder
die EXIT-Taste.
Durch Drücken der EXIT-Taste verlassen Sie den
Multipicture-Modus. Das zuletzt markierte Programm
erscheint als Vollbild auf Ihrem Bildschirm.
MUTE
Durch Drücken der MUTE-Taste wird der Ton
ausgeschaltet. Durch erneutes Drücken der MUTE-Taste
wird der Ton wieder eingeschaltet.
FAV
Drücken Sie die FAV-Taste.
Der Bildschirm zeigt die von Ihnen ausgewählte
Favoritenliste an.
Wählen Sie ein Programm aus der Favoritenliste mit
den CH▲ und CH▼ Tasten.
Mit den V+ und V- Tasten können Sie zwischen der
Favoritenliste und den Programmgruppen hin- und
herschalten.
Zum Auswählen drücken Sie die OK-Taste.
Zum Wechsel zwischen der Favoritenliste und den
Programmgruppen die FAV-Taste drücken. Mit den Vund V+ Tasten auswählen.
68
Page 69
Zum Verlassen der Favoritenliste oder der
Programmgruppe die 1-Taste drücken.
RECALL
Durch drücken der RECALL-Taste wechseln Sie auf das
zuvor gewählte Programm.
INFO - Akustisches Signal zum Ausrichten der
Satelliten-Antenne
Drücken Sie dazu die INFO-Taste. Ausser aktuellen
Empfangsparametern werden Ihnen auch die SignalStärke und die Signal-Qualität angezeigt. Zusätzlich
können Sie über die 1-Taste ein akustisches Signal
aktivieren. Durch erneutes Drücken der 1-Taste wird das
akustische Signal wieder deaktiviert.
Über das TV-Gerät wird ein Signalton
ausgegeben. Ein lauteres und höheres Signal
zeigt eine bessere Ausrichtung der Antenne an.
Die Signalqualität wird Ihnen zusätzlich über die
4-stellige LED-Anzeige am Receiver angezeigt.
0 - Sleeptimer
Den Sleeptimer erreichen Sie im Normalbetrieb über die
0-Taste.
Sie haben folgende Einstellmöglichkeiten: ausgeschaltet,
10, 30, 60, 90, 120 Minuten. Nach dieser Zeit wird der
Receiver automatisch ausgeschaltet.
69
Page 70
PAUSE
Drücken Sie dafür die PAUSE-Taste. Das Fernsehbild
wird dann „eingefroren“. Deaktivieren erfolgt durch
erneutes Drücken der PAUSE-Taste.
70
Page 71
Demontieren
Trennen Sie den Receiver und die angeschlossenen
Geräte von der Stromversorgung.
Schrauben Sie das LNB-Kabel vom Receiver ab.
Entnehmen Sie die Batterien aus der Fernbedienung,
wenn Sie den Receiver längere Zeit nicht benutzen.
Verpacken Sie den Receiver, die Kabel und die
Fernbedienung im Karton.
Lagern Sie den Receiver und alle Zubehör-Teile an
einem trockenen und staubfreien Ort.
Schützen Sie den Receiver vor Frost.
Reinigen
Achtung!
Der Receiver darf nicht nass werden. Reinigen Sie ihn
niemals mit einem nassen Tuch.
Verwenden Sie keine lösungsmittelhaltigen
Reinigungsmittel wie Benzin oder Verdünnung. Diese
Mittel können die Oberfläche des Gehäuses
beschädigen.
Reinigen Sie das Gehäuse des Receivers mit einem
trockenen Tuch.
Das Display des Receivers mit einem leicht feuchten
Tuch reinigen.
71
Page 72
Tipps und Tricks/Probleme lösen
Symptom Mögliche Ursache und Abhilfe
Satellit wird nicht
gefunden, oder
kein Signal
Frontanzeige
dunkel
Kein Ton oder
Bild, aber
Menüanzeigen
des Receivers
vorhanden
Beispiel: Astra1 19,2° Ost
Taste 1 (Vorprogrammierung: „Das Erste“)
Taste INFO („Das Erste“, FR11837)
Signal UND Qualität sind beide 0 %
Den senkrechten Spiegel nach Süden
ausrichten. Wenige Millimeter nach links
drehen, ca. 3 Sekunden warten und
wiederholen, bis Signal UND Qualität
angezeigt werden. Bei einem Signal von ca.
60% verschwindet der schwarze Hintergrund
und es erscheint das Fernsehbild.
Für einen anderen Satelliten wählen Sie bitte
ein aktuelles Programm aus der
vorprogrammierten Kanalliste und drücken Sie
dann die Taste INFO.
Das Netzkabel ist nicht angeschlossen.
Schließen Sie das Netzkabel an die
Stromquelle an.
Die Antenne ist nicht auf den Satellit
ausgerichtet.
Richten Sie die Antenne richtig aus.
Kein Signal (mit Symbol).
Prüfen Sie die Kabelverbindung vom LNB zum
Receiver und vom Receiver zu den
angeschlossenen Geräten.
Richten Sie die Antenne aus.
72
Page 73
Programmplatz
wird angezeigt,
TV-Gerät zeigt
jedoch kein Bild
an.
Schlechtes Bild,
Blockierfehler,
Klötzchenbildung,
Tonstop
Kein Bild, kein
Ton, Signalstärke
und Signalqualität
vorhanden
Software-Absturz
(Receiver lässt
sich nicht mehr
bedienen.)
Das System ist nicht korrekt angeschlossen.
Prüfen Sie den Anschluss des SCART-Kabels
Das TV-Gerät ist nicht im AV-Modus.
Schalten Sie das TV-Gerät auf den jeweiligen
AV-Eingang.
Die Antenne ist nicht genau auf den Satelliten
ausgerichtet.
Richten Sie die Antenne genauer aus.
Benützen Sie dafür die "Info"-Taste auf der
Fernbedienung. Signalanzeige für die
Antennenausrichtung wird angezeigt.
Das LNB ist defekt. Ersetzen Sie das LNB.
Satelliten-Antenne ist auf einen falschen
Satelliten ausgerichtet.
Sollte der unwahrscheinliche Fall eines
Software-Absturzes eintreten, trennen Sie den
Receiver vom Stromnetz. Schließen Sie ihn
nach 10 Sekunden wieder an. Dadurch ist das
Problem in der Regel gelöst.
Bitte beachten Sie: ein Software-Absturz ist
keine Fehlfunktion, es tritt dadurch kein
Garantiefall ein. Bei technischen Geräten (z.B.
auch PC, Funknetzwerk, etc.) lässt sich ein
Software-Absturz auf diesem Weg
unkompliziert und schnell lösen.
Die
Fernbedienung
Die Batterien sind verbraucht.
Erneuern Sie die Batterien.
73
Page 74
funktioniert nicht. Die Fernbedienung ist falsch ausgerichtet.
Richten Sie die Fernbedienung auf die
Vorderseite des Receivers und stellen Sie
sicher, dass nichts zwischen Fernbedienung
und Receiver steht.
Programm hat
eine neue
Das entsprechende Programm löschen, dann
automatischen Suchlauf durchführen.
Frequenz und
wird mit den
aktuellen Daten
nicht mehr
übertragen.
Favoritenliste
FAV-Taste drücken, 1-Taste drücken.
verlassen
Passwort Das werkseitige Passwort lautet 0000.
Persönliches
Passwort
vergessen
Bitte kontaktieren Sie die Service Hotline, falls
Sie Ihr persönliches Passwort vergessen
haben.
Werkseinstellung Halten Sie die Standby-Taste an der
Vorderseite Ihres Receivers länger als 10
Sekunden gedrückt, werden die
Werkseinstellungen ebenfalls wieder
hergestellt. Achtung! Dadurch gehen Ihre
persönlichen Einstellungen verloren.
74
Page 75
Sollte sich ein Problem trotzdem nicht beseitigen lassen,
wenden Sie sich bitte an Ihren Fachhändler oder den
Hersteller.
75
Page 76
Entsorgen
Werfen Sie den Receiver keinesfalls in den normalen
Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder
Gemeindeverwaltung nach Möglichkeiten einer umweltund sachgerechten Entsorgung des Geräts.
Werfen Sie Batterien keinesfalls in den normalen
Hausmüll. Batterien können Giftstoffe enthalten.
Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen im
Rahmen der gesetzlichen Rückgabepflicht. Erkundigen
Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach
Möglichkeiten einer umwelt- und sachgerechten
Entsorgung. Geben Sie verbrauchte Batterien bei einer
Sammelstelle ab. Dadurch leisten Sie einen positiven
Beitrag zum Umweltschutz.
76
Page 77
Technische Daten
Receiver
Maße in mm (B × T × H) 280 × 160 × 45
Gewicht in Gramm Receiver 865 g
Fernbedienung 80 g (ohne
Batterien)
Eingangsfrequenzbereich 950 MHz ~ 2150 MHz
IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s)
Stromversorgung LNB 13/18 GS, 0,30 A max.
Spitzen Überlastungsschutz
LNB-Steuerung 22 KHz ± 2 KHz, 0,6 V pp ± 0,2 V
DiSEqC-Steuerung Version 1.0, Version 1.2, Tone-
Burst A/B
Symbolrate 1 ~ 35 MS/s
Eingangsgeschwindigkeit Max. 15 Mbit/s
Fehlerkorrektur (FEC) 1/2, 2/3, 3/4, 5/6, 7/8, auto
Höhen-Seiten-Verhältnis 4:3 Letterbox, 4:3 PanScan, 16:9
Videoauflösung 720 x 576 (Pal), 720 x 480 (NTSC)
Audiomodus Links, Rechts, Stereo, AC3-
Digitalton
Anschlußmöglichkeiten
LNB IF-Eingang Typ F, IEC 169-24
TV-SCART (nur Ausgang)
VCR-SCART (Ausgang und
Eingang)
RCA (CINCH) Audio L,R
SPDIF, COAXIAL Digital Audio Ausgang
Video, Audio L, R, CVBS
Video CVBS, Audio L, R
HDMI Schnittstelle
Hochwertiger digitaler Audio- und
Video-Ausgang
77
Page 78
Stromversorgung
Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz
Leistungsaufnahme ca. 20 W (Betrieb mit Single LNB)
ca. 2 W (Bereitschaft)
Betriebstemperatur 0 ºC ~ +40 ºC
Lagerungstemperatur – 40 ºC ~ + 65 ºC
78
Page 79
Hersteller
NEULING GmbH & Co. KG
Postfach 250229
D-50518 Köln
Telefon: 0049 221 / 92130 - 70
Telefax: 0049 221 / 92130 - 79
Internet: www.neuling.com
Sehr geehrter Kunde,
unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe
durch ein einfaches Telefongespräch lösen lassen.
Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte
erst unsere Service-Hotline. Diese Vorgehensweise erspart Ihnen
Zeit und eventuellen Ärger.
Unter unserer Service Hotline erfahren Sie auch die genaue Vorgehensweise der Garantieabwicklung, falls Sie Ihr Gerät wirklich
einschicken müssen.
Email: [email protected]
79
Page 80
Garantie
Die Gewährleistung für den digitalen Satelliten-Receiver HDline 2000 S
HDMI entspricht den gesetzlichen Bestimmungen zum Zeitpunkt
des Erwerbs. Änderungen am Gerät führen zum Erlöschen der
Gewährleistung/Garantie des Herstellers
80
Page 81
Konformitätserklärung
Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung
mit folgenden Richtlinien und Normen:
Niederspannun
EN 60 065 : 2002
htlinie zur elektroma
Ric
gsrichtlinie 73/23/EWG
gnetischen Verträglichkeit 89/336/EWG
EN 55 013 : 2001
EN 55 020 : 2002
EN 61000-3-2 : 2000
EN 61000-3-3 :
Gerätetyp: Digitaler Satelliten-Receiver HDline 2000 S HDMI
+A1 : 2003
1995 + A1 : 2001
81
Page 82
Glossar
AC Alternating Current
Anschluss für Wechselstrom
DC Direct Current
Anschluss für Gleichstrom
CinchStecker
DiSEqC Digital Satellite Equipment Control
EPG Electronic Programm Guide
IF-Stecker Koaxialer Stecker zum Anschluss des LNB-
FTA Free-to-air services
LNB Low Noise Block Amplifier / Converter
Koaxialer Stecker für den Anschluss von TV-Gerät
oder Stereoanlage.
Digitales System, mit dem der Empfänger
verschiedene Komponenten der Außeneinheit
steuern kann. Es wird insbesondere zur Auswahl
zwischen mehreren Satellitenpositionen (zum
Beispiel ASTRA und Eutelsat) gebraucht.
Elektronische Programmzeitschrift
Antennenkabels.
Gebührenfreie Dienste, die ohne speziellen
Decoder empfangen werden können.
Gerät im Mittelpunkt der Antenne, das die vom
Satelliten ankommenden hoch frequenten Signale
in einen niedrigeren Frequenzbereich umsetzt und
gleichzeitig verstärkt.
Mute Taste der Fernbedienung zur Ton-
Stummschaltung.
82
Page 83
OSD On Screen Display
Auf dem Bildschirm sichtbare Menüsteuerung.
PID Kennnummer eines empfangenen Datenstromes
Die PID’s sorgen dafür, dass ein Sender
vollständig empfangen werden kann.
Receiver Empfangsgerät, das die Signale von der Antenne
in Video- und Audiosignale umwandelt.
SCART 21-polige Steckverbindung zum Anschluss des
Fernsehgerätes an den Receiver.
SwapFunktion
Wechsel zwischen aktuellem und letztgesehenem
Programm
Transponder Satellitenfrequenz. Auf einem Transponder können
mehrere digitale Programme gleichzeitig gesendet
werden.
VCR Abkürzung für Video Cassette Recorder.
83
Loading...
