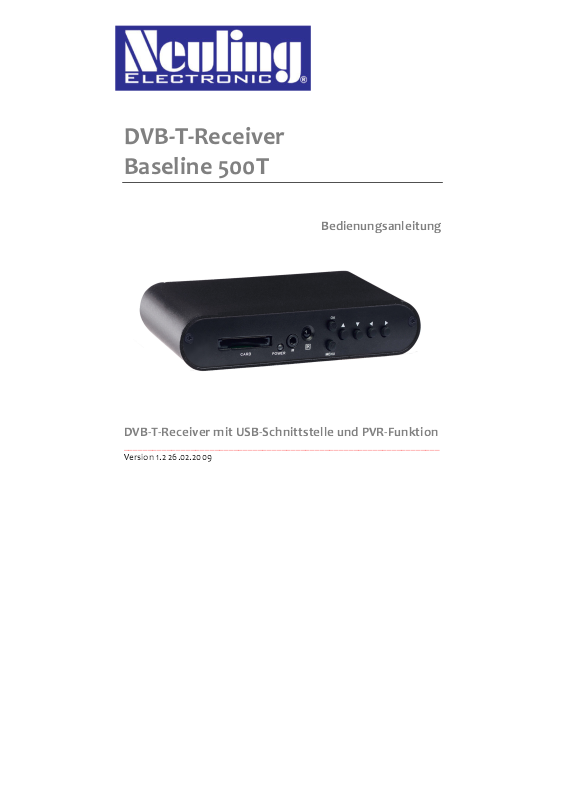

Page 1

DVB-T-Receiver Baseline 500T

Bedienungsanleitung

DVB-T-Receiver mit USB-Schnittstelle und PVR-Funktion

__________________________________________________________________

Version 1.2 26.02.2009

Page 2

Inhaltsverzeichnis Baseline 500T

Inhaltsverzeichnis

Inhaltsverzeichnis........................................................................................2

2. Vorwort ...................................................................................................... 4

3. Sicherheitshinweise ....................................................................................5

4. Frontansicht ................................................................................................7

5. Rückseite.....................................................................................................7

6. Fernbedienung........................................................................................... 8

7. Receiver anschließen.................................................................................. 9

8. Erstinstallation ........................................................................................... 9

9. DVB-T-Empfang........................................................................................... 9

9.1 Sender organisieren................................................................................10

9.2 Sender umbenen ne n..............................................................................10

9.3 Sender sortieren......................................................................................11

9.4 Sender gruppieren...................................................................................11

9.5 Sender bearbeiten.................................................................................. 12

9.6 Sender löschen....................................................................................... 12

10. Sendersuche.............................................................................................. 12

10.1 Automatische Suche............................................................................... 12

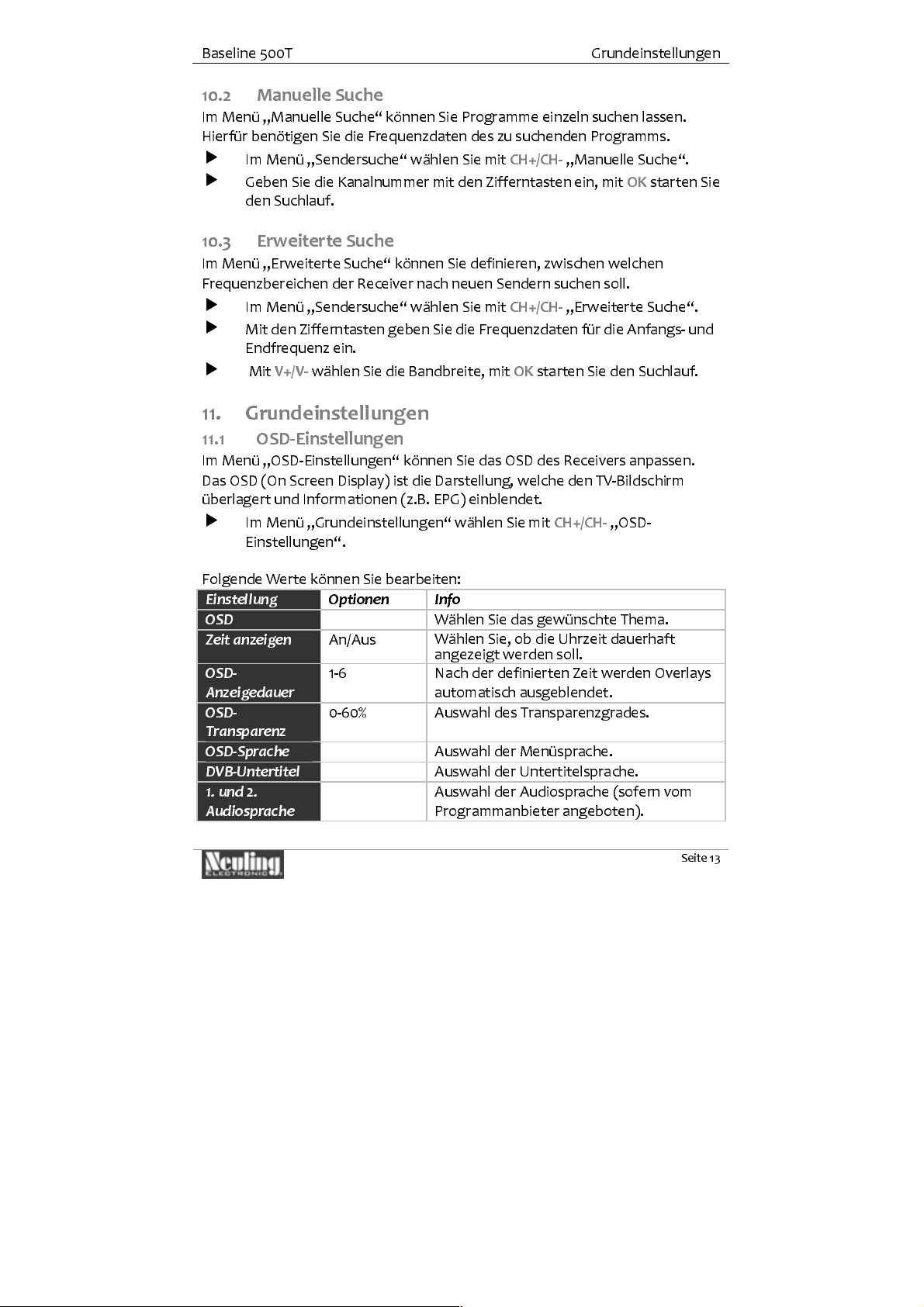

10.2 Manuelle Suche...................................................................................... 13

10.3 Erweiterte Suche.................................................................................... 13

11. Grundeinstellungen................................................................................... 13

11.1 OSD-Einstellungen.................................................................................. 13

11.2 TV-Einstellungen.....................................................................................14

11.3 Systemeinstellungen .............................................................................. 14

11.4 Zeiteinstellungen.................................................................................... 15

11.5 Timer ...................................................................................................... 15

11.6 Passwort ändern..................................................................................... 17

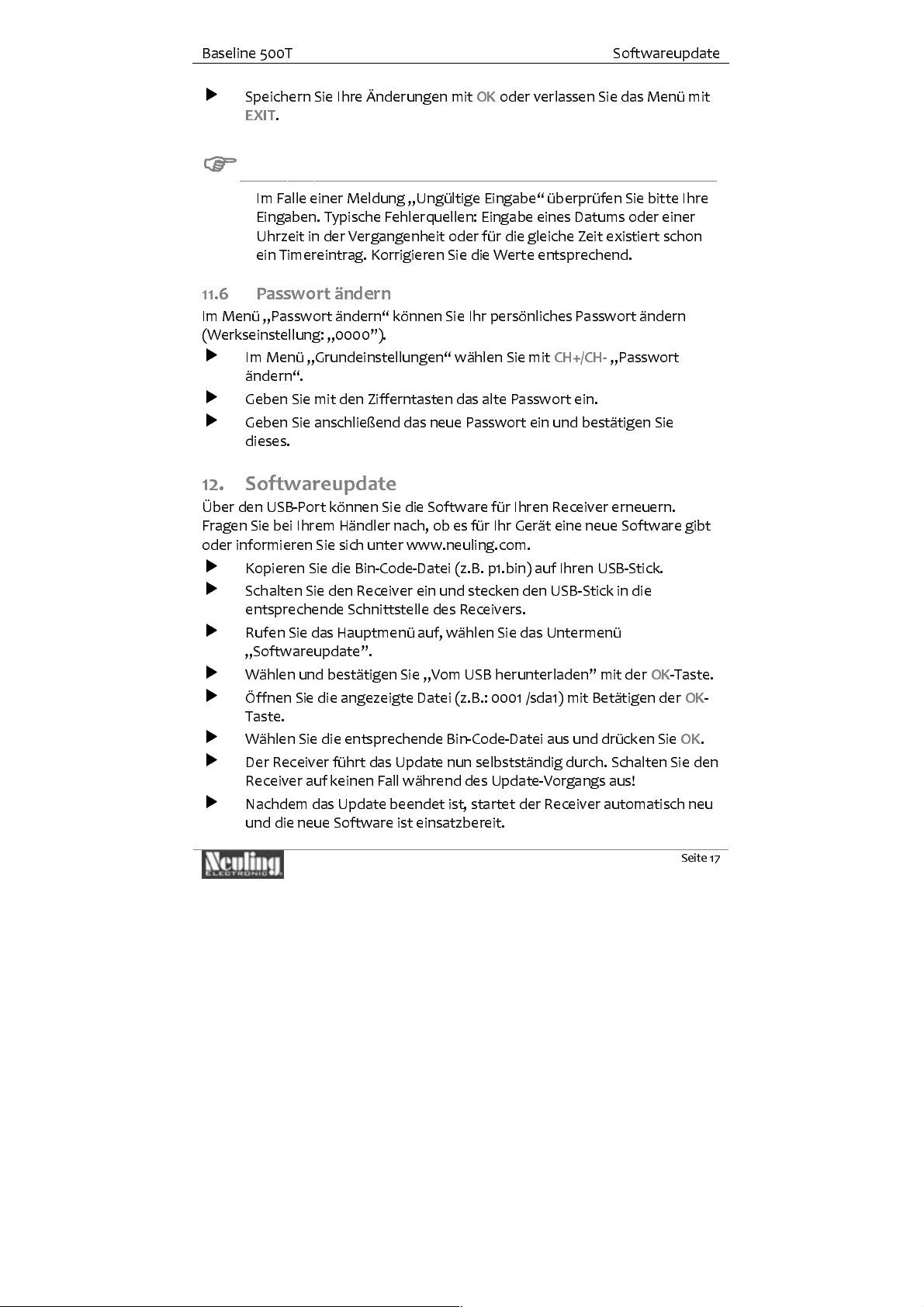

12. Softwareupdate ........................................................................................ 17

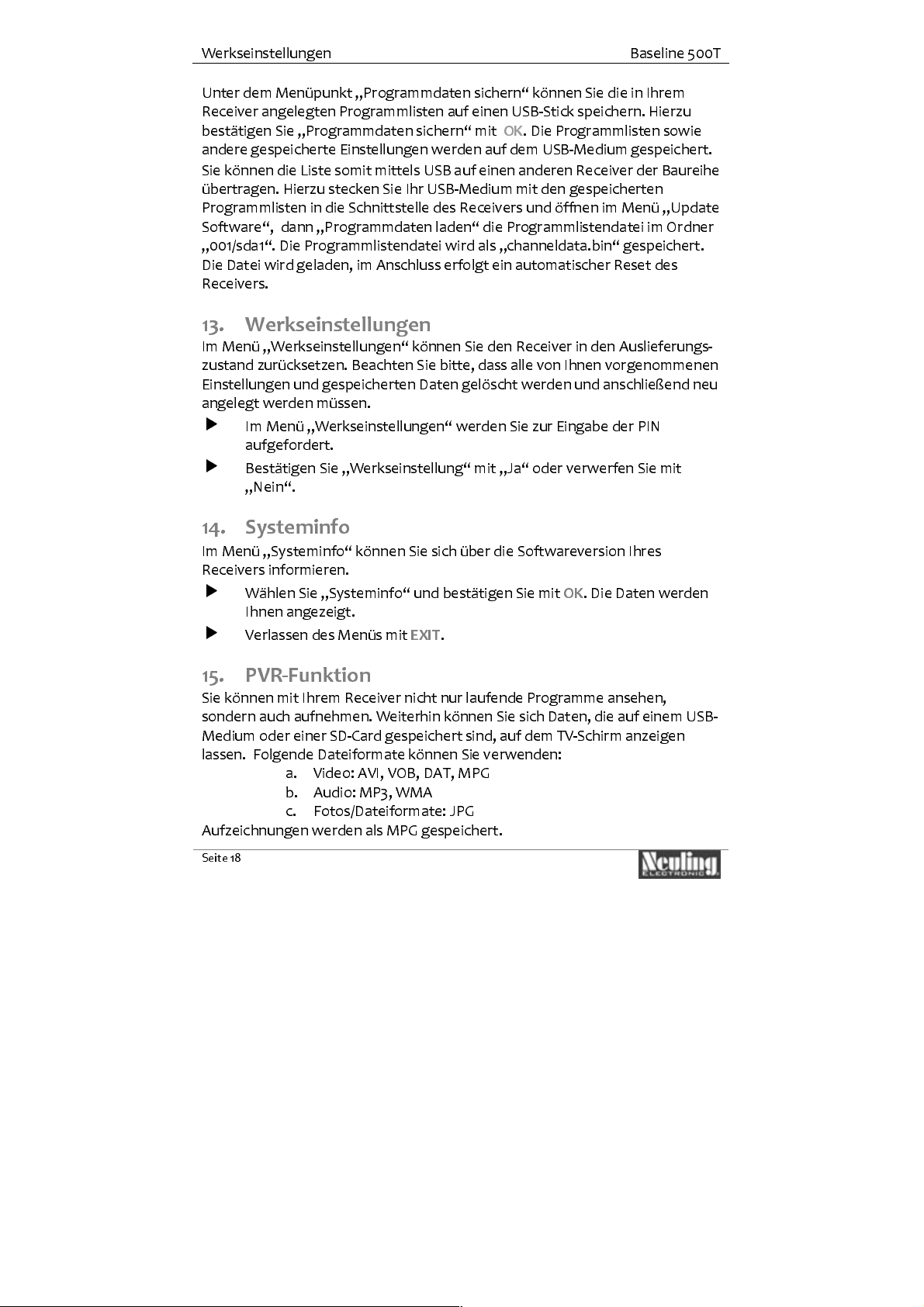

13. Werkseinstellungen...................................................................................18

14. Systeminfo.................................................................................................18

15. PVR-Funktion............................................................................................. 18

15.1 Bedienfunktionen...................................................................................19

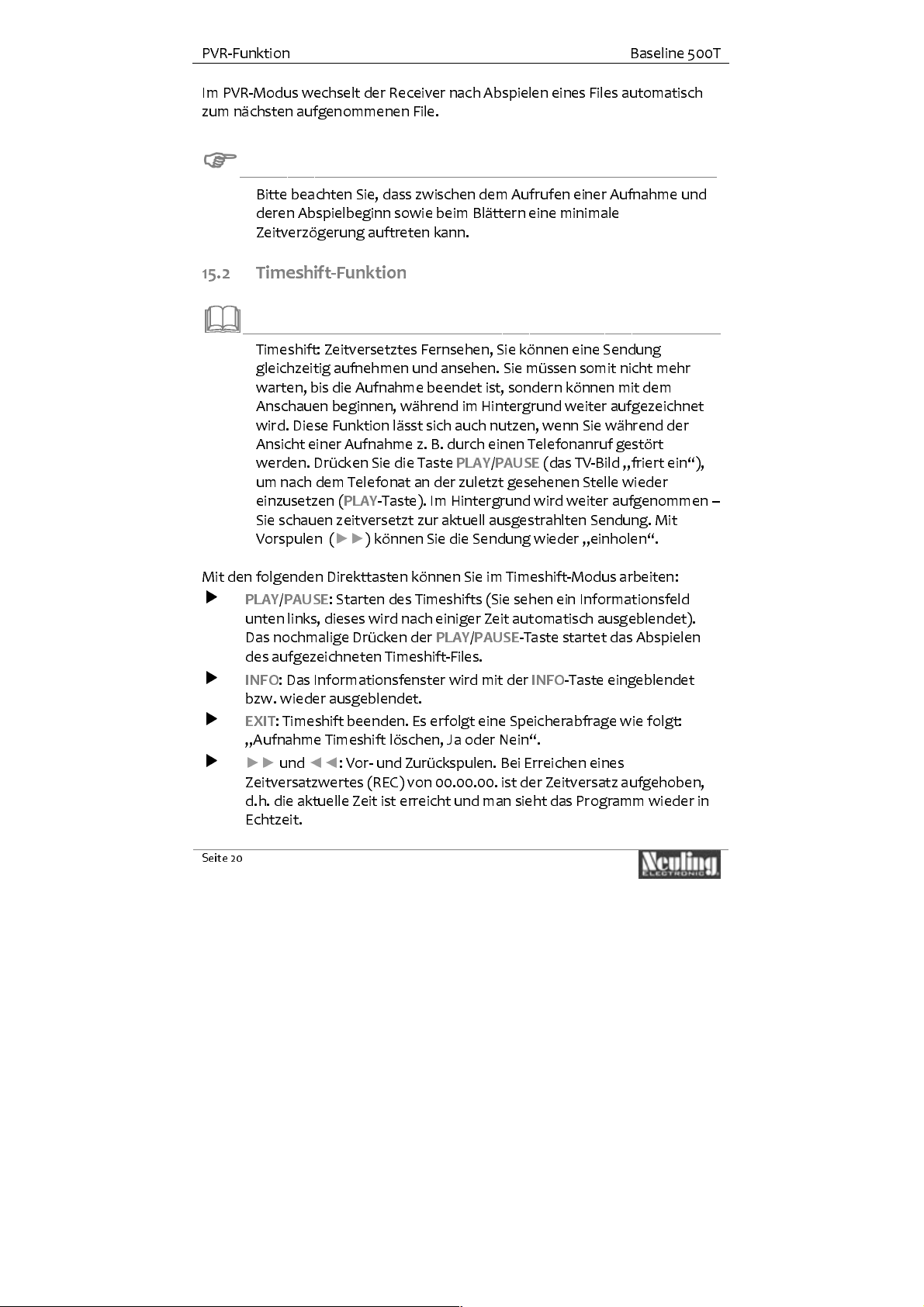

15.2 Timeshift-Funktion..................................................................................20

15.3 Festplatte üb er USB ansc hli eß en............................................................ 21

15.4 Anschluss des USB-Speichers oder einer SD-Card................................... 21

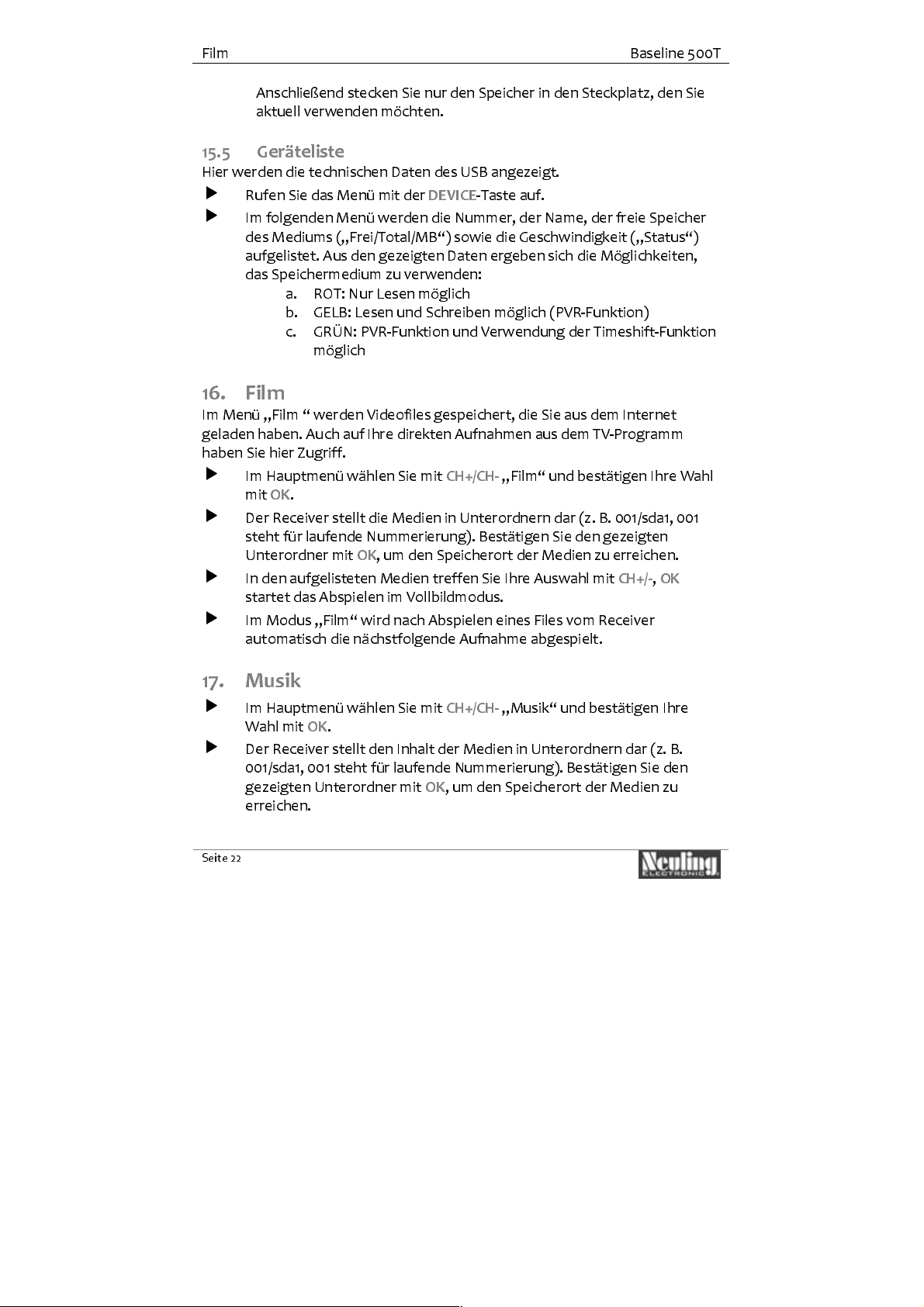

15.5 Geräteliste ..............................................................................................22

16. Film............................................................................................................22

17. Musik .........................................................................................................22

18. Fotos..........................................................................................................23

19. Spiele.........................................................................................................23

Seite 2

Page 3

Baseline 500T

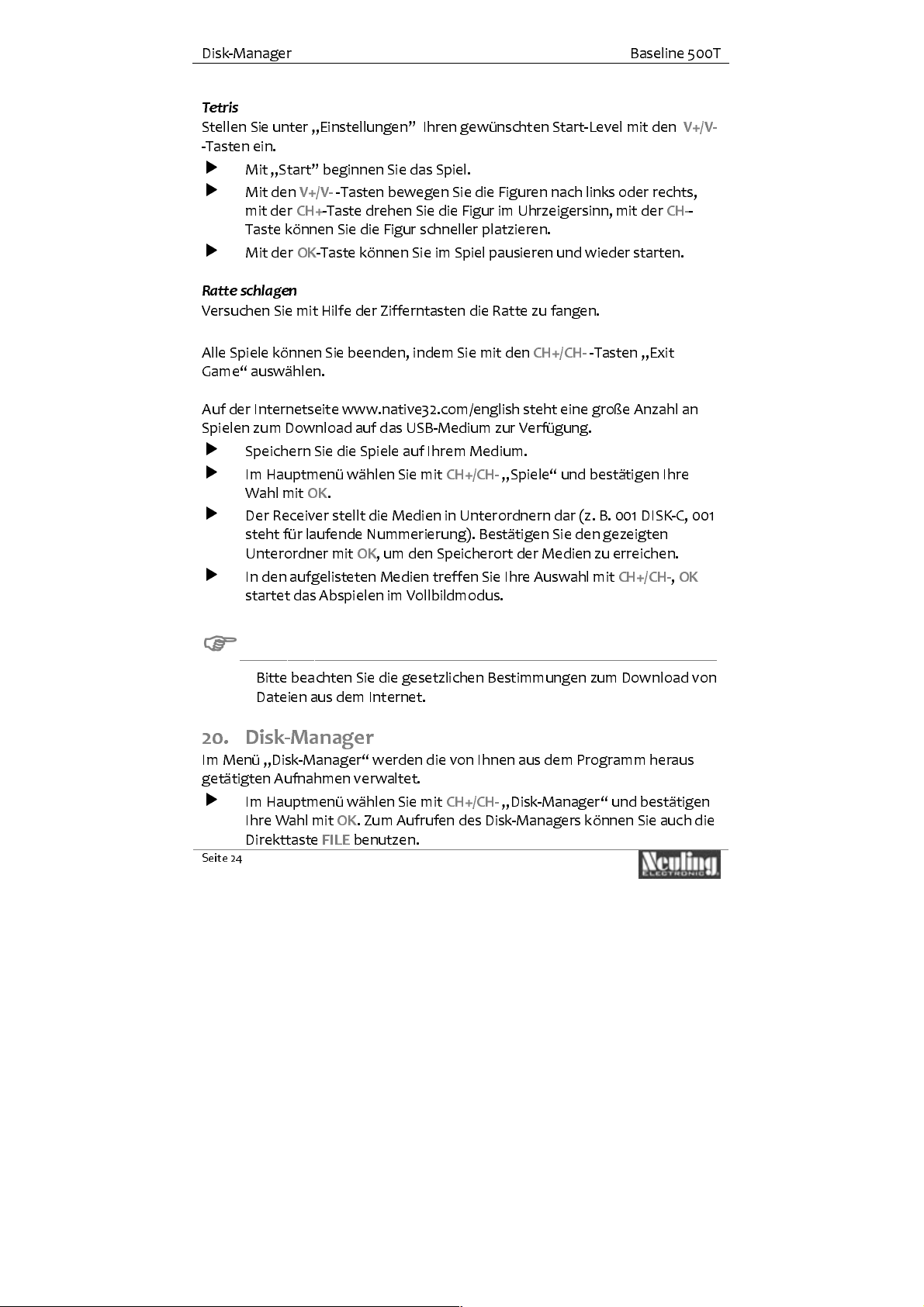

Disk-Manager............................................................................................ 24

20.

20.1 Formatieren............................................................................................25

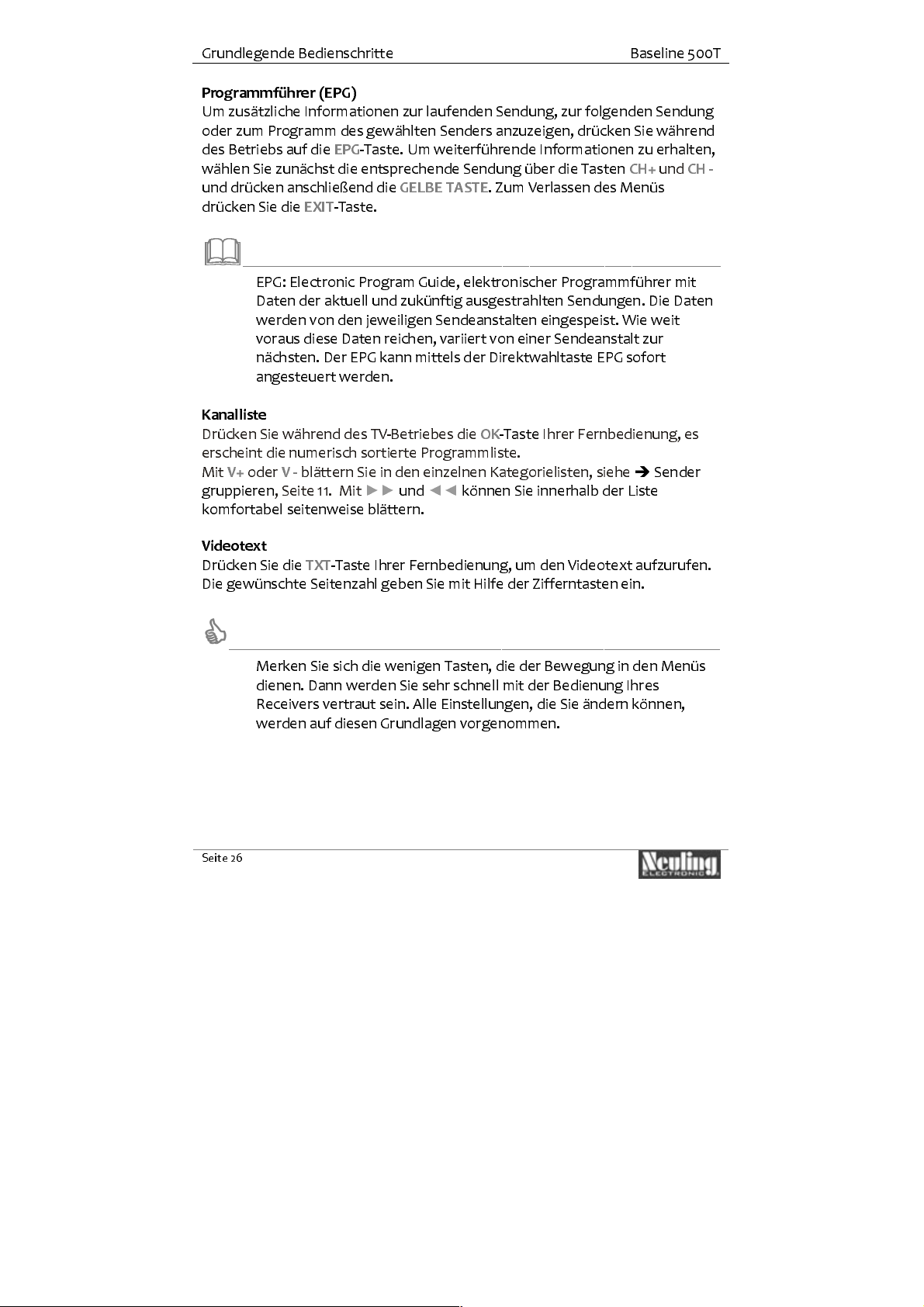

21. Grundlegende Bedienschritte ...................................................................25

22. Reinigen.....................................................................................................27

23. Entsorgen ..................................................................................................27

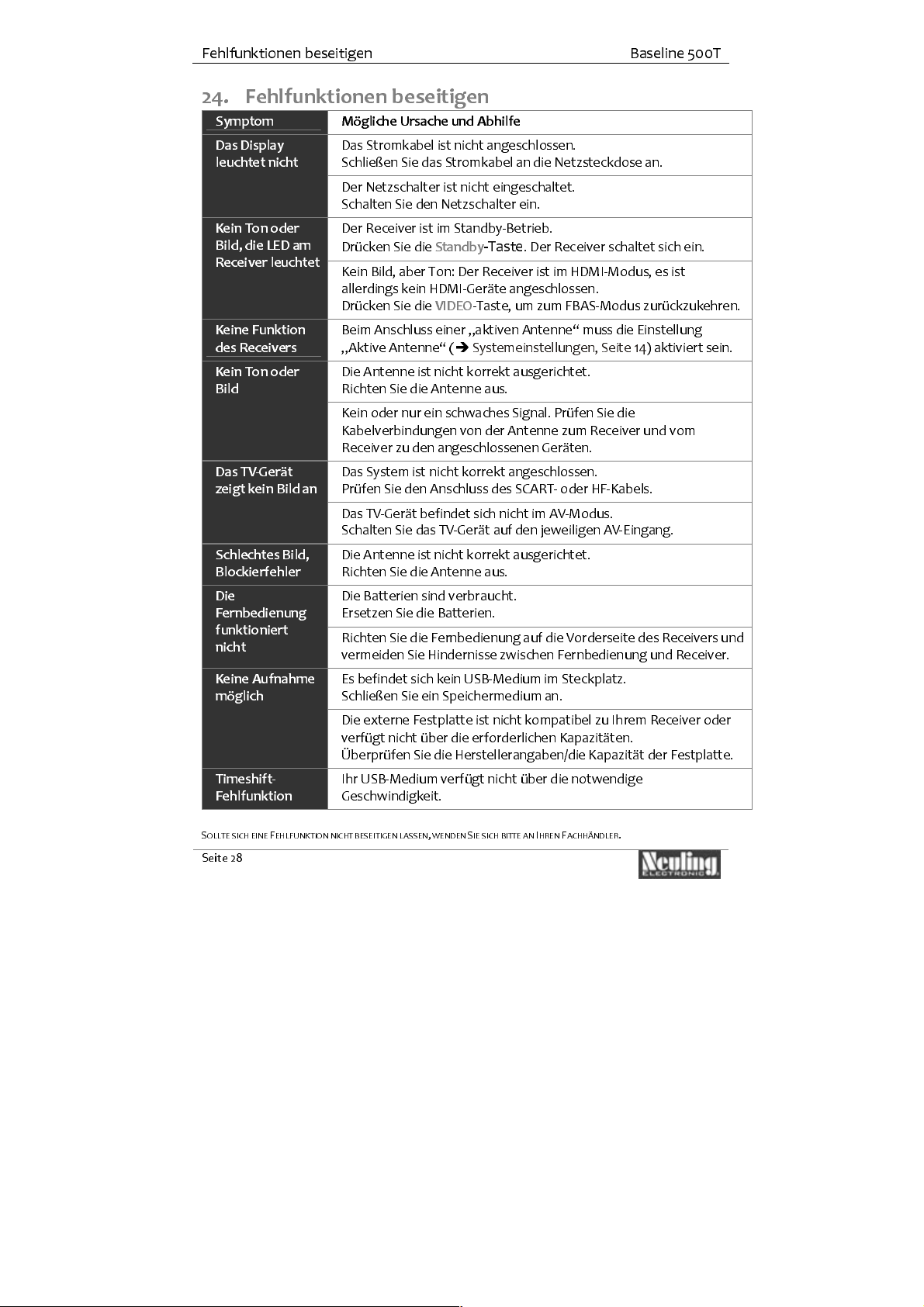

24. Fehlfunktionen beseitigen ....................................................................... 28

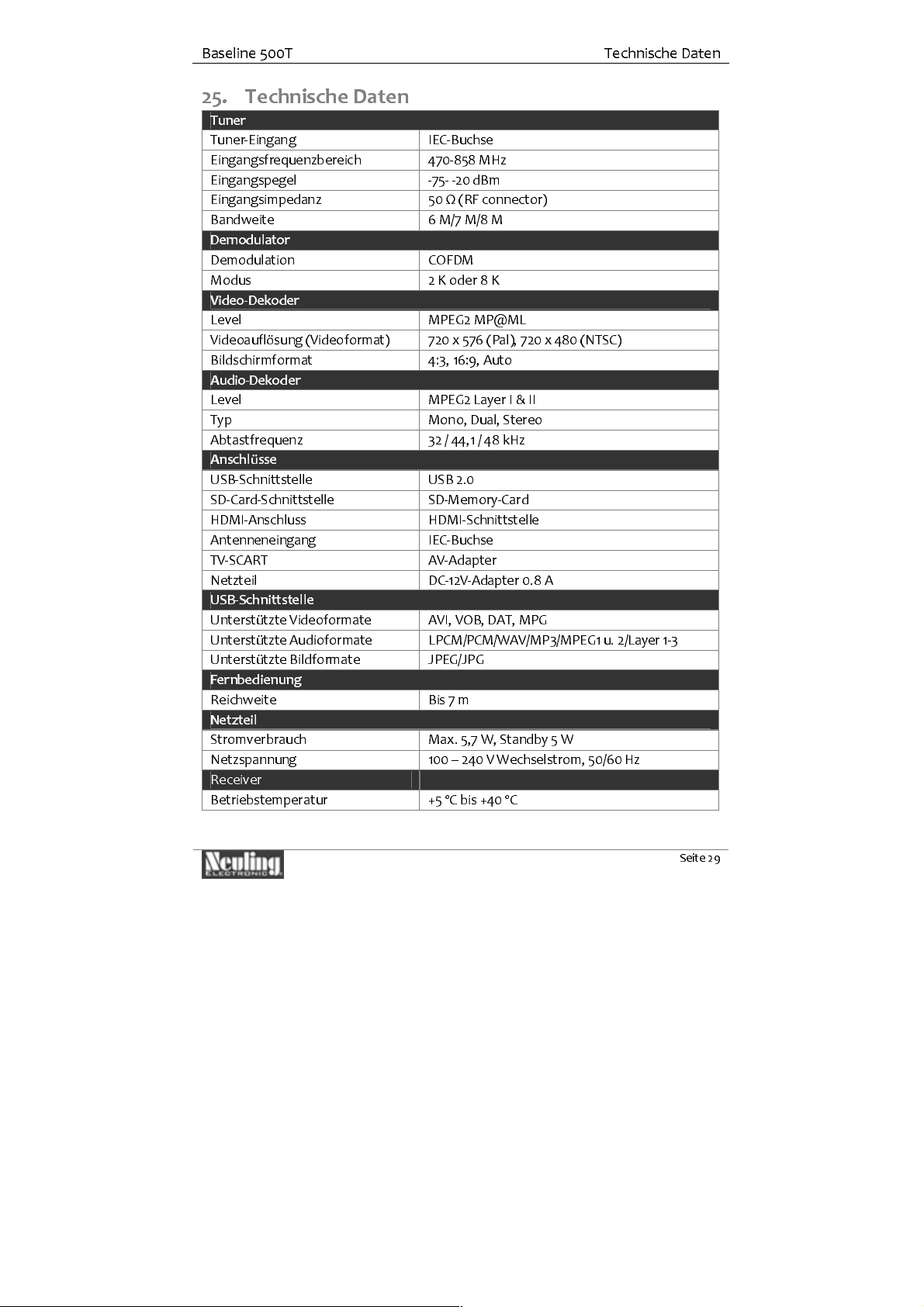

25. Technische Daten ......................................................................................29

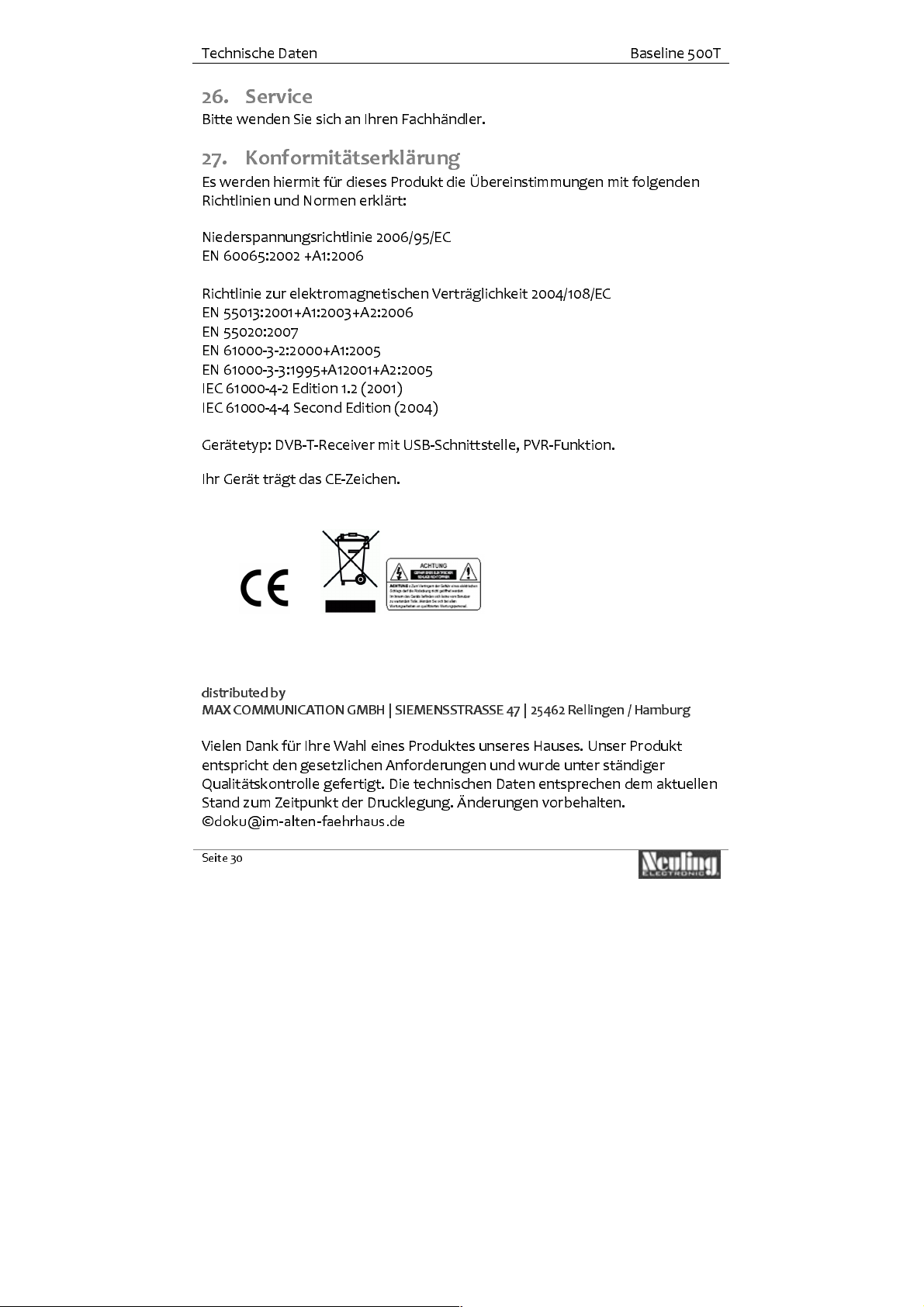

26. Service.......................................................................................................30

27. Konformitätserklärung .............................................................................30

Seite 3

Page 4

Vorwort Baseline 500T

2. Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

inzwischen ist es über 10 Jahre her, dass die ersten Sendeanstalten in Deutschland digitales Fernsehen ausstrahlten – und die ersten digitalen Satellitenreceiver auf den Markt kamen. In einigen Jahren wird die herkömmliche analoge Übertragung abgeschaltet sein. Die jetzt aktuelle digitale Receivertechnik erfährt weitere Verbesserungen, Änderungen und Ergänzungen. Die Entwicklung der Receiver ist eng an die Entwicklung der Fernsehgeräte gekoppelt. Neue Möglichkeiten der Bedienung eines TV-Gerätes erfordern neue Features der Receiver. Fernsehen ist längst ein Aspekt der Multimedia-Welt geworden, der digitale Receiver ist das Bindeglied. Daher wird auch in Zukunft die Technik, die im Receiver die Prozesse verzahnt, in der digitalen Übertragungswelt ihren Platz haben. Neue Medien, Features, Bedürfnisse werden mit Hilfe unserer Software-Ingenieure in unseren Produkten umgesetzt.

Sie haben sich für einen Receiver au s uns er er ne ue n Gen er ation ents chi ede n – mit einem USB-Medium lassen sich z. B. Bilder, die Sie auf Ihrem PC gespeichert haben, auf dem Fernseher darstellen. Zudem übernimmt das Speichermedium die Funktion eines Videorekorders zum Aufzeichnen von Sendungen. Oder Sie nutzen die USB-Schnittstelle zum Anschluss einer externen Festplatte.

Bitte machen Sie sich vor Inbetriebnahm e gründ lich mit Ihrem Gerät vertr a ut – lesen Sie hierzu die Bedienungsanleitung gut durch, damit Sie auch alle gebotenen Möglichkeiten zum Bedienen und Programmieren nutzen können.

______________________________________________________________________

Lesen Sie unbedin gt zuer st die Sicherheit shi nw eis e!

Wir wünschen Ihnen jederzeit guten Empfang mit Ihrem Gerät. Entwicklung ist ein ständiger Prozess. Wir freuen uns, dass Sie uns ein Stück weit begleiten.

Seite 4

Page 5

Baseline 500T Sicherheitshinweise

3. Sicherheitshinweise

Dieses Gerät wurde unter Beachtung internationaler Sicherheitsstandards hergestellt. Bitte lesen Sie zu Ihrer eigenen Sicherheit diese Hinweise sorgfältig und beachten Sie sie beim Betrieb Ihres Receivers.

Allgemeine Behandlung:

die Verwendung in dem Gerät gedachten Gegenstände in die Öffnungen.

Achtung, Stromschlag:

Gefahr des Stromschlages!

Stromanschluss:

Betreiben Sie das Gerät nur an ein em Netz mit 100-240 V AC,

50–60 Hz.

Stolperfallen vermeiden:

und gestalten Sie diese aus Sicherheitsgründen frei zugänglich.

Verbindung zur Antenne nur bei ausgeschaltetem Gerät herstellen:

Receiver muss vom Netz getrennt werde n, bevor er an eine Anten n e angeschlossen wird.

Anschluss an einen Fernsehapparat und einen Videorecorder:

muss vom Netz getrennt sein, während der Receiver an den Fernsehapparat und den Videorecorder angeschlossen wird.

Optimale Aufstellung:

Gebäuden, wo er vor Blitzschlag, Wasser und direkter Sonneneinstrahlung geschützt ist.

Bei längerer Abwesenheit vom Netz trennen:

längerer Zeit unbeaufsichtigt ist (z. B. in den Ferien), sollten Sie es vollständig vom Netz trennen.

Gerät niemals öffnen:

eines elektrischen Schlages!

Vor Feuchtigkeit schützen:

oder Flüssigkeit in das Gerät gelangen können. Deshalb keine Flüssigkeiten in der Nähe des Gerätes aufstellen. Verwenden Sie keine flüssigen Reinigungsmittel. Diese können das Gerät beschädigen oder einen elektrischen Schlag verursachen.

Auf ausreichende Lüftung achten :

der Receiver auf einer glatten und festen Unterlage stehen. Er darf nicht unter direkter Sonneneinstrahlung oder in der Nähe von Heizungen aufgestellt werden. Für eine freie Luftzirkulation sorgen Sie um den Receiver herum für ausreichend freien Platz.

Stecken Sie keine Metallteile oder sonstige nicht für

Fassen Sie das Gerät nicht mit nassen Händen an,

Betreib en Sie das Gerät in der Nähe einer Stec kdos e

Der

Der Receiver

Betreiben Sie Ihren Digitalreceiver nur innerhalb von

Wenn das Gerät während

Öffnen Sie niemals das Ger ät, es be ste ht die Gefahr

Stellen Sie sicher, dass keine Feuchtigkeit, Dampf

Das Gerät nicht abdecken. Im Betrieb muss

Seite 5

Page 6

Sicherheitshinweise Baseline 500T

Blitzschutz:

Zum Schutz Ihres Receivers schalten Sie ihn bei Gewittern aus und ziehen Sie den Netzstecker und das Antennenkabel. Dies schützt Ihren Receiver vor Schäden.

Nur Originalteile und Zubehör verwenden:

Verwenden Sie nur Originalteile oder Teile, die von einem Fachhändler empfohlen wurden, um Schäden an Ihrem Gerät oder Verletzungsgefahren vorzubeugen. Bei Nichtbeachtung dieser Warnung erlischt die Gerätegarantie. Jeder Eingriff und jede Reparatur darf nur durch eine qualifizierte Fachkraft vorgenommen werden.

Bestimmungsgemäßer Gebrauch:

Der digitale Receiver dient dem Empfang digitaler Fernseh- oder Radioprogramme im privaten Bereich. Er ist ausschli e ßlic h für den gen annt e n Zweck bestimmt und dar f nur dafür Verwendung finden. Dies beinhaltet auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden, eventuell sogar zu Personenschäden führen. Der Herstell er über nimmt kein erl ei Vera ntwortu ng für Schade n oder Verletzungen, die durch Nichtbeachten der Sicherheitshinweise oder durch unsachgemäße Behandlung des Gerätes entstehen. Einstellungen am Receiver dürfen nur von Personen vorgenommen werden, die über entsprech end e Ken ntnis s e im Umgang mit Unter hal tu ng se le ktro nik verfügen. Dies beinhaltet a uch , dass jed e Person , die diesen Rec eive r montiert, anschlie ßt, bedie nt, rei nigt oder entsor gt, die komplett e Bedie nu ng sa nl eit un g des Gerätes gelesen hat, um den bestimmungsgemäßen Gebrauch zu gewährleisten. Bewahren Sie die Bedienungsanleitung zu diesem Zweck auf.

Lieferumfang

1 Receiver, 1 Fernbedie nu ng , 2 Batterien (Typ AAA), 1 Netzteilstec k er, 1 AV- Adapter, 1 Anleitung

Seite 6

Page 7

Baseline 500T Frontansicht

4. Frontansicht

1. 2. 3. 4. 5.

CARD:

S-Card-Steckplatz

POWER: IR: IR: OK, ►/◄, ▼/▲: Tasten zur Direktb edie nu ng der notwe nd igst en

Bedienfunktionen - Aufruf des Menüs, Blättern im Programm, Lautstärkeregelung

Power-LED IR-Anschluss IR-LED (Infrarotempfänger)

5. Rückseite

1. 2. 3. 4. 5.

AV:

Adapter SCART-Kabel

ANT IN

: Antenneneingang

USB

: Anschluss eines USB-Mediums

HDMI

: HDMI-Anschluss

DC 12V

: Netzteilanschluss

Seite 7

Page 8

Fernbedienung Baseline 500T

6. Fernbedienung

MUTE:

Ton ein- /abschalten

MENU:

Aufruf des Hauptmenüs

CH+/CH-:

Programmmodus: Programmwahl in auf- oder absteigender Reihenfolge, Menü- modus: Auf-/Abwärtsbe- wegung des Cursors

OK:

Bestätigung einer Auswahl

EPG:

Aufruf des EPG

SUBTITLE:

Aufruf des Untertitelmenüs

i (INFO):

Verfügbare Informationen zu einem Programm

VIDEO:

Wechsel zw. FBAS/HDMI

DEVICE:

Angaben zum Medium

Zum vorherigen USB- File

PLAY/PAUSE:

PVR- Modus: Startet die Wiedergabe des USB- Mediums oder hält sie an, TV-Modus: Start der Timeshift-Funktion

Seite 8

POWER:

Zifferntasten (0~9):

Eingabe num erisch er/ alp ha num erisc her Zeic h en

Wechsel zw. Standby / Betriebsmodus

Programmdirektwahl,

EXIT:

Zurück im Menü

V+/V-:

Programmmodus: Ändern der Lautstärke, Menümodus: Ändern/ Auswahl eines Menüpunktes

TTX:

Aufruf des Videotextes

AUDIO:

Aufruf des Audiomenüs

TV/RADIO:

Umschalten zwischen Radio-/TV-Modus

RECORD:

Starten einer Aufnahme

ZOOM:

Starten des Zoommodus

ROLL:

Drehen im Fotomenü

FAV:

Aufruf der Favoritenliste

SCAN:

Aufruf der automatischen Programmsuche

►►/◄◄: Erhöht/verringert die

Abspielgeschwindigkeit von Files, im Zoommodus ein- /auszoomen

FILE:

Aufruf des Disc- Managers

Zum nächsten USB-File

Page 9

Baseline 500T Receiver anschließen

7. Receiver anschließen

Verbinden Sie das passende Ende des beiliegenden SCART-Adapters mit dem TV-SCART-Eingang des Fernsehers. Stecken Sie das andere Ende Adapters in den AV-Eingang Ihres Receivers.

Verbinden Sie das Antennenkabel mit dem ANT-IN-Eingang des Receivers und das Netzteil mit dem DC-12V-Anschluss.

8. Erstinstallation

Nachdem Sie das Gerät wie zuvor beschrieben angeschlossen haben, stecken

Sie die Netzstecker der angeschlossenen Geräte in die Netzsteckdose und schalten Sie den Receiver ein.

Bei der Erstinstallation startet der Empfänger mit dem Auswahlmenü für Sprache und Region. Bestätigen Sie mit der OK-Taste oder ändern Sie die

Parameter mit Hilfe der Navigationstasten. Speichen Sie Ihre Änderungen mit der OK-Taste.

Der Empfänger beginnt nu n selb sttäti g mit einem Suchla u f. Am Ende des Suchlaufs speichern Sie wiederum die gefundenen Programme mittels der OK-

Taste. Ihr Receiver ist nun empfan gsb er eit.

9. DVB-T-Empfang

Drücken Sie die

Es erscheint das Hauptmenü. Mit den Richtungstasten nach oben und unten) können Sie im Menü navigieren, mit der Taste OK

können Sie einen Menüpunkt ansteuern. Um einen Menüpunkt zurückzublättern, benutzen Sie die

-Taste.

EXIT

- Taste.

und

CH- (Bewegen



______________________________________________________________________

Durch Drücken der welchen Tasten Sie im jeweiligen Menü navigieren können.

Im Menü „DVB-T-Empfang“ können Sie die Menüpunkte „Sendermanager“, „Sendersuche“, „Grundeinstellungen“, „Softwareupdate“, „Werkseinstellungen“ , „Systeminfo“ und „Passwort ändern“ anwählen und bearbeiten.

INFO

-Taste erhalten Sie immer die Information, mit

Seite 9

Page 10

DVB-T-Empfang Baseline 500T

Sie können Programme bearbeite n, z.B . vers chi eben , lösc he n, umben e nn en und sperren.

9.1

Sender organisieren



Im Menü „Sendermanager“ wählen Sie mit organisieren“ und bestätigen Ihre Wahl mit OK.



Drücken Sie die zuzufügen.



Drücken Sie die verschieben möchten.



Mit

CH+/CH-

die Position zu speichern.



Drücken Sie die nochmaliges Drücken der Taste hebt die Sperrung wieder auf. Gesperrte Programme können Sie zukünftig nur mittels Eingabe des Passwortes aufrufen.



Drücken Sie die markieren. Ein nochmaliges Drücken der Taste hebt die Markierung wieder auf. Mit OK starten Sie das Löschen der markierten Programme. Mit

EXIT

beenden Sie den Vorgang und mü ss en das Entf er ne n des

Programms verwerfen oder bestätigen.



Verlassen des Menüs mit

ROTE TASTE

GELBE TASTE

bewegen Sie sich zur Einfügeposition, drücken Sie OK, um

BLAUE TASTE

GRÜNE TASTE

um ein Programm der Favoritenliste

um das Programm zu markieren, das Sie

um ein Programm zu sperren. Ein

um ein Programm zum Löschen zu

EXIT

CH+/CH-

„Sender



______________________________________________________________________

Zum Sperren des Programms müssen Sie den PIN-Code eingeben. Dieser ist im Auslieferungszustand werksseitig auf „0000“ eingestellt.

9.2 Sender umbenennen



Wählen Sie im Menü „Sender organisieren“ den Sender, den Sie umbenennen möchten.



Mit

V+/V-

steuern Sie die erweiterten Optionen an, in denen Sie einen

neuen Namen für den Sender eingeben können.



Wählen Sie mit den Zifferntasten markiert. Mehrmaliges Drücken der Zifferntaste lässt die jeweils hinterlegten Buchstaben nacheinander erscheinen.



Innerhalb des Namens navigieren Sie mit

Seite 10

0-9

ein Bedienfeld, dieses wird

V+/V-

Page 11

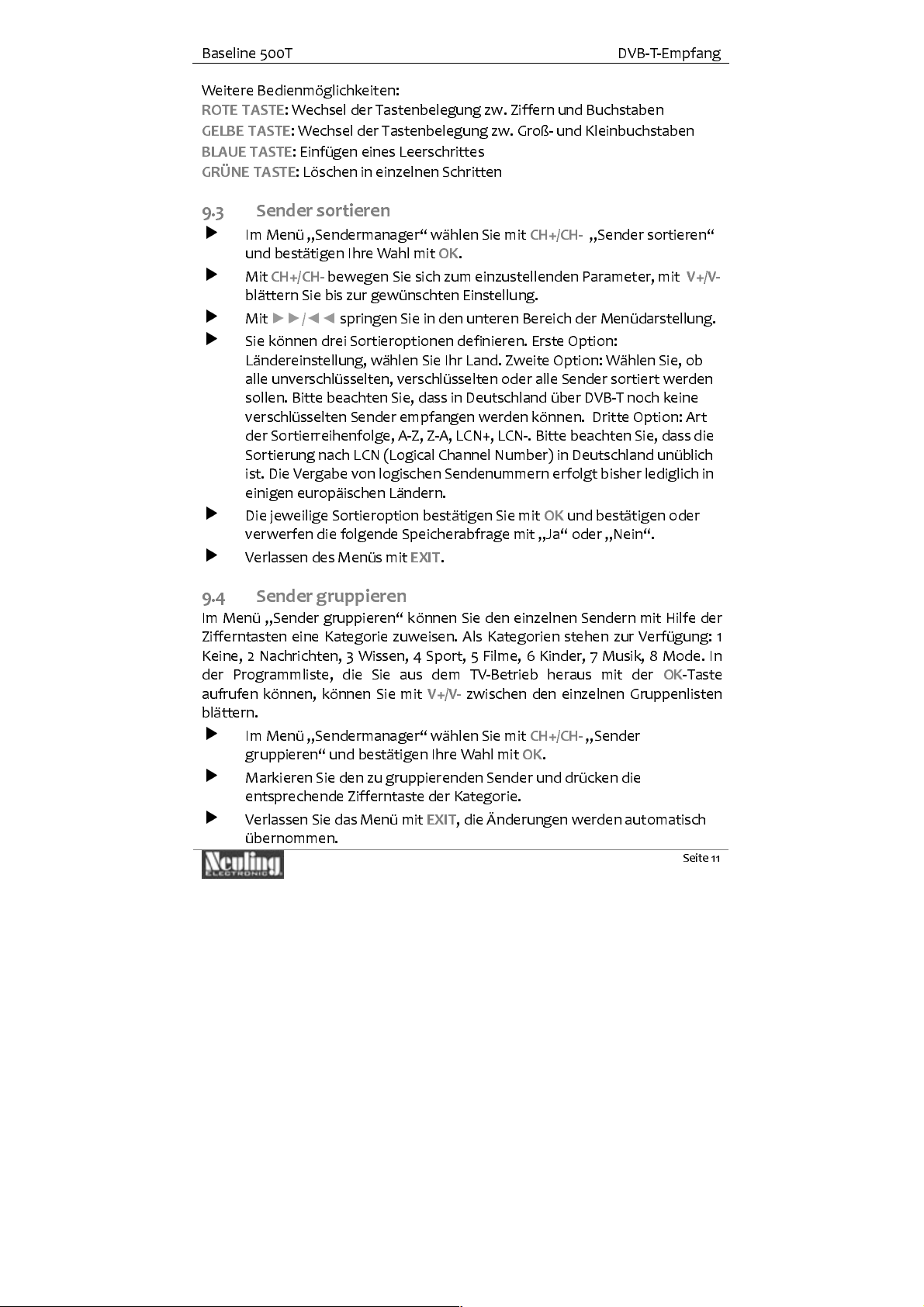

Baseline 500T DVB-T-Empfang

Weitere Bedienmöglichkeiten:

TASTE

ROTE GELBE BLAUE TASTE GRÜNE

: Wechsel der Tastenbelegung zw. Ziffern und Buchstaben

TASTE

: Wechsel der Tastenbelegung zw. Groß- und Kleinbuchstaben : Einfügen eines Leerschrittes

TASTE

: Löschen in einzelnen Schritten

9.3 Sender sortieren



Im Menü „Sendermanager“ wählen Sie mit und bestätigen Ihr e Wah l mit OK.



Mit

CH+/CH-

blättern Sie bis zur gewünschten Einstellung.



Mit ►►/



Sie können drei Sortieroptionen definieren. Erste Option: Ländereinstellung, wählen Sie Ihr Land. Zweite Option: Wählen Sie, ob alle unverschlüsselten, verschlüsselten oder alle Sender sortiert werden sollen. Bitte beachten Sie, dass in Deutschland über DVB-T noch keine verschlüsselten Sender empfangen werden können. Dritte Option: Art der Sortierreihenfolge, A-Z, Z-A, LCN+, LCN-. Bitte beachten Sie, dass die Sortierung nach LCN (Logica l Chan ne l Number) in Deut sch lan d unüb lich ist. Die Vergabe von logischen Sendenummern erfolgt bisher lediglich in einigen europäischen Ländern.



Die jeweilige Sortieroption bestätigen Sie mit OK und bestätigen oder verwerfen die folgende Speicherabfrage mit „Ja“ oder „Nein“.



Verlassen des Menüs mit

bewegen Sie sich zum einzustellenden Parameter, mit

◄◄

springen Sie in den unteren Bereich der Menüdarstellung.

EXIT

CH+/CH-

„Sender sortieren“

V+/V-

9.4 Sender gruppieren

Im Menü „Sender gruppieren“ können Sie den einzelnen Sendern mit Hilfe der Zifferntasten eine Kategorie zuweisen. Als Kategorien stehen zur Verfügung: 1 Keine, 2 Nachrichten, 3 Wissen, 4 Sport, 5 Filme, 6 Kinder, 7 Musik, 8 Mode. In der Programmliste, die Sie aus dem TV-Betrieb heraus mit der OK-Taste aufrufen können, können Sie mit blättern.



Im Menü „Sendermanager“ wählen Sie mit gruppieren“ und best ätig en Ihr e Wah l mit OK.



Markieren Sie den zu gruppierenden Sender und drücken die entsprechende Zifferntaste der Kategorie.



Verlassen Sie das Menü mit übernommen.

V+/V-

zwischen den einzelnen Gruppenlisten

CH+/CH-

EXIT

, die Änderungen werden automatisch

„Sender

Seite 11

Page 12

Sendersuche Baseline 500T

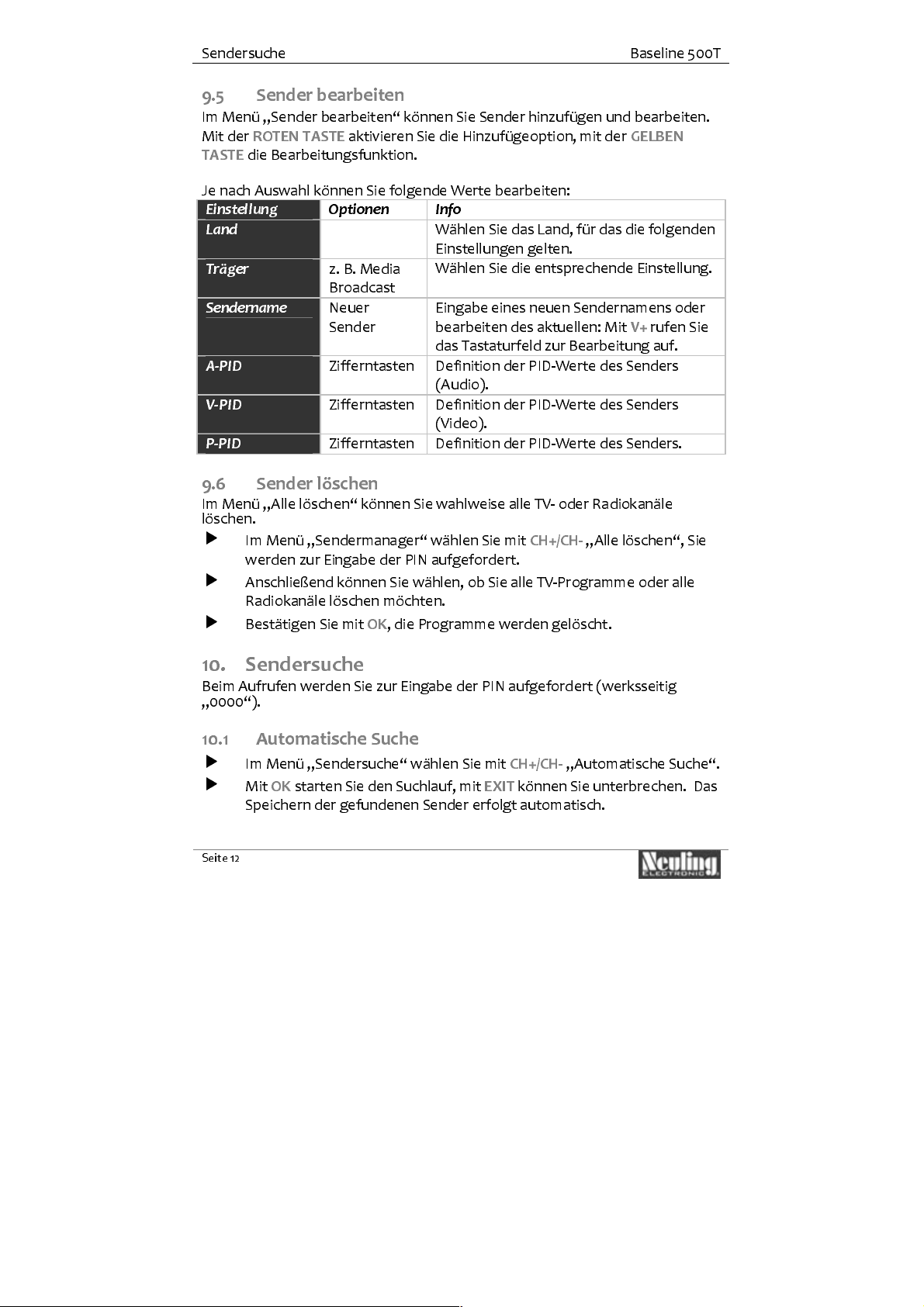

9.5 Sender bearbeiten

Im Menü „Sender bearbeite n“ könn en Sie Sender hinz ufü ge n und bearbeit en . Mit der

TASTE

Je nach Auswahl könn en Sie folgend e Werte bea rbeit en :

ROTEN TASTE

die Bearbeitungsfunktion.

Einstellung Optionen Info Land

Träger

Sendername

A-PID

V-PID

P-PID

aktivieren Sie die Hinzufügeoption, mit der

Wählen Sie das Land, für das die folgenden

Einstellungen gelten. z. B. Media Broadcast Neuer Sender

Zifferntasten Definition der PID-Werte des Senders

Zifferntasten Definition der PID-Werte des Senders.

Wählen Sie die entsprechende Einstellung.

Eingabe eines neuen Sendernamens oder

bearbeiten des aktuellen: Mit V+ rufen Sie

das Tastaturfeld zur Bearbeitung auf.

(Audio).

(Video).

GELBEN

9.6 Sender löschen

Im Menü „Alle löschen“ können Sie wahlweise alle TV- oder Radiokanäle löschen.



Im Menü „Sendermanager“ wählen Sie mit werden zur Eingabe der PIN aufgefordert.



Anschließend können Sie wählen, ob Sie alle TV-Programme oder alle Radiokanäle löschen möchten.



Bestätigen Sie mit OK, die Programme werden gelöscht.

CH+/CH-

„Alle löschen“, Sie

10. Sendersuche

Beim Aufrufen werden Sie zur Eingabe der PIN aufgefordert (werksseitig „0000“).

10.1 Automatische Suche



Im Menü „Sendersuche“ wählen Sie mit



Mit OK starten Sie den Suchlauf, mit Speichern der gefundenen Sender erfolgt automatisch.

CH+/CH-

EXIT

können Sie unterbrechen. Das

„Automatische Suche“.

Seite 12

Page 13

Baseline 500T Grundeinstellungen

10.2 Manuelle Suche

Im Menü „Manuelle Suche“ können Sie Programme einzeln suchen lassen. Hierfür benötigen Sie die Frequenz dat en des zu suc h end e n Programms.



Im Menü „Sendersuche“ wählen Sie mit



Geben Sie die Kanalnummer mit den Zifferntasten ein, mit OK starten Sie den Suchlauf.

CH+/CH-

„Manuelle Suche“.

10.3 Erweiterte Suche

Im Menü „Erweiterte Suche“ können Sie definieren, zwischen welchen Frequenzb erei ch en der Receiv er nach ne u en Send ern s uc he n soll.



Im Menü „Sendersuche“ wählen Sie mit



Mit den Zifferntasten geb en Sie die Frequ enzd ate n für die Anfang s- und Endfrequenz ein.



Mit

V+/V-

wählen Sie die Bandbreite, mit OK starten Sie den Suchlauf.

CH+/CH-

„Erweiterte Suche“.

11. Grundeinstellungen

11.1 OSD-Einstellungen

Im Menü „OSD-Einstellungen“ können Sie das OSD des Receivers anpassen. Das OSD (On Screen Display) ist die Darstellung, welche den TV-Bildschirm

überlagert und Informationen (z.B. EPG) einblendet.



Im Menü „Grundeinstellungen“ wählen Sie mit Einstellungen“.

Folgende Wert e könn en Sie bearbeite n:

Einstellung Optionen Info OSD Zeit anzeigen

OSD- Anzeigedauer OSD- Transparenz OSD-Sprache DVB-Untertitel

1. und 2. Audiosprache

Wählen Sie das gewünschte Thema. An/Aus

1-6 Nach der definierten Zeit werden Overlays

0-60% Auswahl des Transparenzgrades.

Auswahl der Menüsprache. Auswahl der Untertitelsprache. Auswahl der Audiosprache (sofern vom

Wählen Sie, ob die Uhrzeit dauerhaft

angezeigt werden soll.

automatisch ausgeblendet.

Programmanbieter angeboten).

CH+/CH-

„OSD-

Seite 13

Page 14

Grundeinstellungen Baseline 500T



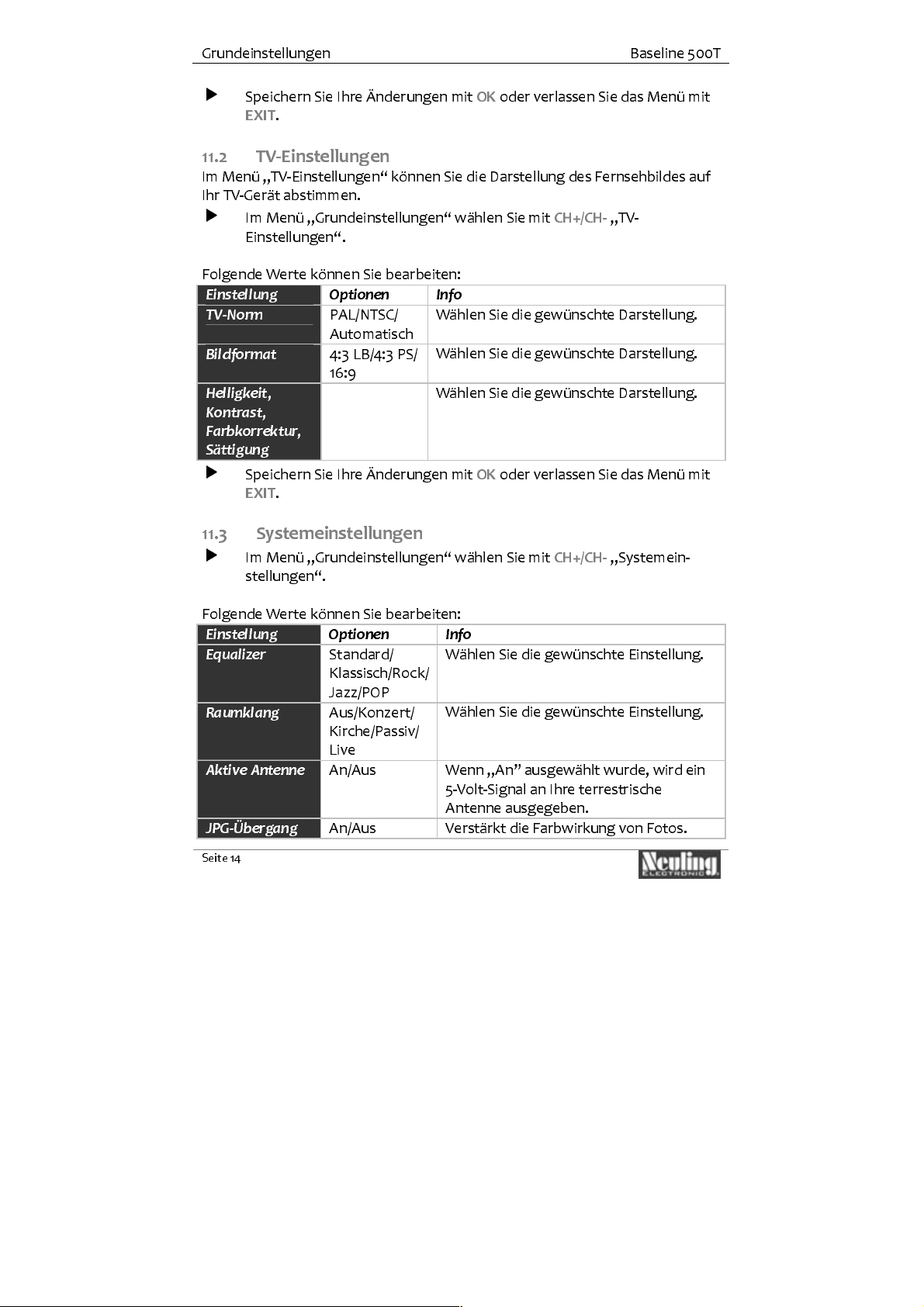

Speichern Sie Ihre Änderungen mit OK oder verlassen Sie das Menü mit

EXIT

11.2 TV-Einstellungen

Im Menü „TV-Einstellungen“ können Sie die Darstellung des Fernsehbildes auf Ihr TV-Gerät abstimmen.



Im Menü „Grundeinstellungen“ wählen Sie mit Einstellungen“.

Folgende Wert e könn en Sie bearbeite n:

Einstellung Optionen Info TV-Norm

Bildformat

Helligkeit, Kontrast, Farbkorrektur, Sättigung



Speichern Sie Ihre Änderungen mit OK oder verlassen Sie das Menü mit

EXIT

PAL/NTSC/ Automatisch 4:3 LB/4:3 PS/ 16:9 Wählen Sie die gewünschte Darstellung.

Wählen Sie die gewünschte Darstellung.

CH+/CH-

„TV-

11.3 Systemeinstellungen



Im Menü „Grundeinstellungen“ wählen Sie mit stellungen“.

Folgende Wert e könn en Sie bearbeite n:

Einstellung Optionen Info Equalizer

Raumklang

Aktive Antenne

JPG-Übergang

Standard/ Klassisch/Rock/ Jazz/POP Aus/Konzert/ Kirche/Passiv/ Live An/Aus Wenn „An” ausgewählt wurde, wird ein

An/Aus Verstärkt die Farbwirkung von Fotos.

Wählen Sie die gewünschte Einstellung.

5-Volt-Signal an Ihre terrestrische Antenne ausgegeben.

CH+/CH-

„Systemein-

Seite 14

Page 15

Baseline 500T Grundeinstellungen

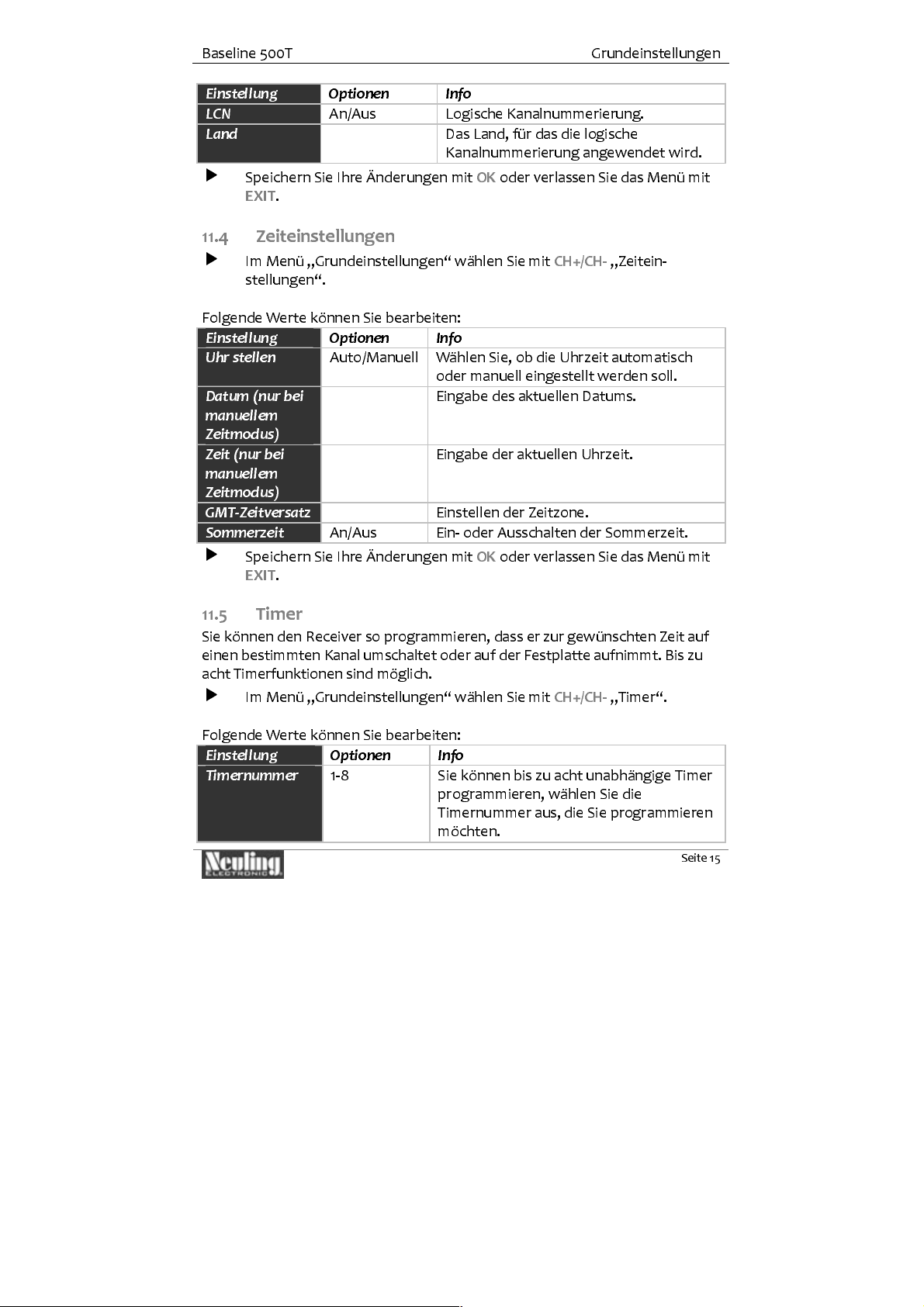

Einstellung Optionen LCN Land



Speichern Sie Ihre Änderungen mit OK oder verlassen Sie das Menü mit

EXIT

An/Aus Logische Kanalnummerierung. Das Land, für das die logische

Info

Kanalnummerierung angewendet wird.

11.4 Zeiteinstellungen



Im Menü „Grundeinstellungen“ wählen Sie mit stellungen“.

Folgende Wert e könn en Sie bearbeite n:

Einstellung Optionen Info Uhr stellen

Datum (nur bei manuellem Zeitmodus) Zeit (nur bei manuellem Zeitmodus) GMT-Zeitversatz Sommerzeit



Speichern Sie Ihre Änderungen mit OK oder verlassen Sie das Menü mit

EXIT

Auto/Manuell Wählen Sie, ob die Uhrzeit automatisch

oder manuell eingestellt werden soll.

Eingabe der aktuellen Uhrzeit.

Einstellen der Zeitzone. An/Aus Ein- oder Ausschalten der Sommerzeit.

Eingabe des aktuellen Datums.

CH+/CH-

„Zeitein-

11.5 Timer

Sie können den Receiver so programmieren, dass er zur gewünschten Zeit auf einen bestimmten Kanal umschaltet oder auf der Festplatte aufnimmt. Bis zu acht Timerfunktionen sind möglich.



Im Menü „Grundeinstellungen“ wählen Sie mit

Folgende Wert e könn en Sie bearbeite n:

Einstellung Optionen Info Timernummer

1-8 Sie können bis zu acht unabhängige Timer

programmieren, wählen Sie die Timernummer aus, die Sie programmieren möchten.

CH+/CH-

„Timer“.

Seite 15

Page 16

Grundeinstellungen Baseline 500T

Einstellung Optionen Timermodus

Aus/Einmal/ Tägl./Wöch./

Info

Wählen Sie hier die Wiederholungs- frequenz des Timers.

Jährlich

Timerart

Aus Erinnerung Kanal Einschalten USB- Rekorder

„Ausgeschaltet“, der Timer ist nicht aktiviert, „Erinnerung“, der Timer informiert Sie bei Timer-Start über den Beginn des Ereignisses, „Kanal“, der Timer springt zum definierten Zeitpunkt auf den definierten Kanal, „Einschalten“, der Timer ist aktiviert, „USB-Rekorder“, der Timer beginnt zum definierten Zeitpunkt mit der Aufnahme auf Festplatte. Haben Sie bei Timerart „Kanal“ ausgewählt, können Sie im folgenden Punkt „Kanal“ den Sender wählen, auf den der Timer springen soll, hab en Sie bei Timerart „Erinnerung“ festgelegt, definieren Sie hier, ob es sich um einen Geburtstag, einen Jahrestag oder eine allgemeine Meldung handelt.

Startdatum

Mit

V-

rufen Sie den Kalender zur Auswahl des Startdatums auf, wählen das gewünschte Datum und bestätigen es mit

Startzeit

Geben Sie mit den Zifferntasten die Zeit

ein, zu der sich Ihr Receiver einschalten soll.

Dauer

Geben Sie hier ein, wie lange der Receiver

aufnehmen soll (nur ansteuerbar bei Timerart „USB-Rekorder“ oder „Kanal“). Sie müssen „USB-Rekorder“ aktiviert haben, damit der Receiver aufnimmt. Während der Aufnahme blinkt eine rote Lampe an der Receiverfront. Beenden können Sie die Aufnahmetätigkeit mit der

EXIT

-Taste. Die Aufnahmen finden Sie

später im Disc-Manager.

USB-Speicher

Wählen Sie das USB-Medium.

Seite 16

Page 17

Baseline 500T Softwareupdate



Speichern Sie Ihre Änderungen mit OK oder verlassen Sie das Menü mit

EXIT



______________________________________________________________________

Im Falle einer Meldung „Ungültige Eingabe“ überprüfen Sie bitte Ihre Eingaben. Typische Fehlerquellen: Eingabe eines Datums oder einer Uhrzeit in der Vergangenheit oder für die gleiche Zeit existiert schon ein Timereintrag. Korrigieren Sie die Werte entsprechend.

11.6 Passwort ändern

Im Menü „Passwort ändern“ können Sie Ihr persönliches Passwort ändern (Werkseinstellung: „0000”).



Im Menü „Grundeinstellungen“ wählen Sie mit ändern“.



Geben Sie mit den Zifferntasten das alte Passwort ein.



Geben Sie anschließend das neue Passwort ein und bestätigen Sie dieses.

CH+/CH-

„Passwort

12. Softwareupdate

Über den USB-Port können Sie die Software für Ihren Receiver erneuern. Fragen Sie bei Ihrem Händler nach, ob es für Ihr Gerät eine neue Software gibt oder informieren Sie sich unter www.neuling.com.



Kopieren Sie die Bin-Code-Datei (z.B. p1.bin) auf Ihren USB-Stick.



Schalten Sie den Receiver ein und stecken den USB-Stick in die entsprechende Schnittstelle des Receivers.



Rufen Sie das Hauptmenü auf, wählen Sie das Untermenü „Softwareupdate”.



Wählen und bestätigen Sie „Vom USB herunterladen” mit der OK-Taste.



Öffnen Sie die angezeigte Datei (z.B.: 0001 /sda1) mit Betätigen der OK- Taste.



Wählen Sie die entsprechende Bin-Code-Datei aus und drücken Sie OK.



Der Receiver führt das Update nu n selb stst ändi g durch . Schal te n Sie den Receiver auf keinen Fall während des Update-Vorgangs aus!



Nachdem das Update beendet ist, startet der Receiver automatisch neu und die neue Software ist einsatzbereit.

Seite 17

Page 18

Werkseinstellungen Baseline 500T

Unter dem Menüpunkt „Programmdaten sichern“ können Sie die in Ihrem Receiver angelegten Programmlisten auf einen USB-Stick speichern. Hierzu bestätigen Sie „Programmdaten sichern“ mit OK. Die Programmlisten sowie andere gespeicherte Einstellungen werden auf dem USB-Medium gespeichert.

Sie können die Liste somit mittels USB auf einen anderen Receiver der Baureihe übertragen. Hierzu stecken Sie Ihr USB-Medium mit den gespeicherten Programmlisten in die Schnittstelle des Receivers und öffnen im Menü „Update Software“, dann „Programmdaten laden“ die Programmlistendatei im Ordner „001/sda1“. Die Programmlistendatei wird als „channeldata.bin“ gespeichert. Die Datei wird geladen, im Anschluss erfolgt ein automatischer Reset des Receivers.

13. Werkseinstellungen

Im Menü „Werkseinstellungen“ können Sie den Receiver in den Auslieferungs- zustand zurücksetzen. Beachten Sie bitte, dass alle von Ihnen vorgenommenen Einstellungen und gespeicherten Daten gelöscht werden und anschließend neu angelegt werden müssen.



Im Menü „Werksei nst el lu ng en“ werd en Sie zur Eingab e der PIN aufgefordert.



Bestätigen Sie „Werkseinstellung“ mit „Ja“ oder verwerfen Sie mit „Nein“.

14. Systeminfo

Im Menü „Systeminfo“ können Sie sich über die Softwareversion Ih re s Receivers informieren.



Wählen Sie „Systeminfo“ und bestätig en Sie mit OK. Die Daten werden Ihnen angezeigt.



Verlassen des Menüs mit

EXIT

15. PVR-Funktion

Sie können mit Ihrem Receiver nicht nur laufende Programme ansehen, sondern auch aufnehmen. Weiterhin können Sie sich Daten, die auf einem USB- Medium oder einer SD-Card gespeichert sind, auf dem TV-Schirm anzeigen lassen. Folgende Dateiformate können Sie verwenden:

Video: AVI, VOB, DAT, MPG

Audio: MP3, WMA

Fotos/Dateiformate: JPG

Aufzeichnungen werden als MPG gespeichert.

Seite 18

Page 19

Baseline 500T PVR-Funktion



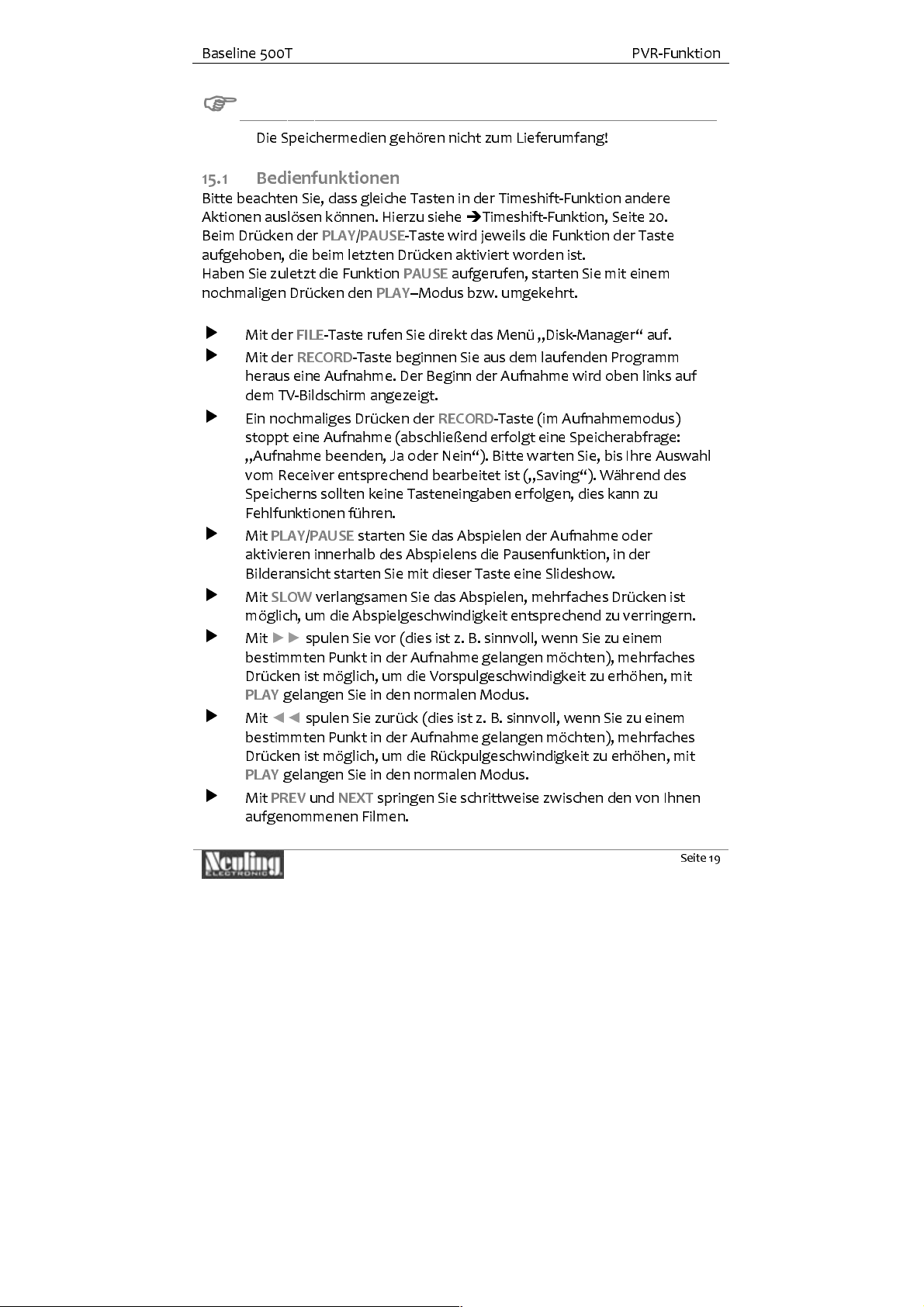

______________________________________________________________________

Die Speichermedien gehören nicht zum Lieferumfang!

15.1 Bedienfunktionen

Bitte beachten Sie, dass gl eic he Tast en in der Timeshift-F u nktion and er e Aktionen auslösen können. Hierzu siehe Timeshift-Funktion, Seite 20. Beim Drücken der aufgehoben, die beim letzten Drücken aktiviert worden ist. Haben Sie zuletzt die Funktion nochmaligen Drücken den



Mit der



Mit der heraus eine Aufnahme. Der Beginn der Aufnahme wird oben links auf dem TV-Bildschirm angezeigt.



Ein nochmaliges Drücken der stoppt eine Aufnahme (absch lie ße nd erfolgt ein e Speiche r abfra ge : „Aufnahme beenden, Ja oder Nein“). Bitte warten Sie, bis Ihre Auswahl vom Receiver entsprechend bearbeitet ist („Saving“). Während des Speicherns sollte n kein e Tast en ein gab en erfolg en , dies ka nn zu Fehlfunktionen führen.



Mit

PLAY/PAUSE

aktivieren innerhalb des Abspielens die Pausenfunktion, in der Bilderansicht starten Sie mit dieser Taste eine Slideshow.



Mit

SLOW

möglich, um die Abspielgeschwindigkeit entsprechend zu verringern.



Mit ►► bestimmten Punkt in der Aufnahme gelangen möchten), mehrfaches Drücken ist möglich, um die Vorspulgeschwindigkeit zu erhöhen, mit

PLAY



Mit ◄◄ bestimmten Punkt in der Aufnahme gelangen möchten), mehrfaches Drücken ist möglich, um die Rückpulgeschwindigkeit zu erhöhen, mit

PLAY



Mit

aufgenommenen Filmen.

PLAY/PAUSE

FILE

-Taste rufen Sie direkt das Menü „Disk-Manager“ auf.

RECORD

spulen Sie vor (dies ist z. B. sinnvoll, wenn Sie zu einem

gelangen Sie in den normalen Modus.

spulen Sie zurück (dies ist z. B. sinnvoll, wenn Sie zu einem

gelangen Sie in den normalen Modus.

und

-Taste beginnen Sie aus dem laufenden Programm

starten Sie das Abspielen der Aufna hme oder

verlangsamen Sie das Abspielen, mehrfaches Drücken ist

-Taste wird jeweils die Funktion der Taste

PAUSE

aufgerufen, starten Sie mit einem

PLAY

–Modus bzw. umgekehrt.

RECORD

springen Sie schrittweise zwischen den von Ihnen

-Taste (im Aufnahmemodus)

Seite 19

Page 20

PVR-Funktion Baseline 500T

Im PVR-Modus wechselt der Receiver nach Abspielen eines Files automatisch zum nächsten aufgenommenen File.



______________________________________________________________________

Bitte beachten Sie, dass zwisc he n dem Aufrufe n eine r Auf nahm e und deren Abspielbe ginn sowie beim Blätt ern ein e minimal e Zeitverzögerung auftreten kann.

15.2 Timeshift-Funktion



______________________________________________________________________

Timeshift: Zeitversetztes Fernsehen, Sie können eine Sendung gleichzeitig aufnehmen und ansehen. Sie müssen somit nicht mehr warten, bis die Aufnahme beendet ist, sondern können mit dem Anschau en begi nn en , währe nd im Hintergru nd weiter a ufgez eich net wird. Diese Funktion lässt sich auch nutzen, wenn Sie während der Ansicht einer Aufnahme z. B. durch einen Telefonanruf gestört werden. Drücken Sie die Taste um nach dem Telefonat an der zuletzt gesehenen Stelle wieder einzusetzen ( Sie schauen zeitversetzt zur aktuell ausgestrahlten Sendung. Mit Vorspulen (►►) können Sie die Sendung wieder „einholen“.

Mit den folgenden Direktt ast en könn e n Sie im Timeshift-Modus arbeite n:



PLAY/PAUSE

unten links, dieses wird nach einiger Zeit automatisch ausgeblendet). Das nochmalige Drücken der des aufgezeichneten Timeshift-Files.



INFO

: Das Informationsfenster wird mit der

bzw. wieder ausgeblendet.



EXIT

: Timeshift beenden. Es erfolgt eine Speicherabfrage wie folgt:

„Aufnahme Timeshift löschen, Ja oder Nein“.



►► und ◄◄: Vor- und Zurückspulen. Bei Erreichen eines

Zeitversatzwertes (REC) von 00.00.00. ist der Zeitversatz aufgehoben, d.h. die aktuelle Zeit ist erreicht und man sieht das Programm wieder in Echtzeit.

Seite 20

PLAY

-Taste). Im Hintergrund wird weiter aufgenommen –

: Starten des Timeshifts (Sie sehen ein Informationsfeld

PLAY/PAUSE

(das TV-Bild „friert ein“),

-Taste startet das Abspielen

INFO

-Taste eingeblendet

Page 21

Baseline 500T PVR-Funktion

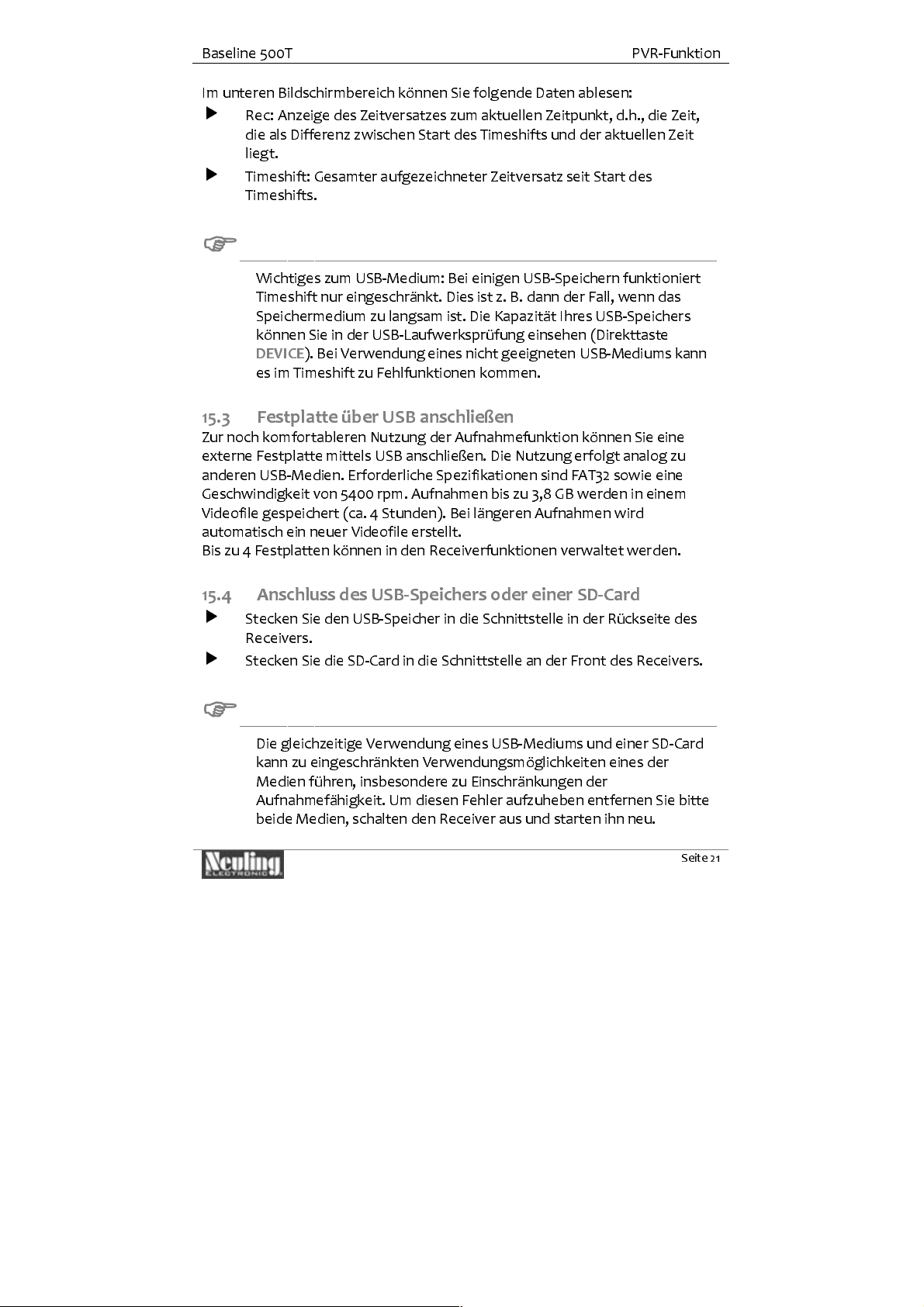

Im unteren Bildschirmbereich können Sie folgende Daten ablesen:



Rec: Anzeige des Zeitversatzes zum aktuellen Zeitpunkt, d.h., die Zeit, die als Differenz zwischen Start des Timeshifts und der aktuellen Zeit liegt.



Timeshift: Gesamter aufgezeichneter Zeitversatz seit Start des Timeshifts.



______________________________________________________________________

Wichtiges zum USB-Medium: Bei einigen USB-Speichern funktioniert Timeshift nur eingeschränkt. Dies ist z. B. dann der Fall, wenn das Speichermedium zu langsam ist. Die Kapazität Ihres USB-Speichers können Sie in der USB-Laufwerksprüfung einsehen (Direkttaste

DEVICE

es im Timeshift zu Fehlfunktionen kommen.

). Bei Verwendung eines nicht geeigneten USB-Mediums kann

15.3 Festplatte über USB anschließen

Zur noch komfortableren Nutzung der Aufnahmefunktion können Sie eine externe Festplatte mittels USB anschließen. Die Nutzung erfolgt analog zu anderen USB-Medien. Erforderliche Spezifikationen sind FAT32 sowie eine Geschwindigkeit von 5400 rpm. Aufnahmen bis zu 3,8 GB werden in einem Videofile gespeichert (ca. 4 Stunden). Bei längeren Aufnahmen wird automatisch ein neuer Videofile erstellt. Bis zu 4 Festplatten können in den Receiverfunktionen verwaltet werden.

15.4 Anschluss des USB-Speichers oder einer SD-Card



Stecken Sie den USB-Speicher in die Schnittstelle in der Rückseite des Receivers.



Stecken Sie die SD-Card in die Schnittstelle an der Front des Receivers.



______________________________________________________________________

Die gleichzeitige Verwendung eines USB-Mediums und einer SD-Card kann zu eingeschränkten Verwendungsmöglichkeiten eines der Medien führen, insbesondere zu Einschränkungen der Aufnahmefä hig keit . Um diese n Feh le r aufzu heb en entf er n en Sie bitte beide Medien, schalten den Receiver aus und starten ihn neu.

Seite 21

Page 22

Film Baseline 500T

Anschließend stecken Sie nur den Speicher in den Steckplatz, den Sie aktuell verwenden möchten.

15.5 Geräteliste

Hier werden die technischen Daten des USB angezeigt.



Rufen Sie das Menü mit der



Im folgenden Menü werden die Nummer, der Name, der freie Speicher des Mediums („Frei/Total/MB“) sowie die Geschwindigkeit („Status“) aufgelist et. Au s den gez eigt en Dat en er geb en sich die Möglic hk eite n, das Speichermedium zu verwenden:

ROT: Nur Lesen möglich

GELB: Les en und Schreib en möglich (PVR-F un ktion )

GRÜN: PVR-Funktion und Verwendung der Timeshift-Funktion möglich

DEVICE

-Taste auf.

16. Film

Im Menü „Film “ werden Videofiles gespeichert, die Sie aus dem Internet geladen hab en . Auch auf Ih re dire kte n Aufn ahm en au s dem TV-Programm haben Sie hier Zugriff.



Im Hauptmenü wählen Sie mit mit OK.



Der Receiver stellt die Medien in Unterordnern dar (z. B. 001/sda1, 001 steht für laufende Nummerierung). Bestätigen Sie den gezeigten Unterordner mit OK, um den Speicherort der Medien zu erreichen.



In den aufgelisteten Medien treffen Sie Ihre Auswahl mit startet das Abspielen im Vollbildmodus.



Im Modus „Film“ wird nach Abspielen eines Files vom Receiver automatisch die nächstfolgende Aufnahme abgespielt.

CH+/CH-

„Film“ und bestätige n Ihre Wah l

CH+/-, OK

17. Musik



Im Hauptmenü wählen Sie mit Wahl mit OK.



Der Receiver stellt den Inhalt der Medien in Unterordnern dar (z. B. 001/sda1, 001 steht für laufende Nummerierung). Bestätigen Sie den gezeigten Unterordner mit OK, um den Speicherort der Medien zu erreichen.

CH+/CH-

„Musik“ und bestätigen Ihre

Seite 22

Page 23

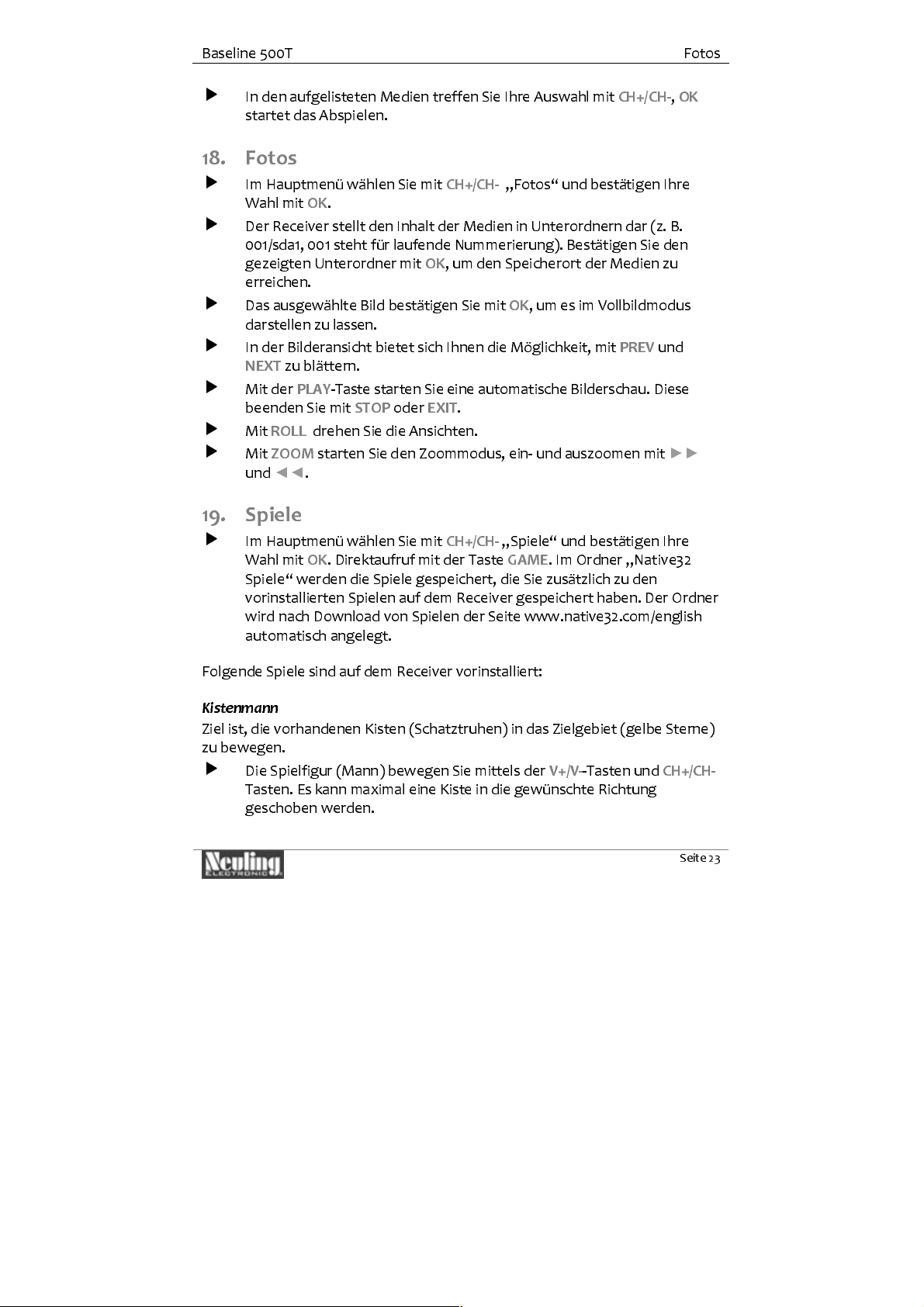

Baseline 500T Fotos



In den aufgelisteten Medien treffen Sie Ihre Auswahl mit startet das Abspielen.

CH+/CH-, OK

18. Fotos



Im Hauptmenü wählen Sie mit Wahl mit OK.



Das ausgew äh lte Bild best äti ge n Sie mit OK, um es im Vollbildmodus darstellen zu lassen.



In der Bilderansicht bietet sich Ihnen die Möglichkeit, mit

zu blättern.



Mit der beenden Sie mit



Mit



Mit und ◄◄.

PLAY

-Taste starten Sie eine automatische Bilderschau. Diese

STOP

oder

ROLL

drehen Sie die Ansichten.

ZOOM

starten Sie den Zoommodus, ein- und auszoomen mit

CH+/CH-

EXIT

„Fotos“ und bestätigen Ihre

und

►►

19. Spiele



Im Hauptmenü wählen Sie mit Wahl mit OK. Direktaufruf mit der Taste Spiele“ werden die Spiele gespeichert, die Sie zusätzlich zu den vorinstalliert en Spiele n auf dem Receiver g esp eich ert hab en . Der Ordner wird nach Download von Spielen der Seite www.native32.com/english automatisch angelegt.

Folgende Spiele sind auf dem Receiver vorinstalliert:

Kistenmann

Ziel ist, die vorhandenen Kisten (Schatztruhen) in das Zielgebiet (gelbe Sterne) zu bewegen.



Die Spielfigur (Mann) bewegen Sie mittels der Tasten. Es kann maximal eine Kiste in die gewünschte Richtung geschoben werd en.

CH+/CH-

„Spiele“ und bestätigen Ihre

GAME

. Im Ordner „Native32

V+/V-

-Tasten und

CH+/CH-

Seite 23

Page 24

Disk-Manager Baseline 500T

Tetris

Stellen Sie unter „Einstellungen” Ihren gewünschten Start-Level mit den

-Tasten ein.



Mit „Start” beginnen Sie das Spiel.



Mit den mit der Taste können Sie die Figur schneller platzieren.



Mit der OK-Taste können Sie im Spiel pausieren und wieder starten.

Ratte schlagen

Versuchen Sie mit Hilfe der Zifferntasten die Ratte zu fangen.

Alle Spiele können Sie beenden, indem Sie mit den Game“ auswählen.

Auf der Internetseite www.native32.com/english steht eine große Anzahl an Spielen zum Download auf das USB-Medium zur Verfügung.



Speichern Sie die Spiele auf Ihrem Medium.



Im Hauptmenü wählen Sie mit Wahl mit OK.



Der Receiver stellt die Medien in Unterordnern dar (z. B. 001 DISK-C, 001 steht für laufende Nummerierung). Bestätigen Sie den gezeigten Unterordner mit OK, um den Speicherort der Medien zu erreichen.



In den aufgelisteten Medien treffen Sie Ihre Auswahl mit startet das Abspielen im Vollbildmodus.

V+/V-

-Tasten bewegen Sie die Figuren nach links oder rechts,

CH+

-Taste drehen Sie die Figur im Uhrzeigersinn, mit der

CH+/CH-

„Spiele“ und bestätigen Ihre

-Tasten „Exit

CH+/CH-, OK

CH-

V+/V-



______________________________________________________________________

Bitte beachten Sie die gesetz lich en Be stimmu ng en zum Download von Dateien aus dem Internet.

20. Disk-Manager

Im Menü „Disk-Manager“ werden die von Ihnen aus dem Programm heraus getätigten Aufnahmen verwaltet.



Im Hauptmenü wählen Sie mit Ihre Wahl mit OK. Zum Aufrufen des Disk-Managers können Sie auch die Direkttaste

Seite 24

FILE

benutzen.

CH+/CH-

„Disk-Manager“ und bestätigen

Page 25

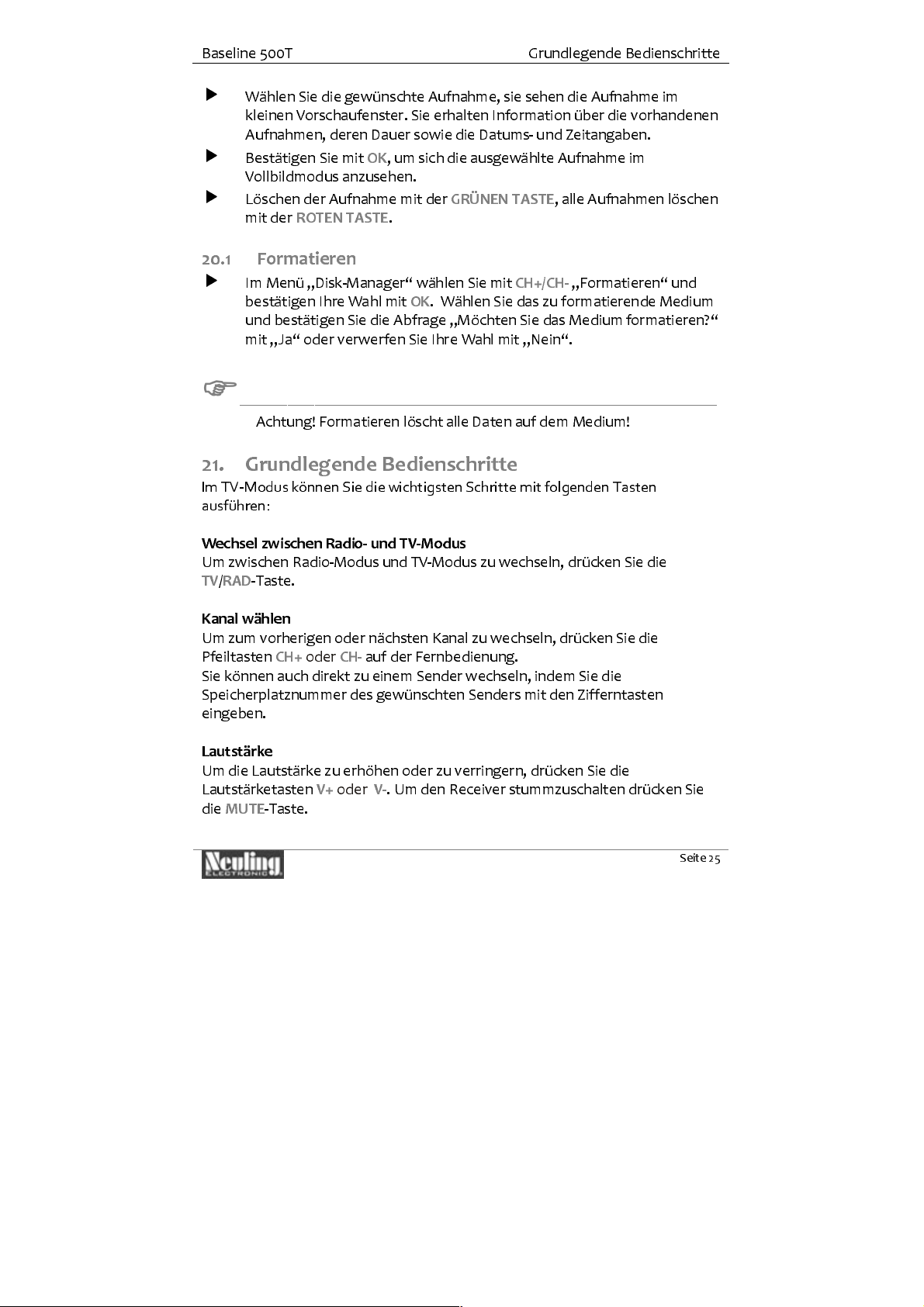

Baseline 500T Grundlegende Bedienschritte



Wählen Sie die gewünschte Aufnahme, sie sehen die Aufnahme im kleinen Vorschaufenster. Sie erhalten Information über die vorhandenen Aufnahmen, deren Dauer sowie die Datums- und Zeitangaben.



Bestätigen Sie mit OK, um sich die ausgewählte Aufnahme im Vollbildmodus anzusehen.



Löschen der Aufnahme mit der mit der

ROTEN TASTE

GRÜNEN TASTE

, alle Aufnahmen löschen

20.1 Formatieren



Im Menü „Disk-Manager“ wählen Sie mit bestätigen Ihre Wahl mit OK. Wählen Sie das zu formatierende Medium und bestätigen Sie die Abfrage „Möcht en Sie das Medium formatier en?“ mit „Ja“ oder verwerfen Sie Ihre Wahl mit „Nein“.



______________________________________________________________________

Achtung! Formatieren löscht alle Daten auf dem Medium!

CH+/CH-

„Formatieren“ und

21. Grundlegende Bedienschritte

Im TV-Modus können Sie die wichtigsten Schritte mit folgenden Tasten ausführen:

Wechsel zwischen Radio- und TV-Modus

Um zwischen Radio-Modus und TV-Modus zu wechseln, drücken Sie die

TV/RAD

Kanal wählen

Um zum vorherigen oder nächsten Kanal zu wechseln, drücken Sie die Pfeiltasten Sie können auch direkt zu einem Sender wechseln, indem Sie die Speicherplatznummer des gewünschten Senders mit den Zifferntasten eingeben .

Lautstärke

Um die Lautstärke zu erhöhen oder zu verringern, drücken Sie die Lautstärketasten V+ oder die

-Taste.

MUTE

CH+

-Taste.

oder

CH-

auf der Fernbedienung.

V-

. Um den Receiver stummzuschalten drücken Sie

Seite 25

Page 26

Grundlegende Bedienschritte Baseline 500T

Programmführer (EPG)

Um zusätzliche Informationen zur laufenden Sendung, zur folgenden Sendung oder zum Programm des gewählten Senders anzuzeigen, drücken Sie während des Betriebs auf die wählen Sie zunäch st die entspr ech end e Send ung üb er die Tasten und drücken anschließend die drücken Sie die



______________________________________________________________________

EPG: Electronic Program Guide, elektronischer Programmführer mit Daten der aktuell und zukünftig ausgestrahlten Sendungen. Die Daten werden von den jeweiligen Sendeanstalten eingespeist. Wie weit voraus diese Daten reichen, variiert von einer Sendeanstalt zur nächsten. Der EPG kann mittels der Direktwahltaste EPG sofort angesteuert werden.

Kanalliste

Drücken Sie währe nd des TV-Bet rieb es die OK-Taste Ihrer Fernbedienung, es erscheint die numerisch sortierte Programmliste. Mit

V+

oder

V -

gruppieren, Seite 11. Mit ►► komfortabel seitenweise blättern.

Videotext

Drücken Sie die Die gewünschte Seitenzahl geben Sie mit Hilfe der Zifferntasten ein.

EPG

-Taste. Um weiterführende Informationen zu erhalten,

CH+

und

CH -

GELBE TASTE

EXIT

-Taste.

blättern Sie in den einzelnen Kategorielisten, siehe  Sender

und ◄◄ können Sie innerhalb der Liste

TXT

-Taste Ihrer Fernbedienung, um den Videotext aufzurufen.

. Zum Verlassen des Menüs



________________________________________________________________________

Merken Sie sich die wenigen Tasten, die der Bewegung in den Menüs dienen. Dann werden Sie sehr schnell mit der Bedienung Ihres Receivers vertraut sein. Alle Einstellungen, die Sie ändern können, werden auf diesen Grundlagen vorgenommen.

Seite 26

Page 27

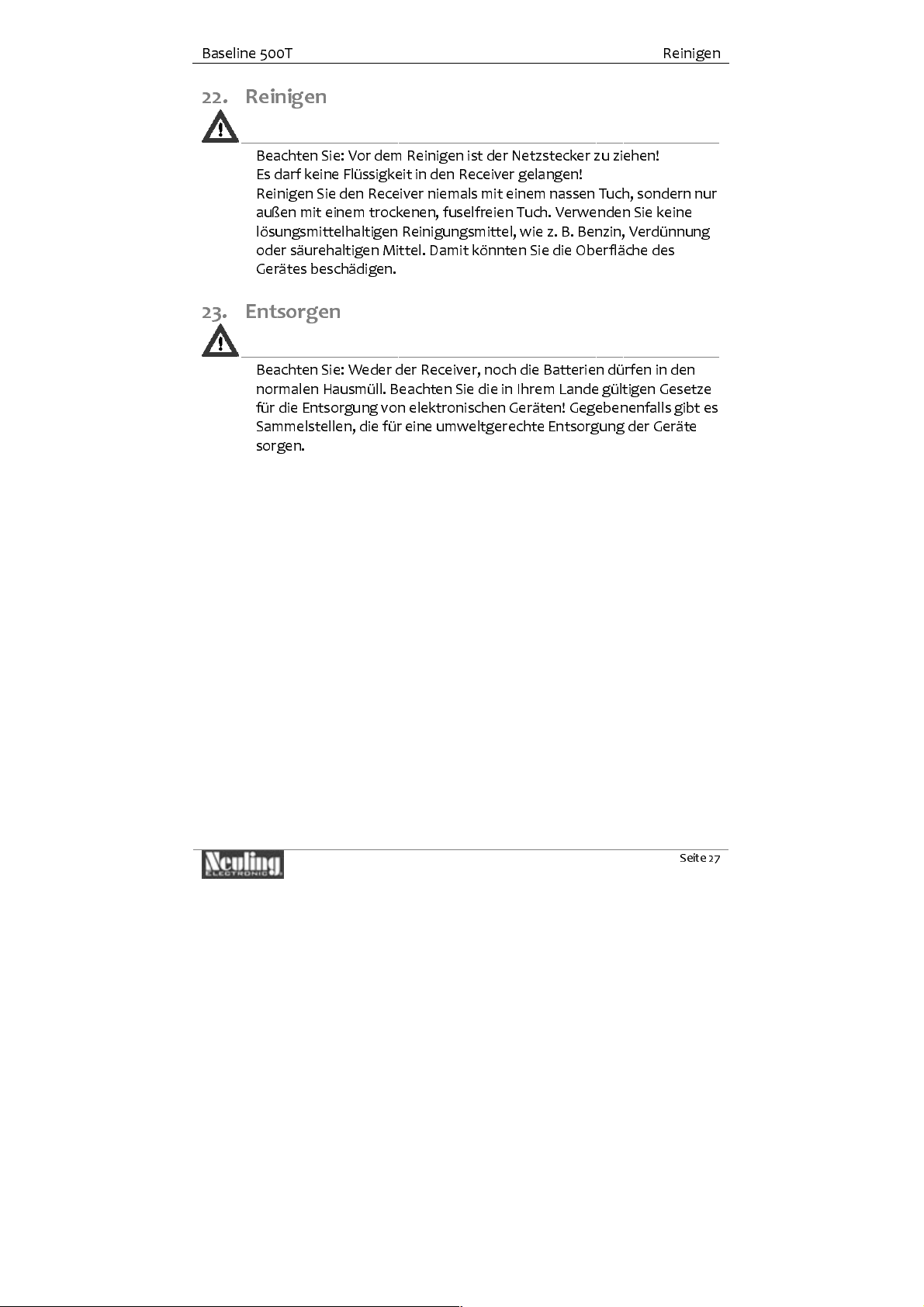

Baseline 500T Reinigen

22. Reinigen

______________________________________________________________________

Beachten Sie: Vor dem Reinigen ist der Netzstecker zu ziehen! Es darf keine Flüssigkeit in den Receiver gelangen! Reinigen Sie den Receiver niemals mit einem nassen Tuch, sondern nur außen mit einem trockenen, fuselfreien Tuch. Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel, wie z. B. Benzin, Verdünnung oder säureha ltig en Mitte l. Damit könnt en Sie die Oberfläc he des Gerätes beschädigen.

23. Entsorgen

______________________________________________________________________

Beachten Sie: Weder der Receiver, noch die Batterien dürfen in den normalen Hausmüll. Beachten Sie die in Ihrem Lande gültigen Gesetze für die Entsorgung von elektronischen Geräten! Gegebenenfalls gibt es Sammelstellen, die für eine umweltgerechte Entsorgung der Geräte sorgen.

Seite 27

Page 28

Fehlfunktionen beseitigen Baseline 500T

24. Fehlfunktionen beseitigen

Symptom Mögliche Ursache und Abhilfe Das Display

leuchtet nicht

Kein Ton oder Bild, die LED am Receiver leuchtet

Keine Funktion des Receivers

Kein Ton oder Bild

Das TV-Gerät zeigt kein Bild an

Schlechtes Bild, Blockierfehler

Die Fernbedienung funktioniert nicht

Keine Aufnahme möglich

Timeshift- Fehlfunktion

Das Stromkabel ist nicht angeschlossen. Schließen Sie das Stromkabel an die Netzsteckdose an.

Der Netzschalter ist nicht eingeschaltet. Schalten Sie den Netzschalter ein.

Der Receiver ist im Standby-Betrieb.

-Taste

Drücken Sie die

Standby

. Der Receiver schaltet sich ein.

Kein Bild, aber Ton: Der Receiver ist im HDMI-Modus, es ist allerdings kein HDMI-Geräte angeschlossen. Drücken Sie die

VIDEO

-Taste, um zum FBAS-Modus zurückzukehren.

Beim Anschluss einer „aktiven Antenne“ muss die Einstellung „Aktive Antenne“ ( Systemeinstellungen, Seite 14) aktiviert sein.

Die Antenne ist nicht korrekt ausgerichtet. Richten Sie die Antenne aus.

Kein oder nur ein schwaches Signal. Prüfen Sie die Kabelverbindungen von der Antenne zum Receiver und vom Receiver zu den angeschlossenen Geräten.

Das System ist nicht korrekt angeschlossen. Prüfen Sie den Anschluss des SCART- oder HF-Kabels.

Das TV-Gerät befindet sich nicht im AV-Modus. Schalten Sie das TV-Gerät auf den jeweiligen AV-Eingang.

Die Antenne ist nicht korrekt ausgerichtet. Richten Sie die Antenne aus.

Die Batterien sind verbraucht. Ersetzen Sie die Batterien.

Richten Sie die Fernbedienung auf die Vorderseite des Receivers und vermeiden Sie Hindernisse zwischen Fernbedienung und Receiver.

Es befindet sich kei n USB-Mediu m im Steckpla tz . Schließen Sie ein Speicherm edium a n.

Die externe Festplatte ist nicht kompatibel zu Ihrem Receiver oder verfügt nicht über die erforderlich e n Kapazit ät e n. Überprüfen Sie die Herste ll era n gab e n/di e Kapazit ät der Fe stp la t te .

Ihr USB-Medium verfügt nicht über die notwendige Geschwindigkeit.

OLLTE SICH EINE FEHLFUNKTION NICHT BESEITIGEN LASSEN, WENDEN SIE SICH BITTE AN IHREN FACHHÄNDLER

Seite 28

Page 29

Baseline 500T Technische Daten

25. Technische Daten

Tuner

Tuner-Eingang IEC-Buchse Eingangsfrequenzbereich 470-858 MHz Eingangspegel -75- -20 dBm Eingangsimpedanz 50 Ω (RF connector) Bandweite 6 M/7 M/8 M

Demodulator

Demodulation COFDM Modus 2 K oder 8 K

Video-Dekoder

Level MPEG2 MP@ML Videoauflösung (Videoformat) 720 x 576 (Pal), 720 x 480 (NTSC) Bildschirmformat 4:3, 16:9, Auto

Audio-Dekoder

Level MPEG2 Layer I & II Typ Mono, Dual, Stereo Abtastfrequenz 32 / 44,1 / 48 kHz

Anschlüsse

USB-Schnittstelle USB 2.0 SD-Card-Schni tts t el le SD-Memory-Card HDMI-Anschluss HDMI-Schnittstelle Antenneneingang IEC-Buchse TV-SCART AV-Adapter Netztei l DC-12V-Adap t er 0.8 A

USB-Schnittstelle

Unterstütz t e Videoform at e AVI, VOB, DAT, MPG Unterstützte Audioformate LPCM/PCM/WAV/MP3/MPEG1 u. 2/Layer 1-3 Unterstützte Bildformate JPEG/JPG

Fernbedienung

Reichweite Bis 7 m

Netzteil

Stromverbrauch Max. 5,7 W, Standby 5 W Netzspannung 100 – 240 V Wechselstrom, 50/60 Hz

Receiver

Betriebstemperatur +5 ºC bis +40 ºC

Seite 29

Page 30

Technische Daten Baseline 500T

26. Service

Bitte wenden Sie sich an Ihren Fachhändler.

27. Konformitätserklärung

Es werden hiermit für dieses Produkt die Übereinstimmungen mit folgenden Richtlinien und Normen erklärt:

Niederspannungsrichtlinie 2006/95/EC EN 60065:2002 +A1:2006

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC EN 55013:2001+A1:2003+A2:2006 EN 55020:2007 EN 61000-3-2:2000+A1:2005 EN 61000-3-3:1995+A12001+A2:2005 IEC 61000-4-2 Edition 1.2 (2001) IEC 61000-4-4 Second Edition (2004)

Gerätetyp: DVB-T-Receiver mit USB-Schnittstelle, PVR-Funktion.

Ihr Gerät trägt das CE-Zeichen.

distributed by MAX COMMUNICATION GMBH | SIEMENSSTRASSE 47 | 25462 Rellingen / Hamburg

Vielen Dank für Ihre Wahl eines Produktes unseres Hauses. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständiger Qualitätskontrolle gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

Seite 30

Page 31

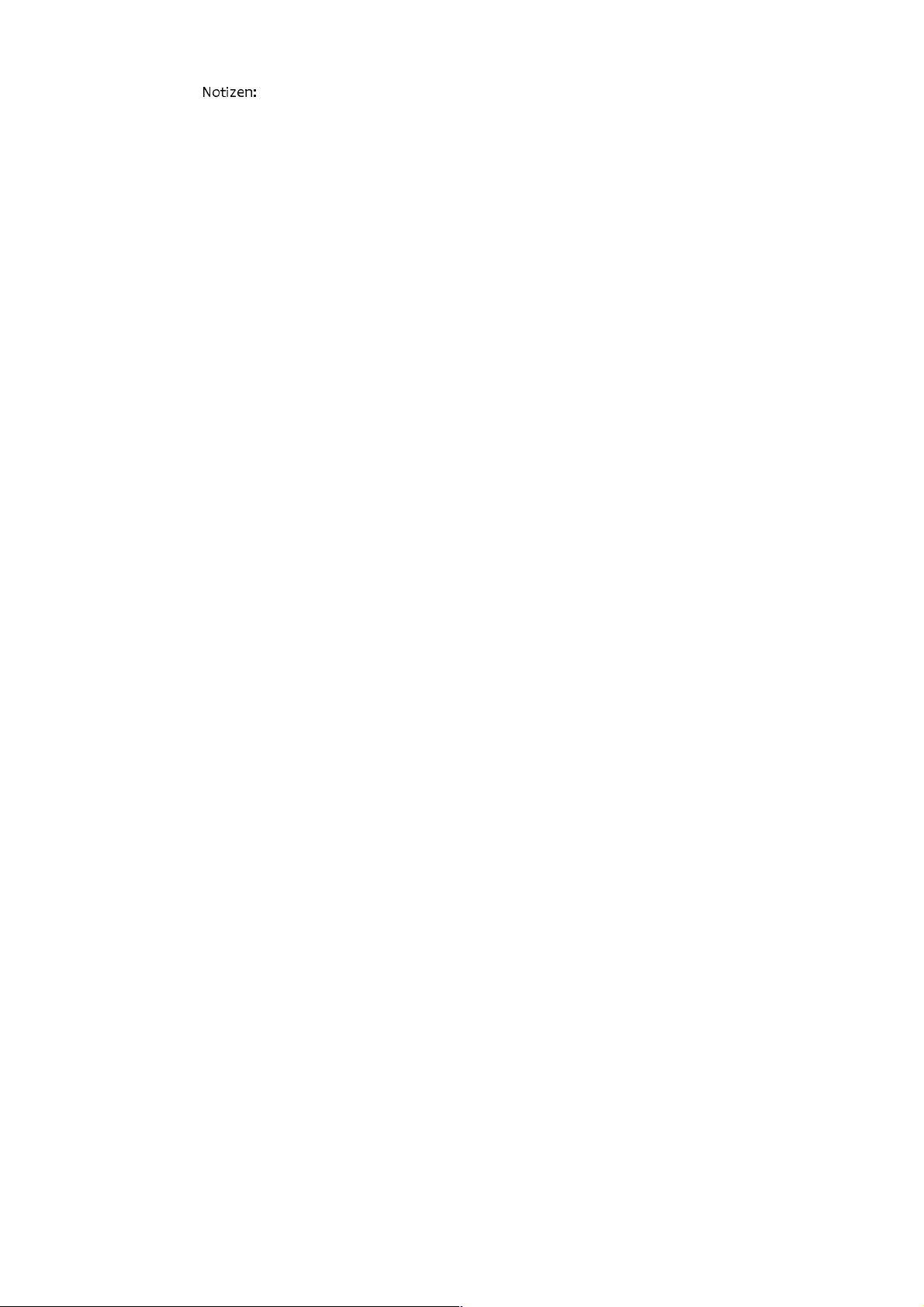

Notizen:

Page 32
