Netter Vibration Series NEA, Series NEG, Series NED Operating Instructions [de]

NetterVibration

Montage- und Betriebsanleitung für
Netter Elektro-Außenvibratoren BA Nr. 831

Jan. 2010

Seite 1/24

Diese Montage- und Betriebsanleitung ist gültig für: Serie NEA

Serie NED
Serie NEG

Wichtiger Hinweis:

Vor dem Gebrauch der Netter Elektro-Außenvibratoren der Serien NEA, NED und NEG ist
diese Betriebsanleitung sorgfältig zu lesen und anschließend aufzubewahren.

Die Netter GmbH lehnt jede Verantwortung für Sach- und Personenschäden ab,
wenn technische Änderungen an dem Produkt vorgenommen oder die Hinweise
und Vorschriften dieser Betriebsanleitung nicht beachtet werden.

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte, wie z.B. das
der Übersetzung, des Nachdrucks und der Vervielfältigung der Betriebsanleitung
oder Teile daraus, sind vorbehalten.

Netter GmbH

www.NetterVibration .com

Deutschland

FritzUllmannStraße 9
55252 MainzKastel

Tel. [phone]0
Fax [phone]33
info@NetterVibration .de

Schweiz

Erlenweg 4
4310 Rheinfelden

Tel. [phone]
Fax [phone]

info@NetterVibration .ch

Polen

Al. W. Korfantego 195 / 17
40153 Katowice

Tel. [phone]

Fax [phone]

[e-mail]

Vibration im Dienst der Technik

Inhaltsverzeichnis

1 ALLGEMEINE HINWEISE 3

2 TECHNISCHE DATEN 4

3 AUFBAU UND WIRKUNGSWEISE 5

4 SICHERHEIT 6

5 TRANSPORT UND LAGERUNG 9

6 MONTAGE 10

6.1 Befestigung des Vibrators 10

6.2 Gehäuseausführungen mit Variofuß 11

6.3 Elektrischer Anschluß 12

7 INBETRIEBNAHME 15

8 WARTUNG / INSTANDHALTUNG 16

9 UNWUCHTVERSTELLUNG 19

10 STÖRUNGSBESEITIGUNG 22

11 ERSATZTEILE 23

12 ANHANG 24

12.1 Zubehör 24

12.2 Entsorgung 24

12.3 Anlagen 24

Lieferumfang

Kontrollieren Sie die Verpackung auf eventuelle Transportschäden.
Bei Schäden an der Verpackung prüfen Sie den Inhalt auf Vollständigkeit
und eventuelle Schäden. Informieren Sie bei Schäden den Spediteur.
Vergleichen Sie den Lieferumfang mit dem Lieferschein.

2

1 Allgemeine Hinweise

Netter Elektro-Außenvibratoren der Serien
NEA, NED und NEG entsprechen der
EG-Maschinenrichtlinie 2006/42/EG, der
Richtlinie zur elektromagnetischen Verträg­lichkeit 2004/108/EG und der Niederspan­nungsrichtlinie 2006/95
Insbesondere sind die Normen
DIN EN ISO 12100 Teil 1 und Teil 2,

DIN EN 60529 und EN 60034-1 beachtet.

/EG.

Vor dem Einsatz dieser Vibratoren muß
der Betreiber ausschließen, daß das Ein­bringen von Vibrationsenergie ein Explosi­onsrisiko darstellt.

Für den Einsatz in Bereichen mit explosi­onsfähigen Gasatmosphären sind andere
explosionsgeschützte Elektro-Außen­vibratoren verfügbar.

Besondere Merkmale:

Die Elektro-Außenvibratoren der Serien

NEA und NEG ab Gehäusegröße 100
entsprechen auch der Richtlinie 94/9/EG für
Gerätegruppe II und sind für den Einsatz in
explosionsgefährdeten Bereichen der Kate-

gorie 2D in den Zonen 21 und 22 geeignet
(LCIE 07 ATEX 6015 X). Insbesondere sind
die Normen DIN EN 61241-0 und 61241-1
beachtet.
Elektro-Außenvibratoren erzeugen unge­richtete Schwingungen. Diese Vibratoren
sind zum Einbau in Maschinen bestimmt
und werden zur Bunkerentleerung, als An­triebe für Förderrinnen, Siebe und Vibrati­onstische eingesetzt, allgemein zum Lösen,
Fördern, Verdichten und Trennen von
Schüttgütern und zur Minderung von Rei­bung.

Die Inbetriebnahme von Maschinen, in die
NEA, NEG und NED Vibratoren eingebaut
sind darf erst erfolgen, wenn festgestellt
wurde, daß sie den Bestimmungen der
EG-Richtlinie Maschinen entsprechen.

Der Einsatz in der Lebensmittel- und in der
chemischen Industrie ist unter Beachtung der
jeweiligen Betriebsvorschriften des Betreibers
möglich.

• Zentrifugalkraft einstellbar

• Alle Vibratoren sind durch Vakuumver-

guß oder Träufelimprägnierung tropen­isoliert.

• 100% ED

• Schutzart IP 66 (EN 60529)

(Gehäusegröße 50 und 60: Schutzart
IP 65)

• Isolationsklasse F

• Hoher Wirkungsgrad durch

Silizium-Dynamobleche

• Klemmkasten im Gehäusefuß integriert
(Gehäusegröße 101 bis 120)

• Kleinste Einbaumaße

• Multibefestigungsfuß

(Gehäusegröße 50 bis 120)

• Variobefestigungsfuß
(Gehäusegröße 130)

• Edelstahlabdeckungen
(Gehäusegröße 50 bis 133)

• Schallpegel im freien Feld gemessen
≤ 70 dB(A) laut IEC

• Ab Gehäusegröße 170 standardmäßig

mit Kaltleitern bestückt

• Erdungsschraube am Gehäuse und im
Klemmenkasten

In dieser Betriebsanleitung werden folgende Hinweis- und Gefahrensymbole verwendet.

Hinweis auf wichtige Vorgänge Warnung vor heißer Oberfläche

Wichtiger Hinweis auf besonders
zu beachtende Vorgänge

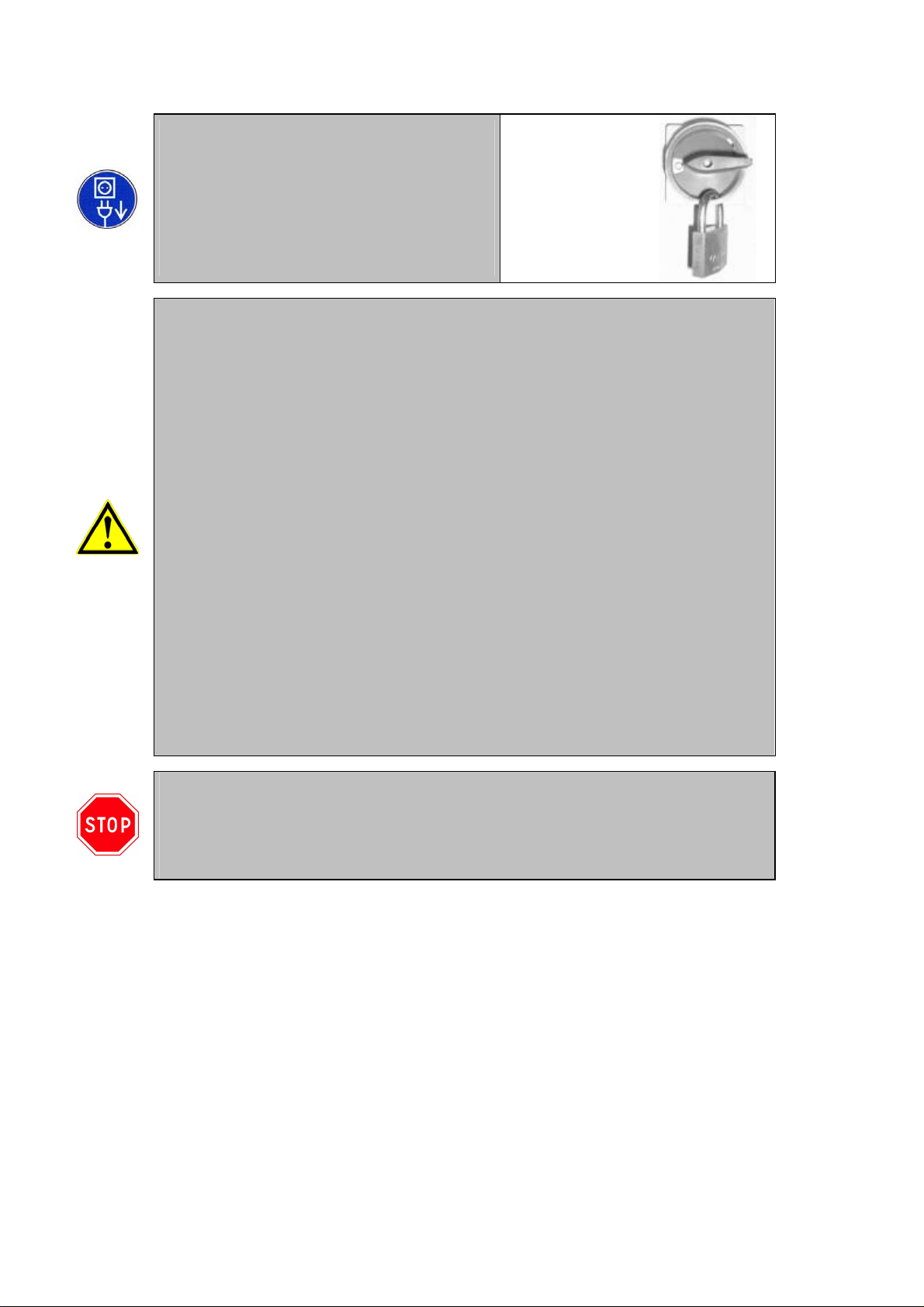

Gerät vom Netz trennen,
Netzstecker ziehen

Warnung vor einer Gefahrenstelle Umweltgerechte Entsorgung

Warnung vor gefährlicher
elektrischer Spannung

Wichtiger Hinweis zum
Explosionsschutz

3

2 Technische Daten

Nennspannung, Nennfrequenz:
Serie NEA und NEG:

Spannung und Frequenz gemäß Angaben auf dem Typenschild.
Serie NED: Gleichstrom 12 V oder 24 V

Stromversorgung mit:

• Festspannung und –frequenz oder

• Frequenzumrichter

Der Betrieb von Drehstromvibratoren der Serie NEG mit
Frequenzumrichtern ermöglicht Drehzahlen > 3000 min-1

Bei Betrieb der Elektro-Außenvibratoren mit einem Frequenzum­richter ist die Einhaltung der EMV-Richtlinie sicherzustellen.

In den Zonen 21 und 22 darf der Frequenzumrichter bei kon­stantem Drehmoment (lineare Volt-Hertz-Kurve) die Frequenz
zwischen 20 Hz und 50 Hz oder 20 Hz und 60 Hz regeln
(Höchstfrequenz auf dem Typenschild beachten).

Drehzahlbereiche:

2-polig 3000 min-1 50 Hz / 3600 min-1 60 Hz
4-polig 1500 min-1 50 Hz / 1800 min-1 60 Hz
6-polig 1000 min-1 50 Hz / 1200 min-1 60 Hz
8-polig 750 min-1 50 Hz / 900 min-1 60 Hz
Gleichstrom 3000 min-1 oder 3600 min-1

Zulässige Umgebungstemperatur:

-20°C bis 40°C* oder

-20°C bis 55°C*
Die auf dem Typenschild angegebene, maximale Umgebungstem­peratur darf nicht überschritten werden.
Diese Werte gelten für den Betrieb mit einer Einschaltdauer von
100%.
Für getakteten oder frequenzgeregelten Betrieb oder für Synchron­betrieb gelten besondere Vorschriften. Diese sind im Einzelfall mit
NetterVibration zu klären.
Diese Elektro-Vibratoren dürfen nicht in einer Umgebung mit explo­sionsfähiger Gasatmosphäre eingesetzt werden.

Thermischer Überlastungsschutz:

Serienmäßig ab Gehäusegröße 170 mit Kaltleiter PTC 130°C.
Bei kleineren Geräten auf Wunsch in Erstausrüstung lieferbar.
Wird der Vibrator in Bereichen mit explosionsfähigem Staub (Zonen
21 und 22) betrieben, ist es zwingend vorgeschrieben den Kaltleiter
anzuschließen. Diese Vorschrift entfällt für Geräte ohne Kaltleiter.

Schallpegel:

Je nach Typ ≤ 70 dB(A)
Der Schallpegel wird weitgehend durch die Montagefläche (z.B. Ble­che), auf welcher der Vibrator montiert ist bestimmt. Nicht schallge­dämpfte Bleche verstärken den Schallpegel.

*) Höhere Temperaturen sind nur nach erfolgter Beratung und schriftlicher Zustimmung durch die Anwendungs­ techniker von NetterVibration möglich.

4

g

g

Ausgang

g

Die technischen Daten Ihres Elektro-Außenvibrators entnehmen Sie bitte dem Typenschild.

Typenbezeichnung Einschaltdauer

Drehzahl Fliehkraft

Nennspannung Nennfrequenz

Stromstärke Leistung

Phasen Isolationsklasse

Seriennummer Schutzart

 
 










Temperaturklasse T (D)

Typenbezeichnung Einschaltdauer

Nennspannun

Stromstärke Drehzahl Nennfrequenz

Phasen Kapazität Eingangsleistung

Leistun

Seriennummer

sfaktor

Baujahr

 


Fliehkraft














sleistun

Isolationsklasse Schutzart

Max. Umgebungstemperatur

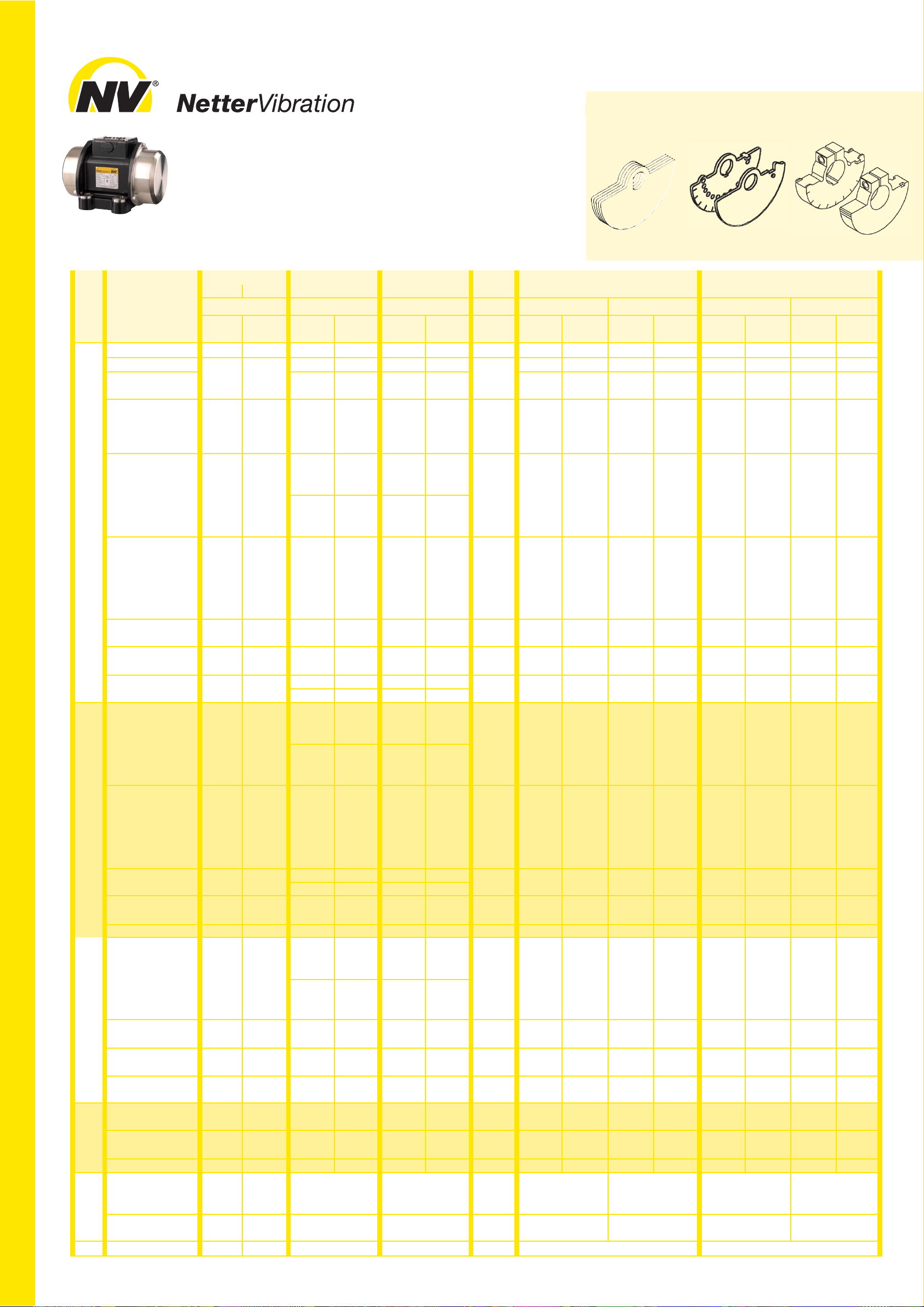

Detaillierte technische Daten der Vibratoren entnehmen Sie bitte den Tabellen im Mittelteil
dieser Betriebsanleitung (herausnehmbar).

3 Aufbau und Wirkungsweise

• Der Elektromotor der Serien NEA und
NEG ist ein Asynchronmotor, bei der
Serie NED ein Gleichstrommotor.

• Die Motorwelle wird aus legiertem
Vergütungsstahl hergestellt.

• Die Speziallager sind überdimensio-
niert und für starke Belastungen und
hohe Drehzahlen ausgelegt.

− Die Statoren der Asynchronmotoren
sind aus Elektroblech mit niedrigem
Verlustfaktor, um einen hohen Wir­kungsgrad bei niedriger Betriebstempe­ratur des Motors zu erreichen.

• Für Drehzahlregelung mit
Frequenzumrichtern sind alle Geräte
bestens geeignet.

• Die Gehäuse der Baugrößen 50 bis
133 sind aus einer Aluminiumlegierung

− Ein besonderes Qualitätsmerkmal ist
der unter Vakuum mit Harz vergossene
Stator. Das getrocknete Harz verbindet
Gehäuse und Stator zu einer untrenn­baren Einheit, die äußerst robust und
tropenfest ist. Ab der Gehäusegröße
140 werden die Statoren träufelimprä­gniert. Auch durch dieses Verfahren
werden die Räume zwischen den ein­zelnen Windungen vollständig ausge­füllt und eine hohe mechanische Zuver­lässigkeit erreicht.

− Motorschutz durch eingebauten Kaltlei­ter 130°C, ab Gehäusegröße 170
standardmäßig (DIN 44081 und DIN

44082).

hergestellt.

• Die Gehäuse der Baugrößen 140 bis
210 bestehen aus hochfestem Sphä­roguß.

• Die Oberfläche ist durch Pulverbe-
schichtung ausgezeichnet witterungs­beständig sowie abrieb- und schlagfest
und beständig gegen viele Chemikalien.
Farbe: Verkehrsschwarz.

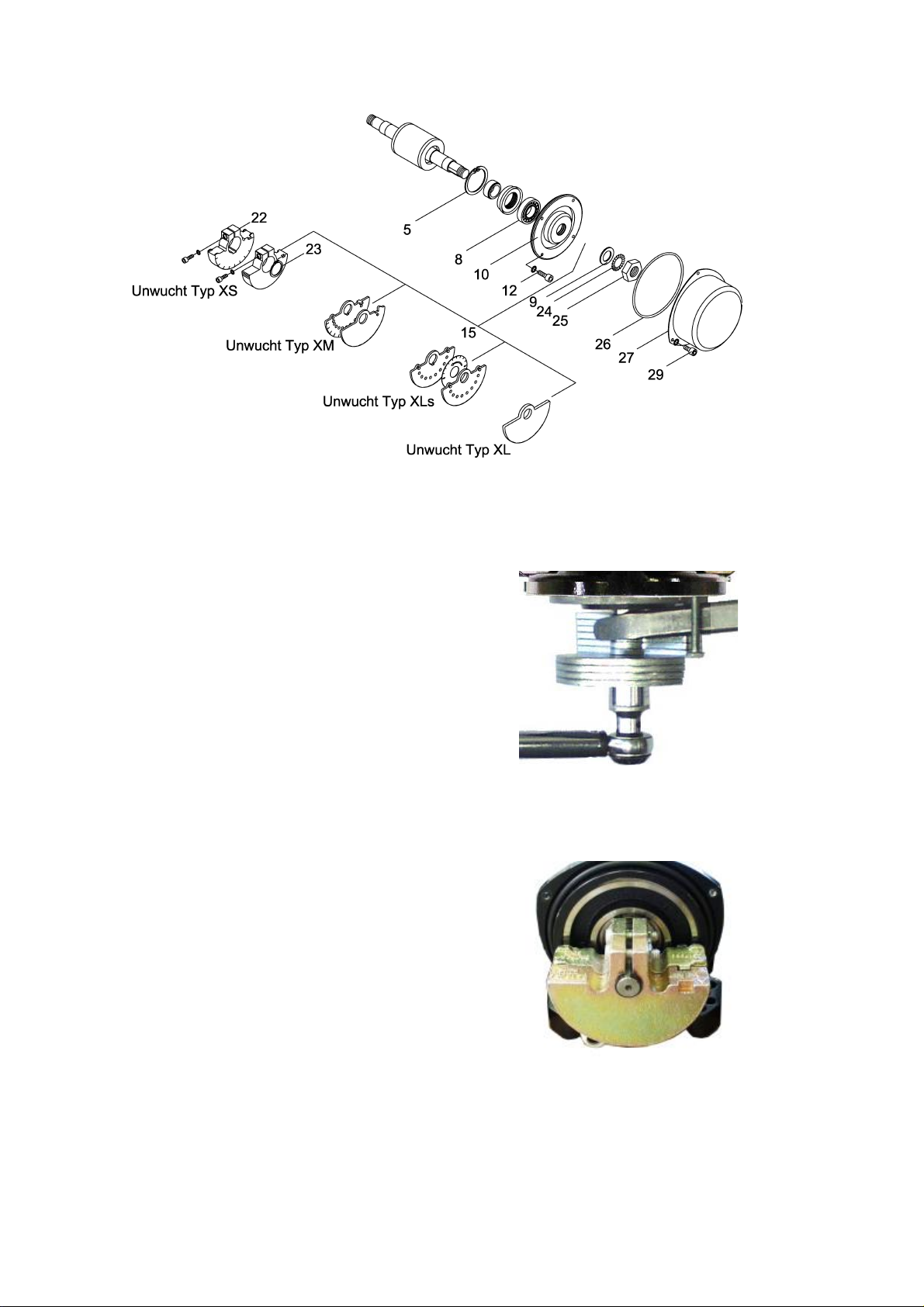

• Die Unwuchten sind wie folgt regu-
lierbar:
Typ XS stufenlos
Typ XM in 10% Stufen
Typ XLs in 20° Stufen
Typ XL herausnehmbare Scheiben

• Die Unwuchtabdeckungen bestehen

− Schutz durch Gehäuse „tD“, zur

Verwendung in Bereichen mit explosi­onsfähiger Staubatmosphäre.

bis Gehäusegröße 133 aus rostfreiem
Edelstahl, darüber aus einer Al­Legierung. (Lack: Weißaluminium).

5

4 Sicherheit

Nennspannung, Nennfrequenz:
Serie NEA und NEG:

Spannung und Frequenz gemäß Angaben auf dem Typenschild.
Serie NED: Gleichstrom 12 V oder 24 V

Stromversorgung mit:

Der Betrieb von Drehstromvibratoren der Serie NEG mit
Frequenzumrichtern ermöglicht Drehzahlen > 3000 min-1

• Festspannung und –frequenz oder

• Frequenzumrichter

Bei Betrieb der Elektro-Außenvibratoren mit einem Frequenzum­richter ist die Einhaltung der EMV-Richtlinie sicherzustellen.

In den Zonen 21 und 22 darf der Frequenzumrichter bei kon­stantem Drehmoment (lineare Volt-Hertz-Kurve) die Frequenz
zwischen 20 Hz und 50 Hz oder 20 Hz und 60 Hz regeln
(Höchstfrequenz auf dem Typenschild beachten).

Drehzahlbereiche:

2-polig 3000 min-1 50 Hz / 3600 min-1 60 Hz
4-polig 1500 min-1 50 Hz / 1800 min-1 60 Hz
6-polig 1000 min-1 50 Hz / 1200 min-1 60 Hz
8-polig 750 min-1 50 Hz / 900 min-1 60 Hz
Gleichstrom 3000 min-1 oder 3600 min-1

Zulässige Umgebungstemperatur:

-20°C bis 40°C* oder

-20°C bis 55°C*
Die auf dem Typenschild angegebene, maximale Umgebungstem­peratur darf nicht überschritten werden.
Diese Werte gelten für den Betrieb mit einer Einschaltdauer von
100%.
Für getakteten oder frequenzgeregelten Betrieb oder für Synchron­betrieb gelten besondere Vorschriften. Diese sind im Einzelfall mit
NetterVibration zu klären.
Diese Elektro-Vibratoren dürfen nicht in einer Umgebung mit explo­sionsfähiger Gasatmosphäre eingesetzt werden.

Thermischer Überlastungsschutz:

Serienmäßig ab Gehäusegröße 170 mit Kaltleiter PTC 130°C.
Bei kleineren Geräten auf Wunsch in Erstausrüstung lieferbar.
Wird der Vibrator in Bereichen mit explosionsfähigem Staub (Zonen
21 und 22) betrieben, ist es zwingend vorgeschrieben den Kaltleiter
anzuschließen. Diese Vorschrift entfällt für Geräte ohne Kaltleiter.

Schallpegel:

Je nach Typ ≤ 70 dB(A)
Der Schallpegel wird weitgehend durch die Montagefläche (z.B. Ble­che), auf welcher der Vibrator montiert ist bestimmt. Nicht schallge­dämpfte Bleche verstärken den Schallpegel.

*) Höhere Temperaturen sind nur nach erfolgter Beratung und schriftlicher Zustimmung durch die Anwendungs­ techniker von NetterVibration möglich.

6

Wird der Vibrator in Bereichen mit explosionsfähigem Staub (Zonen
21 und 22) betrieben:

• ist die äußere Erdung über den Erdungsanschluß am Gehäusefuß
und der Montagefläche herzustellen.

• darf der Frequenzumrichter bei konstantem Drehmoment (lineare Volt­ Hertz-Kurve) die Frequenz zwischen 20 Hz und 50 Hz oder 20 Hz und
60 Hz regeln (Höchstfrequenz auf dem Typenschild beachten).

• ist es zwingend vorgeschrieben den vorhandenen Kaltleiter anzu­ schließen.

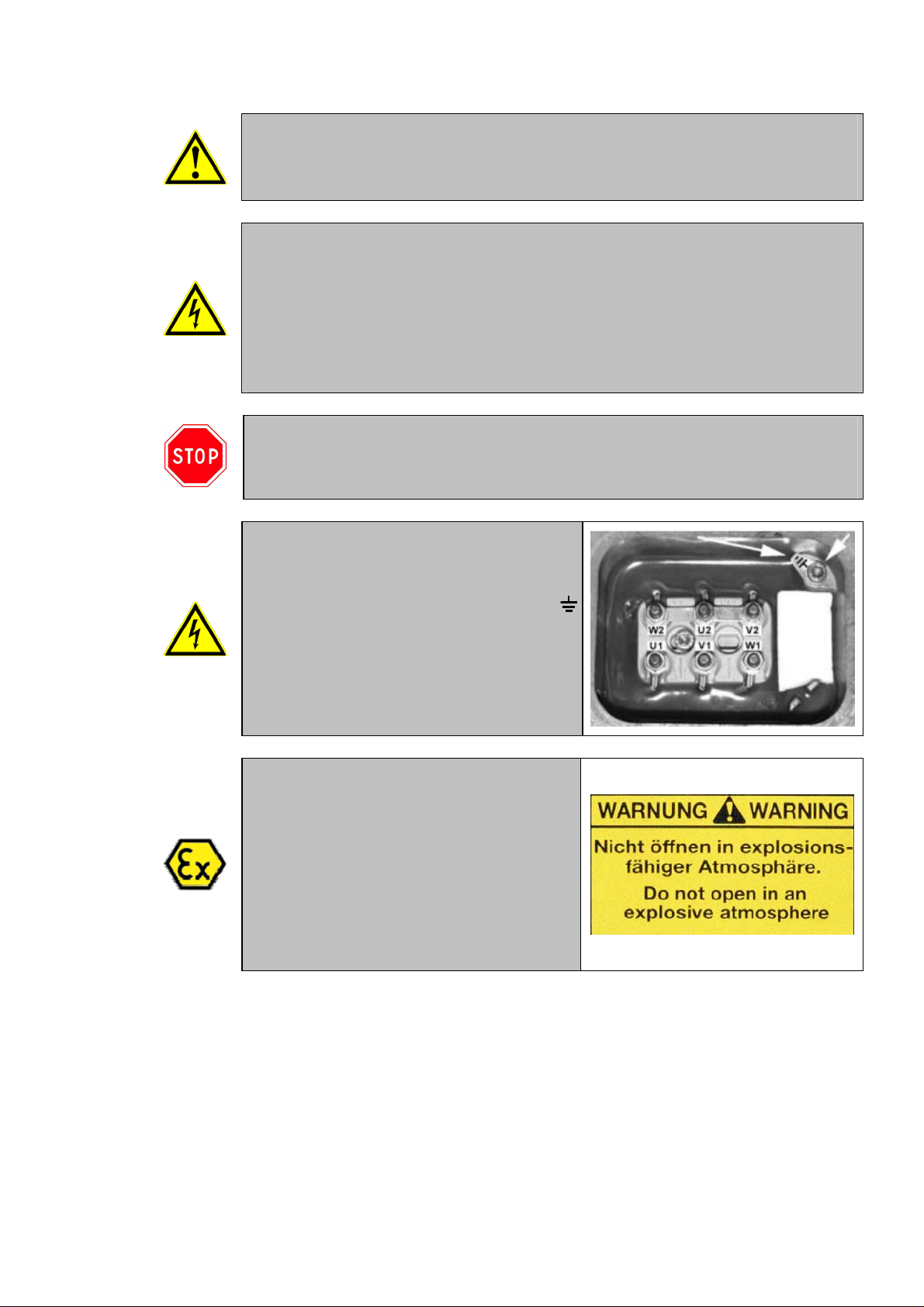

• darf der Klemmenkastendeckel nicht geöffnet werden.

• sind Wartungsarbeiten regelmäßig von autorisiertem Fachpersonal mit

umfassenden Kenntnissen der Normen EN 61241-17 durchzuführen.

In den Zonen 21 und 22 ist die äußere
Erdung über den Erdungsanschluß am
Gehäusefuß und der Montagefläche
herzustellen.

Der Klemmenkastendeckel darf in einer
explosionsgefährdeten Atmosphäre
oder bei anliegender Spannung nicht
geöffnet werden.
Sind der Klemmenkastendeckel oder die
Unwuchtabdeckungen geöffnet, den Zu­stand und die richtige Positionierung der
Dichtungen kontrollieren. Beschädigte Kabeltemperatur in der Nähe der
Dichtungen sind sofort auszutauschen. Kabelverschraubung: 120°C

Spannungsführende oder rotierende Teile können schwerwiegende oder
tödliche Verletzungen verursachen.
Der Betreiber von Vibrationsanlagen muß Arbeitnehmer gegen tatsächli­che oder mögliche Gefährdungen ihrer Gesundheit und Sicherheit durch
Einwirkung von Vibrationen schützen.

Die Elektro-Außenvibratoren sind gemäß den aktuellen EG-Richtlinien ge­baut.
Vor dem Einsatz dieser Vibratoren muß der Betreiber ausschließen, daß
das Einbringen von Vibrationsenergie ein Explosionsrisiko darstellt.
Installation und Bedienung der Vibratoren sind in Übereinstimmung mit
den Vorschriften der ATEX für den Betrieb in explosionsgefährdeten
Staubatmosphären, den Bestimmungen und Vorschriften der örtlichen
Verbände für Elektrotechnik (z.B. VDE) und der bekannten Unfallverhü­tungsvorschriften auszuführen.

Änderungen am Gerät können die Eigenschaften der Elektro-Außen­vibratoren ändern bzw. das Gerät zerstören und führen zum Erlö­schen aller Ansprüche.
Die Nichtbeachtung der Betriebsanleitung führt ebenfalls zum Erlö­schen aller Ansprüche.

7

Bei Arbeiten an dem Vibrator ist dieser
sicher vom elektrischen Netz zu tren­nen. Dabei ist wie folgt vorzugehen:

1. Vibrator abschalten

2. Gegen Wiedereinschalten sichern

Hauptschalter
mit Vorhänge-

schloß

3. Spannungsfreiheit feststellen
Die Netzspannung und die Netzfrequenz müssen mit der auf dem Typen-

schild angegebenen Nennspannung und der Nennfrequenz übereinstimmen.
± 5% Spannungsabweichung oder ± 2% Frequenzabweichung sind zulässig.

Bei der Installation ist ein geeignetes
flexibles Einspeisekabel zu verwenden.
Kabel und Schutzleiter sind vor­schriftsmäßig anzuschließen.
Anschlußpläne befinden sich im Klem­menkasten (siehe Kap. 6.3 elektrischer
Anschluß).

Der Zustand der Kugel- und Rollenlager ist regelmäßig zu überprüfen.
Der Austausch schadhafter Lager, bzw. Lager deren Lebensdauer erreicht ist
muß ausschließlich bei kЙннЙкVibration erfolgen.

Die elektrischen Leitungen sind sorgfältig zu verlegen. Dabei ist darauf zu
achten, daß die Kabel nicht durch vibrierende Teile durchgescheuert werden.
Der einwandfreie Zustand der elektrischen Leitungen mit ihren Steckern
ist in regelmäßigen Abständen zu überprüfen (i.d.R. alle sechs Monate).
Entdeckte Fehler sind sofort zu beseitigen.
Das Kabel vor hohen Temperaturen, Schmierstoffen und scharfen Kan­ten schützen.

NEG Elektro-Außenvibratoren sowie Teile der Konstruktion können sich
durch Vibration lösen. Fallende Teile können zu Schäden an Personen
und Material führen. Es sind Schraubensicherungen und/ oder Loctite
o.ä. zu verwenden. Schraubverbindungen sind nach 1 Stunde Betriebszeit
und danach regelmäßig (i.d.R. monatlich) zu überprüfen und gegebenen­falls nachzuziehen.
Wir empfehlen die Verwendung von Netter NBS-Schraubverbindungen
zur sicheren Befestigung (siehe Kapitel 6.1 „Befestigung des Vibrators“).
Für kritische Einbausituationen ist eine Sicherung mit einem Stahlseil
vorgeschrieben.

Der Vibrator darf nicht ohne Unwucht­abdeckungen betrieben werden! Durch
die rotierenden Unwuchten besteht
Verletzungsgefahr!

Der Vibrator darf während dem Betrieb
oder kurz nach dem Abschalten nicht
berührt werden. Die Oberflächentempe­ratur des Vibrators kann beim Betrieb
so hohe Werte erreichen, daß
Verbrennungsgefahr besteht.

8

5 Transport und Lagerung

Kontrollieren Sie die Verpackung auf eventuelle Transportschäden.
Bei Schäden an der Verpackung prüfen Sie den Inhalt auf Vollständigkeit
und eventuelle Schäden. Informieren Sie bei Schäden den Spediteur.

Die Geräte werden montagefertig ver­packt. Das Typenschild befindet sich
auf dem Vibrator. Der Vibrator wird mit
einer Unwuchteinstellung von 100%
geliefert, falls nicht anders vereinbart.
Beim Transportieren des Vibrators ist
darauf zu achten, daß der Vibrator
keinen starken Stößen oder
Schwingungen ausgesetzt wird, bei
denen die Lager beschädigt werden.
Die Lagerung soll in trockener und
sauberer Umgebung erfolgen.

Wird der Vibrator in Bereichen mit explosionsfähigem Staub (Zonen 21
und 22) betrieben ist nach einer Lagerdauer von mehr als einem Jahr die
Wartung bei kЙннЙк Vibration vorgeschrieben.

Wenn der Vibrator längere Zeit auf La­ger gehalten werden muß (bis zu max.
zwei Jahren), darf die Temperatur im
Lagerraum nicht unter +5°C und nicht
über +40°C liegen und die relative Luft­feuchte nicht über 60% ansteigen.

Die Transportösen sind ausschließlich
zum Heben des Vibrators zu verwenden.
Sind am Vibrator zwei Transportösen
angebracht, so sind beide beim Heben
zu verwenden. Die Zugrichtung darf
dabei 45° nicht überschreiten.

9

A

6 Montage

Beachten Sie bei der Montage unbedingt die Sicherheitshinweise im Ka­pitel 4 und die Unfallverhütungsvorschriften!
Die Installation der Anlage muß nach den örtlichen, bekannten Vorschrif­ten (z.B. VDE-Vorschriften) ausgeführt werden.

6.1 Befestigung des Vibrators

Netter Elektro-Außenvibratoren können in jeder Lage betrieben werden.
Bei der Montage sind folgende Hinweise unbedingt zu beachten:

Die Montageflächen müssen absolut
plan sein (± 0,1mm Ebenheit), damit die
Füße der Vibratoren ganzflächig auflie­gen und beim Anziehen der Befesti­gungsschrauben keine Verspannungen
im Gehäuse auftreten. Auch sollten kei­ne Farbreste oder Einbrennungen auf
den Flächen sein. Spannungen im Ge­häuse können mechanische und/oder
elektrische Schäden verursachen.

Wir empfehlen die Verwendung von Netter NBS-Schraubverbindungen
bestehend aus Schraube, spezieller Sicherungsscheibe und ggf. Mutter,
zur sicheren Befestigung.

Die Montage der Vibratoren kann auch mit Befestigungsschrauben der
Festigkeitsklasse 8.8 (DIN 931 oder 933) erfolgen. Diese müssen mit ge­eigneten Sicherungsmitteln gesichert und in regelmäßigen Abständen
(i.d.R. monatlich) überprüft bzw. nachgezogen werden.

Für kritische Einbausituationen ist eine Sicherung mit Schelle und Stahl­seil vorgeschrieben.

Die Anzugsmomente sind der nachfol­genden Tabelle zu entnehmen. Höhere

nzugsmomente können zum Brechen
der Schrauben oder zum Ausreißen der
Gewinde führen. Nicht sachgemäße
Schraubverbindungen können ein Lö­sen der Geräte durch Vibration verur­sachen. Schäden an Personen und
Material können die Folge sein!

Empfohlene mittlere Anzugsmomente für Schrauben der Festigkeitsklasse 8.8

(Schrauben im Lieferzustand, nicht zusätzlich gefettet oder geölt):

Schraubentyp M6 M8 M10 M12 M16 M20 M22 M24 M27

Anzugsmoment [Nm] 10,4 25 51 87 215 430 580 740 1100
Verwenden Sie bitte einen Drehmomentschlüssel und ziehen Sie die Schrauben über

Kreuz an.

Nachziehen:

Schraubverbindungen sind nach 1 h Betriebszeit (nach erstmaliger Inbe­triebnahme) und danach regelmäßig (i.d.R. monatlich) zu überprüfen und
gegebenenfalls nachzuziehen.

10

6.2 Gehäuseausführungen mit Variofuß

Die Vibratoren der Gehäusegröße 130 haben einen Vario-Befestigungsfuß.
In diesem Fuß befinden sich 4 Stück um 360° drehbare Montagebuchsen.
Die Buchsen ermöglichen das stufenlose Einstellen der Befestigungsmaße:

D von 92 bis 128 mm und E von 167 bis 203 mm.

Variable Befestigungsmaße

In der Tabelle sind alle Maße [mm] markiert (X), die durch Drehen der Variobuchsen
einstellbar sind. Beispiel: Für D = 120 mm ist E = 195 mm.
E

X

203

X XXXXXXXXXXXX

202

X X X X X X X X X X X X X X X X X

201

X X X X X XXXXXXXXXXXXXXXX

200

X X X X X X X X X X X X X X X X X X X X X X X

199

X X X X X X X XXXXXXXXXXXXXXXX X X

198

X X X X X X X X X X X X X X X X X X X X X X X X X X X

197

X X X X X X X X X XXXXXXXXXXXXXXXX X X X X

196

X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X

195

X X X X X X X X X X XXXXXXXXXXXXXXXX X X X X X

194

X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X

193

X X X X X X X X X X X XXXXXXXXXXXXXXXX X X X X X X

192

X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X

191

X X X X X X X X X X X X XXXXXXXXXXXXXXXX X X X X X XX

190

X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X

189

X X X X X X X X X X X X XXXXXXXXXXXXXXXX X X X X X XX

188

X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X

187

X X X X X X X X X X X X XXXXXXXXXXXXXXXX X X X X X XX

186

X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X

185

X X X X X X X X X X X X XXXXXXXXXXXXXXXX X X X X X XX

184

X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X

183

X X X X X X X X X X X X XXXXXXXXXXXXXXXX X X X X X XX

182

X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X

181

X X X X X X X X X X X X XXXXXXXXXXXXXXXX X X X X X XX

180

X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X

179

X X X X X X X X X X X XXXXXXXXXXXXXXXX X X X X X X

178

X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X

177

X X X X X X X X X X XXXXXXXXXXXXXXXX X X X X X

176

X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X

175

X X X X X X X X X XXXXXXXXXXXXXXXX X X X X

174

X X X X X X X X X X X X X X X X X X X X X X X X X X X

173

X X X X X X X XXXXXXXXXXXXXXXX X X

172

X X X X X X X X X X X X X X X X X X X X X X X

171

X X X X X XXXXXXXXXXXXXXXX

170

X X X X X X X X X X X X X X X X X

169

X XXXXXXXXXXXX

168

X

167

mm 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128

D

11

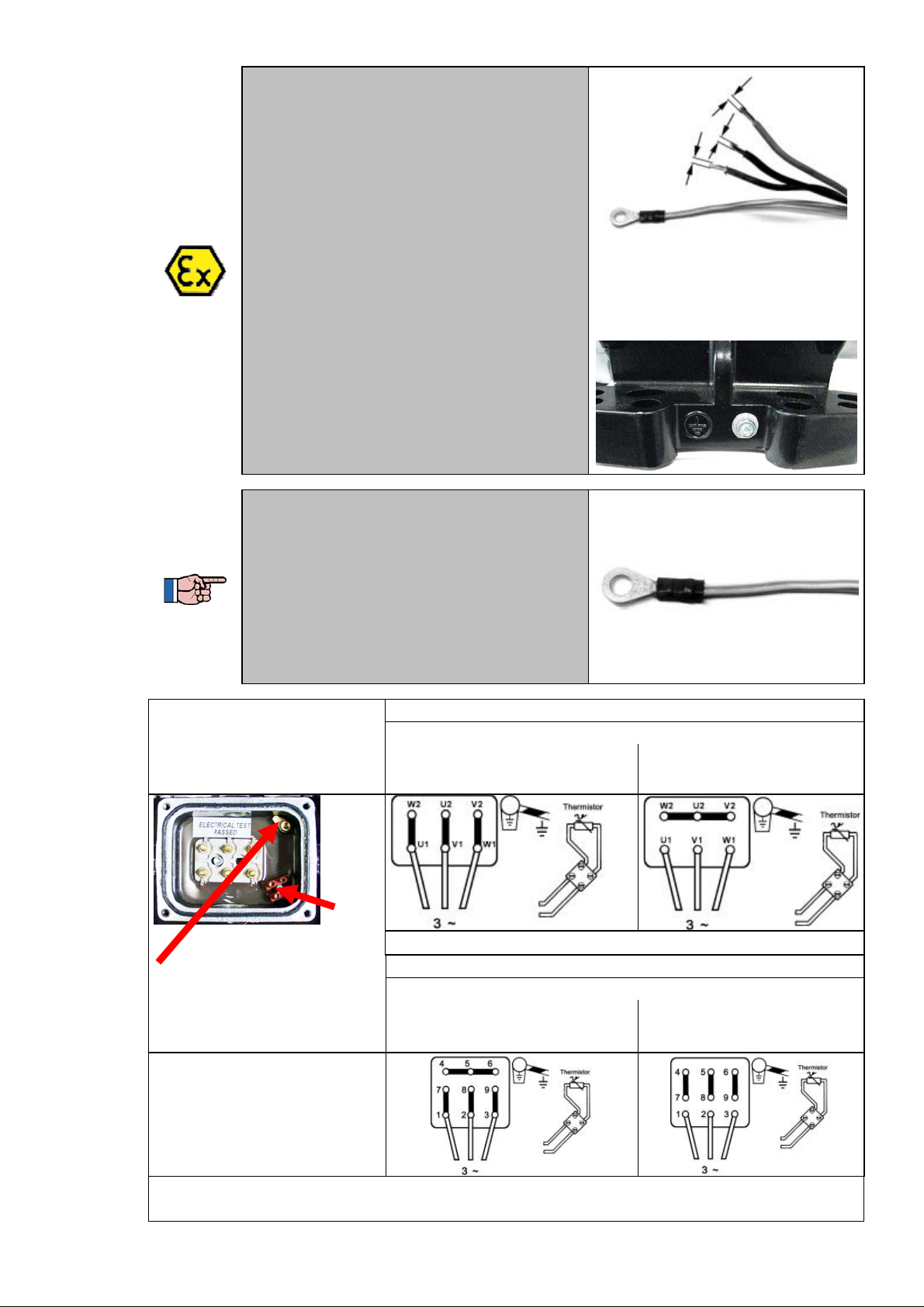

6.3 Elektrischer Anschluß

ACHTUNG:

Die elektrische Installation der Vibratoren ist nur durch autorisiertes
Fachpersonal auszuführen.
Der Klemmenkasten darf nicht unter Spannung geöffnet werden!
Das Fachpersonal hat ausschließlich mit isoliertem und für den Anwen­dungsfall geeignetem Werkzeug zu arbeiten.
Zubehörteile, die den ordnungsgemäßen Betrieb und die Sicherheit ge­währleisten, müssen eine für den spezifischen Verwendungszweck ge­eignete Schutzart aufweisen.

Bei Arbeiten an dem Vibrator ist dieser
sicher vom elektrischen Netz zu tren­nen. Dabei ist wie folgt vorzugehen:

1. Vibrator abschalten

2. Gegen Wiedereinschalten sichern

Hauptschalter
mit Vorhänge-

schloß

3. Spannungsfreiheit feststellen

Der Klemmenkastendeckel darf in ei­ner explosionsgefährdeten Atmosphä­re oder bei anliegender Spannung
nicht geöffnet werden.
Sind der Klemmenkastendeckel oder die
Unwuchtabdeckungen geöffnet, den Zu­stand und die richtige Positionierung der
Dichtungen kontrollieren. Beschädigte Kabeltemperatur in der Nähe der
Dichtungen sind sofort auszutauschen. Kabelverschraubung: 120°C

Jedem Vibrator ist ein geeigneter
Überlastschutz vorzuschalten. Bei
paarweisem Betrieb müssen die Mo­torschutzschalter miteinander verriegelt
werden, damit bei einem Ausfall eines
Motors die Stromversorgung von bei­den Motoren gleichzeitig unterbrochen
wird, um keine unkontrollierten
Schwingungen entstehen zu lassen,
die zu Schäden an der Anlage führen
können.
In den Zonen 21 und 22 müssen die
Motorschutzschalter für Anwendungen
in explosionsgefährdeten Bereichen
zugelassen sein.

Die Netzspannung und die Netzfrequenz müssen mit der auf dem Typen­schild angegebenen Nennspannung und der Nennfrequenz übereinstimmen.
± 5% Spannungsabweichung oder ± 2% Frequenzabweichung sind zulässig.

12

XL

XL

XL

XM

XM

XM

XM

XM

XM

XS

XS

XS

XS

XM

XS

XS

XS

XS

XS

XS

XS

XM

XM

XM

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

65

74

105

123

146

168

193

193

123

146

168

193

193

146

168

193

193

168

193

193

117

117

182

59

83

88

156

156

137

163

153

156

156

137

163

153

156

137

163

153

137

163

152

157

140

160

63

72

92

100

124

143

168

168

100

124

143

168

168

124

143

168

168

143

168

168

100

100

168

24
33

39

33

44

52

50

63

63

76

44

62

80

99

117

105

140

50

80

99

105

140

99

105

140

45

53

63

34

38

72

86

103

113

94

94

86

103

113

94

94

103

113

94

94

113

94

94

88

88

94

5,5

6,5

9

13

9
11
11
11
11
13
11
11
11
11
13
17
13

17

17

13

9
11
11
11
11
13
11
11
11
11
13
17
13

17

17
13
11
11
11
11
13
17
13

17

17

17
13

17

7

13

11

9/11

13

9/11

17

9

9

20

25

25

30

43

35

25

25

30

43

35

25

30

43

35

30

43

35

25

25

45

75

85

92

100

95

85

106

140

106
110
135
115
110

140

110
135
115
110
125

180

140

180*

167-203*

180

140

106
110
135
115
110

140

110
135
115
110
125

180

140
180*

167-203*

180

140

110
135
115
110
125

180

140

180*

167-203*

180

180

140

180*

167-203*

180

140

135/115
106/110
140/135
106/110

170

25-40

60

25-40

60
62

65

70

65

62-74

80
115
135
124

65

80
115
135
124

90

100

105

100*

92-128*

100

65

62-74

80
115
135
124

65

80
115
135
124

90

100

105
100*

92-128*

100

65

80
115
135
124

90

100

105

100*

92-128*

100

100

105

100*

92-128*

100

65

115/135

74/80

65/115

74/80

120

90

110

126

165

165

217

238

219

165

165

217

238

219

165

217

238

219

217

238

219

162

162

205

67

75

121

143

173

192

212

216

143

173

192

212

216

173

192

212

216

192

212

216

147

147

215

I

I

II

II

II

II

II

III

III
III

II

II

II

III

III

II

II

III

III

II

III

III

II

II

NEG/NEA

Typ 50/60Hz

Gehäuse-

typ

NEG

NEA

Gewicht

[kg]

NEG/NEA

50 Hz 60 Hz

A B C D E F G H I L M N n

2

111
157

169

197

207

223

247

283

308

324

207

243

307

355
391

392

452

247

307

355

392

452

355

392

452

204

253

308

Typ

Abmessungen

[mm]

NEG/NEA

Befestigungsmaße**

Unwucht

[Anzahl Unwucht-

scheiben]

* Variable Befestigungsmaße siehe Bedienungsanleitung, ** Empfohlene Befestigungsmaße fett gedruckt.

NEA 504
NEG/NEA 5020

NEG/NEA 5050

NEG/NEA 5060

NEG/NEA 50120

NEG/NEA 50200

NEG/NEA 50300

NEG/NEA 50550

NEG/NEA 50770

NEG 50980
NEG 501140

NEG 2530

NEG 2570

NEG 25210

NEG 25420
NEG 25540

NEG 25700

NEG 25930

NEG 1630

NEG 1690

NEG 16190

NEG 16310

NEG 16410

NEG 12100

NEG 12180

NEG 12230

NED 50100

NED 50200

NED 601110

3

IIIIIIUnwuchttyp XLs

0,90
1,70

1,90

4,1

6,0

6,5

10,1

16,1

21,3

23,4
24,0

5,8

6,9

11,8

19,7
21,7

28,4

32,7

10,1

12,7

20,5

27,9

33,6

20,5

28,0

34,6

0,90
1,75

1,95

4,1

6,1

6,7

10,3

16,3

22,3

24,5
25,0

6,1

7,3

12,8

20,7
22,7

29,4

34,2

12,0

12,7

20,5

28,9

34,1

20,5

28,0

34,6

5,7

20 III

6,0

8
8

18

6

4

4

4

4

4

4
4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

Netter Elektro-Außenvibratoren

Serie NEG Drehstrom

4

Nennstrom

[A]

50 Hz 60 Hz
400 V 480 V

150

170

190
195
140

150

160

170

180
190
195
197

200

140

150

160

170

180

190

197

195

197
200

205

210
140
150
160
170

180

190

195
197
200

205

210

GGG

GGG

GGG
GGG
GGG

GGG

GGG

GGG

GGG
GGG
GGG
GGG

GGG

GGG

GGG

GGG

GGG

GGG

GGG

GGG

GGG

GGG
GGG

GGG

GGG
GGG
GGG
GGG
GGG

GGG

GGG

GGG
GGG
GGG

GGG

GGG

30,6
35,8
41,0
46,0
68,8

77,4
126,0
179,0
111,2
142,8
166,6
198,4
250,0
301,6
349,2
396,8
523,8
652,0
669,2
908,8

1.122,8
142,8
196,4
267,8
303,1
392,8
464,2
553,4
696,4
857,0
946,4

1.142,8

1.216,6

1.439,4

1.550,4

1.734,6

2.199,2

2.532,4

3.100,0

4.005,0
142,8
196,4
303,1
464,2
696,4
857,0
964,4

1.142,8

1.439,4

2.478,0

2.763,2

3.589,2

4.267,4

5.726,6

20,4
25,6
25,6
30,6
43,0
51,6
88,6

123,8

80,0

97,0
112,3
138,2
174,0
206,7
234,7
272,8
364,6
452,0
492,4
633,2
825,2
111,8
142,8
187,4
198,4
275,0
323,0
400,0
467,4
587,4
658,4
795,0
795,8
993,4

1.077,0

1.132,8

1.508,6

1.740,0

2.087,8

2.510,6
142,8
196,4
303,1
464,2
696,4
857,0
964,4

1.142,8

1.439,4

2.194,6

2.481,4

3.100,0

3.812,8

4.901,6

15.103

17.669

20.236

22.704

33.957

38.202

62.189

88.347

13.721

17.620

20.557

24.481

30.848

37.214

43.088

48.961

64.632

80.450

82.573

112.137

138.542

7.831

10.771

14.686

16.622

21.541

25.457

30.348

38.191

46.998

51.901

62.671

66.718

78.937

85.024

95.125

120.604

138.877

170.004

219.634

4.405

6.058

9.350

14.319

21.482

26.436

29.194

35.253

44.402

76.440

85.238

110.718

131.639

176.651

14.499

18.195

18.195

21.748

30.561

36.673

62.970

87.988

14.215

17.235

19.954

24.556

30.917

36.726

41.702

48.472

64.783

80.312

87.490

112.508

145.981

8.829

11.277

14.799

15.668

21.717

25.507

31.588

38.253

46.387

51.994

62.781

62.844

78.448

85.050

89.457

119.134

137.407

164.873

198.261

6.343

8.724

13.464

20.620

30.934

38.068

42.839

50.764

63.939

97.485

110.225

137.703

169.366

217.731

T3, T4

T3
T3
T3

–
–
–

–
T3, T4
T3, T4

–
T3, T4

–
T3, T4

–

T3

–

–

–

–

–
T3, T4
T3, T4

–
T3, T4

–

T3

–
T3, T4

–

T3

–

–

–

–

–

–

–

–

–

–

T3

T3, T4

T3
T3
T3

–

T3
T3

–

–

–

–

–

1,4
2,0
2,2
2,2
3,8
4,0
5,5

10,0

0,9
1,1

1,35

1,6
1,9
2,2
2,5
3,6
6,0
7,0

7,5
10,0
11,0
0,68
0,75

1,0

1,1

1,5
1,96

2,2

2,5

3,2

3,8

4,3

5,0

7,0

7,5

7,6

9,0
10,6
13,0
19,0

0,4

0,4
0,95

1,5

2,0

2,5

2,8

4,0

4,9

6,8

7,6

9,2
10,4
12,5

1,45

2,0
2,2
2,2
3,8
4,0
5,5
9,3

1,05

1,2

1,45

1,7
2,0
2,5
2,8
3,4
6,0
8,0

8,5
10,5
12,0
0,76
0,75

1,0

1,3

1,7

2,1

2,4

3,0

3,6

4,0

5,0

5,9

7,5

8,2

8,0

9,5
11,3
13,7
19,0
0,45

0,5

1,1
1,79

2,3

3,0
3,35

4,3

5,8

7,5

8,3

9,6
11,2
16,2

2,3
3,3
3,5
3,5
6,2
6,5

9,2
18,0
1,45

2,0

2,5

3,2

3,8

3,9

4,8

6,0
10,5
11,6
12,2
17,5
20,0

1,4
1,65

1,8

2,6

3,0

4,1

4,5

5,1

6,5

7,0

8,2
10,0

9,6
14,0
13,5
16,3
19,0
24,5
33,0

1,2

1,4

2,2

4,1

5,4

6,0

6,5

8,2

9,9
13,2
14,0
21,0
22,0
26,5

2,0
2,9
3,0
3,0
5,4
5,6
8,0

13,0

1,5
1,9
2,3
3,0
3,5
3,9

4,65

5,0

9,0
11,5
12,0
15,5
20,0
1,35

1,5

1,7

2,8
2,75
3,75

4,3

5,0

6,0

6,5

8,1

9,8
13,0
12,9
12,4
15,0
18,0
23,0
25,5

1,2

1,3

2,2

4,2

5,2

6,0

6,5
7,85

9,5
12,0
13,5
19,5
20,0
28,0

44
45
49

50
106
107
188
215

57

64

68

85

95
127
125
174
212
225
317
433
458

60

70

81

96
105
140
156
200
219
247
279
285
320
326
381
500
643
705
926

60

70

95
133
201
217
242
267
320
438
540
702
755

1015

43
44
47

49
102
103
181
210

54

60

64

79

92
122
120
166
200
210
303
411
424

55

61

74

86

93
127
141
182
198
225
251
257
282
289
340
445
605
656
896

60

70

95
133
201
217
242
267
320
419
520
680
711
981

Arbeitsmoment

[cmkg]

50 Hz 60 Hz

Gewicht

[kg]

50 Hz 60 Hz

1500

1800

NEG 501510
NEG 501770
NEG 502020
NEG 502270
NEG 503400
NEG 503820
NEG 506220
NEG 508830
NEG 251370
NEG 251760
NEG 252060
NEG 252450
NEG 253080
NEG 253720
NEG 254310
NEG 254900
NEG 256460
NEG 258040
NEG 258260
NEG 2511210
NEG 2513850
NEG 16780
NEG 161080
NEG 161470
NEG 161660
NEG 162150
NEG 162550
NEG 163030
NEG 163820
NEG 164700
NEG 165190
NEG 166270
NEG 166670
NEG 167890
NEG 168500
NEG 169510
NEG 1612060
NEG 1613890
NEG 1617000
NEG 1621960
NEG 12440
NEG 12610
NEG 12930
NEG 121430
NEG 122150
NEG 122640
NEG 122920
NEG 123530
NEG 124440
NEG 127640
NEG 128520
NEG 1211070
NEG 1213160
NEG 1217670

3000

3600

min-

1

1000

1200

750

900

Typ Gehäuse-

größe material

Fliehkraft

[N]

50 Hz 60 Hz

Nennleistung

[kW]

50 Hz 60 Hz
400 V 480 V

EEx e ll

*

50/60 Hz

* Technische Daten auf Anfrage

5

Unwucht

[Anzahl Unwucht-

scheiben]

Typ

50/60 Hz

Typ

188

274

340
360
206

206

236

274

301
340
360
387

423

206

206

236

274

301

340

387

360

387
420

495

542
206
206
236
274

301

340

360
387
423

485

542

255

310

360
360
232

232

263

310

330
360
360
320

370

232

232

263

310

330

360

320

360

320
370

510

510
232
232
263
310

330

360

360
320
370

510

510

224

310

384
402
241

241

271

310

336
384
402
414

448

241

241

271

310

336

384

414

402

414
448

516

582
241
241
271
310

336

384

402
414
448

516

582

4

4

4
4
4

4

4

4

4
4
4
6

6

4

4

4

4

4

4

6

4

6
6
8
8
8
4
4
4
4

4

4

4
6
6

8

8

XLs

XLs

XS
XS
XS

XS

XS

XS

XS
XS
XS
XS

XS

XS

XS

XS

XS

XS

XS

XS

XS

XS
XS
XS
XS
XS
XS
XS
XS
XS

XS

XS

XS
XS
XS

XS

XS

12/8
14/10
16/10
18/12
16/10
18/12

4
4
4

4

4

4

4
4
4
4

4

4

4

4

4

4

4

4

4

4
4
4
4
4
4
4
4
4

4

4

4
4
4

4

4

NEG 501510
NEG 501770
NEG 502020
NEG 502270
NEG 503400
NEG 503820
NEG 506220
NEG 508830
NEG 251370
NEG 251760
NEG 252060
NEG 252450
NEG 253080
NEG 253720
NEG 254310
NEG 254900
NEG 256460
NEG 258040
NEG 258260
NEG 2511210
NEG 2513850
NEG 16780
NEG 161080
NEG 161470
NEG 161660
NEG 162150
NEG 162550
NEG 163030
NEG 163820
NEG 164700
NEG 165190
NEG 166270
NEG 166670
NEG 167890
NEG 168500
NEG 169510
NEG 1612060
NEG 1613890
NEG 1617000
NEG 1621960
NEG 12440
NEG 12610
NEG 12930
NEG 121430
NEG 122150
NEG 122640
NEG 122920
NEG 123530
NEG 124440
NEG 127640
NEG 128520
NEG 1211070
NEG 1213160
NEG 1217670

Ge-

häuse

typ

NEG

Unwuchttyp XLs Unwuchttyp XS IV

IV

IV

IV
IV
IV

IV

IV

IV

IV
IV
IV
IV

IV

IV

IV

IV

IV

IV

IV

IV

IV

IV
IV

IV

IV
IV
IV
IV
IV

IV

IV

IV
IV
IV

IV

IV

A

50/60Hz

I

50/60Hz

BC H LM Nn

2

D

E

FG

235

335

380

404

257

257

283

335

369
380
404
436

454

257

257

283

335

369

380

436

404

436
454

526

607
257
257
283
335

369

380

404
436
454

526

607

230

310

390
392
230

230

275

310

340
390
392
460

530

230

230

275

310

340

390

460

392

460
530

570

610
230
230
278
310

340

390

392
460
530

570

610

140

155

200
200
140

140

155

155

180
200
200
125

140

140

140

155

155

180

200

125

200

125
140

140

140
140
140
155
155

180

200

200
125
140

140

140

190

255

320
320
190

190

225

255

280
320
320
380

440

190

190

225

255

280

320

380

320

380
440

480

520
190
190
225
255

280

320

320
380
440

480

520

Befestigungsmaße

22

30

32
35
25

25

28

30

30
32
35
35

38

25

25

28

30

30

32

35

35

35
38

41

38
25
25
28
30

30

32

35
35
38

41

38

17

24

28
28
17

17

22

24

26
28
28
38

45

17

17

22

24

26

28

38

28

38
45

45

45
17
17
22
24

26

28

28
38
45

45

45

87

104

125

155
138
110
135

171/135

136
178
139

180/139

155
155
135
230

240

135/110
171/135

171

178/136

178

180/150

200
206
236
206
245
174

255

230
240
200
240
298
135
171
178
180
206
236
206
245
255
300
280
240
280
280

104

160

189
200
125

125

140

160

173
189
200
215

230

125

125

140

160

173

189

215

200

215
230

268

297
125
125
140
160

173

189

200
215
230

268

297

428

463

560

670
636
451
501

573/501

535
619
588

670/588

640
670
629
862

990

501/451
573/501

548

619/535

619

670/610

710
742
802
772
850
750

870

862
990
960

1.040

1.150
501
573
619
670
742
802
772
850
870

1.002

1.070

1.040

1.120

1.150

Abmessungen

[mm]

Netter Elektro-Außenvibratoren

Serie NEG Drehstrom
Serie NEA Wechselstrom
Serie NED Gleichstrom

0,19 (24 V = )

min-

1

3000

3600

1500

1800

1000

1200

750

900

3000

Typ Gehäuse-

größe

material

NEG/NEA

Arbeitsmoment

[cmkg]

NEG/NEA

50 Hz 60 Hz

Fliehkraft

[N]

NEG/NEA

50 Hz 60 Hz

Nennleistung

[kW]

NEG NEA

50 Hz 60 Hz 50 Hz 60 Hz
400 V 480 V 230 V 115 V

Nennstrom

[A]

NEG NEA

50 Hz 60 Hz 50 Hz 60 Hz
400 V 480 V 230 V 115 V

EEx e ll

**

NEG E

50/60

Hz

NEA 504*
NEG/NEA 5020*

NEG/NEA 5050*

NEG/NEA 5060

NEG/NEA 50120

NEG/NEA 50200

NEG/NEA 50300

NEG/NEA 50550

NEG/NEA 50770

NEG 50980
NEG 501140

NEG 2530

NEG 2570

NEG 25210

NEG 25420
NEG 25540

NEG 25700

NEG 25930

NEG 1630

NEG 1690

NEG 16190

NEG 16310

NEG 16410

NEG 12100

NEG 12180

NEG 12230

NED 50100

* Schutzart IP 65, ** Technische Daten auf Anfrage

2

Unwuchttyp XL Unwuchttyp XM Unwuchttyp XS

0,19 (12 V =)– 16 (12 V =)

8 (24 V =)

22 (24 V = )0,53 (24 V = )–

0,10 (24 V = ) 4 (24 V =)0,10 (12 V =)

2.080

11.087

1.180

4,21

15,6AI133

AI103

NED 50200

NED 6011103600

8 (12 V =)

50

60

100

101

110

120

130

133

101

110

120

130

133

110

120

130

133

120

130

133

102

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

AI

0,08
0,39

0,91

1,22

2,4

4,2

6,02

9,97

15,59

19,8
23,0

2,4

6,2

16,84

32,64
43,80

57,18

75,0

6,02

16,84

32,64

57,18

75,0

32,64

56,8

75,0

0,08
0,39

0,91

1,22

2,4

3,0

4,08

6,48

10,40

13,2
16,5

2,4

4,2

11,76

22,66
32,64

41,89

52,0

6,02

16,84

32,64

41,89

52,0

32,64

56,8

75,0

40

192

450

602

1.185

2.073

2.972

4.921

7.695

9.772

11.352

296

766

2.078

4.028

5.405

7.056

9.254

331

924

1.790

3.136

4.113

1.007

1.752

2.314

57

277

647

867

1.706

2.133

2.900

4.606

7.392

9.382

11.727

426

747

2.090

4.027

5.800

7.444

9.239

476

1.330

2.578

3.309

4.106

1.450

2.523

3.332

–

–

–

–

T3, T4

T3, T4

T3, T4

T3, T4

–

T4

T3, T4

T3, T4

T4

–

T4

T4

T4

T3

T3

T4

–

–

0,035

0,045

0,12

0,18

0,26

0,45

0,65

1

0,085

0,17

0,30

0,525

0,55

0,12

0,185

0,35

0,35

0,23

0,35

0,28

–

0,035

0,045

0,12

0,18

0,27

0,50

0,685

1,2

0,095

0,17

0,35

0,665

0,68

0,135

0,205

0,38

0,38

0,25

0,38

0,30

0,024
0,035

0,045

0,11

0,165

0,28

0,5

0,7

–

–

–

–

–

–

–

–

–

–

–

–

–

0,024
0,035

0,045

0,11

0,165

0,28

0,5

0,75

–

–

–

–

–

–

–

–

–

–

–

–

–

–

0,15

0,16

0,27

0,35

0,60

0,80

1,10

1,75

0,21

0,41

0,60

0,92

0,95

0,30

0,50

0,72

0,75

0,85

1,10

0,60

–

0,15

0,16

0,23

0,30

0,50

0,75

1,00

1,75

0,20

0,40

0,60

0,98

0,95

0,30

0,50

0,68

0,67

0,76

1,05

0,68

0,13
0,17

0,20

0,56

0,75

1,25

2,30

3,25

–

–

–

–

–

–

–

–

–

–

–

–

–

0,30
0,42

0,46

1,52

1,52

2,40

4,50

7,00

–

–

–

–

–

–

–

–

–

–

–

–

–

2,39

Für den Anschluß der Vibratoren sind
ausschließlich flexible Leitungen zu
verwenden.
Die Leiter im Einspeisekabel für den
Anschluß der Vibratoren an das Netz
müssen temperaturbeständig sein und
einen genügend großen Querschnitt
haben, der auf die benutzte Kabellänge
abgestimmt ist. Die Temperaturbestän­digkeit der Kabel richtet sich nach der
auf dem Typenschild angegebenen ma­ximalen Oberflächentemperatur.
Der grün-gelbe Leiter ist der Schutzleiter
und ausschließlich für den Anschluß an
die Erdungsklemme im Klemmenkasten
bestimmt.
In den Zonen 21 und 22 ist zusätzlich
eine äußere Erdung über den Erdungs­anschluß am Gehäusefuß herzustellen.

Die Aderenden sind mit isolierten Kabel­schuhen zu versehen, um eine Auffäde­lung der Litzen zu verhindern.
Die maximale Größe der Kabelschuhe ist
nachfolgender Aufstellung zu entnehmen:

Gewindestift M4 max. AWG 18
Gewindestift M5 max. AWG 16
Gewindestift M6 max. AWG 12
Gewindestift M8 max. AWG 12

Die auf dem Datenblatt im
Klemmenkasten angegebene
Schaltung ist gemäß Typen­schild wie folgt anzuschließen:

Anschlußplan III*

Serie NEG / Drehstrom 3-phasig

Kleinere Spannung Größere Spannung

U Y

Kaltleiter

Der grün-gelbe Leiter ist

der Schutzleiter und aus-

schließlich an der Erdungs-

klemme anzuschließen.

Anschlußplan IV

Serie NEG / Drehstrom 3-phasig

Kleinere Spannung Größere Spannung

YY Y

Weitere Anschlußschemata

(z.B. für Sonderspannun-

gen) auf Anfrage.

*Die Vorschrift zum Anschluß des Kaltleiters in Bereichen mit explosionsfähigem Staub
(Zone 21 und 22) entfällt für Geräte ohne Kaltleiter (Serienmäßig ab Gehäusegröße 170).

13

Klemmbrettmuttern mit vorgeschriebe­nem Drehmoment anziehen. Siche­rungsscheibe zwischen Ring und Mut­ter nicht vergessen und schwingungs­dämpfende Einlage wieder einlegen.

Beachten Sie bei der Wahl der Anschlußleitungen, daß die Leitungen
durch Vibration mechanisch beansprucht werden.

Empfohlene Kabeltypen für Netzbetrieb an 400 V, in nicht explosionsfähiger
Atmosphäre: Gummischlauchleitung H07 RN-F oder Ölflexkabel 110 CY.

Für andere Spannungen oder andere Umgebungsbedingungen sind die Ka­bel den jeweiligen Gegebenheiten anzupassen und entsprechend auszule­gen.

M 4 ⇒ 3,1 Nm
M 5 ⇒ 6,1 Nm
M 6 ⇒ 10,4 Nm

Bei Betrieb der Elektro-Außenvibratoren mit einem Frequenzumrichter ist
die Einhaltung der EMV-Richtlinie sicherzustellen.

In den Zonen 21 und 22 darf der Frequenzumrichter bei konstantem
Drehmoment (lineare Volt-Hertz-Kurve) die Frequenz zwischen 20 Hz und
50 Hz oder 20 Hz und 60 Hz regeln (Höchstfrequenz auf dem Typen­schild beachten).

Die elektrischen Leitungen sind sorgfältig zu verlegen. Dabei ist darauf zu ach­ten, daß die Kabel nicht durch vibrierende Teile durchgescheuert werden.
Der einwandfreie Zustand der elektrischen Leitungen mit ihren Steckern
ist in regelmäßigen Abständen zu überprüfen (i.d.R. alle sechs Monate).
Entdeckte Fehler sind sofort zu beseitigen.

Thermischer Überlastungsschutz:

Serienmäßig ab Gehäusegröße 170 mit Kaltleiter PTC 130°C.
Bei kleineren Geräten auf Wunsch in Erstausrüstung lieferbar.

Wird der Vibrator in Bereichen mit explosionsfähigem Staub (Zonen
21 und 22) betrieben, ist es zwingend vorgeschrieben den Kaltleiter
anzuschließen. Diese Vorschrift entfällt für Geräte ohne Kaltleiter.

14

7 Inbetriebnahme

Explosionsgeschützte Vibratoren dürfen nur in Atmosphären betrieben
werden, die dem Material der Geräte nicht schaden.

Beachten Sie bei der Inbetriebnahme des Gerätes die Sicherheits­hinweise in Kapitel 4.

Bei der Inbetriebnahme der Vibratoren sind die Bestimmungen und Vor­schriften der örtlichen Verbände für Elektrotechnik (z.B. VDE) und die
bekannten Unfallverhütungsvorschriften zu beachten.

Bei Erstinbetriebnahme muß die Stromaufnahme in allen 3 Phasen ein­zeln gemessen werden und mit den Angaben auf dem Typenschild
übereinstimmen.

Der Vibrator ist durch die Unwuchtverstellung an Ihre Anwendung anzu­passen, Sie können direkten Einfluß auf Schwingbreite, Fliehkraft und
Stromaufnahme nehmen, siehe Kap. 9 „Unwuchtverstellung“.

ACHTUNG:

Innerhalb des Klemmenkastens befin­det sich eine Erdungsschraube, die mit

einem Plättchen mit dem Symbol

gekennzeichnet ist. An diese Schraube,
die als Erdungsanschluß für den Vi­brator benutzt wird, darf nur der Schutz­leiter (grün-gelb) des Einspeisekabels
angeschlossen werden.

Der Klemmenkastendeckel darf in einer
explosionsgefährdeten Atmosphäre
oder bei anliegender Spannung nicht
geöffnet werden.
Sind der Klemmenkastendeckel oder die
Unwuchtabdeckungen geöffnet, den Zu-

stand und die richtige Positionierung der
Dichtungen kontrollieren. Beschädigte
Dichtungen sind sofort auszutauschen.

15

8 Wartung / Instandhaltung

Bei Arbeiten an dem Vibrator ist dieser
sicher vom elektrischen Netz zu tren­nen. Dabei ist wie folgt vorzugehen:

1. Vibrator abschalten

2. Gegen Wiedereinschalten sichern

Hauptschalter

mit Vorhänge-

schloß

3. Spannungsfreiheit feststellen
Folgende Wartungsarbeiten sind regelmäßig von autorisiertem Fachper-

sonal mit umfassenden Kenntnissen der Normen EN 61241-17 (Zonen 21
und 22) durchzuführen:

a) Überprüfung der Schraubverbindungen
b) Überprüfung der Kugel- und Rollenlager
c) Nachschmieren der Rollenlager
d) Überprüfung der Betriebsstunden (Lagerstandzeit)
e) Überprüfung der Kabelzuführung

f) Austausch der O-Ringe und Kunststoffdichtungen

alle 2 Jahre

Weitere Wartungs- und Instandhaltungsarbeiten sind ausschließlich
von kЙннЙкVibration auszuführen.

Autorisiertes Fachpersonal darf auch folgende Arbeiten an den Vibratoren
ausführen:

Das Einstellen der Unwuchtscheiben mit dem
Abnehmen der Unwuchtdeckel,

den elektrische Anschluß mit der Entfernung der
Abdeckung des Klemmkastens.

Beachten Sie bei der Wartung des Gerätes die Sicherheitshinweise
in Kapitel 4.

Nachziehen:

Schraubverbindungen sind nach 1 h Betriebszeit (nach erstmaliger Inbe­triebnahme) und danach regelmäßig (i.d.R. monatlich) zu überprüfen und
gegebenenfalls nachzuziehen. Dabei ist das vorgeschriebene Drehmo­ment zu beachten (siehe Kapitel 6.1).

Schmierung

Vibratoren bis zur Gehäusegröße 120 haben
Kugellager. Diese sind auf deren Lebensdau­er geschmiert (Dauerschmierung).
Ab Gehäusegröße 130 sind Rollenlager mon­tiert, diese sind mit dem Fett KLUEBER Stabu­rags NBU 8 EP geschmiert. Dieses Fett hat
den Vorteil, daß die Lager auf eine Dauer von
mindestens 5000 Betriebsstunden geschmiert
sind (bis 3000 min-1). Nach dieser Zeit ist das
Fett der Lager komplett zu erneuern.
Vibratoren mit Drehzahlen über 3000 min-1
sind regelmäßig ca. alle 1000 Betriebs­stunden zu schmieren.

Die Schmierintervalle sind unter er­schwerten Betriebsbedingungen erheb­lich zu verkürzen.

Lebensdauer der Kugel- bzw. Rollen­lager

Beim Betrieb in explosionsfähiger Staub­atmosphäre muß der Betreiber regelmä­ßig den Zustand der Lager und die Be­triebsdauer der Vibratoren kontrollieren.
Vibratoren mit schadhaften Lagern oder
mit Lagern, deren Lebensdauer erreicht
ist sind sofort zum Austausch an
kЙннЙкVibration zu senden.

16

Fettmenge bei Schmierung und Austausch der Lager und Lagerstandzeit

Typ Fettmenge [g] Lagerstandzeit
NED 50100

NED 50200

NEA 504
NEA 5020
NEA 5050
NEA 5060
NEA 50120
NEA 50200
NEA 50300
NEA 50550
NEA 50770 8 6.439 6.146

NEG 5020
NEG 5050
NEG 5060
NEG 50120
NEG 50200
NEG 50300
NEG 50550
NEG 50770 8 6.439 6.146
NEG 50980 9 5.062 4.833
NEG 501140 9 3.029 2.298
NEG 501510
NEG 501770 16 2.416 1.833
NEG 502020
NEG 502270 30 4.775 4.558
NEG 503400 40 8.672 10.267
NEG 503820 40 5.856 5.591
NEG 506220 120 5.743 4.636
NEG 508830 150 9.029 2.790

NEG 2530
NEG 2570
NEG 25210
NEG 25420
NEG 25540
NEG 25700 8 17.199 11.997
NEG 25930 9 12.103 10.190
NEG 251370 16 10.870 8.330
NEG 251760 30 22.231 20.009
NEG 252060 30 14.300 12.300
NEG 252450 35 16.159 13.032
NEG 253080 35 7.100 5.900
NEG 253720 40 12.228 11.086
NEG 254310 40 8.200 7.300
NEG 254900 80 9.930 8.648
NEG 256460 120 10.478 8.451
NEG 258040 150 9.029 7.575
NEG 258260 180 11.460 7.881
NEG 2511210 260 10.576 8.718
NEG 2513850 300 9.000 6.200

Dauerschmierung
Dauerschmierung

Dauerschmierung
Dauerschmierung
Dauerschmierung
Dauerschmierung
Dauerschmierung
Dauerschmierung
Dauerschmierung
Dauerschmierung

Dauerschmierung
Dauerschmierung
Dauerschmierung
Dauerschmierung
Dauerschmierung
Dauerschmierung
Dauerschmierung

16 4.038 3.856
30 7.070 8.372

Dauerschmierung
Dauerschmierung
Dauerschmierung
Dauerschmierung
Dauerschmierung

50 Hz [h]

31800

4500

> 100.000 > 100.000

92.118 22.745

8.087 2.236

> 100.000 5.044

18.075 18.075

3.363 2.572

4.003 3.588

4.148 4.219

92.118 22.745

8.087 2.236

> 100.000 5.044

18.075 18.075

3.363 2.572

4.003 3.588

4.148 4.219

> 100.000 > 100.000
> 100.000 > 100.000

23.406 19.200

15.135 12.635

6.266 4.224

Lagerstandzeit

60 Hz [h]

Typ Fettmenge [g] Lagerstandzeit
NEG 1630

NEG 1690
NEG 16190
NEG 16310 8 > 100.000 > 100.000
NEG 16410 9 > 100.000 > 100.000
NEG 16500 9 > 100.000 39.516
NEG 16780 16 > 100.000 60.144
NEG 161080 30 54.020 42.632
NEG 161470 30 25.100 20.000
NEG 161660 30 29.165 29.270
NEG 162150 30 11.800 10.400
NEG 162550 32 17.701 12.292
NEG 163030 32 41.500 30.500
NEG 163820 60 13.073 10.842
NEG 164700 80 18.364 15.425
NEG 165190 100 19.206 15.157
NEG 166270 120 15.786 13.144
NEG 166670 120 13.767 14.000
NEG 167890 150 14.431 12.276
NEG 168500 150 11.266 9.379
NEG 169510 180 10.728 10.972
NEG 1612060 260 11.000 11.800
NEG 1613890 300 13.327 11.510
NEG 1617000 360 11.273 10.404
NEG 1621960 400 8.172 9.580

NEG 12100
NEG 12180 8 > 100.000 > 100.000
NEG 12230 9 > 100.000 > 100.000
NEG 12440 16 > 100.000 > 100.000
NEG 12610 30 > 100.000 > 100.000
NEG 12930 30 > 100.000 65.414
NEG 121430 32 > 100.000 39.702
NEG 122150 60 > 100.000 29.320
NEG 122640 80 > 100.000 41.200
NEG 122920 100 > 100.000 43.076
NEG 123530 120 > 100.000 35.405
NEG 124440 150 > 100.000 32.368
NEG 127640 180 29.652 10.982
NEG 128520 260 52.762 18.667
NEG 1211070 300 37.822 15.233
NEG 1213160 360 35.257 12.684
NEG 1217670 400 22.520 9.347

Dauerschmierung
Dauerschmierung
Dauerschmierung

Dauerschmierung

50 Hz [h]
> 100.000 > 100.000
> 100.000 > 100.000
> 100.000 72.171

> 100.000 > 100.000

Lagerstandzeit

60 Hz [h]

Empfohlene Anzugsmomente für Schrauben (12 und 22)
Schraubentyp M6 M8 M10 M12 M14 M16 M18 M20

8.8 Anzugsmoment [Nm] 10,4 25 51 87 140 215 300 430

12.9 Anzugsmoment [Nm] 18 43 87 150 240 370 510 720

Empfohlene Anzugsmomente für Muttern (25)
Muttern M5 M6 M10 M12 M14×1,5 M18×1,5 M24×2 M30x1,5

Nm 5 9 45 70 130 270 650 1100

17

Vorgehensweise bei Schmierung und Austausch der Lager:

1. Vibrator abschalten, gegen Wiedereinschalten
sichern und Spannungsfreiheit feststellen.

2. Inbusschrauben (29) lösen und Unwuchtabdek­kungen (27) entfernen.

3. Unwuchten demontieren:

• Unwuchten Typ XL, Typ XLs und Typ XM(15)
Eine lange Schraube mit gleichem Gewinde
in eine Gewindebohrung für die Befesti­gungsschrauben (29) der Unwuchtabdeckung
drehen. Zwischen Unwuchtscheiben und die­ser Schraube ein Montiereisen halten. Siche­rungsmutter (25) lösen (Bild 1). Die Unwuch­ten können nach Entfernen der Sicherungs­mutter (25) abgezogen werden.

• Unwuchten Typ XS (15) (Bild 2)
Nach Entfernen des Sicherungsringes (23) und
Lösen der Klemmschrauben (22) können die
Unwuchten abgezogen werden.

4. Lager (8) ausbauen:

• Bis Gehäusegröße 120 Sicherungsring (5)
entfernen.

• Ab Gehäusegröße 130 Inbusschrauben (12)
lösen und Flansch (10) demontieren. Siche­rungsring (5) aus Flansch (10) entfernen.

5. Beide Lager (8) austauschen oder vom alten
Fett reinigen (z.B. mit Waschbenzin) und neues
Fett (Klueber Staburags NBU 8 EP), in vorge­schriebener Menge (Tabelle), gleichmäßig ein­bringen.

6. Die Montage erfolgt in umgekehrter Reihenfol-

ge.
Sicherungsmuttern (25) und Inbusschrauben (12,

22) mit dem angegebenen Drehmoment anzie­hen.

Bild 1

Bild 2

18

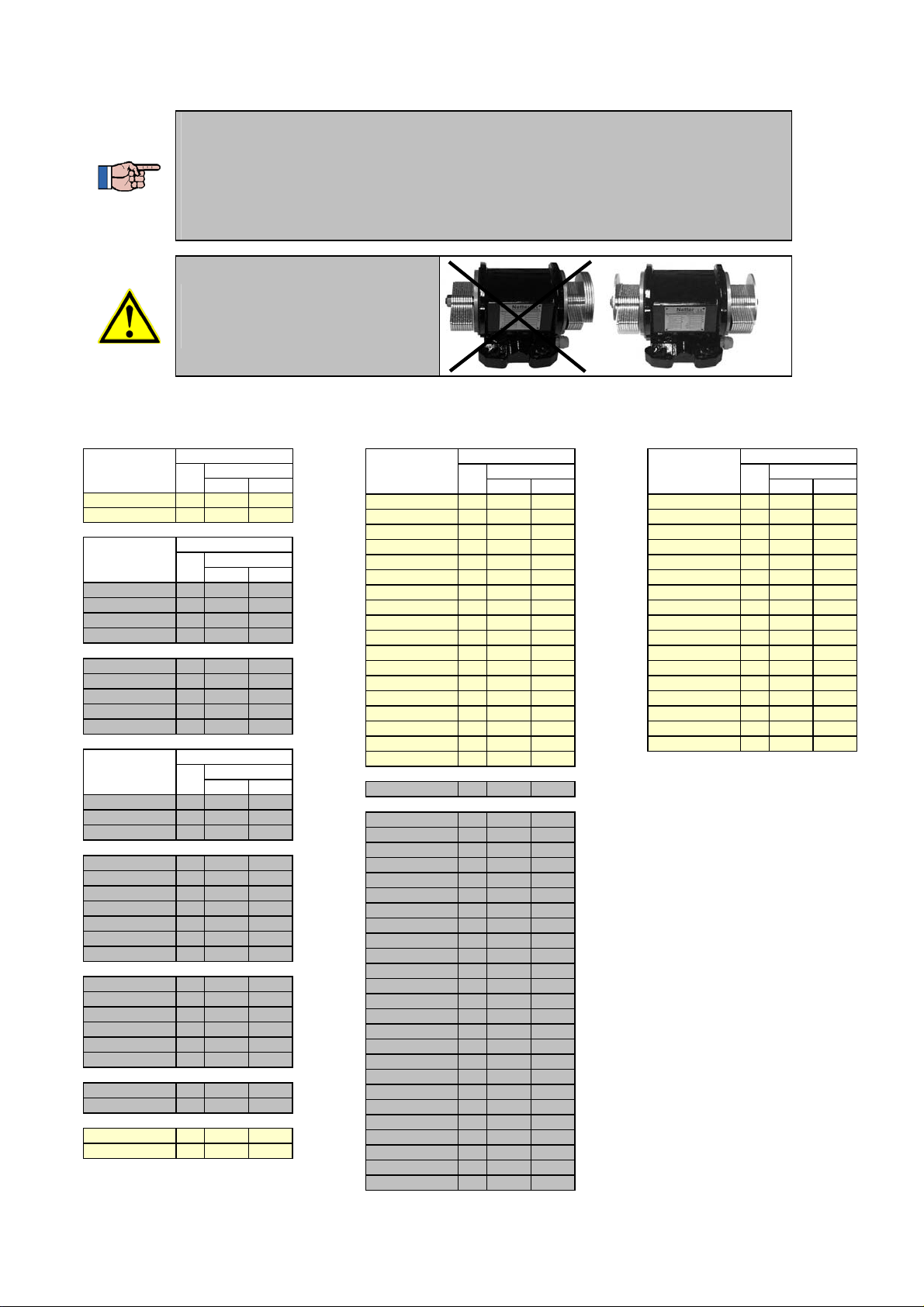

9 Unwuchtverstellung

Bei allen Vibratoren der Serie NEA, NED und NEG besteht die Möglich­keit der Unwuchtverstellung.
Wurden Ihrerseits keine besonderen Angaben gemacht, erfolgte die Aus­lieferung der Geräte mit Standardeinstellung (100%).
Durch eine Unwuchtverstellung können Sie direkten Einfluß auf Schwing­breite, Fliehkraft und Stromaufnahme nehmen.

Bei allen Geräten dürfen die
Unwuchten nur spiegelsym­metrisch eingestellt werden!



In den Tabellen sind der Typ der Unwucht, und die Anzahl der Unwuchten je Vi­brator für die Standardeinstellung 100% aufgelistet.

Typ
NED 50100 XLs 12 12

NED 50200 XLs 10 10

Typ
NEA 504 XL 8 8

NEA 5020 XL 8 8
NEA 5050 XL 18 18
NEA 5060 XL 10 10

NEA 50120 XM 4 4
NEA 50200 XM 4 4
NEA 50300 XM 4 4
NEA 50550 XM 4 4
NEA 50770 XM 4 4

Typ
NEG 5020 XL 8 8

NEG 5050 XL 18 18
NEG 5060 XL 10 10

NEG 50120 XM 4 4
NEG 50200 XM 4 4
NEG 50300 XM 4 4
NEG 50550 XM 4 4
NEG 50770 XM 4 4
NEG 50980 XM 4 4
NEG 501140 XM 4 4

NEG 501510 XLs 12 8
NEG 501770 XLs 14 10
NEG 502020 XLs 16 10
NEG 502270 XLs 18 12
NEG 503400 XLs 16 10
NEG 503820 XLs 18 12

NEG 506220 XS 4 4
NEG 508830 XS 4 4

NEG 2530 XM 4 4
NEG 2570 XM 4 4

Unwucht

Typ

12 V 24 V

Unwucht

Typ

50 Hz 60 Hz

Unwucht

Typ

50 Hz 60 Hz

Anzahl

Anzahl

Anzahl

Typ
NEG 25210 XS 4 4

NEG 25420 XS 4 4
NEG 25540 XS 4 4
NEG 25700 XS 4 4
NEG 25930 XS 4 4
NEG 251370 XS 4 4
NEG 251760 XS 4 4
NEG 252060 XS 4 4
NEG 252450 XS 4 4
NEG 253080 XS 4 4
NEG 253720 XS 4 4
NEG 254310 XS 4 4
NEG 254900 XS 4 4
NEG 256460 XS 4 4
NEG 258040 XS 4 4
NEG 258260 XS 4 4
NEG 2511210 XS 4 4
NEG 2513850 XS 4 4

NEG 1630 XM 4 4
NEG 1690 XS 4 4

NEG 16190 XS 4 4
NEG 16310 XS 4 4
NEG 16410 XS 4 4
NEG 16500 XS 4 4
NEG 16780 XS 4 4
NEG 161080 XS 4 4
NEG 161470 XS 4 4
NEG 161660 XS 4 4
NEG 162150 XS 4 4
NEG 162550 XS 4 4
NEG 163030 XS 4 4
NEG 163820 XS 4 4
NEG 164700 XS 4 4
NEG 165190 XS 4 4
NEG 165580 XS 4 4
NEG 166270 XS 4 4
NEG 166670 XS 4 4
NEG 167890 XS 4 4
NEG 168500 XS 4 4
NEG 169510 XS 4 4
NEG 1612060 XS 4 4
NEG 1613890 XS 4 4
NEG 1617000 XS 4 4
NEG 1621960 XS 4 4

Unwucht

Typ

50 Hz 60 Hz

Anzahl

Typ
NEG 12100 XS 4 4

NEG 12180 XS 4 4
NEG 12230 XS 4 4
NEG 12440 XS 4 4
NEG 12610 XS 4 4
NEG 12930 XS 4 4
NEG 121430 XS 4 4
NEG 122150 XS 4 4
NEG 122640 XS 4 4
NEG 122920 XS 4 4
NEG 123530 XS 4 4
NEG 124440 XS 4 4
NEG 127640 XS 4 4
NEG 128520 XS 4 4
NEG 1211070 XS 4 4
NEG 1213160 XS 4 4
NEG 1217670 XS 4 4

Unwucht

Typ

50 Hz 60 Hz

Anzahl

Vorgehensweise:

• Vibrator abschalten,
gegen Wiederein­schalten sichern und
Spannungsfreiheit
feststellen.

• Beide Unwuchtab­deckungen lösen.

• Sicherungsmuttern
bzw. Sicherungs­schrauben lösen.

• Lamellen oder Gu­ßunwuchten auf ge­wünschte Einstellung
bringen.

• Sicherungsmuttern
bzw. Sicherungs­schrauben festzie­hen.

• Unwuchtabdeckun­gen befestigen.

19

Unwuchtscheiben (Lamellen) Typ XL

Die Fliehkraft ist mit den Lamellenscheiben Typ XL
in folgenden Stufen einstellbar:

15 100
14 93
13 87 100
12 80 92
11 73 85 100
10 67 77 91 100

9 60 69 82 90 100
8 53 62 73 80 89 100
7 47 54 64 70 78 88 100
6 40 46 55 60 67 75 86 100
5 33 38 45 50 56 63 71 83 100
4 27 31 36 40 44 50 57 67 80 100
3 20 23 27 30 33 38 43 50 60 75
2 13 15 18 20 22 25 29 33 40 50
1 7 8 9 10 11 13 14 17 20 25

Anzahl der Unwuchtscheiben je Seite

30 26 22 20 18 16 14 12 10 8

Standardanzahl der Unwuchtscheiben pro Vibrator

Fliehkraft in %

Es gibt 2 Möglichkeiten der Unwuchtverstellung:

1. Die Unwuchtverstellung (Feineinstellung)
erfolgt durch Entnehmen von einer Lamel­lenscheibe je Seite. Alle in der Tabelle
angegebenen Fliehkraftwerte in % sind
einstellbar.

Die entnommenen Lamellenscheiben
sind durch Ausgleichsscheiben (können
bei Netter bezogen werden) mit gleicher
Dicke und gleichem Innen-Ø zu erset­zen.

Beispiel:
Der Vibrator Typ NEG 25210 / 50Hz hat
standardmäßig bei 100% Fliehkraft­einstellung 22 Unwuchtscheiben
(11 Stück je Seite).
Ist ein Fliehkraftwert von 73% gewünscht,
wird der Vibrator mit 16 Unwuchtscheiben (8
Stück je Seite) montiert. Die entnommenen
Unwuchtscheiben sind durch Ausgleichs­scheiben mit gleicher Dicke und gleichem
Innen-Ø ersetzt.

2. Die Unwuchtverstellung (Grobein­stellung) erfolgt durch Drehen von ei­ner Lamellenscheibe je Seite um
180° auf der Welle.
Es wird die doppelte Anzahl der um
180° gedrehten Lamellenscheiben
unwirksam.

Beispiel:
Der Vibrator Typ NEG 25210 / 50Hz hat
standardmäßig bei 100% Fliehkraftein­stellung 22 Unwuchtscheiben
(11 Stück je Seite).
Ist ein Fliehkraftwert von 27% gewünscht,
werden 8 Unwuchtscheiben (4 Stück je
Seite) um 180° gedreht. Die in der Tabelle
angegebenen 3 Unwuchtscheiben je Seite
bleiben wirksam. Die Massenträgheit aller
Scheiben bleibt erhalten.

20

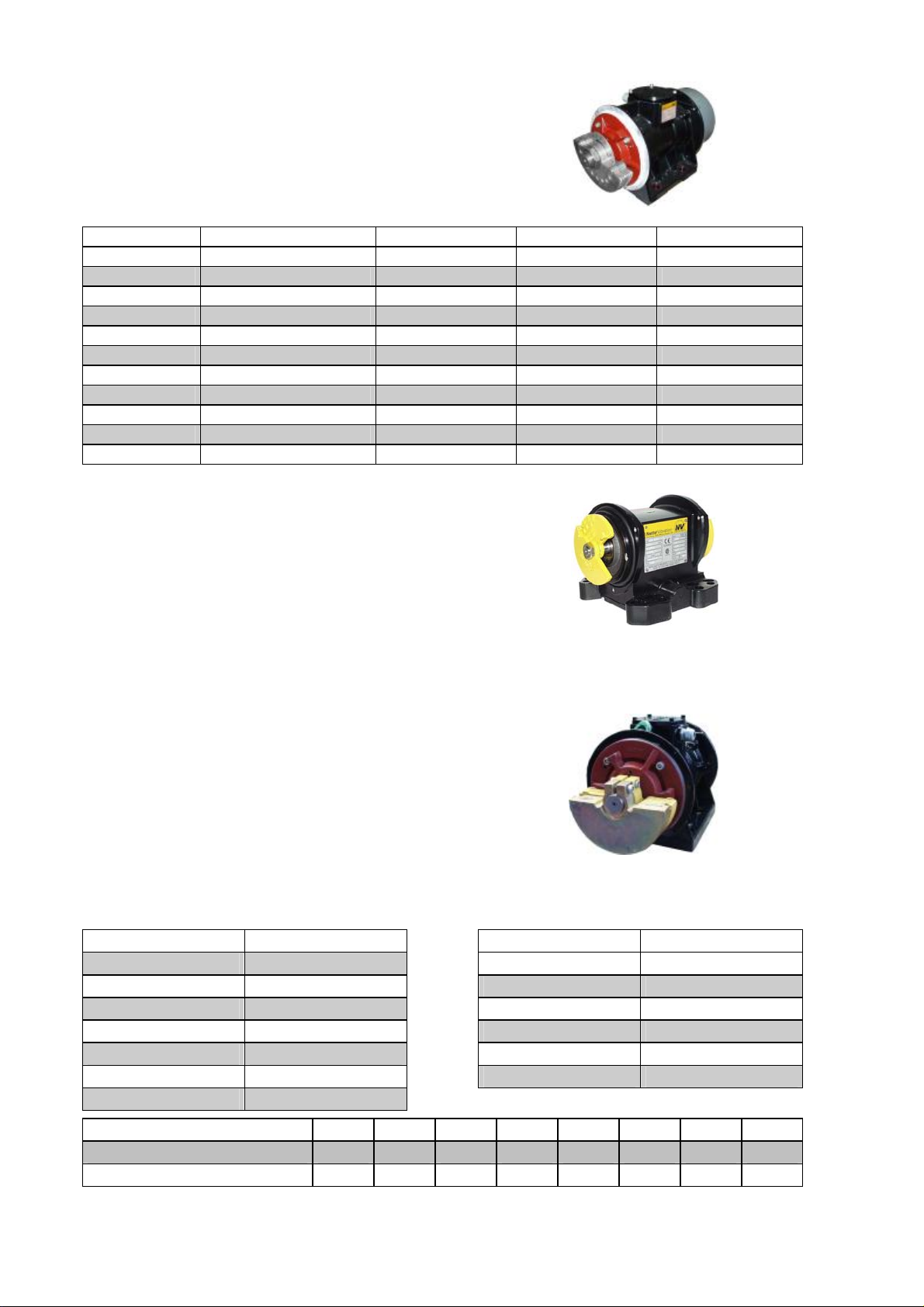

Unwuchtscheiben (Lamellen) Typ XLs

Die Unwuchteinstellung der Unwuchtscheiben
Typ XLs erfolgt über die Skalenscheibe.
Durch Drehen der äußeren Unwuchtscheiben
und Justierung an den Teilstrichen der Skalen­scheibe wird die Fliehkraft eingestellt.

Scheiben 4, 8, 12, 16 10 14 18

Verstellung Fliehkraft in % Fliehkraft in % Fliehkraft in % Fliehkraft in %

0° 100 100 100 100
20° 99 99 99 99
40° 94 94 94 94
60° 87 87 87 87
80° 76 78 77 77

100° 64 66 65 65
120° 50 53 52 51
140° 34 29 37 36
160° 17 26 22 21
180° 0 20 14 11

Unwuchtscheiben Typ XM
Die Unwuchteinstellung der Unwuchtscheiben

Typ XM erfolgt über die Skala auf der festen
Unwucht. Durch Drehen der äußeren Unwucht­scheibe und Justierung an den Teilstrichen
wird die Fliehkraft eingestellt. Die Einstellung
ist in 10 Prozent Schritten möglich.

Unwuchtscheiben Typ XS

Die Unwuchteinstellung der Unwuchtscheiben
Typ XS erfolgt über die Skala auf der festen
Unwucht.
Durch Drehen der äußeren Unwuchtscheiben
und Justierung an den Teilstrichen wird die
Fliehkraft stufenlos eingestellt. Nach dem Ein­stellen der Unwuchten sind die Muttern bzw.
Schrauben mit dem vorgeschriebenen Dreh­moment festzuziehen.
Die Fliehkraft ist mit den Unwuchtscheiben Typ
XS nach folgender Tabelle einstellbar:

Verstellung Fliehkraft in %

0° 100
15° 98,5
30° 97
45° 92
60° 87
75° 78,5
90° 70

Verstellung Fliehkraft in %

105° 60
120° 50
135° 37,5
150° 25
165° 12,5
180° 0

Schraubentyp M6 M8 M10 M12 M14 M16 M18 M20

8.8 Anzugsmoment [Nm] 10,4 25 51 87 140 215 300 430

12.9 Anzugsmoment [Nm] 18 43 87 150 240 370 510 720
Standardmäßig wird für Schaubentypen M8 bis M14 die Festigkeitsklasse 12.9 verwendet.

21

10 Störungsbeseitigung

ACHTUNG:

Die Störungsbeseitigung an Vibratoren darf nur durch autorisiertes
Fachpersonal erfolgen.

Störung mögliche Ursachen Fehlersuche Abhilfe

Vibrator läuft
nicht an oder
mit geringer
Drehzahl

Vibrator­drehzahl fällt
bei Bela­stung ab

Eine Phase
ohne Strom
Starke Er­wärmung der
Stator­wicklung

Vibrator
brummt

Schutzschal­ter fällt beim
Einschalten
aus

Hohe Strom­aufnahme

Lager zu
warm

Phasenunterbrechung

Netzspannung zu niedrig

Sicherung und An­schlußkabel überprüfen

Netzspannung und Ka­belquerschnitt überprüfen

Sicherung bzw. An­schlußkabel erneuern

Richtige Netzspan­nung, Kabel erneuern

Falsche Schaltung Anschlußplan beachten
Mangelhafter Kontakt einer

Verbindungsstelle
Phasenunterbrechung
Falsch dimensionierte An-

schlußleitung
Überlastung

Netzspannung zu niedrig
Phasenunterbrechung

Falsche Schaltung
Überlastung

Netzspannung zu niedrig

Phasenunterbrechung
Windungsschluß der Sta-

torwicklung
Phasenunterbrechung

Überlastung

Anschluß im Klemmen­kasten überprüfen

Sicherung und An­schlußkabel überprüfen

Kabelquerschnitt über­prüfen

Unwuchteinstellung
überprüfen
Netzspannung und Ka­belquerschnitt überprüfen
Anschlußkabel
überprüfen

Anschlußplan beachten

Netzspannung und Ka­belquerschnitt überprüfen

Sicherung,
Netzspannung und An­schlußkabel überprüfen

Vibrator austauschen

Sicherung und An­schlußkabel überprüfen
Unwuchteinstellung
überprüfen

Anschlußmuttern
anziehen

Sicherung bzw. An­schlußkabel erneuern

Kabel erneuern

Unwucht reduzieren
Richtige Netzspan-

nung, Kabel erneuern
Kabel erneuern

Richtige Netzspan­nung, Kabel erneuern

Richtige Netzspan­nung, Sicherung bzw.
Kabel erneuern

Sicherung bzw. Kabel
erneuern

Unwucht reduzieren

Kurzschluß in der Wicklung Vibrator austauschen
Eigenresonanzbereich der
Vibrationsanlage

Prellschläge

Stromaufnahme
messen
Stromaufnahme
messen

Vorrichtung versteifen

Kraft des Vibrators
reduzieren

Befestigung lose Schrauben nachziehen

Zu viel Fett im Lager
Kein Fett im Lager

Richtige Fettmenge Klueber Staburags

NBU 8 EP einfüllen.
Richtige Fettmenge Klueber Staburags NBU 8
EP einfüllen.

Fremdkörper im Lager Lager reinigen ggf. austauschen.

22

11 Ersatzteile

Wenn Sie Teile bestellen, machen Sie bitte folgende Angaben:

1. Typ des Gerätes

2. Beschreibung und Position des Ersatzteiles

3. Gewünschte Menge

Beispiel NEG 50200

Beispiel NEG 25210

23

12 Anhang

12.1 Zubehör

Folgendes Zubehör ist für Elektro-Außenvibratoren der Serien NEA, NED und NEG lie­ferbar:

Beschreibung Bemerkung

Ausgleichsscheiben Kompensation für entnommene Unwuchtscheiben
CC-Unwuchten Je nach Drehrichtung können zwei unterschiedliche Ar-

beitsmomente erzielt werden.
Befestigungssätze NBS zum sicheren Befestigen der Elektro-Außenvibratoren
Frequenzumformer für den frequenzgeregelten Betrieb
Bremszusätze ermöglichen ein schnelles Abbremsen der Vibratoren
Sonderausführungen Elektro-Außenvibratoren sind auch in Sonderausfüh-

rungen lieferbar, z.B. für Sonderspannungen oder den

Einsatz in explosionsfähiger Atmosphäre. Informationen

auf Anfrage.
Kaltleiter PTC 120°C Kaltleiter zum sicheren Betrieb der Vibratoren

Weiteres elektrotechnisches Zubehör auf Anfrage.

12.2 Entsorgung

Die Teile sind je nach Material fachgerecht zu entsorgen.
Materialspezifikationen:

Edelstahl

Stahl

Aluminium

PTFE, PU,
VITON
Kupfer mit
Kunstharz

NEA NED

Unwuchtabdeckung Unwuchtabdeckung Unwuchtabdeckung

Rotor, Unwucht,

Flansch, Lager,

Schrauben,

Scheiben, Muttern

Gehäuse,

Typenschild
Dichtungen,

Klemmenkastenblock

Wicklung Wicklung Wicklung Wicklung

Rotor, Unwucht,

Flansch, Lager,

Schrauben,

Scheiben, Muttern

Gehäuse,

Typenschild

Klemmenkastendeckel

Dichtungen,

Klemmenkastenblock

NEG Gehäusetypen

I, II und III

Rotor, Unwucht,

Flansch, Lager,

Schrauben,

Scheiben, Muttern

Gehäuse,

Typenschild

Klemmenkastendeckel

Dichtungen,

Klemmenkastenblock

Alle Geräte können über die Netter GmbH entsorgt werden.
Die gültigen Entsorgungspreise erhalten Sie auf Anfrage.

NEG Gehäusetypen

IV

Rotor, Gehäuse,
Unwucht, Flansch,
Lager, Schrauben,
Scheiben, Muttern

Unwuchtabdeckung,

Typenschild

Klemmenkastendeckel

Dichtungen,

Klemmenkastenblock

12.3 Anlagen
Anlage(n):

Herstellererklärung

Weitere Informationen auf Anfrage
lieferbar:
Prospekt Nr. 8 (Netter Elektro­Außenvibratoren), u.a.m.

24
