NetHammer M121, M128, M121-VPN, M128-VPN User Manual
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
NetHammer M121 & M128 & M121-VPN & M128-VPN
路由器硬件安装手册
港湾网络有限公司
E-MAIL：customer@harbournetworks.com
http://www.harbournetworks.com
版权所有，不得翻录。
© Copyright Harbour Networks Limited. All rights reserved. 1
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
版权声明
© 港湾网络有限公司版权所有，并保留对本手册及本声明的最终解释权和修改权。
本手册的版权归港湾网络有限公司所有。未得到港湾网络有限公司的书
面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘
录、备份、修改、传播、翻译成其它语言、将其全部或部分用于商业用途。
免责声明
本手册依据现有信息制作，其内容如有更改，恕不另行通知。港湾网络
有限公司在编写该手册的时候已尽最大努力保证其内容准确可靠，但港湾网
络有限公司不对本手册中的遗漏、不准确、或错误导致的损失和损害承担责
任。
Users’ Manual Copyright and Disclaimer
Copyright
© Copyright Harbour Networks Limited. All rights reserved.
The copyright of this document is owned by Harbour Networks Limited.
Without the prior written permission obtained from Harbour Networks Limited,
this documentation shall not in any form or by any means be reproduced,
excerpted, stored in a retrieval system, modified, distributed, translated into other
languages, in whole or in part applied for a commercial purpose.
Disclaimer
This document and the information contained herein is provided on an "AS
IS" basis. Harbour Networks Limited may make improvements or changes in this
documentation, at any time and without notice and as it sees fit. The information
in this documentation was prepared by Harbour Networks Limited with
reasonable care and is believed to be accurate. However, Harbour Networks
Limited shall not assume responsibility for losses or damages resulting from any
omissions, inaccuracies, or errors contained herein.
© Copyright Harbour Networks Limited. All rights reserved. 2
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
目 录
第 1 章 系统总体介绍 ...............................................................................................................7
1.1 NetHammer M121&M121-VPN 整机介绍..................................................................7
1.1.1 NetHammer M121 & M121-VPN 路由器外观......................................................7
1.1.2 NetHammer M121 & M121-VPN 路由器指示灯说明..........................................8
1.1.3 整机性能说明.........................................................................................................8
1.2 NetHammer M128 & M128-VPN 整机介绍................................................................9
1.2.1 NetHammer M128 & M128-VPN 路由器外观......................................................9
1.2.2 NetHammer M128 & M128-VPN 路由器指示灯说明........................................10
1.2.3 整机性能说明.......................................................................................................10
第 2 章 各功能模块说明 .........................................................................................................11
2.1 1 口 ISDN BRI-S/T 接口模块（WIC-1BS）...........................................................11
2.1.1 WIC-1BS 模块面板及指示灯定义......................................................................11
2.1.2 WIC-1BS 模块的连接电缆..................................................................................11
2.1.3 WIC-1BS 模块的接口属性..................................................................................11
2.2 1 口 10Base-T 模块（WIC-1ETH） ........................................................................12
2.2.1 1ETH 模块面板及指示灯定义............................................................................12
2.2.2 WIC-1ETH 模块的连接电缆...............................................................................12
2.2.3 WIC-1ETH 模块的接口属性...............................................................................12
2.3 1 口同步/异步串口模块（WIC-1SA）.....................................................................13
2.3.1 WIC-1SA 模块面板及指示灯定义......................................................................13
2.3.2 WIC-1SA 模块的连接电缆..................................................................................13
2.3.3 WIC-1SA 模块的接口属性..................................................................................14
2.4 1 口模拟调制解调器模块（WIC-1AM） ................................................................14
2.4.1 WIC-1AM 模块面板及指示灯定义 ....................................................................14
2.4.2 WIC-1AM 模块的连接电缆 ................................................................................15
2.4.3 WIC-1AM 模块的接口属性 ................................................................................15
2.5 1 口 ADSL 模块（WIC-1ADSL）...........................................................................15
2.5.1 WIC-1ADSL 模块面板及指示灯定义 ................................................................15
2.5.2 WIC-1ADSL 模块的连接电缆 ............................................................................16
2.5.3 WIC-1ADSL 模块的接口属性 ............................................................................16
第 3 章 路由器的配置清单 .....................................................................................................16
3.1 路由器的基本配置和附件.........................................................................................16
3.1.1 NetHammer M121&M121-VPN 路由器基本配置和附件..................................16
3.1.2 NetHammer M128M128-VPN 路由器基本配置和附件.....................................17
3.2 可选模块及附件.........................................................................................................17
第 4 章 路由器的安装 .............................................................................................................19
4.1 需要的工具和设备.....................................................................................................19
4.1.1 需要的工具...........................................................................................................19
4.1.2 连接用电缆...........................................................................................................19
© Copyright Harbour Networks Limited. All rights reserved. 3
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
4.1.3 需要的设备...........................................................................................................19
4.2 路由器的机械安装.....................................................................................................19
4.3 连接电源.....................................................................................................................19
4.4 主控制板电缆的连接.................................................................................................20
4.4.1 路由器 AUX 口的连接........................................................................................20
4.4.2 路由器配置口的连接...........................................................................................20
4.5 地线连接.....................................................................................................................21
第 5 章 功能模块的安装 .........................................................................................................22
5.1 WIC-1ETH 模块的安装及接口电缆的连接.............................................................22
5.1.1 WIC-1ETH 模块的安装.......................................................................................22
5.1.2 1ETH 接口电缆的安装........................................................................................22
5.2 1SA 模块的安装及电缆的连接.................................................................................23
5.2.1 1SA 模块安装准备...............................................................................................23
5.2.2 1SA 模块的安装...................................................................................................24
5.2.3 1SA 模块接口电缆的安装...................................................................................24
5.3 WIC-1BS 模块的安装及接口电缆的连接................................................................25
5.3.1 WIC-1BS 模块的安装..........................................................................................25
5.3.2 WIC-1BS 接口电缆的安装..................................................................................25
5.4 WIC-1AM 模块的安装及接口电缆的连接 ..............................................................25
5.4.1 WIC-1AM 模块的安装 ........................................................................................25
5.4.2 WIC-1AM 接口电缆的安装 ................................................................................25
5.5 WIC-1ADSL 模块的安装及接口电缆的连接 ..........................................................26
5.5.1 WIC-1ADSL 模块的安装 ....................................................................................26
5.5.2 1ADSL 接口电缆的安装 .....................................................................................26
第 6 章 路由器的配置 .............................................................................................................27
6.1 路由器的基础配置.....................................................................................................27
6.1.1 搭建配置环境.......................................................................................................27
6.1.2 命令行接口...........................................................................................................33
6.2 接口配置综述.............................................................................................................39
6.2.1 接口概述...............................................................................................................39
6.2.2 接口配置...............................................................................................................40
6.2.3 配置接口描述.......................................................................................................41
6.2.4 配置接口流量统计时间间隔...............................................................................42
6.2.5 配置接口带宽.......................................................................................................42
6.2.6 接口的关闭和启用...............................................................................................42
6.2.7 接口的封装...........................................................................................................43
6.2.8 接口的状态...........................................................................................................44
6.2.9 接口的统计和监控...............................................................................................45
6.3 配置以太网口.............................................................................................................46
6.3.1 以太网口支持协议...............................................................................................46
6.3.2 以太网口配置命令...............................................................................................46
6.3.3 以太网口配置步骤...............................................................................................47
© Copyright Harbour Networks Limited. All rights reserved. 4
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
6.3.4 以太网口配置举例...............................................................................................48
6.4 配置异步串口.............................................................................................................49
6.4.1 异步串口介绍.......................................................................................................49
6.4.2 异步串口配置命令...............................................................................................49
6.4.3 异步串口配置步骤...............................................................................................51
6.5 配置同步串口.............................................................................................................51
6.5.1 同步串口介绍.......................................................................................................51
6.5.2 同步串口配置步骤...............................................................................................54
6.6 配置 ISDN BRI 接口..................................................................................................55

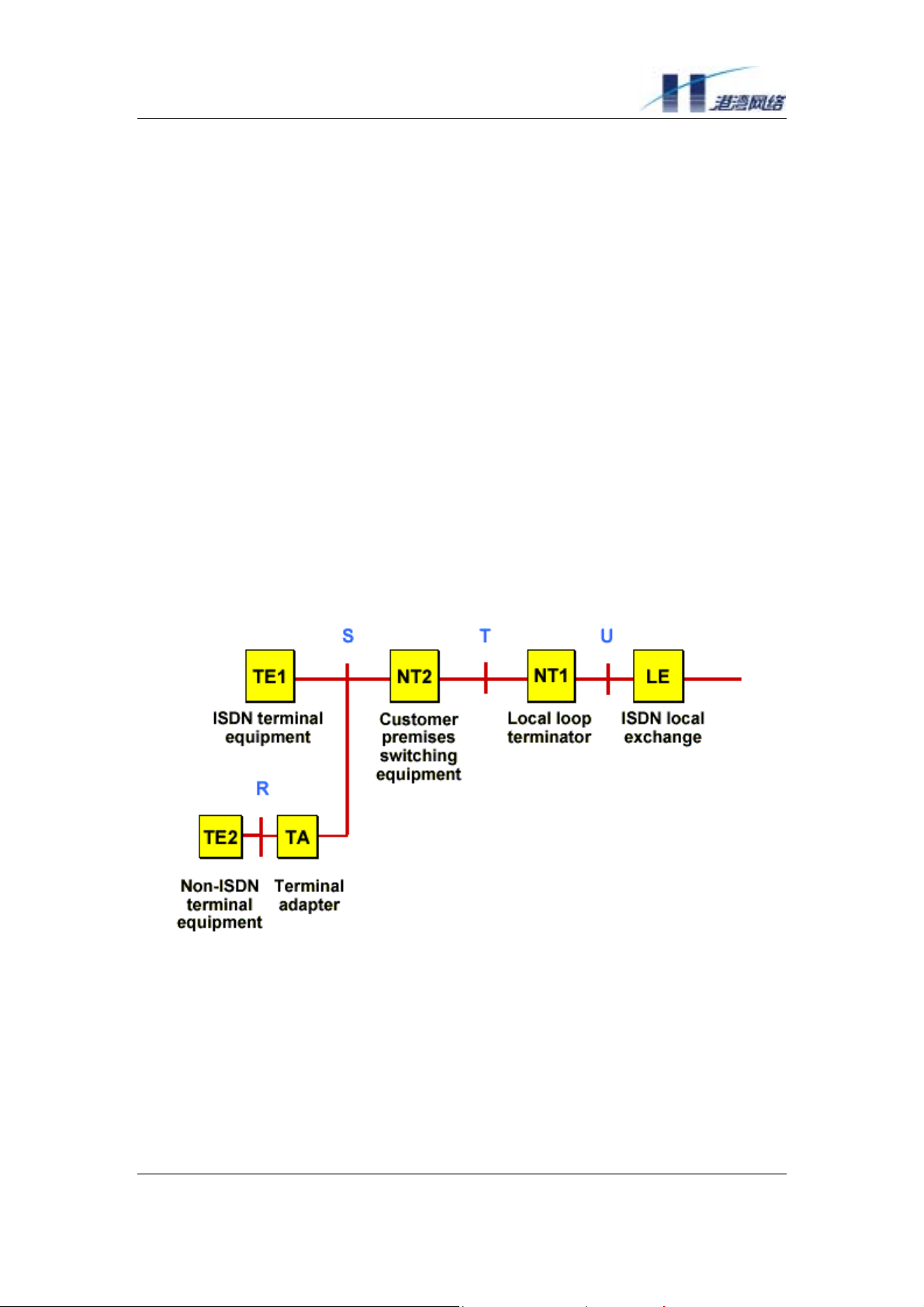

6.6.1 ISDN 介绍 ............................................................................................................55
6.6.2 ISDN BRI 口配置命令.........................................................................................57
6.6.3 配置 ISDN BRI 前的准备工作............................................................................57
6.6.4 ISDN BRI 配置任务列表.....................................................................................58

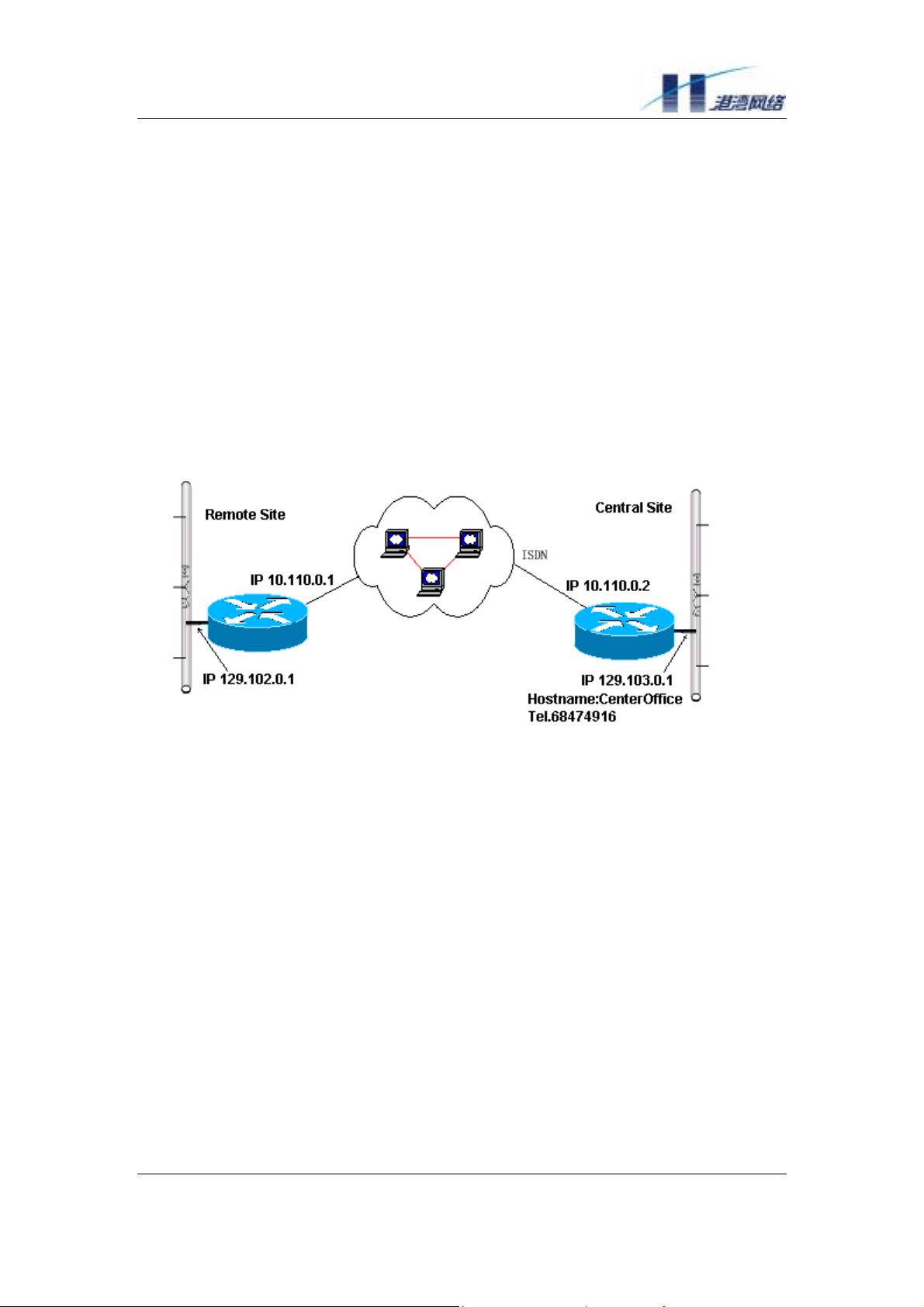

6.6.5 ISDN BRI 配置举例.............................................................................................59
6.7 配置模拟调制解调器接口.........................................................................................61
6.7.1 AM 接口介绍 .......................................................................................................61
6.7.2 AM 接口相关配置命令 .......................................................................................62
6.7.3 AM 接口配置举例 ...............................................................................................62
6.8 配置 X.25....................................................................................................................65
6.8.1 两台路由器简单地背靠背串口直连................................................................... 65
6.8.2 将路由器接入到 X.25 公共分组网中.................................................................66
6.8.3 配置虚电路范围...................................................................................................69
6.8.4 通过 X.25 PVC 传输 IP 数据报...........................................................................69
6.9 配置帧中继.................................................................................................................71
6.9.1 帧中继简介...........................................................................................................71
6.9.2 帧中继配置任务列表...........................................................................................71
6.9.3 帧中继典型配置举例...........................................................................................72
6.10 八口交换以太网口配置.............................................................................................73
6.10.1 八口交换以太网口简介.......................................................................................73
6.10.2 八口交换以太网口配置命令...............................................................................74
6.10.3 八口交换以太网口典型配置举例.......................................................................75
第 7 章 路由器的调试 .............................................................................................................77
7.1 调试工具.....................................................................................................................77
7.2 如何诊断网络故障.....................................................................................................77
7.2.1 诊断局域网口故障...............................................................................................77
7.2.2 诊断同/异步广域网口故障..................................................................................78
7.2.3 诊断 ISDN 接口故障 ...........................................................................................79
第 8 章 路由器的系统管理 .....................................................................................................81
8.1 系统基本配置.............................................................................................................81
8.2 系统支持的存储介质和文件类型.............................................................................81
8.3 程序文件管理.............................................................................................................81

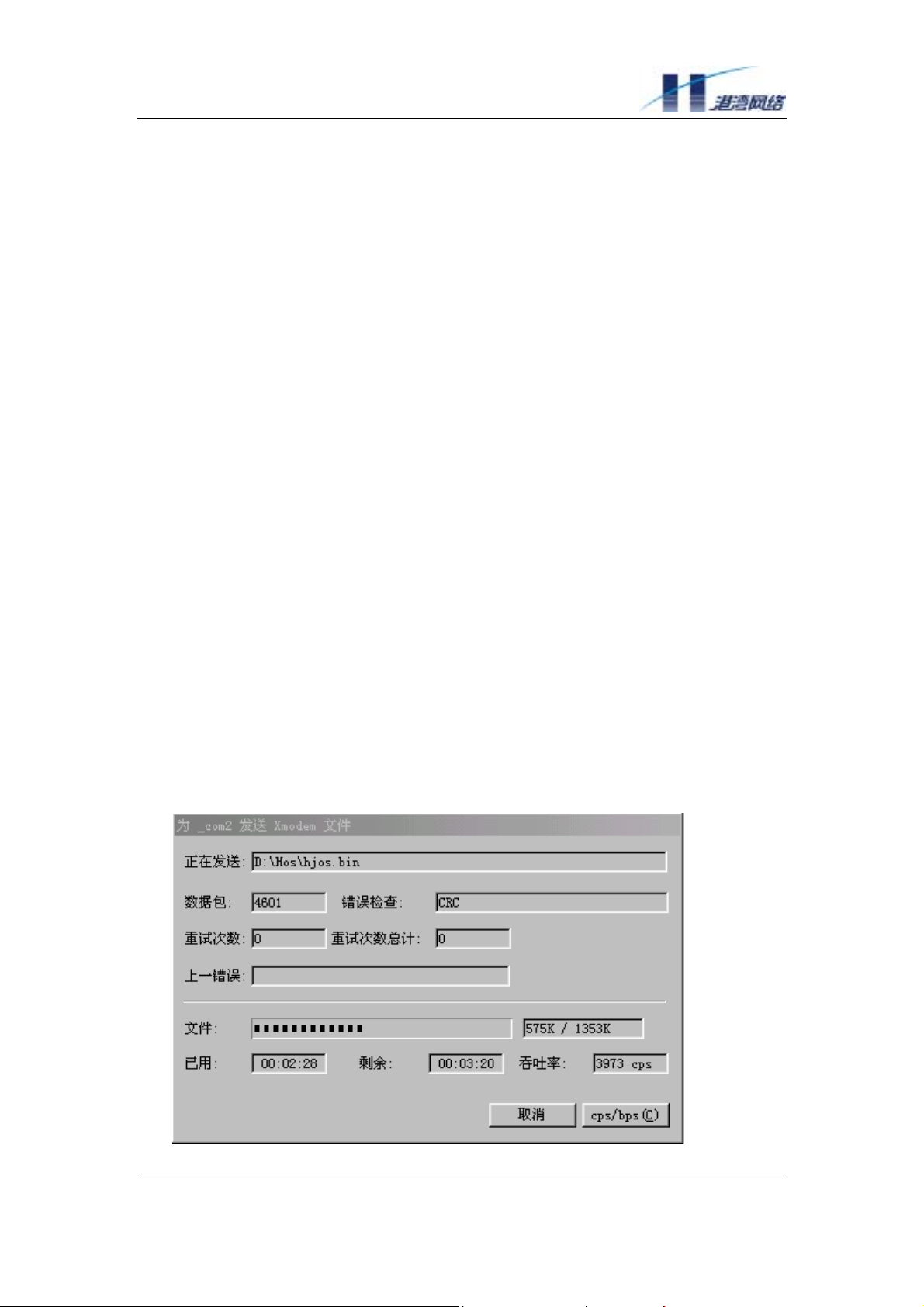

8.3.1 上电自检时升级主体软件和 BOOTROM 软件.................................................82
© Copyright Harbour Networks Limited. All rights reserved. 5
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
8.3.2 系统运行时升级主体软件和 BOOTROM 软件.................................................87
8.4 配置文件管理.............................................................................................................87
8.4.1 配置文件的内容及格式.......................................................................................87
8.4.2 加载配置文件.......................................................................................................89
8.4.3 查看路由器的当前配置和初始配置................................................................... 89
8.4.4 修改和保存当前配置...........................................................................................89
8.4.5 擦除存储介质中的配置文件...............................................................................89
8.5 TFTP 配置 ..................................................................................................................90
8.5.1 TFTP 简介 ............................................................................................................90
8.5.2 TFTP 服务的配置 ................................................................................................90
第 9 章 路由器选配电缆说明 .................................................................................................92
9.1 以太网接口电缆.........................................................................................................92
9.2 控制台接口电缆（配置口电缆）.............................................................................92
9.3 备份口电缆.................................................................................................................93
9.4 同/异步串口电缆........................................................................................................94
9.5 1BS 接口电缆.............................................................................................................99
9.6 1AM 接口电缆 ...........................................................................................................99
附录 A 交换以太网口配置命令...............................................................................................100
© Copyright Harbour Networks Limited. All rights reserved. 6
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
第1章 系统总体介绍
1.1 NetHammer M121&M121-VPN 整机介绍
NetHammer M121 & M121-VPN 路由器是多功能、模块化路由器，适用于中、小企业做
为分支路由器。提供一个 10M 全双工以太网口、一个 Console 口、一个 AUX 口、一个
同异步串口和一个插槽；电源为外置直流电源；塑料外壳；32M SDRAM，4M FLASH；
支持硬件 VPN 加密卡；可选模块与路由器 NetHammer M141 通用。有 5 种模块可选：
WIC-1ETH（1 口以太网）、WIC-1SA（1 口同异步串口）、WIC-1AM（1 口 56K 拨号
Modem）、WIC-1BS（1 口 ISDN）、WIC-1ADSL（1 口 ADSL MODEM）等。
1.1.1 NetHammer M121 & M121-VPN 路由器外观
外观如图所示
后面板如图所示
图 1-1 NetHammer M121 & M121-VPN 外观
图 1-2 NetHammer M121 & M121-VPN 后面板
© Copyright Harbour Networks Limited. All rights reserved. 7
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
1.1.2 NetHammer M121 & M121-VPN 路由器指示灯说明
表 1-1 NetHammer M121 & M121-VPN 路由器指示灯说明
POWER
SYSTEM
SLOT
WAN
LAN
READY
ACTIVE
READY
ACTIVE
LINK
ACTIVE
系统电源指示灯，灯灭表示电源没有接通
硬件系统运行指示灯，闪烁表示系统正常运行，否则为不正常
模式正常指示灯，灯亮表示当前槽位模块工作正常，灯灭表示
当前槽位模块工作不正常或当前槽位没有插模块
闪烁表示当前槽位模块有数据收发，否则没有数据收发
模式正常指示灯，灯亮表示当前同、异步串口工作正常，灯灭
表示当前同、异步串口工作不正常或没插电缆
闪烁表示当前同、异步串口有数据收发，否则没有数据收发
以太网口连接指示灯，灯亮表示当前以太网口连接正常，灯灭
表示当前以太网口工作不正常或没有连接
闪烁表示当前以太网口有数据收发，否则没有数据收发
1.1.3 整机性能说明
表 1-2 NetHammer M121 & M121-VPN 整机性能说明
项 目 描 述
插槽
可用接口模块种类 用户可根据需要选择配置，可配置 1 个接口模块，
硬件加密 NetHammer M121-VPN 提供硬件加密功能
BOOT ROM 512KB
SDRAM 配置
FLASH 配置
外形尺寸(长 X 宽 X 高)（mm）
电源 外置电源模块（100-240VAC 输入，12VDC/1.5A 输
1
接口种类如下：
1 口 10Base-T 模块（WIC-1ETH）
1 口 ISDN BRI-S/T（WIC-1BS）
1 口 同步/异步串口模块（WIC-1SA）
1 口 56K 拨号 Modem 模块（WIC-1AM）
1 口 ADSL Modem 模块（WIC-1ADSL）
32MB
4MB
350.8x192.5x45
出）
© Copyright Harbour Networks Limited. All rights reserved. 8
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
电源最大功率
环境温度 0－40 度
环境湿度 10－90% 不结露
18W
1.2 NetHammer M128 & M128-VPN 整机介绍
NetHammer M128 & M128-VPN 路由器是多功能、模块化路由器，适用于中小企业做为
分支路由器，并带有以太网交换机功能。提供 8 个以太网口，满足小型局域网的使用，
另外提供两个串口、一个同异步串口、一个插槽；电源为外置电源 ；塑料外壳；32M
SDRAM、4M FLASH。可选模块与路由器 NetHa mmer M141 通用，有 5 种模块可选：
WIC-1ETH（1 口以太网）、WIC-1SA（1 口同异步串口）、WIC-1AM（1 口 56K 拨号
Modem）、WIC-1BS（1 口 ISDN）、WIC-1ADSL（1 口 ADSL MODEM）等。
1.2.1 NetHammer M128 & M128-VPN 路由器外观
外观如图所示
后面板如图所示
图 1-3 NetHammer M128 & M128-VPN 外观
© Copyright Harbour Networks Limited. All rights reserved. 9
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
图 1-4 NetHammer M128 & M128-VPN 后面板
1.2.2 NetHammer M128 & M128-VPN 路由器指示灯说明
表 1-3 NetHammer M128 & M128-VPN 路由器指示灯说明
POWER
SYSTEM
SLOT
WAN
READY
ACTIVE
READY
ACTIVE
系统电源指示灯，灯灭表示电源没有接通
硬件系统运行指示灯，闪烁表示系统正常运行，否则为不正常
模式正常指示灯，灯亮表示当前槽位模块工作正常，灯灭表示
当前槽位模块工作不正常或当前槽位没有插模块
闪烁表示当前槽位模块有数据收发，否则没有数据收发
模式正常指示灯，灯亮表示当前同、异步串口工作正常，灯灭
表示当前同、异步串口工作不正常或没插电缆
闪烁表示当前同、异步串口有数据收发，否则没有数据收发
1.2.3 整机性能说明
表 1-4 NetHammer M128 & M128-VPN 整机性能说明
项 目 描 述
插槽
可用接口模块种类 用户可根据需要选择配置，可配置 1 个接口模块，
硬件加密 NetHammer M128-VPN 提供硬件加密功能
可交换以太网口数目
BOOT ROM 512KB
SDRAM 配置
FLASH 配置
外形尺寸(长 X 宽 X 高)（mm）
电源 外置电源模块（100-240VAC 输入，12VDC/1.5A 输
电源最大功率
环境温度 0－40 度
环境湿度 10－90% 不结露
1
接口种类如下：
1 口 10Base-T 模块（WIC-1ETH）
1 口 ISDN BRI-S/T（WIC-1BS）
1 口 同步/异步串口模块（WIC-1SA）
1 口 56K 拨号 Modem 模块（WIC-1AM）
1 口 ADSL Modem 模块（WIC-1ADSL）
8
32MB
4MB
350.8x192.5x45
出）
18W
© Copyright Harbour Networks Limited. All rights reserved. 10
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
第2章 各功能模块说明
NetHammer M121 & M128 & M121-VPN & M128-VPN 是采用模块化结构的路由器，提
供一个插槽，目前可选用的模块有 5 种，模块的功能介绍如下。
2.1 1 口 ISDN BRI-S/T 接口模块（WIC-1BS）
WIC-1BS 是一端口 ISDN BRI-S/T 口接口卡的简称，主要功能是完成一路 ISDN
BRI-S/T 数据流的收发及处理。WIC-1BS 具有拨号和专线两种工作方式。
2.1.1 WIC-1BS 模块面板及指示灯定义
图 2-1 WIC-1BS 模块面板
指示灯由路由器前面板上的灯表示，定义也与前面定义相同。
2.1.2 WIC-1BS 模块的连接电缆
WIC-1BS 所使用的接口电缆为标准的 S/T 口接口电缆，3、6 脚为发送端，4、5 脚为
接收端，电缆两端为 RJ-45 水晶头，为必配电缆。
2.1.3 WIC-1BS 模块的接口属性
表 2-1 WIC-1BS 模块的接口属性
属性 描述
接头
© Copyright Harbour Networks Limited. All rights reserved. 11
RJ-45
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
接口数量
协议标准 符合 ITU-T I.430，Q.921，Q.931 标准
工作方式
支持服务
支持协议 ·PPP over ISDN
1
·ISDN 拨号方式
·ISDN 专线方式
·ISDN
·ISDN 补充业务
·多用户号码
·子地址
·备份
·MP
2.2 1 口 10Base-T 模块（WIC-1ETH）
WIC-1ETH 模块的主要功能为：提供一个 10M 以太网接口，可以用来连接局域网。它
有半双工和全双工两种工作模式。
2.2.1 WIC-1ETH 模块面板及指示灯定义
图 2-2 WIC-1ETH 模块面板
指示灯由路由器前面板上的灯表示，定义也与前面定义相同。
2.2.2 WIC-1ETH 模块的连接电缆
以太网电缆为 8 芯非屏蔽双绞线，电缆接头为 RJ-45 水晶头，可以插入模块的 RJ-45 插
座，以上电缆为选配电缆，需要单独购买。
2.2.3 WIC-1ETH 模块的接口属性
表 2-2 WIC-1ETH 模块的接口属性
属性 描述
接头
© Copyright Harbour Networks Limited. All rights reserved. 12
RJ-45
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
接口数量
支持帧格式
支持网络协议
1
IEEE 802.3
IP
2.3 1 口同步/异步串口模块（WIC-1SA）
WIC-1SA 模块的主要功能为：支持同步和异步两种工作方式，主要是完成同、异步串
行数据流的收发和处理。根据实际应用情况，同步串口可以有 DTE/DCE 两种工作模式。
2.3.1 WIC-1SA 模块面板及指示灯定义
图 2-3 WIC-1SA 模块面板
指示灯由路由器前面板上的灯表示，定义也与前面定义相同。
2.3.2 WIC-1SA 模块的连接电缆
在连接 WIC-1SA 的接口时，要先确定对端设备提供的接口类型，根据对端接口类型的
不同，有四种可选配电缆。这四种电缆连接路由器的一端都是 DB50 连接器，而另一端
随电缆类型的不同而不同，四种电缆类型如下：
· V.35 DCE 电缆
· V.35 DTE 电缆
· V.24 DCE 电缆
· V.24 DTE 电缆
以上四种电缆是选配电缆，用户在购买 WIC-1SA 模块时必须要选择好，否则不附带这
些电缆。
© Copyright Harbour Networks Limited. All rights reserved. 13
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
2.3.3 WIC-1SA 模块的接口属性
表 2-3 WIC-1SA 模块的接口属性
属性
接头
接口标准及工作方
式
最小波特率 bps
最大波特率 bps
支持服务
支持协议
描述
同步 异步
DB50
V.35 V.24
DTE、 DCE DTE、 DCE
1200 1200 300
2.048M 64k 115.2k
X.25
Frame Relay
PPP
MP
LAPB
HDLC
SDLC
EIA/TIA-232
Modem 拨号
备份
PPP
SLIP
MP
2.4 1 口模拟调制解调器模块（WIC-1AM）
相当于把异步串口和外置模拟 MODEM 集成到同一个板卡上，允许 1 路远程模拟
MODEM 用户直接接入路由器，主要功能如下：
支持速率为56Kbps；
振铃检测、摘机、保护等功能；
实现对模拟信号的接入和处理，并将处理后的数据通过串口送到路由器的主机；
或者将主机送来的数据经过处理后通过电话线接口送到PSTN。
2.4.1 WIC-1AM 模块面板及指示灯定义
WIC-1AM 模块面板示意图如下图：
© Copyright Harbour Networks Limited. All rights reserved. 14
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
图 2-4 WIC-1AM 模块面板示意图
表 2-4 WIC-1AM 模块接口指示灯
黄灯 常亮：表示链路建立
灭： 表示链路空闲
绿灯 闪烁：表示链路正在进行数据收发
灭： 表示链路空闲
2.4.2 WIC-1AM 模块的连接电缆
WIC-1AM 模块所使用的接口电缆为普通电话线，电缆两端都为 RJ-11 插头。为必配电
缆。
2.4.3 WIC-1AM 模块的接口属性
表 2-5 WIC-1AM 模块的接口属性
属性 描述
接头 带灯 RJ-45
接口数量 2（一个为 LINE 接口，一个为 PHONE 接口）
电缆类型 电话线
最大速率
支持协议
支持网络协议 ·IP
提供服务 MODEM 拨号
56Kbps
ITU-T V.90，K56flex，K56Plus，V.3 4（33.6kbps），
V.32bis，V.32，V.22bis，V.22，V.23，V.21，
Bell 212A and Bell 103
2.5 1 口 ADSL 模块（WIC-1ADSL）
WIC-1ADSL 模块的主要功能为：提供 ADSL 专线上网，是目前比较流行的宽带接入
Internet 的方式。
2.5.1 WIC-1ADSL 模块面板及指示灯定义
© Copyright Harbour Networks Limited. All rights reserved. 15
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
图 2-6 WIC-1ADSL 模块面板示意图
POWETR 灯 亮：表示电源连接正常
灭：表示电源未接通
LINK 灯 慢闪：表示没有检测到 ADSL 线路
快闪：表示正在与局端进行线路协商
亮：表示与局端线路协商成功
ACTIVE 灯
ALARM 灯
闪烁：表示 ADSL 专线在进行数据传输
灭：表示 ADSL 专线上没有数据传输
亮：表示模块板出现系统故障
灭：表示模块板正常
2.5.2 WIC-1ADSL 模块的连接电缆
WIC-1ADSL 模块采用双 RJ-11 接口，其中，TELEC 端口连接 ADSL 专线，POTS 端口
使用电话线连接电话。
2.5.3 WIC-1ADSL 模块的接口属性
表 2-6 WIC-1ADSL 模块的接口属性
属性 描述
接头 双 RJ-11
接口数量 1
支持网络协议 IP/IPX
第3章 路由器的配置清单
3.1 路由器的基本配置和附件
3.1.1 NetHammer M121&M121-VPN 路由器基本配置和附件
表 3-1 NetHammer M121&M121-VPN 路由器基本配置和附件
© Copyright Harbour Networks Limited. All rights reserved. 16
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
项目 名称 数量 说明
1 NetHammer
M121&M121-VPN 主机
2
3
3
4
5
6
7
8
电源线 1根
电源适配器 1个 220V 输入，12V、1.5A
配置口电缆 1根 3米
备份口电缆 1根 3米
以太网线 1根 5米
技术资料 1套 安装手册、光盘
产品包装 1套 包括泡沫防震材料和外包装
机箱接地线 1根 5米
1 台 路由器主机
220V/10A
直流输出
箱，塑料袋等
3.1.2 NetHammer M128M128-VPN 路由器基本配置和附件
表 3-2 NetHammer M128M128-VPN 路由器基本配置和附件
项目 名称 数量 说明
1 NetHammer
M128M128-VPN 主机
2
3
3
4
5
6
7
8
电源线 1根
电源适配器 1个 220V 输入，12V、1.5A 直流输出
配置口电缆 1根 3米
备份口电缆 1根 3米
以太网线 1根 3米
技术资料 1套 安装手册、光盘
产品包装 1套 包括泡沫防震材料和外包装箱、
机箱接地线 1根 5米
1 台 路由器主机
220V/10A
塑料袋等
3.2 可选模块及附件
表 3-3 一端口 10M 以太网模块（WIC-1ETH）及附件
项目 名称 数量 说明
1
2
WIC-1ETH 模块
以太网线 0－1 根 选配电缆，8 芯非屏蔽双绞线 5 米
1
10M 以太网双绞线接口模块
© Copyright Harbour Networks Limited. All rights reserved. 17
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
表 3-4 一端口同/异步串行模块（WIC-1SA）及附件
项目 名称 数量 说明
1
2
3
4
5
1SA 模块
V.35 DCE 电缆 0-1 根 选配
V.35 DTE 电缆 0-1 根 选配
EIA-232/V.24 DTE 电缆 0-1 根 选配
EIA-232/V.24 DCE 电缆 0-1 根 选配
1
一端口同/异步串行模块
表 3-5 一端口 ISDN BRI-S/T 模块（WIC-1BS）及附件
项目 名称 数量 说明
1
2 NT1
3
WIC-1BS 模块
ISDN BRI 电缆 0－1 根 必配电缆
1
0－1 个 选配
一端口 ISDN BRI-S/T 接口模块
表 3-6 一端口模拟调制解调器模块（WIC-1AM）及附件
项目 名称 数量 说明
1
2
WIC-1AM 模块
电话线 0－1 根 必配电缆
表 3-7 一端口 ADSL MODEM 模块（WIC-1ADSL）及附件
项目 名称 数量 说明
1
2
WIC-1ADSL 模块
电话线 0－1 根 选配电缆
1
1
一端口模拟调制解调器模块
一端口 ADSL MODEM 模块
© Copyright Harbour Networks Limited. All rights reserved. 18
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
第4章 路由器的安装
4.1 需要的工具和设备
4.1.1 需要的工具
十字镙丝刀
一字镙丝刀
防静电手腕
4.1.2 连接用电缆
配置口电缆
备份口电缆
以太网线（一根）
各选配模块的接口电缆（比如：2SA模块须带有2SA转接电缆）
4.1.3 需要的设备
以太网10 Base-T HUB
CSU/DSU或其它DCE设备
Modem
配置终端（可以是普通PC机）
与选配模块相关的设备（如：选择1SA，工作在异步时必须准备Modem）
4.2 路由器的机械安装
路由器 NetHammer M121&M128&M121-VPN&M128-VPN 主要是为桌面应用设计的，
同时兼有壁挂式设计。可以将其叠放在桌面上或挂于墙上。
4.3 连接电源
路由器 NetHammer M121&M128&M121-VPN&M128-VPN 采用直流供电，外接一个电
源适配器，电源适配器的输入电压为：100-240VAC，47Hz-63Hz；输出电压：12VDC，
1.5A；最大功率：18W。建议连接电源适配器到 220V 电源插座时，用有中性点接头的
电源插座，电源的中性点要可靠接地。请遵循以下步骤连接并接通电源：
1． 确定路由器的电源开关置于 OFF 位置后，将电源适配器的直流输出端连接到路由
© Copyright Harbour Networks Limited. All rights reserved. 19
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
器的电源输入端上。
2． 将电源适配器的交流输入端用电源线连到交流插座上。
3． 将电源开关拨到 ON 位置。
4． 检查路由器前面板的电源指示灯是否变亮，如未变亮，重复 1、2 步骤。
注意：如反复上述步骤电源指示灯仍未变亮，请与代理商联系；请 不要 带电插拨
电缆；请不要擅自打开路由器后盖，路由器如出现故障，请与代理商联系。
4.4 主控制板电缆的连接
4.4.1 路由器 AUX 口的连接
请按照以下步骤连接 AUX 口：
1． 请将备份口电缆的 RJ-45 一端插入路由器的 AUX 口。
2． 请将电缆的 DB25 一端连接到模拟 MODEM 的串口。
注意：请认准接口上的标识，以免误插入其它接口。
4.4.2 路由器配置口的连接
路由器 NetHammer M121&M128&M121-VPN&M128-VPN 提供了一个 EIA/TIA-232 异
步串行配置口，通过这个接口用户可通过两种方式对路由器进行配置。
1． 可通过具有 RS232 接口的字符终端（通常是一台普通的 PC 机）对路由器进行配置。
在确定一方是不带电的情况下，用配置电缆将字符终端的 RS232 接口与路由器的配
置口相连。
2． 利用两台 MODEM 对路由器进行远端配置。
© Copyright Harbour Networks Limited. All rights reserved. 20
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
注意：请认准接口上的标识，以免误插入其它接口。
4.5 地线连接
路由器 NetHammer M121&M128&M121-VPN&M128-VPN 地线的正常连接是路由器防
雷、防干扰的首要保障，要求用户必须正确接好地线。
机壳地（即保护地）必须良好接大地，以使感应电、泄露电能够安全流入大地，并提高
整机的抗电磁干扰能力，对于外部网络连线，如：PSTN 等连线串入的雷击高压，也由
此地线提供保护。机壳接地点位于机箱后面交流电源及开关附近，如图所示。
图 4-1 机壳接大地点
请用一根粗导线将该点与大地连接起来，要求接地电阻不大于 5 欧姆。
警告：路由器正常工作时必须良好接地，否则路由器可能无法可靠 防雷 ，从而可
能造成路由器和对端连接设备的损坏。
注意：用户使用的交流市电插头的中心线有时是接到电网的中性线 上， 而不是真
实的大地。因此不要把该线做为地线连到路由器的机壳上。
© Copyright Harbour Networks Limited. All rights reserved. 21
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
第5章 功能模块的安装
本章主要介绍路由器 NetHammer M121&M128&M121-VPN&M128-VPN 的功能模块的
安装及电缆的连接。
注意：所有功能模块都不支持带电插拨，为避免功能模块的损坏， 请务 必在功能
模块插拨前关闭路由器的电源，断开模块的网络连线；连接时请认准接口上的标识，
以免误插入其它接口，导致模块或路由器主机的损坏。
5.1 WIC-1ETH 模块的安装及接口电缆的连接
5.1.1 WIC-1ETH 模块的安装
WIC-1ETH 模块按下述步骤安装：
第一步：戴上防静电手套或防静电手腕，关闭路由器的电源，从路由器后面板去掉路由
器所有的网络连线。
第二步：使用一字螺丝刀，卸掉要安装 WIC-1ETH 模块槽位的空挡板或已有的模块，
收好以备后用。
第三步：沿路由器槽位内部的滑道轻轻将 WIC-1ETH 模块推入，直到紧紧固定到路由
器内部背板的插槽上。
第四步：用一字螺丝刀固定模块两边的固定螺丝。
5.1.2 1ETH 接口电缆的安装
请按下述步骤连接以太网口：
第一步：将以太网线的一端插入 WIC-1ETH 模块的以太网接口。
第二步：将以太网线的另一端插入集线器（HUB）或以太网交换机。
第三步：上电后检查路由器前面板上对应槽位的指示灯，灯亮表示模块自检通过，可以
正常工作；灯灭表示模块自检不通过，请与当地代理商联系。
© Copyright Harbour Networks Limited. All rights reserved. 22
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
第四步：上电后检查 WIC-1ETH 模块面板指示灯状态，LINK 灯亮表示线路已接通，灯
灭表示线路没接通，请检查线路。
5.2 1SA 模块的安装及电缆的连接
5.2.1 1SA 模块安装准备
连接同/异步串口前需要先确定以下两点：
·和同/异步串口相连的设备类型，如同/异步、DCE/DTE 等。
·接入设备所要求的信号标准、波特率及同步时钟等。
1．DTE、DCE 介绍
同/异步串口工作在异步时一般外接 MODEM，用作拨号口，只需选择合适的波特率即可。
工作在同步时可以工作在DTE和 DCE方式，由DCE设备侧提供同步时钟和指定数据速率。
路由器一般作为 DTE 侧设备用。下表是一般的设备类型。
表 5-1 典型的 DTE 和 DCE 设备
设备类型 接口类型 典型设备
DTE
DCE
针式 PC 机、路由器
孔式 MODEM、复用器、CSU/DSU
2．速率和传输距离
同/异步串口在不同的工作方式下所支持的电气信号标准和波特率有所不同，要据 实 际
情况选择相应的电缆。信号的最大传输距离和设置的波特率与所用的电缆有关，具体数
值参见下表：
表 5-2 EIA/TIA-232 电缆的速率和传输距离
波特率（bps） 最大传输距离（米）
2400 60
4800 60
9600 30
19200 30
38400 20
64000 20
© Copyright Harbour Networks Limited. All rights reserved. 23
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
115200 10
表 5-3 V.35 电缆的传输速率和传输距离
波特率（bps） 最大传输距离（米）
2400 1250
4800 625
9600 312
19200 156
38400 78
56000 60
64000 50
2048000 30
5.2.2 1SA 模块的安装
1SA 模块按下述步骤安装：
第一步：戴上防静电手套或防静电手腕，关闭路由器的电源，从路由器后面板去掉路由
器所有的网络连线。
第二步：使用一个一字螺丝刀，卸掉要安装 1SA 模块槽位的空挡板或已有的模块，收
好以备后用。
第三步：沿路由器槽位内部的滑道轻轻将 1SA 模块推入，直到紧紧固定到路由器内部
的插槽上。
第四步：用一字螺丝刀固定模块两边的固定螺丝。
5.2.3 1SA 模块接口电缆的安装
请按下述步骤连接两口同/异步串口模块的连接电缆：

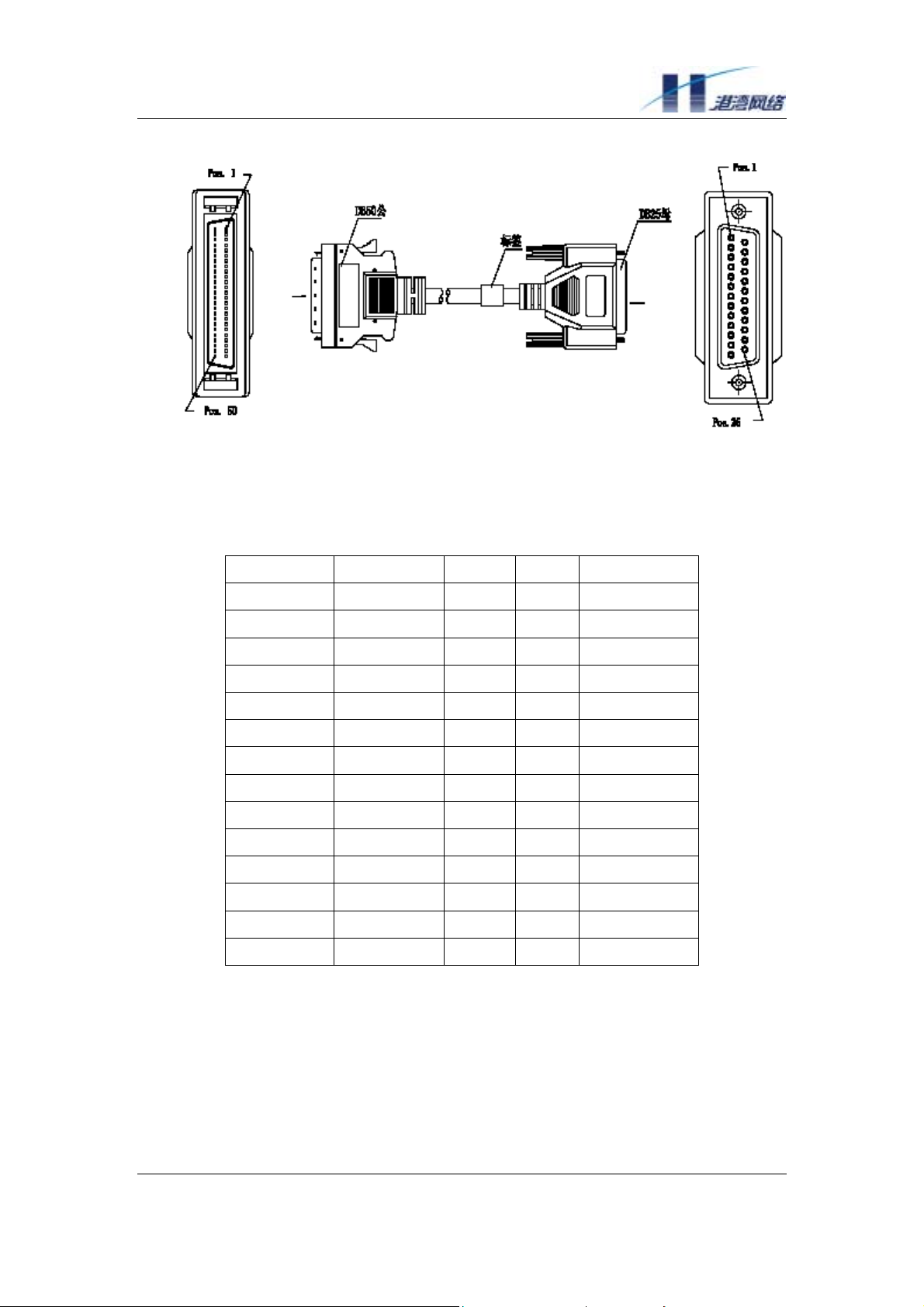

第一步：将 1SA 模块的连接电缆 DB50 一端插入 1SA 模块的 DB50 接口，拧紧电缆固
定旋钮。
第二步：将 1SA 模块同/异步串口电缆另一端连接到以下设备：
若广域网是 DDN 线路，将选购的同/异步串口电缆（V.35 电缆）连接到数字 MODEM
的 V.35 接口。
若广域网是拨号线路，将选购的同/异步串口电缆（V.24 电缆）连接到模拟 MODEM 的
串口。
© Copyright Harbour Networks Limited. All rights reserved. 24
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
5.3 WIC-1BS 模块的安装及接口电缆的连接
5.3.1 WIC-1BS 模块的安装
第一步：带上防静电手套（或防静电手腕），关掉路由器电源，拔掉路由器上的所有网
络连接线。
第二步：用.一字螺丝刀卸下要安装模块位置的挡板，请用 户将卸 下的 挡板自 己保 存 以
便以后使用。
第三步：沿路由器内部的滑道轻轻将 WIC-1BS 模块推入直到紧紧固定到路由器的转接
板上。
第四步：用一字螺丝刀将固定螺丝拧紧。
5.3.2 WIC-1BS 接口电缆的安装
第一步：确认 WIC-1BS 模块中哪一个接口需要连接电缆。

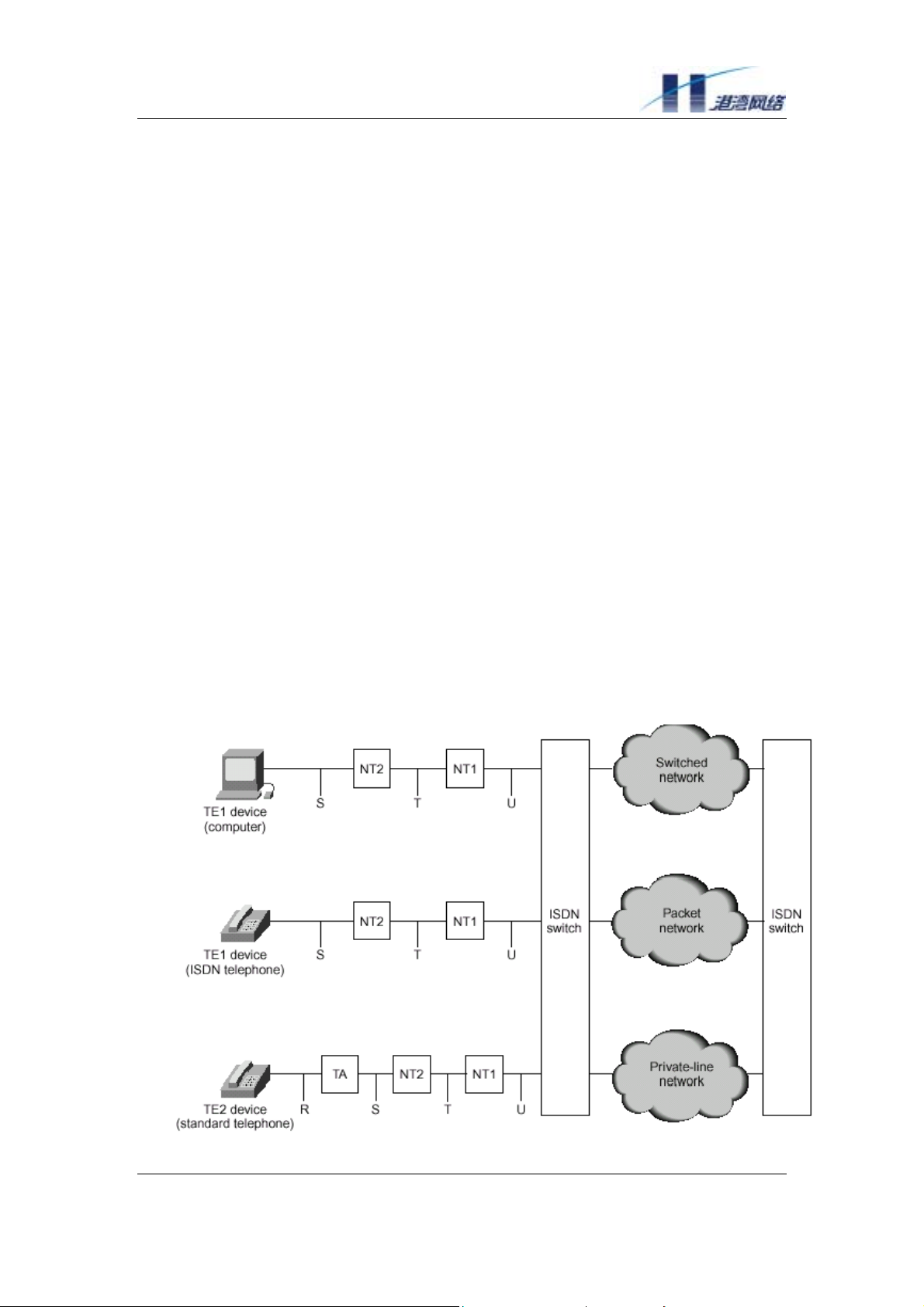

第二步：请确认电信部门所提供的 ISDN 线路的类型。
第三步：连接电缆。
若线路为 ISDN U 接口时请使用 NT1 转接，连接方法是将 S/T 接口电缆的一端插入
NT1 的 S/T 接口，另一端连接到 WIC-1BS 模块的 BRI 接口，若线路为 ISDN S/T 接口
时，请直接将电缆接入 WIC-1BS 模块的 BRI 接口。
第四步：上电后，检查指示灯。LINK 灯亮表示线路自检完成，可以正常工作，如果指
示灯不正常请检查设备及线路或与供应商联系。
5.4 WIC-1AM 模块的安装及接口电缆的连接
5.4.1 WIC-1AM 模块的安装
第一步：戴上防静电手套或防静电手腕，关闭路由器的电源，从路由器后面板去掉路由
器所有的网络连线。
第二步：使用一个一字螺丝刀，卸掉要安装 WIC-1AM 模块槽位的空挡板或已有的模块，
收好，以备后用。
第三步：沿路由器槽位内部的滑道轻轻将 WIC-1AM 模块推入，直到紧紧固定到路由器内
部的插槽上。
第四步：用一字螺丝刀固定模块两边的固定螺丝。
5.4.2 WIC-1AM 接口电缆的安装
第一步：将连接电缆 RJ-11 头的一端连到路由器 WIC-1AM 模块的 RJ-45 口中。
© Copyright Harbour Networks Limited. All rights reserved. 25
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
第二步：将连接电缆的另一端 RJ-11 连到交换机的用户线上，即所谓的外线。
第三步：上电后检查 WIC-1AM 模块面板指示灯状态，LINK 灯亮表示线路已接通，灯
灭表示线路没接通，请检查线路。
5.5 WIC-1ADSL 模块的安装及接口电缆的连接
5.5.1 WIC-1ADSL 模块的安装
WIC-1ADSL 模块按下述步骤安装：
第一步：戴上防静电手套或防静电手腕，关闭路由器的电源，从路由器后面板去掉路由
器所有的网络连线。
第二步：使用一个一字螺丝刀，卸掉要安装 WIC-1ADSL 模块槽位的空挡板或已有的模
块，收好，以备后用。
第三步：沿路由器槽位内部的滑道轻轻将 WIC-1ADSL 模块推入，直到紧紧固定到路由
器内部背板的插槽上。
第四步：用一字螺丝刀固定模块两边的固定螺丝。
5.5.2 WIC-1ADSL 接口电缆的安装
请按下述步骤连接以太网口：
第一步：将 ADSL 专线插入 WIC-1ADSL 模块的 LINE 端口。
第二步：将连接电话的电话线插入 PHONE 端口。
第三步：上电后检查路由器前面板上对应槽位的指示灯，灯亮表示模块自检通过，可以
正常工作；灯灭表示模块自检不通过，请与当地代理商联系。
第四步：上电后检查 WIC-1ADSL 模块面板指示灯状态，请参考本手册中 WIC-1ADSL
模块面板及指示灯定义。
© Copyright Harbour Networks Limited. All rights reserved. 26
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
第6章 路由器的配置
6.1 路由器的基础配置
路由器 NetHammer M121&M128&M121-VPN&M128-VPN 支持用户进行本地和远程配
置，可通过以下几种方法搭建配置环境。
6.1.1 搭建配置环境
通过 Console 口搭建本地配置环境
通过 Console 口（配置口）可以搭建本地配置环境。
第一步：通过 Console 口搭建本地配置环境，只需将微机的串口通过标准 RS232 电缆与
路由器的 Console 口连接。
图 6-1 通过 Console 口搭建本地配置环境
第二步：在微机上运行终端仿真程序如 Windows 9x 的 Hyperterm (超级终端)，建立新连
接，选择实际连接时使用的微机上的 RS232 串口，设置终端通信参数为 9600 波特、8
位数据位、1 位停止位、无校验、无流控，并选择终端仿真类型为 VT100（Windows 9x
的超级终端设置如下图）：
© Copyright Harbour Networks Limited. All rights reserved. 27
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
图 6-2 建立新连接
图 6-3 选择实际连接使用的微机串口（这里使用 COM2）
© Copyright Harbour Networks Limited. All rights reserved. 28
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
图 6-4 设置端口通讯参数
图 6-5 选择终端仿真类型
© Copyright Harbour Networks Limited. All rights reserved. 29
NetHammer M121&M128&M121-VPN&M128-VPN 路由器硬件安装手册
第三步：路由器上电，显示路由器自检信息：自检结束后会提示用户敲回车，直至出现
命令行提示符“Router>”
第四步：用户输入命令，配置路由器参数或查看路由器的运行状态，如果需要可随时键
入“？”，具体的帮助命令细节见后面相关章节。
通过异步串口搭建远程配置环境
在路由器第一次上电以后，则可以通过 Modem 拨号与路由器的异步串口（包括 Serial，
Async 及 AUX 辅助口等）搭建远程配置环境。下面以 AUX 为例介绍通过异步口搭建
远程配置环境：
第一步：需要在微机串口和路由器的 AUX 串口上分别与 Modem 相连。
图 6-6 通过 AUX 口建立远地配置环境
第二步：在微机上运行终端仿真程序（如上面提到的 Hyperterm）建立新连接，选择实
际连接所用的微机的 RS232 串口（一般是 COM1 和 COM2），通信参数依次为：9600
波特、8 位数据位、1 位停止位、无校验、无流控，并选择终端仿真类型为 VT100，与
用 Console 建立连接相同。

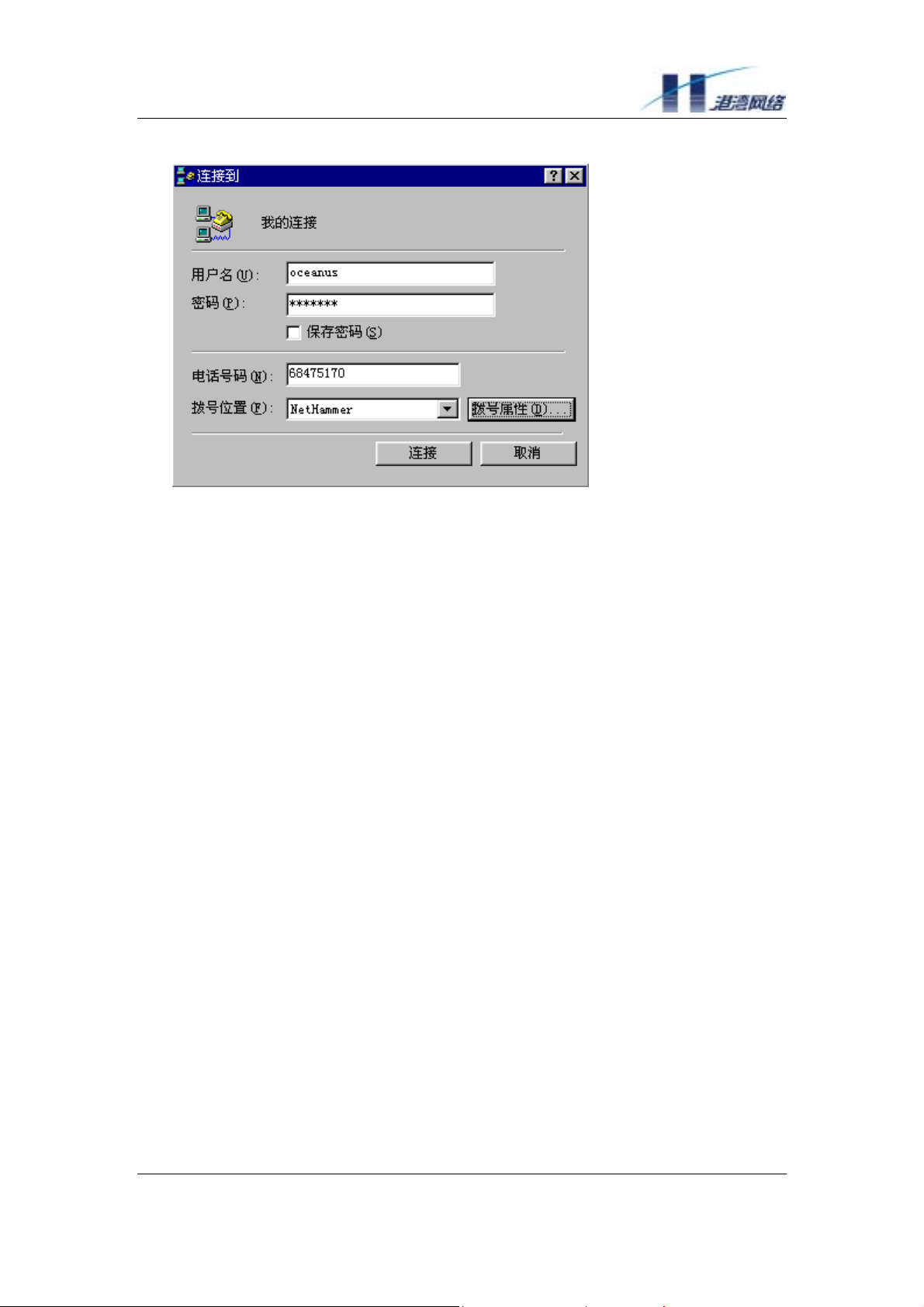

第三步：在路由器上电之前，首先将路由器所外接的 Modem 上电，并使用 AT 命令对
其进行初始化（Modem 的说明书对 AT 命令有详细说明），然后在远端微机上通过拨号
建立与路由器之间的连接，如图：
© Copyright Harbour Networks Limited. All rights reserved. 30
