Netgear XWNB5602 Installation Manual [nl]

Installatiehandleiding Powerline 500

Wi-Fi-access point XWNB5602

Inhoud

Inhoud van de verpakking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Hardware-eigenschappen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Beschrijving van de lampjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Beschrijving van knoppen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Uw Powerline-netwerk instellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Wi-Fi-toegang instellen op uw XWN5001 . . . . . . . . . . . . . . . . . . . 11

Verbinding maken met het XWN5001-access point . . . . . . . . . . . 17

NETGEAR genie installeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Compatibele Powerline-apparaten van NETGEAR . . . . . . . . . . . . 19

Veiligheidsinformatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

2

Inhoud van de verpakking

or

Frankrijk

Powerline 500
PassThru-adapter

Duitsland/
Europa

(XAV5401)

Ethernet-kabels (2)

Powerline 500
Wi-Fi-access point
(XWN5001)

Adapters verschillen per regio. Uw adapter kan er anders uitzien.

NETGEAR raadt u aan een
Powerline-apparaat niet
rechtstreeks aan te sluiten
op een verlengsnoer.

3

Hardware-eigenschappen

Powerline 500 PassThru-adapter Powerline 500 Wi-Fi-access point
(XAV5401) (XWN5001)

1

78

1. Gefilterd stopcontact

2. Netvoedingslampje

3. Powerline-lampje

2

3

4

9

4. Ethernet-lampje

5. Lampje voor draad-

loze verbindingen

6. Beveiligingsknop

4

7

. Knop voor het herstellen

van de fabrieksinstellingen

8. Ethernet-poort

9. Aan-uitknop

5

6

7

46

Beschrijving van de lampjes

De lampjes geven de status van de Powerline-adapters aan.

• Wanneer u de adapter aansluit, gaat het netvoedingslampje

groen branden.

Als de Ethernet-poort langer dan 10 minuten inactief is, gaat de
adapter in de stand-bymodus en wordt het netvoedingslampje
oranje. De stand-bymodus is standaard uitgeschakeld.

• Het Ethernet-lampje gaat groen branden als u een

ingeschakeld Ethernet-apparaat aansluit op de Ethernet-poort van
de adapter. Als het Ethernet-lampje niet brandt, is er geen Ethernet­verbinding.

• Het lampje voor draadloze verbindingen gaat groen branden

als de draadloze radio is ingeschakeld.

• Het Powerline-lampje gaat branden wanneer de adapter minimaal

één compatibel Powerline-apparaat detecteert.

Met de functie Pick A Plug (Stopcontact selecteren) kunt u het
stopcontact met de hoogste verbindingssnelheid kiezen:

• Groen: verbindingssnelheid > 80 Mbps (snel)

• Oranje: verbindingssnelheid > 50 en < 80 Mbps (gemiddeld)

• Rood: verbindingssnelheid < 50 Mbps (langzaam)

5

Beschrijving van knoppen

U kunt het volgende doen met de knoppen op uw Powerline-adapter:

• Knop voor het herstellen van de fabrieksinstellingen. Als u

de fabrieksinstellingen van uw Powerline-adapter wilt herstellen,
houdt u de knop voor het herstellen van de
fabrieksinstellingen 2 seconden ingedrukt en laat u deze
weer los.

• Aan-uitknop. Gebruik de aan-uitknop om het apparaat in en uit

te schakelen.

• Beveiligingsknop. De beveiligingsknop heeft twee functies:

• Het Powerline-netwerk beveiligen.

• Uw draadloze apparaat automatisch verbinden met het

XWN5001 Wi-Fi-access point.

6

Uw Powerline-netwerk instellen

¾ De adapters installeren en de beveiliging instellen:

1. Sluit elke Powerline-adapter aan op een stopcontact.

2. Beveilig uw Powerline-netwerk.

a. Controleer of het netvoedingslampje groen brandt op beide

Powerline-adapters.

b. Houd op de XAV5401-adapter de beveiligingsknop 2

seconden ingedrukt en laat de knop dan los.
Het netvoedingslampje knippert groen als de beveiliging

wordt ingesteld.

c. Ga binnen 2 minuten naar het XWN5001-access point en

houd hier ook de beveiligingsknop 2 seconden ingedrukt
en laat deze weer los.

7

Na enkele seconden is de beveiliging ingesteld en brandt het
netvoedingslampje weer gewoon groen. De Powerline-adapters
kunnen nu veilig communiceren via het Powerline-netwerk.

Waarschuwing: Druk niet op de beveiligingsknop tot het

netvoedingslampje op elke adapter groen brandt. Als u te snel op
deze knop drukt, wordt de communicatie tussen de Powerline­apparaten tijdelijk uitgeschakeld. Wanneer de communicatie
tussen de Powerline-apparaten is uitgeschakeld, gebruikt u de
knop voor het herstellen van de fabrieksinstellingen om de
fabrieksinstellingen van de Powerline-adapter te herstellen.

8

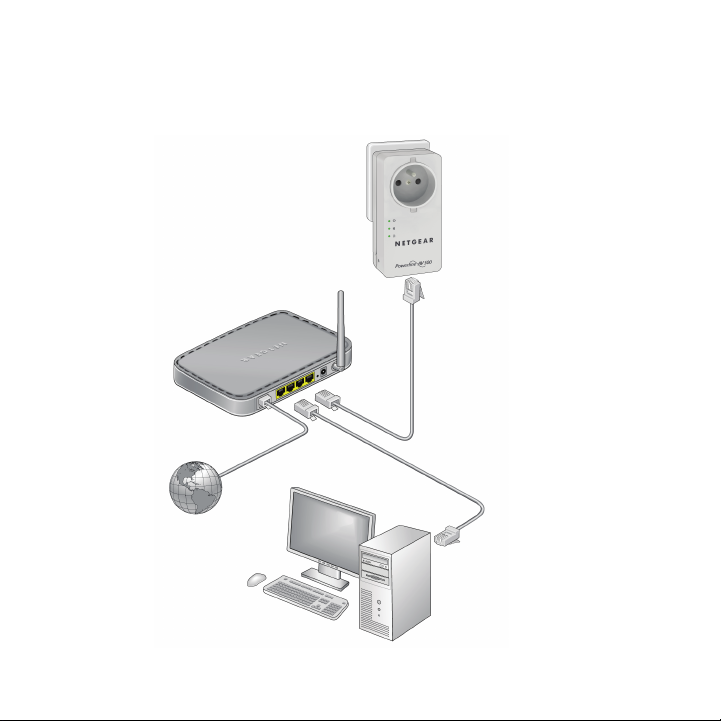

3. Sluit de XAV5401 aan op het stopcontact in de buurt van de

router of gateway.

4. Verbind de XAV5401 met de LAN-poort van de router of de

gateway via een Ethernet-kabel.

Kamer A

9

5. Sluit het XWN5001-access point aan op het stopcontact in de

ruimte waar u Wi-Fi-bereik nodig hebt.

Opmerking: U kunt een Ethernet-apparaat (zoals een gameconsole,

decoder of Blu-ray-speler) verbinden met internet en het thuisnetwerk
met de extra Ethernet-poort op de XWN5001.

Kamer B

10

Wi-Fi-toegang instellen op uw XWN5001

U kunt Wi-Fi-toegang instellen op uw XWN5001-access point via
NETGEAR genie of de installatiehandleiding in de webbrowser.

¾ Wi-Fi-toegang instellen via NETGEAR genie:

1. Installeer NETGEAR genie (zie NETGEAR genie installeren op

pagina 18).

2. Sluit uw computer tijdelijk rechtstreeks aan op de XWN5001 via de

Ethernet-poort.

3. Start NETGEAR genie op uw computer en klik op Network Map

(Netwerkoverzicht) of selecteer het in het menu.

11

4. Klik op het Powerline-pictogram op het scherm Network Map

(Netwerkoverzicht).
Het scherm van het Powerline-hulpprogramma geeft het
volgende weer:

Powerline
pictogram

XWN5001
pictogram

5. Klik op het XWN5001-pictogram in het scherm van het Powerline-

hulpprogramma.

6. Selecteer Wireless configuration (Draadloze configuratie) in het

pop-upmenu dat verschijnt.

12

Opmerking: Open de geavanceerde draadloze instellingen door met

de rechtermuisknop op het apparaatpictogram te klikken en het IP­adres te selecteren in het pop-upmenu. De gebruikersnaam en het
wachtwoord zijn admin en password.

7. Voer de volgende instellingen in:

• Naam draadloos netwerk (SSID)

• Type draadloze beveiliging

• Netwerksleutel (Passphrase)

13

Als u uw huidige draadloze netwerk wilt kopiëren, voert u de
draadloze instellingen in die uw router of gateway ook gebruikt.
Wanneer u binnenshuis roamt, schakelt uw draadloze apparaat
(laptop, tablet of smartphone) tussen het ene netwerk (router of
gateway) en het andere (XWN5001), afhankelijk van de
signaalsterkte.

Als u een nieuw draadloos netwerk wilt maken, voert u nieuwe
draadloze instellingen in. Door een nieuw draadloos netwerk te
maken, kunt u een tweede netwerk gebruiken in een ander deel
van uw huis.

8. Klik op Toepassen.

Uw wijzigingen worden opgeslagen.

9. Als u alle draadloze instellingen hebt ingevoerd, koppelt u de

Ethernet-kabel los van de XWN5001.
U kunt uw draadloze apparaten nu aansluiten op het XWN5001­access point. Raadpleeg

Verbinding maken met het XWN5001-

access point op pagina 17.

14

¾ Wi-Fi-toegang instellen via de installatiehandleiding in de

browser:

1. Open op uw computer of draadloze

apparaat (tablet, smartphone) de software
waarmee u uw draadloze
netwerkverbindingen beheert en maak
verbinding met het XWN5001-netwerk.

Tip: De standaardnaam van het draadloze

netwerk (SSID) van de XWN5001 is
NETGEAR_EXT.
De standaardnetwerksleutel (draadloos
beveiligingswachtwoord) staat op de
achterzijde van de XWN5001.

2. Open op dezelfde computer of hetzelfde draadloze apparaat een

webbrowser.
De browser gaat direct naar de digitale installatiehandleiding.

Mocht dit niet zo zijn, voer dan een van de volgende adressen in
de adresbalk in:

www.mywifiext.net
www.netgearextender.net

3. Meld u aan met de volgende gegevens:

• Gebruikersnaam: admin

• Wachtwoord: password

15

De digitale installatiehandleiding helpt u bij de configuratie van de
draadloze instellingen van de XWN5001.

Als u uw huidige draadloze netwerk wilt kopiëren, voert u de
draadloze instellingen in die uw router of gateway ook gebruikt.

Als u een nieuw draadloos netwerk wilt maken, voert u nieuwe
draadloze instellingen in. Door een nieuw draadloos netwerk te
maken, kunt u een tweede netwerk gebruiken in een ander deel
van uw huis.

U kunt de nieuwe draadloze instellingen hier noteren:

Naam draadloos netwerk (SSID)

Netwerksleutel (Passphrase)

U kunt uw draadloze apparaten nu aansluiten op het XWN5001­access point. Raadpleeg

Verbinding maken met het XWN5001-

access point op pagina 17.

16

Verbinding maken met het XWN5001­access point

U kunt uw draadloze apparaten (laptop, tablet of smartphone)
handmatig of automatisch aansluiten op het XWN5001-access point.

¾ Handmatig verbinding maken met het XWN5001-access point:

1. Open op uw computer of draadloze apparaat (tablet,

smartphone) de software waarmee u uw draadloze
netwerkverbindingen beheert.

2. Maak verbinding met het draadloze netwerk (SSID) van de

XWN5001.

3. Voer de netwerksleutel (passphrase) in.

Uw draadloze apparaat is nu verbonden met het XWN5001­access point en u hebt toegang tot internet.

¾ Het XWN5001-access point automatisch verbinden via een

WPS-knop:

1. Houd de beveiligingsknop op de XWN5001 2 seconden

ingedrukt en laat deze weer los.
Het lampje voor draadloze verbindingen begint te knipperen.

2. Druk 2 seconden op de WPS-knop op uw draadloze apparaat en

laat deze weer los.
Als het lampje voor draadloze verbindingen stopt met knipperen,

wordt uw draadloze apparaat automatisch verbonden met het
XWN5001-access point en hebt u toegang tot internet.

17

NETGEAR genie installeren

¾ NETGEAR genie downloaden en installeren op uw computer:

1. Typ http://support.netgear.com in de adresbalk van uw

browser.

2. Klik op de knop For Home (Voor thuis).

3. Typ xwn5001 in het zoekveld.

4. Download de NETGEAR genie voor uw besturingssysteem

(Windows of Mac).

5. Voer het bestand uit dat u hebt gedownload en volg de instructies

op het scherm om NETGEAR genie te installeren.

18

Compatibele Powerline-apparaten van NETGEAR

Uw Powerline-apparaten kunnen een Powerline-netwerk delen met
deze compatibele NETGEAR-apparaten: XAVB1301, XAVB1401,
XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101,
XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004,
XAVB5401, XWNB5201 en XWNB1601.

Ga voor een complete lijst met Homeplug AV-gecertificeerde
apparaten naar www.homeplug.org/certified_products.

Veiligheidsinformatie

• Om nationale goedkeuringen (andere goedkeuringen dan CB) te

verkrijgen, worden ook relevante nationale normen voor stekkers,
aansluitingen en vergelijkbare voorwerpen geraadpleegd bij het
testen en goedkeuren van dergelijke producten. Dit dient te
gebeuren volgens de nationale normen.

• Ingangsspanning: 100 - 240 V AC, 16,4 A

• Uitgangsspanning: 250 V AC, 16 A (max.)

• Temperatuur bij in bedrijf: 0 - 40 °C.

• Controleer de stroomsterkte voor elk apparaat dat op het

gefilterde stopcontact wordt aangesloten. Zorg dat de
uitgangsspanning van stopcontacten en apparaten niet wordt
overschreden en dat aan de elektrische vereisten wordt voldaan.

19

• Zorg ervoor dat het stopcontact zich in de buurt van de

apparatuur bevindt en eenvoudig toegankelijk is.

• Er mogen alleen stroomsnoeren op het gefilterde stopcontact

worden aangesloten. Apparatuur waarbij de stekker op het
apparaat zelf zit, mag hier niet op worden aangesloten. Het
netsnoer mag maximaal 1 meter lang zijn en moet een
doorsnede van minimaal 0,75 mm

2

hebben.

• Sluit geen apparaten op het stopcontact met XAV5401-filter aan

die de productspecificaties overschrijden. De uitgangsspanning
van het gefilterde stopcontact is hetzelfde als het stopcontact
waarop de XAV5401 is aangesloten. Controleer om schade aan
het stroomnet te voorkomen of de aangesloten apparaten het
juiste vermogen voor de stroomvoorziening in uw regio hebben.

• Als de ingangsspanning (wisselstroom) minder dan 100 V is,

functioneert het op het gefilterde stopcontact van de XAV5401
aangesloten apparaat mogelijk niet naar behoren.

• SLUIT HUISHOUDELIJKE APPARATUUR NIET AAN op het

gefilterde stopcontact of een daarop aangesloten stekkerdoos.
De adapter is niet bedoeld voor gebruik met huishoudelijke
apparatuur zoals airco's, elektrisch gereedschap, elektrische
kachels, ventilators, föhns, ovens of koelkasten.

20

Ondersteuning

Bedankt voor het aanschaffen van dit NETGEAR-product. Zoek nadat u uw product
hebt geïnstalleerd het serienummer op het etiket van uw product op en gebruik dit om
uw product te registreren op

U dient uw product te registreren voordat u gebruik kunt maken van de telefonische
ondersteuningsdienst van NETGEAR. NETGEAR raadt u aan uw product te
registreren via de NETGEAR-website.

Ga voor productupdates, aanvullende documentatie en ondersteuning naar

http://support.netgear.com.

NETGEAR raadt aan de officiële NETGEAR-bronnen voor ondersteuning te gebruiken.
U kunt de gebruikershandleiding downloaden via

http://downloadcenter.netgear.com of via een koppeling in de gebruikersinterface van

het product.

https://my.netgear.com.

Handelsmerken

NETGEAR, het NETGEAR-logo en Connect with Innovation zijn handelsmerken en/of
gedeponeerde handelsmerken van NETGEAR, Inc. en/of diens dochterondernemingen
in de Verenigde Staten en/of andere landen. Informatie kan zonder voorafgaande
kennisgeving worden gewijzigd. © NETGEAR, Inc. Alle rechten voorbehouden.

Naleving van wettelijke voorschriften

De huidige EU-conformiteitsverklaring vindt u op:

http://support.netgear.com/app/answers/detail/a_id/11621/.

Alleen voor gebruik binnenshuis. Te koop in alle EU-lidstaten, EVA-landen, en
Zwitserland.

San Jose, CA 95134, Verenigde Staten

NETGEAR, Inc.

350 East Plumeria Drive

Mei 2013
