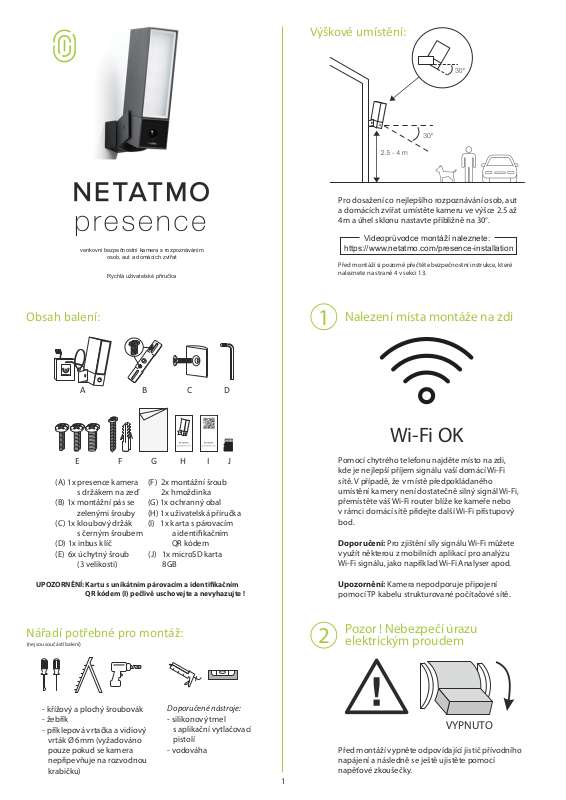

venkovní bezpečnostní kamera s rozpoznáváním
osob, aut a domácích zvířat
Rychlá uživatelské příručka
Výškové umístění:
Pro dosažení co nejlepšího rozpoznávání osob, aut
a domácích zvířat umístěte kameru ve výšce 2.5 až
4m a úhel sklonu nastavte přibližně na 30°.
Videoprůvodce montáží naleznete:
https://www.netatmo.com/presence-installation
Před montáží si pozorně přečtěte bezpečnostní instrukce, které
naleznete na straně 4 v sekci 13.
Obsah balení:
CA
E
(A) 1x presence kamera
s držákem na zeď
(B) 1x montážní pás se
zelenými šrouby
(C) 1x kloubový držák
s černým šroubem
(D) 1x inbus klíč
(E) 6x úchytný šroub
(3 velikosti)
UPOZORNĚNÍ: Kartu s unikátním párovacím a identikačním
QR kódem (I) pečlivě uschovejte a nevyhazujte !
F
(F) 2x montážní šroub
2x hmoždinka
(G) 1x ochranný obal
(H) 1x uživatelská příručka
(I) 1x karta s párovacím
a identikačním
QR kódem
(J) 1x microSD karta
8GB
H IG
Nalezení místa montáže na zdi
1
DB
Wi-Fi OK
J
Pomocí chytrého telefonu najděte místo na zdi,
kde je nejlepší příjem signálu vaší domácí Wi-Fi
sítě. V případě, že v místě předpokládaného
umístění kamery není dostatečně silný signál Wi-Fi,
přemístěte váš Wi-Fi router blíže ke kameře nebo
v rámci domácí sítě přidejte další Wi-Fi přístupový
bod.
Doporučení: Pro zjištění síly signálu Wi-Fi můžete
využít některou z mobilních aplikací pro analýzu
Wi-Fi signálu, jako například Wi-Fi Analyser apod.
Upozornění: Kamera nepodporuje připojení
pomocí TP kabelu strukturované počítačové sítě.
Nářadí potřebné pro montáž:
(nejsou součás balení)
- křížový a plochý šroubovák
- žebřík
- příklepová vrtačka a vidiový
vrták Ø 6mm (vyžadováno
pouze pokud se kamera
nepřipevňuje na rozvodnou
krabičku)
Doporučené nástroje:
- silikonový tmel
s aplikační vytlačovací
pistolí
- vodováha
Pozor ! Nebezpečí úrazu
2
elektrickým proudem
VYPNUTO
Před montáží vypněte odpovídající jistič přívodního
napájení a následně se ještě ujistěte pomocí
napěťové zkoušečky.
1
Příprava před montáží
3
3A
3B
Přišroubování montážního pásu
Do otvorů zasuňte dodávané hmoždinky (F).
Nyní přiložte na otvory montážní pás nápisem "UP"
směrem nahoru. Lehce zašroubujte dodávané šrouby (F).
Následně montážní pás vystřeďte vůči vyvedenému
napájecímu kabelu a šrouby pevně utáhněte.
Pokud plánujete umístit kameru například místo starého
světla, nejprve toto světlo demontujte.
Bylo-li staré světlo připojeno na rozvodnou krabičku
nebo pokud máte pro instalaci kamery připravenou
rozvodnou krabičku, pokračujte krokem (3A).
Nebylo-li staré světlo připojeno na rozvodnou krabičku
nebo pokud máte pro instalaci připravený pouze
napájecí kabel, pokračujte krokem (3B).
3A
Montáž na rozvodnou krabičku
Montážní pás (B) přiložte na otvory pro šrouby
v montážní krabičce, tak aby nápis "UP" směřoval nahoru.
K přišroubování montážního pásu můžete použít
dodávané úchytné šrouby (E).
Zavěšení kamery na poutko
4
Vložte kameru do dodávaného ochranného obalu (G),
aby nedošlo k jejímu poškození při manipulaci.
Nyní zavěste kameru za poutko ze stahovací pásky na
spodní zelený šroubek montážního pásu.
Připojení k vodičům napájecího
5
kabelu
Nyní přejděte přímo ke kroku (4).
3B
Montáž na zeď
Vyvrtání otvorů
9 cm
45˚
Přiložte montážní pás (B) na zeď, středem co nejblíže
vlevo od vyvedeného napájecího kabelu, pod úhlem 45°
a nápisem "UP" směrem nahoru.
Označte si osu budoucích otvorů. Nyní odměřte 9 cm
a vyvrtejte pomocí vidiového vrtáku 2 otvory 6mm, jakØ
ukazuje obrázek.
Pro připojení k vodičům napájecího kabelu použijte
dodávanou kabelovou spojku ("čokoládu").
Do spojky zasuňte vodiče dle schématu:
Modro/Bílý < Modrý z napájecího kabelu (nulový)
Hnědo/Bílý < Hnědý z napájecího kabelu (fáze)
Zeleno/Bílý < Zeleno/Bílý z napájecího kabelu (zemnění)
a jednotlivé vodiče ve spojce pevně dotáhněte.
Nezapomeňte přišroubovat zemnící Zeleno/Bílý kabel
s okem také k montážnímu pásu, jak ukazuje obrázek.
2

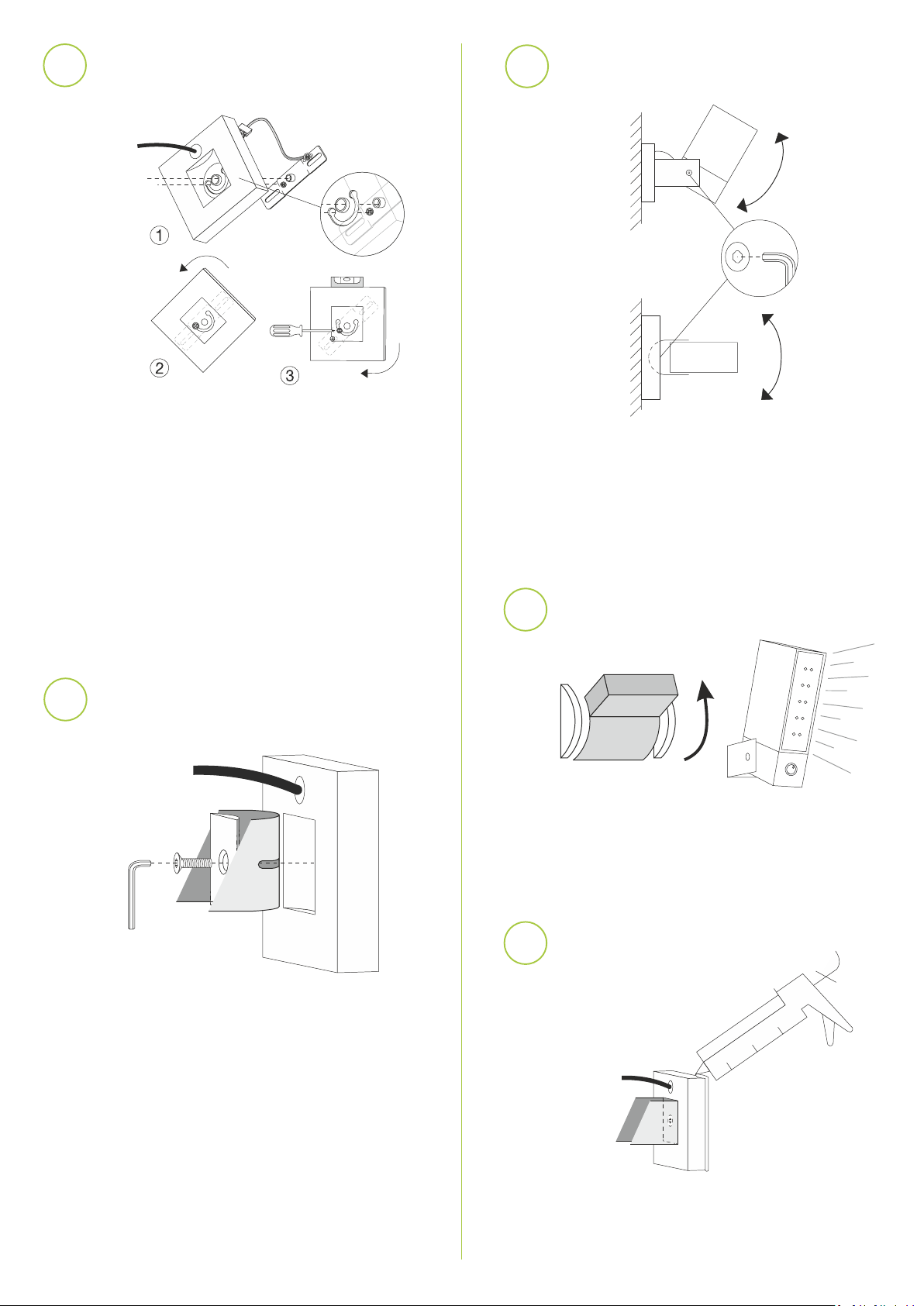

Nasazení základny kamery
6
na montážní pás a zajištění
Nastavení sklonu a směru pro
8
dosažení správného zorného úhlu
1. Nasuňte základnu kamery středovým otvorem na
kulatý výstupek uprostřed montážního pásu tak, aby
nápis "UP" se šipkou směřoval nahoru.
Kabelovou spojku zasuňte pod základnu. Ujistěte se,
že kabelová spojka nebrání těsnému kontaktu se zdí.
2. Pootočte základnu proti směru hodinových ručiček
tak, aby spodní zelený šroubek na montážním pásu
zapadnul do levého otvoru v "U" vybrání čtvercové
základny.
3. Pootočte základnu zpět ve směru hodinových ručiček
tak, aby horní hrana základny byla vodorovně. Pro
vyrovnání základny můžete použít vodováhu.
Následně zelený šroubek pevně dotáhněte.
Zasunutí kamery do základny
7
Použijte inbusový klíč (D) a povolte postranní šrouby na
"U" kloubu kamery pro nastavení zorného úhlu kamery
ve svislém směru. Nastavte úhel sklonu kamery přibližně
na 30° a následně postranní šrouby citlivě dotáhněte.
Pomocí stejného klíče povolte šroub kloubového držáku
(C) a pootočte kameru ve vodorovném směru do místa,
které chcete monitorovat. Potom šrouby citlivě
dotáhněte.
Zapnutí jističe
9
ZAPNUTO
Po dokončení instalace zapněte odpovídající jistič
přívodního napájení. Při prvním zapnutí se světla
kamery rozsvítí. Zapnutí může trvat až 1 minutu.
Pokud se světla kamery nerozsvítí, přečtěte si kapitolu
"Řešení problémů při instalaci" v sekci (12).
Uchopte kloubový držák (C) a zasuňte do něj černý šroub
s inbusovou hlavou. Takto připravený držák zasuňte do
drážky v "U" kloubu kamery.
Pomocí inbusového klíče (D) dotáhněte černý šroub tak,
aby kloubový držák bezpečně udržel kameru, ale aby
bylo možné kameru nastavit do potřebného směru.
Nyní můžete odstřihnout poutko ze stahovací
pásky a sejmout ochranný obal (G).
10
3
Ochrana vodičů
Po montáži a odzkoušení funkčnosti doporučujeme
utěsnit horní a postranní hrany základny pomocí
silikonového tmelu. Spodní hranu ponechejte
neutěsněnou pro lepší odvod vlhkosti ze základny.
11
Stažení aplikace
Průvodce nastavením naleznete zde:
https://presence.netatmo.com
Pro nastavení kamery zadejte do internetového prohlížeče vašeho
chytrého telefonu nebo tabletu výše uvedený odkaz.
Kameru není možné nastavit ze stolního počítače !
Kamera neobsahuje uživatelsky opravitelné díly.
Proto ji nerozebírejte a nesnažte se ji svépomocí
opravit. Vždy se obraťte na autorizované servisní
centrum. V opačném případě riskujete poškození
kamery nebo vážný úraz elektrickým proudem.
Vyvarujte se ohýbání vodičů přes ostré hrany,
např. přes hranu kovového plechu. Poškozený
vodič může zapříčinit nefunkčnost, poškození
kamery nebo také zkrat na elektrickém
vedení.
V případě potřeby si k montáži přizvěte odbornou
pomoc.
Při montáži kamery buďte velmi opatrní
a kameru chraňte dodávaným obalem.
Ostré hrany nebo rohy kamery vás mohou
zranit nebo poškodit omítku. Úderem kamery
o zeď nebo jejím pádem může dojít k jejímu
poškození nebo rozbití předního skla. Rozbité
sklo by mělo být neprodleně vyměněno.
Při montáži zajistěte, aby mezi světlem kamery
a vašima očima nebo libovolnou plochou před
kamerou byla dodržena minimální vzdálenost 1m.
12
Řešení problémů při instalaci
Problém Řešení
Světla kamery
se nerozsvítí
(kamera se nespustí).
Při zapnutí se přepálí
pojistka nebo se jistič
automaticky vypne.
Pro další pomoc si nejprve projděte sekci FAQ (často kladené otázky)
v mobilní aplikaci nebo navštivte
Možná příčina
Spálená pojistka
nebo vypnutý jistič.
Vypínač starého
světla je vypnutý.
Nesprávně zapojené
nebo vypadlé
vodiče .
Překřížené zapojení
vodičů nebo je fáze
spojena se zemnícím
vodičem.
Vyměňte pojistku.
Zapněte příslušný jistič
nebo zkontrolujte
nadřazený jistič.
Zapněte vypínač starého
světla a nechejte ho
zapnutý. Kamera
vyžaduje trvalé napájení.
Vypněte jistič
!
a zkontrolujte
správné a pevné zapojení
vodičů. (Vraťte se ke
kroku 5).
Vypněte jistič
!
a zkontrolujte
správné zapojení vodičů.
(Vraťte se ke kroku 5).
Stránky technické podpory
http://support.netatmo.com
FCC ID:
N3A-NOC01
Complies with
IDA Standards
DA00006A
13
Důležité bezpečnostní instrukce
Pro napájení kamery použijte zdroj z elektrické sítě
100-240V AC / 50-60 Hz. Pro připojení je nutná
znalost slaboproudého rozvodu a elektroinstalace.
V případě, že tyto znalosti nemáte, kameru
nezapojujte a obraťte se na kvalikovaného
elektrikáře.
Vždy nezapomeňte kameru připojit k zemnícímu
vodiči.
Před instalací vypněte odpovídající jistič
VYP
přívodního napájení a následně se ještě ujistěte
pomocí napěťové zkoušečky.
IC : 10860A-NOC01
Copyright Netatmo © 2016 Všechna práva vyhrazena. Kopírování
a distribuce bez písemného souhlasu NETATMO je zakázána.
QSG-JK-V1
Ingredi Europa s.r.o.
Dovozce:
Formanská 257
Praha 4 Újezd
149 00
Česká republika
4
