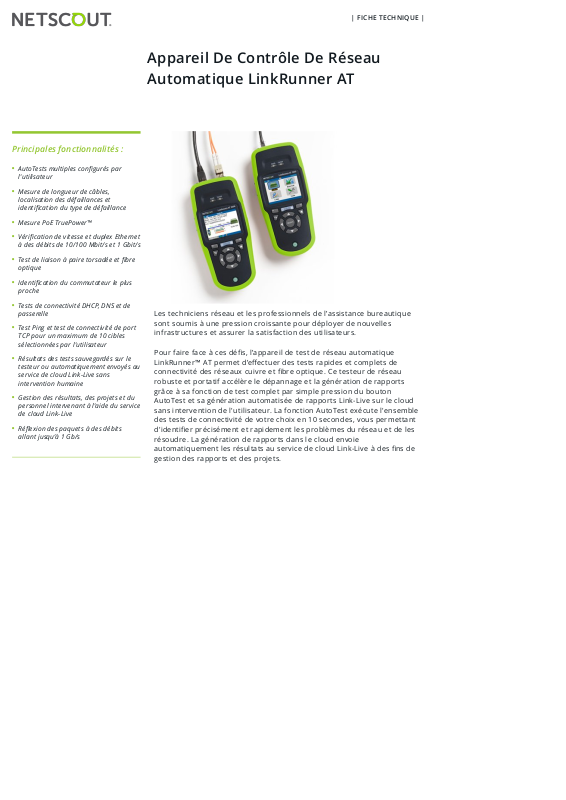

NETALLY NA LR-G2 Datasheet [fr]

Appareil De Contrôle De Réseau
Automatique LinkRunner AT

| FICHE TECHNIQUE |

Principales fonctionnalités :

○

AutoTests multiples configurés par
l'utilisateur

○

Mesure de longueur de câbles,
localisation des défaillances et
identification du type de défaillance

○

Mesure PoE TruePower™

○

Vérification de vitesse et duplex Ethernet
à des débits de 10/100 Mbit/s et 1 Gbit/s

○

Test de liais on à paire to rsadée et fibre
optique

○

Identification du commutateur le plus
proche

○

Tests de conn ectivité DHCP, DNS e t de
passerelle

○

Test Pin g et test de c onnec tivité de port
TCP pour un maximum de 10 cibles
sélectionnées par l'utilisateur

○

Résultats des tests sauvegardés sur le
testeur ou automatiquement envoyés au
service de cloud Link-Live sans
intervention humaine

○

Gestion des résultats, des projets et du
personnel intervenant à l'aide du service
de cloud Link-Live

○

Réflexion des paquets à des débits
allant jusqu’à 1 Gb/s

Les techniciens réseau et les professionnels de l’assistance bureautique
sont soumis à une pression croissante pour déployer de nouvelles
infrastructures et assurer la satisfaction des utilisateurs.

Pour faire face à ces défis, l’appareil de test de réseau automatique
LinkRunner™ AT permet d’effectuer des tests rapides et complets de
connectivité des réseaux cuivre et fibre optique. Ce testeur de réseau
robuste et portatif accélère le dépannage et la génération de rapports
grâce à sa fonction de test complet par simple pression du bouton
AutoTest et sa génération automatisée de rapports Link-Live sur le cloud
sans intervention de l'utilisateur. La fonction AutoTest exécute l'ensemble
des tests de connectivité de votre choix en 10 secondes, vous permettant
d'identifier précisément et rapidement les problèmes du réseau et de les
résoudre. La génération de rapports dans le cloud envoie
automatiquement les résultats au service de cloud Link-Live à des fins de
gestion des rapports et des projets.

Le testeur LinkRunner AT vous apporte les réponses dont vous avez besoin pour résoudre rapidement les
problèmes de connectivité :

○

Est-ce que j'emploie les meilleures pratiques en matière de dépannage ?

○

Ce câble de raccordement est-il en bon état ? À quel endroit le câble est-il endommagé ?

○

À quel endroit le câble provenant de ce raccord se termine-t-il ?

○

Est-ce le bon port et le bon commutateur ? Fournit-il une alimentation PoE ?

○

Quelle est la vitesse et quel est le mode duplex de mes liaisons cuivre et fibre ?

En quelques secondes, la fonction Autotest du LinkRunner vous apporte ces réponses et bien davantage, sur un
écran couleur lumineux qui permet une lecture simple lorsque vous travaillez dans des bureaux ou en extérieur.
Vous pouvez documenter vos résultats de test pour démontrer que la tâche a été correctement réalisée. De
conception robuste et offrant une autonomie de batterie de six heures, l’appareil de test automatique de réseau
LinkRunner AT fonctionne où et quand vous en avez besoin.

Fonctions du LinkRunner AT

Fonctionnement instantané : prêt à effectuer votre premier test en moins de trois secondes.

Obtention rapide des réponses : la fonction Autotest définie par l’utilisateur réalise tous les tests de connectivité

requis en quelques secondes, ce qui vous permet d’identifier et de résoudre rapidement et précisément les
problèmes réseau. L'AutoTest permet un dépannage normalisé en garantissant que chaque membre de l'équipe
d'assistance teste conformément à la meilleure pratique définie par l'organisation et spécifique au réseau. Créez
jusqu'à 10 profils d'AutoTest pour tout un éventail de scénarios de dépannage.

Prenez le contrôle : utilisez le service de cloud Link-Live pour gérer des milliers de résultats de tests et plusieurs
testeurs. Consultez et triez facilement les résultats. Organisez les résultats dans des dossiers spécifiques aux
tâches. Ajoutez des commentaires détaillés et des images aux résultats individuels. Créez des rapports
professionnels personnalisés avec votre logo et des informations spécifiques aux projets. Sachez qui dans votre
équipe teste quoi, où et quand en attribuant un testeur à un technicien.

Vérifiez la connectivité à 10/100/1G sur liaison cuivre ou 100/1G sur liaison fibre optique : établissez une
connexion par liaison cuivre ou fibre optique, puis allumez l’appareil pour connaître l’état de la liaison, le type de
connexion, la force du signal et le trafic.

Informations sur le VLAN et le commutateur le plus proche : utilise le protocole IEEE Link Layer Discovery
Protocol (LLDP) et les protocoles Cisco® Discovery Protocol (CDP) et Extreme Discovery Protocol (EDP) pour afficher
le VLAN, ainsi que le modèle de commutateur, le logement et le port les plus proches.

Test TruePower™ PoE : vous pouvez valider rapidement les performances PoE en soutirant l'alimentation réelle
jusqu'aux 25,5 W standards du 802.3AT. Chargez le circuit pour effectuer un test de contrainte des commutateurs,
du câblage et des panneaux de raccordement, tout en mesurant les paires et la tension utilisées. La possibilité de
valider l'alimentation grâce à TruePower avant d’installer des caméras, des points d’accès et des téléphones
garantit un déploiement sans accroc.

Authentification 802.1x : vérifiez l’accès aux réseaux sécurisés au moyen du protocole 802.1x et des listes de
contrôle d’accès (ACL) MAC. Le logiciel LinkRunner AT Manager inclus configure le type EAP 802.1x, télécharge les
certificats et saisit les mots de passe.

Vérification de câbles et génération de tonalités : vérifiez les câbles de raccordement à l’aide du port du schéma
de câblage intégré incluant la connexion broche à broche ou le câblage installé pour détecter la longueur, les
courts-circuits, les coupures ou les dépairages. Le kit de localisation de bureau en option permet d’identifier
jusqu’à six ports uniques pour documenter le système de câblage.

Compatible IPv4/IPv6 : prend en charge les réseaux IPv4 et IPv6.

Disponibilité des appareils et applications clés : en plus du ping, qui est souvent bloqué ou désactivé, le

LinkRunner AT effectue un test de port TCP ouvert pour vérifier la connectivité des applications, jusqu'à 10
serveurs définis par l'utilisateur via IPv4 et IPv6. Le routeur et les serveurs DNS et DHCP sont consignés.

Documentation des résultats : enregistrez les résultats localement sur le testeur ou sélectionnez le mode de
génération de rapports Link-Live pour que les résultats soient automatiquement envoyés au service cloud Link­Live. Les résultats stockés sur le testeur sont téléchargés vers votre PC et gérés localement via l'application
LinkRunner AT Manager pour PC. Les résultats envoyés au service de cloud sont gérés à l’aide d’un appareil
intelligent, équipé d’un navigateur et d’une connexion Internet.

Conçu pour être utilisé sur le terrain : batterie offrant une autonomie de six heures, permettant une
manipulation à une main et disposant d'une conception robuste.

Fonctions du LinkRunner AT

Longueur du câble

Mesurez la longueur des câbles à paire torsadée sans terminaison avec TDR.

Schéma de câblage graphique

Localisez des coupures, courts-circuits, mauvais raccordements et dépairages sur un câble sans terminaison par le
biais d’un identificateur de câble WireView et du port de schéma de câblage intégré.

Emplacement des câbles

Localisation des parcours de câble avec signalisation, découverte de port de commutateur, clignotement de voyant
LED de port de commutateur et identification de câble avec un maximum de six identificateurs de câble à distance.
La génération de tonalités prend en charge les modes IntelliTone™ analogiques et numériques.

Tes t de câ ble ind iquant que les paires 4 et 5
sont ouvertes.

Informations sur le commutateur

Le LinkRunner AT déchiffre les paquets d’exploration pour afficher les informations essentielles sur le
commutateur le plus proche, notamment :

○

Nom et modèle du commutateur

○

Adresse IP

○

Port, logement et VLAN

○

Duplex et vitesse (réels et annoncés)

○

Intensité du signal

○

Connexion MDI ou MDI/X

○

Tension et alimentation PoE (effectives et limites de test)

○

Représentation graphique de la puissance sur les paires

Liaison cuivre de 1 gigabit avec PoE sur le
port 6

Liaison fibre de 1 gigabit sur le port 38

Chargement PoE TruePower™

Vérifiez que vous recevez le courant requis et une tension de 25,5 W maximum pour l’alimentation de vos
périphériques PoE. Le chargement PoE TruePower du LinkRunner prélève la puissance effective pour vérifier que
vos périphériques PoE disposeront de la puissance nécessaire à leur fonctionnement.

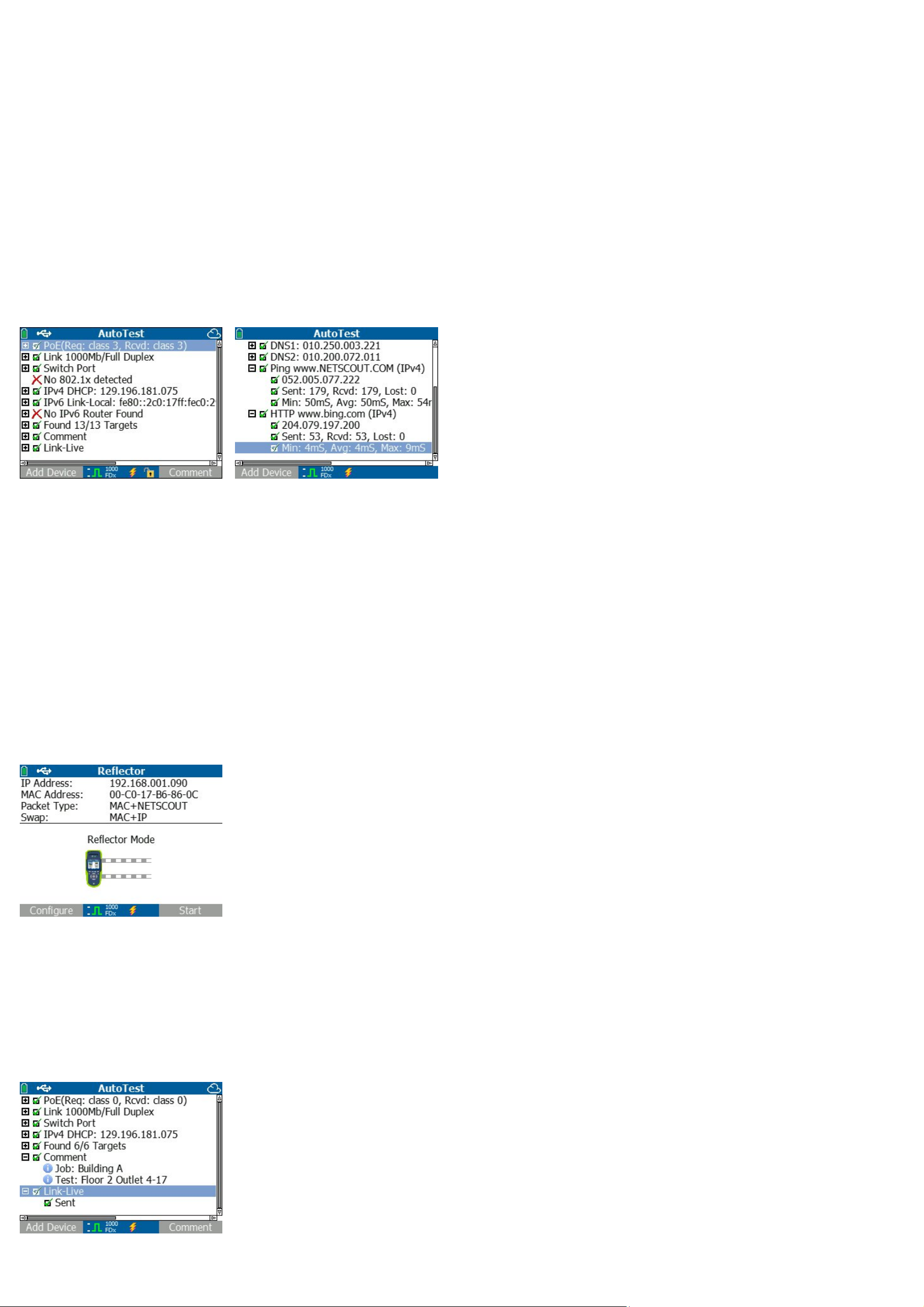

Test automatique

Vérifiez la connectivité de l’entreprise en quelques secondes grâce à l’Autotest. Standardisez vos tests réseau
essentiels dans des profils afin de pouvoir les exécuter à tout moment. Créez, enregistrez et partagez un maximum
de 10 profils spécifiques au réseau et à la tâche. Les tests incluent :

○

Classe PoE (cuivre uniquement)

○

Vitesse et duplex du lien (réels et annoncés)

○

Paire et polarité RX

○

Authentification 802.1x

○

Nom du commutateur, port, VLAN, modèle et IP

○

Négociation automatique DHCP avec le sous-réseau et les adresses de serveur DHCP

○

Disponibilité IPv4 et IPv6

○

Ping et connectivité du port TCP avec perte et vitesse moyenne, minimale et maximale

Ping et connectivité du port TCP

Vérifiez la connectivité des périphériques principaux par le biais de la commande ping et du test de
connectivité TCP. Les périphériques incluent automatiquement un routeur, un serveur DNS et un serveur DHCP.
Configurez 10 appareils additionnels pour répondre à vos besoins par URL ou adresses IPv4/IPv6 et par numéro de
port d’application facultatif.

Réflecteur

Le mode réflecteur de paquets permet de l’utiliser comme appareil distant durant les tests de performance du
chemin réseau de bout en bout destinés à vérifier les capacités de débit de réseaux LAN et WAN jusqu’à 1 Gb/s. Le
modèle LinkRunner AT 2000 prend en charge la réflexion des paquets pour plusieurs testeurs, notamment :

○

Tablette d'analyse de réseau OptiView™ XG

○

Assistant réseau OneTouch™ AT

Mode de génération de rapports Link-Live

Activez le mode de génération de rapports Link-Live pour envoyer automatiquement les résultats de l'AutoTest au
service cloud Link-Live. Cette fonctionnalité de génération de rapports sans intervention de l'utilisateur accélère et
simplifie la génération de rapports et garantit l'enregistrement régulier des résultats. Joignez des commentaires à
chaque résultat de test. Vous pouvez même joindre une image à un résultat de test : par exemple, une photo de la
liaison testée. Les résultats peuvent être automatiquement enregistrés dans des dossiers spécifiques aux tâches
pour simplifier la gestion des projets. Un maximum de 10 résultats est conservé en mémoire en l'absence de
connexion réseau, puis ces résultats sont envoyés ultérieurement lorsqu'une connexion est disponible.

OPTIONS DE GESTION DES RÉSULTATS

Service cloud Link-Live

Une fois AirCheck AT connecté au service cloud Link-Live, les résultats de test de connectivité réseau de base sont
automatiquement transférés sur le tableau de bord pour la gestion des projets et rapports. Le service hébergé sur
Internet est disponible partout et à tout moment en utilisant un appareil avec un navigateur et une connexion
Internet. Cela est particulièrement utile pour les gestionnaires des équipes distantes qui ont besoin de visibilité
pour tester les résultats instantanément. En outre, les équipes qui utilisent les appareils accessoires avec
LinkRunner AT, tels que LinkSprinter, AirCheck G2 ou OneTouch AT, ont un système de tableau de bord unique
pour gérer les résultats des tests de connectivité réseau.

Tabl eau de bord Link- Live

Logiciel de gestion LinkRunner AT Manager

Pour les résultats d’AutoTest enregistrés localement sur l’appareil de test via
le mode de génération de rapports local, le logiciel LinkRunner AT Manager
facilite la gestion et l’analyse des résultats de tests, des rapports de tests et
des appareils de test. Le logiciel LinkRunner AT Manager est une application
installée sur un PC équipé de Windows®.

Le logiciel de gestion LinkRunner AT Manager permet de :

○

Consulter les résultats enregistrés localement sur le testeur

○

Déplacer les résultats de tests du testeur vers un disque local

○

Générer des rapports aux formats PDF, CSV et HTML

○

Configuration des profils d'AutoTest

○

Transférer les profils d'AutoTest entre un testeur et un disque local

○

Effectuer des captures d'écran

○

Mettre à jour le micrologiciel du testeur

Prise en charge de plusieurs langues
Le testeur LinkRunner AT prend en charge les langues suivantes : anglais, français, allemand, espagnol, portugais,
russe, japonais et chinois simplifié. Assistance multilingue de l’interface utilisateur du LinkRunner AT, du guide de
mise en route, du manuel d’utilisateur, du logiciel LinkRunner AT Manager, des fichiers d’aide et des rapports
d’utilisateur.

Assistance Gold
Inscrivez-vous au programme d'assistance Gold et bénéficiez d’avantages inégalés en matière de soutien et de
protection de votre investissement. Ils comprennent les réparations et un équipement de prêt, une assistance
technique illimitée sept jours sur sept, 24 heures par jour par téléphone ou via notre centre d’assistance Internet ;
des mises à jour logicielles gratuites ; une formation illimitée sur Internet et l’accès à notre base de connaissances
étendue. Certains avantages ne sont pas disponibles dans tous les pays. Consultez
enterprise.netscout.com/goldsupport pour plus d’informations.

Comparaison des modèles

Fonction LRAT-1000 LRAT-2000

Test de base

Interface RJ45 10/100/100

✓ ✓

Demande en tension PoE (alimentation
électrique par câble Ethernet) (802.3af)

✓ ✓

Liaison/DHCP/passerelle ✓ ✓

Commutateur le plus proche (CDP/LLDP)

✓ ✓

Ping/port TCP à cible unique ✓ ✓

Répondeur Ping ✓ ✓

UX

Écran couleur

✓ ✓

Bloc-piles AA

✓

en option

Batterie lithium-ion rechargeable en option ✓

Test des câbles

Longueur et distance jusqu'à la défaillance ✓ ✓

Clignottement du port de commutateur

✓ ✓

Test de câbles de raccordement intégrés ✓ ✓

ID de bureau WireView/schéma de câblage en option ✓

Signalisation (analogique et IntelliTone)

✓ ✓

Paramétrable

Classe PoE configurable (802.3at) ✓ ✓

Vitesse/duplex de liaison configurable ✓ ✓

Adresse MAC configurable

✓ ✓

Identifiant du réseau VLAN configurable ✓ ✓

Sécurité 802.1X configurable ✓ ✓

Test automatique

Tests en continu avec statistiques

✓ ✓

1 cible Ping/TCP (jusqu'à 10) ✓ ✓

Profils d'AutoTest (jusqu'à 10) ✓ ✓

Avancé

Charge PoE TruePower (25,5 W)

✓

Interface fibre SFP 100/1000

✓

Réflecteur de paquets au débit de ligne
(1 Gb/s)

✓

Prise en charge de l'IPv6 ✓

Rapports

Résultats enregistrés localement sur le
testeur

10 50

Logiciel de gestion LinkRunner AT
Manager pour PC

✓ ✓

Génération de rapports Link-Live sur le
cloud

✓ ✓

Service cloud Link-Live

✓ ✓

Spécifications techniques

Caractéristiques ambiantes

Température de
fonctionnement et humidité
relative

0 ºC à +45 ºC (32 ºF à 113 ºF)
Note : La batterie lithium-ion ne se charge pas si la température interne du
testeur est supérieure à 45 °C.

Humidité de fonctionnement
relative (% HR sans
condensation)

9010 ºC à 35 ºC
7535 ºC à 45 ºC

Température d’entreposage -20 ºC à +60 ºC

Chocs et vibrations Aléatoire, 2 g, de 5 Hz à 500 Hz (classe 2), chute d’un mètre

Sécurité EN 61010-1 2nd Edition

Sécurité EN/IEC 60825-1:2007, EN/IEC 60825-2:2004+ A1:2007 (LRAT-2000 uniquement)

Altitude 4 000 m ; stockage : 12 000 m

CEM FCC article 15 Classe A, EN 61326-1

Certifications et compliance Respect des directives de l'Union européenne

Conforme aux normes australiennes pertinentes
Approuvé par l’Association canadienne de normalisation (CSA)

Caractéristiques générales

Accès support : Cuivre RJ-45 : 10BASE-T, 100BASE-TX, 1000BASE-T et PoE (IEEE 802.3af et 802.3at)

Accès support : Fibre optique Le port d’adaptateur SFP prend en charge 100BASE-FX et 1000BASE-LX/SX/ZX

(LR AT 2000 uniquement)

Tests de câble Longueurs de paires, ouvertures, courts-circuits, paires dépariées, câbles

croisés ou droits et identificateurs de câble

Dimensions 3,5 pouces x 7,8 pouces x 1,9 pouces (8,9 cm x 19,8 cm x 4,8 cm)

Poids 18 onces (0,5 kg)

Batterie lithium-ion Bloc-batterie au lithium-ion amovible, rechargeable (18,5 watts/h). La durée

typique de fonctionnement est de 6 heures ; le temps de charge typique est
de 3 heures

Pile AA Bloc-pile AA amovible L’autonomie moyenne est de 3 heures.

Adaptateur secteur/chargeur
externe CA

Entrée CA 90-264 VCA 48-62 Hz puissance d'entrée sortie CC 15 VCC à 1,2 A

Affichage 2,8 LCD couleur (320 x 240 pixels)

Clavier 12 touches, élastomère

Indicateurs 2 DEL (indicateurs de réception/transmission de la liaison)

Interface hôte USB 5 broches mini-B

Logiciel de gestion LinkRunner AT Manager

Systèmes d'exploitation pris en
charge

Windows® Vista, Windows®, Windows® 7, Windows® 8, Windows® 10

Processeur

Processeur Pentium 400 MHz ou équivalent (minimum) ; processeur Pentium
1 GHz ou équivalent (recommandé)

Mémoire vive (RAM) 96 Mo (minimum) ; 256 Mo (recommandé)

Disque dur Jusqu'à 500 Mo d'espace libre peut être nécessaire

Affichage 1024 x 768 haute résolution, couleurs 32 bits (recommandé)

Informations de commande

Num. modèle Description

LRAT-1000

Appareil de test LinkRunner AT 1000 avec bloc-piles AA, 4 piles AA, CD du
logiciel LinkRunner AT Manager, câble USB, guide de mise en route et housse
souple.

LRAT-2000

Appareil de test LinkRunner AT 2000 avec batterie lithium-ion, identifiant de
câble Wireview n° 1, coupleur RJ-45, CD du logiciel LinkRunner AT Manager,
câble USB, guide de mise en route et housse souple.

LRAT-2000-KIT

Testeur LinkRunner AT 2000 avec batterie lithium-ion, identificateur de câble
Wireview n°1 et 6, coupleur RJ-45, CD du logiciel LinkRunner AT Manager,
câble USB, étui, sonde IntelliTone 200, guide de mise en route et mallette de
transport de qualité supérieure.

LINKSOLUTIONS-KIT

Inclut l’appareil de test LinkRunner AT 2000, deux appareils de test de réseau
LinkPrinter , un étui LinkRunner AT et deux étuis LinkSprinter. Note :
Disponible uniquement dans les points de vente du LinkSprinter

ACKG2-LRAT2000

NÉCESSAIRE DE DÉPANNAGE RÉSEAU. Inclut : Appareil de test sans fil
AirCheck G2, étui, chargeur, câble USB, guide de démarrage rapide, antenne
directionnelle externe, étui, chargeur pour automobile, appareil de test
LinkRunner AT 2000 avec batterie lithium-ion, chargeur CA, IntelliTone PRO
200, identifiant de câblage Wireview 1-6, grand sac pliable avec nécessaire de
test, étui, coupleur RJ-45, logiciel sur CD LinkRunner AT Manager, câble USB,
guide de démarrage rapide, sac de paquetage de qualité supérieure.

1TG2-1500-LRAT2

Comprend un OneTouch AT G2 1500 et un LinkRunner AT 2000 pour les tests
des performances de liaisons câblées jusqu’à 1 Gigabit.

1TG2-3000-LRAT2

Comprend un OneTouch AT G2 3000 et un LinkRunner AT 2000 pour les tests
des performances de liaisons câblées jusqu’à 1 Gigabit et Wi-Fi jusqu’à 600
Mb/s.

Accessoires Description

PWR-CHARGER Chargeur CA de rechange

WBP-LION-GREEN Batterie Lithium-ion de remplacement pour LinkRunner AT

LRAT-AA-GREEN Bloc-piles AA LinkRunner AT

ÉTUI LRAT Étui LinkRunner AT

SFP-1000SX

Émetteur-récepteur SFP à fibres optiques SX Gigabit avec DDM (850 nm,
multimode)

SFP-1000LX

Émetteur-récepteur SFP à fibres optiques LX Gigabit avec DDM (1310 nm,
monomode)

SFP-1000ZX Émetteur-récepteur SFP à fibres optiques LX Gigabit (1550 nm, monomode)

SFP-100FX Émetteur-récepteur SFP fibre 100BASE-FX avec DDM (multimode)

WIREVIEW 1 Identificateurs de câble 1 WireView

WireView 2-6 Identificateurs 2-6 de câble WireView

MS-AUTO-CHG Chargeur automatique pour le bloc batterie lithium-ion

Options de l’Assistance Gold Description

LRAT-1000-1YS 1 an d’assistance Gold pour LinkRunner AT 1000

LRAT-1000-3YS 3 ans d’assistance Gold pour LinkRunner AT 1000

LRAT-2000-1YS 1 an d’assistance Gold pour LinkRunner AT 2000

LRAT-2000-3YS 3 ans d’assistance Gold pour LinkRunner AT 2000

LRAT-2000-KIT-1YS 1 an d’assistance Gold pour le kit LinkRunner AT 2000

LRAT-2000-KIT-3YS 3 ans d’assistance Gold pour le kit LinkRunner AT 2000

LINKSOLUTIONS-KIT-1YS

1 an de service d’assistance Gold pour LinkRunner AT 2000 + deux
LinkSprinter

LINKSOLUTIONS-KIT-3YS

3 ans de service d’assistance Gold pour LinkRunner AT 2000 + deux
LinkSprinter

ACKG2-LRAT2000-1YS 1 an d’assistance outils Gold pour ACKG2-LRAT2000

ACKG2-LRAT2000-3YS 3 ans d’assistance Gold pour ACKG2-LRAT2000

1TG2-1500-LRAT2-1YS 1 an d’assistance Gold pour 1TG2-1500-LRAT2

1TG2-1500-LRAT2-3YS 3 ans d’assistance Gold pour 1TG2-1500-LRAT2

1TG2-3000-LRAT2-1YS 1 an d’assistance Gold pour 1TG2-3000-LRAT2

1TG2-3000-LRAT2-3YS 3 ans d’assistance Gold pour 1TG2-3000-LRAT2

Pour une liste complète des modèles et accessoires LinkRunner AT, veuillez vous rendre à l’adresse suivante

www.enterprise.netscout.com/linkrunner
