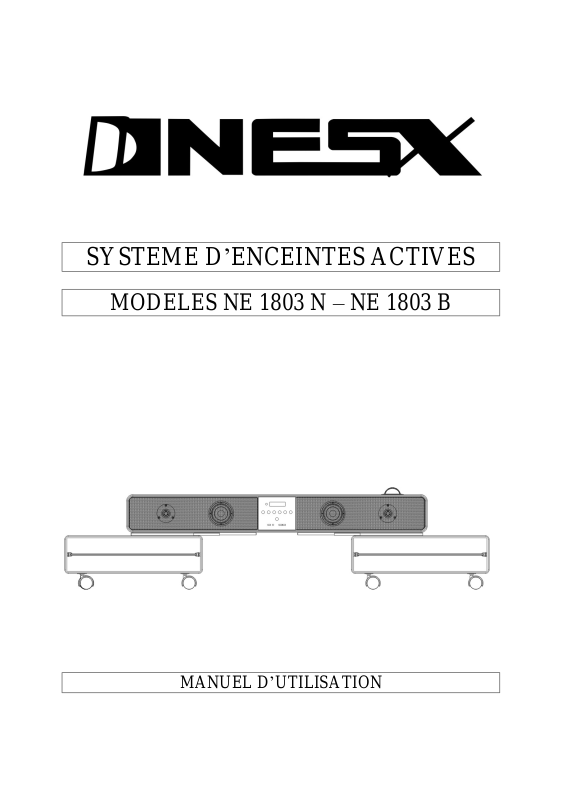

SYSTEME D’ENCEINTES ACTIVES

MODELES NE 1803 N – NE 1803 B

MANUEL D’UTILISATION

Le symbole de l'éclair dans d'un triangle équilatéral sert à avertir l'usager qu'il existe à

Le symbole du point d'e

xclamation à l'intérieur d'un triangle équilatéral sert à avertir l'usager

NE P

AS OUVRIR

AVERTISSEMENTS ET CONSIGNES DE SECURITE

l'intérieur de l'appareil, des pièces qui sont sous une tension suffisamment haute pour
constituer un risque d'électrocution.

que la documentation accompagnant l'appareil contient d'importants renseignements
concernant le fonctionnement de l'appareil, son entretien
, et sa réparation.

RECOMMANDATIONS IMPORTANTES

l Cet appareil est destiné à être utilisé en intérieur exclusivement. Température d’utilisation 0 à 40 °C

Humidité relative : 30 à 80 %

l Ne pas recouvrir l’appareil par une nappe ou un élément textile quelconque.

Ne pas poser sur le meuble un récipient (vase, verre) contenant un liquide susceptible de se renverser
Risque de courts circuits à l’intérieur de l’appareil et risque d’incendie.

l Ne pas utiliser cet appareil dans un endroit ou il existe un risque de projection de liquides ou une

humidité excessive (proximité d’une fenêtre).

l Avant de brancher le cordon secteur sur le réseau d’électricité, assurez vous que la tension soit

compatible avec la tension d'alimentation de l'appareil.

l Ne nettoyez pas votre appareil avec des solvants ou des produits abrasifs.

Risque d'endommager le coffret de manière irréversible.

l Veillez à na pas coincer les cordons de liaison sous le meuble et si le cordon secteur est endommagé il

est impératif de le changer pour éviter les risques de court circuit.

l Ne pas accéder à l’intérieur de l’appareil. Il n’existe aucune pièce d’entretien courant et vous pouvez

vous trouver en présence de tensions élevées même si l’appareil est débranché du réseau.

l En cas d'orage ou de non utilisation prolongée, débrancher l’appareil du réseau secteur.
l Si l’appareil fonctionne de manière anormale débranchez le et faites appel à un réparateur qualifié.

NOTA : Toute intervention opérée par un personnel non agrée vous fera perdre l'avantage de la garantie

l Attention : Cet appareil ne doit pas être utilisé avec un ancien téléviseur à tube cathodique.

AVERTISSEMENT

RISQUE DE DECHARGE

ELECTRIQUE

2

SOMMAIRE

CHAPITRE CONTENU PAGE

Avertissements et consignes de sécurité…………………………………………… 2
Sommaire……………………………………………………………………………

1.0 Accessoires…………………………………………………………………………..

2.0 Présentation de l’appareil………………………………………………………… 4

3.0 Montage des roulettes et des étagères……………………………………………….

3.1 Installation de l’appareil…………………………………………………………… 5

4.0 Raccordement à un téléviseur - Utilisation simplifiée …………………………… 6

5.0 Utilisation avec un iPod, iPhone , iPad……………………………………………. 8

6.0 Télécommande…………………………………………………………………….. 8

6.1 Fonctions de la télécommande…………………………………………………….. 9

7.0 Panneau de commande………………………………………………………………

7.1 Panneau arrière………………………………………………………………………

8.0 Raccordement à un téléviseur – Raccordement à un ampli digital…………….. 12

8.1 Sorties son du téléviseur…………………………………………………………… 13

8.2 Entrées son du meuble…………………………………………………………….. 13

8.3 Exemple de connexions du son entre le meuble et un téléviseur……………………

8.4 Exemple de connexion vidéo entre le meuble et un téléviseur…………………….. 14

9.0 Mode d’emploi simplifié…………………………………………………………… 15

10.0 Configuration des menus – 10.1 Mode TV – 10.2 Veille écran…………………. 16

10.3 Vidéo – 10.4 Sortie HDMI – 10.5 Réglages par défaut – 10.6 Langage menu 17

11.0 Réglages vidéo – 11.1 Luminosité – 10.2 Contraste – 10.3 Teinte …………….. 18

11.4 saturation…………………………………………………………………….. 18

12.0 Configuration des haut – parleurs………………………………………………… 19

13.0 Utilisation du port USB……………………………………………………………. 19

14.0 Utilisation de la liaison optique……………………………………………………. 19

15.0 Fonction AUX IN ………………………………………………………………….. 19

16.0 En cas de problème……………………………………………………………….. 20

17.0 Caractéristiques techniques……………………………………………………….. 20

18.0 Précaution d’emploi particulières………………………………………………….. 21

1.0 ACCESSOIRES

Lors du déballage de l’appareil vérifiez la présence des accessoires suivants :

Télécommande Manuel d’utilisation Câble AV Cordon secteur

11
11

13

3
3

5

Vis x 40 Roulettes x 8 Clips de fixation x 8

3

2.0 PRESENTATION DE L’APPAREIL

2.1 FACE AVANT

01 Tweeter gauche 06 Etagère droite
02 Haut – parleur médium gauche 07 Caisson de basses
03 Panneau de commande 08 Glissière
04 Haut – parleur médium droit 09 Roulette
05 Tweeter droit

2.2 FACE ARRIERE

10 Station d’accueil iPod, iPhone , iPad 12 Event
11 Panneau arrière

4

3.0 MONTAGE DES ROULETTES ET DES ETAGERES

3.0.1 Chaque tiroir possède 4 roulettes et chaque roulette est fixée par 4 vis. Montez les roulettes sur
la face inférieure des deux tiroirs à l’aide des vis fournies.

3.0.2 Installez les clips de maintien des étagères verre et fixez les par 1 vis par clips.

3.1 INSTALLATION DE L’APPAREIL

3.1.1 Positionnez les étagères verre dans chaque tiroir.

5

3.1.2 Le montage terminé vous pouvez positionner les tiroirs à votre convenance en les déplaçant vers la

Droite ou vers la gauche comme indiqué sur les illustrations ci-dessus.

4.0 RACCORDEMENT A UN TELEVISEUR – UTILISATION SIMPLIFIEE

6

NE 1803 Téléviseur

VIDEO 2 OUT

AUX INPUT Câble AV fourni avec l’appareil Entrée Sortie

Raccordez les prises de sortie Audio du téléviseur RCA R rouge et L blanche à l’entrée AUX IN du meuble NE
1803 prises RCA R rouge et L blanche. Le son en provenance du téléviseur sera diffusé par les enceintes actives
du meuble NE 1803.
Raccordez la prise de sortie Vidéo 2 OUT du meuble NE 1803 prise RCA jaune à l’entrée AV Vidéo du
téléviseur. La vidéo ou les photos en provenance d’une clé USB ou d’un iPod / iPhone / iPad. Seront affichés à
l’écran du téléviseur.
NOTA : Pour visualiser sur l’écran du téléviseur la vidéo ou les photos en provenance du meuble NE 1803 il est
nécessaire de sélectionner l’entrée du téléviseur en mode AV.

Si votre téléviseur ne dispose pas de prises de sorties Audio RCA, vous pouvez
prélever le son sur la prise Péritel SCART en utilisant un adaptateur RCA /
SCART Péritel commuté en mode sortie.
Dans ce cas reliez les prises RCA rouges et blanches sur les prises
correspondantes de l’adaptateur et placez le commutateur sur SORTIE.
D’autres possibilités de raccordement entre le meuble et un téléviseur son
décrites dans le chapitre 7.0 de ce manuel.
NOTA : L’adaptateur SCART / RCA et les câbles décrits dans le chapitre 7.0
ne sont pas fournis avec l’appareil.
SCART / RCA

TV TV

Vidéo IN Audio OUT

7
