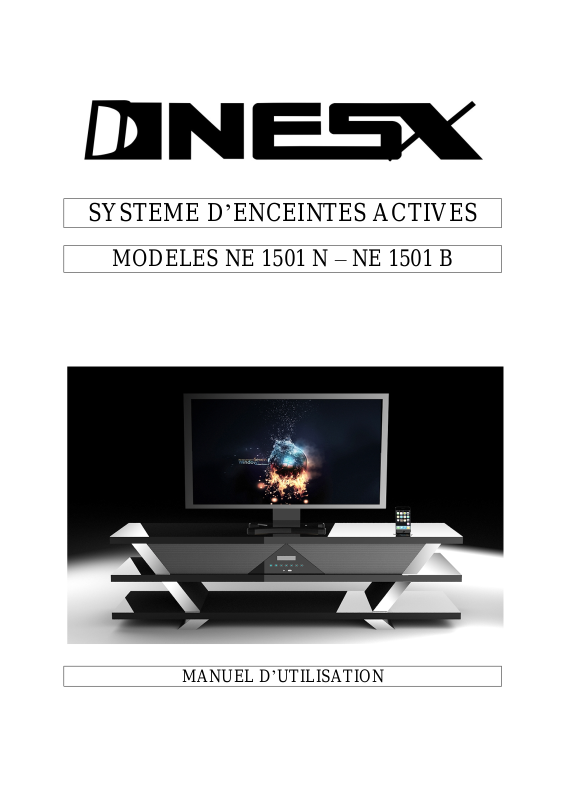

SYSTEME D’ENCEINTES ACTIVES

MODELES NE 1501 N – NE 1501 B

MANUEL D’UTILISATION

Le symbole de l'éclair dans d'un triangle équilatéral sert à avertir l'usager qu'il existe à

Le symbole du point d'e

xclamation à l'intérieur d'un triangle équilatéral sert à avertir l'usager

NE P

AS OUVRIR

AVERTISSEMENTS ET CONSIGNES DE SECURITE

l'intérieur de l'appareil, des pièces qui sont sous une tension suffisamment haute pour
constituer un risque d'électrocution.

que la documentation accompagnant l'appareil contient d'importants renseignements
concernant le fonctionnement de l'appareil, son entretien
, et sa réparation.

RECOMMANDATIONS IMPORTANTES

l Cet appareil est destiné à être utilisé en intérieur exclusivement. Température d’utilisation 0 à 40 °C

Humidité relative : 30 à 80 %

l Ne pas recouvrir l’appareil par une nappe ou un élément textile quelconque.

Ne pas poser sur le meuble un récipient (vase, verre) contenant un liquide susceptible de se renverser
Risque de courts circuits à l’intérieur de l’appareil et risque d’incendie.

l Ne pas utiliser cet appareil dans un endroit ou il existe un risque de projection de liquides ou une

humidité excessive (proximité d’une fenêtre).

l Avant de brancher le cordon secteur sur le réseau d’électricité, assurez vous que la tension soit

compatible avec la tension d'alimentation de l'appareil.

l Ne nettoyez pas votre appareil avec des solvants ou des produits abrasifs.

Risque d'endommager le coffret de manière irréversible.

l Veillez à na pas coincer les cordons de liaison sous le meuble et si le cordon secteur est endommagé il

est impératif de le changer pour éviter les risques de court circuit.

l Ne pas accéder à l’intérieur de l’appareil. Il n’existe aucune pièce d’entretien courant et vous pouvez

vous trouver en présence de tensions élevées même si l’appareil est débranché du réseau.

l En cas d'orage ou de non utilisation prolongée, débrancher l’appareil du réseau secteur.
l Si l’appareil fonctionne de manière anormale débranchez le et faites appel à un réparateur qualifié.

NOTA : Toute intervention opérée par un personnel non agrée vous fera perdre l'avantage de la garantie

l Attention : Cet appareil ne doit pas être utilisé avec un ancien téléviseur à tube cathodique.

AVERTISSEMENT

RISQUE DE DECHARGE

ELECTRIQUE

2

SOMMAIRE

CHAPITRE CONTENU PAGE

Avertissements et consignes de sécurité…………………………………………… 2
Sommaire……………………………………………………………………………

1. Accessoires…………………………………………………………………………..

2.0 Présentation de l’appareil………………………………………………………… 4

3.0 Raccordement à un téléviseur - Utilisation simplifiée …………………………… 5

4.0 Utilisation avec un iPod, iPhone , iPad……………………………………………. 6

5.0 Télécommande…………………………………………………………………….. 6

5.1 Fonctions de la télécommande…………………………………………………….. 7

6.0 Panneau de commande………………………………………………………………

6.1 Panneau arrière………………………………………………………………………

7.0 Raccordement à un téléviseur – Raccordement à un ampli digital…………….. 10

7.1 Sorties son du téléviseur…………………………………………………………… 11

7.2 Entrées son du meuble…………………………………………………………….. 11

7.3 Exemple de connexions du son entre le meuble et un téléviseur……………………

11

7.4 Exemple de connexion vidéo entre le meuble et un téléviseur…………………….. 11

8.0 Mode d’emploi simplifié…………………………………………………………… 13

9.0 Configuration des menus……………………………………………………………

14

9.1 Mode TV – 8.2 Veille écran ………………………………………………………. 14

9.3 Vidéo – 8.4 Sortie HDMI – 8.5 Réglages par défaut – 8.6 Langage menus ……… 15

10.0 Réglages vidéo – 9.1 Luminosité – 9.2 Contraste – 9.3 Teinte – 9.4 Saturation… 16

11. Configuration des haut – parleurs………………………………………………. 17

12.0 En cas de problème……………………………………………………………… 17

13.0 Caractéristiques techniques……………………………………………………….. 17

14.0 Précaution d’emploi particulières………………………………………………….. 18

1. ACCESSOIRES

Lors du déballage de l’appareil vérifiez la présence des accessoires suivants :

3
3

8
8

1. Télécommande 2. Manuel d’utilisation 3. Câble AV 4. Cordon secteur

3

2.0 PRESENTATION DE L’APPAREIL

2.1 FACE AVANT

01 Haut – parleur aigus 05 Station d’accueil iPod / iPhone/iPad
02 Haut – parleur Médium 06 Caisson de basses
03 Panneau de contrôle 07 Event caisson de basses latéral
04 Cache haut-parleurs

2.2 FACE ARRIERE

Table niveau supérieur
Table niveau intermédiaire 08 Panneau arrière

09 Event caisson de basses arrière

NOTA : Pour déplacer le meuble (après avoir enlevé le téléviseur) tenir le meuble uniquement par l’étagère de
niveau inférieur .

Table niveau inférieur

4

3.0 RACCORDEMENT A UN TELEVISEUR – UTILISATION SIMPLIFIEE

NE 1501 Téléviseur

VIDEO 2 OUT

TV TV

Vidéo IN Audio OUT

AUX INPUT Câble AV fourni avec l’appareil Entrée Sortie

Raccordez les prises de sortie Audio du téléviseur RCA R rouge et L blanche à l’entrée AUX IN du meuble NE
1501 prises RCA R rouge et L blanche. Le son en provenance du téléviseur sera diffusé par les enceintes actives
du meuble NE 1501.
Raccordez la prise de sortie Vidéo 2 OUT du meuble NE 1501 prise RCA jaune à l’entrée AV Vidéo du
téléviseur. La vidéo ou les photos en provenance d’une clé USB ou d’un iPod / iPhone / iPad. Seront affichés à
l’écran du téléviseur.
NOTA : Pour visualiser sur l’écran du téléviseur la vidéo ou les photos en provenance du meuble NE 1501 il est
nécessaire de sélectionner l’entrée du téléviseur en mode AV.

Si votre téléviseur ne dispose pas de prises de sorties Audio RCA, vous pouvez
prélever le son sur la prise Péritel SCART en utilisant un adaptateur RCA /
SCART Péritel commuté en mode sortie.
Dans ce cas reliez les prises RCA rouges et blanches sur les prises
correspondantes de l’adaptateur et placez le commutateur sur SORTIE.
D’autres possibilités de raccordement entre le meuble et un téléviseur son
décrites dans le chapitre 7.0 de ce manuel.
NOTA : L’adaptateur SCART / RCA et les câbles décrits dans le chapitre 7.0
ne sont pas fournis avec l’appareil.
SCART / RCA

5

IPOD

4. UTILISATION AVEC UN iPod / iPhone / iPad

1. “ ”Touche lecture / pause. Appuyez et maintenez cette touche pendant 3 à 5 secondes pour entrer

dans le mode pause. Appuyez à nouveau sur cette touche pour reprendre la lecture.

2. Les touches “ ” et “ ” sont les touches de sélection de la piste précédente ou de la piste suivante.

Appuyez et maintenez ces touches pendant 2 à 3 secondes pour accéder aux modes retour rapide ou
avance rapide.

3. Touche “MENU”. Appuyez sur la touche Menu puis utilisez les touches de navigation “ ” et “ ”

pour sélectionner une fonction. Appuyez ensuite sur la touche “ENTER” pour valider votre choix.

4. Appuyez sur la touche “REPEAT” pour sélectionner la piste à répéter. Le symbole “ ” indique la

répétition d’une piste, le symbole “ ” indique la répétition de toutes les pistes.

Compatibilité de lecture avec l’ iPod / iPhone /iPad

Cet appareil est compatible avec la plupart des modèles d’ iPod /iPhone / iPad tels que l’iPod mini, iPod nano,

iPod video et sert de chargeur pour l’ iPod /iPhone / iPad.

Utilisation en mode iPod / iPhone /iPad.

Appuyez sur la touche « INPUT ». L’afficheur indique iPod.

1. Sélectionnez un titre musique, une photo ou une vidéo et utilisez votre iPod / iPhone / iPad selon

votre habitude.

2. Vous pouvez également utiliser les touches piste suivante ou piste précédente en appuyant de manière

séquentielle sur les touches correspondantes ou appuyer sur la touche / Lecture /Pause pour
interrompre puis reprendre la lecture..

3. Appuyez sur les touches VOLUME + / - pour ajuster le niveau sonore.

4. NOTA : Si vous souhaitez visionner vos photos ou vos vidéos en provenance de votre iPod / iPhone /

iPad, sur votre téléviseur, celui-ci doit être connecté à la prise de sortie VIDEO 2 de l’appareil.

NOTA: 1. Lorsque vous branchez votre iPod / iPhone / iPad, sur l’appareil, une période de 5 à 8 secondes est

nécessaire pour que l’appareil identifie cette nouvelle source et que la lecture des fichiers puisse commencer.

2. Pour une bonne utilisation de l’ iPod / iPhone / iPad il est recommandé de brancher l’appareil en premier,
de sélectionner la source iPod puis une fois l’écran allumé d’insérer l’ iPod / iPhone / iPad

5.0

1. Insertion des piles
Ouvrez la trappe arrière du boîtier de la télécommande et insérez deux piles de 1.5 Volts Type
AAA (non fournies). Utilisez des piles de type et de marque identiques et respectez la polarité
indiquée sur le boîtier, puis replacez la trappe de la télécommande sur le boîtier.

2. Utilisation de la télécommande :
A Nettoyez régulièrement la télécommande pour éviter que l’accumulation de poussière
n’affecte le bon fonctionnement des touches.
B N’exposez pas la télécommande à l’eau ou à l’humidité.
C Changer les piles de la télécommande lorsque la portée d’utilisation commence à diminuer ou
que certaines fonctions ne sont plus commandées.
D En cas de non utilisation prolongée de l’appareil, retirez les piles du boîtier de la télécommande.

TELECOMMANDE
