Nera WorldPhone
User’s Guide
Mode D'emploi
Guía del Usuario
Page 2
2
Satellite communication....................................... 3
Equipment description ......................................... 4
Setting up............................................................... 5
Making a call.......................................................... 6
Phone book............................................................ 7
Additional services ............................................... 8

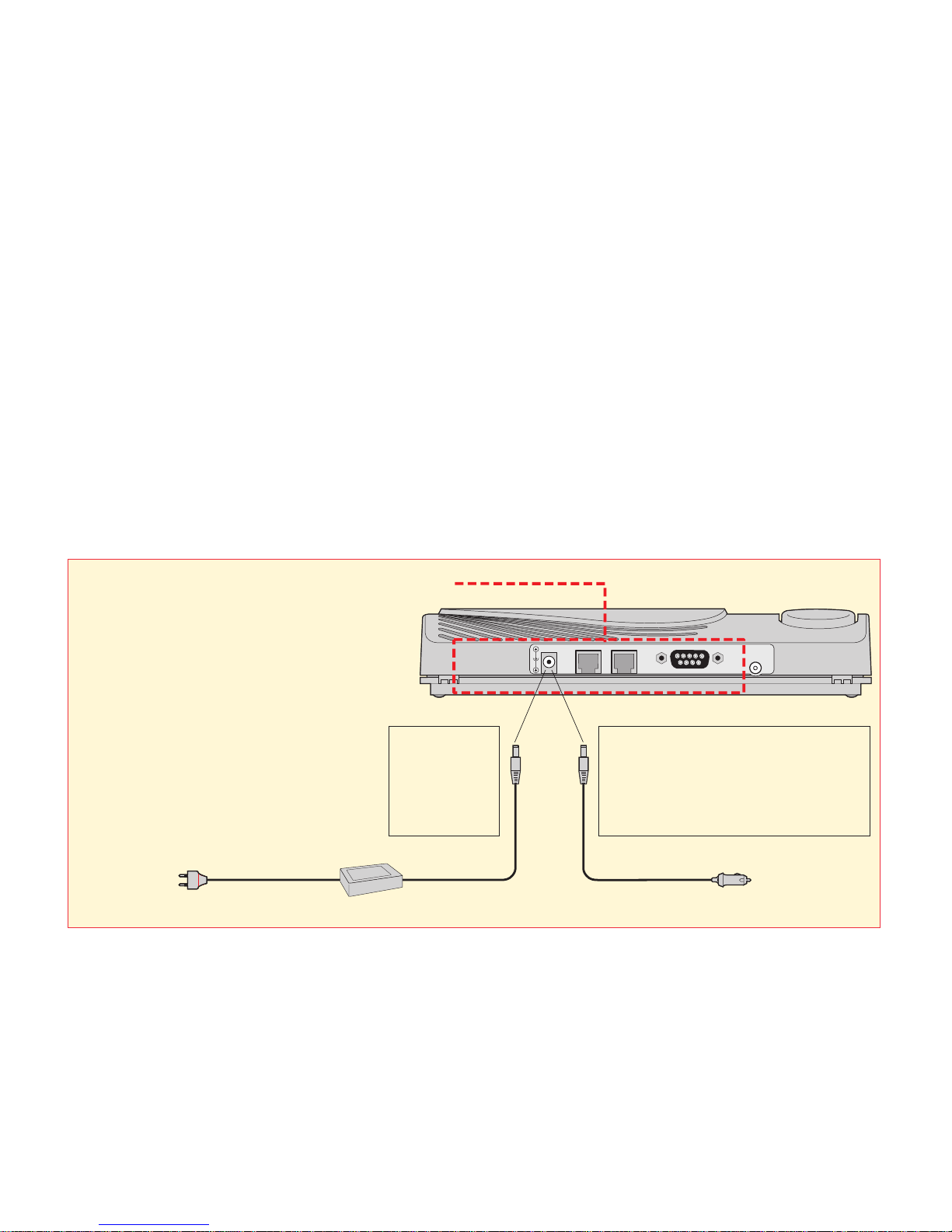

Power ................................................................... 10
WorldPhone functions........................................ 11
Communication par satellite ................................ 3
Description de l’équipement ................................ 4
Mise en service...................................................... 5
Emettre un appel ................................................... 6
Annuaire................................................................. 7
Autres services ..................................................... 8
Batterie ................................................................. 10
Fonctions du WorldPhone ................................. 11
Comunicación por satélite ................................... 3
Descripción del equipo......................................... 4
Configuración........................................................ 5
Para hacer una llamada ........................................ 6
Listín telefónico..................................................... 7
Servicios adicionales............................................ 8
Batería .................................................................. 10
Funciones de WorldPhone................................. 11
Page 3
3
WorldPhone
antenna
Antenne du
WorldPhone
Antena de
WorldPhone
Parabolic antenna
Antenne parabolique
Antena parabólica

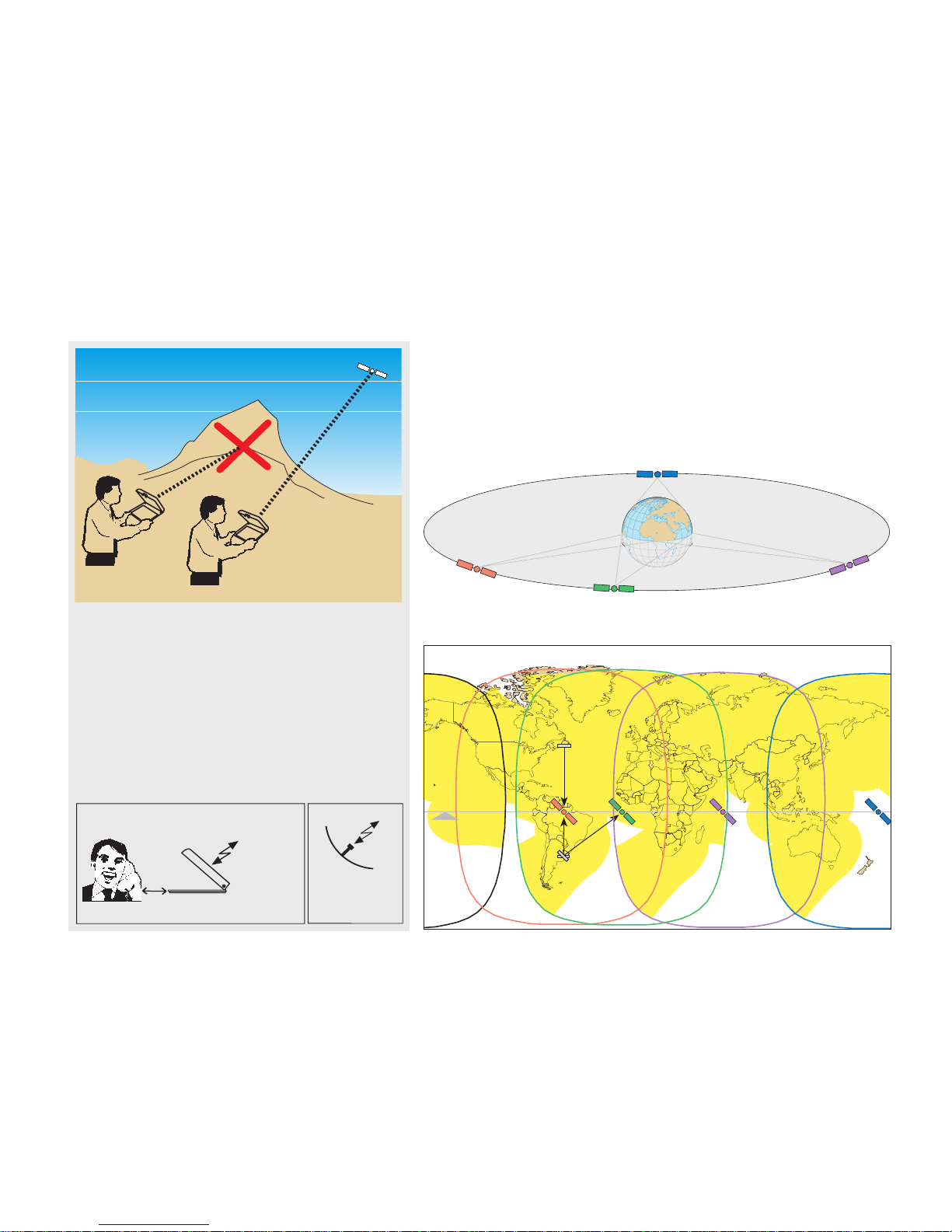

The WorldPhone provides communication with the public
telephone network via satellite, which requires free line
of sight.The antenna is flat, but works as a parabolic
satellite dish.
Le WorldPhone permet une liaison avec le réseau
téléphonique mondial par satellite, ce qui demande un
horizon dégagé. Lantenne est plate, mais fonctionne
comme une antenne parabolique pour liaison par satellite.
El WorldPhone ofrece comunicación con la red pública
de teléfonos por vía satélite, que precisa una trayectoria
recta libre. La antena es plana, pero funciona como
antena parabólica vía satélite.
Four satellites are positioned stationary above equator. The satellites provide the coverage
shown on the map below. The WorldPhone searches all satellites as default.
Quatre satellites sont placés en orbite stationnaire au-dessus de léquateur. Ils
permettent de couvrir les zones indiquées sur la carte ci-dessous. Le WorldPhone
recherche automatiquement tous les satellites.
Sobre el ecuador hay cuatro satélites fijos, que proporcionan la cobertura que se
indica en el mapa siguiente. WorldPhone busca todos los satélites por defecto.
N
NE
IOR
AOR-E
AOR-W
AOR-W
IOR
AOR-E
Equator
Equateur
Ecuador
Coverage Map Carte de Couverture Mapa de Cobertura
POR
POR
S
Satellite communication – Communication par satellite – Comunicación vía satélite
Page 4
4
The WorldPhone is a portable
telephone offering access to public
telephone networks via satellite.
It consists of two main parts:
• Telephone and
• Antenna
linked by coax cable.
The SIM card fits into a slot on the
side of the telephone. A handle is
integrated for easy transport and
antenna support.
Le WorldPhone est un téléphone
portable permettant l’accès aux
réseaux téléphoniques publics par
satellite. Il se compose de deux
parties principales:
• le téléphone et
• l’antenne
reliés par un câble coaxial.
La carte SIM s’engage dans une
ouverture sur le côté de l’appareil.
Une poignée intégrée facilite le
transport et soutient l'antenne.
El WorldPhone es un teléfono portátil
que ofrece acceso a la red pública de
teléfonos por vía satélite. Está
compuesto por dos elementos
principales: teléfono y antena,
conectados por un cable coaxial.
La tarjeta SIM se coloca en una
ranura que hay en un lateral del
teléfono. Tiene un asa integrada que
facilita el transporte y un soporte de
antena.
5 4 3 2 1
6 7 8 9
10-32VDC
TEL
FAX
ANT
DATA
1 6 1 6
*
Help
Esc
0yz
2abc 3def
4ghi 5jkl
6mno
7pqr 8stu 9vwx
1!/?
NT in AORE
Dial 00 + country code + subscriber no
B
o
o
k
L
a
s
t
M
e
n
u
S
e
e
k
4
7
0
1
4
.0
3
.4
3
0
3
D
e
c
1
9
9
6
Compass
Boussole
Brújula
Loudspeaker
Haut-parleurs
Alatavoz
Telephone locks
Serrure téléphone
Bloqueos
conmutables
del teléfono
Function keys
Touches de
fonction
Teclas de función
SIM card
Carte SIM
Tarjata SIM
HELP button
Touche HELP
Botón AYUDA
ON/OFF button
Interrupteur ON/OFF
Botón ON/OFF
Lock, pull to open
Serrure, tirer pour ouvrir
Cierre. Tire para abrir
Carrying handle/
antenna support
Poignée/support
de l'antenne
Asa para transporte/
soporte de antena
Antenna cable
Câble dantenne
Cable de la antena
Display
Ecran
Pantalla
Handset
Combiné
Microteléfono
Lock tabs
Verrouillages
Pestafias de cierre
Polarity independent
Polarité indépendante
Independiente de la
polaridad
Connector
panel
Bornier
Panel de
conectores
ANTENNA (part of lid)
ANTENNE (intégrée
dans le capot)
ANTENA (parte de la tapa)
TELEPHONE
TÉLÉPHONE
TELÉFONO

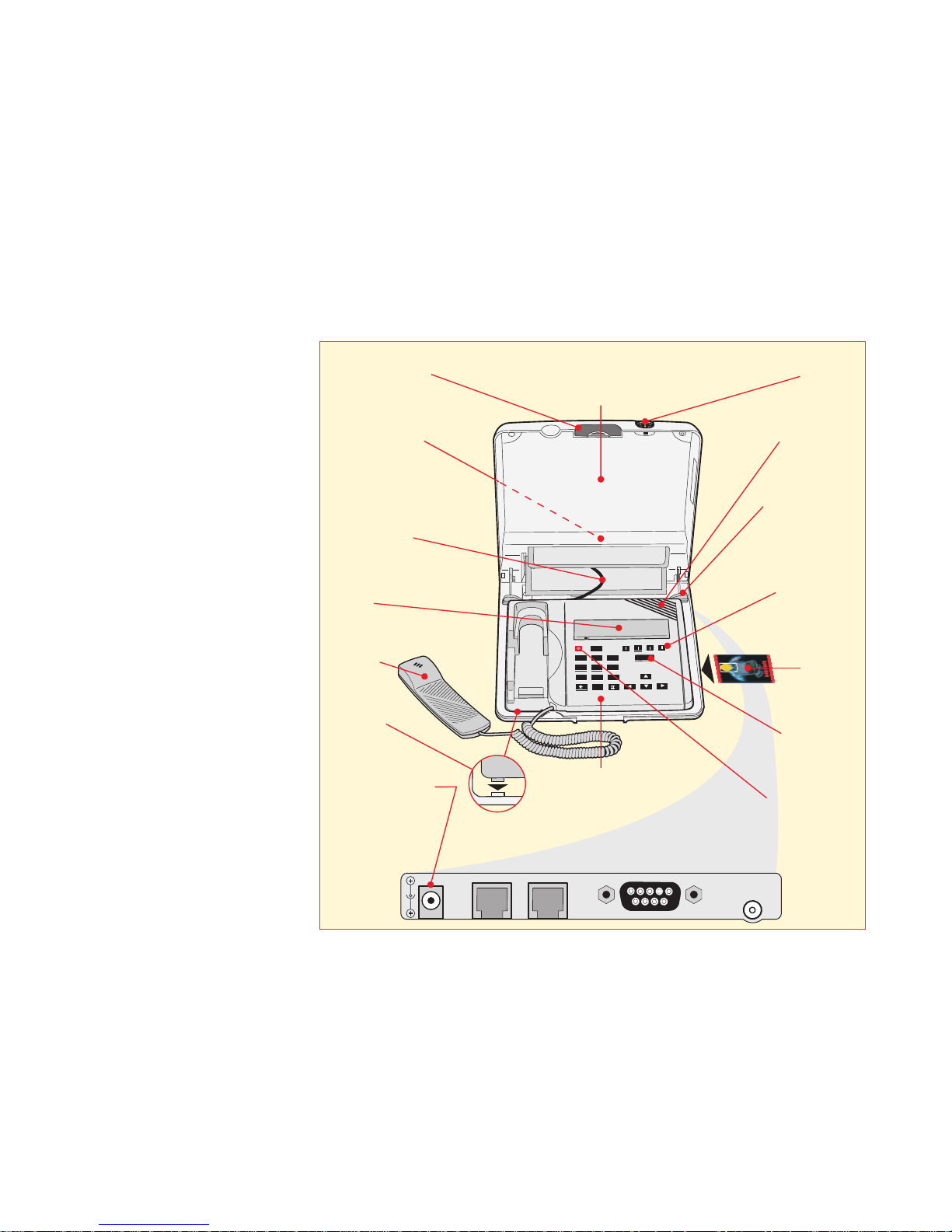

Equipment description – Description de l’équipement – Descripción del equipo
Page 5
5
W
SIM PIN:

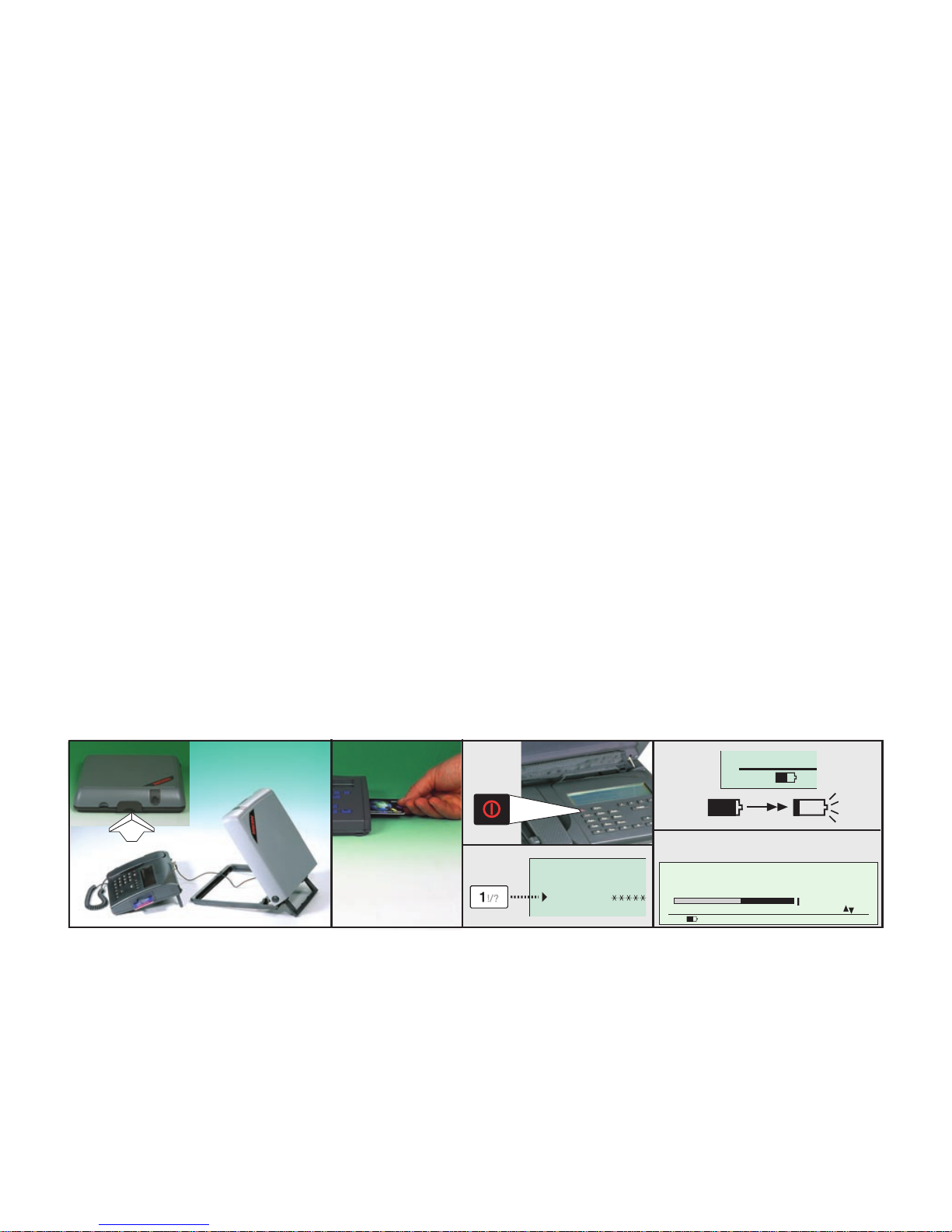

1 Open the WorldPhone.
For remote location of antenna,
release telephone and lift it out.
The coax cable allows placing the
antenna up to 3 metres away.
2 If SIM operated, insert card
(contacts up).
3 Press and hold the ON/OFF button
for 2 secs.
Adjust contrast with arrow keys.
4 Enter Phone/SIM PIN code.
5 Check battery indicator. If low
capacity, connect adapter.
6 Aim antenna/lid towards estimated
position of satellite.
If needed, use compass and coverage
map to establish approximate direction.
Beep indicates detection of a signal.
Fineadjust antenna horizontally and
vertically for maximum signal. When
signal bar becomes solid, press OK to
accept.
1
Ouvrir le WorldPhone. Pour un
positionnement éloigné de l’antenne,
déverrouiller le téléphone et le soulever du
boîtier. Le câble coaxial permet d’éloigner
l’antenne (distance maximale 3 m).
2
En utilisation SIM, insérer la carte
(contacts vers le haut).
3 Appuyer sur la touche ON/OFF et la
garder enfoncée 2 secondes. Règler le
contraste à l’aide des touches flèches.
4 Introduire le code confidentiel
Phone/SIM PIN.
5
Vérifier l’indicateur de chargement de la
pile. Si la charge est faible, brancher
l’adaptateur.
6 Orienter l’antenne/le couvercle vers
la position estimée du satellite.
Au besoin, déterminer la bonne direction à l’aide
de la boussole et de la carte de couverture.
Un bip indique la détection d’un signal.
Ajuster la position horizontale et verticale de
l’antenne pour optimaliser le signal. Lorsque
la tonalité de signal devient continu, appuyer
sur la touche OK pour confirmer.
1 Abra el WorldPhone. Para una
ubicación remota de la antena, abra el
teléfono y levántelo.El cable coaxial
permite colocar la antena a una
distancia de hasta 3 metros.
2 Si funciona con el SIM, inserte la
tarjeta (con los contactos hacia arriba).
3 Mantenga pulsado el botón ON/OFF
durante 2 segundos. Ajuste el
contraste con las teclas de flecha.
4 Introduzca el código PIN
(identificación personal) del SIM (o el
PIN del teléfono).
5
Compruebe el indicador de la batería. Si
la batería está baja, conecte el adaptador.
6 Dirija la antena o la tapa hacia la
situación aproximada del satélite.
En caso necesario, utilice la brújula y el mapa de
cobertura para calcular la dirección aproximada.
Un pitido indica que se ha detectado una
señal. Ajuste la antena horizontal y
verticalmente para captar mejor la señal.
Cuando la barra de la señal se haga
consistente, pulse OK para aceptar.
4
Satellite search
Found AOR-W. Accept this satellite?
Mute Seek New OK
Volume
470 SIM
6
12 3 5
470
Setting up – Mise en service – Configuración
Page 6
6
1 Composer 00 et le code du pays
suivi du numéro du correspondant. Ex:
00 47 67244700 (ou: appeler un
numéro en mémoire). Appuyer sur la
touche Del pour corriger un numéro.
2 Pour changer de "Net service
provider" (prestataire de service),
appuyer sur la touche flèche et
sélectionner à partir du tableau.
3 Envoyer le numéro: Call
4 Décrocher le combiné et parler.
Pour l’option mains libres, ne pas
décrocher le combiné.
5 Pour terminer la communication,
reposer le combiné. En option mains
libres, appuyer sur la touche Clear.
Making a call – Emettre un appel – Para hacer una llamada
1
Key in 00 and the country code
followed by the subscriber number,
e.g.:
00 47 67244700 (or, use short
number). Use Del to edit number.
2 To change Net service provider, step
with arrow and select from table.
3 Send the number: Call.
4 Lift handset and proceed with call.
Handsfree when handset is in place.
5
To disconnect call, put down handset.
Press Clear when handsfree.
1 Teclee el prefijo internacional y el
prefijo del país y, a continuación, el
número del abonado. Por ejemplo:
00 47 67244700 (o para el
número abreviado). Utilice Del para
editar el número.
2 Para cambiar de suministrador de
red, muévase con la flecha y elija el
nombre en la tabla.
3 Envíe el número: Call.
4 Levante el microteléfono y siga con
la llamada. Opción manos libres con el
microteléfono sin levantar.
5 Para interrumpir la llamada, coloque
el microteléfono en su lugar.Si está en
el modo manos libres, pulse Clear.

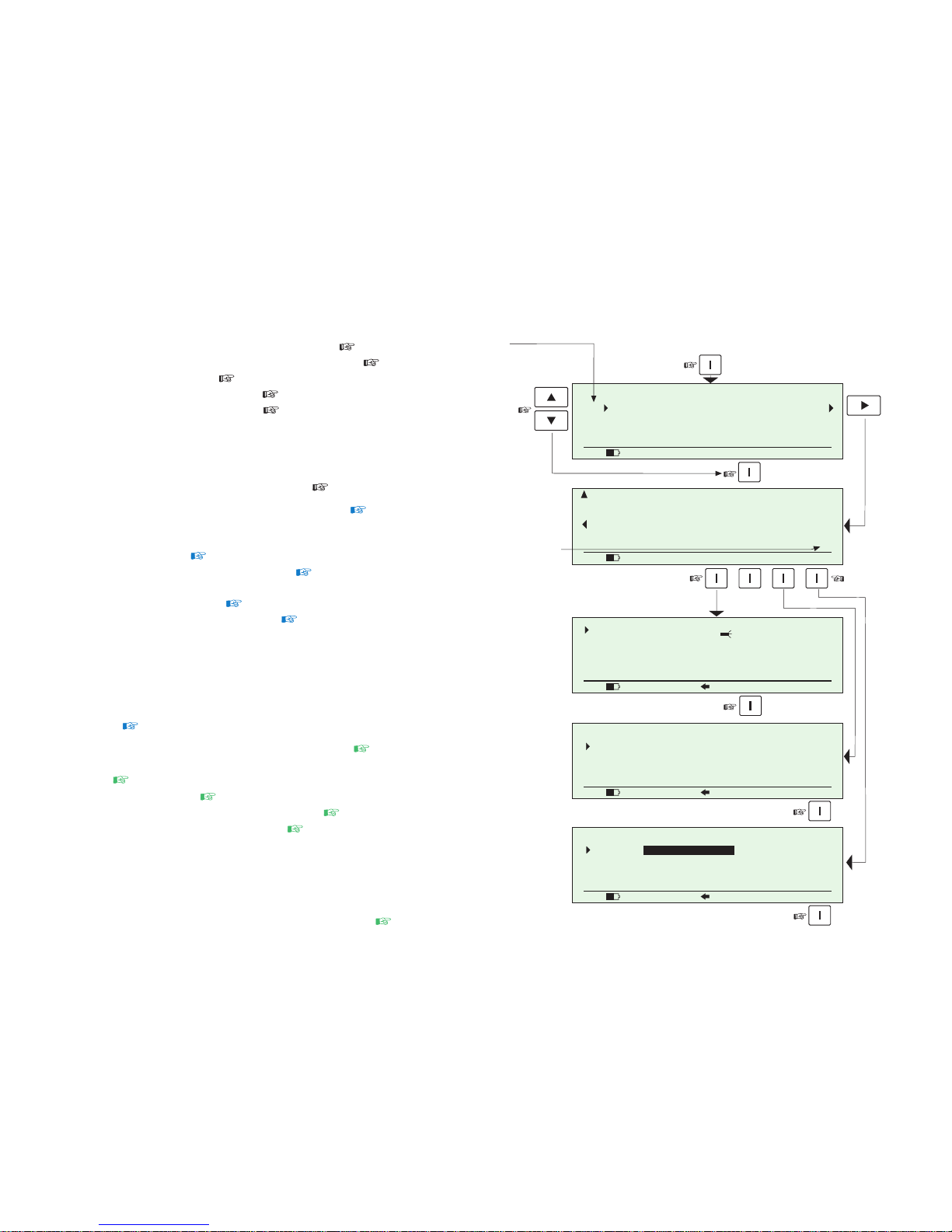

Call functions Fonctions dappel Funciones de llamada

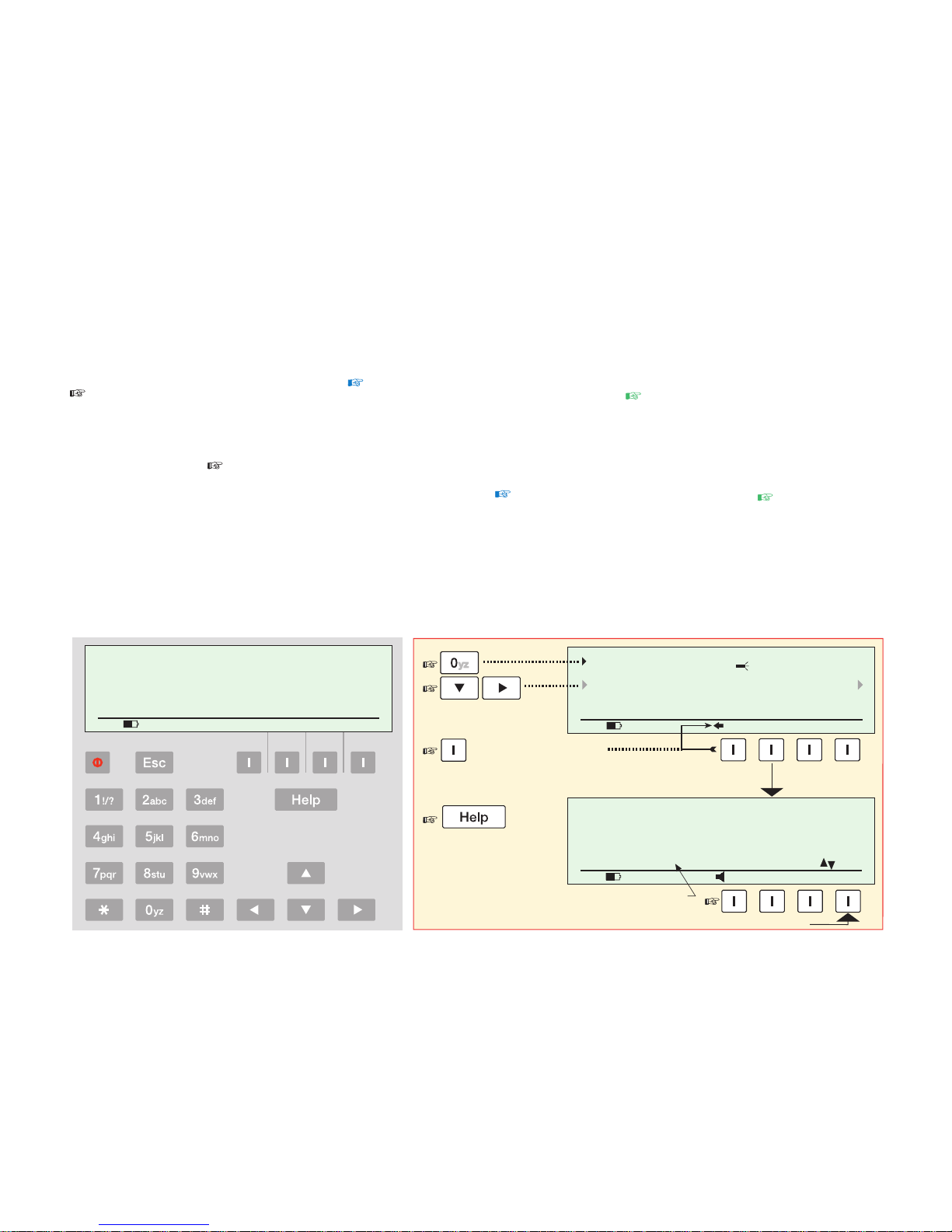

Telephone panel Touches de fonction du téléphone Panel del teléfono
Number: 004767244700
Net provider: Telenor
Terrestrial network: 00
Del Call Short
provides operating
assistance
aide - utilisation de
lappareil
para recibir asistencia
con la operación
activates function key
active le mode touche de fonction
activa el modo teclas de función
Telenor in AORE
Dial 00 + country code + subscriber no
SIM Book Last Menu Seek
470
Alt.: Handsfree,
Loudspeaker
on Mute Menu Clear
Calling 004767244700
via Telenor in AOR-E
Status : Connected
Handset
470 SIM
Volume
00:07:34
470 SIM
20 Mar 1997 15: 20
Page 7
7
Phone book
Nera Satcom AS
102 Nera Ltd Redhill
Apnd Call New Edit
Number: 004767244700
Net provider: Telenor
Terrestrial network : 00
Del Call
Del Remov New Save
Edit mode in Phone book
Name : Nera Satcom AS
Number : 004767244700
Net provider: Default Net
Terrestrial network: 00
no. (SIM): 102
New entry in Phone book
Name :
Number :
Net provider: Default Net
Terrestrial network: 00
no. (SIM): 103
Del Save
470 SIM
470 SIM
470 SIM
470 SIM
Book
Phone book
(short number
and name)
A
nnuaire
(numéros
mémorisés et noms)
Listín telefónico (número
abreviado y nombre).
Correction window
Ecran de correction
Ventana de correcciones
Phone book data
Numéros mémorisés
Datos del número
abreviado
New entry window
Ecran dintroduction de
données nouvelles
Ventana de entrada nueva
Edit window
Ecran de modification
Ventana de edición
When stored on SIM card
Si enregistré sur carte SIM
Cuando está almacenado
en la tarjeta SIM
Short number
Numéros mémorisés
Números abreviado
Name : Nera Ltd Redhill
Number: 00441737648800
Net provider: Default Net
Terrestrial network: 00
no. (SIM): 102
Apnd Call New Edit
470 SIM
1 Open phone book from main window: Book.
2
Scroll to wanted name or search by letter(s):
Call.
3 For additional data: right-arrow.
4 For new entries or editing: New/Edit.
For temporary modifications: Apnd.
To enter letters, press desired key for first letter,
continue rapid selection of following letters.
Use Del to delete character, and retype.
Save stores phone book entry, Remove erases entry.
5 To send modified or new number: Call.
1
Ouvrir l’annuaire à partir de l’écran principal:
Book
2 Faire défiler la liste jusqu’au correspondant souhaité
ou appuyer sur la touche correspondant à la première
lettre de son nom: Call
3 Pour données supplémentaires: flèche droite
4 Pour enregistrer de nouvelles données ou modifier
les données existantes: New/Edit
Pour changements temporaires: Apnd
Pour enregistrer des lettres, appuyer sur la touche
correspondant à la première lettre, continuer en sélectionnant
rapidement les lettres suivantes. Appuyer sur Del pour
modifier un caractère. Save met en mémoire les ajouts à
l’annuaire. Remove efface les données concernées.
5 Pour appeler un nouveau numéro ou un numéro
modifié: Call.
1
Abra el listín telefónico desde la ventana principal:
Book.
2 Desplácese hasta el nombre deseado o busque por
letras: Call.
3 Para otros datos: flecha derecha.
4 Para nuevas entradas o para editar: New/Edit.
Para modificaciones temporales: Apnd.
Para escribir letras, pulse la tecla que desee para la
primera letra, continúe una selección rápida de las
letras siguientes. Utilice Del para borrar un carácter y
vuelva a escribir. Save archiva la entrada en el listín
telefónico. Remove borra la entrada.
5 Para enviar un número modificado o nuevo: Call.
Phone book – Annuaire – Listín telefónico
Page 8
8
Communication par fax
Permet la transmission par fax de
groupe 3 à 2,4 Kbps.
Attention! Pour connection d’un téléfax sans
clavier, voir le Manuel de l’utilisateur.
Faire le numéro souhaité suivi de
avant d’appuyer sur la touche Send (envoi).
Téléphone standard, téléphone sans
fil ou PABX
Uniquement pour appels téléphoniques habituels.
Le fax et le téléphone ont des numéros
d’appel différents (IMN). En cas d’appel à
partir d’un téléphone standard, appuyer
sur la touche
pour envoyer le numéro.
Voir le manuel de l'utilisateur pour le
rappel du dernier numéro composé et
des numéros en mémoire.
Communication électronique
Une fonction intégrée permet le
transfert de données à 2,4 Kbps par le
logiciel de télégestion du micro sans
modem ni carte informatique.
Attention! La vitesse standard de transmission est de 9,6 Kbps. Pour la modifier, voir
«Installation de la porte de l’imprimante/
des données» du Manuel de l’utilisateur.
Instructions AT de base:
ATAç raccorde la ligne
manuellement.
ATD004767243060ç
appelle le numéro par le réseau standard.
ATHç
interrompt la communication.
ATOç retourne au mode
Additional services – Autres services – Servicios adicionales
Telefax communication
Allows transmission of Group 3 fax at
2.4 Kbps.
Note! For connection of telefax without
keypad, see User’s Manual.
Key the wanted number followed by
before pressing "Send".
Standard telephone, cordless base
station or PABX
Used for basic telephone calls only.
Fax and telephone are assigned
separate incoming call numbers (IMN).
When dialing from standard phone,
press to send number.
See User’s Manual for last number
redialing and calling short numbers.
Data communication
Built-in capability allows transfer of
data at 2.4 Kbps via PC terminal
program without modem or data card.
Note! Default PC data rate is 9.6 Kbps.
To modify, see "Data/printer port
setup" in User’s Manual.
Basic AT commands:
ATAç connects line manually.
ATD004767243060ç
dials number via default Net.
ATHç terminates call.
ATOç returns to Online Data
Mode.
Comunicación por telefax
Permite la transmisión de fax Grupo 3
a 2,4 Kbps.
¡Importante! Para la conexión de telefax sin
teclado, consulte el manual del usuario.
Marque el número deseado seguido de
la tecla antes de pulsar “Send”.
Teléfono estándar, estación de base
inalámbrica o PABX
Se usa sólo para las llamadas
telefónicas básicas.
Los números de fax y de teléfono reciben
diferentes números de llamadas
entrantes (IMN). Cuando marque desde
un teléfono estándar, pulse la tecla
para enviar el número.
Consulte en el manuel del usario la forma
de volver a marcar el último número y las
ilamadas a números abreviadas.
Comunicación de datos
La capacidad incorporada permite
transmisiones de datos a 2,4 Kbps. por
medio de programas de terminal para
PC, sin módem o tarjeta.
¡Importante! El ratio de transmisión de
PC es de 9,6 Kbps. por defecto. Para
modificar este valor, vea el apartado
“Ajuste del puerto de impresión/
datos” en el manual del usuario.
Comandos básicos AT:
ATAç conecta la línea
manualmente.
ATD004767243060ç
marca el número por medio de NET por defecto.
ATHç concluye la llamada.
ATOç retorna al modo de
datos en linea.
Page 9
9
Additional services – Autres services – Servicios adicionales

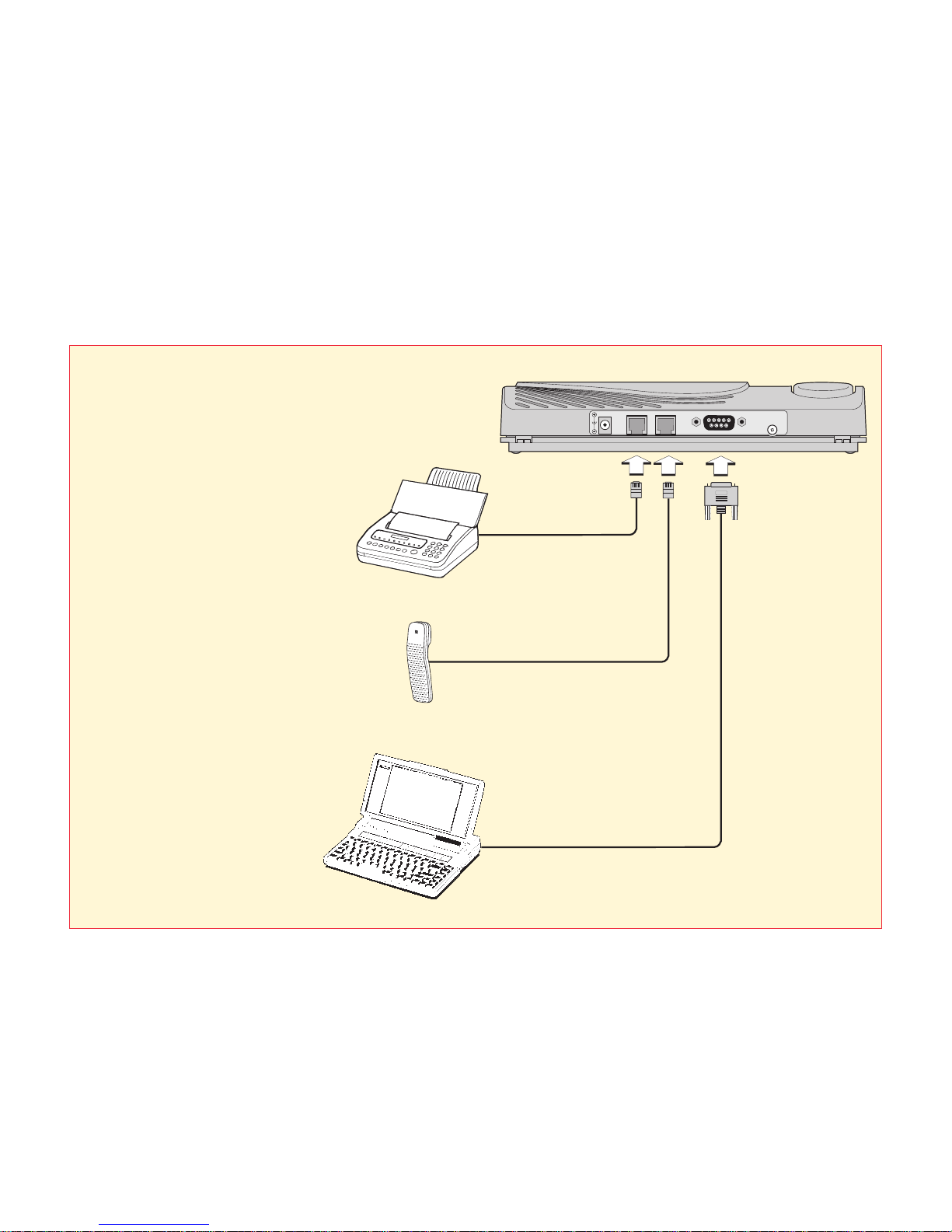

5 4 3 2 1
6 7 8 9
10-32VDC
TEL
FAX
ANT
DATA
1 6 1 6
Telefax with keypad
Téléfax avec clavier
Telefax con teclado
Standard DTMF telephone
Téléphone DTMF standard
Teléfono estándar DTMF
PC with terminal software
Micro avec logiciel de télégestion
PC con software para terminal
PC serial port, RS-232
Porte série micro RS-232
Puerto serial de PC, RS-232
Page 10
10
Power – Batterie – Batería
5 4 3 2 1
6 7 8 9
10-32VDC
TEL
FAX
ANT
DATA
1 6 1 6
Motor must be running to achieve full
charge of the battery pack
Le moteur doit être en marche pour
une recharge complète de la batterie
El motor debe estar en marcha para
que la batería se cargue del todo.
WorldPhone Adapter
15 V DC
Polarity
independent
Polarité
indépendante
Independiente
de la polaridad
90 - 264 V AC
Car lighter outlet
L'allume cigare
d'un véhicule
Encendedor
del coche
Internal power: NiMh rechargeable battery pack
A
limentation interne:
batterie rechargeable NiMh
A
limentación interna:
batería interna recargable NiMh.
External power/charging:
A
limentation externe/charge:
A
limentación externa/cargador:
The WorldPhone can be powered
from:
• the internal rechargeable NiMh
battery pack.
• the 15 V WorldPhone adapter, or
• from a car lighter outlet.
The battery will be charged from the
adapter or the car outlet, if necessary.
For battery life, see Battery Manager
in the User’s Manual.
Le WorldPhone est alimenté de la façon
suivante (voir ci-dessous):
• par la batterie interne rechargeable
NiMh
• par l’adaptateur 15 V WorldPhone, ou
• par l’allume-cigare d’un véhicule.
La batterie peut être chargée à l’aide de
l’adaptateur ou à partir de l’allume-cigare
si nécessaire.
Pour la durée de vie de la batterie, voir
Gestion de la batterie dans le Manuel de
l’utilisateur.
La alimentación de WorldPhone es
como se explica a continuación:
• con la batería interna recargable
NiMh.
•
con el adaptador WorldPhone de 15 V, o
• con el encendedor del coche.
La batería se cargará desde el
adaptador o desde la toma de corriente
del coche, si fuera necesario.
Para la duración de la batería, consulte
Gestor de batería en el manual del
usuario.
Page 11
11
WorldPhone functions – Fonctions du WorldPhone – Funciones de WorldPhone
Function Menu
001 Set default Net provider
002 Set access level
003 Data/printer port setup
004 Phone setup menu
005 Battery manager
009 Advanced functions
Menu
For detailed
information,
see the
WorldPhone
Users Manual
001 Backlight control
002 Contrast control
003 Volume control
004 Set system clock
4 Phone setup menu
Menú de funciones
Menú
Si desea información más detallada,
consulte el Manual del usuario de
WorldPhone
001 Mando de iluminación
002 Mando de contraste
003 Mando de volumen
004 Ajuste del reloj del sistema
4 Menú de configuración del teléfono
001
Establecer suministrador de red por defecto
002
Establecer nivel de acceso
003 Configuración de puerto de datos/impresora
004 Menú de configuración del teléfono
005 Administrador de batería
009 Funciones avanzadas
Commandes du menu
Menu
Pour plus de détails,
consulter le
Guide de lutilisateur
du WorldPhone
001 Réglage de léclairage par larrière
002 Réglage du contraste
003 Réglage du son
004 Initialiser lheure
4 Menu Initialiser le téléphone
001 Définir le pourvoyeur de réseau défaut
002 Définir le niveau daccès
003
Initialiser lentrée/la sortie des données/de limprimante
004 Menu Initialiser le téléphone
005 Gestion de la batterie
009 Fonctions spécialisées
Page 12
Doc. No. QLZB911007 Rev. A 3/97
Nera ASA
Nera SatCom AS
Bergerveien 12, PO Box 91
N-1375 Billingstad, Norway
Tel: +47 67 24 47 00
Fax: +47 67 24 46 21
www.nera.no
Loading...
