INSTRUKCJA ORYGINALNA (OBSŁUGI)

Reflektor podwójny LED SMD 100W 8500lm na statywie

99-096

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

• Przed instalacją urządzenia należy upewnić się, że w sieci nie płynie prąd.

• Należy w całości przeczytać następujące instrukcje przed rozpoczęciem montażu.

• W przypadku uszkodzenia osłony, musi być ona jak najszybciej zastąpiona szkłem hartowanym.

• Nie używać w przypadku stwierdzenia przecięcia lub uszkodzenia przewodu.

• Upewnić się, że napięcie w sieci odpowiada napięciu znamionowemu urządzenia.

• Wymiana elementu lub naprawa powinna być przeprowadzona przez osoby do tego autoryzowane.

• Używać jedynie w dozwolonym zakresie temperatur od -25°C do 50°C.

• W czasie pracy urządzenie osiąga wysokie temperatury. Niedozwolony montaż na powierzchniach łatwopalnych.

• Urządzenie powinno znajdować się odległości co najmniej 1 metra od innych przedmiotów.

• Niedozwolone jest samodzielne rozkładanie naświetlacza.

OPIS ZASTOSOWANYCH PIKTOGRAMÓW

1 2 3

1. Klasa wodoodporności IP65

2. Produkt spełnia wymagania dyrektyw UE

3. Jak najszybciej zastąpić uszkodzoną osłonę

OPIS ELEMENTÓW GRAFICZNYCH

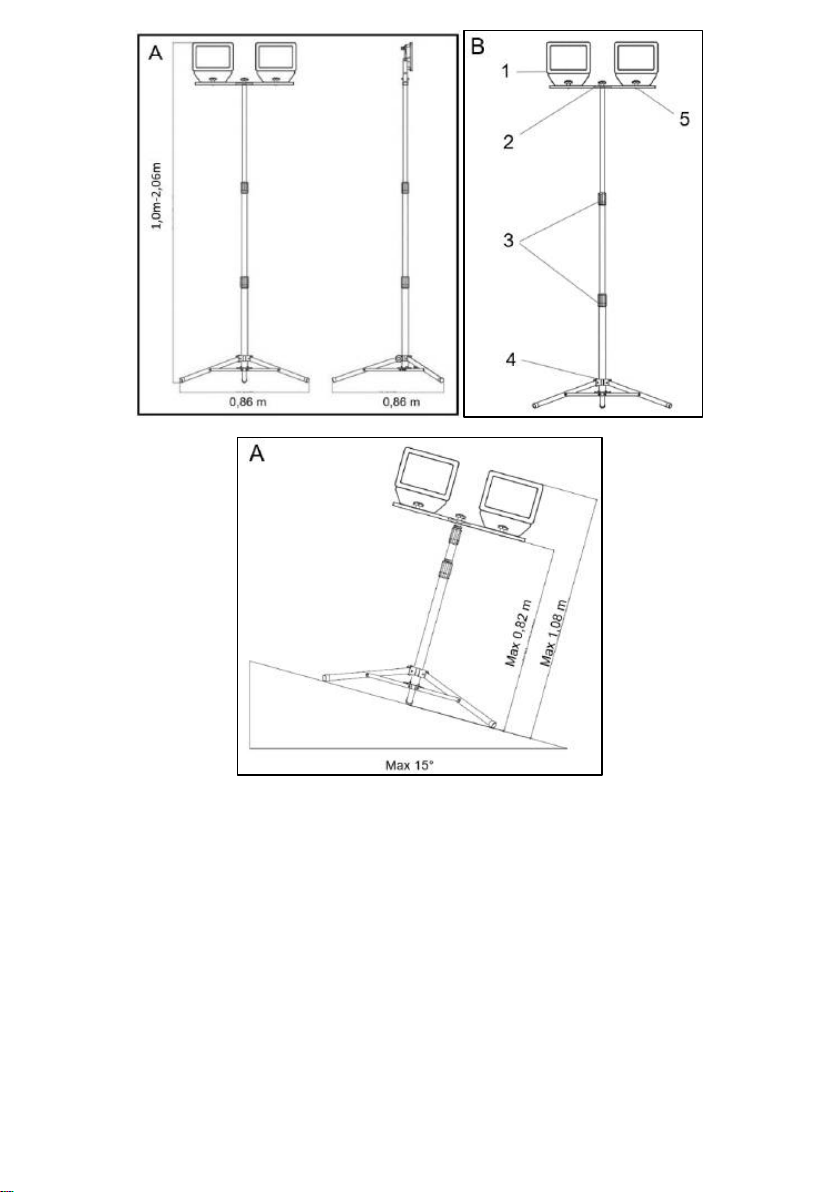

Rys. B.

1. Lampa

2. Rama lampy

3. Pokrętła blokady długości

4. Statyw

5. Pokrętło mocowania lampy

OPIS URZĄDZENIA

Podwójny reflektor na statywie o mocy 2 x 100W i strumieniu świetlnym 2 x 8200 lumenów, przystosowany do pracy na zewnątrz, wyposażony w diody LED SMD.

ZAWARTOŚĆ OBSŁUGA URZĄDZENIA

1. Rozewrzeć nogi trójnogu do oporu.

2. Zablokować pozycje nóg za pomocą pokrętła (rys. B-4).

3. Wysunąć statyw do odpowiedniej wysokości poprzez odkręcenie

pokręteł (rys. B-3) i rozsunięcie. Zakręcić pokrętła aby zablokować statyw na wybranej wysokości.

4. Przykręcić poprzeczną belkę do statywu przy pomocy śruby.

5. Przykręcić ramy lamp do belki przy pomocy śruby.

6. Nachylenie lampy dostosować poprzez poluzowanie bocznych śrub łączących lampę z ramą.

7. Podłączyć lampę do źródła zasilania.

DANE TECHNICZNE

Reflektor podwójny 99-096

Parametr

Wartość

Napięcie zasilania

230V AC 50Hz

Moc

2x100W

Ilość diod

2x120

Rodzaj diody

LED

Temperatura barwowa

6500K

Strumień świetlny

2x8500 lm

Stopień izolacji

IP65

Klasa ochronności

Masa

5,4 kg

Maksymalna temperatura wewnętrzna

91°C

Maksymalna temperatura obudowy

87,1°C

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska

i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego

1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z

późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail [email protected]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja zgodności UE Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285

Warszawa Wyrób: Reflektor podwójny

Model: 99-096 Nazwa handlowa: NEO TOOLS Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Niskonapięciowa 2014/35/UE Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

Oraz spełnia wymagania norm:

EN 60598-1:2015+A1:2018; EN 60598-2-5:2015; EN 60598-2-4:2018; EN 62493:2015; EN IEC 55015:2019+A11:2020; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019; EN 61547:2009; EN 62321-2:2014; EN 62321-3-1:2014; EN 62321-4:2014/A1:2017; EN 62321-5:2014; EN 62321-6:2015; EN 62321-7-1:2015; EN 62321-7-2:2017; EN 62321-8:2017

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu: Grupa Topex Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa

Paweł Kowalski Pełnomocnik ds. jakości firmy GRUPA TOPEX

Warszawa, 2022-06-13

Page 4

TRANSLATION OF ORIGINAL INSTRUCTION

Double floodlight LED SMD 100 W 8500 lm on stand

99-096

CAUTION: BEFORE USING THE POWER TOOL READ THIS MANUAL CAREFULLY AND KEEP IT FOR FUTURE REFERENCE.

DETAILED SAFETY REGULATIONS

• Make sure the electricity is switched off before installation.

• Please read all the following instructions before installing the unit.

• If the safety shield is damaged, it must be immediately replaced with

tempered glass.

• Do not use if cord is cut or damaged.

• Make sure the mains voltage in your location matches with the

voltage of the device.

• Any replacement or repair should be carried out by qualified person.

• Use only when ambient temperature is between – 25°C and 50°C.

• The device heats during operation. Do not mount directly on

flammable surfaces.

• The device should be placed at least 1 m from other objects.

• Do not open or dismantle the device by yourself.

SYMBOLS EXPLANATION

1 2 3

FIGURES EXPLANATION

Fig. B.

1. Lamp

2. Lamp frame

3. Locking nuts

4. Tripod

5. Lamp locking screw

DESCRIPTION

Double LED lamp on stand equipped with SMD lamps, with power of 2 x 100W and luminous flux o 2 x 8500 lm, designed for outdoor use.

OPERATING

1. Spread the tripod’s legs to the maximum position.

2. Lock legs’ position using the locking knob (fig. B-4)

3. Unscrew the locks (fig. B-3) to slide the tubes to desired height. Screw the locks to lock the stand in desired position.

4. Attach the horizontal bar to the stand with screw.

5. Attach lamp frames to the horizontal bar with screws.

6. To adjust the floodlight angle, loosen the screws located on either side of the bracket, until the desired angle is achieved, then re-tighten.

7. Connect the lamp to the power source.

TECHNICAL DATA

Double floodlight 99-096

Parameter

Value

Rated voltage

230V AC 50Hz

Power

2 x 100W

Diode count

2 x 120

Lighting technology used

LED

Correlated column

6500K

Useful luminous flux

2 x 8500 lm

Waterproof class

IP65

Protection class

Mass

5,4 kg

Maximum internal wire temperature

91°C

Maximum enclosure temperature

87,1°C

ENVIRONMENT PROTECTION

Do not dispose of electrically powered products with household wastes, they should be utilized in proper plants. Obtain information on waste utilization from your seller or local authorities. Used up electric and electronic equipment contains substances active in natural environment. Unrecycled equipment constitutes a potential risk for environment and human health.

“Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa with seat

in Warsaw at ul. Pograniczna 2/4 (hereinafter Grupa Topex) informs, that all copyrights to this instruction (hereinafter Instruction), including, but not limited to, text, photographies, schemes, drawings and layout of the instruction, belong to Grupa Topex exclusively and

are protected by laws accordingly to Copyright and Related Rights Act of 4 February 2004 (ustawa o prawie autorskim i prawach pokrewnych, Dz. U. 2006 No 90 item 631 with later ammendments). Copying, processing, publishing, modifications for commercial purposes of the entire Instruction or its parts without written permission of Grupa Topex are strictly forbidden and may cause civil and legal liability.

EU Declaration of Conformity

Manufacturer: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa

Product: Double floodlight Model: 99-096 Commercial name: NEO TOOLS Serial number: 00001 ÷ 99999

This declaration of conformity is issued under the sole responsibility of the manufacturer. The product listed above is in conformity with the following EU Directives:

Low Voltage Directive 2014/35/EU EMC Directive 2014/30/EU RoHS Directive 2011/65/EU as amended by Directive 2015/863/EU

And fulfills requirements of the following Standards:

This declaration relates exclusively to the machinery in the state in which it was placed on the market and excludes components which are added and/or operations carried out subsequently by the final user. Name and address of the person residing or established in the EU and authorized to compile the technical file: Signed for and on behalf of: Grupa Topex Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa

Paweł Kowalski GRUPA TOPEX Quality Agent Warsaw, 2022-06-13

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ

Двойной светодиодный прожектор SMD 100 Вт 8500 лм на

подставке

99-096

ВНИМАНИЕ: ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭЛЕКТРОИНСТРУМЕНТА ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО И СОХРАНИТЕ ЕГО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ.

ПОДРОБНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Перед установкой убедитесь, что электричество отключено.

• Перед установкой устройства прочтите все приведенные ниже

инструкции.

• Если защитный экран поврежден, его необходимо немедленно заменить на закаленное стекло.

• Не используйте, если шнур обрезан или поврежден.

• Убедитесь, что напряжение сети в вашем месте совпадает с

напряжением устройства.

• Любая замена или ремонт должны выполняться квалифицированным специалистом.

• Используйте только при температуре окружающей среды от - 25°C до 50°C.

• Во время работы устройство нагревается. Не устанавливайте непосредственно на легковоспламеняющиеся поверхности.

• Устройство должно располагаться на расстоянии не менее 1 м от других объектов.

• Не открывайте и не разбирайте устройство самостоятельно.

ОБЪЯСНЕНИЕ СИМВОЛОВ

1 2 3

ОБЪЯСНЕНИЕ ЦИФР

Рис. B.

Page 5

1. Лампа

2. Каркас лампы

3. Стопорные гайки

4. Штатив

5. Винт фиксации лампы

ОПИСАНИЕ

Двойной светодиодный светильник на подставке, оснащенный лампами SMD, мощностью 2 x 100 Вт и световым потоком o 2 x 8500 лм, предназначен для наружного использования.

ОПЕРАЦИИ

1. Раздвиньте ножки штатива в максимальное положение.

2. Зафиксируйте положение ножек с помощью ручки фиксатора (рис. B-4)

3. Открутите фиксаторы (рис. B-3), чтобы сдвинуть трубки на нужную

высоту. Закрутите фиксаторы, чтобы зафиксировать подставку в нужном положении.

4. Прикрепите горизонтальную планку к стойке с помощью винта.

5. Прикрепите каркасы ламп к горизонтальной планке с помощью винтов.

6. Для регулировки угла наклона прожектора ослабьте винты,

расположенные с обеих сторон кронштейна, до достижения желаемого угла, затем снова затяните.

7. Подключите лампу к источнику питания.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Двойной прожектор 99-096

Параметр

Значение

Номинальное напряжение

230 В переменного тока 50 Гц

Мощность

2 x 100 Вт

Количество диодов

2 x 120

Используемая технология освещения

LED

Корреляционная колонка

6500K

Полезный световой поток

2 x 8500 лм

Класс водонепроницаемости

IP65

Класс защиты

Масса

5,4 кг

Максимальная температура внутреннего провода

91°C Максимальная температура корпуса

87,1°C

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Не выбрасывайте изделия, работающие от электричества, вместе с бытовыми отходами, они должны быть утилизированы на соответствующих заводах. Получите информацию об утилизации отходов у вашего продавца или местных властей. Отслужившее электрическое и электронное оборудование содержит вещества, активные в природной среде. Не утилизированное оборудование представляет собой потенциальный риск для окружающей среды и здоровья человека.

Компания "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa с местонахождением в Варшаве по адресу ul. Pograniczna 2/4 (далее Grupa Topex) сообщает, что все авторские права на данную инструкцию (далее Инструкция), включая, но не ограничиваясь, текст, фотографии, схемы, рисунки и макет инструкции, принадлежат исключительно компании Grupa Topex и защищены законами в соответствии с Законом об авторском праве и смежных правах от 4 февраля 2004 года (Закон об авторском праве и смежных правах, Dz. U. 2006 № 90 ст. 631 с последующими изменениями). Копирование, переработка, публикация, изменение в коммерческих целях всей Инструкции или ее частей без письменного разрешения Grupa Topex строго запрещены и могут повлечь за собой гражданскую и юридическую ответственность.

Декларация соответствия ЕС

Производитель: Grupa Topex Sp. z o.o. Сп.к., улица Пограничная 2/4 02-285 Варшава

Продукт: Двойной прожектор Модель: 99-096 Коммерческое название: NEO TOOLS Серийный номер: 00001 ÷ 99999

Данная декларация соответствия выдана под исключительную ответственность производителя. Указанный выше продукт соответствует следующим директивам ЕС:

Директива по низковольтному оборудованию 2014/35/EU Директива по электромагнитной совместимости 2014/30/EU Директива RoHS 2011/65/EU в редакции Директивы 2015/863/EU

И соответствует требованиям следующих стандартов:

Данная декларация относится исключительно к оборудованию в том состоянии, в котором оно было представлено на рынке, и не распространяется на компоненты, которые добавляются и/или операции, выполняемые впоследствии конечным пользователем. Имя и адрес лица, проживающего или зарегистрированного в ЕС и уполномоченного на составление технического файла: Подписано за и от имени: Grupa Topex Sp. z o.o. Сп.к. 2/4 Улица Пограничная 02-285 Варшава

Павел Ковальский TOPEX GROUP Агент по качеству Варшава, 2022-06-13

AZ EREDETI UTASÍTÁS FORDÍTÁSA

Dupla LED reflektor SMD 100 W 8500 lm SMD 100 W 8200 lm

állványon

99-096

VIGYÁZAT: AZ ELEKTROMOS SZERSZÁM HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN EZT A KÉZIKÖNYVET, ÉS ŐRIZZE MEG KÉSŐBBI HASZNÁLATRA.

RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK

• Győződjön meg róla, hogy a telepítés előtt az áramot kikapcsolták.

• Kérjük, a készülék telepítése előtt olvassa el az alábbi utasításokat.

• Ha a védőpajzs megsérül, azt azonnal ki kell cserélni edzett üvegre.

• Ne használja, ha a vezeték elvágva vagy sérült.

• Győződjön meg róla, hogy a hálózati feszültség a tartózkodási

helyén megegyezik a készülék feszültségével.

• Minden cserét vagy javítást szakképzett személynek kell elvégeznie.

• Csak akkor használja, ha a környezeti hőmérséklet -25°C és 50°C között van.

• A készülék működés közben felmelegszik. Ne szerelje közvetlenül gyúlékony felületekre.

• A készüléket más tárgyaktól legalább 1 m távolságra kell elhelyezni.

• Ne nyissa ki vagy szedje szét a készüléket saját maga.

SZIMBÓLUMOK MAGYARÁZATA

1 2 3

SZÁMOK MAGYARÁZATA

B. ábra.

1. Lámpa

2. Lámpakeret

3. Záróanyák

4. Állvány

5. Lámpa rögzítő csavar

LEÍRÁS

SMD lámpákkal felszerelt, SMD lámpákkal felszerelt, 2 x 100W teljesítményű, 2 x 8500 lm fényáramú, kültéri használatra tervezett kettős LED lámpa állványon.

ÜZEMELTETÉS

1. Nyújtsa szét az állvány lábait a maximális pozícióba.

2. Rögzítse a lábak helyzetét a reteszelőgomb segítségével (B-4 ábra).

3. Csavarja ki a reteszeket (B-3 ábra), hogy a csöveket a kívánt

magasságba csúsztassa. Csavarja be a zárakat, hogy az állványt a kívánt pozícióban rögzítse.

4. Csavarral rögzítse a vízszintes rudat az állványhoz.

5. Csavarokkal rögzítse a lámpakereteket a vízszintes rúdhoz.

6. A fényszóró szögének beállításához lazítsa meg a konzol mindkét

oldalán található csavarokat, amíg el nem éri a kívánt szöget, majd húzza meg újra.

Page 6

7. Csatlakoztassa a lámpát az áramforráshoz.

TECHNIKAI ADATOK

Dupla reflektor 99-096

Paraméter

Érték

Névleges feszültség

230V AC 50Hz

Teljesítmény

2 x 100W

Diódák száma

2 x 120

Alkalmazott világítástechnika

LED

Korrelált oszlop

6500K

Hasznos fényáram

2 x 8500 lm

Vízálló osztály

IP65

Védelmi osztály

Tömeg

5,4 kg

Maximális belső vezetékhőmérséklet

91°C

Maximális burkolati hőmérséklet

87,1°C

KÖRNYEZETVÉDELEM

Az elektromos meghajtású termékeket ne dobja ki a háztartási hulladékkal együtt, azokat megfelelő üzemekben kell hasznosítani. A hulladékhasznosítással kapcsolatos információkat az eladótól vagy a helyi hatóságoktól szerezzen be. Az elhasznált elektromos és elektronikus berendezések a természetes környezetben aktív anyagokat tartalmaznak. Az újrahasznosítatlan berendezések potenciális kockázatot jelentenek a környezetre és az emberi egészségre.

A "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, székhelye Varsó, ul. Pograniczna 2/4 (a továbbiakban: Grupa Topex) tájékoztat, hogy az utasítás (a továbbiakban: utasítás) valamennyi szerzői joga, beleértve, de nem kizárólagosan az utasítás szövegét, fényképeit, sémáit, rajzait és elrendezését, kizárólag a Grupa Topex tulajdonát képezi, és a 2004. február 4-i törvénynek megfelelően a szerzői és szomszédos jogokról szóló törvény (Dz. U. 2006. évi 90. sz. 631. tétel a későbbi módosításokkal). A teljes utasítás vagy részeinek másolása, feldolgozása, közzététele, kereskedelmi célú módosítása a Grupa Topex írásos engedélye nélkül szigorúan tilos, és polgári jogi és jogi felelősséget vonhat maga után.

EU-megfelelőségi nyilatkozat

Gyártó: Grupa Topex Sp. z o.o. Sp.k., Pograniczna utca 2/4 02-285 Warszawa Termék: Dupla reflektor Modell: 99-096

Kereskedelmi név: NEO TOOLS Sorozatszám: 00001 ÷ 99999

Ezt a megfelelőségi nyilatkozatot a gyártó kizárólagos felelőssége mellett

adjuk ki. A fent felsorolt termék megfelel a következő uniós irányelveknek:

2014/35/EU kisfeszültségű irányelv EMC irányelv 2014/30/EU A 2015/863/EU irányelvvel módosított 2011/65/EU RoHS irányelv

És megfelel a következő szabványok követelményeinek:

Ez a nyilatkozat kizárólag a gépre vonatkozik abban az állapotban, amelyben forgalomba hozták, és nem vonatkozik a végső felhasználó által utólagosan hozzáadott alkatrészekre és/vagy műveletekre. Az EU-ban lakó vagy letelepedett, a technikai fájl összeállítására jogosult személy neve és címe: Aláírva a következő nevében és megbízásából:

Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna utca 02-285 Varsó

Paweł Kowalski TOPEX GROUP minőségügyi megbízott Varsó, 2022-06-13

TRADUCEREA INSTRUCȚIUNII ORIGINALE

Proiector dublu cu LED-uri SMD 100 W 8500 lm pe stand

99-096

ATENȚIE: ÎNAINTE DE A UTILIZA SCULA ELECTRICĂ, CITIȚI CU ATENȚIE ACEST MANUAL ȘI PĂSTRAȚI-L PENTRU REFERINȚE

ULTERIOARE. REGLEMENTĂRI DETALIATE PRIVIND SIGURANȚA

• Asigurați-vă că energia electrică este oprită înainte de instalare.

• Vă rugăm să citiți toate instrucțiunile următoare înainte de a instala

unitatea.

• În cazul în care scutul de siguranță este deteriorat, acesta trebuie înlocuit imediat cu sticlă călită.

• Nu utilizați dacă cablul este tăiat sau deteriorat.

• Asigurați-vă că tensiunea de rețea din localitatea dvs. corespunde

cu tensiunea dispozitivului.

• Orice înlocuire sau reparație trebuie efectuată de către o persoană calificată.

• A se utiliza numai atunci când temperatura ambiantă este cuprinsă între - 25°C și 50°C.

• Dispozitivul se încălzește în timpul funcționării. Nu montați direct pe suprafețe inflamabile.

• Dispozitivul trebuie amplasat la cel puțin 1 m de alte obiecte.

• Nu deschideți și nu demontați dispozitivul de unul singur.

EXPLICAȚIA SIMBOLURILOR

1 2 3

EXPLICAȚIA CIFRELOR

Fig. B.

1. Lampă

2. Cadru de lampă

3. Piulițe de blocare

4. Trepied

5. Șurub de blocare a lămpii

DESCRIERE

Lampă dublă cu LED-uri pe suport, echipată cu lămpi SMD, cu o putere de 2 x 100 W și un flux luminos de 2 x 8500 lm, proiectată pentru utilizare în exterior.

OPERAȚIUNE

1. Amplasați picioarele trepiedului în poziția maximă.

2. Blocați poziția picioarelor cu ajutorul butonului de blocare (fig. B-4).

3. Deșurubați încuietorile (fig. B-3) pentru a glisa tuburile la înălțimea dorită. Înșurubați încuietorile pentru a bloca suportul în poziția dorită.

4. Atașați bara orizontală la suport cu ajutorul unui șurub.

5. Atașați cadrele lămpilor la bara orizontală cu ajutorul șuruburilor.

6. Pentru a regla unghiul proiectorului, slăbiți șuruburile situate de o parte

și de alta a suportului, până când se obține unghiul dorit, apoi strângeți

din nou.

7. Conectați lampa la sursa de alimentare.

DATE TEHNICE

Proiector dublu 99-096

Parametru

Valoare

Tensiune nominală

230V AC 50Hz

Putere

2 x 100W

Numărătoarea de diode

2 x 120

Tehnologia de iluminare utilizată

LED

Coloană corelată

6500K

Flux luminos util

2 x 8500 lm

Clasa de rezistență la apă

IP65

Clasa de protecție

Masa

5,4 kg

Temperatura maximă internă a firului

91°C

Temperatura maximă a incintei

87,1°C

PROTECȚIA MEDIULUI

Nu aruncați produsele electrice la gunoiul menajer, acestea trebuie să fie utilizate în instalații adecvate. Obțineți informații despre utilizarea deșeurilor de la vânzător sau de la autoritățile locale. Echipamentele electrice și electronice uzate conțin substanțe active în mediul natural. Echipamentele nereciclate

constituie un risc potențial pentru mediu și sănătatea umană.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, cu sediul

în Varșovia, ul. Pograniczna 2/4 (denumită în continuare Grupa Topex) informează că toate drepturile de autor asupra acestei instrucțiuni (denumită în continuare "instrucțiune"), inclusiv, dar fără a se limita la acestea, textul, fotografiile, schemele, desenele și aspectul instrucțiunii, aparțin exclusiv Grupa Topex și sunt protejate de legi în

Page 7

conformitate cu Legea privind drepturile de autor și drepturile conexe din 4 februarie 2004 (Legea privind drepturile de autor și drepturile conexe, Dz. U. 2006 nr. 90 pct. 631 cu modificările ulterioare). Copierea, prelucrarea, publicarea, modificarea în scopuri comerciale a întregii instrucțiuni sau a părților sale fără permisiunea scrisă a Grupa Topex sunt strict interzise și pot atrage răspunderea civilă și juridică.

Declarația de conformitate UE

Producător: Grupa Topex Sp. z o.o. Sp.k., Pograniczna Street 2/4 02285 Warszawa

Produs: Proiector dublu Model: 99-096

Denumire comercială: NEO TOOLS Număr de serie: 00001 ÷ 99999

Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului. Produsul menționat mai sus este în conformitate cu următoarele directive

UE:

Directiva privind joasă tensiune 2014/35/UE Directiva EMC 2014/30/UE

Directiva RoHS 2011/65/UE, astfel cum a fost modificată prin

Directiva 2015/863/UE.

Și îndeplinește cerințele următoarelor standarde:

EN 60598-1:2015+A1:2018; EN 60598-2-5:2015; EN 60598-2-4:2018; EN 60598-2-4:2018; EN 62493:2015; EN IEC 55015:2019+A11:2020; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019; EN 61547:2009; EN 62321-2:2014; EN 62321-3-1:2014; EN 62321-4:2014/A1:2017; EN 62321-5:2014; EN 62321-6:2015; EN 62321-7-1:2015; EN 62321-7-2:2017; EN 62321-8:2017

Această declarație se referă exclusiv la mașinile în starea în care au fost introduse pe piață și exclude componentele adăugate și/sau operațiunile efectuate ulterior de către utilizatorul final. Numele și adresa persoanei care locuiește sau este stabilită în UE și care este autorizată să întocmească dosarul tehnic: Semnat pentru și în numele:

Grupa Topex Sp. z o.o. Sp.k. Strada Pograniczna nr. 2/4 02-285 Varșovia

Paweł Kowalski TOPEX GROUP Agent de calitate Varșovia, 2022-06-13

ПОСІБНИК З ПЕРЕКЛАДУ (КОРИСТУВАЧА).

Подвійний прожектор LED SMD 100W 8500lm на шштативі

99-096

УВАГА: ПЕРЕД ПОЧАТКОМ ВИКОРИСТАННЯ ЕЛЕКТРОІНСТРУМЕНТА НЕОБХІДНО УВАЖНО ПРОЧИТАТИ ДАНУ ІНСТРУКЦІЮ ТА ЗБЕРЕГТИ ЇЇ ДЛЯ МАЙБУТНЬОГО ВИКОРИСТАННЯ.

ДЕТАЛЬНІ ПРАВИЛА БЕЗПЕКИ

• Перед встановленням приладу переконайтеся, що в мережі відсутній електричний струм.

• Перед початком встановлення повністю прочитайте наведені нижче інструкції.

• Якщо кришка пошкоджена, її необхідно якомога швидше замінити на загартоване скло.

• Не використовуйте, якщо знайдено обрізаний або пошкоджений шнур.

• Переконайтеся, що напруга мережі відповідає номінальній напрузі пристрою.

• Заміна або ремонт елементів повинні виконувати уповноважені особи.

• Використовуйте тільки в межах дозволеного діапазону температур від -25 °C до 50 °C.

• Прилад під час роботи досягає високих температур. Заборонене встановлення на легкозаймистих поверхнях.

• Тримайте прилад на відстані не менше 1 метра від інших предметів.

• Забороняється самостійно розкладати прожектор.

ОПИС ВИКОРИСТАНИХ ПІКТОГРАМ

1 2 3

1. Клас водостійкості IP65

2. Продукт відповідає вимогам директив ЄС

3. Якомога швидше замінити пошкоджену кришку

ОПИС ГРАФІЧНИХ ЕЛЕМЕНТІВ

Рис. В

1. Лампа

2. Рама лампи

3. Регулятори блокування довжини

4. Штатив

5. Регулятор кріплення лампи

ОПИС ПРИСТРОЮ

Подвійний прожектор на штативі потужністю 2 x 100 Вт і світловим потоком 2 x 8200 люмен, пристосований для роботи на вулиці, оснащений світлодіодами SMD.

КОМПЛЕКТ ЕКСПЛУАТАЦІЯ ПРИСТРОЮ

1. Розведіть ніжки штатива до упору.

2. Зафіксуйте положення ніжок за допомогою регулятора (рис. B-4).

3. Витягніть штатив на потрібну висоту, відкрутивши регулятори (рис. B-3) і розсунувши ніжки. Затягніть регулятори, щоб зафіксувати штатив на потрібній висоті.

4. Прикрутіть поперечку до штатива гвинтом.

5. За допомогою гвинта прикрутіть рамии ламп до балки.

6. Відрегулюйте нахил лампи, послабивши бічні гвинти, які з’єднують лампу з рамою.

7. Під’єднайте лампу до джерела живлення

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Подвійниий прожектор 99-096

Параметр

Значення

Напруга живлення

230В AC 50 Гц

Потужність

2x100W

Кількість світлодіодів

2x120

Тип діода

Світлодіод

Колірна температура

6500 K

Світловий потік

2x8500 lm

Ступінь ізоляції

IP65

Клас захисту

Вага

5,4 кг

Максимальна внутрішня температура

91 °C

Максимальна температра корпусу

87,1 °C

ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Пристрої із електричним живленням не можна викидати разом з побутовими відходами, їх слід віддати для утилізації у відповідний заклад. Інформацію на тему утилізації надає продавець виробу або місцева влада. Використане електричне та електронне обладнання містить речовини, які не є нейтральними для природного середовища. Повторно неперероблене обладнання становить потенційну загрозу для навколишнього середовища та здоров'я людей.

Grupa Topex Spółka z ograniczoną odpowiedzialnością Spółka komandytowa із місцезнаходженням у Варшаві, вул. Погранічна, 2/4 (далі: «Grupa Topex») інформує, що всі авторські права на вміст цієї інструкції (далі: «Інструкція»), зокрема її текст, фотографії, схеми, малюнки та композиції належать виключно Grupa Topex і підлягають правовій охороні відповідно до Закону від 4 лютого 1994 року про авторське право та суміжні права (Законодавчий вісник від 2006 № 90 поз. 631 з пізн. зм.). Копіювання, опрацювання, публікація, зміна в комерційних цілях усієї Інструкції та її окремих елементів без письмової згоди Grupa Topex суворо заборонене й може призвести до цивільної та кримінальної відповідальності.

Декларація відповідності ЄС Виробник: Grupa Topex Sp. z o.o. Sp.k., вул. Погранічна, 2/4, 02-285

Варшава

Продукт: Подвійний прожектор Модель 99-096 Торгова назва: NEO TOOLS Серійний номер 00001 ÷ 99999

Page 8

Ця декларація відповідності видається на виключну відповідальність виробника. Вищеописаний виріб відповідає наступним документам:

Директива про низьку напругу (2014/35/EU) Директива щодо електромагнітної сумісності 2014/30/UE Директива RoHS 2011/65/ЄС, яку замінила Директива 2015/863/ЄС

Та відповідає вимогам стандартів:

Ця декларація стосується виключно машини в стані, в якому вона була введена в оборот, і не стосується складових частин, доданих кінцевим користувачем або виконаних ним пізніших дій. Прізвище та адреса особи, що має місце проживання або місце розташування в ЄС, уповноваженої на розробку технічної документації. Підписано від імені:

Grupa Topex Sp. z o.o. Sp.k. вул. Погранічна 2/4 02-285, Варшава

Павел Ковальський Уповноважений представник з якості компанії GRUPA TOPEX

PŘEKLAD PŮVODNÍHO NÁVODU

Dvojitý LED reflektor SMD 100 W 8500 lm na stojanu

99-096

UPOZORNĚNÍ: PŘED POUŽITÍM ELEKTRICKÉHO NÁŘADÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO BUDOUCÍ POUŽITÍ.

PODROBNÉ BEZPEČNOSTNÍ PŘEDPISY

• Před instalací se ujistěte, že je vypnutá elektřina.

• Před instalací jednotky si přečtěte všechny následující pokyny.

• Pokud dojde k poškození bezpečnostního štítu, musí být okamžitě

vyměněn za tvrzené sklo.

• Nepoužívejte, pokud je kabel přestřižený nebo poškozený.

• Ujistěte se, že síťové napětí ve vaší lokalitě odpovídá napětí

zařízení.

• Jakoukoli výměnu nebo opravu by měla provádět kvalifikovaná osoba.

• Používejte pouze při okolní teplotě mezi -25 °C a 50 °C.

• Zařízení se během provozu zahřívá. Nemontujte přímo na hořlavé

povrchy.

• Zařízení by mělo být umístěno nejméně 1 m od jiných objektů.

• Zařízení sami neotevírejte ani nerozebírejte.

VYSVĚTLENÍ SYMBOLŮ

1 2 3

VYSVĚTLENÍ ČÍSEL

Obr. B.

1. Lampy

2. Rám lampy

3. Pojistné matice

4. Stativ

5. Pojistný šroub lampy

POPIS

Dvojité LED svítidlo na stojanu vybavené SMD žárovkami s výkonem 2 x 100 W a světelným tokem 2 x 8500 lm, určené pro venkovní použití.

OPERATING

1. Roztáhněte nohy stativu do maximální polohy.

2. Zajistěte polohu nohou pomocí aretačního knoflíku (obr. B-4).

3. Odšroubujte zámky (obr. B-3) a posuňte trubky do požadované výšky. Zašroubováním zámků zajistěte stojan v požadované poloze.

4. Připevněte vodorovnou tyč ke stojanu pomocí šroubu.

5. Připevněte rámy svítidel k vodorovné liště pomocí šroubů.

6. Chcete-li nastavit úhel světlometu, povolte šrouby umístěné na obou

stranách držáku, dokud nedosáhnete požadovaného úhlu, a poté je znovu utáhněte.

7. Připojte svítidlo ke zdroji napájení.

TECHNICKÉ ÚDAJE

Dvojitý reflektor 99-096

Parametr

Hodnota

Jmenovité napětí

230V AC 50Hz

Power

2 x 100 W

Počet diod

2 x 120

Použitá technologie osvětlení

LED

Související sloupec

6500K

Užitečný světelný tok

2 x 8500 lm

Třída vodotěsnosti

IP65

Třída ochrany

Hromadné

5,4 kg

Maximální vnitřní teplota vodiče

91°C

Maximální teplota krytu

87,1°C

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky poháněné výrobky nevyhazujte do domovního odpadu, měly by být využity ve vhodných zařízeních. Získejte informace o využití odpadu od prodejce nebo místních úřadů. Vysloužilá elektrická a elektronická zařízení obsahují látky aktivní v přírodním prostředí. Nerecyklované zařízení představuje potenciální riziko pro životní prostředí a lidské zdraví.

Společnost "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa se sídlem ve Varšavě na ulici Pograniczna 2/4 (dále jen "Grupa Topex") oznamuje, že veškerá autorská práva k tomuto návodu (dále jen "návod"), včetně, ale nikoliv výlučně, textu, fotografií, schémat, výkresů a uspořádání návodu, náleží výhradně společnosti Grupa Topex a jsou chráněna zákony v souladu se zákonem o autorském právu a právech s ním souvisejících ze dne 4. února 2004 (zákon o autorském právu a právech s ním souvisejících, Dz. 2006 č. 90 položka 631 s pozdějšími změnami). Kopírování, zpracování, publikování, úpravy celého návodu nebo jeho částí pro komerční účely bez písemného souhlasu společnosti Grupa Topex jsou přísně zakázány a mohou vést k občanskoprávní a právní odpovědnosti.

EU prohlášení o shodě

Výrobce: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Výrobek: Dvojitý reflektor Model: 99-096

Obchodní název: NEO TOOLS Sériové číslo: 00001 ÷ 99999

Toto prohlášení o shodě je vydáno na výhradní odpovědnost výrobce. Výše uvedený výrobek je v souladu s následujícími směrnicemi EU:

Směrnice o nízkém napětí 2014/35/EU Směrnice 2014/30/EU o elektromagnetické kompatibilitě Směrnice RoHS 2011/65/EU ve znění směrnice 2015/863/EU

A splňuje požadavky následujících norem:

Toto prohlášení se vztahuje výhradně na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nevztahuje se na součásti, které byly přidány a/nebo operace provedené následně konečným uživatelem. Jméno a adresa osoby s bydlištěm nebo sídlem v EU, která je oprávněna sestavit technický soubor: Podepsáno za a jménem:

Grupa Topex Sp. z o.o. Sp.k. Ulice Pograniczna 2/4 02-285 Varšava

Paweł Kowalski TOPEX GROUP Agent pro kvalitu Varšava, 2022-06-13

PREKLAD PÔVODNÉHO NÁVODU

Dvojitý LED reflektor SMD 100 W 8500 lm na stojane

99-096

Page 9

UPOZORNENIE: PRED POUŽITÍM ELEKTRICKÉHO NÁRADIA SI POZORNE PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE HO PRE BUDÚCE POUŽITIE.

PODROBNÉ BEZPEČNOSTNÉ PREDPISY

• Pred inštaláciou sa uistite, že je elektrická energia vypnutá.

• Pred inštaláciou jednotky si prečítajte všetky nasledujúce pokyny.

• Ak je bezpečnostný štít poškodený, musí sa okamžite vymeniť za

tvrdené sklo.

• Ak je kábel prestrihnutý alebo poškodený, nepoužívajte ho.

• Uistite sa, že sieťové napätie vo vašej lokalite zodpovedá napätiu

zariadenia.

• Každú výmenu alebo opravu by mala vykonať kvalifikovaná osoba.

• Používajte len pri teplote okolia od - 25 °C do 50 °C.

• Zariadenie sa počas prevádzky zahrieva. Nemontujte priamo na

horľavé povrchy.

• Zariadenie by malo byť umiestnené vo vzdialenosti najmenej 1 m od iných objektov.

• Zariadenie sami neotvárajte ani nerozoberajte.

VYSVETLENIE SYMBOLOV

1 2 3

VYSVETLENIE ČÍSEL

Obr. B.

1. Lampa

2. Rám lampy

3. Poistné matice

4. Statív

5. Zaisťovacia skrutka lampy

POPIS

Dvojitá LED lampa na stojane vybavená SMD žiarovkami s výkonom 2 x 100 W a svetelným tokom 2 x 8500 lm, určená na vonkajšie použitie.

OPERATING

1. Roztiahnite nohy statívu do maximálnej polohy.

2. Zablokovanie polohy nôh pomocou aretačného gombíka (obr. B-4)

3. Odskrutkujte zámky (obr. B-3) a posuňte rúrky do požadovanej výšky. Zaskrutkujte zámky, aby ste stojan uzamkli v požadovanej polohe.

4. Vodorovnú tyč pripevnite k stojanu pomocou skrutky.

5. Pripevnite rámy svietidiel k vodorovnej lište pomocou skrutiek.

6. Ak chcete nastaviť uhol svetlometu, uvoľnite skrutky umiestnené na

oboch stranách držiaka, kým nedosiahnete požadovaný uhol, a potom

ich znovu utiahnite.

7. Pripojte svietidlo k zdroju napájania.

TECHNICKÉ ÚDAJE

Dvojitý reflektor 99-096

Parameter

Hodnota

Menovité napätie

230V AC 50Hz

Napájanie

2 x 100 W

Počet diód

2 x 120

Použitá technológia osvetlenia

LED

Súvislý stĺpec

6500K

Užitočný svetelný tok

2 x 8500 lm

Trieda vodotesnosti

IP65

Trieda ochrany

Hmotnosť

5,4 kg

Maximálna vnútorná teplota drôtu

91°C

Maximálna teplota krytu

87,1°C

OCHRANA ŽIVOTNÉHO PROSTREDIA

Elektricky poháňané výrobky nevyhadzujte spolu s domovým odpadom, mali by sa zhodnotiť v príslušných zariadeniach. Informácie o využívaní odpadu získate od svojho predajcu alebo miestnych orgánov. Opotrebované elektrické a elektronické zariadenia obsahujú látky aktívne v prírodnom prostredí. Nerecyklované zariadenia predstavujú potenciálne riziko pre životné prostredie a ľudské zdravie.

Spoločnosť "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa so sídlom vo Varšave na ulici Pograniczna 2/4 (ďalej len "Grupa Topex") oznamuje, že všetky autorské práva k tomuto návodu (ďalej len "návod"), okrem iného vrátane textu, fotografií, schém, výkresov a usporiadania návodu, patria výlučne spoločnosti Grupa Topex a sú chránené zákonmi v súlade so zákonom o autorskom práve a právach súvisiacich s autorským právom zo 4. februára 2004 (Zákon o autorskom práve a právach súvisiacich s autorským právom, Dz. 2006 č. 90 položka 631 s neskoršími zmenami a doplneniami). Kopírovanie, spracovanie, publikovanie, úpravy na

komerčné účely celého návodu alebo jeho častí bez písomného súhlasu spoločnosti Grupa Topex sú prísne zakázané a môžu spôsobiť občianskoprávnu a právnu zodpovednosť.

Vyhlásenie o zhode EÚ

Výrobca: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Výrobok: Dvojitý reflektor Model: 99-096

Obchodný názov: NEO TOOLS Sériové číslo: 00001 ÷ 99999

Toto vyhlásenie o zhode sa vydáva na výhradnú zodpovednosť výrobcu. Uvedený výrobok je v súlade s týmito smernicami EÚ:

Smernica o nízkom napätí 2014/35/EÚ Smernica 2014/30/EÚ o elektromagnetickej kompatibilite Smernica RoHS 2011/65/EÚ v znení smernice 2015/863/EÚ

A spĺňa požiadavky týchto noriem:

Toto vyhlásenie sa vzťahuje výlučne na strojové zariadenie v stave, v akom bolo uvedené na trh, a nezahŕňa súčasti, ktoré boli pridané a/alebo operácie vykonané neskôr konečným používateľom. Meno a adresa osoby s bydliskom alebo sídlom v EÚ, ktorá je oprávnená zostaviť technický súbor: Podpísané za a v mene:

Grupa Topex Sp. z o.o. Sp.k. Ulica Pograniczna 2/4 02-285 Varšava

Paweł Kowalski TOPEX GROUP Agent pre kvalitu Varšava, 2022-06-13

Page 10

Karta informacji o produkcie

Nazwa producenta lub marka:

Grupa Topex Sp. z o.o. Sp.k.

Adres producenta:

ul. Pograniczna 2/4, 02-285 Warsaw

Numer identyfikacyjny modelu:

99-096

Typ źródła światła:

LED

Zastosowana technologia:

LED

Kierunkowe (DLS) lub bezkierunkowe (NDLS)

DLS

Źródło światła zasilane lub niezasilane napięciem sieciowym

(MLS/NMLS)

MLS

Połączone źródlo światła

(CLS/NCLS/oba):

Oba Możliwość zmiany koloru światła

Nie

Bańka

Nieprzezroczysta

Źródło światła o wysokiej luminacji

Nie

Osłona przeciwolśnieniowa

Przyciemniane

Nie

Parametry produktu

Parametr

Wartość

Parametr

Wartość

Ogólne parametry produktu

Zużycie energii w trybie włączenia (kWh/1000h)

2x100

Klasa efektywności

energetycznej

Użyteczny strumień świetlny (ϕ

use

wewnątrz kuli, (360°), dla szerokiego stożka (120°) lub wąskiego stożka (90°).

2x8500

Skorelowana temperatura

barwowa zaokrąglona do 100K

lub ich zakres.

6500

Moc w trybie włączenia (Pon) wyrażona w W.

2x100

Moc w trybie czuwania (Psb)

wyrażona w W i zaokrąglona do

drugiego miejsca po przecinku

Nie dotyczy

Moc w trybie czuwania przy

podłączeniu do sieci (P

net

) wyrażona

w W

Nie dotyczy

Wskaźnik oddawania barw CRI lub zakres CRI w zaokrągleniu do liczby całkowitej

Wymiary zewnętrzne

bez oddzielnego

osprzętu sterującego wyrażone w

milimetrach

Wysokość

Patrz instrukcja obsługi

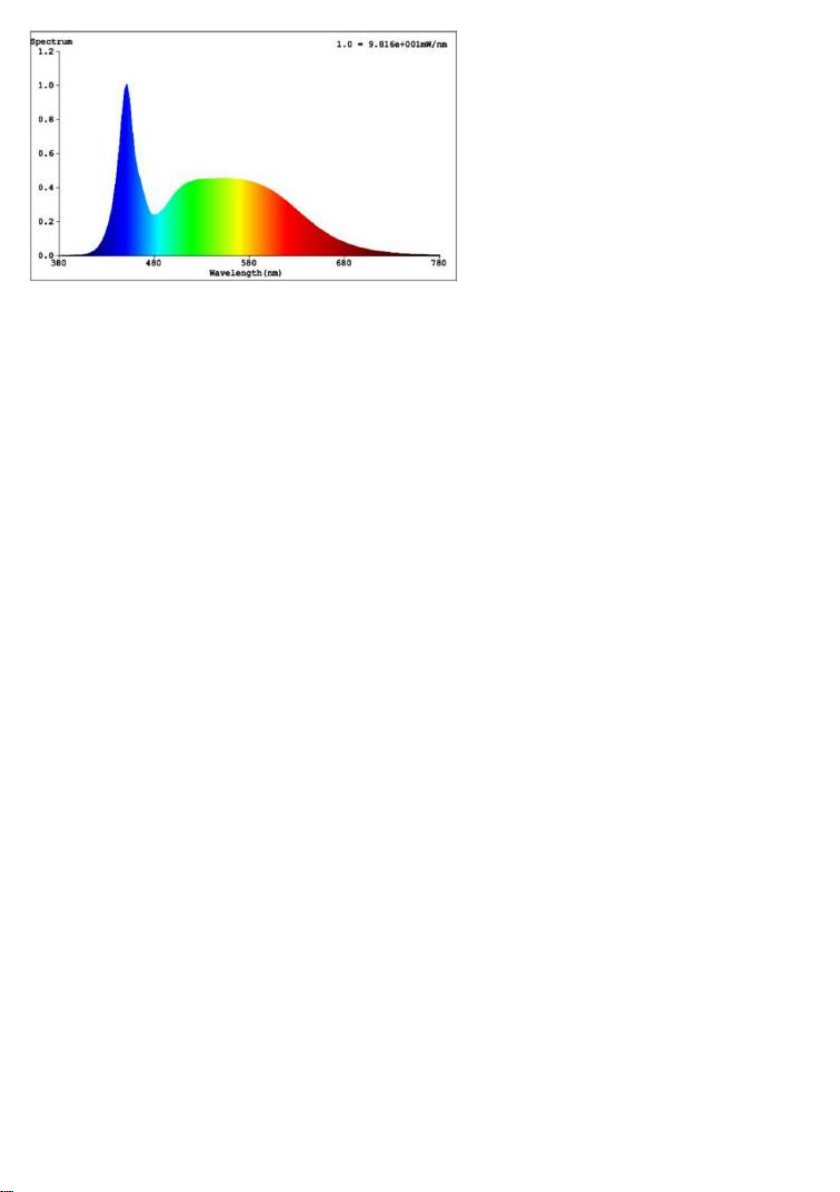

Rozkład widmowy mocy w

zakresach 250 nm do 800 nm na

pełnym obciążeniu. Szerokość

Patrz instrukcja obsługi

Głębokość

Patrz instrukcja obsługi Oświadczenie o równoważnej mocy

Nie dotyczy

Moc równoważna (W)

Nie dotyczy

Współrzędne chromatyczności (x oraz y)

x=0,313, y=0,337

Parametry dla kierunkowych źródeł światła

Światłość (cd)

3750

Kąt promieniowania w stopniach lub zakres kątów, jakie można ustawić

110

Parametry dla źródeł światła LED i OLED

Wskaźnik oddawania barw R9

Współczynnik trwałości

Współczynnik zachowania strumienia świetlnego

0,958

Parametry dla sieciowych źródeł światła LED i OLED

Współczynnik przesuwu fazowego (cos φ1)

0,9

Jednolitość światła wyrażona w

elipsach MacAdama

Oświadczenie o zstąpieniu fluorescencyjnego źródła światła przez źródło światła LED bez dodatkowego obciążenia o konkretnej warości.

Nie dotyczy

Moc (W)

Nie dotyczy

Migotanie (Pst LM)

1.0

Efekt stroboskopowy (SVM)

Nie dotyczy

Page 11

Product information sheet

Supplier’s name or trade mark:

Grupa Topex Sp. z o.o. Sp.k.

Supplier’s address:

ul. Pograniczna 2/4, 02-285 Warsaw

Model identifier:

99-096

Type of light source:

LED

Lighting technology used:

LED

Non directional or directional:

DLS

Mains or non-mains:

MLS

Connected light source (CLS):

both

Colour-tuneable light source:

Envelope:

Non-clear

High luminance light source:

Anti-glare shield:

Dimmable:

Product parameters

Parameter

Value

Parameter

Value

General product parameters:

Energy consumption in on-mode (kWh/1000h)

2x100

Energy efficiency class

Useful luminous flux (ϕ

use

indicating if it refers to the flux in a

sphere (360°), in a wide cone (120°) or in a narrow cone (90°).

2x8500

Correlated colour temperature, rounded to the nearest 100K, or the range of correlated colour temperatures, rounded to the nearest 100 K, that can be set.

6500 On – mode power (Pon),

expressed in W

2x100

Standby power (Psb), expressed in W and rounded to the second decimal

N/A

Networked standby power (P

net

) for CLS, expressed in W and rounded to the second decimal

N/A

Colour rendering index, rounded to the nearest integer, or the range of CRI values that can be set

Outer dimensions without separate control gear, lighting control parts an nonlighting control parts, if any (millimeter)

Height

See user manual

Spectral power distribution in the range 250 nm to 800 nm, at fullload

Width

See user manual

Depth

See user manual

Claim of equivalent power

N/A

If yes, equivalent power (W)

N/A

Chromaticity coordinates (x and y)

x=0,313, y=0,337

Parameters for directional light sources:

Peak luminous intensity (cd)

3750

Beam angle in degrees, or the range of beam angles that can be set

110

Parameters for LED and OLED light sources:

R9 colour rendering index value

Survival factor

The lumen maintenance factor

0,958

Parameters for LED and OLED mains light sources:

Displacement factor (cos φ1)

0,9

Colour consistency in McAdam ellipses

Claims that an LED light source replaces a fluorescent light source without integrated ballast of a particular wattage.

N/A

If yes then replacement claim (W)

N/A

Flicker metric (Pst LM)

1.0

Stroboscopic effect metric (SVM)

N/A

Page 12

Информационный лист о продукте

Название поставщика или торговая марка:

Grupa Topex Sp. z o.o. Сп.к. Адрес поставщика:

Улица Пограничная 2/4, 02-285 Варшава

Идентификатор модели:

99-096

Тип источника света:

LED

Используемая технология освещения:

LED

Ненаправленные или направленные:

DLS

Магистральные или не магистральные:

MLS

Подключенный источник света

(CLS):

оба

Регулируемый по цвету источник света:

Нет

Конверт:

Непрозрачный

Источник света с высокой яркостью:

Нет Антибликовый экран:

Нет

Регулируемая яркость:

нет

Параметры продукта

Параметр

Значение

Параметр

Значение

Общие параметры продукта:

Потребление энергии во включенном режиме

(кВтч/1000ч)

2x100

Класс энергоэффективности

Полезный световой поток (ϕ

use

), с

указанием, относится ли он к потоку в сфере (360°), в широком конусе (120°) или в узком конусе (90°).

2x8500

Коррелированная цветовая температура, округленная до ближайших 100 К, или диапазон коррелированных цветовых температур, округленный до ближайших 100 К, которые можно установить.

6500

Мощность во включенном режиме (Pon ), выраженная в Вт

2x100

Мощность в режиме ожидания (Psb ), выраженная в Вт и округленная до второго десятичного знака.

Н/Д

Резервная мощность сети (P

net

)

для CLS, выраженная в Вт и округленная до второго десятичного знака.

Н/Д

Индекс цветопередачи, округленный до ближайшего целого числа, или диапазон значений CRI, которые можно установить

Внешние размеры без отдельного пускорегулирующего аппарата, деталей управления освещением и деталей управления неосвещением, если таковые имеются (миллиметры)

Высота

См. руководство пользователя

Спектральное распределение мощности в диапазоне от 250 нм до 800 нм при полной нагрузке

Ширина

См. руководство пользователя

Глубина

См. руководство пользователя

Утверждение об эквивалентной мощности

Н/Д

Если да, то эквивалентная мощность (Вт)

Н/Д

Координаты цветности (x и y)

x=0.313, y=0.337

Параметры для источников направленного света:

Пиковая сила света (кд)

3750

Угол луча в градусах или диапазон углов луча, которые можно установить

110

Параметры для светодиодных и OLED источников света:

R9 значение индекса цветопередачи

Фактор выживания

Коэффициент поддержания светового потока

0,958

Параметры сетевых источников света LED и OLED:

Коэффициент смещения (cos φ1)

0,9

Цветовое соответствие в эллипсах Мак-Адама

Утверждает, что светодиодный источник света заменяет люминесцентный источник света без встроенного балласта определенной мощности.

Н/Д

Если да, то требование о замене (W)

Н/Д

Метрика фликера (Pst LM)

1.0

Метрика стробоскопического эффекта (SVM)

Н/Д

Page 13

Page 14

Terméktájékoztató

A szállító neve vagy védjegye:

Grupa Topex Sp. z o.o. Sp.k.

A szállító címe:

Pograniczna utca 2/4, 02-285 Varsó

Modell azonosító:

99-096

A fényforrás típusa:

LED

Alkalmazott világítástechnika:

LED

Nem irányított vagy irányított:

DLS

Hálózat vagy nem-hálózat:

MLS

Csatlakoztatott fényforrás (CLS):

mindkettő

Színre hangolható fényforrás:

Nem

Boríték:

Nem tiszta

Nagy fénysűrűségű fényforrás:

Nem

Káprázásgátló pajzs:

Nem

Dimmelhető:

nincs

Termék paraméterek

Paraméter

Érték

Paraméter

Érték

Általános termékparaméterek:

Energiafogyasztás bekapcsolt üzemmódban

(kWh/1000h)

2x100

Energiahatékonysági osztály

Hasznos fényáram (ϕ

use

), jelezve,

hogy a fényáramot gömbben (360°), széles kúpban (120°) vagy keskeny kúpban (90°) jelenti.

2x8500

Korrelált színhőmérséklet, a legközelebbi 100 K-ra kerekítve, vagy a beállítható korrelált színhőmérsékletek tartománya, a legközelebbi 100 K-ra kerekítve.

6500

Bekapcsolt üzemmódban mért teljesítmény (Pon ), W-ban kifejezve.

2x100

Készenléti teljesítmény (Psb ), Wban kifejezve és a második tizedesjegyre kerekítve.

N/A

Hálózati készenléti teljesítmény (P

net

) a CLS esetében, W-ban kifejezve és a második tizedesjegyre kerekítve.

N/A

Színvisszaadási index, a legközelebbi egész számra kerekítve, vagy a beállítható CRIértékek tartománya.

Külső méretek külön vezérlőberendezés, világításvezérlő alkatrészek és nem világításvezérlő alkatrészek nélkül, ha vannak (milliméterben)

Magasság

Lásd a felhasználói kézikönyvet

Spektrális teljesítményeloszlás a 250 nm és 800 nm közötti tartományban, teljes terhelésnél

Szélesség

Lásd a felhasználói kézikönyvet

Mélység

Lásd a felhasználói kézikönyvet

Az egyenértékű teljesítményre vonatkozó állítás

N/A

Ha igen, egyenértékű teljesítmény (W)

N/A Színkoordináták (x és y)

x=0.313, y=0.337

Az irányított fényforrások paraméterei:

Csúcs fényerősség (cd)

3750

Sugárszög fokban, vagy a beállítható sugárszögek tartománya.

110

LED és OLED fényforrások paraméterei:

R9 színvisszaadási index értéke

Túlélési tényező

A fényerő-fenntartási tényező

0,958

LED és OLED hálózati fényforrások paraméterei:

elmozdulási tényező (cos φ1)

0,9

Színkonzisztencia a McAdamellipszisekben

Azt állítja, hogy a LED fényforrás egy adott teljesítményű, integrált előtét nélküli fénycső fényforrást helyettesít.

N/A

Ha igen, akkor csereigény (W)

N/A Flicker metrika (Pst LM)

1.0

Stroboszkópikus hatás metrika

(SVM)

N/A

Page 15

Fișă de informații despre produs

Numele sau marca comercială a

furnizorului:

Grupa Topex Sp. z o.o. Sp.k. Adresa furnizorului:

Strada Pograniczna 2/4, 02-285 Varșovia

Identificatorul modelului:

99-096

Tipul de sursă de lumină:

LED

Tehnologia de iluminare utilizată:

LED

Non-direcțional sau direcțional:

DLS

Cu sau fără rețea:

MLS

Sursă de lumină conectată

(CLS):

ambele

Sursă de lumină reglabilă în funcție

de culoare:

Plicul:

Neclară

Sursă de lumină cu luminozitate ridicată:

Nu Scut anti-orbire:

Reglabil:

Parametrii produsului

Parametru

Valoare

Parametru

Valoare

Parametrii generali ai produsului:

Consumul de energie în modul pornit (kWh/1000h)

2x100

Clasa de eficiență energetică

Fluxul luminos util (ϕ

use

), indicând

dacă se referă la fluxul într-o sferă (360°), într-un con larg (120°) sau într-un con îngust (90°).

2x8500

Temperatura de culoare corelată, rotunjită la cea mai apropiată

valoare de 100 K, sau intervalul de temperaturi de culoare

corelată, rotunjit la cea mai apropiată valoare de 100 K, care

poate fi setat.

6500

Puterea în modul pornit (Pon ), exprimată în W

2x100

Puterea în standby (Psb ), exprimată în W și rotunjită la a doua zecimală

N/A

Puterea de rezervă în rețea (P

net

) pentru CLS, exprimată în W și rotunjită la a doua zecimală.

N/A

Indicele de redare a culorilor,

rotunjit la cel mai apropiat număr întreg, sau intervalul de valori

CRI care poate fi setat

Dimensiuni exterioare

fără organe de comandă separate, piese de comandă pentru iluminat și piese de comandă fără iluminare, dacă există

(milimetri)

Înălțime

Consultați manualul de utilizare

Distribuția spectrală a puterii în

intervalul 250 nm-800 nm, la

sarcină maximă

Lățime

Consultați manualul de utilizare

Adâncime

Consultați manualul de utilizare

Revendicarea puterii echivalente

N/A

Dacă da, puterea echivalentă

(W)

N/A Coordonatele cromaticii (x și y)

x=0,313, y=0,337

Parametrii pentru sursele de lumină direcțională:

Intensitatea luminoasă de vârf (cd)

3750

Unghiul fasciculului în grade sau

intervalul de unghiuri ale fasciculului care poate fi setat

110

Parametrii pentru sursele de lumină LED și OLED:

Valoarea indicelui de redare a culorilor R9

Factorul de supraviețuire

1 Factorul de menținere a lumenului

0,958

Parametrii pentru sursele de lumină de rețea cu LED-uri și OLED:

Factor de deplasare (cos φ1)

0,9

Consistența culorii în elipsele

McAdam

Afirmă că o sursă de lumină cu LEDuri înlocuiește o sursă de lumină fluorescentă fără balast integrat de o anumită putere.

N/A

Dacă da, atunci cererea de înlocuire (W)

N/A

Metrică de pâlpâire (Pst LM)

1.0

Metrica efectului stroboscopic (SVM)

N/A

Page 16

Informační list výrobku

Název nebo obchodní značka

dodavatele:

Grupa Topex Sp. z o.o. Sp.k. Adresa dodavatele:

Ulice Pograniczna 2/4, 02-285 Varšava

Identifikátor modelu:

99-096

Typ světelného zdroje:

LED

Použitá technologie osvětlení:

LED

Nesměrové nebo směrové:

DLS

Síťové nebo jiné než síťové:

MLS

Připojený zdroj světla (CLS):

oba

Barevně nastavitelný zdroj světla:

Obálka:

Neprůhledné

Zdroj světla s vysokou svítivostí:

Štít proti oslnění:

Stmívatelné:

Parametry produktu

Parametr

Hodnota

Parametr

Hodnota

Obecné parametry výrobku:

Spotřeba energie v zapnutém režimu

(kWh/1000h)

2x100

Třída energetické účinnosti

Užitečný světelný tok (ϕ

use

), s

uvedením, zda se jedná o tok v kouli (360°), v širokém kuželu (120°) nebo v úzkém kuželu (90°).

2x8500

Teplota korelovaných barev, zaokrouhlená na nejbližších 100

K, nebo rozsah teplot

korelovaných barev, zaokrouhlený na nejbližších 100 K, který lze nastavit.

6500

Výkon v zapnutém režimu (Pon ), vyjádřený ve W

2x100

Pohotovostní výkon (Psb ) vyjádřený ve W a zaokrouhlený na druhé desetinné místo.

NEUPLATŇUJE SE

Síťový pohotovostní výkon (P

net

)

pro CLS, vyjádřený ve W a zaokrouhlený na druhé desetinné místo.

NEUPLATŇUJE SE

Index podání barev, zaokrouhlený na nejbližší celé číslo, nebo rozsah hodnot CRI, které lze nastavit.

Vnější rozměry bez samostatného ovládacího zařízení, ovládacích částí osvětlení a případných nesvítících ovládacích částí (v milimetrech)

Výška

Viz uživatelská příručka

Spektrální rozložení výkonu v rozsahu 250 nm až 800 nm při plném zatížení

Šířka

Viz uživatelská příručka

Hloubka

Viz uživatelská příručka

Tvrzení o rovnocenném výkonu

NEUPLATŇUJE SE

Pokud ano, ekvivalentní výkon

(W)

NEUPLATŇUJE SE Souřadnice chromatičnosti (x a y)

x=0,313, y=0,337

Parametry pro směrové zdroje světla:

Špičková svítivost (cd)

3750

Úhel paprsku ve stupních nebo rozsah úhlů paprsku, které lze

nastavit.

110

Parametry pro světelné zdroje LED a OLED:

Hodnota indexu podání barev R9

Faktor přežití

Faktor zachování světelného toku

0,958

Parametry pro síťové zdroje světla LED a OLED:

Faktor posunutí (cos φ1)

0,9

Konzistence barev v McAdamových elipsách

Tvrdí, že LED světelný zdroj nahrazuje zářivkový světelný zdroj bez integrovaného předřadníku o určitém výkonu.

NEUPLATŇUJE SE

Pokud ano, pak náhradní nárok

(W)

NEUPLATŇUJE SE

Metrika blikání (Pst LM)

1.0

Metrika stroboskopického efektu

(SVM)

NEUPLATŇUJE SE

Page 17

Informačný list výrobku

Názov dodávateľa alebo obchodná značka:

Grupa Topex Sp. z o.o. Sp.k. Adresa dodávateľa:

Ulica Pograniczna 2/4, 02-285 Varšava

Identifikátor modelu:

99-096

Typ zdroja svetla:

LED

Použitá technológia osvetlenia:

LED

Nesmerové alebo smerové:

DLS

Sieťové alebo iné ako sieťové:

MLS

Pripojený zdroj svetla (CLS):

obidve

Farebne nastaviteľný zdroj svetla:

Nie

Obálka:

Neprehľadné

Zdroj svetla s vysokou svietivosťou:

Nie Štít proti oslneniu:

Nie

Stmievateľné:

nie

Parametre produktu

Parameter

Hodnota

Parameter

Hodnota

Všeobecné parametre výrobku:

Spotreba energie v zapnutom režime (kWh/1000h)

2x100

Trieda energetickej účinnosti

Užitočný svetelný tok (ϕ

use

) s

uvedením, či sa vzťahuje na tok v guli (360°), v širokom kuželi (120°) alebo v úzkom kuželi (90°).

2x8500

Korelovaná teplota farieb zaokrúhlená na najbližších 100 K alebo rozsah korelovaných teplôt farieb zaokrúhlený na najbližších 100 K, ktorý možno nastaviť.

6500

Výkon v zapnutom režime (Pon ), vyjadrený vo W

2x100

Pohotovostný výkon (Psb ) vyjadrený vo W a zaokrúhlený na druhé desatinné miesto

NEUPLATŇUJE SA

Sieťový pohotovostný výkon (P

net

)

pre CLS, vyjadrený vo W a zaokrúhlený na druhé desatinné

miesto

NEUPLATŇUJE SA

Index farebného podania zaokrúhlený na najbližšie celé číslo alebo rozsah hodnôt CRI, ktoré možno nastaviť

Vonkajšie rozmery bez samostatného ovládacieho zariadenia, ovládacích častí osvetlenia a prípadných neosvetľovacích ovládacích častí (v

milimetroch)

Výška

Pozrite si používateľskú príručku

Spektrálne rozloženie výkonu v rozsahu 250 nm až 800 nm pri plnom zaťažení

Šírka

Pozrite si používateľskú príručku

Hĺbka

Pozrite si používateľskú príručku

Tvrdenie o rovnocennom výkone

NEUPLATŇUJE SA

Ak áno, ekvivalentný výkon (W)

NEUPLATŇUJE SA

Súradnice chromatickosti (x a y)

x=0,313, y=0,337

Parametre pre smerové zdroje svetla:

Špičková svietivosť (cd)

3750

Uhol lúča v stupňoch alebo rozsah uhlov lúča, ktoré možno nastaviť

110

Parametre pre svetelné zdroje LED a OLED:

Hodnota indexu podania farieb R9

Faktor prežitia

Faktor udržania svetelného toku

0,958

Parametre pre sieťové zdroje svetla LED a OLED:

Faktor posunutia (cos φ1)

0,9

Konzistencia farieb v McAdamových elipsách

Tvrdí, že LED svetelný zdroj nahrádza žiarivkový svetelný zdroj bez integrovaného predradníka s určitým výkonom.

NEUPLATŇUJE SA

Ak áno, potom náhradný nárok

(W)

NEUPLATŇUJE SA Metrika blikania (Pst LM)

1.0

Metrika stroboskopického efektu

(SVM)

NEUPLATŇUJE SA
