PL INSTRUKCJA ORYGINALNA (OBSŁUGI) .......................................................................................................................................................................................................................... 3

EN TRANSLATION OF ORIGINAL INSTRUCTION ................................................................................................................................................................................................................. 4

RU ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ .................................................................................................................................................................................................................. 4

HU AZ EREDETI UTASÍTÁS FORDÍTÁSA ............................................................................................................................................................................................................................... 5

RO TRADUCEREA INSTRUCȚIUNII ORIGINALE ................................................................................................................................................................................................................... 6

UA ПЕРЕКЛАД (ПОСІБНИК КОРИСТУВАЧА).. ..................................................................................................................................................................................................................... 7

CZ PŘEKLAD PŮVODNÍHO NÁVODU ..................................................................................................................................................................................................................................... 8

SK PREKLAD PÔVODNÉHO NÁVODU ................................................................................................................................................................................................................................... 9

Page 3

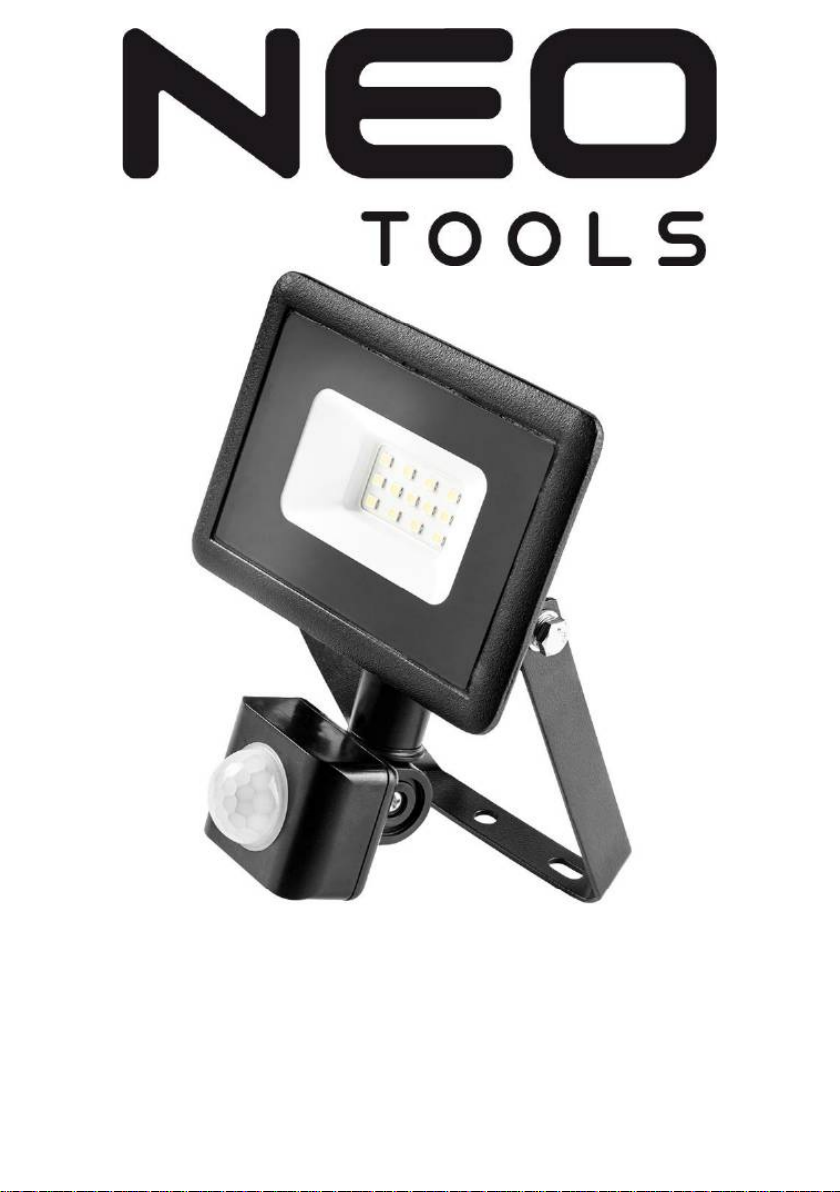

INSTRUKCJA ORYGINALNA (OBSŁUGI)

Reflektor z czujnikiem ruchu SMD 10 W 800 lm 230 V.

99-094

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

• Przed instalacją urządzenia należy upewnić się, że w sieci nie płynie prąd.

• Należy w całości przeczytać następujące instrukcje przed rozpoczęciem montażu.

• W przypadku uszkodzenia osłony, musi być ona jak najszybciej zastąpiona szkłem hartowanym.

• Nie używać w przypadku stwierdzenia przecięcia lub uszkodzenia przewodu.

• Upewnić się, że napięcie w sieci odpowiada napięciu znamionowemu urządzenia.

• Wymiana elementu lub naprawa powinna być przeprowadzona przez osoby do tego autoryzowane.

• Używać jedynie w dozwolonym zakresie temperatur od -20°C do 40°C.

• W czasie pracy urządzenie osiąga wysokie temperatury. Niedozwolony montaż na powierzchniach łatwopalnych.

• Urządzenie powinno znajdować się odległości co najmniej 1 metra od innych przedmiotów.

• Niedozwolone jest samodzielne rozkładanie naświetlacza.

OPIS ZASTOSOWANYCH PIKTOGRAMÓW

1. Klasa szczelności IP65

2. Produkt spełnia wymagania dyrektyw UE

OPIS ELEMENTÓW GRAFICZNYCH

Rysunek C:

3. Brązowy przewód

4. Żółto-zielony przewód

5. Niebieski przewód

Rysunek E:

1. Ustawienie wymaganej jasności otoczenia

2. Ustawienie czasu oświetlania

3. Ustawienie czułości detektora

OPIS URZĄDZENIA

Reflektor z czujnikiem ruchu o mocy 10W i strumieniu świetlnym 800 lumenów, przystosowany do pracy na zewnątrz, wyposażony w diody

LED SMD.

OBSŁUGA URZĄDZENIA

1. Upewnić się, że w sieci nie płynie prąd.

2. Nie należy montować naświetlacza na podłożu narażonym na wibracje.

3. Wywiercić otwory w ścianach określając ich położenia przy pomocy otworów na ramie. Umieścić kołki rozporowe w otworach (rys. B).

4. Przymocować ramę za pomocą wkrętów i podkładek. Przewody

należy połączyć przy pomocy wodoodpornej skrzynki przyłączeniowej. Wymagana jest klasa wodoodporności skrzynki co najmniej IP65. Dokręcić śruby uszczelniające (rys. C)

5. Dostosować pozycję lampy. Włączyć prąd (rys. D).

6. Dostosować ustawienia detektora (rys. E)

DANE TECHNICZNE

Reflektor z czujnikiem ruchu SMD 99-094

Parametr

Wartość

Napięcie zasilania

230V AC 50Hz

Moc

10W

Ilość diod

Rodzaj diody

LED

Temperatura barwowa

6500K

Strumień świetlny

800 lm

Stopień izolacji

IP65

Klasa ochronności

Masa

0,230 kg

Maksymalna temperatura wewnętrzna

57,4°C

Maksymalna temperatura obudowy

44,3°C

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego

1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z

późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail [email protected]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja zgodności UE Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285

Warszawa Wyrób: Reflektor z czujnikiem ruchu

Model: 99-094 Nazwa handlowa: NEO TOOLS Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Niskonapięciowa 2014/35/UE Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

Oraz spełnia wymagania norm:

EN 60598-2-5:2015; EN IEC 60598-1:2021; EN 62493:2015; EN IEC 62031:2020; EN IEC 55015:2019+A11:2020; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021; EN 61547:2009; EN IEC 63000:2018

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu: Grupa Topex Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa

Paweł Kowalski Pełnomocnik ds. jakości firmy GRUPA TOPEX

Warszawa, 2022-06-29

Page 4

TRANSLATION OF ORIGINAL INSTRUCTION LED motion detector SMD 10 W 800 lm 230 V

99-094

CAUTION: BEFORE USING THE POWER TOOL READ THIS MANUAL CAREFULLY AND KEEP IT FOR FUTURE REFERENCE.

DETAILED SAFETY REGULATIONS

• Make sure the electricity is switched off before installation.

• Please read all the following instructions before installing the unit.

• If the safety shield is damaged, it must be immediately replaced with

tempered glass.

• Do not use if cord is cut or damaged.

• Make sure the mains voltage in your location matches with the

voltage of the device.

• Any replacement or repair should be carried out by qualified person.

• Use only when ambient temperature is between – 20°C and 50°C.

• The device heats during operation. Do not mount directly on

flammable surfaces.

• The device should be placed at least 1 m from other objects.

• Do not open or dismantle the device by yourself.

SYMBOLS EXPLANATION

1. Ingress protection IP65

2. Product conforms to EU directives

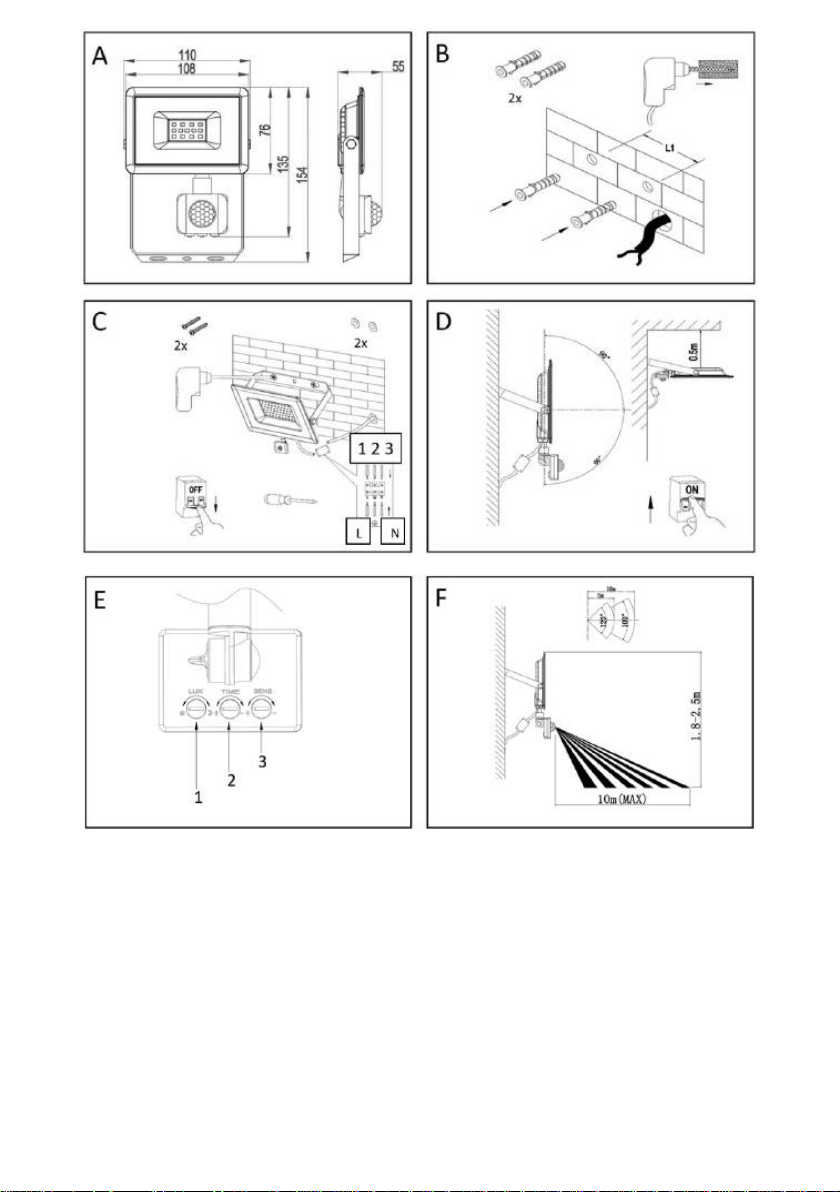

FIGURES EXPLANATION

Figure C:

1. Brown wire

2. Yellow / green wire

3. Blue wire

Figure E:

1. Adjust ambient illuminance

2. Adjust delay time

3. Adjust sensitivity distance

DESCRIPTION

LED lamp with motion detector equipped with SMD lamps, witch power of 10W and luminous flux o 800 lm, designed for outdoor use.

OPERATING

1. Turn off the electricity before installation.

2. Do not mount the device on the surface prone to vibrations.

3. Drill the holes in the wall according to the holes position on the bracket. Put the expansion plugs in the holes (fig. B).

4. Fix the brackets using screws and washers. Connect the wires using waterproof junction box. Minimum waterproof class of the junction box is IP65. Ensure to tighten waterproof screws (fig. C).

5. Adjust the position of the lamp. Turn on the power (fig. D).

6. Set up the adjustments of detector (fig. E)

TECHNICAL DATA

SMD floodlight with sensor 99-094

Parameter

Value

Voltage

230V AC 50Hz

Power

10W

Light count

Light type

LED

Colour temperature

6500K

Luminous flux

800 lm

Ingress protection class

IP65

Protection class

Mass

0,230 kg

Maximum internal wire temperature

57,4°C

Maximum enclosure temperature

44,3°C

ENVIRONMENT PROTECTION

Do not dispose of electrically powered products with household wastes, they should be utilized in proper plants. Obtain information on waste utilization from your seller or local authorities. Used up electric and electronic equipment contains substances active in natural environment. Unrecycled equipment constitutes a potential risk for environment and human health.

“Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa with seat

in Warsaw at ul. Pograniczna 2/4 (hereinafter Grupa Topex) informs, that all copyrights to this instruction (hereinafter Instruction), including, but not limited to, text, photographies, schemes, drawings and layout of the instruction, belong to Grupa Topex exclusively and are protected by laws accordingly to Copyright and Related Rights Act of 4 February 2004 (ustawa o prawie autorskim i prawach pokrewnych, Dz. U. 2006 No 90 item 631 with later ammendments). Copying, processing, publishing, modifications for commercial purposes of the entire Instruction or its parts without written permission of Grupa Topex are strictly forbidden and may cause civil and legal liability.

EU Declaration of Conformity Manufacturer: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Product: Motion sensor spotlight Model: 99-094 Trade name: NEO TOOLS Serial number: 00001 ÷ 99999

This declaration of conformity is issued under the sole responsibility of the manufacturer. The product described above complies with the following documents:

Low Voltage Directive 2014/35/EU Electromagnetic Compatibility Directive 2014/30/EU RoHS Directive 2011/65/EU as amended by Directive 2015/863/EU

And meets the requirements of the standards:

This declaration relates only to the machinery as placed on the market and does not include components added by the end user or carried out by him/her subsequently. Name and address of the EU resident person authorised to prepare the technical dossier: Signed on behalf of: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna Street 02-285 Warsaw

Paweł Kowalski TOPEX GROUP Quality Officer Warsaw, 2022-06-29

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ

Светодиодный детектор движения SMD 10 Вт 800 лм 230 В

99-094

ВНИМАНИЕ: ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭЛЕКТРОИНСТРУМЕНТА ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО И СОХРАНИТЕ ЕГО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ.

ПОДРОБНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Перед установкой убедитесь, что электричество отключено.

• Перед установкой устройства прочтите все приведенные ниже

инструкции.

• Если защитный экран поврежден, его необходимо немедленно заменить на закаленное стекло.

• Не используйте, если шнур обрезан или поврежден.

• Убедитесь, что напряжение сети в вашем месте совпадает с

напряжением устройства.

• Любая замена или ремонт должны выполняться квалифицированным специалистом.

• Используйте только при температуре окружающей среды от - 20°C до 50°C.

Page 5

• Во время работы устройство нагревается. Не устанавливайте непосредственно на легковоспламеняющиеся поверхности.

• Устройство должно располагаться на расстоянии не менее 1 м от других объектов.

• Не открывайте и не разбирайте устройство самостоятельно.

ОБЪЯСНЕНИЕ СИМВОЛОВ

1. Защита от проникновения IP65

2. Продукт соответствует директивам ЕС

ОБЪЯСНЕНИЕ ЦИФР

Рисунок C:

1. Коричневый провод

2. Желтый / зеленый провод

3. Синий провод

Рисунок E:

4. Регулировка внешней освещенности

5. Настройте время задержки

6. Регулировка расстояния чувствительности

ОПИСАНИЕ

Светодиодный светильник с датчиком движения, оснащенный SMDлампами, мощностью 10 Вт и световым потоком 800 лм, предназначен для наружного использования.

ОПЕРАЦИИ

1. Перед установкой отключите электричество.

2. Не устанавливайте устройство на поверхность, подверженную вибрациям.

3. Просверлите отверстия в стене в соответствии с расположением

отверстий на кронштейне. Вставьте в отверстия расширительные пробки (рис. B).

4. Закрепите кронштейны с помощью винтов и шайб. Подключите провода с помощью водонепроницаемой распределительной коробки. Минимальный класс водонепроницаемости распределительной коробки - IP65. Убедитесь, что затянули водонепроницаемые винты (рис. C).

5. Отрегулируйте положение лампы. Включите питание (рис. D).

6. Установите настройки извещателя (рис. E)

ТЕХНИЧЕСКИЕ ДАННЫЕ

SMD прожектор с датчиком 99-094

Параметр

Значение

Напряжение

230 В переменного тока 50 Гц

Мощность

10W

Количество света

Тип освещения

LED

Цветовая температура

6500K

Световой поток

800 лм

Класс защиты от проникновения

IP65

Класс защиты

Масса

0,230 кг

Максимальная температура внутреннего провода

57,4°C Максимальная температура корпуса

44,3°C

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Не выбрасывайте изделия с электрическим приводом вместе с бытовыми отходами, они должны быть утилизированы на соответствующих предприятиях. Информацию об утилизации отходов можно получить у продавца или в местных органах власти. Отслужившее электрическое и электронное оборудование содержит вещества, активные в природной среде. Неутилизированное оборудование представляет собой потенциальный риск для окружающей среды и здоровья человека.

"Группа Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa с местонахождением в Варшаве по адресу ул. Pograniczna 2/4 (далее Grupa Topex) сообщает, что все авторские права на данную инструкцию (далее Инструкция), включая, но не ограничиваясь, текст, фотографии, схемы, чертежи и макет инструкции, принадлежат исключительно Grupa Topex и защищены законами в соответствии с Законом об авторском праве и смежных правах от 4 февраля 2004 года (Закон об авторском праве и смежных правах, Dz. U. 2006 № 90 поз. 631 с последующими изменениями). Копирование, обработка, публикация, изменение в коммерческих целях всей Инструкции или ее частей без письменного разрешения

Grupa Topex строго запрещены и могут привести к гражданской и юридической ответственности.

Декларация соответствия ЕС Производитель: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Продукт: Прожектор с датчиком движения Модель: 99-094 Торговое название: NEO TOOLS Серийный номер: 00001 ÷ 99999

Данная декларация соответствия выдана под исключительную ответственность производителя. Описанный выше продукт соответствует следующим документам:

Директива по низковольтному оборудованию 2014/35/EU Директива по электромагнитной совместимости 2014/30/EU Директива RoHS 2011/65/EU в редакции Директивы 2015/863/EU

И соответствует требованиям стандартов:

Данная декларация относится только к машинам в том виде, в котором они представлены на рынке, и не включает в себя компоненты добавленные конечным пользователем или выполненные им впоследствии. Имя и адрес лица - резидента ЕС, уполномоченного на подготовку технического досье: Подписано от имени:

Grupa Topex Sp. z o.o. Sp.k. 2/4 Улица Пограничная 02-285 Варшава

Павел Ковальский Сотрудник по качеству TOPEX GROUP Варшава, 2022-06-29

AZ EREDETI UTASÍTÁS FORDÍTÁSA

LED mozgásérzékelő SMD 10 W 800 lm 230 V

99-094

VIGYÁZAT: AZ ELEKTROMOS SZERSZÁM HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN EZT A KÉZIKÖNYVET, ÉS ŐRIZZE MEG KÉSŐBBI HASZNÁLATRA.

RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK

• Győződjön meg róla, hogy a telepítés előtt az áramot kikapcsolták.

• Kérjük, a készülék telepítése előtt olvassa el az alábbi utasításokat.

• Ha a védőpajzs megsérül, azt azonnal ki kell cserélni edzett üvegre.

• Ne használja, ha a vezeték elvágva vagy sérült.

• Győződjön meg róla, hogy a hálózati feszültség a tartózkodási

helyén megegyezik a készülék feszültségével.

• Minden cserét vagy javítást szakképzett személynek kell elvégeznie.

• Csak akkor használja, ha a környezeti hőmérséklet - 20°C és 50°C között van.

• A készülék működés közben felmelegszik. Ne szerelje közvetlenül gyúlékony felületekre.

• A készüléket más tárgyaktól legalább 1 m távolságra kell elhelyezni.

• Ne nyissa ki vagy szedje szét a készüléket saját maga.

SZIMBÓLUMOK MAGYARÁZATA

1. Behatolás elleni védelem IP65

2. A termék megfelel az uniós irányelveknek

SZÁMOK MAGYARÁZATA

C. ábra:

1. Barna vezeték

2. Sárga / zöld vezeték

3. Kék vezeték

Page 6

E ábra:

1. Környezeti megvilágítás beállítása

2. Késleltetési idő beállítása

3. Érzékenységi távolság beállítása

LEÍRÁS

LED lámpa mozgásérzékelővel, SMD lámpákkal felszerelve, 10W teljesítményű és 800 lm fényáramú, kültéri használatra tervezett.

ÜZEMELTETÉS

1. A telepítés előtt kapcsolja ki az áramot.

2. Ne szerelje a készüléket rezgésre hajlamos felületre.

3. Fúrja a lyukakat a falba a konzolon lévő lyukak pozíciójának megfelelően. Helyezze a tágulási dugókat a lyukakba (B ábra).

4. Rögzítse a konzolokat csavarokkal és alátétekkel. Csatlakoztassa a

vezetékeket vízálló csatlakozódoboz segítségével. A csatlakozódoboz minimális vízállósági osztálya IP65. Ügyeljen a vízálló csavarok meghúzására (C ábra).

5. Állítsa be a lámpa helyzetét. Kapcsolja be a készüléket (D ábra).

6. Az érzékelő beállításainak beállítása (E ábra)

TECHNIKAI ADATOK

SMD reflektor érzékelővel 99-094

Paraméter

Érték

Feszültség

230V AC 50Hz

Teljesítmény

10W

Fényszám

Fénytípus

LED

Színhőmérséklet

6500K

Fényáram

800 lm

Behatolásvédelmi osztály

IP65

Védelmi osztály

Tömeg

0,230 kg

Maximális belső vezetékhőmérséklet

57,4°C

Maximális burkolati hőmérséklet

44,3°C

KÖRNYEZETVÉDELEM

Az elektromos meghajtású termékeket ne dobja ki a háztartási hulladékkal együtt, azokat megfelelő üzemekben kell hasznosítani. A hulladékhasznosítással kapcsolatos információkat az eladótól vagy a helyi hatóságoktól szerezzen be. Az elhasznált elektromos és elektronikus berendezések a természetes környezetben aktív anyagokat tartalmaznak. A nem újrahasznosított berendezések potenciális kockázatot jelentenek a környezetre és az emberi egészségre.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, székhelye Varsó, ul. Pograniczna 2/4 (a továbbiakban: Grupa Topex) tájékoztat, hogy a jelen utasítás (a továbbiakban: utasítás) valamennyi szerzői joga, beleértve, de nem kizárólagosan, az utasítás szövegét, fényképeit, sémáit, rajzait és elrendezését, kizárólag a Grupa Topex tulajdonát képezi, és a 2004. február 4-i törvénynek megfelelően a szerzői és szomszédos jogokról szóló törvény (Dz. U. 2006. 90. sz. 631. tétel, későbbi módosításokkal). A teljes utasítás vagy részeinek másolása, feldolgozása, közzététele, kereskedelmi célú módosítása a Grupa Topex írásos engedélye nélkül szigorúan tilos, és polgári jogi és jogi felelősségre vonást eredményezhet.

EU-megfelelőségi nyilatkozat Gyártó: Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

Termék: Mozgásérzékelős reflektor

Modell: 99-094

Kereskedelmi név: NEO TOOLS Sorozatszám: 00001 ÷ 99999

Ezt a megfelelőségi nyilatkozatot a gyártó kizárólagos felelőssége mellett

adjuk ki. A fent leírt termék megfelel a következő dokumentumoknak:

2014/35/EU kisfeszültségű irányelv Elektromágneses összeférhetőségi irányelv 2014/30/EU A 2015/863/EU irányelvvel módosított 2011/65/EU RoHS irányelv

És megfelel a szabványok követelményeinek:

Ez a nyilatkozat csak a forgalomba hozott gépre vonatkozik, és nem terjed ki az alkatrészekre. a végfelhasználó által hozzáadott vagy általa utólagosan elvégzett. A műszaki dokumentáció elkészítésére jogosult, az EU-ban illetőséggel rendelkező személy neve és címe: Aláírva a következők nevében:

Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna utca 02-285 Varsó

Paweł Kowalski TOPEX GROUP minőségügyi tisztviselő Varsó, 2022-06-29

TRADUCEREA INSTRUCȚIUNII ORIGINALE

Detector de mișcare cu LED-uri SMD 10 W 800 lm 230 V

99-094

ATENȚIE: ÎNAINTE DE A UTILIZA SCULA ELECTRICĂ, CITIȚI CU ATENȚIE ACEST MANUAL ȘI PĂSTRAȚI-L PENTRU REFERINȚE

ULTERIOARE. REGLEMENTĂRI DETALIATE PRIVIND SIGURANȚA

• Asigurați-vă că energia electrică este oprită înainte de instalare.

• Vă rugăm să citiți toate instrucțiunile următoare înainte de a instala

unitatea.

• Dacă scutul de siguranță este deteriorat, acesta trebuie înlocuit imediat cu sticlă călită.

• Nu utilizați dacă cablul este tăiat sau deteriorat.

• Asigurați-vă că tensiunea de rețea din localitatea dvs. corespunde

cu tensiunea dispozitivului.

• Orice înlocuire sau reparație trebuie efectuată de către o persoană calificată.

• A se utiliza numai atunci când temperatura ambiantă este cuprinsă între - 20°C și 50°C.

• Dispozitivul se încălzește în timpul funcționării. Nu montați direct pe suprafețe inflamabile.

• Dispozitivul trebuie amplasat la cel puțin 1 m de alte obiecte.

• Nu deschideți și nu demontați dispozitivul de unul singur.

EXPLICAȚIA SIMBOLURILOR

1. Protecție de intrare IP65

2. Produsul este în conformitate cu directivele UE

EXPLICAȚIA CIFRELOR

Figura C:

1. Fir maro

2. Fir galben / verde

3. Fir albastru

Figura E:

1. Reglați iluminarea ambientală

2. Reglați timpul de întârziere

3. Reglați distanța de sensibilitate

DESCRIERE

Lampă cu LED cu detector de mișcare echipată cu lămpi SMD, cu o putere de 10W și un flux luminos de 800 lm, proiectată pentru utilizare în exterior.

OPERAȚIUNE

1. Întrerupeți curentul electric înainte de instalare.

2. Nu montați dispozitivul pe o suprafață predispusă la vibrații.

3. Faceți găurile în perete în conformitate cu poziția găurilor de pe suport. Puneți dopurile de expansiune în găuri (fig. B).

4. Fixați suporturile cu ajutorul șuruburilor și al șaibelor. Conectați firele

folosind cutia de joncțiune impermeabilă. Clasa minimă de impermeabilitate a cutiei de joncțiune este IP65. Asigurați-vă că strângeți șuruburile impermeabile (fig. C).

5. Reglați poziția lămpii. Porniți aparatul (fig. D).

6. Setați reglajele detectorului (fig. E)

DATE TEHNICE

Proiector SMD cu senzor 99-094

Parametru

Valoare

Tensiune

230V AC 50Hz

Putere

10W

Număr de lumini

Tipul de lumină

LED

Temperatura de culoare

6500K

Flux luminos

800 lm

Page 7

Clasa de protecție Ingress

IP65

Clasa de protecție

Masa

0,230 kg

Temperatura maximă internă a firului

57,4°C

Temperatura maximă a incintei

44,3°C

PROTECȚIA MEDIULUI

Nu aruncați produsele electrice la gunoiul menajer, acestea trebuie să fie utilizate în instalații adecvate. Obțineți informații despre utilizarea deșeurilor de la vânzător sau de la autoritățile locale. Echipamentele electrice și electronice uzate conțin substanțe active în mediul natural. Echipamentele nereciclate constituie un risc potențial pentru mediu și sănătatea umană.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa cu sediul în Varșovia, ul. Pograniczna 2/4 (denumită în continuare "Grupa Topex") informează că toate drepturile de autor asupra acestei instrucțiuni (denumită în continuare "instrucțiune"), inclusiv, dar fără a se limita la, textul, fotografiile, schemele, desenele și aspectul instrucțiunii, aparțin exclusiv Grupa Topex și sunt protejate de legi în conformitate cu Legea privind drepturile de autor și drepturile conexe din 4 februarie 2004 (Legea privind drepturile de autor și drepturile conexe, Dz. U. 2006 nr. 90, poziția 631, cu modificările ulterioare). Copierea, prelucrarea, publicarea, modificarea în scopuri comerciale a întregii Instrucțiuni sau a părților acesteia fără permisiunea scrisă a Grupa Topex sunt strict interzise și pot atrage răspunderea civilă și juridică.

Declarația de conformitate UE Producător: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Produs: Spot cu senzor de mișcare Model: 99-094

Denumire comercială: NEO TOOLS Număr de serie: 00001 ÷ 99999

Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului. Produsul descris mai sus este în conformitate cu următoarele documente:

Directiva privind joasă tensiune 2014/35/UE Directiva 2014/30/UE privind compatibilitatea electromagnetică

Directiva RoHS 2011/65/UE, astfel cum a fost modificată prin Directiva 2015/863/UE.

Și îndeplinește cerințele standardelor:

Prezenta declarație se referă numai la mașinile introduse pe piață și nu

include componentele

adăugate de către utilizatorul final sau efectuate ulterior de către acesta. Numele și adresa persoanei rezidente în UE autorizate să întocmească

dosarul tehnic: Semnat în numele: Grupa Topex Sp. z o.o. Sp.k. Strada Pograniczna nr. 2/4 02-285 Varșovia

Paweł Kowalski TOPEX GROUP Responsabil cu calitatea Varșovia, 2022-06-29

ПЕРЕКЛАД (ПОСІБНИК КОРИСТУВАЧА)..

Рефлектор з сенсором руху SMD 10 Вт 800 лм 230 В

99-094

УВАГА: ПЕРЕД ПОЧАТКОМ ВИКОРИСТАННЯ ЕЛЕКТРОІНСТРУМЕНТА НЕОБХІДНО УВАЖНО ПРОЧИТАТИ ДАНУ ІНСТРУКЦІЮ ТА ЗБЕРЕГТИ ЇЇ ДЛЯ МАЙБУТНЬОГО ВИКОРИСТАННЯ.

ДЕТАЛЬНІ ПРАВИЛА БЕЗПЕКИ

• Перед встановленням приладу переконайтеся, що в мережі відсутній електричний струм.

• Перед початком встановлення повністю прочитайте наведені нижче інструкції.

• Якщо кришка пошкоджена, її необхідно якомога швидше замінити на загартоване скло.

• Не використовуйте, якщо знайдено обрізаний або пошкоджений шнур.

• Переконайтеся, що напруга мережі відповідає номінальній напрузі пристрою.

• Заміна або ремонт елементів повинні виконувати уповноважені особи.

• Використовуйте тільки в межах дозволеного діапазону температур від -20°C до 40°C.

• Прилад під час роботи досягає високих температур. Заборонене встановлення на легкозаймистих поверхнях.

• Тримайте прилад на відстані не менше 1 метра від інших предметів.

• Забороняється самостійно розкладати прожектор.

ОПИС ВИКОРИСТАНИХ ПІКТОГРАМ

1. Клас герметичності IP65

2. Продукт відповідає вимогам директив ЄС

ОПИС ГРАФІЧНИХ ЕЛЕМЕНТІВ

Рисунок С:

1. Коричневий шнур

2. Жовто-зелений шнур

3. Блакитний шнур

Рисунок E:

1. Налаштування яскравості оточення

2. Налаштування часу освітлення

3. Налаштування чутливості детектора

ОПИС ПРИСТРОЮ

Рефлектор з сенсором руху потужністю 10 Вт і світловим потоком 800 люмен, пристосований для роботи на вулиці, оснащений світлодіодами SMD.

ЕКСПЛУАТАЦІЯ ПРИСТРОЮ.

1. Переконайтеся, що в мережі відсутній електричний струм.

2. Забороняється встановлювати прожектор на основі, що піддається впливу вібрацій.

3. Зробити отвори у стінах, визначивши їх положення за допомогою отворів у рамі. Розмістити дюбелі у отворах (рис. В).

4. Закріпити раму за допомогою гвинтів і шайб. Проводи слід

з’єднати за допомогою водостійкого ящика підключення. Необхідний клас водостійкості ящика – принаймні ІР65. Закрутити пломбувальні гвинти (рис. С)

5. Налаштувати положення лампи. Увімкнути струм (рис. D).

6. Налаштувати детектор (рис. Е)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Рефлектор з сенсором руху SMD 99-094

Параметр

Значення

Напруга живлення

230 В AC 50 Гц

Потужність:

10Вт

Кількість діодів

Тип діода

Світлодіод

Колірна температура

6500 К

Світловий потік

800 лм

Ступінь ізоляції

IP65

Клас захисту

Вага

0,230 кг

Максимальна внутрішня температура

57,4°C

Максимальна температура корпусу

44,3°C

ЗАХИСТ ДОВКІЛЛЯ

Вироби з електричним живленням не слід утилізувати разом із побутовими відходами, їх слід утилізувати у відповідних закладах. Інформацію про утилізацію можна отримати від продавця продукту або місцевих органів влади. Використане електричне та електронне обладнання містить речовини, які не є нейтральними для природного середовища. Неперероблене обладнання становить потенційну загрозу для навколишнього середовища та здоров'я людей.

Grupa Topex Spółka z ograniczoną odpowiedzialnością Spółka komandytowa із місцезнаходженням у Варшаві, вул. Погранічна, 2/4 (далі: «Grupa Topex») інформує, що всі авторські права на вміст даної інструкції (далі: «Інструкція»), зокрема її текст, фотографії, схеми, малюнки та композиції належать виключно Grupa Topex і підлягають правовій охороні відповідно до Закону від 4 лютого 1994 року про

Page 8

авторське право та суміжні права (Законодавчий вісник від 2006 № 90 поз. 631 з пізн. зм.). Копіювання, опрацювання, публікація, зміна в комерційних цілях усієї Інструкції та її окремих елементів без письмової згоди Grupa Topex суворо заборонене й може призвести до цивільної та кримінальної відповідальності.

Декларація відповідності ЄС Виробник: Grupa Topex Sp. z o.o. Sp. k., вул. Погранічна, 2/4, 02-285

Варшава

Продукт: Рефлектор з сенсором руху Модель: 99-094 Торгова назва: NEO TOOLS Серійний номер: 00001 ÷ 99999

Ця декларація відповідності видається на виключну відповідальність виробника. Продукт, описаний вище, відповідає наступним документам:

Директива про низьку напругу 2014/35/ЄС Директива про електромагнітну сумісність 2014/30/ЄС Директива RoHS 2011/65/ЄС, замінена Директивою 2015/863/ЄС

Та дотримується вимог норм:

Ця декларація стосується виключно машини в стані, в якому вона була введена в оборот, і не стосується складових частин, доданих кінцевим користувачем або виконаних ним пізніших дій. Ім'я та адреса особи, яка проживає або зареєстрована в ЄС, уповноваженої складати технічну документацію: Підписано від імені:

Grupa Topex Sp. z o.o. Sp.k. вул. Погранічна, 2/4 02-285, Варшава

Павел Ковальський Уповноважений представник з якості компанії GRUPA TOPEX Варшава, 29.06.2022

PŘEKLAD PŮVODNÍHO NÁVODU

LED detektor pohybu SMD 10 W 800 lm 230 V

99-094

UPOZORNĚNÍ: PŘED POUŽITÍM ELEKTRICKÉHO NÁŘADÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO BUDOUCÍ POUŽITÍ.

PODROBNÉ BEZPEČNOSTNÍ PŘEDPISY

• Před instalací se ujistěte, že je vypnutá elektřina.

• Před instalací jednotky si přečtěte všechny následující pokyny.

• Pokud dojde k poškození bezpečnostního štítu, musí být okamžitě

vyměněn za tvrzené sklo.

• Nepoužívejte, pokud je kabel přestřižený nebo poškozený.

• Ujistěte se, že síťové napětí ve vaší lokalitě odpovídá napětí

zařízení.

• Jakoukoli výměnu nebo opravu by měla provádět kvalifikovaná osoba.

• Používejte pouze při okolní teplotě mezi -20 °C a 50 °C.

• Zařízení se během provozu zahřívá. Nemontujte jej přímo na

hořlavé povrchy.

• Zařízení by mělo být umístěno nejméně 1 m od jiných objektů.

• Zařízení sami neotevírejte ani nerozebírejte.

VYSVĚTLENÍ SYMBOLŮ

1. Krytí IP65

2. Výrobek je v souladu se směrnicemi EU

VYSVĚTLENÍ ČÍSEL

Obrázek C:

1. Hnědý drát

2. Žlutý / zelený vodič

3. Modrý vodič Obrázek E:

4. Nastavení okolního osvětlení

5. Nastavení doby zpoždění

6. Nastavení vzdálenosti citlivosti

POPIS

LED svítidlo s detektorem pohybu vybavené SMD žárovkami, výkon 10 W a světelný tok 800 lm, určené pro venkovní použití.

OPERATING

1. Před instalací vypněte elektrický proud.

2. Zařízení nemontujte na povrch náchylný k vibracím.

3. Vyvrtejte otvory do zdi podle umístění otvorů na držáku. Do otvorů vložte rozpěrné hmoždinky (obr. B).

4. Připevněte držáky pomocí šroubů a podložek. Připojte vodiče pomocí

vodotěsné propojovací krabice. Minimální třída vodotěsnosti propojovací krabice je IP65. Ujistěte se, že jsou dotaženy vodotěsné šrouby (obr. C).

5. Nastavte polohu svítilny. Zapněte napájení (obr. D).

6. Nastavení detektoru (obr. E)

TECHNICKÉ ÚDAJE

SMD reflektor se senzorem 99-094

Parametr

Hodnota

Napětí

230V AC 50Hz

Power

10W

Počet světel

Typ světla

LED

Teplota barev

6500K

Světelný tok

800 lm

Třída ochrany proti vniknutí

IP65

Třída ochrany

Hromadné

0,230 kg

Maximální vnitřní teplota vodiče

57,4°C

Maximální teplota krytu

44,3°C

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky poháněné výrobky nevyhazujte do domovního odpadu, měly by být využity ve vhodných zařízeních. Informace o využití odpadu získáte od prodejce nebo místních úřadů. Vysloužilá elektrická a elektronická zařízení obsahují látky aktivní v přírodním prostředí. Nerecyklovaná zařízení představují potenciální riziko pro životní prostředí a lidské zdraví.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa se sídlem ve Varšavě na ul. Pograniczna 2/4 (dále jen "Grupa Topex") oznamuje, že veškerá autorská práva k tomuto návodu (dále jen "návod"), mimo jiné včetně textu, fotografií, schémat, výkresů a uspořádání návodu, náleží výhradně společnosti Grupa Topex a jsou chráněna zákony v souladu se zákonem o autorském právu a právech s ním souvisejících ze dne 4. února 2004 (zákon o autorském právu a právech s ním souvisejících, Dz. U. 2006 č. 90 bod 631 ve znění pozdějších předpisů). Kopírování, zpracování, publikování, úpravy celého Návodu nebo jeho částí pro komerční účely bez písemného souhlasu společnosti Grupa Topex jsou přísně zakázány a mohou být příčinou občanskoprávní a právní odpovědnosti.

EU prohlášení o shodě Výrobce: Sp.k., Pograniczna 2/4 02-285 Warszawa Výrobek: Reflektor se snímačem pohybu

Model: 99-094

Obchodní název: NEO TOOLS Sériové číslo: 00001 ÷ 99999

Toto prohlášení o shodě je vydáno na výhradní odpovědnost výrobce. Výše popsaný výrobek je v souladu s následujícími dokumenty:

Směrnice o nízkém napětí 2014/35/EU Směrnice o elektromagnetické kompatibilitě 2014/30/EU Směrnice RoHS 2011/65/EU ve znění směrnice 2015/863/EU

A splňuje požadavky norem:

Toto prohlášení se vztahuje pouze na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nezahrnuje součásti. přidal koncový uživatel nebo je provedl dodatečně. Jméno a adresa osoby s bydlištěm v EU, která je oprávněna vypracovat

technickou dokumentaci: Podepsáno jménem: Grupa Topex Sp. z o.o. Sp.k.

Page 9

Ulice Pograniczna 2/4 02-285 Varšava

Paweł Kowalski Referent kvality společnosti TOPEX GROUP Varšava, 2022-06-29

PREKLAD PÔVODNÉHO NÁVODU

LED detektor pohybu SMD 10 W 800 lm 230 V

99-094

UPOZORNENIE: PRED POUŽITÍM ELEKTRICKÉHO NÁRADIA SI POZORNE PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE HO PRE BUDÚCE POUŽITIE.

PODROBNÉ BEZPEČNOSTNÉ PREDPISY

• Pred inštaláciou sa uistite, že je elektrická energia vypnutá.

• Pred inštaláciou jednotky si prečítajte všetky nasledujúce pokyny.

• Ak je bezpečnostný štít poškodený, musí sa okamžite vymeniť za

tvrdené sklo.

• Ak je kábel prestrihnutý alebo poškodený, nepoužívajte ho.

• Uistite sa, že sieťové napätie vo vašej lokalite zodpovedá napätiu

zariadenia.

• Každú výmenu alebo opravu by mala vykonávať kvalifikovaná osoba.

• Používajte len pri teplote okolia od - 20 °C do 50 °C.

• Zariadenie sa počas prevádzky zahrieva. Zariadenie nemontujte

priamo na horľavé povrchy.

• Zariadenie by malo byť umiestnené vo vzdialenosti najmenej 1 m od iných objektov.

• Zariadenie sami neotvárajte ani nerozoberajte.

VYSVETLENIE SYMBOLOV

1. Ochrana proti vniknutiu IP65

2. Výrobok je v súlade so smernicami EÚ

VYSVETLENIE ČÍSEL

Obrázok C:

1. Hnedý drôt

2. Žltý / zelený vodič

3. Modrý vodič

Obrázok E:

1. Nastavenie okolitého osvetlenia

2. Nastavenie času oneskorenia

3. Nastavenie vzdialenosti citlivosti

POPIS

LED svietidlo s detektorom pohybu vybavené SMD žiarovkami s výkonom 10 W a svetelným tokom 800 lm, určené na vonkajšie použitie.

OPERATING

1. Pred inštaláciou vypnite elektrický prúd.

2. Zariadenie nemontujte na povrch náchylný na vibrácie.

3. Vyvŕtajte otvory do steny podľa polohy otvorov na konzole. Do otvorov vložte rozperné hmoždinky (obr. B).

4. Upevnite držiaky pomocou skrutiek a podložiek. Vodiče pripojte

pomocou vodotesnej rozvodnej skrinky. Minimálna trieda vodotesnosti spojovacej krabice je IP65. Uistite sa, že ste utiahli vodotesné skrutky

(obr. C).

5. Nastavte polohu svietidla. Zapnite napájanie (obr. D).

6. Nastavenie nastavenia detektora (obr. E)

TECHNICKÉ ÚDAJE

SMD reflektor so senzorom 99-094

Parameter

Hodnota

Napätie

230V AC 50Hz

Napájanie

10W

Počet svetiel

Typ svetla

LED

Teplota farieb

6500K

Svetelný tok

800 lm

Trieda ochrany proti vniknutiu

IP65

Trieda ochrany

Hmotnosť

0,230 kg

Maximálna vnútorná teplota drôtu

57,4°C

Maximálna teplota krytu

44,3°C

OCHRANA ŽIVOTNÉHO PROSTREDIA

Elektricky poháňané výrobky nelikvidujte spolu s domovým odpadom, mali by sa zhodnotiť v príslušných zariadeniach. Informácie o využití odpadu získate od predajcu alebo miestnych úradov. Opotrebované elektrické a elektronické zariadenia obsahujú látky aktívne v prírodnom prostredí. Nerecyklované zariadenia predstavujú potenciálne riziko pre životné prostredie a ľudské zdravie.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa so sídlom vo Varšave na ul. Pograniczna 2/4 (ďalej len "Grupa Topex") oznamuje, že všetky autorské práva k tomuto návodu (ďalej len "návod"), okrem iného vrátane textu, fotografií, schém, výkresov a usporiadania návodu, patria výlučne spoločnosti Grupa Topex a sú chránené zákonmi v súlade so zákonom o autorskom práve a právach súvisiacich s autorským právom zo 4. februára 2004 (Zákon o autorskom práve a právach súvisiacich s autorským právom, Dz. U. 2006 č. 90 bod 631 v znení neskorších zmien a doplnení). Kopírovanie, spracovanie, publikovanie, úpravy na komerčné účely celého Návodu alebo jeho častí bez písomného súhlasu spoločnosti Grupa Topex sú prísne zakázané a môžu spôsobiť občianskoprávnu a právnu zodpovednosť.

Vyhlásenie o zhode EÚ Výrobca: Sp.k., Pograniczna 2/4 02-285 Warszawa Výrobok: Snímač pohybu

Model: 99-094

Obchodný názov: NEO TOOLS Sériové číslo: 00001 ÷ 99999

Toto vyhlásenie o zhode sa vydáva na výhradnú zodpovednosť výrobcu. Opísaný výrobok je v súlade s týmito dokumentmi:

Smernica o nízkom napätí 2014/35/EÚ Smernica 2014/30/EÚ o elektromagnetickej kompatibilite Smernica RoHS 2011/65/EÚ v znení smernice 2015/863/EÚ

A spĺňa požiadavky noriem:

Toto vyhlásenie sa vzťahuje len na strojové zariadenie v podobe, v akej bolo uvedené na trh, a nezahŕňa komponenty pridá koncový používateľ alebo ho vykoná dodatočne. Meno a adresa osoby so sídlom v EÚ, ktorá je oprávnená vypracovať technickú dokumentáciu: Podpísané v mene:

Grupa Topex Sp. z o.o. Sp.k. Ulica Pograniczna 2/4 02-285 Varšava

Paweł Kowalski Pracovník pre kvalitu spoločnosti TOPEX GROUP Varšava, 2022-06-29

Page 10

Karta informacji o produkcie

Nazwa producenta lub marka:

Grupa Topex Sp. z o.o. Sp.k.

Adres producenta:

ul. Pograniczna 2/4, 02-285 Warsaw

Numer identyfikacyjny modelu:

99-094

Typ źródła światła:

LED

Zastosowana technologia:

LED

Kierunkowe (DLS) lub bezkierunkowe (NDLS)

DLS

Źródło światła zasilane lub niezasilane napięciem sieciowym

(MLS/NMLS)

MLS

Połączone źródlo światła

(CLS/NCLS/oba):

NCLS Możliwość zmiany koloru światła

Nie

Bańka

Nie

Źródło światła o wysokiej luminacji

Nie

Osłona przeciwolśnieniowa

Nie

Przyciemniane

Nie

Parametry produktu

Parametr

Wartość

Parametr

Wartość

Ogólne parametry produktu

Zużycie energii w trybie włączenia (kWh/1000h)

Klasa efektywności

energetycznej

Użyteczny strumień świetlny (ϕ

use

wewnątrz kuli, (360°), dla szerokiego stożka (120°) lub wąskiego stożka (90°). (lm)

800

Skorelowana temperatura

barwowa zaokrąglona do 100K

lub ich zakres.

6500

Moc w trybie włączenia (Pon) wyrażona w W.

Moc w trybie czuwania (Psb)

wyrażona w W i zaokrąglona do

drugiego miejsca po przecinku

0,5 (przy włączonym czujniku)

Moc w trybie czuwania przy

podłączeniu do sieci (P

net

) wyrażona

w W

Nie dotyczy

Wskaźnik oddawania barw CRI lub zakres CRI w zaokrągleniu do liczby całkowitej

Wymiary zewnętrzne

bez oddzielnego

osprzętu sterującego wyrażone w

milimetrach

Wysokość

Patrz instrukcja obsługi

Rozkład widmowy mocy w

zakresach 250 nm do 800 nm na

pełnym obciążeniu.

Patrz poniżej tabeli

Szerokość

Patrz instrukcja obsługi

Głębokość

Patrz instrukcja obsługi Oświadczenie o równoważnej mocy

Tak

Moc równoważna (W)

100

Współrzędne chromatyczności (x oraz y)

x=0,313, y=0,337

Parametry dla kierunkowych źródeł światła

Światłość (cd)

3750

Kąt promieniowania w stopniach lub zakres kątów, jakie można ustawić

120

Parametry dla źródeł światła LED i OLED

Wskaźnik oddawania barw R9

Współczynnik trwałości

Współczynnik zachowania strumienia świetlnego

0,97

Parametry dla sieciowych źródeł światła LED i OLED

Współczynnik przesuwu fazowego (cos φ1)

0,95

Jednolitość światła wyrażona w

elipsach MacAdama

Oświadczenie o zstąpieniu fluorescencyjnego źródła światła przez źródło światła LED bez dodatkowego obciążenia o konkretnej warości.

Nie dotyczy

Moc (W)

Nie dotyczy

Migotanie (Pst LM)

0,2

Efekt stroboskopowy (SVM)

Nie dotyczy

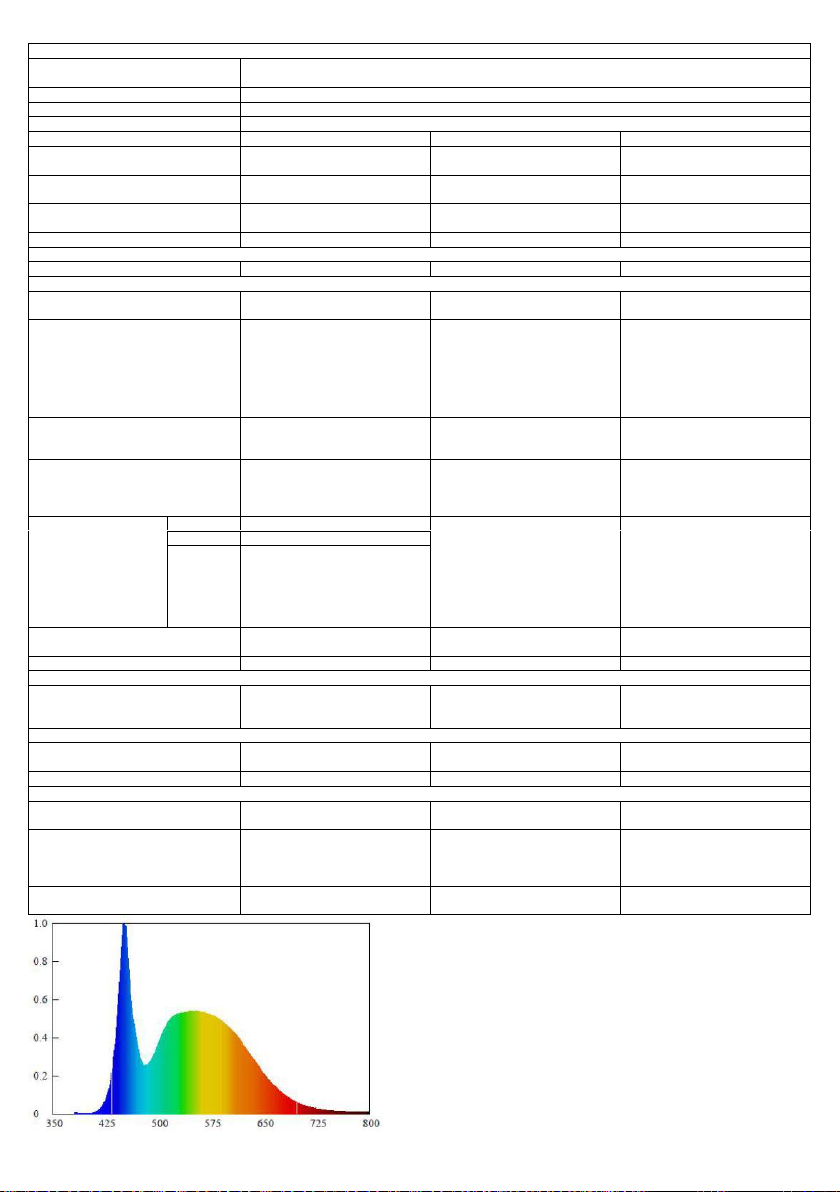

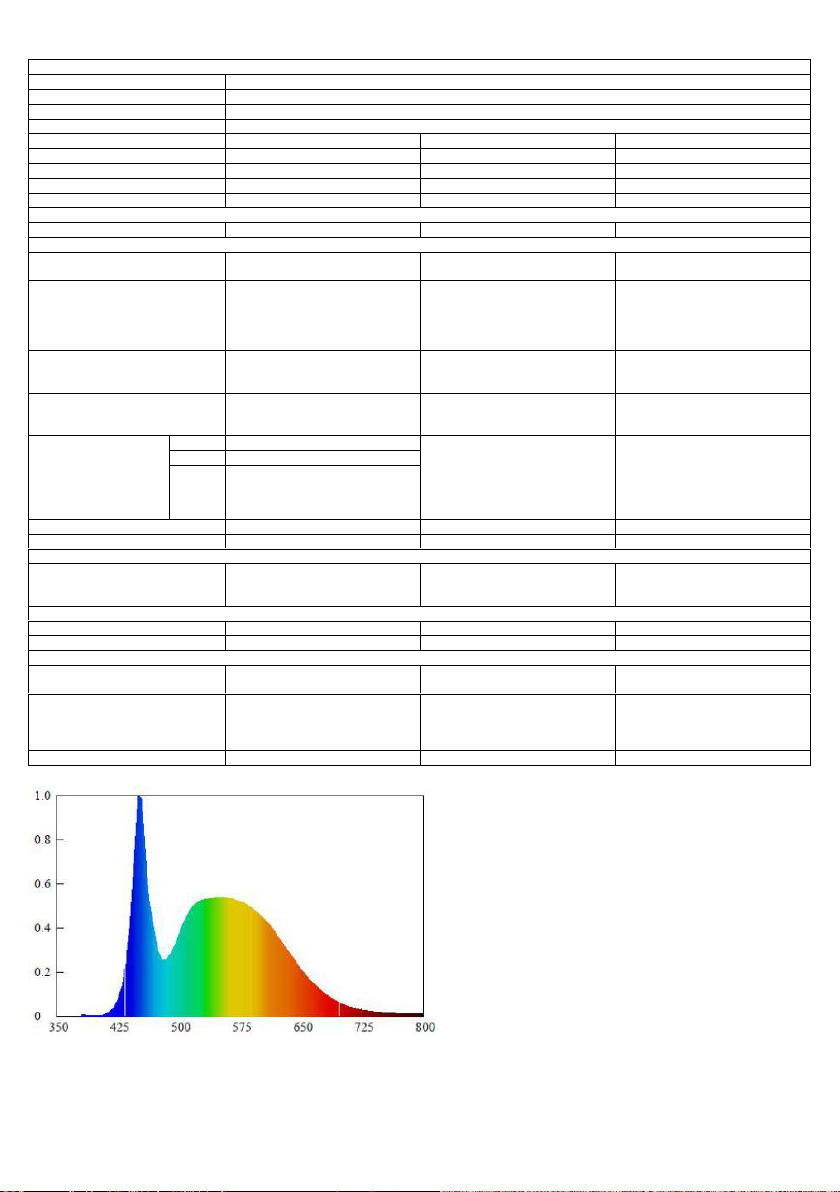

Rozkład widmowy mocy

Page 11

Product information sheet

Supplier’s name or trade mark:

Grupa Topex Sp. z o.o. Sp.k.

Supplier’s address:

ul. Pograniczna 2/4, 02-285 Warsaw

Model identifier:

99-094

Type of light source:

LED

Lighting technology used:

LED

Non directional or directional:

DLS

Mains or non-mains:

MLS

Connected light source (CLS):

NCLS

Colour-tuneable light source:

Envelope:

High luminance light source:

Anti-glare shield:

Dimmable:

Product parameters

Parameter

Value

Parameter

Value

General product parameters:

Energy consumption in on-mode (kWh/1000h)

Energy efficiency class

Useful luminous flux (ϕ

use

indicating if it refers to the flux in a

sphere (360°), in a wide cone (120°) or in a narrow cone (90°).

800

Correlated colour temperature, rounded to the nearest 100K, or the range of correlated colour temperatures, rounded to the nearest 100 K, that can be set.

6500 On – mode power (Pon),

expressed in W

Standby power (Psb), expressed in W and rounded to the second decimal

0,5 (sensor on)

Networked standby power (P

net

) for CLS, expressed in W and rounded to the second decimal

N/A

Colour rendering index, rounded to the nearest integer, or the range of CRI values that can be set

Outer dimensions without separate control gear, lighting control parts an nonlighting control parts, if any (millimeter)

Height

See user manual

Spectral power distribution in the range 250 nm to 800 nm, at fullload

Shown below

Width

See user manual

Depth

See user manual

Claim of equivalent power

Yes

If yes, equivalent power (W)

100

Chromaticity coordinates (x and y)

x=0,313, y=0,337

Parameters for directional light sources:

Peak luminous intensity (cd)

3750

Beam angle in degrees, or the range of beam angles that can be set

120

Parameters for LED and OLED light sources:

R9 colour rendering index value

Survival factor

The lumen maintenance factor

0,958

Parameters for LED and OLED mains light sources:

Displacement factor (cos φ1)

0,95

Colour consistency in McAdam ellipses

Claims that an LED light source replaces a fluorescent light source without integrated ballast of a particular wattage.

N/A

If yes then replacement claim (W)

N/A

Flicker metric (Pst LM)

0,2

Stroboscopic effect metric (SVM)

N/A

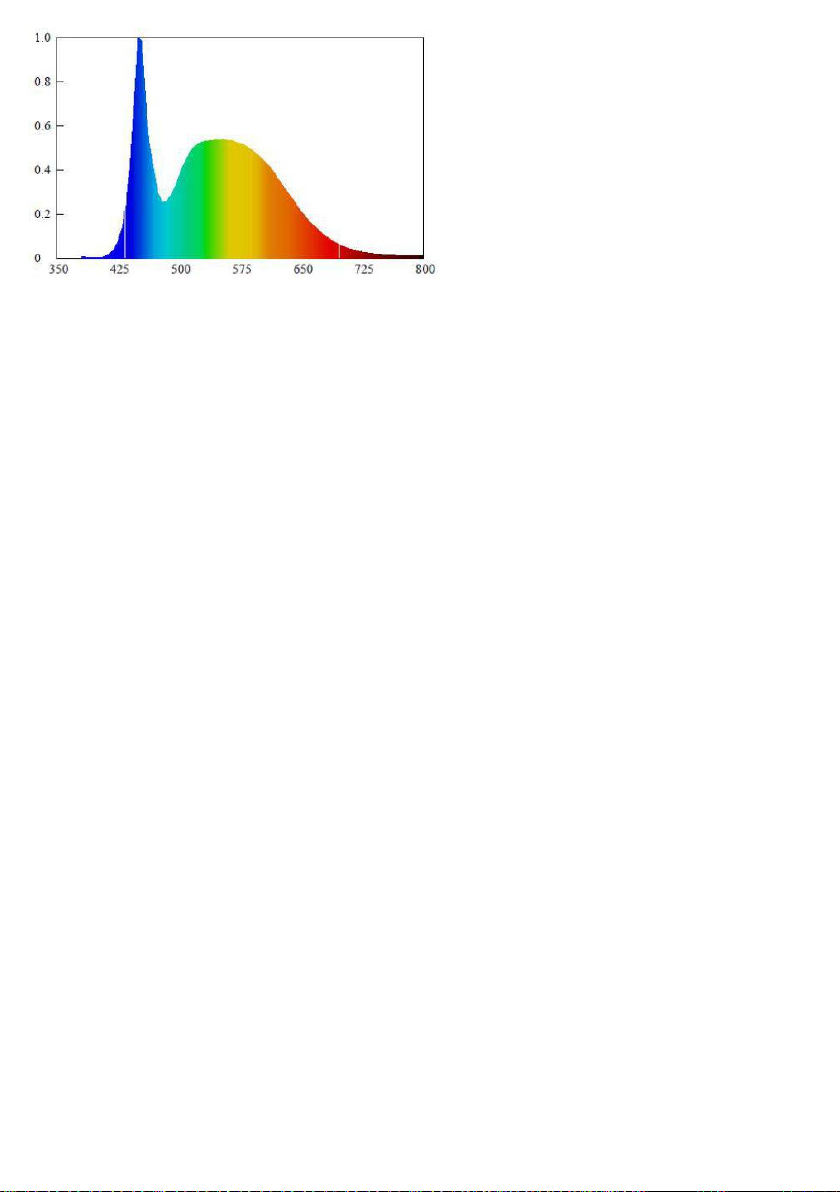

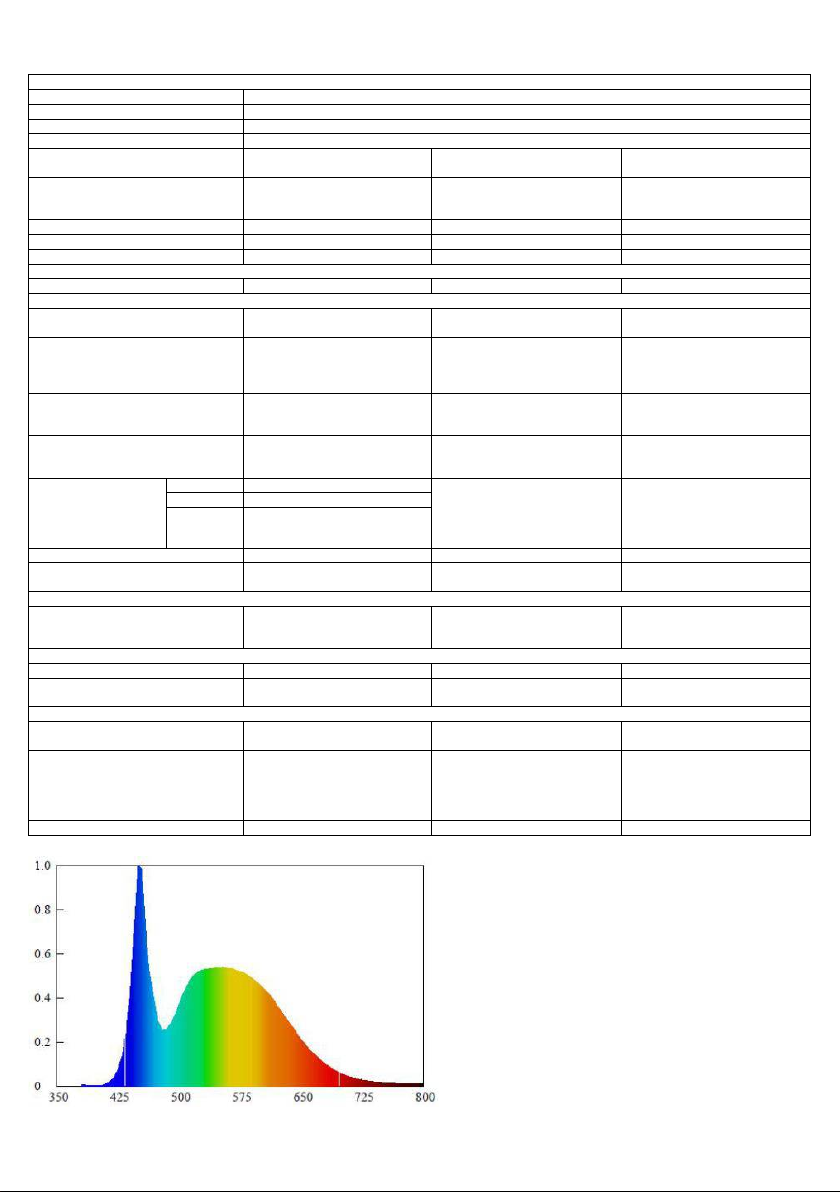

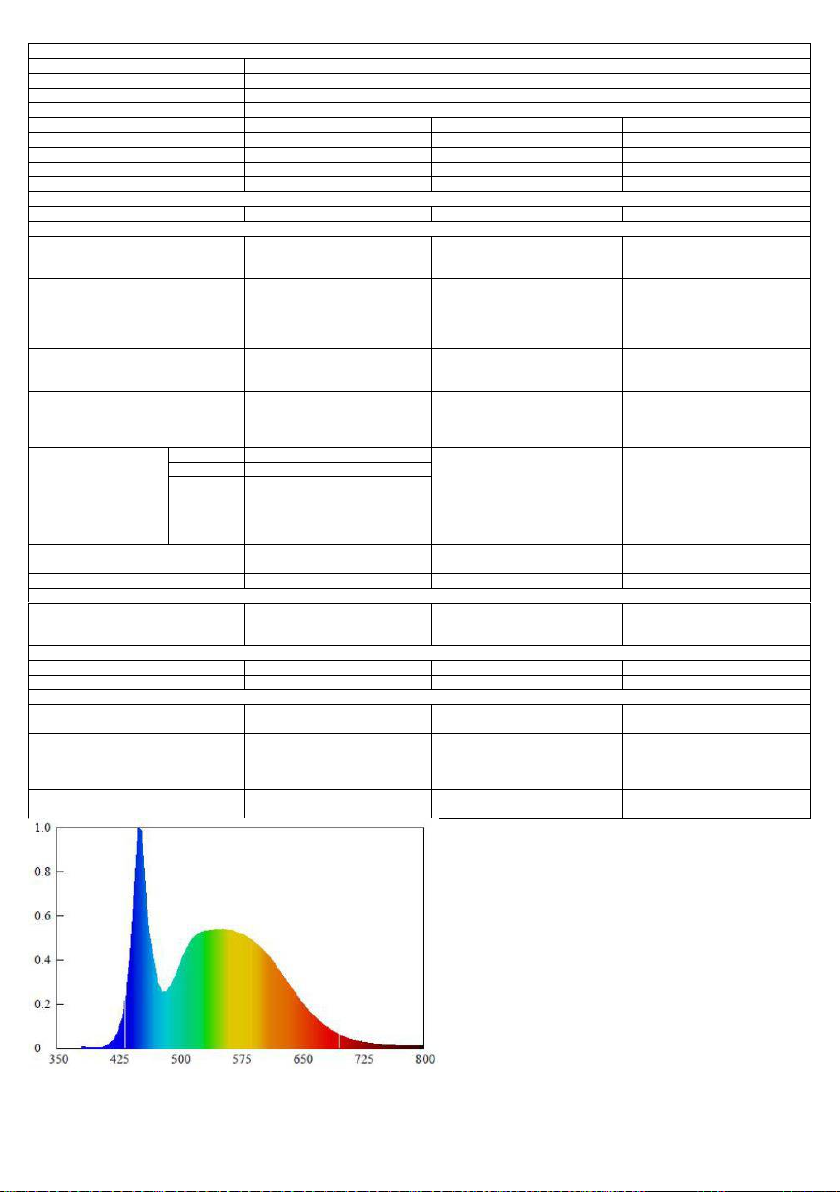

Spectral power distribution

Page 12

Информационный лист о продукте

Название поставщика или торговая марка:

Grupa Topex Sp. z o.o. Sp.k.

Адрес поставщика:

Улица Пограничная, 2/4, 02-285 Варшава

Идентификатор модели:

99-094

Тип источника света:

LED

Используемая технология освещения:

LED

Ненаправленные или направленные:

DLS

Магистральные или не магистральные:

MLS

Подключенный источник света

(CLS):

NCLS

Регулируемый по цвету источник света:

Нет

Конверт:

Нет

Источник света с высокой яркостью:

Нет Антибликовый экран:

Нет

Регулируемая яркость:

Нет

Параметры продукта

Параметр

Значение

Параметр

Значение

Общие параметры продукта:

Потребление энергии во включенном режиме

(кВтч/1000ч)

Класс энергоэффективности

Полезный световой поток (ϕ

use

), с

указанием, относится ли он к потоку в сфере (360°), в широком конусе (120°) или в узком конусе (90°).

800

Коррелированная цветовая температура, округленная до ближайших 100 К, или диапазон коррелированных цветовых температур, округленный до ближайших 100 К, которые можно установить.

6500

Мощность во включенном режиме (Pon ), выраженная в Вт

Мощность в режиме ожидания (Psb ), выраженная в Вт и округленная до второго десятичного знака.

0,5 (датчик включен)

Резервная мощность сети (P

net

)

для CLS, выраженная в Вт и округленная до второго десятичного знака.

Н/Д

Индекс цветопередачи, округленный до ближайшего целого числа, или диапазон значений CRI, которые можно установить

Внешние размеры без отдельного пускорегулирующего аппарата, деталей управления освещением и деталей управления неосвещением, если таковые имеются (миллиметры)

Высота

См. руководство пользователя

Спектральное распределение мощности в диапазоне от 250 нм до 800 нм при полной нагрузке

Показано ниже

Ширина

См. руководство пользователя

Глубина

См. руководство пользователя

Утверждение об эквивалентной мощности

Да

Если да, то эквивалентная мощность (Вт)

100 Координаты цветности (x и y)

x=0.313, y=0.337

Параметры для источников направленного света:

Пиковая сила света (кд)

3750

Угол луча в градусах или диапазон углов луча, которые можно установить

120

Параметры для светодиодных и OLED источников света:

R9 значение индекса цветопередачи

Фактор выживания

Коэффициент поддержания светового потока

0,958

Параметры сетевых источников света LED и OLED:

Коэффициент смещения (cos φ1)

0,95

Цветовое соответствие в эллипсах Мак-Адама

Утверждает, что светодиодный источник света заменяет люминесцентный источник света без встроенного балласта определенной мощности.

Н/Д

Если да, то требование о замене (W)

Н/Д

Метрика фликера (Pst LM)

0,2

Метрика стробоскопического эффекта (SVM)

Н/Д

Page 13

Page 14

Terméktájékoztató

A szállító neve vagy védjegye:

Grupa Topex Sp. z o.o. Sp.k.

A szállító címe:

Pograniczna utca 2/4, 02-285 Varsó

Modell azonosító:

99-094

A fényforrás típusa:

LED

Alkalmazott világítástechnika:

LED

Nem irányított vagy irányított:

DLS

Hálózat vagy nem-hálózat:

MLS

Csatlakoztatott fényforrás (CLS):

NCLS

Színre hangolható fényforrás:

Nem

Boríték:

Nem

Nagy fénysűrűségű fényforrás:

Nem

Káprázásgátló pajzs:

Nem

Dimmelhető:

Nem

Termék paraméterek

Paraméter

Érték

Paraméter

Érték

Általános termékparaméterek:

Energiafogyasztás bekapcsolt üzemmódban

(kWh/1000h)

Energiahatékonysági osztály

Hasznos fényáram (ϕ

use

), jelezve,

hogy a fényáramot gömbben (360°), széles kúpban (120°) vagy keskeny kúpban (90°) jelenti.

800

Korrelált színhőmérséklet, a legközelebbi 100 K-ra kerekítve, vagy a beállítható korrelált színhőmérsékletek tartománya, a legközelebbi 100 K-ra kerekítve.

6500

Bekapcsolt üzemmódban mért teljesítmény (Pon ), W-ban kifejezve.

Készenléti teljesítmény (Psb ), Wban kifejezve és a második tizedesjegyre kerekítve.

0,5 (érzékelő bekapcsolva)

Hálózati készenléti teljesítmény (P

net

)

a CLS esetében, W-ban kifejezve és a második tizedesjegyre kerekítve.

N/A

Színvisszaadási index, a legközelebbi egész számra kerekítve, vagy a beállítható CRIértékek tartománya.

Külső méretek külön vezérlőberendezés, világításvezérlő alkatrészek és nem világításvezérlő alkatrészek nélkül, ha vannak (milliméterben)

Magasság

Lásd a felhasználói kézikönyvet

Spektrális teljesítményeloszlás a 250 nm és 800 nm közötti tartományban, teljes terhelésnél

Az alábbiakban látható

Szélesség

Lásd a felhasználói kézikönyvet

Mélység

Lásd a felhasználói kézikönyvet

Az egyenértékű teljesítményre vonatkozó állítás

Igen

Ha igen, egyenértékű teljesítmény (W)

100 Színkoordináták (x és y)

x=0.313, y=0.337

Az irányított fényforrások paraméterei:

Csúcs fényerősség (cd)

3750

Sugárszög fokban, vagy a beállítható sugárszögek tartománya.

120

LED és OLED fényforrások paraméterei:

R9 színvisszaadási index értéke

Túlélési tényező

A fényerő-fenntartási tényező

0,958

LED és OLED hálózati fényforrások paraméterei:

elmozdulási tényező (cos φ1)

0,95

Színkonzisztencia a McAdamellipszisekben

Azt állítja, hogy egy LED fényforrás egy adott teljesítményű, integrált előtét nélküli fénycső fényforrást helyettesít.

N/A

Ha igen, akkor csereigény (W)

N/A Flicker metrika (Pst LM)

0,2

Stroboszkópikus hatás metrika

(SVM)

N/A

Page 15

Fișă de informații despre produs

Numele sau marca comercială a

furnizorului:

Grupa Topex Sp. z o.o. Sp.k. Adresa furnizorului:

Strada Pograniczna nr. 2/4, 02-285 Varșovia

Identificatorul modelului:

99-094

Tipul de sursă de lumină:

LED

Tehnologia de iluminare utilizată:

LED

Non-direcțional sau direcțional:

DLS

Cu sau fără rețea:

MLS

Sursă de lumină conectată

(CLS):

NCLS

Sursă de lumină reglabilă în funcție

de culoare:

Plicul:

Sursă de lumină cu luminozitate ridicată:

Nu Scut anti-orbire:

Reglabil:

Parametrii produsului

Parametru

Valoare

Parametru

Valoare

Parametrii generali ai produsului:

Consumul de energie în modul pornit (kWh/1000h)

Clasa de eficiență energetică

Fluxul luminos util (ϕ

use

), indicând

dacă se referă la fluxul într-o sferă (360°), într-un con larg (120°) sau într-un con îngust (90°).

800

Temperatura de culoare corelată, rotunjită la cea mai apropiată

valoare de 100 K, sau intervalul de temperaturi de culoare

corelată, rotunjit la cea mai apropiată valoare de 100 K, care

poate fi setat.

6500

Puterea în modul pornit (Pon ), exprimată în W

Puterea în standby (Psb ), exprimată în W și rotunjită la a doua zecimală

0,5 (senzor pornit)

Puterea de rezervă în rețea (P

net

) pentru CLS, exprimată în W și rotunjită la a doua zecimală.

N/A

Indicele de redare a culorilor,

rotunjit la cel mai apropiat număr întreg, sau intervalul de valori

CRI care poate fi setat

Dimensiuni exterioare

fără organe de comandă separate, piese de comandă pentru iluminat și piese de comandă fără iluminat, dacă este

cazul (milimetri)

Înălțime

Consultați manualul de utilizare

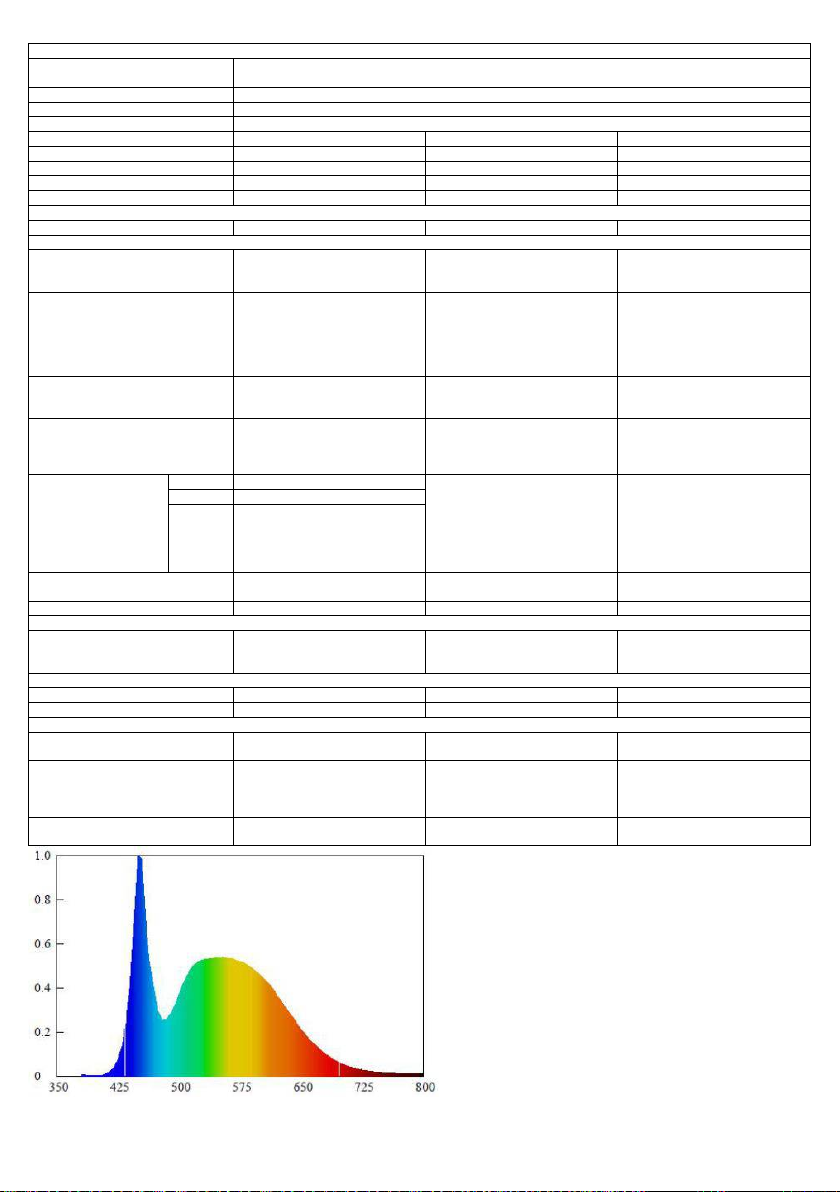

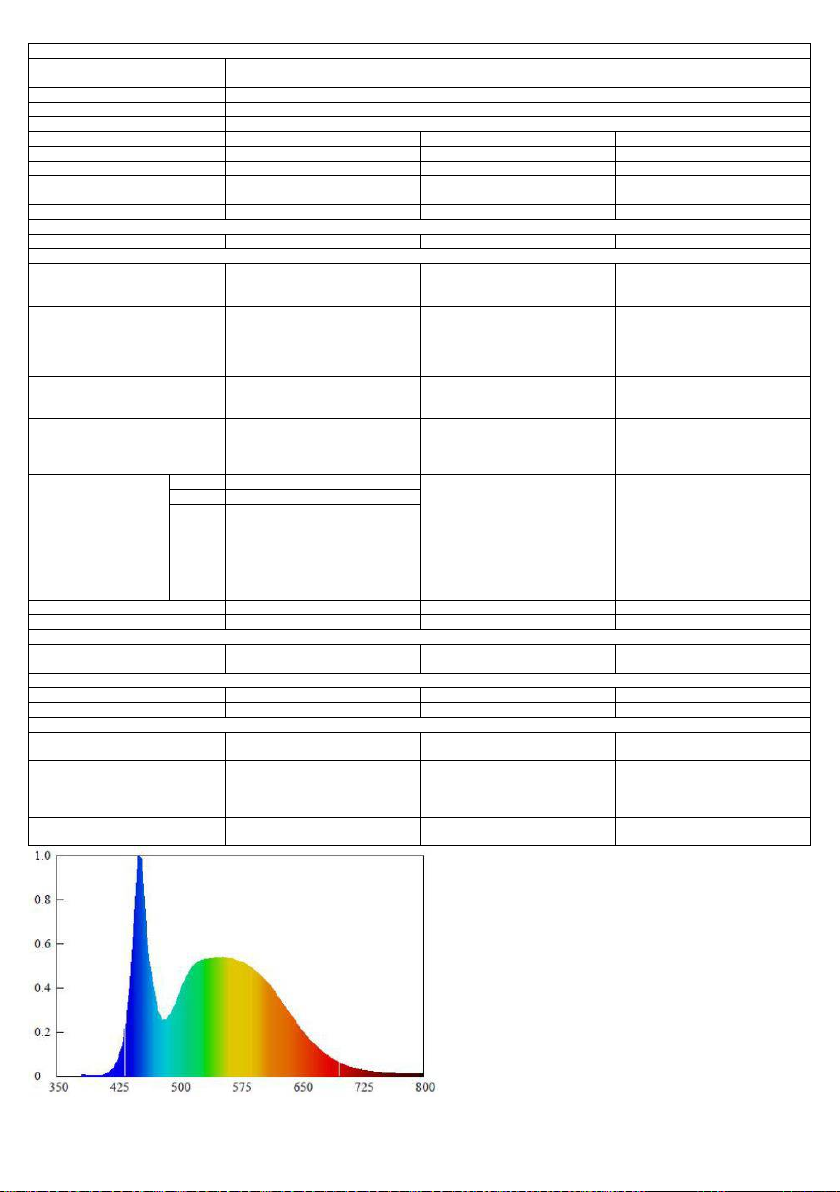

Distribuția spectrală a puterii în

intervalul 250 nm-800 nm, la

sarcină maximă

Se arată mai jos

Lățime

Consultați manualul de utilizare

Adâncime

Consultați manualul de utilizare

Revendicarea unei puteri echivalente

Dacă da, puterea echivalentă

(W)

100 Coordonatele cromaticii (x și y)

x=0,313, y=0,337

Parametrii pentru sursele de lumină direcțională:

Intensitatea luminoasă de vârf (cd)

3750

Unghiul fasciculului în grade sau

intervalul de unghiuri ale fasciculului care poate fi setat

120

Parametrii pentru sursele de lumină LED și OLED:

Valoarea indicelui de redare a culorilor R9

Factorul de supraviețuire

1 Factorul de menținere a lumenului

0,958

Parametrii pentru sursele de lumină de rețea cu LED-uri și OLED:

Factor de deplasare (cos φ1)

0,95

Consistența culorii în elipsele

McAdam

Afirmă că o sursă de lumină cu LEDuri înlocuiește o sursă de lumină fluorescentă fără balast integrat de o anumită putere.

N/A

Dacă da, atunci cererea de înlocuire (W)

N/A Metrul de flicker (Pst LM)

0,2

Metrica efectului stroboscopic (SVM)

N/A

Page 16

Informační list výrobku

Název nebo obchodní značka

dodavatele:

Grupa Topex Sp. z o.o. Sp.k. Adresa dodavatele:

Ulice Pograniczna 2/4, 02-285 Varšava

Identifikátor modelu:

99-094

Typ světelného zdroje:

LED

Použitá technologie osvětlení:

LED

Nesměrové nebo směrové:

DLS

Síťové nebo jiné než síťové:

MLS

Připojený zdroj světla (CLS):

NCLS

Barevně nastavitelný zdroj světla:

Obálka:

Zdroj světla s vysokou svítivostí:

Štít proti oslnění:

Stmívatelné:

Parametry produktu

Parametr

Hodnota

Parametr

Hodnota

Obecné parametry výrobku:

Spotřeba energie v zapnutém režimu

(kWh/1000h)

Třída energetické účinnosti

Užitečný světelný tok (ϕ

use

), s

uvedením, zda se jedná o tok v kouli (360°), v širokém kuželu (120°) nebo v úzkém kuželu (90°).

800

Teplota korelovaných barev, zaokrouhlená na nejbližších 100

K, nebo rozsah teplot

korelovaných barev, zaokrouhlený na nejbližších 100 K, který lze nastavit.

6500

Výkon v zapnutém režimu (Pon ), vyjádřený ve W

Pohotovostní výkon (Psb ) vyjádřený ve W a zaokrouhlený na druhé desetinné místo.

0,5 (senzor zapnutý)

Síťový pohotovostní výkon (P

net

)

pro CLS, vyjádřený ve W a zaokrouhlený na druhé desetinné místo.

NEUPLATŇUJE SE

Index podání barev, zaokrouhlený na nejbližší celé číslo, nebo rozsah hodnot CRI, které lze nastavit.

Vnější rozměry bez samostatného ovládacího zařízení, ovládacích částí osvětlení a případných nesvítících ovládacích částí (v milimetrech)

Výška

Viz uživatelská příručka

Spektrální rozložení výkonu v rozsahu 250 nm až 800 nm při plném zatížení

Zobrazeno níže

Šířka

Viz uživatelská příručka

Hloubka

Viz uživatelská příručka

Tvrzení o rovnocenném výkonu

Ano

Pokud ano, ekvivalentní výkon

(W)

100 Souřadnice chromatičnosti (x a y)

x=0,313, y=0,337

Parametry pro směrové zdroje světla:

Špičková svítivost (cd)

3750

Úhel paprsku ve stupních nebo rozsah úhlů paprsku, které lze

nastavit.

120

Parametry pro světelné zdroje LED a OLED:

Hodnota indexu podání barev R9

Faktor přežití

Faktor zachování světelného toku

0,958

Parametry pro síťové zdroje světla LED a OLED:

Faktor posunutí (cos φ1)

0,95

Konzistence barev v McAdamových elipsách

Tvrdí, že LED světelný zdroj nahrazuje zářivkový světelný zdroj bez integrovaného předřadníku o určitém výkonu.

NEUPLATŇUJE SE

Pokud ano, pak náhradní nárok

(W)

NEUPLATŇUJE SE

Metrika blikání (Pst LM)

0,2

Metrika stroboskopického efektu

(SVM)

NEUPLATŇUJE SE

Page 17

Informačný list výrobku

Názov dodávateľa alebo obchodná značka:

Grupa Topex Sp. z o.o. Sp.k. Adresa dodávateľa:

Ulica Pograniczna 2/4, 02-285 Varšava

Identifikátor modelu:

99-094

Typ zdroja svetla:

LED

Použitá technológia osvetlenia:

LED

Nesmerové alebo smerové:

DLS

Sieťové alebo iné ako sieťové:

MLS

Pripojený zdroj svetla (CLS):

NCLS

Farebne nastaviteľný zdroj svetla:

Nie

Obálka:

Nie

Zdroj svetla s vysokou svietivosťou:

Nie Štít proti oslneniu:

Nie

Stmievateľné:

Nie

Parametre produktu

Parameter

Hodnota

Parameter

Hodnota

Všeobecné parametre výrobku:

Spotreba energie v zapnutom režime (kWh/1000h)

Trieda energetickej účinnosti

Užitočný svetelný tok (ϕ

use

) s

uvedením, či sa vzťahuje na tok v guli (360°), v širokom kuželi (120°) alebo v úzkom kuželi (90°).

800

Korelovaná teplota farieb zaokrúhlená na najbližších 100 K alebo rozsah korelovaných teplôt farieb zaokrúhlený na najbližších 100 K, ktorý možno nastaviť.

6500

Výkon v zapnutom režime (Pon ), vyjadrený vo W

Pohotovostný výkon (Psb ) vyjadrený vo W a zaokrúhlený na druhé desatinné miesto

0,5 (zapnutý senzor)

Sieťový pohotovostný výkon (P

net

)

pre CLS, vyjadrený vo W a zaokrúhlený na druhé desatinné

miesto

NEUPLATŇUJE SA

Index farebného podania zaokrúhlený na najbližšie celé číslo alebo rozsah hodnôt CRI, ktoré možno nastaviť

Vonkajšie rozmery bez samostatného ovládacieho zariadenia, ovládacích častí osvetlenia a prípadných neosvetľovacích ovládacích častí (v

milimetroch)

Výška

Pozrite si používateľskú príručku

Spektrálne rozloženie výkonu v rozsahu 250 nm až 800 nm pri plnom zaťažení

Zobrazené nižšie

Šírka

Pozrite si používateľskú príručku

Hĺbka

Pozrite si používateľskú príručku

Tvrdenie o rovnocennom výkone

Áno

Ak áno, ekvivalentný výkon (W)

100

Súradnice chromatickosti (x a y)

x=0,313, y=0,337

Parametre pre smerové zdroje svetla:

Špičková svietivosť (cd)

3750

Uhol lúča v stupňoch alebo rozsah uhlov lúča, ktoré možno nastaviť

120

Parametre pre svetelné zdroje LED a OLED:

Hodnota indexu podania farieb R9

Faktor prežitia

Faktor udržania svetelného toku

0,958

Parametre pre sieťové zdroje svetla LED a OLED:

Faktor posunutia (cos φ1)

0,95

Konzistencia farieb v McAdamových elipsách

Tvrdí, že LED svetelný zdroj nahrádza žiarivkový svetelný zdroj bez integrovaného predradníka s určitým výkonom.

NEUPLATŇUJE SA

Ak áno, potom náhradný nárok

(W)

NEUPLATŇUJE SA Metrika blikania (Pst LM)

0,2

Metrika stroboskopického efektu

(SVM)

NEUPLATŇUJE SA
