PL INSTRUKCJA ORYGINALNA (OBSŁUGI) .......................................................................................................................................................................................................................... 3

EN TRANSLATION OF ORIGINAL INSTRUCTION ................................................................................................................................................................................................................. 4

RU ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ .................................................................................................................................................................................................................. 4

HU AZ EREDETI UTASÍTÁS FORDÍTÁSA ............................................................................................................................................................................................................................... 5

RO TRADUCEREA INSTRUCȚIUNII ORIGINALE ................................................................................................................................................................................................................... 6

UA ПЕРЕКЛАД (ПОСІБНИК КОРИСТУВАЧА). ...................................................................................................................................................................................................................... 7

CZ PŘEKLAD PŮVODNÍHO NÁVODU ..................................................................................................................................................................................................................................... 8

SK PREKLAD PÔVODNÉHO NÁVODU ................................................................................................................................................................................................................................... 8

Page 3

INSTRUKCJA ORYGINALNA (OBSŁUGI)

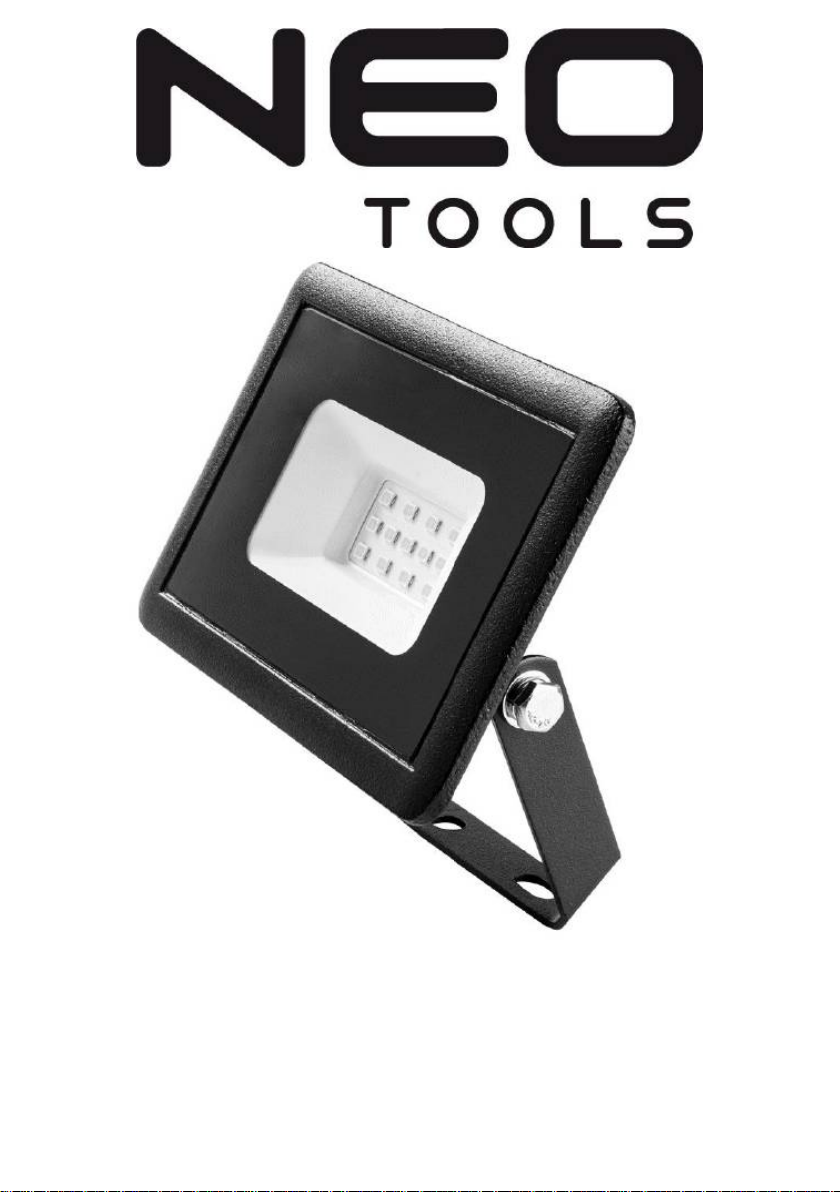

Reflektor SMD 10 W 800 lm 230 V

99-093

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

• Przed instalacją urządzenia należy upewnić się, że w sieci nie płynie prąd.

• Należy w całości przeczytać następujące instrukcje przed rozpoczęciem montażu.

• W przypadku uszkodzenia osłony, musi być ona jak najszybciej zastąpiona szkłem hartowanym.

• Nie używać w przypadku stwierdzenia przecięcia lub uszkodzenia przewodu.

• Upewnić się, że napięcie w sieci odpowiada napięciu znamionowemu urządzenia.

• Wymiana elementu lub naprawa powinna być przeprowadzona przez osoby do tego autoryzowane.

• Używać jedynie w dozwolonym zakresie temperatur od -40°C do 50°C.

• W czasie pracy urządzenie osiąga wysokie temperatury. Niedozwolony montaż na powierzchniach łatwopalnych.

• Urządzenie powinno znajdować się odległości co najmniej 1 metra od innych przedmiotów.

• Niedozwolone jest samodzielne rozkładanie naświetlacza.

OPIS ZASTOSOWANYCH PIKTOGRAMÓW

1. Klasa szczelności IP65

2. Produkt spełnia wymagania dyrektyw UE

OPIS ELEMENTÓW GRAFICZNYCH

Rysunek C:

1. Brązowy przewód

2. Żółto-zielony przewód

3. Niebieski przewód

OPIS URZĄDZENIA

Reflektor o mocy 10W i strumieniu świetlnym 800 lumenów, przystosowany do pracy na zewnątrz, wyposażony w diody LED SMD.

OBSŁUGA URZĄDZENIA

1. Upewnić się, że w sieci nie płynie prąd.

2. Nie należy montować naświetlacza na podłożu narażonym na wibracje.

3. Wywiercić otwory w ścianach określając ich położenia przy pomocy otworów na ramie. Umieścić kołki rozporowe w otworach (rys. B)

4. Przymocować ramę za pomocą wkrętów i podkładek. Przewody

należy połączyć przy pomocy wodoodpornej skrzynki przyłączeniowej. Wymagana klasa wodoodporności skrzynki: co najmniej IP65. Dokręcić śruby uszczelniające (rys. C)

5. Dostosować pozycję lampy. Włączyć prąd (rys. D).

DANE TECHNICZNE

Reflektor SMD

Parametr

Wartość

Napięcie zasilania

230V AC 50Hz

Moc

10W

Ilość diod

Rodzaj diody

LED

Temperatura barwowa

6500K

Strumień świetlny

800 lm

Stopień izolacji

IP65

Klasa ochronności

Masa

0,177kg

Maksymalna temperatura wewnętrzna

57,4°C

Maksymalna temperatura obudowy

44,3°C

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego

1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z

późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail [email protected]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja zgodności UE Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285

Warszawa Wyrób: Reflektor

Model: 99-093 Nazwa handlowa: NEO TOOLS Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Niskonapięciowa 2014/35/UE Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

Oraz spełnia wymagania norm:

EN 60598-2-5:2015; EN IEC 60598-1:2021; EN 62493:2015; EN IEC 62031:2020; EN IEC 55015:2019+A11:2020; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021; EN 61547:2009; EN IEC 63000:2018

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu: Grupa Topex Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa

Paweł Kowalski Pełnomocnik ds. jakości firmy GRUPA TOPEX

Warszawa, 2022-06-29

Page 4

TRANSLATION OF ORIGINAL INSTRUCTION

LED lamp SMD 10 W 800 lm 230 V

99-093

CAUTION: BEFORE USING THE POWER TOOL READ THIS MANUAL CAREFULLY AND KEEP IT FOR FUTURE REFERENCE.

DETAILED SAFETY REGULATIONS

• Make sure the electricity is switched off before installation.

• Please read all the following instructions before installing the unit.

• If the safety shield is damaged, it must be immediately replaced with

tempered glass.

• Do not use if cord is cut or damaged.

• Make sure the mains voltage in your location matches with the

voltage of the device.

• Any replacement or repair should be carried out by qualified person.

• Use only when ambient temperature is between – 40°C and 50°C.

• The device heats during operation. Do not mount directly on

flammable surfaces.

• The device should be placed at least 1 m from other objects.

• Do not open or dismantle the device by yourself.

SYMBOLS EXPLANATION

1. Ingress protection IP65

2. Product conforms to EU directives

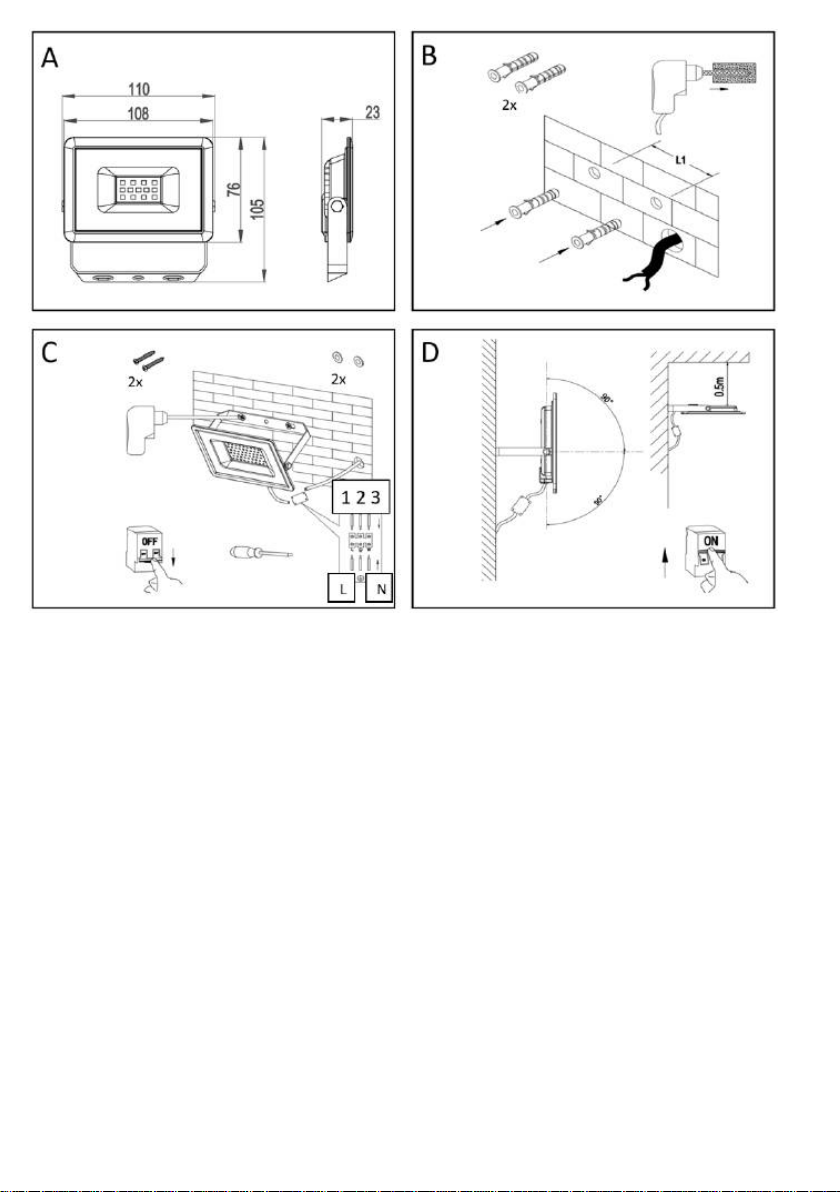

FIGURES EXPLANATION

Figure C:

1. Brown wire

2. Yellow / green wire

3. Blue wire

DESCRIPTION

LED lamp equipped with SMD lamps, witch power of 10W and luminous flux o 800 lm, designed for outdoor use.

OPERATING

1. Turn off the electricity before installation.

2. Do not mount the device on the surface prone to vibrations.

3. Drill the holes in the wall according to the holes position on the bracket. Put the expansion plugs in the holes (fig. B).

4. Fix the brackets using screws and washers. Connect the wires using waterproof junction box. Minimum waterproof class of the junction box is IP65. Ensure to tighten waterproof screws (fig. C).

5. Adjust the position of the lamp. Turn on the power (fig. D).

TECHNICAL DATA

SMD floodlight

Parameter

Value

Rated voltage

230V AC 50Hz

Power

10W

Light count

Light type

LED

Colour temperature

6500K

Luminous flux

800 lm

Ingress protection class

IP65

Protection class

Mass

0,177kg

Maximum internal wire temperature

57,4°C

Maximum enclosure temperature

44,3°C

ENVIRONMENT PROTECTION

Do not dispose of electrically powered products with household wastes, they should be utilized in proper plants. Obtain information on waste utilization from your seller or local authorities. Used up electric and electronic equipment contains substances active in natural environment. Unrecycled equipment constitutes a potential risk for environment and human health.

“Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa with seat

in Warsaw at ul. Pograniczna 2/4 (hereinafter Grupa Topex) informs, that all copyrights to this instruction (hereinafter Instruction), including, but not limited to, text, photographies, schemes, drawings and layout of the instruction, belong to Grupa Topex exclusively and are protected by laws accordingly to Copyright and Related Rights Act of 4 February 2004 (ustawa o prawie autorskim i prawach pokrewnych, Dz. U. 2006 No 90 item 631 with later ammendments). Copying, processing, publishing, modifications for commercial purposes

of the entire Instruction or its parts without written permission of Grupa Topex are strictly forbidden and may cause civil and legal liability.

EU Declaration of Conformity Manufacturer: Grupa Topex Sp. Z o.o. Sp.k., Pograniczna 2/4 02-285

Warsaw

Product: Reflector Model: 99-093 Trade name: NEO TOOLS Serial number: 00001 ÷ 99999

This declaration of conformity is issued under the sole responsibility of the manufacturer. The product described above complies with the following documents:

Low Voltage Directive 2014/35/EU Electromagnetic Compatibility Directive 2014/30/EU RoHS Directive 2011/65/EU as amended by Directive 2015/863/EU

And meets the requirements of the following standards:

This declaration refers only to the machinery in the state in which it was placed on the market and does not cover components added by the end-user or subsequent actions carried out by the end user. Name and address of the person resident or established in the EU authorised to prepare the technical documentation: Signed on behalf of: Grupa Topex Sp. Z o.o. Sp.k. Hive. Borderland 2/4 02-285 Warsaw

Pawel Kowalski Quality Representative of GRUPA TOPEX Warsaw, 2022-06-29

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ

Светодиодная лампа SMD 10 Вт 800 лм 230 В

99-093

ВНИМАНИЕ: ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭЛЕКТРОИНСТРУМЕНТА ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО И СОХРАНИТЕ ЕГО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ.

ПОДРОБНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Перед установкой убедитесь, что электричество отключено.

• Перед установкой устройства прочтите все приведенные ниже

инструкции.

• Если защитный экран поврежден, его необходимо немедленно заменить на закаленное стекло.

• Не используйте, если шнур обрезан или поврежден.

• Убедитесь, что напряжение сети в вашем месте совпадает с

напряжением устройства.

• Любая замена или ремонт должны выполняться квалифицированным специалистом.

• Используйте только при температуре окружающей среды от - 40°C до 50°C.

• Во время работы устройство нагревается. Не устанавливайте непосредственно на легковоспламеняющиеся поверхности.

• Устройство должно располагаться на расстоянии не менее 1 м от других объектов.

• Не открывайте и не разбирайте устройство самостоятельно.

ОБЪЯСНЕНИЕ СИМВОЛОВ

1. Защита от проникновения IP65

2. Продукт соответствует директивам ЕС

ОБЪЯСНЕНИЕ ЦИФР

Рисунок C:

1. Коричневый провод

2. Желтый / зеленый провод

Page 5

3. Синий провод

ОПИСАНИЕ

Светодиодный светильник, оснащенный SMD-лампами, мощностью 10 Вт и световым потоком 800 лм, предназначен для наружного использования.

ОПЕРАЦИИ

1. Перед установкой отключите электричество.

2. Не устанавливайте устройство на поверхность, подверженную вибрациям.

3. Просверлите отверстия в стене в соответствии с расположением

отверстий на кронштейне. Вставьте в отверстия расширительные пробки (рис. B).

4. Закрепите кронштейны с помощью винтов и шайб. Подключите провода с помощью водонепроницаемой распределительной коробки. Минимальный класс водонепроницаемости распределительной коробки - IP65. Убедитесь, что затянули водонепроницаемые винты (рис. C).

5. Отрегулируйте положение лампы. Включите питание (рис. D).

ТЕХНИЧЕСКИЕ ДАННЫЕ

SMD прожектор

Параметр

Значение

Номинальное напряжение

230 В переменного тока 50 Гц

Мощность

10W

Количество света

Тип освещения

LED

Цветовая температура

6500K

Световой поток

800 лм

Класс защиты от проникновения

IP65

Класс защиты

Масса

0,177 кг

Максимальная температура внутреннего провода

57,4°C Максимальная температура корпуса

44,3°C

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Не выбрасывайте изделия с электрическим приводом вместе с бытовыми отходами, они должны быть утилизированы на соответствующих предприятиях. Информацию об утилизации отходов можно получить у продавца или в местных органах власти. Отслужившее электрическое и электронное оборудование содержит вещества, активные в природной среде. Неутилизированное оборудование представляет собой потенциальный риск для окружающей среды и здоровья человека.

"Группа Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa с местонахождением в Варшаве по адресу ул. Pograniczna 2/4 (далее Grupa Topex) сообщает, что все авторские права на данную инструкцию (далее Инструкция), включая, но не ограничиваясь, текст, фотографии, схемы, чертежи и макет инструкции, принадлежат исключительно Grupa Topex и защищены законами в соответствии с Законом об авторском праве и смежных правах от 4 февраля 2004 года (Закон об авторском праве и смежных правах, Dz. U. 2006 № 90 поз. 631 с последующими изменениями). Копирование, обработка, публикация, изменение в коммерческих целях всей Инструкции или ее частей без письменного разрешения Grupa Topex строго запрещены и могут привести к гражданской и юридической ответственности.

Декларация соответствия ЕС Производитель: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Продукт: Точечный светильник Модель: 99-093 Торговое название: NEO TOOLS Серийный номер: 00001 ÷ 99999

Данная декларация соответствия выдана под исключительную ответственность производителя. Описанный выше продукт соответствует следующим документам:

Директива по низковольтному оборудованию 2014/35/EU Директива по электромагнитной совместимости 2014/30/EU Директива RoHS 2011/65/EU в редакции Директивы 2015/863/EU

И соответствует требованиям стандартов:

Данная декларация относится только к машинам в том виде, в котором они представлены на рынке, и не включает в себя компоненты добавленные конечным пользователем или выполненные им впоследствии. Имя и адрес лица - резидента ЕС, уполномоченного на подготовку технического досье: Подписано от имени:

Grupa Topex Sp. z o.o. Sp.k. 2/4 Улица Пограничная 02-285 Варшава

Павел Ковальский Сотрудник по качеству TOPEX GROUP Варшава, 2022-06-29

AZ EREDETI UTASÍTÁS FORDÍTÁSA

LED lámpa SMD 10 W 800 lm 230 V

99-093

VIGYÁZAT: AZ ELEKTROMOS SZERSZÁM HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN EZT A KÉZIKÖNYVET, ÉS ŐRIZZE MEG KÉSŐBBI HASZNÁLATRA.

RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK

• Győződjön meg róla, hogy a telepítés előtt az áramot kikapcsolták.

• Kérjük, a készülék telepítése előtt olvassa el az alábbi utasításokat.

• Ha a védőpajzs megsérül, azt azonnal ki kell cserélni edzett üvegre.

• Ne használja, ha a vezeték elvágva vagy sérült.

• Győződjön meg arról, hogy a hálózati feszültség a tartózkodási

helyén megegyezik a készülék feszültségével.

• Minden cserét vagy javítást szakképzett személynek kell elvégeznie.

• Csak akkor használja, ha a környezeti hőmérséklet - 40°C és 50°C között van.

• A készülék működés közben felmelegszik. Ne szerelje közvetlenül gyúlékony felületekre.

• A készüléket más tárgyaktól legalább 1 m távolságra kell elhelyezni.

• Ne nyissa ki vagy szedje szét a készüléket saját maga.

SZIMBÓLUMOK MAGYARÁZATA

1. Behatolás elleni védelem IP65

2. A termék megfelel az uniós irányelveknek

SZÁMOK MAGYARÁZATA

C. ábra:

1. Barna vezeték

2. Sárga / zöld vezeték

3. Kék vezeték

LEÍRÁS

SMD lámpákkal felszerelt LED lámpa, 10 W-os boszorkányteljesítménnyel és 800 lm fényáramú, kültéri használatra

tervezett.

ÜZEMELTETÉS

1. A telepítés előtt kapcsolja ki az áramot.

2. Ne szerelje a készüléket rezgésre hajlamos felületre.

3. Fúrja a lyukakat a falba a konzolon lévő lyukak pozíciójának megfelelően. Helyezze a tágulási dugókat a lyukakba (B ábra).

4. Rögzítse a konzolokat csavarokkal és alátétekkel. Csatlakoztassa a

vezetékeket vízálló csatlakozódoboz segítségével. A csatlakozódoboz minimális vízállósági osztálya IP65. Ügyeljen a vízálló csavarok meghúzására (C ábra).

5. Állítsa be a lámpa helyzetét. Kapcsolja be a készüléket (D ábra).

TECHNIKAI ADATOK

SMD reflektor

Paraméter

Érték

Névleges feszültség

230V AC 50Hz

Teljesítmény

10W

Fényszám

Page 6

Fénytípus

LED

Színhőmérséklet

6500K

Fényáram

800 lm

Behatolásvédelmi osztály

IP65

Védelmi osztály

Tömeg

0,177kg

Maximális belső vezetékhőmérséklet

57,4°C

Maximális burkolati hőmérséklet

44,3°C

KÖRNYEZETVÉDELEM

Az elektromos meghajtású termékeket ne dobja ki a háztartási hulladékkal együtt, azokat megfelelő üzemekben kell hasznosítani. A hulladékhasznosítással kapcsolatos információkat az eladótól vagy a helyi hatóságoktól szerezzen be. Az elhasznált elektromos és elektronikus berendezések a természetes környezetben aktív anyagokat tartalmaznak. A nem újrahasznosított berendezések potenciális kockázatot jelentenek a környezetre és az emberi egészségre.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, székhelye Varsó, ul. Pograniczna 2/4 (a továbbiakban: Grupa Topex) tájékoztat, hogy a jelen utasítás (a továbbiakban: utasítás) valamennyi szerzői joga, beleértve, de nem kizárólagosan, az utasítás szövegét, fényképeit, sémáit, rajzait és elrendezését, kizárólag a Grupa Topex tulajdonát képezi, és a 2004. február 4-i törvénynek megfelelően a szerzői és szomszédos jogokról szóló törvény (Dz. U. 2006. 90. sz. 631. tétel, későbbi módosításokkal). A teljes utasítás vagy részeinek másolása, feldolgozása, közzététele, kereskedelmi célú módosítása a Grupa Topex írásos engedélye nélkül szigorúan tilos, és polgári jogi és jogi felelősségre vonást eredményezhet.

EU-megfelelőségi nyilatkozat Gyártó: Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Termék: Spotlight

Modell: 99-093 Kereskedelmi név: NEO TOOLS

Sorozatszám: 00001 ÷ 99999 Ezt a megfelelőségi nyilatkozatot a gyártó kizárólagos felelőssége mellett

adjuk ki. A fent leírt termék megfelel a következő dokumentumoknak:

2014/35/EU kisfeszültségű irányelv Elektromágneses összeférhetőségi irányelv 2014/30/EU A 2015/863/EU irányelvvel módosított 2011/65/EU RoHS irányelv

És megfelel a szabványok követelményeinek:

Ez a nyilatkozat csak a forgalomba hozott gépre vonatkozik, és nem terjed ki az alkatrészekre. a végfelhasználó által hozzáadott vagy általa utólagosan elvégzett. A műszaki dokumentáció elkészítésére jogosult, az EU-ban illetőséggel rendelkező személy neve és címe: Aláírva a következők nevében:

Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna utca 02-285 Varsó

Paweł Kowalski TOPEX GROUP minőségügyi tisztviselő Varsó, 2022-06-29

TRADUCEREA INSTRUCȚIUNII ORIGINALE

Lampă LED SMD 10 W 800 lm 230 V

99-093

ATENȚIE: ÎNAINTE DE A UTILIZA SCULA ELECTRICĂ, CITIȚI CU ATENȚIE ACEST MANUAL ȘI PĂSTRAȚI-L PENTRU REFERINȚE

ULTERIOARE. REGLEMENTĂRI DETALIATE PRIVIND SIGURANȚA

• Asigurați-vă că energia electrică este oprită înainte de instalare.

• Vă rugăm să citiți toate instrucțiunile următoare înainte de a instala

unitatea.

• Dacă scutul de siguranță este deteriorat, acesta trebuie înlocuit imediat cu sticlă călită.

• Nu utilizați dacă cablul este tăiat sau deteriorat.

• Asigurați-vă că tensiunea de rețea din localitatea dvs. corespunde

cu tensiunea dispozitivului.

• Orice înlocuire sau reparație trebuie efectuată de către o persoană calificată.

• A se utiliza numai atunci când temperatura ambiantă este cuprinsă între - 40°C și 50°C.

• Dispozitivul se încălzește în timpul funcționării. Nu montați direct pe suprafețe inflamabile.

• Dispozitivul trebuie amplasat la cel puțin 1 m de alte obiecte.

• Nu deschideți și nu demontați dispozitivul de unul singur.

EXPLICAȚIA SIMBOLURILOR

1. Protecție de intrare IP65

2. Produsul este în conformitate cu directivele UE

EXPLICAȚIA CIFRELOR

Figura C:

1. Fir maro

2. Fir galben / verde

3. Fir albastru

DESCRIERE

Lampă cu LED echipată cu lămpi SMD, putere de 10 W și flux luminos de 800 lm, proiectată pentru utilizare în exterior.

OPERAȚIUNE

1. Întrerupeți curentul electric înainte de instalare.

2. Nu montați dispozitivul pe o suprafață predispusă la vibrații.

3. Faceți găurile în perete în conformitate cu poziția găurilor de pe suport. Puneți dopurile de expansiune în găuri (fig. B).

4. Fixați suporturile cu ajutorul șuruburilor și al șaibelor. Conectați firele

folosind cutia de joncțiune impermeabilă. Clasa minimă de impermeabilitate a cutiei de joncțiune este IP65. Asigurați-vă că strângeți șuruburile impermeabile (fig. C).

5. Reglați poziția lămpii. Porniți aparatul (fig. D).

DATE TEHNICE

Proiector SMD

Parametru

Valoare

Tensiune nominală

230V AC 50Hz

Putere

10W

Număr de lumini

Tipul de lumină

LED

Temperatura de culoare

6500K

Flux luminos

800 lm

Clasa de protecție Ingress

IP65

Clasa de protecție

Masa

0,177 kg

Temperatura maximă internă a firului

57,4°C

Temperatura maximă a incintei

44,3°C

PROTECȚIA MEDIULUI

Nu aruncați produsele electrice la gunoiul menajer, acestea trebuie să fie utilizate în instalații adecvate. Obțineți informații despre utilizarea deșeurilor de la vânzător sau de la autoritățile locale. Echipamentele electrice și electronice uzate conțin substanțe active în mediul natural. Echipamentele nereciclate constituie un risc potențial pentru mediu și sănătatea umană.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa cu sediul în Varșovia, ul. Pograniczna 2/4 (denumită în continuare "Grupa Topex") informează că toate drepturile de autor asupra acestei instrucțiuni (denumită în continuare "instrucțiune"), inclusiv, dar fără a se limita la, textul, fotografiile, schemele, desenele și aspectul instrucțiunii, aparțin exclusiv Grupa Topex și sunt protejate de legi în conformitate cu Legea privind drepturile de autor și drepturile conexe din 4 februarie 2004 (Legea privind drepturile de autor și drepturile conexe, Dz. U. 2006 nr. 90, poziția 631, cu modificările ulterioare). Copierea, prelucrarea, publicarea, modificarea în scopuri comerciale a întregii Instrucțiuni sau a părților acesteia fără permisiunea scrisă a Grupa Topex sunt strict interzise și pot atrage răspunderea civilă și juridică.

Declarația de conformitate UE Producător: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Produs: Spotlight Model: 99-093

Denumire comercială: NEO TOOLS Număr de serie: 00001 ÷ 99999

Page 7

Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului. Produsul descris mai sus este în conformitate cu următoarele documente:

Directiva privind joasă tensiune 2014/35/UE Directiva 2014/30/UE privind compatibilitatea electromagnetică

Directiva RoHS 2011/65/UE, astfel cum a fost modificată prin

Directiva 2015/863/UE.

Și îndeplinește cerințele standardelor:

Prezenta declarație se referă numai la mașinile introduse pe piață și nu

include componentele

adăugate de către utilizatorul final sau efectuate ulterior de către acesta. Numele și adresa persoanei rezidente în UE autorizate să întocmească

dosarul tehnic: Semnat în numele: Grupa Topex Sp. z o.o. Sp.k. Strada Pograniczna nr. 2/4 02-285 Varșovia

Paweł Kowalski TOPEX GROUP Responsabil cu calitatea Varșovia, 2022-06-29

ПЕРЕКЛАД (ПОСІБНИК КОРИСТУВАЧА).

Рефлектор SMD 10 Вт 800 лм 230 В

99-093

УВАГА: ПЕРЕД ПОЧАТКОМ ВИКОРИСТАННЯ ЕЛЕКТРОІНСТРУМЕНТА НЕОБХІДНО УВАЖНО ПРОЧИТАТИ ДАНУ ІНСТРУКЦІЮ ТА ЗБЕРЕГТИ ЇЇ ДЛЯ МАЙБУТНЬОГО ВИКОРИСТАННЯ.

ДЕТАЛЬНІ ПРАВИЛА БЕЗПЕКИ

• Перед встановленням приладу переконайтеся, що в мережі відсутній електричний струм.

• Перед початком встановлення повністю прочитайте наведені нижче інструкції.

• Якщо кришка пошкоджена, її необхідно якомога швидше замінити на загартоване скло.

• Не використовуйте, якщо знайдено обрізаний або пошкоджений шнур.

• Переконайтеся, що напруга мережі відповідає номінальній напрузі пристрою.

• Заміна або ремонт елементів повинні виконувати уповноважені особи.

• Використовуйте тільки в межах дозволеного діапазону температур від -40°C до 50°C.

• Прилад під час роботи досягає високих температур. Заборонене встановлення на легкозаймистих поверхнях.

• Тримайте прилад на відстані не менше 1 метра від інших предметів.

• Забороняється самостійно розкладати прожектор.

ОПИС ВИКОРИСТАНИХ ПІКТОГРАМ

1. Клас герметичності IP65

2. Продукт відповідає вимогам директив ЄС

ОПИС ГРАФІЧНИХ ЕЛЕМЕНТІВ

Рисунок С:

1. Коричневий шнур

2. Жовто-зелений шнур

3. Блакитний шнур

ОПИС ПРИСТРОЮ

Рефлектор потужністю 10 Вт і світловим потоком 800 люмен, пристосований для роботи на вулиці, оснащений світлодіодами SMD.

ЕКСПЛУАТАЦІЯ ПРИСТРОЮ.

1. Переконайтеся, що в мережі відсутній електричний струм.

2. Забороняється встановлювати прожектор на основі, що піддається впливу вібрацій.

3. Зробити отвори у стінах, визначивши їх положення за допомогою отворів у рамі. Розмістити дюбелі у отворах (рис. В)

4. Закріпити раму за допомогою гвинтів і шайб. Проводи слід

з’єднати за допомогою водостійкого ящика підключення. Необхідний клас водостійкості ящика – принаймні ІР65. Закрутити пломбувальні гвинти (рис. С)

5. Налаштувати положення лампи. Увімкнути струм (рис. D).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Рефлектор SMD

Параметр

Значення

Напруга живлення

230 В AC 50 Гц

Потужність:

10Вт

Кількість діодів

Тип діода

Світлодіод

Колірна температура

6500 К

Світловий потік

800 лм

Ступінь ізоляції

IP65

Клас захисту

Вага

0,177kg

Максимальна внутрішня температура

57,4°C

Максимальна температура корпусу

44,3°C

ЗАХИСТ ДОВКІЛЛЯ

Вироби з електричним живленням не слід утилізувати разом із побутовими відходами, їх слід утилізувати у відповідних закладах. Інформацію про утилізацію можна отримати від продавця продукту або місцевих органів влади. Використане електричне та електронне обладнання містить речовини, які не є нейтральними для природного середовища. Неперероблене обладнання становить потенційну загрозу для навколишнього середовища та здоров'я людей.

Grupa Topex Spółka z ograniczoną odpowiedzialnością Spółka komandytowa із місцезнаходженням у Варшаві, вул. Погранічна, 2/4 (далі: «Grupa Topex») інформує, що всі авторські права на вміст даної інструкції (далі: «Інструкція»), зокрема її текст, фотографії, схеми, малюнки та композиції належать виключно Grupa Topex і підлягають правовій охороні відповідно до Закону від 4 лютого 1994 року про авторське право та суміжні права (Законодавчий вісник від 2006 № 90 поз. 631 з пізн. зм.). Копіювання, опрацювання, публікація, зміна в комерційних цілях усієї Інструкції та її окремих елементів без письмової згоди Grupa Topex суворо заборонене й може призвести до цивільної та кримінальної відповідальності.

Декларація відповідності ЄС Виробник: Grupa Topex Sp. z o.o. Sp. k., вул. Погранічна, 2/4, 02-285

Варшава

Продукт: Рефлектор Модель: 99-093 Торгова назва: NEO TOOLS Серійний номер: 00001 ÷ 99999

Ця декларація відповідності видається на виключну відповідальність виробника. Продукт, описаний вище, відповідає наступним документам:

Директива про низьку напругу 2014/35/ЄС Директива про електромагнітну сумісність 2014/30/ЄС Директива RoHS 2011/65/ЄС, замінена Директивою 2015/863/ЄС

Та дотримується вимог норм:

Ця декларація стосується виключно машини в стані, в якому вона була введена в оборот, і не стосується складових частин, доданих кінцевим користувачем або виконаних ним пізніших дій. Ім'я та адреса особи, яка проживає або зареєстрована в ЄС, уповноваженої складати технічну документацію: Підписано від імені:

Grupa Topex Sp. z o.o. Sp.k. вул. Погранічна, 2/4 02-285, Варшава

Page 8

Павел Ковальський Уповноважений представник з якості компанії GRUPA TOPEX Варшава, 29.06.2022

PŘEKLAD PŮVODNÍHO NÁVODU

LED lampa SMD 10 W 800 lm 230 V

99-093

UPOZORNĚNÍ: PŘED POUŽITÍM ELEKTRICKÉHO NÁŘADÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO BUDOUCÍ POUŽITÍ.

PODROBNÉ BEZPEČNOSTNÍ PŘEDPISY

• Před instalací se ujistěte, že je vypnutá elektřina.

• Před instalací jednotky si přečtěte všechny následující pokyny.

• Pokud dojde k poškození bezpečnostního štítu, musí být okamžitě

vyměněn za tvrzené sklo.

• Nepoužívejte, pokud je kabel přestřižený nebo poškozený.

• Ujistěte se, že síťové napětí ve vaší lokalitě odpovídá napětí

zařízení.

• Jakoukoli výměnu nebo opravu by měla provádět kvalifikovaná osoba.

• Používejte pouze při okolní teplotě mezi -40 °C a 50 °C.

• Zařízení se během provozu zahřívá. Nemontujte jej přímo na

hořlavé povrchy.

• Zařízení by mělo být umístěno nejméně 1 m od jiných objektů.

• Zařízení sami neotevírejte ani nerozebírejte.

VYSVĚTLENÍ SYMBOLŮ

1. Krytí IP65

2. Výrobek je v souladu se směrnicemi EU

VYSVĚTLENÍ ČÍSEL

Obrázek C:

1. Hnědý drát

2. Žlutý / zelený vodič

3. Modrý vodič

POPIS

LED svítidlo osazené SMD výbojkami s výkonem 10 W a světelným tokem 800 lm, určené pro venkovní použití.

OPERATING

1. Před instalací vypněte elektrický proud.

2. Zařízení nemontujte na povrch náchylný k vibracím.

3. Vyvrtejte otvory do zdi podle umístění otvorů na držáku. Do otvorů vložte rozpěrné hmoždinky (obr. B).

4. Připevněte držáky pomocí šroubů a podložek. Připojte vodiče pomocí

vodotěsné propojovací krabice. Minimální třída vodotěsnosti propojovací krabice je IP65. Ujistěte se, že jsou dotaženy vodotěsné šrouby (obr. C).

5. Nastavte polohu svítilny. Zapněte napájení (obr. D).

TECHNICKÉ ÚDAJE

SMD reflektor

Parametr

Hodnota

Jmenovité napětí

230V AC 50Hz

Power

10W

Počet světel

Typ světla

LED

Teplota barev

6500K

Světelný tok

800 lm

Třída ochrany proti vniknutí

IP65

Třída ochrany

Hromadné

0,177 kg

Maximální vnitřní teplota vodiče

57,4°C

Maximální teplota krytu

44,3°C

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky poháněné výrobky nevyhazujte do domovního odpadu, měly by být využity ve vhodných zařízeních. Informace o využití odpadu získáte od prodejce nebo místních úřadů. Vysloužilá elektrická a elektronická zařízení obsahují látky aktivní v přírodním prostředí. Nerecyklovaná zařízení představují potenciální riziko pro životní prostředí a lidské zdraví.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa se sídlem ve Varšavě na ul. Pograniczna 2/4 (dále jen "Grupa Topex") oznamuje, že veškerá autorská práva k tomuto návodu (dále jen "návod"), mimo jiné včetně textu, fotografií, schémat, výkresů a uspořádání návodu, náleží výhradně společnosti Grupa Topex a jsou chráněna zákony v souladu se zákonem o autorském právu a právech s ním souvisejících ze dne 4. února 2004 (zákon o autorském právu a právech s ním souvisejících, Dz. U. 2006 č. 90 bod 631 ve znění pozdějších předpisů). Kopírování, zpracování, publikování, úpravy celého Návodu nebo jeho částí pro komerční účely bez písemného souhlasu společnosti Grupa Topex jsou přísně zakázány a mohou být příčinou občanskoprávní a právní odpovědnosti.

EU prohlášení o shodě Výrobce: Sp.k., Pograniczna 2/4 02-285 Warszawa Výrobek: Spotlight

Model: 99-093

Obchodní název: NEO TOOLS Sériové číslo: 00001 ÷ 99999

Toto prohlášení o shodě je vydáno na výhradní odpovědnost výrobce. Výše popsaný výrobek je v souladu s následujícími dokumenty:

Směrnice o nízkém napětí 2014/35/EU Směrnice o elektromagnetické kompatibilitě 2014/30/EU Směrnice RoHS 2011/65/EU ve znění směrnice 2015/863/EU

A splňuje požadavky norem:

Toto prohlášení se vztahuje pouze na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nezahrnuje součásti. přidal koncový uživatel nebo je provedl dodatečně. Jméno a adresa osoby s bydlištěm v EU, která je oprávněna vypracovat

technickou dokumentaci: Podepsáno jménem: Grupa Topex Sp. z o.o. Sp.k. Ulice Pograniczna 2/4 02-285 Varšava

Paweł Kowalski Referent kvality společnosti TOPEX GROUP Varšava, 2022-06-29

PREKLAD PÔVODNÉHO NÁVODU

LED lampa SMD 10 W 800 lm 230 V

99-093

UPOZORNENIE: PRED POUŽITÍM ELEKTRICKÉHO NÁRADIA SI POZORNE PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE HO PRE BUDÚCE POUŽITIE.

PODROBNÉ BEZPEČNOSTNÉ PREDPISY

• Pred inštaláciou sa uistite, že je elektrická energia vypnutá.

• Pred inštaláciou jednotky si prečítajte všetky nasledujúce pokyny.

• Ak je bezpečnostný štít poškodený, musí sa okamžite vymeniť za

tvrdené sklo.

• Ak je kábel prestrihnutý alebo poškodený, nepoužívajte ho.

• Uistite sa, že sieťové napätie vo vašej lokalite zodpovedá napätiu

zariadenia.

• Každú výmenu alebo opravu by mala vykonávať kvalifikovaná osoba.

• Používajte len pri teplote okolia od - 40 °C do 50 °C.

• Zariadenie sa počas prevádzky zahrieva. Zariadenie nemontujte

priamo na horľavé povrchy.

• Zariadenie by malo byť umiestnené vo vzdialenosti najmenej 1 m od iných objektov.

• Zariadenie sami neotvárajte ani nerozoberajte.

VYSVETLENIE SYMBOLOV

1. Ochrana proti vniknutiu IP65

2. Výrobok je v súlade so smernicami EÚ

VYSVETLENIE ČÍSEL

Page 9

Obrázok C:

1. Hnedý drôt

2. Žltý / zelený vodič

3. Modrý vodič

POPIS

LED svietidlo vybavené SMD žiarovkami s výkonom 10 W a svetelným tokom 800 lm, určené na vonkajšie použitie.

OPERATING

1. Pred inštaláciou vypnite elektrický prúd.

2. Zariadenie nemontujte na povrch náchylný na vibrácie.

3. Vyvŕtajte otvory do steny podľa polohy otvorov na konzole. Do otvorov vložte rozperné hmoždinky (obr. B).

4. Upevnite držiaky pomocou skrutiek a podložiek. Vodiče pripojte

pomocou vodotesnej rozvodnej skrinky. Minimálna trieda vodotesnosti spojovacej krabice je IP65. Uistite sa, že ste utiahli vodotesné skrutky

(obr. C).

5. Nastavte polohu svietidla. Zapnite napájanie (obr. D).

TECHNICKÉ ÚDAJE

SMD reflektor

Parameter

Hodnota

Menovité napätie

230V AC 50Hz

Napájanie

10W

Počet svetiel

Typ svetla

LED

Teplota farieb

6500K

Svetelný tok

800 lm

Trieda ochrany proti vniknutiu

IP65

Trieda ochrany

Hmotnosť

0,177 kg

Maximálna vnútorná teplota drôtu

57,4°C

Maximálna teplota krytu

44,3°C

OCHRANA ŽIVOTNÉHO PROSTREDIA

Elektricky poháňané výrobky nevyhadzujte spolu s domovým odpadom, mali by sa zhodnotiť v príslušných zariadeniach. Informácie o využití odpadu získate od predajcu alebo miestnych úradov. Opotrebované elektrické a elektronické zariadenia obsahujú látky aktívne v prírodnom prostredí. Nerecyklované zariadenia predstavujú potenciálne riziko pre životné prostredie a ľudské zdravie.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa so sídlom vo Varšave na ul. Pograniczna 2/4 (ďalej len "Grupa Topex") oznamuje, že všetky autorské práva k tomuto návodu (ďalej len "návod"), okrem iného vrátane textu, fotografií, schém, výkresov a grafickej úpravy návodu, patria výlučne spoločnosti Grupa Topex a sú chránené zákonmi v súlade so zákonom o autorskom práve a právach súvisiacich s autorským právom zo 4. februára 2004 (Zákon o autorskom práve a právach súvisiacich s autorským právom, Dz. U. 2006 č. 90 bod 631 v znení neskorších zmien a doplnení). Kopírovanie, spracovanie, publikovanie, úpravy na komerčné účely celého Návodu alebo jeho častí bez písomného súhlasu spoločnosti Grupa Topex sú prísne zakázané a môžu spôsobiť občianskoprávnu a právnu zodpovednosť.

EÚ vyhlásenie o zhode Výrobca: Sp.k., Pograniczna 2/4 02-285 Warszawa Výrobok: Spotlight

Model: 99-093

Obchodný názov: NEO TOOLS Sériové číslo: 00001 ÷ 99999

Toto vyhlásenie o zhode sa vydáva na výhradnú zodpovednosť výrobcu. Opísaný výrobok je v súlade s týmito dokumentmi:

Smernica o nízkom napätí 2014/35/EÚ Smernica 2014/30/EÚ o elektromagnetickej kompatibilite Smernica RoHS 2011/65/EÚ v znení smernice 2015/863/EÚ

A spĺňa požiadavky noriem:

Toto vyhlásenie sa vzťahuje len na strojové zariadenie v podobe, v akej bolo uvedené na trh, a nezahŕňa komponenty pridá koncový používateľ alebo ho vykoná dodatočne. Meno a adresa osoby so sídlom v EÚ, ktorá je oprávnená vypracovať technickú dokumentáciu: Podpísané v mene:

Grupa Topex Sp. z o.o. Sp.k. Ulica Pograniczna 2/4

02-285 Varšava

Paweł Kowalski Pracovník pre kvalitu spoločnosti TOPEX GROUP Varšava, 2022-06-29

Page 10

Karta informacji o produkcie

Nazwa producenta lub marka:

Grupa Topex Sp. z o.o. Sp.k.

Adres producenta:

ul. Pograniczna 2/4, 02-285 Warsaw

Numer identyfikacyjny modelu:

99-093

Typ źródła światła:

LED

Zastosowana technologia:

LED

Kierunkowe (DLS) lub bezkierunkowe (NDLS)

DLS

Źródło światła zasilane lub niezasilane napięciem sieciowym

(MLS/NMLS)

MLS

Połączone źródlo światła

(CLS/NCLS/oba):

NCLS Możliwość zmiany koloru światła

Nie

Bańka

Nie

Źródło światła o wysokiej luminacji

Nie

Osłona przeciwolśnieniowa

Nie

Przyciemniane

Nie

Parametry produktu

Parametr

Wartość

Parametr

Wartość

Ogólne parametry produktu

Zużycie energii w trybie włączenia (kWh/1000h)

Klasa efektywności

energetycznej

Użyteczny strumień świetlny (ϕ

use

wewnątrz kuli, (360°), dla szerokiego stożka (120°) lub wąskiego stożka (90°). (lm)

800

Skorelowana temperatura

barwowa zaokrąglona do 100K

lub ich zakres.

6500

Moc w trybie włączenia (Pon) wyrażona w W.

Moc w trybie czuwania (Psb)

wyrażona w W i zaokrąglona do

drugiego miejsca po przecinku

Moc w trybie czuwania przy podłączeniu do sieci (P

net

) wyrażona

w W

Nie dotyczy

Wskaźnik oddawania barw CRI lub zakres CRI w zaokrągleniu do liczby całkowitej

Wymiary zewnętrzne

bez oddzielnego

osprzętu sterującego wyrażone w

milimetrach

Wysokość

Patrz instrukcja obsługi

Rozkład widmowy mocy w

zakresach 250 nm do 800 nm na

pełnym obciążeniu.

Patrz poniżej tabeli

Szerokość

Patrz instrukcja obsługi

Głębokość

Patrz instrukcja obsługi Oświadczenie o równoważnej mocy

Tak

Moc równoważna (W)

100

Współrzędne chromatyczności (x oraz y)

x=0,313, y=0,337

Parametry dla kierunkowych źródeł światła

Światłość (cd)

3750

Kąt promieniowania w stopniach lub zakres kątów, jakie można ustawić

120

Parametry dla źródeł światła LED i OLED

Wskaźnik oddawania barw R9

Współczynnik trwałości

Współczynnik zachowania strumienia świetlnego

0,97

Parametry dla sieciowych źródeł światła LED i OLED

Współczynnik przesuwu fazowego (cos φ1)

0,95

Jednolitość światła wyrażona w

elipsach MacAdama

Oświadczenie o zstąpieniu fluorescencyjnego źródła światła przez źródło światła LED bez dodatkowego obciążenia o konkretnej warości.

Nie dotyczy

Moc (W)

Nie dotyczy

Migotanie (Pst LM)

0,2

Efekt stroboskopowy (SVM)

Nie dotyczy

Rozkład widmowy mocy

Page 11

Product information sheet

Supplier’s name or trade mark:

Grupa Topex Sp. z o.o. Sp.k.

Supplier’s address:

ul. Pograniczna 2/4, 02-285 Warsaw

Model identifier:

99-095

Type of light source:

LED

Lighting technology used:

LED

Non directional or directional:

DLS

Mains or non-mains:

MLS

Connected light source (CLS):

NCLS

Colour-tuneable light source:

Envelope:

High luminance light source:

Anti-glare shield:

Dimmable:

Product parameters

Parameter

Value

Parameter

Value

General product parameters:

Energy consumption in on-mode (kWh/1000h)

Energy efficiency class

Useful luminous flux (ϕ

use

indicating if it refers to the flux in a

sphere (360°), in a wide cone (120°) or in a narrow cone (90°).

800

Correlated colour temperature, rounded to the nearest 100K, or the range of correlated colour temperatures, rounded to the nearest 100 K, that can be set.

6500 On – mode power (Pon),

expressed in W

Standby power (Psb), expressed in W and rounded to the second decimal

Networked standby power (P

net

) for CLS, expressed in W and rounded to the second decimal

N/A

Colour rendering index, rounded to the nearest integer, or the range of CRI values that can be set

Outer dimensions without separate control gear, lighting control parts an nonlighting control parts, if any (millimeter)

Height

See user manual

Spectral power distribution in the range 250 nm to 800 nm, at fullload

Shown below

Width

See user manual

Depth

See user manual

Claim of equivalent power

Yes

If yes, equivalent power (W)

100

Chromaticity coordinates (x and y)

x=0,313, y=0,337

Parameters for directional light sources:

Peak luminous intensity (cd)

3750

Beam angle in degrees, or the range of beam angles that can be set

120

Parameters for LED and OLED light sources:

R9 colour rendering index value

Survival factor

The lumen maintenance factor

0,958

Parameters for LED and OLED mains light sources:

Displacement factor (cos φ1)

0,95

Colour consistency in McAdam ellipses

Claims that an LED light source replaces a fluorescent light source without integrated ballast of a particular wattage.

N/A

If yes then replacement claim (W)

N/A

Flicker metric (Pst LM)

0,2

Stroboscopic effect metric (SVM)

N/A

Spectral power distribution

Page 12

Информационный листок о продукте

Наименование поставщика или торговая марка:

Группа Топекс Сп. з о.о. Сп.к. Адрес поставщика:

улица Пограничная 2/4, 02-285 Варшава

Идентификатор модели:

99-095

Тип источника света:

СВЕТОДИОД

Используемая осветительная техника:

СВЕТОДИОД

Ненаправленный или направленный:

ДЛС

Сетевые или несетные:

МЛС

Подключенный источник света

(CLS):

NCLS

Источник света с возможностью настройки цвета:

Да

Конверт:

Да Источник света высокой яркости:

Да

Антибликовый экран:

Да

Затемнения:

Да

Параметры продукта

Параметр

Ценность

Параметр

Ценность

Общие параметры продукта:

Потребление энергии в режиме

on-mode (кВтч/1000ч)

Класс энергоэффективности

Полезный световой поток (φ

использования

), указывающий,

относится ли он к потоку в сфере (360°), в широком конусе (120°) или в узком конусе (90°).

800

Коррелированная цветовая температура, округленная до ближайшего 100K, или диапазон коррелированных цветовых температур, округленный до ближайшего 100 K, который может быть установлен.

6500

On - режим питания (Pon ), выраженный в Вт

Мощность в режиме ожидания (Psb ), выраженная в W и округленная до второй десятичной дроби

Сетевая резервная мощность (P-

net

) для CLS, выраженная в Вт и

округленная до второй десятичной дроби

Н/Д

Индекс цветопередачи, округленный до ближайшего целого числа, или диапазон значений CRI, который можно задать

Внешние размеры без отдельного блока управления, части управления освещением и неосвещенные детали управления, если таковые имеются (миллиметр)

Высота

Посмотреть руководство пользователя

Спектральное распределение мощности в диапазоне от 250 нм до 800 нм при полной нагрузке

Показано ниже

Ширина

Посмотреть руководство пользователя

Глубина

Посмотреть руководство пользователя

Притязание эквивалентной мощности

Да

Если да, то эквивалентная мощность (Вт)

100 Координаты цветности (x и y)

x=0,313, y=0,337

Параметры для направленных источников света:

Пиковая сила света (кд)

3750

Угол луча в градусах или диапазон углов луча, который может быть установлен

120

Параметры для светодиодных и OLED источников света:

Значение индекса цветопередачи

Фактор выживания

Коэффициент поддержания просвета

0,958

Параметры для светодиодных и OLED сетевых источников света:

Коэффициент смещения (cos φ1)

0.95 м

Консистенция цвета в эллипсах

McAdam

Утверждается, что светодиодный источник света заменяет флуоресцентный источник света без встроенного балласта определенной мощности.

Н/Д

Если да, то то требование о замене (W)

Н/Д

Метрика мерцания (Pst LM)

0,2

Метрика стробоскопического эффекта (SVM)

Н/Д

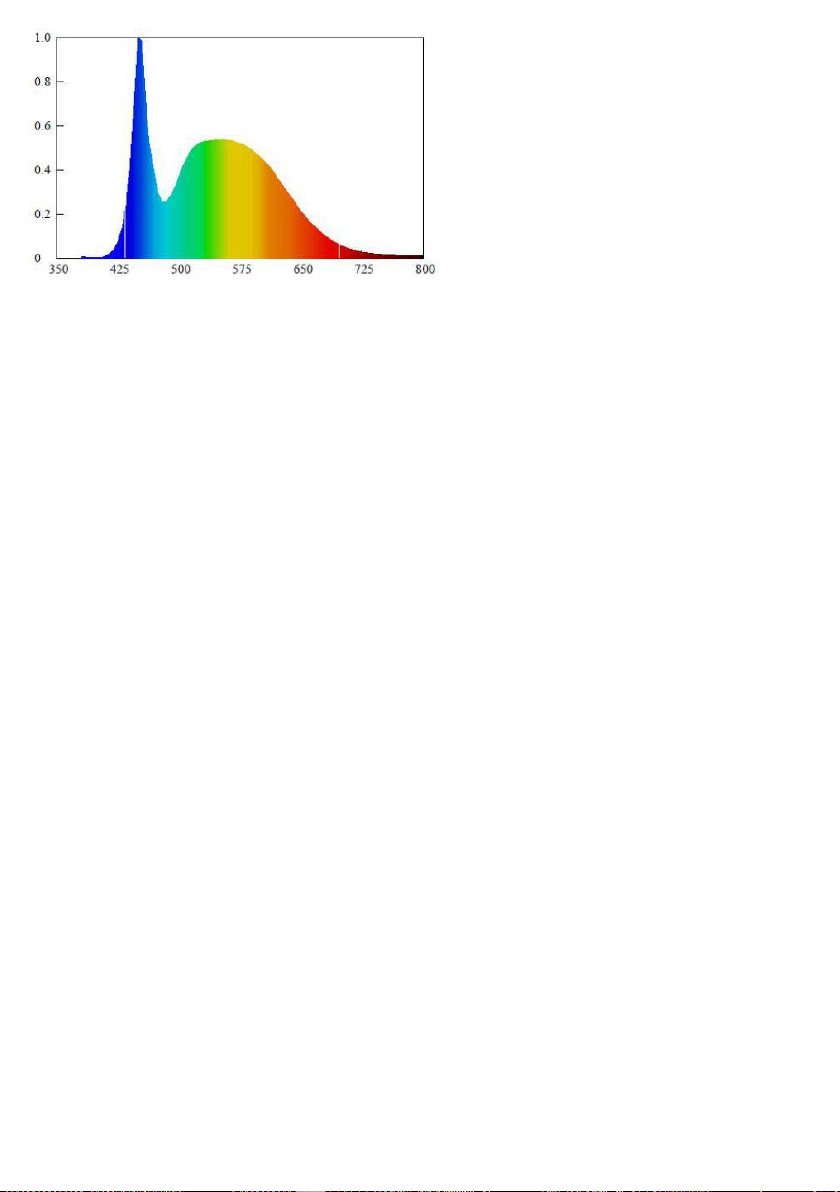

Спектральное распределение мощности

Page 13

Page 14

Termékismertető adatlap

A szállító neve vagy védjegye:

Grupa Topex Sp. z o.o. Sp.k.

A szállító címe:

2/4 Pograniczna utca, Varsó 02-285

Modell azonosító:

99-095

A fényforrás típusa:

LED

Használt világítástechnika:

LED

Nem irányított vagy irányított:

DLS

Hálózati vagy nem hálózati:

MLS

Csatlakoztatott fényforrás (CLS):

NCLS

Színhangolható fényforrás:

Igen

Boríték:

Igen

Nagy fénysűrűségű fényforrás:

Igen

Tükröződésmentes pajzs:

Igen

Szabályozható:

Igen

Termékparaméterek

Paraméter

Érték

Paraméter

Érték

Általános termékparaméterek:

Energiafogyasztás bekapcsolt üzemmódban

(kWh/1000h)

Energiahatékonysági osztály

Hasznos fényáram (φ

használat

jelezve, hogy egy gömb (360°), széles kúp (120°) vagy keskeny kúp (90°) fluxusára utal-e.

800

Korrelált színhőmérséklet, a legközelebbi 100K-ra kerekítve, vagy a korrelált színhőmérsékletek tartománya, a legközelebbi 100 K-ra kerekítve,

amely beállítható.

6500

Be - üzemmódban (P

bekapcsolva

), W-

ben kifejezve

Készenléti teljesítmény (Psb ), Wben kifejezve és a második tizedesjegyre kerekítve

Hálózati készenléti teljesítmény (P

nettó

) CLS-hez, W-ben kifejezve és a második tizedesjegyre kerekítve

N/A

Színvisszaadási index, a legközelebbi egész számra kerekítve, vagy a beállítható CRIértékek tartománya

Külső méretek külön vezérlőmű nélkül, világításvezérlő alkatrészek és nem világító vezérlőelemek,

ha vannak ilyenek (milliméter)

Magasság

Lásd a felhasználói kézikönyvet

Spektrális teljesítményeloszlás 250 nm és 800 nm között, teljes terhelésnél

Lásd alább

Szélesség

Lásd a felhasználói kézikönyvet

Mélység

Lásd a felhasználói kézikönyvet

Azonos hatáskör igénylése

Igen

Ha igen, egyenértékű teljesítmény (W)

100

Kromatikussági koordináták (x és

x=0,313, y=0,337

Az irányított fényforrások paraméterei:

Csúcsfényes intenzitás (cd)

3750

A nyaláb dőlésszöge fokban, vagy a beállítható sugárszögek tartománya

120

A LED és OLED fényforrások paraméterei:

R9 színvisszaadási index értéke

Túlélési tényező

A lumenfenntartási tényező

0,958

A LED- és OLED hálózati fényforrások paraméterei:

Elmozdulási tényező (cos φ1)

0,95 m

Színkonzisztencia a McAdam

ellipszisekben

Azt állítja, hogy egy LED-es fényforrás helyettesíti a fluoreszkáló fényforrást egy adott watt beépített előtétje nélkül.

N/A

Ha igen, akkor a helyettesítési követelés (W)

N/A

Villódzás metrika (Pst LM)

0,2

Stroboszkópos effektmetria (SVM)

N/A

Spektrális energiaelosztás

Page 15

Fișa cu informații despre produs

Numele sau marca comercială a

furnizorului:

Grupa Topex Sp. z o.o. Sp.k. Adresa furnizorului:

Str. Pograniczna 2/4, 02-285 Varșovia

Identificatorul modelului:

99-095

Tipul sursei de lumină:

LED

Tehnologia de iluminat utilizată:

LED

Non-direcționale sau direcționale:

DLS

Rețea sau non-rețea:

MLS

Sursă de lumină conectată

(CLS):

NCLS Sursă de lumină reglabilă în culori:

Plic:

Sursă de lumină cu luminozitate ridicată:

Da Scut anti-orbire:

Dimmable:

Parametrii produsului

Parametru

Valoare

Parametru

Valoare

Parametrii generali ai produsului:

Consumul de energie în modul onmode (kWh/1000h)

Clasa de eficiență energetică

Flux luminos util (φ

utilizare

), indicând

dacă se referă la fluxul dintr-o sferă (360°), într-un con larg (120°) sau într-un con îngust (90°).

800

Temperatura de culoare corelată, rotunjită la cel mai apropiat 100K,

sau intervalul de temperaturi de culoare corelate, rotunjite la cel mai apropiat 100 K, care poate fi setat.

6500

On - puterea modului (Pon ), exprimată în W

Putere de așteptare (Psb ), exprimată în W și rotunjită la a doua zecimală

Putere standby în rețea (P

net

) pentru

CLS, exprimată în W și rotunjită la a doua zecimală

N/A

Indicele de redare a culorilor,

rotunjit la cel mai apropiat întreg

sau intervalul de valori CRI care poate fi setat

Dimensiuni exterioare

fără unelte de comandă separate,

piese de control al

iluminării și piese de

control care nu se

luminează, dacă există

(milimetru)

Înălțime

Vezi manualul de utilizare

Distribuția spectrală a puterii în intervalul 250 nm până la 800 nm, la sarcină maximă

Prezentat mai jos

Lățime

Vezi manualul de utilizare

Adâncime

Vezi manualul de utilizare

Revendicarea puterii echivalente

Dacă da, putere echivalentă (W)

100

Coordonate cromaticitate (x și y)

x = 0.313, y = 0.337

Parametrii pentru sursele de lumină direcțională:

Intensitate luminoasă maximă (cd)

3750

Unghiul fasciculului în grade sau

intervalul de unghiuri ale fasciculului care pot fi setate

120

Parametrii pentru sursele de lumină LED și OLED:

Valoarea indicelui de redare a culorilor R9

Factorul de supraviețuire

1 Factorul de întreținere a lumenului

0,958

Parametrii pentru sursele de lumină de alimentare cu LED-uri și OLED:

Factorul de deplasare (cos φ1)

0,95 m

Consistența culorilor în elipsele

McAdam

Susține că o sursă de lumină LED înlocuiește o sursă de lumină fluorescentă fără balast integrat de o anumită putere.

N/A

Dacă da, atunci cererea de înlocuire (W)

N/A

Metrica pâlpâirii (Pst LM)

0,2

Metrica efectului stroboscopic (SVM)

N/A

Distribuția spectrală a puterii

Page 16

Informační list výrobku

Jméno nebo ochranná známka

dodavatele:

Grupa Topex Sp. z o.o. Sp.k. Adresa dodavatele:

2/4 Pograniczna Street, 02-285 Varšava

Identifikátor modelu:

99-095

Typ světelného zdroje:

VEDL

Použitá osvětlovací technika:

VEDL

Nesměrové nebo směrové:

DLS

Síť nebo nesíť:

MLS

Připojený světelný zdroj (CLS):

NCLS

Barevně laditelný světelný zdroj:

Ano

Obálka:

Ano

Světelný zdroj s vysokou svítivostí:

Ano

Antireflexní štít:

Ano

Stmívatelné:

Ano

Parametry produktu

Parametr

Hodnota

Parametr

Hodnota

Obecné parametry produktu:

Spotřeba energie v zapnutém stavu (kWh/1000h)

Třída energetické účinnosti

Užitečný světelný tok (φ

použití

označující, zda se vztahuje k toku v kouli (360 °), v širokém kuželu (120 °) nebo v úzkém kuželu (90 °).

800

Korelovaná teplota chromatičnosti, zaokrouhlená na nejbližších 100 K, nebo rozsah korelovaných teplot barev zaokrouhlený na nejbližších 100 K, který lze nastavit.

6500

Zapnutý výkon (P

zapnuto

), vyjádřený

ve W

Pohotovostní výkon (Psb ), vyjádřený ve W a zaokrouhlený na druhé desetinné místo

Příkon v pohotovostním režimu sítě

(

síť

P ) pro CLS, vyjádřený ve W a

zaokrouhlený na druhé desetinné místo

NENÍ K DISPOZICI

Index podání barev zaokrouhlený na nejbližší celé číslo nebo rozsah hodnot CRI, které lze

nastavit

Vnější rozměry bez samostatného předřadníku, díly pro ovládání osvětlení a neosvětlovací ovládací díly, pokud existují

(milimetr)

Výška

Viz uživatelská příručka

Spektrální rozložení výkonu v rozsahu 250 nm až 800 nm při plném zatížení

Zobrazeno níže

Šířka

Viz uživatelská příručka

Hloubka

Viz uživatelská příručka

Nárok na rovnocennou moc

Ano

Pokud ano, ekvivalentní výkon

(W)

100 Souřadnice chromatičnosti (x a y)

x=0,313, y=0,337

Parametry směrových světelných zdrojů:

Špičková svítivost (cd)

3750

Úhel vyzařování ve stupních nebo rozsah úhlů vyzařování, které lze nastavit

120

Parametry pro SVĚTELNÉ ZDROJE LED a OLED:

Hodnota indexu podání barev R9

Faktor přežití

Faktor údržby lumenu

0,958

Parametry pro LED a OLED síťové světelné zdroje:

Faktor posunutí (cos φ1)

0,95 m

Barevná konzistence v Elipsách

McAdam

Tvrdí, že LED světelný zdroj nahrazuje fluorescenční světelný zdroj bez integrovaného předřadníku určitého příkonu.

NENÍ K DISPOZICI

Pokud ano, pak náhradní

reklamace (W)

NENÍ K DISPOZICI

Blikání metrické (Pst LM)

0,2

Metrický stroboskopický efekt

(SVM)

NENÍ K DISPOZICI

Spektrální rozložení výkonu

Page 17

Informačný hárok produktu

Meno alebo ochranná známka dodávateľa:

Grupa Topex Sp. z o.o. Sp.k. Adresa dodávateľa:

2/4 Ulica Pograniczna, 02-285 Varšava

Identifikátor modelu:

99-095

Typ svetelného zdroja:

LED

Použitá svetelná technika:

LED

Nesmerové alebo smerové:

DLS

Sieť alebo nesieť:

MLS

Pripojený svetelný zdroj (CLS):

NCLS

Farebne ladený zdroj svetla:

Áno

Obálka:

Áno

Svetelný zdroj s vysokou svietivosťou:

Áno Antireflexný štít:

Áno

Stmievateľné:

Áno

Parametre produktu

Parameter

Hodnota

Parameter

Hodnota

Všeobecné parametre výrobku:

Spotreba energie v režime

zapnutia (kWh/1000h)

Trieda energetickej účinnosti

Užitočný svetelný tok (φ

použitie

), čo

naznačuje, či sa vzťahuje na tok v guľôčke (360°), v širokom kužeľu (120°) alebo v úzkom kužeľu (90°).

800

Korelovaná farebná teplota, zaokrúhlená na najbližších 100K, alebo rozsah korelovaných farebných teplôt, zaokrúhlený na najbližších 100 K, ktoré je možné nastaviť.

6500

Zapnutý - zapnutý režim (P

zapnutý

vyjadrený vo W

Pohotovostný výkon (Psb ), vyjadrený vo W a zaokrúhlený na druhé desatinné miesto

Sieťový pohotovostný výkon (P

netto

) pre CLS, vyjadrený vo W a zaokrúhlený na druhé desatinné

miesto

NEDOSTUPNÝ

Index podania farieb zaokrúhlený na najbližšie celé číslo alebo rozsah hodnôt CRI, ktoré je možné nastaviť

Vonkajšie rozmery bez samostatného ovládacieho zariadenia, ovládacie časti osvetlenia, prípadné nesvietené ovládacie časti

(milimeter)

Výška

Pozrite si používateľskú príručku

Spektrálne rozdelenie výkonu v rozsahu 250 nm až 800 nm pri plnom zaťažení

Zobrazené nižšie

Šírka

Pozrite si používateľskú príručku

Hĺbka

Pozrite si používateľskú príručku

Nárok na rovnocennú moc

Áno

Ak áno, ekvivalentný výkon (W)

100

Súradnice chromatickosti (x a y)

x=0,313, y=0,337

Parametre pre smerové svetelné zdroje:

Intenzita špičkového osvetlenia

(cd)

3750

Uhol lúča v stupňoch alebo rozsah uhlov lúča, ktoré je možné nastaviť

120

Parametre pre LED a OLED svetelné zdroje:

Hodnota indexu farebného vykresľovania R9

Faktor prežitia

1 Faktor údržby lúmenu

0,958

Parametre pre LED a OLED sieťové svetelné zdroje:

Faktor posunu (cos φ1)

0,95 m

Konzistencia farieb v elipsách

McAdam

Tvrdí, že svetelný zdroj LED nahrádza fluorescenčný svetelný zdroj bez integrovaného predradníka konkrétneho príkonu.

NEDOSTUPNÝ

Ak áno, potom nárok na náhradu

(W)

NEDOSTUPNÝ Metrika blikania (Pst LM)

0,2

Metrika stroboskopického účinku

(SVM)

NEDOSTUPNÝ

Spektrálne rozdelenie energie
