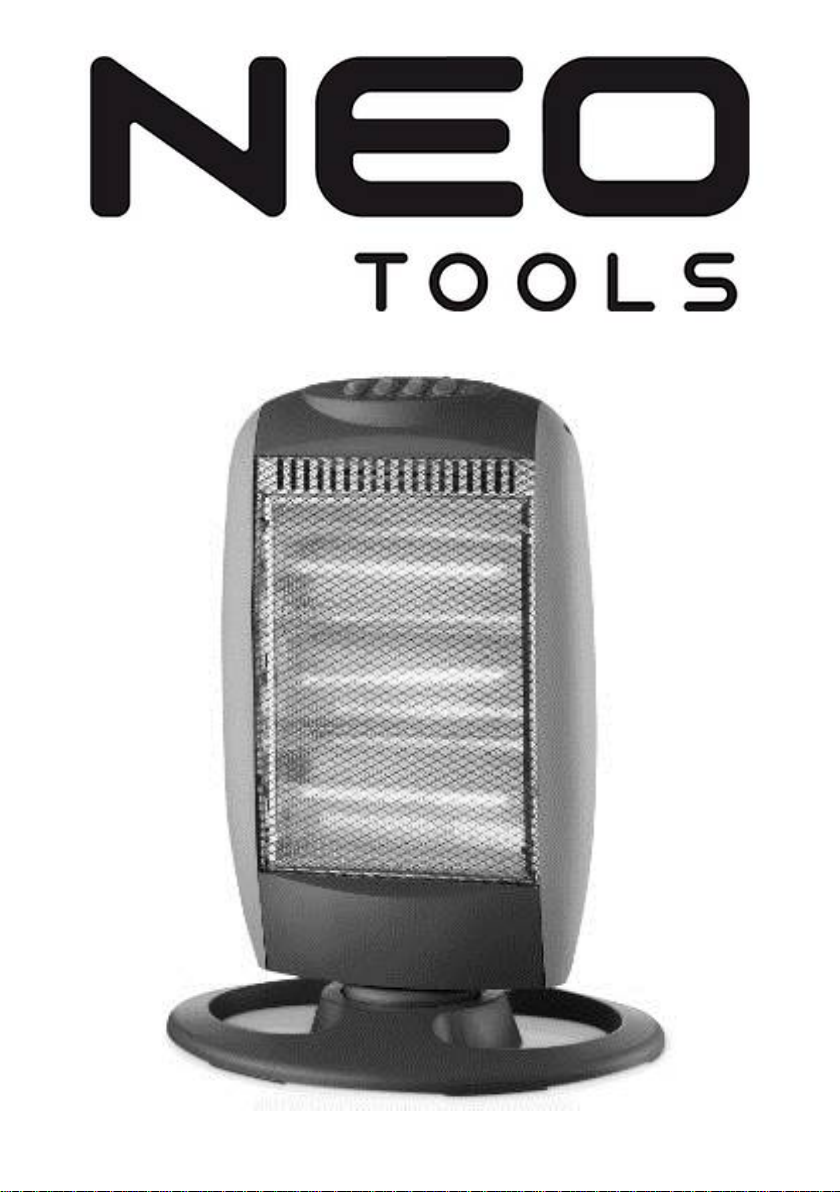

NEO TOOLS 90-114 User guide [en, fr, pl, it, de +16]

Page 1

Page 2

Page 3

PL INSTRUKCJA ORYGINALNA (OBSŁUGI) ............................................................................................................................................................... 5

EN TRANSLATION (USER) MANUAL........................................................................................................................................................................... 6

DE ÜBERSETZUNG (BENUTZERHANDBUCH)............................................................................................................................................................ 8

RU РУКОВОДСТВО ПО ПЕРЕВОДУ (ПОЛЬЗОВАТЕЛЯ) ........................................................................................................................................ 10

HU FORDÍTÁSI (FELHASZNÁLÓI) KÉZIKÖNYV ........................................................................................................................................................ 12

RO MANUAL DE TRADUCERE (UTILIZATOR) .......................................................................................................................................................... 13

UA ПОСІБНИК З ПЕРЕКЛАДУ (КОРИСТУВАЧА) ..................................................................................................................................................... 15

CZ PŘEKLAD (UŽIVATELSKÉ) PŘÍRUČKY ................................ ............................................................................................................................... 17

SK PREKLAD (POUŽÍVATEĽSKEJ) PRÍRUČKY ........................................................................................................................................................ 18

SL PREVOD (UPORABNIŠKI) PRIROČNIK ................................................................................................................................................................ 20

LT VERTIMO (NAUDOTOJO) VADOVAS ................................................................................................................................................................... 22

LV TULKOŠANAS (LIETOTĀJA) ROKASGRĀMATA ................................................................................................................................................. 23

EE TÕLKIMISE (KASUTAJA) KÄSIRAAMAT ............................................................................................................................................................. 25

BG ПРЕВОД (РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ) ............................................................................................................................................... 27

HR PRIRUČNIK ZA PRIJEVOD (KORISNIK)............................................................................................................................................................... 29

SR ПРИРУЧНИК ЗА ПРЕВОЂЕЊЕ (КОРИСНИК) .................................................................................................................................................... 30

GR ΕΓΧΕΙΡΊΔΙΟ ΜΕΤΆΦΡΑΣΗΣ (ΧΡΉΣΤΗ) ............................................................................................................................................................... 32

ES MANUAL DE TRADUCCIÓN (USUARIO) .............................................................................................................................................................. 34

IT MANUALE DI TRADUZIONE (UTENTE) ................................................................................................................................................................. 35

NL VERTALING (GEBRUIKERS)HANDLEIDING ........................................................................................................................................................ 37

FR MANUEL DE TRADUCTION (UTILISATEUR) ........................................................................................................................................................ 39

Page 4

PL Ten produkt jest odpowiedni tylko do sporadycznego użytku lub do stosowania w dobrze izolowanych pomieszczeniach GB This product is only suitable for occasional use or for use in well-insulated areas DE Dieses Produkt ist nur für den gelegentlichen Gebrauch oder für die Verwendung in gut isolierten Räumen geeignet RU Этот продукт подходит только для периодического использования или для использования в хорошо изолированных помещениях UA Цей виріб підходить лише для епізодичного використання або для використання в добре ізольованих приміщеннях HU Ez a termék csak alkalmi használatra vagy jól szigetelt helyiségekben való használatra alkalmas. RO Acest produs este adecvat doar pentru utilizare ocazională sau pentru utilizare în zone bine izolate. CZ Tento výrobek je vhodný pouze pro příležitostné použití nebo pro použití v dobře izolovaných prostorách. SK Tento výrobok je vhodný len na príležitostné použitie alebo na použitie v dobre izolovaných priestoroch SL Ta izdelek je primeren le za občasno uporabo ali za uporabo v dobro izoliranih prostorih. LT Šis gaminys tinka naudoti tik retkarčiais arba gerai izoliuotose patalpose. LV Šis produkts ir piemērots tikai neregulārai lietošanai vai lietošanai labi izolētās telpās. EE See toode sobib ainult juhuslikuks kasutamiseks või kasutamiseks hästi isoleeritud ruumides. BG Този продукт е подходящ само за случайна употреба или за употреба в добре изолирани помещения. HR Ovaj proizvod je prikladan samo za povremenu uporabu ili za uporabu u dobro izoliranim prostorijama SR Овај производ је погодан само за повремену употребу или за употребу у добро изолованим просторијама GR Αυτό το προϊόν είναι κατάλληλο μόνο για περιστασιακή χρήση ή για χρήση σε καλά μονωμένους χώρους. ES Este producto sólo es adecuado para un uso ocasional o en zonas bien aisladas. IT Questo prodotto è adatto solo per un uso occasionale o per l'utilizzo in aree ben isolate. NL Dit product is alleen geschikt voor incidenteel gebruik of voor gebruik in goed geïsoleerde ruimtes. FR Ce produit ne convient qu'à un usage occasionnel ou à une utilisation dans des endroits bien isolés.

Page 5

INSTRUKCJA ORYGINALNA (OBSŁUGI)

Halogenowy promiennik podczerwieni: 90-114

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SPRZĘTU NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA. OSOBY, KTÓRE NIE PRZECZYTAŁY INSTRUKCJI NIE POWINNY PRZEPROWADZAĆ MONTAŻU, REGULACJI LUB OBSŁUGIWAĆ URZĄDZENIA.

PRZECZYTAJ UWAŻNIE INSTRUKCJĘ UŻYTKOWNIKA W CELU ZAZNAJOMIENIA SIĘ Z URZĄDZENIEM ZACHOWAJ TĘ INSTRUKCJĘ NA PRZYSZŁOŚĆ.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

UWAGA!

Należy uważnie przeczytać instrukcję obsługi, stosować się do ostrzeżeń i warunków bezpieczeństwa w niej zawartych. Urządzenie zostało

zaprojektowane do bezpiecznej pracy. Niemniej jednak: instalacja,

konserwacja i obsługa urządzenia może być niebezpieczna. Przestrzeganie poniższych procedur zmniejsza ryzyko wystąpienia pożaru, porażenia prądem, obrażeń ciała oraz skróci czas instalacji urządzenia.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub

instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu. Urządzenie służy do okazjonalnej pracy wewnątrz pomieszczeń.

ZASADY BEZPIECZEŃSTWA

• Urządzenia nie wolno używać na zewnątrz w wilgotną pogodę, w łazienkach lub innym mokrym lub wilgotnym otoczeniu.

• Należy pamiętać, że urządzenie może stać się bardzo gorące. Dlatego urządzenie powinno być umieszczona w bezpiecznej odległości minimum 1 metr (3 stopy) od łatwopalnych przedmiotów, taki jak: meble, zasłony itp.

• Nie wolno zakrywać urządzenia np. ręcznikiem.

• Urządzenie nie może znajdować się bezpośrednio pod gniazdem

ściennym.

• Urządzenia nie wolno podłączać do sieci za pomocą wyłącznika czasowego lub programowanego wyłącznika.

• Urządzenie nie może być umieszczone w pomieszczeniach w których są używane lub znajdują się łatwopalne pyły, ciecze lub

gazy.

• Jeżeli urządzenie jest podłączone za pomocą przedłużacza, należy pamiętać, aby przedłużacz był jak najkrótszy i w pełni rozwinięty i o

odpowiednim przekroju.

• Urządzenia nie należy używać w bezpośrednim otoczeniu wanny, prysznica lub basenu.

• Jeżeli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia, musi być on wymieniony przez producenta, jego przedstawiciela, serwis lub osobę wykwalifikowaną.

• Nie wolno podłączać innych urządzeń do tego samego gniazda sieciowego do którego jest podłączone urządzenie.

• Urządzenia nie należy pozostawiać bez nadzoru. Trzymaj dzieci i zwierzęta z dala od urządzenia.

• Nie stawiaj urządzenia na niestabilnych, poruszających się powierzchniach lub w miejscach, w których urządzenie może zostać przewrócone.

• Jeżeli urządzenie nie jest używane przed długi czas należy odłączyć je od zasilania. Nie należy pozostawiać włączonego urządzenia bez opieki. Podczas odłączania urządzenia z sieci wyciągnij wtyczkę, nigdy nie ciągnij za przewód zasilający.

• Urządzenie należy trzymać z dala od zasłon, kurtyn lub miejsc w których łatwo zablokować wlot powietrza.

• Aby zapobiec możliwemu porażeniu prądem nigdy nie obsługuj urządzenia mokrą ręką lub gdy na przewodzie zasilającym jest

woda.

• Nie wyrzucaj urządzeń elektrycznych wraz z niesegregowanymi odpadami komunalnymi, używaj osobnych punktów zbiórki. Skontaktuj się z lokalnymi władzami, aby uzyskać informacje dotyczące dostępnych systemów zbiórki. Jeśli urządzenia elektryczne zostaną wyrzucone na wysypiska śmieci, niebezpieczne substancje mogą przedostać się do wód gruntowych i dostać się do łańcucha pokarmowego, szkodząc zdrowiu.

• To urządzenie nie jest przeznaczone do użytku przez osoby (w tym

dzieci) o obniżonych możliwościach fizycznych, umysłowych lub bez doświadczenia chyba, że zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.

• Dzieci powinny być nadzorowane aby upewnić się, że nie bawią się urządzeniem.

• Nie wolno samodzielnie modyfikować ani naprawiać urządzenia. W tym celu należy wysłać je do serwisu lub wykwalifikowanego

elektryka (w okresie pogwarancyjnym).

PIKTOGRAMY I OSTRZEŻENIA

1.Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!

2.Urządzenie może wymagać montażu

3.Nie dotykać gorącej powierzchni

4.Nie zakrywać

5.Odłączyć od zasilania przed naprawą lub konserwacją

6.Do zastosowania wewnątrz pomieszczeń

7.Chronić przed wilgocią

8.Chronić przed dziećmi

9.Nie wyrzucać z domowymi odpadkami

10.Podlega recyklingowi

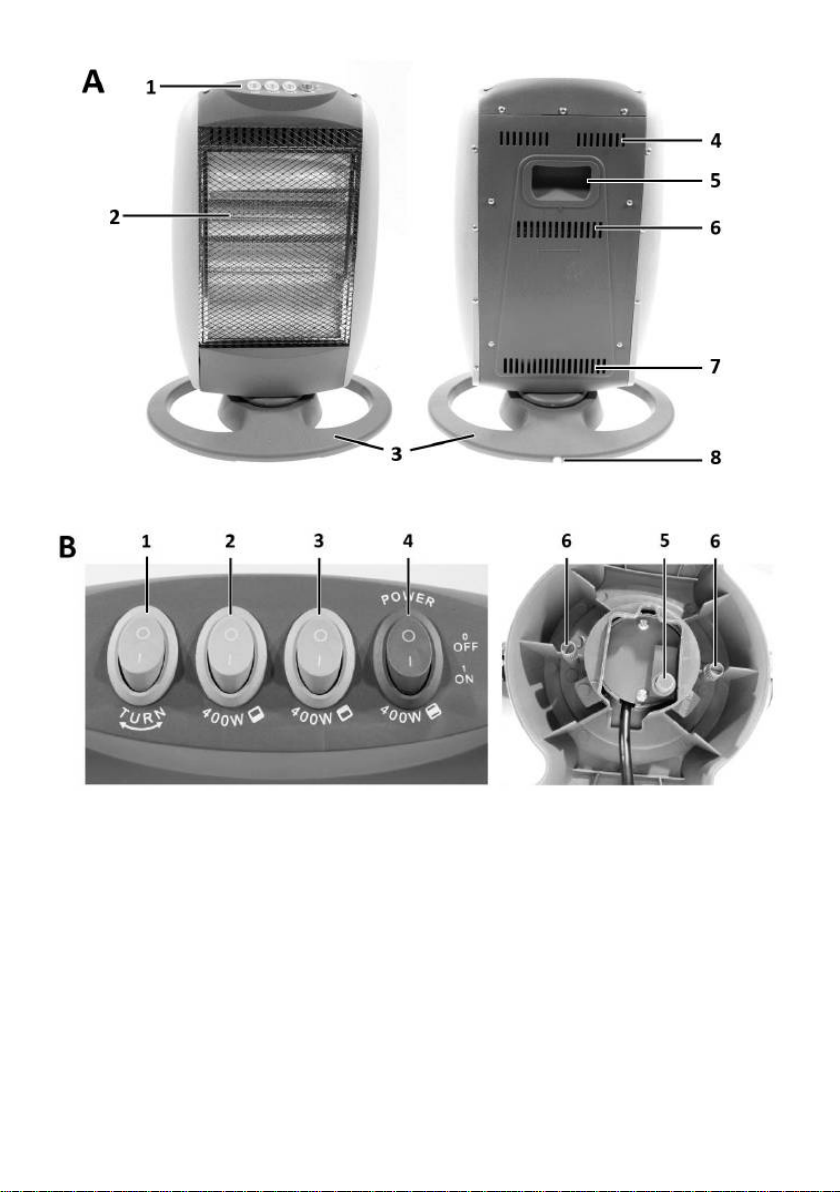

OPIS ELEMENTÓW GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

RYS. A

Opis

Włącznik, panel sterowania

Elementy grzejne

Baza/podstawa grzejnika

Otwory wentylacyjne

Uchwyt transportowy

Otwory wentylacyjne

Otwór przelotowy przewodu zasilającego

RYS. A

Opis 1 Włącznik ruchy obrotowego

Włącznik dolnej grzałki (1/3 mocy)

Włącznik górnej grzałki (1/3 mocy)

Włącznik główny (środkowa grzałka 1/3 mocy)

Przycisk mechanizmu zabezpieczającego

Śruby mocujące grzejnik z bazą

* Mogą wystąpić różnice między grafiką a rzeczywistym produktem

PRZEZNACZENIE

Produkt jest przeznaczony wyłącznie do użytku domowego i biurowego, a nie do użytku przemysłowego lub inne zastosowań komercyjnych. Używaj

tylko z przewodem zasilającym, który jest nie uszkodzony i w dobrym stanie, który spełnia obowiązujące normy i rozporządzenia. Grzejnik musi być z sieci elektrycznej której parametry są określone w tabeli danych znamionowych. Nie włączaj innych dodatkowych urządzeń w ten sam obwód co działający grzejnik.

PRACA URZĄDZENIEM MONTAŻ

Przed przystąpieniem do użytkowania grzejnika należy go zmontować, sprawdź wcześniej, czy urządzenie oraz przewód zasilający nie ma uszkodzeń.

• Aby ułatwić montaż, postaw urządzenie na poziomej, płaskiej i stabilnej powierzchni.

• Odkręć nakrętki umieszczone w dolnej owalnej części grzejnika.

• Przełóż przewód zasilający przez otwor w środku bazy i zmontuj

okrągły spód urządzenia, umieszczając go w korpusie bazy.

• Włóż nakrętki przez bazę przykręć nimi urządzenie do bazy jak pokazano na rys. B6.

Page 6

URUCHAMIANIE GRZEJNIKA W celu uruchomienia grzejnika należy wcisnąć przycisk rys. B4 do pozycji 1/ON. Następuje wówczas rozpoczęcie grzania na 1/3 mocy,

uruchamiana jest środkowa grzałka. Przycisk rys. B2 uruchamia grzałkę dolną dodając kolejne 1/3 mocy grzejnika, przycisk rys. B3 uruchamia grzałkę górną dodając pozostałą 1/3 mocy. Przyciski rys. B2 oraz B3 działają niezależnie od siebie, jednak warunkiem niezbędnym jest włączenie przycisku rys. B4. Wciśnięcie przycisku rys. B1 powoduje uruchomienie powolnego ruchu obrotowego grzejnika w zakresie 60°.

WYŁĄCZANIE GRZEJNIKA

W celu wyłączenia grzejnika należy wcisnąć przycisk rys. B4 do pozycji 0/OFF. Pozostałe przyciski pozostają w tej samej pozycji co pozwala

zachować wybrane ustawienia grzejnika, moc / obrót.

ZABEZPIECZENIE

Grzejnik jest wyposażony w mechanizm zabezpieczający, który odłącza zasilanie w przypadku przechylenia lub przewrócenia się grzejnika. Przycisk sterujący tym mechanizmem znajduje się na spodzie grzejnika

rys. B5. UWAGA W czasie pracy urządzenia zdecydowanie nie zaleca się

korzystania z przycisku.

UŻYTKOWANIE GRZEJNIKA

Zawsze uruchamiaj grzejnik w pozycji pionowej, postępując zgodnie ze

wszystkimi instrukcjami i zaleceniami wymienionymi w niniejszej instrukcji

LOKALIZACJA GRZEJNIKA Umieść grzejnik w najzimniejszym miejscu pomieszczenia.

PRZYŁĄCZE GRZAŁKI

Podłącz grzejnik bezpośrednio do gniazda ściennego. Upewnij się, aby wtyczka była ściśle dopasowana do gniazdka. Luźne połączenie może spowodować przegrzanie i uszkodzenie wtyczki.

UWAGA: Aby zapobiec przeciążeniu obwodu, nie podłączaj grzejnika do obwodu, który obsługuje inne urządzenia elektryczne.

KONSERWACJA I PRZECHOWYWANIE

• Przed rozpoczęciem czyszczenia, urządzenie należy odłączyć od

zasilania i pozwolić mu ostygnąć. Obudowa urządzenia łatwo się brudzi, dlatego należy często przecierać ją miękką gąbką. Każdy zabrudzony element należy wytrzeć gąbką zamoczoną w ciepłej wodzie z łagodnym detergentem. Następnie wytrzyj suchą szmatką umyty element. Uważaj aby woda nie dostała się do wnętrza urządzenia. W celu ochrony obudowy, do czyszczenia nie wolno używać rozpuszczalników oraz silnych detergentów.

• Należy dbać aby na kratce zabezpieczającej grzałki nie osadzał się

kurz. W tym celu należy okresowo czyścić kratkę z kurzy oraz innych elementów.

• Oczyść przewód zasilający i wtyczkę, następnie wysusz i zapakuj do plastikowej torby.

• Urządzenie należy przechowywać w suchym wentylowanym pomieszczeniu z dala od dzieci.

Halogenowy promiennik podczerwieni 90-114

Parametr

Wartość

Napięcie zasilania

230V AC

Częstotliwość zasilania

50 Hz

Moc grzewcza (I stopień / II stopień/ III stopień)

400W / 800W / 1200W

Klasa ochronności

Stopień ochrony IP

IPX0

Masa (bez akcesoriów)

1,24 kg

Wymiary

360x260x480

Rok produkcji

2023

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego

1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z

późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy

Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail [email protected]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja zgodności UE Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285

Warszawa Wyrób: Halogenowy promiennik podczerwieni

Model: 90-114 Nazwa handlowa: NEO TOOLS Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Niskonapięciowa 2014/35/UE Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE Rozporządzenie (UE) 2015/1188 implementujące dyrektywę

2009/125/WE

Oraz spełnia wymagania norm:

EN 603351:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:20 21; EN 60335-2-30:2009+A11:2012+A1:2020+A12:2020; EN 62233:2008; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-32:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021; EN IEC 63000:2018

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu: Grupa Topex Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa

Paweł Kowalski Pełnomocnik ds. jakości firmy GRUPA TOPEX

Warszawa, 2023-03-21

TRANSLATION (USER) MANUAL

Halogen infrared illuminator: 90-114

NOTE: BEFORE USING THE EQUIPMENT, PLEASE READ THIS MANUAL CAREFULLY AND KEEP IT FOR FUTURE REFERENCE. PERSONS WHO HAVE NOT READ THE INSTRUCTIONS SHOULD NOT CARRY OUT ASSEMBLY, ADJUSTMENT OR OPERATION OF THE EQUIPMENT.

READ THE USER MANUAL CAREFULLY TO FAMILIARISE YOURSELF WITH THE APPLIANCE KEEP THIS MANUAL FOR FUTURE REFERENCE.

SPECIFIC SAFETY PROVISIONS NOTE!

Page 7

Read the operating instructions carefully, follow the warnings and safety conditions contained therein. The appliance has been designed for safe operation. Nevertheless: installation, maintenance and operation of the appliance can be dangerous. Following the following procedures will reduce the risk of fire, electric shock, personal injury and will reduce the installation time of the appliance. This equipment may be used by children of at least 8 years of age and by people with reduced physical and mental capabilities and lack of familiarity with the equipment, if supervision or instruction is provided on how to use the equipment safely so that the associated risks are understood. Children should not play with the equipment. Unsupervised children should not carry out cleaning or maintenance of the equipment. The unit is used for occasional indoor operation.

SAFETY RULES

• The unit must not be used outdoors in damp weather, in bathrooms or other wet or humid environments.

• Please note that the appliance can become very hot. Therefore, the appliance should be placed at a safe distance of at least 1 metre (3 feet) from flammable objects such as: furniture, curtains, etc.

• Do not cover the unit with, for example, a towel.

• The appliance must not be located directly under a wall socket.

• The appliance must not be connected to the mains via a timer or

programmable switch.

• The appliance must not be placed in rooms where flammable dusts, liquids or gases are used or present.

• If the appliance is connected by means of an extension cord, ensure that the extension cord is as short as possible and fully extended and of the correct cross-section.

• The unit should not be used in the immediate vicinity of a bath, shower or swimming pool.

• If the power supply cable is damaged, it must be replaced by the manufacturer, its representative, service or a qualified person in order to avoid danger.

• Do not connect other devices to the same mains socket to which the device is connected.

• The appliance should not be left unattended. Keep children and pets away from the appliance.

• Do not place the unit on unstable, moving surfaces or where the unit can be knocked over.

• If the appliance is not used for a long time, unplug it from the power supply. Do not leave the appliance switched on unattended. When disconnecting the appliance from the mains, pull out the plug, never pull on the power cord.

• Keep the unit away from curtains, curtains or places where the air inlet is easily blocked.

• To prevent possible electric shock, never operate the appliance with wet hands or when there is water on the power cord.

• Do not dispose of electrical appliances with unsorted municipal waste, use separate collection points. Contact your local authorities for information on available collection systems. If electrical appliances are disposed of in landfill sites, hazardous substances can seep into the groundwater and enter the food chain, damaging your health.

• This equipment is not intended for use by persons (including children) with reduced physical or mental capabilities or without experience unless supervision or instruction is provided regarding the safe use of the equipment so that the associated risks are understood.

• Children should be supervised to ensure that they do not play with the appliance.

• Do not modify or repair the appliance yourself. To do so, send it to a service centre or qualified electrician (during the post-warranty period).

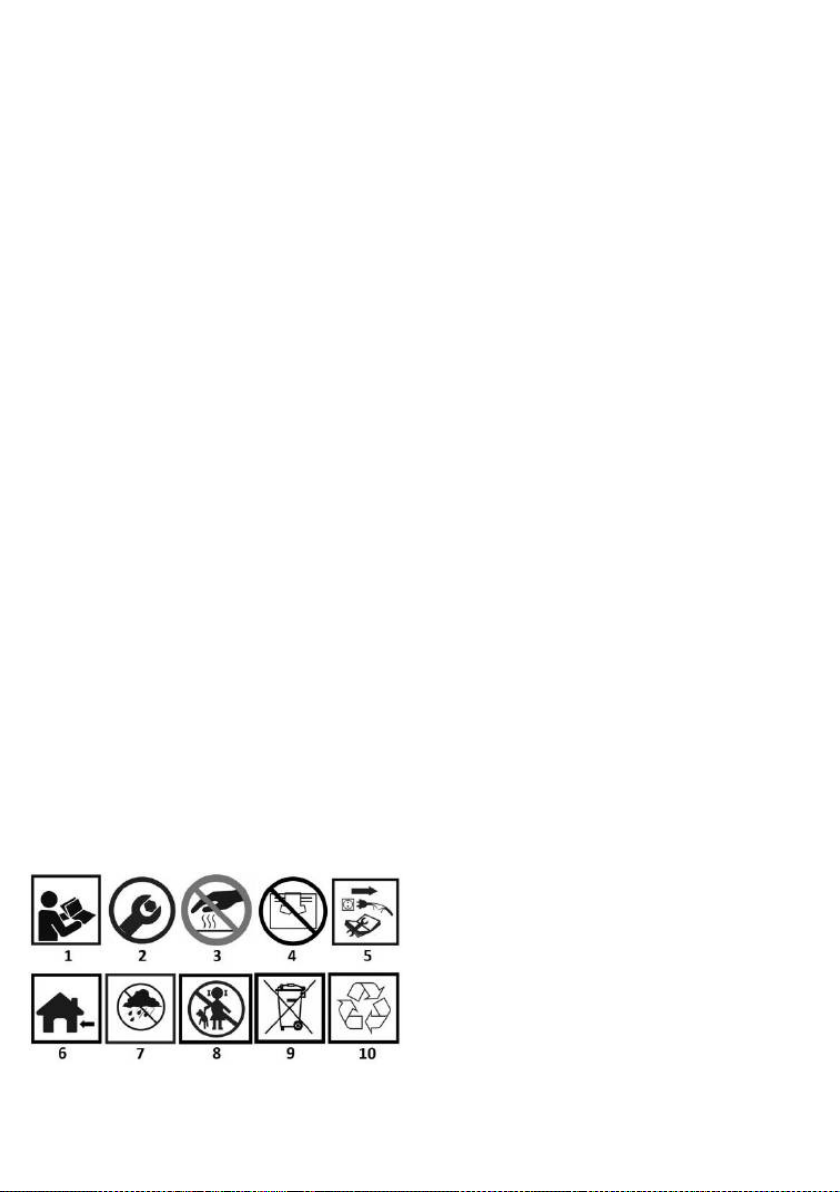

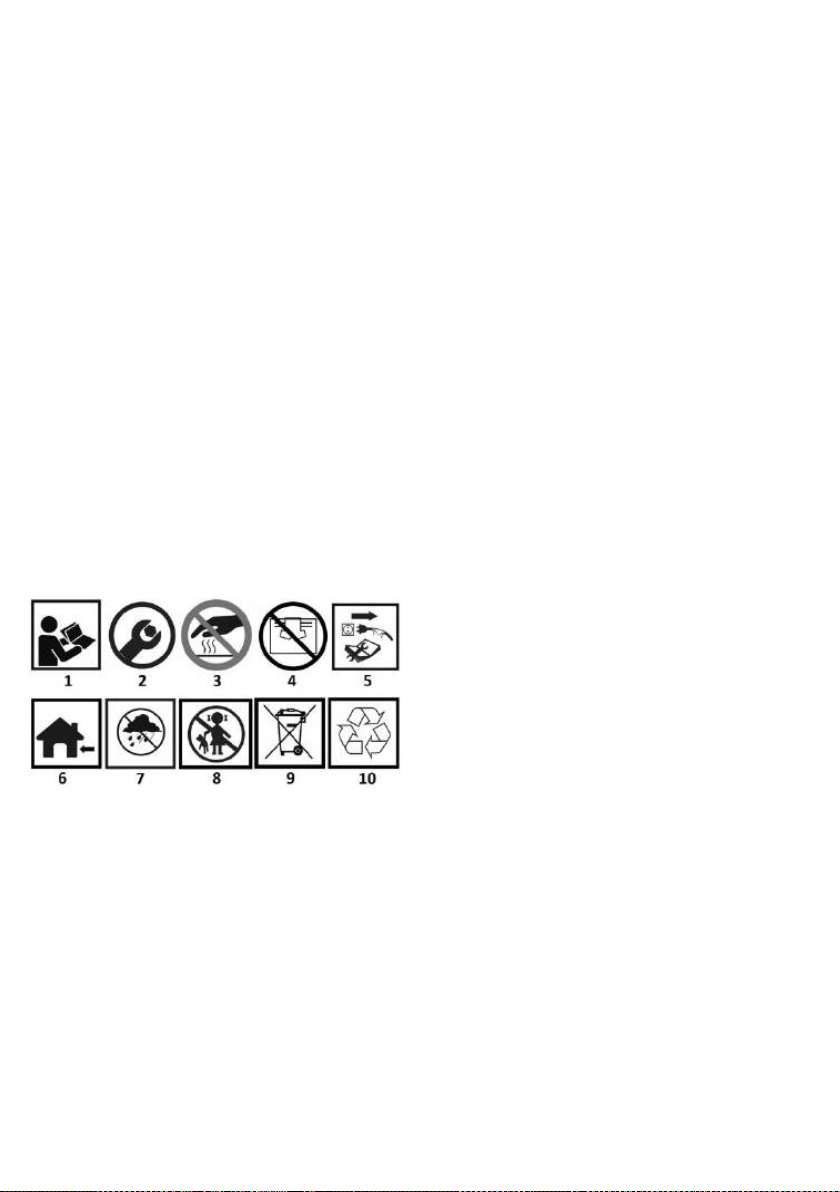

PICTOGRAMS AND WARNINGS

1.Read the operating instructions, observe the warnings and safety conditions contained therein!

2.The device may need to be fitted

3.Do not touch the hot surface

4.Do not cover

5.Disconnect from power supply before repair or maintenance

6.For indoor use

7.Protect from moisture

8.Keep out of reach of children

9.Do not dispose of with household waste

10.Recyclable

DESCRIPTION OF THE GRAPHIC ELEMENTS

The numbering below refers to the components of the device shown on the graphic pages of this manual.

FIG. A

Description

Switch, control panel

Heating elements

Base/base of heater

Ventilation openings

Transport handle

Ventilation openings

Feed-through opening

FIG. A

Description

Rotary switch

Lower heater switch (1/3 power)

Top heater switch (1/3 power)

Main switch (middle heater 1/3 power)

Safety mechanism button

Screws for fixing the heater to the base

* There may be differences between the graphic and the actual product

PURPOSE

This product is intended for home and office use only and not for industrial or other commercial use. Use only with a power cord that is undamaged and in good condition, which meets the applicable standards and regulations. The heater must be from the mains whose parameters are specified in the rating table. Do not connect other additional appliances on the same circuit as the heater in operation.

OPERATION OF THE DEVICE MONTAGE

Before using the heater, it must be assembled; check the unit and the power cable for damage beforehand.

• To facilitate installation, place the unit on a horizontal, flat and stable surface.

• Unscrew the nuts located in the lower oval of the radiator.

• Pass the power cable through the hole in the centre of the base and

assemble the circular bottom of the unit by placing it in the body of the base.

• Insert the nuts through the base and screw the unit to the base with them, as shown in Fig. B6.

ACTIVATION OF THE HEATER

To start the heater, press the button Fig. B4 to the 1/ON position. This starts heating at 1/3 power, the middle heater is activated. The button fig. B2 starts the bottom heater adding another 1/3 of the heater power, the button fig. B3 starts the top heater adding the remaining 1/3 power. Buttons fig. B2 and B3 function independently of each other, but the prerequisite is that button fig. B4 is activated. Pressing the button fig. B1

starts the slow rotation of the heater in the range of 60°. SWITCHING OFF THE HEATER

To switch off the heater, press the Fig. B4 button to the 0/OFF position. The other buttons remain in the same position which preserves the selected heater setting, power / rotation.

SAFEGUARD

The radiator is fitted with a safety mechanism that disconnects the power supply if the radiator is tilted or overturned. The control button for this mechanism is located on the underside of the heater fig. B5. ATTENTION It is strongly recommended not to use the button while the unit is in operation.

USE OF THE HEATER

Always operate the heater in an upright position, following all instructions and recommendations listed in this manual

LOCATION OF THE HEATER

Page 8

Place the heater in the coldest part of the room.

HEATER CONNECTION

Plug the heater directly into a wall socket. Make sure that the plug fits tightly into the socket. A loose connection can cause overheating and damage to the plug. NOTE: To prevent overloading the circuit, do not connect the heater to a circuit that supports other electrical appliances.

MAINTENANCE AND STORAGE

• Unplug the appliance from the power supply and allow it to cool down before cleaning. The housing of the appliance gets dirty easily, so wipe it frequently with a soft sponge. Wipe any soiled component with a sponge soaked in warm water with mild detergent. Then wipe the washed item with a dry cloth. Take care that water does not get inside the unit. To protect the housing, do not use solvents or strong detergents for cleaning.

• Care should be taken to prevent dust from settling on the heater protection grille. For this purpose, the grille should be periodically cleaned of dust and other elements.

• Clean the power cord and plug, then dry and pack in a plastic bag.

• Store the unit in a dry ventilated room away from children.

Halogen infrared illuminator 90-114

Parameter

Value

Supply voltage

230V AC

Supply frequency

50 Hz

Heating power (1st stage / 2nd stage / 3rd stage)

400W / 800W / 1200W

Protection class

IP degree of protection

IPX0

Weight (without accessories)

1.24 kg

Dimensions

360x260x480

Year of production

2023

ENVIRONMENTAL PROTECTION

Electrically-powered products should not be disposed of with household waste, but should be taken to appropriate facilities for disposal. Contact your product dealer or local authority for information on disposal. Waste electrical and electronic equipment contains environmentally inert substances. Equipment that is not recycled poses a potential risk to the environment and human health.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa with its

registered office in Warsaw, ul. Pograniczna 2/4 (hereinafter: "Grupa Topex") informs that all copyrights to the content of this manual (hereinafter: "Manual"), including, among others. Its text, photographs, diagrams, drawings, as well as its composition, belong exclusively to Grupa Topex and are subject to legal protection under the Act of 4 February 1994 on Copyright and Related Rights (Journal of Laws 2006 No. 90 Poz. 631, as amended). Copying, processing, publishing, modifying for commercial purposes the entire Manual and its individual elements, without the consent of Grupa Topex expressed in writing, is strictly prohibited and may result in civil and criminal liability.

EU declaration of conformity Manufacturer: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Product: Halogen infrared heater Model: 90-114 Trade name: NEO TOOLS Serial number: 00001 ÷ 99999

This declaration of conformity is issued under the sole responsibility of the manufacturer. The product described above complies with the following documents:

Low Voltage Directive 2014/35/EU Electromagnetic Compatibility Directive 2014/30/EU RoHS Directive 2011/65/EU as amended by Directive 2015/863/EU Regulation (EU) 2015/1188 implementing Directive 2009/125/EC

And meets the requirements of the standards:

This declaration relates only to the machinery as placed on the market and does not include components added by the end user or carried out by him/her subsequently. Name and address of the EU resident person authorised to prepare the technical dossier: Signed on behalf of: Grupa Topex Sp. z o.o. Sp.k.

2/4 Pograniczna Street 02-285 Warsaw

Paweł Kowalski TOPEX GROUP Quality Officer Warsaw, 2023-03-21

ÜBERSETZUNG (BENUTZERHANDBUCH)

Halogen-Infrarotstrahler: 90-114

HINWEIS: BEVOR SIE DAS GERÄT BENUTZEN, LESEN SIE BITTE DIESE ANLEITUNG SORGFÄLTIG DURCH UND BEWAHREN SIE

SIE ZUM NACHSCHLAGEN AUF. PERSONEN, DIE DIE ANLEITUNG

NICHT GELESEN HABEN, DÜRFEN DAS GERÄT NICHT

ZUSAMMENBAUEN, EINSTELLEN ODER BEDIENEN. LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH,

UM SICH MIT DEM GERÄT VERTRAUT ZU MACHEN. BEWAHREN SIE DIESE ANLEITUNG ZUM SPÄTEREN NACHSCHLAGEN AUF.

BESONDERE SICHERHEITSBESTIMMUNGEN HINWEIS!

Lesen Sie die Bedienungsanleitung sorgfältig durch, beachten Sie die darin enthaltenen Warnhinweise und Sicherheitsvorschriften. Das Gerät wurde für einen sicheren Betrieb konzipiert. Dennoch: Installation, Wartung und Betrieb des Geräts können gefährlich sein. Wenn Sie die folgenden Verfahren befolgen, verringern Sie die Gefahr von Bränden, Stromschlägen und Verletzungen und verkürzen die Installationszeit des Geräts. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen und geistigen Fähigkeiten und mangelnder Vertrautheit mit dem Gerät benutzt werden, wenn sie beaufsichtigt oder in die sichere Benutzung des Geräts eingewiesen werden, so dass sie die damit verbundenen Risiken verstehen. Kinder sollten nicht mit dem Gerät

spielen. Unbeaufsichtigte Kinder sollten keine Reinigungs- oder

Wartungsarbeiten an den Geräten durchführen. Das Gerät wird für den gelegentlichen Betrieb in Innenräumen verwendet.

SICHERHEITSVORSCHRIFTEN

• Das Gerät darf nicht im Freien bei feuchtem Wetter, in Badezimmern oder anderen nassen oder feuchten Umgebungen verwendet werden.

• Bitte beachten Sie, dass das Gerät sehr heiß werden kann. Daher sollte das Gerät in einem Sicherheitsabstand von mindestens 1 Meter von brennbaren Gegenständen wie Möbeln, Vorhängen usw.

aufgestellt werden.

• Decken Sie das Gerät nicht ab, z. B. mit einem Handtuch.

• Das Gerät darf nicht direkt unter einer Wandsteckdose aufgestellt

werden.

• Das Gerät darf nicht über eine Zeitschaltuhr oder einen programmierbaren Schalter an das Stromnetz angeschlossen werden.

• Das Gerät darf nicht in Räumen aufgestellt werden, in denen brennbare Stäube, Flüssigkeiten oder Gase verwendet werden oder

vorhanden sind.

• Wenn das Gerät über ein Verlängerungskabel angeschlossen wird, achten Sie darauf, dass das Verlängerungskabel so kurz wie möglich und vollständig ausgezogen ist und den richtigen

Querschnitt aufweist.

• Das Gerät sollte nicht in unmittelbarer Nähe einer Badewanne, Dusche oder eines Schwimmbeckens verwendet werden.

• Wenn das Stromversorgungskabel beschädigt ist, muss es durch den Hersteller, seinen Vertreter, den Kundendienst oder eine qualifizierte Person ersetzt werden, um Gefahren zu vermeiden.

• Schließen Sie keine anderen Geräte an dieselbe Steckdose an, an die das Gerät angeschlossen ist.

• Das Gerät sollte nicht unbeaufsichtigt gelassen werden. Halten Sie Kinder und Haustiere von dem Gerät fern.

• Stellen Sie das Gerät nicht auf instabilen, beweglichen Oberflächen auf oder an Orten, an denen das Gerät umgestoßen werden kann.

• Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Stecker aus der Steckdose. Lassen Sie das Gerät nicht unbeaufsichtigt eingeschaltet. Wenn Sie das Gerät vom Netz

Page 9

trennen, ziehen Sie den Stecker heraus, ziehen Sie niemals am Netzkabel.

• Halten Sie das Gerät von Vorhängen, Gardinen oder Orten fern, an denen der Lufteinlass leicht blockiert werden kann.

• Bedienen Sie das Gerät niemals mit nassen Händen oder wenn Wasser auf dem Netzkabel steht, um einen Stromschlag zu vermeiden.

• Entsorgen Sie Elektrogeräte nicht mit unsortiertem Siedlungsabfall, sondern nutzen Sie getrennte Sammelstellen. Erkundigen Sie sich

bei Ihren örtlichen Behörden nach den verfügbaren Sammelsystemen. Wenn Elektrogeräte auf Mülldeponien entsorgt werden, können gefährliche Stoffe in das Grundwasser und in die Nahrungskette gelangen und Ihre Gesundheit schädigen.

• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder ohne Erfahrung bestimmt, es sei denn, sie werden beaufsichtigt oder in die sichere Verwendung des Geräts

eingewiesen, so dass sie die damit verbundenen Risiken verstehen.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Nehmen Sie keine eigenen Änderungen oder Reparaturen am Gerät vor. Schicken Sie es dazu an ein Servicezentrum oder einen qualifizierten Elektriker (während der Nachgarantiezeit).

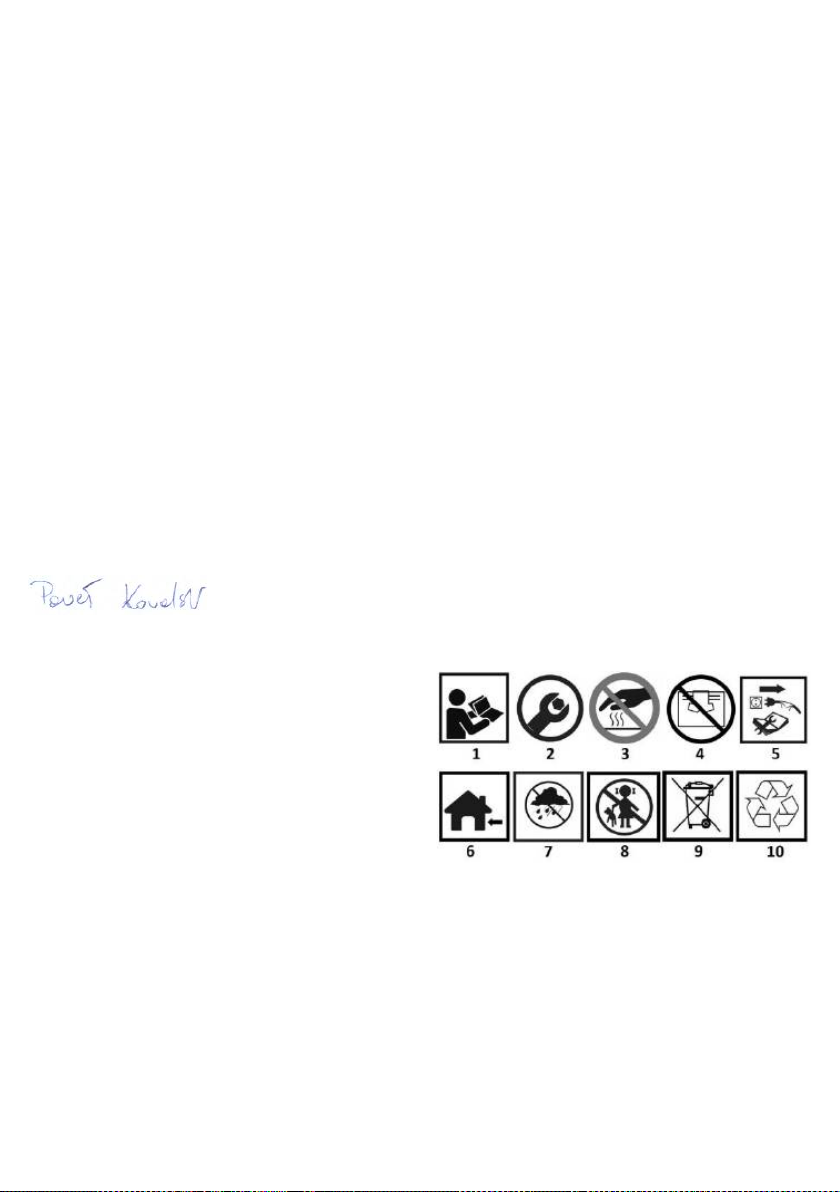

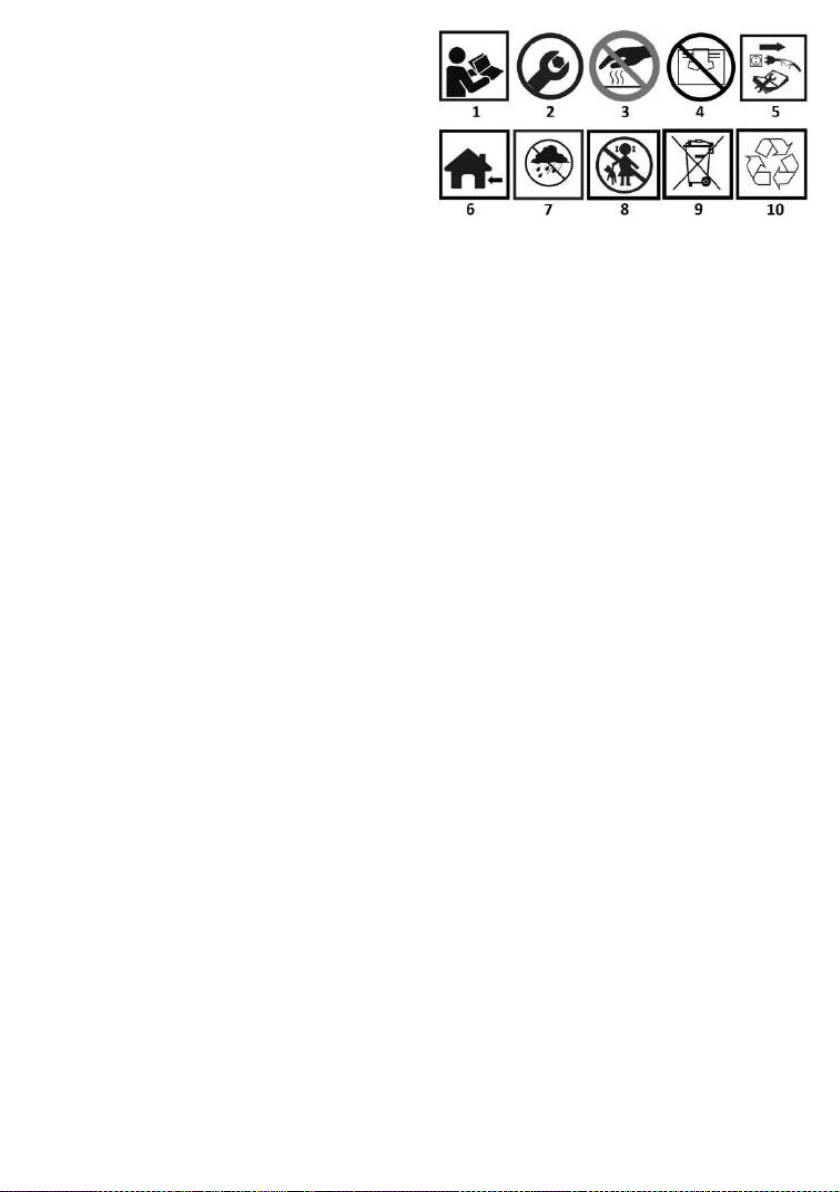

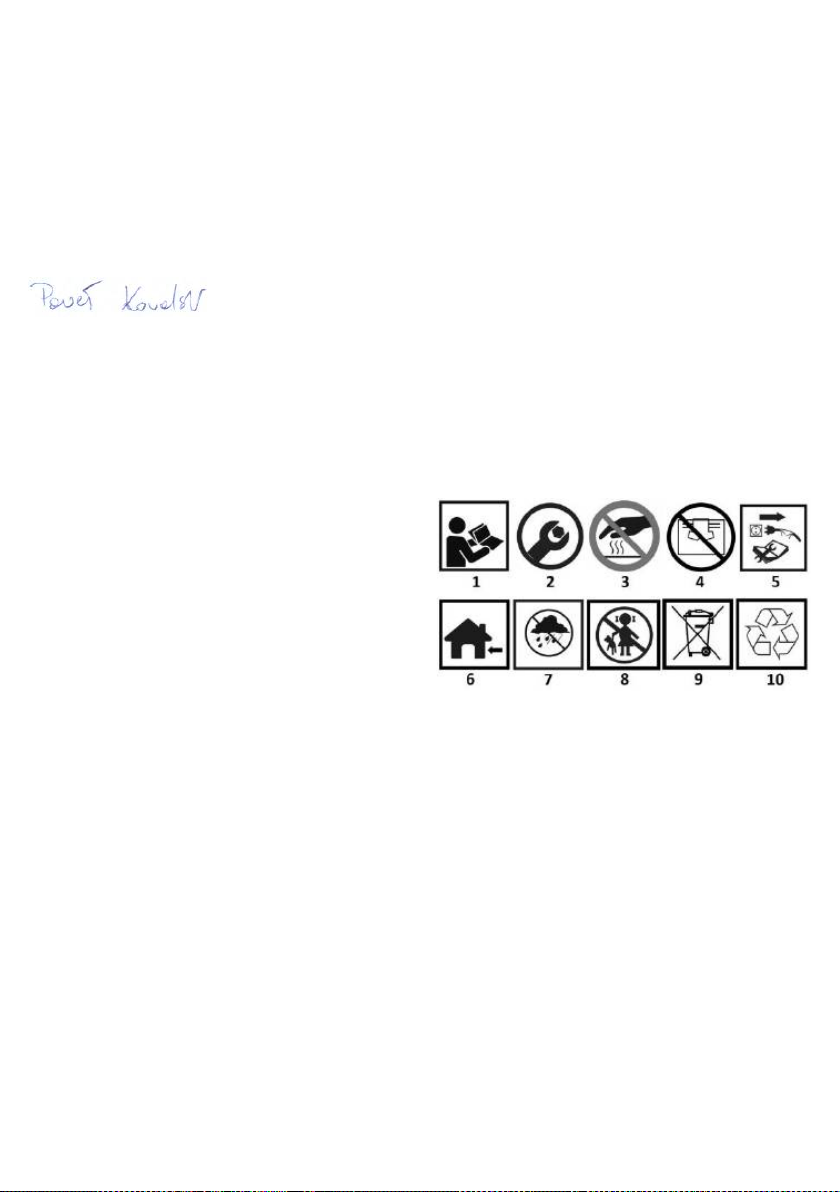

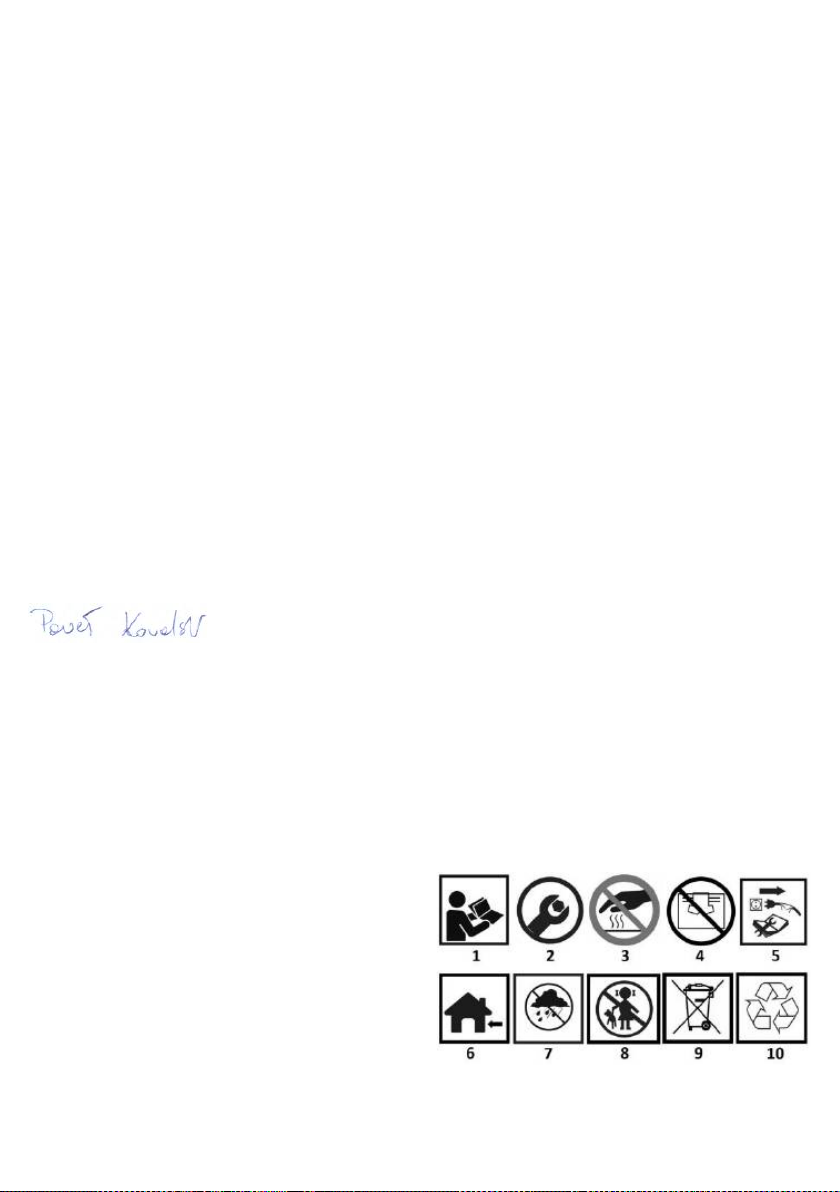

PIKTOGRAMME UND WARNHINWEISE

1.Lesen Sie die Betriebsanleitung, beachten Sie die darin enthaltenen Warnhinweise und Sicherheitsvorschriften!

2.Das Gerät muss möglicherweise angepasst werden

3.Berühren Sie nicht die heiße Oberfläche

4.Nicht abdecken

5.Trennen Sie das Gerät vor der Reparatur oder Wartung vom Stromnetz.

6.Für die Verwendung in Innenräumen

7.Vor Feuchtigkeit schützen

8.Außerhalb der Reichweite von Kindern aufbewahren

9.Nicht über den Hausmüll entsorgen

10.Wiederverwertbar

BESCHREIBUNG DER GRAFISCHEN ELEMENTE

Die folgende Nummerierung bezieht sich auf die Komponenten des Geräts die auf den grafischen Seiten dieses Handbuchs dargestellt sind.

FIG. A

Beschreibung

Schalter, Bedienfeld

Heizelemente

Sockel/Sockel des Heizgeräts

Lüftungsöffnungen

Transportgriff

Lüftungsöffnungen

Durchführungsöffnung

FIG. A

Beschreibung

Drehschalter

Unterer Heizungsschalter (1/3 Leistung)

Schalter für die obere Heizung (1/3 Leistung)

Hauptschalter (mittlere Heizung 1/3 Leistung)

Knopf des Sicherheitsmechanismus

Schrauben zur Befestigung des Heizgerätes am

Sockel

* Es kann zu Abweichungen zwischen der Abbildung und dem tatsächlichen Produkt kommen.

ZWECK

Dieses Produkt ist nur für den Heim- und Bürogebrauch und nicht für den industriellen oder sonstigen gewerblichen Gebrauch bestimmt.

Verwenden Sie nur ein unbeschädigtes und gut erhaltenes Netzkabel, das

den geltenden Normen und Vorschriften entspricht. Das Heizgerät darf nur

an das Stromnetz angeschlossen werden, dessen Parameter in der

Leistungstabelle angegeben sind. Schließen Sie keine anderen zusätzlichen Geräte an denselben Stromkreis an, in dem das Heizgerät in

Betrieb ist.

BETRIEB DES GERÄTS MONTAGE

Vor der Benutzung des Heizgerätes muss es zusammengebaut werden; überprüfen Sie das Gerät und das Netzkabel vorher auf Beschädigungen.

• Um die Installation zu erleichtern, stellen Sie das Gerät auf eine horizontale, flache und stabile Oberfläche.

• Schrauben Sie die Muttern im unteren Oval des Kühlers ab.

• Führen Sie das Netzkabel durch das Loch in der Mitte des Sockels

und setzen Sie den runden Boden des Geräts zusammen, indem Sie ihn in das Gehäuse des Sockels einsetzen.

• Stecken Sie die Muttern durch den Sockel und schrauben Sie das

Gerät damit am Sockel fest, wie in Abb. B6 gezeigt.

AKTIVIERUNG DER HEIZUNG

Zum Einschalten der Heizung drücken Sie die Taste Abb. B4 in die Position 1/ON. Dadurch wird die Heizung mit 1/3 Leistung gestartet, die mittlere Heizung ist aktiviert. Die Taste Abb. B2 schaltet die untere

Heizung ein und fügt ein weiteres 1/3 der Heizleistung hinzu, die Taste

Abb. B3 schaltet die obere Heizung ein und fügt das restliche 1/3 der Heizleistung hinzu. Die Tasten Abb. B2 und B3 funktionieren unabhängig voneinander, aber die Voraussetzung ist, dass die Taste Abb. B4 aktiviert

ist. Durch Drücken der Taste Abb. B1 wird die langsame Drehung der Heizung im Bereich von 60° gestartet.

AUSSCHALTEN DER HEIZUNG

Um das Heizgerät auszuschalten, drücken Sie die Taste Abb. B4 in die Position 0/OFF. Die anderen Tasten bleiben in der gleichen Position, so

dass die gewählte Einstellung des Heizgeräts, Leistung/Drehung, erhalten

bleibt.

SICHERHEIT

Der Heizkörper ist mit einem Sicherheitsmechanismus ausgestattet, der die Stromzufuhr unterbricht, wenn der Heizkörper gekippt oder umgestoßen wird. Der Bedienknopf für diesen Mechanismus befindet sich an der Unterseite des Heizkörpers Abb. B5.

ACHTUNG Es wird dringend empfohlen, die Taste nicht zu benutzen,

während das Gerät in Betrieb ist.

VERWENDUNG DER HEIZUNG

Betreiben Sie das Heizgerät immer in aufrechter Position und befolgen Sie alle in diesem Handbuch aufgeführten Anweisungen und Empfehlungen.

STANDORT DER HEIZUNG Stellen Sie die Heizung an der kältesten Stelle des Raums auf.

ANSCHLUSS DER HEIZUNG

Schließen Sie das Heizgerät direkt an eine Steckdose an. Achten Sie

darauf, dass der Stecker fest in der Steckdose sitzt. Eine lose Verbindung kann zu Überhitzung und Beschädigung des Steckers führen.

HINWEIS: Um eine Überlastung des Stromkreises zu vermeiden, darf das Heizgerät nicht an einen Stromkreis angeschlossen werden, an den auch andere elektrische Geräte angeschlossen sind.

WARTUNG UND LAGERUNG

• Trennen Sie das Gerät vom Stromnetz und lassen Sie es abkühlen, bevor Sie es reinigen. Das Gehäuse des Geräts wird leicht schmutzig, wischen Sie es daher häufig mit einem weichen

Schwamm ab. Wischen Sie verschmutzte Teile mit einem in warmem Wasser mit mildem Reinigungsmittel getränkten Schwamm ab. Wischen Sie dann das gewaschene Teil mit einem trockenen Tuch ab. Achten Sie darauf, dass kein Wasser in das

Innere des Geräts gelangt. Verwenden Sie zum Schutz des Gehäuses keine Lösungsmittel oder scharfen Reinigungsmittel zur

Reinigung.

• Es sollte darauf geachtet werden, dass sich kein Staub auf dem Heizungsschutzgitter ablagert. Zu diesem Zweck sollte das Gitter regelmäßig von Staub und anderen Elementen gereinigt werden.

• Reinigen Sie das Netzkabel und den Stecker, trocknen Sie es und verpacken Sie es in einer Plastiktüte.

• Lagern Sie das Gerät in einem trockenen, gut belüfteten Raum und außerhalb der Reichweite von Kindern.

Halogen-Infrarotstrahler 90-114

Parameter

Wert

Versorgungsspannung

230V AC

Page 10

Netzfrequenz

50 Hz

Heizleistung (1. Stufe / 2. Stufe / 3. Stufe)

400W / 800W / 1200W

Schutzklasse

IP-Schutzgrad

IPX0

Gewicht (ohne Zubehör)

1,24 kg

Abmessungen

360x260x480

Jahr der Herstellung

2023

SCHUTZ DER UMWELT

Elektrisch betriebene Produkte dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen einer geeigneten Einrichtung zur Entsorgung zugeführt werden. Wenden Sie sich an Ihren Händler oder die örtlichen Behörden, um Informationen zur Entsorgung zu erhalten. Elektro- und Elektronik-Altgeräte enthalten umweltverträgliche Stoffe. Ge räte, die nicht recycelt werden, stellen eine potenzielle Gefahr für die Um welt und die

menschliche Gesundheit dar.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa mit Sitz

in Warschau, ul. Pograniczna 2/4 (im Folgenden: "Grupa Topex") teilt mit, dass alle

Urheberrechte am Inhalt dieses Handbuchs (im Folgenden: "Handbuch"), einschließlich,

unter anderem. Der Text, die Fotografien, die Diagramme, die Zeichnungen sowie die

Zusammensetzung des Handbuchs gehören ausschließlich der Grupa Topex und unterliegen dem gesetzlichen Schutz gemäß dem Gesetz vom 4. Februar 1994 über das

Urheberrecht und verwandte Rechte (Gesetzblatt 2006 Nr. 90 Poz. 631, in der

geänderten Fassung). Das Kopieren, Verarbeiten, Veröffentlichen, Verändern des

gesamten Handbuchs und seiner einzelnen Elemente zu kommerziellen Zwecken ist ohne schriftliche Zustimmung von Grupa Topex strengstens untersagt und kann zivil- und strafrechtliche Konsequenzen nach sich ziehen.

EU-Konformitätserklärung Hersteller: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Produkt: Halogen-Infrarotstrahler Modell: 90-114 Handelsname: NEO TOOLS Seriennummer: 00001 ÷ 99999

Diese Konformitätserklärung wird unter der alleinigen Verantwortung des

Herstellers ausgestellt. Das oben beschriebene Produkt entspricht den folgenden Dokumenten:

Niederspannungsrichtlinie 2014/35/EU Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit RoHS-Richtlinie 2011/65/EU, geändert durch Richtlinie 2015/863/EU

Verordnung (EU) 2015/1188 zur Durchführung der Richtlinie

2009/125/EG

Und erfüllt die Anforderungen der Normen:

Diese Erklärung bezieht sich nur auf die Maschine in der Form, in der sie in Verkehr gebracht wird, und umfasst nicht die Bauteile

vom Endnutzer hinzugefügt oder von ihm nachträglich durchgeführt

werden. Name und Anschrift der in der EU ansässigen Person, die zur Erstellung des technischen Dossiers befugt ist: Unterzeichnet im Namen von: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna Straße 02-285 Warschau

Paweł Kowalski TOPEX GROUP Qualitätsbeauftragter

Warschau, 2023-03-21

РУКОВОДСТВО ПО ПЕРЕВОДУ (ПОЛЬЗОВАТЕЛЯ)

Галогенный инфракрасный осветитель: 90-114

ПРИМЕЧАНИЕ: ПЕРЕД ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО И СОХРАНИТЕ ЕГО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ. ЛИЦАМ, НЕ ПРОЧИТАВШИМ ДАННОЕ РУКОВОДСТВО,

ЗАПРЕЩАЕТСЯ ВЫПОЛНЯТЬ МОНТАЖ, НАСТРОЙКУ ИЛИ ЭКСПЛУАТАЦИЮ ОБОРУДОВАНИЯ.

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, ЧТОБЫ ОЗНАКОМИТЬСЯ С ПРИБОРОМ, СОХРАНИТЕ ЭТО РУКОВОДСТВО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ.

ОСОБЫЕ ПОЛОЖЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ВНИМАНИЕ!

Внимательно прочитайте инструкцию по эксплуатации, соблюдайте содержащиеся в ней предупреждения и условия безопасности. Прибор был разработан для безопасной эксплуатации. Тем не менее: установка, обслуживание и эксплуатация прибора могут быть опасными. Соблюдение следующих процедур снизит риск пожара, поражения электрическим током, травм и сократит время установки прибора. Данное оборудование может использоваться детьми не моложе 8 лет и людьми с ограниченными физическими и умственными способностями и незнанием оборудования, если обеспечен надзор или инструктаж по безопасному использованию оборудования, чтобы были понятны связанные с ним риски. Дети не должны играть с оборудованием. Дети без присмотра не должны проводить чистку или техническое обслуживание оборудования. Устройство используется для периодической работы в помещении.

ПРАВИЛА БЕЗОПАСНОСТИ

• Устройство нельзя использовать на открытом воздухе в сырую погоду, в ванных комнатах и других влажных или мокрых помещениях.

• Обратите внимание, что прибор может сильно нагреваться. Поэтому прибор следует размещать на безопасном расстоянии не менее 1 метра (3 футов) от легковоспламеняющихся предметов, таких как: мебель, шторы и т.д.

• Не накрывайте устройство, например, полотенцем.

• Прибор не должен располагаться непосредственно под

настенной розеткой.

• Прибор нельзя подключать к сети через таймер или программируемый выключатель.

• Прибор нельзя размещать в помещениях, где используются или присутствуют легковоспламеняющиеся пыль, жидкости или газы.

• Если прибор подключен с помощью удлинителя, убедитесь, что удлинитель как можно короче, полностью вытянут и имеет правильное сечение.

• Устройство не следует использовать в непосредственной близости от ванны, душа или плавательного бассейна.

• Если кабель питания поврежден, во избежание опасности он должен быть заменен производителем, его представителем, сервисной службой или квалифицированным специалистом.

• Не подключайте другие устройства к той же сетевой розетке, к которой подключен данный прибор.

• Прибор не следует оставлять без присмотра. Не подпускайте детей и домашних животных к прибору.

• Не ставьте устройство на неустойчивые, подвижные поверхности или в местах, где устройство может быть опрокинуто.

• Если прибор не используется в течение длительного времени, отключите его от электросети. Не оставляйте включенный прибор без присмотра. При отключении прибора от электросети вытаскивайте вилку, никогда не тяните за шнур питания.

• Держите устройство подальше от штор, занавесок или мест, где легко заблокировать поступление воздуха.

• Во избежание возможного поражения электрическим током никогда не работайте с прибором мокрыми руками или при попадании воды на шнур питания.

• Не выбрасывайте электроприборы вместе с несортированными бытовыми отходами, используйте пункты раздельного сбора. Свяжитесь с местными властями для получения информации о доступных системах сбора. Если электроприборы выбрасываются на свалки, опасные вещества могут просочиться в грунтовые воды и попасть в пищевую цепочку, нанеся вред вашему здоровью.

• Данное оборудование не предназначено для использования лицами (включая детей) с ограниченными физическими или умственными способностями или без опыта работы, если не обеспечен надзор или инструктаж по безопасному использованию оборудования, чтобы были понятны связанные с ним риски.

Page 11

• Дети должны находиться под присмотром, чтобы они не играли с прибором.

• Не модифицируйте и не ремонтируйте прибор самостоятельно. Для этого отправьте его в сервисный центр или квалифицированному электрику (в постгарантийный период).

ПИКТОГРАММЫ И ПРЕДУПРЕЖДЕНИЯ

1.Прочтите инструкцию по эксплуатации, соблюдайте содержащиеся в ней предупреждения и условия безопасности!

2.Может потребоваться установка устройства

3.Не прикасайтесь к горячей поверхности

4.Не закрывайте

5.Перед ремонтом или обслуживанием отсоедините от электросети

6.Для использования внутри помещений

7.Защита от влаги

8.Хранить в недоступном для детей месте

9.Не выбрасывать вместе с бытовыми отходами

10.Переработка

ОПИСАНИЕ ГРАФИЧЕСКИХ ЭЛЕМЕНТОВ

Приведенная ниже нумерация относится к компонентам устройства показаны на графических страницах данного руководства.

ФИГ. A

Описание

Выключатель, панель управления

Нагревательные элементы

Основание/база нагревателя

Вентиляционные отверстия

Ручка для переноски

Вентиляционные отверстия

Проходное отверстие

ФИГ. A

Описание

Поворотный переключатель

Нижний переключатель нагревателя (1/3 мощности)

Выключатель верхнего нагревателя (1/3 мощности)

Главный выключатель (средний нагреватель 1/3 мощности)

Кнопка предохранительного механизма

Винты для крепления нагревателя к основанию

* Возможны различия между графическим изображением и реальным продуктом

ЦЕЛЬ

Данное изделие предназначено только для домашнего и офисного использования, но не для промышленного или иного коммерческого использования. Используйте только неповрежденный и исправный шнур питания, соответствующий действующим стандартам и нормам. Обогреватель должен быть от сети, параметры которой указаны в таблице номиналов. Не подключайте другие дополнительные приборы в ту же цепь, что и работающий обогреватель.

РАБОТА УСТРОЙСТВА МОНТАЖ

Перед использованием обогревателя его необходимо собрать; предварительно проверьте прибор и кабель питания на наличие повреждений.

• Для облегчения установки установите устройство на горизонтальную, ровную и устойчивую поверхность.

• Открутите гайки, расположенные в нижнем овале радиатора.

• Пропустите кабель питания через отверстие в центре

основания и соберите круглое дно устройства, поместив его в корпус основания.

• Вставьте гайки через основание и прикрутите ими блок к основанию, как показано на рис. B6.

ВКЛЮЧЕНИЕ НАГРЕВАТЕЛЯ

Чтобы запустить нагреватель, нажмите кнопку рис. B4 в положение 1/ON. При этом начинается нагрев на 1/3 мощности, включается

средний нагреватель. Кнопка рис. B2 запускает нижний нагреватель, добавляя еще 1/3 мощности нагревателя, кнопка рис. B3 запускает верхний нагреватель, добавляя оставшуюся 1/3 мощности. Кнопки рис. B2 и B3 работают независимо друг от друга, но необходимым условием является включение кнопки рис. B4 активирована. Нажатие кнопки рис. B1 запускает медленное вращение нагревателя в диапазоне 60°.

ВЫКЛЮЧЕНИЕ НАГРЕВАТЕЛЯ

Чтобы выключить нагреватель, нажмите кнопку рис. B4 в положение 0/OFF. Остальные кн опки остаются в прежнем положении, что

сохраняет выбранную настройку нагревателя, мощность / вращение.

БЕЗОПАСНОСТЬ

Радиатор оснащен защитным механизмом, который отключает электропитание, если радиатор наклоняется или переворачивается. Кнопка управления этим механизмом расположена на нижней стороне радиатора рис. B5. ВНИМАНИЕ Настоятельно рекомендуется не использовать эту кнопку во время работы устройства.

ИСПОЛЬЗОВАНИЕ ОБОГРЕВАТЕЛЯ

Всегда эксплуатируйте обогреватель в вертикальном положении, соблюдая все инструкции и рекомендации, приведенные в данном руководстве

РАСПОЛОЖЕНИЕ НАГРЕВАТЕЛЯ

Установите обогреватель в самой холодной части помещения.

ПОДКЛЮЧЕНИЕ НАГРЕВАТЕЛЯ

Подключите обогреватель непосредственно к розетке. Убедитесь, что вилка плотно входит в розетку. Неплотное соединение может привести к перегреву и повреждению вилки. ПРИМЕЧАНИЕ: Во избежание перегрузки электрической цепи не подключайте обогреватель к цепи, поддерживающей работу других электроприборов.

ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

• Отключите прибор от электросети и дайте ему остыть перед чисткой. Корпус прибора легко загрязняется, поэтому часто протирайте его мягкой губкой. Протрите загрязненный компонент губкой, смоченной в теплой воде с мягким моющим средством. Затем протрите вымытый элемент сухой тканью. Следите за тем, чтобы вода не попала внутрь устройства. Чтобы защитить корпус, не используйте для чистки растворители или сильные моющие средства.

• Необходимо следить за тем, чтобы пыль не оседала на защитной решетке нагревателя. Для этого решетку следует периодически очищать от пыли и других элементов.

• Очистите шнур питания и вилку, затем высушите и упакуйте в пластиковый пакет.

• Храните устройство в сухом проветриваемом помещении вдали от детей.

Галогенный инфракрасный осветитель 90-114

Параметр

Значение

Напряжение питания

230 В ПЕРЕМЕННОГО

ТОКА

Частота питания

50 Гц

Мощность нагрева (1-я ступень / 2-я ступень / 3-я ступень)

400ВТ / 800ВТ / 1200ВТ

Класс защиты

Степень защиты IP

IPX0

Вес (без аксессуаров)

1,24 кг

Размеры

360x260x480

Год производства

2023

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Page 12

Изделия с электрическим приводом не следует выбрасывать вместе с бытовыми отходами, их следует сдавать на соответствующие предприятия для утилизации. За информацией об утилизации обращайтесь к продавцу изделия или в местные органы власти. Отходы электрического и электронного оборудования содержат экологически инертные вещества. Оборудование, которое не перерабатывается, представляет потенциальный риск для окружающей среды и здоровья человека .

"Группа Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa с юридическим адресом в Варшаве, ул. Pograniczna 2/4 (далее: "Grupa Topex") сообщает, что все авторские права на содержание данного руководства (далее: "Руководство"), включая, среди прочего. его текст, фотографии, диаграммы, рисунки, а также его состав, принадлежат исключительно компании Grupa Topex и подлежат правовой охране в соответствии с Законом от 4 февраля 1994 года об авторском праве и смежных правах (Законодательный вестник 2006 года № 90 поз. 631, с изменениями). Копирование, обработка, публикация, изменение в коммерческих целях всего Руководства и его отдельных элементов без согласия компании Grupa Topex, выраженного в письменной форме, строго запрещено и может по влечь за собой гражданскую и уголовную ответственность.

FORDÍTÁSI (FELHASZNÁLÓI) KÉZIKÖNYV

Halogén infravörös világítótest: 90-114

MEGJEGYZÉS: A BERENDEZÉS HASZNÁLATA ELŐTT KÉRJÜK, OLVASSA EL FIGYELMESEN EZT A KÉZIKÖNYVET, ÉS ŐRIZZE MEG A KÉSŐBBI HASZNÁLATRA. AZOK A SZEMÉLYEK, AKIK NEM OLVASTÁK EL A HASZNÁLATI UTASÍTÁST, NEM VÉGEZHETIK A BERENDEZÉS ÖSSZESZERELÉSÉT, BEÁLLÍTÁSÁT VAGY MŰKÖDTETÉSÉT.

OLVASSA EL FIGYELMESEN A HASZNÁLATI ÚTMUTATÓT, HOGY MEGISMERKEDJEN A KÉSZÜLÉKKEL, ŐRIZZE MEG EZT A KÉZIKÖNYVET A KÉSŐBBI HASZNÁLATRA.

KÜLÖNLEGES BIZTONSÁGI RENDELKEZÉSEK MEGJEGYZÉS!

Olvassa el figyelmesen a használati utasítást, kövesse az abban foglalt figyelmeztetéseket és biztonsági feltételeket. A készüléket biztonságos működésre tervezték. Mindazonáltal: a készülék telepítése, karbantartása és üzemeltetése veszélyes lehet. Az alábbi eljárások betartása csökkenti a tűz, az áramütés és a személyi sérülés kockázatát, és csökkenti a készülék telepítési idejét. Ezt a berendezést legalább 8 éves gyermekek, valamint csökkent fizikai és szellemi képességű, illetve a berendezéssel nem ismerkedő személyek is használhatják, ha felügyeletet vagy oktatást biztosítanak a berendezés biztonságos használatáról, hogy a kapcsolódó kockázatok megértésre kerüljenek. A gyermekek nem játszhatnak a berendezéssel. Felügyelet nélküli gyermekek nem végezhetik a berendezés tisztítását vagy karbantartását. A készüléket alkalmi beltéri használatra használják.

BIZTONSÁGI SZABÁLYOK

• A készüléket nem szabad kültéren, nedves időben, fürdőszobában vagy más nedves vagy párás környezetben használni.

• Felhívjuk figyelmét, hogy a készülék nagyon felforrósodhat. Ezért a készüléket legalább 1 méter (3 láb) biztonságos távolságban kell elhelyezni a gyúlékony tárgyaktól, mint például: bútoroktól, függönyöktől stb.

• Ne takarja le a készüléket például egy törölközővel.

• A készüléket nem szabad közvetlenül a fali aljzat alatt elhelyezni.

• A készüléket nem szabad időzítőn vagy programozható kapcsolón

keresztül a hálózatra csatlakoztatni.

• A készüléket nem szabad olyan helyiségben elhelyezni, ahol gyúlékony port, folyadékot vagy gázt használnak, illetve ahol gyúlékony porok, folyadékok vagy gázok vannak jelen.

• Ha a készüléket hosszabbító kábellel csatlakoztatja, ügyeljen arra, hogy a hosszabbító kábel a lehető legrövidebb, teljesen kihúzott és megfelelő keresztmetszetű legyen.

• A készüléket nem szabad kád, zuhanyzó vagy úszómedence közvetlen közelében használni.

• Ha a tápkábel megsérül, a veszély elkerülése érdekében a gyártónak, annak képviselőjének, a szerviznek vagy szakképzett személynek kell kicserélnie.

• Ne csatlakoztasson más készülékeket ugyanabba a hálózati aljzatba, amelyhez a készülék csatlakoztatva van.

• A készüléket nem szabad felügyelet nélkül hagyni. Tartsa távol a készüléktől a gyermekeket és a háziállatokat.

• Ne helyezze a készüléket instabil, mozgó felületre, illetve olyan helyre, ahol a készülék felborulhat.

• Ha a készüléket hosszabb ideig nem használja, húzza ki a

hálózatból. Ne hagyja a készüléket bekapcsolva felügyelet nélkül. Amikor a készüléket leválasztja a hálózatról, húzza ki a dugót, soha ne húzza meg a tápkábelt.

• Tartsa a készüléket távol a függönyöktől, függönyöktől vagy olyan helyektől, ahol a levegő beáramlása könnyen elzárható.

• A lehetséges áramütés elkerülése érdekében soha ne működtesse a készüléket nedves kézzel, vagy ha víz van a tápkábelen.

• Ne dobja ki az elektromos készülékeket a válogatás nélküli kommunális hulladékkal együtt, használja a külön gyűjtőhelyeket. A rendelkezésre álló gyűjtőrendszerekkel kapcsolatos információkért forduljon a helyi hatóságokhoz. Ha az elektromos készülékeket hulladéklerakókban helyezik el, a veszélyes anyagok beszivároghatnak a talajvízbe és bekerülhetnek az élelmiszerláncba, károsítva ezzel az egészséget.

• Ez a berendezés nem használható csökkent fizikai vagy szellemi képességekkel rendelkező vagy tapasztalatlan személyek (beleértve a gyermekeket is) által, kivéve, ha felügyeletet vagy oktatást biztosítanak a berendezés biztonságos használatára vonatkozóan, hogy a kapcsolódó kockázatok megértésre kerüljenek.

• A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.

• Ne módosítsa vagy javítsa a készüléket saját maga. Ehhez küldje el

egy szervizközpontba vagy szakképzett villanyszerelőhöz (a garancia utáni időszakban).

PIKTOGRAMOK ÉS FIGYELMEZTETÉSEK

1.Olvassa el a használati utasítást, tartsa be az abban foglalt figyelmeztetéseket és biztonsági feltételeket!

2.A készüléket esetleg be kell szerelni

3.Ne érintse meg a forró felületet

4.Ne fedje le

5.Javítás vagy karbantartás előtt válassza le a tápellátásról

6.Beltéri használatra

7.Véd a nedvességtől

8.Gyermekektől elzárva tartandó

9.Ne dobja ki a háztartási hulladékkal együtt

10.Újrahasznosítható

A GRAFIKAI ELEMEK LEÍRÁSA

Az alábbi számozás a készülék alkatrészeire utal. a jelen kézikönyv grafikus oldalain látható.

ÁBRÁNY

Leírás

Kapcsoló, vezérlőpanel

Fűtőelemek

A fűtőberendezés alapja/alapja

Szellőzőnyílások

Szállítási fogantyú

Szellőzőnyílások

Átvezető nyílás

ÁBRÁNY

Leírás

Forgókapcsoló

Alsó fűtéskapcsoló (1/3 teljesítmény)

Felső fűtéskapcsoló (1/3 teljesítmény)

Főkapcsoló (középső fűtés 1/3 teljesítmény)

Biztonsági mechanizmus gomb

Csavarok a fűtőtest alaphoz való rögzítéséhez

* A grafika és a tényleges termék között eltérések lehetnek.

CÉLKITŰZÉS

Ez a termék kizárólag otthoni és irodai használatra készült, nem ipari vagy egyéb kereskedelmi felhasználásra. Kizárólag sérülésmentes és jó állapotú, a vonatkozó szabványoknak és előírásoknak megfelelő hálózati kábellel használja. A fűtőberendezésnek olyan hálózatról kell származnia,

Page 13

amelynek paraméterei a teljesítménytáblázatban szerepelnek. Ne csatlakoztasson más kiegészítő készülékeket ugyanarra az áramkörre, mint a működő fűtőberendezés.

A KÉSZÜLÉK MŰKÖDÉSE MONTAGE

A fűtőberendezést használat előtt össze kell szerelni; előzetesen ellenőrizze a készüléket és a tápkábelt sérülések szempontjából.

• A telepítés megkönnyítése érdekében helyezze a készüléket vízszintes, sík és stabil felületre.

• Csavarja le a radiátor alsó ovális részén található anyákat.

• Vezesse át a tápkábelt az alap közepén lévő lyukon, és szerelje

össze a készülék kör alakú alját az alaptestbe helyezve.

• Tegye be az anyákat az alapon keresztül, és csavarozza velük a készüléket az alaphoz a B6. ábrán látható módon.

A FŰTŐBERENDEZÉS AKTIVÁLÁSA

A fűtőberendezés indításához nyomja a B4 ábra szerinti gombot az 1/ON állásba. Ez elindítja a fűtést 1/3-os teljesítményen, a középső fűtőtest aktiválódik. A gombot az ábra. B2 gomb elindítja az alsó fűtőberendezést, amely a fűtőteljesítmény további 1/3-át adja hozzá, a gomb ábra. B3 gomb elindítja a felső fűtőberendezést a maradék 1/3 teljesítmény hozzáadásával. A gombok ábra. B2 és B3 gombok egymástól függetlenül működnek, de ennek előfeltétele, hogy az ábra szerinti gombot a fűtőberendezéssel együtt kell működtetni. B4 gomb aktiválva van. A gomb megnyomásával az ábra. B1 gomb megnyomása elindítja a fűtőberendezés lassú forgását 60°-os tartományban.

A FŰTÉS KIKAPCSOLÁSA

A fűtőberendezés kikapcsolásához nyomja az ábra B4 gombot a 0/OFF állásba. A többi gomb ugyanabban a helyzetben marad, amely megőrzi a kiválasztott fűtőberendezés beállítását, teljesítményt / fordulatszámot.

BIZTONSÁG

A radiátor biztonsági mechanizmussal van felszerelve, amely megszakítja az áramellátást, ha a radiátor megdől vagy felborul. Ennek a mechanizmusnak a vezérlőgombja a fűtőtest alján található, ábra. B5. FIGYELMEZTETÉS Erősen ajánlott, hogy a gombot ne használja a készülék működése közben.

A FŰTŐBERENDEZÉS HASZNÁLATA

A fűtőberendezést mindig függőleges helyzetben, a jelen kézikönyvben felsorolt összes utasítást és ajánlást betartva üzemeltesse.

A FŰTŐBERENDEZÉS ELHELYEZÉSE

Helyezze a fűtőtestet a szoba leghidegebb részére.

FŰTÉSCSATLAKOZÁS

Csatlakoztassa a fűtőtestet közvetlenül a fali aljzathoz. Ügyeljen arra, hogy a dugó szorosan illeszkedjen az aljzatba. A laza csatlakozás túlmelegedést és a dugó sérülését okozhatja. MEGJEGYZÉS: Az áramkör túlterhelésének elkerülése érdekében ne csatlakoztassa a fűtőberendezést olyan áramkörhöz, amely más elektromos készülékeket is támogat.

KARBANTARTÁS ÉS TÁROLÁS

• Húzza ki a készüléket a hálózatból, és tisztítás előtt hagyja kihűlni. A készülék háza könnyen szennyeződik, ezért gyakran törölje át puha szivaccsal. A szennyezett alkatrészeket törölje át langyos vízbe és enyhe mosószerbe mártott szivaccsal. Ezután törölje át a kimosott elemet száraz ruhával. Ügyeljen arra, hogy a víz ne kerüljön a készülék belsejébe. A ház védelme érdekében ne használjon oldószereket vagy erős tisztítószereket a tisztításhoz.

• Ügyelni kell arra, hogy a por ne rakódjon le a fűtőberendezés védőrácsára. Ebből a célból a rácsot rendszeresen meg kell tisztítani a portól és egyéb elemektől.

• Tisztítsa meg a tápkábelt és a dugót, majd szárítsa meg és csomagolja műanyag zacskóba.

• A készüléket száraz, szellőztetett helyiségben, gyermekektől távol kell tárolni.

Halogén infravörös világítótest 90-114

Paraméter

Érték

Tápfeszültség

230V AC

Ellátási frekvencia

50 Hz

Fűtési teljesítmény (1. fokozat / 2.

fokozat / 3. fokozat)

400W / 800W / 1200W

Védelmi osztály

IP védelmi fok

IPX0

Tömeg (tartozékok nélkül)

1.24 kg

Méretek

360x260x480

A gyártás éve

2023

KÖRNYEZETVÉDELEM

Az elektromos meghajtású termékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani, hanem megfelelő létesítményekbe kell v inni ártalmatlanításra. Az ártalmatlanítással kapcsolatos információkért forduljon a termék kereskedőjéhez vagy a helyi hatósághoz. Az elektromos és elektronikus berendezések hulladékai környezetvédelmi szempontból inert anyagokat tartalmaznak. Az újrahasznosításra nem kerülő berendezések potenciális kockázatot jelentenek a környezetre és az emberi egészs égre.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, székhelye: Varsó, ul. Pograniczna 2/4 (a továbbiakban: "Grupa Topex") tájékoztat, hogy a jelen kézikönyv (a továbbiakban: "kézikönyv") tartalmának valamennyi szerzői joga, beleértve többek között. A kézikönyv szövege, fényképei, ábrái, rajzai, valamint a kézikönyv összetétele kizárólag a Grupa Topex tulajdonát képezik, és a szerzői és szomszédos jogokról szóló, 1994. február 4-i törvény (a 2006. évi 90. sz. Poz. 631. sz. törvénycikk, módosított változat) értelmében jogi védelem alatt állnak. A kézikönyv egészének és egyes elemeinek kereskedelmi célú másolása, feldolgozása, közzététele, módosítása a Grupa Topex írásban kifejezett hozzájárulása nélkül szigorúan tilos, és polgári és büntetőjogi felelősségre vonást vonhat maga után.

EU-megfelelőségi nyilatkozat Gyártó: Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Termék: Halogén infravörös fűtőberendezés: Halogén infravörös

fűtőberendezés

Modell: 90-114

Kereskedelmi név: NEO TOOLS Sorozatszám: 00001 ÷ 99999

Ezt a megfelelőségi nyilatkozatot a gyártó kizárólagos felelőssége mellett

adjuk ki. A fent leírt termék megfelel a következő dokumentumoknak:

2014/35/EU kisfeszültségű irányelv Elektromágneses összeférhetőségi irányelv 2014/30/EU A 2015/863/EU irányelvvel módosított 2011/65/EU RoHS irányelv A 2009/125/EK irányelv végrehajtásáról szóló (EU) 2015/1188

rendelet

És megfelel a szabványok követelményeinek:

Ez a nyilatkozat csak a forgalomba hozott gépre vonatkozik, és nem terjed ki az alkatrészekre. a végfelhasználó által hozzáadott vagy általa utólagosan elvégzett. A műszaki dokumentáció elkészítésére jogosult, az EU-ban illetőséggel rendelkező személy neve és címe: Aláírva a következők nevében:

Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna utca 02-285 Varsó

Paweł Kowalski TOPEX GROUP minőségügyi tisztviselő Varsó, 2023-03-21

MANUAL DE TRADUCERE (UTILIZATOR)

Iluminator infraroșu cu halogen: 90-114

NOTĂ: ÎNAINTE DE A UTILIZA ECHIPAMENTUL, VĂ RUGĂM SĂ CITIȚI CU ATENȚIE ACEST MANUAL ȘI SĂ-L PĂSTRAȚI PENTRU REFERINȚE ULTERIOARE. PERSOANELE CARE NU AU CITIT INSTRUCȚIUNILE NU TREBUIE SĂ EFECTUEZE ASAMBLAREA,

REGLAREA SAU OPERAREA ECHIPAMENTULUI.

CITIȚI CU ATENȚIE MANUALUL DE UTILIZARE PENTRU A VĂ FAMILIARIZA CU APARATUL PĂSTRAȚI ACEST MANUAL PENTRU CONSULTĂRI ULTERIOARE.

DISPOZIȚII SPECIFICE DE SIGURANȚĂ NOTĂ!

Page 14

Citiți cu atenție instrucțiunile de utilizare, respectați avertismentele și condițiile de siguranță cuprinse în acestea. Aparatul a fost proiectat pentru o funcționare sigură. Cu toate acestea: instalarea, întreținerea și funcționarea aparatului pot fi periculoase. Respectarea următoarelor proceduri va reduce riscul de incendiu, șocuri electrice, vătămări corporale și va reduce timpul de instalare a aparatului. Acest echipament poate fi utilizat de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice și mentale reduse și care nu sunt familiarizate cu echipamentul, dacă se asigură supraveghere sau instrucțiuni privind modul de utilizare a echipamentului în condiții de siguranță, astfel încât riscurile asociate să fie înțelese. Copiii nu trebuie să se joace cu echipamentul. Copiii nesupravegheați nu ar trebui să efectueze operațiuni de curățare sau întreținere a echipamentului. Unitatea este utilizată pentru funcționarea ocazională în interior.

REGULI DE SIGURANȚĂ

• Aparatul nu trebuie utilizat în aer liber, pe vreme umedă, în băi sau în alte medii umede sau umede.

• Vă rugăm să rețineți că aparatul poate deveni foarte fierbinte. Prin urmare, aparatul trebuie amplasat la o distanță de siguranță de cel puțin 1 metru (3 picioare) față de obiecte inflamabile, cum ar fi:

mobilier, perdele etc.

• Nu acoperiți aparatul cu un prosop, de exemplu, cu un prosop.

• Aparatul nu trebuie să fie amplasat direct sub o priză de perete.

• Aparatul nu trebuie să fie conectat la rețeaua electrică prin

intermediul unui temporizator sau al unui întrerupător programabil.

• Aparatul nu trebuie să fie amplasat în încăperi în care se utilizează sau sunt prezente pulberi, lichide sau gaze inflamabile.

• În cazul în care aparatul este conectat cu ajutorul unui prelungitor, asigurați-vă că acesta este cât mai scurt posibil și complet întins și că are secțiunea transversală corectă.

• Aparatul nu trebuie utilizat în imediata vecinătate a unei băi, dușuri sau piscine.

• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, reprezentantul acestuia, service sau o persoană calificată pentru a evita orice pericol.

• Nu conectați alte dispozitive la aceeași priză de rețea la care este conectat dispozitivul.

• Aparatul nu trebuie lăsat nesupravegheat. Țineți copiii și animalele de companie departe de aparat.

• Nu așezați aparatul pe suprafețe instabile, în mișcare sau unde poate fi răsturnat.

• Dacă aparatul nu este utilizat pentru o perioadă lungă de timp, scoateți-l din priză. Nu lăsați aparatul pornit nesupravegheat. Când deconectați aparatul de la rețeaua electrică, scoateți ștecherul, nu trageți niciodată de cablul de alimentare.

• Țineți aparatul departe de perdele, draperii sau locuri în care intrarea de aer este ușor de blocat.

• Pentru a preveni posibilele șocuri electrice, nu folosiți niciodată aparatul cu mâinile ude sau când există apă pe cablul de alimentare.

• Nu aruncați aparatele electrice împreună cu deșeurile municipale nesortate, folosiți punctele de colectare separată. Contactați autoritățile locale pentru informații privind sistemele de colectare disponibile. Dacă aparatele electrice sunt aruncate în depozitele de deșeuri, substanțele periculoase se pot infiltra în apele subterane și pot intra în lanțul alimentar, dăunând sănătății dumneavoastră.

• Acest echipament nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice sau psihice reduse sau fără

experiență, cu excepția cazului în care se asigură supraveghere sau instruire cu privire la utilizarea în siguranță a echipamentului, astfel încât riscurile asociate să fie înțelese.

• Copiii trebuie supravegheați pentru a se asigura că nu se joacă cu aparatul.

• Nu modificați sau reparați singur aparatul. Pentru a face acest lucru, trimiteți-l la un centru de service sau la un electrician calificat (în perioada post-garanție).

PICTOGRAME ȘI AVERTISMENTE

1.Citiți instrucțiunile de utilizare, respectați avertismentele și condițiile de siguranță cuprinse în acestea!

2.Este posibil să fie necesară montarea dispozitivului

3.Nu atingeți suprafața fierbinte

4.Nu se acoperă

5.Deconectați de la sursa de alimentare înainte de reparații sau întreținere

6.Pentru utilizare în interior

7.Protejați de umiditate

8.A nu se păstra la îndemâna copiilor

9.A nu se elimina împreună cu deșeurile menajere

10.Reciclabil

DESCRIEREA ELEMENTELOR GRAFICE

Numerotarea de mai jos se referă la componentele dispozitivului prezentate în paginile grafice ale acestui manual.

FIG. A

Descriere

Comutator, panou de comandă

Elemente de încălzire

Baza/baza încălzitorului

Orificii de ventilație

Mâner de transport

Orificii de ventilație

Deschidere de trecere

FIG. A

Descriere

Comutator rotativ

Întrerupătorul inferior al încălzitorului (1/3 putere)

Întrerupătorul de încălzire de sus (1/3 putere)

Întrerupător principal (încălzitorul din mijloc 1/3

putere) 5 Butonul mecanismului de siguranță

Șuruburi pentru fixarea încălzitorului la bază

* Pot exista diferențe între grafic și produsul real.

SCOP

Acest produs este destinat exclusiv uzului casnic și de birou, nu pentru uz industrial sau comercial. Utilizați numai cu un cablu de alimentare care nu este deteriorat și în stare bună, care respectă standardele și reglementările aplicabile. Încălzitorul trebuie să provină de la rețeaua electrică ai cărei parametri sunt specificați în tabelul nominal. Nu conectați alte aparate suplimentare pe același circuit cu încălzitorul în funcțiune.

FUNCȚIONAREA DISPOZITIVULUI MONTAJ

Înainte de a utiliza încălzitorul, acesta trebuie asamblat; verificați în prealabil dacă unitatea și cablul de alimentare sunt deteriorate.

• Pentru a facilita instalarea, așezați unitatea pe o suprafață orizontală, plată și stabilă.

• Deșurubați piulițele situate în partea ovală inferioară a radiatorului.

• Treceți cablul de alimentare prin orificiul din centrul bazei și

asamblați partea inferioară circulară a unității prin introducerea acesteia în corpul bazei.

• Introduceți piulițele prin bază și înșurubați unitatea la bază cu ele, așa cum se arată în figura B6.

ACTIVAREA ÎNCĂLZITORULUI

Pentru a porni încălzitorul, apăsați butonul Fig. B4 în poziția 1/ON. Aceasta pornește încălzirea la 1/3 din putere, încălzitorul din mijloc este activat. Butonul fig. B2 pornește încălzitorul de jos adăugând încă 1/3 din puterea încălzitorului, butonul fig. B3 pornește încălzitorul de sus adăugând încă 1/3 din puterea rămasă. Butoanele fig. B2 și B3 funcționează independent unul de celălalt, dar condiția prealabilă este ca butonul fig. B4 să fie activat. Prin apăsarea butonului fig. B1 pornește rotația lentă a încălzitorului în intervalul de 60°.

Page 15

OPRIREA ÎNCĂLZITORULUI

Pentru a opri încălzitorul, apăsați butonul Fig. B4 în poziția 0/OFF. Celelalte butoane rămân în aceeași poziție care păstrează setarea selectată a încălzitorului, putere / rotație.

SECURITATE

Radiatorul este prevăzut cu un mecanism de siguranță care deconectează alimentarea cu energie electrică în cazul în care radiatorul este înclinat sau răsturnat. Butonul de comandă pentru acest mecanism este situat pe partea inferioară a radiatorului fig. B5. ATENȚIE Se recomandă insistent să nu utilizați butonul în timp ce unitatea este în funcțiune.

UTILIZAREA ÎNCĂLZITORULUI

Folosiți întotdeauna încălzitorul în poziție verticală, respectând toate instrucțiunile și recomandările enumerate în acest manual.

AMPLASAREA ÎNCĂLZITORULUI

Așezați încălzitorul în partea cea mai rece a camerei.

CONEXIUNE DE ÎNCĂLZIRE

Conectați încălzitorul direct la o priză de perete. Asigurați-vă că ștecherul se potrivește bine în priză. O conexiune slabă poate cauza supraîncălzirea și deteriorarea fișei. NOTĂ: Pentru a preveni supraîncărcarea circuitului, nu conectați încălzitorul la un circuit care suportă alte aparate electrice.

ÎNTREȚINERE ȘI DEPOZITARE

• Scoateți aparatul din priză și lăsați-l să se răcească înainte de a-l curăța. Carcasa aparatului se murdărește ușor, așa că ștergeți-o frecvent cu un burete moale. Ștergeți orice componentă murdară cu un burete înmuiat în apă caldă cu detergent ușor. Apoi ștergeți elementul spălat cu o cârpă uscată. Aveți grijă ca apa să nu pătrundă în interiorul aparatului. Pentru a proteja carcasa, nu utilizați solvenți sau detergenți puternici pentru curățare.

• Trebuie avut grijă să se prevină depunerea prafului pe grila de protecție a încălzitorului. În acest scop, grila trebuie curățată periodic de praf și de alte elemente.

• Curățați cablul de alimentare și ștecherul, apoi uscați-l și împachetați-l într-o pungă de plastic.

• Depozitați aparatul într-o încăpere uscată și ventilată, departe de copii.

Iluminator infraroșu cu halogen 90-114

Parametru

Valoare

Tensiunea de alimentare

230V AC

Frecvența de alimentare

50 Hz

Puterea de încălzire (etapa 1 / etapa 2 /

etapa 3)

400W / 800W / 1200W

Clasa de protecție

Grad de protecție IP

IPX0

Greutate (fără accesorii)

1,24 kg

Dimensiuni

360x260x480

Anul de producție

2023

PROTECȚIA MEDIULUI

Produsele cu alimentare electrică nu trebuie aruncate împreună cu deșeurile menajere, ci trebuie duse la instalații adecvate pentru eliminare. Contactați distribuitorul produsului sau autoritatea locală pentru informații privind eliminarea. Deșeurile de echipamente electrice și electronice conțin substanțe inerte din punct de vedere ecologic. Echipamentele care nu sunt reciclate prezintă un risc potențial pentru mediu și sănătatea umană.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa cu sediul social în Varșovia, ul. Pograniczna 2/4 (denumită în continuare: "Grupa Topex") informează că toate drepturile de autor asupra conținutului acestui manual (denumit în continuare: "Manualul"), inclusiv, printre altele. textul său, fotografiile, diagramele, desenele, precum și compoziția sa, aparțin exclusiv Grupa Topex și fac obiectul protecției juridice în temeiul Legii din 4 februarie 1994 privind drepturile de autor și drepturile conexe (Jurnalul Oficial 2006 nr. 90 Poz. 631, cu modificările ulterioare). Copierea, prelucrarea, publicarea, modificarea în scopuri comerciale a întregului Manual și a elementelor sale individuale, fără acordul Grupa Topex exprimat în scris, este strict interzisă și poate atrage răspunderea civilă și penală.

Declarația de conformitate UE Producător: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Produs: Încălzitor cu infraroșu cu halogen Model: 90-114

Denumire comercială: NEO TOOLS Număr de serie: 00001 ÷ 99999

Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului.

Produsul descris mai sus este în conformitate cu următoarele

documente:

Directiva privind joasă tensiune 2014/35/UE Directiva 2014/30/UE privind compatibilitatea electromagnetică

Directiva RoHS 2011/65/UE, astfel cum a fost modificată prin

Directiva 2015/863/UE.

Regulamentul (UE) 2015/1188 de punere în aplicare a Directivei

2009/125/CE

Și îndeplinește cerințele standardelor:

Prezenta declarație se referă numai la mașinile introduse pe piață și nu

include componentele

adăugate de către utilizatorul final sau efectuate ulterior de către acesta. Numele și adresa persoanei rezidente în UE autorizate să întocmească

dosarul tehnic: Semnat în numele: Grupa Topex Sp. z o.o. Sp.k. Strada Pograniczna nr. 2/4 02-285 Varșovia

Paweł Kowalski TOPEX GROUP Responsabil cu calitatea Varșovia, 2023-03-21

ПОСІБНИК З ПЕРЕКЛАДУ (КОРИСТУВАЧА)

Галогенний інфрачервоний освітлювач: 90-114

ПРИМІТКА: ПЕРЕД ВИКОРИСТАННЯМ ОБЛАДНАННЯ УВАЖНО ПРОЧИТАЙТЕ ЦЮ ІНСТРУКЦІЮ ТА ЗБЕРЕЖІТЬ ЇЇ ДЛЯ ПОДАЛЬШОГО ВИКОРИСТАННЯ. ОСОБИ, ЯКІ НЕ ПРОЧИТАЛИ ІНСТРУКЦІЮ, НЕ ПОВИННІ ВИКОНУВАТИ МОНТАЖ, НАЛАГОДЖЕННЯ АБО ЕКСПЛУАТАЦІЮ ОБЛАДНАННЯ.

УВАЖНО ПРОЧИТАЙТЕ ПОСІБНИК КОРИСТУВАЧА, ЩОБ ОЗНАЙОМИТИСЯ З ПРИСТРОЄМ ЗБЕРІГАЙТЕ ЦЕЙ ПОСІБНИК ДЛЯ ПОДАЛЬШОГО ВИКОРИСТАННЯ.

КОНКРЕТНІ ЗАХОДИ БЕЗПЕКИ УВАГА!

Уважно прочитайте інструкцію з експлуатації, дотримуйтесь наведених у ній попереджень і правил техніки безпеки. Прилад сконструйовано для безпечної експлуатації. Тим не менш: встановлення, обслуговування та експлуатація приладу можуть бути небезпечними. Дотримання наведених нижче процедур зменшить ризик виникнення пожежі, ураження електричним струмом, травм і скоротить час встановлення приладу. Цим обладнанням можуть користуватися діти віком від 8 років та люди з обмеженими фізичними та розумовими здібностями, а також ті, хто не знайомий з обладнанням, якщо вони перебувають під наглядом або проінструктовані про те, як безпечно користуватися обладнанням, щоб вони розуміли пов'язані з цим ризики. Діти не повинні грати з обладнанням. Діти без нагляду не повинні виконувати чищення або технічне обслуговування обладнання. Пристрій використовується для періодичної роботи в приміщенні.

ПРАВИЛА БЕЗПЕКИ

• Пристрій не можна використовувати на відкритому повітрі у

вологу погоду, у ванних кімнатах та інших вологих або мокрих приміщеннях.

• Зверніть увагу, що прилад може сильно нагріватися. Тому

прилад слід розміщувати на безпечній відстані щонайменше 1 метр (3 фути) від легкозаймистих предметів, таких як: меблі, штори тощо.

• Не накривайте пристрій, наприклад, рушником.

• Прилад не можна розташовувати безпосередньо під розеткою.

• Прилад не можна підключати до електромережі через таймер

або програмований вимикач.

Page 16

• Прилад не можна розміщувати в приміщеннях, де використовуються або присутні легкозаймистий пил, рідини або гази.

• Якщо прилад підключається за допомогою подовжувача, переконайтеся, що він якомога коротший, повністю висунутий і має правильний переріз.

• Пристрій не слід використовувати в безпосередній близькості від ванни, душу або басейну.

• Якщо кабель живлення пошкоджено, щоб уникнути небезпеки, його повинен замінити виробник, його представник, сервісна служба або кваліфікований фахівець.

• Не підключайте інші пристрої до тієї самої розетки, до якої підключено пристрій.

• Не залишайте прилад без нагляду. Не підпускайте до приладу дітей і домашніх тварин.

• Не розміщуйте пристрій на нестійких, рухомих поверхнях або там, де він може бути перекинутий.

• Якщо прилад не використовується протягом тривалого часу, від'єднайте його від мережі електроживлення. Не залишайте увімкнений прилад без нагляду. Від'єднуючи прилад від електромережі, витягайте вилку з розетки, ніколи не тягніть за шнур живлення.

• Тримайте пристрій подалі від штор, фіранок або місць, де легко заблокувати повітрозабірник.

• Щоб запобігти ураженню електричним струмом, ніколи не користуйтеся приладом мокрими руками або якщо на шнурі живлення є вода.

• Не викидайте електроприлади разом із несортованими побутовими відходами, використовуйте окремі пункти збору. Зверніться до місцевої влади за інформацією про наявні системи збору. Якщо електроприлади викидаються на сміттєзвалища, небезпечні речовини можуть просочитися в ґрунтові води і потрапити в харчовий ланцюг, завдавши шкоди вашому здоров'ю.

• Це обладнання не призначене для використання особами (включаючи дітей) з обмеженими фізичними або розумовими здібностями або без досвіду, якщо вони не перебувають під наглядом або не проінструктовані щодо безпечного використання обладнання та не розуміють пов'язаних з цим ризиків.

• Слід наглядати за дітьми, щоб вони не гралися з приладом.

• Не модифікуйте і не ремонтуйте прилад самостійно. Для цього

зверніться до сервісного центру або до кваліфікованого електрика (у післягарантійний період).

ПІКТОГРАМИ ТА ПОПЕРЕДЖЕННЯ

1.Прочитайте інструкцію з експлуатації, дотримуйтесь наведених у ній попереджень і правил техніки безпеки!

2.Пристрій може знадобитися встановити

3.Не торкайтеся гарячої поверхні

4.Не накривайте

5.Перед ремонтом або технічним обслуговуванням відключіть живлення

6.Для використання в приміщенні

7.Захищати від вологи

8.Зберігати в недоступному для дітей місці

9.Не викидати разом з побутовими відходами

10.Придатний для вторинної переробки

ОПИС ГРАФІЧНИХ ЕЛЕМЕНТІВ

Нумерація нижче відноситься до компонентів пристрою показані на графічних сторінках цього посібника.

РИС. А

Опис

Вимикач, панель управління

Нагрівальні елементи

Основа/підстава обігрівача

Вентиляційні отвори

Ручка для транспортування

Вентиляційні отвори

Наскрізний отвір для подачі

РИС. А

Опис 1 Поворотний перемикач

Нижній вимикач обігрівача (1/3 потужності)

Верхній вимикач обігрівача (1/3 потужності)

Головний вимикач (середній нагрівач 1/3 потужності)

Кнопка запобіжного механізму

Гвинти для кріплення обігрівача до основи

* Між графічним зображенням та реальним продуктом можуть бути відмінності

МЕТА

Цей виріб призначений лише для домашнього та офісного використання, а не для промислового чи іншого комерційного використання. Використовуйте тільки неушкоджений і справний шнур живлення, який відповідає чинним стандартам і нормам. Нагрівач повинен працювати від електромережі, параметри якої вказані в номінальній таблиці. Не підключайте інші додаткові прилади в один ланцюг з працюючим обігрівачем.

РОБОТА ПРИСТРОЮ МОНТАЖ

Перед використанням обігрівач повинен бути зібраний; перед цим перевірте пристрій і кабель живлення на наявність пошкоджень.

• Щоб полегшити встановлення, розмістіть пристрій на горизонтальній, рівній і стійкій поверхні.

• Відкрутіть гайки, розташовані в нижньому овалі радіатора.

• Протягніть кабель живлення через отвір у центрі основи та

встановіть круглу нижню частину пристрою, вставивши її в корпус основи.

• Вставте гайки через основу і прикрутіть блок до основи за допомогою них, як показано на рис. B6.

АКТИВАЦІЯ НАГРІВАЧА

Щоб запустити обігрівач, натисніть кнопку рис. B4 в положення 1/ON. Нагрівання почнеться на 1/3 потужності, активується середній нагрівач. Кнопка мал. B2 запускає нижній нагрівач, додаючи ще 1/3 потужності нагрівача, кнопка мал. B3 вмикає верхній нагрівач, додаючи решту 1/3 потужності. Кнопки рис. B2 і B3 працюють незалежно одна від одної, але обов'язковою умовою є активація кнопки мал. B4 активована. При натисканні на кнопку мал. B1

запускає повільне обертання нагрівача в діапазоні 60°. ВИМКНЕННЯ ОБІГРІВАЧА

Щоб вимкнути обігрівач, натисніть кнопку Рис. B4 в положення 0/OFF. Решта кнопок залишаються в тому ж положенні, що зберігає вибране

налаштування нагрівача, потужність / обертання.

БЕЗПЕКА

Радіатор оснащений захисним механізмом, який відключає електроживлення, якщо радіатор нахилений або перекинутий. Кнопка управління цим механізмом знаходиться на нижній стороні обігрівача,

рис. B5. УВАГА Наполегливо не рекомендується використовувати кнопку під

час роботи пристрою.

ВИКОРИСТАННЯ ОБІГРІВАЧА

Завжди експлуатуйте обігрівач у вертикальному положенні, дотримуючись усіх інструкцій та рекомендацій, наведених у цьому посібнику

РОЗТАШУВАННЯ ОБІГРІВАЧА

Розмістіть обігрівач у найхолоднішій частині кімнати.

ПІДКЛЮЧЕННЯ ОБІГРІВАЧА

Підключіть обігрівач безпосередньо до розетки. Переконайтеся, що вилка щільно входить в розетку. Нещільне з'єднання може призвести до перегріву та пошкодження вилки. ПРИМІТКА: Щоб запобігти перевантаженню ланцюга, не підключайте обігрівач до ланцюга, який підтримує інші електроприлади.

ОБСЛУГОВУВАННЯ ТА ЗБЕРІГАННЯ

• Перед чищенням від'єднайте прилад від електромережі та дайте йому охолонути. Корпус приладу легко забруднюється, тому часто протирайте його м'якою губкою. Протріть будь-який забруднений компонент губкою, змоченою в теплій воді з м'яким

Page 17

миючим засобом. Потім протріть вимитий предмет сухою ганчіркою. Слідкуйте за тим, щоб вода не потрапила всередину пристрою. Щоб захистити корпус, не використовуйте для чищення розчинники або сильні миючі засоби.

• Слід подбати про те, щоб пил не осідав на захисній решітці обігрівача. Для цього решітку слід періодично очищати від пилу та інших елементів.

• Очистіть шнур живлення і вилку, потім висушіть і покладіть в поліетиленовий пакет.

• Зберігайте пристрій у сухому провітрюваному приміщенні, подалі від дітей.

Галогенний інфрачервоний обігрівач 90-114

Параметр

Значення

Напруга живлення

230 В ЗМІННОГО

СТРУМУ

Частота живлення

50 Гц

Потужність опалення (1-й етап / 2-й етап / 3-й етап)

400W / 800W / 1200W

Клас захисту

Ступінь захисту IP

IPX0

Вага (без аксесуарів)

1,24 кг

Розміри

360x260x480

Рік випуску

2023

ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Вироби з електричним живленням не можна викидати разом із побутовими відходами, їх слід передавати у відповідні центри для утилізації. Для отримання інформації про утилізацію зверніться до продавця виробу або місцевої влади. Відпрацьоване електричне та електронне обладнання містить екологічно інертні речовини. Обладнання, яке не переробляється, становить потенційний ризик для навколишнього середовища та здоров'я людей.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa з місцезнаходженням у Варшаві, ul. Погранична 2/4 (далі - "Група Topex") повідомляє, що всі авторські права на зміст цього посібника (далі - "Посібник"), включаючи, серед іншого, його текст, фотографії, схеми та діаграми, належать Групі Topex. Його текст, фотографії, схеми, малюнки, а також його композиція належать виключно Grupa

Topex і підлягають правовому захисту відповідно до Закону від 4 лютого 1994 р. "Про авторське право і суміжні права" (Законодавчий вісник 2006 р. № 90 Poz. 631,

з наступними змінами і доповненнями). Копіювання, обробка, публікація, модифікація з комерційною метою всього Посібника або його окремих елементів без письмової згоди Grupa Topex суворо заборонено і може призвести до цивільної та кримінальної відповідальності.

PŘEKLAD (UŽIVATELSKÉ) PŘÍRUČKY

Halogenový infračervený zářič: 90-114

POZNÁMKA: PŘED POUŽITÍM ZAŘÍZENÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO BUDOUCÍ POUŽITÍ. OSOBY, KTERÉ SI NÁVOD NEPŘEČETLY, BY NEMĚLY PROVÁDĚT MONTÁŽ, SEŘIZOVÁNÍ NEBO OBSLUHU ZAŘÍZENÍ.

PEČLIVĚ SI PŘEČTĚTE NÁVOD K OBSLUZE, ABYSTE SE SEZNÁMILI SE SPOTŘEBIČEM, USCHOVEJTE JEJ PRO BUDOUCÍ POUŽITÍ.

ZVLÁŠTNÍ BEZPEČNOSTNÍ USTANOVENÍ

POZOR!

Pečlivě si přečtěte návod k obsluze, dodržujte v něm uvedená upozornění a bezpečnostní podmínky. Spotřebič byl navržen pro bezpečný provoz. Přesto: instalace, údržba a provoz spotřebiče mohou být nebezpečné. Dodržování následujících postupů sníží riziko požáru, úrazu elektrickým proudem, zranění osob a zkrátí dobu instalace spotřebiče. Toto zařízení mohou používat děti ve věku nejméně 8 let a osoby se sníženými fyzickými a duševními schopnostmi a neznalé zařízení, pokud je zajištěn dohled nebo instruktáž, jak zařízení bezpečně používat, aby byla pochopena související rizika. Děti by si se zařízením neměly hrát. Děti bez dozoru by neměly provádět čištění nebo údržbu zařízení. Jednotka se používá pro příležitostný provoz v interiéru.

BEZPEČNOSTNÍ PRAVIDLA

• Přístroj se nesmí používat venku za vlhkého počasí, v koupelnách nebo v jiných mokrých či vlhkých prostředích.

• Upozorňujeme, že spotřebič může být velmi horký. Proto by měl být spotřebič umístěn v bezpečné vzdálenosti nejméně 1 metr od hořlavých předmětů, jako jsou: nábytek, záclony apod.

• Nezakrývejte jednotku například ručníkem.

• Spotřebič nesmí být umístěn přímo pod zásuvkou.

• Spotřebič nesmí být připojen k elektrické síti prostřednictvím

časového spínače nebo programovatelného spínače.

• Spotřebič nesmí být umístěn v místnostech, kde se používají nebo jsou přítomny hořlavé prachy, kapaliny nebo plyny.

• Pokud je spotřebič připojen pomocí prodlužovacího kabelu, dbejte na to, aby byl prodlužovací kabel co nejkratší, plně natažený a správného průřezu.

• Přístroj by se neměl používat v bezprostřední blízkosti vany, sprchy nebo bazénu.

• Pokud je napájecí kabel poškozen, musí jej vyměnit výrobce, jeho zástupce, servis nebo kvalifikovaná osoba, aby se předešlo nebezpečí.

• Nepřipojujte jiná zařízení do stejné síťové zásuvky, do které je připojeno toto zařízení.

• Spotřebič by neměl být ponechán bez dozoru. Udržujte děti a domácí zvířata mimo dosah spotřebiče.

• Neumisťujte jednotku na nestabilní, pohyblivé povrchy nebo na místa, kde by mohlo dojít k jejímu převržení.

• Pokud spotřebič delší dobu nepoužíváte, odpojte jej od elektrické sítě. Nenechávejte spotřebič zapnutý bez dozoru. Při odpojování spotřebiče od elektrické sítě vytáhněte zástrčku, nikdy netahejte za napájecí kabel.

• Přístroj uchovávejte mimo záclony, závěsy nebo místa, kde lze snadno zablokovat přívod vzduchu.

• Abyste zabránili možnému úrazu elektrickým proudem, nikdy nepoužívejte spotřebič mokrýma rukama nebo pokud je na napájecím kabelu voda.

• Nevyhazujte elektrospotřebiče do netříděného komunálního odpadu, používejte místa odděleného sběru. Informace o dostupných systémech sběru získáte na místních úřadech. Pokud jsou elektrospotřebiče ukládány na skládky, mohou nebezpečné látky pronikat do podzemních vod a dostávat se do potravinového řetězce, což může poškodit vaše zdraví.

• Toto zařízení není určeno k používání osobami (včetně dětí) se sníženými fyzickými nebo duševními schopnostmi nebo bez zkušeností, pokud není zajištěn dohled nebo instruktáž týkající se bezpečného používání zařízení, aby byla pochopena související

rizika.

• Děti by měly být pod dohledem, aby si se spotřebičem nehrály.

• Spotřebič sami neupravujte ani neopravujte. Za tímto účelem jej

zašlete do servisního střediska nebo kvalifikovanému elektrikáři (v pozáruční době).

PIKTOGRAMY A VÝSTRAHY

1.Přečtěte si návod k obsluze, dodržujte v něm uvedená upozornění a bezpečnostní podmínky!

2.Zařízení může být nutné namontovat

3.Nedotýkejte se horkého povrchu

4.Nezakrývejte

5.Před opravou nebo údržbou odpojte od napájení.

6.Pro použití v interiéru

7.Ochrana před vlhkostí

8.Uchovávejte mimo dosah dětí

9.Nevyhazujte do domovního odpadu

10.Recyklovatelné

POPIS GRAFICKÝCH PRVKŮ

Níže uvedené číslování se vztahuje na součásti zařízení. zobrazené na grafických stránkách této příručky.

FIG. A

Popis

Spínač, ovládací panel

Topná tělesa

Základna/podstavec ohřívače

Větrací otvory

Přepravní rukojeť

Větrací otvory

Page 18

Průchozí otvor

FIG. A

Popis 1 Otočný spínač

Spínač spodního ohřívače (výkon 1/3)

Horní spínač topení (1/3 výkonu)

Hlavní vypínač (střední ohřívač 1/3 výkonu)

Tlačítko bezpečnostního mechanismu

Šrouby pro upevnění ohřívače k podstavci

* Mezi grafickým znázorněním a skutečným produktem mohou být rozdíly.

ÚČEL

Tento výrobek je určen pouze pro domácí a kancelářské použití, nikoli pro průmyslové nebo jiné komerční použití. Používejte pouze s nepoškozeným napájecím kabelem v dobrém stavu, který odpovídá platným normám a předpisům. Ohřívač musí být ze sítě, jejíž parametry jsou uvedeny v tabulce jmenovitých hodnot. Nepřipojujte další přídavné spotřebiče na stejný obvod jako ohřívač v provozu.

PROVOZ ZAŘÍZENÍ MONTAGE

Před použitím ohřívače je nutné jej sestavit; předtím zkontrolujte, zda jednotka a napájecí kabel nejsou poškozeny.

• Pro usnadnění instalace umístěte jednotku na vodorovný, rovný a stabilní povrch.

• Odšroubujte matice umístěné ve spodním oválu chladiče.

• Prostrčte napájecí kabel otvorem uprostřed základny a sestavte

kruhové dno jednotky tak, že jej vložíte do těla základny.

• Nasaďte matice skrz základnu a přišroubujte jimi jednotku k základně, jak je znázorněno na obr. B6.

AKTIVACE OHŘÍVAČE

Pro spuštění ohřívače stiskněte tlačítko obr. B4 do polohy 1/ON. Tím se spustí ohřev na 1/3 výkonu, aktivuje se střední ohřívač. Tlačítko obr. B2 spustí spodní ohřívač přidáním další 1/3 výkonu ohřívače, tlačítko obr. B3

spustí horní topné těleso a přidá zbývající 1/3 výkonu. Tlačítka obr. B2 a B3 fungují nezávisle na sobě, ale předpokladem je, že tlačítko obr. B4 je

aktivováno. Stisknutím tlačítka obr. B1 se spustí pomalé otáčení topného tělesa v rozsahu 60°.

VYPNUTÍ TOPENÍ

Chcete-li ohřívač vypnout, stiskněte tlačítko na obr. B4 do polohy 0/VYP. Ostatní tlačítka zůstanou ve stejné poloze, která zachová zvolené nastavení ohřívače, výkon/otáčky.

SECURITY

Radiátor je vybaven bezpečnostním mechanismem, který odpojí napájení, pokud se radiátor nakloní nebo převrátí. Ovládací tlačítko tohoto mechanismu je umístěno na spodní straně topného tělesa obr. B5. UPOZORNĚNÍ Důrazně se doporučuje nepoužívat tlačítko, pokud je přístroj v provozu.

POUŽITÍ OHŘÍVAČE

Ohřívač vždy provozujte ve vzpřímené poloze a dodržujte všechny pokyny a doporučení uvedené v této příručce.

UMÍSTĚNÍ OHŘÍVAČE

Umístěte ohřívač do nejchladnější části místnosti.

PŘIPOJENÍ OHŘÍVAČE

Zapojte ohřívač přímo do zásuvky. Ujistěte se, že zástrčka pevně zapadá do zásuvky. Volné připojení může způsobit přehřátí a poškození zástrčky. POZNÁMKA: Abyste zabránili přetížení obvodu, nepřipojujte ohřívač k obvodu, který podporuje jiné elektrické spotřebiče.

ÚDRŽBA A SKLADOVÁNÍ

• Před čištěním odpojte spotřebič od elektrické sítě a nechte jej vychladnout. Kryt spotřebiče se snadno zašpiní, proto jej často otírejte měkkou houbou. Znečištěné součásti otřete houbou namočenou v teplé vodě s jemným čisticím prostředkem. Poté umytý prvek otřete suchým hadříkem. Dbejte na to, aby se voda nedostala dovnitř přístroje. V zájmu ochrany krytu nepoužívejte k čištění rozpouštědla ani silné čisticí prostředky.

• Dbejte na to, aby se na ochranné mřížce topení neusazoval prach. Za tímto účelem je třeba mřížku pravidelně čistit od prachu a jiných prvků.

• Vyčistěte napájecí kabel a zástrčku, poté je osušte a zabalte do plastového sáčku.

• Přístroj skladujte v suché větrané místnosti mimo dosah dětí.

Halogenový infračervený zářič 90-114

Parametr

Hodnota

Napájecí napětí

230V AC

Napájecí frekvence

50 Hz

Topný výkon (1. stupeň / 2. stupeň / 3. stupeň)

400 W / 800 W / 1200 W

Třída ochrany

Stupeň ochrany IP

IPX0

Hmotnost (bez příslušenství)

1,24 kg

Rozměry

360x260x480

Rok výroby

2023

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky poháněné výrobky by neměly být likvidovány společně s domovním odpadem, ale měly by být odvezeny do příslušných zařízení k likvidaci. Informace o likvidaci získáte u prodejce výrobku nebo na místním úřadě. Odpad z elektrických a elektronických zařízení obsahuje ekologicky inertní látky. Zařízení, která nejsou recyklována, představují potenciální riziko pro životní prostředí a lidské zdraví.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa se sídlem ve Varšavě, ul. Pograniczna 2/4 (dále jen "Grupa Topex") oznamuje, že veškerá autorská práva k obsahu této příručky (dále jen "příručka"), včetně mj. jejího textu, fotografií, schémat, nákresů, jakož i jejího složení, náleží výhradně společnosti Grupa Topex a podléhají právní ochraně podle zákona ze dne 4. února 1994 o autorském právu a právech s ním s ouvisejících (Sb. zákonů 2006 č. 90 poz. 631, ve znění pozdějších předpisů). Kopírování, zpracovávání, zveřejňování, upravování pro komerční účely celého manuálu a jeho jednotlivých prvků bez písemně vyjádřeného souhlasu společnosti Grupa Topex je přísně zakázáno a může mít za následek občanskoprávní a trestněprávní odpovědnost.

EU prohlášení o shodě Výrobce: Sp.k., Pograniczna 2/4 02-285 Warszawa Výrobek: Halogenový infrazářič

Model: 90-114

Obchodní název: NEO TOOLS Sériové číslo: 00001 ÷ 99999

Toto prohlášení o shodě je vydáno na výhradní odpovědnost výrobce. Výše popsaný výrobek je v souladu s následujícími dokumenty:

Směrnice o nízkém napětí 2014/35/EU Směrnice o elektromagnetické kompatibilitě 2014/30/EU Směrnice RoHS 2011/65/EU ve znění směrnice 2015/863/EU Nařízení (EU) 2015/1188, kterým se provádí směrnice 2009/125/ES

A splňuje požadavky norem:

Toto prohlášení se vztahuje pouze na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nezahrnuje součásti. přidal koncový uživatel nebo je provedl dodatečně. Jméno a adresa osoby s bydlištěm v EU, která je oprávněna vypracovat

technickou dokumentaci: Podepsáno jménem: Grupa Topex Sp. z o.o. Sp.k. Ulice Pograniczna 2/4 02-285 Varšava

Paweł Kowalski Referent kvality společnosti TOPEX GROUP Varšava, 2023-03-21

PREKLAD (POUŽÍVATEĽSKEJ) PRÍRUČKY

Halogénový infračervený žiarič: 90-114

POZNÁMKA: PRED POUŽITÍM ZARIADENIA SI POZORNE PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE SI HO PRE BUDÚCE POUŽITIE. OSOBY, KTORÉ SI NÁVOD NEPREČÍTALI, BY NEMALI VYKONÁVAŤ MONTÁŽ, NASTAVENIE ALEBO PREVÁDZKU

ZARIADENIA.

POZORNE SI PREČÍTAJTE NÁVOD NA OBSLUHU, ABY STE SA OBOZNÁMILI SO SPOTREBIČOM TENTO NÁVOD SI USCHOVAJTE PRE BUDÚCE POUŽITIE.

Page 19

OSOBITNÉ BEZPEČNOSTNÉ USTANOVENIA POZOR!

Pozorne si prečítajte návod na obsluhu, dodržiavajte v ňom uvedené upozornenia a bezpečnostné podmienky. Spotrebič bol navrhnutý na bezpečnú prevádzku. Napriek tomu: inštalácia, údržba a prevádzka spotrebiča môžu byť nebezpečné. Dodržiavanie nasledujúcich postupov zníži riziko požiaru, úrazu elektrickým prúdom, zranenia osôb a skráti čas inštalácie spotrebiča. Toto zariadenie môžu používať deti vo veku najmenej 8 rokov a osoby so zníženými fyzickými a mentálnymi schopnosťami a nedostatočnou znalosťou zariadenia, ak je zabezpečený dohľad alebo inštruktáž o bezpečnom používaní zariadenia, aby boli pochopené súvisiace riziká. Deti by sa so zariadením nemali hrať. Deti bez dozoru by nemali vykonávať čistenie alebo údržbu zariadenia. Jednotka sa používa na príležitostnú prevádzku v interiéri.

BEZPEČNOSTNÉ PRAVIDLÁ

• Prístroj sa nesmie používať vonku vo vlhkom počasí, v kúpeľniach alebo v iných vlhkých alebo mokrých prostrediach.

• Upozorňujeme, že spotrebič môže byť veľmi horúci. Preto by mal byť spotrebič umiestnený v bezpečnej vzdialenosti najmenej 1 meter od horľavých predmetov, ako sú: nábytok, záclony atď.

• Nezakrývajte jednotku napríklad uterákom.

• Spotrebič nesmie byť umiestnený priamo pod zásuvkou.

• Spotrebič nesmie byť pripojený k elektrickej sieti prostredníctvom

časového spínača alebo programovateľného spínača.

• Spotrebič nesmie byť umiestnený v priestoroch, kde sa používajú alebo sú prítomné horľavé prachy, kvapaliny alebo plyny.

• Ak je spotrebič pripojený pomocou predlžovacieho kábla, dbajte na to, aby bol predlžovací kábel čo najkratší, úplne natiahnutý a správneho prierezu.

• Zariadenie by sa nemalo používať v bezprostrednej blízkosti vane, sprchy alebo bazéna.

• Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho zástupca, servis alebo kvalifikovaná osoba, aby sa zabránilo nebezpečenstvu.

• Do rovnakej sieťovej zásuvky, do ktorej je pripojené toto zariadenie, nepripájajte iné zariadenia.

• Spotrebič by nemal zostať bez dozoru. Udržujte deti a domáce zvieratá mimo dosahu spotrebiča.

• Zariadenie neumiestňujte na nestabilné, pohyblivé povrchy alebo na miesta, kde by sa mohlo prevrátiť.

• Ak sa spotrebič dlhší čas nepoužíva, odpojte ho od elektrickej siete. Nenechávajte spotrebič zapnutý bez dozoru. Pri odpojení spotrebiča od elektrickej siete vytiahnite zástrčku, nikdy neťahajte za napájací kábel.

• Prístroj udržiavajte mimo záclon, závesov alebo miest, kde sa dá ľahko zablokovať prívod vzduchu.

• Aby ste predišli možnému úrazu elektrickým prúdom, nikdy nepoužívajte spotrebič mokrými rukami alebo keď je na napájacom kábli voda.

• Nevyhadzujte elektrospotrebiče spolu s netriedeným komunálnym odpadom, využívajte miesta separovaného zberu. Informácie o dostupných systémoch zberu vám poskytnú miestne úrady. Ak sa elektrospotrebiče likvidujú na skládkach, nebezpečné látky môžu preniknúť do podzemných vôd a dostať sa do potravinového reťazca, čo môže poškodiť vaše zdravie.

• Toto zariadenie nie je určené na používanie osobami (vrátane detí) so zníženými fyzickými alebo duševnými schopnosťami alebo bez skúseností, pokiaľ nie je zabezpečený dohľad alebo inštruktáž týkajúca sa bezpečného používania zariadenia, aby boli pochopené súvisiace riziká.

• Deti by mali byť pod dohľadom, aby sa so spotrebičom nehrali.

• Spotrebič neupravujte ani neopravujte sami. V takom prípade ho

pošlite do servisného strediska alebo kvalifikovanému elektrikárovi (počas pozáručnej doby).

PIKTOGRAMY A VÝSTRAHY

1.Prečítajte si návod na obsluhu, dodržiavajte v ňom uvedené upozornenia a bezpečnostné podmienky!

2.Zariadenie môže byť potrebné namontovať

3.Nedotýkajte sa horúceho povrchu

4.Nezakrývajte

5.Pred opravou alebo údržbou odpojte od napájania

6.Na použitie v interiéri

7.Ochrana pred vlhkosťou

8.Uchovávajte mimo dosahu detí

9.Nevyhadzujte spolu s domovým odpadom

10.Recyklovateľné

OPIS GRAFICKÝCH PRVKOV

Nižšie uvedené číslovanie sa vzťahuje na komponenty zariadenia zobrazené na grafických stranách tejto príručky.

FIG. A

Popis

Spínač, ovládací panel

Vykurovacie prvky

Základňa/podstavec ohrievača

Vetracie otvory

Prepravná rukoväť

Vetracie otvory

Priechodný otvor

FIG. A

Popis 1 Otočný spínač

Dolný spínač ohrievača (1/3 výkonu)

Vypínač horného ohrievača (1/3 výkonu)

Hlavný vypínač (stredný ohrievač 1/3 výkonu)

Tlačidlo bezpečnostného mechanizmu

Skrutky na upevnenie ohrievača k základni

* Medzi grafickým zobrazením a skutočným produktom môžu byť rozdiely

ÚČEL

Tento výrobok je určený len na domáce a kancelárske použitie a nie na priemyselné alebo iné komerčné použitie. Používajte len s nepoškodeným a nepoškodeným napájacím káblom v dobrom stave, ktorý spĺňa platné normy a predpisy. Ohrievač musí byť z elektrickej siete, ktorej parametre sú uvedené v tabuľke parametrov. Na ten istý okruh ako ohrievač v prevádzke nepripájajte iné ďalšie spotrebiče.

PREVÁDZKA ZARIADENIA MONTAGE

Pred použitím ohrievača je potrebné ho zmontovať; predtým skontrolujte, či jednotka a napájací kábel nie sú poškodené.

• Na uľahčenie inštalácie umiestnite jednotku na vodorovný, rovný a stabilný povrch.

• Odskrutkujte matice umiestnené v dolnom ovale chladiča.

• Napájací kábel prestrčte otvorom v strede základne a zmontovať

kruhové dno jednotky umiestnením do tela základne.

• Vložte matice cez základňu a priskrutkujte nimi jednotku k základni, ako je znázornené na obr. B6.

AKTIVÁCIA OHRIEVAČA

Ak chcete ohrievač spustiť, stlačte tlačidlo obr. B4 do polohy 1/ON. Tým sa spustí ohrev na 1/3 výkonu, aktivuje sa stredný ohrievač. Tlačidlo obr. B2 spustí spodný ohrievač pridaním ďalšej 1/3 výkonu ohrievača, tlačidlo obr. B3 spustí horný ohrievač a pridá zvyšnú 1/3 výkonu. Tlačidlá obr. B2

a B3 fungujú nezávisle od seba, ale predpokladom je, že tlačidlo obr. B4 je aktivované. Stlačením tlačidla obr. B1 sa spustí pomalé otáčanie

ohrievača v rozsahu 60°.

VYPNUTIE OHRIEVAČA

Page 20

Ak chcete ohrievač vypnúť, stlačte tlačidlo na obr. B4 do polohy 0/VYP.

Ostatné tlačidlá zostanú v rovnakej polohe, ktorá zachová zvolené nastavenie ohrievača, výkon/otáčky.

BEZPEČNOSŤ

Radiátor je vybavený bezpečnostným mechanizmom, ktorý odpojí napájanie, ak sa radiátor nakloní alebo prevráti. Ovládacie tlačidlo tohto mechanizmu sa nachádza na spodnej strane vykurovacieho telesa obr.

B5. UPOZORNENIE Dôrazne sa odporúča nepoužívať tlačidlo, keď je

jednotka v prevádzke.

POUŽÍVANIE OHRIEVAČA

Ohrievač vždy používajte vo vzpriamenej polohe a dodržiavajte všetky pokyny a odporúčania uvedené v tejto príručke.

UMIESTNENIE OHRIEVAČA

Ohrievač umiestnite do najchladnejšej časti miestnosti.

PRIPOJENIE OHRIEVAČA

Zapojte ohrievač priamo do zásuvky. Uistite sa, že zástrčka pevne zapadá do zásuvky. Voľné pripojenie môže spôsobiť prehriatie a poškodenie zástrčky. POZNÁMKA: Aby ste zabránili preťaženiu obvodu, nepripájajte ohrievač k obvodu, ktorý podporuje iné elektrické spotrebiče.

ÚDRŽBA A SKLADOVANIE

• Pred čistením odpojte spotrebič od elektrickej siete a nechajte ho

vychladnúť. Kryt spotrebiča sa ľahko zašpiní, preto ho často utierajte mäkkou špongiou. Všetky znečistené súčasti utrite špongiou namočenou v teplej vode s jemným čistiacim prostriedkom. Umytý prvok potom utrite suchou handričkou. Dbajte na to, aby sa voda nedostala dovnútra prístroja. V záujme ochrany krytu nepoužívajte na čistenie rozpúšťadlá ani silné čistiace prostriedky.

• Treba dbať na to, aby sa na ochrannej mriežke ohrievača

neusadzoval prach. Na tento účel by sa mriežka mala pravidelne čistiť od prachu a iných prvkov.

• Vyčistite napájací kábel a zástrčku, potom ich vysušte a zabaľte do plastového vrecka.

• Prístroj skladujte v suchej vetranej miestnosti mimo dosahu detí.

Halogénový infračervený žiarič 90-114

Parameter

Hodnota

Napájacie napätie

230 V AC

Napájacia frekvencia

50 Hz

Vykurovací výkon (1. stupeň / 2. stupeň / 3. stupeň)

400 W / 800 W / 1200 W

Trieda ochrany

Stupeň ochrany IP

IPX0

Hmotnosť (bez príslušenstva)

1,24 kg

Rozmery

360x260x480

Rok výroby

2023

OCHRANA ŽIVOTNÉHO PROSTREDIA

Elektricky poháňané výrobky by sa nemali likvidovať spolu s domovým odpadom, ale mali by sa odniesť do príslušných zariadení na likvidáciu. Informácie o likvidácii vám poskytne predajca výrobku alebo miestny úrad. Odpad z elektrických a elektronických zariadení obsahuje ekologicky inertné látky. Zariadenia, ktoré nie sú recyklované, predstavujú potenciálne riziko pre životné prostredie a ľudské zdravie.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka k omandytowa so sídlom vo Varšave, ul. Pograniczna 2/4 (ďalej len "Grupa Topex") oznamuje, že všetky autorské práva k obsahu tejto príručky (ďalej len "príručka"), vrátane, okrem iného. Jeho text, fotografie, schémy, nákresy, ako aj jeho kompozícia patria výlučne spoločnosti Grupa Topex a podliehajú právnej ochrane podľa zákona zo 4. februára 1994 o autorskom práve a súvisiacich právach (Zbierka zákonov 2006 č. 90 poz. 631 v znení neskorších predpisov). Kopírovanie, spracovávanie, zverejňovanie, upravovanie na komerčné účely celého manuálu a jeho jednotlivých prvkov bez písomného súhlasu spoločnosti Grupa Topex je prísne zakázané a môže mať za následok občianskoprávnu a trestnoprávnu zodpovednosť.

EÚ vyhlásenie o zhode Výrobca: Sp.k., Pograniczna 2/4 02-285 Warszawa Výrobok: Halogénový infračervený ohrievač

Model: 90-114

Obchodný názov: NEO TOOLS Sériové číslo: 00001 ÷ 99999

Toto vyhlásenie o zhode sa vydáva na výhradnú zodpovednosť výrobcu. Opísaný výrobok je v súlade s týmito dokumentmi:

Smernica o nízkom napätí 2014/35/EÚ Smernica 2014/30/EÚ o elektromagnetickej kompatibilite Smernica RoHS 2011/65/EÚ v znení smernice 2015/863/EÚ

Nariadenie (EÚ) 2015/1188, ktorým sa vykonáva smernica

2009/125/ES

A spĺňa požiadavky noriem:

Toto vyhlásenie sa vzťahuje len na strojové zariadenie v podobe, v akej bolo uvedené na trh, a nezahŕňa komponenty pridá koncový používateľ alebo ho vykoná dodatočne. Meno a adresa osoby so sídlom v EÚ, ktorá je oprávnená vypracovať technickú dokumentáciu: Podpísané v mene:

Grupa Topex Sp. z o.o. Sp.k. Ulica Pograniczna 2/4 02-285 Varšava

Paweł Kowalski Pracovník pre kvalitu spoločnosti TOPEX GROUP Varšava, 2023-03-21

PREVOD (UPORABNIŠKI) PRIROČNIK

Halogenska infrardeča svetilka: 90-114

OPOMBA: PRED UPORABO OPREME NATANČNO PREBERITE TA PRIROČNIK IN GA SHRANITE ZA POZNEJŠO UPORABO. OSEBE,

KI NISO PREBRALE NAVODIL, NE SMEJO OPRAVLJATI MONTAŽE, NASTAVLJANJA ALI DELOVANJA OPREME.

POZORNO PREBERITE UPORABNIŠKI PRIROČNIK IN SE

SEZNANITE Z NAPRAVO TA PRIROČNIK SHRANITE ZA KASNEJŠO UPORABO.

POSEBNE VARNOSTNE DOLOČBE

POZOR!

Pozorno preberite navodila za uporabo, upoštevajte v njih navedena

opozorila in varnostne pogoje. Naprava je bila zasnovana za varno

delovanje. Kljub temu so lahko namestitev, vzdrževanje in delovanje naprave nevarni. Z upoštevanjem naslednjih postopkov boste zmanjšali nevarnost požara, električnega udara, telesnih poškodb in skrajšali čas

namestitve aparata. To opremo lahko uporabljajo otroci, stari najmanj 8 let, in osebe z

zmanjšanimi telesnimi in duševnimi sposobnostmi ter nepoznavanjem opreme, če je zagotovljen nadzor ali navodila za varno uporabo opreme,

da se razumejo s tem povezana tveganja. Otroci se z opremo ne smejo igrati. Otroci brez nadzora ne smejo čistiti ali vzdrževati opreme. Enota se uporablja za občasno delovanje v zaprtih prostorih.

VARNOSTNA PRAVILA

• Naprave ne smete uporabljati na prostem v vlažnem vremenu, v kopalnicah ali drugih mokrih ali vlažnih okoljih.

• Upoštevajte, da se lahko naprava močno segreje. Zato mora biti naprava nameščena na varni razdalji vsaj 1 metra od vnetljivih predmetov, kot so: pohištvo, zavese itd.

• Naprave ne pokrivajte, na primer z brisačo.

• Naprave ne smete postaviti neposredno pod stensko vtičnico.

• Naprave ne smete priključiti na električno omrežje prek časovnika

ali programirljivega stikala.

• Naprave ne smete postaviti v prostore, kjer se uporabljajo ali so prisotni vnetljivi prah, tekočine ali plini.

• Če je naprava priključena s podaljševalnim kablom, poskrbite, da je podaljšek čim krajši, popolnoma iztegnjen in pravilnega preseka.

• Naprave ne smete uporabljati v neposredni bližini kadi, tuša ali bazena.

• Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, njegov zastopnik, servis ali usposobljena oseba, da bi se izognili nevarnosti.

• Na isto omrežno vtičnico, na katero je priključena ta naprava, ne priključujte drugih naprav.

• Naprave ne smete pustiti brez nadzora. Otroke in hišne ljubljenčke držite stran od naprave.

Page 21

• Enote ne postavljajte na nestabilne, premikajoče se površine ali na mesta, kjer bi jo lahko prevrnili.

• Če naprave dalj časa ne uporabljate, jo izključite iz električnega omrežja. Naprave ne puščajte vklopljene brez nadzora. Ko aparat izključujete iz električnega omrežja, izvlecite vtič, nikoli ne potegnite

za napajalni kabel.

• Napravo hranite stran od zaves, zaves ali krajev, kjer se zlahka zamaši dovod zraka.

• Da bi preprečili možnost električnega udara, naprave nikoli ne uporabljajte z mokrimi rokami ali če je na napajalnem kablu voda.

• Električnih naprav ne odlagajte skupaj z nesortiranimi komunalnimi odpadki, ampak uporabite mesta za ločeno zbiranje odpadkov. Za informacije o razpoložljivih sistemih zbiranja se obrnite na lokalne organe. Če električne naprave odlagate na odlagališčih, lahko

nevarne snovi pronicajo v podtalnico in vstopijo v prehranjevalno verigo ter škodujejo vašemu zdravju.

• Ta oprema ni namenjena za uporabo osebam (vključno z otroki) z zmanjšanimi telesnimi ali duševnimi sposobnostmi ali brez izkušenj, razen če je zagotovljen nadzor ali navodilo o varni uporabi opreme,

da se razumejo z njo povezana tveganja.

• Otroke je treba nadzorovati, da se ne igrajo z napravo.

• Naprave ne spreminjajte ali popravljajte sami. V ta namen ga pošljite

v servisni center ali kvalificiranemu električarju (v pogarancijskem obdobju).

PIKTOGRAMI IN OPOZORILA

1.Preberite navodila za uporabo, upoštevajte opozorila in varnostne pogoje, ki jih vsebujejo!

2.Napravo bo morda treba namestiti

3.Ne dotikajte se vroče površine

4.Ne pokrivajte

5.Pred popravilom ali vzdrževanjem odklopite iz električnega omrežja

6.Za uporabo v zaprtih prostorih

7.Zaščita pred vlago

8.Hranite zunaj dosega otrok

9.Ne odlagajte skupaj z gospodinjskimi odpadki.

10., ki jih je mogoče reciklirati.

OPIS GRAFIČNIH ELEMENTOV

Številčenje v nadaljevanju se nanaša na sestavne dele naprave prikazano na grafičnih straneh tega priročnika.

FIG. A

Opis

Stikalo, nadzorna plošča

Grelni elementi

Podstavek/osnova grelnika

Prezračevalne odprtine

Transportni ročaj

Prezračevalne odprtine

Prehodna odprtina

FIG. A

Opis 1 Vrtljivo stikalo

Spodnje stikalo grelnika (1/3 moči)

Stikalo zgornjega grelnika (1/3 moči)

Glavno stikalo (srednji grelec 1/3 moči)

Gumb varnostnega mehanizma

Vijaki za pritrditev grelnika na podstavek

* Med grafičnim prikazom in dejanskim izdelkom so lahko razlike

NAMEN

Ta izdelek je namenjen samo za domačo in pisarniško uporabo in ne za

industrijsko ali drugo komercialno uporabo. Uporabljajte samo z

nepoškodovanim in v dobrem stanju ohranjenim napajalnim kablom, ki

ustreza veljavnim standardom in predpisom. Grelnik mora biti iz

električnega omrežja, katerega parametri so navedeni v tabeli z nazivnimi

vrednostmi. Na isti tokokrog kot delujoči grelnik ne priključujte drugih dodatnih naprav.

DELOVANJE NAPRAVE

MONTAŽA

• Pred uporabo grelnika ga je treba sestaviti; pred tem preverite, ali

sta enota in napajalni kabel poškodovana.

• Za lažjo namestitev postavite enoto na vodoravno, ravno in stabilno površino.

• Odvijte matici v spodnjem ovalu hladilnika.

• Napajalni kabel speljite skozi luknjo na sredini podstavka in

sestavite okroglo dno enote tako, da ga vstavite v ohišje podstavka.

• Skozi podstavek vstavite matice in z njimi privijte enoto na podstavek, kot je prikazano na sliki B6.

AKTIVIRANJE GRELNIKA

Če želite zagnati grelnik, pritisnite gumb na sliki B4 v položaj 1/ON. S tem se začne ogrevanje z 1/3 moči, aktivira se srednji grelnik. Gumb fig. B2 zažene spodnji grelnik, ki doda še 1/3 moči grelnika, gumb obr. B3 zažene zgornji grelnik, ki doda preostalo 1/3 moči. Gumb na sliki 1: Gumb

na sliki 2: Gumb na sliki 3. B2 in B3 delujeta neodvisno drug od drugega, predpogoj pa je, da je gumb fig. B4 je aktiviran. S pritiskom na gumb fig. B1 se začne počasno vrtenje grelnika v območju 60°.

IZKLOP GRELNIKA

Za izklop grelnika pritisnite gumb na sliki B4 v položaj 0/OFF. Ostali gumbi ostanejo v istem položaju, ki ohranja izbrano nastavitev grelnika, moč/obrat.

VARNOST

Radiator je opremljen z varnostnim mehanizmom, ki odklopi napajanje, če

se radiator nagne ali prevrne. Gumb za upravljanje tega mehanizma se nahaja na spodnji strani grelnika. B5.

POZOR Priporočljivo je, da gumba ne uporabljate, ko enota deluje. UPORABA GRELNIKA

Grelnik vedno uporabljajte v pokončnem položaju in upoštevajte vsa navodila in priporočila, navedena v tem priročniku.

LOKACIJA GRELNIKA Grelnik postavite v najhladnejši del prostora.

PRIKLJUČEK GRELNIKA

Grelnik priključite neposredno v stensko vtičnico. Prepričajte se, da se vtič dobro prilega v vtičnico. Ohlapen priključek lahko povzroči pregrevanje in poškodbe vtiča. OPOMBA: Da bi preprečili preobremenitev tokokroga, grelnika ne priključite na tokokrog, ki podpira druge električne naprave.

VZDRŽEVANJE IN SKLADIŠČENJE

• Pred čiščenjem napravo izključite iz električnega omrežja in počakajte, da se ohladi. Ohišje aparata se zlahka umaže, zato ga pogosto obrišite z mehko gobo. Vsako umazano komponento obrišite z gobo, namočeno v toplo vodo z blagim detergentom. Opran element nato obrišite s suho krpo. Pri tem pazite, da voda ne pride v notranjost naprave. Zaradi zaščite ohišja za čiščenje ne uporabljajte topil ali močnih čistilnih sredstev.

• Paziti je treba, da se na zaščitno rešetko grelnika ne usede prah. V ta namen je treba rešetko občasno očistiti prahu in drugih

elementov.

• Očistite napajalni kabel in vtič, nato ju posušite in zapakirajte v plastično vrečko.

• Enoto shranjujte v suhem prezračevanem prostoru, stran od otrok.

Halogenska infrardeča svetilka 90-114

Parameter

Vrednost

Napajalna napetost

230 V AC

Napajalna frekvenca

50 Hz

Moč ogrevanja (1. stopnja / 2. stopnja /

3. stopnja)

400 W / 800 W / 1200 W

Zaščitni razred

Stopnja zaščite IP

IPX0

Teža (brez dodatne opreme)

1,24 kg

Dimenzije

360x260x480

Leto izdelave

2023

VARSTVO OKOLJA

Izdelkov na električni pogon ne smete odlagati skupaj z gospodinjskimi odpadki, temveč jih je treba odnesti v ustrezne prostore za odstranjevanje.

Za informacije o odstranjevanju se obrnite na prodajalca izdelka ali lokalne

oblasti. Odpadna električna in elektronska oprema vsebuje okoljsko inertne

snovi. Oprema, ki ni reciklirana, predstavlja potencialno tveganje za okolje in zdravje ljudi.

Page 22

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa s sedežem v Varšavi, ul. Pograniczna 2/4 (v nadaljevanju: "Grupa Topex") obvešča, da so vse avtorske pravice na vsebini tega priročnika (v nadaljevanju: "Priročnik"), med drugim tudi. njegovo besedilo, fotografije, diagrame, risbe in sestavo, pripadajo izk ljučno družbi

Grupa Topex in so predmet pravnega varstva v skladu z Zakonom o avtorskih in sorodnih pravicah z dne 4. februarja 1994 (Ur. l. 2006, št. 90 Poz. 631, s spremembami). Kopiranje,

obdelava, objava, spreminjanje celotnega priročnika in njegovih posameznih elementov v komercialne namene brez pisnega soglasja družbe Grupa Topex je strogo prepovedano in lahko povzroči civilno in kazensko odgovornost.

Izjava EU o skladnosti Proizvajalec: Sp.k., Pograniczna 2/4 02-285 Warszawa Izdelek: Halogenski infrardeči grelnik Model: 90-114 Trgovsko ime: NEO TOOLS

Serijska številka: 00001 ÷ 99999 Za to izjavo o skladnosti je odgovoren izključno proizvajalec. Opisani izdelek je skladen z naslednjimi dokumenti:

Direktiva o nizki napetosti 2014/35/EU Direktiva 2014/30/EU o elektromagnetni združljivosti Direktiva RoHS 2011/65/EU, kakor je bila spremenjena z Direktivo 2015/863/EU Uredba (EU) 2015/1188 o izvajanju Direktive 2009/125/ES

In izpolnjuje zahteve standardov:

Ta izjava se nanaša samo na stroj, kot je bil dan na trg, in ne vključuje

sestavnih delov. ki jih doda končni uporabnik ali jih izvede naknadno. Ime in naslov osebe s sedežem v EU, ki je pooblaščena za pripravo tehnične dokumentacije: Podpisano v imenu: Grupa Topex Sp. z o.o. Sp.k. Ulica Pograniczna 2/4 02-285 Varšava

Paweł Kowalski TOPEX GROUP pooblaščenec za kakovost Varšava, 2023-03-21

VERTIMO (NAUDOTOJO) VADOVAS

Halogeninis infraraudonųjų spindulių šviestuvas: 90-114

PASTABA: PRIEŠ PRADĖDAMI NAUDOTI ĮRANGĄ, ATIDŽIAI PERSKAITYKITE ŠĮ VADOVĄ IR IŠSAUGOKITE JĮ ATEITYJE. ASMENYS, NESKAITĘ ŠIOS INSTRUKCIJOS, NETURĖTŲ MONTUOTI, REGULIUOTI AR EKSPLOATUOTI ĮRANGOS.

ATIDŽIAI PERSKAITYKITE NAUDOTOJO VADOVĄ, KAD SUSIPAŽINTUMĖTE SU PRIETAISU, IŠSAUGOKITE ŠĮ VADOVĄ, KAD GALĖTUMĖTE JUO NAUDOTIS ATEITYJE.

KONKREČIOS SAUGOS NUOSTATOS DĖMESIO!

Atidžiai perskaitykite naudojimo instrukciją, laikykitės joje pateiktų įspėjimų ir saugos reikalavimų. Prietaisas suprojektuotas taip, kad jį būtų galima saugiai eksploatuoti. Nepaisant to: prietaiso montavimas, priežiūra ir eksploatavimas gali būti pavojingi. Laikydamiesi toliau nurodytų procedūrų sumažinsite gaisro, elektros smūgio, kūno sužalojimo riziką ir sutrumpinsite prietaiso montavimo laiką. Šią įrangą gali naudoti ne jaunesni kaip 8 metų vaikai ir asmenys, kurių fiziniai ir protiniai gebėjimai yra menki ir kurie nėra gerai susipažinę su įranga, jei yra prižiūrimi arba instruktuojami, kaip saugiai naudotis įranga, kad suprastų su ja susijusią riziką. Vaikai neturėtų žaisti su įranga. Neprižiūrimi vaikai neturėtų atlikti įrangos valymo ar priežiūros darbų. Įrenginys naudojamas retkarčiais patalpose.

SAUGUMO TAISYKLĖS

• Įrenginio negalima naudoti lauke, esant drėgnam orui, vonios kambariuose ar kitoje drėgnoje ar drėgnoje aplinkoje.

• Atkreipkite dėmesį, kad prietaisas gali labai įkaisti. Todėl prietaisas

turi būti pastatytas saugiu, ne mažesniu kaip 1 metro atstumu nuo degių objektų, pvz., baldų, užuolaidų ir pan.

• Neuždenkite įrenginio, pavyzdžiui, rankšluosčiu.

• Prietaiso negalima statyti tiesiai po sieniniu kištukiniu lizdu.

• Prietaiso negalima jungti prie elektros tinklo per laikmatį arba

programuojamąjį jungiklį.

• Prietaiso negalima statyti patalpose, kuriose naudojamos ar yra

degių dulkių, skysčių ar dujų.

• Jei prietaisas prijungtas ilgintuvu, įsitikinkite, kad ilgintuvas yra kuo trumpesnis, visiškai ištiestas ir tinkamo skerspjūvio.

• Įrenginio negalima naudoti šalia vonios, dušo ar baseino.

• Jei maitinimo kabelis pažeistas, jį turi pakeisti gamintojas, jo

atstovas, servisas arba kvalifikuotas asmuo, kad būtų išvengta

pavojaus.

• Prie to paties tinklo lizdo, prie kurio prijungtas šis prietaisas, neprijunkite kitų prietaisų.

• Prietaiso negalima palikti be priežiūros. Laikykite vaikus ir naminius gyvūnus atokiau nuo prietaiso.

• Nestatykite įrenginio ant nestabilių, judančių paviršių arba ten, kur įrenginys gali būti nuverstas.

• Jei prietaisas ilgą laiką nenaudojamas, atjunkite jį nuo elektros tinklo. Nepalikite įjungto prietaiso be priežiūros. Atjungdami prietaisą nuo elektros tinklo, ištraukite kištuką, niekada netraukite už

maitinimo laido.

• Laikykite įrenginį atokiau nuo užuolaidų, širmų ar vietų, kur oro įsiurbimo angą galima lengvai užblokuoti.

• Kad išvengtumėte galimo elektros smūgio, niekada nenaudokite prietaiso šlapiomis rankomis arba kai ant maitinimo laido yra

vandens.

• Neišmeskite elektros prietaisų kartu su nerūšiuotomis komunalinėmis atliekomis, naudokitės atskiromis surinkimo vietomis. Informacijos apie galimas surinkimo sistemas teiraukitės vietos valdžios institucijų. Jei elektros prietaisai išmetami į sąvartynus, pavojingos medžiagos gali prasiskverbti į gruntinius vandenis ir patekti į maisto grandinę, pakenkti jūsų sveikatai.

• Ši įranga neskirta naudoti asmenims (įskaitant vaikus), kurių fizinės ar protinės galimybės yra ribotos, arba neturintiems patirties, nebent jie būtų prižiūrimi arba instruktuojami, kaip saugiai naudotis įranga, kad suprastų su tuo susijusią riziką.

• Vaikai turi būti prižiūrimi, kad jie nežaistų su prietaisu.

• Nemodifikuokite ir neremontuokite prietaiso patys. Norėdami tai

padaryti, siųskite jį į techninės priežiūros centrą arba kvalifikuotam

elektrikui (pogarantiniu laikotarpiu).

PIKTOGRAMOS IR ĮSPĖJIMAI

1.Perskaitykite naudojimo instrukciją, laikykitės joje pateiktų įspėjimų ir saugos reikalavimų!

2.Prietaisą gali reikėti pritvirtinti

3.Nelieskite karšto paviršiaus

4.Nedenkite

5.Prieš remontą ar techninę priežiūrą atjunkite nuo maitinimo šaltinio

6.Skirta naudoti patalpose

7.Apsaugokite nuo drėgmės

8.Laikykite vaikams nepasiekiamoje vietoje

9.Neišmeskite kartu su buitinėmis atliekomis

10.Perdirbamas

GRAFINIŲ ELEMENTŲ APRAŠYMAS

Toliau pateikiama prietaiso sudedamųjų dalių numeracija pavaizduoti šio vadovo grafiniuose puslapiuose.

FIG. A

Aprašymas

Jungiklis, valdymo pultas

Šildymo elementai

Šildytuvo pagrindas / bazė

Ventiliacijos angos

Transportavimo rankena

Page 23

Ventiliacijos angos

Perdavimo anga

FIG. A

Aprašymas

Sukamasis jungiklis

Apatinis šildytuvo jungiklis (1/3 galios)

Viršutinis šildytuvo jungiklis (1/3 galios)

Pagrindinis jungiklis (vidurinis šildytuvas 1/3 galios)

Saugos mechanizmo mygtukas

Šildytuvo tvirtinimo prie pagrindo varžtai

* Gali būti skirtumų tarp grafikos ir faktinio gaminio

TIKSLAS

Šis gaminys skirtas naudoti tik namuose ir biure, o ne pramonėje ar kitur komerciniais tikslais. Naudokite tik su nepažeistu ir geros būklės maitinimo laidu, atitinkančiu galiojančius standartus ir taisykles. Šildytuvas turi būti iš tinklo, kurio parametrai nurodyti vardinių parametrų lentelėje. Neprijunkite kitų papildomų prietaisų prie tos pačios grandinės, kurioje veikia šildytuvas.

PRIETAISO VEIKIMAS

MONTAŽAS

Prieš naudojant šildytuvą, jis turi būti surinktas; prieš tai patikrinkite, ar įrenginys ir maitinimo kabelis nėra pažeisti.

• Kad būtų lengviau montuoti, pastatykite įrenginį ant horizontalaus, lygaus ir stabilaus paviršiaus.

• Atsukite apatiniame radiatoriaus ovale esančias veržles.

• Maitinimo kabelį iškiškite pro pagrindo centre esančią skylę ir

sumontuokite apvalų įrenginio dugną, įdėdami jį į pagrindo korpusą.

• Įkiškite veržles per pagrindą ir jomis prisukite įrenginį prie pagrindo, kaip parodyta B6 pav.

ŠILDYTUVO ĮJUNGIMAS Norėdami įjungti šildytuvą, paspauskite B4 pav. esantį mygtuką į padėtį

1/ON. Taip pradedama šildyti 1/3 galia, įjungiamas vidurinis šildytuvas. Paspauskite mygtuką pav. B2 įjungiamas apatinis šildytuvas, pridedant dar 1/3 šildytuvo galios, mygtukas pav. B3 įjungiamas viršutinis šildytuvas, pridedant likusią 1/3 galios. Mygtukai pav. B2 ir B3 veikia nepriklausomai vienas nuo kito, tačiau būtina sąlyga yra ta, kad mygtukas pav. B4 yra įjungtas. Paspaudus mygtuką fig. B1 pradedamas lėtas šildytuvo sukimasis 60° kampu.

ŠILDYTUVO IŠJUNGIMAS

Norėdami išjungti šildytuvą, paspauskite B4 pav. mygtuką į 0 / OFF padėtį. Kiti mygtukai lieka toje pačioje padėtyje, kuri išsaugo pasirinktą šildytuvo nustatymą, galingumą / sukimąsi.

SAUGUMAS

Radiatoriuje įrengtas apsauginis mechanizmas, kuris atjungia maitinimo šaltinį, jei radiatorius pasvyra ar apvirsta. Šio mechanizmo valdymo mygtukas yra radiatoriaus apačioje pav. B5.

DĖMESIO Rekomenduojama nenaudoti šio mygtuko, kai įrenginys veikia. ŠILDYTUVO NAUDOJIMAS

Visada naudokite šildytuvą vertikalioje padėtyje, laikydamiesi visų šiame vadove pateiktų nurodymų ir rekomendacijų.

ŠILDYTUVO VIETA

Pastatykite šildytuvą šalčiausioje kambario vietoje.

ŠILDYTUVO PRIJUNGIMAS

Šildytuvą įjunkite tiesiai į sieninį kištukinį lizdą. Įsitikinkite, kad kištukas tvirtai įkištas į lizdą. Dėl laisvo sujungimo kištukas gali perkaisti ir sugesti. DĖMESIO: Kad neperkrautumėte grandinės, neprijunkite šildytuvo prie grandinės, kurioje veikia kiti elektros prietaisai.

PRIEŽIŪRA IR SAUGOJIMAS

• Prieš valydami atjunkite prietaisą nuo elektros tinklo ir leiskite jam atvėsti. Prietaiso korpusas lengvai užsiteršia, todėl dažnai jį nuvalykite minkšta kempine. Bet kokį suteptą komponentą nuvalykite kempine, pamirkyta šiltame vandenyje su švelniu plovikliu. Po to nuplautą elementą nuvalykite sausa šluoste. Pasirūpinkite, kad į prietaiso vidų nepatektų vandens. Norėdami apsaugoti korpusą, valymui nenaudokite tirpiklių ar stiprių ploviklių.

• Reikia stengtis, kad ant šildytuvo apsauginių grotelių nenusėstų dulkių. Šiuo tikslu groteles reikia periodiškai valyti nuo dulkių ir kitų elementų.

• Išvalykite maitinimo laidą ir kištuką, išdžiovinkite ir supakuokite į plastikinį maišelį.

• Laikykite įrenginį sausoje vėdinamoje patalpoje, atokiau nuo vaikų.

Halogeninis infraraudonųjų spindulių šviestuvas 90-114

Parametras

Vertė

Maitinimo įtampa

230 V KINTAMOSIOS

SROVĖS ĮTAMPA

Maitinimo dažnis

50 Hz

Šildymo galia (1-oji pakopa / 2-oji pakopa / 3-ioji pakopa)

400 W / 800 W / 1200 W

Apsaugos klasė

IP apsaugos laipsnis

IPX0

Svoris (be priedų)

1,24 kg

Matmenys

360x260x480

Gamybos metai

2023

APLINKOS APSAUGA

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis, juos reikia pristatyti į atitinkamas utilizavimo vietas. Dėl informacijos apie šalinimą kreipkitės į gaminio pardavėją arba vietos valdžios instituciją. Elektros ir elektroninės įrangos atliekose yra ekologiškai inertinių medžiagų. Neperdirbta įranga kelia potencialų pavojų aplinkai ir žmonių sveikatai.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" "Spółka komandytowa ", kurios registruota buveinė yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "Grupa Topex") informuoja, kad visos autorių teisės į šio vadovo (toliau - "Vadovas") turinį, įskaitant, be kita ko. jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik "Grupa Topex" ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (Žin., 2006, Nr. 90 Poz. 631, su pakeitimais). Kopijuoti, apdoroti, skelbti, keisti visą vadovą ir atskirus jo elementus komerciniais tikslais be raštiško "Grupa Topex" sutikimo yra griežtai draudžiama ir gali užtraukti civilinę ir baudžiamąją atsakomybę.

ES atitikties deklaracija Gamintojas: Sp.k., Pograniczna 2/4 02-285 Warszawa Produktas: Halogeninis infraraudonųjų spindulių šildytuvas Modelis: 90-114 Prekybos pavadinimas: NEO TOOLS Serijos numeris: 00001 ÷ 99999

Už šią atitikties deklaraciją atsako tik gamintojas. Pirmiau aprašytas gaminys atitinka šiuos dokumentus:

Žemos įtampos direktyva 2014/35/ES Elektromagnetinio suderinamumo direktyva 2014/30/ES RoHS direktyva 2011/65/ES su pakeitimais, padarytais Direktyva 2015/863/ES

Reglamentas (ES) 2015/1188, kuriuo įgyvendinama Direktyva

2009/125/EB

Ir atitinka standartų reikalavimus:

Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos į rinką, ir neapima sudedamųjų dalių. prideda galutinis naudotojas arba atlieka vėliau. ES reziduojančio asmens, įgalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas: Pasirašyta:

Grupa Topex Sp. z o.o. Sp.k. Pograniczna gatvė 2/4 02-285 Varšuva

Paweł Kowalski TOPEX GROUP kokybės pareigūnas Varšuva, 2023-03-21

TULKOŠANAS (LIETOTĀJA) ROKASGRĀMATA

Halogēna infrasarkanais izstarotājs: 90-114

PIEZĪME: PIRMS IEKĀRTAS LIETOŠANAS RŪPĪGI IZLASIET ŠO ROKASGRĀMATU UN SAGLABĀJIET TO TURPMĀKAI LIETOŠANAI. PERSONĀM, KAS NAV IZLASĪJUŠAS INSTRUKCIJU, NEVAJADZĒTU VEIKT IEKĀRTAS MONTĀŽU, REGULĒŠANU VAI EKSPLUATĀCIJU.

Page 24

UZMANĪGI IZLASIET LIETOŠANAS PAMĀCĪBU, LAI IEPAZĪTOS AR IERĪCI, SAGLABĀJIET ŠO ROKASGRĀMATU TURPMĀKAI LIETOŠANAI.

ĪPAŠI DROŠĪBAS NOTEIKUMI PIEZĪME!

Rūpīgi izlasiet lietošanas instrukciju, ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus. Ierīce ir izstrādāta drošai ekspluatācijai. Tomēr ierīces uzstādīšana, apkope un ekspluatācija var būt bīstama. Ievērojot turpmāk minētās procedūras, samazināsiet ugunsgrēka, elektriskās strāvas trieciena, miesas bojājumu risku un saīsināsiet ierīces uzstādīšanas laiku. Šo aprīkojumu drīkst lietot bērni, kas sasnieguši vismaz 8 gadu vecumu, un cilvēki ar ierobežotām fiziskajām un garīgajām spējām un nepazīstot aprīkojumu, ja tiek nodrošināta uzraudzība vai sniegtas instrukcijas par to, kā droši lietot aprīkojumu, lai izprastu ar to saistītos riskus. Bērni nedrīkst spēlēties ar aprīkojumu. Bērni bez uzraudzības nedrīkst veikt iekārtas tīrīšanu vai apkopi. Vienība tiek izmantota neregulārai darbībai iekštelpās.

DROŠĪBAS NOTEIKUMI

• Ierīci nedrīkst lietot ārā mitrā laikā, vannas istabās vai citās mitrās vai mitrās vidēs.

• Lūdzu, ņemiet vērā, ka ierīce var kļūt ļoti karsta. Tāpēc ierīce jānovieto drošā attālumā vismaz 1 metru (3 pēdas) no uzliesmojošiem priekšmetiem, piemēram, mēbelēm, aizkariem utt.

• Neaizsedziet ierīci, piemēram, ar dvieli.

• Ierīci nedrīkst novietot tieši zem sienas kontaktligzdas.

• Ierīci nedrīkst pieslēgt elektrotīklam ar taimeri vai programmējamu

slēdzi.

• Ierīci nedrīkst novietot telpās, kurās tiek izmantoti vai atrodas uzliesmojoši putekļi, šķidrumi vai gāzes.

• Ja ierīce ir pieslēgta ar pagarinātāju, pārliecinieties, ka pagarinātājs ir pēc iespējas īsāks, pilnībā izstiepts un ar pareizu šķērsgriezumu.

• Ierīci nedrīkst lietot vannas, dušas vai peldbaseina tiešā tuvumā.

• Ja strāvas padeves kabelis ir bojāts, tas jānomaina ražotājam, tā

pārstāvim, servisam vai kvalificētai personai, lai izvairītos no briesmām.

• Nepieslēdziet citas ierīces tai pašai elektrotīkla rozetei, kurai ir pieslēgta šī ierīce.

• Ierīci nedrīkst atstāt bez uzraudzības. Neļaujiet bērniem un mājdzīvniekiem piekļūt ierīcei.

• Nenovietojiet ierīci uz nestabilām, kustīgām virsmām vai vietām, kur ierīci var apgāzt.

• Ja ierīce netiek lietota ilgu laiku, atvienojiet to no strāvas padeves. Neatstājiet ierīci ieslēgtu bez uzraudzības. Atvienojot ierīci no elektrotīkla, izvelciet kontaktdakšu, nekādā gadījumā nevelciet strāvas vadu.

• Ierīci turiet tālu no aizkariem, aizkariem vai vietām, kur gaisa ieplūdes atveri var viegli bloķēt.

• Lai novērstu iespējamu elektrošoku, nekad nelietojiet ierīci ar slapjām rokām vai tad, ja uz strāvas vada ir ūdens.

• Neizmetiet elektroierīces kopā ar nešķirotiem sadzīves atkritumiem, izmantojiet atsevišķus savākšanas punktus. Lai iegūtu informāciju par pieejamajām savākšanas sistēmām, sazinieties ar vietējām iestādēm. Ja elektroierīces tiek izmestas izgāztuvēs, bīstamās vielas var nokļūt gruntsūdeņos un nonākt pārtikas ķēdē, kaitējot jūsu veselībai.

• Šo aprīkojumu nav paredzēts lietot personām (tostarp bērniem) ar ierobežotām fiziskām vai garīgām spējām vai bez pieredzes, ja vien nav nodrošināta uzraudzība vai instruktāža par aprīkojuma drošu lietošanu, lai izprastu ar to saistītos riskus.

• Bērni ir jāuzrauga, lai nodrošinātu, ka viņi nespēlējas ar ierīci.

• Neveiciet ierīces pārveidošanu vai remontu paši. Lai to izdarītu,

nosūtiet to uz servisa centru vai kvalificētam elektriķim (pēcgarantijas periodā).

PIKTOGRAMMAS UN BRĪDINĀJUMI

1.Izlasiet lietošanas instrukciju, ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus!

2.Ierīce var būt jāuzstāda

3.Nepieskarieties karstajai virsmai

4.Nesedziet

5.Pirms remonta vai tehniskās apkopes atvienojiet no strāvas padeves.

6.Lietošanai iekštelpās

7.Aizsargājiet no mitruma

8.Uzglabāt bērniem nepieejamā vietā

9.Neizmest kopā ar sadzīves atkritumiem

10.Pārstrādājams

GRAFISKO ELEMENTU APRAKSTS

Tālāk norādītā numerācija attiecas uz ierīces sastāvdaļām. attēlots šīs rokasgrāmatas grafiskajās lapās.

A ATTĒLS

Apraksts

Slēdzis, vadības panelis

Sildīšanas elementi

Sildītāja bāze / pamatne

Ventilācijas atveres

Transportēšanas rokturis

Ventilācijas atveres

Caurplūdes atvere

A ATTĒLS

Apraksts

Rotācijas slēdzis

Apakšējais sildītāja slēdzis (1/3 jauda)

Augšējais sildītāja slēdzis (1/3 jauda)

Galvenais slēdzis (vidējais sildītājs 1/3 jaudas)

Drošības mehānisma poga

Skrūves sildītāja piestiprināšanai pie pamatnes

* Iespējamas atšķirības starp grafisko attēlu un faktisko produktu.

MĒRĶIS

Šis izstrādājums ir paredzēts tikai lietošanai mājās un birojā, nevis rūpnieciskai vai citai komerciālai lietošanai. Izmantojiet tikai ar nebojātu un labā stāvoklī esošu strāvas vadu, kas atbilst piemērojamiem standartiem un noteikumiem. Sildītājam jābūt no elektrotīkla, kura parametri ir norādīti nominālvērtību tabulā. Neieslēdziet citas papildu ierīces tajā pašā ķēdē, kurā darbojas sildītājs.

IERĪCES DARBĪBA MONTAŽA

Pirms sildītāja lietošanas tas ir jāsamontē; pirms tam pārbaudiet, vai ierīce un strāvas kabelis nav bojāts.

• Lai atvieglotu uzstādīšanu, novietojiet ierīci uz horizontālas, līdzenas un stabilas virsmas.

• Atskrūvējiet uzgriežņus, kas atrodas radiatora apakšējā ovālā.

• Ievelciet strāvas kabeli caur atveri pamatnes centrā un samontējiet

ierīces apaļo apakšējo daļu, ievietojot to pamatnes korpusā.

• Ievietojiet uzgriežņus caur pamatni un ar tiem pieskrūvējiet ierīci pamatnei, kā parādīts B6. attēlā.

SILDĪTĀJA AKTIVIZĒŠANA

Lai iedarbinātu sildītāju, nospiediet pogu B4 attēlā līdz stāvoklim 1/ON. Tādējādi sildīšana tiek uzsākta ar 1/3 jaudas, tiek aktivizēts vidējais sildītājs. Nospiediet pogu Fig. B2 iedarbina apakšējo sildītāju, pievienojot vēl 1/3 sildītāja jaudas, poga 1. att. B3 iedarbina augšējo sildītāju, pievienojot atlikušo 1/3 jaudas. Pogas att. B2 un B3 darbojas neatkarīgi viena no otras, bet priekšnoteikums ir tāds, ka poga fig. B4 ir aktivizēta. Nospiežot pogu fig. B1 sāk sildītāja lēnu rotāciju 60° diapazonā.

SILDĪTĀJA IZSLĒGŠANA

Page 25

Lai izslēgtu sildītāju, nospiediet B4. attēlā redzamo pogu uz 0/OFF pozīciju. Pārējās pogas paliek tajā pašā pozīcijā, kas saglabā izvēlēto sildītāja iestatījumu, jaudu / rotāciju.

DROŠĪBA

Radiators ir aprīkots ar drošības mehānismu, kas atslēdz strāvas padevi, ja radiators tiek sasvērts vai apgāzts. Šī mehānisma vadības poga atrodas sildītāja apakšpusē. att. B5. UZMANĪBU Ir stingri ieteicams neizmantot šo pogu, kamēr ierīce

darbojas.

SILDĪTĀJA IZMANTOŠANA

Sildītāju vienmēr jālieto vertikālā stāvoklī, ievērojot visus šajā rokasgrāmatā minētos norādījumus un ieteikumus.

SILDĪTĀJA ATRAŠANĀS VIETA

Novietojiet sildītāju vēsākajā telpas vietā.

SILDĪTĀJA SAVIENOJUMS

Iespraudiet sildītāju tieši sienas kontaktligzdā. Pārliecinieties, ka kontaktdakša cieši pieguļ kontaktligzdai. Ja savienojums ir vaļīgs, tas var izraisīt pārkaršanu un bojāt kontaktdakšu. PIEZĪME: Lai novērstu ķēdes pārslodzi, nepievienojiet sildītāju ķēdē, kurā darbojas citas elektroierīces.

APKOPE UN UZGLABĀŠANA

• Pirms tīrīšanas atvienojiet ierīci no strāvas padeves un ļaujiet tai atdzist. Ierīces korpuss viegli kļūst netīrs, tāpēc bieži noslaukiet to

ar mīkstu sūkli. Noslaukiet jebkuru netīro sastāvdaļu ar sūkli, kas samērcēts siltā ūdenī ar maigu mazgāšanas līdzekli. Pēc tam noslaukiet nomazgāto elementu ar sausu drānu. Uzmanieties, lai ūdens nenokļūtu ierīces iekšpusē. Lai aizsargātu korpusu, tīrīšanai neizmantojiet šķīdinātājus vai spēcīgus mazgāšanas līdzekļus.

• Jāuzmanās, lai putekļi nenokļūtu uz sildītāja aizsargrežģa. Šim nolūkam režģis periodiski jānotīra no putekļiem un citiem

elementiem.

• Notīriet strāvas vadu un kontaktdakšu, pēc tam nosusiniet un iepakojiet plastmasas maisiņā.

• Ierīci uzglabājiet sausā, vēdināmā telpā, bērniem nepieejamā vietā.

Halogēna infrasarkanais izstarotājs 90-114

Parametrs

Vērtība

Barošanas spriegums

230 V MAIŅSTRĀVAS

SPRIEGUMS

Piegādes biežums

50 Hz

Sildīšanas jauda (1. pakāpe / 2. pakāpe / 3. pakāpe)

400 W / 800 W / 1200 W

Aizsardzības klase

IP aizsardzības pakāpe

IPX0

Svars (bez piederumiem)

1,24 kg

Izmēri

360x260x480

Ražošanas gads

2023

VIDES AIZSARDZĪBA

Ar elektroenerģiju darbināmus izstrādājumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie jānogādā atbilstošās utilizācijas vietās. Lai iegūtu informāciju par utilizāciju, sazinieties ar sava izstrādājuma izplatītāju vai vietējo iestādi. Elektrisko un elektronisko iekārtu atkritumi satur videi nekaitīgas vielas. Iekārtas, kas netiek pārstrādātas, rada potenciālu risku videi un cilvēku veselībai.

"Grupa Topex Spółka z ierobežoną odpowiedzialnością" Spółka komandytowa ar juridisko adresi Varšavā, ul. Pograniczna 2/4 (turpmāk tekstā - "Grupa Topex") informē, ka visas autortiesības uz šīs rokasgrāmatas (turpmāk tekstā - "Rokasgrāmata") saturu, tostarp, cita starpā. tās tekstu, fotogrāfijām, diagrammām, zīmējumiem, kā arī tās sastāvu, pieder tikai grupai Grupa Topex un ir pakļautas tiesiskai aizsardzībai saskaņā ar 1994. gada 4. februāra Likumu par autortiesībām un blakustiesībām (OV 2006, Nr. 90 Poz. 631, ar grozījumiem). Visas Rokasgrāmatas un tās atsevišķu elementu kopēšana, apstrāde, publicēšana, pārveidošana komerciālos nolūkos bez Grupa Topex rakstiski izteiktas piekrišanas ir stingri aizliegta un var novest pie civiltiesiskās un kriminālatbildības.

ES atbilstības deklarācija Ražotājs: Sp.k., Pograniczna 2/4 02-285 Warszawa Izstrādājums: Halogēna infrasarkanais sildītājs

Modelis: 90-114

Tirdzniecības nosaukums: NEO TOOLS Sērijas numurs: 00001 ÷ 99999

Šī atbilstības deklarācija ir izdota uz ražotāja atbildību. Iepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem:

Zemsprieguma direktīva 2014/35/ES Elektromagnētiskās saderības direktīva 2014/30/ES RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu

2015/863/ES

Regula (ES) 2015/1188, ar ko īsteno Direktīvu 2009/125/EK

Un atbilst standartu prasībām:

Šī deklarācija attiecas tikai uz tirgū laistajām mašīnām, un tā neattiecas uz sastāvdaļām. pievieno galalietotājs vai vēlāk veic pats lietotājs. Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju: Parakstīts uzņēmuma vārdā:

Grupa Topex Sp. z o.o. Sp.k. Pograniczna iela 2/4 02-285 Varšava

Paweł Kowalski TOPEX GROUP kvalitātes speciālists Varšava, 2023-03-21

TÕLKIMISE (KASUTAJA) KÄSIRAAMAT

Halogeeni infrapunavalgusti: 90-114

MÄRKUS: ENNE SEADME KASUTAMIST LUGEGE KÄESOLEV KASUTUSJUHEND HOOLIKALT LÄBI JA HOIDKE SEE

EDASPIDISEKS KASUTAMISEKS ALLES. ISIKUD, KES EI OLE KASUTUSJUHENDIT LUGENUD, EI TOHI TEOSTADA SEADME KOKKUPANEKUT, SEADISTAMIST EGA KASUTAMIST.

LUGEGE KASUTUSJUHEND HOOLIKALT LÄBI, ET TUTVUDA SEADMEGA, HOIDKE SEE KASUTUSJUHEND EDASPIDISEKS KASUTAMISEKS ALLES.

KONKREETSED OHUTUSNÕUDED MÄRKUS!

Lugege hoolikalt kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja

ohutustingimusi. Seade on projekteeritud ohutuks kasutamiseks. Siiski:

seadme paigaldamine, hooldus ja kasutamine võib olla ohtlik. Järgnevate protseduuride järgimine vähendab tulekahju, elektrilöögi ja kehavigastuste ohtu ning vähendab seadme paigaldamise aega. Seda seadet võivad kasutada vähemalt 8-aastased lapsed ja inimesed, kelle füüsilised ja vaimsed võimed on vähenenud ja kes ei tunne seadmeid, kui neid jälgitakse või juhendatakse, kuidas seadet ohutult kasutada, et nad mõistaksid sellega seotud ohte. Lapsed ei tohiks seadmetega mängida. Lapsed, kelle üle ei ole järelevalvet, ei tohiks

seadmeid puhastada ega hooldada. Seadet kasutatakse aeg-ajalt siseruumides.

TURVAMEETMED

• Seadet ei tohi kasutada väljas niiske ilmaga, vannitubades või muudes niisketes või niisketes keskkondades.

• Pange tähele, et seade võib muutuda väga kuumaks. Seetõttu tuleb seade asetada vähemalt 1 meetri kaugusele tuleohtlikest esemetest, nagu mööbel, kardinad jne.

• Ärge katke seadet näiteks rätikuga.

• Seade ei tohi asuda otse pistikupesa all.

• Seadet ei tohi ühendada vooluvõrku taimeri või programmeeritava

lüliti kaudu.

• Seadet ei tohi paigutada ruumidesse, kus kasutatakse või esineb tuleohtlikke tolmu, vedelikke või gaase.

• Kui seade on ühendatud pikendusjuhtme abil, veenduge, et pikendusjuhe on võimalikult lühike, täielikult välja tõmmatud ja õige ristlõikega.

• Seadet ei tohi kasutada vanni, duši või basseini vahetus läheduses.

• Kui toitejuhe on kahjustatud, tuleb see ohu vältimiseks asendada

tootja, tema esindaja, teenindus või kvalifitseeritud isikuga.

• Ärge ühendage teisi seadmeid samasse pistikupessa, millesse seade on ühendatud.

• Seadet ei tohi jätta järelevalveta. Hoidke lapsed ja lemmikloomad seadmest eemal.

• Ärge asetage seadet ebastabiilsetele, liikuvatele pindadele või kohtadele, kus seade võib ümber kukkuda.

Page 26

• Kui seadet ei kasutata pikka aega, ühendage see vooluvõrgust lahti.

Ärge jätke seadet järelevalveta sisse lülitatud. Seadme vooluvõrgust lahti ühendamisel tõmmake pistik välja, ärge kunagi tõmmake

toitejuhtmest.

• Hoidke seade eemal kardinatest, eesriietest või kohtadest, kus õhu sisselaskeava on kergesti blokeeritud.

• Võimaliku elektrilöögi vältimiseks ärge kunagi kasutage seadet märgade kätega ega siis, kui toitejuhe on veega kaetud.

• Ärge visake elektriseadmeid koos sorteerimata olmejäätmetega, kasutage eraldi kogumispunkte. Võtke ühendust oma kohaliku omavalitsusega, et saada teavet olemasolevate

kogumissüsteemide kohta. Kui elektriseadmed kõrvaldatakse prügilatesse, võivad ohtlikud ained sattuda põhjavette ja sattuda

toiduahelasse, kahjustades teie tervist.

• See seade ei ole mõeldud kasutamiseks piiratud füüsiliste või vaimsete võimetega või kogemusteta isikutele (sealhulgas lastele), kui ei ole tagatud järelevalve või juhendamine seoses seadme ohutu

kasutamisega, nii et sellega seotud riskid oleksid arusaadavad.

• Laste üle tuleb teostada järelevalvet, et nad ei mängiks seadmega.

• Ärge muutke ega parandage seadet ise. Selleks saatke see

teeninduskeskusesse või kvalifitseeritud elektrikule (garantiijärgsel

perioodil).

PIKTOGRAMMID JA HOIATUSED

1.Lugege kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi!

2.Seade võib vajada paigaldamist

3.Ärge puudutage kuuma pinda

4.Mitte katta

5.Enne remonti või hooldust tuleb seade vooluvõrgust lahti ühendada.

6.Siseruumides kasutamiseks

7.Kaitseb niiskuse eest

8.Hoida lastele kättesaamatus kohas

9.Ärge visake koos olmejäätmetega

10.Ringlussevõetav

GRAAFILISTE ELEMENTIDE KIRJELDUS

Allpool esitatud numeratsioon viitab seadme komponentidele. näidatud käesoleva juhendi graafilistel lehekülgedel.

JOONIS A

Kirjeldus

Lüliti, juhtpaneel

Kütteelemendid

Kütteseadme alus/põhi

Ventilatsiooniavad

Transpordikäepide

Ventilatsiooniavad

Läbivooluava

JOONIS A

Kirjeldus

Pöörlev lüliti

Alumine kütteseadme lüliti (1/3 võimsus)

Ülemine kütteseadme lüliti (1/3 võimsus)

Pealüliti (keskmine kütteseade 1/3 võimsus)

Turvamehhanismi nupp

Kruvid kütteseadme kinnitamiseks alusele

* Graafika ja tegelik toode võivad erineda.

PURPOSE

See toode on mõeldud ainult koduseks ja kontorikasutuseks, mitte tööstuslikuks või muuks äriliseks kasutamiseks. Kasutage ainult

vigastamata ja heas korras oleva toitejuhtmega, mis vastab kehtivatele

standarditele ja eeskirjadele. Kütteseade peab olema vooluvõrgust, mille parameetrid on esitatud nimitabelis. Ärge ühendage teisi lisaseadmeid samasse vooluahelasse, kus kütteseade töötab.

SEADME TÖÖ MONTAGE

Enne kütteseadme kasutamist tuleb see kokku panna; kontrollige eelnevalt seadet ja toitejuhet kahjustuste suhtes.

• Paigaldamise hõlbustamiseks asetage seade horisontaalsele, tasasele ja stabiilsele pinnale.

• Keerake lahti radiaatori alumises ovaalis asuvad mutrid.

• Viige toitejuhe läbi aluse keskel oleva augu ja monteerige seadme

ümmargune põhi, asetades selle aluse korpusesse.

• Sisestage mutrid läbi aluse ja kruvige seade nende abil aluse külge, nagu on näidatud joonisel B6.

KÜTTESEADME AKTIVEERIMINE

Kütteseadme käivitamiseks vajutage nuppu joonisel B4 asendisse 1/ON. See käivitab kütmise 1/3 võimsusel, keskmine kütteseade on aktiveeritud. Nuppu joon. B2 käivitab alumise kütteseadme, lisades veel 1/3 kütteseadme võimsusest, nuppu joon. B3 käivitab ülemise kütteseadme, lisades ülejäänud 1/3 võimsust. Nupud fig. B2 ja B3 toimivad üksteisest sõltumatult, kuid eelduseks on, et nupp joon. B4 on aktiveeritud.

Vajutades nuppu fig. B1 käivitab kütteseadme aeglase pöörlemise 60° ulatuses.

KÜTTESEADME VÄLJALÜLITAMINE

Kütteseadme väljalülitamiseks vajutage joonisel B4 nuppu asendisse 0/OFF. Teised nupud jäävad samasse asendisse, mis säilitab valitud

kütteseadistuse, võimsuse / pöörlemise.

TURVALISUS

Radiaator on varustatud turvamehhanismiga, mis katkestab vooluvoolu,

kui radiaator kallutatakse või ümber pööratakse. Selle mehhanismi juhtnupp asub kütteseadme alumisel küljel joonis. B5.

TÄHELEPANU Soovitatakse tungivalt mitte kasutada nuppu seadme

töötamise ajal.

KÜTTESEADME KASUTAMINE

Kasutage kütteseadet alati püstises asendis, järgides kõiki käesolevas

kasutusjuhendis toodud juhiseid ja soovitusi.

KÜTTESEADME ASUKOHT

Asetage kütteseade ruumi kõige külmemasse ossa.

KÜTTESEADME ÜHENDUS

Ühendage kütteseade otse seinapistikupessa. Veenduge, et pistik sobiks tihedalt pistikupessa. Lahtine ühendus võib põhjustada ülekuumenemist

ja pistiku kahjustumist.

MÄRKUS: vooluahela ülekoormuse vältimiseks ärge ühendage kütteseadet vooluahelasse, mis toetab teisi elektriseadmeid.

HOOLDUS JA LADUSTAMINE

• Ühendage seade vooluvõrgust lahti ja laske enne puhastamist jahtuda. Seadme korpus määrdub kergesti, seega pühkige seda sageli pehme käsnaga. Pühkige kõik määrdunud osad sooja veega ja pehme pesuvahendiga immutatud käsnaga. Seejärel pühkige pestud osa kuiva lapiga. Jälgige, et vesi ei satuks seadme sisemusse. Korpuse kaitsmiseks ärge kasutage puhastamiseks

lahusteid ega tugevaid puhastusvahendeid.

• Tuleb jälgida, et tolm ei satuks kütteseadme kaitseriivile. Selleks tuleb võre perioodiliselt tolmust ja muudest elementidest puhastada.

• Puhastage toitejuhe ja pistik, seejärel kuivatage ja pakkige see kilekotti.

• Säilitage seadet kuivas ventileeritavas ruumis, lastele kättesaamatus kohas.

Halogeeni infrapunavalgusti 90-114

Parameeter

Väärtus

Toitepinge

230V AC

Tarnesagedus

50 Hz

Soojendusvõimsus (1. etapp / 2. etapp /

3. etapp)

400W / 800W / 1200W

Kaitseklass

IP kaitse tase

IPX0

Kaal (ilma lisaseadmeteta)

1.24 kg

Mõõtmed

360x260x480

Tootmisaasta

2023

KESKKONNAKAITSE

Elektritoitega tooteid ei tohiks kõrvaldada koos olmejäätmetega, vaid need tuleks viia kõrvaldamiseks asjakohastesse jäätmekäitluskohtadesse. Teabe saamiseks kõrvaldamise kohta võtke ühendust oma toote edasimüüja või kohaliku omavalitsusega. Elektri- ja elektroonikaseadmete jäätmed sisaldavad keskkonnasõbralikke aineid. Taaskasutamata seadmed

kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele.

Page 27

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavis, ul. Pograniczna 2/4 (edaspidi "Grupa Topex") teatab, et kõik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas

muu hulgas Selle tekst, fotod, diagrammid, joonised ja koostamine kuuluvad eranditult

Grupa Topexile ja on õiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriõiguse ja sellega seotud õiguste kohta (Teataja 2006 nr 90 Poz. 631, muudetud kujul). Kogu käsiraamatu ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilistel eesmärkidel ilma Grupa Topexi kirjaliku nõusolekuta on rangelt keelatud ning võib kaasa tuua tsiviil- ja kriminaalvastutuse.

ELi vastavusdeklaratsioon Tootja: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

Toode: Halogeeni infrapunakiirgur Mudel: 90-114 Kaubanimi: NEO TOOLS Seerianumber: 00001 ÷ 99999

Käesolev vastavusdeklaratsioon on välja antud tootja ainuvastutusel. Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Madalpingedirektiiv 2014/35/EL Elektromagnetilise ühilduvuse direktiiv 2014/30/EL RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL

Määrus (EL) 2015/1188, millega rakendatakse direktiivi 2009/125/EÜ.

Ja vastab standardite nõuetele:

Käesolev deklaratsioon käsitleb ainult masinat sellisena, nagu see on turule viidud, ja ei hõlma komponente lisab lõppkasutaja või teostab seda hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress: Allkirjastatud järgmiste isikute nimel: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna tänav 02-285 Varssavi

Paweł Kowalski TOPEX GROUP Kvaliteediametnik Varssavi, 2023-03-21

ПРЕВОД (РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ)

Халогенен инфрачервен осветител: 90-114

ЗАБЕЛЕЖКА: ПРЕДИ ДА ИЗПОЛЗВАТЕ ОБОРУДВАНЕТО, ПРОЧЕТЕТЕ ВНИМАТЕЛНО ТОВА РЪКОВОДСТВО И ГО ЗАПАЗЕТЕ ЗА БЪДЕЩИ СПРАВКИ. ЛИЦА, КОИТО НЕ СА ПРОЧЕЛИ РЪКОВОДСТВОТО, НЕ ТРЯБВА ДА ИЗВЪРШВАТ МОНТАЖ, НАСТРОЙКА ИЛИ ЕКСПЛОАТАЦИЯ НА ОБОРУДВАНЕТО.

ПРОЧЕТЕТЕ ВНИМАТЕЛНО РЪКОВОДСТВОТО ЗА ПОТРЕБИТЕЛЯ, ЗА ДА СЕ ЗАПОЗНАЕТЕ С УРЕДА ЗАПАЗЕТЕ ТОВА РЪКОВОДСТВО ЗА БЪДЕЩИ СПРАВКИ.

СПЕЦИФИЧНИ РАЗПОРЕДБИ ЗА БЕЗОПАСНОСТ ВНИМАНИЕ!

Прочетете внимателно инструкциите за експлоатация, спазвайте съдържащите се в тях предупреждения и условия за безопасност. Уредът е проектиран за безопасна работа. Въпреки това: монтажът, поддръжката и експлоатацията на уреда могат да бъдат опасни. Спазването на следните процедури ще намали риска от пожар, токов удар, нараняване на хора и ще съкрати времето за инсталиране на уреда. Това оборудване може да се използва от деца на възраст най-малко 8 години и от хора с намалени физически и умствени способности и непознаващи оборудването, ако е осигурен надзор или инструкции за безопасно използване на оборудването, така че да се разберат свързаните с него рискове. Децата не трябва да играят с

оборудването. Деца без надзор не трябва да извършват почистване или поддръжка на оборудването. Устройството се използва за периодична работа на закрито.

ПРАВИЛА ЗА БЕЗОПАСНОСТ

• Устройството не трябва да се използва на открито при влажно време, в бани или други мокри или влажни среди.

• Моля, имайте предвид, че уредът може да стане много горещ. Поради това уредът трябва да се поставя на безопасно разстояние от поне 1 метър (3 фута) от запалими предмети като: мебели, завеси и др.

• Не покривайте устройството с кърпа например.

• Уредът не трябва да се поставя директно под стенния контакт.

• Уредът не трябва да се свързва към електрическата мрежа чрез

таймер или програмируем ключ.

• Уредът не трябва да се поставя в помещения, в които се използват или присъстват запалими прахове, течности или газове.

• Ако уредът е свързан с удължител, уверете се, че удължителят е възможно най-къс, напълно изпънат и с правилно сечение.

• Устройството не трябва да се използва в непосредствена близост до вана, душ или плувен басейн.

• Ако захранващият кабел е повреден, той трябва да бъде заменен от производителя, негов представител, сервиз или квалифицирано лице, за да се избегне опасност.

• Не свързвайте други устройства към същия мрежов контакт, към който е свързано устройството.

• Уредът не трябва да се оставя без надзор. Пазете децата и домашните любимци далеч от уреда.

• Не поставяйте устройството върху нестабилни, движещи се повърхности или на места, където устройството може да бъде преобърнато.

• Ако уредът не се използва дълго време, изключете го от електрическата мрежа. Не оставяйте уреда включен без надзор. Когато изключвате уреда от електрическата мрежа, издърпайте щепсела, никога не дърпайте за захранващия кабел.

• Дръжте уреда далеч от завеси, пердета или места, където входът за въздух лесно се блокира.

• За да предотвратите евентуален токов удар, никога не работете с уреда с мокри ръце или когато върху захранващия кабел има вода.

• Не изхвърляйте електрически уреди заедно с несортирани битови отпадъци, използвайте пунктове за разделно събиране. Свържете се с местните власти за информация относно наличните системи за събиране. Ако електроуредите се изхвърлят на сметища, опасните вещества могат да проникнат в подпочвените води и да попаднат в хранителната верига, увреждайки здравето ви.

• Това оборудване не е предназначено за използване от лица (включително деца) с намалени физически или умствени

способности или без опит, освен ако не е осигурен надзор или инструктаж относно безопасното използване на оборудването, така че да се разберат свързаните с него рискове.

• Децата трябва да бъдат наблюдавани, за да се гарантира, че няма да си играят с уреда.

• Не променяйте и не ремонтирайте уреда сами. За целта го изпратете в сервизен център или при квалифициран електротехник (в следгаранционния период).

ПИКТОГРАМИ И ПРЕДУПРЕЖДЕНИЯ

1.Прочетете инструкциите за експлоатация, спазвайте съдържащите се в тях предупреждения и условия за безопасност!

2.Може да се наложи устройството да бъде монтирано

3.Не докосвайте горещата повърхност

4.Не покривайте

Page 28

5.Изключване от електрическото захранване преди ремонт или поддръжка

6.За употреба на закрито

7.Защита от влага

8.Да се съхранява на място, недостъпно за деца

9.Не изхвърляйте заедно с битовите отпадъци

10.Рециклируем

ОПИСАНИЕ НА ГРАФИЧНИТЕ ЕЛЕМЕНТИ

Номерацията по-долу се отнася за компонентите на устройството показани на графичните страници на това ръководство.

ФИГ. А

Описание

Превключвател, контролен панел

Нагревателни елементи

База/основа на нагревателя

Вентилационни отвори

Дръжка за транспортиране

Вентилационни отвори

Отвор за подаване

ФИГ. А

Описание

Ротационен превключвател

Долен превключвател на нагревателя (1/3 мощност)

Превключвател на горния нагревател (1/3 мощност)

Главен превключвател (среден нагревател 1/3 мощност)

Бутон на механизма за безопасност

Винтове за закрепване на нагревателя към основата

* Възможно е да има разлики между графиката и действителния продукт

ЦЕЛ

Този продукт е предназначен само за домашна и офис употреба, а не за промишлена или друга търговска употреба. Използвайте само със захранващ кабел, който не е повреден и е в добро състояние, което отговаря на приложимите стандарти и разпоредби. Нагревателят трябва да е от електрическа мрежа, чиито параметри са посочени в таблицата с номиналните стойности. Не свързвайте други допълнителни уреди към същата електрическа верига, към която е включен работещият нагревател.

РАБОТА НА УСТРОЙСТВОТО MONTAGE

Преди да използвате нагревателя, той трябва да бъде сглобен; преди това проверете устройството и захранващия кабел за повреди.

• За да улесните монтажа, поставете устройството върху хоризонтална, равна и стабилна повърхност.

• Отвийте гайките, разположени в долния овал на радиатора.

• Прекарайте захранващия кабел през отвора в центъра на

основата и сглобете кръглото дъно на устройството, като го поставите в тялото на основата.

• Поставете гайките през основата и завийте с тях устройството към основата, както е показано на фиг. B6.

АКТИВИРАНЕ НА НАГРЕВАТЕЛЯ

За да стартирате нагревателя, натиснете бутона фиг. B4 в положение 1/ON. Така се стартира нагряване с 1/3 мощност, активира се средният нагревател. За целта се натиска бутонът фиг. В2 стартира долния нагревател, като добавя още 1/3 от мощността на нагревателя, а бутонът фиг. B3 стартира горния нагревател, добавяйки останалата 1/3 мощност. Бутони фиг. B2 и B3 функционират независимо един от друг, но предпоставка за това е бутонът фиг. В4 е активиран. Натискането на бутона фиг. В1 се

стартира бавното въртене на нагревателя в диапазона от 60°. ИЗКЛЮЧВАНЕ НА НАГРЕВАТЕЛЯ

За да изключите нагревателя, натиснете бутона на фиг. B4 в положение 0/OFF. Останалите бутони остават в същото положение, което запазва избраната настройка на нагревателя, мощност/обороти.

SECURITY

Радиаторът е снабден с предпазен механизъм, който прекъсва захранването, ако радиаторът се наклони или преобърне. Бутонът за

управление на този механизъм е разположен от долната страна на отоплителното тяло фиг. B5. ВНИМАНИЕ Препоръчва се да не използвате бутона, докато устройството работи.

ИЗПОЛЗВАНЕ НА НАГРЕВАТЕЛЯ

Винаги работете с нагревателя в изправено положение, като спазвате всички инструкции и препоръки, посочени в това ръководство.

МЕСТОПОЛОЖЕНИЕ НА НАГРЕВАТЕЛЯ

Поставете нагревателя в най-студената част на помещението.

СВЪРЗВАНЕ НА НАГРЕВАТЕЛЯ

Включете отоплителния уред директно към стенния контакт. Уверете се, че щепселът приляга плътно към контакта. Хлабавата връзка може да доведе до прегряване и повреда на щепсела. ЗАБЕЛЕЖКА: За да предотвратите претоварване на веригата, не свързвайте нагревателя към верига, която поддържа други електрически уреди.

ПОДДРЪЖКА И СЪХРАНЕНИЕ

• Изключете уреда от електрическата мрежа и го оставете да изстине, преди да го почистите. Корпусът на уреда се замърсява лесно, затова го избърсвайте често с мека гъба. Избършете всеки замърсен компонент с гъба, напоена с топла вода с мек почистващ препарат. След това избършете измития елемент със суха кърпа. Внимавайте водата да не попадне във вътрешността на уреда. За да предпазите корпуса, не използвайте разтворители или силни почистващи препарати за почистване.

• Трябва да се внимава прахът да не се утаява върху защитната решетка на нагревателя. За тази цел решетката трябва периодично да се почиства от прах и други елементи.

• Почистете захранващия кабел и щепсела, след което ги подсушете и опаковайте в найлонова торбичка.

• Съхранявайте устройството в сухо и проветриво помещение, далеч от деца.

Халогенен инфрачервен осветител 90-114

Параметър

Стойност

Захранващо напрежение

230V AC

Честота на захранване

50 Hz

Отоплителна мощност (1-ва степен / 2-ра степен / 3-та степен)

400 W / 800 W / 1200 W

Клас на защита

Степен на защита IP

IPX0

Тегло (без аксесоари)

1,24 кг

Размери

360x260x480

Година на производство

2023

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Захранваните с електричество продукти не трябва да се изхвърлят заедно с битовите отпадъци, а да се предават в подходящи съоръжения за изхвърляне. Свържете се с търговеца на продукта или с местните власти за информация относно изхвърлянето. Отпадъците от електрическо и електронно оборудване съдържат инертни за околната среда вещества. Оборудването, което не се рециклира, представлява потенциален риск за околната среда и човешкото здраве.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa със седалище във Варшава, ул. Pograniczna 2/4 (наричана по-нататък "Grupa Topex") уведомява, че всички авторски права върху съдържанието на това ръководство (наричано по-нататък "Ръководство"), включително, наред с другото. неговия текст, снимки, диаграми, чертежи, както и композицията му, принадлежат изключително на Grupa Topex и са обект на правна защита съгласно Закона от 4 февруари 1994 г. за а вторското право и сродните му права (ДВ, бр. 90 от 2006 г., поз. 631, с измененията). Копирането, обработката, публикуването, модифицирането с търговска цел на цялото Ръководство и на отделните му елементи без съгласието на Grupa Topex, изразено в писмена форма, е строго забранено и може да доведе до гражданска и наказателна отговорност.

ЕС декларация за съответствие Производител: Sp.k., Pograniczna 2/4 02-285 Warszawa Продукт: Халогенни инфрачервени нагреватели Модел: 90-114 Търговско наименование: NEO TOOLS Сериен номер: 00001 ÷ 99999

Настоящата декларация за съответствие се издава на пълната отговорност на производителя. Продуктът, описан по-горе, съответства на следните документи:

Директива за ниско напрежение 2014/35/ЕС Директива 2014/30/ЕС за електромагнитна съвместимост

Page 29

Директива 2011/65/ЕС, изменена с Директива 2015/863/ЕС Регламент (ЕС) 2015/1188 за прилагане на Директива 2009/125/ЕО

И отговаря на изискванията на стандартите:

Настоящата декларация се отнася само за машината, както е пусната на пазара, и не включва компоненти. добавени от крайния потребител или извършени от него впоследствие. Име и адрес на лицето, пребиваващо в ЕС, което е упълномощено да изготви техническото досие: Подписано от името на:

Grupa Topex Sp. z o.o. Sp.k. Улица Pograniczna 2/4 02-285 Варшава

Павел Ковалски Отговорник по качеството на TOPEX GROUP Варшава, 2023-03-21

HR PRIRUČNIK ZA PRIJEVOD (KORISNIK) Halogeni infracrveni iluminator: 90-114

NAPOMENA: PRIJE UPOTREBE OPREME PAŽLJIVO PROČITAJTE OVAJ PRIRUČNIK I ČUVAJTE GA ZA UBUDUĆE. OSOBE KOJE NISU PROČITALE UPUTE NE BI TREBALE PROVODITI MONTAŽU, PODEŠAVANJE ILI RAD OPREME.

PAŽLJIVO PROČITAJTE KORISNIČKI PRIRUČNIK KAKO BISTE SE UPOZNALI S UREĐAJEM ČUVAJTE OVAJ PRIRUČNIK ZA BUDUĆU

UPOTREBU.

POSEBNE SIGURNOSNE ODREDBE

BILJEŠKA!

Pažljivo pročitajte upute za uporabu, slijedite upozorenja i sigurnosne uvjete koji se u njima nalaze. Uređaj je dizajniran za siguran rad. Ipak: ugradnja, održavanje i rad uređaja mogu biti opasni. Slijedeći sljedeće postupke smanjit će se rizik od požara, strujnog udara, tjelesnih ozljeda i smanjiti vrijeme ugradnje uređaja.

Ovu opremu mogu koristiti djeca od najmanje 8 godina i osobe sa

smanjenim fizičkim i mentalnim sposobnostima i nedostatkom poznavanja opreme, ako se pruža nadzor ili uputa o tome kako sigurno koristiti opremu

kako bi se razumjeli povezani rizici. Djeca se ne bi trebala igrati s opremom. Djeca bez nadzora ne bi trebala provoditi čišćenje ili održavanje opreme. Jedinica se koristi za povremeni rad u zatvorenom prostoru.

SIGURNOSNA PRAVILA

• Uređaj se ne smije koristiti na otvorenom u vlažnom vremenu, u kupaonicama ili drugim vlažnim ili vlažnim okruženjima.

• Molimo, imajte na umu da uređaj može postati jako vruć. Stoga uređaj treba postaviti na sigurnu udaljenost od najmanje 1 metra (3 stope) od zapaljivih predmeta kao što su: namještaj, zavjese itd.

• Ne pokrivajte jedinicu, na primjer, ručnikom.

• Uređaj se ne smije nalaziti izravno ispod zidne utičnice.

• Uređaj ne smije biti spojen na mrežu putem tajmera ili

programabilnog prekidača.

• Uređaj se ne smije smjestiti u prostorije u kojima se koriste ili prezentiraju zapaljive prašine, tekućine ili plinovi.

• Ako je uređaj spojen pomoću produžnog kabela, provjerite je li produžni kabel što kraći i potpuno ispružen te ispravnog presjeka.

• Uređaj se ne smije koristiti u neposrednoj blizini kade, tuša ili bazena.

• Ako je kabel za napajanje oštećen, mora ga zamijeniti proizvođač, njegov predstavnik, servis ili kvalificirana osoba kako bi se izbjegla opasnost.

• Nemojte spajati druge uređaje na istu mrežnu utičnicu na koju je uređaj spojen.

• Uređaj se ne smije ostavljati bez nadzora. Djecu i kućne ljubimce držite podalje od aparata.

• Ne postavljajte jedinicu na nestabilne, pokretne površine ili gdje se jedinica može srušiti.

• Ako se uređaj dugo ne koristi, isključite ga iz napajanja. Ne ostavljajte uređaj uključen bez nadzora. Kada isključite uređaj iz mreže, izvucite utikač, nikada ne povlačite kabel za napajanje.

• Držite jedinicu podalje od zavjesa, zavjesa ili mjesta gdje se ulaz zraka lako blokira.

• Da biste spriječili mogući strujni udar, nikada ne upravljajte uređajem mokrim rukama ili kada na kabelu za napajanje ima vode.

• Ne odlažite električne uređaje s nesortiranim komunalnim otpadom, koristite odvojena sabirna mjesta. Za informacije o dostupnim sustavima prikupljanja obratite se lokalnim vlastima. Ako se

električni uređaji odlažu na odlagališta otpada, opasne tvari mogu prodrijeti u podzemne vode i ući u prehrambeni lanac, što šteti vašem zdravlju.

• Ova oprema nije namijenjena osobama (uključujući djecu) sa smanjenim fizičkim ili mentalnim sposobnostima ili bez iskustva, osim ako se ne pruži nadzor ili uputa u vezi sa sigurnom uporabom

opreme kako bi se razumjeli povezani rizici.

• Djecu treba nadzirati kako bi se osiguralo da se ne igraju s uređajem.

• Nemojte sami mijenjati ili popravljati uređaj. Da biste to učinili, pošaljite ga u servisni centar ili kvalificiranog električara (tijekom

post-jamstvenog razdoblja).

PIKTOGRAMI I UPOZORENJA

1.Pročitajte upute za uporabu, pridržavajte se upozorenja i sigurnosnih uvjeta koji se u njima nalaze!

2.Uređaj će možda trebati ugraditi

3.Ne dodirujte vruću površinu

4.Ne pokrivaj

5.Prekinite vezu s napajanjem prije popravka ili održavanja

6.Za unutarnju upotrebu

7.Zaštitite od vlage

8.Čuvati izvan dohvata djece

9.Ne odlažite s kućnim otpadom

10.Reciklirati

OPIS GRAFIČKIH ELEMENATA

Numeriranje u nastavku odnosi se na komponente uređaja prikazano na grafičkim stranicama ovog priručnika.

SMOKVA.

Opis

Prekidač, upravljačka ploča

Grijaći elementi

Baza/baza grijača

Ventilacijski otvori

Transportna ručka

Ventilacijski otvori

Otvor za uvlačenje

SMOKVA.

Opis

Okretni prekidač

Donji prekidač grijača (1/3 snage)

Gornji prekidač grijača (1/3 snage)

Glavni prekidač (srednji grijač snage 1/3)

Gumb sigurnosnog mehanizma

Vijci za pričvršćivanje grijača na podlogu

* Mogu postojati razlike između grafike i stvarnog proizvoda

SVRHA

Ovaj proizvod namijenjen je samo za kućnu i uredsku uporabu, a ne za

industrijsku ili drugu komercijalnu uporabu. Koristite samo s kabelom za

napajanje koji je neoštećen i u dobrom stanju, a koji zadovoljava

Page 30

primjenjive standarde i propise. Grijač mora biti iz mreže čiji su parametri

navedeni u tablici ocjenjivanja. Ne spajajte druge dodatne uređaje na istom krugu kao i grijač u pogonu.

RAD UREĐAJA MONTAŽA

Prije uporabe grijača, mora se sastaviti; prethodno provjerite ima li oštećenja u jedinici i kabelu za napajanje.

• Da biste olakšali ugradnju, postavite jedinicu na vodoravnu, ravnu i stabilnu površinu.

• Odvijte matice smještene u donjem ovalu radijatora.

• Prođite kabel za napajanje kroz rupu u središtu baze i sastavite

kružno dno jedinice postavljanjem u tijelo baze.

• Umetnite matice kroz bazu i zavijte jedinicu na bazu s njima, kao što je prikazano na slici. B6.

AKTIVACIJA GRIJAČA

Da biste pokrenuli grijač, pritisnite gumb Slika. B4 na položaj 1/ON. To počinje zagrijavanje pri 1/3 snage, aktivira se srednji grijač. Gumb smokvu. B2 pokreće donju grijalicu dodajući još 1/3 snage grijača, gumb smokvu. B3 pokreće gornji grijač dodajući preostalu 1/3 snage. Gumbi smokva.

B2 i B3 funkcioniraju neovisno jedan o drugome, ali preduvjet je ta smokva. B4 je aktiviran. Pritiskom na gumb smokve. B1 započinje sporu rotaciju grijača u rasponu od 60 °.

ISKLJUČIVANJE GRIJAČA

Da biste isključili grijač, pritisnite smokvu. B4 na položaj 0/OFF. Ostali gumbi ostaju u istom položaju koji čuva odabranu postavku grijača, snagu

/ rotaciju.

SIGURNOST

Radijator je opremljen sigurnosnim mehanizmom koji isključuje napajanje

ako je radijator nagnut ili prevrnut. Kontrolni gumb za ovaj mehanizam nalazi se na donjoj strani smokve grijača. B5.

PAŽNJA Preporučuje se da se gumb ne koristi dok je jedinica u pogonu. UPORABA GRIJAČA

Uvijek upravljajte grijačem u uspravnom položaju, slijedeći sve upute i preporuke navedene u ovom priručniku

MJESTO GRIJAČA

Stavite grijač u najhladniji dio prostorije.

PRIKLJUČAK GRIJAČA

Pričvrstite grijač izravno u zidnu utičnicu. Provjerite uklapa li se utikač čvrsto u utičnicu. Labava veza može uzrokovati pregrijavanje i oštećenje utikača. NAPOMENA: Da biste spriječili preopterećenje kruga, nemojte spajati grijač na krug koji podržava druge električne uređaje.

ODRŽAVANJE I SKLADIŠTENJE

• Isključite uređaj iz napajanja i ostavite ga da se ohladi prije čišćenja. Kućište uređaja lako se zaprlja, pa ga često obrišite mekom spužvom. Obrišite bilo koju zaprljanu komponentu spužvom natopljenom toplom vodom blagim deterdžentom. Zatim obrišite oprani predmet suhom krpom. Pazite da voda ne uđe u jedinicu. Da biste zaštitili kućište, nemojte koristiti otapala ili jake deterdžente za čišćenje.

• Treba paziti da se prašina ne taloži na rešetki zaštite grijača. U tu svrhu rešetku treba povremeno čistiti od prašine i drugih elemenata.

• Očistite kabel za napajanje i utikač, a zatim osušite i spakirajte u plastičnu vrećicu.

• Uređaj čuvajte u suhoj ventiliranoj prostoriji dalje od djece.

Halogeni infracrveni iluminator 90-114

Parametarski

Vrijednost

Napon napajanja

230V AC

Učestalost opskrbe

50 Hz

Snaga grijanja (1. faza / 2. faza / 3. faza)

400W / 800W / 1200W

Klasa zaštite

IP stupanj zaštite

IPX0

Težina (bez pribora)

1,24 kg

Dimenzije

360x260x480

Godina proizvodnje

2023

ZAŠTITA OKOLIŠA

Proizvodi na električni pogon ne smiju se odlagati s kućnim otpadom, već ih treba odvoziti u odgovarajuće objekte za odlaganje. Za informacije o odlaganju obratite se prodavaču proizvoda ili lokalnoj upravi. Otpadna

električna i elektronička oprema sadrži ekološki inertne tvari. Oprema koja se ne reciklira predstavlja potencijalni rizik za okoliš i ljudsko zdravlje.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa sa sjedištem u Varšavi, ul. Pograniczna 2/4 (u daljnjem tekstu: "Grupa Topex") obavještava da sva autorska prava na sadržaj ovog priručnika (u daljnjem tekstu: "Priručnik"), uključujući, između ostalog. Njezin tekst, fotografije, dijagrami, crteži, kao i njegov sastav, pripadaju isključivo Grupi Topex i podliježu pravnoj zaštiti prema Zakonu od 4. veljače

1994. o autorskom pravu i srodnim pravima (Journal of Laws 2006 br. 90 Poz. 631, kako je izmijenjen). Kopiranje, obrada, objavljivanje, izmjena u komercijalne svrhe cijeli

Priručnik i njegovi pojedinačni elementi, bez suglasnosti Grupe Topex izražene u pisanom obliku, strogo je za branjen i može rezultirati građanskom i kaznenom odgovornošću.

IZJAVA EU-a o sukladnosti

Proizvođač: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

Proizvod: Halogen infracrveni grijač Model: 90-114 Naziv trgovine: NEO TOOLS Serijski broj: 00001 ÷ 99999

Ova izjava o sukladnosti izdaje se isključivo pod odgovornošću proizvođača. Gore opisani proizvod u skladu je sa sljedećim dokumentima:

Direktiva o niskom naponu 2014/35/EU Direktiva o elektromagnetskoj kompatibilnosti 2014/30/EU RoHS Direktiva 2011/65/EU kako je izmijenjena Direktivom 2015/863/EU Uredba (EU) 2015/1188 Provedbena direktiva 2009/125/EZ

I zadovoljava zahtjeve standarda:

Ova se izjava odnosi samo na strojeve koji se stavljaju na tržište i ne uključuje komponente dodao krajnji korisnik ili ga je naknadno izvršio. Ime i adresa osobe s boravištem u EU-u ovlaštene za pripremu tehničkog dosjea:

Potpisano u ime: Grupa Topex Sp. z o.o. Sp.k. Ulica Pograniczna 2/4 02-285 Varšava

Paweł Kowalski TOPEX GROUP službenik za kvalitetu Varšava, 2023-03-21

ПРИРУЧНИК ЗА ПРЕВОЂЕЊЕ (КОРИСНИК)

Халогени инфрацрвени илуминатор: 90-114

НАПОМЕНА : ПРЕ КОРИШЋЕЊА ОПРЕМЕ ПАЖЉИВО ПРОЧИТАЈТЕ ОВО УПУТСТВО И ЧУВАЈТЕ ГА ЗА БУДУЋУ РЕФЕРЕНЦУ. ЛИЦА КОЈА НИСУ ПРОЧИТАЛА УПУТСТВА НЕ БИ ТРЕБАЛО ДА СПРОВОДЕ МОНТАЖУ, ПРИЛАГОЂАВАЊЕ ИЛИ РАД ОПРЕМЕ.

ПАЖЉИВО ПРОЧИТАЈТЕ КОРИСНИЧКО УПУТСТВО ДА БИСТЕ СЕ УПОЗНАТИ СА АПАРАТОМ ЗАДРЖИТЕ ОВАЈ ПРИРУЧНИК ЗА БУДУЋУ РЕФЕРЕНЦУ.

СПЕЦИФИЧНЕ БЕЗБЕДНОСНЕ ОДРЕДБЕ НОТА!

Пажљиво прочитајте упутства за рад, пратите упозорења и безбедносне услове који се ту налазе. Апарат је дизајниран за безбедан рад. Ипак : инсталација, одржавање и рад апарата могу бити опасни. Следећим процедурама смањиће се ризик од пожара, електричног шока, личних повреда и скратиће се време уградње апарата. Ову опрему могу користити деца узраста од најмање 8 година и особе са смањеним физичким и менталним могућностима и недостатком блискости са опремом, уколико је обезбеђен надзор или упутство о

Page 31

томе како безбедно користити опрему како би се разумели придружени ризици. Деца не би требало да се играју са опремом. Деца без надзора не би требало да спроводе чишћење или одржавање опреме. Јединица се користи за повремене операције у затвореном простору.

ПРАВИЛА БЕЗБЕДНОСТИ

• Смештајна јединица не сме да се користи на отвореном по влажном времену, у купатилима или другим влажним или влажним срединама.

• Имајте у ноти да апарат може да постане веома врућ. Зато апарат треба поставити на безбедну удаљеност од најмање метар (3 метра) од запаљивих предмета као што су: намештај, завесе итд.

• Немојте покривати јединицу пешкиром, на пример.

• Апарат не сме да се налази директно испод зидне утичнице.

• Апарат не сме бити повезан са главним уређајем путем тајмера

или програмивог прекидача.

• Апарат не сме да се смешта у просторије у којима се користе или представљају запаљиве прашине, течности или гасови.

• Ако је апарат повезан помоћу продужног кабла, уверите се да је продужни кабл што краћи и потпуно продужен и исправан пресек.

• Јединицу не би требало користити у непосредној близини каде, туша или базена.

• Ако је кабл за напајање оштећен, мора га заменити произвођач, његов представник, сервис или квалификована особа да би се избегла опасност.

• Немојте повезивати друге уређаје са истом главном утичницом са којом је уређај повезан.

• Апарат не треба да остане без надзора. Држите децу и кућне љубимце даље од апарата.

• Немојте поставити јединицу на нестабилне, покретне површине или где јединица може бити оборена.

• Ако се апарат дуго не користи, искључите га из напајања. Не остављајте апарат укљуиени без надзора. Када искључујете апарат са главне, извадите утикач, никада не повлачите кабл за напајање.

• Држите јединицу даље од завеса, завеса или места где је довод ваздуха лако блокиран.

• Да бисте спречили могући електрични шок, никада не управљате апаратом влажним рукама или када је вода на каблу за напајање.

• Не одлажу електричне уређаје са необезбеђеним општинским отпадом, користите посебне пунктове за прикупљање. Обратите се локалним властима за информације о доступним системима за прикупљање. Ако се електрични апарати одлажу на депонијама, опасне супстанце могу да уђу у подземне воде и уђу у ланац исхране, нарушавши ваше здравље.

• Ова опрема није намењена за употребу од стране особа (укључујући децу) са смањеним физичким или менталним могућностима или без искуства уколико се не обезбеди надзор или упутство у вези са безбедном употребом опреме тако да се разумеју придружени ризици.

• Децу треба надгледати како би се осигурало да се не играју са апаратом.

• Немојте сами мењати или поправљати апарат. Да бисте то урадили, пошаљите га у сервисни центар или квалификованог електричара (током периода после гаранције).

ПИКТОГРАМИ И УПОЗОРЕЊА

1.Прочитајте упутства за рад, придржавајте се упозорења и безбедносних услова садржаних тамо!

2.Уређај ће можда морати да се уклопи

3.Не дирајте врелу површину

4.Не покривај

5.Прекините везу са напајањем пре поправке или одржавања

6.За употребу у затвореном простору

7.Заштитите се од влаге

8.Држите се ван домашаја деце

9.Не одлажући се кућним отпадом

10.Рециклира се

ОПИС ГРАФИЧКИХ ЕЛЕМЕНАТА

Нумерисање испод односи се на компоненте уређаја приказане на графичким страницама овог приручника.

ФИГ. А

Опис

Прекидач , контролна табла

Елементи грејања

База /основа грејача

Вентилациони отвори

Регулатор транспорта

Вентилациони отвори

Отварање феед-тхроугх-а

ФИГ. А

Опис

Ротациони прекидач

Прекидач за доњи грејач (1/3 напајање)

Прекидач за врхунско грејање (1/3 напајања)

Главни прекидач (напајање средњег грејача 1/3)

Дугме "Безбедносни механизам"

Шрафови за поправку грејача до базе

* Можда постоје разлике између графике и стварног производа

СВРХУ

Овај производ је намењен само за кућну и канцеларијску употребу, а не и за индустријску или другу комерцијалну употребу. Користите само са каблом за напајање који је неоштећен и у добром стању, који задовољава важеће стандарде и прописе. Грејач мора бити из главних чија су параметра наведена у табели оцењивања. Немојте повезивати друге додатне апарате на истом колу као грејач у раду.

РАД УРЕЂАЈА МОНТАЖА

Пре употребе грејача мора да се састави; проверите јединицу и кабл за напајање да бисте унапред оштетили.

• Да бисте олакшали инсталацију, поставите јединицу на хоризонталну, равну и стабилну површину.

• Одврни орахе који се налазе у доњем овалу радијатора.

• Прођите кабл за напајање кроз рупу у центру базе и саставите

кружно дно јединице тако што ћете га поставити у тело базе.

• Убаците орахе кроз подлогу и заврните јединицу до базе са њима, као што је приказано у Смокви. B6.

АКТИВИРАЊЕ ГРЕЈАЧА Да бисте покренули грејалицу, притисните дугме Фиг. B4 на 1/ОН позицију. Ово почиње да се загрева на 1/3 напајање, активира се

средњи грејач. Смоква дугмета. B2 покреће доњи грејач додајући још 1/3 снаге грејача, смокву дугмета. B3 покреће горњи грејач додајући преосталу 1/3 снагу. Дугмићи смоква. B2 и B3 функционишу независно једни од других, али предуслов је та смоква дугмета. B4 је активиран. Притискам смокву дугмета. B1 започиње

спору ротацију грејача у опсегу од 60 °. ИСКЉУЧИВАЊЕ ГРЕЈАЧА

Да бисте искључили грејалицу, притисните Смокву. Дугме B4 на позицији 0/ОФФ. Остала дугмад остају на истој позицији која чува

изабрану поставку грејача, снагу /ротацију.

БЕЗБЕДНОСТИ

Радијатор је опремљен сигурносним механизмом који искључује напајање ако је радијатор нагнут или преврнут. Контролно дугме за овај механизам налази се на доње стране грејача смокве. B5. ПАЖЊА Препоручује се да не користите дугме док је јединица у функцији.

УПОТРЕБА ГРЕЈАЧА

Увек управљајте грејалицом у усправном положају, пратећи сва упутства и препоруке наведене у овом упутству

ЛОКАЦИЈА ГРЕЈАЧА

Ставите грејалицу у најхладнији део собе.

ВЕЗА ГРЕЈАЧА

Прикључите грејач директно у зидну утичницу. Уверите се да утикач чврсто стаје у утичницу. Лабава веза може довести до преједања и оштећења утикача.

Page 32

НАПОМЕНА : Да бисте спречили преоптерећење струјног кола, немојте повезивати грејач са склопом који подржава друге електричне уређаје.

ОДРЖАВАЊЕ И СКЛАДИШТЕЊЕ

• Искључите апарат из напајања и дозволите му да се охлади пре

чишћења. Кућиште апарата се лако испрља, па га често бришите меким сунђером. Сваку запрљану компоненту обришите сунђером натопљеним млаком водом благим детерџентом. Затим опрану ствар обришите сувом крпом. Побрините се да вода не уђе у јединицу. Да бисте заштитили кућиште, немојте користити раствараче или јаке детерџенте за чишћење.

• Треба водити рачуна како би се спречило да се прашина слегне

на решетку за заштиту грејача. У ту сврху, решетку треба периодично чистити од прашине и других елемената.

• Очистите кабл за напајање и утикач, а затим осушите и спакујте у пластичну кесу.

• Ускладиштите јединицу у суву вентилисану собу далеко од деце.

Халогени инфрацрвени илуминатор 90-114

Параметар

Вредност

Напон снабдевања

230V АЦ

Учесталост снабдевања

50 Хз

Снага грејања (1. етапа / 2. етапа / 3. етапа)

400W / 800W / 1200W

Класа заштите

Ја

ИП степен заштите

IPX0

Тежина (без прибора)

1,24 кг

Димензије

360x260x480

Година производње

2023

ЗАШТИТА ЖИВОТНЕ СРЕДИНЕ

Производи на електрични погон не би требало да се одлажу кућним отпадом, већ их треба однети у одговарајуће објекте за одлагање. Обратите се продавцу производа или локалном ауторитету за информације о расходу. Отпадна електрична и електронска опрема садржи еколошки инертне супстанце. Опрема која се не рециклира представља потенцијални ризик по животну средину и људс ко здравље.

"Група Топеx Спółка з ограницзонą одпоwиедзиалноśциą" Спółка командyтоwа са својом регистрованом канцеларијом у Варшави, ул. Пограницзна 2/4 (у даљем тексту: "Група Топеx") обавештава да су сва ауторска права на садржај овог приручника (у даљем тексту: "Приручник"), укључујући, између осталих. Њен текст, фотографије, дијаграми, цртежи, као и његов састав, припадају искључиво Групи Топеx и подлежу правној заштити на основу Акта од 4. фебруара 1994. године о ауторским и сродним правима (Јоурнал оф Лаwс 2006 Но. 90 Поз. 631, као измењен). Копирање, обрада, објављивање, измена у комерцијалне сврхе цео Приручник и његови појединачни елементи, без сагласности Групе Топеx изражене у писаној форми, строго је забрањено и може резултирати грађанском и кривичном одговорношћу.

ΕΓΧΕΙΡΊΔΙΟ ΜΕΤΆΦΡΑΣΗΣ (ΧΡΉΣΤΗ)

Φωτιστής υπερύθρων αλογόνου: 90-114

ΣΗΜΕΊΩΣΗ: ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΉΣΕΤΕ ΤΟΝ ΕΞΟΠΛΙΣΜΌ, ΔΙΑΒΆΣΤΕ ΠΡΟΣΕΚΤΙΚΆ ΤΟ ΠΑΡΌΝ ΕΓΧΕΙΡΊΔΙΟ ΚΑΙ ΦΥΛΆΞΤΕ ΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΉ ΑΝΑΦΟΡΆ. ΆΤΟΜΑ ΠΟΥ ΔΕΝ ΈΧΟΥΝ ΔΙΑΒΆΣΕΙ ΤΙΣ ΟΔΗΓΊΕΣ ΔΕΝ ΠΡΈΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΟΎΝ ΤΗ ΣΥΝΑΡΜΟΛΌΓΗΣΗ, ΤΗ ΡΎΘΜΙΣΗ Ή ΤΗ ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΕΞΟΠΛΙΣΜΟΎ.

ΔΙΑΒΆΣΤΕ ΠΡΟΣΕΚΤΙΚΆ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ΓΙΑ ΝΑ ΕΞΟΙΚΕΙΩΘΕΊΤΕ ΜΕ ΤΗ ΣΥΣΚΕΥΉ ΦΥΛΆΞΤΕ ΑΥΤΌ ΤΟ ΕΓΧΕΙΡΊΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΉ ΑΝΑΦΟΡΆ.

ΕΙΔΙΚΈΣ ΔΙΑΤΆΞΕΙΣ ΑΣΦΑΛΕΊΑΣ ΣΗΜΕΙΩΣΗ!

Διαβάστε προσεκτικά τις οδηγίες λειτουργίας, ακολουθήστε τις προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές. Η συσκευή έχει σχεδιαστεί για ασφαλή λειτουργία. Παρ' όλα αυτά: η εγκατάσταση, η συντήρηση και η λειτουργία της συσκευής μπορεί να είναι επικίνδυνες. Ακολουθώντας τις παρακάτω διαδικασίες θα μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας, τραυματισμού και θα μειώσετε το χρόνο εγκατάστασης της συσκευής. Ο εξοπλισμός αυτός μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας τουλάχιστον 8 ετών και από άτομα με μειωμένες σωματικές και πνευματικές ικανότητες και έλλειψη εξοικείωσης με τον εξοπλισμό, εφόσον παρέχεται επίβλεψη ή οδηγίες για την ασφαλή χρήση του εξοπλισμού,

ώστε να γίνουν κατανοητοί οι σχετικοί κίνδυνοι. Τα παιδιά δεν πρέπει να παίζουν με τον εξοπλισμό. Τα παιδιά χωρίς επίβλεψη δεν θα πρέπει να καθαρίζουν ή να συντηρούν τον εξοπλισμό. Η μονάδα χρησιμοποιείται για περιστασιακή λειτουργία σε εσωτερικούς χώρους.

ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

• Η μονάδα δεν πρέπει να χρησιμοποιείται σε εξωτερικούς χώρους με υγρό καιρό, σε μπάνια ή σε άλλα υγρά ή βρεγμένα περιβάλλοντα.

• Λάβετε υπόψη ότι η συσκευή μπορεί να ζεσταθεί πολύ. Επομένως, η συσκευή πρέπει να τοποθετείται σε απόσταση ασφαλείας τουλάχιστον 1 μέτρου (3 πόδια) από εύφλεκτα αντικείμενα όπως: έπιπλα, κουρτίνες κ.λπ.

• Μην καλύπτετε τη μονάδα, για παράδειγμα, με μια πετσέτα.

• Η συσκευή δεν πρέπει να βρίσκεται ακριβώς κάτω από μια πρίζα

τοίχου.

• Η συσκευή δεν πρέπει να συνδέεται στο δίκτυο μέσω χρονοδιακόπτη ή προγραμματιζόμενου διακόπτη.

• Η συσκευή δεν πρέπει να τοποθετείται σε χώρους όπου χρησιμοποιούνται ή υπάρχουν εύφλεκτες σκόνες, υγρά ή αέρια.

• Εάν η συσκευή είναι συνδεδεμένη με καλώδιο προέκτασης, βεβαιωθείτε ότι το καλώδιο προέκτασης είναι όσο το δυνατόν συντομότερο, πλήρως εκτεταμένο και με τη σωστή διατομή.

• Η μονάδα δεν πρέπει να χρησιμοποιείται σε άμεση γειτνίαση με λουτρό, ντους ή πισίνα.

• Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπό του, το σέρβις ή ένα εξειδικευμένο άτομο, προκειμένου να αποφευχθεί ο κίνδυνος.

• Μην συνδέετε άλλες συσκευές στην ίδια πρίζα δικτύου στην οποία είναι συνδεδεμένη η συσκευή.

• Η συσκευή δεν πρέπει να αφήνεται χωρίς επίβλεψη. Κρατήστε τα παιδιά και τα κατοικίδια μακριά από τη συσκευή.

• Μην τοποθετείτε τη μονάδα σε ασταθείς, κινούμενες επιφάνειες ή σε σημεία όπου η μονάδα μπορεί να ανατραπεί.

• Εάν η συσκευή δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, αποσυνδέστε την από την παροχή ρεύματος. Μην αφήνετε τη συσκευή ενεργοποιημένη χωρίς επίβλεψη. Κατά την αποσύνδεση της συσκευής από το δίκτυο, τραβήξτε το φις από το φις, μην τραβάτε ποτέ το καλώδιο τροφοδοσίας.

• Κρατήστε τη μονάδα μακριά από κουρτίνες, παραπετάσματα ή μέρη όπου η είσοδος του αέρα εμποδίζεται εύκολα.

• Για να αποφύγετε πιθανή ηλεκτροπληξία, μη χρησιμοποιείτε ποτέ τη συσκευή με βρεγμένα χέρια ή όταν υπάρχει νερό στο καλώδιο ρεύματος.

• Μην πετάτε τις ηλεκτρικές συσκευές μαζί με τα μη διαλεγμένα αστικά απορρίμματα, χρησιμοποιήστε ξεχωριστά σημεία συλλογής. Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τα διαθέσιμα συστήματα συλλογής. Εάν οι ηλεκτρικές συσκευές απορρίπτονται σε χώρους υγειονομικής ταφής απορριμμάτων, επικίνδυνες ουσίες μπορεί να διαρρεύσουν στα υπόγεια ύδατα και να εισέλθουν στην τροφική αλυσίδα, βλάπτοντας την υγεία σας.

• Αυτός ο εξοπλισμός δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές ή

πνευματικές ικανότητες ή χωρίς εμπειρία, εκτός εάν παρέχεται επίβλεψη ή οδηγίες σχετικά με την ασφαλή χρήση του εξοπλισμού, ώστε να γίνουν κατανοητοί οι σχετικοί κίνδυνοι.

• Τα παιδιά πρέπει να επιβλέπονται ώστε να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

• Μην τροποποιείτε ή επισκευάζετε τη συσκευή μόνοι σας. Για να το κάνετε αυτό, στείλτε την σε ένα κέντρο σέρβις ή σε εξειδικευμένο ηλεκτρολόγο (κατά τη διάρκεια της περιόδου μετά την εγγύηση).

ΕΙΚΟΝΟΓΡΆΜΜΑΤΑ ΚΑΙ ΠΡΟΕΙΔΟΠΟΙΉΣΕΙΣ

1.Διαβάστε τις οδηγίες λειτουργίας, τηρήστε τις προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές!

2.Η συσκευή μπορεί να χρειαστεί να τοποθετηθεί

Page 33

3.Μην αγγίζετε την καυτή επιφάνεια

4.Μην καλύπτετε

5.Αποσυνδέστε από την παροχή ρεύματος πριν από την επισκευή ή τη συντήρηση.

6.Για εσωτερική χρήση

7.Προστασία από την υγρασία

8.Να φυλάσσεται μακριά από παιδιά

9.Μην απορρίπτετε μαζί με τα οικιακά απορρίμματα

10.Ανακυκλώσιμα

ΠΕΡΙΓΡΑΦΉ ΤΩΝ ΓΡΑΦΙΚΏΝ ΣΤΟΙΧΕΊΩΝ

Η αρίθμηση που ακολουθεί αναφέρεται στα στοιχεία της συσκευής που εμφανίζονται στις σελίδες γραφικών του παρόντος εγχειριδίου.

ΣΧΗΜΑ Α

Περιγραφή

Διακόπτης, πίνακας ελέγχου

Στοιχεία θέρμανσης

Βάση/βάση του θερμαντήρα

Ανοίγματα εξαερισμού

Λαβή μεταφοράς

Ανοίγματα εξαερισμού

Άνοιγμα διέλευσης

ΣΧΗΜΑ Α

Περιγραφή

Περιστροφικός διακόπτης

Κάτω διακόπτης θέρμανσης (1/3 ισχύος)

Διακόπτης επάνω θερμαντήρα (1/3 ισχύος)

Κύριος διακόπτης (μέσος θερμαντήρας 1/3 ισχύος)

Κουμπί μηχανισμού ασφαλείας

Βίδες για τη στερέωση της θερμάστρας στη βάση

* Ενδέχεται να υπάρχουν διαφορές μεταξύ του γραφικού και του πραγματικού προϊόντος

ΣΚΟΠΟΣ

Αυτό το προϊόν προορίζεται μόνο για οικιακή χρήση και χρήση γραφείου και όχι για βιομηχανική ή άλλη εμπορική χρήση. Χρησιμοποιήστε το μόνο με καλώδιο ρεύματος που δεν έχει υποστεί ζημιά και είναι σε καλή κατάσταση, το οποίο πληροί τα ισχύοντα πρότυπα και κανονισμούς. Η θερμάστρα πρέπει να προέρχεται από το δίκτυο, οι παράμετροι του οποίου καθορίζονται στον πίνακα ονομαστικών τιμών. Μην συνδέετε άλλες πρόσθετες συσκευές στο ίδιο κύκλωμα με τη θερμάστρα σε λειτουργία.

ΛΕΙΤΟΥΡΓΊΑ ΤΗΣ ΣΥΣΚΕΥΉΣ MONTAGE

Πριν από τη χρήση της θερμάστρας, πρέπει να συναρμολογηθεί.Ελέγξτε προηγουμένως τη μονάδα και το καλώδιο τροφοδοσίας για τυχόν ζημιές.

• Για να διευκολύνετε την εγκατάσταση, τοποθετήστε τη μονάδα σε οριζόντια, επίπεδη και σταθερή επιφάνεια.

• Ξεβιδώστε τα παξιμάδια που βρίσκονται στο κάτω οβάλ μέρος του ψυγείου.

• Περάστε το καλώδιο τροφοδοσίας μέσα από την οπή στο κέντρο της βάσης και συναρμολογήστε το κυκλικό κάτω μέρος της μονάδας τοποθετώντας το στο σώμα της βάσης.

• Εισάγετε τα παξιμάδια μέσα από τη βάση και βιδώστε τη μονάδα στη βάση με αυτά, όπως φαίνεται στην Εικ. B6.

ΕΝΕΡΓΟΠΟΊΗΣΗ ΤΟΥ ΘΕΡΜΑΝΤΉΡΑ

Για να θέσετε σε λειτουργία τη θερμάστρα, πιέστε το κουμπί Εικ. B4 στη θέση 1/ON. Έτσι ξεκινά η θέρμανση στο 1/3 της ισχύος, ο μεσαίος θερμαντήρας ενεργοποιείται. Το κουμπί εικ. B2 εκκινεί τον κάτω θερμαντήρα προσθέτοντας άλλο ένα 1/3 της ισχύος του θερμαντήρα, το κουμπί εικ. B3 ενεργοποιεί τον επάνω θερμαντήρα προσθέτοντας το υπόλοιπο 1/3 της ισχύος. Τα κουμπιά εικ. B2 και B3 λειτουργούν ανεξάρτητα το ένα από το άλλο, αλλά η προϋπόθεση είναι ότι το κουμπί εικ. B4 είναι ενεργοποιημένο. Πατώντας το κουμπί εικ. B1 ξεκινά η αργή περιστροφή του θερμαντήρα στην περιοχή των 60°.

ΑΠΕΝΕΡΓΟΠΟΊΗΣΗ ΤΗΣ ΘΕΡΜΆΣΤΡΑΣ

Για να απενεργοποιήσετε τη θερμάστρα, πιέστε το κουμπί Εικ. B4 στη θέση 0/OFF. Τα υπόλοιπα κουμπιά παραμένουν στην ίδια θέση, η οποία διατηρεί την επιλεγμένη ρύθμιση της θερμάστρας, ισχύς / περιστροφή.

ΑΣΦΑΛΕΙΑ

Το θερμαντικό σώμα είναι εφοδιασμένο με μηχανισμό ασφαλείας που διακόπτει την παροχή ρεύματος σε περίπτωση κλίσης ή ανατροπής του θερμαντικού σώματος. Το κουμπί ελέγχου αυτού του μηχανισμού βρίσκεται στην κάτω πλευρά του θερμαντικού σώματος εικ. B5. ΠΡΟΣΟΧΗ Συνιστάται έντονα να μην χρησιμοποιείτε το κουμπί ενώ η μονάδα βρίσκεται σε λειτουργία.

ΧΡΉΣΗ ΤΗΣ ΘΕΡΜΆΣΤΡΑΣ

Λειτουργείτε πάντα τη θερμάστρα σε όρθια θέση, ακολουθώντας όλες τις οδηγίες και συστάσεις που αναφέρονται στο παρόν εγχειρίδιο.

ΘΈΣΗ ΤΟΥ ΘΕΡΜΑΝΤΉΡΑ

Τοποθετήστε τη θερμάστρα στο πιο κρύο σημείο του δωματίου.

ΣΎΝΔΕΣΗ ΘΕΡΜΑΝΤΉΡΑ

Συνδέστε τη θερμάστρα απευθείας σε μια πρίζα τοίχου. Βεβαιωθείτε ότι το φις εφαρμόζει καλά στην πρίζα. Μια χαλαρή σύνδεση μπορεί να προκαλέσει υπερθέρμανση και ζημιά στο φις. ΣΗΜΕΙΩΣΗ: Για να αποφύγετε την υπερφόρτωση του κυκλώματος, μην συνδέετε τη θερμάστρα σε κύκλωμα που υποστηρίζει άλλες ηλεκτρικές συσκευές.

ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΑΠΟΘΉΚΕΥΣΗ

• Αποσυνδέστε τη συσκευή από την παροχή ρεύματος και αφήστε την να κρυώσει πριν από τον καθαρισμό. Το περίβλημα της συσκευής λερώνεται εύκολα, γι' αυτό σκουπίστε το συχνά με ένα μαλακό σφουγγάρι. Σκουπίστε οποιοδήποτε λερωμένο εξάρτημα με ένα σφουγγάρι εμποτισμένο σε ζεστό νερό με ήπιο απορρυπαντικό. Στη συνέχεια σκουπίστε το πλυμένο στοιχείο με ένα στεγνό πανί. Προσέξτε να μην εισέλθει νερό στο εσωτερικό της συσκευής. Για την προστασία του περιβλήματος, μην χρησιμοποιείτε διαλύτες ή ισχυρά απορρυπαντικά για τον καθαρισμό.

• Θα πρέπει να λαμβάνεται μέριμνα ώστε να αποφεύγεται η καθίζηση σκόνης στη σχάρα προστασίας του θερμαντήρα. Για το σκοπό αυτό, η σχάρα πρέπει να καθαρίζεται περιοδικά από τη σκόνη και άλλα στοιχεία.

• Καθαρίστε το καλώδιο ρεύματος και το φις, στεγνώστε το και συσκευάστε το σε μια πλαστική σακούλα.

• Αποθηκεύστε τη μονάδα σε ξηρό αεριζόμενο δωμάτιο μακριά από παιδιά.

Φωτιστής υπερύθρων αλογόνου 90-114

Παράμετρος

Αξία

Τάση τροφοδοσίας

230V AC

Συχνότητα τροφοδοσίας

50 Hz

Ισχύς θέρμανσης (1ο στάδιο / 2ο στάδιο / 3ο στάδιο)

400W / 800W / 1200W

Κατηγορία προστασίας

Βαθμός προστασίας IP

IPX0

Βάρος (χωρίς αξεσουάρ)

1,24 kg

Διαστάσεις

360x260x480

Έτος παραγωγής

2023

ΠΡΟΣΤΑΣΊΑ ΤΟΥ ΠΕΡΙΒΆΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται σε κατάλληλες εγκαταστάσεις για απόρριψη. Επικοινωνήστε με τον αντιπρόσωπο του προϊόντος σας ή την τοπική αρχή για πληροφορίες σχετικά με τη διάθεση. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν περιβαλλοντικά αδρανείς ουσίες. Ο εξοπλισμός που δεν ανακυκλώνεται αποτελεί πιθανό κίνδυνο για το περιβάλλον και την ανθρώπινη υγεία.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με έδρα στη Βαρσοβία, ul. Pograniczna 2/4 (στο εξής: "Grupa Topex") ενημερώνει ότι όλα τα πνευματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειριδίου (στο εξής: "Εγχειρίδιο"), συμπεριλαμβανομένων, μεταξύ άλλων. το κείμενο, τις φωτογραφίες, τα διαγράμματα, τα σχέδια, καθώς και τη σύνθεσή του, ανήκουν αποκλειστικά στην Grupa

Topex και υπόκεινται σε νομική προστασία σύμφωνα με τον νόμο της 4ης Φεβρουαρίου 1994 περί πνευματικής ιδιοκτησίας και συγγενικών δικαιωμάτων (ΦΕΚ 2006 αριθ. 90 Poz. 631, όπως τροποποιήθηκε). Η αντιγραφή, επεξεργασία, δημοσίευση, τροποποίηση για

εμπορικούς σκοπούς ολόκληρου του εγχειριδίου και των επιμέρους στοιχείων του, χωρίς τη γραπτή συγκατάθεση της Grupa Topex, απ αγορεύεται αυστηρά και μπορεί να επιφέρει αστικές και ποινικές ευθύνες.

Δήλωση συμμόρφωσης ΕΕ Κατασκευαστής: Sp.k., Pograniczna 2/4 02-285 Warszawa Προϊόν: Προϊόν: Θερμαντήρας υπερύθρων αλογόνου Μοντέλο: 90-114 Εμπορική ονομασία: NEO TOOLS Σειριακός αριθμός: 00001 ÷ 99999

Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή. Το προϊόν που περιγράφεται ανωτέρω συμμορφώνεται με τα ακόλουθα έγγραφα:

Οδηγία χαμηλής τάσης 2014/35/ΕΕ Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ Κανονισμός (ΕΕ) 2015/1188 για την εφαρμογή της οδηγίας 2009/125/ΕΚ

Page 34

Και πληροί τις απαιτήσεις των προτύπων:

EN 603351:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:20 21; EN 60335-2-30:2009+A11:2012+A1:2020+A12:2020; EN 62233:2008, EN IEC 55014-1:2021- EN IEC 55014-2:2021- EN IEC 61000-32:2019+A1:2021- EN 61000-3-3:2013+A1:2019+A2:2021, EN IEC 63000:2018

Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων. Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο: Υπογράφεται εξ ονόματος:

Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna Street 02-285 Βαρσοβία

Paweł Kowalski Υπεύθυνος ποιότητας της TOPEX GROUP Βαρσοβία, 2023-03-21

MANUAL DE TRADUCCIÓN (USUARIO)

Iluminador infrarrojo halógeno: 90-114

NOTA: ANTES DE UTILIZAR EL EQUIPO, LEA ATENTAMENTE

ESTE MANUAL Y CONSÉRVELO PARA FUTURAS CONSULTAS. LAS PERSONAS QUE NO HAYAN LEÍDO LAS INSTRUCCIONES NO

DEBEN REALIZAR EL MONTAJE, AJUSTE O FUNCIONAMIENTO DEL EQUIPO.

LEA ATENTAMENTE EL MANUAL DEL USUARIO PARA FAMILIARIZARSE CON EL APARATO GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS.

DISPOSICIONES ESPECÍFICAS DE SEGURIDAD ¡NOTA!

Lea atentamente el manual de instrucciones y siga las advertencias y condiciones de seguridad que contiene. El aparato ha sido diseñado para

un funcionamiento seguro. No obstante: la instalación, el mantenimiento

y el funcionamiento del aparato pueden ser peligrosos. Siguiendo los

siguientes procedimientos reducirá el riesgo de incendio, descarga eléctrica, lesiones personales y reducirá el tiempo de instalación del

aparato.

Este equipo puede ser utilizado por niños de al menos 8 años de edad y por personas con capacidades físicas y mentales reducidas y falta de familiaridad con el equipo, si se proporciona supervisión o instrucciones sobre cómo utilizar el equipo de forma segura para que se comprendan los riesgos asociados. Los niños no deben jugar con el equipo. Los niños

no supervisados no deben realizar tareas de limpieza o mantenimiento del equipo. La unidad se utiliza para el funcionamiento ocasional en interiores.

NORMAS DE SEGURIDAD

• La unidad no debe utilizarse al aire libre en climas húmedos, en cuartos de baño u otros ambientes mojados o húmedos.

• Tenga en cuenta que el aparato puede calentarse mucho. Por lo tanto, el aparato debe colocarse a una distancia de seguridad de al menos 1 metro de objetos inflamables como muebles, cortinas, etc.

• No cubra la unidad con, por ejemplo, una toalla.

• El aparato no debe colocarse directamente debajo de una toma de

corriente.

• El aparato no debe conectarse a la red eléctrica a través de un temporizador o un interruptor programable.

• El aparato no debe colocarse en locales en los que se utilicen o estén presentes polvos, líquidos o gases inflamables.

• Si el aparato se conecta mediante un cable alargador, asegúrese de que éste sea lo más corto posible, esté completamente extendido y tenga la sección correcta.

• El aparato no debe utilizarse cerca de una bañera, ducha o piscina.

• Si el cable de alimentación está dañado, debe ser sustituido por el

fabricante, su representante, el servicio técnico o una persona cualificada para evitar peligros.

• No conecte otros aparatos a la misma toma de corriente a la que está conectado el aparato.

• No deje el aparato sin vigilancia. Mantenga a los niños y a los animales domésticos alejados del aparato.

• No coloque el aparato sobre superficies inestables, móviles o donde pueda caerse.

• Si el aparato no se utiliza durante mucho tiempo, desenchúfelo de la toma de corriente. No deje el aparato encendido sin vigilancia. Cuando desconecte el aparato de la red eléctrica, saque el enchufe, nunca tire del cable de alimentación.

• Mantenga la unidad alejada de cortinas, visillos o lugares en los que la entrada de aire pueda bloquearse fácilmente.

• Para evitar posibles descargas eléctricas, no utilice nunca el aparato con las manos mojadas o cuando haya agua en el cable de alimentación.

• No deseche los aparatos eléctricos junto con los residuos urbanos sin clasificar, utilice los puntos de recogida selectiva. Póngase en contacto con las autoridades locales para obtener información sobre los sistemas de recogida disponibles. Si los aparatos eléctricos se

eliminan en vertederos, las sustancias peligrosas pueden filtrarse a las aguas subterráneas y entrar en la cadena alimentaria, perjudicando su salud.

• Este equipo no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas o mentales reducidas o sin experiencia, a menos que se proporcione supervisión o instrucción

sobre el uso seguro del equipo, de modo que se comprendan los riesgos asociados.

• Los niños deben ser vigilados para evitar que jueguen con el aparato.

• No modifique ni repare el aparato usted mismo. Para ello, envíelo a un centro de servicio o a un electricista cualificado (durante el periodo de posgarantía).

PICTOGRAMAS Y ADVERTENCIAS

1.Lea el manual de instrucciones y observe las advertencias y condiciones de seguridad que contiene.

2.Es posible que haya que colocar el dispositivo

3.No toque la superficie caliente

4.No cubra

5.Desconectar de la red eléctrica antes de reparar o realizar tareas de mantenimiento

6.Para interiores

7.Proteger de la humedad

8.Mantener fuera del alcance de los niños

9.No tirar a la basura doméstica

10.Reciclable

DESCRIPCIÓN DE LOS ELEMENTOS GRÁFICOS

La numeración siguiente se refiere a los componentes del aparato que se muestran en las páginas gráficas de este manual.

FIG. A

Descripción

Interruptor, panel de control

Elementos calefactores

Base/base del calefactor

Aberturas de ventilación

Asa de transporte

Aberturas de ventilación

Abertura de paso

FIG. A

Descripción

Interruptor giratorio

Interruptor calentador inferior (1/3 potencia)

Interruptor del calentador superior (1/3 potencia)

Interruptor principal (calentador central 1/3 potencia)

Botón del mecanismo de seguridad

Tornillos para fijar el calefactor a la base

* Puede haber diferencias entre el gráfico y el producto real

Page 35

PROPÓSITO

Este producto está destinado exclusivamente para uso doméstico y de oficina y no para uso industrial u otro uso comercial. Utilícelo únicamente con un cable de alimentación que no esté dañado y se encuentre en buen

estado, que cumpla las normas y reglamentos aplicables. El calentador

debe proceder de la red eléctrica cuyos parámetros se especifican en la

tabla de valores nominales. No conecte otros aparatos adicionales en el mismo circuito que el calentador en funcionamiento.

FUNCIONAMIENTO DEL DISPOSITIVO MONTAJE

Antes de utilizar la estufa, es necesario montarla; compruebe previamente que el aparato y el cable de alimentación no estén dañados.

• Para facilitar la instalación, coloque la unidad sobre una superficie horizontal, plana y estable.

• Desenroscar las tuercas situadas en el óvalo inferior del radiador.

• Pase el cable de alimentación por el orificio situado en el centro de

la base y monte el fondo circular de la unidad colocándolo en el

cuerpo de la base.

• Inserte las tuercas a través de la base y atornille la unidad a la base con ellas, como se muestra en la Fig. B6.

ACTIVACIÓN DEL CALENTADOR

Para poner en marcha el calefactor, pulse el botón Fig. B4 hasta la posición 1/ON. Esto inicia el calentamiento a 1/3 de potencia, el calentador central se activa. El botón fig. B2 arranca el calentador inferior añadiendo otro 1/3 de la potencia del calentador, el botón fig. B3 pone en

marcha el calefactor superior añadiendo el 1/3 de potencia restante. Los botones fig. B2 y B3 funcionan independientemente uno del otro, pero el requisito previo es que el botón fig. B4 esté activado. Pulsando el botón fig. B1 se inicia la rotación lenta del calentador en el rango de 60°.

APAGAR EL CALEFACTOR

Para apagar el calefactor, pulse el botón Fig. B4 hasta la posición 0/OFF. Los otros botones permanecen en la misma posición que conserva el ajuste seleccionado del calentador, potencia / rotación.

SEGURIDAD

El radiador está equipado con un mecanismo de seguridad que desconecta la alimentación eléctrica si el radiador se inclina o vuelca. El botón de control de este mecanismo se encuentra en la parte inferior del

calefactor fig. B5.

ATENCIÓN Se recomienda encarecidamente no utilizar el botón mientras la unidad esté en funcionamiento.

USO DEL CALEFACTOR

Utilice siempre la estufa en posición vertical, siguiendo todas las

instrucciones y recomendaciones que figuran en este manual.

UBICACIÓN DEL CALENTADOR

Coloca el calefactor en la parte más fría de la habitación.

CONEXIÓN DEL CALENTADOR

Enchufe el calefactor directamente a una toma de corriente. Asegúrese de que la clavija encaje bien en la toma. Una conexión floja puede provocar un sobrecalentamiento y dañar el enchufe.

NOTA: Para evitar la sobrecarga del circuito, no conecte el calefactor a un circuito que soporte otros aparatos eléctricos.

MANTENIMIENTO Y ALMACENAMIENTO

• Desenchufe el aparato de la red eléctrica y deje que se enfríe antes de limpiarlo. La carcasa del aparato se ensucia con facilidad, por lo que debe limpiarse frecuentemente con una esponja suave. Limpie cualquier componente sucio con una esponja empapada en agua

tibia con detergente suave. A continuación, limpie el elemento lavado con un paño seco. Tenga cuidado de que no entre agua en

el interior de la unidad. Para proteger la carcasa, no utilice disolventes ni detergentes fuertes para limpiarla.

• Debe evitarse que el polvo se deposite en la rejilla de protección del calentador. Para ello, la rejilla debe limpiarse periódicamente de

polvo y otros elementos.

• Limpia el cable de alimentación y el enchufe, sécalos y guárdalos en una bolsa de plástico.

• Guarde el aparato en un lugar seco y ventilado, lejos del alcance de

los niños.

Iluminador halógeno de infrarrojos 90-114

Parámetro

Valor

Tensión de alimentación

230 V CA

Frecuencia de suministro

50 Hz

Potencia de calefacción (1ª etapa / 2ª etapa / 3ª etapa)

400W / 800W / 1200W

Clase de protección

Grado de protección IP

IPX0

Peso (sin accesorios)

1,24 kg

Dimensiones

360x260x480

Año de producción

2023

PROTECCIÓN DEL MEDIO AMBIENTE

Los productos accionados eléctricamente no deben desecharse con la basura doméstica, sino que deben llevarse a instalaciones adecuadas para su eliminación. Póngase en contacto con el distribuidor del producto o con las autoridades locales para obtener información sobre su eliminación. Los residuos de aparatos eléctricos y electrónicos contienen sustancias inertes

para el medio ambiente. Los aparatos que no se reciclan suponen un riesgo potencial para el medio ambiente y la salud humana.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa con

domicilio social en Varsovia, ul. Pograniczna 2/4 (en adelante: "Grupa Topex") informa que todos los derechos de autor del contenido de este manual (en adelante: "Manual"), incluyendo, entre otros. Su texto, fotografías, diagramas, dibujos, así como su

composición, pertenecen exclusivamente a Grupa Topex y están sujetos a protección

legal en virtud de la Ley de 4 de febrero de 1994 sobre Derechos de Autor y Derechos Conexos (Diario de Leyes 2006 Nº 90 Poz. 631, en su versión modificada). La copia, el

tratamiento, la publicación, la modificación con fines comerciales de todo el Manual y de

sus elementos individuales, sin el consentimiento de Grupa Topex expresado por escrito, están estrictamente prohibidos y pueden dar lugar a responsabilidades civiles y penales.

Declaración de conformidad de la UE Fabricante: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Producto: Calentador infrarrojo halógeno Modelo: 90-114 Nombre comercial: NEO TOOLS

Número de serie: 00001 ÷ 99999 Esta declaración de conformidad se emite bajo la exclusiva

responsabilidad del fabricante. El producto descrito anteriormente cumple con los siguientes documentos:

Directiva de baja tensión 2014/35/UE Directiva de compatibilidad electromagnética 2014/30/UE

Directiva RUSP 2011/65/UE modificada por la Directiva 2015/863/UE Reglamento (UE) 2015/1188 por el que se aplica la Directiva 2009/125/CE

Y cumple los requisitos de las normas:

Esta declaración se refiere únicamente a la máquina tal y como se

comercializa y no incluye los componentes

añadido por el usuario final o realizado por él posteriormente. Nombre y dirección de la persona residente en la UE autorizada a preparar el expediente técnico:

Firmado en nombre de: Grupa Topex Sp. z o.o. Sp.k. Calle Pograniczna, 2/4 02-285 Varsovia

Paweł Kowalski Responsable de Calidad del GRUPO TOPEX Varsovia, 2023-03-21

MANUALE DI TRADUZIONE (UTENTE)

Illuminatore alogeno a infrarossi: 90-114

NOTA: PRIMA DI UTILIZZARE L'APPARECCHIATURA, LEGGERE ATTENTAMENTE IL PRESENTE MANUALE E CONSERVARLO PER FUTURE CONSULTAZIONI. LE PERSONE CHE NON HANNO LETTO LE ISTRUZIONI NON DEVONO EFFETTUARE IL MONTAGGIO, LA REGOLAZIONE O IL FUNZIONAMENTO DELL'APPARECCHIATURA.

Page 36

LEGGERE ATTENTAMENTE IL MANUALE D'USO PER FAMILIARIZZARE CON L'APPARECCHIO CONSERVARE QUESTO MANUALE PER FUTURE CONSULTAZIONI.

DISPOSIZIONI SPECIFICHE DI SICUREZZA NOTA!

Leggere attentamente le istruzioni per l'uso e seguire le avvertenze e le condizioni di sicurezza in esse contenute. L'apparecchio è stato progettato per un funzionamento sicuro. Tuttavia, l'installazione, la manutenzione e il funzionamento dell'apparecchio possono essere pericolosi. L'osservanza

delle seguenti procedure ridurrà il rischio di incendi, scosse elettriche, lesioni personali e ridurrà i tempi di installazione dell'apparecchio. Questa apparecchiatura può essere utilizzata da bambini di almeno 8 anni e da persone con ridotte capacità fisiche e mentali e che non hanno

familiarità con l'apparecchiatura, a condizione che venga fornita una supervisione o un'istruzione su come utilizzare l'apparecchiatura in modo sicuro, in modo da comprendere i rischi associati. I bambini non devono giocare con l'attrezzatura. I bambini senza supervisione non devono effettuare la pulizia o la manutenzione dell'apparecchiatura. L'unità viene utilizzata per il funzionamento occasionale in ambienti interni.

REGOLE DI SICUREZZA

• L'unità non deve essere utilizzata all'aperto in condizioni di umidità, nei bagni o in altri ambienti umidi o bagnati.

• Tenere presente che l'apparecchio può diventare molto caldo. Pertanto, l'apparecchio deve essere collocato a una distanza di sicurezza di almeno 1 metro (3 piedi) da oggetti infiammabili come: mobili, tende, ecc.

• Non coprire l'unità, ad esempio con un asciugamano.

• L'apparecchio non deve essere collocato direttamente sotto una

presa di corrente.

• L'apparecchio non deve essere collegato alla rete elettrica tramite un timer o un interruttore programmabile.

• L'apparecchio non deve essere collocato in locali in cui sono utilizzati o presenti polveri, liquidi o gas infiammabili.

• Se l'apparecchio è collegato tramite una prolunga, assicurarsi che questa sia il più corta possibile, completamente estesa e di sezione

corretta.

• L'apparecchio non deve essere utilizzato nelle immediate vicinanze di bagni, docce o piscine.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo rappresentante, dall'assistenza o da una persona qualificata per evitare pericoli.

• Non collegare altri dispositivi alla stessa presa di corrente a cui è collegato il dispositivo.

• L'apparecchio non deve essere lasciato incustodito. Tenere bambini e animali domestici lontani dall'apparecchio.

• Non collocare l'unità su superfici instabili, in movimento o dove possa essere urtata.

• Se l'apparecchio non viene utilizzato per lungo tempo, scollegarlo dalla rete elettrica. Non lasciare l'apparecchio acceso senza sorveglianza. Quando si scollega l'apparecchio dalla rete elettrica, estrarre la spina e non tirare mai il cavo di alimentazione.

• Tenere l'apparecchio lontano da tende, tendaggi o luoghi in cui l'ingresso dell'aria possa essere facilmente bloccato.

• Per evitare possibili scosse elettriche, non utilizzare mai l'apparecchio con le mani bagnate o in presenza di acqua sul cavo di alimentazione.

• Non smaltire gli apparecchi elettrici con i rifiuti urbani non differenziati; utilizzare i punti di raccolta differenziata. Contattare le autorità locali per informazioni sui sistemi di raccolta disponibili. Se gli apparecchi elettrici vengono smaltiti in discarica, le sostanze pericolose possono infiltrarsi nelle falde acquifere ed entrare nella catena alimentare, danneggiando la salute.

• Questa apparecchiatura non è destinata all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche o mentali o senza

esperienza, a meno che non venga fornita una supervisione o un'istruzione sull'uso sicuro dell'apparecchiatura in modo da comprendere i rischi associati.

• I bambini devono essere sorvegliati per evitare che giochino con l'apparecchio.

• Non modificare o riparare l'apparecchio da soli. Per farlo, rivolgersi a un centro di assistenza o a un elettricista qualificato (nel periodo successivo alla garanzia).

PITTOGRAMMI E AVVERTENZE

1.Leggere le istruzioni per l'uso, osservare le avvertenze e le condizioni di sicurezza in esse contenute!

2.Potrebbe essere necessario montare il dispositivo

3.Non toccare la superficie calda

4.Non coprire

5.Scollegare l'alimentazione prima di effettuare interventi di riparazione o manutenzione.

6.Per uso interno

7.Proteggere dall'umidità

8.Tenere fuori dalla portata dei bambini

9.Non smaltire con i rifiuti domestici

10.Riciclabile

DESCRIZIONE DEGLI ELEMENTI GRAFICI

La numerazione di seguito riportata si riferisce ai componenti del dispositivo illustrati nelle pagine grafiche di questo manuale.

FIG. A

Descrizione

Interruttore, pannello di controllo

Elementi di riscaldamento

Base/base del riscaldatore

Aperture di ventilazione

Maniglia di trasporto

Aperture di ventilazione

Apertura di passaggio

FIG. A

Descrizione

Interruttore rotante

Interruttore inferiore del riscaldatore (1/3 di potenza)

Interruttore del riscaldatore superiore (1/3 di potenza)

Interruttore principale (riscaldatore centrale 1/3 di potenza)

Pulsante del meccanismo di sicurezza

Viti per il fissaggio del riscaldatore alla base

* Potrebbero esserci delle differenze tra la grafica e il prodotto reale.

SCOPO

Questo prodotto è destinato esclusivamente all'uso domestico e in ufficio

e non all'uso industriale o commerciale. Utilizzare solo un cavo di alimentazione non danneggiato e in buone condizioni, conforme agli standard e alle normative vigenti. Il riscaldatore deve essere alimentato dalla rete elettrica i cui parametri sono specificati nella tabella dei valori nominali. Non collegare altri apparecchi sullo stesso circuito del riscaldatore in funzione.

FUNZIONAMENTO DEL DISPOSITIVO MONTAGGIO

Prima di utilizzare il riscaldatore, è necessario assemblarlo; controllare prima che l'unità e il cavo di alimentazione non siano danneggiati.

• Per facilitare l'installazione, collocare l'unità su una superficie orizzontale, piana e stabile.

• Svitare i dadi situati nell'ovale inferiore del radiatore.

• Far passare il cavo di alimentazione attraverso il foro al centro della

base e assemblare il fondo circolare dell'unità inserendolo nel corpo

della base.

• Inserire i dadi attraverso la base e avvitare l'unità alla base stessa, come mostrato nella Fig. B6.

ATTIVAZIONE DEL RISCALDATORE Per avviare il riscaldamento, premere il pulsante Fig. B4 in posizione 1/ON. In questo modo si avvia il riscaldamento a 1/3 di potenza e si attiva

il riscaldatore centrale. Il pulsante fig. B2 avvia il riscaldatore inferiore aggiungendo un altro 1/3 della potenza del riscaldatore, il pulsante fig. B3 avvia il riscaldatore superiore aggiungendo il restante 1/3 di potenza. I

Page 37

pulsanti fig. B2 e B3 funzionano indipendentemente l'uno dall'altro, ma il

prerequisito è che il pulsante fig. B4 sia attivato. Premendo il pulsante fig. B1 avvia la rotazione lenta del riscaldatore nell'intervallo di 60°.

SPEGNIMENTO DEL RISCALDATORE Per spegnere il riscaldatore, premere il pulsante Fig. B4 in posizione 0/OFF. Gli altri pulsanti rimangono nella stessa posizione e conservano

l'impostazione selezionata del riscaldatore, la potenza e la rotazione.

SICUREZZA

Il radiatore è dotato di un meccanismo di sicurezza che interrompe

l'alimentazione se il radiatore viene inclinato o rovesciato. Il pulsante di comando di questo meccanismo si trova sul lato inferiore del radiatore fig.

B5. ATTENZIONE Si raccomanda vivamente di non utilizzare il pulsante

mentre l'unità è in funzione.

UTILIZZO DEL RISCALDATORE

Utilizzare sempre il riscaldatore in posizione verticale, seguendo tutte le istruzioni e le raccomandazioni elencate nel presente manuale.

POSIZIONE DEL RISCALDATORE Posizionare il riscaldatore nella parte più fredda della stanza.

COLLEGAMENTO DEL RISCALDATORE

Collegare il riscaldatore direttamente alla presa di corrente. Assicurarsi che la spina sia ben inserita nella presa. Un collegamento allentato può causare surriscaldamento e danni alla spina. NOTA: Per evitare di sovraccaricare il circuito, non collegare il riscaldatore a un circuito che supporta altri apparecchi elettrici.

MANUTENZIONE E STOCCAGGIO

• Scollegare l'apparecchio dalla rete elettrica e lasciarlo raffreddare prima di pulirlo. L'involucro dell'apparecchio si sporca facilmente,

pertanto è bene pulirlo frequentemente con una spugna morbida.

Pulire i componenti sporchi con una spugna imbevuta di acqua calda e detergente delicato. Pulire quindi l'elemento lavato con un panno asciutto. Fare attenzione che l'acqua non penetri all'interno

dell'unità. Per proteggere l'involucro, non utilizzare solventi o

detergenti forti per la pulizia.

• È necessario prestare attenzione per evitare che la polvere si depositi sulla griglia di protezione del riscaldatore. A tal fine, la griglia deve essere pulita periodicamente dalla polvere e da altri elementi.

• Pulire il cavo di alimentazione e la spina, quindi asciugare e imballare in un sacchetto di plastica.

• Conservare l'unità in un locale asciutto e ventilato, lontano dalla portata dei bambini.

Illuminatore alogeno a infrarossi 90-114

Parametro

Valore

Tensione di alimentazione

230V AC

Frequenza di alimentazione

50 Hz

Potenza di riscaldamento (1° stadio / 2° stadio / 3° stadio)

400W / 800W / 1200W

Classe di protezione

Grado di protezione IP

IPX0

Peso (senza accessori)

1,24 kg

Dimensioni

360x260x480

Anno di produzione

2023

PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma devono essere portati in strutture adeguate per lo smaltimento. Per informazioni sullo smaltimento, rivolgersi al rivenditore del prodotto o alle autorità locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze inerti per l'ambiente. Le apparecchiature non riciclate rappresentano un rischio potenziale per l'ambiente e la salute umana.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa con

sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "Grupa Topex") informa che tutti i diritti d'autore sul contenuto del presente manuale (di seguito: "Manuale"), compresi, tra gli altri. Il testo, le fotografie, i diagrammi, i disegni e la sua composizione appartengono esclusivamente a Grupa Topex e sono tutelati dalla legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 Poz. 631, e successive modifiche). La copia, l'elaborazione, la pubblicazione, la modifica a fini commerciali dell'intero Manuale e dei suoi singoli elementi, senza il consenso di Grupa Topex

espresso per iscritto, è severamente vietata e può comportare responsabilità civili e

penali.

Dichiarazione di conformità UE Produttore: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Prodotto: Riscaldatore alogeno a infrarossi Modello: 90-114

Nome commerciale: NEO TOOLS Numero di serie: 00001 ÷ 99999

La presente dichiarazione di conformità è rilasciata sotto l'esclusiva responsabilità del produttore. Il prodotto sopra descritto è conforme ai seguenti documenti:

Direttiva sulla bassa tensione 2014/35/UE Direttiva sulla compatibilità elettromagnetica 2014/30/UE Direttiva RoHS 2011/65/UE, modificata dalla direttiva 2015/863/UE. Regolamento (UE) 2015/1188 che attua la direttiva 2009/125/CE

E soddisfa i requisiti degli standard:

La presente dichiarazione si riferisce esclusivamente alla macchina così come immessa sul mercato e non include i componenti aggiunte dall'utente finale o eseguite da lui successivamente. Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico: Firmato a nome di: Grupa Topex Sp. z o.o. Sp.k. 2/4 Via Pograniczna 02-285 Varsavia

Paweł Kowalski Responsabile della qualità del gruppo TOPEX

Varsavia, 2023-03-21

VERTALING (GEBRUIKERS)HANDLEIDING

Halogeen-infraroodverlichting: 90-114

OPMERKING: LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET APPARAAT IN GEBRUIK NEEMT EN BEWAAR DEZE VOOR TOEKOMSTIG GEBRUIK. PERSONEN DIE DE HANDLEIDING NIET HEBBEN GELEZEN, MOGEN DE APPARATUUR NIET MONTEREN, AFSTELLEN OF BEDIENEN.

LEES DE GEBRUIKSAANWIJZING ZORGVULDIG DOOR OM VERTROUWD TE RAKEN MET HET APPARAAT BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN OPMERKING!

Lees de gebruiksaanwijzing zorgvuldig en volg de daarin opgenomen waarschuwingen en veiligheidsvoorschriften op. Het apparaat is ontworpen voor veilig gebruik. Niettemin: installatie, onderhoud en bediening van het apparaat kunnen gevaarlijk zijn. Als u de volgende procedures volgt, vermindert u het risico van brand, elektrische schokken en persoonlijk letsel. Deze apparatuur kan worden gebruikt door kinderen van ten minste 8 jaar oud en door personen met beperkte fysieke en mentale capaciteiten en die niet vertrouwd zijn met de apparatuur, mits er toezicht wordt gehouden of instructies worden gegeven over het veilige gebruik van de apparatuur, zodat de bijbehorende risico's worden begrepen. Kinderen mogen niet met de uitrusting spelen. Kinderen zonder toezicht mogen de uitrusting niet schoonmaken of onderhouden. Het toestel wordt gebruikt voor occasioneel gebruik binnenshuis.

VEILIGHEIDSREGELS

• Het apparaat mag niet buiten worden gebruikt bij vochtig weer, in badkamers of andere natte of vochtige omgevingen.

• Houd er rekening mee dat het apparaat zeer heet kan worden. Plaats het apparaat daarom op een veilige afstand van ten minste 1 meter van brandbare voorwerpen zoals: meubels, gordijnen, enz.

• Bedek het toestel niet met bijvoorbeeld een handdoek.

• Het apparaat mag zich niet direct onder een stopcontact bevinden.

• Het apparaat mag niet via een timer of programmeerbare

schakelaar op het lichtnet worden aangesloten.

• Het apparaat mag niet worden geplaatst in ruimten waar brandbare stoffen, vloeistoffen of gassen worden gebruikt of aanwezig zijn.

Page 38

• Als het apparaat wordt aangesloten door middel van een verlengsnoer, zorg er dan voor dat het verlengsnoer zo kort mogelijk is, volledig is uitgetrokken en de juiste doorsnede heeft.

• Het apparaat mag niet worden gebruikt in de onmiddellijke nabijheid van een bad, douche of zwembad.

• Als de voedingskabel beschadigd is, moet deze door de fabrikant, zijn vertegenwoordiger, de service of een gekwalificeerd persoon worden vervangen om gevaar te voorkomen.

• Sluit geen andere apparaten aan op hetzelfde stopcontact waarop het apparaat is aangesloten.

• Laat het apparaat niet onbeheerd achter. Houd kinderen en huisdieren uit de buurt van het apparaat.

• Plaats het toestel niet op onstabiele, bewegende oppervlakken of op plaatsen waar het toestel kan worden omgestoten.

• Trek de stekker uit het stopcontact als het apparaat lange tijd niet wordt gebruikt. Laat het apparaat niet zonder toezicht ingeschakeld. Trek de stekker uit het stopcontact als u het apparaat loskoppelt van het stroomnet, trek nooit aan het netsnoer.

• Houd het apparaat uit de buurt van gordijnen, vitrages of plaatsen waar de luchtinlaat gemakkelijk geblokkeerd kan worden.

• Bedien het apparaat nooit met natte handen of wanneer er water op het netsnoer staat, om mogelijke elektrische schokken te voorkomen.

• Gooi elektrische apparaten niet weg met ongesorteerd huishoudelijk afval, maar gebruik aparte inzamelpunten. Neem contact op met uw gemeente voor informatie over beschikbare inzamelingssystemen. Als elektrische apparaten op stortplaatsen terechtkomen, kunnen gevaarlijke stoffen in het grondwater sijpelen en in de voedselketen terechtkomen, wat schadelijk is voor uw gezondheid.

• Deze apparatuur is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke of mentale capaciteiten of zonder ervaring, tenzij er toezicht of instructie wordt gegeven over het veilige gebruik van de apparatuur zodat de bijbehorende risico's worden begrepen.

• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

• Wijzig of repareer het apparaat niet zelf. Stuur het naar een servicecentrum of een gekwalificeerde elektricien (tijdens de periode na de garantie).

PICTOGRAMMEN EN WAARSCHUWINGEN

1.Lees de gebruiksaanwijzing en neem de daarin opgenomen waarschuwingen en veiligheidsvoorschriften in acht!

2.Het apparaat moet mogelijk worden gemonteerd

3.Raak het hete oppervlak niet aan

4.Niet bedekken

5.Voor reparatie of onderhoud de stroomvoorziening uitschakelen

6.Voor gebruik binnenshuis

7.Beschermen tegen vocht

8.Buiten bereik van kinderen houden

9.Niet bij het huishoudelijk afval doen

10.Recycleerbaar

BESCHRIJVING VAN DE GRAFISCHE ELEMENTEN

De onderstaande nummering verwijst naar de onderdelen van het apparaat getoond op de grafische pagina's van deze handleiding.

FIG. A

Beschrijving

Schakelaar, bedieningspaneel

Verwarmingselementen

Basis/basis van verwarming

Ventilatieopeningen

Transportgreep

Ventilatieopeningen

Doorvoeropening

FIG. A

Beschrijving

Draaischakelaar

Onderste verwarmingsschakelaar (1/3 vermogen)

Bovenste kachelschakelaar (1/3 vermogen)

Hoofdschakelaar (middelste verwarming 1/3 vermogen)

Veiligheidsmechanisme knop

Schroeven om het verwarmingselement aan de basis te bevestigen

* Er kunnen verschillen zijn tussen de afbeelding en het werkelijke product.

DOEL

Dit product is uitsluitend bedoeld voor gebruik thuis en op kantoor en niet voor industrieel of ander commercieel gebruik. Gebruik alleen een onbeschadigd en in goede staat verkerend netsnoer dat voldoet aan de geldende normen en voorschriften. Het verwarmingselement moet afkomstig zijn van het elektriciteitsnet waarvan de parameters in de nominale tabel staan vermeld. Sluit geen andere extra apparaten aan op hetzelfde circuit als de in bedrijf zijnde verwarmer.

WERKING VAN HET APPARAAT MONTAGE

Voordat u de verwarming in gebruik neemt, moet deze worden gemonteerd; controleer het apparaat en de voedingskabel vooraf op beschadigingen.

• Plaats het toestel op een horizontale, vlakke en stabiele ondergrond om de installatie te vergemakkelijken.

• Schroef de moeren in het onderste ovaal van de radiator los.

• Steek de voedingskabel door het gat in het midden van de basis en

monteer de ronde bodem van het toestel door deze in het lichaam van de basis te plaatsen.

• Steek de moeren door de basis en schroef het toestel ermee op de basis, zoals getoond in Fig. B6.

ACTIVERING VAN DE VERWARMING

Om de verwarming te starten, drukt u de knop Afb. B4 op de stand 1/ON. Hierdoor start de verwarming op 1/3 vermogen, de middelste verwarming wordt geactiveerd. De knop fig. B2 start de onderste verwarming met nog eens 1/3 van het verwarmingsvermogen, de knop fig. B3 start het bovenste verwarmingselement met het resterende 1/3 vermogen. De knoppen fig. B2 en B3 werken onafhankelijk van elkaar, maar de voorwaarde is dat knop fig. B4 geactiveerd is. Door op knop fig. B1 start

de langzame rotatie van het verwarmingselement in het bereik van 60°. DE VERWARMING UITSCHAKELEN

Om het verwarmingselement uit te schakelen, drukt u de knop Fig. B4 in de stand 0/OFF. De andere knoppen blijven in dezelfde stand, waardoor de gekozen instelling van het verwarmingselement, vermogen / rotatie, behouden blijft.

BEVEILIGING

De radiator is voorzien van een veiligheidsmechanisme dat de stroomtoevoer onderbreekt als de radiator wordt gekanteld of omgevallen. De bedieningsknop voor dit mechanisme bevindt zich aan de onderzijde van de verwarming fig. B5. ATTENTIE Het wordt sterk afgeraden de toets te gebruiken terwijl het toestel in werking is.

GEBRUIK VAN DE KACHEL

Gebruik de verwarming altijd rechtop en volg alle instructies en aanbevelingen in deze handleiding.

PLAATS VAN HET VERWARMINGSELEMENT Plaats de verwarming in het koudste deel van de kamer.

AANSLUITING VERWARMING

Steek de verwarming rechtstreeks in het stopcontact. Zorg ervoor dat de stekker goed in het stopcontact past. Een losse verbinding kan oververhitting en schade aan de stekker veroorzaken. LET OP: Om overbelasting van het circuit te voorkomen, mag u het verwarmingselement niet aansluiten op een circuit waarop ook andere elektrische apparaten zijn aangesloten.

ONDERHOUD EN OPSLAG

• Haal de stekker uit het stopcontact en laat het apparaat afkoelen voordat u het schoonmaakt. De behuizing van het apparaat wordt gemakkelijk vuil, dus veeg deze regelmatig af met een zachte spons. Veeg vervuilde onderdelen af met een spons gedrenkt in warm water met een mild schoonmaakmiddel. Veeg het gewassen onderdeel vervolgens af met een droge doek. Zorg ervoor dat er

Page 39

geen water in het apparaat komt. Gebruik geen oplosmiddelen of sterke schoonmaakmiddelen om de behuizing te beschermen.

• Er moet worden voorkomen dat zich stof op het beschermrooster van de verwarming afzet. Daartoe moet het rooster regelmatig van stof en andere elementen worden ontdaan.

• Maak het netsnoer en de stekker schoon, droog ze af en verpak ze in een plastic zak.

• Bewaar het apparaat in een droge geventileerde ruimte buiten het bereik van kinderen.

Halogeen-infraroodverlichting 90-114

Parameter

Waarde

Voedingsspanning

230V AC

Voedingsfrequentie

50 Hz

Verwarmingsvermogen (1e trap / 2e trap / 3e trap)

400W / 800W / 1200W

Beschermingsklasse

IP-beschermingsgraad

IPX0

Gewicht (zonder accessoires)

1.24 kg

Afmetingen

360x260x480

Jaar van productie

2023

MILIEUBESCHERMING

Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar de daarvoor bestemde voorzieningen worden gebracht. Neem contact op met uw productdealer of de plaatselijke autoriteiten voor informatie over verwijdering. Afgedankte elektrische en elektronische apparatuur bevat milieu-inerte stoffen. Apparatuur die niet wordt gerecycled vormt een potentieel risico voor het milieu en de volksgezondheid.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa met zetel

in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle auteursrechten op de inhoud van deze handleiding (hierna: "Handleiding"), met inbegrip van onder andere. De tekst, foto's, diagrammen, tekeningen en de samenstelling ervan behoren uitsluitend toe aan Grupa Topex en zijn onderworpen aan de wettelijke bescherming krachtens de wet van 4 februari 1994 betreffende het auteursrecht en de naburige rechten (Staatsblad 2006 nr. 90 Poz. 631, zoals gewijzigd). Het kopiëren,

verwerken, publiceren, wijzigen voor commerciële doeleinden van het volledige

Handboek en de afzonderlijke elementen ervan, zonder de schriftelijke toestemming van Grupa Topex, is strikt verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid.

EU-conformiteitsverklaring Fabrikant: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Product: Halogeen infraroodverwarming Model: 90-114 Handelsnaam: NEO TOOLS Serienummer: 00001 ÷ 99999

Deze conformiteitsverklaring wordt afgegeven onder de uitsluitende verantwoordelijkheid van de fabrikant. Het hierboven beschreven product voldoet aan de volgende documenten:

Laagspanningsrichtlijn 2014/35/EU Richtlijn elektromagnetische compatibiliteit 2014/30/EU RoHS-richtlijn 2011/65/EU, gewijzigd bij Richtlijn 2015/863/EU Verordening (EU) 2015/1188 tot uitvoering van Richtlijn 2009/125/EG

En voldoet aan de eisen van de normen:

Deze verklaring heeft alleen betrekking op de machine zoals die in de handel is gebracht en niet op onderdelen toegevoegd door de eindgebruiker of door hem/haar achteraf uitgevoerd. Naam en adres van de in de EU woonachtige persoon die gemachtigd is het technisch dossier op te stellen: Ondertekend namens: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna Straat 02-285 Warschau

Paweł Kowalski

Kwaliteitsfunctionaris TOPEX GROEP Warschau, 2023-03-21

MANUEL DE TRADUCTION (UTILISATEUR)

Éclairage infrarouge halogène : 90-114

NOTE : AVANT D'UTILISER L'APPAREIL, VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL ET LE CONSERVER POUR

RÉFÉRENCE ULTÉRIEURE. LES PERSONNES QUI N'ONT PAS LU LES INSTRUCTIONS NE DOIVENT PAS PROCÉDER À L'ASSEMBLAGE, AU RÉGLAGE OU À L'UTILISATION DE

L'APPAREIL. LISEZ ATTENTIVEMENT LE MANUEL D'UTILISATION POUR VOUS

FAMILIARISER AVEC L'APPAREIL CONSERVEZ CE MANUEL

POUR TOUTE RÉFÉRENCE ULTÉRIEURE.

DISPOSITIONS SPÉCIFIQUES EN MATIÈRE DE SÉCURITÉ

REMARQUE ! Lisez attentivement le mode d'emploi et respectez les avertissements et

les consignes de sécurité qu'il contient. L'appareil a été conçu pour fonctionner en toute sécurité. Néanmoins, l'installation, l'entretien et l'utilisation de l'appareil peuvent être dangereux. Le respect des procédures suivantes réduira les risques d'incendie, d'électrocution et de

blessures, ainsi que le temps d'installation de l'appareil.

Cet équipement peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes dont les capacités physiques et mentales sont réduites et qui ne sont pas familiarisées avec l'équipement, à condition qu'une surveillance ou des instructions soient fournies sur la manière d'utiliser l'équipement en toute sécurité et que les risques associés soient compris. Les enfants ne doivent pas jouer avec l'équipement. Les enfants non surveillés ne doivent pas procéder au nettoyage ou à l'entretien de l'équipement. L'appareil est utilisé occasionnellement à l'intérieur.

RÈGLES DE SÉCURITÉ

• L'appareil ne doit pas être utilisé à l'extérieur par temps humide,

dans des salles de bains ou d'autres environnements mouillés ou

humides.

• Veuillez noter que l'appareil peut devenir très chaud. Par

conséquent, l'appareil doit être placé à une distance de sécurité d'au moins 1 mètre des objets inflammables tels que les meubles, les

rideaux, etc.

• Ne pas couvrir l'appareil avec, par exemple, une serviette.

• L'appareil ne doit pas être placé directement sous une prise murale.

• L'appareil ne doit pas être raccordé au réseau par l'intermédiaire

d'une minuterie ou d'un interrupteur programmable.

• L'appareil ne doit pas être placé dans des locaux où des poussières, des liquides ou des gaz inflammables sont utilisés ou présents.

• Si l'appareil est raccordé à l'aide d'une rallonge, veillez à ce qu'elle soit aussi courte que possible, qu'elle soit complètement déployée

et qu'elle ait une section correcte.

• L'appareil ne doit pas être utilisé à proximité immédiate d'une baignoire, d'une douche ou d'une piscine.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son représentant, le service après-vente ou une personne qualifiée afin d'éviter tout danger.

• Ne pas brancher d'autres appareils sur la même prise de courant que l'appareil.

• L'appareil ne doit pas être laissé sans surveillance. Les enfants et les animaux domestiques ne doivent pas s'approcher de l'appareil.

• Ne placez pas l'appareil sur des surfaces instables, en mouvement ou dans un endroit où l'appareil peut être renversé.

• Si l'appareil n'est pas utilisé pendant une longue période, débranchez-le de l'alimentation électrique. Ne laissez pas l'appareil allumé sans surveillance. Lorsque vous débranchez l'appareil,

retirez la fiche, ne tirez jamais sur le cordon d'alimentation.

• Éloignez l'appareil des rideaux, des voilages ou des endroits où l'entrée d'air est facilement obstruée.

• Pour éviter tout risque d'électrocution, n'utilisez jamais l'appareil si vous avez les mains mouillées ou si le cordon d'alimentation est imbibé d'eau.

• Ne jetez pas les appareils électriques avec les déchets municipaux non triés, utilisez les points de collecte séparés. Contactez les autorités locales pour obtenir des informations sur les systèmes de collecte disponibles. Si les appareils électriques sont jetés dans des décharges, des substances dangereuses peuvent s'infiltrer dans les

Page 40

eaux souterraines et entrer dans la chaîne alimentaire, nuisant ainsi à votre santé.

• Cet équipement n'est pas destiné à être utilisé par des personnes

(y compris des enfants) dont les capacités physiques ou mentales sont réduites ou qui n'ont pas d'expérience, à moins qu'une

supervision ou des instructions ne soient fournies concernant

l'utilisation sûre de l'équipement, de manière à ce que les risques associés soient compris.

• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

• Ne modifiez pas ou ne réparez pas l'appareil vous-même. Pour ce faire, confiez-le à un centre de service ou à un électricien qualifié (pendant la période post-garantie).

PICTOGRAMMES ET AVERTISSEMENTS

1.Lisez le mode d'emploi, respectez les avertissements et les conditions de sécurité qu'il contient !

2.Il peut être nécessaire d'adapter le dispositif

3.Ne pas toucher la surface chaude

4.Ne pas couvrir

5.Débrancher l'alimentation électrique avant toute réparation ou entretien

6.Pour l'intérieur

7.Protéger de l'humidité

8.Tenir hors de portée des enfants

9.Ne pas jeter avec les ordures ménagères

10.Recyclable

DESCRIPTION DES ÉLÉMENTS GRAPHIQUES

La numérotation ci-dessous se réfère aux composants de l'appareil illustrées sur les pages graphiques de ce manuel.

FIG. A

Description

Interrupteur, panneau de contrôle

Éléments chauffants

Base/base de l'appareil de chauffage

Ouvertures d'aération

Poignée de transport

Ouvertures d'aération

Ouverture de passage

FIG. A

Description

Commutateur rotatif

Interrupteur de chauffage inférieur (1/3 de la

puissance)

Interrupteur de chauffage supérieur (1/3 de la

puissance)

Interrupteur principal (chauffage central 1/3 de puissance)

Bouton du mécanisme de sécurité

Vis pour la fixation de l'appareil à la base

* Il peut y avoir des différences entre le graphique et le produit réel.

OBJECTIF

Ce produit est destiné à un usage domestique et professionnel uniquement et non à un usage industriel ou commercial. N'utilisez qu'un cordon d'alimentation intact et en bon état, conforme aux normes et réglementations en vigueur. L'appareil doit être alimenté par le réseau électrique dont les paramètres sont spécifiés dans le tableau des caractéristiques. Ne pas brancher d'autres appareils supplémentaires sur le même circuit que l'appareil en fonctionnement.

FONCTIONNEMENT DE L'APPAREIL MONTAGE

Avant d'utiliser l'appareil, celui-ci doit être assemblé ; vérifiez au préalable que l'appareil et le câble d'alimentation ne sont pas endommagés.

• Pour faciliter l'installation, placez l'appareil sur une surface horizontale, plane et stable.

• Dévisser les écrous situés dans l'ovale inférieur du radiateur.

• Faites passer le câble d'alimentation par le trou situé au centre de

la base et assemblez le fond circulaire de l'appareil en le plaçant dans le corps de la base.

• Insérez les écrous dans la base et vissez l'appareil à la base avec eux, comme indiqué sur la figure B6.

ACTIVATION DU CHAUFFAGE Pour démarrer le chauffage, appuyez sur le bouton Fig. B4 en position 1/ON. Le chauffage démarre à 1/3 de la puissance, le chauffage central est activé. Le bouton fig. B2 démarre le chauffage inférieur en ajoutant un

autre tiers de la puissance du chauffage, le bouton fig. B3 démarre le

chauffage supérieur en ajoutant le tiers restant de la puissance. Les

boutons fig. B2 et B3 fonctionnent indépendamment l'un de l'autre, mais la condition préalable est que le bouton fig. B4 soit activé. En appuyant sur le bouton fig. B1 déclenche la rotation lente de l'élément chauffant dans la plage de 60°.

ÉTEINDRE LE CHAUFFAGE

Pour éteindre le chauffage, appuyez sur le bouton Fig. B4 en position 0/OFF. Les autres boutons restent dans la même position, ce qui permet

de conserver le réglage sélectionné de l'appareil, puissance / rotation.

SÉCURITÉ

Le radiateur est équipé d'un mécanisme de sécurité qui coupe l'alimentation électrique si le radiateur est incliné ou renversé. Le bouton de commande de ce mécanisme est situé sur la face inférieure du

radiateur fig. B5. ATTENTION Il est fortement recommandé de ne pas utiliser la touche

lorsque l'appareil est en fonctionnement.

UTILISATION DE L'APPAREIL DE CHAUFFAGE

Le chauffage doit toujours être utilisé en position verticale, en respectant toutes les instructions et recommandations figurant dans le présent

manuel.

EMPLACEMENT DE L'APPAREIL DE CHAUFFAGE Placez le chauffage dans la partie la plus froide de la pièce.

RACCORDEMENT DU CHAUFFAGE

Branchez l'appareil directement dans une prise murale. Veillez à ce que la fiche soit bien insérée dans la prise. Un branchement lâche peut entraîner une surchauffe et endommager la fiche. REMARQUE : Pour éviter de surcharger le circuit, ne branchez pas l'appareil sur un circuit où se trouvent d'autres appareils électriques.

ENTRETIEN ET STOCKAGE

• Débranchez l'appareil et laissez-le refroidir avant de le nettoyer. Le boîtier de l'appareil se salit facilement, il faut donc l'essuyer fréquemment avec une éponge douce. Essuyez tout élément souillé avec une éponge imbibée d'eau tiède et de détergent doux. Essuyez ensuite l'élément lavé avec un chiffon sec. Veillez à ce que l'eau ne pénètre pas à l'intérieur de l'appareil. Pour p rotéger le boîtier, n'utilisez pas de solvants ou de détergents puissants pour le

nettoyer.

• Il faut veiller à ce que la poussière ne se dépose pas sur la grille de protection de l'appareil de chauffage. À cette fin, la grille doit être nettoyée périodiquement de la poussière et d'autres éléments.

• Nettoyez le cordon d'alimentation et la fiche, puis séchez-les et emballez-les dans un sac en plastique.

• Conservez l'appareil dans une pièce sèche et ventilée, hors de portée des enfants.

Éclairage infrarouge halogène 90-114

Paramètres

Valeur

Tension d'alimentation

230V AC

Fréquence d'alimentation

50 Hz

Puissance de chauffe (1er étage / 2ème étage / 3ème étage)

400W / 800W / 1200W

Classe de protection

Degré de protection IP

IPX0

Poids (sans accessoires)

1,24 kg

Dimensions

360x260x480

Année de production

2023

PROTECTION DE L'ENVIRONNEMENT

Page 41

Les produits à alimentation électrique ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans des installations appropriées pour être éliminés. Contactez votre revendeur ou les autorités locales pour obtenir des informations sur la mise au rebut. Les déchets d'équipements électriques et électroniques contiennent des substances inertes pour l'environnement. Les équipements qui ne sont pas recyclés présentent un risque potentiel pour l'environnement et la santé humaine.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, dont le siège social est situé à Varsovie, ul. Pograniczna 2/4 (ci-après : "Grupa Topex") informe

que tous les droits d'auteur sur le contenu de ce manuel (ci-après : "Manuel"), y compris, entre autres. Son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa

composition, appartiennent exclusivement à Grupa Topex et font l'objet d'une protection juridique en vertu de la loi du 4 février 1994 sur le droit d'auteur et les droits connexes (Journal officiel 2006 n° 90 Poz. 631, telle que modifiée). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du manuel et de ses différents éléments, sans l'accord écrit de Grupa Topex, sont strictement interdits et peuvent entraîner des responsabilités civiles et pénales.

Déclaration de conformité de l'UE Fabricant : Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa Produit : Chauffage infrarouge halogène Modèle : 90-114 Nom commercial : NEO TOOLS

Numéro de série : 00001 ÷ 99999 Cette déclaration de conformité est délivrée sous la seule responsabilité

du fabricant. Le produit décrit ci-dessus est conforme aux documents suivants :

Directive basse tension 2014/35/EU Directive sur la compatibilité électromagnétique 2014/30/EU

Directive RoHS 2011/65/EU modifiée par la directive 2015/863/EU Règlement (UE) 2015/1188 mettant en œuvre la directive

2009/125/CE

Et répond aux exigences des normes :

EN 603351:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:20 21; EN 60335-2-30:2009+A11:2012+A1:2020+A12:2020; EN 62233:2008 ; EN IEC 55014-1:2021 ; EN IEC 55014-2:2021 ; EN IEC 61000-32:2019+A1:2021 ; EN 61000-3-3:2013+A1:2019+A2:2021 ; EN IEC 63000:2018

Cette déclaration ne concerne que la machine telle qu'elle est mise sur le marché et n'inclut pas les composants ajoutés par l'utilisateur final ou effectués par lui ultérieurement. Nom et adresse de la personne résidant dans l'UE autorisée à préparer

le dossier technique : Signé au nom de : Grupa Topex Sp. z o.o. Sp.k. 2/4 rue Pograniczna 02-285 Varsovie

Paweł Kowalski GROUPE TOPEX Responsable de la qualité

Varsovie, 2023-03-21
