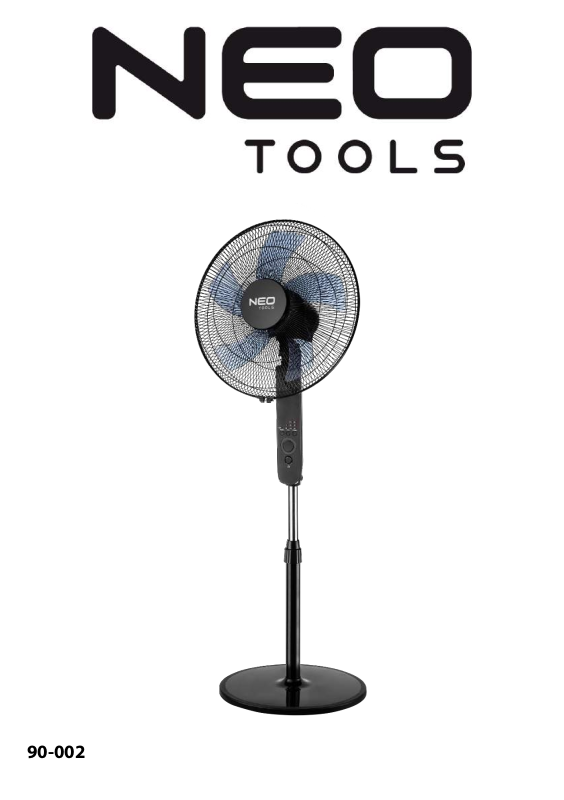

90-002

Page 2

Page 3

PL INSTRUKCJA OBSŁUGI WENTYLATOR PODŁOGOWY 40 CM EN

INSTRUCTION MANUAL STAND & TABLE FAN 40 CM

DE BEDIENUNGSANLEITUNG STAND & TISCHLÜFTER 40 CM RU РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ НАСТОЛЬНЫЙ ВЕНТИЛЯТОР 40 СМ UA ПОСІБНИК З ЕКСПЛУАТАЦІЇ ВЕНТИЛЯТОР СТІЛЬНИЙ ТА СТОЛ 40 СМ HU HASZNÁLATI UTASÍTÁS KÉSZLETTI VENTILÁTOR 40 CM RO MANUAL DE INSTRUCTIUNI FAN DE STAND & TABLA 40 CM CZ UŽIVATELSKÝ MANUÁL VENTILÁTOR 40 CM SK POUŽÍVATEĽSKÁ PRÍRUČKA VENTILÁTOR 40 CM SL

NAVODILA STENSKI IN MIZNI VENTILATOR 40 CM

VARTOTOJO VADOVAS VENTILIATORIUS 40 CM

LV LIETOTĀJA ROKASGRĀMATA FAN 40 CM HR UPUTE ZA UPORABU STAN I STOLNI VENTILATOR 40 CM SR УПУТСТВА ЗА УПОТРЕБУ СТАН И СТОЛНИ ВЕНТИЛАТОР 40 ЦМ GR ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ STAND & TABLE FAN 40 CM FR MANUEL DE L'UTILISATEUR VENTILATEUR 40 CM IT

MANUALE DI ISTRUZIONI SUPPORTO E TAVOLO VENTOLA 40 CM

NL HANDLEIDING STAND & TAFELVENTILATOR 40 CM

Page 4

1 2 3

INSTRUKCJA OBSŁUGI

WENTYLATOR PODŁOGOWY 40 CM

90-002

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SPRZĘTU NALEŻY UWAŻ-NIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

a) Niniejszy sprzęt może być użytkowany przez dzieci w wieku co

najmniej 8 lat i przez osoby o obniżonych możliwościach fi zycznych, umysłowych i osoby o braku znajomości sprzętu, jeżeli zapew niony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinn y wykonywać czyszczenia i konserwacji sprzętu.

b) Przed usunięciem osłony upewnić się, czy wentylator jest odłączony

od zasilania.

! Urządzenie s łuży do pracy wewnąt rz pomieszczeń.

UWAGA Przestroga:

1. Nie wolno wkładać palców ani przedmiotów za kratkę ochronną, kiedy wentylator pracuje.

2. Nie ustawiać wentylatora w pobliżu zasłon okiennych ani na nierównym podłoż u.

3. Unikać miejsc z gazem, benzyną i zagrażających zamoczeniem wentylatora.

4. W przypadku niezwykłych trzasków i innych nieprawidłowości w pracy natychmiast wycofać z użytkowania i odesłać wentylator do producenta lub au toryzowanego serwisu naprawcze go.

5. W przypadku uszkodz enia przewodu zasilającego przew ód musi być wymieniony u producenta, przedstawiciela serwisu lub przez równie wykwalifikow aną osobę w celu uniknięcia zagroż eń.

6. Nie wolno podejmow ać prób demontażu ani naprawy wentylatora w przypadku jego niewłaściwej pracy. Odesłać do naprawy do autoryzowaneg o centrum serwisowego.

7. To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, postrzegania lub umysłowych, a także nieposiadające doświadczenia i wiedzy, chyba że będą pod nadzorem l ub otrzymają instrukcje uży wania urządzenia od osoby odpowiedzi alnej za ich bezpieczeństwo.

8. Dzieci powinn y pozostawać pod nadzorem, aby nie mogły bawić się urządzeniem.

9. Po zmontowaniu wentylatora zabrania się zdejmowania osłony śmigła.

10. Przed przystąpieniem do czyszczenia lub konserwacji wentylator należy odłączyć od źródła zasilania. W przypadku konieczności zdjęcia osłony śmigła w celu czyszczenia lub konserwacji należy upewnić się, czy śmigło wentyla tora pozostaje w spoczynku oraz czy urządzenie zosta ło odłączone od źródła zasilania.

11. Wymianę części bezpiecznego układu zawieszenia należy powierzyć producentowi, jeg o przedstawicielowi serwisu lub osobie z odpowiednimi kwalifikacjami.

12. Mocowanie do ściany, np. przez haki i na inne sposoby, powinno wytrzymać czterokrotną masę wentylatora ścienneg o.

13. Mocowanie układu zawieszenia należy powierzyć producentowi, jego przedstawicielowi serwisu lub osobie z odpowiednimi kwalifikacjami.

OSTRZEŻENIE

natychmiast wyłączyć wentylator i go nie używać, skontaktować się z producentem, jego przedstawicielem serwisu lub odpowiednio wykwalifikow aną osobą.

Konserwacja

1. Wyjąć wtyczkę z gni azdka elektrycznego.

2. Usunąć kurz z zewnętrznych powierzchni wentylatora za pomocą

3. Aby zdjąć ramkę k ratki należy odkręcić śruby mo ntażowe znajdujące

4. Wytrzeć kurz z kratki i łopat za pomocą wilgotnej szmatki. Uwaga —

5. Przy czyszczeniu łopat nie używać zbyt dużej siły, odkształcenie

6. Wentylator należy zmontować, postępując odwrotnie do

: Jeśli widoczne są podejrzane ruchy oscylacji, należy

suchej szmatki .

się na krawędzi kra tki.

nie wolno zbyt mocno zmoczyć szmatki, aby nie tworzyła ociekających kro pel, to może ograniczyć izolację wentylatora.

łopaty wpłynie na wyważenie.

demontażu. Jeśli to nie jest możliwe, nie używać siły. Należy jak

najszybciej odesłać wentylator do producenta lub wskazanego serwisu w celu kontroli urządzenia.

7. Przed uruchomieniem, osłona śmigła musi być dobrze skręcona za pomocą śrub mont ażowych.

8. Uruchomić na 5 minut. Sprawdzić, czy wentylator pracuje prawidłowo. Konserwacja jest zakończona.

Objaśnienie zastos owanych piktogramów

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!

2. Druga klasa ochronn ości.

3. Odłącz urządzenie przed naprawą.

4. Chroń urządzenie prze d wilgocią.

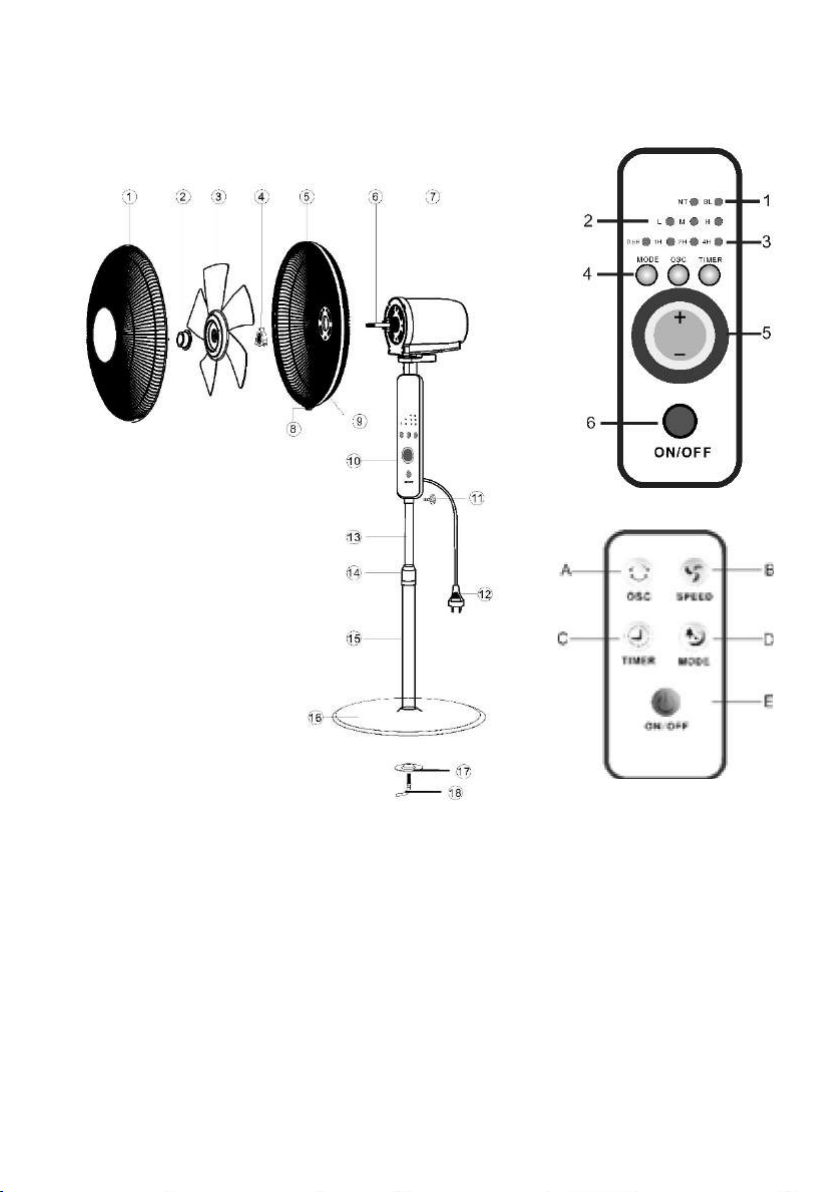

OPIS ELEMENTÓW

1. Przednia kratka

2. Nakrętka montażowa śmigła

3. Śmigło

4. Nakrętka montażow a tylnej kratki

5. Tylna kratka

6. Silnik

7. Obudowa silni ka

8. Blokada obejmy

9. Obejma montażowa

10. Panel sterowania

11. Pokrętło

12. Przewód zasilający

13. Kolumna #1

14. Nakrętka blokująca

15. Kolumna #2

16. Podstawa

17. Podkładka

18. Śruba mocująca

PANEL STEROWAN IA

1. Tryb: Nature(Natu ra)/Sleep (Sen)/Normal(Normalny)

2. Prędkość: Low(Niska)/Mid(Średnia)/H igh(Wysoka)

3. Wyłącznik czasowy : 0.5H - 7.5H

4. Przyciski sterowania

5. Wybór prędkości

6. Włącznik

PILOT ZDALNEGO STEROWANIA

1. Oscylacja

2. Prędkość

3. Wyłącznik czasow y

4. Tryb pracy

5. Włącznik

INSTRUKCJA MON TAŻU

1. Wyjmij wszystkie części urządzenia z opakowania i usuń wszystkie materiały opakow aniowe i wkładki.

2. Zamocuj kolumnę #2 (15) do podstawy (16) za pomocą podkładki (17) i śruby montażowej (18).

3. Wysuń kolumnę #1 (13) na wymaganą wysokoś ć i dokręć nakrętką blokującą (14)

4. Zamocuj panel sterowania (10) do kolumny #1 (13) za pomocą pokrętła (11)

5. Za pomocą nakrętki montażowej tylnej kratki (4) zamocuj tylną kratkę (5) do sil nika (6)

6. Za pomocą nakrętki montażowej śmigła (2) zamontuj śmigło (3) do silnika (6)

7. Przednią kratkę (1) ustaw tak, aby pasowała do kratki tylnej (5) i zamocuj za pomocą obejmy montażowej (9)

OBSŁUGA URZĄDZENIA

URUCHOMIENIE WENTYLATORA Naciśnij przycis k ON/OFF (6), aby włączyć lub wyłączyć wen tylator. USTAWEINIE PRĘDKOŚCI Naciśnij przyci sk ON/OFF (6), aby włączyć wenty lator. Naciśnij przyci sk SPEED (5), aby wybrać prędkość w entylatora. Wybierz jeden z trzech stopni prędkości: Low(Niska) – Mid(Ś rednia) – High(Wysoka). TRYB PRACY

Page 5

Naciśnij przyci sk ON/OFF (6), aby włączyć wentylator.

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpa dkami, lecz oddać je do utylizac ji w odpowiednich zakładach. Informacji na temat

sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne

90-002

PARAMETR

SYMBOL

WARTOŚĆ

Częstotliwość zasilania

50Hz

Maksymalne natężenie przepływu wentylatora

60.88 m3/min

45 W

Wartość eksploat acyjna

1.79 (m3/min)/W

PSB

0.39 W

Poziom mocy akustycznej wentylatora

LWA

53.5 dB(A)

2.73 m/s

Klasa ochronności

Norma dla pomiaru wartości eksploatacyjne j

Rozporządzenie Komisji (UE)

206/2012 z dnia 6 marca 2012 r

Grupa Topex Sp. z o. o. S p. k.

Warszawa

1 2 3

Naciśnij przyci sk MODE, aby wybrać tryb pracy. Urządzeni pracuje w trzech trybach: NATURE(Natura) / SLEEP(Sen) / NORMAL(Normalny). Domyślnym trybem pracy urządzenia jest tryb NORMAL, praca w trybie SLEEP/NATURE jest sygnalizowana za pomocą diody sygnalizacyjnej. WYŁĄCZNIK CZASOWY Naciśnij przycis k ON/OFF (6), aby włączyć urządzenie. Naciśnij przycis k TIMER, aby ustawić czas zwłoki (0.5 – 7.5 godzin y). Wentylator będ zie pracować przez wybrany okres czasu. Po upływie czasu wentylator wyłączy się. OSCYLACJE Naciśnij przycis k ON/OFF (6), aby włączyć urządzenie. Naciśnij przycisk OSCILLATION, aby włączyć funkcję oscylacji. Wentylator będzie poruszać s ię płynnym ruchem od lewej do prawej. PILOT ZDALNEGO STEROWANIA Wszystkie powyższe funkcje można ustawić za pomocą pilota zdalnego sterowania.

WYMIANA BATERII

Należy wyciągnąć uchwyt baterii, znajdujący się na spodzie pilota popychając zatrzask do wewnątrz pilota, następnie wysunąć uchwyt. Włóż nową baterię CR 2025 zwracając uwagę na prawidłową polaryzację (+/-). Należy zamknąć po krywę baterii

UTYLIZACJA

utylizacji udzieli

zagrożenie dla środowiska i zdrowia ludzi.

DANE ZNAMIONOWE

Napięcie zasilania

Moc wentylatora

Pobór mocy w trybi e czuwania

Maksymalna pręd kość powietrza

Dodatkowych informacji udziela

INSTRUCTION MANUAL

STAND & TABLE FAN 40 CM

NOTE: BEFORE THE EQUIPMENT IS USED FOR THE FIRST TIME, READ THIS INSTRUCTION MANUAL AND KEEP IT FOR FUTURE REFERENCE.

DETAILED SAFETY REGULATIONS

c) This equipment may be used by children at least 8 years old and by

persons with reduced physical and mental abilities and persons who are not familiar with the equipment, if supervision or instruction regarding the use of the equipment in a safe manner is provided so that the threats were understandable. Children should

V 230V

ul. Pograniczna 2/4 , 02-285

90-002

not play with the equipment. Unattended children should not clean or maintain the equipment.

d) Before removing the cover, make sure that the fan is disconnected

from the power su pply.

WARNING! The device is used for indoor work. Warning:

8. Do not insert your fingers or other objects into the grille or movable parts when the fan is running.

9. Do not place the f an near window curtains or on uneven fl oors.

10. Avoid places with gas, gasoline and those that threaten the fan

getting wet.

11. In the event of unusual noises or other irregularities in operation, immediately remove from use and return the fan to the manufacturer or an authorized repair s ervice.

12. If the supply cord is damaged, it has to be replaced by the manufacturer, service representative or similarly qualified person in order to avoid threats.

13. Do not attempt to disassembl e or repair the fan in case of its incorrect work. Send the f an to an authorized service center for repair.

14. This fan is not intended for use by people (including children) with reduced physica l, sensory or mental capabi lities or lack of experi ence and knowledge unless they have been given supervision or instruction concerning use of the fan by a person responsible for their safety.

15. Children should be supervised so that they can not play with the fan.

16. After assembling the fan, do not remove the grille.

17. Disconnect the fan from the power source before cleaning or

maintenance. It it is necessary to remove the grille for cleaning or maintenance, make sure that the fan propeller does not move and fan has been dis connected from power source.

18. Replacement of a part of a safe suspension system should be entrusted to the manufacturer, his service representative or a person with appropriate qualifications.

19. Fastening to the wall, e.g. through hooks and other means, should withstand four times the weight of the wall fan.

20. Attaching the suspension system should be entrusted to the manufacturer, his service representative or a person with appropriate qu alifications.

WARNING: If suspicious oscillation is visible, immediately turn off the fan and do not use it, contact the manufacturer, his service representative or a suitably qualified person.

Maintenance :

21. Unplug the fan from the socke t.

22. Remove dust from the outside of the fan with a soft cloth.

23. To remove the front grille, unscrew the securing screws located on

the edge of the grill.

24. Wipe dust off the grilles and blades with a soft cloth. Note - Do n ot wet the cloth too much so that it does not form dripping drops, it may limit the fan insulation.

25. When cleaning the blades, do not use too much force, deformation of the blade will affect the balance.

26. The fan should be assembled in reverse order to removal. If this is not possible, do not use force. Send the fan to the manufacturer or a designated service center as soon as possible to check the device.

27. Before start, the propeller guard must be tightened securely with the mounting screws.

28. Run for 5 minutes. Check that the fan is working properly. Maintenance is complete.

Explanation of th e pictograms used

1. Read the operating manual, observe the warnings and safety conditions contained in it!

2. Second protection class.

3. Disconnect the device before repair.

4. Protect the device against moisture

PARTS NAME

5. Front Grill

6. Blade Lock Nut

7. Blade

8. Grill Lock Nut

Page 6

9. Rear Grill

Electrical equipment must not be disposed off household waste and, instead, should be utilized at appropriate facilities. Information on utilization can be provided by the product vendor or the local authorities.

Waste electrical and electronic equipment contains substances that are not neutral to the natural environment. Equipment that is not recycled constitutes a potential hazard to the environment and to human health.

90-002

SYMBOL VALUE

Rated voltage

230V

Rated frequency

50Hz

60.88 m3/min

Rated power

45 W

1.79 (m3/min)/W

Standby power con sumption

PSB

0.39 W

LWA

53.5 dB(A)

Maximum air velocity

2.73 m/s

Standard for measuring operational value

Commission Regulation (EU)

206/2012 of 6 March 2012

Grupa Topex Sp. z o. o. S p. k.

Warszawa

10. Motor

11. Motor Cover

12. Grill Ring Lock Nut

13. Grill Ring

14. Control Panel

15. Fixed Screw

16. Power cord

17. SS Holder

18. Holder Lock Nut

19. Main Holder

20. Base

21. Gasket

22. Fixed Screw

CONTROL PANEL

23. Mode : Nature / Sleep/Normal

24. Speed: Low/Mid/High

25. Timer : 0.5H - 7.5H

26. Button

27. Speed select

28. Power

REMOTE CONTR OL

29. Oscillation

30. Speed

31. Timer

32. Mode

33. Power

ASSEMBLY INSTRUCTION

34. Take all of the appliance parts out of the packaging and remove all packaging materials and inserts.

35. Insert the main holder (15) into the base (16), and tight up by the holder fixed screw (17) (18).

36. Turn up the SS holder (13), an d tight up by holder lock nut (14)

37. Insert the control panel (10), into the SS holder (13), and tight up by

fixed screw (11)

38. Put the rear grill (5) on the motor cover (7), and tight up by the grill lock nut (4)

39. Put the blade (3) on the motor (6), and tight up by blade lock nut (2)

40. Put the front grill (1), to match the rear grill (5), and tight up the grill

ring, fixed by grill ri ng lock nut.

OPERARION INSTRUCTION

POWER Press the button of ON/OFF (6), to select power on / off t he appliance. SPEED Press the button of ON/OFF (6) , to power on the appliace. Press the button of SPEED (5), to select the fan speed. 3 speed for select: (Low - Mid - Hi gh). MODE Press the button of ON/OFF (6) , to power on the appliace. Press the button of MODE, to select the fan mode. 3 mode for select: (NATURE / SLEEP/ NORMAL). The default mode is NORMAL, and the SLEEP/NATURE mode with the indicator TIMER Press the button of ON/OFF (6) , to power on the appliance. Press the button of TIMER to the desired time period (0.5 -7.5 Hours). It will now remai n in operation until the selected period of time ru ns out. After the timer runs over , the device will turn off. OSCILLATION Press the button of ON/OFF (6) , to power on the appliace. Press the butt on of OSCILLATION, applian ce will swing from Left to Right. REMOTE CONTROL All the function above can be setting by remote control

BATTERY CHANGE

Pull out the battery holder on the bottom of the remote control by

pushing the latch inside the remote control, then slide out the handle. Insert a new CR 2025 batt ery, observing the correct polarity (+/-). Close the battery cover.

RECYCLING

APPLIANCE SPECIFICATION S

PARAMETR

Maximum fan flow rate

Service value

Fan sound power level

Protection class

Additional information

BEDIENUNGSANLEITUNG

STAND & TISCHLÜFTE R 40 CM

HINWEIS: BEVOR DAS GERÄT ZUM ERSTEN MAL VERWENDET WIRD, LESEN SIE DIESE BEDIENUNGSANLEITUNG UND BEWAHREN SIE SIE FÜR ZUKÜNFTIGE REFERENZEN AUF. DETAILLIERTE SICHERHEITSVORSCHRIFTEN

a) Dieses Gerät darf von Kindern im Alter von mindestens 8 Jahren sowie

von Personen mit eingeschränkten körperlichen und geistigen Fähigkeiten und Personen, die mit dem Gerät nicht vertraut sind, verwendet werden, sofern dies überwacht oder in Bezug auf die sichere Verwendung des Geräts überwacht wird dass die Bedrohungen verständlich waren. Kinder sollten nicht mit dem Gerät spielen. Unbeaufsichtigte Kinder sollten die Geräte nicht reinigen oder warten.

b) Vergewissern Sie sich vor dem Entfernen der Abdeckung, dass der

Lüfter von der Stromversorgung getrennt ist.

WARNUNG! Das Ger ät wird für Arbeiten in Innenr äumen verwendet. Warnung:

1. Führen Sie Ihre Finger oder andere Gegenstände nicht in das Gitter oder bewegliche Teile ein wenn der Lüfter läuft.

2. Stellen Sie den Ventilator nicht in der Nähe von Fenstervorhängen oder auf unebenen Böden auf.

3. Vermeiden Sie Orte mit Benzin, Benzin und solchen, die den Lüfter bedrohen nass werden.

4. Bei ungewöhnlichen Geräuschen oder anderen Unregelmäßigkeiten im Betrieb, Sofort aus dem Betrieb nehmen und den Lüfter an den Hersteller zurücksenden oder ein autorisierter Reparaturdienst.

5. Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller ersetzt werden.Servicevertreter oder ähnlich qualifizierte Person, um dies zu vermeiden Bedrohungen.

6. Versuchen Sie nicht, den Lüfter zu zerlegen oder zu reparieren, falls er falsch ist Arbeit. Senden Sie den Lüfter zur Reparatur an ein autorisiertes Servicecenter.

7. Dieser Lüfter ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkter Leistung vorgesehen körperliche, sensorische oder geistige Fähigkeiten oder mangelnde Erfahrung und Wissen, es sei denn, sie wurden beaufsichtigt oder unterwiesen über die Verwendung des Lüfters durch eine für ihre Sicherheit verantwortliche Person.

8. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Ventilator spielen können.

ul. Pograniczna 2/4 , 02-285

90-002

Page 7

9. Entfernen Sie nach dem Zusammenbau des Lüfters nicht das Gitter.

1 2 3

Elektrische Geräte dürfen nicht aus dem Hausmüll entsorgt werden und sollten stattdessen in geeigneten

Informationen zur

Nutzung können vom Produktanbieter oder den

und

die nicht neutral zu

Geräte, die nicht recycelt werden, stellen eine potenzielle Gefahr für die Umwelt und die menschliche Gesundheit dar.

90-002

SYMBOL

WERT

Nennspannung

230V

10. Trennen Sie den Lüfter vor der Reinigung oder Wartung von der Stromquelle. Es ist notwendig, das Gitter zur Reinigung oder Wartung zu entfernen, Machen Stellen Sie sicher, dass sich der Lüfterpropeller nicht bewegt und der Lüfter nicht angeschlossen ist von der Stromquelle.

11. Der Austausch eines Teils eines sicheren Aufhängungssystems sollte anvertraut warden an den Hersteller, seinen Servicemitarbeiter oder eine Person mit angemessene Qualifikationen.

12. Befestigung an der Wand, z. durch Haken und andere Mittel sollte Halten Sie dem vierfachen Gewicht des Wandventilators stand.

13. Das Anbringen des Aufhängungssystems sollte dem Hersteller anvertraut werden. sein Servicemitarbeiter oder eine Person mit entsprechenden Qualifikationen.

WARNUNG: WENN VERDÄCHTIGE SCHWINGUNGEN SICHTBAR SIND, SCHALTEN SIE DEN LÜFTER SOFORT AUS UND VERWENDEN SIE IHN NICHT. WENDEN SIE SICH AN DEN HERSTELLER, SEINEN KUNDENDIENSTMITARBEITER ODER EINE ENTSPRECHEND QUALIFIZIERTE PERSON.

Instandhaltung:

1. Ziehen Sie den Lüfter aus der Steckdose.

2. Entfernen Sie Staub von der Außenseite des Lüfters mit einem

weichen Tuch.

3. Um das Frontgitter zu entfernen, lösen Sie die Befestigungsschrauben die Ka nte des Grills.

4. Wischen Sie den Staub von den Gittern und Klingen mit einem weichen Tuch ab. Hinweis - Nicht nass Machen Das Tuch ist zu stark, damit es keine tropfenden Tropfen bildet die Lüfterisolierung.

5. Wenden Sie beim Reinigen der Klingen nicht zu viel Kraft an Di e Klinge beeinflusst das Gleichgewicht.

6. Der Lüfter sollte in umgekehrter Reihenfolge zum Ausbau zusammengebaut werden. Wenn dies nicht der Fall ist möglich, keine Gewalt anwenden. Senden Sie den Lüfter an den Hersteller oder ein bestimmtes Service-Center so schnell wie möglich, um das Gerät zu überprüfen.

7. Vor dem Start muss der Propellerschutz fest angezogen warden di e Befestigungsschrauben.

8. 5 Minuten laufen lassen. Überprüfen Sie, ob der Lüfter ordnungsgemäß funktioniert. Instandhaltung ist komplett.

Erläuterung der ver wendeten Piktogramme

1. Lesen Sie die Bedienungsanleitung, beachten Sie die Warnungen und Sicherheitsbedingungen darin enth alten!

2. Zweite Schutzklasse.

3. Trennen Sie das Gerät vor der Reparatur vom Computer.

4. Schützen Sie das Gerät vor Feuchtigkeit

BESCHREIBUNG DER ELEMENTE

1. Frontgrill

2. Propeller-Befestigungsmutter

3. Propeller

4. Befestigungsmutter des hinteren Kühlergrills

5. Kühlergrill hi nten

6. Motor

7. Motorgehäus e

8. Klemmschloss

9. Montageklem me

10. Bedienfeld

11. Knopf

12. Netzkabel

13. Spalte 1

14. Kontermutter

15. Spalte 2

16. Die Basis

17. Unterlegsche ibe

18. Befestigungs schraube

SCHALTTAFEL

1. Modus: Natur (Natura) / Schlaf (Sen) / Normal

2. Geschwindigkeit: Niedrig / Mittel / Hoch

3. Zeitschaltuhr: 0 ,5H - 7,5H

4. Steuertasten

5. Geschwindigkeitsauswahl

6. wechseln

FERNBEDIENUNG

1. Schwingung

2. Geschwindigkeit

3. Zeitschaltuhr

4. Arbeitsmodus

5. wechseln

INSTALLATION SANLEITUNG

1. Entfernen Sie alle Teile des Geräts aus der Verpackung und entfernen Sie alle Verpackungsmaterialien und Beilagen.

2. Befestigen Sie die Säule Nr. 2 (15) mit der Unterlegscheibe (17) an der Basis (16). und die Befestigungssch raube (18).

3. Schieben Sie die Säule Nr. 1 (13) auf die gewünschte Höhe und ziehen Sie die Mutter fest Blockieren (14 )

4. Befestigen Sie das Bedienfeld (10) mit dem Knopf an Spalte 1 (13) (11)

5. Befestigen Sie den hinteren Kühlergrill (5) mit der

Befestigungsmutter (4) des hinteren Kühlergrills. für Motor (6)

6. Befestigen Sie den Propeller (3) mit der PropellerBefestigungsmutter (2) am Motor (6)

7. Positionieren Sie den Frontgrill (1) so, dass er zum Heckgrill (5) passt, und befestigen Sie ihn mit der Befestigungsklemme (9)

BETRIEB DES GERÄTS

Den Ventilator starten Drücken Sie die EIN / AUS-Taste (6), um den Lüfter ein- oder auszuschalten. EINSTELLGESCHWINDIGKEIT Drücken Sie die EIN / AUS-Taste (6), um den Lüfter einzuschalten. Drücken Sie die SPEED-Taste (5), um die Lüftergeschwindigkeit auszuwählen. Wählen Sie eine von drei Geschwindigkeitsstufen: Niedrig - Mittel - Hoch. BETRIEBSART Drücken Sie die EIN / AUS-Taste (6), um den Lüfter einzuschalten. Drücken Sie die MODE-Taste, um den Betriebsmodus auszuwählen. Das Gerät arbeitet in drei Modi: NATURE (SLEE P) / NORMAL (Normal). Der Standardbetriebsmodus des Geräts ist der NORMAL-Modus. Der Betrieb im SLEEP / NATURE-Modus wird durch eine Signaldiode angezeigt. ZEITSCHALTER Drücken Sie die EIN / AUS-Taste (6), um das Gerät einzuschalten. Drücken Sie die TIMER-Taste, um die Verzögerungszeit (0,5 - 7,5 Stunden) einzustellen. Der Lüfter läuft für den ausgewählten Zeitraum. Nach Ablauf der Zeit schaltet sich der Lüfter aus. SCHWINGUNG Drücken Sie die EIN / AUS-Taste (6), um das Gerät einzuschalten. Drücken Sie die OSCILLATION-Taste, um die Oszillationsfunktion zu aktivieren. Der Lüfter bewegt sich reibungslos von links nach rechts. FERNBEDIENUNG Alle oben genannten Funktionen können mit der Fernbedienung eingestellt werden.

BATTERIEWECHSEL

Ziehen Sie den Batteriehalter an der Unterseite der Fernbedienung heraus, indem Sie die Verriegelung in der Fernbedienung drücken, und ziehen Sie dann den Griff heraus. Legen Sie eine neue CR 2025-Batterie ein und achten Sie dabei auf die richtige Polarität (+/-). Schließen Sie die Batterieabdeckung eine Meinung senden Geschichte Gerettet Gemeinschaft.

RECYCLING

Einrichtungen verwendet werden.

örtlichen Behörden bereitgestellt werden. ElektroElektronikgerä te c ontains Stoffe , der natürlichen Umwelt sind.

GERÄTSPEZIFIKATIONEN

PARAMETER

Page 8

Nennfrequenz

50Hz

Maximale Lüfterdurchflussrate

60.88 m3/min

Nennleistung

45 W

Servicewert

1.79 (m3/min)/W

Standby-Strom verbrauch

PSB

0.39 W

Schallleistungspegel des Lüfters

LWA

53.5 dB(A)

Maximale Luftgeschwindigkeit

2.73 m/s

Schutzklasse

Standard zur Messung des Betriebswertes

Verordnung (EU) 206/2012 der Kommission vom 6. März 2012

Zusätzliche Information Grupa Topex Sp. z o. o. S p. k.

Warszawa

1 2 3

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

НАСТОЛЬНЫЙ ВЕНТИ ЛЯТОР 40 СМ

ПРИМЕЧАНИЕ: ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И СОХРАНИТЕ ЕГО ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ.

ПОДРОБНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ

a) Это оборудование могут использовать дети в возрасте от 8 лет,

а также лица с ограниченными физическими и умственными способностями, а также лица, которые не знакомы с оборудованием, если для этого предоставлен надзор или инструкции относительно безопасного использования оборудования. чтобы угрозы были понятны. Дети не должны играть с оборудованием. Дети без присмотра не должны чистить или обслуживать оборудование.

b) Перед снятием крышки убедитесь, что вентилятор отключен от

источника питания.

ПРЕДУПРЕЖДЕНИЕ! Устройство используется для внутренних работ. Предупреждени е:

1. Не вставляйте пальцы или другие предметы в решетку или подвижные части во время работы вентилятора.

2. Не размещайте вентилятор возле оконных штор или на неровном полу.

3. Избегайте мест с бензином и бензином, а также мест, где вентилятор может намокнуть.

4. В случае возникновения необычных шумов или других нарушений в работе немедленно прекратите использование и верните вентилятор производителю или в авторизованную ремонтную службу.

5. Если шнур питания поврежден, он должен быть заменен производител ем, представителем сервисной службы или лицом с аналогичной квалификацией, чтобы избежать угроз.

6. Не пытайтесь разбирать или ремонтировать вентилятор в случае его неправильной работы. Отправьте вентилятор в авторизованный се рвисный центр для ремонта.

7. Этот вентилятор не предназначен для использования людьми (в том числе детьми) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они не находятся под наблюдением или не проинструктированы относительно использования вентилятора лицом, ответственным за их безопасность.

8. За детьми следует присматривать, чтобы они не могли играть с вентилятором.

9. После сборки вентилятора не снимайте решетку.

10. Перед чисткой или обслуживанием отключите вентилятор от

источника питания. Если необходимо снять решетку для чистки или обслуживания, убедитесь, что пропеллер вентилятора не двигается и вентилятор отключен от источника питания.

ul. Pograniczna 2/4 , 02-285

90-002

11. Замену части безопасной подвески следует поручить производителю, его сервисному представителю или лицу с соответствующей квалификацией.

12. Крепление к стене, например. с помощью крючков и других средств, они должны выдерживать в четыре раза больший вес, чем настенный вентилят ор.

13. Монтаж системы подвески сле дует поручить производителю, ег о сервисному представителю или лицу с соответствующей квалификацией..

ПРЕДУПРЕЖДЕНИЕ: Если заметны подозрительные колебания, немедленно выключите вентилятор и не используйте его, обратитесь к производителю, его представителю по обслуживанию или к специалисту с соответствующей квалификацией.

Обслуживание :

1. Выньте вентилятор из розетки.

2. Удалите пыль с внешней стороны вентилятора мягк ой тканью.

3. Чтобы снять переднюю решетку, отверните крепежные винты,

расположенные на краю решетки.

4. Сотрите пыль с решеток и лезвий мягкой тканью. Примечание. Не

смачивайте т кань слишком сильно, чтобы с не е не образовывались капли, так как эт о может ограничить изоляцию вент илятора.

5. При чистке лезвий не прилагайте чрезмерных усилий, деформация

лезвия повлияет на баланс.

6. Вентилятор следу ет собирать в порядке, обрат ном снятию. Если это

невозможно, не применяйте силу. Как можно скорее отправьте вентилятор производителю или в указанный сервисный центр для проверки устройст ва.

7. Перед запуском защитный кожух гребного винта необходимо

надежно затянуть крепежными винтами.

8. Бегите 5 минут. Убедитесь, что вентилятор работает правильно.

Техническое обслуживание завершено.

Объяснение используемых пиктограмм

1. Прочтите руководство по эксплуатации, соблюдайте содержащиеся в не м предупреждения и условия безопасности!

2. Второй класс защи ты.

3. Перед ремонтом от ключите устройство.

4. Защищайте уст ройство от влаги.

НАИМЕНОВАНИЕ ЧАСТЕЙ

1. Передняя решетка

2. Стопорная гайка пол отна

3. Лезвие

4. Стопорная гайка гри ля.

5. Задняя решетка

6. Мотор

7. Крышка двигателя.

8. Стопорная гайка кол ьца гриля.

9. Кольцо гриля

10. Панель управления

11. Фиксированный винт

12. Шнур питания.

13. Держатель SS

14. Контргайка держателя

15. Основной держате ль

16. База

17. Прокладка

18. Фиксированный винт

ПАНЕЛЬ УПРАВЛЕНИ Я

1. Режим: природа / сон / нормальный

2. Скорость: низк ая / средняя / высокая.

3. Таймер: 0,5–7,5 часов

4. Кнопка

5. Выбор скорости

6. Мощность

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

1. Колебание

2. Скорость

3. Таймер

4. Режим

5. Мощность

Page 9

ИНСТРУКЦИЯ СБОР КИ

Электрооборудование нельзя выбрасывать вместе с бытовыми отходами, его следует утилизировать на соответствующих объектах. Информация об

ть предоставлена продавцом продукта или местными властями. Отходы электрического и электронного оборудования содержат вещества, не нейтральные для окружающей среды. Не утилизируемое оборудование представляет потенциальную

доровья

человека.

90-002

УСЛОВНОЕ

ЦЕНИТЬ

Номинальное напряжение

230 В

Номинальная частота

50 Гц

Максимальная скорость потока вентилятора

60,88 м3 / мин Номинальная мощн ость

45 Вт

Стоимость услуги

1,79 (м3 / мин) / Вт

Потребляемая мощность в режиме ожидания

PSB

0,39 Вт

Уровень звуковой мощности вентилятора

LWA

53,5 дБ (A) Максимальная ск орость воздуха

2,73 м / с

Класс защиты

Стандарт для измерения эксплуатацион ной стоимости

Регламент Комиссии (ЕС)

206/2012 от 6 марта 2012 г.

Grupa Topex Sp. z o. o. S p. k.

Warszawa

1. Выньте все детали прибора из упаковки и удалите все упаковочные материалы и вставки.

2. Вставьте основной держатель (15) в основание (16) и закрепите фиксирующим винтом держателя (17) (18).

3. Поднимите держатель SS (13) и затяните стопорной гайкой держателя (14).

4. Вставьте панель управления (10) в держатель из нержавеющей стали (13) и закрепите винтом (11).

5. Установите заднюю решетку (5) на крышку мотора (7) и затяните контргайкой решетки (4).

6. Установите лезвие (3) на двигатель (6) и затяните стопорной гайкой лезвия (2).

7. Установите перед нюю решетку (1), чтобы она соотв етствовала задней решетке (5), и затяните кольцо решетки, закрепленное стопорной гайкой кольца решетки.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВЛАСТЬ Нажмите кнопку ВКЛ / ВЫКЛ (6), чтобы включить / выключить

прибор. СКОРОСТЬ Нажмите кнопку ВКЛ / ВЫКЛ (6), чтобы включить прибор. Нажмите кнопку SPEED (5), чтобы выбрать скорость вен тилятора. 3 скорости для выбора : (Низкая - Средняя - Высокая). РЕЖИМ Нажмите кнопку ВКЛ / ВЫКЛ (6), чтобы включить прибор. Нажмите кнопку MODE, чтобы выбрать режим вентиля тора. 3 режима для выбора: (ПРИРОДА / СОН / НОРМАЛЬНЫЙ). Режим по умолчанию - НОРМАЛЬНЫЙ, а режим СОН / ПРИРОДА с

индикатором ТАЙМЕР Нажмите кнопку ВКЛ / ВЫКЛ (6), чтобы включить прибор. Нажмите кнопку ТАЙМЕРА на желаемый период времени (0,5-7,5

часа). Теперь он будет работать до тех пор, пока не истечет выбранный

период времени. По истечении таймера устройство выключится. КОЛЕБАНИЯ Нажмите кнопку ВКЛ / ВЫКЛ (6), чтобы включить прибор. Нажмите кнопку КОЛЕБАНИЯ, прибор будет вращаться слева

направо. ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ Все вышеперечисленные функции можно настроить с помощь ю

пульта дистанц ионного управления.

ЗАМЕНА БАТАРЕИ

Вытяните держатель батарейки в нижней части пульта дистанционного управления, нажав на защелку внутри пульта дистанционного управления, затем выдвиньте ручку.

Вставьте новую батарею CR 2025, соблюд ая полярность (+/-). Закройте крышку аккумуляторного отсека.

УТИЛИЗАЦИЯ ОТХ ОДОВ

использовании может бы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

опасность для окружающей среды и з

ПАРАМЕТР

Additional information

ПОСІБНИК З ЕКСПЛУАТАЦІЇ

ВЕНТИЛЯТОР СТІЛЬНИ Й ТА СТОЛ 40 СМ

ПРИМІТКА: ПЕРЕД ПЕРШИМ ВИКОРИ СТАННЯМ ОБЛАДНАННЯ, ПРОЧИТАЙТЕ ЦЕ ПОЛОЖЕННЯ ІНСТРУКЦІЇ І ЗБЕРЕЖЕТЕ ЙОГО ДЛЯ МАЙБУТНЬОЇ ДО ВІДКИ.

ДЕТАЛЬНІ ПРАВИЛА БЕЗПЕКИ

a) Цим обладнанням можуть користуватися діти віком від 8 років,

а також особи зі зниженими фізичними та розумовими здібностями та особи, які не знайомі з цим обладнанням, якщо передбачено нагляд або вказівки щодо безпечного використання обладнання. погрози були зрозумілими. Діти не повинні грати з обладнанням. Діти без нагляду не повинні чистити або обслугову вати обладнання.

b) Перш ніж знімати кришку, переконайтеся, що вентилятор

відключений від дже рела живлення.

УВАГА! Пристрій використов ується для роботи в приміщенні . Увага:

1. Не вставляйте пальці чи інші предмети в решітку або рухомі частини, коли ве нтилятор працює.

2. Не ставте вентилятор поблизу віконних штор або на нерівній підлозі.

3. Уникайте місць з газом, бензином та тих, які загрожують намокання вентилятора.

4. У разі виникнення незвичних шумів або інших порушень у роботі, негайно вийміть з експлуатації та поверніть вентилятор виробнику або авт оризованій службі ремонту.

5. Якщо шнур живлення пошкоджений, його слід замінити виробником, представником служби обслуговування або подібною кваліфі кованою особою, щоб уникнути загроз.

6. Не намагайтеся розібрати або відремонтувати вентилятор у разі його неправильної роботи. Надішліть вентилятор в авторизований сервісний центр для ремонту.

7. Цей вентилятор не призначений для використання людьми (у тому числі дітьми) зі зниженими фізичними, сенсорними або розумовими здібностями або з недостатнім досвідом та знаннями, якщо вони не отримали нагляд чи інструкцію щодо використання вентилятора особою, відповідальною за їхню безпеку.

8. Діти повинні бути під наглядом, щоб вони не могли грати з вентилятором.

9. Після складання вентилятора не знімайте решітку.

10. Перед чищенням або обслуговуванням відклю чіть вентилятор від

джерела живлення. Необхідно зняти решітку для чищення або

ОБОЗНАЧЕНИЕ

ul. Pograniczna 2/4 , 02-285

90-002

Page 10

обслуговування, переконатися, що гвинт вентилятора не

1 2 3

Електрообладнання не слід утилізувати разом з побутовими відходами, а натомість слід утилізувати у відповідних приміщеннях. Інформація про

може бути надана продавцем продукції або місцевою владою. Відходи електричного та електронного обладнання містять речовини, які не є нейтральними для природного середовища. Обладнання, яке не переробляється,

середовища та зд оров'я людей.

90-002

СИМВОЛ

ЦІННІСТЬ

Номінальна напруга

230В

Номінальна частота

50 Гц

Максимальний витрата вентилятора

60,88 м3/хв Номінальна потужність

45 Вт

Цінність послуги

1,79 (м3/хв)/Вт

рухається, а венти лятор був відключений від джерела живлення.

11. Заміна частини безпечної системи підвіски повинна бути доручена виробни ку, його представнику слу жби обслуговування або особі з відповідною кваліфікацією.

12. Кріплення до стіни, напр. через гачки та інші засоби, повинні витримувати в чотири рази більше ваги настінного вентилятора.

13. Кріплення системи підвіски слід довірити виробнику, його представнику служби обслуговування або особі з відповідною кваліфікацією.

ПОПЕРЕДЖЕННЯ: Якщо помітні підозрілі коливання, негайно вимкніть вентилятор і не використовуйте його, зверніться до виробника, його представника служби обслуговування або до кваліфікованої ос оби.

Технічне обслуговування:

1. Відключіть вентилятор від розетки.

2. Видаліть пил із зовнішньої сторони вентилятора м’якою

тканиною.

3. Щоб зняти передню решітку, відкрутіть кріпильні гвинти, розташовані на кра ю решітки.

4. Витріть пил з решіток та лез м’якою тканиною. Примітка - Не мочіть тканину занадто сильно, щоб на ній не утворювалися краплі, які можуть капати, це може обмежити ізоляцію вентилятора.

5. При чищенні лез не застосовуйте занадто великої сили, деформація леза вплине на рівновагу.

6. Вентилятор слід збирати у зворотній послідовності до зняття. Якщо це неможливо, не застосовуйте силу. Якнайшвидше відправте вентилятор до виробника або в спеціалізований сервісний цент р для перевірки пристрою.

7. Перед запуском кожух гвинта необхідно надійно затягнути кріпильними гвинтами.

8. Бігайте 5 хвилин. Перевірте, чи працює вентилятор належним чином. Технічне обслугову вання завершено.

Пояснення використаних піктограм

1. Прочитайте інструкцію з експлуатації, дотримуйтесь попереджень та умов безпеки, що містяться в ній!

2. Другий клас захисту.

3. Перед ремонтом ві д'єднайте пристрій.

Захистіть пристрій від вологи

НАЗВА ЧАСТИН

1. Передній гриль

2. Запірна гайка леза

3. Лезо

4. Гайка замка гриля

5. Задній гриль

6. Двигун

7. Кришка двигуна

8. Гайка кільця гриля

9. Кільце для гриля

10. Панель управління

11. Фіксований гвинт

12. Шнур живлення

13. Тримач СС

14. Фіксатор гайки тримача

15. Головний власник

16. База

17. Прокладка

18. Фіксований гвинт

ПАНЕЛЬ УПРАВЛІ ННЯ

1. Режим: Природ а / Сон / Нормальний

2. Швидкість : Низька/Середня/Висока

3. Таймер: 0,5H - 7,5H

4. Кнопка

5. Вибір швидкості

6. Потужність

ПУЛЬТ

1. Коливання

2. Швидкість

3. Таймер

4. Режим

5. Потужність

ІНСТРУКЦІЯ ПО ЗБОРІ

1. Вийміть усі частини приладу з упаковки та вийміть усі пакувальні матеріали та вставки.

2. Вставте основни й тримач (15) в основу (16) і затя гніть його фіксуючим гвинтом (17) (18).

3. Поверніть три мач SS (13) і затягніть його контрга йкою тримача (14)

4. Вставте панель управління (10) у тримач SS (13) і затягніть її фіксуючим гвинтом (11)

5. Покладіть задню решітку (5) на кришку двигуна (7) і затягніть її контргайкою грил я (4)

6. Покладіть лезо (3) на двигун (6) і затягніть його контргайкою (2)

7. Встановіть п ередню решітку (1) так, щоб вона відповід ала задній решітці (5), і затягніть кільце гриля, закріплене контргайкою кільця гриля.

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

ПОТУЖНІСТЬ Натисніть кнопку ON / OFF (6), щоб вибрати ввімкнення / вимкнення приладу. ШВИДКІСТЬ Натисніть кнопк у ON/OFF (6), щоб увімкнути прилад. Натисніть кнопку SPEED (5), щоб вибрати швидкість вентилятора. 3 швидкості для вибору: (Низький - Середній - Високий). РЕЖИМ Натисніть кнопку ON/OFF (6), щоб увімкнути прилад. Натисніть кнопк у MODE, щоб вибрати режим вентилят ора. 3 для ви бору: (ПРИРОДА / СОН / НОРМАЛЬНИЙ). Режим за замовчуванням - НОРМАЛЬНИЙ, а режим СОН/ПРИРОДА з індикатором ТАЙМЕР Натисніть кнопку ON/OFF (6), щоб увімкнути прилад. Натисніть кнопк у ТАЙМЕРА до потрібного період у часу (0,5-7,5 годин). Тепер він працюватиме доти, доки не закінчиться обраний період часу. Після закінчення таймера пристрій вимкнеться. ОСЦІЛЯЦІЯ Натисніть кнопку ON/OFF (6), щоб увімкнути прилад. Натисніть кнопк у OSCILLATION, прилад буде рухат ися зліва направо. ПУЛЬТ Усі наведені вище функції можна налаштувати за допомогою пульта дистанційного керування

ЗМІНА АККУМУЛЯТОРА

Витягніть тримач акумулятора в нижній частині пульта дистанційного керування, натиснувши засувку всередині пульта дистанційного керування, а потім висуньте ручку. Вставте новий акумулятор CR 2025, дотримуючись правильної полярності (+/-). Закрийте кришку акумулятора.

УТИЛІЗАЦІЯ

використання

становить потенцій ну небезпеку для навколишнього

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПРИЛАДУ

ПАРАМЕТР

Page 11

Споживання електроенергії в режимі очікування

PSB

0,39 Вт

Рівень потужності звуку вентилятора

LWA

53,5 дБ (А) Максимальна швидкість повітря

2,73 м/с

Клас захисту

Стандарт для вимірювання

експлуатаційної вартості

Регламент Комісії (ЄС)

року

Warszawa

1 2 3

Додаткова інф ормація Grupa Topex Sp. z o. o. S p. k.

MEGJEGYZÉS: TUDNIVALÓK A KÉSZÜLÉK ELSŐ ALKALMAZÁSA ELŐTT, OLVASSA EL EZT AZ UTASÍTÁS I KÉZIKÖNYVET, ÉS FOLYTÁSA A JÖVŐBEN.

RÉSZLETES BIZTONSÁGI RENDELKEZÉSEK

a) Ezt a felszerelést legalább 8 éves gyermekek és csökkent testi és

szellemi képességekkel rendelkező személyek, valamint a készüléket nem ismerő személyek használhatják, ha a berendezés biztonságos használatára vonatkozó felügyelet vagy utasítás biztosított. hogy a fenyegetések érthetõk voltak. A gyermekek nem játszhatnak a felszereléssel. Felügyelet nélküli gyermekek nem tisztíthatják vagy karbantarthatják a berendezést.

b) A fedél levétele előtt ellenőrizze, hogy a ventilátor le van-e húzva az

áramellátásról.

FIGYELEM! A készüléket beltéri munkákhoz haszná lják.

Figyelem

1. Ne helyezzen ujjait vagy más tárgyait a rácsba vagy a mozgatható részekbe amikor a venti látor működik.

2. Ne tegye a ventilátort ablakfüggönyök közelében vagy egyenetlen padlóra.

3. Kerülje a benzinnel, benzinnel és a ventilátort veszélyeztető helyeket vizes lesz.

4. Szokatlan zajok vagy más működési szabálytalanságok esetén, haladéktalanul távolítsa el a felhasználást, és adja vissza a ventilátort a gyártónak vagy hivatalos javítóműhely.

5. Ha a tápkábel sérült, akkor a gyártót ki kell cserélni, szolgáltató képviselő vagy hasonló képzettséggel rendelkező személy az elkerülés érdekében fenyegetések.

6. Ne kísérelje meg szétszerelni vagy javítani a ventilátort, ha hibás munka. Küldje el a ventilátort javításra felhatalmazott szervizközpont ba.

7. Ezt a ventil átort nem szánják csökken t fogyatékosságg al élő emberek (beleértve a gyermekeket) fizikai, szenzoros vagy mentális képességek vagy tapasztalat hiánya, és tudás, kivéve, ha nekik felügyeletet vagy utasítást kaptak a ventilátornak a biztonságáért felelős személy általi használatáról.

8. A gyermekeket felügyelni kell, hogy ne tudják játszani a ventilátorral.

9. A ventilátor összeszerelése után ne vegye le a rácsot.

10. Tisztítás vagy karbantartás előtt húzza ki a ventilátort az

áramforrásból. Tisztítás vagy karbantartás céljából el kell távolítani a rácsot győződjön meg arról, hogy a ventilátor légcsavarja nem mozog, és a ventilátor ki van kapcsolva áramforrásról.

11. Biztosítani kell a biztonságos felfüggesztési rendszer egy részének cseréjét a gyártónak, a szerviz képviselőjének vagy a megf elelő képesítés.

12. Rögzítés a falhoz, pl. horg okon és más eszközökön keresztül kell ellenálljon a falventilátor tömegének négyszeresének.

13. A felfüggesztési rendszer csatlakoztatását a gyártóval kell megbízni, szolgálati képviselője vagy megfelelő képesítéssel rendelkező személy.

: Ha gyanús rezgések láthatók, azonnal kapcsolja ki a

VIGYÁZAT

ventilátort, és ne használja azt, vegye fel a kapcsolatot a gyártóval, a szerviz képviselőjével vagy egy megfelelően képzett személlyel. Karbantartás:

1. Húzza ki a ventil átort a konnektorból.

2. Puha ruhával távolítsa el a port a ventilátor külsejétől.

HASZNÁLATI UTASÍTÁS

KÉSZLETTI VEN TILÁTOR 40 CM

206/2012 від 6 березня 2012

ul. Pograniczna 2/4 , 02-285

90-002

3. Az első rács eltávolításához csavarja le a rögzítőcsavarokat a grill széle.

4. Puha ruhával töröl je le a port a rácsoktól és a pengektől. Megje gyzés

- Ne nedvesítse a ruhát túlságosan úgy, hogy ne váljon csepegtető csepp, korlátozh atja a ventilátor szigetelése.

5. A pengék tisztításakor ne használjon túl sok erőt, deformálódjon a penge befolyásolja az egyensúlyt.

6. A ventilátort fordított sorrendben kell felszerelni a leszereléshez. Ha nem, akkor lehetséges, ne használjon erőt. Küldje el a ventilátort a gyártónak vagy a lehető legham arabb egy kijelölt szervizközp ontba, hogy ellenőrizze a z eszközt.

7. Indítás előtt a légcsavarvédőt biztonságosan meg kell húzni a rögzítő csavarokat.

8. Futtasson 5 percig. Ellenőrizze, hogy a ventilátor megfelelően működik-e. Karbantartás teljes.

A használt piktogramo k magyarázata

1. Olvassa el a kezelési útmutatót, vegye figyelembe a figyelmeztetéseket és a biztonsági feltételeket benne!

2. Második védelmi osztály.

3. Javítás előtt húzza ki a készüléket.

4. Védje a készüléket a nedvességtől

RÉSZEK NEVE

1. Az első rács

2. A légcsavar rögzítő anyája

3. Csavar

4. Hátsó rács rögzí tőanyja

5. Hátsó rács

6. Motor

7. Motorház

8. Csavaros retesz

9. Rögzítő bili ncs

10. Vezérlőpult

11. gomb

12. Tápkábel

13. 1. oszlop

14. Reteszelő anya

15. 2. oszlop

16. Az alap

17. Alátét

18. Rögzítőcsav ar

KEZELŐPANEL

1. Üzemmód: Természet (Natura) / Alvás (Sen) / Normál

2. Sebesség: alacs ony / közepes / magas

3. Időkapcsoló: 0,5 H - 7,5H

4. Vezérlőgombok

5. Sebességválasztás

6. kapcsoló

TÁVIRÁNYÍTÓ

1. Rezgés

2. sebesség

3. Időkapcsoló

4. Munka üzemmód

5. kapcsoló

TELEPÍTÉSI ÚTMUTA TÓ

1. Vegye ki az eszköz összes alkatrészét a csomagolásból, és vegye ki az összes alkatrészt csomagolóanyagok és betét ek.

2. Rögzítse a 2. (15) oszlopot az alaphoz (16) az alátéttel (17). és a rögzítőcsavart (18).

3. Csúsztassa az 1. (13) oszlopot a kívánt magasságra, és húzza meg az anyát blokkolás (14 )

4. Rögzítse a vezérl őpanelt (10) az 1. oszlophoz (13) a gombbal (11)

5. Használja a hátsó rács rögzítő anyáját (4) a hátsó rács (5) rög zítéséhez

motorhoz (6)

6. A légcsavar rögzítő anyáját (2) használja a légcsavar (3) rögzítéséhez a motorhoz (6)

7. Helyezze el az első rácsot (1) úgy, hogy illeszkedjen a hátsó rácshoz (5), és rögzítse a rögzítőbilincs segítség ével (9)

A KÉSZÜLÉK MŰKÖDÉSE

A rajongó indít ása

Page 12

A ventilátor be- vagy kikapcsolásához nyomja meg az ON / OFF gombot

Az elektromos berendezéseket nem szabad a háztartási hulladékból ártalmatlanítani, hanem megfelelő

A felhasználásra

vagy a

Hulladék elektromos és

ontains anyagok, amelyek

A nem újrafeldolgozott berendezések potenciális veszélyt jelentenek a környezetre és az emberi egészségre.

90-002

PARAMÉTER

SZIMBÓLUM

ÉRTÉK

Névleges frekvencia

50Hz

A ventilátor maximális áramlási sebessége

60.88 m3/min Névleges teljesítmény

45 W

Szolgáltatás értéke

1.79 (m3/min)/W

Készenléti energiafogyasztás

PSB

0.39 W

A ventilátor hangteljesítményszintje

LWA

53.5 dB(A)

Maximális levegősebesség

2.73 m/s

Védelmi osztály

Szabvány a működési érték mérésére

A Bizottság 2012. március 6-i

206/2012 / EU rendelete

További informá ció

Grupa Topex Sp. z o. o. S p. k.

Warszawa

1 2 3

(6). A sebesség beállítása A ventilátor beka pcsolásához nyomja meg az ON / OFF gombot (6). A ventilátor s ebességének kiválasztásához n yomja meg a SPEED gombot (5). Válasszon a három sebesség szint közül: Alacsony - Közép - Magas. ÜZEMMÓD A ventilátor beka pcsolásához nyomja meg az ON / OFF gombot (6). Az üzemmód kivál asztásához nyomja meg a MODE gombot . A készülék három üzemmódban működik: NATURE (SLEEP) / NORMAL (Normal). A készülék alapé rtelmezett működési módja n ormál üzemmód, a SLEEP / NATURE üzemmód ban a működést jelző dióda jelzi. IDŐKAPCSOLÓ Az eszköz bekapcsol ásához nyomja meg a BE / KI gombot (6 ). Nyomja meg a TI MER gombot a késlelt etési idő beállítá sához (0,5–7,5 óra). A ventilátor a ki választott ideig működik. Az idő elteltév el a ventilátor kikapcsol. REZGÉS Az eszköz bekapcsol ásához nyomja meg a BE / KI gombot (6 ). Az oszcillációs funkció aktiválásához nyomja meg az OSCILLATION gombot. A venti látor simán mozog balról jobbra. TÁVIRÁNYÍTÓ A fenti funkciók mi ndegyikét távirányítóval lehet beállítani.

AZ AKKUMULÁTOR VÁLTOZÁSA

Húzza ki az elemtartót a távirányító alján, nyomja meg a távvezérlő belsejében lévő reteszt, majd csúsztassa ki a fogantyút. Helyezzen be egy új CR 2025 akkumulátort, ügyelve a megfelelő polaritásra (+/-). Cs ukja be az akkumulátor fedel ét

ÚJRAFELDOLGOZÁS

létesítményekben kell használni. vonatkozó információkat a termék forgalmazója helyi hatóságok nyújthatják. elektronikus berendezések c nem semleges a természeti környezetre.

KÉSZÜLÉK SPECIFIKÁCIÓK

Névleges feszültség V 230V

NOTĂ: ÎNAINTE DE UTILIZAREA ECHIPAMENTULUI ÎN PRIMA ORA,

MANUAL DE INSTRUCTIUNI

FAN DE STAND & TABLA 40 CM

ul. Pograniczna 2/4 , 02-285

90-002

CITIȚI ACEST MANU-A L INSTRUCȚIUNILOR ȘI PĂȚIȚI-L PENTR U REFERINȚĂ VIITORĂ.

REGULAMENTE DE SIGURANȚĂ DETALIATE

a) Acest echipament poate fi utilizat de copii cu vârsta de cel puțin 8 ani

și de persoane cu abilități fizice și mentale reduse și de persoane care nu sunt familiarizate cu echipamentul, dacă este prevăzută supravegherea sau instrucțiunile privind utilizarea echipamentului în mod sigur. că amenințările erau de înțeles. Copiii nu ar trebui să se joace cu echipamentul. Copiii nesupravegheați nu trebuie să curețe sau să întrețină echipamentul.

b) Înainte de a scoate capacul, asigura ți-vă că ventilatorul este

deconectat de la sursa de alimentare.

AVERTIZARE! Dispozitivul este utilizat pentru lucrări în interior. Avertizare:

1. Nu introduceți degetele sau alte obiecte în grilă sau părți mobile când ventilatorul funcționează.

2. Nu așezați ventilatorul lângă perdelele geamurilor sau pe podelele inegale.

3. Evitați locurile cu gaz, benzină și cele care amenință ventilatorul a se uda.

4. În caz de zgomote neobișnuite sau alte nereguli în funcționare, îndepărtați imediat de la utilizare și returnați ventilatorul la producător sau un serviciu de reparații autorizat.

5. În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, reprezentantul serviciului sau o persoană calificată similar pentru a evita amenințări.

6. Nu încercați să dezasamblați sau să reparați ventilatorul în caz de incorect al acestuia muncă. Trimiteți ventilatorul la un centru de service autorizat pentru reparații.

7. Acest ventilator nu este destinat utilizării de către persoane (inclusiv copii) cu reduceri capacități fizice, senzoriale sau mentale sau lipsa de experiență și cunoștințe decât dacă li s-a dat supraveghere sau instrucțiune privind utilizarea ventilatorului de către o persoană responsabilă pentru siguranța acestora.

8. Copiii trebuie supravegheați astfel încât să nu se poată juca cu ventilatorul.

9. După asamblarea ventilatorului, nu scoateți grila.

10. Deconectați ventilatorul de la sursa de alimentare înainte de

curățare sau întreți nere. Este necesar să scoateți grila pentru curățare sau întreținere, faceți asigurați-vă că elica ventilatorului nu se mișcă și ventilatorul a fost deconectat de la sursa de alimentare.

11. Trebuie să fie încredințată înlocuirea unei părți a unui sistem de suspensie sigură la producător, la reprezentantul său sau la o persoană calificări adecvate.

12. Fixarea pe perete, de ex. prin cârlige și alte mijl oace, ar trebui suportă de patru ori greutatea ventilatorului de perete.

13. Fixarea sistemului de suspendare ar trebui încredințată producătorului, reprezentantul său de serviciu sau o persoană cu calificări adecvate.

AVERTIZARE

ventilatorul și nu îl utilizați, contactați producătorul, reprezentantul său de service sau o persoană calificată corespunzător.Întreținere :

1. Scoateți ventilatorul din priză.

2. Îndepărtați praful din exteriorul ventilatorului cu o cârpă moale.

3. Pentru a scoate grila din față, deșurubați șuruburile de fixare

4. Ștergeți praful de pe grile și lame cu o cârpă moale. Notă - Nu udați

5. Când curățați palele, nu folosiți prea multă forță, deformarea lama va

6. Ventilatorul trebuie asamblat în ordine inversă la scoatere. Dacă nu

7. Înainte de a porni, trebuie strânsă siguranța elicei șuruburile de

8. Se rulează 5 minute. Verificați dacă ventilatorul funcționează corect.

Explicarea pic togramelor utilizate

: Dacă oscilația suspectă este vizibilă, opriți imediat

amplasate pe marginea grătarului.

pânza prea mult, astfel încât să nu formeze picături, se poate limita izolarea ventilatorului.

afecta echili brul.

este așa posibil, nu folosiți forța. Trimiteți ventilatorul producătorului sau un centru de service desemnat cât mai curând posibil pentru a verifica dispozitivul.

montare.

întreținere este complet.

Page 13

1. Citiți manualul de utilizare, respectați avertismentele și condițiile de

Echipamentele electrice nu trebuie aruncate în afara deșeurilor menajere și, în schimb, ar trebui utilizate în

Informațiile despre utilizare pot fi

furnizate de vânzătorul de produse sau de autoritățile

echipamente electrice și

ontains substanțe care nu sunt neutre

Echipamentele care nu sunt

pentru sănătatea umană.

90-002

PARAMETRU

SIMBOL

VALOARE

Tensiune nominală

230V

Frecvență nominală

50Hz

Debitul maxim al ventilatorului

60.88 m3/min

Putere nominală

45 W

Valoarea serviciului

1.79 (m3/min)/W

Consum de energie standby

PSB

0.39 W

Nivelul puterii sonore a ventilatorului

LWA

53.5 dB(A)

Viteza maximă a aerului

2.73 m/s

Clasa de protecți e

Standard pentru măsurarea valorii operaționale

Regulamentul (UE) 206/2012 al

Comisiei din 6 martie 2012

Informatii suplimentare

Grupa Topex Sp. z o. o. S p. k.

Warszawa

siguranță cuprins în ea!

2. A doua clasă de prot ecție.

3. Deconectați dispozitivul înainte de a repara.

4. Protejați dispozitivul împotriva umidității

NUME PIESE

1. Grila frontală

2. Piuliță de fixare a elicei

3. Elice

4. Piulița de fixare a gri lei spate

5. Grila din spate

6. Motor

7. Carcasa motorulu i

8. Blocarea clemei

9. Clema de montare

10. Panou de cont rol

11. buton

12. Cablul de alimentare

13. Coloana # 1

14. Piul iță de blocare

15. Coloana # 2

16. Baza

17. Șaibă

18. Șurub de fixare

PANOU DE CONTROL

1. Mod: Natura (Natura) / Somn (Sen) / Normal

2. Viteză: scăzut / mediu / mare

3. Comutator de ti mp: 0,5H - 7,5H

4. Butoane de cont rol

5. Selectarea vitezei

6. comutator

TELECOMANDĂ

1. Oscilare

2. viteza

3. Comutator de timp

4. Mod de lucru

5. comutator

INSTRUCTIUNI DE INSTALARE

1. Scoateți toate ambalajele dispozitivului de pe ambalaj și îndepărtați toate materiale de ambalare și inserții.

2. Fixați coloana nr. 2 (15) la bază (16) cu șaibă (17) și șurubul de montare (18).

3. Glisați coloana nr. 1 (13) la înălțimea dorită și strângeți piulița blocare (14)

4. Fixați panoul de control (10) la coloana nr. 1 (13) cu ajutorul butonului (11)

5. Folosiți piulița de fixare a grilei spate (4) pentru a fixa grila din spate (5) pentru mot or (6)

6. Folosiți piulița (2) de fixare a elicei pentru a monta elica (3) pe motor (6)

7. Poziționați grila frontală (1) astfel încât să se potrivească grilei din spate (5) și fixați-o folosin d clema de montare (9)

FUNCȚIONAREA DISPOZITIVULUI

PORNIREA FANULUI Apăsați butonu l ON / OFF (6) pentru a porni sau opri venti latorul. SETAREA VELUȚIEI Apăsați butonu l ON / OFF (6) pentru a porni ventilatorul. Apăsați butonul SPEED (5) pentru a selecta viteza ventilatorului. Alege unul dintre cele trei niveluri de viteză: Scăzut - Mijlociu. MOD DE OPERARE Apăsați butonu l ON / OFF (6) pentru a porni ventilatoru l. Apăsați butonu l MODE pentru a selecta modul de operare . Dispozitivul funcționează în trei moduri: NATURA (DURĂ) / NORMAL (Normal). Modul de operare implicit al dispozitivului este modul NORMAL, funcționarea în modul SLEEP / NATURE este indicată de o diodă de semnalizare. COMUTATOR DE ORA Apăsați butonu l ON / OFF (6) pentru a porni dispozitiv ul. Apăsați butonul TIMER pentru a seta timpul de întârziere (0,5 - 7,5 ore). Ventilatorul va rula pentru perioada de timp selectată. După trecerea timpului, ventilatorul se oprește. OSCILAŢIE Apăsați butonu l ON / OFF (6) pentru a porni dispozitiv ul.

Apăsați butonul OSCILLATION pentru a activa funcția de oscilație. Ventilatorul se va deplasa lin de la stânga la dreapta. TELECOMANDĂ Toate funcțiile de mai sus pot fi setate cu ajutorul telecomenzii.

SCHIMBAREA BATERIEI

Scoateți suportul bateriei de pe partea inferioară a telecomenzii, împingând zăvorul în interiorul telecomenzii, apoi glisați mânerul. Introduceți o nouă baterie CR 2025, respectând polaritatea corectă (+/-). Închideți capacu l bateriei

RECICLARE

instalații adecvate.

locale. Deșeurile de electronice c pentru mediul natural. reciclate reprezintă un pericol potențial pentru mediu și

SPECIFICAȚII DE APLICARE

ul. Pograniczna 2/4, 02-285

UŽIVATELSKÝ MANUÁL

VENTILÁTOR 40 CM

90-002

UPOZORNĚNÍ: PŘED POUŽITÍM ZAŘÍZENÍ SI POZORNĚ PŘEČTĚTE TUTO PŘÍRUČKU A TO TO ULOŽTE PRO DALŠÍ POUŽITÍ.

ZVLÁŠTNÍ BEZPEČNOSTNÍ PŘEDPISY

a) Toto zařízení moh ou používat děti ve věku nejméně 8 let a osoby se

sníženou fyzickou a duševní schopností a lidé, kteří nejsou obeznámeni s tímto zařízením, pokud je zajištěn dohled nebo poučení o bezpečném používání zařízení tak, aby byla pochopena rizika s ním spojená. Děti by si s tímto zařízením neměly hrát. Děti bez dozoru by neměly provádět čištění a údržba zařízení .

b) Před sejmutím krytu se ujistěte, že je ventilátor odpojen od

napájení.

VAROVÁNÍ! Zařízení se používá pro vnitřní pr áce. Varování:

1. Pokud je ventilátor v chodu, nedávejte prsty ani předměty za ochrannou mřížku .

2. Neumisťujt e ventilátor do blízkosti oken nebo na n erovné podlahy.

3. Vyhněte se místům s benzínem, benzínem a místům, která ohrožují

vlhkost ventilátoru.

4. V případě neobvyklých hluků nebo jiných nesrovnalostí v provozu okamžitě odstavte z provozu a vraťte ventilátor výrobci nebo autorizovanému servisu.

Page 14

5. Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem,

1 2 3

Elektrická zařízení se nesmí likvidovat s domovním odpadem a místo toho by se měla používat ve

Informace o využití může

poskytnout prodejce produktu nebo místní

Odpadní elektrická a elektronická

ontains látky, které nejsou neutrální k

které není recyklováno, představuje potenciální riziko pro životní prost ředí a lidské zdraví.

90-002

SYMBOL

HODNOTA

Napájecí napětí

230V

servisním zástupcem nebo stejně kvalifikovanou osobou, aby nedošlo k nebezpe čí.

6. Nepokoušejte se ventilátor rozebrat nebo opravit, pokud nefunguje správně. Zašlete opravu do autorizovaného servisního střediska.

7. Toto zařízení není určeno k použití osobami (včetně dětí) s omezenými fyzickými, vnímavými nebo mentálními schopnostmi, jakož i bez zkušeností a znalostí, pokud nejsou pod dohledem nebo neobdrží instrukce, jak zařízení používat od os oby odpovědné za jejich bezpečnos t.

8. Děti by měly být pod dozorem, aby se zajistilo, že se zařízením nebudou moci hrá t.

9. Po montáži ventilátoru je zakázáno sejmout kryt vrtule.

10. Před čištěním nebo údržbou musí být ventilátor odpojen od zdroje

napájení. Je-li pro čištění nebo údržbu nutné odstranit kryt vrtule, ujistěte se, že vrtule ventilátoru zůstává v klidu a že zařízení bylo odpojeno od zdroje en ergie.

11. Výměna části bezpečnostního systému odpružení by měla být svěřena výrobci, j eho servisnímu zástupci n ebo osobě s odpovídající kvalifikací.

12. Upevnění na zeď, např. Háčky a jinými způsoby, by mělo vydržet čtyřnásobek hmotnosti nástěnného ventilátoru.

13. Montáž na zavěšení by měla být svěřena výrobci, jeho servisnímu zástupci nebo osobě s odpovídající kvalifikací.

VAROVÁNÍ: Pokud si všimnete jakýchkoli podezřelých pohybů kmitání, okamžitě vypněte ventilátor a nepoužívejte jej, kontaktujte výrobce, jeho servisní zástu pce nebo vhodně kvalifikovanou os obu.

ÚDRŽBA

1. Vyjměte zástrčku ze zásuvky.

2. Prach z vnějšku ventilátoru odstraňte suchým hadříkem.

3. Chcete-li vyjmout rám mřížky, odšroubujte montážní šrouby

umístěné na okraji mřížky.

4. Otřete prach z mříž ek a lopatek vlhkým hadříkem. Pozn ámka - Vlhkou látku příliš nenamáčejte, aby nevznikala kapající kapka, může to omezit izolaci ventilátoru.

5. Při čištění lopatek nepoužívejte příliš mnoho síly, deformace lopatky ovlivní rovnováhu.

6. Ventilátor by měl být namontován v opačném pořadí, než je demontáž. Pokud to není možné, nepoužívejte sílu. Jakmile je to možné, odešlete ventilátor výrobci nebo určenému servisnímu středisku k ověření zařízení.

7. Před uvedením do provozu musí být kryt vrtule pevně utažen upevňovacími š rouby.

8. Běh po dobu 5 minut. Zkontrolujte, zda ventilátor správně funguje. Údržba je dokončen a.

Vysvětlení použitých piktogramů

1. Přečtěte si návod k obsluze, dodržujte varování a podmínky bezpečnost v ně m obsažená!

2. Druhá třída ochrany .

3. Před opravou odpo jte zařízení.

4. Chraňte zařízení před vlhkostí.

POPIS PRVKŮ

1. Přední mřížka

2. Upevňovací matice vrtule

3. Vrtule

4. Montážní matice zadní mřížky

5. Zadní mřížka

6. Motor

7. Skříň motoru

8. Svorka zámku

9. Montážní sv orka

10. Ovládací panel

11. knoflík

12. Napájecí kabel

13. Sloupec č. 1

14. Pojistná matice

15. Sloupec č. 2

16. Základna

17. Podložka

18. Upevňovací šr oub

KONTROLNÍ PANEL

1. Režim: Příroda (Natu ra) / Spánek (Sen) / Normální

2. Rychlost: Ní zká / Střední / Vysoká

3. Časový spínač: 0 ,5H - 7,5H

4. Ovládací tlačítka

5. Výběr rychlosti

6. spínač

DÁLKOVÉ OVLÁDÁNÍ

1. Oscilace

2. rychlost

3. Časový spínač

4. Pracovní režim

5. spínač

INSTRUKCE K INSTALACI

1. Vyjměte všechny části zařízení z obalu a vyjměte všechny obalové materiály a vložky.

2. Připevněte kolon u # 2 (15) k základně (16) podložkou (17 ). a montážní šroub (18).

3. Posuňte sloupec # 1 (13) do požadované výšky a matici dotáhněte blokování (14 )

4. Připevněte ovládací panel (10) ke sloupci # 1 (13) pomocí knoflíku (11)

5. K upevnění zadní mřížky (5) použijte montážní matici zadní mřížky (4). pro motor (6)

6. Pro připevnění vrtule (3) k motoru použijte montážní matici vrtule (2) (6)

7. Umístěte přední mřížku (1) tak, aby odpovídala zadní mřížce (5) a upevněte ji pomocí montá žní svorky (9)

PROVOZ ZAŘÍZENÍ

SPUŠTĚNÍ VENTILÁTORU Stisknutím tl ačítka ON / OFF (6) zapněte nebo vypnět e ventilátor. NASTAVENÍ RYCHLOSTI Stisknutím tlačítka ON / OFF (6) zapněte ventilátor. Stisknutím tlačítka SPEED (5) vyberte rychlost ventilátoru. Vyberte jednu ze tří rychlostí: Nízká - Střední - Vysoká. PRACOVNÍ REŽIM Stisknutím tl ačítka ON / OFF (6) zapněte ventilátor. Stisknutím tl ačítka MODE vyberte provozní režim. Zařízení pracuje ve t řech režimech: NATURE (SLEEP) / NORMAL (Norm al). Výchozí provozní režim zařízení je NORMÁLNÍ, operace v režimu SLEEP / NATURE je signalizována signalizační diodou. ČASOVÝ SPÍN AČ Stisknutím tl ačítka ON / OFF (6) zapněte zařízení. Stisknutím tlačítka TIMER nastavíte dobu zpoždění (0,5 - 7,5 hodiny). Ventilátor pobě ží po zvolené časové období. Po uplynutí této doby se ventilátor vypne. KMITÁNÍ Stisknutím tl ačítka ON / OFF (6) zapněte zařízení. Stisknutím tlačítka OSCILLATION aktivujte funkci oscilace. Ventilátor se bude plynule pohy bovat zleva doprava. DÁLKOVÉ OVLÁDÁNÍ Všechny výše uvedené funkce lze nastavit pomocí dálkového ovladače.

ZMĚNA BATERIE

Vytáhněte držák baterie na spodní stran ě dálkového ovládání zatlačen ím na západku uvni tř dálkového ovladače a vysuňte rukoje ť. Vložte novou bat erii CR 2025, dodržujte správnou polaritu (+/-). Zavřete kryt baterie

RECYKLACE

vhodných zařízeních.

úřady. zařízení c přírodnímu prostředí. Zařízení,

HODNOCENÉ ÚDAJE

PARAMETR

Page 15

Výkonová frekven ce

50Hz

Maximální prů tok ventilátoru

60.88 m3/min

Výkon ventilátoru

45 W

Hodnota služby

1.79 (m3/min)/W

Spotřeba energie v pohotovostním režimu

PSB

0.39 W

Hladina akustického výkonu ventilátoru

LWA

53.5 dB(A) Maximální rych lost vzduchu

2.73 m/s

Třída ochrany

Standard pro měření provozní hodnoty

Nařízení Komise (EU) 206/2012

ze dne 6. března 2012

Poskytnuty další informace

Grupa Topex Sp. z o. o. S p. k.

ul. Pograniczna 2/4 , 02-285

Warszawa

1 2 3

POUŽÍVATEĽSKÁ PRÍRUČKA

VENTILÁTOR 40 CM

90-002

UPOZORNENIE: PRED POUŽITÍM ZARIADENIA SI POZORNE PREČÍTAJTE TÚTO PRÍRUČKU A ULOŽIŤ TOTO NA ĎALŠIE POUŽITIE.

OSOBITNÉ BEZPEČNOSTNÉ PREDPISY

a) Toto zariadeni e môžu používať deti vo veku na jmenej 8 rokov a osoby

so zníženou fyzickou a duševnou schopnosťou a ľudia, ktorí nie sú oboznámení s týmto zariadením, ak sa poskytuje dozor alebo poučenie o bezpečnom používaní zariadenia, aby sa porozumelo rizikám s ním spojeným. Deti by sa s týmto zariadením nemali hrať. Deti bez dozoru by nemali čistiť a údržba zariadení.

b) Pred odstránením krytu sa uistite, že je ventilátor odpojený od zdroja

napájania.

VÝSTRAHA! Prístr oj sa používa na prácu v inter iéri.

Výstraha

1. Keď je ventilátor v prevádzke, nedávajte prsty ani predmety za ochrannú mriežku.

2. Neumiestňujte ventilátor do blízkosti okien alebo na nerovnú podlahu.

3. Vyhýbajte sa miestam s benzínom, benzínom a miestami, ktoré ohrozujú navlhčenie ventilátora.

4. V prípade nezvyčajných zvukov alebo iných nezrovnalostí v prevádzke okamžite odstavte zariadenie z prevádzky a vráťte ventilátor výrobcovi alebo autorizovanému servisu.

5. Ak je napájací kábel poškodený, musí ho vymeniť výrobca, servisný zástupca alebo rovnako kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

6. Ak sa ventilátor pokazí, nepokúšajte sa ho rozobrať alebo opraviť. Odošlite na opravu do autorizovaného servisného s trediska.

7. Toto zariadenie nie je určené na používanie osobami (vrátane detí) s obmedzenými fyzickými, vnímavými alebo mentálnymi schopnosťami, ako aj bez skúseností a vedomostí, pokiaľ nie sú pod dozorom alebo nedostávajú pokyny o tom, ako používať zariadenie od osoby zodpovedn ej za ich bezpečnosť.

8. Deti by mali byť pod dozorom, aby sa zaistilo, že sa so zariadením nebudú môcť hra ť.

9. Po montáži ventilátora je zakázané snímať kryt vrtule.

10. Pred čistením alebo údržbou musí byť ventilátor odpojený od zdroja

energie. Ak je potrebné vyčistiť kryt vrtule kvôli čisteniu alebo údržbe, uistite sa, že vrtuľa ventilátora zostáva v pokoji a že zariadenie bolo od pojené od zdroja energie.

11. Výmena časti systému bezpečnostného pozastavenia by mala byť zverená výrobcovi, jeho servisnému zástupcovi alebo osobe s príslušnou kv alifikáciou.

12. Upevnenie na stenu, napríklad háčikmi a inými spôsobmi, by malo vydržať štvorná sobok hmotnosti nástenného ve ntilátora.

13. Montáž na zavesenie by mala byť zverená výrobcovi, jeho servisnému zástupcovi alebo osobe s prís lušnou kvalifikáciou.

VAROVANIE: Ak spozorujete akékoľvek podozrivé pohyby kmitania, okamžite vypnite ventilátor a nepoužívajte ho, kontaktujte výrobcu, jeho servisného zás tupcu alebo vhodne kvalifikovan ú osobu.

ÚDRŽBA

1. Vytiahnite zástrčku zo zásuvky.

2. Prach z vonkajšej strany ventilátora odstráňte suchou handrou.

3. Na odstránenie mriežky rámu odskrutkujte montážne skrutky

umiestnené na okraji mriežky.

4. Prach z mriežok a čepelí utrite navlhčenou tkaninou. Poznámka Látku príliš navlhčite tak, aby nevytvára kvapky vody, môže to obmedziť izoláciu ventilátora.

5. Pri čistení čepelí nepoužívajte príliš veľkú silu, deformácia čepele ovplyvní rovnová hu.

6. Ventilátor by m al byť zostavený v opačnom pora dí ako je demontáž. Ak to nie je možné, nepoužívajte silu. Čo najskôr pošlite ventilátor výrobcovi alebo určenému servisnému stredisku na kontrolu zariadenia.

7. Pred uvedením do prevádzky musí byť kryt vrtule pevne utiahnutý pomocou montážn ych skrutiek.

8. Nechajte bežať 5 minút. Skontrolujte, či ventilátor správne funguje. Údržba je dokončen á.

Vysvetlenie použi tých piktogramov

1. Prečítajte si návod na obsluhu, dodržiavajte varovania a podmienky bezpečnosť v ňom obsiahnutá!

2. Druhá trieda ochrany .

3. Pred opravou zari adenie odpojte.

4. Chráňte prístroj pre d vlhkosťou.

OPIS PRVKOV

1. Predná mriežka

2. Montážna matica vrtule

3. Vrtuľa

4. Montážna matica zadnej mriežky

5. Zadná mriežka

6. Motor

7. Teleso motora

8. Svorka zámku

9. Montážna svorka

10. Ovládací panel

11. gombík

12. Sieťový kábel

13. Stĺpec č. 1

14. Poistná matica

15. Stĺpec č. 2

16. Základňa

17. Podložka

18. Upevňovacia s krutka

OVLÁDACÍ PANEL

1. Režim: Príroda (Natura) / Režim spánku (Sen) / Normálny

2. Rýchlosť: Nízka / Stredná / Vysoká

3. Časový spínač: 0 ,5H - 7,5H

4. Ovládacie tlačidlá

5. Výber rýchlosti

6. prepínač

DIAĽKOVÉ OVLÁDANIE

1. Oscilácia

2. rýchlosť

3. Časový spínač

4. Pracovný režim

5. vypínač

POKYNY PRE INŠTALÁCIU

1. 1. Vyberte všetky časti zariadenia z obalu a odstráňte všetky baliace materiály a vložky.

2. Stĺpik # 2 (15) pripevnite podložkou (17) k základni (16). a montážnu skrutku (18).

3. Posuňte stĺpec č. 1 (13) do požadovanej výšky a maticu dotiahnite blokovanie (14 )

4. Ovládací gombík (1 0) pripevnite na stĺpec # 1 (13) (11)

5. Na pripevnenie zadnej mriežky (5) použite montážnu maticu zadnej

mriežky (4). pre motor (6 )

Page 16

6. Na pripevnenie vrtule (3) k motoru použite montážnu maticu vrtule

Elektrické zariadenie sa nesmie likvidovať spolu s domovým odpadom a malo by sa používať v príslušných

Informácie o použití môže poskytnúť

Odpad z

ontains látky,

eutrálne k prírodnému

Zariadenie, ktoré nie je recyklované,

predstavuje potenciálne nebezpečenstvo pre životné

90-002

PARAMETRE

SYMBOL

VALUE

Napájacie napätie

230V

Frekvencia výkonu

50Hz

Maximálny pri etok ventilátora

60.88 m3/min

Výkon ventil átora

45 W

Hodnota služby

1.79 (m3/min)/W

Spotreba energie v pohotovostnom režime

Hladina akustického výkonu ventilátora

LWA

53.5 dB(A) Maximálna rýchl osť vzduchu

2.73 m/s

Trieda ochrany

Norma na meranie prevádzkovej hodnoty

Nariadenie Komisie (EÚ)

206/2012 zo 6. marca 2012

Poskytnuté ďalšie informácie

Grupa Topex Sp. z o. o. S p. k.

Warszawa

(2) (6)

7. Umiestnite prednú mriežku (1) tak, aby pasovala na zadnú mriežku (5) a pripevnite ju pomocou montážne j svorky (9)

PREVÁDZKA ZARIADENIA

SPUSTENIE VENTILÁTORA Stlačením tlačidla ON / OFF (6) zapn ite alebo vypnite ventilát or. NASTAVENIE RÝCHLOSTI Stlačením tlačidla ON / OFF (6) zapnite ventilátor. Stlačením tlačidla SPEED (5) vyberte rýchlosť ventilátora. Vyberte si jednu z troch rýchlostných stupňov: Nízka - Stredná - Vysoká. PREVÁDZKOVÝ REŽIM Stlačením tlačidla ON / OFF (6) zapnite ventilátor. Stlačením tlačidla MODE vyberte prevádzkový režim. Zariadenie pracuje v troch režimoch: NATURE (SLEEP) / NORMAL (Normal). Predvolený prevádzkový režim zariadenia je NORMÁLNY, činnosť v režime SLEEP / NATURE je signalizovaná signalizačnou diódou. ČASOVÝ SPÍNAČ Stlačením tlačidla ON / OFF (6) zapnite zariadenie. Stlačením tlačidla TIMER nastavíte čas oneskorenia (0,5 - 7,5 hodiny). Ventilátor bude bežať zvolené časové obdobie. Po uplynutí tohto času sa ventilátor vypne. OSCILÁCIE Stlačením tlačidla ON / OFF (6) zapnite zariadenie. Stlačením tlačidla OSCILLATION aktivujete funkciu kmitania. Ventilátor sa bude plynulo poh ybovať zľava doprava. DIAĽKOVÉ OVLÁDANIE Všetky vyššie uvedené funkcie je možné nastaviť pomocou diaľkového ovládača.

ZMENA BATÉRIE

Vytiahnite držiak batérie na spodnej strane diaľkového ovládača zatlačením na západku vo vnútri diaľkového ovládača a potom vysuňte rukoväť. Vložte novú batériu CR

RECYKLÁCIA

zariadeniach. predajca produktu alebo miestne úrady. elektrických a elektronických zariadení c ktoré nie sú n prostrediu.

prostredie a ľudské zdravie.

HODNOTENÉ ÚDAJE

PSB 0.39 W

ul. Pograniczna 2/4 , 02-285

NAVODILA

STENSKI IN MIZNI VEN TILATOR 40 CM

90-002

OPOMBA: PRED PRAVO UPORABE OPREME PREBERITE TA PRIROČNIK Z N AVODILI IN HRANITE GA ZA PRIHODNJO REFERENCO.

PODROBNI VARNOSTNI UREDBI

a) To opremo lahko uporabljajo otroci, stari najmanj 8 let, in osebe z

zmanjšanimi telesnimi in duševnimi sposobnostmi ter osebe, ki z opremo niso seznanjene, če je zagotovljen nadzor ali navodila glede varne uporabe op reme, tako da grožnje so bile ra zumljive. Otroci se ne smejo igrati z opremo. Otroci brez nadzora ne smejo čistiti ali vzdrževati opreme.

b) Preden odstranite pokrov, se prepričajte, da j e ventilator odklopljen

od napajanja.

OPOZORILO! Naprava se uporablja za de lo v zaprtih prostorih. Opozorilo:

1. Med delovanjem ventilatorja ne vstavljajte prstov ali drugih predmetov v rešetko ali premične dele.

2. Ventilatorja ne postavljajte blizu okenskih zaves al i na neenakomerna tla.

3. Izogibajte se mestom s plinom, bencinom in tistim, ki ogrožajo ventilator.

4. V primeru nenavadnega hrupa ali drugih nepravilnosti pri delovanju takoj odstranite iz uporabe in vrnite ventilator proizvajalcu ali pooblaščenemu servisu.

5. Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, zastopnik servisa ali podobno usposobljena oseba, da se izognete grožnjam.

6. V primeru nepravilnega delovanja ventilatorja ne poskušajte razstaviti ali popraviti. Pošljite ventilator v pooblaščeni servisni center za popravilo.

7. Ta ventilator ni namenjen za uporabo ljudem (vključno z otroki) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, razen če jih nadzoruje ali poučuje o uporabi ventil atorja oseba, odgovorna za njihov o varnost.

8. Otroke je treba nadzorovati, da se ne morejo igrati z ventilatorjem.

9. Po montaži ventilatorja ne odstranjujte rešetke.

10. Pred čiščenjem ali vzdrževanjem odklopite ventilator iz vira

napajanja. Za čiščenje ali vzdrževanje je potrebno odstraniti rešetko, paziti, da se propeler ventilatorja ne premakne in da je ventilator odklopljen od vira napajanja.

11. Zamenjavo dela varnega sistema vzmetenja je treba zaupati proizvajalcu, njegovemu servisnemu zastopniku ali osebi z ustreznimi kvalifikacijami.

12. Pritrditev na steno, npr. s kljukami in drugimi sredstvi naj prenese štirikratno težo stenskega ventilatorja.

13. Pritrditev sistema vzmetenja je treba zaupati proizvajalcu, njegovemu servisnemu zastopniku ali osebi z ustreznimi kvalifikacijami.

OPOZORILO: Če so vidna sumljiva nihanja, takoj izklopite ventilator in ga ne uporabljajte, se obrnite na proizvajalca, njegovega servisnega zastopnika ali u strezno usposobljeno osebo.

Vzdrževanje :

1. Odklopite vent ilator iz vtičnice.

2. Z mehko krpo odstran ite prah z zunanje strani venti latorja.

3. Če želite odstraniti sprednjo rešetko, odvijte pritrdilne vijake, ki se

nahajajo na robu žara.

4. Obrišite prah z rešetk in rezil z mehko krpo. Opomba - Krpe ne navlažite preveč, da ne bi kapljale kapljice, saj lahko omeji izolacijo ventilatorja.

5. Pri čiščenju rezil ne uporabljajte preveč sile, deformacija rezila vpliva na ravnotežje.

6. Ventilator je treba sestaviti v obratnem vrstnem redu glede na odstranitev. Če to ni mogoče, ne uporabljajte sile. Čim prej pošljite ventilator proizvajalcu ali pooblaščenemu servisnemu centru, da preveri napravo.

7. Pred zagonom je treba ščitnik propelerja trdno priviti z montažnimi vijaki.

8. Teči 5 minut. Preverite, ali ventilator deluje pravilno. Vzdrževanje je končano.

Pojasnilo uporabljenih piktogramov

Page 17

1 2 3

1. Preberite navodila za uporabo, upoštevajte opozorila in varnostne

Električne opreme ne smete odvreči med gospodinjske odpadke in jo namesto tega uporabljati v ustreznih prostorih. Podatke o uporabi lahko posreduje prodajalec izdelka ali lokalne oblasti. Odpadna električna in elektronska oprema vsebuje snovi, ki niso nevtralne za naravno okolje. Oprema, ki se ne reciklira,

avje

ljudi.

90-002

SIMBOL

VREDNOS T

Nazivna napetost

230V

Nazivna frekvenca

50Hz

Največji pretok ventilatorja

60.88 m3/min

Vrednost storitve

1.79 (m3/min)/W

Poraba energije v pripravljenosti

PSB

0.39 W

Raven zvoka ventilatorja

LWA

53.5 dB(A)

Največja hitrost zraka

2.73 m/s

Zaščitni razred

Standard za merjenje obratovalne vrednosti

Uredba Komisije (EU) 206/2012 z dne 6. marca 2012

Dodatne informacije

Grupa Topex Sp. z o. o. S p. k.

Warszawa

pogoje, ki jih vs ebuje!

2. Drugi razred zaščite .

3. Pred popravilom odklopite napravo.

4. Napravo zaščitite pred vlago

IME DELOV

1. Sprednji žar

2. Matica za zaklepanje rezila

3. Rezilo

4. Matica za zaklepanje žara

5. Zadnji žar

6. Motor

7. Pokrov motorja

8. Zaporna matica obroča za žar

9. Obroč za žar

10. Nadzorna plošča

11. Fiksni vijak

12. Napajalni kabel

13. Nosilec SS

14. Držalna matica držala

15. Glavni nosilec

16. Baza

17. Tesnilo

18. Fiksni vijak

NADZORNA PLOŠČA

1. Način: Narava / Spanje / Običajno

2. Hitrost: ni zka/srednja/visoka

3. Časovnik: 0,5H - 7,5H

4. Gumb

5. Izbira hitrosti

6. Moč

DALJINEC

1. Nihanje

2. Hitrost

3. Časovnik

4. Način

5. Moč

NAVODILO ZA SESTAVLJANJE

1. Vzemite vse dele aparata iz embalaže in odstranite ves embalažni material in vložke.

2. Glavni nosilec (15) vstavite v podnožje (16) in ga pritrdite s pritrdilnim vijakom (17) (18) držala.

3. Privijte držalo SS (13) in ga privijte s pritrdilno matico nosilca (14)

4. Vstavite nadzorn o ploščo (10) v držalo SS (13) in jo pritrdite s prit rjenim vijakom (11)

5. Zadnjo rešet ko (5) položite na pokrov motorja (7) in jo privijte z matico žara (4)

6. Rezilo (3) namestite na motor (6) in ga privijte s protimatico matice (2)

7. Postavit e sprednjo rešetko (1 ) tako, da se ujema z zadnjo reš etko (5), in privijte obroč žara , pritrjen s protimatico mat ice obroča.

NAVODILA ZA UPORABO

MOČ Pritisnite gumb za VKLOP / IZKLOP (6), da izberete v klop / izklop aparata. HITROST Za vklop naprave prit isnite gumb za VKLOP/IZKLOP (6 ). Pritisnite gumb SPEED (5), da izberete hitrost ventilatorja. 3 hitrosti za i zbiro: (Nizko - Srednje - Visoko). NAČIN Za vklop naprave prit isnite gumb za VKLOP/IZKLOP (6 ). Pritisnite gumb MODE, da izberete način ventilatorja. 3 za izbiro: (NARAVA / SPANJE / NORMALNO). Privzeti način je NORMAL, način SLEEP/NATURE pa z indikatorjem TIMER Za vklop aparata prit isnite gumb za VKLOP/IZKLOP (6 ). Pritisnite gu mb TIMER na želeno časovno obdobje (0 ,5-7,5 ur). Zdaj bo deloval, do kler ne poteče izbrano časovno obd obje. Ko časovnik teče, s e bo naprava izklopila. OSCILLATION Pritisnite gu mb za VKLOP/IZKLOP (6), da vklopite napravo.

Pritisnite gumb OSCILLATION, naprava se bo premikala od leve proti desni. DALJINEC Vse zgornje fun kcije lahko nastavite z daljinski m upravljalnikom

SPREMEMBA BATERIJE

Izvlecite držalo za baterijo na dnu daljinskega upravljalnika tako, da potisnete zapah znotraj daljinskega upravljal nika, nato pa povlecite ročaj. Vstavite novo bat erijo CR 2025 in upoštevajte pravi lno polariteto (+/-). Zaprite pokrov bat erije.

RECIKLIRANJE

predstavlja potencialno nevarnost za okolje in zdr

SPECIFIKACIJE APARATA

PARAMETR

Nazivna moč P 45 W

ul. Pograniczna 2/4 , 02-285

VARTOTOJO VADOVAS VENTILIATORIUS 40 CM

90-002

ATSARGIAI: PRIEŠ NAUDOJANT ĮRENGINĮ, ATSARGIAI SKAITYKITE ŠIĄ VADOVĄ IR IŠSAUGOKITE ŠĮ NAUJU NAUDOJIMUI.

KONKRETŪS SAUGOS REGLAMENTAI

a) Šia įranga gali naudotis ne jaunesni kaip 8 metų vaikai ir žmonės su

sumažėjusiais fiziniais ir psichiniais sugebėjimais ir žmonėms, kurie nėra susipažinę su įranga, jei yra prižiūrima ar nurodoma, kaip saugiai naudoti įrangą, kad būtų suprantama su ja susijusi rizika. Vaikai neturėtų žaisti su įranga. Vaikai be priežiūros neturėtų būti valomi ir įrangos priežiūra.

b) Prieš nuimdami dangtelį, įsitikinkite, kad ventiliatorius yra atjungtas

nuo maitinimo šaltinio.

DĖMESIO! Prietais as naudojamas darbui patal pose. Įspėjimas:

1. Nedėkite pirštų ar daiktų už apsauginių grotelių, kai veikia ventiliatorius.

2. Nedėkite ventiliatoriaus šalia langų dangčių ar ant nelygių grindų.

3. Venkite vietų, kuriose yra degalų, benzino, ir tų, kurios kelia pavojų

ventiliatoriui sušlapti.

4. Atsiradus neįprastam triukšmui ar veikiant kitiems pažeidimams, nedelsdami išimkite jį iš darbo ir grąžinkite ventiliatorių gamintojui arba įgaliotai remonto tarnybai.

Page 18

5. Jei maitinimo laidas yra pažeistas, jį turi pakeisti gamintojas,

1 2 3

Elektra varomi gaminiai neturėtų būti šalinami kartu su

būti išmesti į tinkamas patalpas. Paprašykite produkto pardavėjo ar vietos valdžios institucijų informacijos apie utilizavimą. Elektros ir elektroninės įrangos atliekose yra medžiagų, kurios nėra neutralios natūraliai aplinkai. Neperdirbta įranga kelia potencialų pavojų aplinkai ir žmonių sveikatai.

90-002

PARAMETRAS

SIMBOLIS

VERTĖ

techninės priežiūros atstovas arba tokios pat kvalifikacijos asmuo, kad būtų išvengta pavojaus.

6. Nemėginkite išardyti ar pataisyti ventiliatoriaus, jei jis sugenda. Nusiųskite į įgaliotą aptarnavimo centrą taisyti.

7. Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), turintiems ribotas fizines, suvokimo ar psichines galimybes, taip pat neturintiems patirties ir žinių, išskyrus atvejus, kai jie yra prižiūrimi arba negauna nurodymų, kaip naudotis prietaisu iš asmens, atsakingo už savo saugumą.

8. Vaikai turi būti prižiūrimi, kad jie negalėtų žaisti su prietaisu.

9. Sumontavus ventiliatorių, draudžiama nuimti sraigto dangtį.

10. Prieš valydami ar prižiūrėdami, ventiliatorius turi būti atjungtas nuo

maitinimo šaltinio. Jei valymui ar priežiūrai būtina nuimti oro sraigto apsaugą, įsitikinkite, kad ventiliatoriaus sraigtas yra ramybėje ir prietaisas yra atjungtas nuo maitinimo šaltinio.

11. Apsauginės pakabos sistemos dalies keitimas turėtų būti patikėtas gamintojui, jo aptarnavimo atstovui arba atitinkamos kvalifikacijos asmeniui.

12. Tvirtinimas prie sienos, pvz., Per kablius ir kitais būdais, turėtų atlaikyti keturis kartus didesnį sienos ventiliatoriaus svorį.

13. Pakabos montavimas turėtų būti patikėtas gamintojui, jo techninės priežiūros atstovui arba atitinkamos kvalifikacijos asmeniui.

ĮSPĖJIMAS: pastebėję įtartinus virpesių judesius, nedelsdami išjunkite ventiliatorių ir jo nenaudokite, susisiekite su gamintoju, jo techninės priežiūros atstovu ar tinkamos kvalifikacijos asmeniu.

PRIEŽIŪRA

1. Ištraukite ki štuką iš elektros lizdo.

2. Iš ventiliatoriaus išorės sausu skudurėliu pašalinkite dulkes.

3. Norėdami nuimti grotelių rėmą, atsukite tvirtinimo varžtus, esančius

grotelių krašte.

4. Nuvalykite dulkes nuo grotelių ir menčių drėgnu skudurėliu. Pastaba: Nešlapinkite audinio per daug, kad jis nesuformuotų lašelių, nes tai gali apriboti ventiliatoriaus izoliaciją.

5. Valydami ašmenis, nenaudokite per daug jėgos, nes ašmenų deformacija paveiks pusiausvyrą.

6. Ventiliatorius turėtų būti surinktas atvirkštine išėmimo tvarka. Jei tai neįmanoma, nenaudokite jėgos. Kuo greičiau siųskite ventiliatorių gamintojui arba nurodytam aptarnavimo centrui, kad patikrintumėte įrenginį.

7. Prieš pradedant eksploatuoti, oro sraigto apsaugą reikia tvirtai priveržti tvirtinimo varžtais.

8. Paleiskite 5 minutes. Patikrinkite, ar ventiliatorius veikia tinkamai. Techninė priežiūra baigta.

Naudotų piktogramų paaiškinimas

1. Perskaitykite naudojimo vadovą, laikykitės įspėjimų ir sąlygų juos e esantis saugumas!

2. Antroji apsau gos klasė.

3. Prieš remontuodami atjunkite prietaisą.

4. Saugokite prie taisą nuo drėgmės.

ELEMENTŲ APRAŠYMAS

1. Priekinės grotelės

2. Sraigto tvirtinimo veržlė

3. Sraigtas

4. Užpakalinių grotelių tvirtinimo veržlė

5. Užpakalinės grot elės

6. Variklis

7. Variklio korpus as

8. Spaustuko užra ktas

9. Montavimo s paustukas

10. Valdymo pul tas

11. rankenėlė

12. Maitinimo laidas

13. 1 stulpelis

14. Fiksavimo veržlė

15. 2 stulpelis

16. Pagrindas

17. Prausiklis

18. Tvirtinimo varžtas

KONTROLĖS SKYDELIS

1. Režimas: Gamta („Natura“) / Miego režimas (Sen) / Įprastas

2. Greitis: žemas / vidutinis / didelis

3. Laiko jungikli s: 0,5–7,5 H

4. Valdymo mygtukai

5. Greičio pasirinkimas

6. jungiklis

NUOTOLINIO VALDYMO PULTAS

1. Osciliacija

2. greitis

3. Laiko jungikl is

4. Darbo režimas

5. jungiklis

MONTAVIMO INSTRUKCIJA

1. Iš pakuotės išimkite visas prietaiso dalis ir išimkite visas pakavim o medžiagos ir įdėklai.

2. Ant kolonėlės Nr. 2 (15) pritvirtinkite pove ržle (17) prie pagrindo (16). ir tvirtinimo varžtą (18).

3. Stumkite kolonėlę Nr. 1 (13) iki reikiamo aukščio ir priveržkite veržlę blokavimas (14 )

4. Rankenėle pritvirtinkite valdymo skydelį (10) prie kolonėlės Nr. 1 (13) (11)

5. Norėdami uždėti galines groteles (5), naudokite užpakalinių grotelių tvirtinimo veržlę (4). varikliui (6)

6. Norėdami pritvirtinti sraigtą (3) prie variklio, naudokite sraigto tvirtinimo veržlę (2) (6)

7. Uždėkite priekinę grotelę (1) taip, kad ji tilptų užpakalinės grotelės (5), ir pritvirtinkite naudojant tvirti nimo spaustuką (9)

ĮRENGINIO VEIKIMAS

VENTILIATORIAUS UŽVEDIMAS Norėdami įjungti arba išjungti ventiliatorių, paspauskite įjungimo / išjungimo mygtuką (6). NUSTATYMO GREITIS Paspauskite įjungimo / išjungimo mygtuką (6), kad įjungtumėte ventiliatorių. Norėdami pasirinkti ventiliatoriaus greitį, paspauskite SPEED mygtuką (5). Pasirinkite vieną iš trijų greičio lygių: žemas - vidutinis - didelis. VEIKIMO REŽIMAS Paspauskite įjungimo / išjungimo mygtuką (6), kad įjungtumėte ventiliatorių. Norėdami pasiri nkti darbo režimą, paspauskit e mygtuką MODE. Prietaisas veikia trimis režimais: NATURE (SLEEP) / NORMAL (Normal). Numatytasis prietaiso darbo režimas yra NORMALIS režimas, veikimą SLEEP / NATURE režime rodo signalinis diodas. LAIKO jungikli s Paspauskite įjungimo / išjungimo mygtuką (6), kad įjungtumėte įrenginį. Norėdami nustatyti atidėjimo laiką (0,5 - 7,5 valandos), paspauskite mygtuką TIMER. Ventiliatori us veiks pasirinktą laikotarpį. Pasibaigus laikui, ventiliatorius išsijungia. ŠALINIMAS Paspauskite įjungimo / išjungimo mygtuką (6), kad įjungtumėte įrenginį. Norėdami suaktyvinti virpesių funkciją, paspauskite mygtuką OSCILLATION. Ventiliatorius sklandžiai judės iš kairės į dešinę. NUOTOLINIO VALDYMO PULTAS Visas aukščiau išvardytas funkcijas galima nustatyti naudojant nuotolinio valdymo pultą.

AKUMULIATORIŲ PAKEITIMAS

Ištraukite nuotolinio valdymo pulto apačioje esantį baterijos laikiklį, spausdami fiksatorių nuotolinio valdymo pultelio viduje, tada ištraukite rankeną. Įdėkite naują „CR 2025“ akumuliatorių, laikydamiesi teisingo poliškumo (+/–). Uždarykite akumuliatoriaus dangtelį

NAUDOJIMAS

buitinėmis atliekomis, o turi

ĮVERTINTI DUOMENYS

Page 19

Maitinimo įtampa

230V

Maitinimo dažnis

50Hz

Maksimalus ventiliatoriaus srautas

60.88 m3/min

Ventiliatoriaus galia

45 W

Paslaugos vertė

1.79 (m3/min)/W

Energijos sąnaudos budėjimo režime

PSB

0.39 W

Ventiliatoriaus garso galios lygis

LWA

53.5 dB(A)

Maksimalus oro greitis

2.73 m/s

Apsaugos klasė

Darbinės vertės matavimo standartas

2012 m. Kovo 6 d. Kom isijos

reglamentas (ES) 206/2012

Pateikta papildoma informacija

Grupa Topex Sp. z o. o. S p. k.

ul. Pograniczna 2/4 , 02-285

Warszawa

1 2 3

UZMANĪBU: PIRMS APRĪKOJ UMA LIETOŠANAS, RŪPĪGI IZLASIET ŠO ROKASGRĀMATU UN SAGLABĀJIET TO TĀLĀKAI LIETOŠANAI.

ĪPAŠAS DROŠĪBAS REGULAS

a) Šo aprīkojumu var lietot bērni, kas ir vismaz 8 gadus veci, un personas

ar ierobežotām fiziskajām un garīgajām spējām un cilvēki, kuri nav pazīstami ar aprīkojumu, ja tiek nodrošināta uzraudzība vai instrukcijas par ierīces drošu lietošanu, lai saprastu ar to saistītos riskus. Bērni nedrīkst spēlēt ar aprīkojumu. Bērniem bez uzraudzības nevajadzētu veikt tīrīšanu un aprīkojuma apkope.

b) Pirms vāciņa noņemšanas pārliecinieties, ka ventilators ir atvienots no

barošanas avota.

BRĪDINĀJUMS! Ierīci izmanto iekšdarbiem. Brīdinājums:

1. Nelieciet pirkstus vai priekšmetus aiz aizsargrežģa, kad darbojas ventilators.

2. Nenovietojiet ventilatoru logu vāku tuvumā vai uz nelīdzenām grīdām.

3. Izvairieties no vietām, kur ir gāze, benzīns, kā arī vietām, kur ventilators var kļūt mitrs.

4. Neparastu trokšņu vai citu darbības traucējumu gadījumā nekavējoties noņemiet no lietošanas un atdodiet ventilatoru ražotājam vai pilnvarotam remonta dienestam.

5. Ja strāvas vads ir bojāts, tas jāmaina ražotājam, servisa pārstāvim vai tikpat kvalificētai personai, lai izvairītos no briesmām.

6. Nemēģiniet izjaukt vai labot ventilatoru, ja tas darbojas nepareizi. Nosūtiet uz autorizētu servisa centru remontam.

7. Šī ierīce nav paredzēta lietošanai personām (ieskaitot bērnus) ar ierobežotām fiziskām, uztveres vai garīgām spējām, kā arī bez pieredzes un zināšanām, ja vien viņi nav uzraudzībā vai nesaņem norādījumus par ierīces lietošanu no personas, kas atbild par viņu drošību.

8. Bērni ir jāuzrauga, lai pārliecinātos, ka viņi nevar spēlēt ar ierīci.

9. Pēc ventilatora montāžas ir aizliegts noņemt dzenskrūves pārsegu.

10. Pirms tīrīšanas vai apkopes, ventilatoram jābūt atvienotam no strāvas

avota. Ja tīrīšanai vai apkopei ir nepieciešams noņemt dzenskrūves aizsargu, pārliecinieties, vai ventilatora dzenskrūve paliek miera stāvoklī un ierīce ir atvienota no strāvas avota.

11. Drošības balstiekārtas daļas nomaiņa jāuztic ražotājam, viņa servisa pārstāvim vai personai ar atbilstošu kvalifikāciju.

12. Stiprinājumam pie sienas, piemēram, izmantojot āķus un citādā veidā, būtu jāiztur četras reizes lielāks par sienas ventilatora svaru.

13. Balstiekārtas montāža jāuztic ražotājam, tā servisa pārstāvim vai personai ar atbil stošu kvalifikāciju.

BRĪDINĀJUMS: Ja pamanāt aizdomīgas svārstību kustības, nekavējoties izslēdziet ventilatoru un nelietojiet to, sazinieties ar ražotāju, viņa servisa pārstāvi vai attiecīgi kvalificētu personu.

APKOPE

LIETOTĀJA ROKASGRĀMATA

FAN 40 CM

90-002

1. Noņemiet kontaktdakšu no sienas kontaktligzdas. Ar sausu drānu notīriet pute kļus no ventilatora ārpuses.

2. Lai noņemtu režģa rāmi, atskrūvējiet stiprinājuma skrūves, kas atrodas režģa malā.

3. Noslaukiet putekļus no režģiem un lāpstiņām ar mitru drānu. Piezīme: Pārmērīgi neslapiniet drānu, lai tā neveidotos piloši pilieni, tas var ierobežot v entilatora izolāciju.

4. Tīrot asmeņus, nelietojiet pārāk lielu spēku, lāpstiņas deformācija ietekmēs līdzsvaru.

5. Ventilators jāsamontē apgrieztā secībā pēc izņemšanas. Ja tas nav iespējams, nelietojiet spēku. Cik drīz vien iespējams, nosūtiet ventilatoru ražotājam vai izraudzītam servisa centram , lai pārbaudītu ierīci.

6. Pirms iedarbināšanas dzenskrūves aizsargs ir cieši jāpievelk ar montāžas skrūv ēm.

7. Darbiniet 5 minūtes. Pārbaudiet, vai ventilators darbojas pareizi. Apkope ir pabeigt a.

Izmantoto piktogrammu skaidrojums

1. Izlasiet lietošanas instrukciju, ievērojiet brīdinājumus un nosacījumus tajā esošā drošība!

2. Otrā aizsardzības klase.

3. Pirms remonta atvienojiet ierīci.

4. Sargājiet ierīci no mitruma.

ELEMENTU APRAKSTS

1. Priekšējā režģis

2. Propellera stipri nāšanas uzgrieznis

3. Dzenskrūve

4. Aizmugurējā režģa stiprināšanas uzgrieznis

5. Aizmugurējais režģis

6. Dzinējs

7. Motora korpuss

8. Skavas bloķēšan a

9. Montāžas skava

10. Vadības panelis

11. kloķis

12. Strāvas vads

13. 1. kolonna

14. Bloķēšanas uzgrieznis

15. 2. kolonna

16. Pamats

17. Paplāksne

18. Stiprināša nas skrūve

VADĪBAS PANELIS

1. Režīms: Daba (Natura) / Miega režīms (Sen) / Parasts

2. Ātrums: zems / vidējs / augsts

3. Laika slēdzis: 0,5H - 7,5H

4. Vadības pogas

5. Ātruma izvēle

6. slēdzis

TĀLVADĪBA

1. Svārstības

2. ātrums

3. Laika slēdzis

4. Darba režīms

5. slēdzis

UZSTĀDĪŠANAS INSTRUKCIJA

1. Izņemiet visas ierīces daļas no iepakojuma un noņemiet visas iepakojuma materiāli un ieliktņi.

2. Ar paplāksni (17) piestipriniet kolonnu Nr. 2 (15) pie pamatnes (16). un stiprinājuma skrūve (18).

3. Bīdiet kolonnu # 1 (13) vajadzīgajā augstumā un pievelciet uzgriezni bloķēšana (14)

4. Ar kloķi piesti priniet vadības paneli (10) 1. kol onnā (13) (11)

5. Izmantojiet aizmugurējā režģa stiprinājuma uzgriezni (4), lai

piestiprinātu aizmugurējo režģi (5) dzinējam (6)

6. Izmantojiet dzenskrūves stiprināšanas uzgriezni (2), lai piestiprinātu dzenskrūvi (3) pi e motora (6)

7. Novietojiet priekšējo režģi (1) tā, lai tas derētu aizmugures režģim (5), un piestipriniet to izmantojot stiprinājuma skavu (9)

Page 20

IERĪCES DARBĪBA

Ar elektrību darbināmus izstrādājumus nevajadzētu

vai vietējām varas iestādēm informāciju par iznīcināšanu. Elektrisko un elektronisko iekārtu

cilvēku veselību.

90-002

PARAMETRS

SIMBOLS

VĒRTĪBA

Barošanas spriegums

230V

Jaudas frekvence

50Hz

Maksimālais ventilatora plūsmas ātrums

60.88 m3/min Ventilatora jauda

45 W

Pakalpojuma vērt ība

1.79 (m3/min)/W

Enerģijas patēriņš gaidīšanas režīmā

PSB

0.39 W

Ventilatora skaņas jaudas līmenis

LWA

53.5 dB(A)

Maksimālais gaisa ātrums

2.73 m/s

Aizsardzības klase

Darbības vērtības mērīšanas standarts

Regula (ES) 206/2012

Grupa Topex Sp. z o. o. Sp. k .

Warszawa

1 2 3

SĀKT FANU Nospiediet ieslēgšanas / izslēgšanas pogu (6), lai ieslēgtu vai izslēgtu ventilatoru. ĀTRUMA IESTATĪŠANA Lai ieslēgtu ventilatoru, nospiediet ieslēgšanas / izslēgšanas pogu (6). Nospiediet taustiņu SPEED (5), lai izvēlētos ventilatora ātrumu. Izvēlieties vienu no trim ātruma līmeņiem: zems - vidējs - augsts. DARBĪBAS REŽĪMS Lai ieslēgtu ventilatoru, nospiediet ieslēgšanas / izslēgšanas pogu (6). Nospiediet pogu MODE, lai izvēlētos darbības režī mu. Ierīce darbojas trīs režīmos: NATURE (SLEEP) / NORMAL (Normal). Ierīces noklusējuma darbības režīms ir NORMĀLS režīms, darbību SLEEP / NATURE režīmā norāda signāl diode. LAIKA SLĒDZIS Lai ieslēgtu ierīci, nospiediet ieslēgšanas / izslēgšanas pogu (6). Nospiediet pogu TIMER, lai iestatītu aizkaves l aiku (0,5 - 7,5 stundas). Ventilators darbosies izvēlētajā laika posmā. Pēc laika ventilators izslēgsies. OSCILLATION Lai ieslēgtu ierīci, nospiediet ieslēgšanas / izslēgšanas pogu (6). Nospiediet OSCILLATION pogu, lai aktivizētu svārstību funkciju. Ventilators vienmērīgi pārvietojas no kreisās uz l abo pusi. TĀLVADĪBA Visas iepriekš minētās funkcijas var iestatīt, izmantojot tālvadības pulti.

AKUMULATORU MAINĪBA

Izvelciet akumulatora turētāju tālvadības pults apakšā, spiežot aizbīdni tālvadības pults iekšpusē, pēc tam izbīdiet rokturi. Ievietojiet jaunu CR 2025 akumulatoru, ievērojot pareizo polaritāti (+/-). Aizveriet akumulatora vāciņu

IZMANTOŠANA

izmest kopā ar sadz īves atkritumiem, bet gan a pglabāt piemērotos objektos. Jautājiet produkta pārdevējam

atkritumos ir vielas, kas nav neitrālas dabiskajai videi. Neapstrādāts aprīkojums potenciāli apdraud vidi un

NOVĒRTĒTIE D ATI

Komisijas 2012. gada 6. marta

Sniegta papildu informācija

NAPOMENA: PRIJE PR IMJENE OPREME PO PRVI PUT PROČITAJTE OVAJ UPUTSTVO ZA UPUTU I ČUVAJTE GA ZA BUDUĆU REFERENCU.

UPUTE ZA UPORABU

STAN I STOLNI VE NTILATOR 40 CM

ul. Pograniczna 2/4 , 02-285

90-002

DETALJNI PROPISI O SIGURNO STI

a) Ovu opremu smiju koristiti djeca mlađa od 8 godina te osobe sa

smanjenim fizičkim i mentalnim sposobnostima i osobe koje nisu upoznate s tom opremom, ako je predviđen nadzor ili upute o uporabi opreme na siguran način, tako da prijetnje su bile razumljive. Djeca se ne smiju igrati s opremom. Djeca bez nadzora ne smiju čistiti niti održavati opremu.

b) Prije uklanjanja poklopca provjerite je li ventilator isključen iz

napajanja.

UPOZORENJE! Uređaj se koristi za unutarn je radove. Upozorenje:

1. Ne gurajte prste ili druge predmete u rešetku ili pokretne dijelove dok ventilator ra di.

2. Ne postavljajte ventilator blizu prozorskih zavjesa ili na neravne podove.

3. Izbjegavajte mjesta s plinom, benzinom i ona koja prijete da se ventilator smoči.

4. U slučaju neobičnih zvukova ili drugih nepravilnosti u radu, odmah isključite iz uporabe i vratite ventilator proizvođaču ili ovlaštenom servisu.

5. Ako je kabel za napajanje oštećen, mora ga zamijeniti proizvođač, predstavnik servisa ili slično kvalificirana osoba kako bi se izbjegle prijetnje.

6. Ne pokušavajte rastaviti ili popraviti ventilator u slučaju njegovog nepravilnog rada. Pošaljite ventilator u ovlašteni servisni centar na popravak.

7. Ovaj ventilator nije namijenjen za upotrebu osobama (uključujući djecu) sa smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima ili nedostatkom iskustva i znanja, osim ako ih osoba koja je odgovorna za njihovu sigurnost dobije nadzor ili upute o upotrebi venti latora.

8. Djecu treba nadzi rati kako se ne bi mogla igrati s vent ilatorom.

9. Nakon sastavljanja ventilatora, ne uklanjajt e rešetku.

10. Prije čišćenja ili održavanja odvojite ventilator od izvora napajanja. Za

čišćenje ili održavanje potrebno je ukloniti rešetku, paziti da se propeler ventilatora ne pomiče i da je ventilator isključen iz izvora napajanja.

11. Zamjenu dijela sustava sigurnog ovjesa treba povjeriti proizvođaču, njegovom predstavniku servisa ili osobi s odgovarajućim kvalifikacijama.

12. Pričvršćivanje na zid, na pr. kukama i na drugi način, izdržati četiri puta veću težinu zidnog ventilatora.

13. Postavljanje sustava ovjesa treba povjeriti proizvođaču, njegovom predstavniku servisa ili osobi s odgovarajućim kvalifikacijama.

UPOZORENJE: Ako su vidljive sumnjive oscilacije, odmah isključite ventilator i nemojte ga koristiti, obratite se proizvođaču, njegovom predstavniku s ervisa ili odgovarajućoj osobi.

Održavanje:

1. Isključite ventilator iz utičnice.

2. Uklonite prašin u s vanjske strane ventilatora m ekom krpom.

3. Za uklanjanje prednje rešetke odvrnite pričvrsne vijke koji se nalaze

na rubu rešetke.

4. Obrišite prašinu s rešetki i oštrica mekom krpom. Napomena Nemojte previš e navlažiti krpu kako ne bi stvarala kapl jice kapljica, to može ograničiti izolaciju ventilatora.

5. Prilikom čišćenja noževa nemojte koristiti preveliku silu jer će deformacija ošt rice utjecati na ravnotežu.

6. Ventilator treba sastaviti obrnutim redoslijedom od uklanjanja. Ako to nije moguće, nemojte koristiti silu. Pošaljite ventilator proizvođaču ili ovlaštenom servisnom centru što je prije m oguće kako bi provjerili uređaj.

7. Prije početka, št itnik propelera mora biti dobr o pričvršćen pričvrsnim vijcima.

8. Trčite 5 minuta. Provjerite radi li ventilator ispravno. Održavanje je završeno.

Objašnjenje upo trijebljenih piktograma

1. Pročitajte upute za uporabu, pridržavajte se upozorenja i sigurn osnih uvjeta sadržanih u njemu!

2. Druga klasa zaštite.

Page 21

3. Prije popravka odsp ojite uređaj.

Električna oprem a se ne smije odlagati s kućnog otpada,

ućim objektima. Informacije o korištenju mogu dati prodavač proizvoda ili lokalne vlasti. Otpadna električna i elektronička oprema sadrži tvari koje nisu neutralne za prirodni okoliš. Oprema koja se ne reciklira predstavlja potencijalnu opasnost za okoliš i zdravlje ljudi.

90-002

SIMBOL

VRIJEDN OST

Nazivni napon

230V

Nazivna frekvencija

50Hz

Maksimalni prot ok ventilatora

60.88 m3/min

Nazivna snaga

45 W

Vrijednost usluge

1.79 (m3/min)/W

Potrošnja energije u stanju pripravnosti

PSB

0.39 W Razina snage ventilatora

LWA

53.5 dB(A)

Maksimalna brzina zraka

2.73 m/s

Klasa zaštite

Standard za mjerenje operativne vrijednosti

Uredba Komisije (EU) 206/2012

od 6. ožujka 2012

Dodatne informacije

Grupa Topex Sp. z o. o. Sp. k .

Warszawa

4. Zaštitite uređaj od vlage

NAZIV DIJELOVA

1. Prednji roštil j

2. Matica za zaključavanje oštrice

3. Oštrica

4. Matica za zaključavanje roštilja

5. Stražnji rošti lj

6. Motor

7. Poklopac motora

8. Matica za zaključavanje prstena za roštilj

9. Prsten za roštilj

10. Upravljačka pl oča

11. Fiksni vijak

12. Kabel za napajanje

13. SS držač

14. Matica osigurača držača

15. Glavni držač

16. Baza

17. Brtva

18. Fiksni vijak

UPRAVLJAČKA PLOČA

1. Način rada: Priroda / Spavanje / Normalno

2. Brzina: Niska/Sredn ja/Visoka

3. Odbrojavanje vremena: 0,5H - 7,5H

4. Gumb

5. Odabir brzine

6. Snaga

DALJINSKI UPRAVLJAČ

1. Oscilacija

2. Brzina

3. Mjerač vremena

4. Način rada

5. Snaga

UPUTE ZA MONTAŽU

1. Izvadite sve dijelove uređaja iz ambalaže i uklonite sav ambalažni materijal i umetke.

2. Umetnite glavni držač (15) u podnožje (16) i čvrsto ga pričvrstite pričvršćenim vijkom držača (17) (18).

3. Podignite SS držač (13) i pričvrstite ga pričvrsnom maticom držača (14)

4. Umetnite upravljačku ploču (10) u SS držač (13) i čvrsto je pričvrstite fiksnim vijkom (11)

5. Stavite stražnju rešetku (5) na poklopac motora (7) i pričvrstite je pričvrsnom maticom roštilja (4)

6. Stavite oštricu (3) na motor (6) i učvrstite je pričvrsnom maticom noža (2)

7. Stavite prednju rešetku (1) tako da odgovara stražnjoj rešetki (5) i učvrstite prsten za roštilj, pričvršćen pričvrsnom maticom prstena za roštilj.

UPUTE ZA RAD

VLAST Pritisnite gumb ON / OFF (6) za odabir uključivanja / isključivanja aparata. UBRZATI Pritisnite tipku ON/OFF (6) za uključivanje uređaja. Pritisnite tipku SPEED (5) za odabir brzine ventilatora. 3 brzine za odabir: (Ni sko - Srednje - Visoko). NAČIN RADA Pritisnite tipku ON/OFF (6) za uključivanje uređaja. Pritisnite gumb MODE za odabir načina rada ventilatora. 3 za odabir: (PRIRODA / SAN / NORMALNO). Zadani način rada je NORMALAN, a način rada SLEEP/NATURE s indikatorom TIMER Pritisnite tipku ON/OFF (6) za uključivanje aparata. Pritisnite t ipku TIMER na željeno vremensko razd oblje (0,5-7,5 sati). Sada će ostati u radu sve dok ne istekne odabrano vrijeme. Nakon što se mjerač vremena pokrene, uređaj će se isključiti. OSCILACIJA Pritisnite tipku ON/OFF (6) za uključivanje uređaja. Pritisnite t ipku OSCILLATION, aparat će se okreta ti slijeva nadesno. DALJINSKI UPRAVLJAČ Sve gore navedene funkcije mogu se postaviti daljinskim upravljačem

PROMJENA BATERIJE

Izvucite držač baterije na dnu daljinskog upravljača pritiskom na zasun unutar daljinskog upravljača, a zatim izvucite ručku.

Umetnite novu bateriju CR 2025, poštujući ispravan polaritet (+/-). Zatvorite poklopa c baterije.

RECIKLIRANJE

već je treba koristiti u odgovaraj

SPECIFIKACIJE APARATA

PARAMETR

НАПОМЕНА: ПРИЈЕ ПРИМЈЕНЕ ОПРЕМЕ ПО ПРВИ ПУТ ПРОЧИТАЈТЕ ОВА Ј УПУТСТВО ЗА УПУТСТВО И ЧУВАЈТЕ ГА ЗА БУДУЋУ РЕФЕРЕНЦУ.

ДЕТАЉНИ СИГУРНОСНИ ПРОПИСИ

a) Ову опрему могу да користе деца млађа од 8 година и особе са

смањеним физичким и менталним способностима и особе које нису упознате са опремом, ако је обезбеђен надзор или упутства о употреби опреме на безбедан начин. да су претње биле разумљиве. Деца се не смеју играти са опремом. Деца без надзора не смеју д а чисте или одржавају опрему.

b) Пре уклањања поклопца, проверите да ли је вентилатор

искључен из напајања.

УПОЗОРЕЊЕ! Уређај се користи за унутрашње радове. Упозорење:

1. Не гурајте прсте или друге предмете у решетку или покретне делове док вент илатор ради.

2. Не постављајте вентилатор у близини прозорских завеса или на неравне подове.

3. Избегавајте места са гасом, бензином и она која прете да се вентилатор смочи .

4. У случају необичних звукова или других неправилности у раду, одмах искључите из употребе и вратите вентилатор произвођачу или овлашћеном серв ису.

5. Ако је кабл за напајање оштећен, мора га заменити произвођач, представник сервиса или слично квалификована особа како би се избегле претње.

6. Не покушавајте да раставите или поправите вентилатор у случају његовог неправилног рада. Пошаљите вентилатор у овлашћени сервисни центар на поправку.

7. Овај вентилатор није намијењен за употребу особама (укључујући дјецу) са смањеним физичким, осјетилним или менталним

УПУТСТВА ЗА УПОТРЕ БУ

СТАН И СТОЛНИ ВЕ НТИЛАТОР 40 ЦМ

90-002

ul. Pograniczna 2/4 , 02-285

Page 22

способностима или недостатком искуства и знања, осим ако их

1 2 3

Električna oprem a se ne smije odlagati s kućnog otpada, već je treba koristiti u odgovarajućim objektima. Informacije o korištenju mogu dati prodavač proizvoda ili lokalne vlasti. Otpadna električna i elektronička oprema sadrži tvari koje nisu neutralne za prirodni

Oprema koja se ne reciklira predstavlja

potencijalnu opasnost za okoliš i zdravlje ljud i.

90-002

SIMBOL

VRIJEDN OST

Nazivni napon

230V

особа која је одговорна за њихову сигурност добије надзор или упутства за употребу вентилатора.

8. Д ецу треба надзирати како се не би могла игра ти са вентилатором.

9. Н акон склапања вентилатора, не уклањајте решетку.

10. Пре чишћења или одржавања искључите вентилатор из извора

напајања. За чишћење или одржавање потребно је уклонити решетку, уверите се да се пропелер вентилатора не помера и да је вентилатор искључен из извора напајања.

11. Замену дела безбедног система суспензије треба поверити произвођачу, његовом представнику сервиса или особи са одговарајућим квалификацијама.

12. Причвршћивање на зид, нпр. кроз куке и на друге начине, треба да издржи четири пута већу тежину зидног вентилатора.

13. Прикључивање система огибљења треба поверити произвођачу, његовом представнику сервиса или особи са одговарајућим квалификацијама.

УПОЗОРЕЊЕ: Ако су видљиве сумњиве осцилације, одмах искључите вентилатор и немојте га користити, обратите се произвођачу, његовом представни ку сервиса или одговарају ћој особи.

Одржавање :

1. Искључите вентилатор из утичнице.

2. Уклоните прашину са спољне стране вентилатора меком к рпом.

3. Да бисте уклонили предњу решетку, одврните причврсне

завртње који се налазе на ивици решетке.

4. Обришите прашин у са решетки и сечива меком крпом. Напомена

- Немојте превише навлажити крпу да не би стварала капљице, то може ограничит и изолацију вентилатора.

5. Приликом чишћења сечива немојте користити превише силе, деформација сечива ће утицати на равнотежу.

6. Вентилатор треба монтирати обрнутим редоследом према уклањању. Ако то није могуће, немојте користити силу. Пошаљите вент илатор произвођачу или овла шћеном сервисном центру што је пре могуће да провере уређај.

7. Пре почетка, штитник пропелера мора бити чврсто причвршћен помоћу монтажних в ијака.

8. Трчите 5 минута. Проверите да ли вентилатор ради исправно. Одржавање је завршено.

Објашњење употребљених пиктограма

1. Прочитајте упутство за употребу, придржавајте се упозорења и безбедносних услов а који се налазе у њему!

2. Друга класа заштите.

3. Искључите уређај пре поправке.

4. Заштитите уређај од влаге

NAZIV DIJELOVA

1. Prednji roštilj

2. Matica za zaključavanje oštrice

3. Oštrica

4. Matica za zaključavanje roštilja

5. Stražnji roštil j

6. Motor

7. Poklopac motora

8. Matica za zaključavanje prstena za roštilj

9. Prsten za roštilj

10. Upravljačka ploča

11. Fiksni vijak

12. Kabel za napajanje

13. SS držač

14. Matica osigurača držača

15. Glavni držač

16. Baza

17. Brtva

18. Fiksni vijak

UPRAVLJAČKA PLOČA

1. Način rada: Priroda / Spavanje / Normalno

2. Brzina: Niska/Srednja/Visoka

3. Mjerač vremena: 0,5H - 7,5H

4. Gumb

5. Odabir brzine

6. Snaga

DALJINSKI UPRAVLJAČ

1. Oscilacija

2. Brzina

3. Mjerač vremena

4. Način rada

5. Snaga

UPUTE ZA MONTAŽU

1. Izvadite sve dijelove uređaja iz ambalaže i uklonite sav ambalažni materijal i umetke.

2. Umetnite glavni držač (15) u podnožje (16) i pričvrstite ga pričvršćenim vijkom držača (17) (18).

3. Podignite SS držač (13) i pričvrstite ga pričvrsnom maticom držača (14)

4. Umetnite upravljačku ploču (10) u SS držač (13) i čvrsto je pričvrstite fiksnim vijkom (11)

5. Stavite stražnju rešetku (5) na poklopac motora (7) i pričvrstite je pričvrsnom maticom roštilja (4)

6. Stavite oštricu (3) na motor (6) i učvrstite pričvrsnom maticom noža (2)

7. Stavite prednju rešetku (1) tako da odgovara stražnjoj rešetki (5) i učvrstite prsten za roštilj, pričvršćen pričvrsnom maticom prstena za roštilj.

UPUTE ZA RAD

VLAST Pritisnite gumb ON / OFF (6) za odabir uključivanja / isključivanja

aparata. UBRZATI Pritisnite tipku ON/OFF (6) za uključivanje uređaja. Pritisnite tipku SPEED (5) za odabir brzine ventilatora. 3 brzine za odabir: (Ni sko - Srednje - Visoko). NAČIN RADA Pritisnite tipku ON/OFF (6) za uključivanje uređaja. Pritisnite gumb MODE za odabir načina rada ventilatora. 3 za odabir: (PRIRODA / SAN / NORMALNO). Zadani način rada je NORMALAN, a način rada SLEEP/NATURE s

indikatorom TIMER Pritisnite tipku ON/OFF (6) za uključivanje aparata. Pritisnite t ipku TIMER na željeno vremensko razd oblje (0,5-7,5 sati). Sada će ostati u radu sve dok ne istekne odabrano vrijeme. Nakon što se mjerač vremena pokrene, uređaj će se isključiti. OSCILACIJA Pritisnite tipku ON/OFF (6) za uključivanje uređaja. Pritisnite t ipku OSCILLATION, aparat će se okreta ti slijeva nadesno. DALJINSKI UPRAVLJAČ Sve gore navedene funkcije mogu se postaviti daljinskim upravljačem

PROMJENA BATERIJE

Izvucite držač baterije na dnu daljinskog upravljača pritiskom na zasun

unutar daljinskog upravljača, a zatim izvucite ručku. Umetnite novu bateriju CR 2025, poštujući ispravan polaritet (+/-). Zatvorite poklopa c baterije. RECIKLIRANJE

okoliš.

SPECIFIKACIJE APARATA

PARAMETR

Page 23

Nazivna frekvencija

50Hz

Maksimalni prot ok ventilatora

60.88 m3/min

Nazivna snaga

45 W

Vrijednost usluge

1.79 (m3/min)/W

Potrošnja energije u stanju pripravnosti

PSB

0.39 W Razina snage ventilatora

LWA

53.5 dB(A)

Maksimalna brzina zraka

2.73 m/s

Klasa zaštite

Standard za mjerenje operativne vrijednosti

Uredba Komisije (EU) 206/2012

od 6. ožujka 2012

Dodatne informacije

Grupa Topex Sp. z o. o. S p. k.

ul. Pograniczna 2/4 , 02-285

Warszawa

1 2 3

ΣΗΜΕΙΩΣΗ: ΠΡΙΝ Χ ΡΗΣΙΜΟΠΟΙΕΙΤΑΙ Ο ΕΞΟΠΛΙΣΜΟΣ ΓΙΑ ΠΡΩΤΗ ΦΟΡΑ, ΔΙΑΒΑΣΤΕ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ Κ ΑΙ ΚΡΑΤΗΣΤΕ ΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝ ΑΦΟΡΑ.

ΛΕΠΤΟΜΕΡΗΣ ΚΑΝΟΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ

a) Αυτός ο εξοπλισμός μπορεί να χρησιμοπ οιηθεί από παιδιά

τουλάχιστον 8 ετών και από άτομα με μειωμένες σωματικές και πνευματικές ικανότητες και άτομα που δεν είναι εξοικειωμένα με τον εξοπλισμό, εάν παρέχεται εποπτεία ή οδηγίες σχετικά με τη χρήση του εξοπλισμού με ασφαλή τρόπο, ότι οι απειλές ήταν κατανοητές. Τα παιδιά δεν πρέπει να παίζουν με τον εξοπλισμό. Τα παιδιά χωρίς επίβλεψη δεν πρέπει να καθαρίζουν ή να συντηρούν τον εξοπλισμ ό.

b) Πριν αφαιρέσετε το κάλυμμα, βεβαιωθείτε ότι ο ανεμιστήρας είναι

αποσυνδεδεμένος από τη ν π αροχή ρεύματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η συσκευή χρησιμοποιείτ αι για εσωτερικούς χώρους. Προειδοποίηση:

1. Μην εισάγετε τα δάχτυλά σας ή άλλα αντικείμενα στη μάσκα ή στα κινητά μέρη όταν λειτουργεί ο ανεμ ιστήρας.

2. Μην τ οποθετείτε τον ανεμιστήρα κοντά σε κουρτίνες παραθύρων ή σε ανώμαλο δάπεδο.

3. Αποφύγετε μέρη με βενζίνη, βενζίνη και εκείνα που απειλούν να βραχεί ο ανεμιστ ήρας.

4. Σε περίπτωση ασυνήθιστων θορύβων ή άλλων παρατυπιών κατά τη λειτουργία, αφαιρέστε αμέσως από τη χρήση και επιστρέψτε τον ανεμιστήρα στον κατασκευαστή ή σε εξουσιοδοτημένο σέρβις επισκευής.

5. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευα στή, τον αντιπρόσωπο σέρβις ή παρόμοια εξειδικευμένο άτομο, προκειμένου να αποφευχθούν απειλές.

6. Μην επιχειρήσετε να αποσυναρμολογήσετε ή να επισκευάσετε τον ανεμιστήρα σε περίπ τωση λανθασμένης λειτουργίας του. Στείλτε τον ανεμιστήρα σε εξουσιοδοτημένο κέντρο σέρβις για επ ισκευή.

7. Αυτός ο ανεμιστήρας δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων τω ν παιδιών) με μειωμένες σωμα τικές, αισθητηριακές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσης, εκτός εάν τους έχει δοθεί επίβλεψη ή οδηγίες σχετικά με τη χρήση του ανεμισ τήρα από άτομο υπεύθυνο για την ασφάλειά τους.

8. Τα παιδιά πρέπει να επιβλέπονται ώστε να μην μπορούν να πα ίξουν με τον ανεμιστήρα .

9. Αφού συ ναρμολογήσετε τον ανεμιστήρα , μην αφαιρέσετε τη γρίλια.

10. Αποσυνδέστε τον ανεμιστήρα από την πηγή τροφοδοσίας πριν τον

καθαρισ μό ή τη συντήρηση. Είναι απαραίτητο να αφαιρέσετε τη γρίλια για καθαρισμό ή συντήρηση, βεβαιωθείτε ότι η προπέλα του

ανεμιστήρα δεν κινείται και ότι ο ανεμιστήρας έχει α ποσυνδεθεί απ ό την πηγή τροφοδοσίας.

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ

STAND & TABLE FAN 40 CM

90-002

11. Η αντικατάσταση τμήματος συστήματος ασφαλούς ανάρτησης πρέπει να ανατίθεται στον κατασκευα στή, στον αντιπρόσωπο σέρβις του ή σε άτομο με τα κατάλληλα προσόντα.

12. Στερέωση στον τοίχο, π.χ. μέσω γάντζων και άλλων μέσων, θα πρέπει να αντέχει τέσσερις φορές το βάρος του ανεμιστήρα τοίχου.

13. Η τοποθέτηση του συστήματος ανάρτησης πρέπει να ανατίθεται στον κατασκευαστή, στον αντιπρόσωπο σέρβις τ ου ή σε άτομο με τα κατάλληλα προσόντα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν είναι εμφανής η ύποπτη ταλάντωση, απενεργοποιήστε αμέσως τον ανεμιστήρα και μην τον χρησι μοποιήσετε, επικοινωνήστε με τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή με

κατάλληλα καταρτισμένο άτομο. Συντήρηση:

1. Αποσυνδέστε τ ον ανεμιστήρα από την πρίζα.

2. Αφαιρέστε τη σκόνη από το εξωτερικό του ανεμιστήρα με ένα

μαλακό πανί.

3. Για να αφαιρέσετε την μπροστινή γρίλια, ξεβιδώστε τις βίδες στερέωσης που βρίσκονται στην άκρη της σχάρας.

4. Σκουπίστε τη σκόνη από τις γρίλιες και τις λεπίδες με ένα μαλακό πανί. Σημείωση - Μην βρέχετε το πανί πολύ ώστε να μην σ χηματίζουν σταγόνες, μπορεί να π εριορίσει τη μόνωση του ανεμιστήρα.

5. Κατά τον καθαρισμό των λεπίδων, μην χρησιμοποιείτε υπερβολική δύναμη, η παραμόρφωση της λεπίδας θα επηρεάσει την ι σορροπία.

6. Ο ανεμιστήρας πρέπει να συναρμολογηθεί με αντίστροφη σειρά για να αφαιρεθεί. Εάν αυτό δεν είναι δυνατό, μην χρησιμοποιείτε βία. Στείλτε τον ανεμιστήρα στον κατασκευαστή ή σε ένα εξουσιοδοτημένο κέντρο σέρβις το συντομότερο δυνατό για να ελέγξετε τη συσκευή.

7. Πριν από την εκκίνηση, το προστατευτικό προπέλας πρέπει να σφίγγεται καλά με τις βίδες στερέωσης.

8. Τρέξτε για 5 λεπτά. Βεβαιωθε ίτε ότι ο ανεμιστήρας λειτ ουργεί σωστά. Η συντήρηση έχει ολ οκληρωθεί.

Επεξήγηση των εικονογραμμάτων που χρησιμοποιούνται

1. Διαβάστε το εγχειρίδιο λειτουργίας, τηρήστε τις προειδοποιήσεις και τις συνθήκες ασφαλ είας που περιέχονται σε αυτ ό!

2. Δεύτερη κατηγορία προστασίας.

3. Αποσυνδέστε τη συσκευή πριν απ ό την επισκευή.

4. Προστατέψτε τη συσ κευή από την υγρασία

ΟΝΟΜΑ ΜΕΡΩΝ

1. Front Grill

2. Καρύδι κλειδώματος λεπίδας

3. Λεπίδα

4. Καρύδι κλειδώματος σχάρας

5. Πίσω illησταρ ιά

6. Κινητήρας

7. Κάλυμμα κινητήρα

8. Παξιμάδι κλειδώμα τος δακτυλίου σχάρας

9. Δαχτυλίδι σχάρας

10. Πίνακας Ελέγχου

11. Σταθερή βίδα

12. Καλώδιο τροφοδοσίας

13. Κάτοχος SS

14. Παξιμάδι κλειδαριάς

15. Κύριος Κάτοχος

16. Βάση

17. Φλάντζα

18. Σταθερή βίδα

ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

1. Λειτουργία: Φύση / l eepπνος / Κανονική

2. Ταχύτητα: Χαμηλή/Μεσαία/Υψηλή

3. Χρονόμετρο: 0,5Η - 7,5Η

4. Κουμπί

5. Επιλογή ταχύτητας

6. Ισχύς

ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ

1. Ταλάντωση

2. Ταχύτητα

3. Χρονόμετρο

4. Λειτουργία

Page 24

5. Ισχύς

Ο ηλεκτρικός εξοπλισμός δεν πρέπει να απορρίπτεται

ορρίμματα και, αντίθετα, πρέπει να χρησιμοποιείται σε κατάλληλες εγκαταστάσεις . Πληροφορίες σχετικά με τη χρήση μπορούν να παρέχονται από τον προμηθευτή του προϊόντος ή τις τοπικές αρχές. Τα απόβλητα ηλεκτρικού κα ι

που δεν είναι ουδέτερες για το φυσι κό περιβάλλον. Ο εξοπλισμός που δεν ανακυκλώνεται αποτελεί δυνητικό κίνδυνο για το περιβάλλον και την ανθρώπινη υγεία.

90-002

ΠΑΡΑΜΕΤΡ

ΣΥΜΒΟΛΟ

ΑΞΙΑ

Ονομαστική συχνότ ητα

50Hz

Μέγιστη παροχή ανε μιστήρα

60.88 m3/min

Ονομαστική ισχ ύς

45 W

Αξία υπηρεσ ίας

1.79 (m3/min)/W

Κατανάλωση ενέργειας σε κατάσταση αναμονής

PSB

0.39 W Επίπεδο ηχητικής ισχύος ανεμ ιστήρα

LWA

53.5 dB(A)

Μέγιστη ταχύτητα αέρα

2.73 m/s

Τάξη προστασίας

Πρότυπο για τη μέτρηση της

Κανονισμός (ΕΕ) 206/2012 της

2012

Επιπλέον πληροφορίες

Grupa Topex Sp. z o. o. S p. k.

Warszawa

ΟΔΗΓΙΕΣ ΣΥΝΕΛΕΥΣΗΣ

1. Βγάλτε όλα τα μέρη της συσκευής από τη συσκευασία και αφαιρέστε όλα τα υλικά και τα ένθετα συσκευασία ς.

2. Τοποθετήστε την κύρια βάση στήριξ ης (15) στη βάση (16) και σφίξτε τη με τη σταθερή βίδα συγκράτησης (17) (18).

3. Σηκώστε το στήριγμα SS (13) και σφίξτε το με το παξιμάδι ασφάλισης συγκράτησης (14)

4. Τοποθετ ήστε τον πίνακα ελέγχου (10), στη θήκη SS (13) και σφίξτε με σταθερή βίδα (11)

5. Τοποθετήστε την πίσω σχάρα (5) στο κάλυμμα του κινητήρα (7) κα ι σφίξτε το με το παξιμάδι ασφάλισης της σχάρας (4)

6. Τοποθετήστε τη λεπίδα (3) στον κινητήρα (6) και σφίξτε τη με το παξιμάδι ασφάλισης της λεπίδας (2 )

7. Τοποθετ ήστε την μπροστινή σχάρα (1), ώστε να ταιριάζει με την πίσω σχάρα (5) και σφίξτε τον δακτύλιο σχάρας, στερεωμένος από το περικόχλιο ασφάλισ ης δακτυλίου σχάρας.

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑ Σ

ΕΞΟΥΣΙΑ Πατήστε το κουμπί ON / OFF (6), για να επιλέξετε την ενεργοποί ηση / απενεργοποίηση της συσκευής. ΤΑΧΥΤΗΤΑ Πατήστε το κουμπί ON/OFF (6), για να ενεργοποιήσετε τη συσκευή. Πατήστε το κουμπί SPEED (5), για να επιλέξετε την ταχύτητα του

ανεμιστήρα . 3 ταχύτητες για επιλογή: (Χαμηλή - Μεσαία - Υψηλή).

ΤΡΟΠΟΣ Πατήστε το κουμπί ON/OFF (6), για να ενεργοποιήσετε τη συσκευή. Πατήστε το κουμπί MODE, για να επιλέξετε τη λειτουρ γία ανεμιστήρα.

3 λειτουργία για επιλογή: (ΦΥΣΗ / ΥΠΝΟΣ / ΚΑΝΟΝΙΚΟΣ). Η προεπιλεγμένη λειτουργία είναι ΚΑΝΟΝΙΚΗ και η λειτουργία SLEEP/NATURE με την ένδειξη

ΜΕΤΡΩΝ ΤΗΝ ΩΡΑΝ Πατήστε το κουμπί ON/OFF (6), για να ενεργοποιήσετε τη συσκευή. Πατήστε το κουμπί TIMER στην επιθυμητή χρονική περίοδο (0,5-7,5 )ρες). Θα παραμείνει σε λειτουργία μέχρι να τελειώσει το επιλεγμένο χρονικό διάστημα. Αφού τελειώσει ο χρονοδιακόπτης, η συσκευή θα απενεργοποιηθεί. ΤΑΛΑΝΤΩΣΗ Πατήστε το κουμπί ON/OFF (6), για να ενεργοποιήσετε τη συσκευή. Πατήστε το κουμπί OSCILLATION, η συσκευή θα γυρίσει από Αριστερά προς Δεξιά. ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ Όλη η παραπάνω λει τουργία μπορεί να ρυθμιστεί με τηλεχειριστήριο

ΑΛΛΑΓΗ ΜΠΑΤΑΡΙΑΣ

Τραβήξτε έξω τη θήκη μπαταρίας στο κάτω μέρος του τηλεχειριστηρί ου

πιέζοντας το μάνταλο στο εσωτερικό του τηλεχειριστηρίου και, στη συνέχεια, σύρετε προς τ α έξω τη λαβή.

Τοποθετήστε μια νέα μπαταρία CR 2025, τηρώντας τη σωστή πολικότ ητα

(+/-).

Κλείστε το κάλυμμα της μπαταρίας.

ΑΝΑΚΥΚΛΩΣΗ

ΠΡΟΔΙΑΓΡΑΦΕΣ ΣΥΣΚΕΥΗΣ

Μετρημένη ηλεκτρική τάση V 230V

από τα οικιακά απ

ηλεκτρονικού εξοπλισμού περιέχουν ουσίες

λειτουργικής αξίας

ATTENTION: AVANT D'UTILISER L'ÉQUIPEMENT, LISEZ ATTENTIVEMENT CE MANUEL ET CONSERVEZ-LE POUR UNE UTILISATION ULTÉRIEURE.

RÈGLEMENTS DE SÉCURITÉ SPÉCIFIQUES

a) Cet équipement peut être utilisé par des enfants d'au moins 8 ans et

par des personnes ayant des capacités physiques et mentales réduites et les personnes qui ne connaissent pas l'équipement si une supervision ou des instructions sont fournies concernant l'utilisation sûre de l'équipement afin que les risques qui y sont associés soient compris. Les enfants ne doivent pas jouer avec l'équipement. Les enfants sans surveillance ne doivent pas effectuer de nettoyage et l'entretien de l'équipement.

b) Avant de retirer le couvercle, assurez-vous que le ventilateur est

déconnecté de l'alimentation électrique.

AVERTISSEMEN T! L'appareil est utilisé pour l e travail en intérieur. Avertissement:

1. Ne placez pas vos doig ts ou des objets derrière la grille de protection lorsque le ventilateur fonctionne.

2. Ne placez pas le ventilateur près des couvre-fenêtres ou sur des sols inégaux.

3. Évitez les endroits avec du gaz, de l'essence et ceux qui menacent le ventilateur de se mouiller.

4. En cas de bruits inhabituels ou d'autres irrégularités de fonctionnement, retirez immédiatement de l'utilisation et renvoyez le ventilateur au fabricant ou à un service de réparation agréé.

5. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, le service après-vente ou une personne également qualifiée afin d'éviter tout danger.

6. N'essayez pas de démonter ou de réparer le ventilateur s'il fonctionne mal. Envoyer à un centre de service agréé pour réparation.

7. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, perceptives ou mentales limitées, ainsi que sans expérience et connaissances, sauf si elles sont sous surveillance ou reçoivent des instructions sur l'utilisation de l'appareil de la part de la personne responsable de leur sécurité.

8. Les enfants doivent être surveillés pour s'assurer qu'ils ne peuvent pas jouer avec l'appareil.

9. Après le montage du ventilateur, il est interdit de retirer le capot d'hélice.

10. Le ventilateur doit être déconnecté de la source d'alimentation avant le nettoyage ou l'entretien. S'il est nécessaire de retirer la protection d'hélice pour le nettoyage ou l'entretien, assurez-vous que l'hélice du ventilateur reste au repos et que l'appareil a été déconnecté de la source d'alimentation.

11. Le remplacement d'une partie du système de suspension de sécurité doit être confié au fabricant, à son représentant de service ou à une personne possédan t les qualifications appropri ées.

12. La fixation au mur, par exemple au moyen de crochets et par d'autres moyens, devrait supporter quatre fois le poids du ventilateur mural.

MANUEL DE L'UTIL ISATEUR

VENTILATEUR 40 CM

Επιτροπής, της 6ης Μαρτίου

ul. Pograniczna 2/4 , 02-285

90-002

Page 25

13. Le montage de la suspension doit être confié au fabricant, à son

1 2 3

Les produits électriques ne doivent pas être jetés avec les ordures ménagères, mais doivent être éliminés dans des installations appropriées. Demandez au vendeur du produit ou aux autorités locales des informations sur

ents électriques et électroniques contiennent des substances non neutres pour l'environnement naturel. Les équipements non recyclés représentent une menace potentielle pour l'environnement et la santé humaine.

90-002

PARAMÈTRE

SYMBOLE

VALEUR

Tension d'alimentation

230V

Fréquence de puissance

50Hz

Débit maximum du ventilateur

60.88 m3/min

Puissance du ventilateur

45 W

Valeur du service

1.79 (m3/min)/W

Consommation d'énergie en mode veille

PSB

0.39 W

Niveau de puissance acoustique du ventilateur

LWA

53.5 dB(A)

représentant de service ou à une personne possédant les qualificati ons appropriées.

AVERTISSEMENT: si vous remarquez des mouvements d'oscillation suspects, éteignez immédiatement le ventilateur et ne l'utilisez pas, contactez le fabricant, son technicien de maintenance ou une personne qualifiée.

ENTRETIEN

1. Retirez la fiche de la prise murale.

2. Retirez la poussière de l'extérieur du ventilateur avec un chiffon sec.

3. Pour retirer le cadre de la grille, dévissez les vis de montage situées

sur le bord de la grille.

4. Essuyez la poussière des grilles et des lames avec un chiffon humide. Remarque - Ne mouillez pas t rop le chiffon afin qu'il ne forme pas de gouttes, cela pourrait limiter l'isolation du ventilateur.

5. Lors du nettoyage des lames, n'utilisez pas trop de force, la déformation de la lame affectera l'équilibre.

6. Le ventilateur doit être assemblé dans l'ordre inverse du retrait. Si cela n'est pas possible, n'utilisez pas la force. Envoyez le ventilateur au fabricant ou à un centre de service désigné dès que possible pour vérifier l'appareil.

7. Avant la mise en service, la protection de l'hélice doit être bien serrée avec les vis de montage.

8. Courez pendant 5 minutes. Vérifiez que le ventilateur fonctionne correctement. La maintenance est terminée.

Explication des pictogrammes utilisés

1. Lisez le manuel d'instructions, respectez les avertissements et les conditions la sécurité qui y est contenue!

2. Deuxième classe de protection.

3. Débranchez l'appareil avant réparati on.

4. Protégez l'appareil contre l'humidité.

DESCRIPTION DES ÉLÉMENTS

1. Grille avant

2. Écrou de montag e d'hélice

3. Hélice

4. Écrou de montage d e la grille arrière

5. Grille arrière

6. Moteur

7. Carter moteur

8. Serrure à pince

9. Pince de montage

10. Panneau de contrôle

11. bouton

12. Cordon d'alim entation

13. Colonne # 1

14. Écrou de blocag e

15. Colonne # 2

16. La base

17. Rondelle

18. Vis de fixation

PANNEAU DE CONFIGURATION

1. Mode: Nature (Natura) / Sommeil (Sen ) / Normal

2. Vitesse: basse / moyenne / élevée

3. Interrupteur horai re: 0,5 H - 7,5 H

4. Boutons de comm ande

5. Sélection de la vitesse

6. commutateur

TÉLÉCOMMANDE

1. Oscillation

2. vitesse

3. Interrupteur horai re

4. Mode de travail

5. commutateur

INSTRUCTIONS D'INSTALLATION

1. Retirez toutes les parties de l'appareil de leur emballage et retirez matériaux d'emballage et inserts.

2. Fixez la colonne n ° 2 (15) à la base (16) avec la rondelle (17) et la vis de montage (18).

3. Faites glisser la colonne n ° 1 (13) à la hauteur requise et serrez l'écrou bloquant (14)

4. Fixez le panneau de commande (10) à la colonne n ° 1 (13) à l'aide du bouton (11)

5. Utilisez l'écrou de montage de la grille arrière (4) pour fixer la grille arrière (5) pour mote ur (6)

6. Utilisez l'écrou de m ontage d'hélice (2) pour monter l'hélice (3 ) sur le moteur (6)

7. 7. Positionnez la grille avant (1) de façon à ce qu'elle s'adapte à la grille arrière (5) et fixez-la à l'aide du collier de montage (9 )

UTILISATION DU DISPOSITI F

DÉMARRAGE DU VENTILATEUR Appuyez sur le bouton ON / OFF (6) pour allumer ou éteindre le ventilateur. RÉGLAGE DE LA VITESSE Appuyez sur le bouton ON / OFF (6) pour allumer le ventilateur. Appuyez sur le bouton SPEED (5) pour sélectionner la vitesse du ventilateur. Choisissez l'un des trois niveaux de vitesse: faible - moyen - élevé. MODE DE FONCTIONNEMENT Appuyez sur le bouton ON / OFF (6) pour allumer le ventilateur. Appuyez sur le bouton MODE pour sélectionner le mode de fonctionnement. L'appareil fonctionne en trois modes: NATURE (SLEEP) / NORMAL (Normal). Le mode de fonctionnement par défaut de l'appareil est le mode NORMAL, le fonct ionnement en mode SOMMEIL / NATURE est in diqué par une diode de signalisation. INTERRUPTEUR HORAIRE Appuyez sur le bou ton ON / OFF (6) pour allumer l'appareil . Appuyez sur le bouton TIMER pour régler le temps de retard (0,5 - 7,5 heures). Le ventilateur fonctionnera pendant la période sélectionnée. Une fois le temps écoulé, le ventilateur s'arrête. OSCILLATION Appuyez sur le bou ton ON / OFF (6) pour allumer l'appareil . Appuyez sur le bou ton OSCILLATION pour acti ver la fonction d'oscillat ion. Le ventilateur se déplacera en douceur de gauche à droite. TÉLÉCOMMANDE Toutes les fonctions ci-dessus peuvent être réglées à l'aide de la télécommande.

CHANGEMENT DE BATTERIE

Tirez le support de la pile sous la télécommande en poussant le loquet à l'intérieur de la télécommande, puis faites glisser la poignée. Insérez une nouvelle pile CR 2025 en respectant la polarité correcte (+/-). Fermez le couvercle de la batterie

UTILISATION

l'élimination. Les déchets d'équipem

DONNÉES COTÉES

Page 26

Vitesse maximale de l'air

2.73 m/s

classe de protect ion

Norme pour mesurer la valeur opérationnell e

Règlement (UE) 206/2012 de la

Commission du 6 mars 2012r

Informations supplémentaires

fournies

Grupa Topex Sp. z o. o. S p. k.

Warszawa

1 2 3

NOTA: PRIMA DI UTILIZZARE L'APPARECCHIATURA PER LA PRIMA VOLTA, LEGGERE QUESTO MANUALE DI ISTRUZIONI E CONSERVARLO PER FUTURO RIFERIMENTO. NORME DI SICUREZZA DE TTAGLIATE

a) Questa apparecchiatura può essere utilizzata da bambini di almeno 8

anni e da persone con capacità fisiche e mentali ridotte e persone che non hanno familiarità con l'apparecchiatura, se viene fornita la supervisione o l'istruzione relative all'uso dell'attrezzatura in modo sicuro che le minacce erano comprensibili. I bambini non devono giocare con l'attrezzatura. I bambini incustoditi non devono pulire o mantenere l'attrezzatura.

b) Prima di rimuovere il coperchio, assicurarsi che la ventola sia scollegata

dall'alimentazione.

AVVERTIMENTO! Il dispositivo viene utilizzato per lavori interni. Avvertimento:

1. Non inserire le dita o altri oggetti nella griglia o nelle parti mobile quando il ventilatore è in funzione.

2. Non posizionare la ventola vicino a tende per finestre o su pavimenti irregolari.

3. Evitare luoghi con gas, benzina e quelli che minacciano la ventola bagnarsi.

4. In caso di rumori insoliti o altre irregolarità durante il funzionamento, rimuovere immediatamente dall'uso e restituire la ventola al produttore o un servizio di riparazione autorizzato.

5. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, rappresentante dell'assistenza o persona altrettanto qualificata per evitare minacce.

6. Non tentare di sm ontare o riparare la ventola in caso di e rrata lavoro. Invia la ventola a un centro di assistenza autorizzato per la riparazione.

7. Questo ventil atore non è destinato all'uso da parte di persone (inclusi bambini) con ridotta capacità ca pacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza a meno che non abbiano ricevuto supervisione o istruzione riguardante l'uso del ventilatore da parte di una pe rsona responsabile della loro sicur ezza.

8. I bambini devono essere sorvegliati in modo che non possano giocare con il ventilatore.

9. Dopo aver montat o la ventola, non rimuovere la grigl ia.

10. Scollegare la ventola dalla fonte di alimentazione prima di effettuare

operazioni di pulizia o manutenzione. È necessario rimuovere la griglia per la pulizia o la manutenzione, fare assicurarsi che l'elica della ventola non si muova e che la ventola sia stata scollegata dalla fonte di alimentazione.

11. La sostituzione di una parte di un sistema di sospensione sicuro dovrebbe essere affidata al produttore, al suo rappresentante dell'assistenza o a una persona con qualifiche appropriate.

12. Fissaggio al muro, ad es. attraverso ganci e altri mezzi, dovrebbe resistere a quattro volte il peso del ventilatore a parete.

13. Il fissaggio del sistema di sospensione dovrebbe essere affidato al produttore, il suo rappresentante del servizio o una persona con qualifiche appro priate.

AVVERTENZA: se sono visibili oscillazioni sospette, spegnere immediatamente la ventola e non utilizzarla, contattare il produttore, il suo rappresentante dell'assistenza o una persona adeguatamente qualificata.

MANUTENZIONE :

1. Scollegare la ventola dalla presa.

2. Rimuovere la polvere dall'esterno della ventola con un panno

morbido.

MANUALE DI ISTRUZION I

SUPPORTO E TAVOLO VENTOLA 40 CM

ul. Pograniczna 2/4 , 02-285

90-002

3. Per rimuovere la griglia anteriore, svitare le viti di fissaggio posizionate su il bordo della griglia.

4. Rimuovere la polvere dalle griglie e dalle lame con un panno morbido. Nota: non bagnare il panno troppo in modo che non formi gocce gocciolant i, potrebbe limitare l'isolamento del ventilatore.

5. Quando si puliscono le lame, non usare troppa forza, deformazione di la lama influenzerà l'equilibrio.

6. La ventola deve essere montata in ordine inverso rispetto alla rimozione. In caso contrario possibile, non usare la forza. Invia il ventilatore al produttore o un centro di assistenza designato al più presto per control lare il dispositivo.

7. Prima di iniziare, la protezione dell'elica deve essere serrata saldamente con le viti di montaggio.

8. Esegui per 5 minuti. Verificare che la ventola funzioni correttamente. Manutenzione è completo.

Spiegazione dei pittogrammi utilizzati

1. Leggere il manuale operativo, osservare le avvertenze e le condizioni di sicurezza cont enuto in esso!

2. Seconda classe di protezione.

3. Scollegare il dispositivo prima della riparazione.

4. Proteggere il dispositivo dall'umidità

NOME DELLE PARTI

1. Griglia anteri ore

2. Controdado lam a

3. lama

4. Controdado grig lia

5. Griglia posteriore

6. motore

7. Copertura del m otore

8. Controdado dell'anello della griglia

9. Anello grill

10. Pannello di controllo

11. Vite fissa

12. Cavo di alimentazione

13. Titolare SS

14. Controdado del supporto

15. Titolare prin cipale

16. Base

17. Guarnizione

18. Vite fissa

PANNELLO DI CONTROLLO

1. Modalità: Natura / S onno / Normale

2. Velocità: bassa / media / alta

3. Timer: 0,5H - 7,5H

4. Button

5. Selezione velocità

6. Potenza

TELECOMANDO

1. oscillazione

2. Velocità

3. Timer

4. Modalità

5. Potenza

ISTRUZIONI DI ASSEMBLAGGIO

1. Estrarre tutte le parti dell'apparecchio dalla confezione e rimuovere tutti i materiali e gli inserti della confezione.

2. Inserire il supporto principale (15) nella base (16) e serrare con la vite fissa del supporto (17) (18).

3. Alzare il supporto SS (13) e serrare con il controdado del supporto (14)

4. Inserire il pan nello di controllo (10) nel su pporto SS (13) e serrare con la vite fissa (11)

5. Posizionare la griglia posteriore (5) sul coperchio del motore (7) e serrare con il controda do della griglia (4)

6. Posizionare la lama (3) sul motore (6) e serrare con i l controdado (2)

7. Posizionare la griglia anteriore (1), in modo che corrisponda alla

griglia posteriore (5), e serrare l'anello della griglia, fissato dal controdado dell'anello della griglia.

Page 27

ISTRUZIONI PER L'USO

Le apparecchiature elettriche non devono essere smaltite insieme ai rifiuti domestici e, invece, devono essere utilizzate in strutture adeguate. Le informazioni sull'utilizzo possono essere fornite dal venditore del

ure elettriche ed elettroniche contengono sostanze che non sono neutre per l'ambiente naturale. Le apparecchiature che non vengono riciclate rappresentano un potenziale pericolo per l'ambi ente e la salute umana.

90-002

SIMBOLO

VALORE

Tensione nominale

230V

Frequenza nominale

50Hz

Portata massima del ventilatore

60.88 m3/min

Potenza nominale

45 W

Valore del servizio

1.79 (m3/min)/W

Consumo energe tico in standby

PSB

0.39 W

Livello di potenza sonora del ventilatore

LWA

53.5 dB(A) Massima velocità dell'aria

2.73 m/s

Classe di protez ione

Standard per la misurazione del

Regolamento (UE) n. 206/2012

2012

Informazioni aggiuntive

Grupa Topex Sp. z o. o. Sp. k .

Warszawa

ENERGIA Premere il tasto ON / OFF (6), per selezionare l'accensione / spegnimento dell'apparecch io. VELOCITÀ Premere il pulsante di ON / OFF (6) per accendere l'appliace. Premere il tasto SPEED (5), per selezionare la velocità della ventola. 3 velocità per selezionare: (Basso - Medio - Alto). MODALITÀ Premere il pulsante di ON / OFF (6) per accendere l'appliace. Premere il tasto MODE, per selezionare la modalità ventilatore. 3 modalità per selezionare: (NATURA / SONNO / NORMALE). La modalità predefinita è NORMAL e la modalità SLEEP / NATURE con l'indicatore TIMER Premere il tasto ON / OFF (6) per accendere l'apparecchio. Premere il pulsante TIMER per il periodo di tempo desiderato (0,5-7,5 ore). Rimarrà ora in funzione fino allo scadere del periodo di tempo selezionato. Al termine del timer, il dispositivo si spegnerà. OSCILLAZIONE Premere il pulsant e di ON / OFF (6) per accendere l'appliace. Premere il pulsante OSCILLATION, l'apparecchio oscillerà da sinistra a destra. TELECOMANDO Tutte le funzi oni sopra possono essere impostate tramite telecomando

CAMBIAMENTO DELLA BATTERIA

Estrarre il portabatteria nella parte inferiore del telecomando spingendo il fermo all'interno del telecomando, quindi sfilare la maniglia. Inserire una nuova batteria CR 2025, osservando la polarità corretta (+/-). Chiudere il coperchio della ba tteria

RACCOLTA DIFFERENZIATA

prodotto o dalle a utorità locali. I rifiuti di apparecchiat

SPECIFICHE DELL'APPA RECCHIO

Parametr

valore operativ o

OPMERKING: LEES DEZE GEBRUIKSAANWIJZING VOORDAT DE

STAND & TAFELVENTILATOR 40 CM

della Commissione, del 6 marzo

HANDLEIDING

90-002

ul. Pograniczna 2/4 , 02-285

APPARATUUR DE EERSTE KEER WORDT GEBRUIKT EN BEWAAR DEZE VOOR TOEKOMSTIGE REFERENTIE.

GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN

a) Deze apparatuur mag worden gebruikt door kinderen van ten

minste 8 jaar oud en door personen met verminderde fysieke en mentale vermogens en personen die niet bekend zijn met de apparatuur, mits toezicht of instructie met betrekking tot het gebruik van de apparatuur op een veilige manier wordt geboden, zodat dat de bedreigingen begrijpelijk waren. Kinderen mogen niet met de apparatuur spelen. Kinderen zonder toezicht mogen de apparatuur n iet schoonmaken of onderhouden.

b) Voordat u de kap verwijdert, moet u ervoor zorgen dat de ventilator

is losgekoppeld va n de voeding.

WAARSCHUWING! Het apparaat wordt gebruikt vo or binnenwerk. Waarschuwing:

1. Steek uw vingers of andere voorwerpen niet in het rooster of bewegende delen wanneer de ventilator draait.

2. Plaats de ventilator niet in de buurt van raamgordijnen of op oneffen vloeren.

3. Vermijd plaatsen met gas, benzine en plaatsen die de ventilator bedreigen nat worden.

4. In het geval van ongebruikelijke geluiden of andere onregelmatigheden tijdens het gebruik, onmiddellijk uit gebruik nemen en de ventilator terugsturen naar de fabrikant of een geautoriseerde reparatiedienst.

5. Als de voedingskabel beschadigd is, moet deze door de fabrikant worden vervangen, servicevertegenwoordiger of vergeli jkbaar gekwalificee rde persoon om te voorkomen gevaren.

6. Probeer de ventilator niet te demonteren of te repareren als deze niet juist is werk. Stuur de ventilator ter reparatie naar een erkend servicecentrum.

7. Deze ventilator is niet bedoeld voor gebruik door mensen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, tenzij ze begeleiding of instructie hebben gekregen betreffende het gebruik van de ventilator door een persoon die verantwoordelijk is voor hun veiligheid.

8. Kinderen moeten onder toezicht staan, zodat ze niet met de ventilator kunnen spelen.

9. Verwijder na het monteren van de ventilator het rooster niet.

10. Koppel de ventilator los van de stroombron voor reiniging of

onderhoud. Het is noodzakelijk om het rooster te verwijderen voor reiniging of onderhoud, maak controleer of de ventilatorpropeller niet beweegt en de ventilator is losgekoppeld van stroombron.

11. Vervanging van een deel van een veilig veersysteem moet worden toevertrouwd aan de fabrikant, zijn servicevertegenwoordiger of een persoon met passende kwalificaties.

12. Bevestiging aan de muur, b.v. via haken en andere middelen zou moeten bestand tegen vier keer het gewicht van de muurventilator.

13. Het bevestigen van het veersysteem moet worden toevertrouwd aan de fabrikant, zijn servicevertegenwoordiger of een persoon met de juiste kwalificaties.

WAARSCHUWING: Als er verdachte oscillatie zichtbaar is, zet dan onmiddellijk de ventilator uit en gebruik hem niet, neem contact op met de fabrikant, zijn servicevertegenwoordiger of een voldoende gekwalificee rd persoon.

ONDERHOUD:

1. Haal de ventilator uit het stopcontact.

2. Verwijder stof van de buitenkant van de ventilator met een zachte

doek.

3. Om het voorrooster te verwijderen, draait u de bevestigingsschroeven los de rand van de grill.

4. Veeg stof van de roosters en messen met een zachte doek. Opmerking - niet nat het doek te veel zodat het geen druppelende druppels vormt, h et kan beperken de ventilatorisolatie.

5. Gebruik bij het reinigen van de messen niet te veel kracht, vervorming van het mes zal de balans beïnvloeden.

6. De ventilator moet in omgekeerde volgorde worden gemonteerd om te worden verwijderd. Als dit niet zo is mogelijk, gebruik geen kracht. Stuur de ventilator naar de fabrikant of een aangewezen servicecentrum om het apparaat zo snel mogelijk te controleren.

7. Vóór het starten moet de propellerbescherming stevig worden vastgedraaid met de bevestigingsschroeven.

8. Ren gedurende 5 minuten. Controleer of de ventilator goed werkt. Onderhoud is com pleet.

Page 28

Uitleg van de gebrui kte pictogrammen

1 2 3

Elektrische apparatuur mag niet worden weggegooid

afval en moet in plaats daarvan

worden gebruikt in geschikte

Informatie over h et gebruik kan worden

verstrekt door de productverkoper of de lokale

Afgedankte elektrische en elektronische

utraal voor de

Apparatuur die niet wordt gerecycled, vormt een potentieel gevaar voor het milieu en de menselijke gezondheid.

90-002

SYMBOOL

WAARDE

Nominale spanning

230V

Nominale frequentie

50Hz

Maximaal ventilatordebiet

60.88 m3/min

Nominaal vermogen

45 W

Service waarde

1.79 (m3/min)/W

Energieverbruik in stand-by

PSB

0.39 W

Geluidsniveau ventilator

LWA

53.5 dB(A)

Maximale luchtsnelheid

2.73 m/s

Beschermingsklasse

Standaard voor het meten van operationele wa arde

Verordening (EU) 206/2012 van de Commissie van 6 maart 2012

Extra informatie

Grupa Topex Sp. z o. o. S p. k.

Warszawa

1. Lees de handleiding, neem de waarschuwingen en veiligheidsvoorwaarden in acht zit erin!

2. Tweede beschermingsklasse.

3. Koppel het apparaa t los voor reparatie.

4. Bescherm het apparaat tegen vocht

DEEL NAAM

1. Voorgrill

2. Mesborgmoer

3. Mes

4. Grill borgmoer

5. Achtergrill

6. Motor

7. Motorkap

8. Borgmoer grillring

9. Grillring

10. Configuratiescherm

11. Vaste schroef

12. Netsnoer

13. RVS houder

14. Borgmoer houder

15. Hoofdhouder

16. Basis

17. Pakking

18. Vaste schroef

CONTROLEPANEEL

1. Modus: natuur / slaap / normaal

2. Snelheid: laag / midden / hoog

3. Timer: 0,5 uu r - 7,5 uur

4. Knop

5. Snelheid selecteren

6. Kracht

AFSTANDSBEDIENING

1. Oscillatie

2. Snelheid

3. Timer

4. Modus

5. Kracht

MONTAGE-INSTRUC TIES

1. Neem alle onderdelen van het apparaat uit de verpakking en verwijder alle verpakkingsmaterialen en inzetstukken.

2. Steek de hoofdhouder (15) in de basis (16) en zet vast met de vaste bevestigingsschroef (17) (18 ).

3. Draai de RVS houder (13) omhoog en zet hem vast met de borgmoer van de houder (14)

4. Steek het bedieningspaneel (10) in de RVS houder (13), en zet vast met vaste schroef (11)

5. Plaats het acht erste rooster (5) op de motorkap (7) en zet het va st met de grillborgmoer (4 )

6. Plaats het mes (3) op de motor (6) en zet het vast met de mesborgmoer (2)

7. Plaats het voorst e rooster (1), zodat het past bij het achterste rooster (5), en draai de grillring vast, vastgezet met de borgring van de grillring.

BEDIENINGSINSTRUC TIE

KRACHT Druk op de AAN / UIT-kn op (6) om het apparaat aan / uit te zett en. SNELHEID Druk op de AAN / UIT-kn op (6) om de app aan te zetten. Druk op de knop SPEED (5) om de ventilatorsnelheid te selecteren. 3 snelheden voor selectie: (Laag - Midden - Hoog). MODUS Druk op de AAN / UIT-kn op (6) om de app aan te zetten. Druk op de knop van MODE , om de ventilatormodus te sele cteren. 3-modus voor selectie: (NATURE / SLEEP / NORMAL). De standaardmodus is NORMAAL en de modus SLAAP / NATUUR met de indicator TIMER Druk op de knop AAN / UIT (6) om het apparaat in te schakelen.

Druk op de knop van TI MER tot de gewenste tijdsperiode (0, 5-7,5 uur). Het blijft nu in werking totdat de geselecteerde tijdsperiode is verstreken. Nadat de timer is afgelopen, wordt het apparaat uitgeschakeld. OSCILLATIE Druk op de AAN / UIT-kn op (6) om de app aan te zetten. Druk op de knop van OSCILLATION, het apparaat zwaait van links naar rechts. AFSTANDSBEDIENING Alle bovenstaande functies kunnen worden ingesteld met de afstandsbediening

VERVANGING BATTERIJ

Trek de batterijhouder aan de onderkant van de afstandsbediening naar buiten door op de vergrendeling in de afstandsbediening te drukken en schuif vervolgens de hendel naar buiten.

Plaats een nieuwe CR 2025-batterij en let daarbij op de juiste polariteit (+/-). Sluit het batterijdeksel

RECYCLING

bij het huishoudelijk

voorzieningen.

autoriteiten. apparatuur c ontains stoffen die niet ne natuurlijke omgeving.

APPARAATSPECIFICATIES

PARAMETER

ul. Pograniczna 2/4 , 02-285
